76-мм полковая пушка обр. 1943 г. ОБ-25
- Производитель:
- СССР
- Тип модели:
- Разное

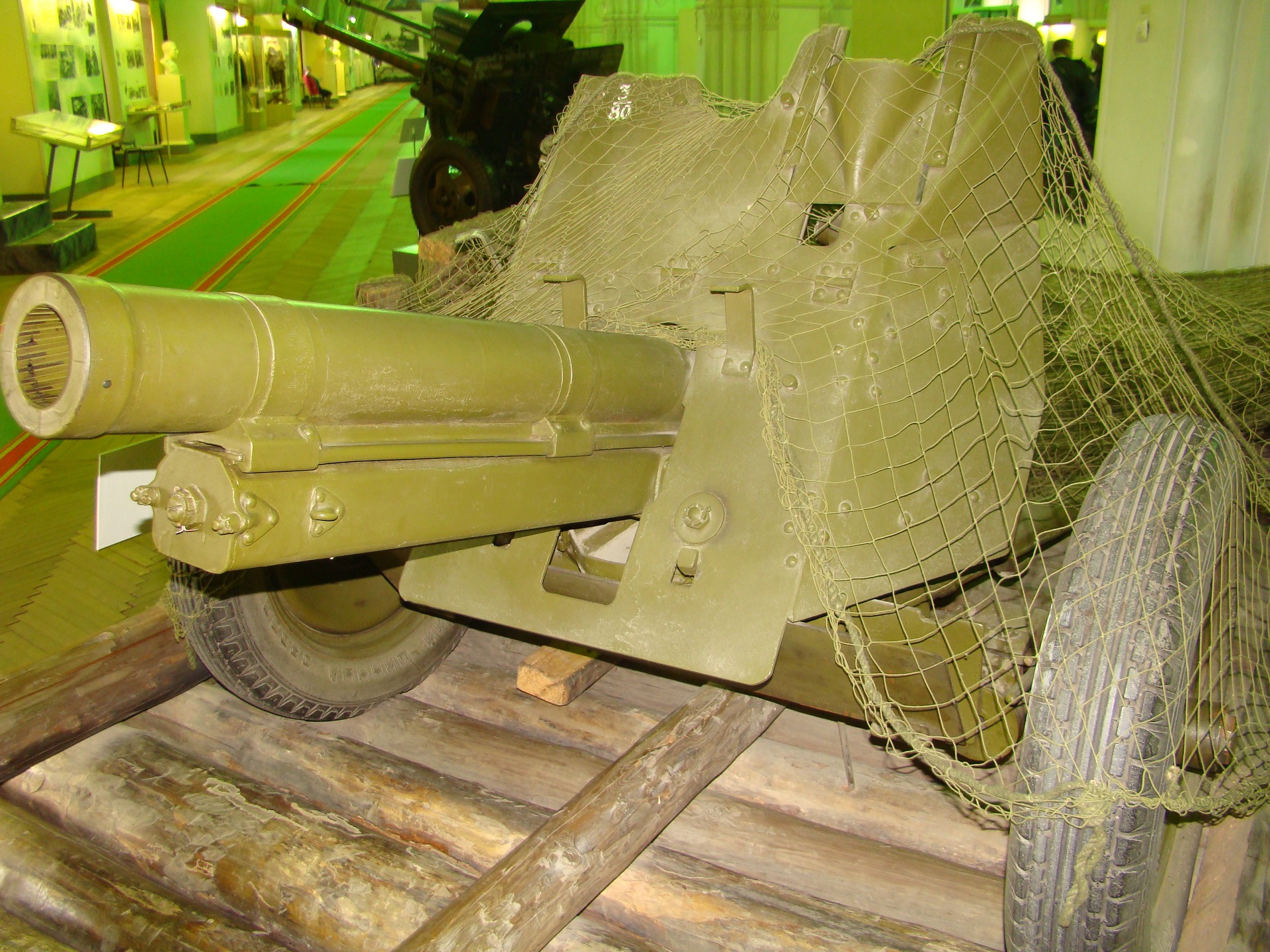

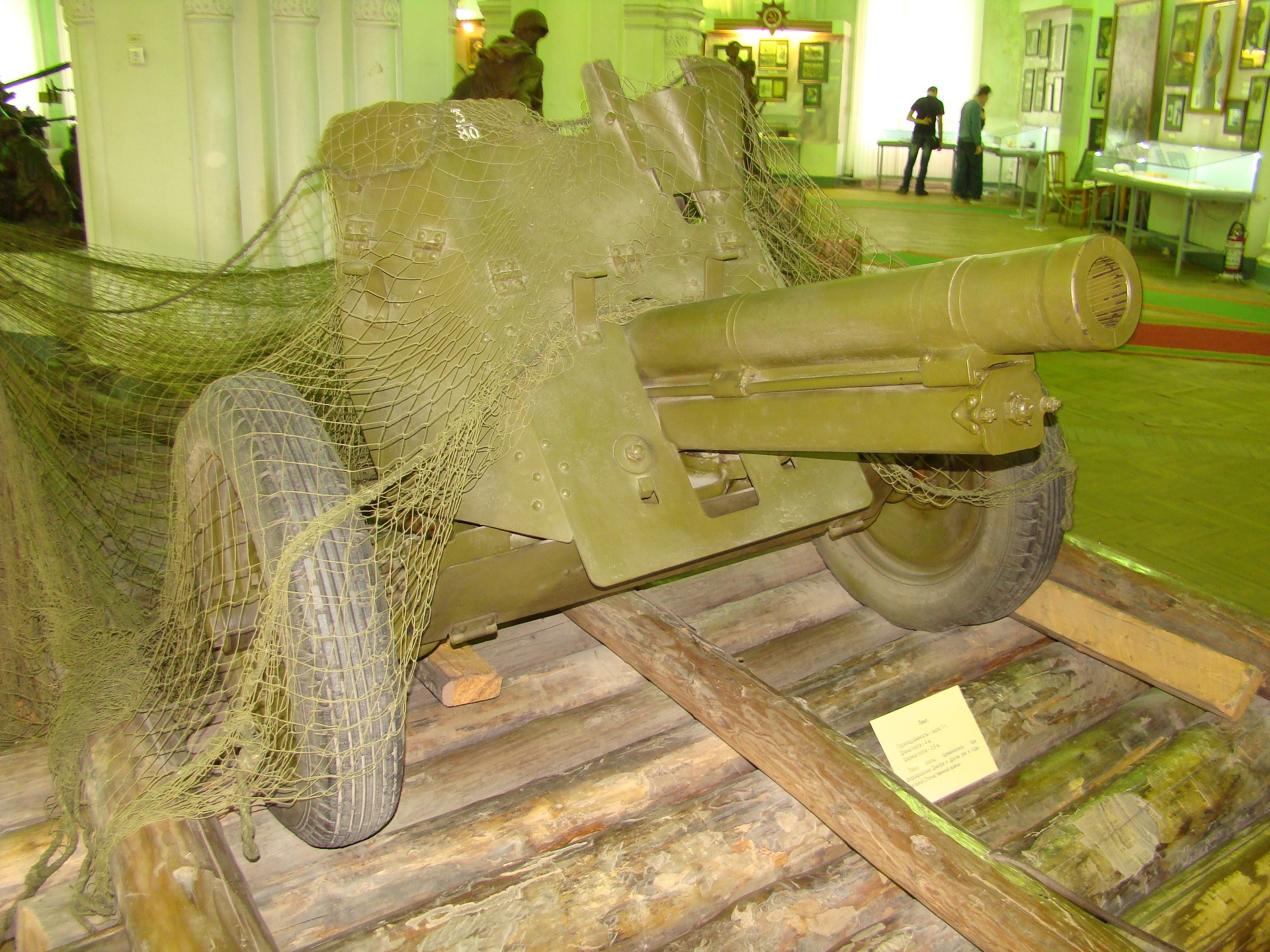

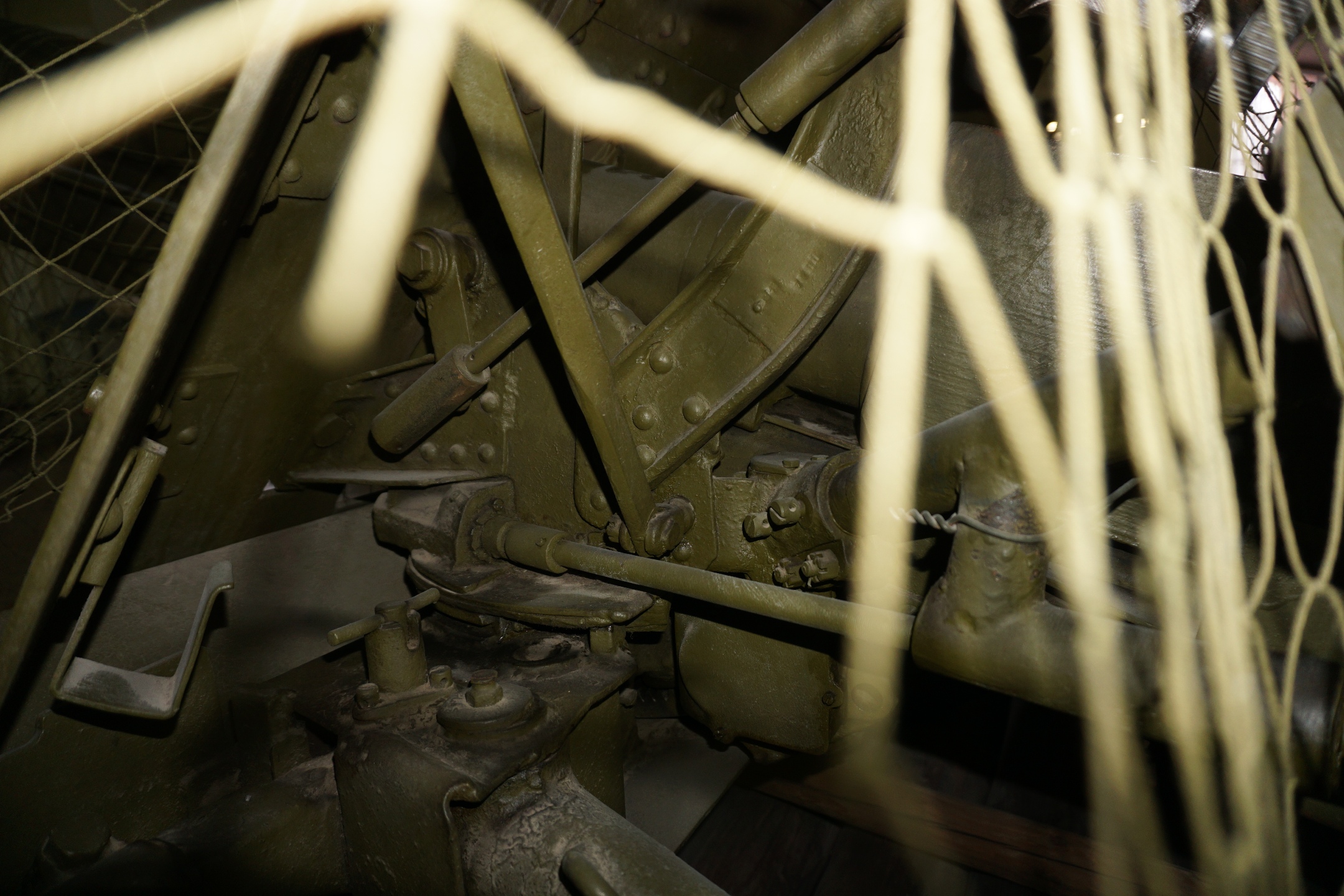

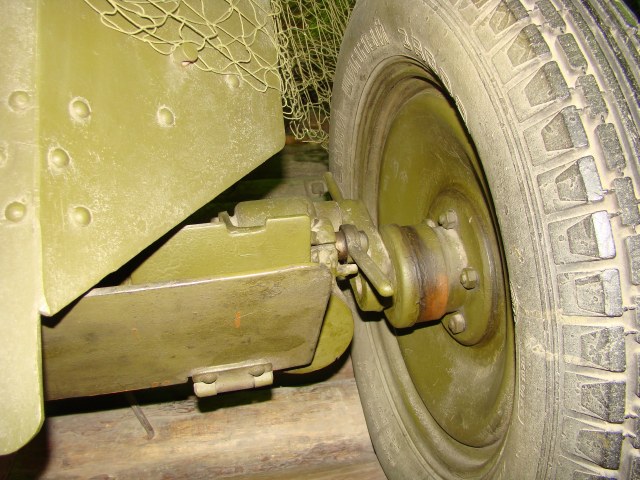

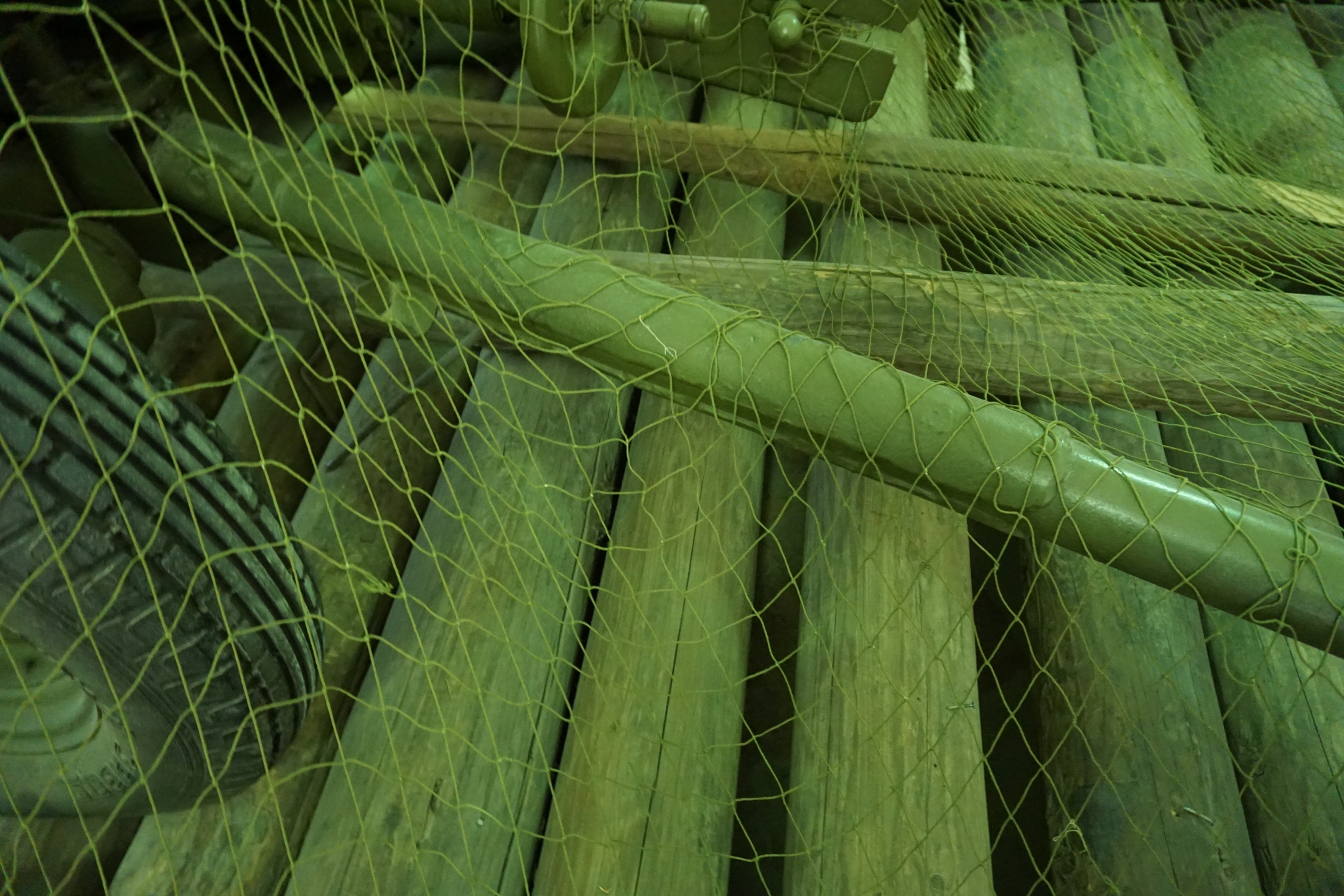

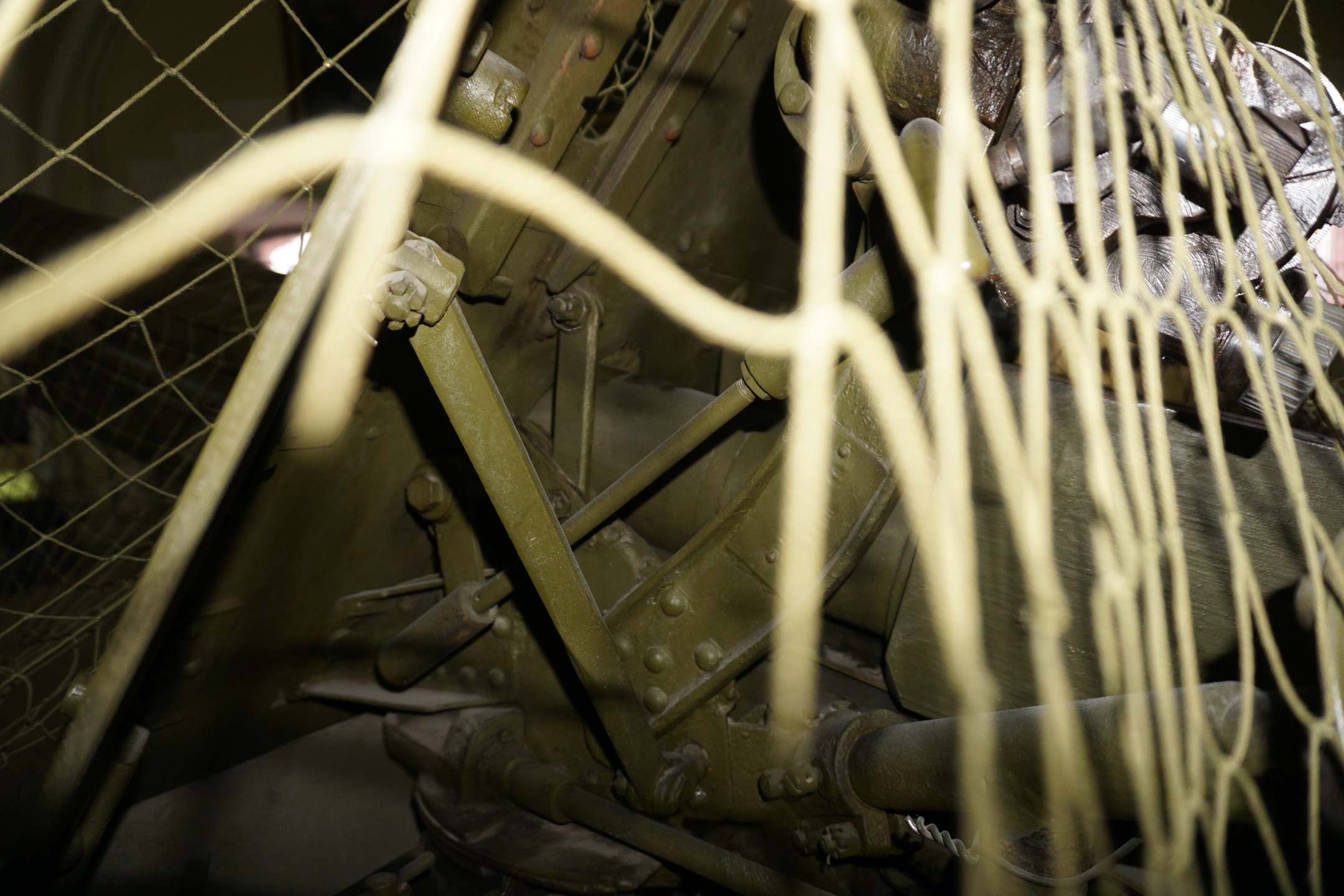

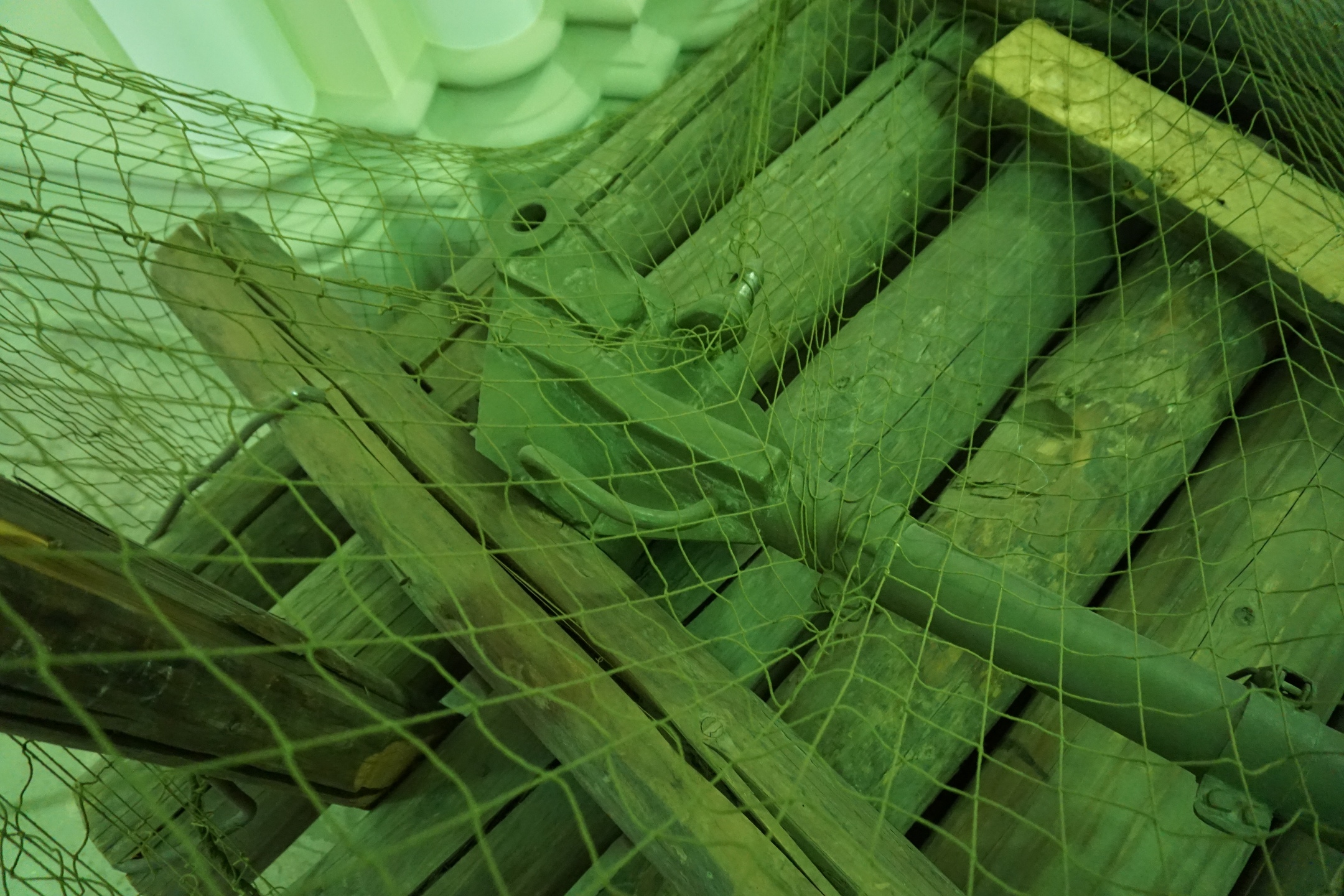

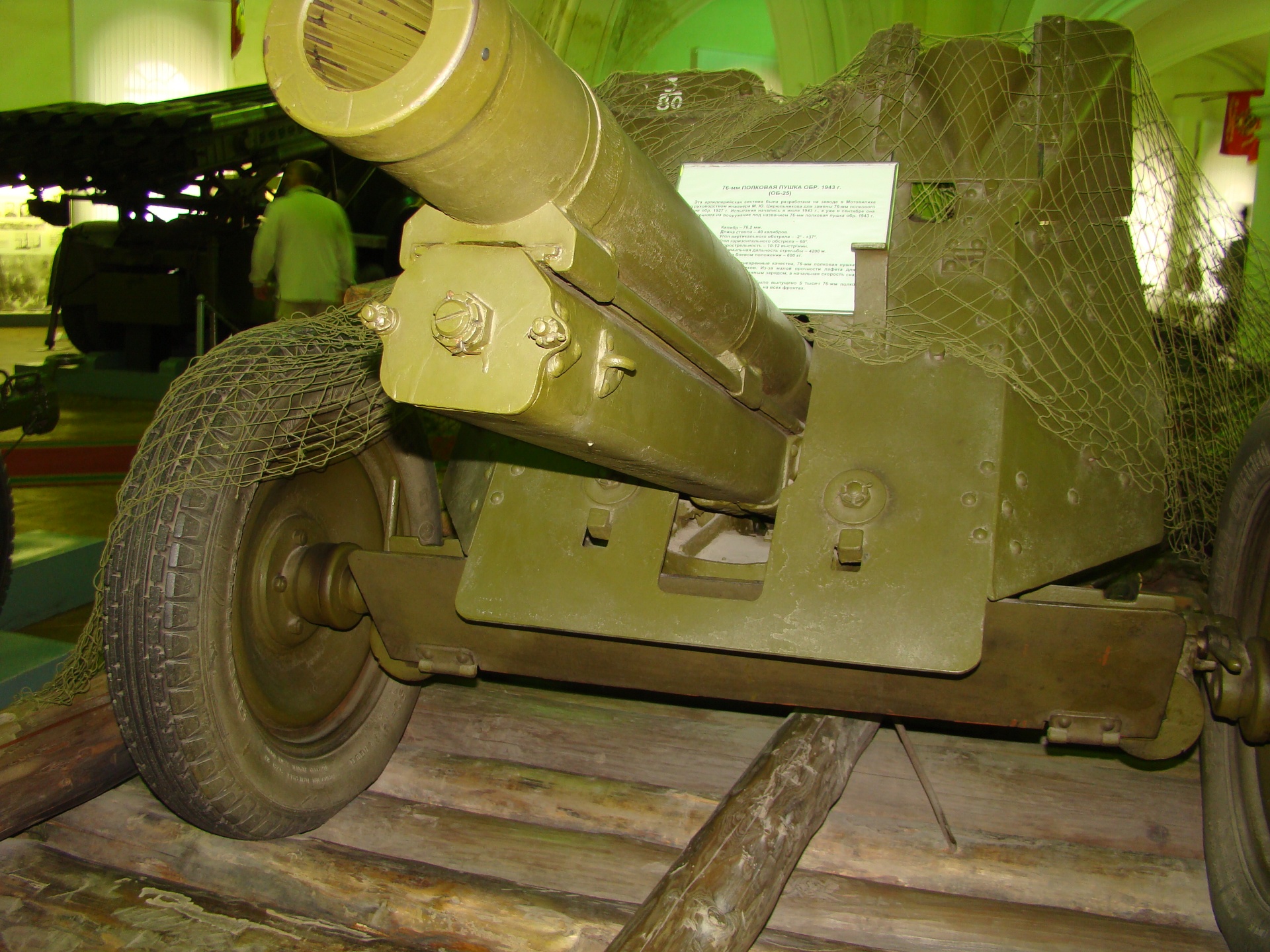

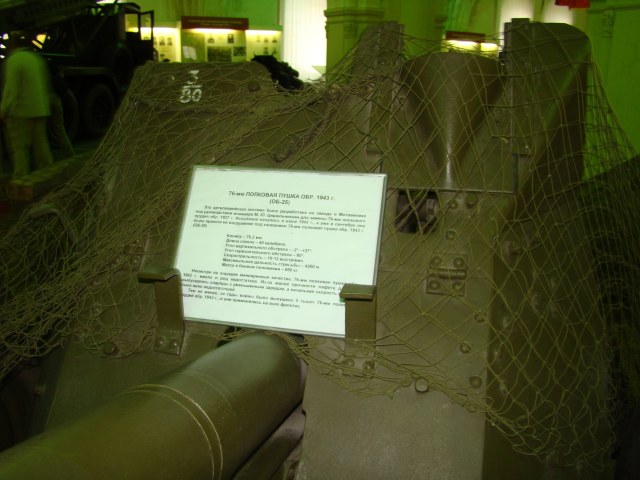

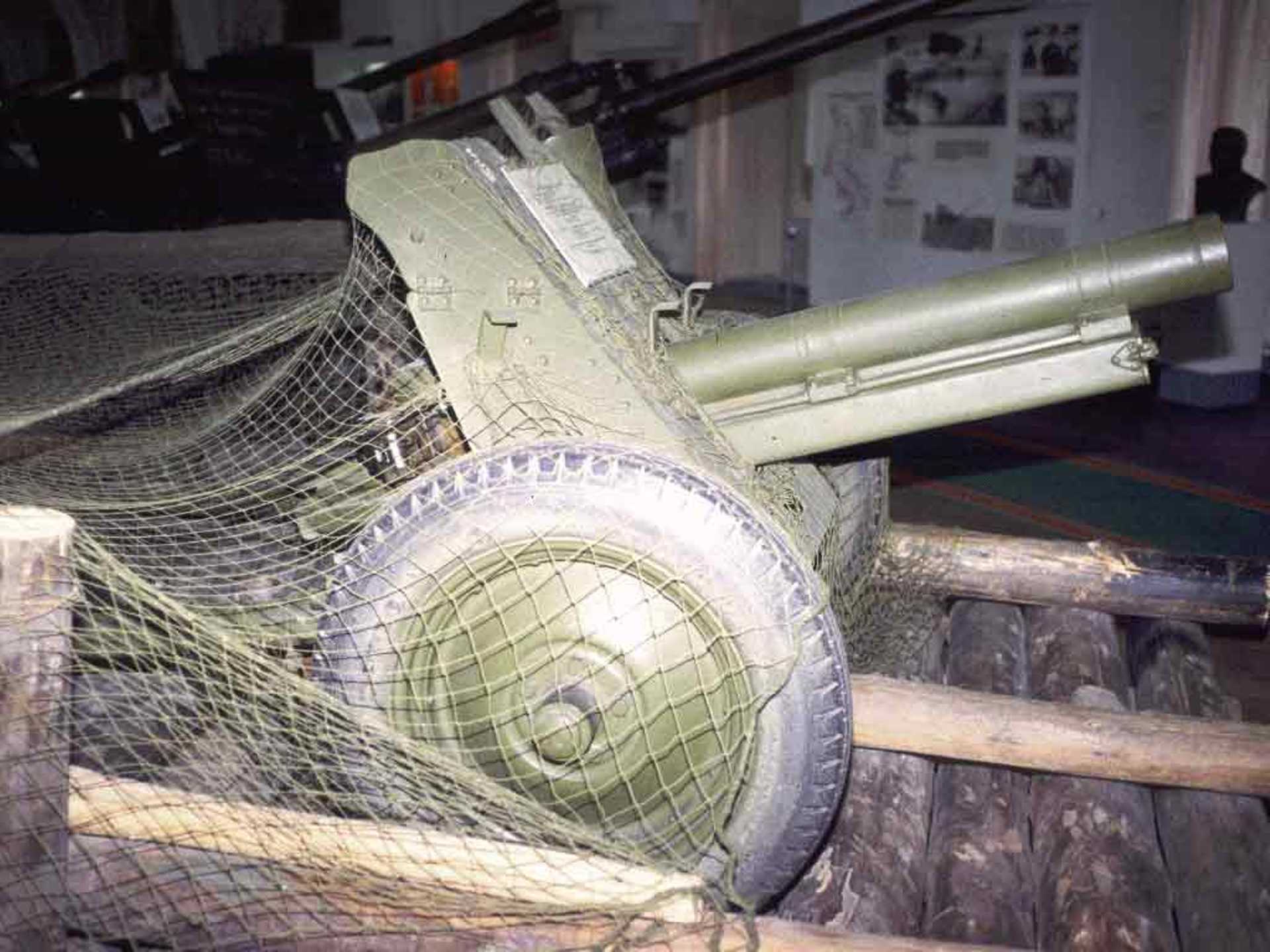

Уважаемые каропчане, предлагаю вашему вниманию фото 76-мм полковой пушки обр. 1943 г. ОБ-25 из музея Артиллерии, ракетных войск, инженерных войск и войск связи.

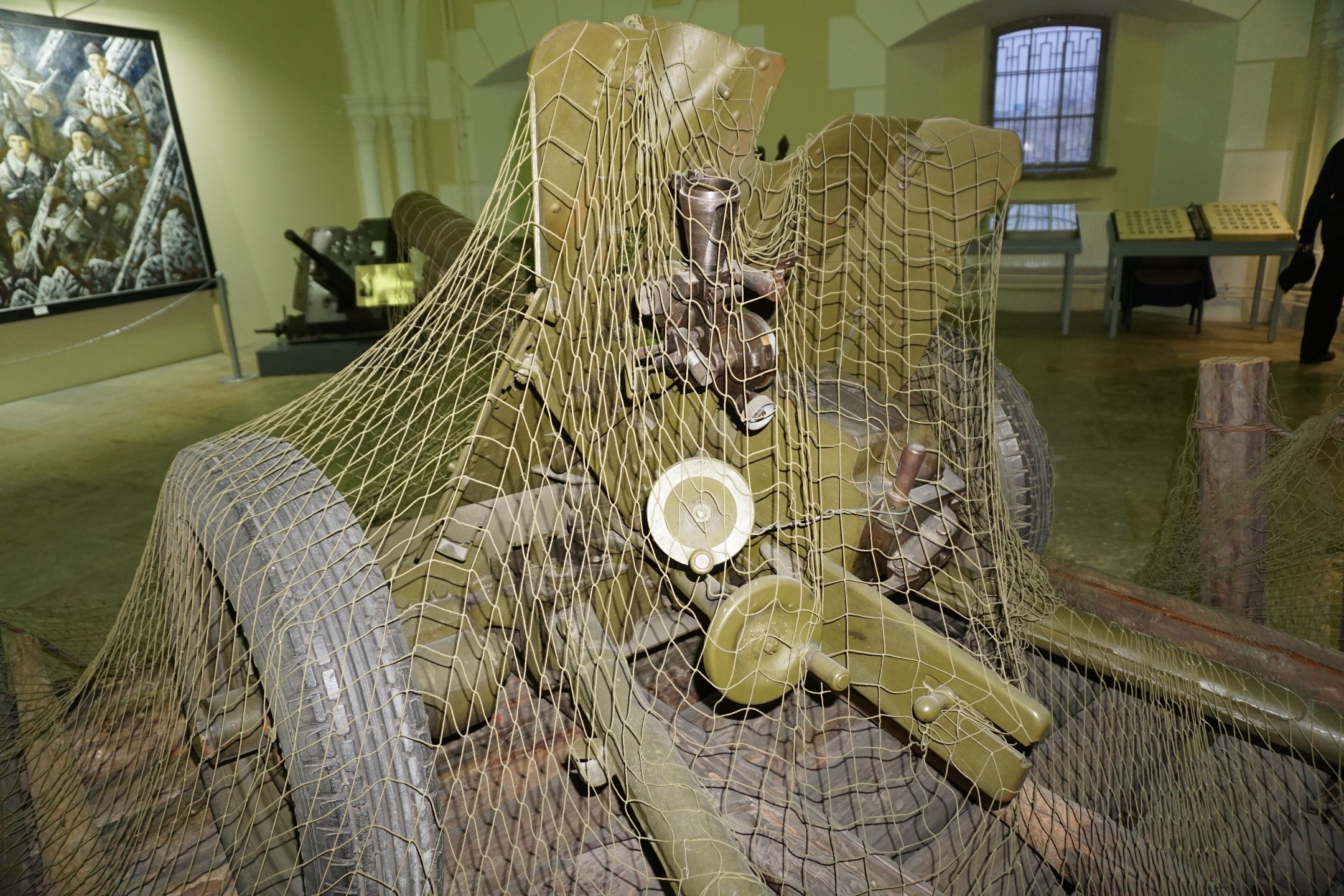

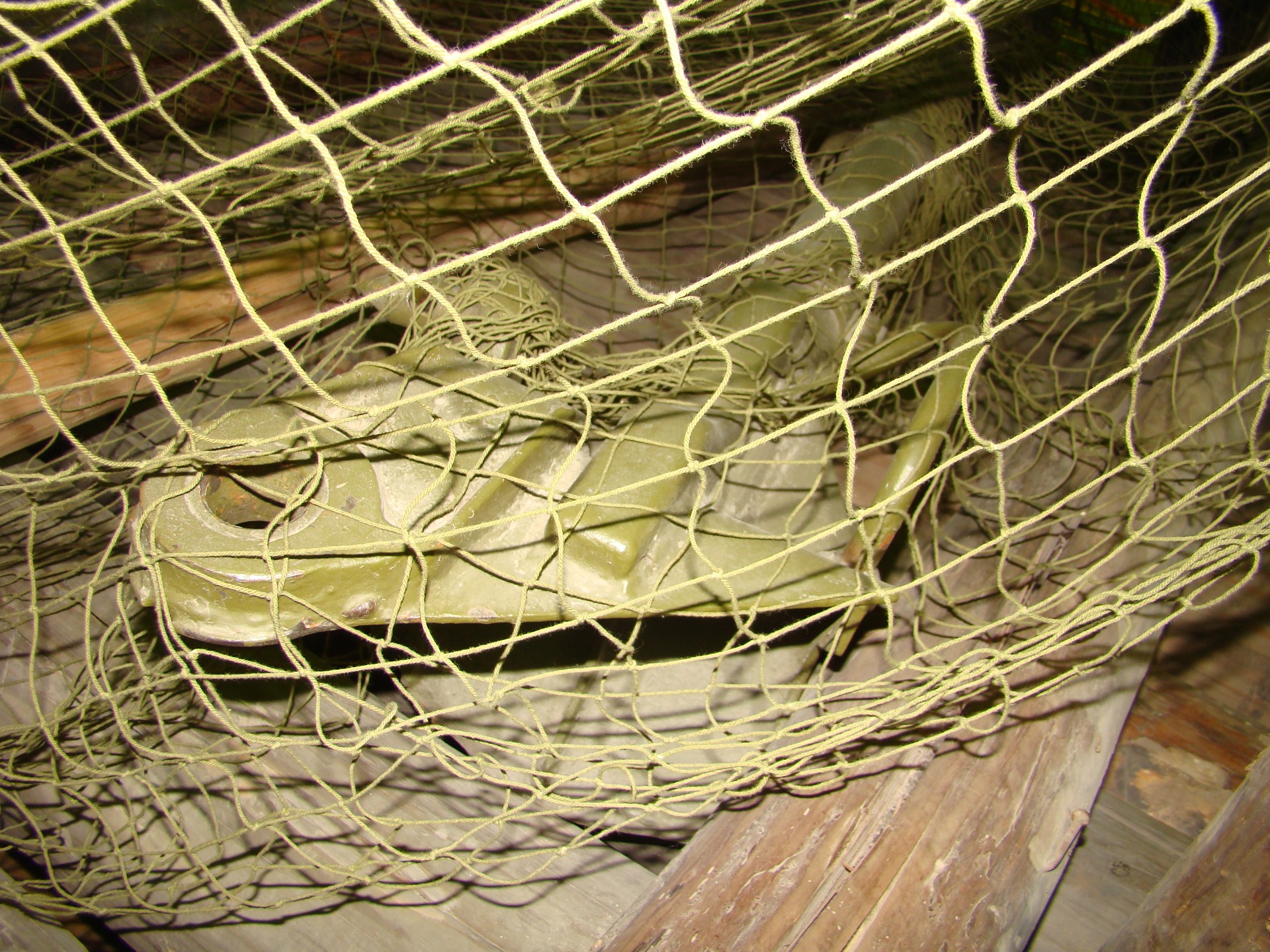

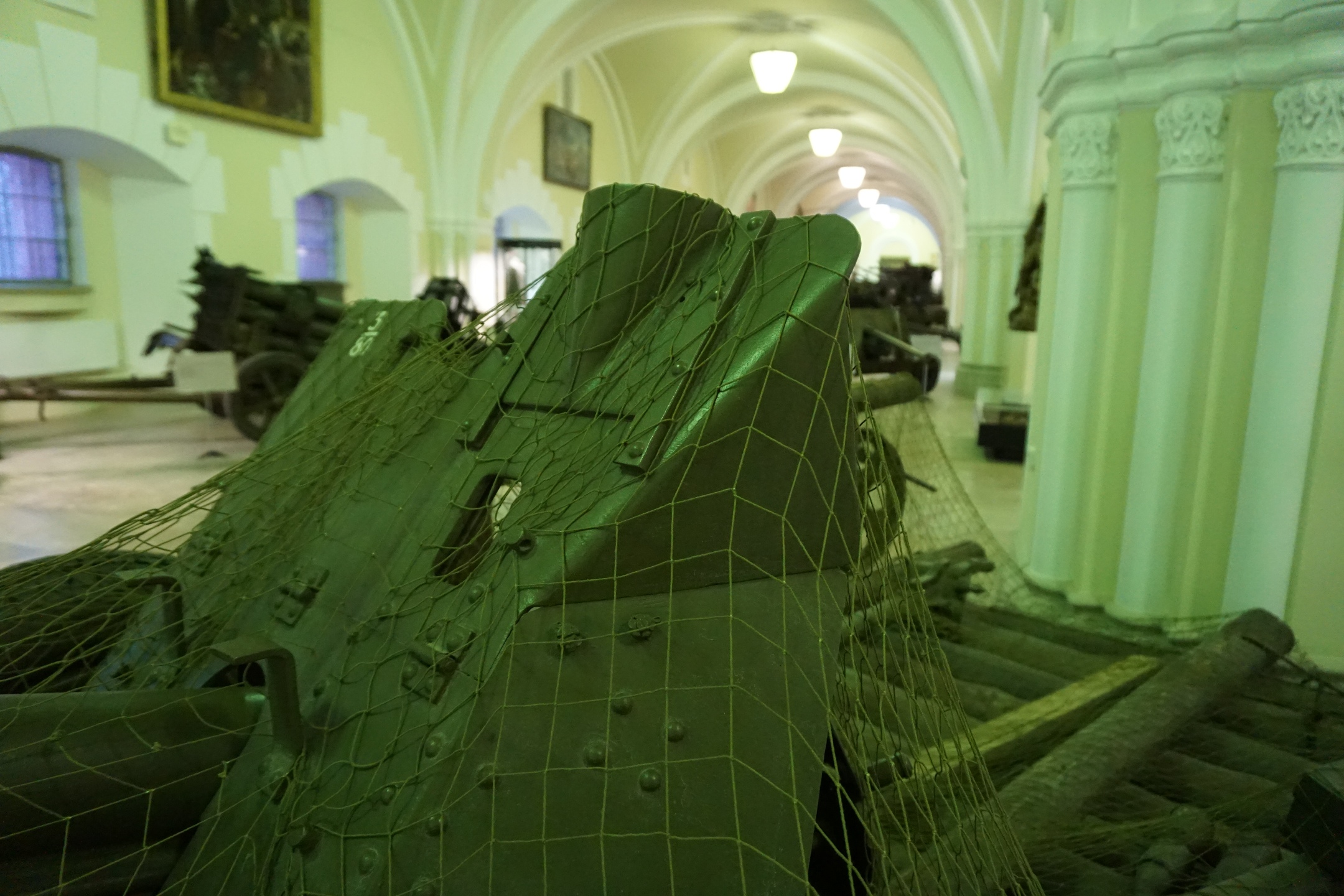

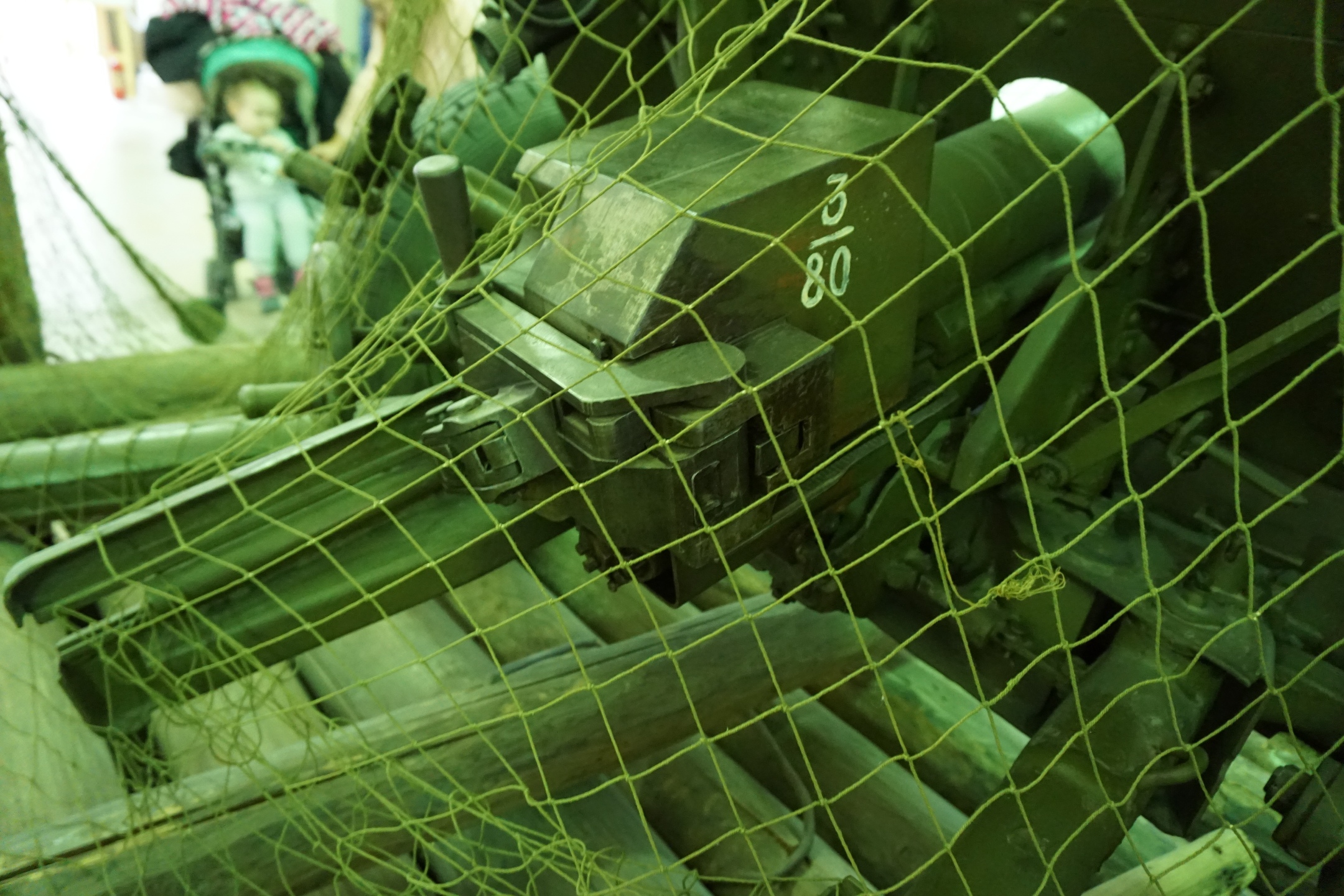

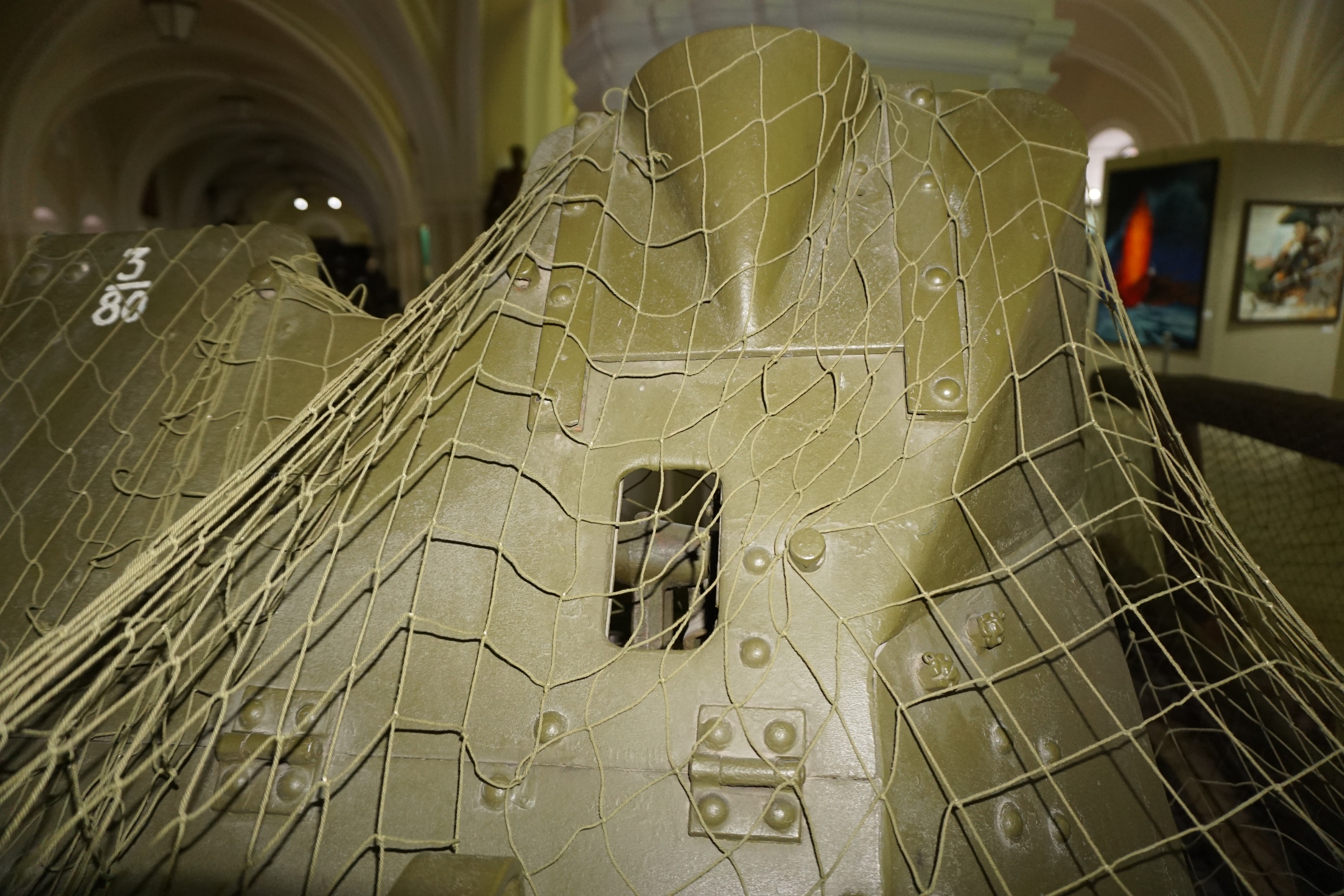

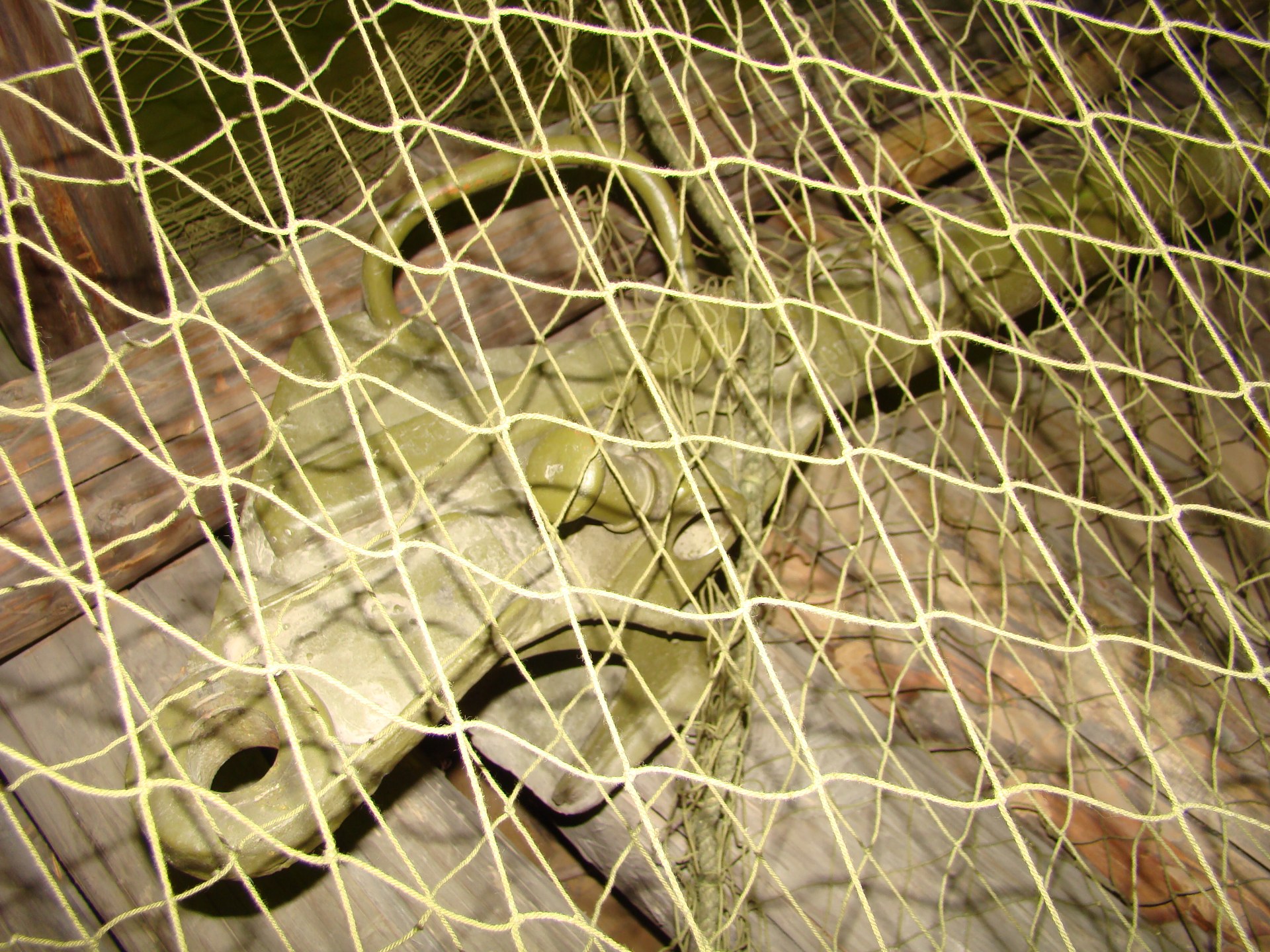

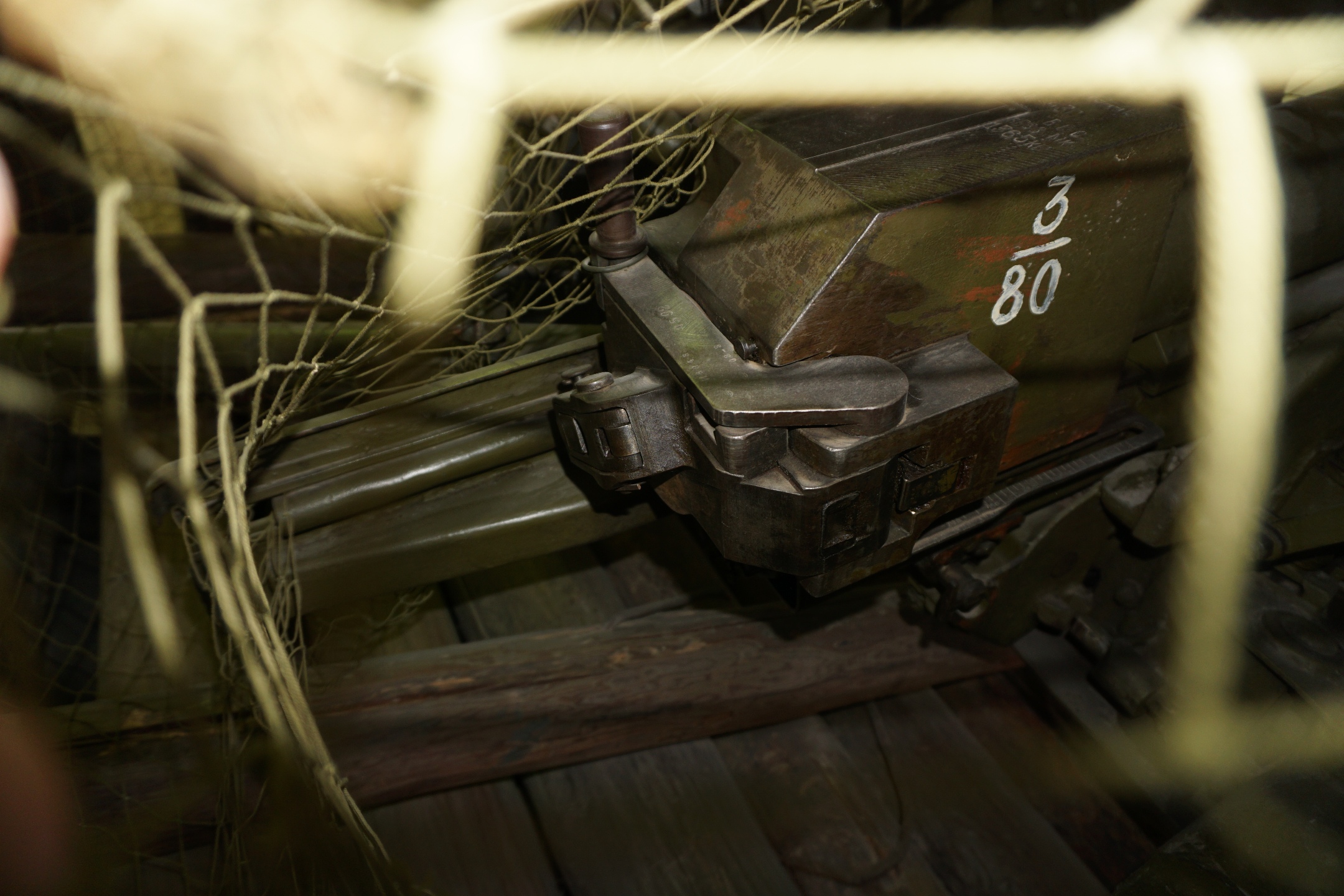

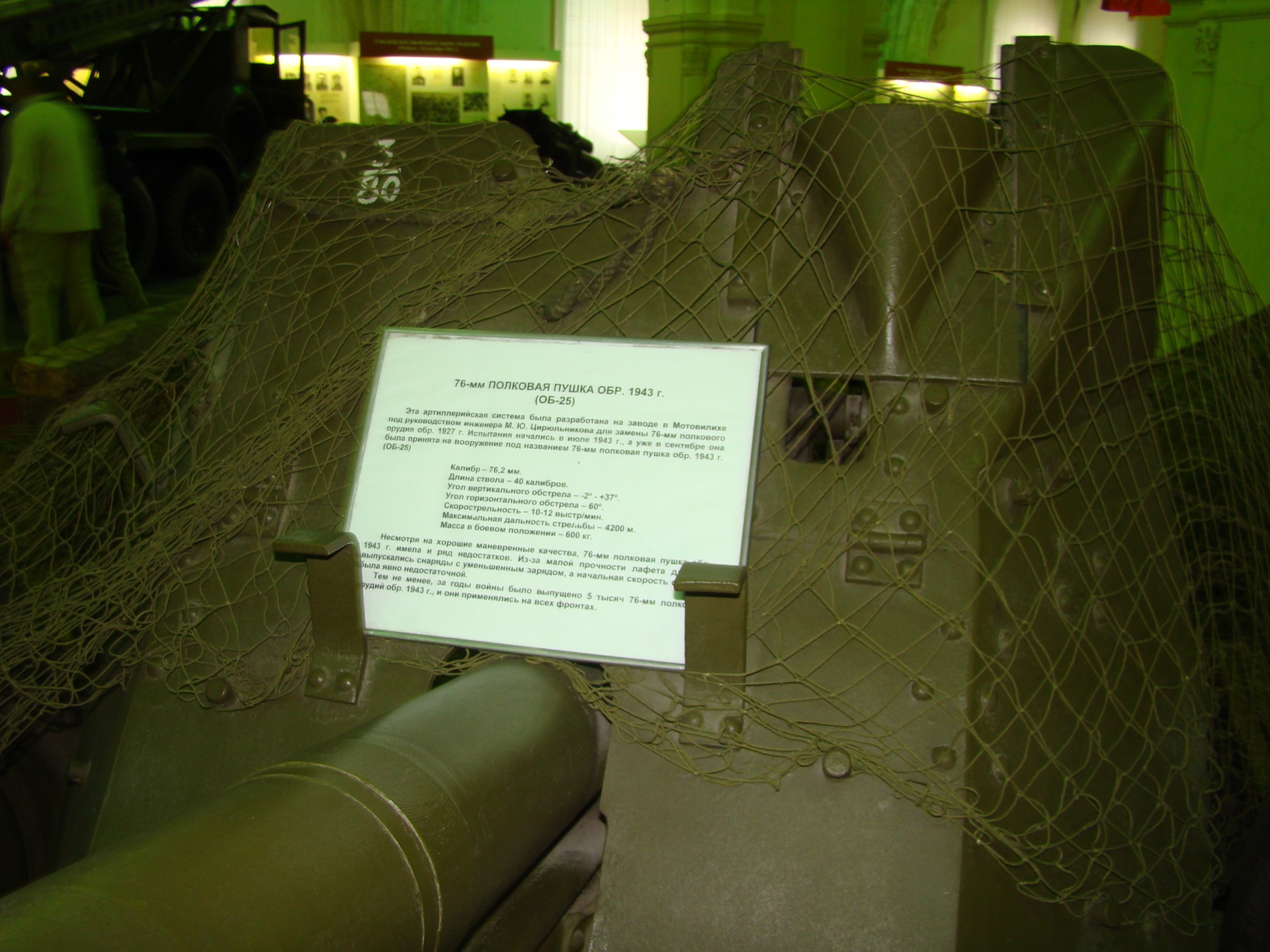

Сколько помню эту пушку, она всегда была под покровом маск-сети. Поэтому не удивляйтесь фото - они были сделаны в разные годы и при разном освещении. Конечно, стоит отметить и само освещение - оно в музее приглушенное, что также сказывается на качестве и резкости фото. Но в этом году мне чуть-чуть повезло. После долгих мучений сфотографировать пушку под сеткой и споров со смотрителями музея, мне подсказали обратиться в администрацию. Правда с письменным запросом. Но все обошлось, мне подсказали кабинет администрации, где после недолгого объяснения, моим мучениям пришел конец. Специально для меня сетку сняли и даже помогли сделать замеры с рулеткой. За что выражаю администрации музея искреннюю благодарность!

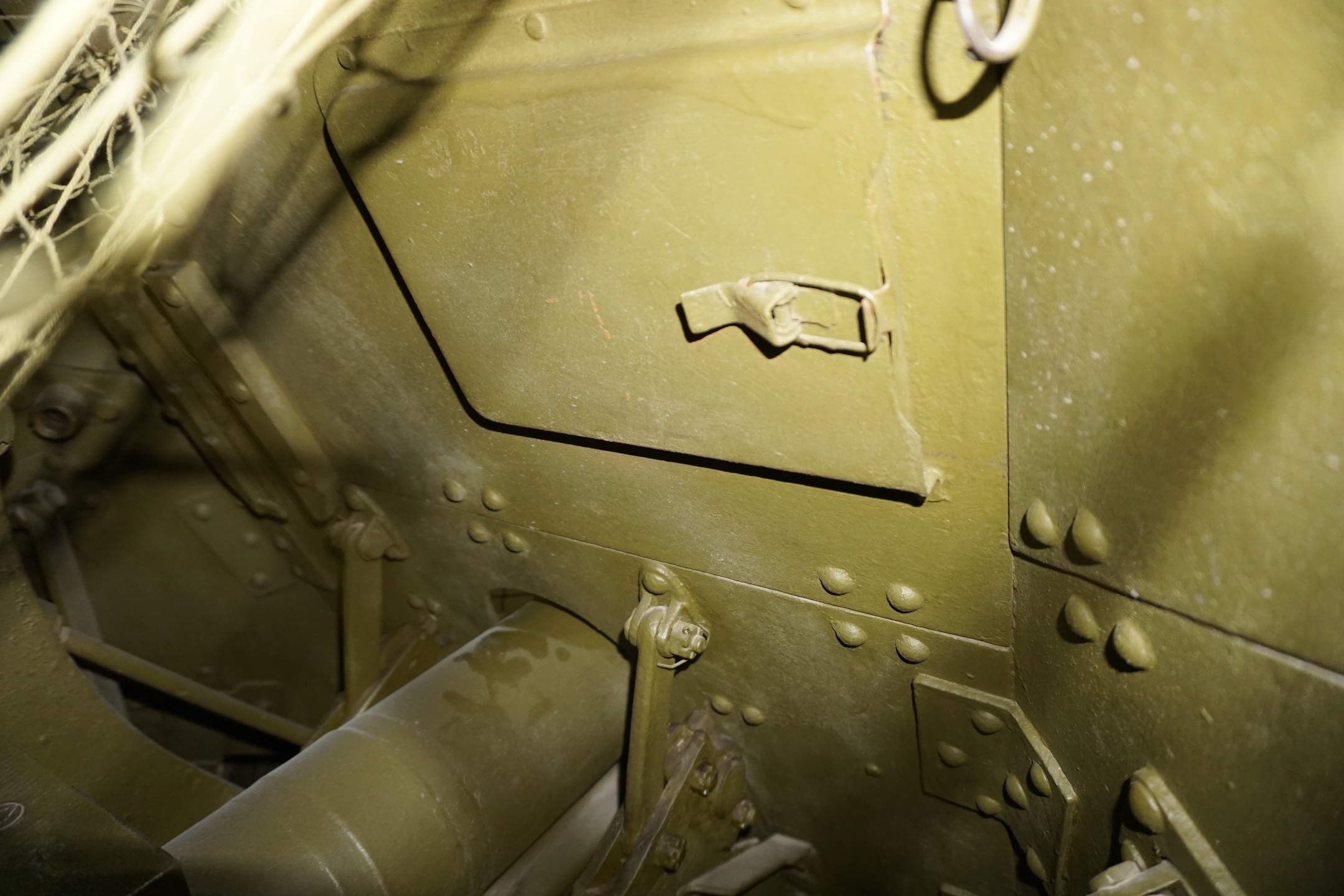

Но, как это часто бывает, к этому моменту у меня уже практически не оставалось свободного времени и мне уже надо было покидать музей. Поэтому фото не много и только основных элементов, по которым у меня были вопросы.
Если вкратце, то:

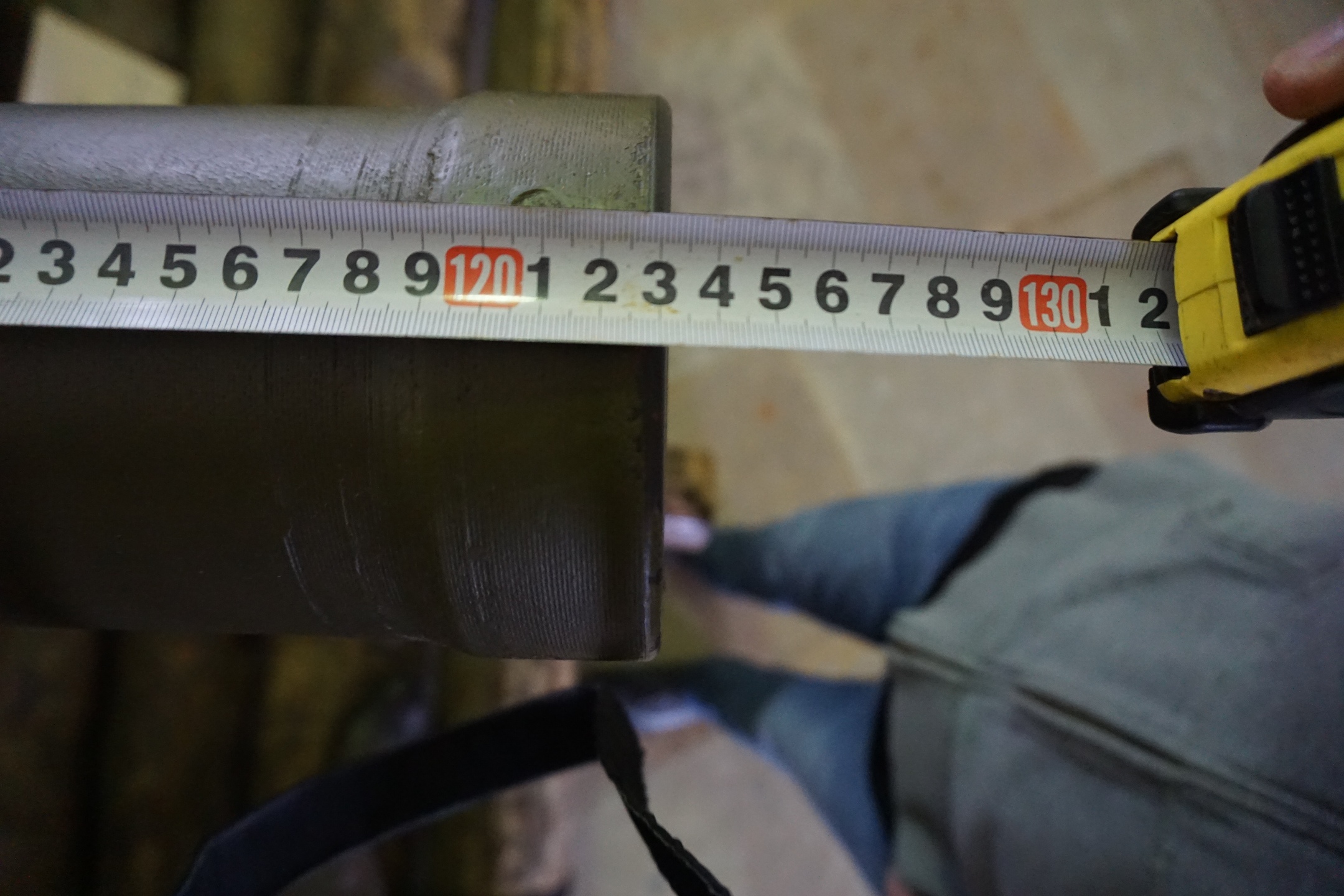

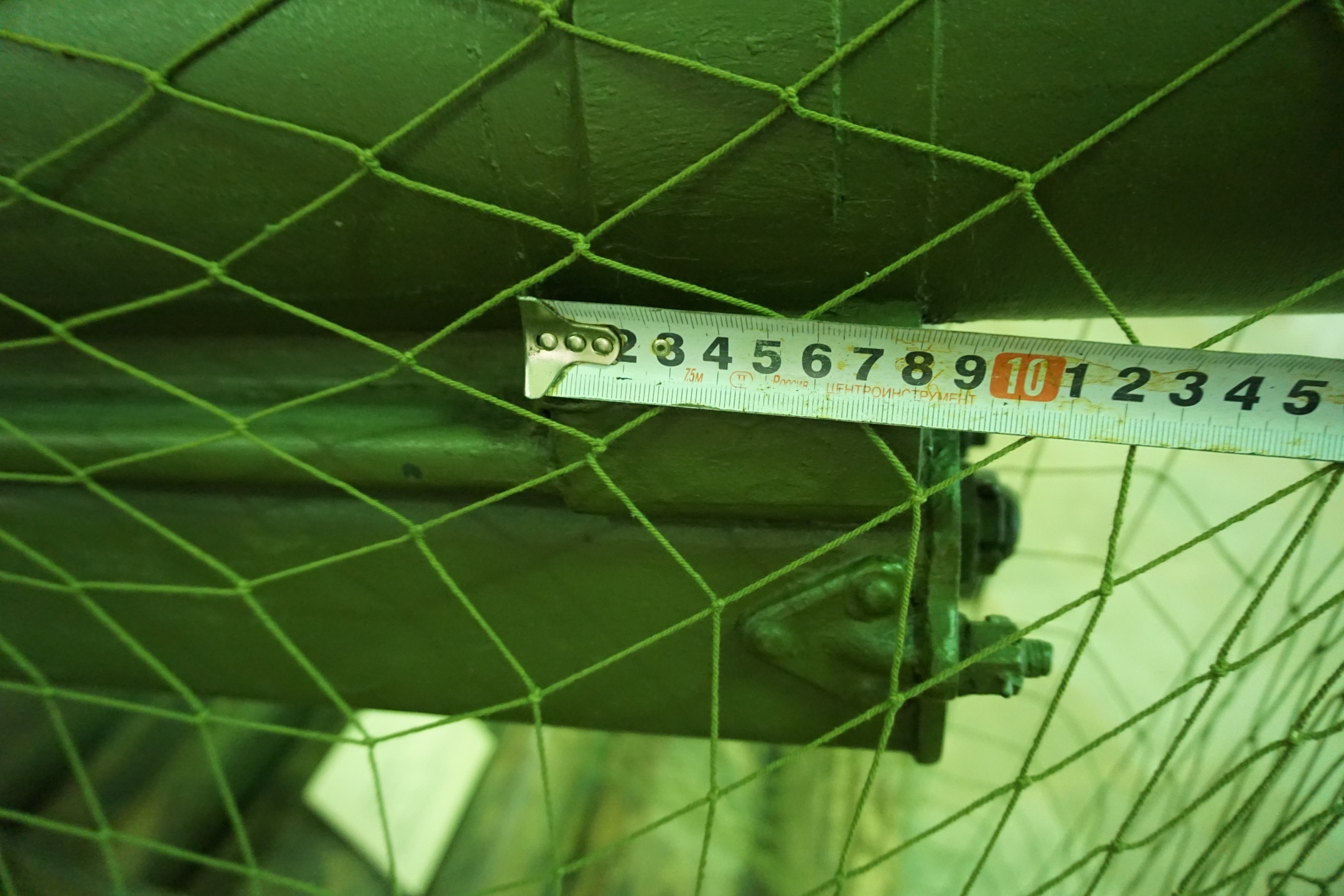

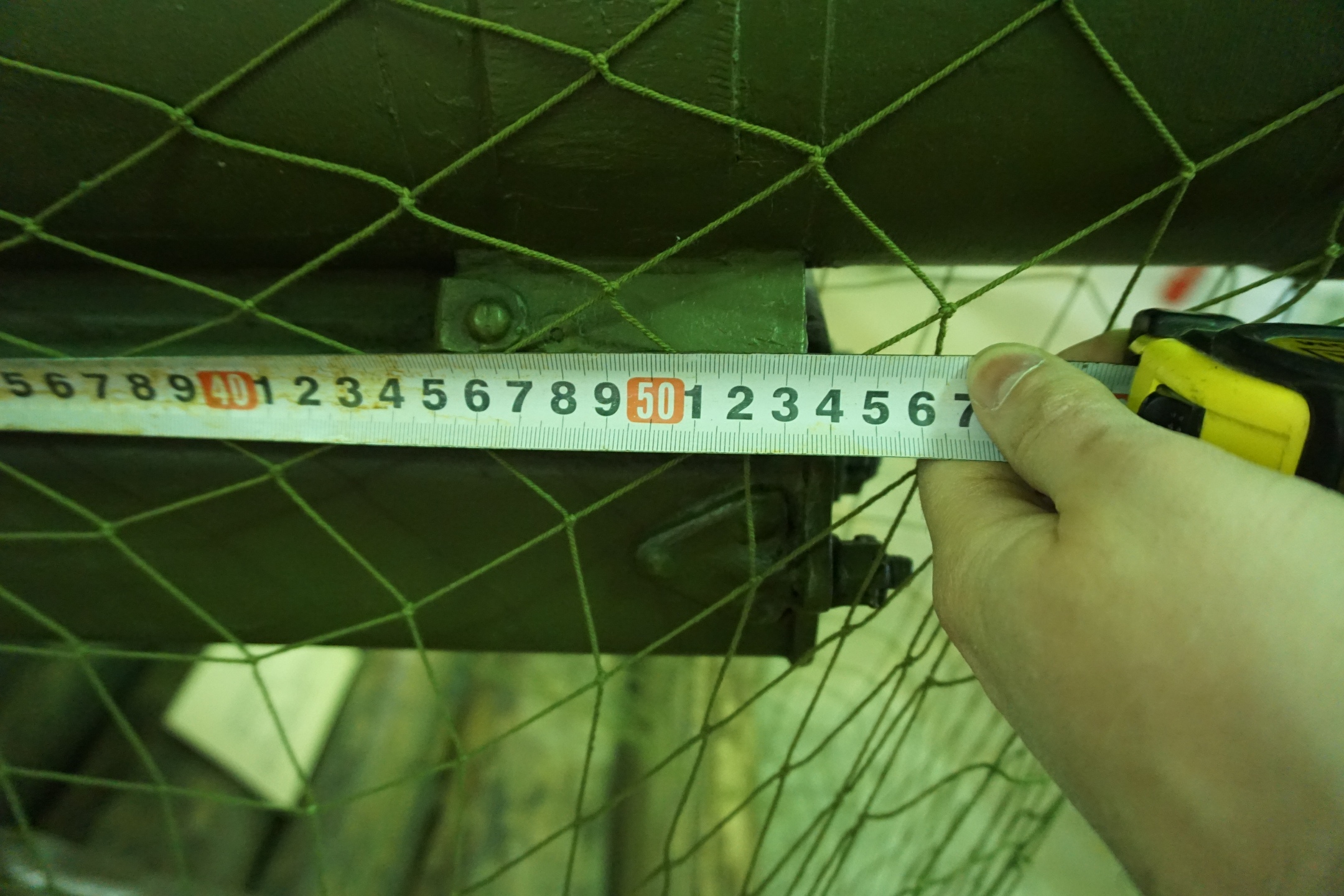

- длина ствольной коробки от края до края - 130,7 см. в 35-м это 3,73 см. У МСД длина короче - 3,25 см.!

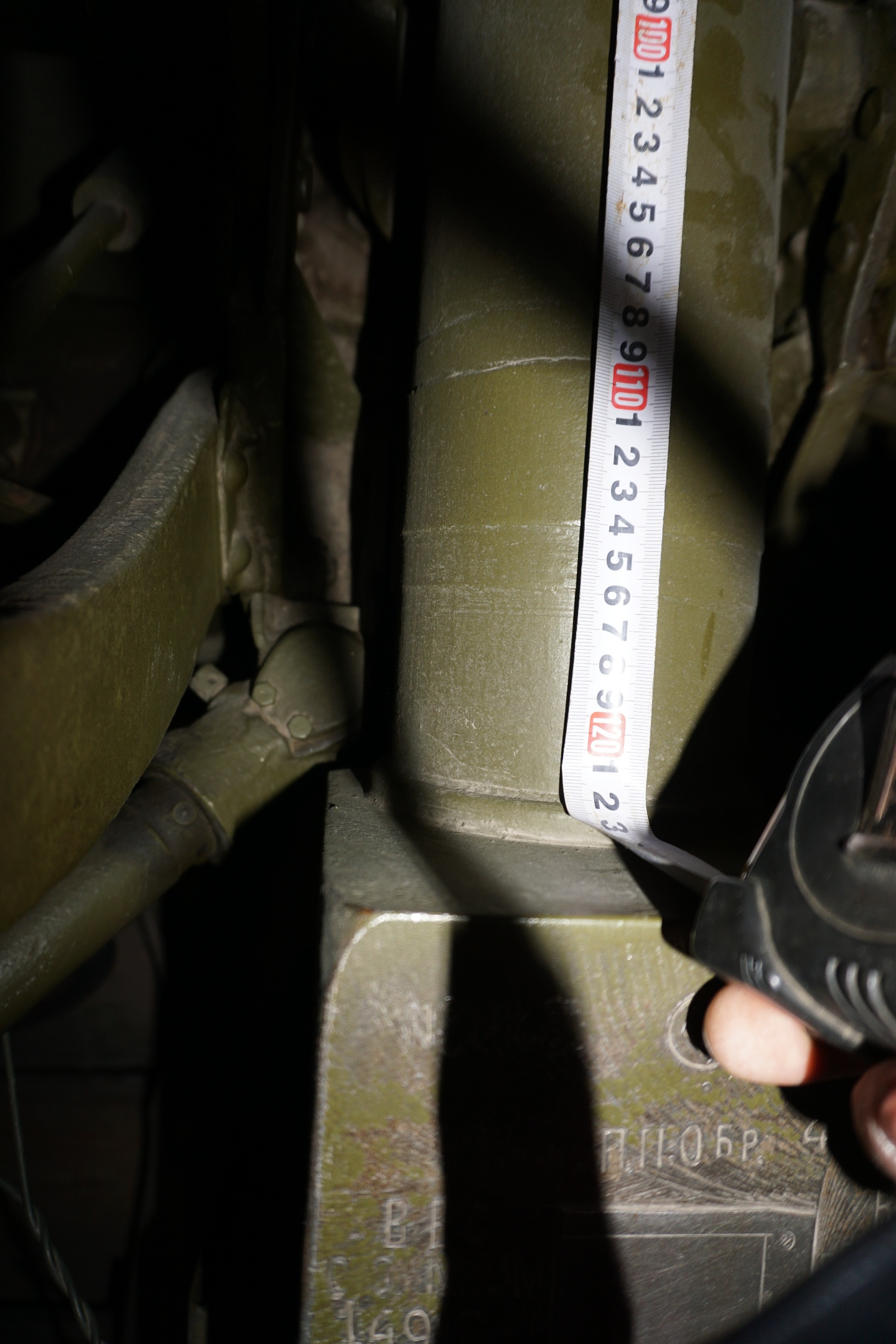

- длина ствола от казенной части до края среза - 123,1 см. в 35-м это 3,51 см. У МСД длина короче - 3,1 см.!
Соответственно, на модели от МСД уходят и расстояния под стяжки ствола к ствольной коробке.

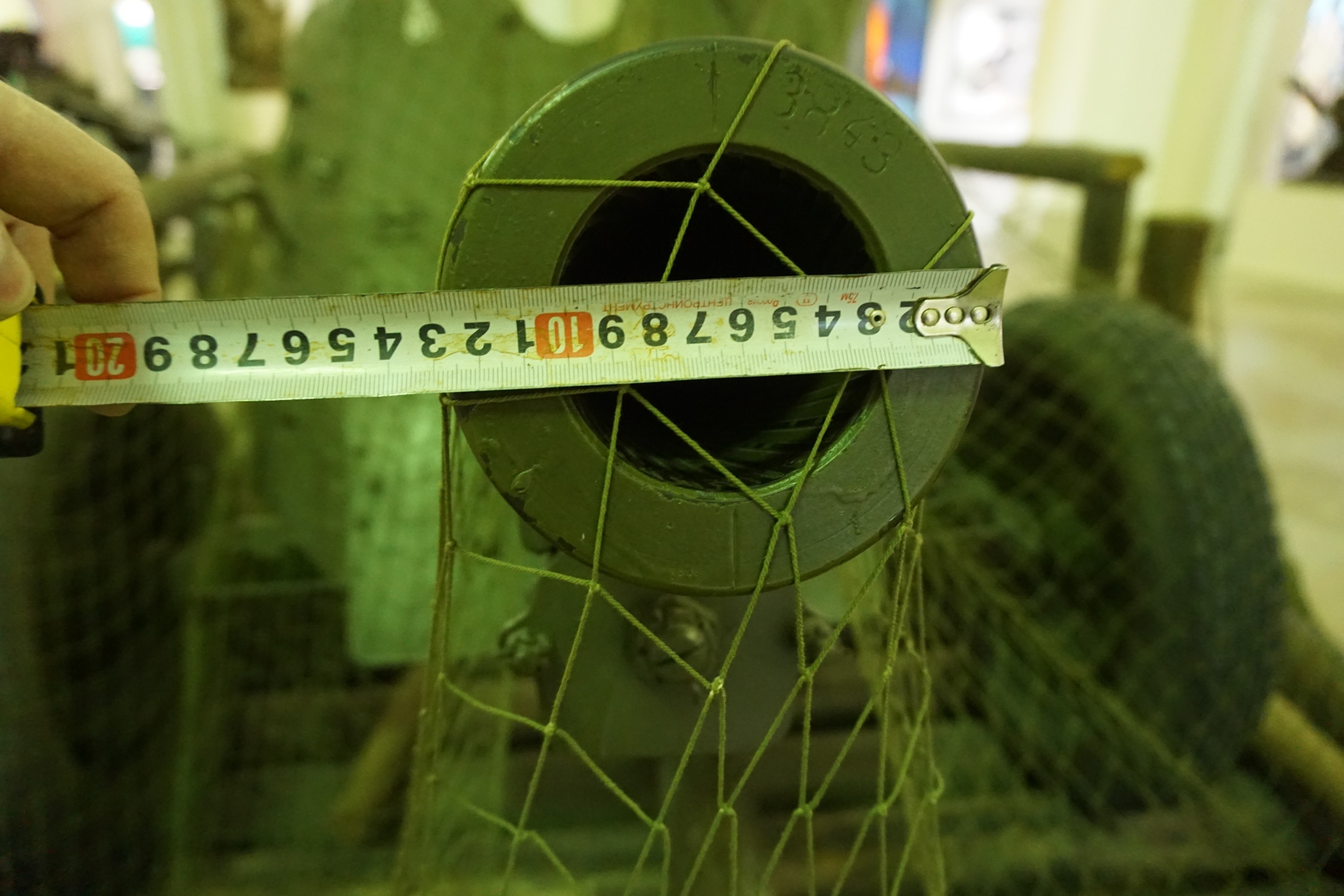

- диаметр ствола - 13 см. в 35-м это 0,37 см. Здесь у МСД размер совпадает.

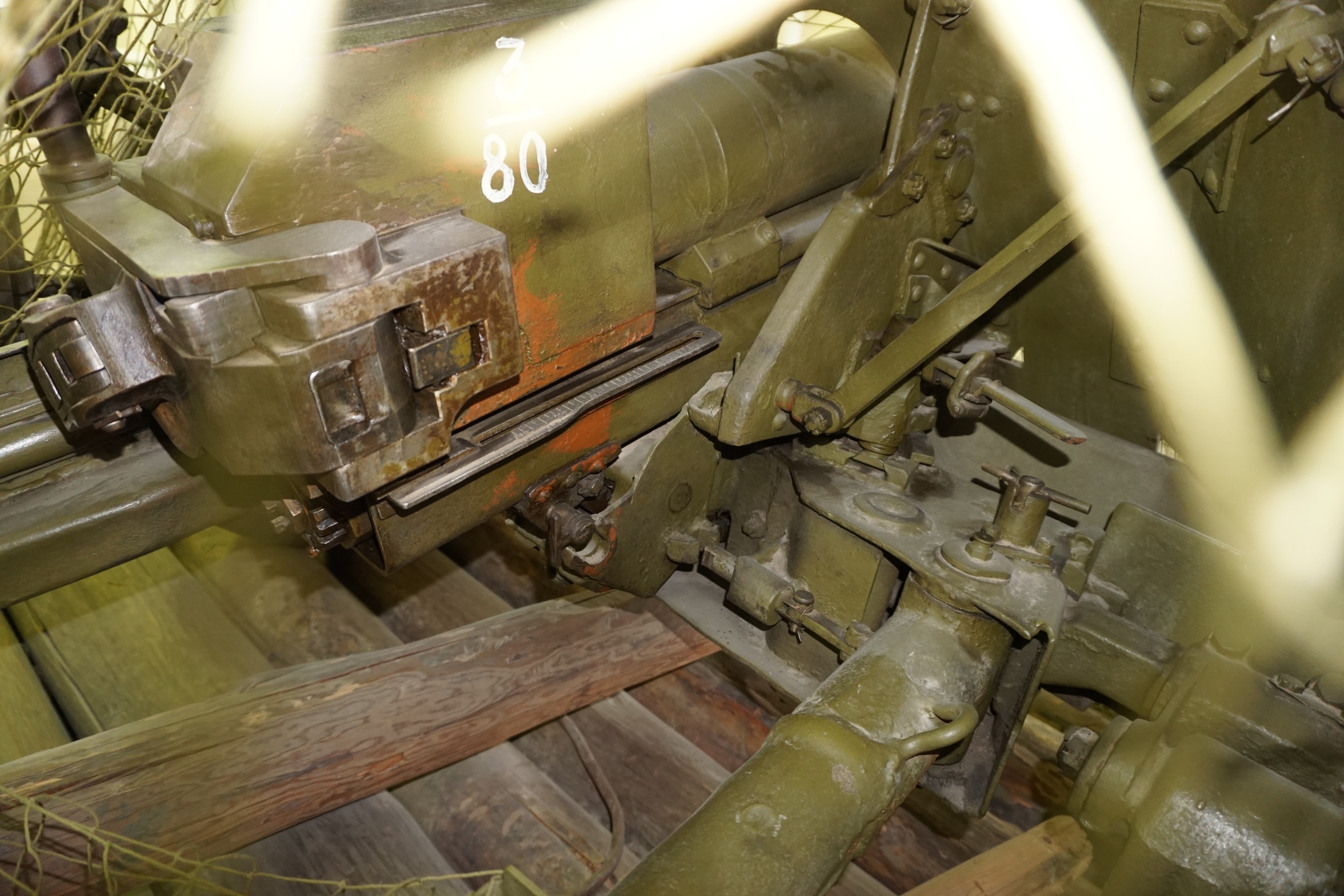

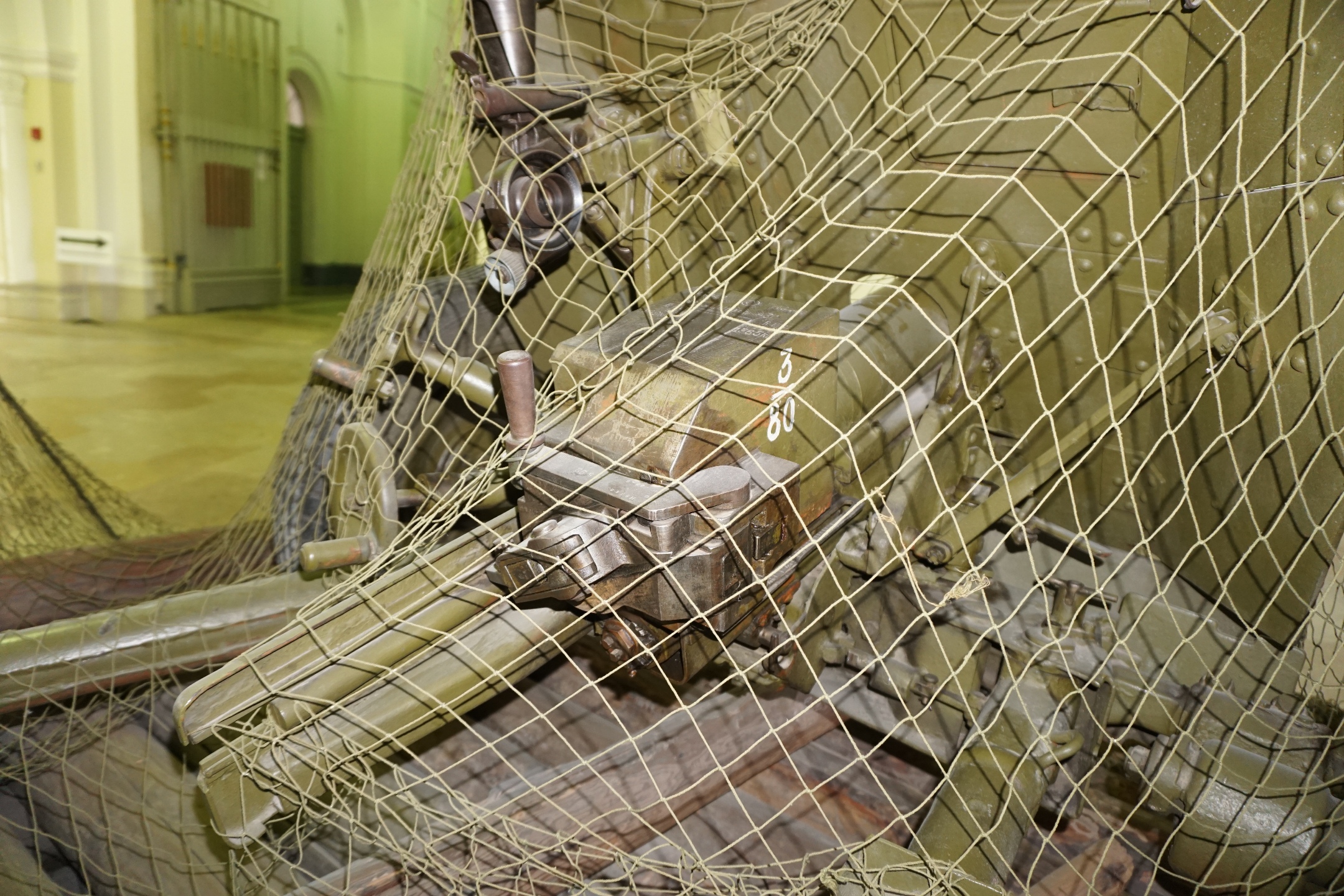

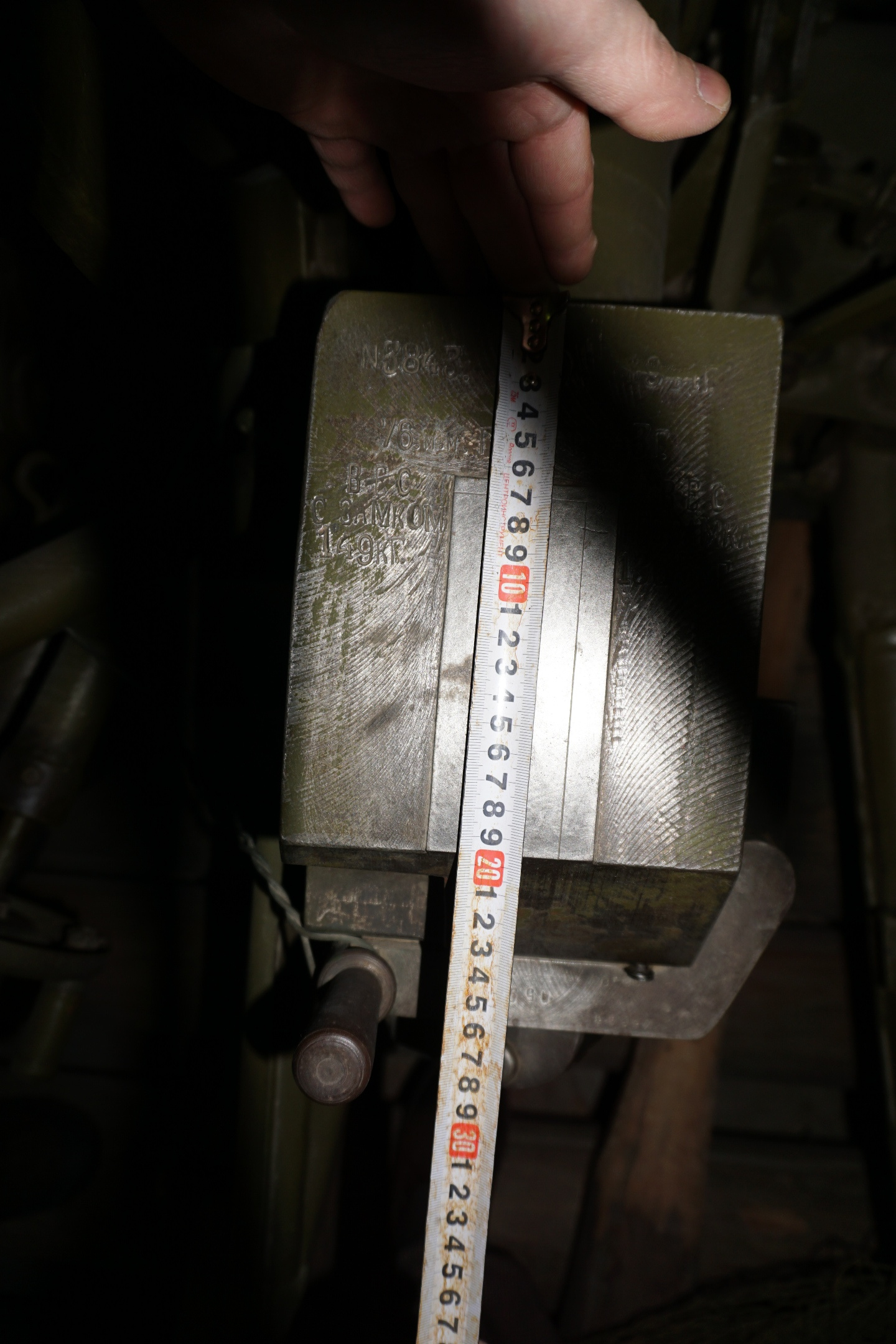

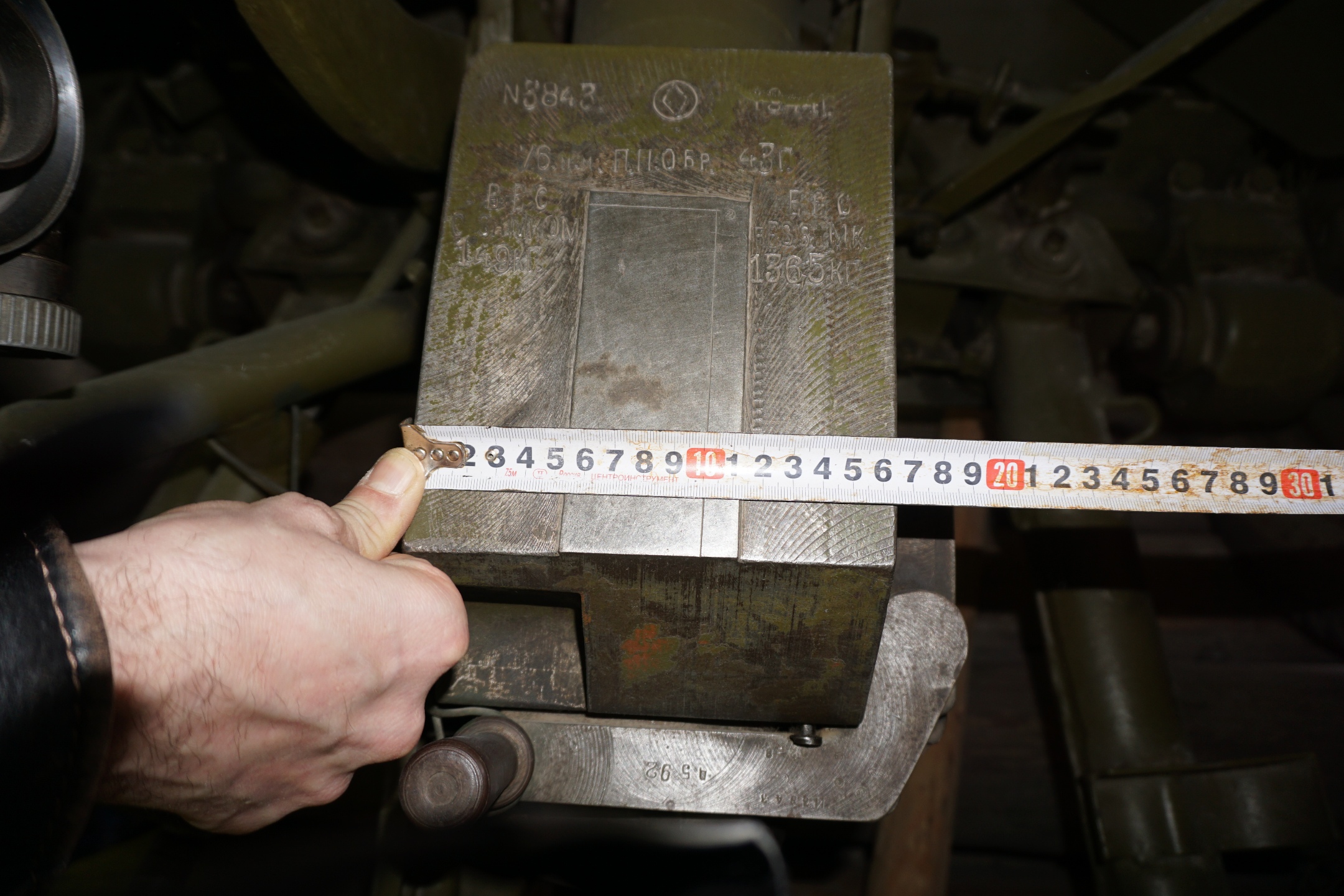

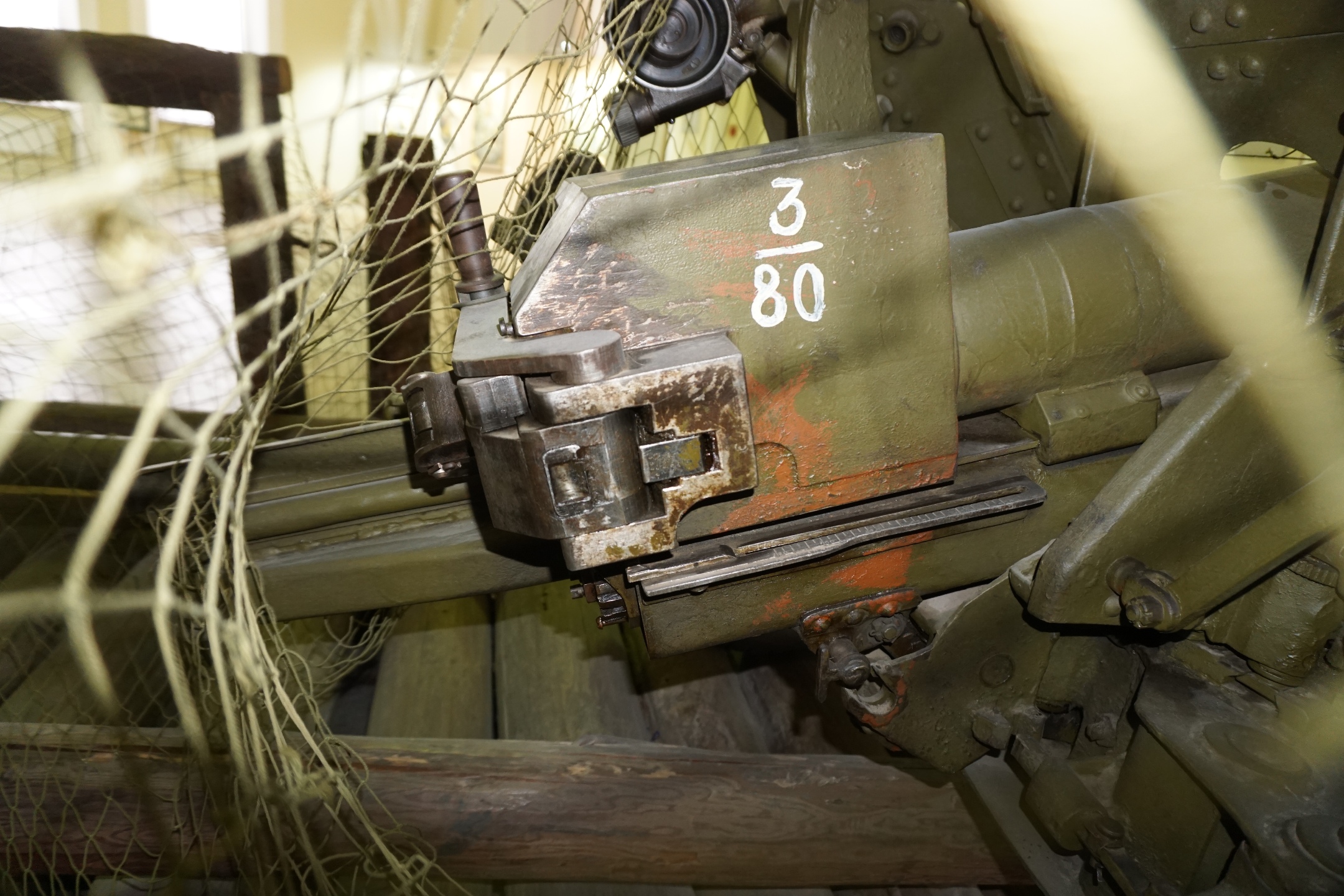

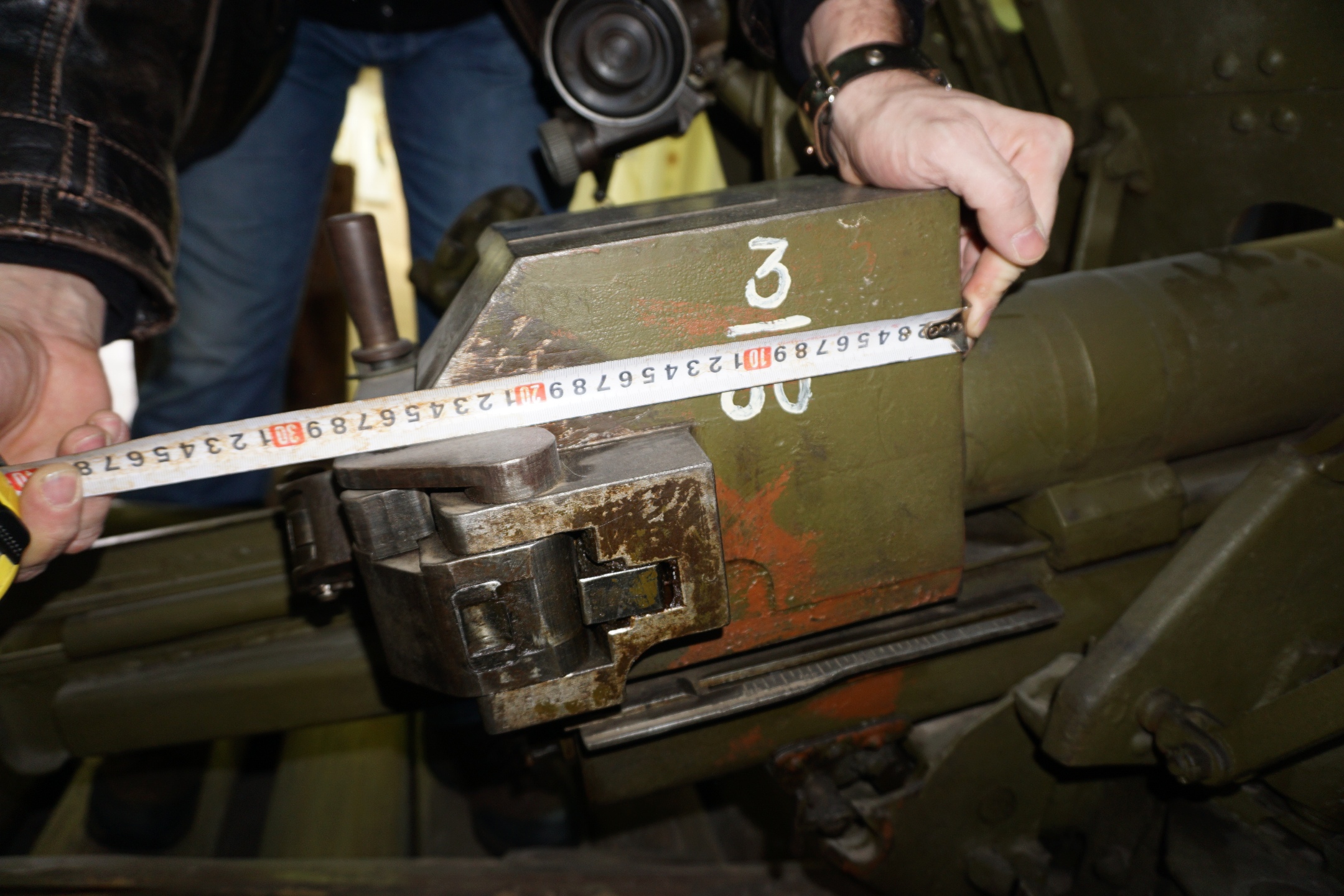

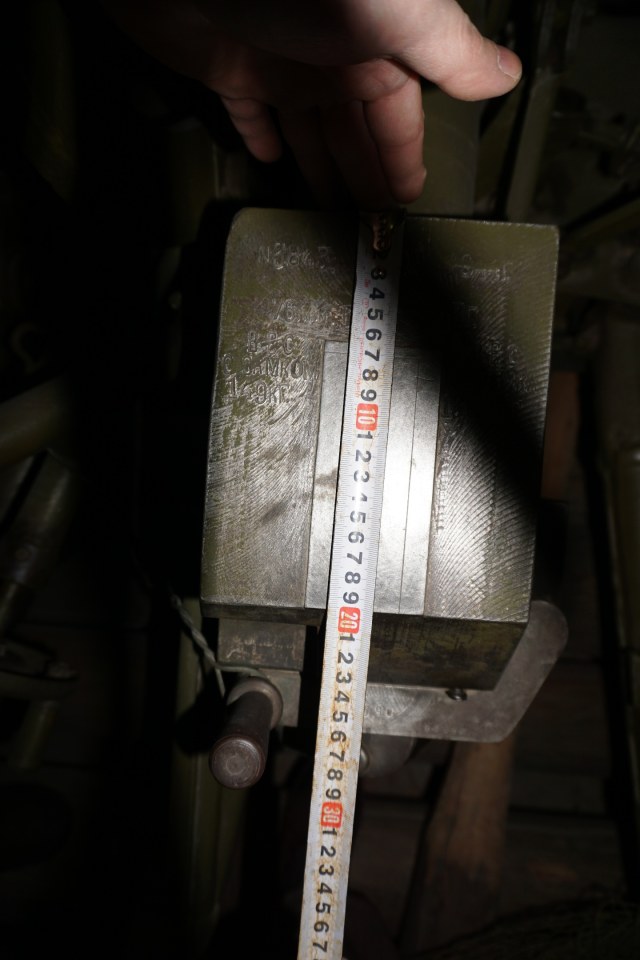

Размеры казенной части следующие:
- 19,7 см. в 35-м это 0,56 см. У МСД чуть больше - 0.59 см.
- 16,5 см. в 35-м это 0,47 см. У МСД чуть больше - 0.49 см.
- 25 см. в 35-м это 0,71 см. Совпадает с МСД.
- 20,7 см. в 35-м это 0,59 см. У МСД чуть больше - 0.6 см.
