К фронту (Комсомолец и миномет)

Автор: Дмитрий Быченков Размещено: 14.02.2022 · Otstoy 2 743 просмотров
Производитель:
Т-20 "AER Moldova", миномет "Звезда", фигуры "Звезда" и "Миниарт"
Масштаб модели:
1:35

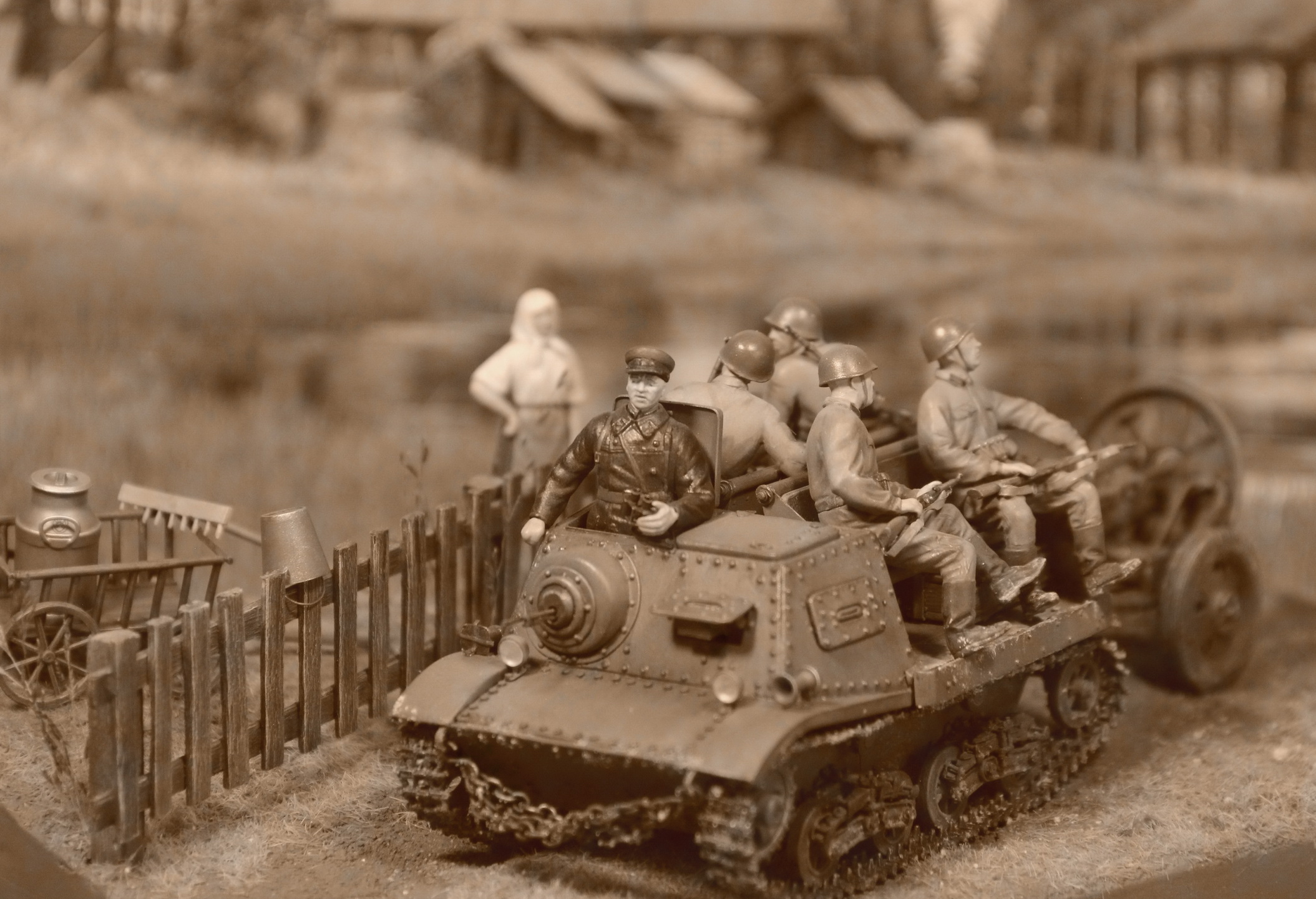

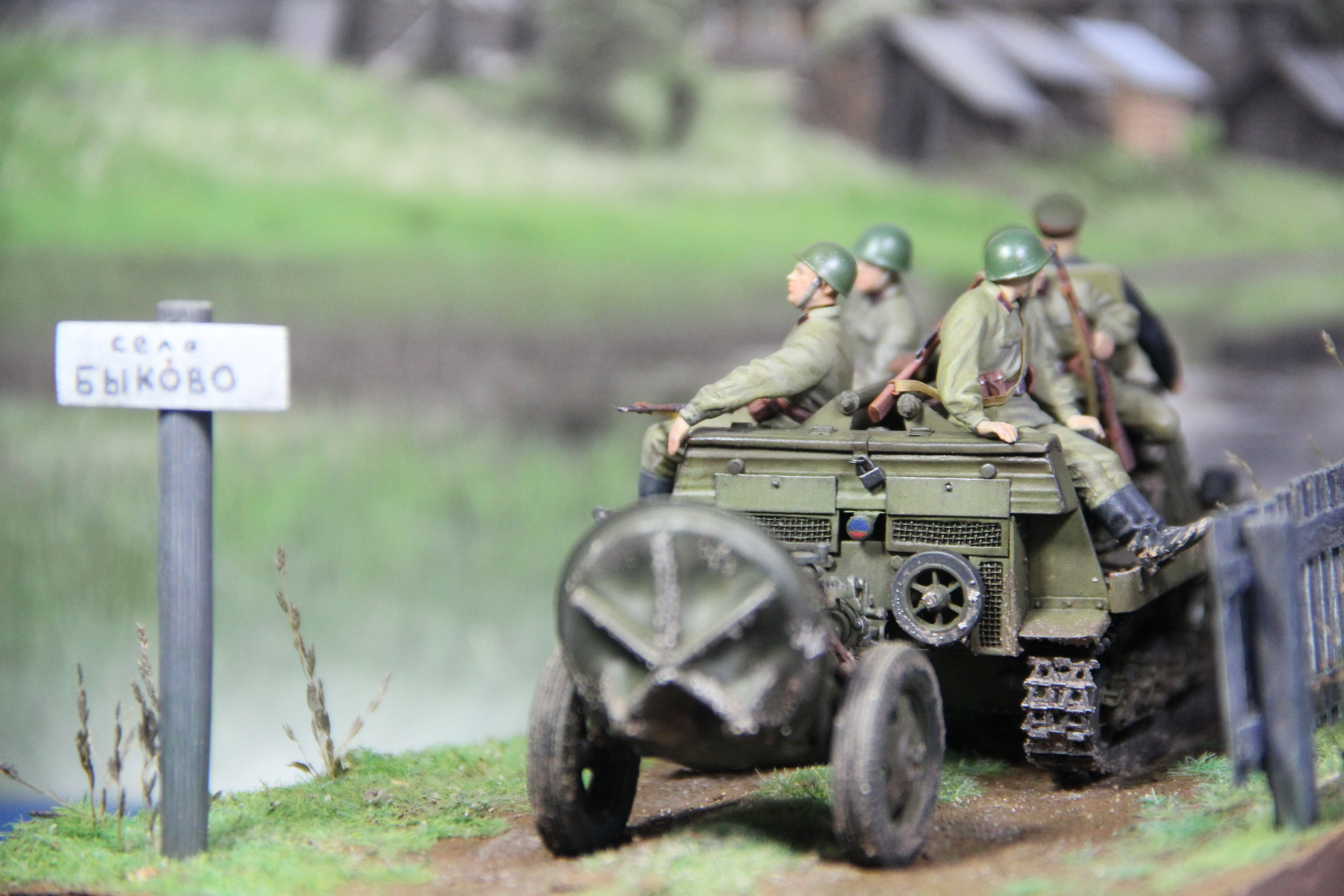

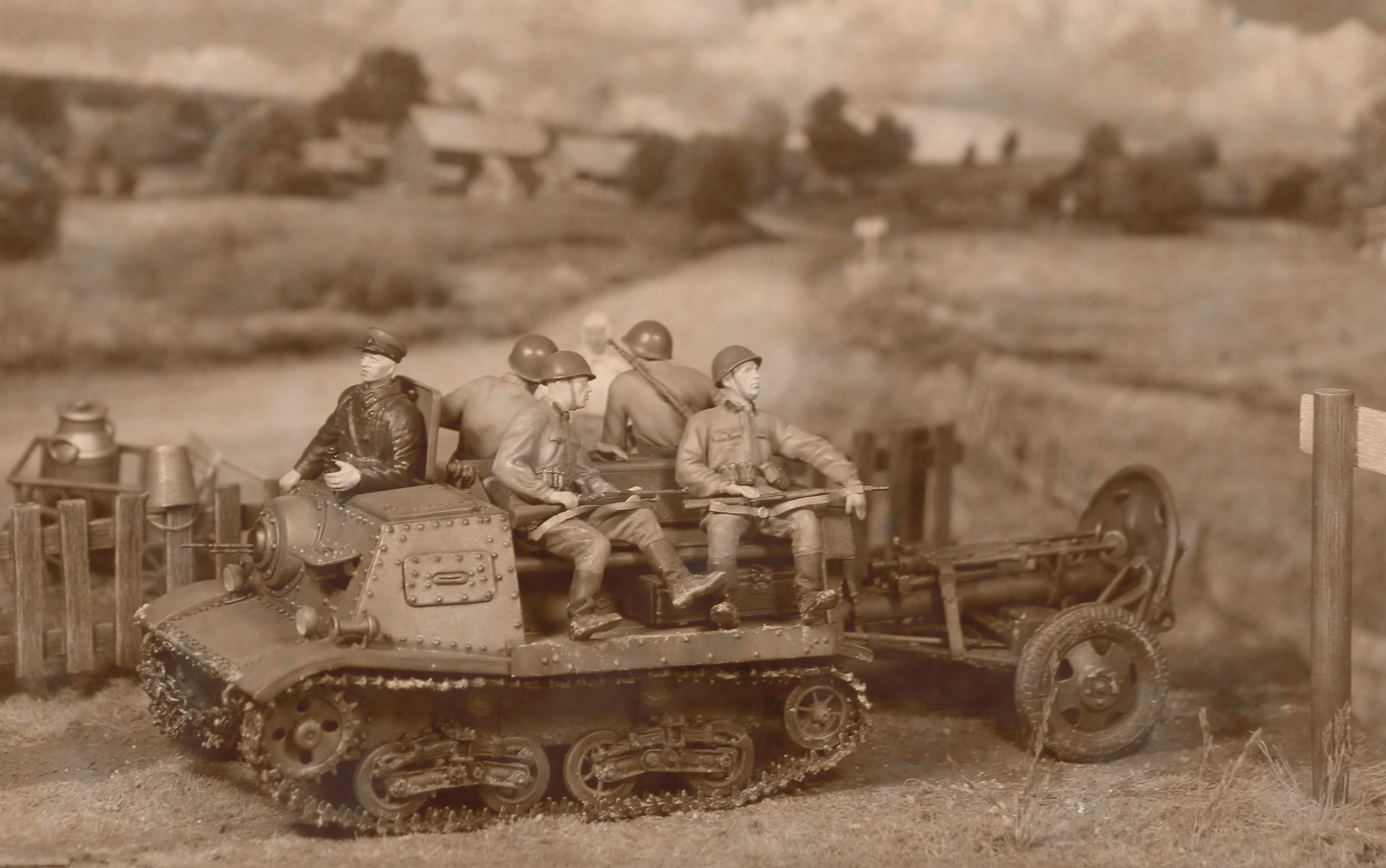

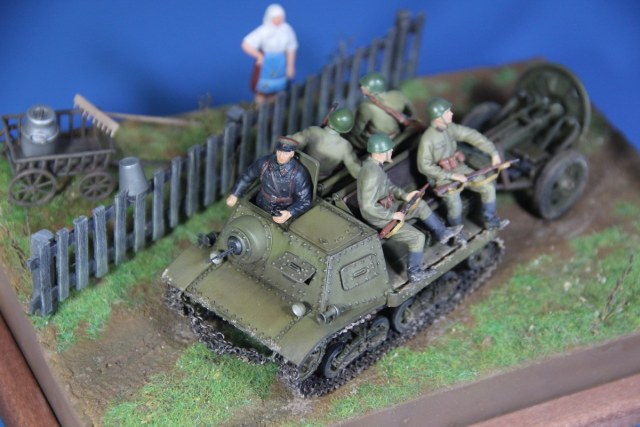

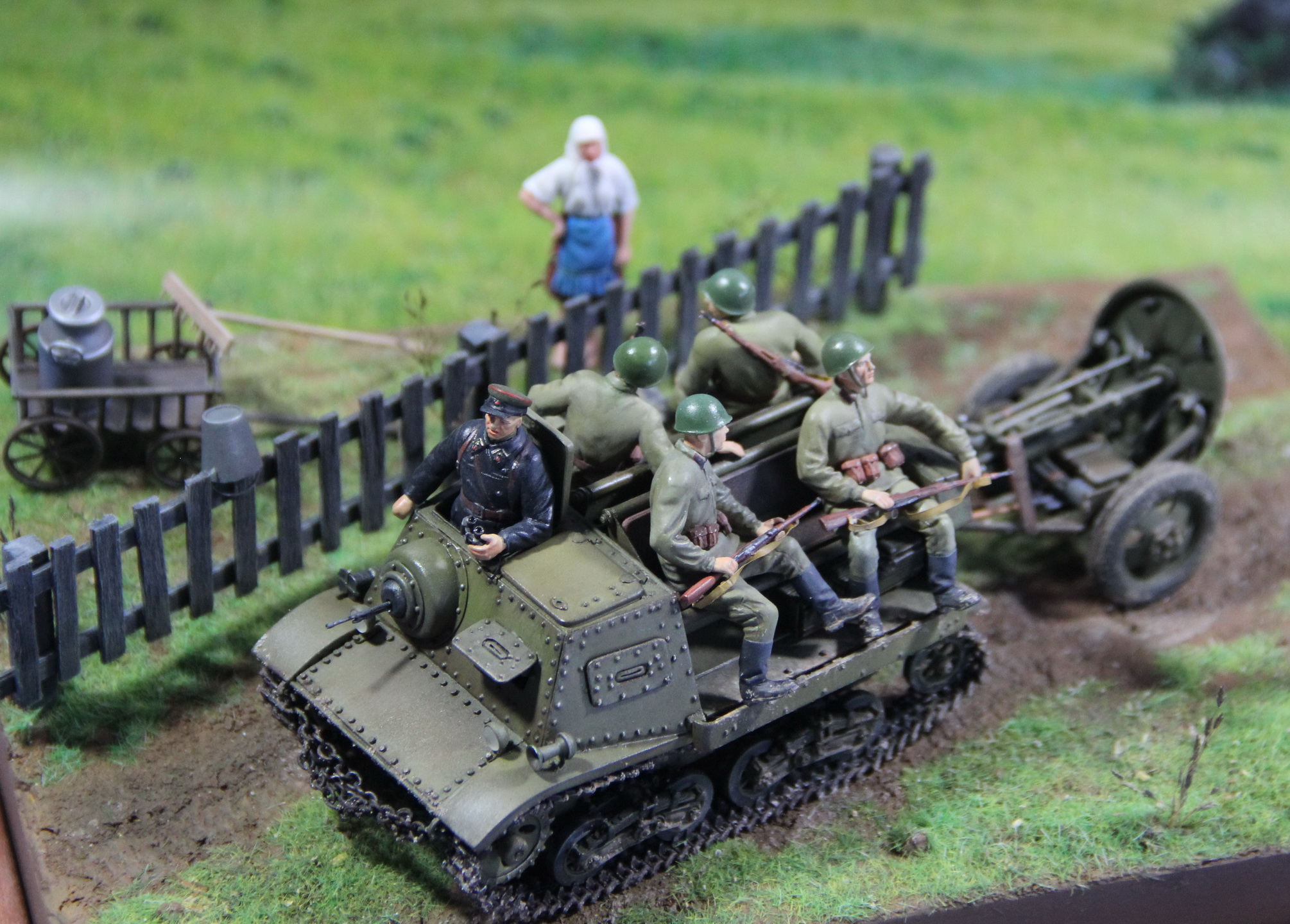

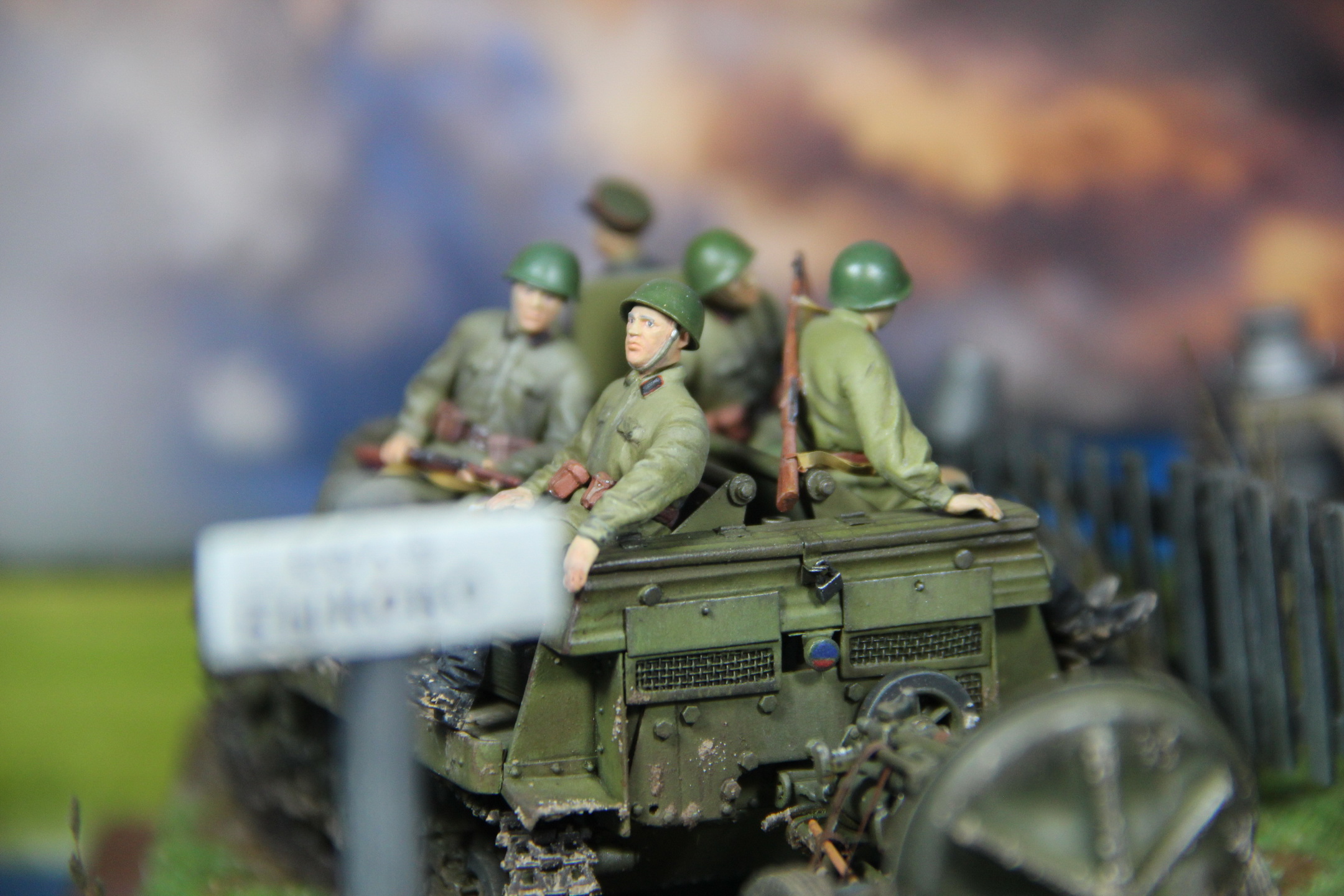

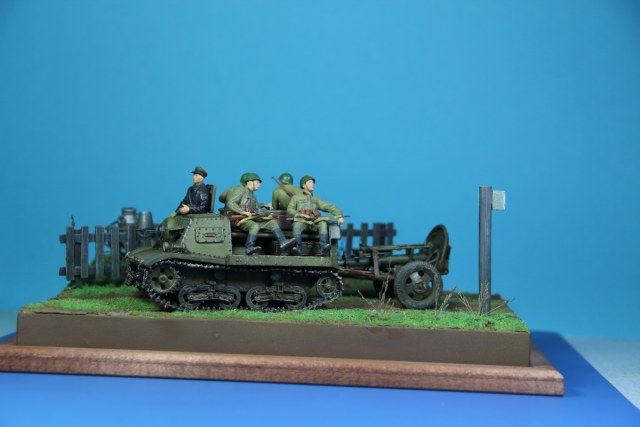

Минометчики выдвигаются к линии фронта. Смоленская область, лето 1941.

Диорама строилась в рамках ГБ «Техника Победы». Саму стройку и различия в модификациях Т-20 «Комсомолец» можно посмотреть здесь: https://karopka.ru/forum/forum432/topic30893/ или в усеченном варианте почитать в М-Хобби 9-10/2021.
Очередные дровишки с дальней полки – всем известный Т-20 «Комсомолец» от AER Moldova (сейчас он продается Восточным Экспрессом, но у меня именно тот старый молдавский!). Опять решил довести до ума древнюю модель, попилив для души.

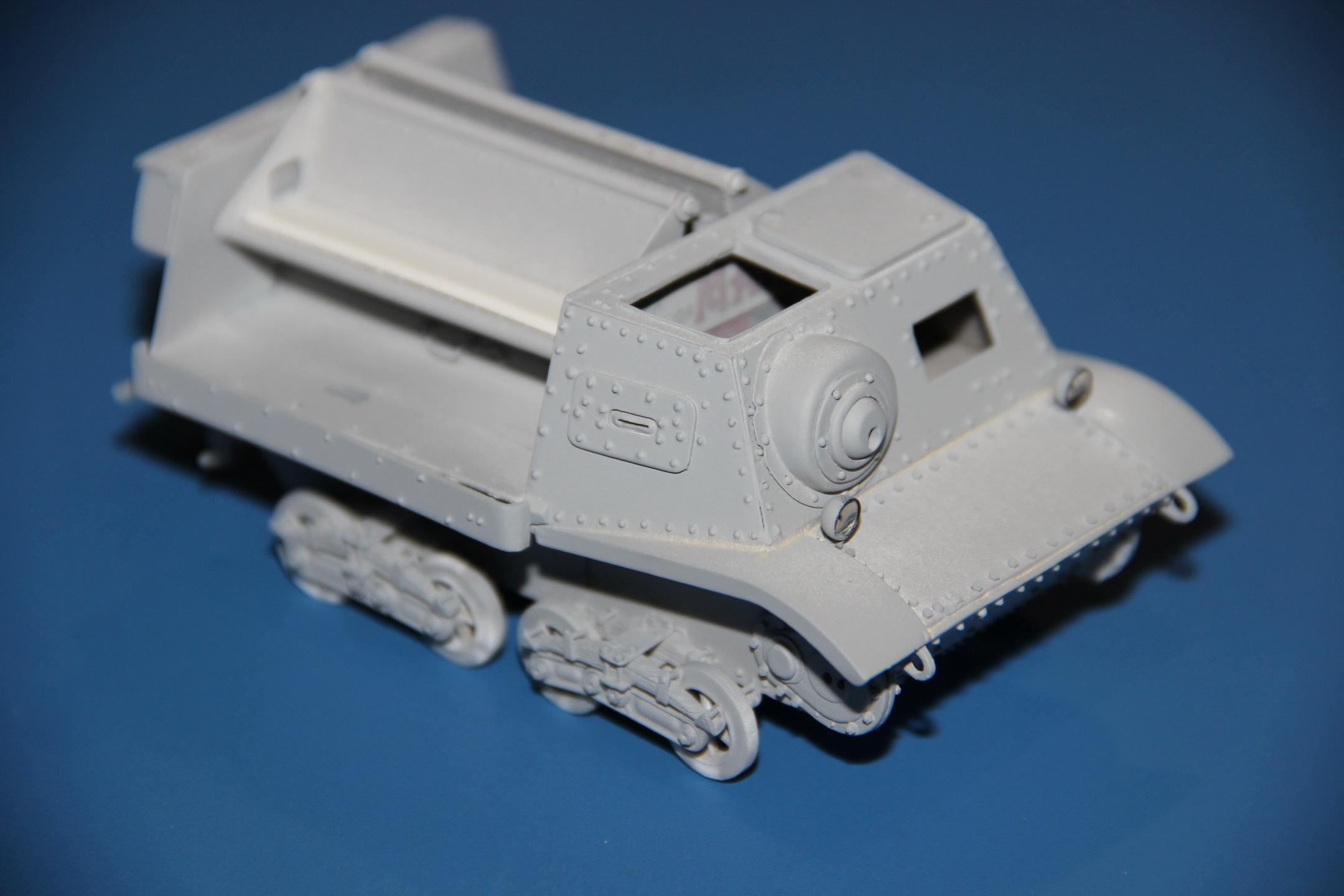

Делал раннюю версию 1938 года (клепаная рубка, округлая маска пулемета, квадратные люки на крыше, цельные скамейки с боковыми стенками).
Главный геометрический косяк набора – ширина заужена примерно на 5 мм, в результате чисто изкоробочная модель смотрится «поджарой», прототип был более «приплюснутый». Добавил недостающую ширину полосками полистирола. Это соответственно повлекло замену всех остальных деталей корпуса и рубки. В результате в процессе перепила от исходного набора осталась нижняя часть, короб над двигателем, часть катков и часть деталей тележек.

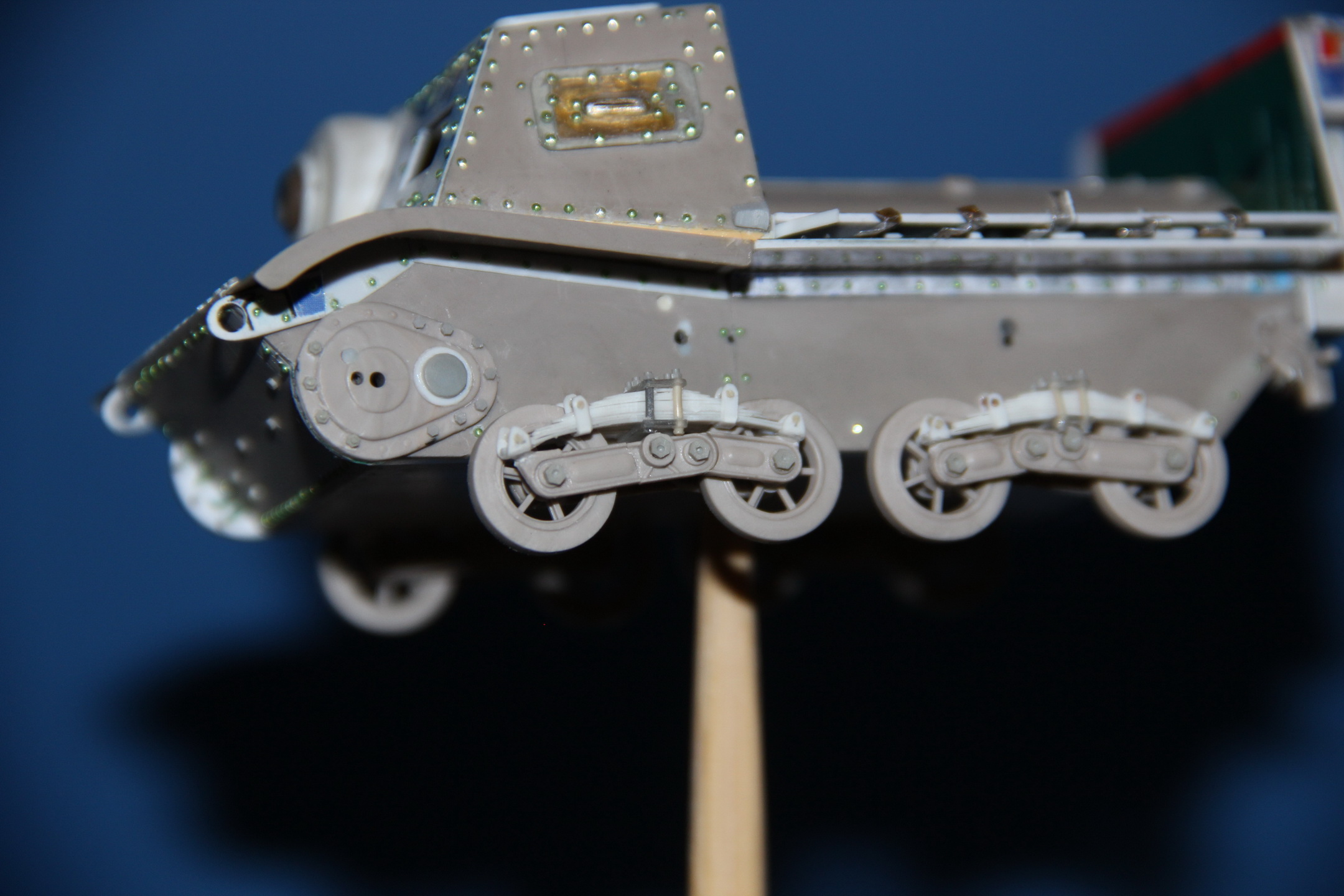

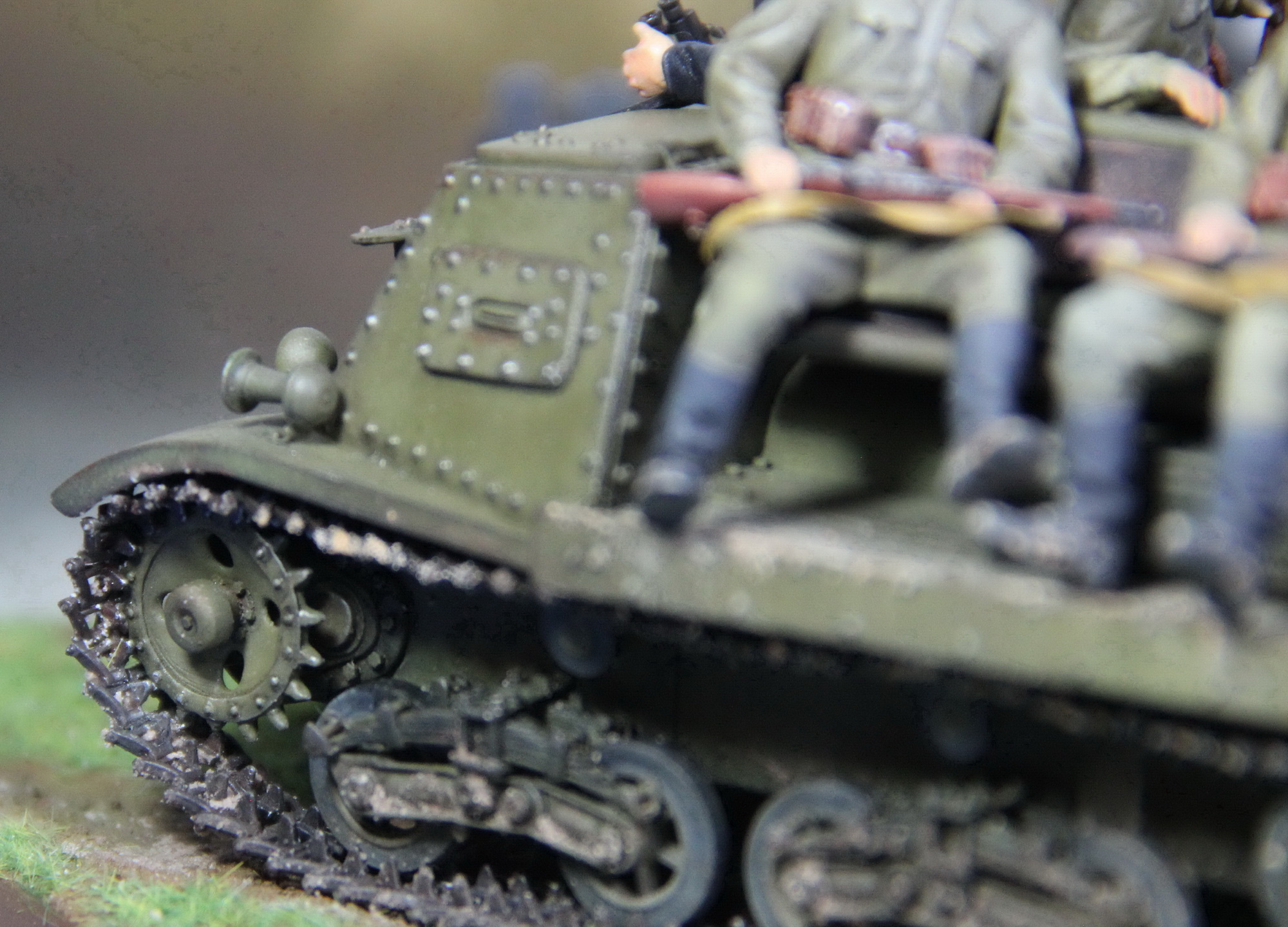

Гусеницы - от Т-37/Т-38/Pz.I от MSD/Макет (они же в девичестве Elf). Клепка - микробисер, болты - Мастерклуб. Рессоры тележек набраны из доширака. Ствол ДТ, гудок и цепь - металлические. Фары – Elf.

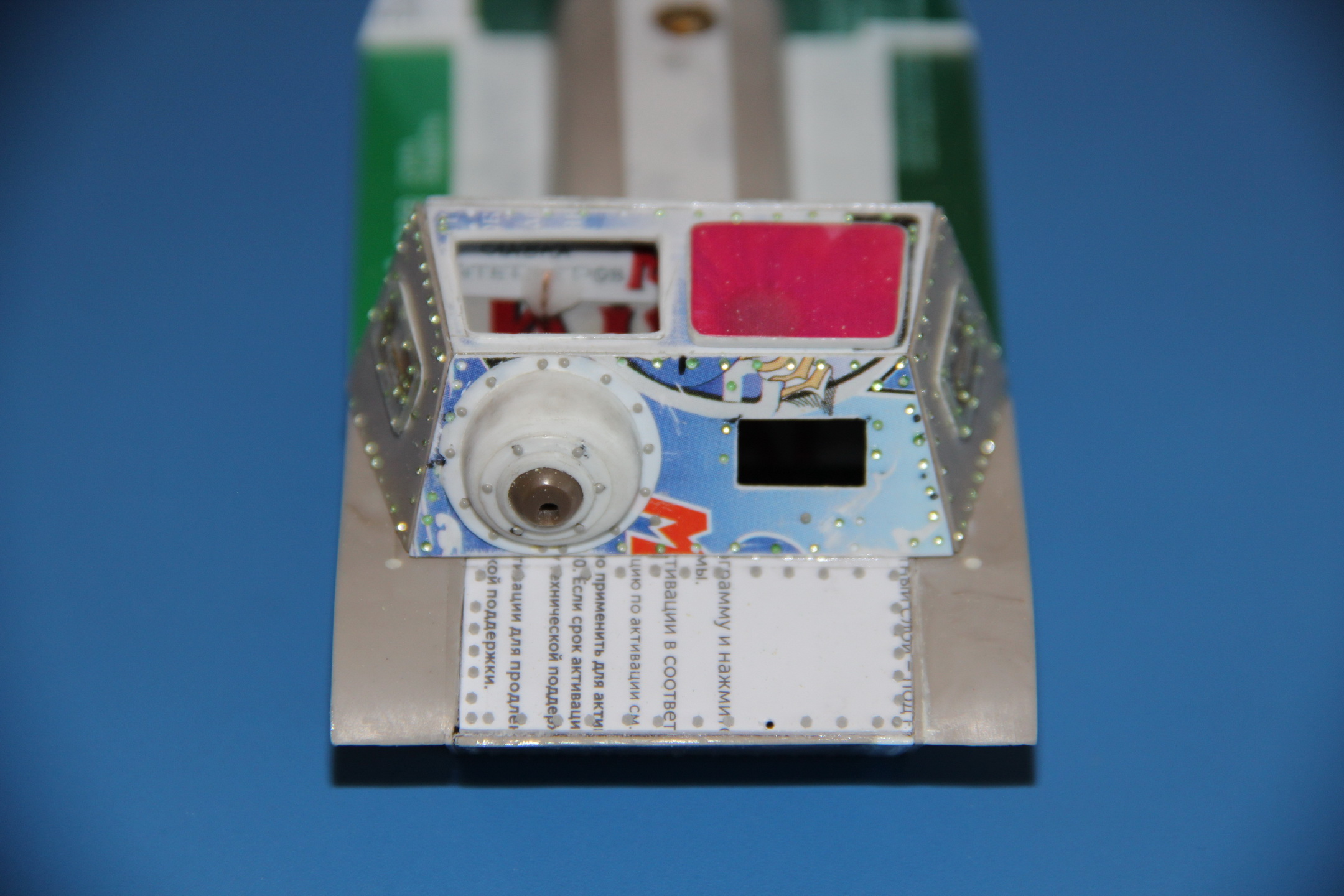

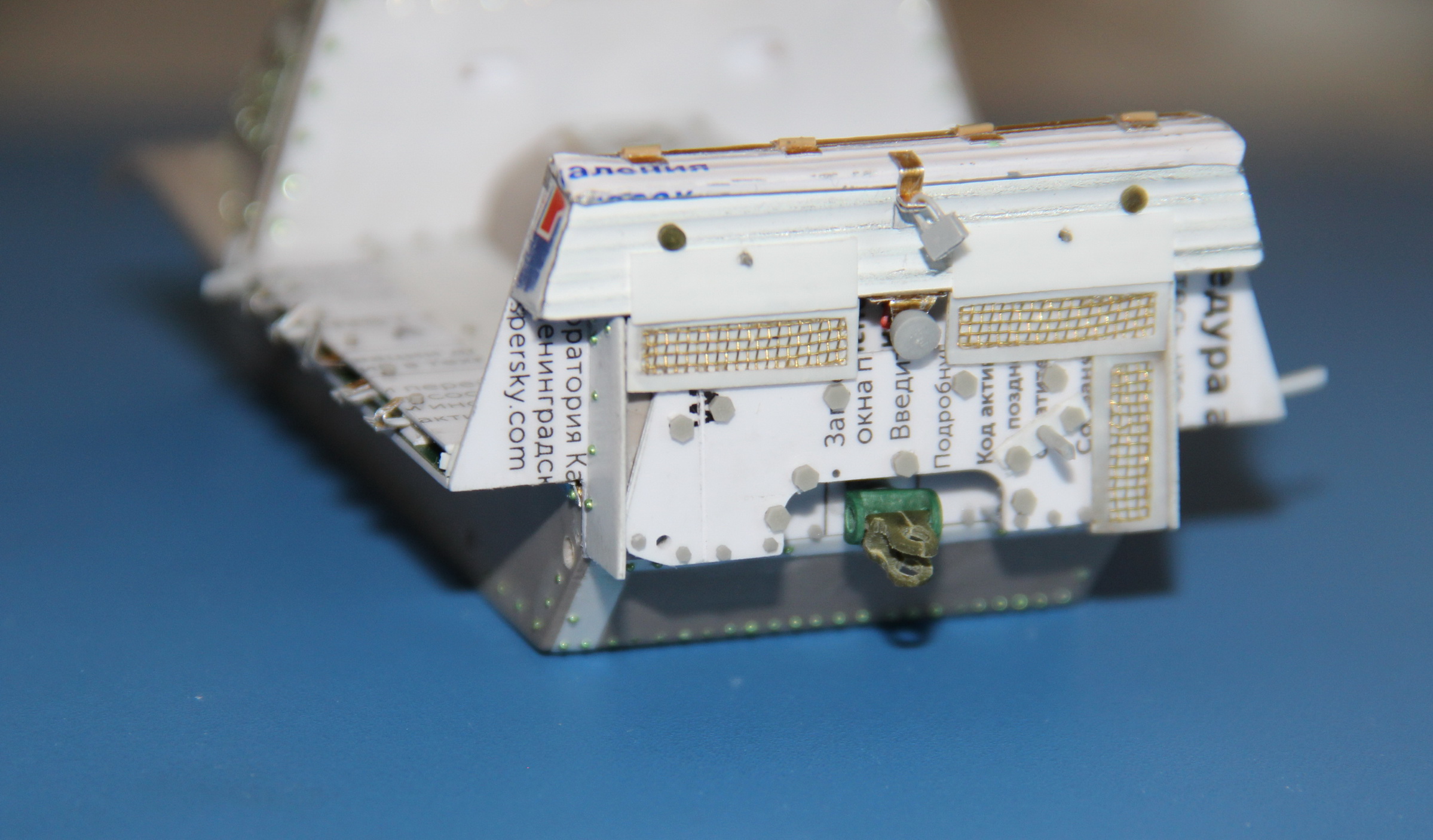

Все остальное - из пластиковых карточек, фольги, литников, доширака и прочих подручных материалов.

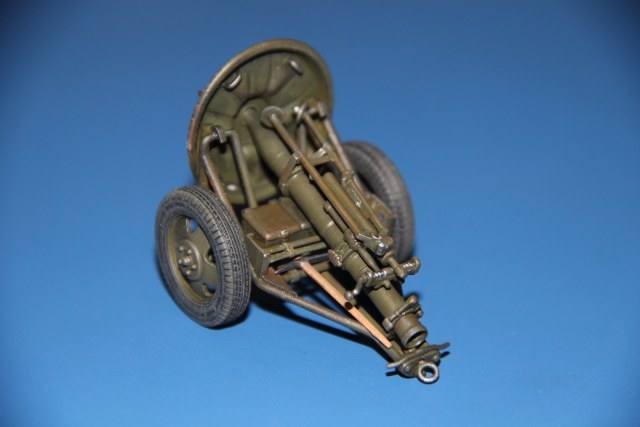

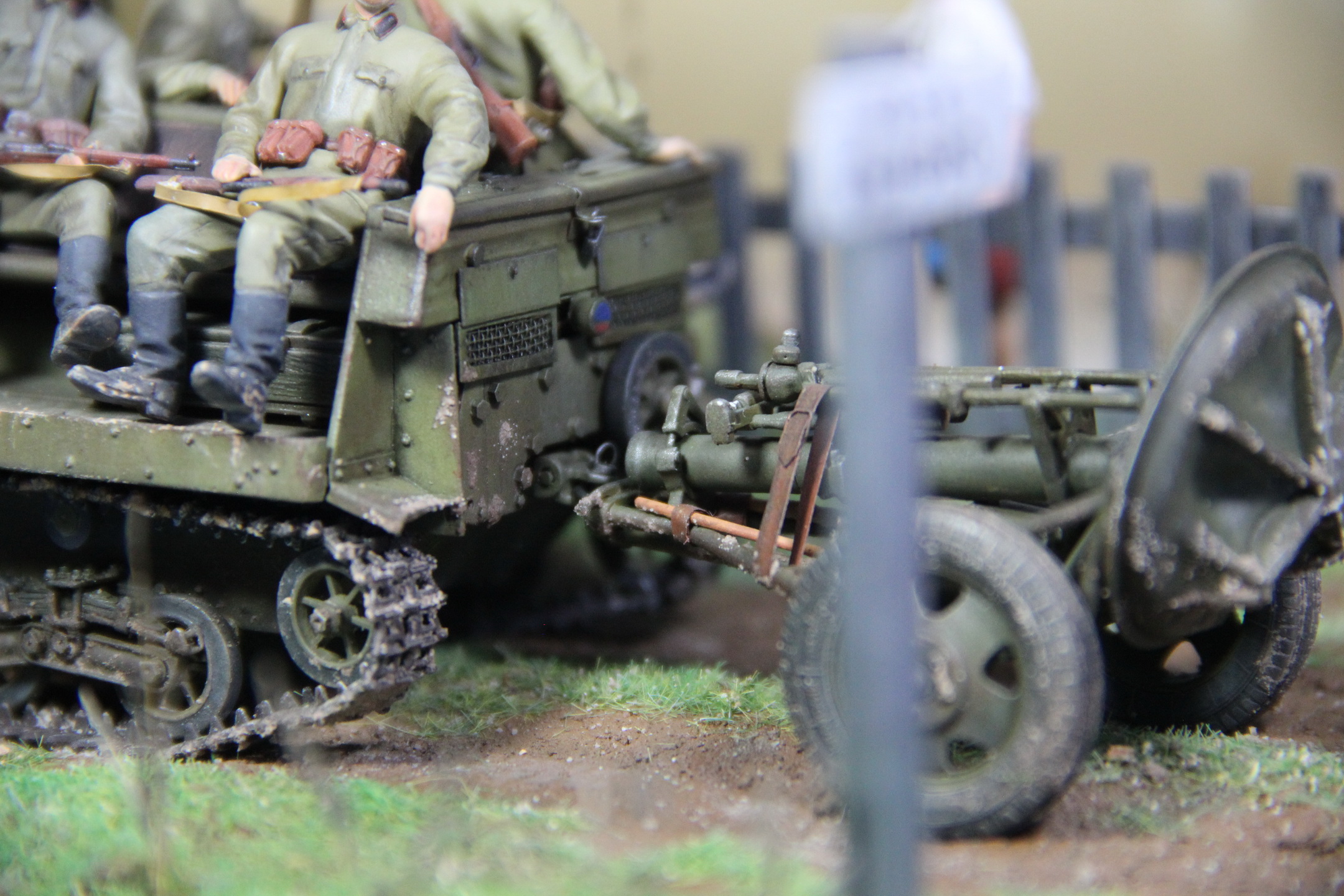

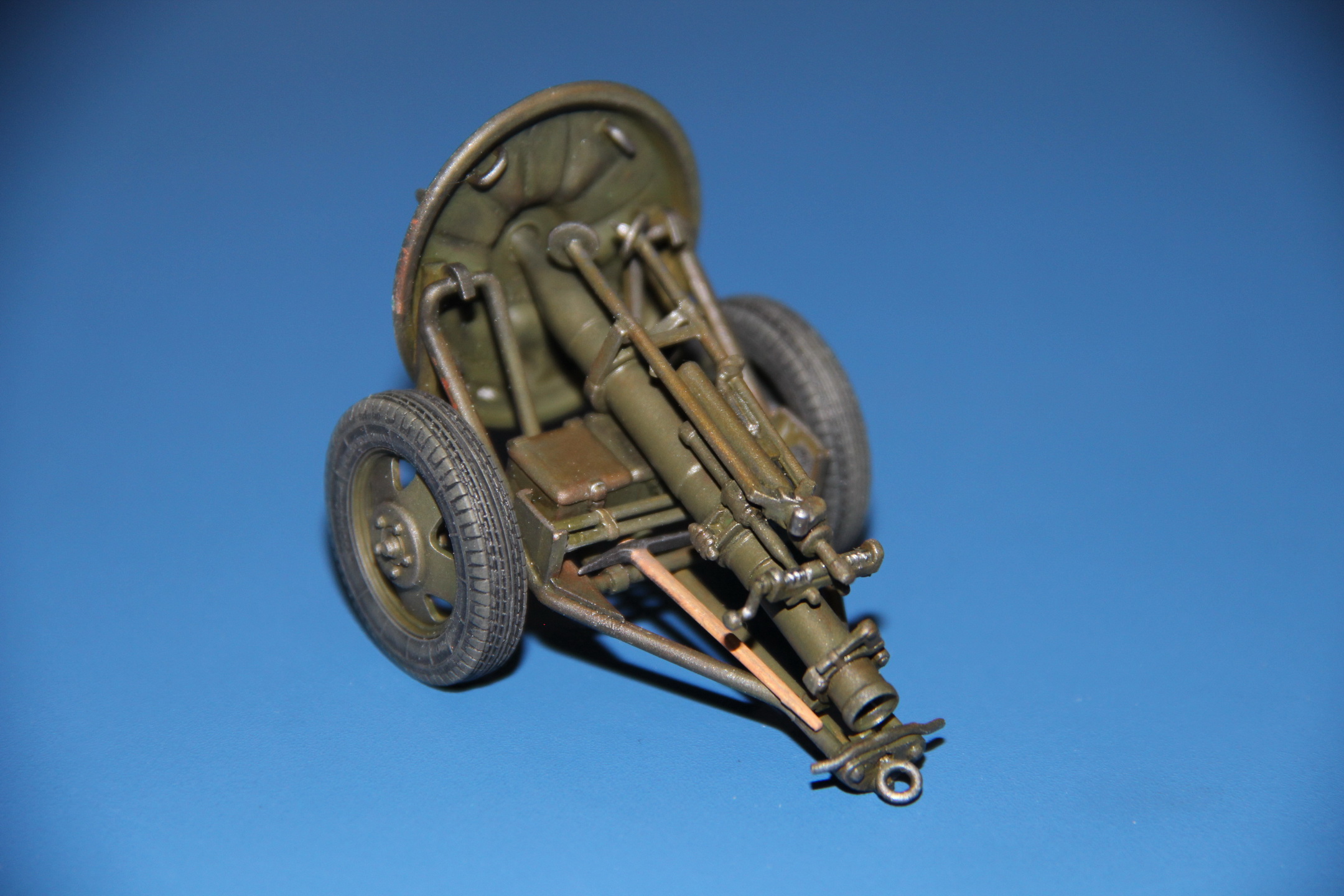

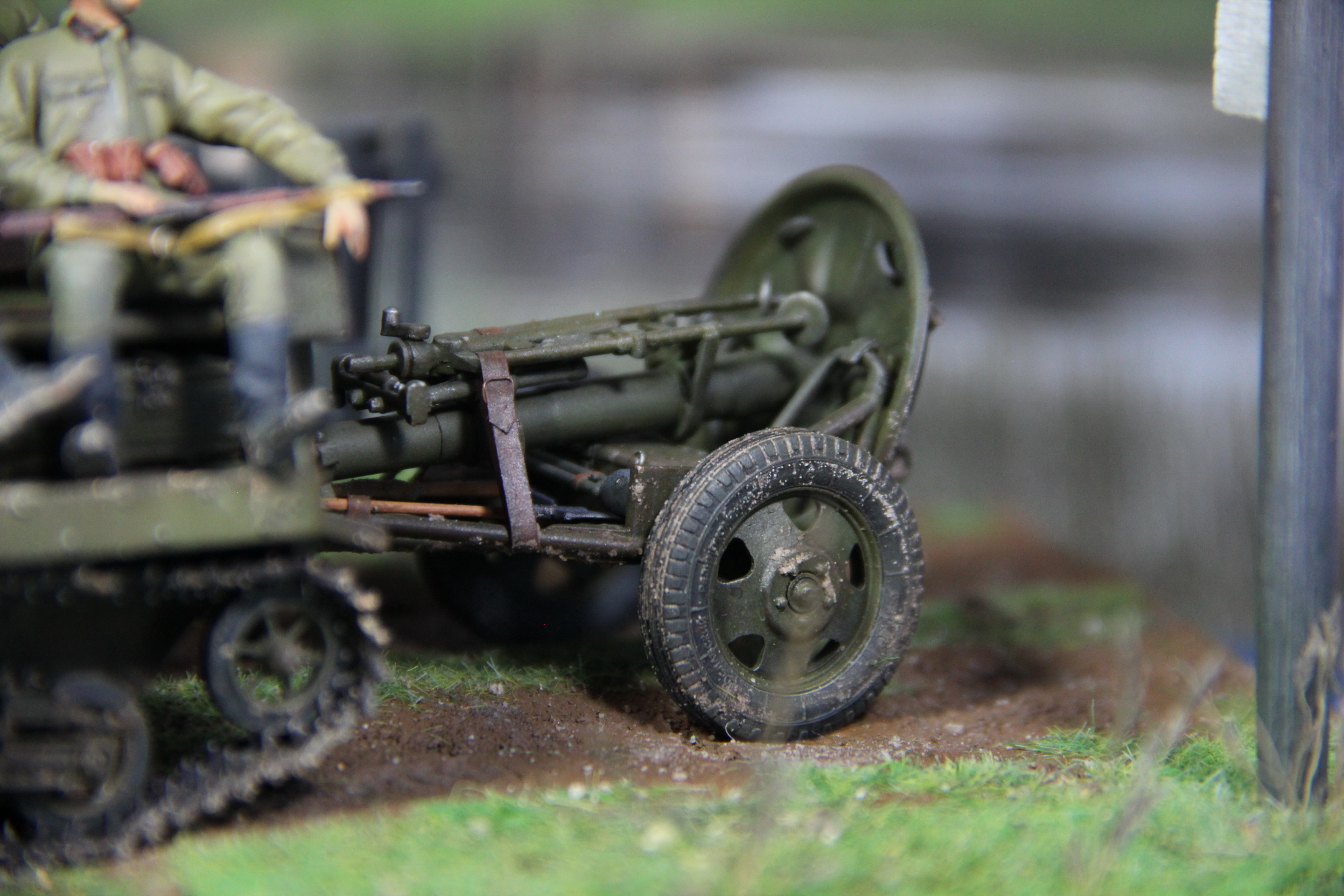

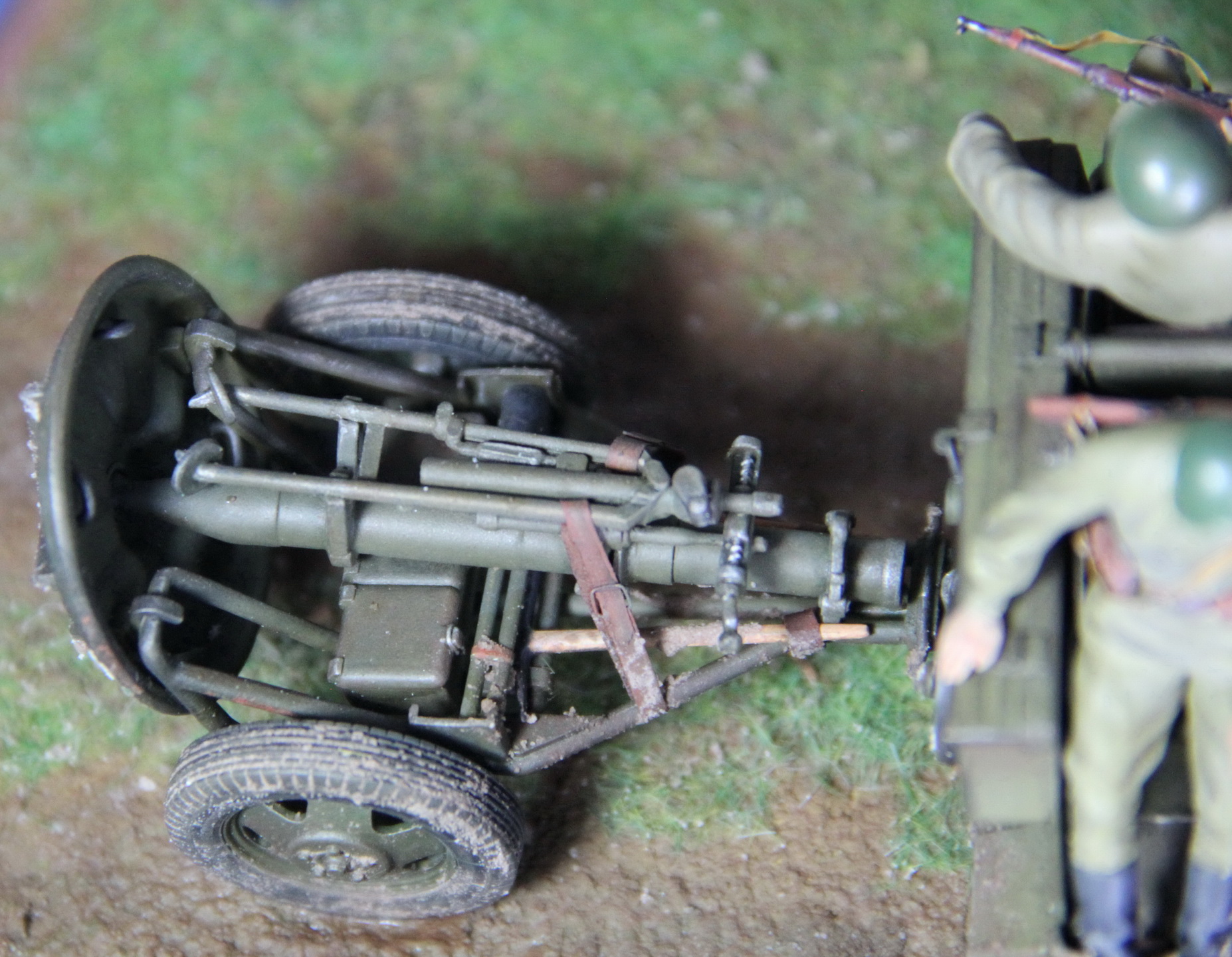

120-мм миномет от Звезды собирался практически из коробки, добавил только мелкую деталировку из проволоки (скобы, поручень, защелки) и ящики слегка облагородил. Модель, не смотря на возраст, в сборке достаточно приятна, «достает» лишь облой на раме тележки. Самый большой минус – это колеса, за неимением ничего более подходящего заменил их на ГАЗовские от Миниарта.

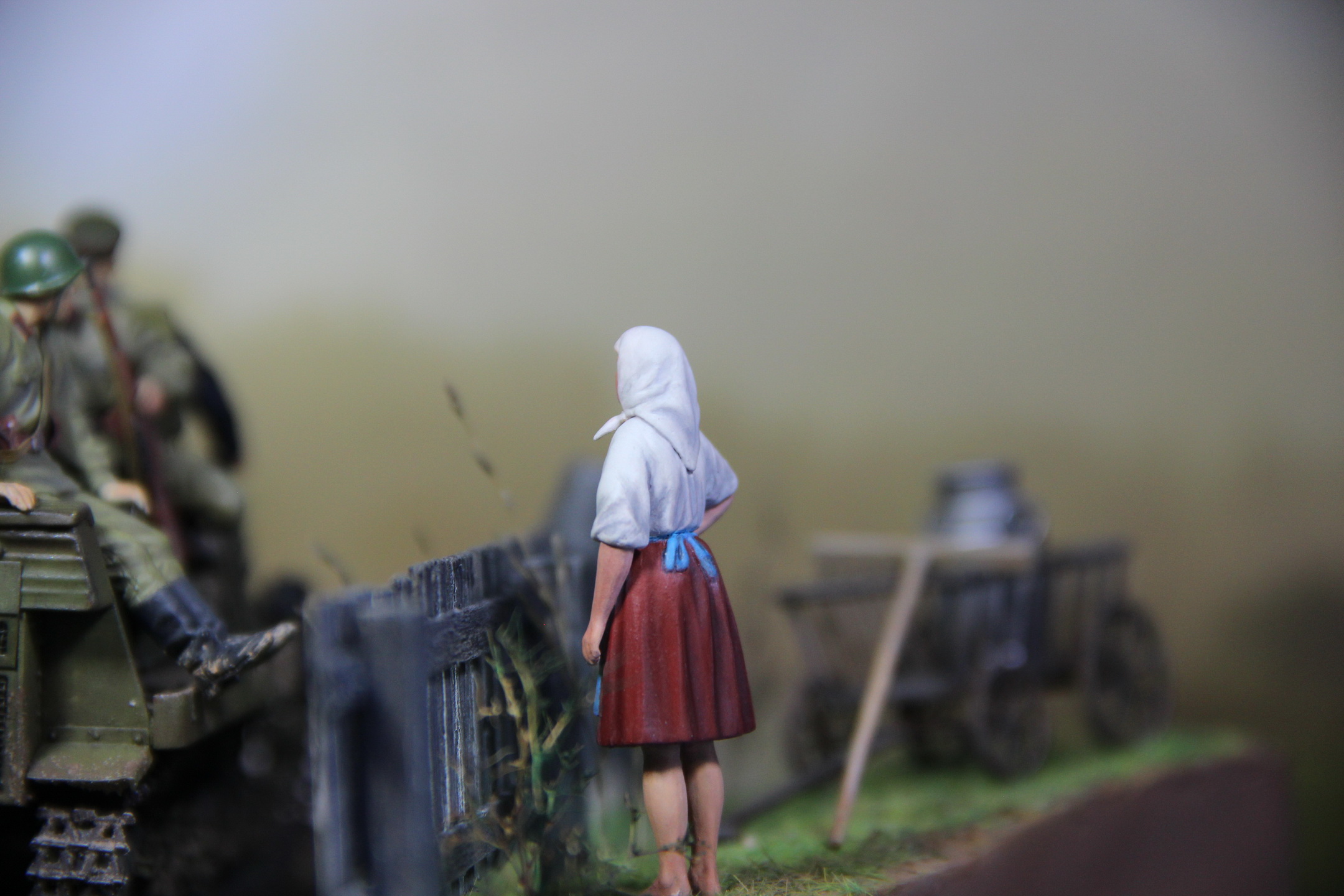

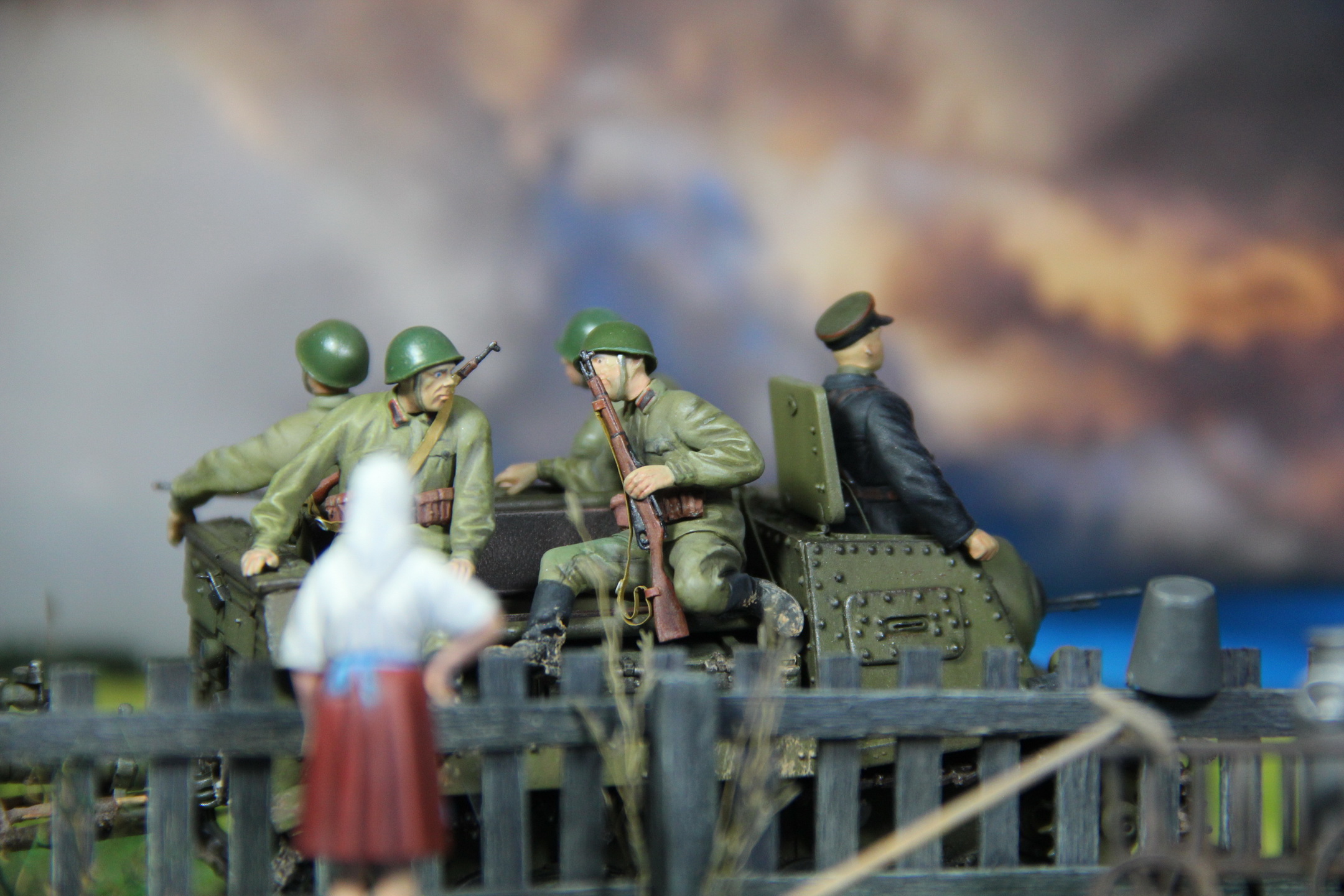

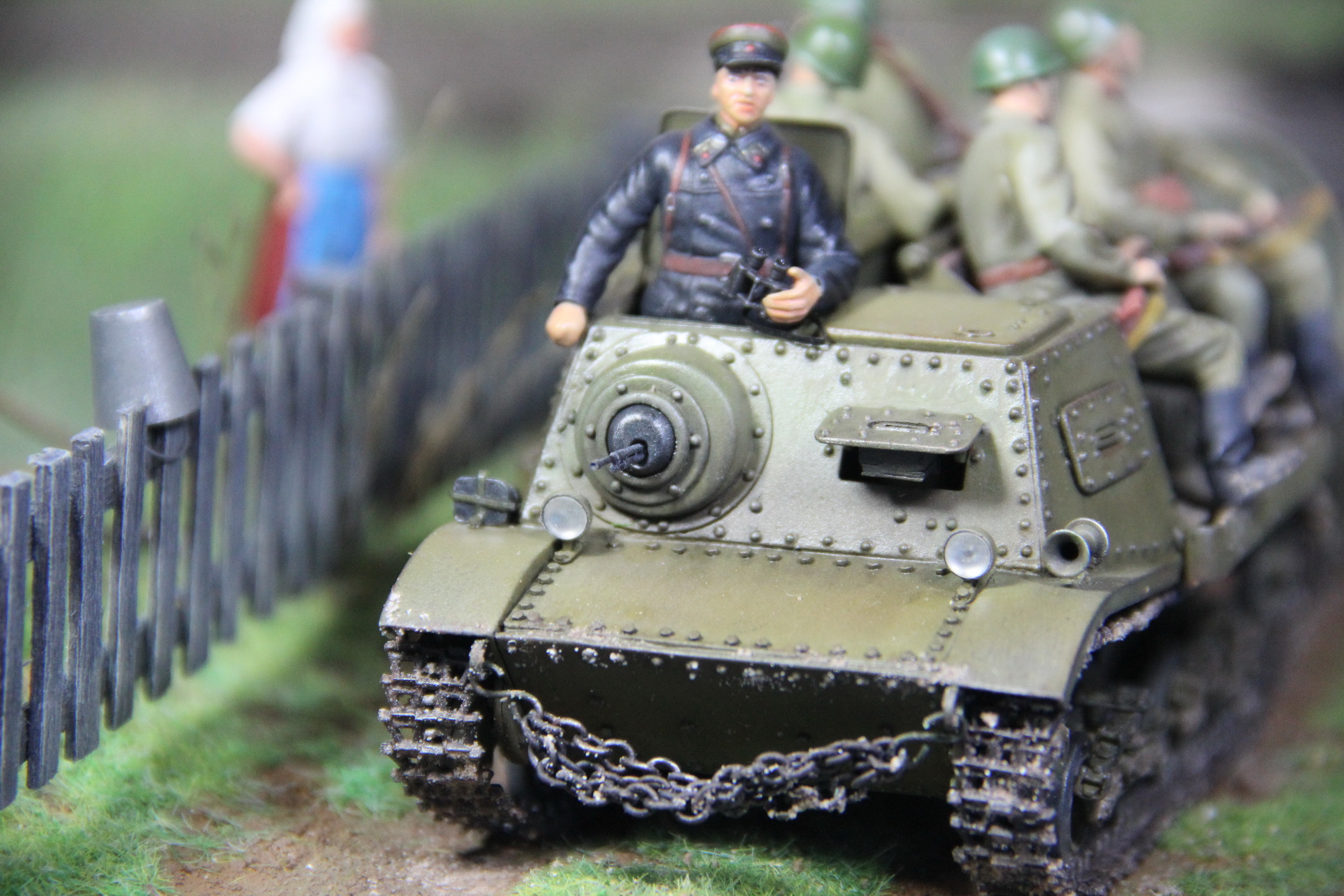

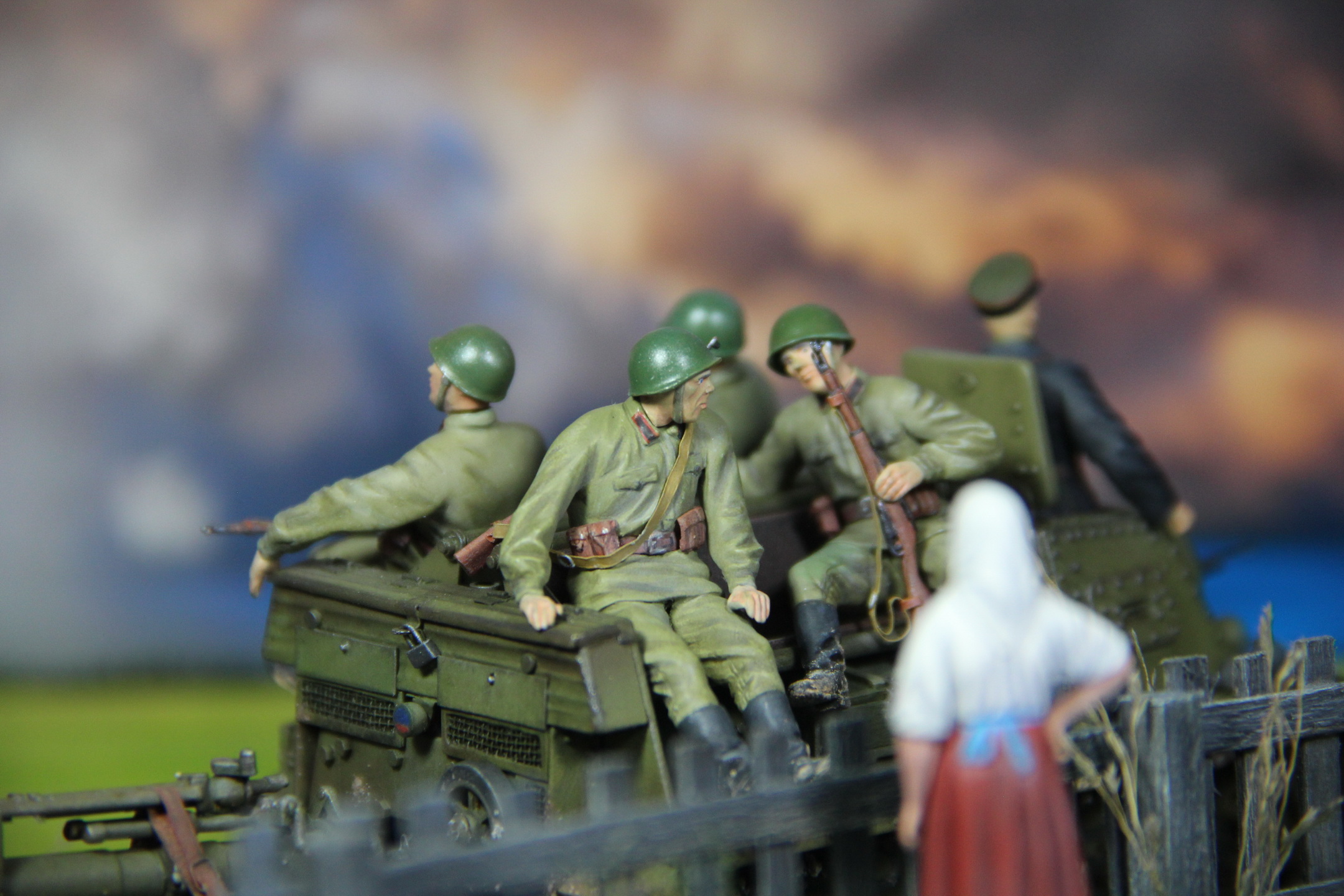

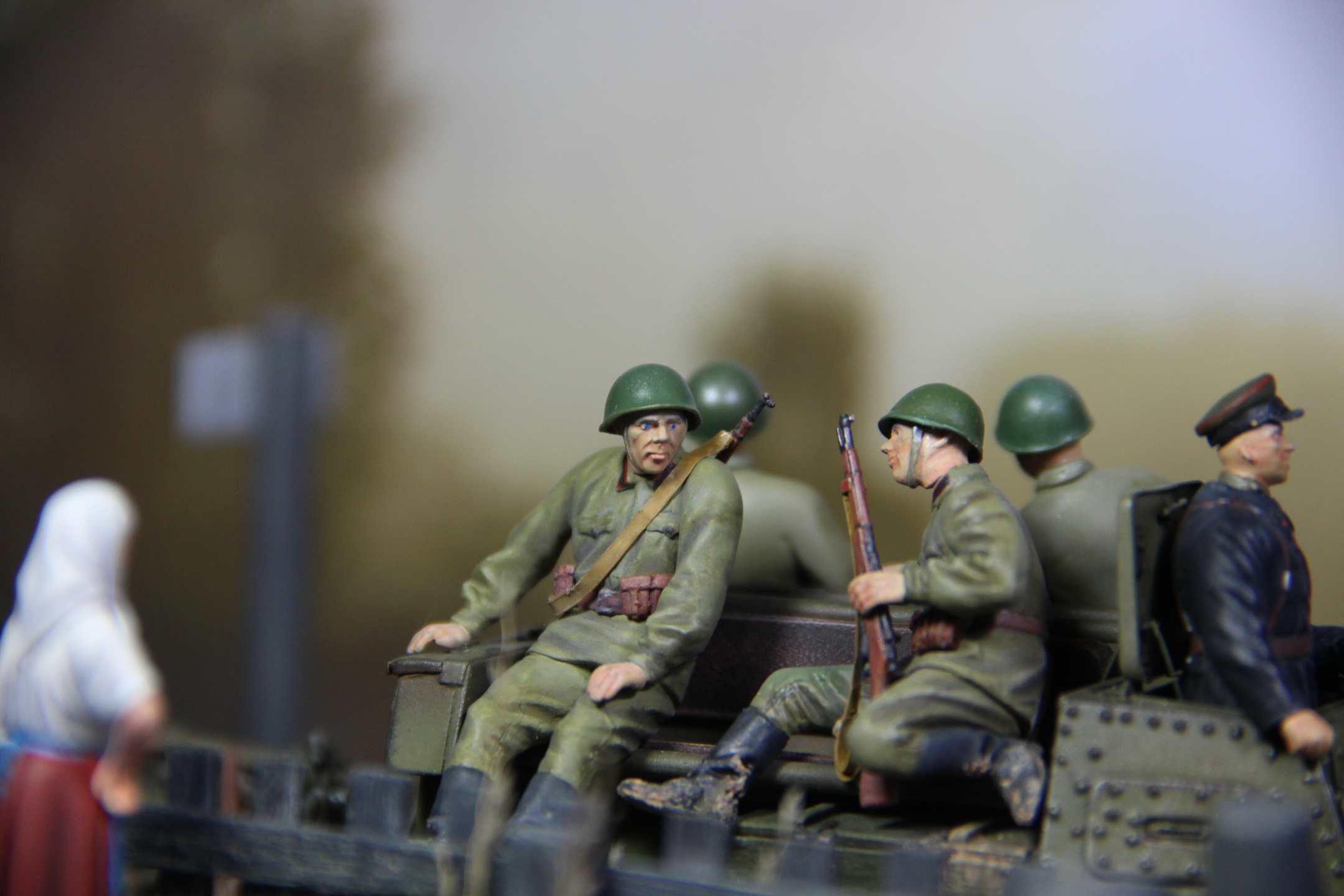

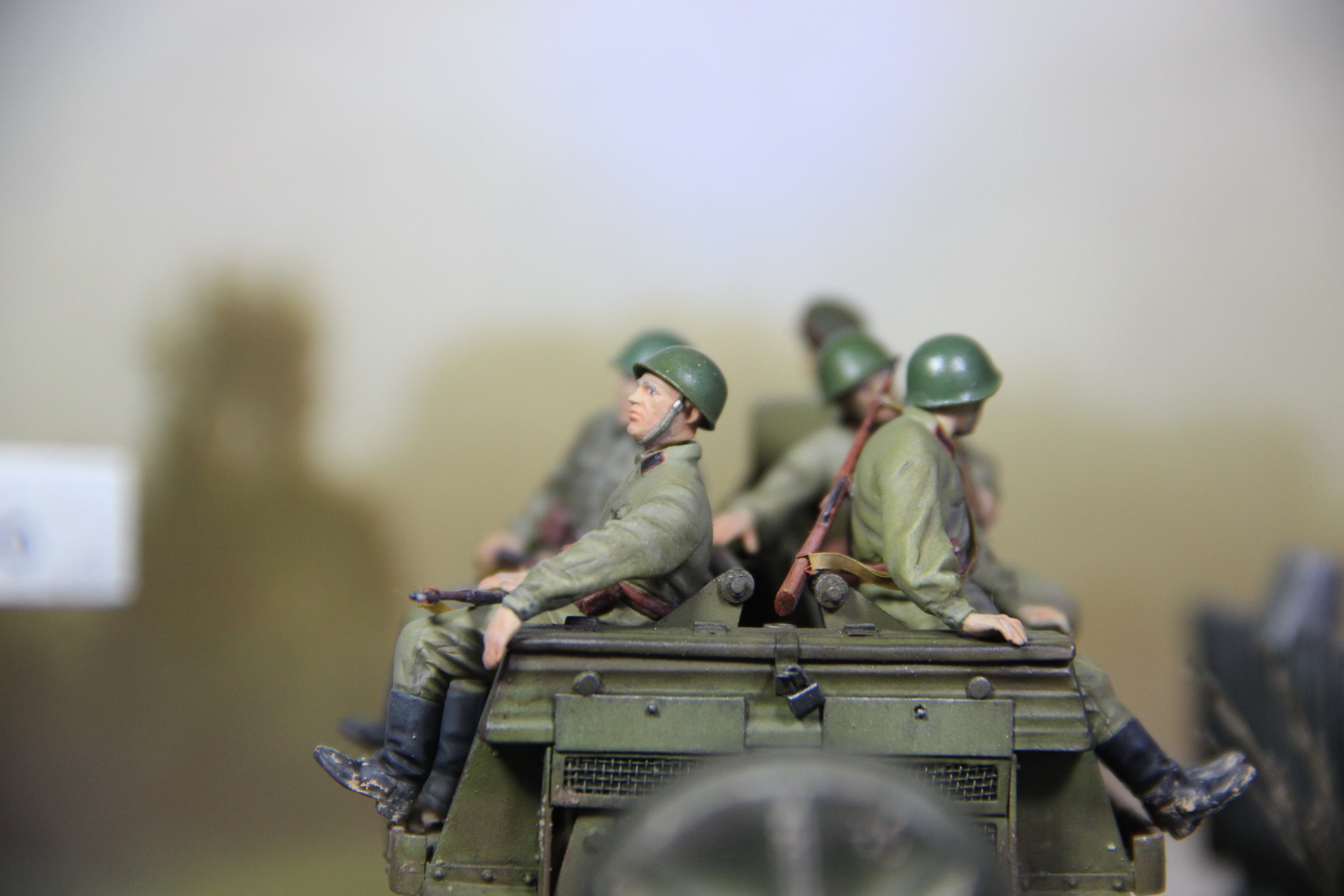

Фигуры: командир - всем известный танкист от Звезды, немного перепилены руки, сточен ремень противогазной сумки, шлемофон заменен на фуражку; минометный расчет - миниартовский танковый десант (подогнаны руки, винтовки и ППШ заменены на карабины, добавлены подсумки и убраны вещмешки); женская фигурка тоже от Миниарта.

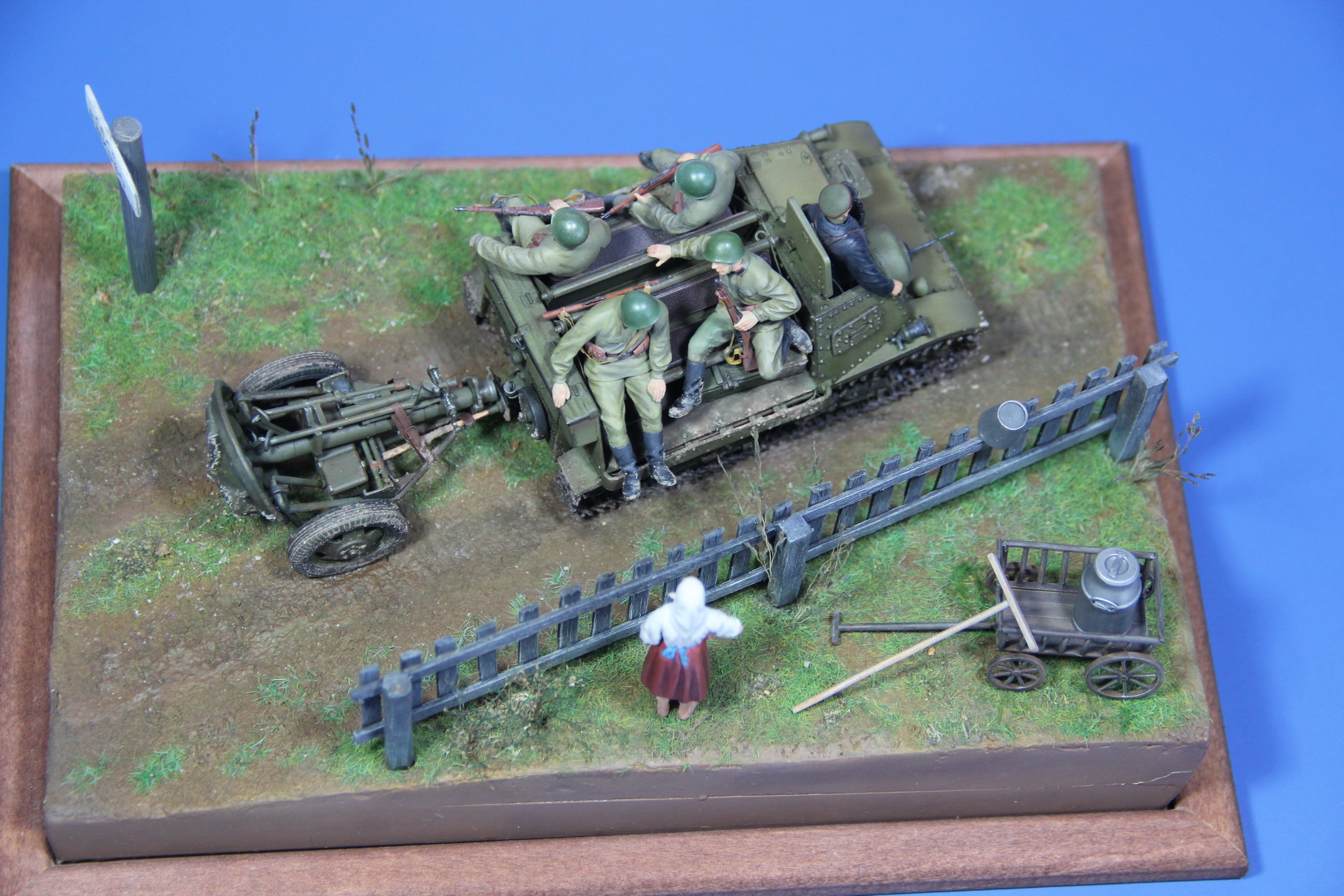

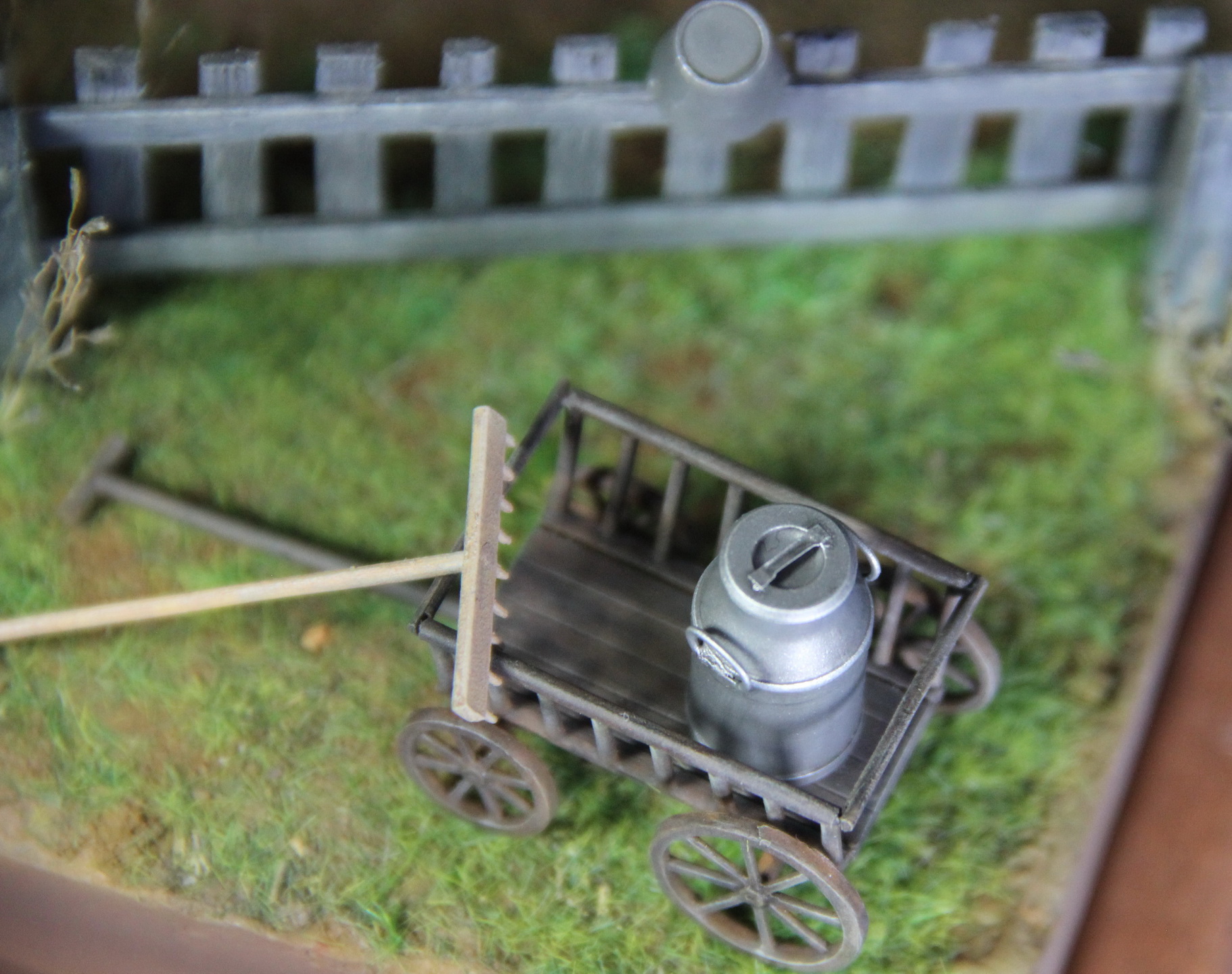

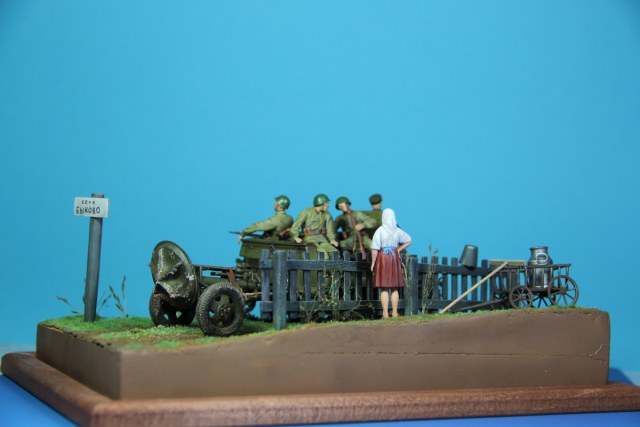

Основание: пенопласт, шпаклевка, тележка, грабли и бидон миниартовские, забор самодельный из шпона, трава покупная.
Красил все традиционно звездовским мастер акрилом, смывка – обычным маслом на пинене.
Приятного просмотра, конструктивная критика приветствуется.
Глаза боятся, руки растут из …опы, но я не сдаюсь!

Оценки

97,84 из 100
Исполнение: 99,39 Окраска: 99,39 Матчасть: 99,18
18 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (23)

Дмитрий Дмитрий

На сайте с 30.01.2020

23     109

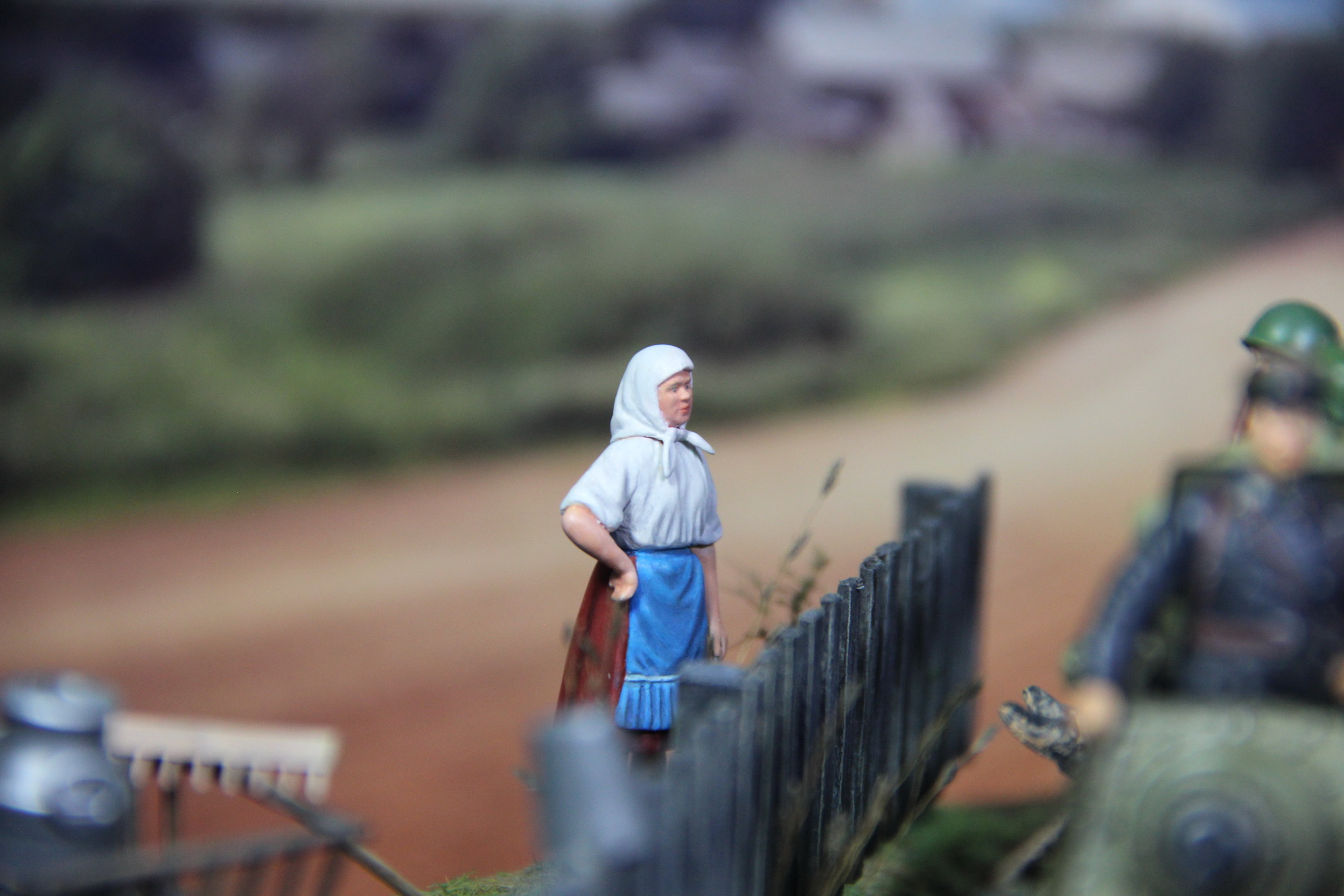

понравилось! все понравилось, доработки впечатляют. женская фигура на 5+, бойцы - позы на 4, роспись на 5.

Кирилл Халевин Кирилл Халевин

На сайте с 23.09.2019

13     896

Дмитрий поздравляю с завершением этого не простого проекта! В принципе, после окраски микробисер вполне себя оправдал! Думал, будет хуже. Но местами есть ощущение переразмеренности метизов, хотя, это может от моего незнания матчасти конкретно данного тягача (мой ещё только в планах). Из придиризмов я бы отметил задний фонарь на тягаче, голубоглазого бойца и широкие ремни-стяжки на миномете. Можно было бы добавить ещё чехол на ствол, раз он в транспортном положении.
Но! И тягач и миномет в целом вышли на отлично! Труды по преображению исходных дровишек совершенно не были напрасны!
Желаю дальнейших творческих успехов!

Александр Егоров Александр Егоров

Спонсор

На сайте с 18.04.2011

117     2765

Результат "пиления" дров отличный! В свое время "Комсомолец" и Т-18 от молдаван я лично не осилил)))), не хватило психического здоровья)))
Да, метизы немного переразмерены, примерно на 1 типоразмер, но точные метизы не всегда визуально выглядят нормально...
По фигуркам видно, что попытка конверсировать их на тягач была, но все-таки позы у них какие-то неестественные. На платформе тягача позы и вся посадка бойцов напоминает расчет из дембелей-раздолбаев, которые приложились к фронтовым 100 грамм и совершенно забыли о малейших правилах безопасности при передвижении на транспорте и обращении с оружием при движении))))
И еще вопрос к колесам минометного хода - точно такие колеса ставились на неподрессоренный ход миномета обр. 1938 г.? Вроде по фото, в основном шли колеса 5,5 на 19 со сплошным диском от ГАЗ-А или ЗИК-1, а колеса от ГАЗ-АА, вроде, пошли к миномету 1943 г.
При буксировке миномета обр. 1938 г. в полевых условиях тягачем Т-20 должен использоваться передок, без передка фото только на параде. Просто на "Комсомольце" некуда было грузить боекомплект....
Но это все так, бурчанье с целью показаться умным и опытным)))))
Модель, да и вся композиция в целом, очень хороши, вся затраченная энергия на "пилеж" была не напрасна.

Михаил Михаил

На сайте с 16.09.2016

6     512

Ух... хорошие доработки, можно судить по неокрашенной модели.
Мне понравилось все, аккуратно.
Как раз журнал прочитал М-Хобби.
Единственное я бы траву как нибудь разбавил и с землей еще поработал.
Грязь чувствуется.

Илья Илья

На сайте с 21.07.2010

2     78

Не примите за придирку, а ствол миномета, в походном положении не закрывается чехлом? А работа класс!

SAURON SAURON

На сайте с 18.07.2010

368     21797

Понравилось!

Алексей Медведев Алексей Медведев

На сайте с 17.11.2013

134     20

Вау, вау, вау!!! Сделать такой отменный тягач из гуано и палок под силу только профессионалу! Очень круто, как и вся диорама! Роспись фигур понравилась! Каски только приглушить бы, а то блестят, как маслом натертые и припылить их чутка!

Михаил Михаил

На сайте с 16.09.2016

6     512

Вау, вау, вау!!! Сделать такой отменный тягач из гуано и палок под силу только профессионалу! Очень круто, как и вся диорама! Роспись фигур понравилась! Каски только приглушить бы, а то блестят, как маслом натертые и припылить их чутка!

+1

Mike63 Mike63

На сайте с 03.09.2020

50     1

Мощная работа!!!

Владимир Р. Владимир Р.

На сайте с 19.02.2013

118     6891

Нормально, в общем. Не понравились солдаты. Не окрасом, а дубоватыми позами. Командир вообще каким-то манекеном смотрится. Срез головы еще из-под фуражки видно на одном из фото. По-моему, еще не хватает общих планов всей композиции.

?
404
404

Хорошая работа!
От сюжета как то грустно, ведь скорее всего мало кто из них вернётся домой...

ДБ
Дмитрий Быченков

На сайте с 19.06.2018

7     497

Дмитрий (Соколёнок), Кирилл Халевин (Shkira), Александр Егоров ((Майор)), Михаил (Panzerer), Илья (Ilya81), SAURON, Алексей Медведев (Grenadier), Mike63, Владимир Р. (66.), Михаил Лебедев (mihalka79) - спасибо, коллеги, за отзывы, критику и внимание к работе!

В принципе, после окраски микробисер вполне себя оправдал! Думал, будет хуже.

По качеству, конечно, с мастерклубом ничто не сравнится. Но тут главным критерием была жаба, ну не могу я пока позволить себе смоляной проклеп такого обилия заклепок, металлические гусли и т.д. Есть в жизни и другие проекты, требующие финансов. Потому мастерклуб только в ответственных местах. Кстати, по трудоемкости работать с микробисером даже как-то попроще получается и быстрее.

Каски только приглушить бы, а то блестят, как маслом натертые и припылить их чутка!

Есть такое, хотел сделать новые чистые и, видимо, перестарался.

Срез головы еще из-под фуражки видно на одном из фото.

Да, есть косяк на затылке. Проглядел

Из придиризмов я бы отметил задний фонарь на тягаче

Да, фонарь мне и самому не нравится, заменить бы, да нет под рукой ничего подходящего. А вообще выпускал бы кто-нибудь такие фонари готовые типа Эльфа, они ведь стандартные на всю линейку БТТ шли.

Можно было бы добавить ещё чехол на ствол, раз он в транспортном положении.
Не примите за придирку, а ствол миномета, в походном положении не закрывается чехлом?

Да, надо было чехол добавить. Поленился.

Из придиризмов я бы отметил ...

... и широкие ремни-стяжки на миномете.


Да вроде как не сильно они и узкие на прототипе.

ДБ
Дмитрий Быченков

На сайте с 19.06.2018

7     497

Результат "пиления" дров отличный! В свое время "Комсомолец" и Т-18 от молдаван я лично не осилил)))), не хватило психического здоровья)))

Я, кстати, на Ваши обзор модели Комсомольца и разбор по модификациям во многом ориентировался, за что огромное спасибо.
А молдавский Т-18 у меня лежит, ждет своего часа )))
Думаю, сделать его вполне по силам, хотя и страшновато браться. Но пока в очереди еще БА-20 от Старта и БА-6 от ВЭ, они попроще будут.
Ну а из самого страшного есть еще и АСУ-57 от того же AER. Вот там с открытым интерьером можно уже и к психиатру )))

ДБ
Дмитрий Быченков

На сайте с 19.06.2018

7     497

И еще вопрос к колесам минометного хода - точно такие колеса ставились на неподрессоренный ход миномета обр. 1938 г.? Вроде по фото, в основном шли колеса 5,5 на 19 со сплошным диском от ГАЗ-А или ЗИК-1, а колеса от ГАЗ-АА, вроде, пошли к миномету 1943 г.

При буксировке миномета обр. 1938 г. в полевых условиях тягачем Т-20 должен использоваться передок, без передка фото только на параде. Просто на "Комсомольце" некуда было грузить боекомплект....
Но это все так, бурчанье с целью показаться умным и опытным)))))


По колесам и передку в стройке уже писал. На 41-й год колеса судя по фото должны быть конечно КПМ, я пошел по легкому пути из того, что было в наличии. ЗИК-1, кстати, на фотках с минометом ни разу не попались, а вот 45-ка постоянно на них. Без передка есть фотки где Додж 3/4 тащит аж два миномета, видимо боекомплект где-то отдельно ехал. А с передком вообще закон подлости (природы) сработал - только я закончил эту работу и мне достался новенький несобранный 120-мм немецкий миномет с нужным передком, вот ни раньше, ни позже...

ДБ
Дмитрий Быченков

На сайте с 19.06.2018

7     497

По фигуркам видно, что попытка конверсировать их на тягач была, но все-таки позы у них какие-то неестественные. На платформе тягача позы и вся посадка бойцов напоминает расчет из дембелей-раздолбаев, которые приложились к фронтовым 100 грамм и совершенно забыли о малейших правилах безопасности при передвижении на транспорте и обращении с оружием при движении))))
Нормально, в общем. Не понравились солдаты. Не окрасом, а дубоватыми позами. Командир вообще каким-то манекеном смотрится.

Да, под этот тягач бы специально заточенные фигурки, да где ж их взять? Я бы тогда может и СТЗ-5 собрал с таким парадным расчетом (мечтаю).
Эх, надо было их в партизан конверсировать по известному фото. Вот тогда и позы объяснимы и отсутствие передка и колесья не родные )))
Манекеноподобный командир - так они и в реальности в позе манекена из люка торчат. А по исполнению фигурки - криворукость есть конечно, есть еще над чем работать и куда стремиться. Будем совершенствоваться, на то оно и хобби )))

ДБ
Дмитрий Быченков

На сайте с 19.06.2018

7     497

По-моему, еще не хватает общих планов всей композиции.

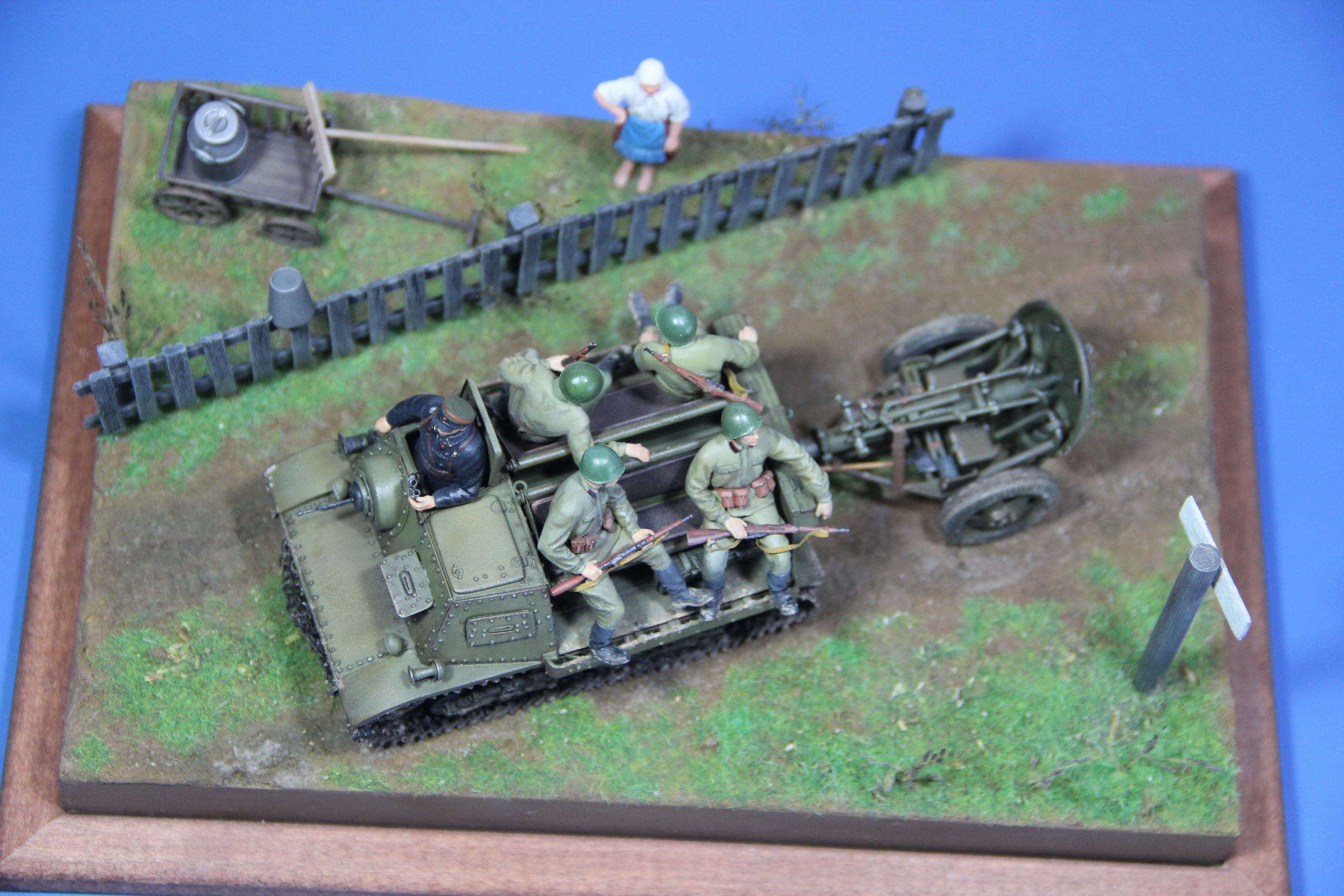

Ну как же, два общих вида сверху присутствуют.
Ну вот еще пожалуйста.

Михаил Михаил

На сайте с 16.09.2016

6     512

Я тоже пока не видел колеса на миномете от ЗИК-1.

Михаил Кукота Михаил Кукота

На сайте с 21.08.2013

29     2734

Прекрасно сделано

Александр Христенко Александр Христенко

На сайте с 23.09.2015

18     3047

Работа завершена и это уже само по себе подвиг! Стройка была интересной и поучительной (по крайней мере для меня). Молдавский вариант я точно не осилю, но сам тягач мне интересен, особенно самоходка на его основе, поэтому буду возвращаться к твоей стройке. Хоть в матчасти я не силён, но за ручной перепил - респект! Художка аккуратная, но везеринг не понравился: как по мне, то лучше было бы припылить, чем накидывать грязь, которая больше похожа на речной песок.
Что касается всей остальной работы, то она сильно диссонирует с техникой по уровню исполнения. Возможно, имеет смысл сфотографировать тягач отдельно.
Я не великий специалист по фигуркам, но над позами нужно работать. Использую тамиевскую двухкомпонентку или холодную сварку. Я не говорю про глобальную лепку, как скульптор. Но повороты конечностей и голов можно сделать так, чтобы выглядело естественно и неповторимо. Для работы над глазами использую лупу, хороший свет и тонкие кисти. Для зрачков - отточенную зубочистку.
Ну а что касается диорамы, то тут писать много, но если коротко: сейчас это просто заготовка, окрашенная в базу, над которой ещё предстоит работать. Уж слишком всё чисто. Вот ни за что не поверю, что даже в Германии можно было бы встретить такой забор в идеальном состоянии, под которым выровнен ландшафт, засеяна и выкошена трава, даже вокруг столбиков. Это просто деталь, но думаю, что общая мысль понятна.
Дмитрий, в любом случае очень рад, что эта скрупулёзная работа завершена! У самого полно долгостроев. Поэтому поздравляю и жду новых строек!

Михаил Миронов Михаил Миронов

На сайте с 01.03.2015

9     23

обалденная работа-побольше бы таких серьезных работ-уважение вам а особенно тем кто так ехал, шол, летел в то время

ДБ
Дмитрий Быченков

На сайте с 19.06.2018

7     497

Михаил Кукота, Александр Христенко (Sarma_T), Михаил Миронов (Mmp76) - спасибо, коллеги, за отзывы и внимание к работе!
Александр, за конструктивную критику отдельный респект. По недостаткам фигурок, ландшафта и т.д. - будем работать, совершенствоваться. Здесь уже наверное исправлять ничего не буду, все недостатки пусть будут ориентиром для следующих работ. Задумок много и модели новые постоянно выходят которые хочется в коллекцию, а долгостроев как у всех тоже хватает.
