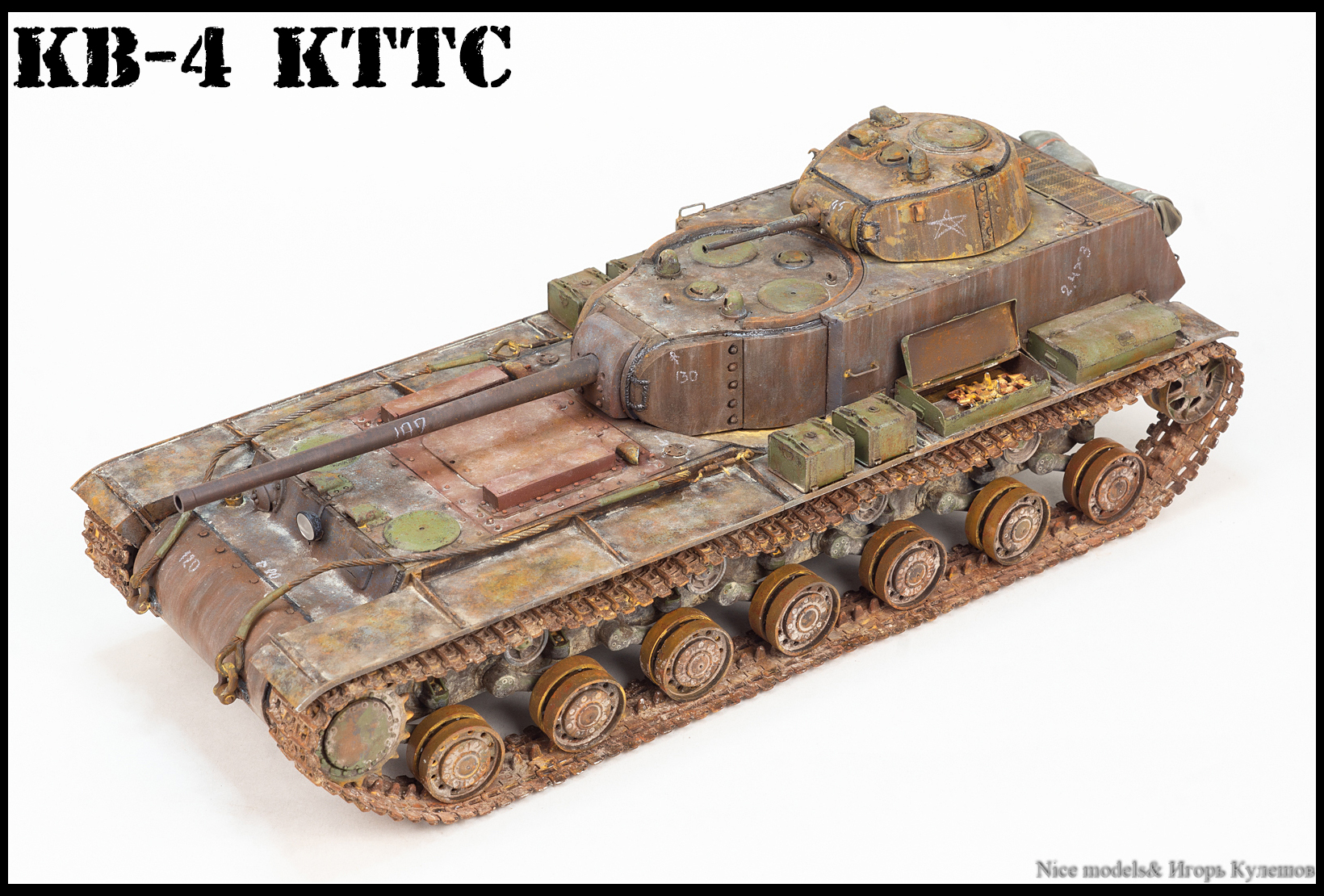

КВ-4 КТТС
- Производитель:
- Самодел
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
КВ-4 (Проект К.Кузьмина, П.Тарапатина, В.Таротько) — советский сверхтяжёлый танк семейства «КВ», с массой 100 тонн и разработка которого, по некоторым причинам, не дошла до постройки прототипа. На КВ-4 предлагались новые технические решения, узлы и агрегаты, применяемые на последующих боевых машинах СССР.
В апреле 1941 года глава СКБ-2 Ж. Котин объявил конкурс на разработку тяжелого танка КВ-4 с двумя орудиями, 125—130 мм бронёй лобовой части корпуса. Свыше 20 конструкторов приступили к работе, около 20 проектов было готово. Победителем стал проект Н. Шашмурина, который совместил установленное в корпусе 107 мм орудие с 76 мм пушкой Л-11 в башне от КВ-1. В июне все работы по КВ-4 были свернуты в пользу КВ-5.
ТТХ:
Броневой корпус — сварной, из катаных плит и листов гомогенной стали, башни — сварные из катаных плит и листов.
Стальная броня:
- Лоб верх: 80-130, середина: 125-150, низ: 125-180
- Борт: 125-180
- Корма: 100-130
- Крыша: 40-60
- Днище: 45-65
В качестве вооружения предполагались два орудия: 107-мм ЗИС-6 а также 45-мм 20-К. Для борьбы с живой и малобронированной силой противника также планировалось устанавливать пулемёты ДС и ДТ. В качестве дополнительного вооружения некоторые конструкторы планировали использовать огнемёт.

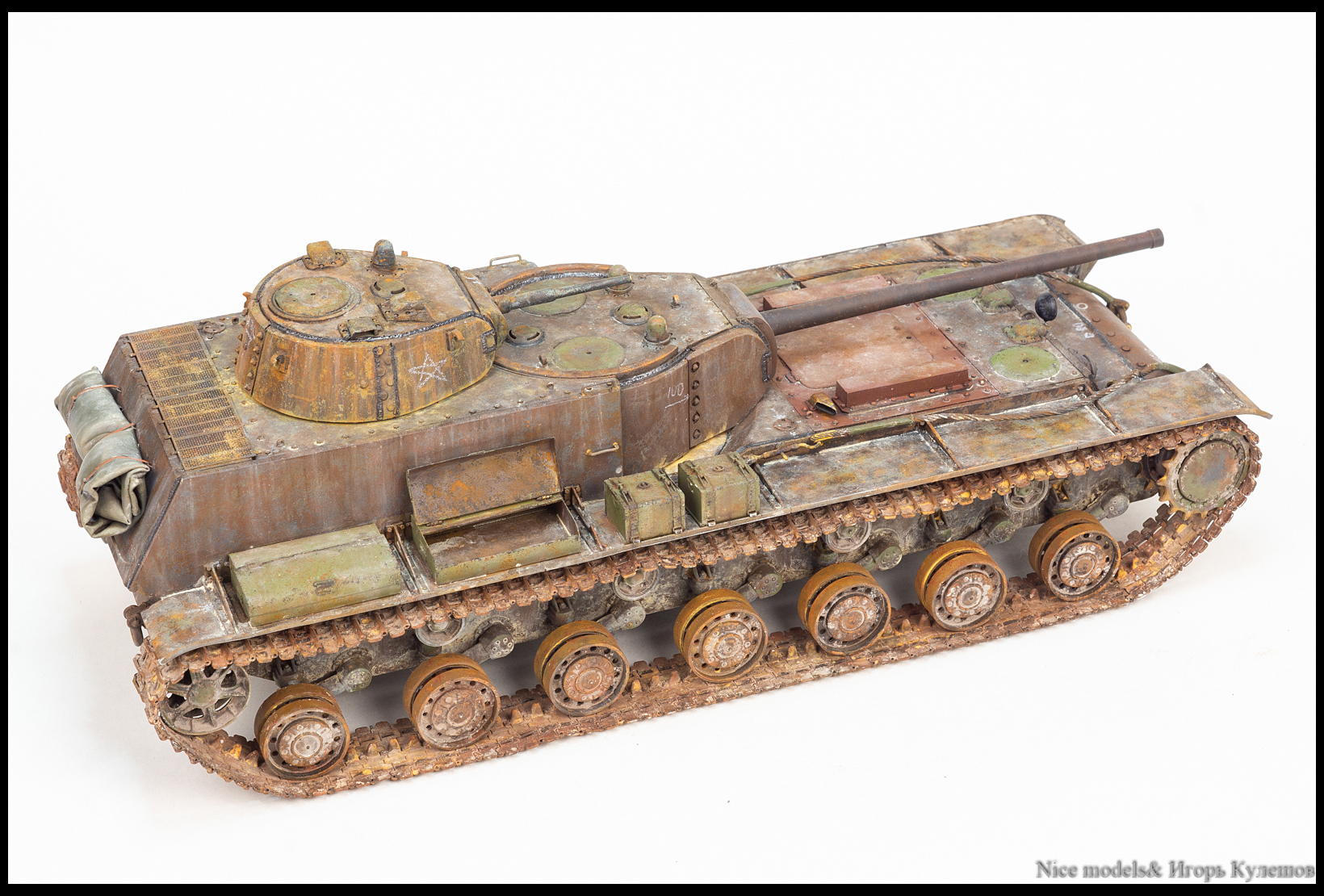

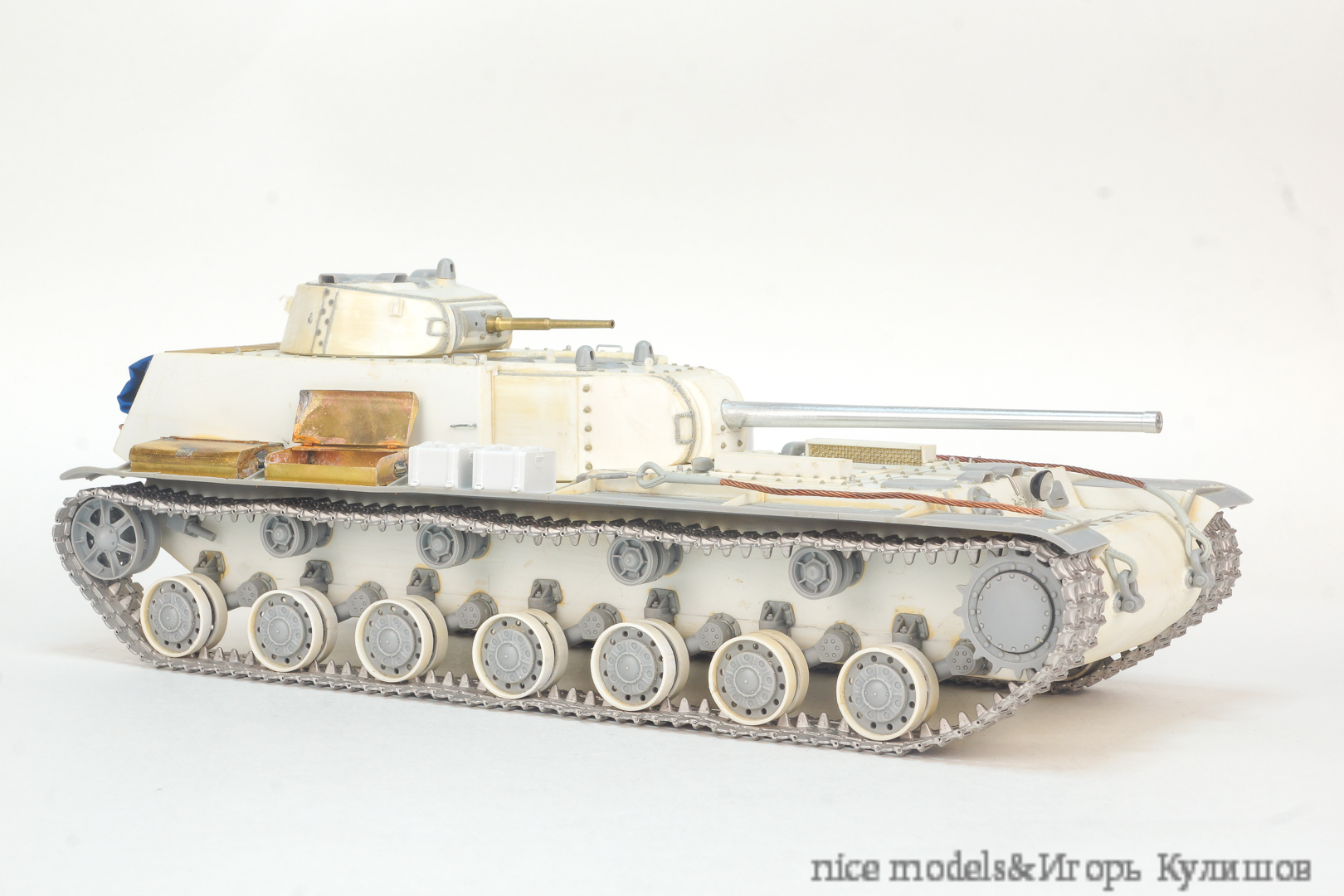

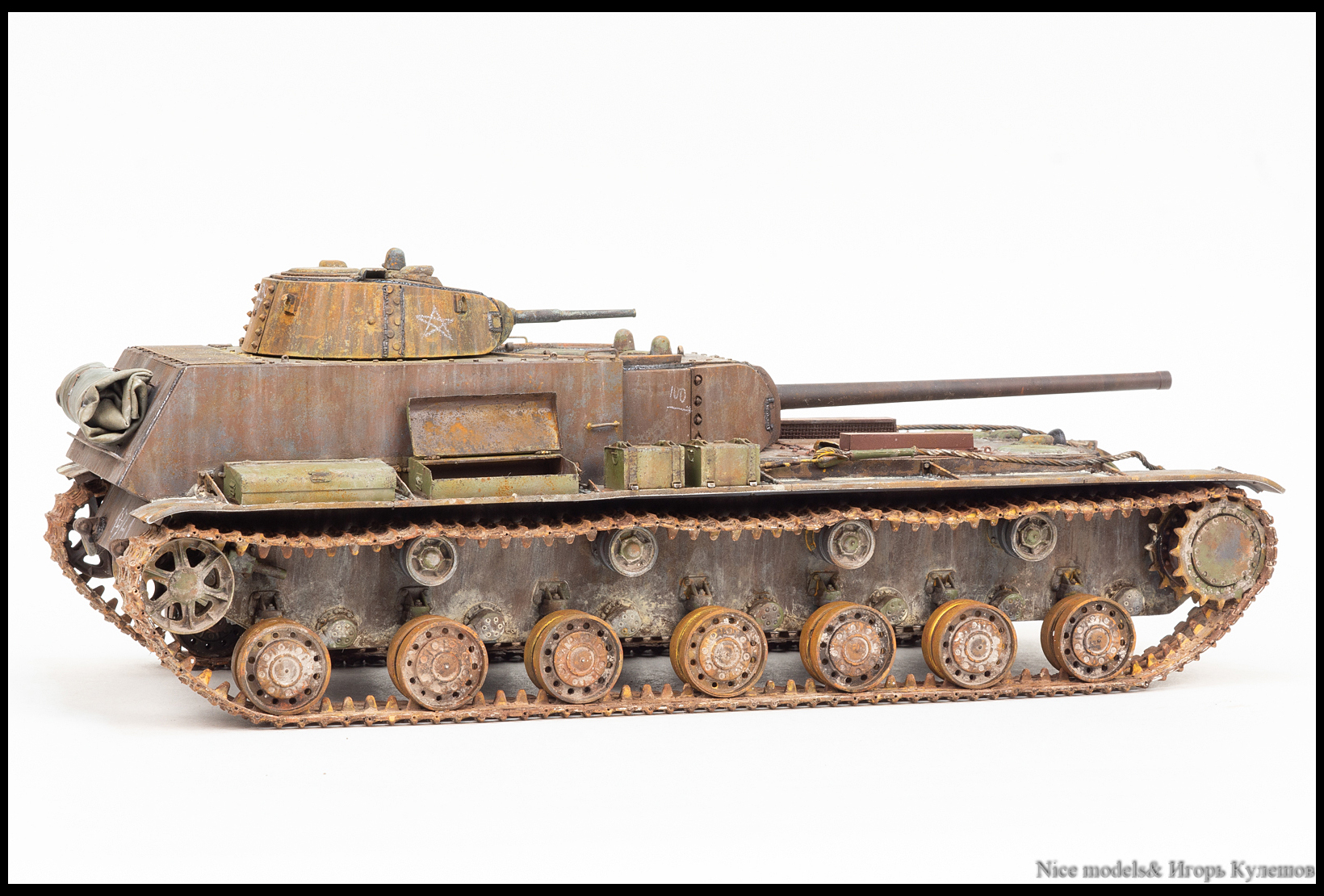

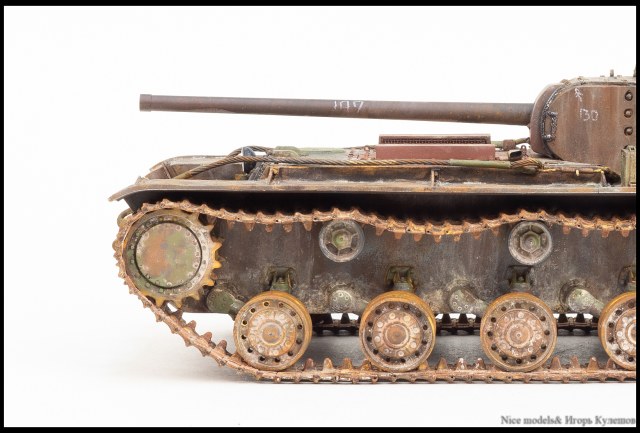

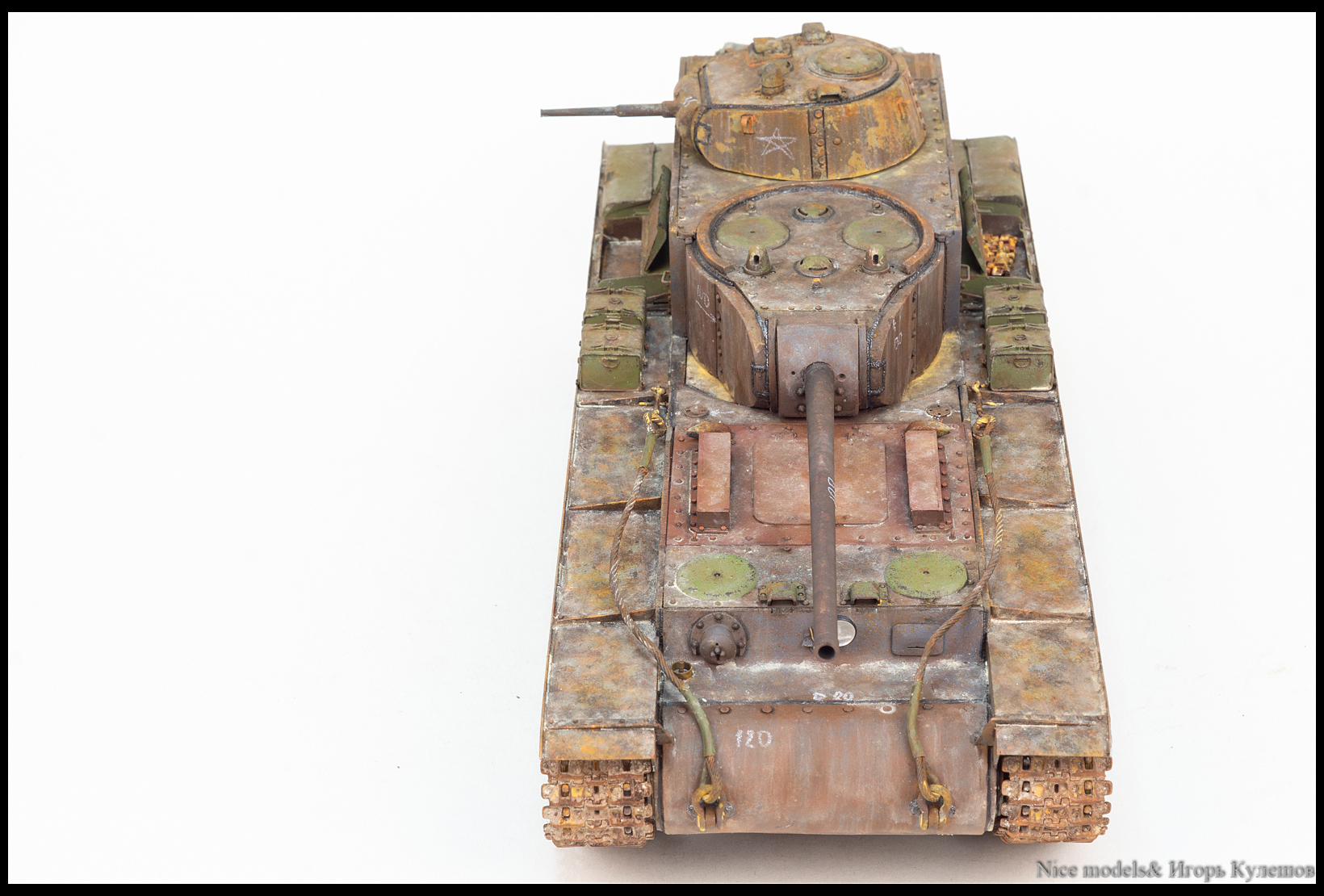

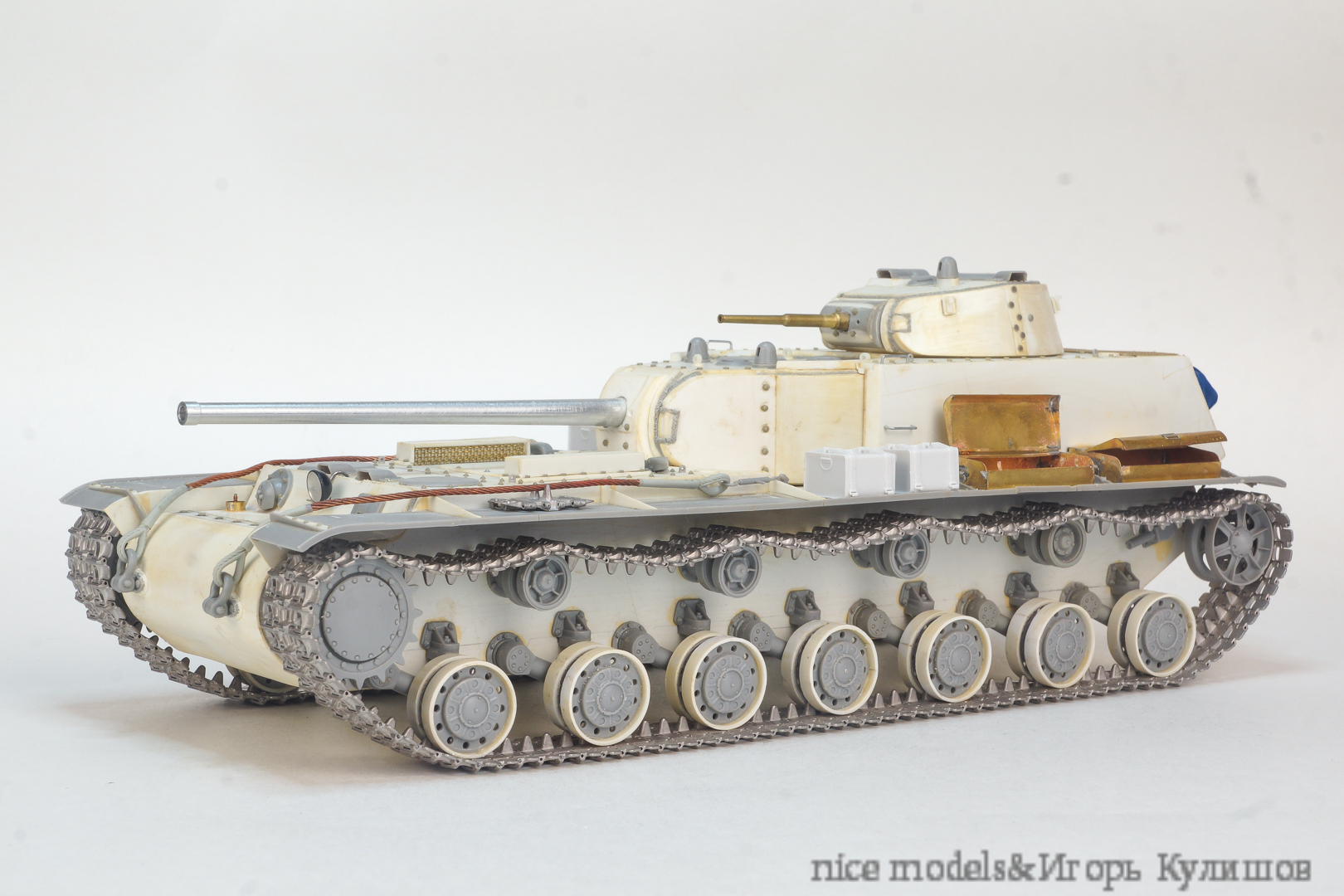

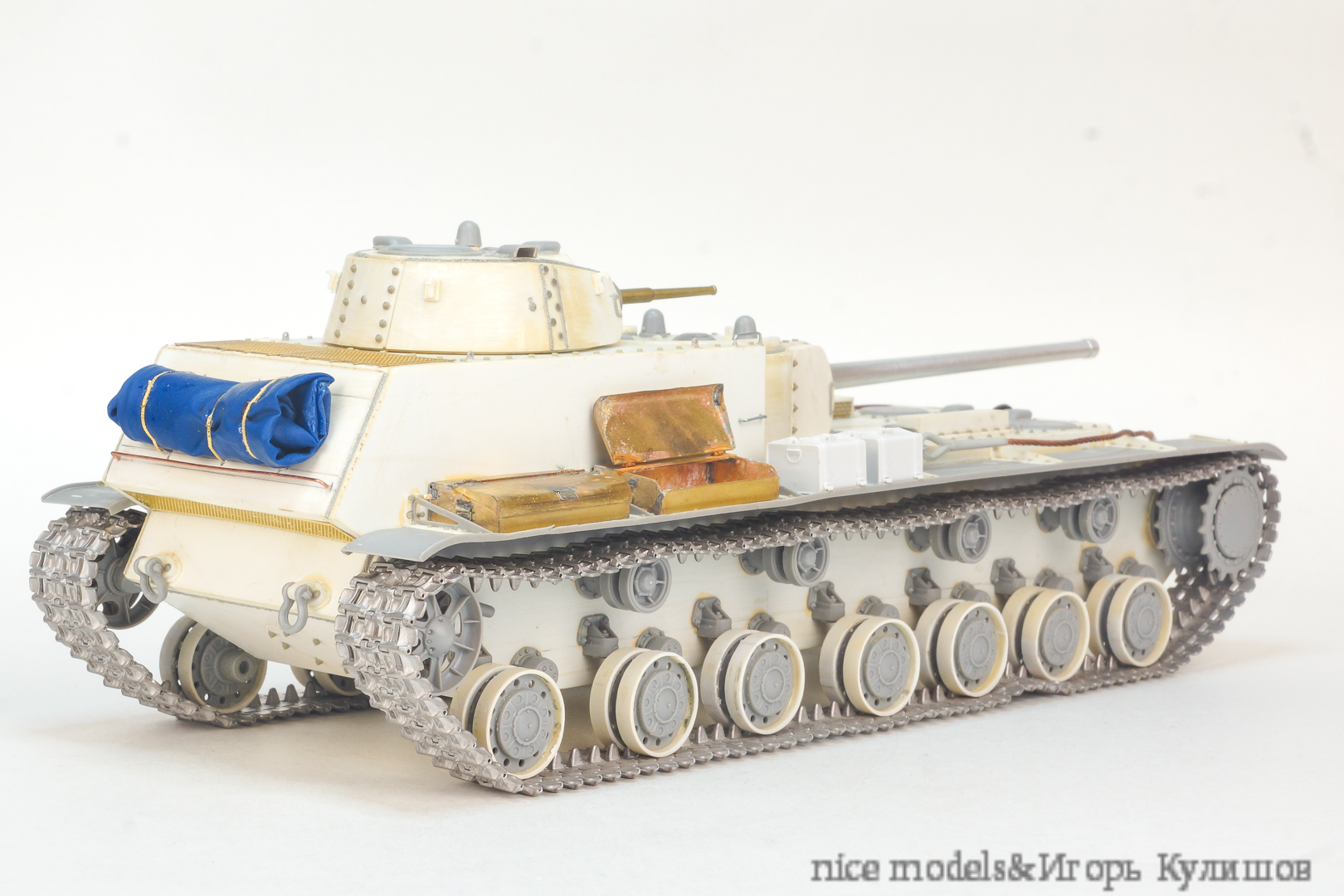

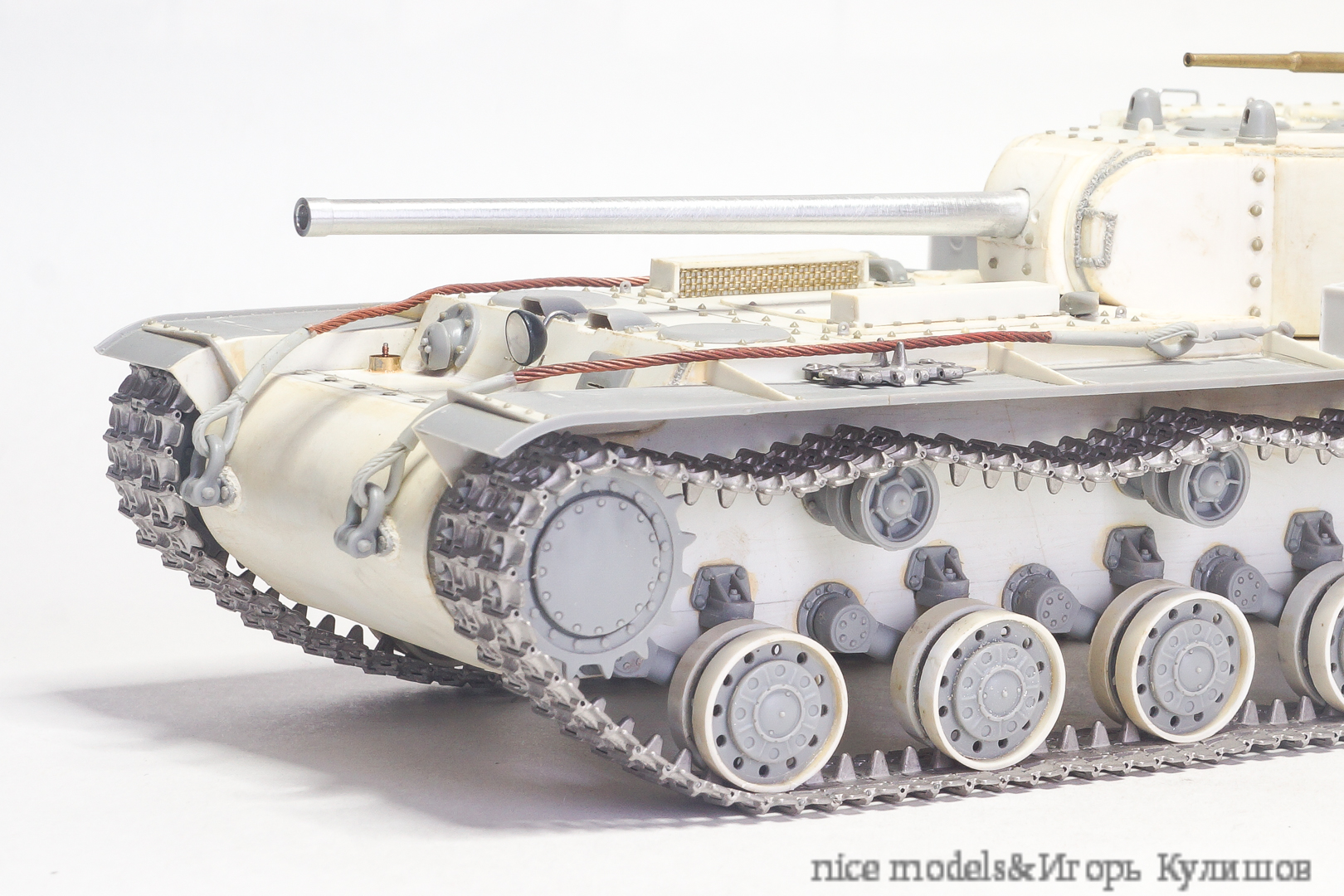

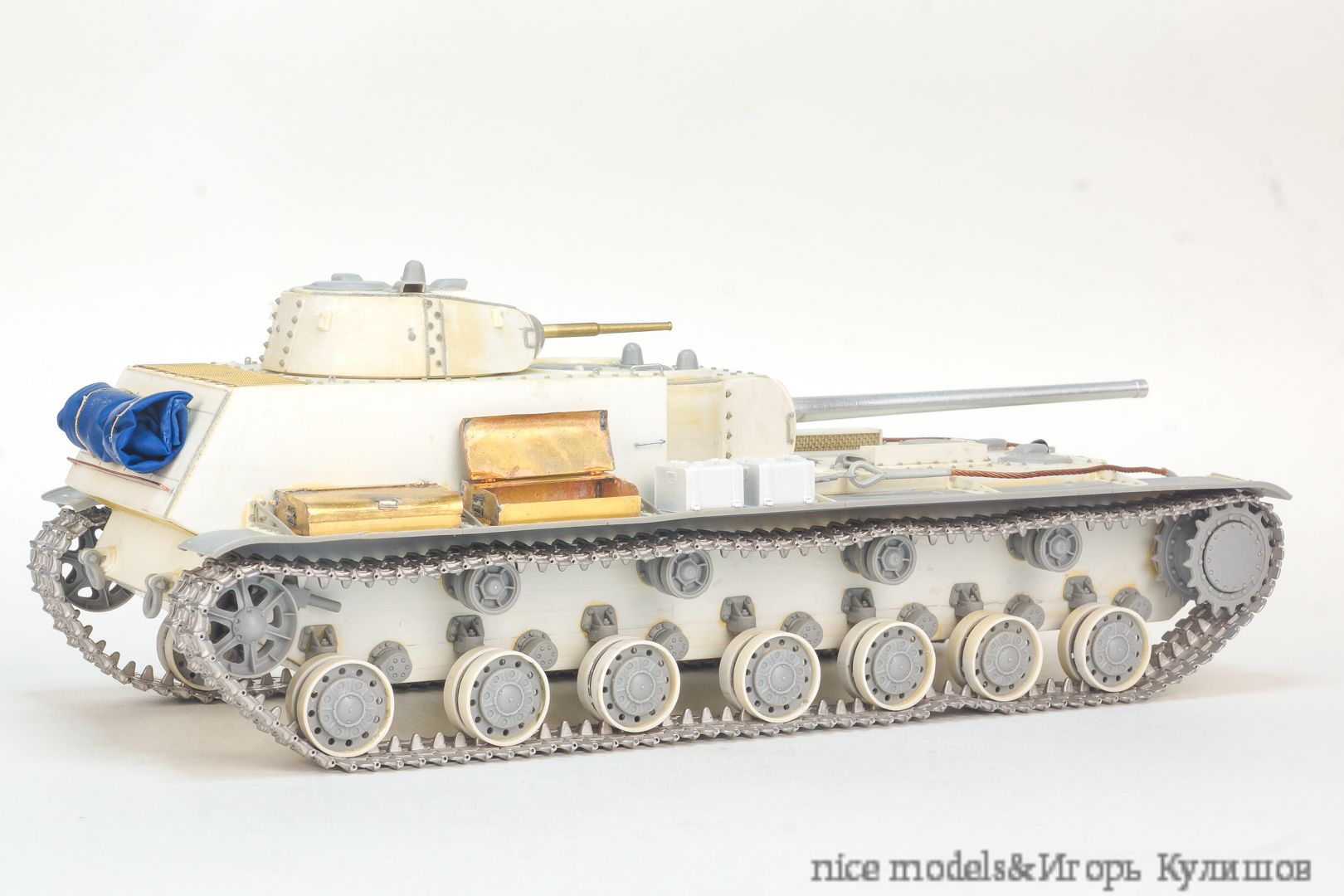

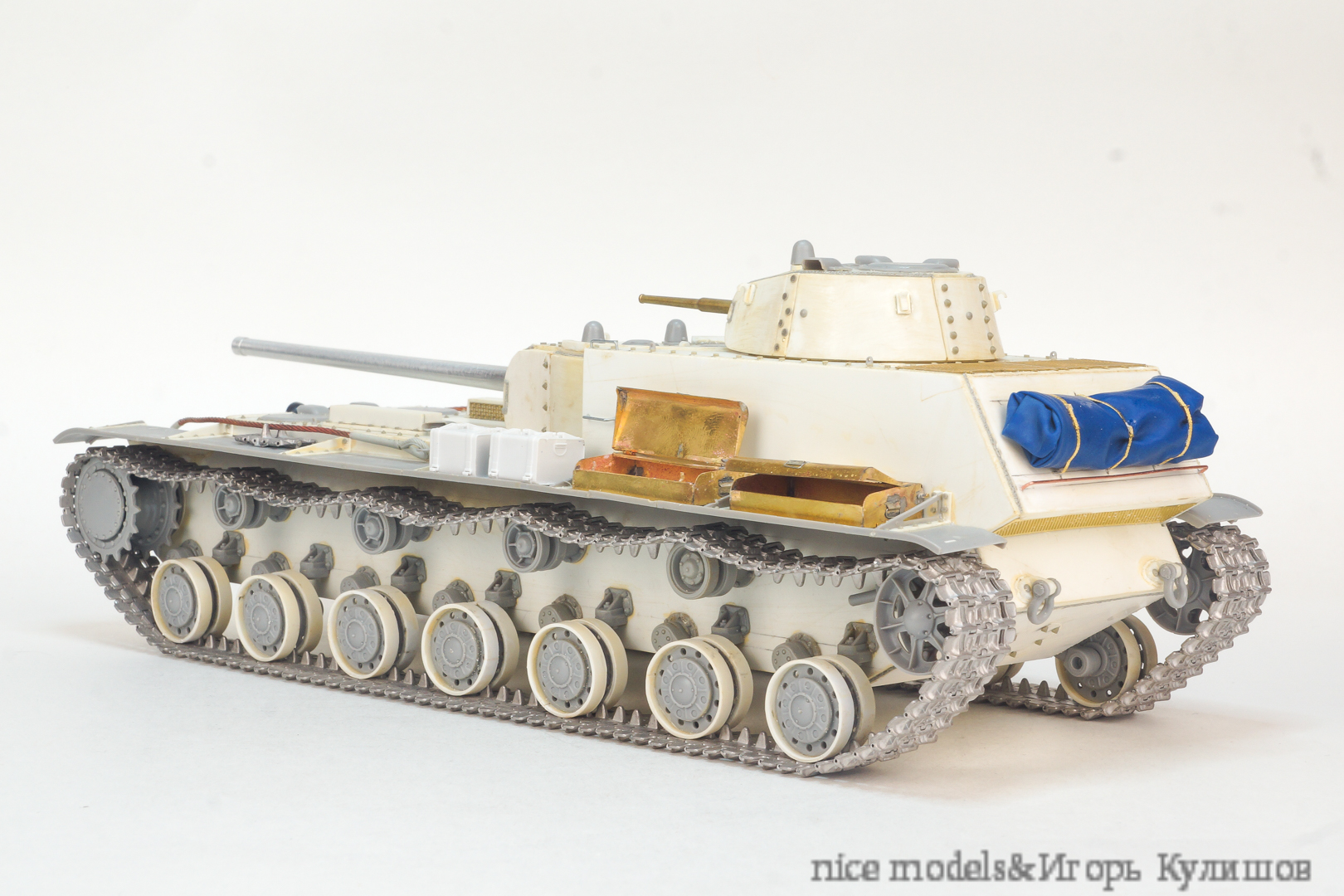

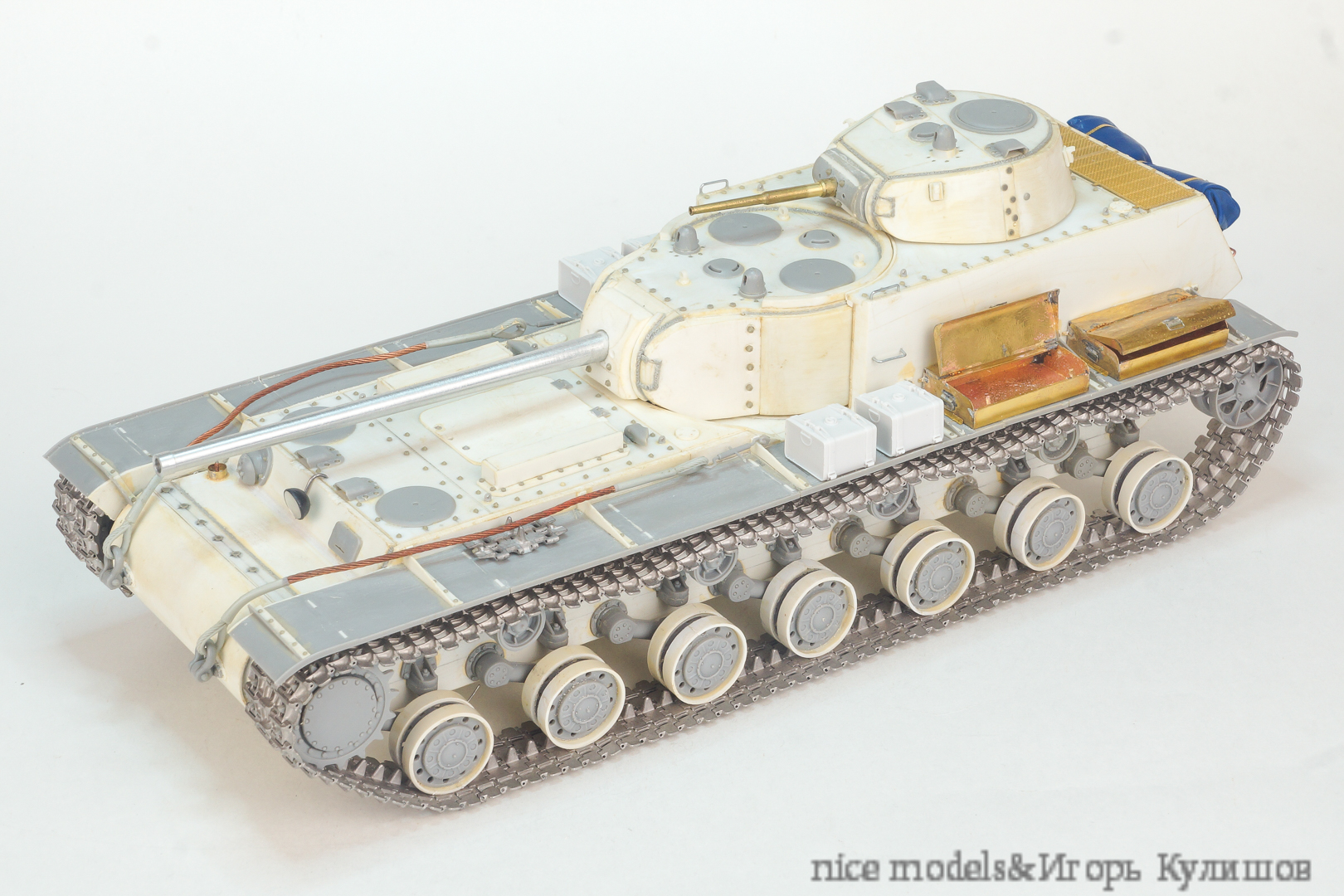

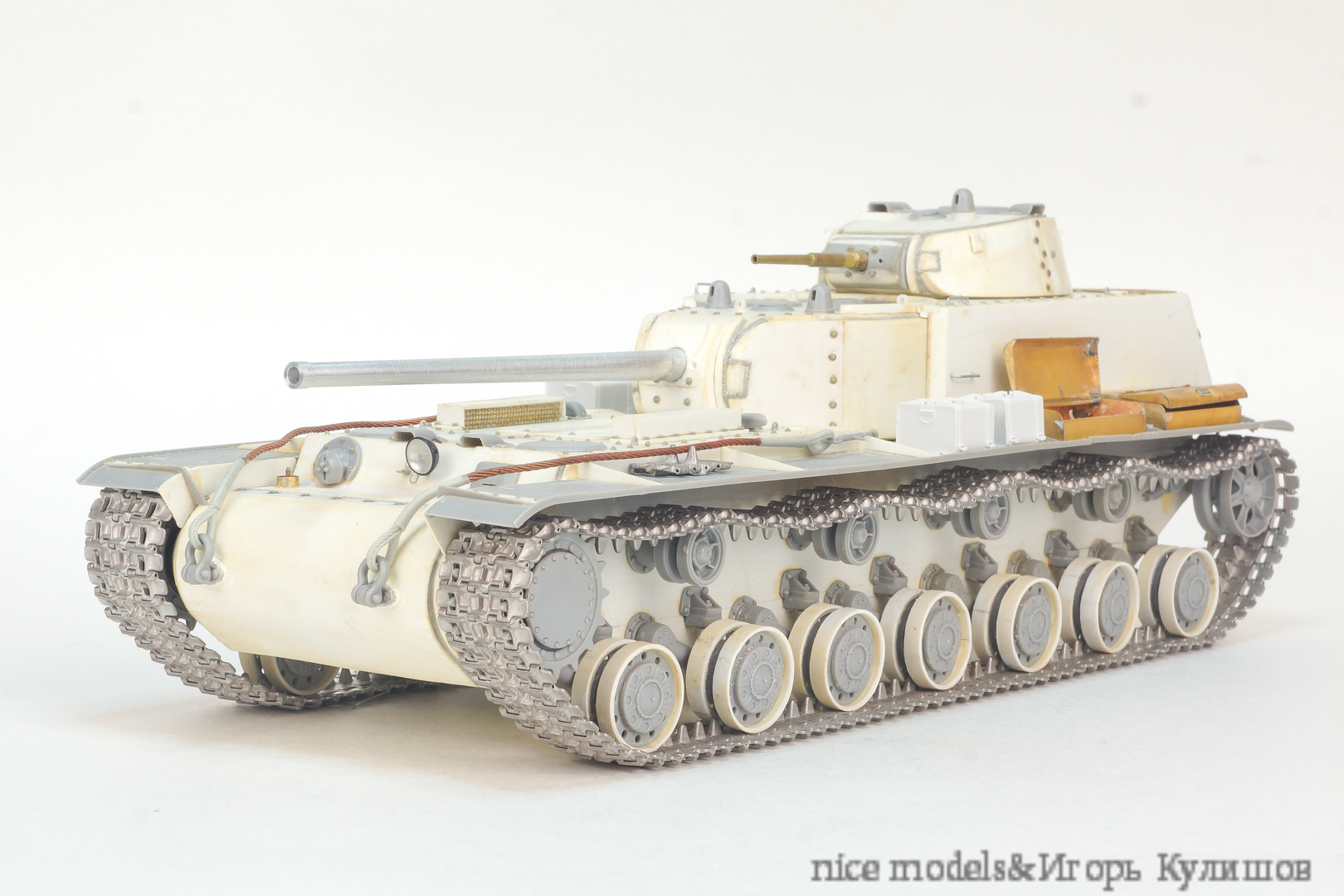

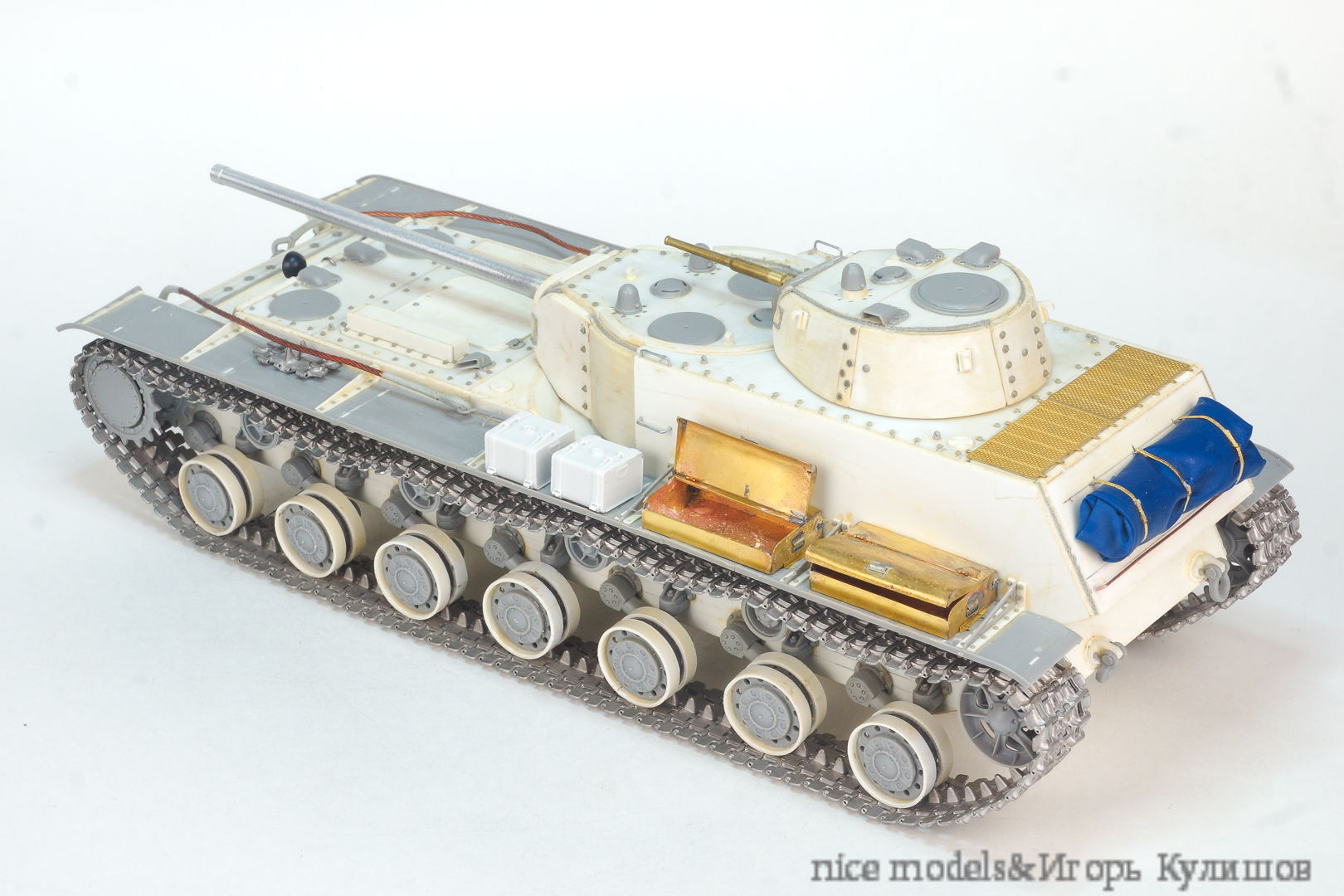

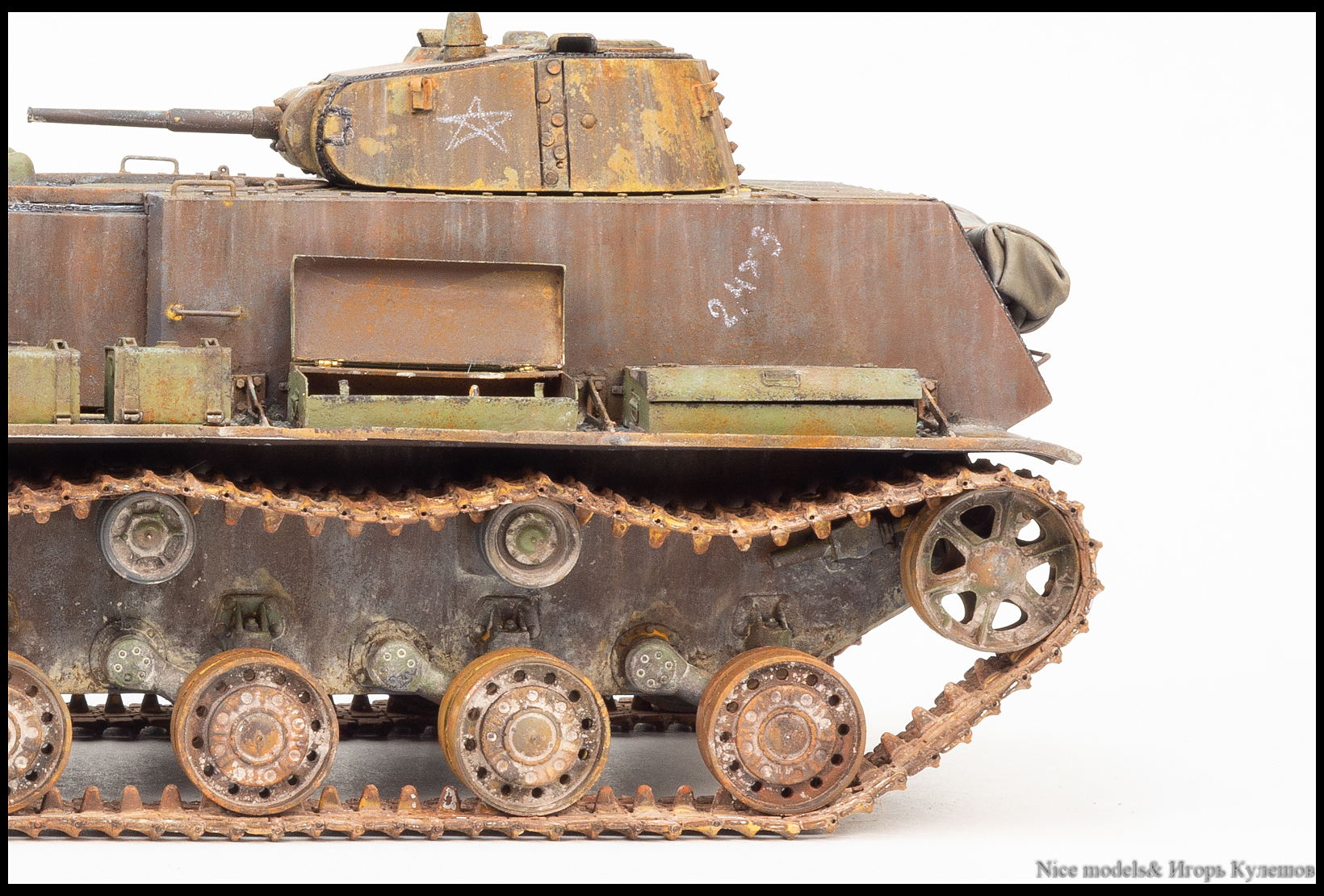

Сборка полностью самодельная за исключением катков, балансиров и прочей мелочевки. Сборку выполнил Сергей Кулешов.
- От себя добавил пару мелочей:
- 1. Острым лезвием ножа имитировал следы газорезки на торцах панелей.

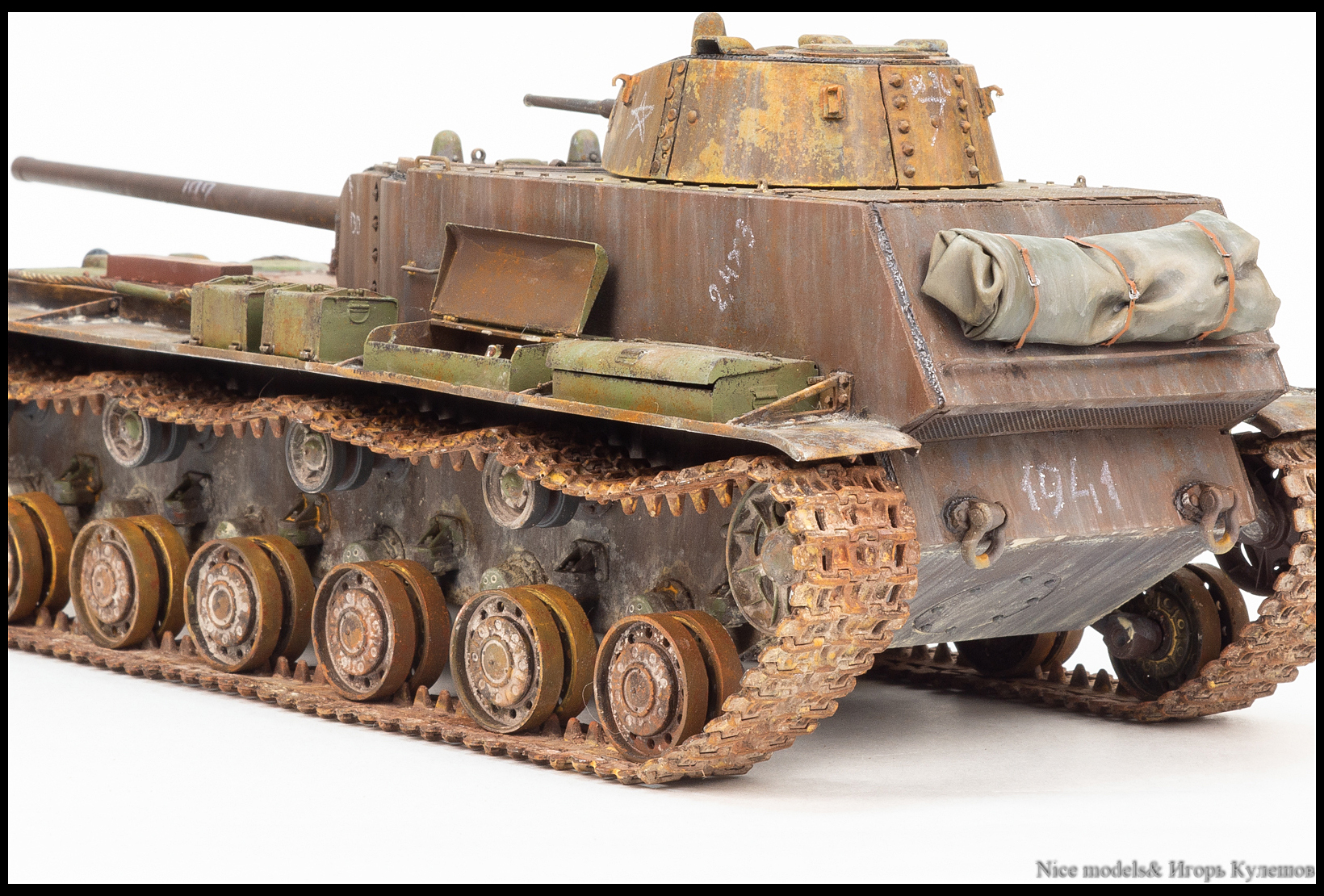

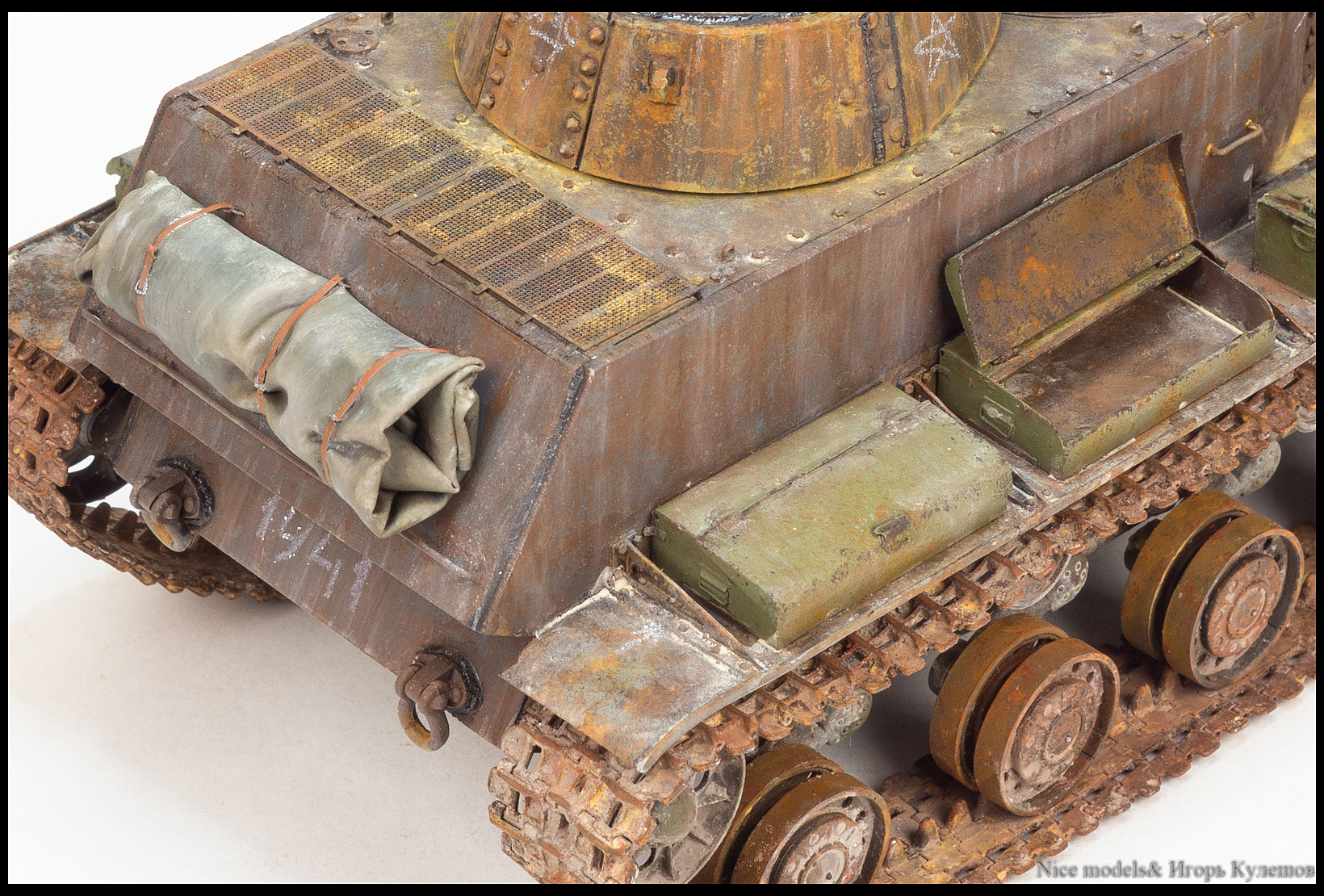

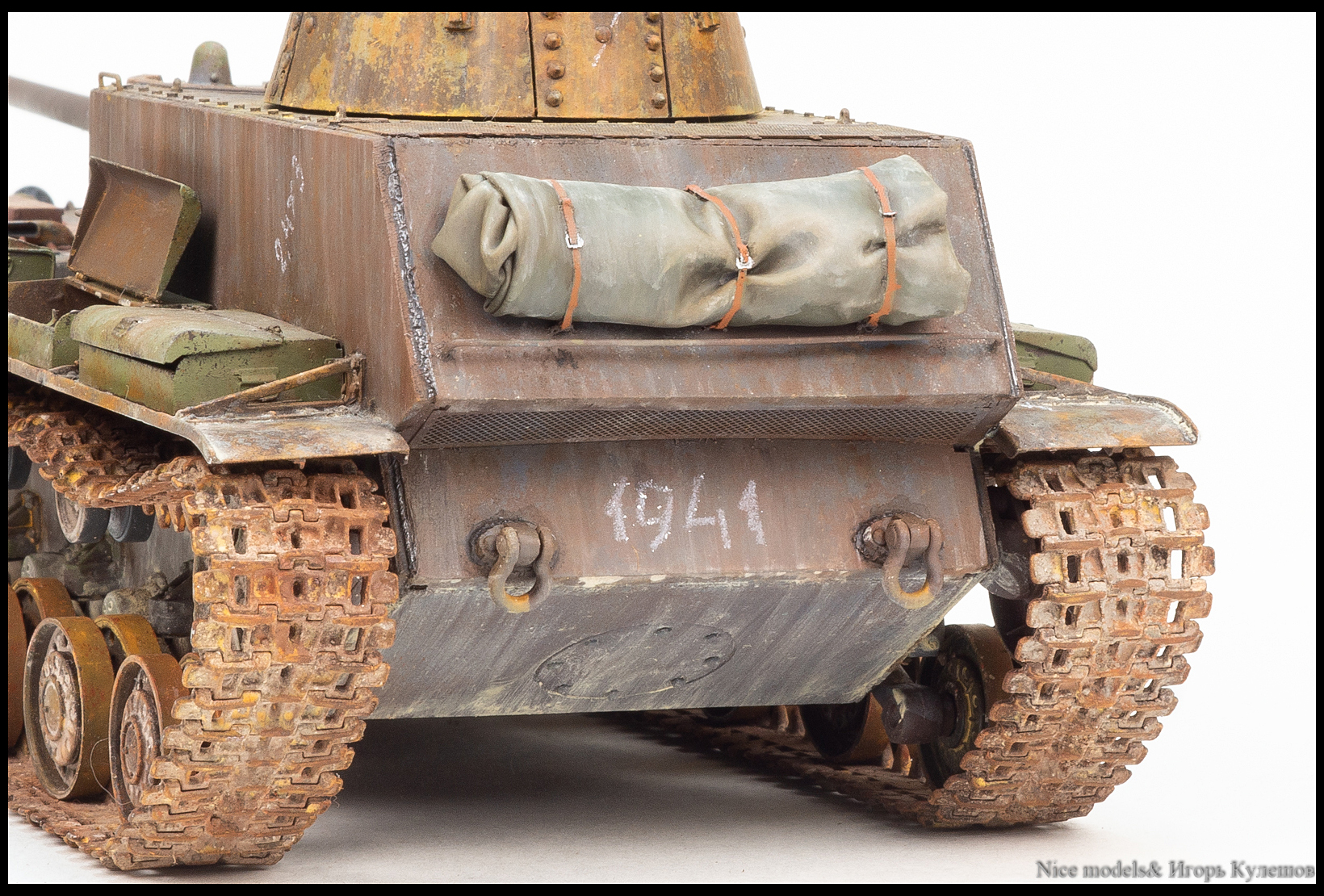

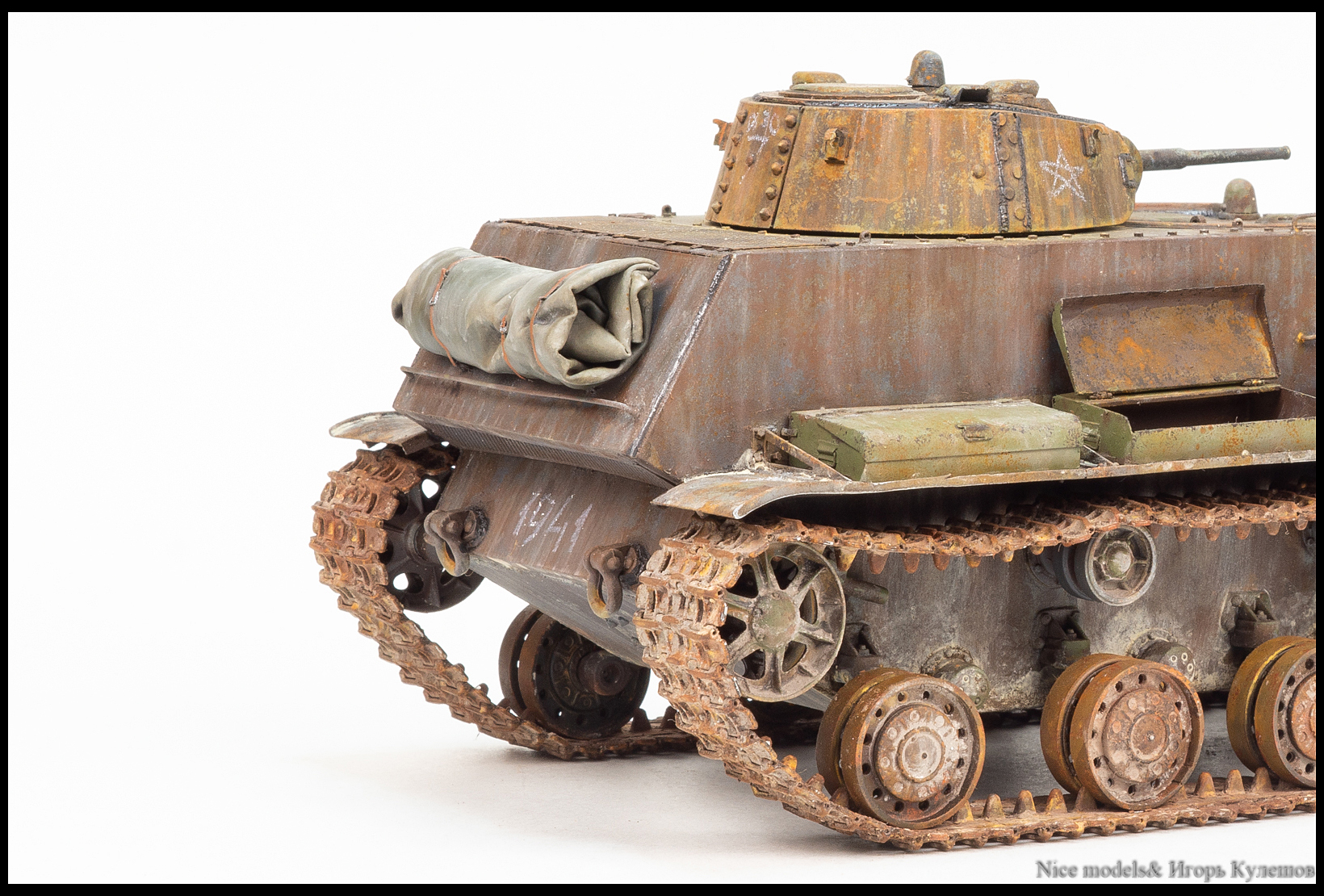

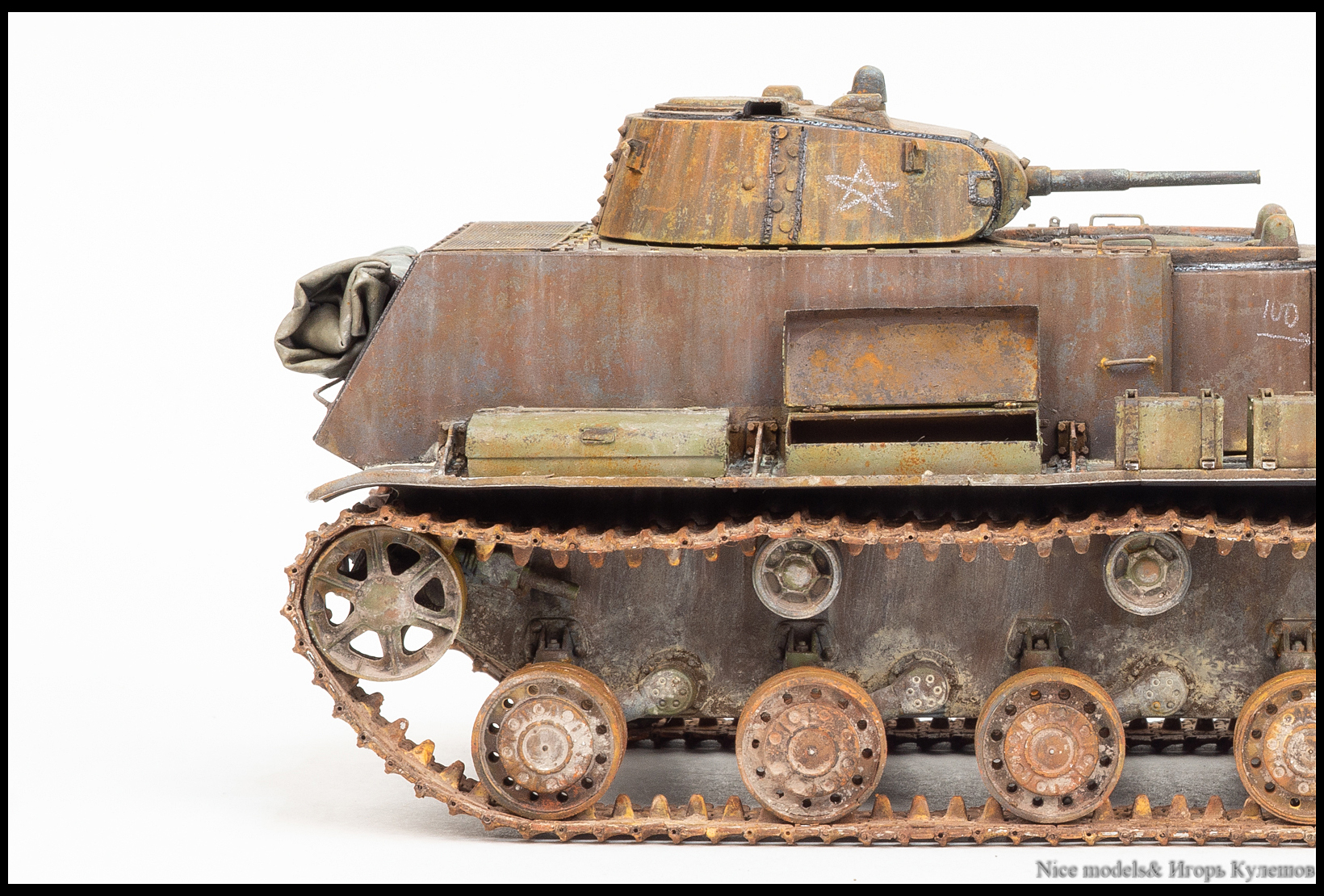

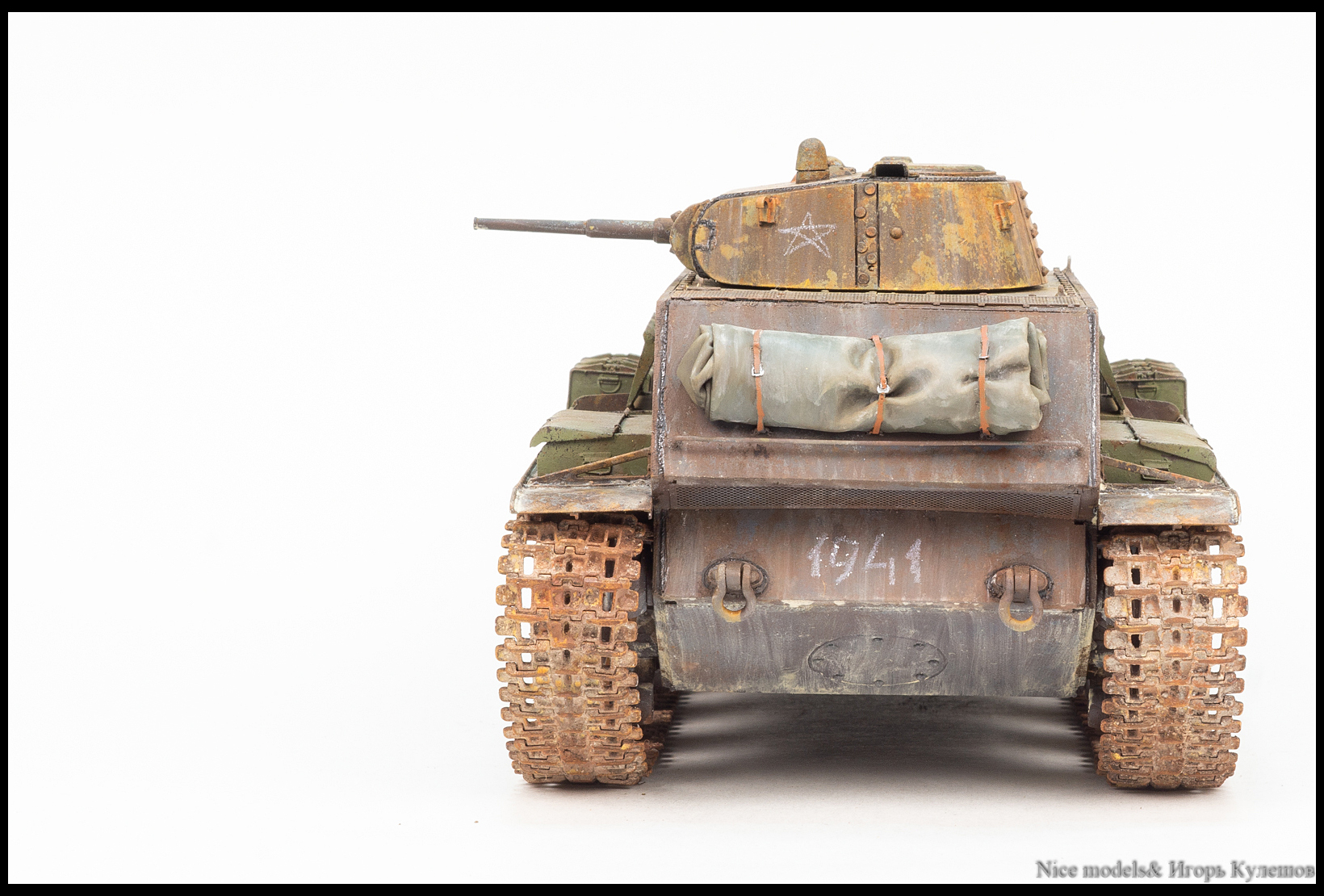

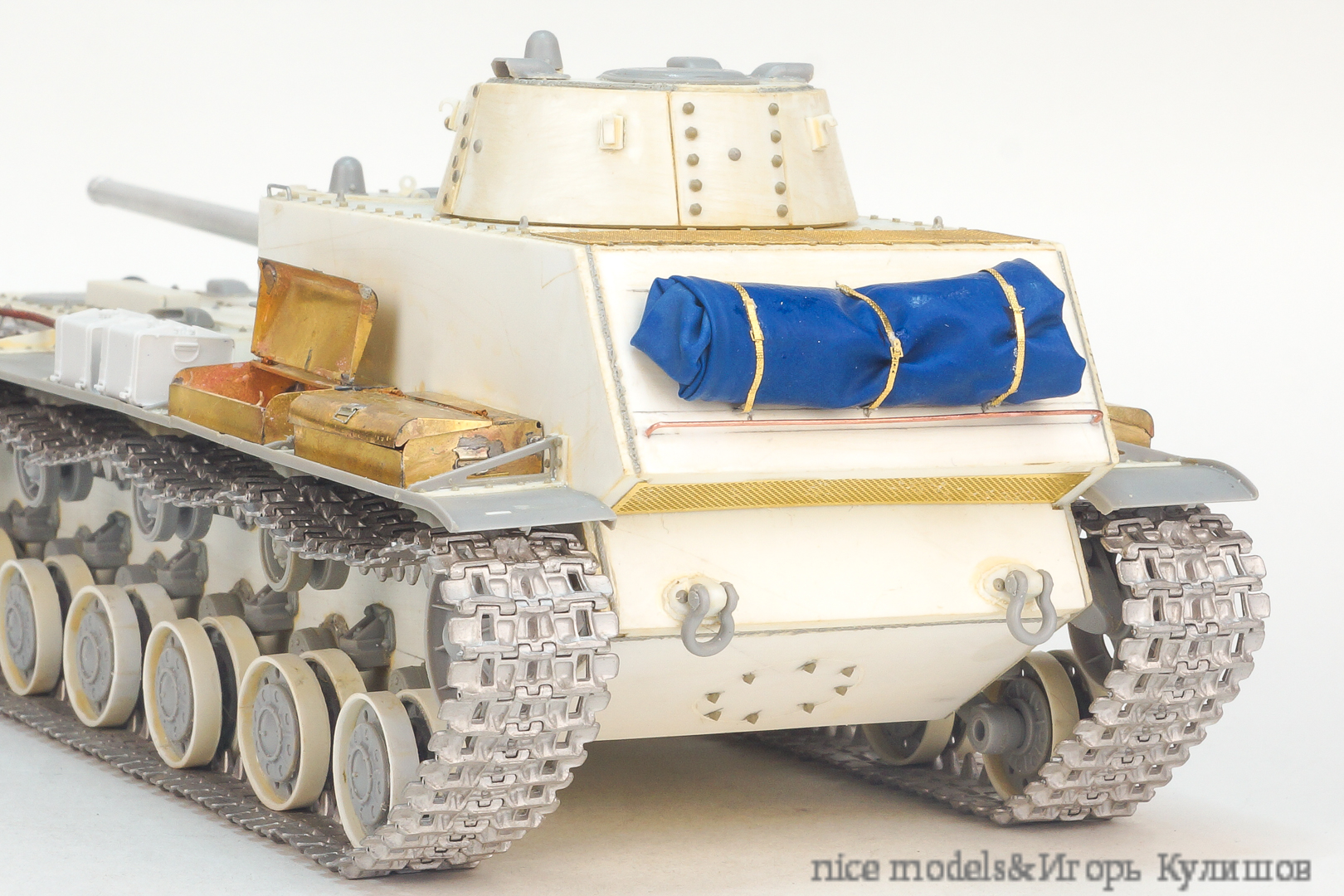

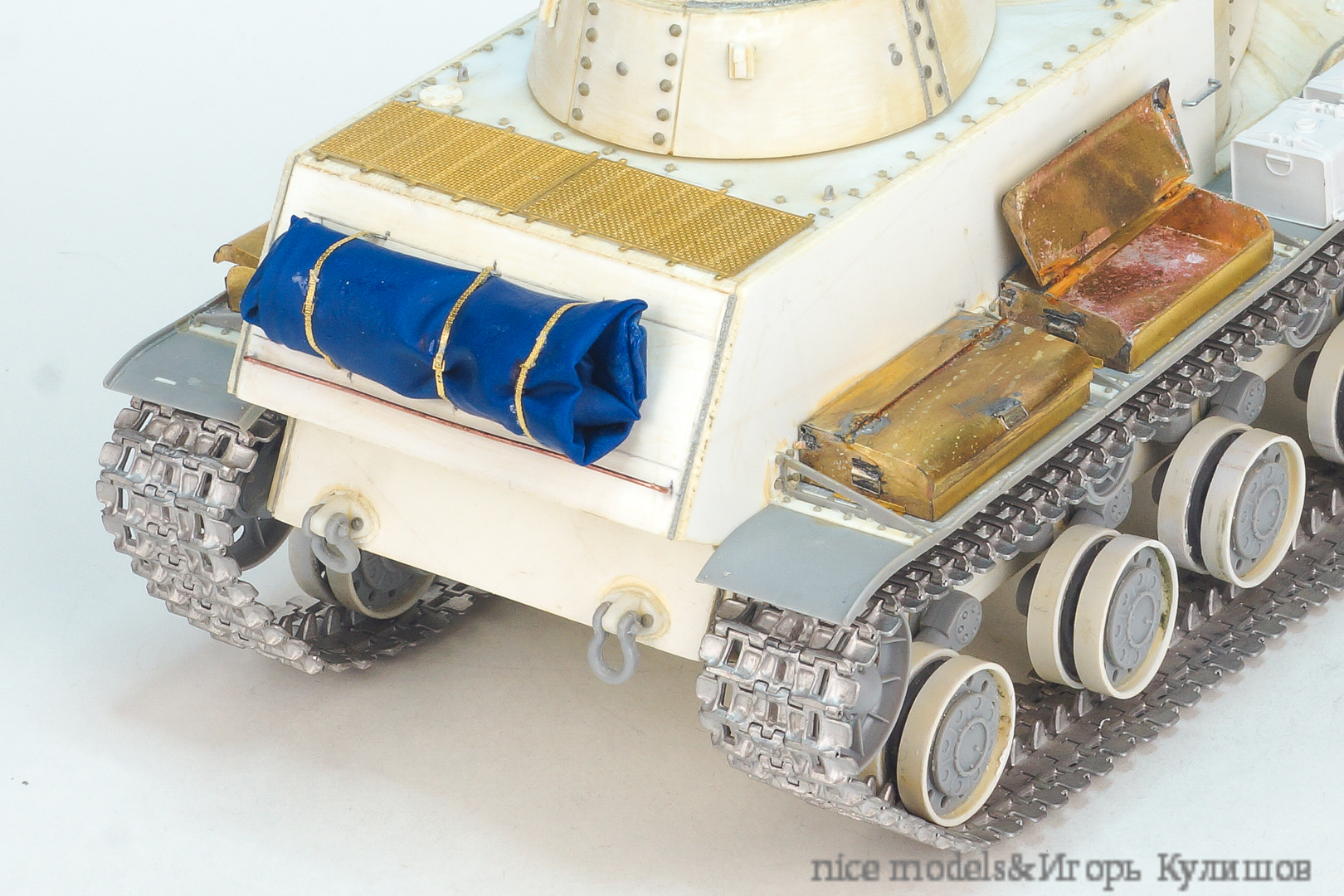

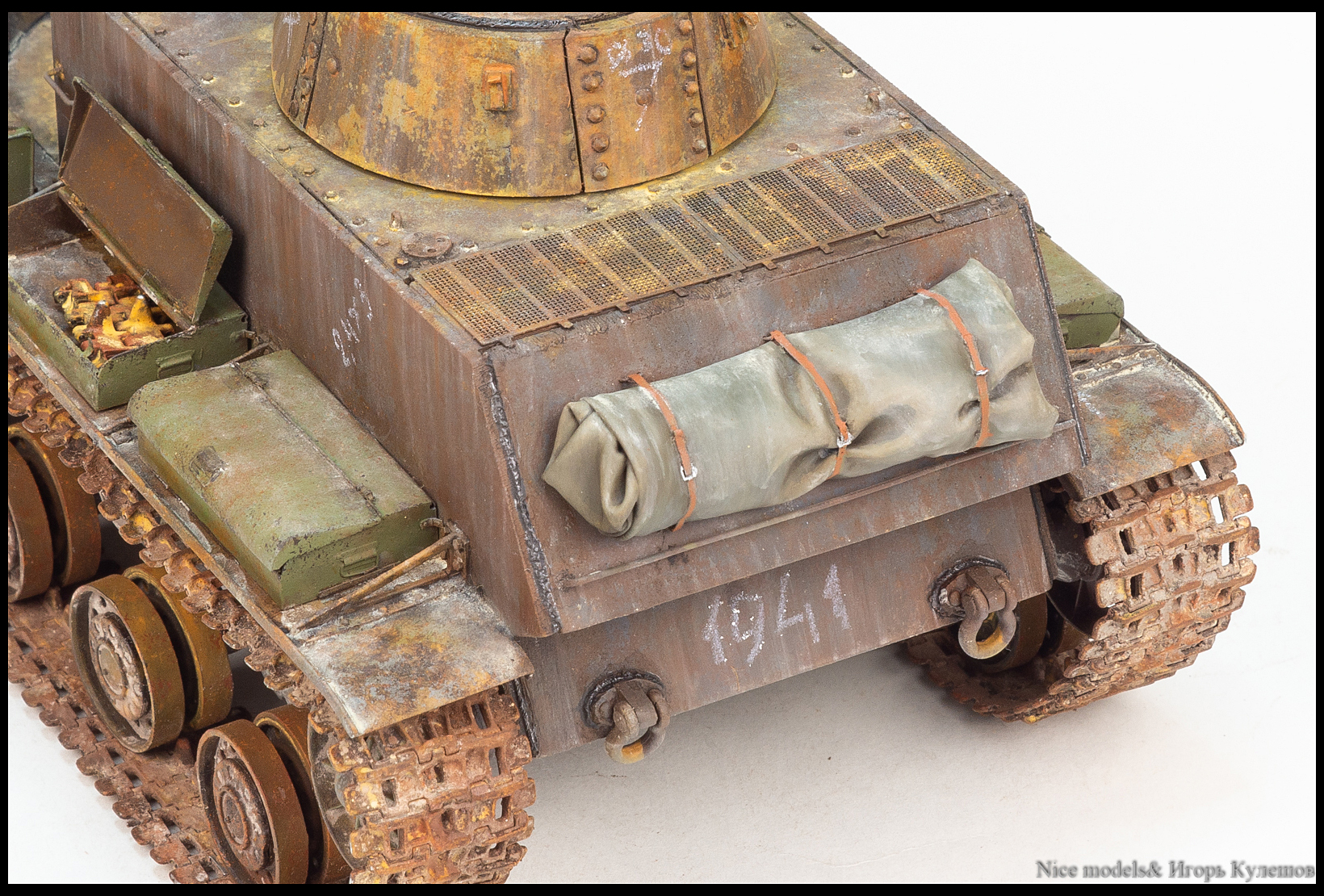

- 2. Из нитриловых перчаток сделал скатку. Сами ремни для крепления скатки сделаны из остатков фототравления.
- 3. Сделал бронировку антенного ввода. Для этого скатал в трубочку лист из латуни.

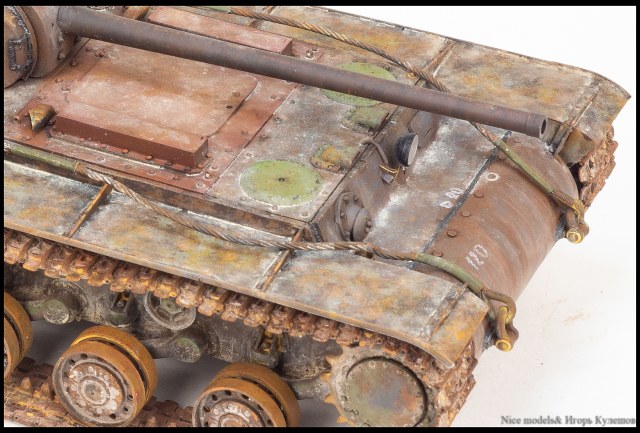

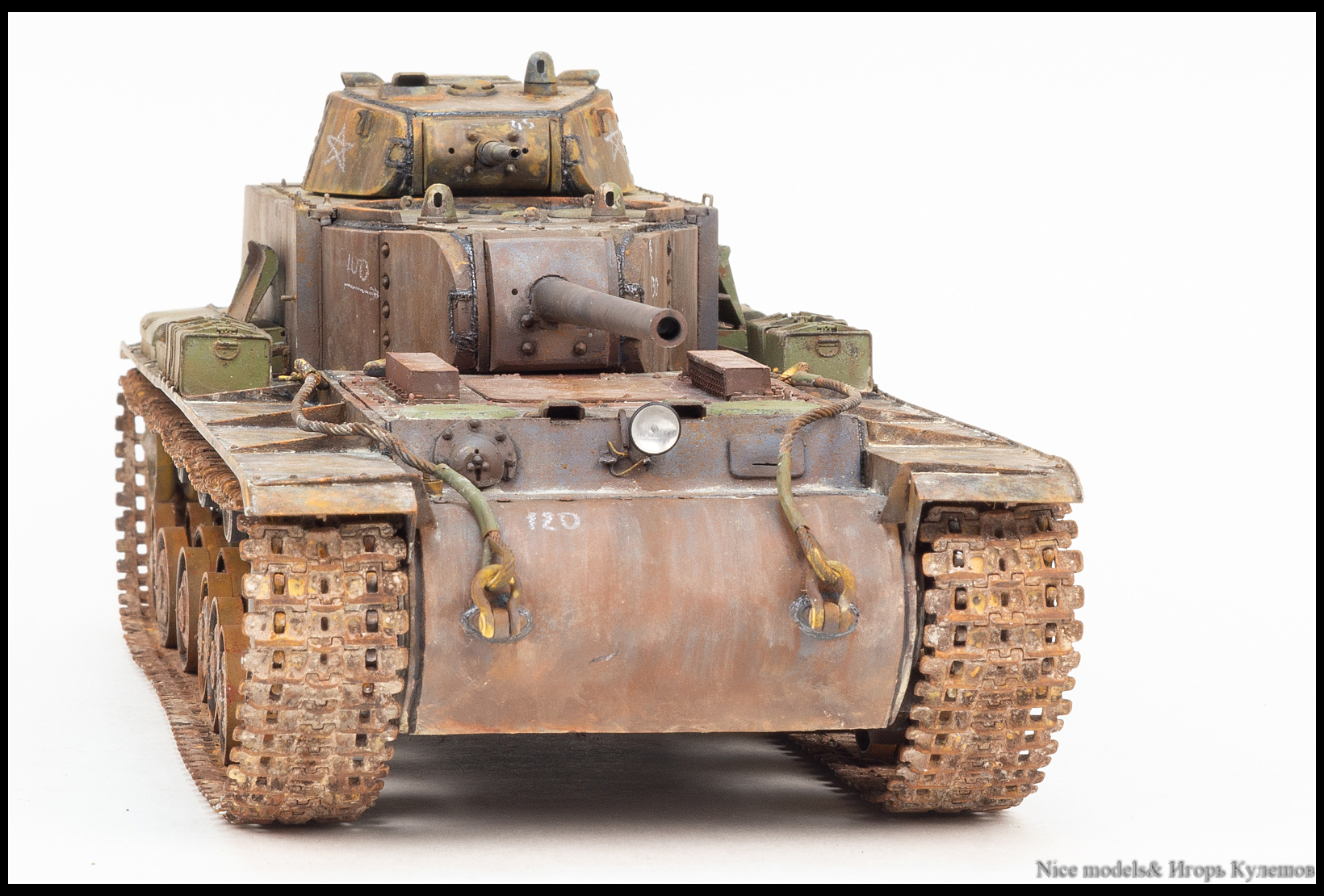

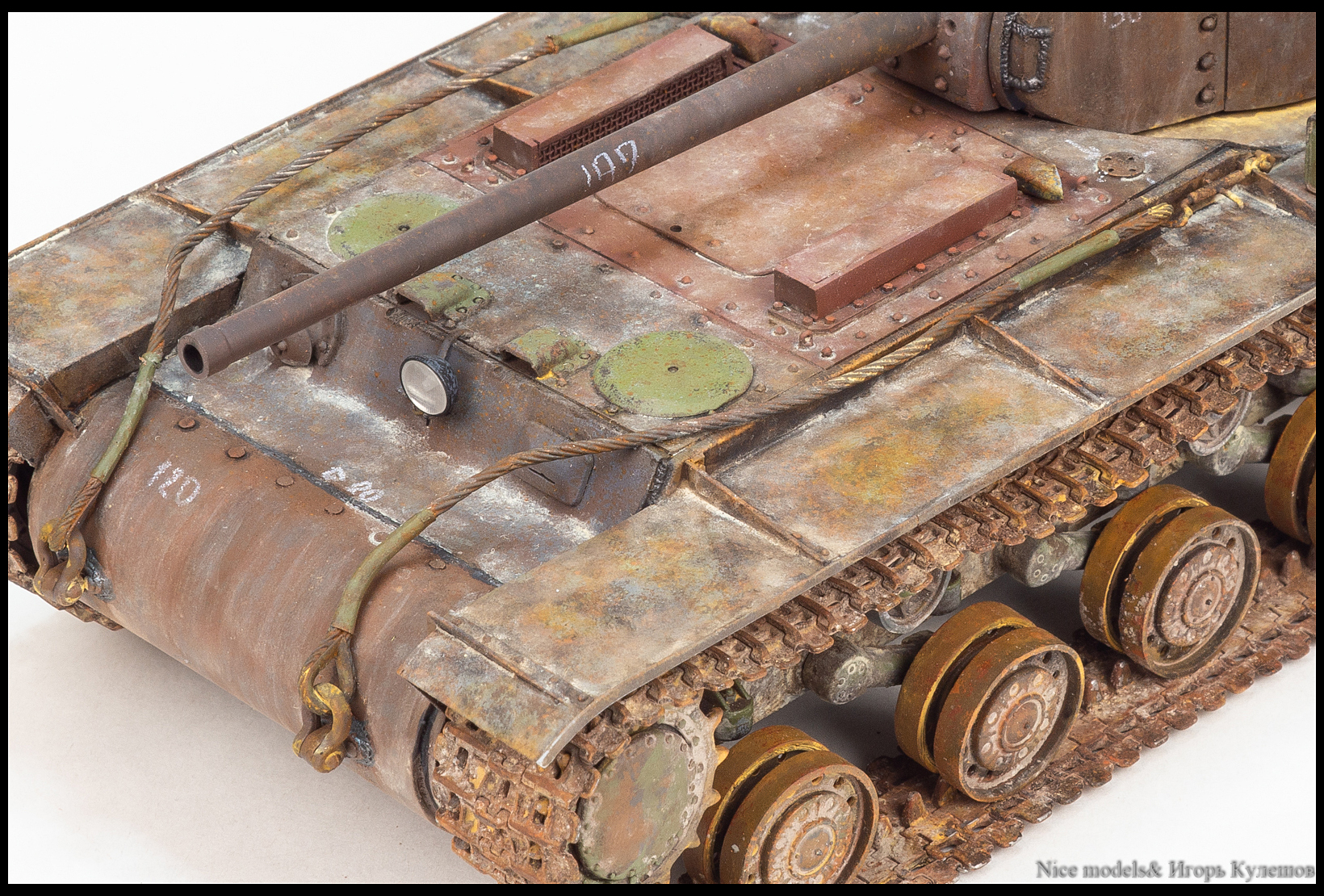

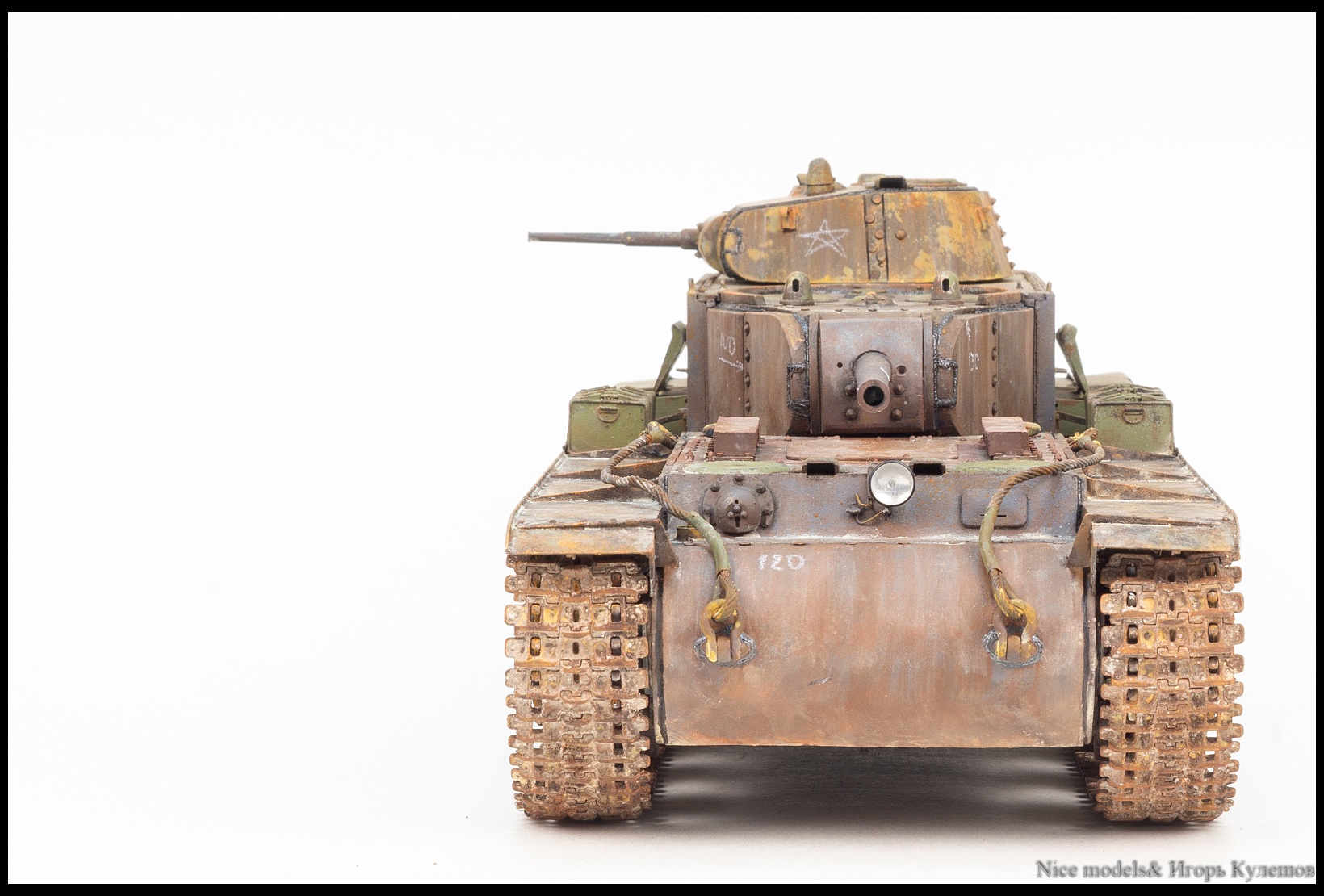

- 4. Из остатков фототравления сделал крепление фары и кронштейн под клаксон. Из проволоки добавил проводку. Сама фара использовалась от Elf.

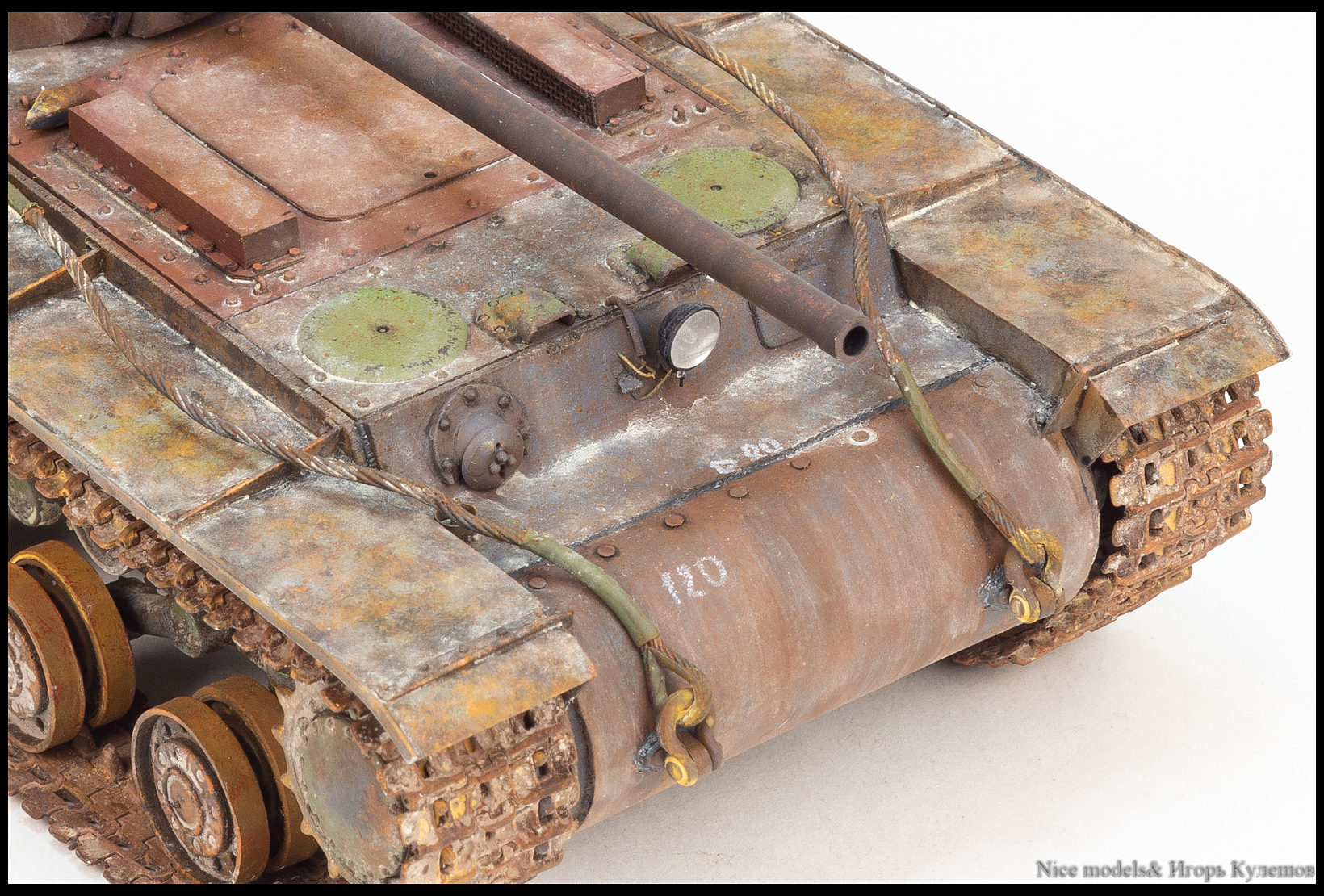

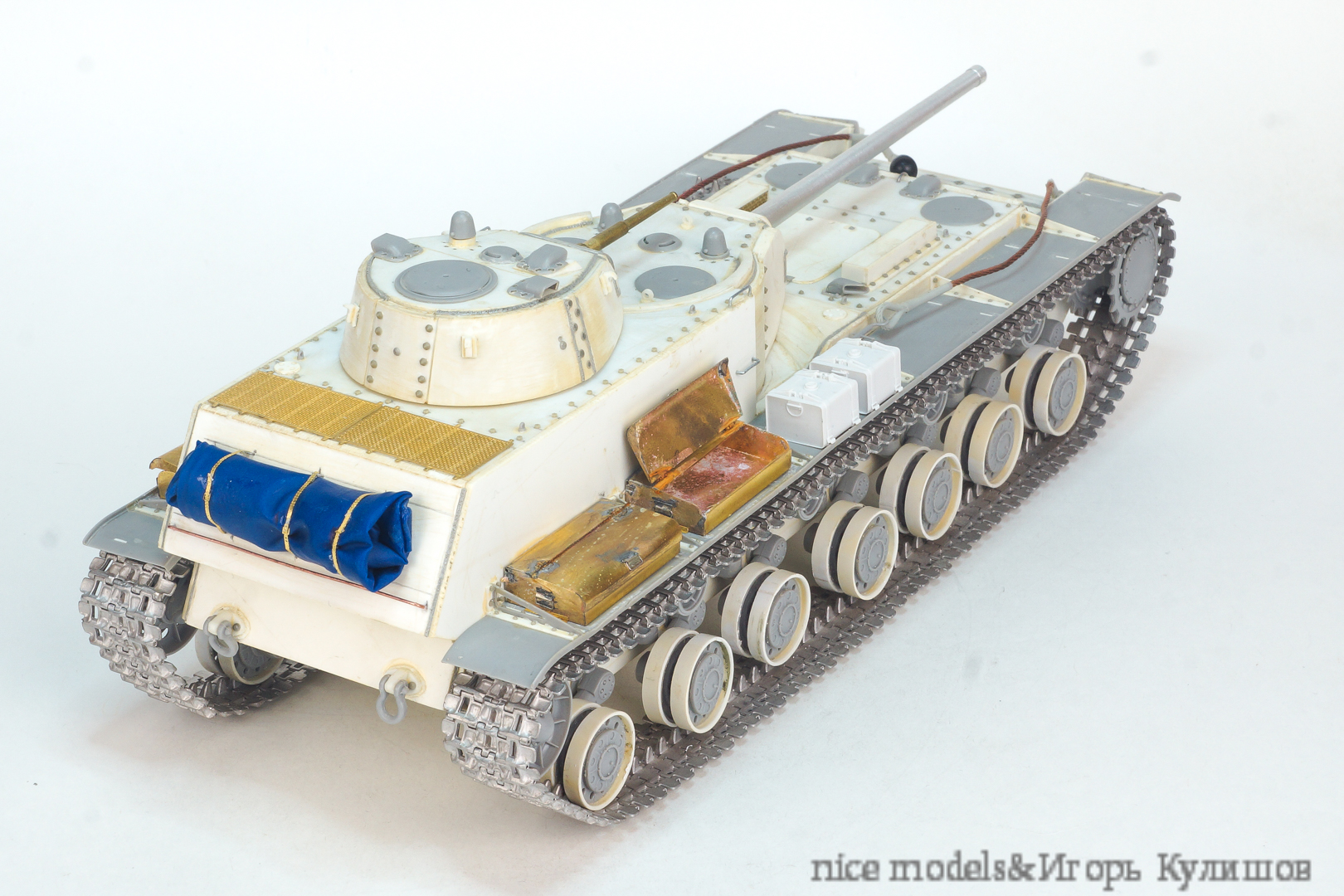

- 5. Добавил сетки на воздухозаборники. Для этого прекрасно подошли фототравленые сетки из наборов Т-40 от ХБ. Снизу на корме поставил сетку от Voyager Models для КВ-5. Но ее практически не видно.

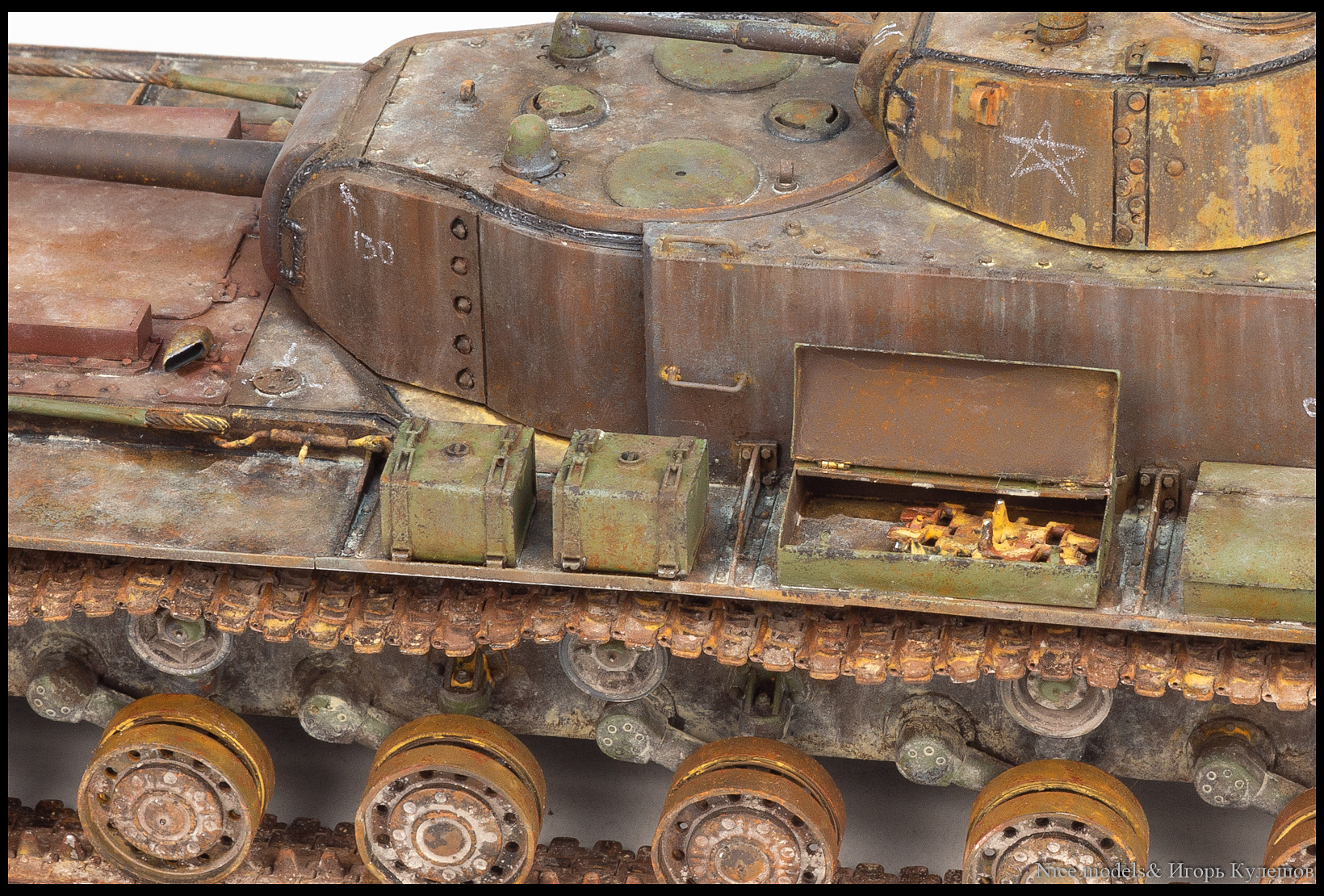

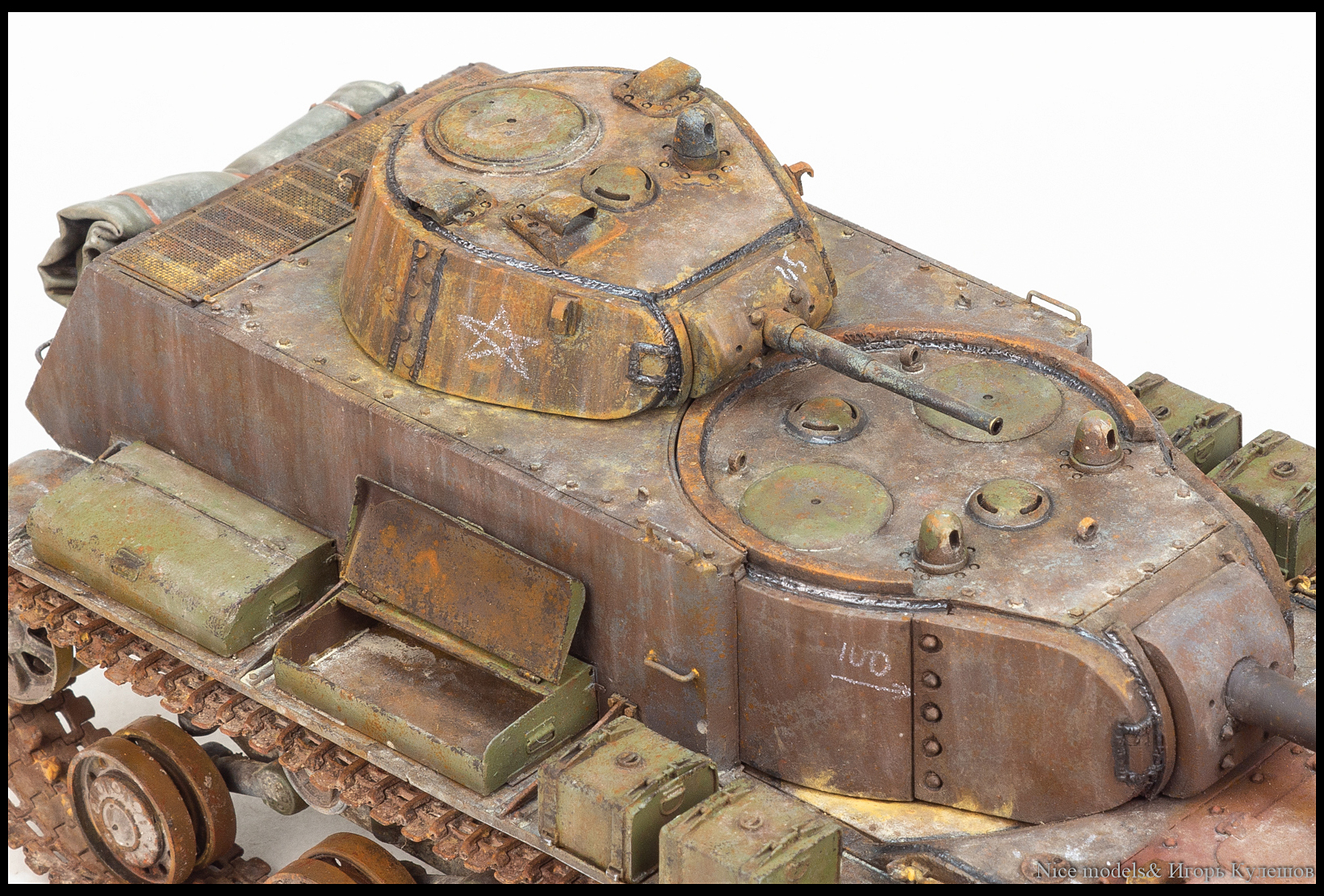

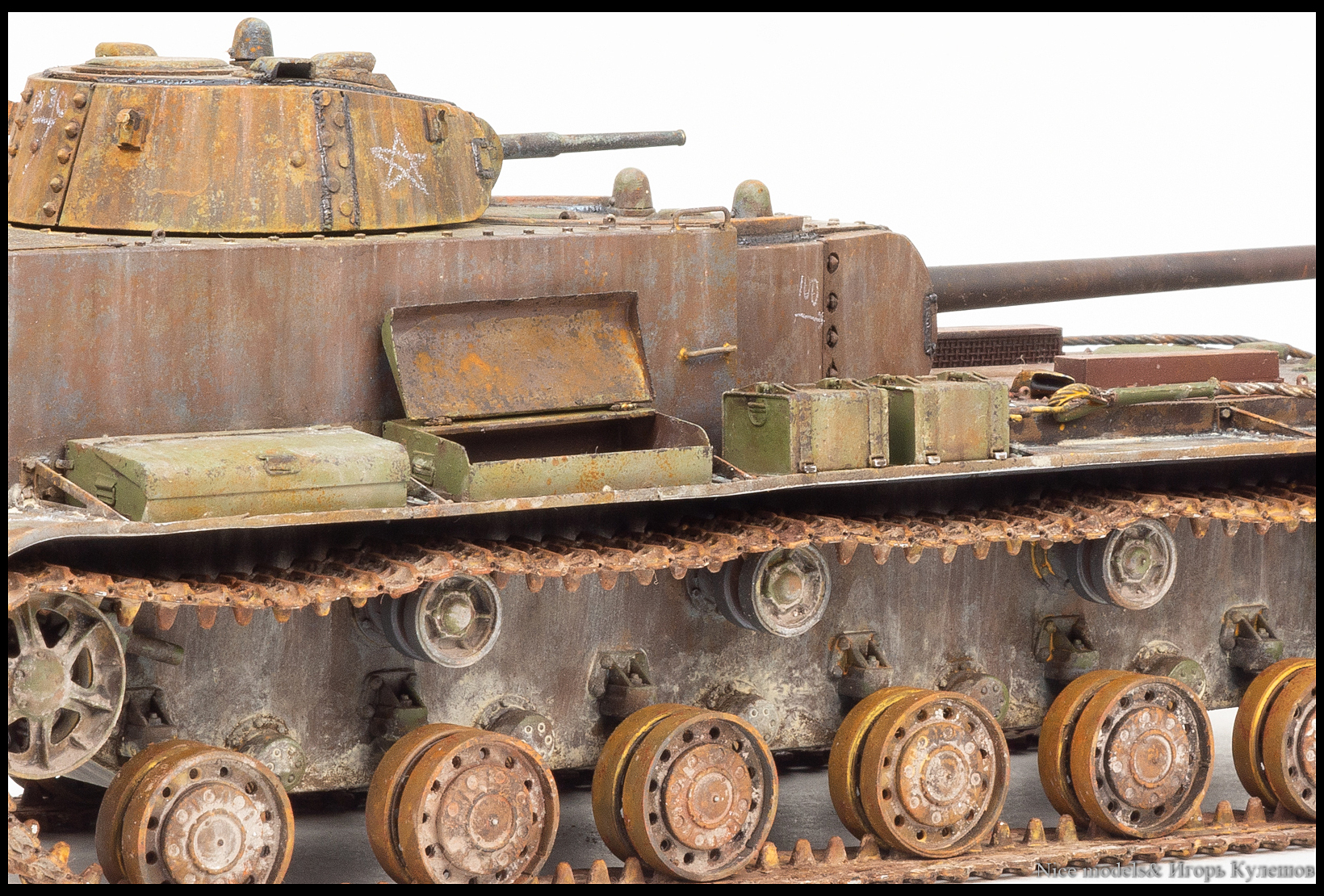

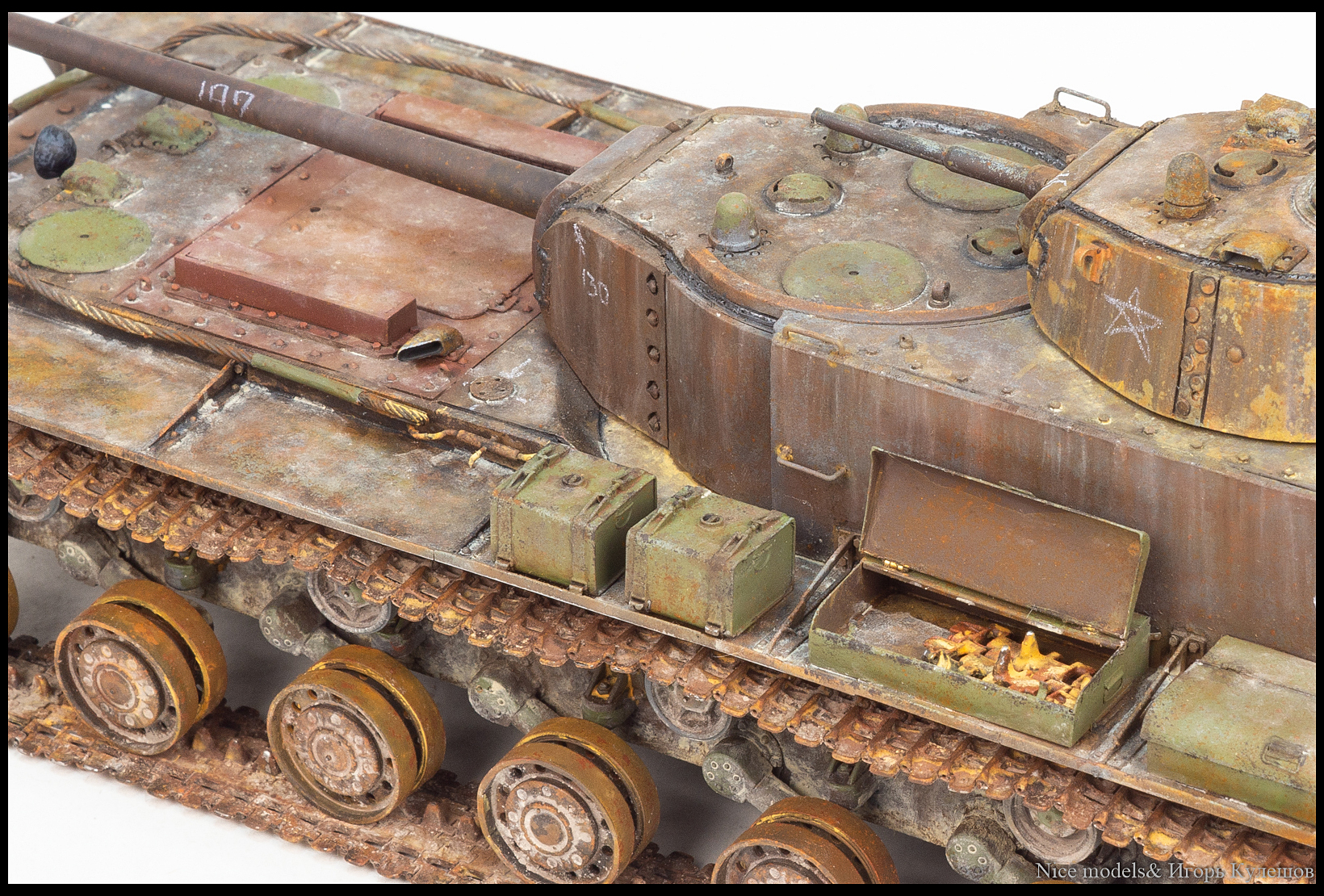

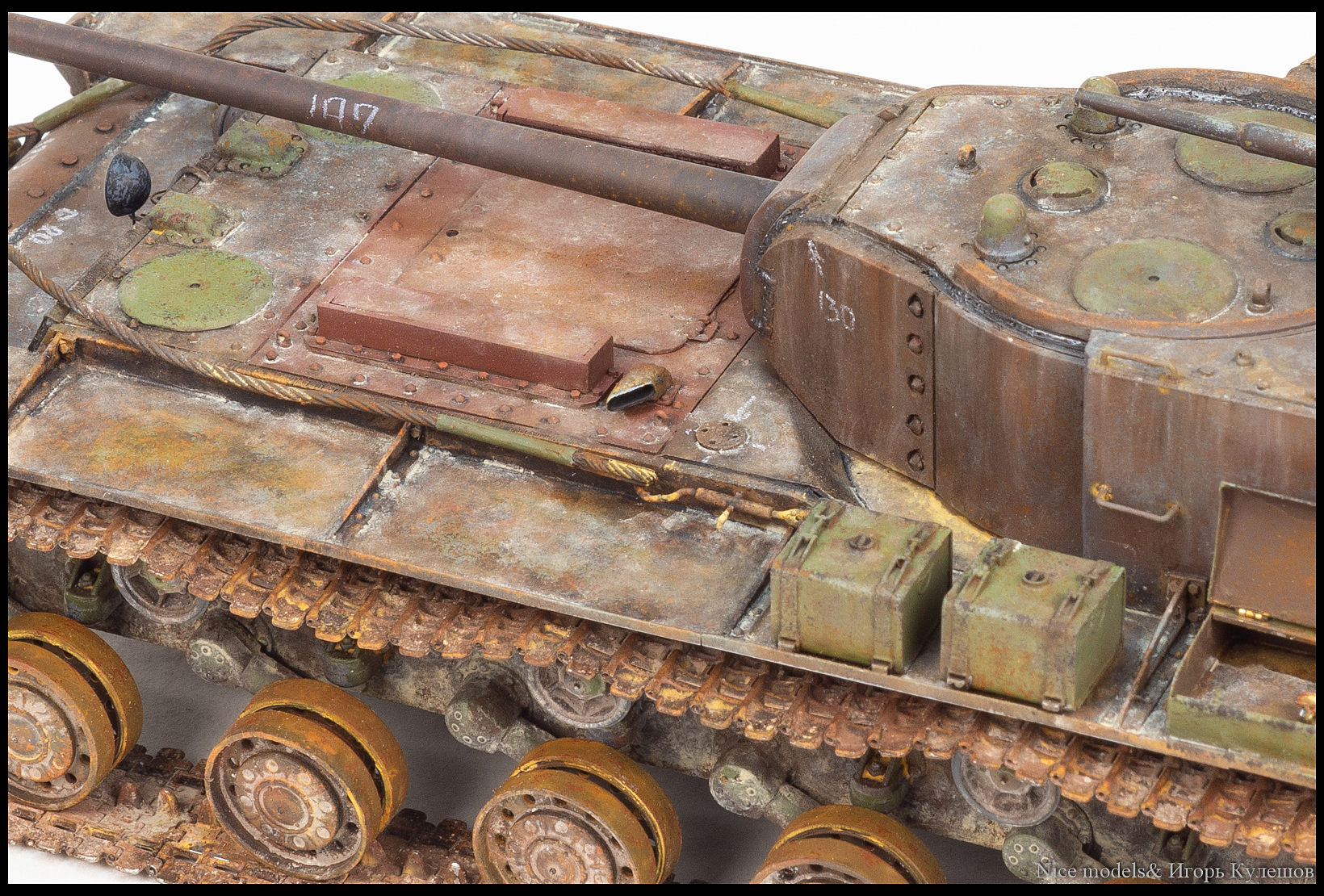

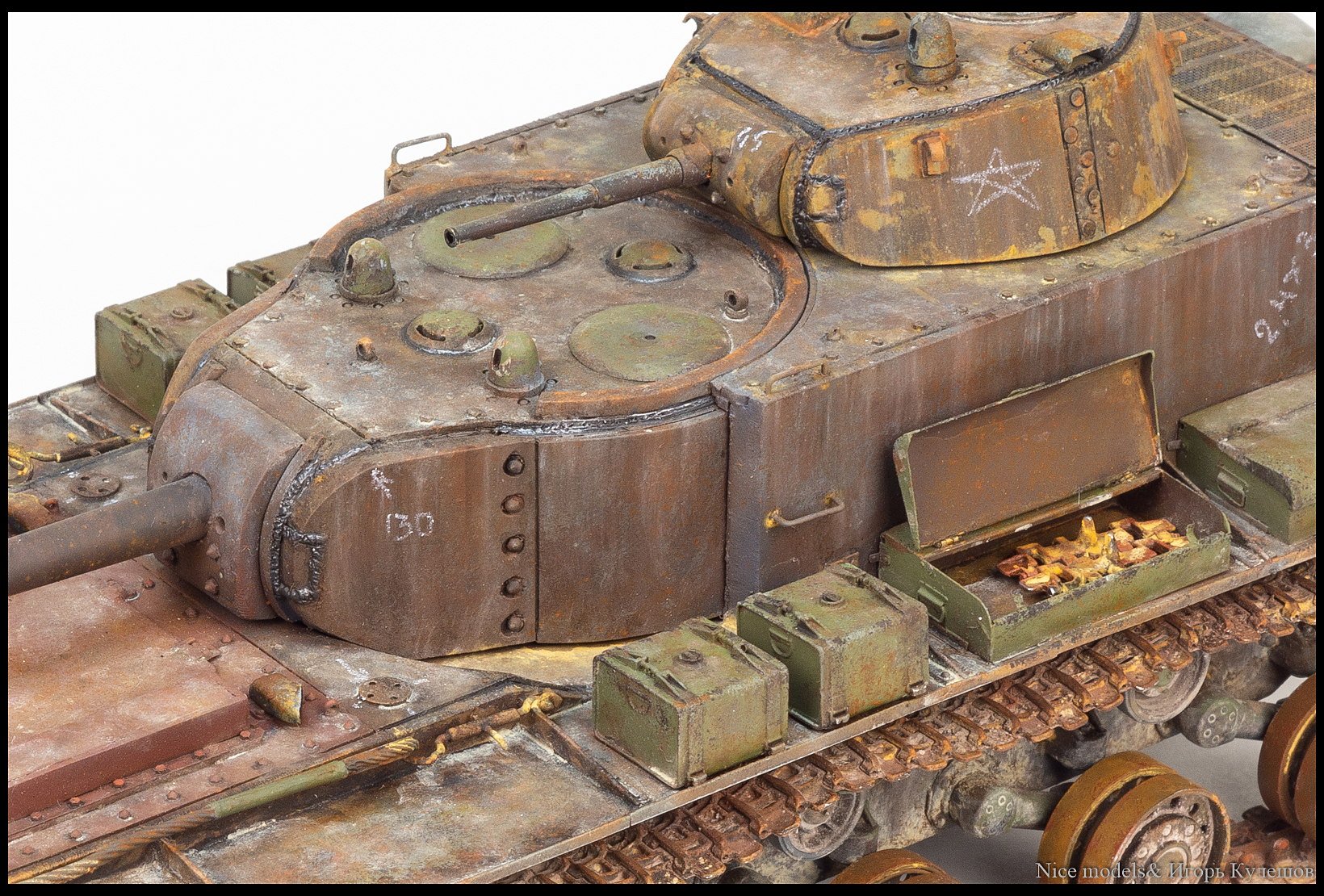

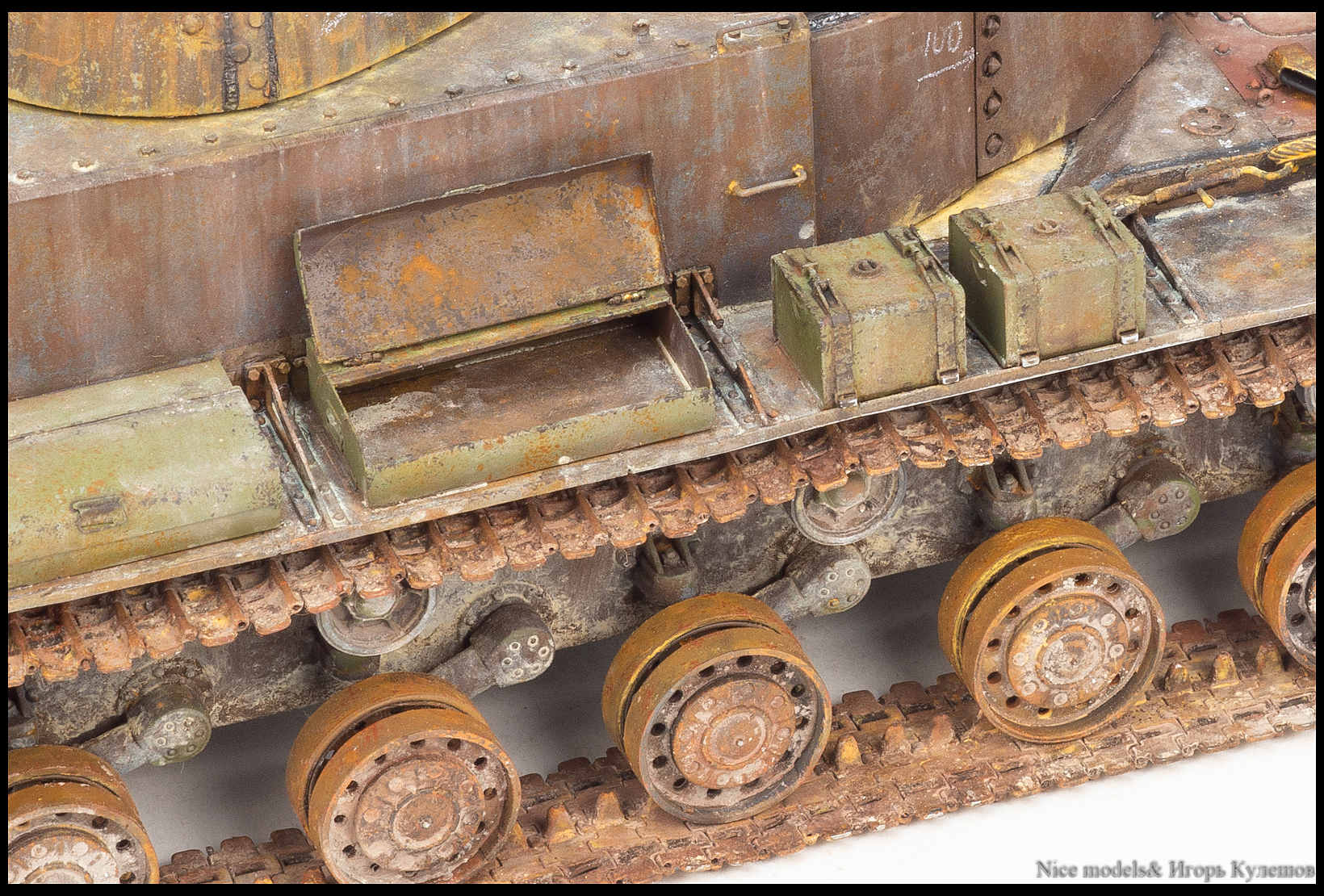

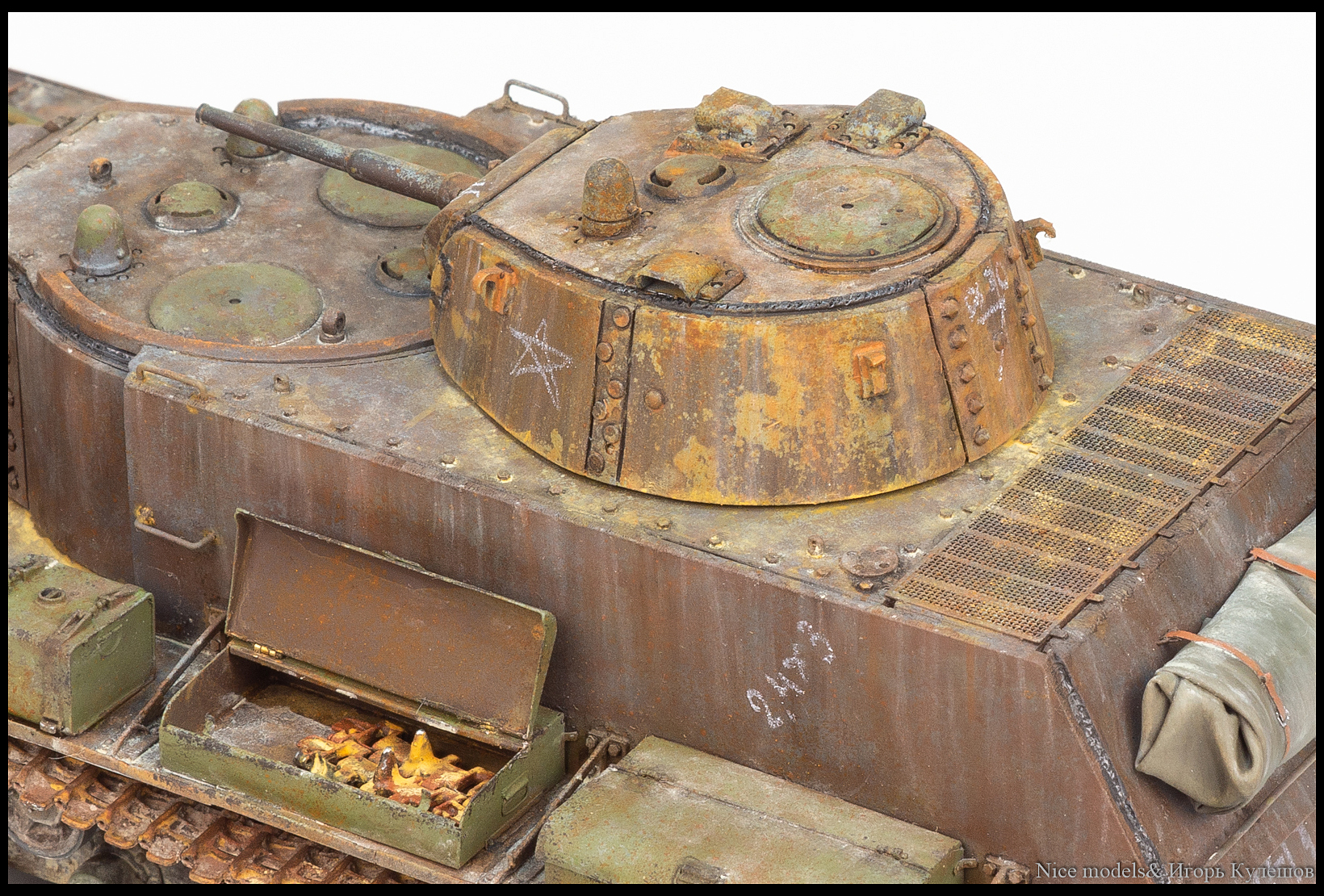

- 6. Спаял фототравленые ящики Voyager Models.
- 7. Добавил смоляные баки. Неизвестного производителя.
- 8. Из проволоки сделал поручни на корме.

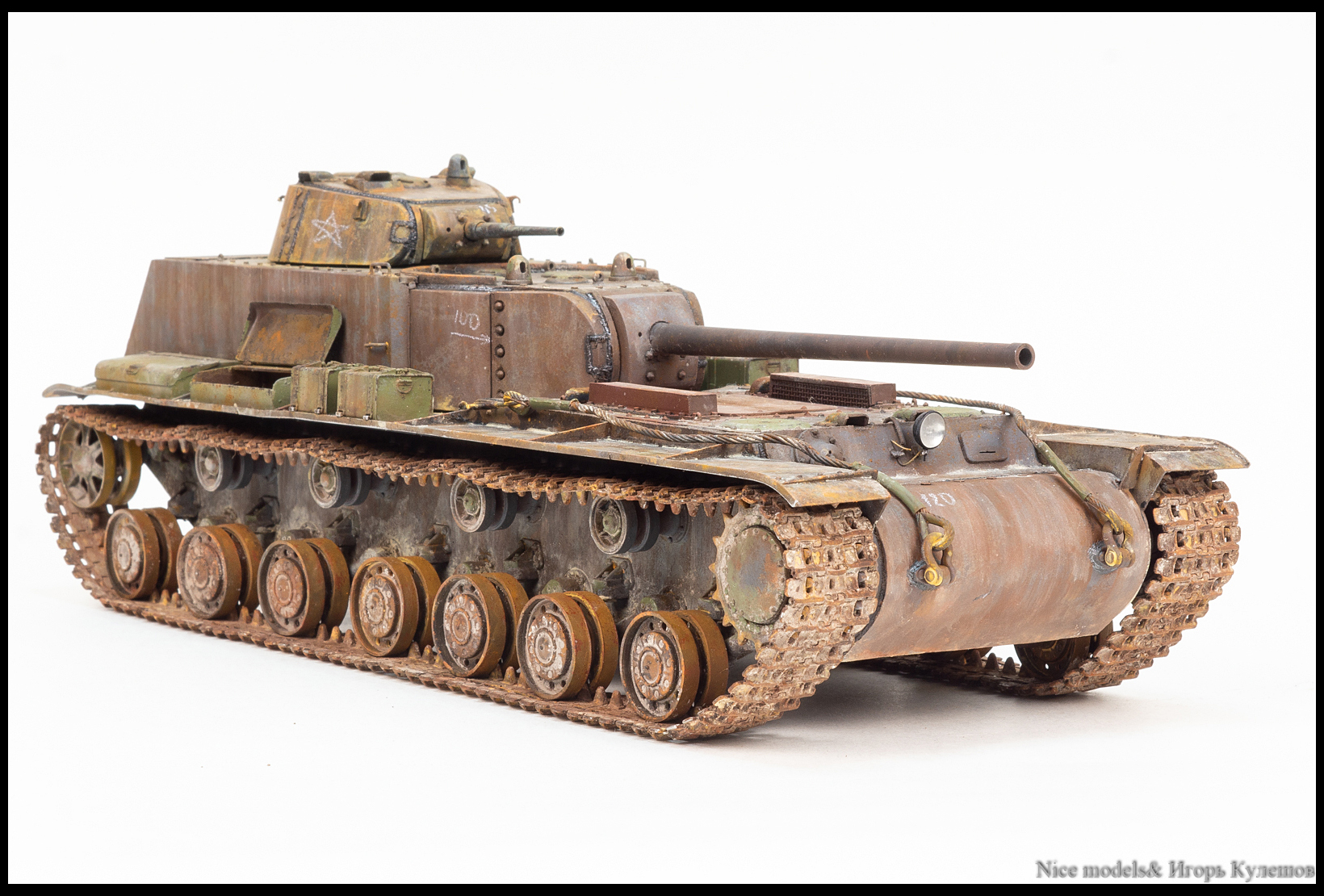

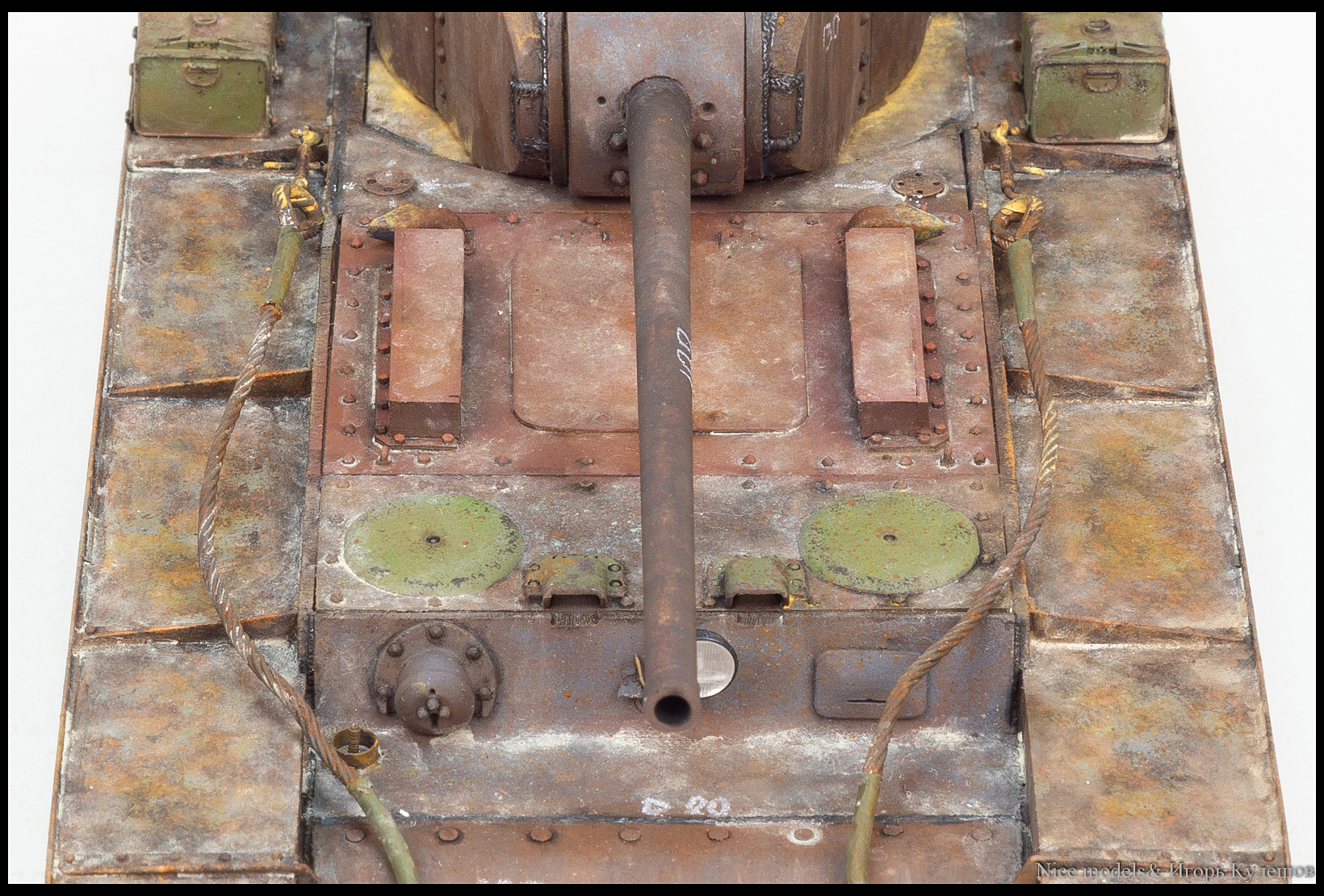

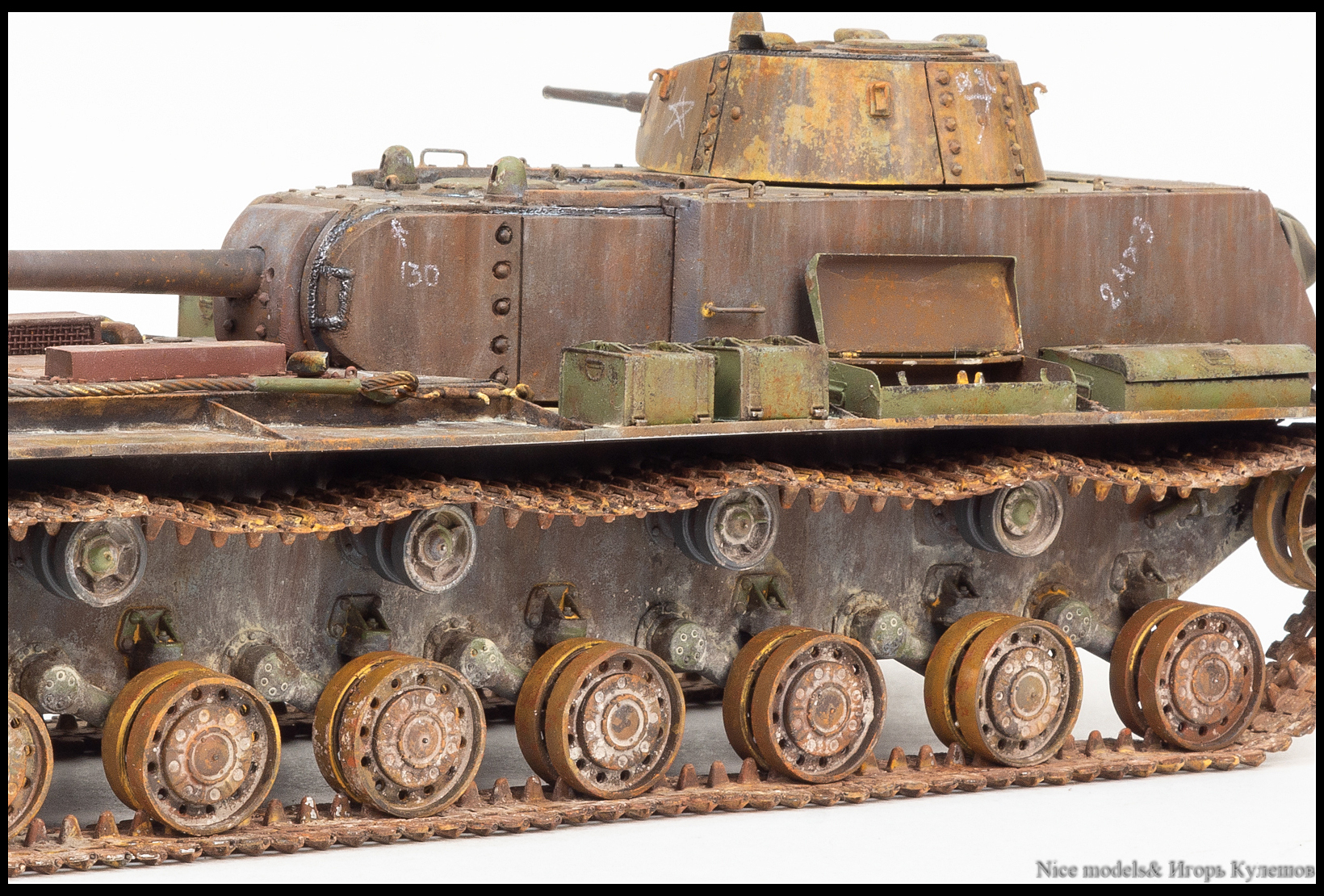

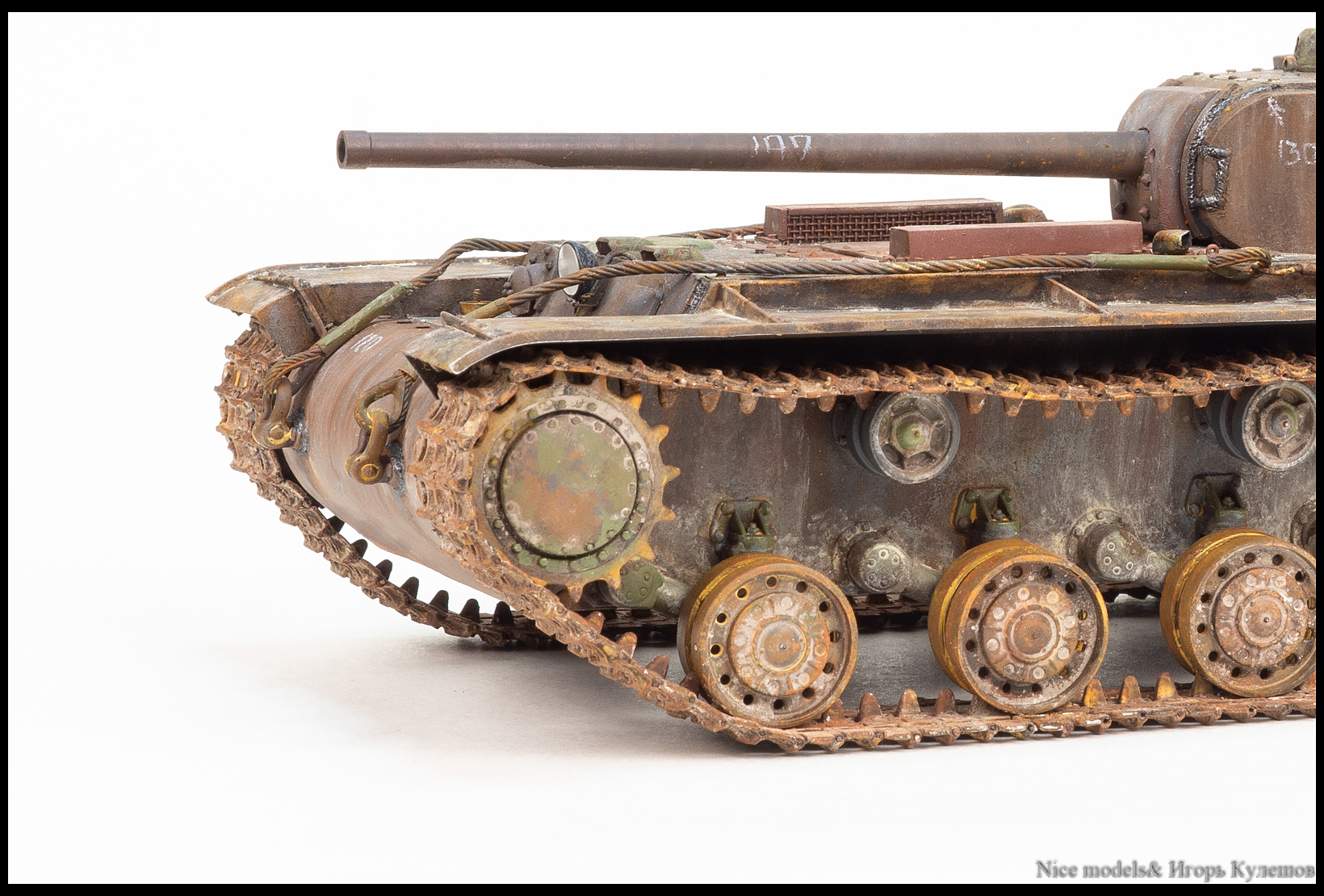

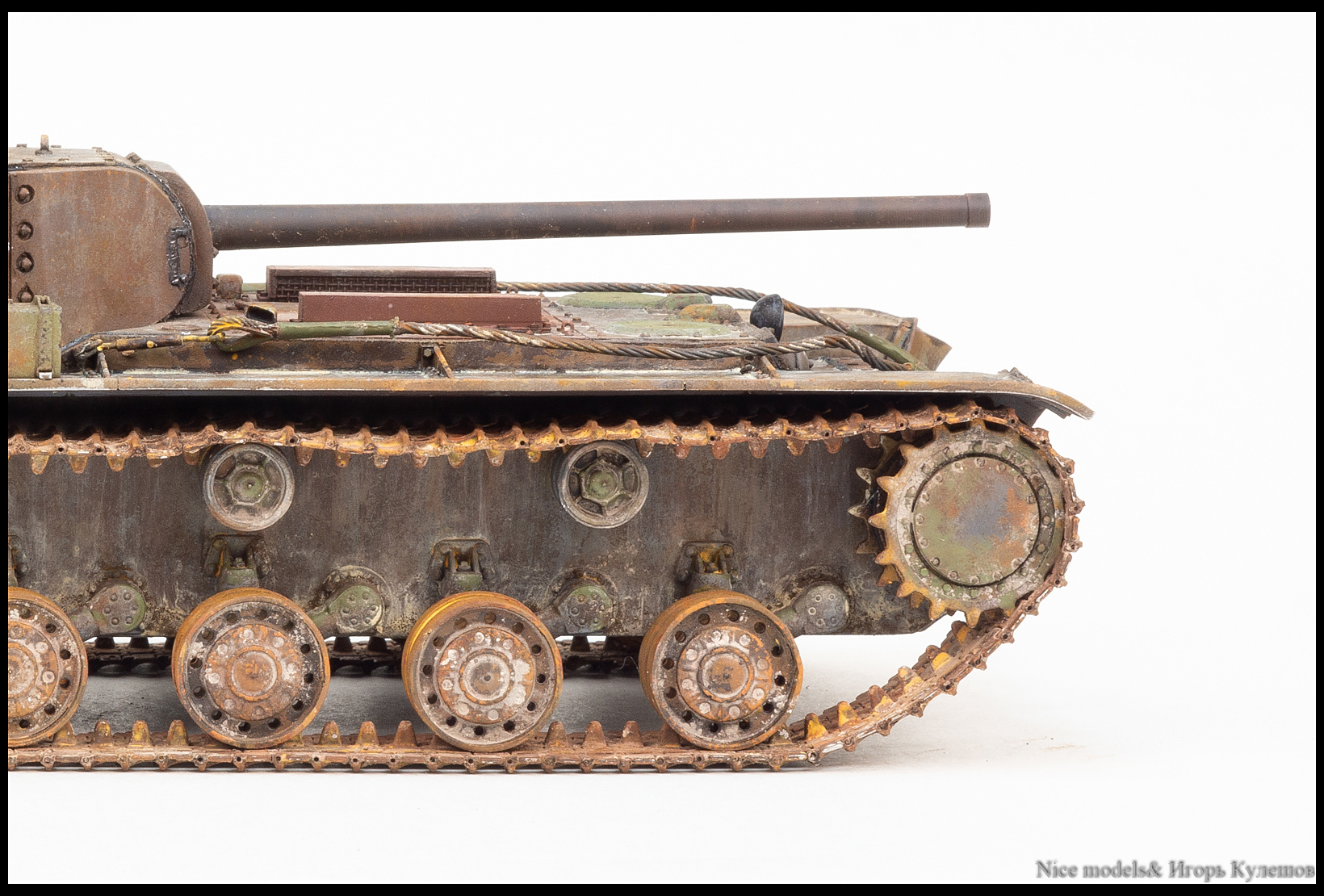

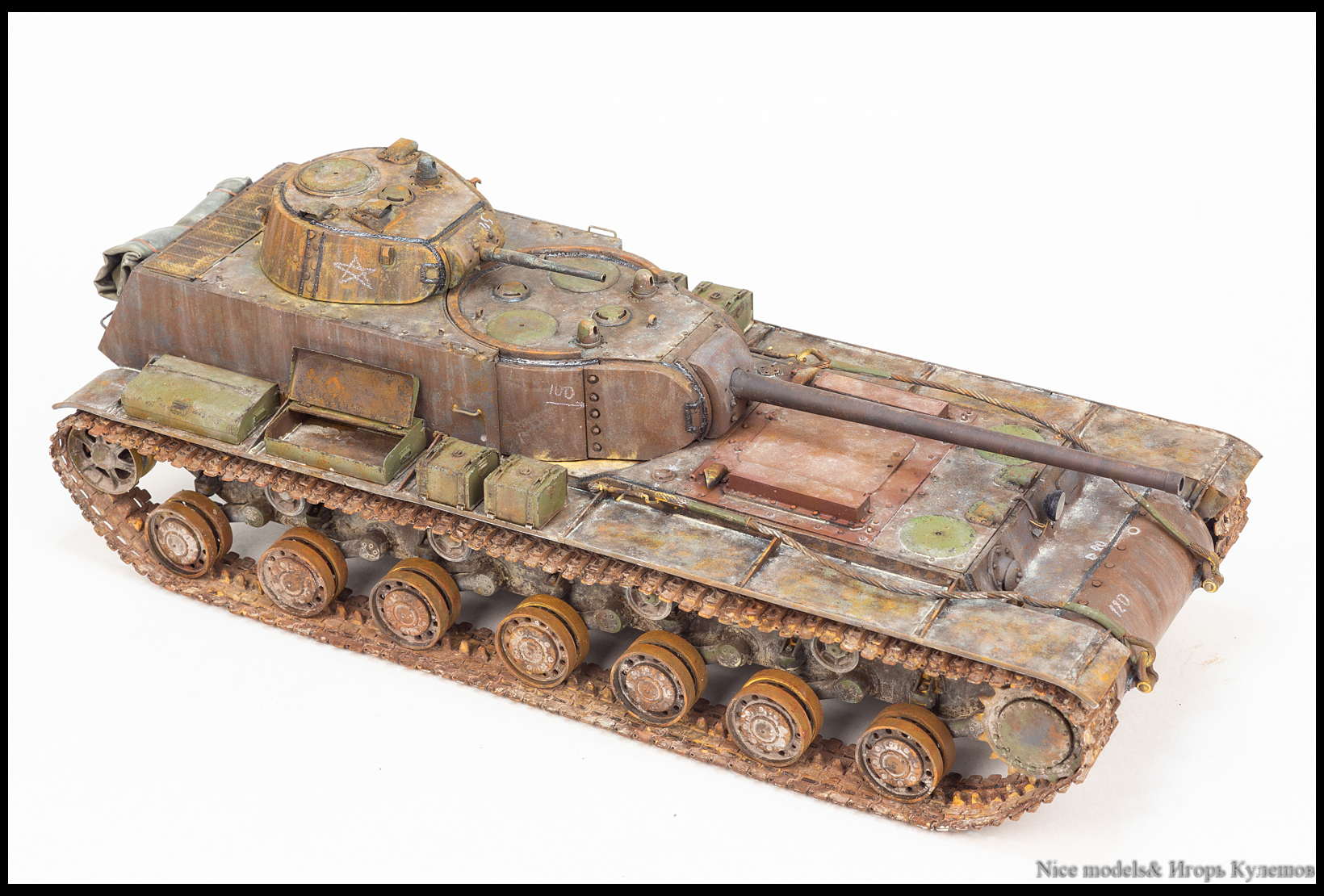

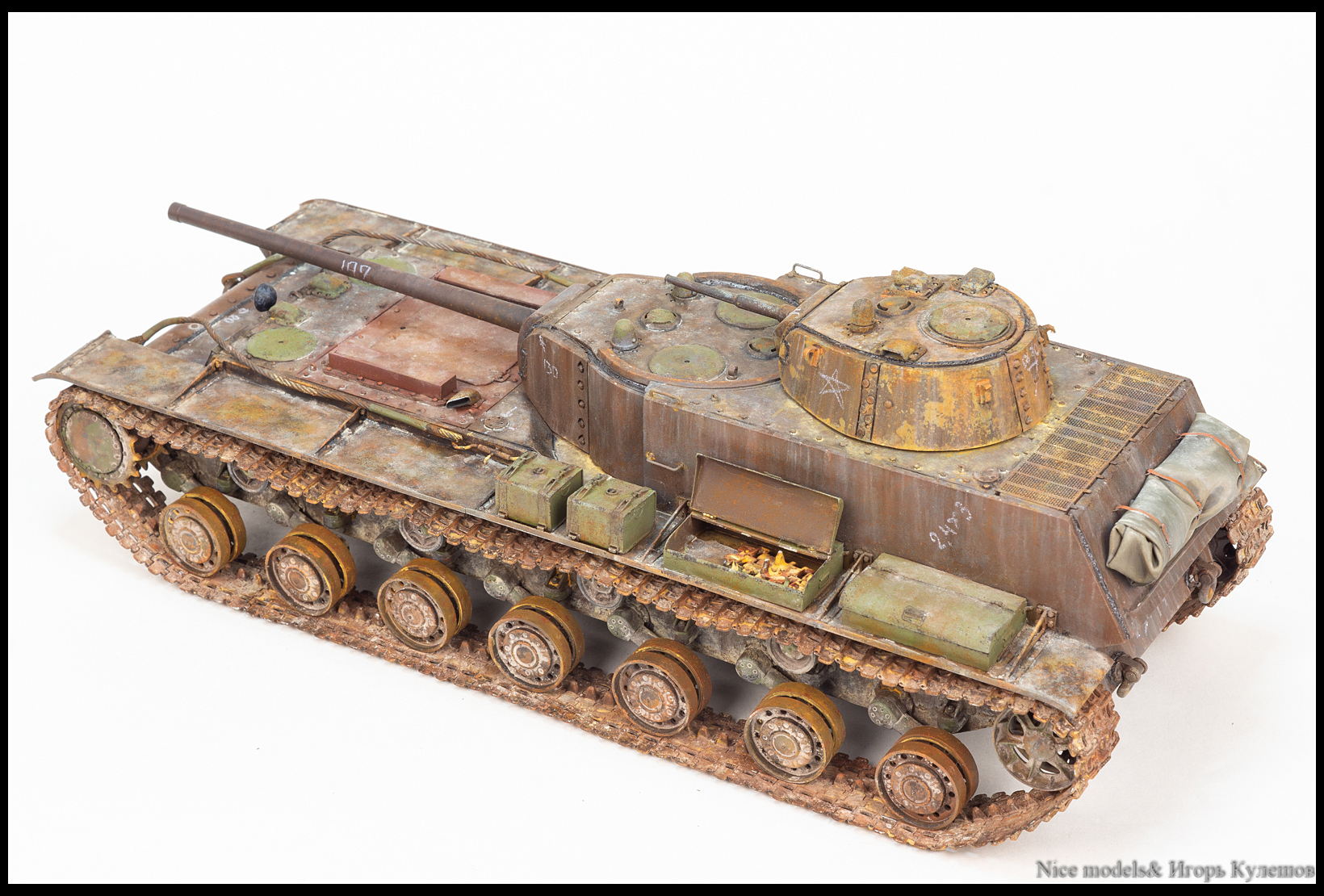

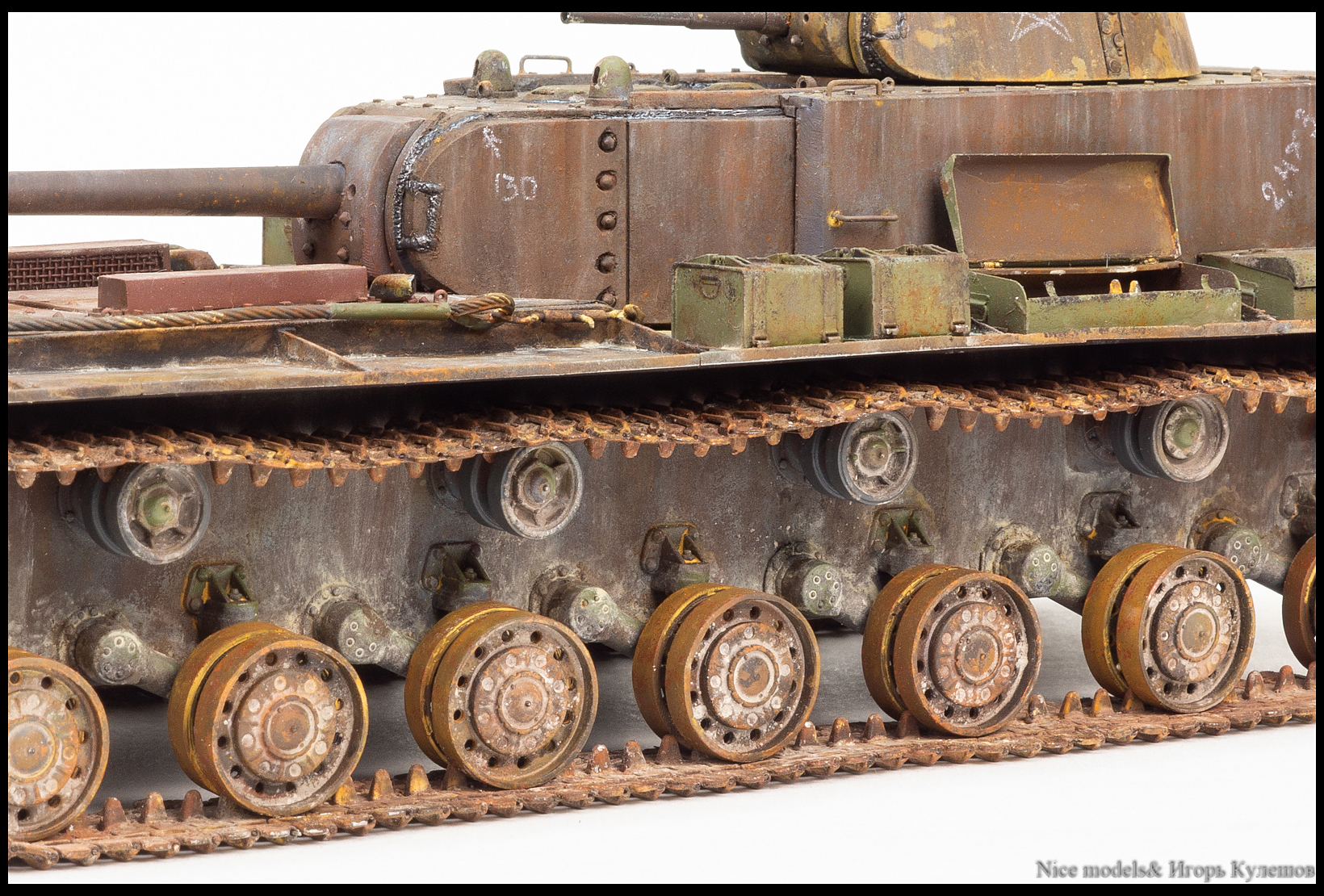

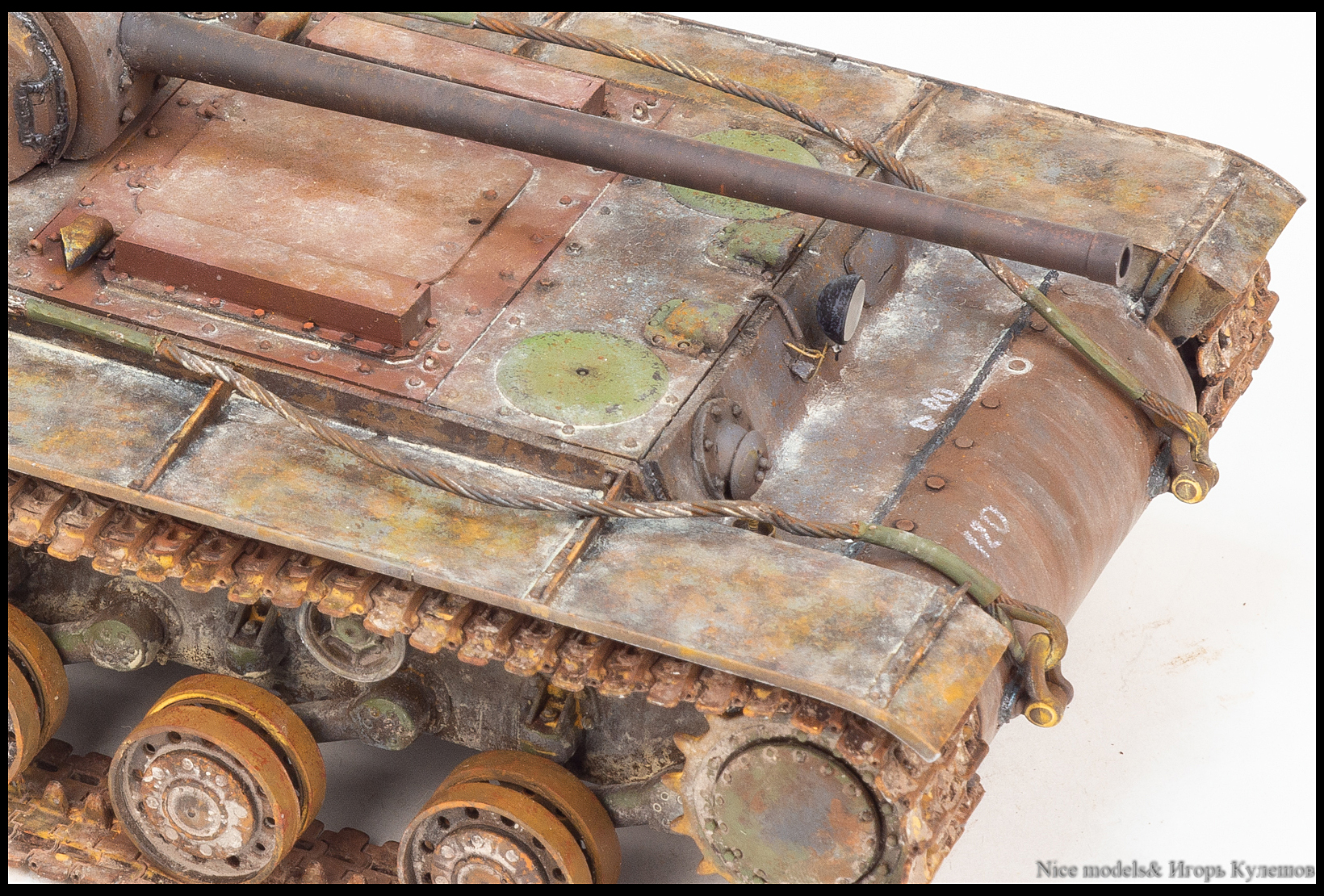

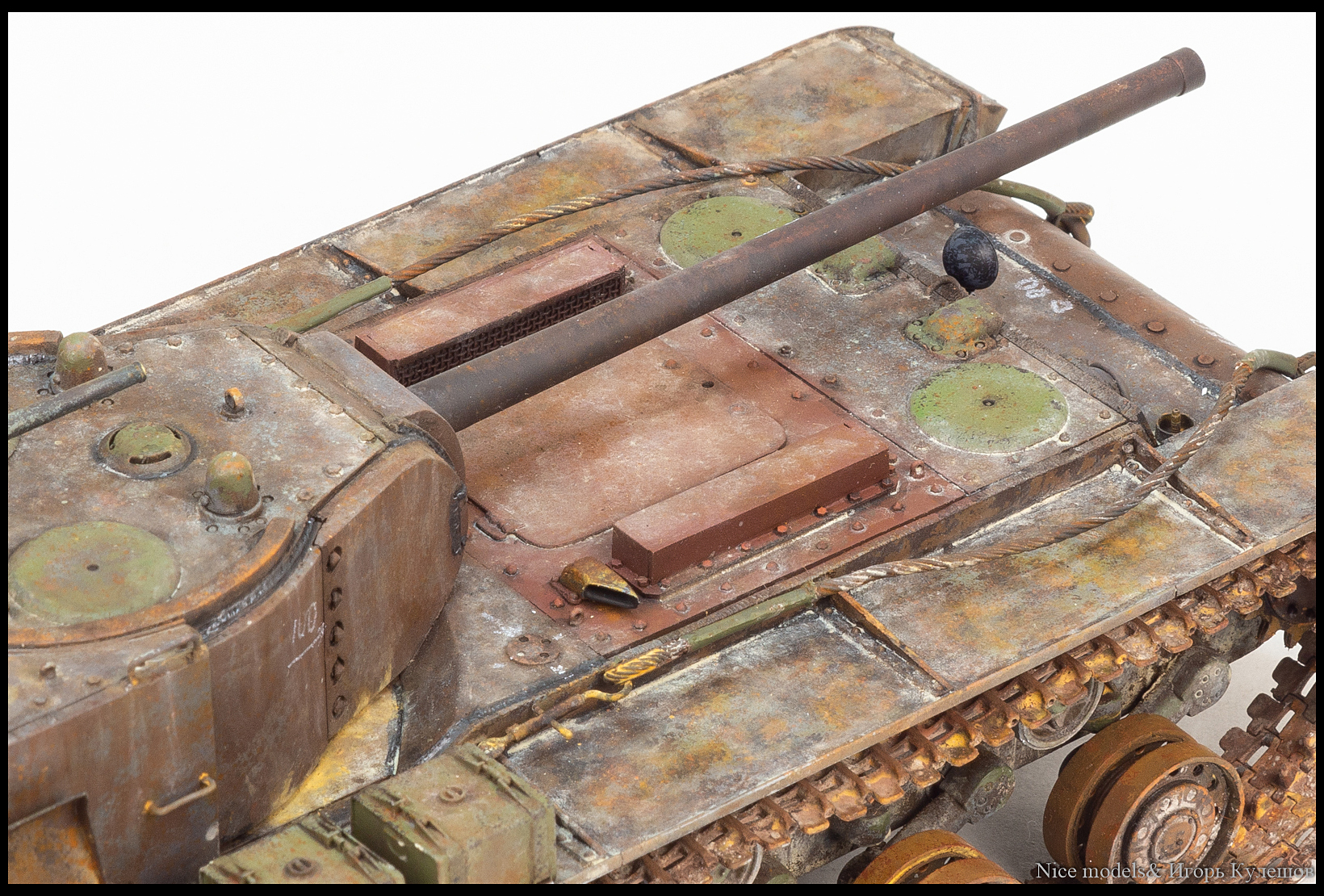

Покраска производилась разными красками неизвестных производителей. Все этапы окраски запечатлены в моей группе ВК.

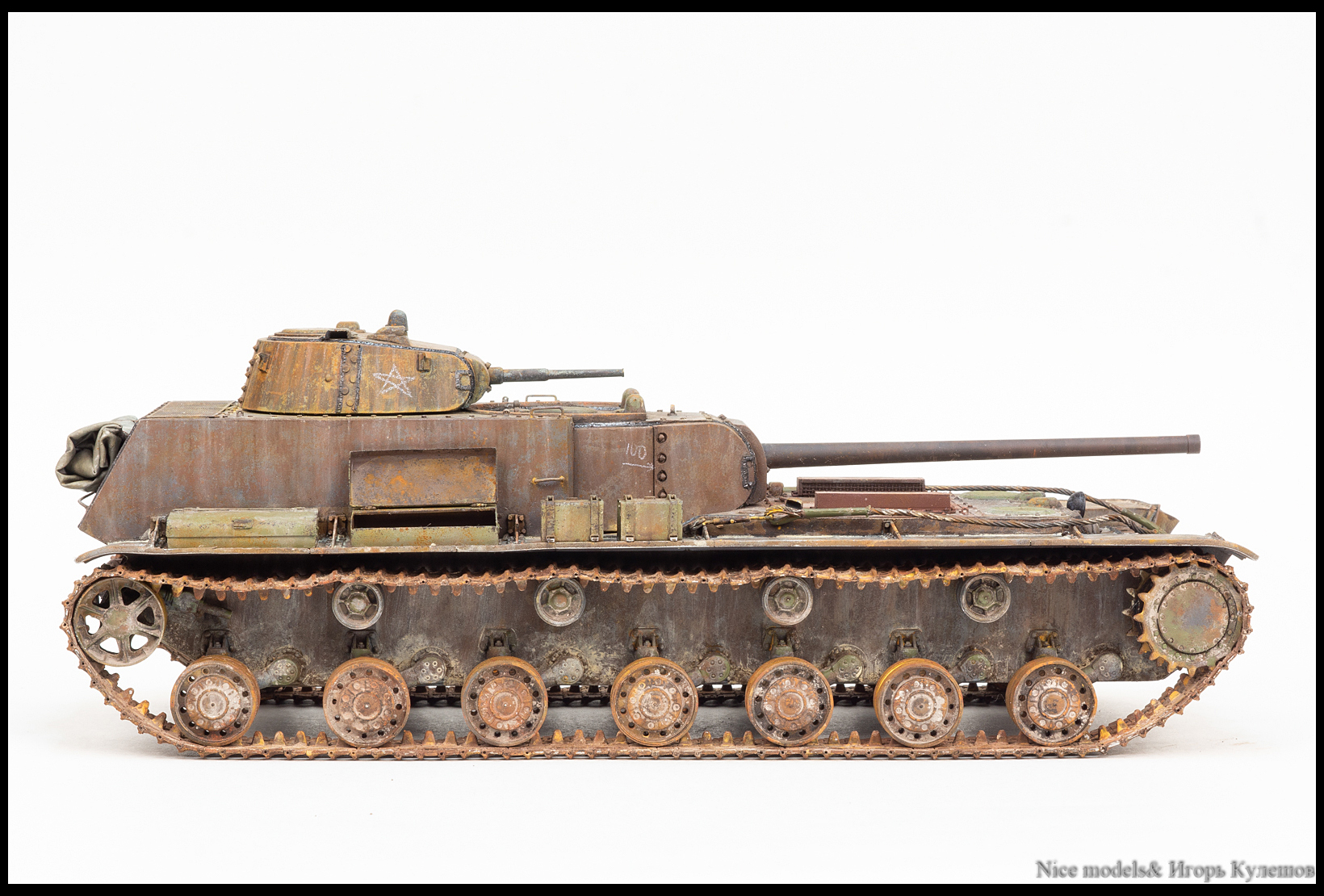

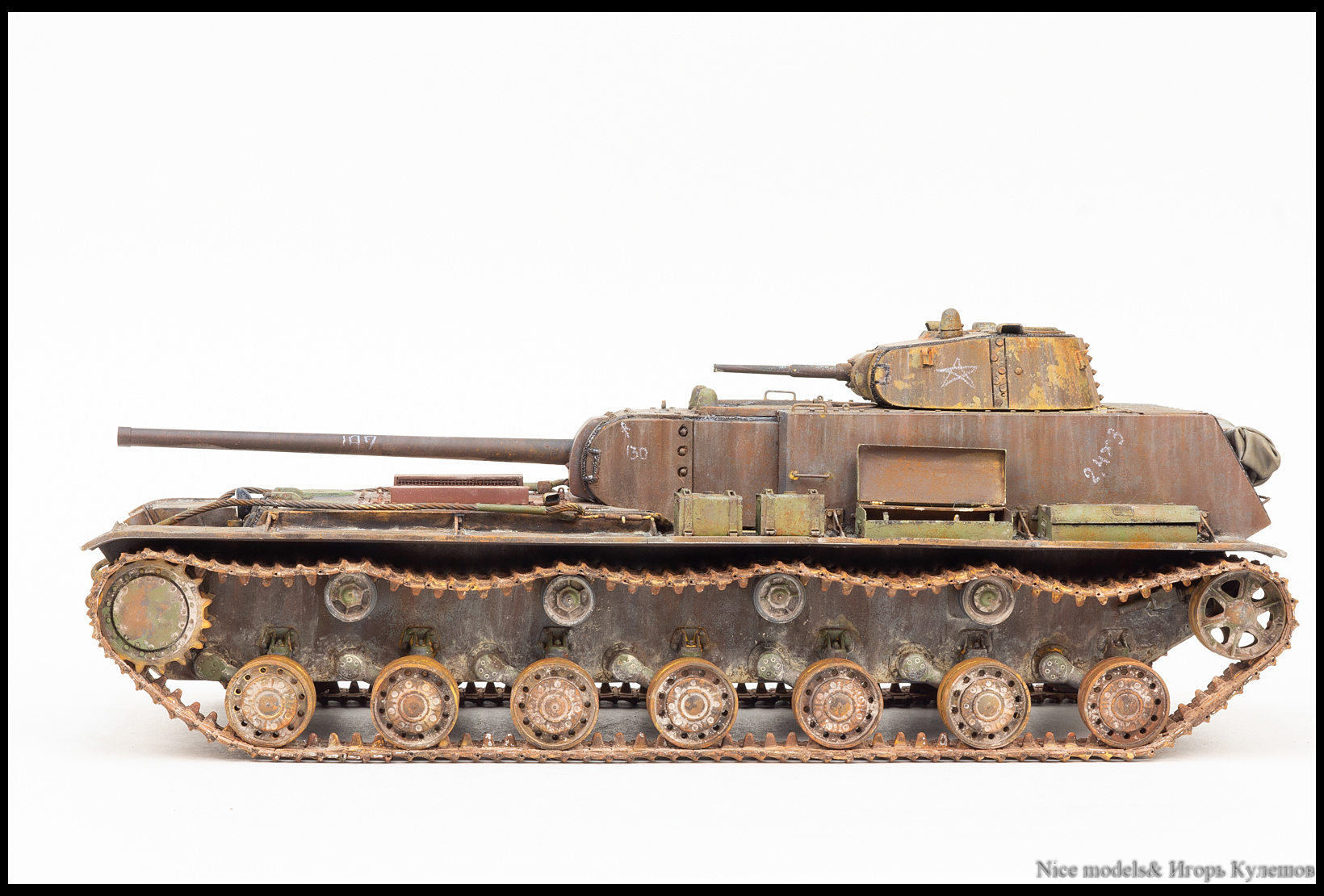

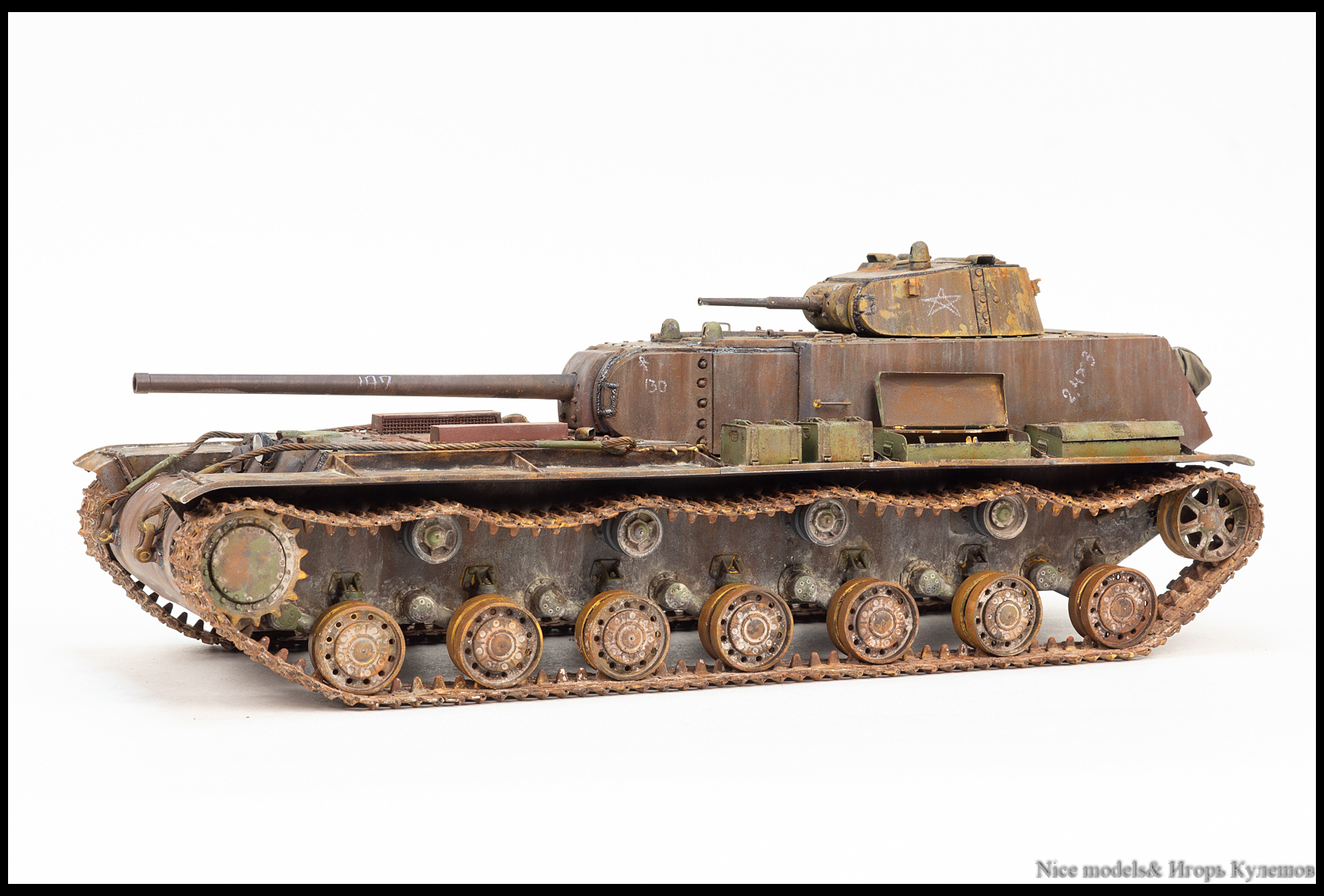

Модель выполнена в направлении What IF. По моей легенде построили опытный танк из конструкционной стали, но т.к. началась война, проект задвинули в дальний угол, где он и простоял N-ое количество лет.
Спасибо за внимание.
