М4А1Е9
- Производитель:
- Tasca + Tamiya.
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Танки
- Страна-производитель:
- США
Здрасьте! Давно хотел сделать этот вариант Шермана и вот наконец-то!
После войны у армии США оказалось много не слишком нужных и порядком устаревших шерманов, ну и решили сбагрить их всяким нужным и не слишком союзникам. Перед этим танки прошли небольшие переделки по программе MDAP. Программа включала перевооружение на 76-мм пушку М1 и ее варианты,некоторые машины получили подвеску Е9 то есть уширенную. Ну и ещё кое какие мелочи.

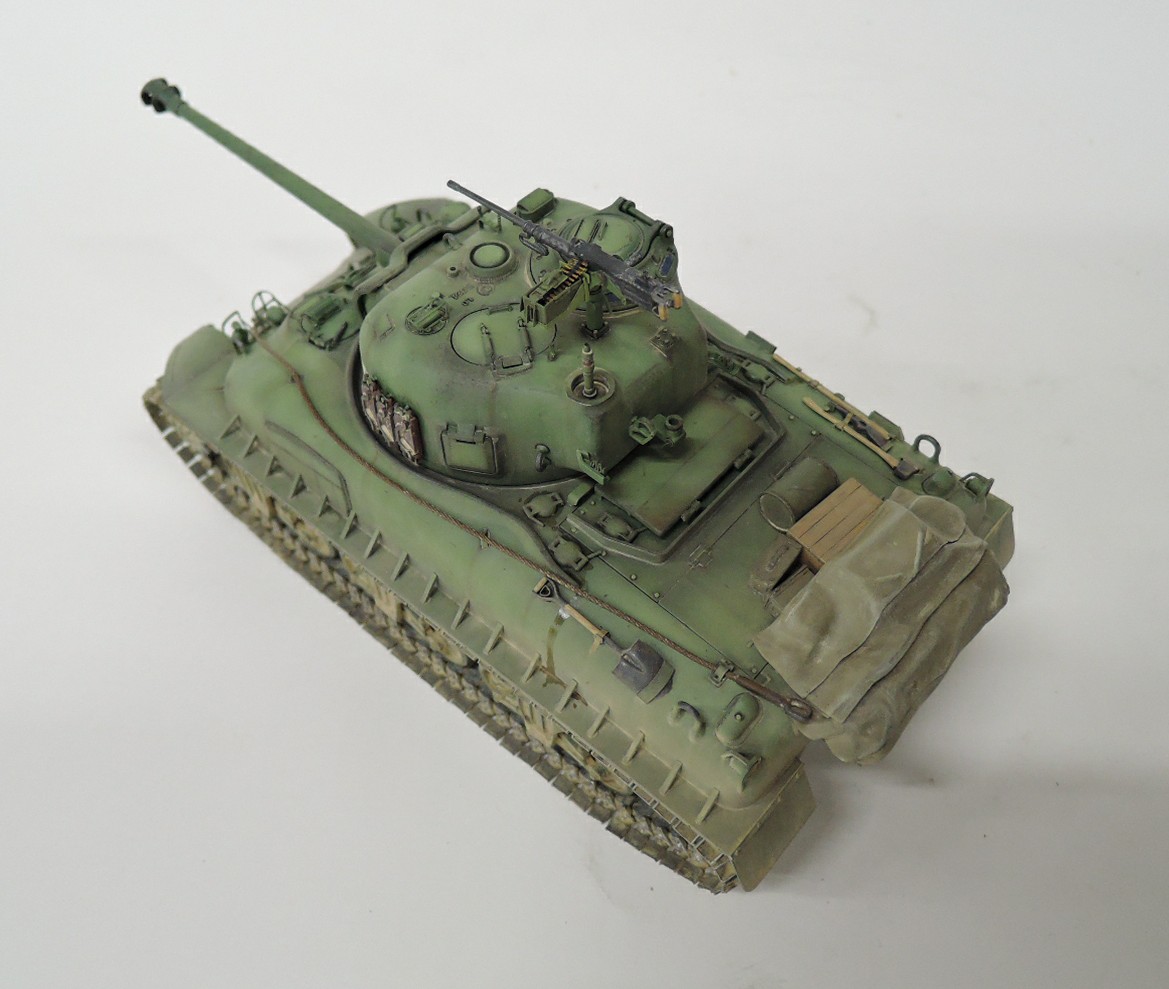

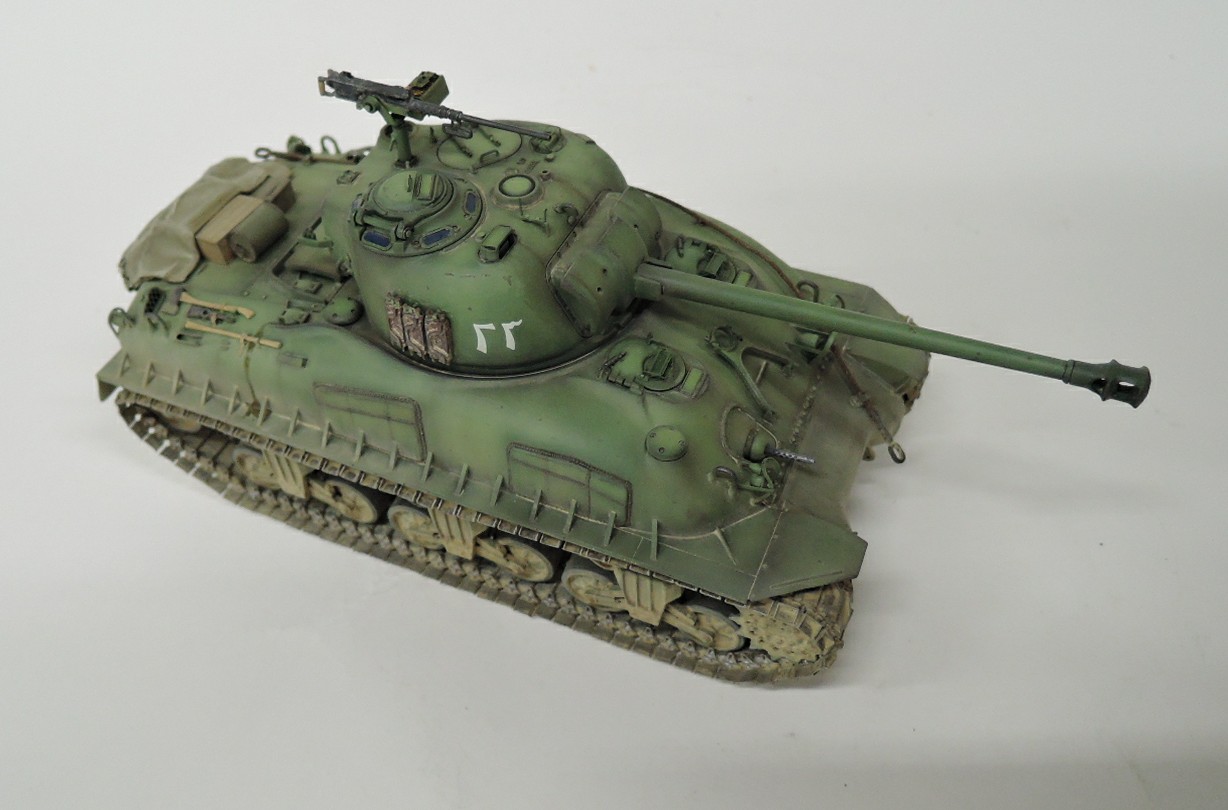

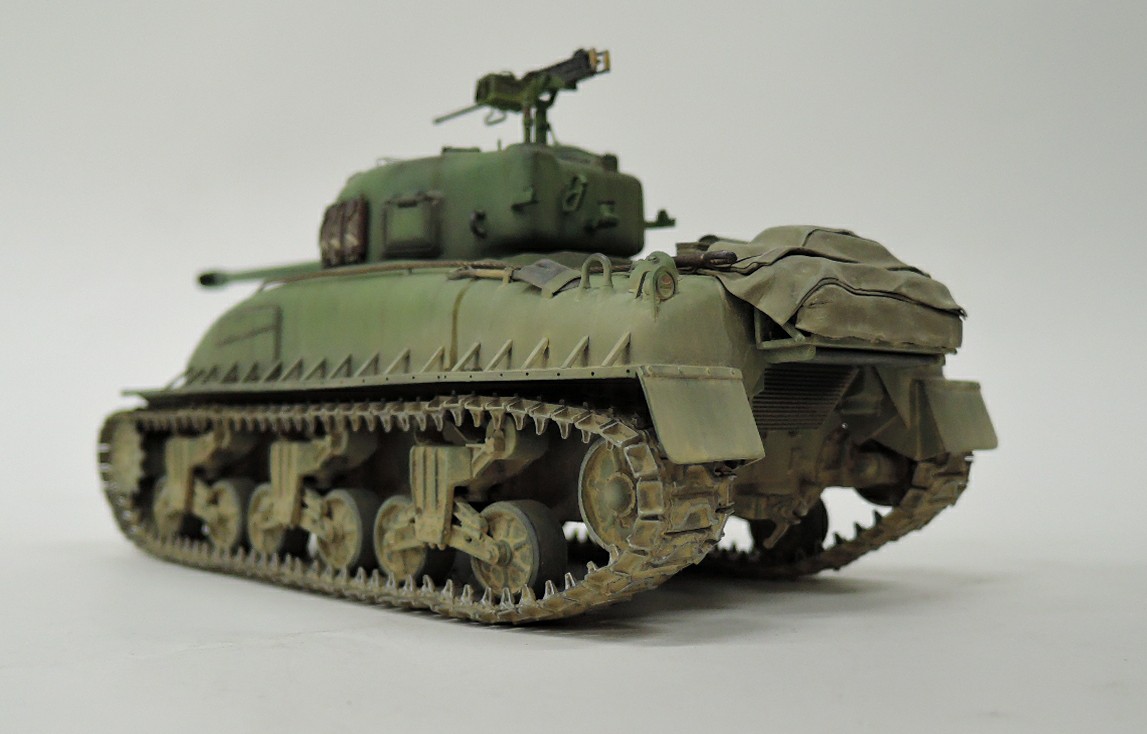

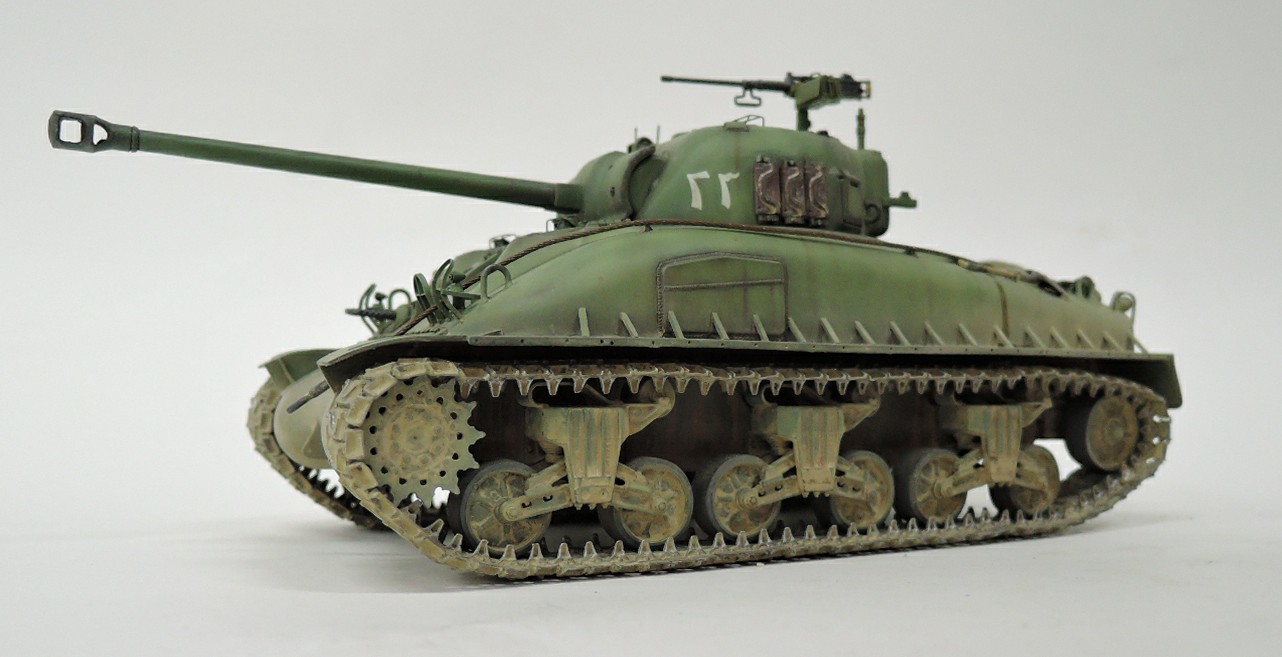

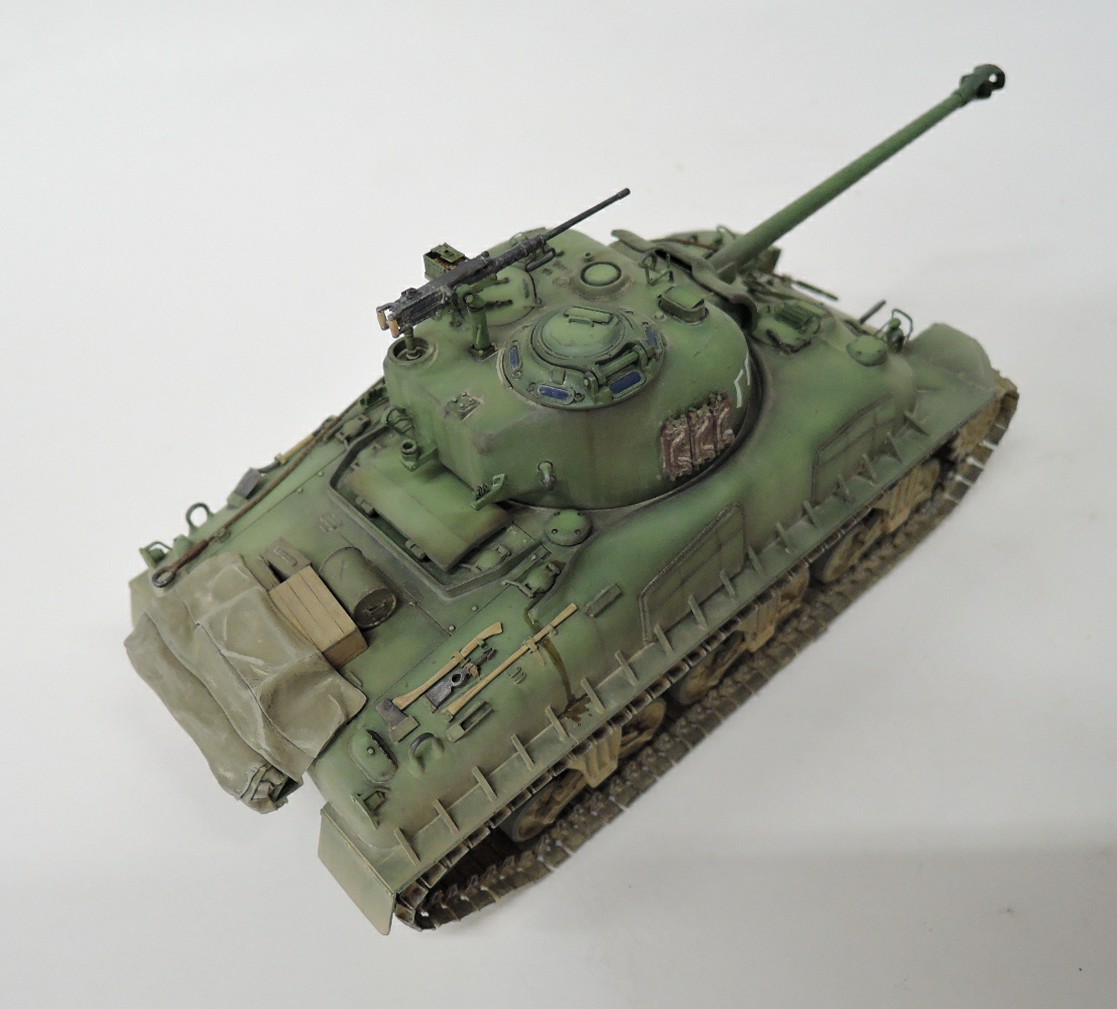

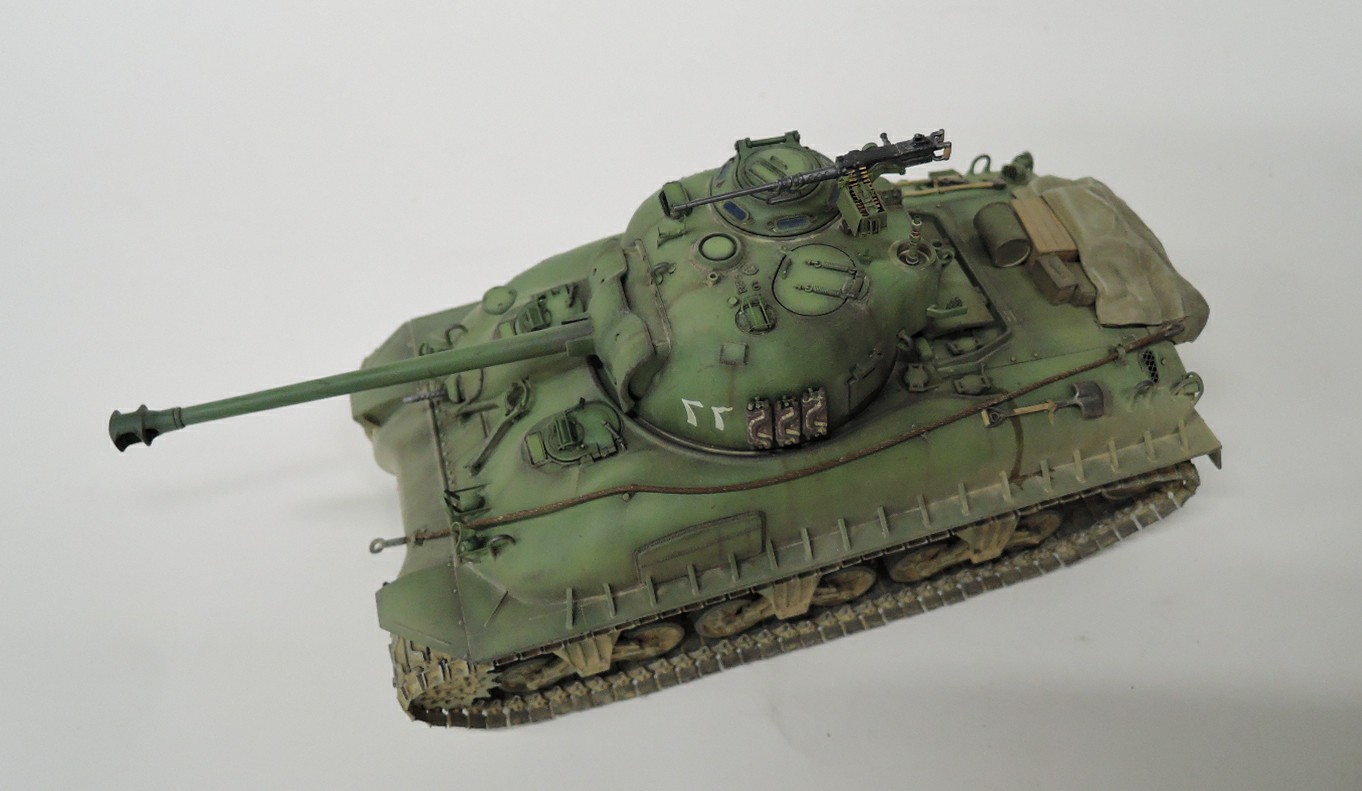

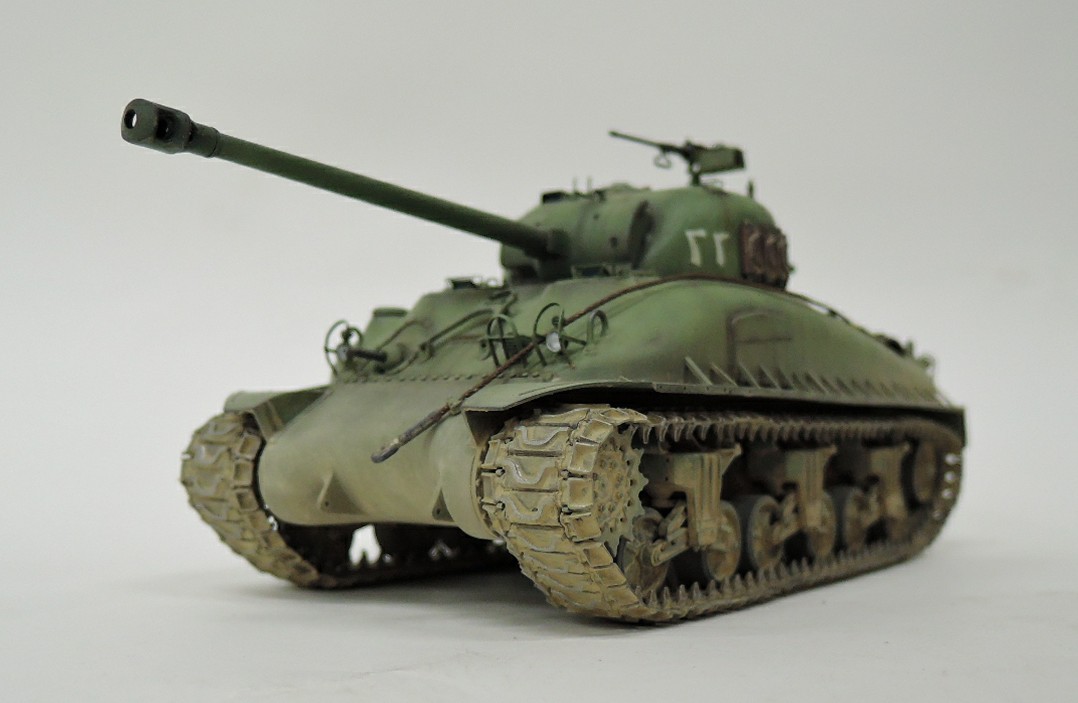

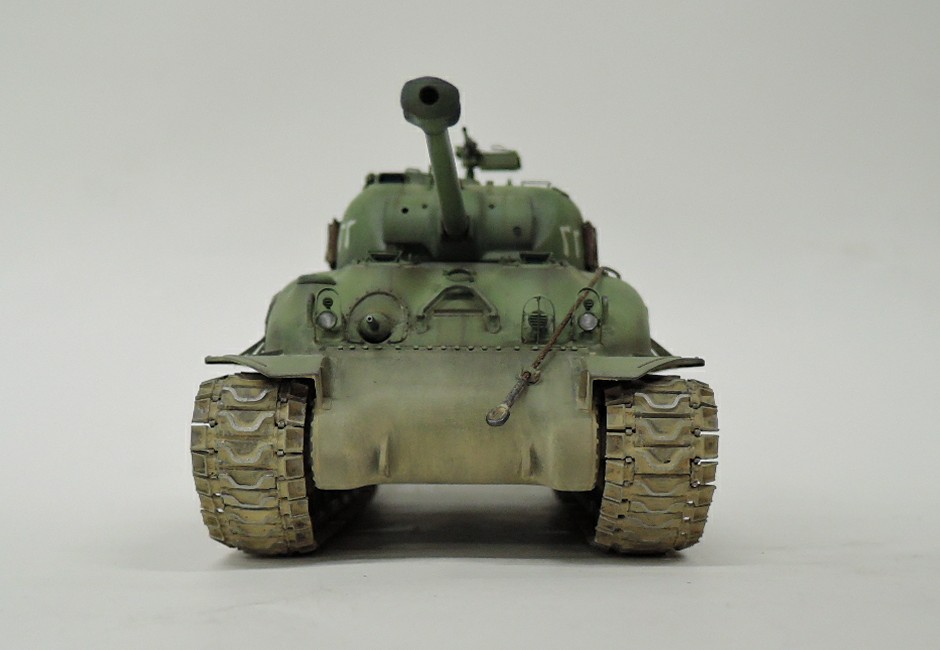

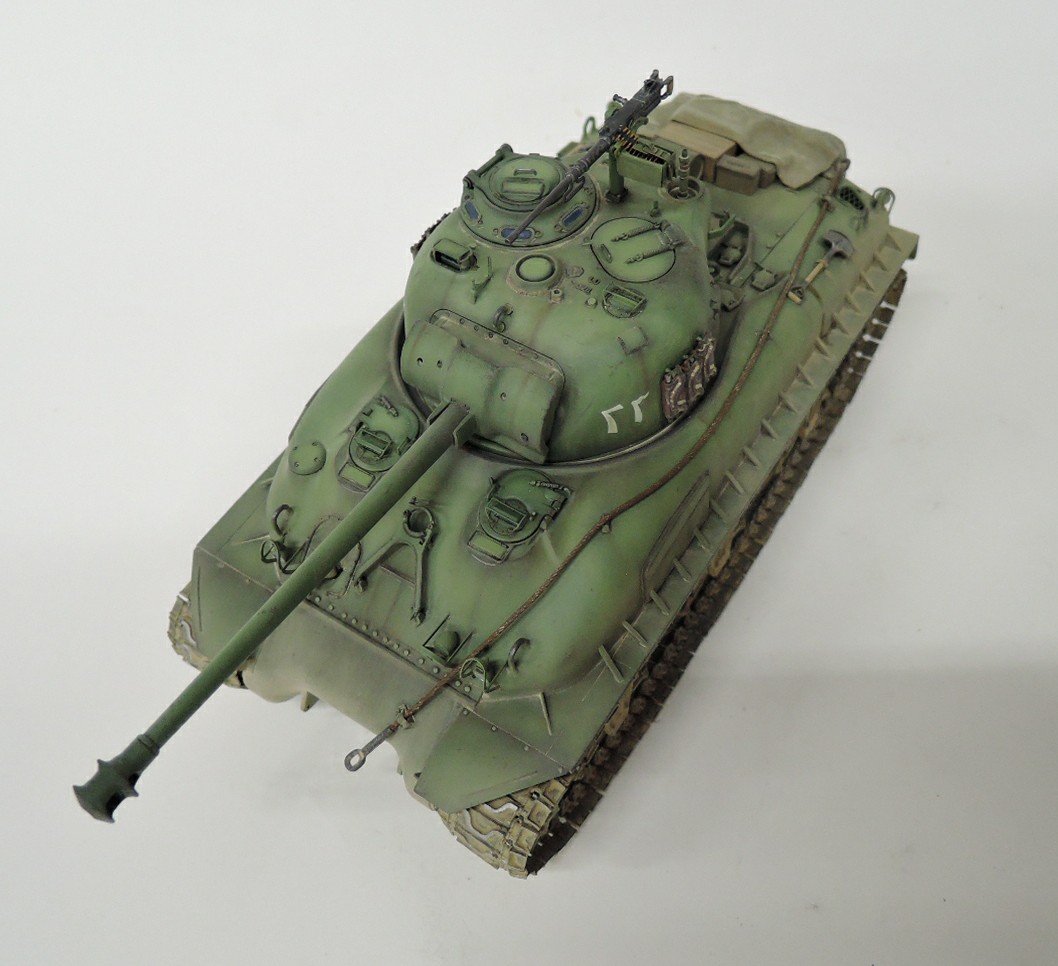

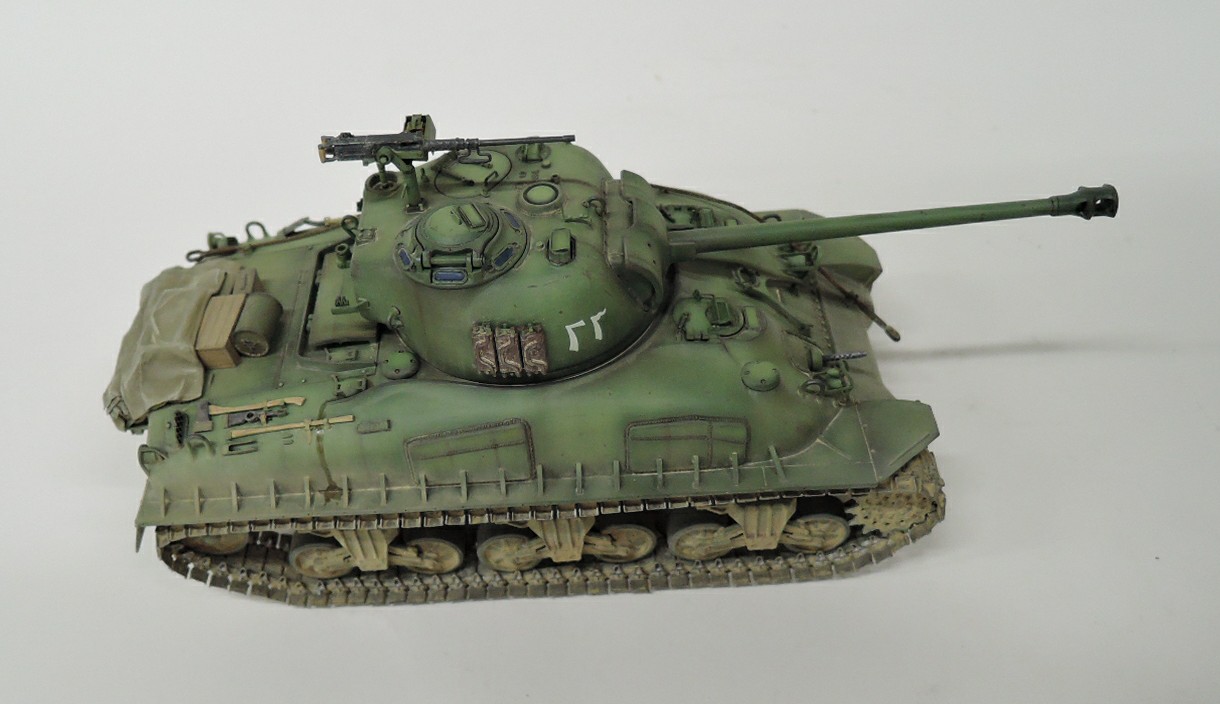

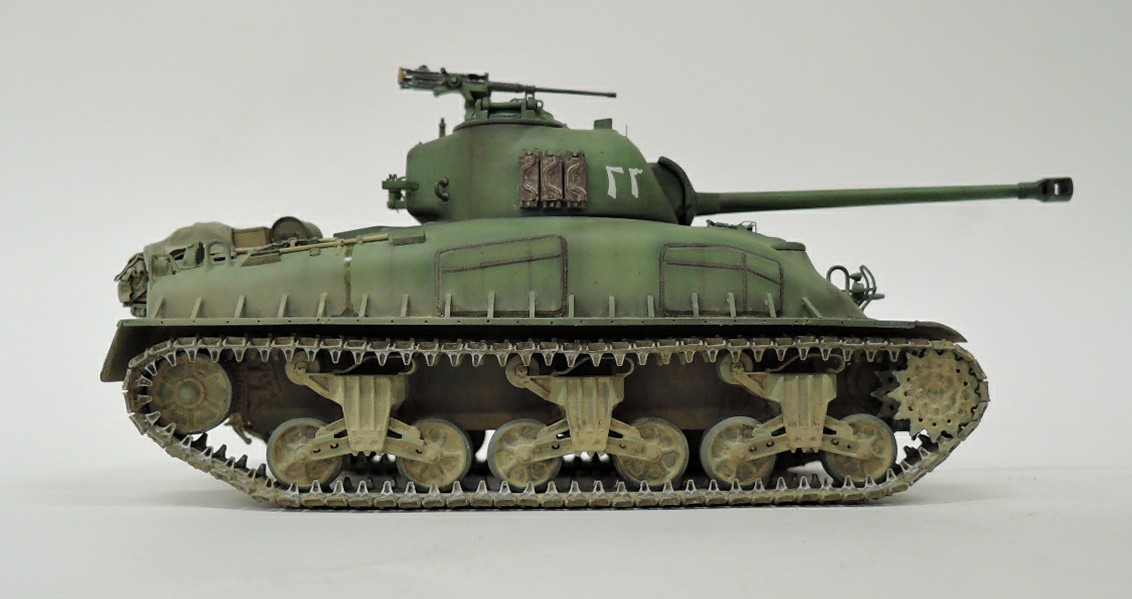

M4A1 от таска лежал очень давно но мне как то не в тему он. Поначалу хотел пустить его на М50 но как то не сложилось . Вот и решил запилить машину с подвеской Е9 и конечно пакистанский на войну 1965 года. Что и было сделано, подвеску пришлось уширить ,надгусеничные полки нашел в запчастях, траки от Мастер Клуб,башня от старенького М4 от тамии. Применил травло от эдуарда. Ствол взял от корейской DEF.

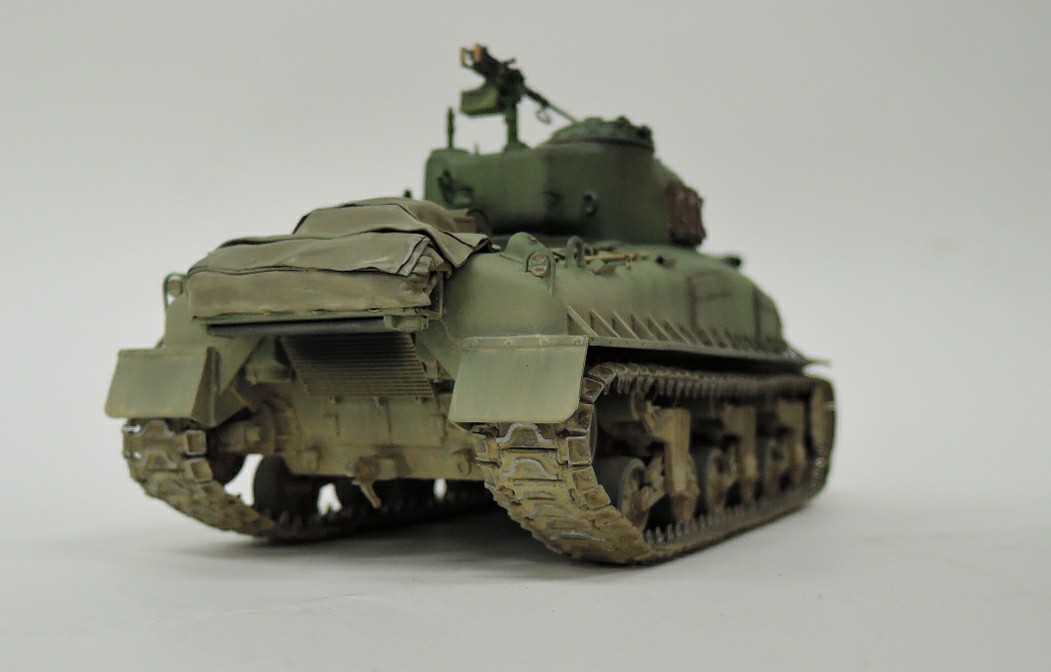

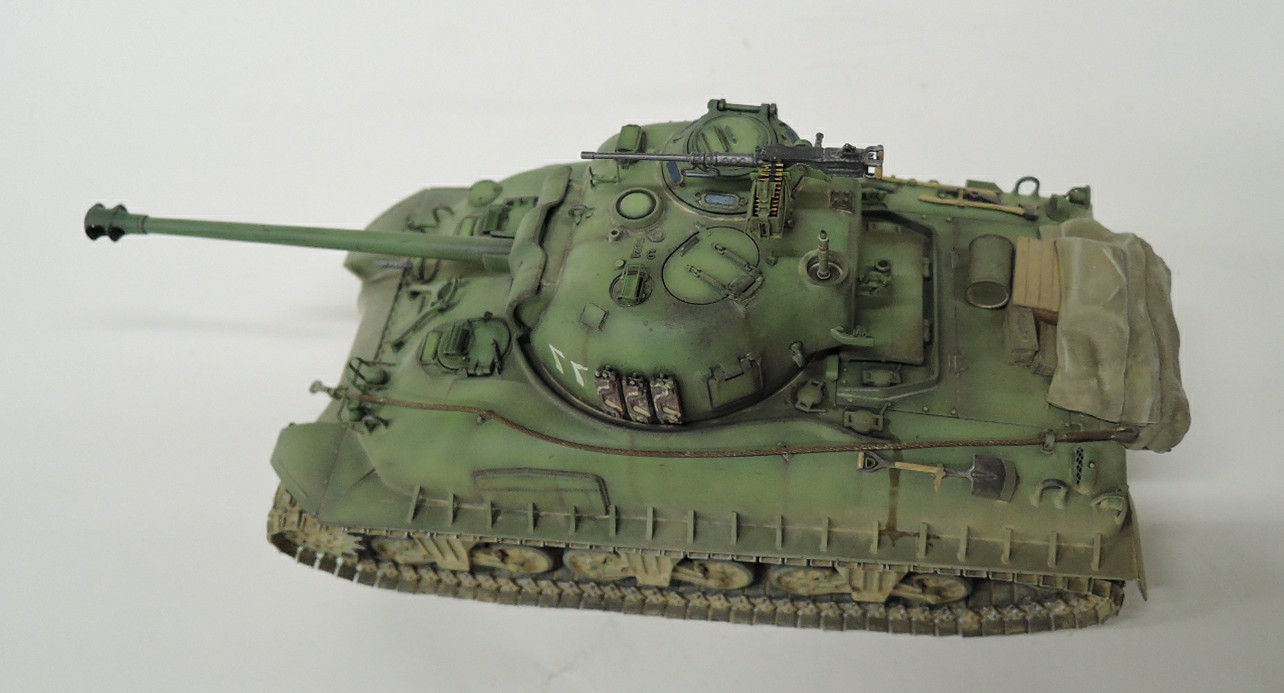

Красил в темно зелёный с последующим высветлением. Все как обычно тамия и АК.
Вот и все! Всем здоровья и удачи! Спасибо за внимание!
Оценки
Войдите, чтобы оценить работу.
Комментарии (17)
На сайте с 16.10.2016
0 292
Интересный зверюг! Необычный окрас. Все класс! Интересно, как амеры расширяли вертикальную подвеску? Расширяли площадки крепления тележек? Нет ли какой-либо информации по этому делу или картинок?
На сайте с 30.01.2020
23 109
красиво получилось и нестандартно. А пушка, конкретно дульник, должен быть чуть под наклоном? или это косяк производителя?
На сайте с 29.06.2016
59 10
Спасибо за отзывы, а что с пушкой не так,дульник взял от тасковского Шермана.
На сайте с 06.06.2021
35 197
вы правы, прокладки толщиной примерно 15 сантиметров
На сайте с 14.07.2015
20 28
Весьма редкий аппарат и очень интересный! Вот только почему Е9, насколько мне известно должно быть М4А1Е6, существовало только шесть модификаций М4А1?
На сайте с 06.06.2021
35 197
В США пошли по тому же пути. Вместо того чтобы вводить ещё один тип траков, американские конструкторы просто-напросто разработали расширительную насадку (Extended End Connector — EEC). Насадки крепились к стандартным соединителям для американских траков и могли применяться на любом «Шермане», за исключением машин с канадскими цельнометаллическими траками CDP. Насадка EEC расширяла стандартный трак с 418 до 511 мм.
Конструкторы подозревали, что даже этого будет недостаточно, и пришлось прибегать к хитрости. Тележки подвески слегка отодвинули от корпуса, что дало возможность прикрепить насадки и с другой стороны гусеницы. Такая модификация получила индекс Е9. Ширина трака вырастала до 601 мм. Лабораторные испытания показали, что при одинаковом давлении трак погружается в песок на 7% меньшую глубину с одной насадкой и на 12% меньше — с двумя.
https://warspot.ru/18148-shermany-v-gryazi тут подробнее, если интересно
На сайте с 23.09.2019
13 896
Интересно Шерман прокачали. Понравился!
На сайте с 02.03.2010
43 2106
Очень интересная вариация Шермана, такие послевоенные допилы в сети нечасто встречаются. Классно!
На сайте с 14.07.2015
20 28
Да, действительно, тип подвески носил название Е9 прошу извинить! Смутила аббревиатура Е9 применительно к М4А1))).
Такую подвеску ставили даже на М36 в Корее!
На сайте с 14.07.2015
20 28

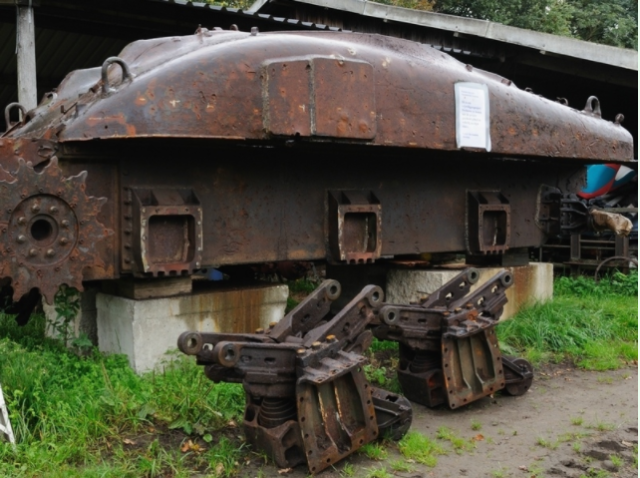

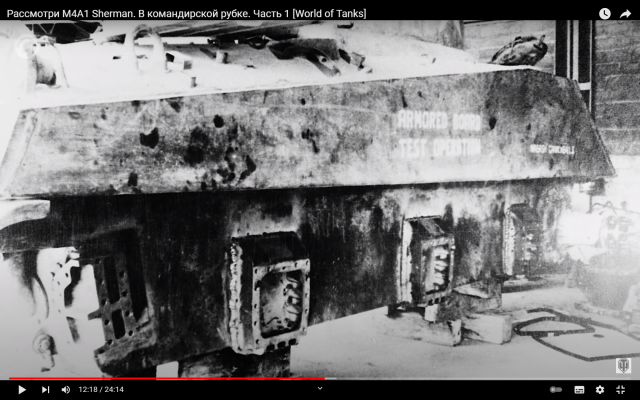

Несколько фото на предмет крепления тележек.
На сайте с 14.07.2015
20 28
На сайте с 14.07.2015
20 28
На сайте с 16.10.2016
0 292
Спасибо, Дима за интересные фото. По сути, тележки держались на ребрах жёсткости, а уширения были пустотелыми.
На сайте с 13.12.2010
81 16
Интересная работа!
Скажите, а не слишком салатовый цвет?
Мне думается он должен быть горчичного цвета.
На сайте с 06.06.2021
35 197
Я так понимаю-траки с двумя уширителями одной коробочкой сразу идут?
не подскажете артикул, я такие что-то не видел
На сайте с 29.06.2016
59 10
Уширителе покупались отдельно, там как раз на один танк с двух сторон, подушки тоже отдельно.
Спонсор
На сайте с 04.07.2015
115 56
Интересная работа со всех точек зрения!
