Арочное защитное укрытие для самолёта 2А16

    Продолжая линию расширения аэродрома «Домашний», решил обзавестись одним из брутальнейших образцом архитектурного оснащения аэродрома – Арочным защитным укрытием (АЗУ).

История прототипа.

Арочные укрытия были разработаны в конце 1960-х годов. Встречаются утверждения, что толчком к строительству таких укрытий в СССР послужил опыт Шестидневной войны 1967 года, когда выстроенные в плотную линию на открытых стоянках самолёты легко уничтожались напалмовыми и бомбовыми кассетами. В 1968-1984 годах построено около 3800 арочных укрытий.

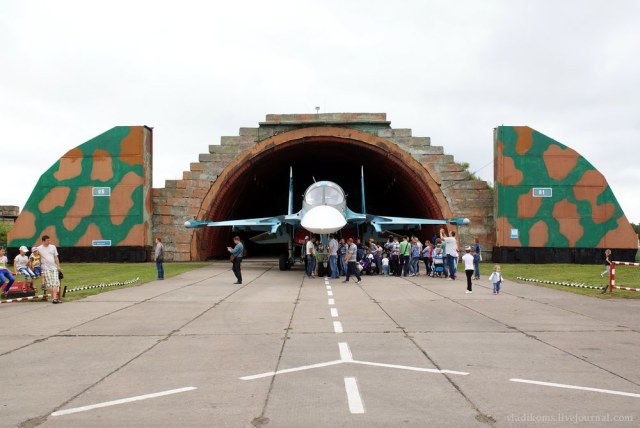

АЗУ представляет собой железобетонное укрытие, сооружение из полуарок с рёбрами, обсыпанное снаружи землёй и покрытое дёрном, что одновременно является и неплохой маскировкой.

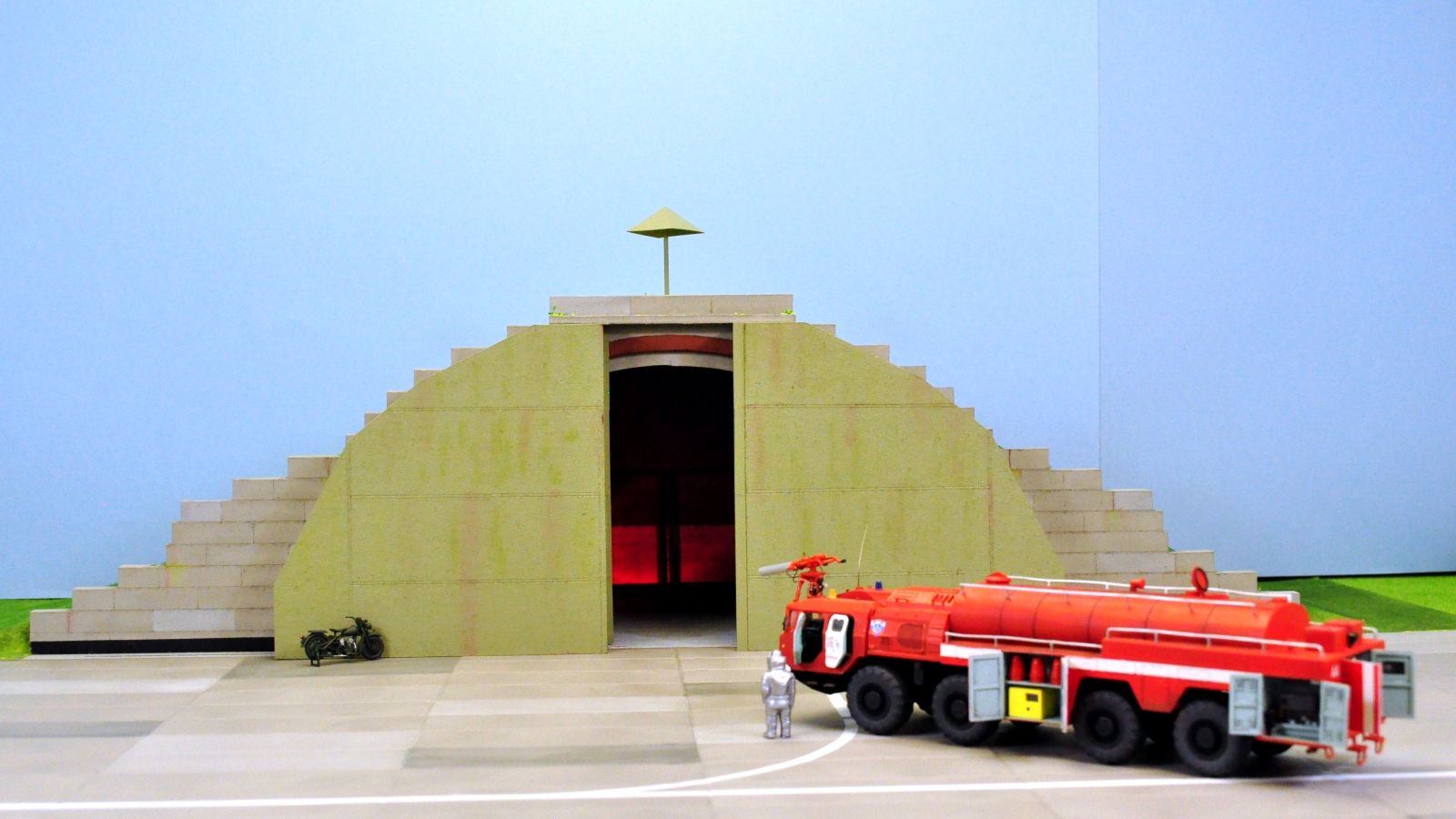

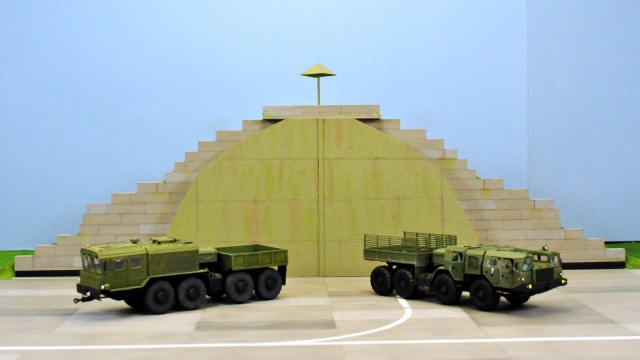

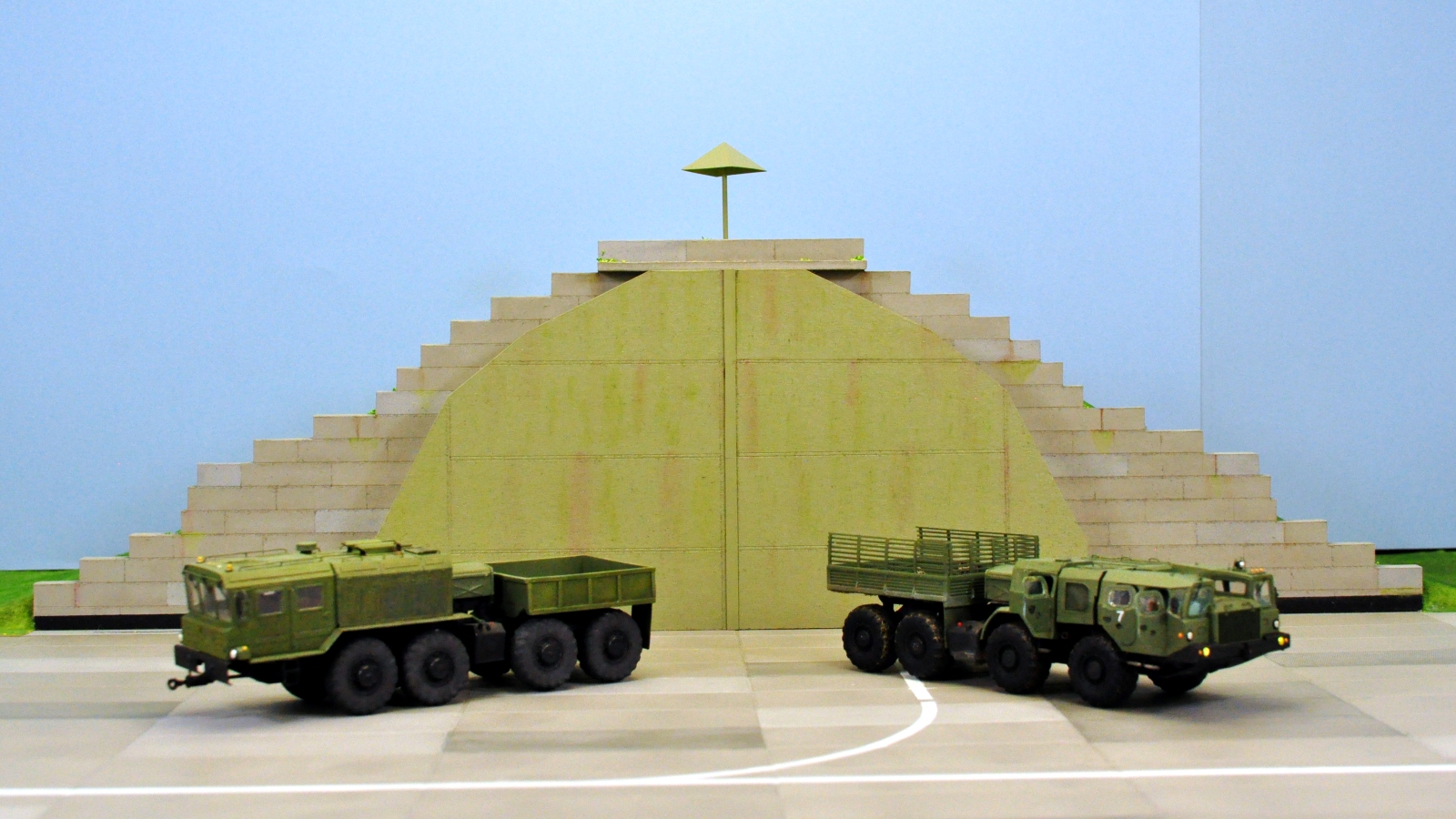

Спереди арка перекрывается передней торцевой стеной из железобетонных блоков с металлическими воротами, которые могут быть двух типов:

• откатные;
• распашные.

Распашные ворота были поставлены на арочных укрытиях первой очереди постройки. Довольно быстро проявились недостатки: проявление перекоса створок; протирание тросовых вставок; подверженность электролебёдок, расположенных снаружи, воздействиям внешней среды; проникание осадков в щели между створками и торцевыми стенами. И от этого варианта отказались.

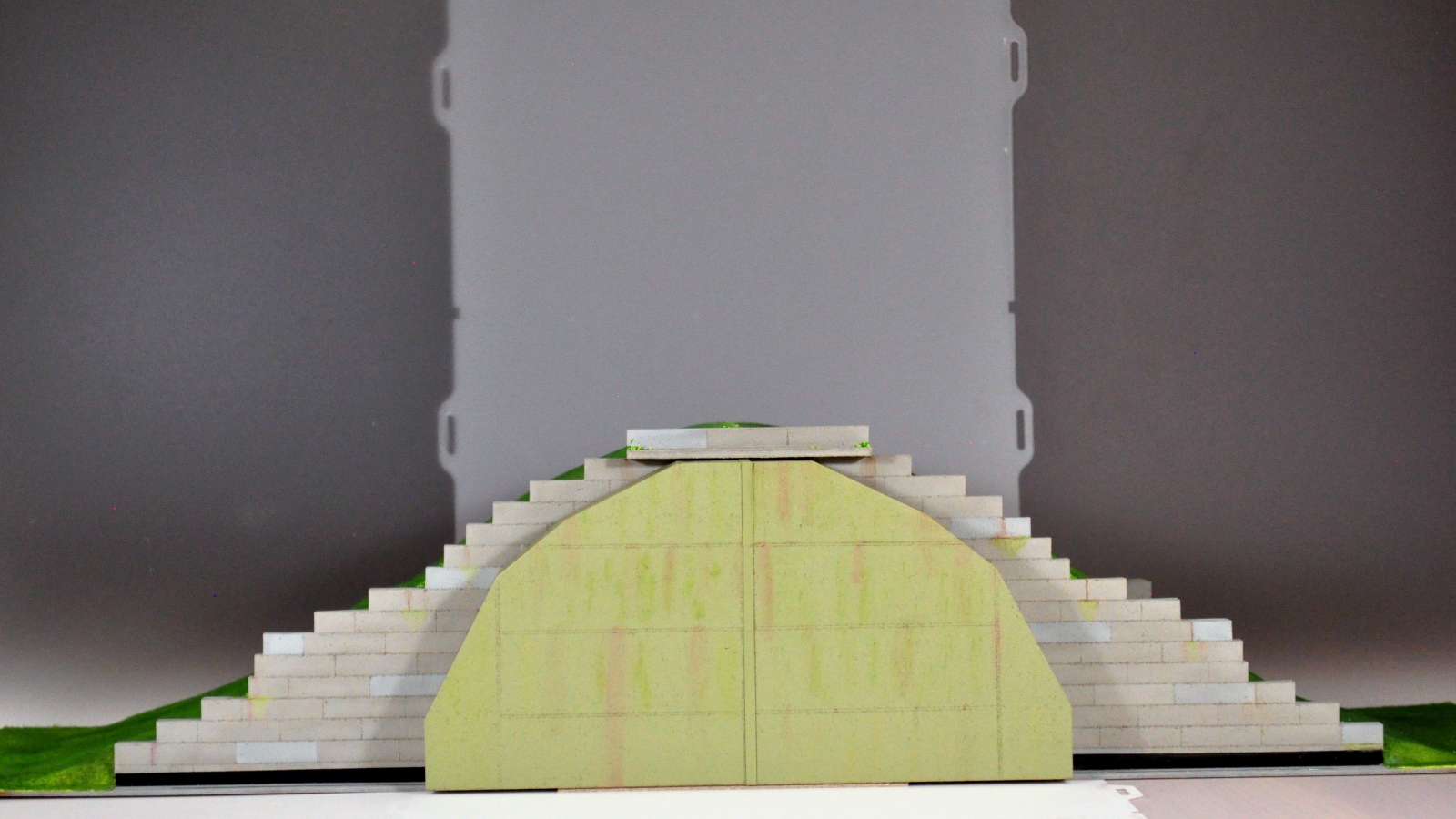

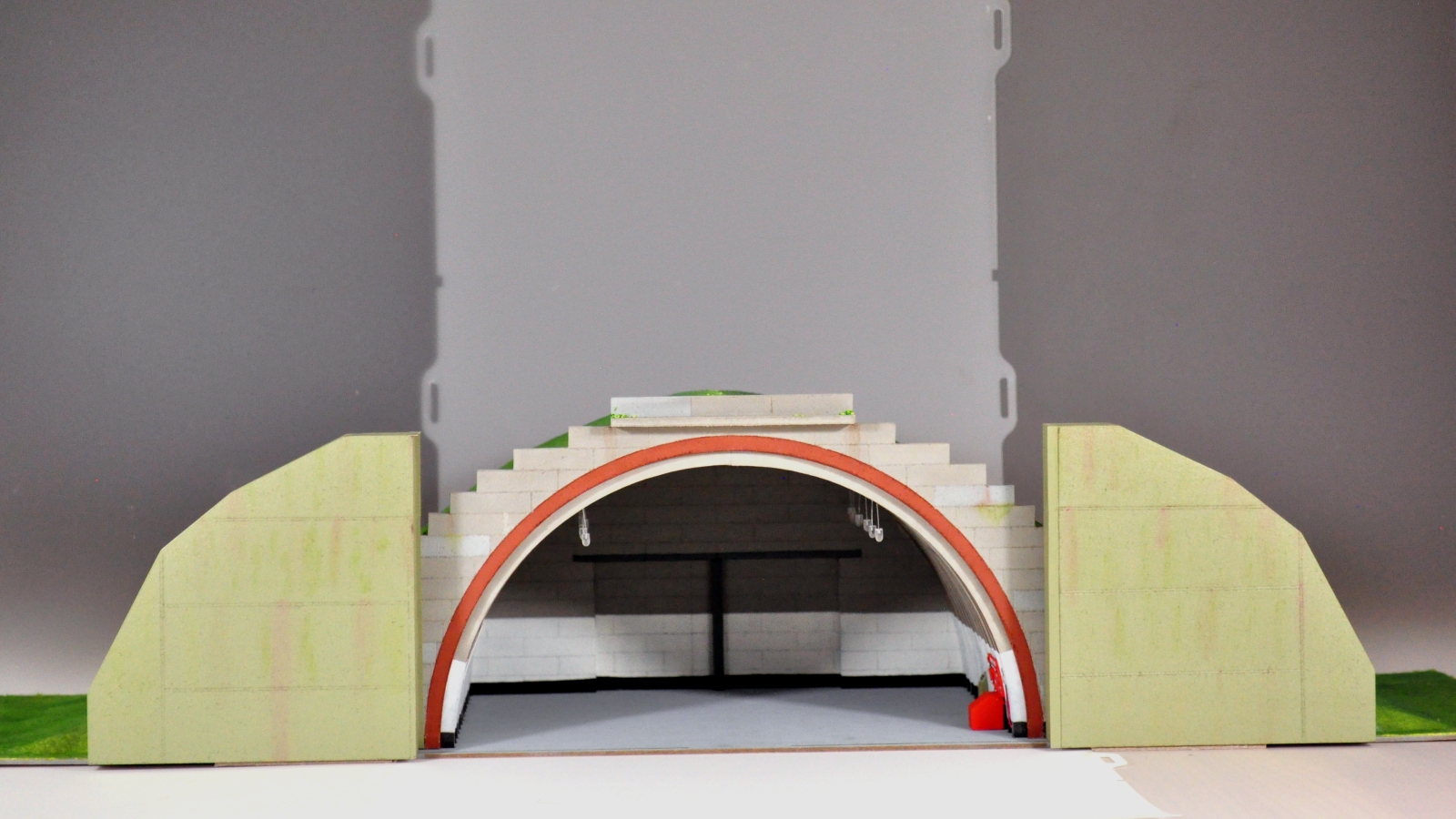

Плюсом откатного варианта является простота использования. Направляющие рельсы выолнены с небольшим скатом к краям. При открытии запорного механизма, створки раскатываются в стороны под собственным весом.

Сзади арка перекрыта торцевой стеной (она, как правило, полностью покрыта обсыпкой, но существуют и исключения) с отверстием газохода.

Газоход (газоходный канал) — «тоннель» с отдельными воротами, предназначен для отвода газов из сопел самолёта в случае запуска его двигателей в арочном укрытии.

С боков и сзади — между торцевой стеной и газоходным каналом, поворачивающим на 90°, к арке пристроены ниши вспомогательного назначения со входами снаружи.

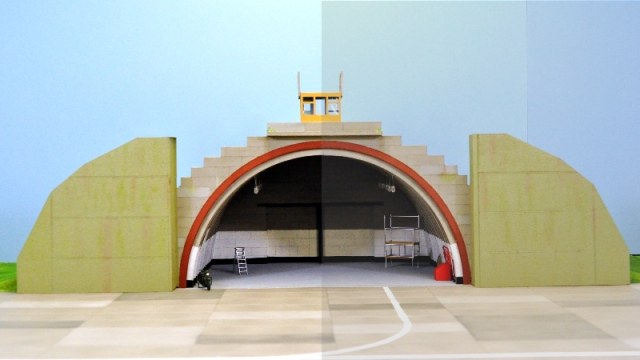

На отдельных арочных укрытиях сверху могут быть установлены лёгкие сооружения, используемые на разных аэродромах по-разному: домик дежурного по эскадрилье, дежурного по зоне рассредоточения; вышка или «грибок» для часового и т.п.

За период строительства ЖБУ, было спроектировано 4-е типоразмера АЗУ. Связано это с  увеличением размеров самолётов, для которых они предназначались:

·    2А11 – МиГ-21, допустимо МиГ-23 в макс. стреловидности;

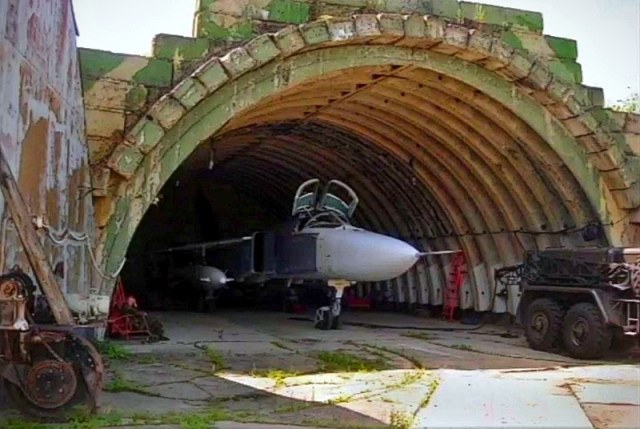

·    2А13 – Су-7/17, МиГ-23/27;

·    2А16 – МиГ-25, МиГ-29; Як-25/27;

·    2А19 – для самолётов последних поколений.

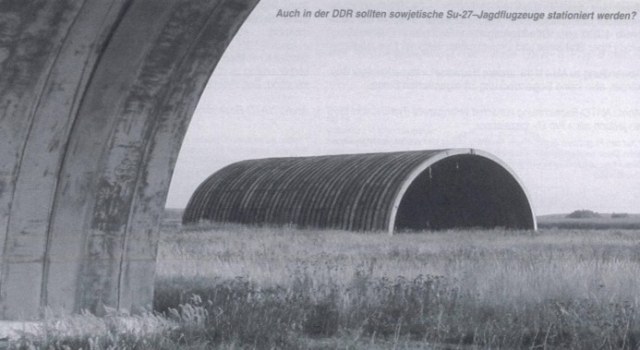

В линейке 2А16 существовало и экзотическое АЗУ с тропецевидной арочной системой и внутренними дополнительными опорами. Данные ЖБУ, как мне известно, возводились на территории ГСВГ. И широкого распространения не получили.

О модели.

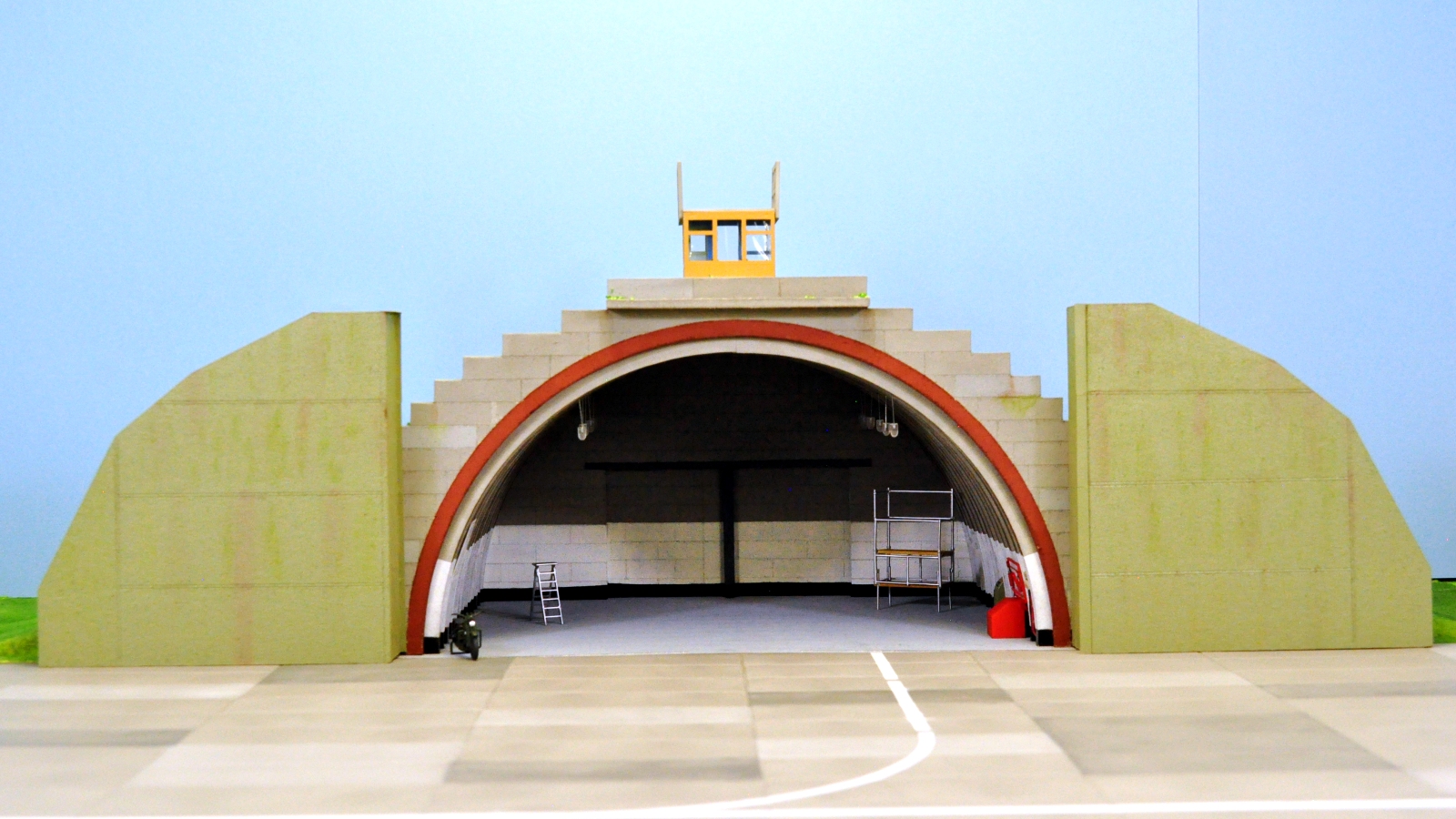

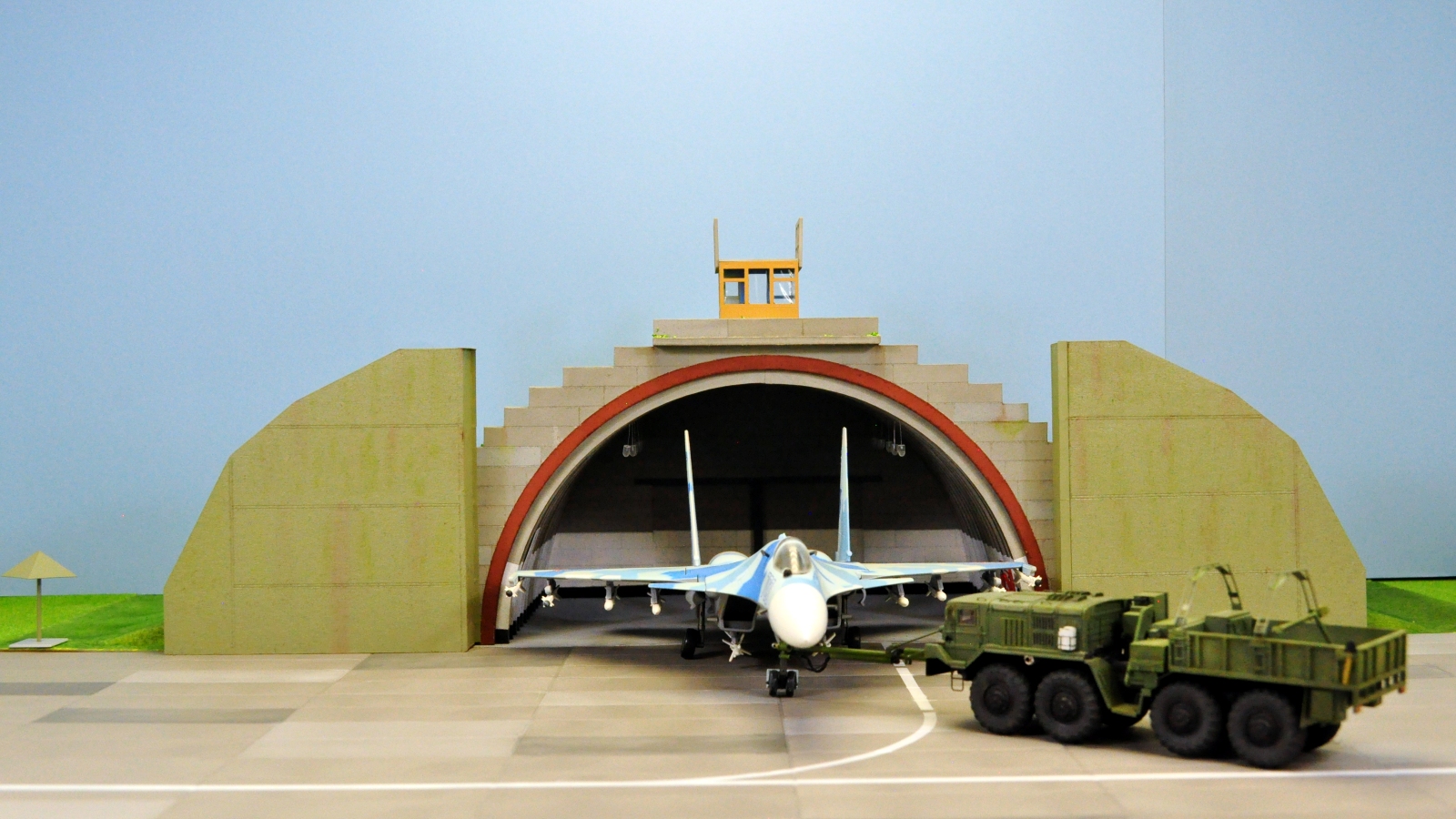

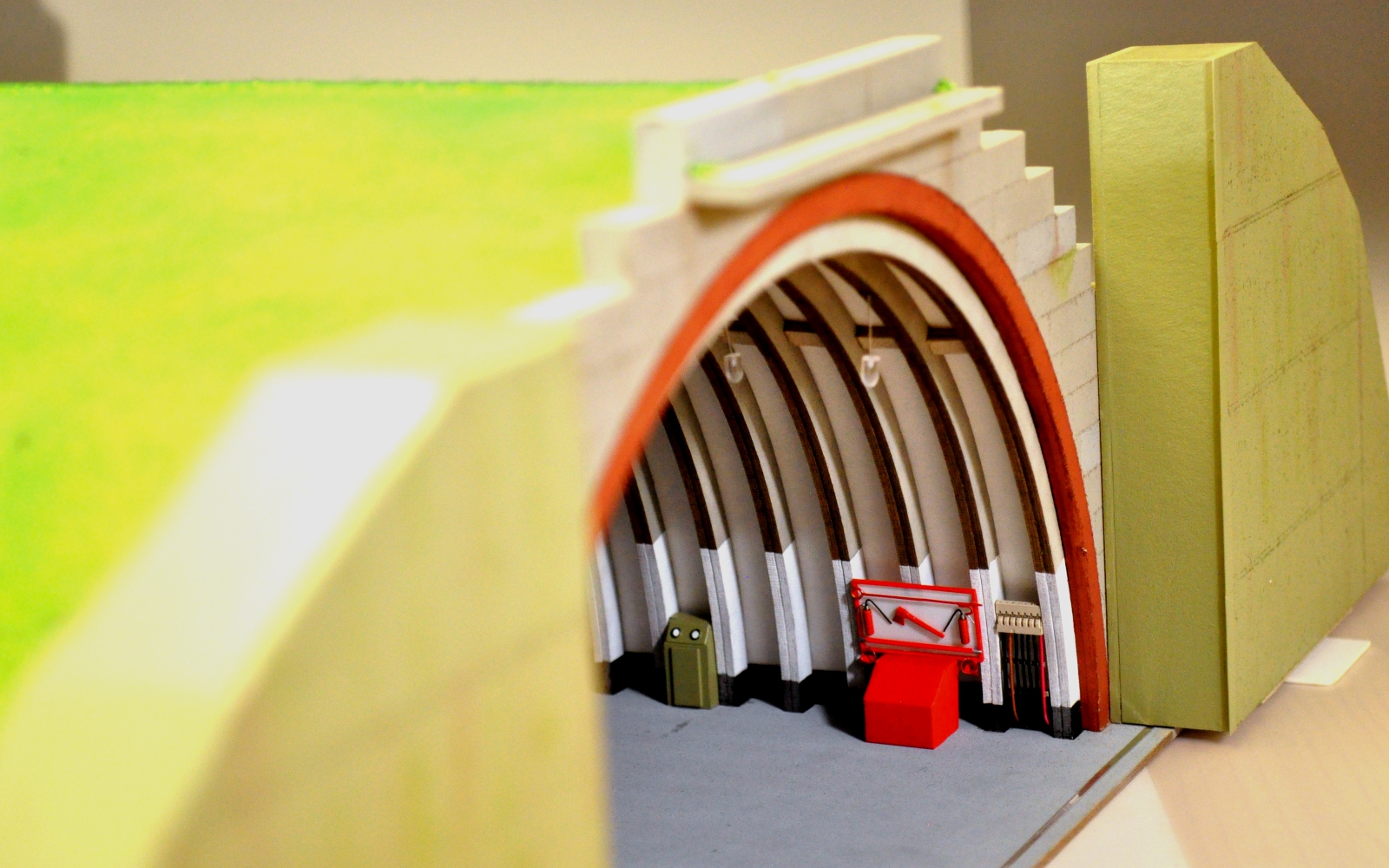

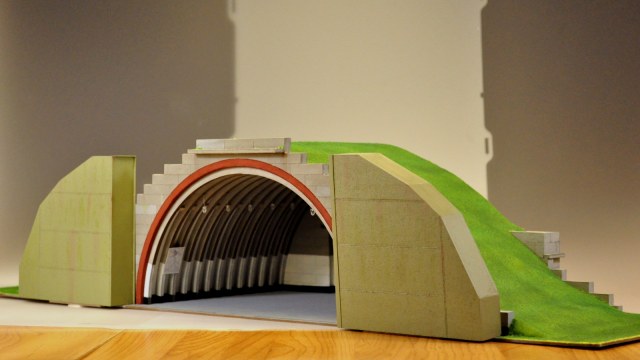

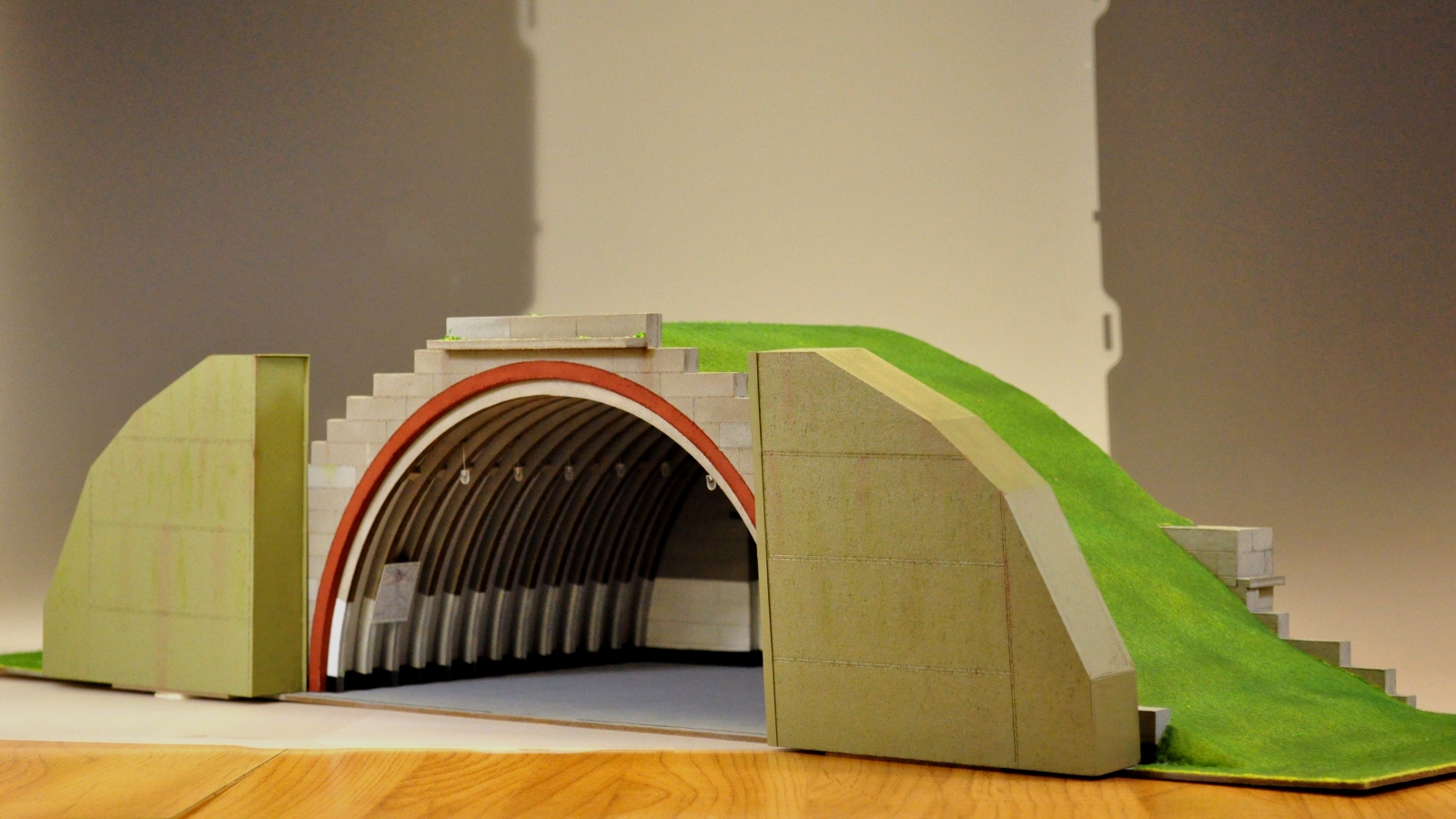

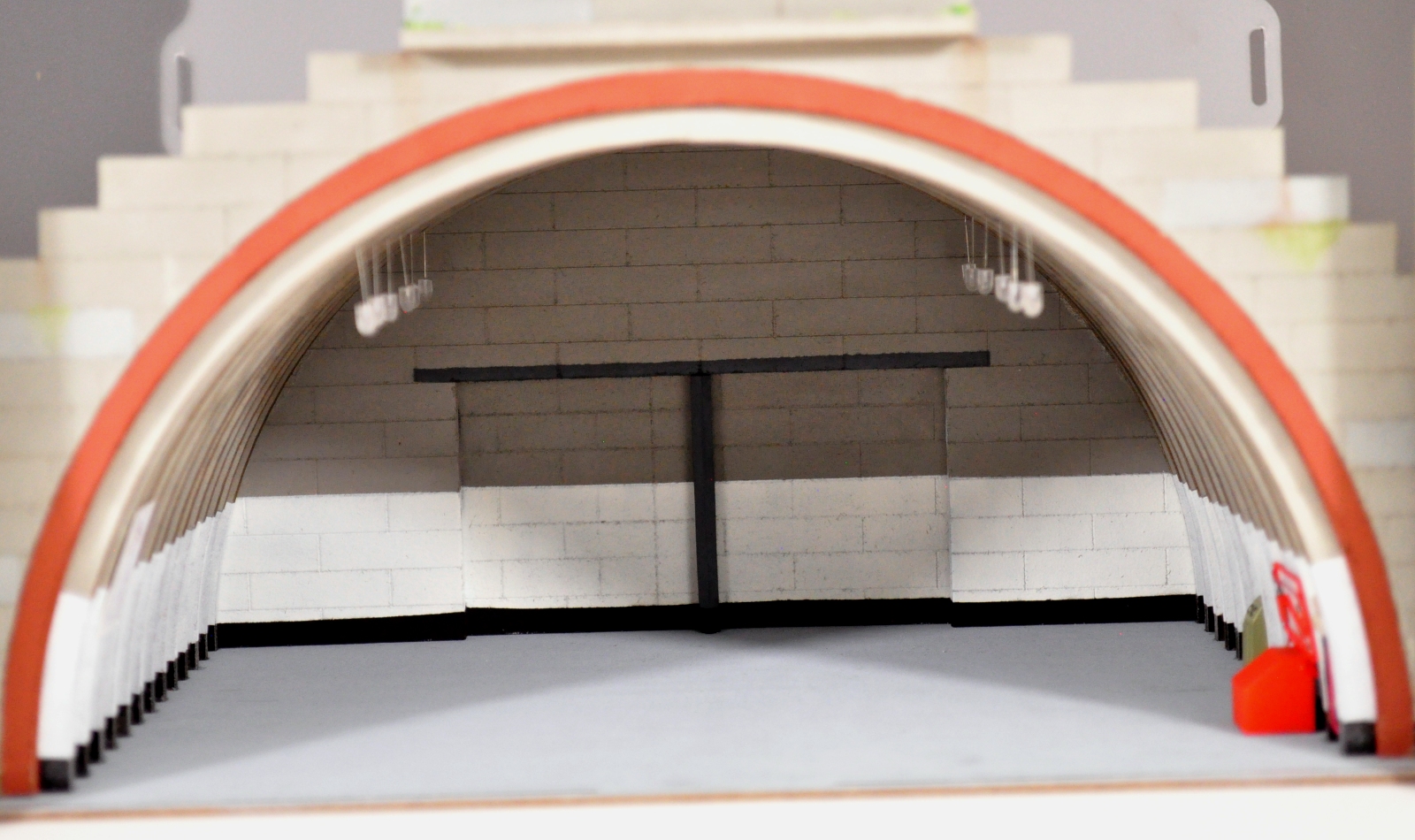

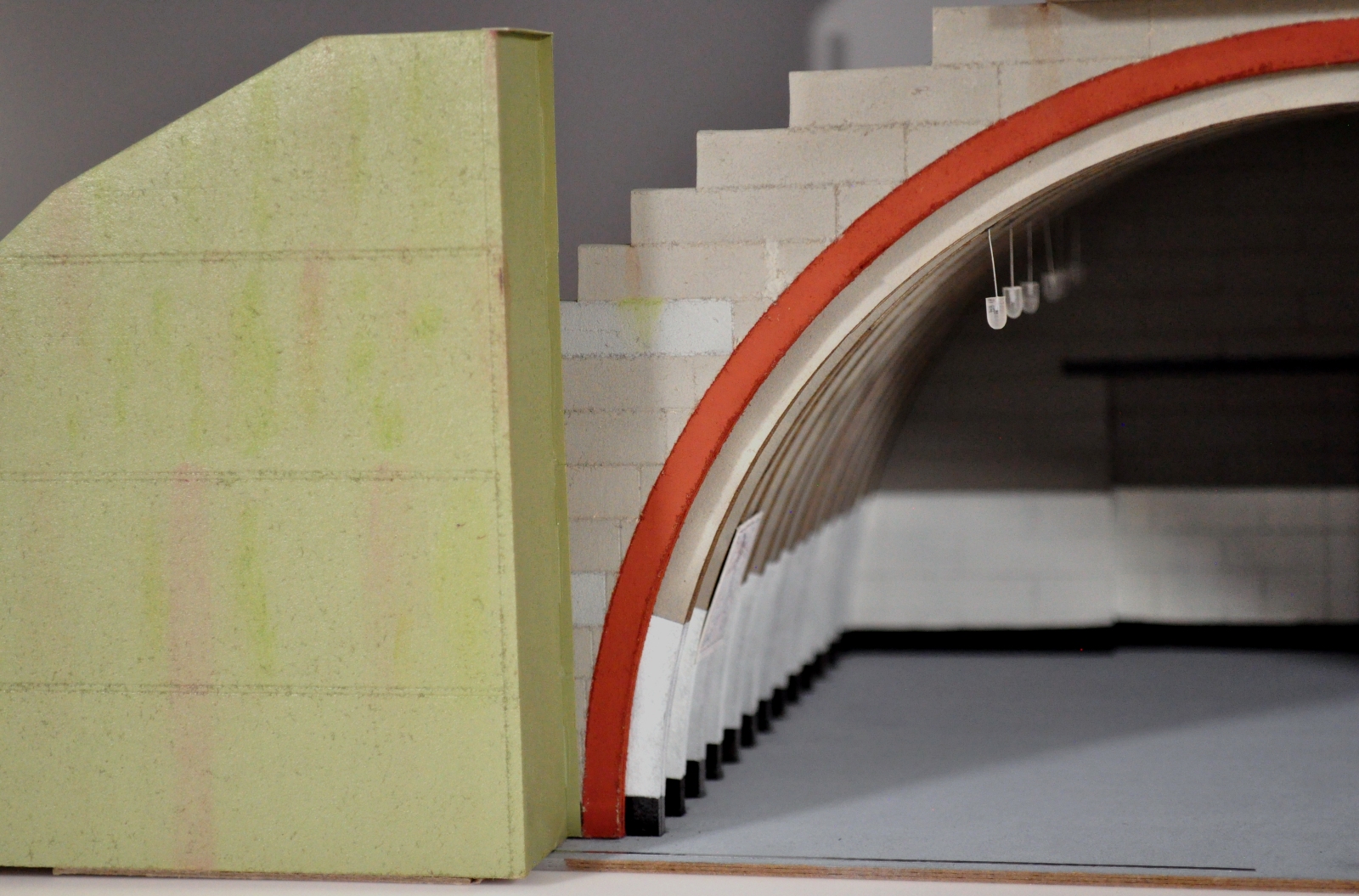

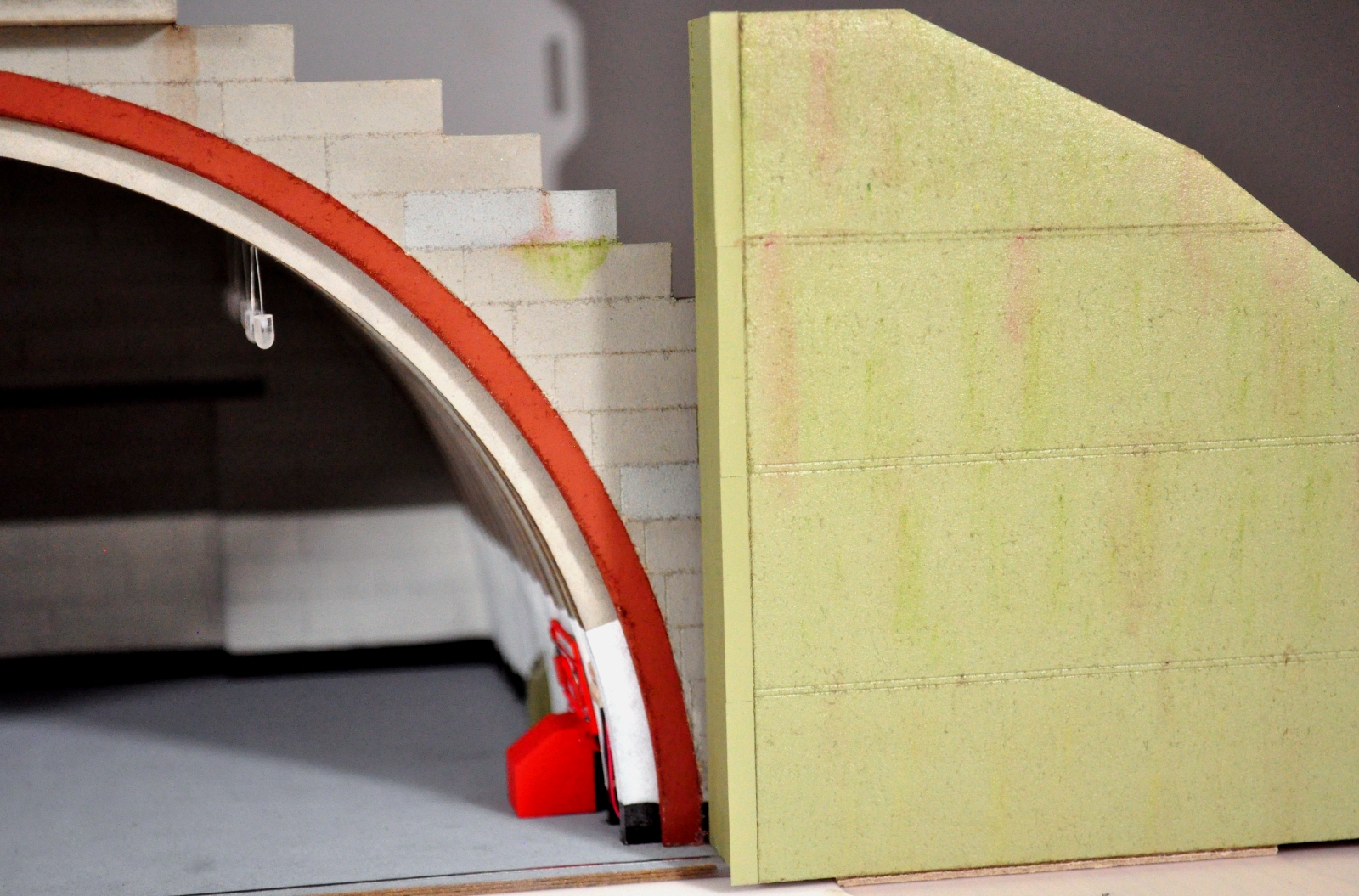

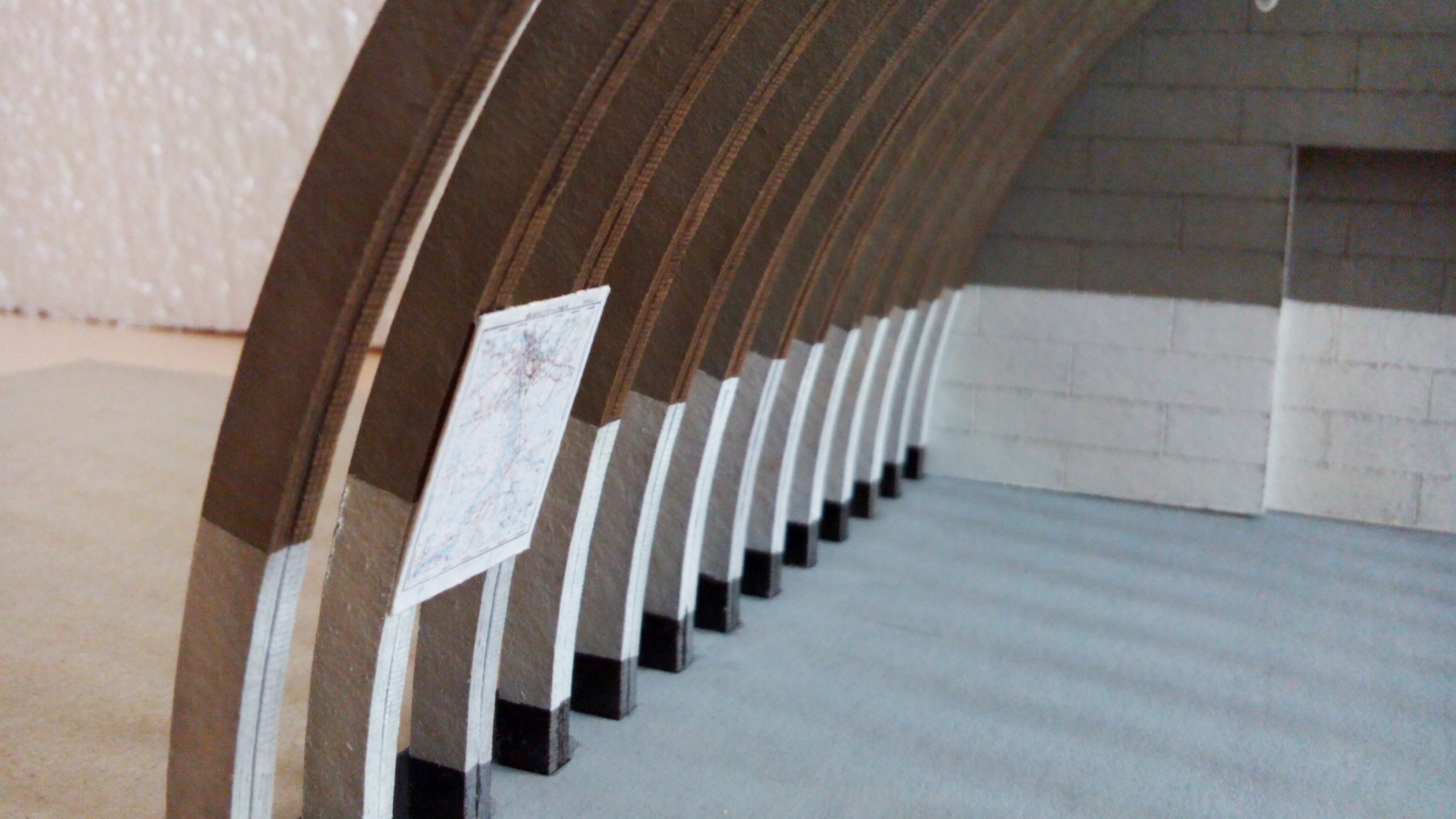

Мне приглянулся вариант 2А16 из полуарочных сегментов. Из-за размеров моей стояночной площадки, АЗУ выполнен не в полный профиль длины. (Если кому-то интересно АЗУ полностью, проработка имеется.) Для изготовления использовался переплётный картон. Мне показалось, что его фактура ближе к бетону. Технология позволяет сделать детали и из пластика.

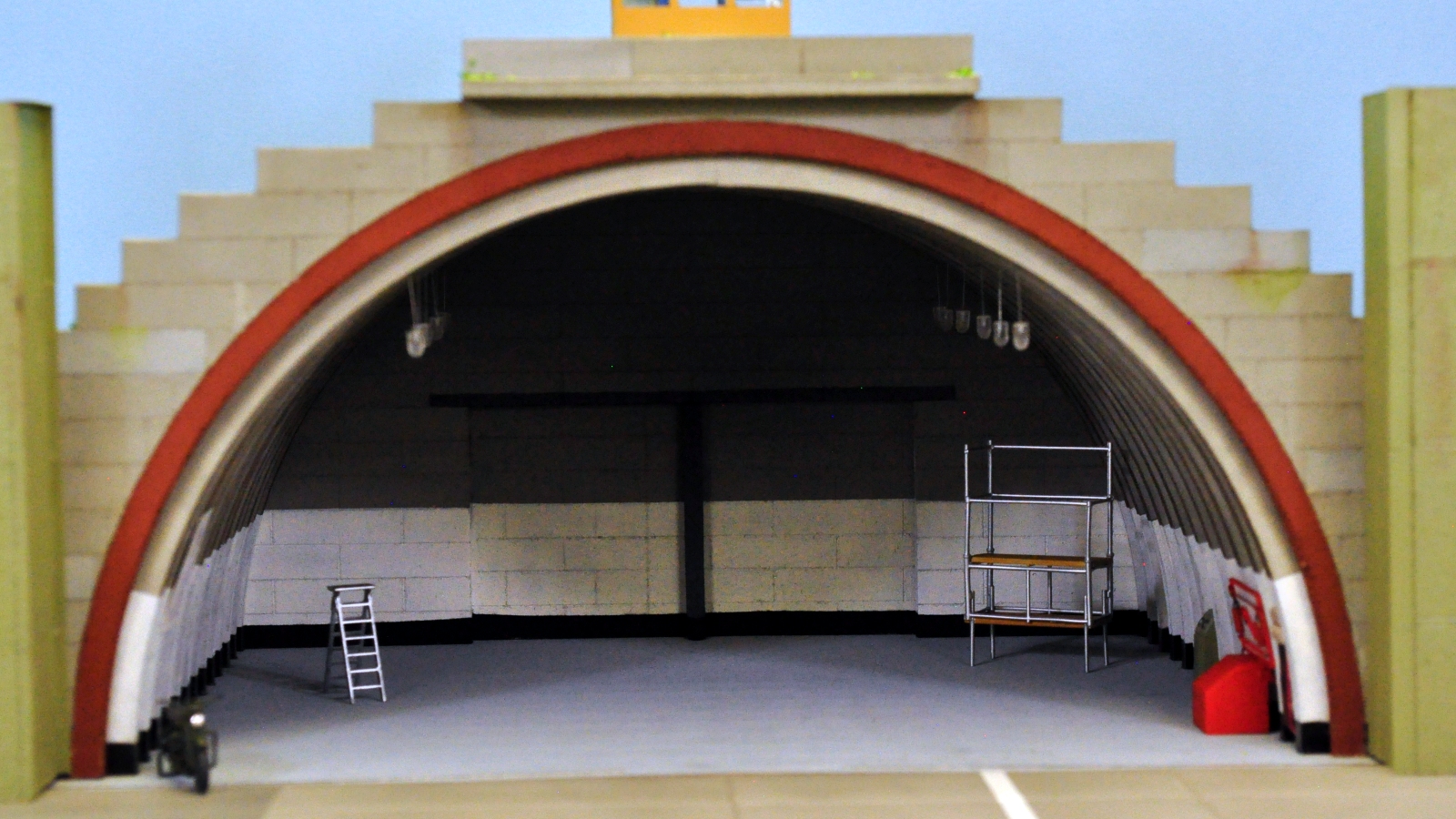

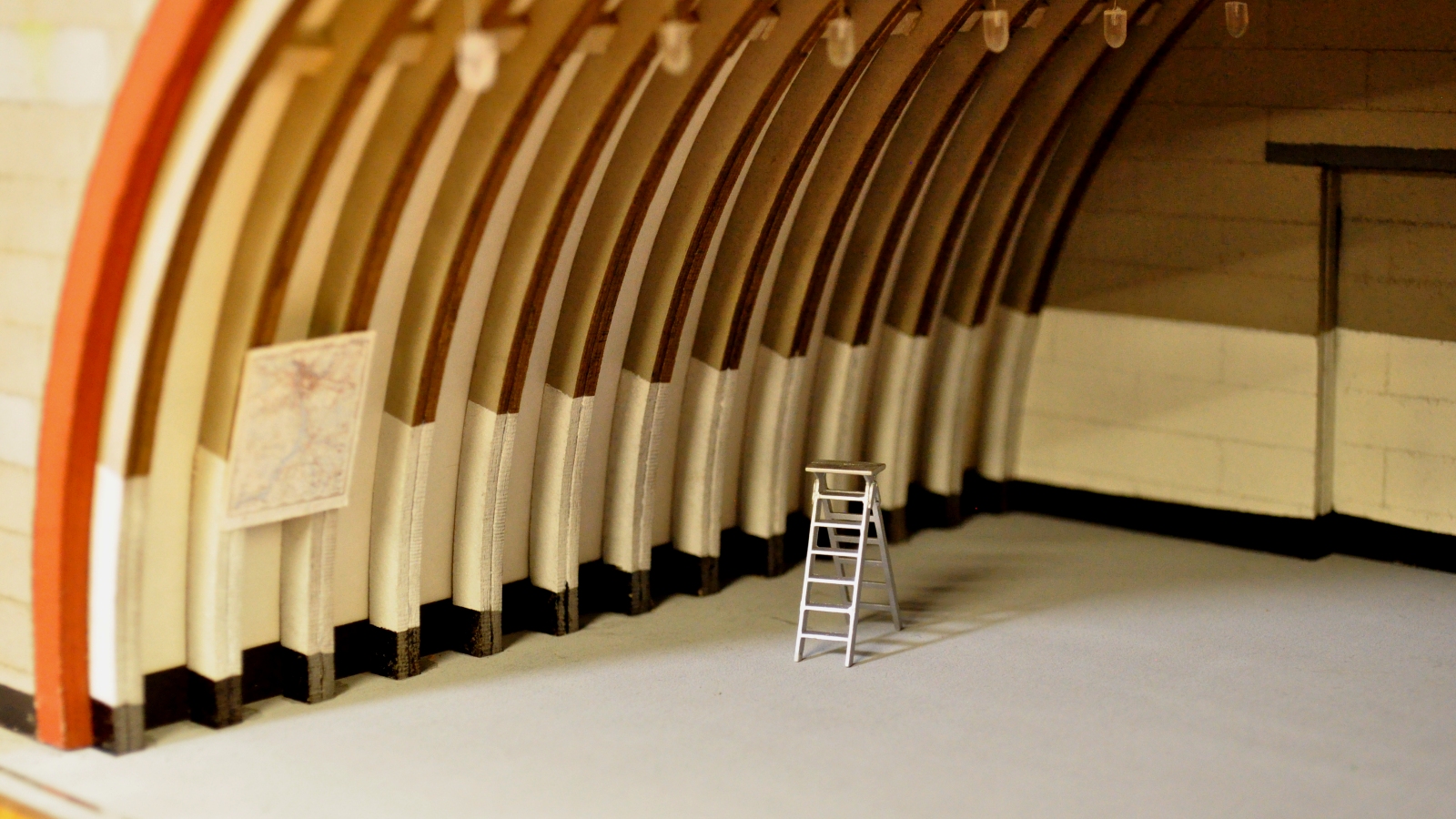

Поскольку мне не довелось посещать действующие сооружения, деталировка внутреннего интерьера воспроизводилась по рассказам профи. Присутствуют:

- светильники с лампами ДРЛ;

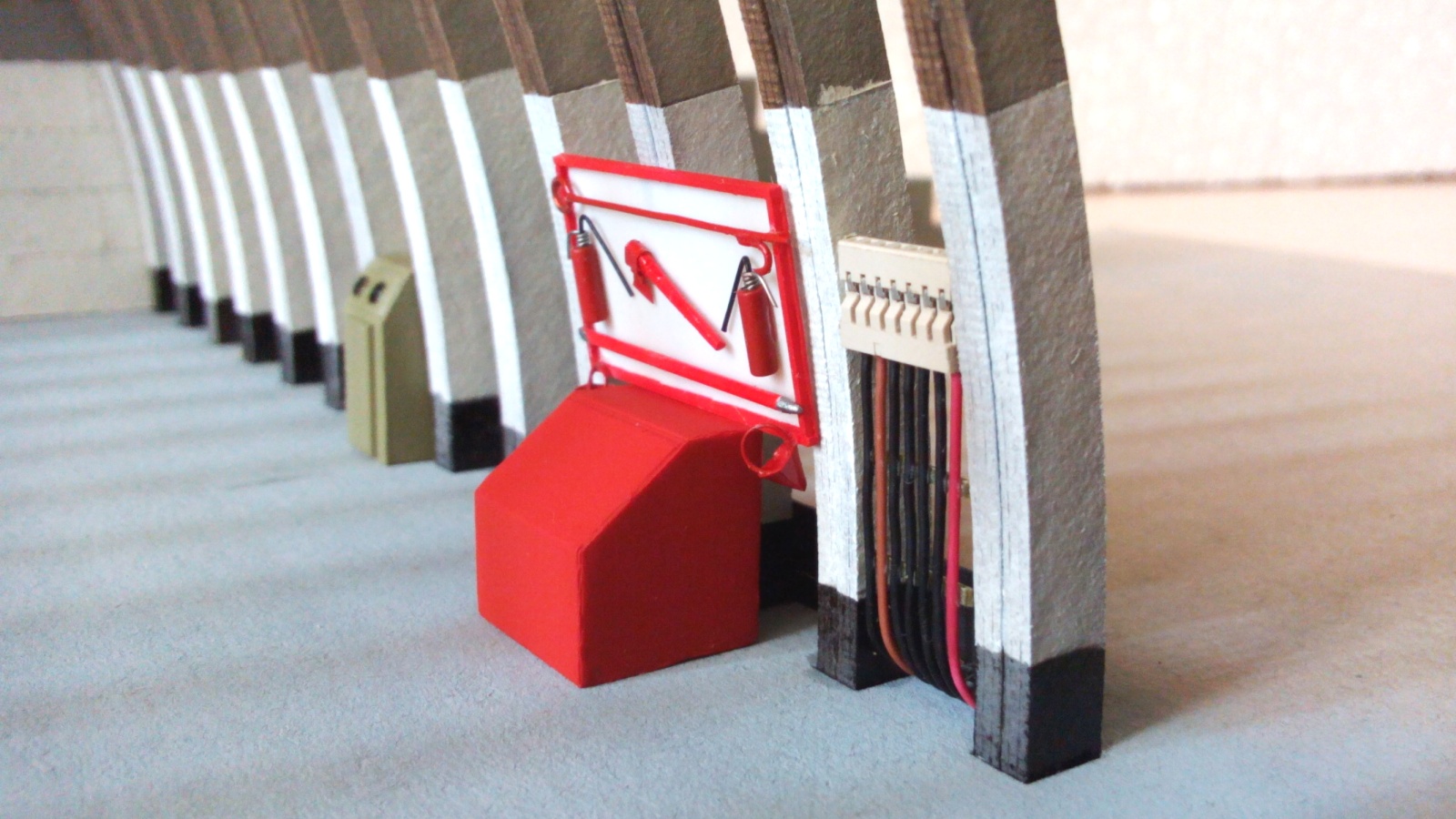

- электрический щиток с кабелями;

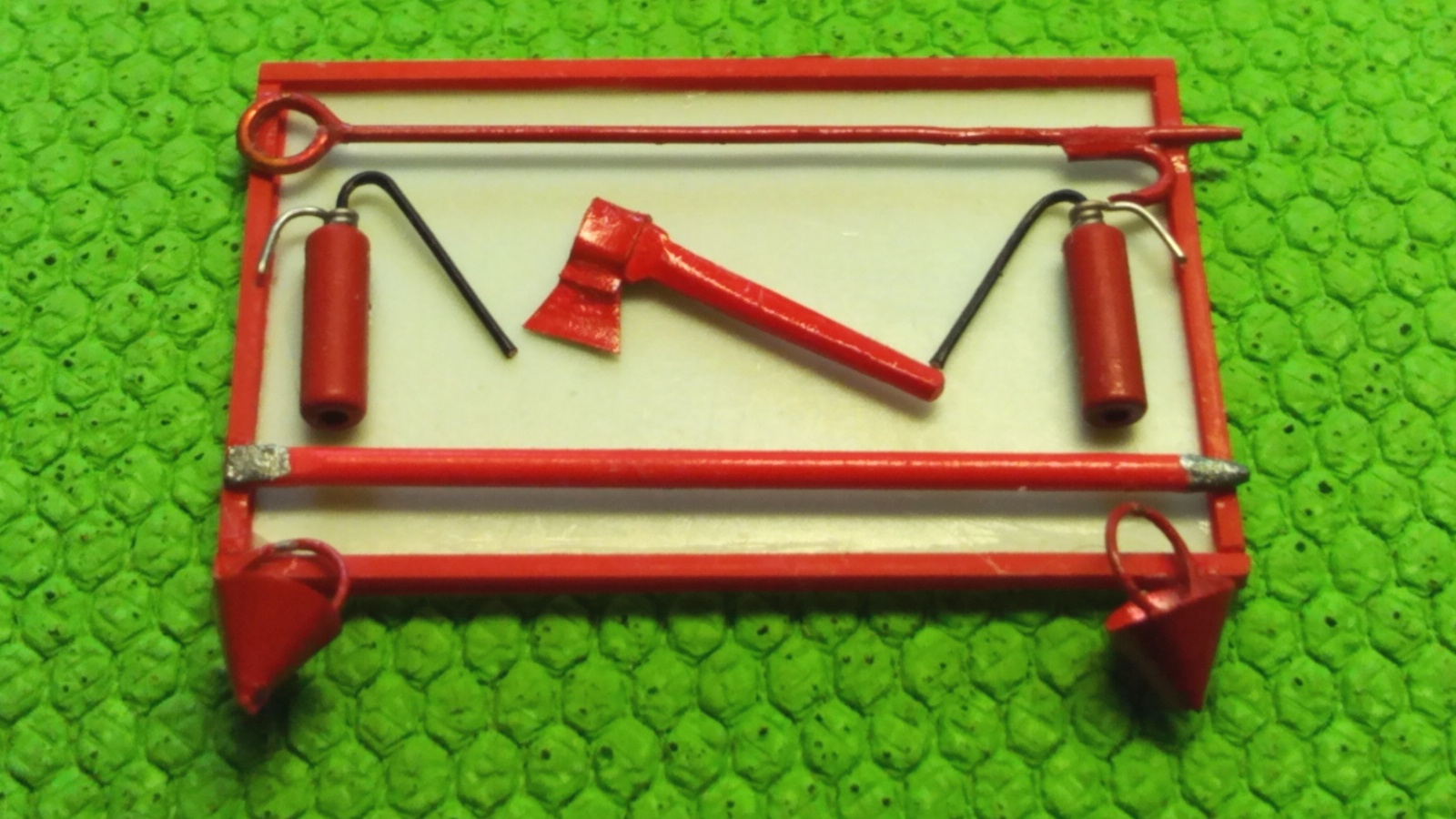

- пожарный щит и ящик с песком;

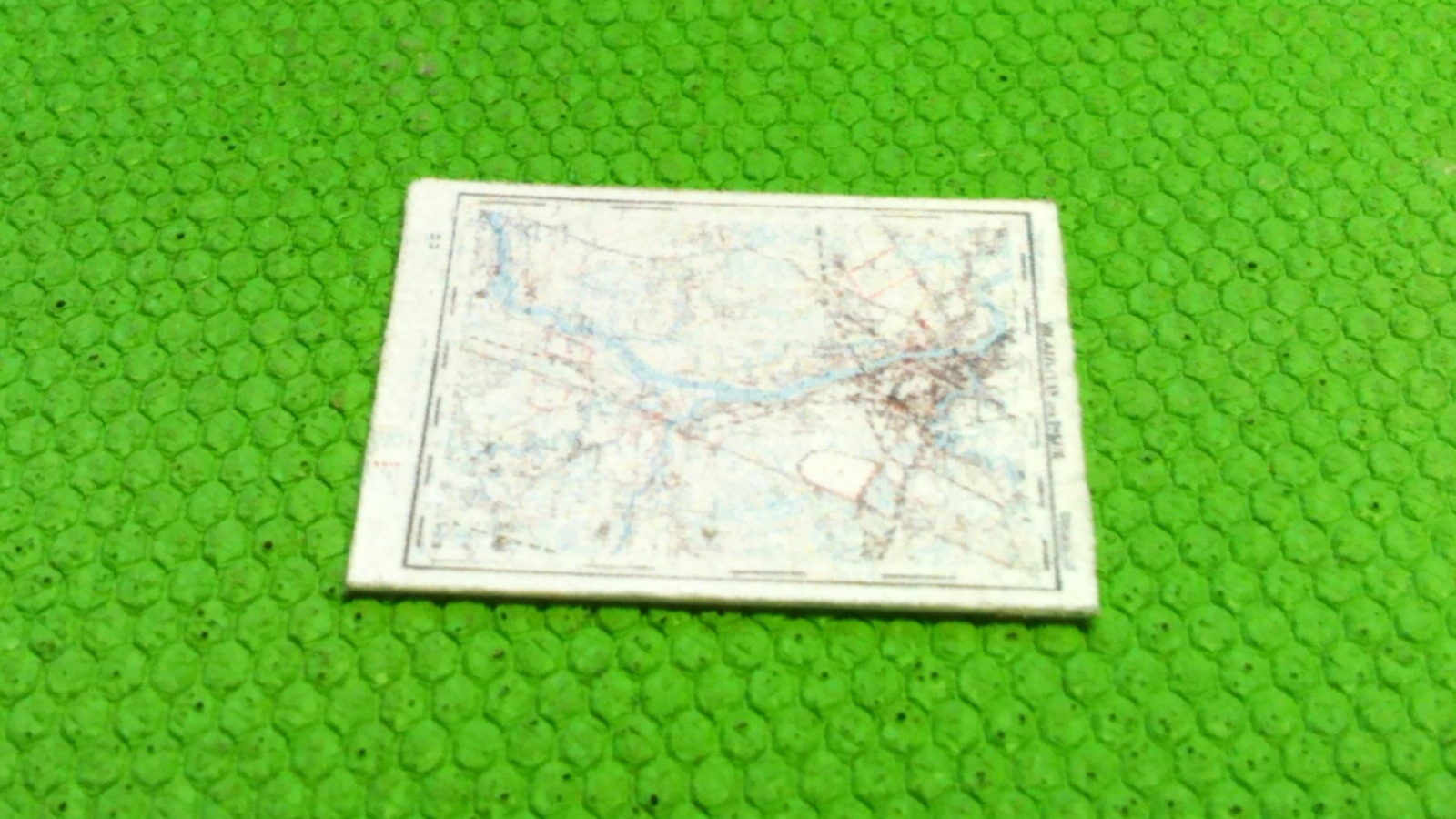

- карта местности зоны полётов.

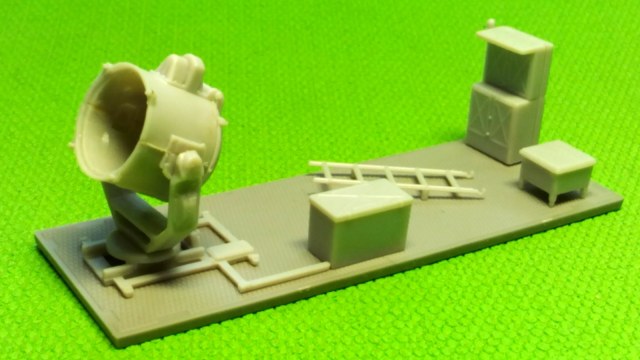

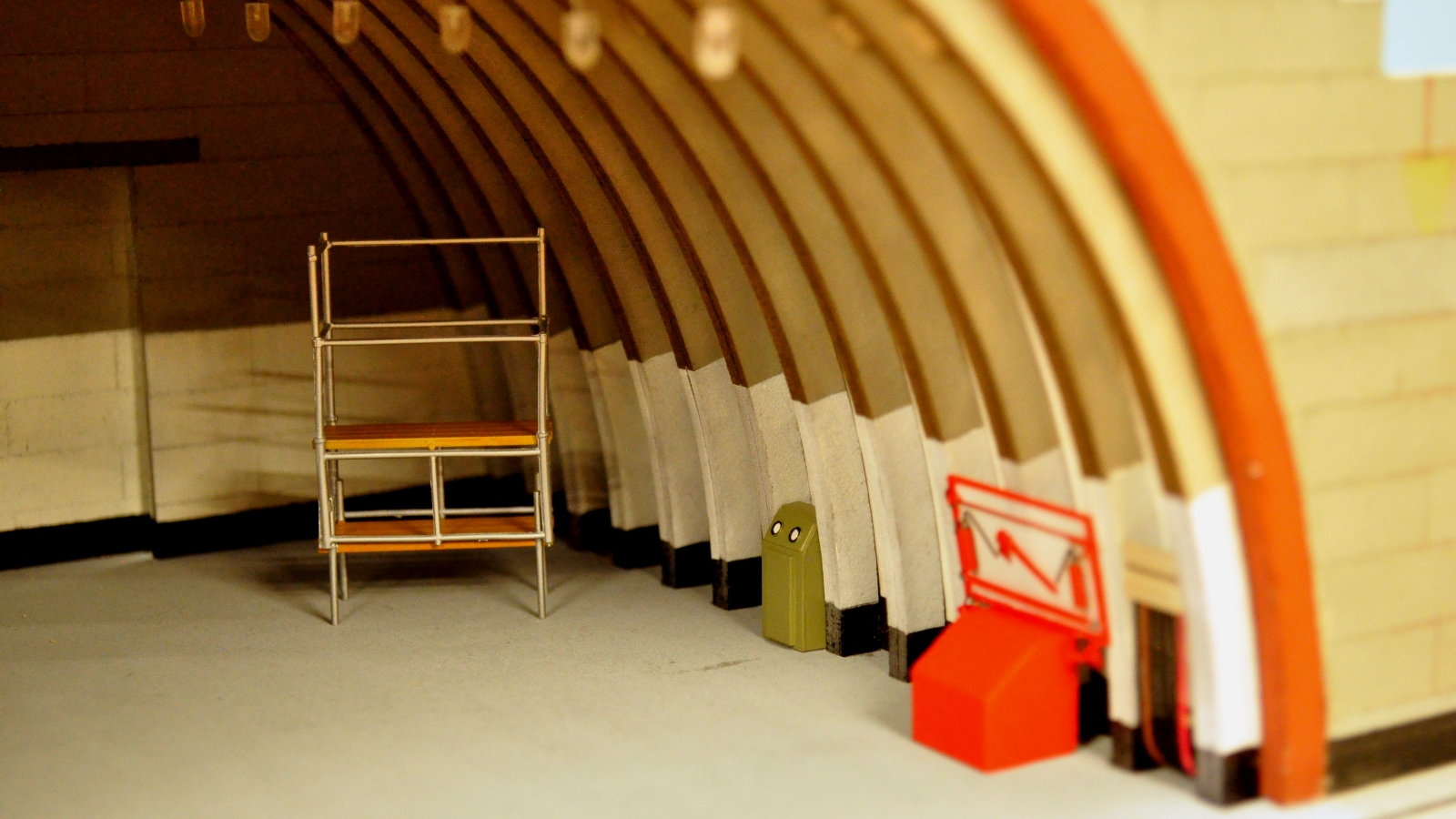

Имеется и скарб, не принадлежащей конкретному АЗУ, но наличествующий как таковой: стремянки – подмостки для обслуживания аэроплана.

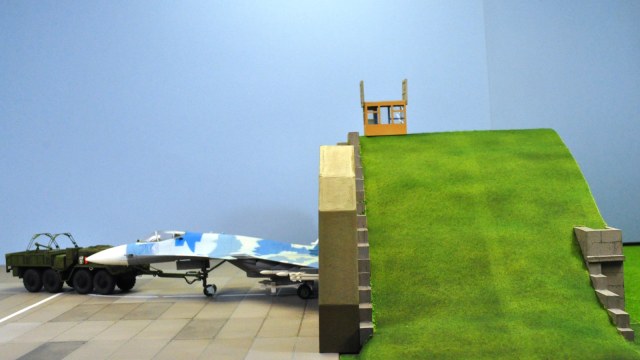

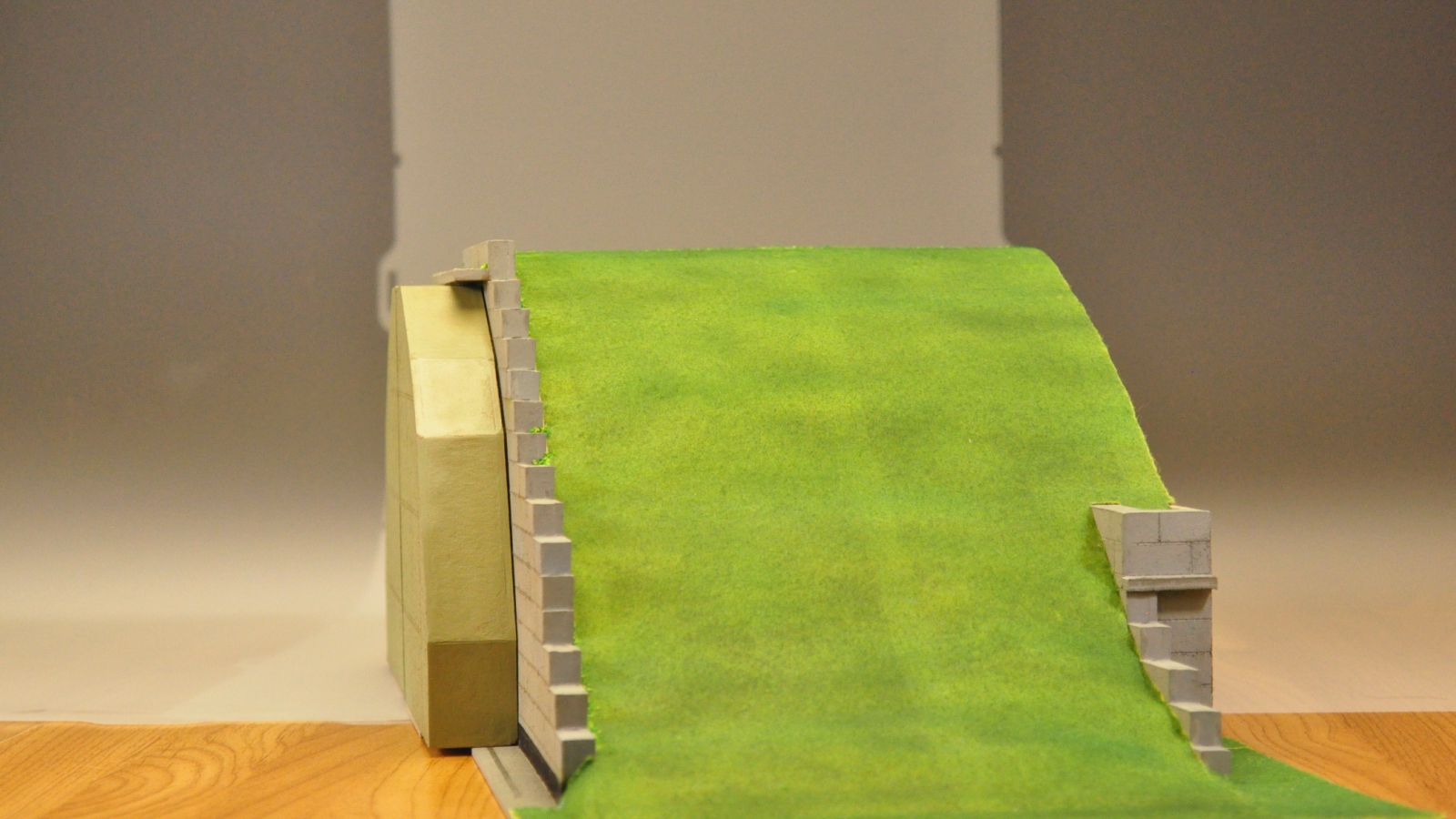

В качестве слоя земляной обсыпки применёна нетканая салфетка для мытья посуды на каркасе.

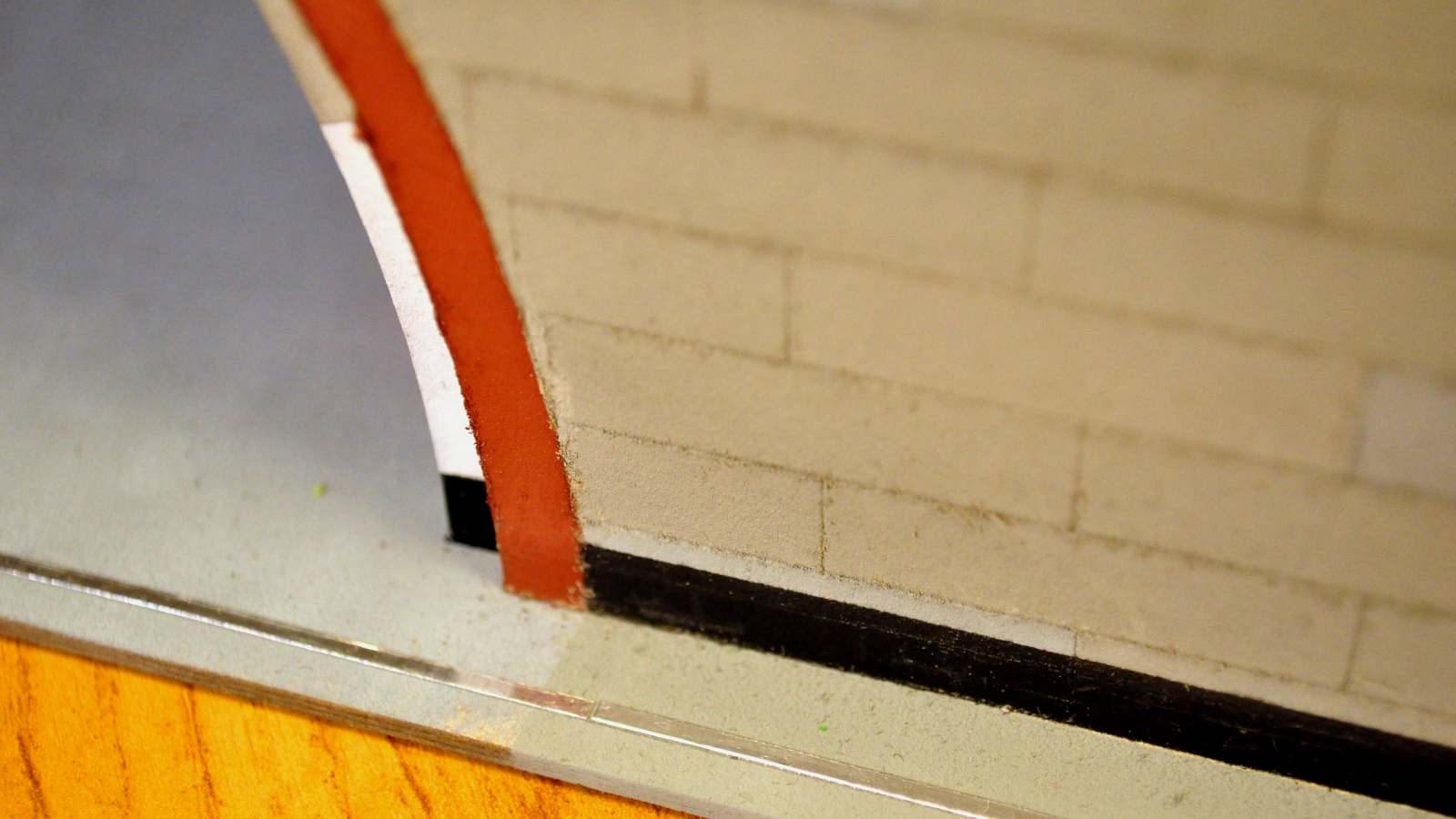

Окраска эмалями Revell. Финишная обработка: масляные краски «Сонет», сухие смеси «Wilder».

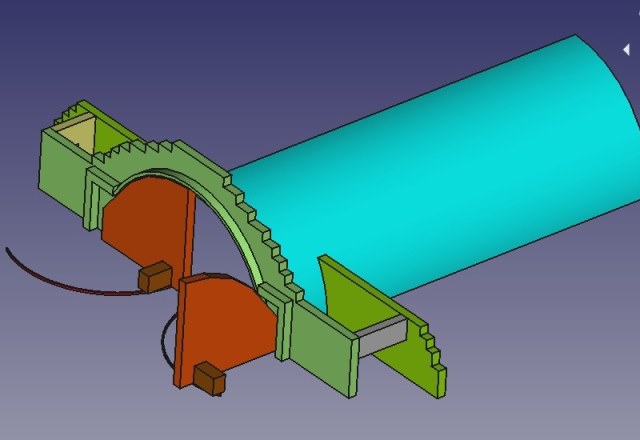

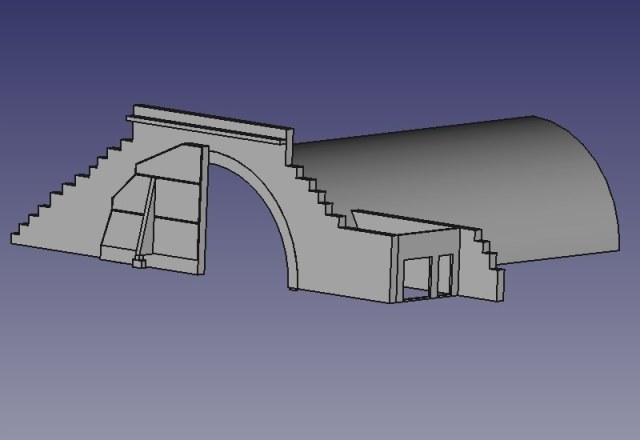

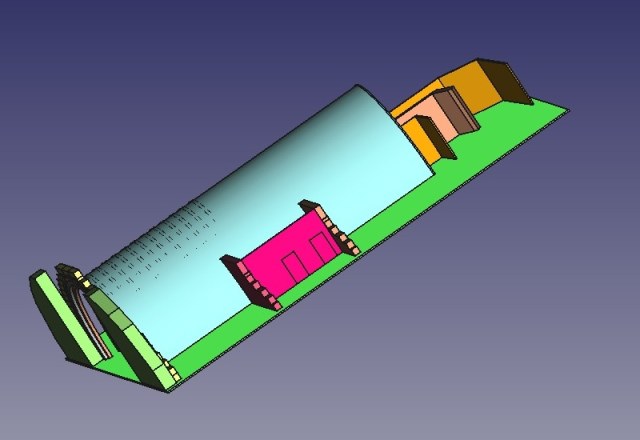

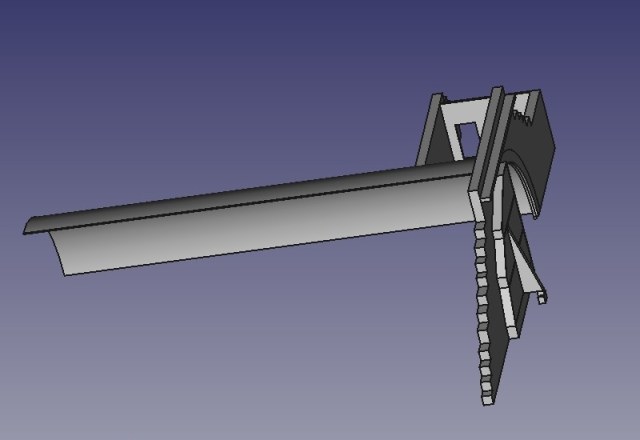

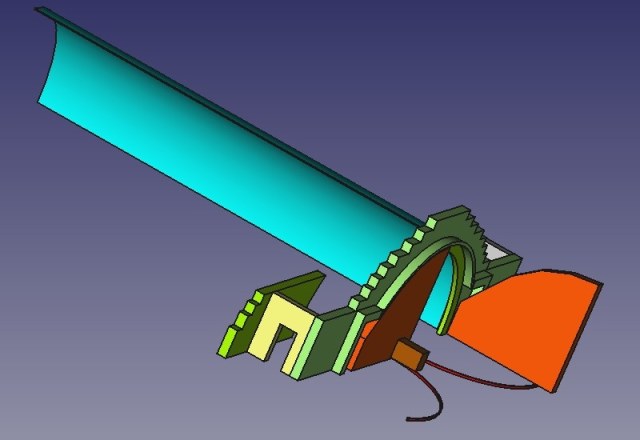

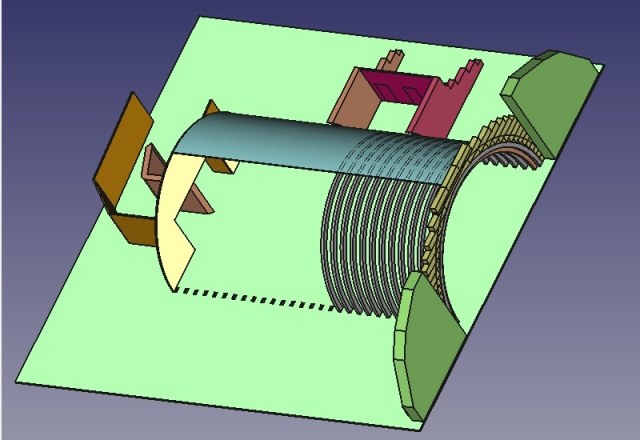

В конце фоторяда представлены 3Д - ренды полного профиля модели АЗУ типа 2А16 и вариантов модели АЗУ типа 2А13.

Более подробно о модели можно узнать: https://karopka.ru/forum/forum189/topic31541/
