МиГ-29 (9-13)

Автор: Павел Сафонов Размещено: 06.07.2021 4 557 просмотров
Производитель:
Моделист/ICM
Тип двигателя:
Реактивная
Тип техники:
Военные
Год выпуска:
после 1960
Масштаб модели:
1:72
Страна-производитель:
СССР–Россия

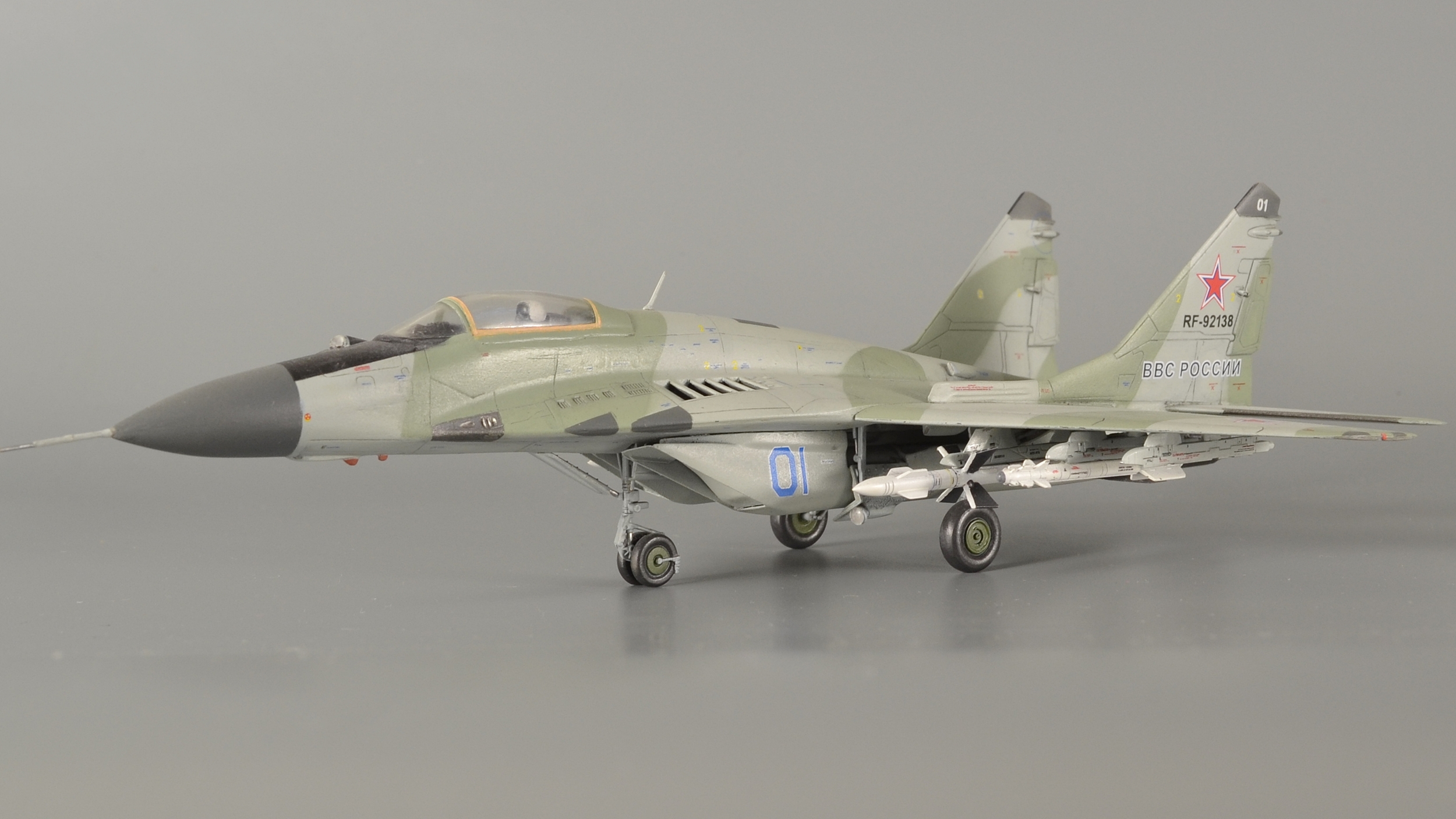

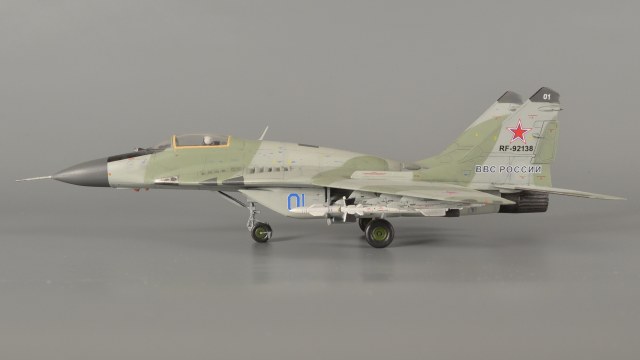

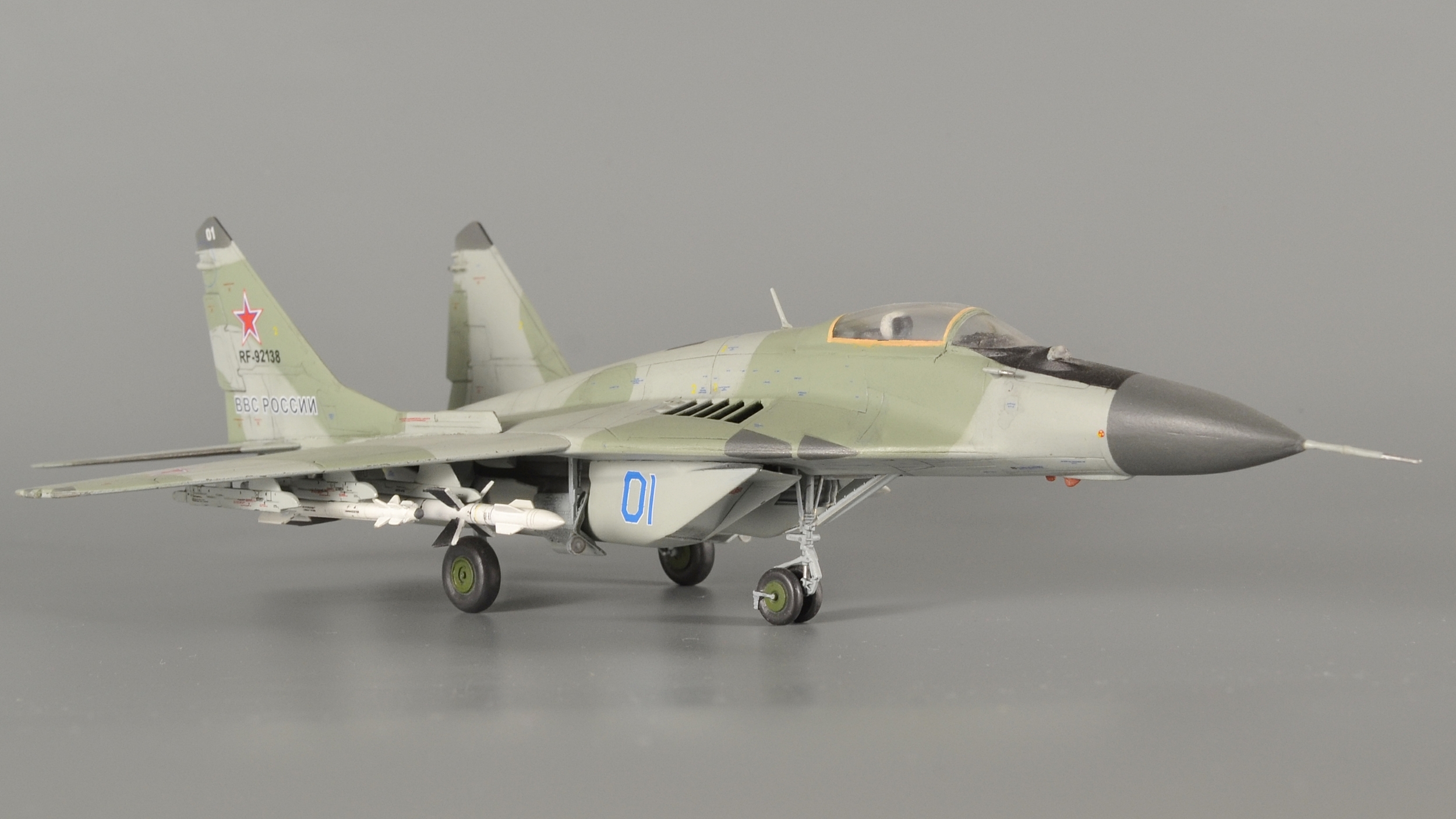

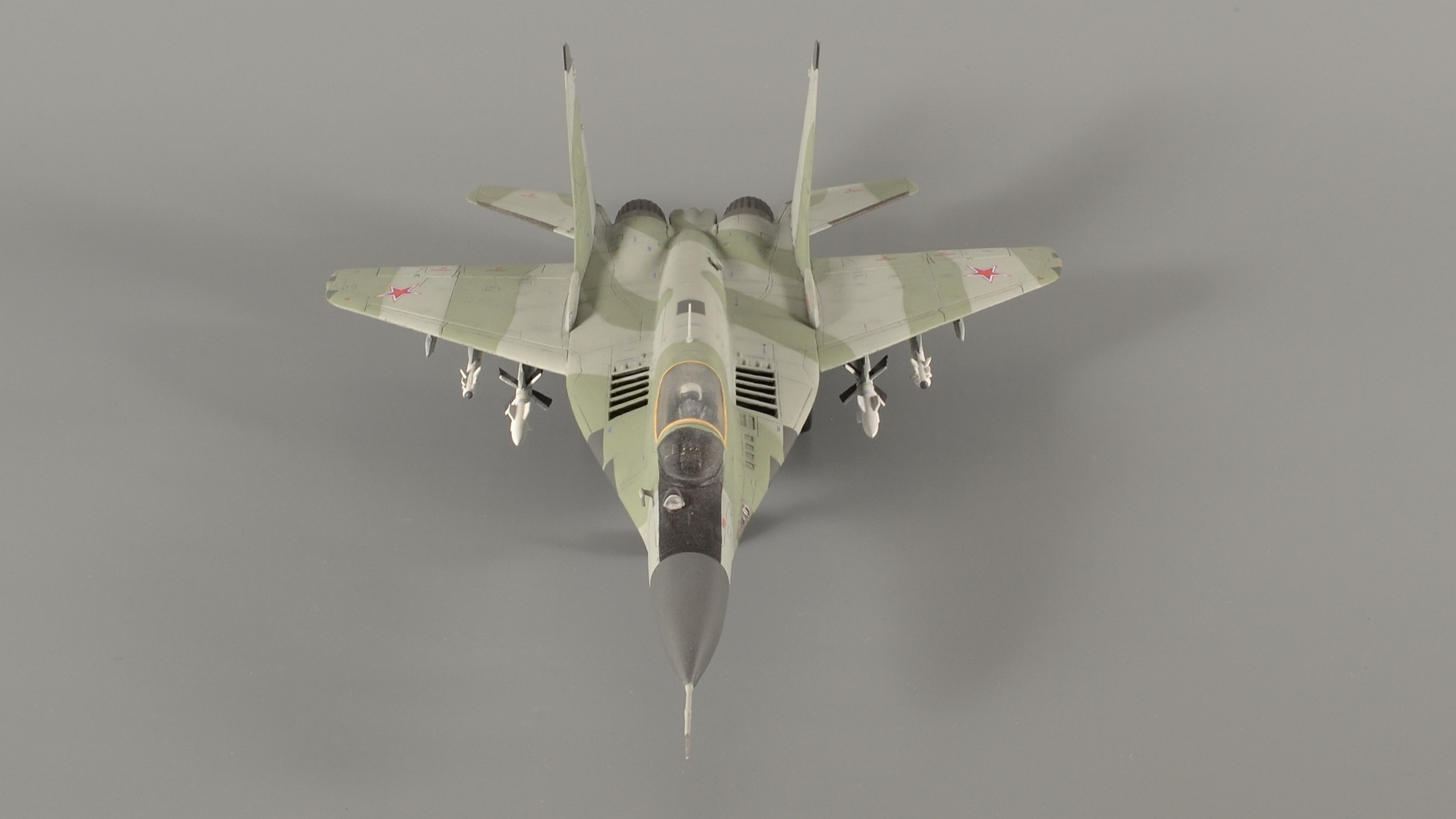

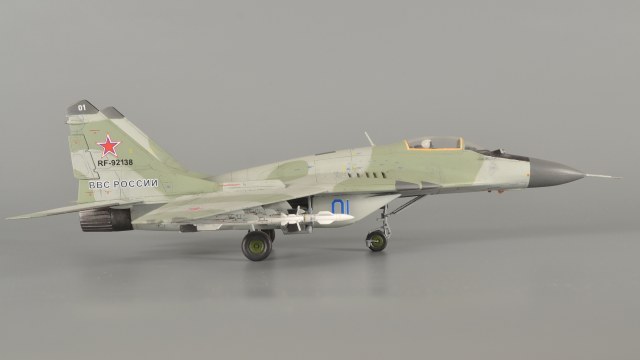

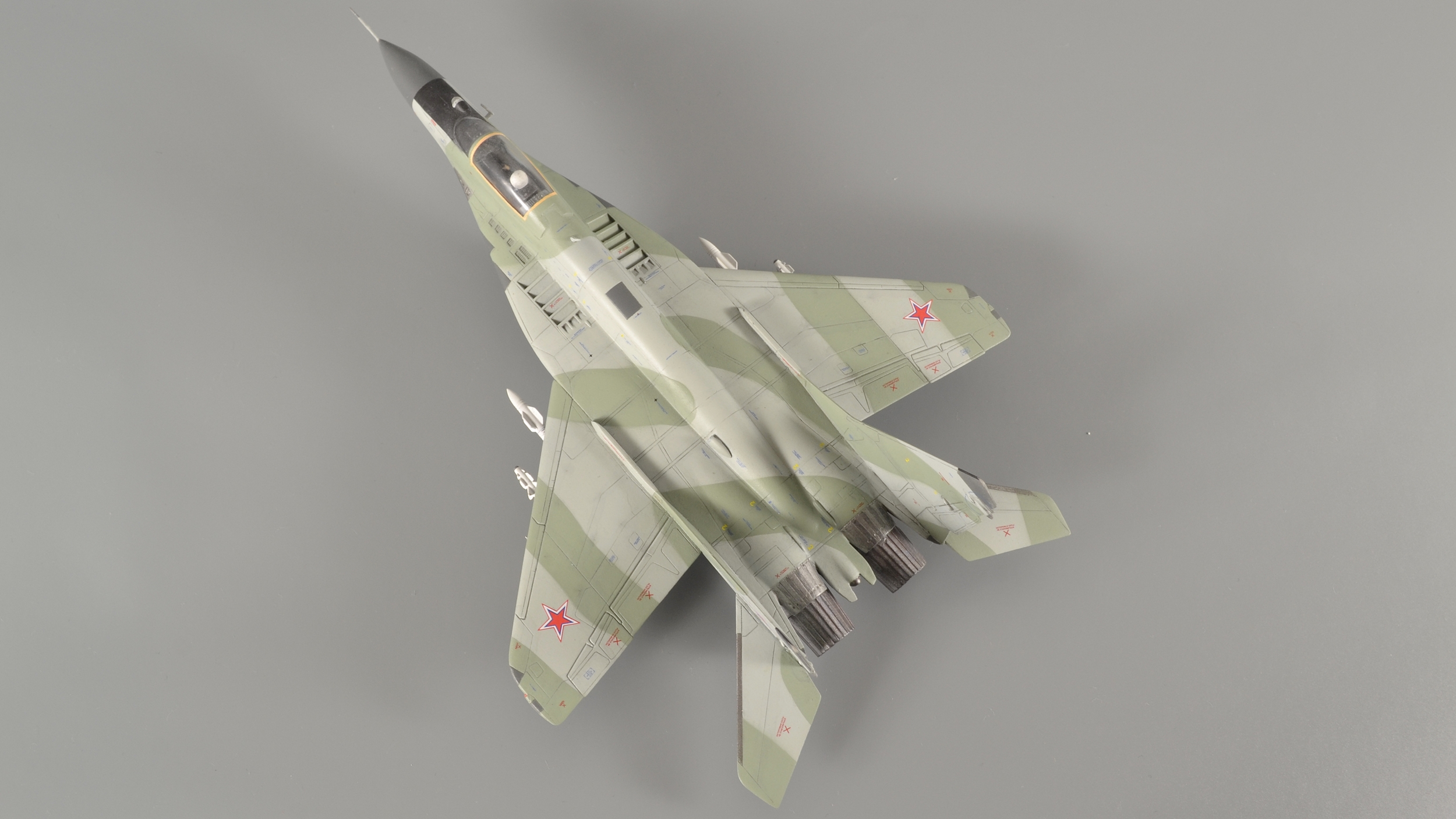

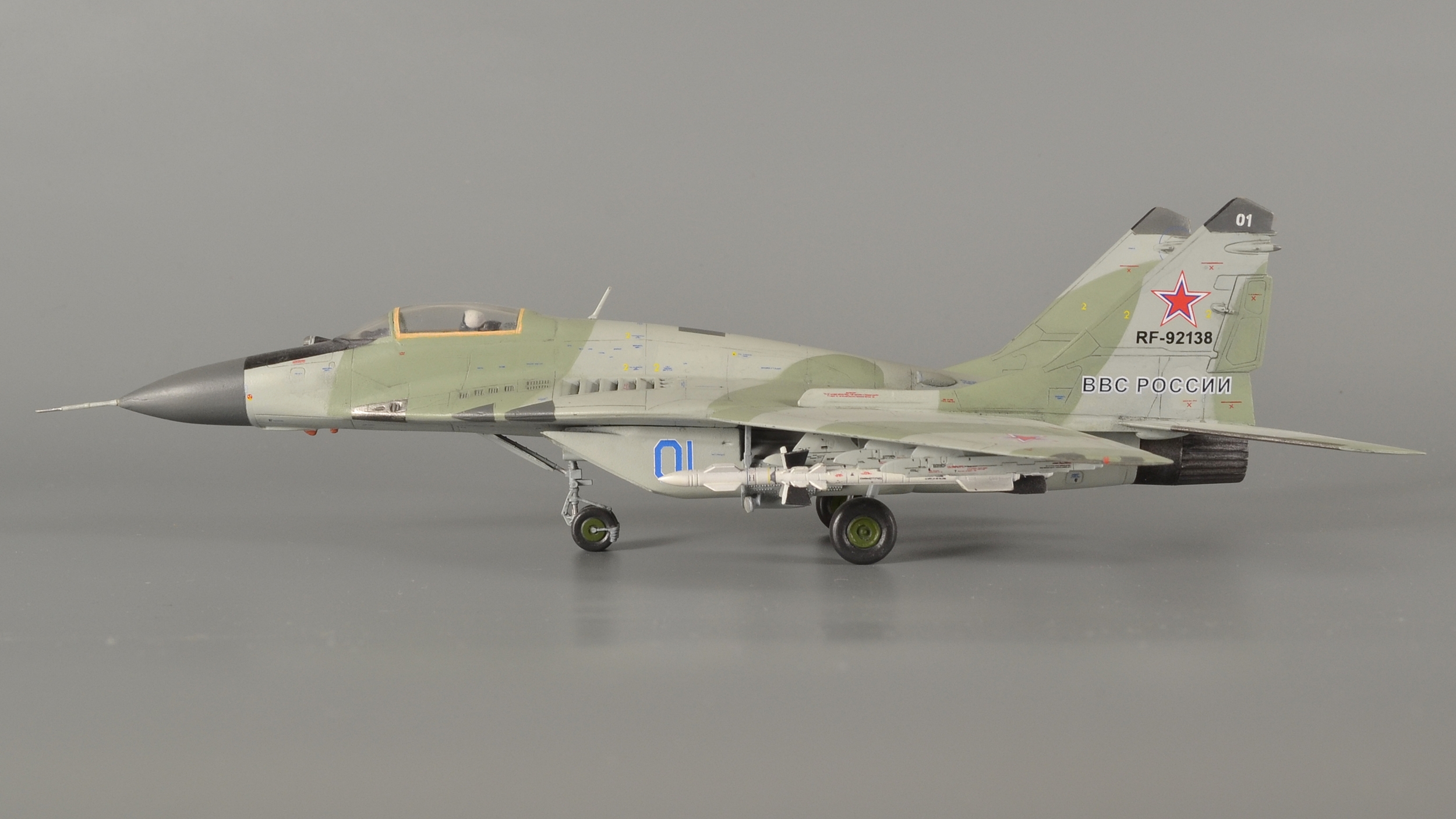

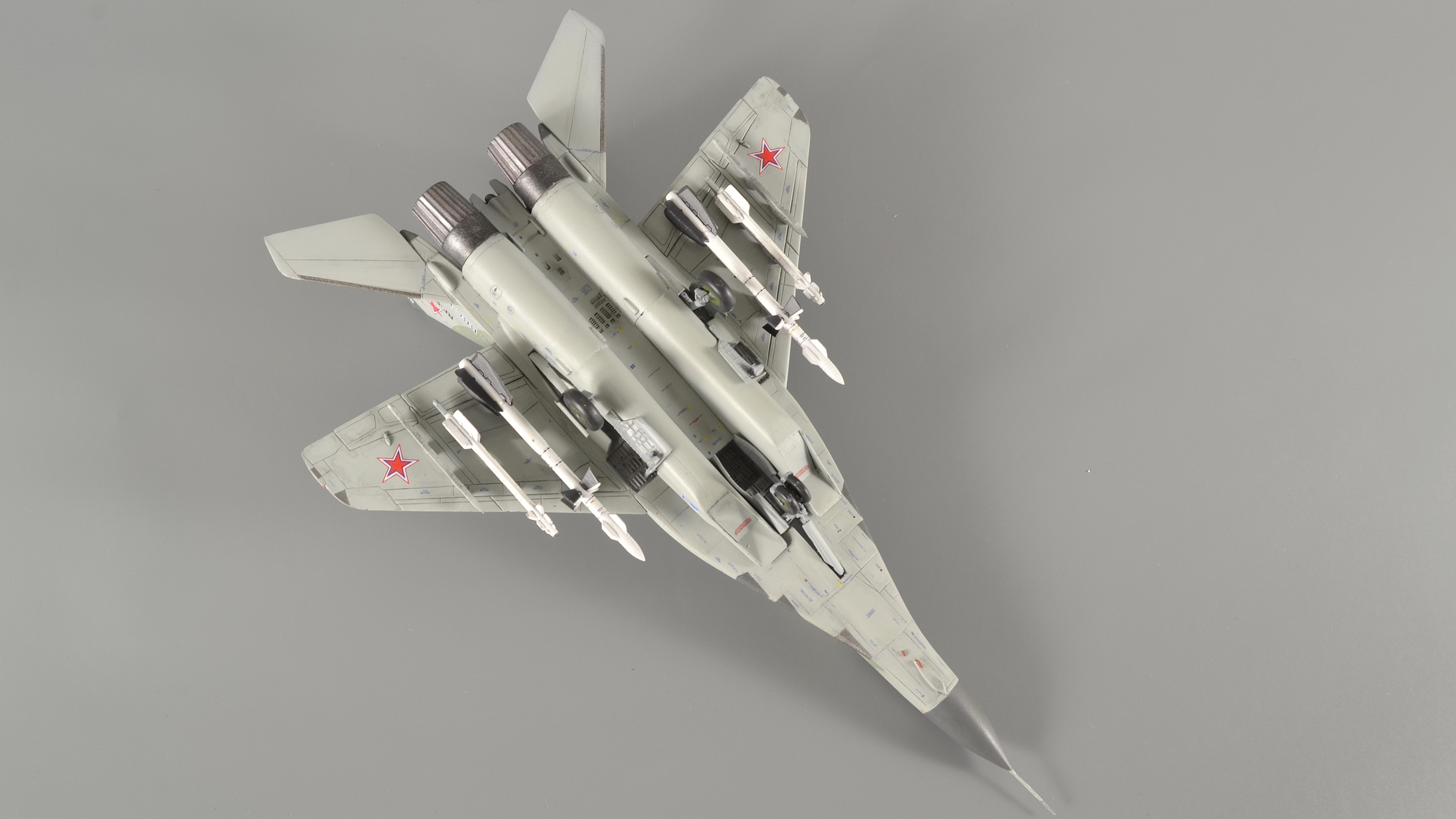

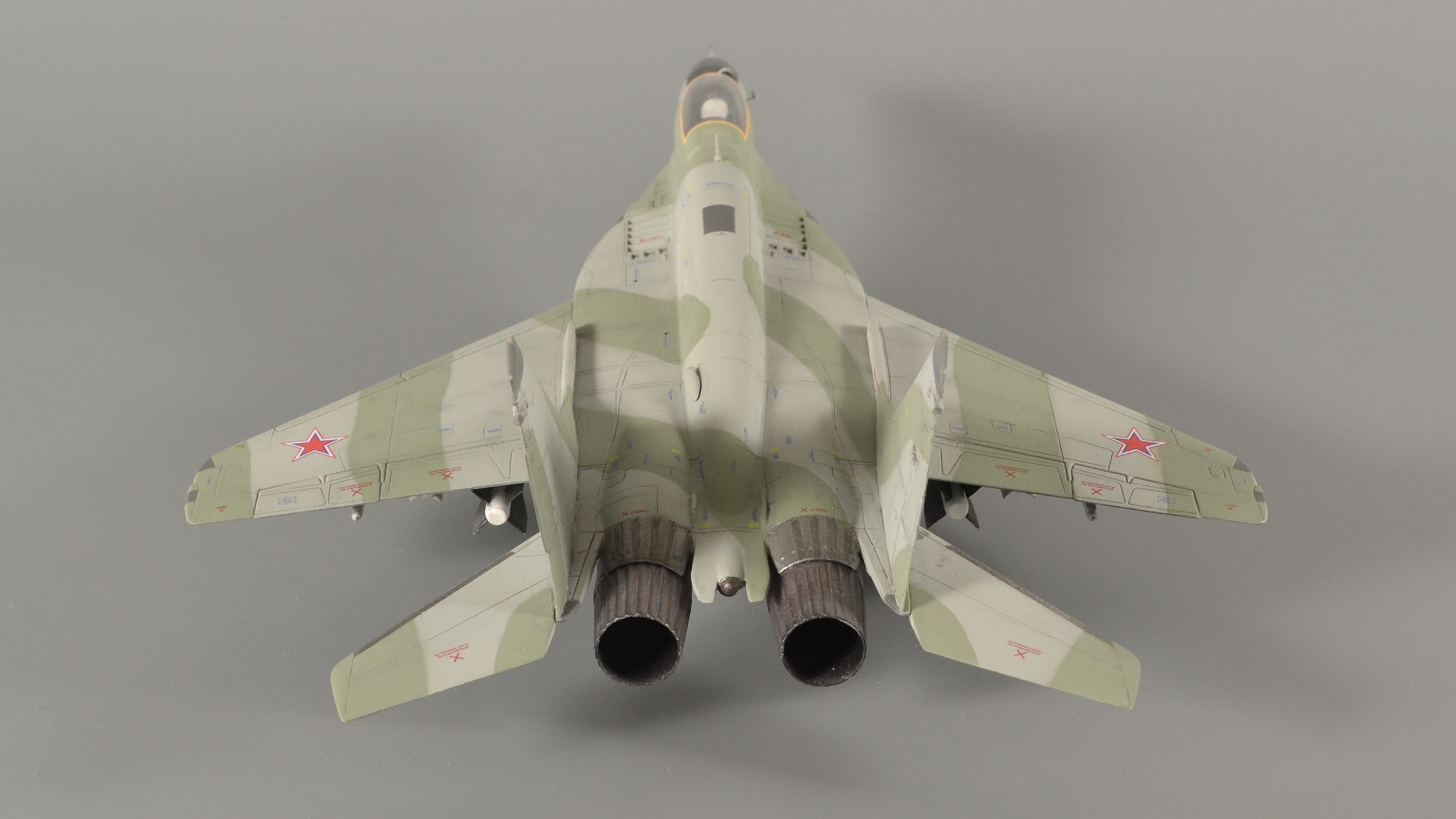

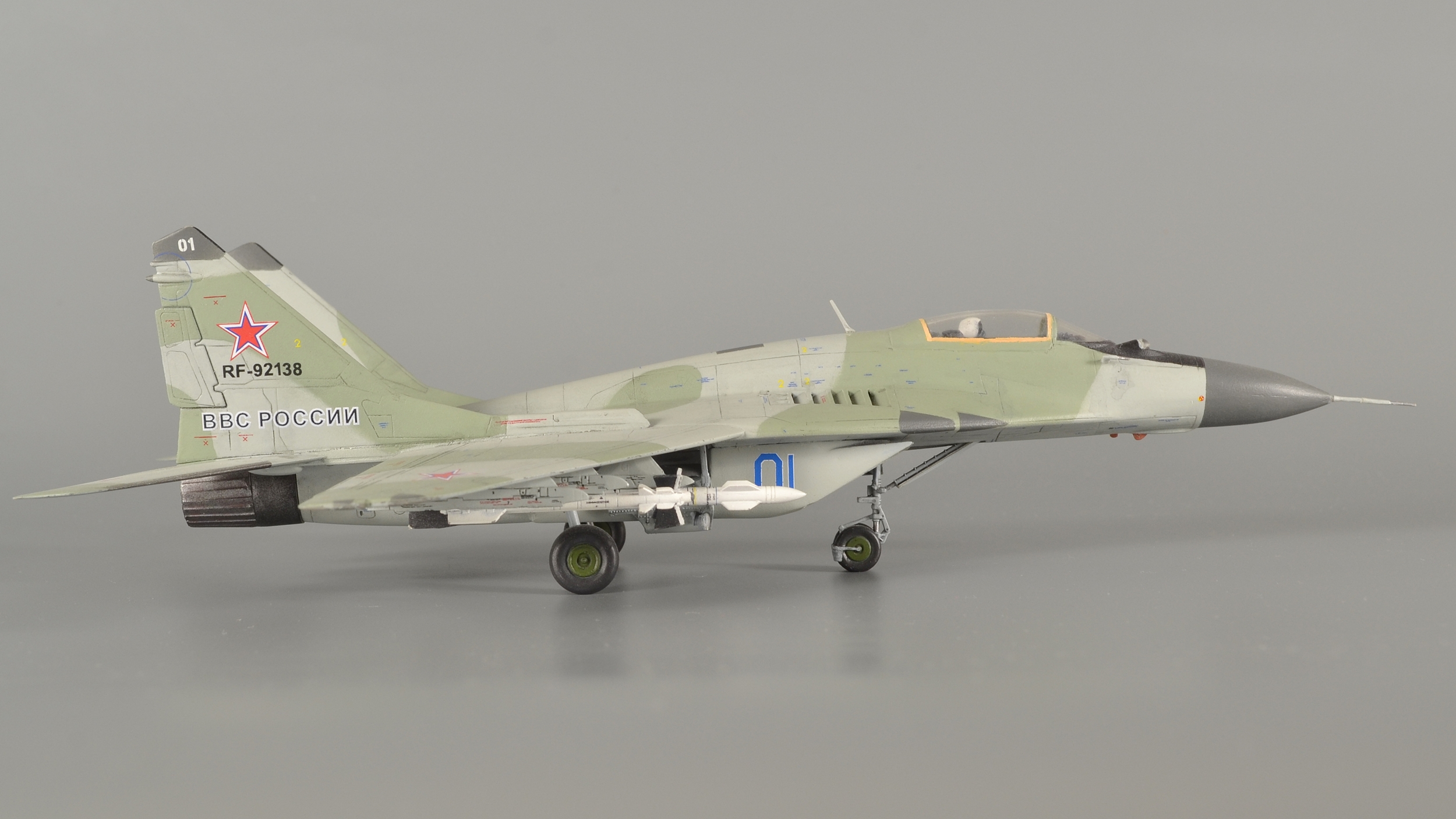

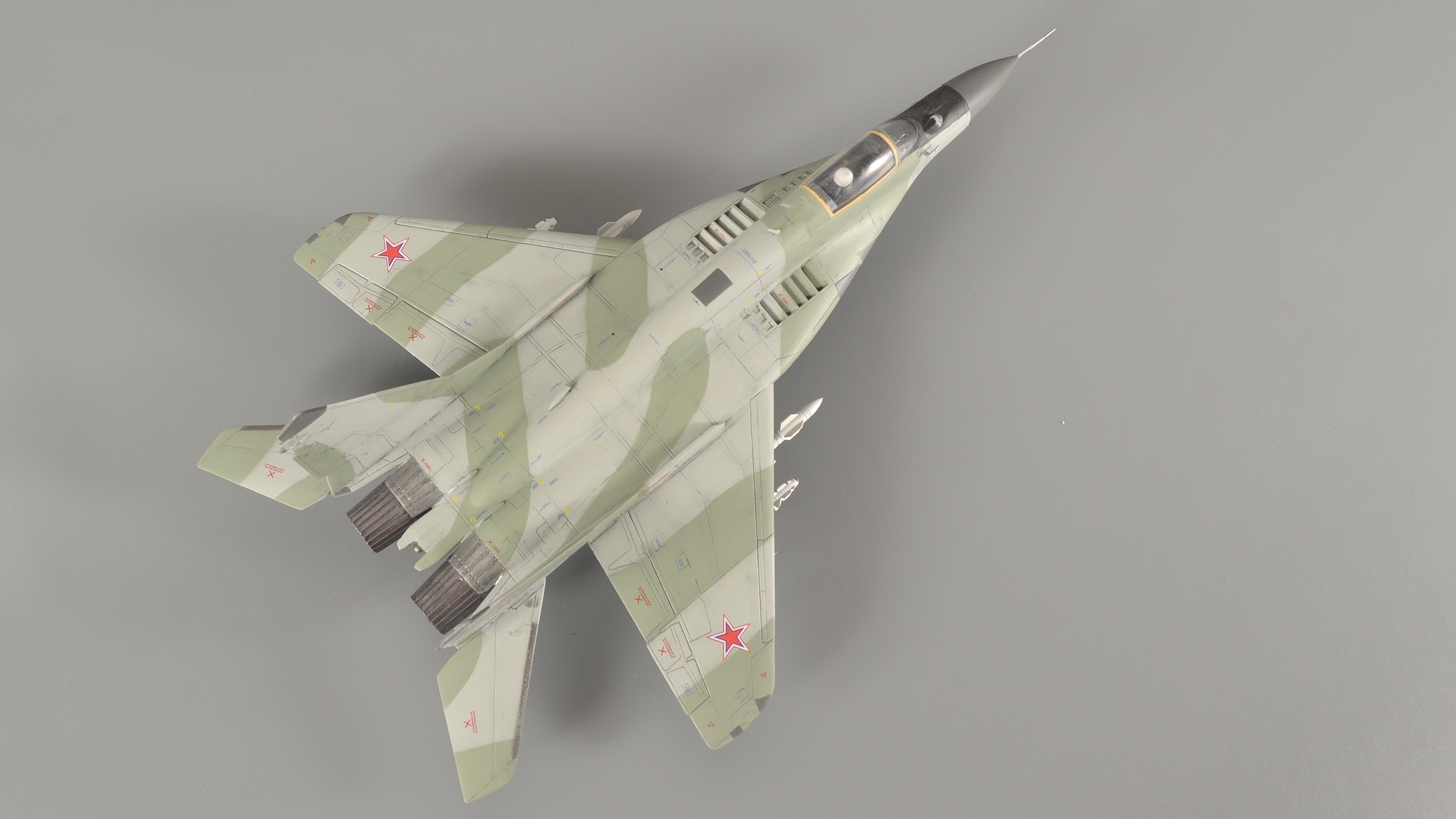

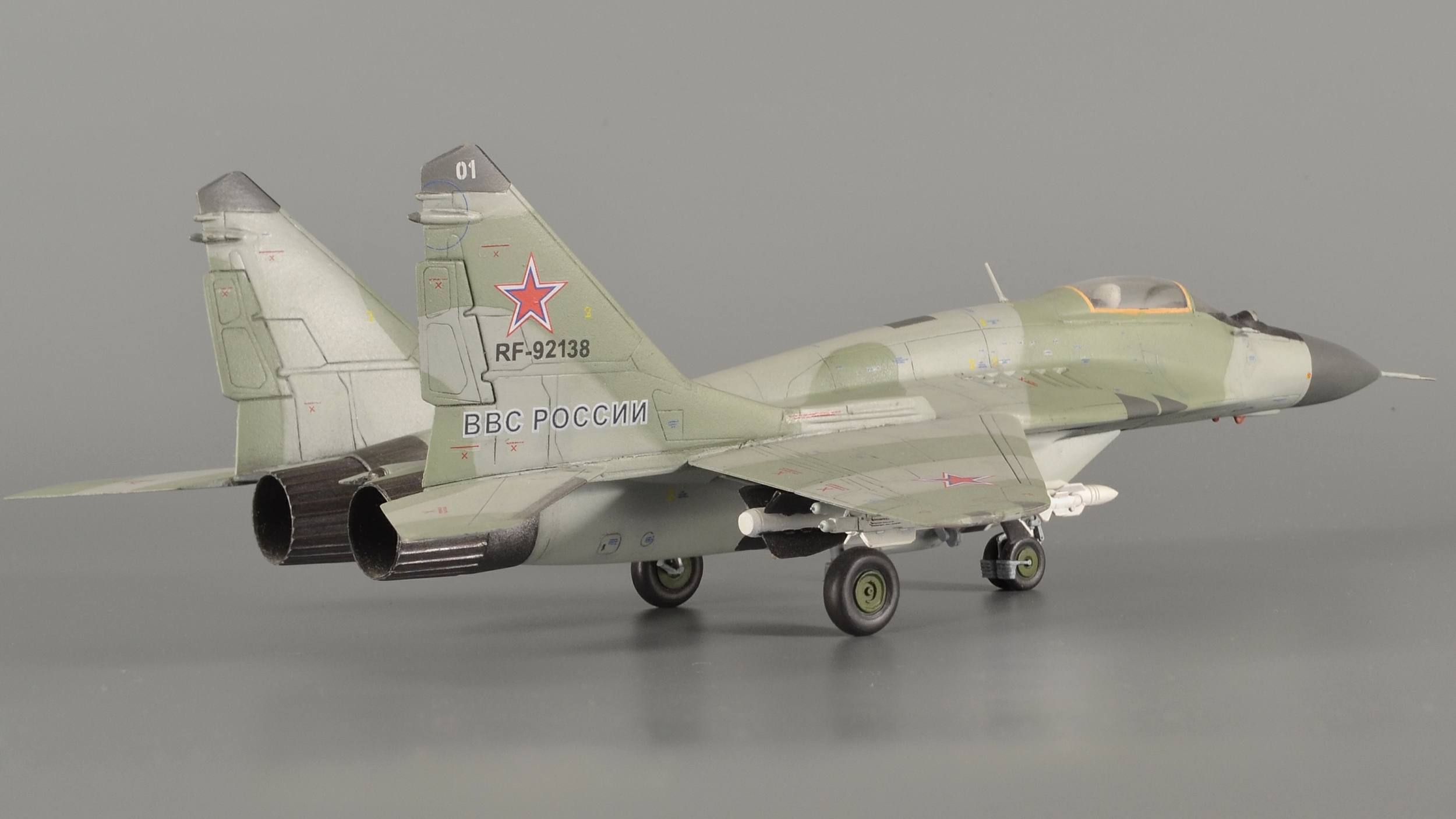

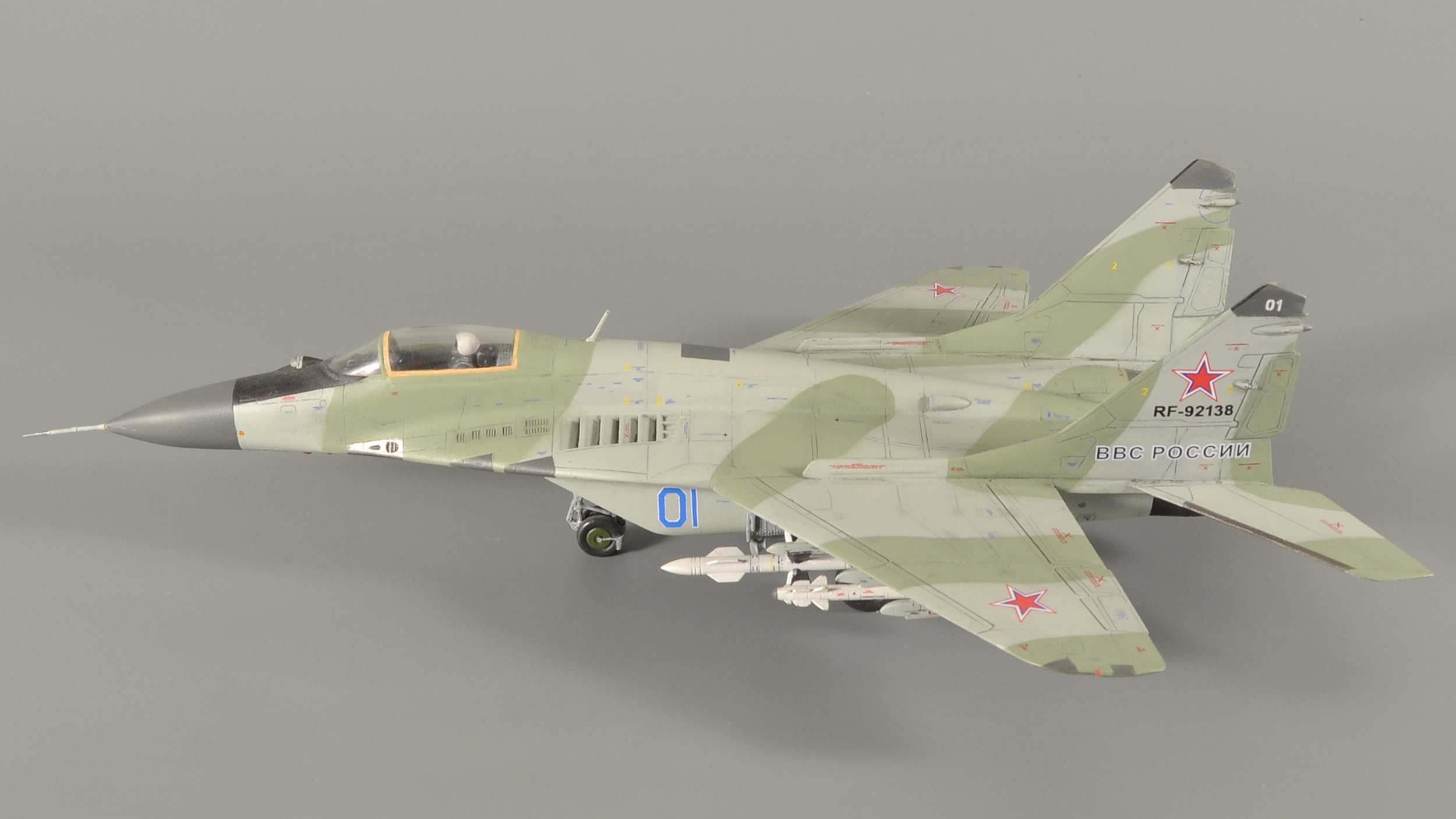

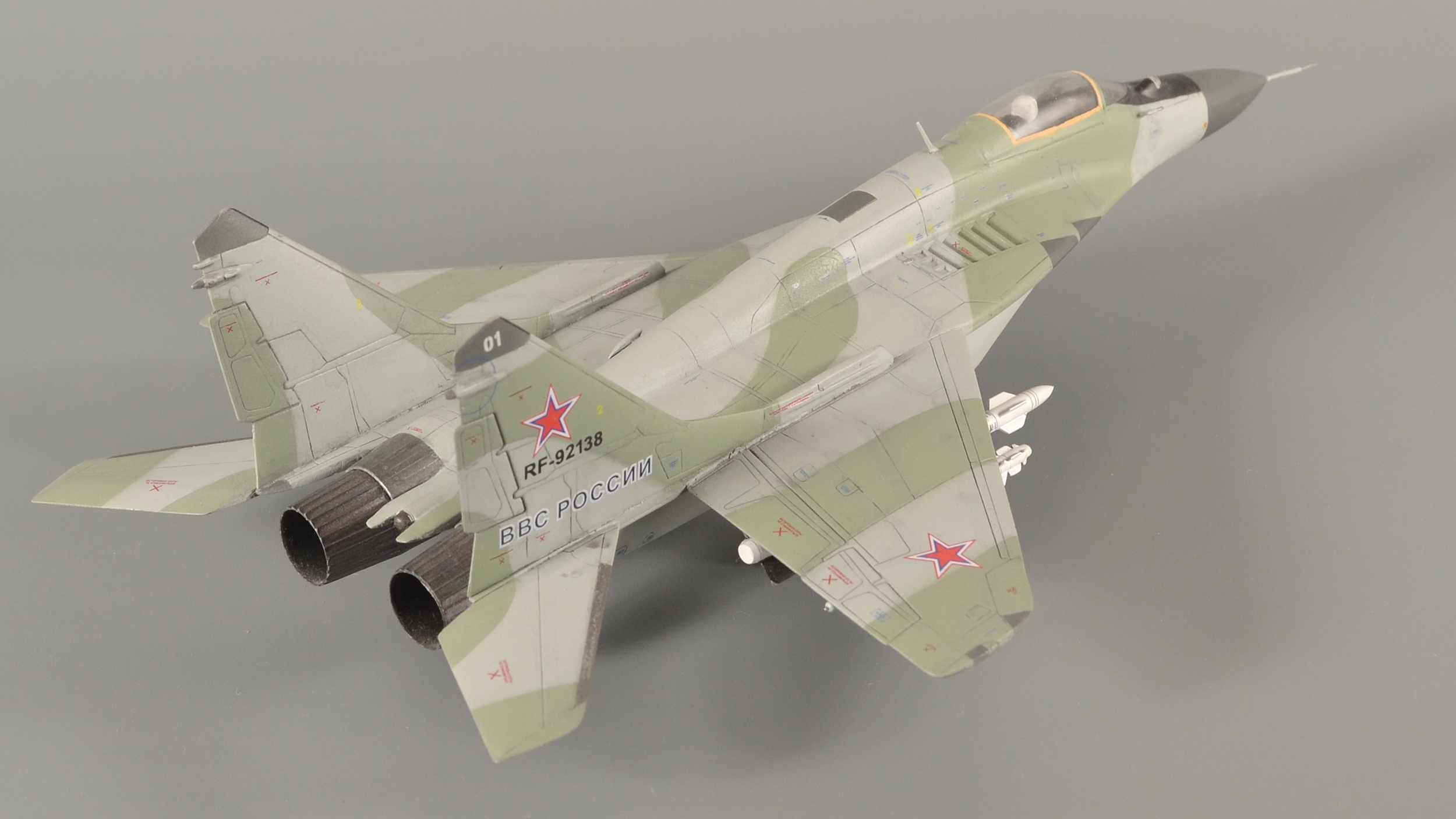

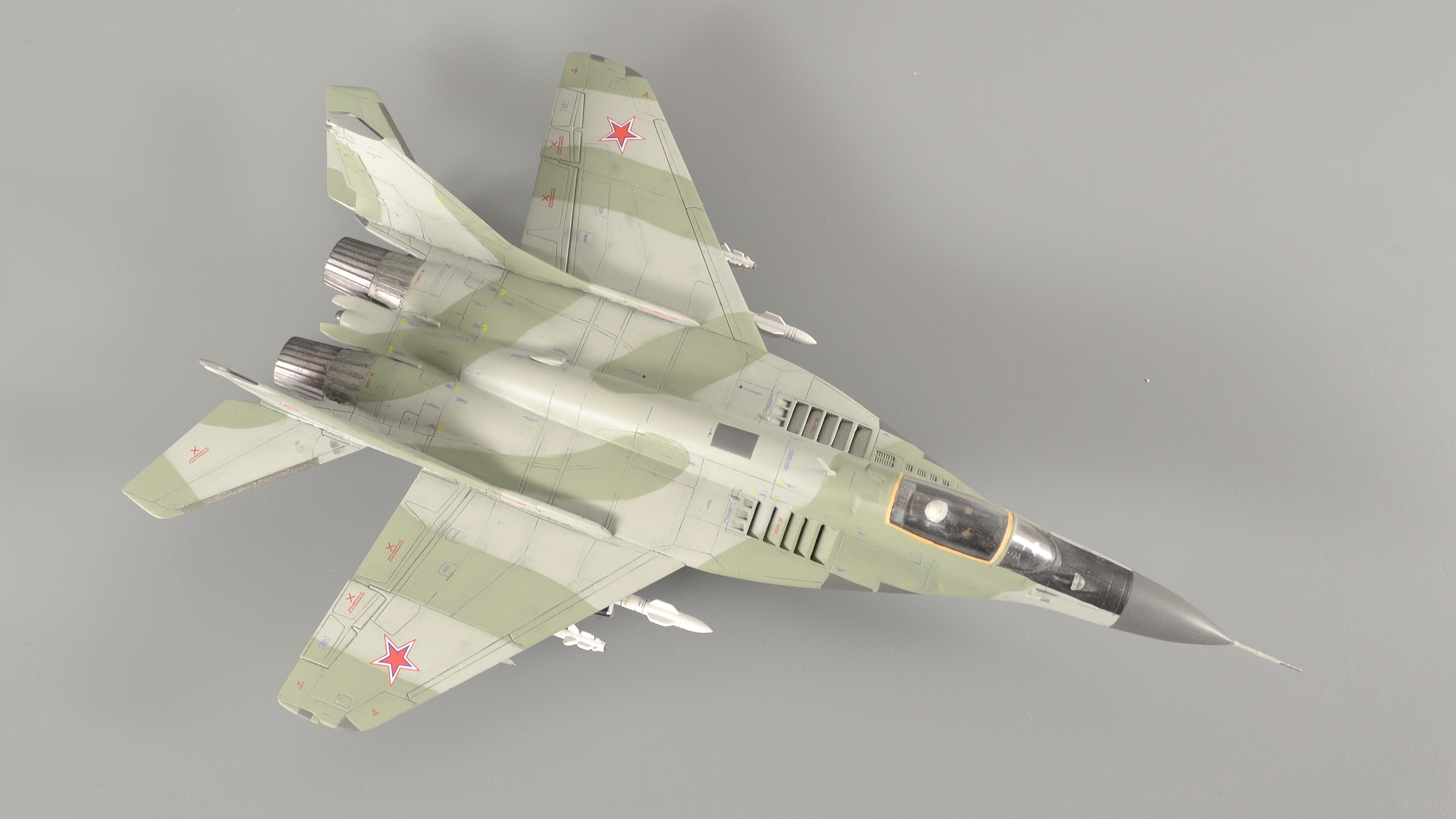

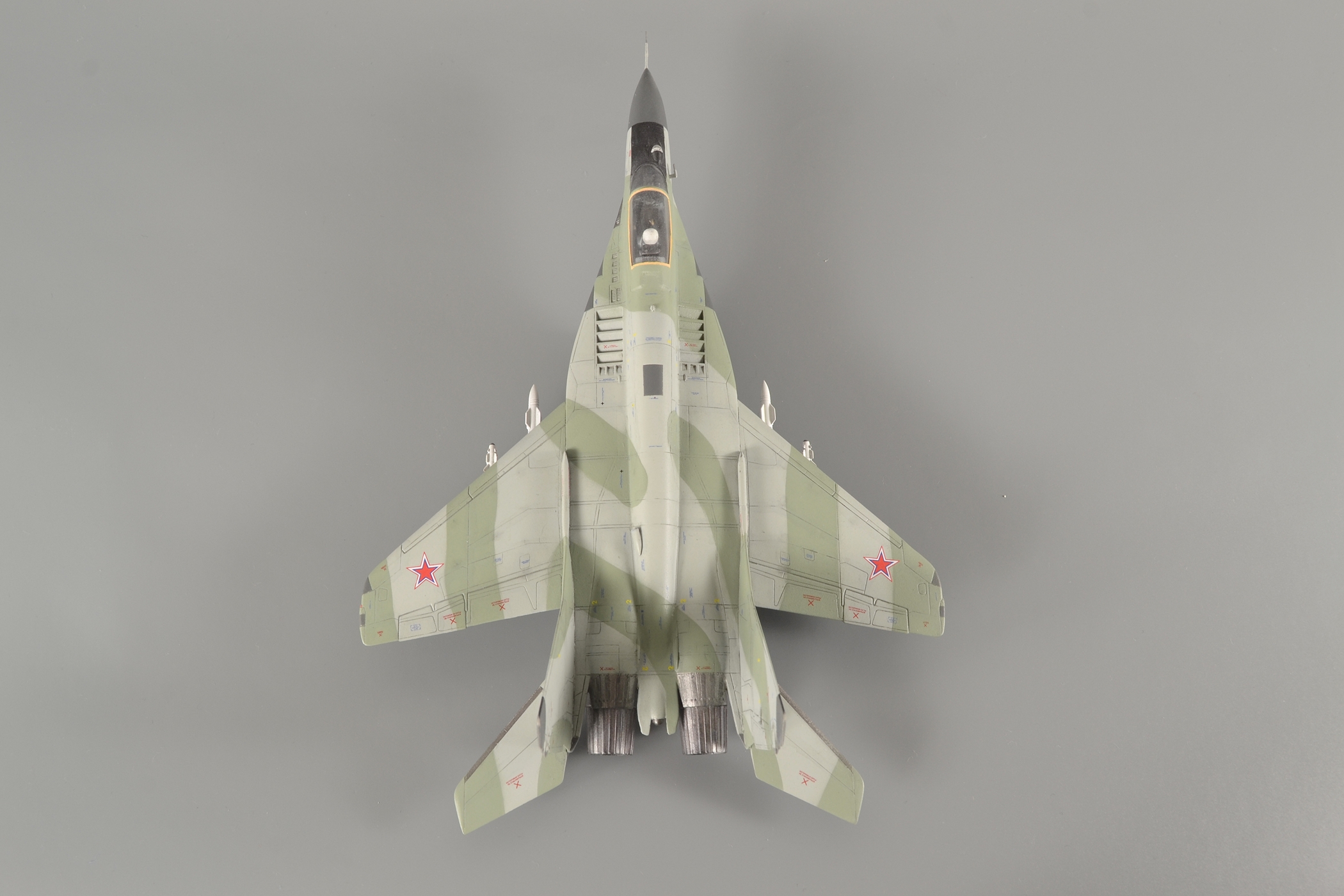

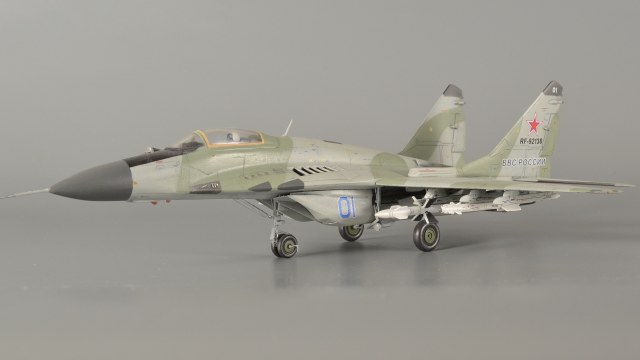

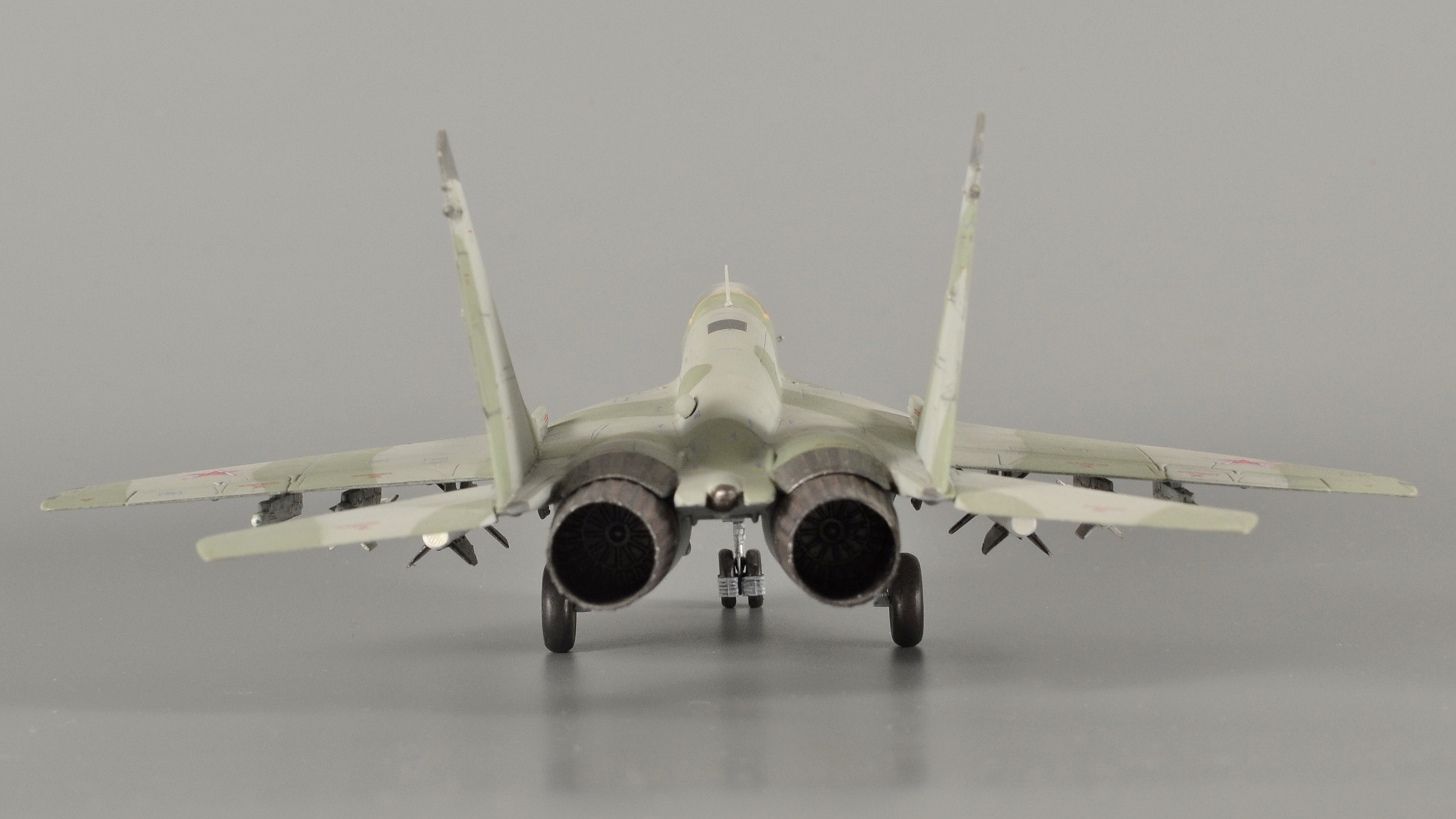

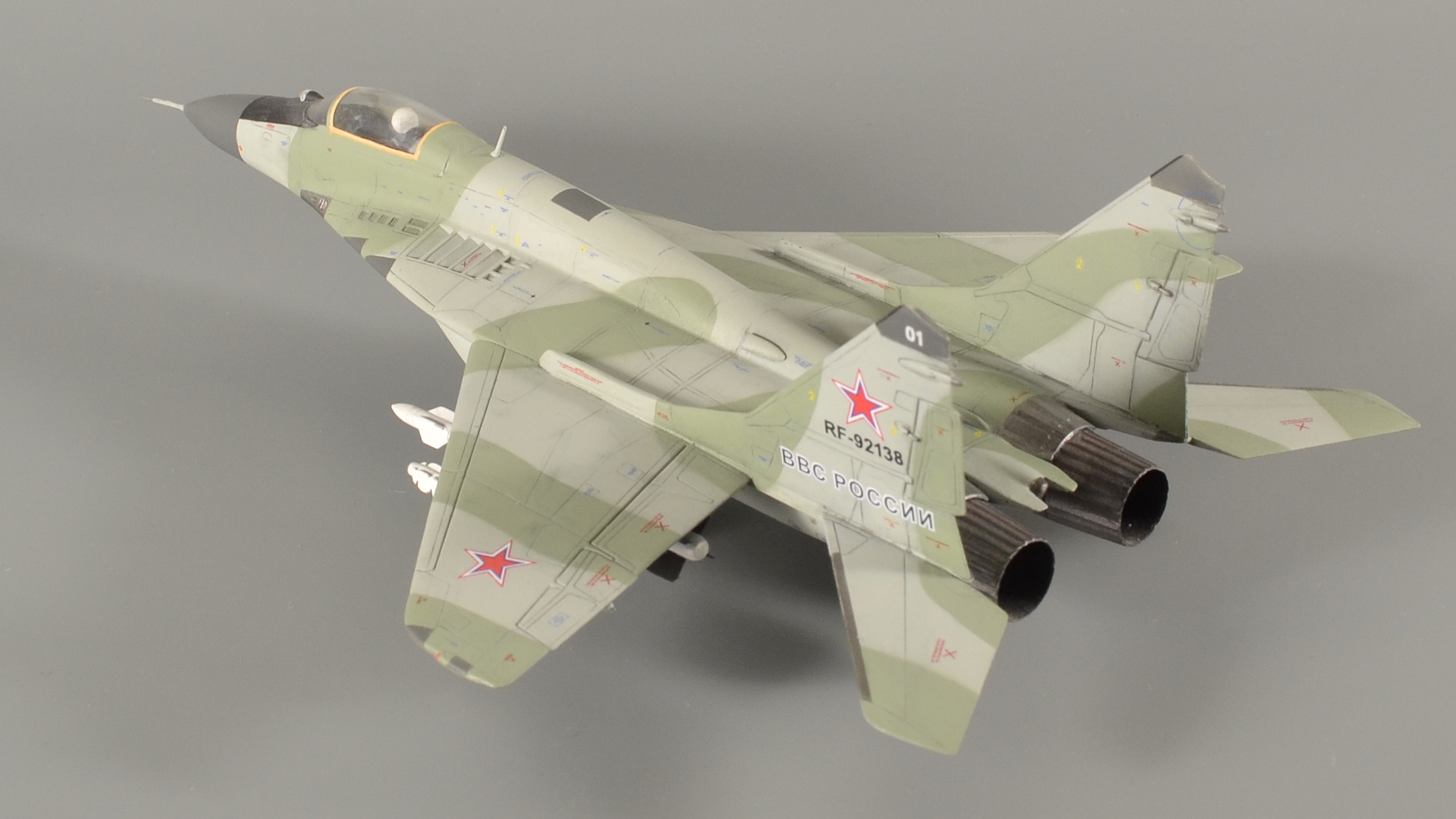

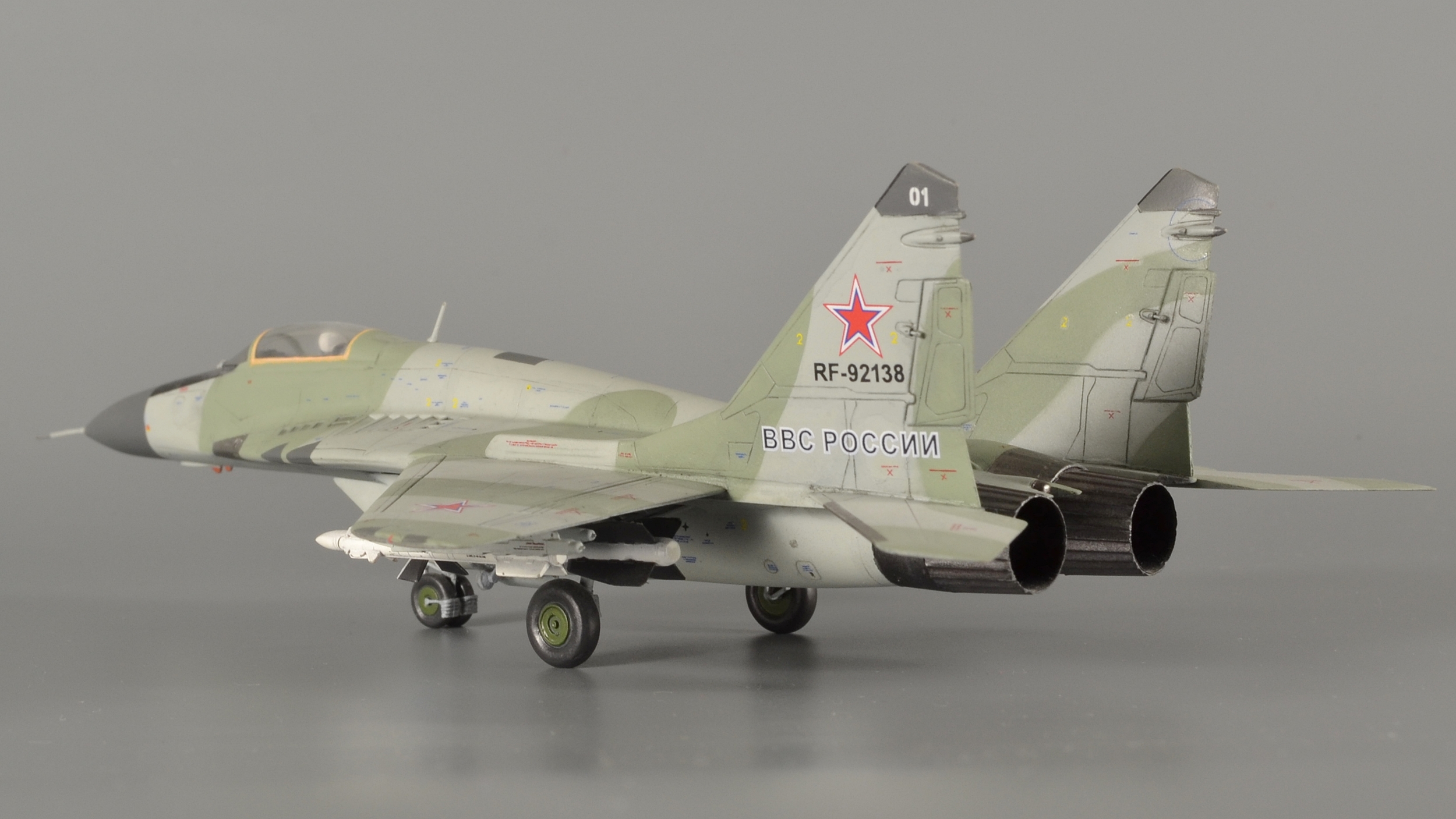

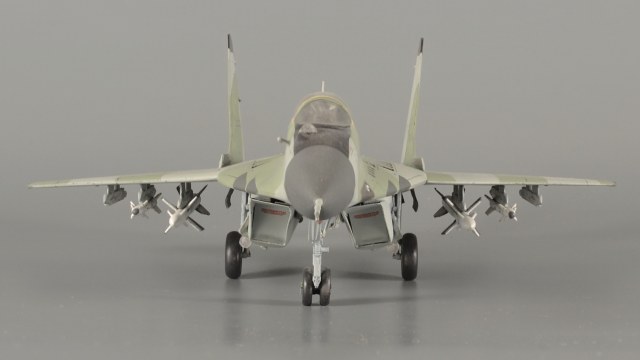

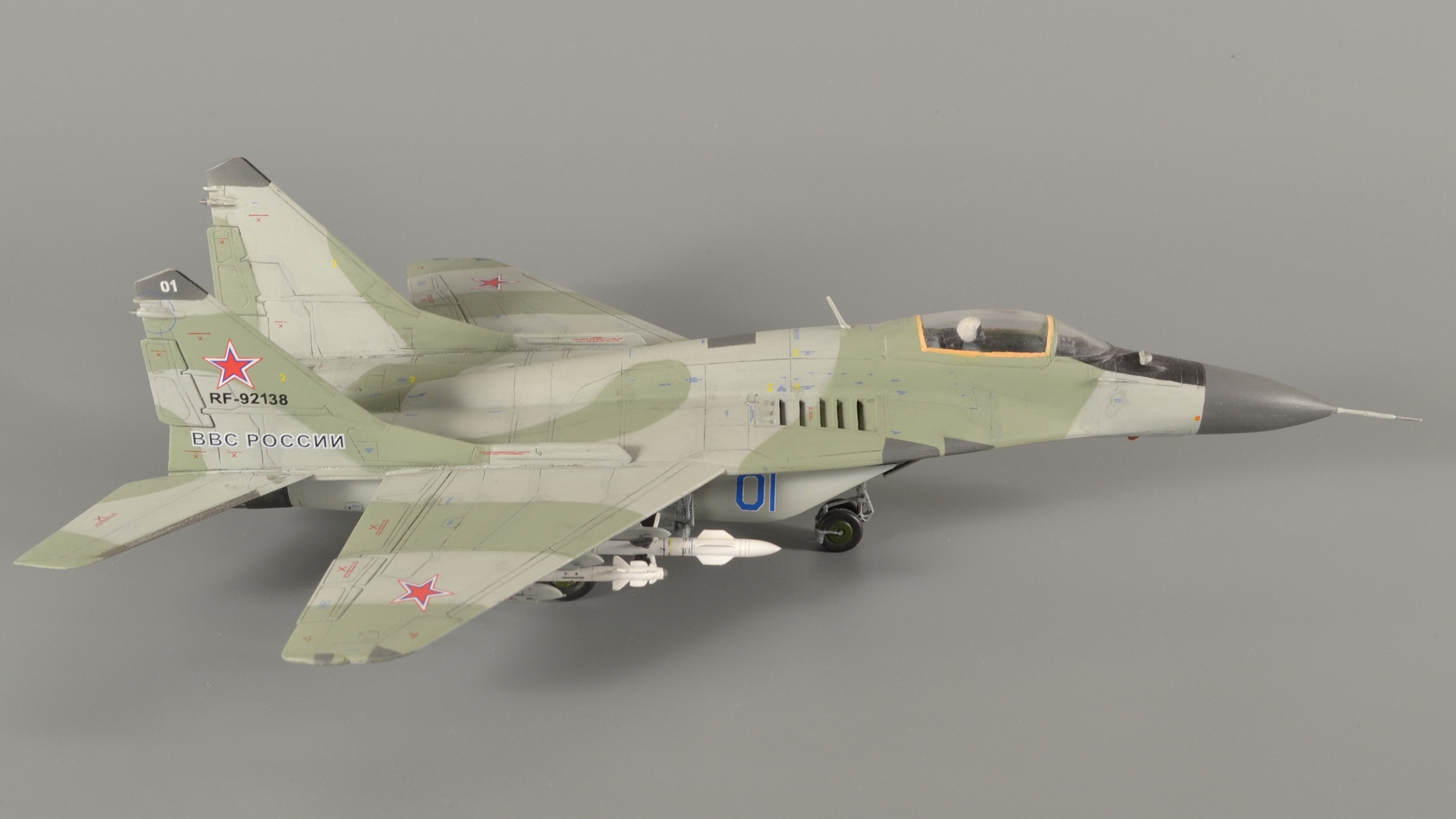

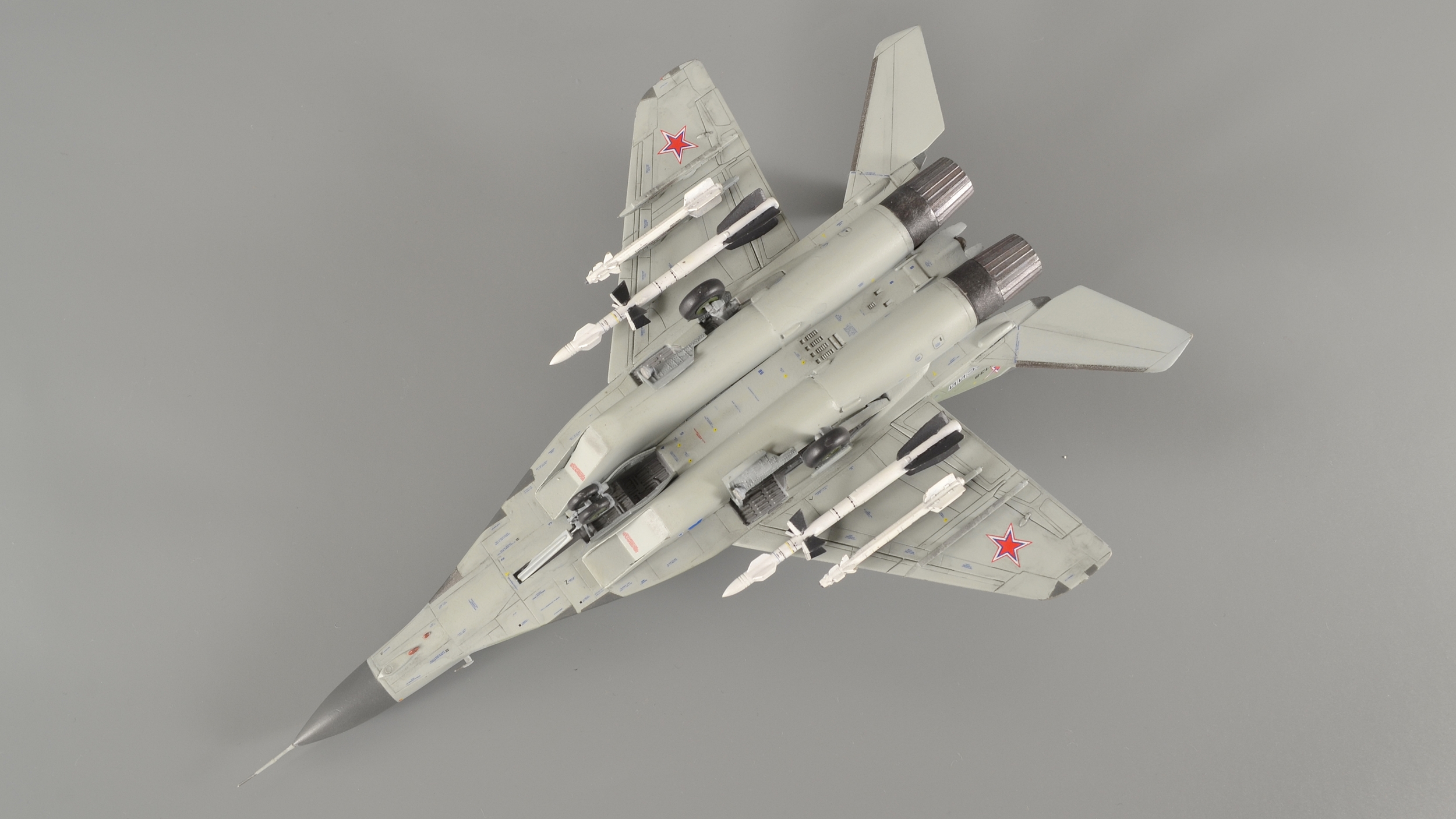

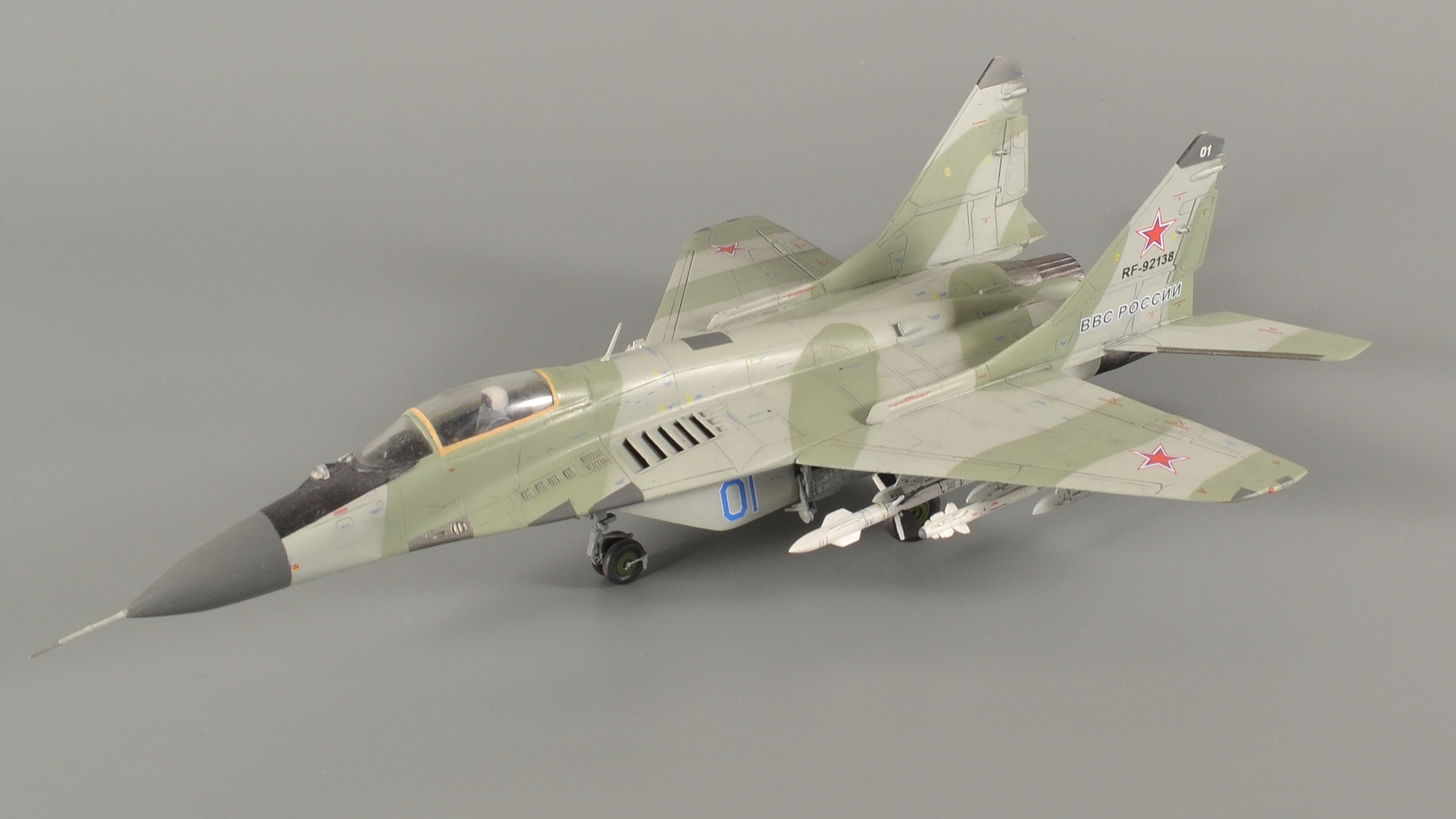

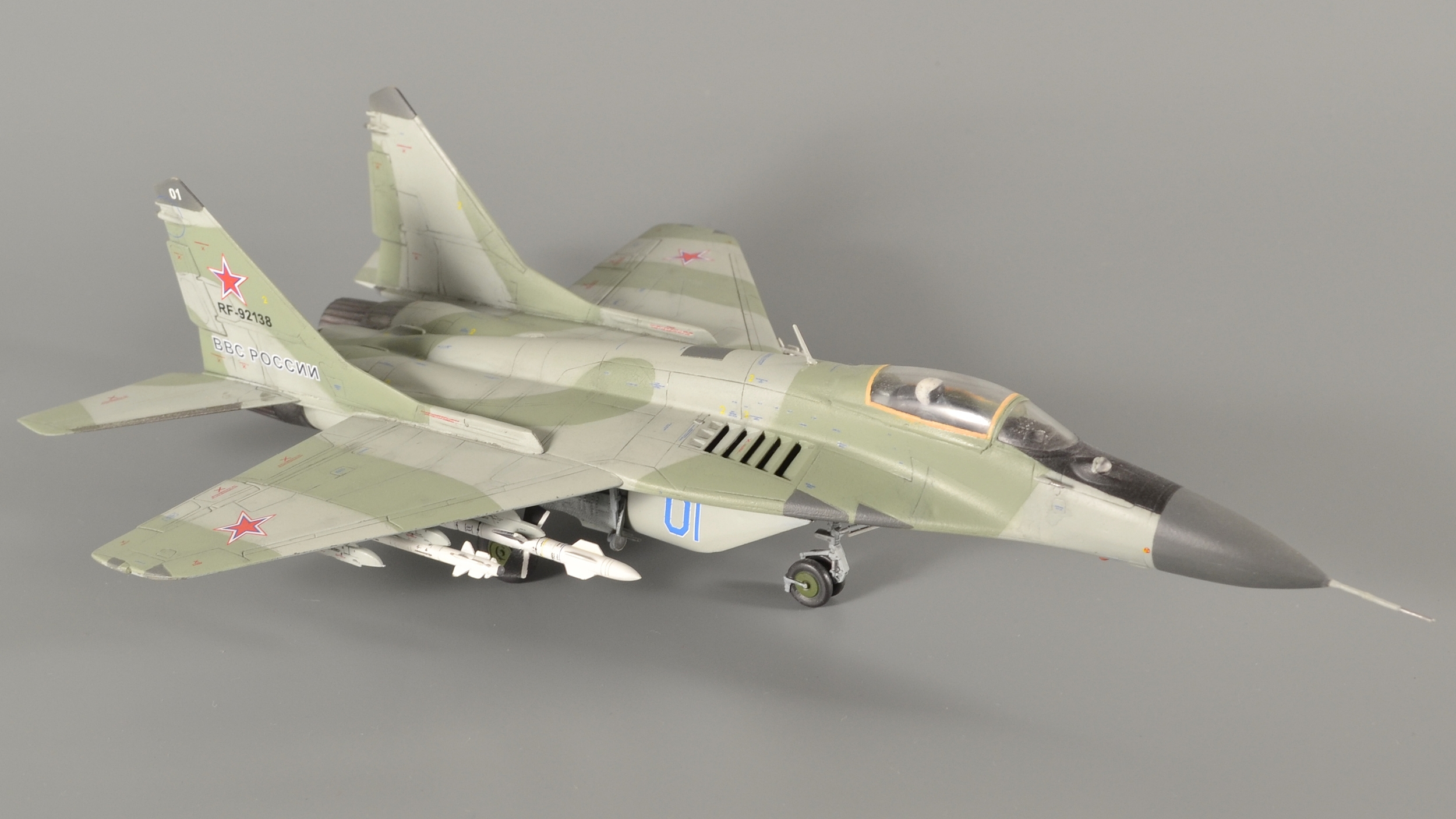

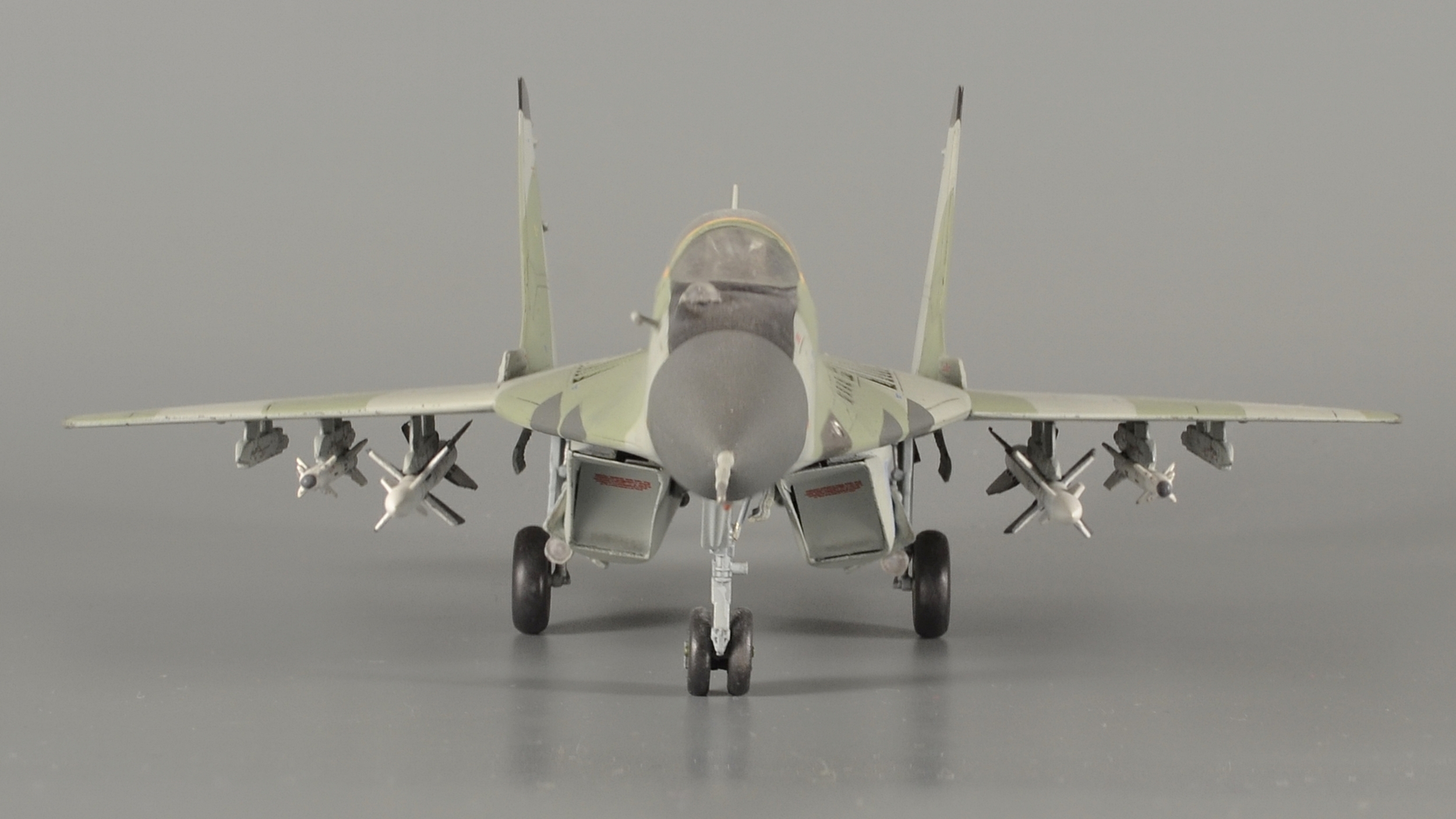

        Добрый день, уважаемые коллеги! Вот еще кое-что из старенького. Модель собрана в августе

2018г. Тогда нравилось как получилось, сейчас смотрю - пвд кривой, фонарь мутный, кромки не

сточены, ниши пустые, мелочевка не проработана, да и по матчасти в целом, наверняка куча

косяков... Одно утешает - если видишь свои недостатки спустя какое-то время, значит есть

прогресс и следующая работа по-любому будет лучше!)) Хотел сначала в песочницу кинуть, но

там просмотров меньше, а табуреток хочется побольше)) Переместить потом не долго))

    Модель без дополнений, разве что вырезал другие защитные панели для воздухозаборников и,

возможно, пусковые устройства и ракеты от других наборов. Думал какой вариант выбрать -

долго не мог найти ничего интересного, камуфляж 29-х мигов, имхо, какой-то простенький,

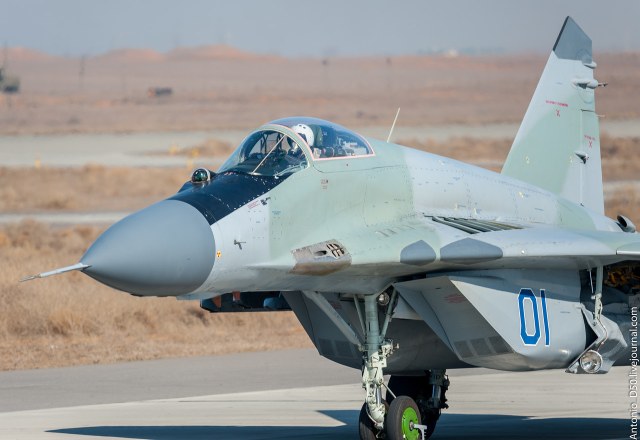

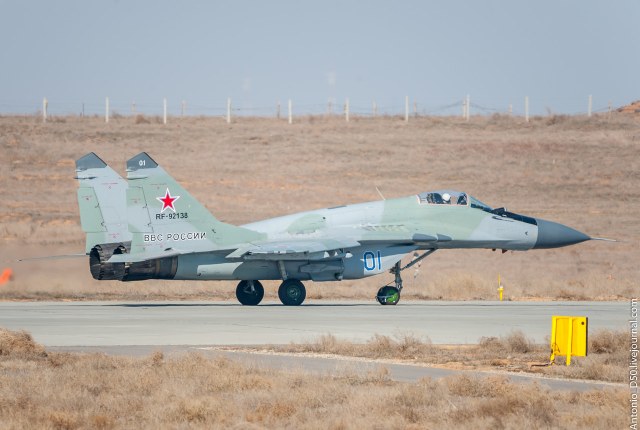

скучноватый. В результате остановился на астраханском RF-92138 "01" из 116-го Учебного

Центра Боевого Применения. Красил ориентируясь на снимки, что удалось найти в сети. Правда,

не попадались виды сверху (даже автору фотографий написал,- нету ли случайно?- тот даже

ответил, обещал посмотреть, но, видимо, не нашел), так что по расположению пятен возможны

неточности. Краски использовал от "Pacific-88", номера цветов сейчас уже не скажу, возможно

и что-то смешивал. Декали от "Бегемот". Как-то так, пинайте на своё усмотрение!

    P.S. Сами фото, кстати, как, приемлемого качества? Планирую продолжать снимать в том же

ключе. Однако, я далеко не профи, так, экспериментирую потихоньку, так что замечания

приветствуются (может ракурсов каких не хватает, свет не такой и т.д.)

Оценки

97,31 из 100
Исполнение: 99,08 Окраска: 99,17 Матчасть: 99,00
12 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (59)

Юрий Попов Юрий Попов

На сайте с 05.06.2016

0     10

Смотрится!
Если этого за 2018 год считать старым, то что говорить о моих за 90-е ?

Вагиф Гульметов Вагиф Гульметов

На сайте с 11.09.2015

62     473

Ну раз нужны табуретки, то прежде всего стоило рассверлить сопла ракет. Герметик фонаря нужен более розовый, а тут оранжевый. Заметил щель по правому борту под фонарём от стыка половинок. Но в целом, очень хорошо. По окраске и декалям все неплохо таки. Вот моя табуретка.

GurG GurG

На сайте с 18.12.2020

12     290

Уважаемый Павел, маскировка самолёта на фоне фона (извиняюсь за повтор) полностью удалась. )))
(За матчасть - не силен , но в общем модель смотрится).
С уважением, Юрий.

Александр Ионас Александр Ионас

На сайте с 03.02.2012

232     2215

Неплохо,безусловно,вот только я бы сделал пятна,чуть по-размытие.И может быть стоит указать модификацию?

SAURON SAURON

Эстет

На сайте с 18.07.2010

368     21798

Красивый.

Генеральный конструктор Генеральный конструктор

На сайте с 10.05.2009

3     3777

Щели на стыке левого воздухозаборника просто адские...
Нет наклона консолей стабилизатора, не отклонены элероны.
По серому цвету вопрос - либо фото такие, либо он с зеленоватым оттенкоком.

Ляш Игорь Ляш Игорь

Спонсор

На сайте с 05.08.2010

103     18697

И может быть стоит указать модификацию?

Я укажу -(9-13)

Сергей Кулаков Сергей Кулаков

На сайте с 17.10.2016

56     16

Понравилась работа. Придерусь только к толщине стабилизаторов ракет - можно было бы сточить, это недолго. И серый цвет отсутствует - получился какой то оттенок салатового - так задумано?

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Благодарю за отзывы, уважаемые коллеги!))

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Смотрится!

Если этого за 2018 год считать старым, то что говорить о моих за 90-е ?


Спасибо, Юрий! Пока нет новых моделей, выкладываю "старые", как их еще назвать? Ранее собранные, как вариант))

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Ну раз нужны табуретки, то прежде всего стоило рассверлить сопла ракет. Герметик фонаря нужен более розовый, а тут оранжевый. Заметил щель по правому борту под фонарём от стыка половинок. Но в целом, очень хорошо. По окраске и декалям все неплохо таки. Вот моя табуретка.

Спасибо, Вагиф! Все по делу! Всегда с интересом читаю ваши отзывы - они словно лакмусовая бумажка, довольно точно передают общий уровень той или иной модели!))

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Уважаемый Павел, маскировка самолёта на фоне фона (извиняюсь за повтор) полностью удалась. )))

(За матчасть - не силен , но в общем модель смотрится).
С уважением, Юрий.


Спасибо, Юрий! Я вот на днях еще Су-24 на этом же фоне выложу, посмеемся еще больше!)) Буду дальше экспериментировать)

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Неплохо,безусловно,вот только я бы сделал пятна,чуть по-размытие.И может быть стоит указать модификацию?

Спасибо, Александр! Насчет размытости пятен не уверен, но менее контрастными, думаю, стоило бы сделать, приглушить слегка основным цветом.
Модификацию сейчас добавлю в название.

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Красивый.

Спасибо, SAURON! Это я еще не старался!))

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Щели на стыке левого воздухозаборника просто адские...

Нет наклона консолей стабилизатора, не отклонены элероны.
По серому цвету вопрос - либо фото такие, либо он с зеленоватым оттенкоком.


Спасибо, Генеральный конструктор! (если не путаю, тоже Павел)
1. Щели не только в том месте остались))
2. Если в кабине пилот/не стояночный вариант, все равно стабы и элероны нужно отклонять? Тут я не силен, просветите)
3. На тех фото, что я использовал, "серый" цвет явно отдавал каким-то зеленоватым. Возможно, просто на солнце цвета так играли, по окраске не копал глубоко...

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Цитата:И может быть стоит указать модификацию?

Я укажу -(9-13)


Спасибо, что заглянули, Игорь!

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Понравилась работа. Придерусь только к толщине стабилизаторов ракет - можно было бы сточить, это недолго. И серый цвет отсутствует - получился какой то оттенок салатового - так задумано?

Спасибо, Aviator98!
1. Насчет толщины стабилизаторов ракет тогда вообще не задумывался, не обращал внимания. Здесь мне уже открыли глаза на этот момент. Теперь все кромки стачиваю под ноль, более мелкие детальки вырезаю из жестянки, либо проволока/струна (антеннки)
2. Да, так и задумывал. Теперь уже начинают терзать сомнения... В любом случае, с цветом основных пятен мимо))

GurG GurG

На сайте с 18.12.2020

12     290

Цитата:Уважаемый Павел, маскировка самолёта на фоне фона (извиняюсь за повтор) полностью удалась. )))

(За матчасть - не силен , но в общем модель смотрится).
С уважением, Юрий.
Спасибо, Юрий! Я вот на днях еще Су-24 на этом же фоне выложу, посмеемся еще больше!)) Буду дальше экспериментировать)


Уважаемый Павел.У меня не было ни малейшего желания подвергать обструкции вашу работу. Просто (этому меня научили давно в детском фотокружке) фон фотографии является неотъемлимой её составной частью и является скрепляющим фактором вашего замысла. Серо-зеленые пятна на сером фоне говорят : или это такой замысел, или фон надо менять. Только и всего.
С уважением,Юрий.

Александр Ионас Александр Ионас

На сайте с 03.02.2012

232     2215

Фоменко Денис Петрович Фоменко Денис Петрович

На сайте с 27.11.2014

8     388

Норм. Только кресло провалилось вниз.

Фоменко Денис Петрович Фоменко Денис Петрович

На сайте с 27.11.2014

8     388

Норм. Только кресло провалилось вниз.
А вот производитель мог бы сделать просадку на покрышках.

Генеральный конструктор Генеральный конструктор

На сайте с 10.05.2009

3     3777

Цитата:Щели на стыке левого воздухозаборника просто адские...

Нет наклона консолей стабилизатора, не отклонены элероны.
По серому цвету вопрос - либо фото такие, либо он с зеленоватым оттенкоком.
Спасибо, Генеральный конструктор! (если не путаю, тоже Павел)
1. Щели не только в том месте остались))
2. Если в кабине пилот/не стояночный вариант, все равно стабы и элероны нужно отклонять? Тут я не силен, просветите)
3. На тех фото, что я использовал, "серый" цвет явно отдавал каким-то зеленоватым. Возможно, просто на солнце цвета так играли, по окраске не копал глубоко...


Элероны в нейтрали отклоневы вверх. Поперечное V стабилизатора -3,5 градуса (иначе его просто заклинит плоскостью киля при попытке отклонения).

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Уважаемый Павел.У меня не было ни малейшего желания подвергать обструкции вашу работу. Просто (этому меня научили давно в детском фотокружке) фон фотографии является неотъемлимой её составной частью и является скрепляющим фактором вашего замысла. Серо-зеленые пятна на сером фоне говорят : или это такой замысел, или фон надо менять. Только и всего.

С уважением,Юрий.


Все отлично, Юрий! Мои работы нужно подвергать всему, что не запрещено правилами сайта, а иначе какой рост, если никто не укажет на недочеты?)) С фоном пока не попробуешь, не узнаешь. В этот раз промашка. Что ж, будем искать, пока не устроит результат))

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

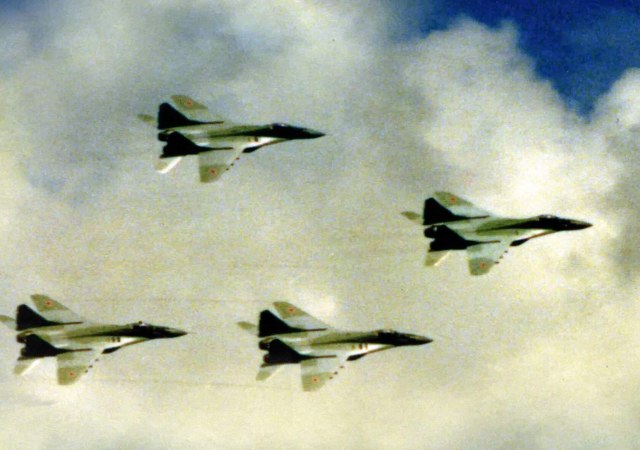

По цвету пятен..

Спасибо, Александр! Но лучше все-таки искать больше фото конкретного прототипа и ориентироваться на них в первую очередь)

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Норм. Только кресло провалилось вниз.

А вот производитель мог бы сделать просадку на покрышках.


Спасибо, Денис!
1. Ну уж как смог...)
2. Я даже не знаю, кто из производителей выпускает свои покрышки уже просаженными. Да и вдруг, кто-то захочет, чтоб колеса крутились. Тут либо самому, либо допы)

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Элероны в нейтрали отклоневы вверх. Поперечное V стабилизатора -3,5 градуса (иначе его просто заклинит плоскостью киля при попытке отклонения).

Благодарю! Учту на будущие стройки)

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Приятный, аккуратный. Кстати, про отклоненные элероны только в этой ветке узнал. Неужели? А для чего и в какой момент они становятся заподлицо?
Павел, я правильно понимаю, что Вы начали моделить в августе 20-го? И все 27 моделей собраны меньше, чем за год?

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Приятный, аккуратный. Кстати, про отклоненные элероны только в этой ветке узнал. Неужели? А для чего и в какой момент они становятся заподлицо?

Павел, я правильно понимаю, что Вы начали моделить в августе 20-го? И все 27 моделей собраны меньше, чем за год?


Спасибо, Вадим!
1. Да тут частенько для себя что-то интересное узнаешь, спасибо нашим знатокам/специалистам!)
2. Нет, что вы! В августе 20-го был отпуск, решил пофоткать ранее собранные модели - часть тогда, часть вот совсем недавно доснимал. Выкладываю теперь кусочки паззла потихоньку) А за год я так ничего и не собрал - затянулся долгострой...

Генеральный конструктор Генеральный конструктор

На сайте с 10.05.2009

3     3777

А для чего и в какой момент они становятся заподлицо?

Оба заподлицо одновременно быть не могут, предустановка в нейтрали на оба 5 градусов вверх (если обращали внимание, в горизонтальном полете МиГ-29 всегда с задранным носом летит).

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Цитата:А для чего и в какой момент они становятся заподлицо?

Оба заподлицо одновременно быть не могут, предустановка в нейтрали на оба 5 градусов вверх (если обращали внимание, в горизонтальном полете МиГ-29 всегда с задранным носом летит).


Познавательно! А среди моделистов, такое ощущение, лишь единицы отображают в своих работах подобные нюансы)

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Цитата:А для чего и в какой момент они становятся заподлицо?

Оба заподлицо одновременно быть не могут, предустановка в нейтрали на оба 5 градусов вверх (если обращали внимание, в горизонтальном полете МиГ-29 всегда с задранным носом летит).


Так это есть ничто иное, как угол атаки горизонтального полета. По мере роста скорости он уменьшается, при меньшей - увеличивается. Причем здесь отклонение элеронов, которые работают по крену? Тупо лишнее лобовое сопротивление. А на сверхзвуке как тогда? Там будет местный скачок уплотнения и их оторвет к чертям. Вы уверены? Я , конечно, на 29 не летал и его не "проходил", но то чтоя здесь прочитал выглядит диковато с точки зрения аэродинамики, да и логики - З А Ч Е М?

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

V стабилизатора -3,5 градуса (иначе его просто заклинит плоскостью киля при попытке отклонения).

Да и V крыла оперения и крыла не для этого. Здесь речь идет об уменьшении, или увеличении поперечной устойчивости. V положительный - устойчивость выше (учебные и транспортные), V отрицательный - устойчивость ниже (истребитель)

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Посмотрел фото реальных. Да, отклонение элеронов есть. Но вопрос остался - для чего и на каких режимах этого нет, или есть на всех?

Генеральный конструктор Генеральный конструктор

На сайте с 10.05.2009

3     3777

Так это есть ничто иное, как угол атаки горизонтального полета. По мере роста скорости он уменьшается, при меньшей - увеличивается. Причем здесь отклонение элеронов, которые работают по крену? Тупо лишнее лобовое сопротивление. А на сверхзвуке как тогда? Там будет местный скачок уплотнения и их оторвет к чертям. Вы уверены? Я , конечно, на 29 не летал и его не "проходил", но то чтоя здесь прочитал выглядит диковато с точки зрения аэродинамики, да и логики - З А Ч Е М?

Особенность конструкции. При положительном угле атаки, начинает работать связка вихревой генератор - корневой наплыв крыла.

Генеральный конструктор Генеральный конструктор

На сайте с 10.05.2009

3     3777

Да и V крыла оперения и крыла не для этого. Здесь речь идет об уменьшении, или увеличении поперечной устойчивости. V положительный - устойчивость выше (учебные и транспортные), V отрицательный - устойчивость ниже (истребитель)

Касательно V оперения - если есть развал килей, то даже в аэродинамиу со стабилизатором лезть не нужно, чистая механика уже, расположение поворачивающейся поверхности относительно плоскости киля. У крыла V тоже есть, но чуть меньше.

Генеральный конструктор Генеральный конструктор

На сайте с 10.05.2009

3     3777

Посмотрел фото реальных. Да, отклонение элеронов есть. Но вопрос остался - для чего и на каких режимах этого нет, или есть на всех?

Не будет только в одном случае, если снять этот обтекатель и затянуть тягу))

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Цитата:Так это есть ничто иное, как угол атаки горизонтального полета. По мере роста скорости он уменьшается, при меньшей - увеличивается. Причем здесь отклонение элеронов, которые работают по крену? Тупо лишнее лобовое сопротивление. А на сверхзвуке как тогда? Там будет местный скачок уплотнения и их оторвет к чертям. Вы уверены? Я , конечно, на 29 не летал и его не "проходил", но то чтоя здесь прочитал выглядит диковато с точки зрения аэродинамики, да и логики - З А Ч Е М?

Особенность конструкции. При положительном угле атаки, начинает работать связка вихревой генератор - корневой наплыв крыла.


Да угол атаки всегда положительный. Какая связка? Не понятно. Поспрашиваю у своих, кто на них работал.

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Но за инфу спасибо! На Шкале тоже нашел об этом, но там тоже ответа нет.

Генеральный конструктор Генеральный конструктор

На сайте с 10.05.2009

3     3777

Vadim Z, мало того, там еще по задней кромке элерона пластина влепана, загнутая под углом 10 градусов вниз)))

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

На Л-29 триммера на элеронах и РН не было. Были пластины. Прилетаешь и говоришь технарю - тянет немного в правый крен. Тот берет киянку и отбивает соответственно (на глаз, веря словам, как сильно тянет) пластину в нужную сторону))) Тут то же, что ли?)))

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Но по идее, эта пластина помогает элеронам быть отклоненными в поток, при больших скоростях. Бардак!)

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Приятно, когда твоя модель служит поводом для конструктивных дебатов, реально узнаешь для себя новые вещи, о которых раньше бы даже и не задумался.
У меня вообще мечта, чтобы по каждому набору, хотя бы самых популярных вс, энтузиасты расписали все по пунктикам, что надо доделать/переделать, чтобы модель приобрела более достоверный вид. Систематизировать информацию и собрать в одном месте. Для ленивых, так сказать, ибо перелистывать многостраничные сказки и форумы, где воды процентов 80, далеко не каждый осилит))

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

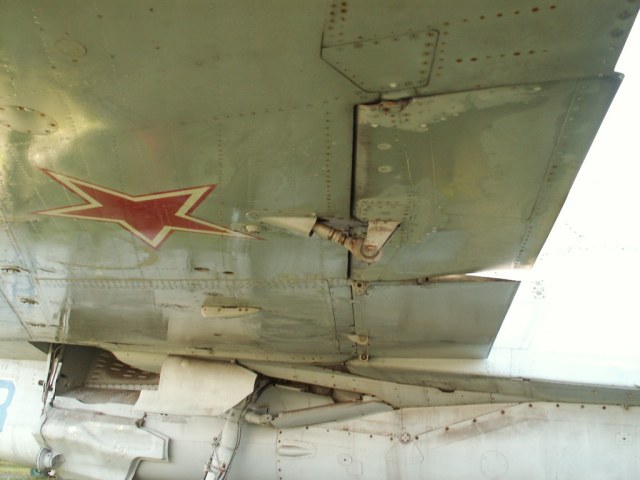

Как-то так

Да, спасибо. Сей удивительный факт затвердили и здесь. Про назначении компенсаторной пластины я догадался. Для меня, как для пилотяги, остался один вопрос_ как так получилось? И что это отклонение компенсирует?

Alexus Alexus

На сайте с 04.11.2013

12     198

Красивая модель!

Андрей Коротков Андрей Коротков

На сайте с 14.09.2010

0     835

Посмотрел фото реальных. Да, отклонение элеронов есть. Но вопрос остался - для чего и на каких режимах этого нет, или есть на всех?

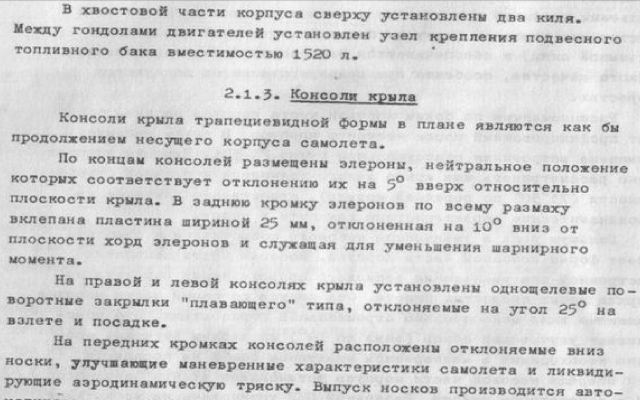

Из "букваря" (практическая аэродинамика с-та, ищется в Сети):

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Красивая модель!

Спасибо, Alexus!

Андрей Коротков Андрей Коротков

На сайте с 14.09.2010

0     835

Красивая модель!

Поддерживаю! Для ICM-овского пластика очень достоянная работа, немножко не в цвет (может свет еще так на фото лег), но в целом - достойно!

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Цитата:Красивая модель!

Поддерживаю! Для ICM-овского пластика очень достоянная работа, немножко не в цвет (может свет еще так на фото лег), но в целом - достойно!


Спасибо, Андрей, рад что заглянули!
А все-таки насчет цвета: серый должен быть серым, без зеленоватого оттенка? Получается на снимках выше освещение такое, что самолет каким-то салатовым кажется?)

Андрей Коротков Андрей Коротков

На сайте с 14.09.2010

0     835

А все-таки насчет цвета: серый должен быть серым, без зеленоватого оттенка?

Да. Серый там та же эмаль и цвет, которой МиГ-21/23/25/31 и т.п. красили. Со временем выгорая наоборот светло-голубоватый оттенок приобретает (т.к. в рецептуре пигмента синяя составляющая присутствует в незн. кол-ве)

Павел Сафонов Павел Сафонов

На сайте с 05.07.2020

7     1

Цитата:А все-таки насчет цвета: серый должен быть серым, без зеленоватого оттенка?

Да. Серый там та же эмаль и цвет, которой МиГ-21/23/25/31 и т.п. красили. Со временем выгорая наоборот светло-голубоватый оттенок приобретает (т.к. в рецептуре пигмента синяя составляющая присутствует в незн. кол-ве)


Благодарю за ликбез!

Андрей Коротков Андрей Коротков

На сайте с 14.09.2010

0     835

Да не за что, Павел. Если что, обращайся))

Юрий Попов Юрий Попов

На сайте с 05.06.2016

0     10

Но по идее, эта пластина помогает элеронам быть отклоненными в поток, при больших скоростях. Бардак!)

Вы не путайте самолёты с бустерным управлением и с прямым. У МиГа-29 все эти пластины никак не связаны с триммированием. Сам триммерный эффект есть, а триммеров нет.

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Цитата:Но по идее, эта пластина помогает элеронам быть отклоненными в поток, при больших скоростях. Бардак!)

Вы не путайте самолёты с бустерным управлением и с прямым. У МиГа-29 все эти пластины никак не связаны с триммированием. Сам триммерный эффект есть, а триммеров нет.


О компенсации шарнирного момента здесь говорили. Этот момент не зависит от того бустерное управление, или прямое.
Так же?

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Я как раз о моментах и говорил, а не о триммере, как органе управления.

Vadim Z. Vadim Z.

На сайте с 15.08.2007

30     65

Из "букваря" (практическая аэродинамика с-та, ищется в Сети):

Продолжу оффтопить, раз народ подтянулся и, если ТС не против. По большим углам понятно- метное турбулентное течение потока, плюс, возможно, влияние сгенерированного вихря - элероны с таким отклонением будут эффективнее. А на больших скоростях как это работает? Течение ламинарное, только Сх растет. Или, если речь об активном маневрировании, с местными срывами на верхней поверхности, ближе к законцовкам и во второй трети САХ, тогда будет работать так же?

Андрей Коротков Андрей Коротков

На сайте с 14.09.2010

0     835

Я как раз о моментах и говорил

Изначально ваш вопрос звучал так:

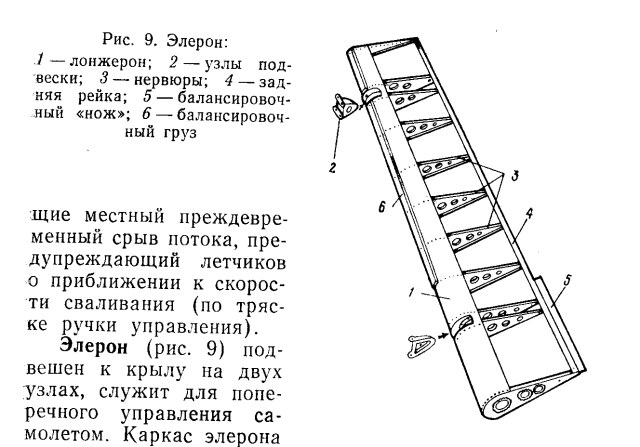

На Л-29 триммера на элеронах и РН не было. Были пластины. Прилетаешь и говоришь технарю - тянет немного в правый крен. Тот берет киянку и отбивает соответственно (на глаз, веря словам, как сильно тянет) пластину в нужную сторону))) Тут то же, что ли?)))

Так вот не то же, назначение этих пластин разное. На МиГ-29 они служат для компенсации шарнирного момента, возникающего в следствие отклоненных вверх в нейтральном положении элеронов. А на Л-29 это балансировочный "нож", т.е. по сути неуправляемый триммер

Андрей Коротков Андрей Коротков

На сайте с 14.09.2010

0     835

Продолжу оффтопить

ПА МиГ-29 ищется в Сети, там довольно подробно описана работа системы управления с-та со всеми органами упрв. и механизмами. Скачайте, почитайте, может и вопросы отпадут.

Дмитрий Андрюхов Дмитрий Андрюхов

Спонсор

На сайте с 30.06.2012

137     5311

Войдите, чтобы оставить комментарий.
