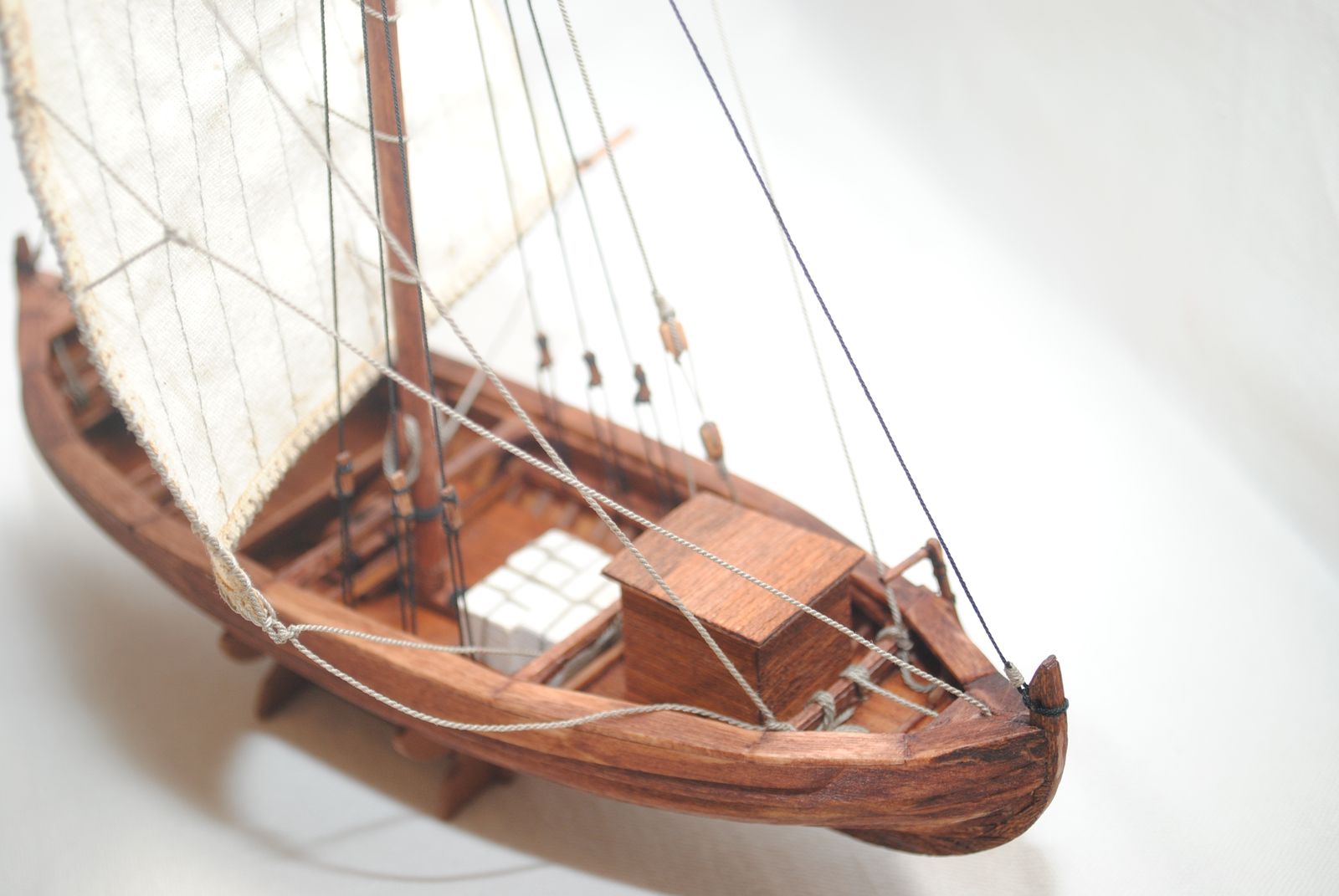

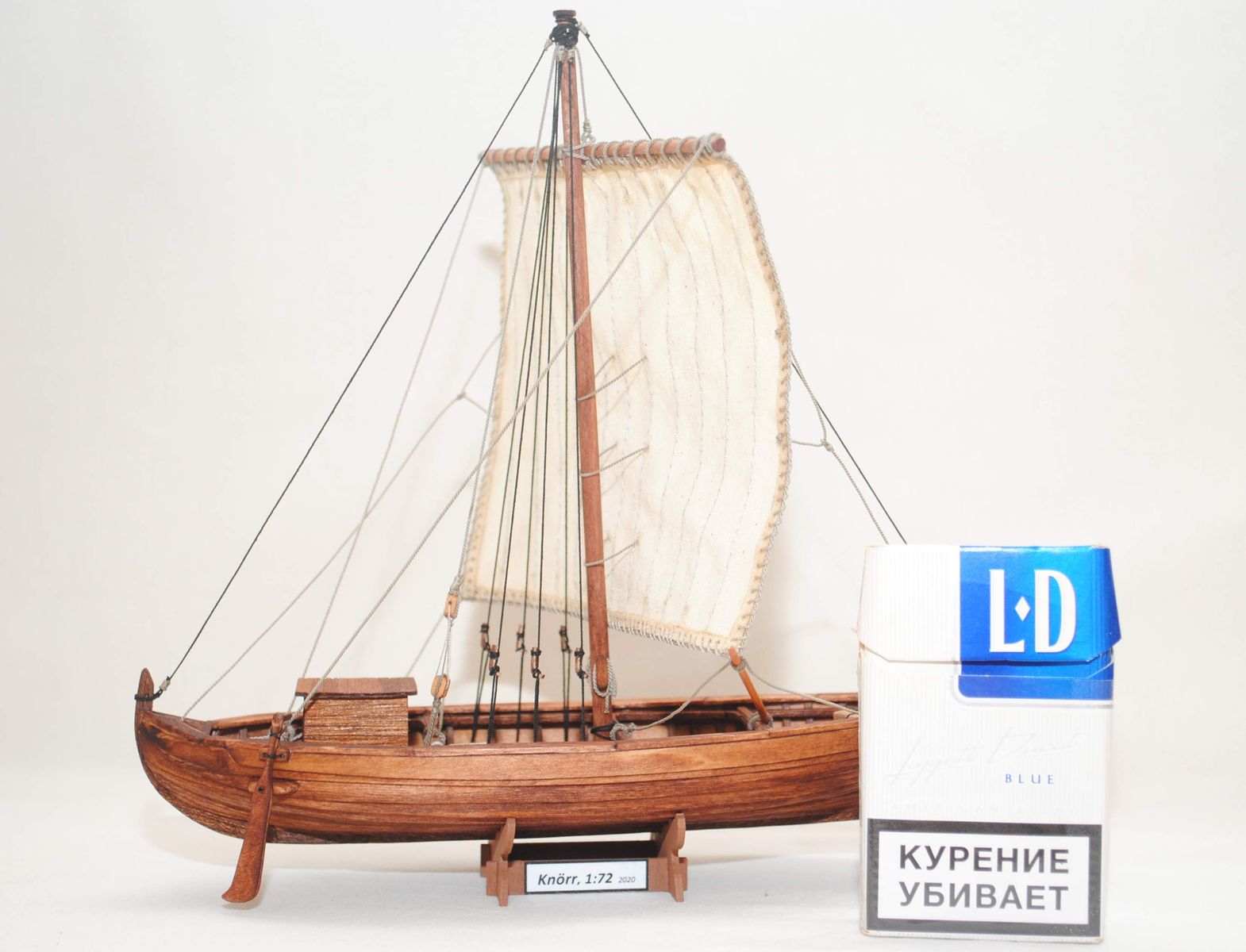

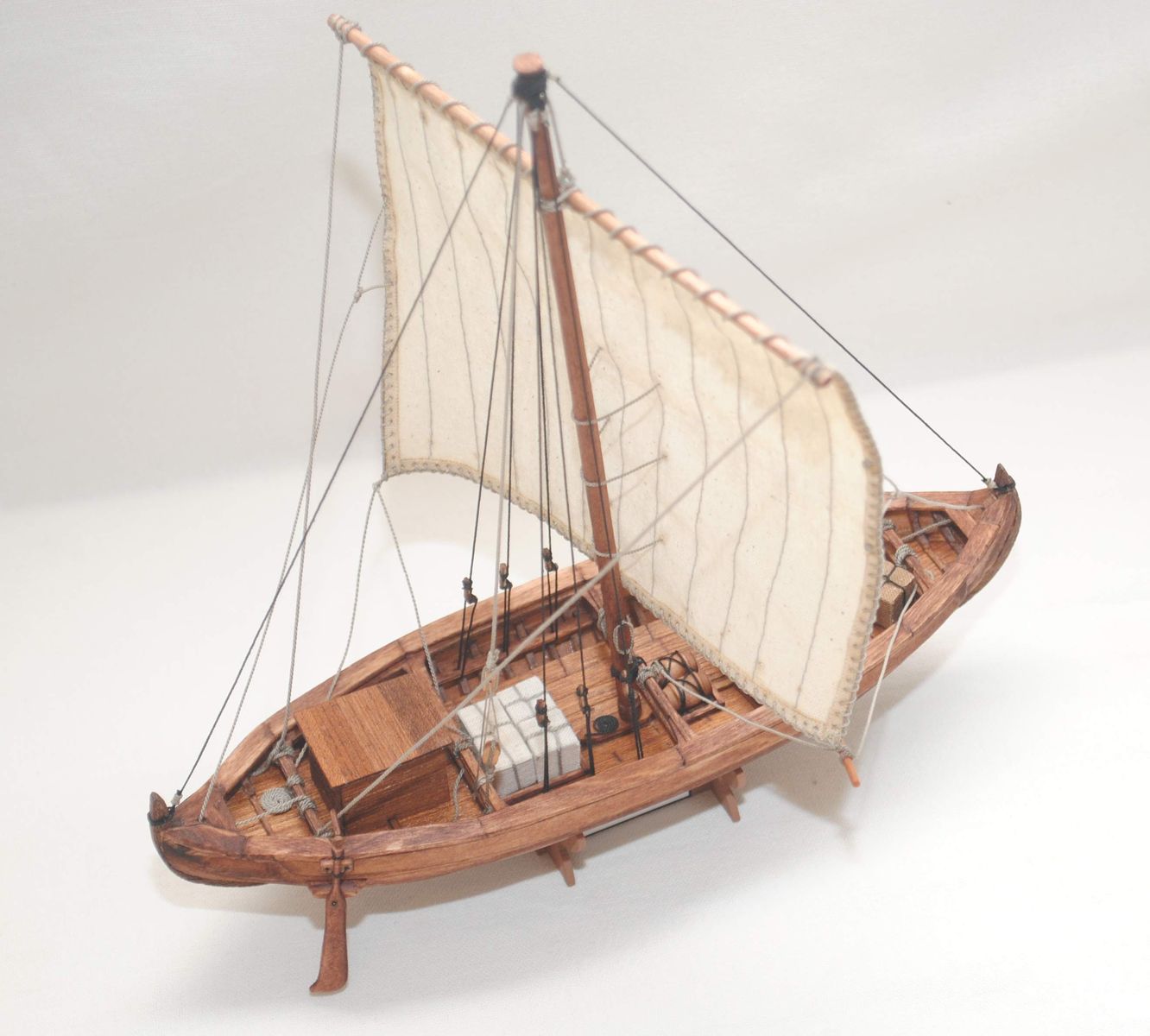

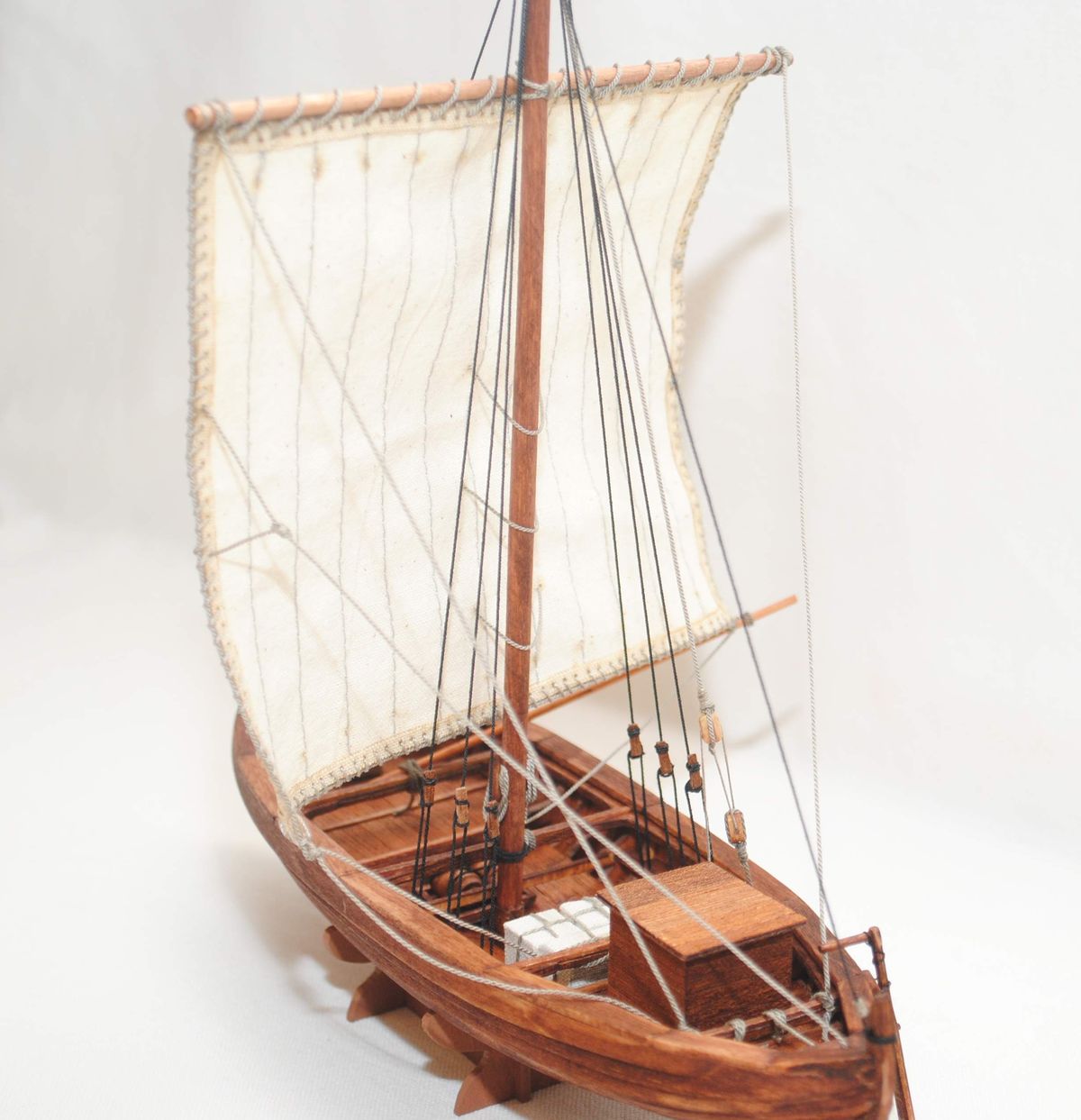

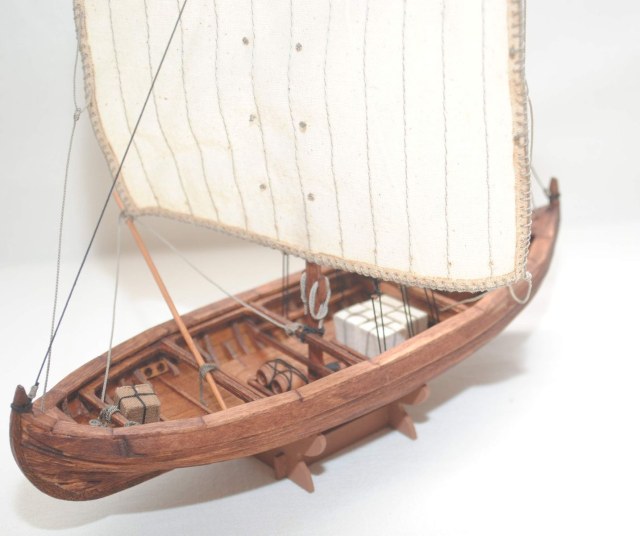

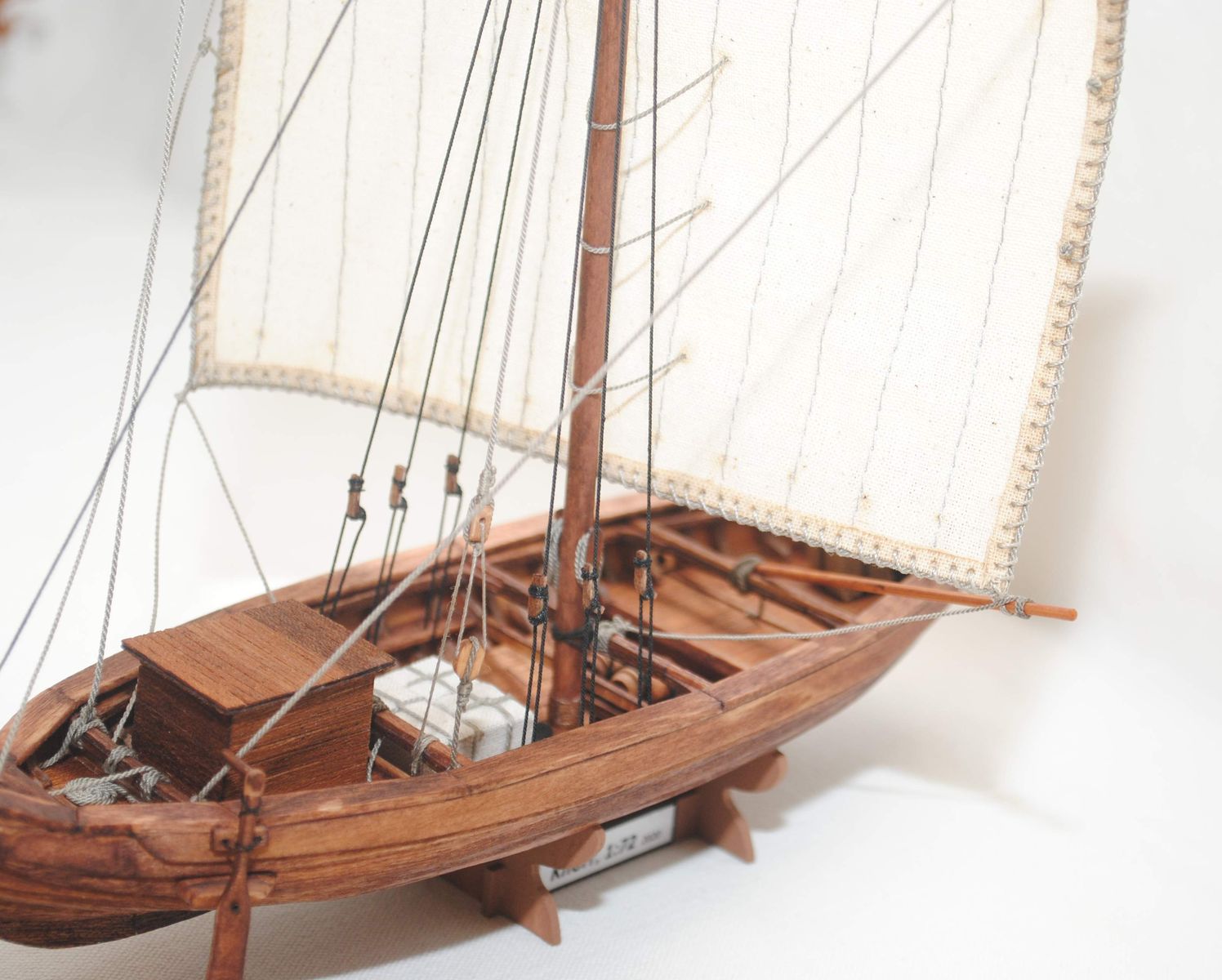

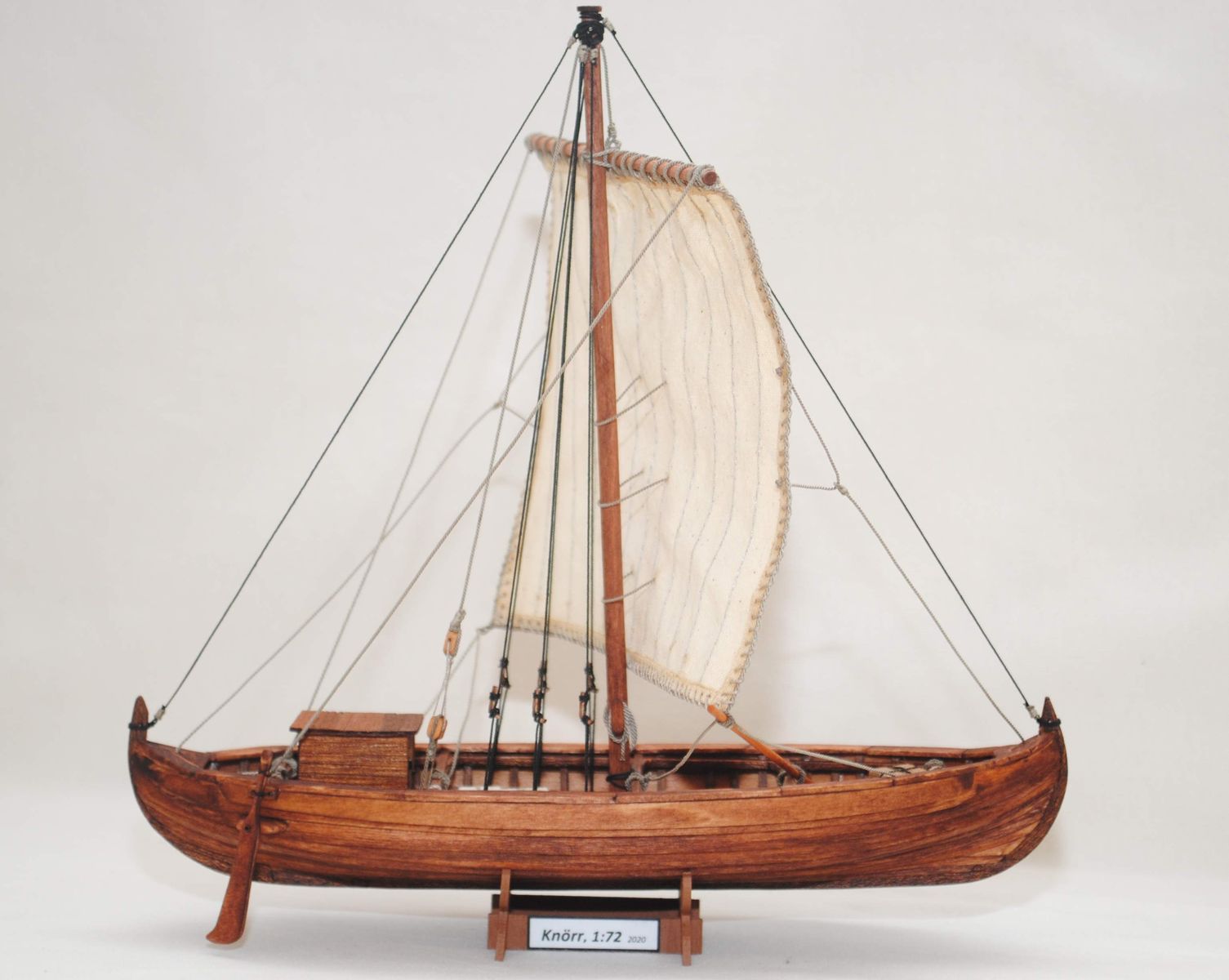

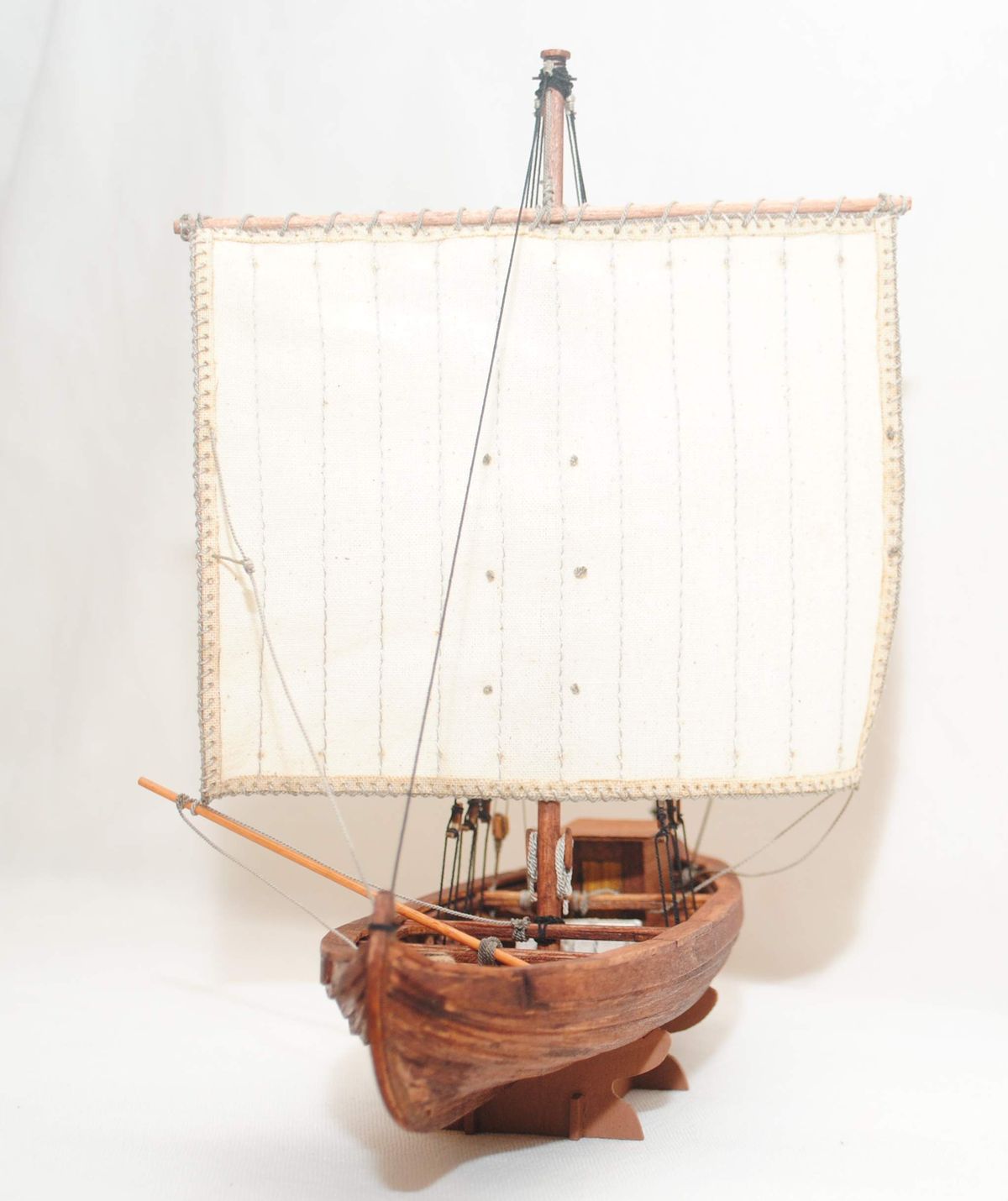

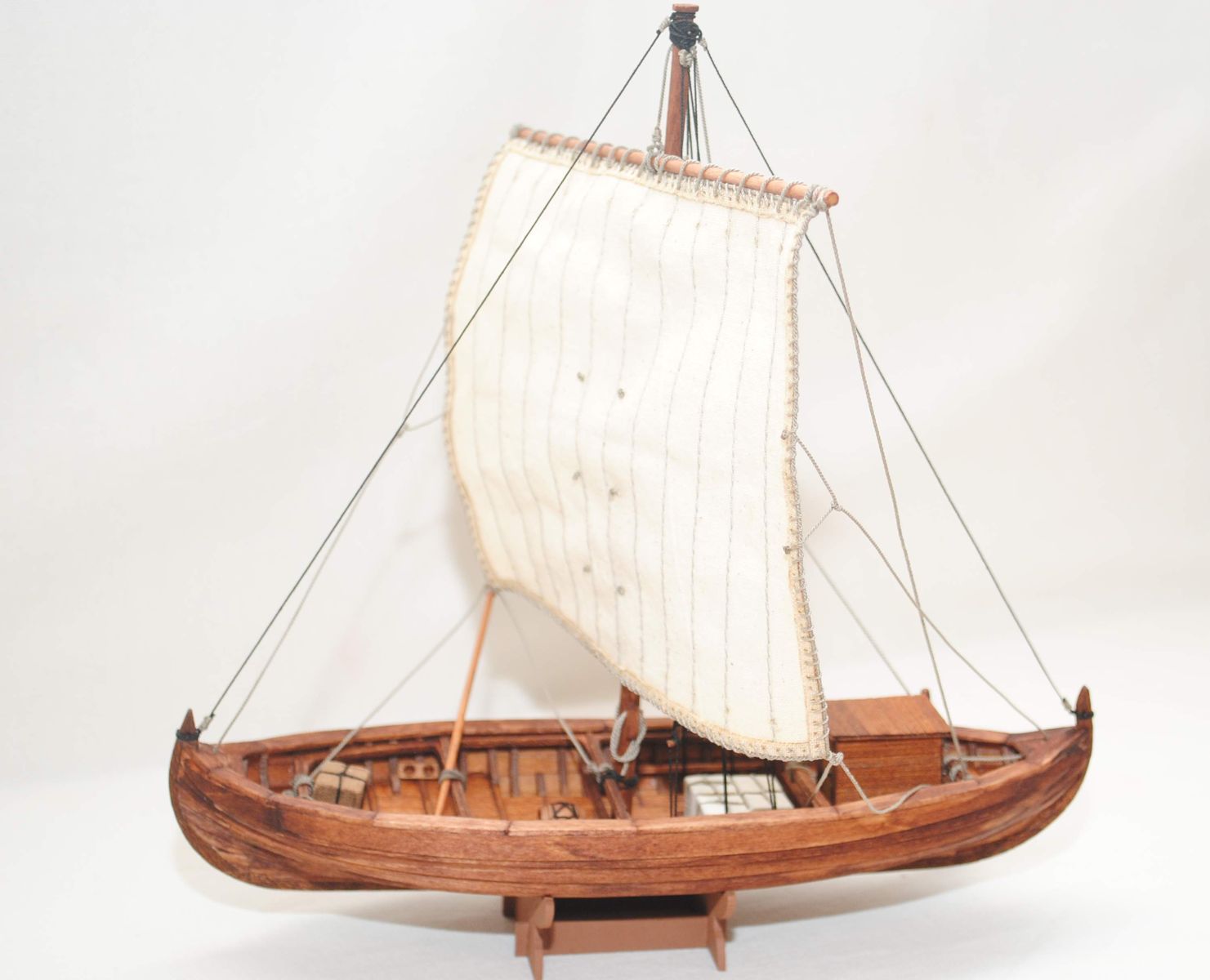

Доброго времени суток, уважаемые моделисты. Представляю Вам свою модель — одного из типов деревянных кораблей викингов - кнорр (норв. Knörr). Для постройки кнорров использовались сосна и ясень, реже дуб. В движение кнорр приводился веслами или прямым рейковым парусом и управлялся кормовым вёсельным рулём. Во многом кнорры были схожи с драккарами, однако, в отличие от них, были не военными, а скорее грузовыми и торговыми судами, и использовались для перевозки большего количества припасов и снаряжения, а также лошадей. Поэтому кнорры были более широкими и вместительными, но развивали меньшую скорость. Эту информацию мне подсказала википедия, теперь по постройке:
Обзор модели я делал ранее.

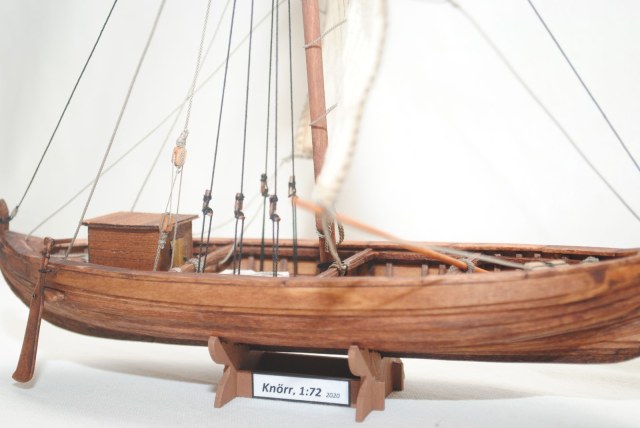

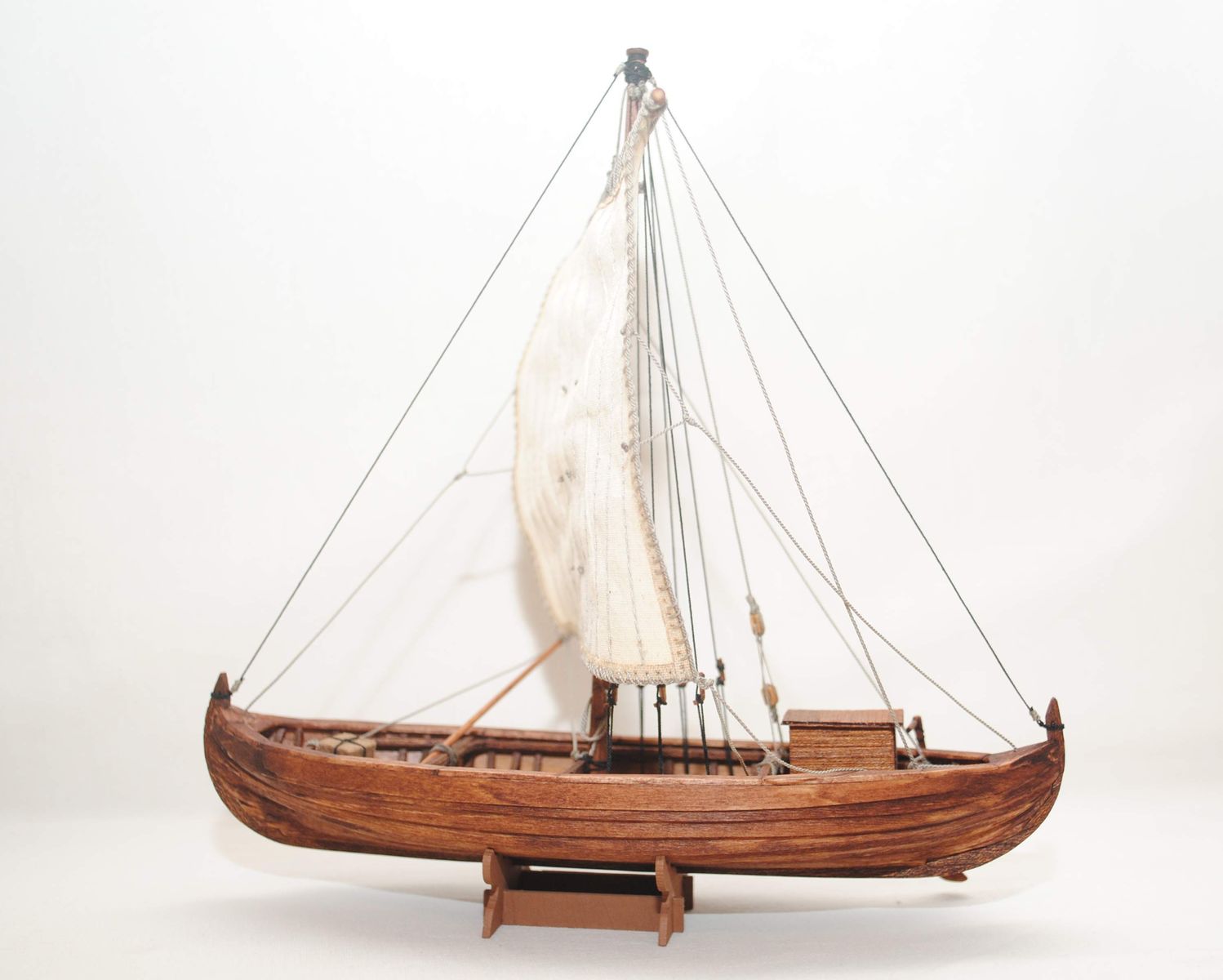

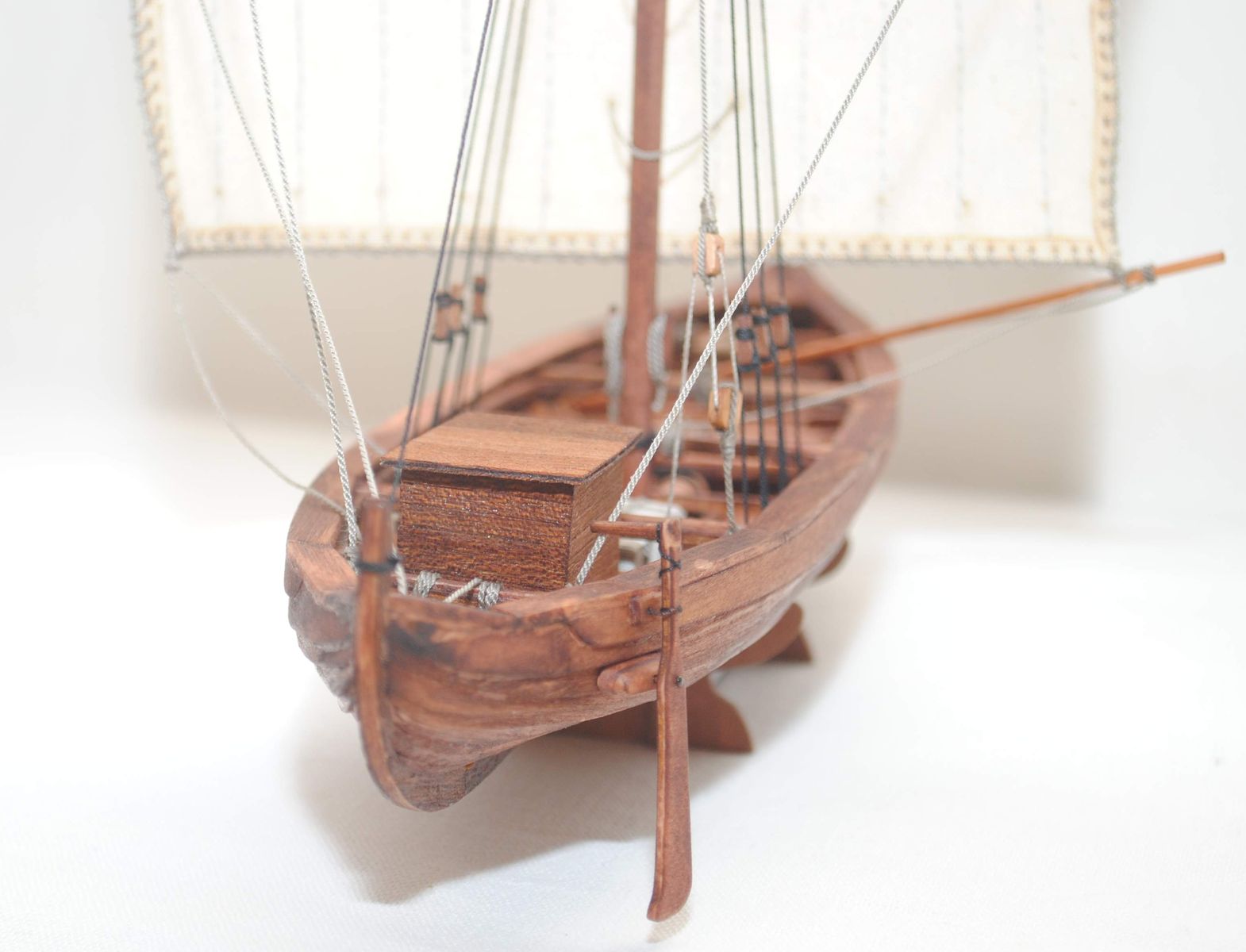

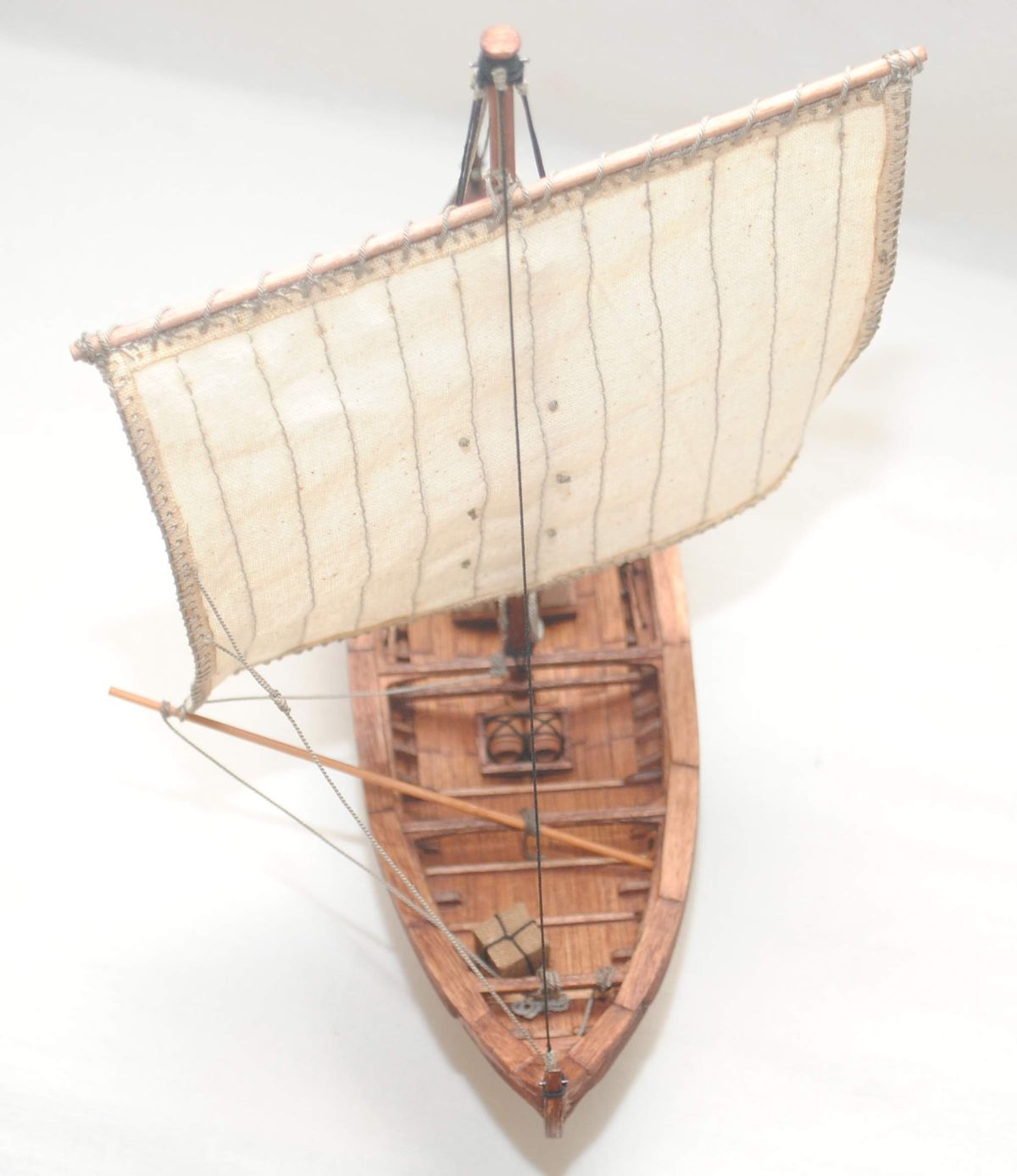

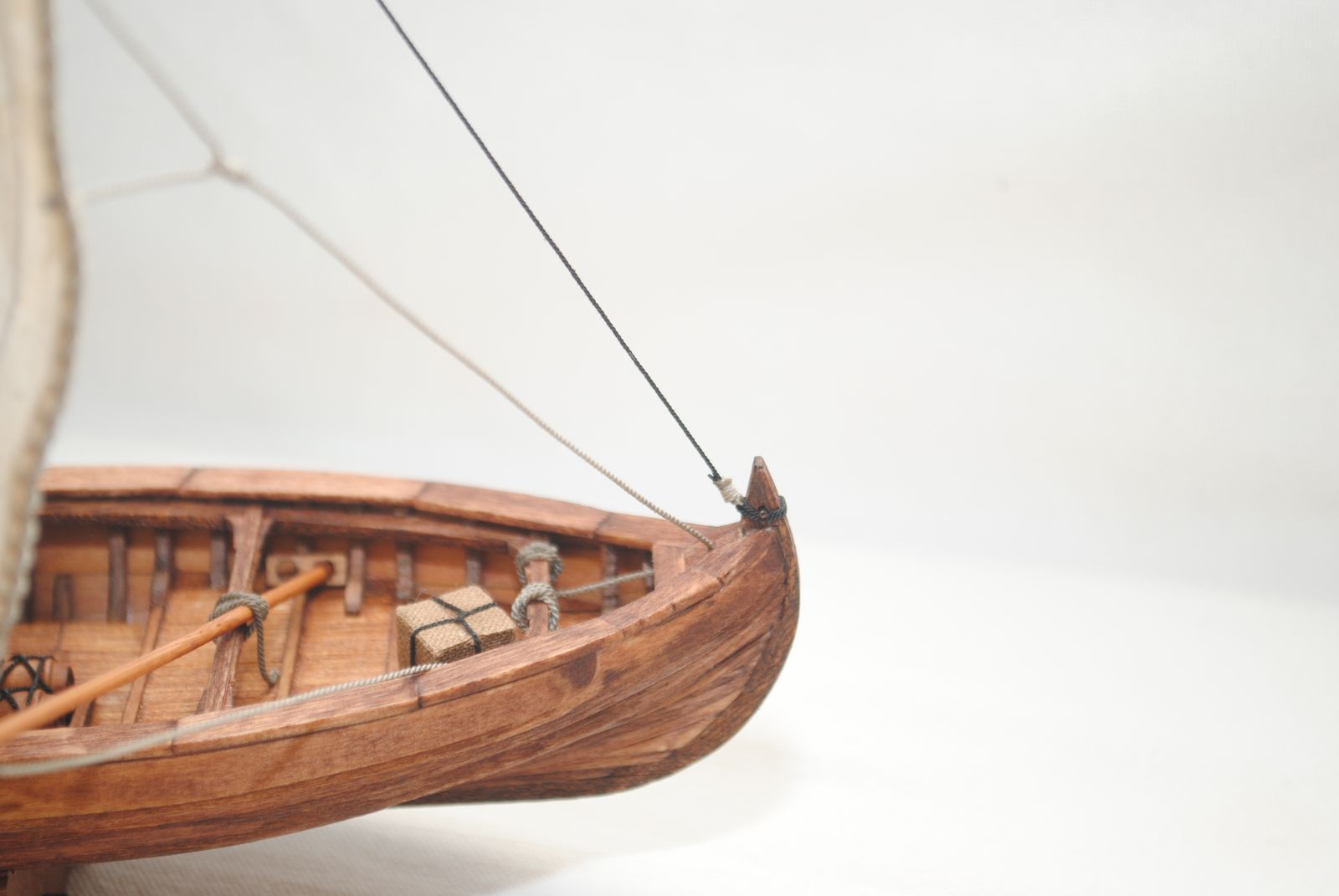

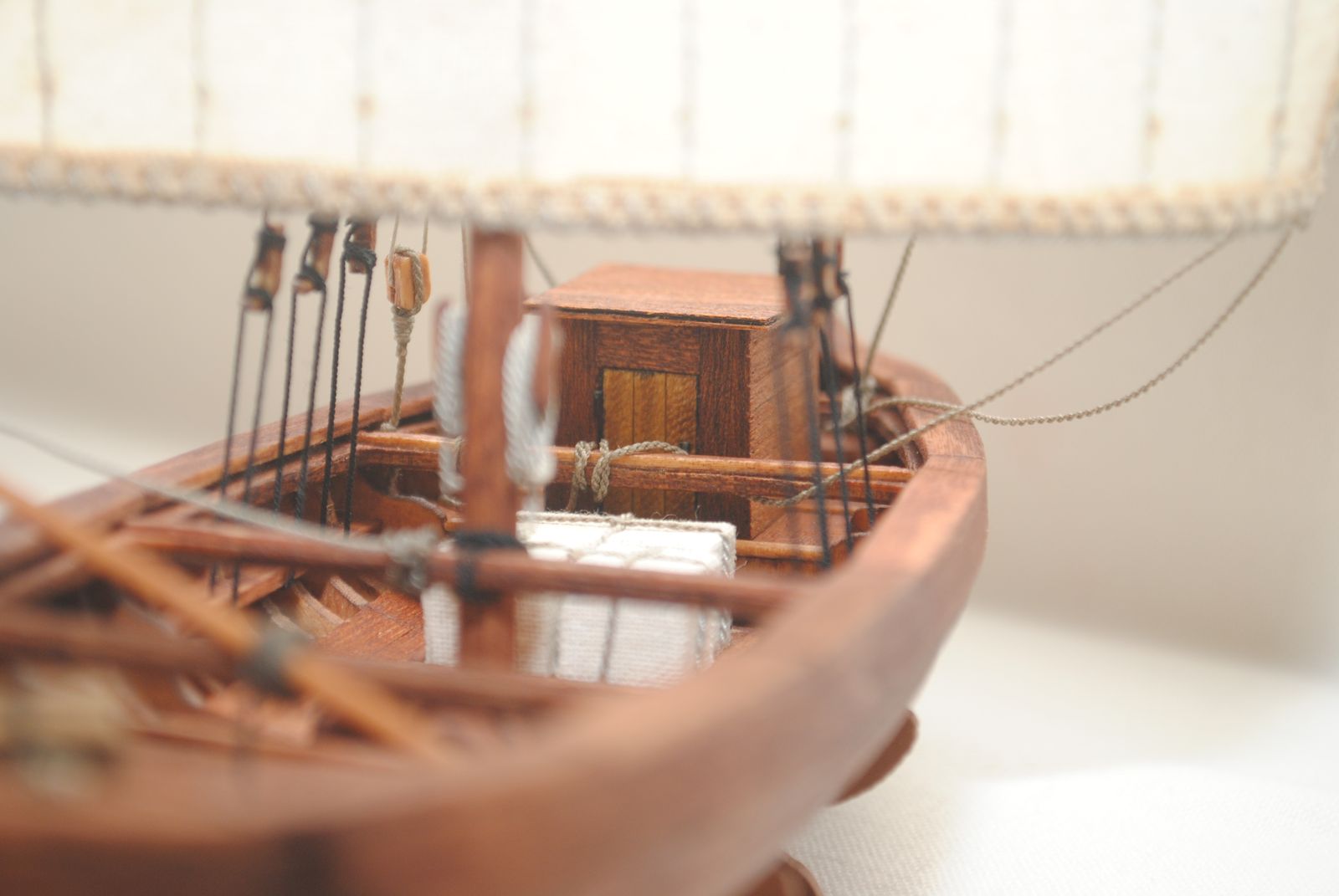

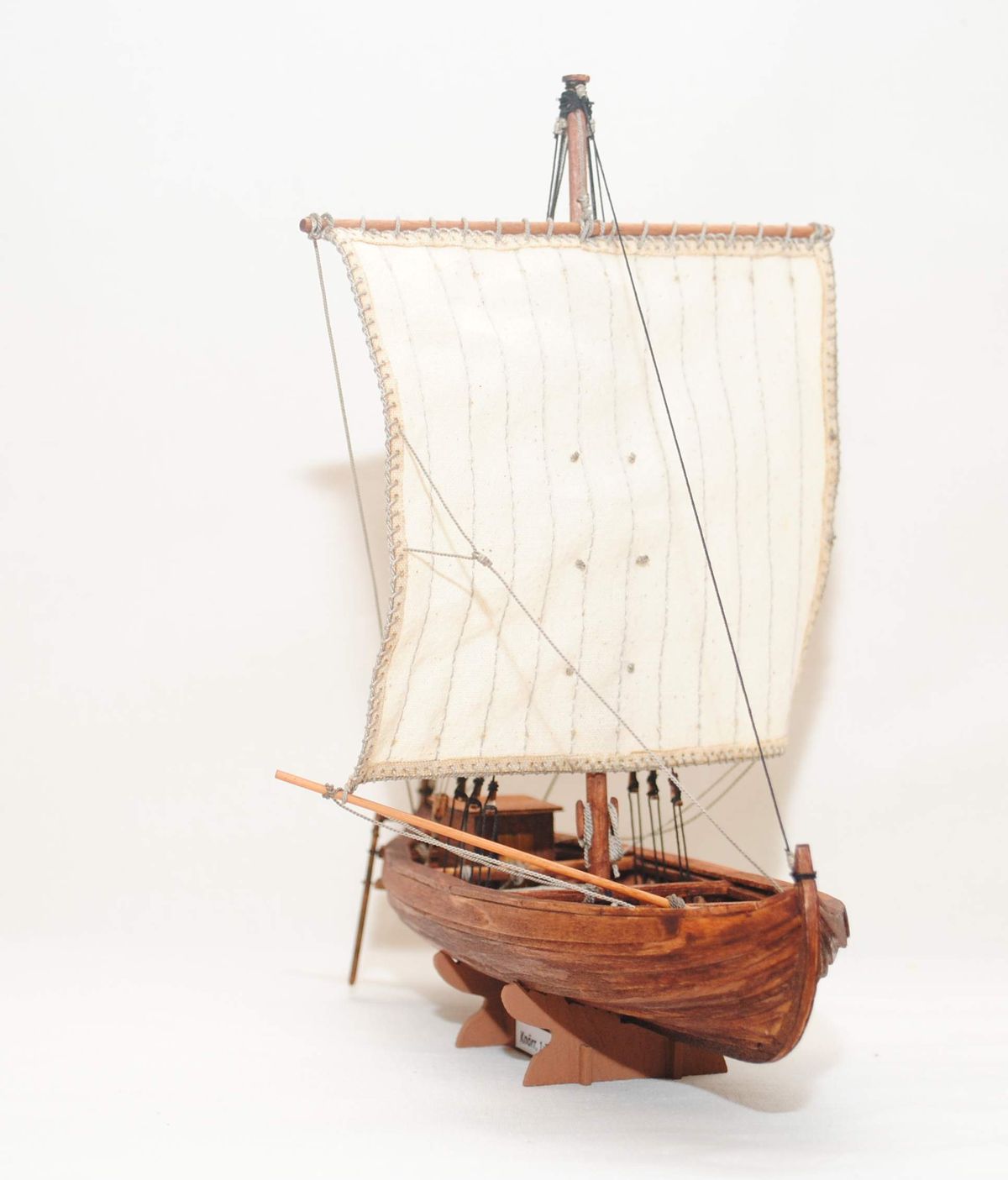

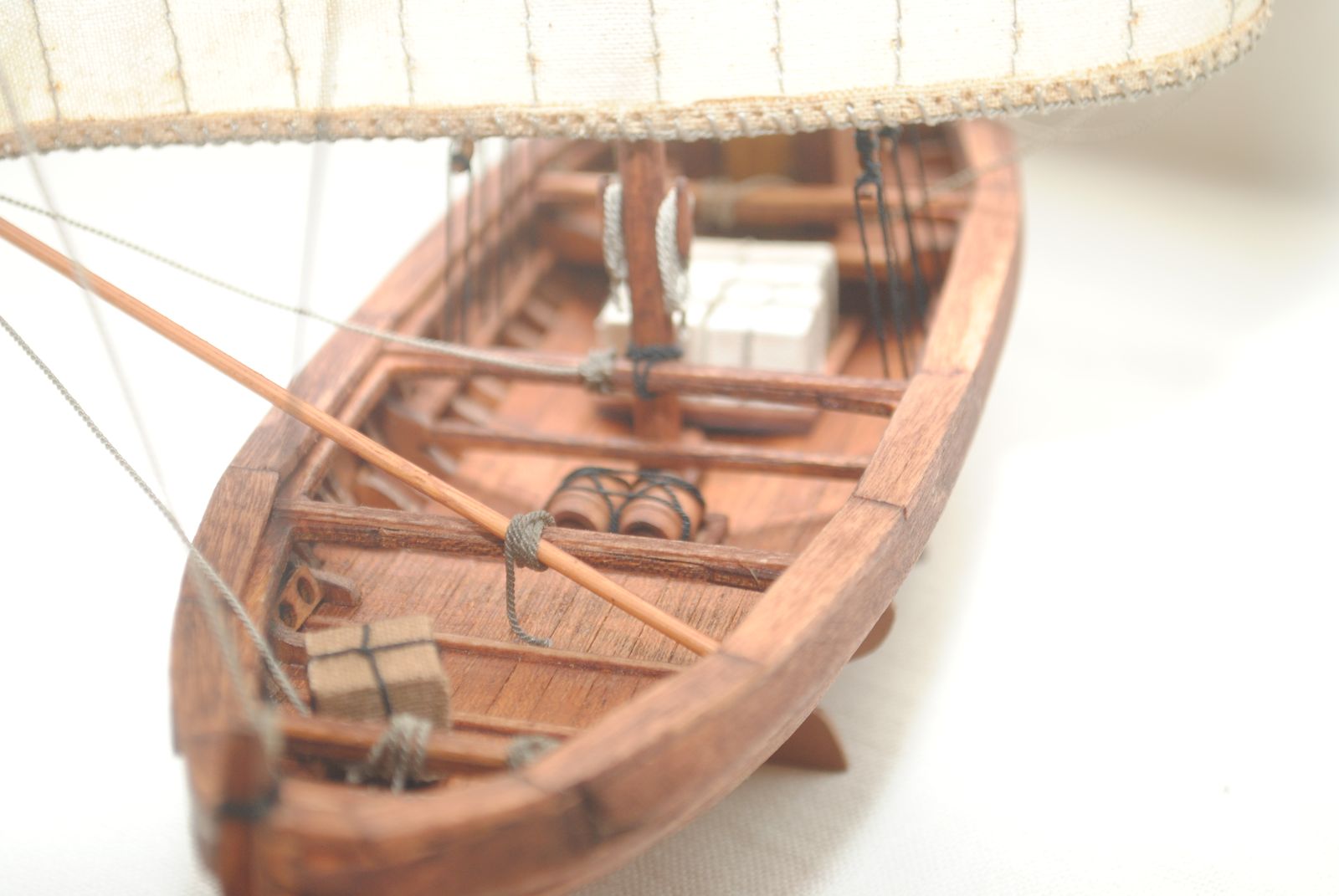

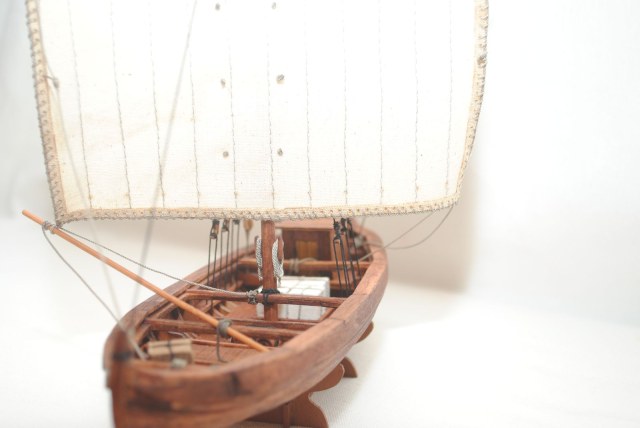

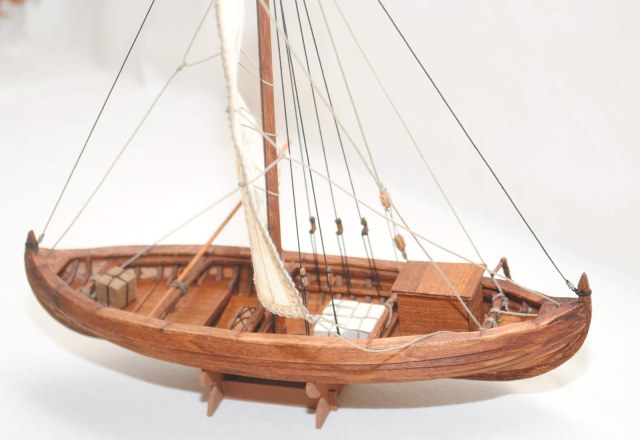

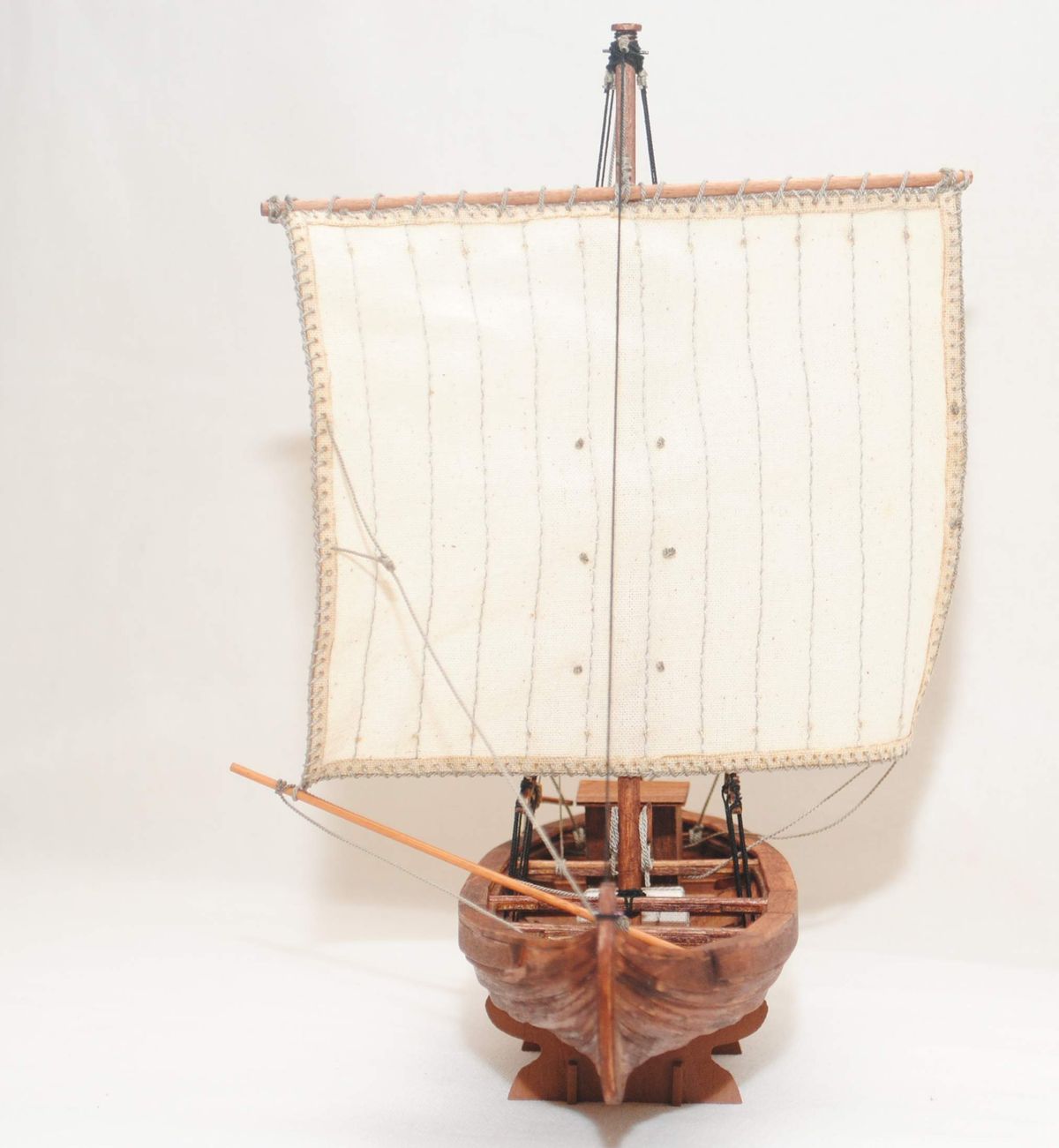

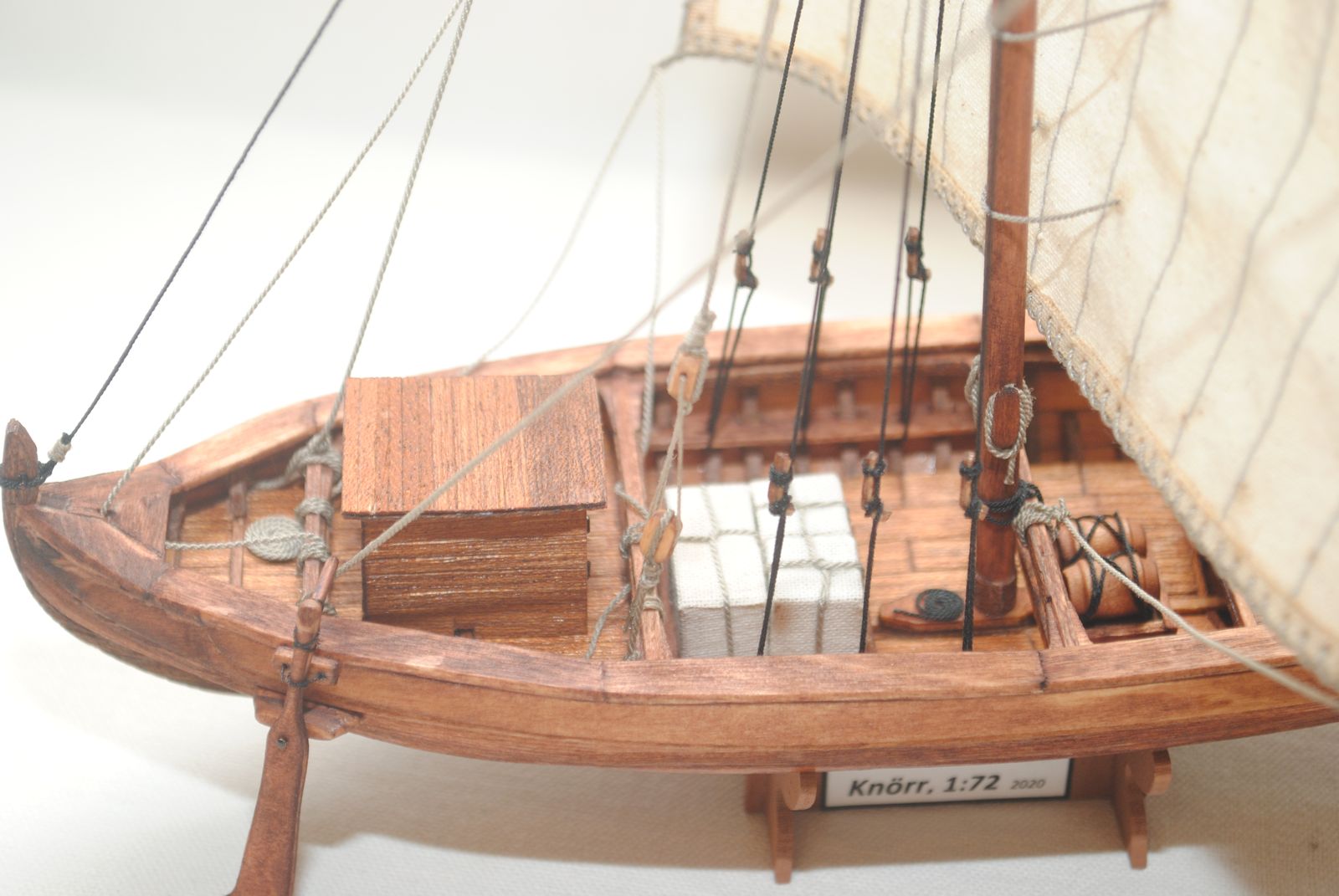

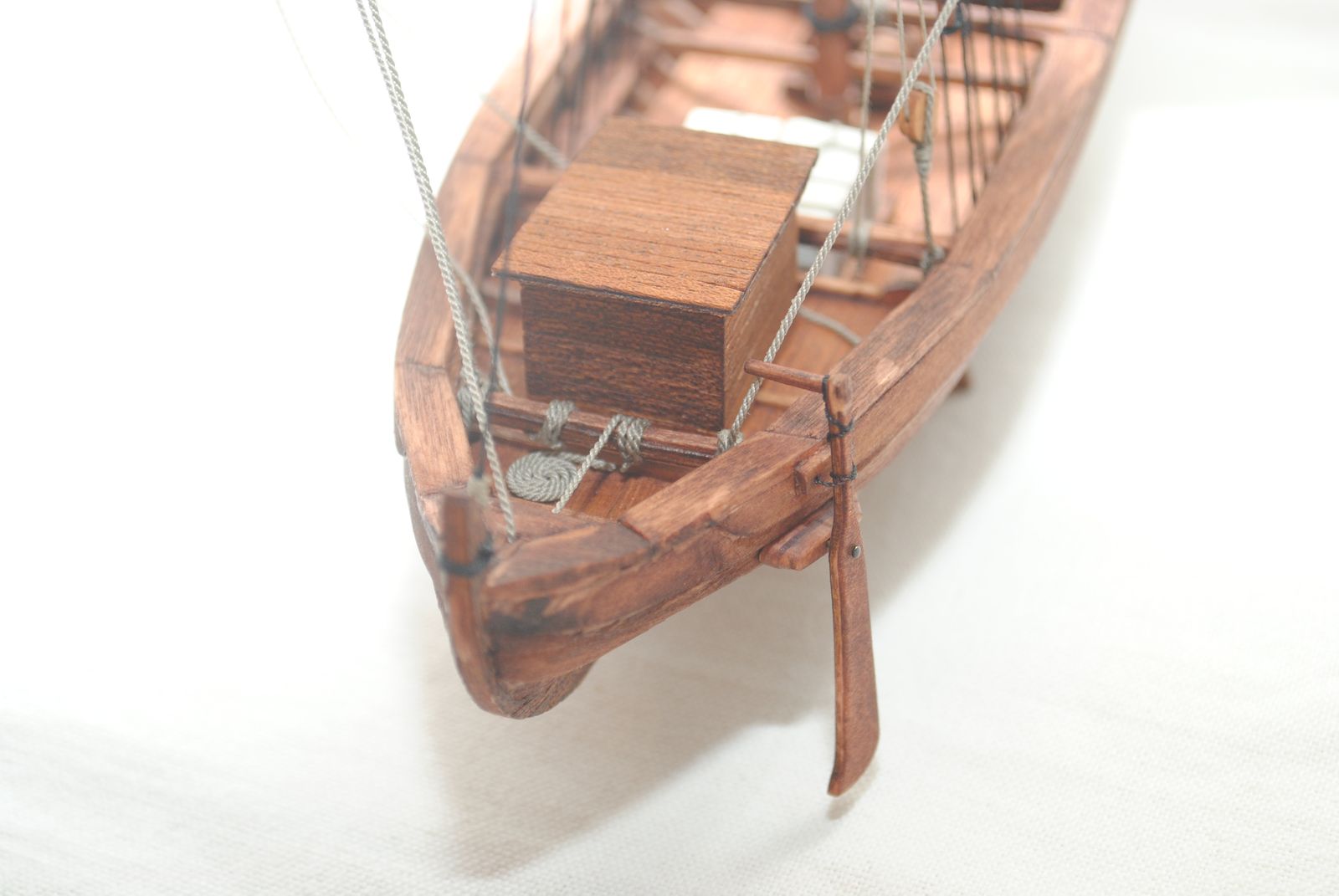

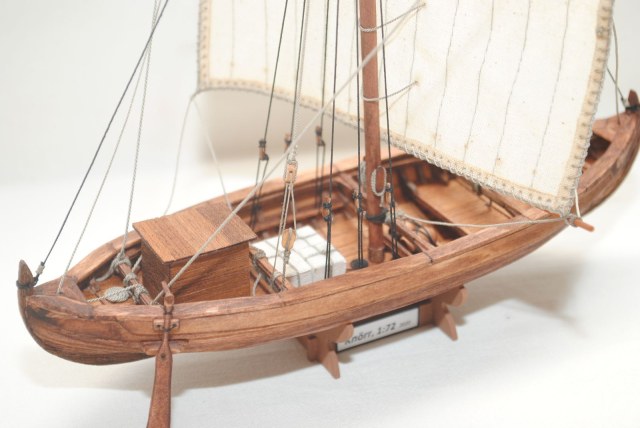

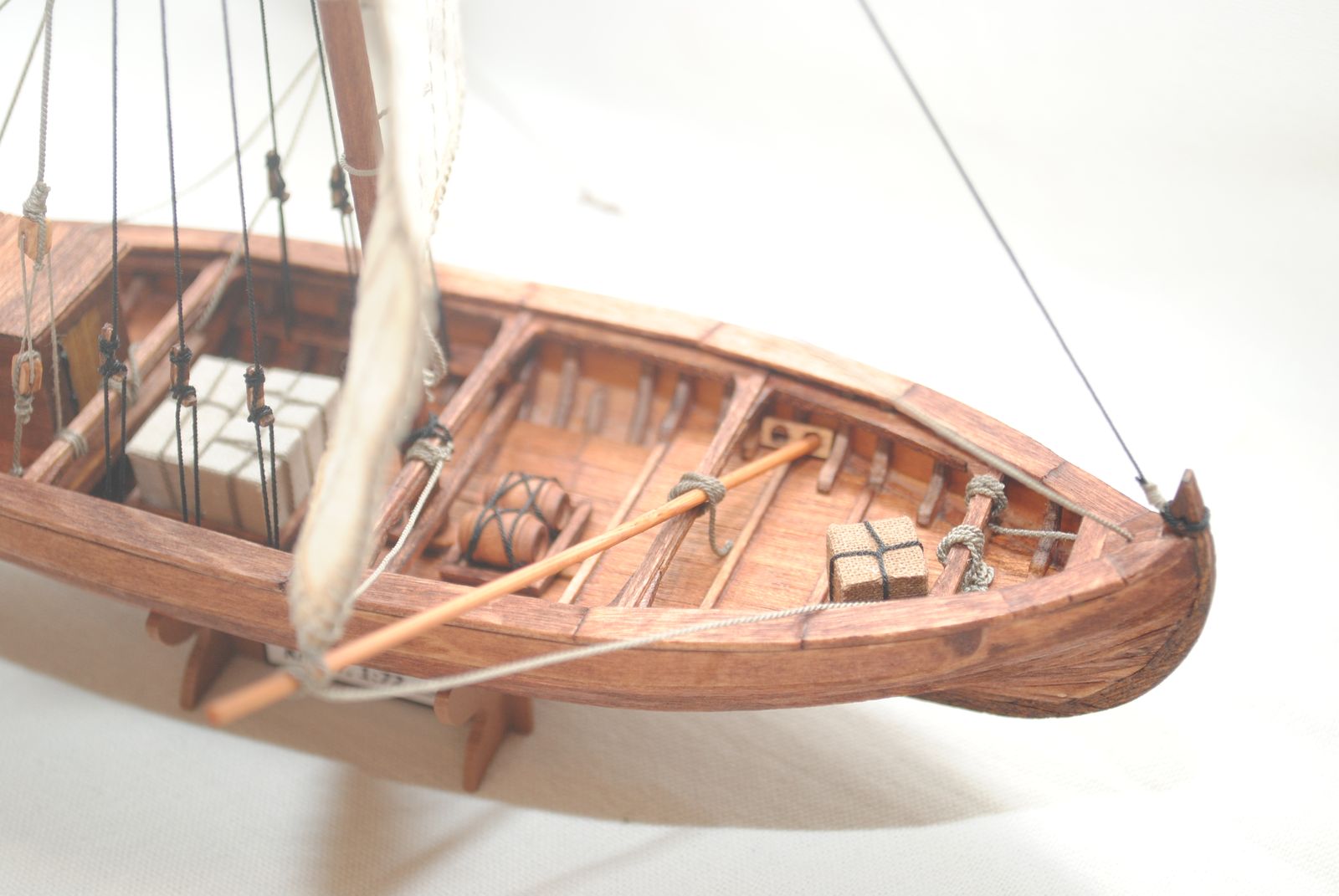

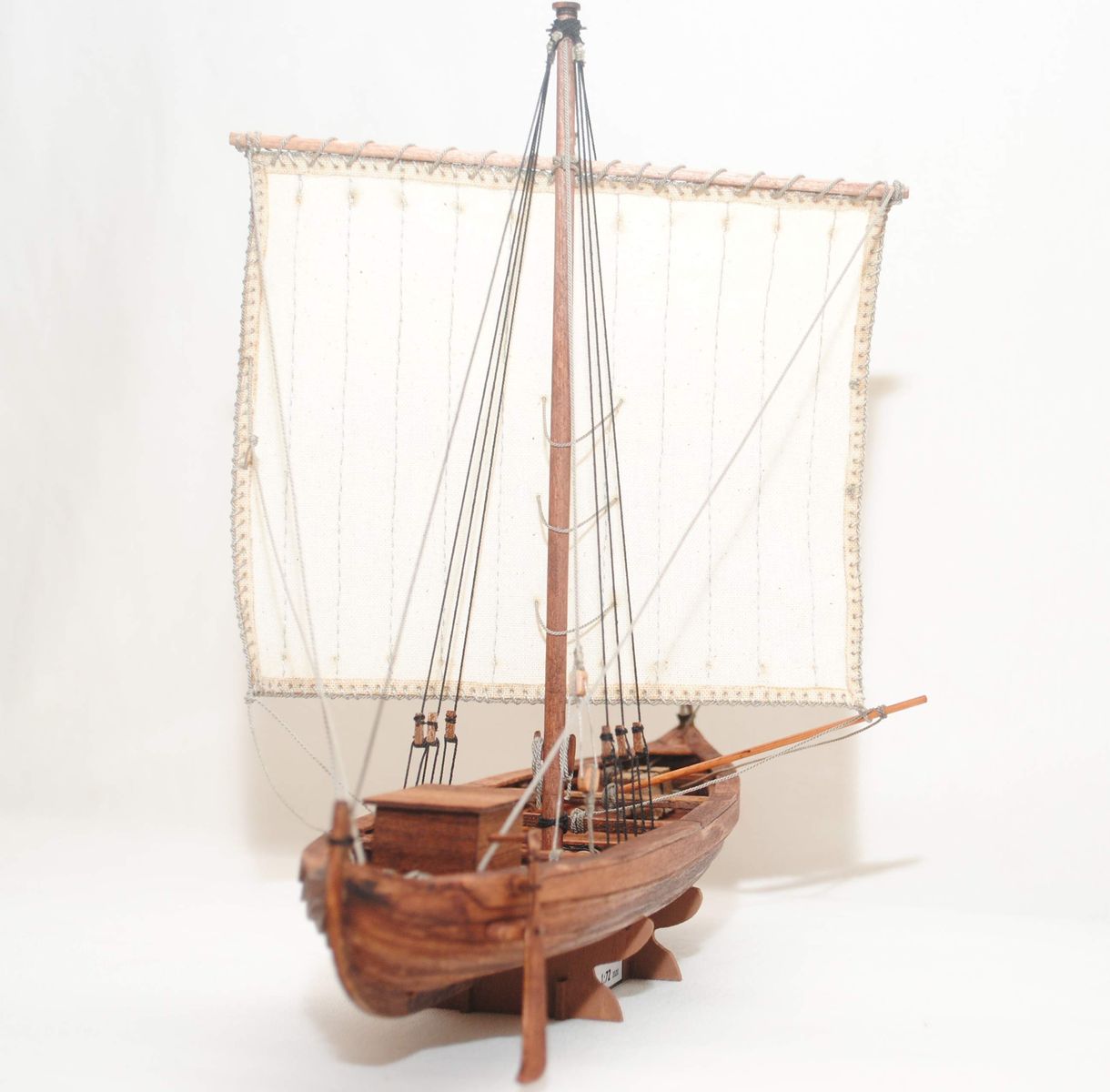

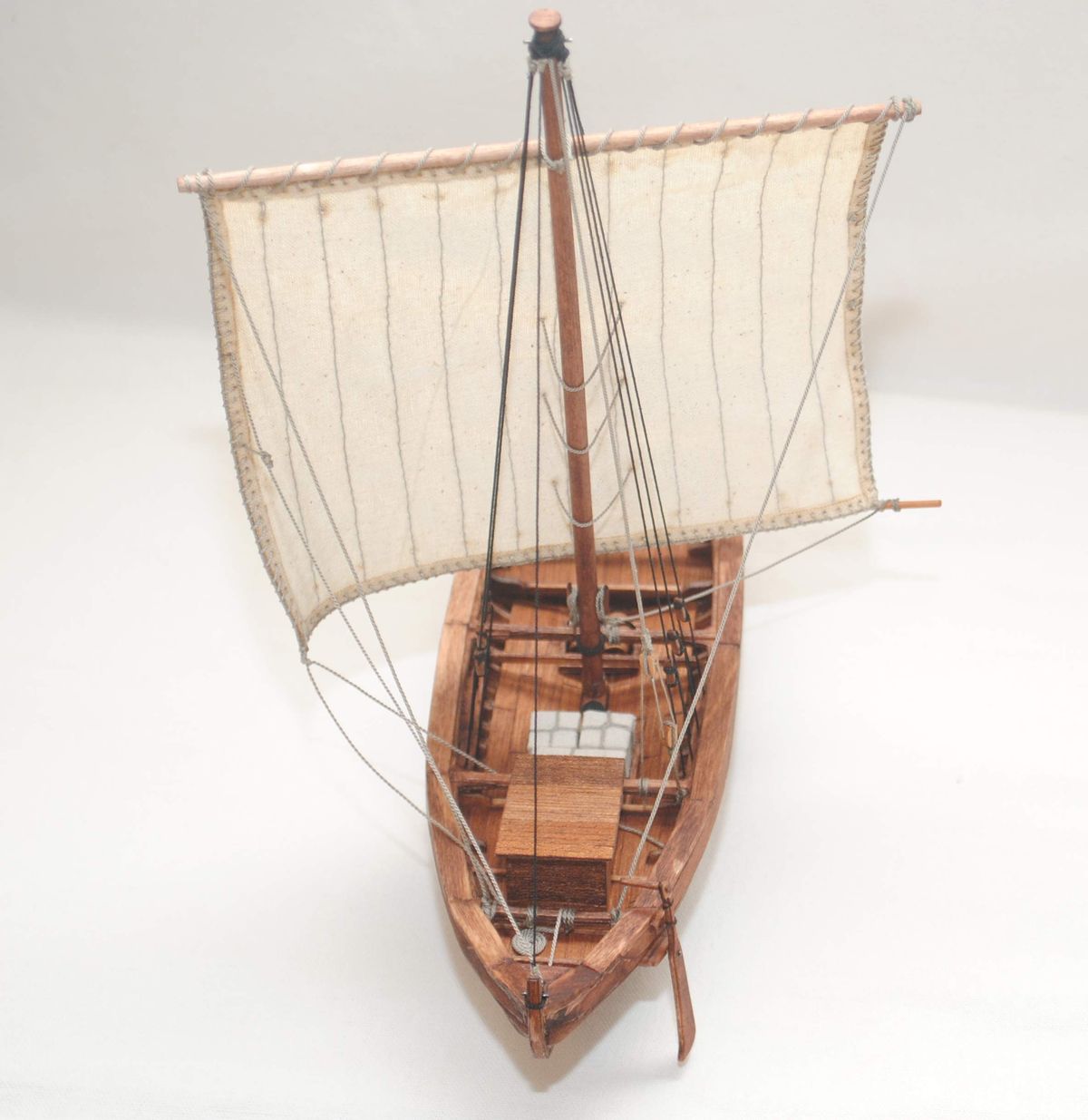

Как я уже упоминал в обзоре, качество набора оставляло желать лучшего, поэтому многое пришлось дорабатывать и «изобретать» самому. Основная трудность для меня заключалась в обшивке бортов внакрой или как она еще назывался - клинкерная. Конечно был переделан парус из набора, некоторые мелочи доработаны и добавлены. Корпус окрашен морилкой «мокко» и пропитан маслом грецкого ореха. Нитки сплел тросомотом. Для себя думал что работа окажется попроще, но что-то не сразу все получалось и простое становилось сложным). Ну что получилось, то получилось. Желаю приятного просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (30)
На сайте с 19.03.2020
0 0
Желаю здравствовать! модель понравилась, приятные впечатления после просмотра!
На сайте с 20.10.2019
84 0
Приветствую!
Модель категорически понравилась.
Красиво ,аккуратно. Дерево получилось классно по цвету.
Без лишнего блеска.
Клинкерная тоже получилась хорошо. Правда количество обшивки должно быть побольше. Это к производителю.
Понравилась работа с парусом.
Не понял только " оверлока" по шкаторинам или так производитель даёт?
Однозначно галерея.
С Уважением.
Спонсор
На сайте с 14.04.2014
50 2152
Дмитрий, добрый день, спасибо за комментарий.
Спонсор
На сайте с 14.04.2014
50 2152
Андрей, приветствую! Большое спасибо за отзыв, очень приятно.

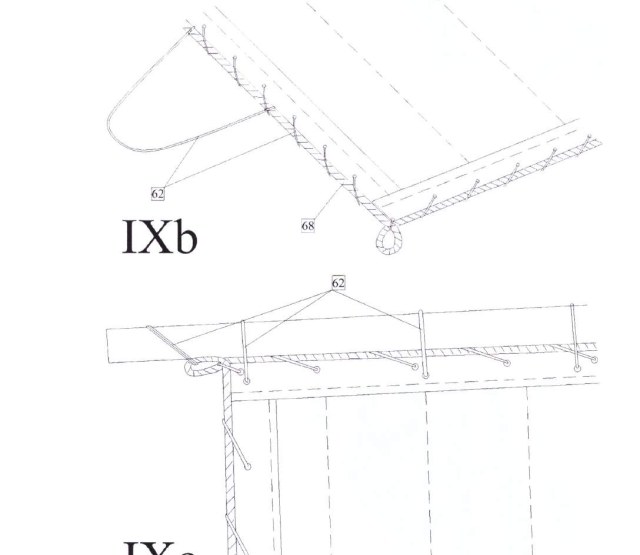

"Оверлок", да, четко по инструкции делал
На сайте с 18.12.2020
12 290
А всё таки с носовым украшением лучше бы смотрелся. А так , кто морского змея отпугивать будет?)))
С уважением, Юрий.
На сайте с 22.03.2014
109 12098
Привет, Андрей!
Древесина отлично проработана. Видно внимание к деталям.
Спонсор
На сайте с 14.04.2014
50 2152
Да я думаю, морской змей сам боится викингов, тем более перевозящих в бочках вино))) Спасибо, Юрий.
Спонсор
На сайте с 14.04.2014
50 2152
Денис, привет! Большое спасибо за отзыв!
На сайте с 20.10.2019
84 0
Да тут то при желании всегда сваять можно.
Благо в инете масса изображений. Из буковой рейки или из
липы.
Спонсор
На сайте с 14.04.2014
50 2152
В принципе, можно попробовать, я не против.
На сайте с 06.01.2018
15 32
Андрей, здравствуйте!
Модель и в правду оставляет приятные впечатления! Видно, что с душой! Интересно крепление в центре паруса к мачте. Не встречал такого.
Спонсор
На сайте с 14.04.2014
50 2152
Александр, приветствую! Очень рад что модель понравилась, приятно!
На сайте с 18.07.2010
368 21797
Спонсор
На сайте с 14.04.2014
50 2152
Благодарю!
Спонсор
На сайте с 31.05.2015
6 1122
Очень понравилось! Прототип подобной лодки в раскопанном виде лежит в милом и бесплатном музее Стокгольма, прямо под мостом
рядом с королевским дворцом (музей, а не только кнарр). Фото не нарыл, или я устал, или архив или фотик раньше.
Спонсор
На сайте с 14.04.2014
50 2152
Большое спасибо!
Спонсор
На сайте с 02.04.2015
25 8720
Привет, Андрей. Работа смотрится! Вот только есть вопрос по планширю - был ли он на кораблях викингов?
На сайте с 01.02.2012
43 1182

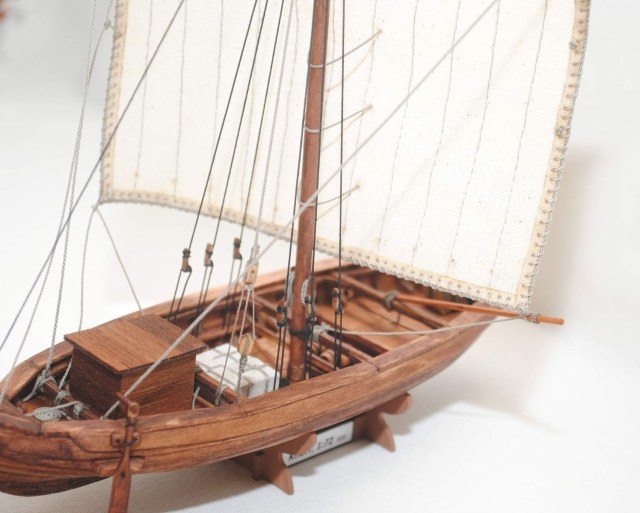

Неплохо,грубоватость даже в тему. Категорически не нравится будка /да-да именно будка/ на корме. Торец фанеры светит,да и доски можно было обозначить."Юферсы" какие-то невнятные. Откуда произрастают. Еще как мне кажется в то время по передней стороне паруса проходили несколько "веревок" через специальные петли для подбора паруса частично или полностью. Но не настаиваю. Галерея.
Спонсор
На сайте с 14.04.2014
50 2152
Антон, привет!!! Большое спасибо за отзыв и вопрос. Так вот, согласно исторической справки , земледелец Иоганн Квальзунд и его сын Яков в июне 1920 г. при нарезке торфа нашли шпангоуты, весла и другие детали судна. Они сообщили об этом в Музей мореплавания в Бергене. При последующих раскопках в Квальзунде - на маленьком острове с распространенным норвежским названием Херо, находящемся в Херо-Ульфстенс-фиорде, южнее Бергена, X. Шетелиг раскопал и другое судовое имущество. Оно лежало вместе с камнями, нарубленными ветвями и немногочисленными деревянными предметами в открытом болоте, позднее покрывшемся торфом. Детали принадлежали двум судам, которые до затопления в болоте были разбиты и частично сожжены. Несмотря на это, исследователю Ф. Йоханессену удалось изготовить чертежи обоих судов. Оба найденных судна относятся к V-VIII вв. н. э. По реконструкции судно из Квальзунда имеет общую длину 18 м, наибольшую ширину 3,2 м и высоту в средней части, включая киль, - 0,9 м. К Т-образному килю при помощи горизонтальных накладок прикреплены штевни. Доски обшивки наложены внакрой и скреплены друг с другом и с килем стальными заклепками. Все они, включая планширную доску, выполнены из дуба. Шпангоуты, изготовленные из целых штук сосновых кокор, внешней гладкой стороной опирались на клампы и были связаны с ними, начиная от первой до шестой доски Седьмая доска и уже связанная шестая скреплялись со шпангоутам деревянными нагелями. Планширная же доска соединялась со шпангоутами стальными нагелями с клинк-шайбами.
Собственно ниже фотография с раскопок:
Спонсор
На сайте с 14.04.2014
50 2152

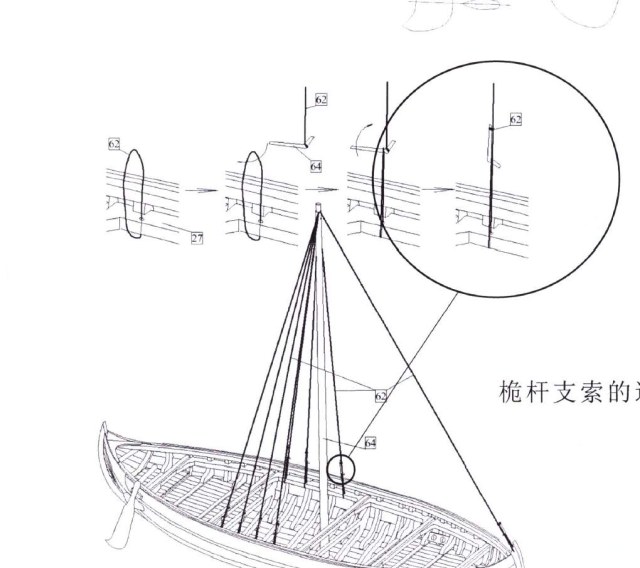

Борис, приветствую! Очень приятно за ваш комментарий, большое спасибо! С "юферсами" пришлось повозиться и поразбираться. Опирался на инструкцию и на модель новгородской ладьи 12 века:
Спонсор
На сайте с 14.04.2014
50 2152
Согласен, что получилось не так хорошо, как у профессионалов:
На сайте с 07.02.2020
0 4197
Андрей, здравствуйте! Хорошая работа!
К сожалению, вы не совсем верно истолковали терминологию нашего уважаемого и любимого переводчика книг на морскую тематику А.А. Чебана, который перевёл цитируемую вами книгу Фиркса "Корабли викингов". Дело в том, что поясья клинкерной обшивки у корров и им подобных судов в книге называются "доски". Планширная доска - это, говоря современной терминологией, последний пояс обшивки, образующий верхнюю кромку борта. От киля начиналась первая доска, на её кромку укладывалась вторая, на вторую - третья доска и так далее. Планширная доска соединялась с предпоследней, седьмой доской, и была восьмой - на судне, описание которого вы цитируете. То есть, это не какой-то планширь, это просто последний пояс обшивки борта. Но особый.
Планширная доска у викингов имела утолщения и отличалась от других досок обшивки фасонным сечением, напоминающем вытянутый треугольник. На торцевую поверхность планширной доски устанавливались деревянные уключины для весел.
Интересно, что в главе, которую вы процитировали, есть неплохие чертежи, снятые непосредственно с судна, есть и сечение миделя описанного вами судна. Никакого планширя в классическом понимании, конечно же, на сечении не показано. На судах викингов планширей как самостоятельных горизонтально расположенных силовых элементов не было: шпангоуты фиксировались планширной доской, можно даже выразиться "вертикальным планширем", и в отдельном, ("горизонтальном"
планшире просто не нуждались. Планширная доска выполняла роль и планширя, и бархоута.
Наиболее достоверную модель судна, описанного вами, в своё время на Каропке представил Юрий Чайка:
https://karopka.ru/community/user/22993/?MODEL=485090
Не, если это китайцы сделали в модели, то, это, конечно, явно "трудности перевода". А вот почему они чертежи не посмотрели, останется загадкой.
На сайте с 07.02.2020
0 4197
Спонсор
На сайте с 14.04.2014
50 2152
Игорь, здравствуйте! Большое спасибо за такое внимание, вы правы, согласен, я до конца не разобрался. Конечно уже переделывать поздно, но на будущее теперь уж точно знать буду.
На сайте с 05.04.2015
17 216
Хотелось бы добавить по ликтросу, грубовато... Нить, которой Вы обшили почти такая же как ликтрос, очень ломает масштаб, надо было приклеить, на будущее...
Спонсор
На сайте с 14.04.2014
50 2152
Евгений, спасибо, учту обязательно!
Спонсор
На сайте с 22.01.2011
30 10453
Интересная модель получилась.
Направляется в Галерею.
Удачи!
Спонсор
На сайте с 14.04.2014
50 2152
Спасибо, Игорь!
На сайте с 26.03.2020
0 0
Модель очень понравилась!
Красиво.
Спонсор
На сайте с 14.04.2014
50 2152
Спасибо!
