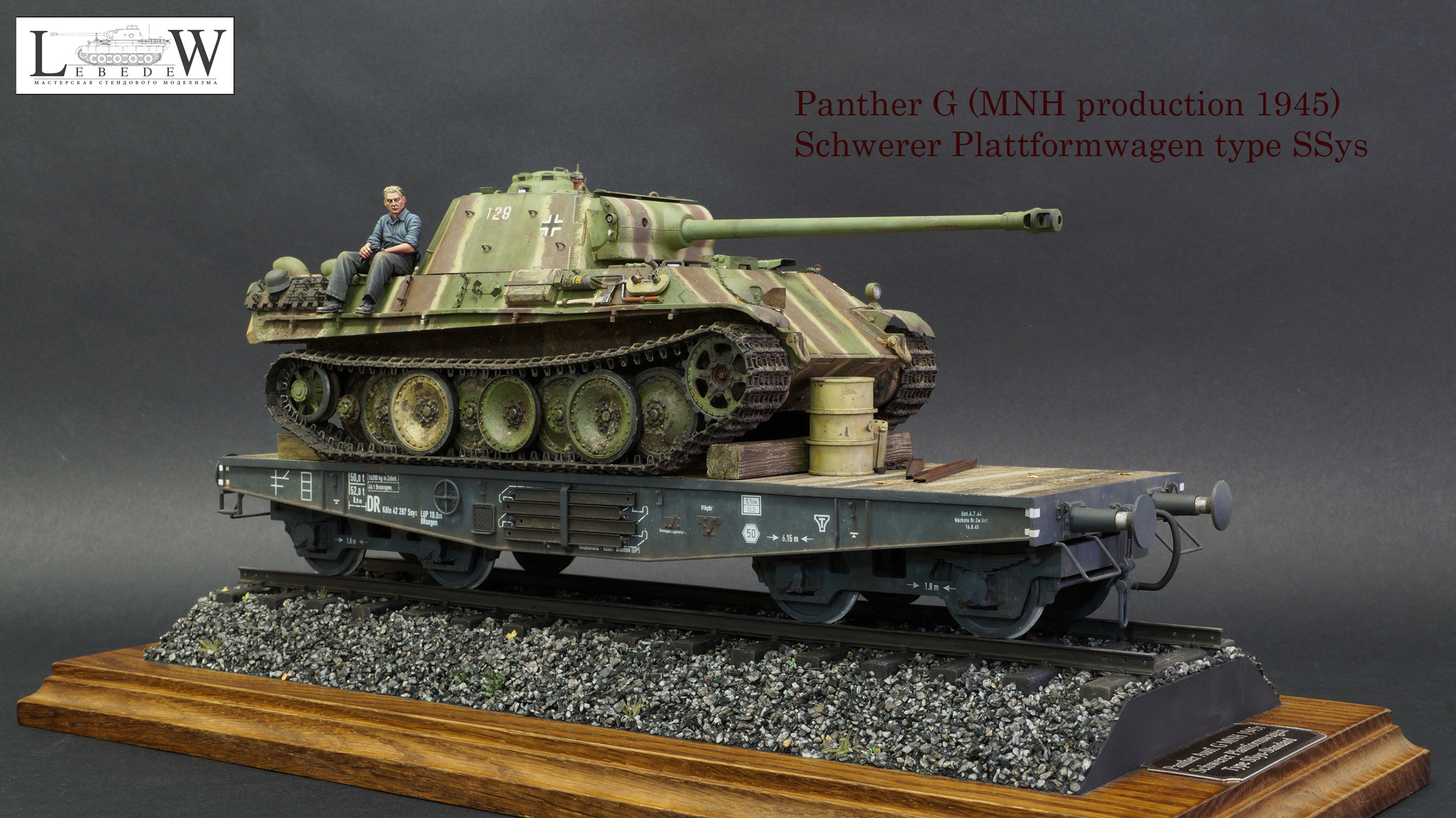

Panther G (MNH production 1945)/Schwerer Plattformwagen type SSys

Друзья, всех приветствую!

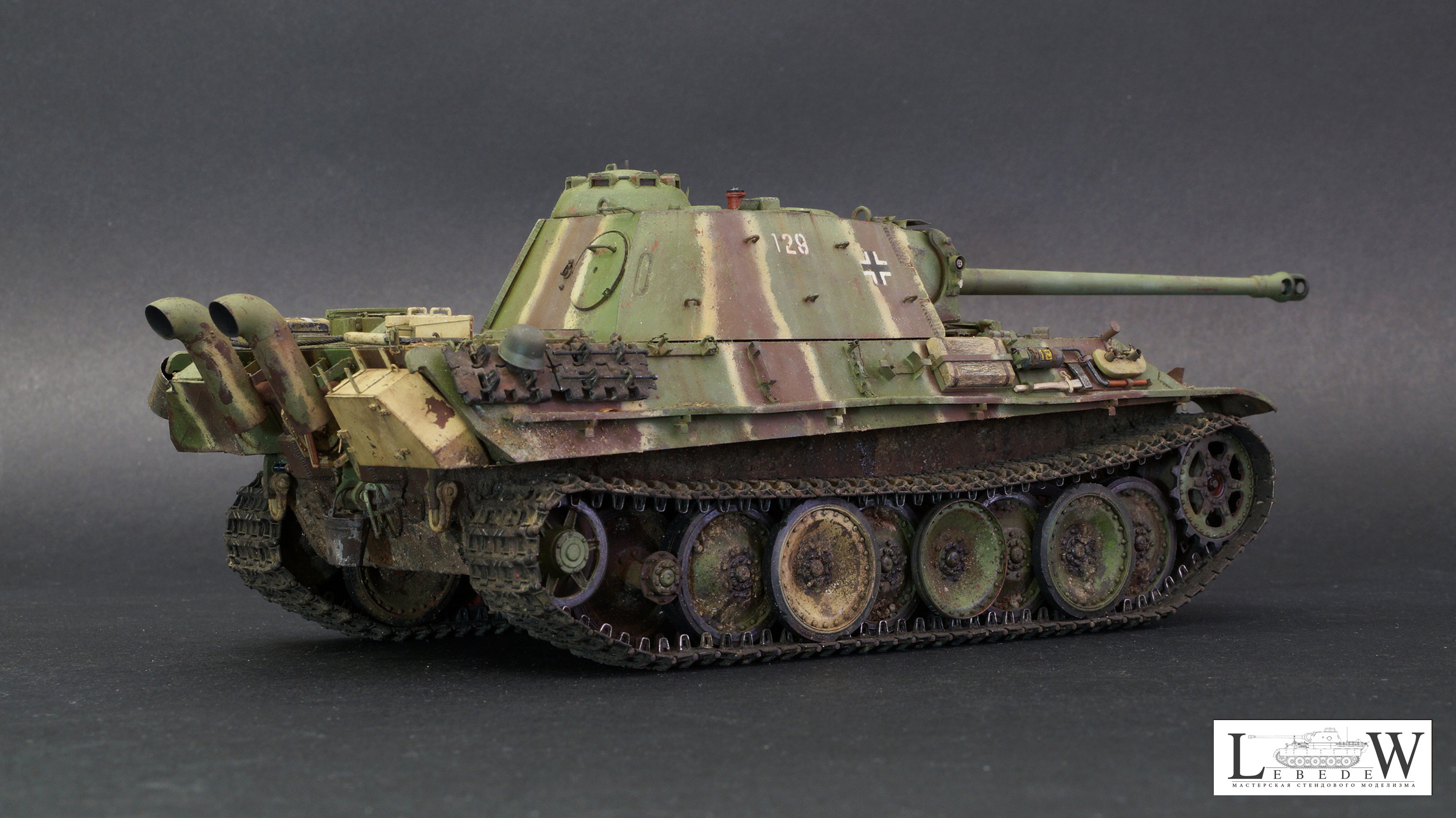

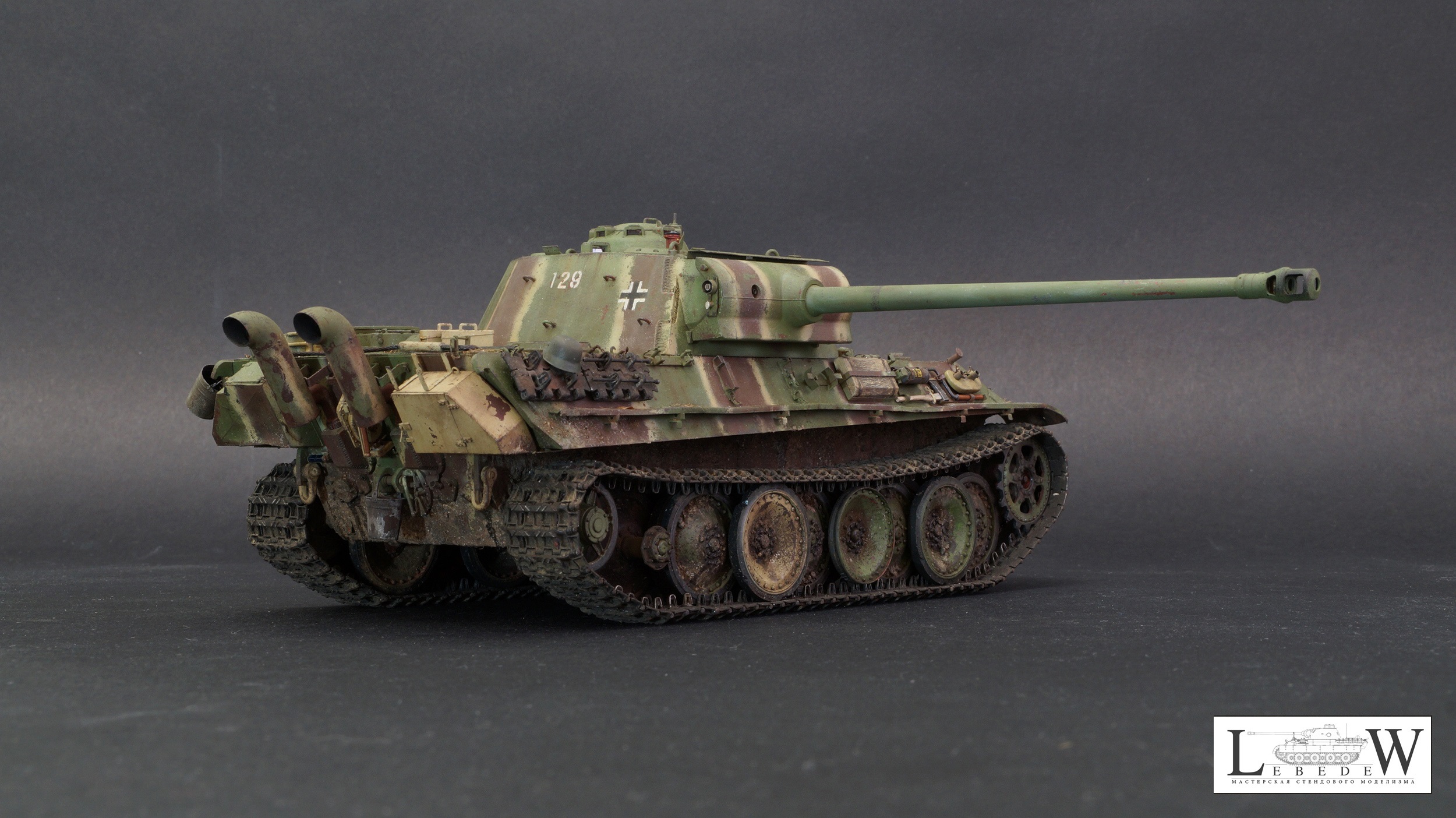

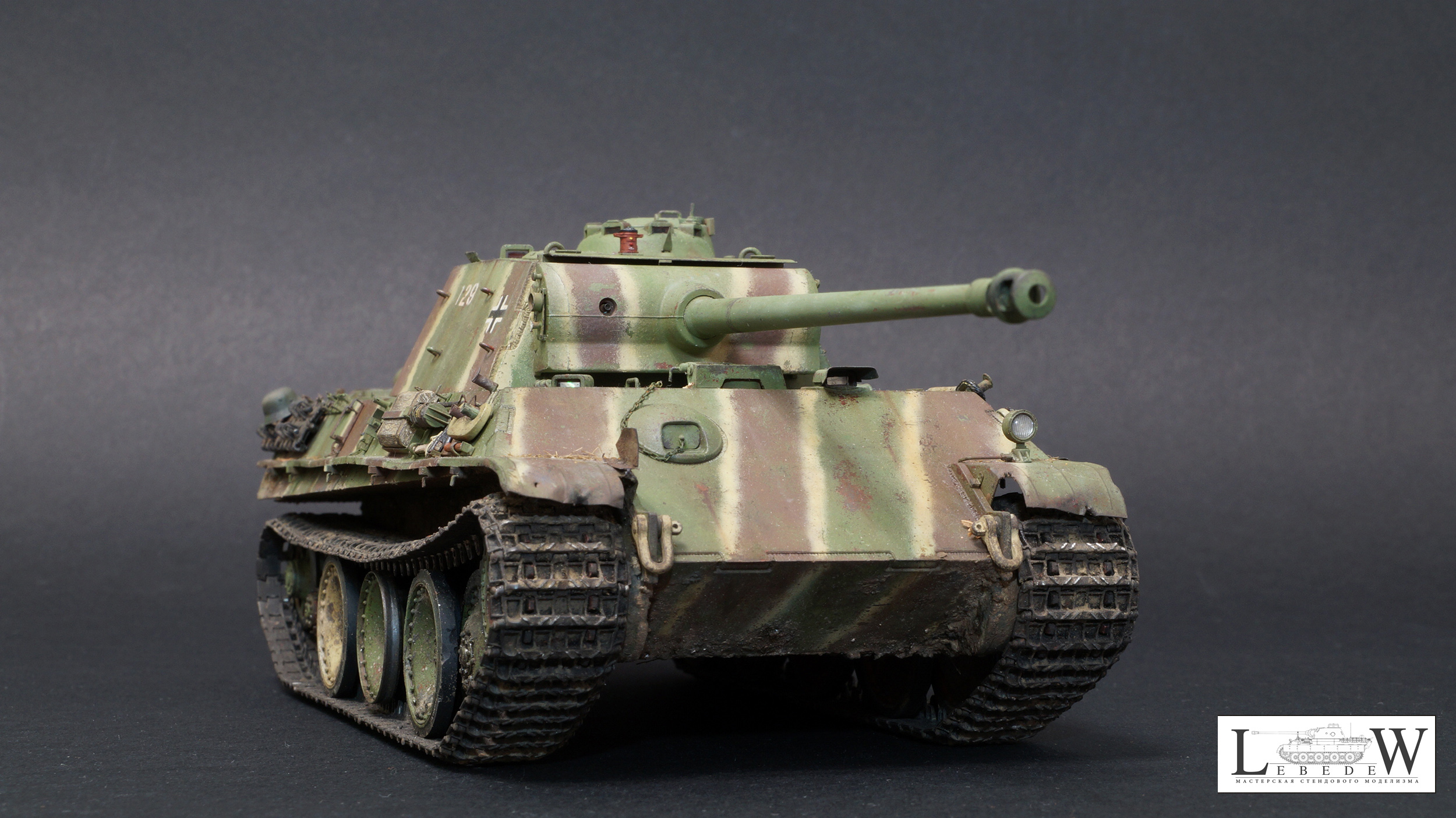

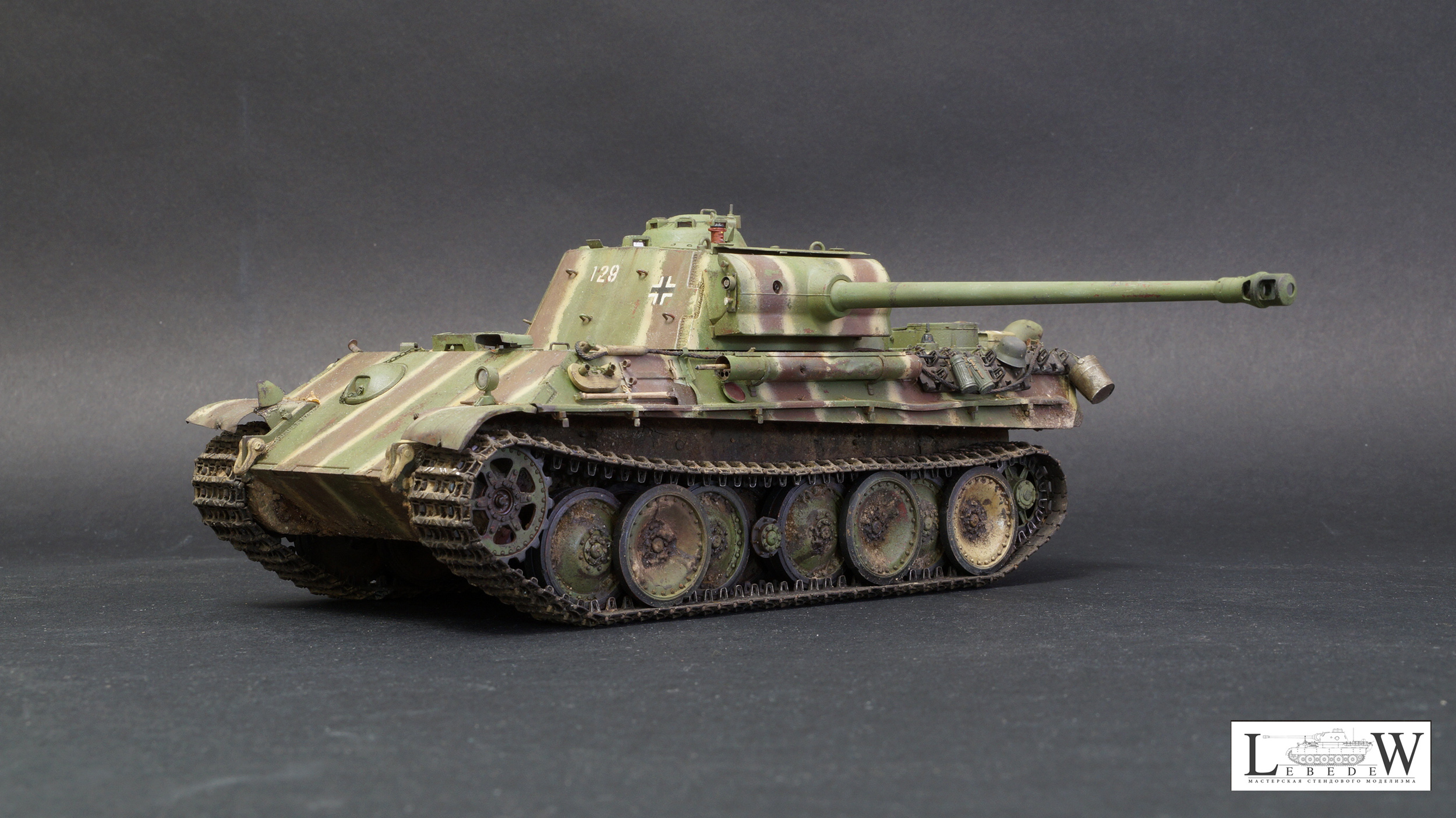

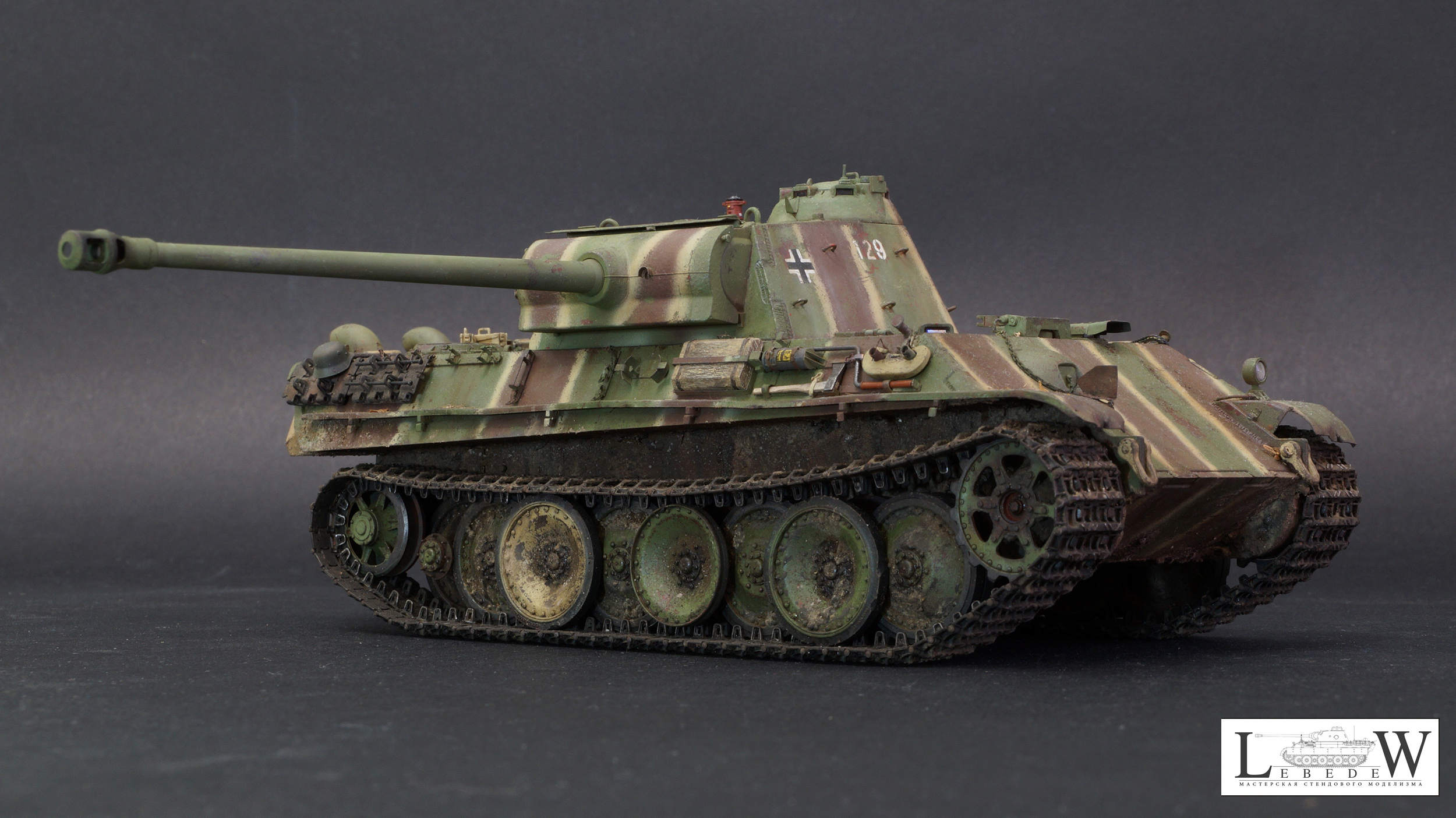

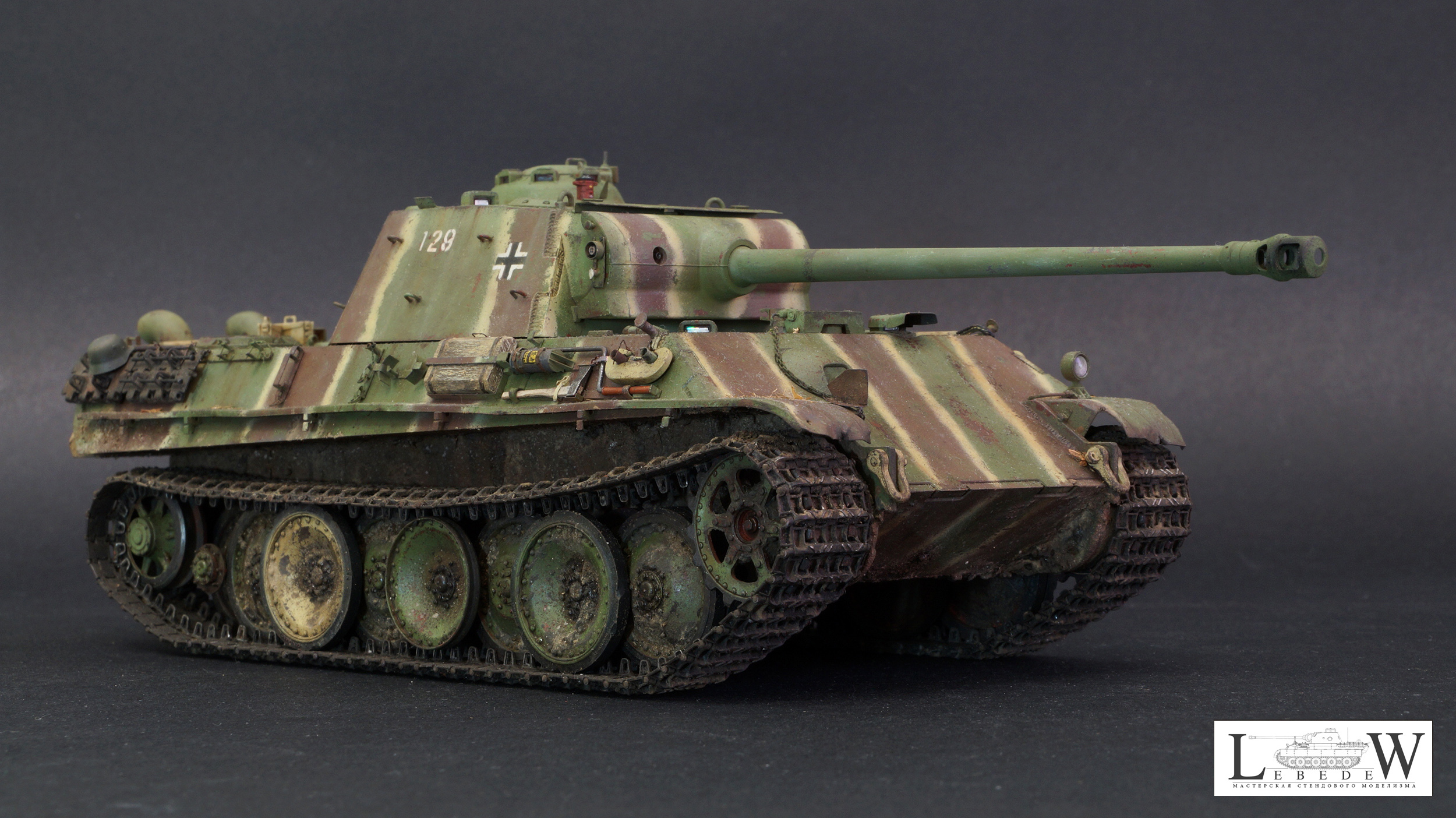

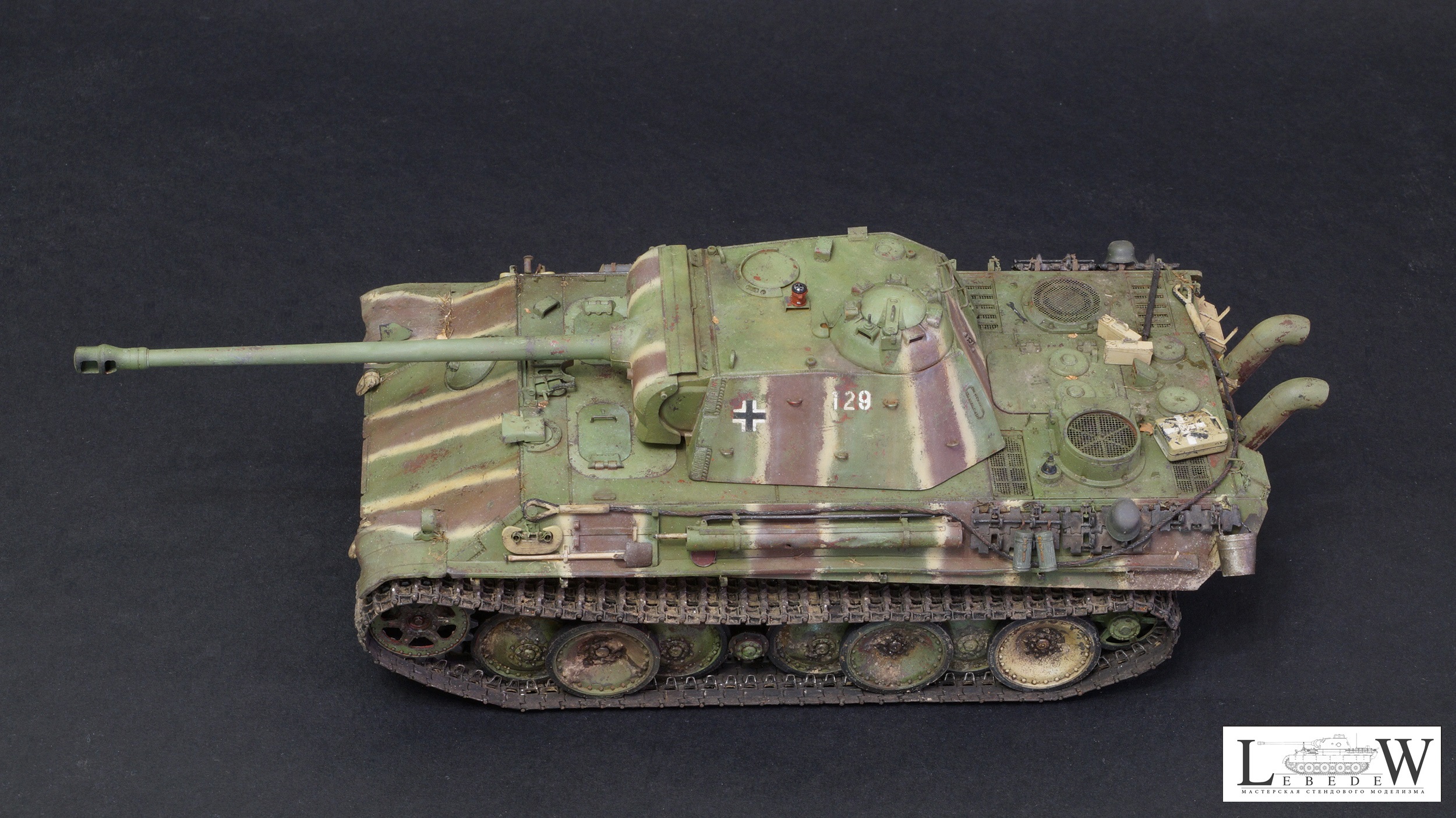

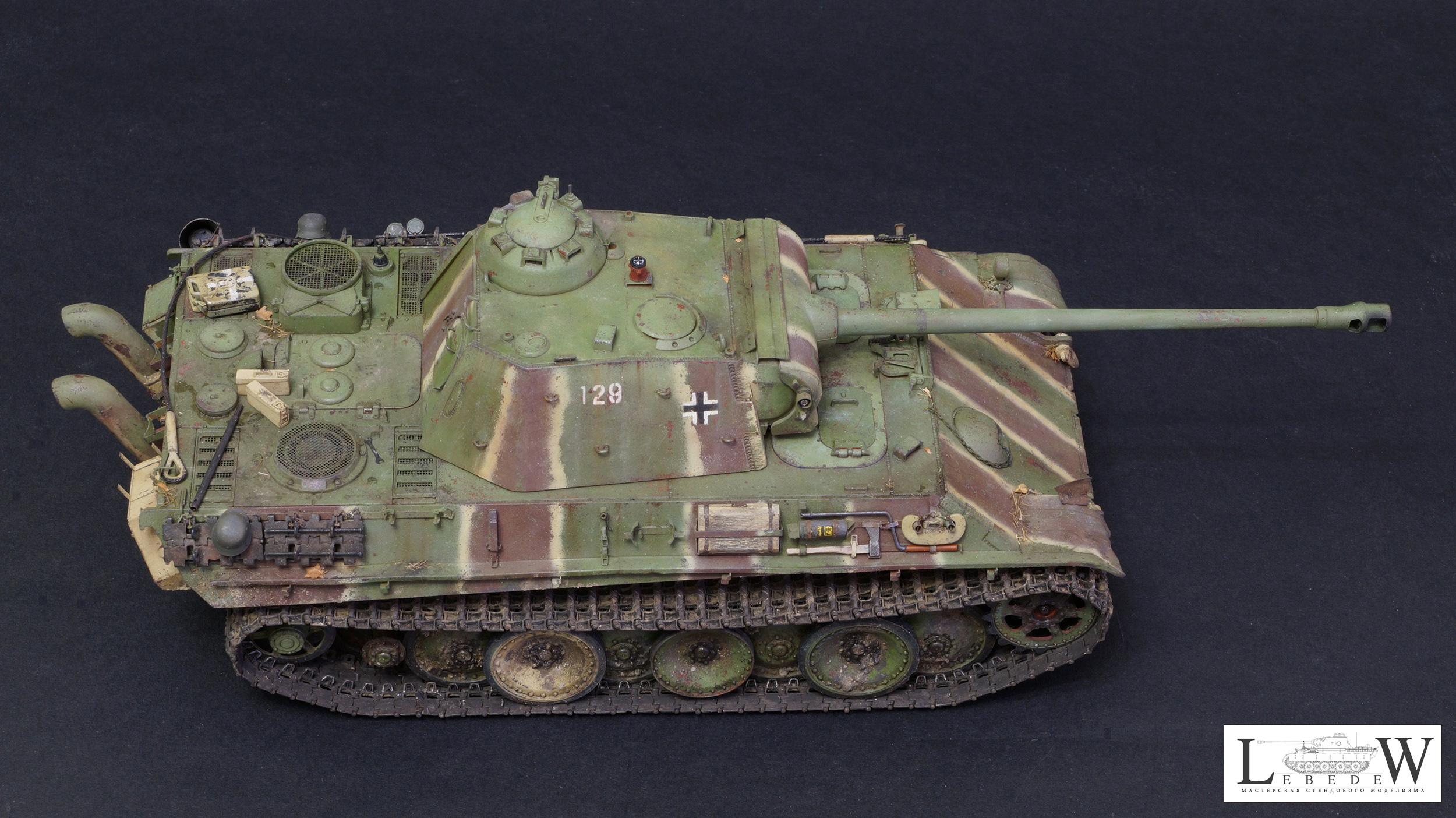

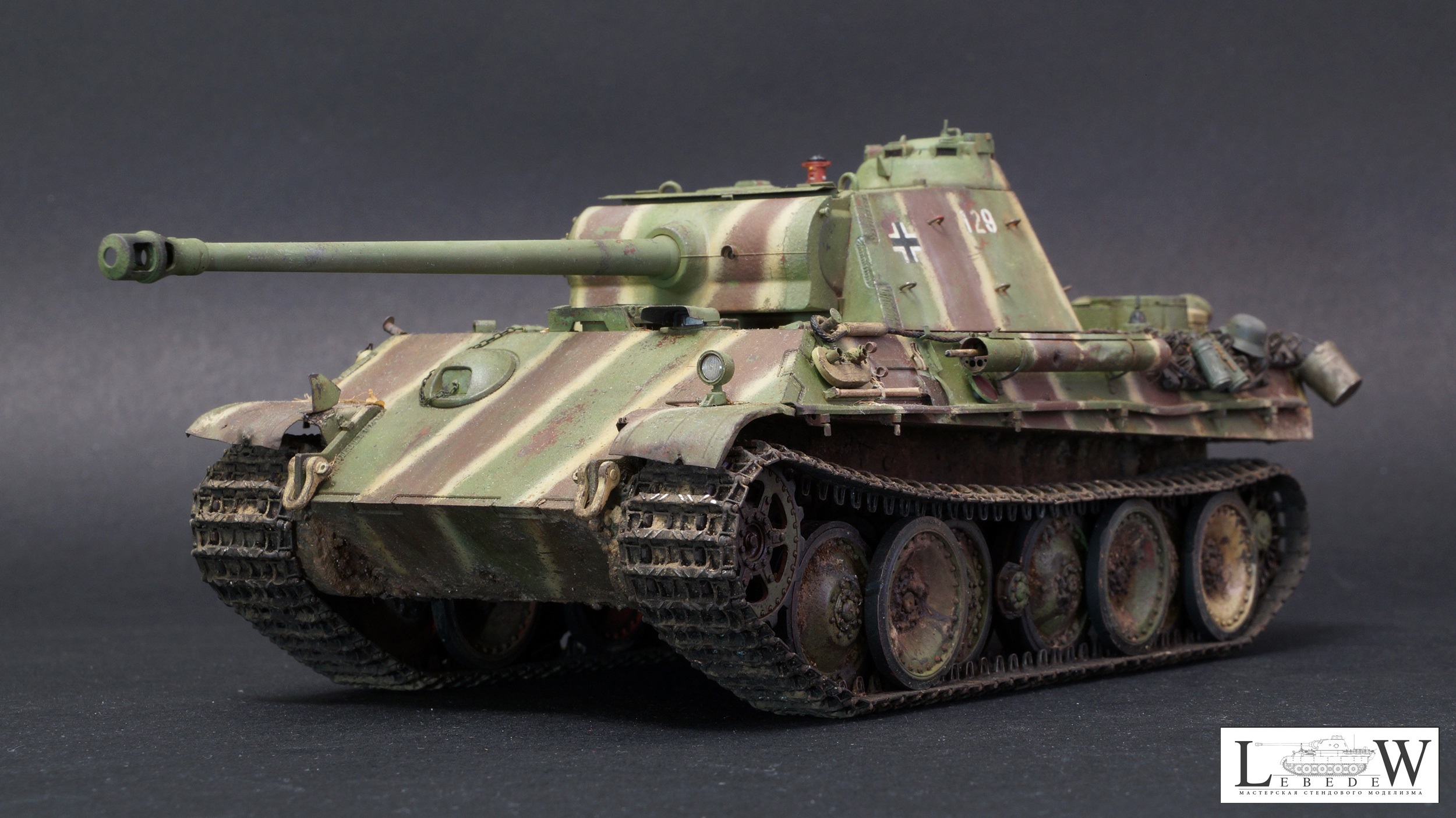

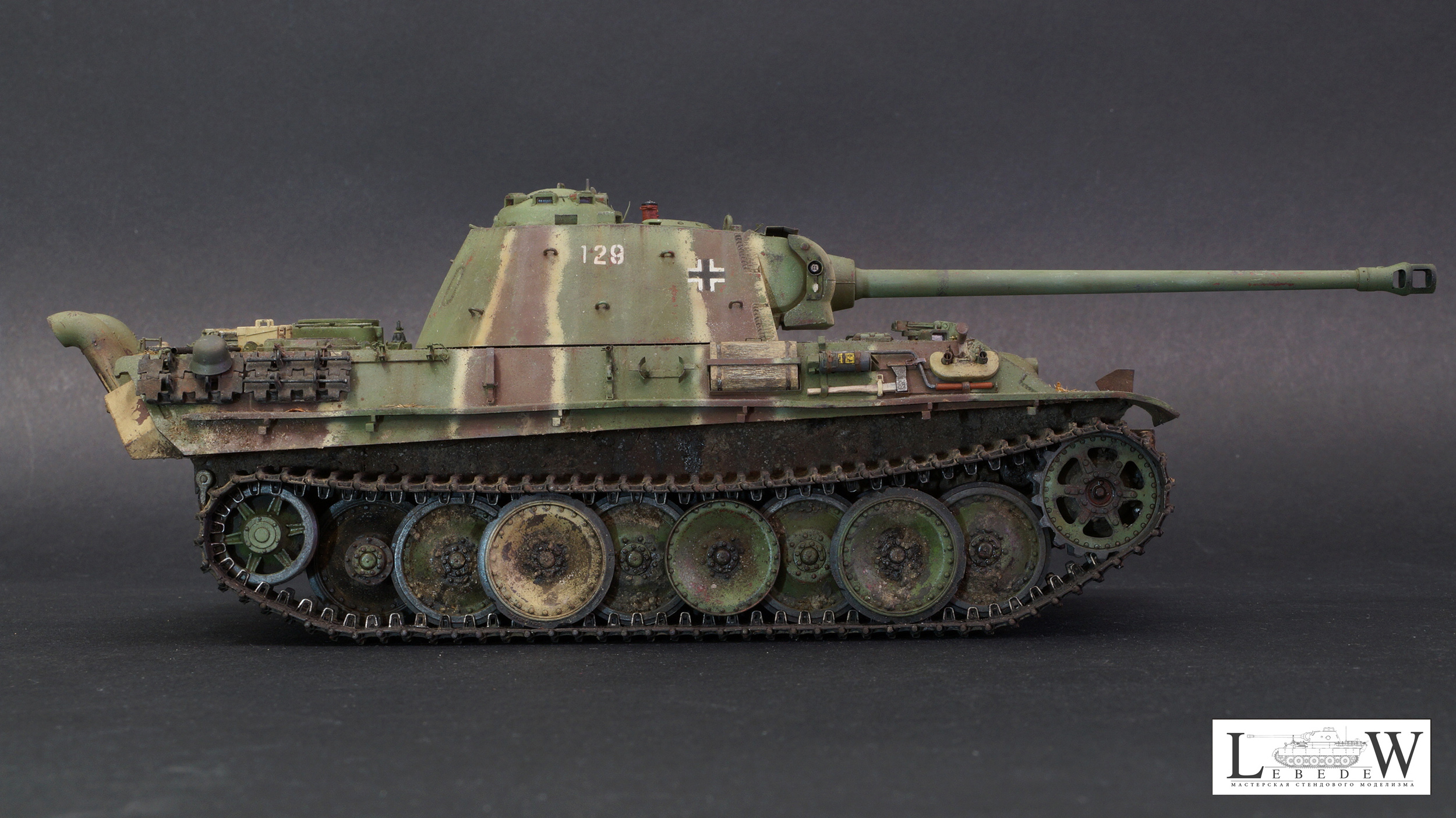

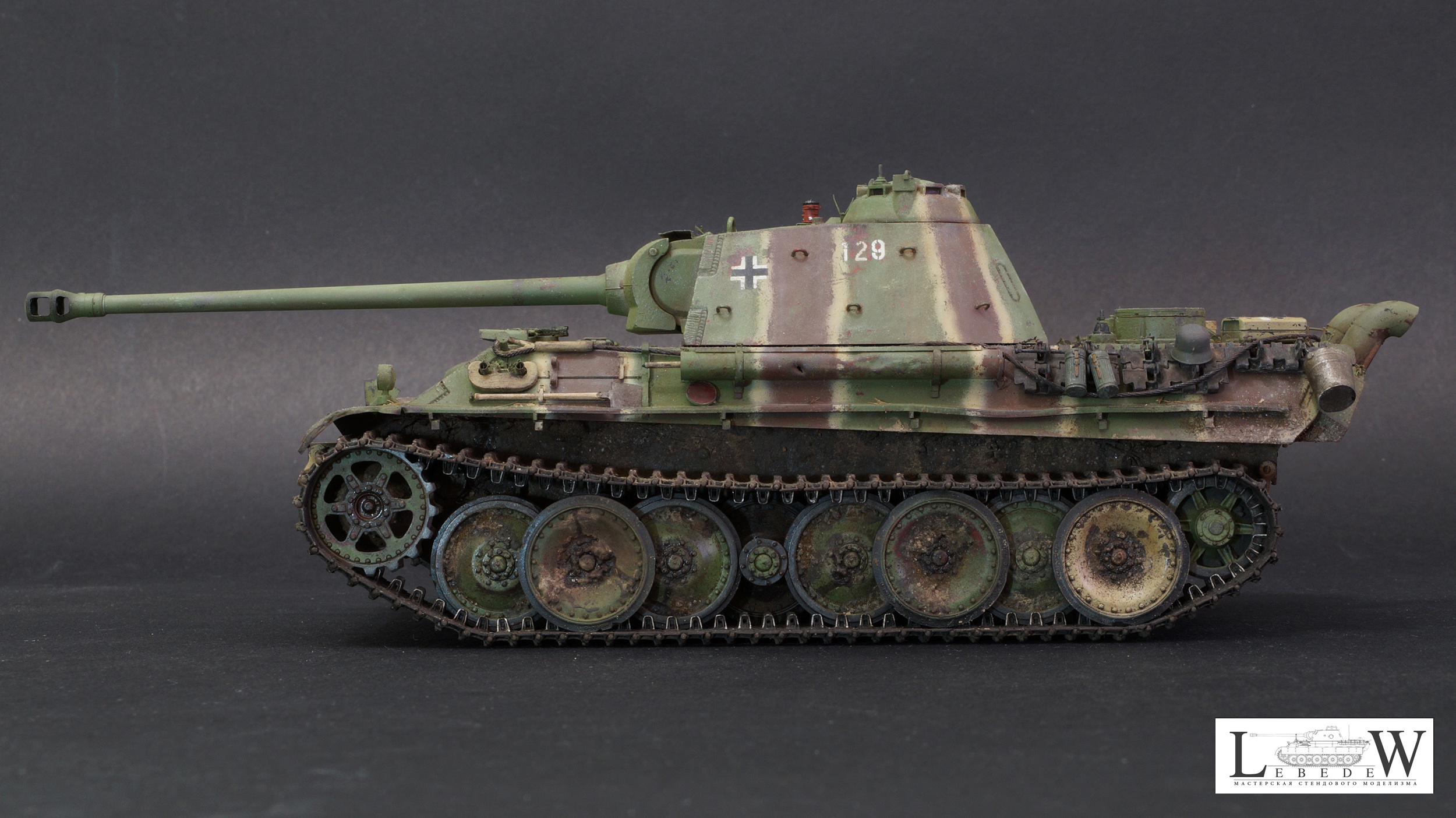

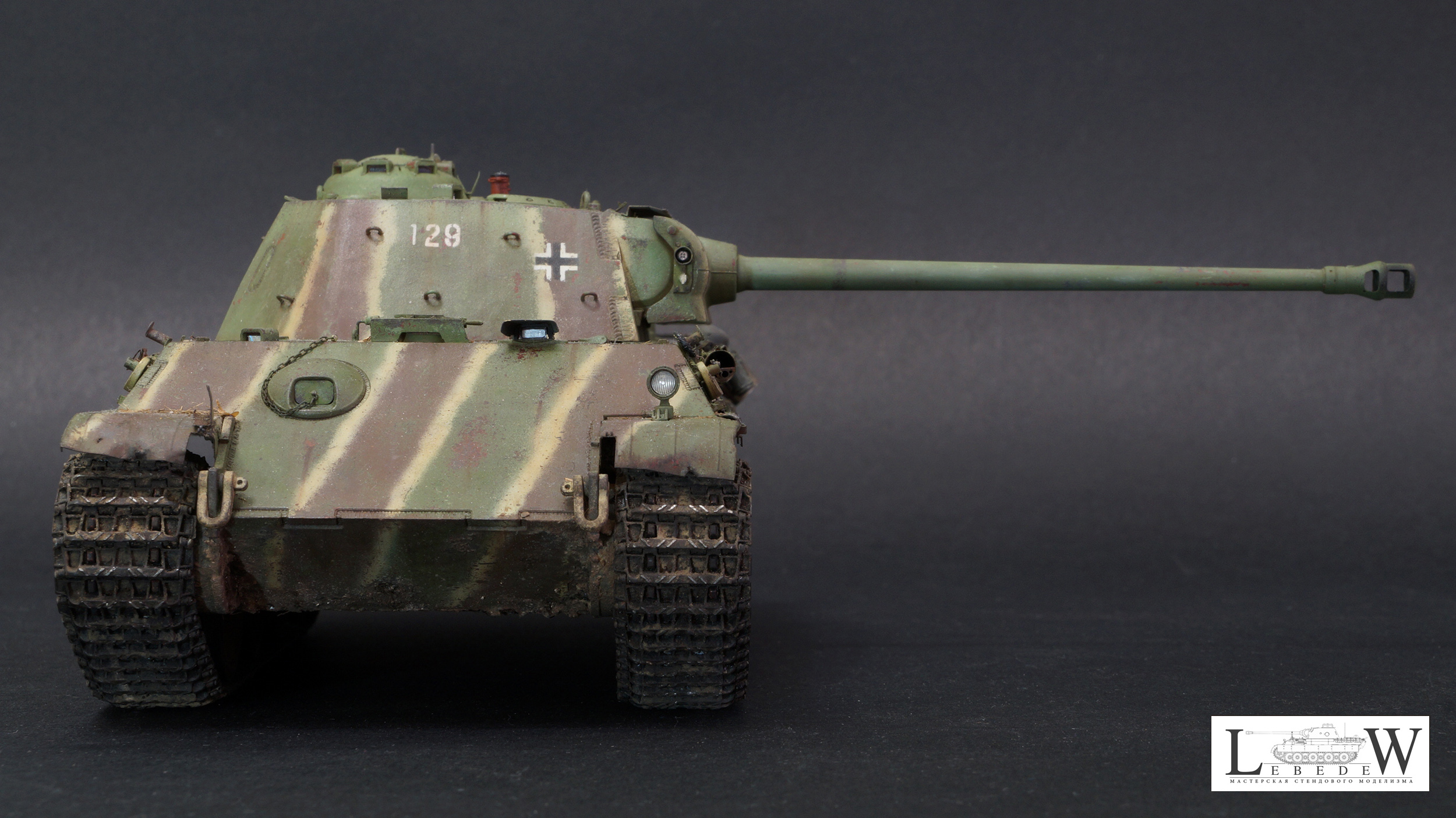

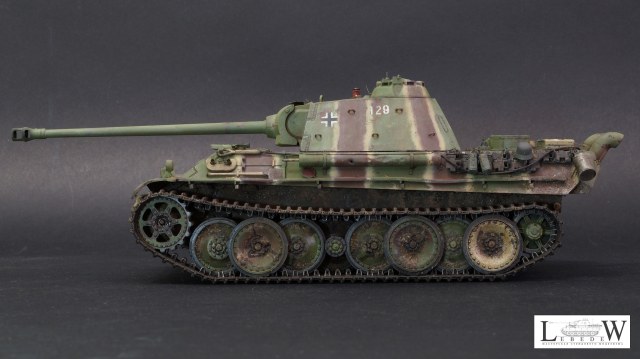

Представляю вашему вниманию Пантеру модификации G позднего выпуска производства компании MNH. Образ танка собирательный , тут я хотел показать образ пантеры на завершающей стадии войны .

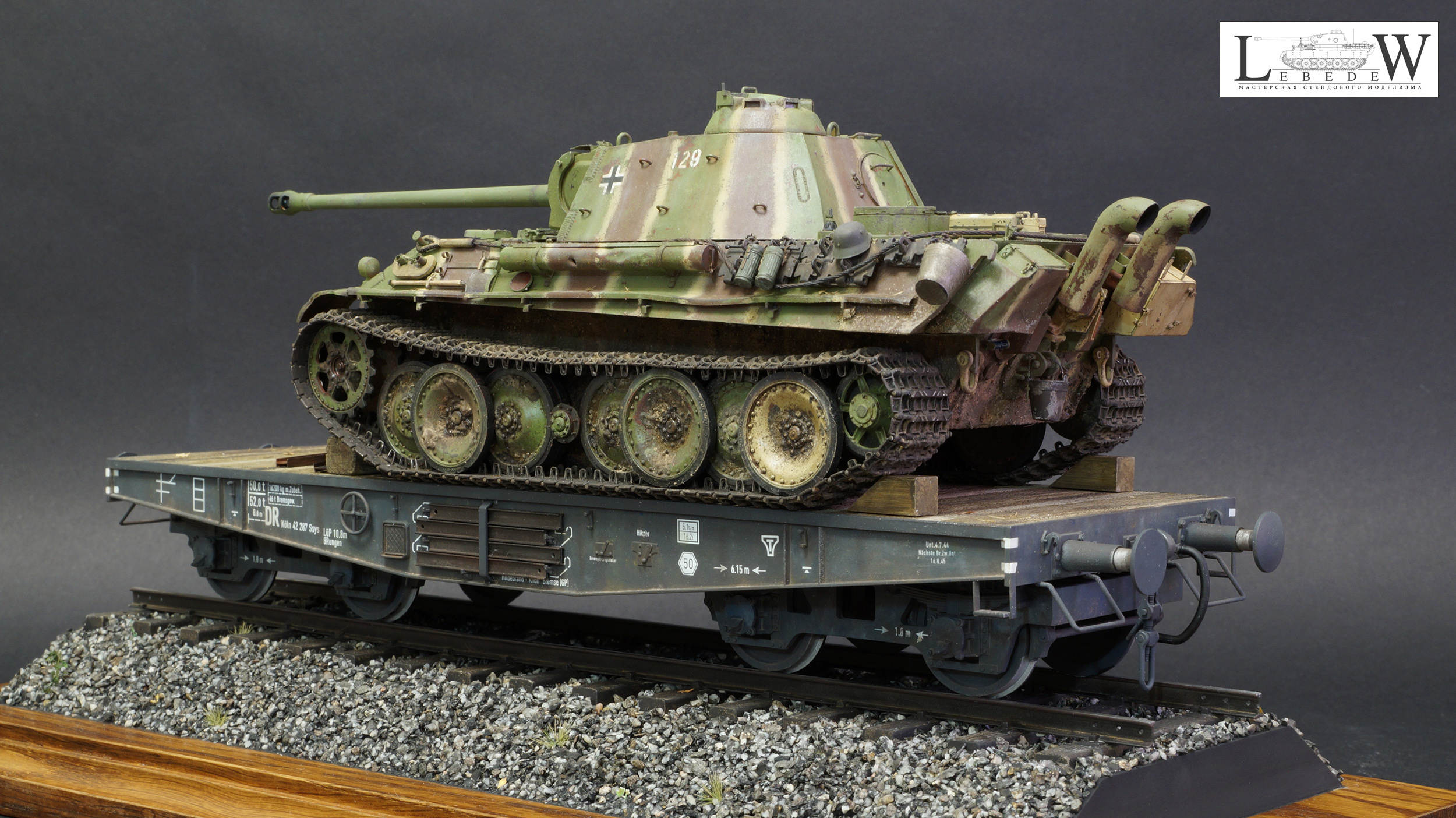

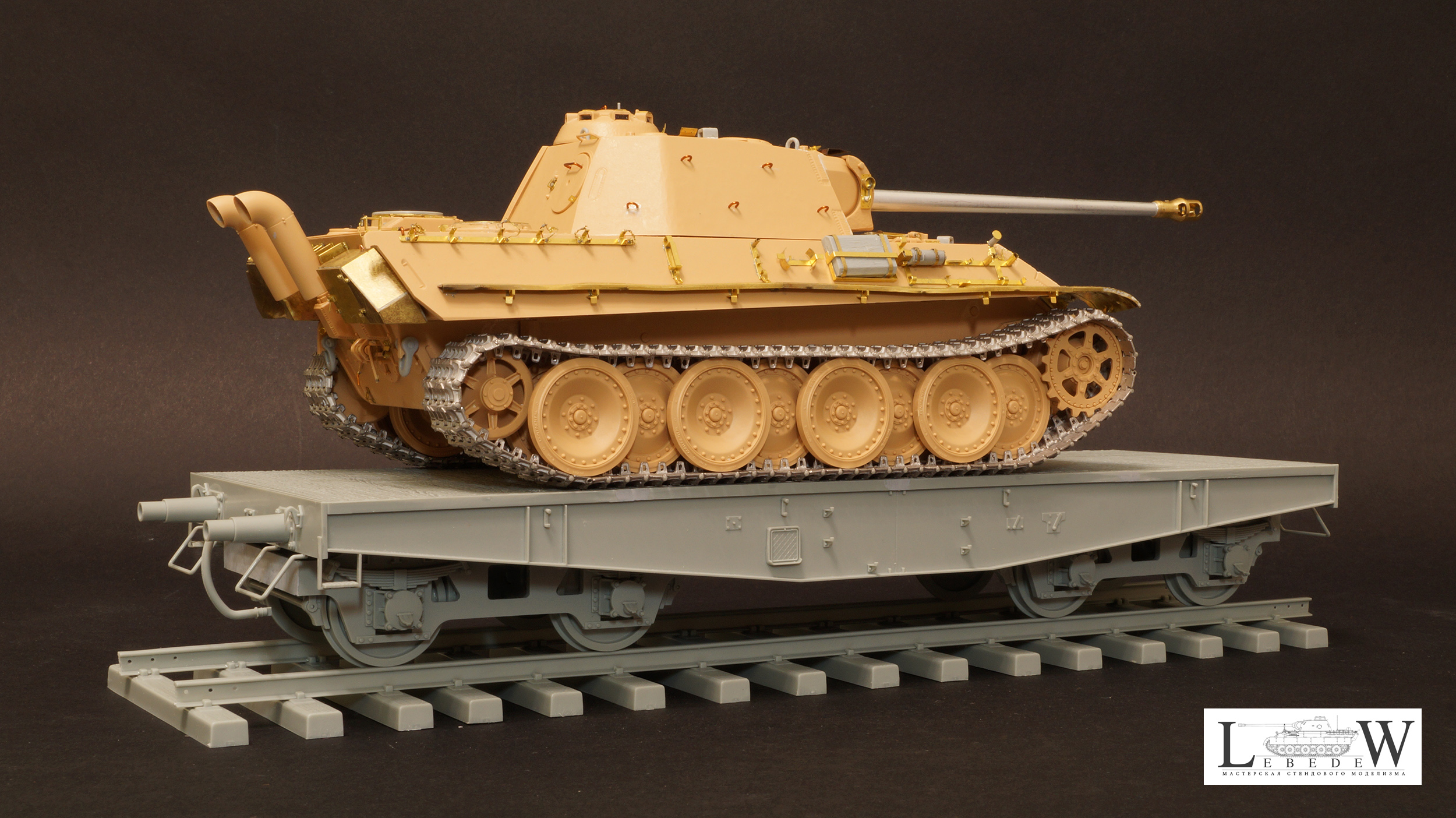

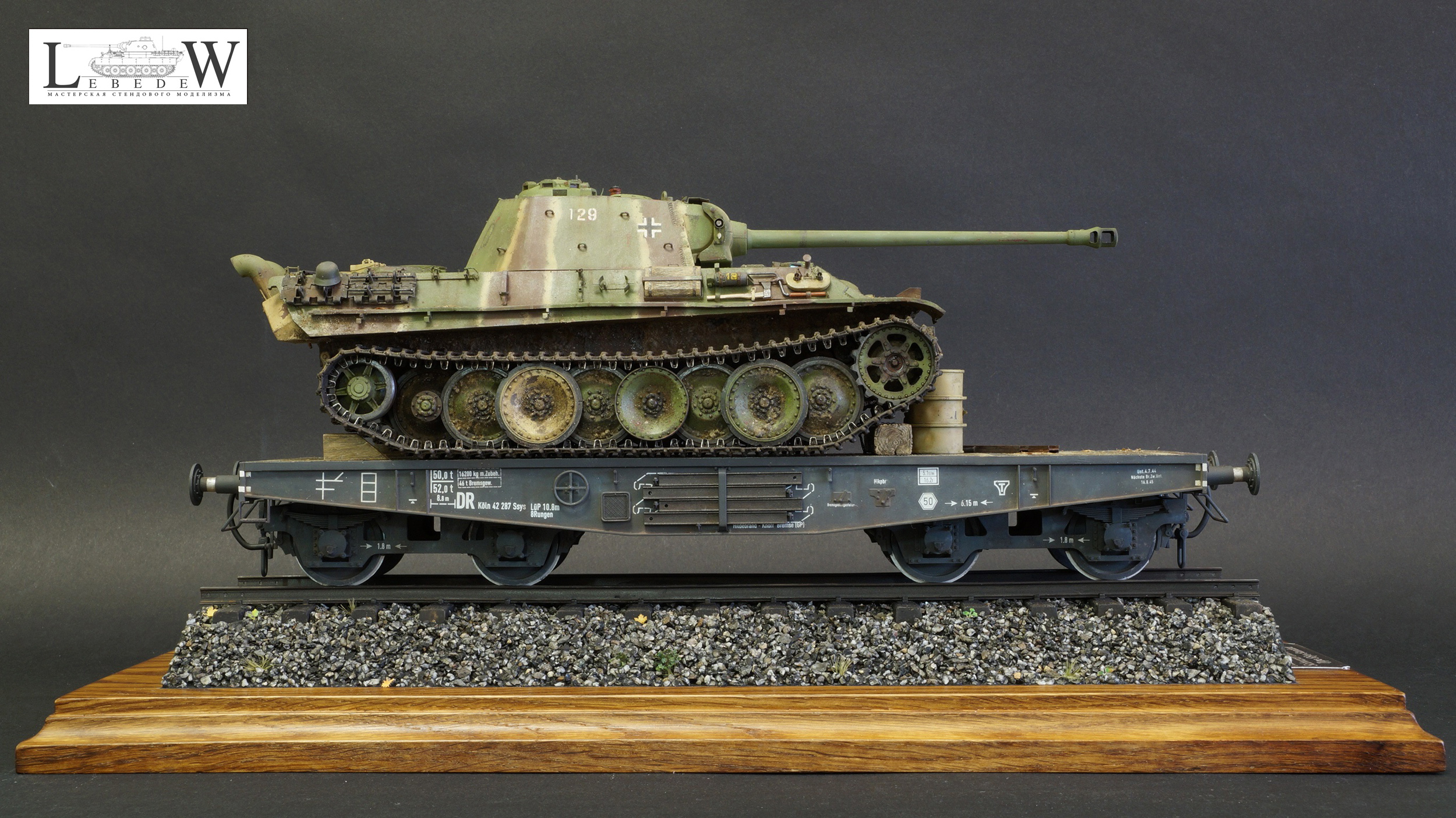

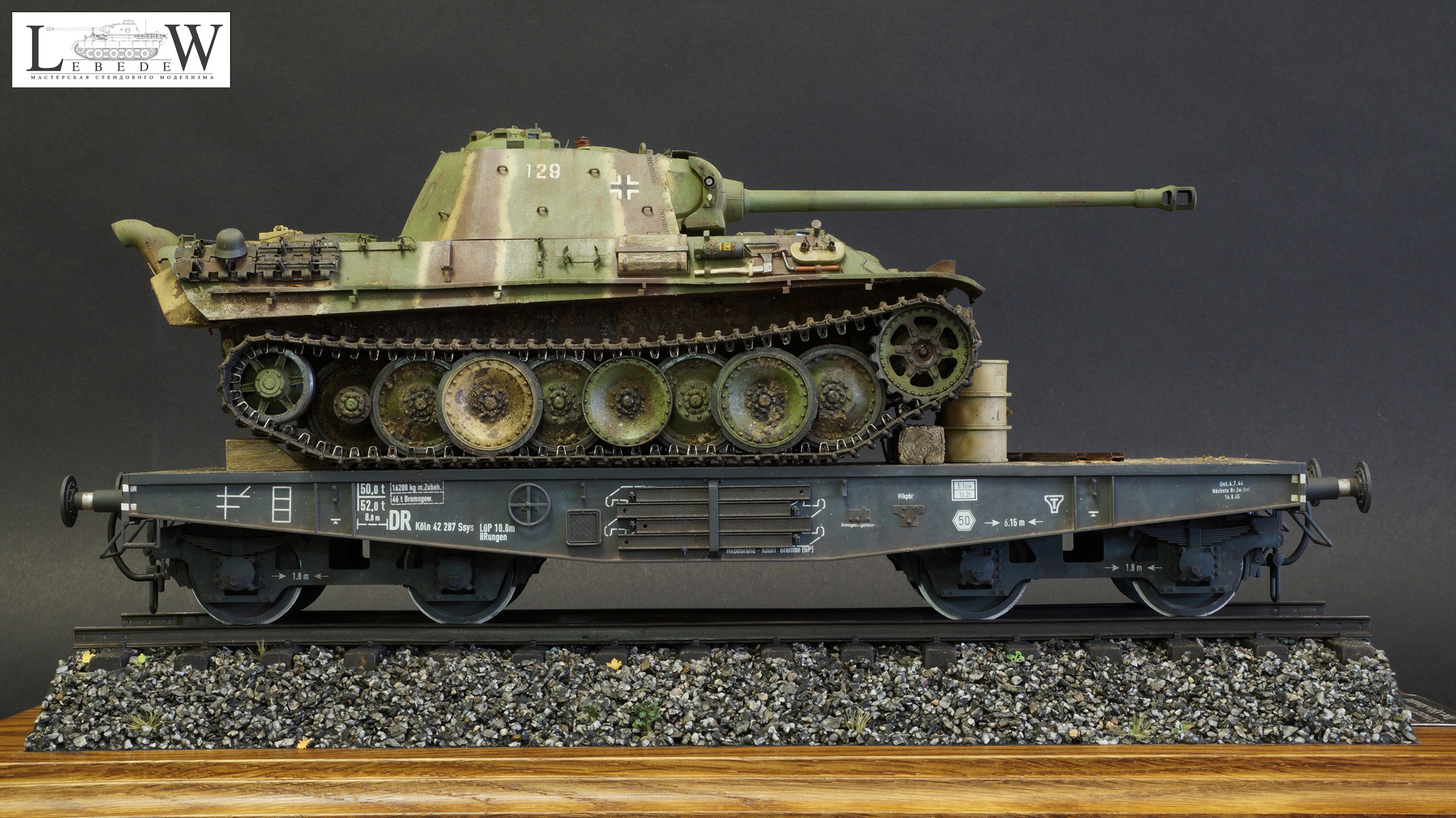

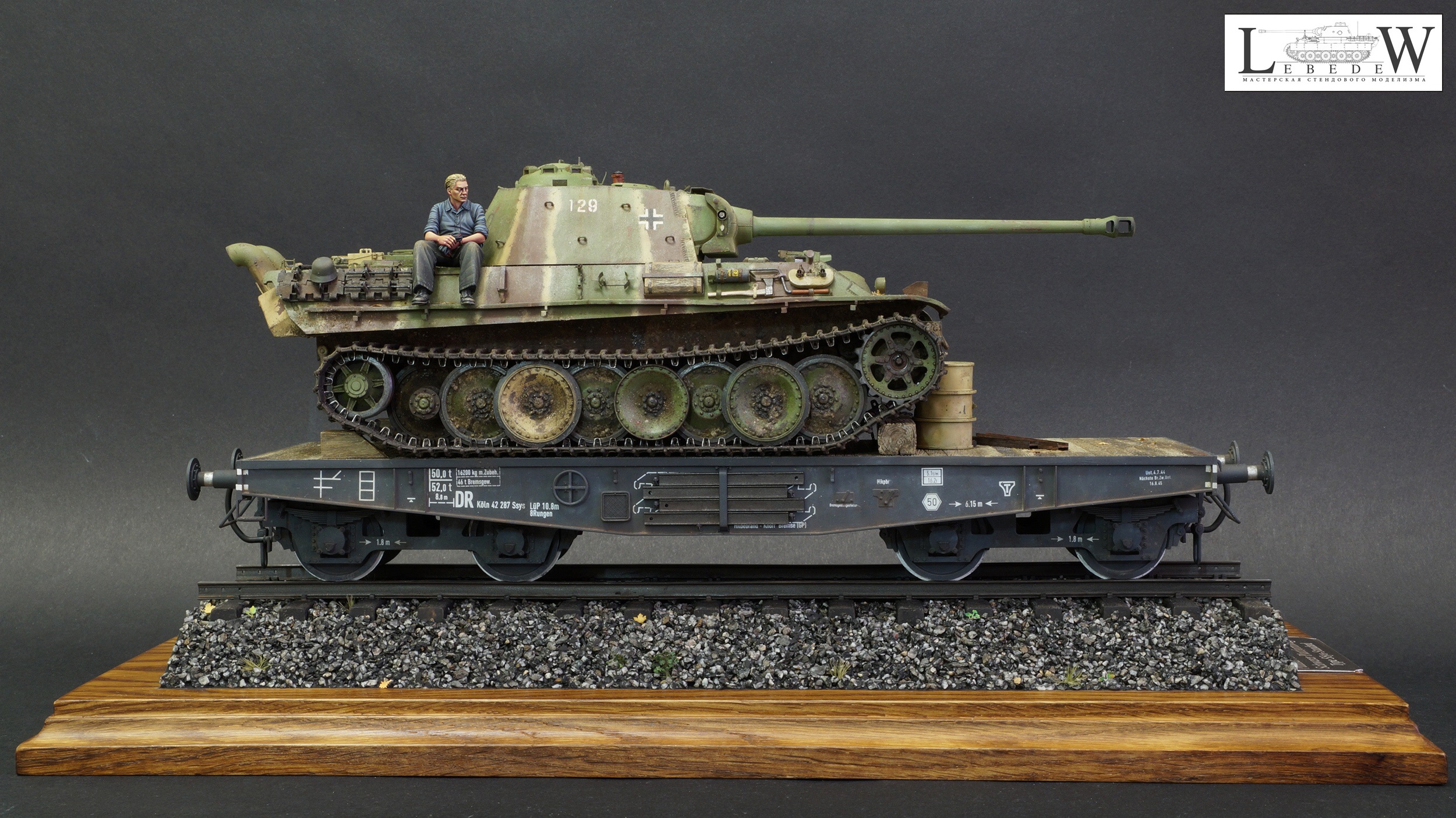

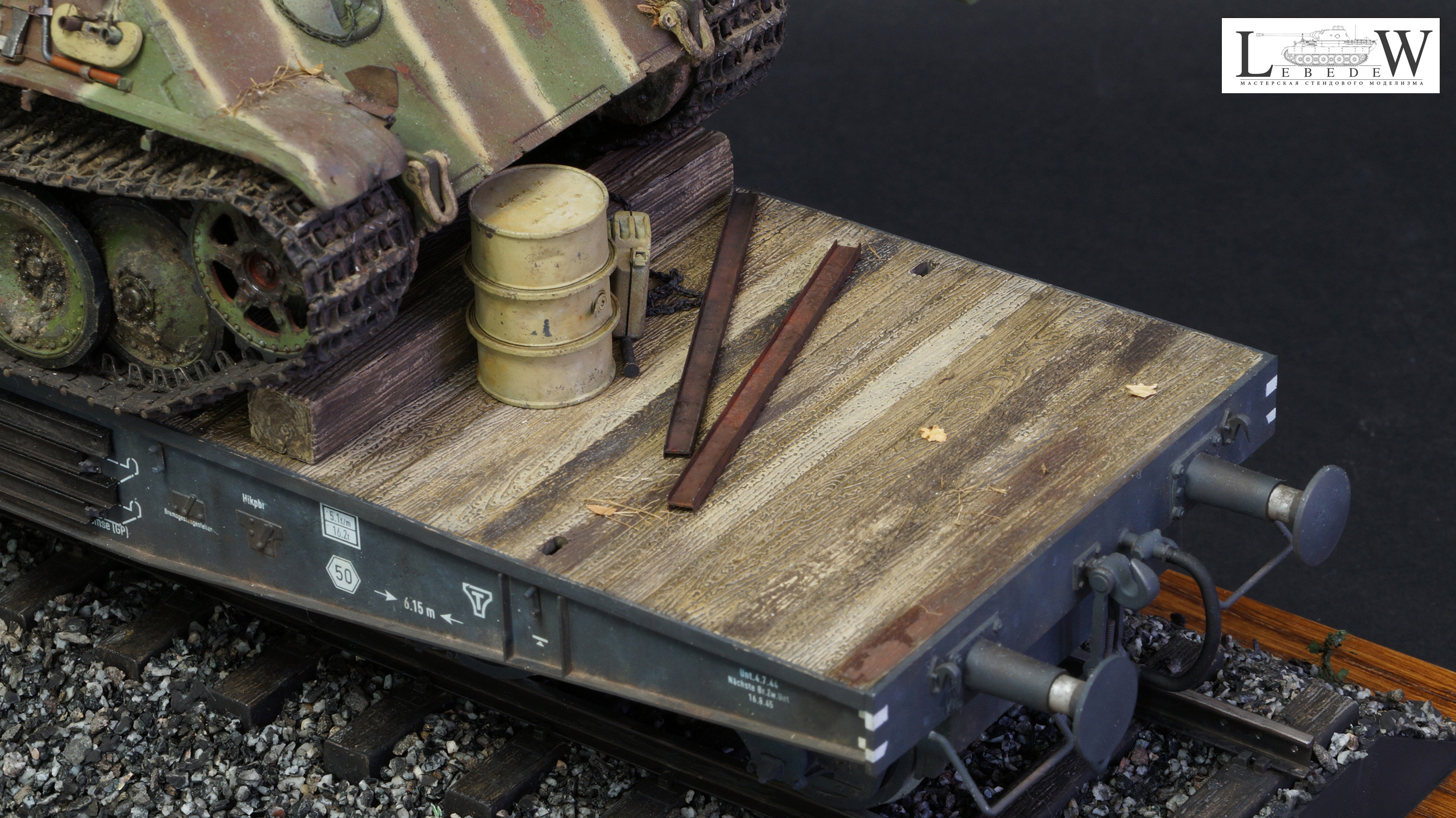

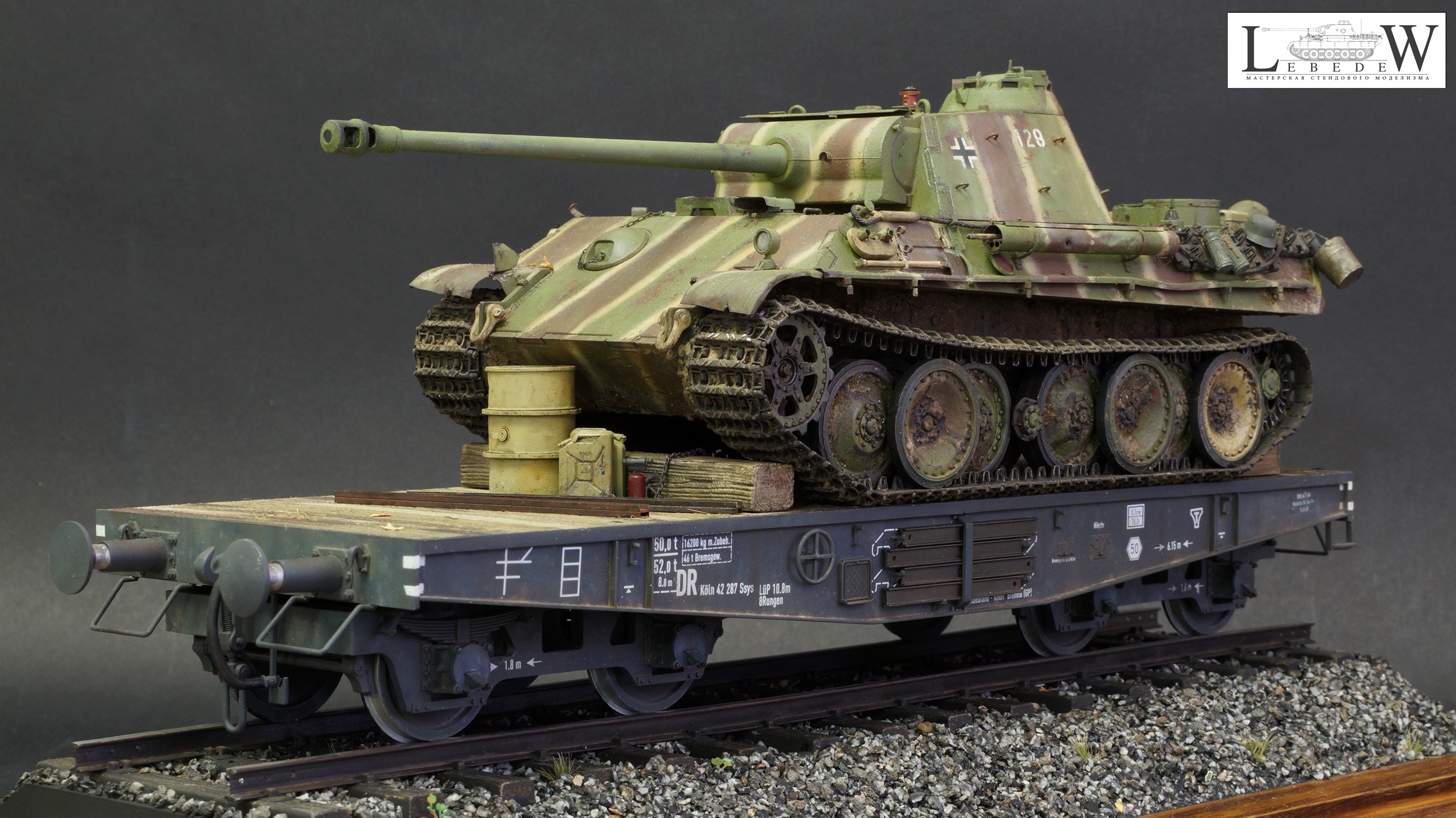

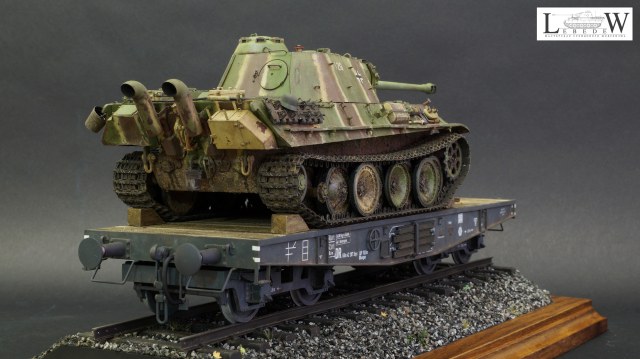

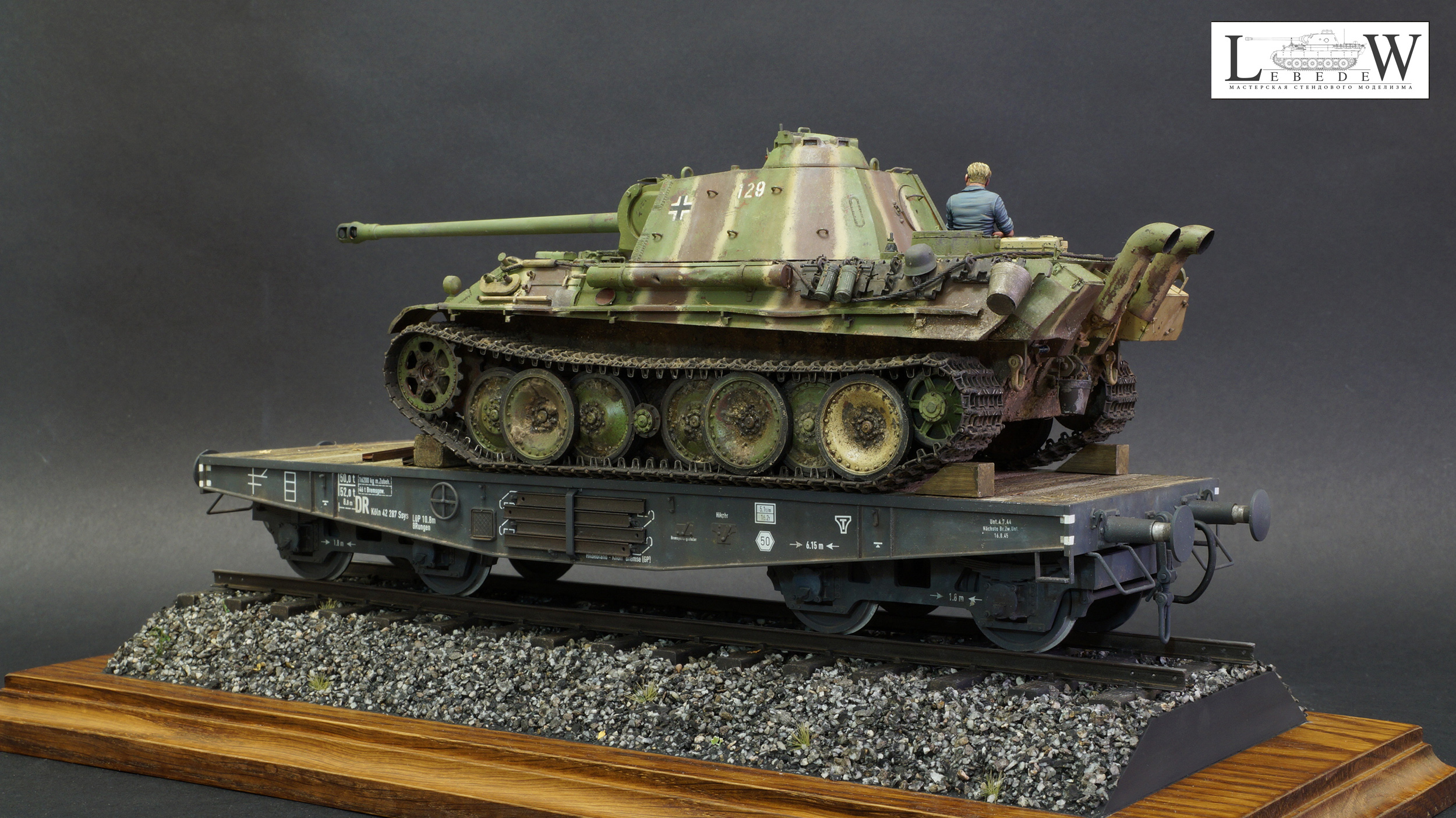

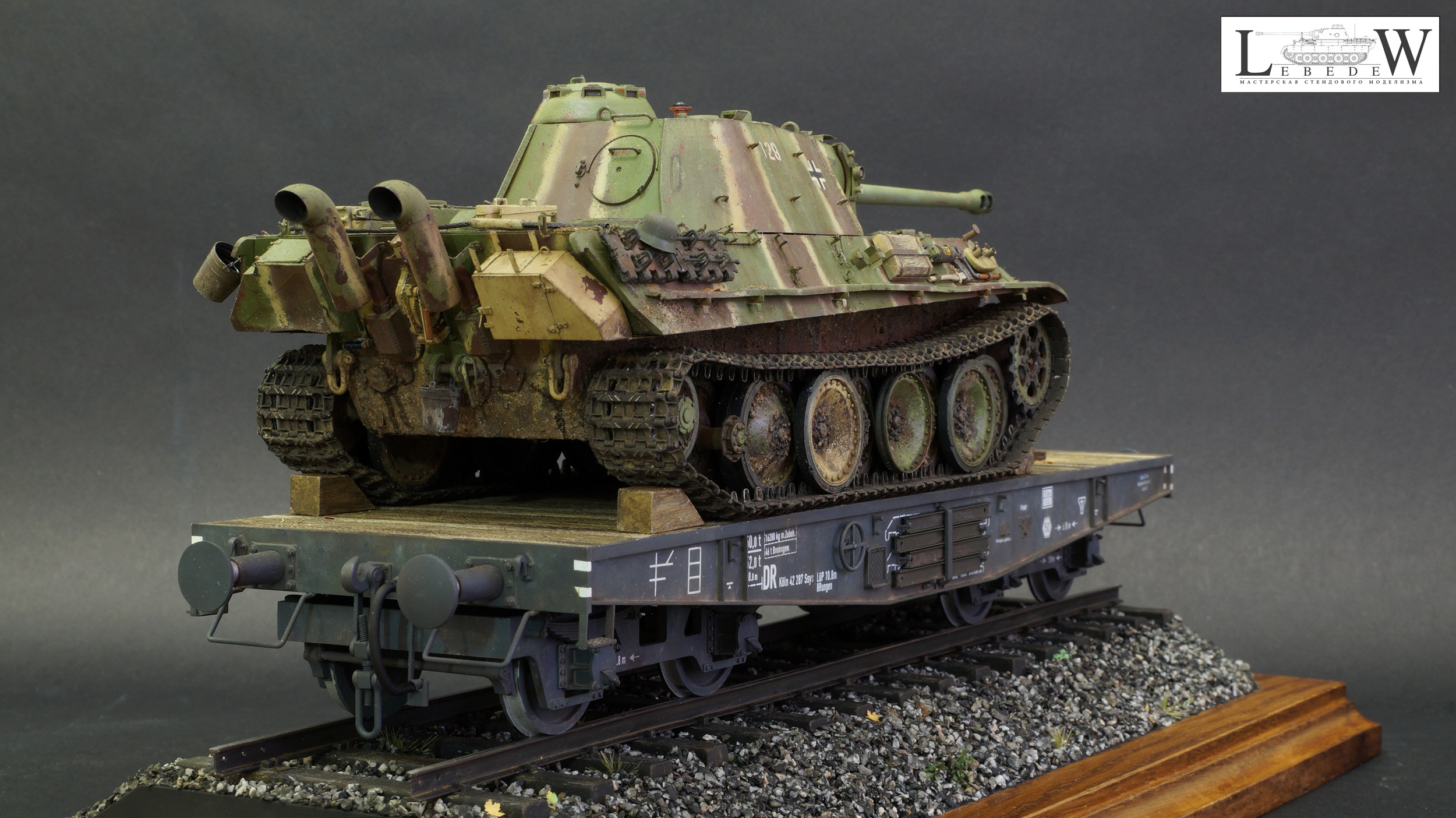

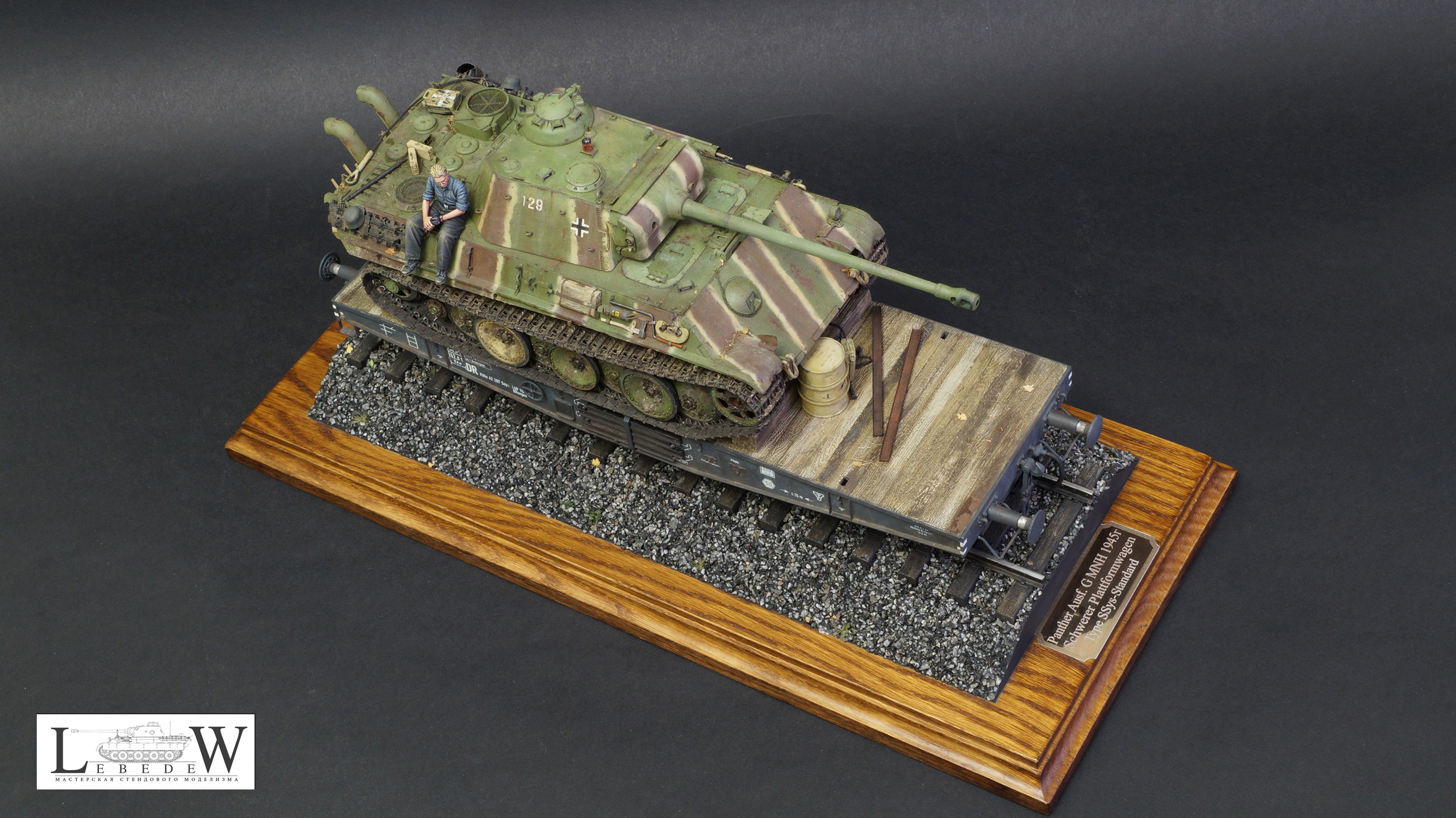

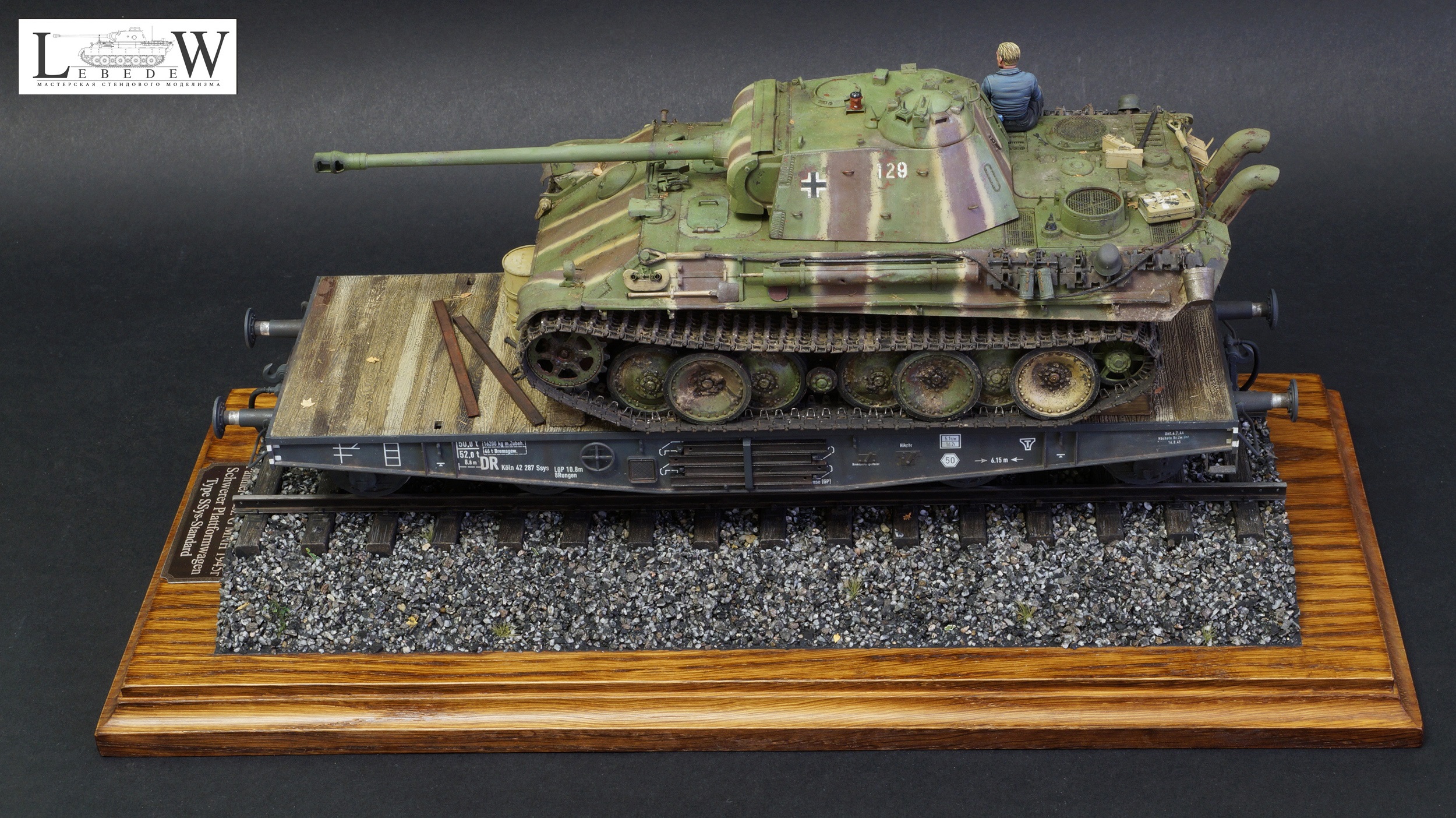

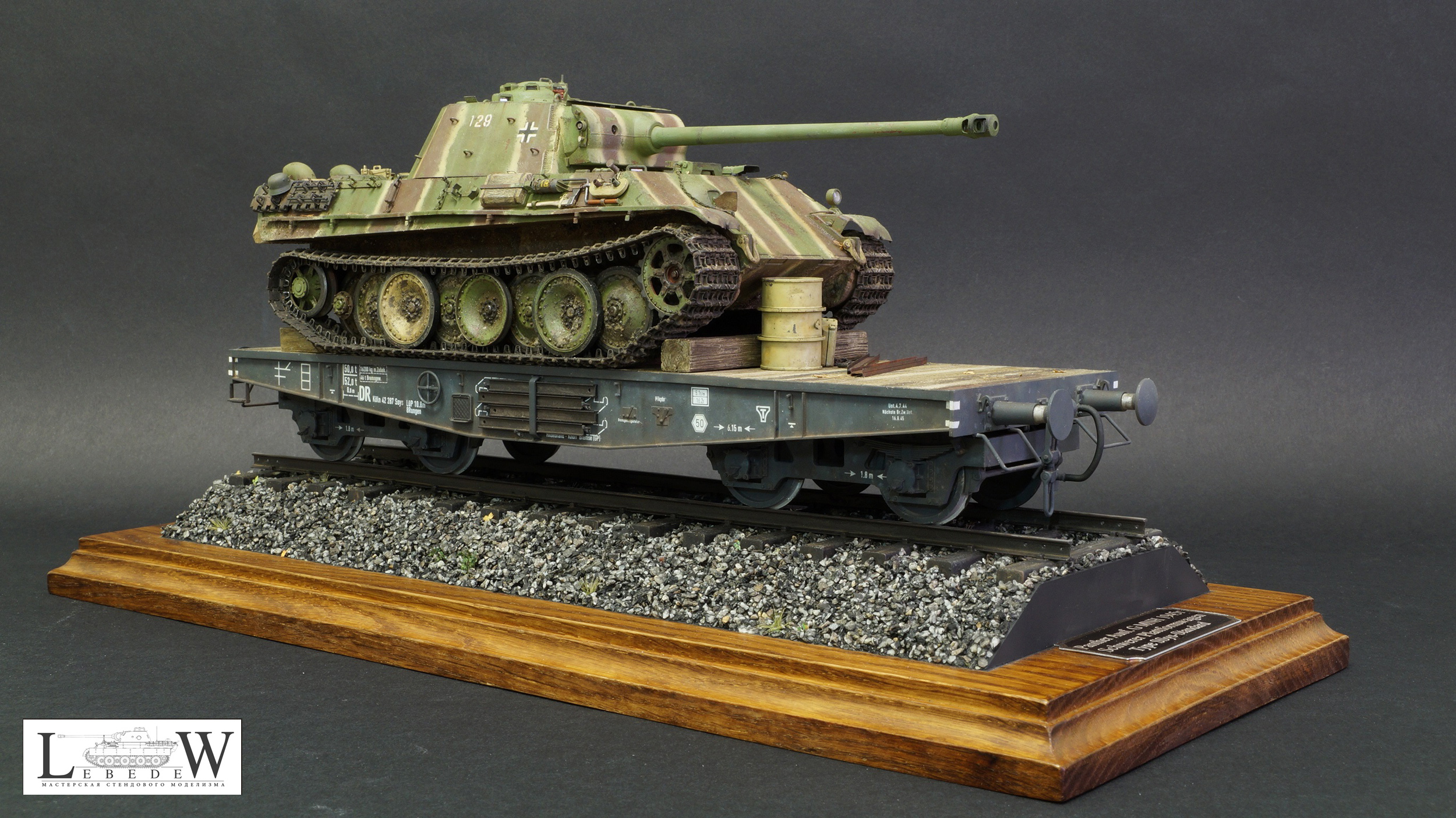

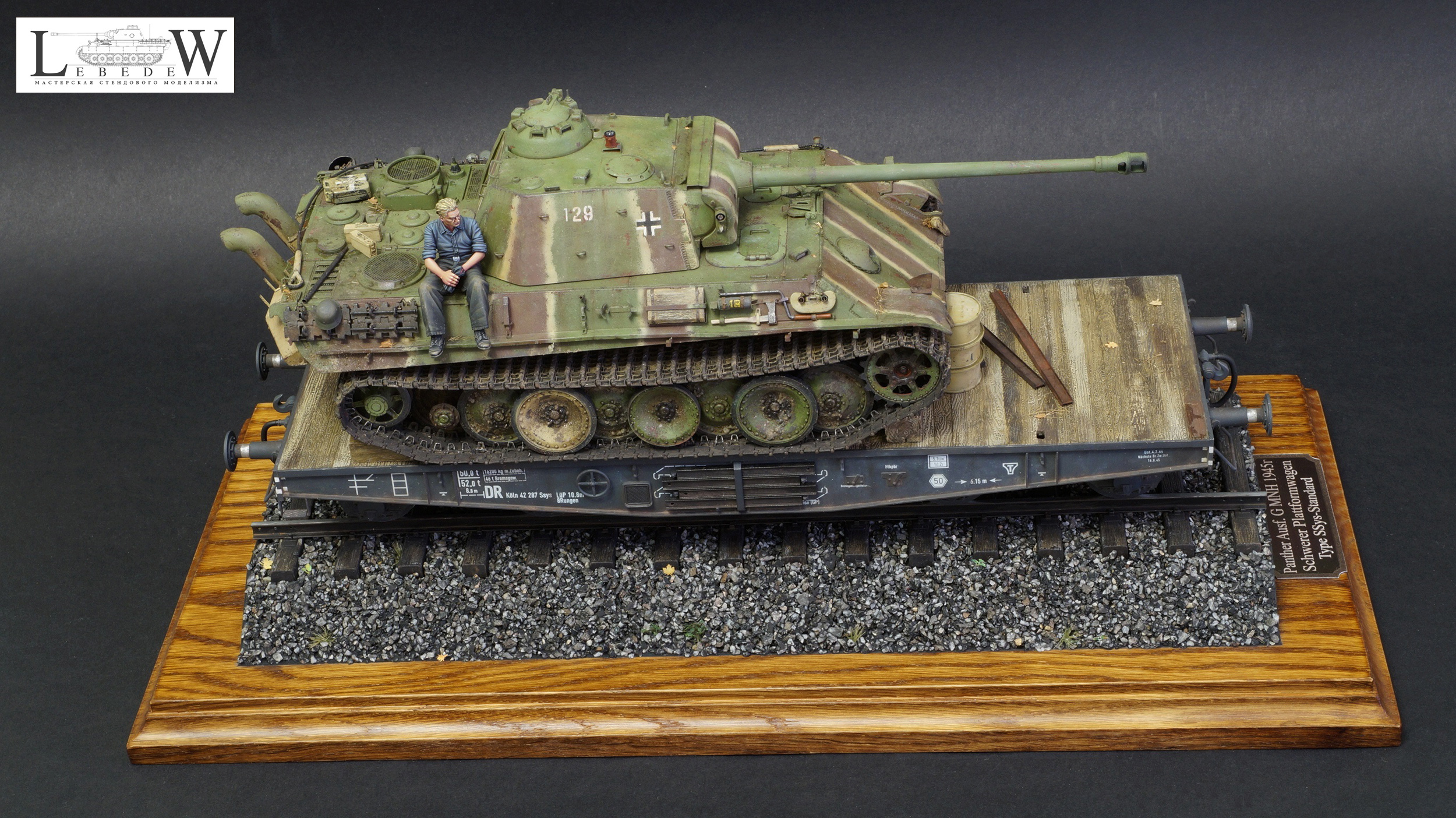

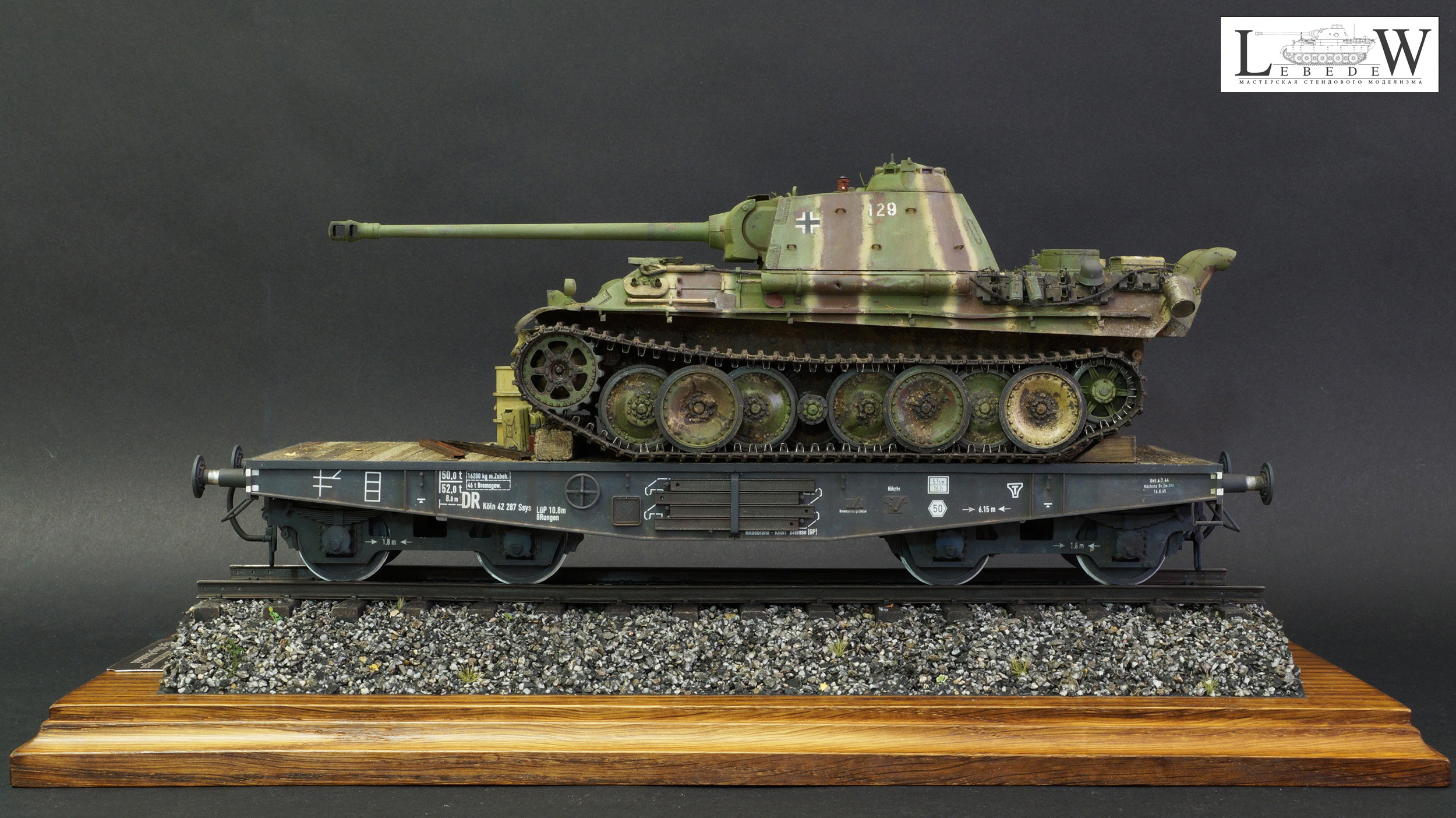

Чтобы работа не была скучной Пантера стоит на жд платформе.

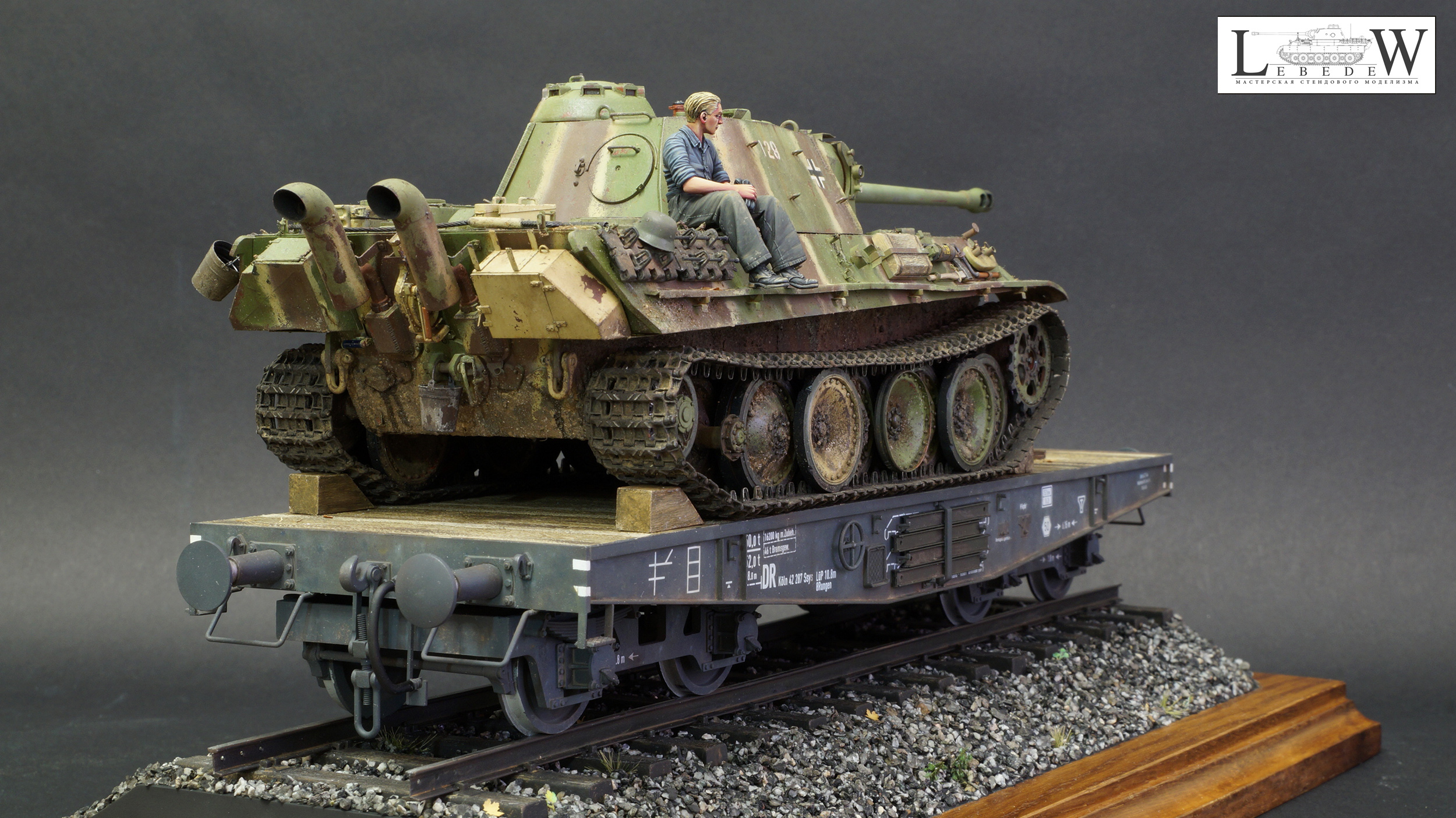

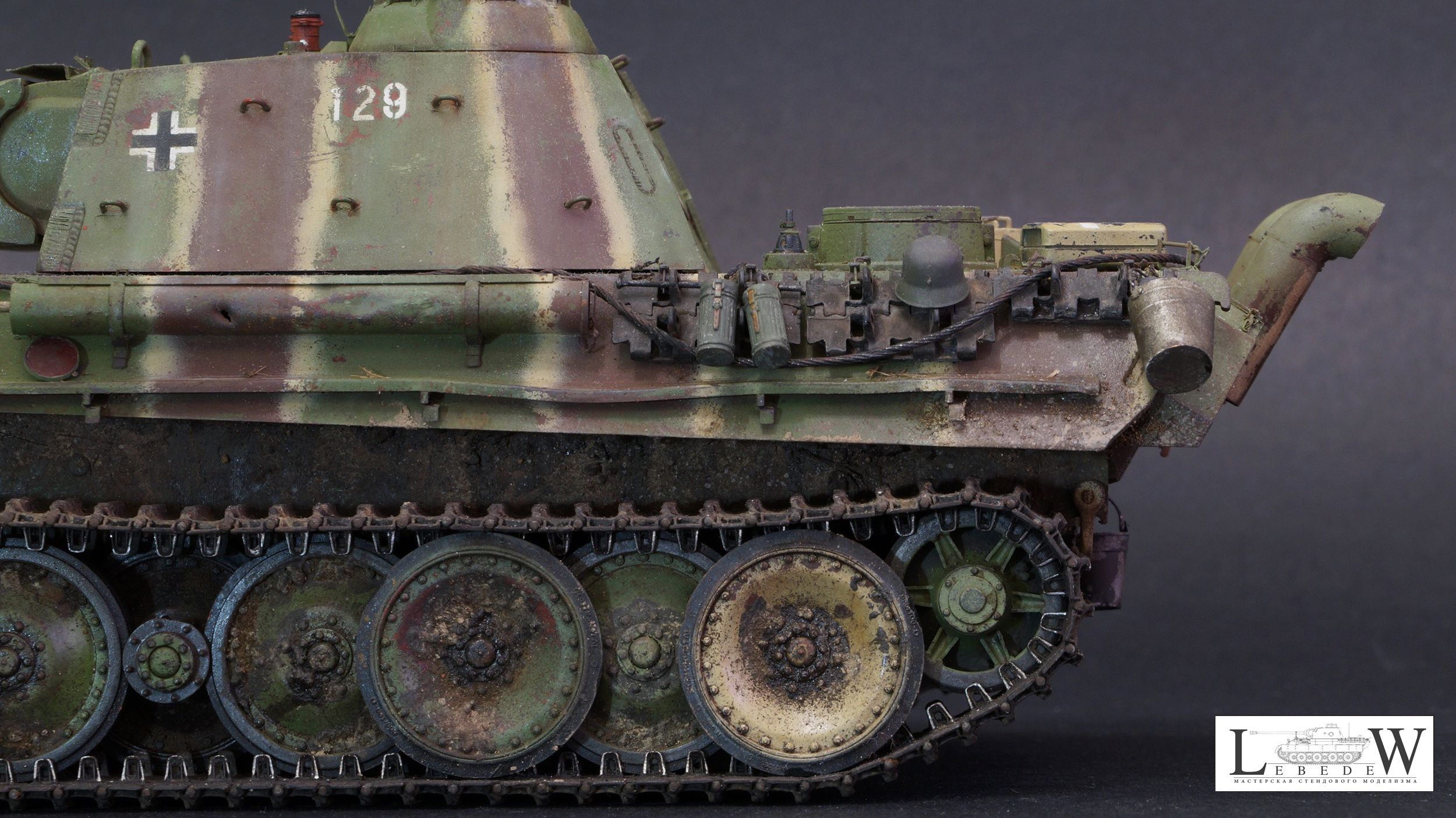

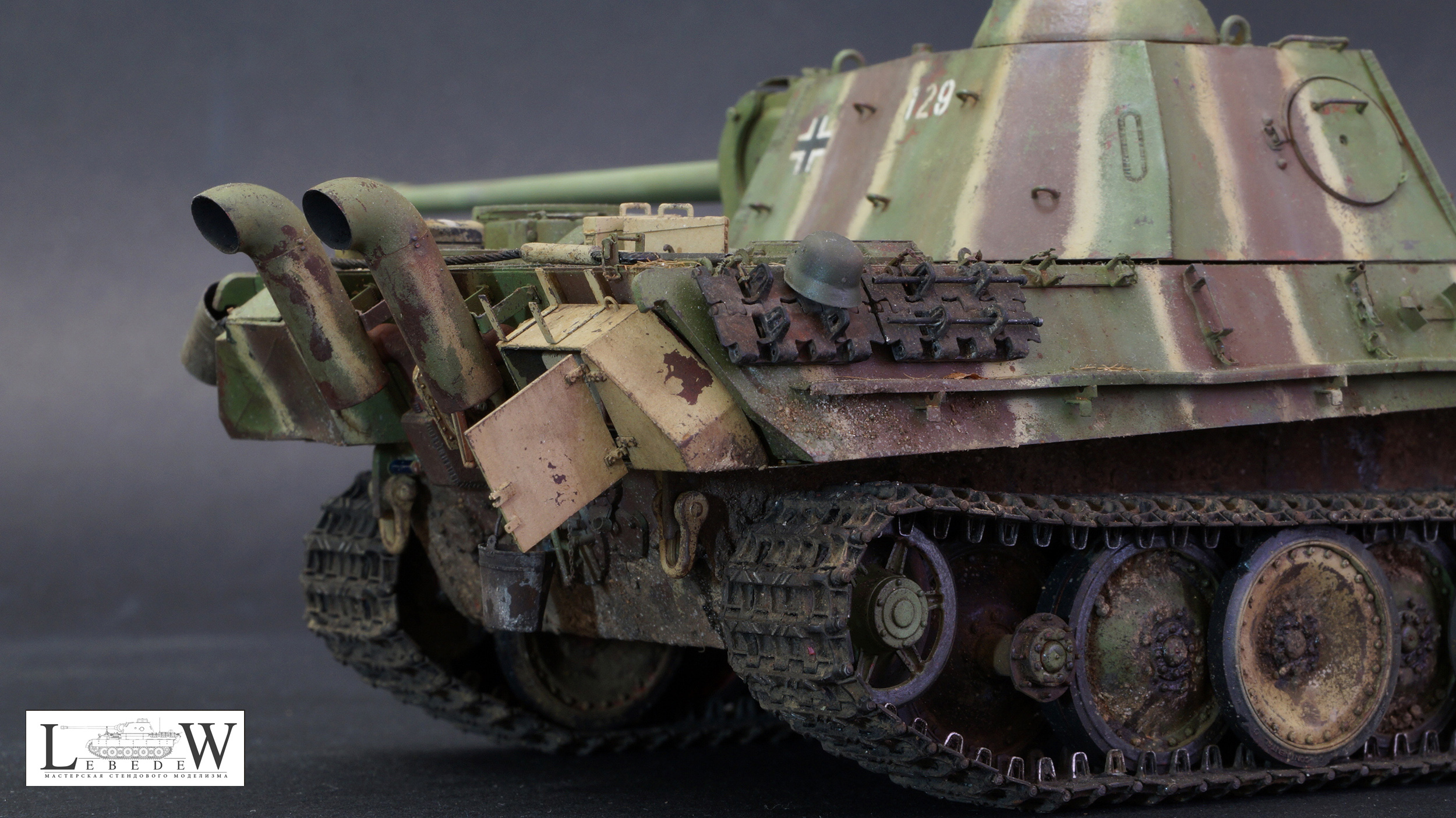

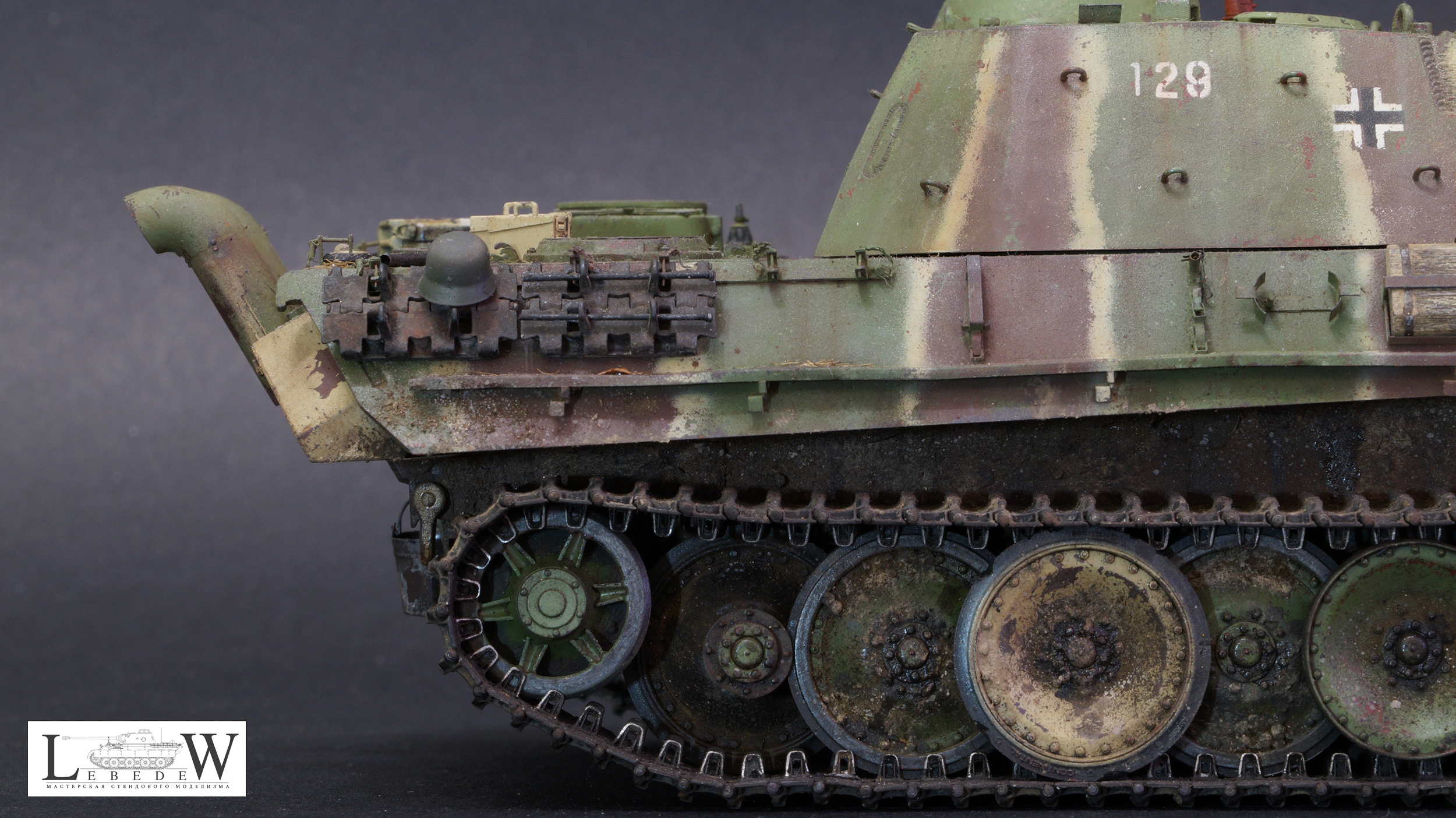

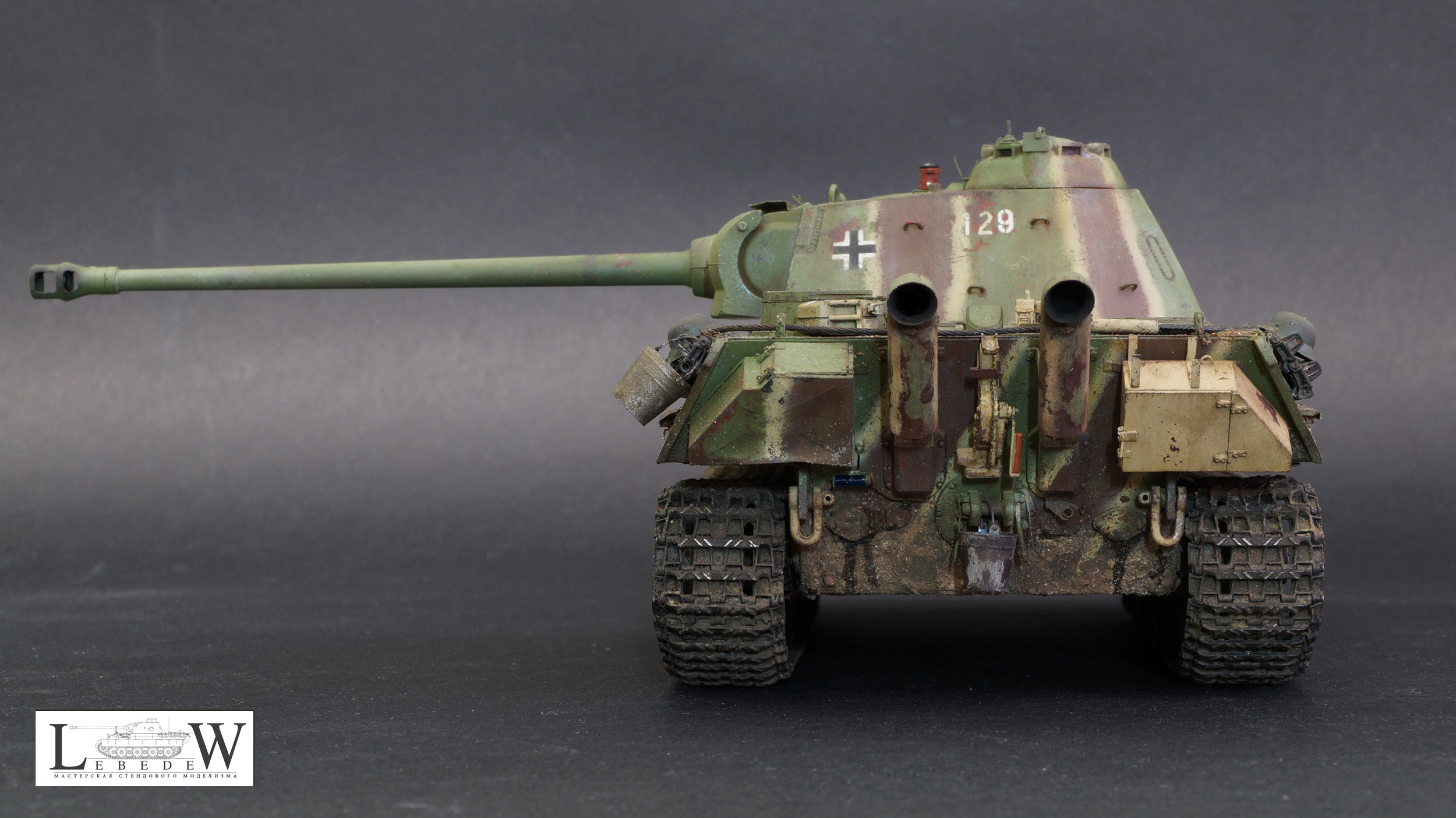

Поздние пантеры оснащались колпаками на пламегасителях ,  петлями на башне для крепления растительного камуфляжа. Для поздних машин MNH характерны как сварные, так и литые бронировки выхлопной системы.

Начиная с конца 1944 года Пантеры оснащенные инфракрасными приборами, должны были установить ночную боеспособность. Существовали также Sd. Kfz. 251, оснащенные инфракрасным прожектором для освещения намеченных целей, получившим название UHU.

Тут поподробнее :

ИК-Пантеры и UHU должны быть скоординированы по радио, а корректировка прожектора-танковой пушки должна быть синхронизирована с помощью компасов.

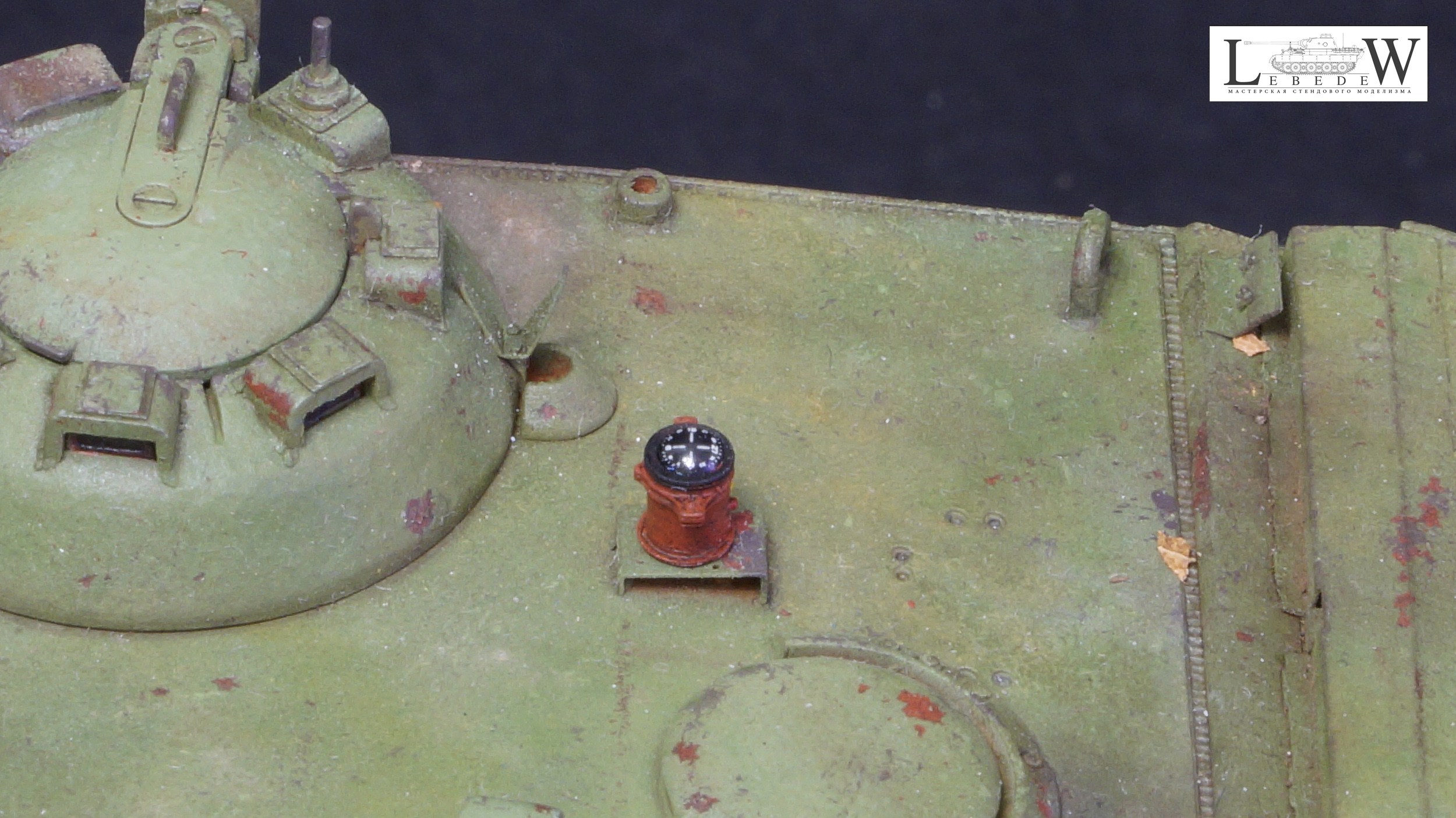

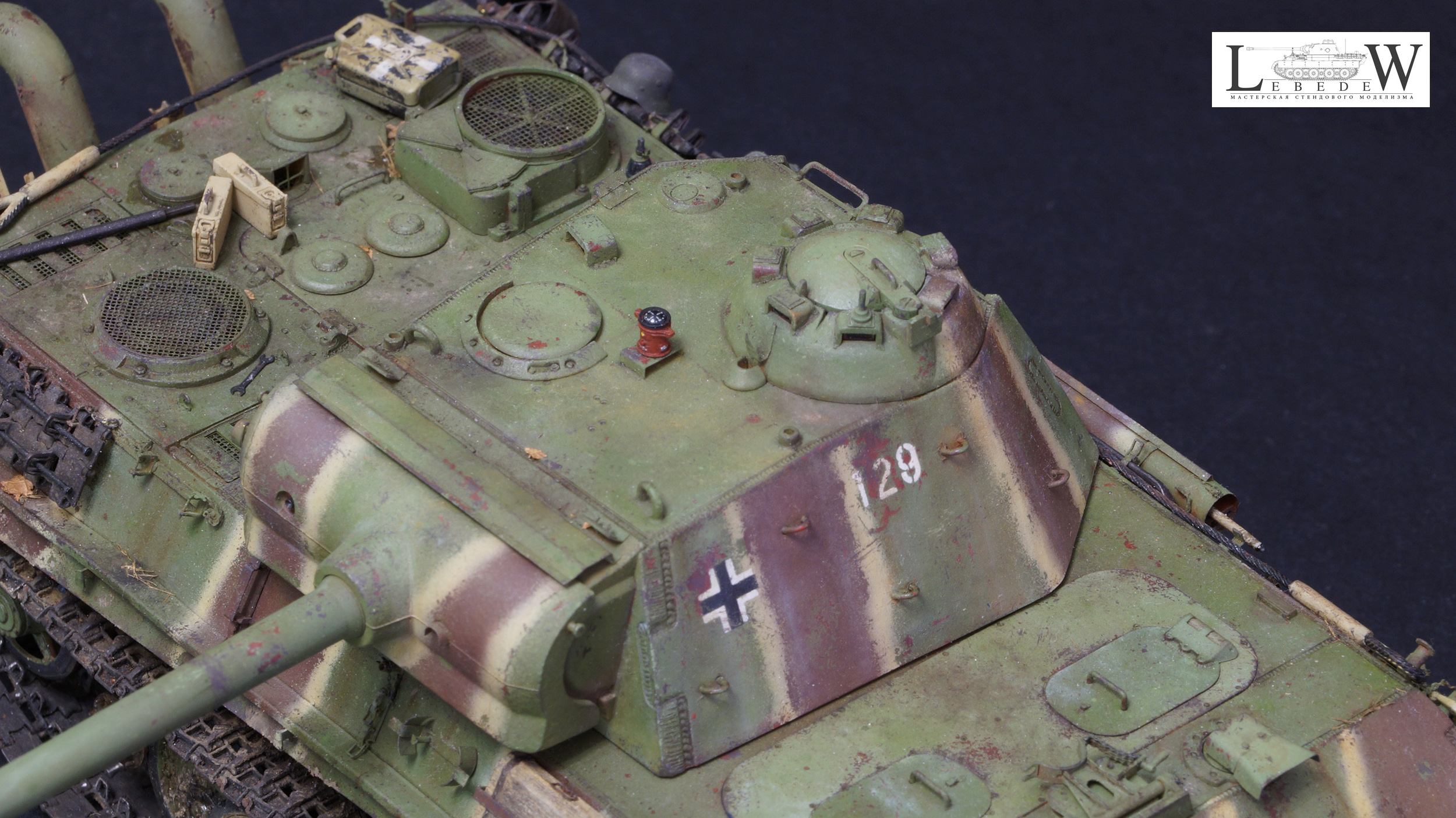

Небольшая платформа располагалась на крыше башни на Пантерах для установки компаса.

В походном положении инфракрасный приемник перевозится на подставке, установленной на левой стенке внутри башни. Рама, поддерживающая подставку, выполнена из небольших кусков стержней прямоугольного сечения . Также она служит для перевозки распределительной коробки, обеспечивающей питание головного прожектора (излучателя). Непосредственно перед рамой, на закреплённые изнутри к лобовому листу башни, закреплены "вибрационное устройство" и трансформатор для питания инфракрасного приемника. Кронштейн для головного прожектора (излучателя) и приемника обычно перевозится в задней части правой корзины. Комплект 12 в аккумуляторов в дополнение к стандартному оснащению танка перевозится вместе с 400 ваттным портативным генератором.

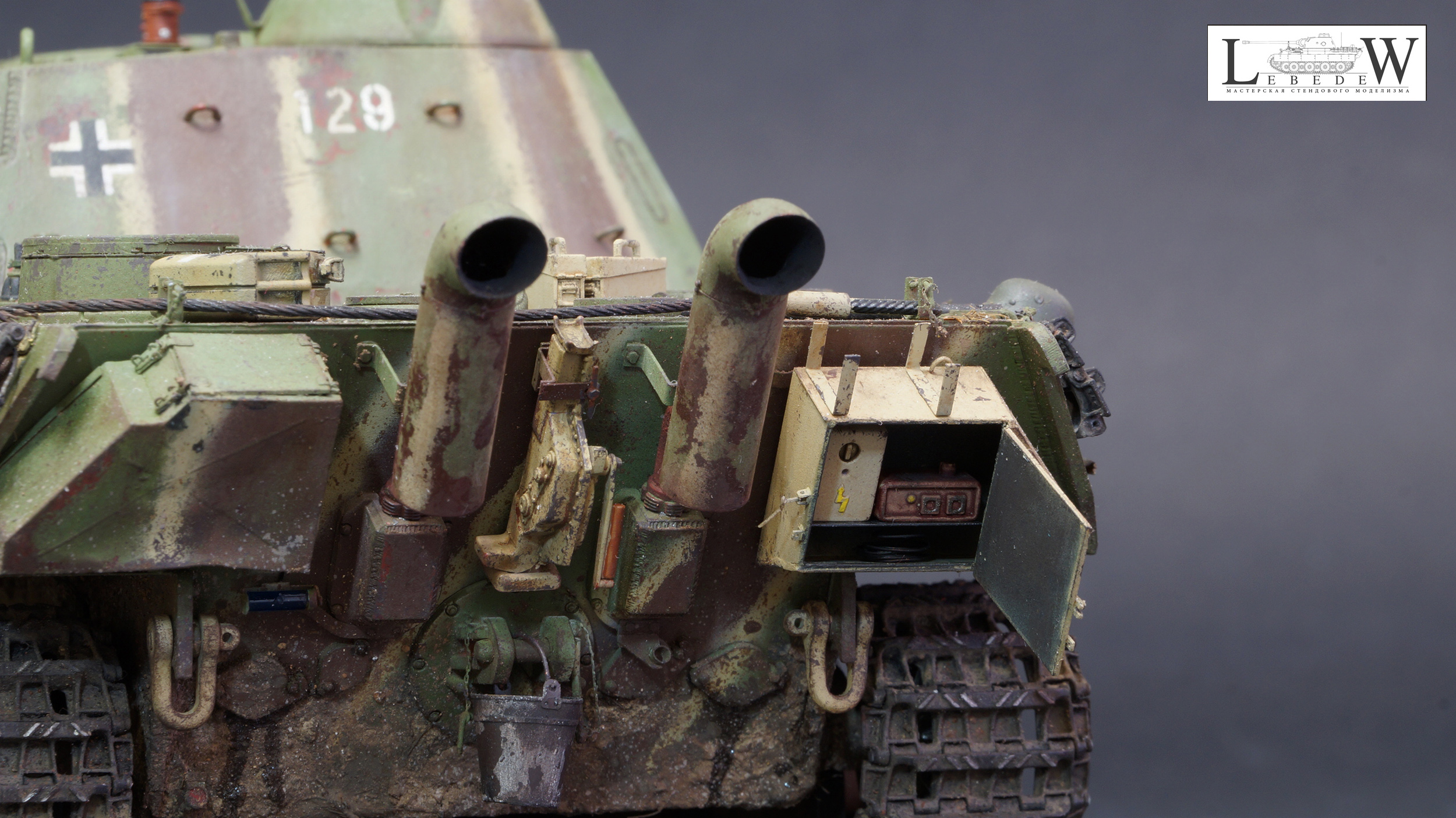

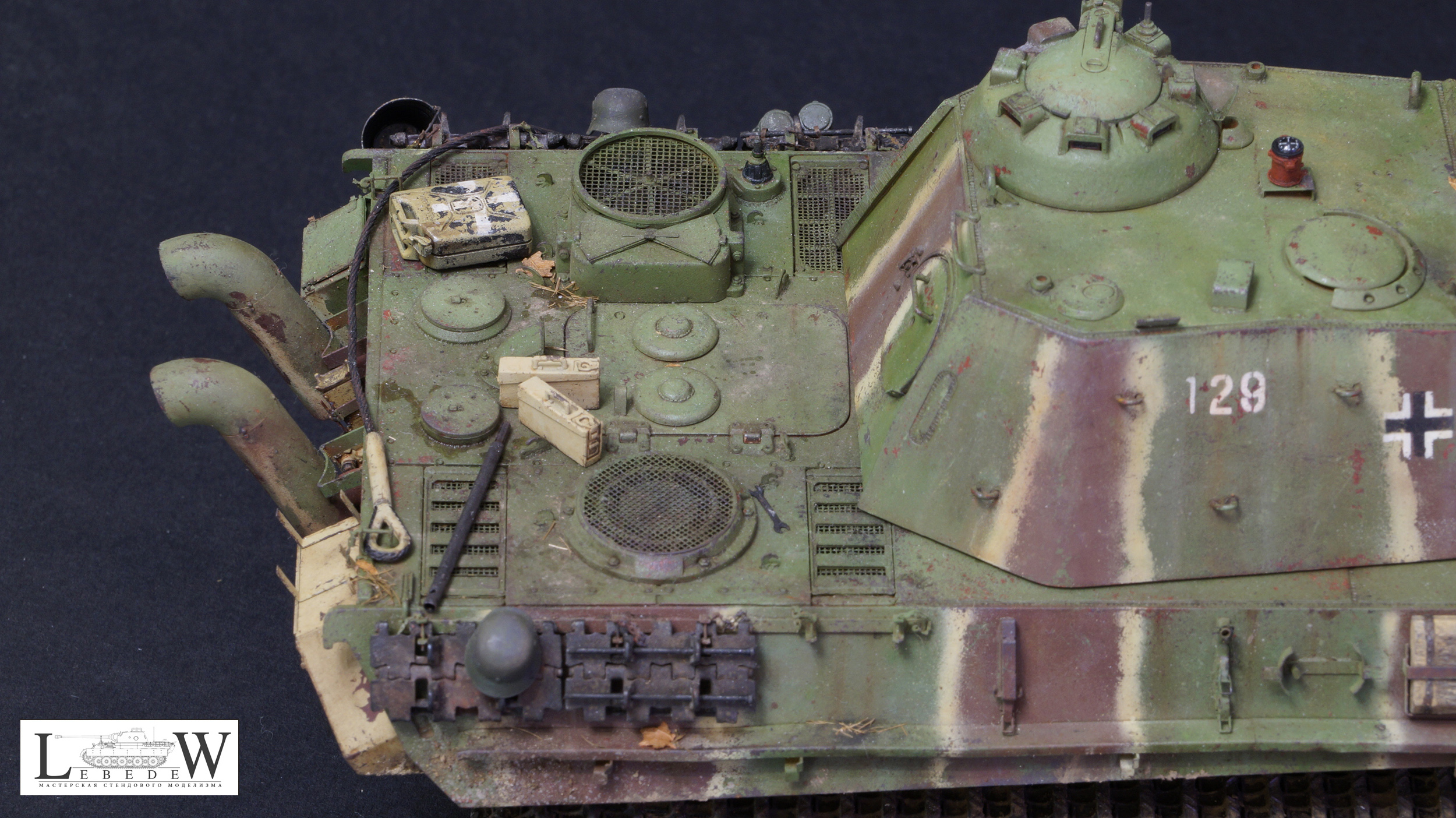

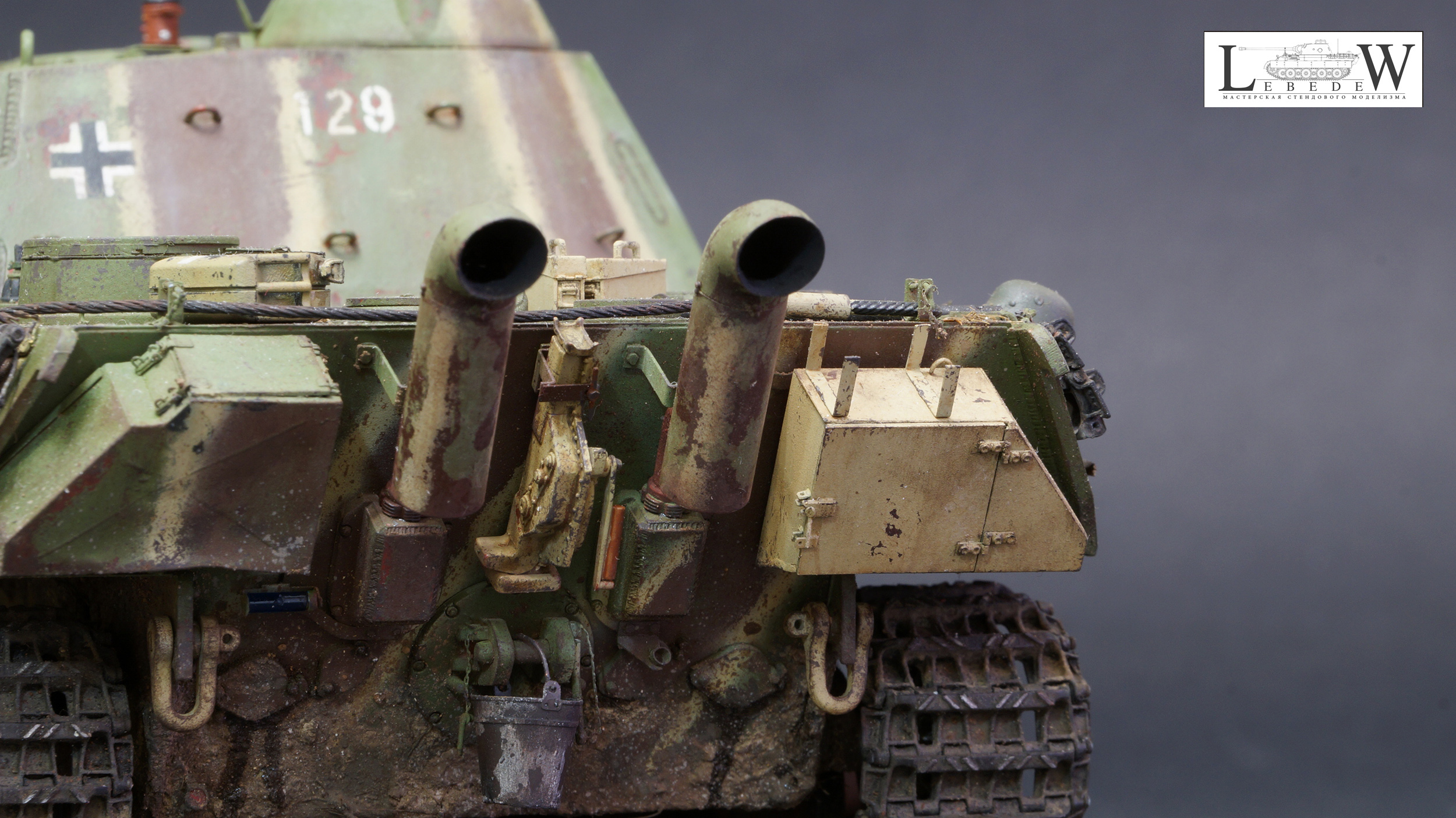

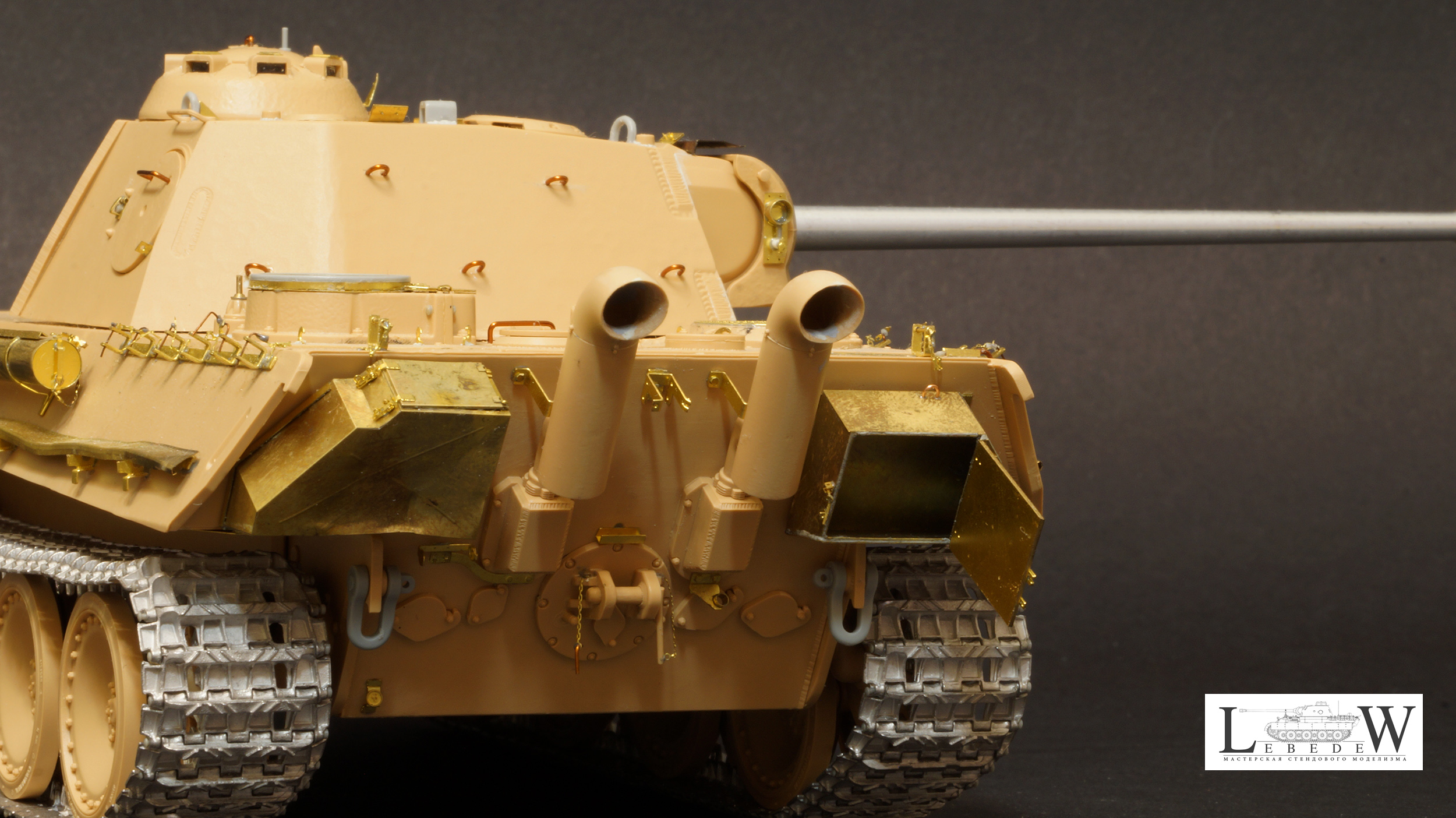

На корму устанавливался бронированный ящик вместо штатного, в котором перевозились аксессуары для ПНВ(точно была металлическая планка с розеткой для ик прожектора. ), но до подлинно не известно что и как там перевозилось, все имеющиеся на данный момент исторические фото демонстрируют пустой ящик.

Есть некоторая информация о применении ПНВ в бою:

В боевом режиме механик-водитель управляет танком вслепую, руководствуясь указаниями командира танка по интеркому. При обнаружении цели командир останавливает танк и дает команду наводчику вращать башню влево или вправо, в зависимости от положения цели. Как только башня выравнивается по горизонтали с инфракрасным приемником, подпружиненный фиксатор встает на место, фиксируя кольцо азимута и столик на башне. В этот момент командир подключает обратно стальную полосу к сегментной пластине на столике приемника и начинает проводить более точную наводку на цель с помощью значений шкалы с правой стороны стойки приемника. Дальнейшая наводка по горизонтали осуществляется путем команд наводчику через интерком, по вертикали - путем выравнивания приемника. Когда наводка по горизонтали завершена, командир завершает наводку приемника по вертикали и сообщает об этом наводчику, который поднимает или опускает орудие до тех пор, пока лампочка не загорится. Орудие наведено и готово к выстрелу.

Материалы:

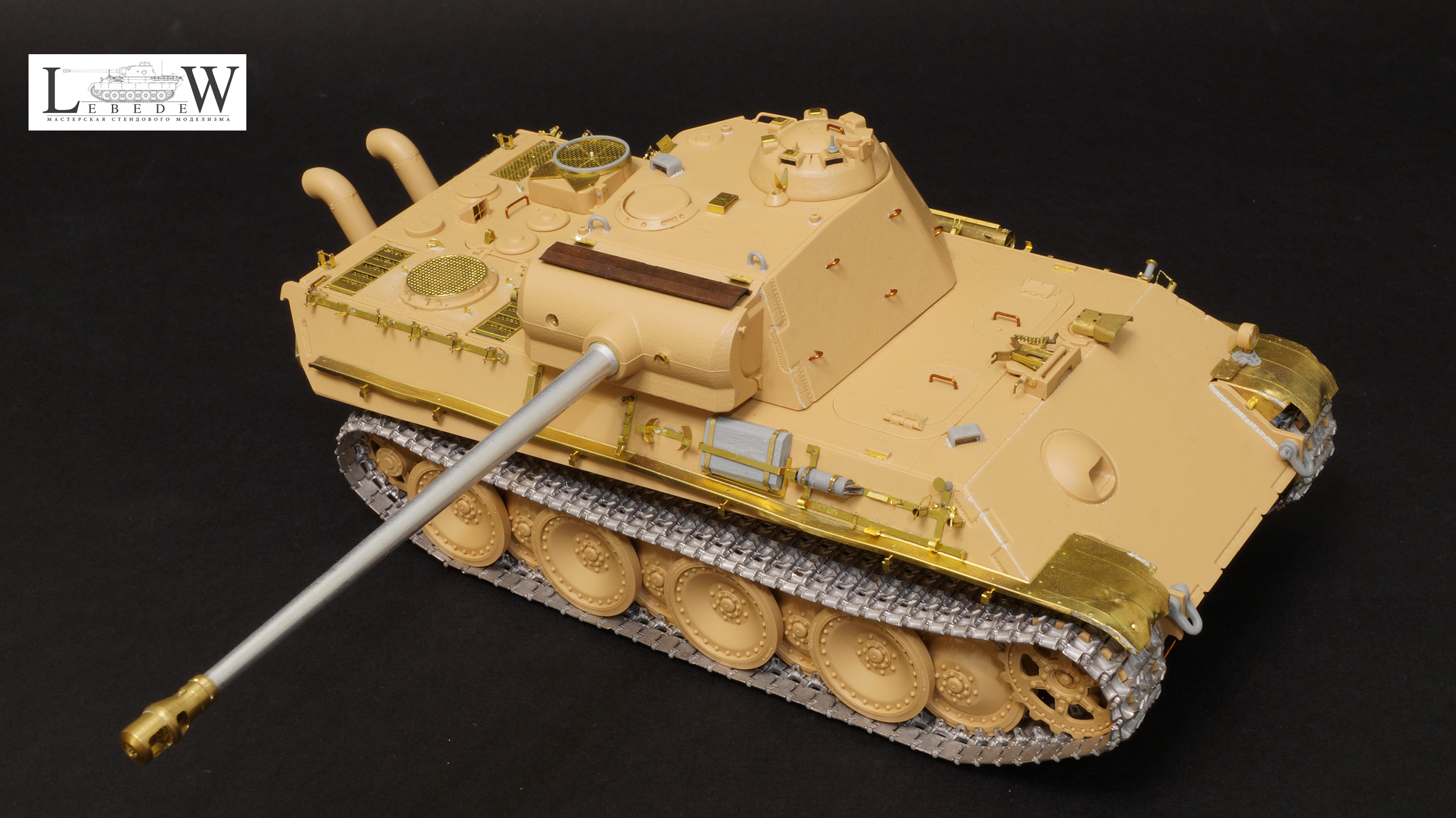

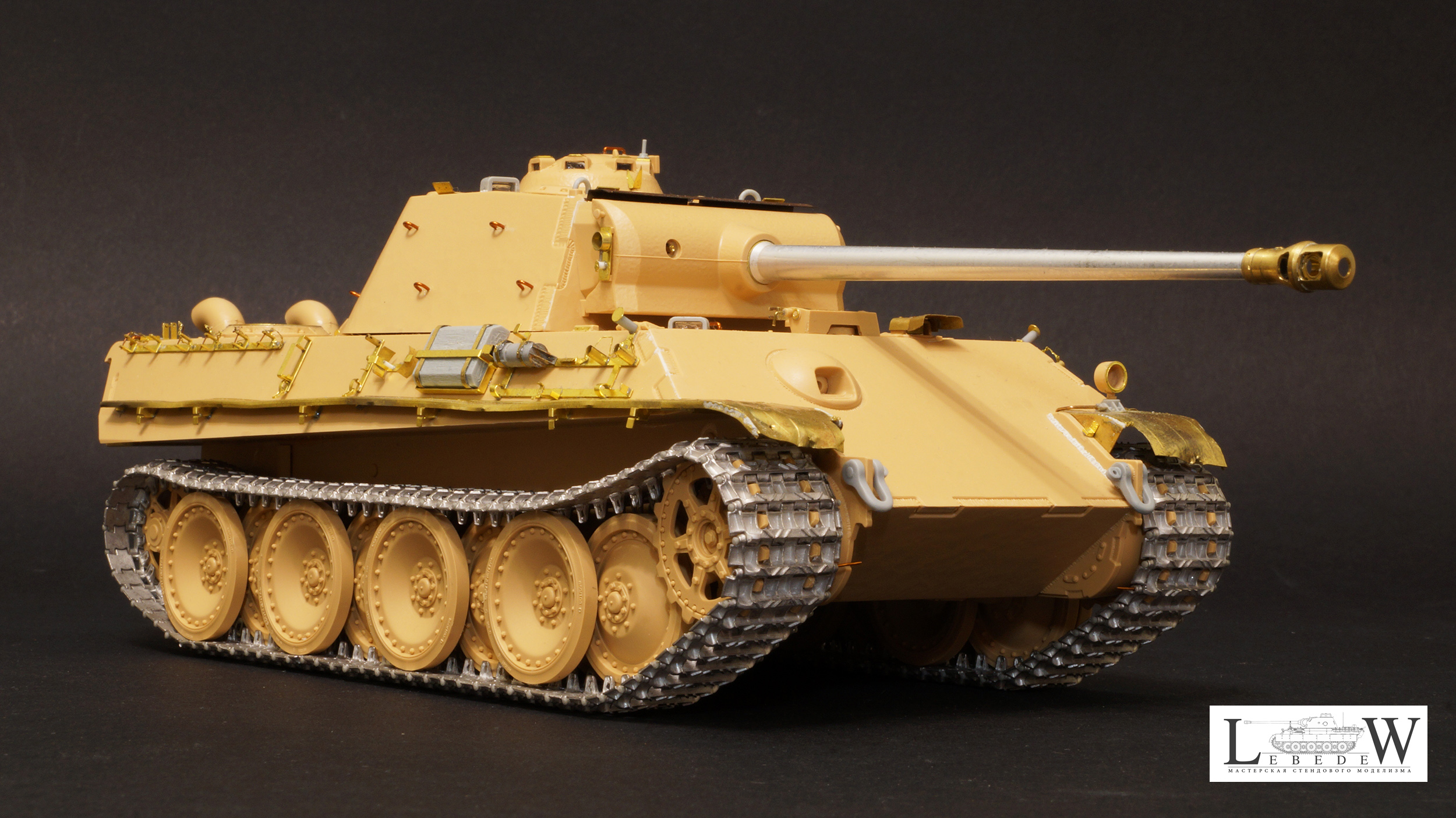

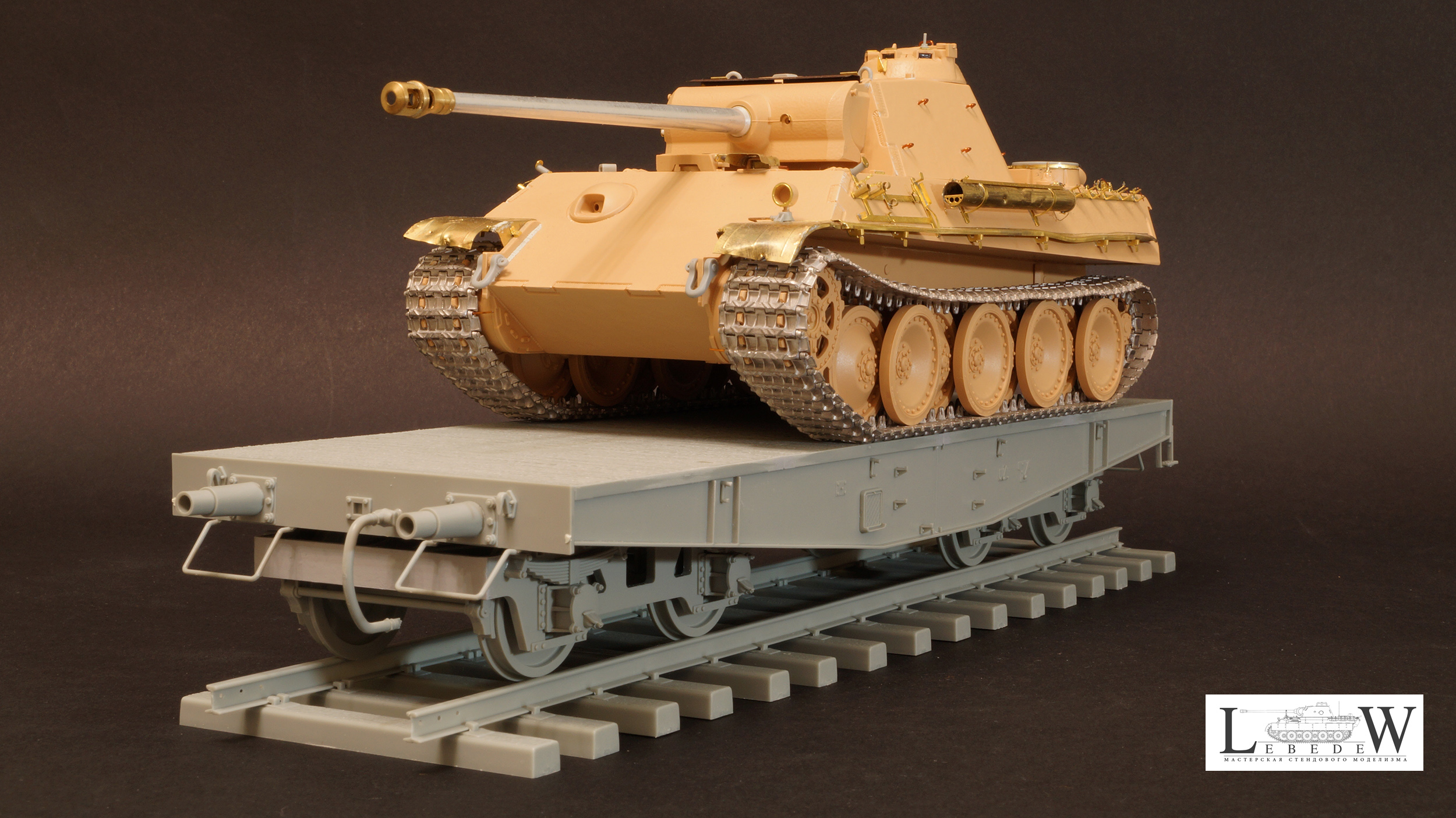

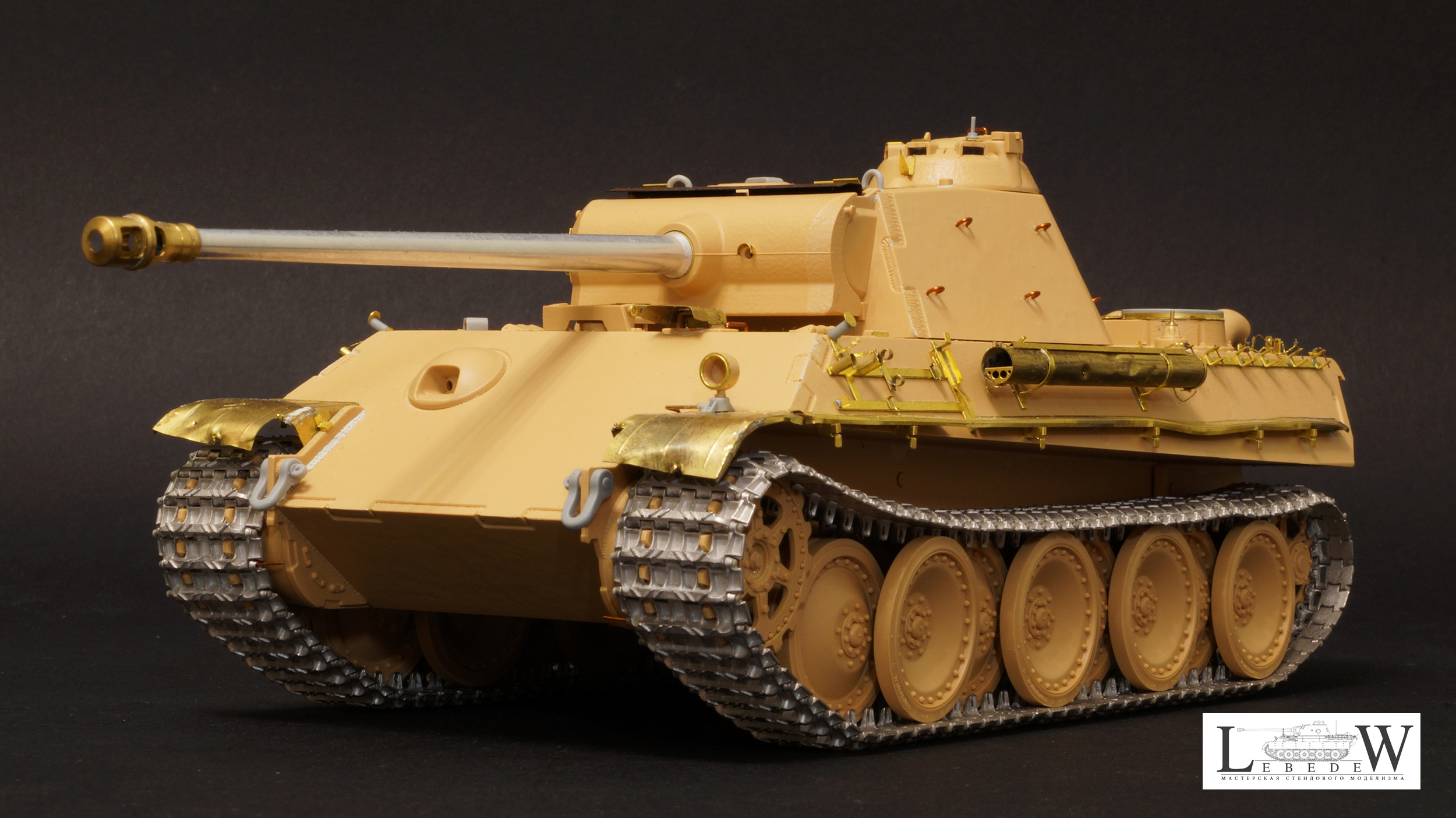

- Набор пластика RM-5018 RFM Panther Ausf.G Early/Late Production

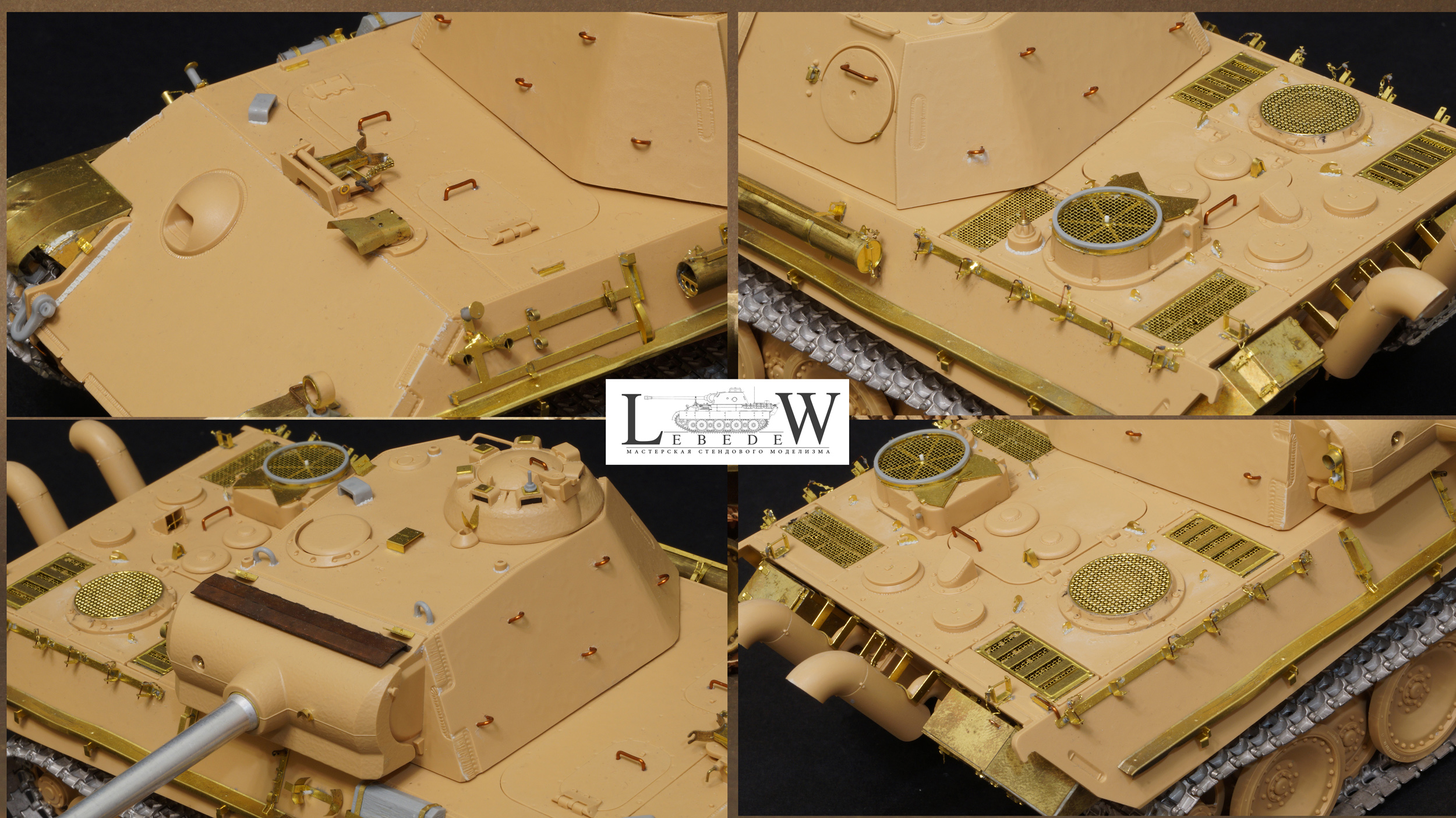

- Фототравление ROCHM MODEL AF35169

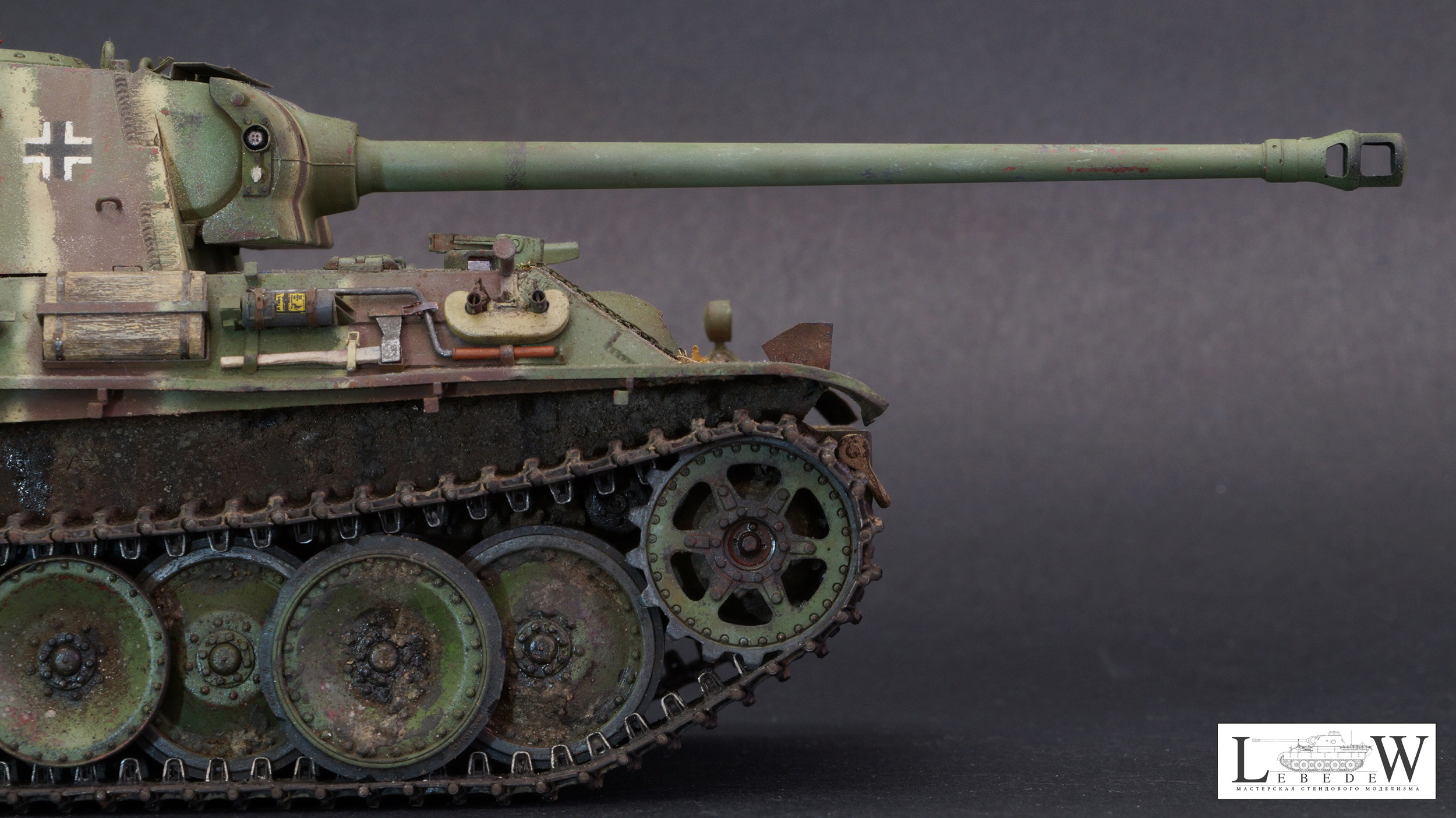

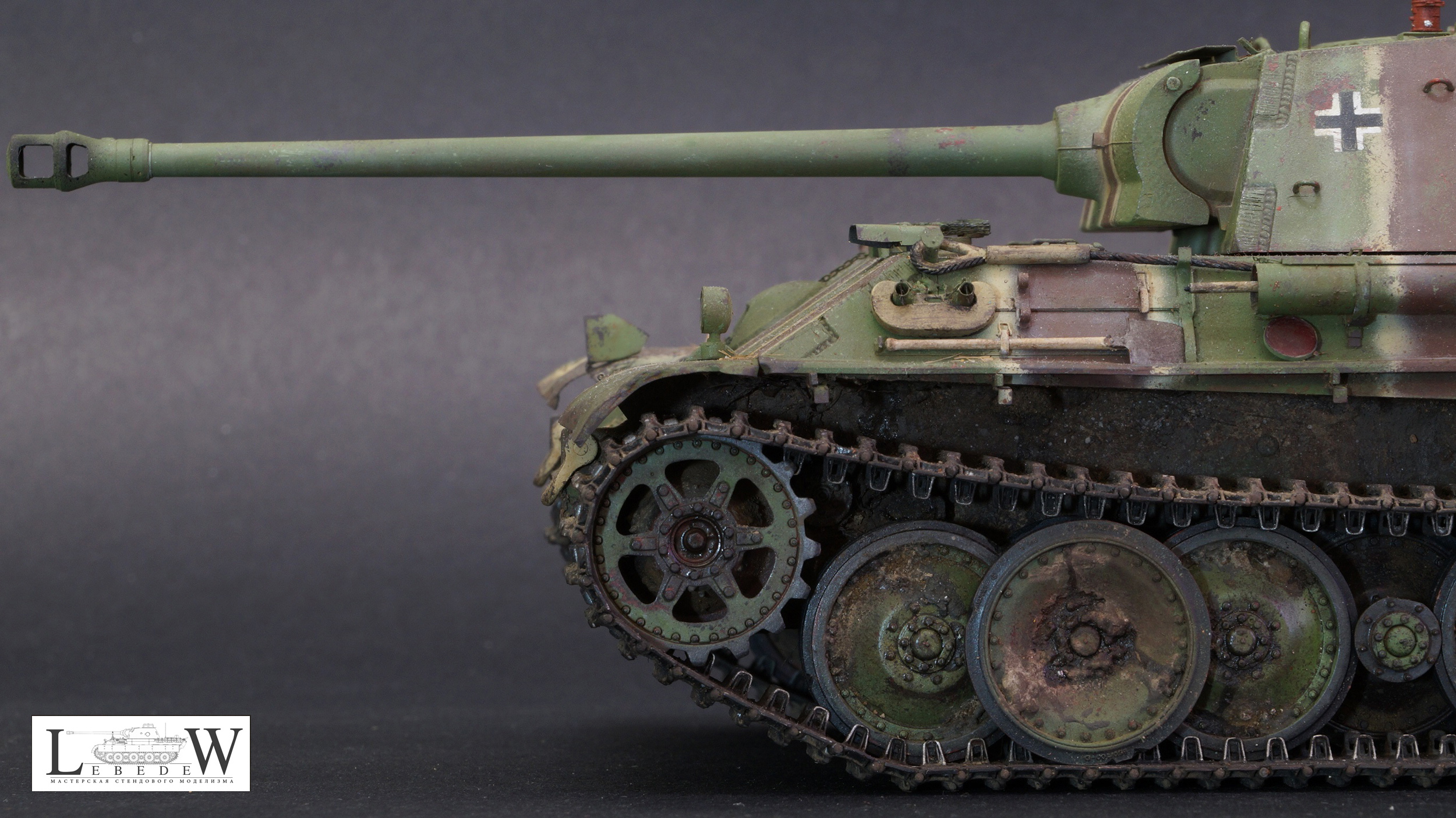

- Металлический ствол LB35001 Griffon Model

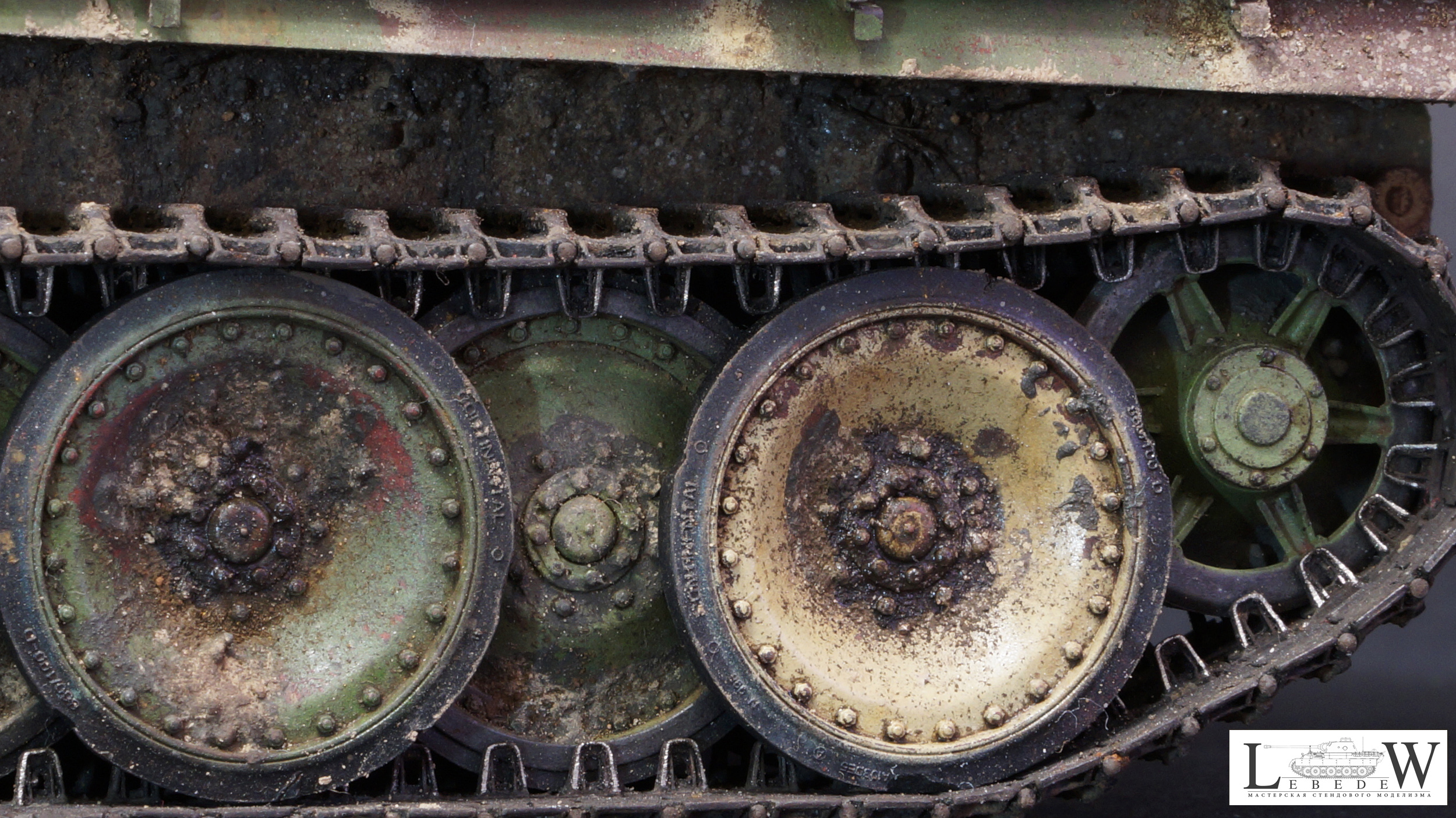

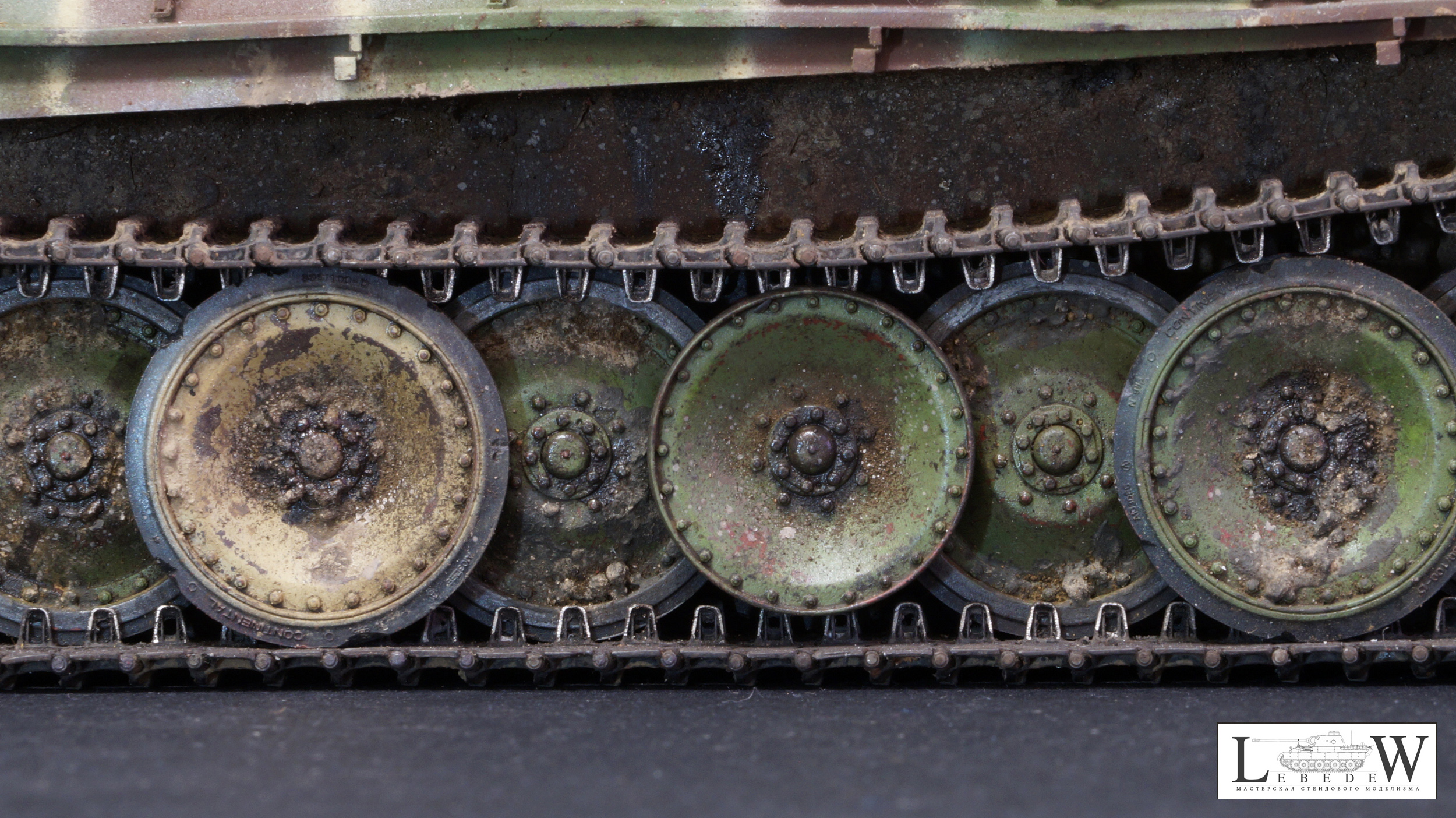

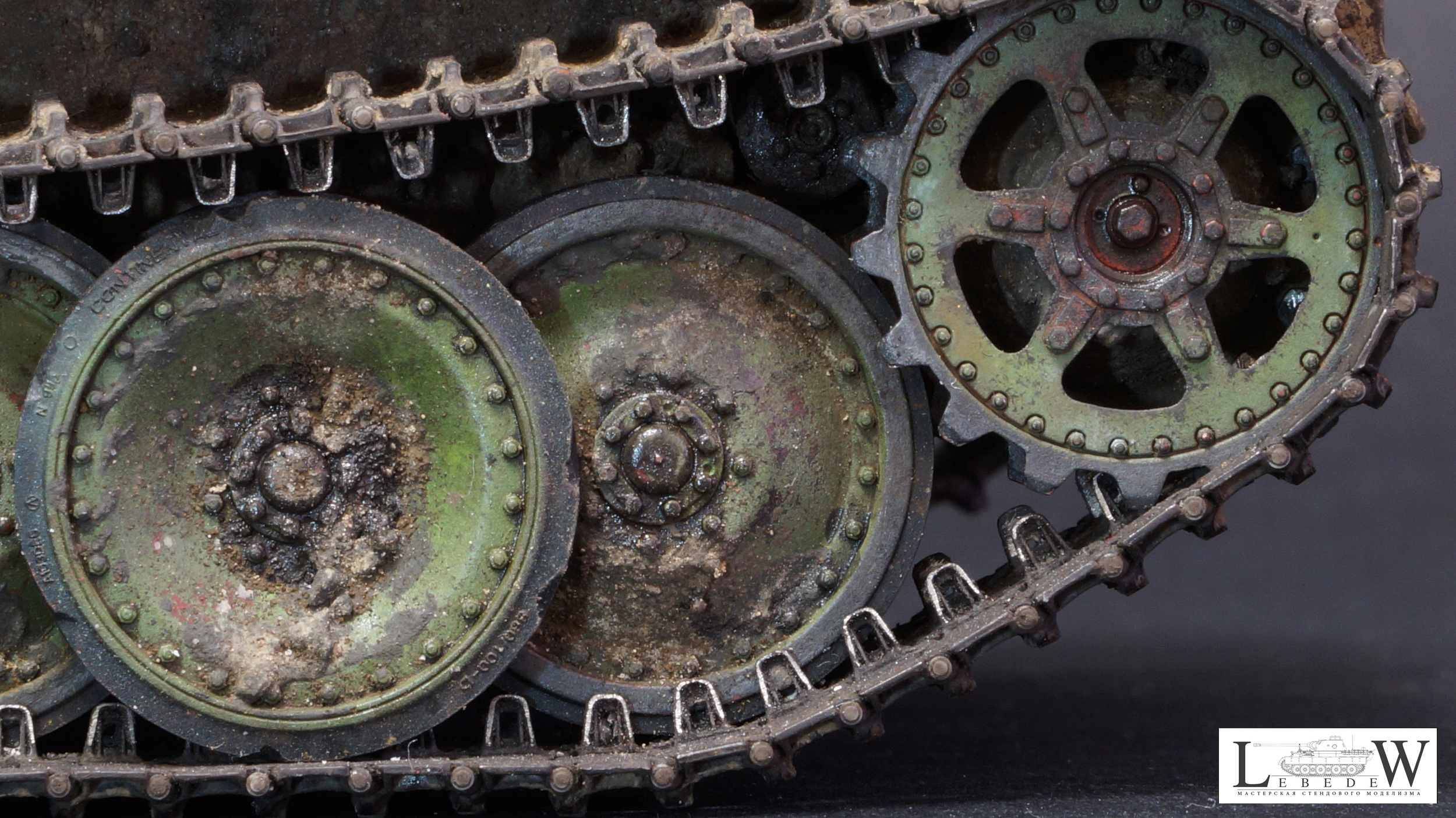

- Металлические траки MasterClub MTL-35001

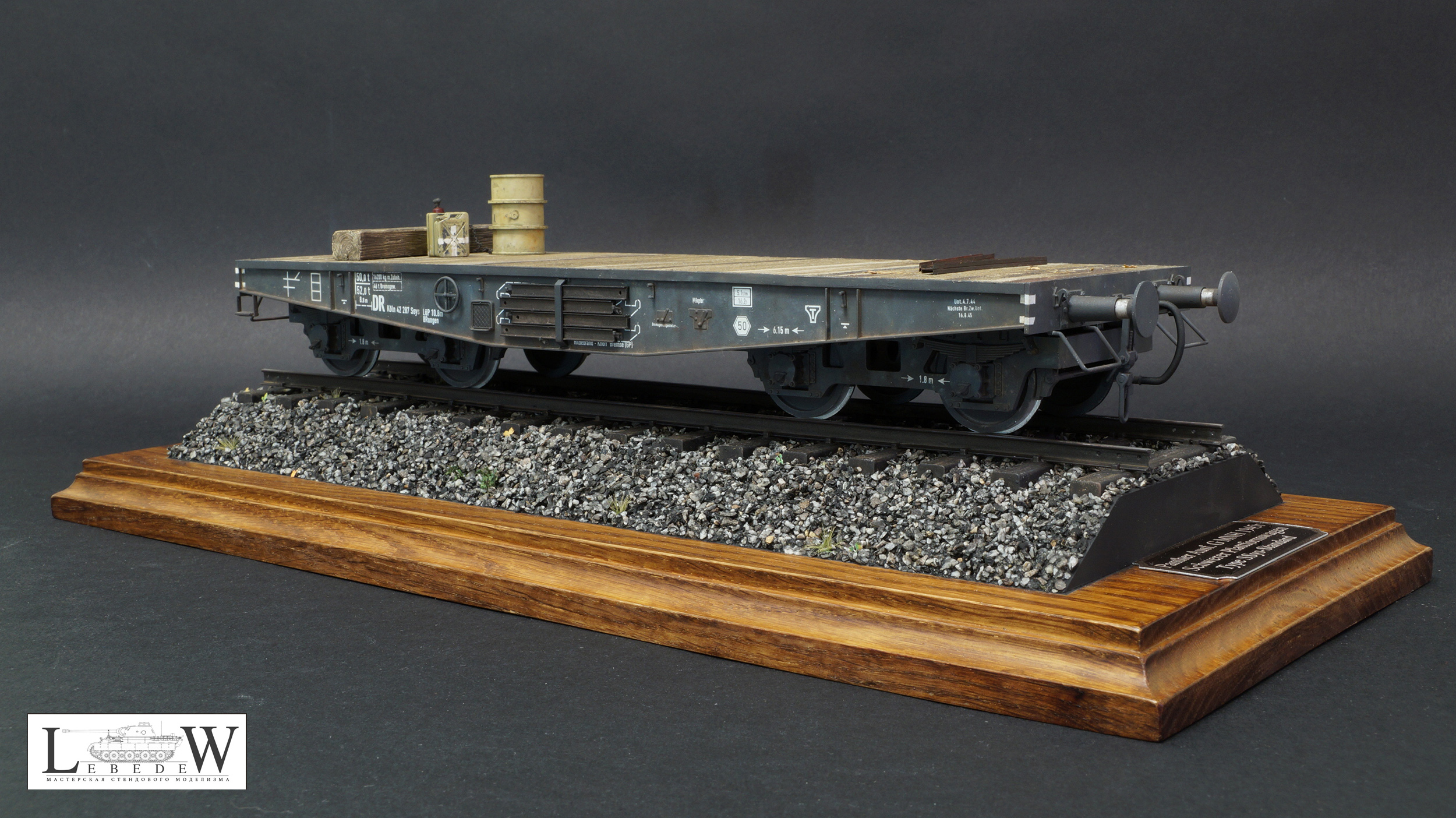

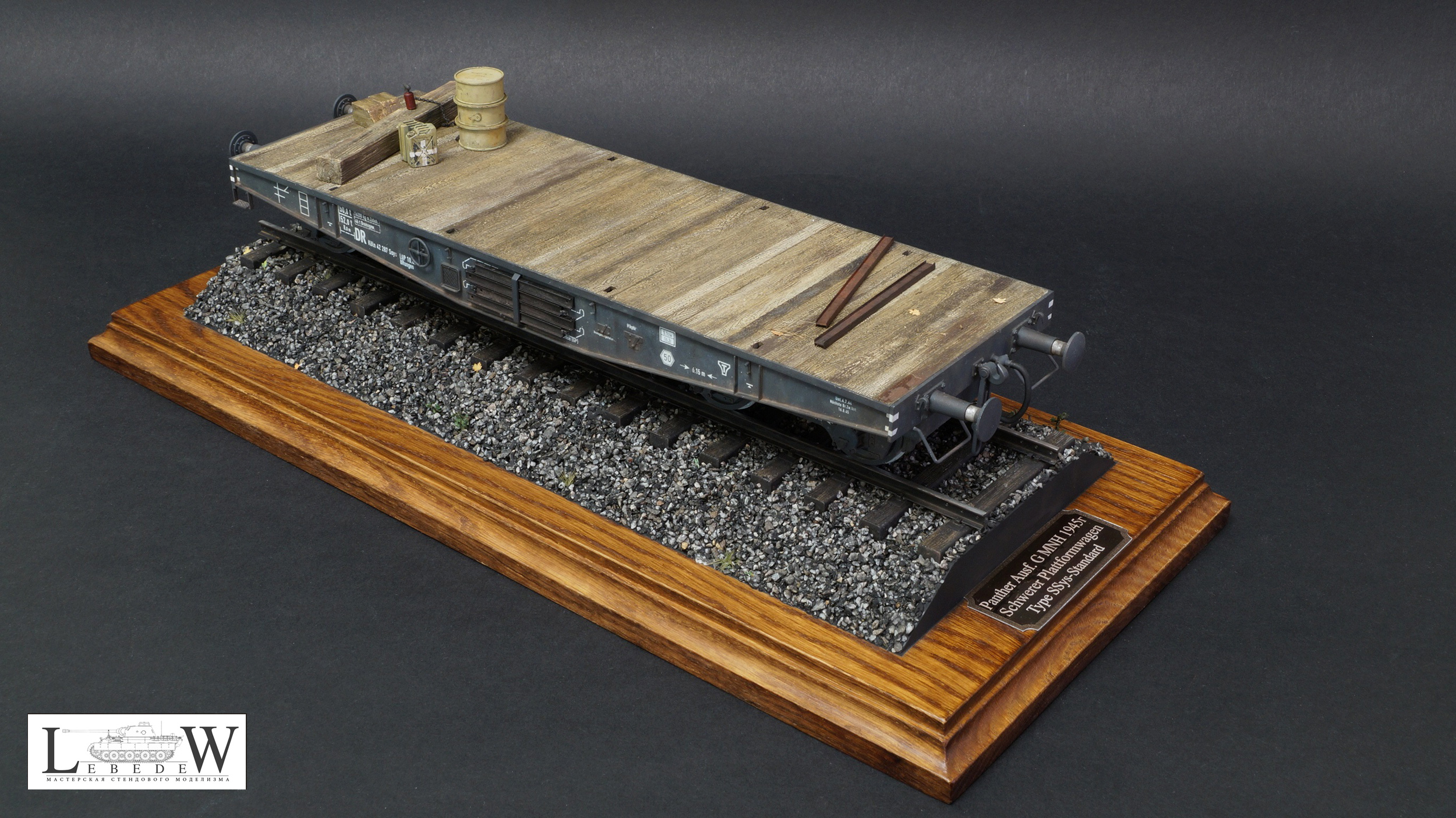

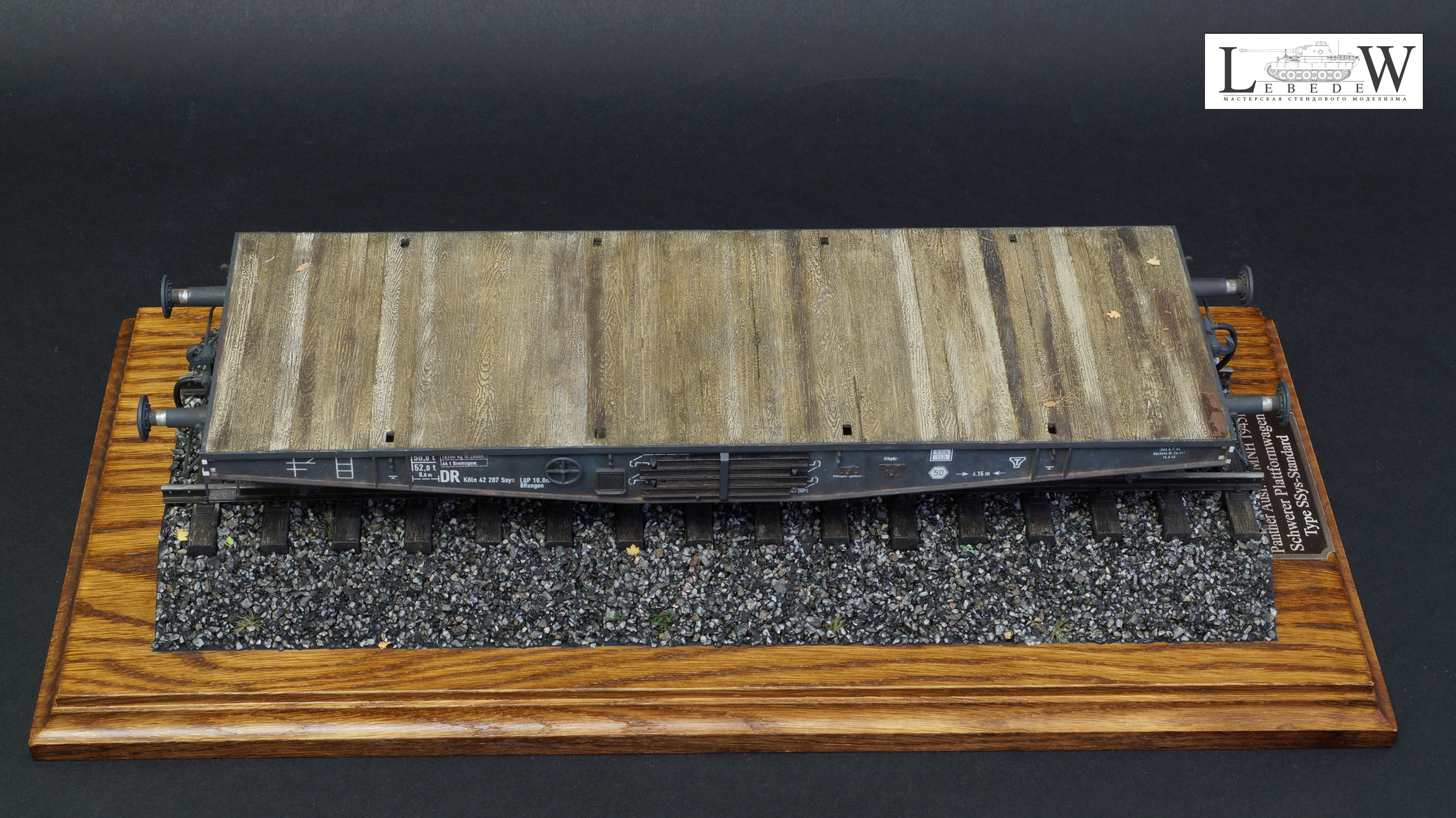

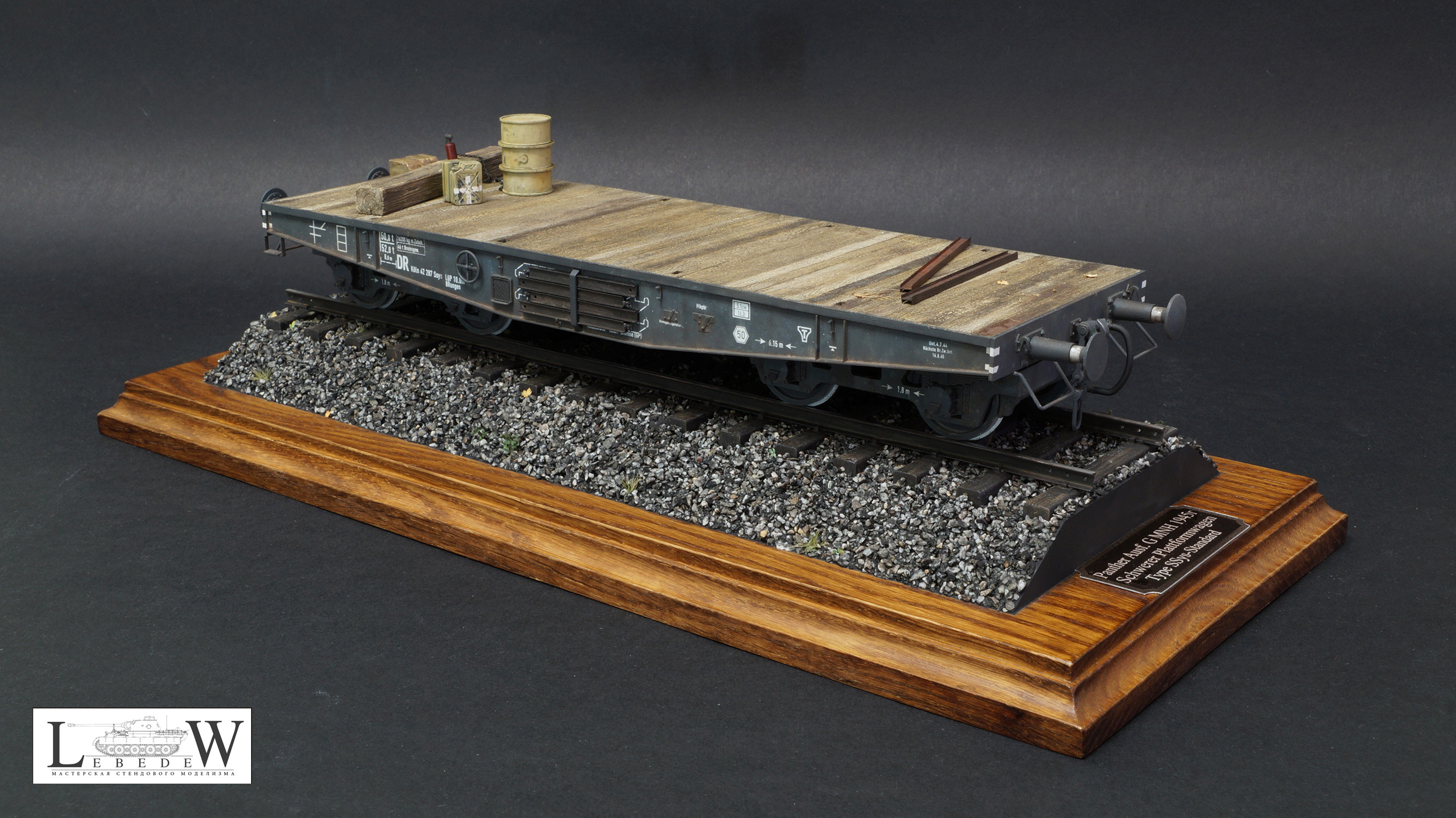

- Платформа Sabre (Type SSys - Standard)

- Компас ROCHM MODEL  RP35003

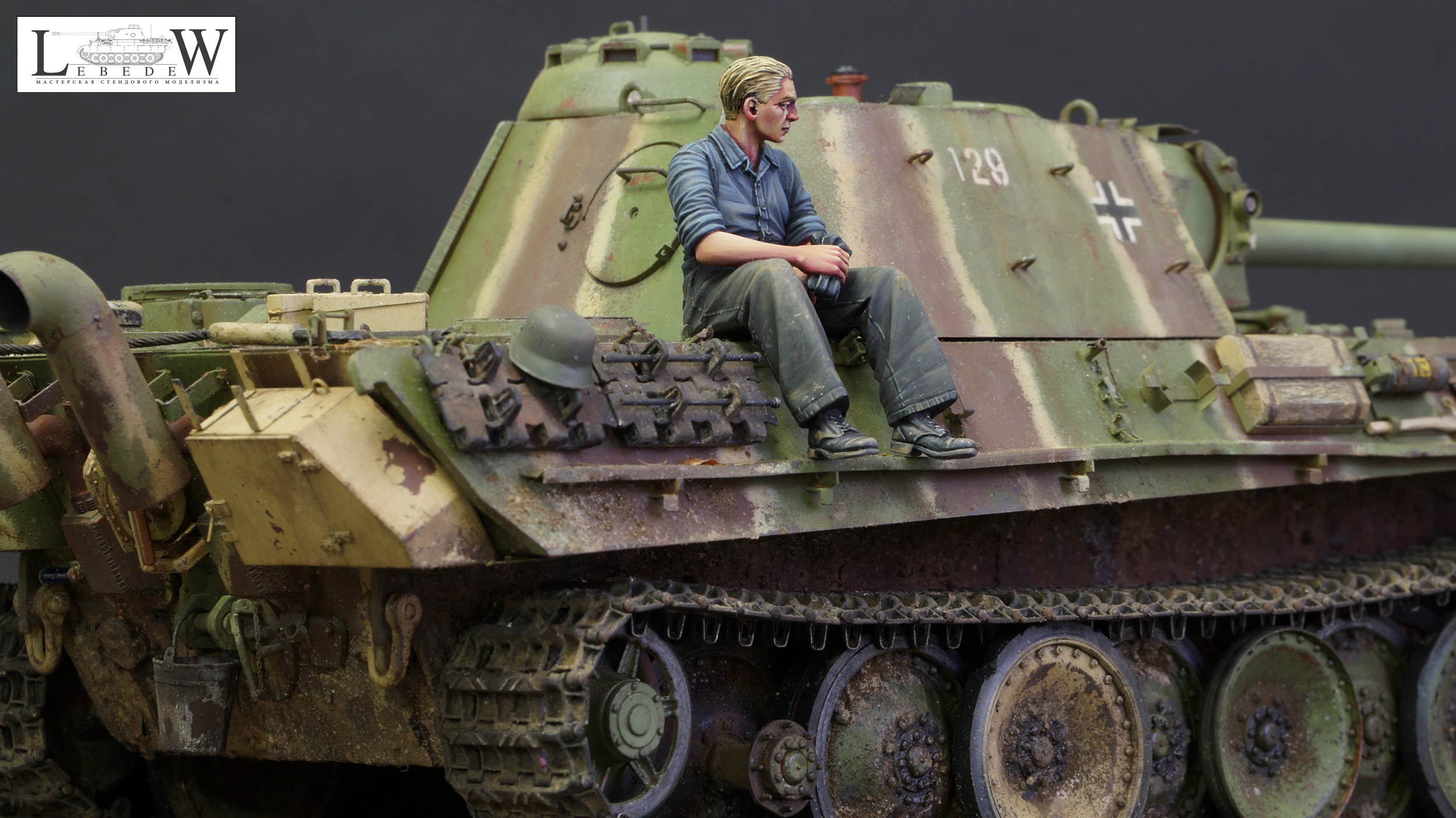

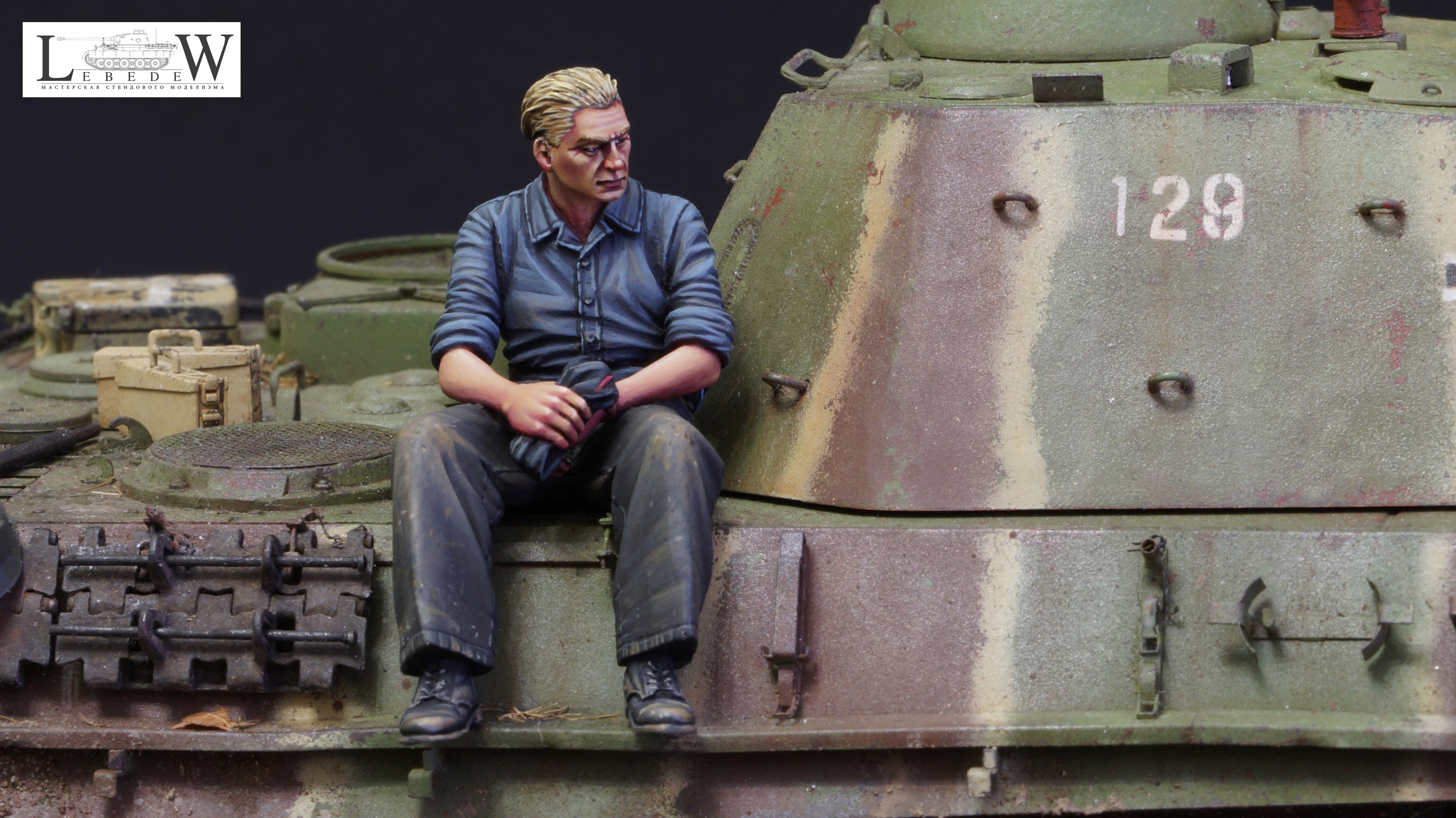

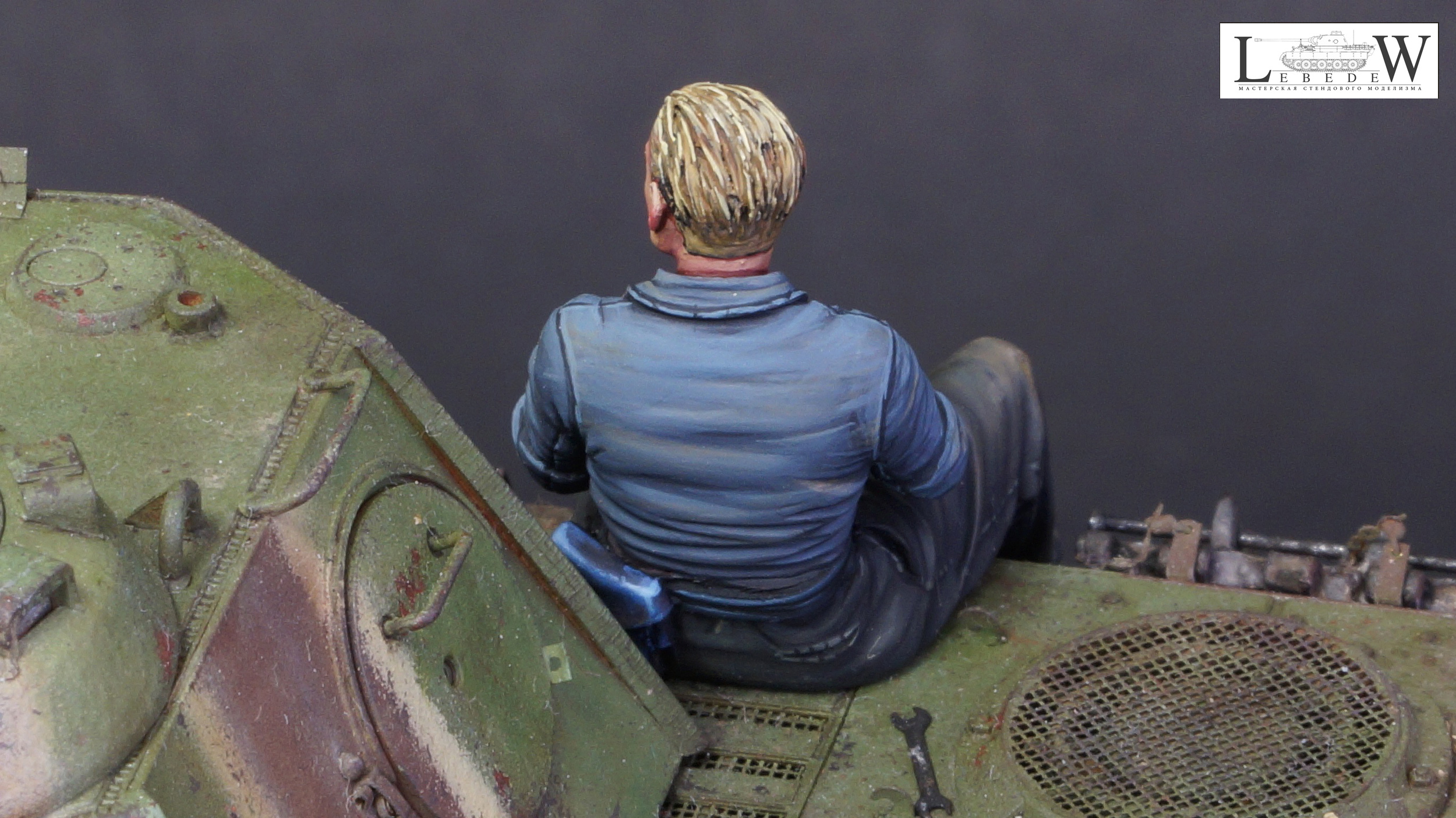

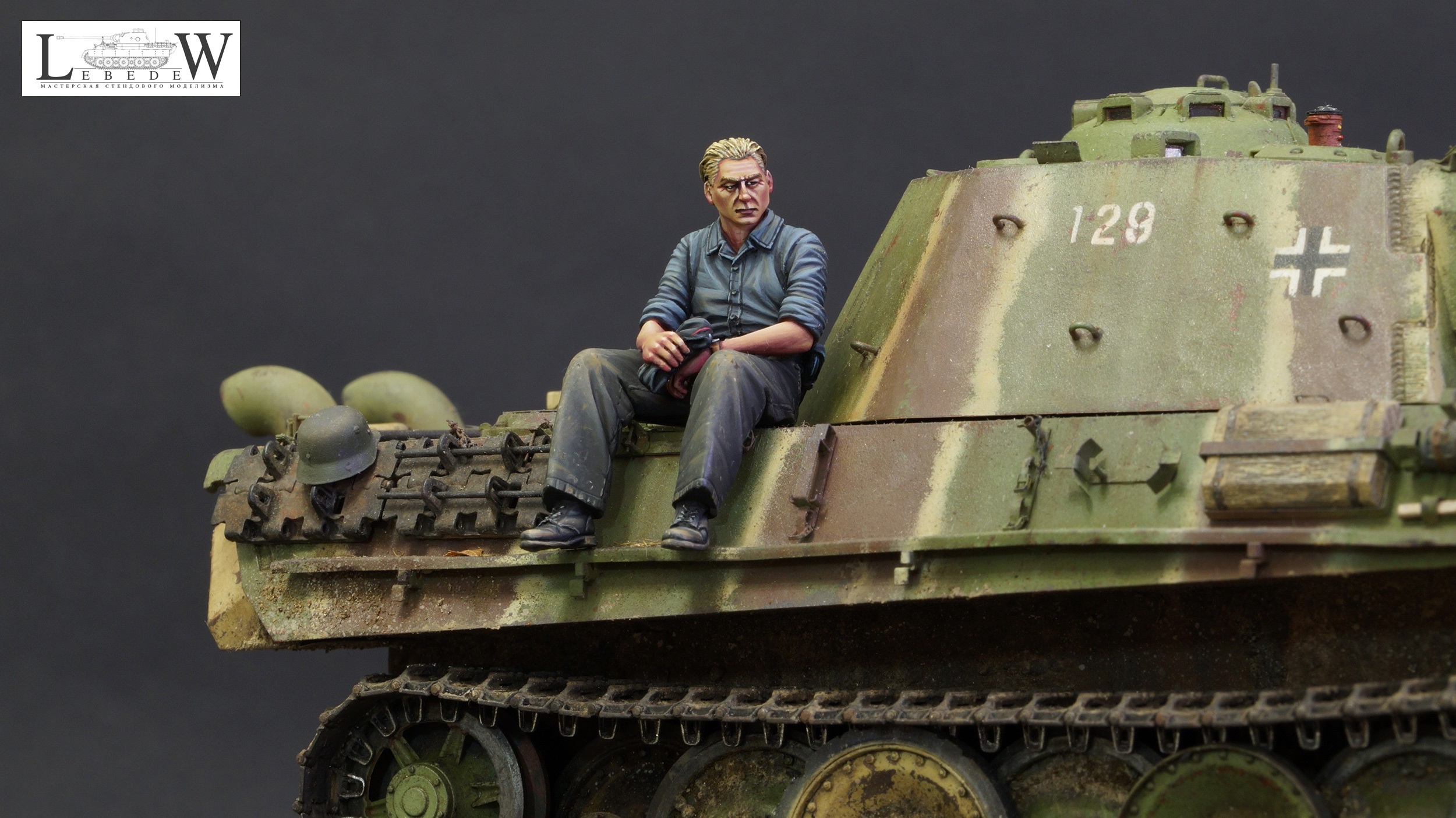

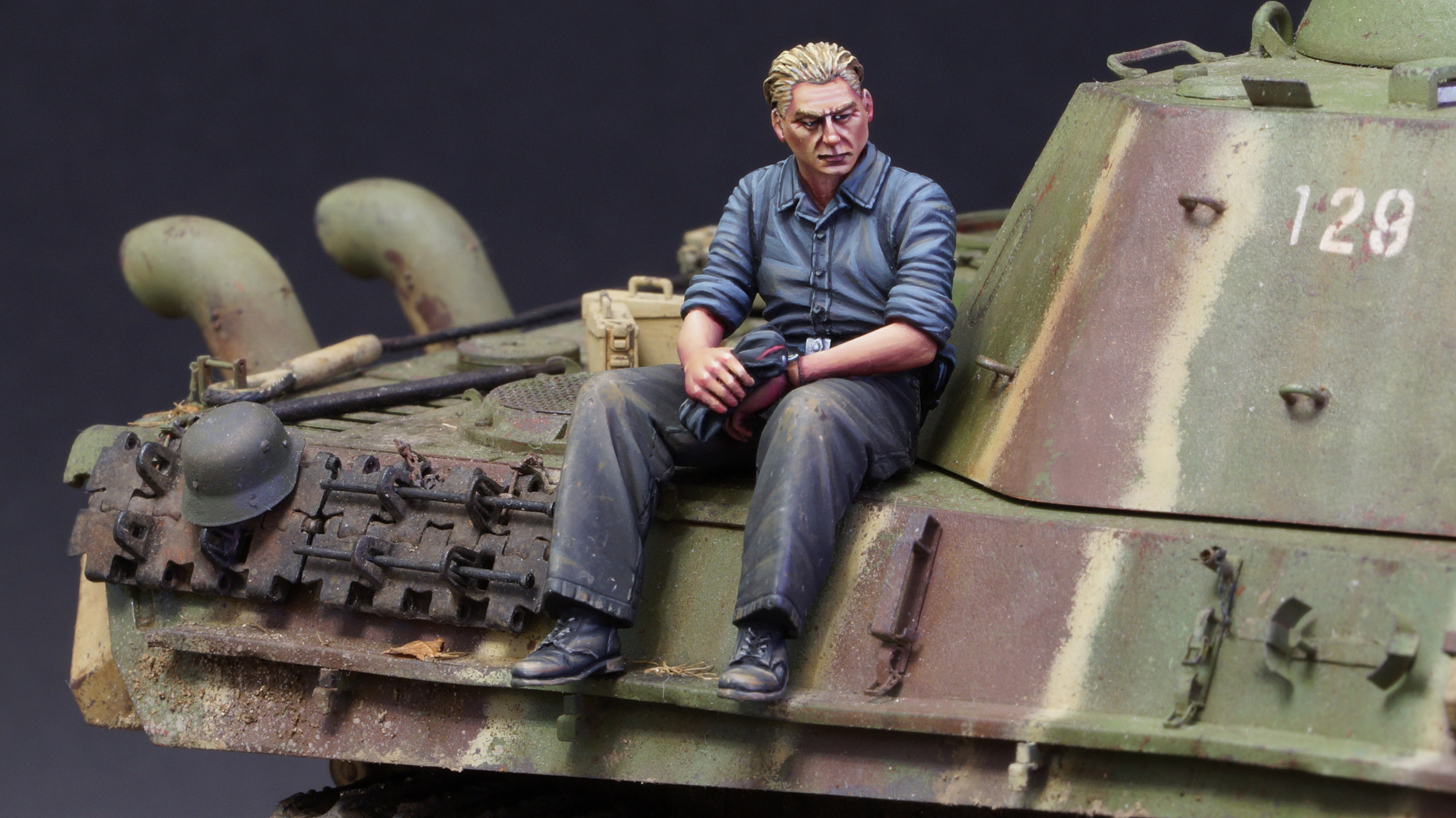

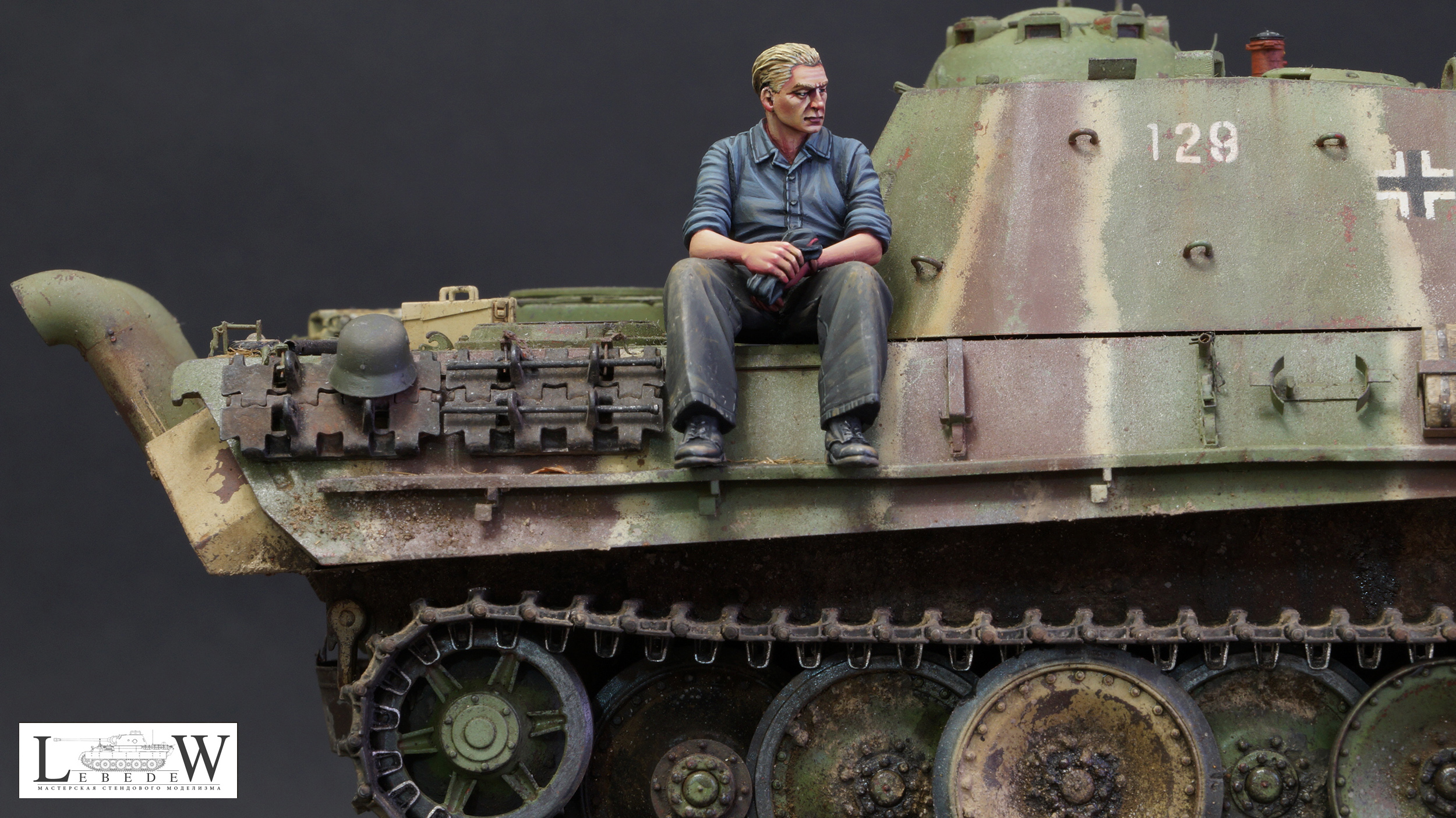

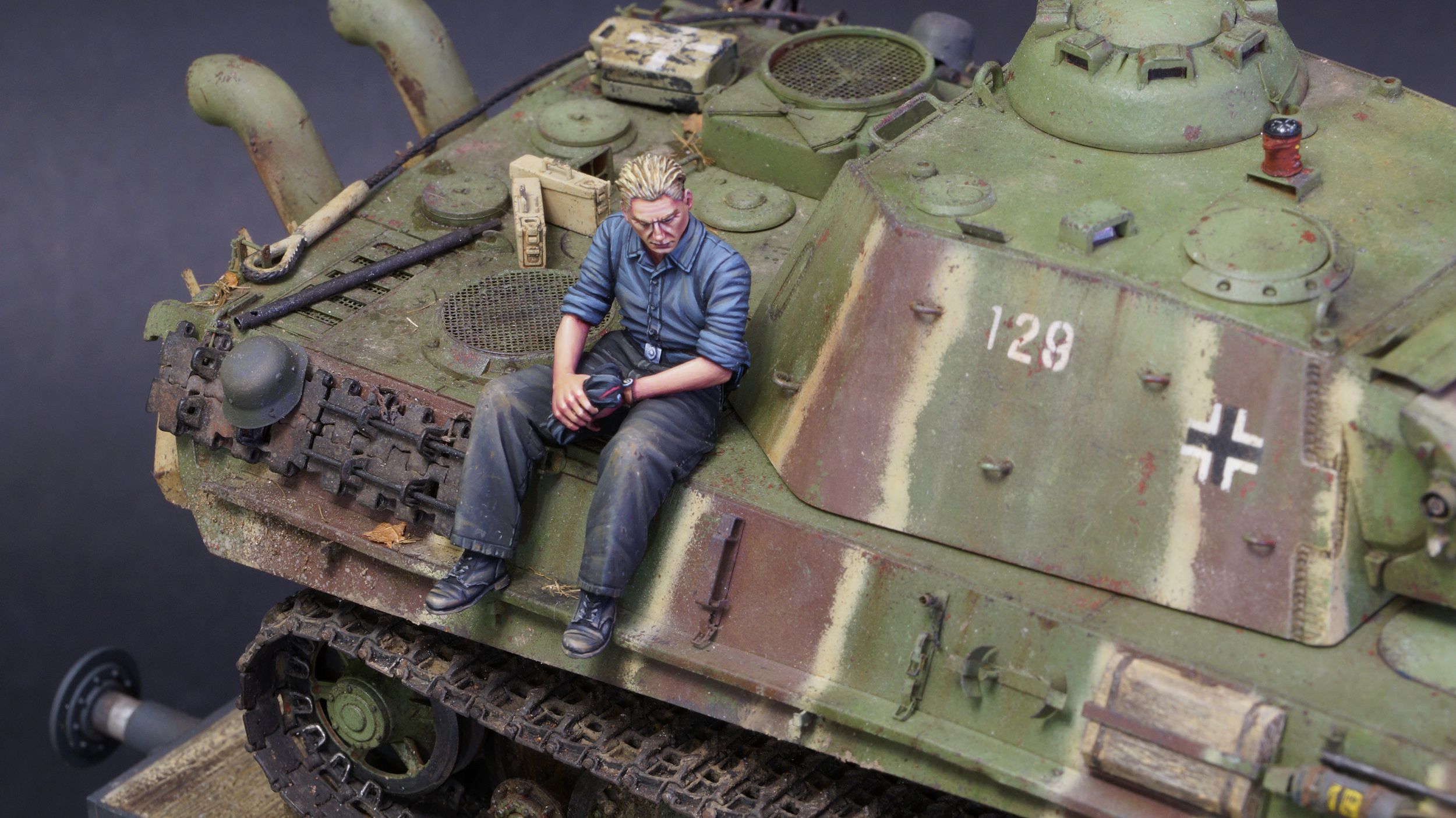

- Фигурка  Evolution Miniatures

- Сварные швы из двухкомпонентной шпатлевки от Tamiya

- Трос и бочка от Eureka

- Окрас акрил  АК и Тамия

- Пигменты MIGи АК

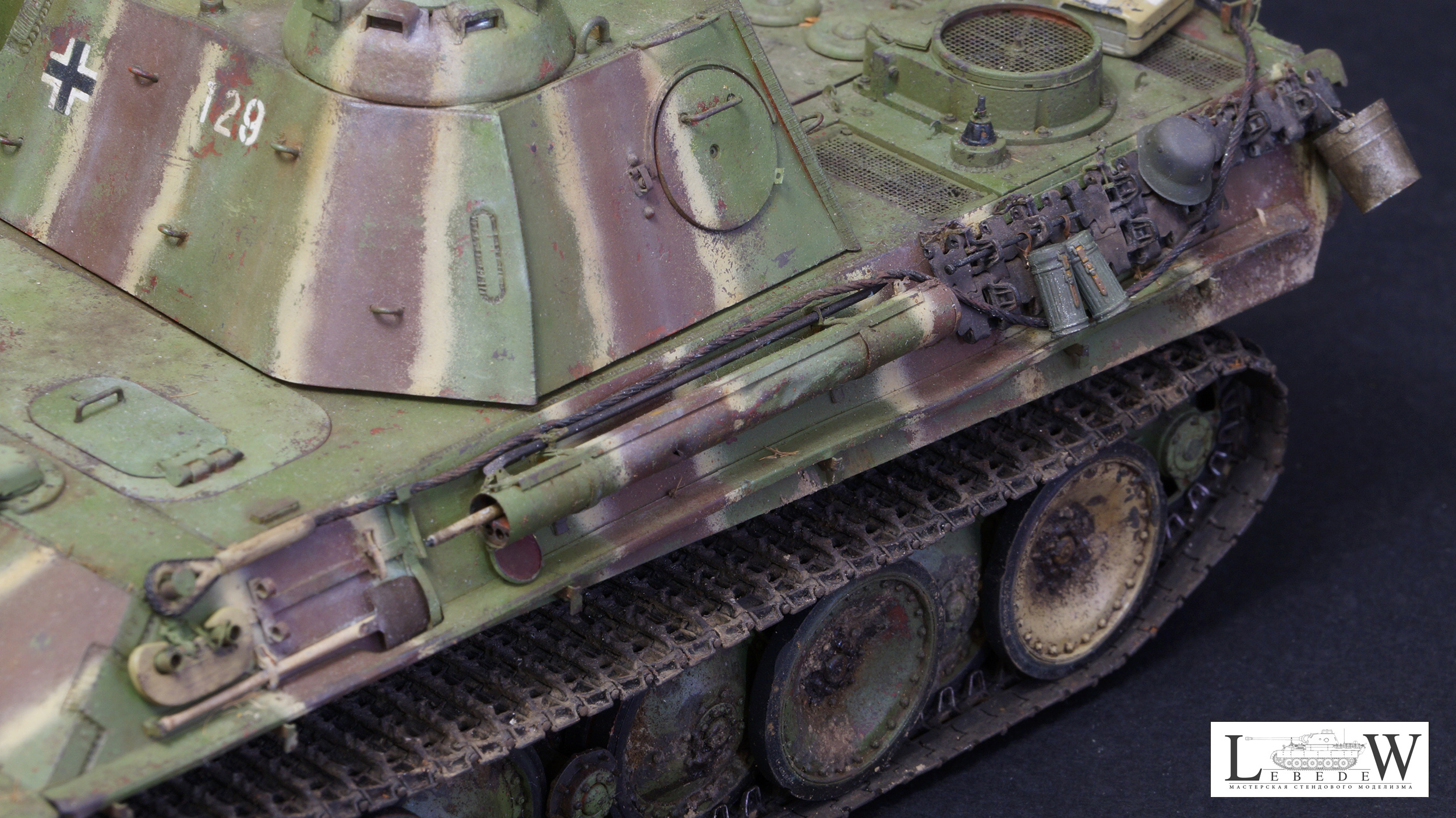

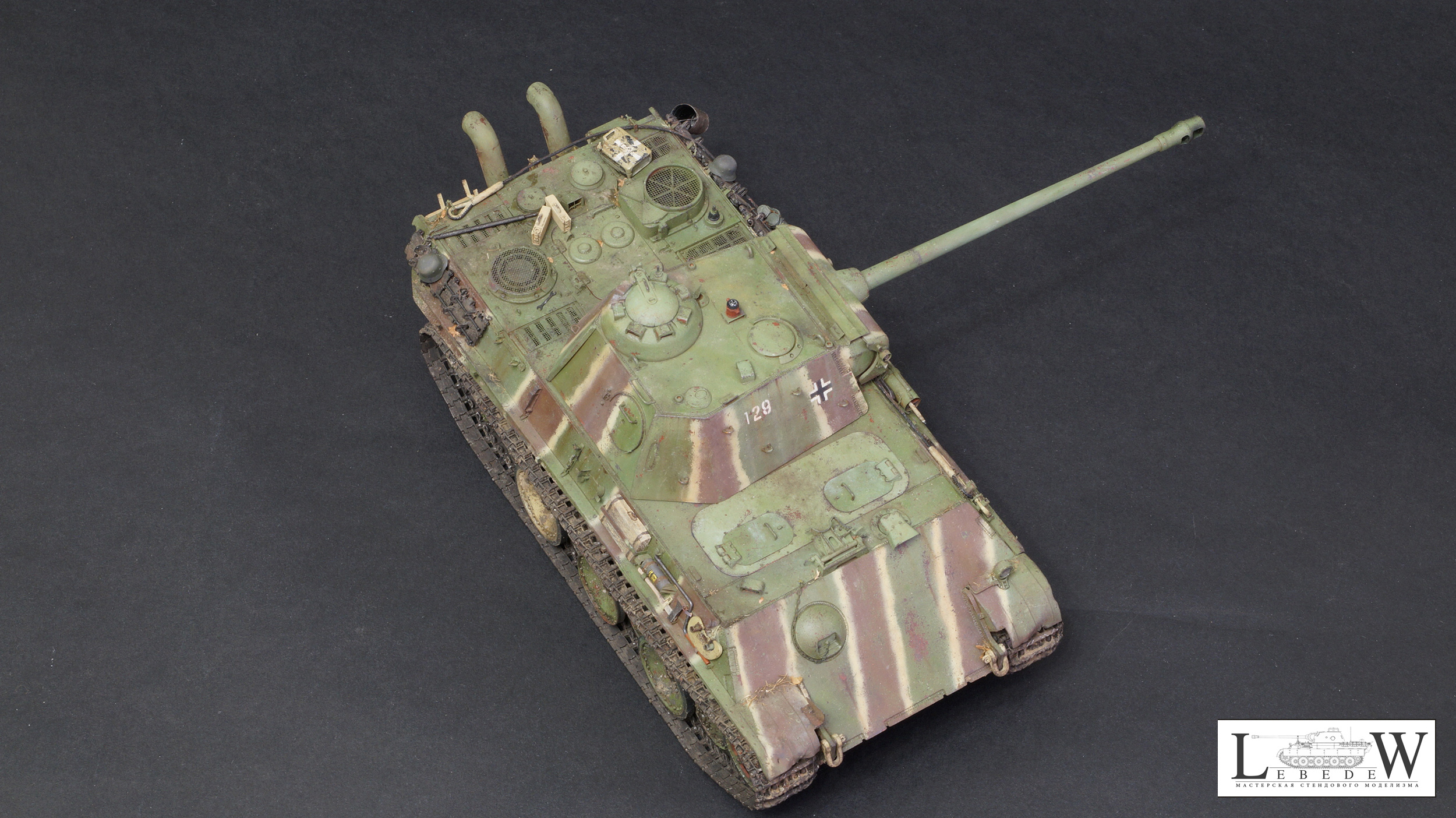

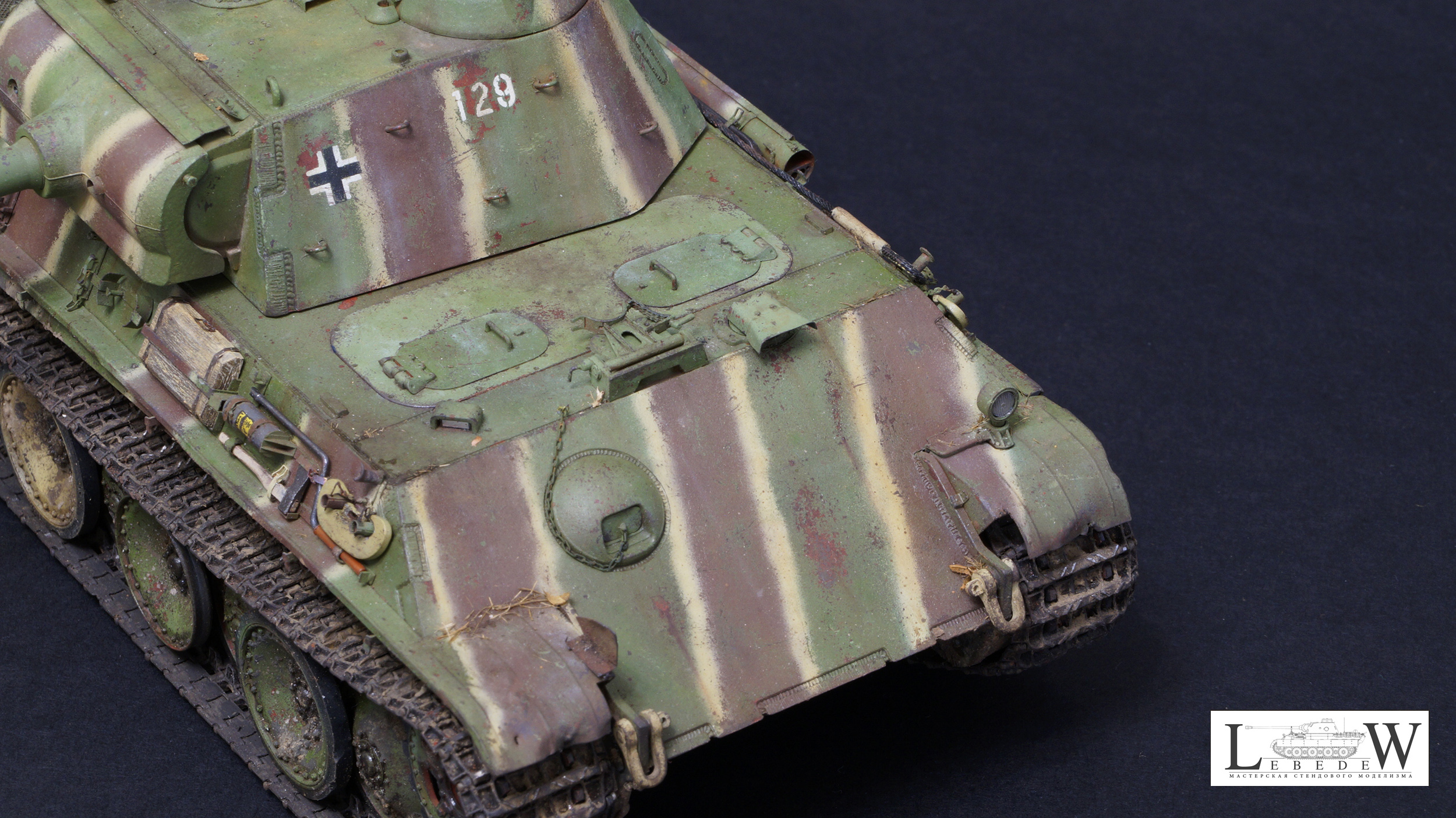

По поводу уходили ли линии камуфляжа на горизонтальные поверхности машины для меня пока вопрос открытый , т.к. есть одно фото где  крыша башни имеет один базовый цвет.

Отдельно хочу выразить благодарность моим друзьям  за помощь в данной работе:

Владимиру Скорину за платформу и фототравление.

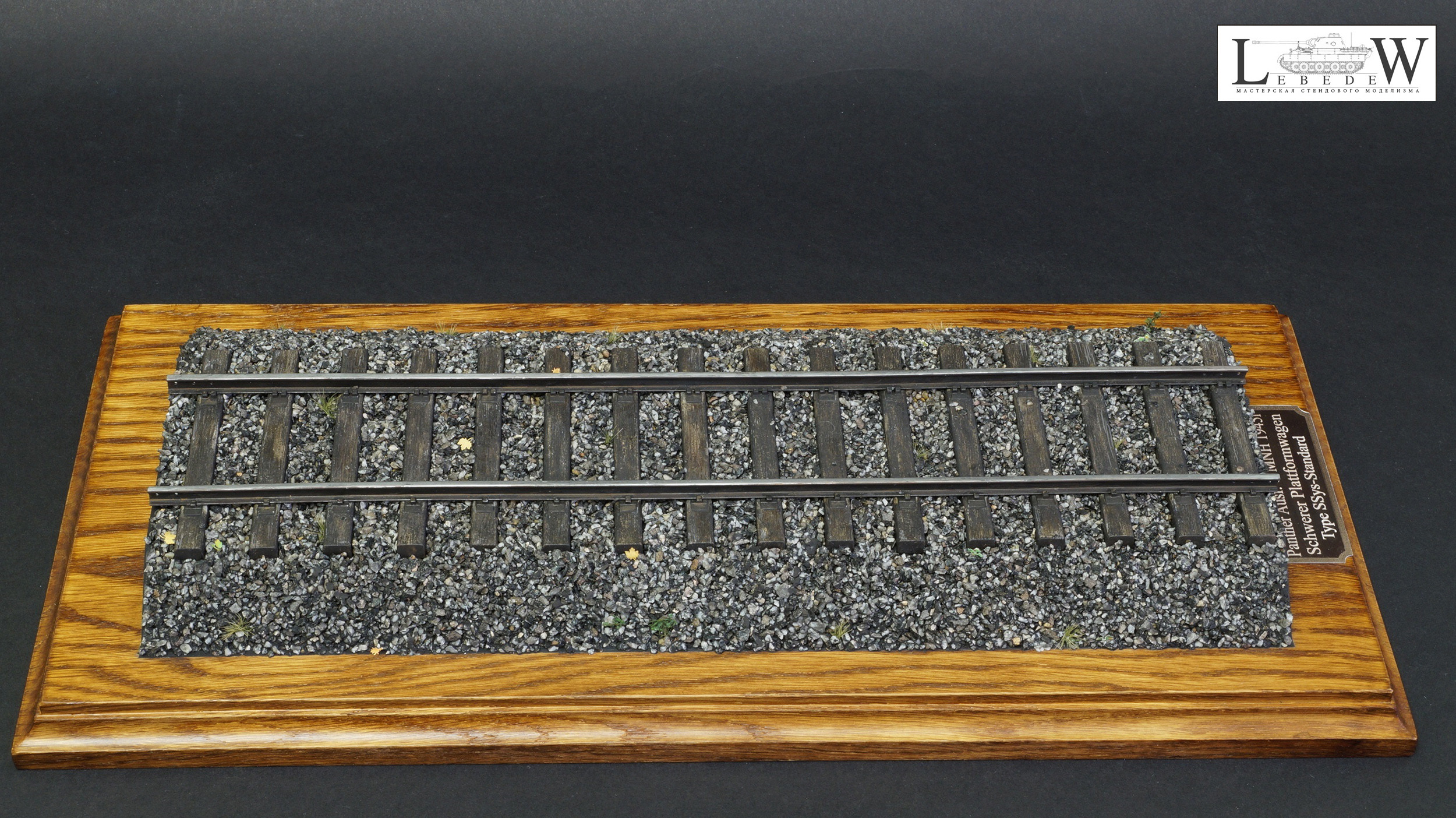

Александру Снегиреву за помощь в покраске фигуры и насыпи  на подставке  Александр Снегирев

Евгению Лимину и Алексею Агееву за предоставление материалов по ПНВ

Алексею Тищенко за дополнительные допы к планке крепления прожектора.

Всем приятного просмотра.

С уважением , Олег.
