PAK-43

Experimentalle Gerät PAK-43

Приветствую, друзья!

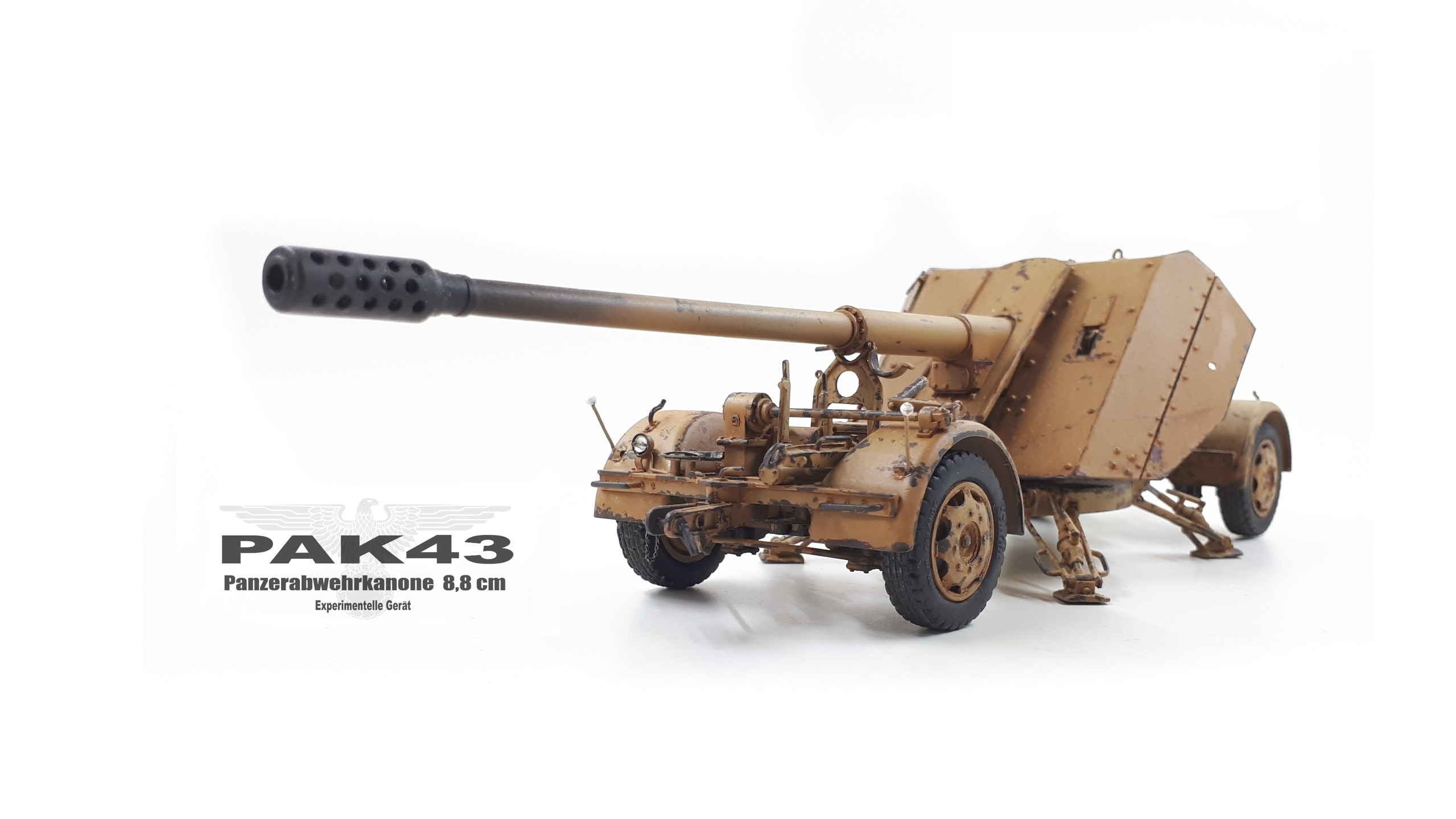

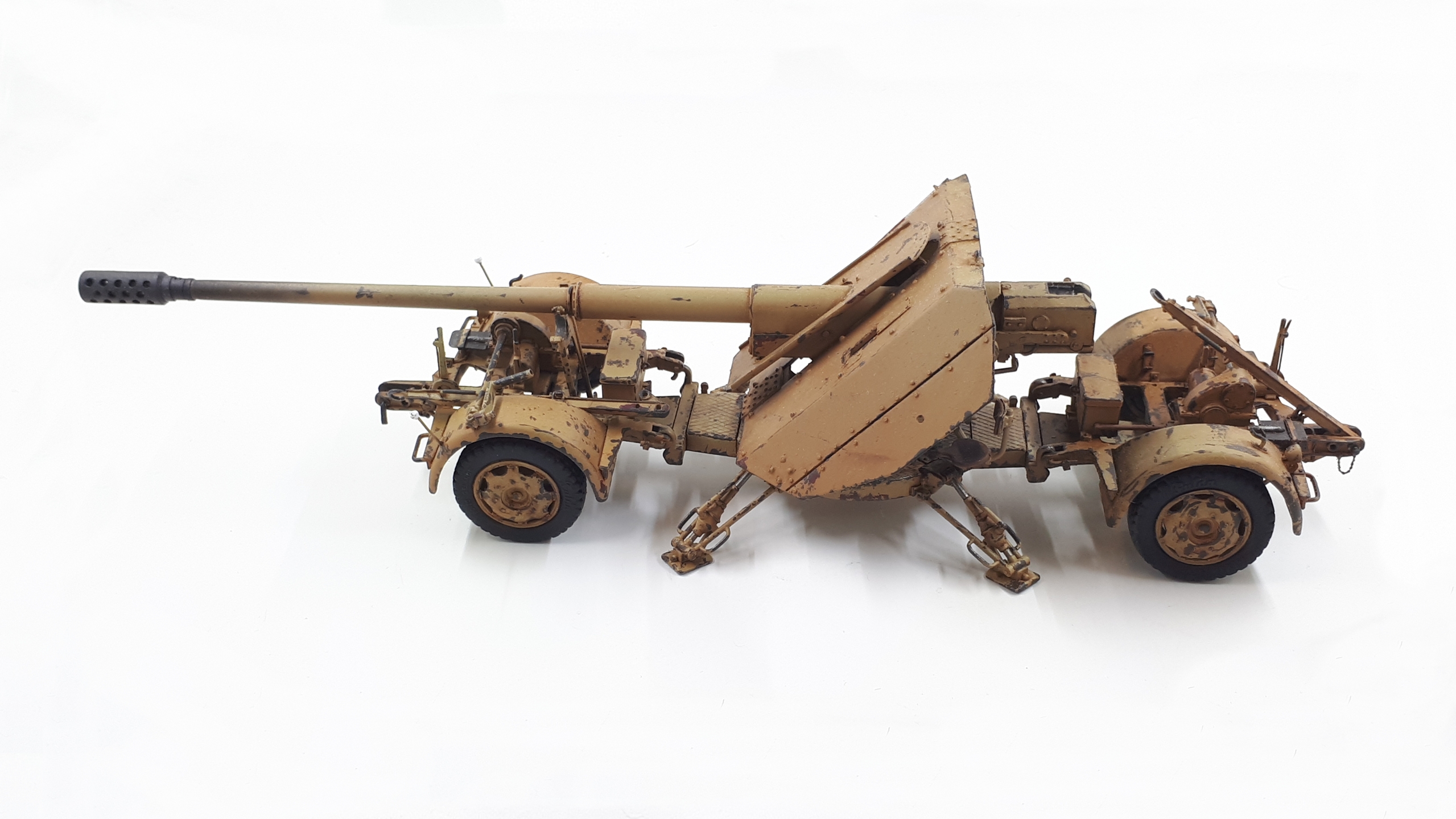

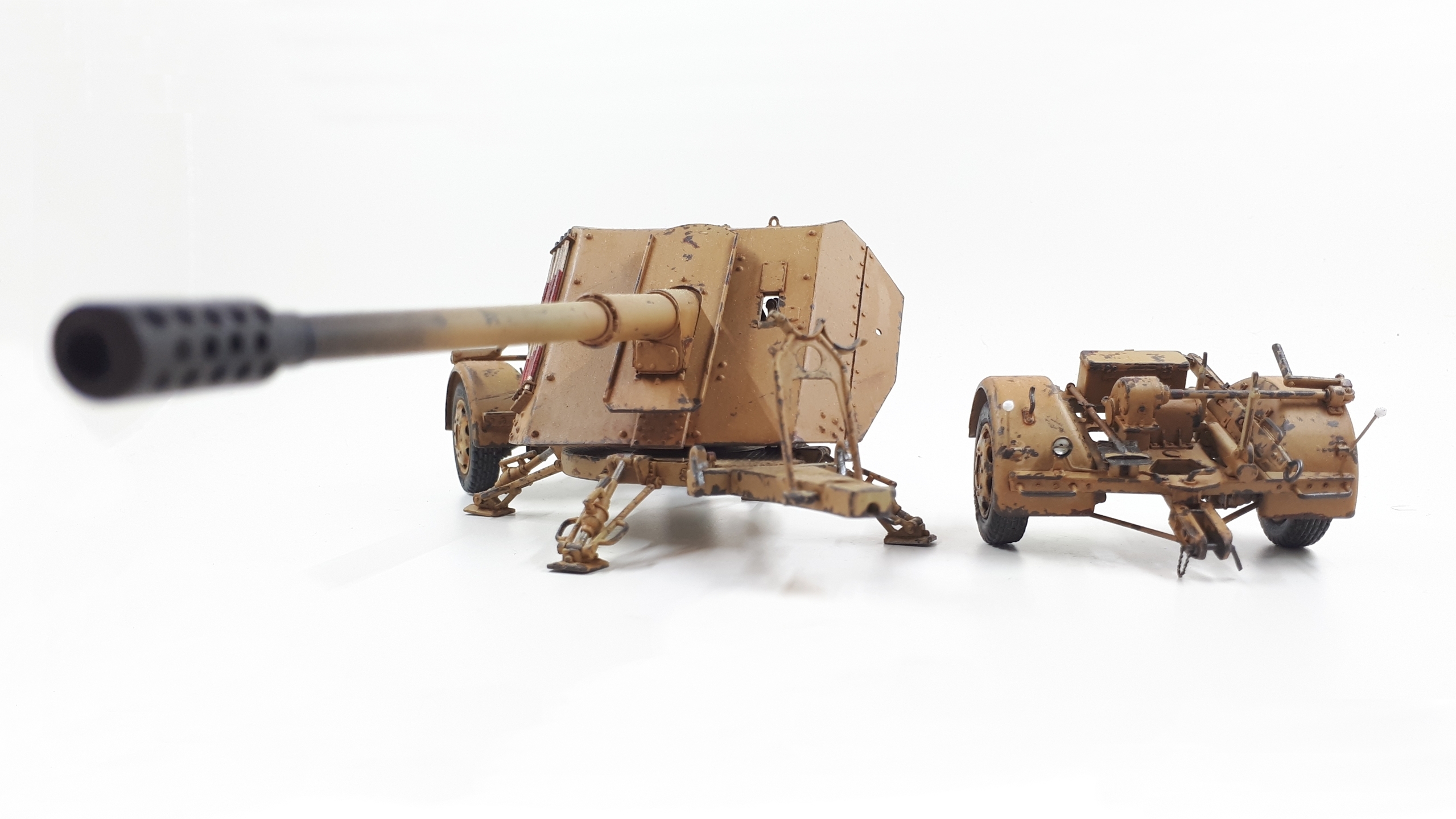

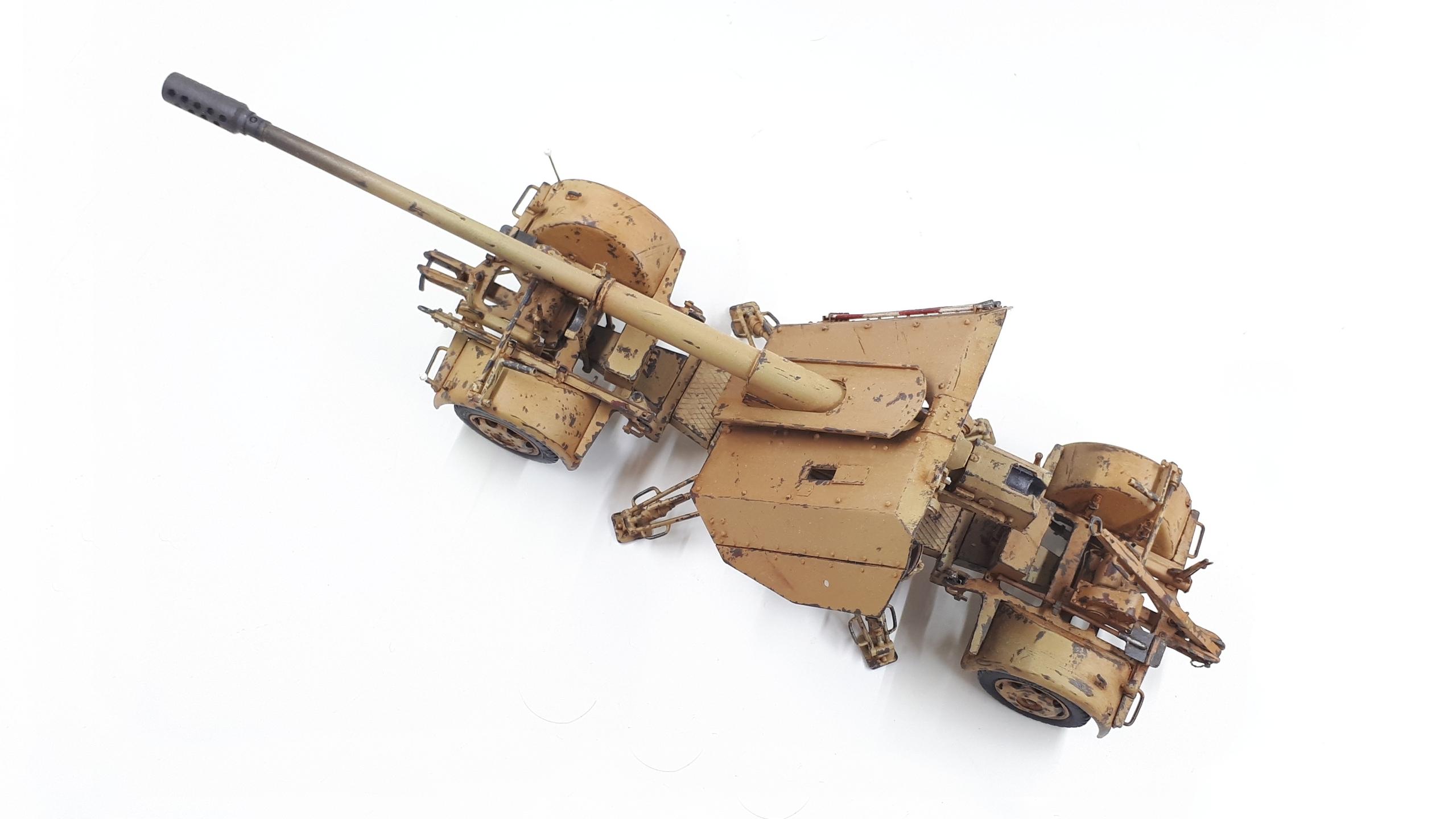

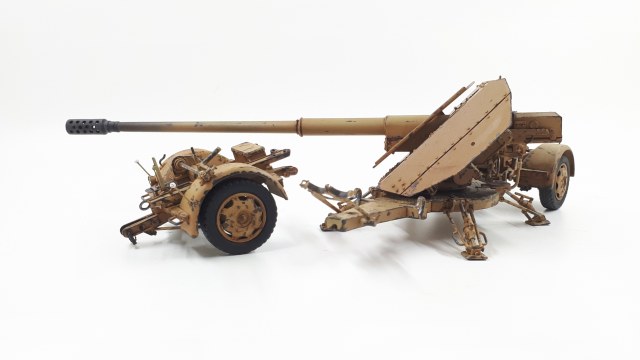

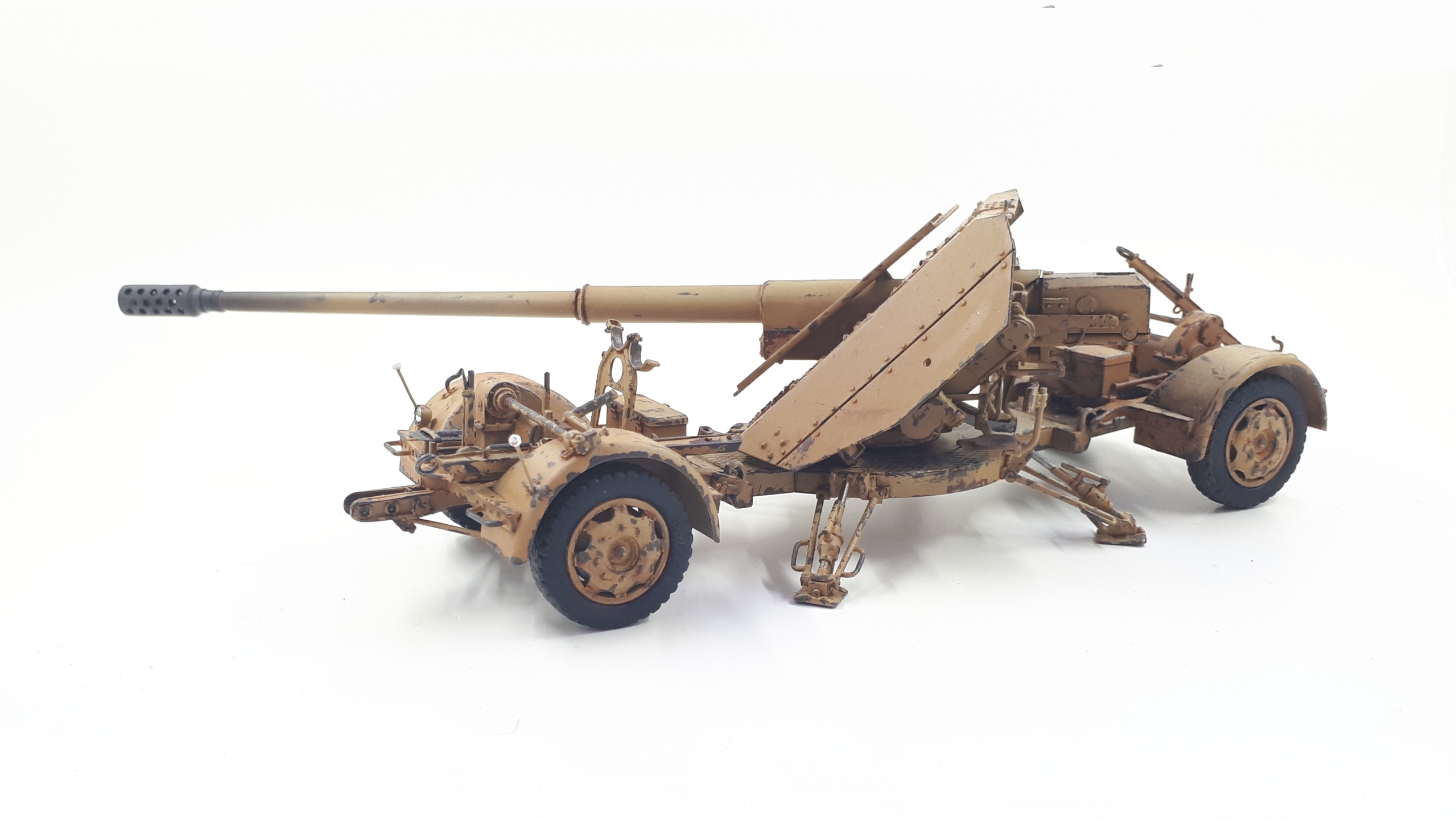

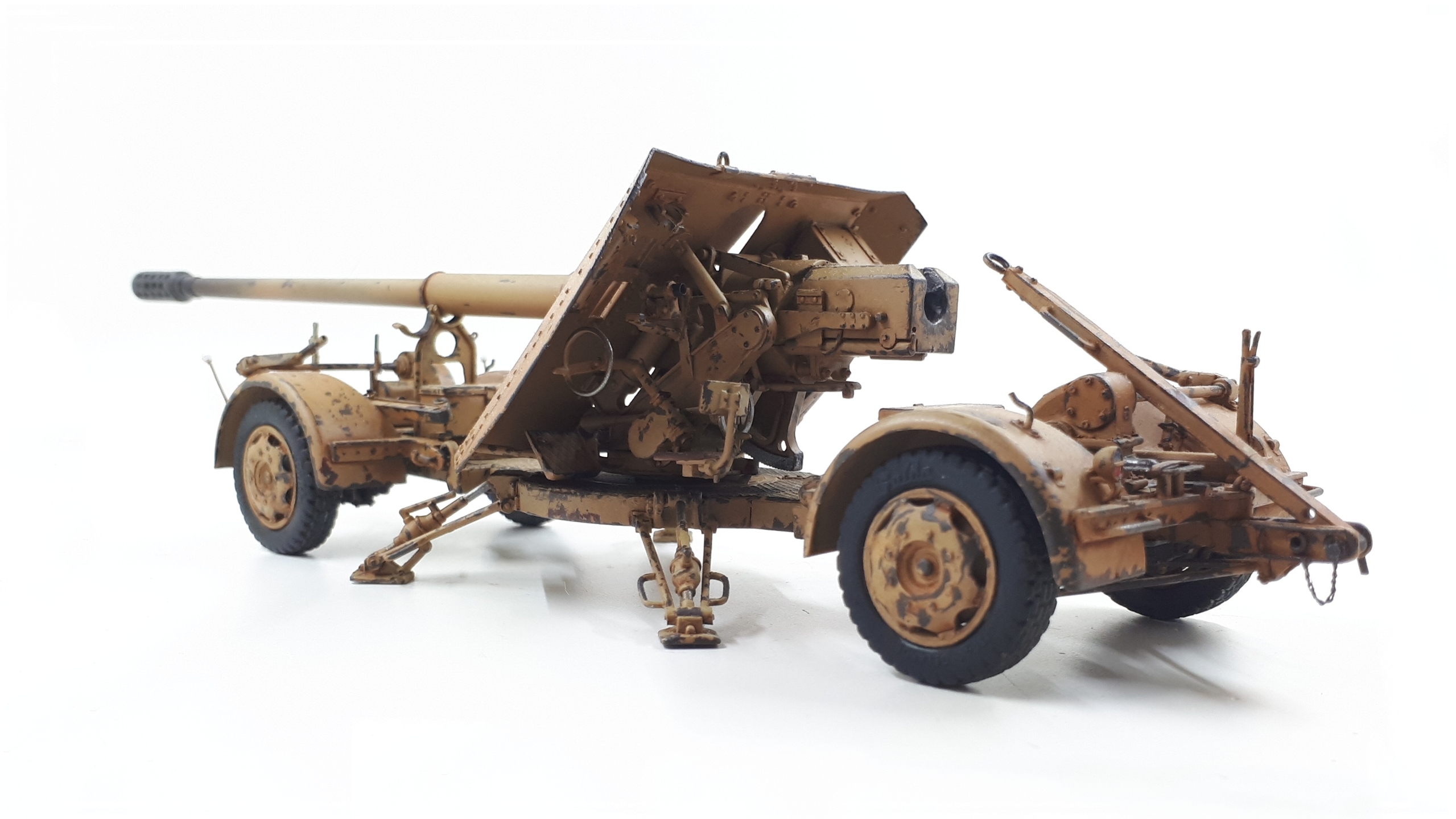

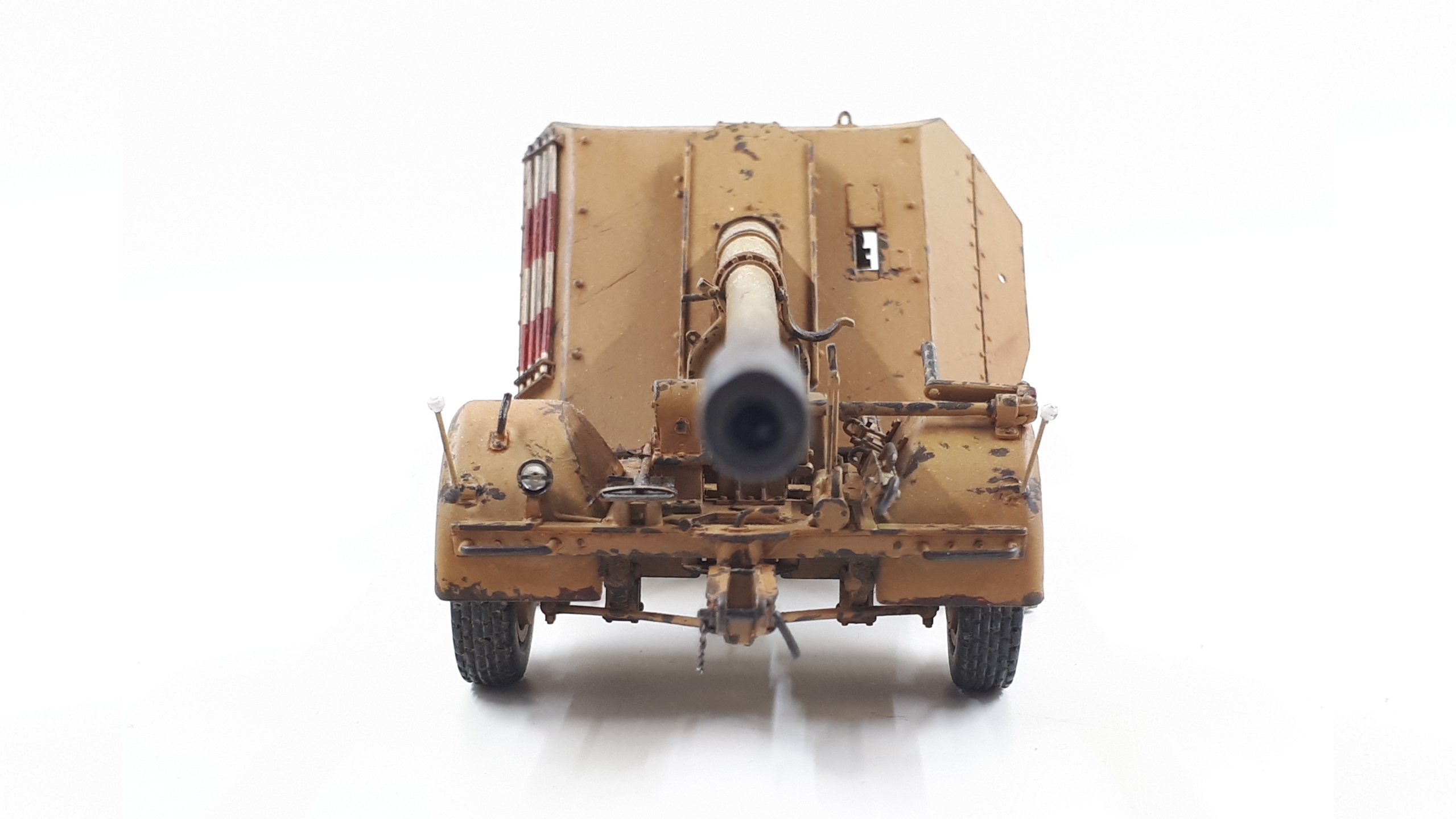

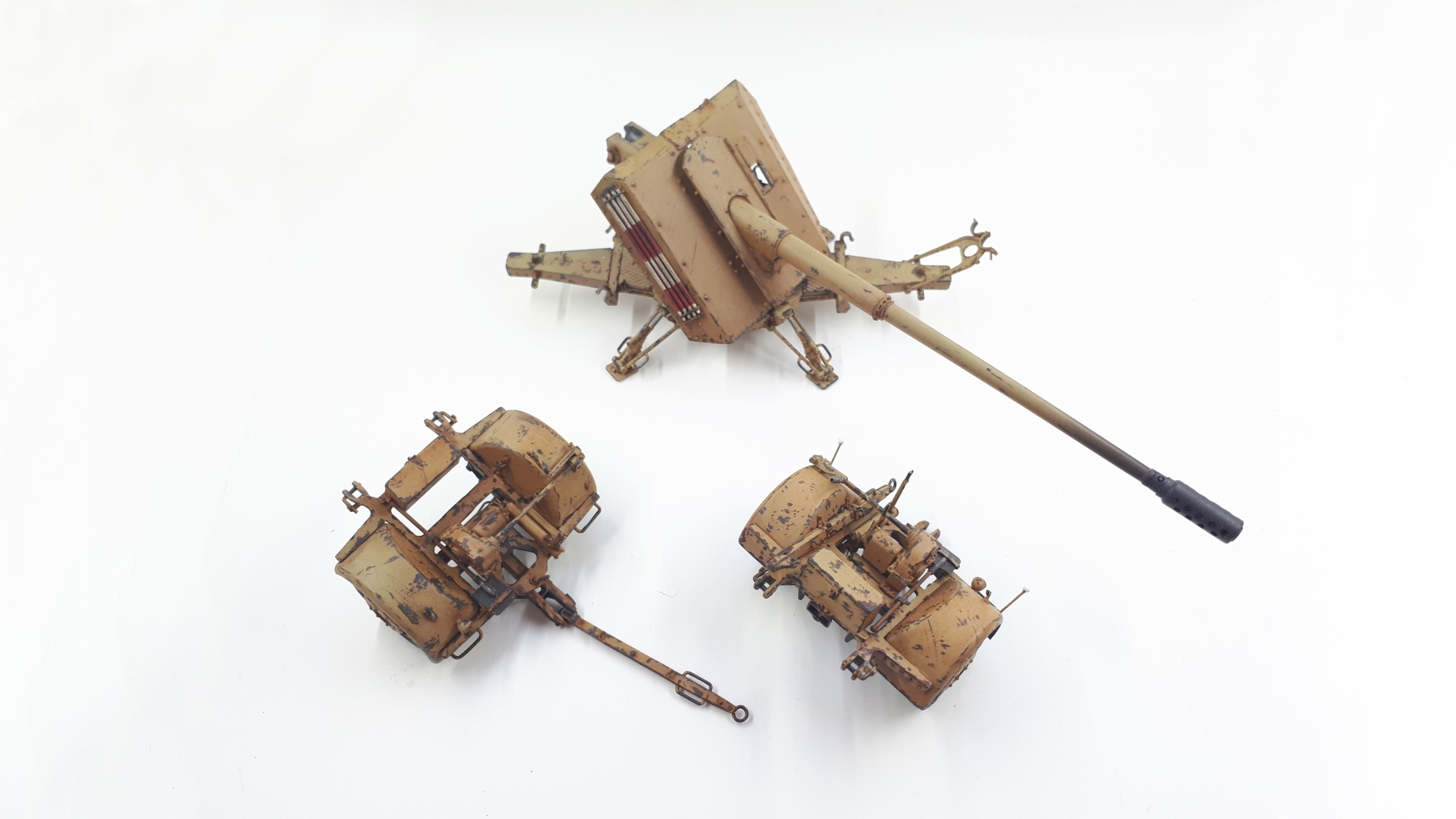

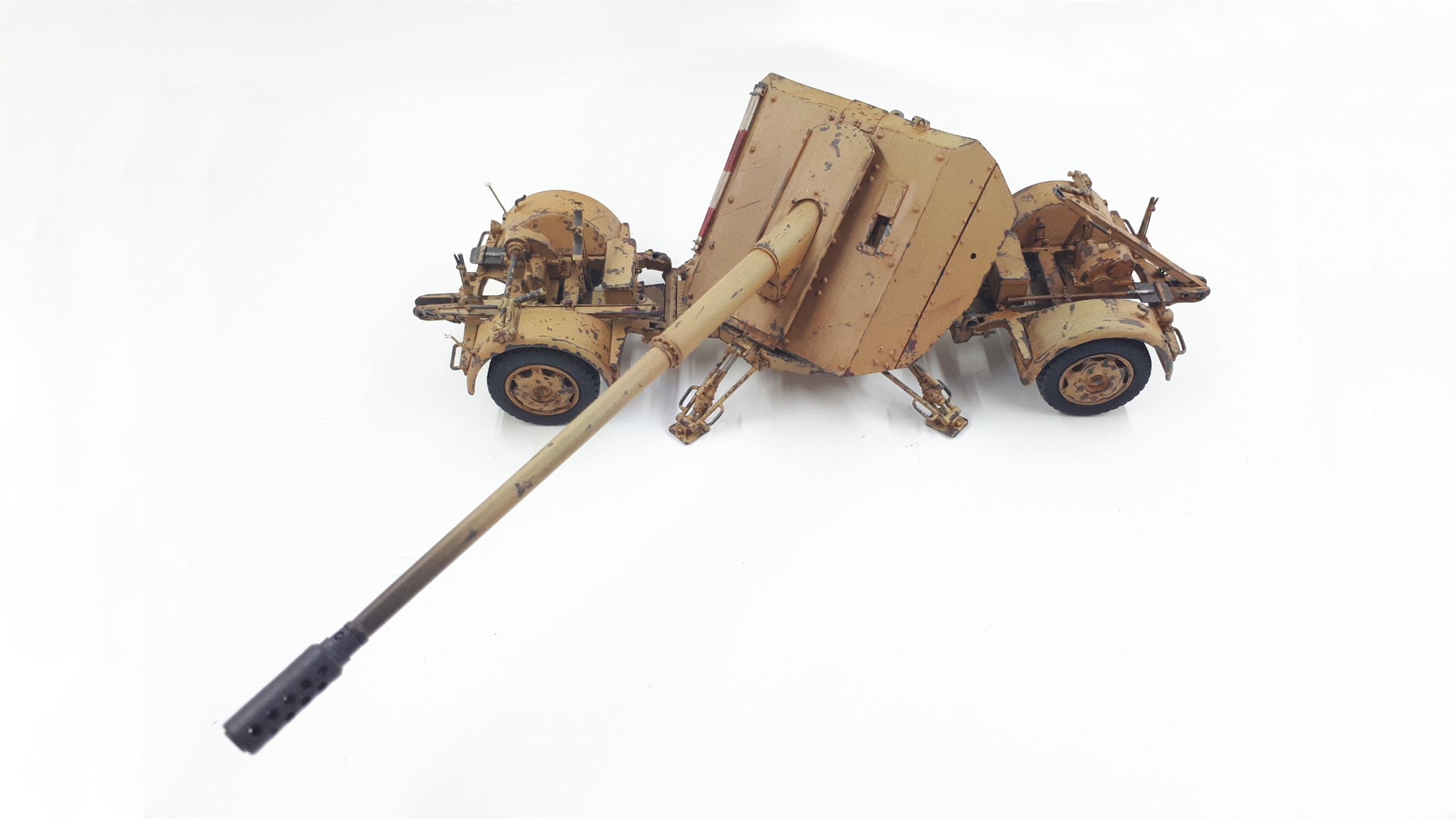

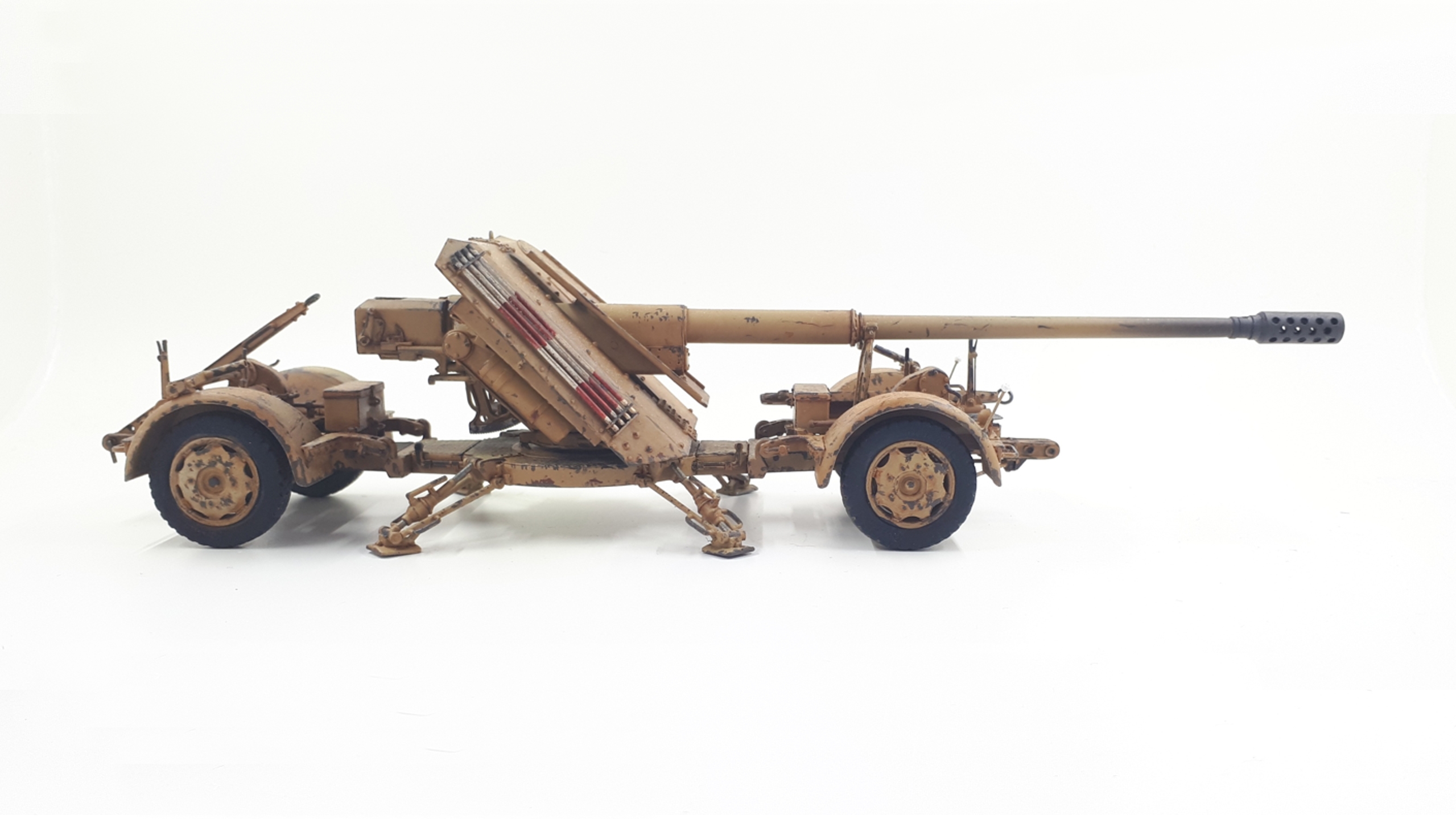

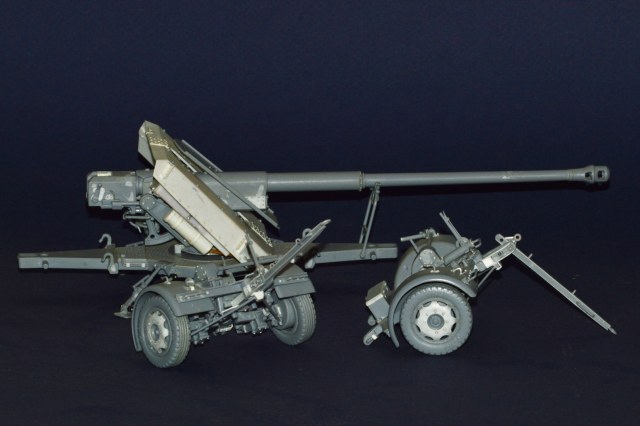

Представляю Вашему вниманию модель PAK-43 от АРК,  а точнее "сборную солянку" из орудия, лафета и колесных ходов собранных в одном наборе. Этот вариант известнейшего немецкого орудия Второй мировой войны заинтересовал меня нестандартным внешним видом и невозможностью существования в том виде в котором задумывался автором. Мастер-модель, видимо, делалась по музейному некомплектному орудию, т.к. на ней отсутствуют некоторые элементы казённика. Достоверной информации о существовании PAK-43 на ЭТОМ лафете и ЭТИХ колёсных тележках нет, кроме заверений на форуме Каропки.ру о том, что автор модели - некий "известный питерский моделист" утверждал, что на подобный лафет PAK-43 устанавливалась. В подтверждение этой информации не найдено ни одного фото или текста. Но кто знает...

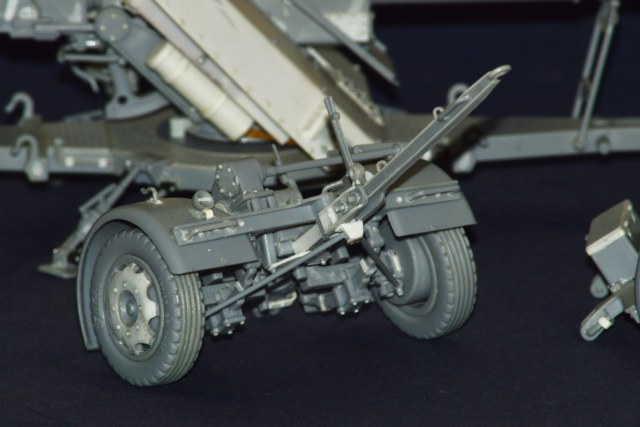

Похожий лафет, но на трёх "курьих ножках" с телегами колесного хода Sd.Ah.204 (в других источниках Sd.Ah.206) использовался c прототипом 5,5 см зенитки Gerät 58 компании Rheinmetall-Borsig (источник - журнал "Waffen Rewue № 025).

Здравый смысл подсказывает:

В реальности телеги Sd.Ah.204 (грузоподъёмностью 4800кг) конечно могли транспортировать орудие с лафетом весящее 3500-4200 кг, при этом огонь вёлся с крестообразного лафета. А вот более лёгкие Sd.Ah.206 имели грузоподъёмность всего 3200кг.

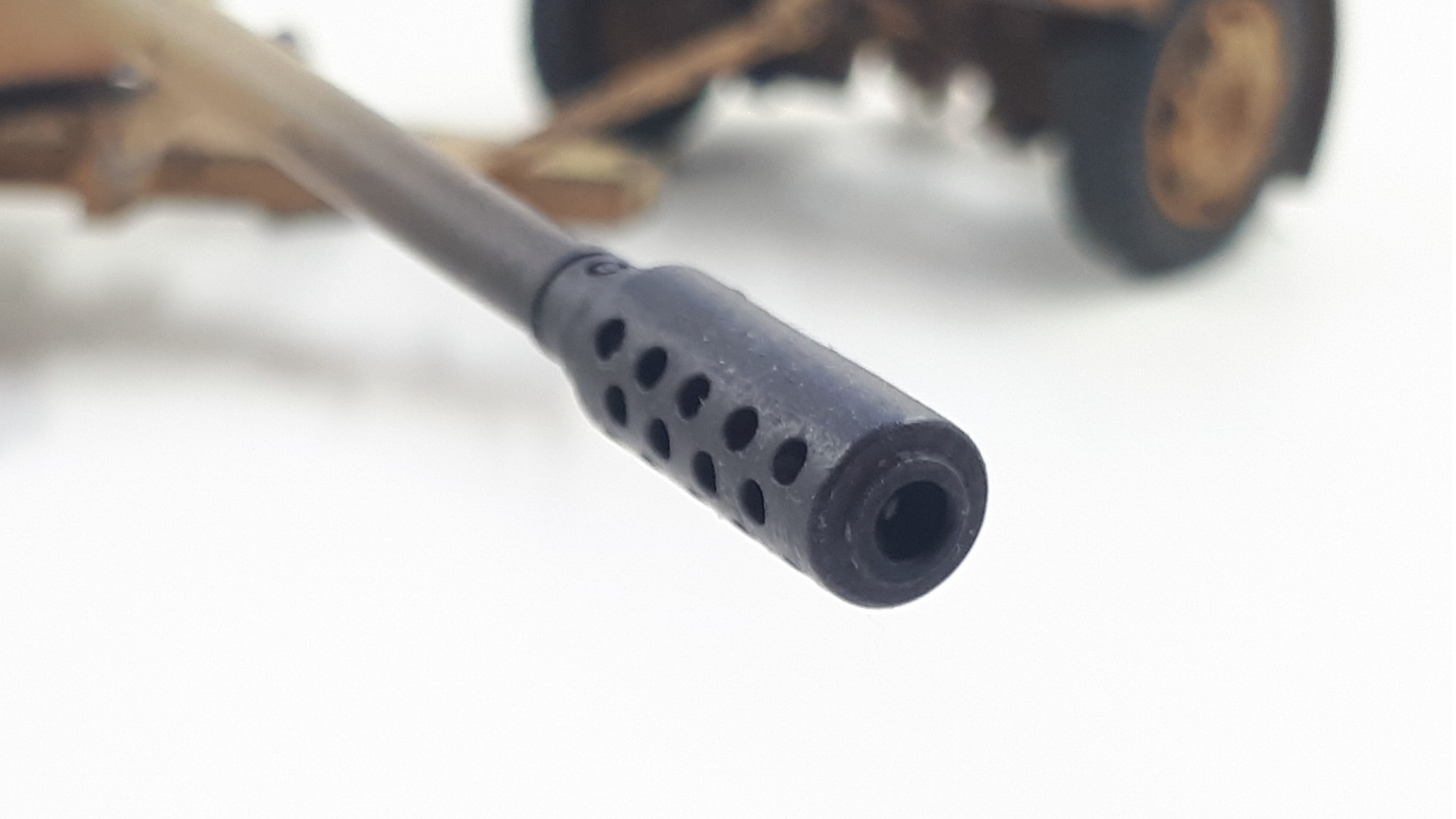

Запредельную нагрузку на лафет при выстреле мог бы заметно снизить эффективный активно-реактивный дульный тормоз, установленный вместо штатного активного.

Модель собиралась в рамках следующей легенды:

Лафет представленного орудия первоначально предназначался для экспериментального зенитного автомата под кодовым названием Gerät 58. В июле 1944 года было произведено 2 орудия-прототипа, а в конце года один предсерийный образец Gerät 58. Первые испытания орудий намечались на февраль 1945 года, но так и не были завершены. На производстве было принято решение использовать освободившиеся лафеты для орудий PAK-43, которые были приготовлены для  установки на самоходные шасси (Ardelt) в рамках программы "Waffentrager" но из-за отсутствия готовых носителей сборка не была закончена. Телеги Sd.Ah.206 были доработаны установкой сцепных, буксировочных устройств и цепных домкратов от Sd.Ah.204. Площадки лафетов были усилены, а количество откидных упоров "курьих ножек" доведено до четырёх. для снижения действия на лафет при выстреле штатный дульный тормоз PAK-43 было заменен на активно-реактивный  увеличенного объёма аналогичный установленному на PAK-44 (калибр 12,8 см).  На щит орудия навешен облегчённый зарядный ящик на 4 выстрела. В таком виде орудие было представлено для проведения полигонных испытаний.

В результате активных разносторонних испытаний ходовой части и лафета буксировкой за различной техникой на разных скоростях по дорогам и бездорожью, а так же стрельбы с колёс и упоров, орудие и лафет получили большое количество повреждений и сколов краски. Перекраску испытываемого образца не сочли целесообразной.

Я взял на себя труд привести модель в тот вид, в котором реальное орудие могло бы произвести хотя бы небольшое количество выстрелов без разрушения лафета.

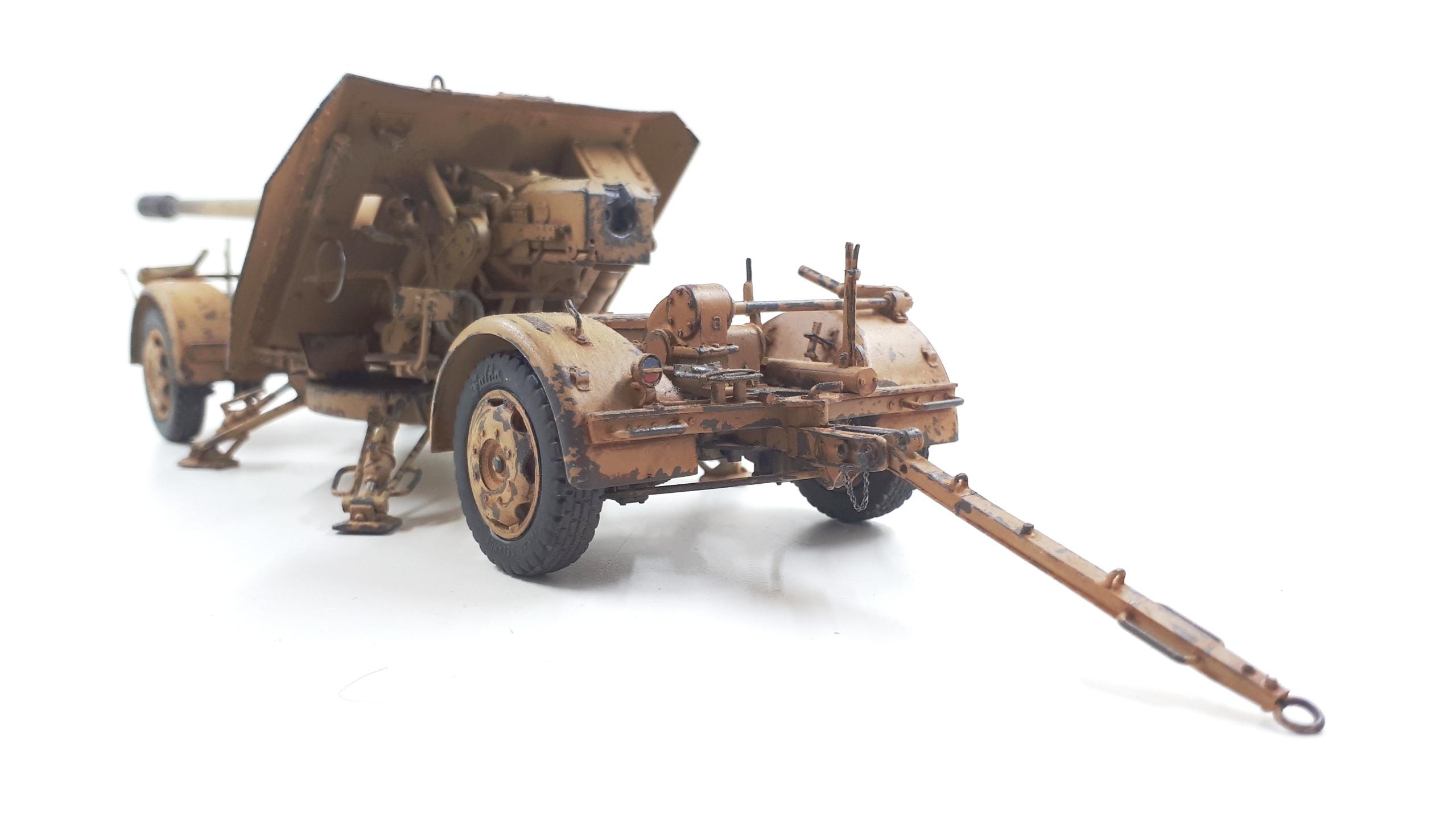

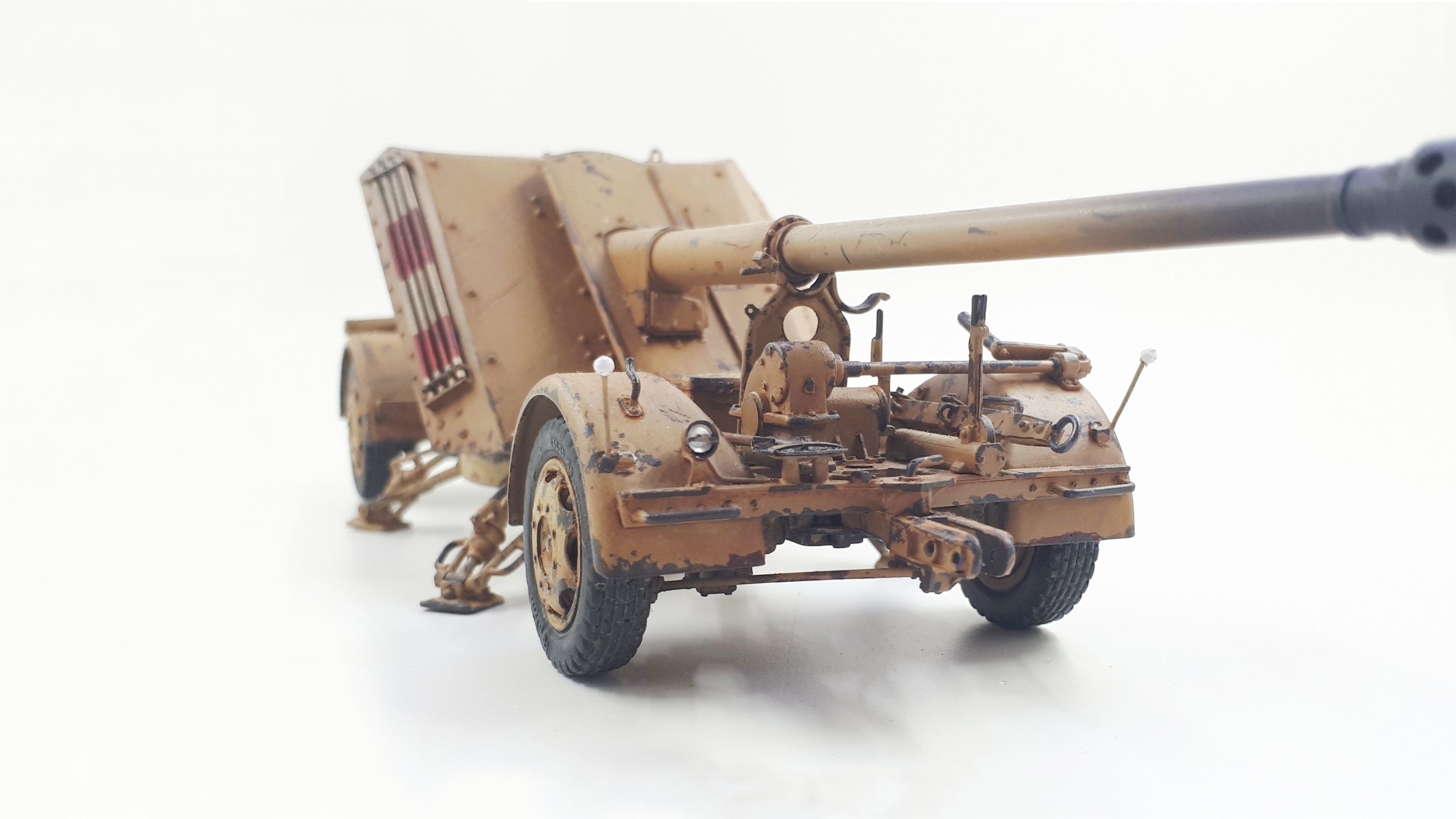

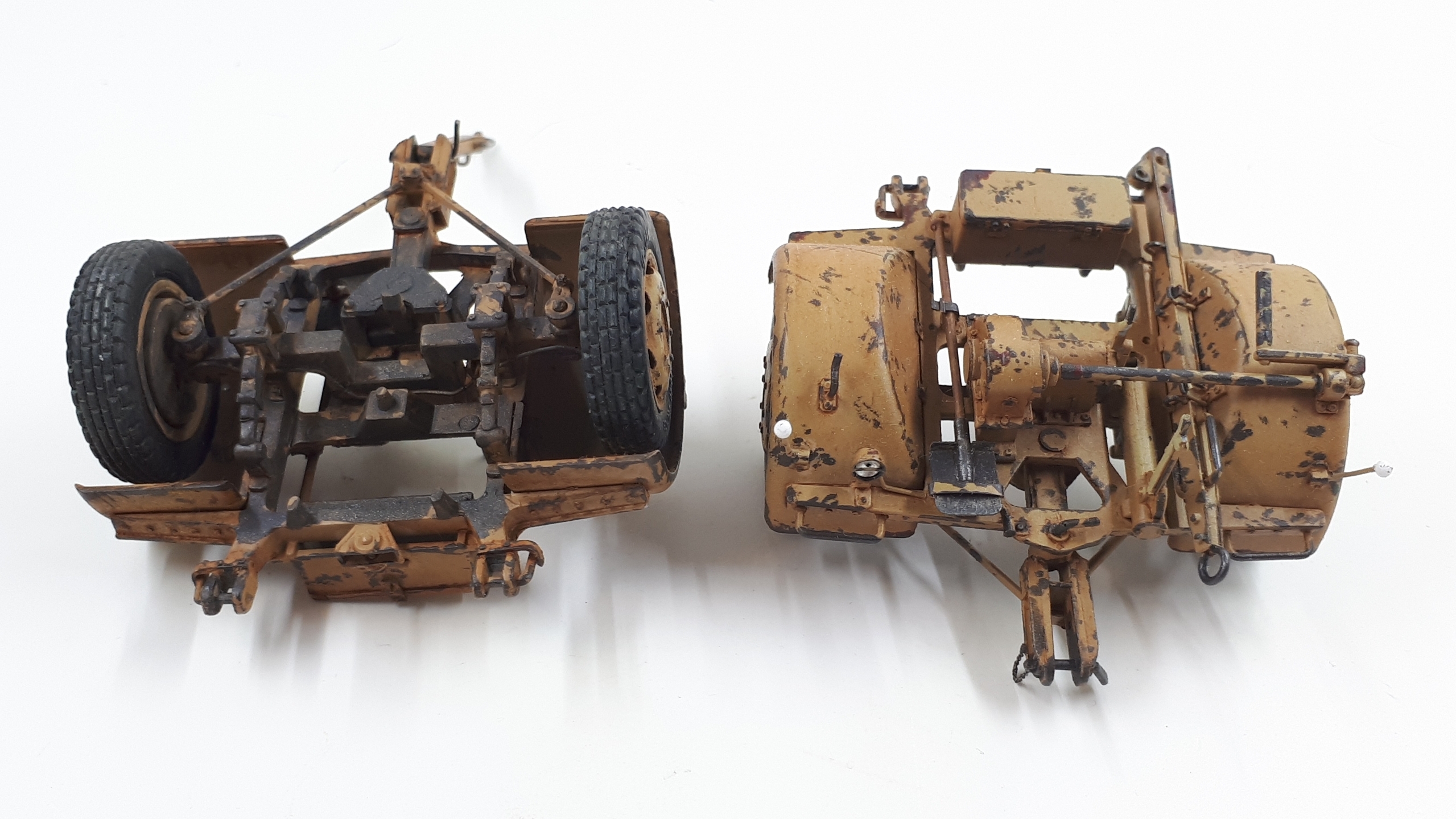

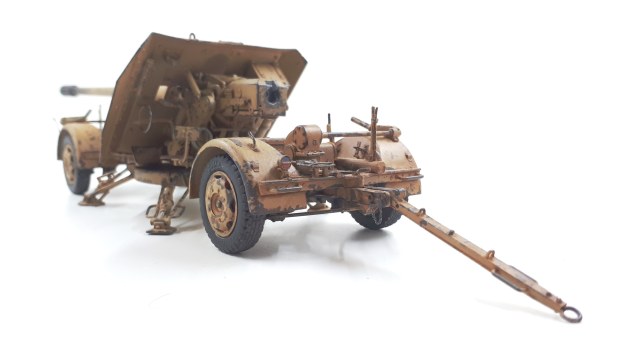

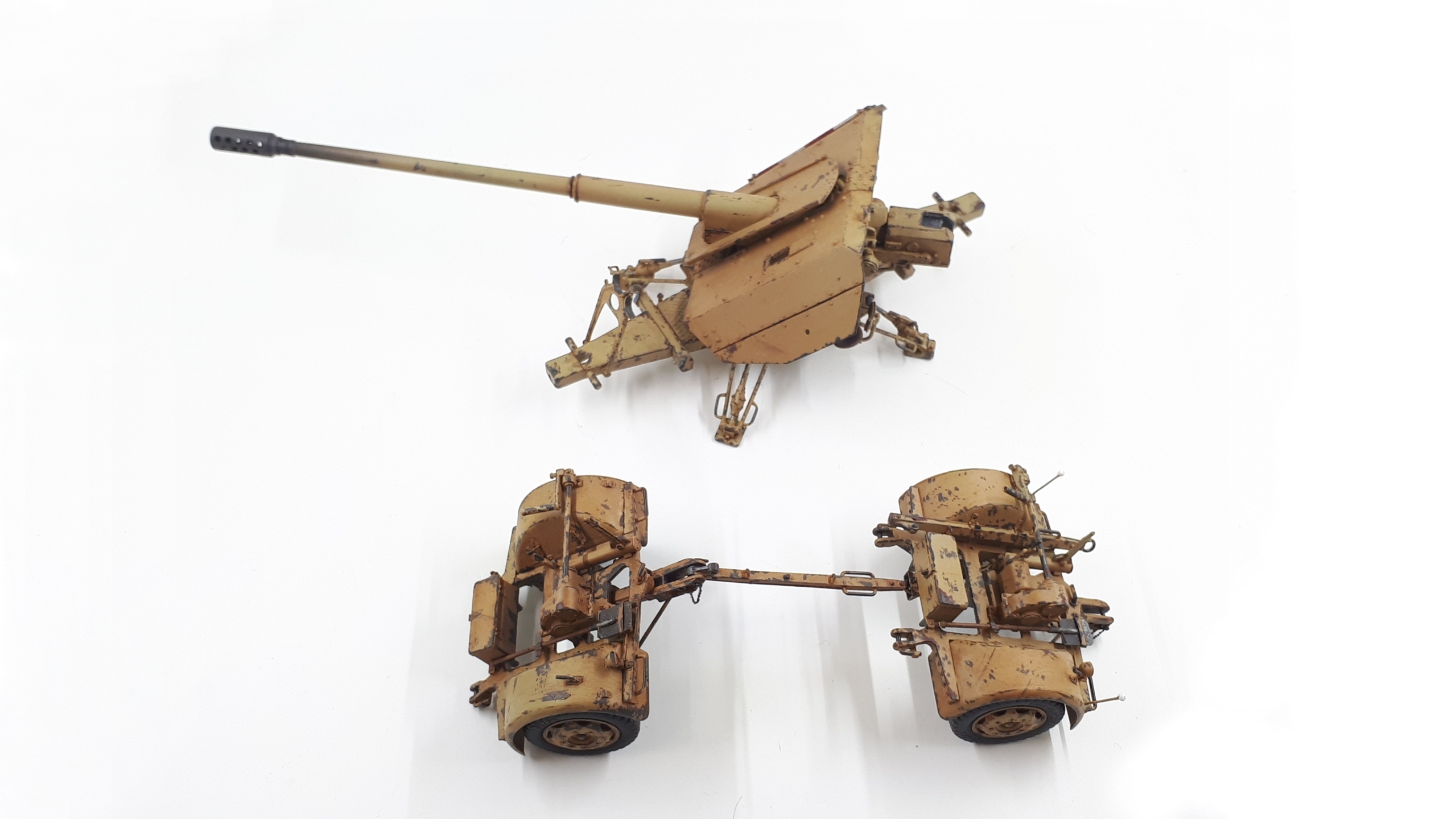

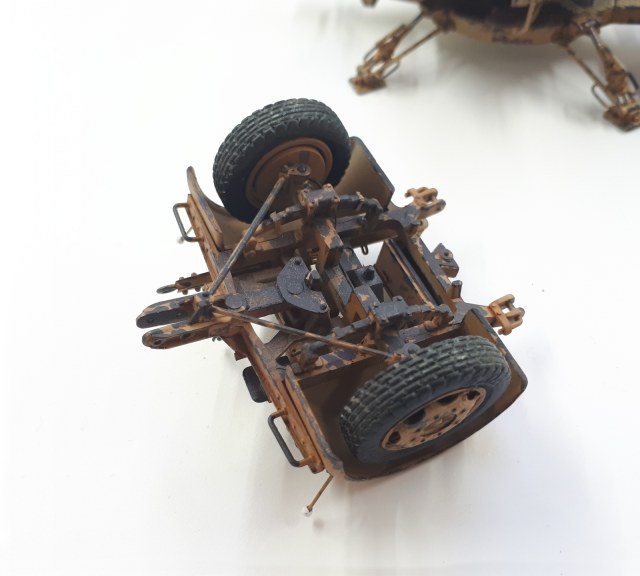

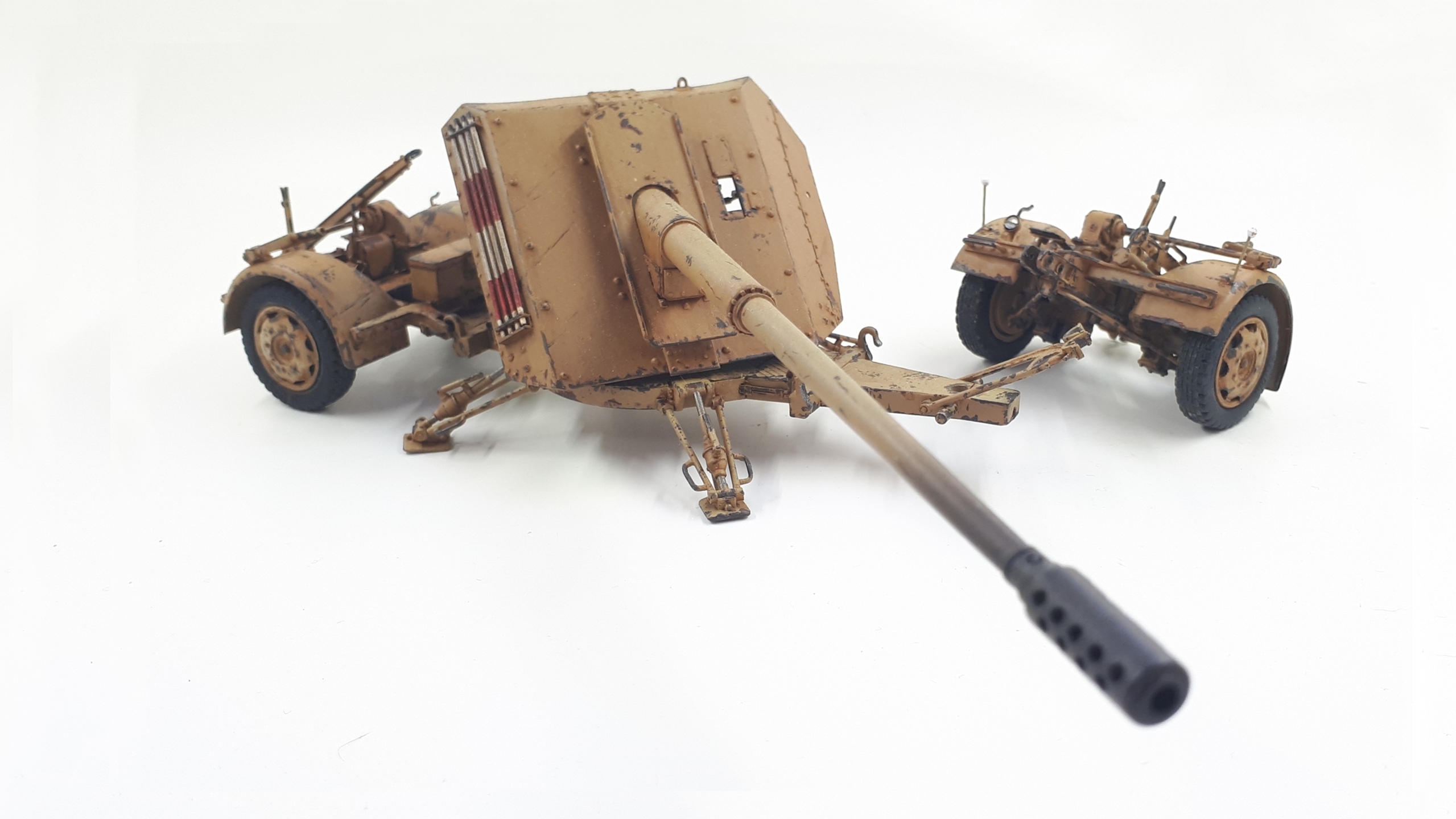

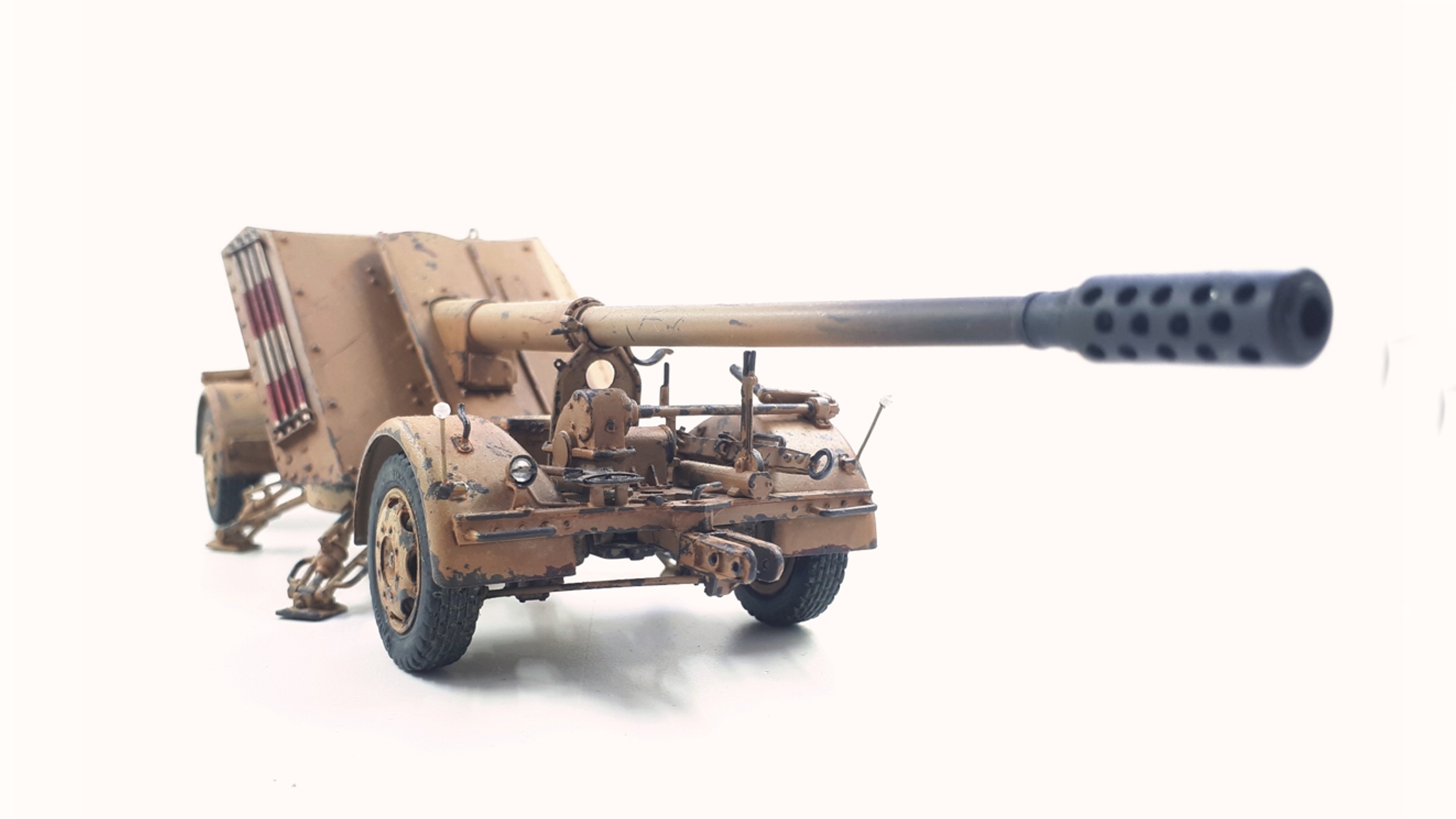

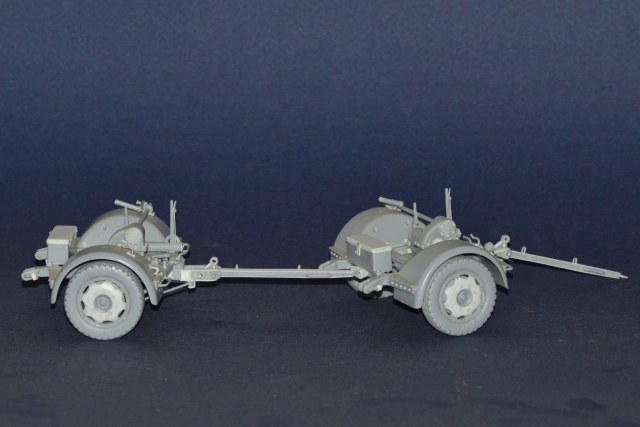

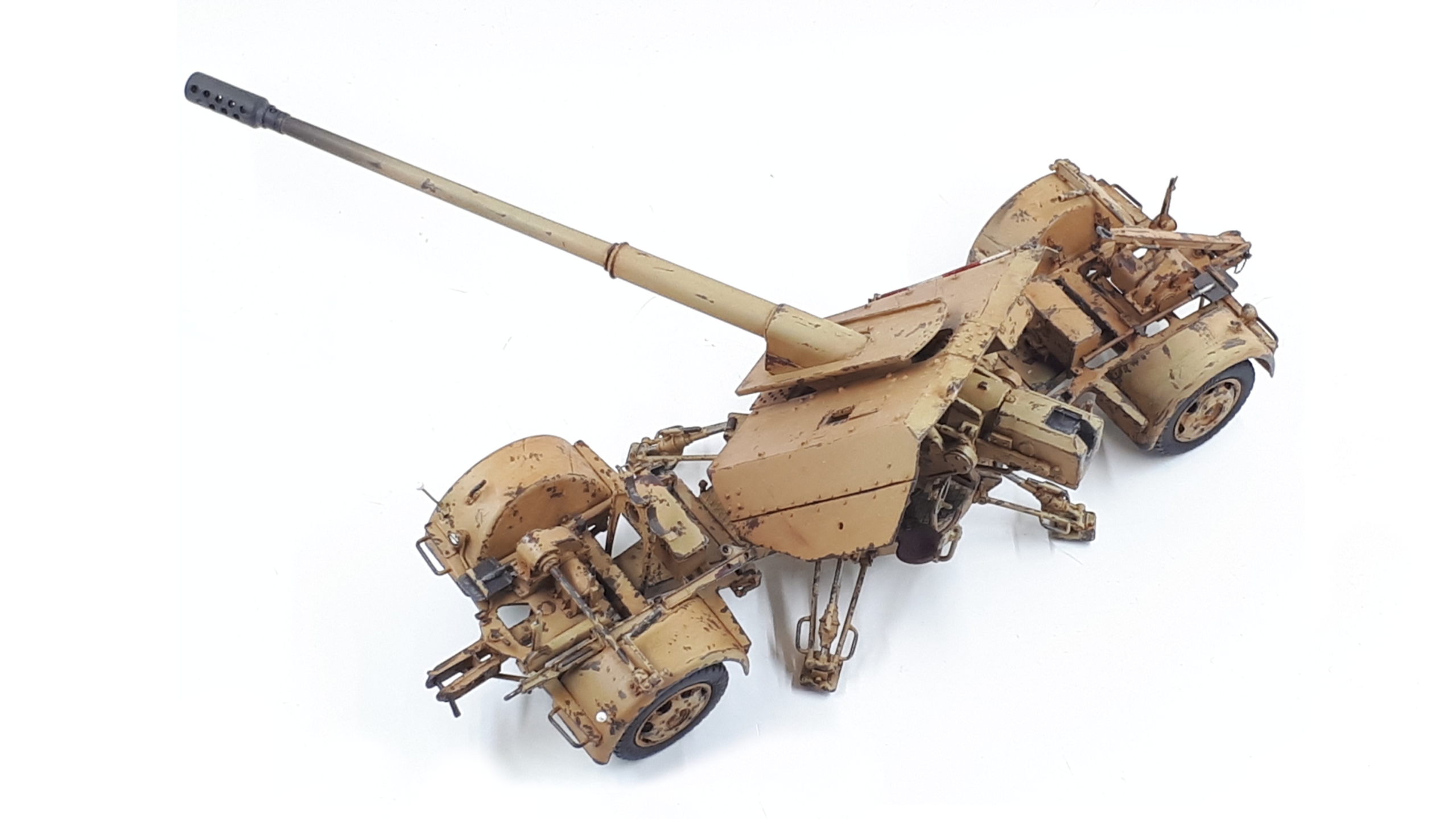

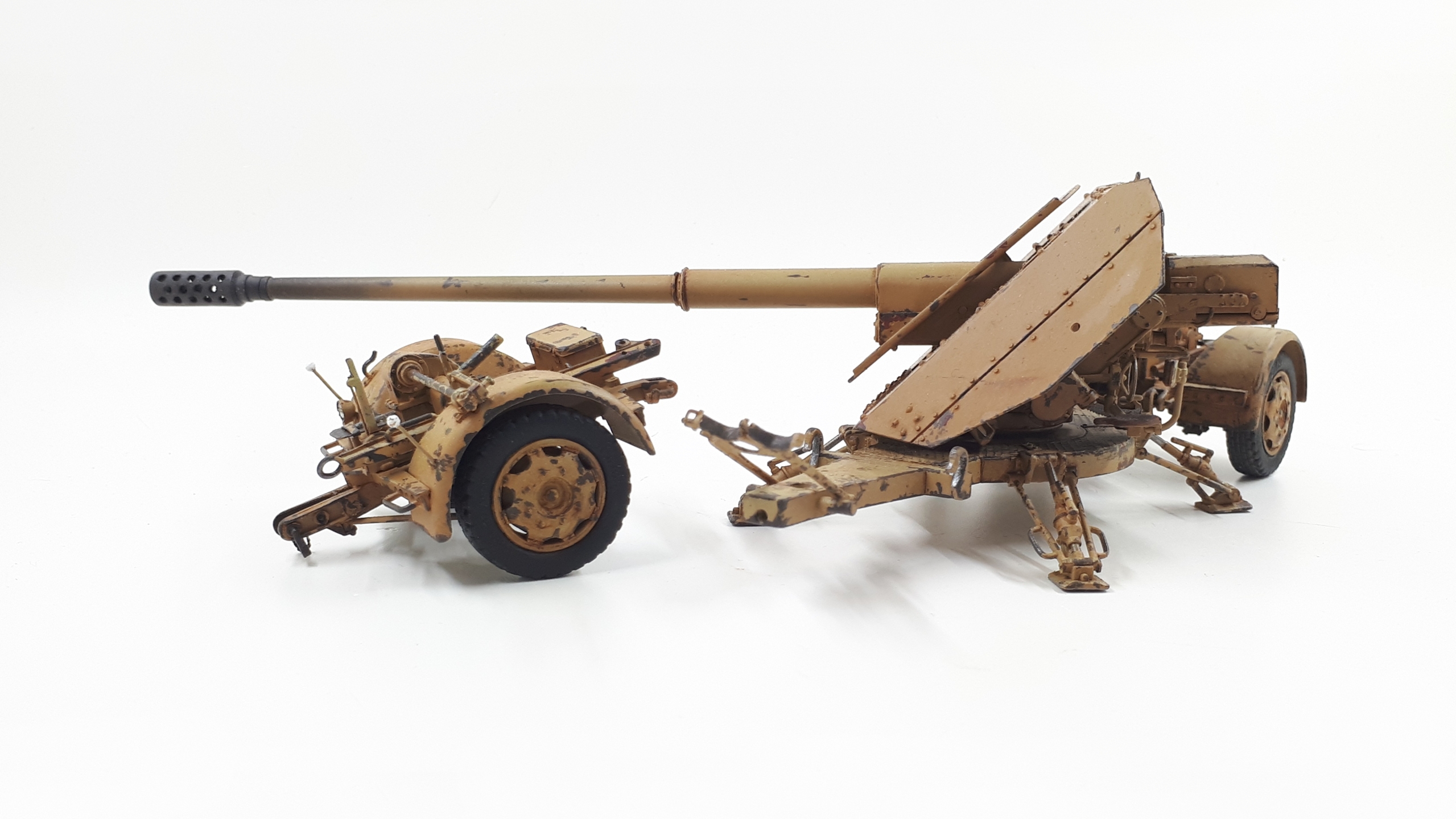

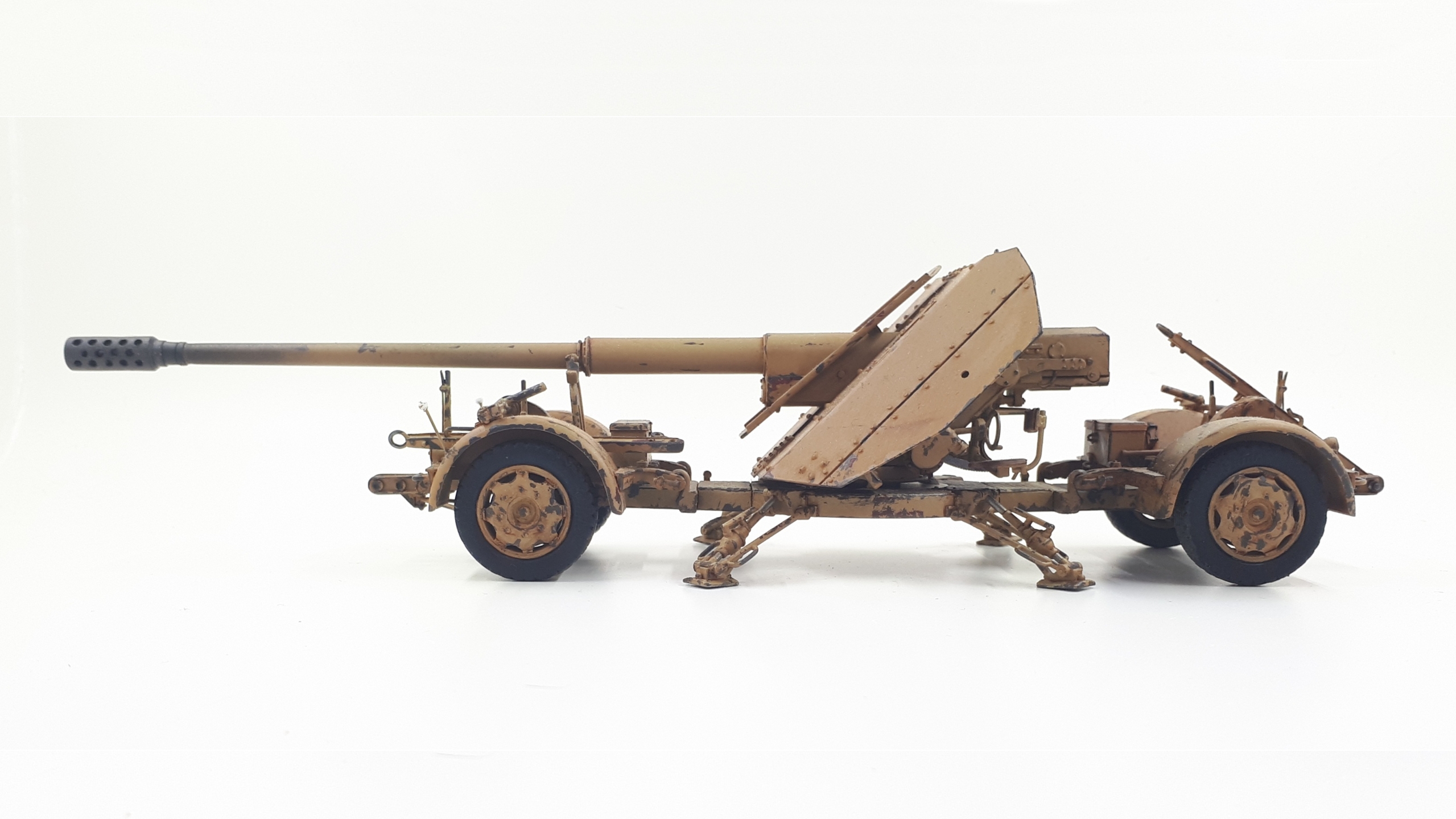

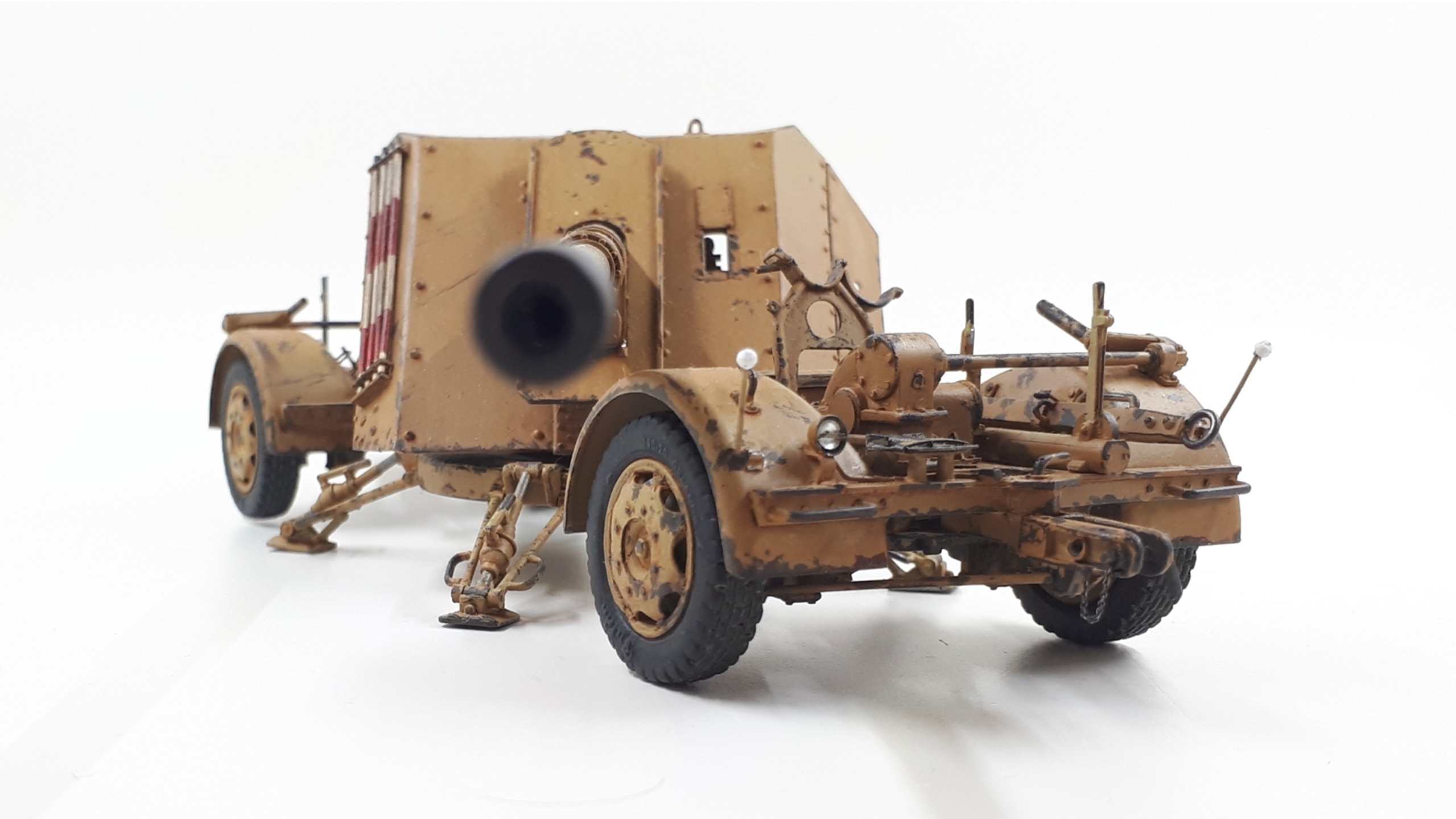

На телегах колёсного хода изменил кинематику поворота колес, ибо этот узел в исходном наборе создан без понимания действия механизма поворота. (Если при буксировании в повороте водило отклонять за тягачом, то колеса будут поворачивать в противоположную сторону). Сделал "с нуля" оба водила, одно из которых в транспортном положении установлено на крыле задней телеги, добавил на телеги сцепные устройства, кронштейны, проводку, фонари-стопы, габаритные "усы", детализовал болтами, тягами и гидравликой приводы ручных тормозов и редукторы цепных домкратов для перевода лафета в транспортное/боевое положение. Доработал колёсные диски и покрышки. Сделал крышки и петли под замки на ящиках установленных на телегах. Изменил вид стойки походного крепления ствола. На откидных упорах - "курьих ножках" лафета добавил имевшие место быть ручки для подъёма упоров. Заменил настил орудийной платформы на рифлёный. Изготовил новый щит орудия, прицел, навесной снарядный ящик уменьшенного обьема на 4 выстрела вместо обычных 6-ти. Добавил мелких деталей на орудие и лафет.

Окраска:

база, сколы - акрилы XF "Тамия",

тонировка и точки - масло "Сонет" и "Гамма",

смывка - масло на уайтспирите "Tikkurila",

пигменты  - "ЭМТИ"

Приятного просмотра.
