Советская 85-мм зенитная пушка образца 1939 года (52-К)_поздняя

Приветствую, друзья!

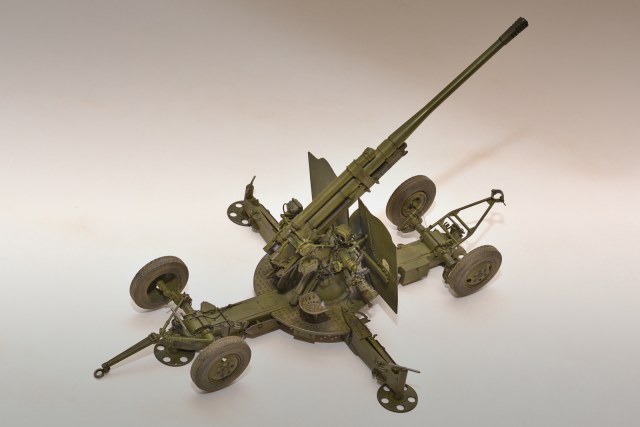

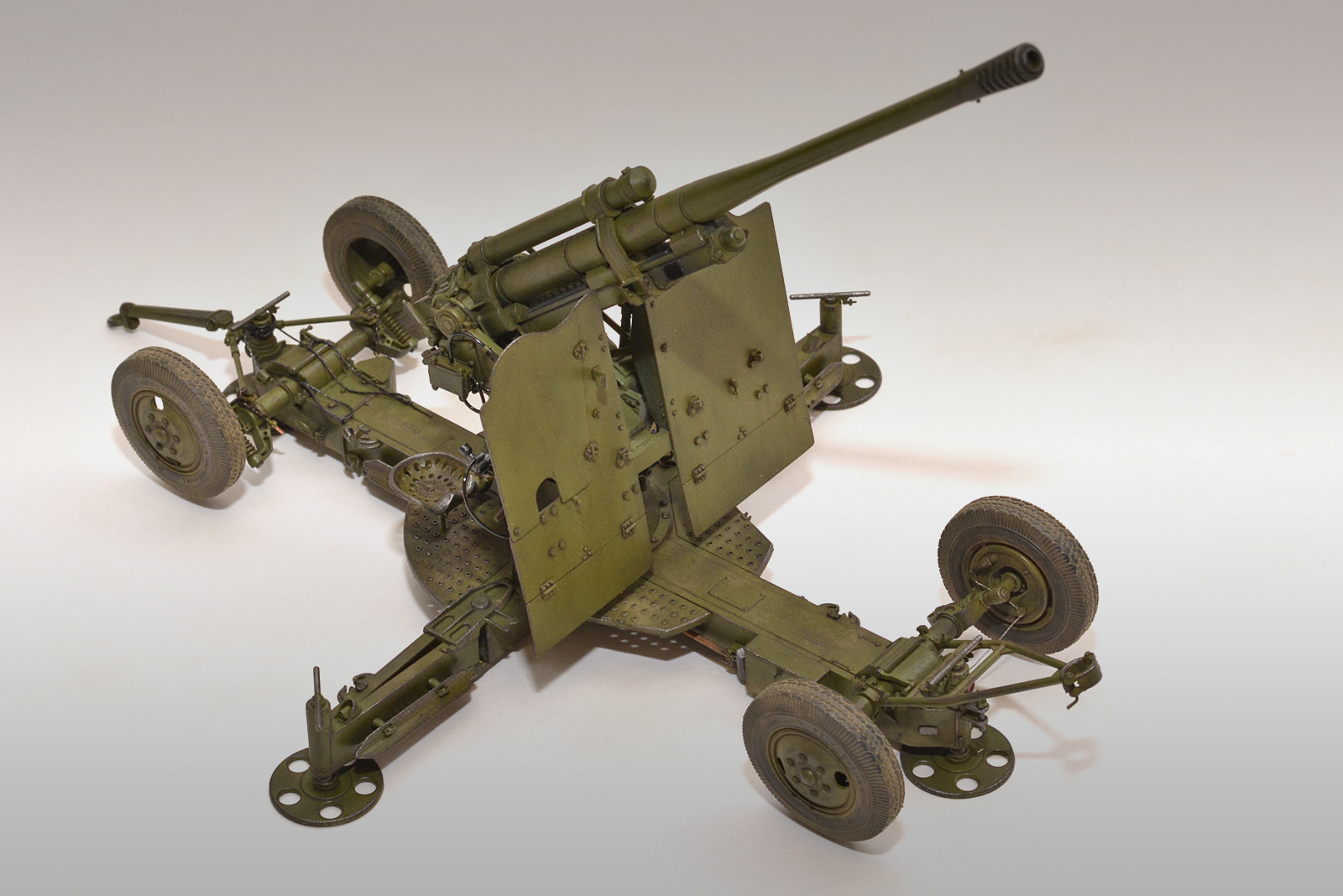

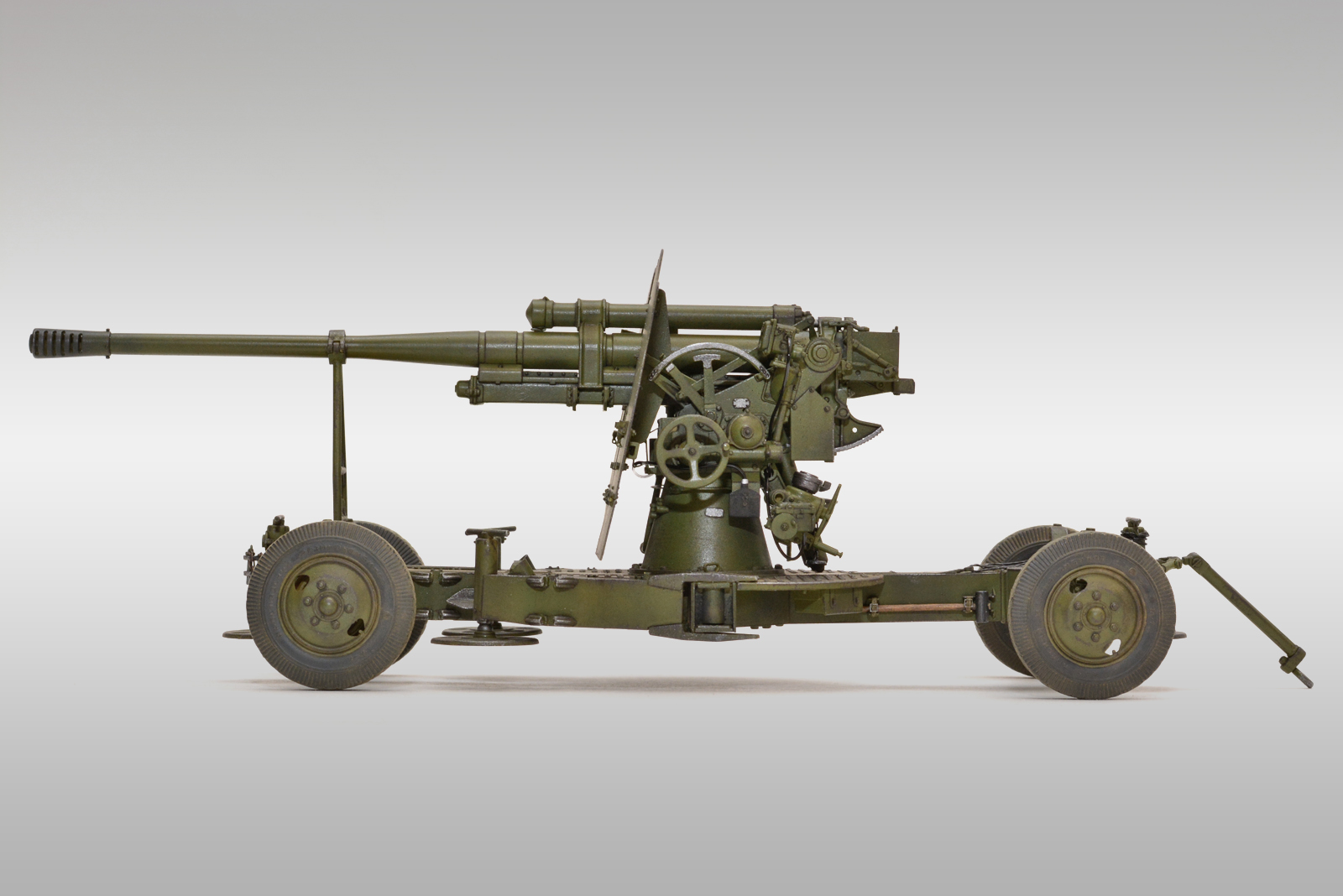

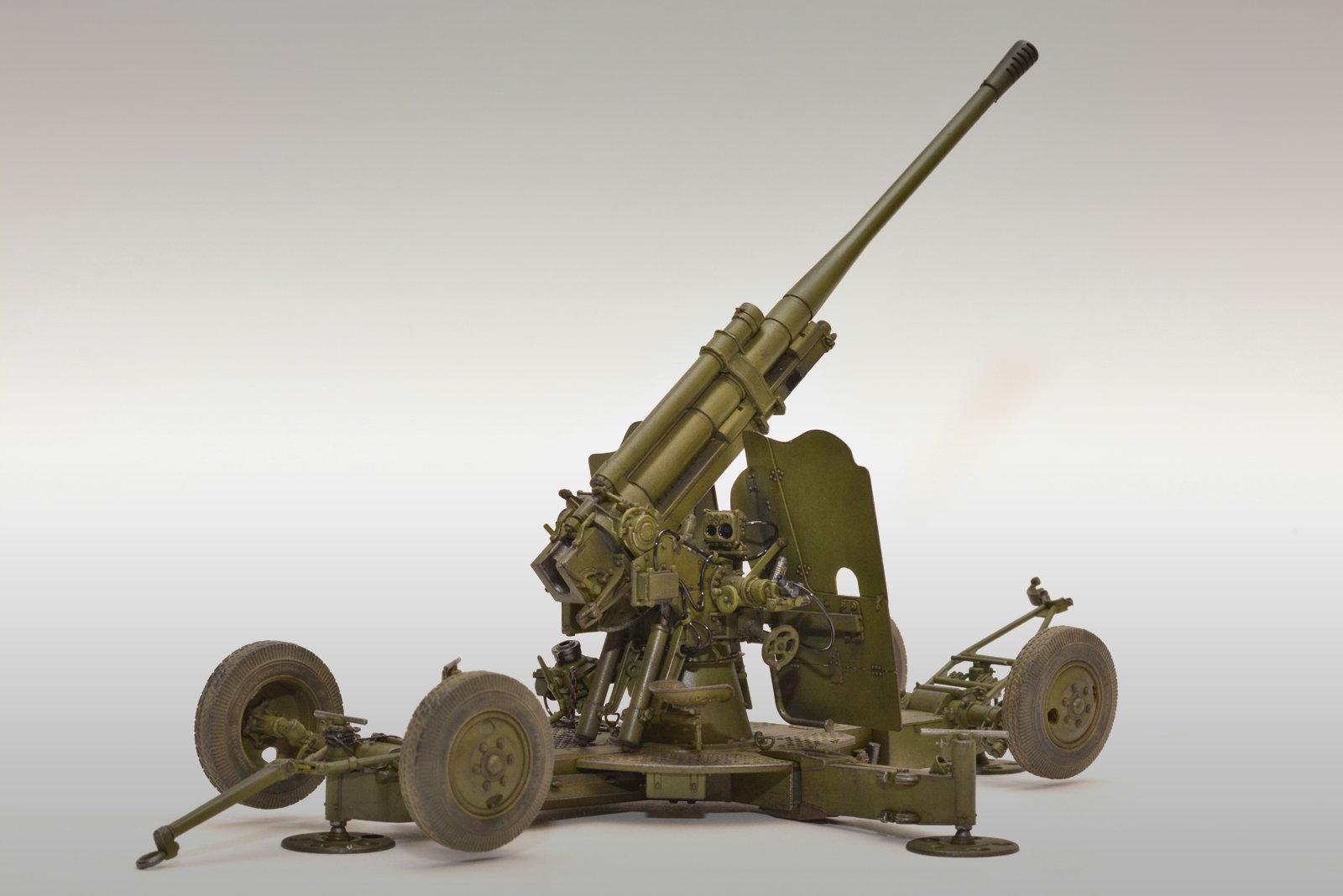

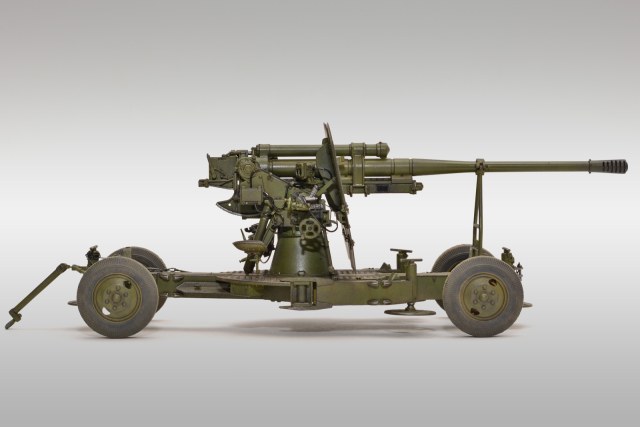

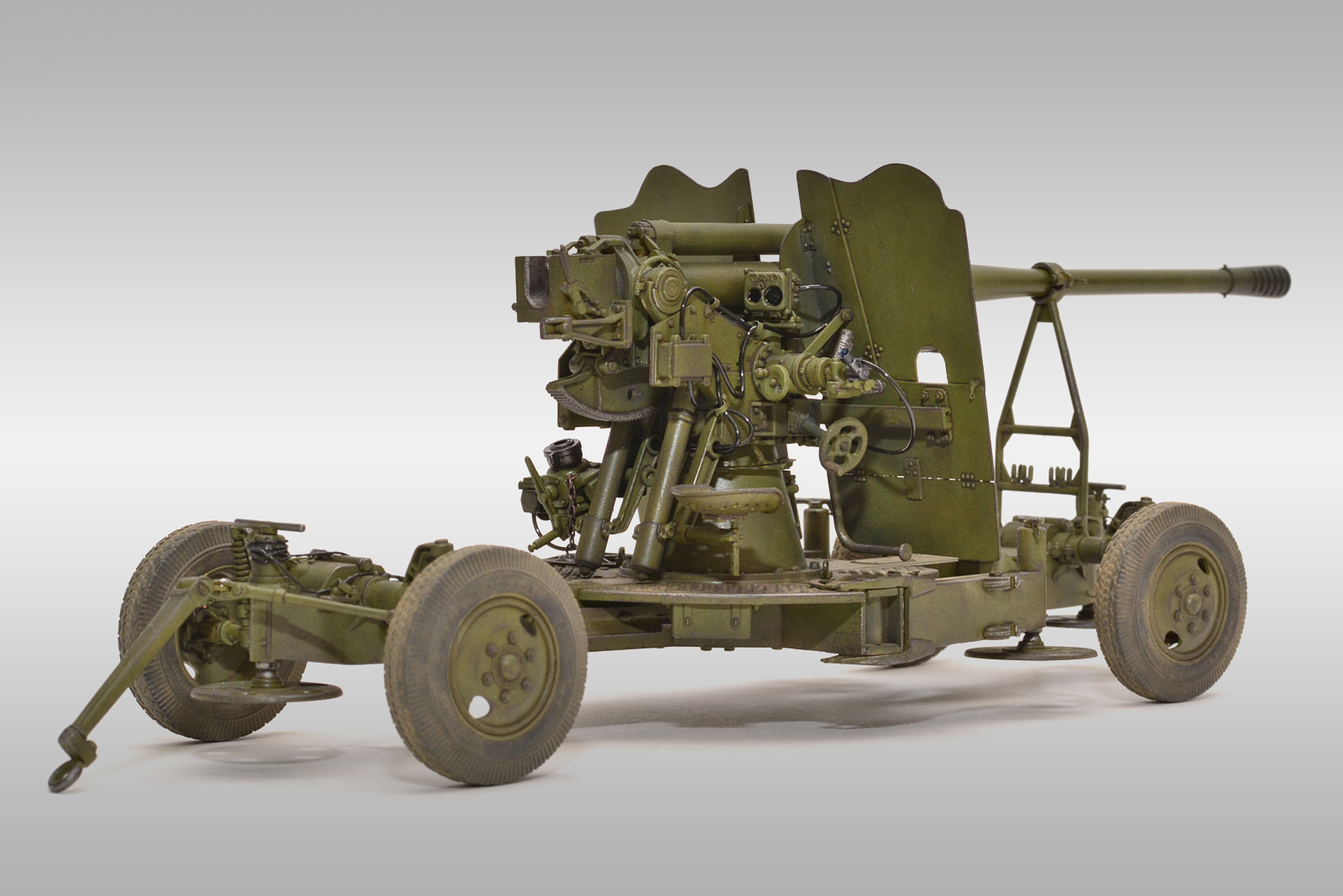

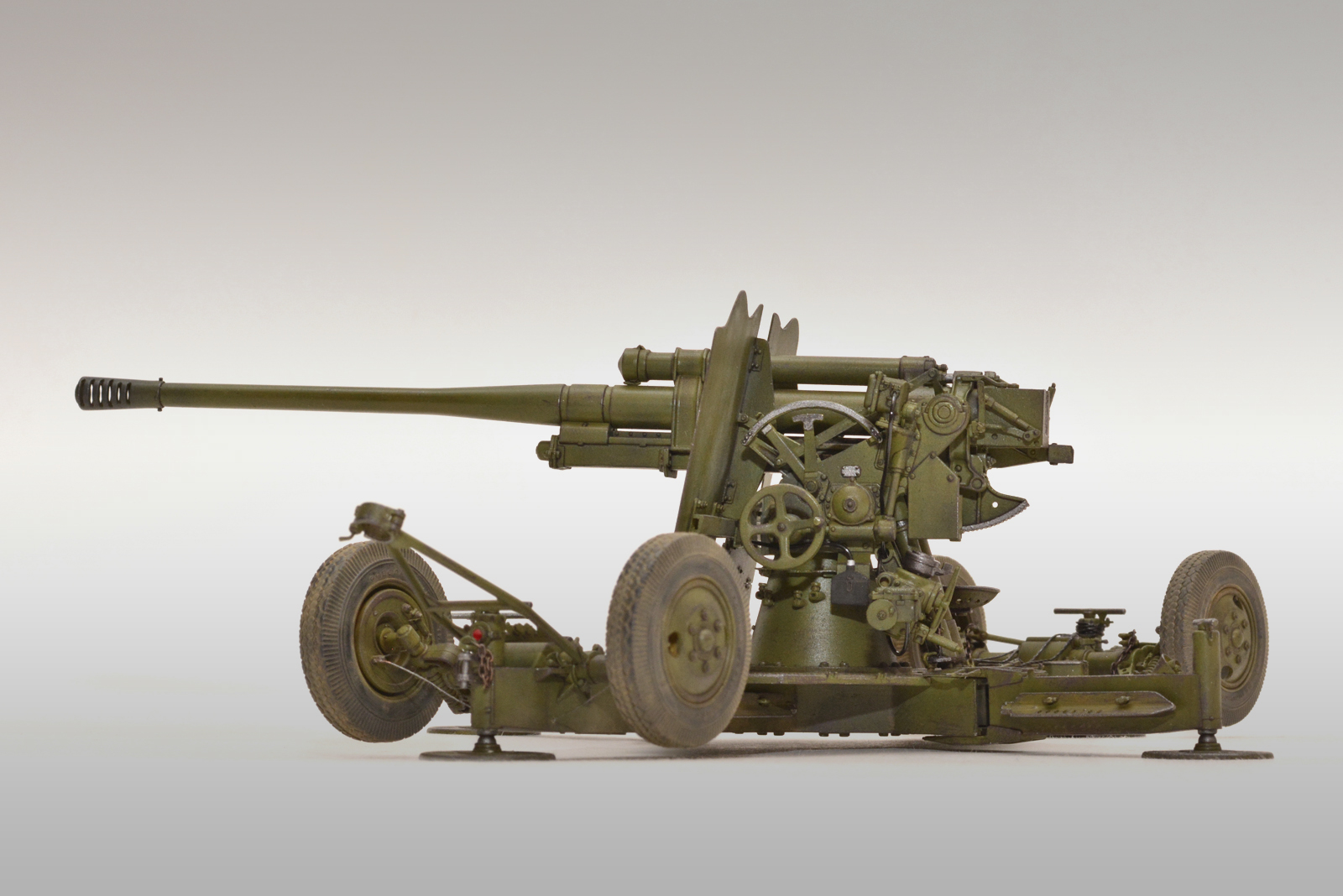

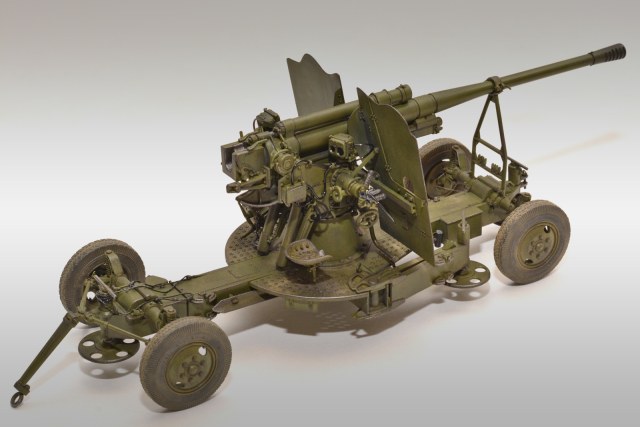

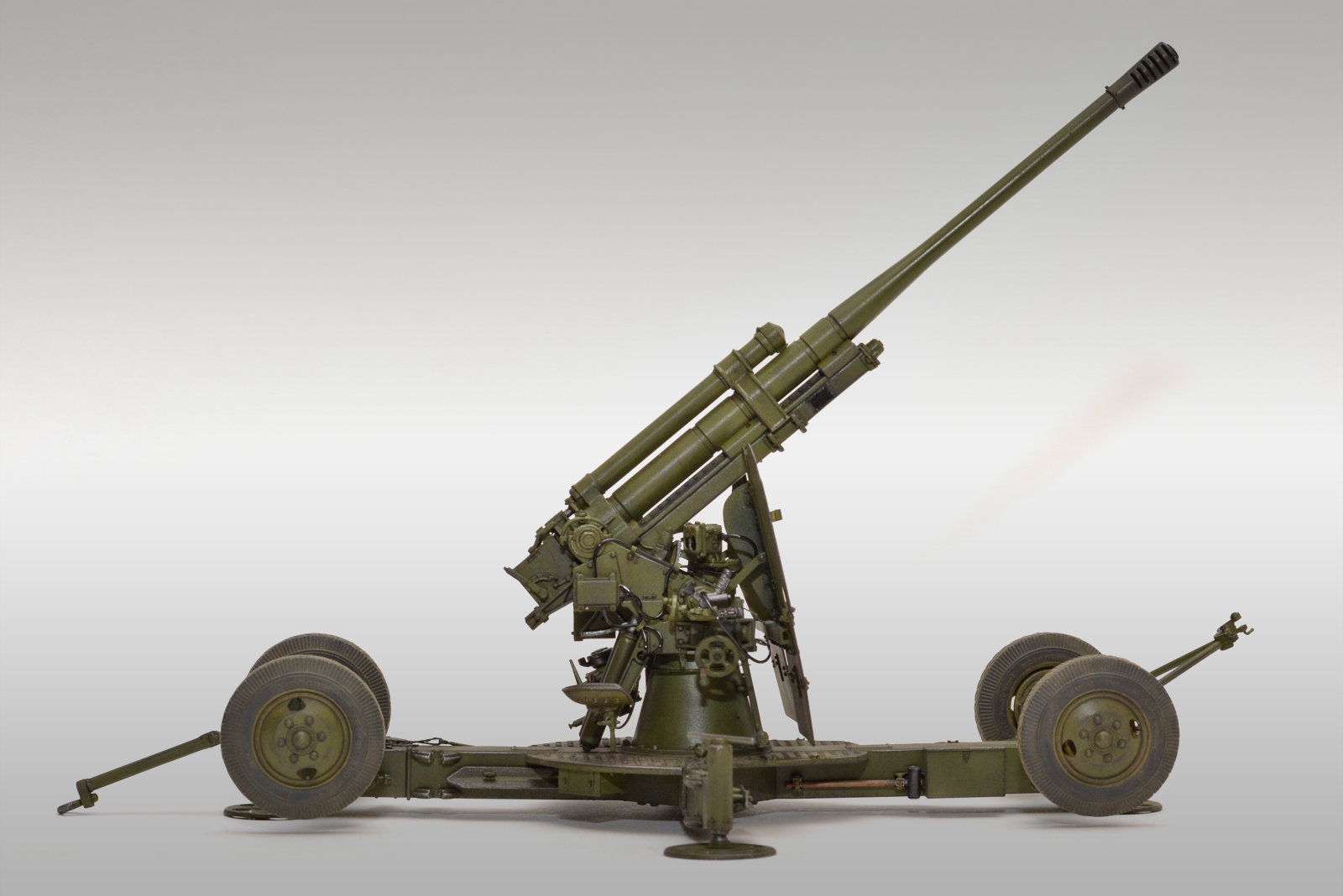

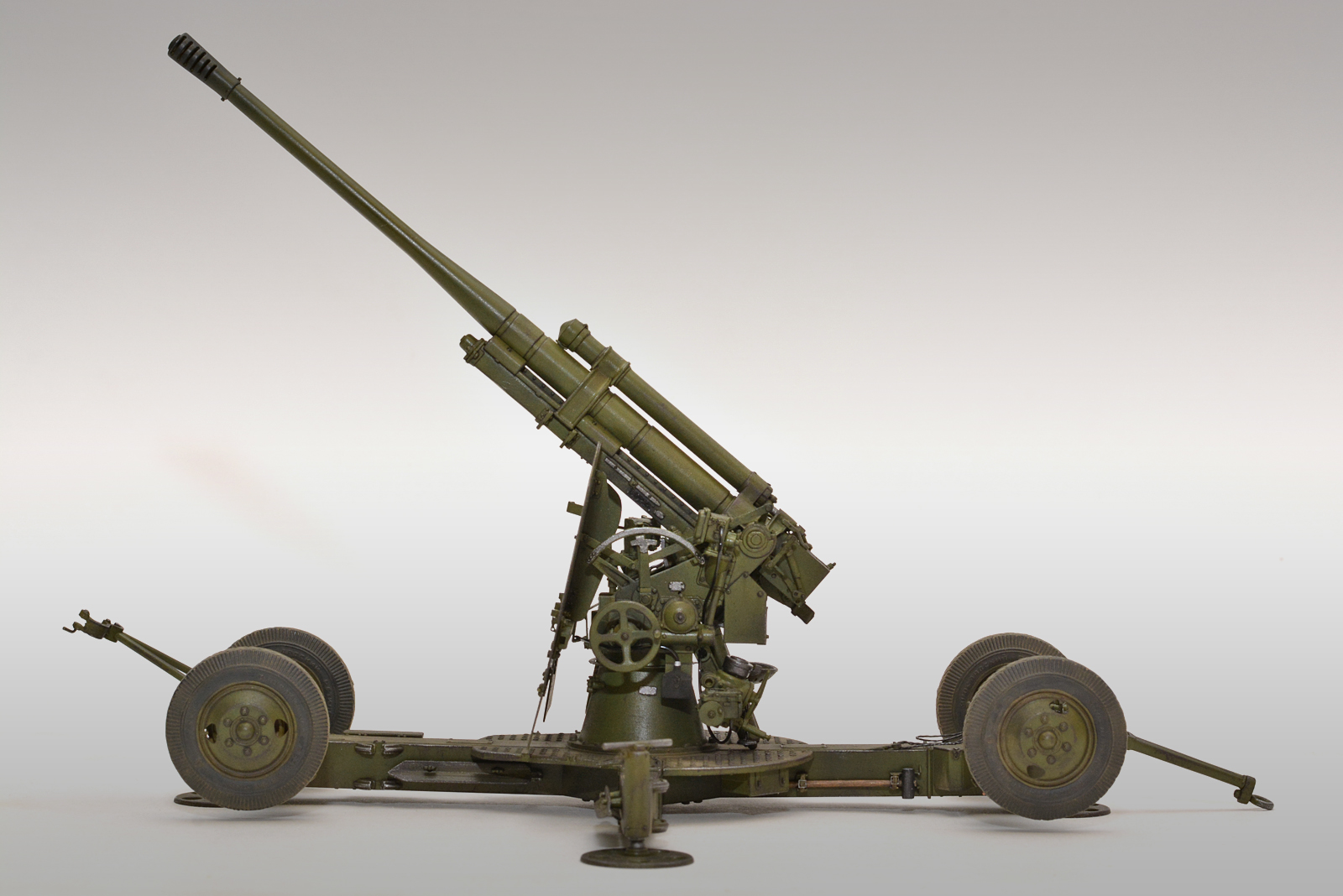

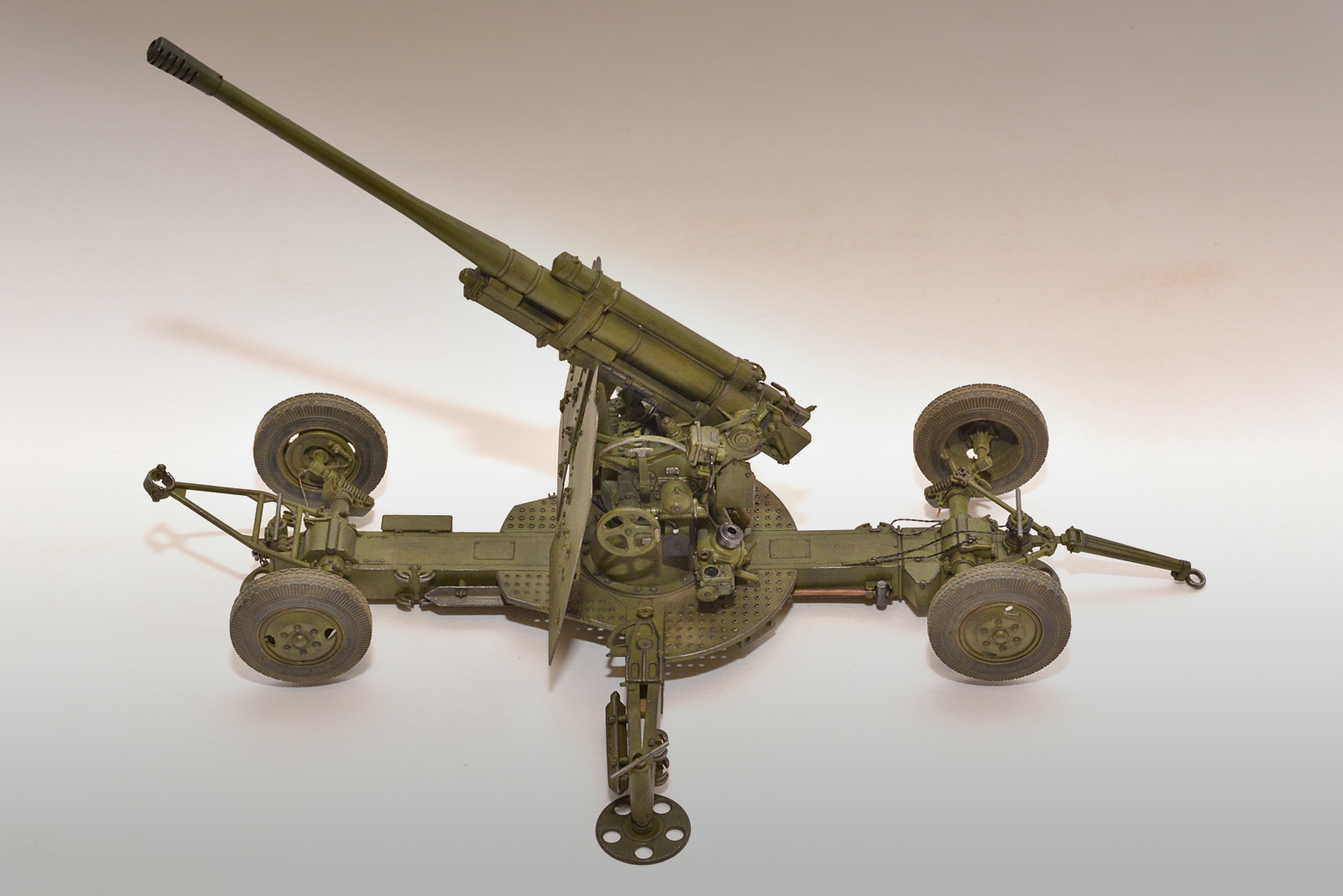

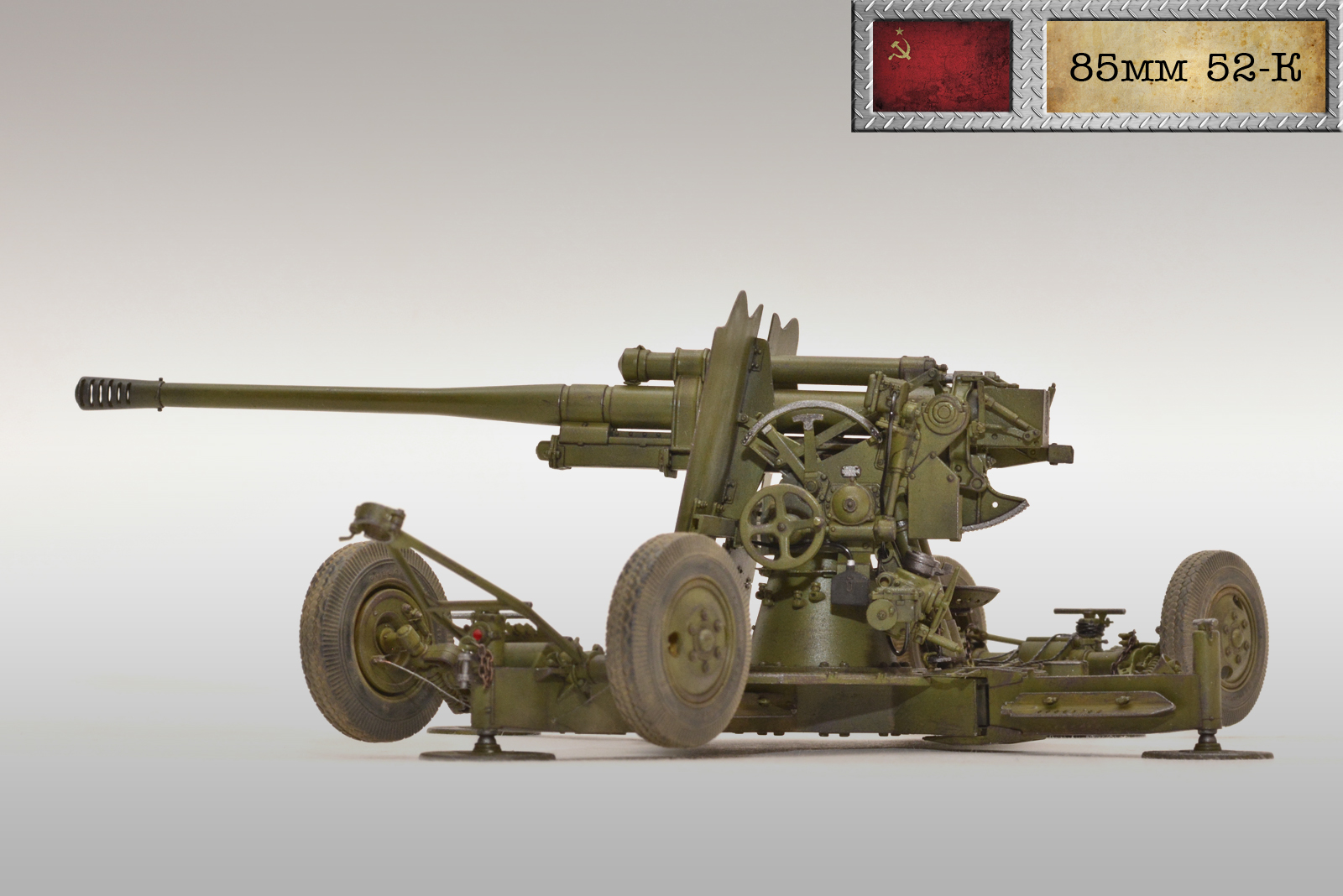

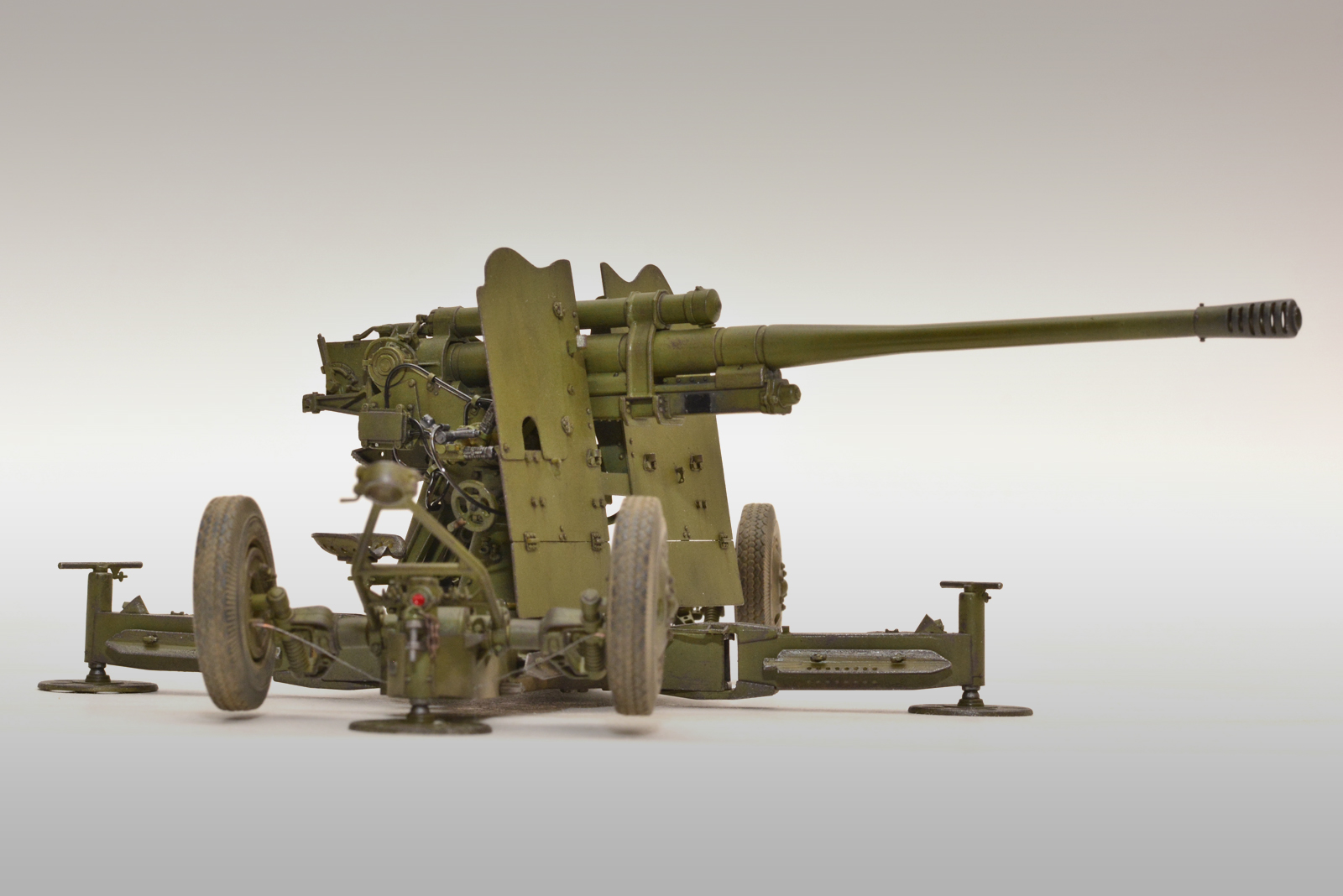

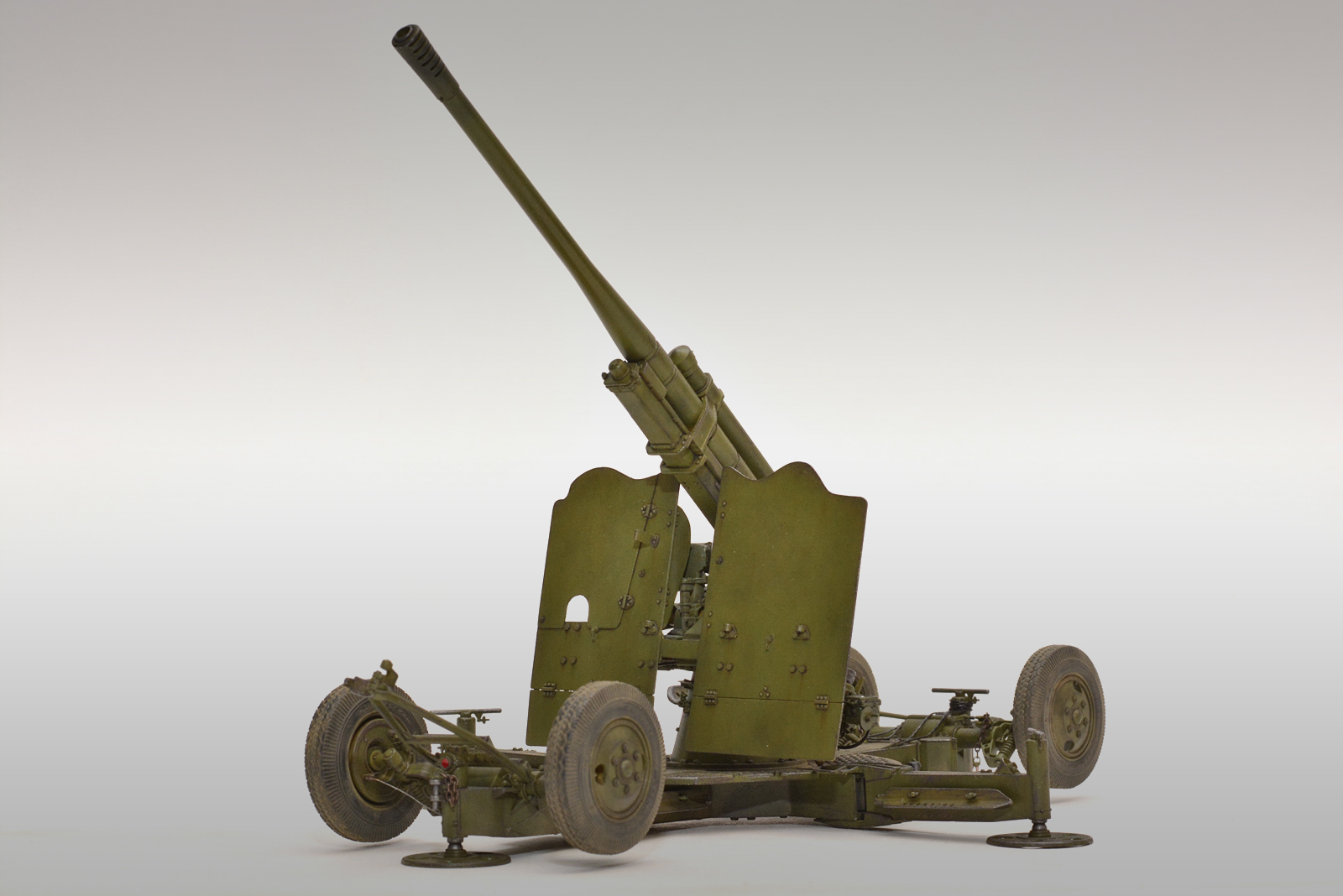

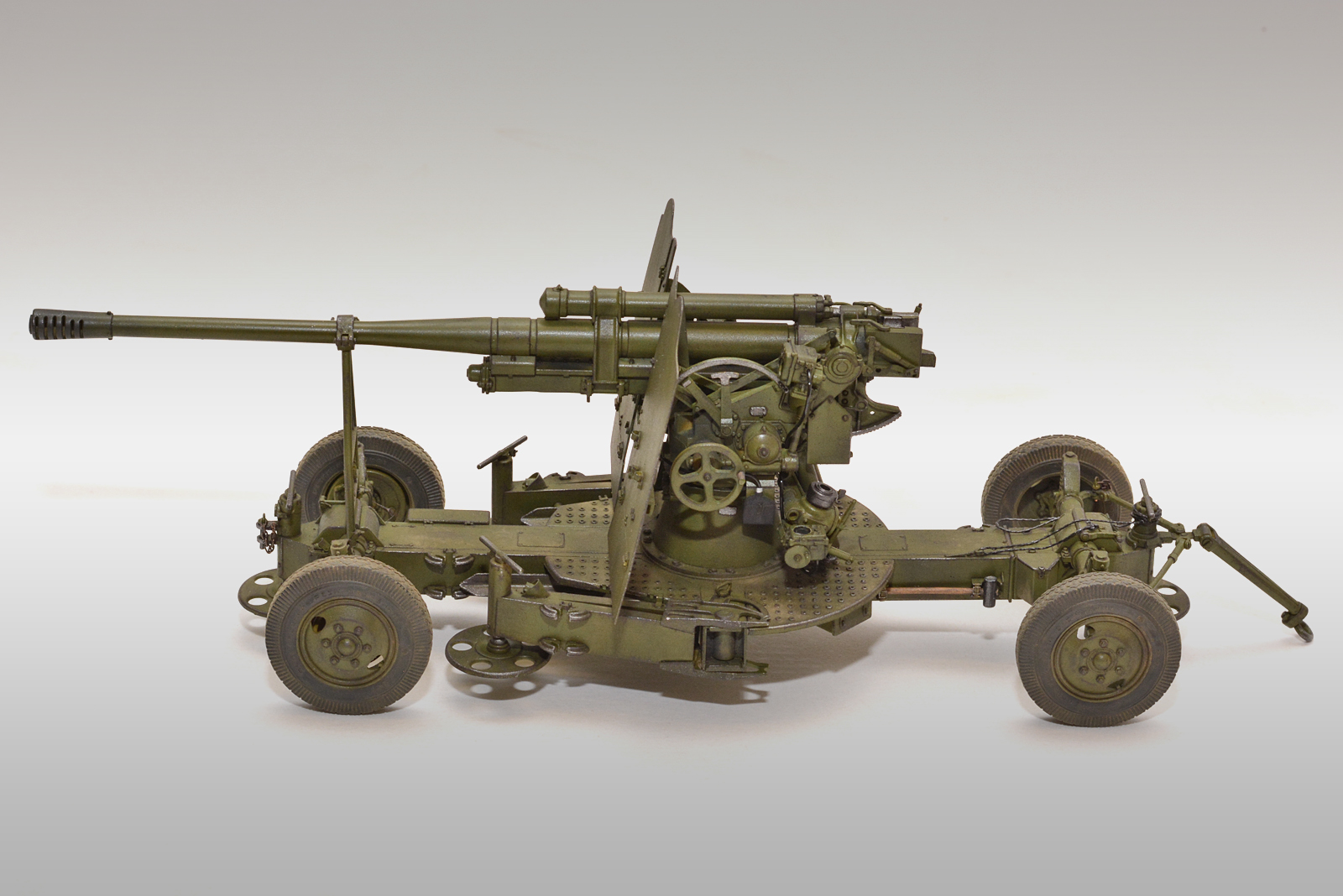

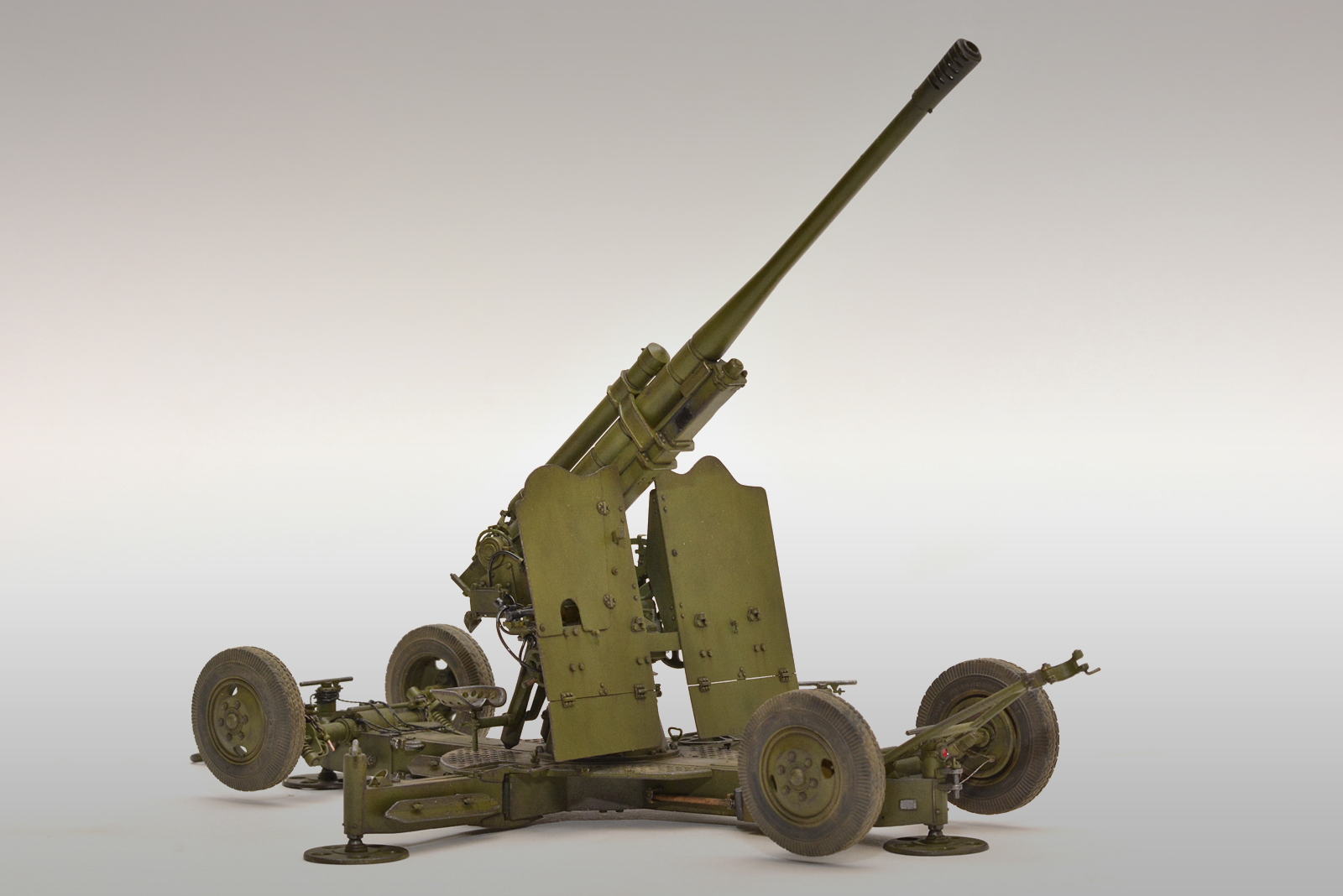

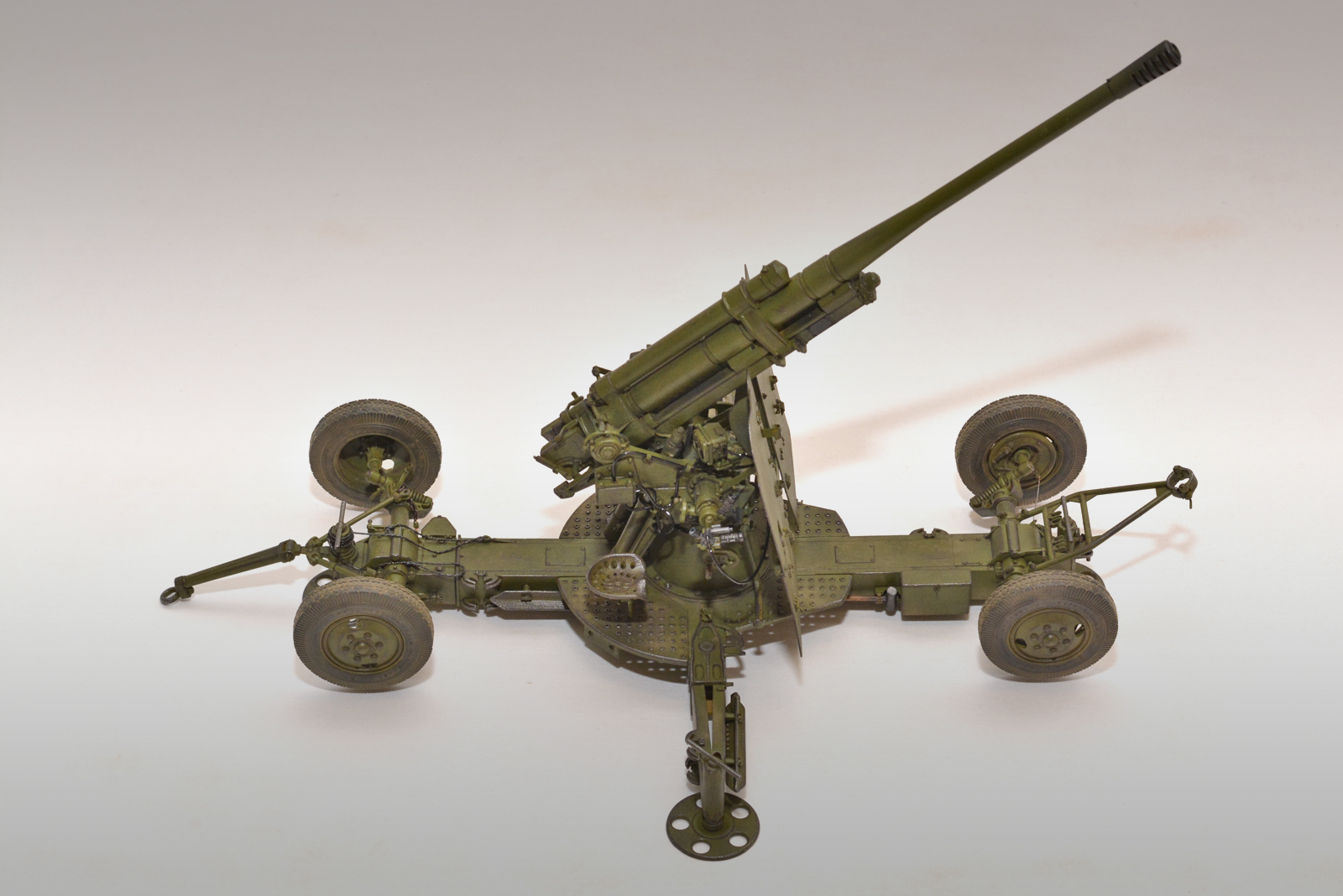

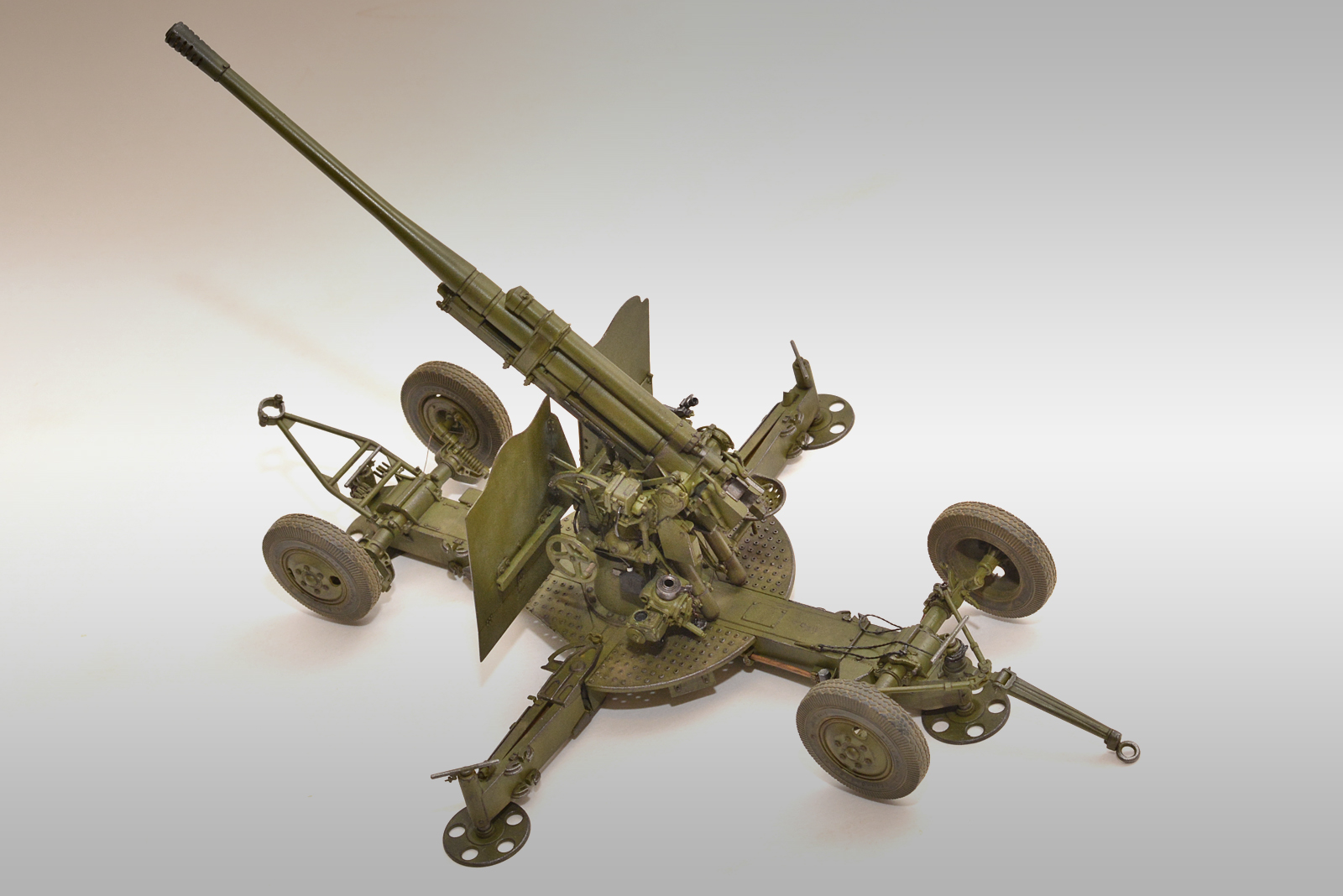

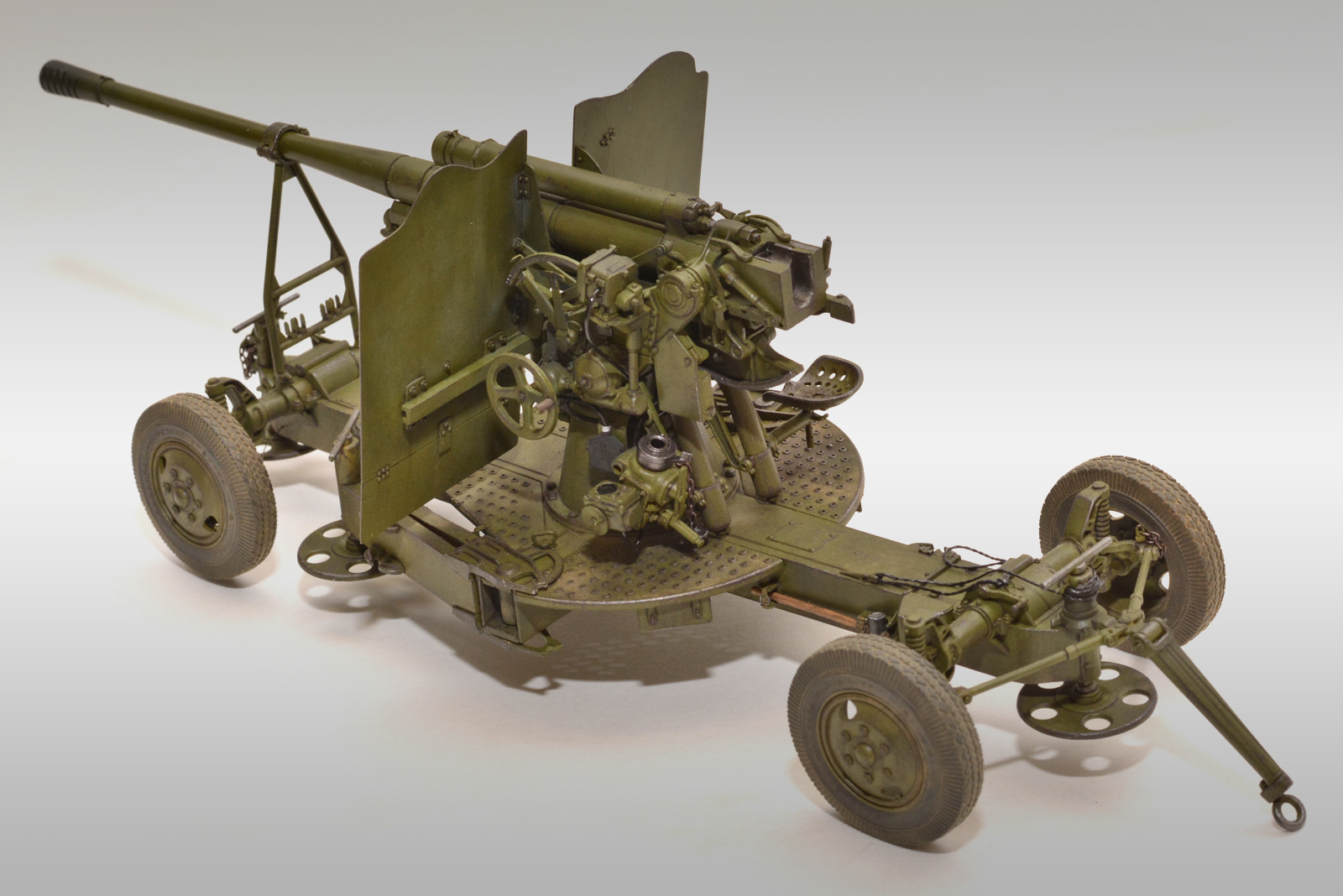

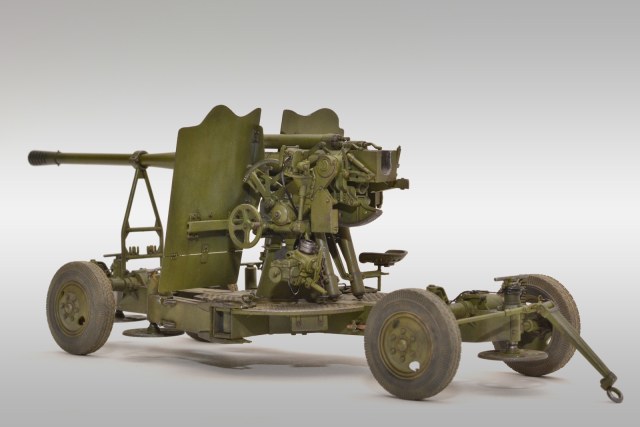

Представляю Вашему вниманию модель советской 85-мм зенитной пушки образца 1939 года (52-К). Она широко применялась в вооруженных силах СССР как в годы Великой Отечественной войны, так и в послевоенный период. Помимо ПВО, также успешно использовалась и в качестве противотанкового орудия. За время выпуска прошла ряд модернизаций. В данном случае представлен один из поздних ее вариантов, соответствующий 1943 - 44 годам выпуска, со стволом-моноблоком, щитовым прикрытием и на платформе ЗУ-13.

Модель собиралась из набора от Trumpeter №02342 со следующими доработками:

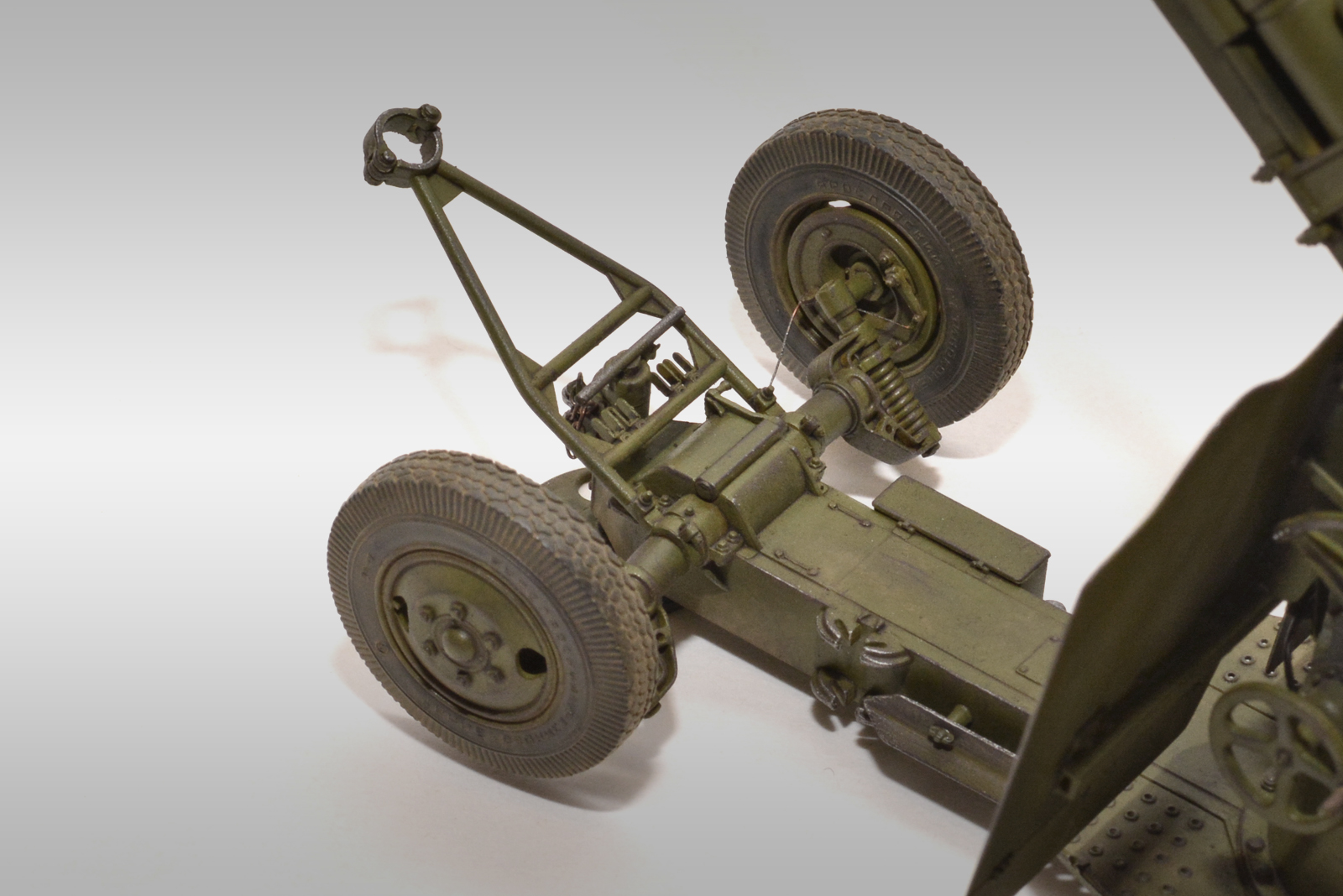

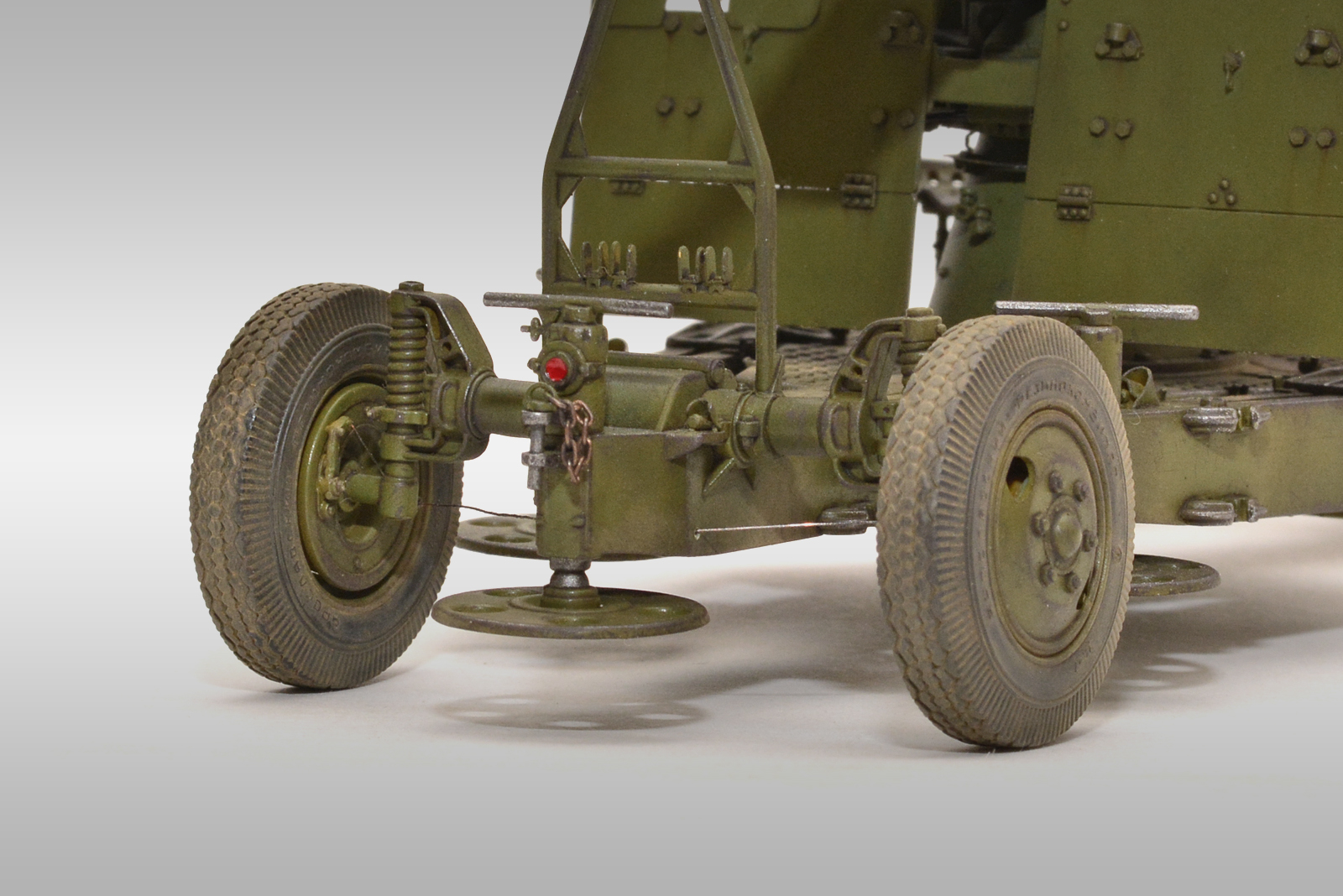

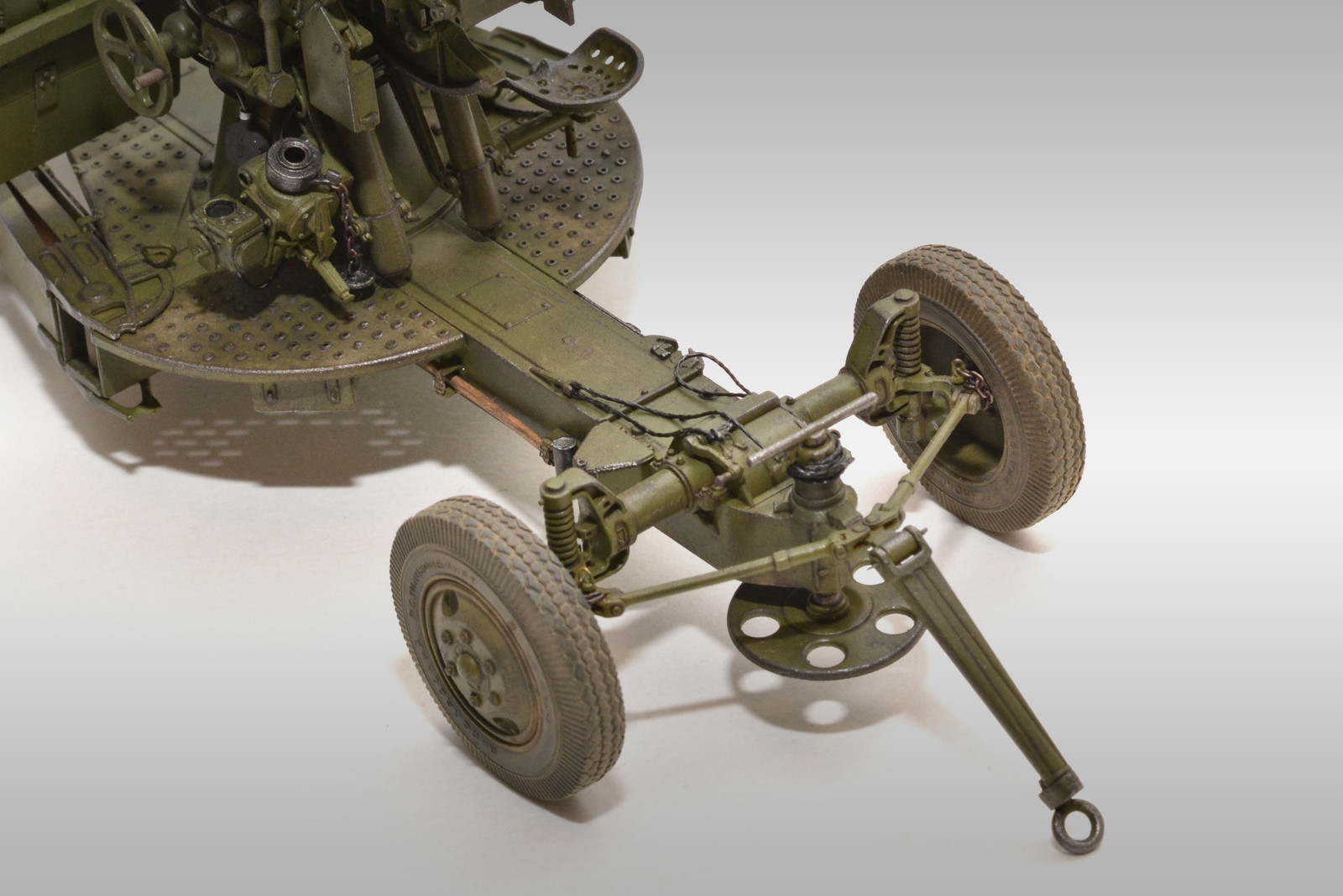

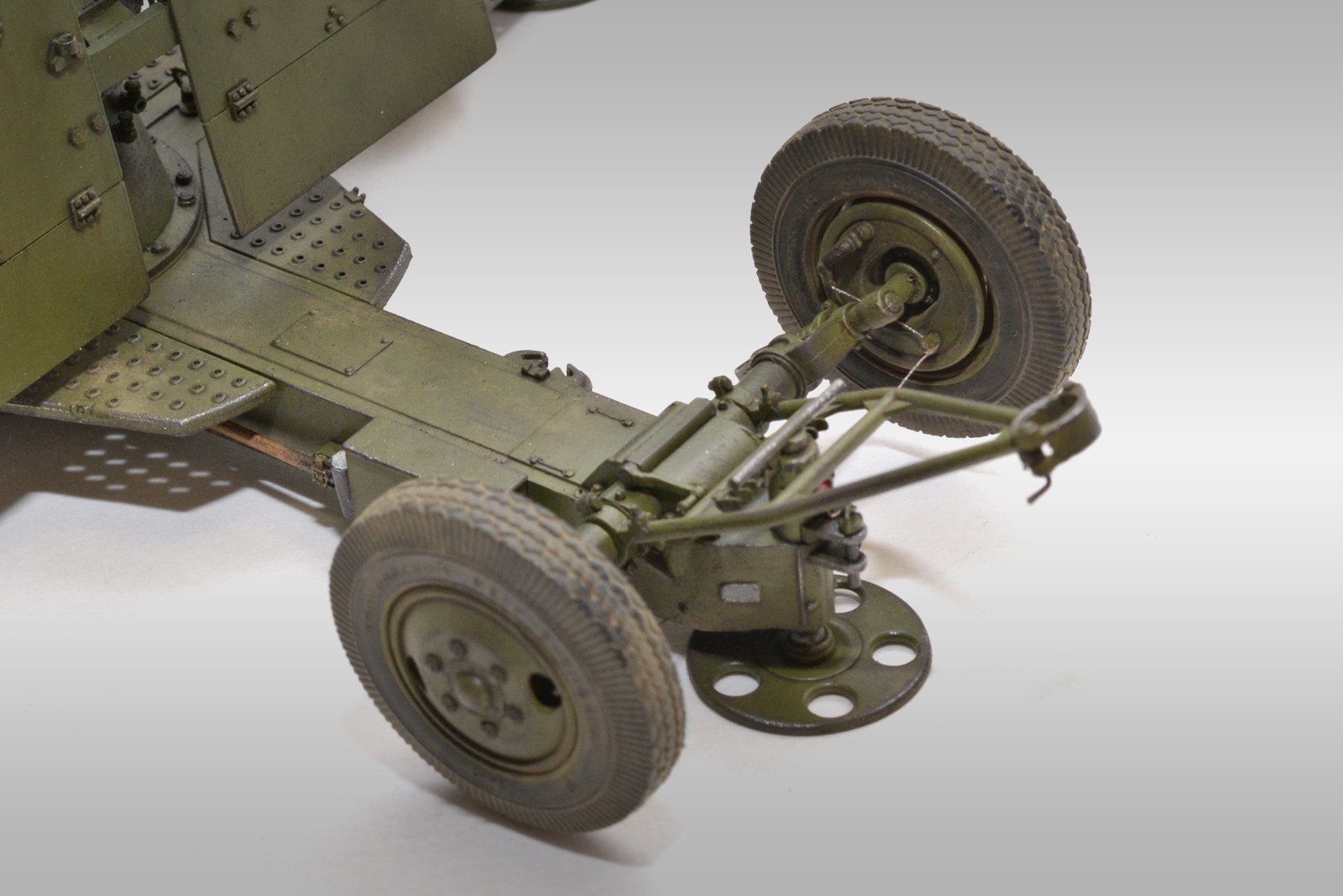

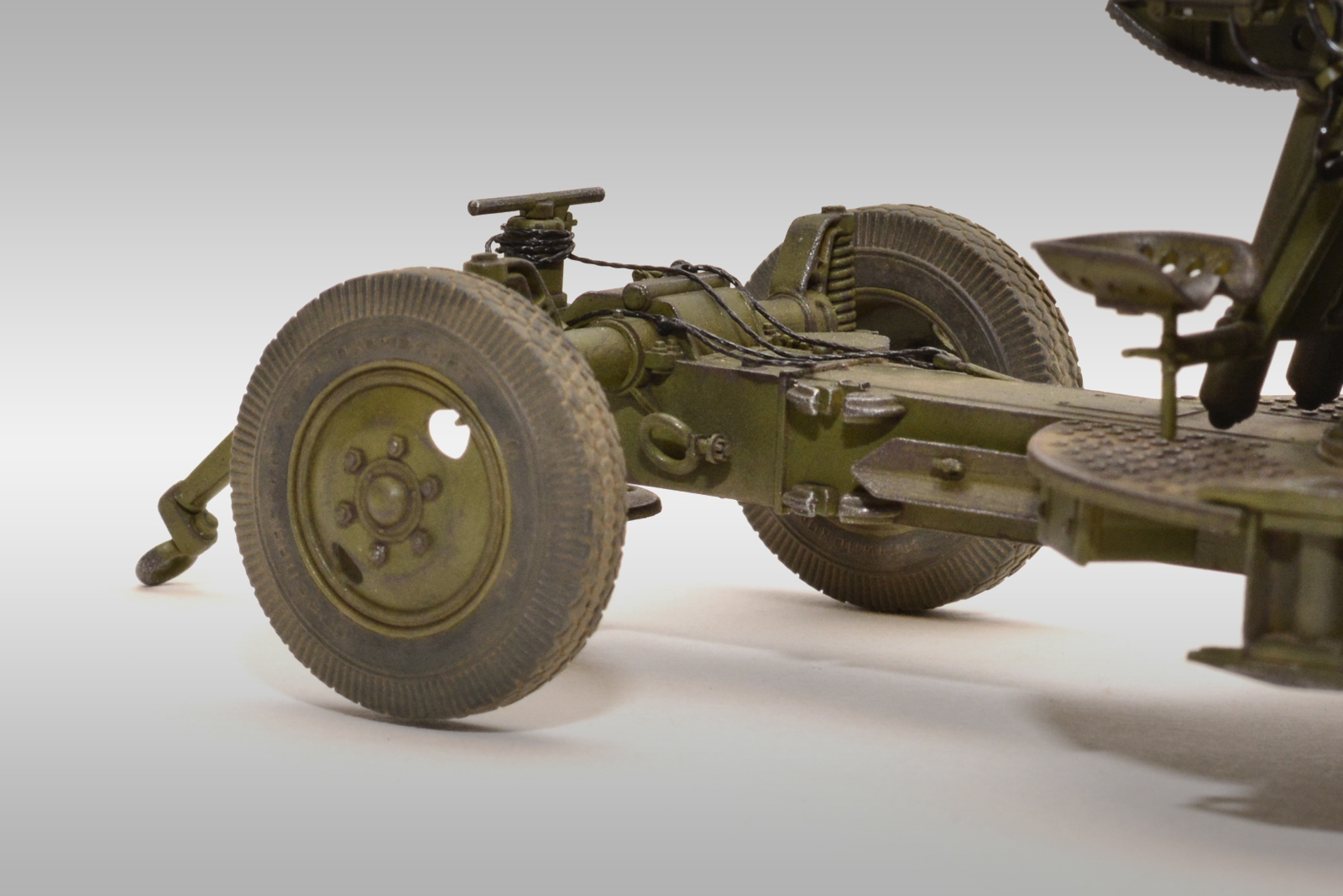

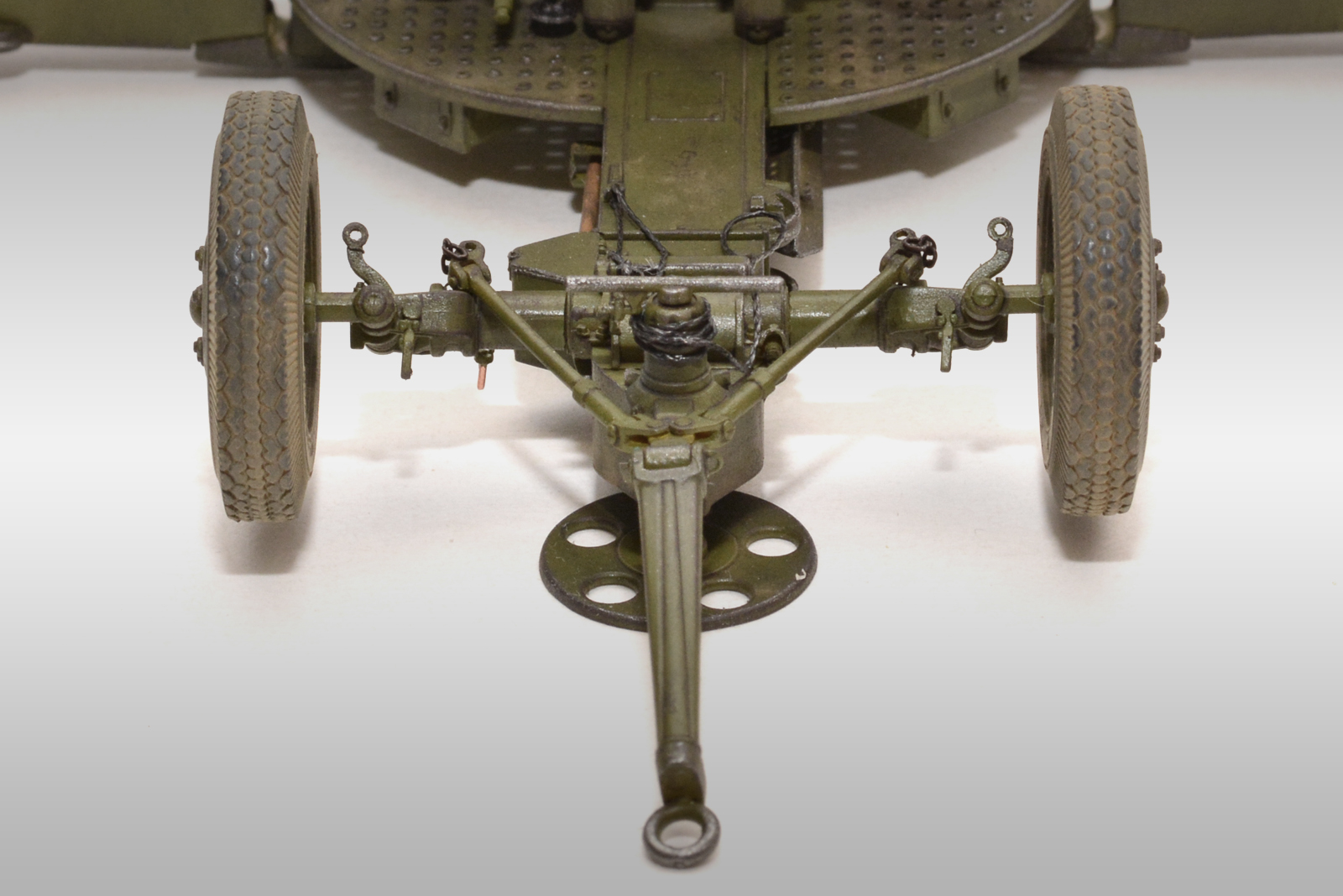

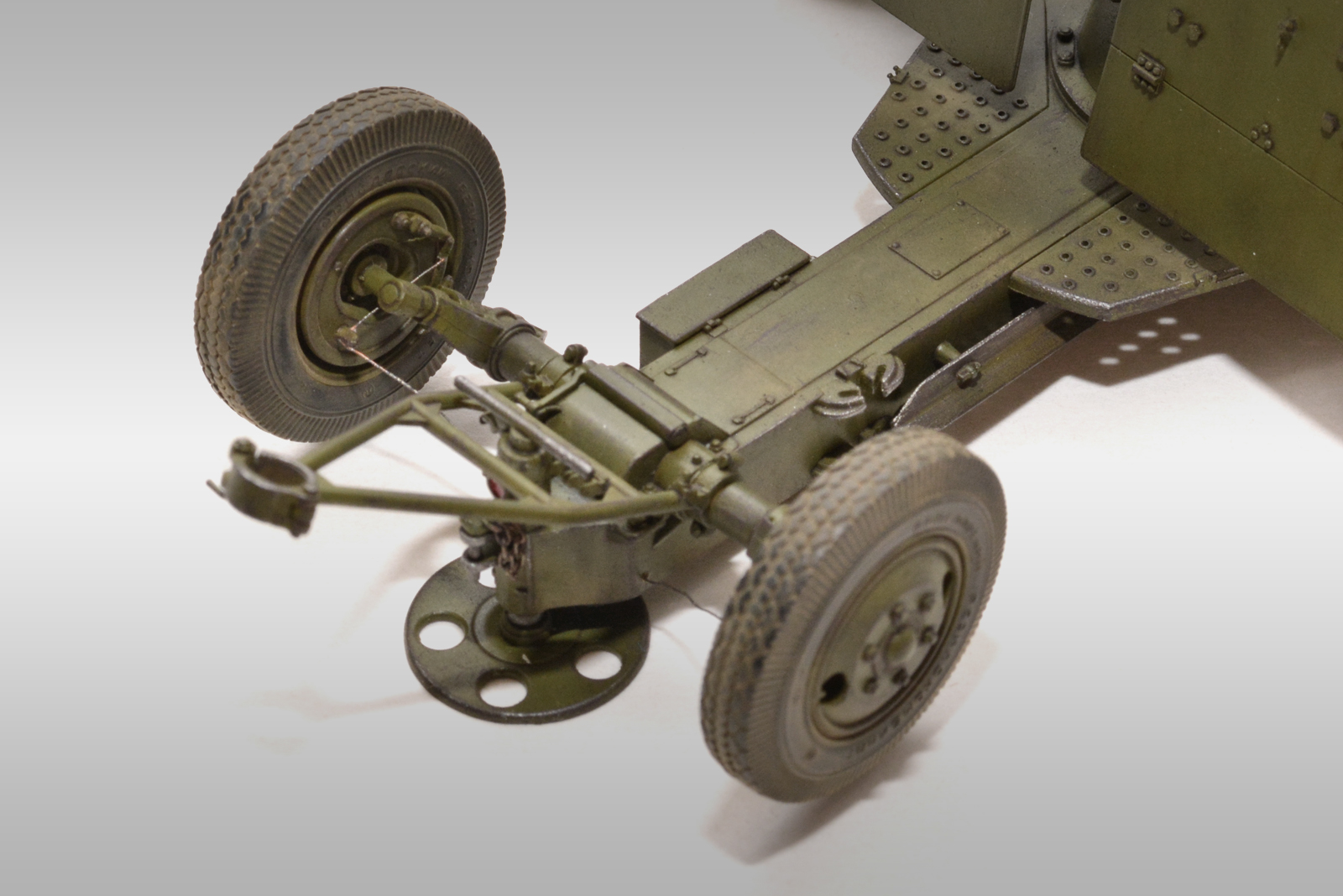

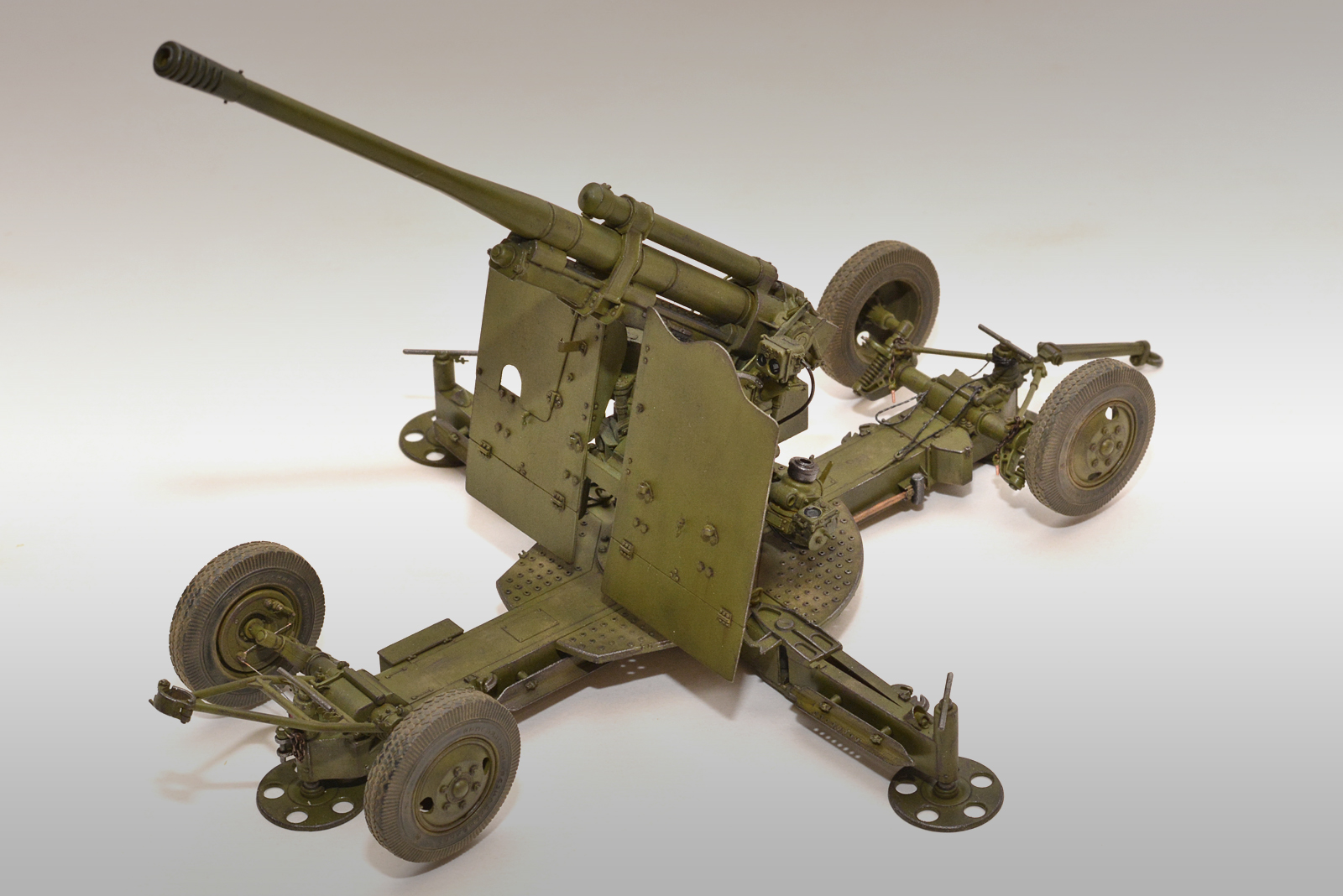

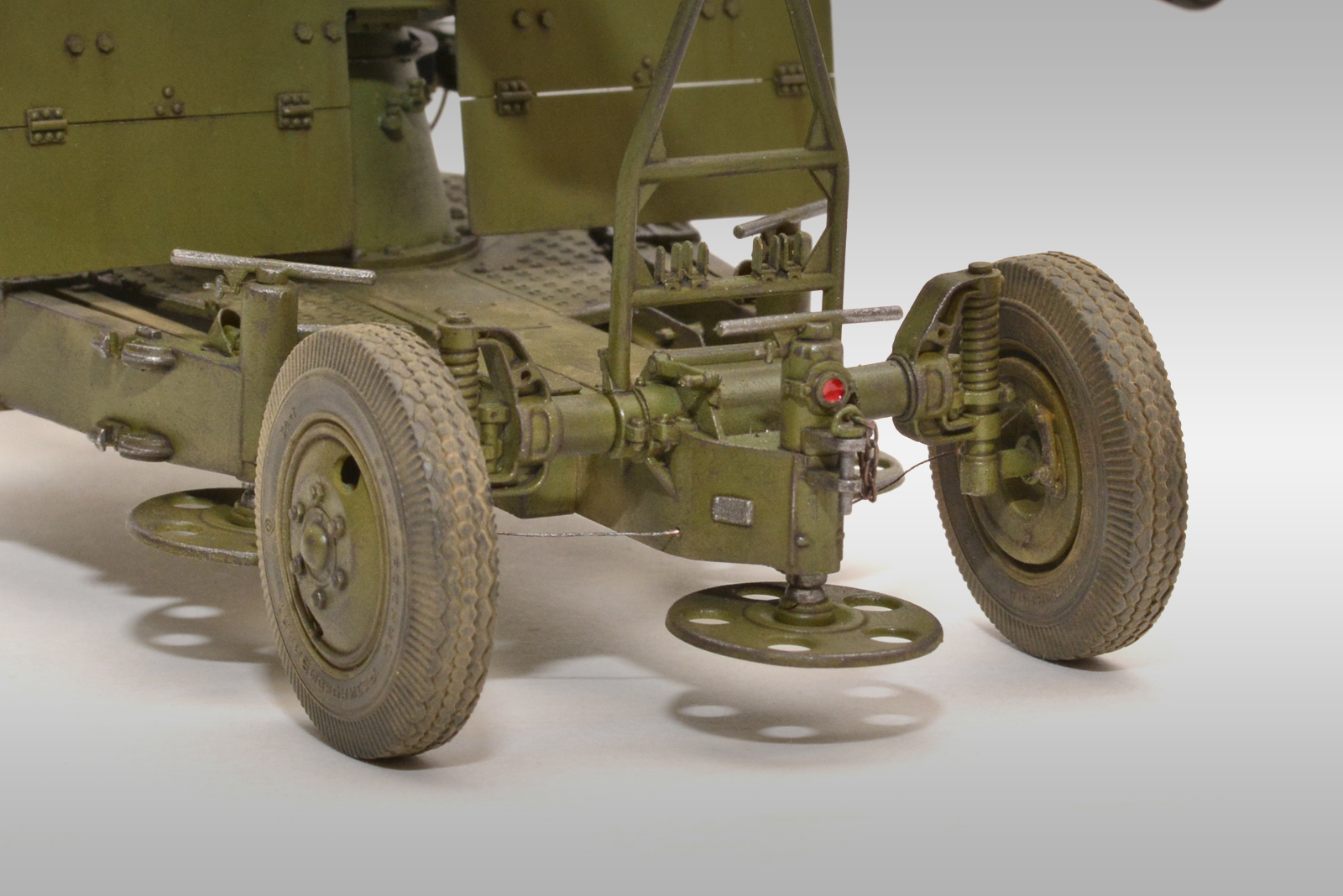

1. На переднем колесном ходе и задней оси сделал рабочим перевод колес из транспортного положения в боевое и наоборот. Для этого:

- оси колес сделал поворотными;

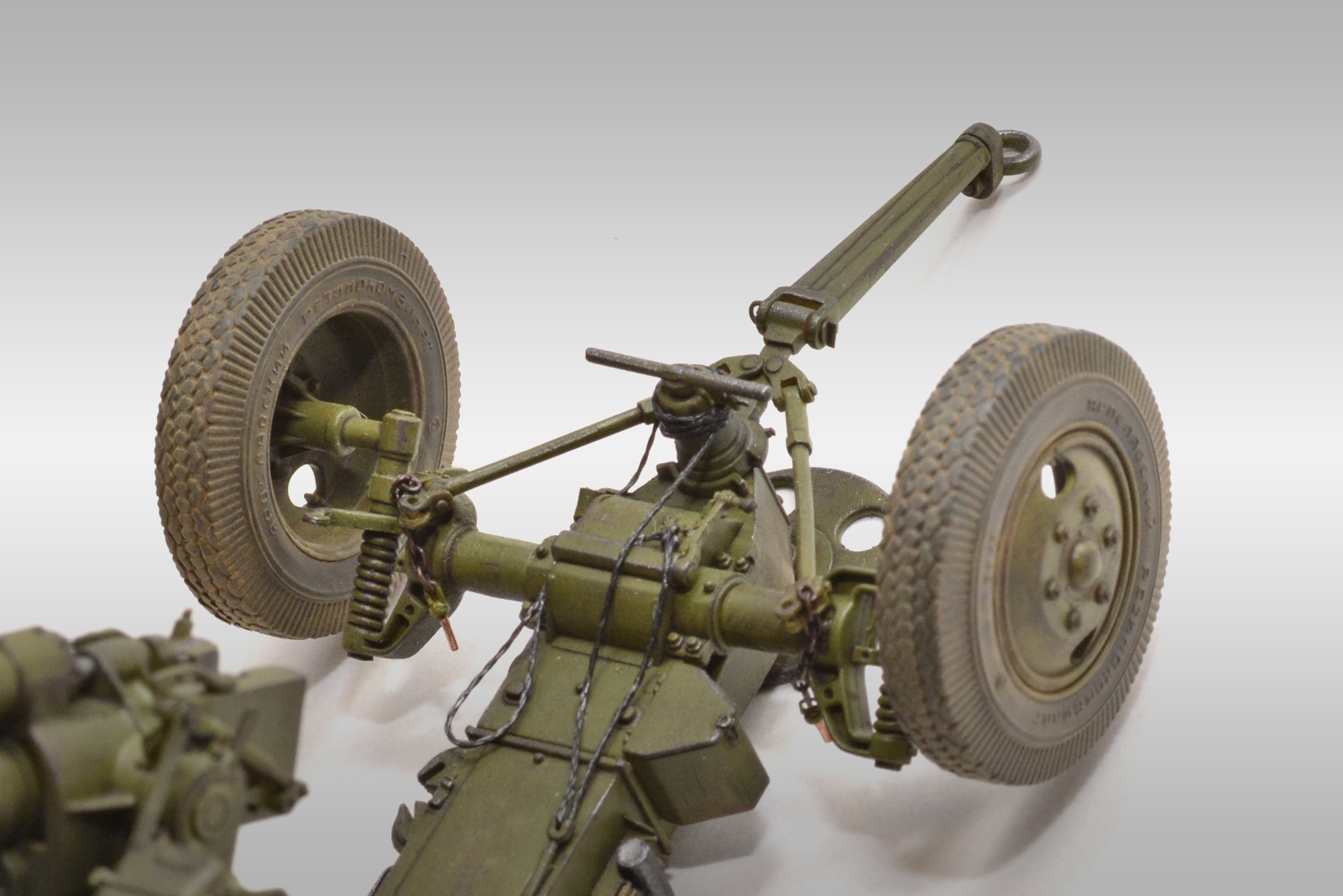

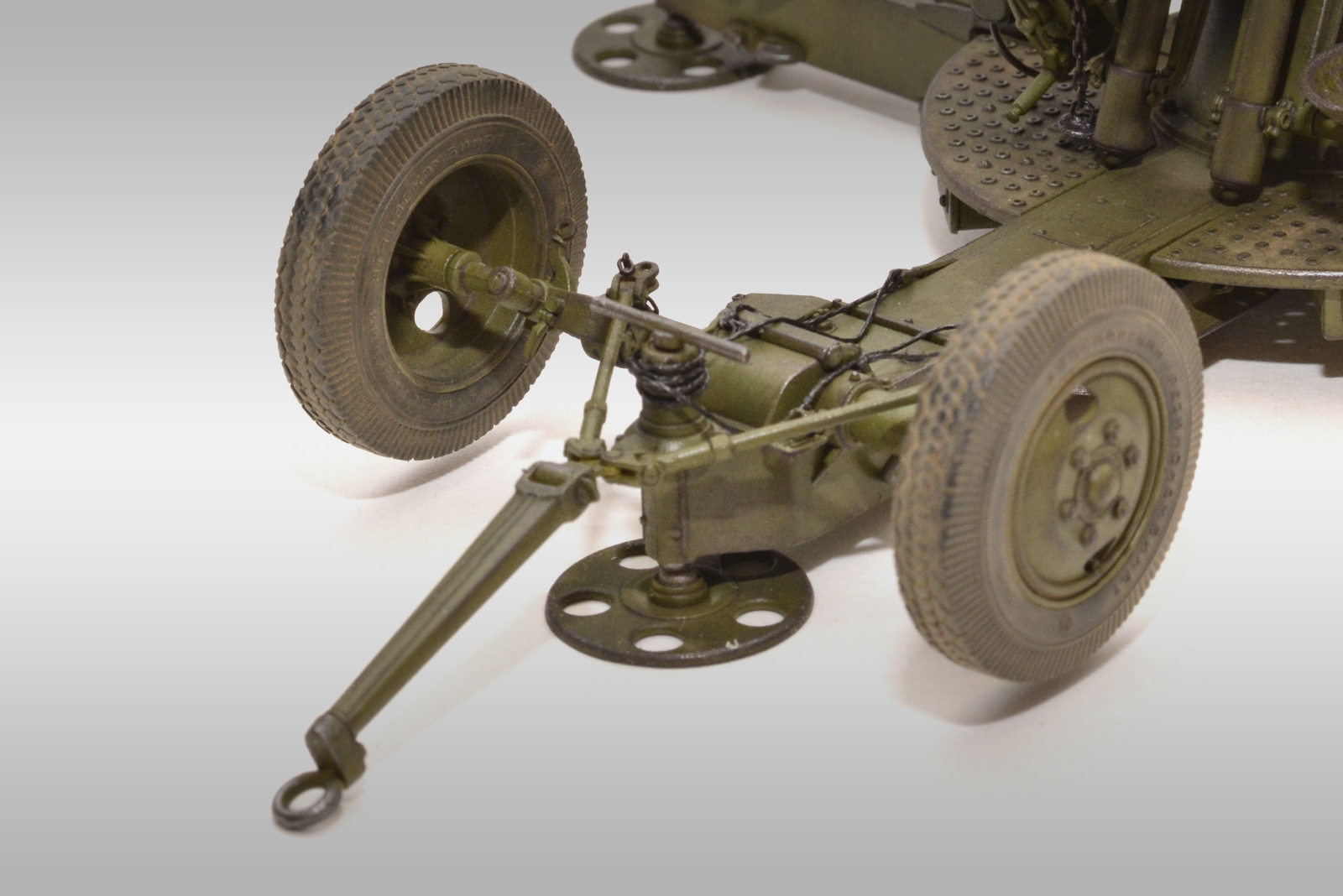

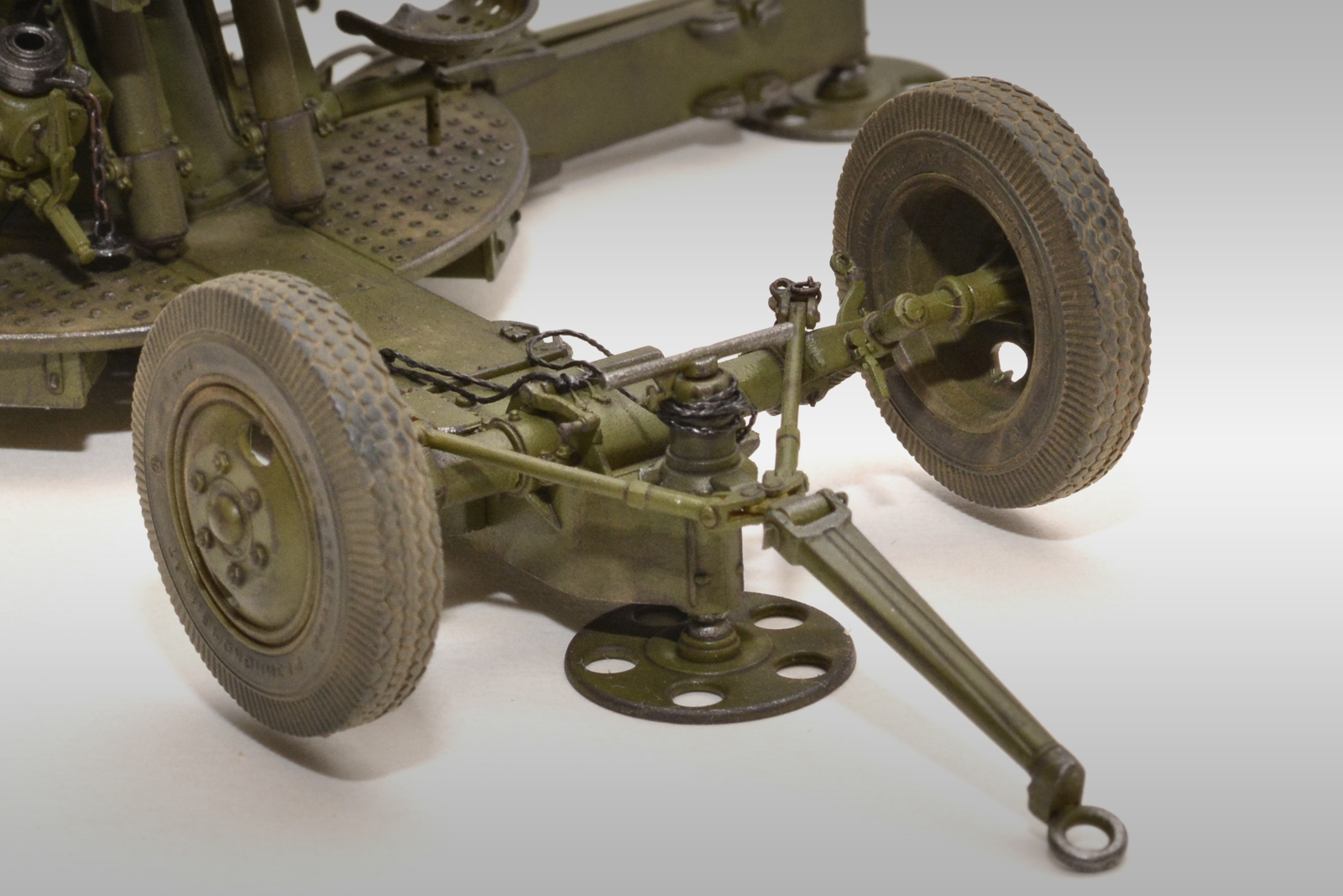

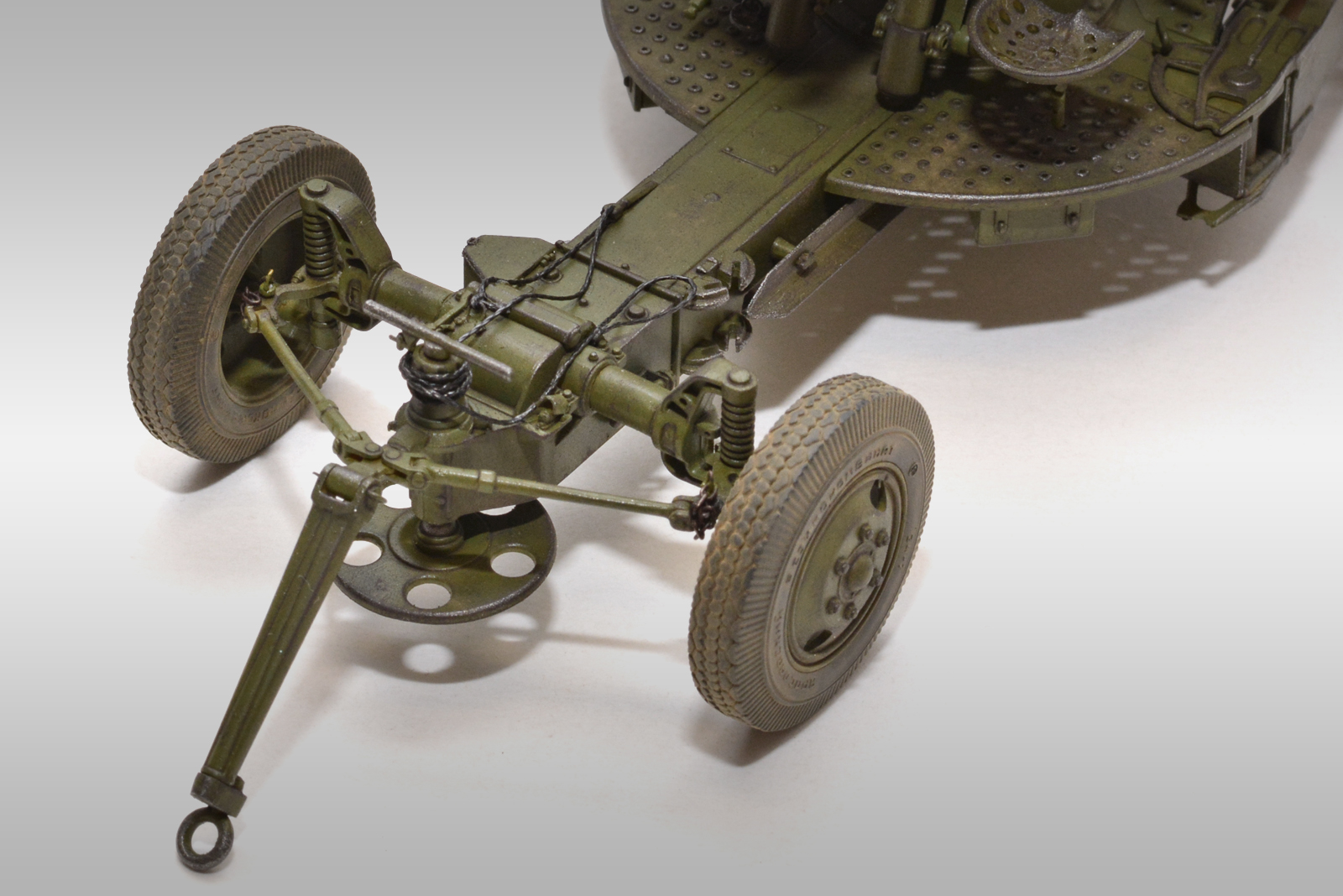

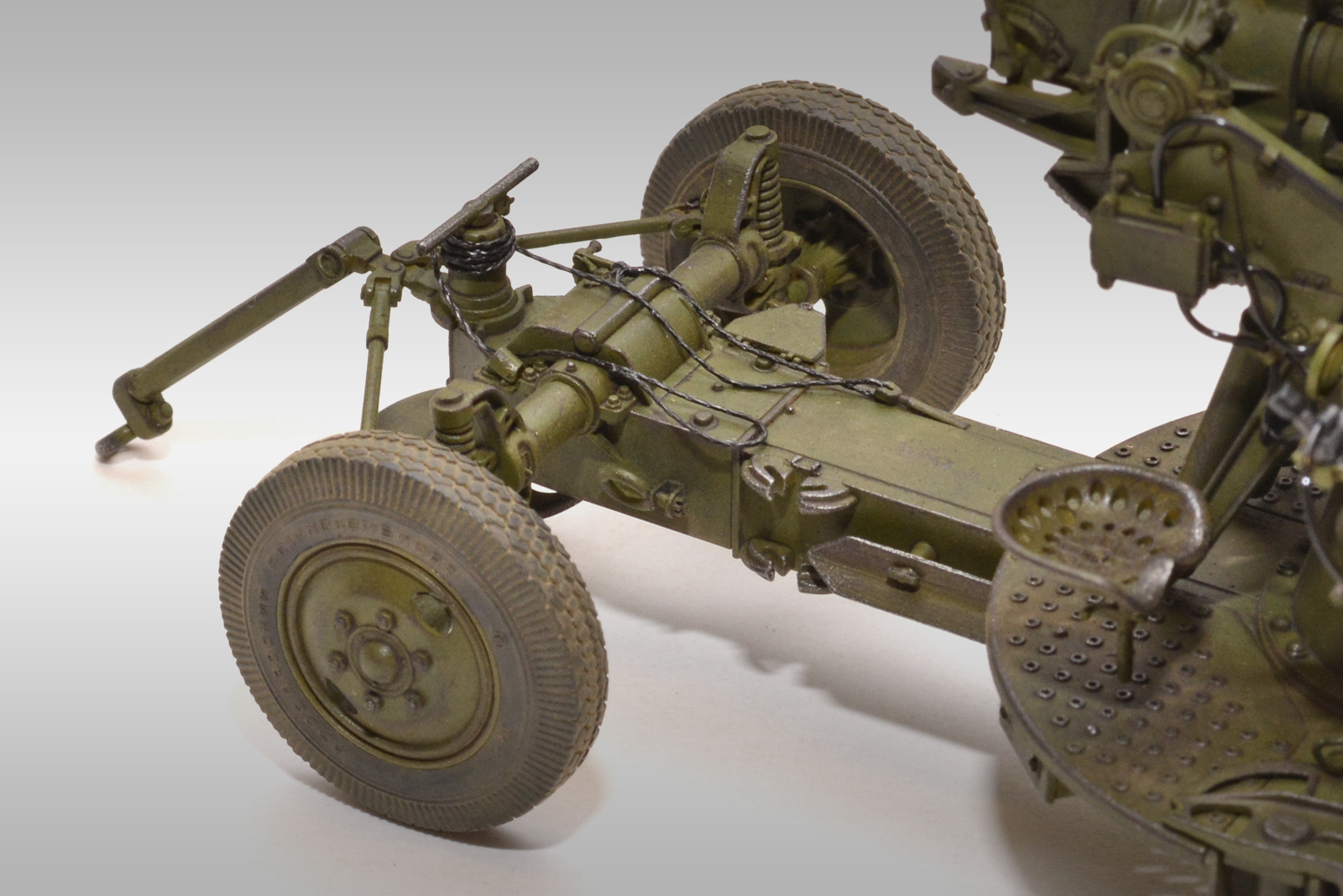

- на переднем колесном ходе вырезал тяги привода поворота колес и сделал их полностью подвижными. Теперь их можно отсоединять от оси хода для ее поворота.

2. Если я правильно понял, колеса в наборе лежат послевоенные. Заменил их на колеса от ЗиС-5, что соответствует периоду ВОВ, от MiniArt.

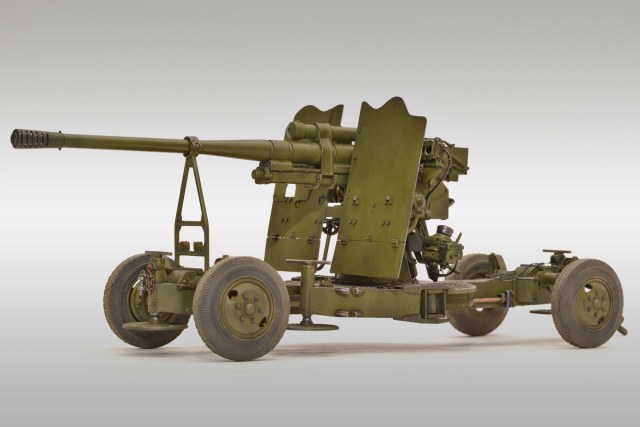

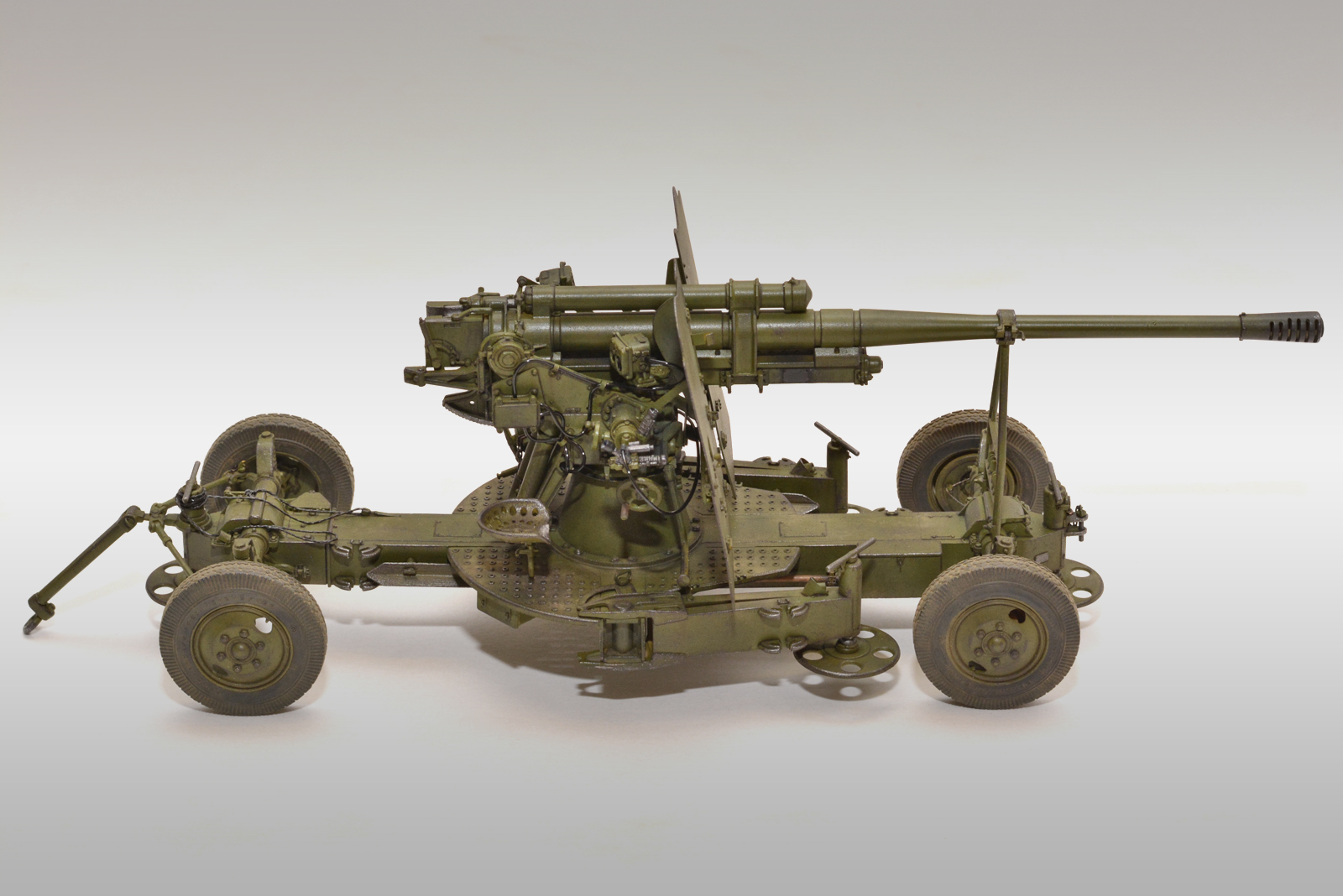

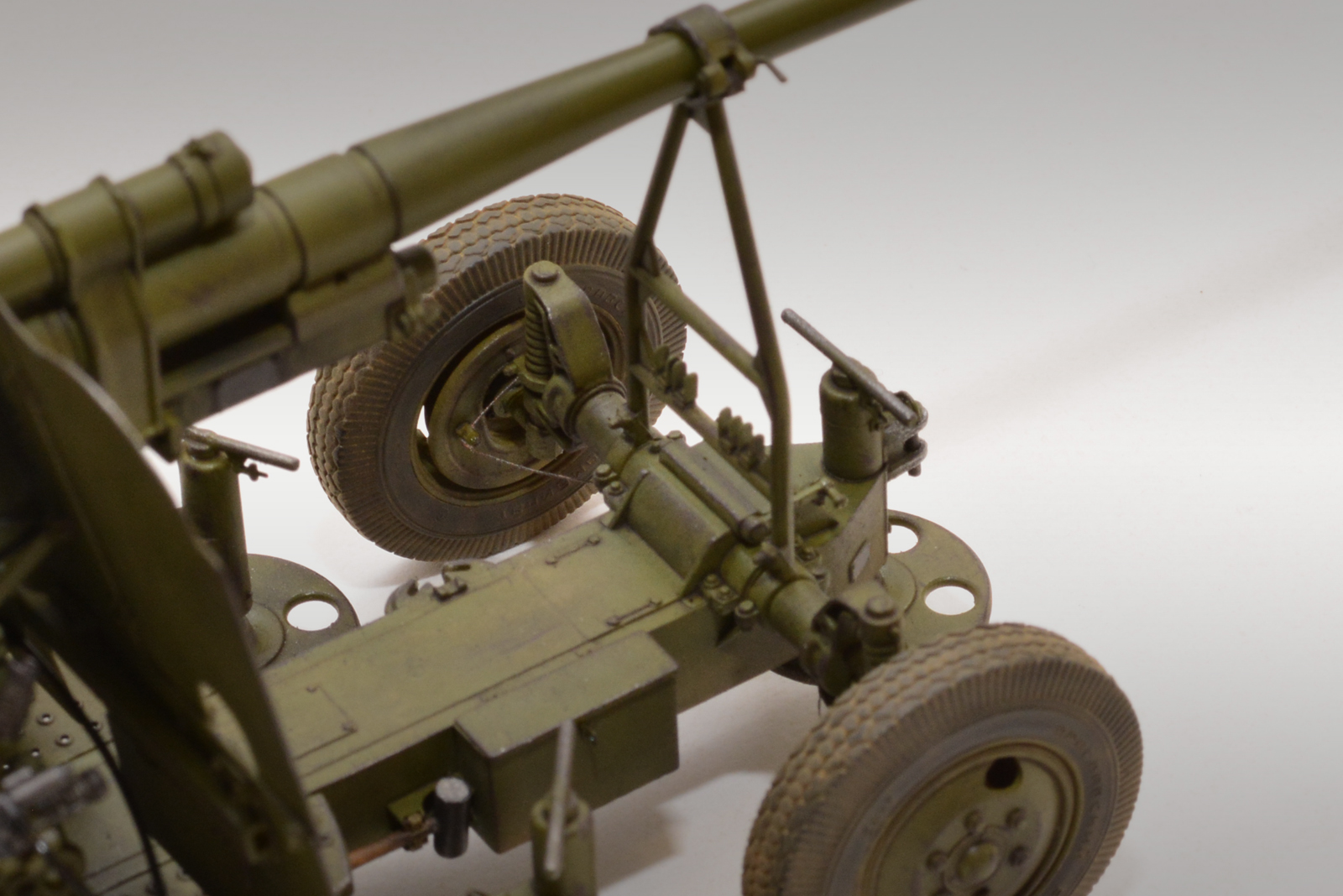

3. Подставку крепления ствола в транспортном положении сделал подвижной. Теперь, в боевом положении орудия, она откидывается вперед. Также сделал рабочим замок ствола на подставке.

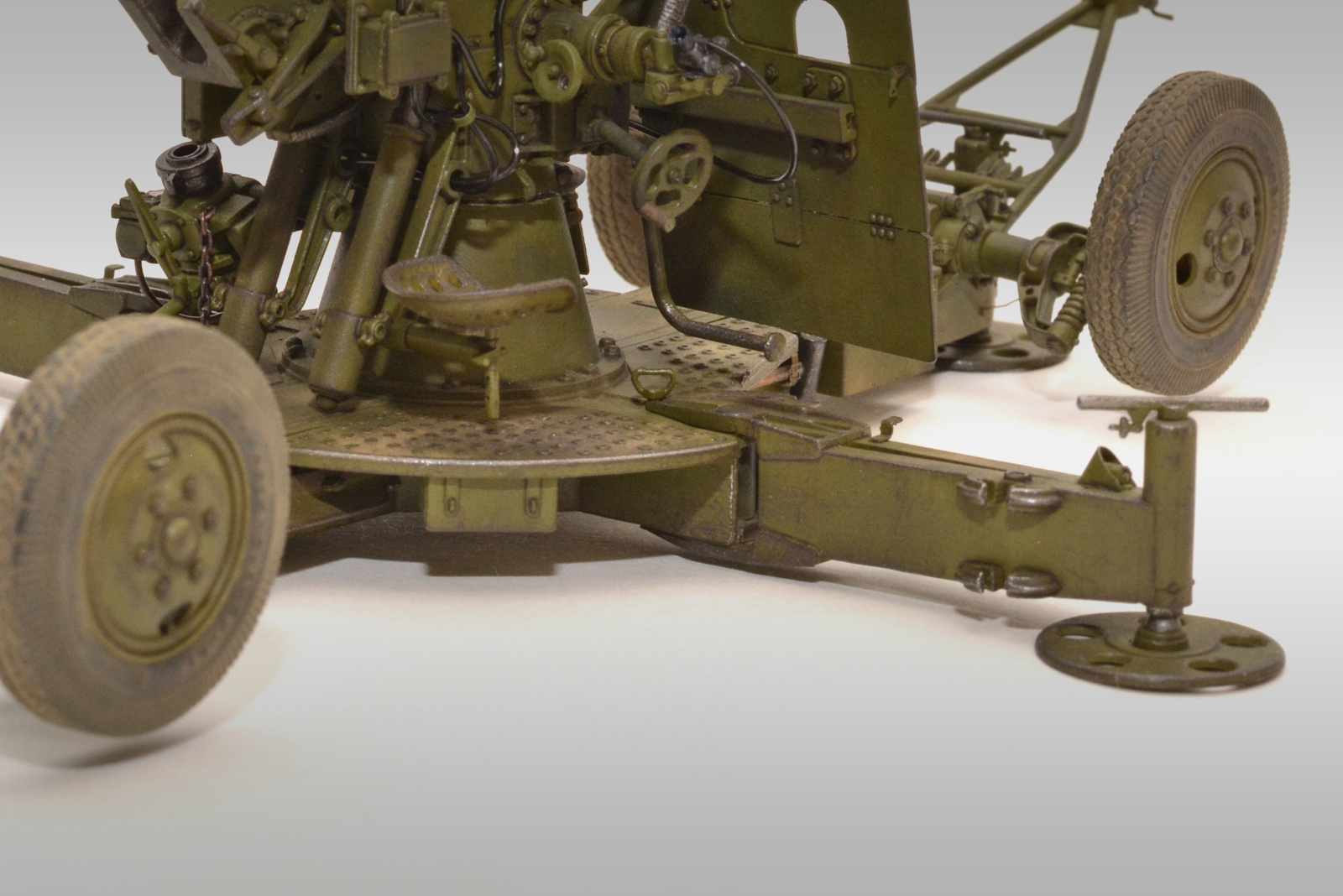

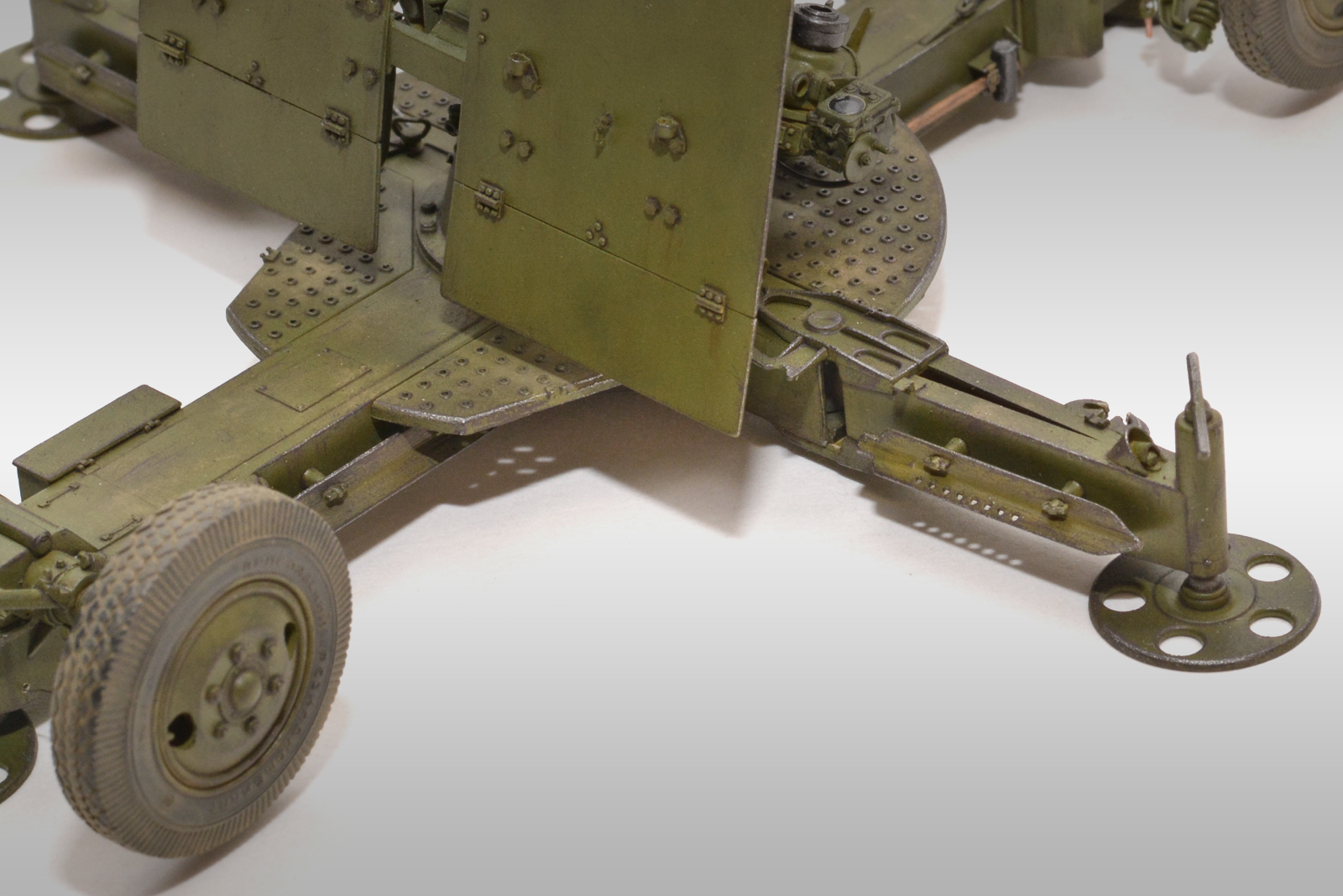

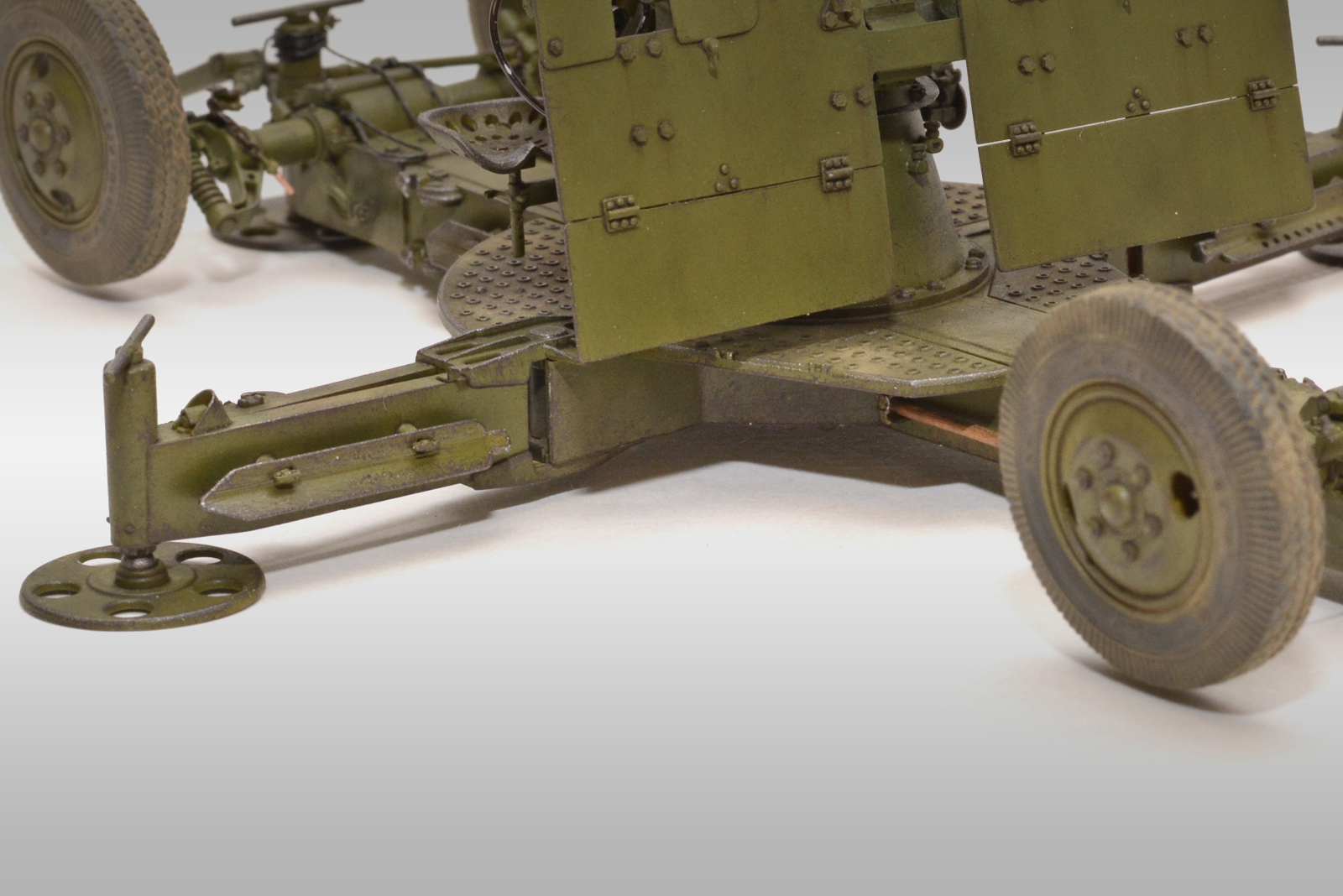

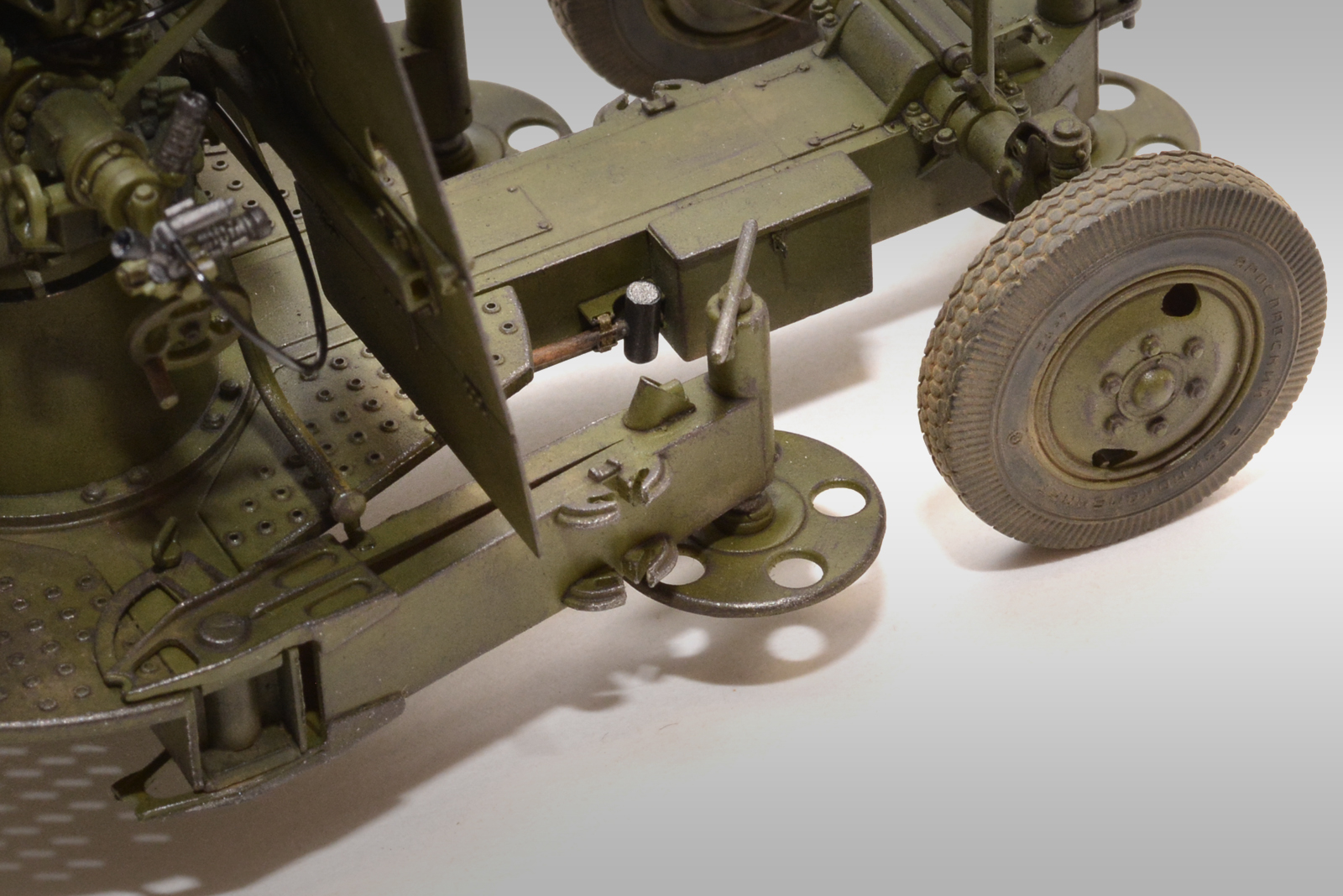

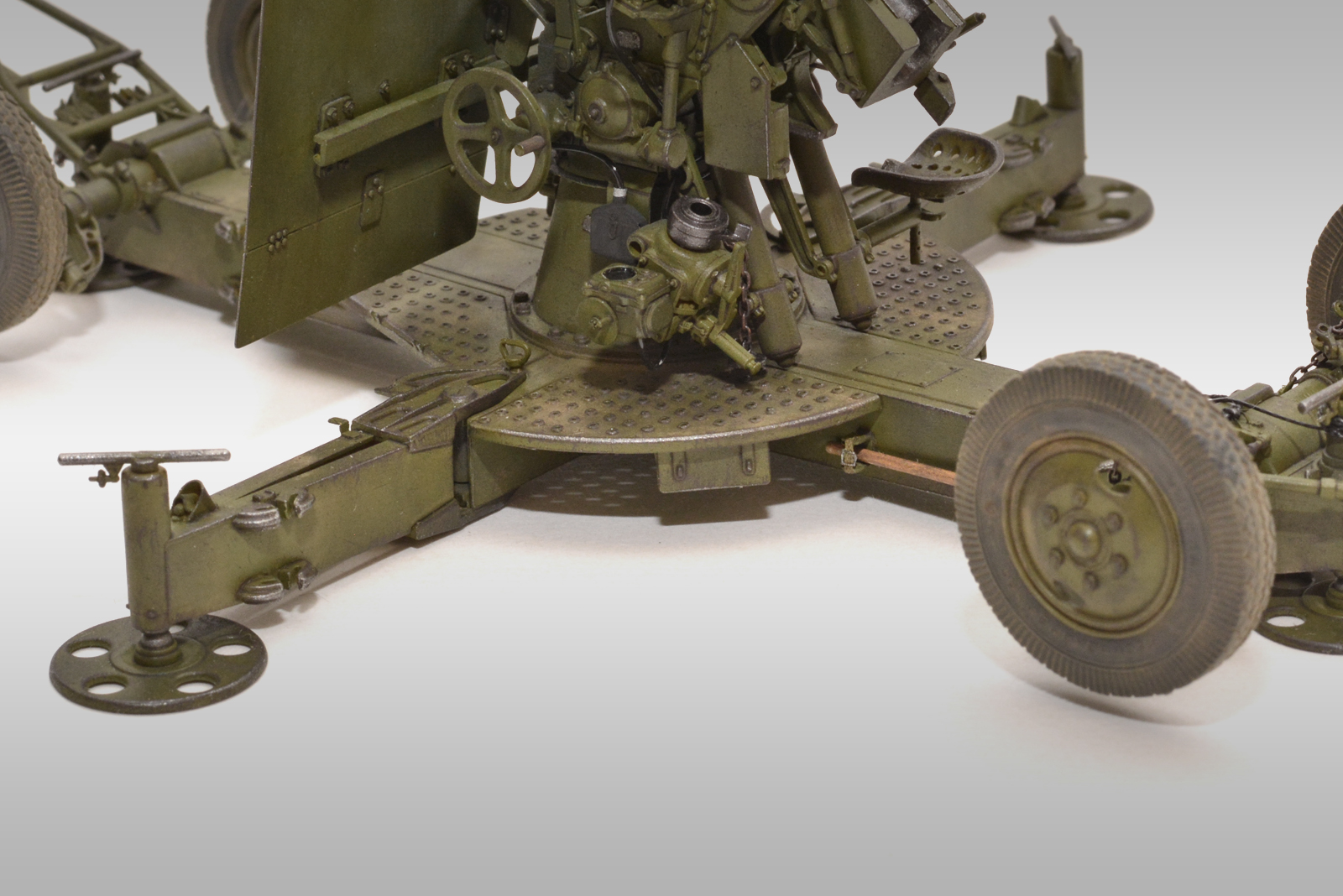

4. На откидных упорах платформы перенес на противоположные стороны секторы их фиксации в сведенном положении (на деталях из набора они стоят не правильно).

5. На боковины откидных упоров установил узлы крепления забивных сошников в транспортном положении и закрепил в них сами сошники. Необходимые для этого детали в наборе есть, но в  инструкции по сборке модели об их установке ничего не сказано.

6. На заднем домкрате платформы установил отсутствовавший катафот.

7. На боковинах платформы установил недостающие задние упоры для кувалд (согнул их из пивжести). Сами кувалды сделал из пластиковых прутков, после чего установил их на штатные места хранения и закрепил ремешками (ФТД из запасов).

8. Из проволоки и гайки от MasterClub сделал запасную буксировочную проушину (шворневую лапу) передней буксировочной стрелы и установил ее на штатное место хранения на боковине платформы.

9. Сделал замки на ящиках, что установлены на боковинах платформы (ФТД из запасов).

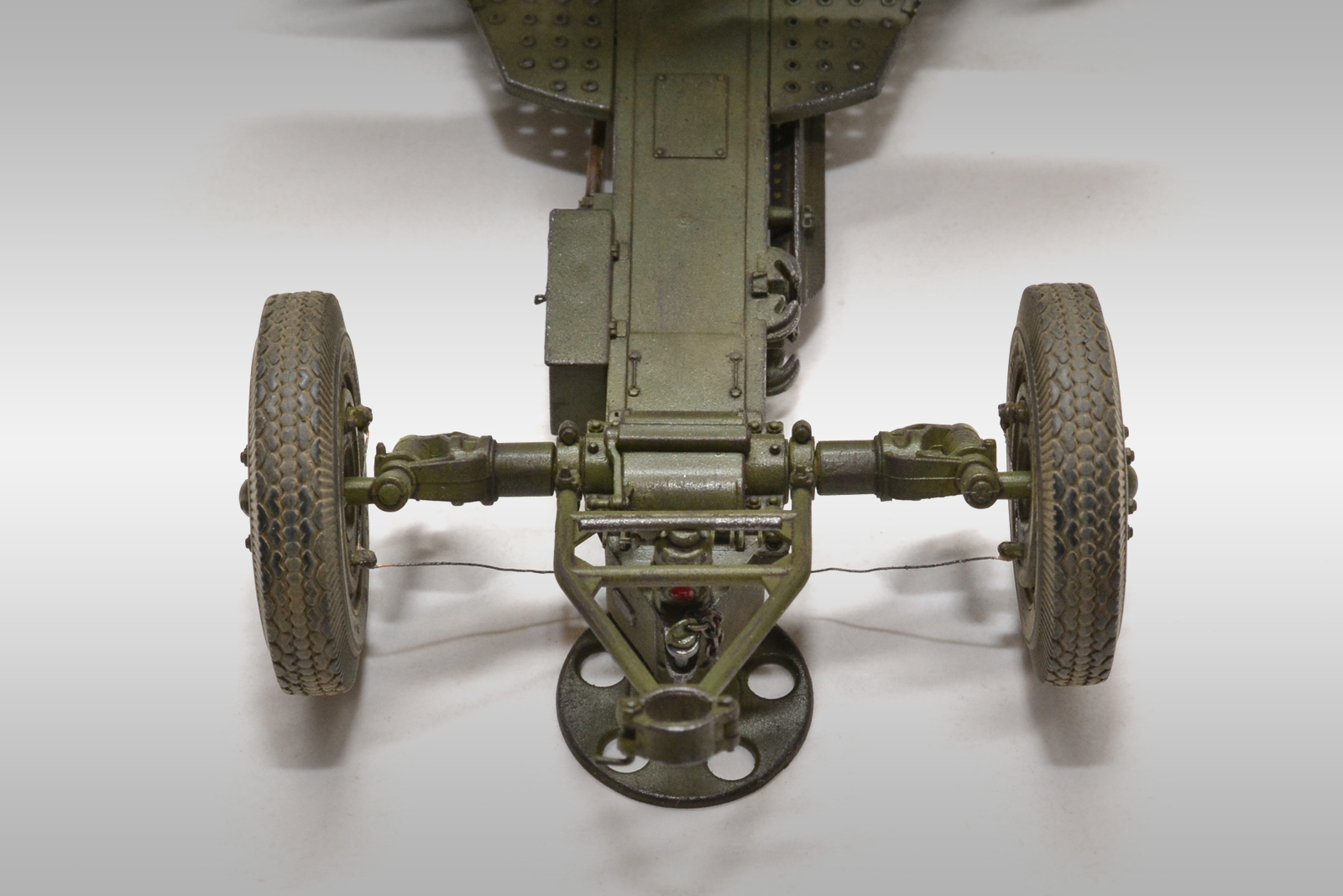

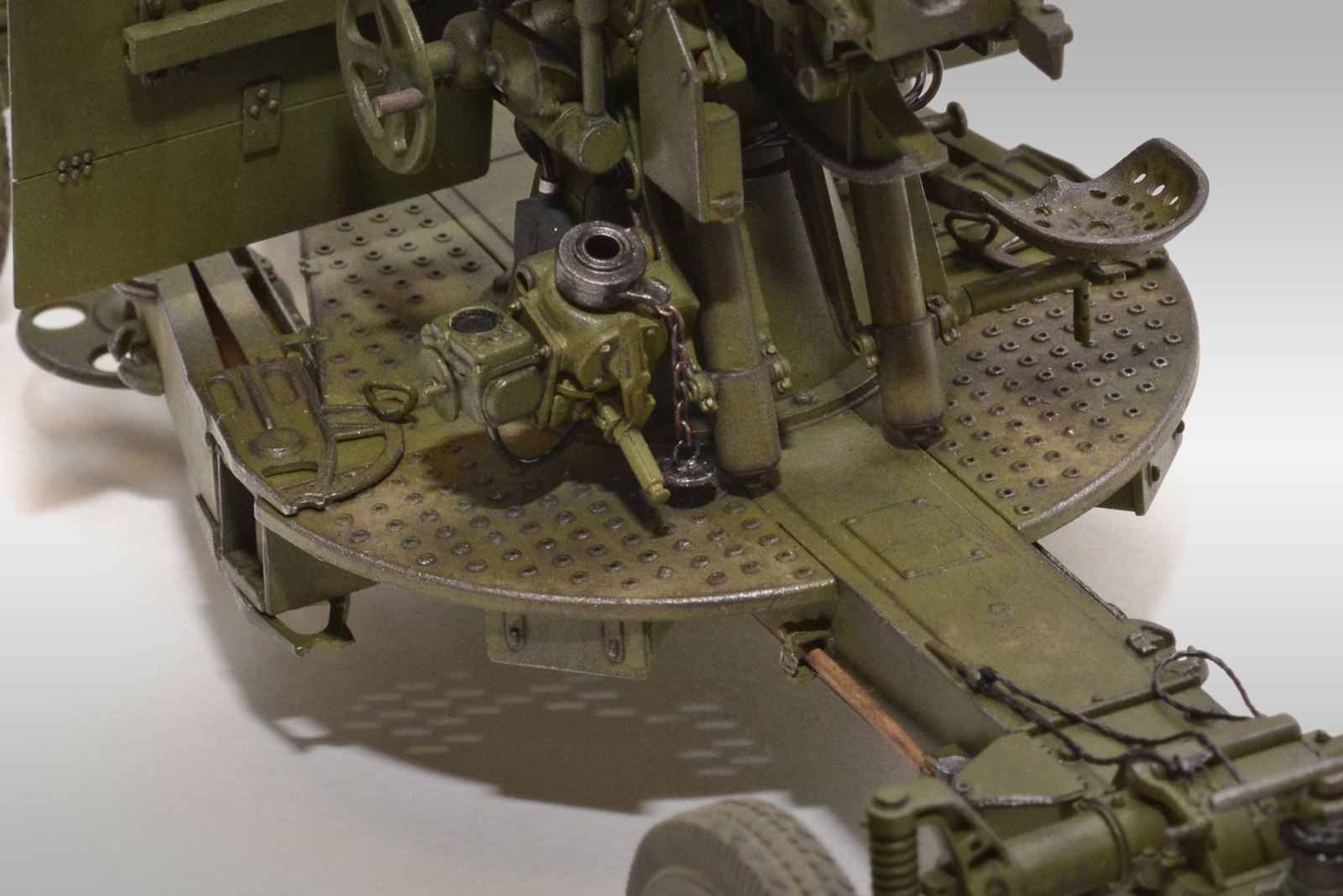

10. Установил на платформе тросовую проводку (проволока) и шнур управления (леска плетенка) тормозов колес задней оси.

11. Сделал и установил в заднее сцепное устройство шкворень.

12. На орудийной тумбе установил недостающую масленку (точнее ее крышку).

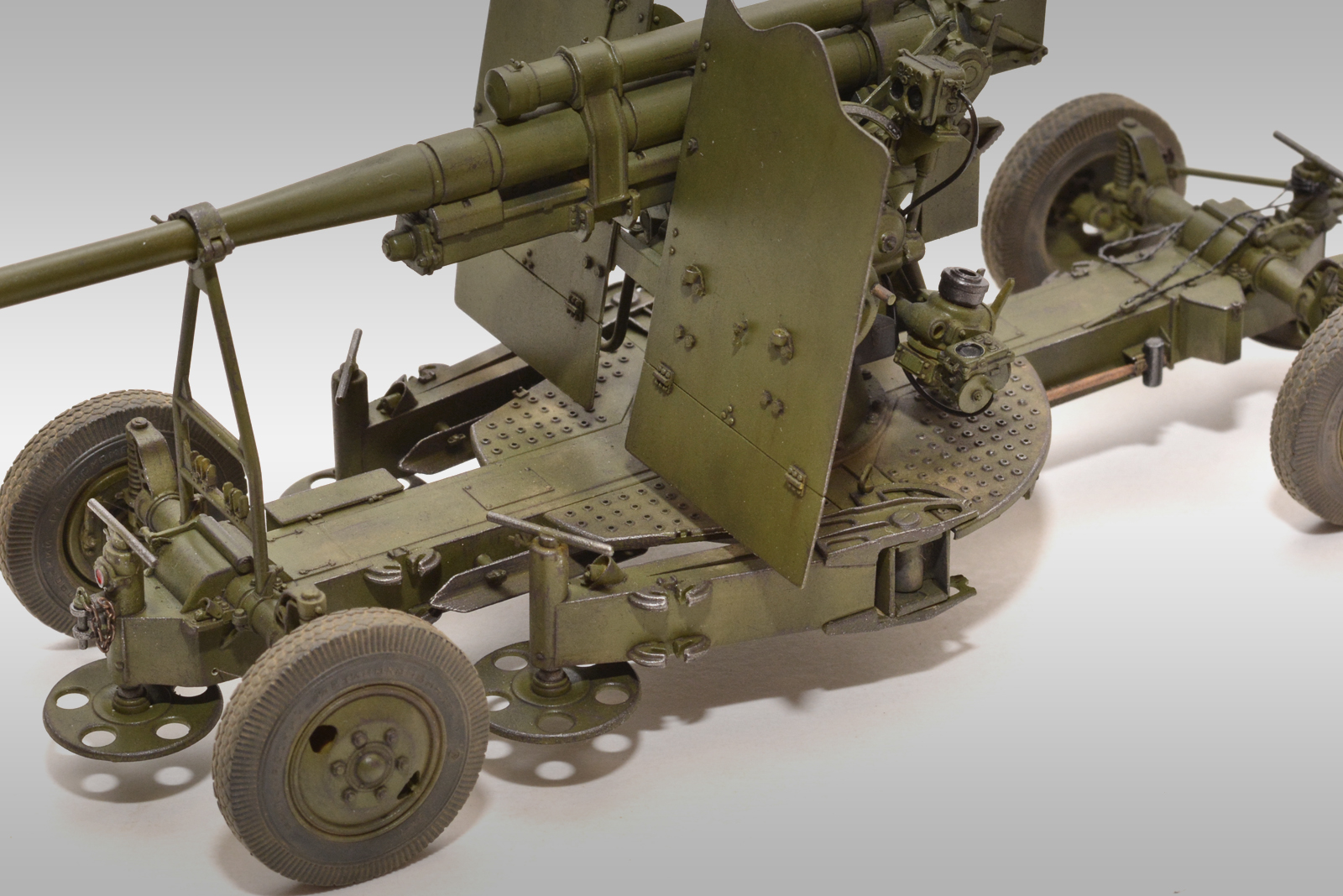

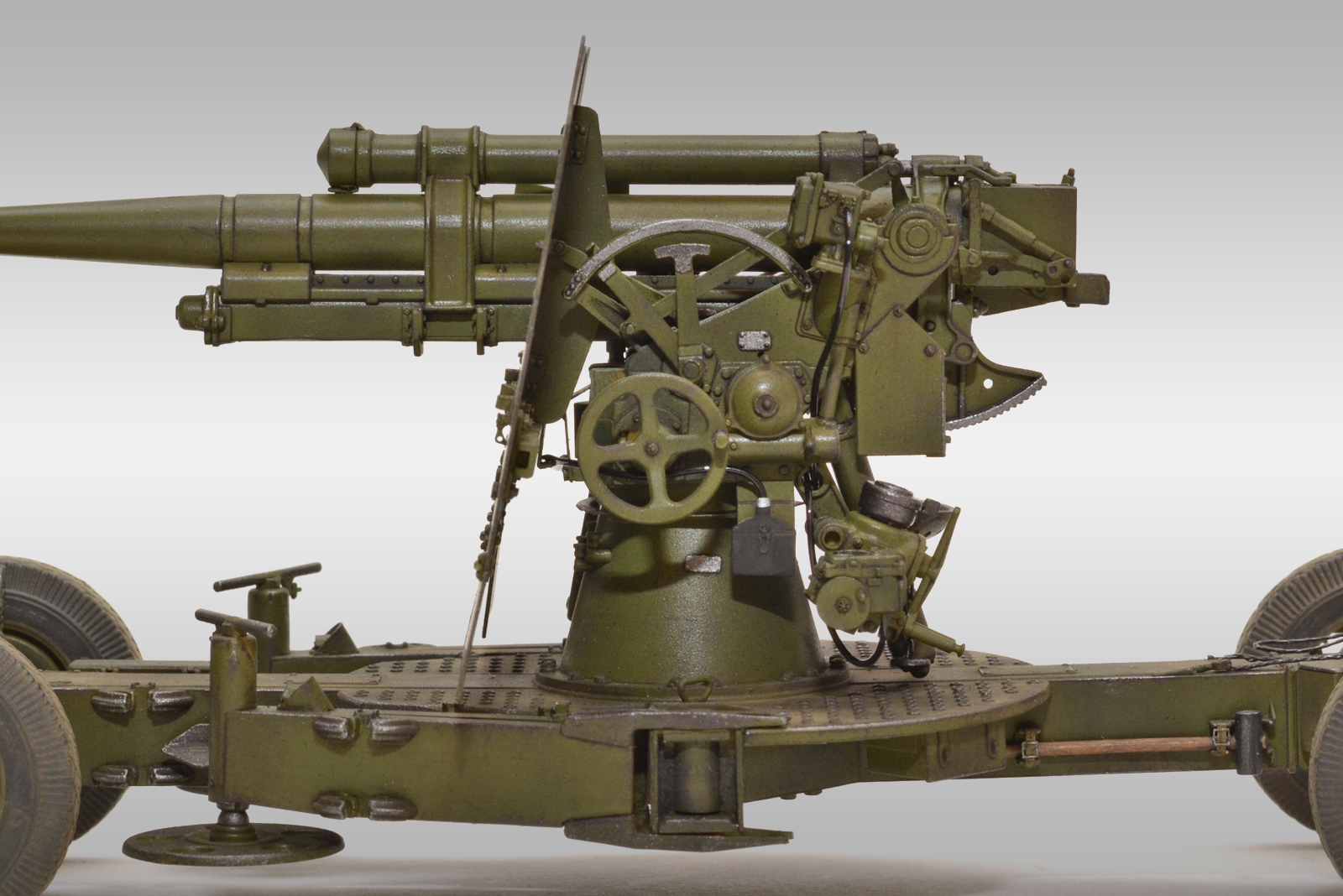

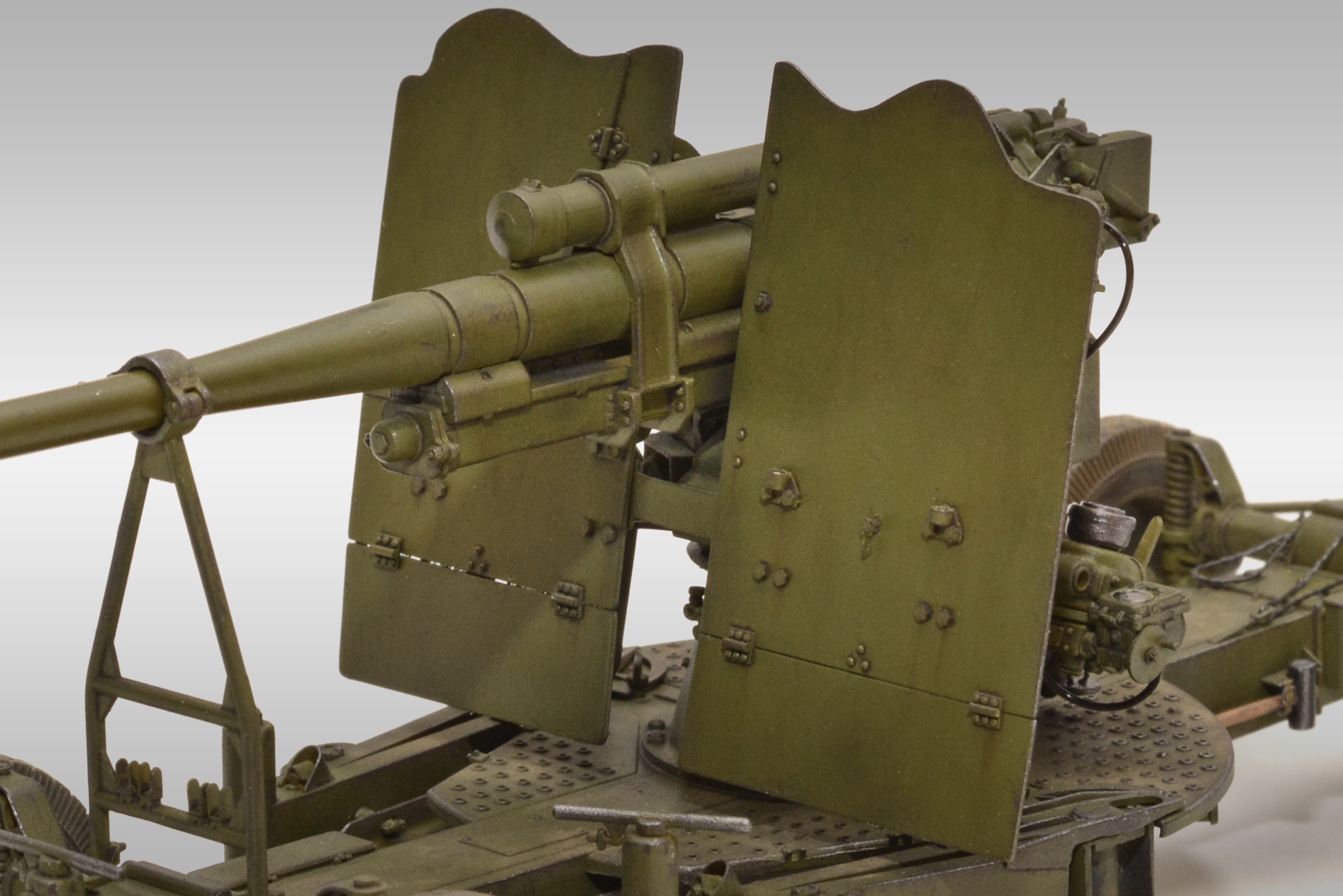

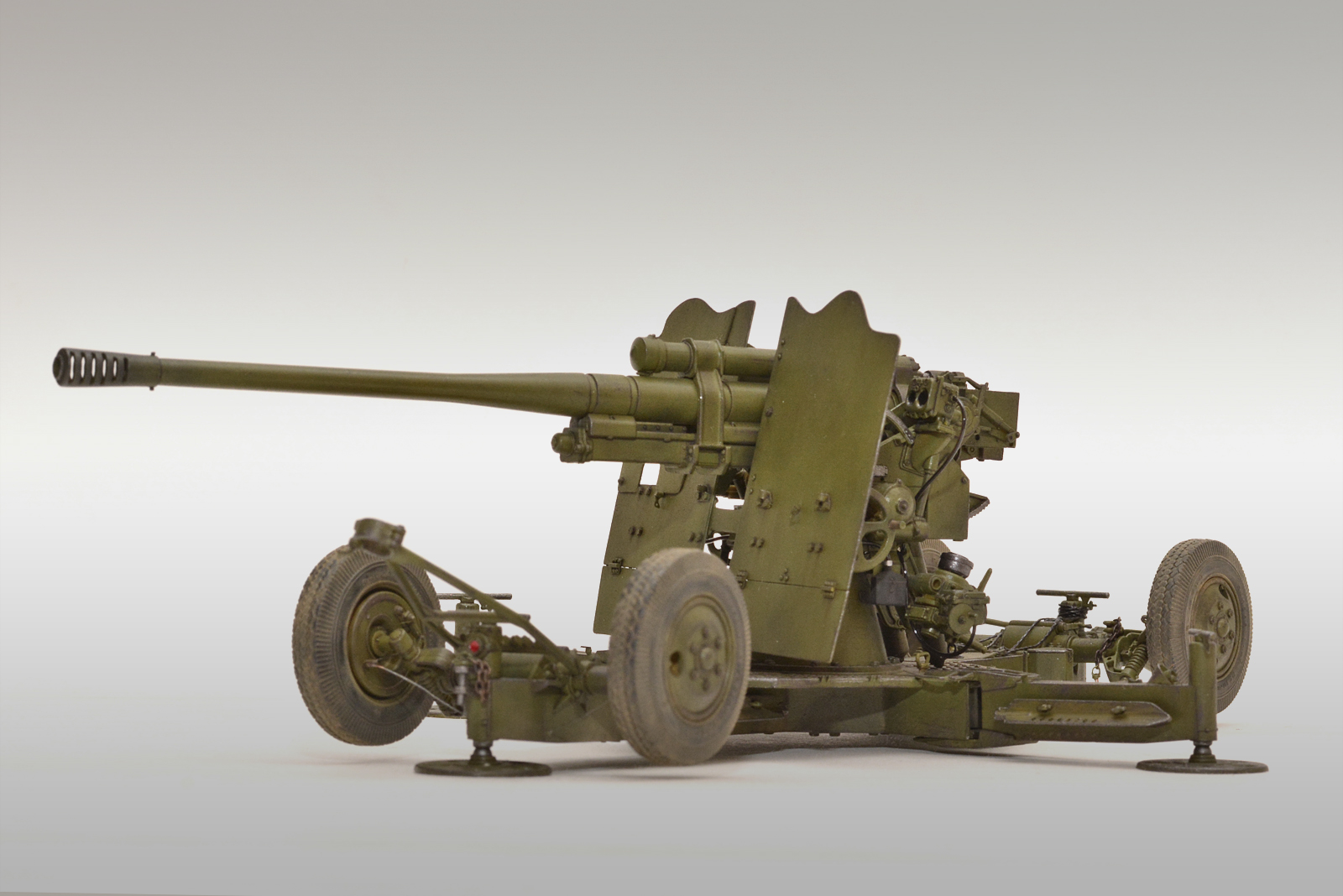

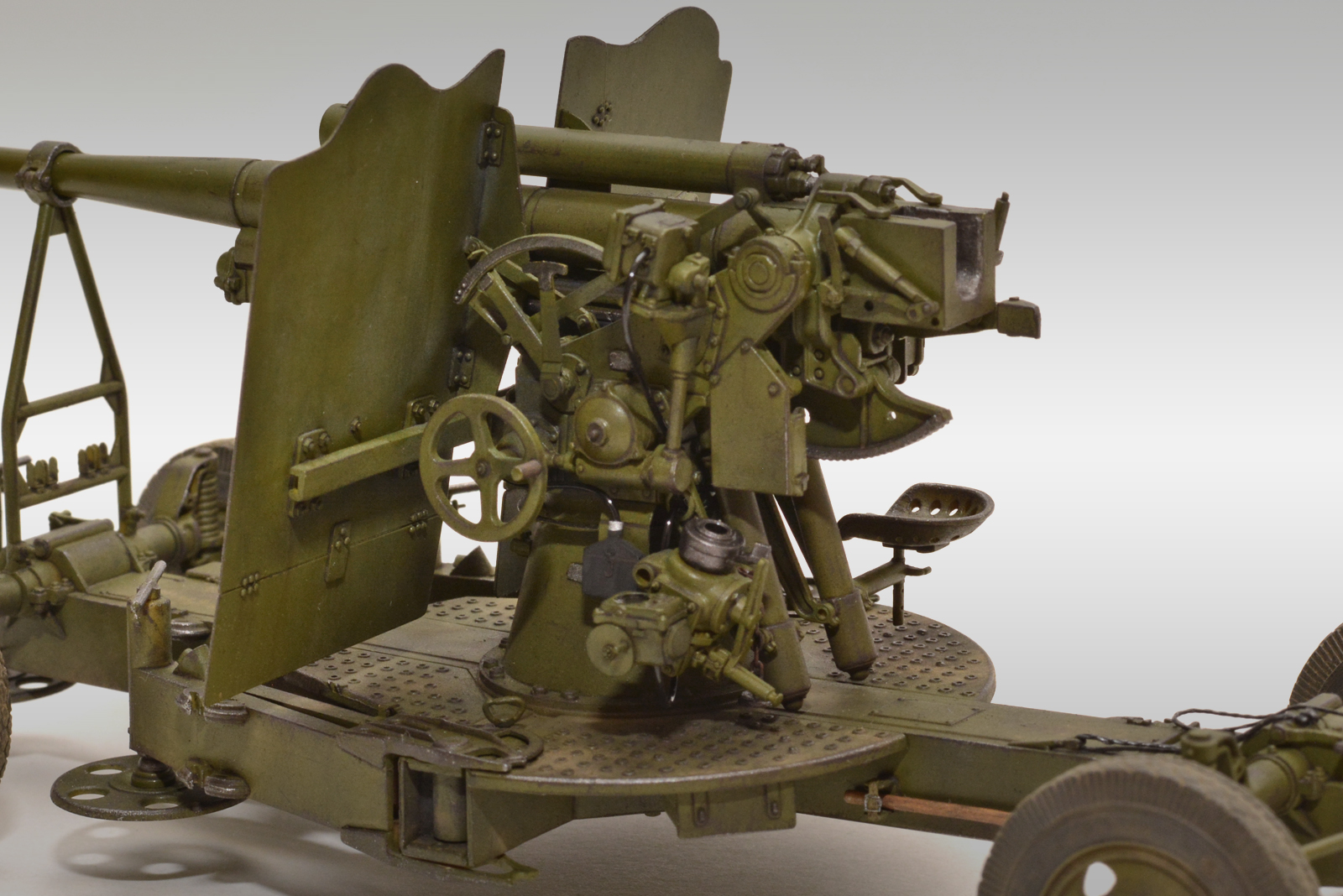

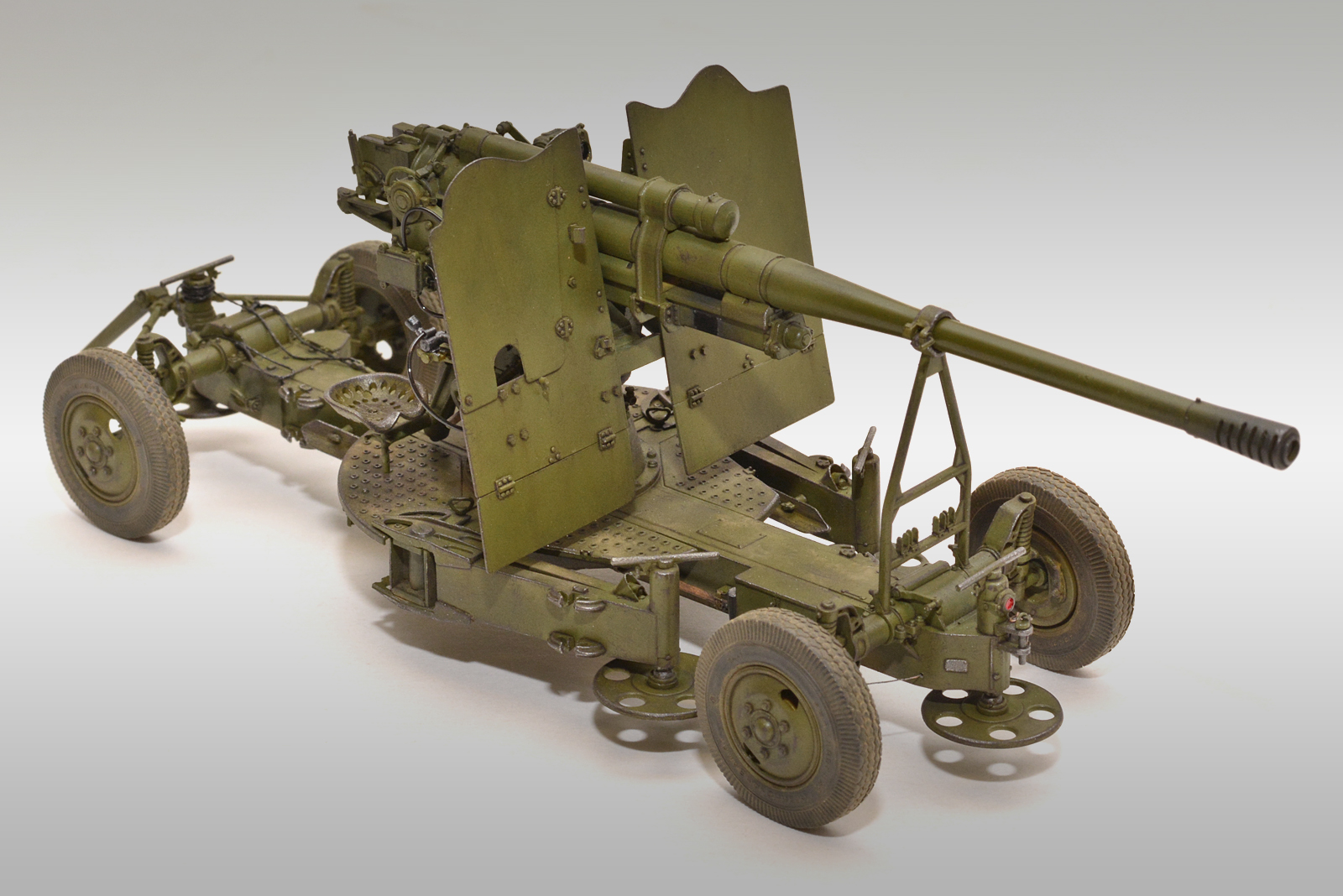

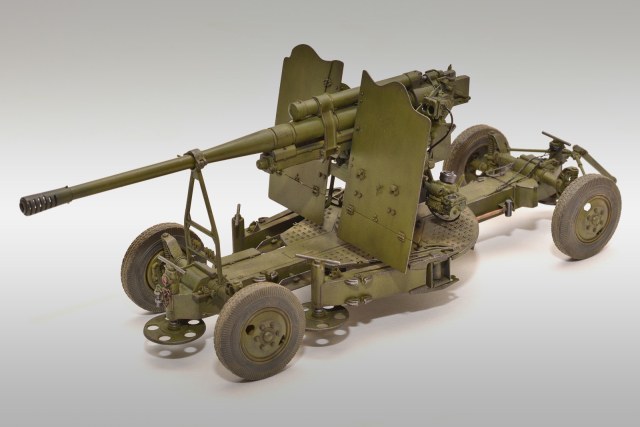

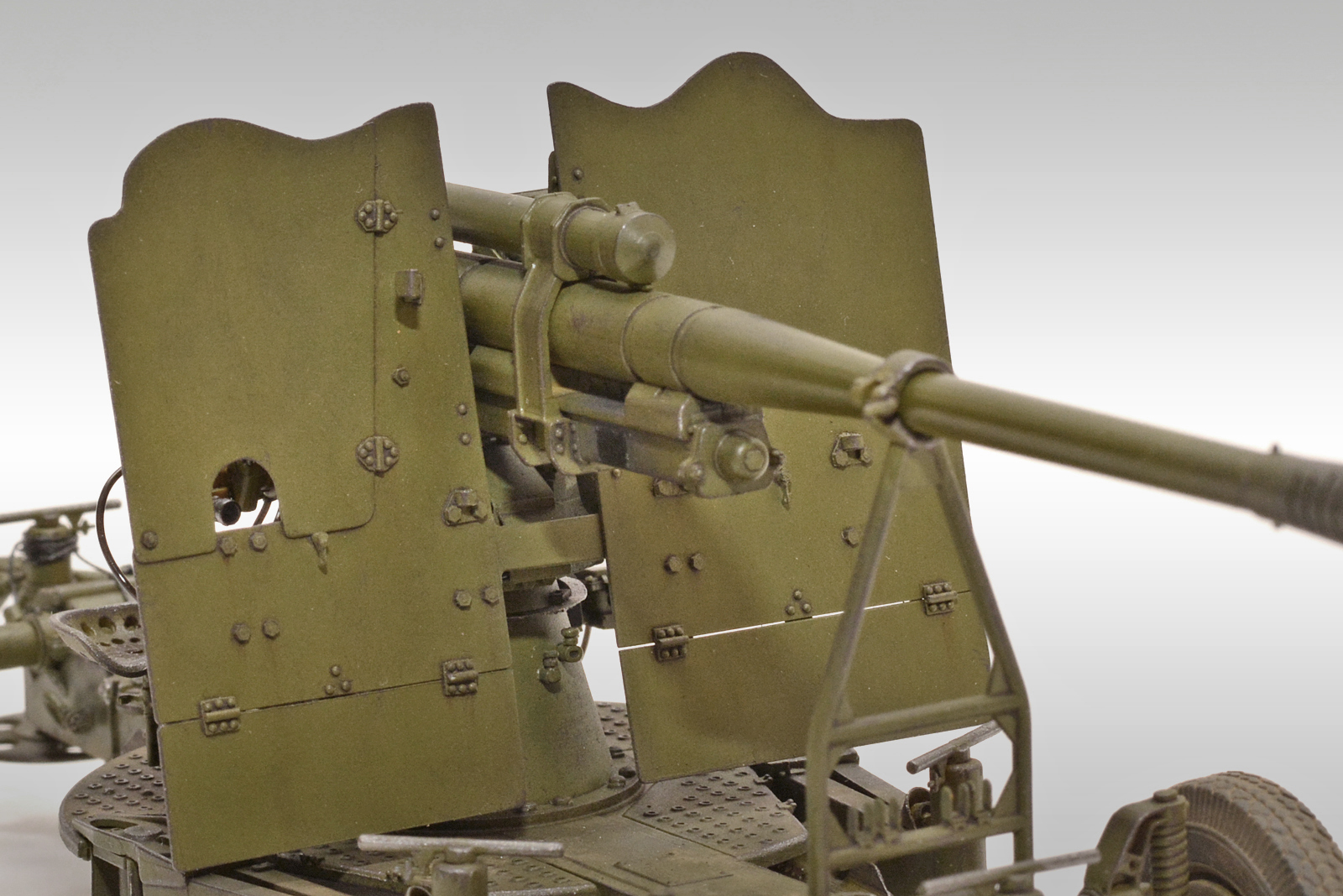

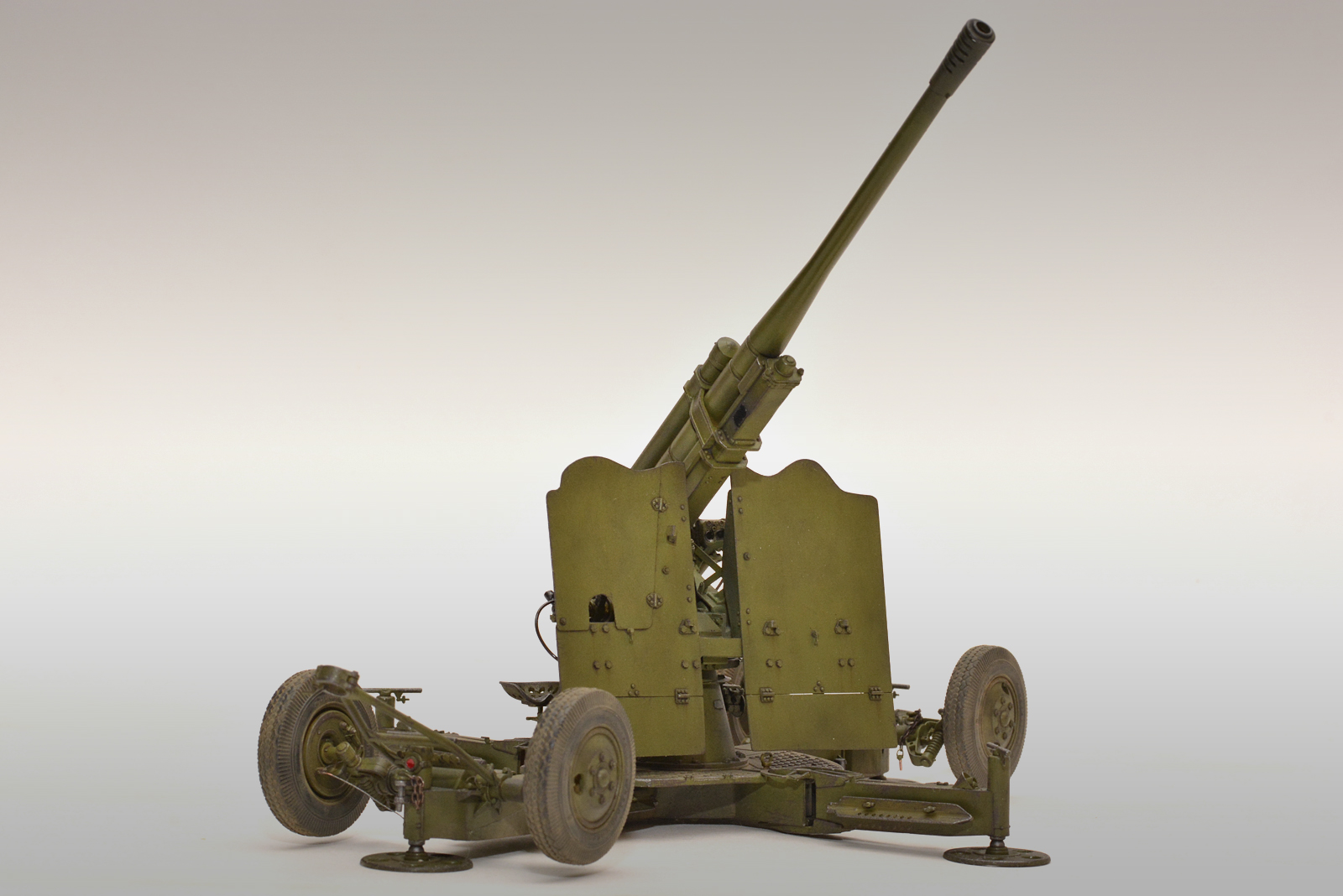

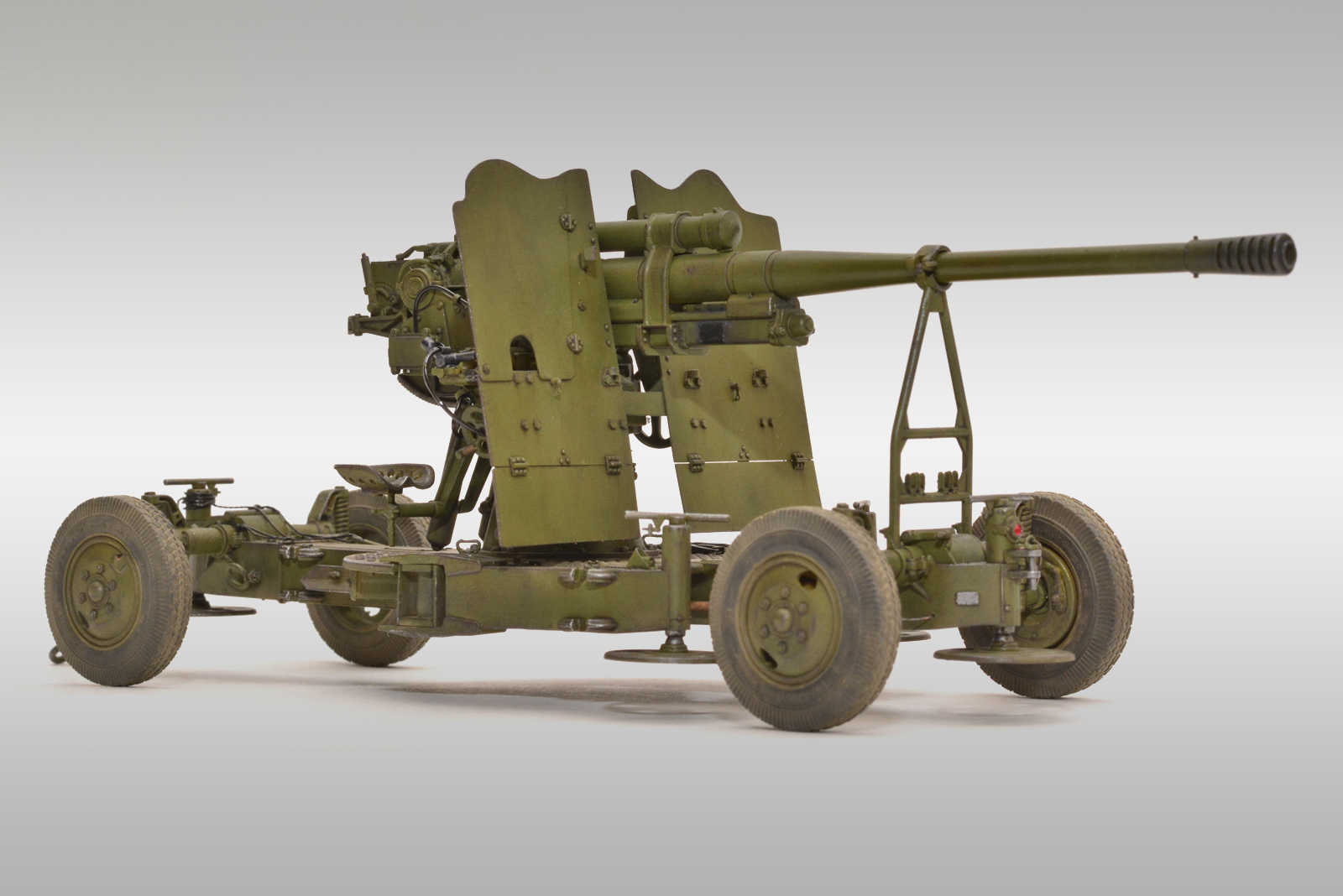

13. Из листового пластика, метизов от MasterClub, пивжести и ФТД из запасов смастерил щитовое прикрытие раннего типа и установил его на вертлюг. Делал его по фотографиям зенитки экспонируемой в Белорусском Государственном музее Великой Отечественной войны (г. Минск).

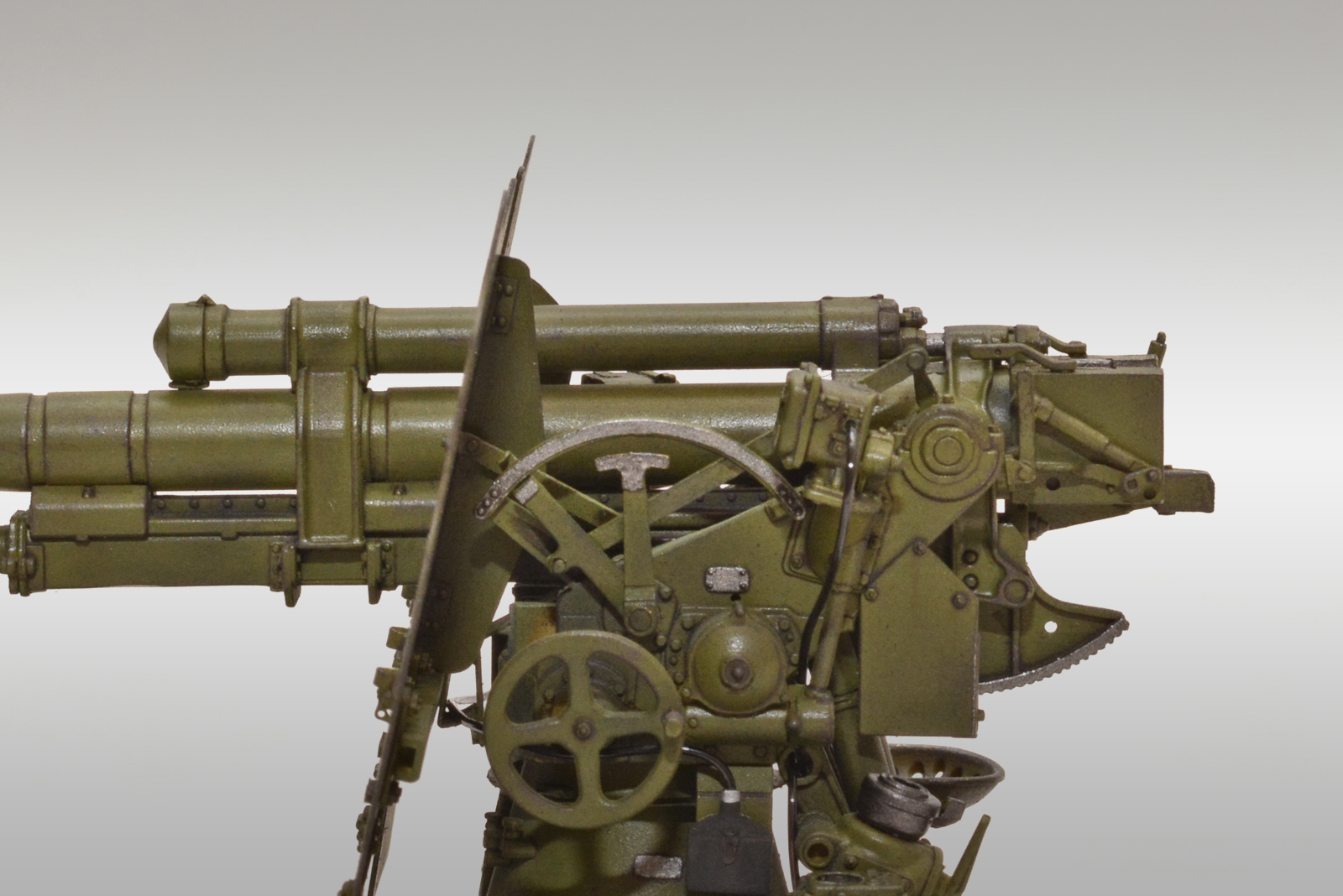

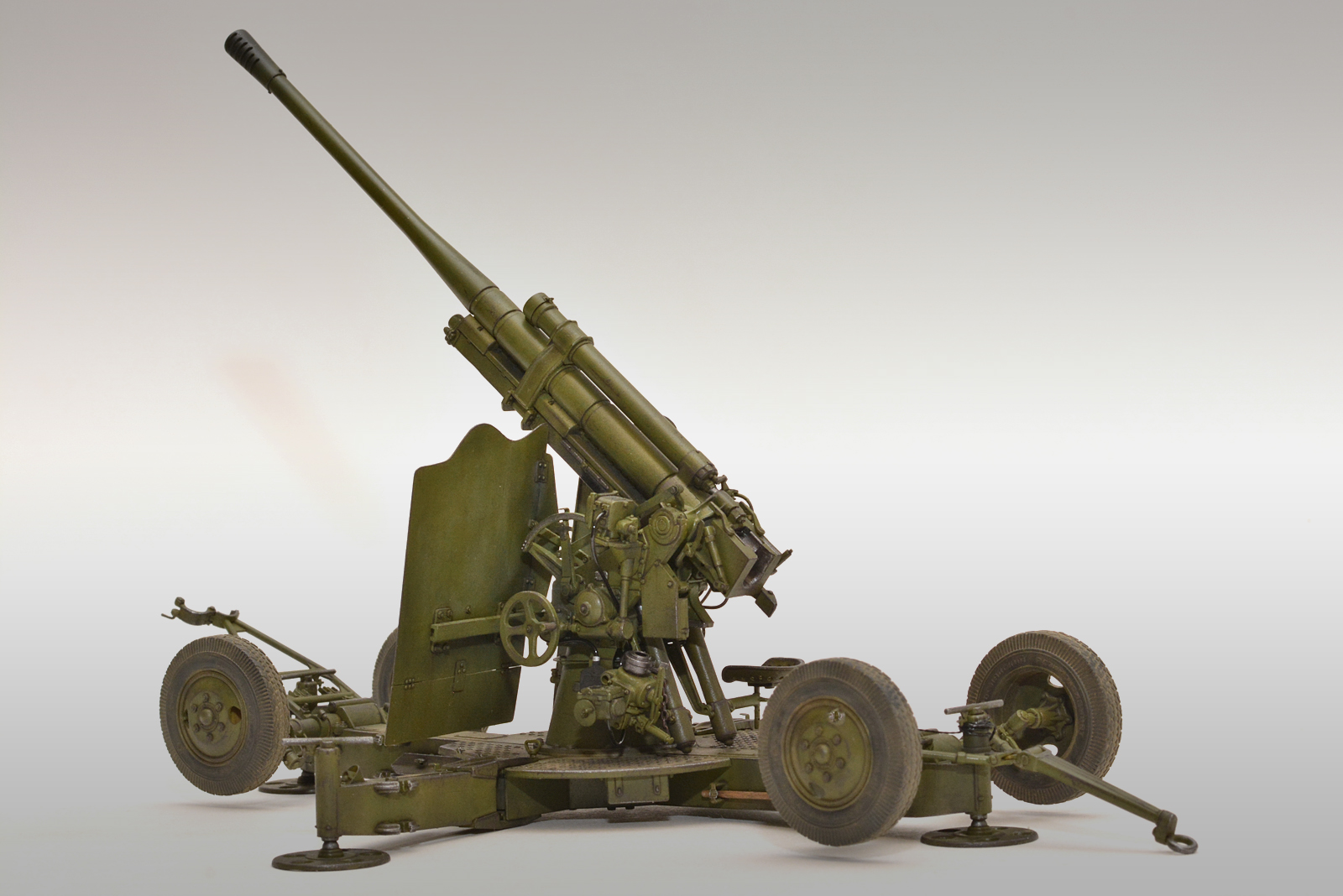

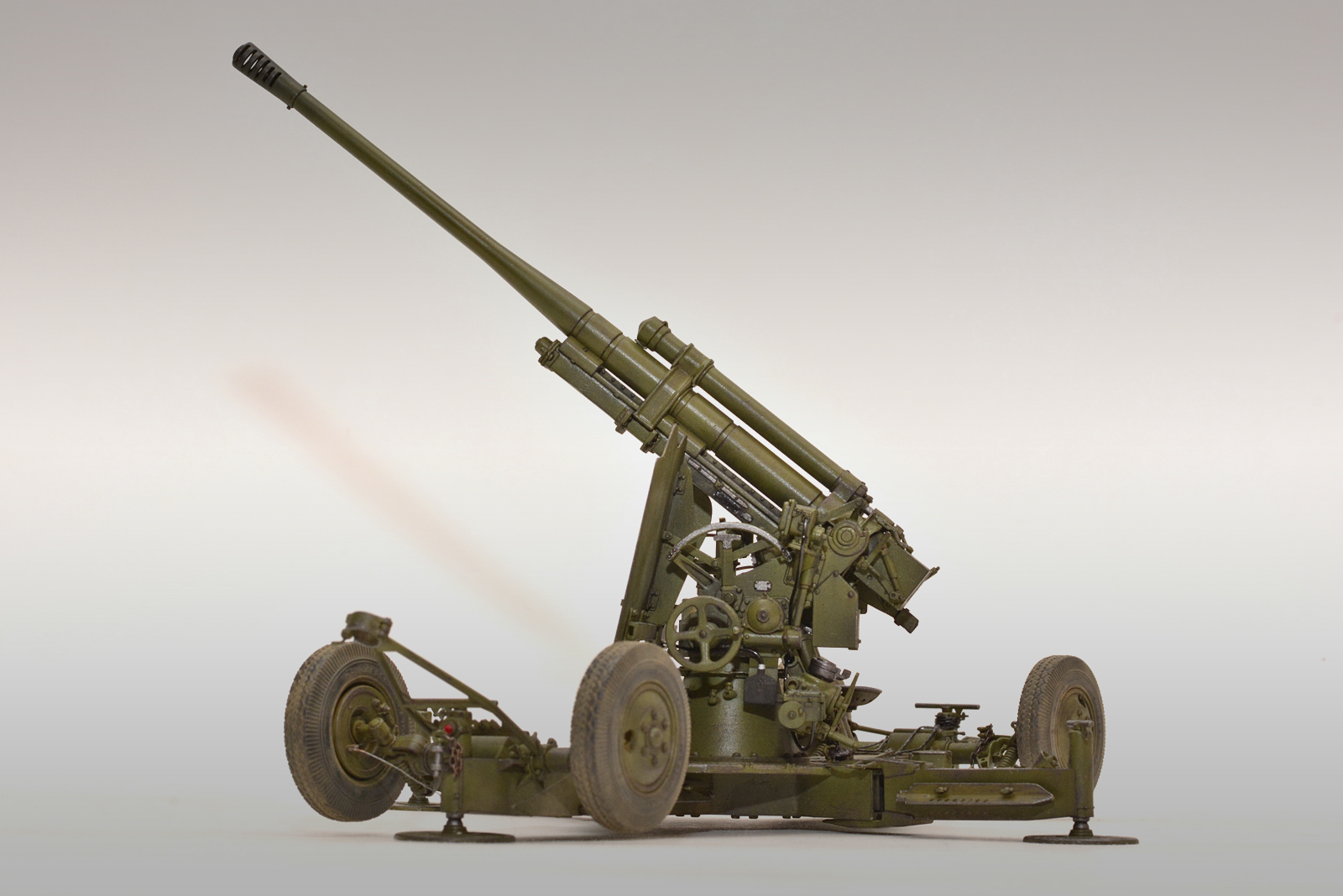

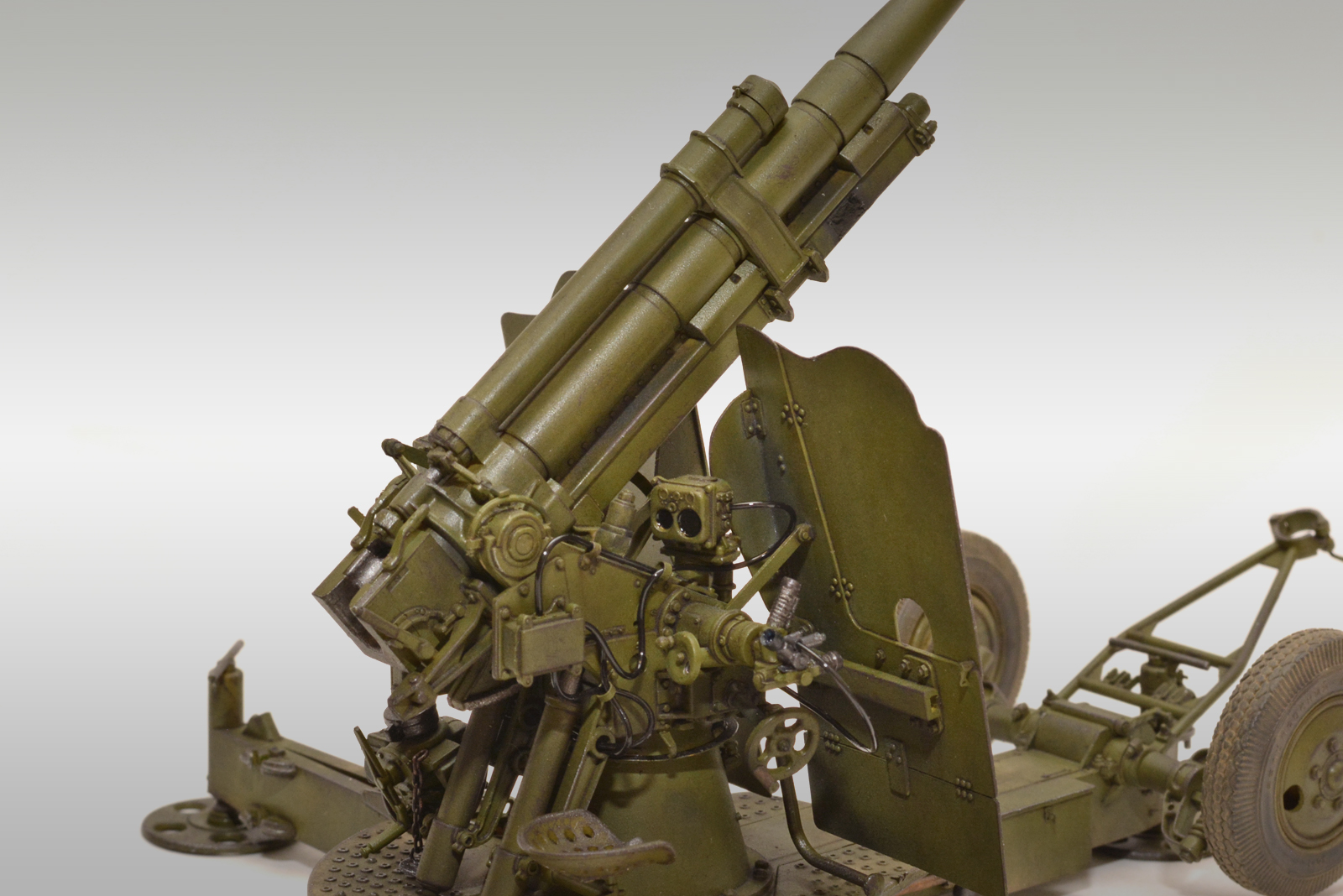

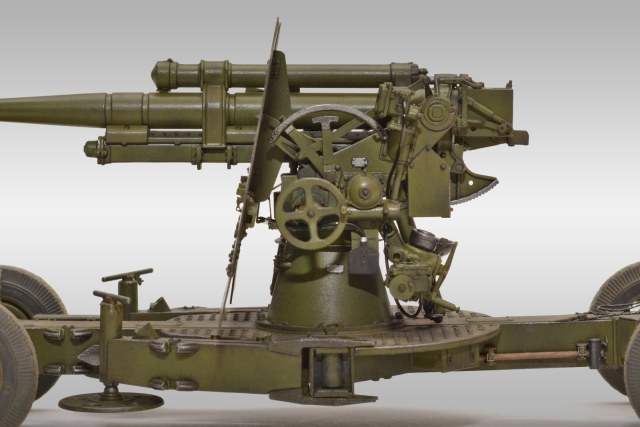

14. Сделал рабочим подъем / опускание ствола, установив на люльке тяги уравновешивающих механизмов с сохранением возможности их качания.

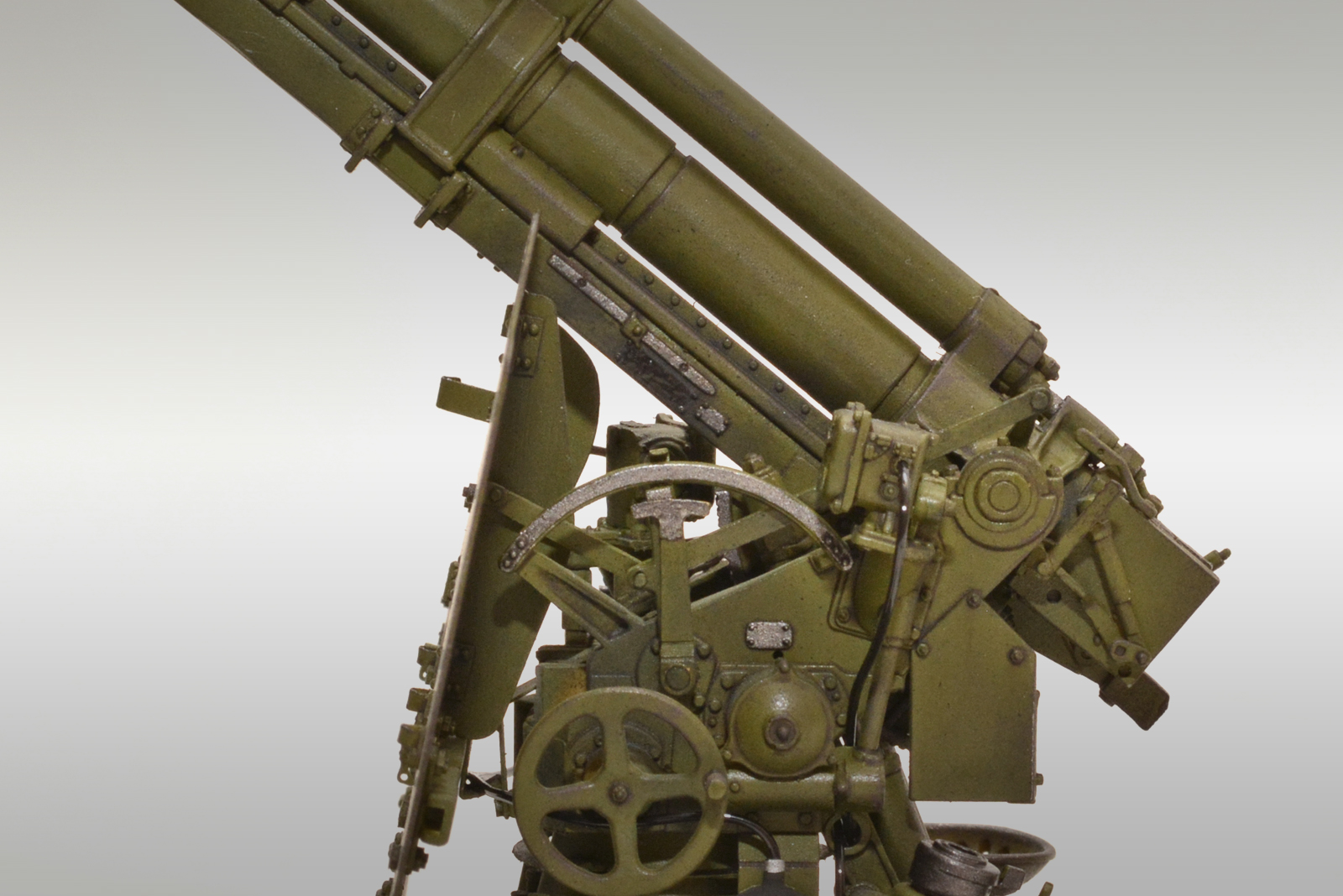

15. На прицеле вертикальной наводки разделил детали сектора углов возвышения и орудийного указателя (в наборе они выполнены одной деталью). Сделал их подвижными друг относительно друга. Орудийный указатель связал тягой со стволом. Теперь он перемещается вдоль сектора углов возвышения при подъеме/опускании ствола.

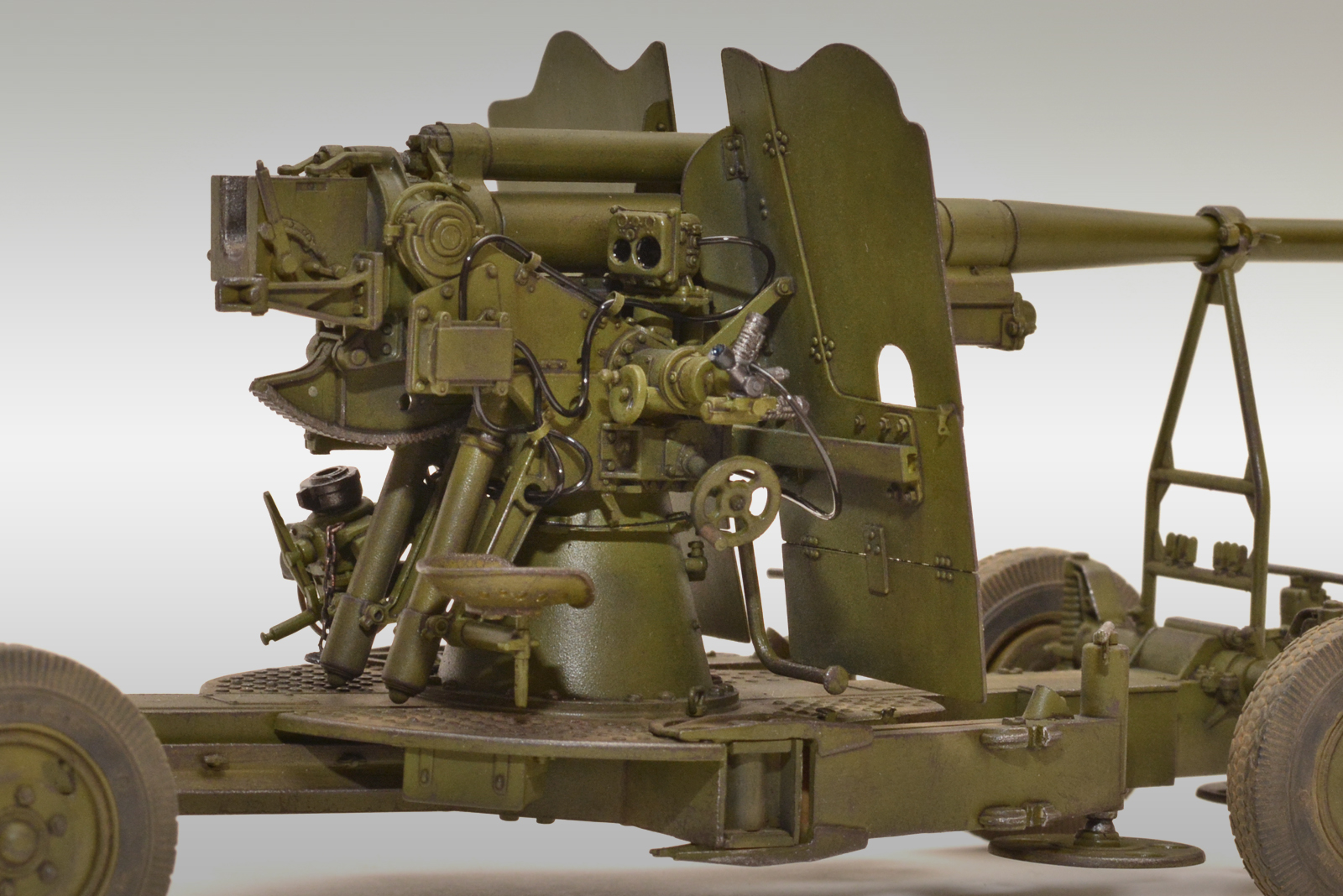

16. Из эластомерной нити и пивжести сделал электропроводку от орудийного распределительного ящика к принимающим приборам орудия от ПУАЗО-3.

17. Сделал отсутствующую крышку, закрывающую отверстие на установщике взрывателей в небоевом состоянии. На принимающем приборе установщика взрывателей установил недостающий маховик.

18. Из подручных материалов смастерил оптический прицел ПО-1М и установил его на штатное место.

19. Сделал аккумулятор подсветки лимбов и приборов орудия. Установил его на штатное место. С его подключением к электросистеме орудия так до конца и не разобрался. Поэтому временно бросил прямой провод от него на подсветку окуляра прицела ПО-1М.

Красил модель по привычной уже для себя схеме: базовый слой - акрил от Ганзы. Доп.тонировка и масляные точки - масляная краска от Сонет и Vista-Artista studio. Смывка - АК 045. Сколы - акрил от Vallejo (70.822) и Тамии (xf-56). Пигменты  - Wilder и Мастер Пигмент.

Результат работы представляю на Ваш суд. Надеюсь, модель Вам понравится ))
