HH-53B SUPER JOLLY GREEN GIANT
- Производитель:
- BILEK
- Тип двигателя:
- Газо-турбинная
- Тип техники:
- Военные
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:72
- Прочее:
- Вертолеты
- Страна-производитель:
- США
Модель производилась сразу тремя фирмами. Это: BILEK HH-53B/C, FUJIMI HH-53C Super Jolly Green, на сегодняшний день снят с производства и ITALERI HH-53C Super Jolly Green Giant.
Первоначально он создавался для использования корпусом морской пехоты США ,но в итоге получил распространение в Германии,Иране,Израиле,и Мексике. ВВСCIF использовали HH-53 "Super Jolly Green Giant" в эпоху завершения вьетнамской войны и после нее, модифицировав большинство из этих вертолетов в MH-53 Pave Low. НН-53В, известный как "Super Jolly", оборудовался спасательной лебедкой, устройством, сбрасываемым через кроны деревьев, и 76-м стальным тросом, дававшим возможность поднимать на борт из джунглей экипажи сбитых машин. Во Вьетнаме Super Jolly доказали свою эффективность. За первые три года боевых действий они спасли жизни 371 экипажа. Вертолет одновинтовой схемы, с рулевым винтом, двумя ГТД и трехопорным шасси. Использована информацию с сайтов
http://www.airwar.ru,
http://wikipedia.org/wiki,
https://igor113.livejournal.com/145916.html
http://www.heliborne.ru/issues/heliborne37-2.html

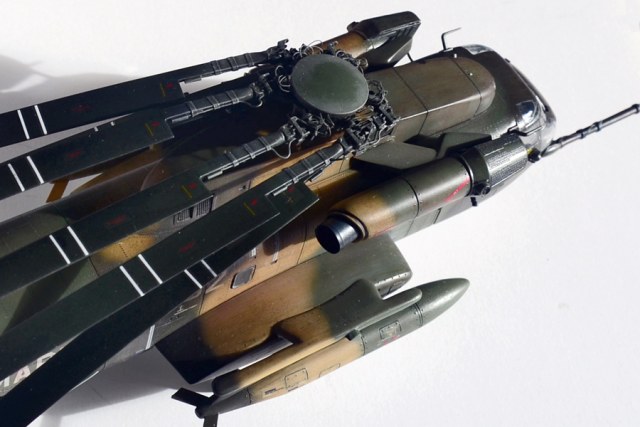

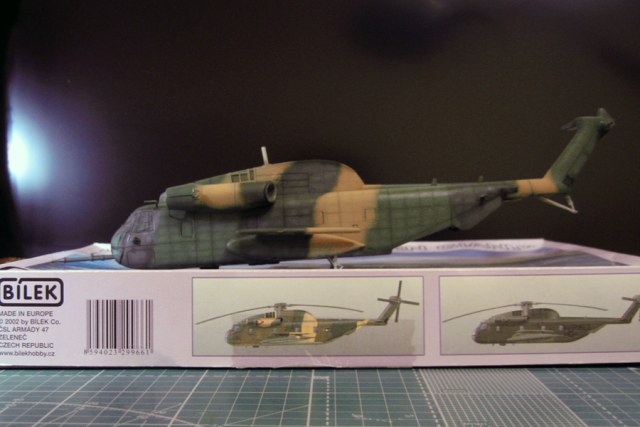

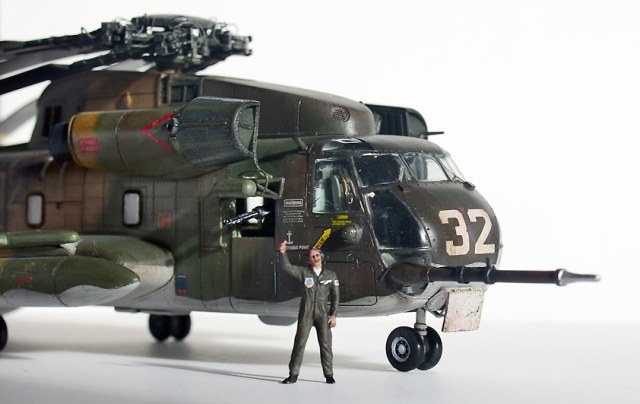

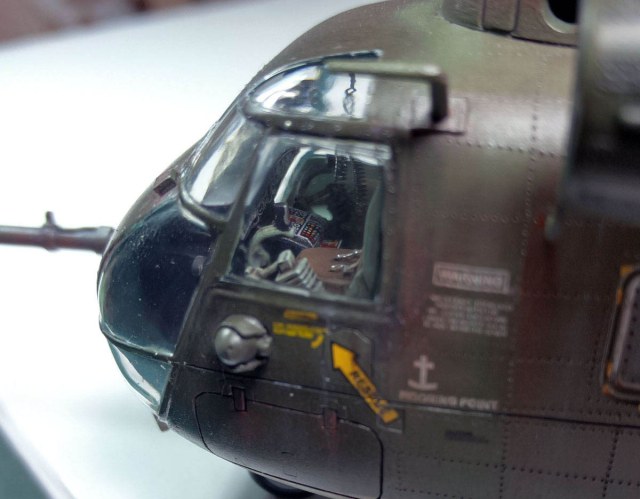

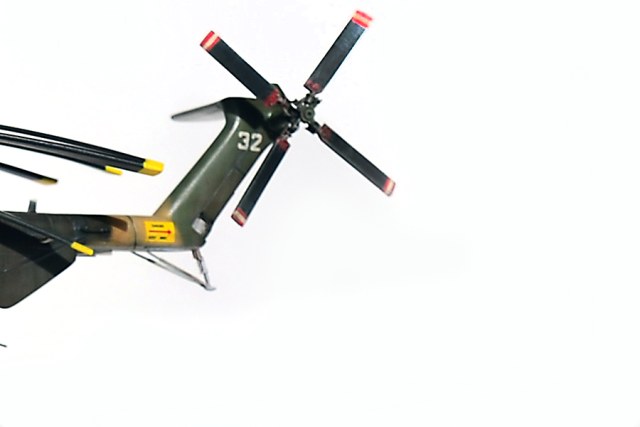

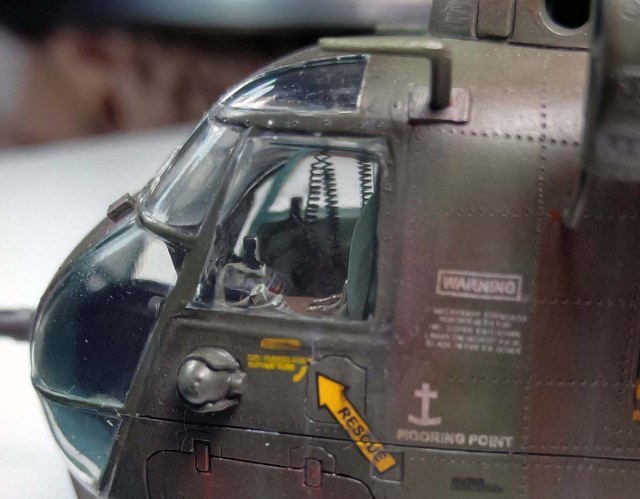

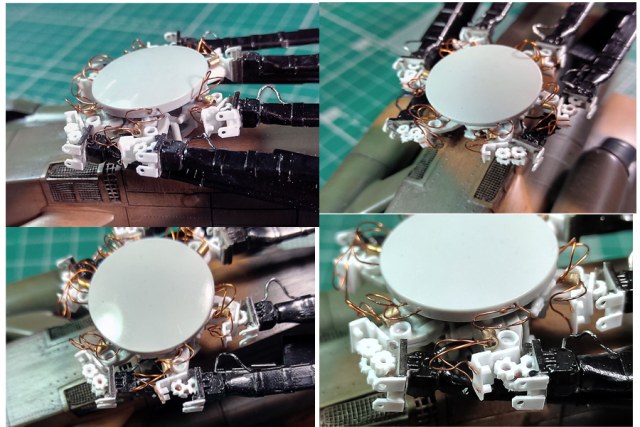

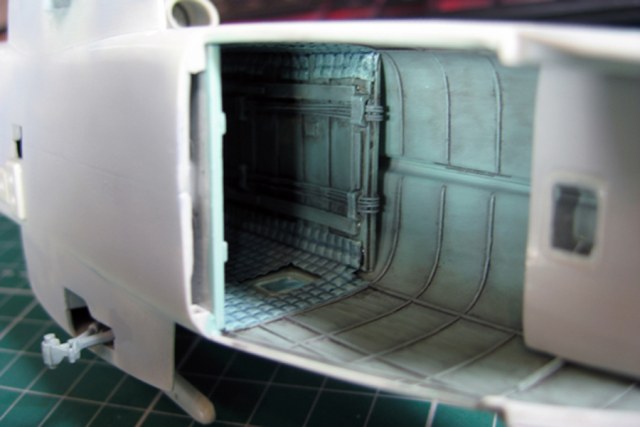

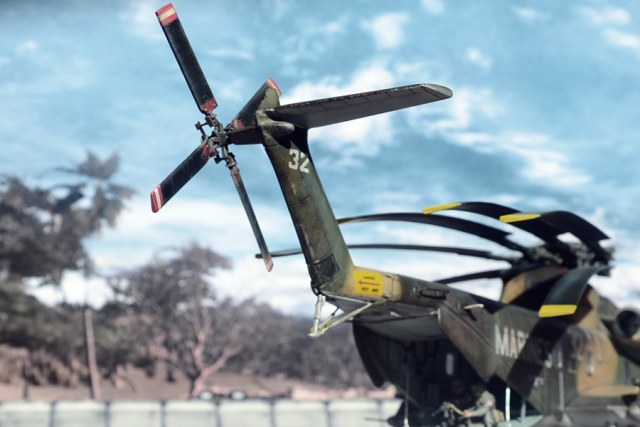

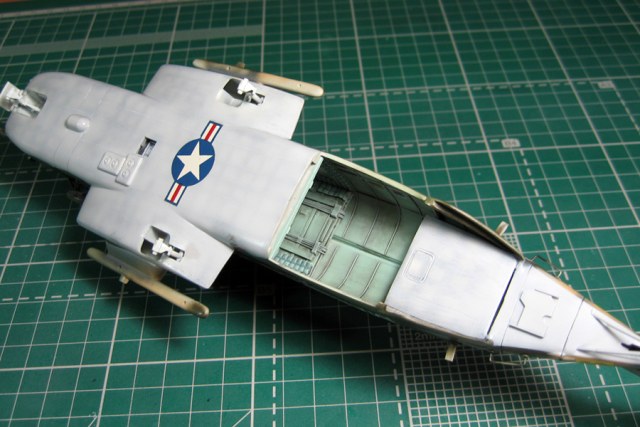

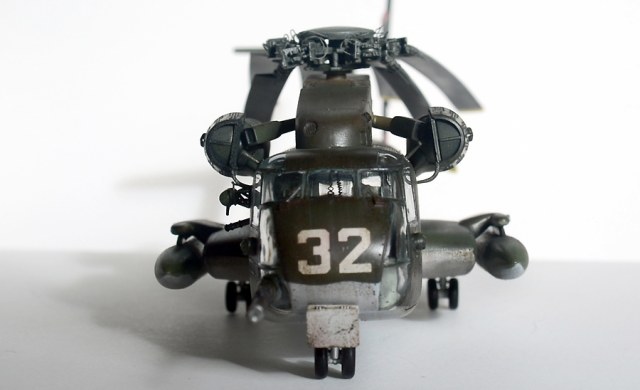

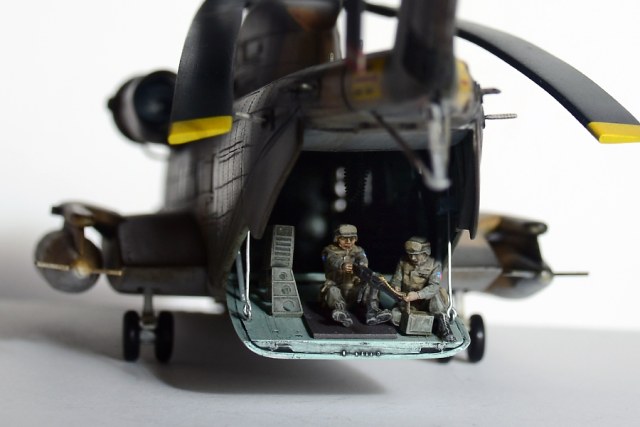

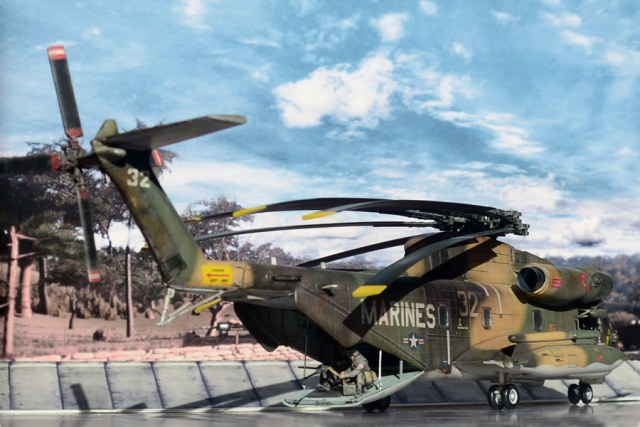

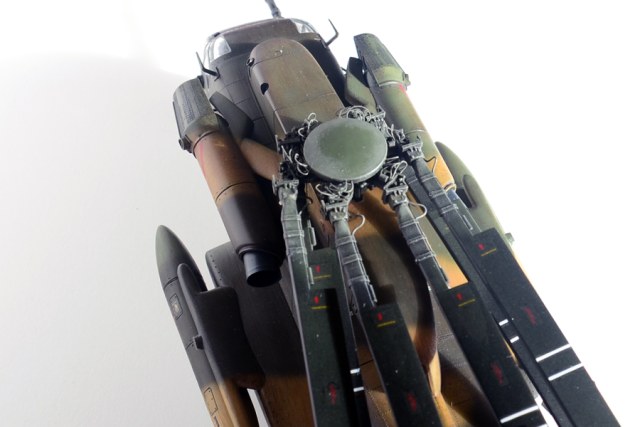

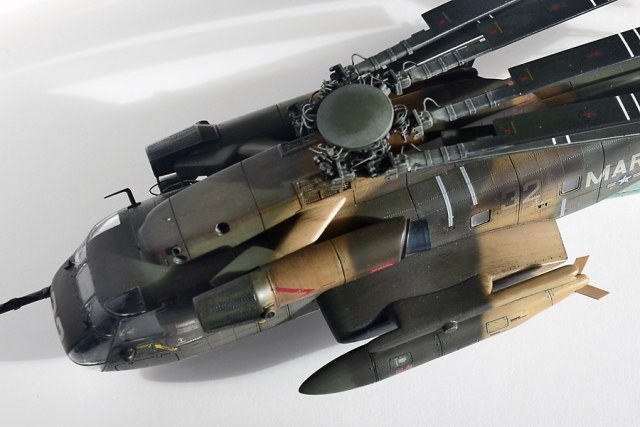

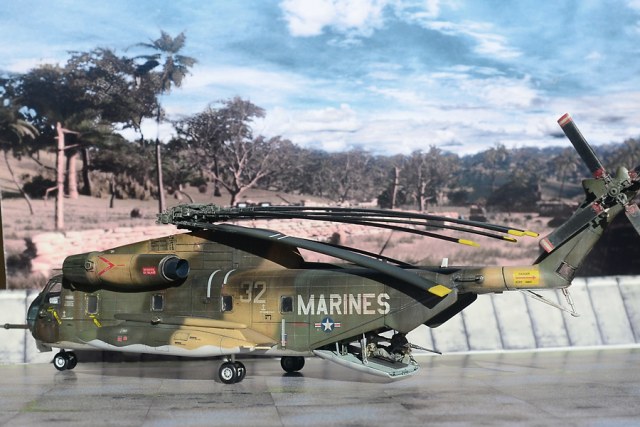

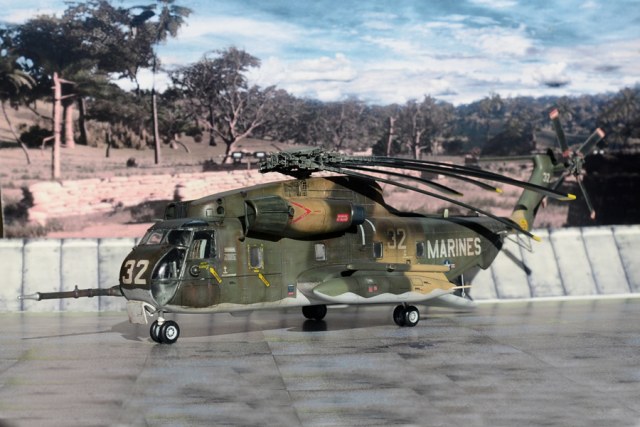

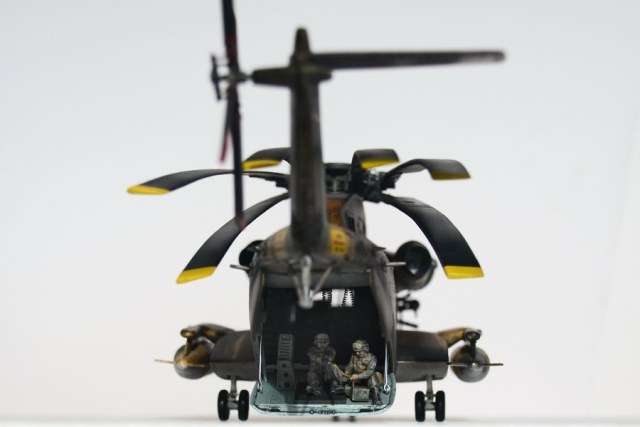

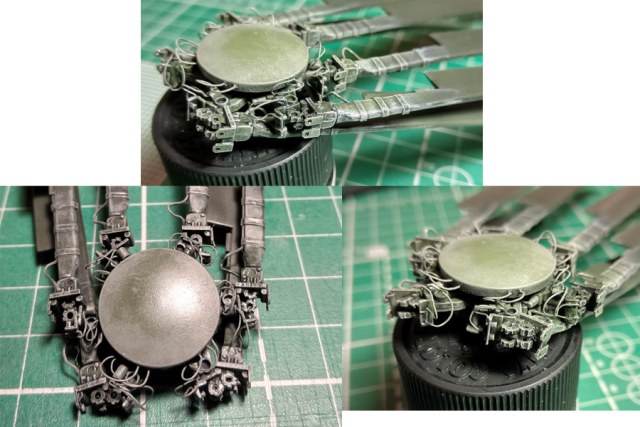

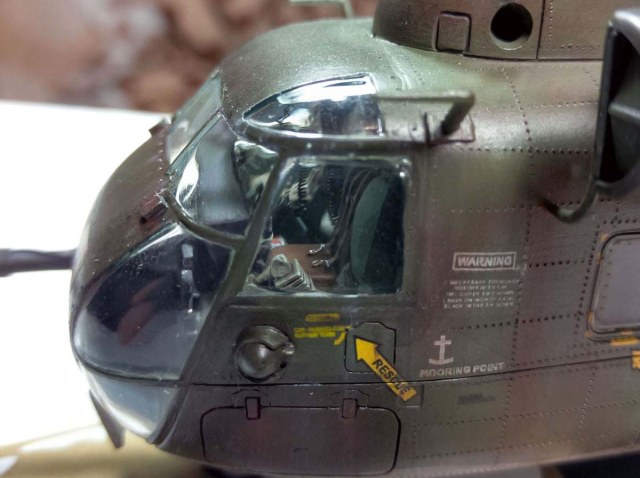

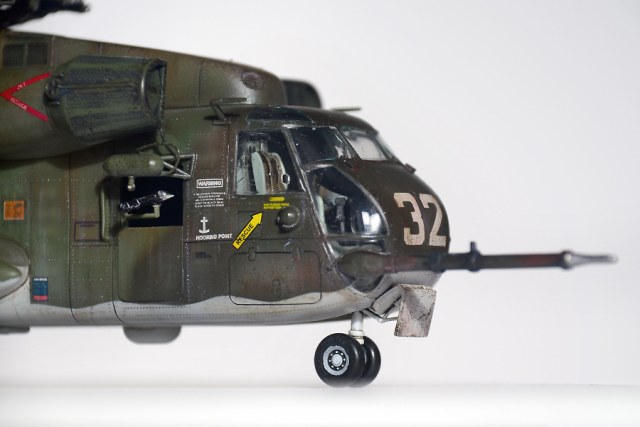

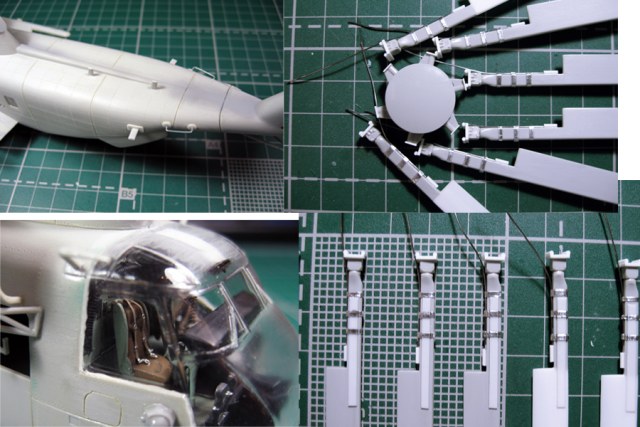

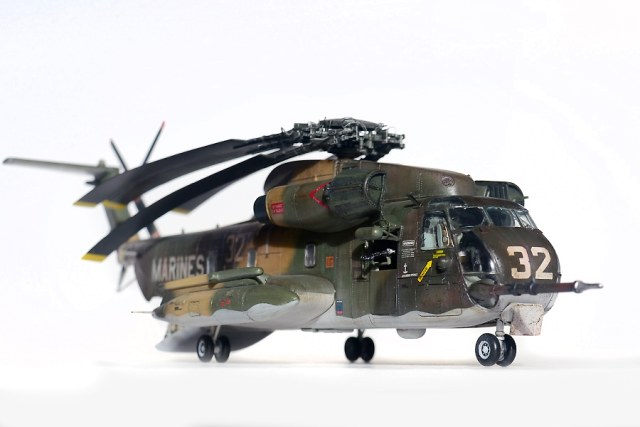

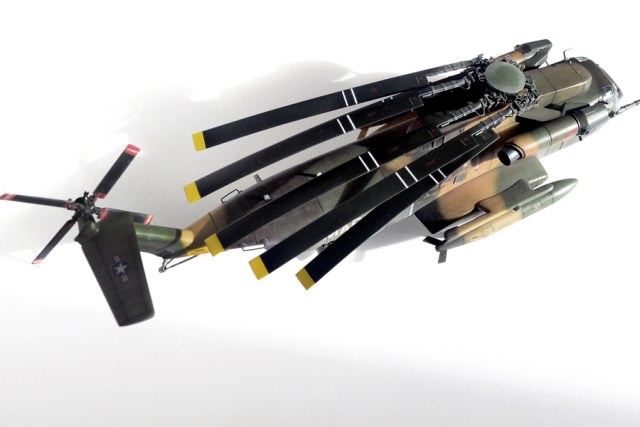

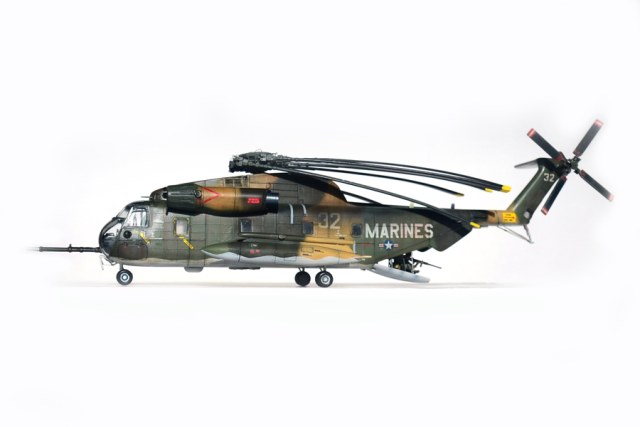

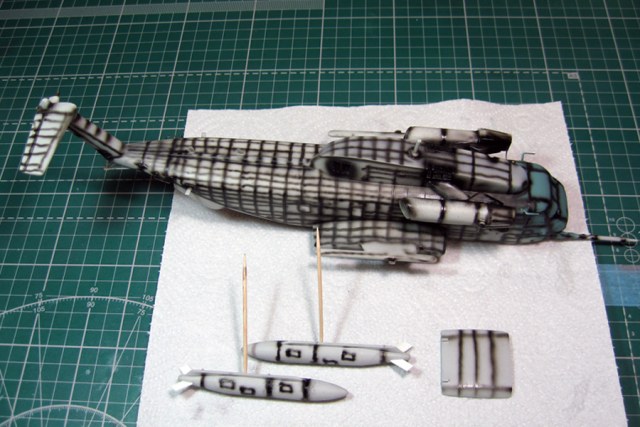

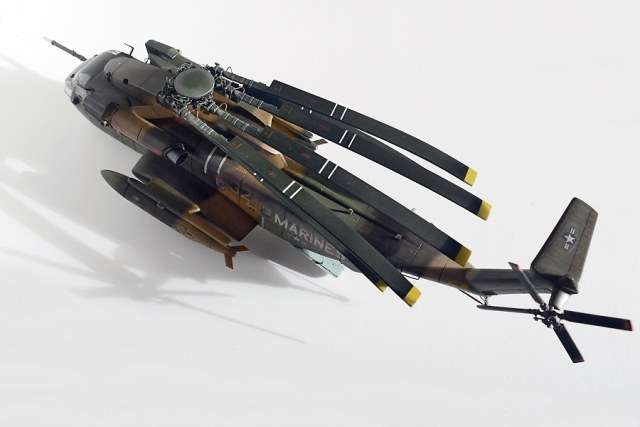

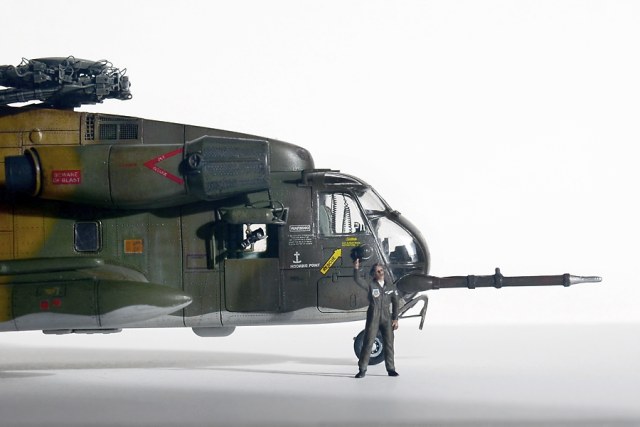

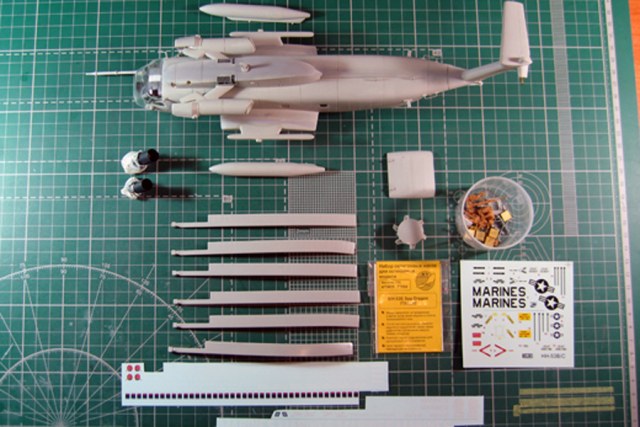

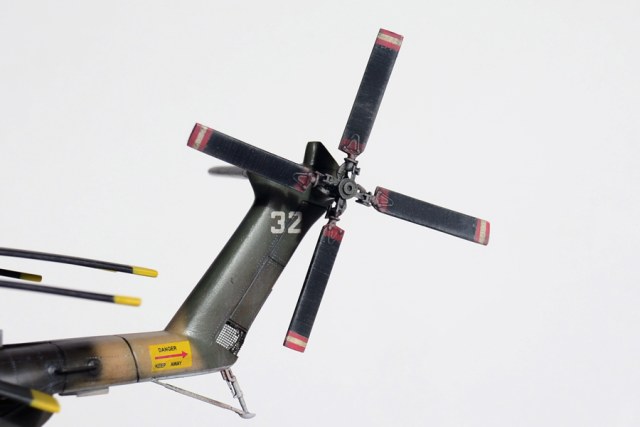

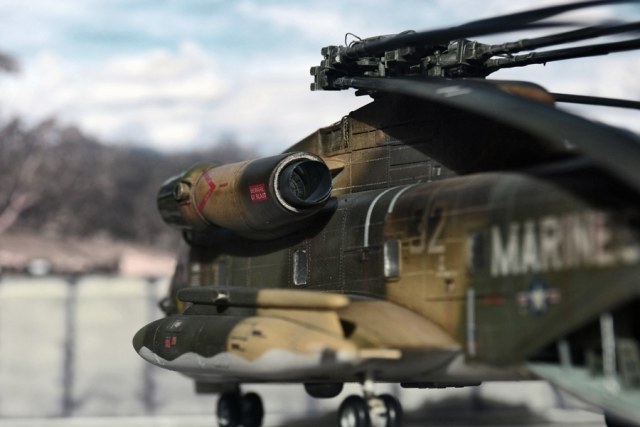

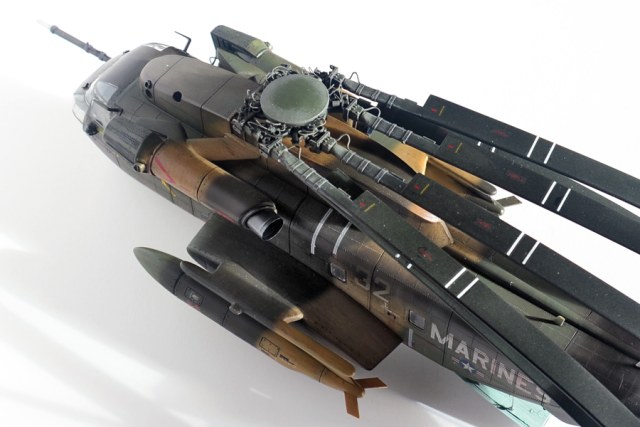

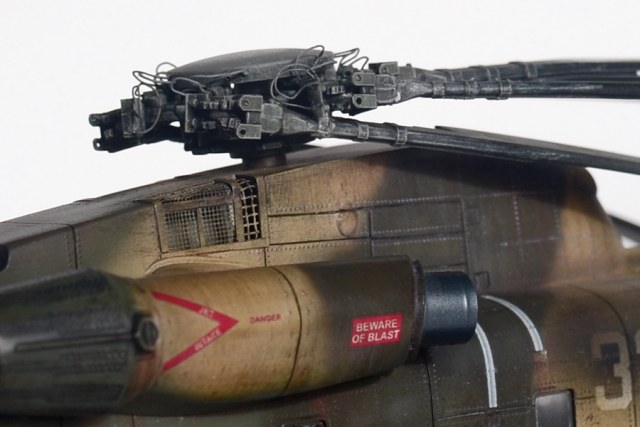

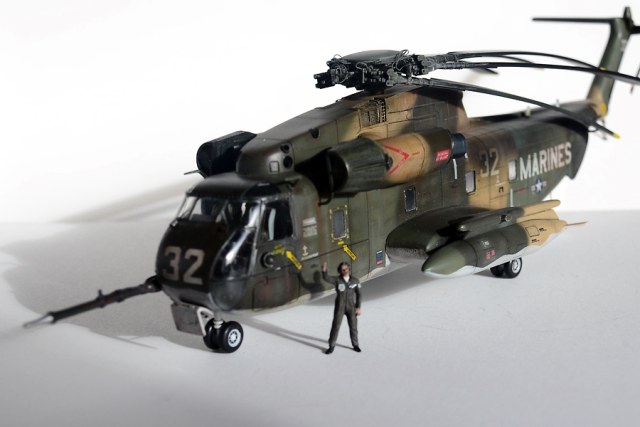

По модели. Модель не плохая, не хорошая. Всё в меру. Но поработать пришлось. Было сделано всё внутреннее убранство, от кабины до грузового отсека. Использовались пластик от Доширака и разные профили от Эвергрин. Фототравление использовалось в кабине, на креслах и приборных панелях, но всего этого к сожалению не видно, потому что как оказалось кабина после покраски переплёта стала маленькой и всё скрыла от глаз. Так же и грузовой отсек. Вся красота потолка, боковых стен и разных приборов и кабелей абсолютно не видно, хотя и задний люк открытый. Ну да ладно. Весь корпус был сошлифован со своим внешним клёпом и заново нарезана расшивка и нанесена клёпка с более правильным шагом. Много было работы над созданием втулки несущего винта. Было решено сделать сложенными лопасти, А штатная втулка из набора давалась черезчур примитивной. Нужно было сделать механизмы складывания лопастей и сымитировать трубки гидравлики. Всё было сделано из подручных материалов практически с нуля. Использовал опять пластик от Эвергрина и проволоку разных диаметров. Был так же доработан рулевой винт. У него была такая же примитивная пустая втулка как и на основном винте. Но это было сделать проще, так как не надо было делать механизмы складывания лопастей. Были сделаны выхлопы двигателей из пивной жести. Все вентиляционные решётки на фюзеляже были высверлены и заменены на фототравлённые. Ну и на откидывающейся грузовой рампе были посажены два морпеха от Звезды, заправляющие патронами и настраивающими свою пушку как говориться "на берегу".

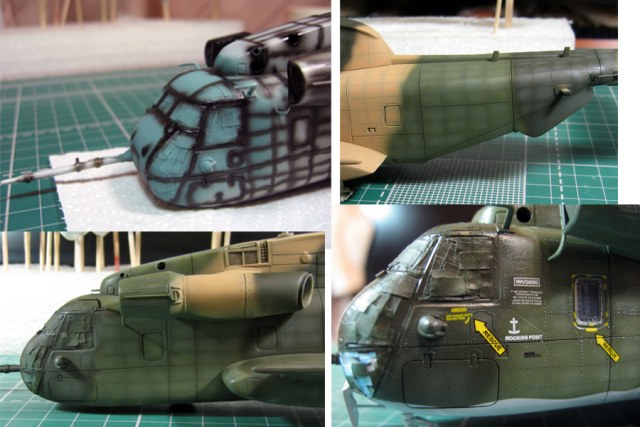

Покраска Тамиевским акрилом, смывка, тонировка жидкостями МиГ.
Стройка описана здесь https://karopka.ru/forum/forum427/topic27392/
Выставляю на Ваше обсуждение.
Оценки
Войдите, чтобы оценить работу.
Комментарии (76)
На сайте с 17.10.2016
56 16
Вах, вах, вах!....Для такого масштаба просто бомба!... Проведена огромная непростая работа и результат просто шикарный!...И публикация очень зрелищная! Браво, Роман!
На сайте с 31.08.2016
21 17
Очень круто!
Спонсор
На сайте с 14.12.2013
67 1822
Грандиозная работа!!! Посмотрел с удовольствием!!!
На сайте с 06.07.2014
43 937
+1
Спонсор
На сайте с 21.10.2009
48 4348
Титанический труд! Поздравляю!
На сайте с 11.11.2013
88 1349
Антон приветствую. благодарю за понимание проделанной работы.
На сайте с 11.11.2013
88 1349
Спасибо. Приятно слышать от такого мастера.
На сайте с 11.11.2013
88 1349
Денис, АвиаторКент спасибо за отзывы.
На сайте с 11.11.2013
88 1349
Мансур спасибо.
Спонсор
На сайте с 09.09.2014
94 17
Работа супер ! Представление модели шикарное ! 5+
На сайте с 06.01.2008
24 78
На сайте с 02.12.2011
0 5682
Отличная работа!
На сайте с 04.01.2015
91 6670
Классно!!!
На сайте с 30.01.2020
23 109
очень красивая и реалистичная работа, даже не хочу искать недостатки.
Поздравляю.
На сайте с 14.07.2015
20 28
Отлично исполнено и красиво подано!!!
На сайте с 02.11.2013
51 42
Это же круть крутейшая!
На сайте с 03.09.2020
50 1
Шикарная работа!!!
На сайте с 04.02.2017
228 3487

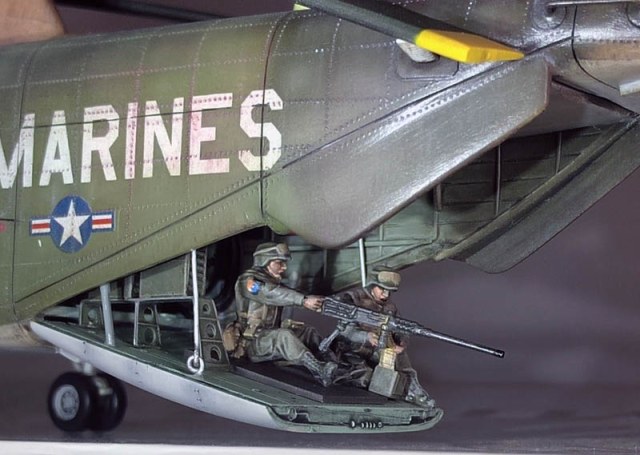

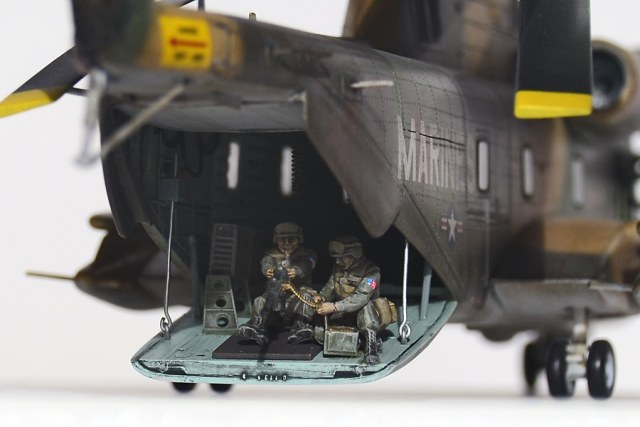

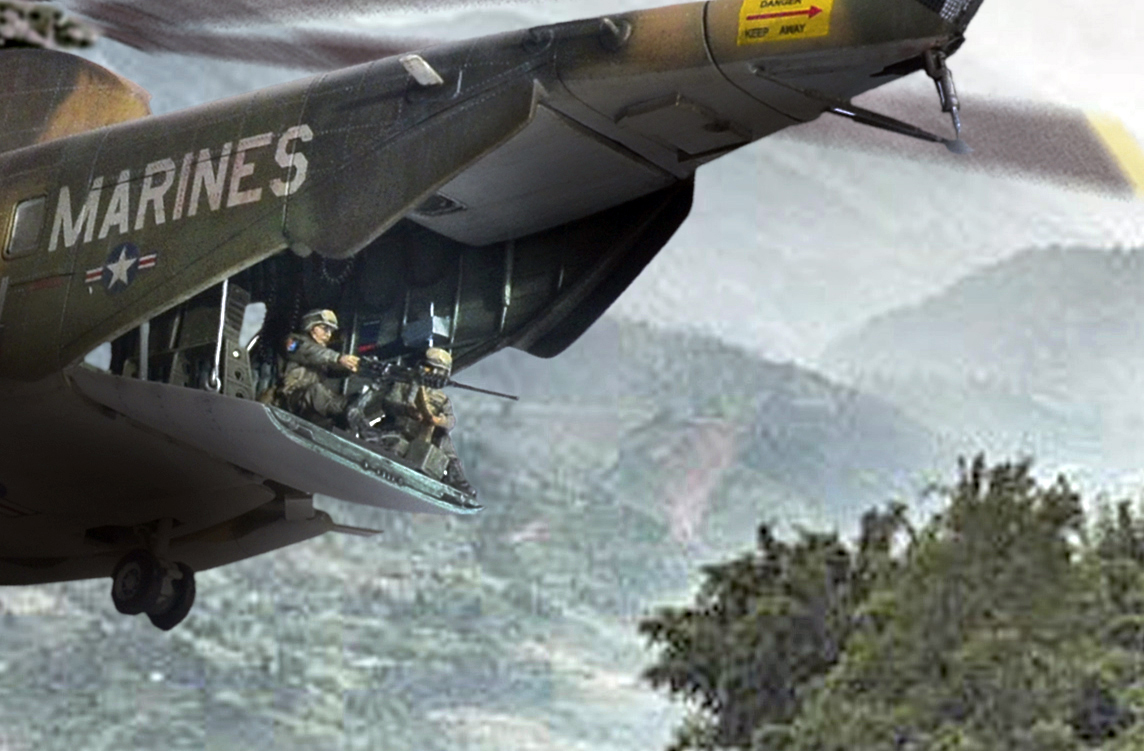

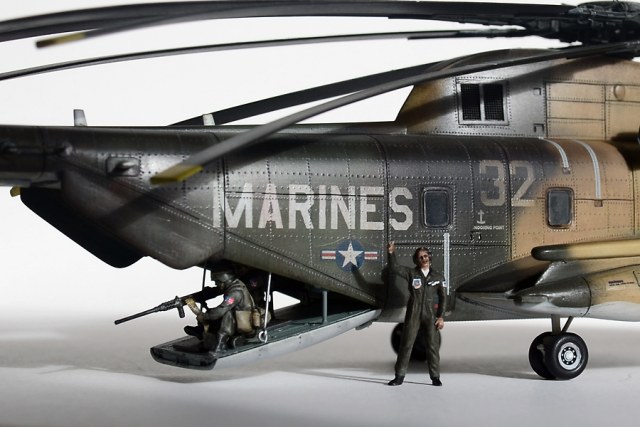

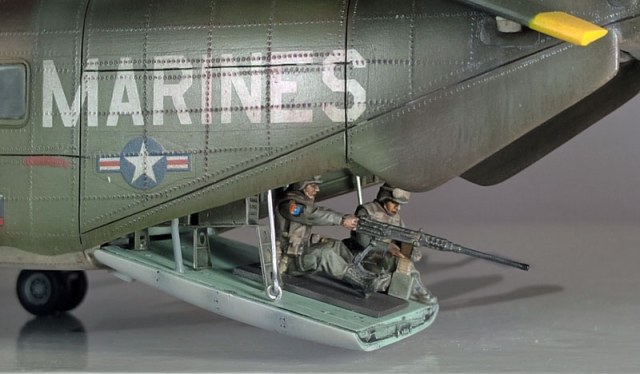

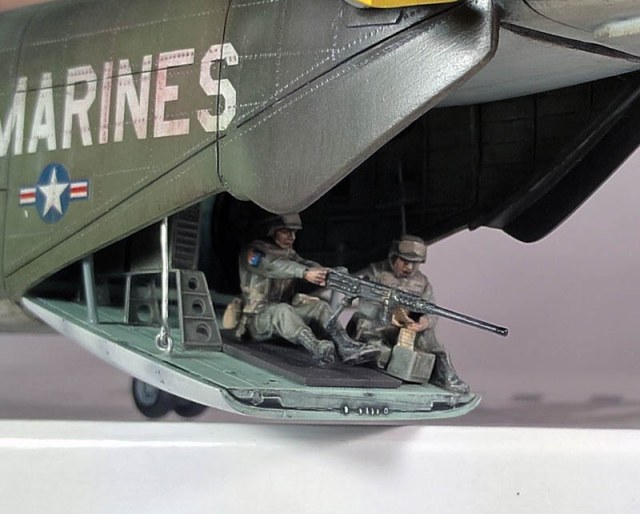

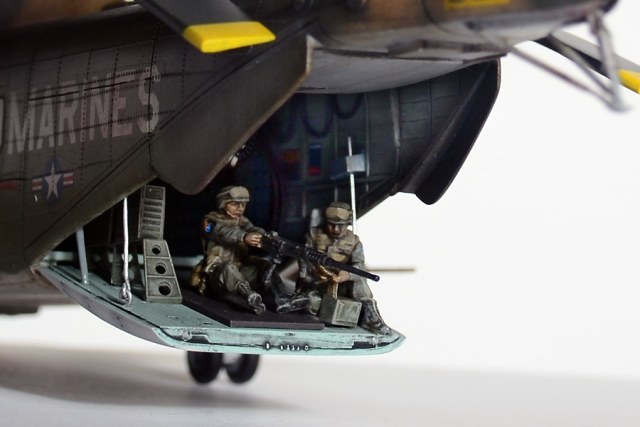

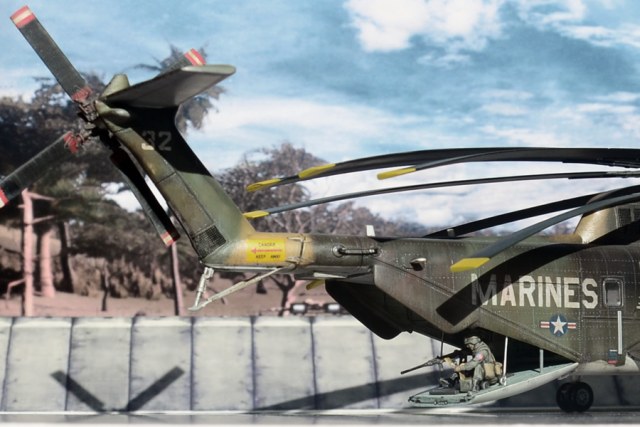

Отлично сделано и подано на обозрение))) Этих двоих сироток сзади, наверно какими нибудь страховочными тросами пристёгивали? чтоб не потерялись невзначай:-)
На сайте с 23.11.2012
18 0
Роман, добрый день.

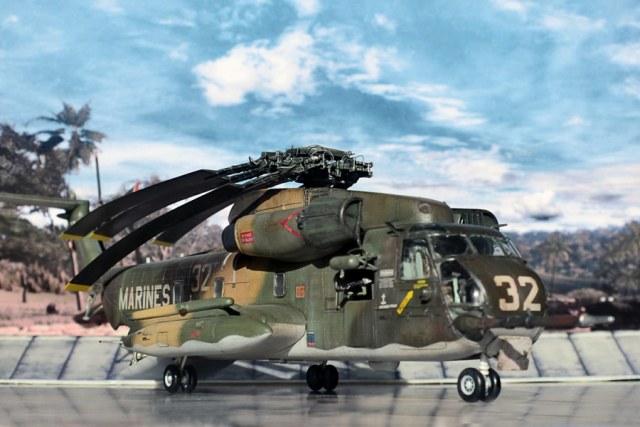

Отличная работа. Особенно классно смотрится на фоне.
Александр.
На сайте с 31.12.2011
83 3117
Великолепная работа!
На сайте с 03.02.2020
0 69
Крепкая работа! Отлично!
Спонсор
На сайте с 25.06.2017
25 950
Как всегда, красивая подача и отличная работа. Здорово!
На сайте с 11.11.2013
88 1349
Михаил, Матвей, Дмитрий спасибо
На сайте с 11.11.2013
88 1349
Каспий спасибо за Ваш отзыв.
Алекс, рад, что Вам понравилось
На сайте с 11.11.2013
88 1349
Игорь привет. рад тебя слышать.
На сайте с 11.11.2013
88 1349
Спасибо Вам мужики за одобрение моих трудов.
На сайте с 11.11.2013
88 1349

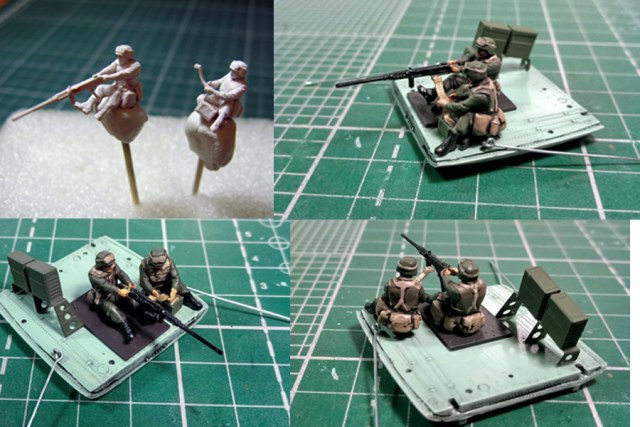

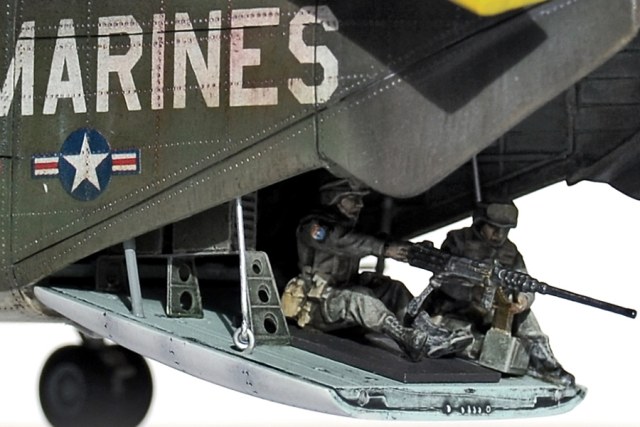

Приветствую Mоngol. Да, Точно. Морпехов пристёгивали к рампе ремнями к поясу-бандажу. Иначе конечно Моменто морэ. Тут как с установщиками окон не получится. Помните как в анекдоте: "Звонок в дверь. Здравствуйте, я Ваш установщик окон. -Так Вы уже устанавливаете у меня окна?! - Да я из окна выпал!"
А если с вертушки в море соскользнёшь, назад в дверь не позвонишь))))))))
На сайте с 11.11.2013
88 1349
Правда ремешки какие-то хлипкие!
На сайте с 11.11.2013
88 1349
Александр рад слышать. Спасибо, что заглянули.
На сайте с 11.11.2013
88 1349
Игорь спасибо
На сайте с 11.11.2013
88 1349
Михаил, Андрей благодарю за вашу оценку
На сайте с 01.04.2014
131 745
Точно!
Спонсор
На сайте с 17.10.2010
724 9624
Прекрасная работа, что в общем то было понятно уже при просмотре стройки.
И фотосессия отличная
На сайте с 11.11.2013
88 1349
Андрей, Борис спасибо
Спонсор
На сайте с 05.08.2010
103 18697
Шикардос! Рома, в очередной раз порадовал!
На сайте с 11.11.2013
88 1349
Игорь! рад, что понравилось.
На сайте с 25.12.2014
0 777
Не знаю даже как написать. Великолепно!
На сайте с 05.07.2020
7 1
Отличная работа и подача! Первые фото словно кадры из фильма, в голове заиграла "Fortunate Son" и ждешь актерского состава на следующих снимках))
круто, за фотки отдельный респект
На сайте с 11.11.2013
88 1349
Мужики спасибо. Я старался.
На сайте с 11.09.2015
16 2002
Роман, у Вас всегда стимулирующие модели! Хочется моделить после просмотра! Понравился Зеленый гигант! Круто!
На сайте с 15.11.2008
133 223
круууть!
На сайте с 11.05.2007
176 134
Шикарно!!! Очень шикарно!!! Суперско получилось!! честно...
На сайте с 11.11.2013
88 1349
Виктор спасибо за добрые слова. Я стараюсь, чтобы зрителям было интересно смотреть. И Вам тоже желаю успехов.
На сайте с 11.11.2013
88 1349
Антон, Олег благодарю мужики.
На сайте с 03.02.2011
60 38
Отличная проработка,красиво смотрится.
На сайте с 28.06.2013
26 11
Чудесная работа! Моя любимая тема, посмотрел с огромным интересом. Роман, Вы большой молодец.
На сайте с 04.11.2013
12 198
Классно!
На сайте с 11.11.2013
88 1349
Мужики спасибо за отзывы. Буду стараться дальше
На сайте с 30.11.2020
2 0
неимоверно круто!
На сайте с 11.11.2013
88 1349
Спасибо Алексей
Спонсор
На сайте с 30.06.2012
137 5311
Красивая работа !!!
Фото очень понравились !
Спонсор
На сайте с 08.11.2008
38 3584
здорово! и как то передает дух того времени. (я уж было подумал что еще и дрова "те самые" но нет. но и эти немногим лучше то )
да... когда я своего соберу.... неизвестно... но нескоро.
Спонсор
На сайте с 18.01.2015
19 0
отлично, смотрел с удовольствием
На сайте с 11.11.2013
88 1349
Дмитрий рад, что заглянул. Спасибо.
На сайте с 11.11.2013
88 1349
Дмитрий успехов в сборке своего толстяка. Буду ждать в прихожей.
На сайте с 11.11.2013
88 1349
Рад, что понравилось. Спасибо.
На сайте с 15.08.2007
30 65
Просто сногсшибательно! Очень здорово!
Один вопрос - что за морпехи от Звезды? Прикид у них интересный. Комбезы (или форма) - олива, боты - черные Джанглы, разгруз Allice. Все в тему Вьетнама, а на голове что-то похожее на современный LVH, или MICHс очками в чехлах. Но это я так, не очень серьезно. Просто не видел такого набора у Звезды, а набрал бы стопочку.
На сайте с 11.11.2013
88 1349
Вадим приветствую Вас.
Вот этот наборчик. Я сам его несколько штук прикупил для вот таких доделок.
Продаётся во всех интернет магазинах
7414 Звезда 1/72 Американский станковый пулемет "Браунинг"
Спонсор
На сайте с 03.07.2011
28 1723
Красавец! Вы его все таки закончили!
На сайте с 15.08.2007
30 65
Ясно, спасибо! Это на Ирак 91 года.
Камуфляж Chocolate-Chips и снаряга периода. Есть у меня в коллекции.
На сайте с 16.12.2019
0 0
Красивая модель. Как живая. Внутрянка и втулка несущего винта вообще вызывают восторг. Как начну собирать, обязательно "творчески позаимствую".
Правда есть несколько "но". HH-53B/C не состояли на вооружении USMC. Маркировка не соответствует модификации и варианту окраски.
На HH-53 B/C применялись два типа ПТБ. С разными пилонами. На 1700 литровых баках "стреловидные" стабилизаторы стояли с небольшим наклоном вниз. В наборе даны 2500 литровые с прямыми прямоугольными стабилизатрами.
У морпехов были свои CH-53 A/B/C. Штанг топливоприемников на них не было. Баки висели на 2500 литров (и те стали устанавливаться лишь на рубеже 80-х годов). В морпеховской окраске с топливоприемниками и баками в небольшом количестве летали RH-53D (вариант тральщика, передававшийся из состава ВМФ по мере поступления туда новых MH-53E)
На сайте с 16.12.2019
0 0
По бакам 1700 л
На сайте с 16.12.2019
0 0
2500 л
На сайте с 11.11.2013
88 1349

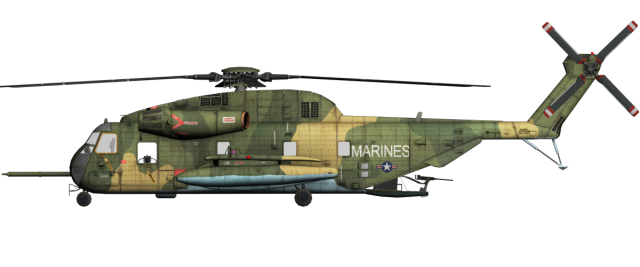

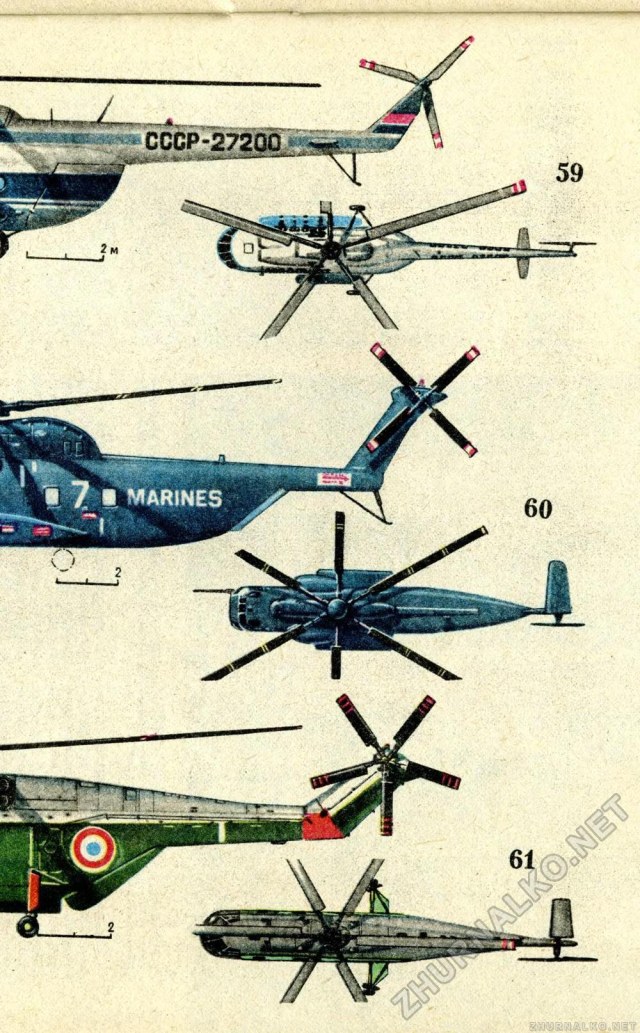

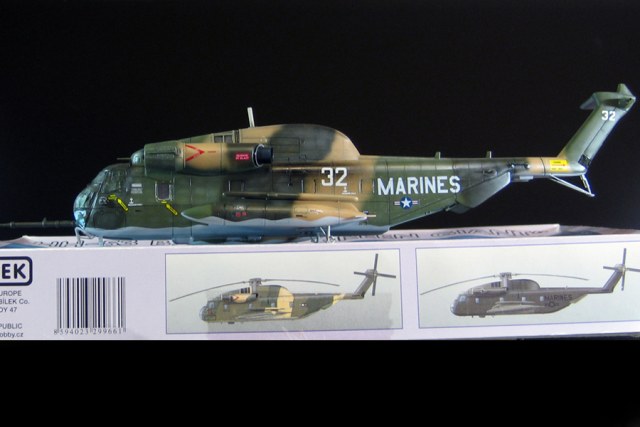

Святослав приветствую Вас. Спасибо за интересную информацию. С радостью возьму на заметку. Ну вот почему Вы раньше ко мне не зашли и не написали про это? Я просто руководствовался вот этим изображением.
На сайте с 11.11.2013
88 1349

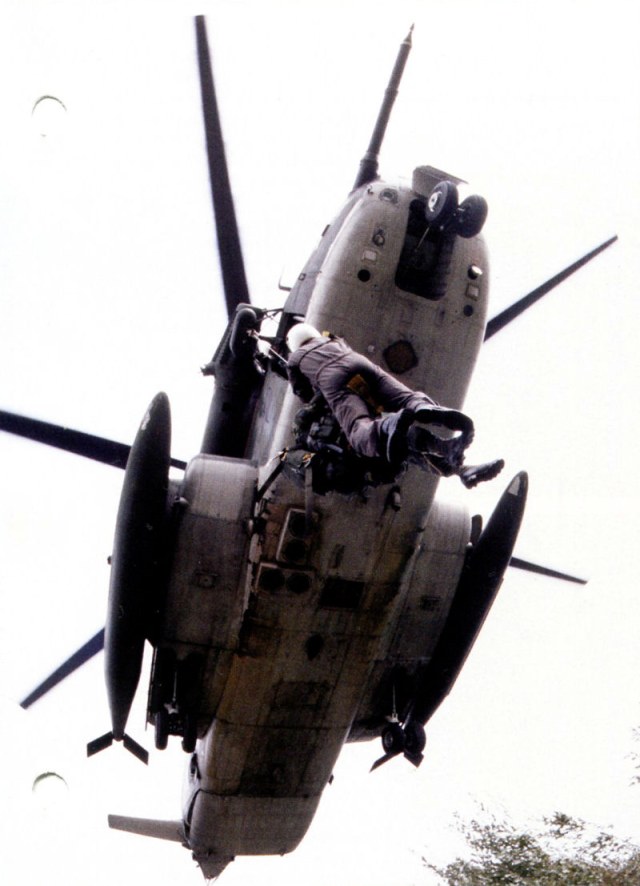

Спасибо Святослав. Интересные фото
На сайте с 11.11.2013
88 1349
Евгений приветствую. Приятно что Вы следили за стройкой, хоть шла она и долго. Спасибо за отзыв.
На сайте с 16.12.2019
0 0

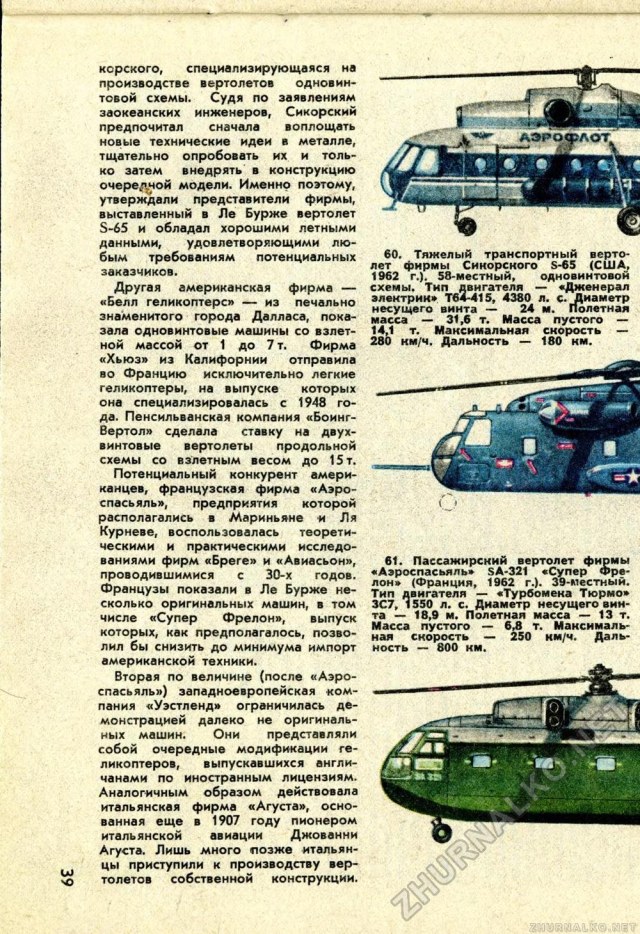

Роман, я сам начал собирать HH-53C от Italeri в варианте USMC опираясь на боковик из "Техники молодежи" ))) Уж больно красив в синей окраске. Успел наворотить и даже начал красить, когда обнаружил, что заветная картинка - чистая фантазия. Ну а дальше и про штангу и про баки узнал.
На сайте с 16.12.2019
0 0
На сайте с 28.01.2013
22 3726
Отличная модель! Очень классно смотрится!
На сайте с 11.11.2013
88 1349
Спасибо Святослав. Ну ничего, я думаю, не последний. Дальше учтём! Спасибо ещё раз за инфу. А Техника Молодёжи - ностальгия!!! Детство и юность.
На сайте с 11.11.2013
88 1349
Дмитрий спасибо. Рад, что понравилось.
На сайте с 03.10.2013
65 31
Я даже не знаю , что сказать. Прочитал описание и обалдел! Труд титанический! Результат на лицо! Модель получилась шикарна!
На сайте с 11.11.2013
88 1349
Дима спасибо!
На сайте с 18.07.2010
79 1868
ОХРЕНЕННО!!! И работа и фотки.
На сайте с 11.11.2013
88 1349
Александр Спасибо. Приятно слышать оценку моих трудов
