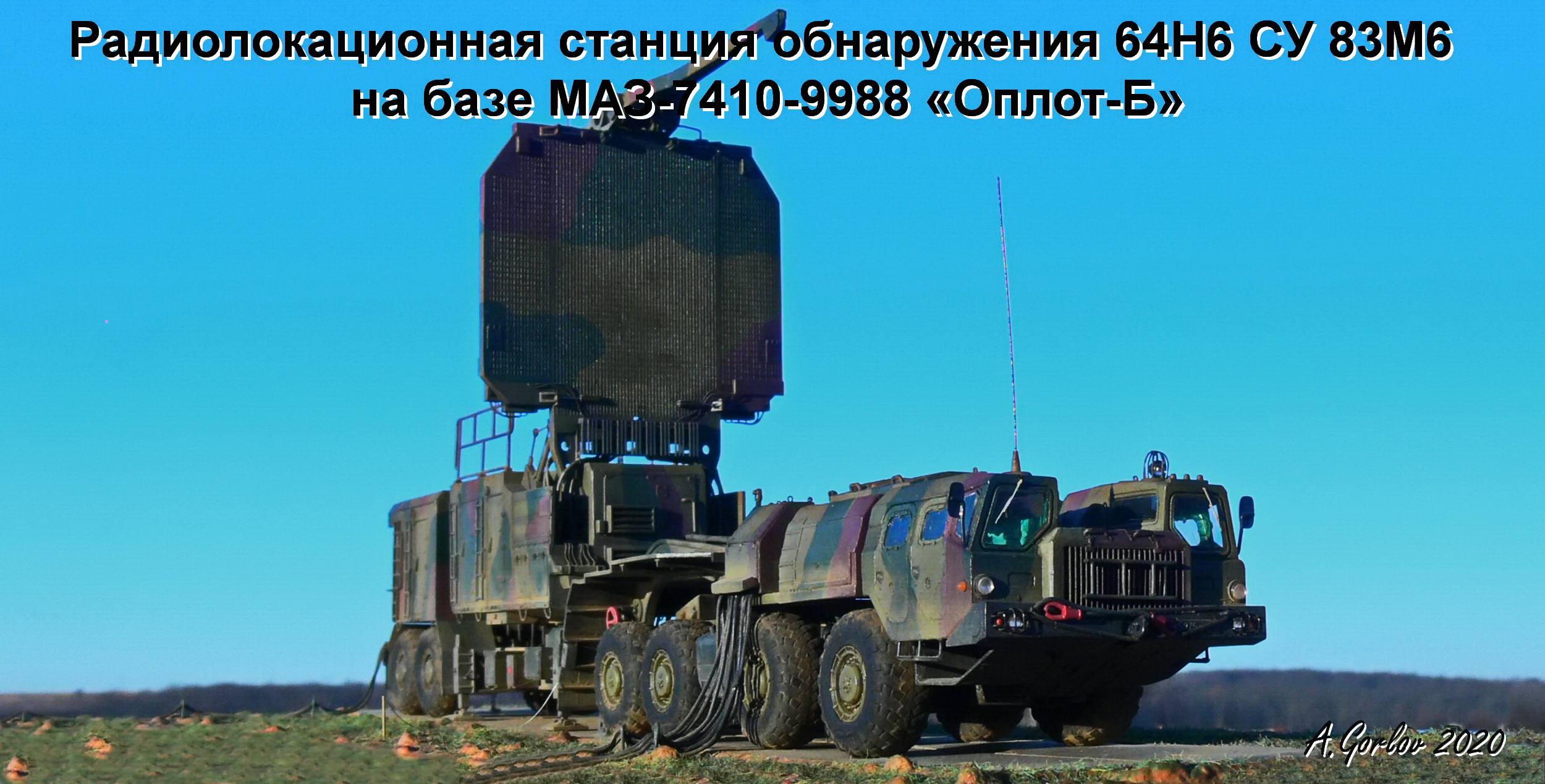

Радиолокационная станция обнаружения 64Н6 СУ 83М6 на базе МАЗ-7410-9988 «Оплот-Б»

 Приветствую уважаемые коллеги.

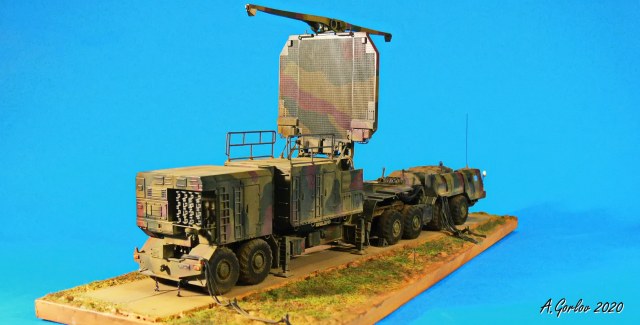

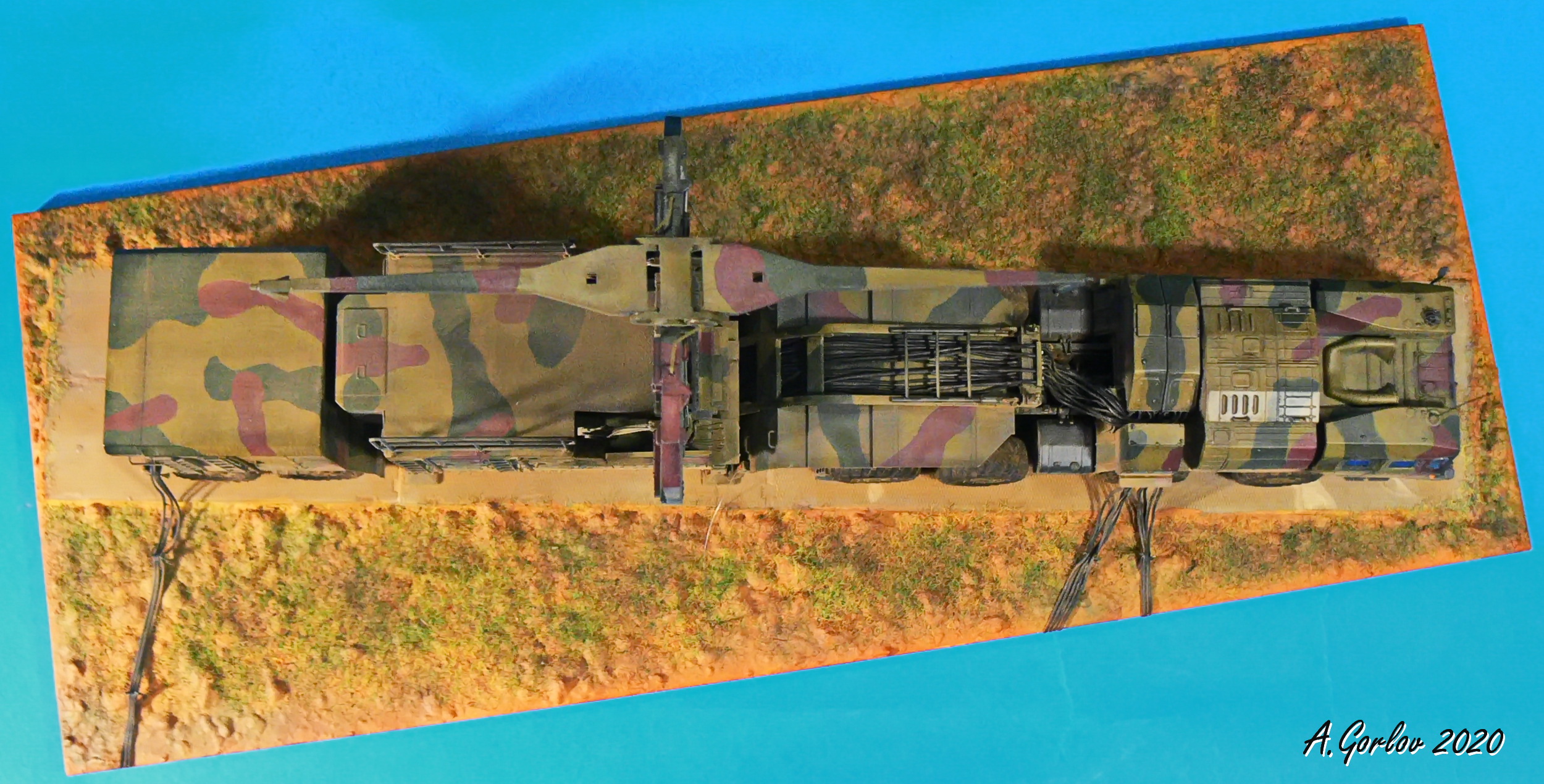

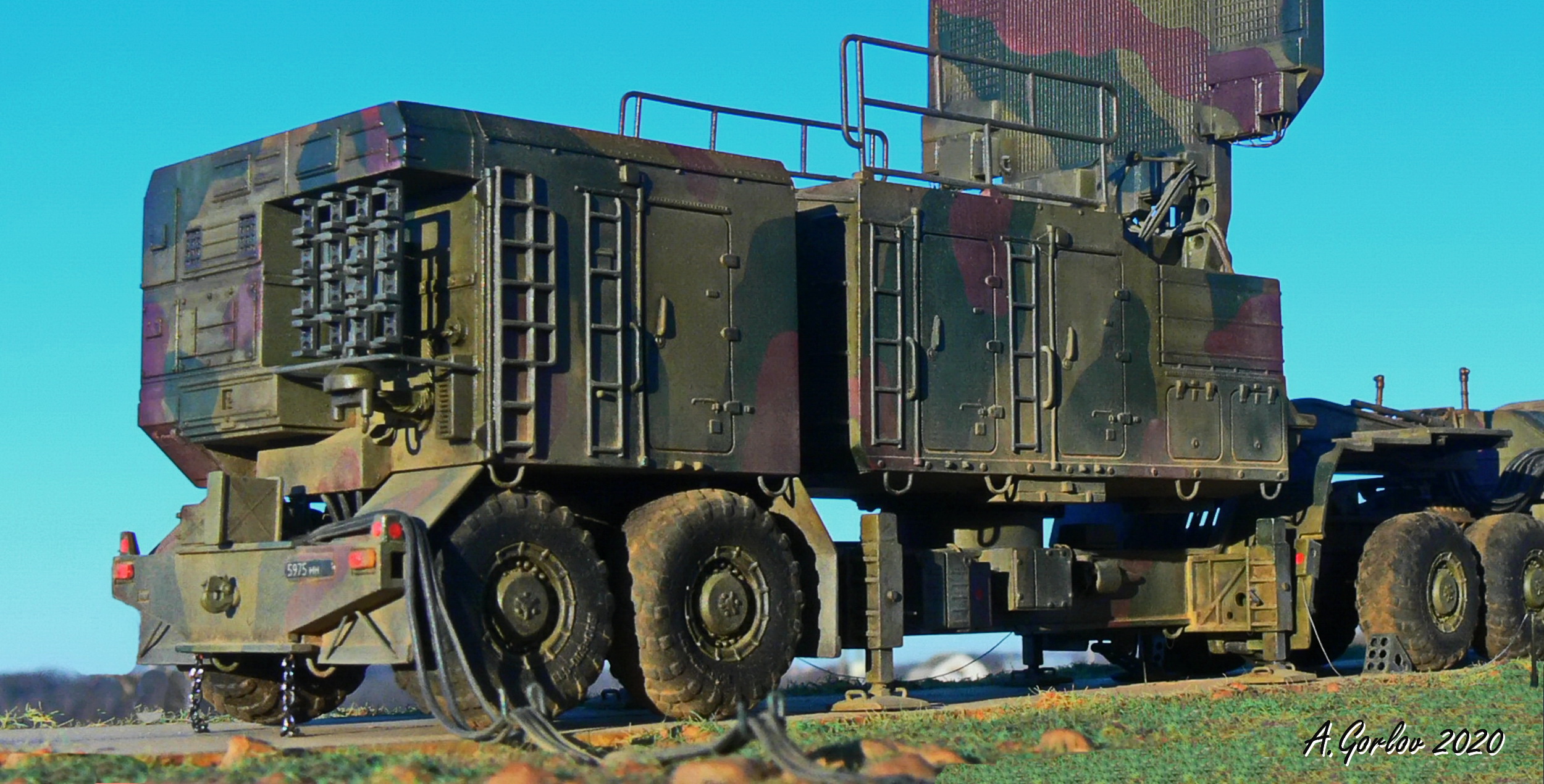

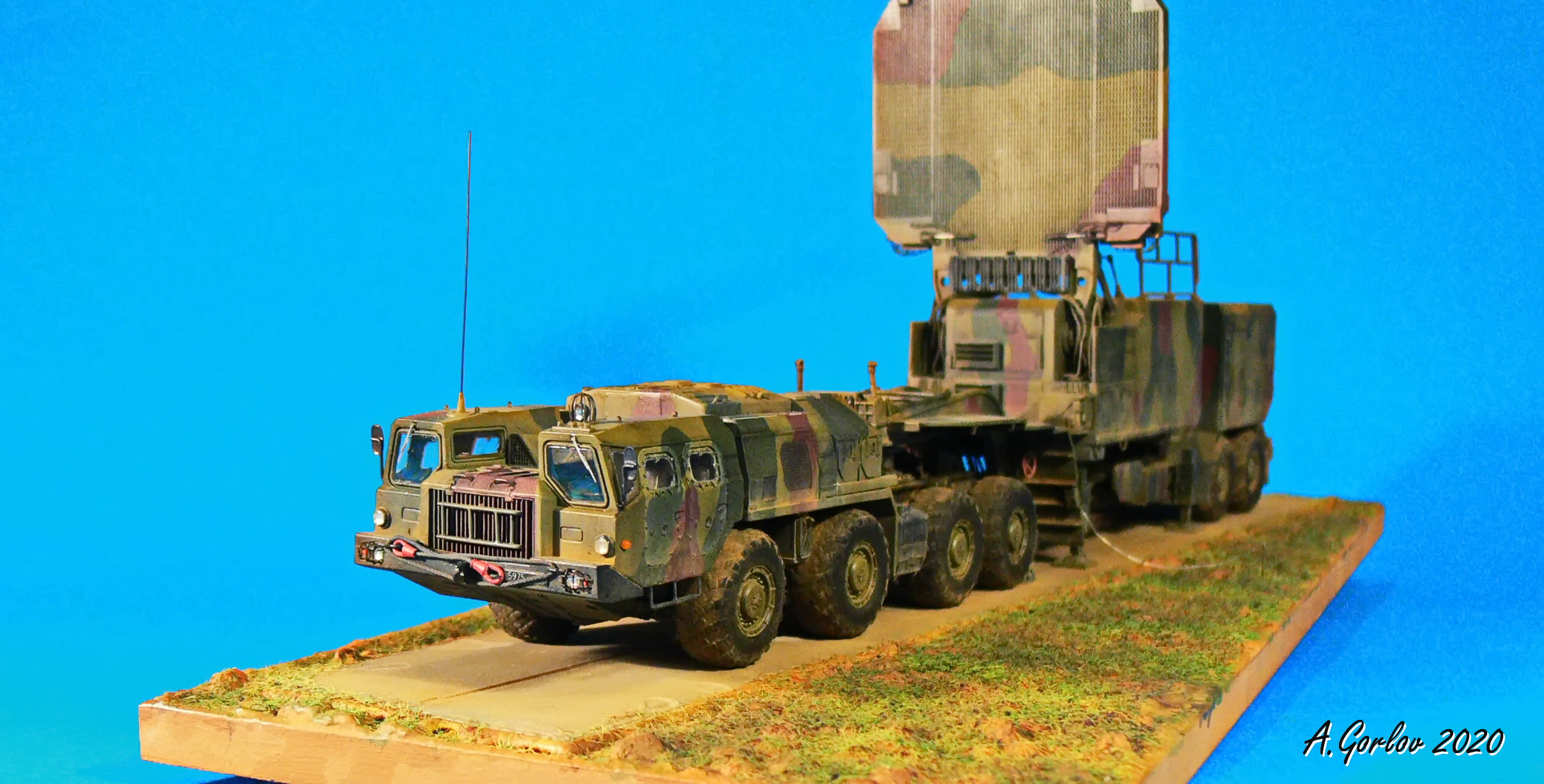

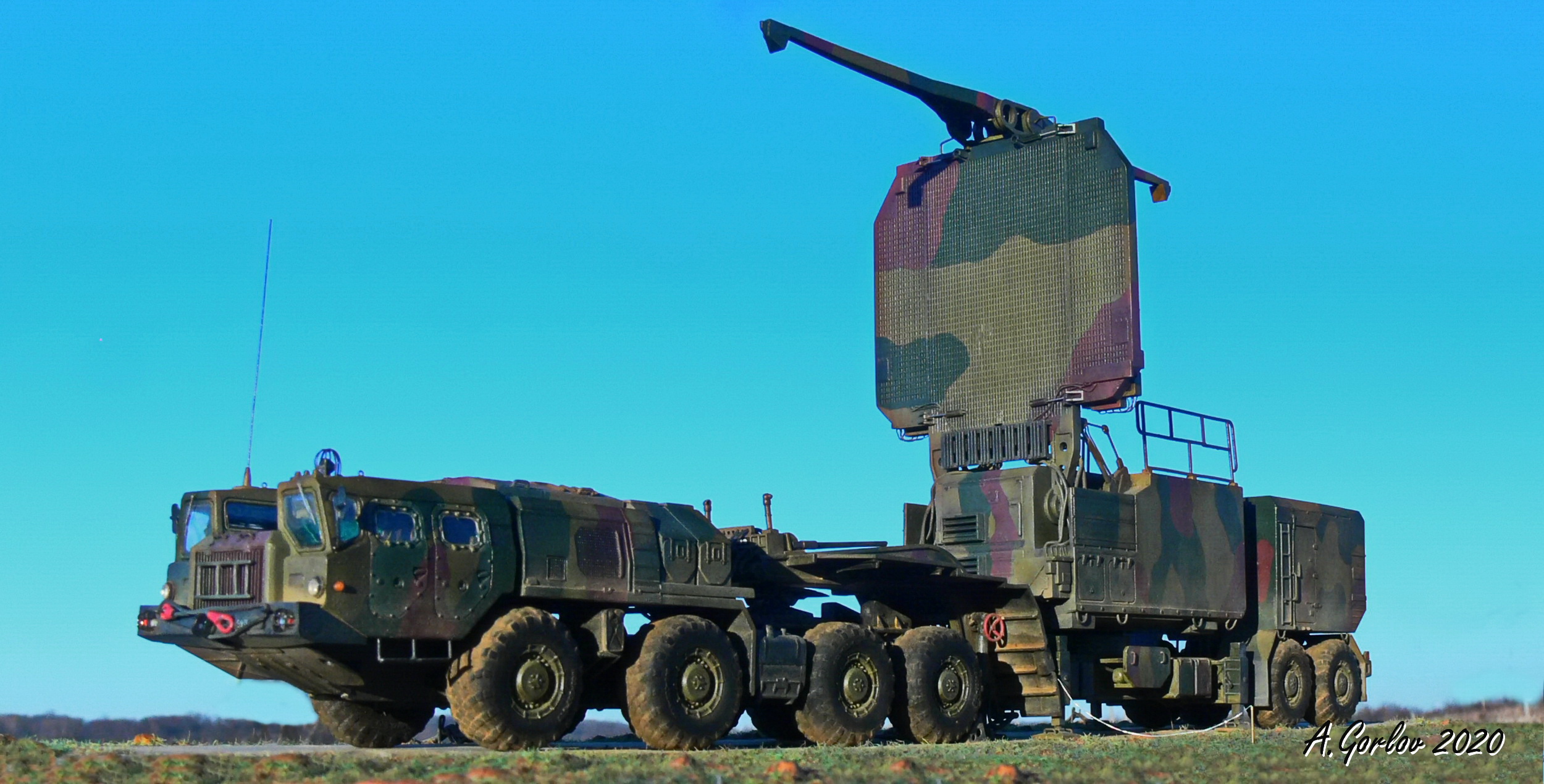

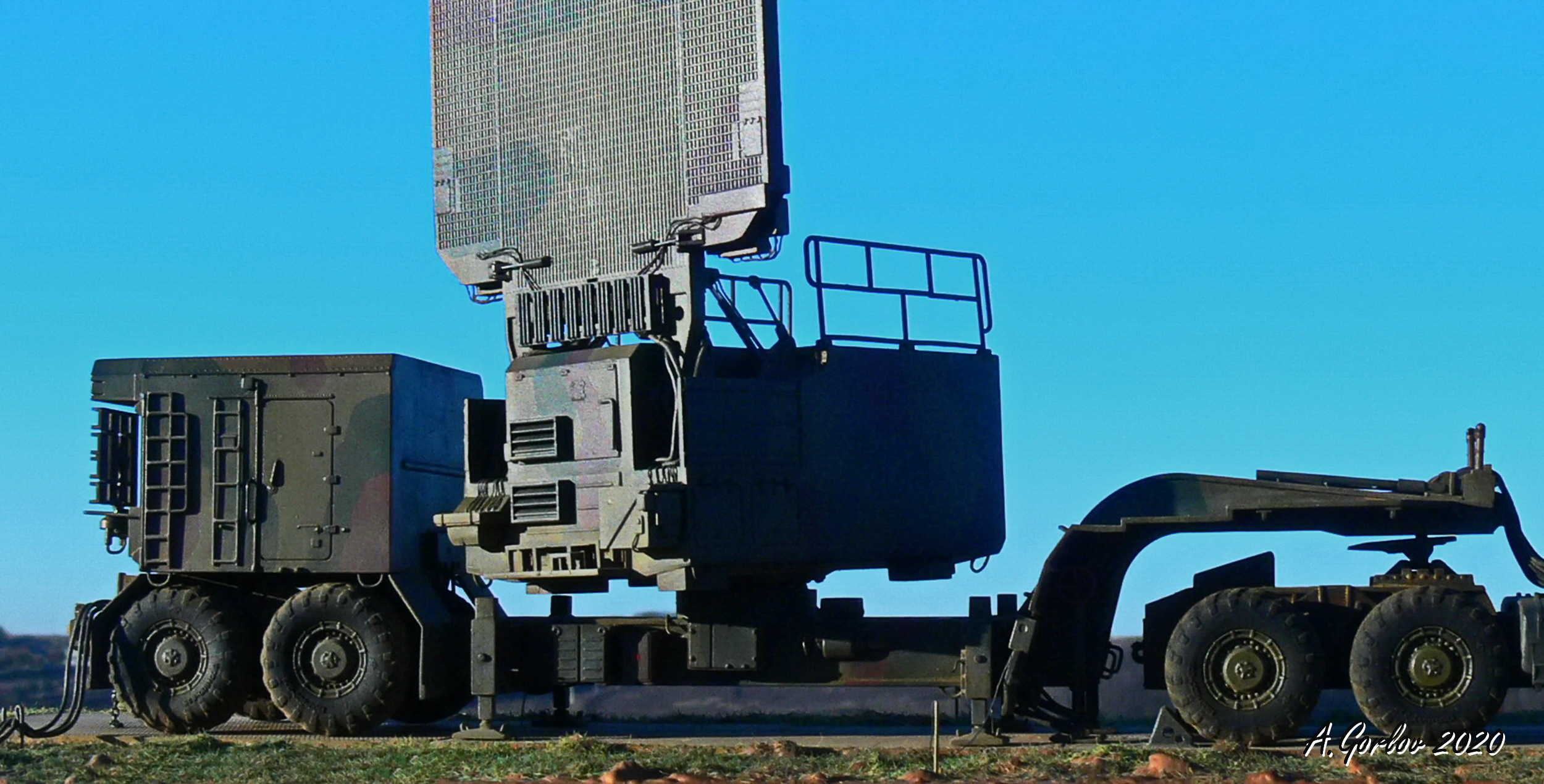

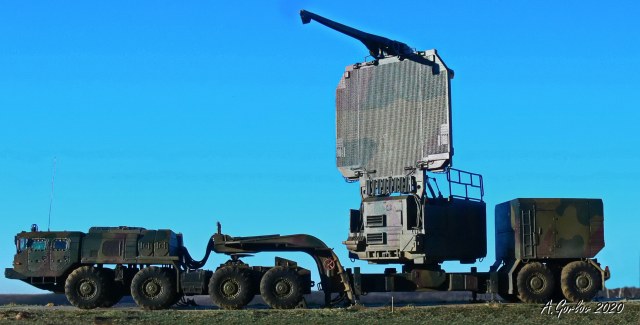

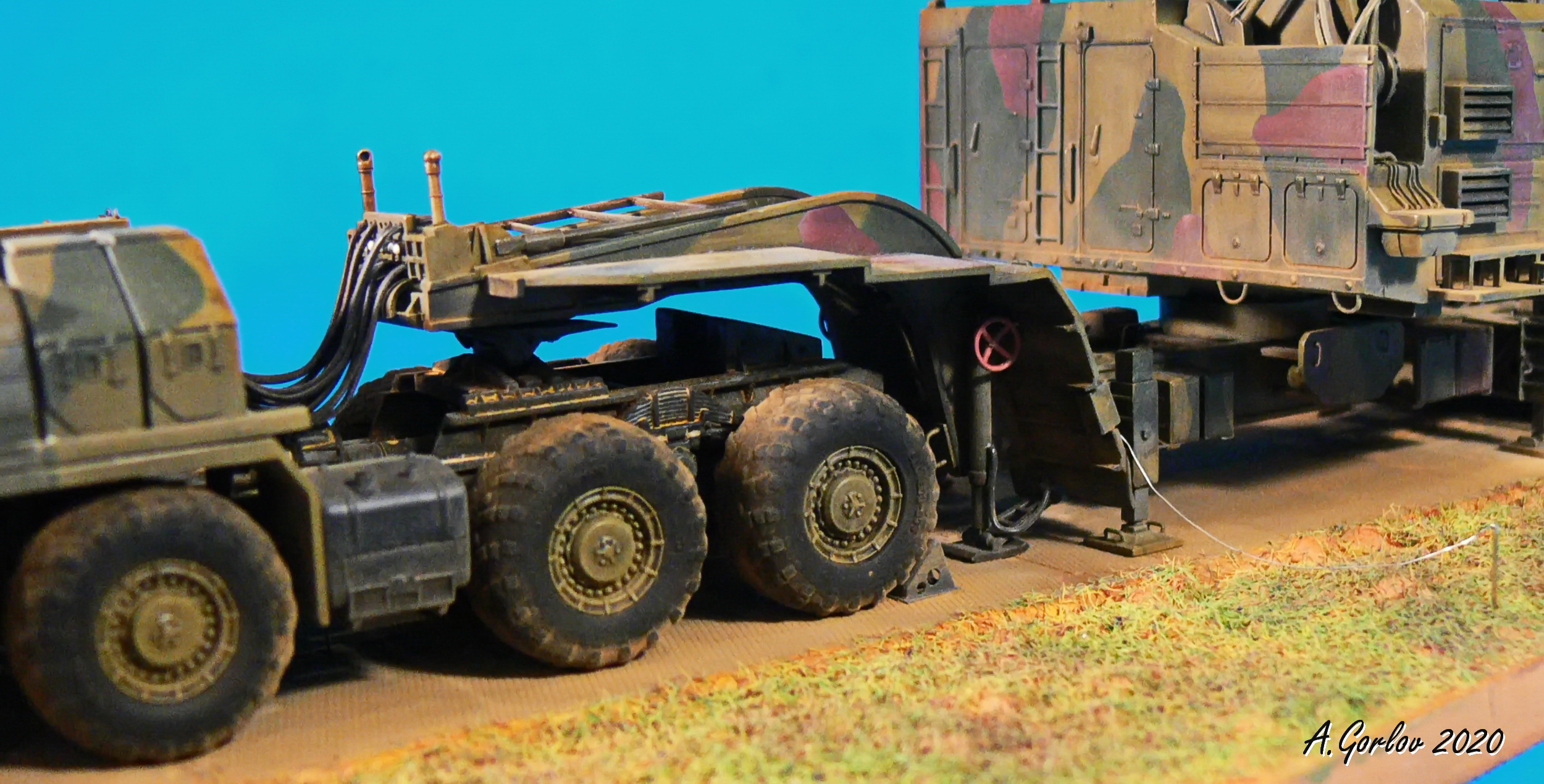

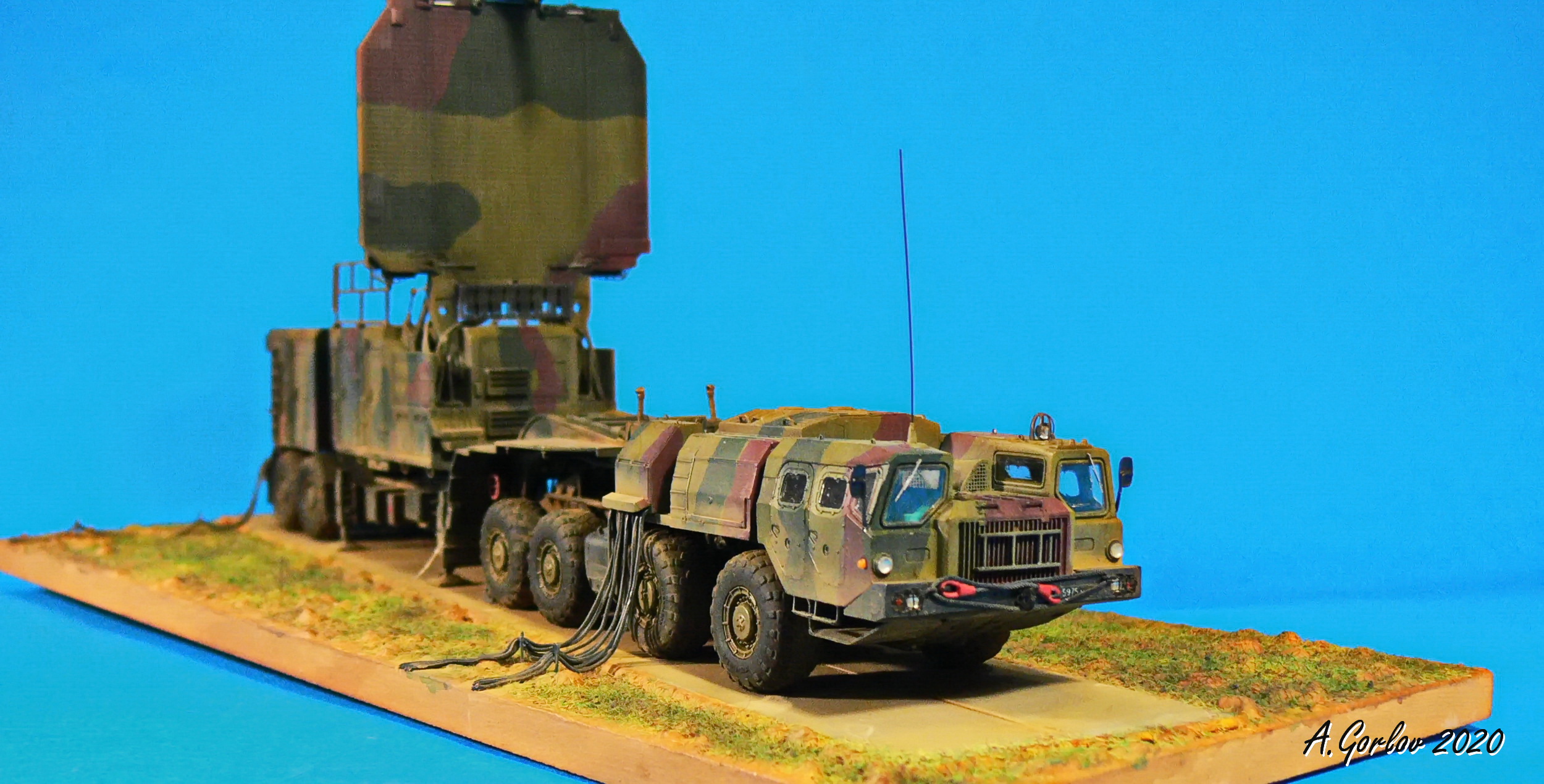

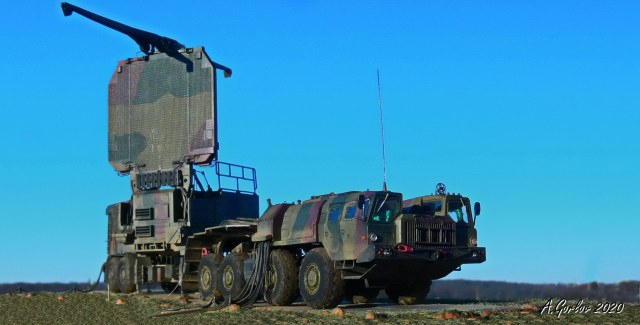

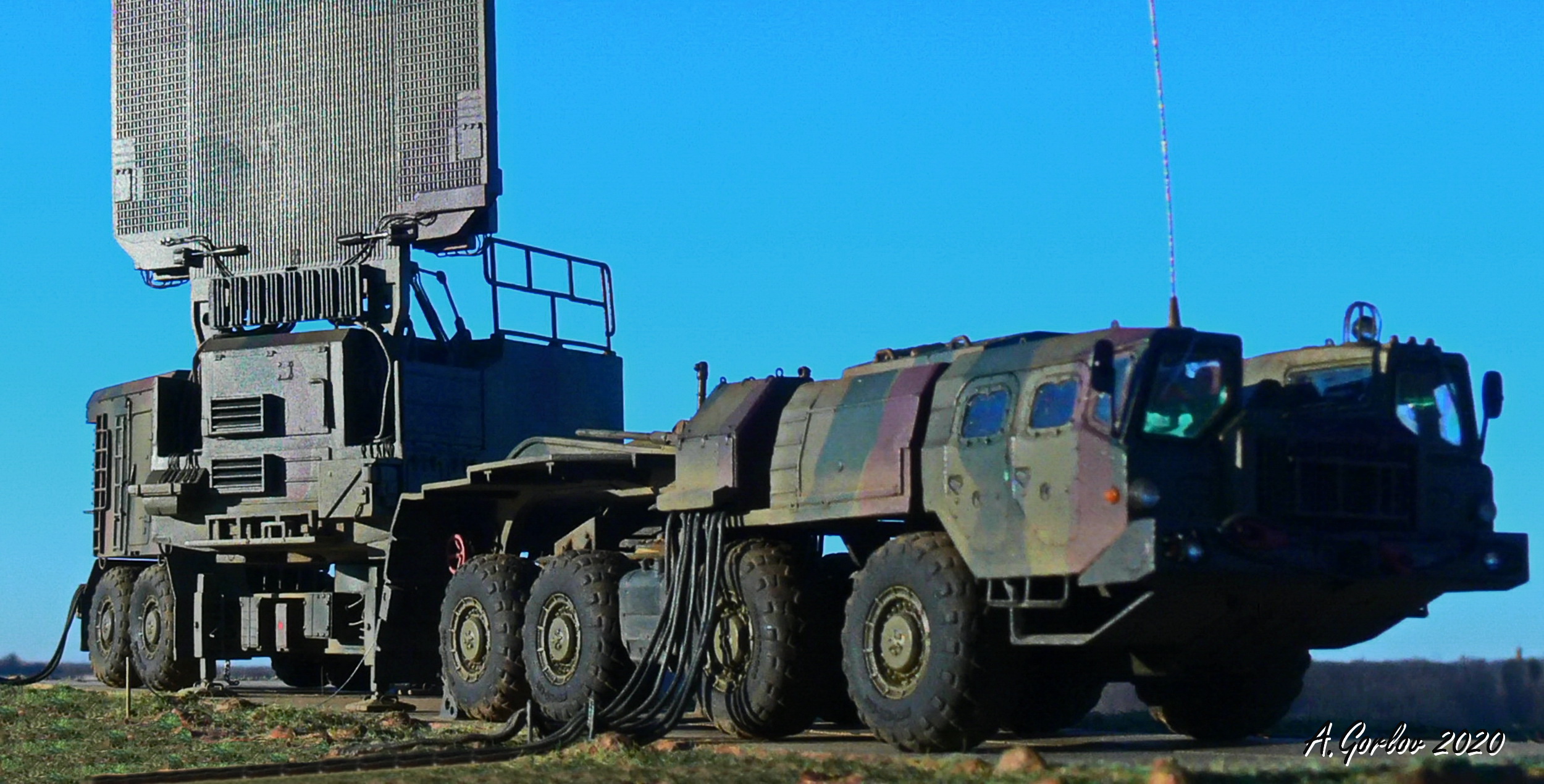

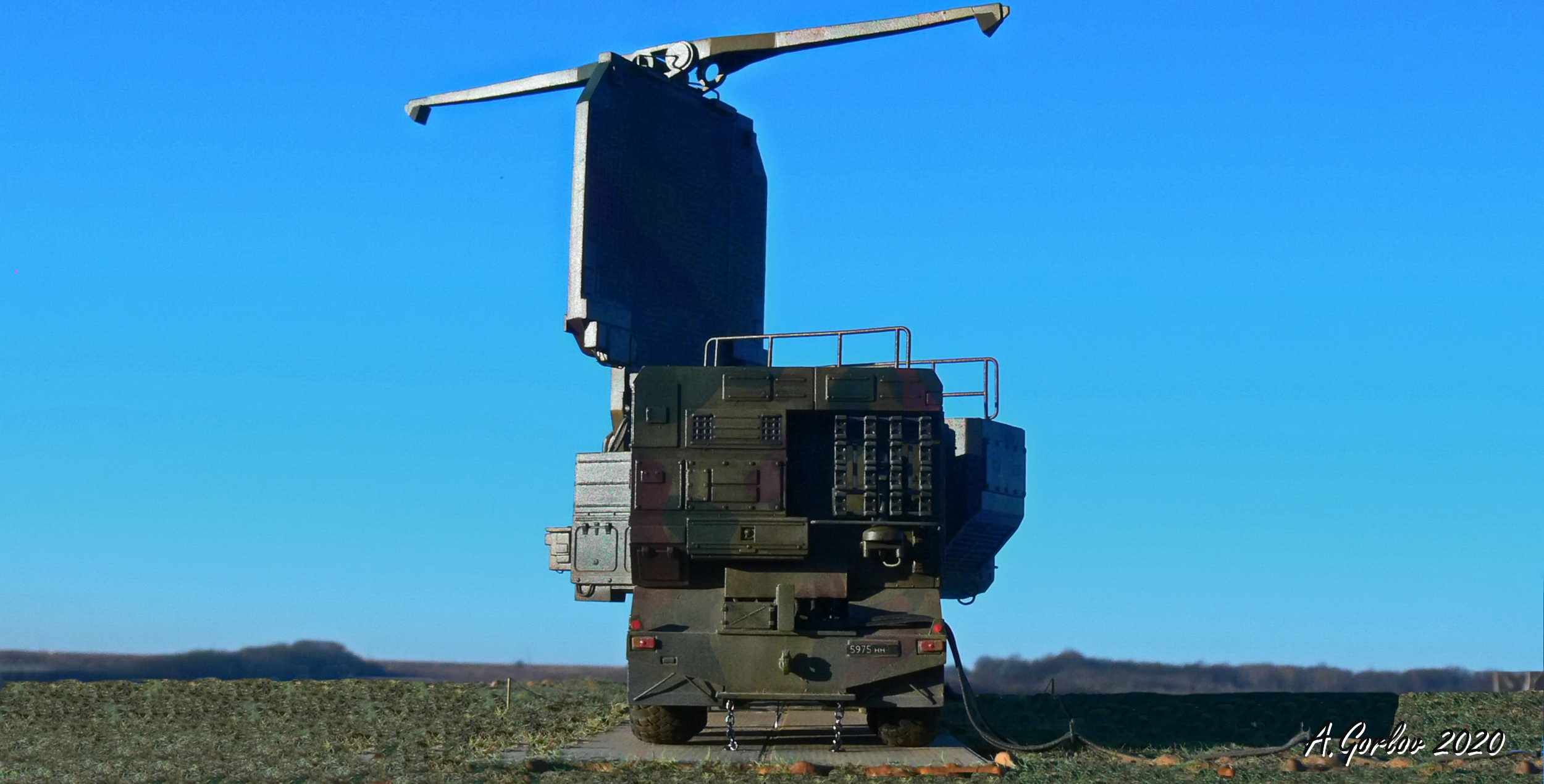

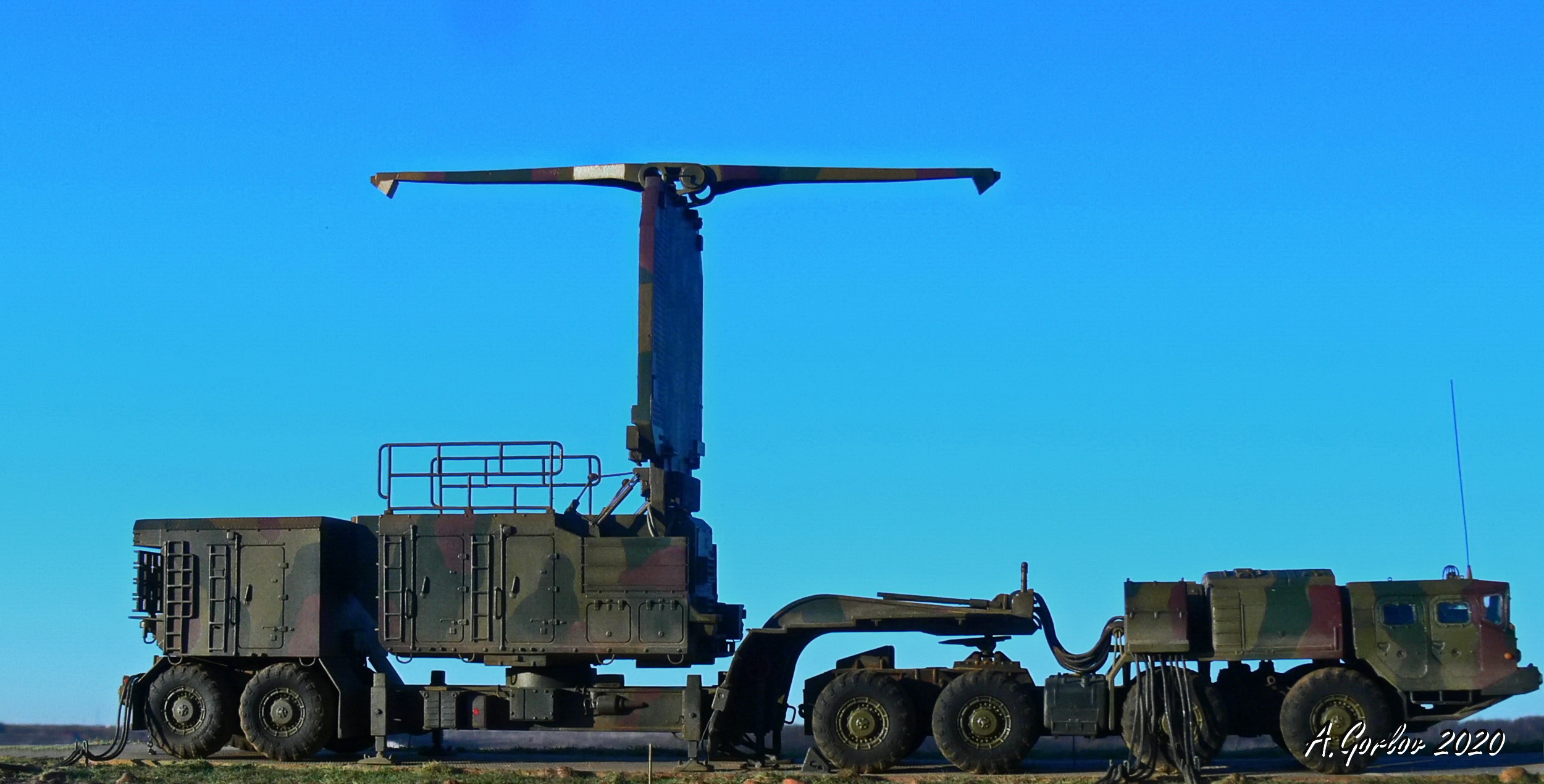

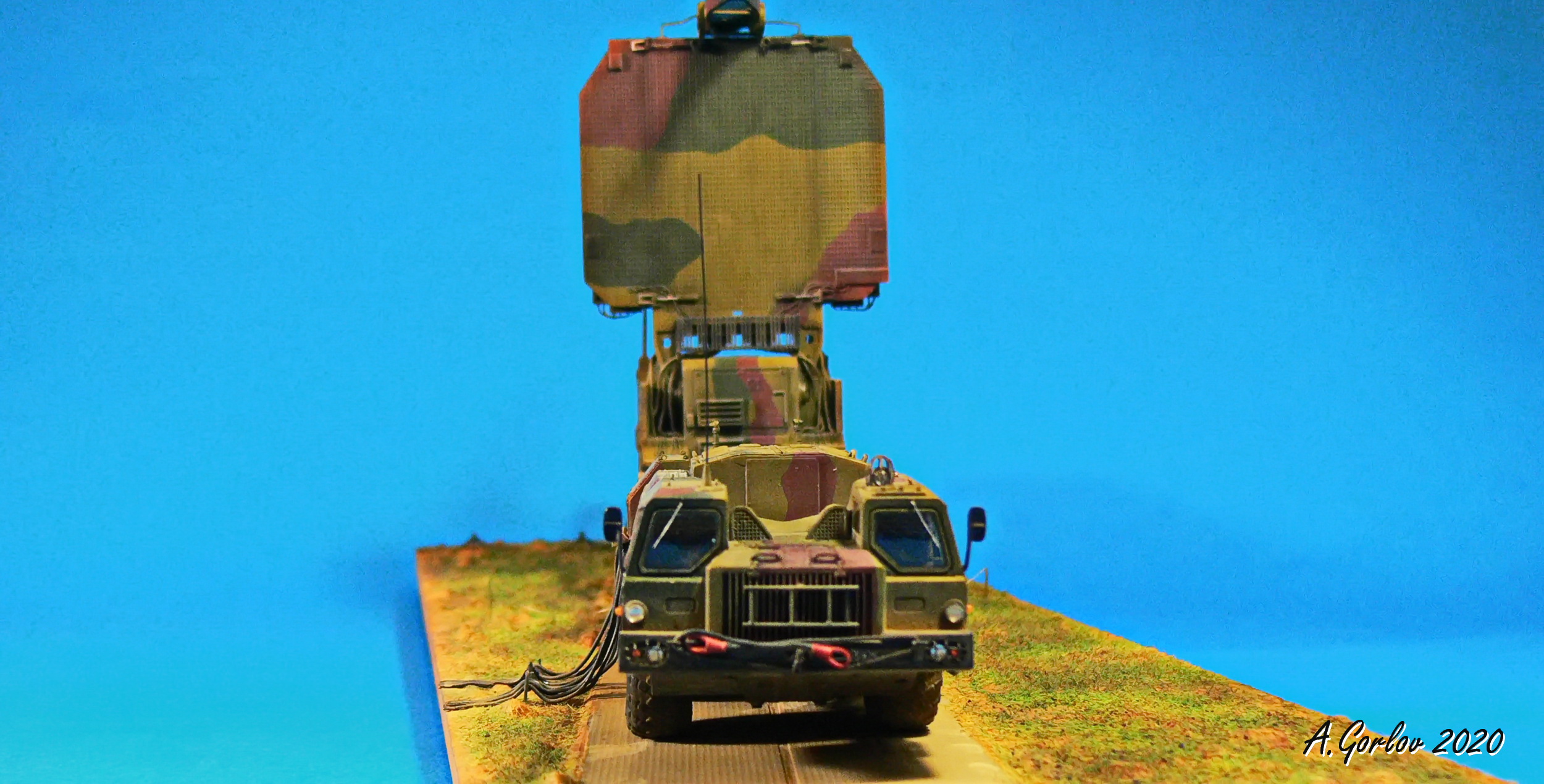

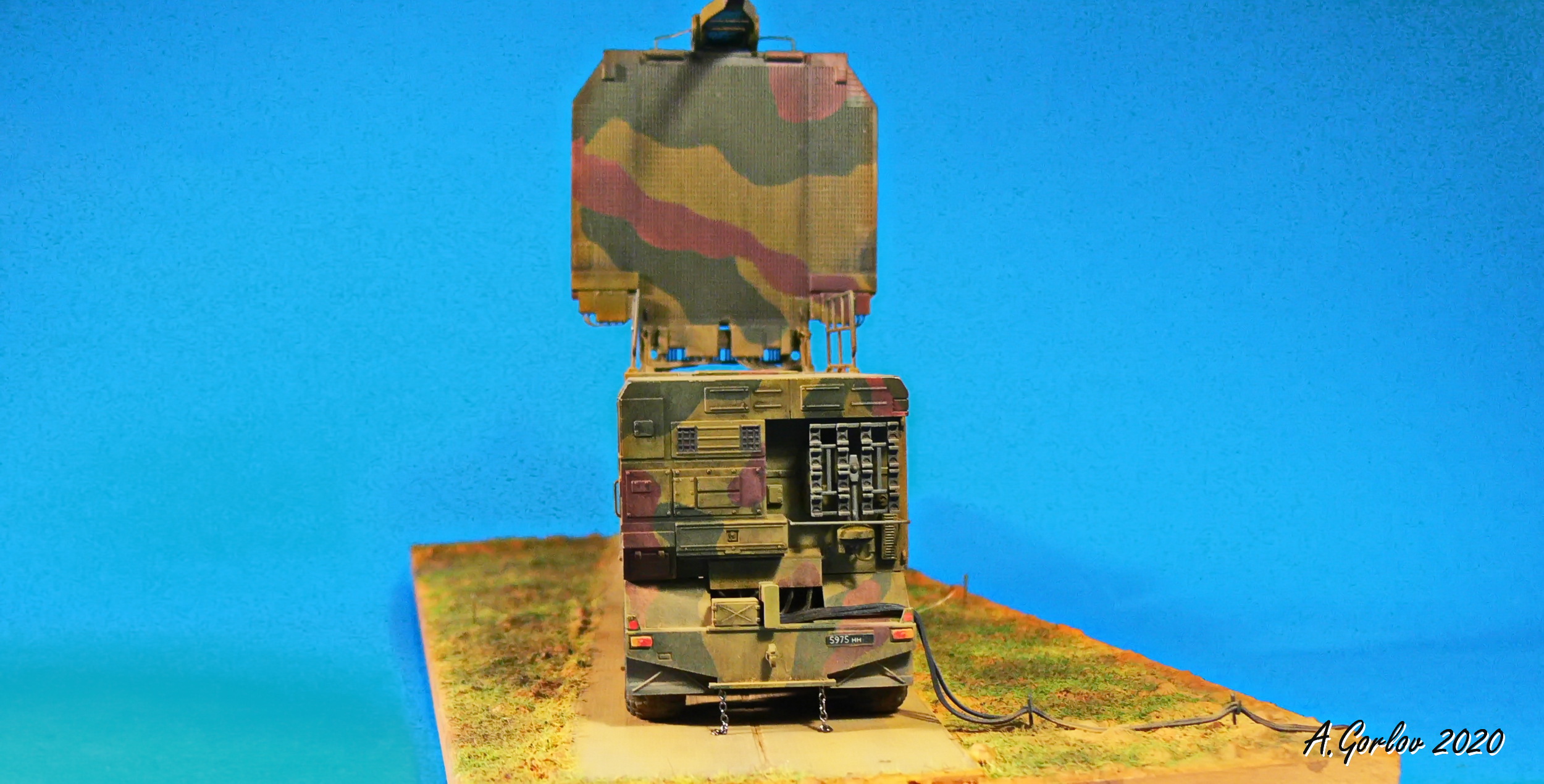

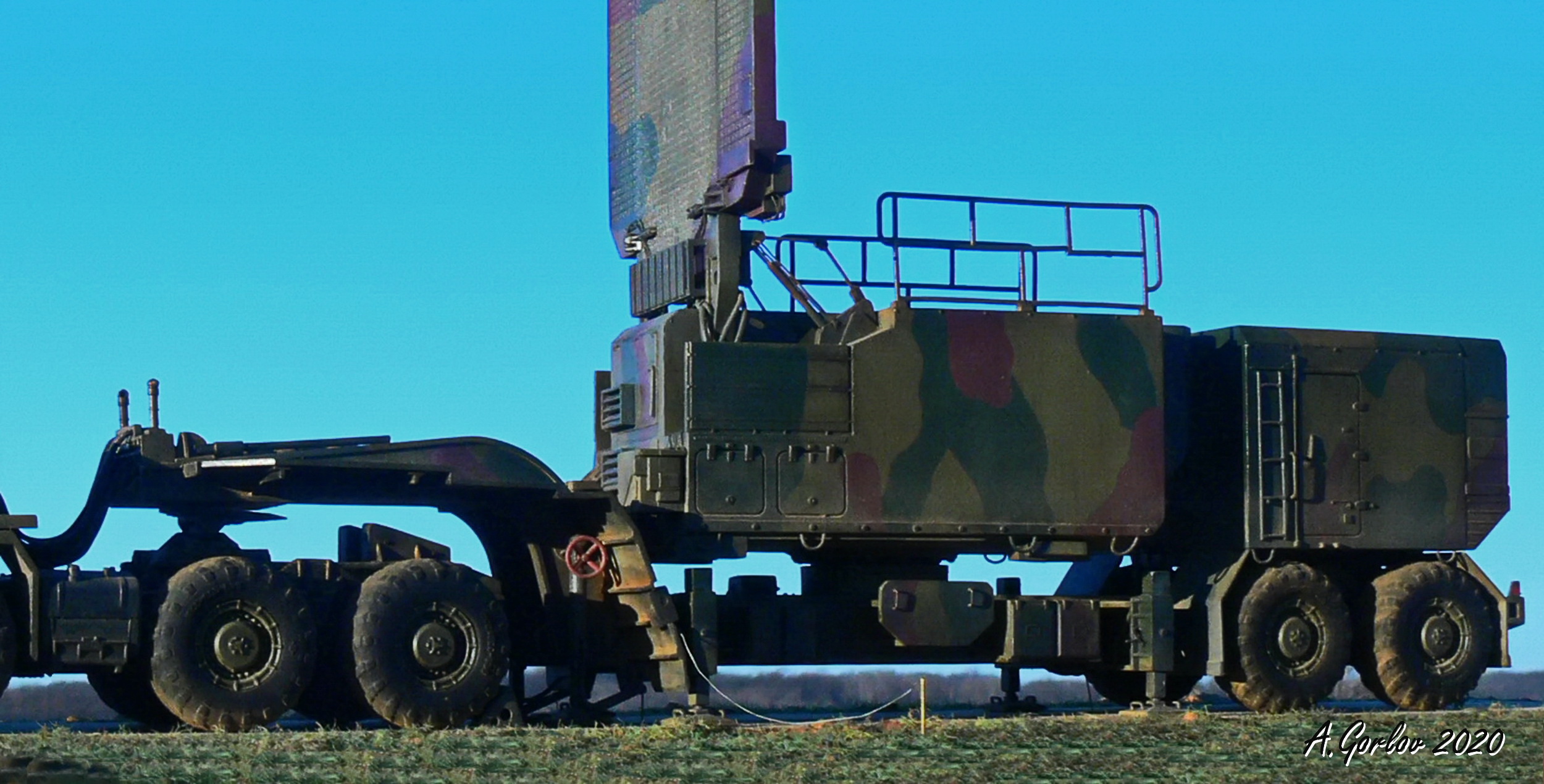

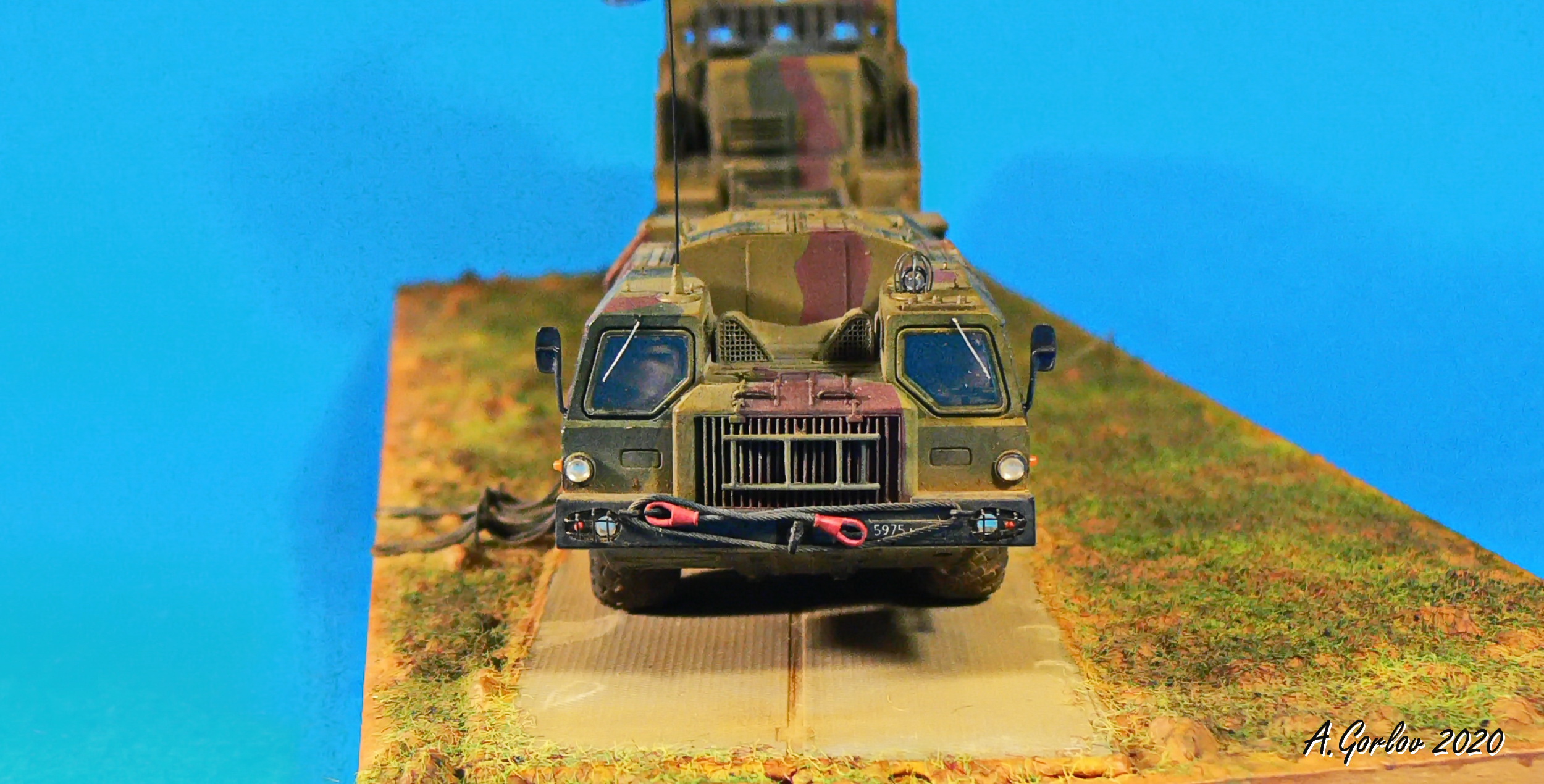

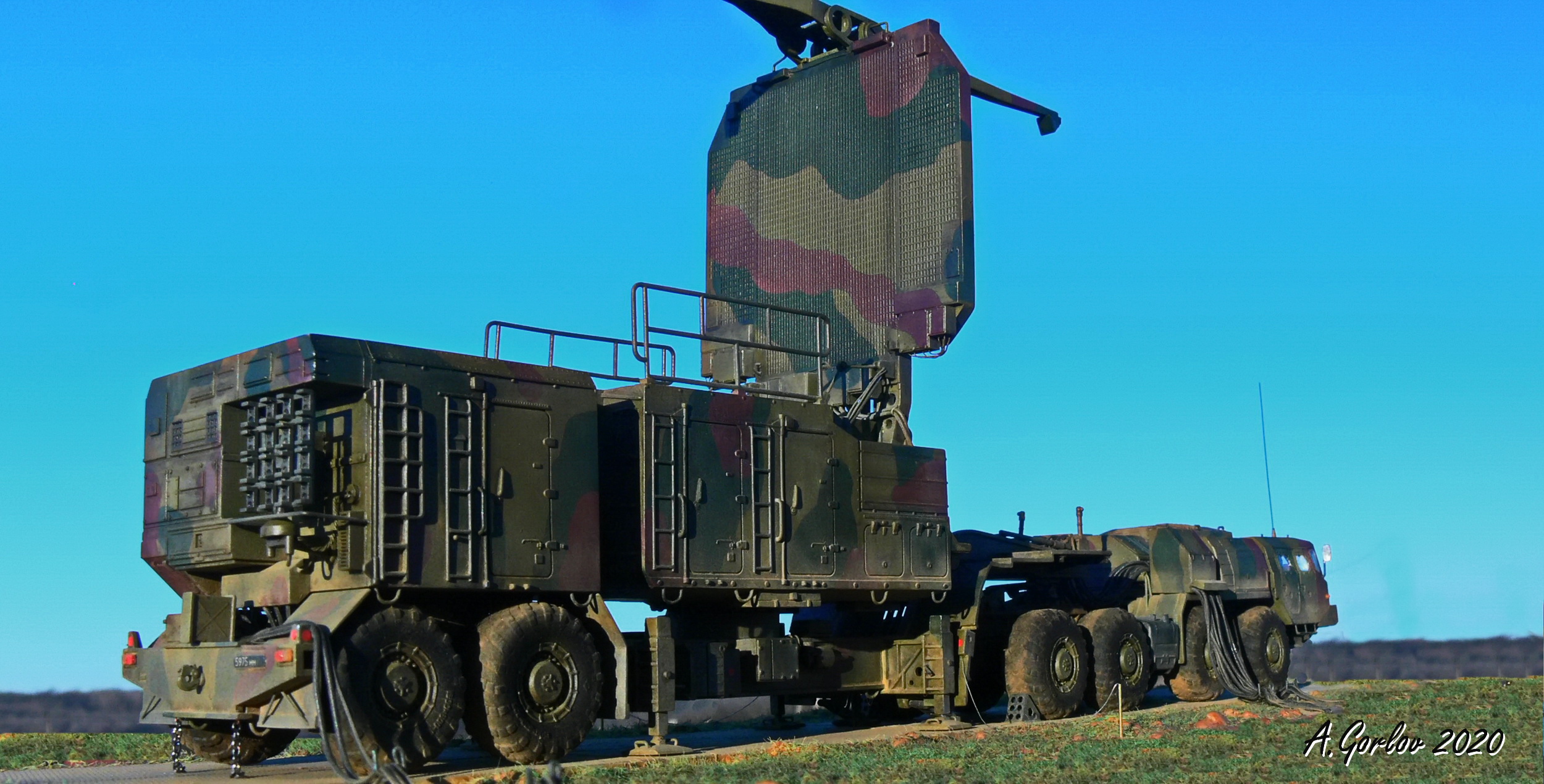

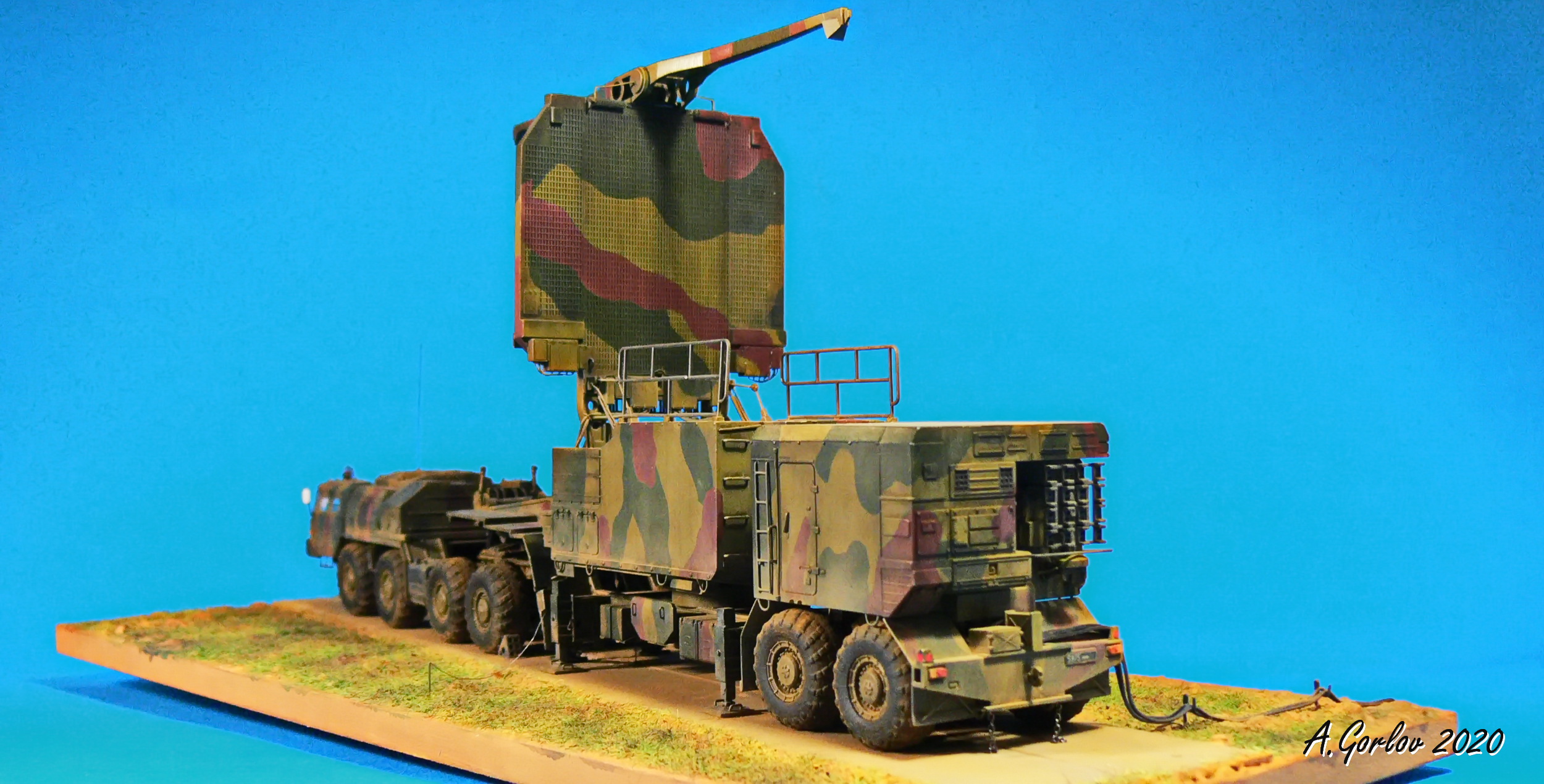

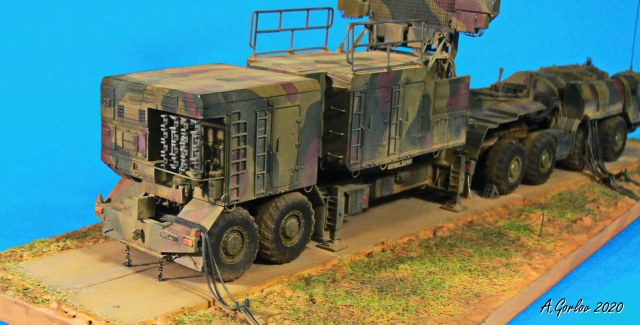

  Вашему вниманию представляется модель радиолокационной станция обнаружения 64Н6 СУ 83М6 на базе МАЗ-7410-9988 «Оплот-Б» от Modelcollect.

  История.

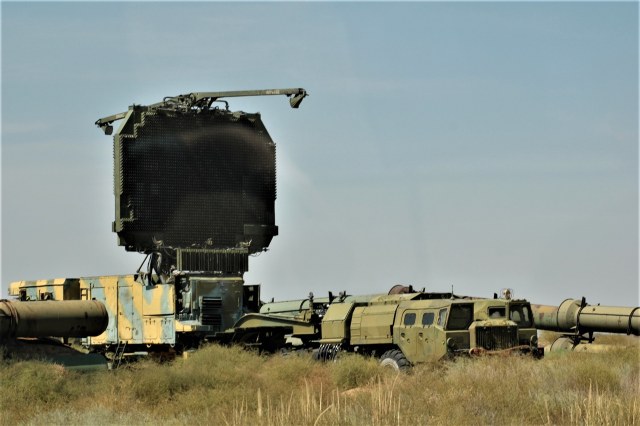

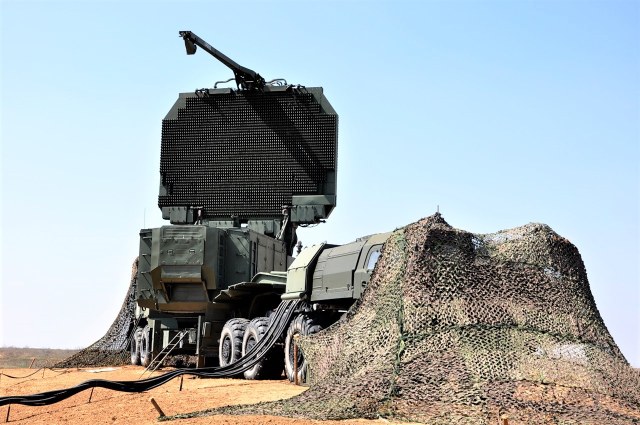

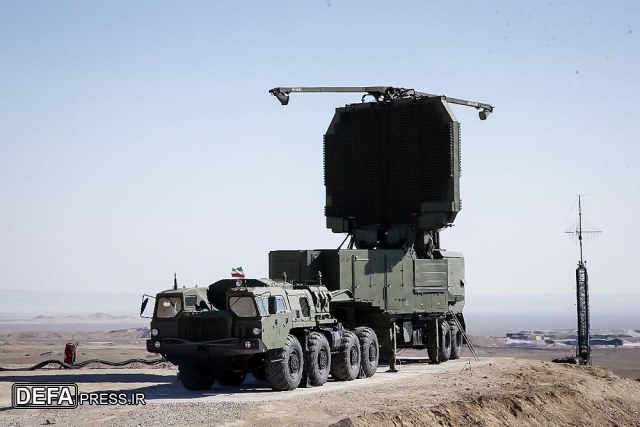

Радиолокационная станция обнаружения (РЛО) 64Н6, входящая в систему управления 83М6 представляет собой мобильную радиолокационную станцию обнаружения кругового обзора с двусторонней ФАР, автоматическим управлением режимами и съема данных, работающую в сантиметровом диапазоне частот.

Предназначена для обнаружения и сопровождения целей и определения их государственной принадлежности, в том числе в условиях естественных и преднамеренных помех, для обеспечения радиолокационной информацией пункта боевого управления 54К6 средств управления 83М6 ЗРС С-300ПМ.

Обеспечивает обнаружение воздушных целей на дальностях с разрешающей способностью, точностью определения координат и темпом обновления данных, позволяющим ПБУ завязывать, сопровождать трассы целей как без помех, так и при воздействии активных и пассивных помех, а также пеленгационных направлений на постановщики активных помех.

Аппаратура РЛО 64Н6 размещена в двух контейнерах Ф6 (ФАР, передающее и приемное устройства) и Ф8 (устройства помехозащиты, обработки информации и управления), устанавливаемых на автопоезде (тягач МАЗ-74106, полуприцеп МАЗ-9988). РЛО 64Н6 обслуживается боевым расчетом из 4 человек. Его масса — 60 т.

ТТД
Дальность обнаружения, до, км 300;
Максимальная скорость сопровождаемых целей, км/ч 10000;
Количество сопровождаемых целей, до 100;
Численность боевого расчета, чел 6;
Время развертывания, до, мин. 5;
Максимальная скорость движения, км/ч 60;
Запас хода, км 650.

Сборка. Ниже для Вас будет озвучен небольшой перечень используемых доработок с применением дополнений и рук, без литературной составляющей.

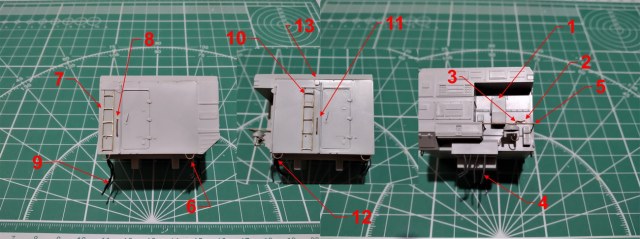

  КОНТЕЙНЕР Ф-8
Задняя часть
  1.   Блок;
  2.   Выходной шр;
  3.   Проводка;
  4.   Проводка нижняя;
  5.   Ограждение.

Левая часть
  6.   Рым болты;
  7.   Лестница;
  8.   Поручень;
  9.   Проводка передняя.

Правая часть
10.Лестница;
11.Поручень;
12.Рым болты;
13.Корпус освещения.

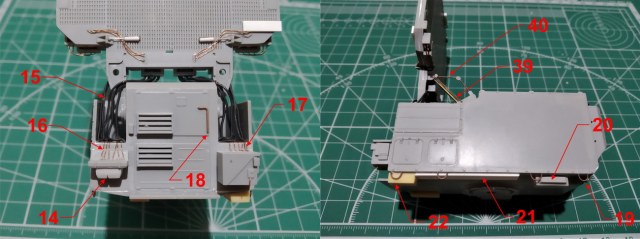

  КОНТЕЙНЕР Ф-6
Передняя часть
14.Блок 4;
15.Проводка 1;
16.Проводка 2;
17.Проводка 3;
18.Рукоятка.

Левая часть
19.Рым болты;
20.Блок 1;
21.Выштамповка низ;
22.Блок 2.

Правая часть
23.Рым болты;
24.Лестница;
25.Поручень;
26.Лестница;
27.Поручень;
28.Корпус освещения;
29.Блок 3;
30.Петли;
31.Замок.

Задняя часть 32.Рым болты;
33.Поручни зад;
34.Тяги;
35.Элемент конструкции.

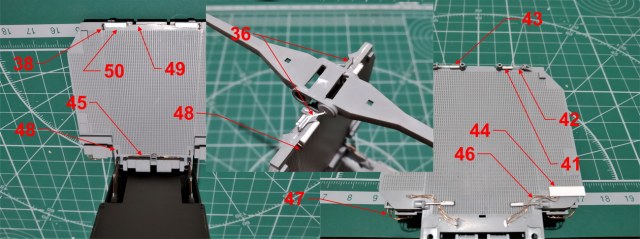

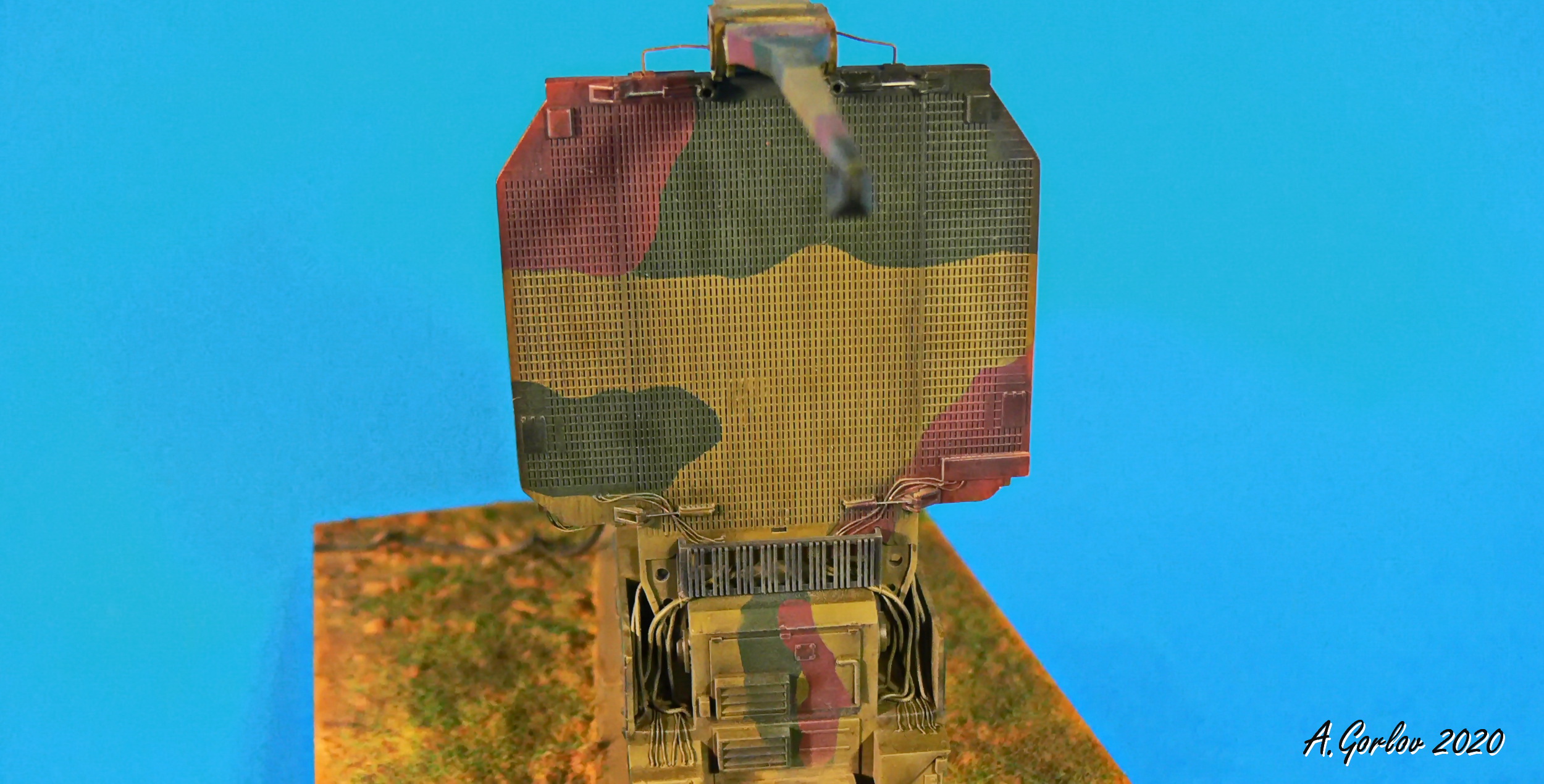

ФАР
36.Волноводы;
37.Цилиндр мех подъема;
38.Шток цилиндра мех подъема;
39.Проводка гидравлики мех подъема;
40.Механизм подъема;
41.Цилиндр мех раскрытия;
42.Шток мех раскрытия мех раскрытия;
43.Проводка гидравлики мех раскрытия;
44.Блок 5;
45.Электрожгуты задние нижние;
46.Электрожгуты передние;
47.Электрожгуты боковые;
48.Коуши;
49.Электрожгуты задние верхние;
50.Блок 6.

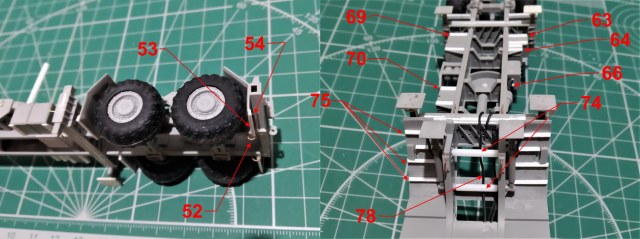

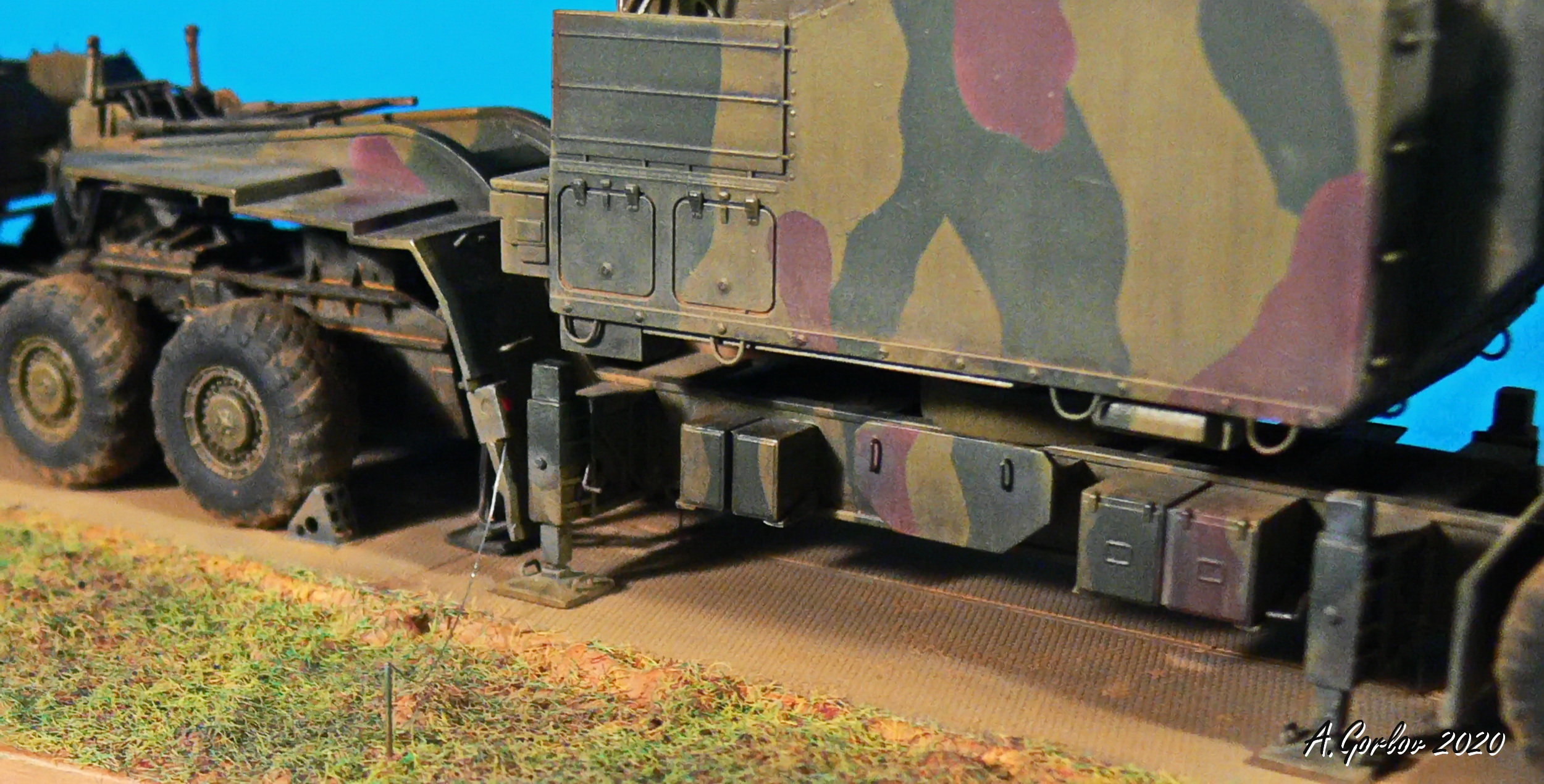

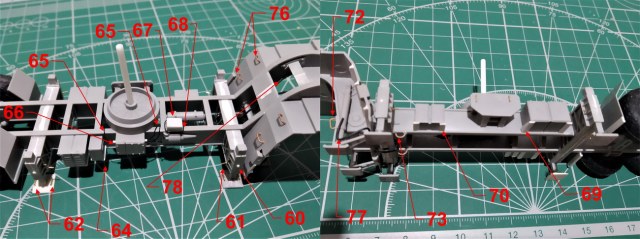

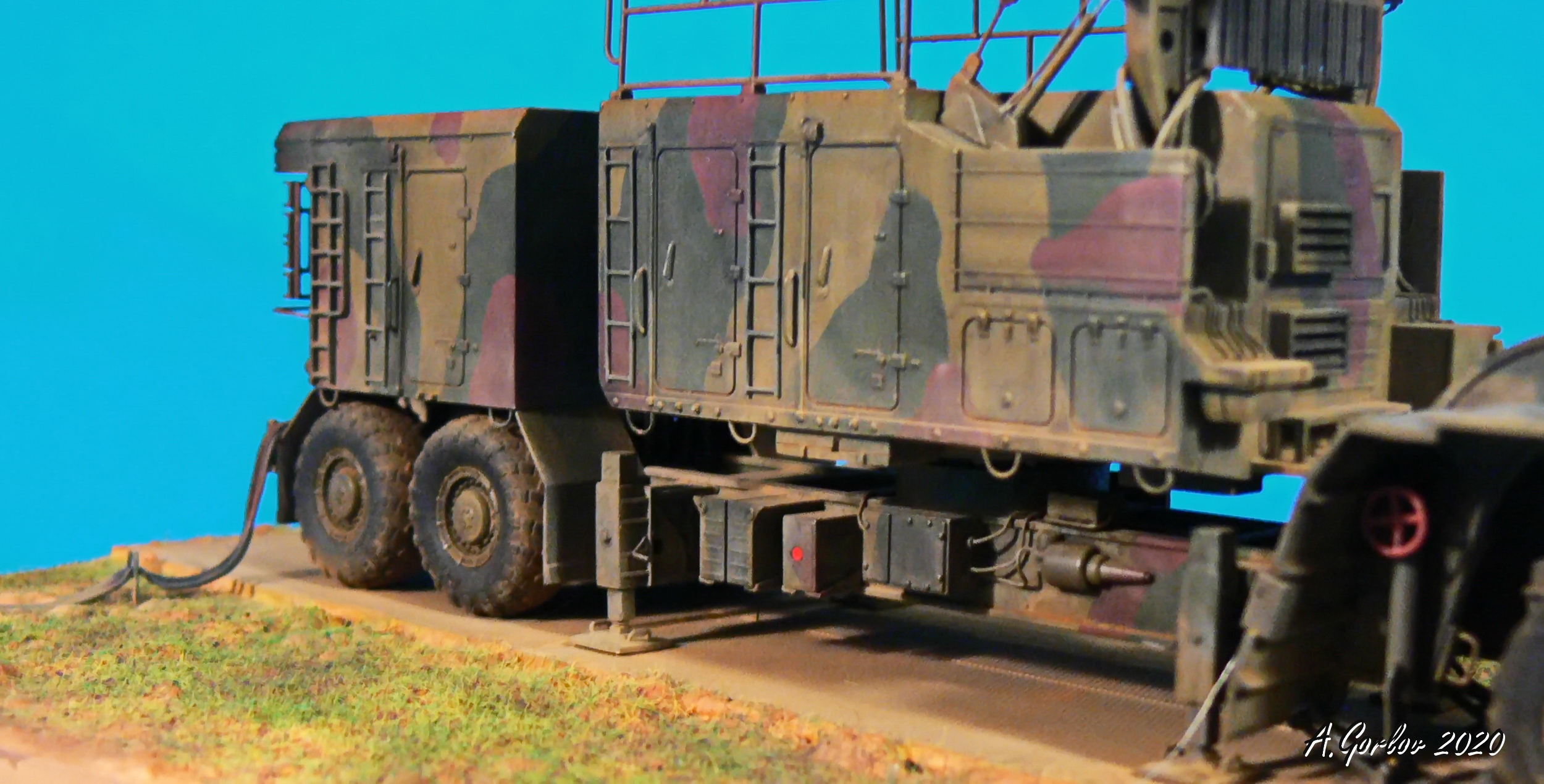

  ПРИЦЕП
51.Цепи;
52.Коуши;
53.Каркас брызговиков задних;
54.Подкосы брызговиков;
55.Каркас брызговиков передних;
56.Фары задние;
57.Катафоты зад;
58.Катафоты левые;
59.Катафоты правые;
60.Элемент домкрата;
61.Ручки на домкратах;
62.Ручки на лапах домкрата;
63.Крепления ящиков 1;
64.Крепления ящиков 2;
65.Проводка ящиков;
66.ШР ящиков;
67.Короб;
68.Проводка короба;
69.Крепление ящиков;
70.Крепление ящиков;
71.Ручки на защите;
72.Коуши перед;
73.Коуши низ;
74.Силовые поперечины;
75.Поперечины на крыльях;
76.Поручни на крыльях;
77.Гидравлика основных опор;
78.Общая проводка;
79.Штырь заземления;
80.Провод заземления.

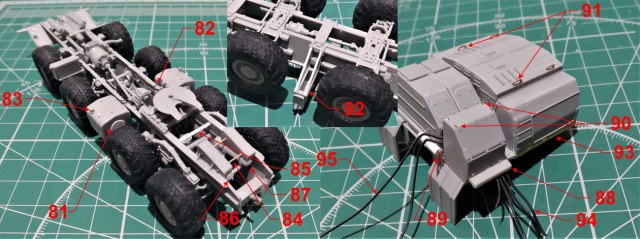

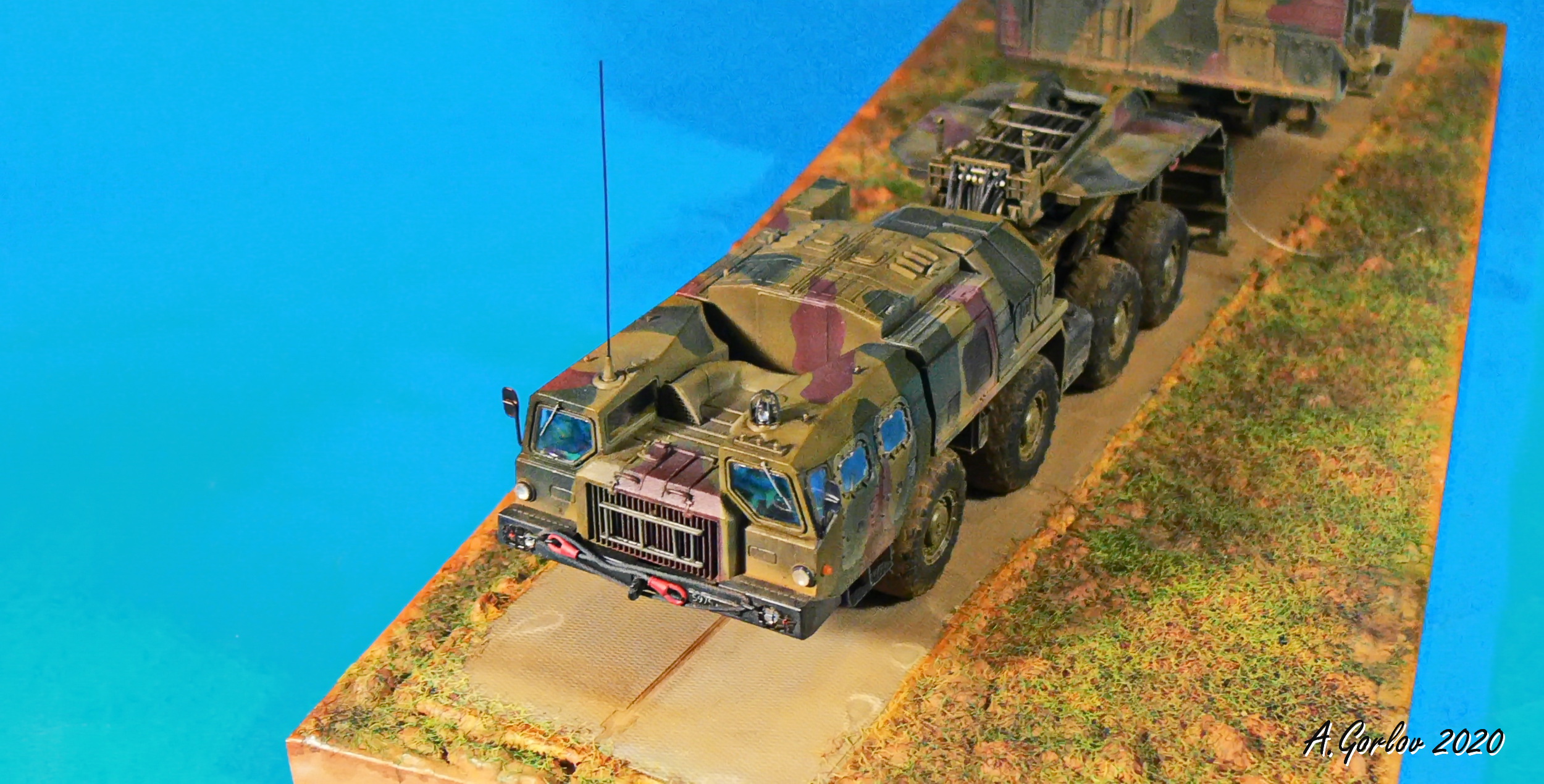

  МАЗ-7410
81.Бензобаки выштамповка;
82.Бензобаки проводка;
83.Крышка бензобака;
84.Элемент 1 сцепного устройства;
85.Элемент 2 сцепного устройства;
86.Баллоны сцепного устройства;
87.Проводка сцепного устройства;
88.Люк агрегата;
89.Подставка для кабелей;
90.Рым болты на агрегате;
91.Поручни на моторном отсеке;
92.Подкос маслобака;
93.Боковина площадки;
94.Кабеля 1;
95.Кабеля 2.

БАМПЕР
96.Бампер;
97.Каркас бампера;
98.Крюки большие;
99.Крюки малые;
100.    Буксировочный трос;
101.    Коуши;
102.    Обрешетка фар;
103.    Фары;
104.    Повторители;
105.    Госномер.

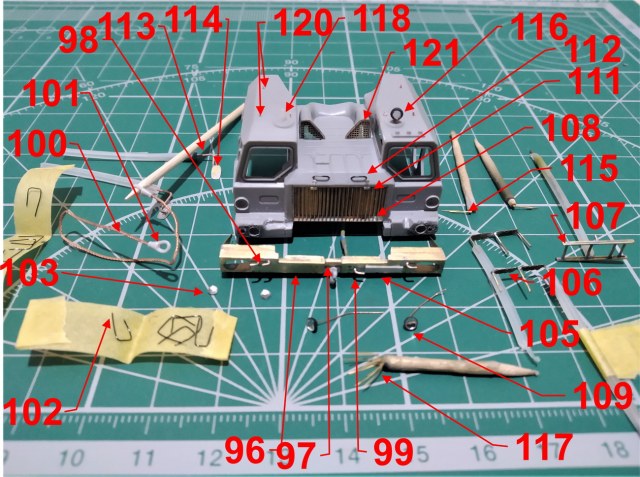

КАБИНА
106.    Подножки;
107.    Лестница;
108.    Решетка радиатора;
109.    Фары;
110.    Повторители;
111.    Застежки капота;
112.    Поручни капота;
113.    Кронштейны зеркал;
114.    Зеркала;
115.    Дворник;
116.    Поисковая фара;
117.    Ограждение фары;
118.    Ввод антенны;
119.    Антенна;
120.    Рымболты;
121.    Каркас и сетка воздухозаборника.

Антураж
122.    Держатели кабелей;
123.    Башмаки;
124.    Плиты.

Дополнения.
Травление SG modelling;
Декаль New Penguin;
Задние фары и повторители SG modelling;
Фары ELF;
Цепь ZIPmaket;
Трос и коуши EUREKA;
Плиты ICM.

Покраска. По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

Материалы. Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й и 8-й серии, латунные трубки ZIPmaket, пластиковые прутки ZIPmaket, медицинские иглы, пигменты ZIPmaket, футура.

Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

«Карту выкинул, ЗШ одел», к разбору готов!
