Sd.Kfz.173 Jagdpanther Ausf.G1
- Производитель:
- Звезда
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Тип бронетехники:
- Самоходки
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945
Здравствуйте, господа коллеги!

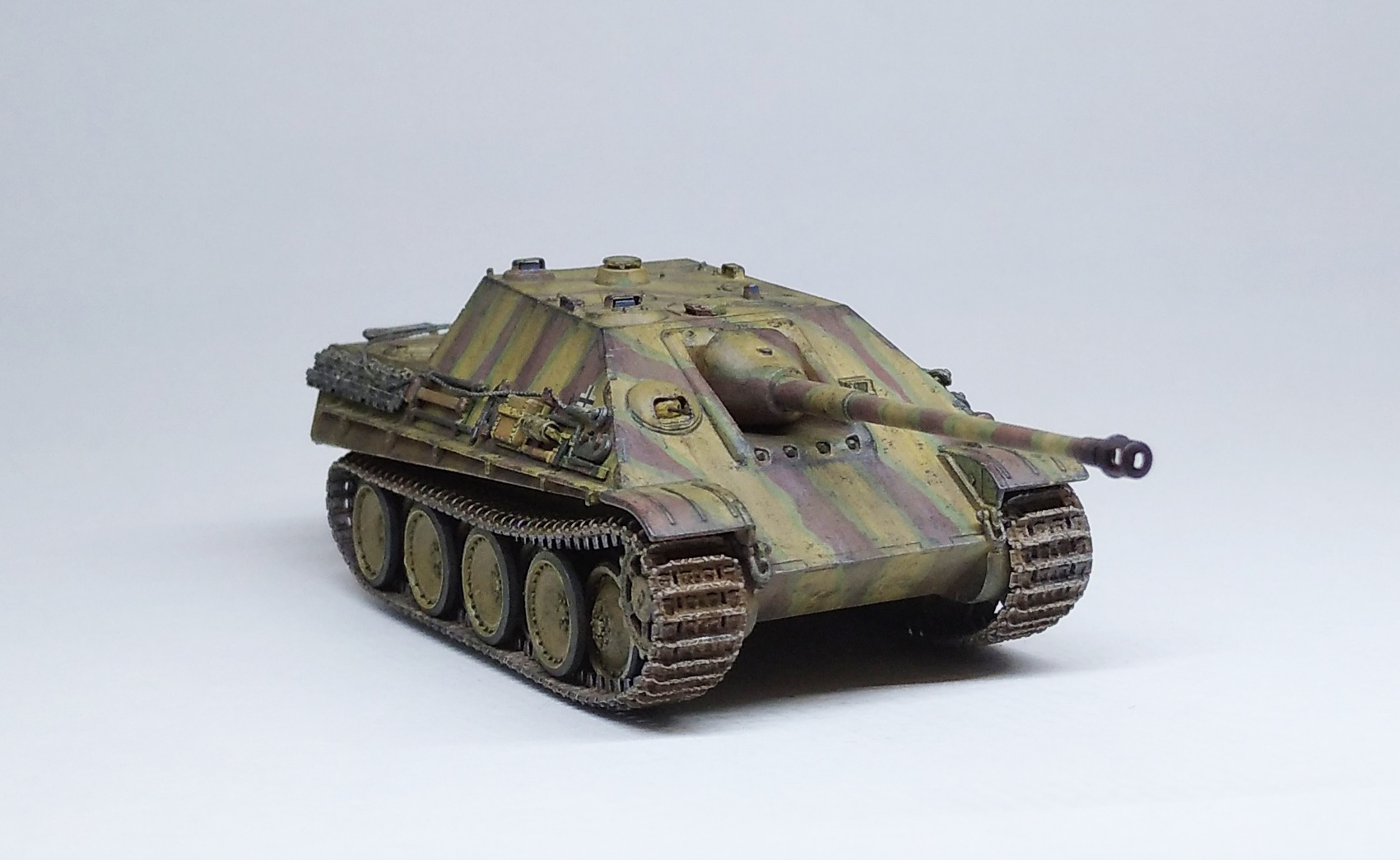

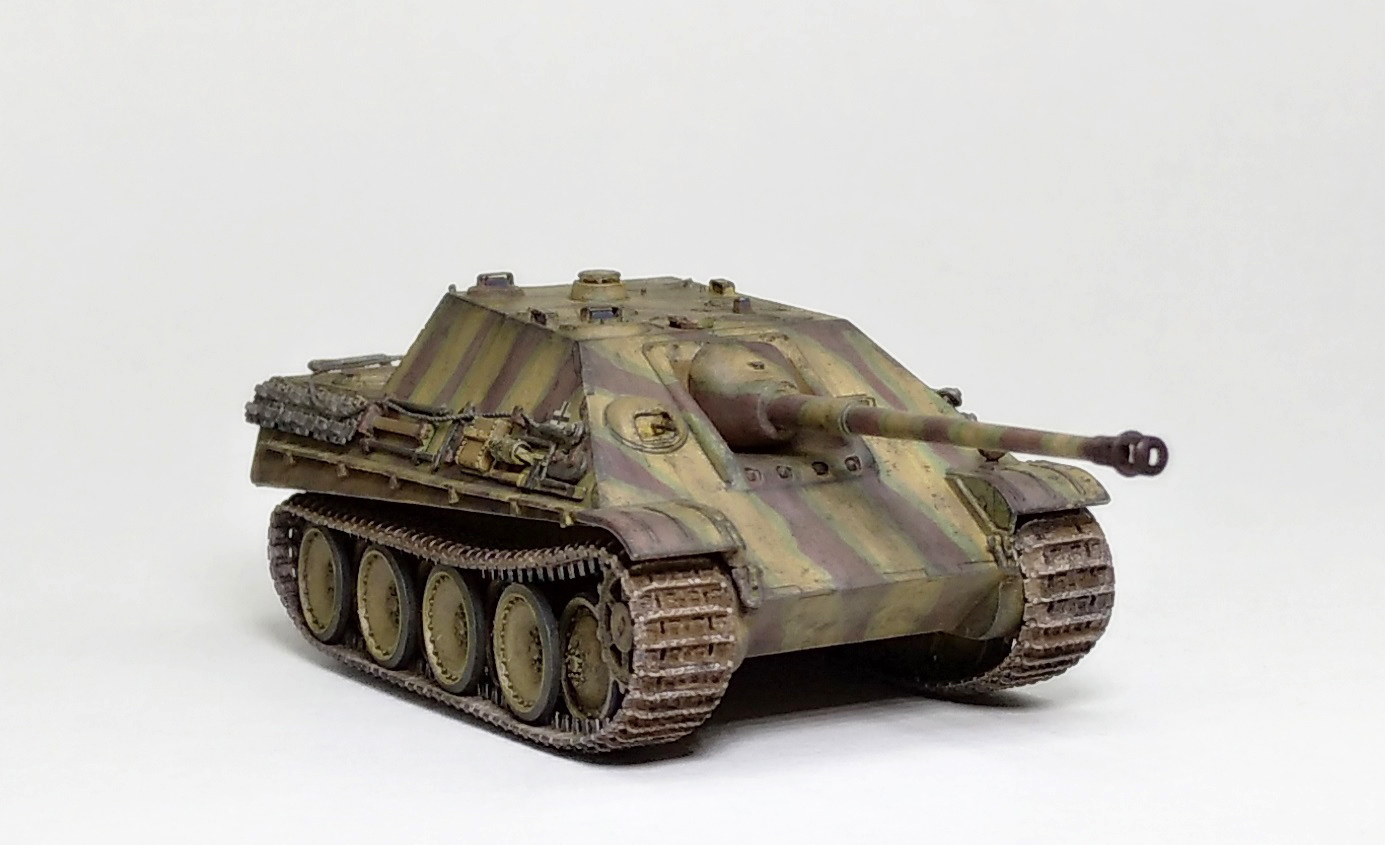

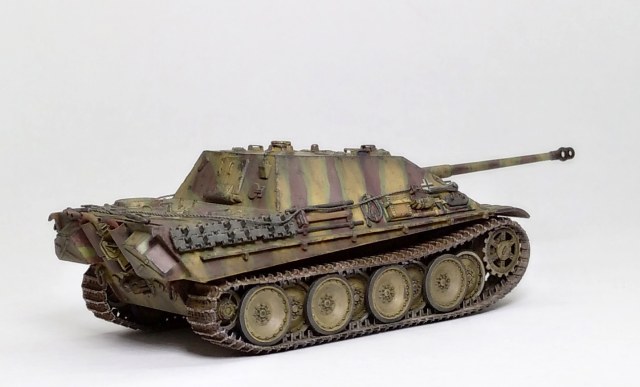

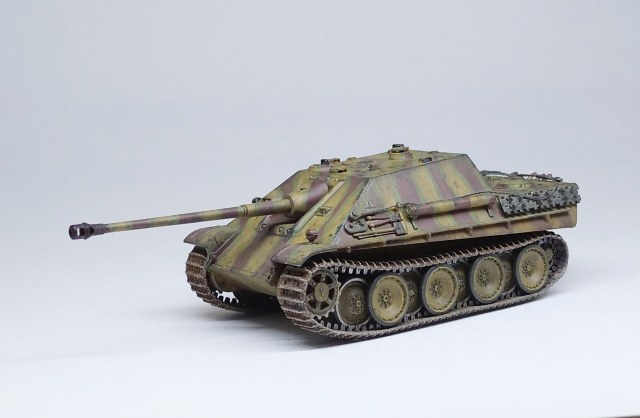

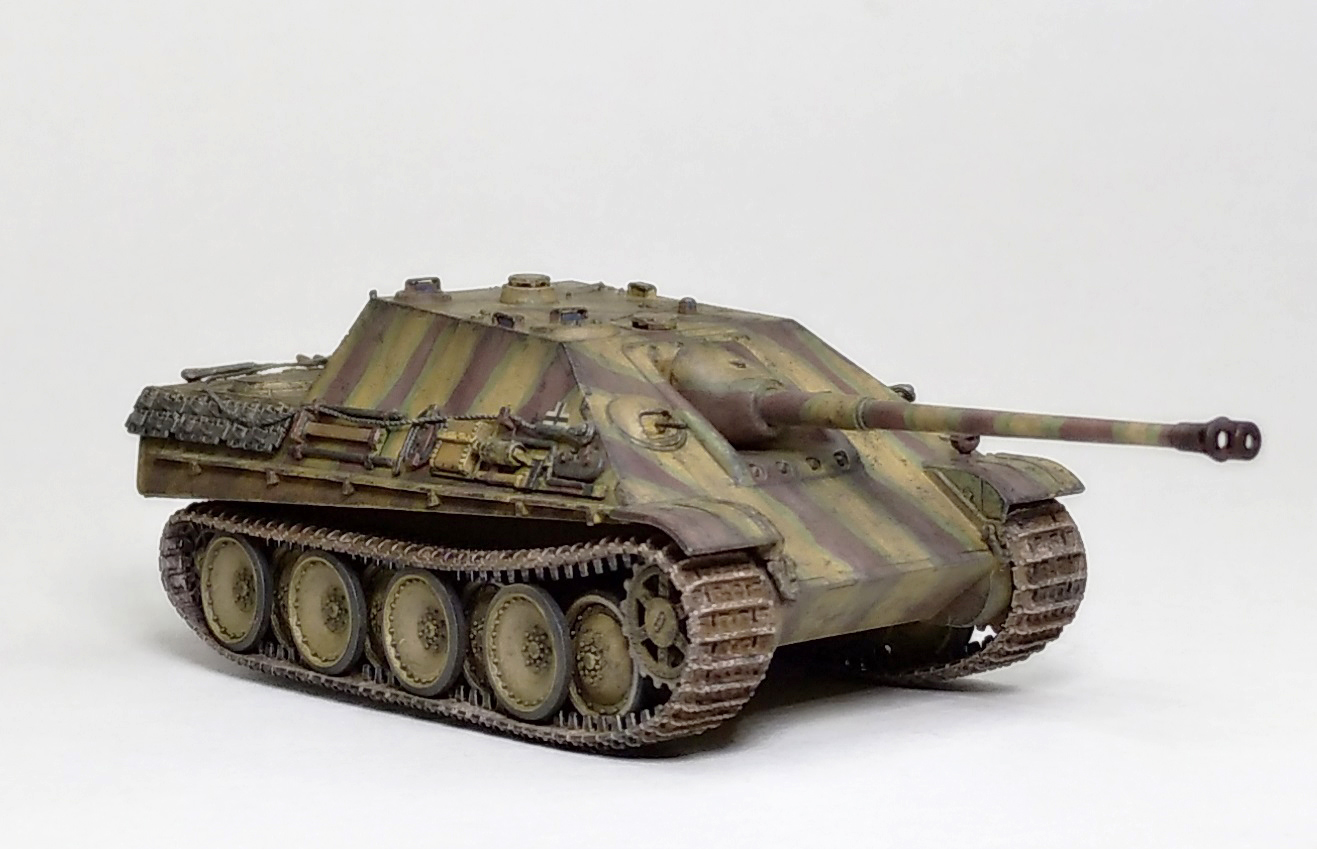

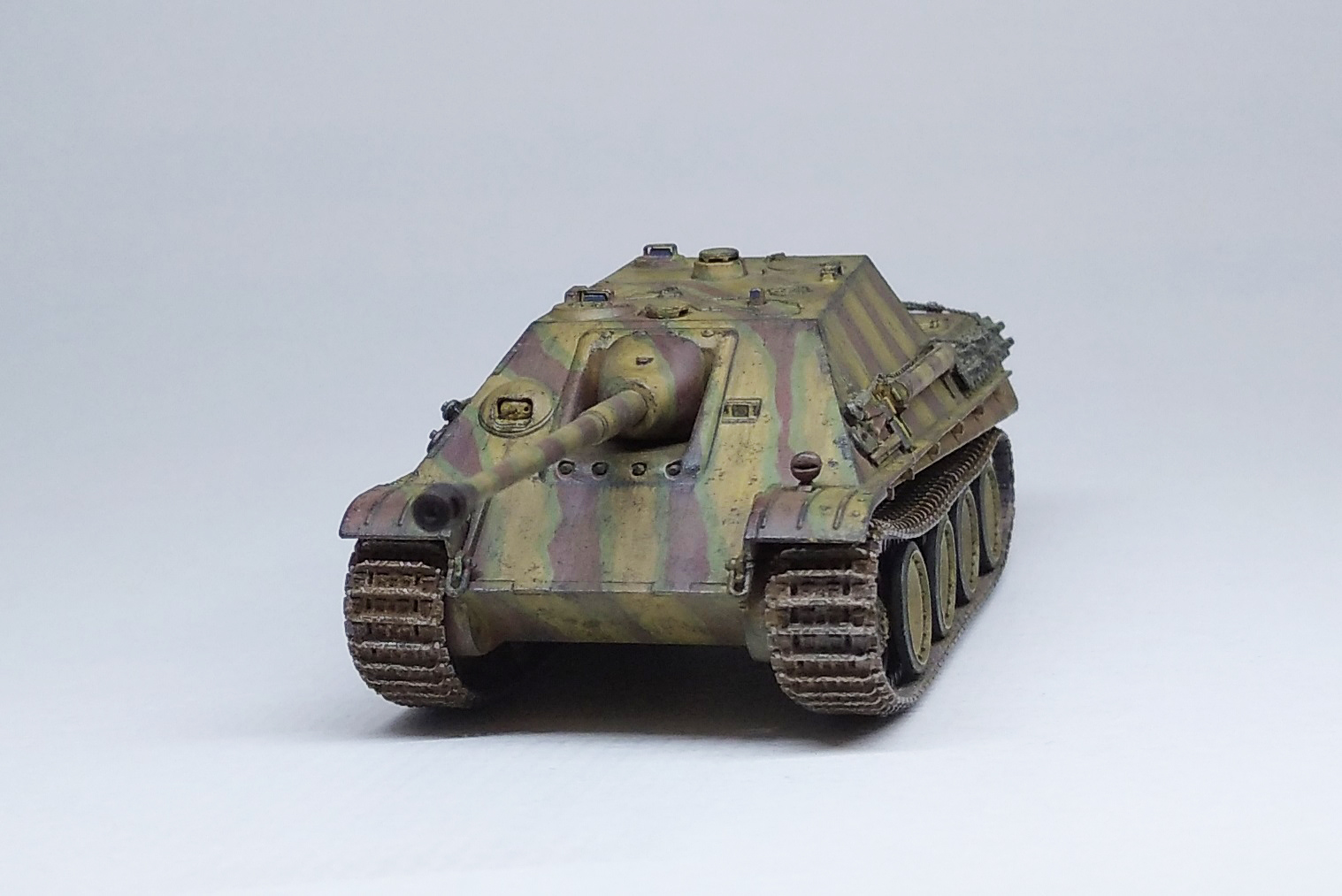

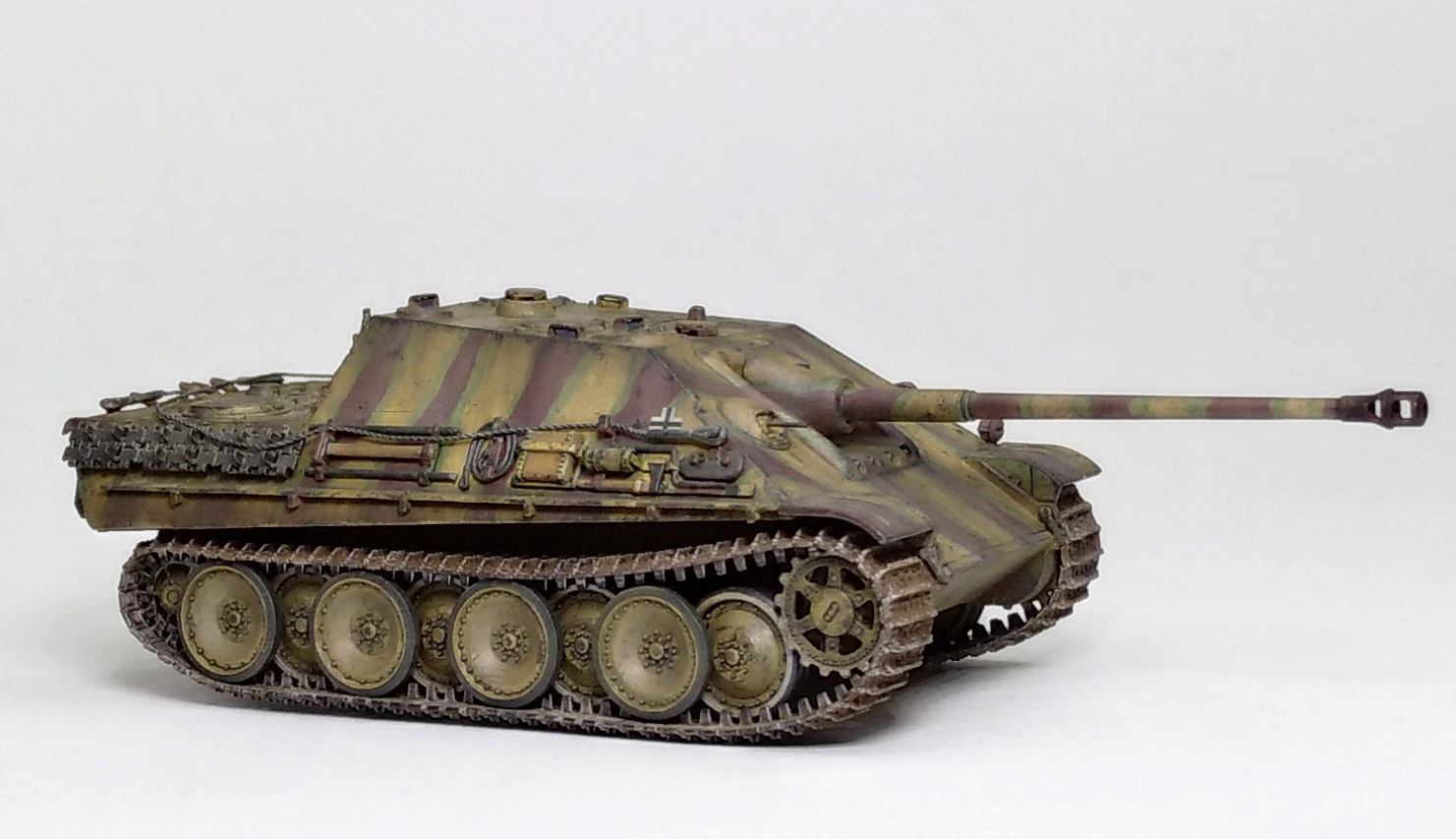

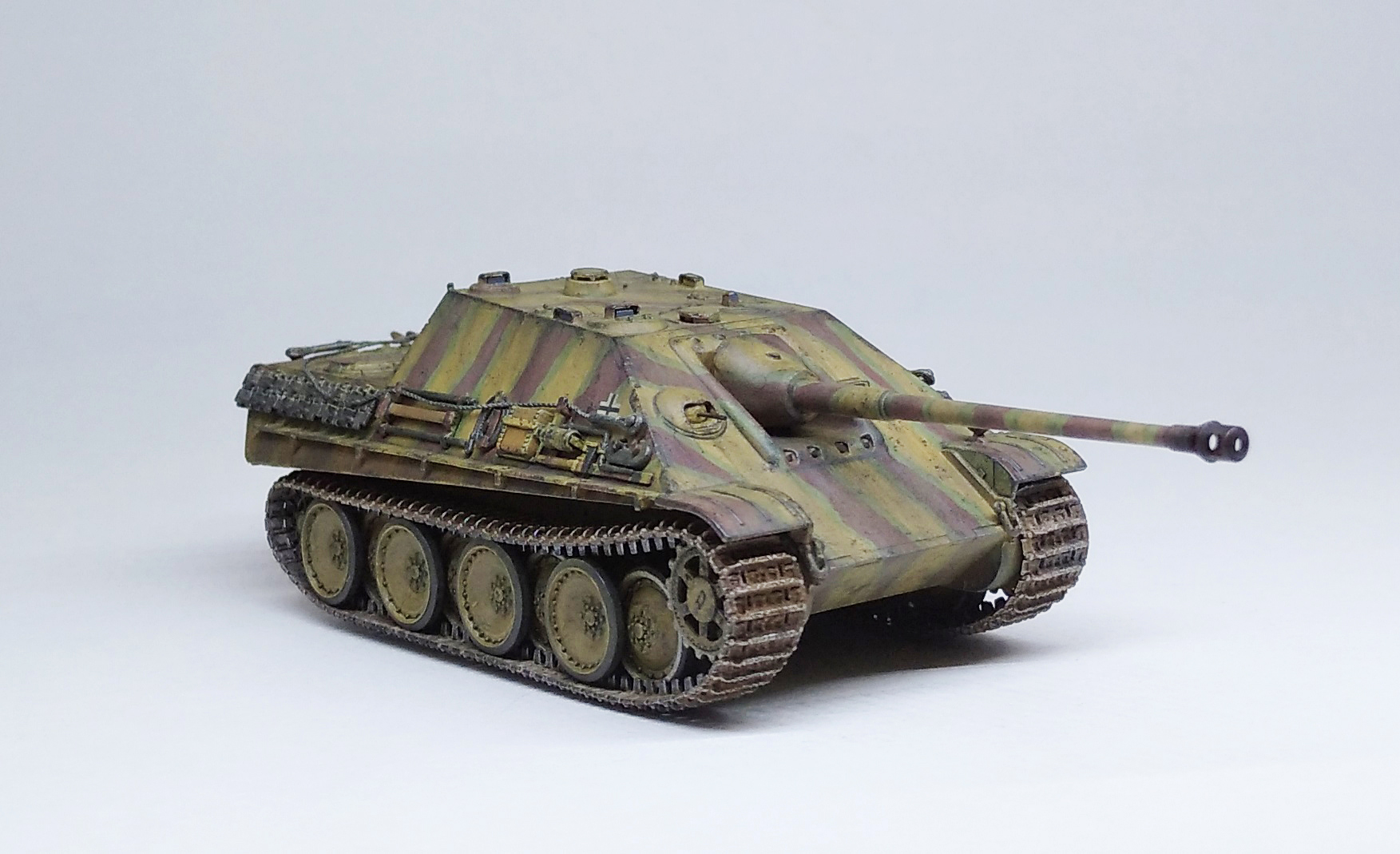

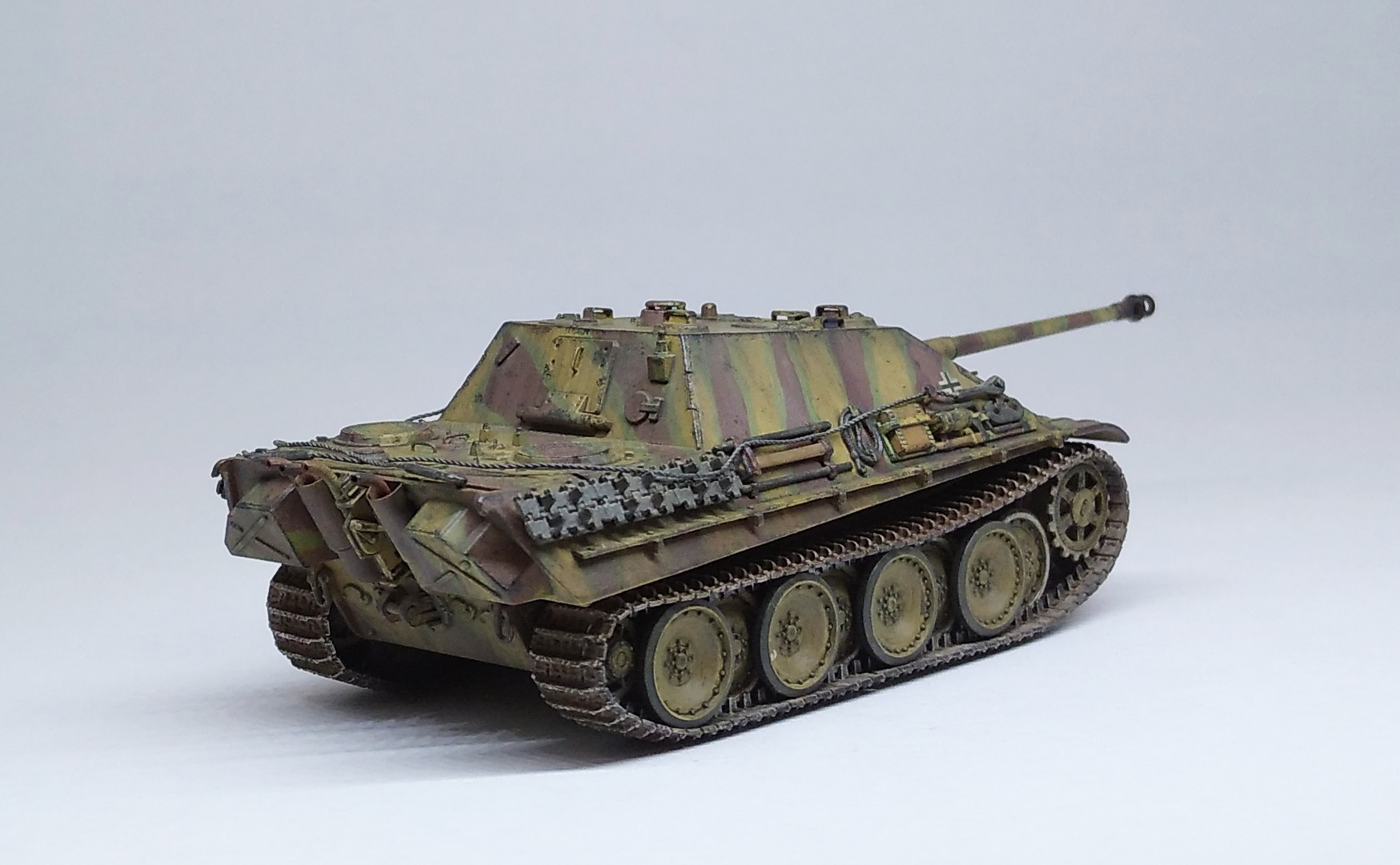

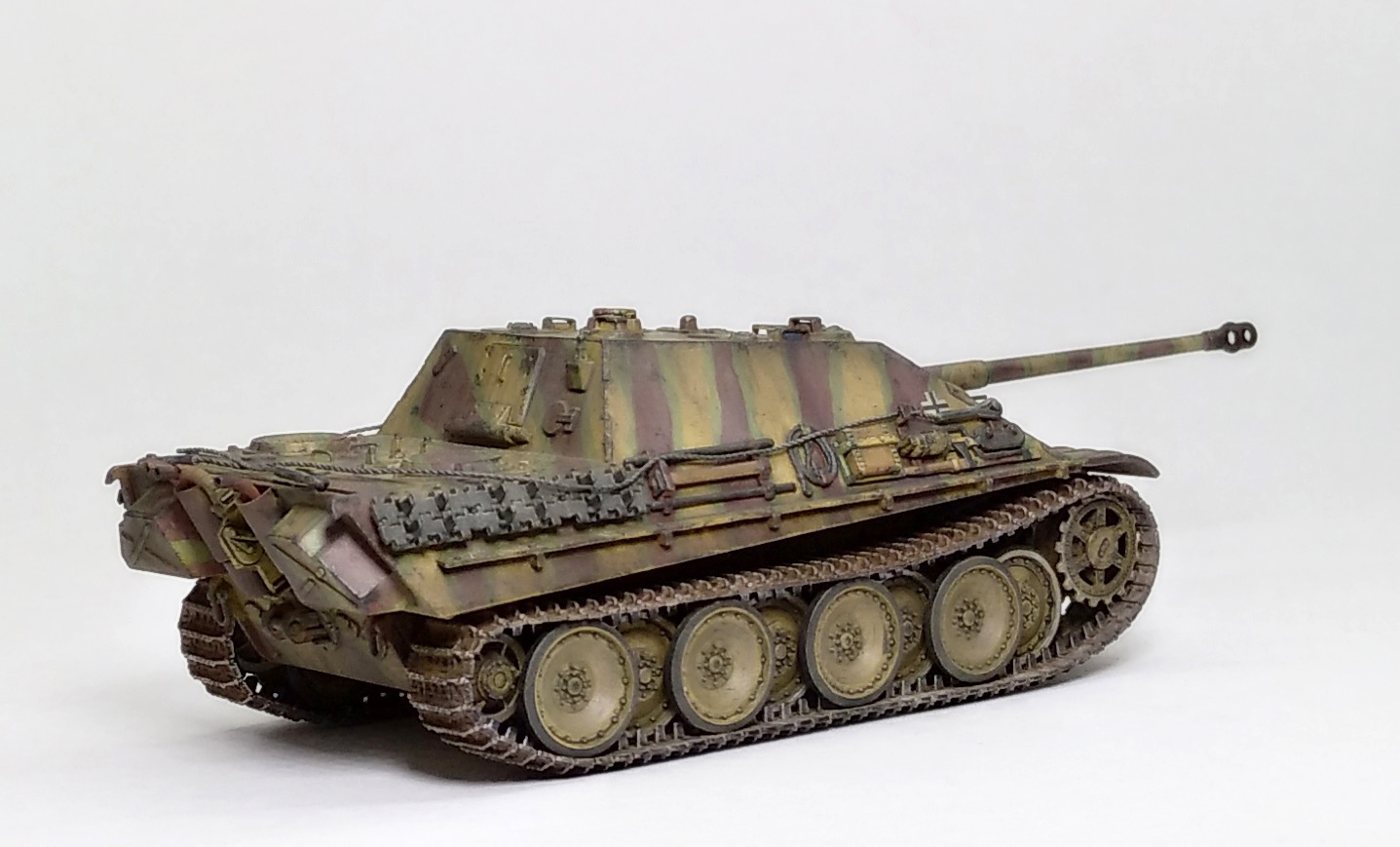

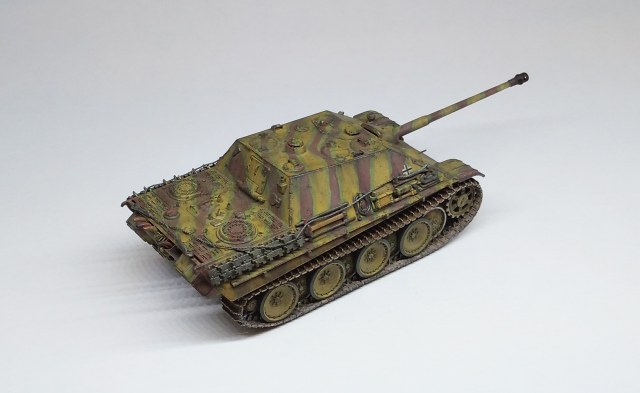

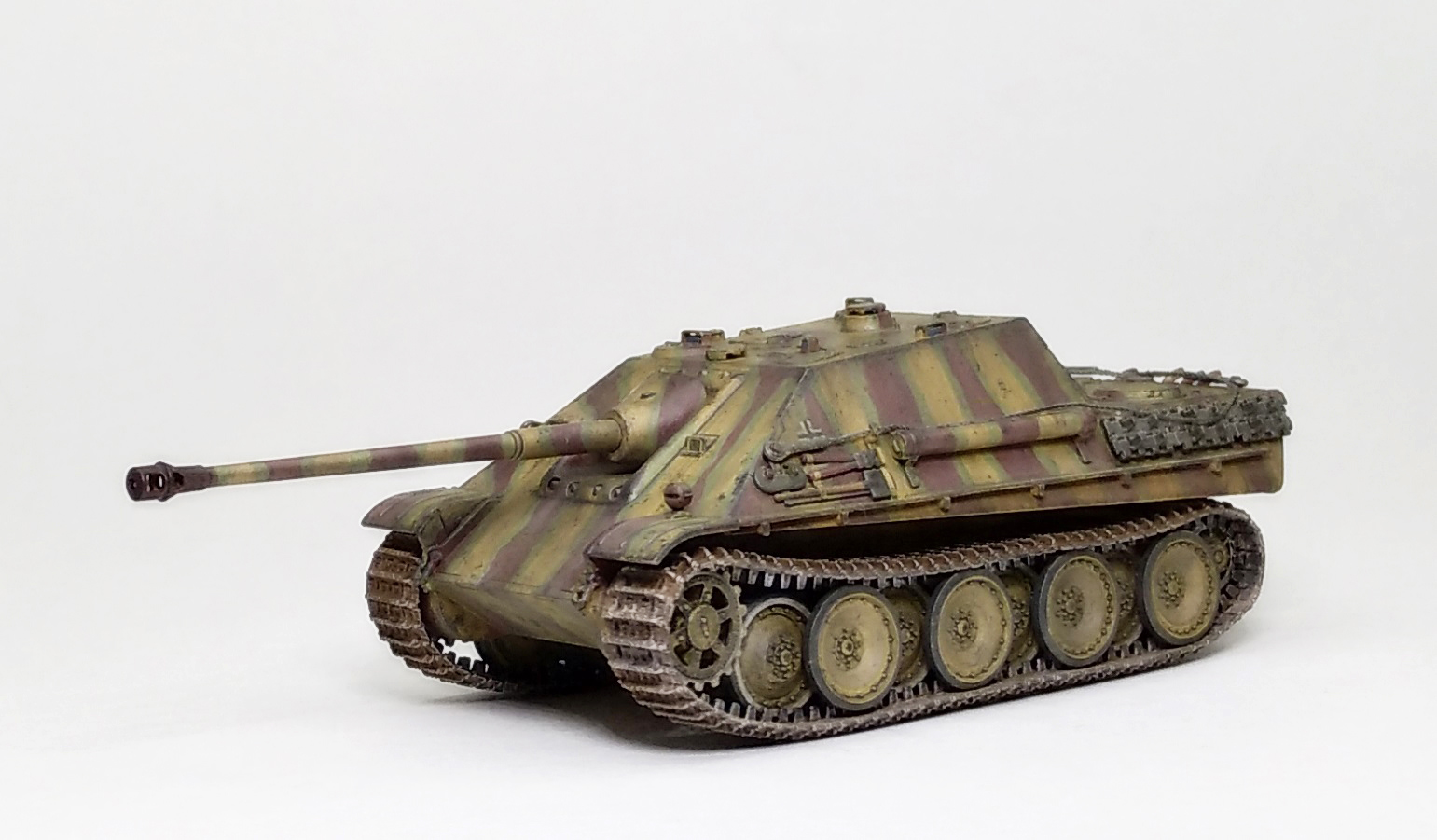

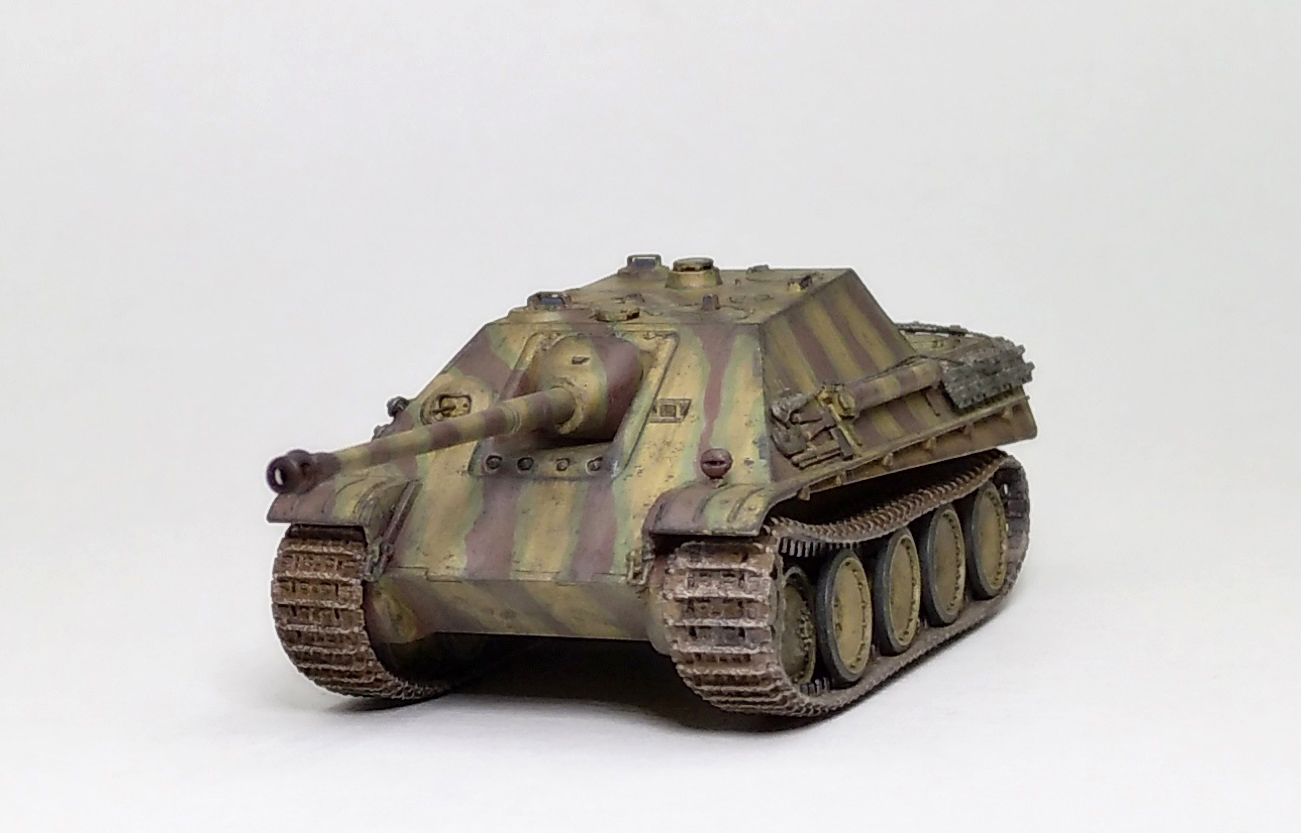

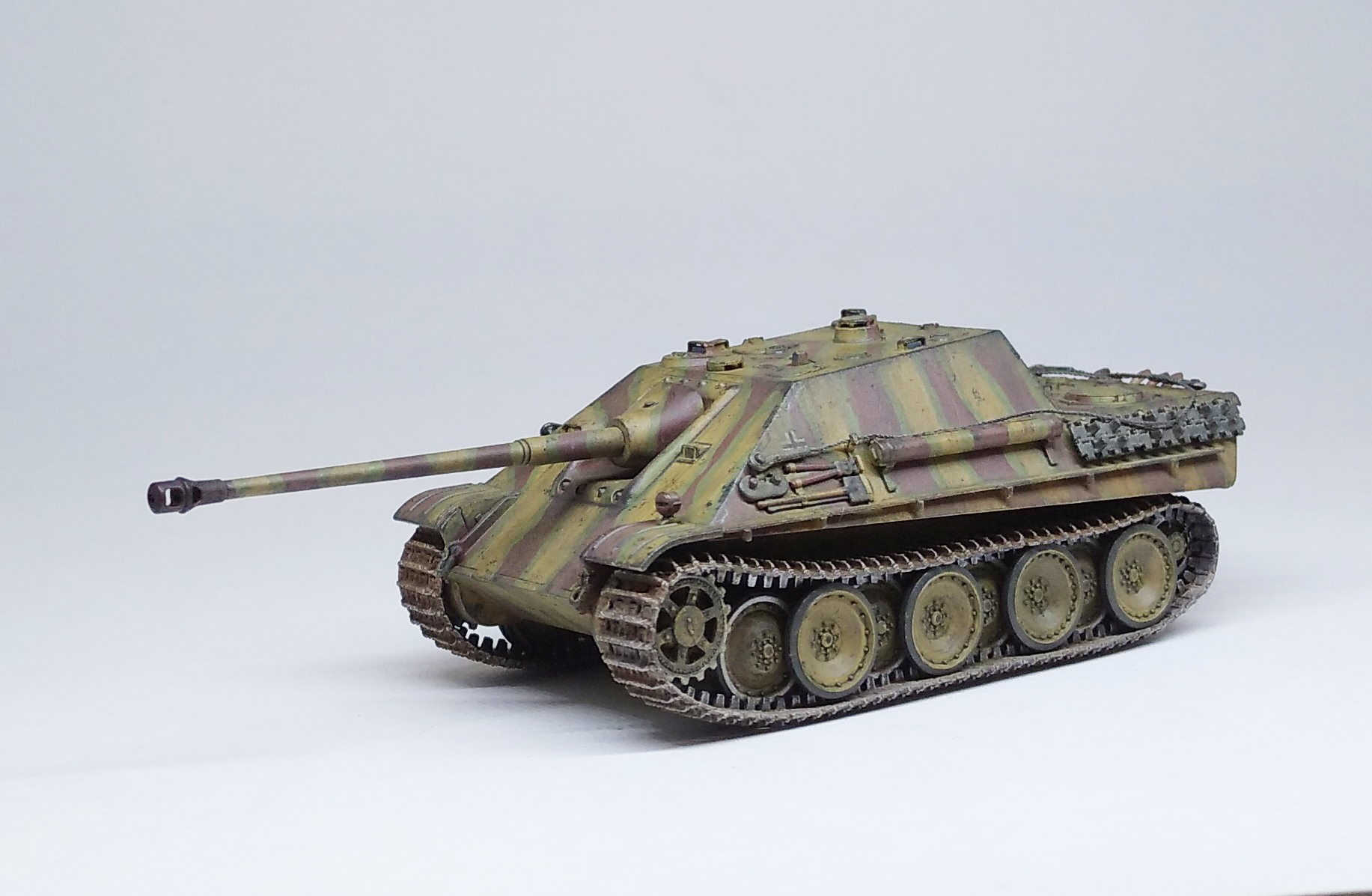

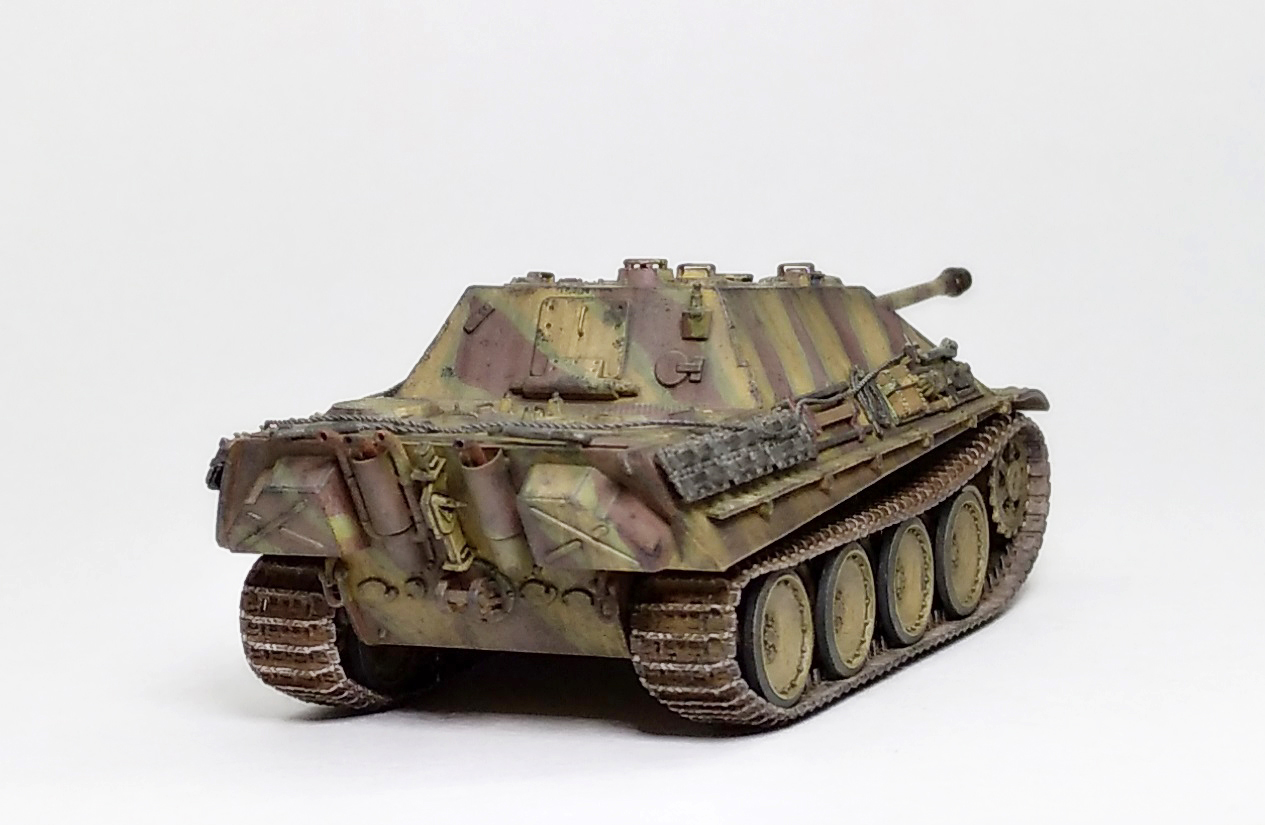

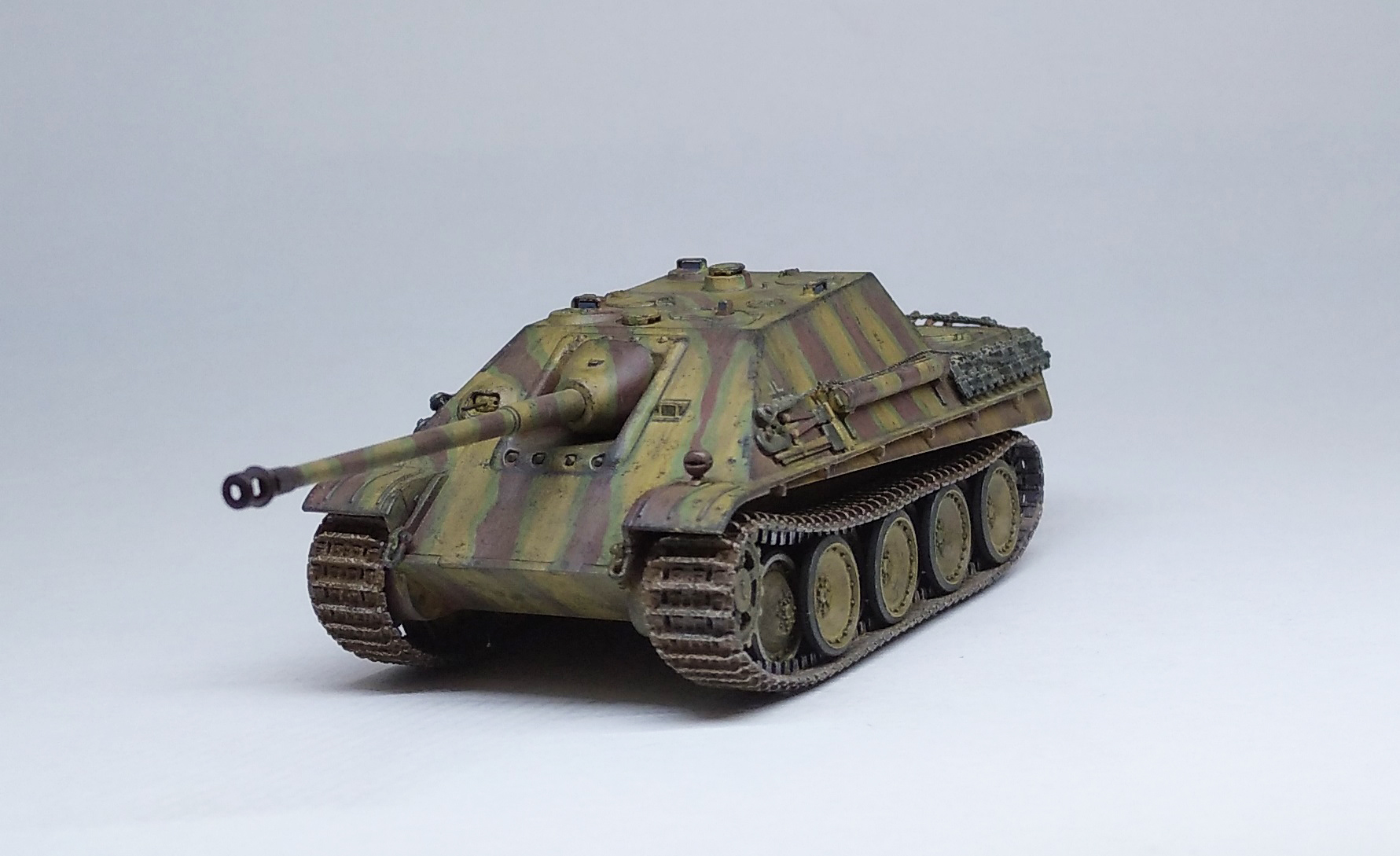

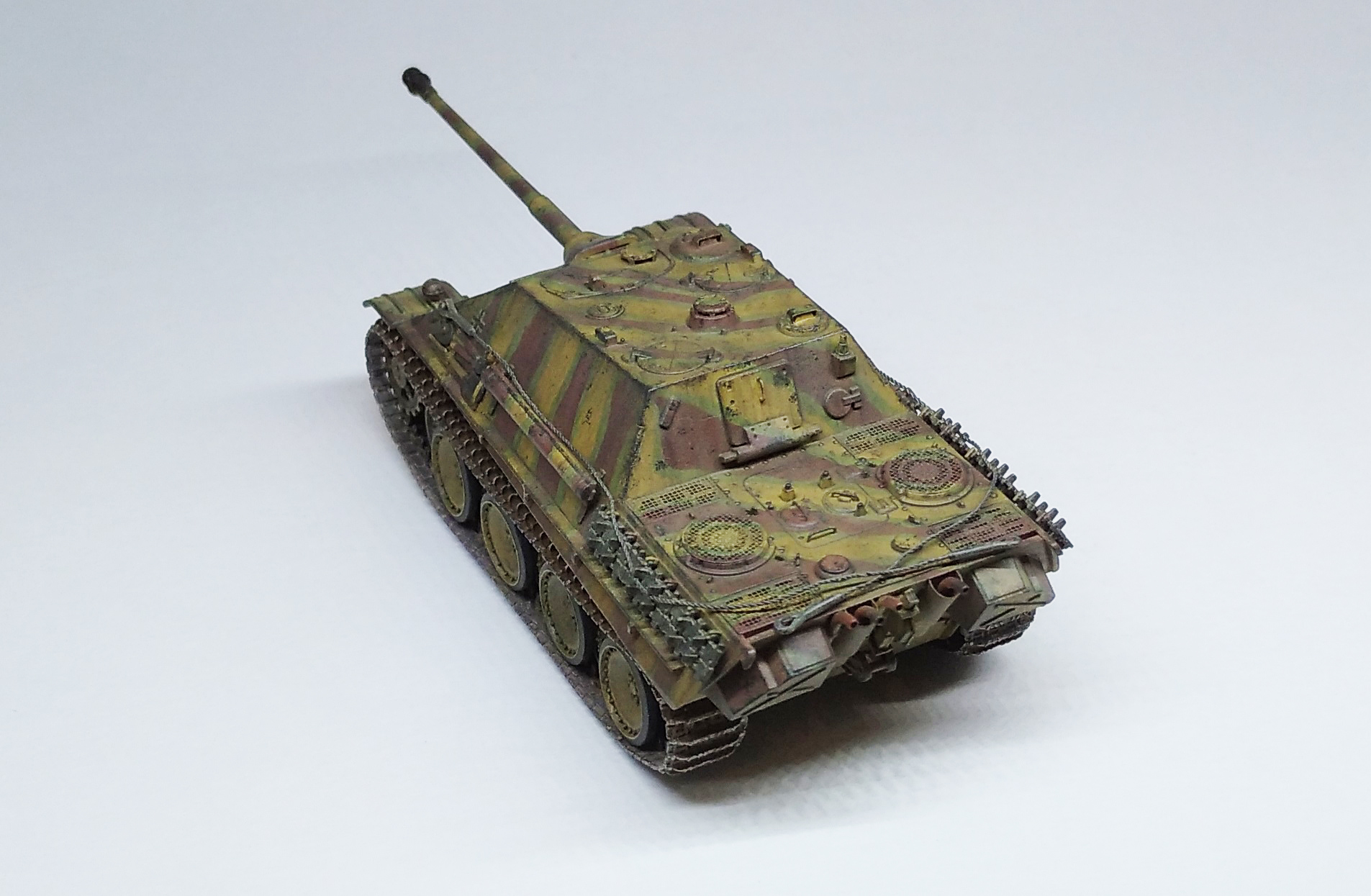

Представляю вам нашу с сыном попытку построить Jagdpanther производства MNH осени 1944 года. Огромное спасибо уважаемому коллеге Kais, что в свое время вот в этом обсуждении https://karopka.ru/community/user/7585/?MODEL=507150 дал достаточно развернутый перечень необходимых исправлений для Звезды в 72-м. Постарались все учесть плюс добавились и другие доработки. Схему камуфлирования и обозначений взяли с боковиков из книги «1945 German Colors. Camouflage Profile Guide» изданную в AK Interactive (боковик авторами атрибутирован как машина из Pz.Jg.Abt 655). Сын собрал «изкоробку», доработки и окраска за мной.
Что было сделано:
- т.к. производитель дает надгусеничные полки одной деталью с экранами, а в планах было построить самоходку без экранов, полки изготовлены самостоятельно из дошипласта более масштабной толщины, нанесено деление полок на секции, выполнена имитация кронштейнов крепления экранов, установлены головки креплений кронштейнов от MasterClub;
- на грязевых щитках прорезаны откидные секции, из дошипласта имитированы крепления самих грязевых щитков;
- имитировано соединение ВЛД с НЛД в шип;
- на маске выполнен уступ для механизма демонтажа орудия;
- скорректирована форма литой детали орудийной амбразуры, пыпки имитации болтов заменены на пулестойкие болты MasterClub;
- точеный ствол от RBmodels;
- удалены крепления крана с крыши рубки, прорезана заслонка мортирки;
- антенный ввод из запасов;
- бронировка смотровых приборов выполнена из плат фототравления ;
- травленные сетки MTO от DANmodels;
- все ручки заменены на проволоку;
- тросы правильной длины свиты из проволоки;

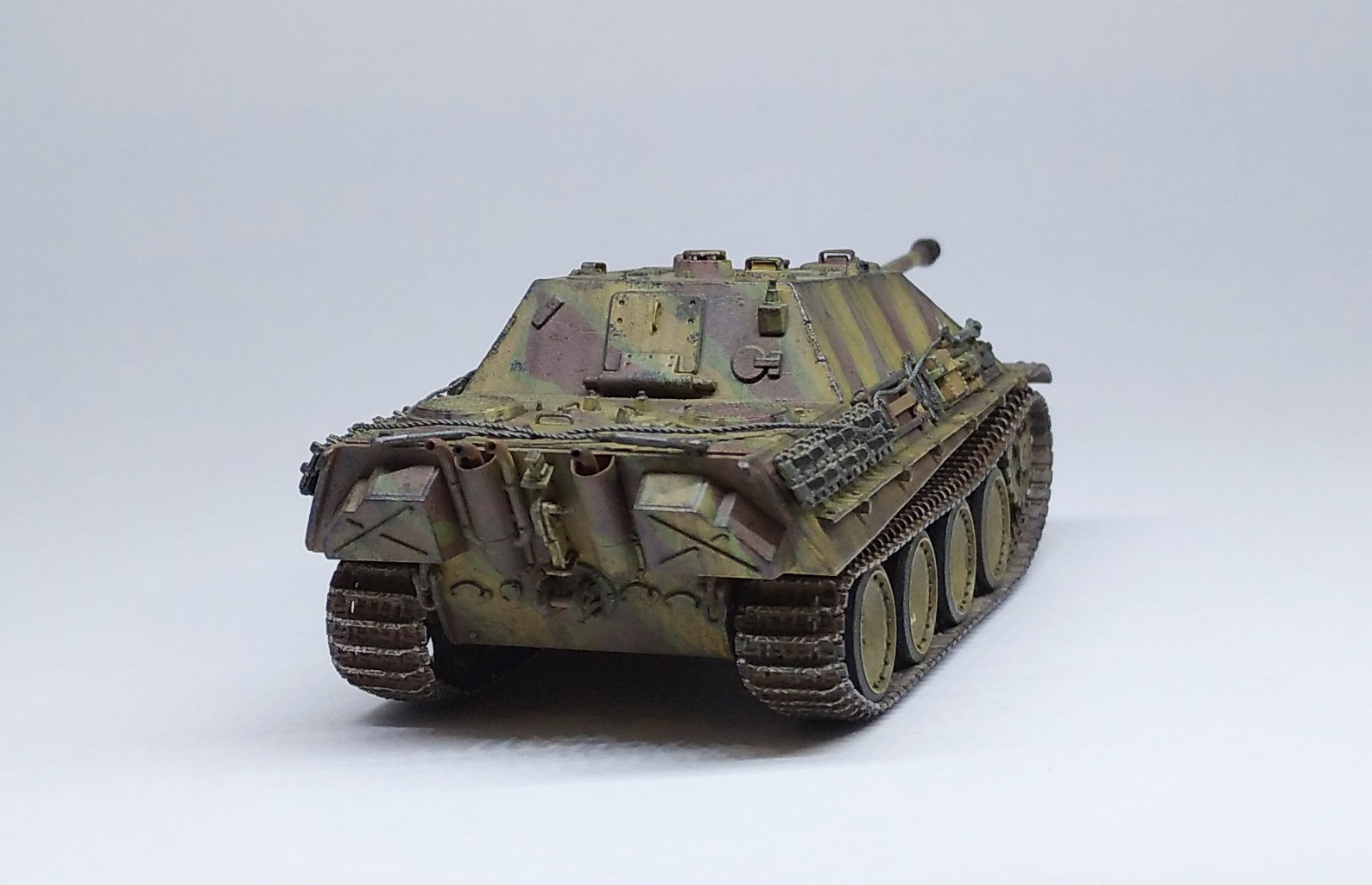

- выхлопные трубы из припоя, кожухи из пивжести;
- курсовой пулемет из иглы.
Окраска: акрилы и лаки Gunze, смывка ХоМа, фильтры маслом на пинене, пигменты ХоМа и Wilder, фиксатор пигментов ХоМа, художественное масло GoCreate, пудреницы Tamiya.
С уважением и наилучшими пожеланиями!
Оценки
Войдите, чтобы оценить работу.
Комментарии (23)
На сайте с 04.11.2013
12 198
Классная модель!
На сайте с 11.09.2019
26 195
Спасибо!
На сайте с 15.12.2019
13 7
Отличная работа, смотрится не хуже 35-го масштаба!
На сайте с 11.09.2019
26 195
Спасибо! Пытаемся расти. ))) И сын, и папа )
На сайте с 03.09.2020
50 1
Ну, молодцы! Для слепого очень даже неплохо.
На сайте с 17.10.2016
56 16
Подумал 35-ый.... оч круто.
На сайте с 11.09.2019
26 195
Спасибо коллеги за лестные отзывы! Насмотревшись в 35-й палате на этих поджарых хищниц захотели и себе в парк эту зверюгу. Пришлось постараться, чтоб сложившийся образ машины не измельчал в реалиях 72-го )))
На сайте с 08.02.2016
20 2
Классный хищник!!!
На сайте с 11.09.2019
26 195
Благодарю за отзыв! Первые попытки построить ягу были мной предприняты в 15-летнем возрасте. До сих пор чудом сохранился выклеенный из картона корпус (дальше дело не пошло) в 48-м масштабе среди небольшого числа уцелевших моделей того времени (строил из бумаги). Прошло 30 лет и круг замкнулся на новом витке интереса к моделизму))) Яга таки добавлена в коллекцию.
Спонсор
На сайте с 20.12.2011
46 555
Отличная работа!
На сайте с 11.09.2019
26 195
Спасибо, Андрей! Это у нас начало "детской" серии, о которой я в прошлый раз говорил )))
На сайте с 19.04.2012
54 1093
Исполнение достойное. Но мне кажется вы плохо удалили смывку в модели, ощущение такое что вы в ней её искупали.
На сайте с 02.11.2013
51 42
Хороший котяра
На сайте с 11.09.2019
26 195
Спасибо за отзыв и внимание к работе. По поводу смывки не совсем понятно. Смывку наношу очень точечно колонковой кистью 000, о купании речи нет вообще. Возможно какой-то из результатов везеринга, неудачно акцентированный пятидесятью ваттами светодиодного света при съёмке, вызывает такие ощущения. Света при съёмке ставлю реально много (50 диодов одноваттных), чтобы моя фото-недотехника смогла хоть что-то вытянуть.
На сайте с 11.09.2019
26 195
Спасибо за отзыв. Рад что понравился.
На сайте с 30.01.2020
23 109
если честно, то при таком количестве доработок модель выглядит как-то неаккуратно, что-ли... Обратил внимание на нее сразу, но не стал писать отзыв, ждал пока накидают положительных. Окраска не понравилась, словно в музее кистью девятый слой краски. Данкель кажется совсем в светло-зеленый ушел.
Прошу воспринять не как негатив, а как конструктивную критику. Удачи в дальнейшем.
На сайте с 11.09.2019
26 195

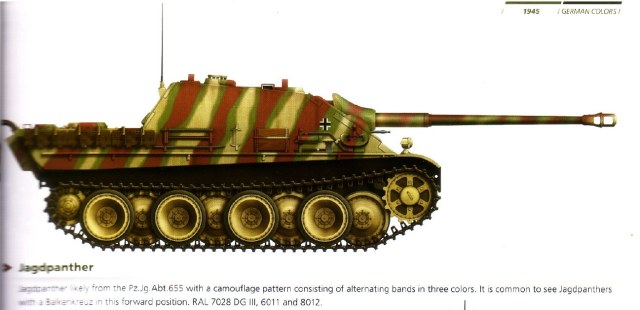

Спасибо за отзыв и мнение! Коль обратили внимание сразу, значит работа, как минимум, обращает на себя это самое внимание, значит уже интересно, тем более Вы сразу даже допустили возможность положительных отзывов ))) А творчество, оно многогранно. Мне, если честно, не нравятся излишне чистые, как на парад, боевые машины. Танк на войне, по моим ощущениям и видению, это пыль, грязь, кровь и страх. Это я и пытаюсь рисовать в меру умений. Возможно со временем что-то изменится и в моих художественных навыках, предпочтениях и в мироощущении... Яркий постановочный свет тоже меняет восприятие объекта, а может это мой тапок, на который я снимаю, так реагирует на светодиодный спектр и макросъемку слепого масштаба. Фотографирование - то моя боль ))) В естественных условиях просмотра модель выглядит еще более запыленной и царапанной... Камуфляж трехцветный, так что если Вы видите зеленый,- это норма ))) Он там есть. Ротбраун создает контраст с более светлыми цветами и резедагрюн несколько теряется. А может я и в цвет не попал, хотя RAL7028 и RAL6011 имели массу оттенков. Рисовал я по мотивам боковика, который привожу. Вышло что вышло и получившееся ни на что не претендует кроме творческого проведения свободного времени.
С уважением и наилучшими пожеланиями.
P.S. Посмотрел дома на модель в естественных условиях,- зелёный выглядит более насыщенным и приближенным к приведенному боковику. На фото зелёный смотрится гораздо выцветшим. Всё-таки камера какашка, но другой нет )))
На сайте с 01.09.2014
6 1
Добрый день. Отличная модель получилась.
На сайте с 11.09.2019
26 195
Спасибо, Сергей, на добром слове )))
На сайте с 21.12.2010
40 1364
Приветствую, коллега!
Рад что и моя работа была полезной. Машина вышла на мой взгляд хорошо.
Отмечу искреннее желание доработать модель. Получилась хорошо читаемая деталировка, элементы обвеса.
Понравилось именно желание прорисовать каждую мелочь, например - метизы, которыми лента стяжная крепится к бруску для домкрата.
Хороша деталировка надмоторки: ручки, "прозрачные" сетки (обращу внимание, что хоть их ячейка и крупновата, но они зато читаются), масштабно смотрятся патрубки и их кожухи.
По тросам буксировочным - в 1:35 конечно смотрится в принципе иначе (мне в этом плане трудно порой оценивать 1:72), но сделано грамотно: провис, укладка.

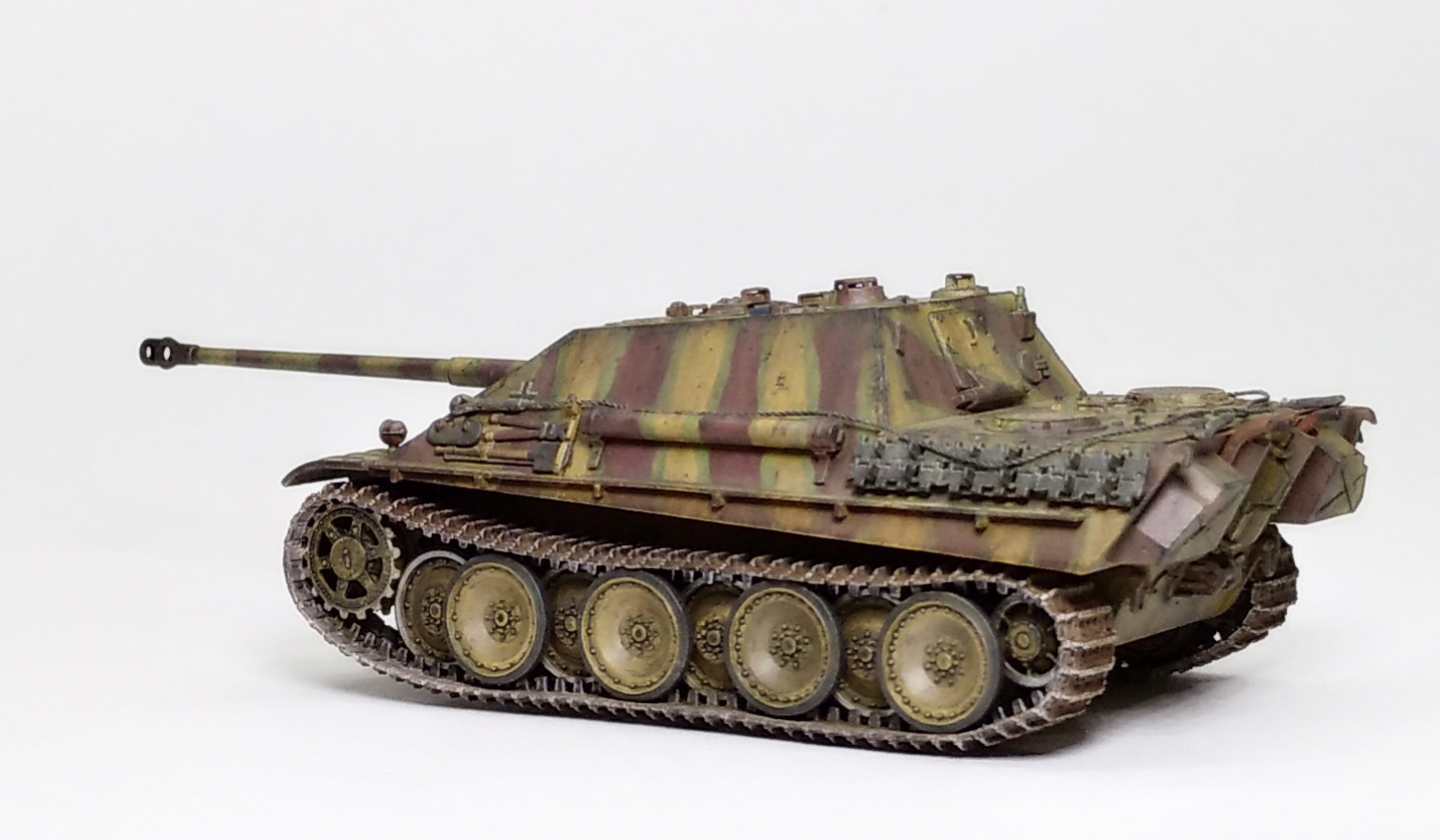

Не совсем понятно, почему у модели спереди слева и справа сзади стоят 16-болтовые катки? Этого на "ЯгдПантере" быть никак не могло, даже прототип имел 24-х болтовые...
По сеткам обратите внимание на надмоторке: ближайшие к корме сетки ПЕРЕКРЫВАЛИ щель между кормовой плитой и надмоторной.
Прицел: тут на мой взгляд можно пробовать сделать интересней: высверлить "родной", и изготовить самостоятельно из прутка пластикового, и отрезка прутка приклеенного перпендикулярно ему. С тыльной стороны чуть сточить. Будет очень похоже.
Прибор механика-водителя: на реальной машине более ярко выражено, что он ближе к прямоугольнику. Шаровая установка: Вы молодец что допработали, но есть момент: не старайтесь пулемёт сделать по центру. Он был смещён вправо. Грубо говоря, по центру шаровой установки проходить ось, идущая через середину расстояния между глазком прицела и пулемёта (ну плюс-минус с отклонениями).
На крепкую 4+ аккуратно показали откидную часть грязевого щитка. На будущее - линия разреза перпендикулярна срезу плиты.
Маску пушки рекомендую пробовать проходить по периметру скрайбером: буквально небольшая линия позволит потом "поднять" её и очертить контур смывкой.
По окраске: сразу скажу, идею я понял, но вышло не прям вот отлично, хотя и линии прорисованы качественно. "Полосатик" с ровными линиями - это когда база - оливково-зелёная, полосы - шоколадно-коричневые, и обрамлены жёлтым. Оно и выглядит иначе. В Вашем случае - да, подобное было, тот же Dragon даёт так пару схем, но есть нюанс: жёлтый если база, и тёмные полосы идут как у Вас, то зелёные при этом их как-бы пересекают местами... не обрамляют, как у "полосатика". Очень важно тонкие линии "поднять", выделить, чтобы на реальной машине они оказывали нужный камуфлирующий эффект.
В части цветов - я бы не стал их объединять везерингом, а наоборот, сделал бы чище и светлее - Ваша машина бы казалась больше визуально. А траки бы покрасил так: ну пусть dark iron в смеси с gunmetal - база (можно кстати не в смеси, а на свой вкус любой из этих цветов), потом смывка Track Brown по ним, грязь цвета Russian Earth (в палитре МИГ), и ярким металликом гребни. Хорошо бы играло на контрасте.
Модель я считаю внимания заслуживает, работа проведена не малая. Я считаю, что когда в 1:72 читается вся деталировка - модель удалась.
Здесь - читается вся деталировка, см. строку выше
На сайте с 11.09.2019
26 195
Огромное спасибо, Kais!
Как всегда в точку и по делу. Ваши и подобные посты в обсуждениях, имхо,- золото прихожей ))) Очень помогают в работе, всегда ищу подобные в процессе подготовки к стройке.
С замечаниями абсолютно согласен. За советы отдельное спасибо! И катки Вы заметили, опытный взгляд сразу их выхватывает ). С ними история вообще детективная ))) Мой юный моделист собрал модель ещё на летних каникулах у бабушки, но закончить её у меня руки дошли вот только сейчас (точнее два месяца назад, когда я за неё взялся). Когда дошло дело до ходовой, оказалось что четырёх наружных катков одной стороны нет ни в коробке, ни на литниках. Сын наружные не устанавливал и не фиксировал другие элементы чтобы можно было снять и покрасить ходовую часть нормально. Обыскали два дома - нет их. Возможно были случайно выброшены в мусор незамеченными. Печаль и страдания молодого поколения следствием ))) Чтоб работа не пропала зря, катки потянули от пантеры той же звезды. А они шестнадцатиболтовые. Перемешал их по сторонам машины, чтоб меньше мозолили глаза. А теперь самое весёлое,- после завершения стройки катки нашлись ))) Как всегда в месте, в котором совсем не ждали. Теперь вот нужно собраться с духом и вернуть их законной владелице, благо эти катки не посажены на клей. Как знал )))
Надмоторные сетки производителем позиционируются тоже для пантеры. Видел что узковаты, но установил так, чтоб выглядело наимение косячно на мой взгляд.
Долго "ходил кругами" вокруг прицела, но толкового так ничего и не придумал. Теперь после Вашей подсказки понимаю что решение было элементарным. Использую его вот уже в текущей работе.
Ещё раз большое спасибо за уделенное внимание и советы!
На сайте с 11.02.2019
7 6
Классно! Сначала принял за 35й.
На сайте с 11.09.2019
26 195
Спасибо! Рад что понравилось.
