Конвой PQ-17
- Производитель:
- Трумпетер
- Масштаб модели:
- 1:700

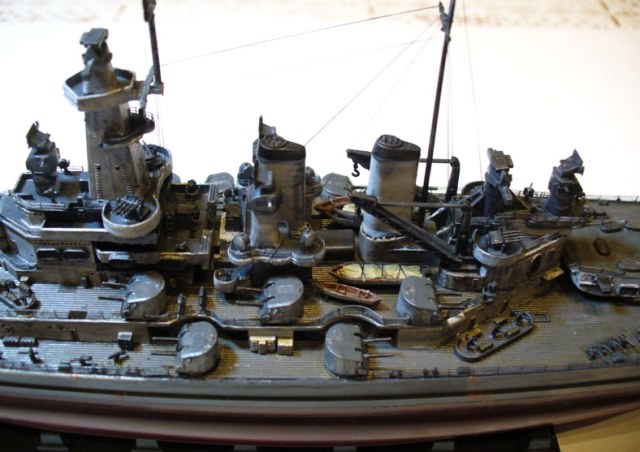

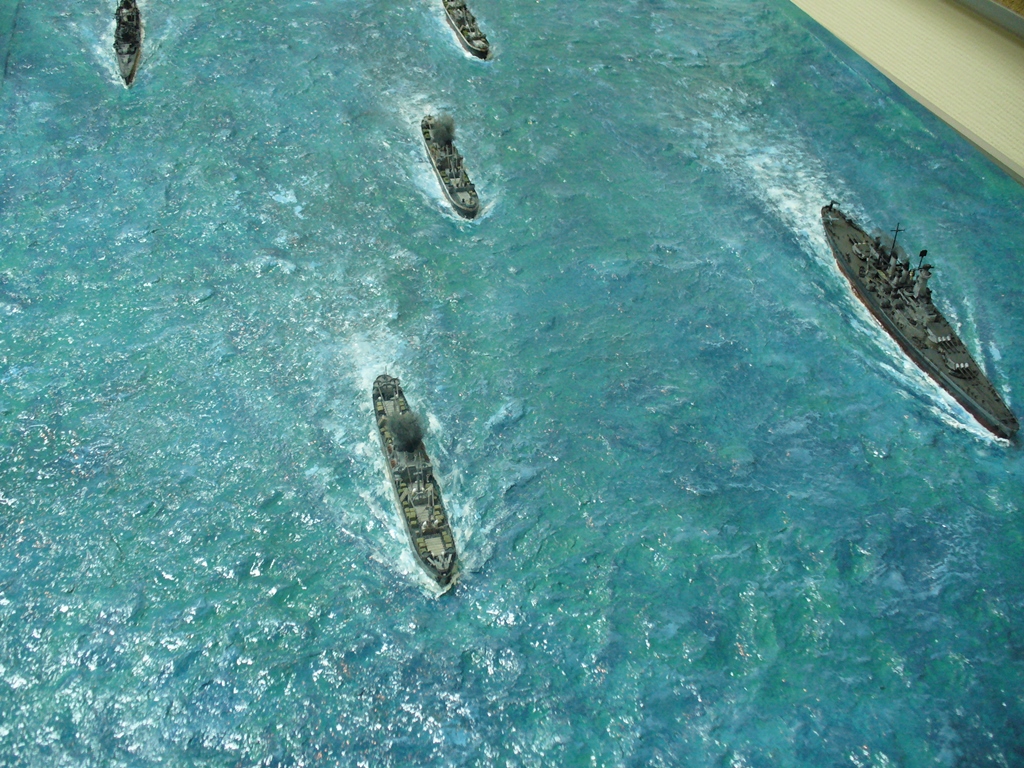

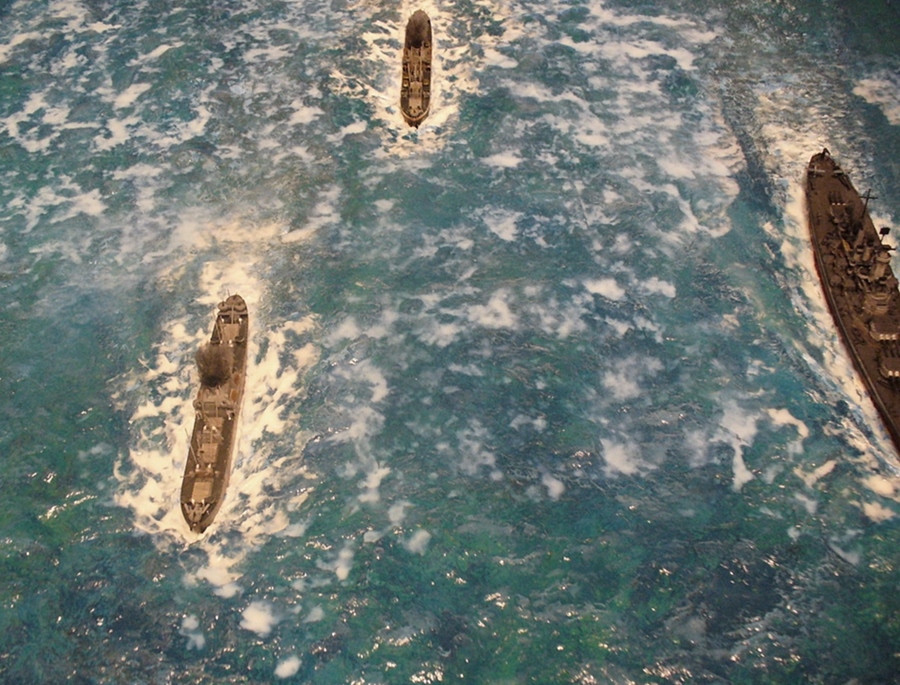

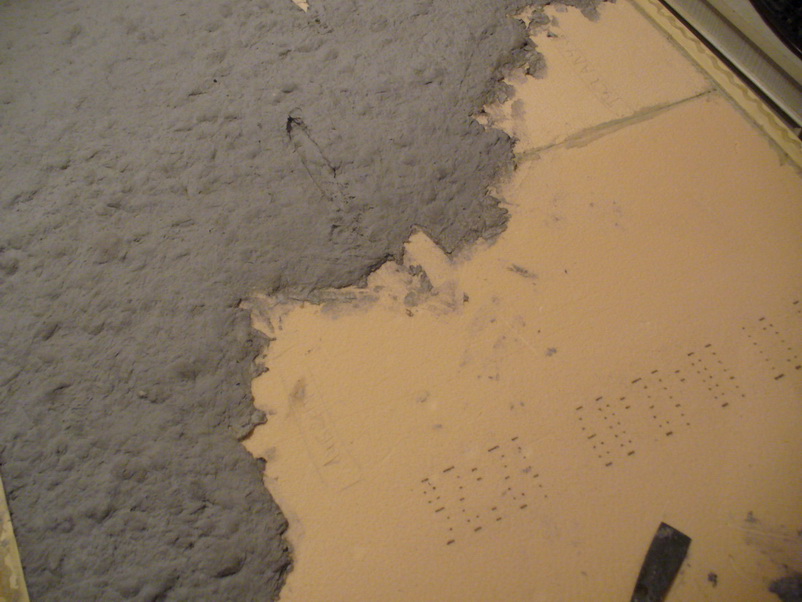

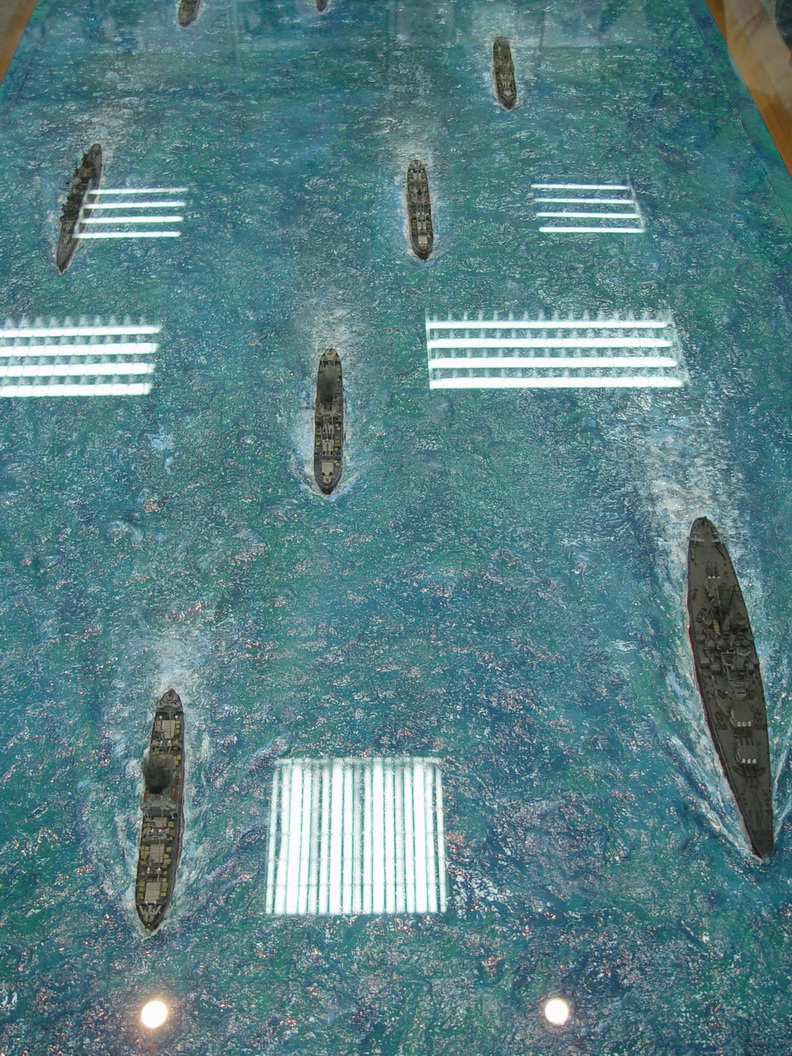

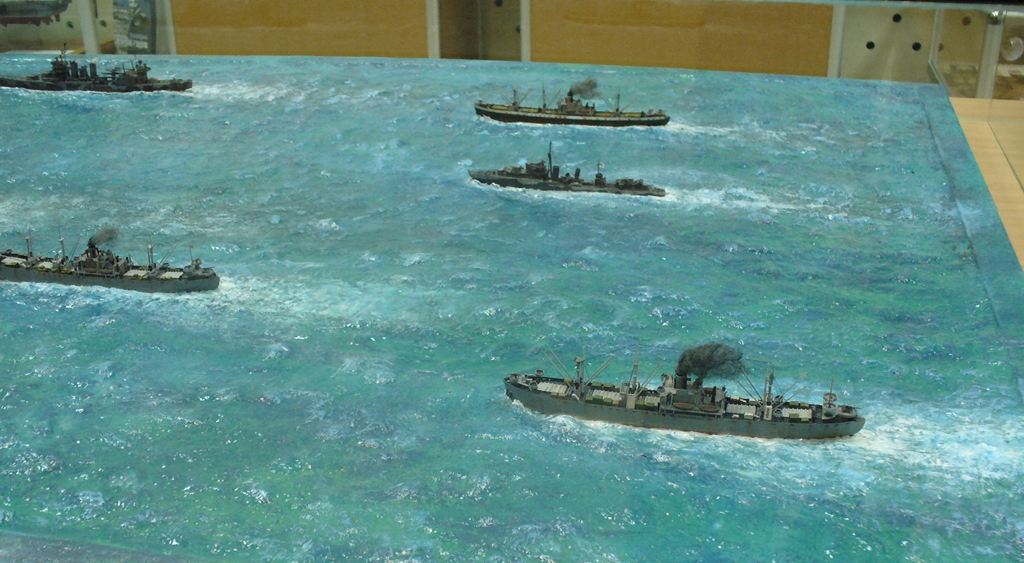

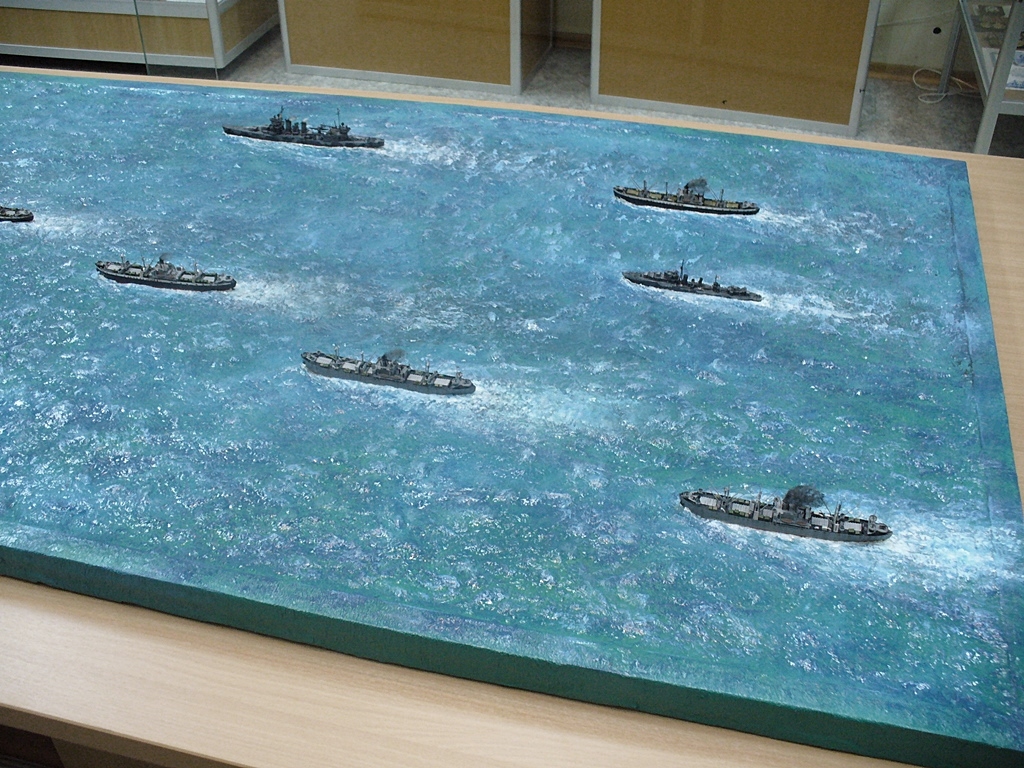

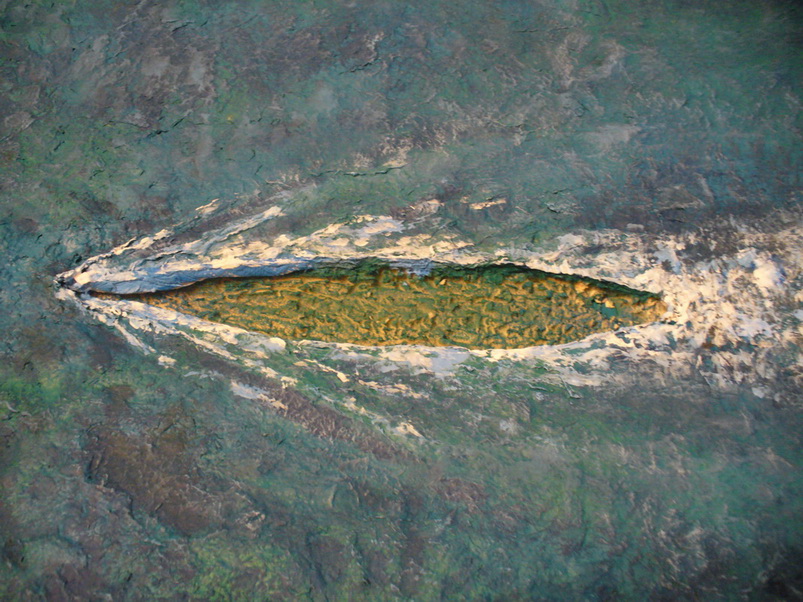

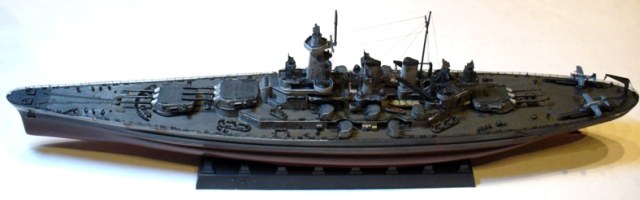

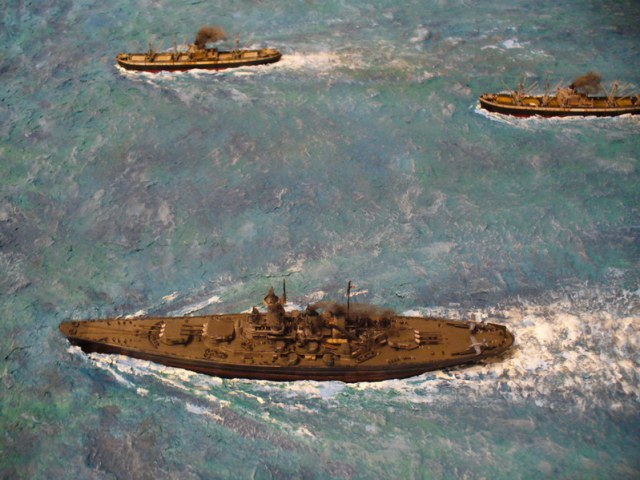

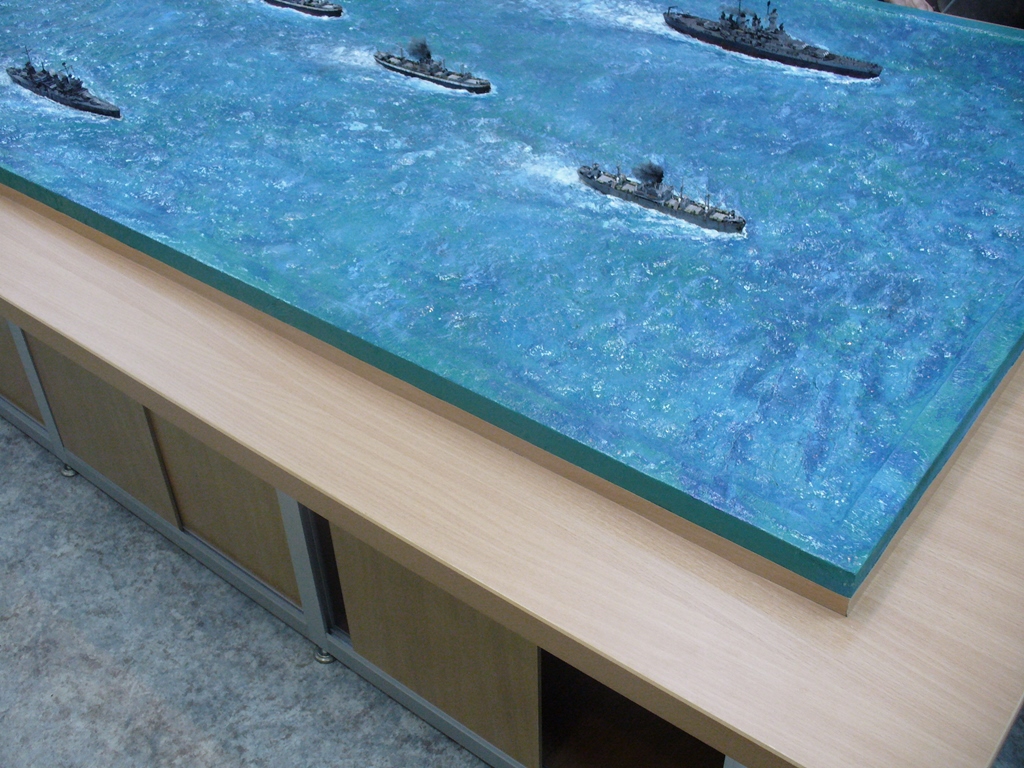

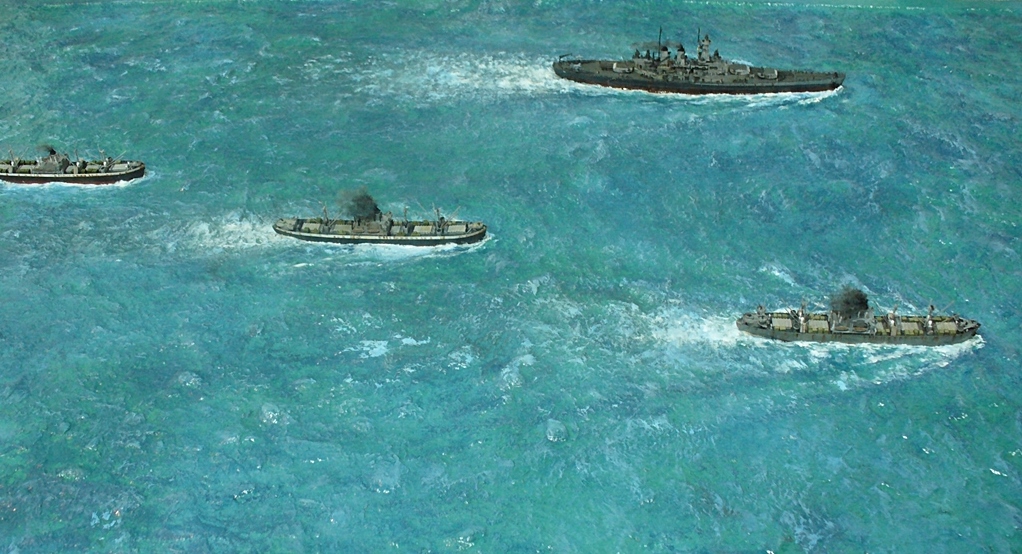

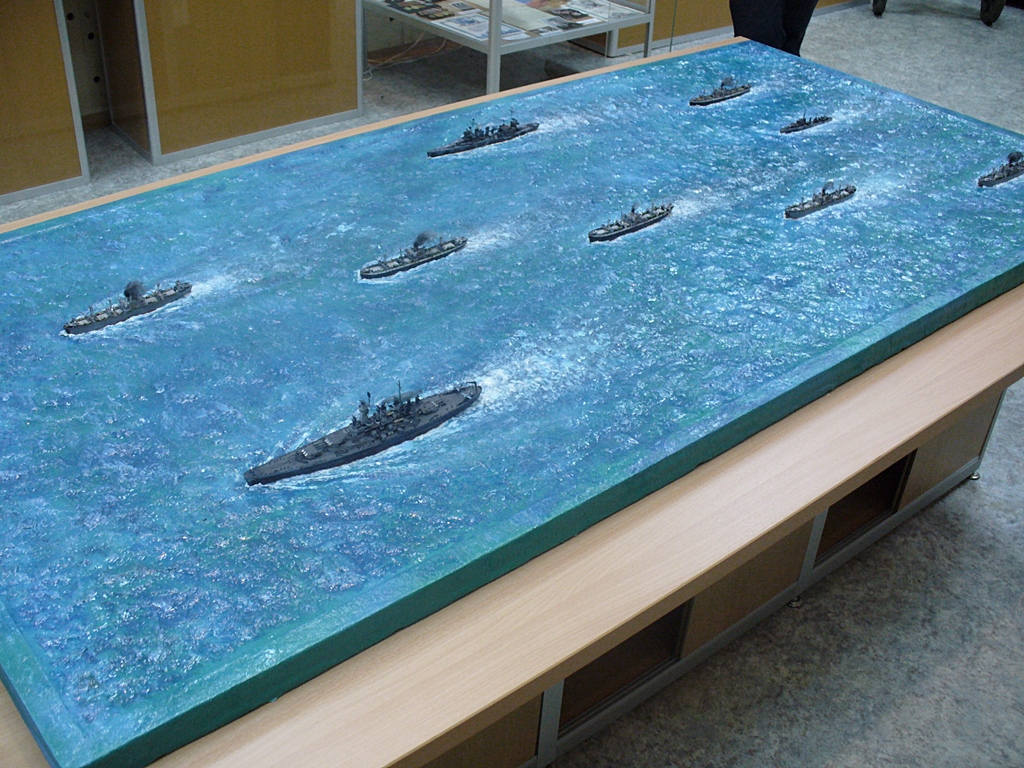

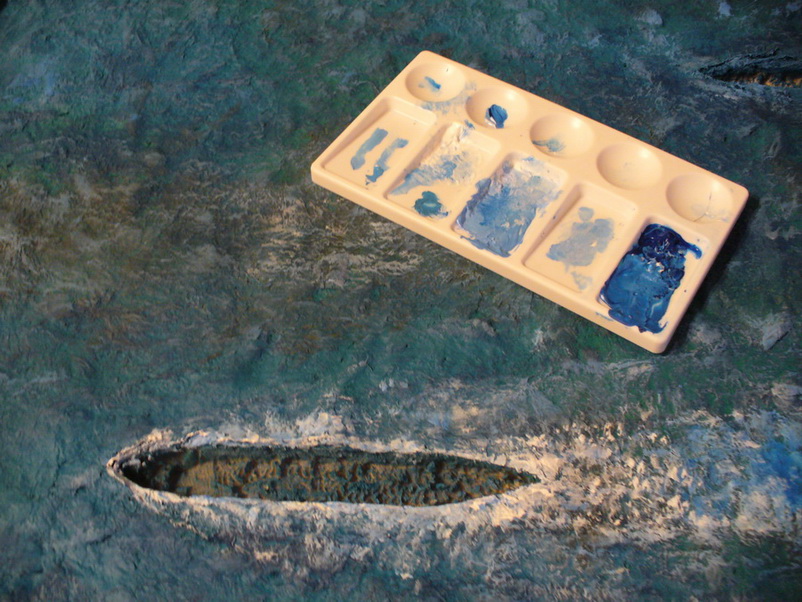

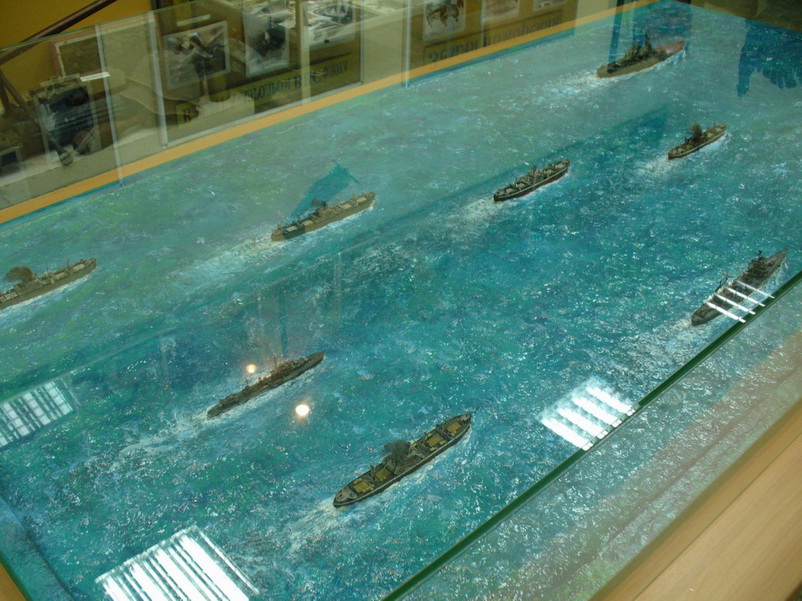

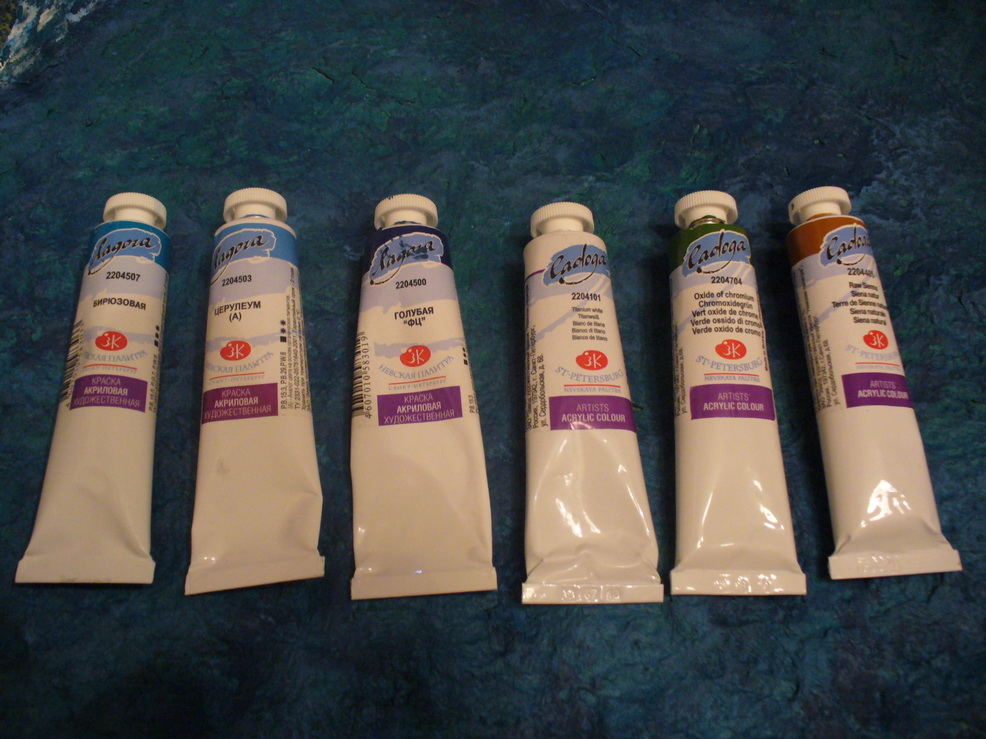

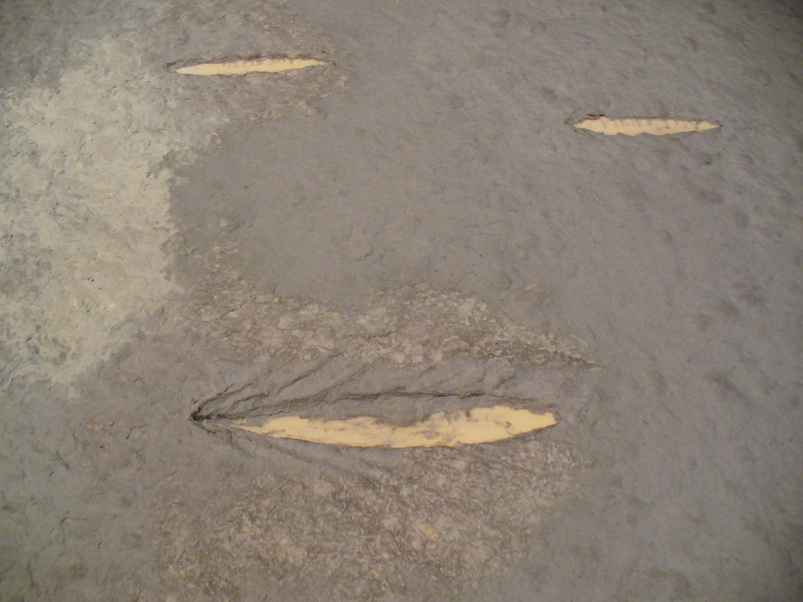

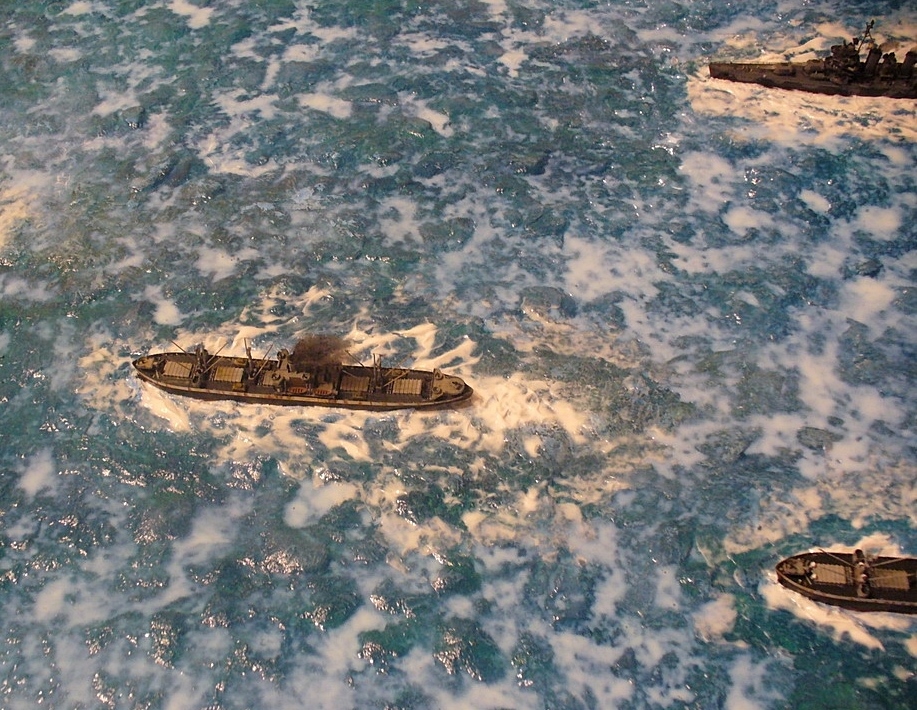

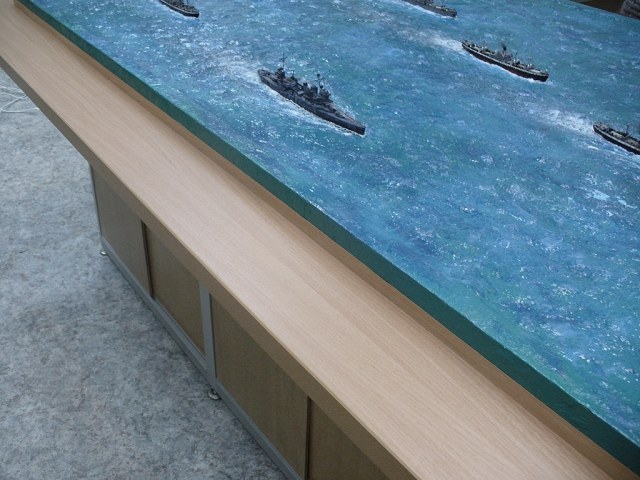

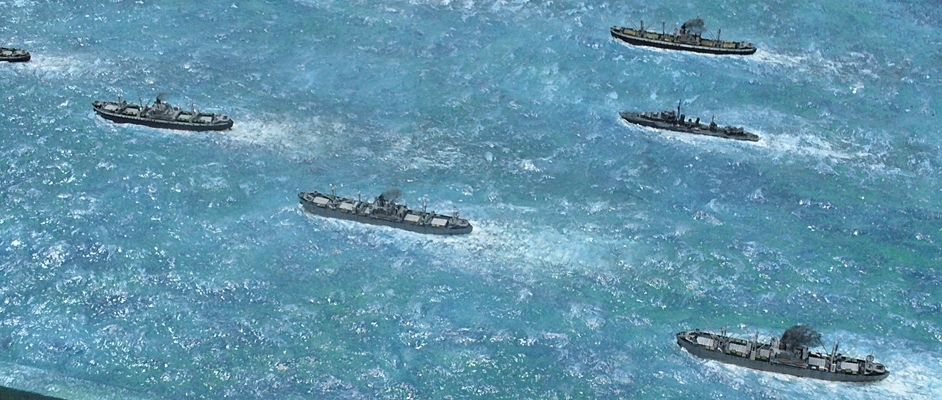

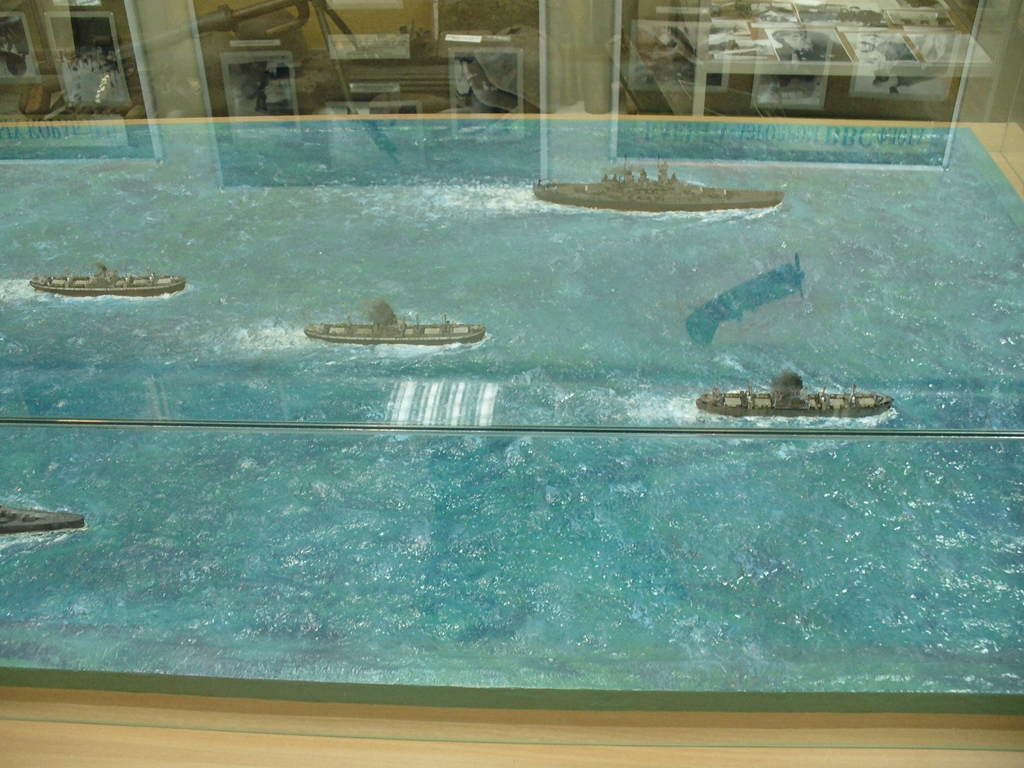

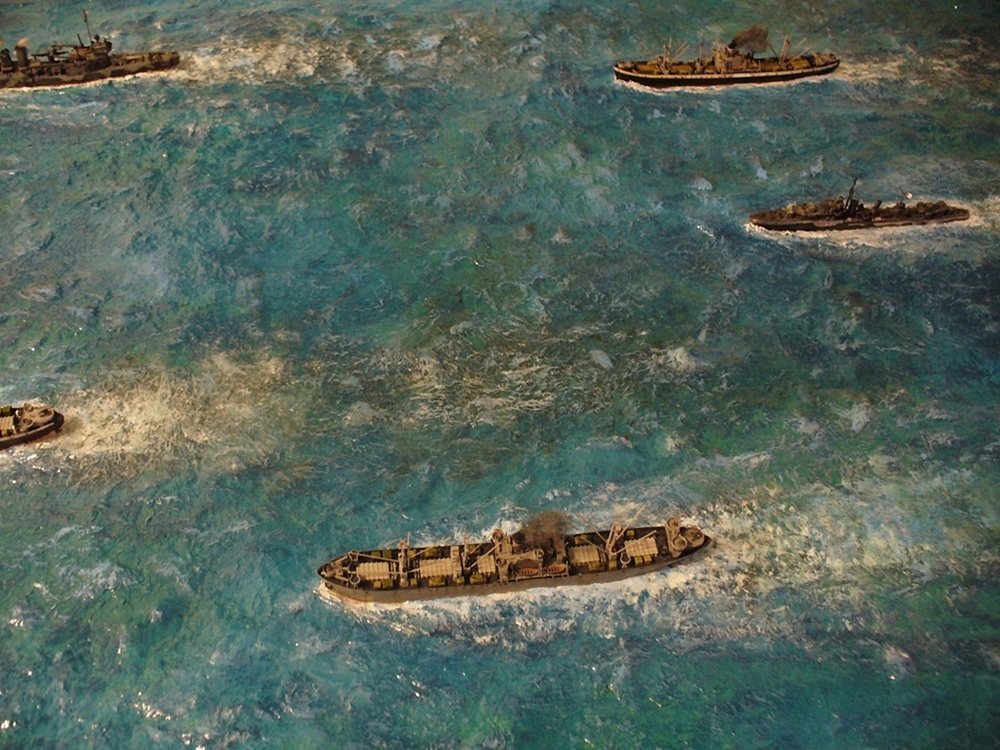

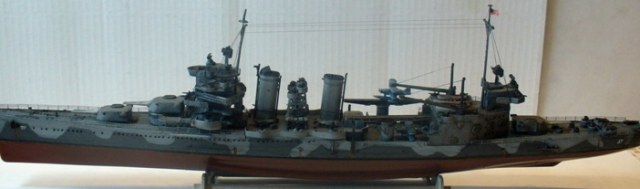

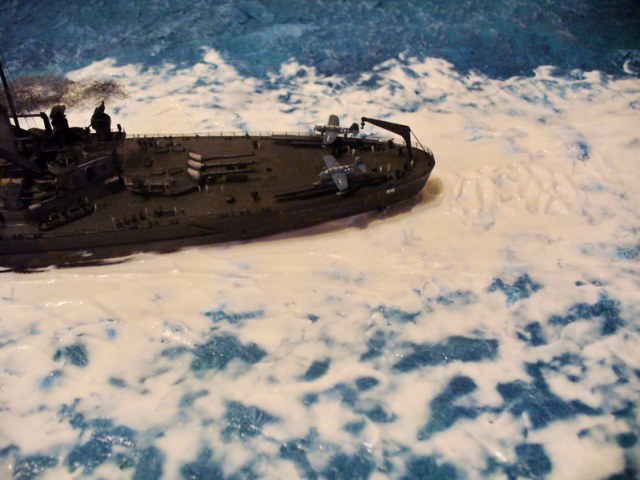

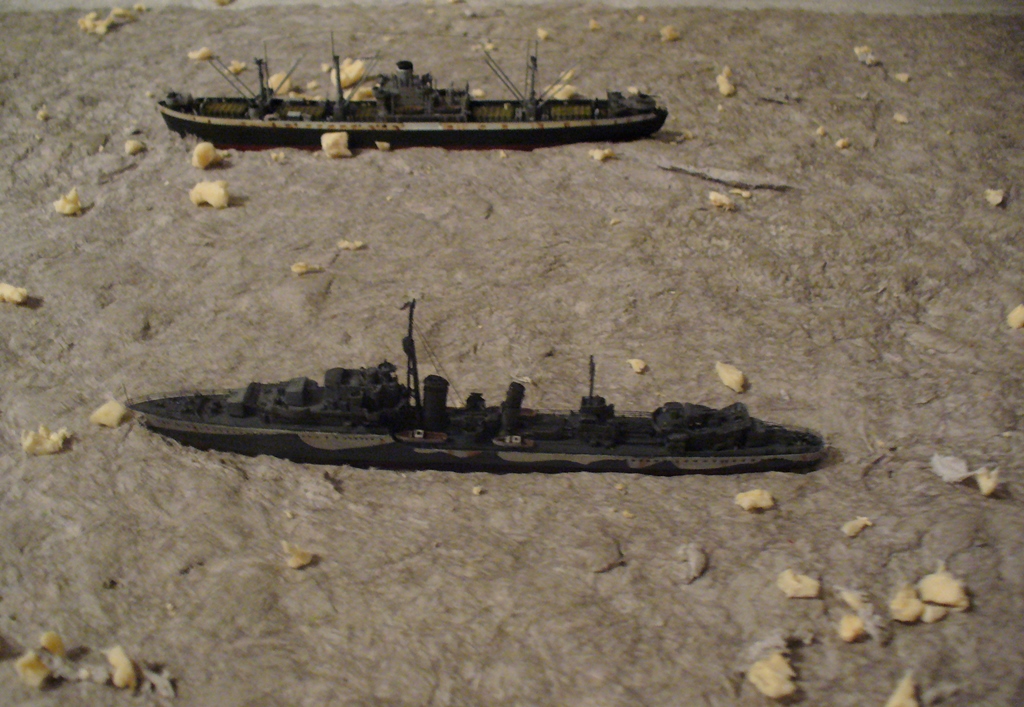

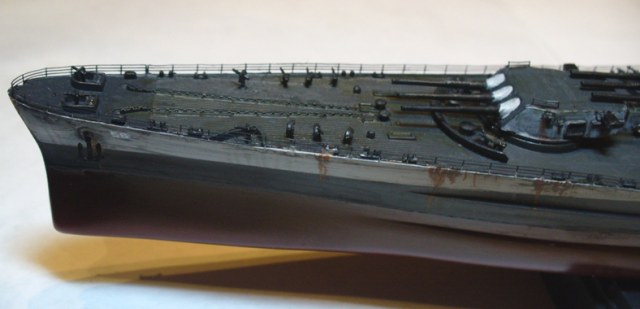

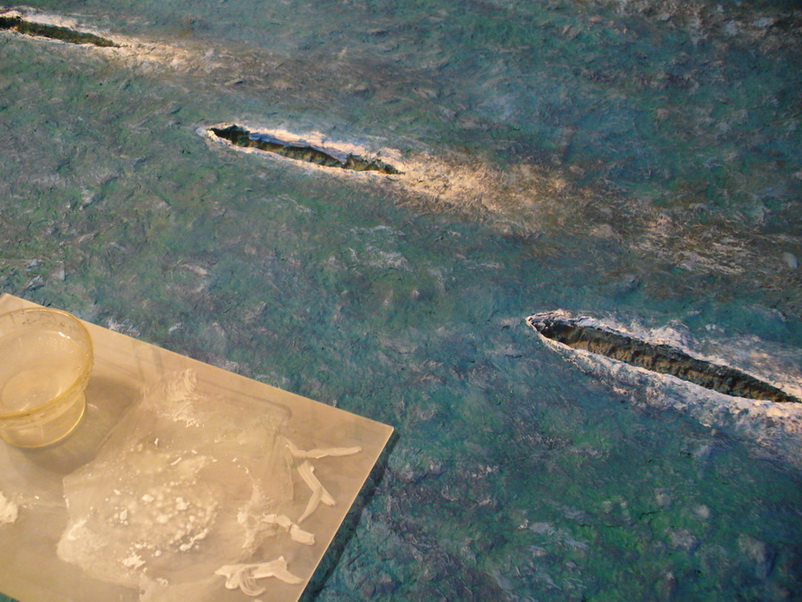

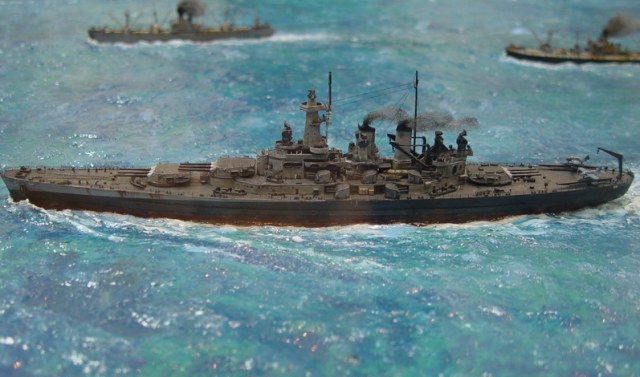

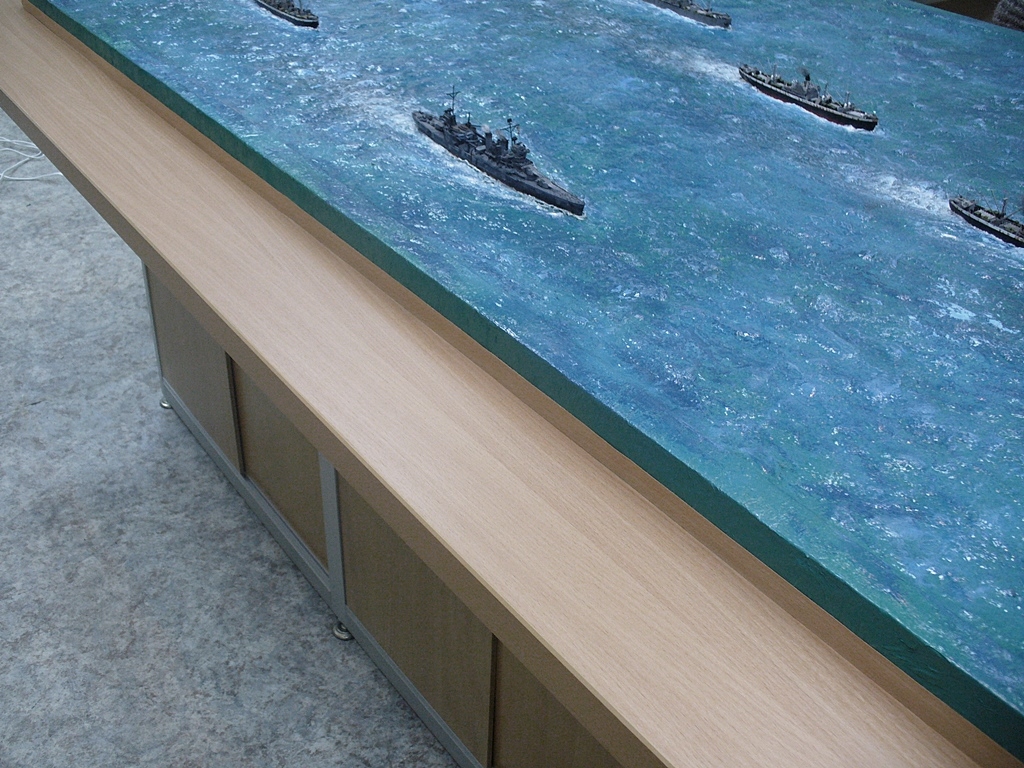

Диорама "Конвой PQ-17" исполнена как экспонат музея, освещающий страницу полярных конвоев Второй мировой. Линкор "Вашингтон" и крейсер "Тускалуза" символизируют о приданных к конвою двух группах охранения. Размер диорамы 2,07м х 1м. Основание изготовлено из досок, алюминиевого уголка. Море - бумажные полотенца и ПВА (всего потребовалось 17 больших рулонов и около 10кг ПВА). Море задуто в два тона краской для граффити и покрашено акриловыми красками из тубов "Ладога". Прозрачный слой моря - глянцевый акриловый гель Idea и глянцевый акриловый лак. Модели кораблей (линкор, крейсер + "Зулус" и "Либерти") все от Trumpeter, всего 9 шт.

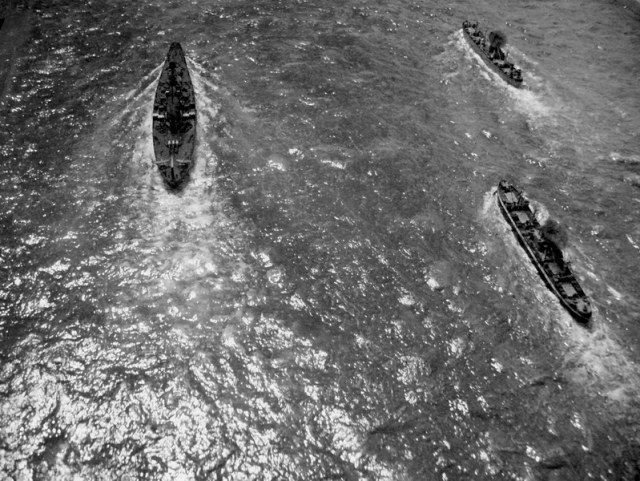

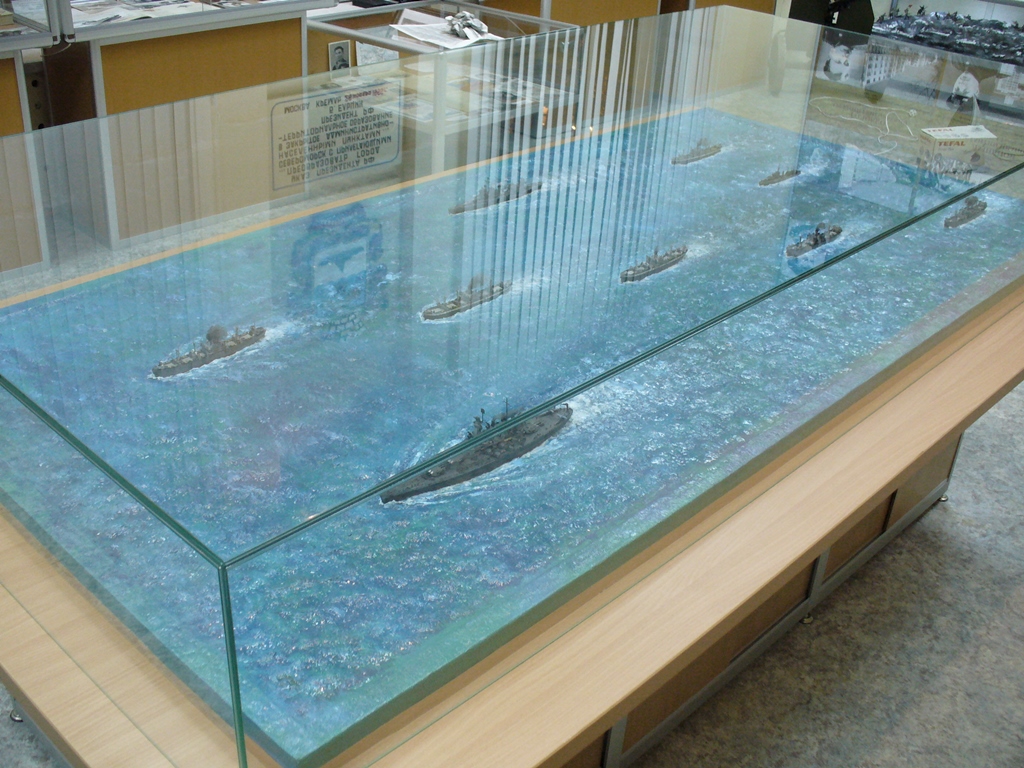

Эта работа была мной опубликована ещё в 2010 году. Фотографировал под разным освещением в т.ч. под стеклянным колпаком поэтому цвет "бегает", но переснять уже не могу.
Над проектом трудился один. Масштаб 1:700.
Оценки
Войдите, чтобы оценить работу.
Комментарии (15)
На сайте с 30.07.2020
11 1
Доброго времени суток...
Баренцево море очень даже ничего выглядит. Решил не делать его свинцовым, надоели мрачные картины...
Приятного просмотра...
На сайте с 15.12.2019
13 7
Ого! Размер и объем работы впечатляет!
Спонсор
На сайте с 02.04.2015
25 8720
Интересная работа!
Спонсор
На сайте с 31.05.2015
6 1122
Отличная работа и масштабная.
На сайте с 30.07.2020
11 1
Спасибо коллеги...

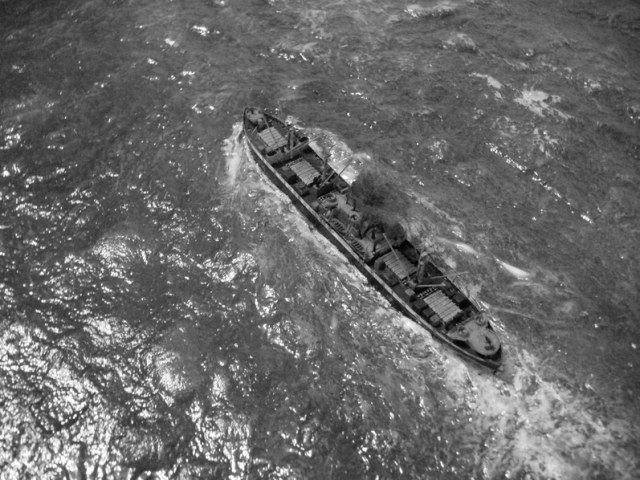

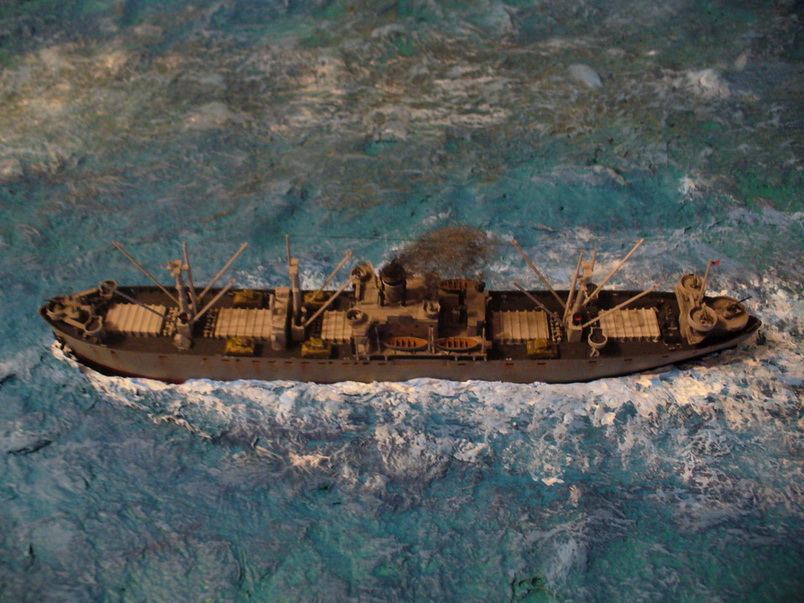

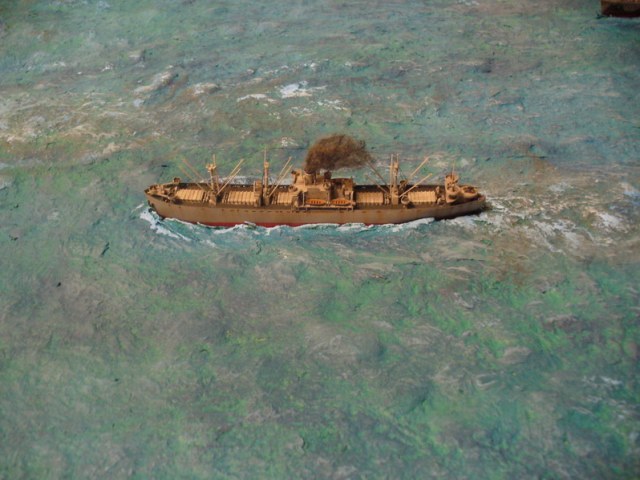

Танки и машины на Либерти из бумаги.
На сайте с 24.05.2014
15 137
Очень понравилось!!!
На сайте с 11.09.2019
26 195
Впечатлительно! Вживую бы посмотреть. Я б на часок точно залип у витрины )))
На сайте с 03.09.2020
50 1
Шикарно! Особенно впечатляет море!
На сайте с 30.07.2020
11 1
Спасибо за оценки!

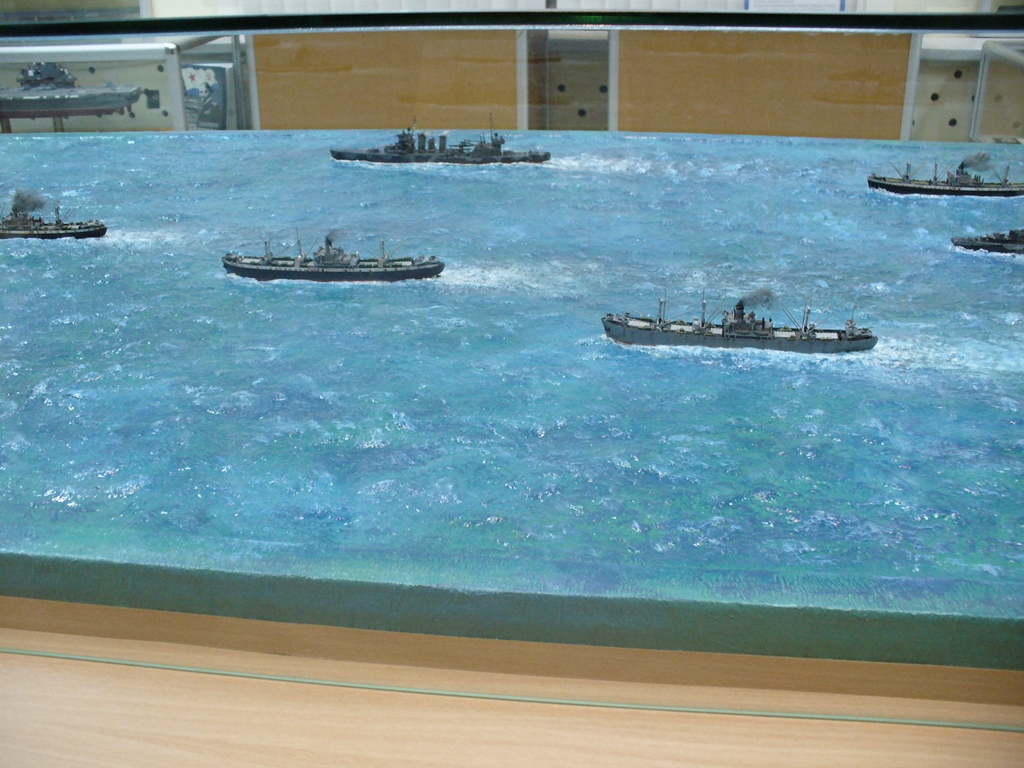

Работа находится в г.Североморк (по крайней мере находилась). Там есть небольшой музей в центре...
Эстет
На сайте с 21.10.2014
13 2026
Грандиозно и очень красиво!
На сайте с 30.07.2020
11 1
Спасибо, это мой первый опыт таких размеров. Хотел, что бы рамка была совсем не видна, как будто море до самых краев, но не получилось...
На сайте с 06.01.2018
15 32
Максим, здравствуйте!
Очень мощно! Это-ж сколько времени вам понадобилось?
На сайте с 19.10.2010
143 3312
"По отдельности", деталировка не впечатляет - но во-первых для диорамы это и не надо, а во-вторых я сужу про модель 2010 года с высоты 2020. Остаётся вспомнить Пикуля - как личный состав "Вашингтона" якобы сожалел о не состоявшейся встрече с "Тирпицем" - и ведь точно, янки раскатали бы его, "как бог черепаху" - броня немца рассчитывалась на британские 15 дюймов, а 16 дюймов американца он бы не перенёс. Правда, и тонкий броневой пояс "Вашингтона" был проницаем для немецких 380 на всех реальных боевых дистанциях... Если кто не в теме - "Худ" бронирован был примерно так же.
На сайте с 30.07.2020
11 1
Спасибо, кстати, когда конвой шел в Мурманск, он обозначался PQ? А когда обратно - QP...
На сайте с 30.07.2020
11 1
ТИРПИЦ.
Главный калибр немца: восемь орудий 38 cm SK C/34 в четырёх башнях Drh.L. C/34e. Калибр — 380 миллиметров, дальность стрельбы — 35,6 километра стандартными 800-килограммовыми бронебойными или фугасными снарядами, 55,7 километра — облегчёнными 495-килограммовыми фугасными снарядами. Скорострельность по паспорту — 2,5 выстрела в минуту на орудие. На испытаниях была достигнута скорострельность в 3,125 выстрела в минуту на орудие. В боевых условиях немец показывал скорострельность примерно в один выстрел в минуту на орудие. Вес залпа главного калибра немецкого линкора составляет 6400 килограммов. В реальных боевых условиях за пять минут при скорострельности один выстрел в минуту на орудие (что весьма немало для такого калибра) «Тирпиц» отправит в сторону оппонента 32 тонны металла и взрывчатки.
ВАШИНГТОН.
Девять 406-мм орудий 16″/45 Mark 6 в трёхорудийных башнях. Дальность стрельбы 1225-килограммовыми бронебойными снарядами — 33,7 км, 862-килограммовыми фугасными — 36,7 км.Паспортная скорострельность — два выстрела в минуту, в бою показывал скорость стрельбы в 1,56 выстрела в минуту на орудие. Вес залпа главного калибра «американца» — 11025 килограммов, а за пять минут с установленной боевой скорострельностью «Вашингтон» или «Норт Кэролайн» отправят в сторону врага 85995 килограммов металла и взрывчатки.
Американский корабль лучше защищён с носовых курсовых углов — за счёт более мощных траверзов. Это сочетается с более мощным артиллерийским вооружением — в нос у «янки» работают шесть стволов против четырёх у немцев.
О преимуществах и недостатках каждого корабля можно спорить, но ключевые достоинства, которые определяют итоговую оценку, сводятся к превосходству в огневой мощи и качестве управления ей. Оба этих параметра у «американца» заметно выше, и скорее всего, в реальном бою — даже один на один — у «Тирпица» было бы немного шансов против линкора типа «Норт Кэролайн». Старший брат утопил «Худ»? Ну извините, «Худ» — корабль, построенный по требованиям Первой мировой, и с броневой защитой у английских линейных крейсеров были проблемы всю дорогу. Против куда более «дубового» «американца» немцы, скорее всего, не сплясали бы.
