Немецкая 420-мм сверхтяжелая мортира "Dicke Bertha"

Приветствую, друзья!

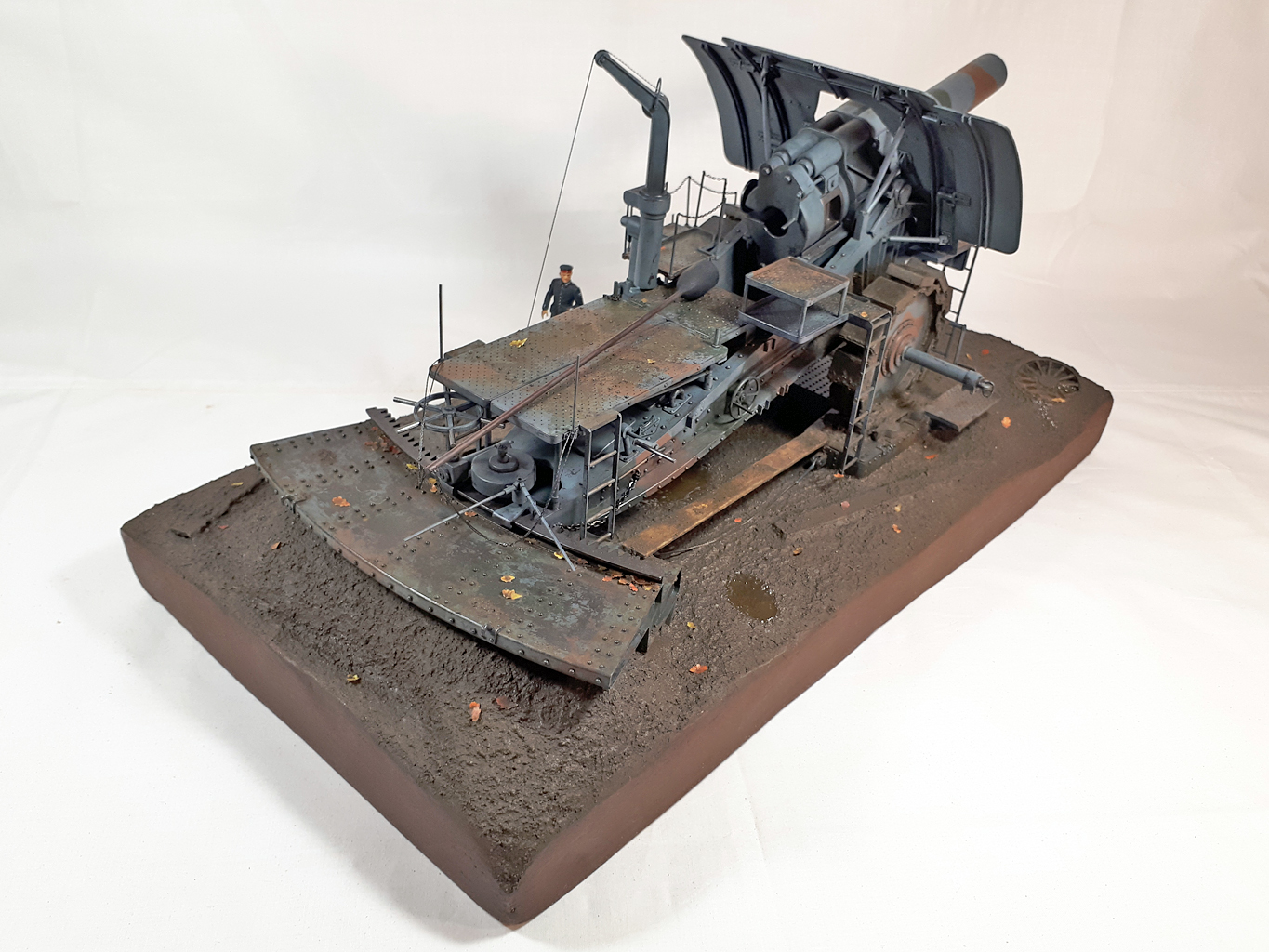

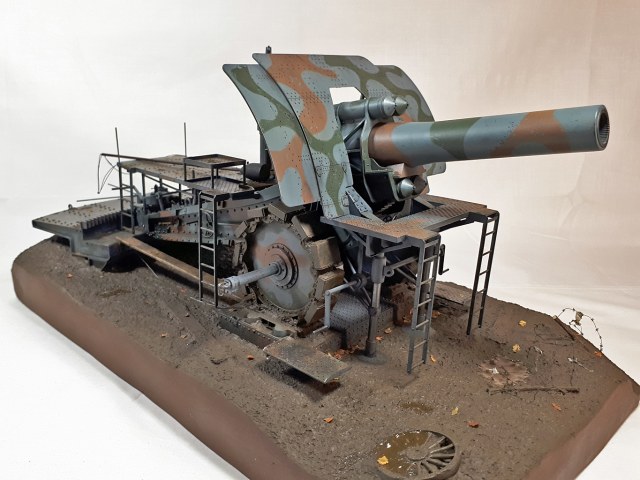

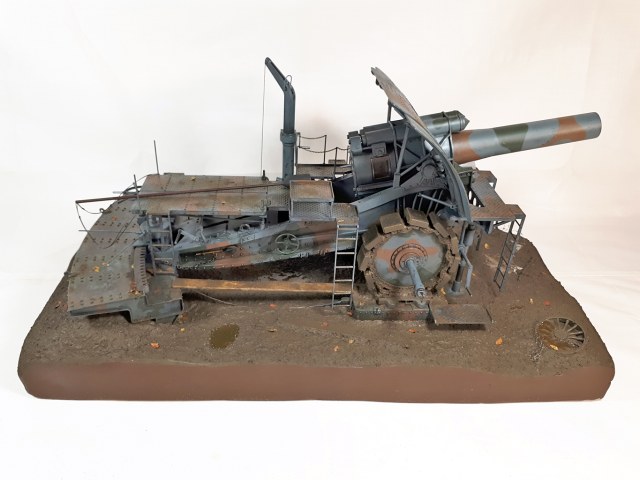

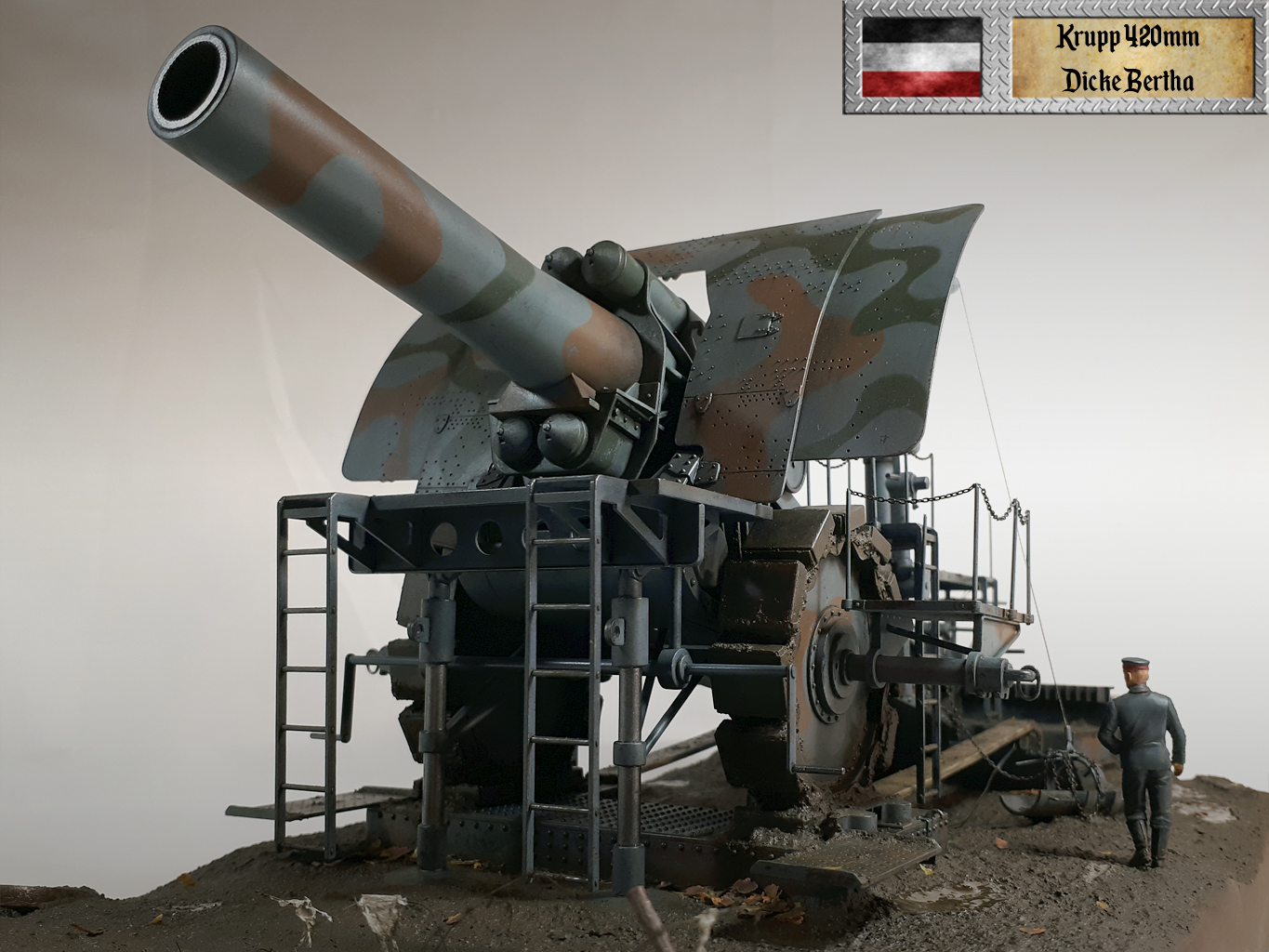

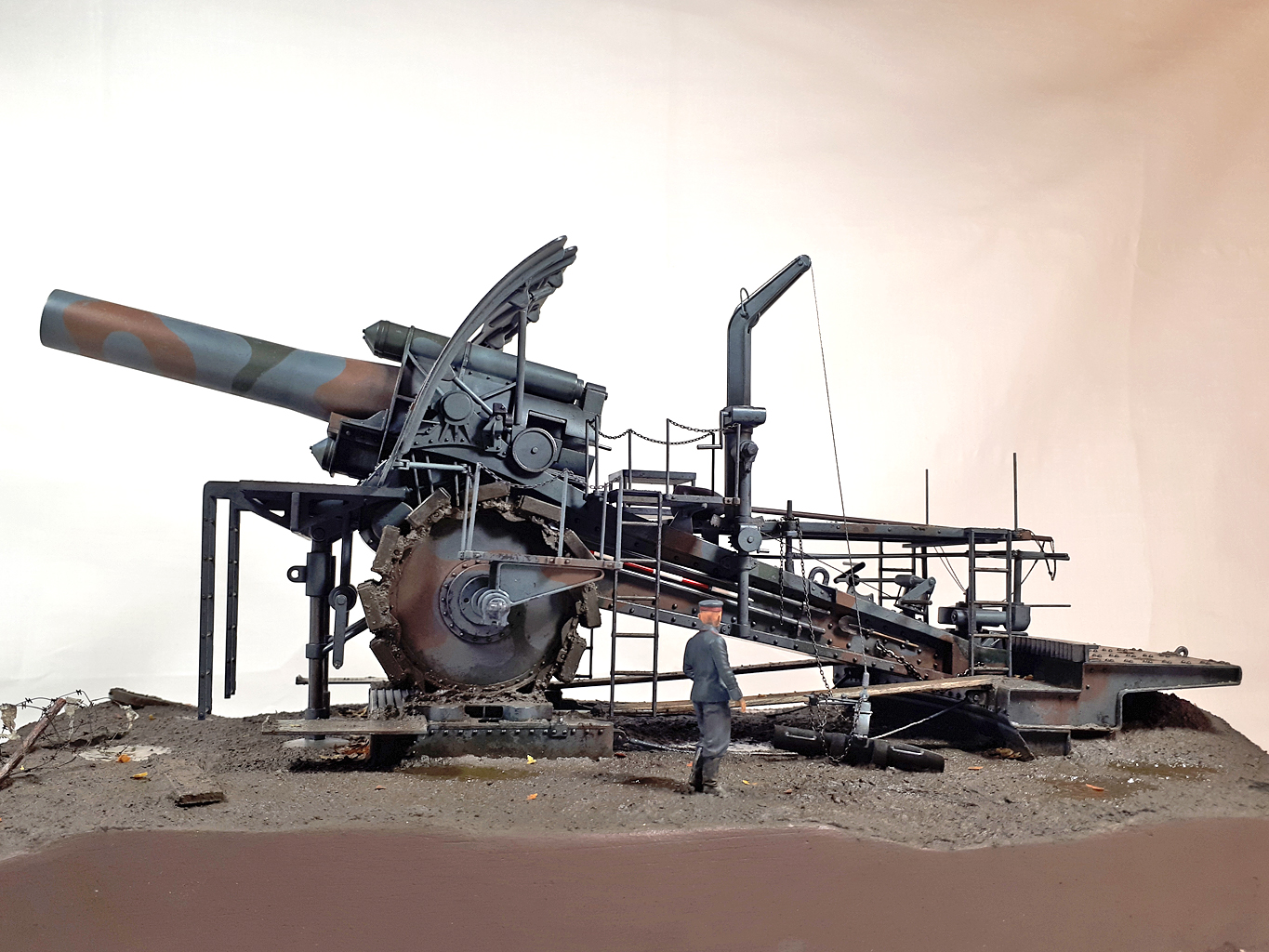

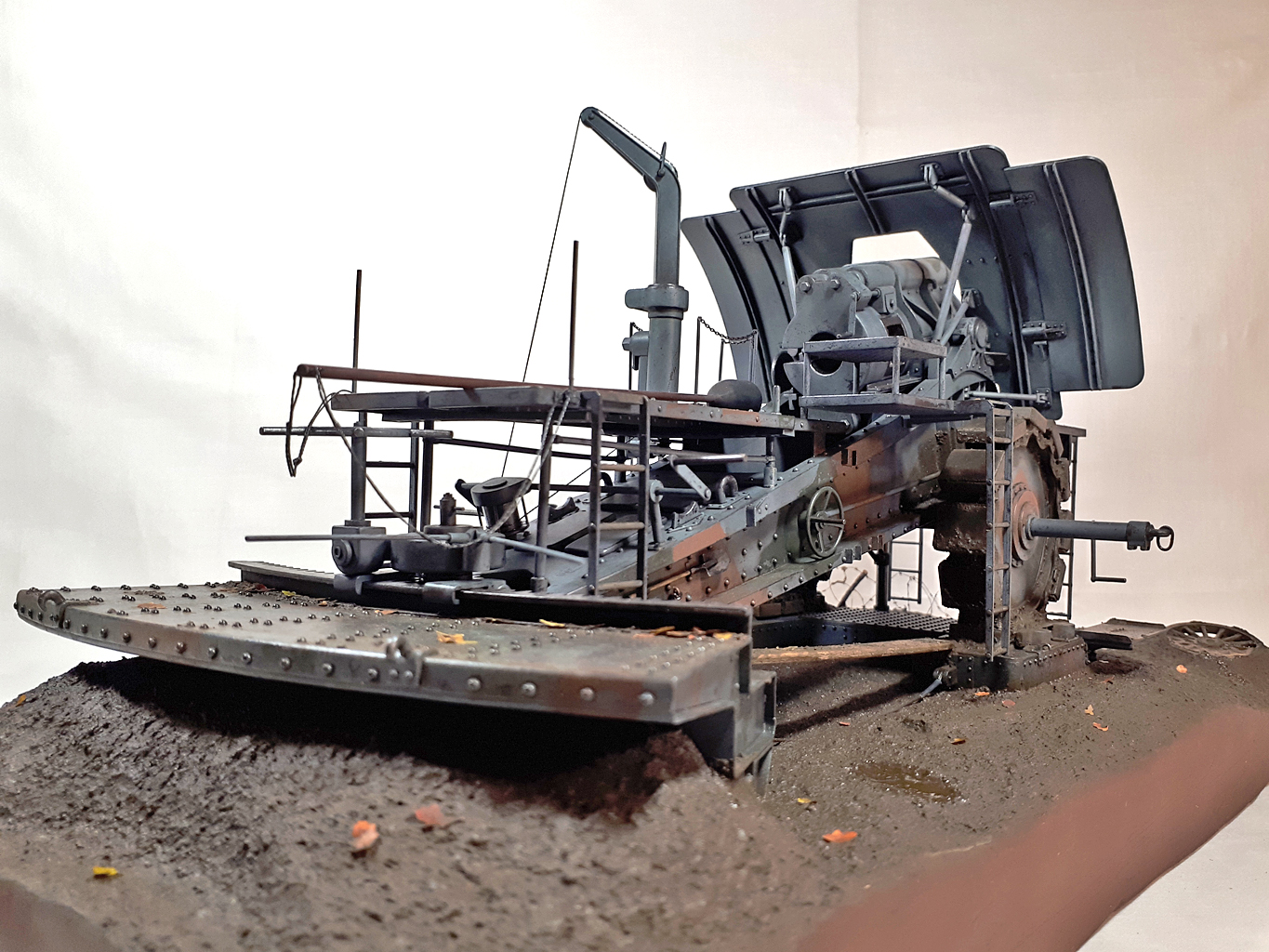

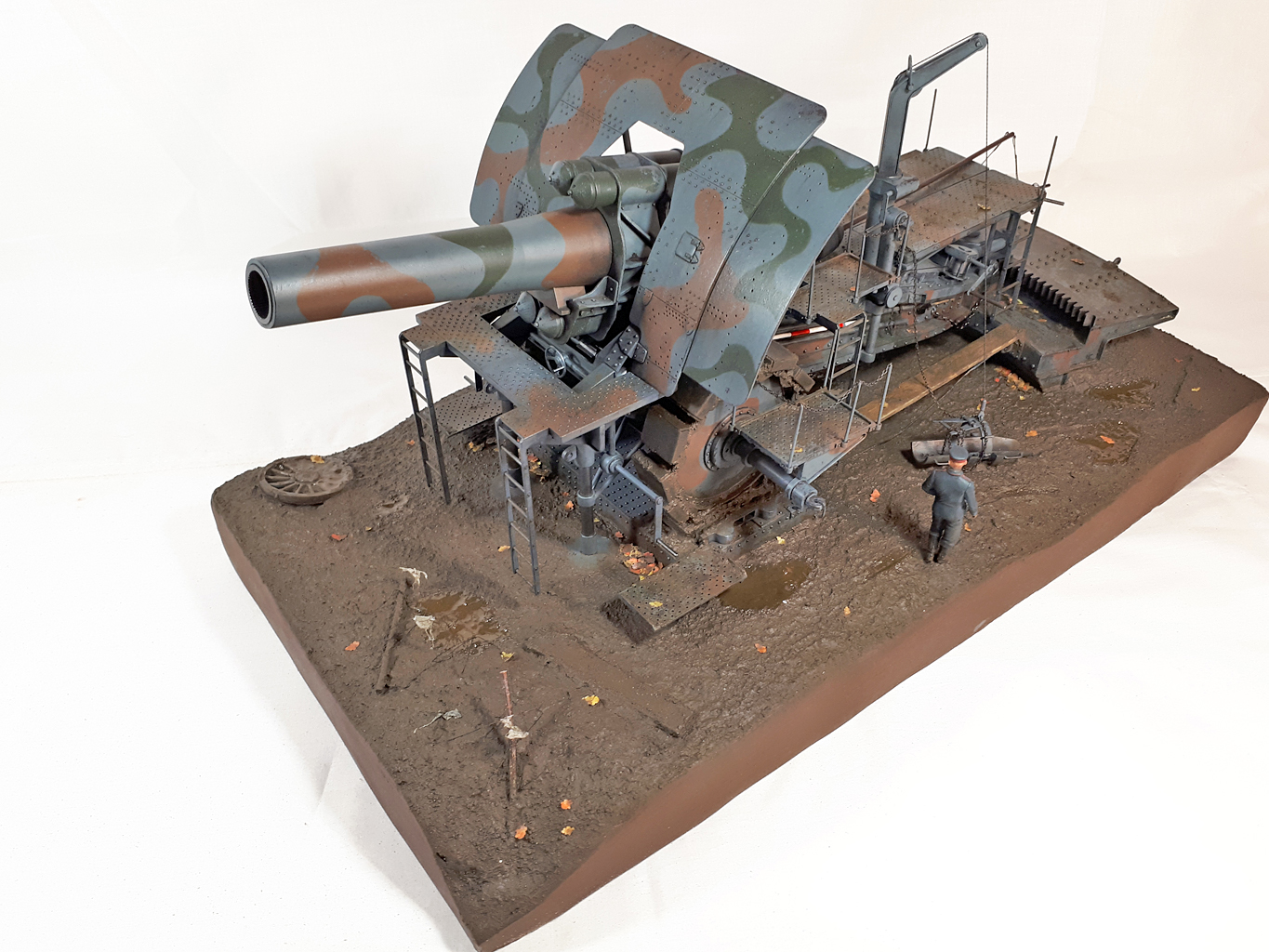

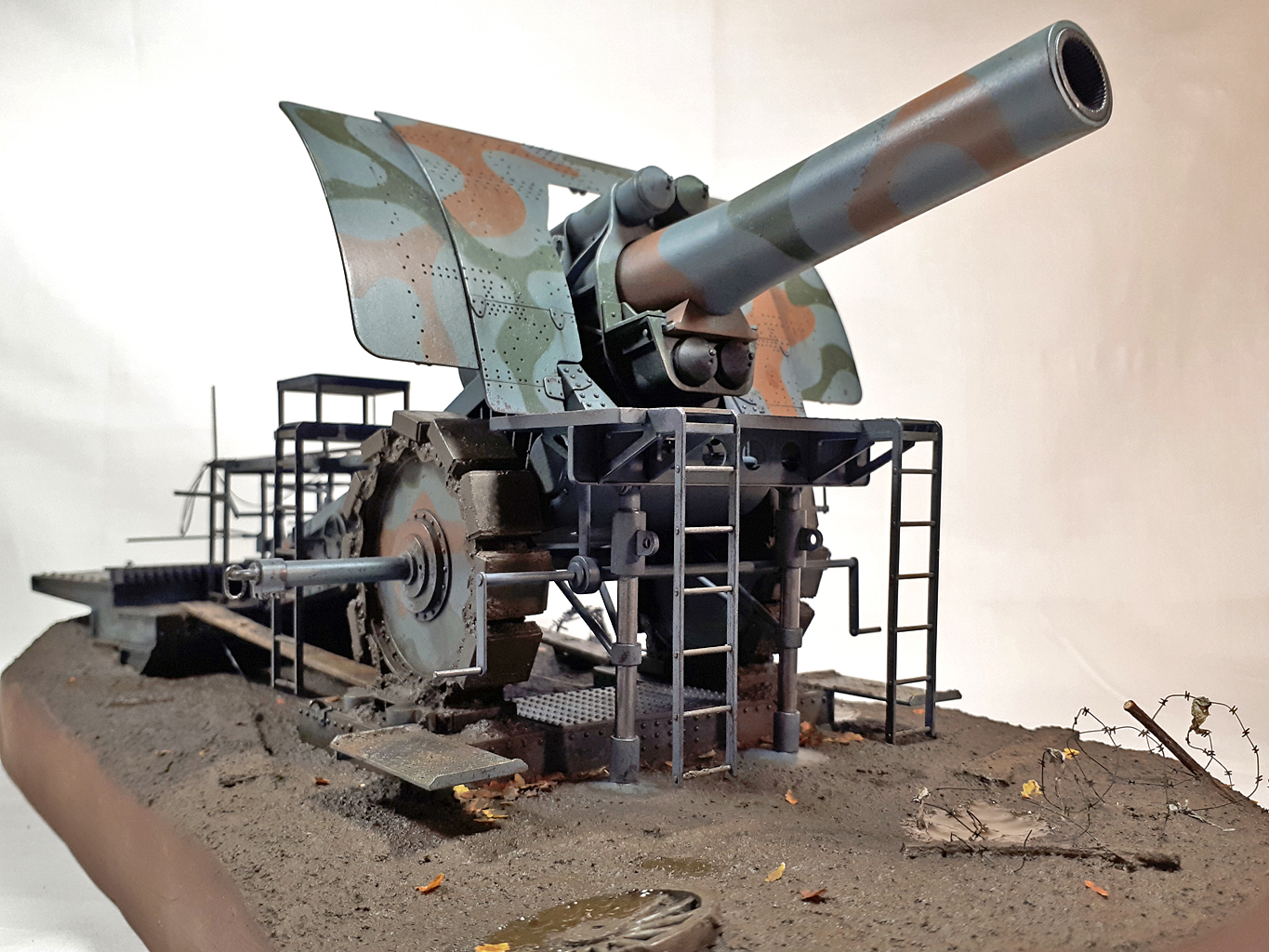

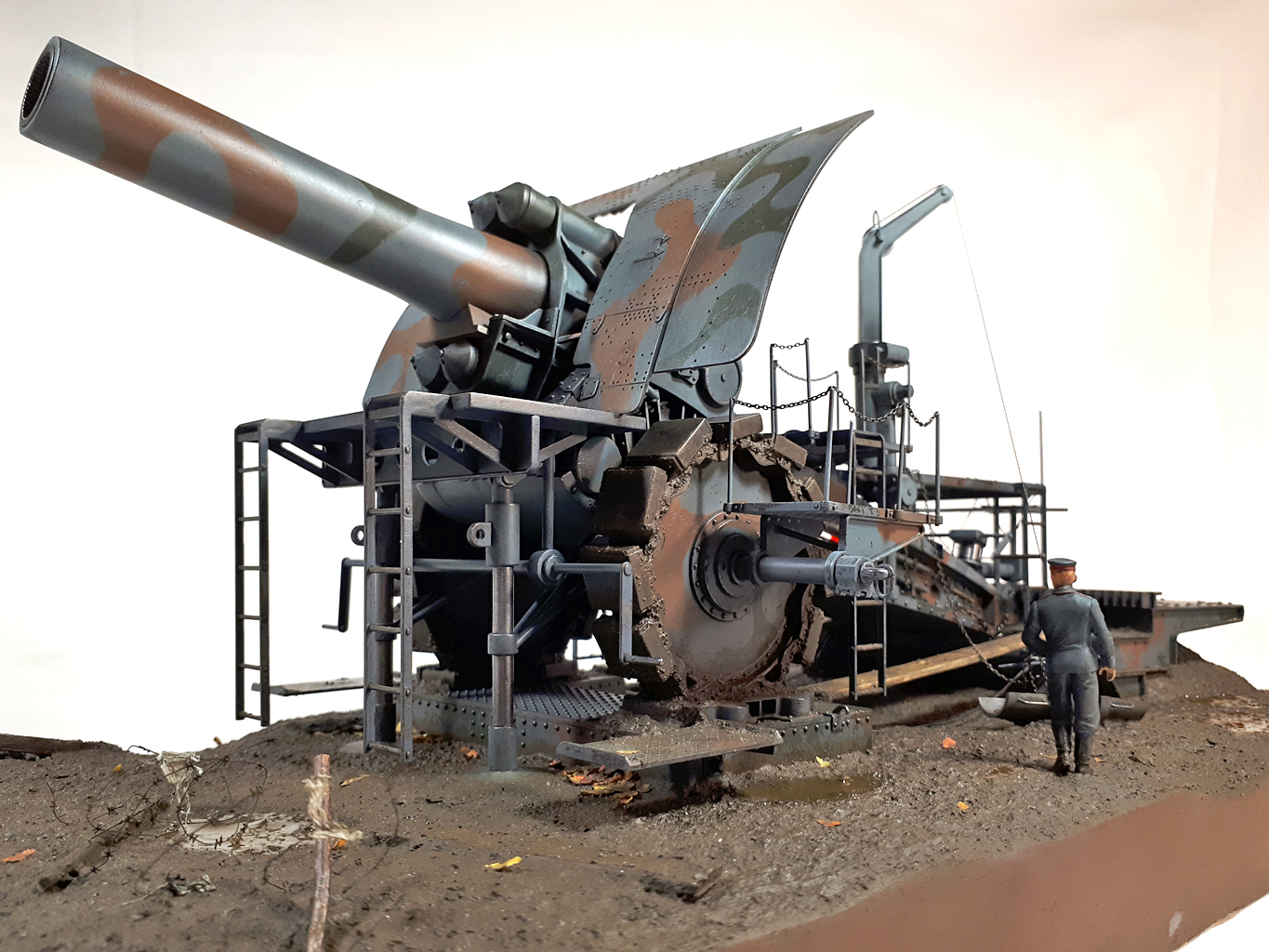

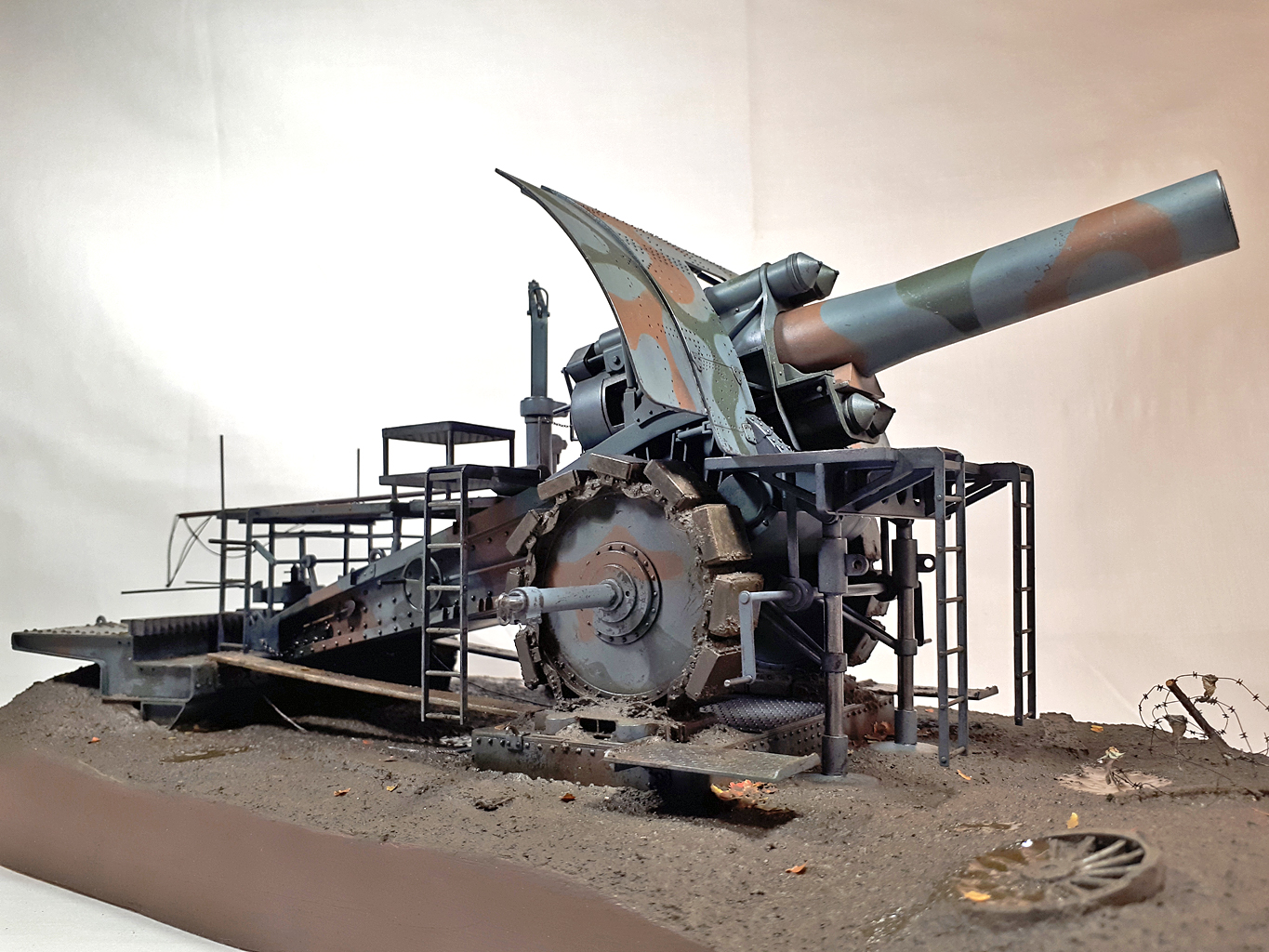

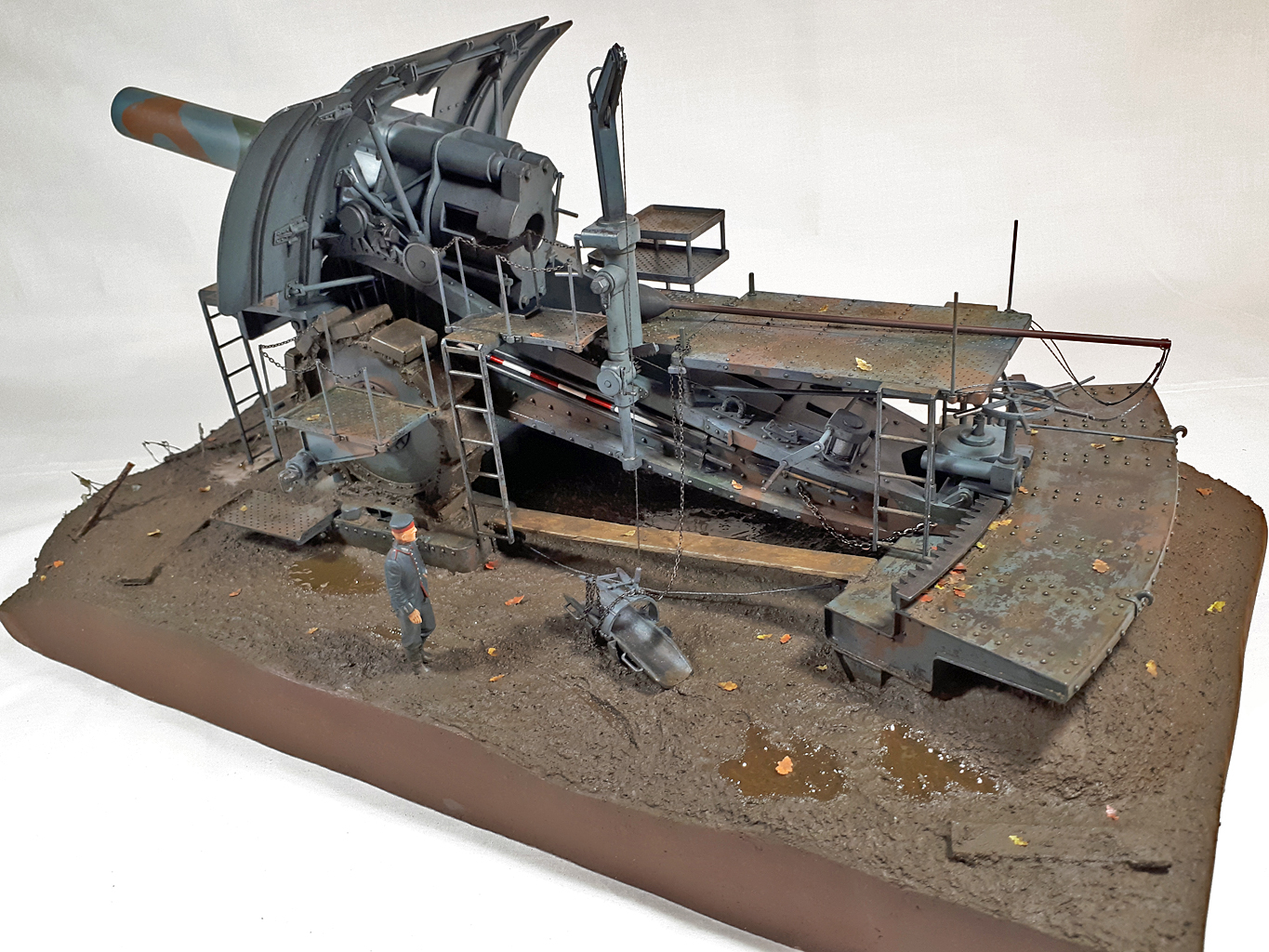

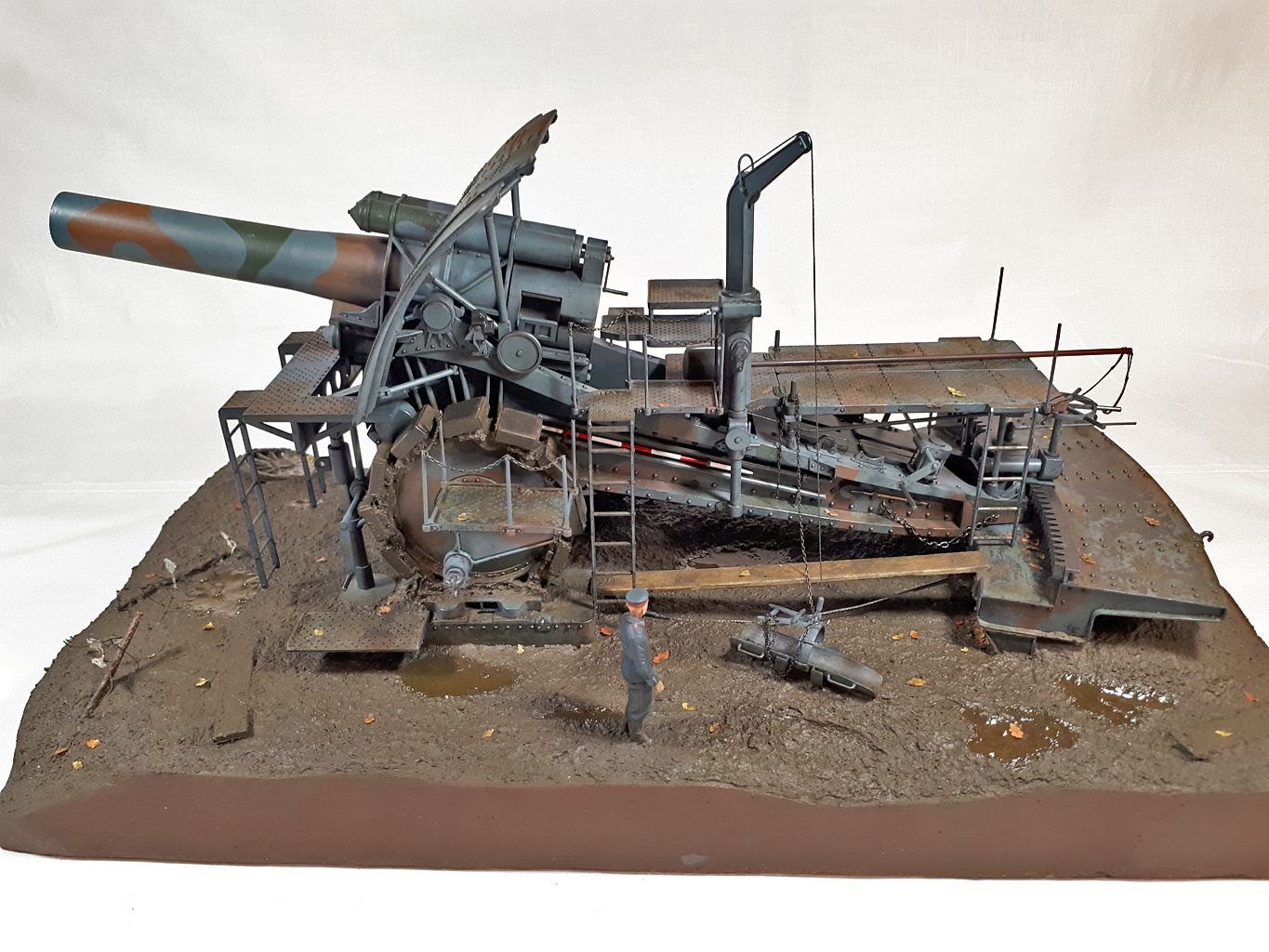

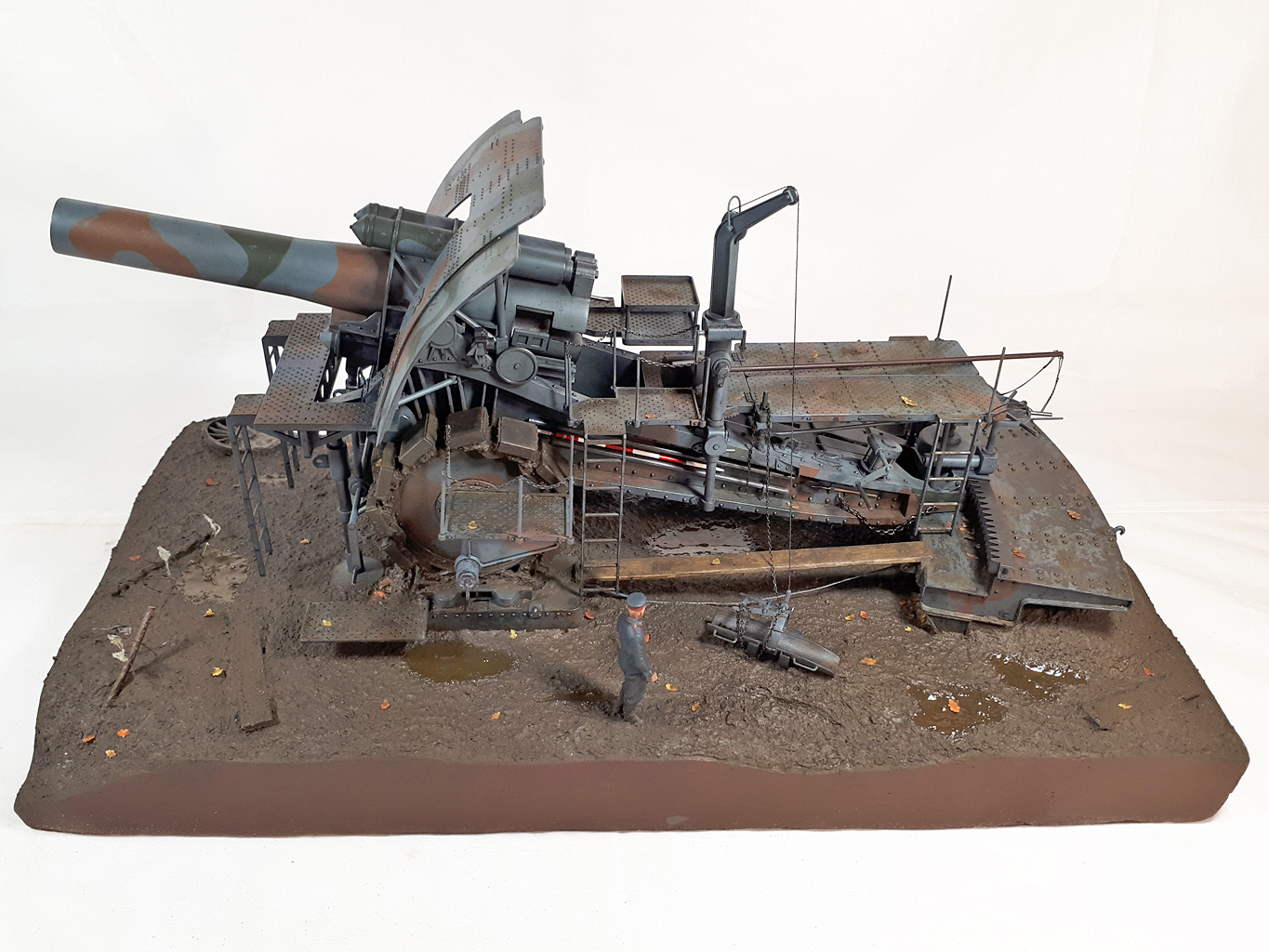

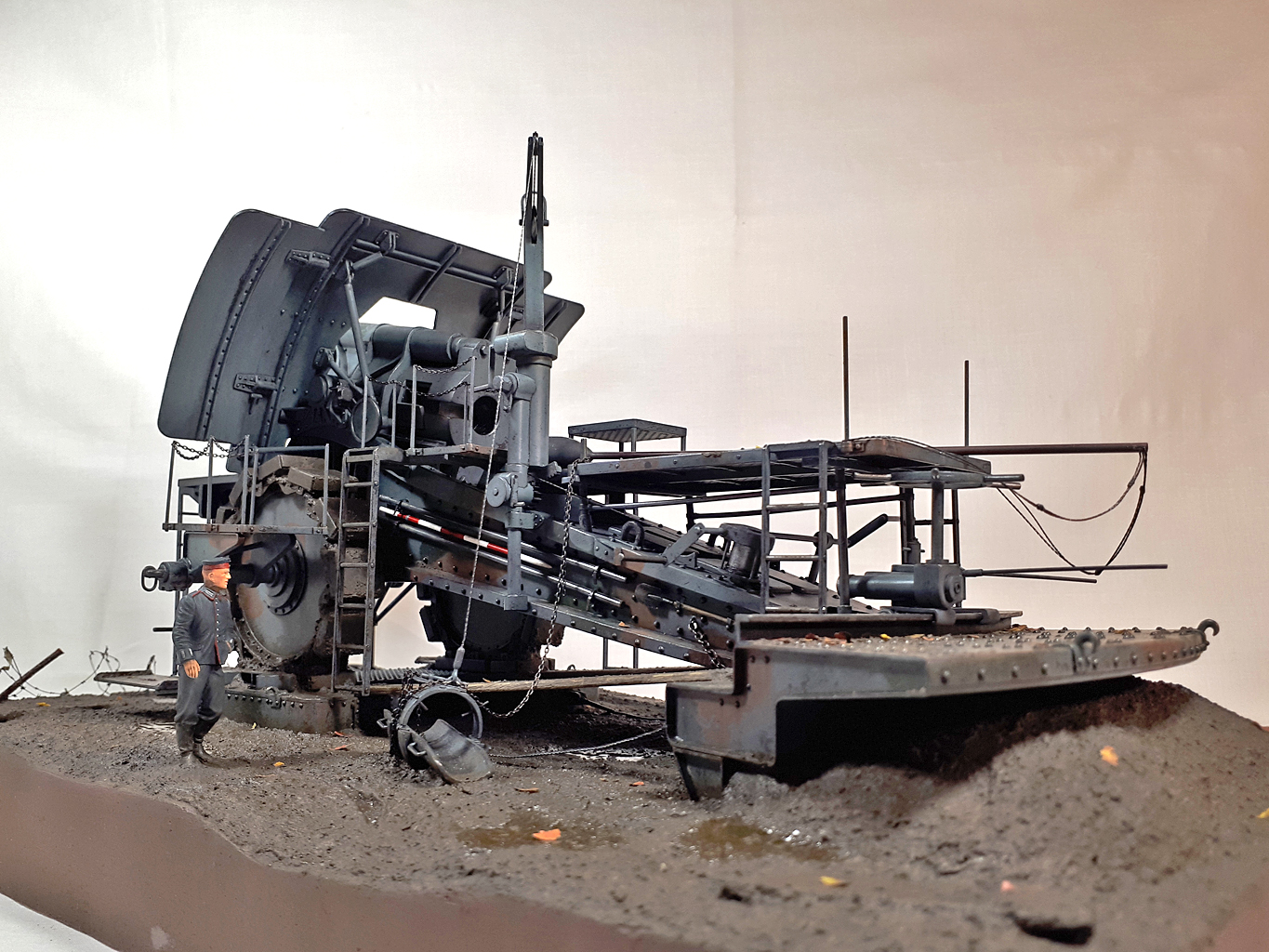

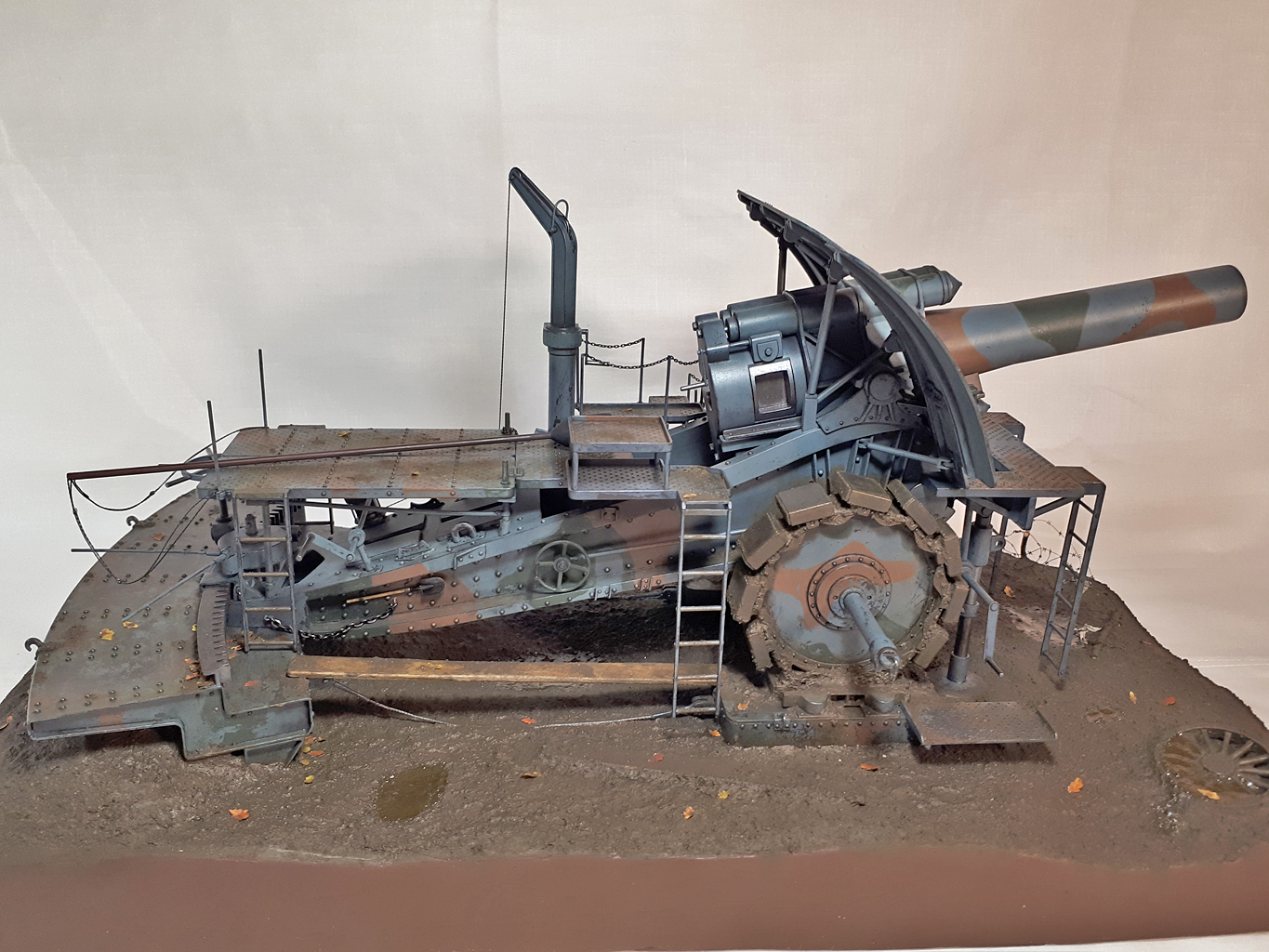

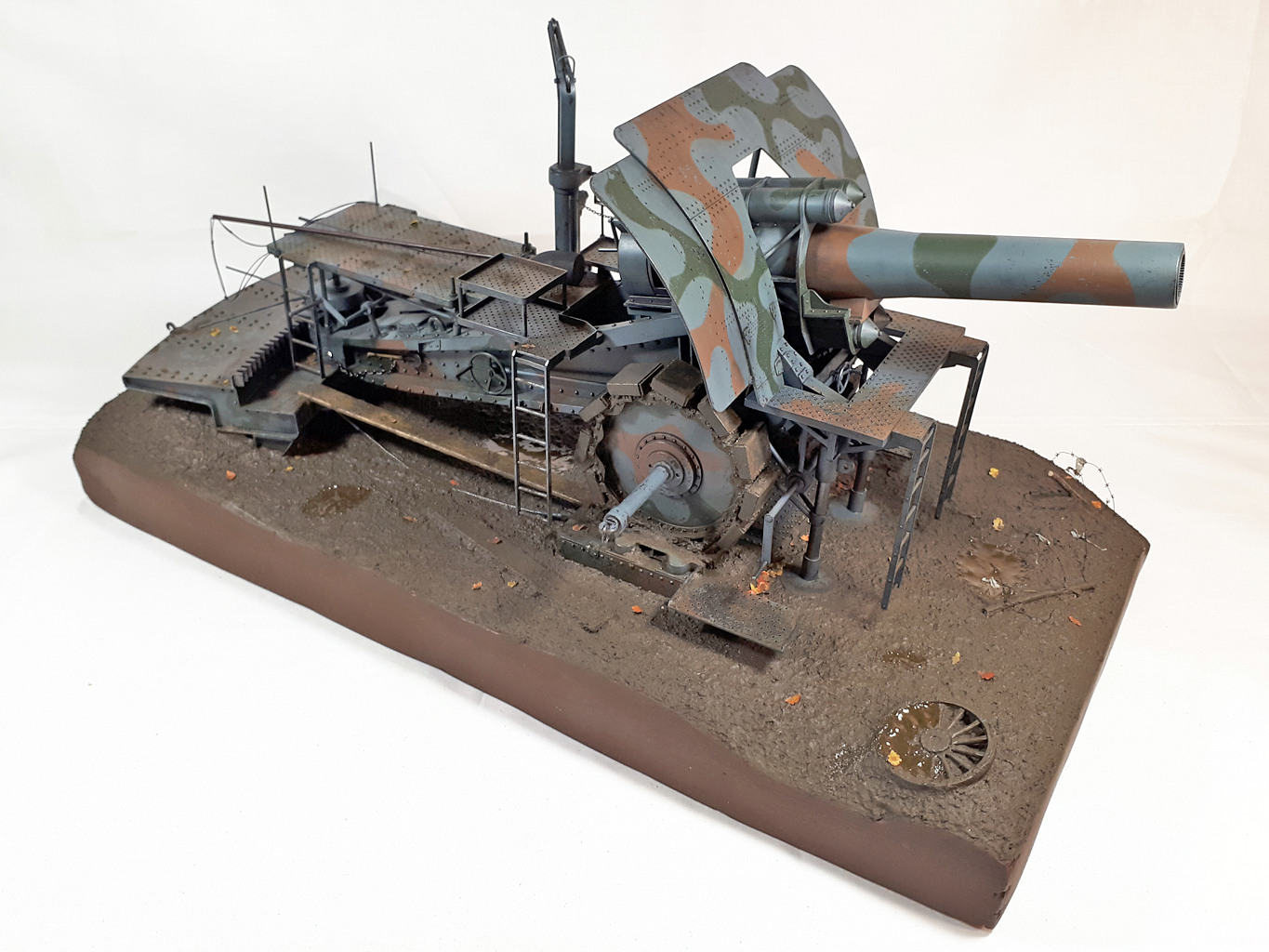

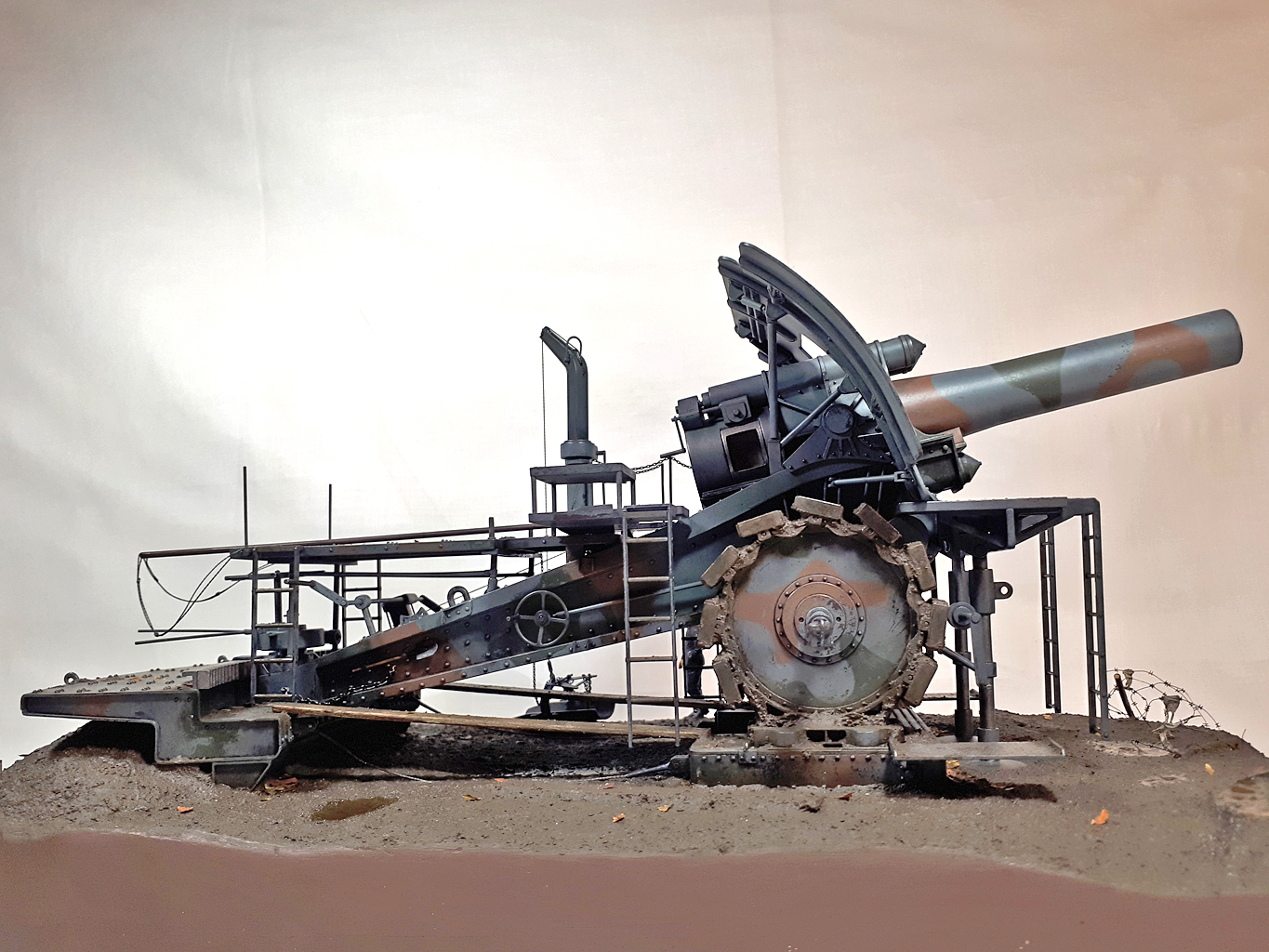

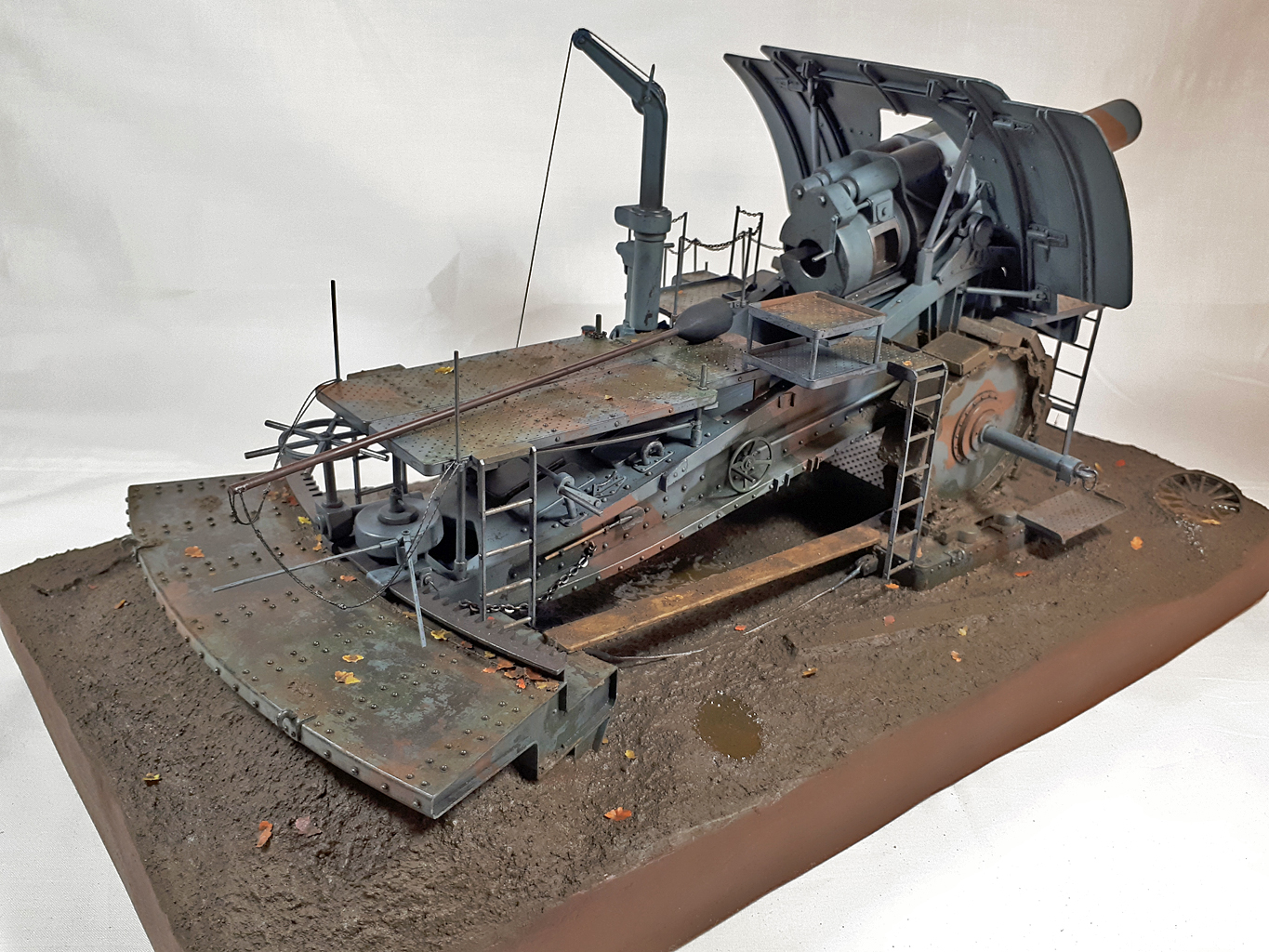

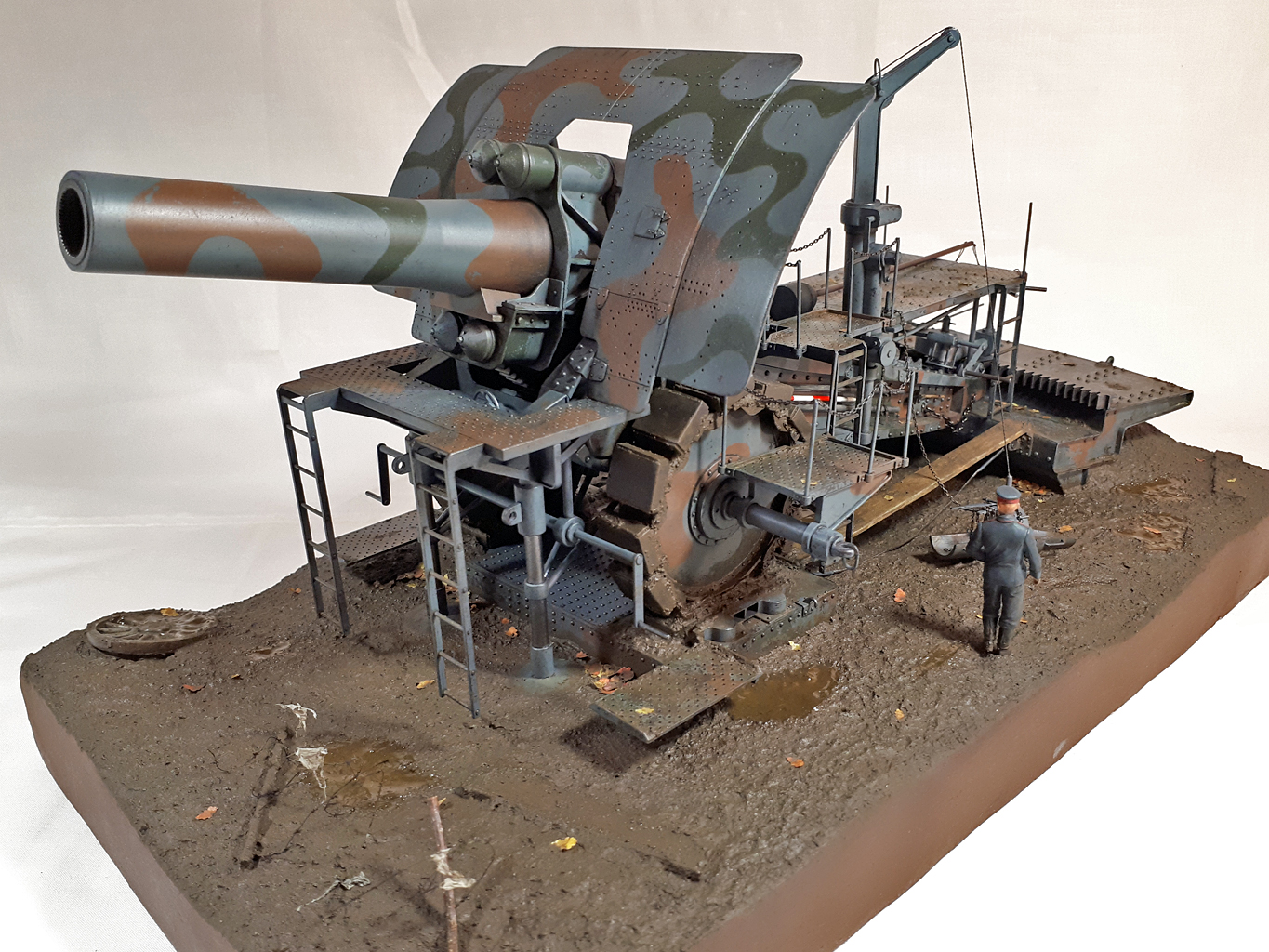

Представляю Вашему вниманию модель немецкой 420-мм сверхтяжелой мортиры проекта "модель L/12", производившейся на заводах Krupp для нужд германской имперской армии в период Первой мировой войны. С легкой руки ее конструкторов она получила название "Dicke Bertha" (Толстушка Берта). Орудие было спроектировано в дополнение к полустационарной системе аналогичного калибра: "Проект Гамма" или "модель L/16", но отличалось от нее значительно большей мобильностью, за счет установки на колесный ход. Предназначалась данная мортира для разрушения особо прочных фортификационных сооружений и деморализации противника (своим видом и результатами стрельбы). Пережило Первую мировую войну всего два таких орудия. Оба они достались американцам и были вывезены в США, где по прошествии времени разделаны на металл в 40-х и 50-х годах прошлого века соответственно.

Исходя из этого, в настоящее время в открытых источниках сколь либо подробных фотоматериалов по данной арт.системе можно сказать что и нет. Я по крайней мере на просторах сети смог разыскать лишь небольшое количество фотографий с изображением данной мортиры вековой или чуть меньшей давности в далеко не лучшем качестве. Но даже они с уверенностью позволяют утверждать, что модель у Takom (набор арт.№2035) в плане деталировки вышла очень упрощенной и для приведения в соответствие с матчастью, нуждается в доработках. Сразу оговорюсь, что поберег свои нервы и не стал переделывать заклепки (на деталях в наборе они немасштабно большие и выполнены что называется "по мотивам"). А в остальном, исходя из того, что смог рассмотреть на нечетких фотографиях прототипа, в плане доработок сделал следующее:

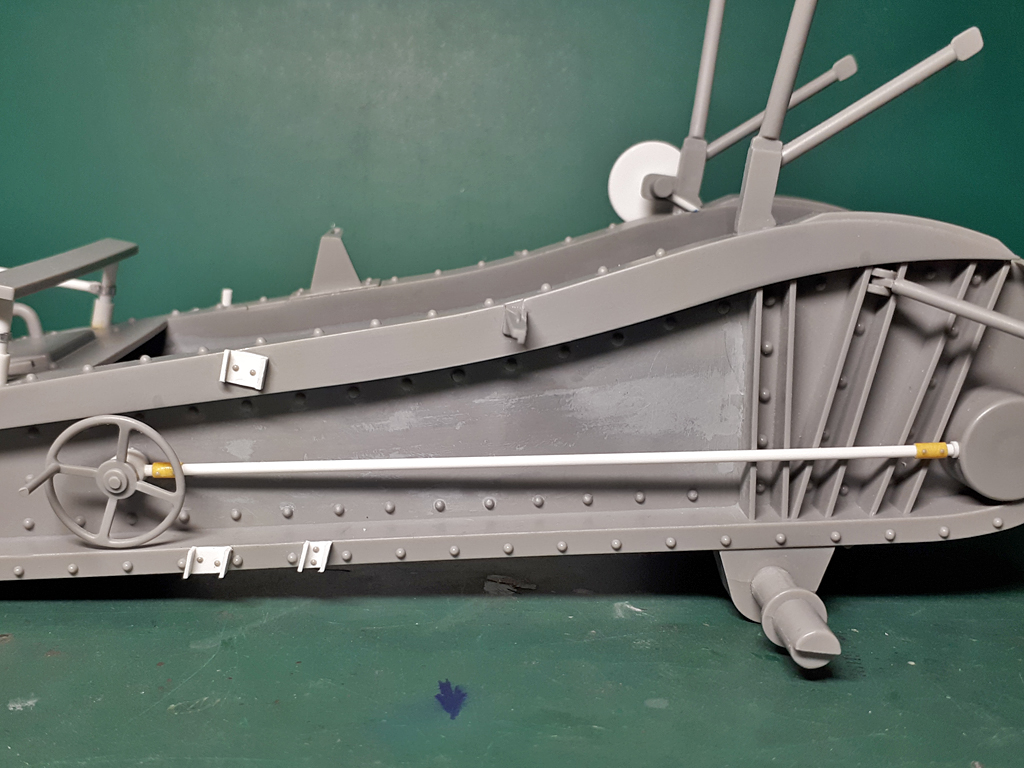

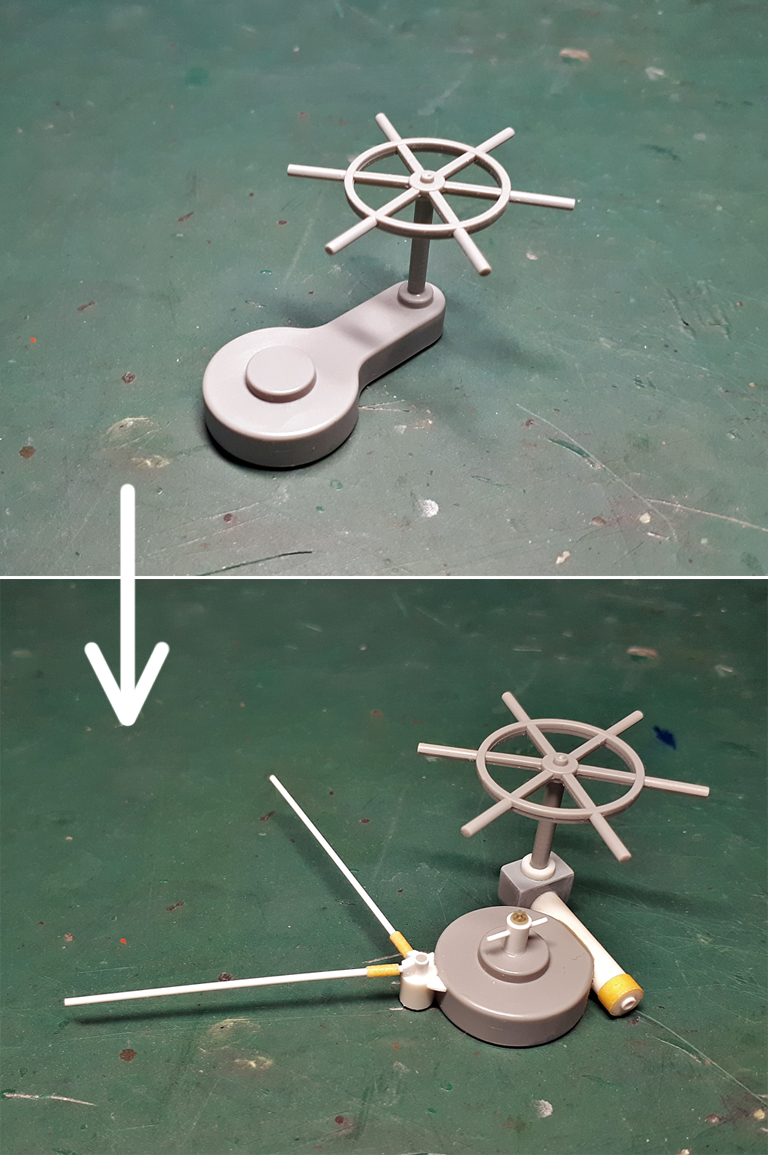

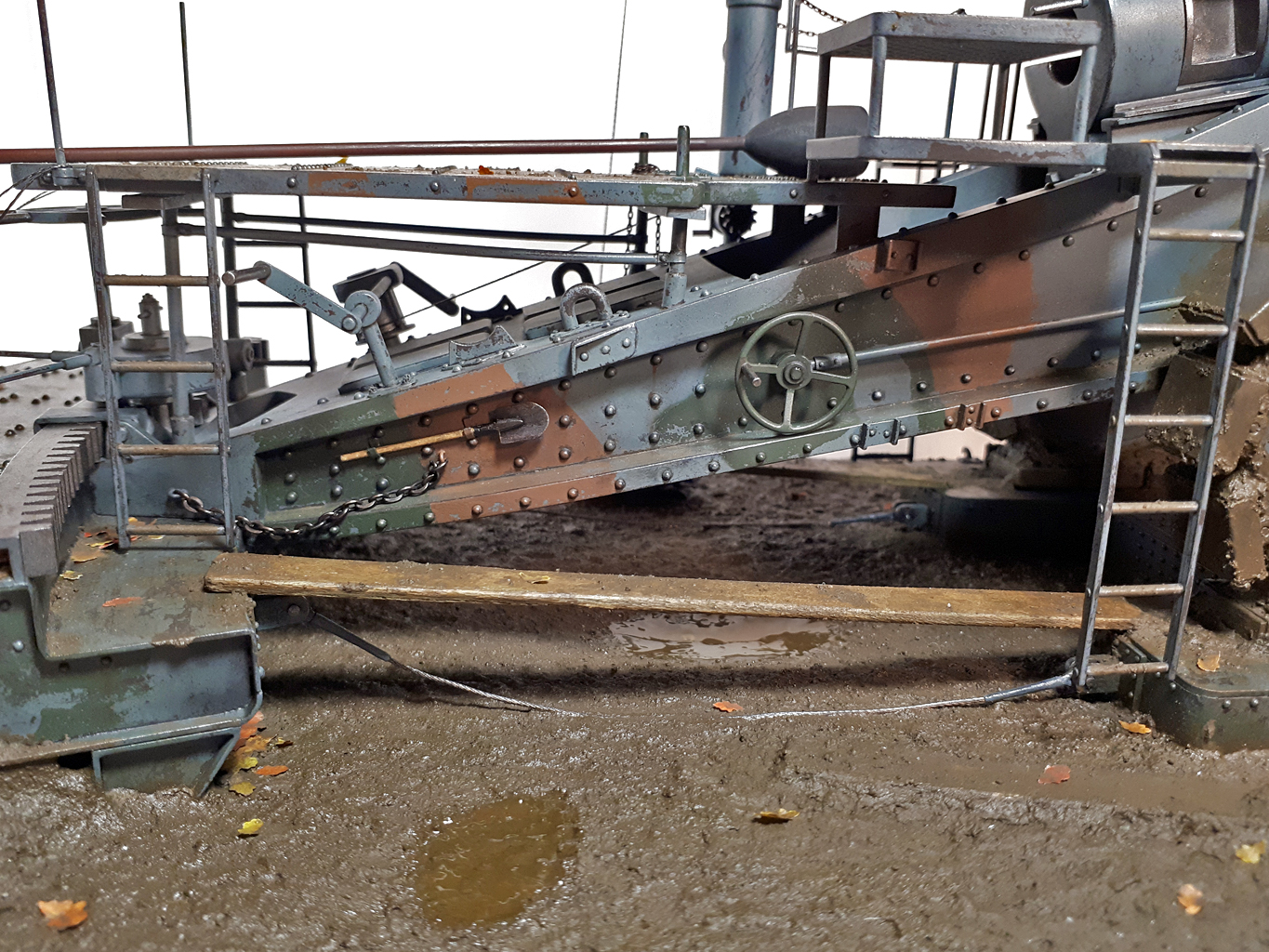

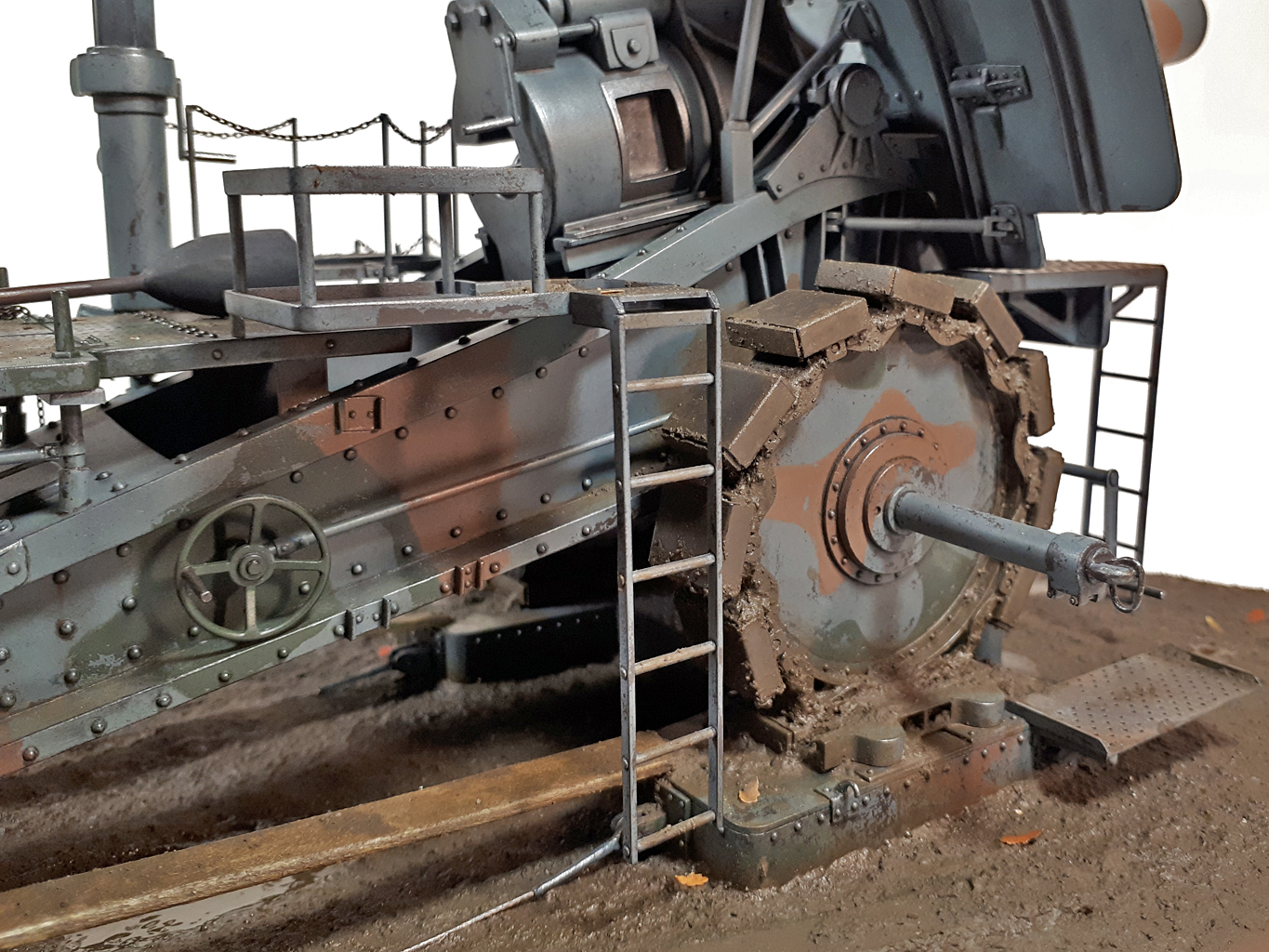

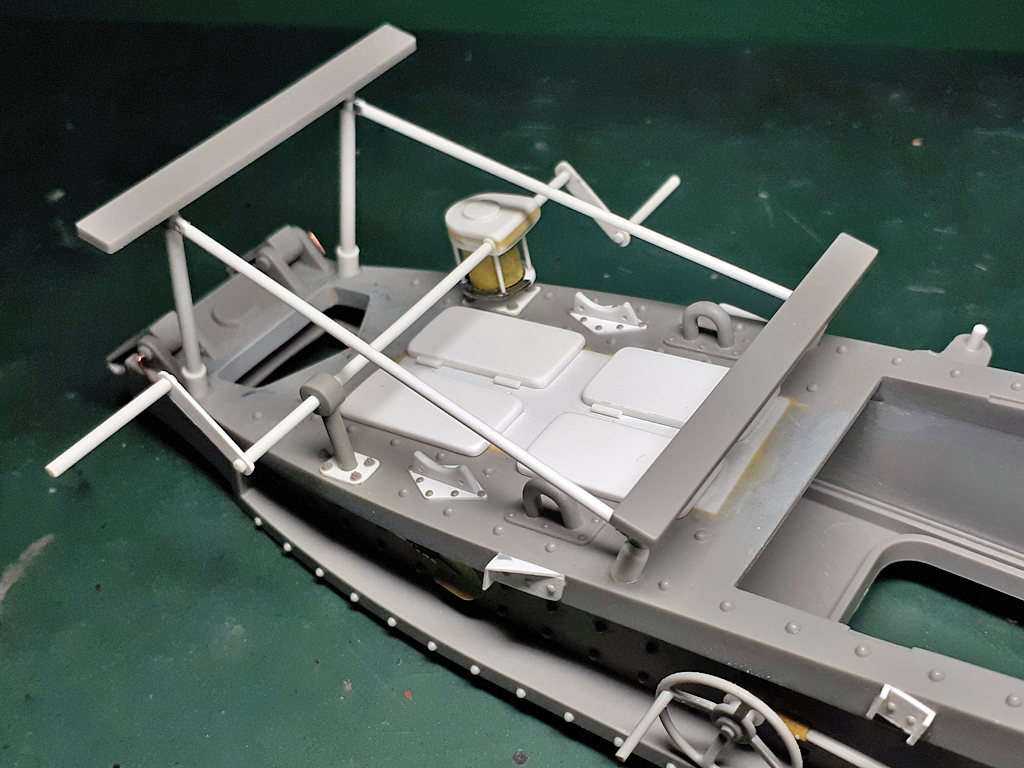

-  На правой боковине лафета сточил элемент очень условно имитирующий приводной вал механизма грубой наводки по вертикали и заменил его пластиковым прутком + под маховиком сделал некое подобие редуктора.

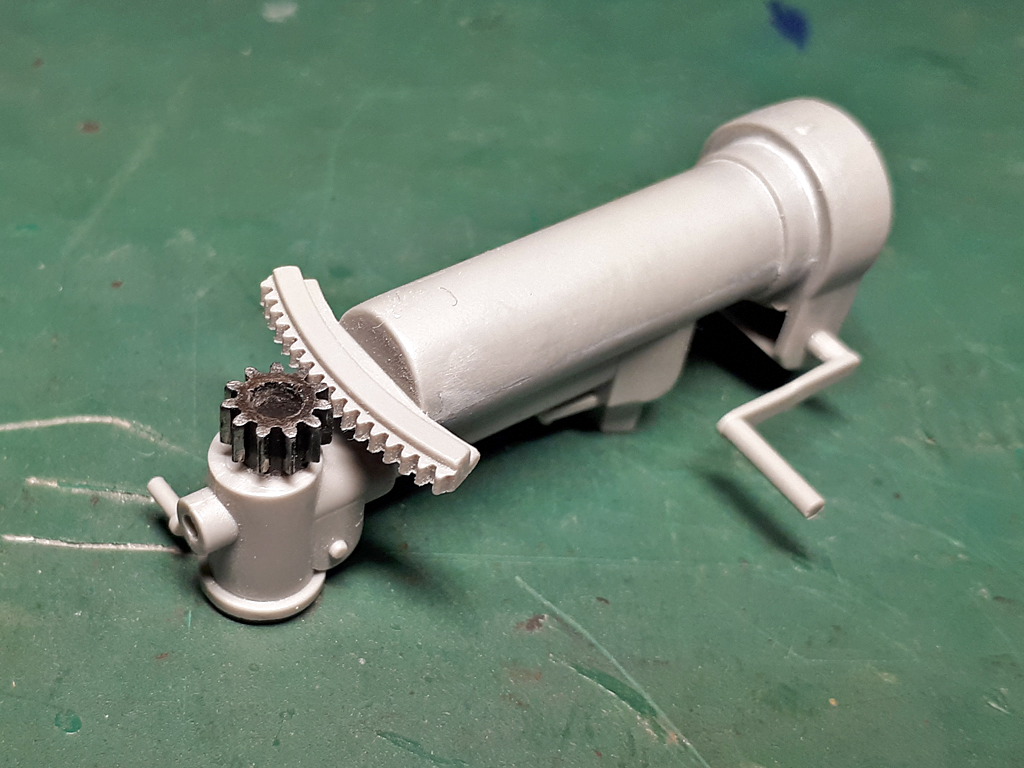

- На левой боковине лафета сделал забытый производителем набора механизм тонкой наводки орудия по вертикали. Имеющийся в наборе 4-х спицевый маховичек тонкой наводки заменил на самодельный сплошной.

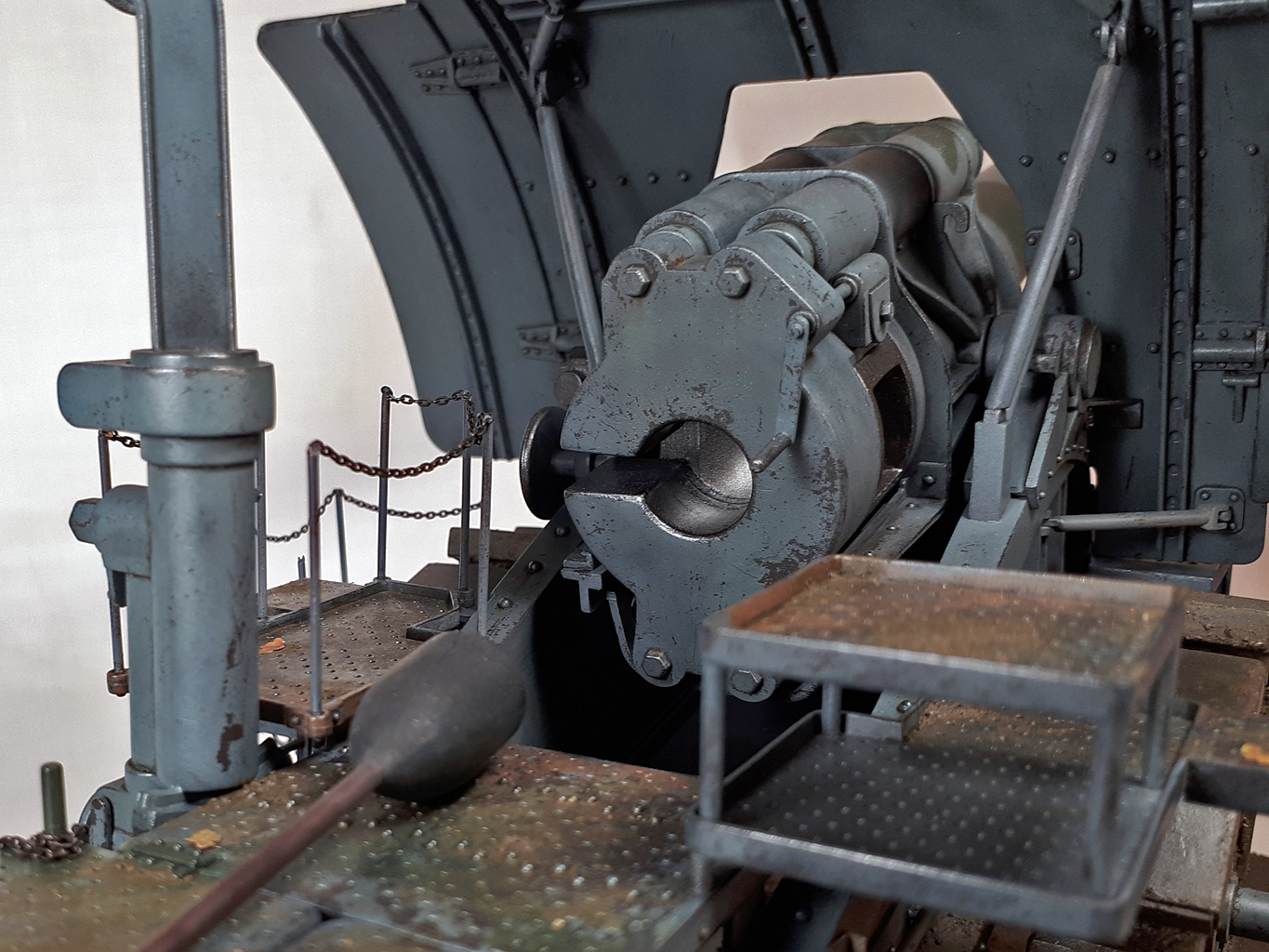

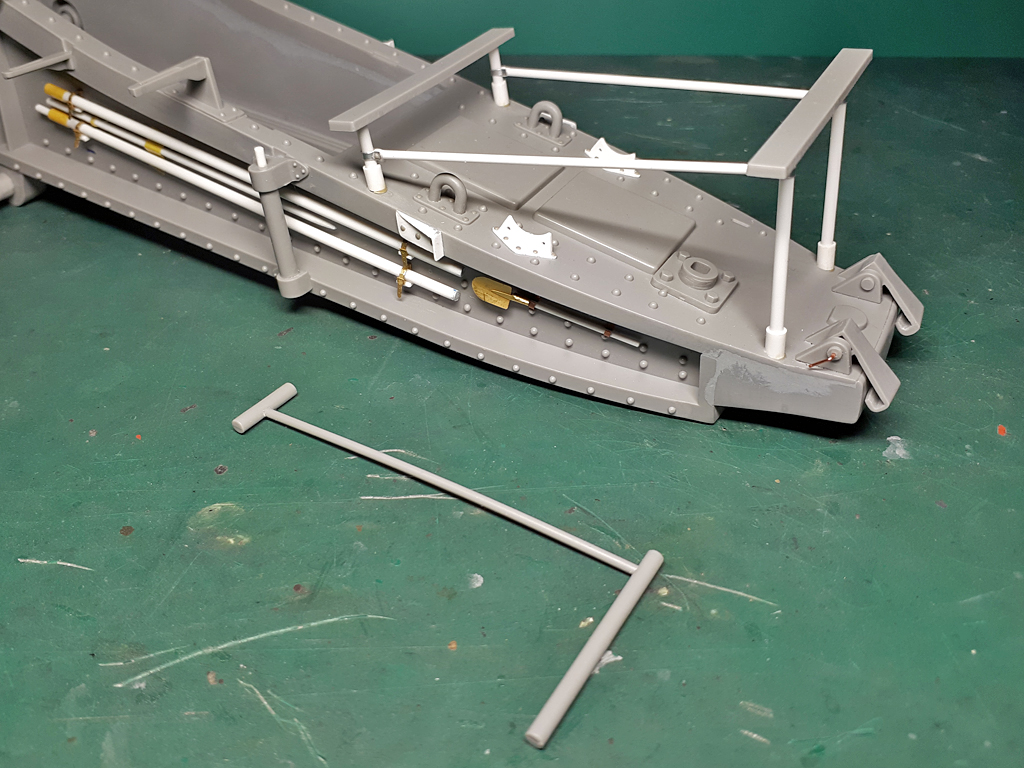

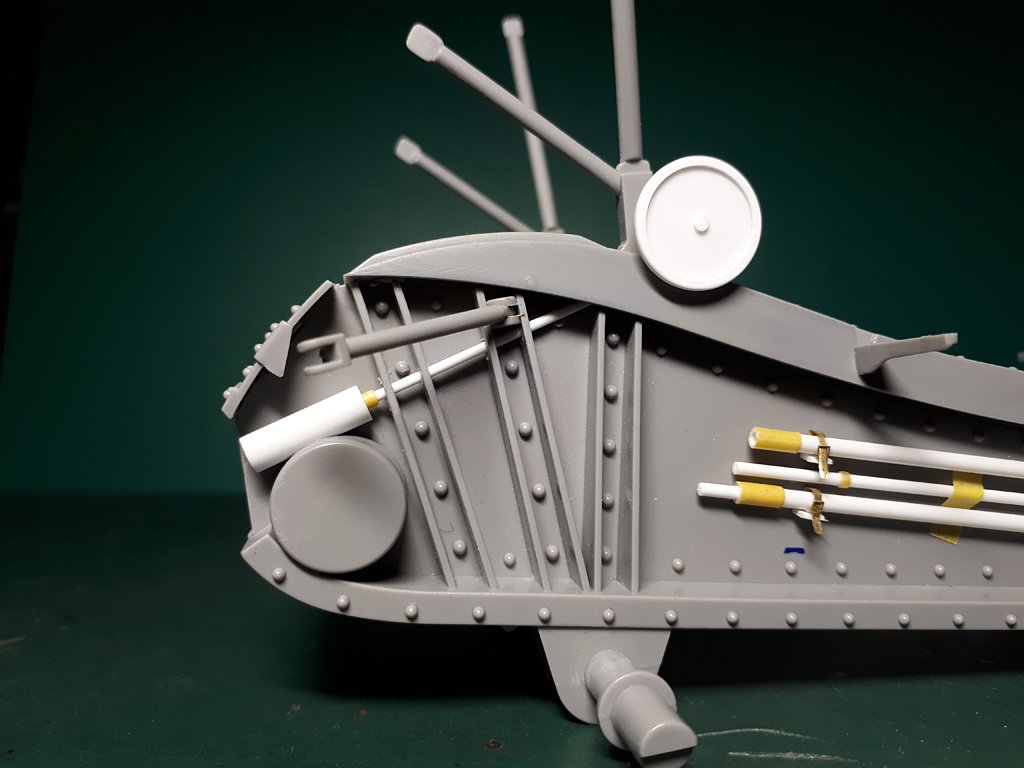

- Засамоделил банник с вехой и узлы их крепления на лафете (в наборе их не было).

- Сделал лопаты (набор ФТД от Микродизайна) и узлы их крепления на боковинах лафета (в наборе отсутствовали).

- В хвостовой части боковин лафета закрепил отсутствовавшие цепи.

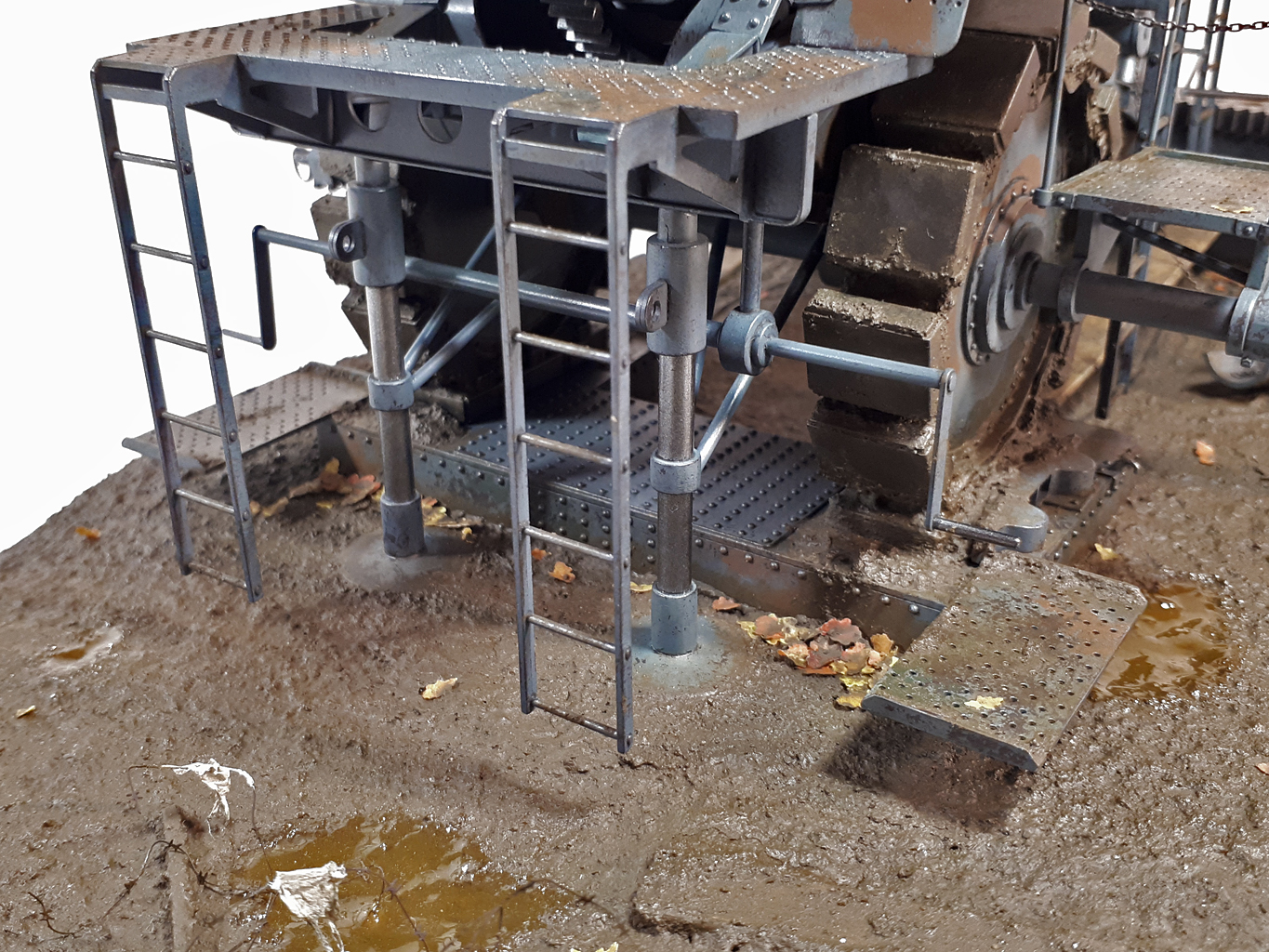

- Полностью переделал опоры верхнего помоста. В наборе они представлены ну очень упрощено.

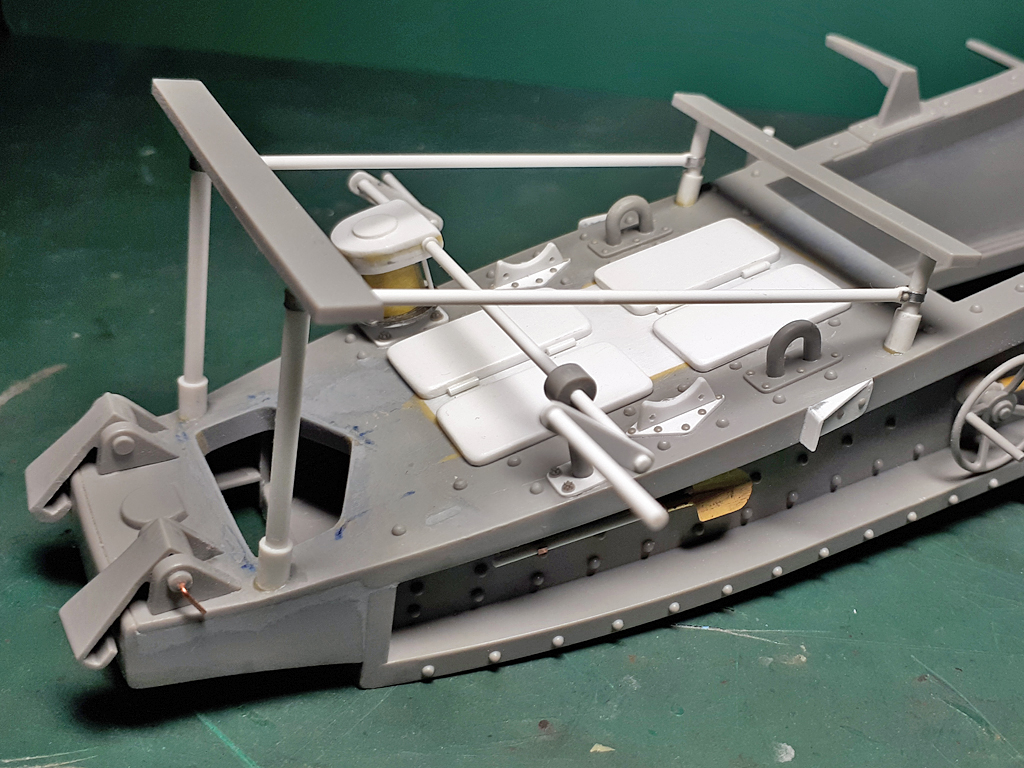

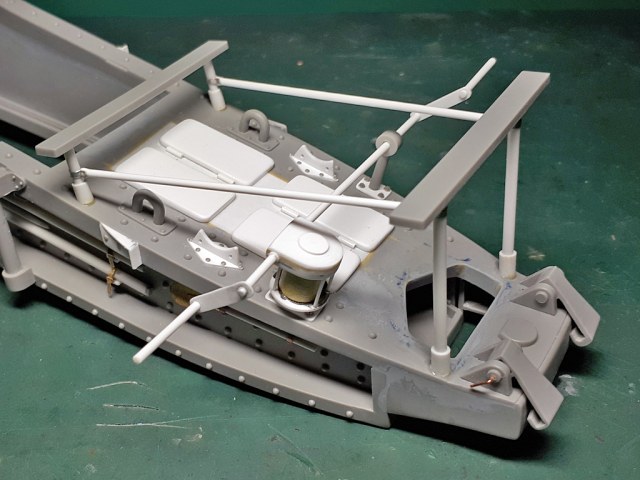

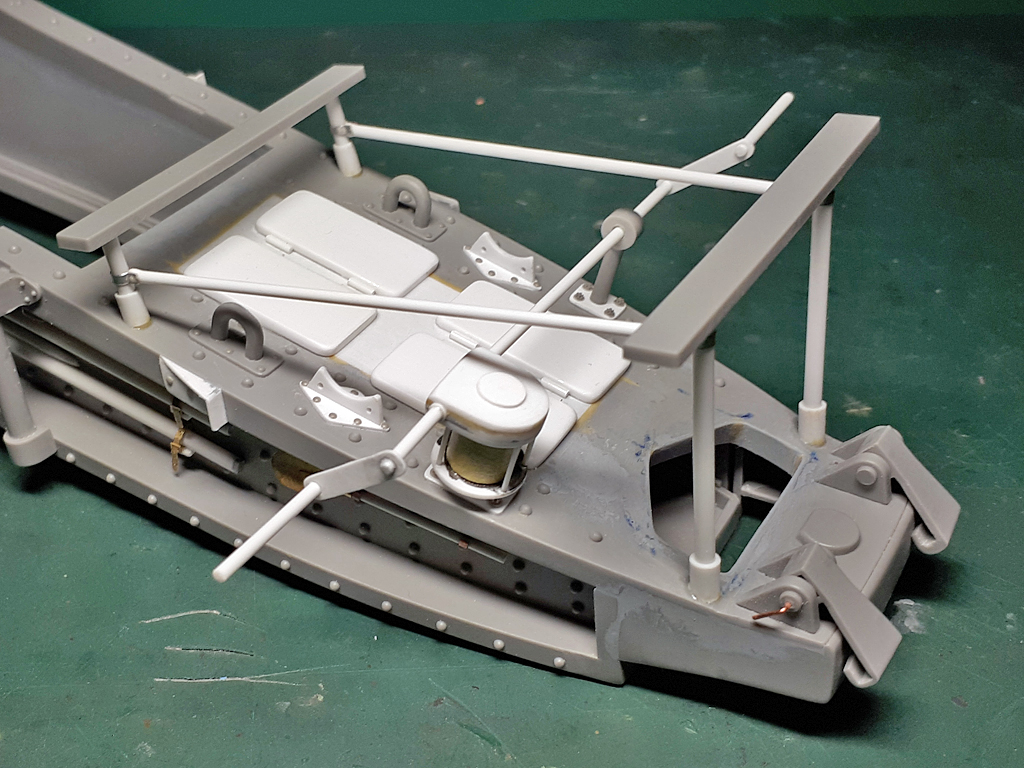

- Судя по фотографиям прототипа, на верхней поверхности лафета находились не две (как в наборе), а четыре крышки люков. Исходя из этого, неправильные крышки срезал и заменил их на новые. Кроме того, в хвостовой части лафета вырезал большое пятиугольное отверстие, о котором производитель набора видимо забыл.

- Добавил на лафет ряд других небольших элементов, которые судя по фотографиям прототипа на нем стояли, но на литниках отсутствовали (из того, что заметил).

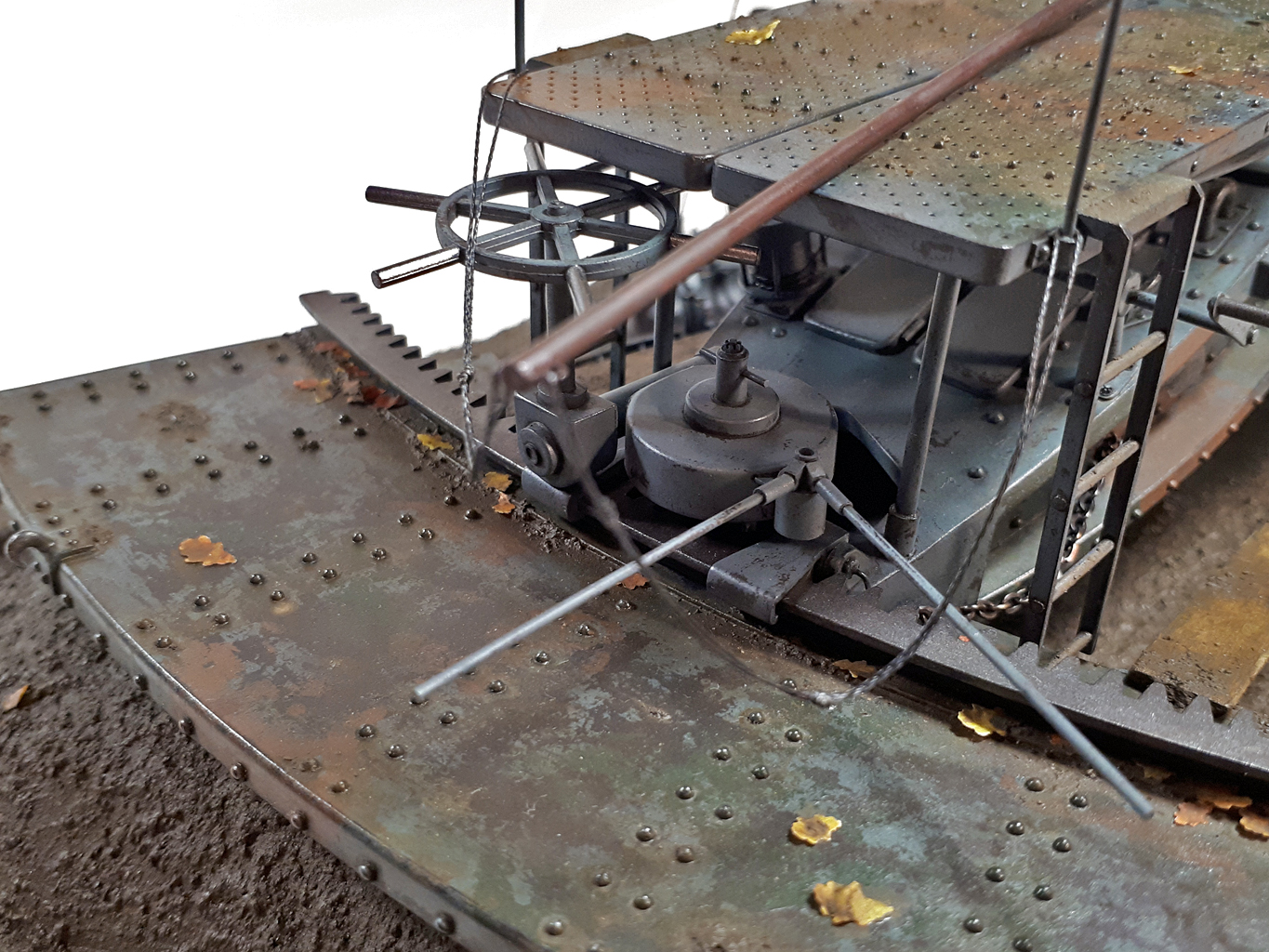

- Переделал механизм горизонтальной наводки орудия (в хвостовой части лафета, сверху). В наборе он выполнен совершенно не верно (некое подобие цепной передачи в кожухе). Судя по фотографиям там была червячная передача.

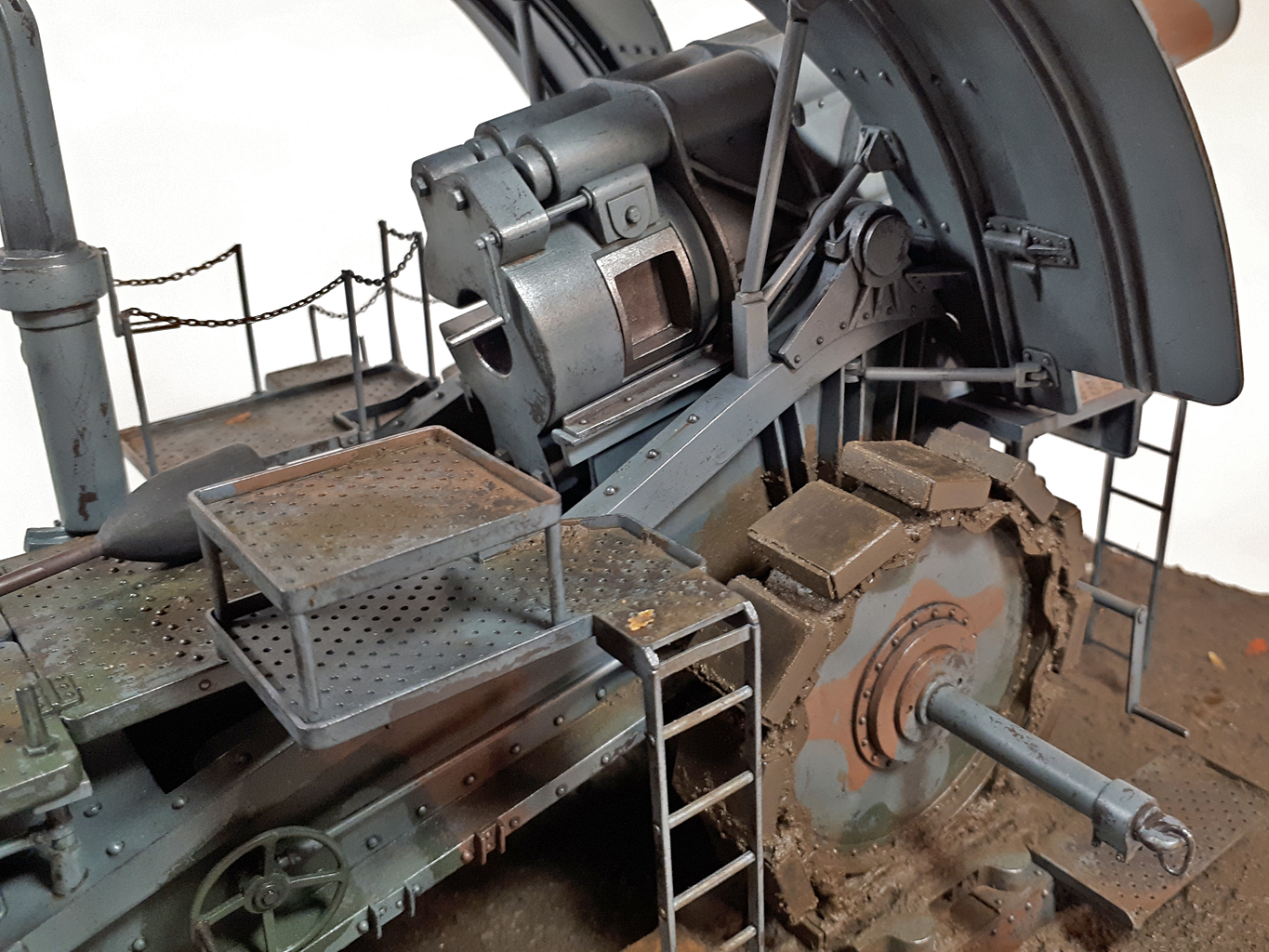

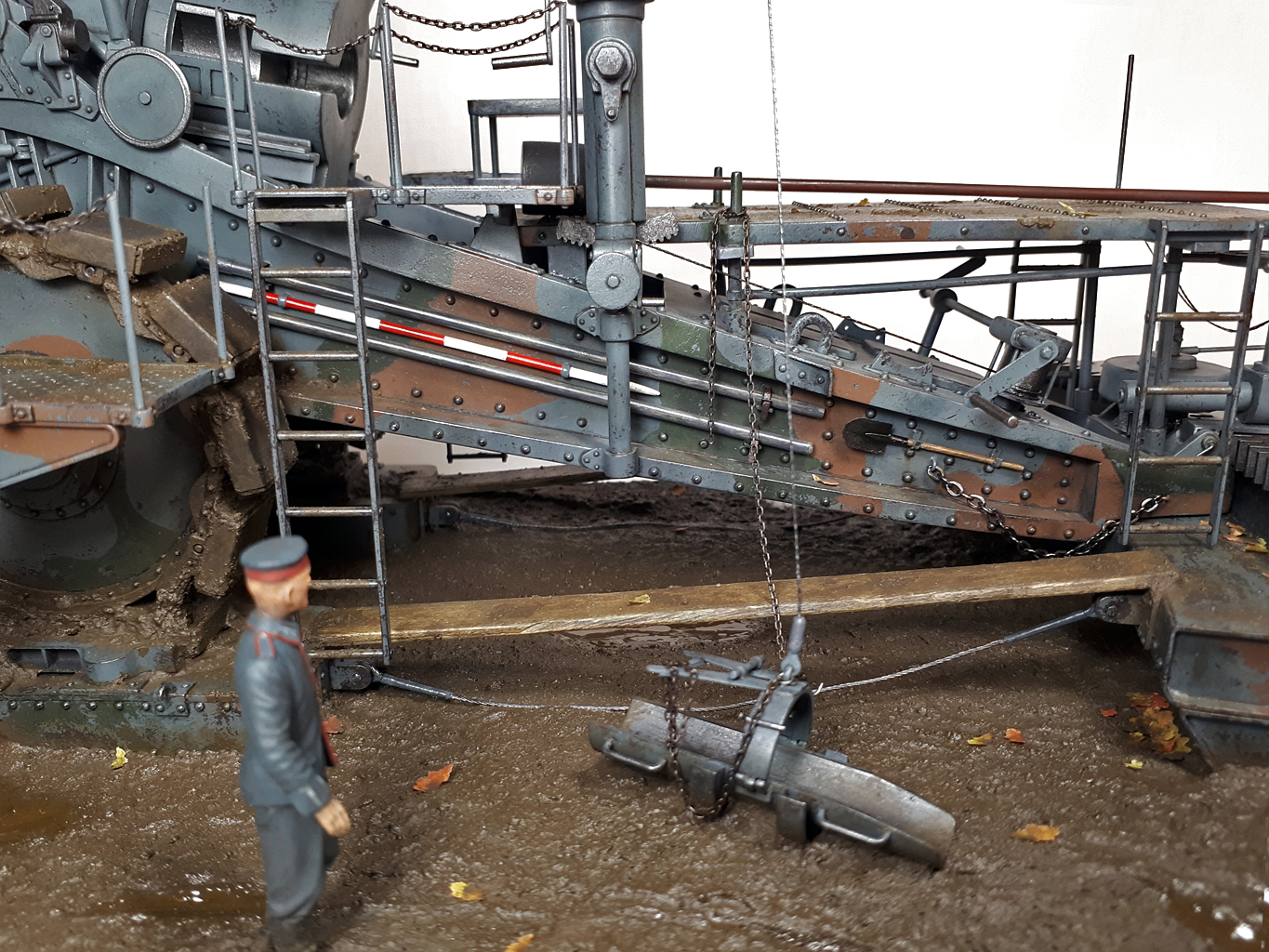

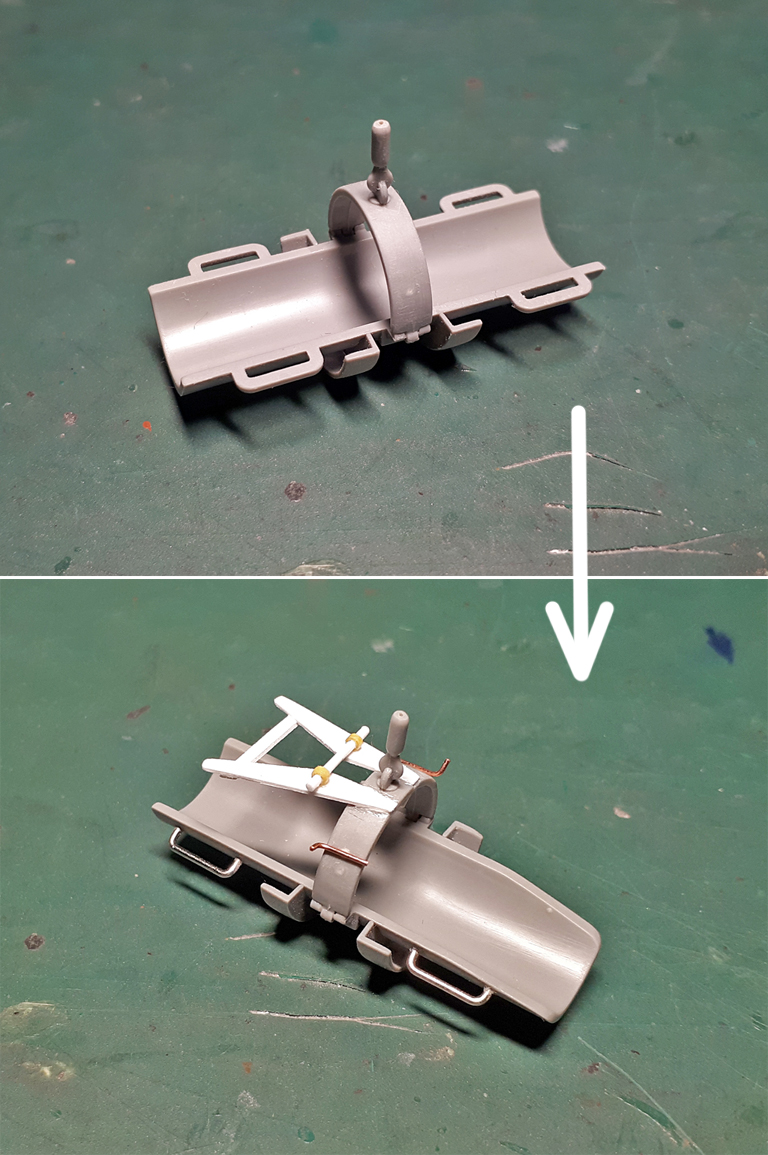

- Доработал лоток для снарядов. Кроме того поставил на него цепи-оттяжки (идею подсмотрел в работе Антона Кортунова).

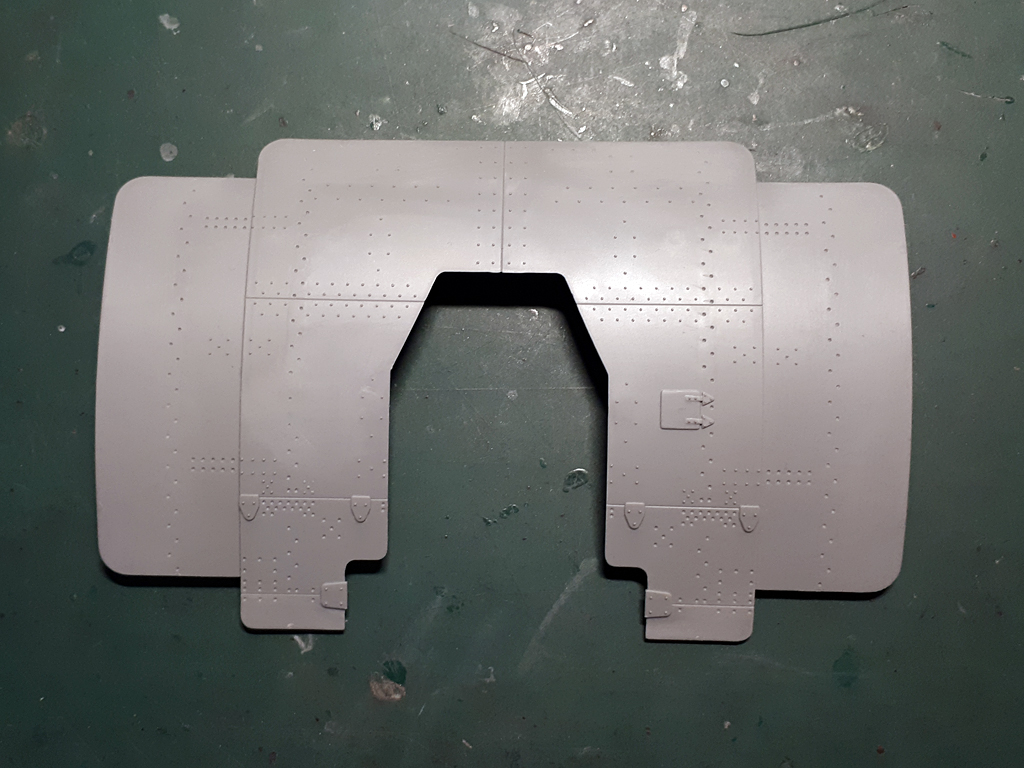

- На внешней стороне щитового прикрытия, слева, сточил откидную бронировку окна, которых на прототипе нет;

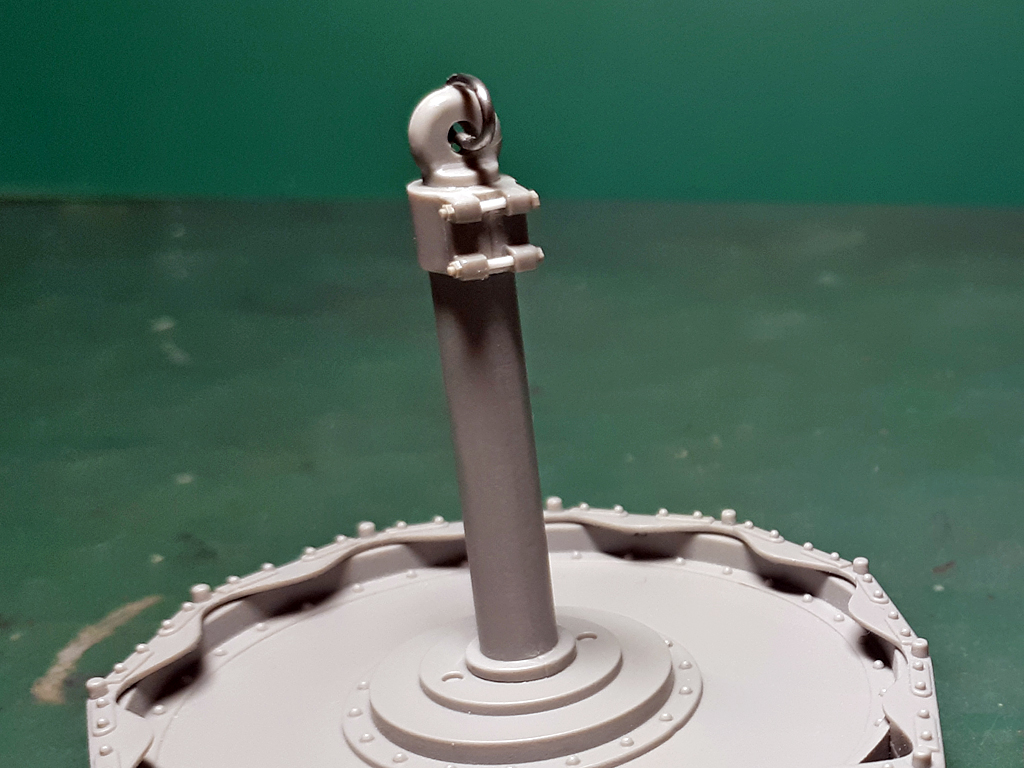

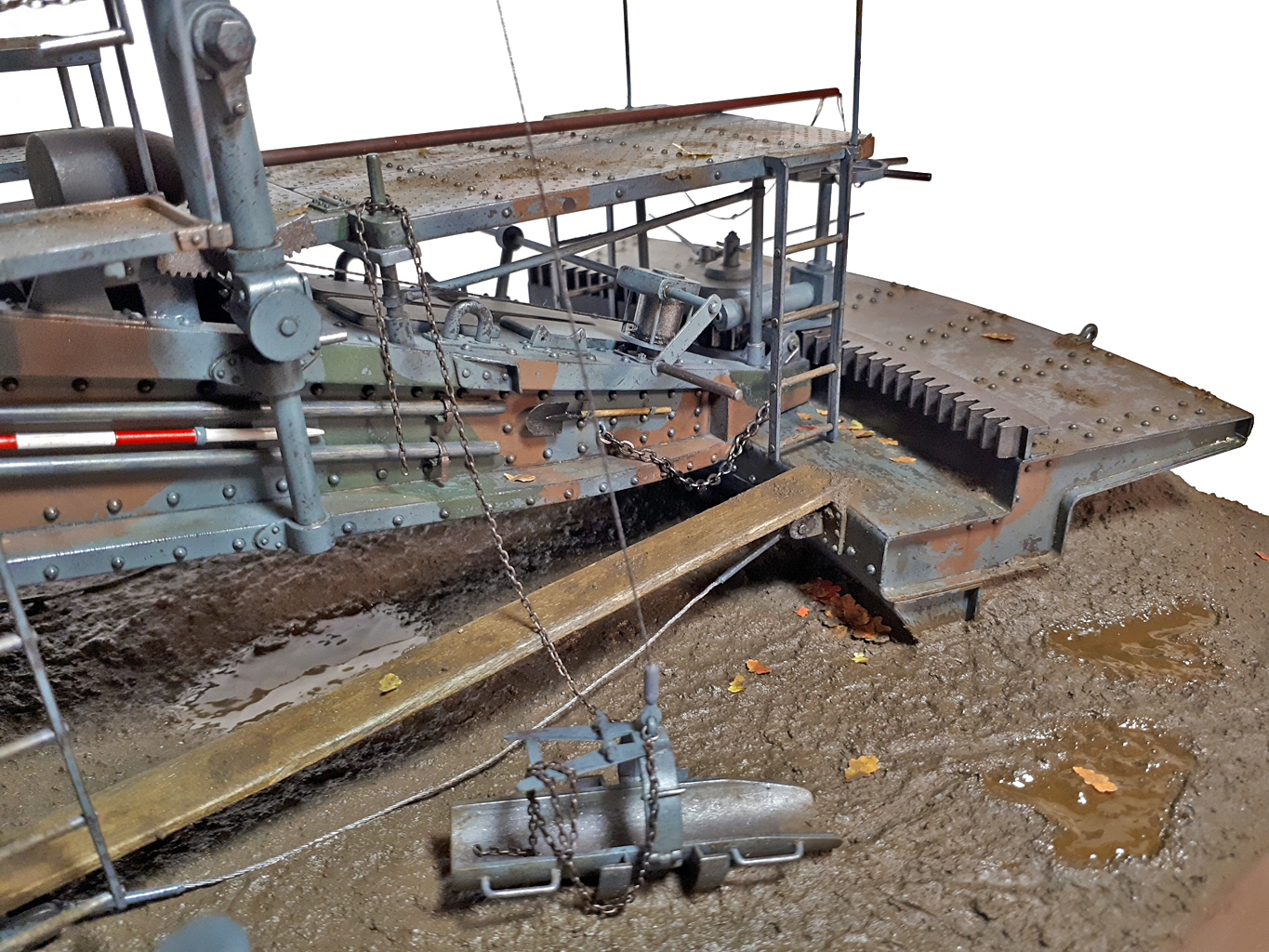

- С консоли подъемника срезал гладкую пластиковую "палочку", имитирующую трос. Сам трос (от лебедки через конструкции подъемника к лотку для снарядов) сделал из лески-плетенки. На подъемник установил забытую производителем набора шестерню (подобрал подходящего размера из запасов).

- Засамоделил новую лебедку подъемника, т.к. имеющаяся в наборе оказалась сильно переразмерена и сдвинута назад.

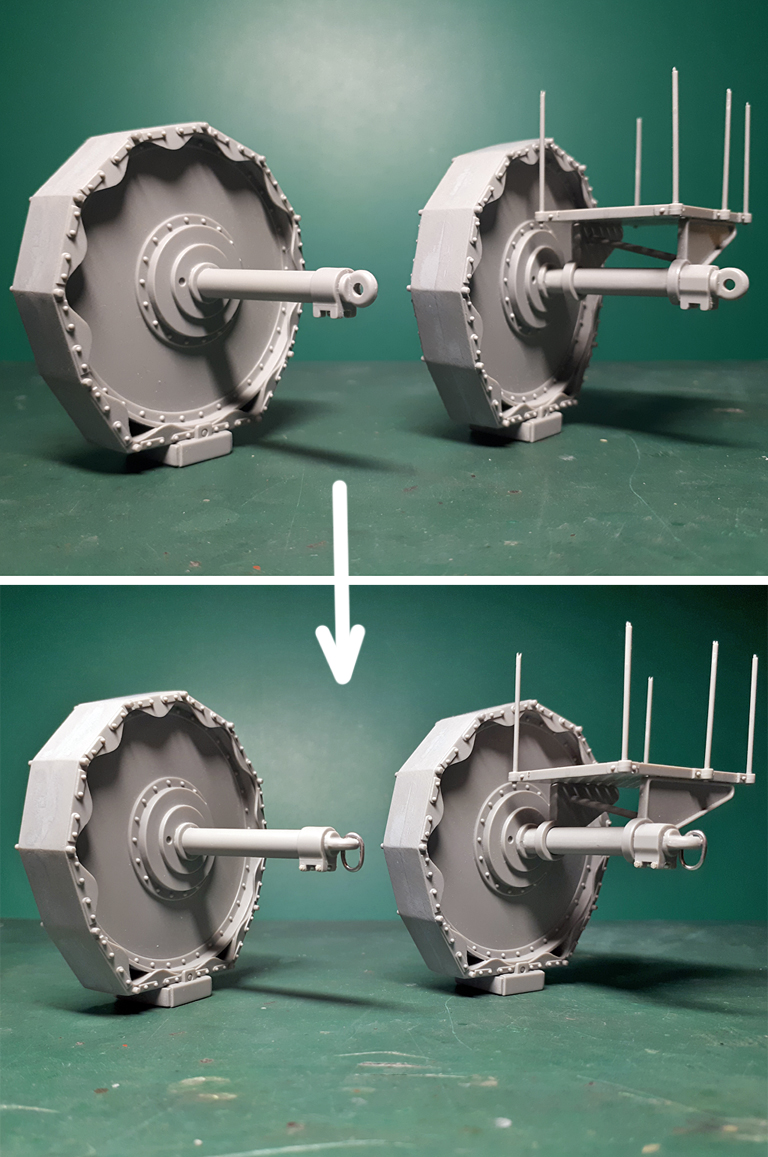

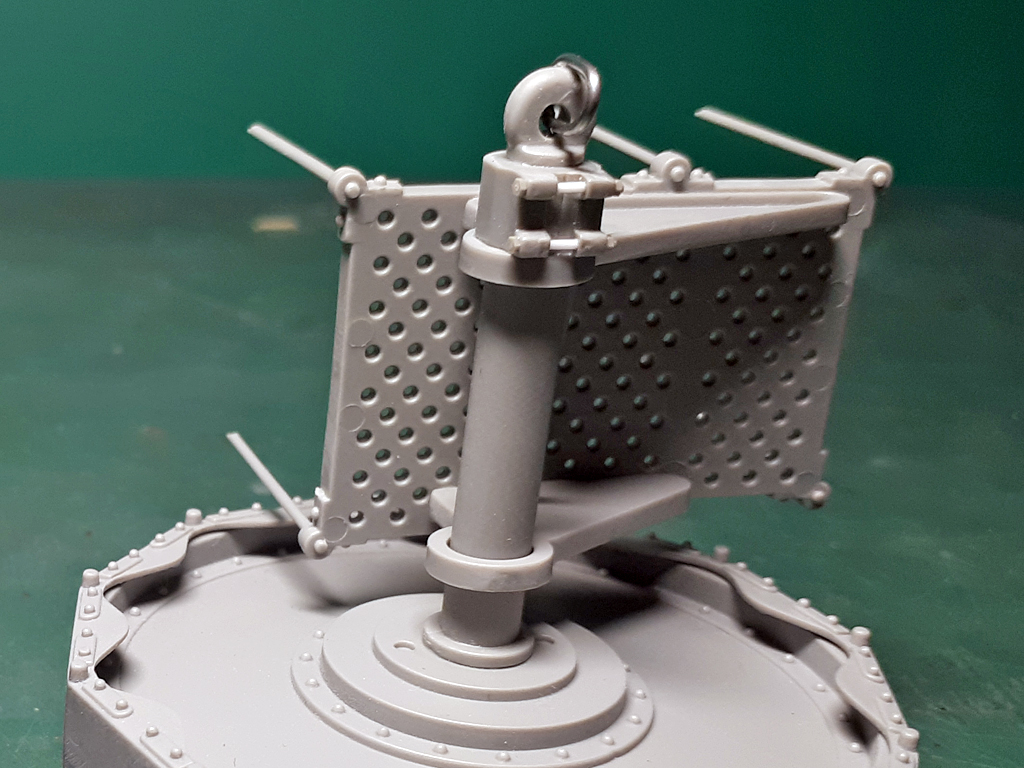

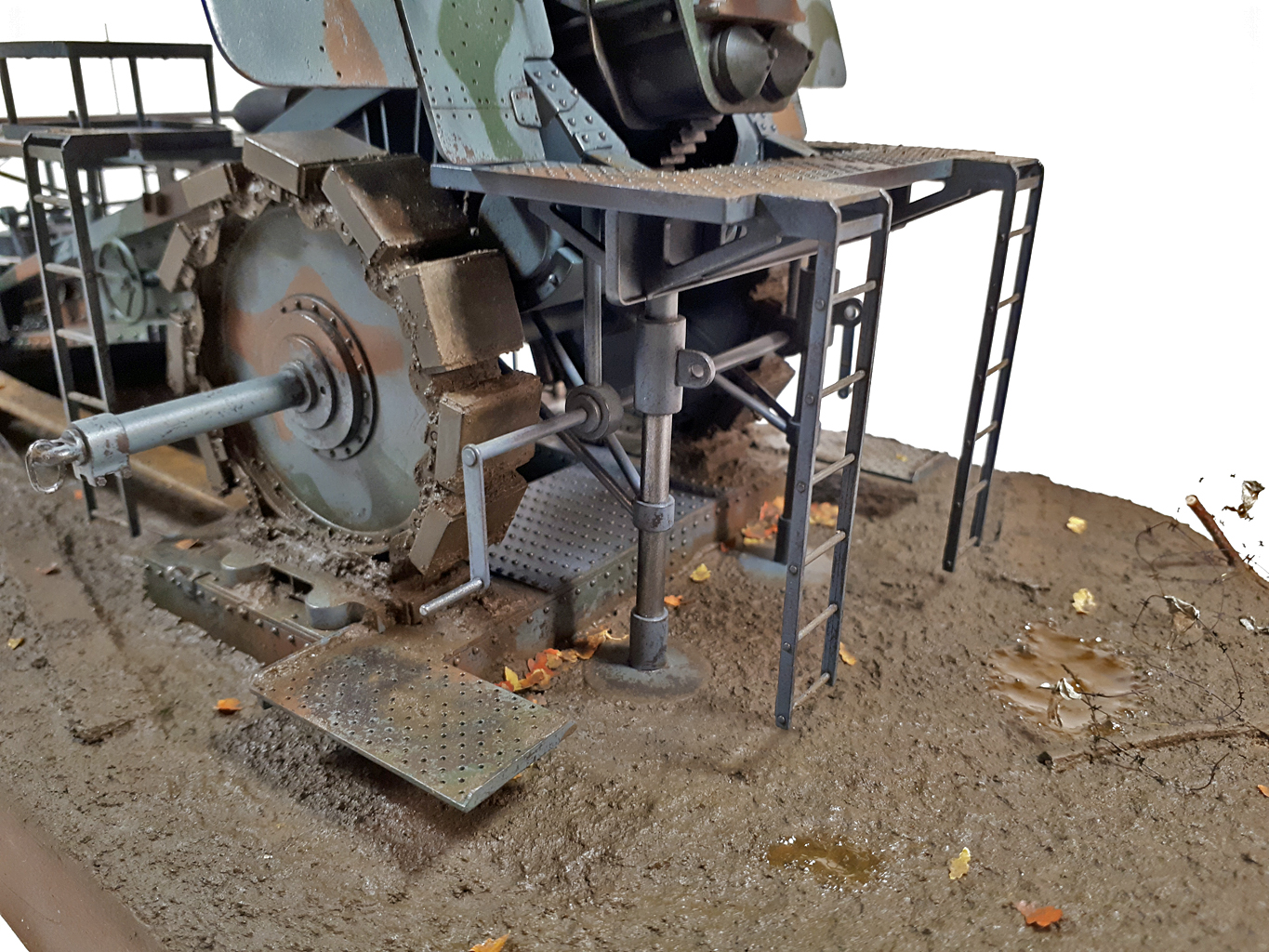

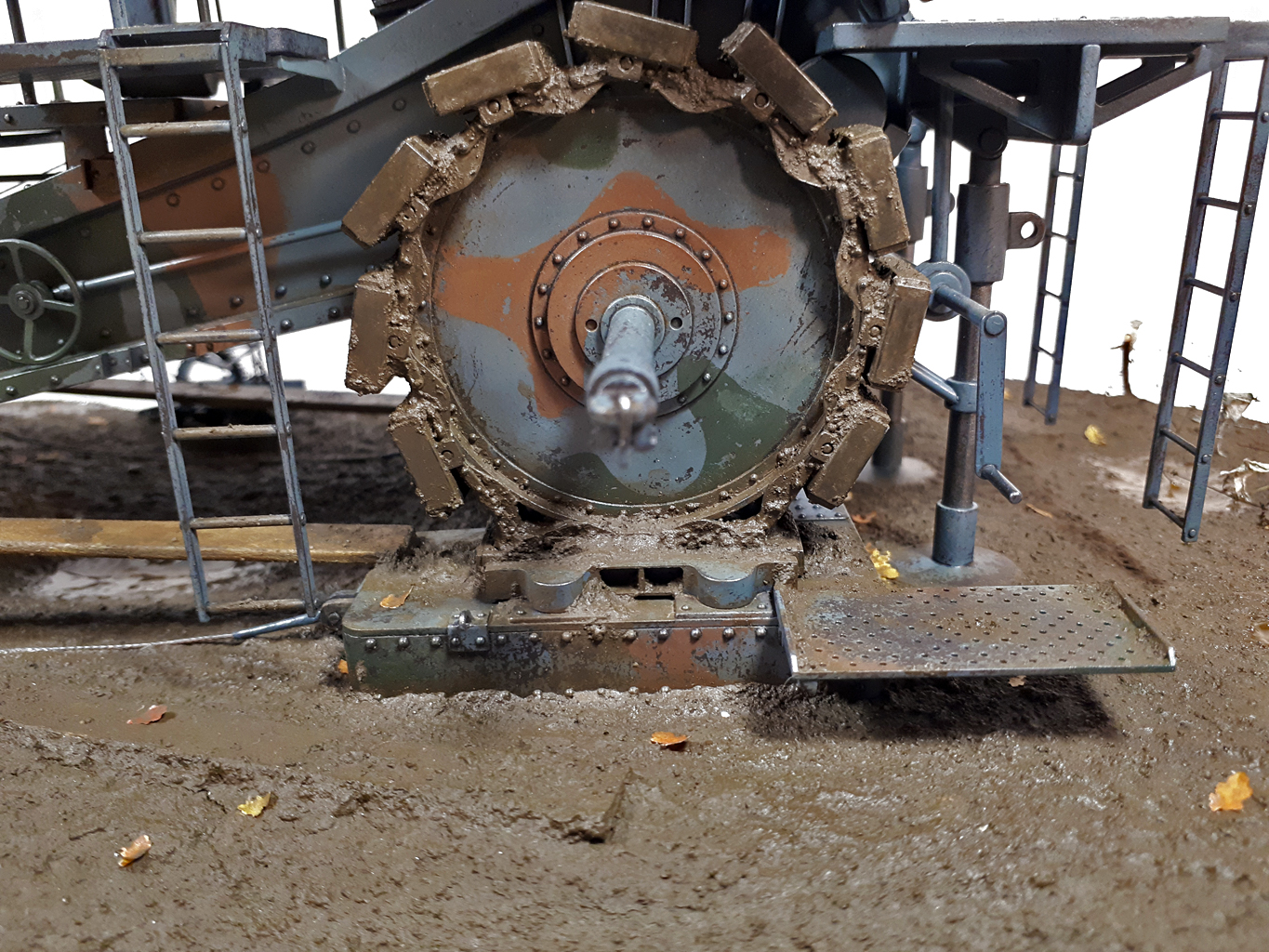

- Слегка доработал законцовки осей колес: 1) срезал и повернул на 90 градусов стоящие там проушины; 2) согнул из проволоки и установил в проушины серьги; 3) на стяжки поставил отсутствовавшие болты с гайками (продукция Master Club + пластиковый пруток);

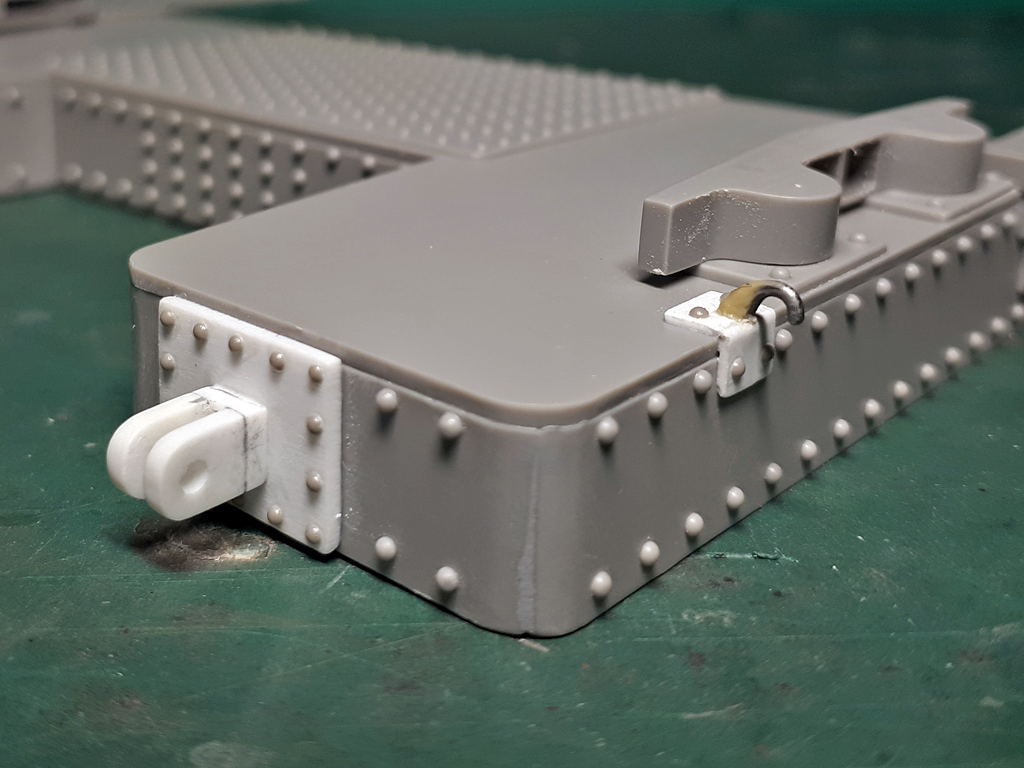

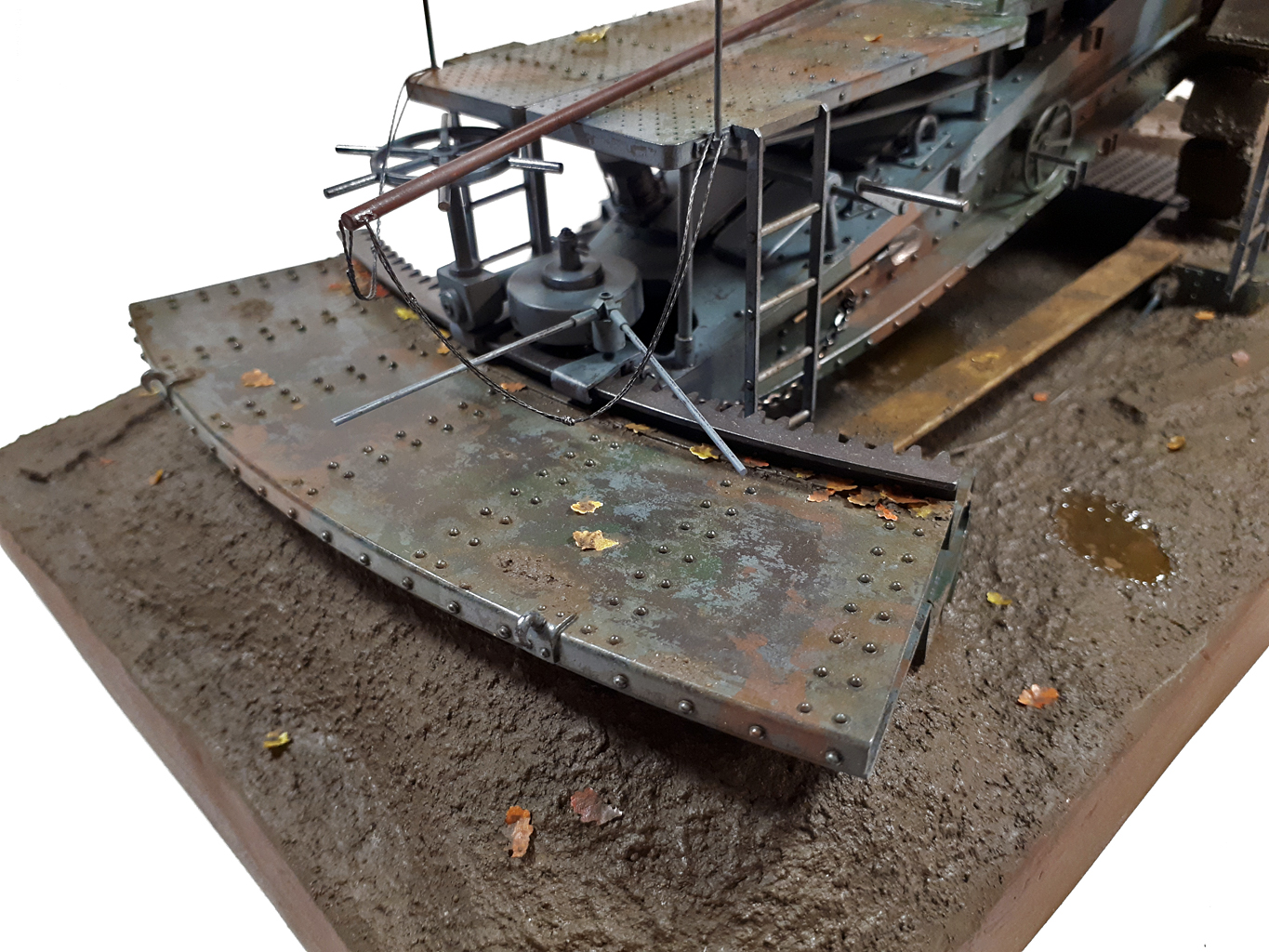

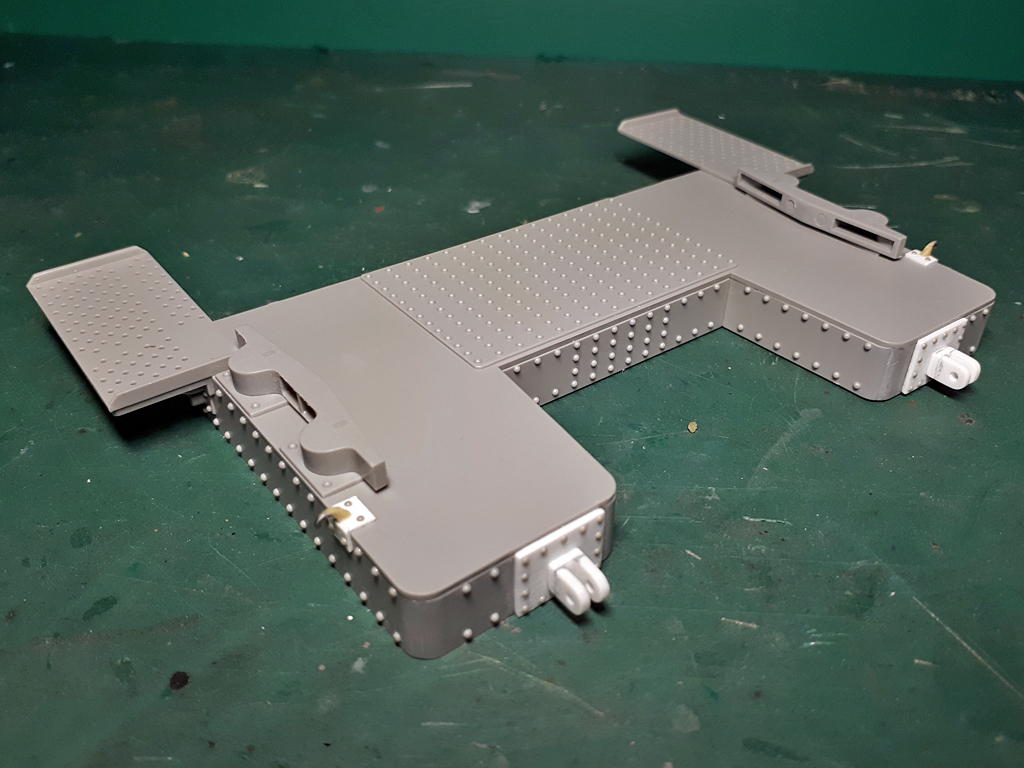

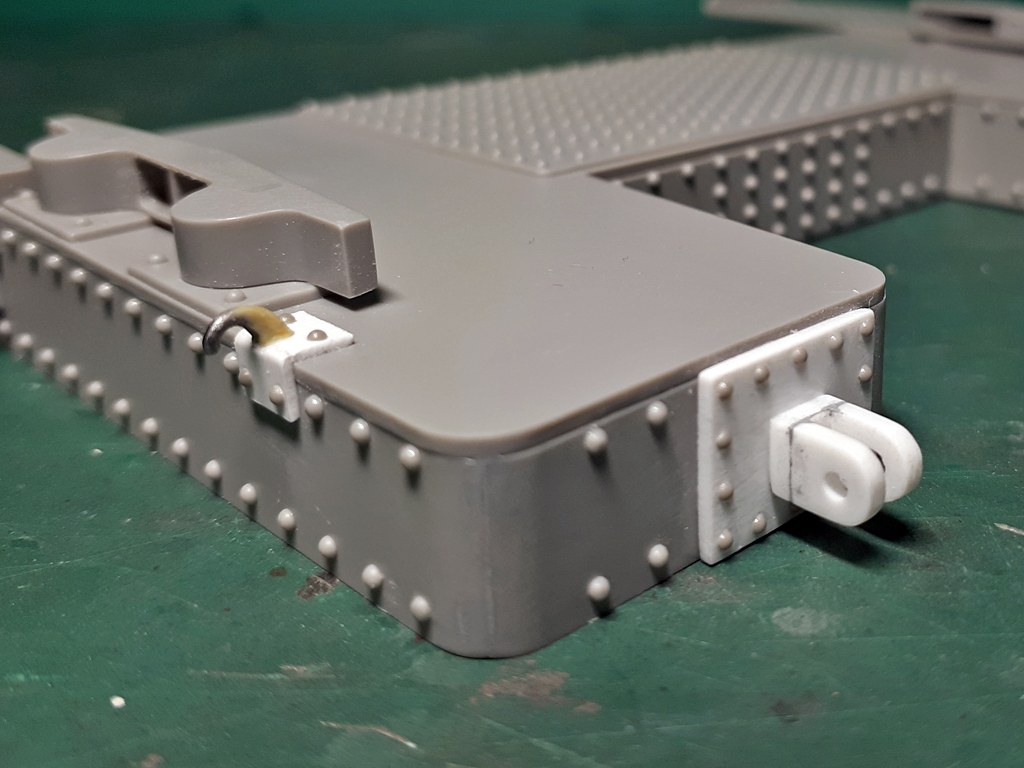

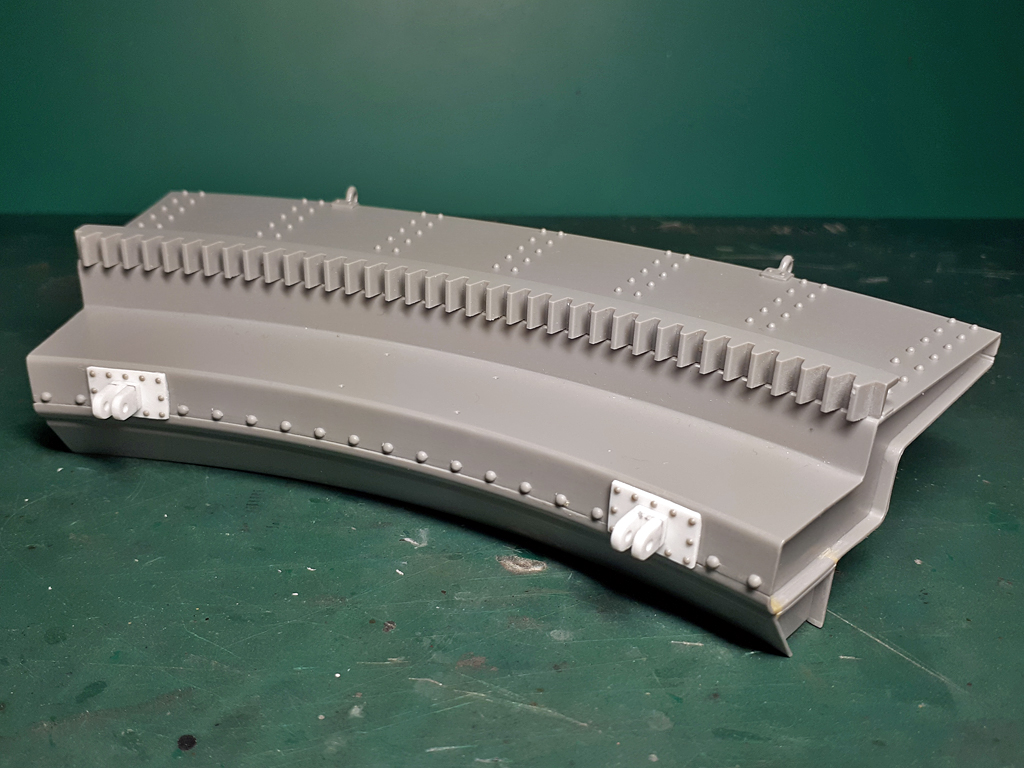

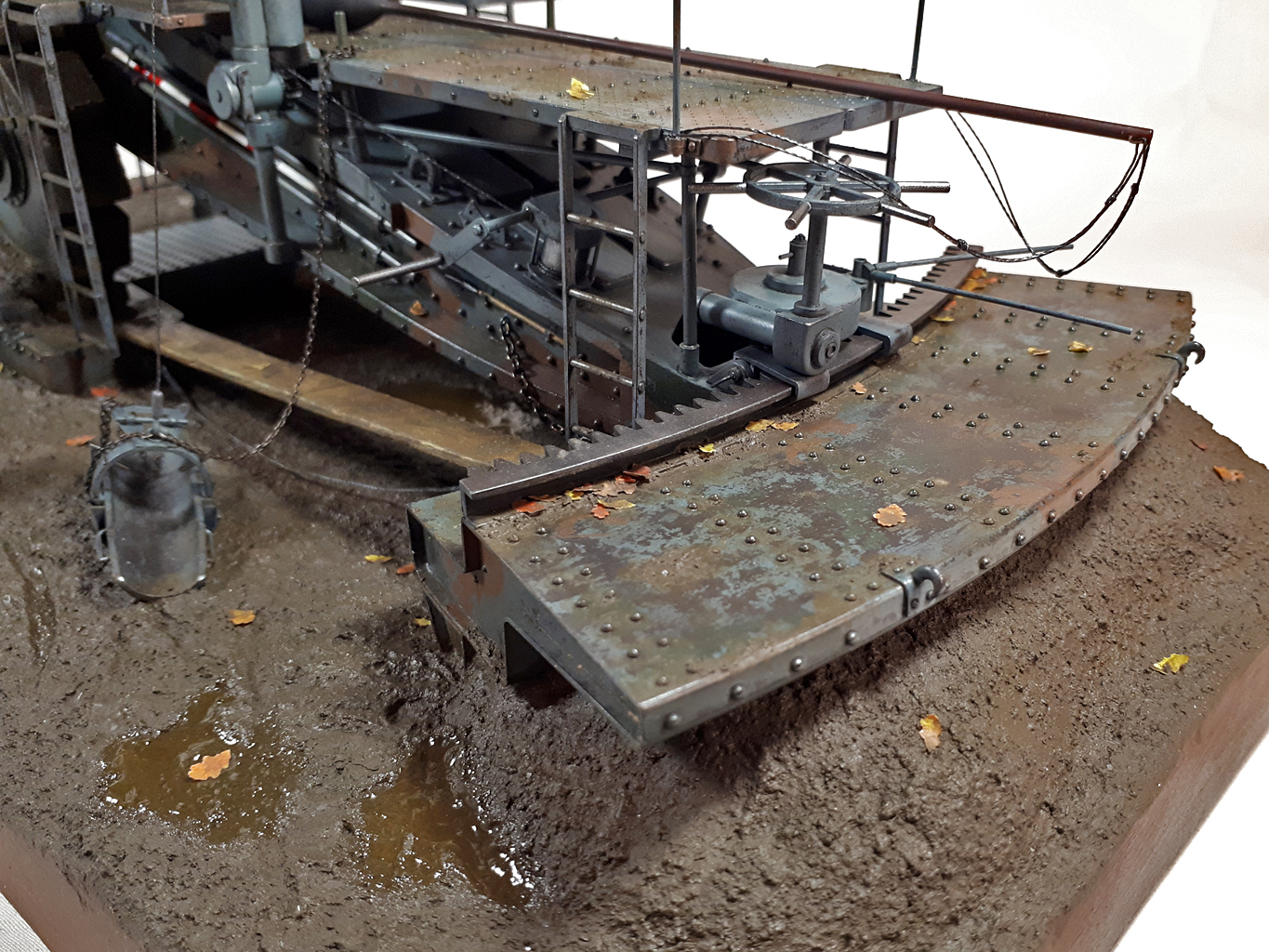

- На прототипе передняя и задняя опорные плиты связаны между собой двумя тросами. Таком это упустил. Поэтому сделал на каждой плите узлы крепления тросов. Сами тросы подобрал из запасов (продукция EurekaXXL). Кроме того на передней плите установил также забытые производителем набора строповочные крюки. А на задней - поставил несколько недостающих заклепок, а также сделал короче имеющиеся строповочные крюки.

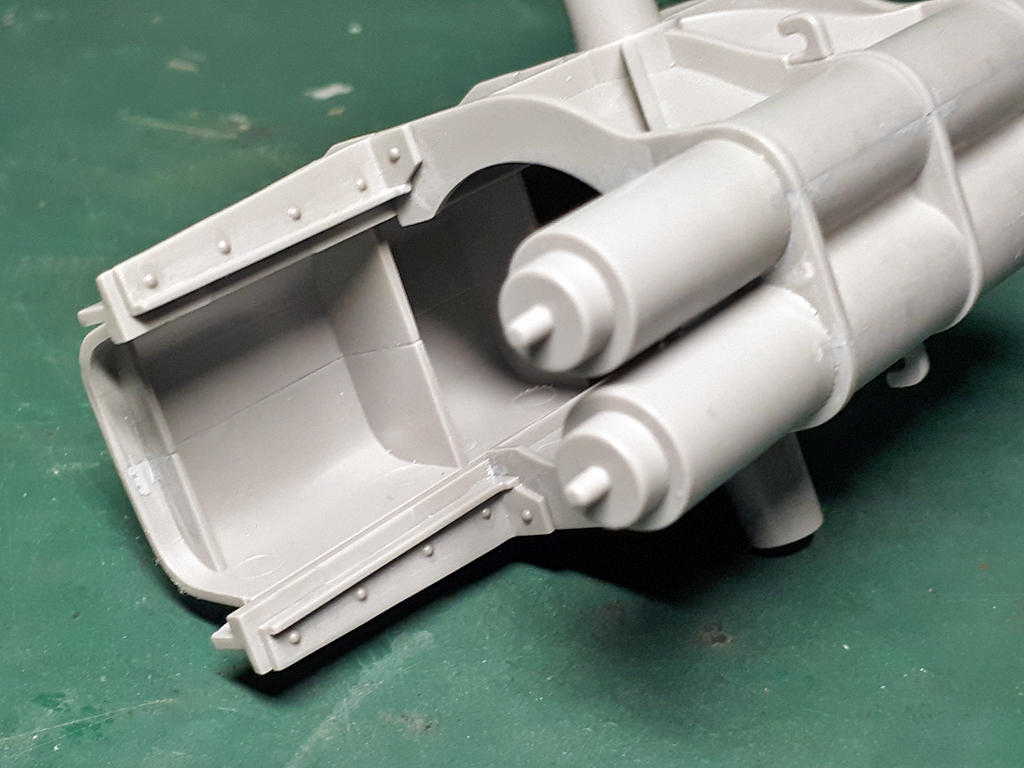

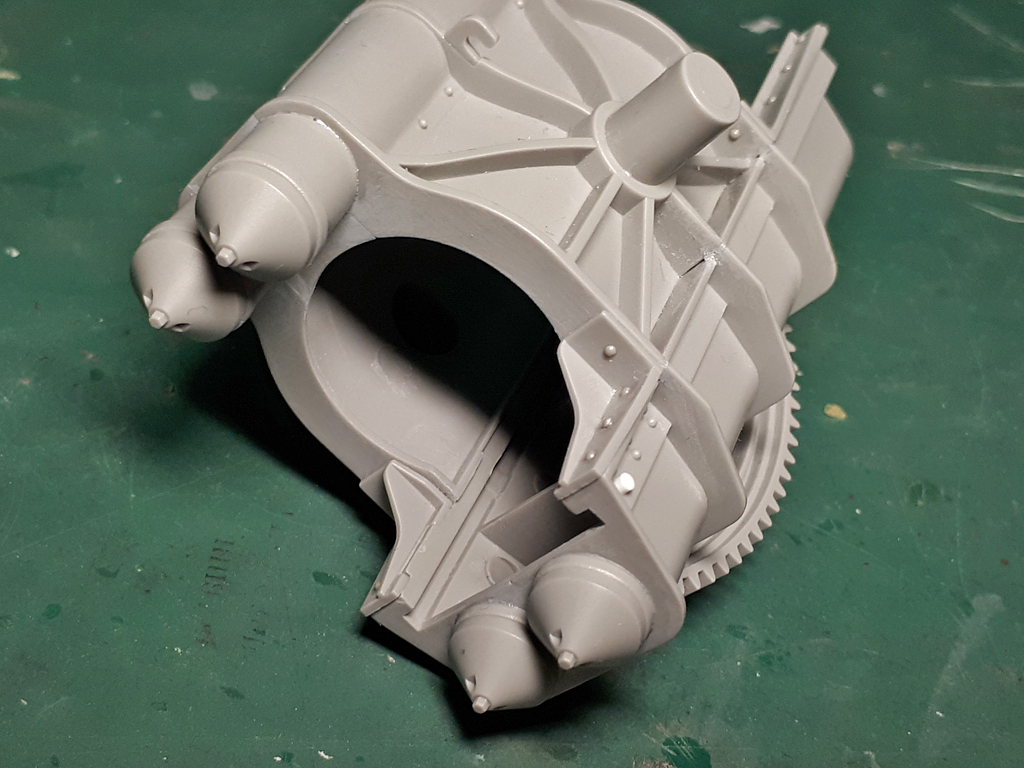

- Доработал люльку. В передней ее части по бокам заменил по одной заклепке на крышки масленок (насколько рассмотрел по фотографиям там стоят именно они), а также "приклепал" заклепками к корпусу передние и задние накладки.

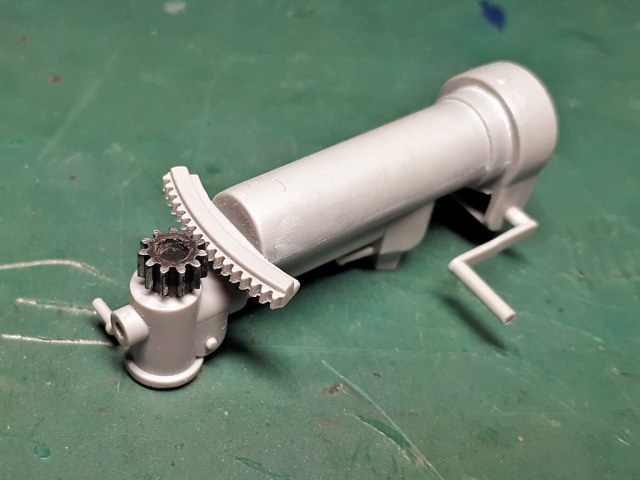

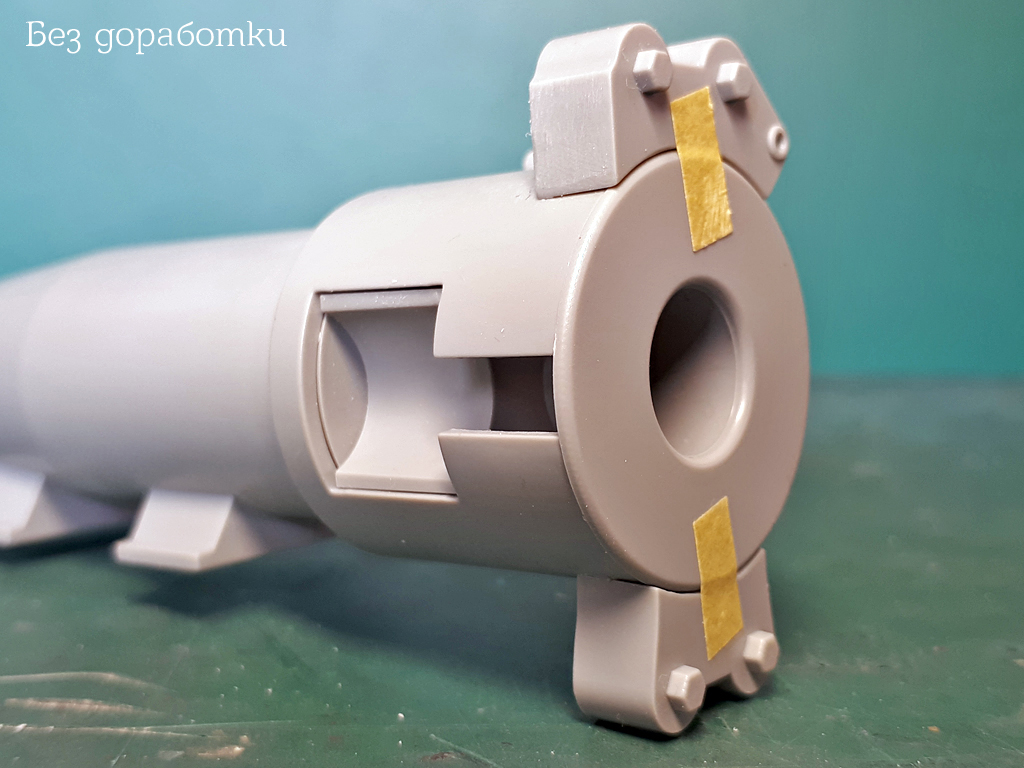

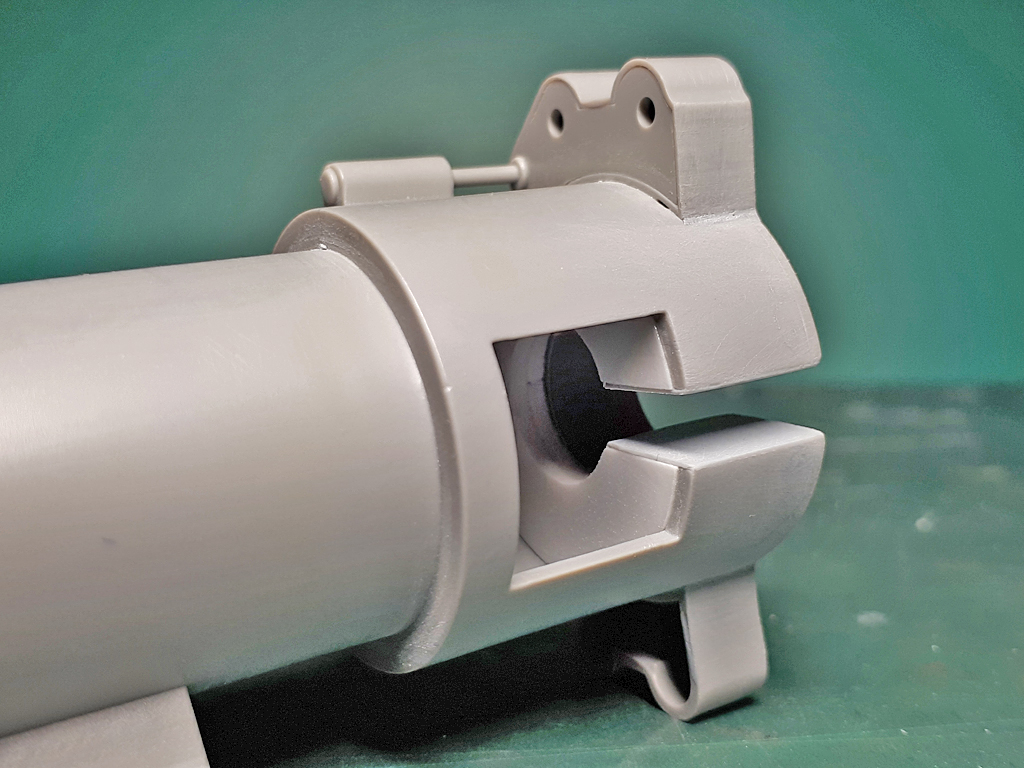

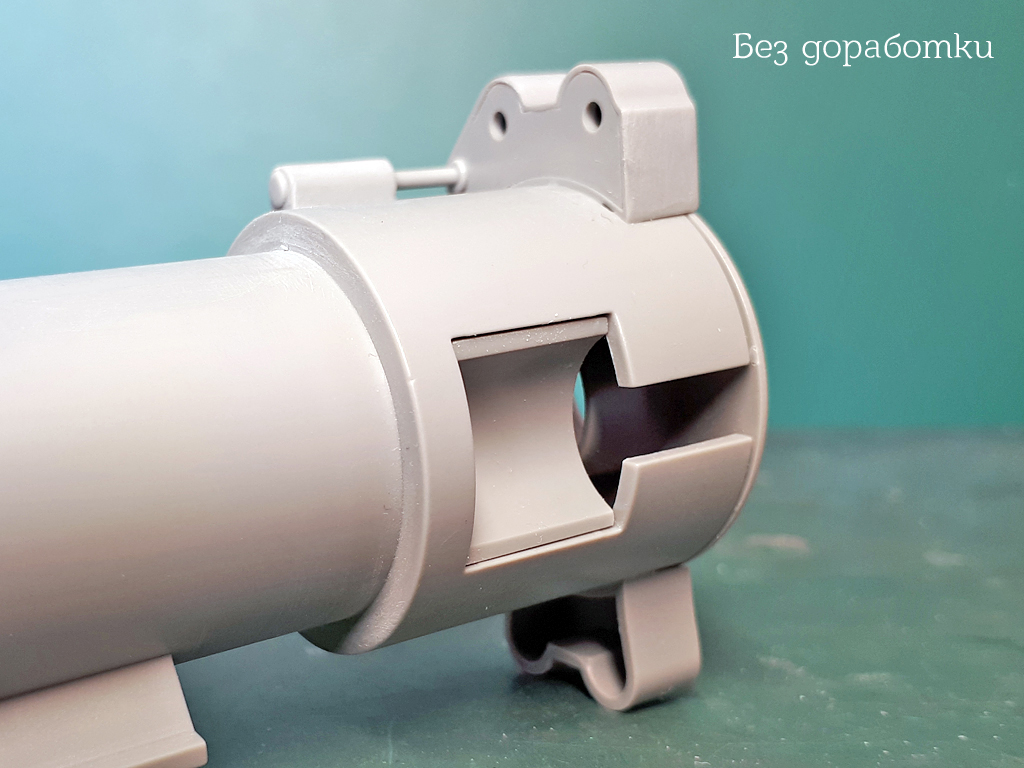

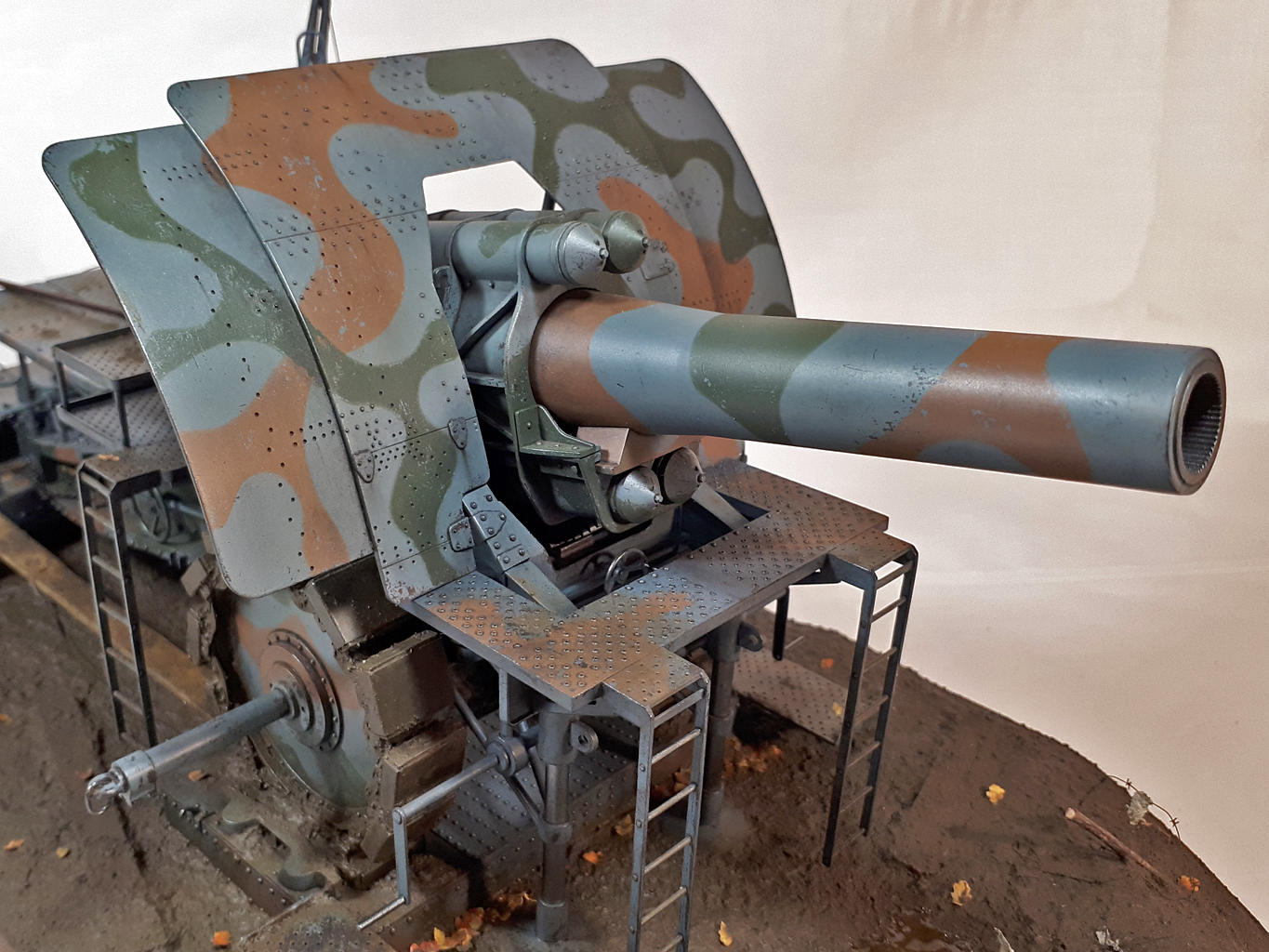

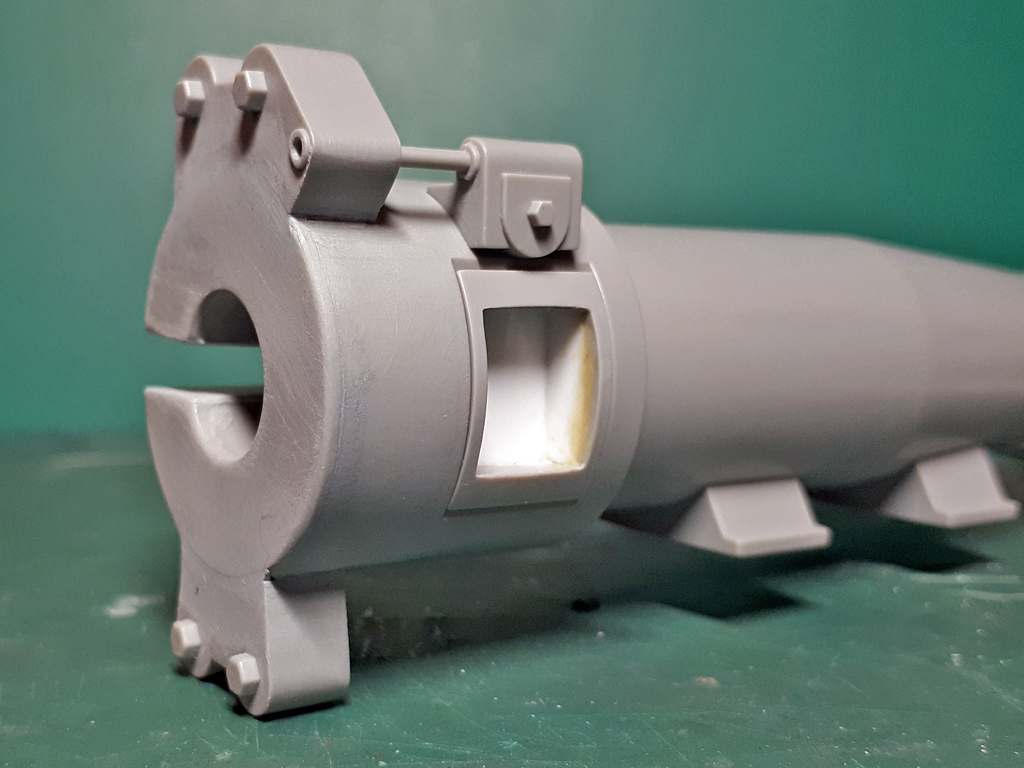

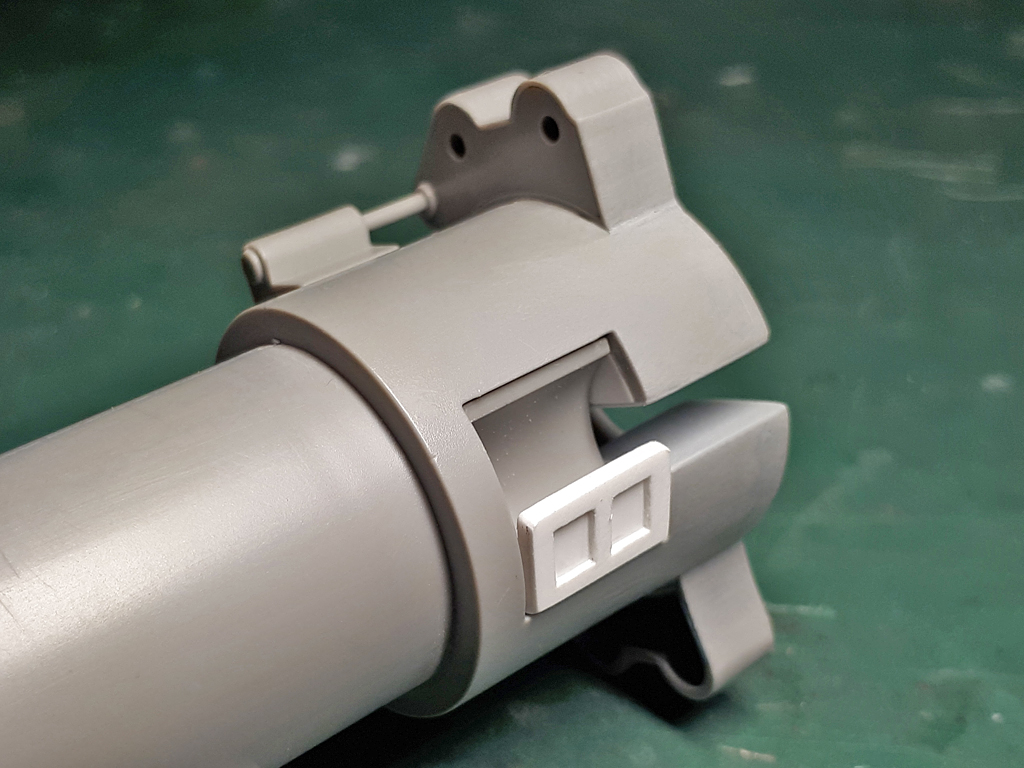

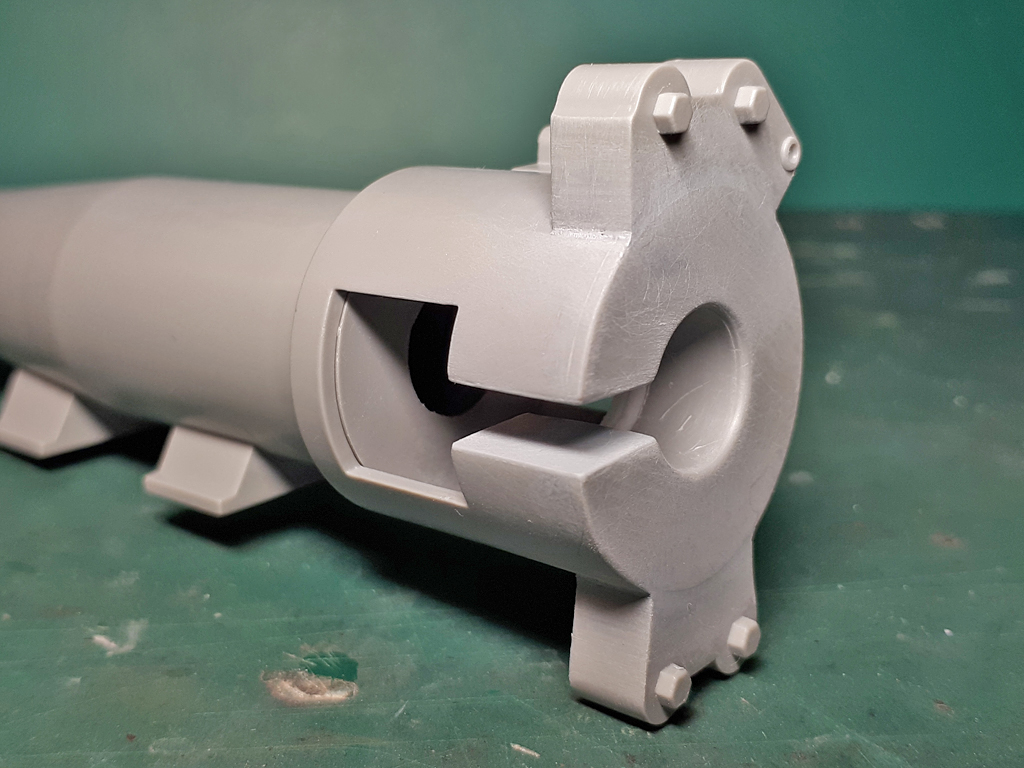

- Казенная часть ствола в наборе выполнена с грубыми ошибками (см. фото в карусели, с пометкой: "Без доработки"). Исправил узел, сверяясь с фотографиям прототипа.

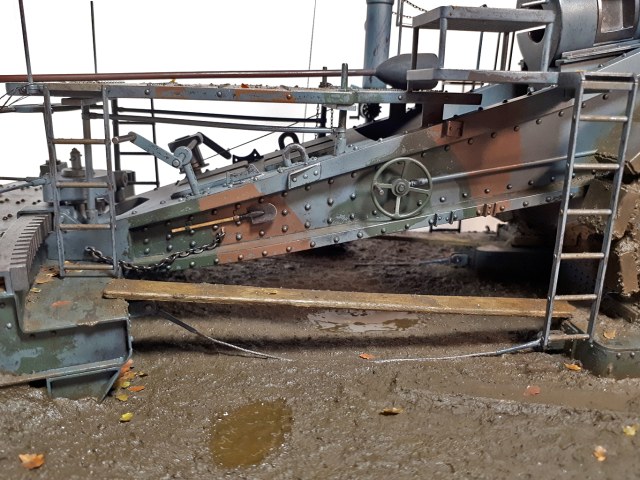

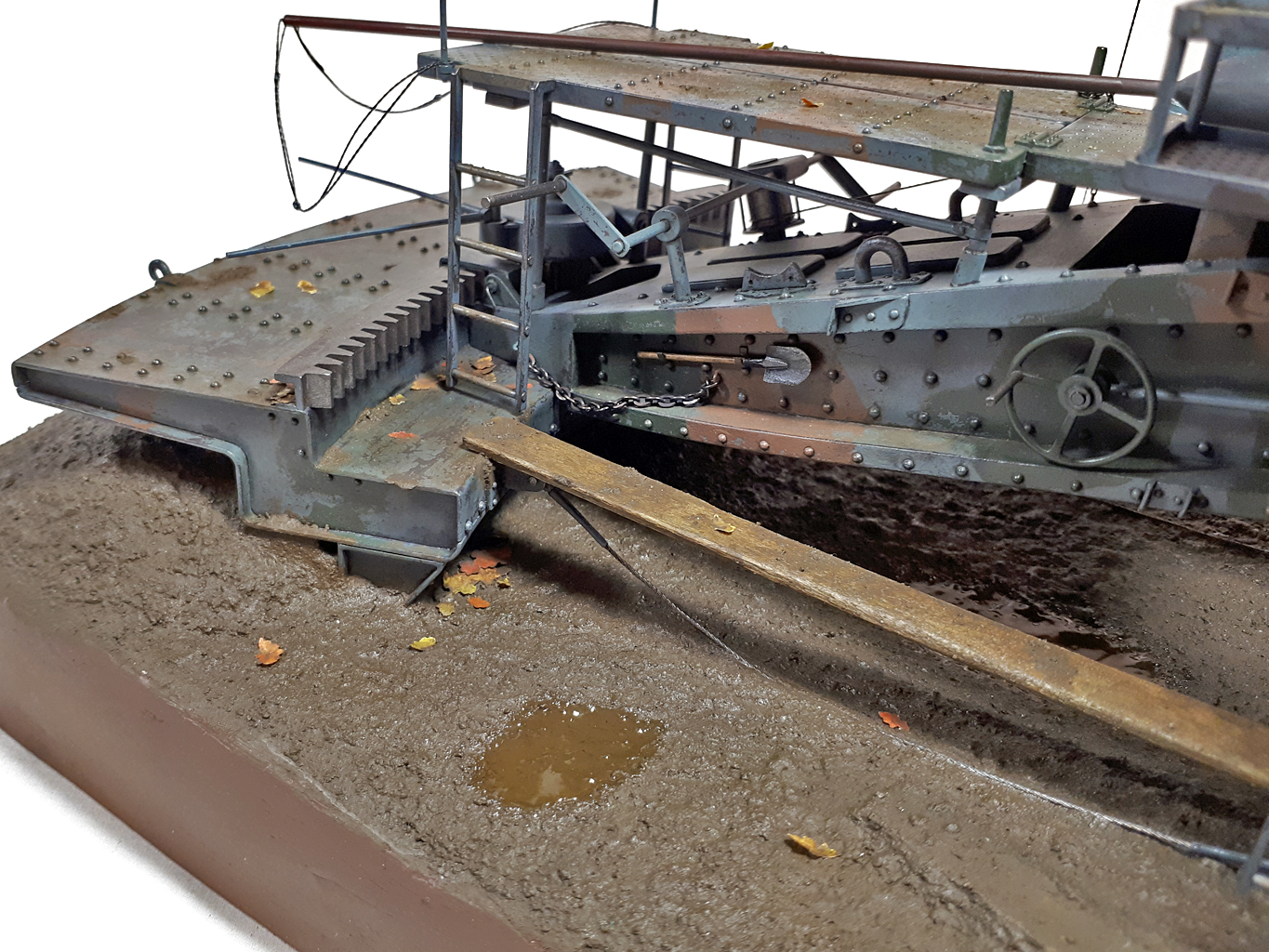

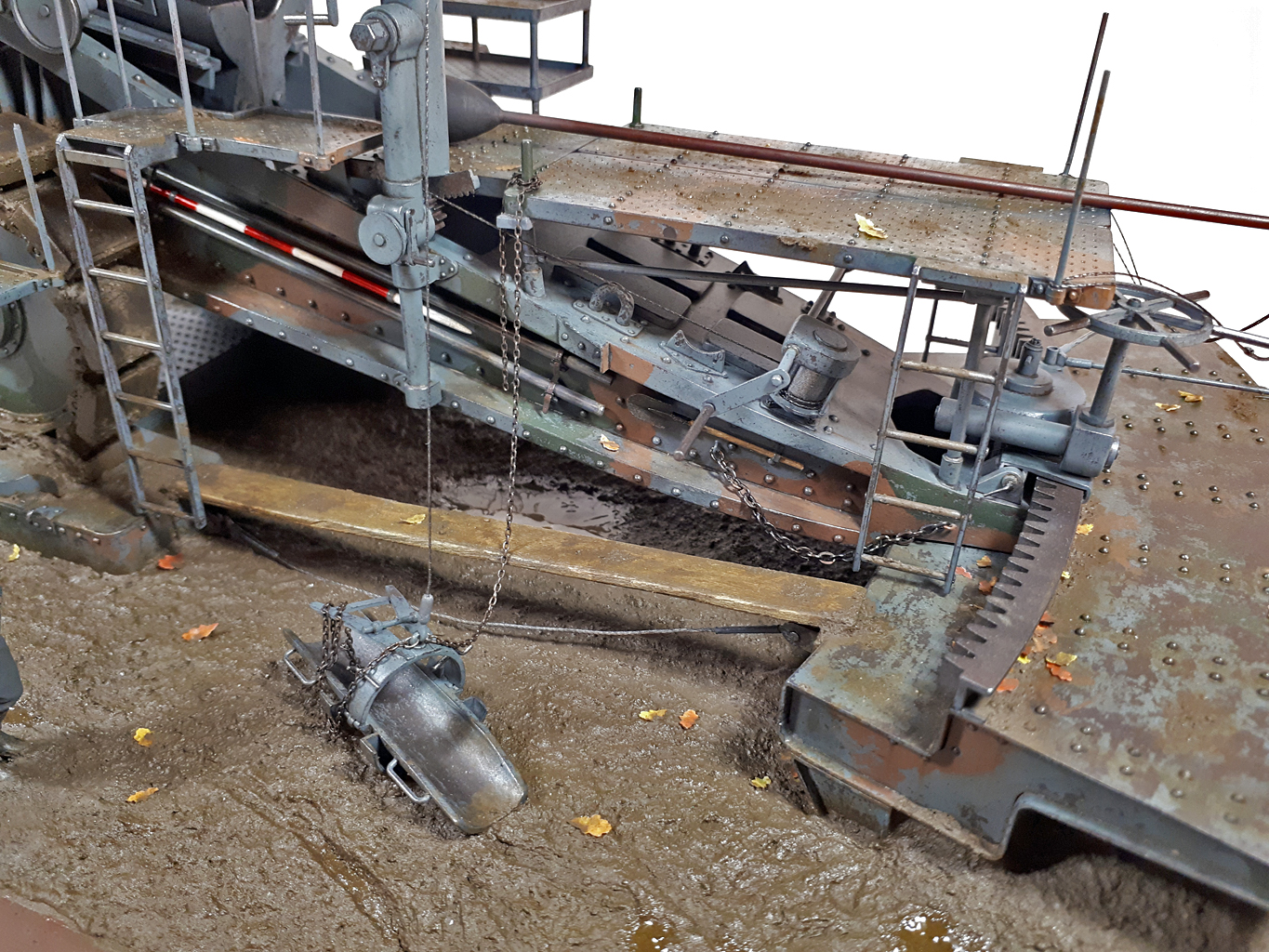

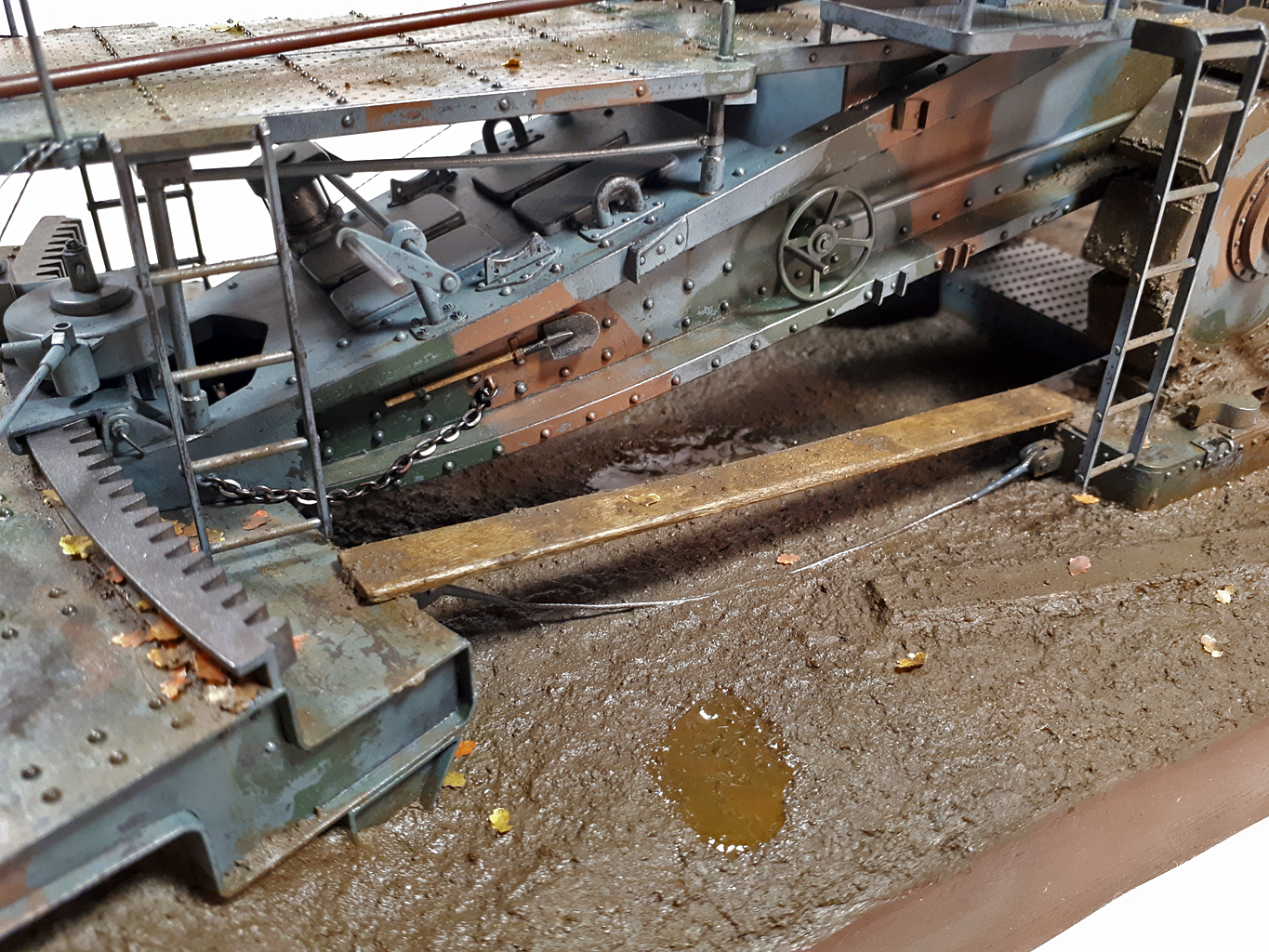

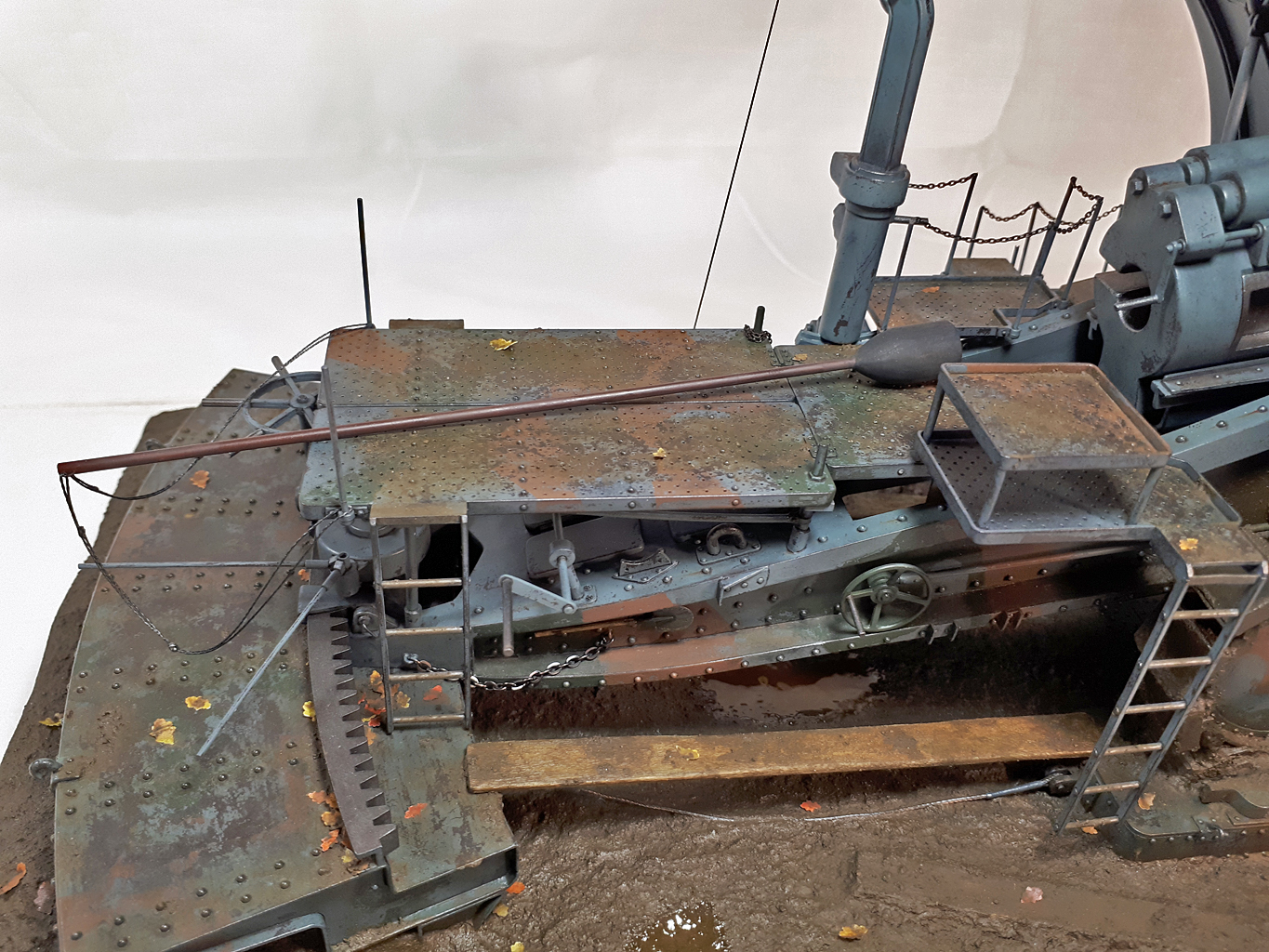

- Между опорными плитами положил "деревянные" мостки, с которых бойцам расчета было удобно крутить высокорасположенные рукоятки.

- Ориентируясь по фотографиям прототипа, из подручных материалов, смастерил досылатель снарядов в канал ствола и уложил его на верхний помост.

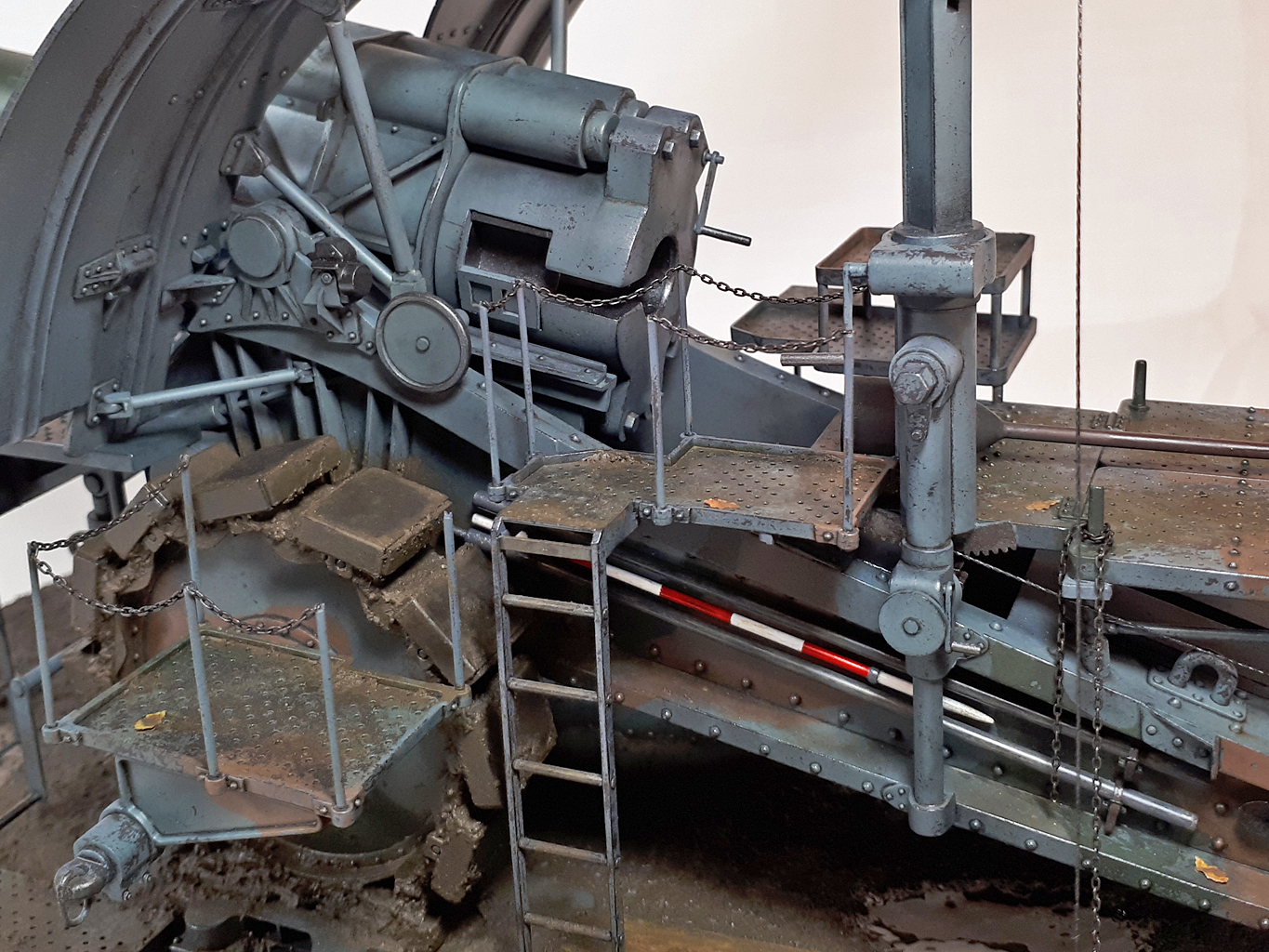

- Заменил цепи на площадках на более тонкие.

Отдельно хочу остановить на литниках. Качество отливок в наборе в принципе нормальное, но за счет не очень удачного для сборки членения деталей при их склейке образовалось очень много швов, там где их быть не должно. Плюс в изобилии имеются смещения по плоскостям разъема прессформ. Пришлось все это дело очень много и долго шпаклевать и зачищать.

Окраска:

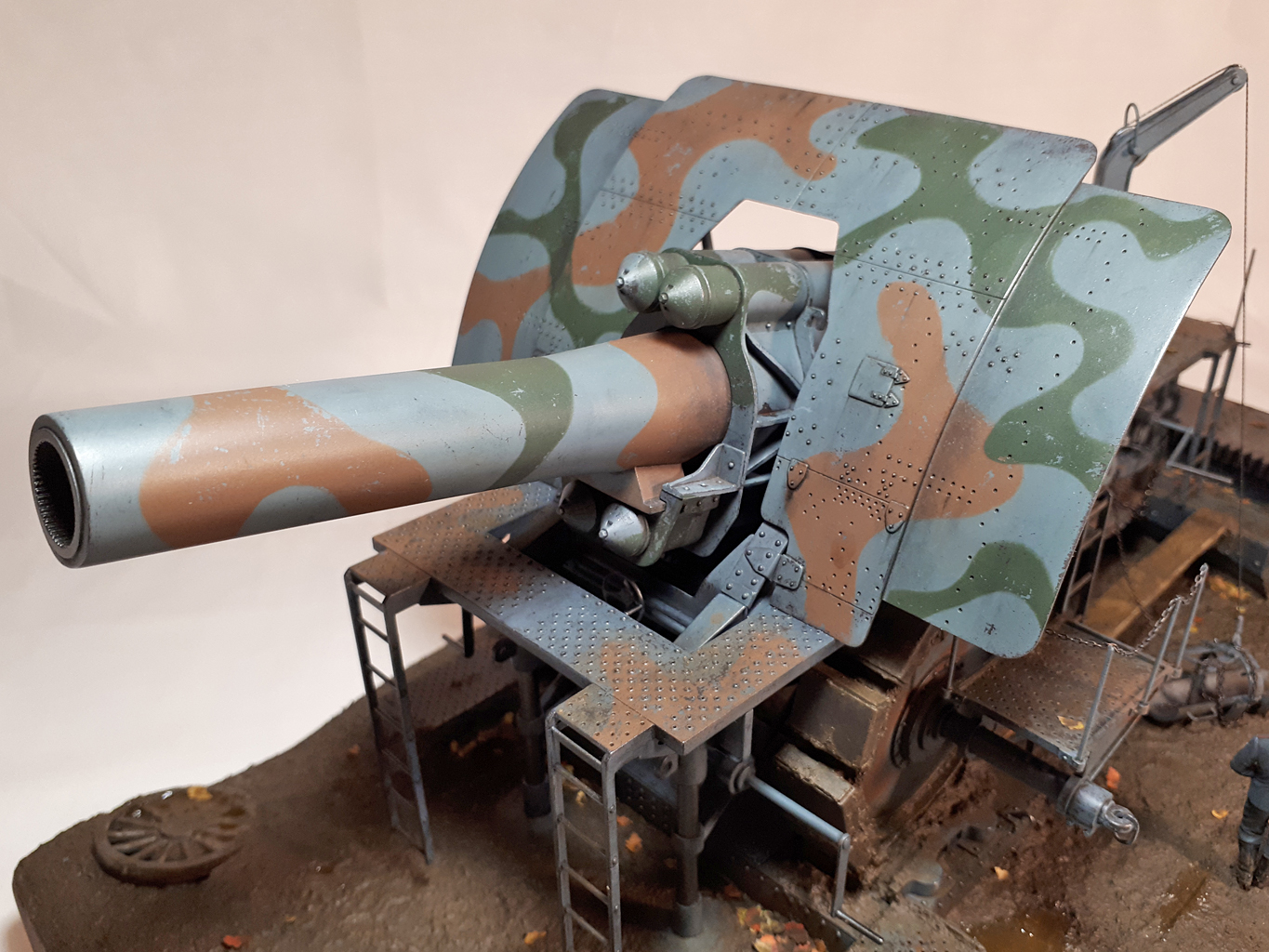

Красил модель акрилами от Тамии и Ганзы. Смывка – Ammo Mig PLW BLACK NIGHT. Тонировка и масляные точки - масляная краска от Сонет и Vista-Artista studio. Сколы - A.MIG-2011 Heavy Chipping Effects. Грязь - АК: Terrains Dark Earth (AK8018). Пигменты - Wilder и Мастер Пигмент.

Подставка:

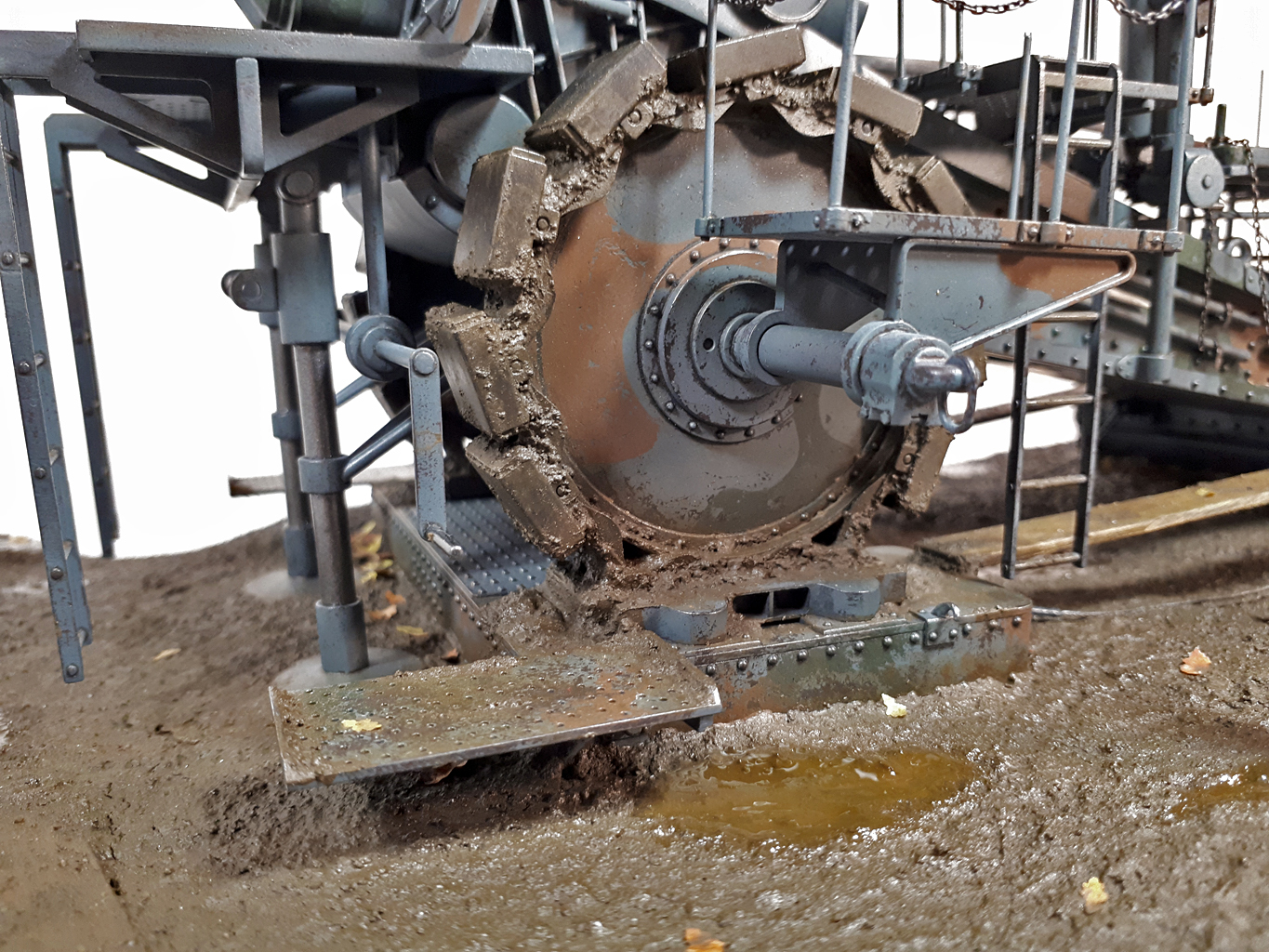

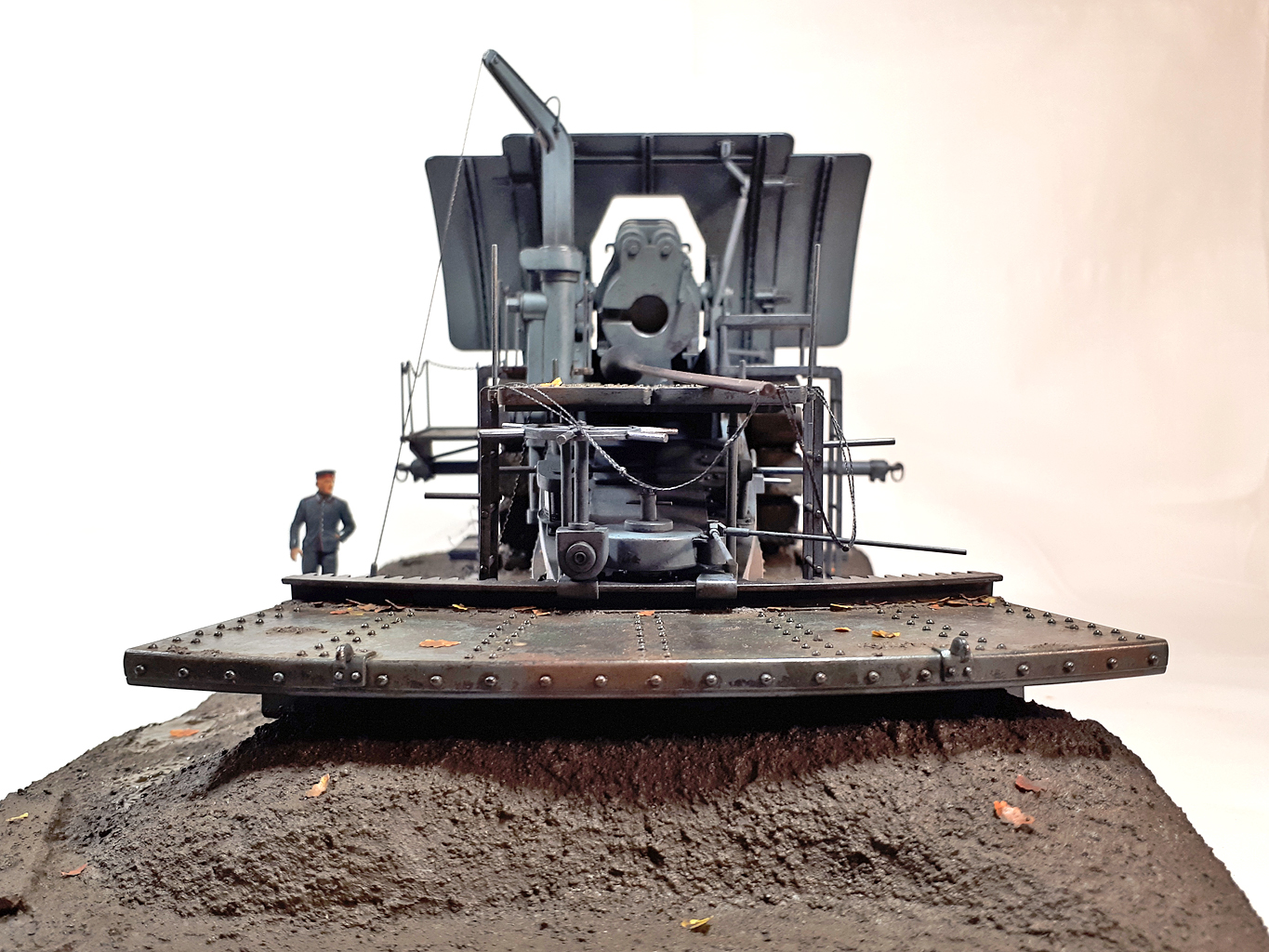

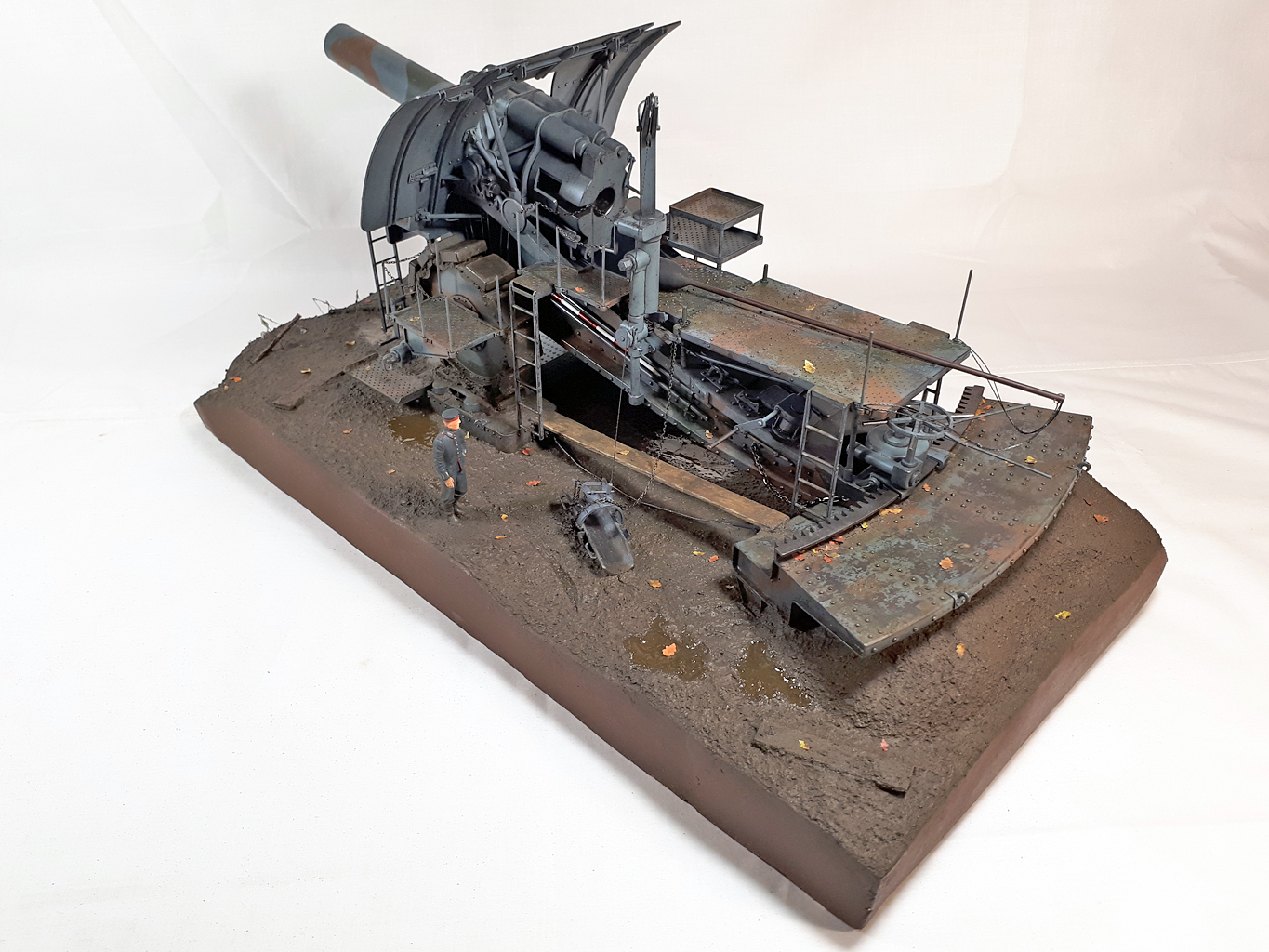

В качестве основы использовал лист пеноплэкса. "Землю" мешать в этот раз заленился и использовал готовую смесь от АК: Terrains Dark Earth (AK8018). Для оживляжа разместил на подставке колючую проволоку (набор ФТД от Микродизайна (000216) + палочки подобранные на улице + "тряпье" из фум ленты) и колесо (подобрал подходящее из запасов). "Лужи" из Wilder NL-34 Murky water.

Фигурка бойца взята из набора от Master Box.
