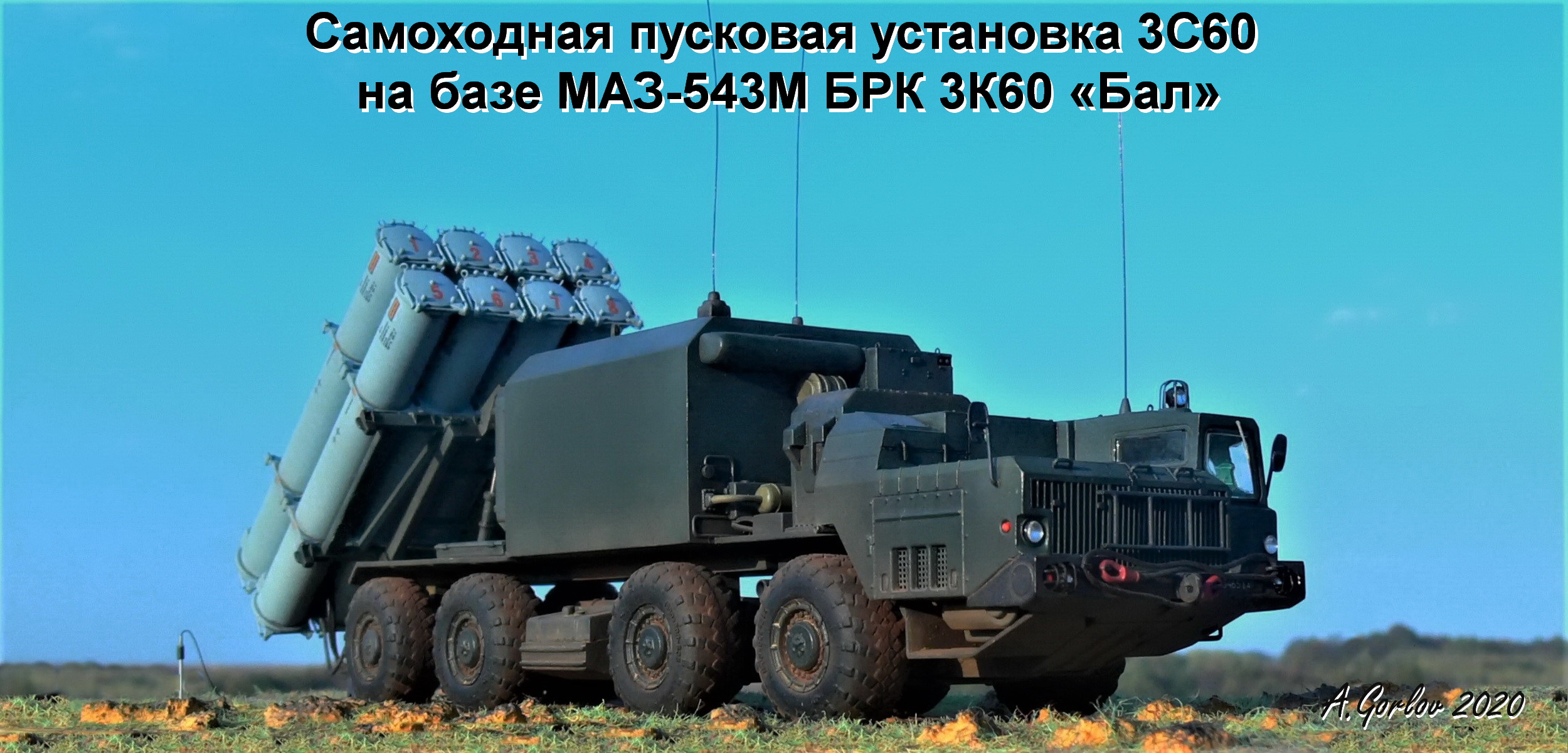

Самоходная пусковая установка 3С60 на базе МАЗ-543М БРК 3К60 «Бал»

Приветствую уважаемые коллеги.

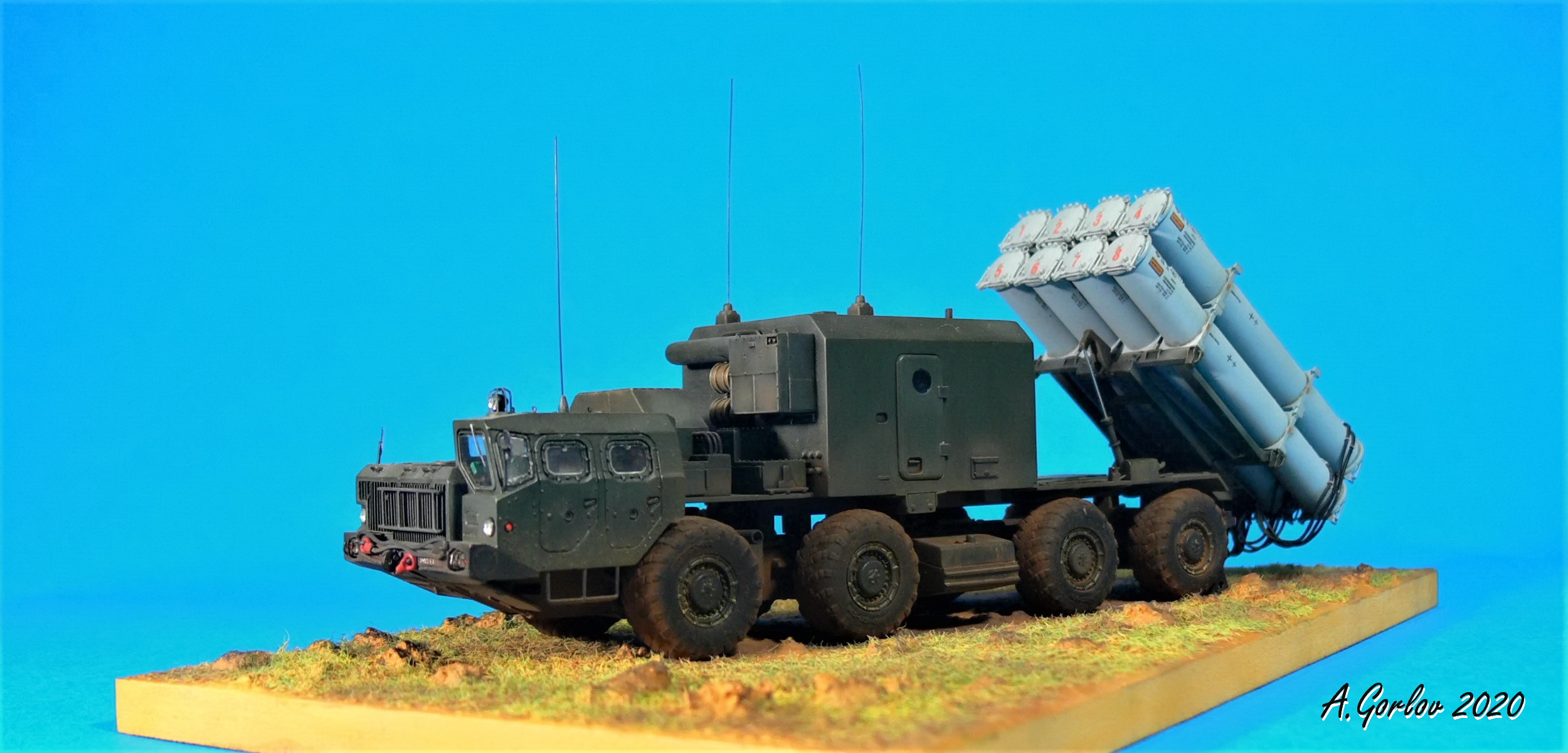

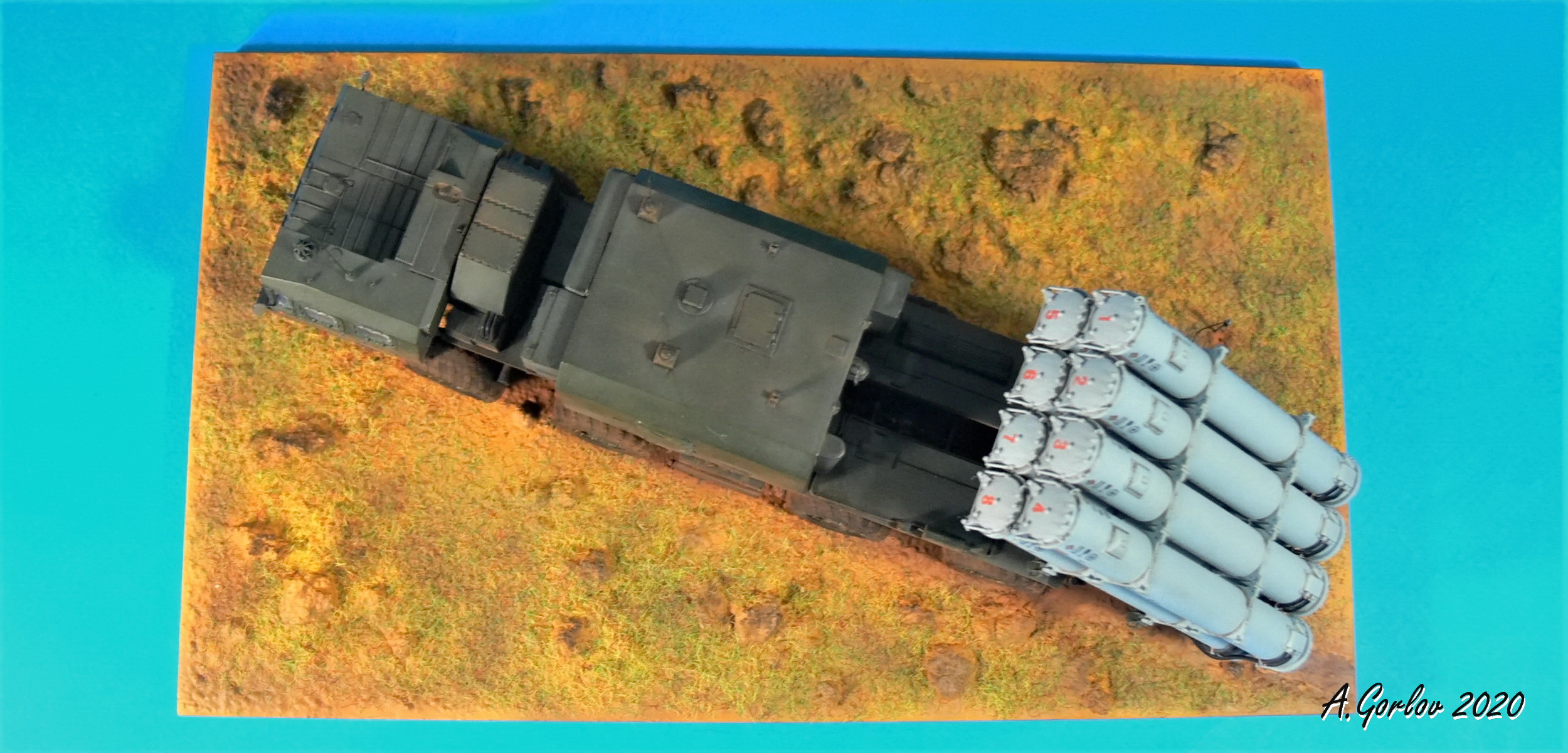

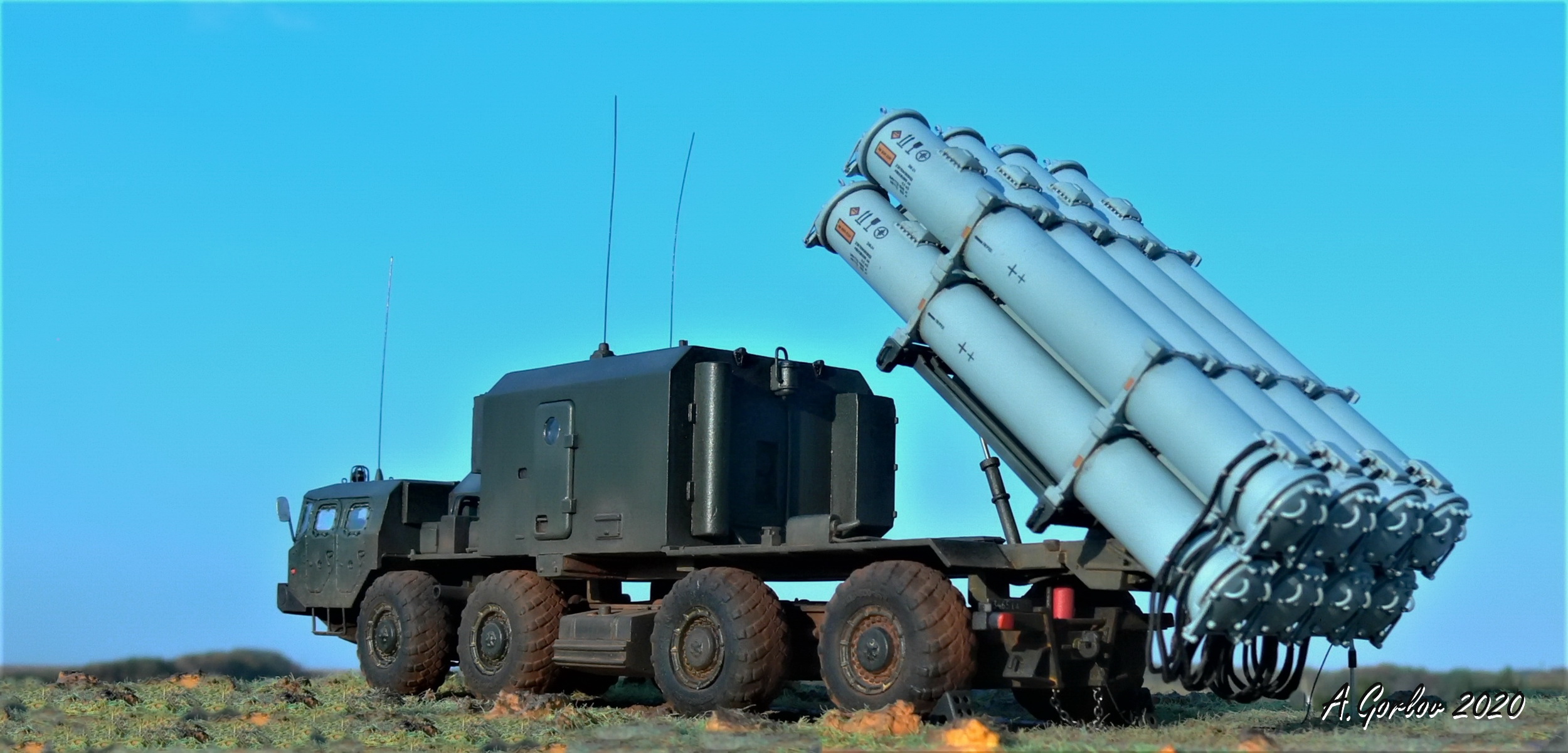

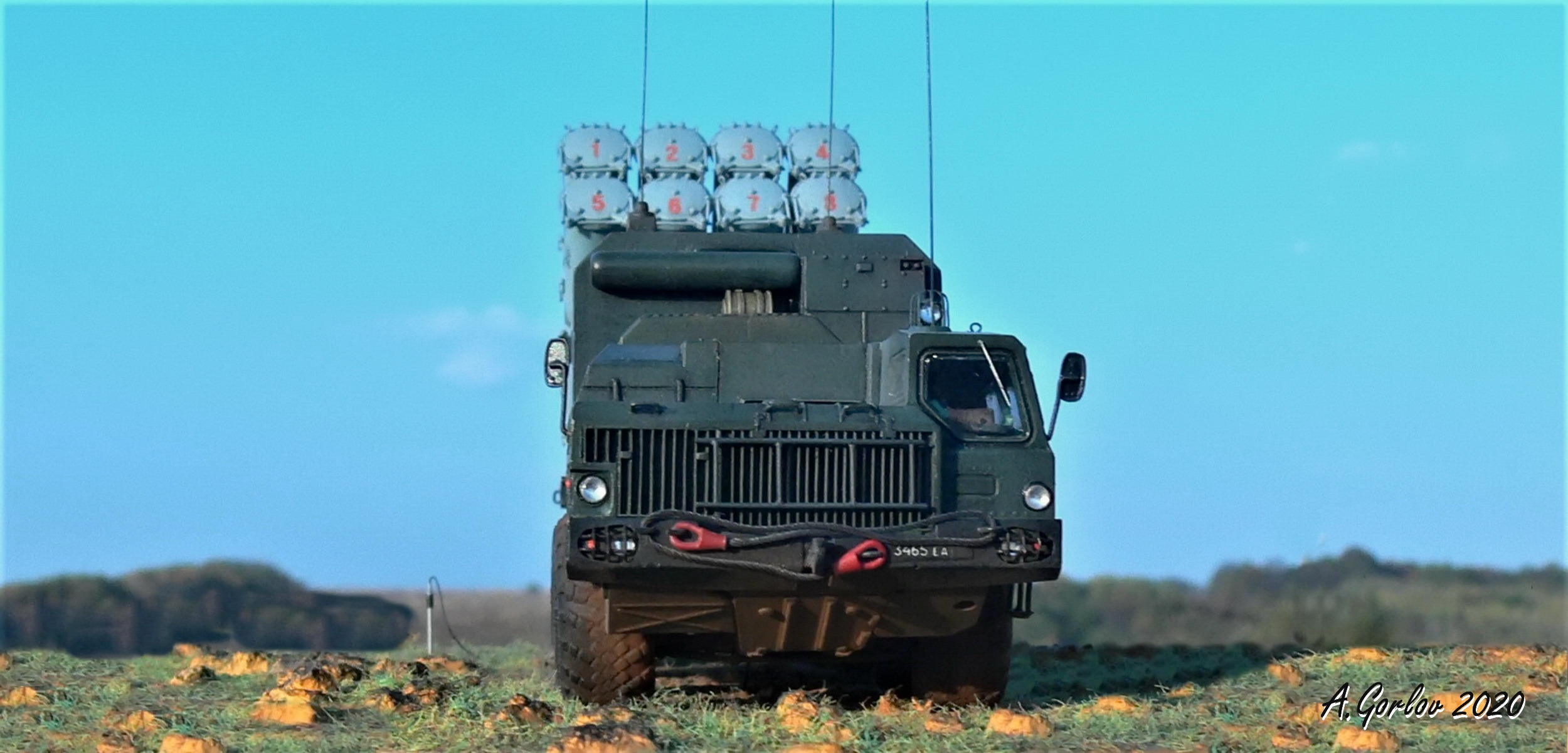

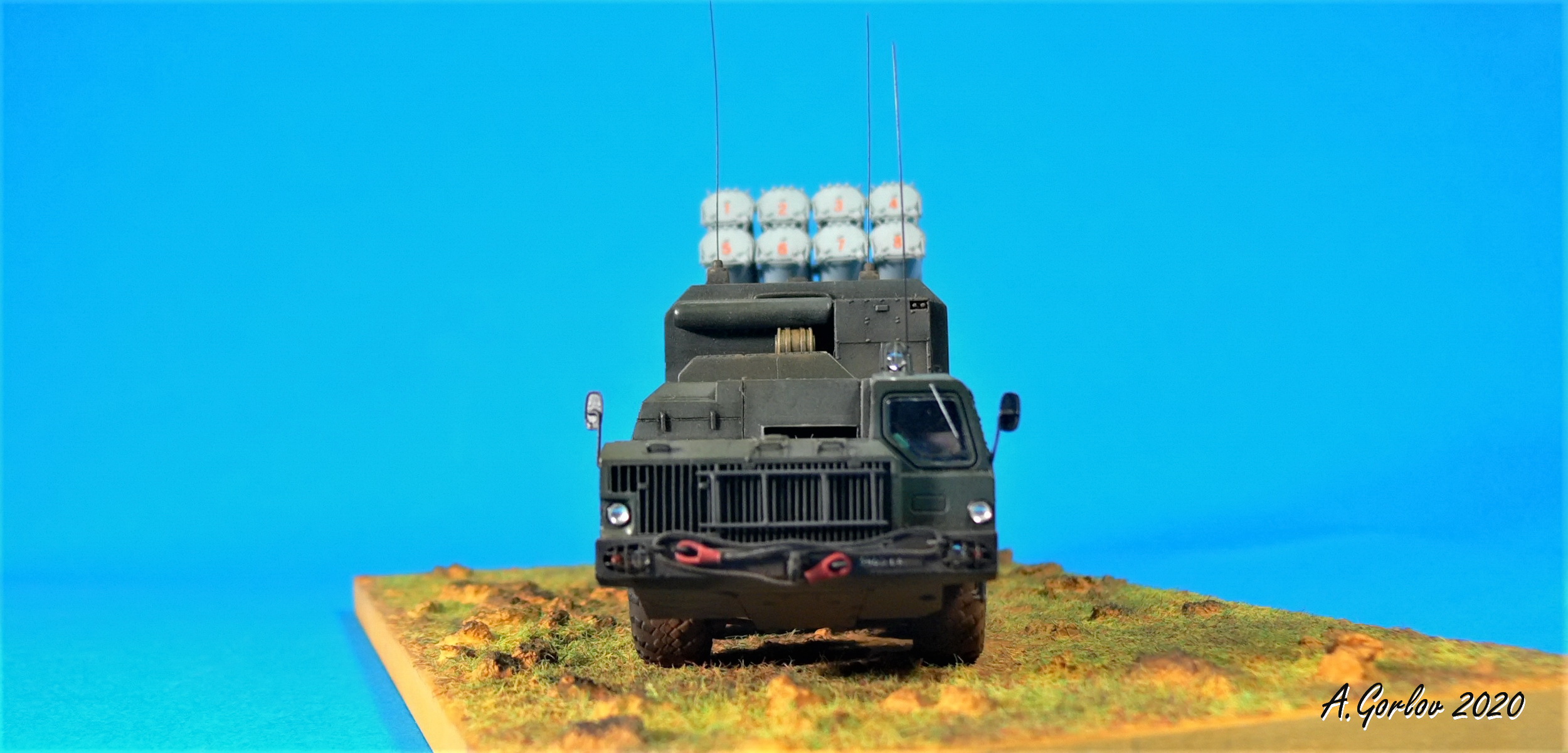

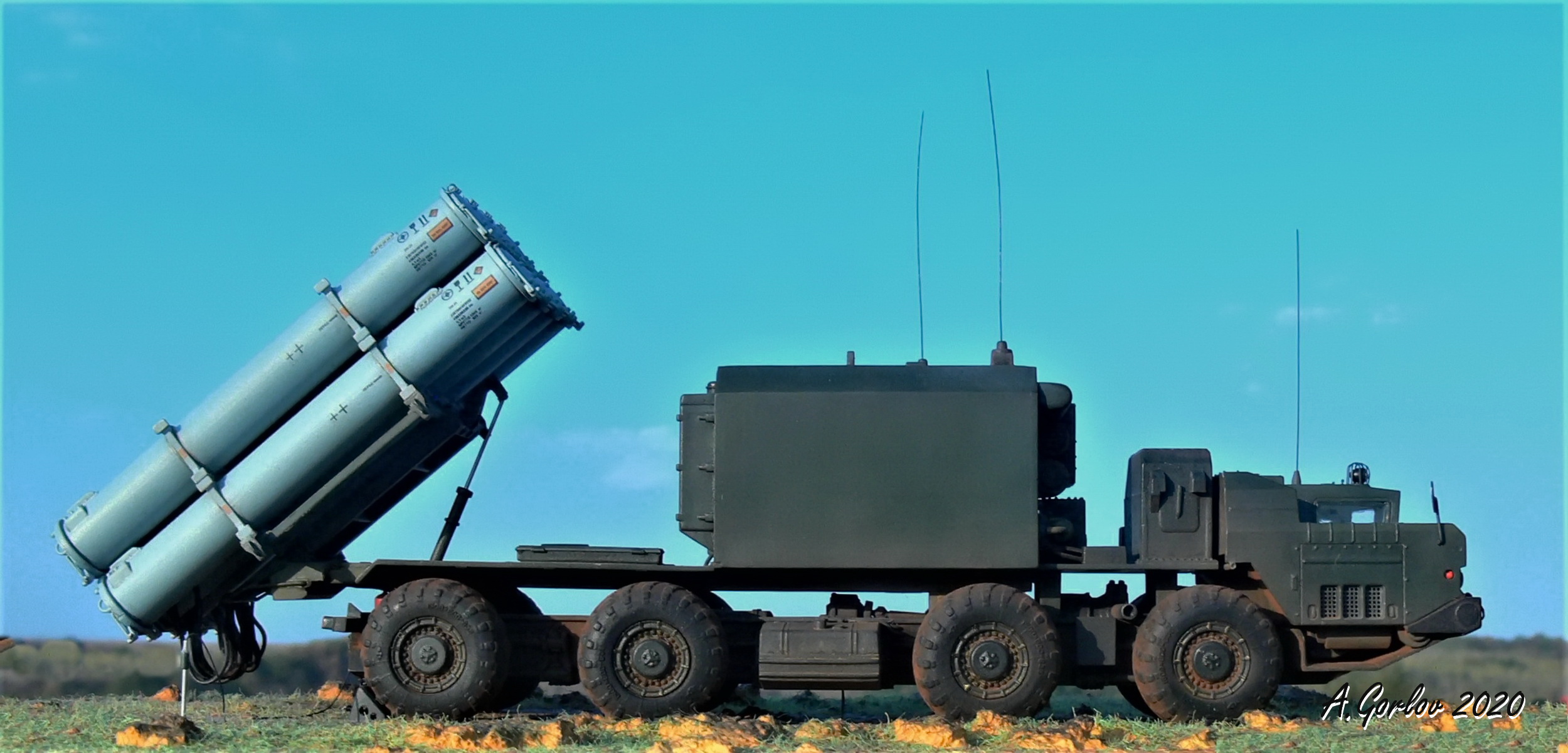

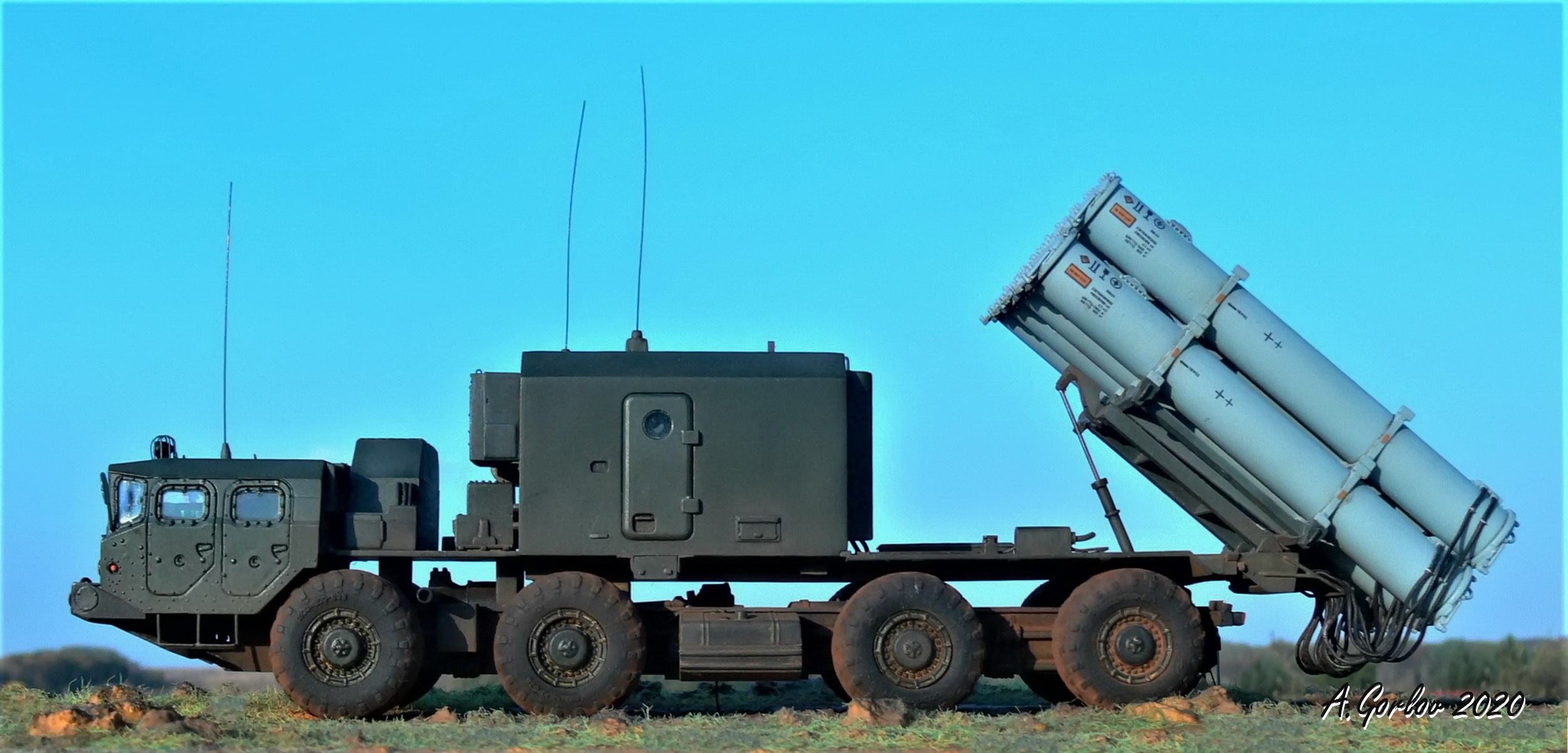

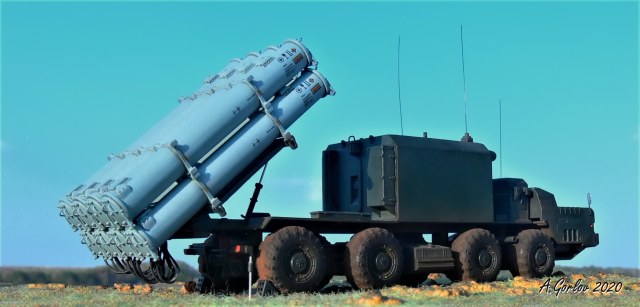

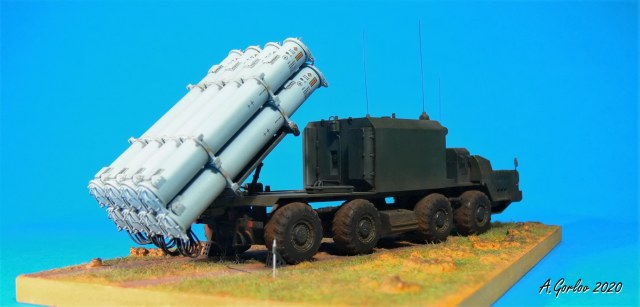

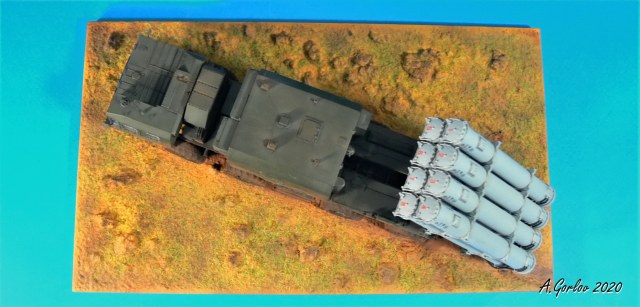

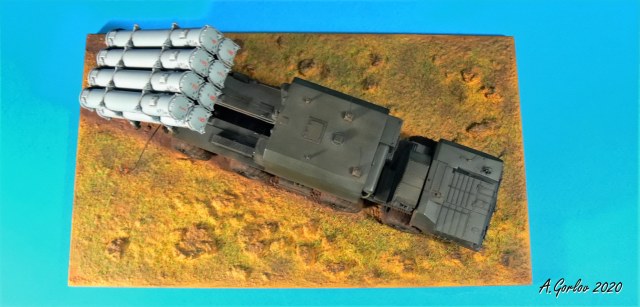

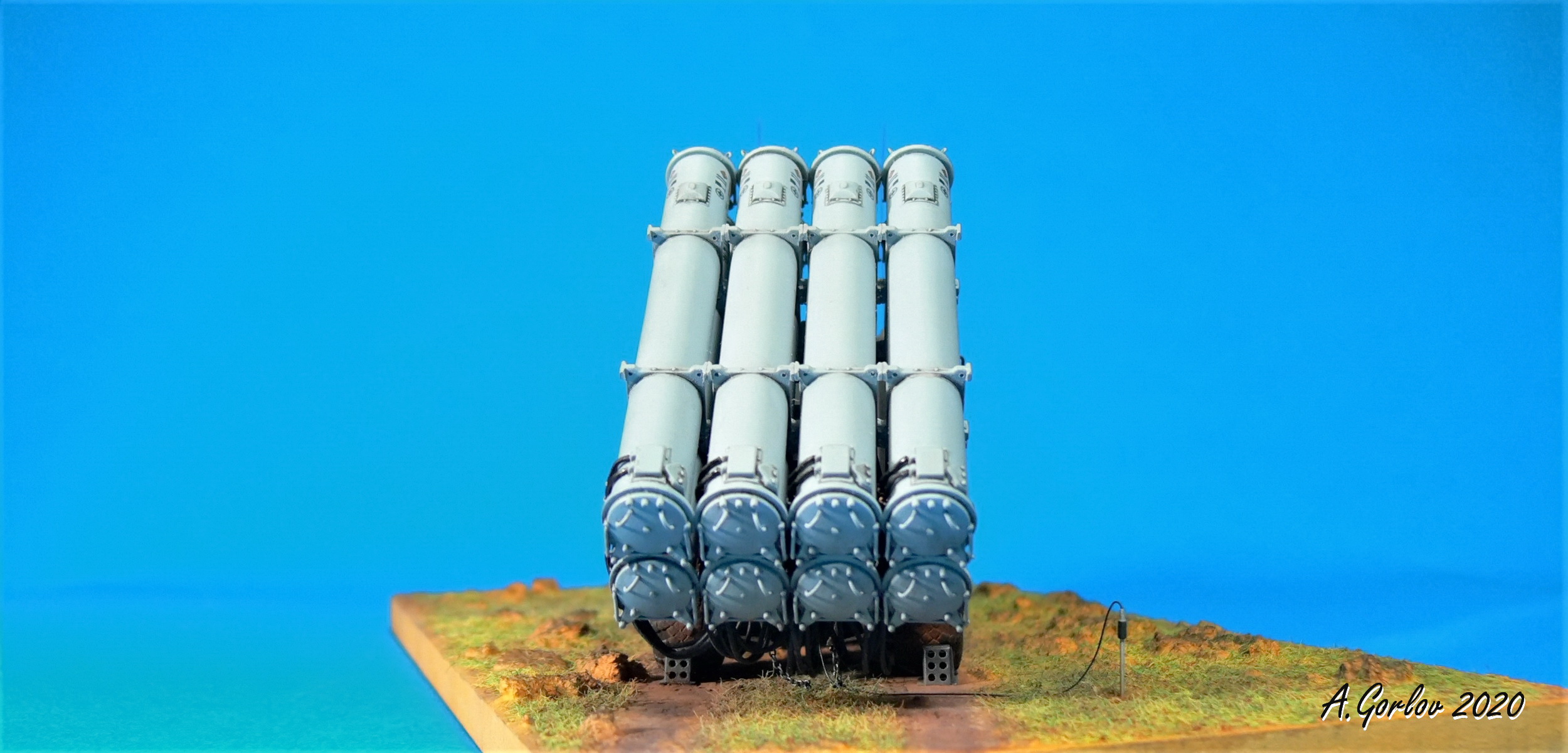

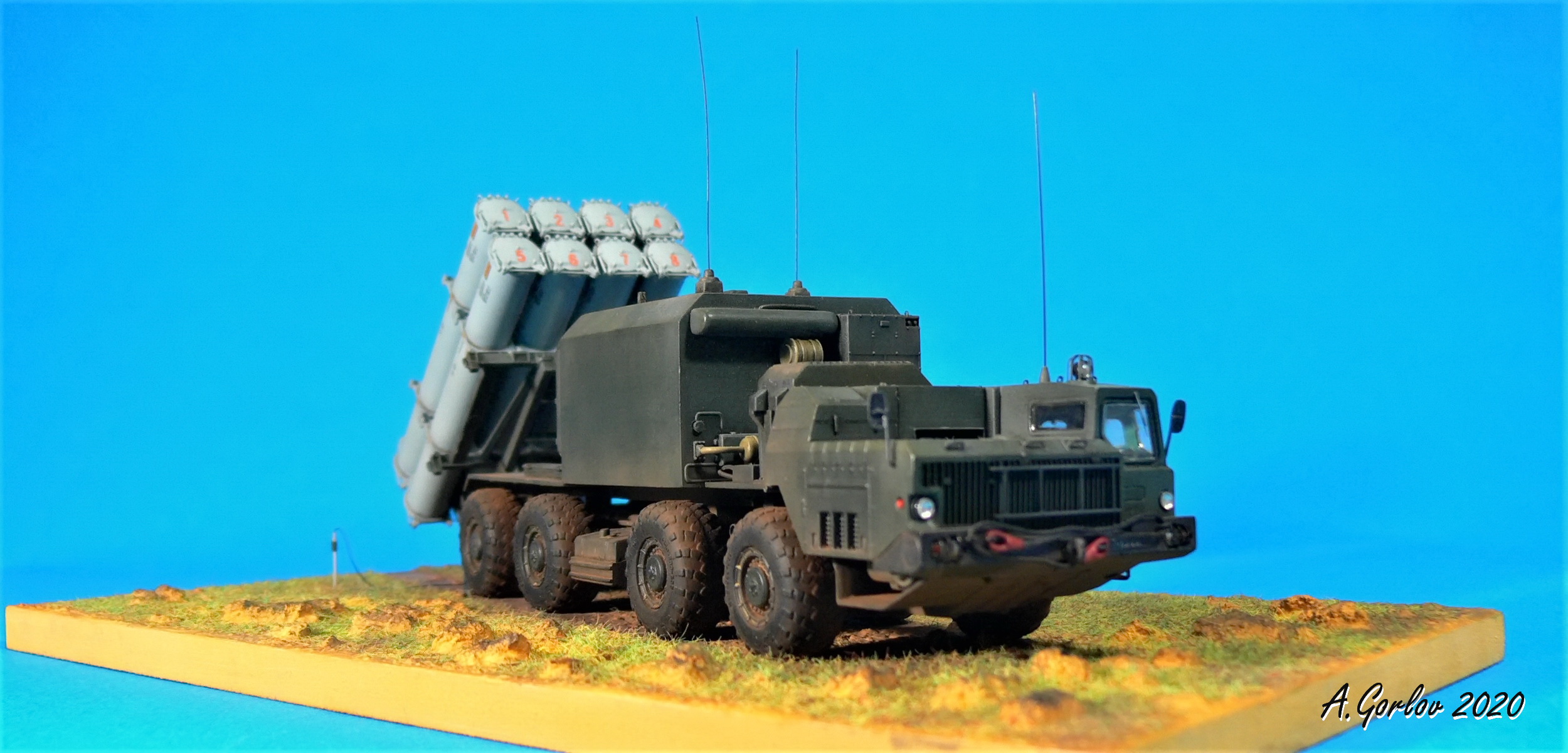

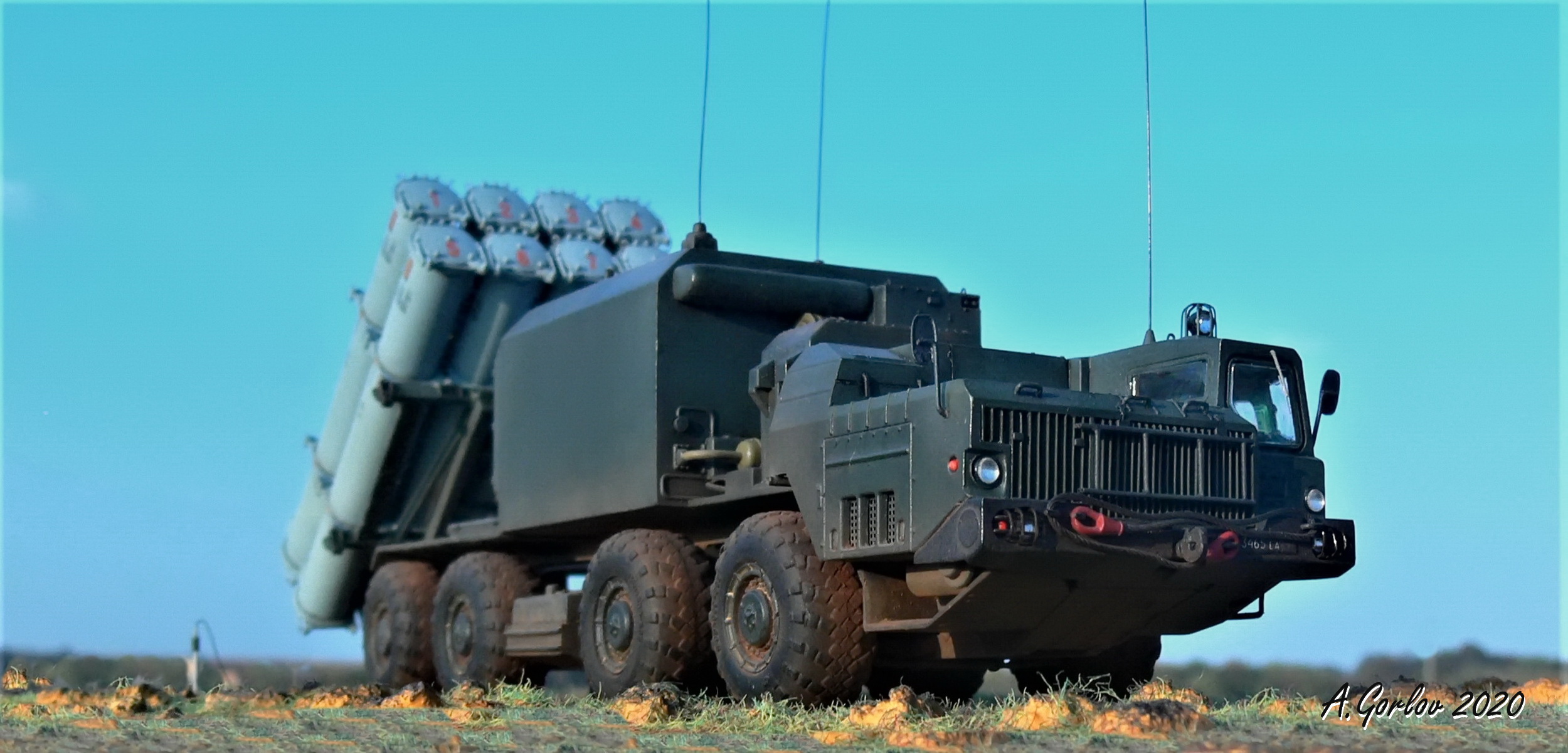

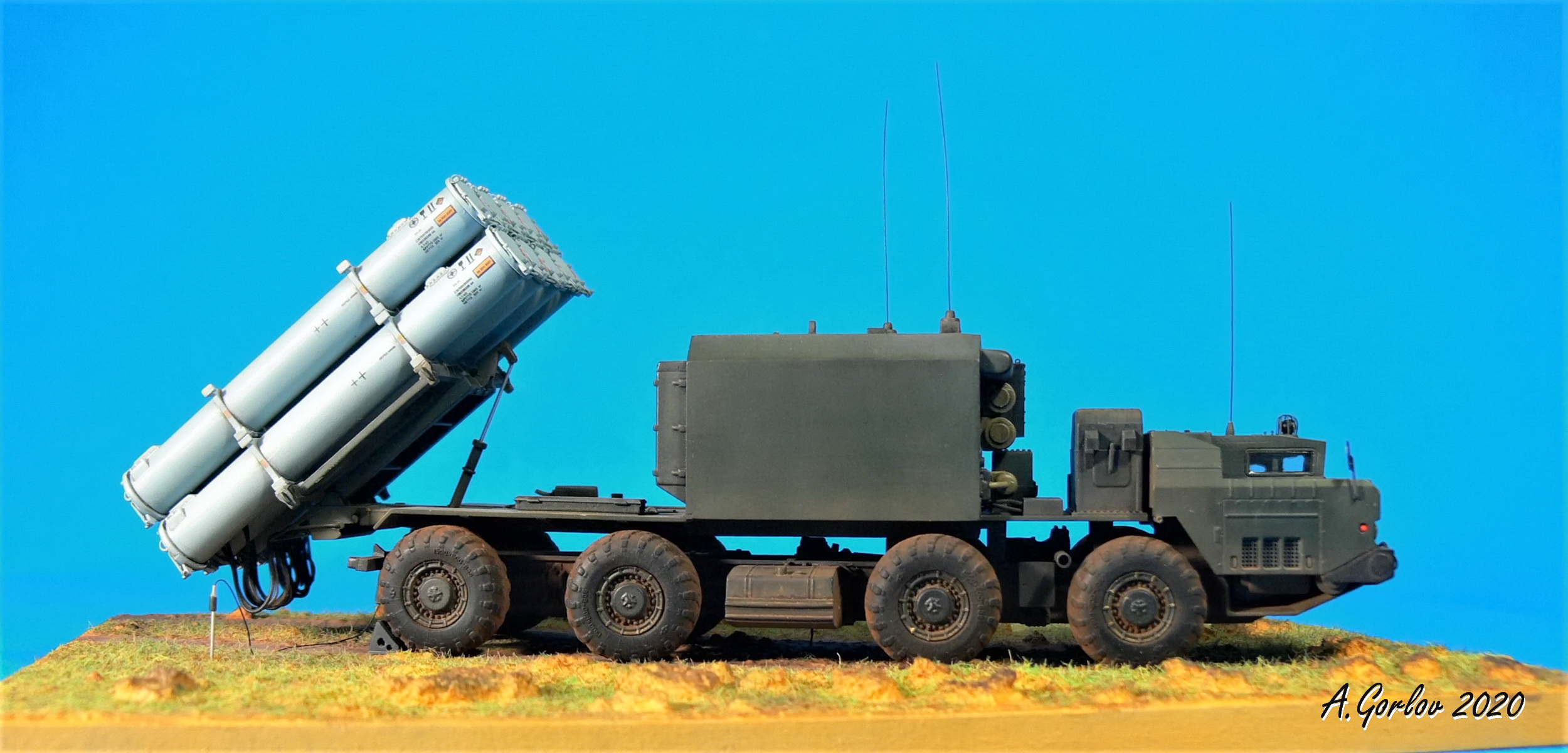

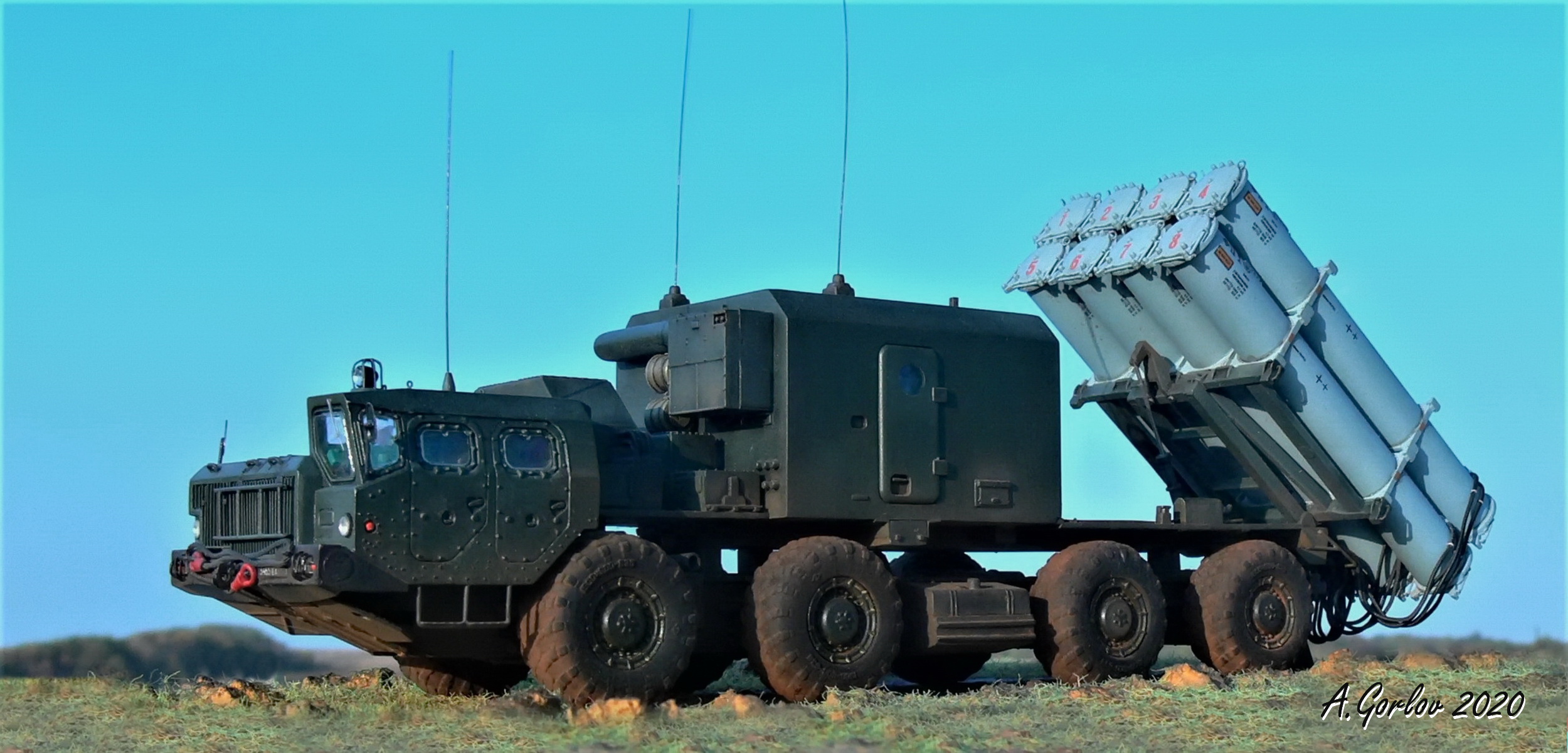

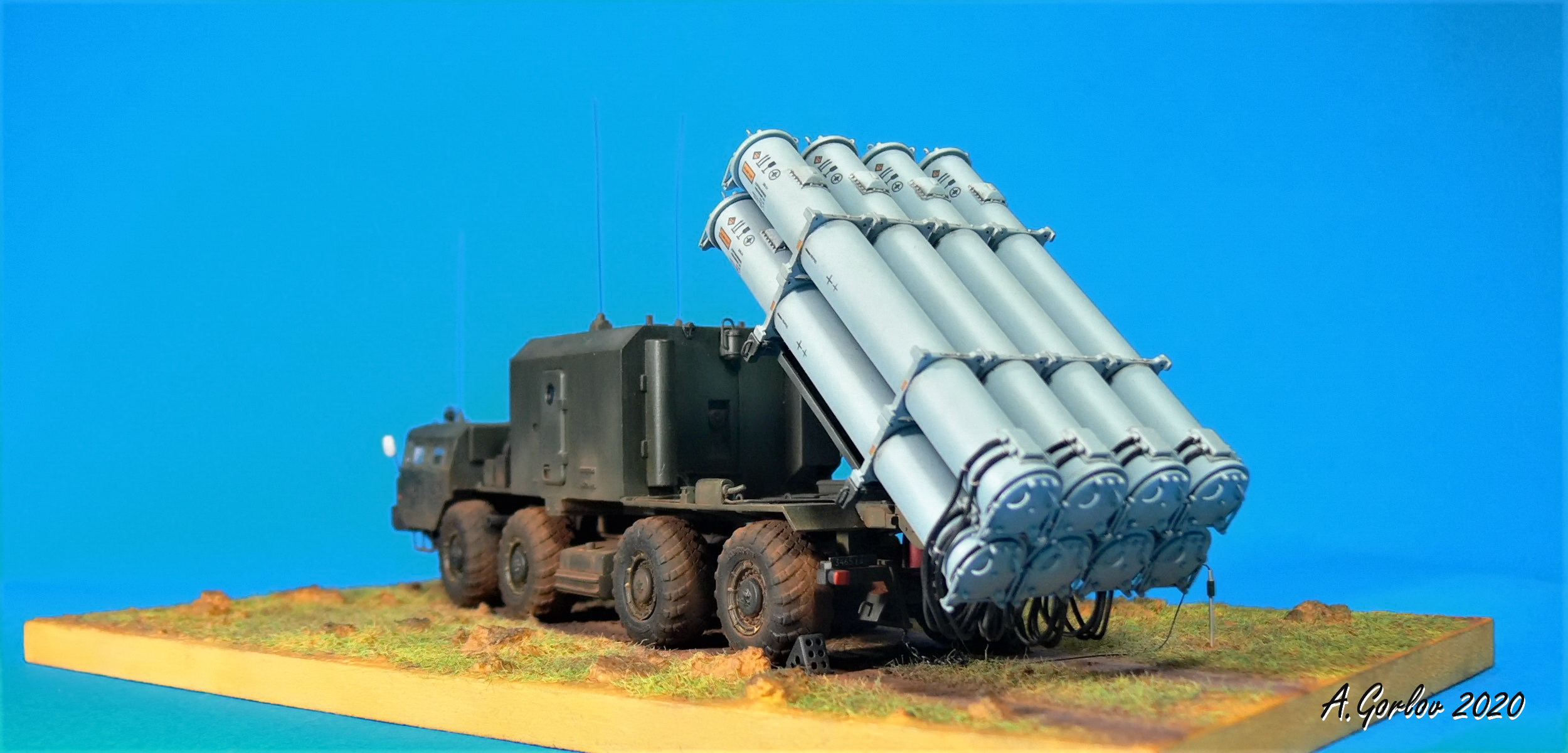

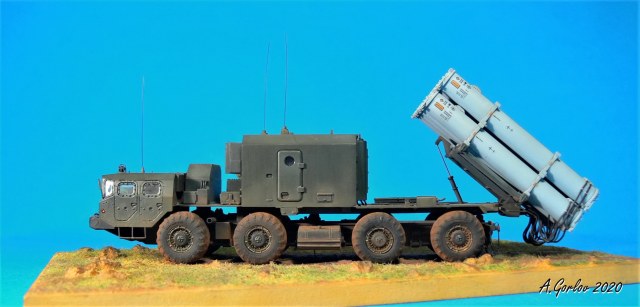

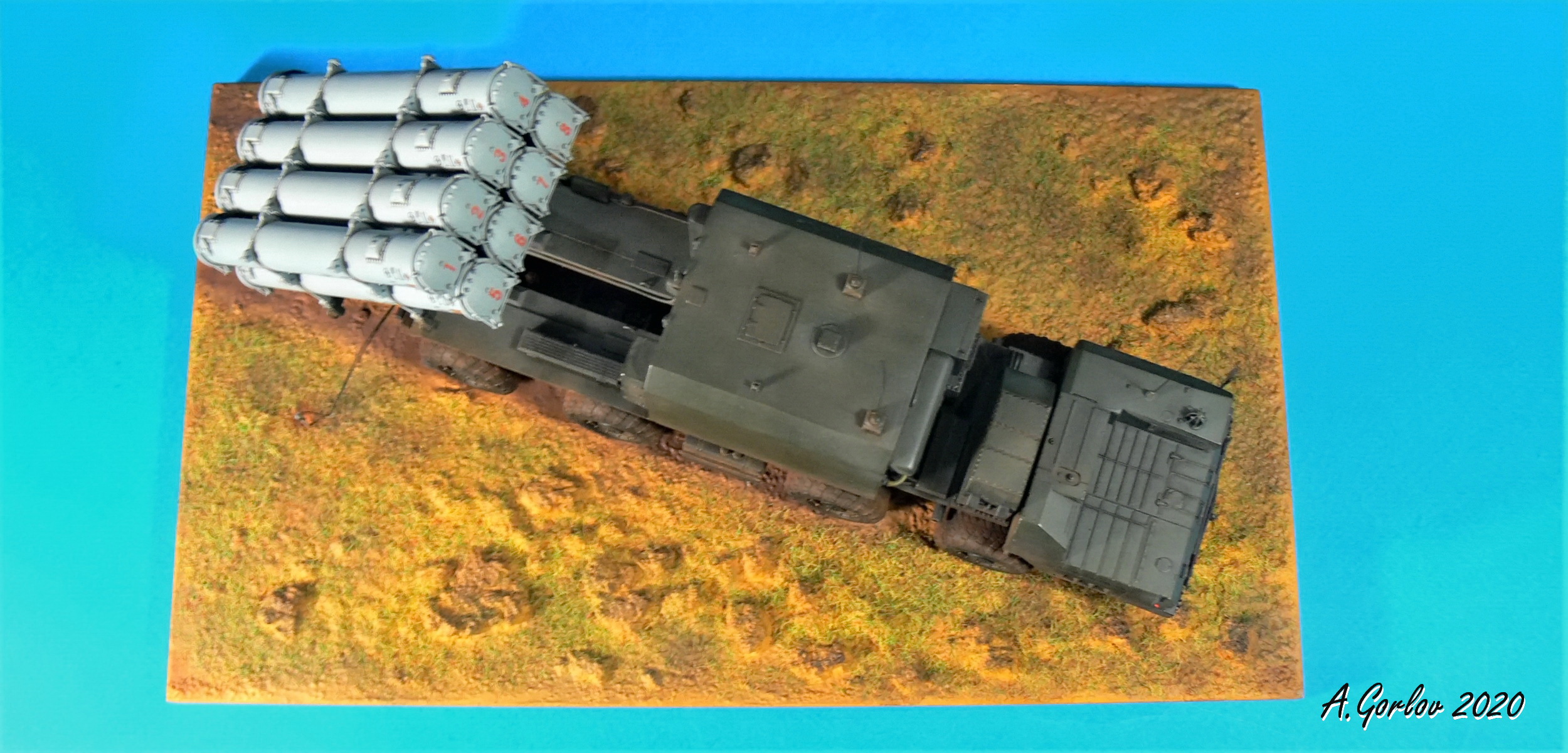

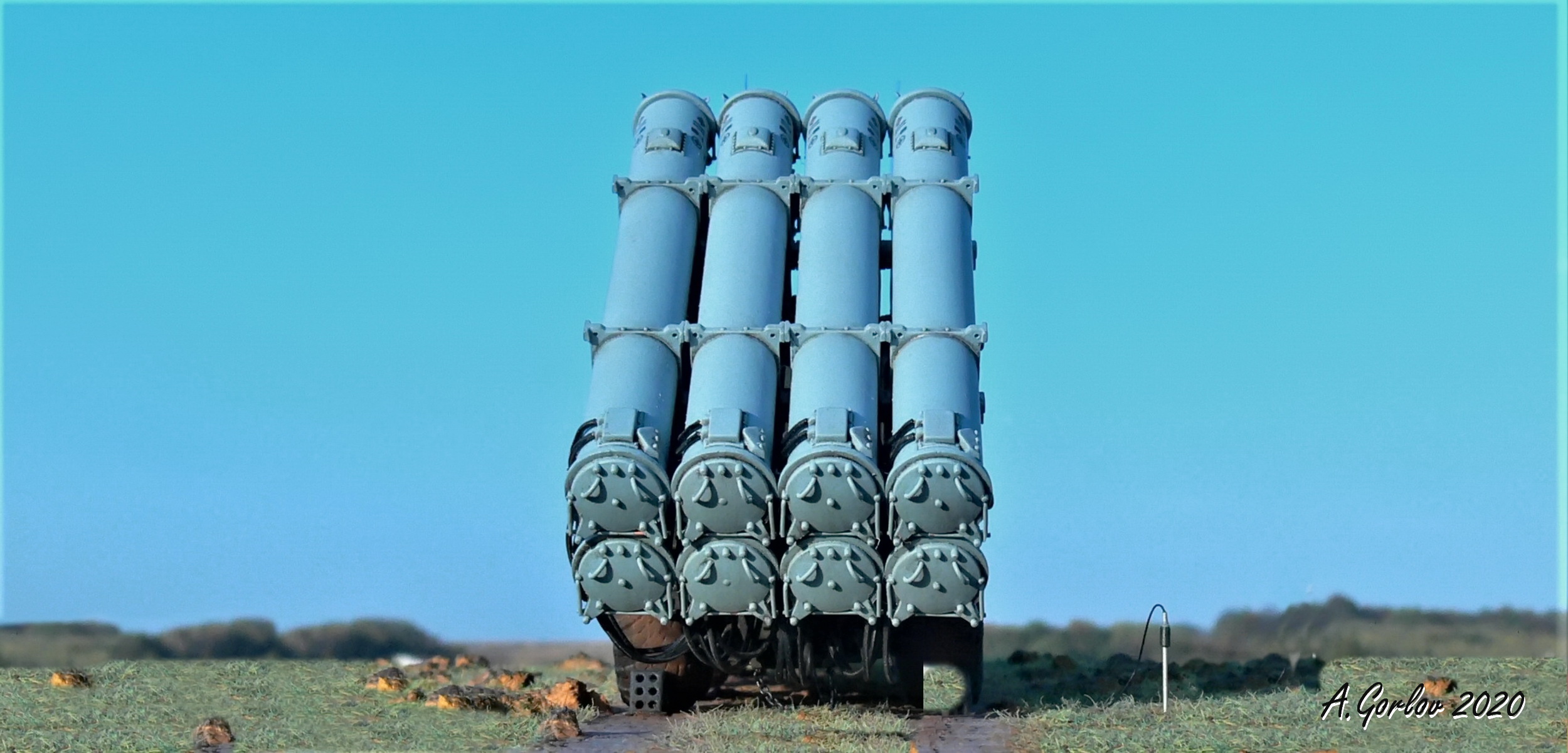

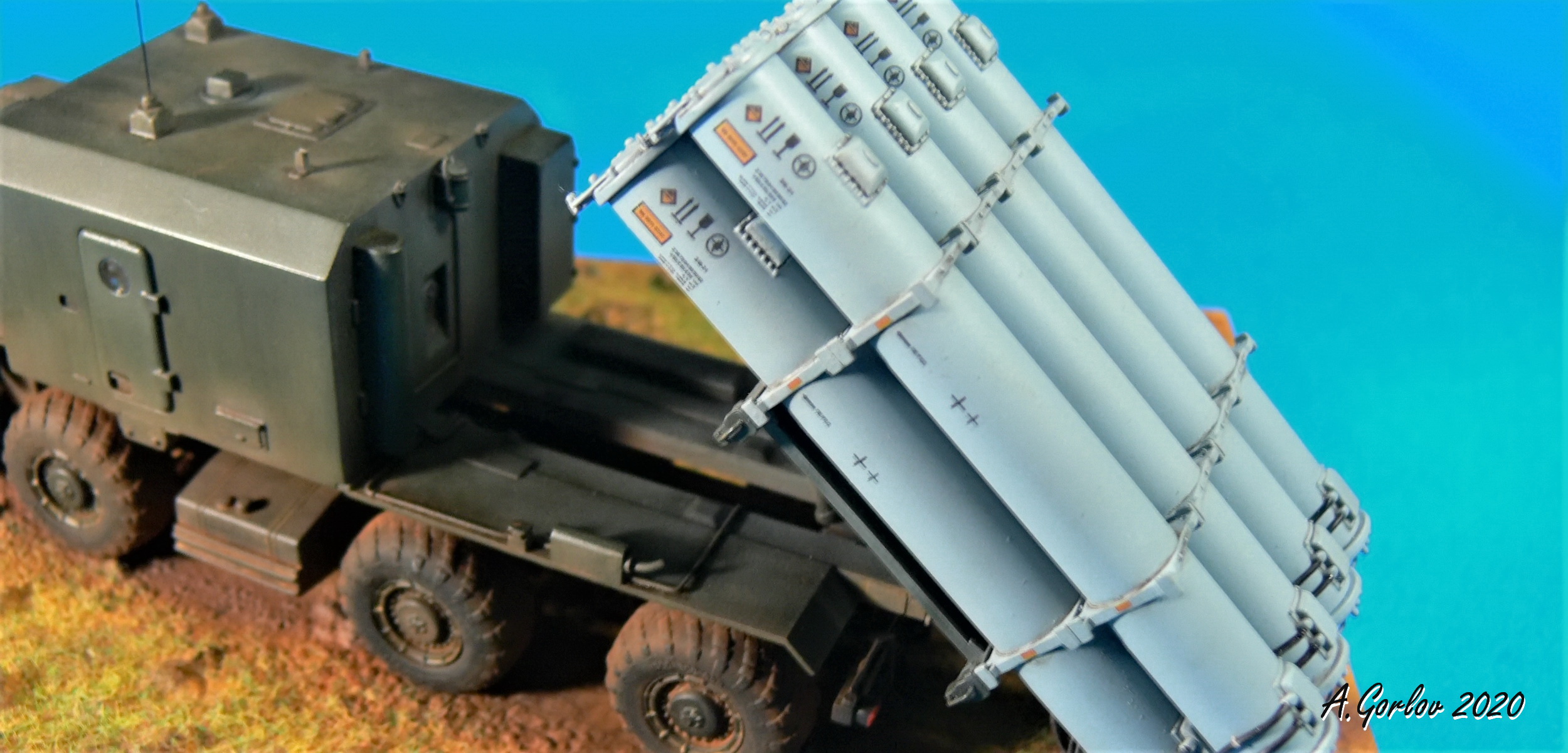

Вашему вниманию представляется модель самоходной пусковой установки 3С60 на базе МАЗ-543М БРК 3К60 «Бал» от Modelcollect.

  История. БРК «Бал» Предназначен для контроля территориальных вод и проливных зон; защиты военно-морских баз, других береговых объектов и инфраструктуры побережья; защиты побережья на десантоопасных направлениях, защиты морских коммуникаций; завоевания господства на море в пределах зоны поражения ракет.
  Принят на вооружение в 2008 году. Разработчик – КБ Машиностроения (г. Москва). Главный конструктор – Ю. Иванов. Испытания завершены в 2004 году.

  Состав:
- самоходный пункт управления и связи – до 2 ед.;
- самоходные пусковые установки 3С60 – до 4 ед.;
- транспортно-перегрузочные машины – до 4 ед.;
- противокорабельные ракеты Х-35 (3М24) или Х-35У – до 64 шт.;
- комплекс средств технического обслуживания.

  Боевой расчет – 46 чел.;
Количество ракет в залпе – до 32 ед.;
Удаленность стартовой позиции от береговой черты – до 10 км.

  ТТД
Самоходная пусковая установка 3С60.
Экипаж – 6 чел.;
Число ракет на ПУ – 8;
Интервал пуска – не более 3 сек.;
Время перевода в боевое положение – 10 мин.;
Вес ПУ: с ракетами – 40 т., пустой – 18,3 т;
Скорость хода – до 60 км/ч. Запас хода – 800-850 км.

  Сборка. Как ни странно, но фотоматериалов именно ПУ на базе МАЗ-543М очень и очень мало.
 Ниже для Вас будет озвучен небольшой перечень используемых доработок с применением дополнений и рук, без литературной составляющей.

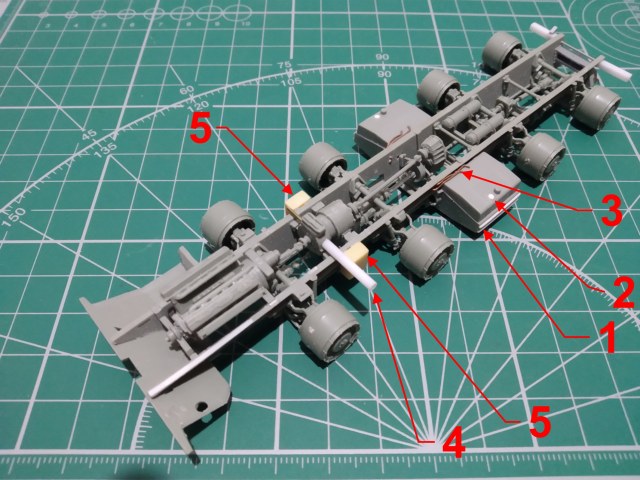

  Рама шасси
      1.    Выштамповка поддона топливного бак;
      2.    Выштамповка круглая топливного бака;
      3.    2 линии топливопровода;
      4.    Выхлопные трубы;
      5.    Блоки под выхлопными;
      6.    Карманы башмаков;
      7.    Крепления башмаков;
      8.    Цепь крепления башмаков;
      9.    Крепление штыря заземления;
    10.Каркас крепления фар;
    11.Огнетушитель;
    12.Задние фары;
    13.Фара заднего хода;
    14.Задний госномер;
    15.Крепления кабеля заземления.

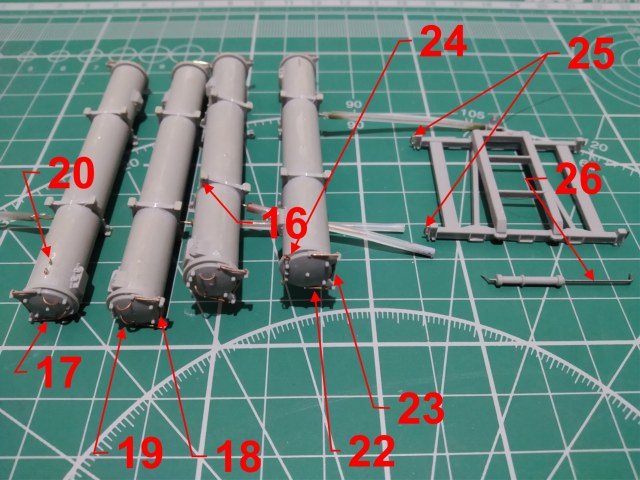

Моноблок ТПК
    16.Отверстия ТПК;
    17.Тяги задней крышки ТПК;
    18.Ось задней крышки ТПК;
    19.Поручни задней крышки ТПК;
    20.Крепления кабелей ТПК;
    21.Кабеля ТПК;
    22.Тяги передней крышки ТПК;
    23.Ось передней крышки ТПК;
    24.Передние рымболты ТПК;
    25.Ручки на подъемной раме;
    26.Шток подъемника подъемной рамы;
    27.Техничка.

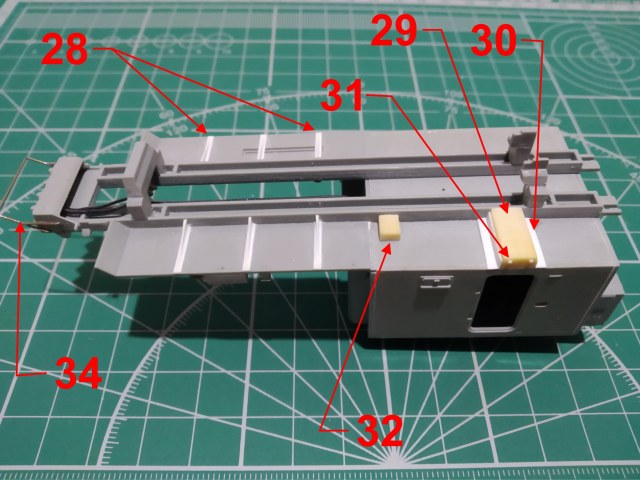

Съёмная общая рама
    28.Кронштейны крыльев;
    29.Короб выдвижной лестницы;
    30.Крепление короба;
    31.Замки лестницы;
    32.Блок слева;
    33.Кабеля 1;
    34.Рама под кабеля;
    35.Выштамповка на ящике;
    36.Силовые накладки;
    37.Рымболты рядом с накладками;
    38.Блок клапанов;
    39.2-й блок;
    40.Магистраль 1;
    41.Магистраль 2;
    42.Магистраль 3;
    43.Магистраль 4;
    44.Элемент;
    45.Кабеля.

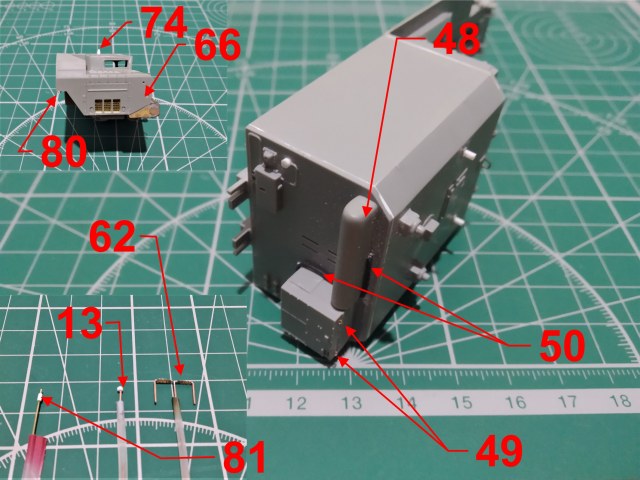

Контейнер боевого поста управления
    46.Держатель антенн;
    47.Антенны;
    48.Обтекатель агрегата;
    49.Рым болты;
    50.Кабеля;
    51.Кабеля системы электроснабжения.

Бампер
    52.Бампер;
    53.Каркас бампера;
    54.Крюки большие;
    55.Крюки малые;
    56.Трос;
    57.Коуши;
    58.Обрешетка фар;
    59.Фары;
    60.Повторители;
    61.Госномер.

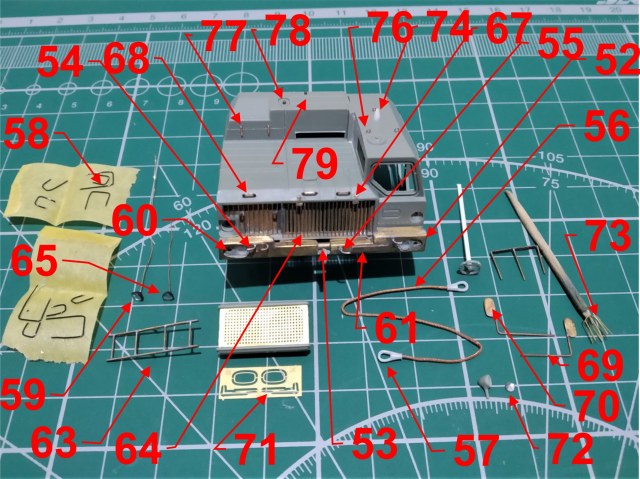

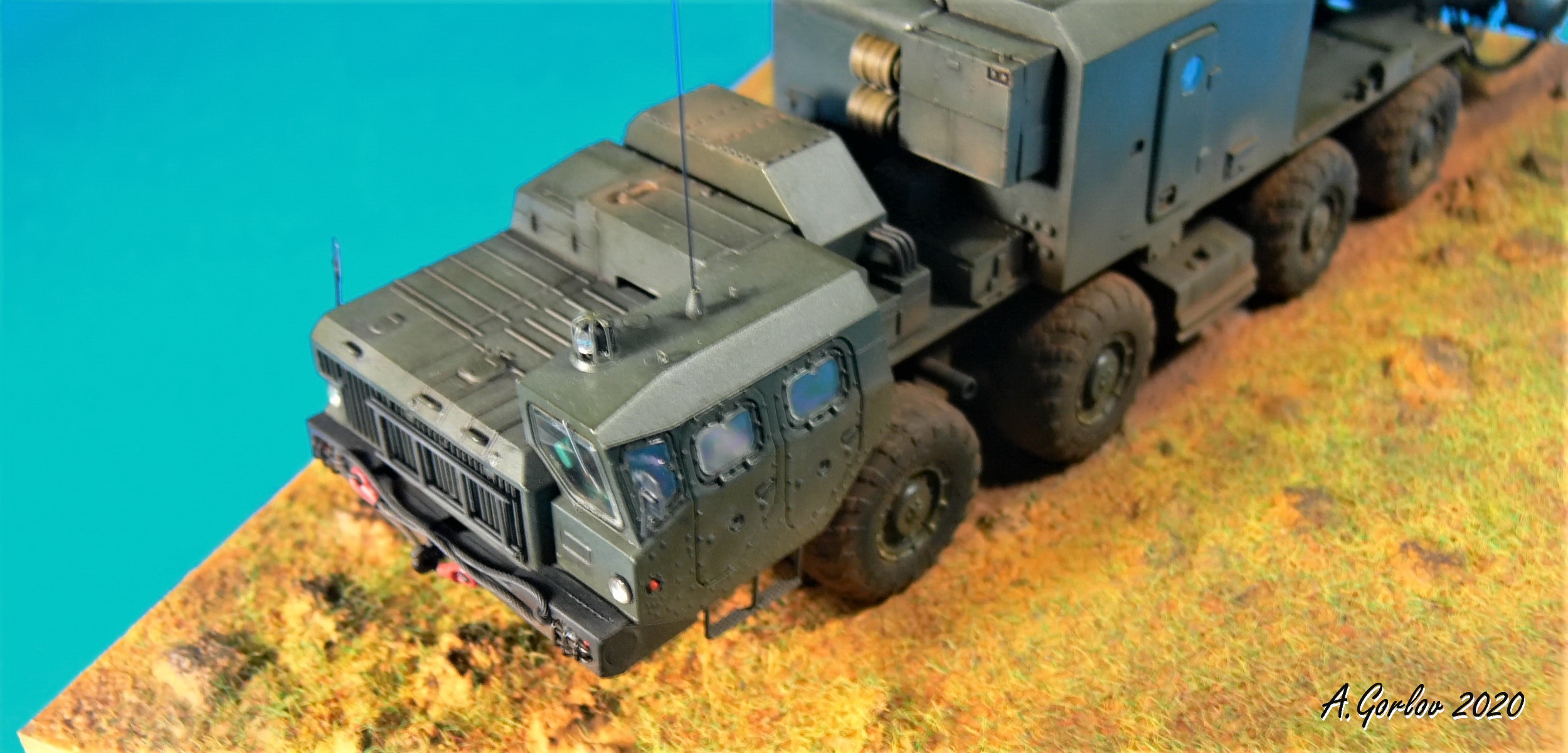

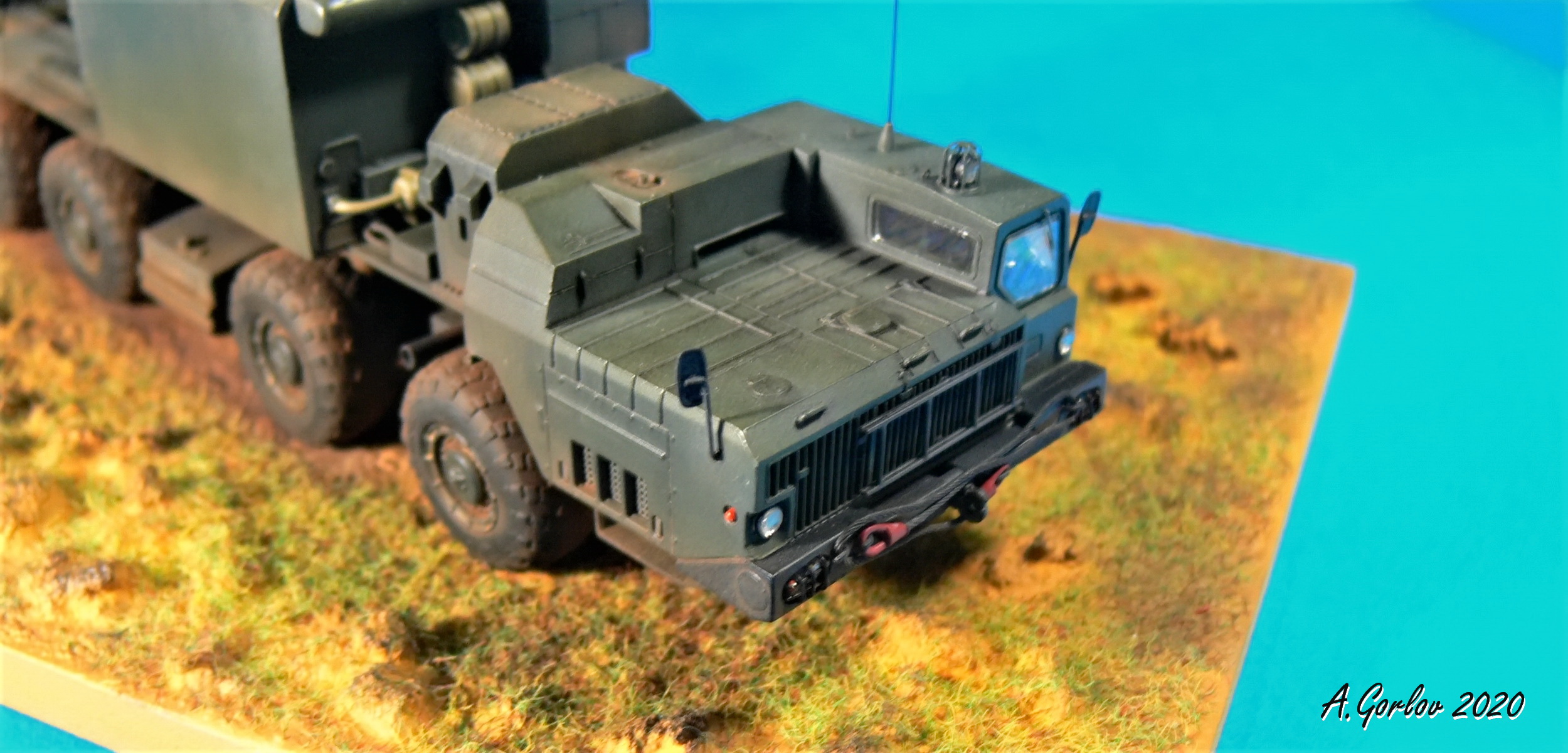

Кабина
    62.Подножки;
    63.Лестница раскладная;
    64.Решетка радиатора;
    65.Фары;
    66.Повторители;
    67.Застежки капота;
    68.Поручни;
    69.Кронштейны зеркал;
    70.Зеркала;
    71.Дворник;
    72.Поисковая фара;
    73.Ограждение фары;
    74.Ввод антенны;
    75.Антенна;
    76.Рымболты;
    77.Петли надстройки;
    78.Трубка 1;
    79.Трубка 2;
    80.Труба каркас справа.

Антураж

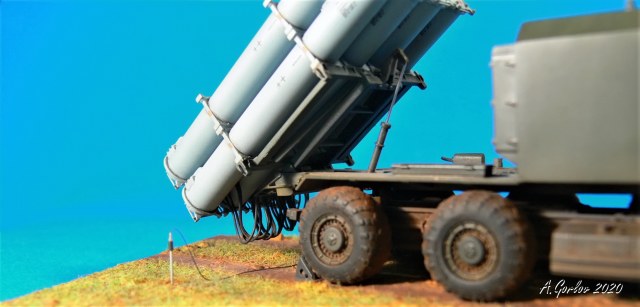

    81.Штырь заземления;
    82.Кабель заземления;
    83.Башмаки.

Дополнения.
Травление SG modelling;
Декаль NewPenguin;
Фары ELF;
Декали UpRise. Макет декалей разрабатывался самостоятельно в Кореле;
Цепь ZIPmaket;
Трос и коуши EUREKA.

Покраска. По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

Материалы. Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й и 8-й серии, латунные трубки «Griffon Model», пластиковые прутки «LION ROAR», медицинские иглы, пигменты ZIPmaket, футура.

  Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

«Карту выкинул, ЗШ одел», к разбору готов!
