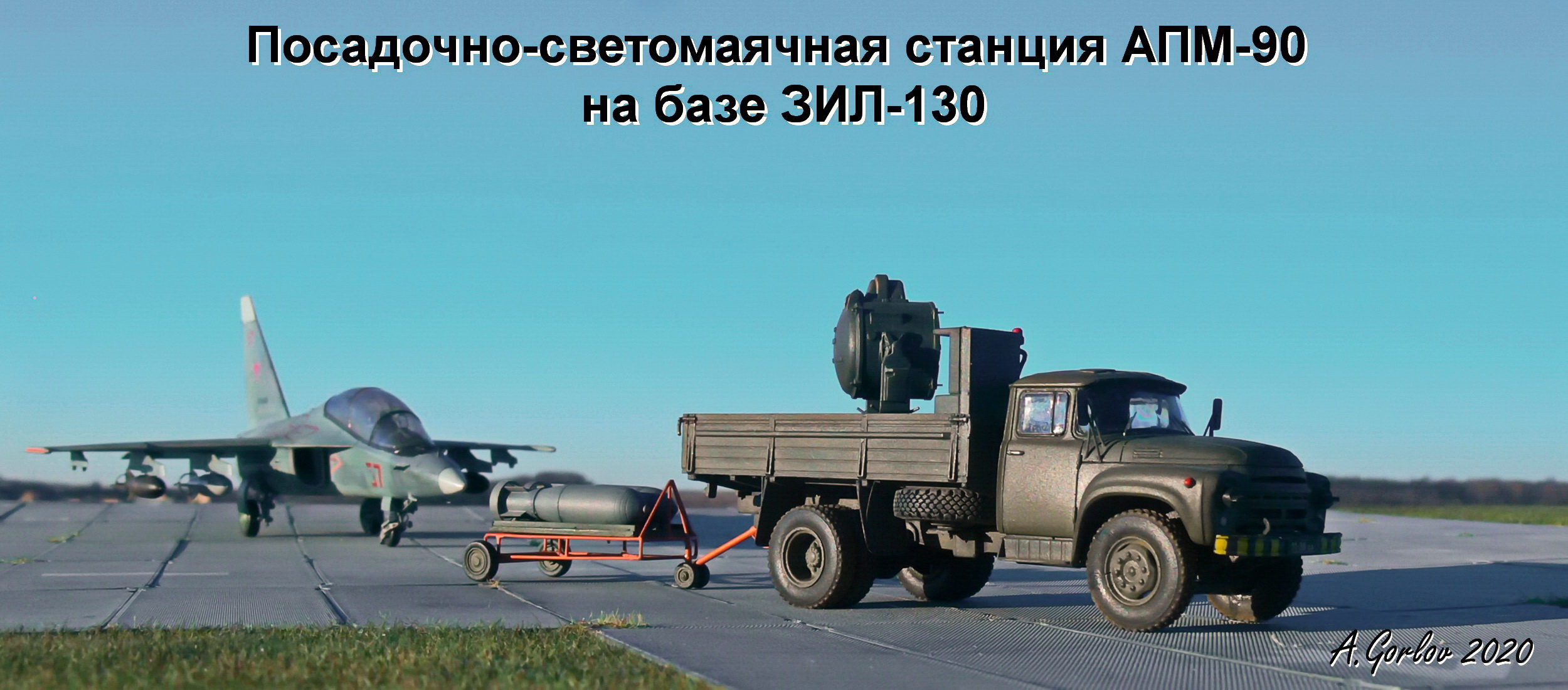

Посадочно-светомаячная станция АПМ-90 на базе ЗИЛ-130

 Приветствую уважаемые коллеги.

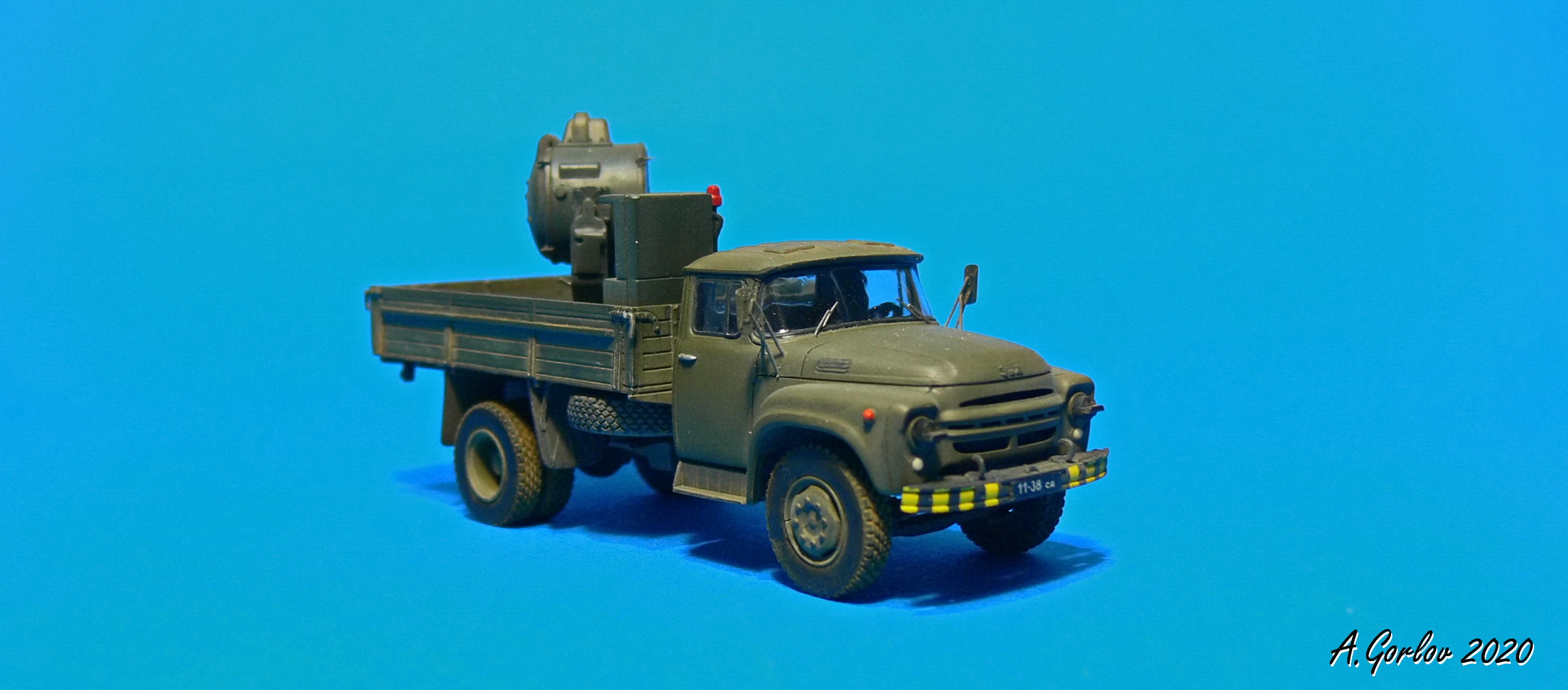

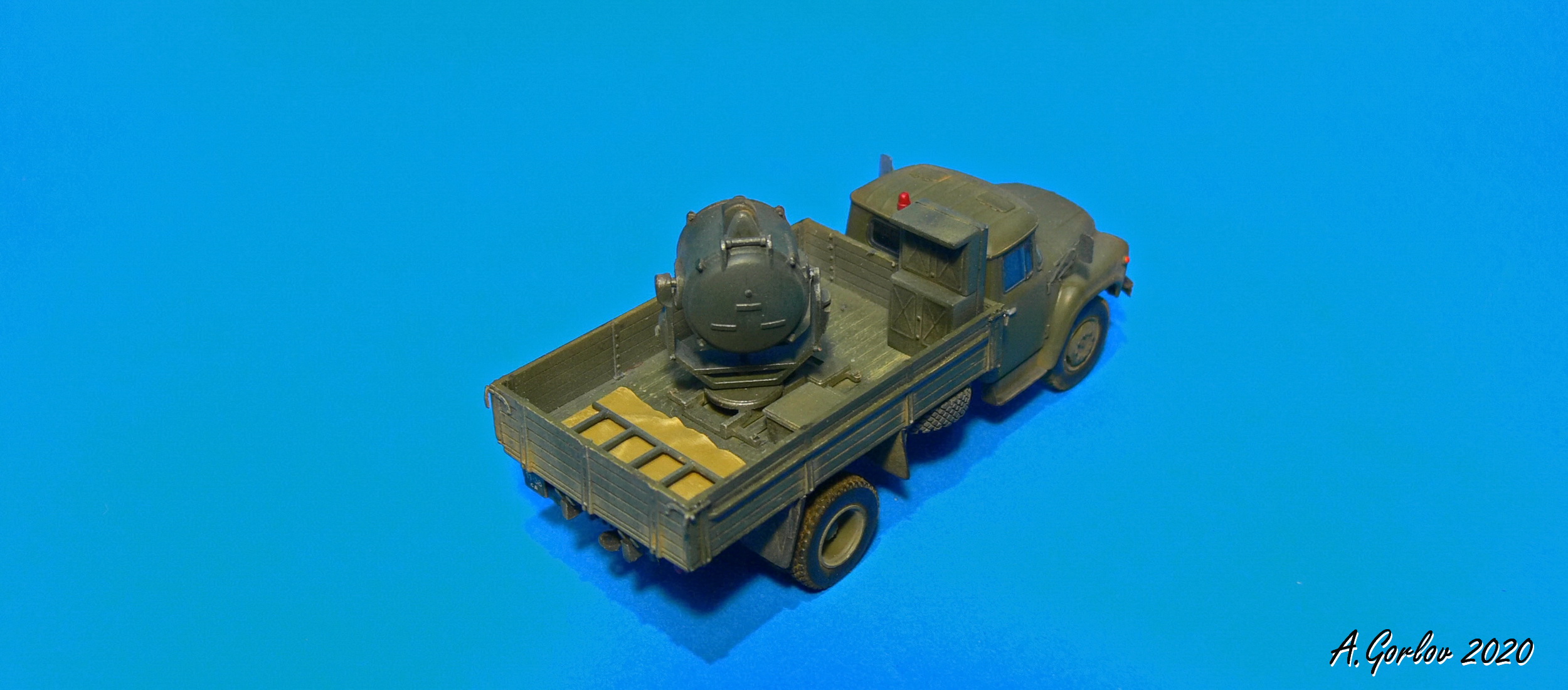

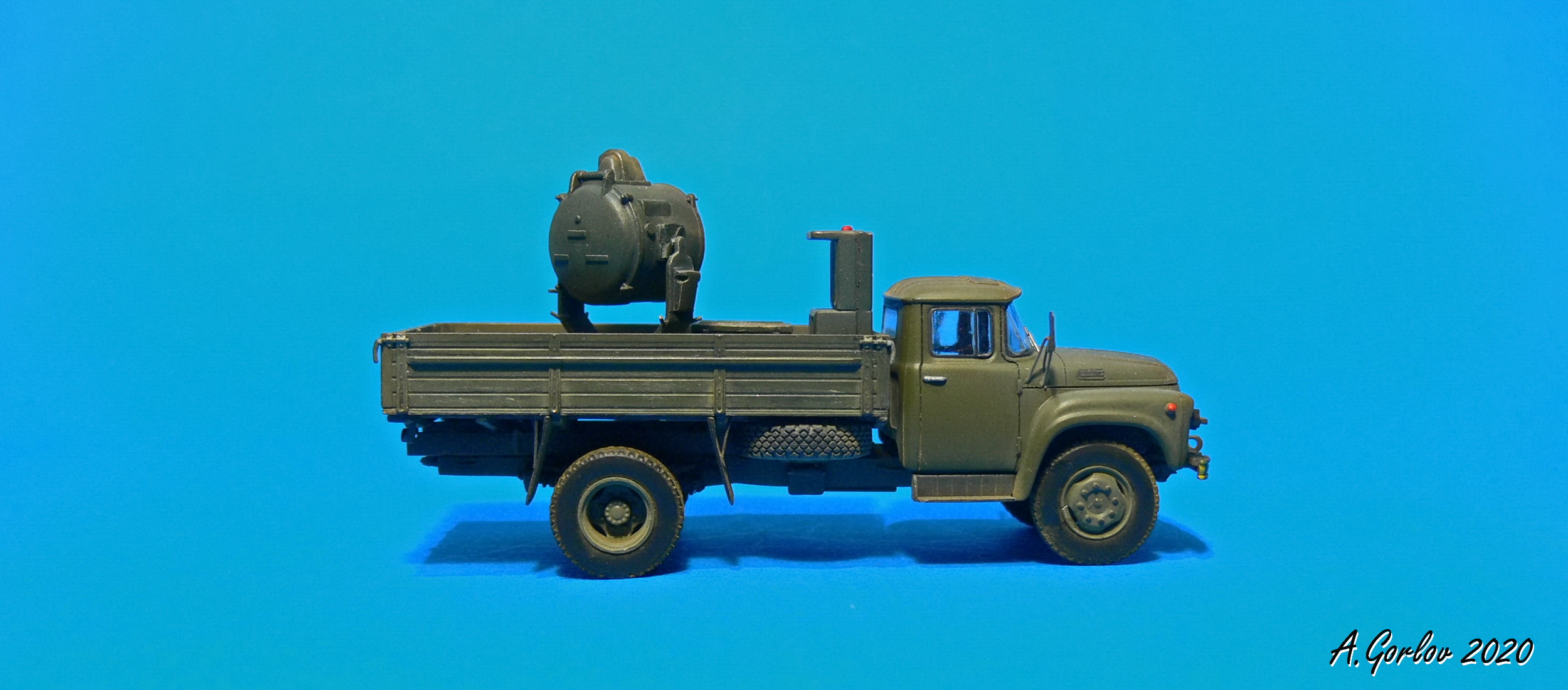

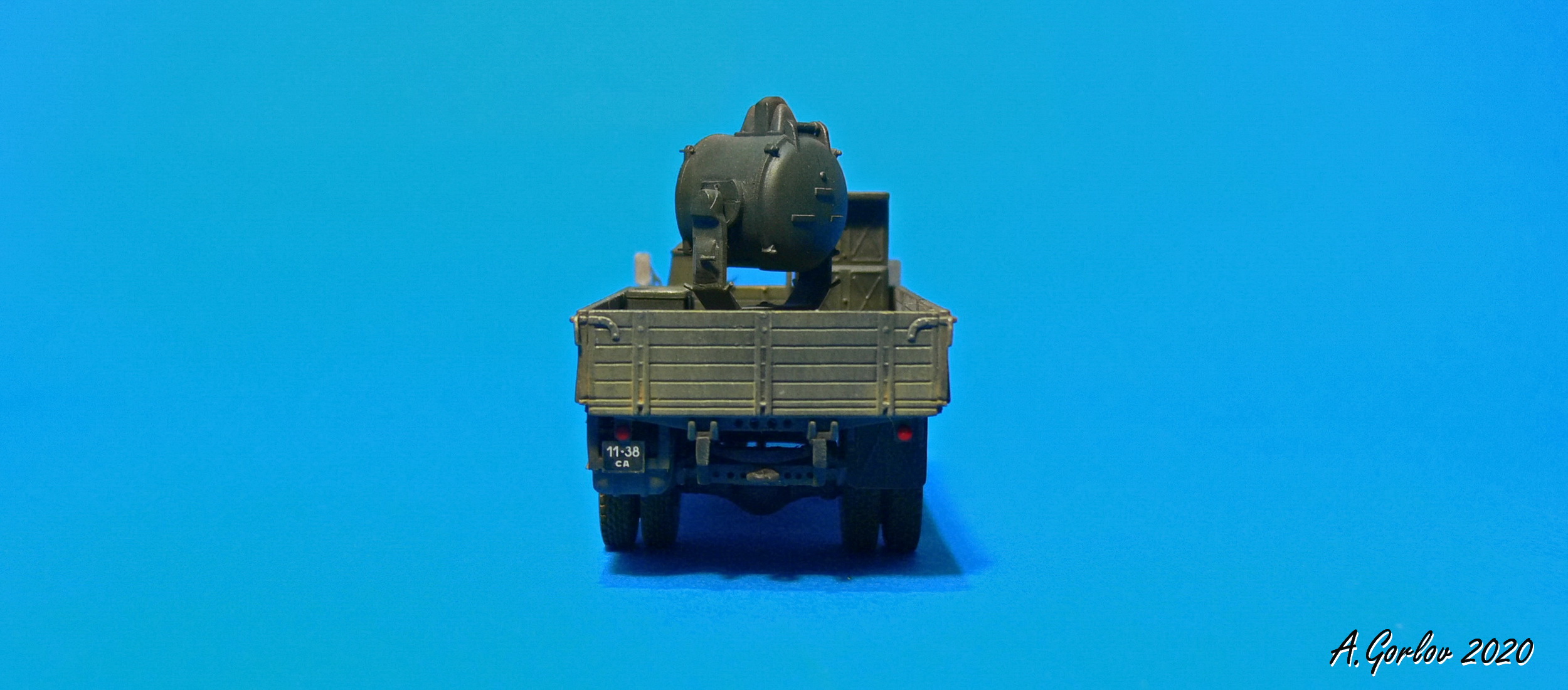

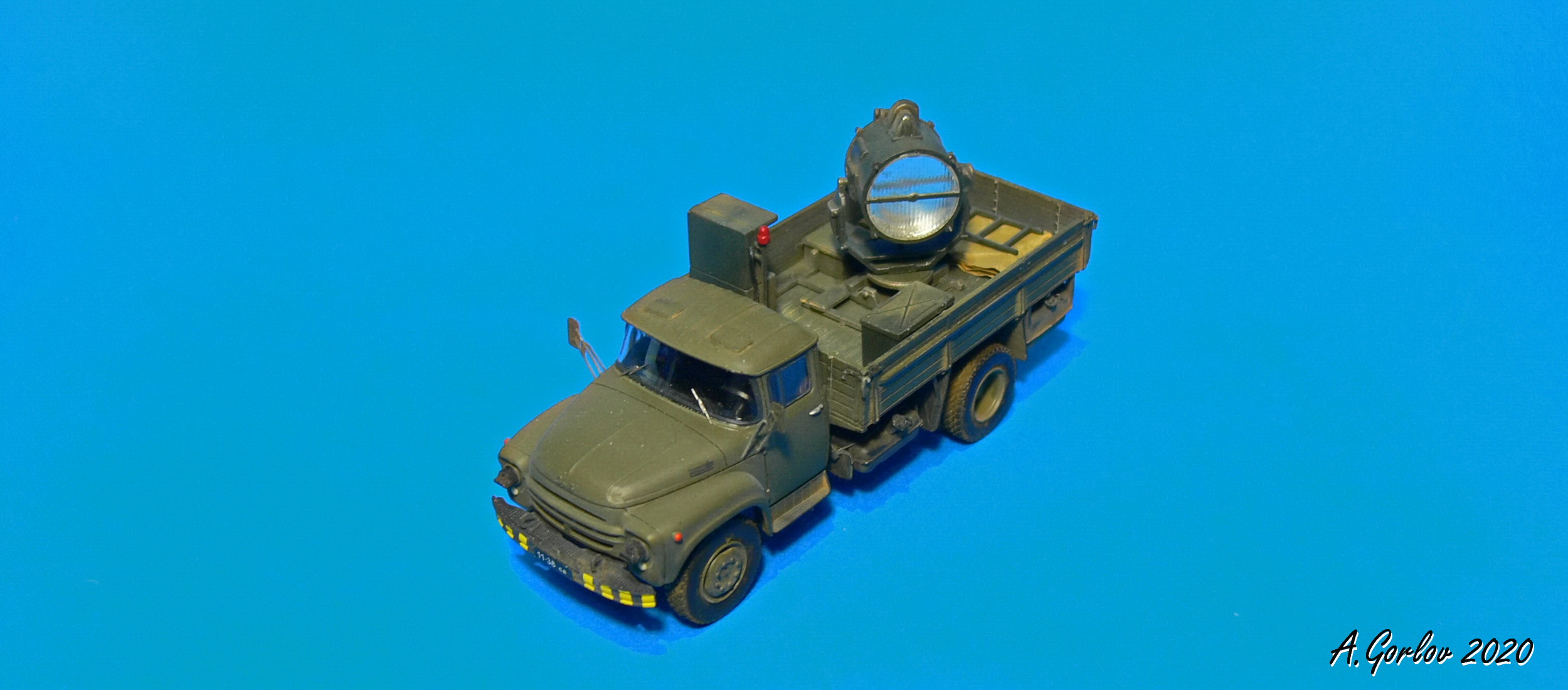

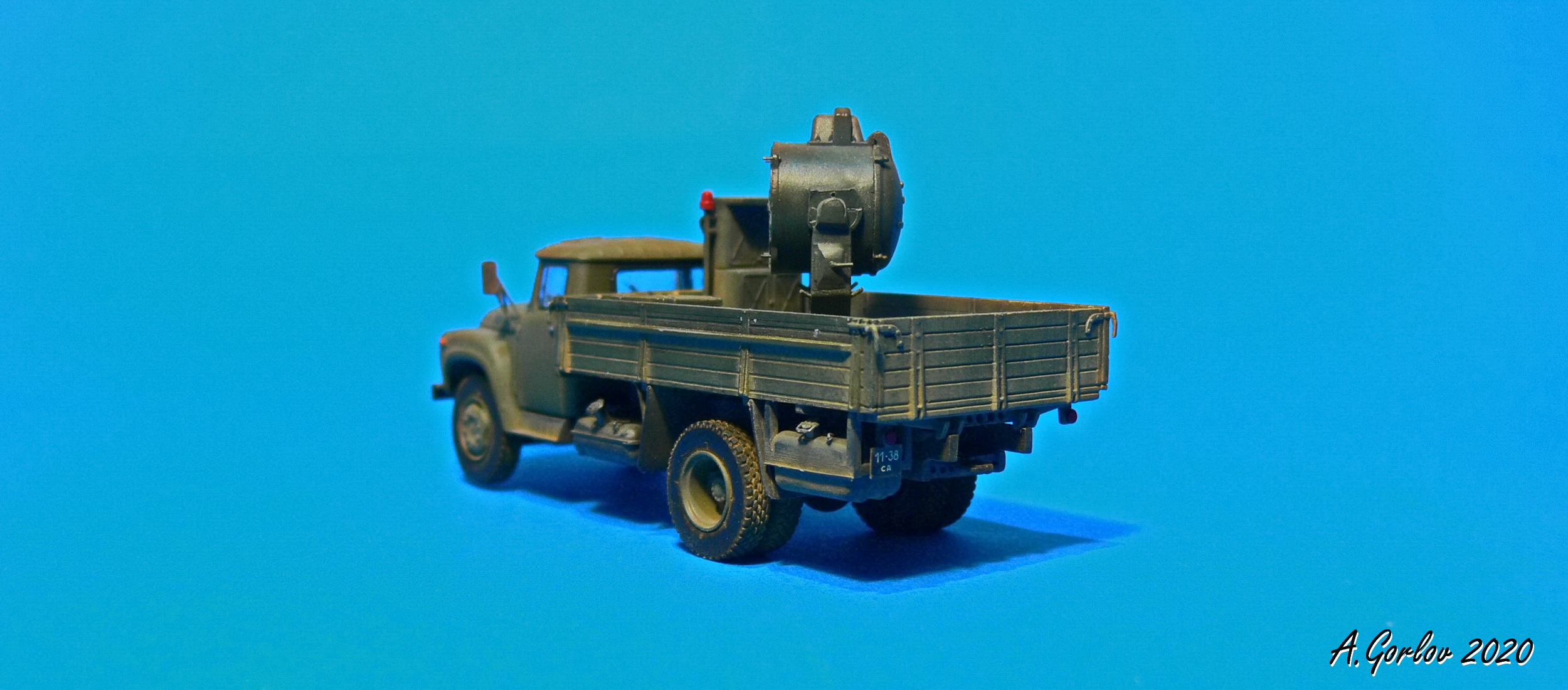

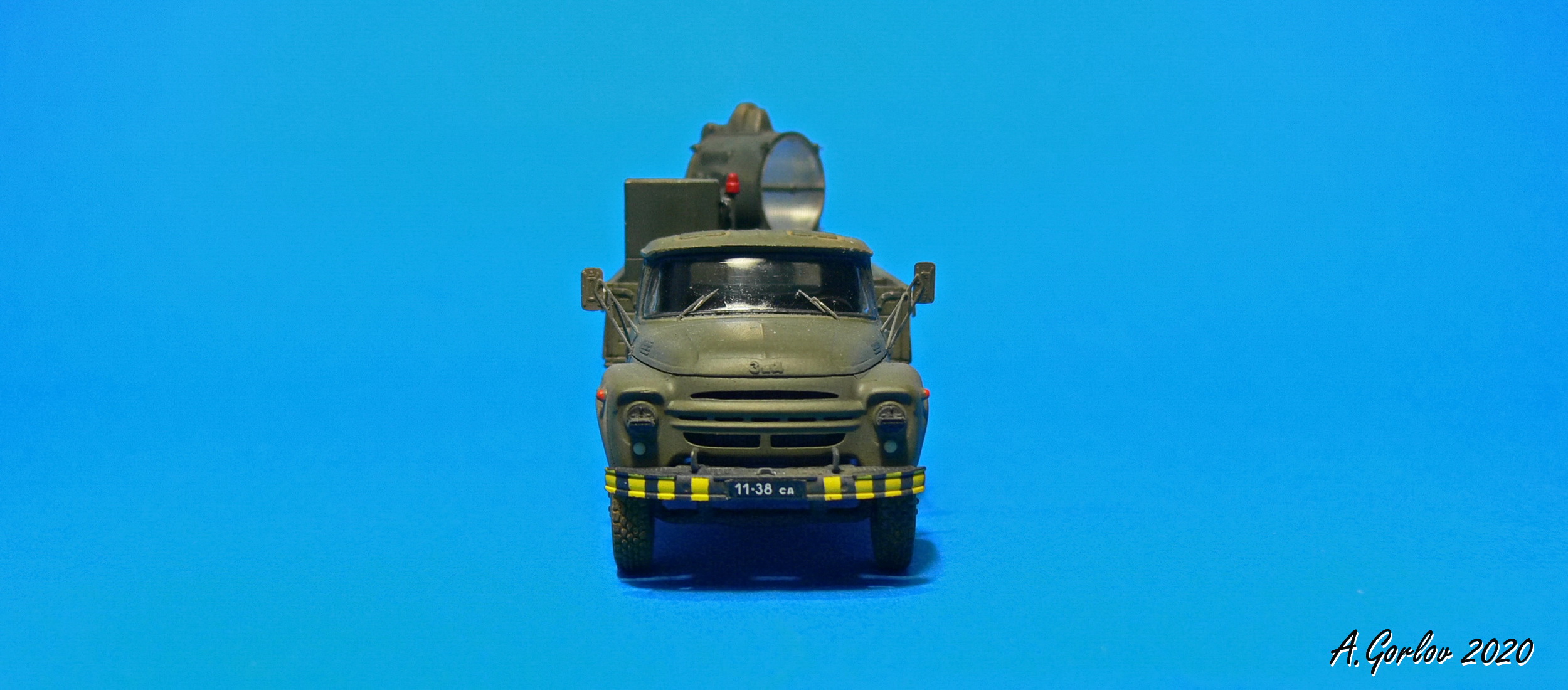

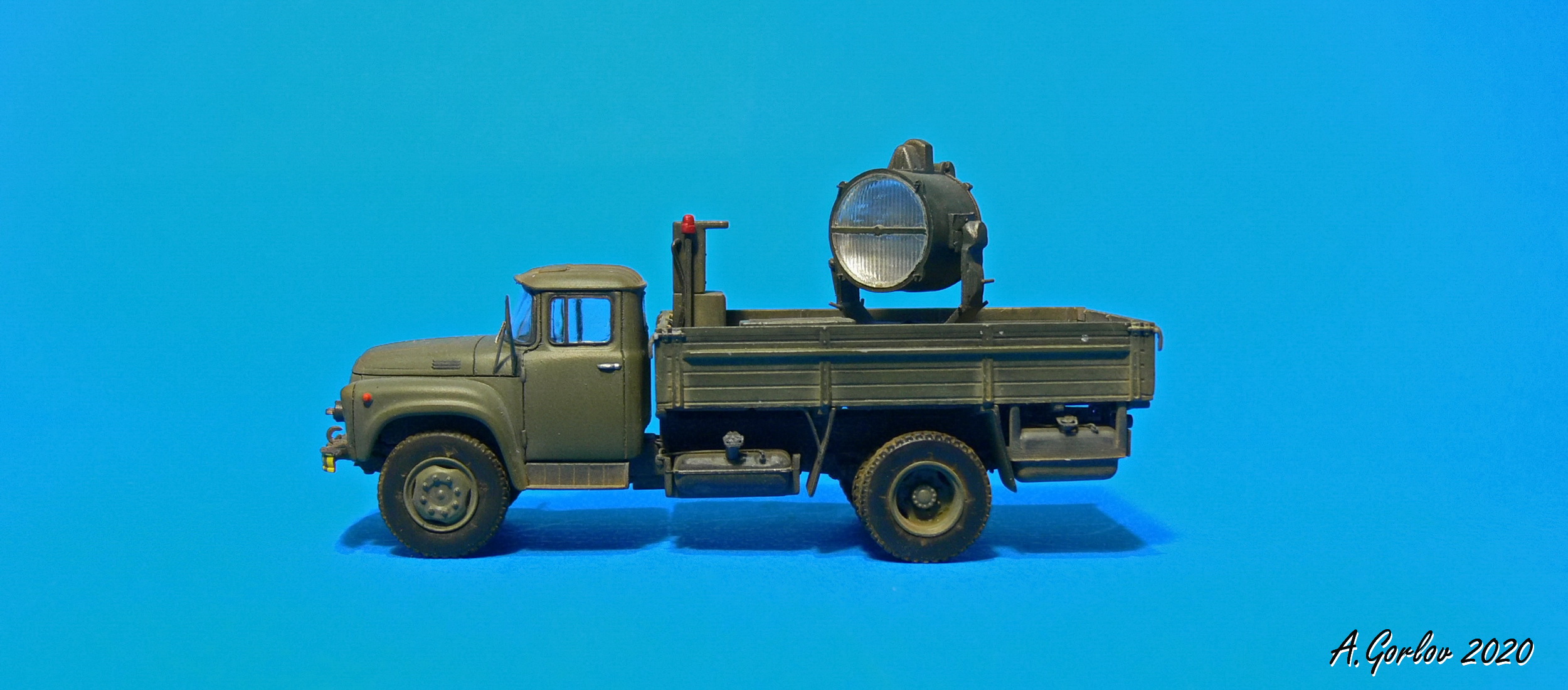

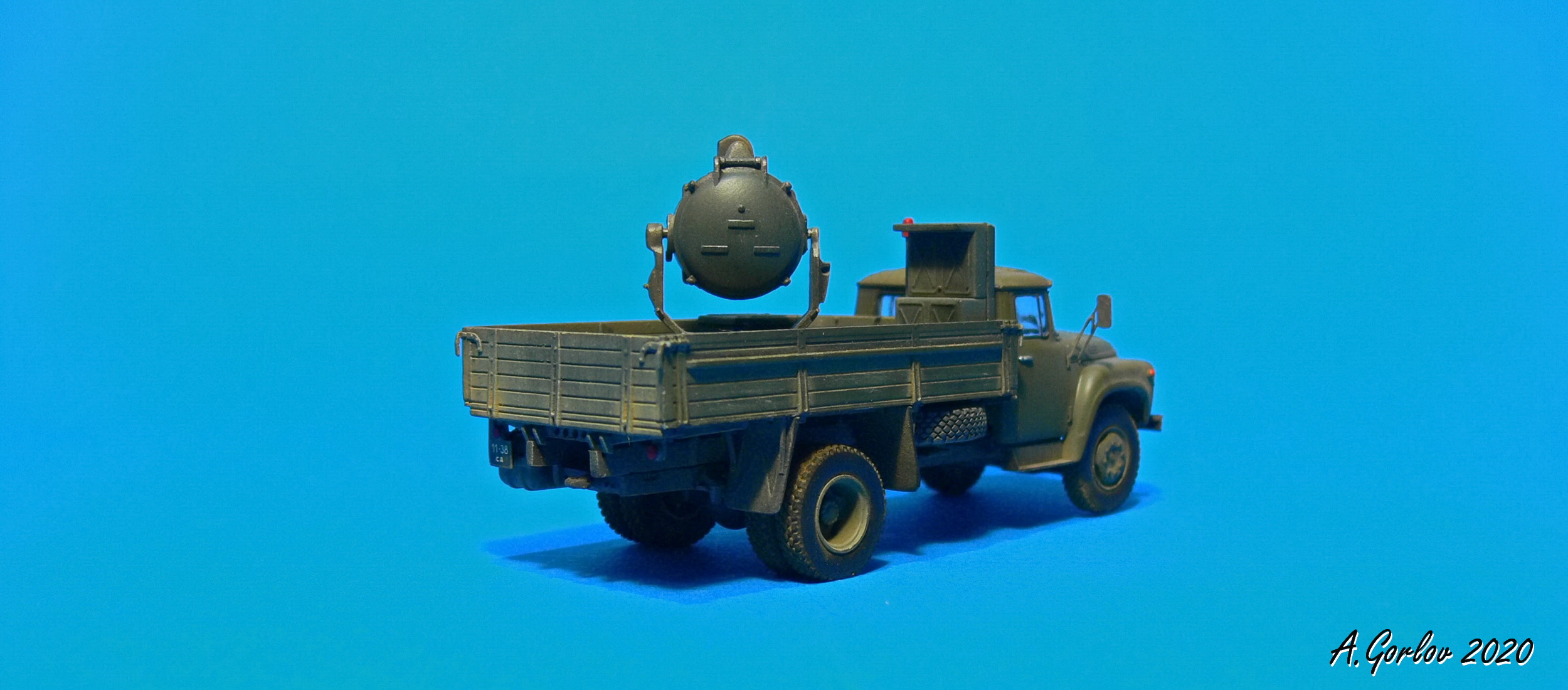

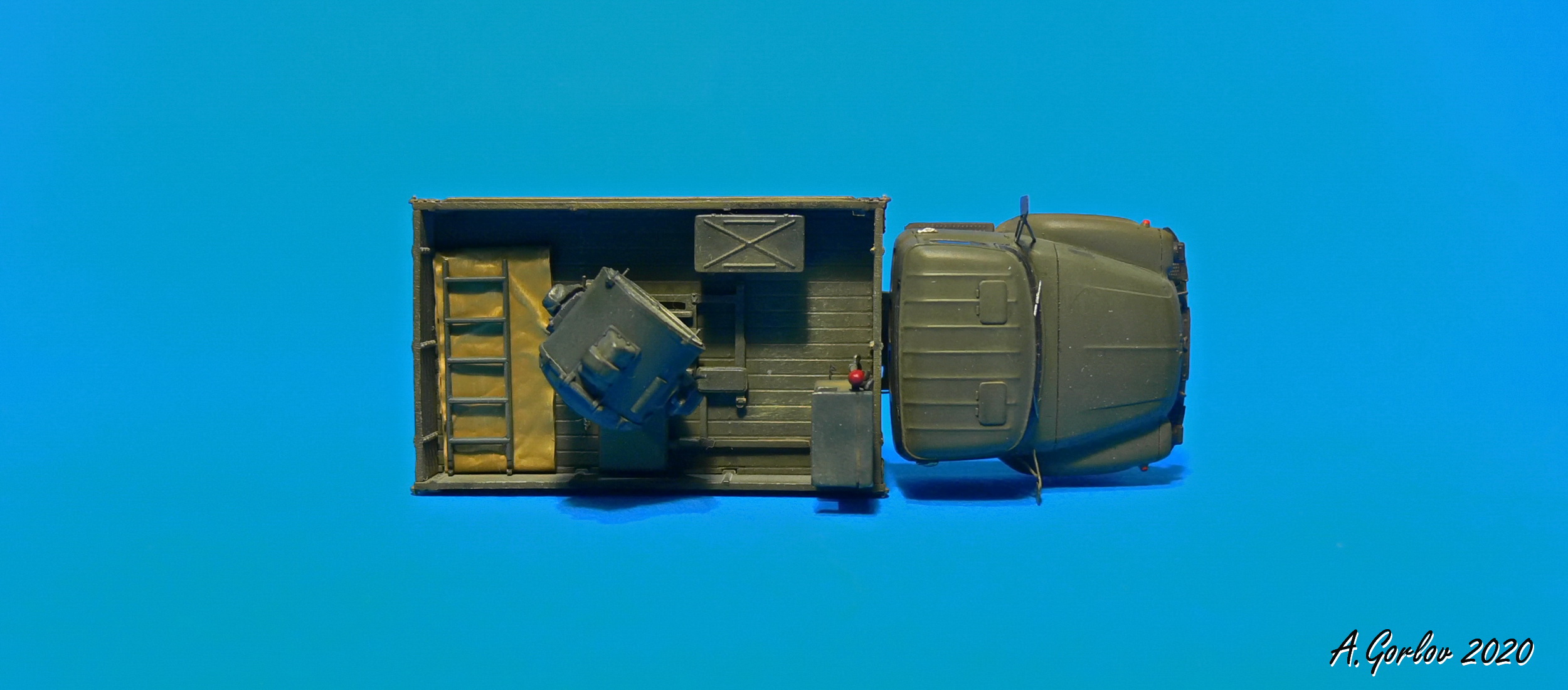

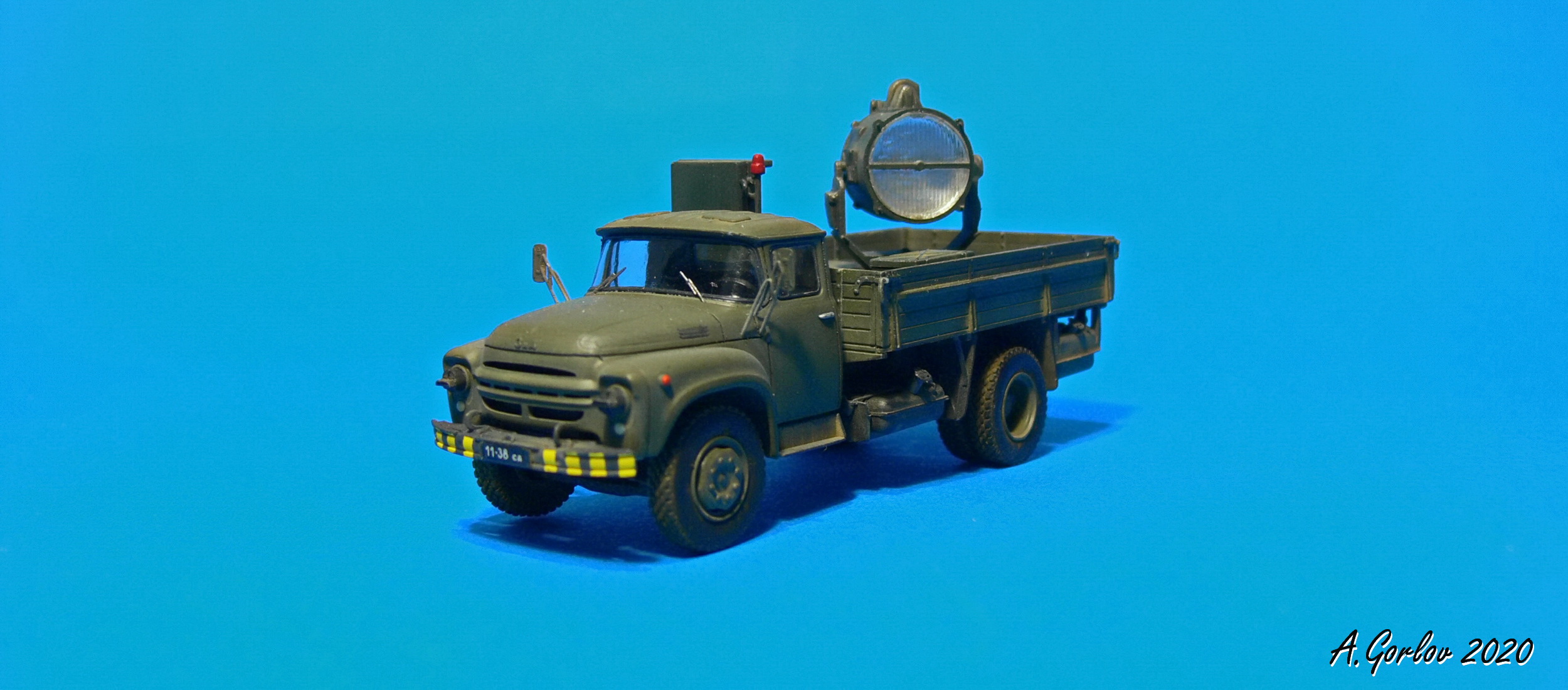

Вашему внимания представляется модель посадочно-светомаячной станции АПМ-90 на базе ЗИЛ-130 от AVD Models.
Модель собиралась в качестве аксессуара к модели вертолета.

История.

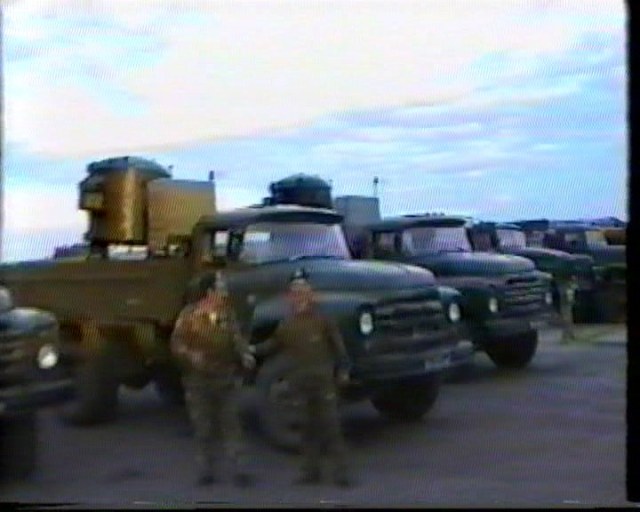

Станция АПМ-90 используется:
- в качестве подвижной прожекторной установки для освещения посадочной полосы аэродромов при полетах ночью и в плохих метеорологических условиях;
- в качестве светомаяка с белым, красным и зеленым лучом для привода самолетов в район аэродрома или для обозначения какого-либо пункта местности;
- как подвижная электростанция для питания потребителей постоянного тока мощностью до 12 кВт при напряжении 110 В.
  В комплект станции входит:
- автомобиль ЗИЛ-130, на котором установлено специальное оборудование;
- прожектор диаметром 90 см закрытого типа с отражателем;
- генератор постоянного тока ПР-125;
- распределительное устройство;
- комплект принадлежностей, запасные части, инструмент и эксплуатационные материалы.
  Дальность видимости отблесков лучей прожектора при работе станции в качестве светомаяка с дуговой лампой будет различна, так:
- видимость отблесков белых лучей при круговом вращении прожектора равна: при высоте полета самолета 1000 м 75 км, а при высоте полета самолета 4000 м 125 км;
- видимость отблесков зеленых лучей обнаруживается на расстоянии 65 км, а красных на расстоянии 50 км при высоте полета самолета 1000 м;
- видимость белого луча прожектора, направленного вверх, равна 25 км при высоте полета самолета 1000—4000 м;
- видимость цветных лучей, направленных вверх, при высоте полета самолета 1000—4000 м достигает: красного цвета — 10 км, зеленого цвета — 14 км; с земли красный луч виден на расстоянии 24 км.

ТТХ
Высота светового центра - 2500 мм;
Вес станции, заправленной горючим, с обслуживающим персоналом и ЗИП - 7500 кг;
Средняя техническая скорость передвижения станции:
- по шоссе - 25-30 км/час;
- по грунтовой дороге - 15-20 км/час;
Расход горючего:
- на 100 км пути - 30 л;
- при работе двигателя на генератор на 1 квт/час - 1,3 л;
Диаметр прожектора - 90 см;

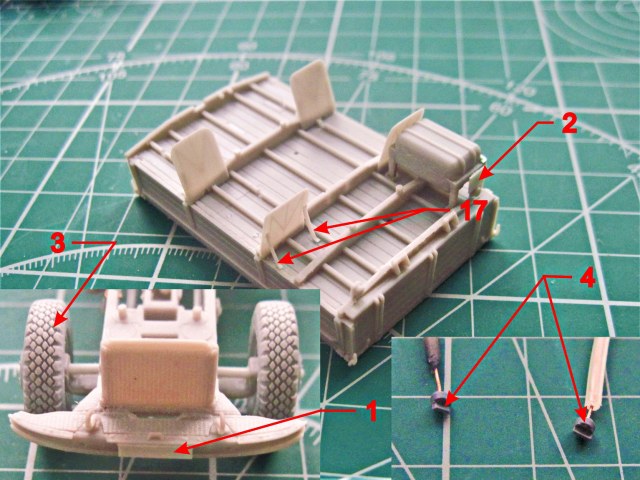

Сборка. Чтобы модель смотрелась зрелищнее, ниже для Вас будет озвучен небольшой перечень доработок и дополнений, без литературной составляющей.


  1.   Передний госномер;
  2.   Задний госномер;
  3.   Колеса;
  4.   Светомаскировочное устройство;
  5.   Дворники;
  6.   Зеркала;
  7.   Крепление зеркал;
  8.   Петли дверные;
  9.   Ручки открывания;
10.Подфарники;

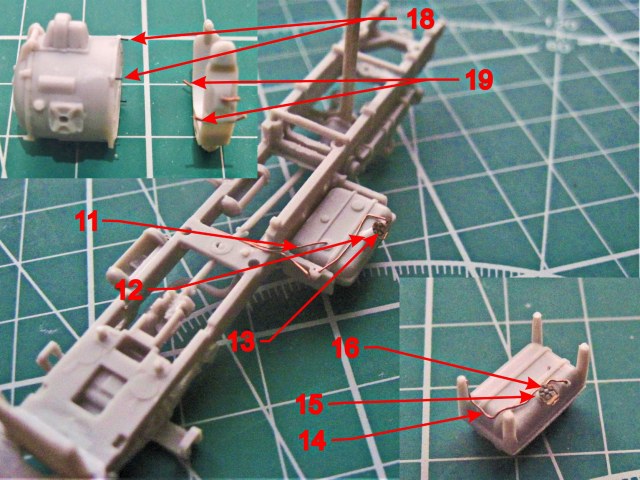

11.Топливопровод основного бака;
12.Горловина основного бака;
13.Крышка горловины основного бака;
14.Топливопровод второго бака;
15.Горловина второго бака;
16.Крышка горловины второго бака;
17.Крепление брызговиков;
18.Крепления стекла прожектора;
19.Элементы поворотного стола с лирой;
20. Зеркало прожектора.

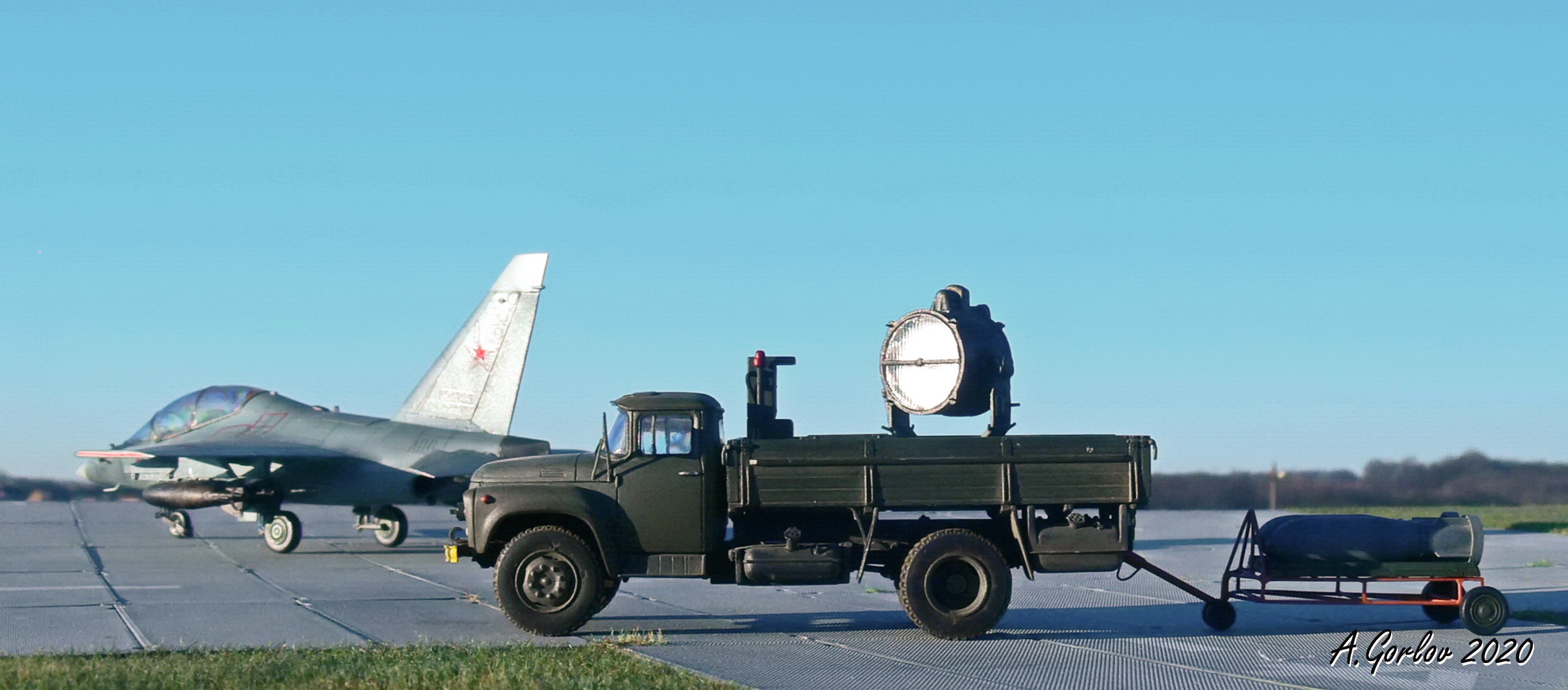

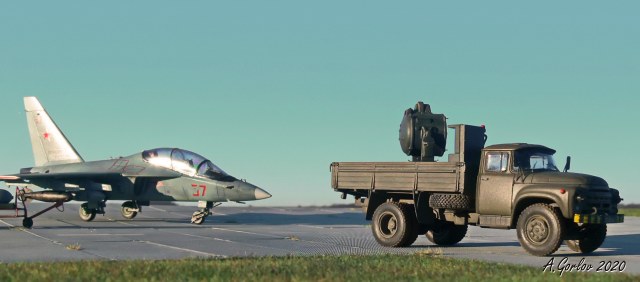

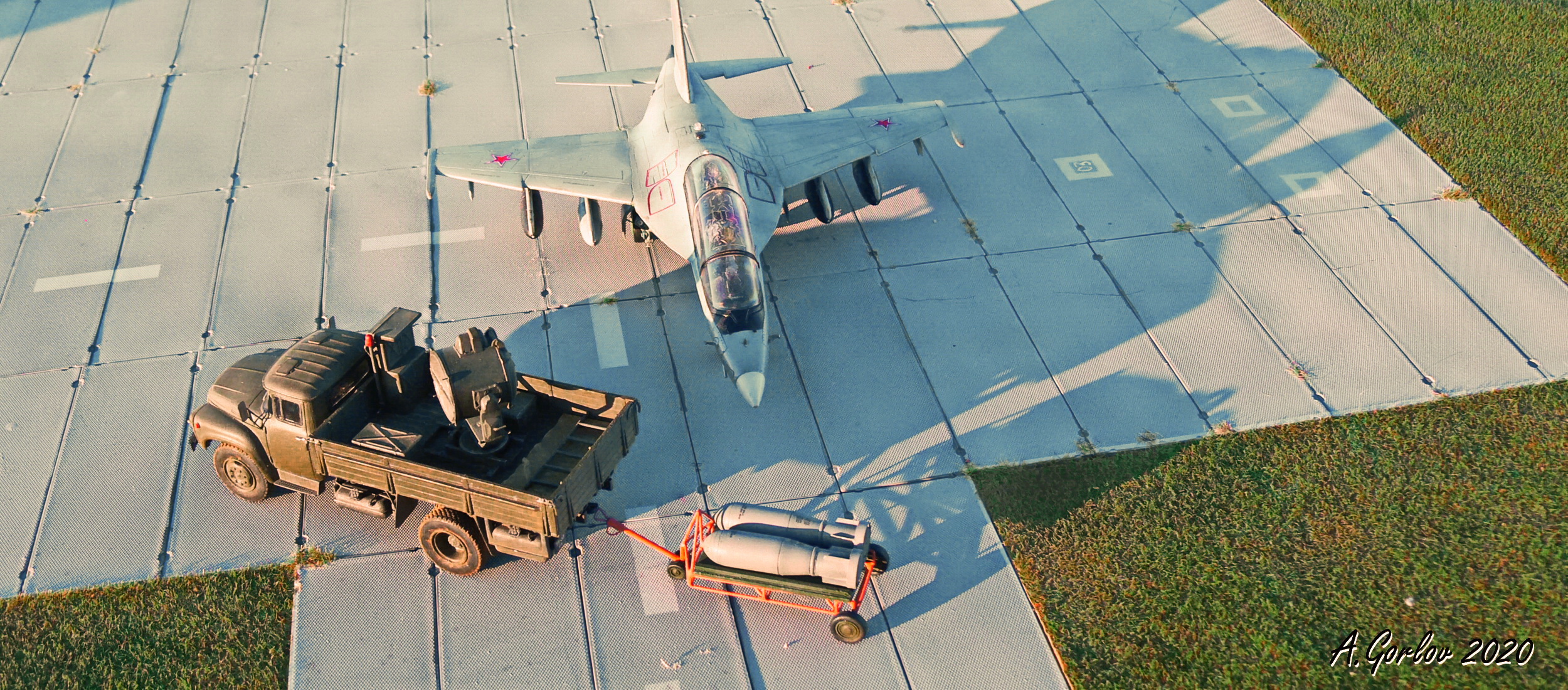

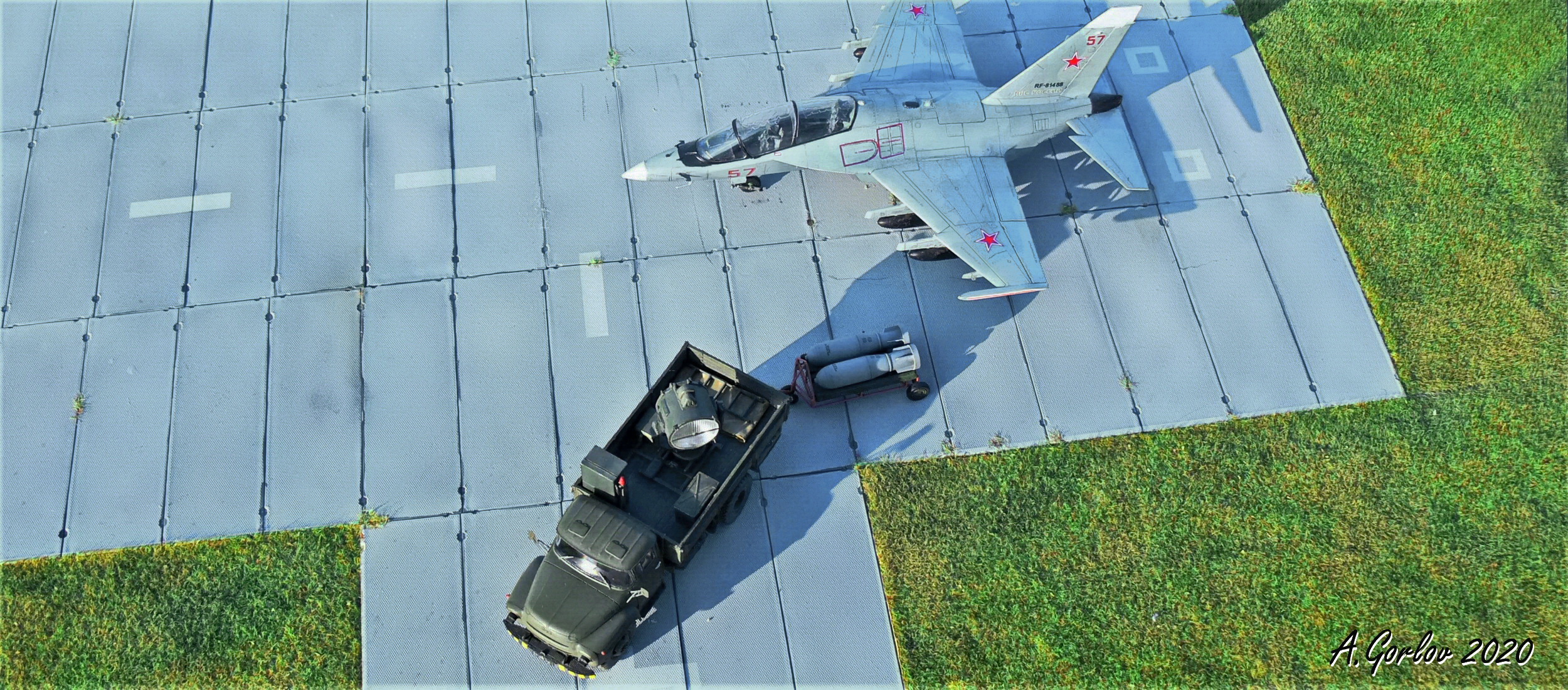

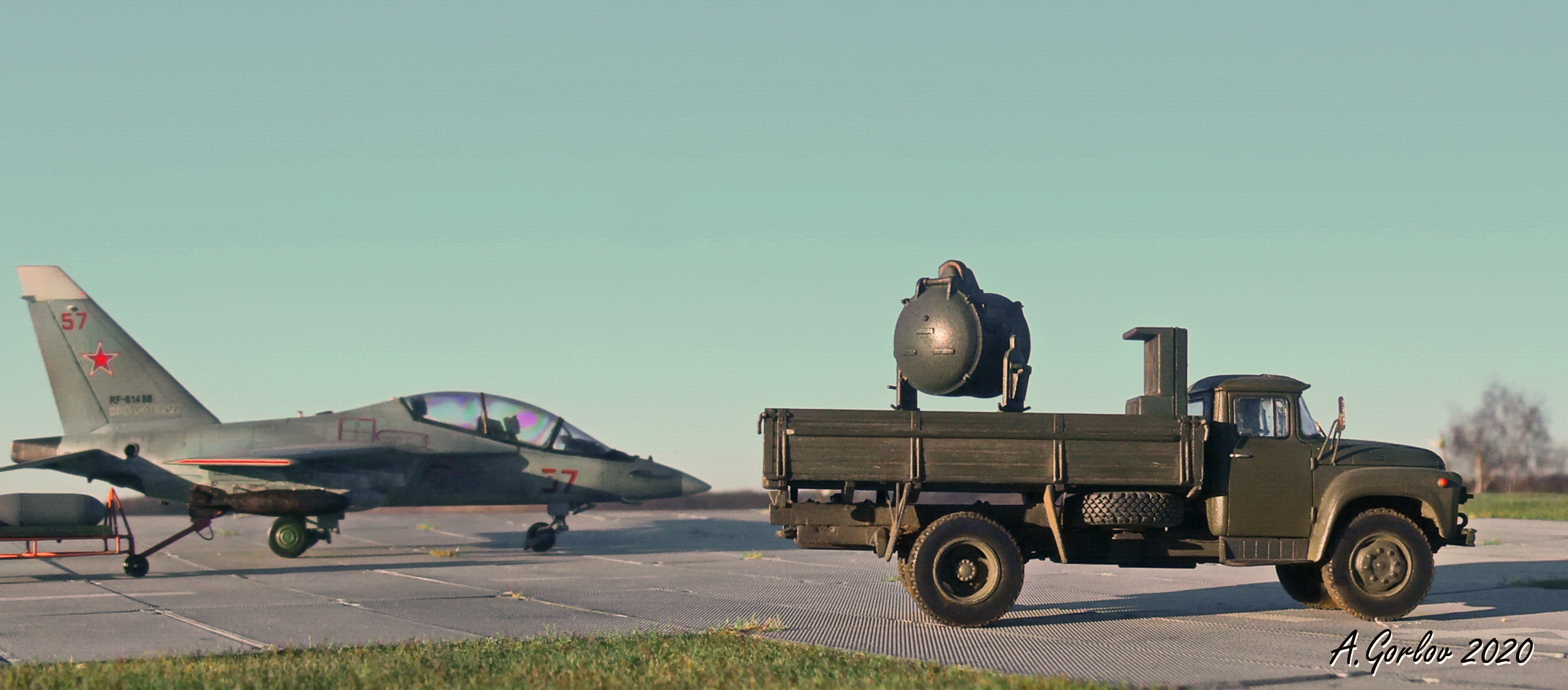

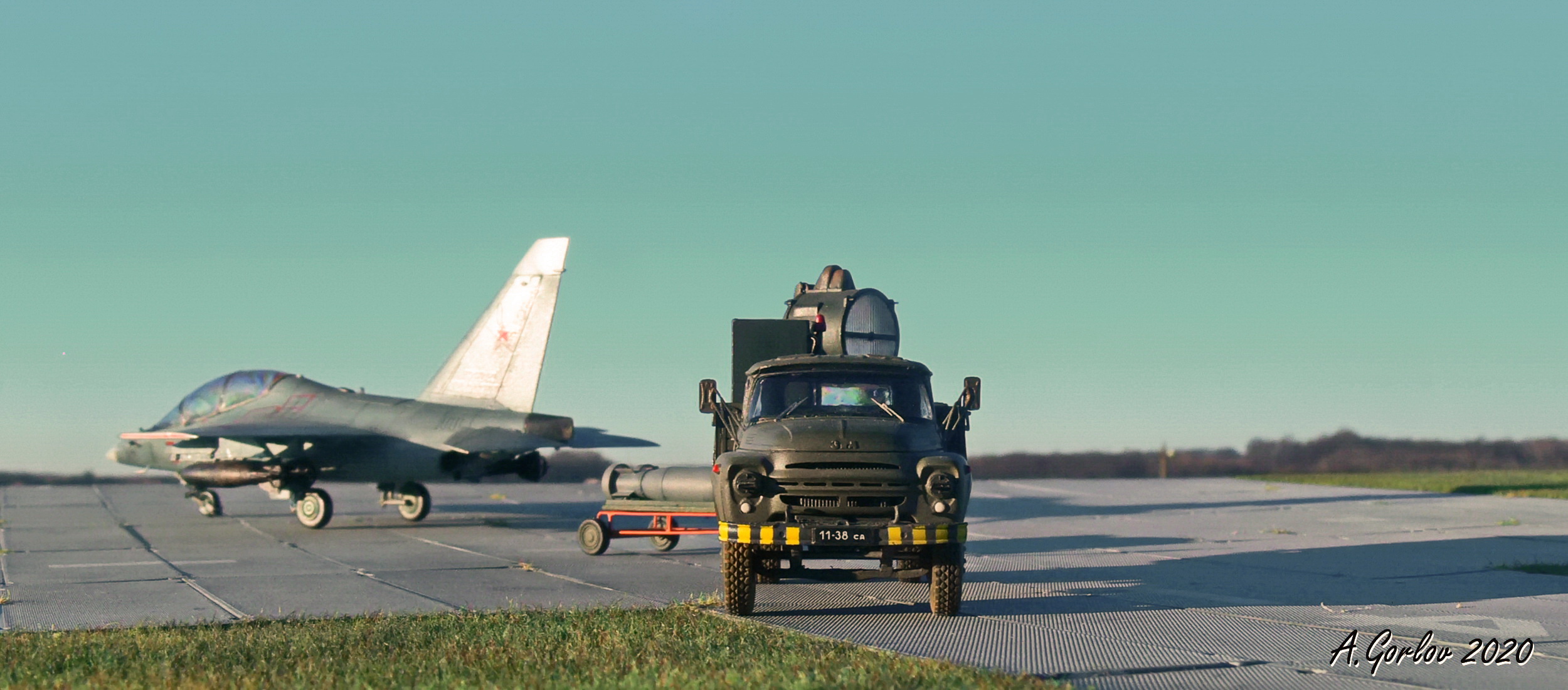

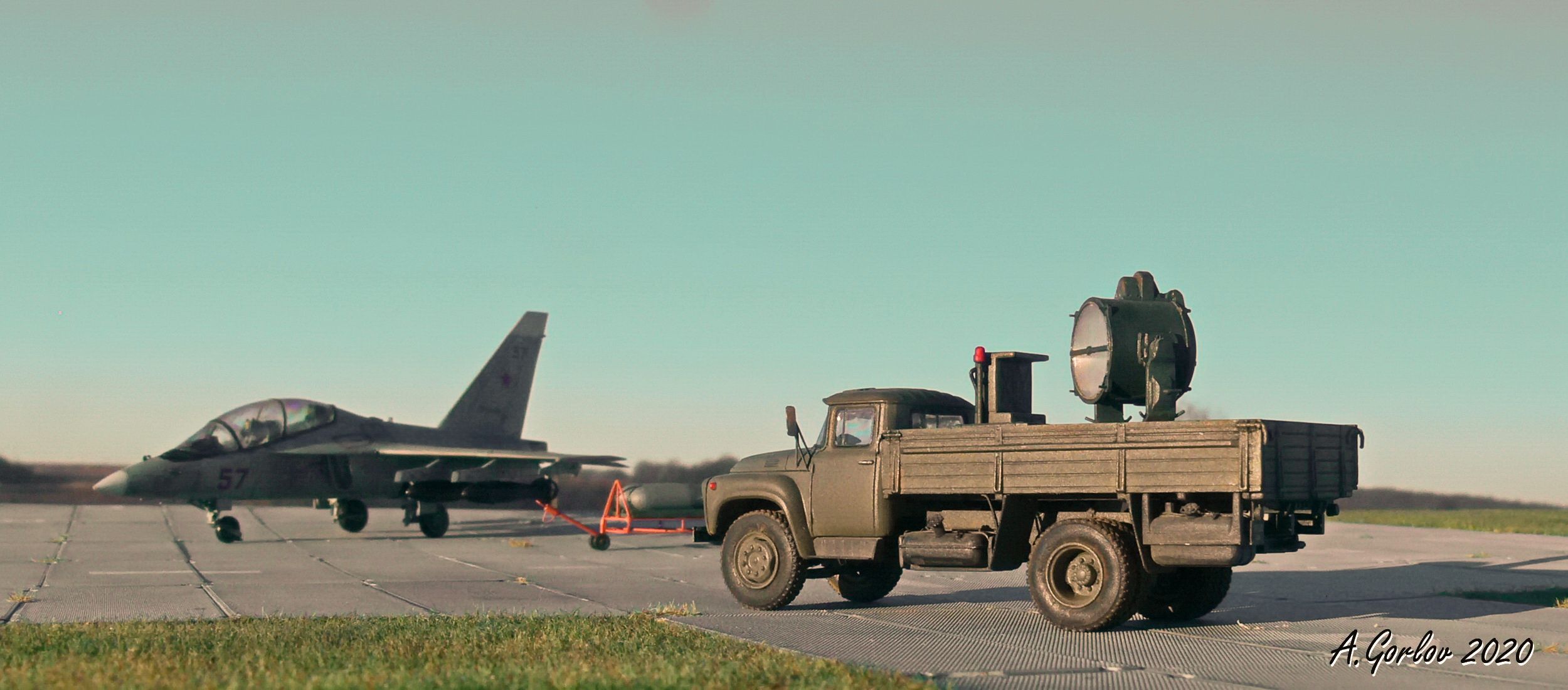

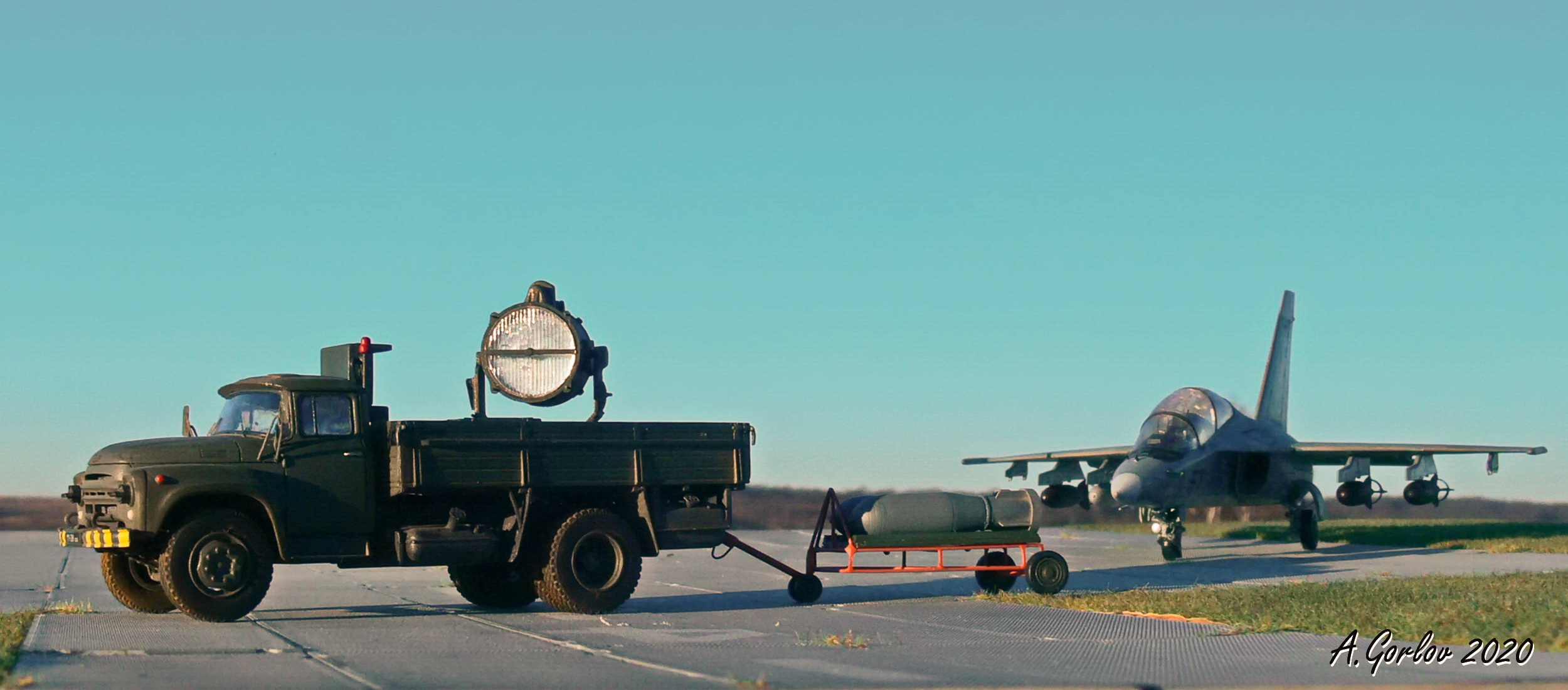

Антураж.

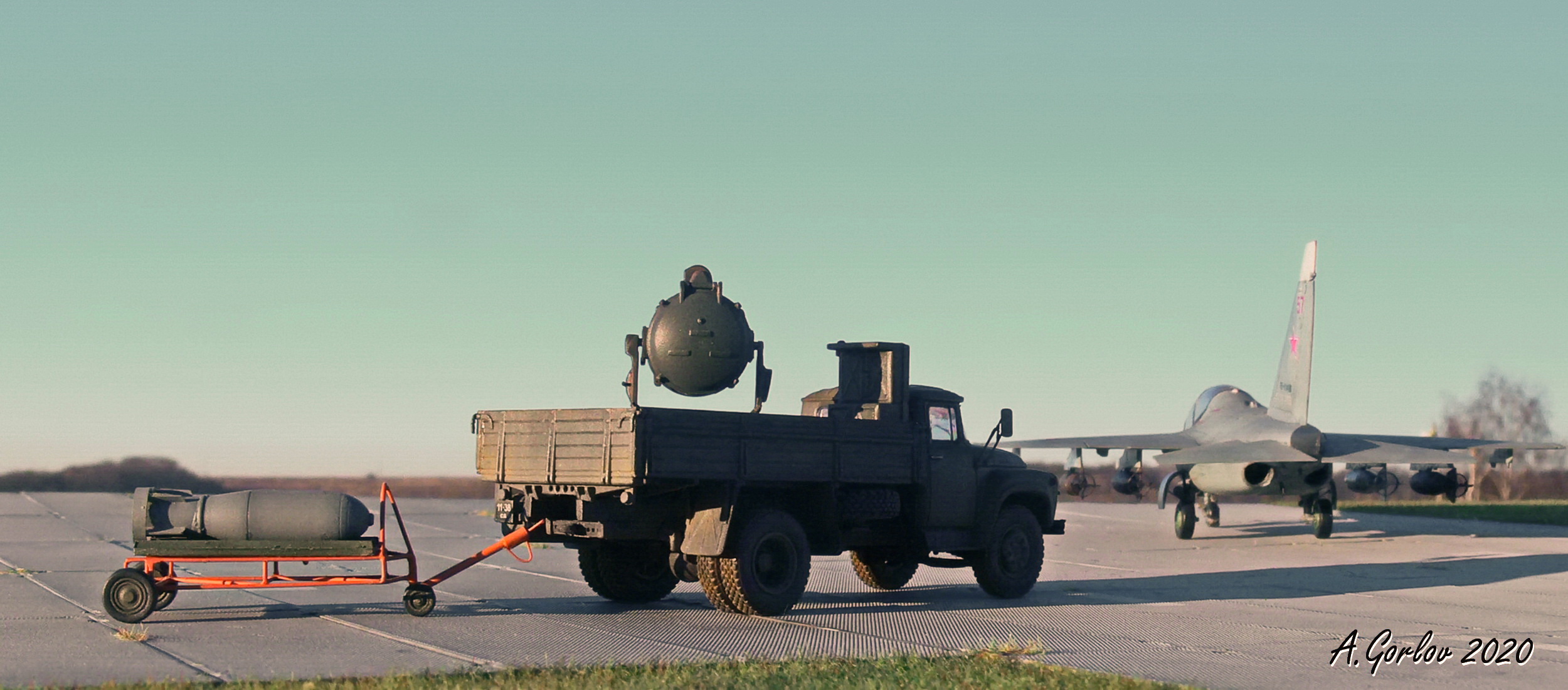

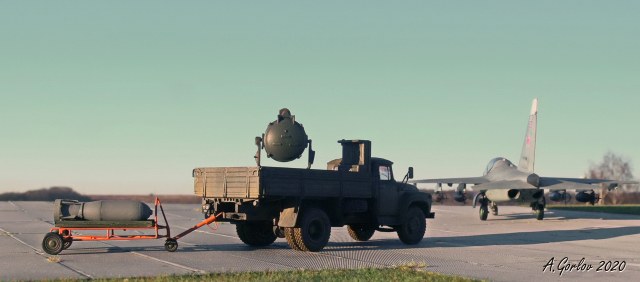

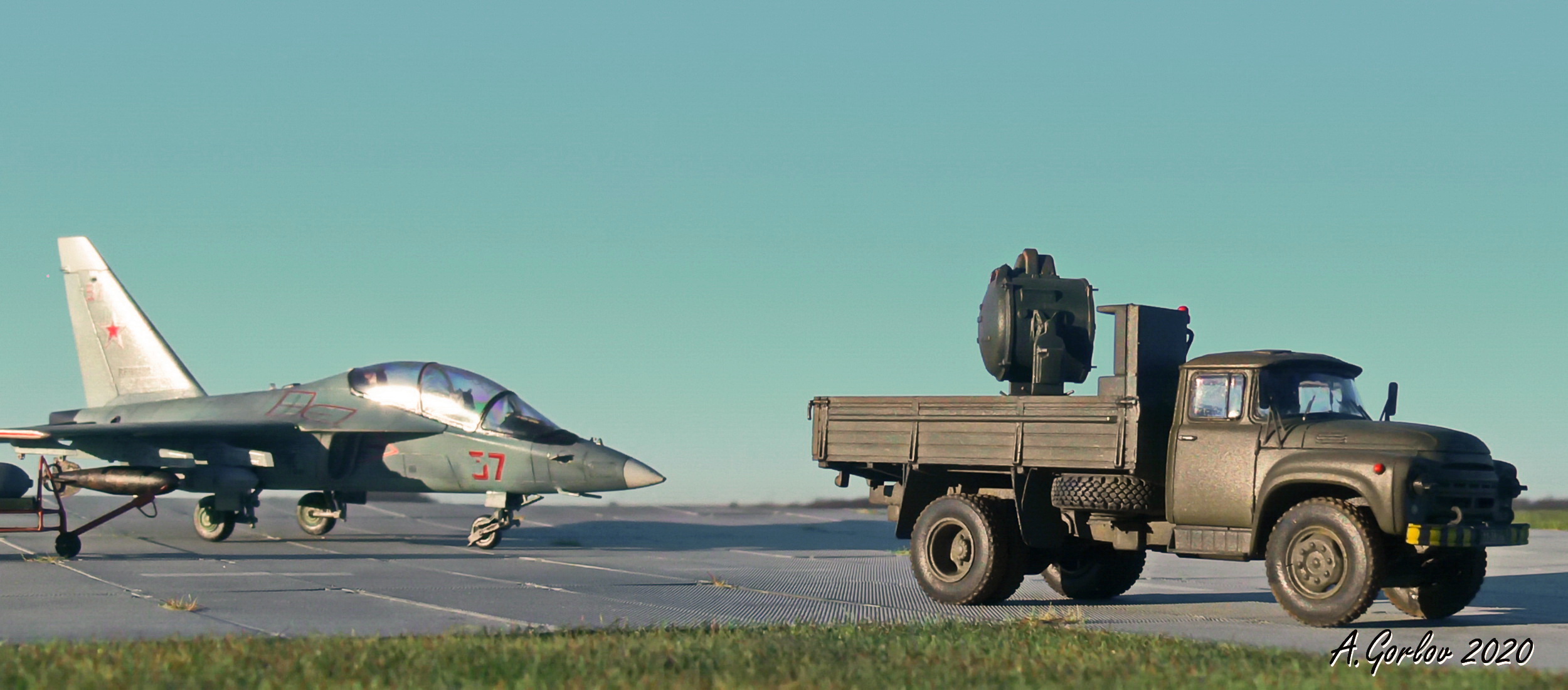

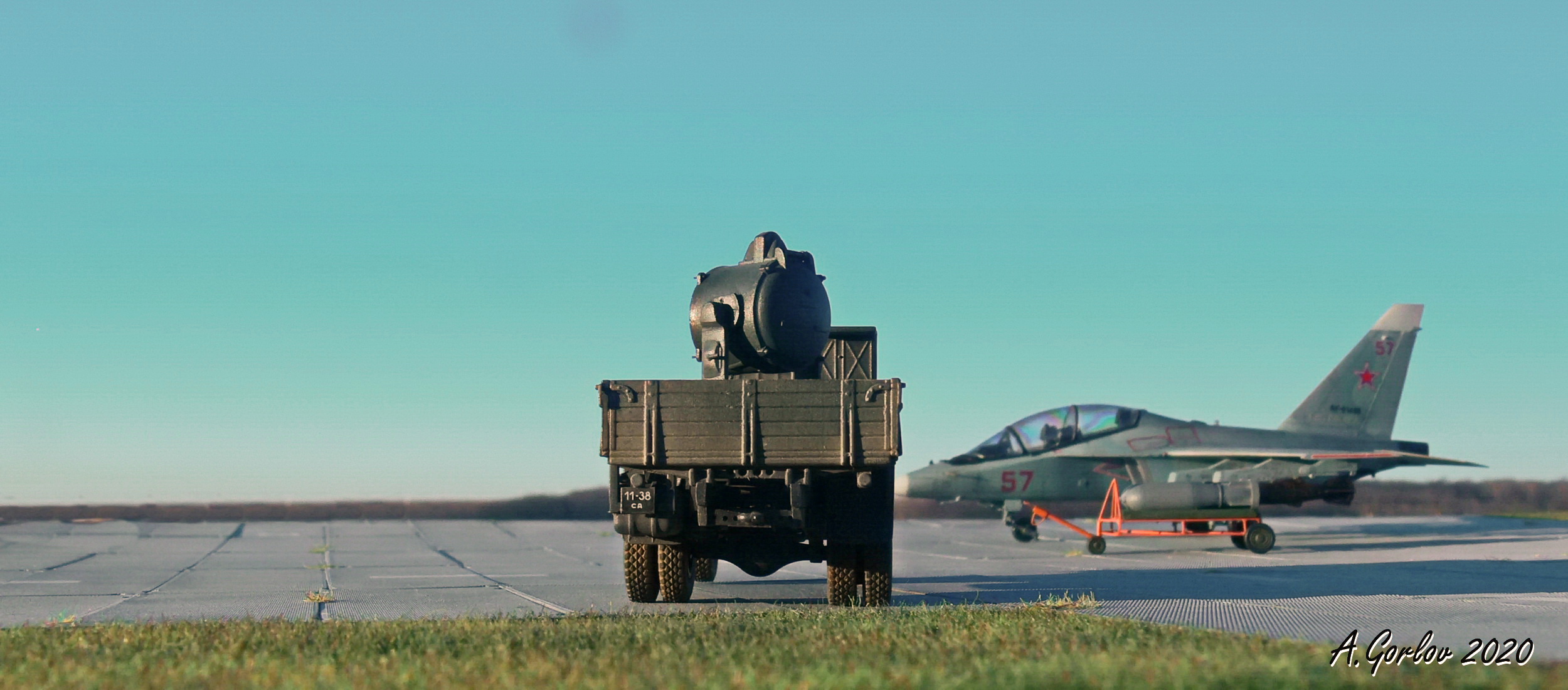

Самолет ЯК-130;
Тележка с боеприпасами.

Дополнения.
Травление SG modelling;
Декаль NewPenguin;
Светомаскировочное устройство Northstar Models.

Покраска. По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

Материалы. Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й серии, пластиковые прутки «LION ROAR», пигменты ZIPmaket, футура.

Отдельную благодарность выражаю коллеге «Михалыч 9-13» за предоставленную модель самолета и коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

«Карту выкинул, ЗШ одел», к разбору готов!
