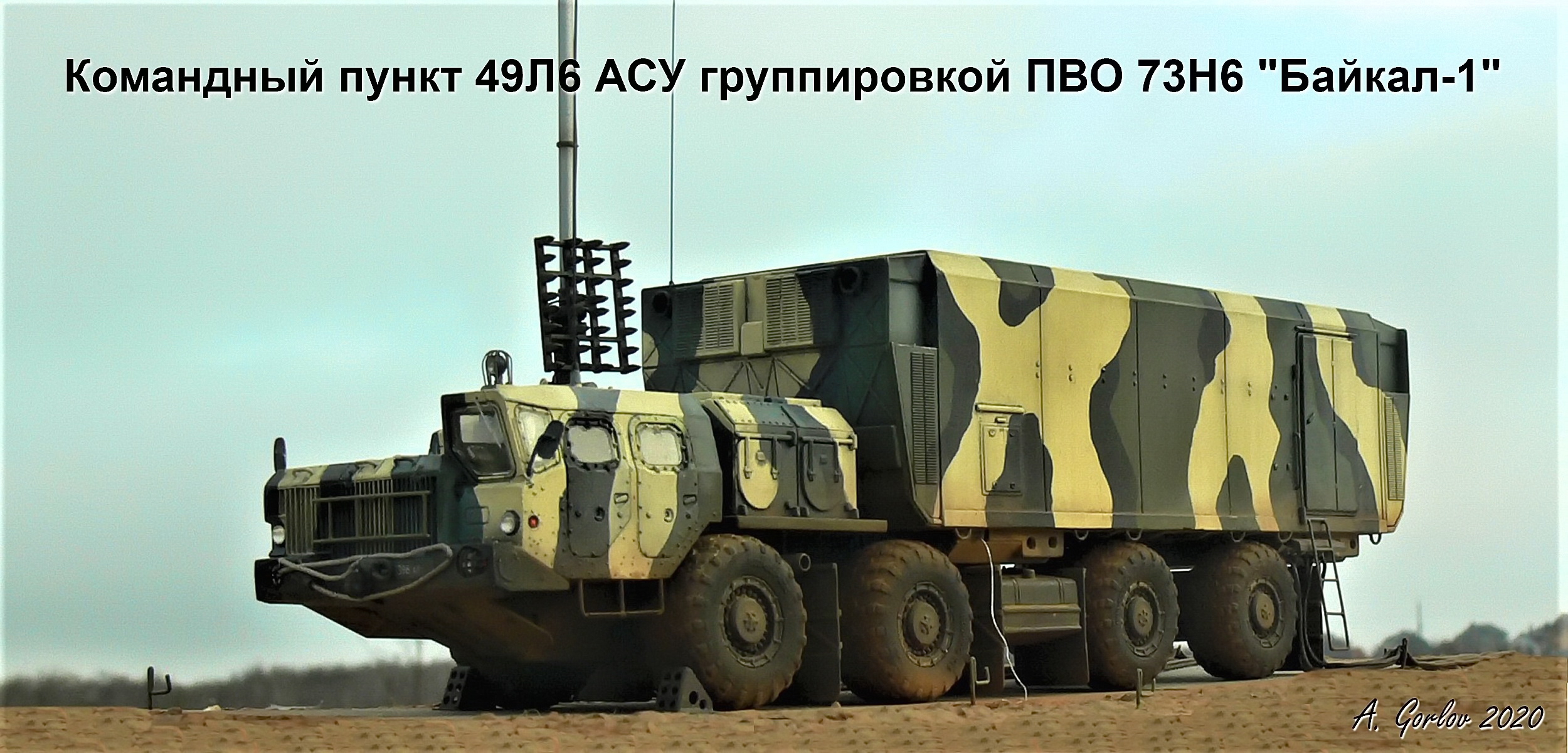

Командный пункт 49Л6 АСУ группировкой ПВО 73Н6 "Байкал-1"

Приветствую уважаемые коллеги.

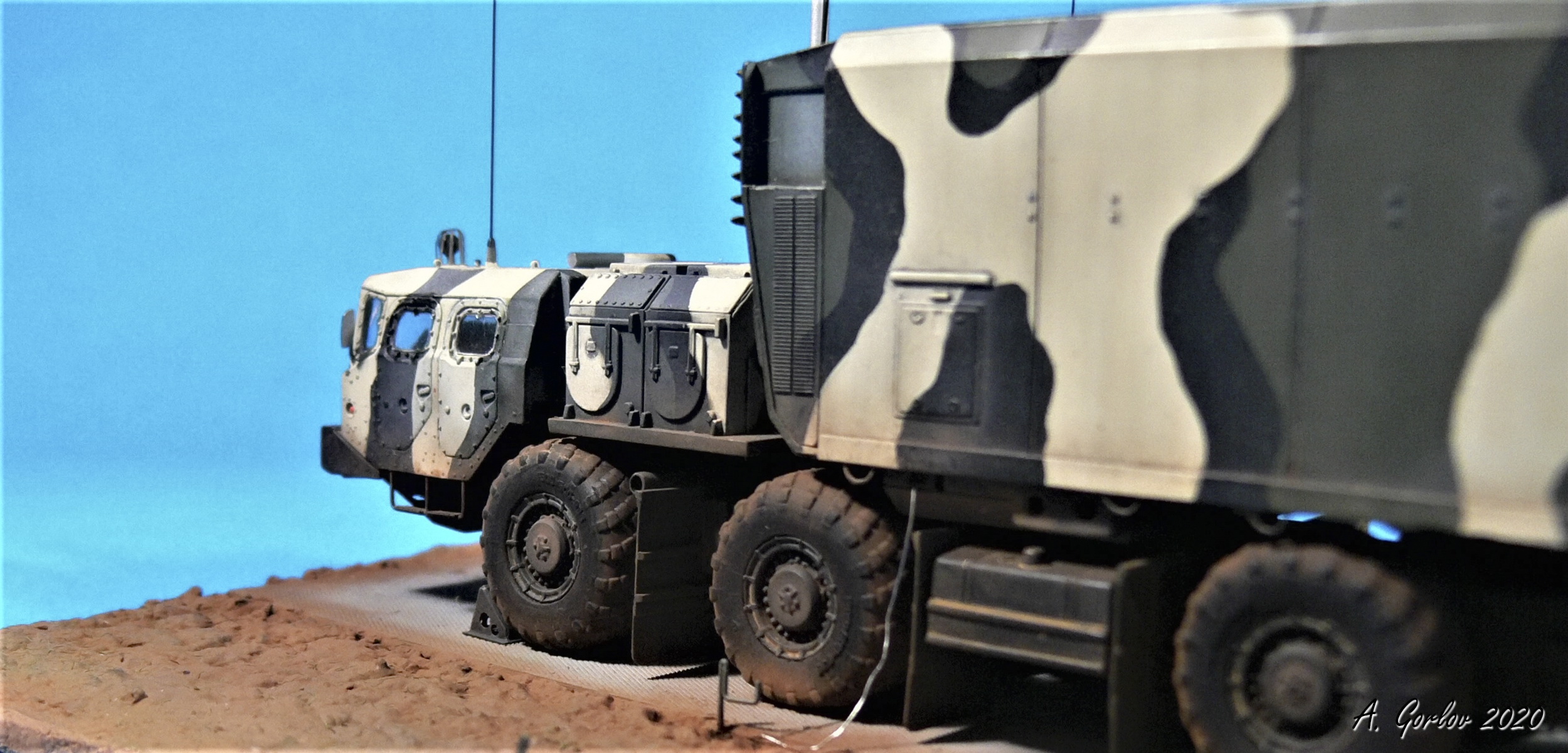

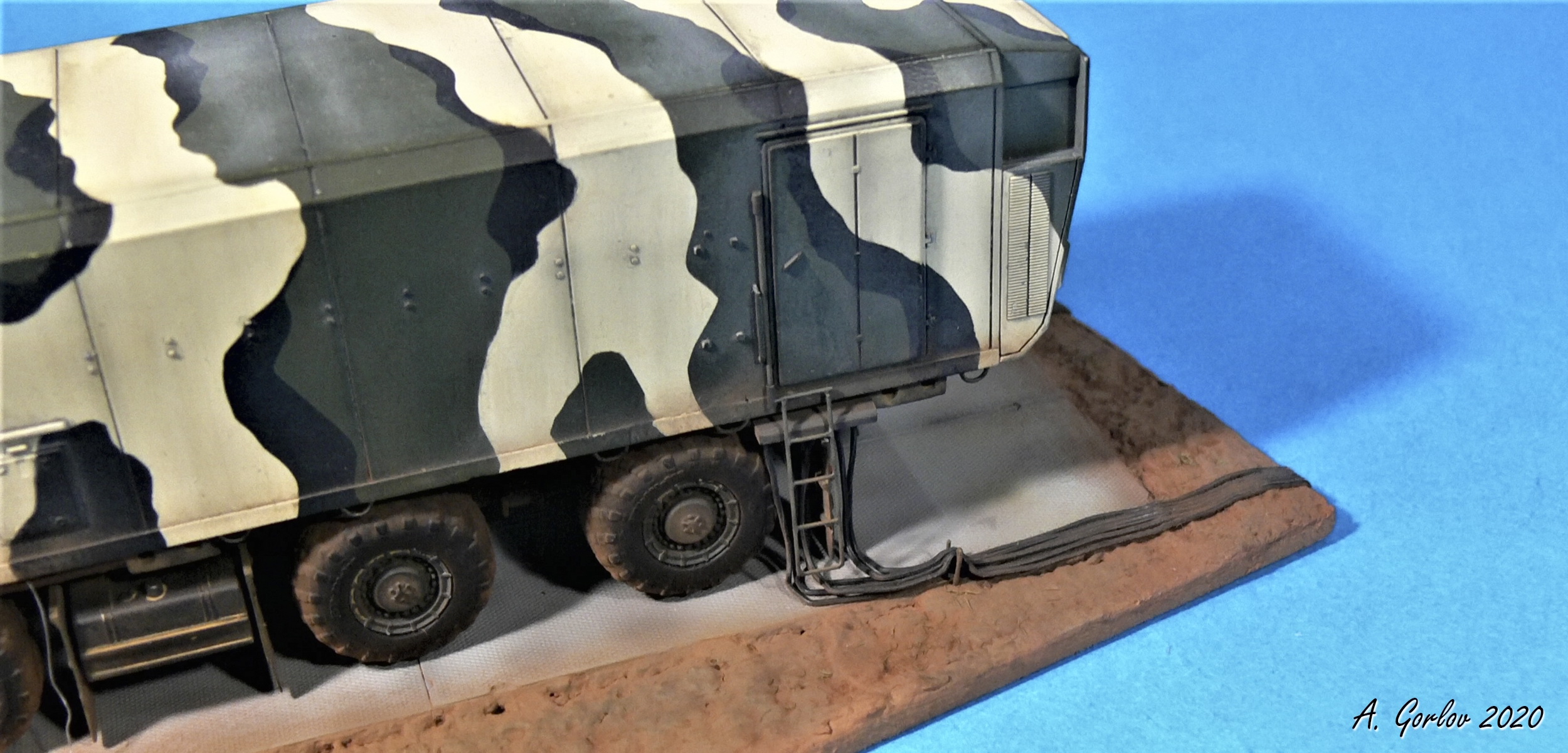

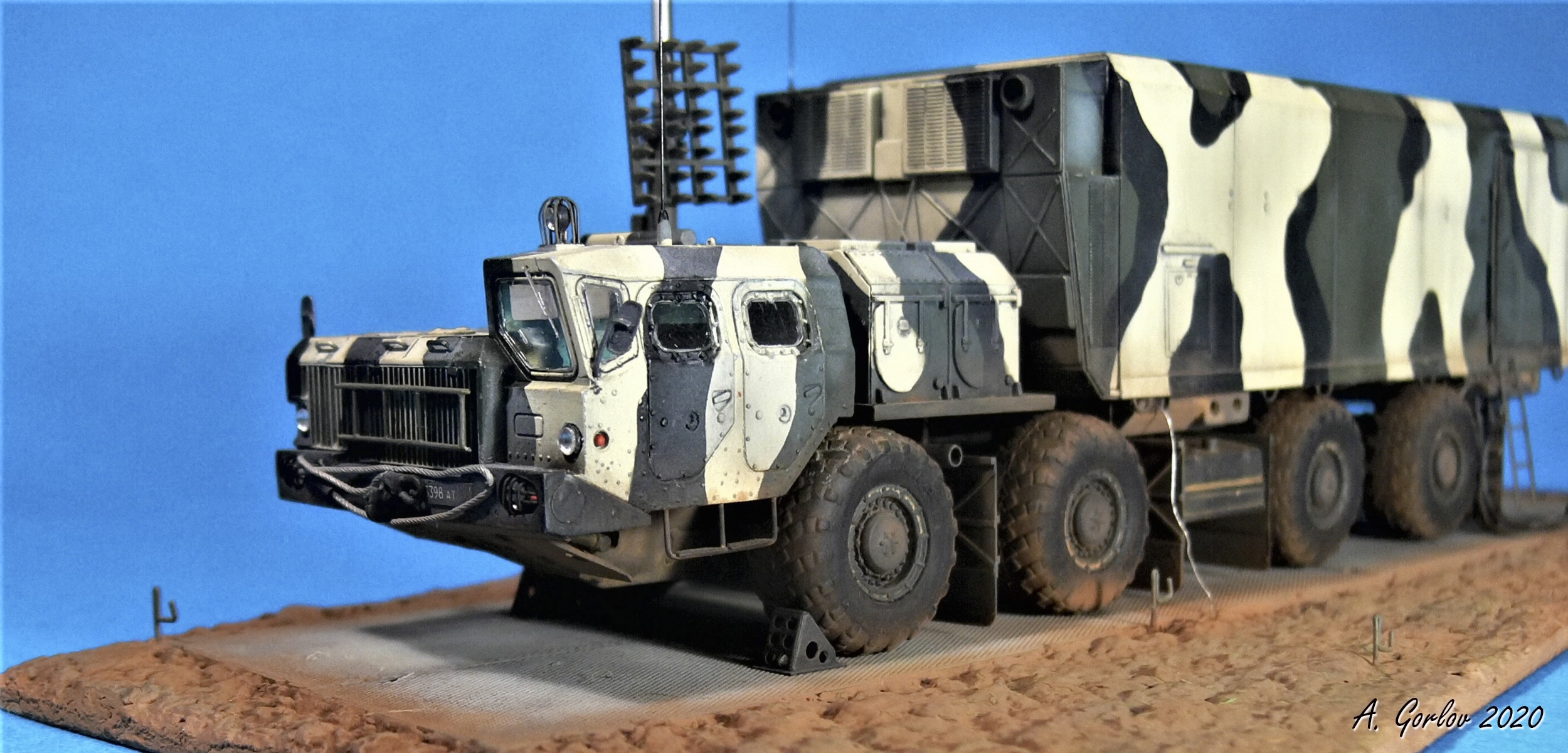

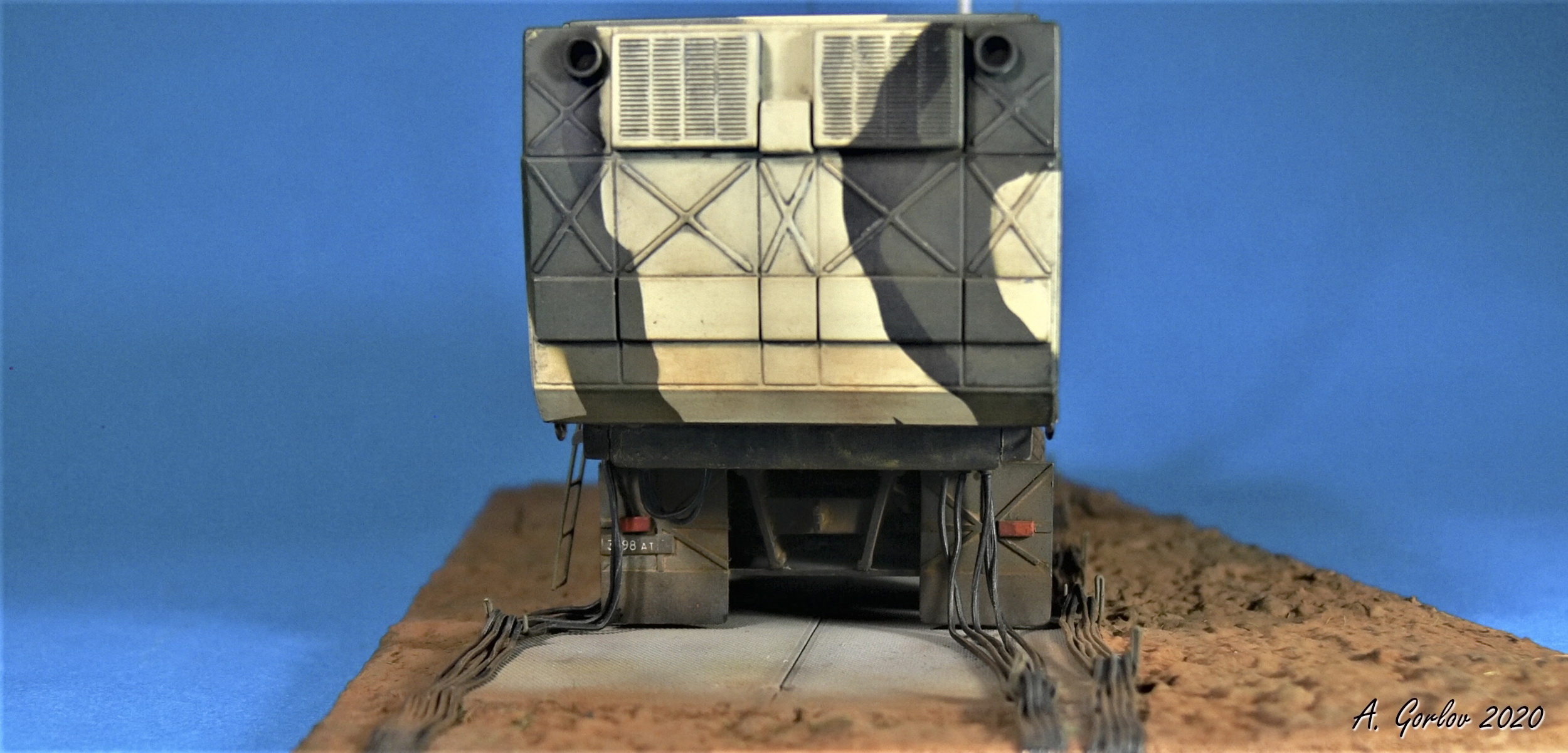

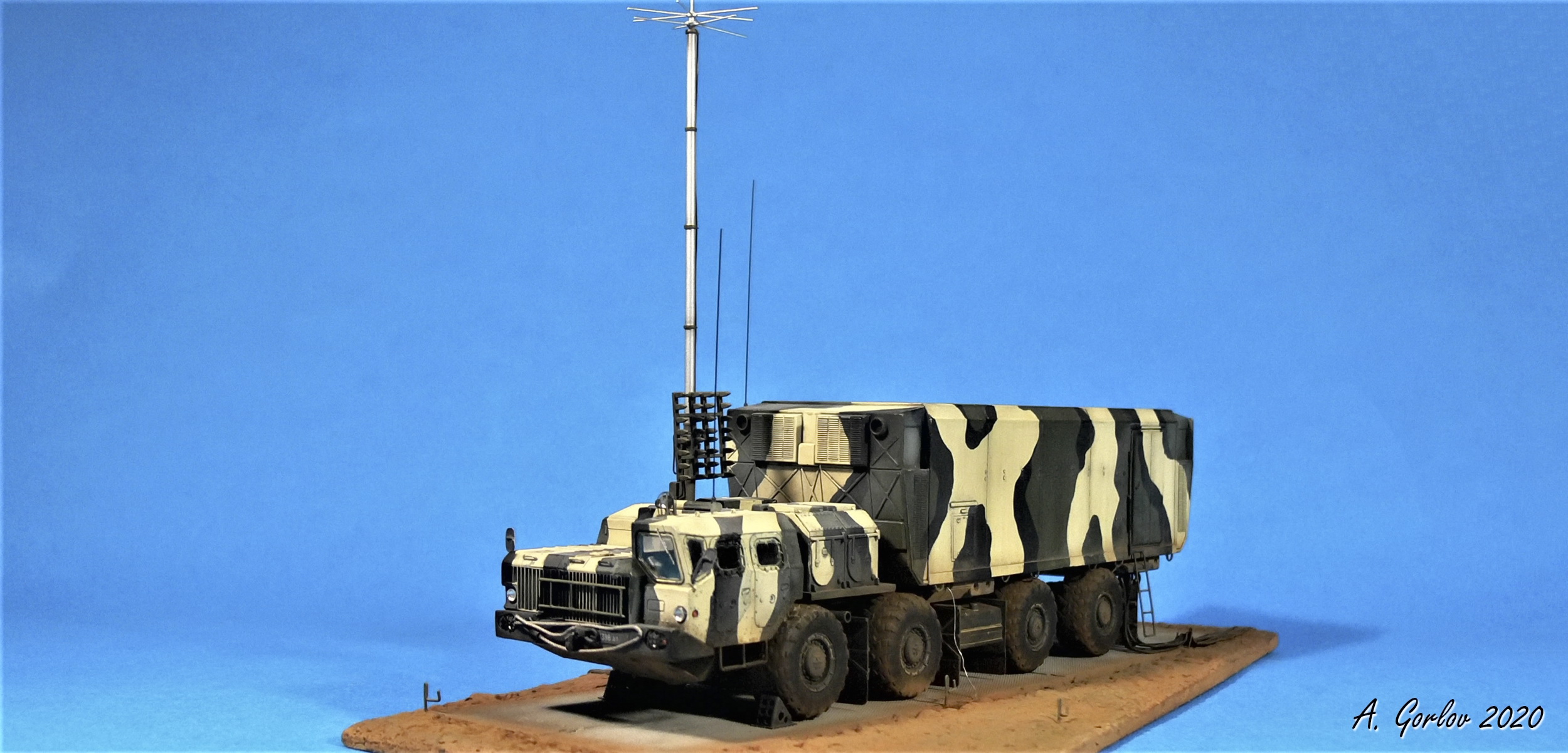

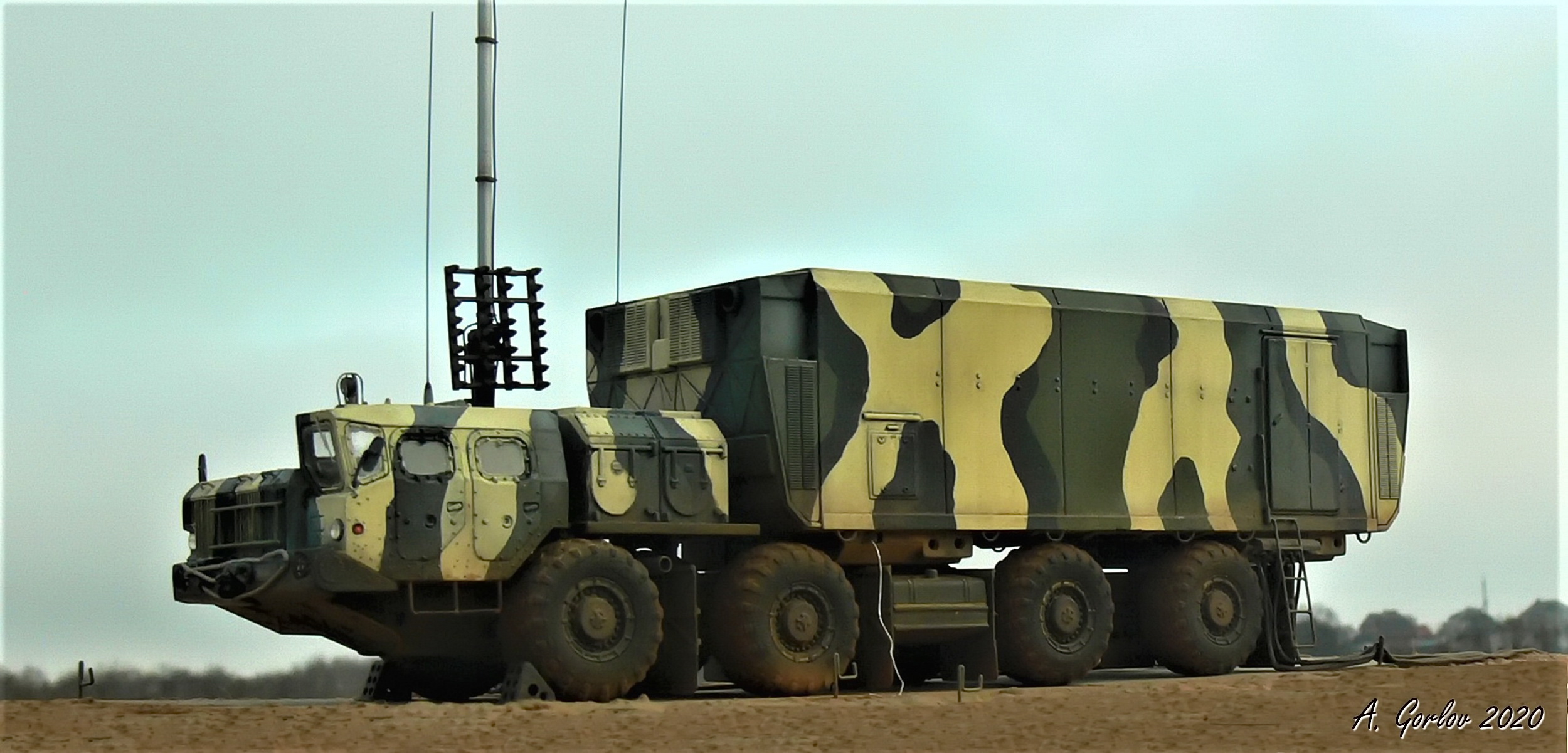

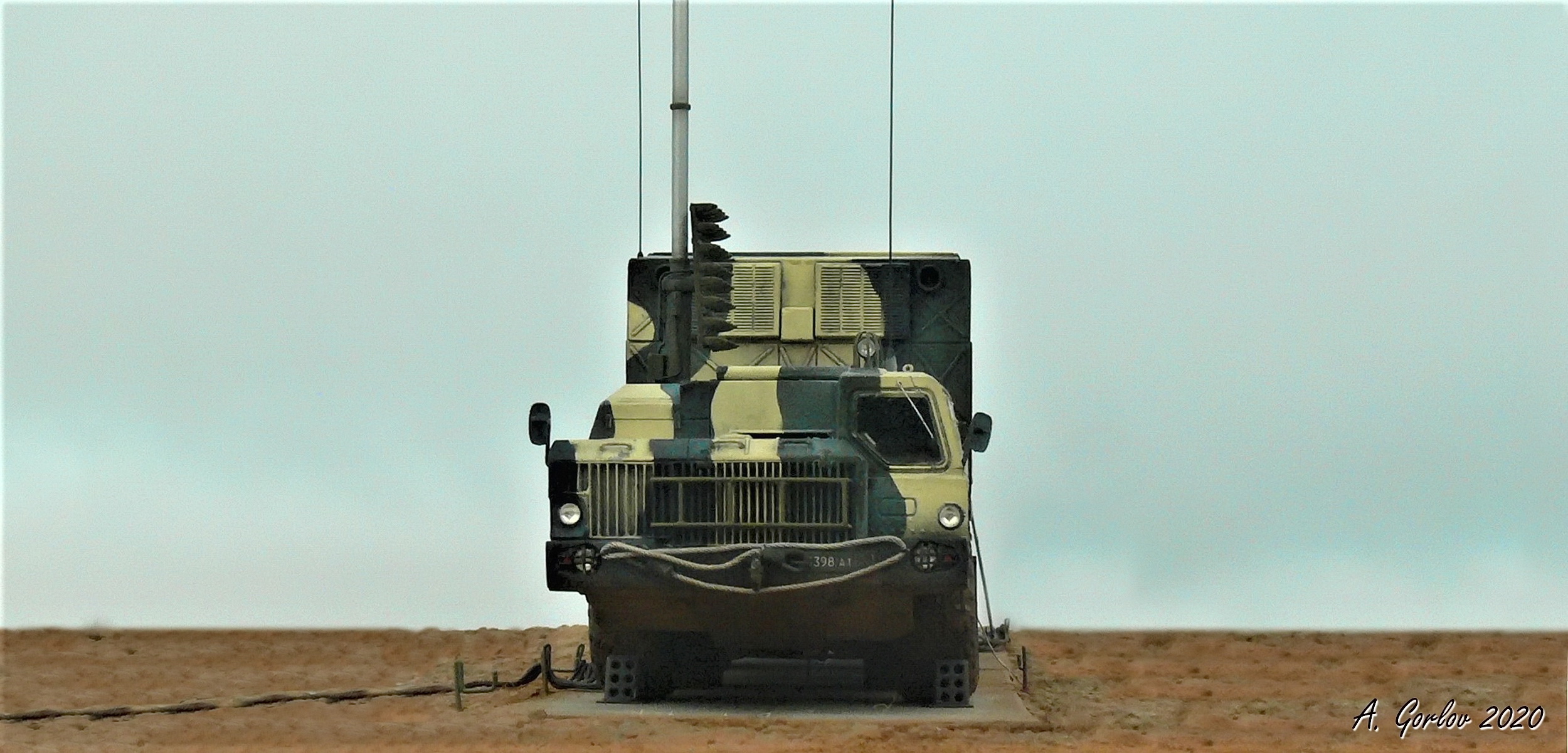

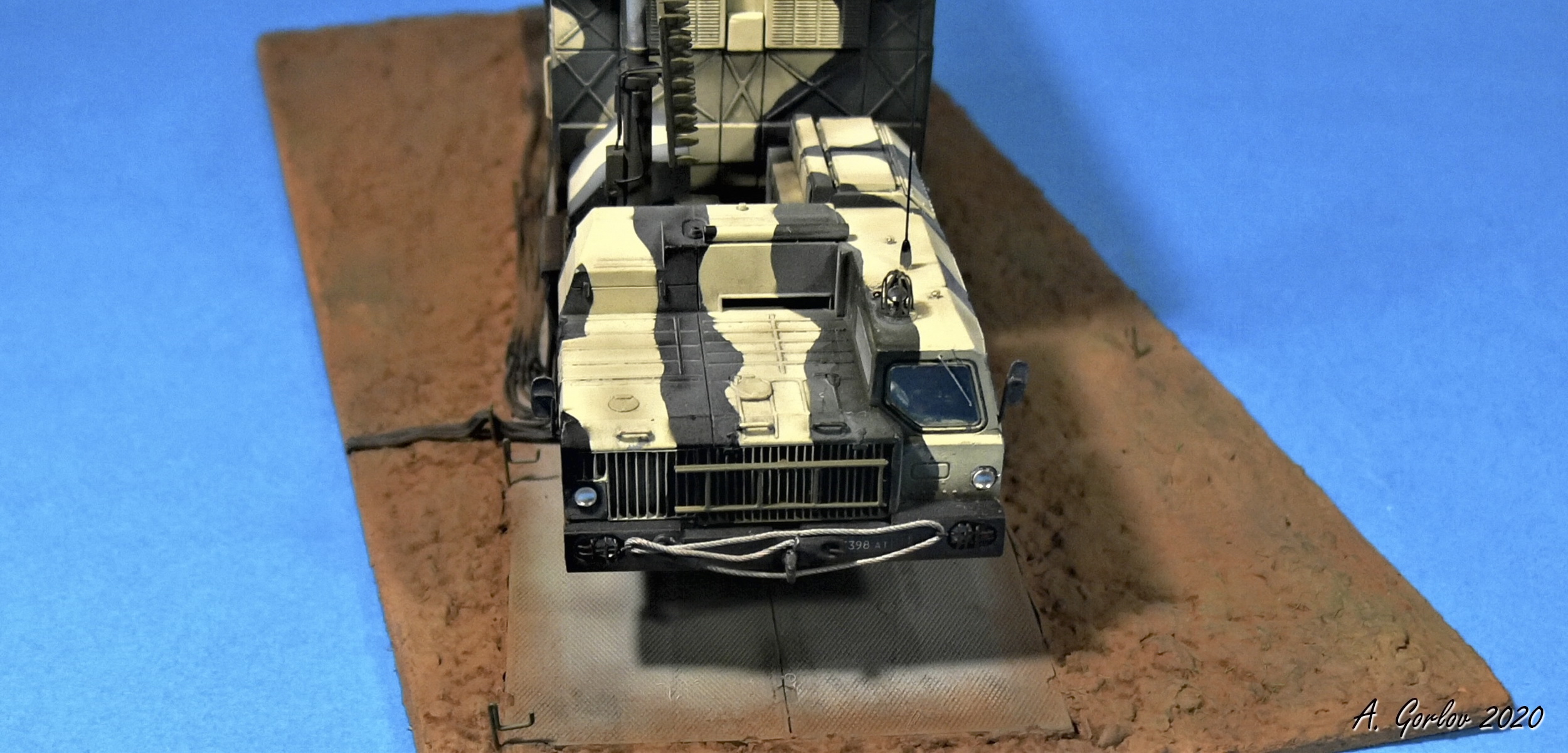

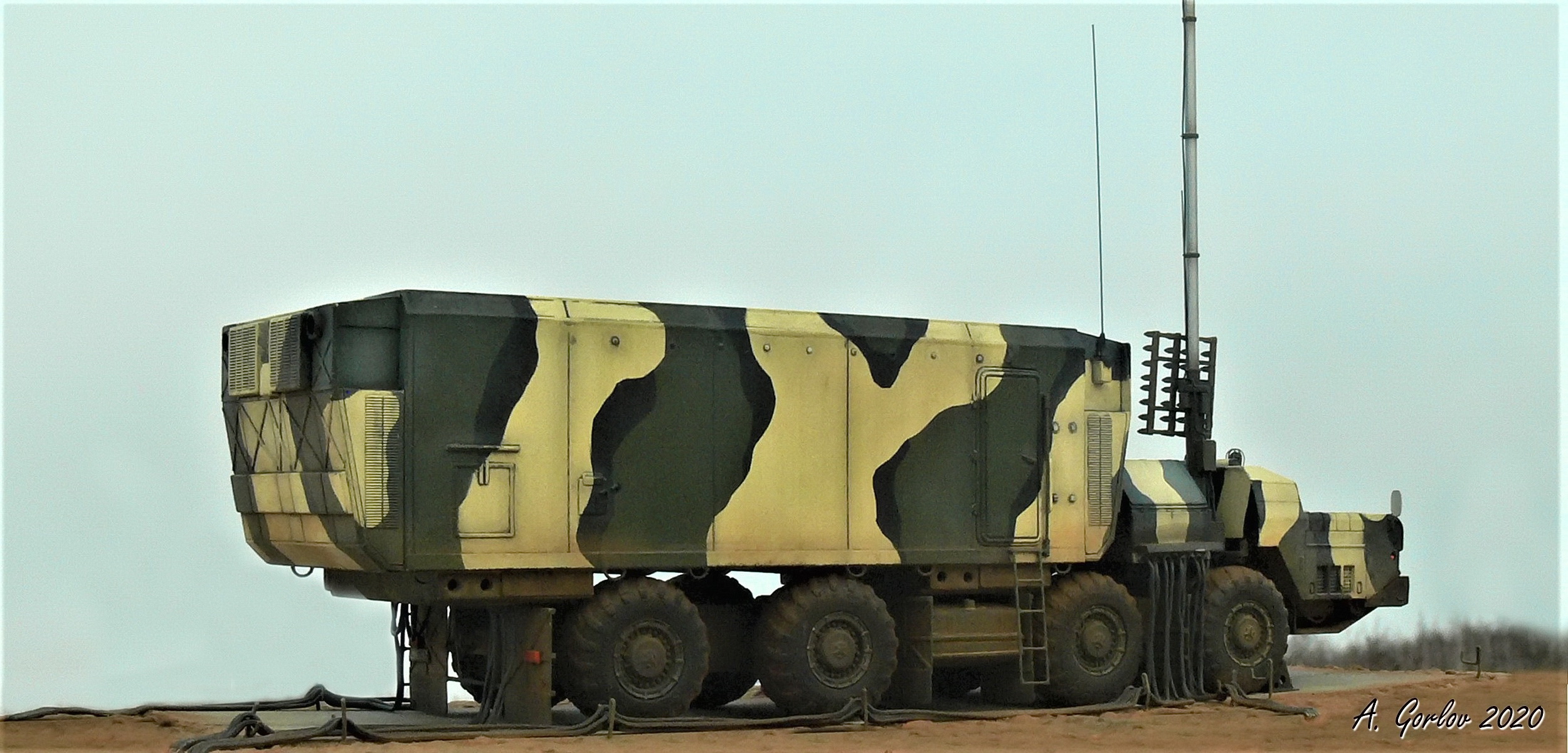

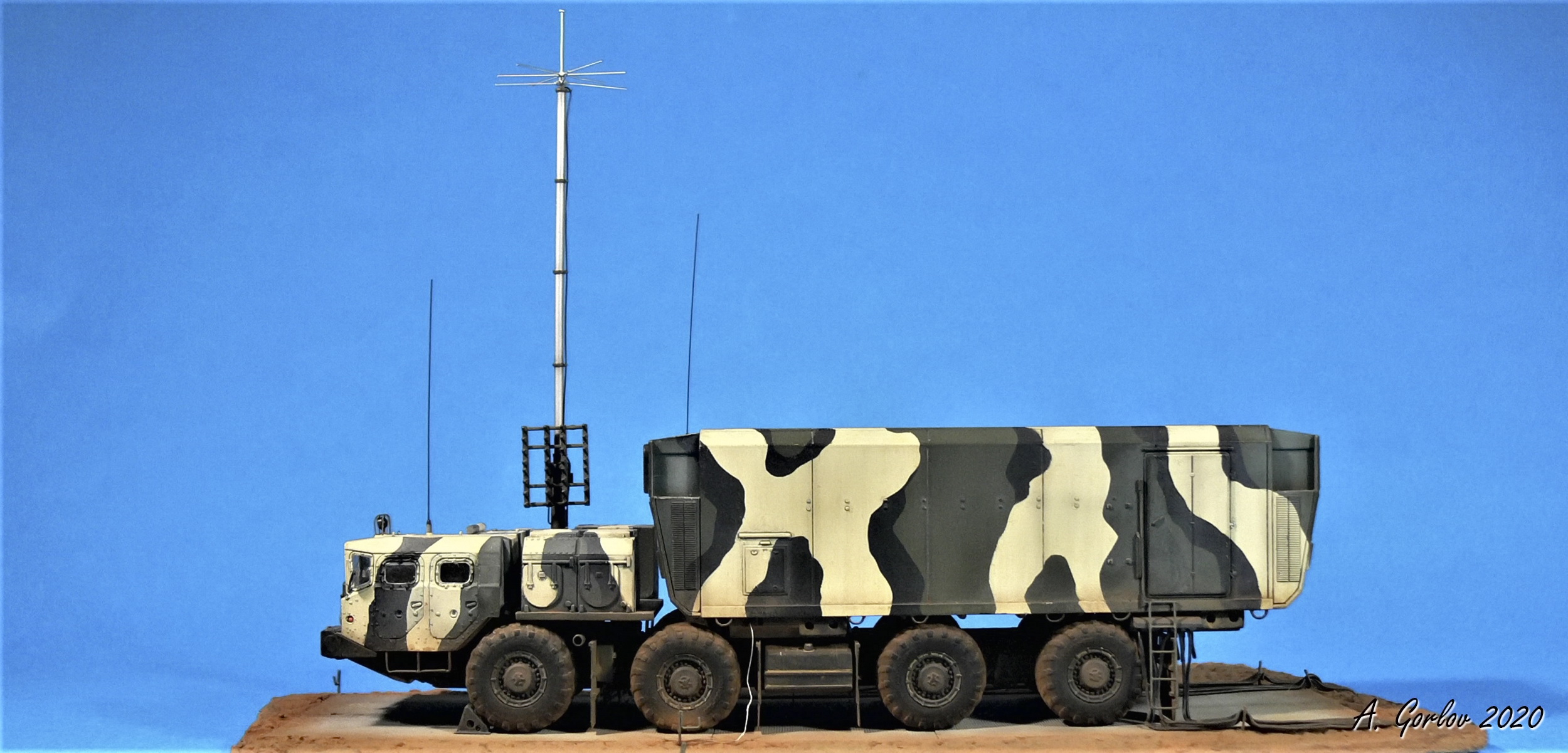

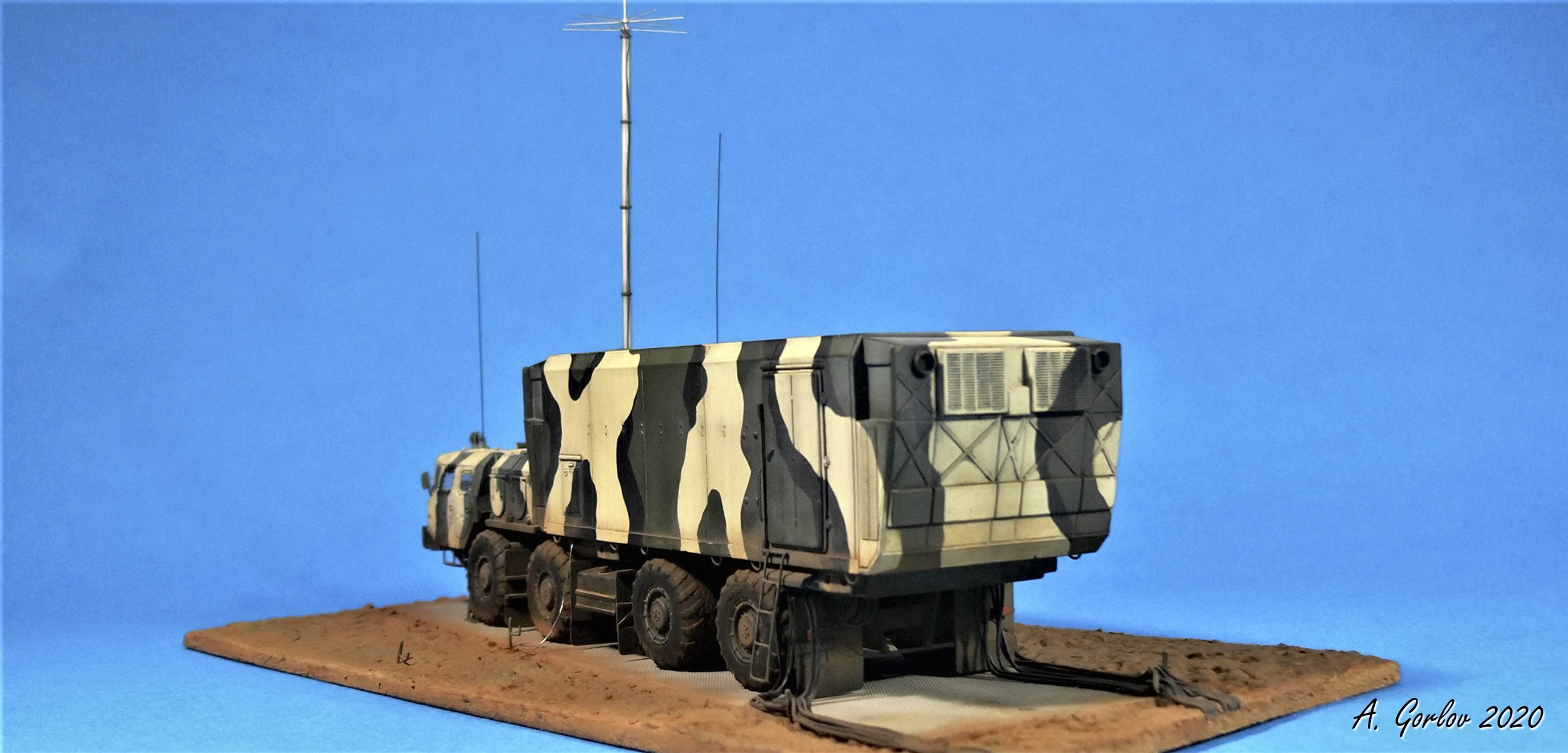

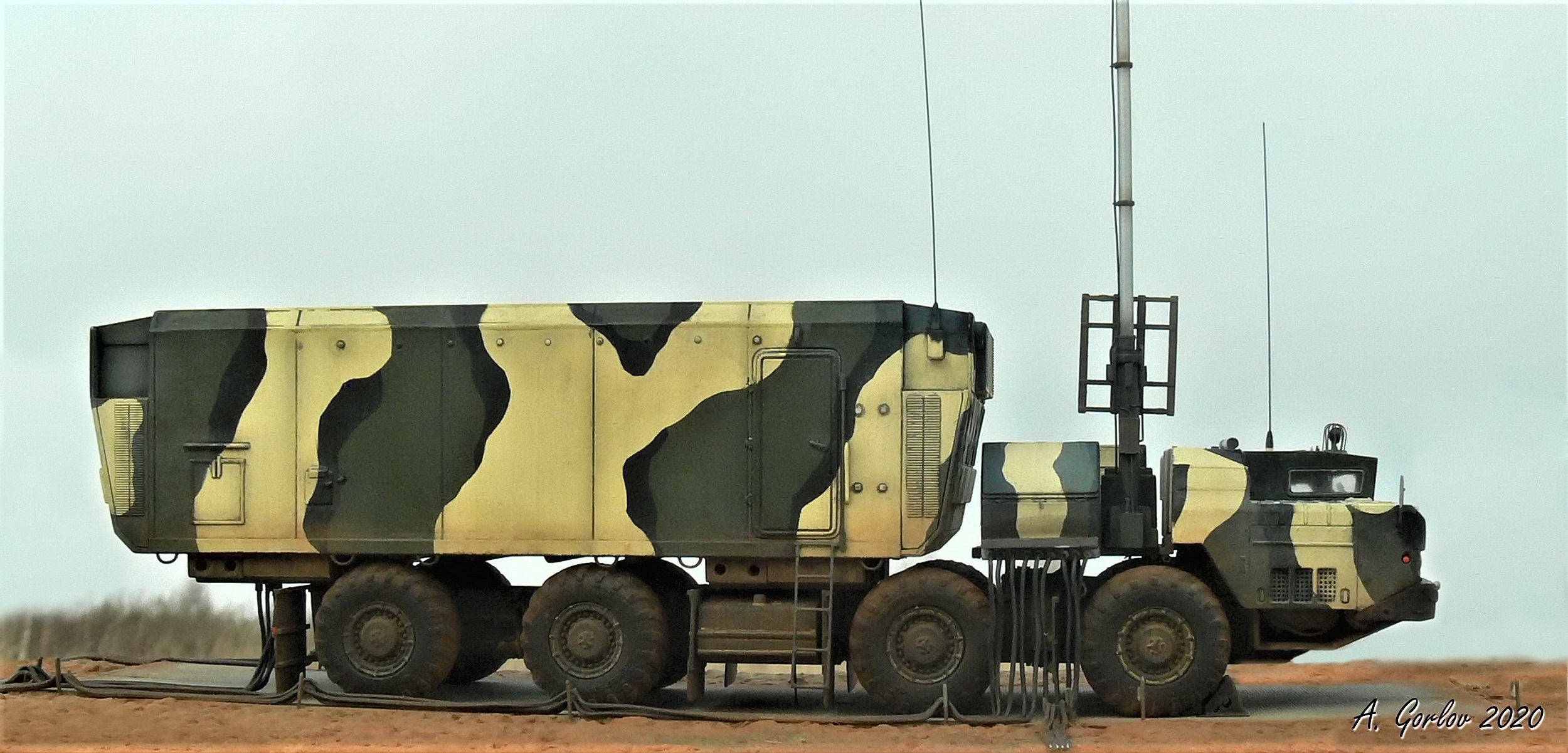

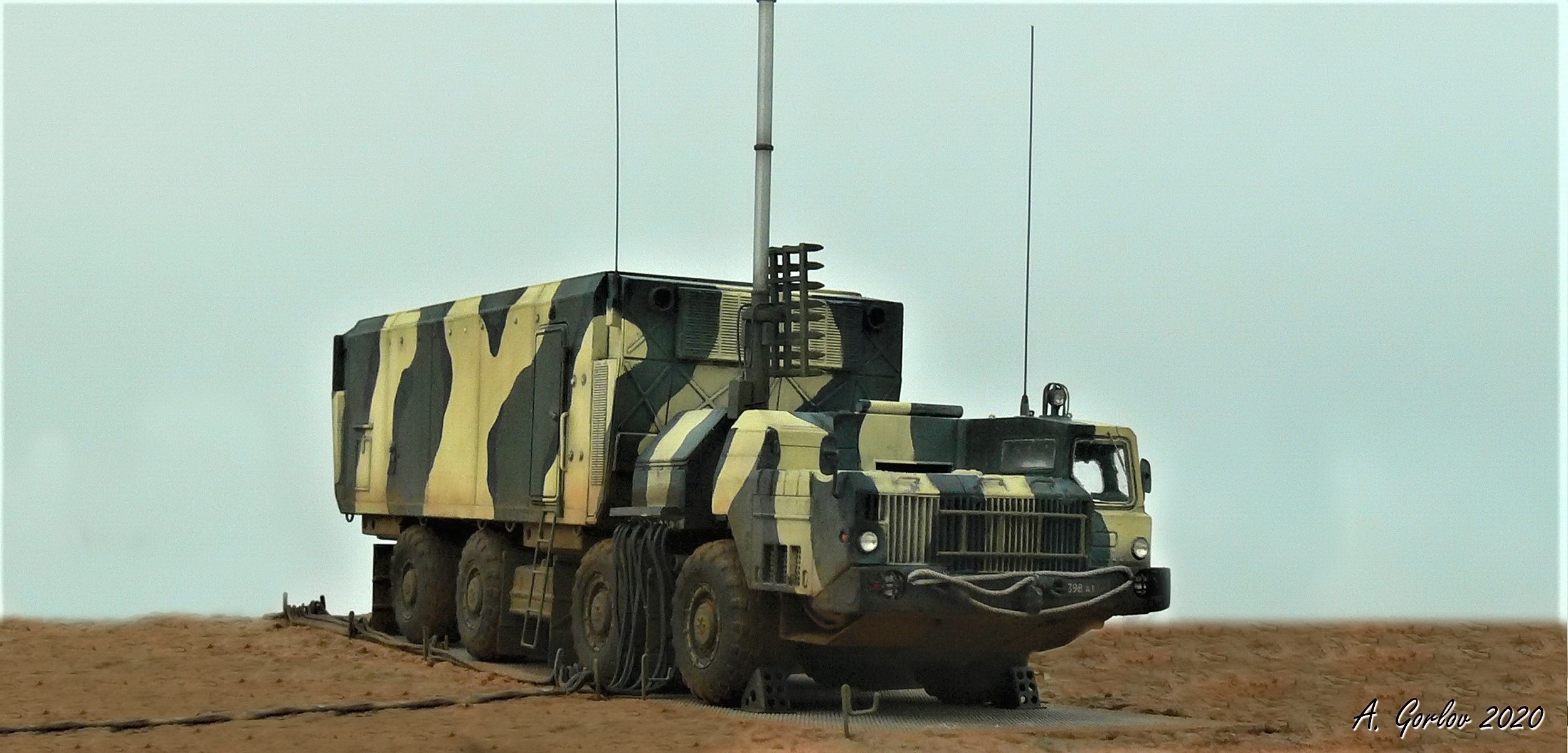

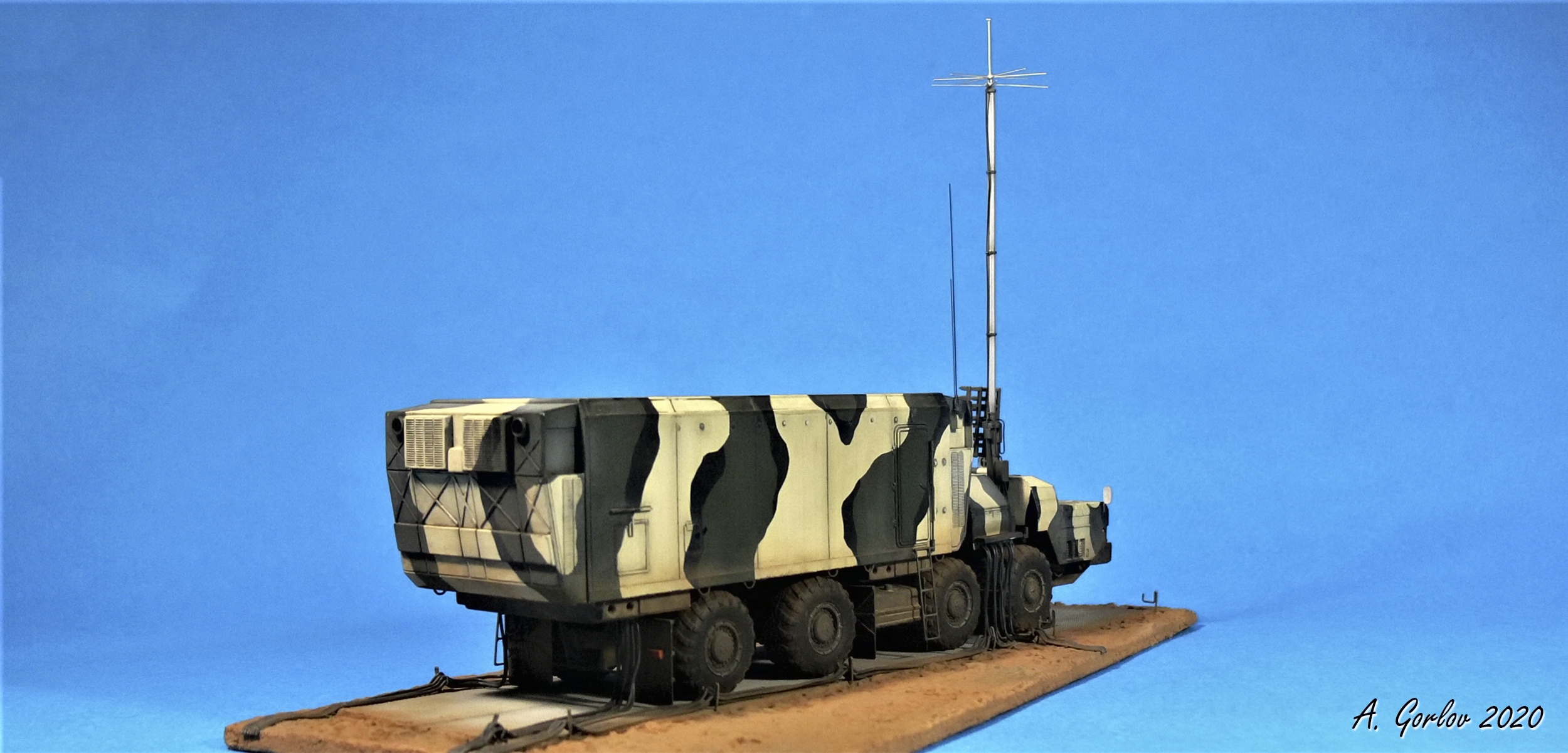

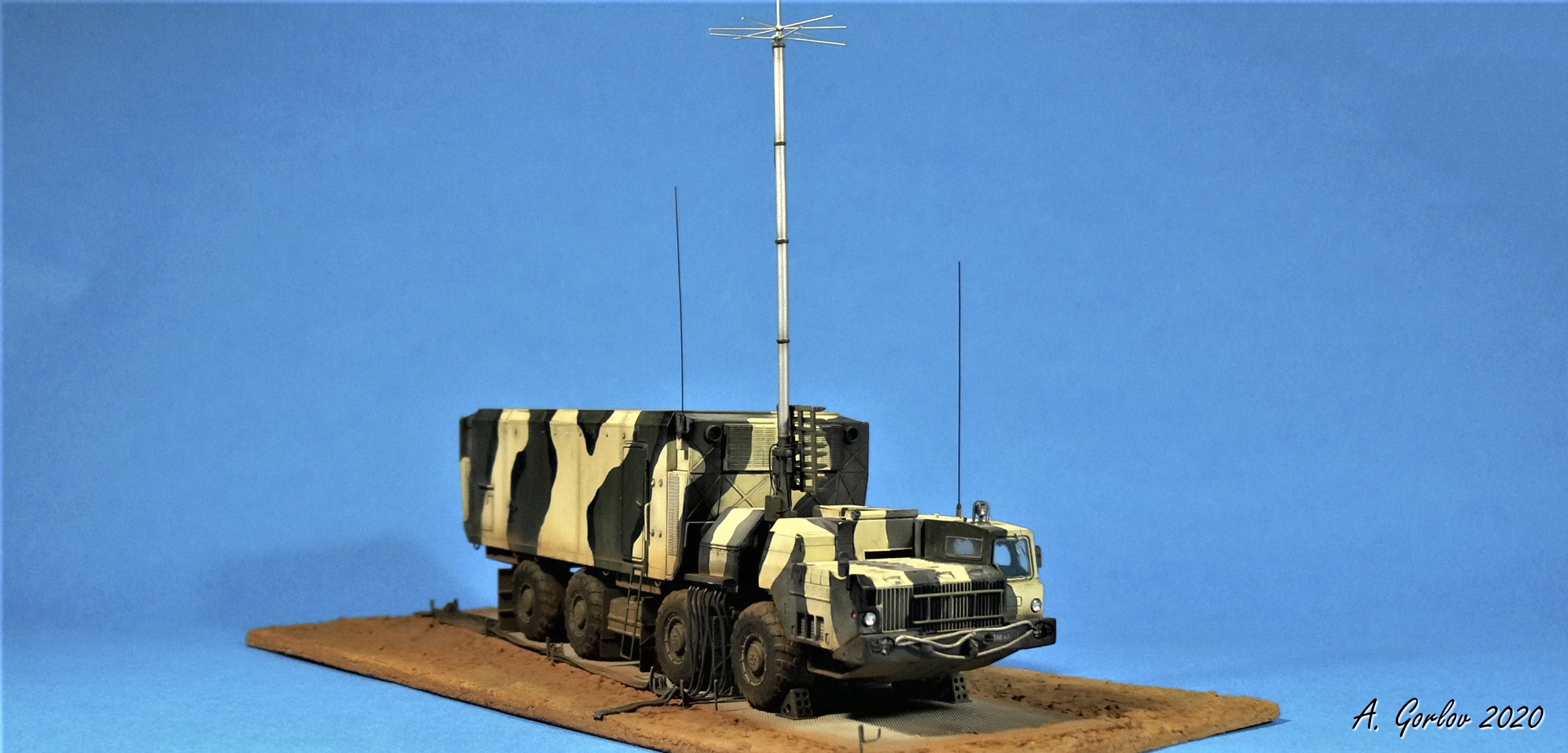

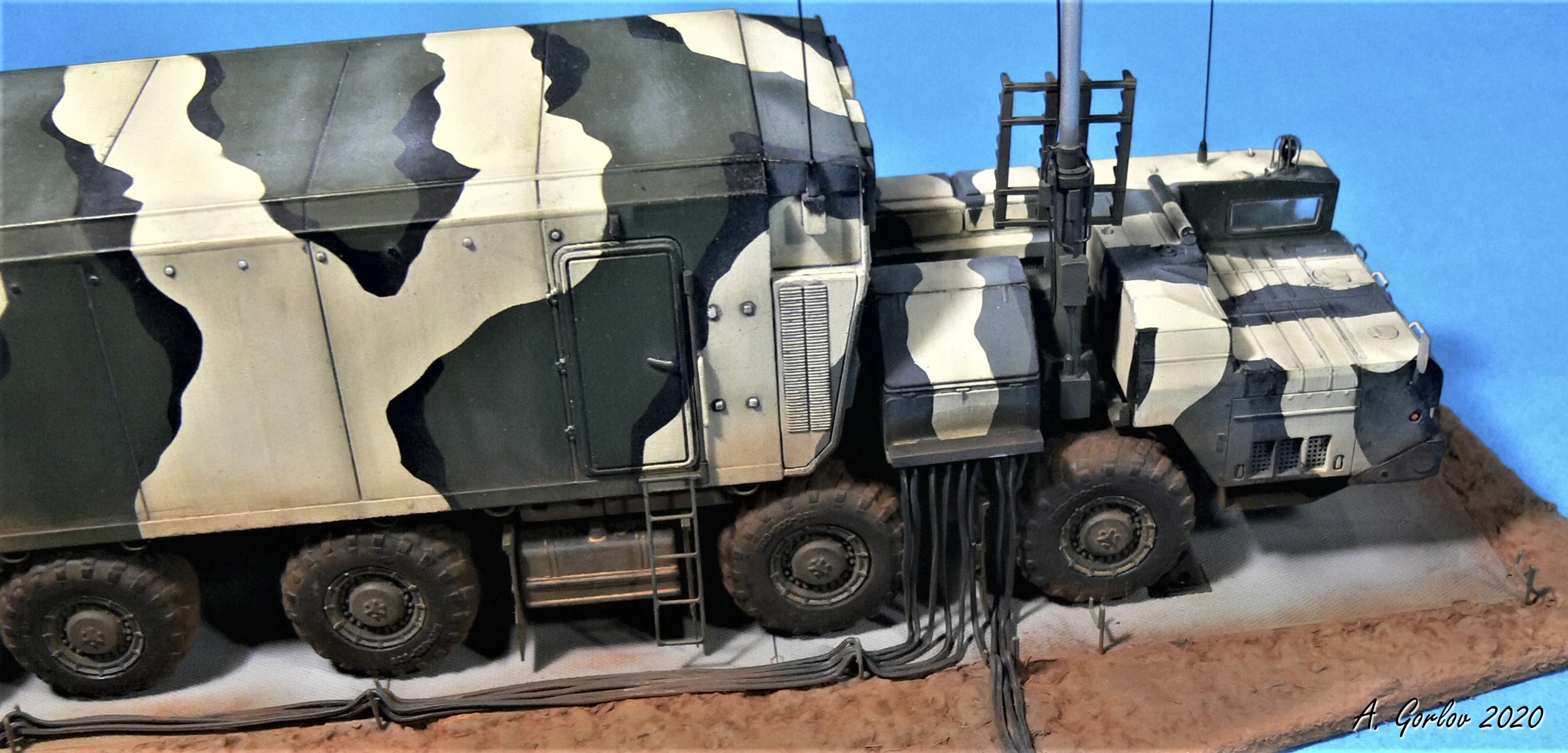

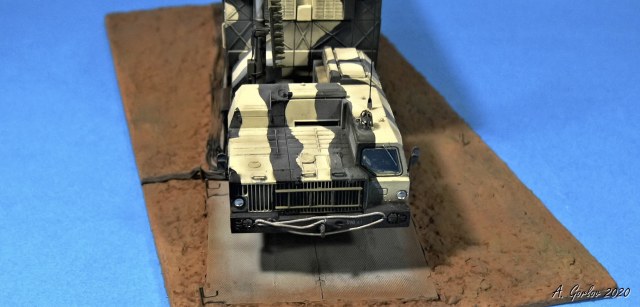

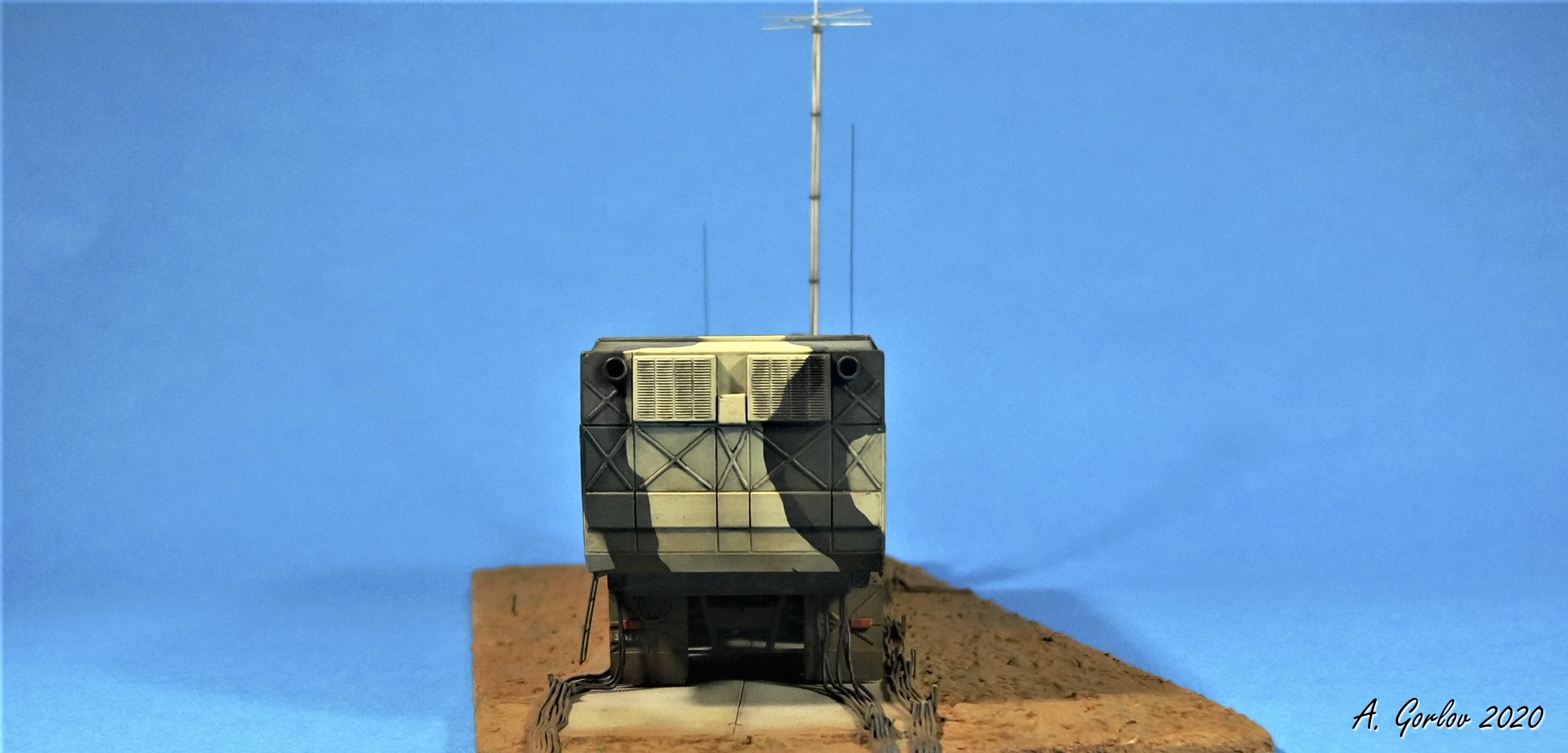

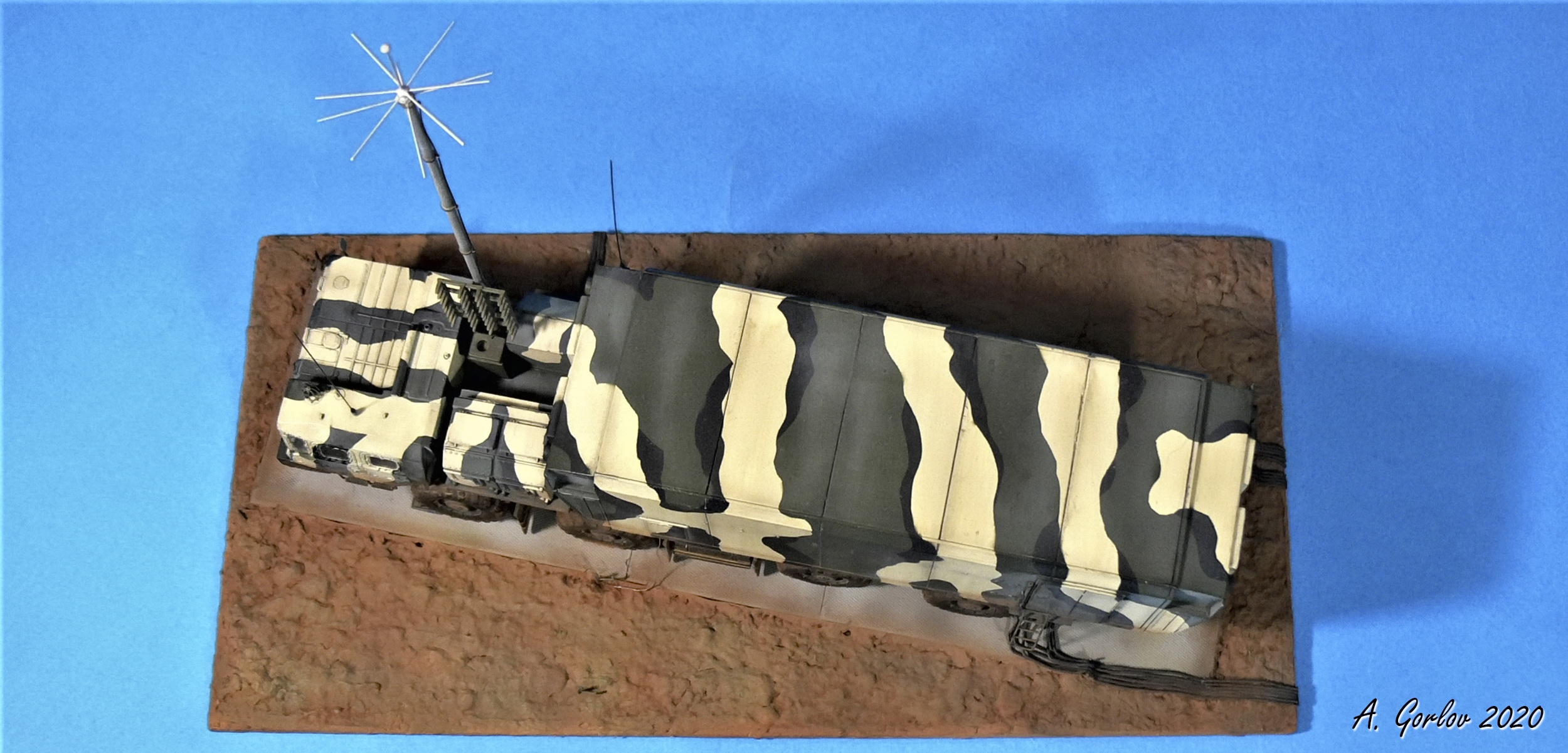

 Вашему вниманию представляется модель командного пункта 49Л6 АСУ группировкой ПВО 73Н6 "Байкал-1" от Modelcollect.
Решив отдохнуть от авиационной тематики и питая слабость к красавцам МАЗам, решил собрать данную модель, рассчитывая на простые геометрические формы и быстроту сборки.

 Но… вдруг откуда не возьмись, появился…нежданчик!!! Начал собирать по объекту информацию и «приятно удивился» тем, что на обложке показан пункт боевого управления 54К6Е, входящий в состав средств управления 83М6, а на самом деле там лежит конечно же командный пункт 49Л6 АСУ группировкой ПВО 73Н6 "Байкал-1".

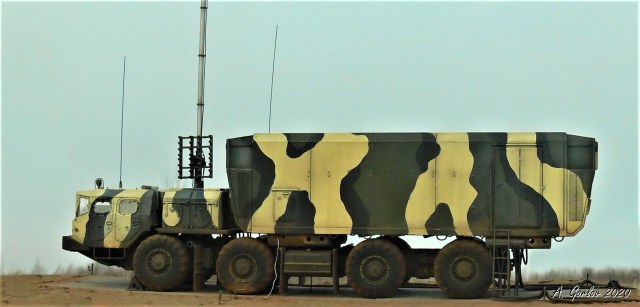

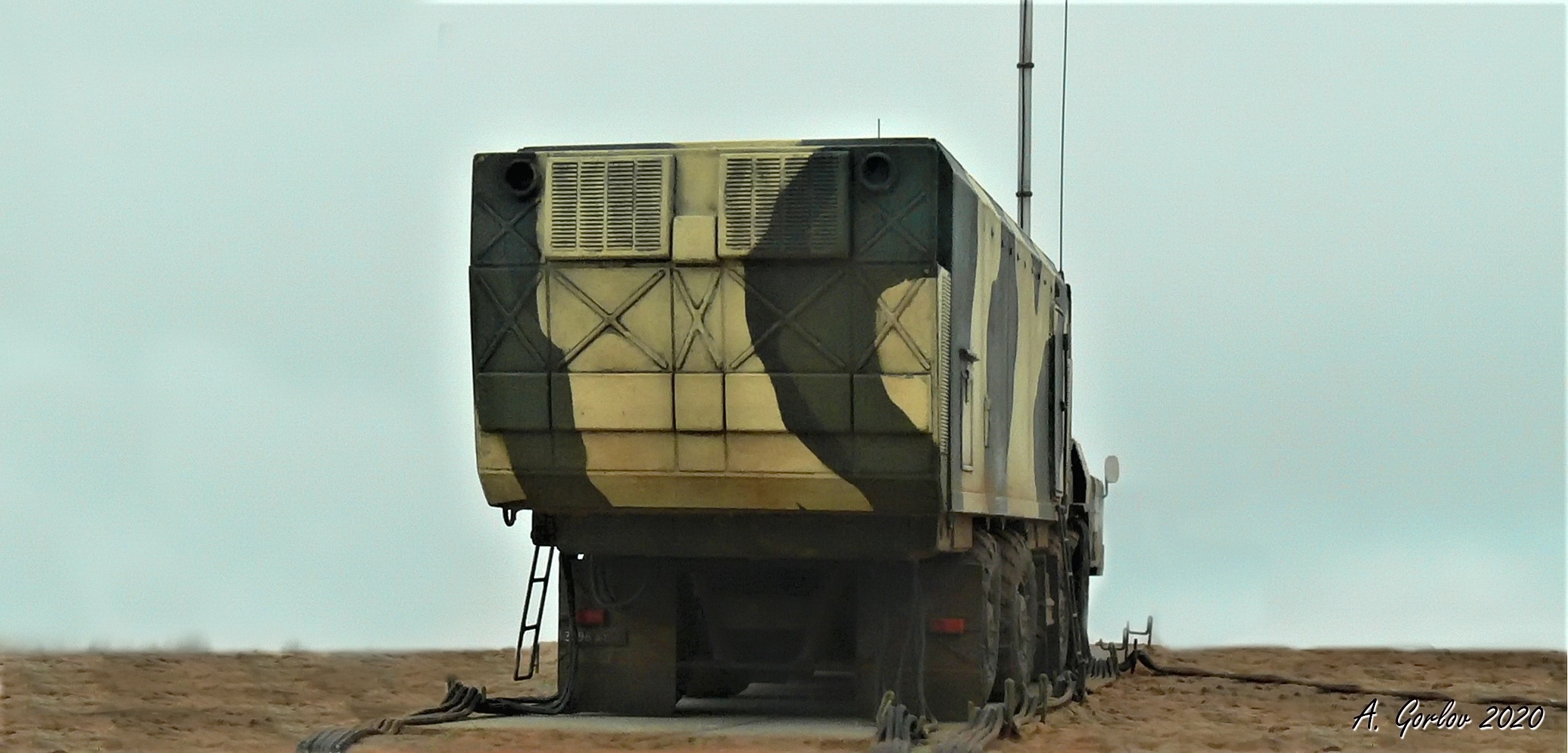

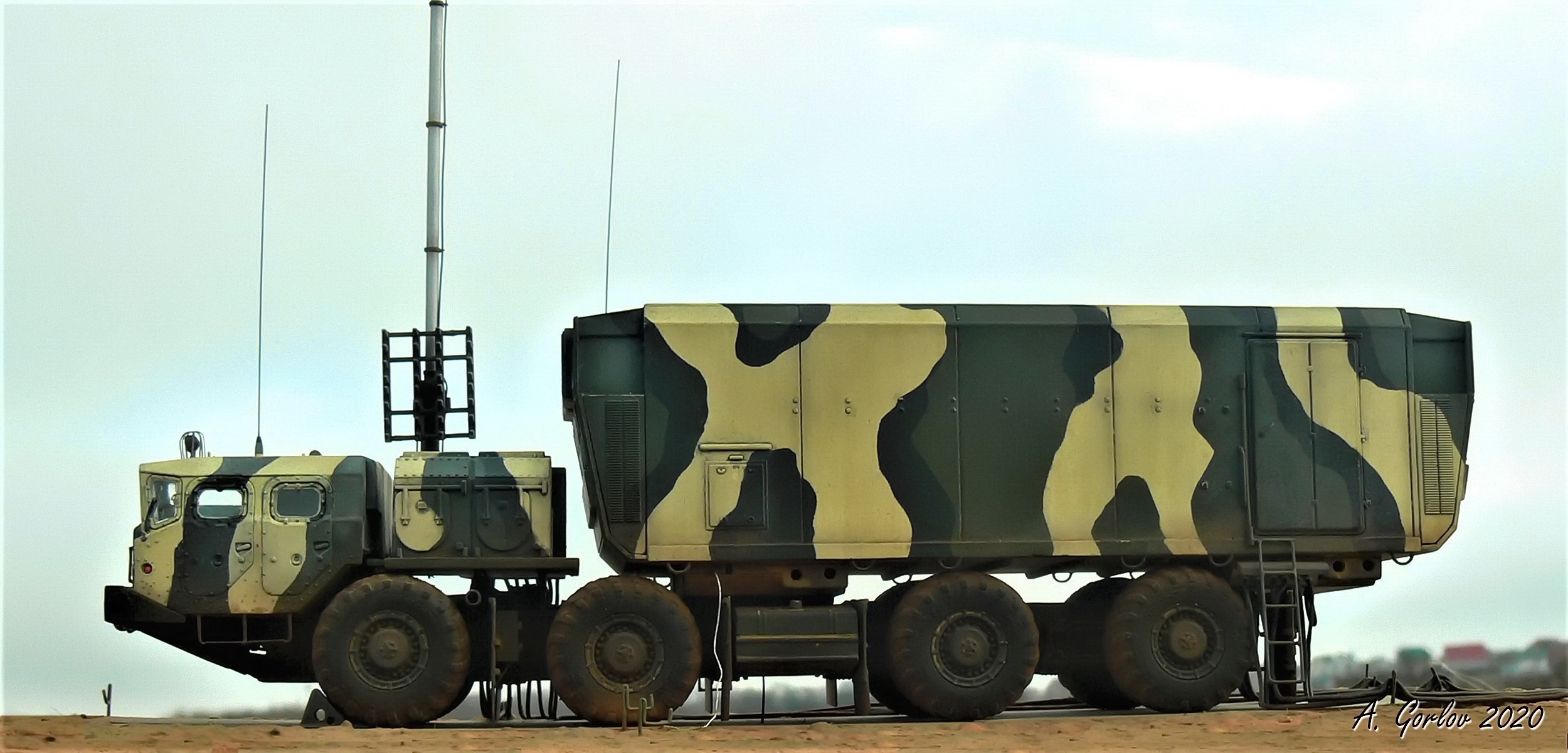

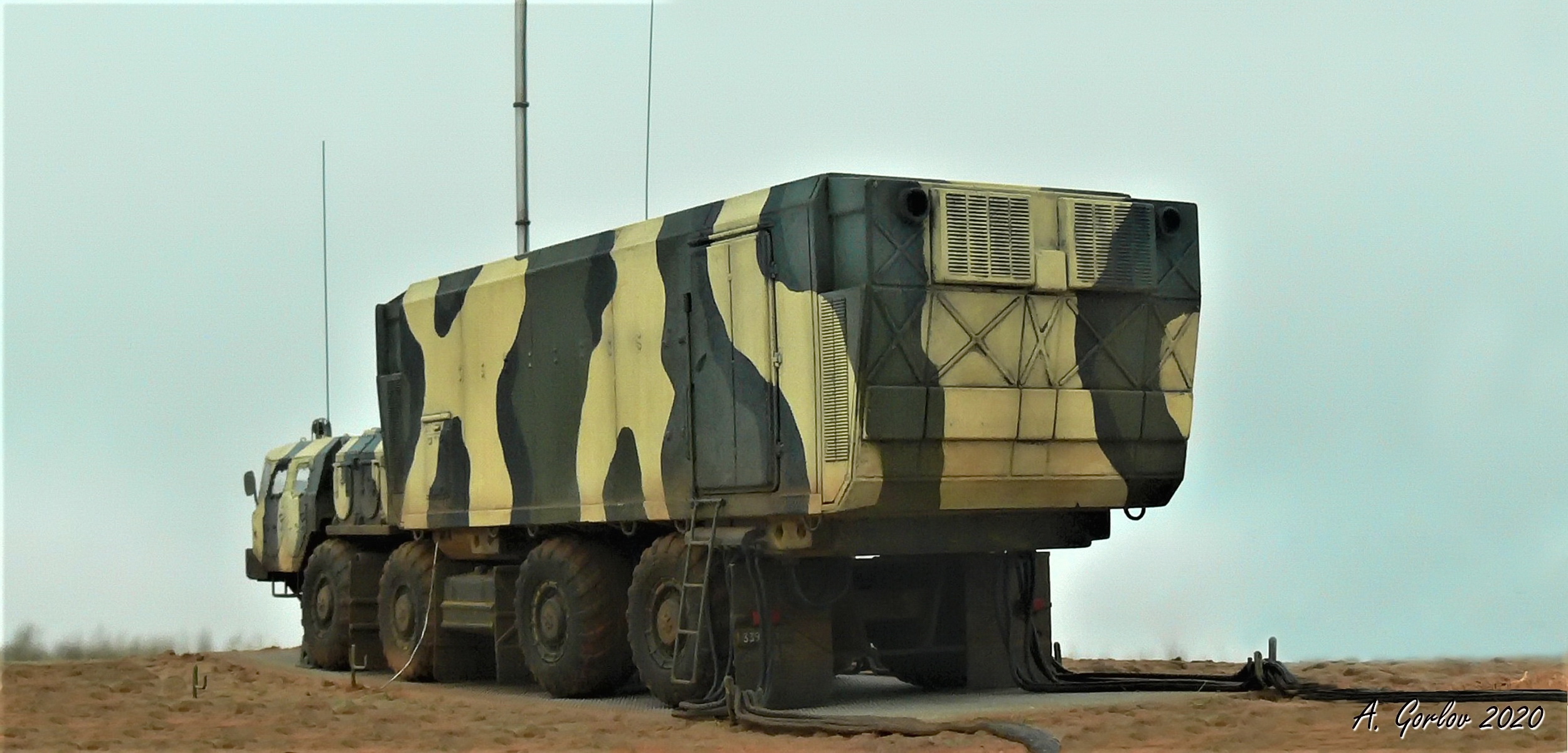

 Информации как всегда очень мало и в основном только, как ни странно, левый борт. Очень не хотел собирать одноцветный КП, но в последующем старания были вознаграждены, найденной фотографией заброшенного трехцветного КП.

  История.
 АСУ 73Н6 "Байкал-1" предназначена для централизованного автоматического и автоматизированного управления боевыми действиями группировки ЗРВ смешанного состава, имеющей в своем составе зенитно-ракетные комплексы большой, средней и малой дальности.
АСУ 73Н6 "Байкал-1" обеспечивает:
    - прием, обработку и отображение радиолокационной информации от нескольких источников, включая информацию от непосредственно подключенных РЛС и управляемых ЗРК;
     - решение задачи целераспространения и целеуказания ЗРК и координации их боевых действий.


 ТТД
Командный пункт 49Л6 состоит:
- контейнер Ф-900;
- телескопическое антенно-мачтовое устройство (АМУ) ФЛ-94;
- система электроснабжения 5С15 с двумя генераторами автономного питания (ГАП) и генератором отбора мощности;
- шасси Ф20, созданное на базе автомобиля МАЗ-543М.
  На КП 49Л6 выводилась информация:
- о 80 воздушных объектах, находящимися на дальностях до 1200 км, высотах свыше 100 км и перемещающихся со скоростями до 9200 км/ч;
-  одновременно происходило управление д 12 ракетными комплексами, имеющих в своем распоряжении 144 пусковые установки.

Сборка.
 Внимательно изучая детализацию КП, понял легкой сборки уже не предвидится. Ниже для Вас будет озвучен небольшой перечень используемых доработок с применением дополнений и рук, без литературной составляющей.    КОНТЕЙНЕР Ф-900

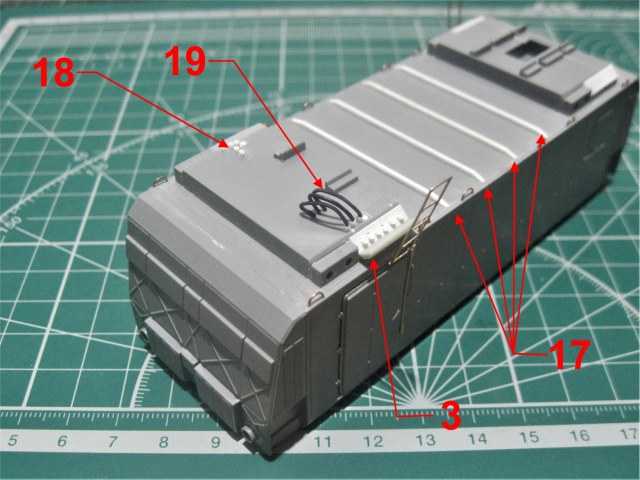

Левый борт

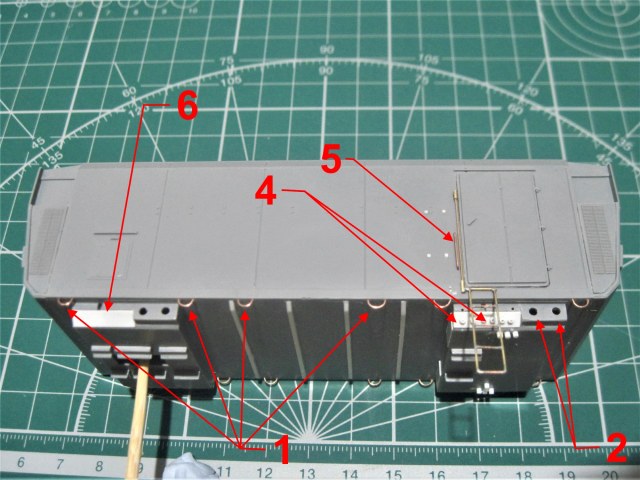

1.    Рым болты (проволока 0,4 мм);
2.    Отверстия конструкции;
3.    Крышка заднего пульта (смоляные литники);
4.    ШРы заднего пульта (пластиковый пруток 1 мм);
5.    Поручень (проволока 0,4 мм);
6.    Крышки переднего ящика (доширакопластик).

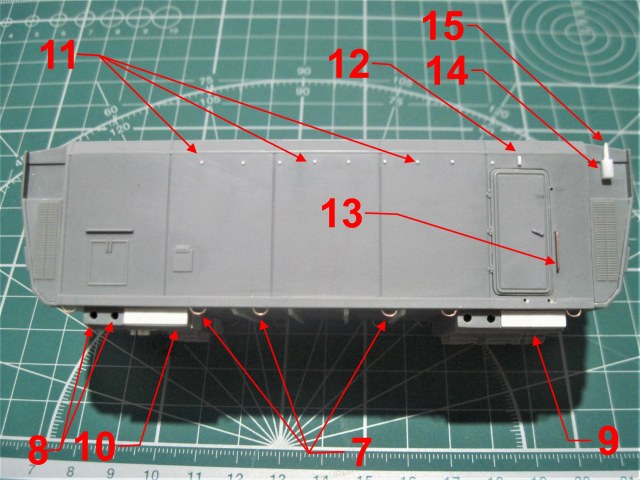

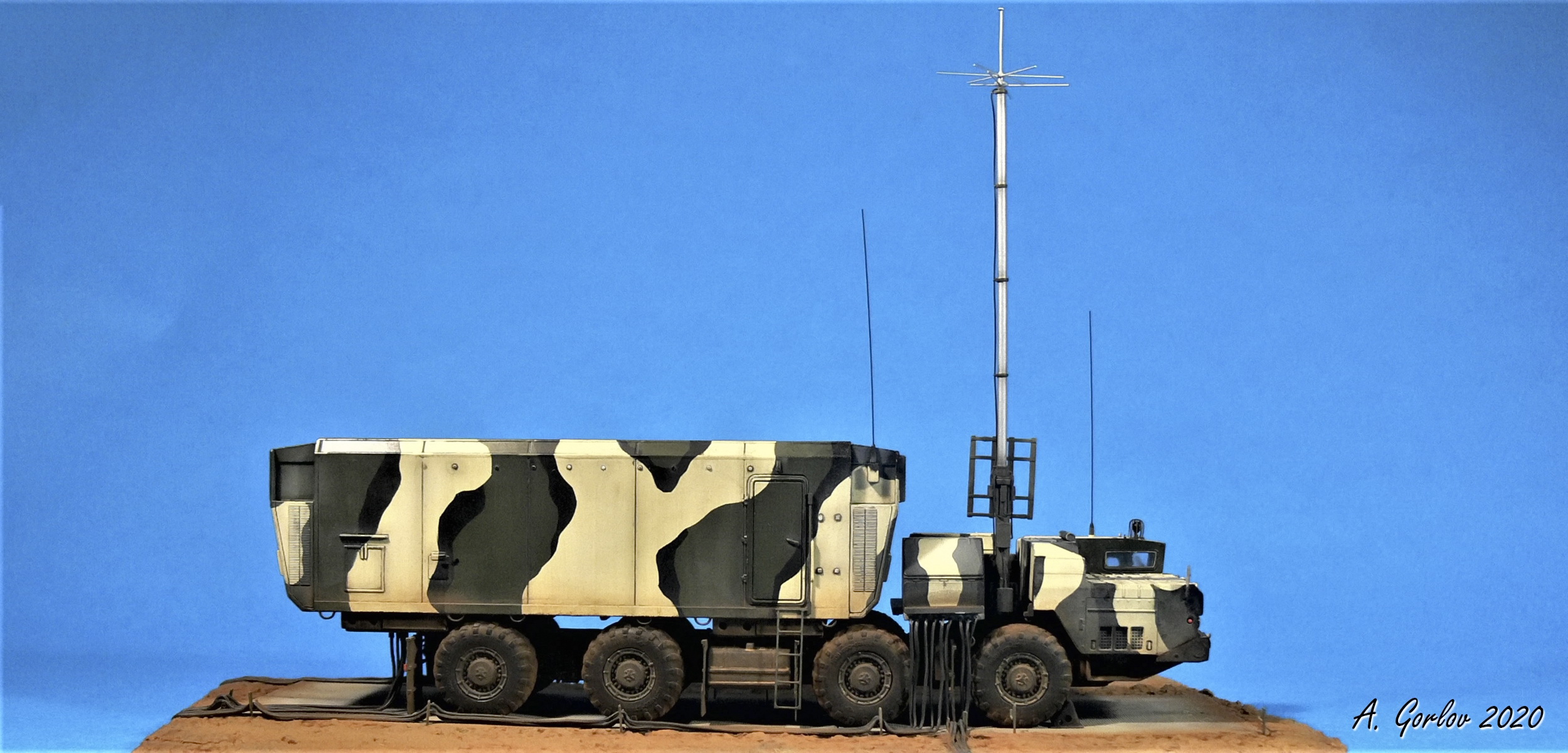

Правый борт
7.    Рым болты (проволока 0,4 мм);
8.    Отверстия конструкции;
9.    Крышки переднего ящика (доширакопластик);
10.Крышка заднего ящика (доширакопластик);
11.Выштамповка (пластиковый пруток 1 мм);
12.Фонарь над дверью (пластиковый пруток 1 мм);
13.Поручень (проволока 0,4 мм);
14.Кронштейн антенны (пластиковый пруток 3 мм);
15.Ввод антенны (обточенный пластиковый пруток 1 мм);
16.Антенна (ворс от кухонного веника).

Низ
17.Силовые поперечины (пластиковый пруток 1,5 мм);
18.ШРы (пластиковый пруток 1 мм);
19.Проводка (компьютерный шлейф).

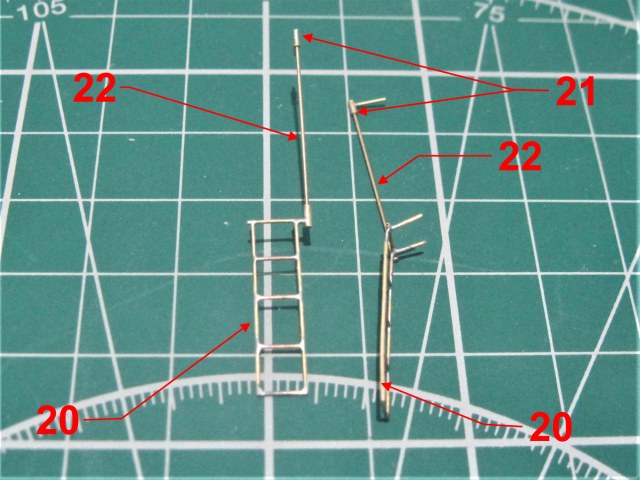

Лестницы дверей
20.Лестница (паянная латунная трубка 0,4 мм);
21.Петли (латунная трубка 0,7 мм);
22.Поворотная ось (латунная трубка 0,4 мм).

Рама

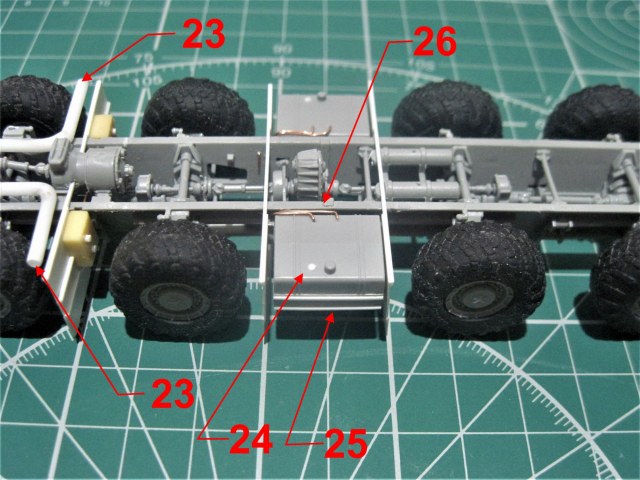

23.Выхлопные трубы (согнутый пластиковый пруток 2 мм);
24.Выштамповка бензобак (пластиковый пруток 1 мм); 25.Выштамповка крепления бензобака (пластиковый пруток 1 мм);
26.2 линии топливопровода (проволока 0,4 мм);

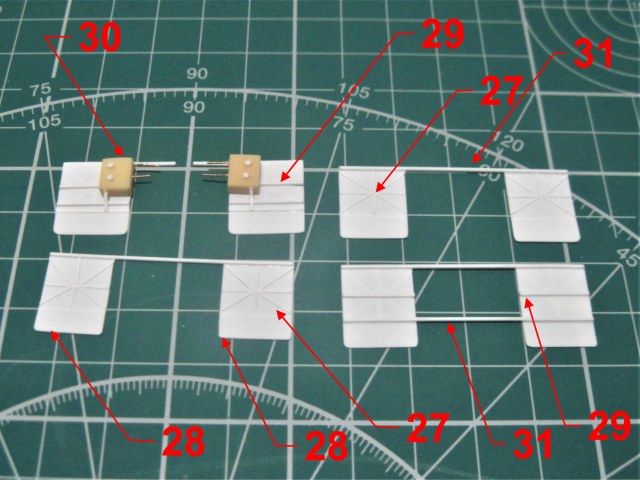

27.Брызговик дюралюминиевый с выштамповкой (доширакопластик);
28.Брызговик резиновый (доширакопластик);
29.Каркас крепления (пластиковый пруток 1 мм);
30.Ящики между передними колесами (смоляные литники);
31.Перемычка между задними брызговиками (пластиковый пруток 1 мм);
32.Задние фары (смоляные литники);
33.Задний госномер (доширакопластик).

АМУ ФЛ-94

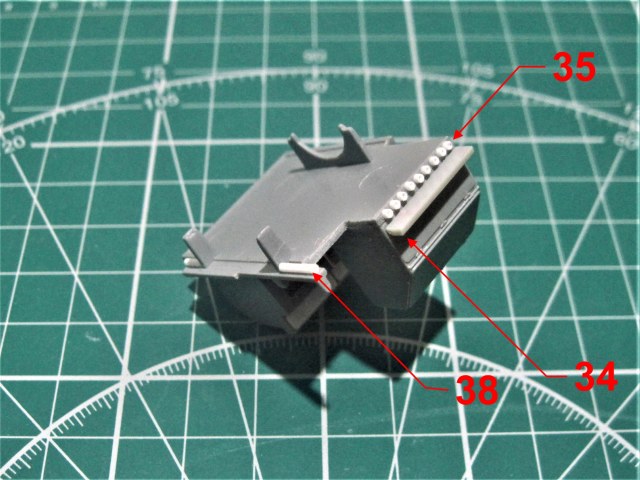

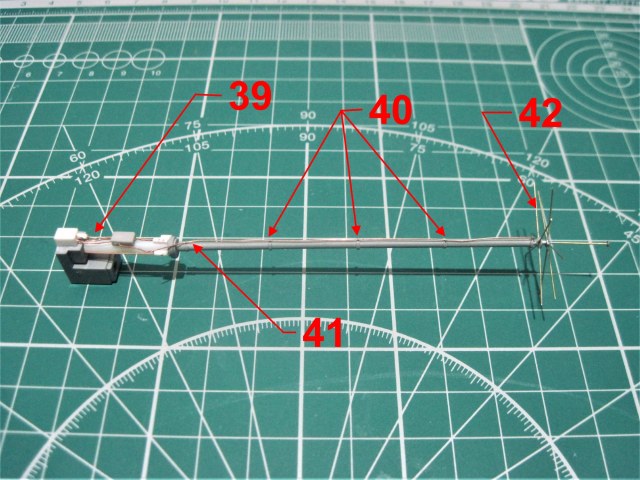

34.Крышка пульта (смоляные литники);
35.ШРы пульта (пластиковый пруток 1 мм);
36.Труба каркаса (рассверленный пластиковый пруток 1 мм);
37.Коммуникационные коробки (смоляные литники);
38.ШР (пластиковый пруток 1 мм);
39.Кабеля (проволока 0,3 мм);
40.Крепление проводки (проволока 0,1 мм);
41.Кабель питания (проволока 0,3 мм);
42.Веерная антенна (паянная конструкция с латунных трубок 0,3, 0,5, и 0,7 мм).

СЭ 5С15

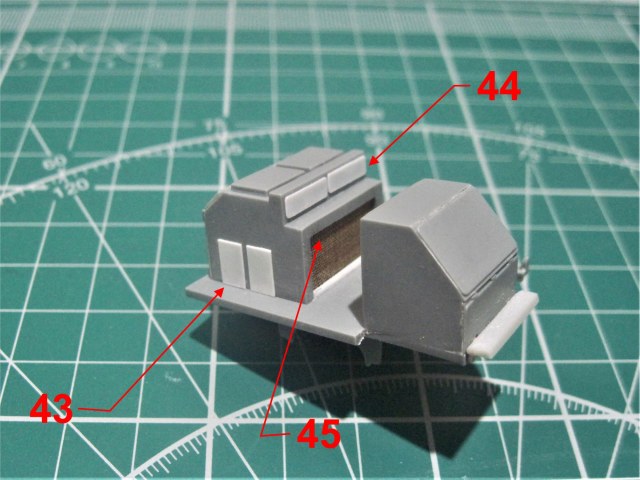

43.Выштамповка (доширакопластик);
44.Вент, люки (доширакопластик);
45.Сетка радиатора (латунная сетка).

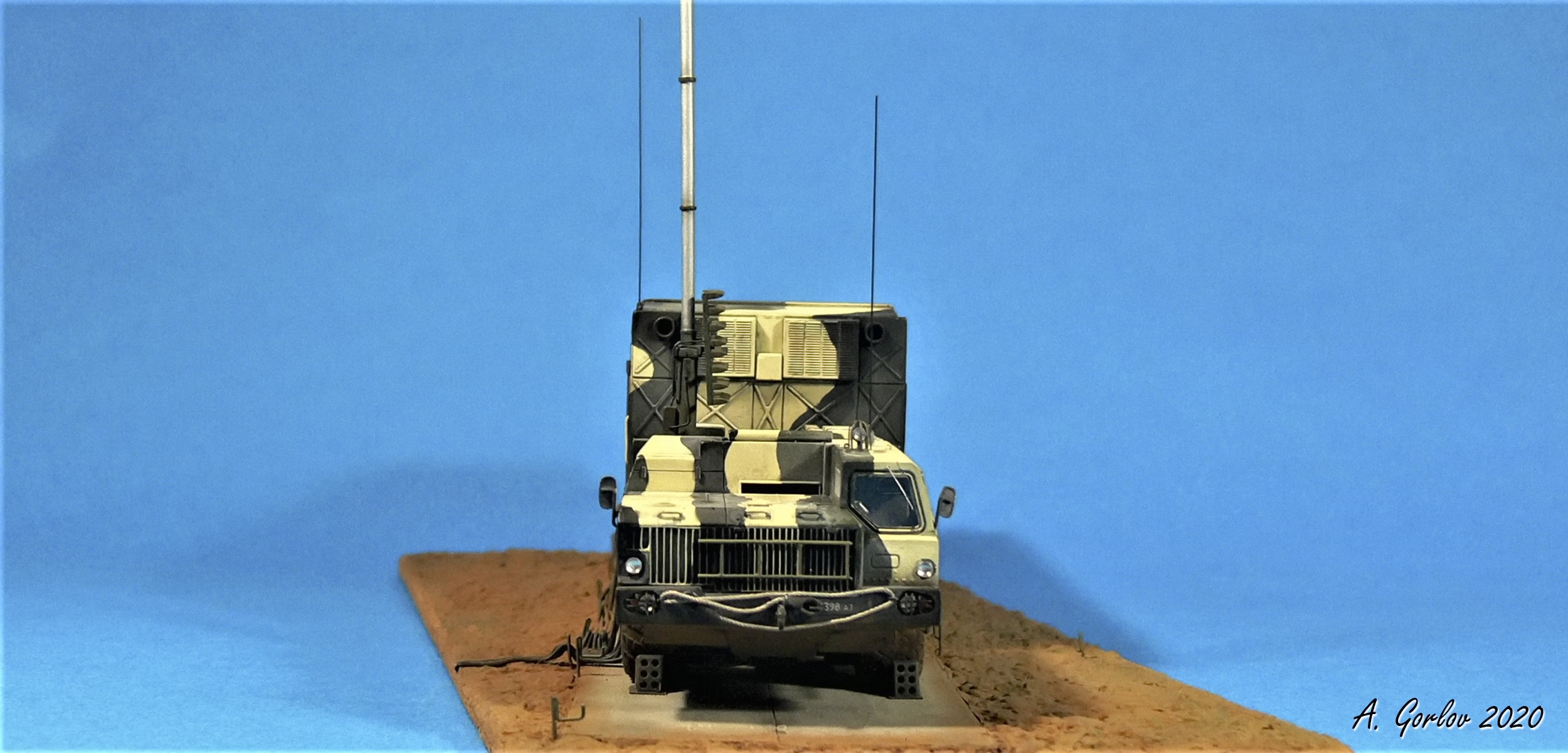

БАМПЕР

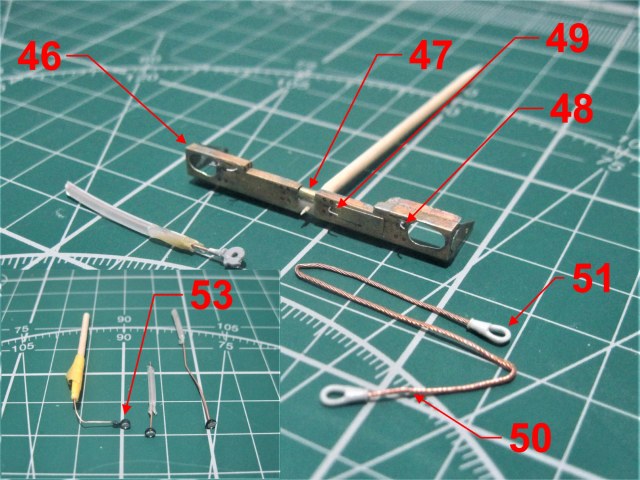

46.Бампер (травление);
47.Каркас бампера (латунная трубка 1,5 мм);
48.Крюки большие (проволока 0,3 мм);
49.Крюки малые (проволока 0,3 мм);
50.Буксировочный трос (дополнение);
51.Коуши (дополнение);
52.Обрешетка фар (проволока 0,3 мм). К сожалению, я так и не смог «победить» травленую обрешетку фар. Просто не понял, как ее паять, да и уж очень хрупкая она оказалась для меня. Пришлось загубить 3 набора. Хотя нормальная обрешетка получилась с черной проволоки от ZIPmaket;
53.Фары (дополнение);
54.Повторители (пластиковый пруток 0,8 мм);
55.Госномер (паянная латунная пластина).

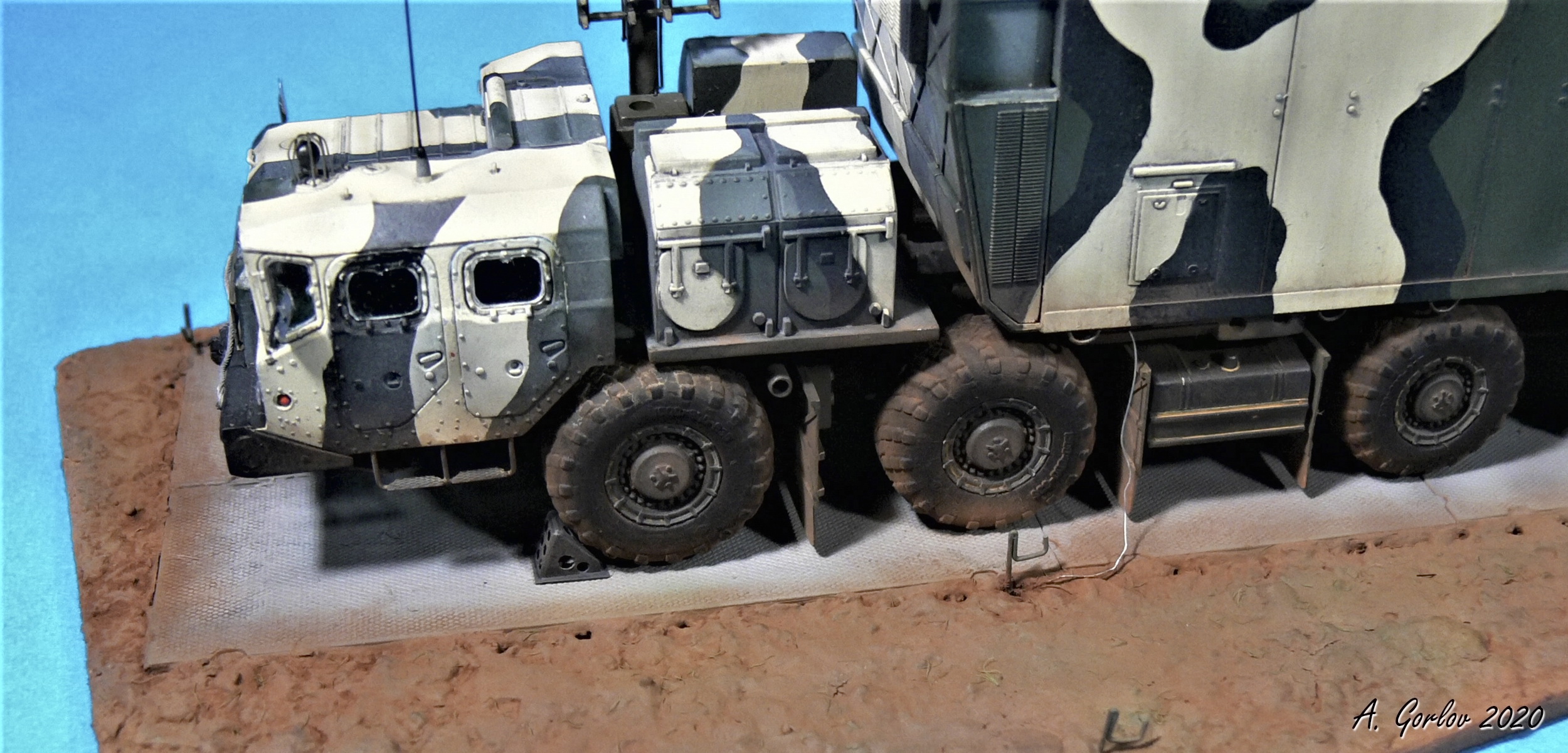

КАБИНА

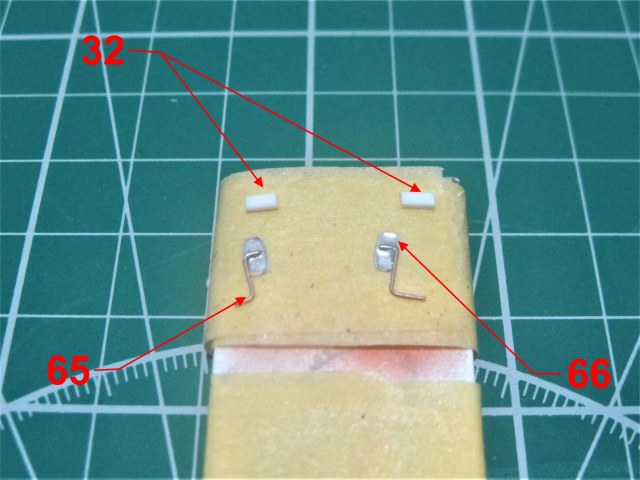

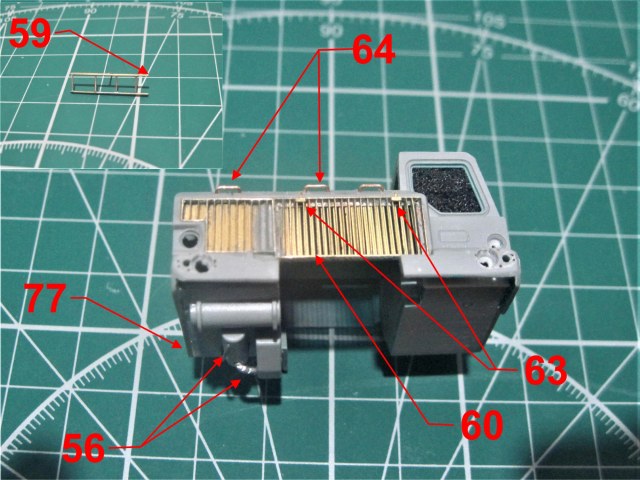

56.Шланги (припой 1 мм);
57.Вал (запчасти от моделей);
58.Подножки (паянные травление + латунная трубка 0,4 мм);
59.Лестница раскладная (паянная латунная трубка 0,4 мм);
60.Решетка радиатора (дополнение);
61.Фары (дополнение);
62.Повторители (пластиковый пруток 0,8 мм);
63.Застежки капота (дополнение);
64.Поручни (проволока 0,3 мм);
65.Кронштейны зеркал (проволока 0,4 мм);
66.Зеркала (дополнение);
67.Дворник (дополнение);
68.Поисковая фара (дополнение);
69.Ограждение фары (дополнение);

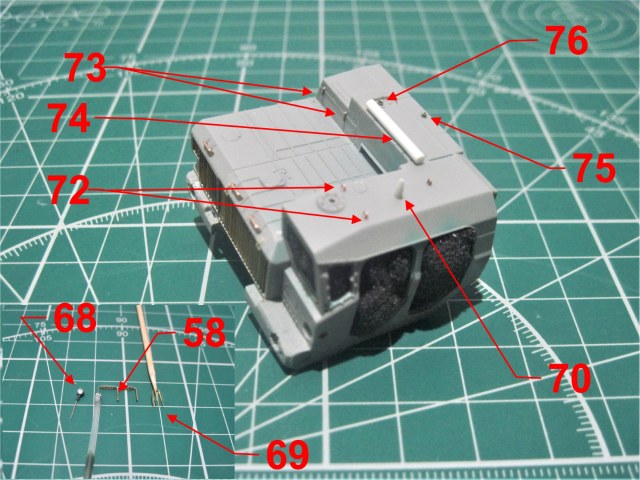

70.Ввод антенны (обточенный пластиковый пруток 1 мм);
71.Антенна (ворс от кухонного веника);
72.Рымболты (скрученная проволока 0,15 мм);
73.Петли надстройки (проволока 0,4 мм);
74.Тубус (пруток 2 мм);
75.Трубка 1 (латунная трубка 0,7 мм);
76.Трубка 2 (латунная трубка 0,5 мм);
77.Труба каркаса справа (рассверленный пластиковый пруток 1 мм).

Антураж
78.Заземление (проволока 0,1 мм);
79.Кабеля (компьютерные шлейфы);
80.Держатели кабелей (проволока 0,4 мм);
81.Башмаки (дополнения);
82.Плиты (дополнения).

Дополнения.
Травление NewPenguin;
Декаль New Penguin;
Фары ELF;
Цепь ZIPmaket;
Трос и коуши EUREKA.

Покраска. По покраске как всегда: тамиевский грунт, краска, глянец, декали, глянец смывка, матовый осветляющий лак, постшейдинг, пигменты.

 Материалы. Проволока разного диаметра, тамиевские шпатлевка, грунтовка и скотч, вся химия от АКАН 6-й и 8-й серии, латунные трубки «Griffon Model», пластиковые прутки «LION ROAR», пигменты ZIPmaket, футура.

  Отдельную благодарность выражаю коллеге Корнееву Руслану «Carolinus» за предоставленную фототехнику.

  «Карту выкинул, ЗШ одел», к разбору готов!
