Дрезина АДМ-1.3
- Производитель:
- Самодел
- Масштаб модели:
- 1:35
- Тип:
- ЖД

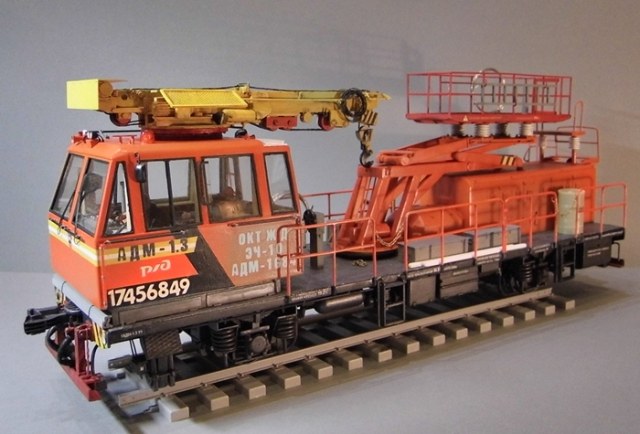

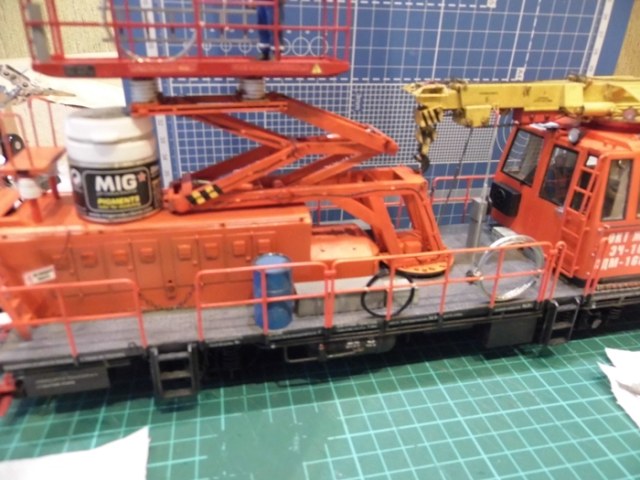

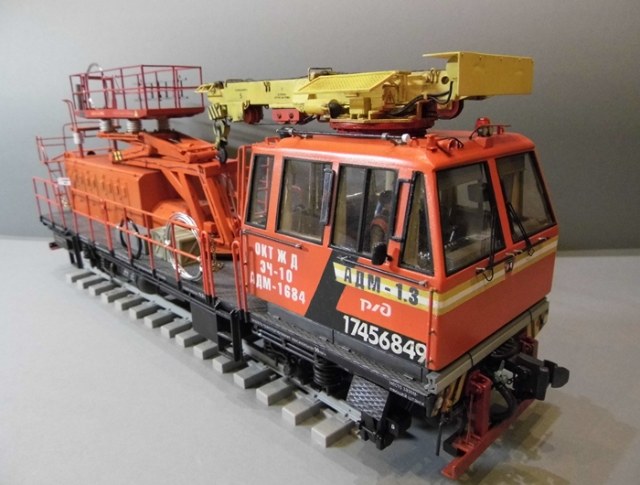

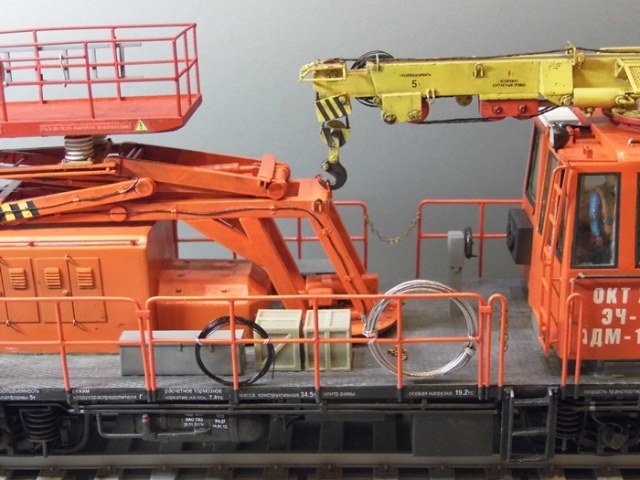

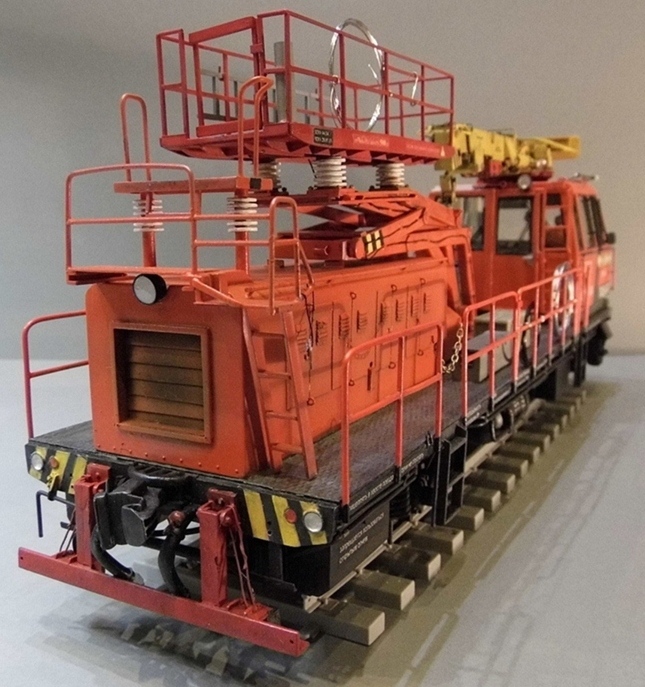

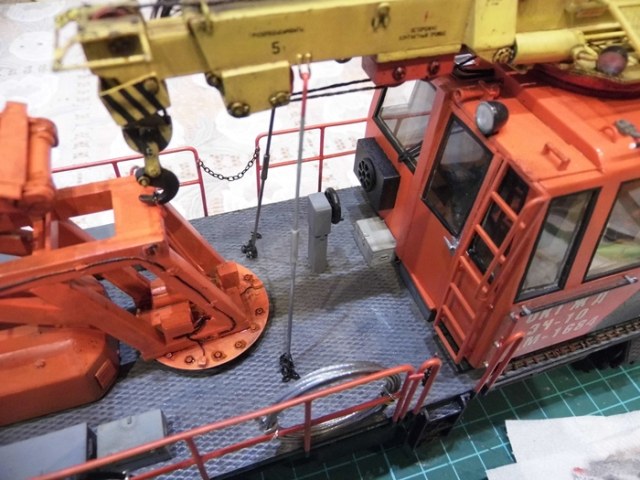

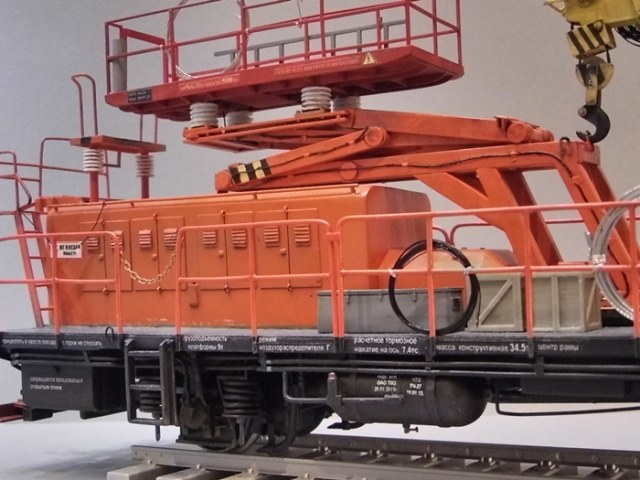

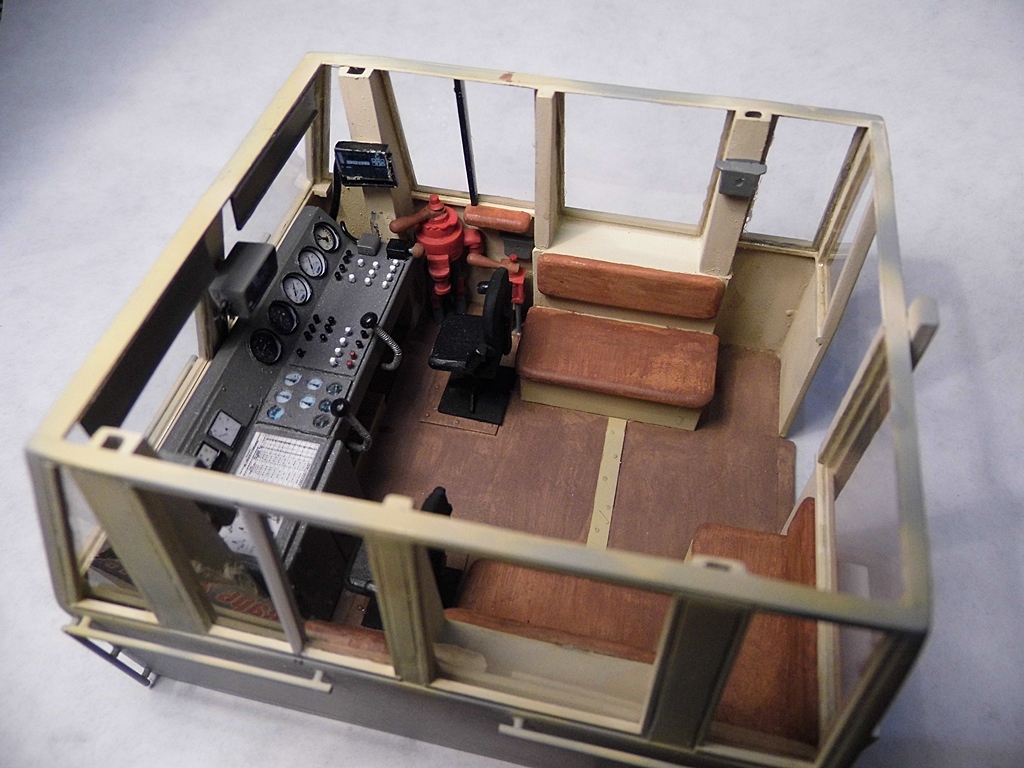

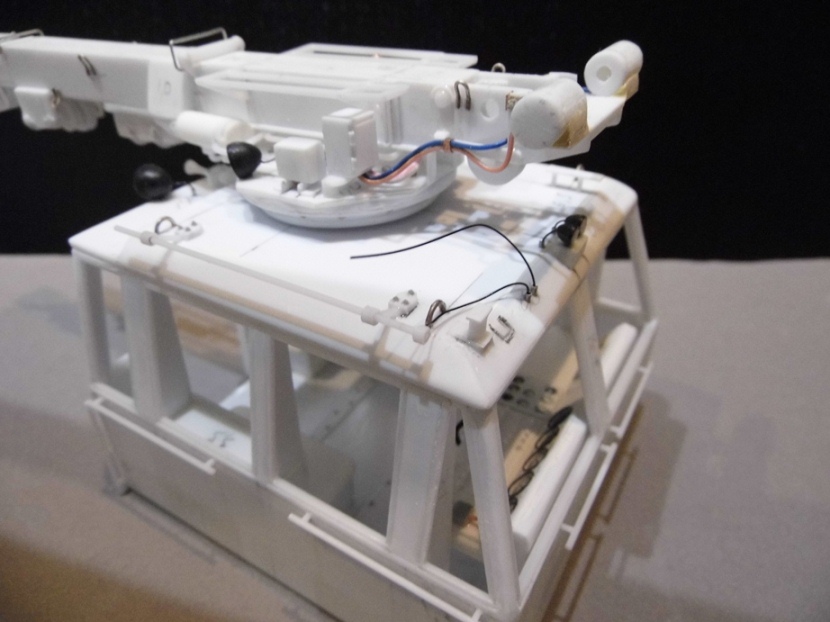

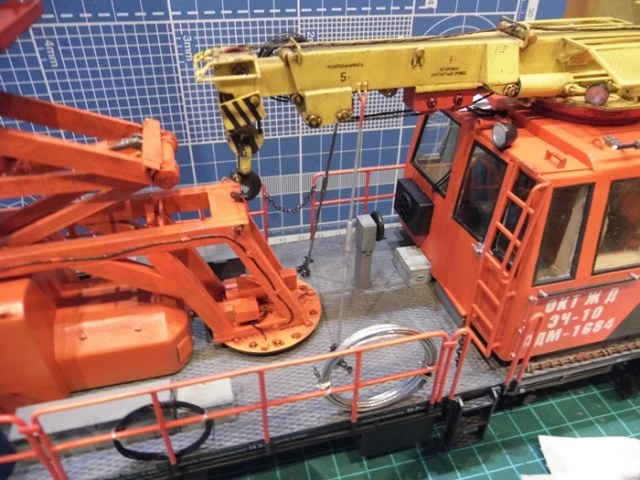

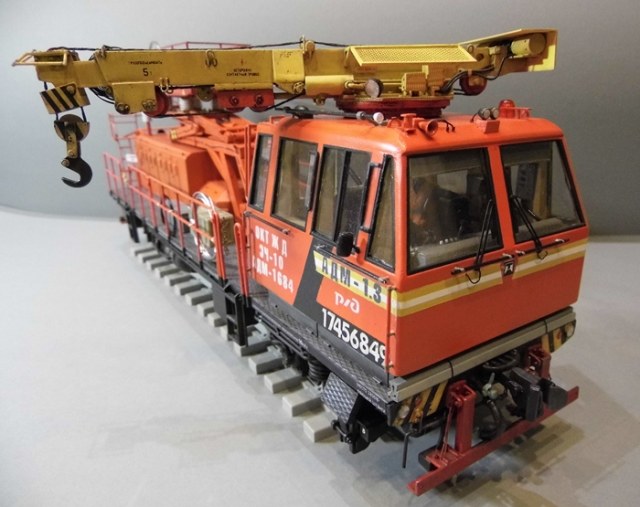

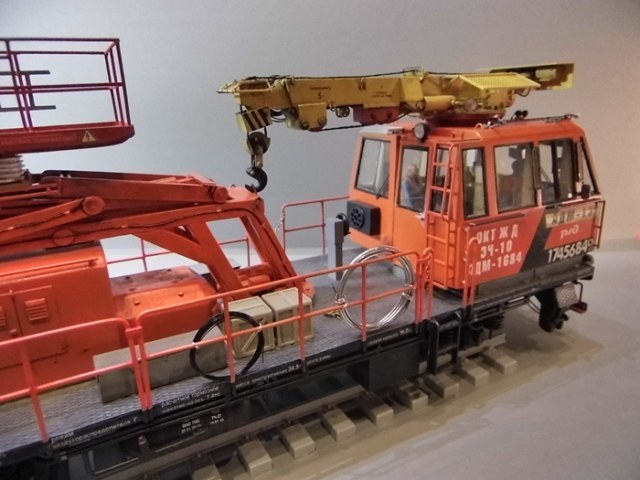

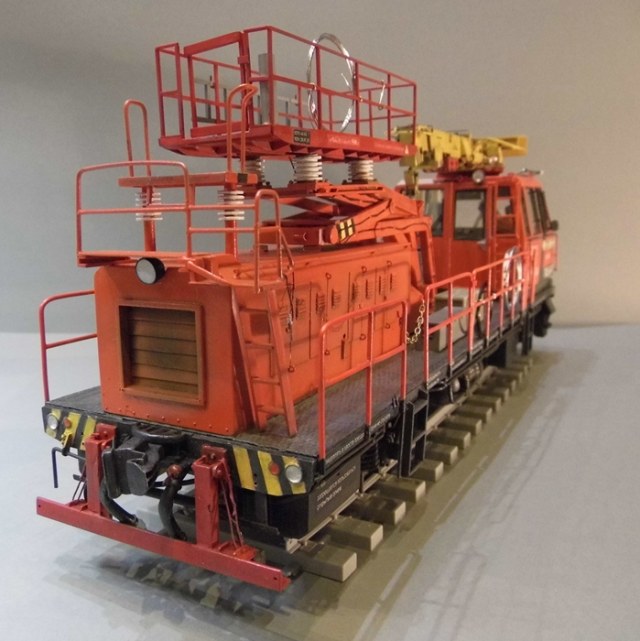

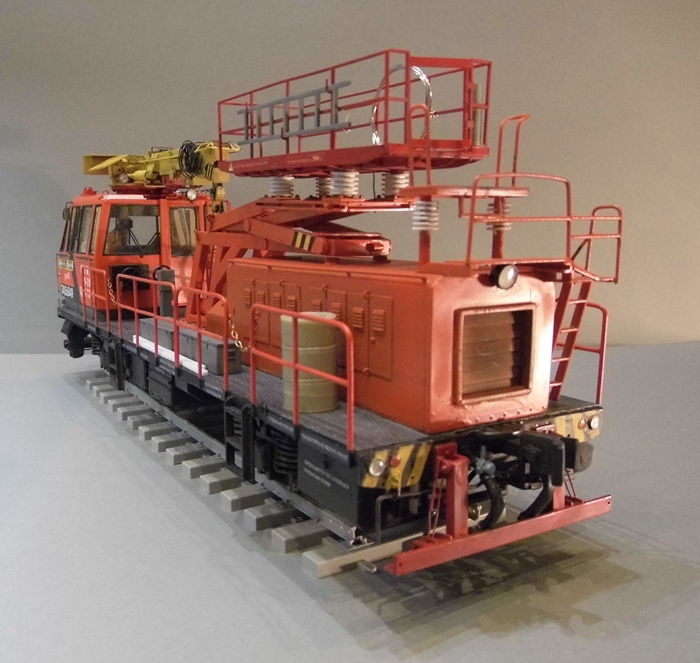

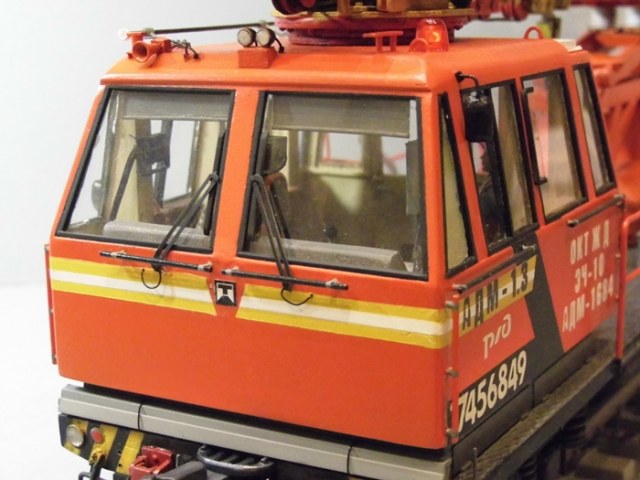

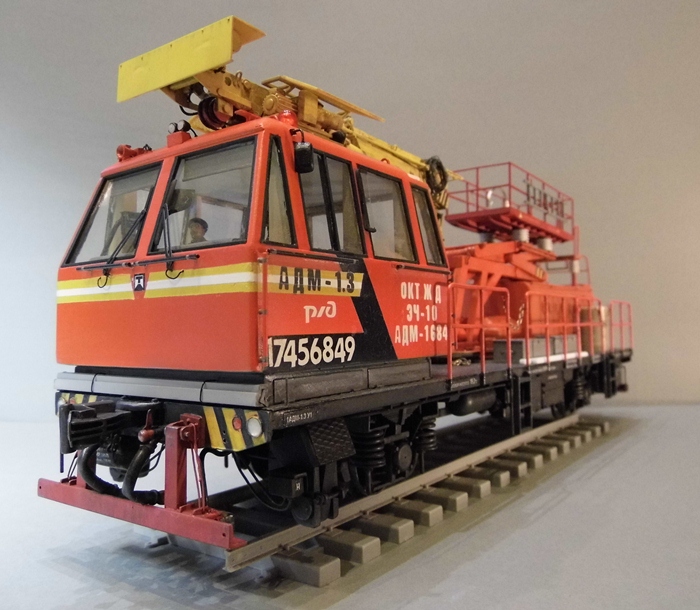

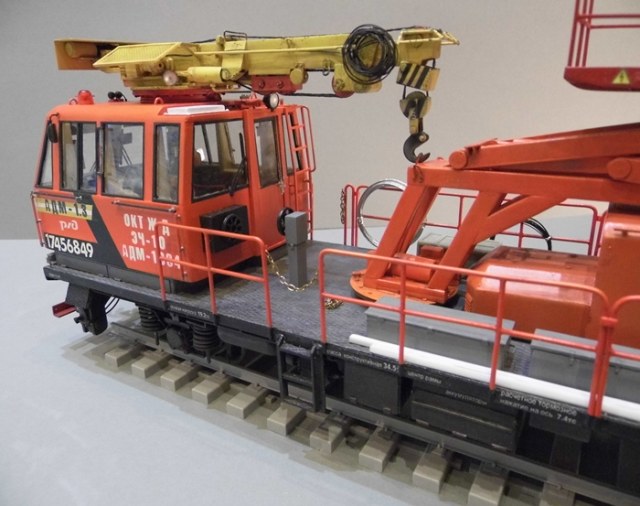

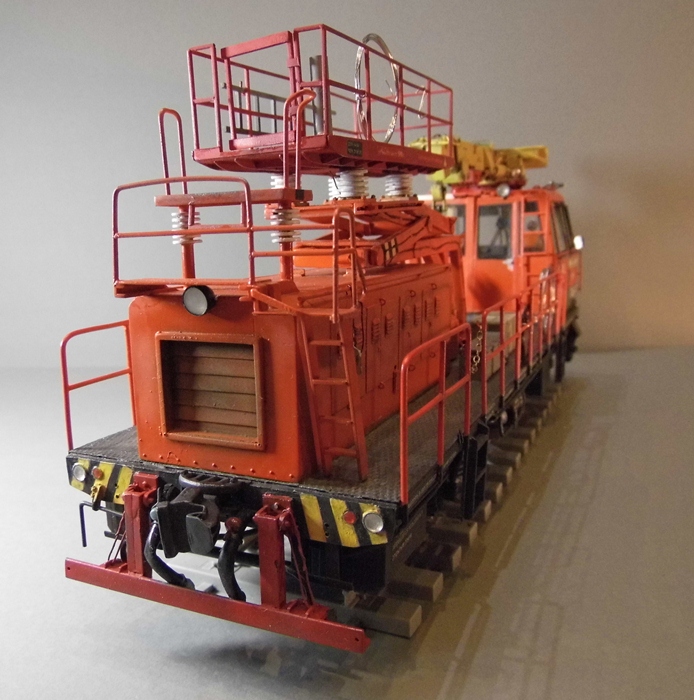

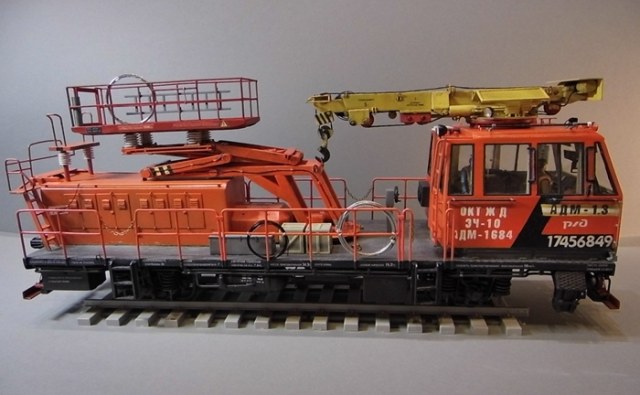

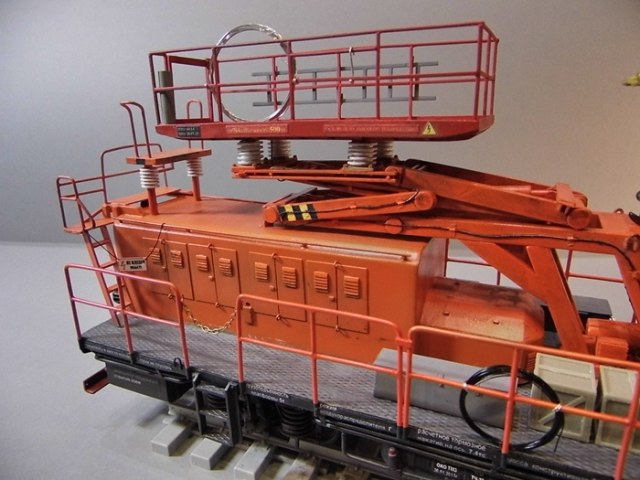

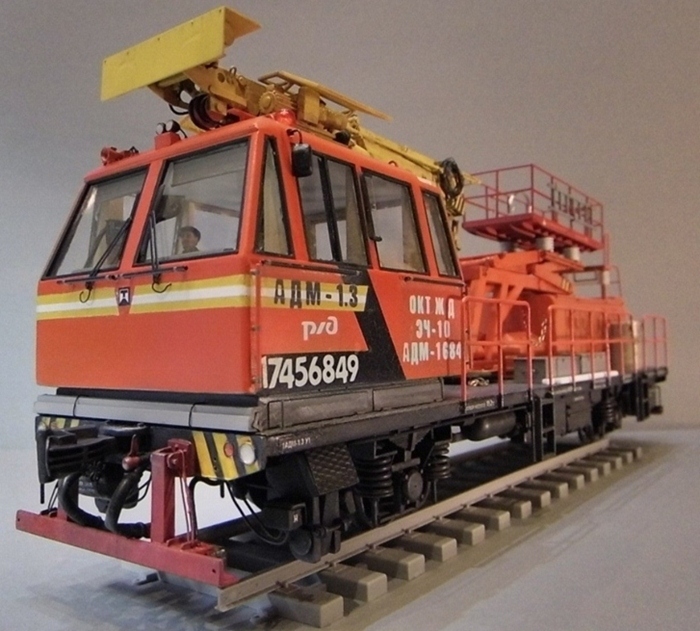

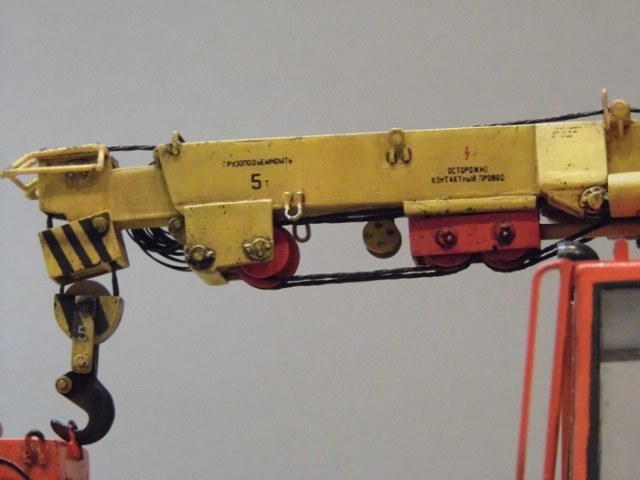

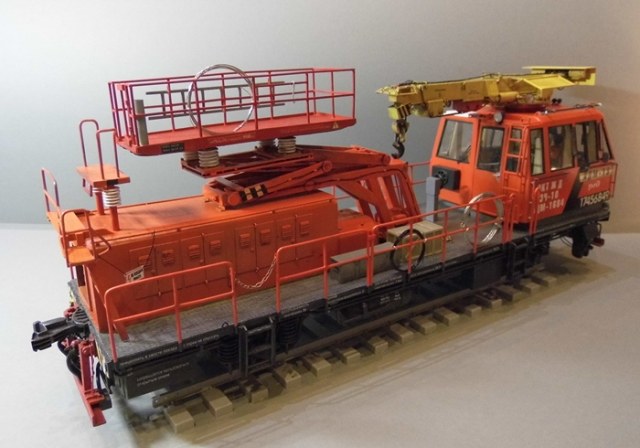

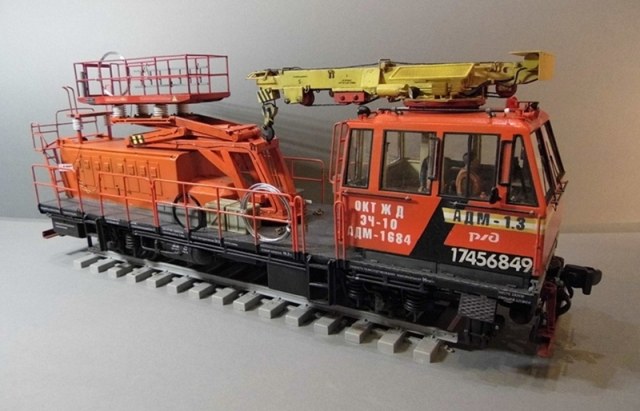

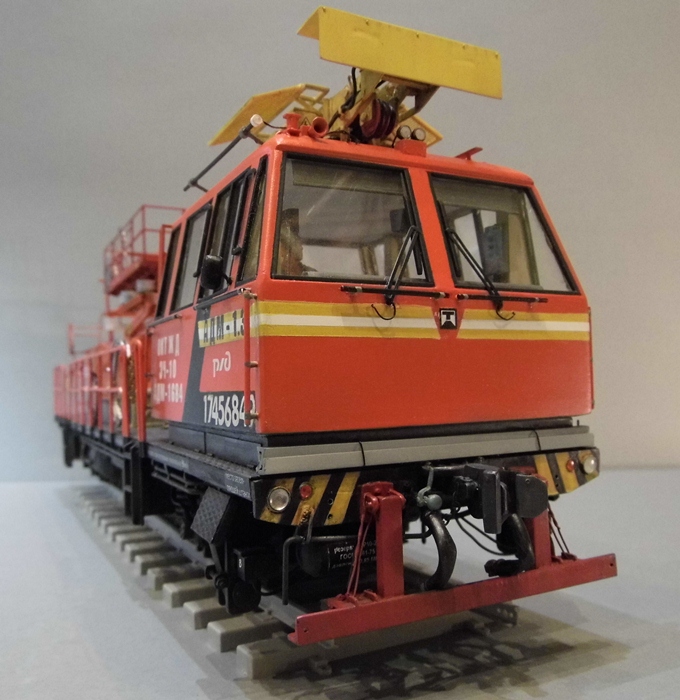

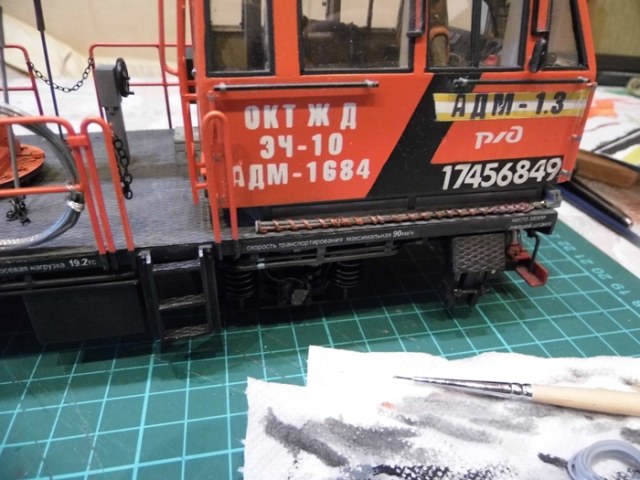

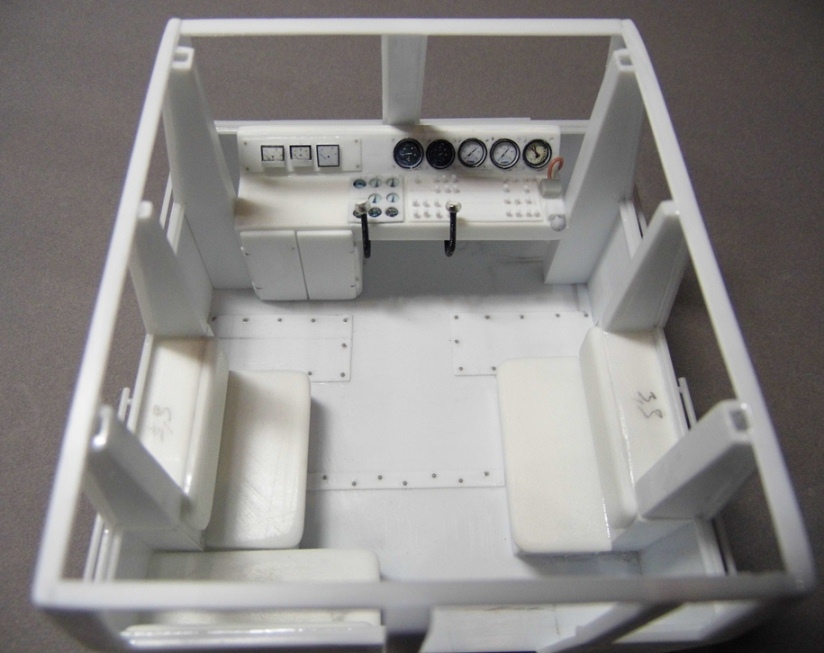

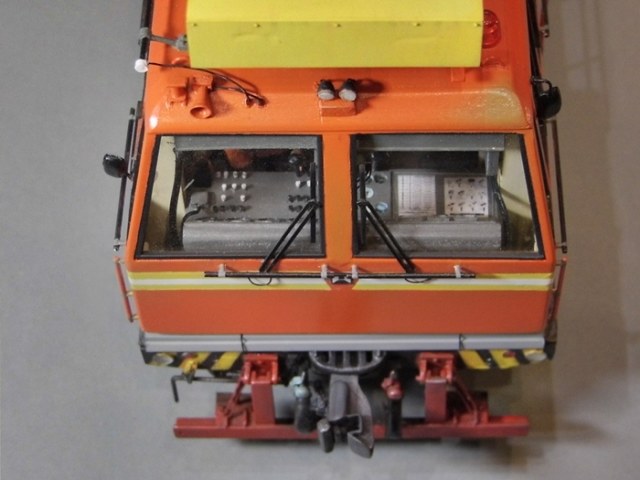

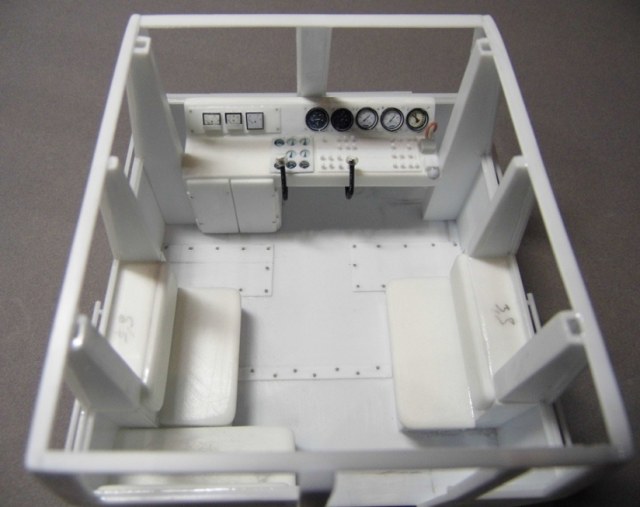

Модель ж.д. дрезины АДМ-1.3 в масштабе 1:35. Все делал с нуля, опираясь на чертежи и фотографии. Я понимаю, что сильно копийный аппарат изобразить не получится, но я старался. Длина модели 34 см (37 по осям автосцепок), а ширина 9 см. Расстояние между осями 7 метров или 20 см. Размеры капота - большой части 4120х1520, маленькой "пристроечки" 1300х1220. Высота его в пересчете 40 мм, а пристройки - 21 мм. В работе использовал Тамиевский пластик различной толщины (макс. 2 мм), а так же различные профили и стержни. Колеса выливал из эпоксидной смолы в формах из пластилина. Из афтермаркета: фары и катафоты от Эльфа, трос и цепи от RB Models. Болты, гайки, заклепки от MasterClub. Перед окраской все загрунтовано серой грунтовкой от Тамии из баллона. Окраска акрилом Тамия. Немного пигментов Mig, матовый и полуматовые лаки из баллонов. Модельный скоч для масок. Трафареты на кабину заказывал в рекламном агенстве. Приборы в кабине уменьшены с оригинала и распечатаны на принтере. Поверх наклеил обычный скотч, получились стекла. Стекла в кабине - прозрачный пластик от Тамии. Кран поворачивается, стрела выдвигается. Рабочая площадка так же поднимается вверх (к сожадению нет фиксатора). Дрезина в дальнейшем будет использована на диораме, где все будет зафиксированно на клей. Бочка и ящики не покрашены. Поставил для "массовки". Ещё будет заземляющая штанга и расчалки крепления крана, ящик с инструментом. Вот наверно и все описание...

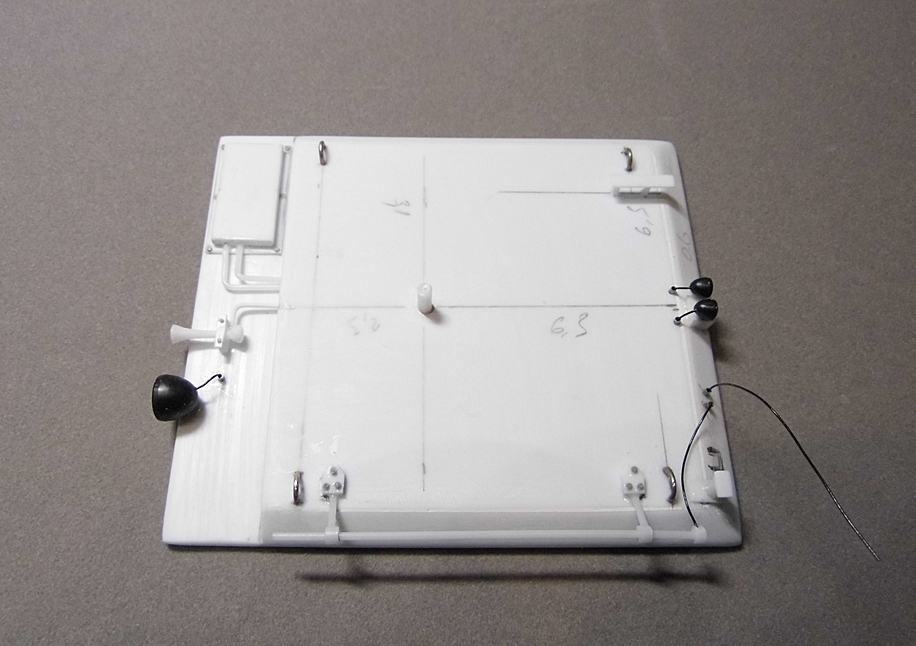

Чем сам остался недоволен. Самый главный неприятный момент. Перед тем, как герметично (как мне показалось) закрыть кабину, навел порядок, протер стекла с внутренней стороны, аккуратно приклеил крышу. Потом снаружи точил, шкурил. Окрасил кабину и снял маски с окон - вся кабина внутри как будто в снегу. Все равно мелкая труха просочилась... Вид убийственный. Пришлось "вынести" дверь и почистить мягкой кистью и продуть феном. Во время покраски трафарет прилепил на кабину, покрасил. А вот когда стал отлеплять, на поверхности остался клеевой слой. Эти места сразу стали выделяться от другой поверхности, потемнела + налипла пыль, вобщем как картина на стене. Вспомнил про полировочную пасту Тамии и при помощи ватных палочек и этой пасты все убрал, 30-40 мин. работы. Третий момент - после того, как я приклеил 4 полоски на пол платформы, иммитирующие рифленую поверхность, когда все это высохло, то саму платформу загнуло как коромысло... Неделю потратил на устранение. Пришлось увеличивать длину некоторых деталей, включая валы, что бы за счет этого исправить кривизну как распорками... При изготовлении формы на 1 мм промахнулся с диаметром колес. Вместо квадратных фар красного цвета поставил круглые от Эльфа. Они тоже были, но на ранней версии дрезины. В остальном все было ок...
Оценки
Войдите, чтобы оценить работу.
Комментарии (25)
На сайте с 30.07.2020
11 1
Доброго времени суток.
Это моя первая самодельная модель... К сожалению не везде фото четкие получились, а переснять я уже не могу...
Приятного просмотра.
Спонсор
На сайте с 27.12.2014
77 294
Как по мне,так всё здорово!
Очень трудоёмкий проект!
Спонсор
На сайте с 05.05.2011
119 1429
Шикарная работа в 35-ом! Вы второй моделист (во всяком случае мне известный)который делает спецподвижной состав ж.д. в этом масштабе!
На сайте с 17.05.2014
27 42
Тут с одной разработкой модели, подбором и изучением фото, выведение размеров и т.п. автор титанически заморочился. А уж с изготовлением - эт вообще СИЛА!!! АВТОРУ БРАВО!
На сайте с 02.12.2012
33 2
Очень понравилось!!! Труд и правда на грани фантастики вложен в эту модель!!!
На сайте с 30.07.2020
11 1

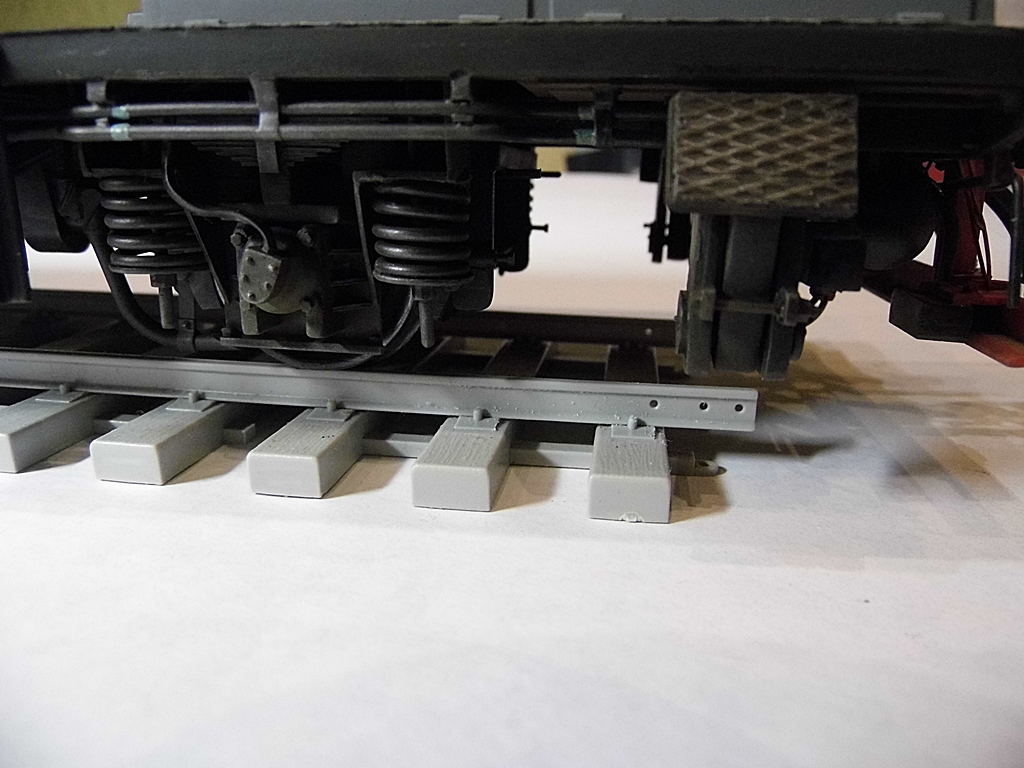

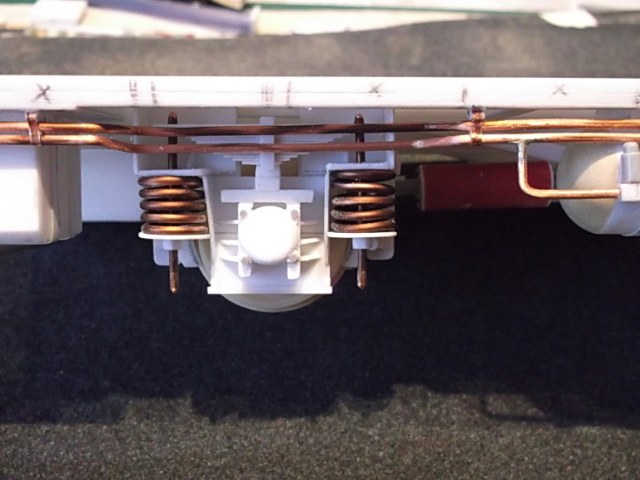

Спасибо, рад, что понравилась работа... Пружины получились кривые, но зато на этом, позже, я научился делать ровный просвет между витками.
На сайте с 04.02.2017
228 3487
Ну сколько можно,снимаете настоящие паровозы(машинысамолётыкораблитанки) обрабатываете в фоторедакторе и выдаёте их за свои поделки:-) Уже не знаешь,какими словами выражать своё отношение к работе)))
На сайте с 18.07.2010
368 21797
Впечатлило!
На сайте с 11.09.2015
62 473
По-моему просто здорово.
На сайте с 30.07.2020
11 1
Значит продолжаем в том же духе...
На сайте с 20.10.2019
84 0
У!!!! Какая МАТЕРАЯ модель;
Все это собрать это просто инженерная работа
То что это самодел - БРАВО!
Можно много чего ещё говорить скажу одно ЗАМЕЧАТЕЛЬНО!
На сайте с 30.07.2020
11 1
Спасибо
На сайте с 02.06.2016
16 27
У меня слов нет...
На сайте с 25.12.2012
18 1187
Это просто класс! Очень порадовали. Не оставляйте тему, у вас отлично получается.
На сайте с 30.07.2020
11 1

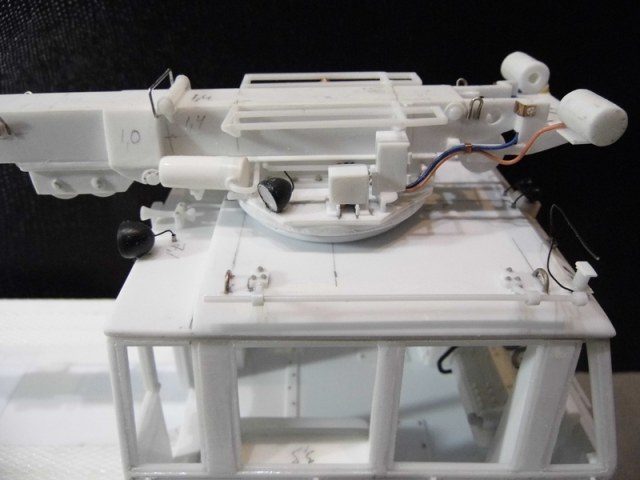

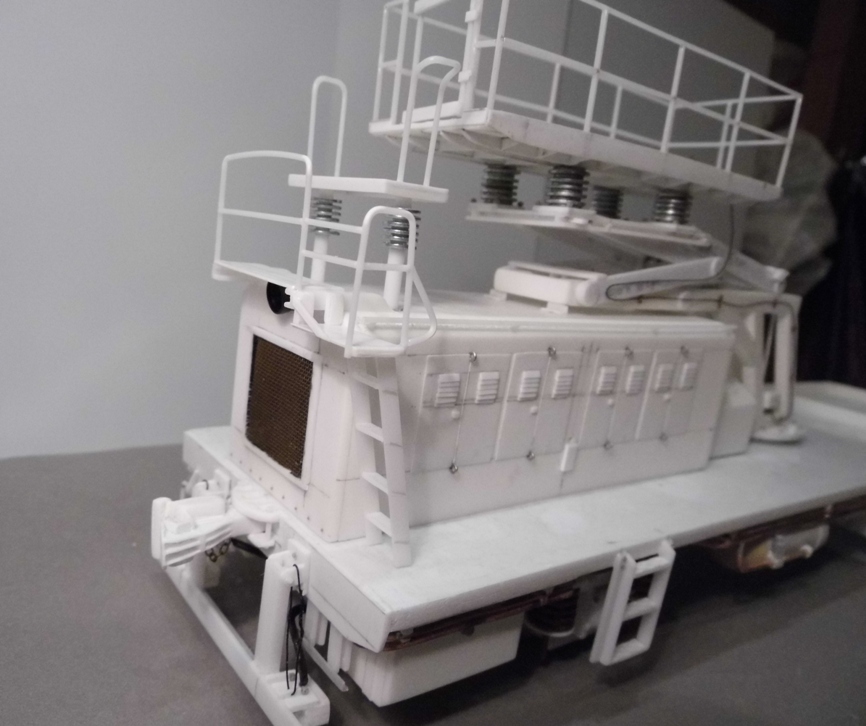

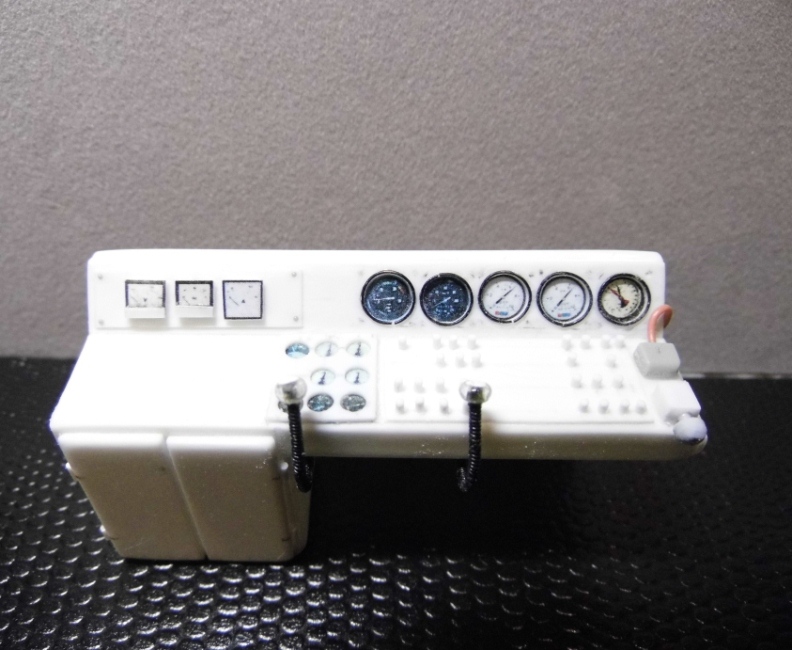

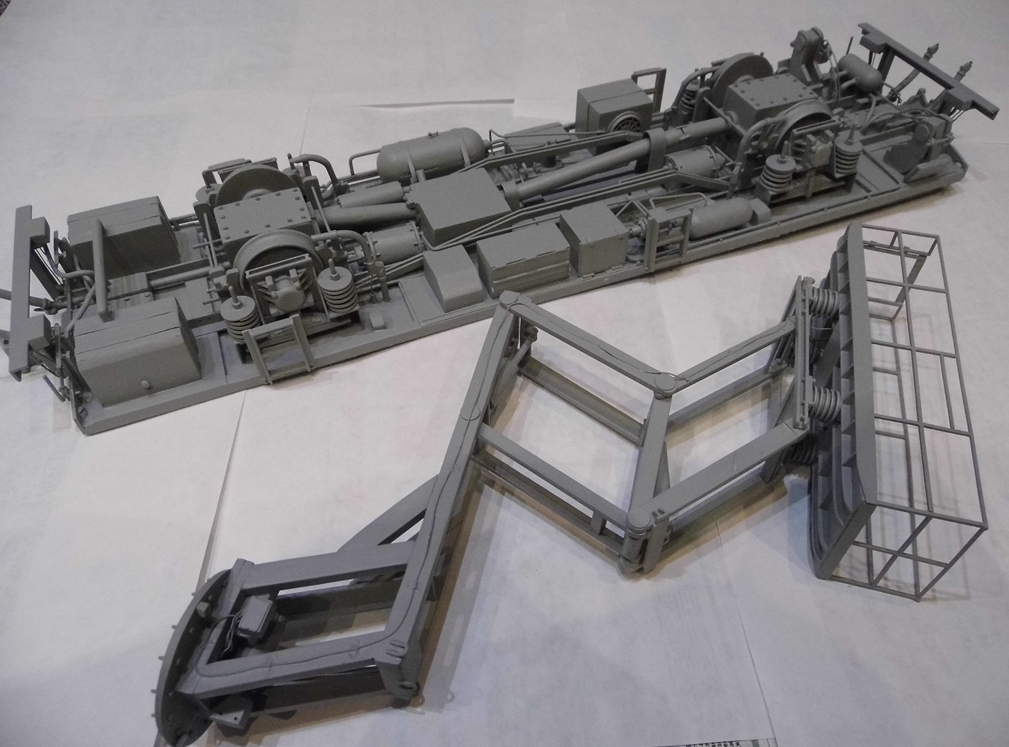

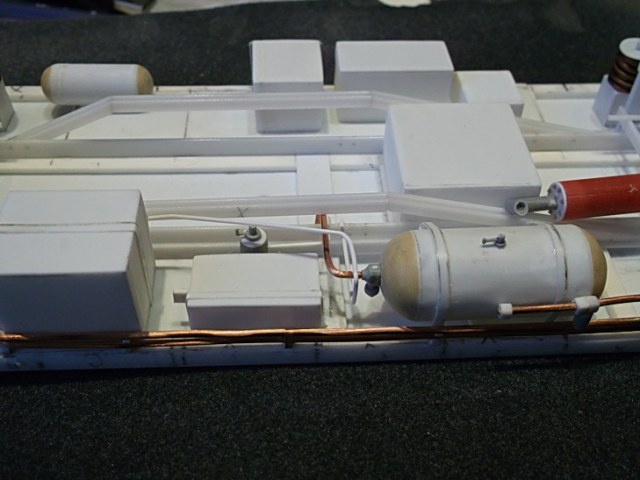

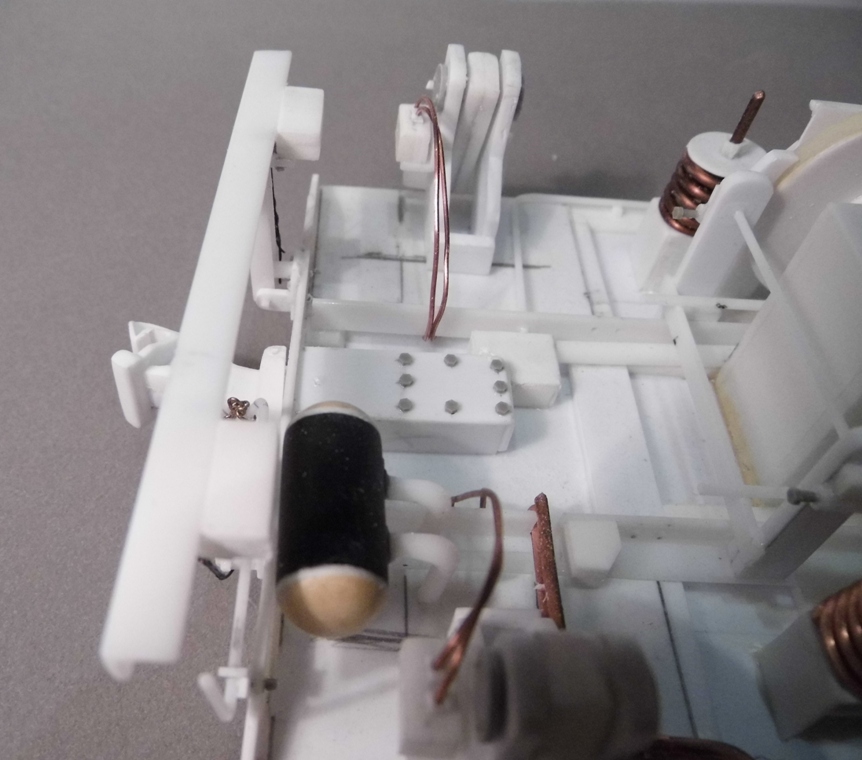

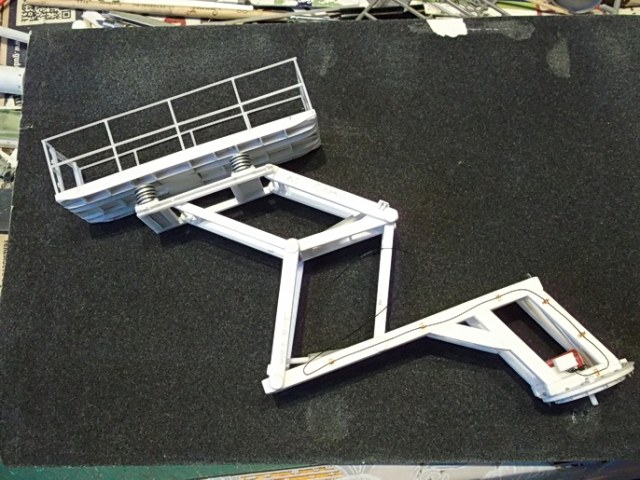

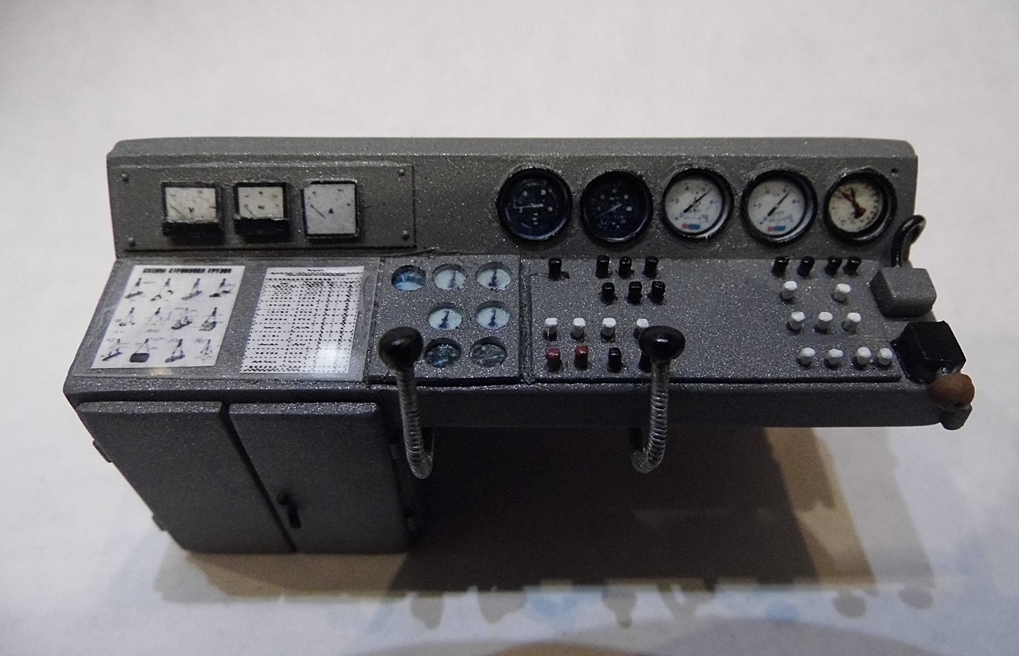

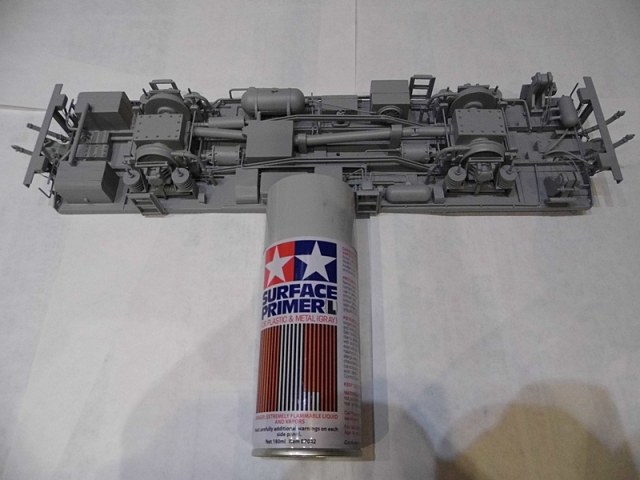

Друзья, загрузил ещё 3 фотографии: загрунтованной модели и пульта (приблизил как смог)...
На сайте с 15.04.2020
2 0
Скажу, как бывший машинист АДМ, машинист-инструктор...ну и в последствии до ноября 2019 начальник сектора ССПС в центральном аппарате РЖД, выглядит машина очень круто!!! На палубу всё положил, бочки, ящики, троса и т.д., всё как на настоящей в ЭЧК)) Очень здорово, продолжайте в том же духе!
P.S. пульт управления очень понравился, а вот замок и замкодержатель в автосцепку нужно было добавить)). Но в целом ОГОНЬ!
На сайте с 05.01.2019
6 4
Обалденная работа! Я думаю, автор нас еще не раз так удивит, он же понемногу свои творения выкладывает, чтобы у народа сразу не случился "культурный шок". Я, так еще от электровоза не отошел... Ждем продолжения историй, что там еще в загашнике?
На сайте с 30.07.2020
11 1
Ой... так приятно, что очень внимательно рассматриваете модели!

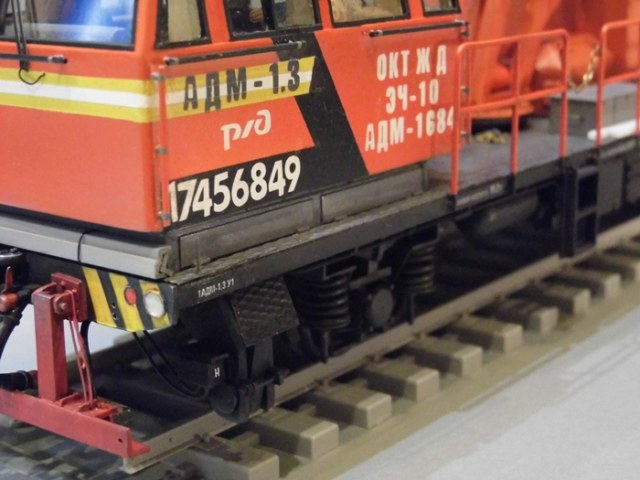

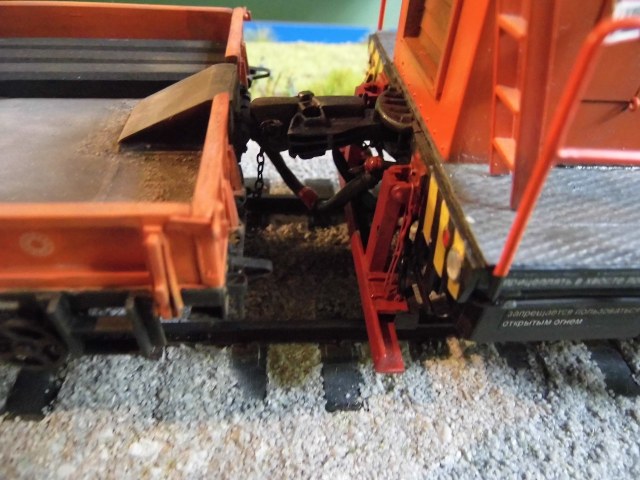

Со стороны кабины и замок и замкодержатель есть, их можно увидеть на фото. А вот со стороны капота действительно нет, но так задумывалось для этого - смотри фото...
На сайте с 30.07.2020
11 1
Здорово, когда есть настоящие эксперты... А кабину, номера, окрас и модель вообще, делал "с натуры", с дрезины ЭЧ-10 Мурманск. Она там сейчас и находится (модель имею в виду)...
На сайте с 15.04.2020
2 0
Очень здорово, ждем от Вас продолжения в этой теме, это на уровни выше сборки готовых моделей, да еще и с таким подходом и уделению внимания мелочам и специфике работы на жд транспорте! ЭПшку вашу смотрел тоже, очень понравилась.
На сайте с 15.04.2020
2 0
Да, машина Мурманской ЭЧ, сформирована 02.11.2010 года
На сайте с 05.11.2012
63 29
Очень нравится!
На сайте с 30.07.2020
11 1
Спасибо...
Максим для меня это крутейшая работа,просто обалдеть как здорово !!!!!!!
На сайте с 30.07.2020
11 1
Согласен... Спасибо.
