Mitsubishi Lancer Evolution X Ralliart
- Производитель:
- Aoshima
- Тип техники:
- Гражданские
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:24
- Назначение:
- Легковые
- Страна-производитель:
- Япония
Изначально это был сугубо экспериментальный проект, для того, чтобы попрактиковаться в светотехнике модели. И именно потому для него я брал коробку с авто, к которому не испытываю большой симпатии. Но чем дальше, тем мне эта модель нравилась всё больше и больше. Такой себе гадкий утёнок, который вырос в красавца лебедя. ))))

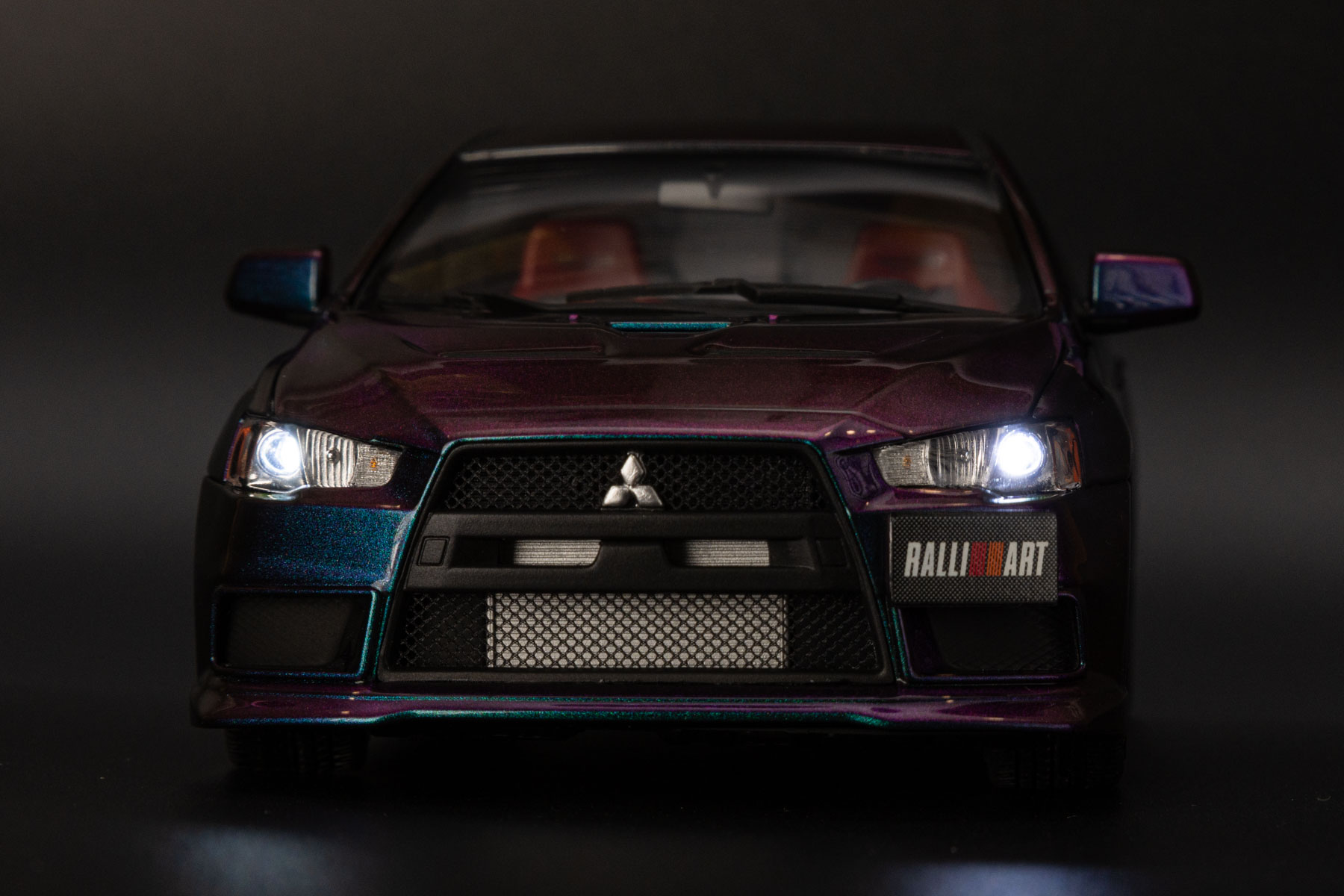

Эксперименты не все удались: не поборол я пока световоды (оптоволокна) и имитацию с их помощью ламп накаливания, здесь использованы отдельные светодиоды на каждую лампу. Немного поучился электрике, например составлению элементарной схемы и подбору резисторов. Впервые для себя использовал сенсорный выключатель, который закрепил под капотом. Работает безупречно, срабатывает даже без касания к поверхности капота, на расстоянии пары мм от него. Как работает, можно посмотреть в видосике тут.

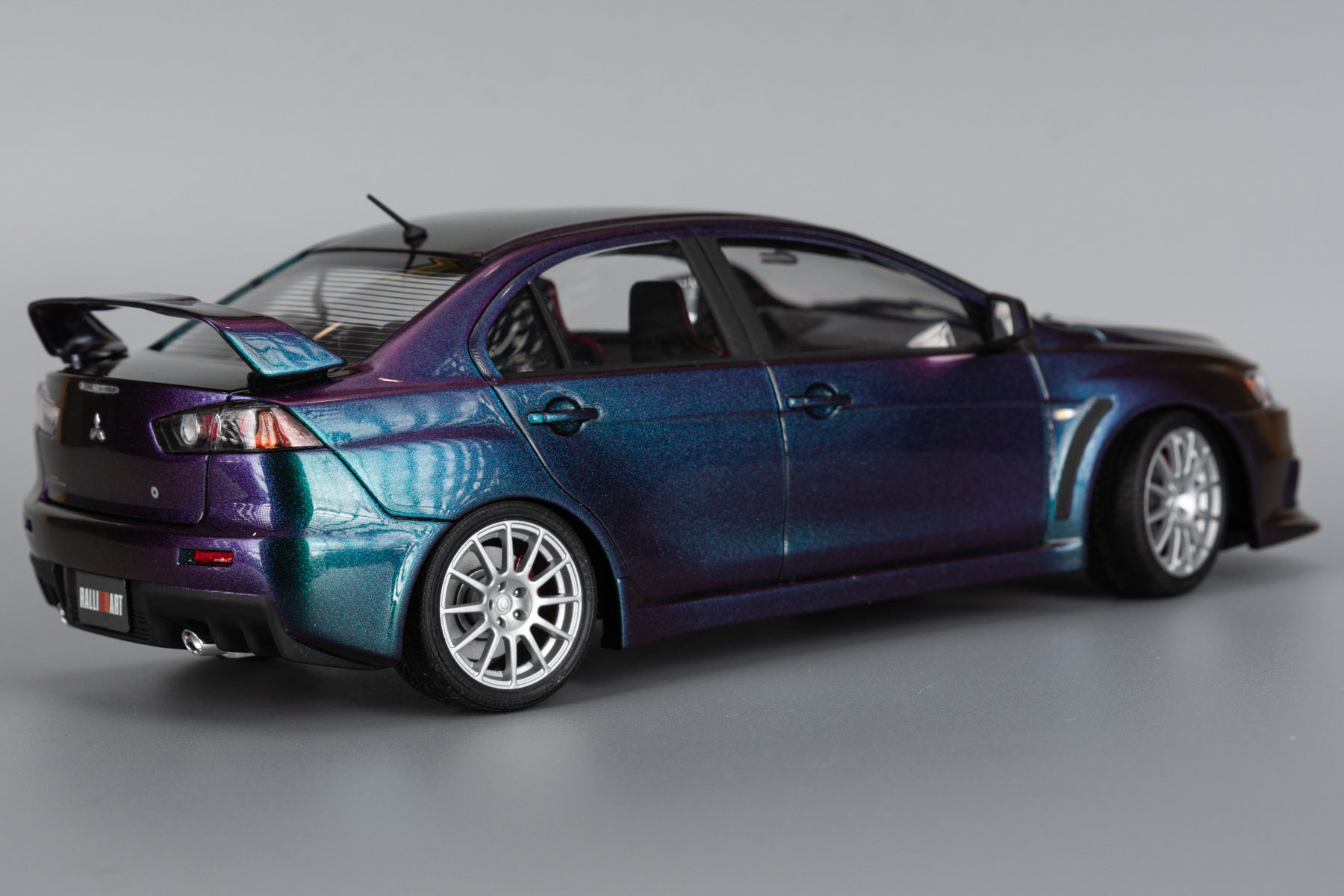

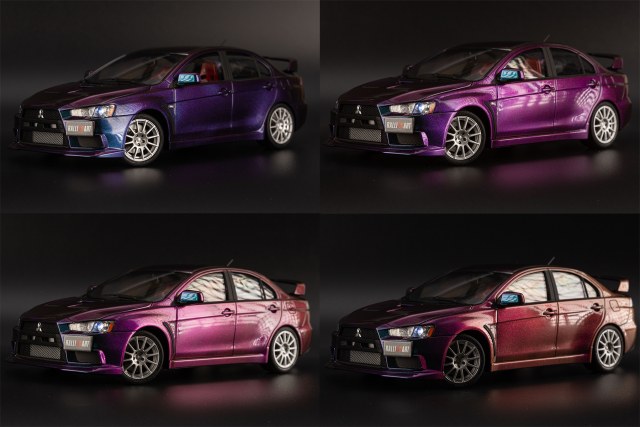

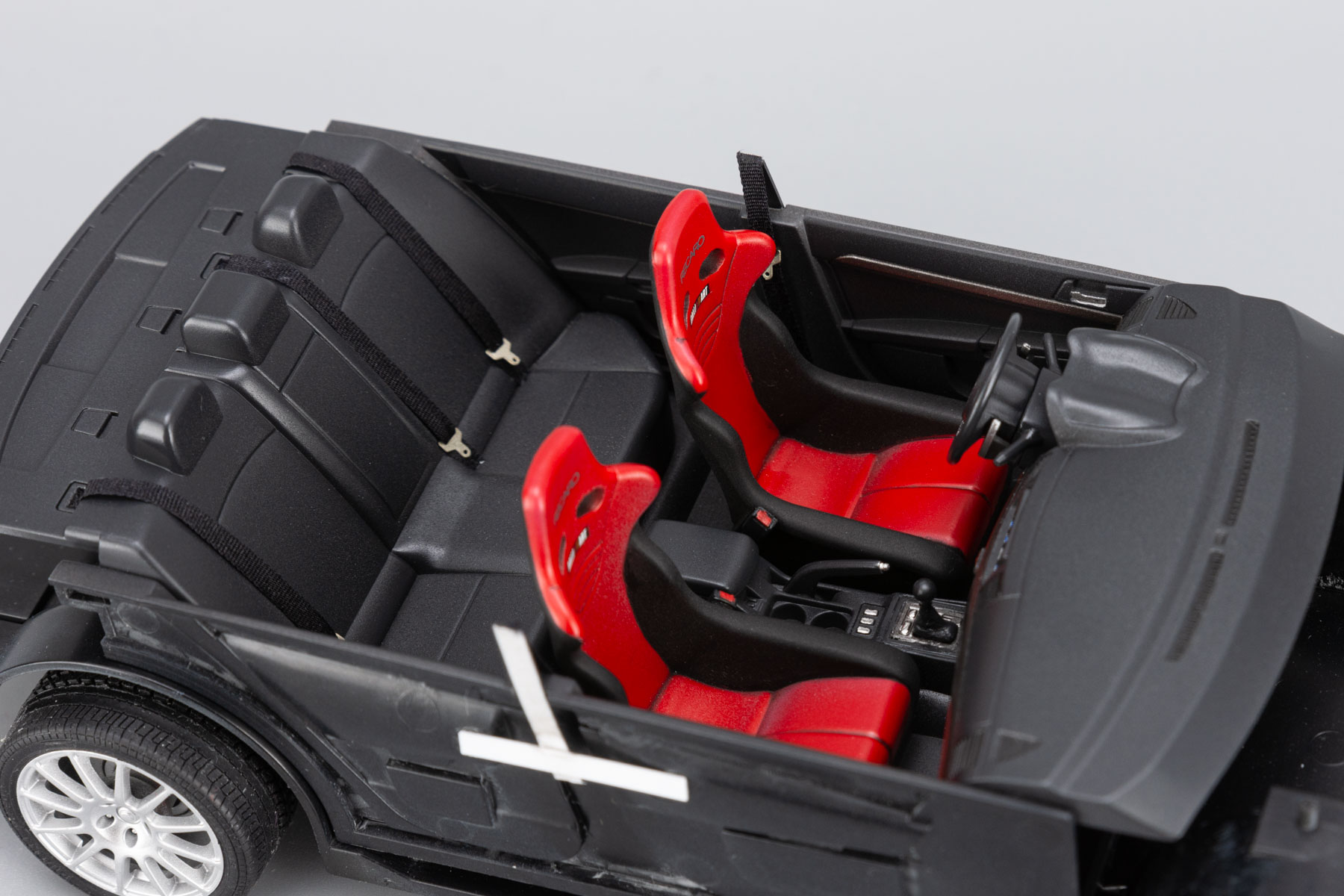

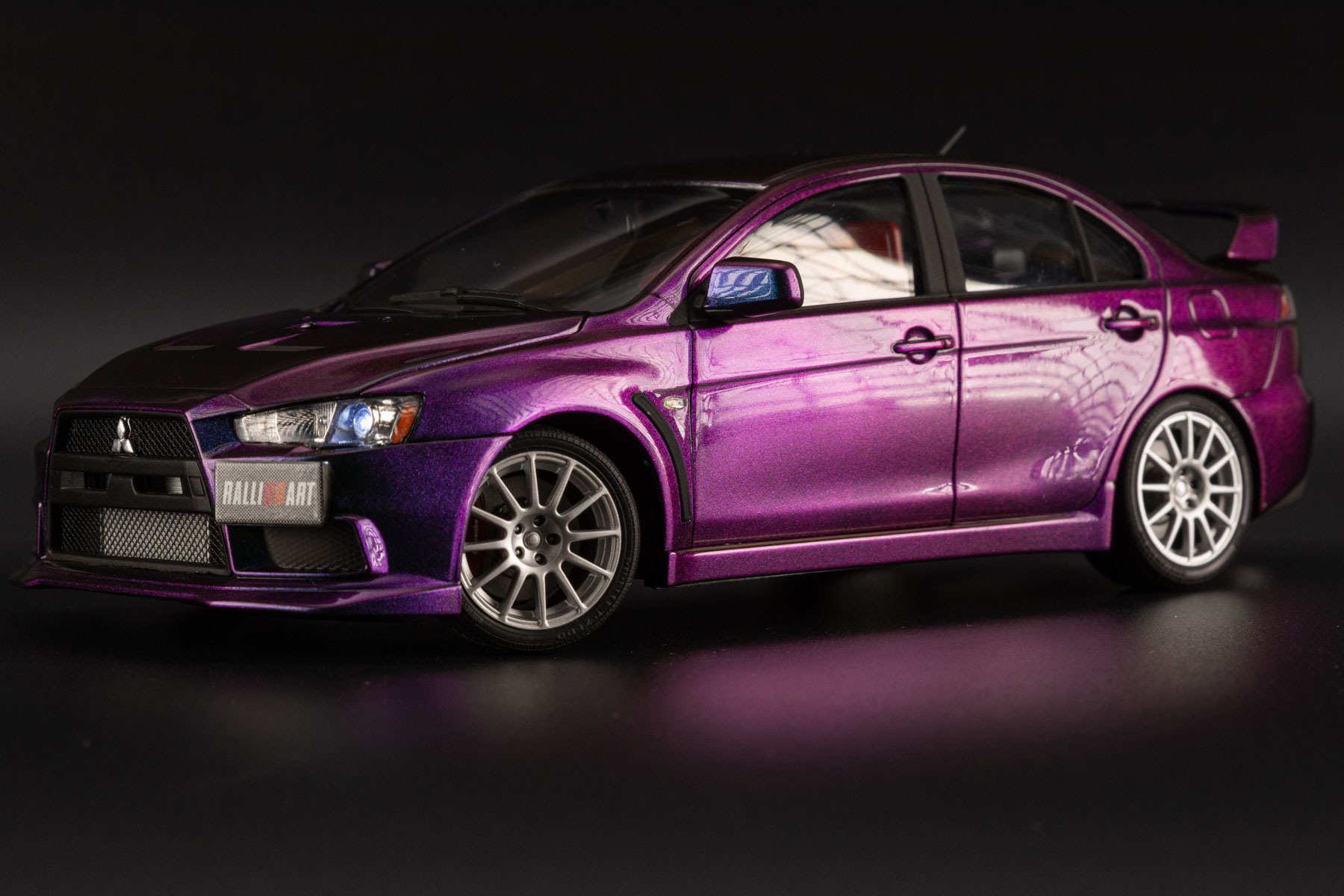

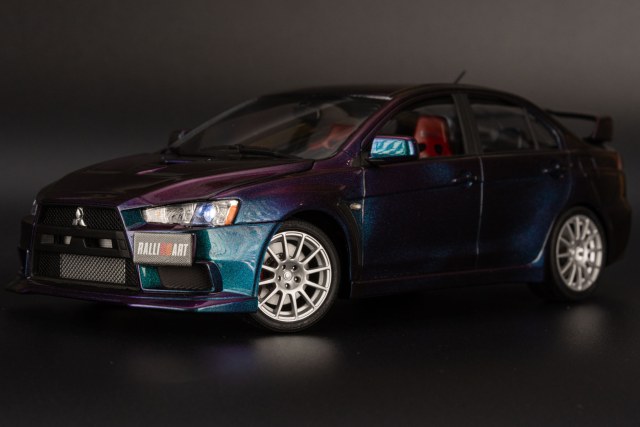

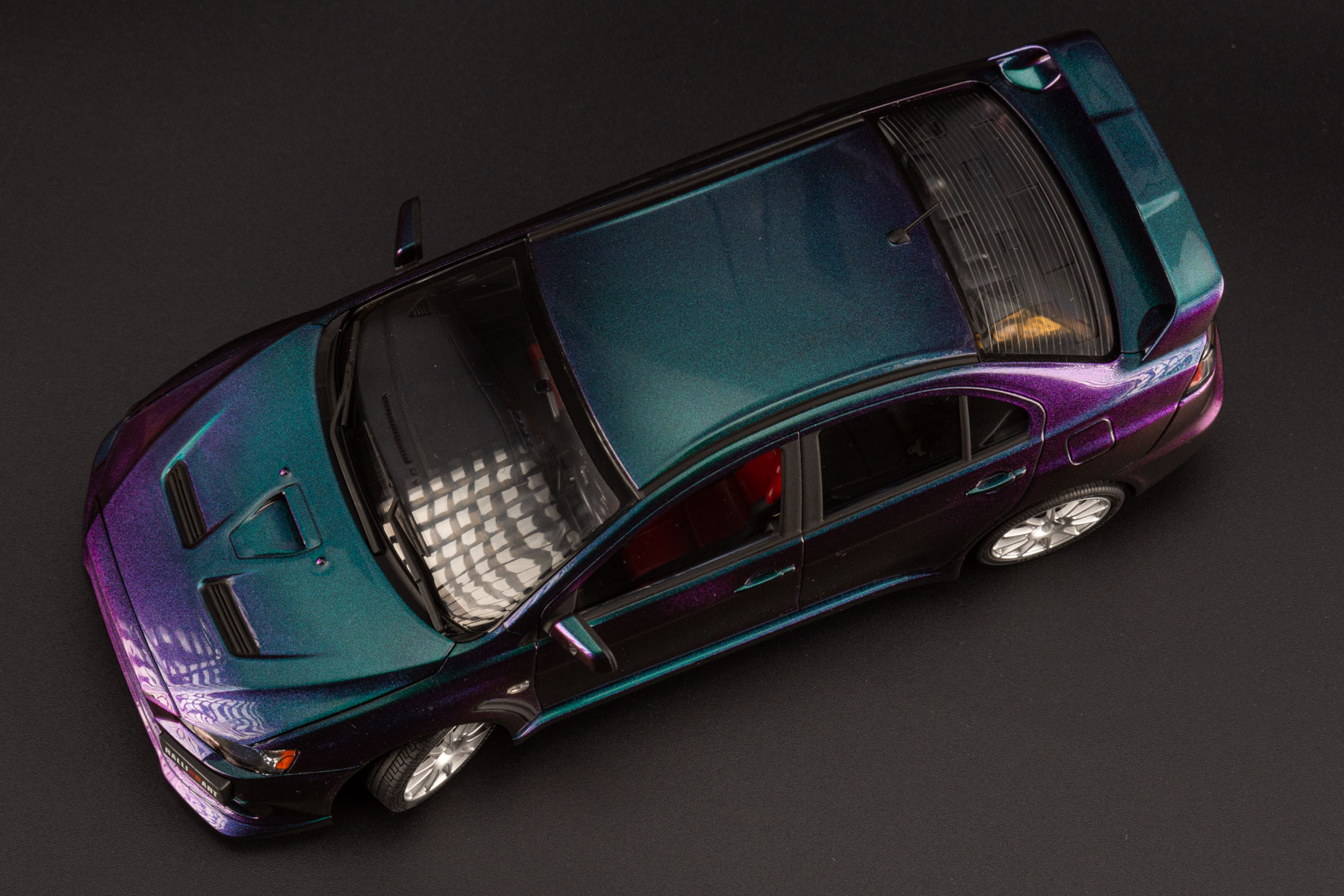

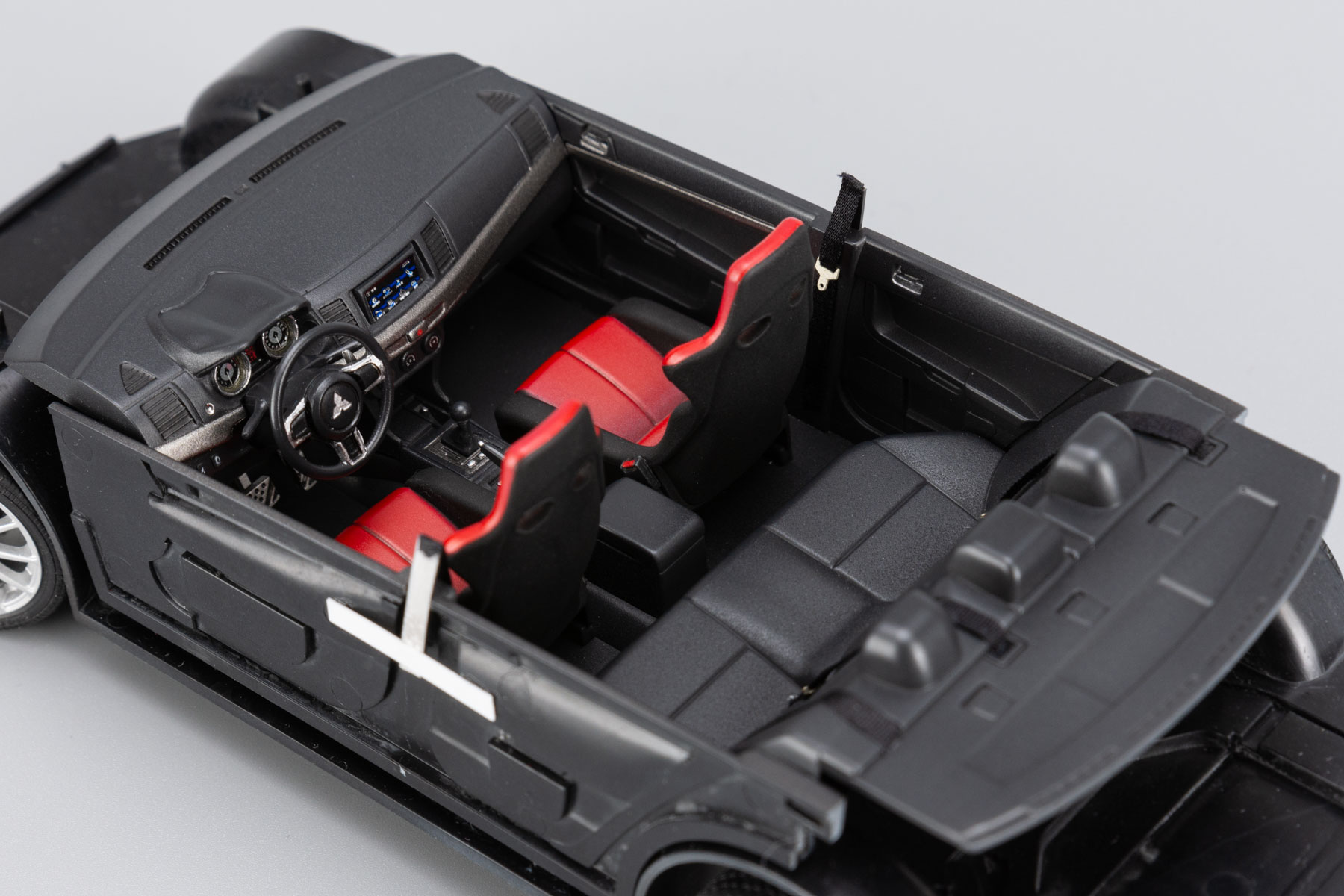

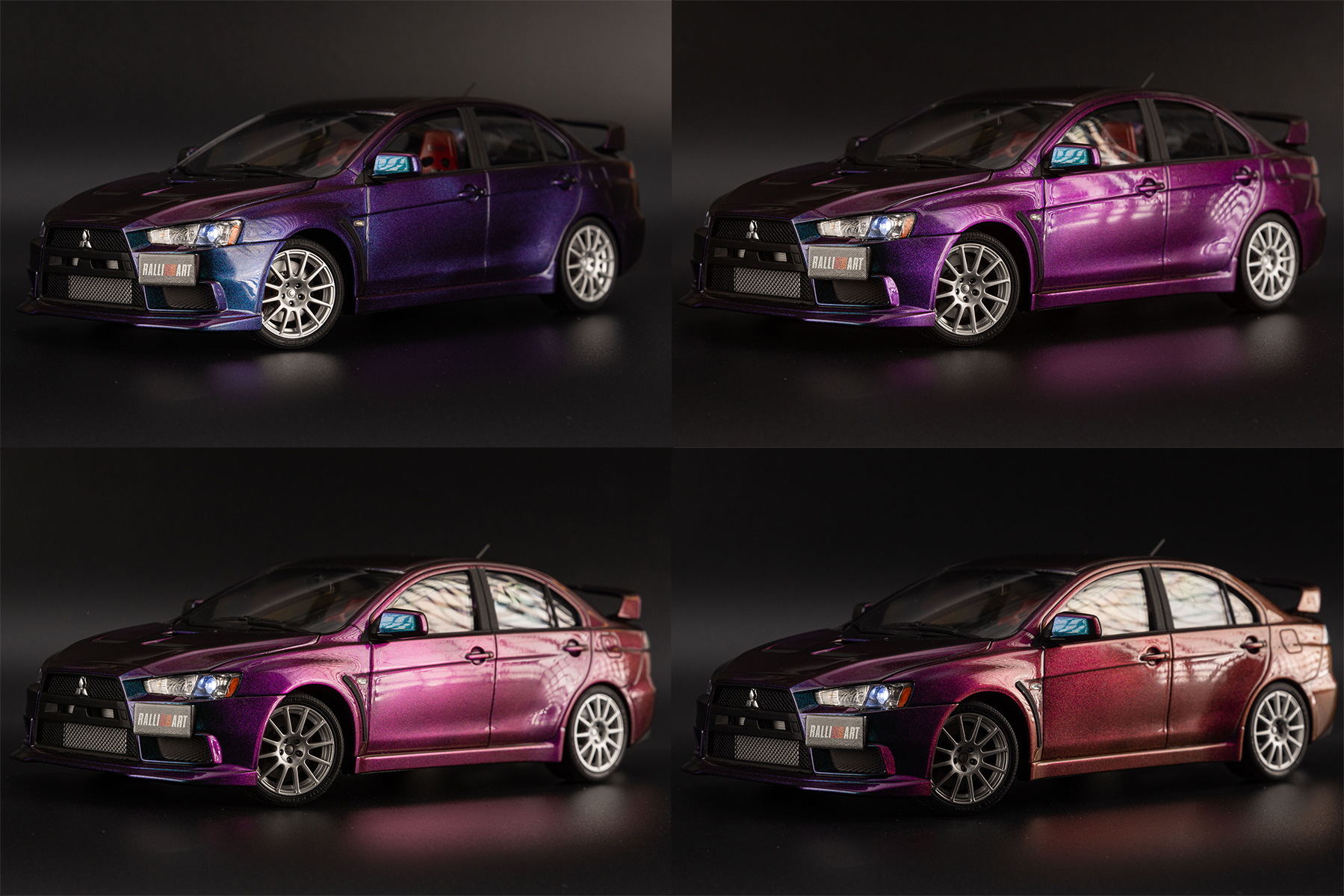

Краска - хамелеон от Splash Paints, отдельные элементы и интерьер - нитро от Gunze, автомобильный лак Solid.

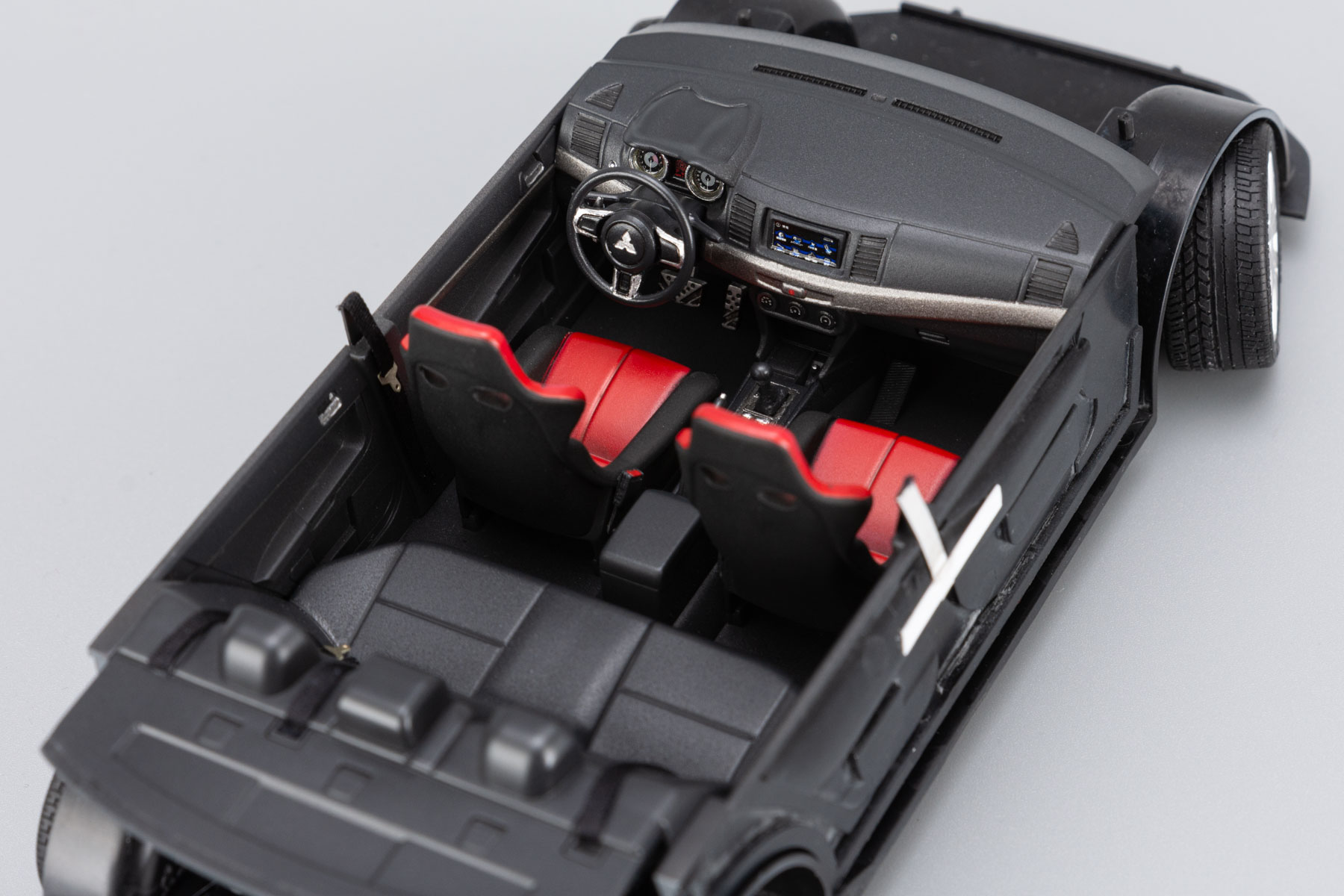

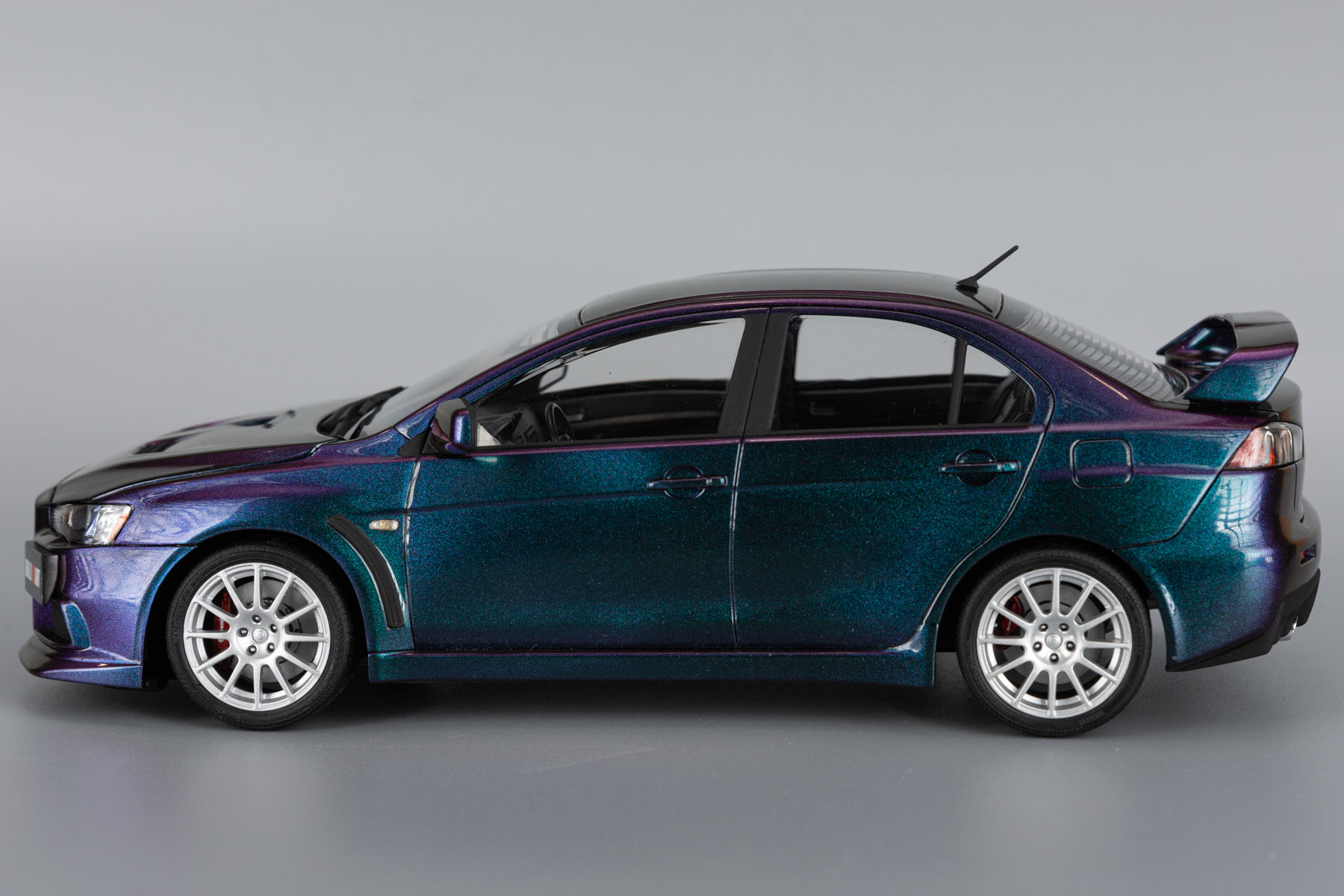

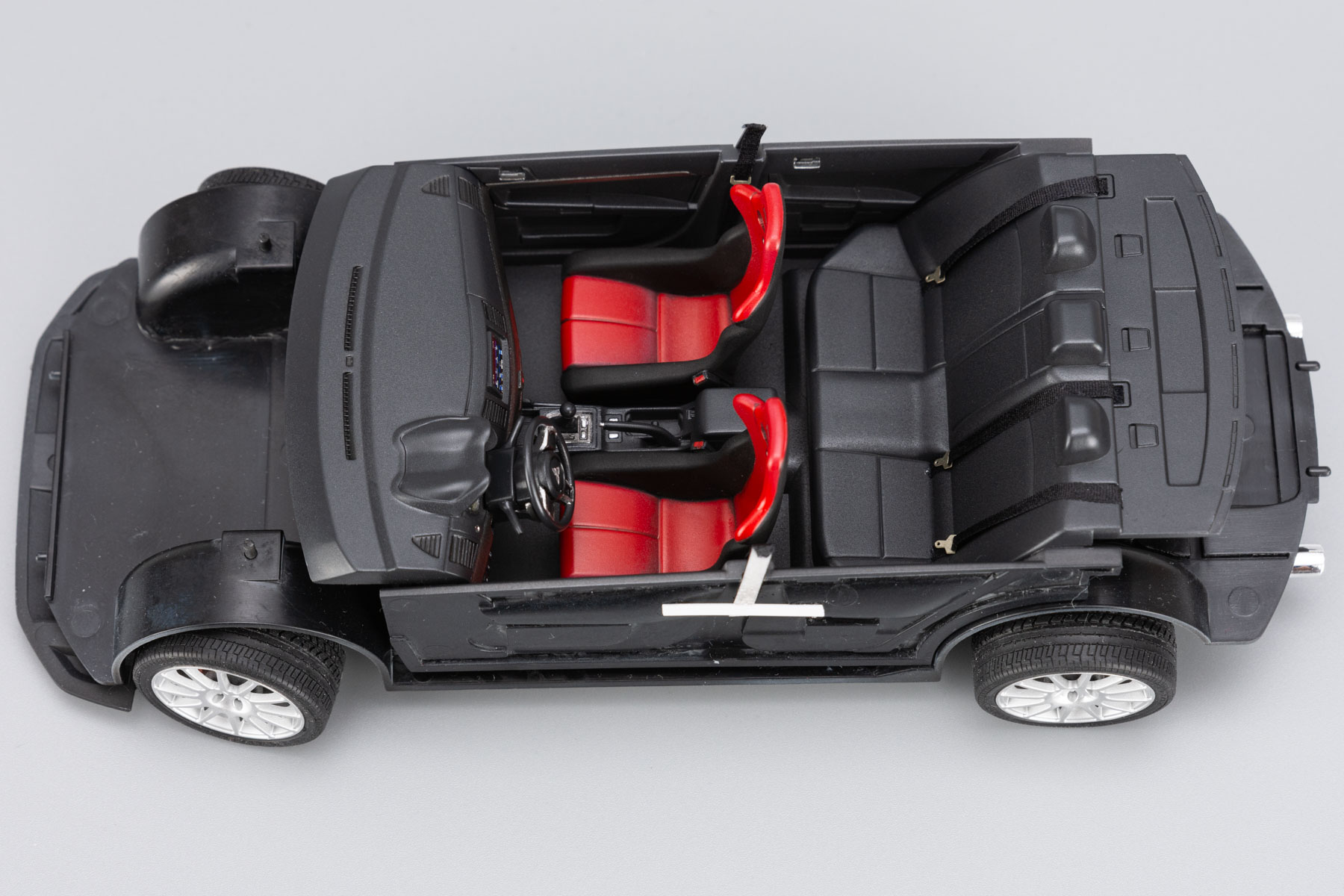

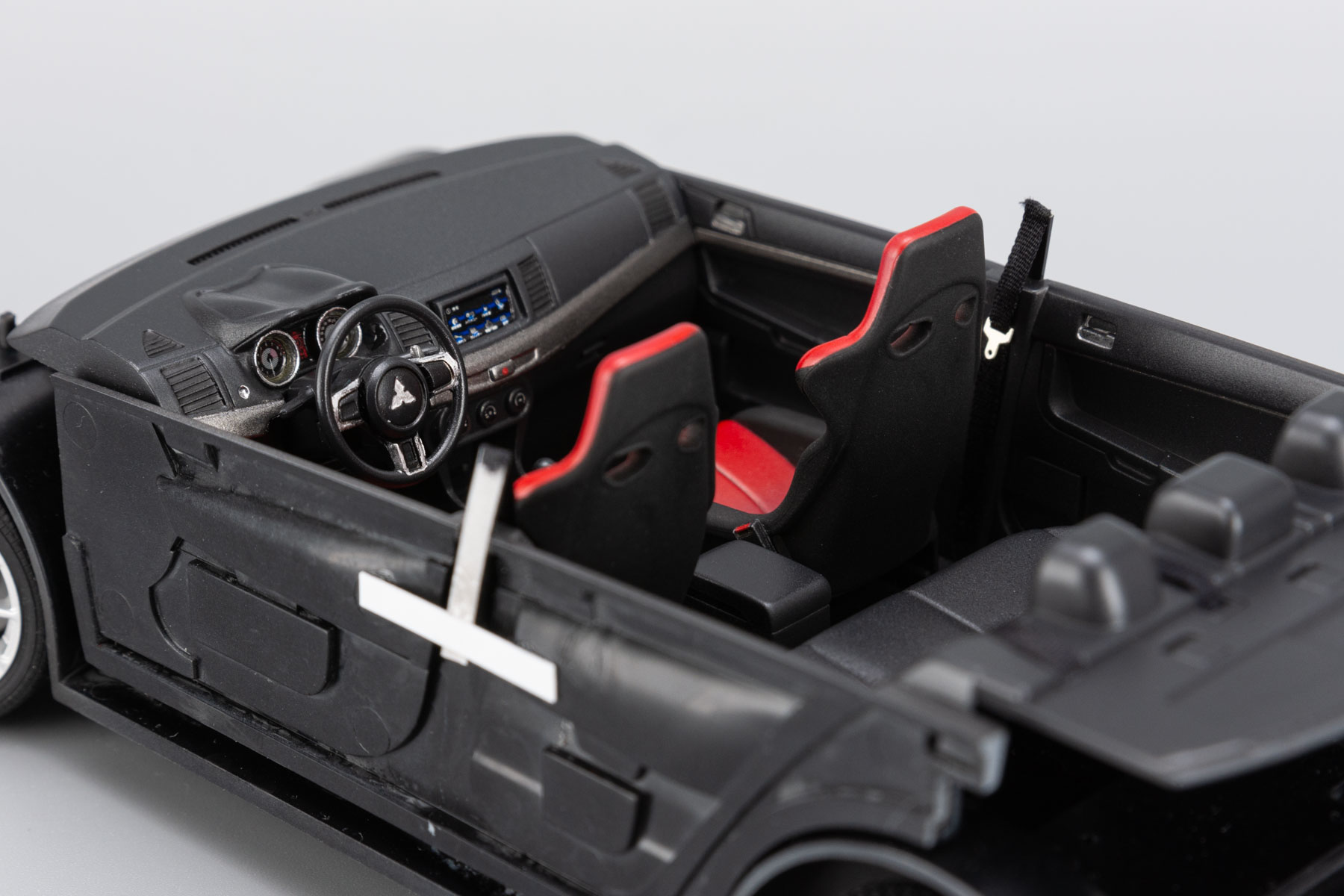

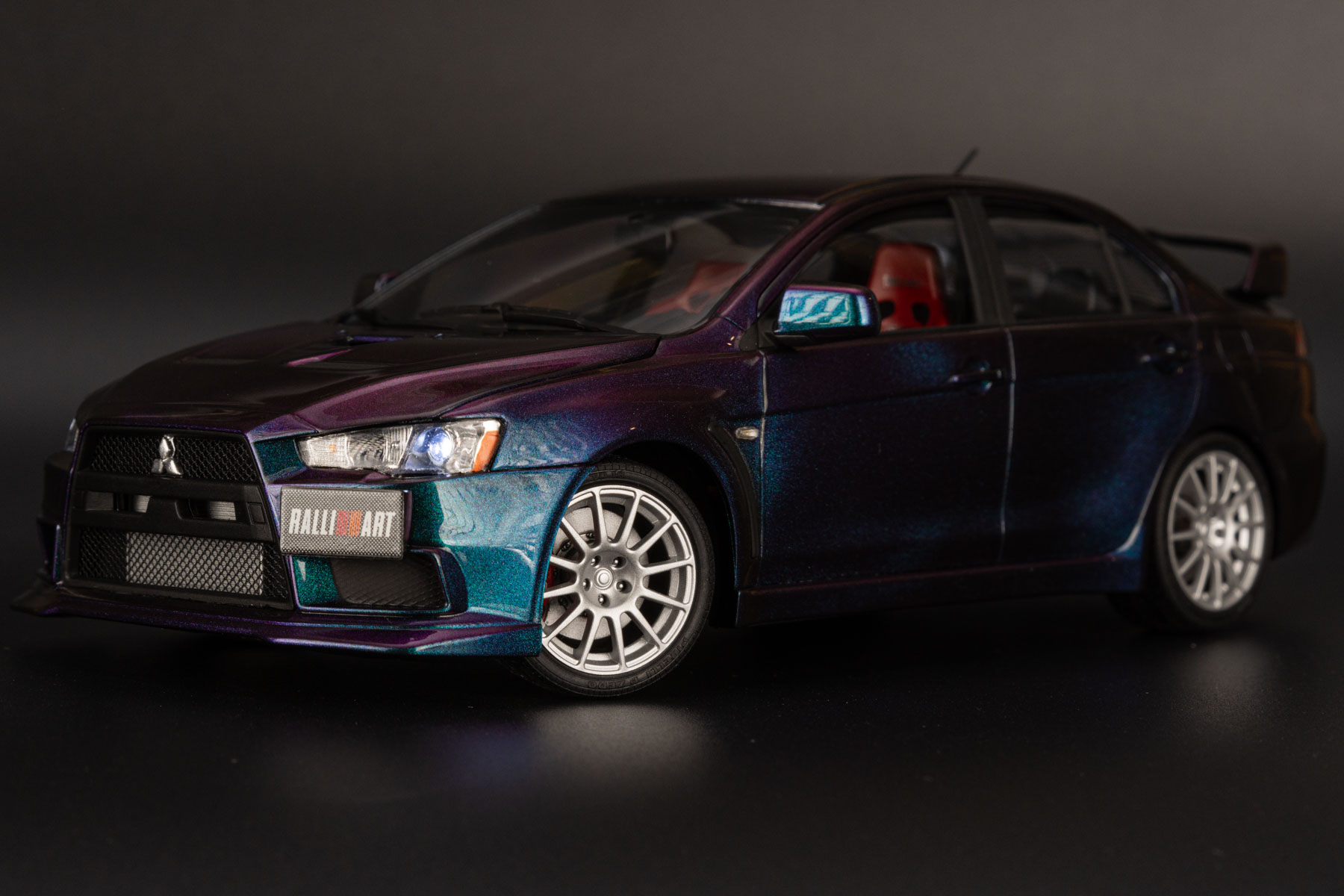

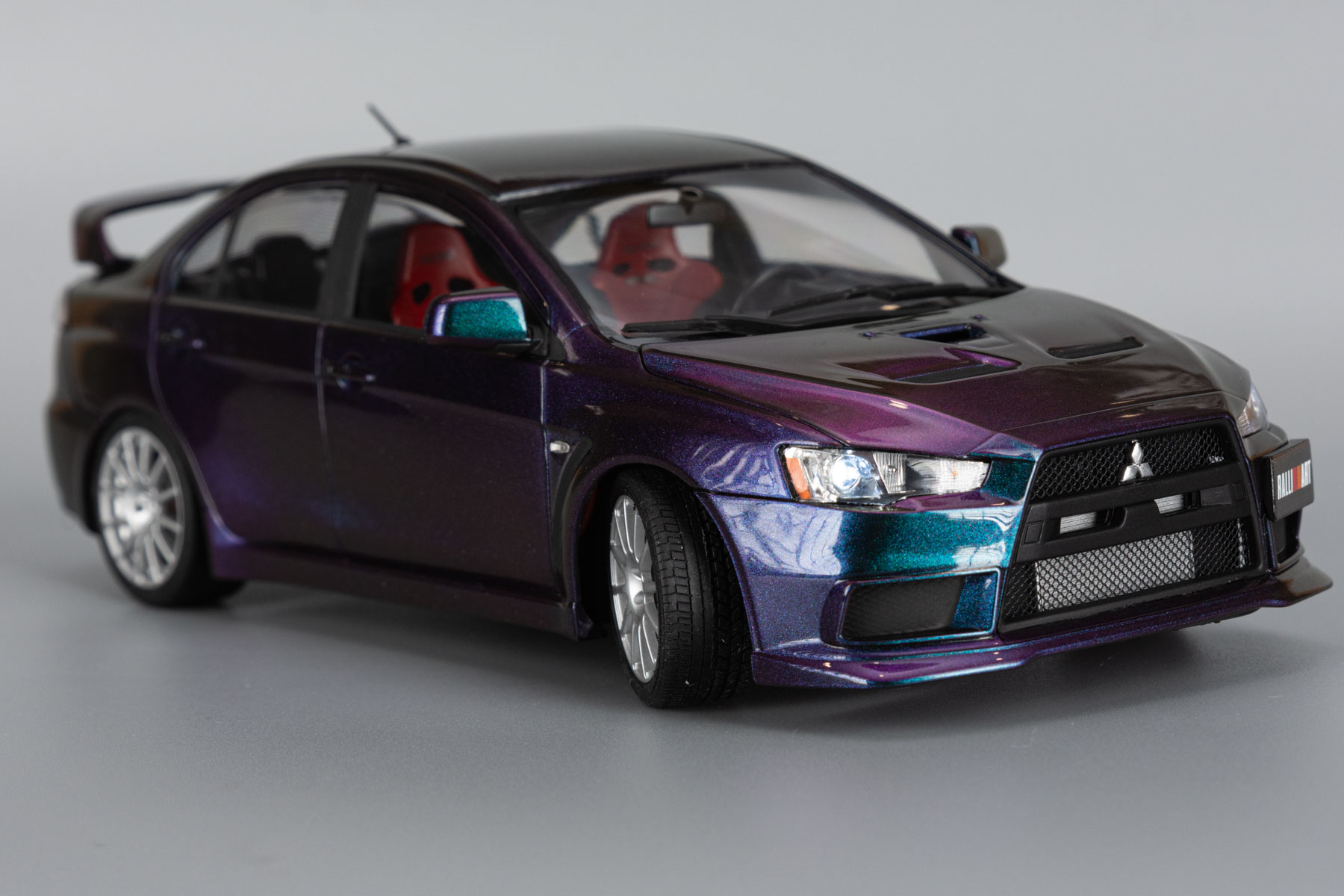

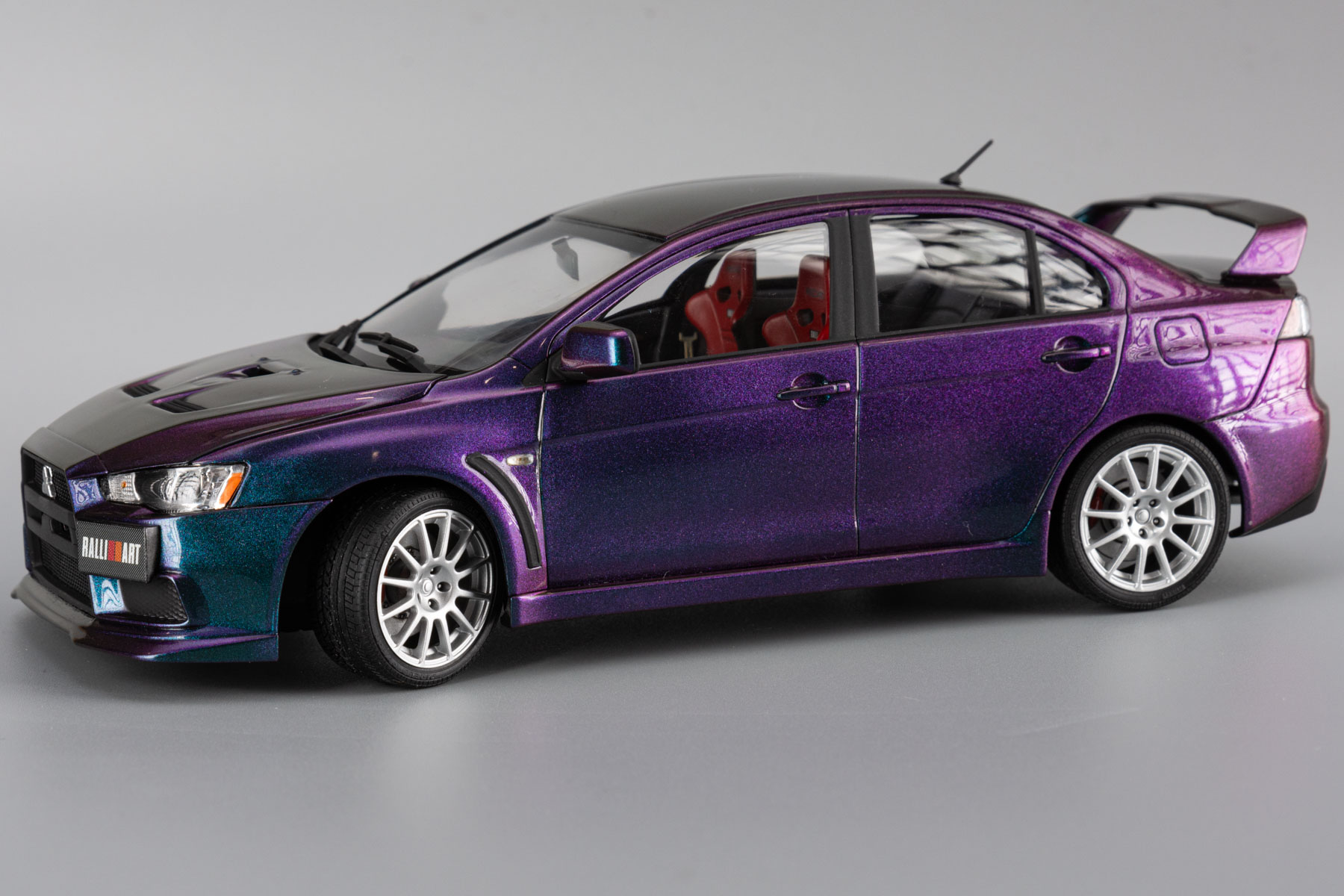

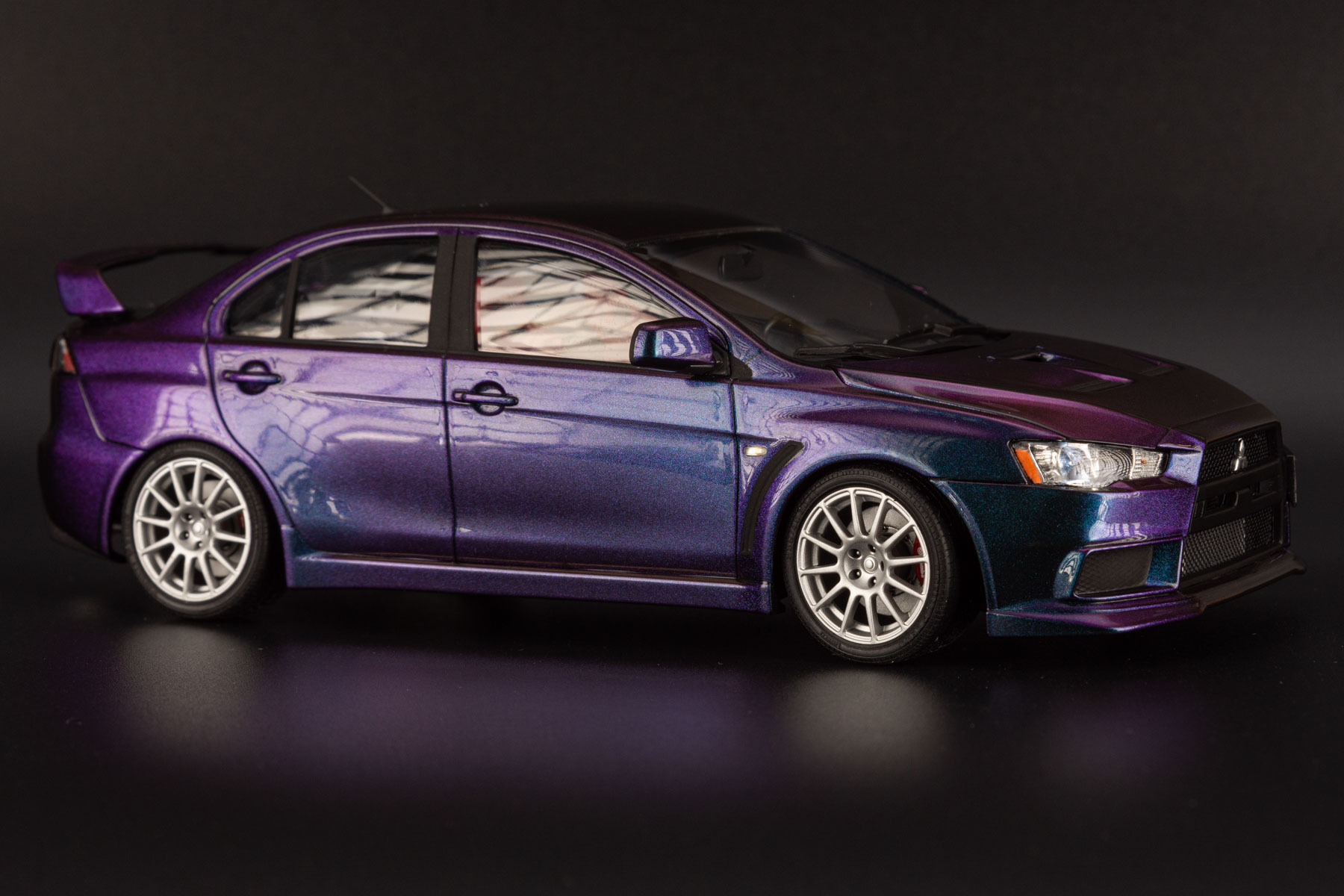

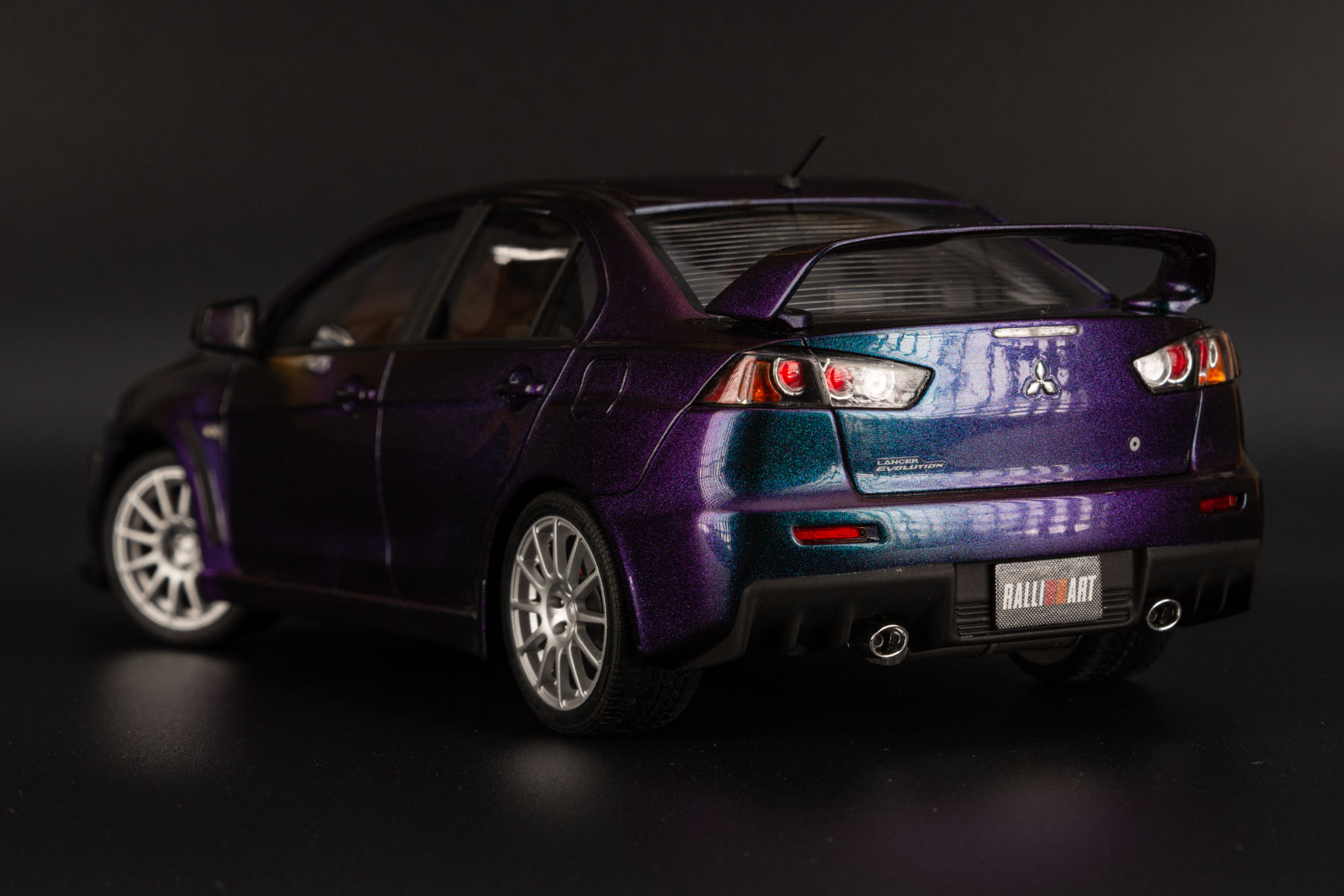

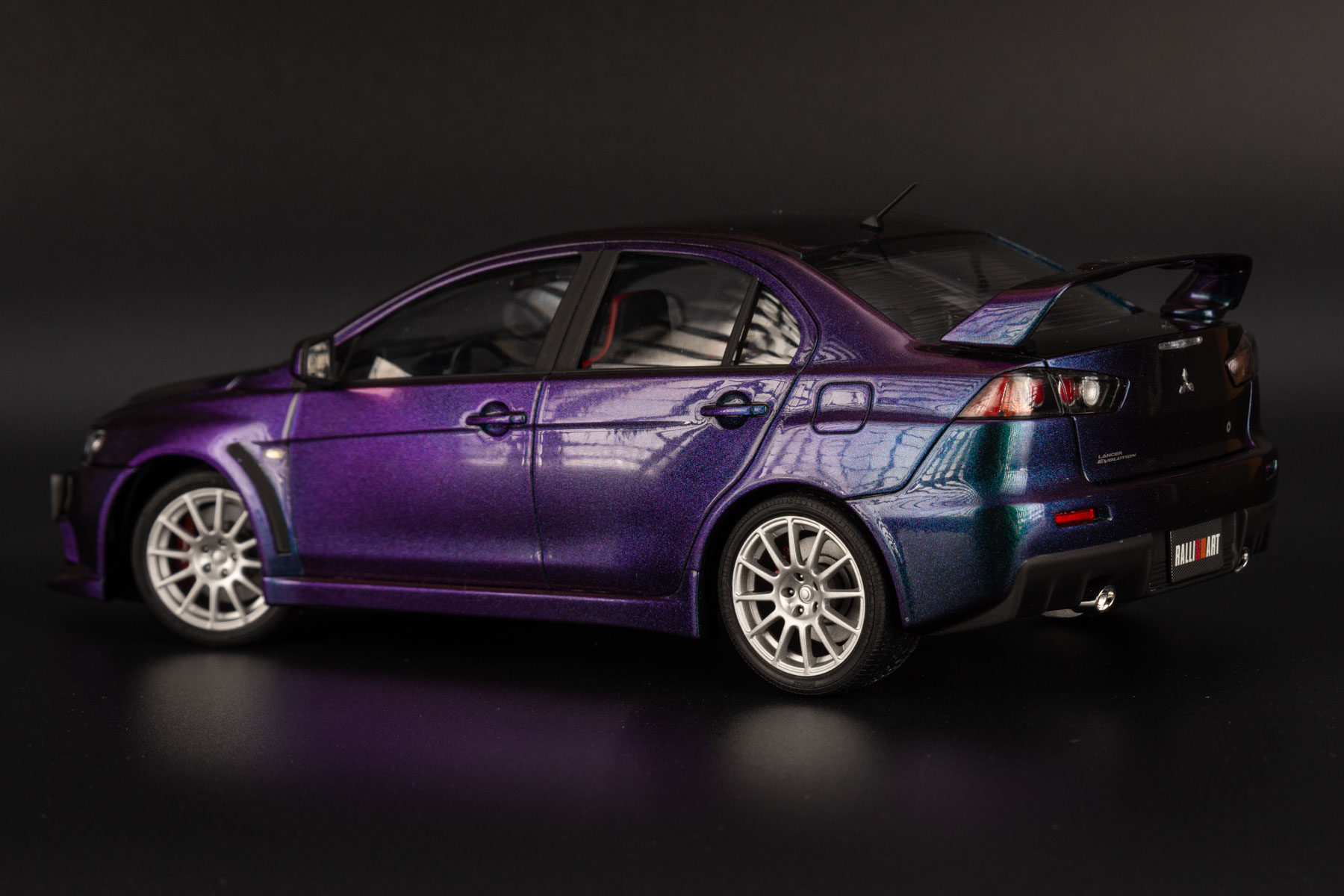

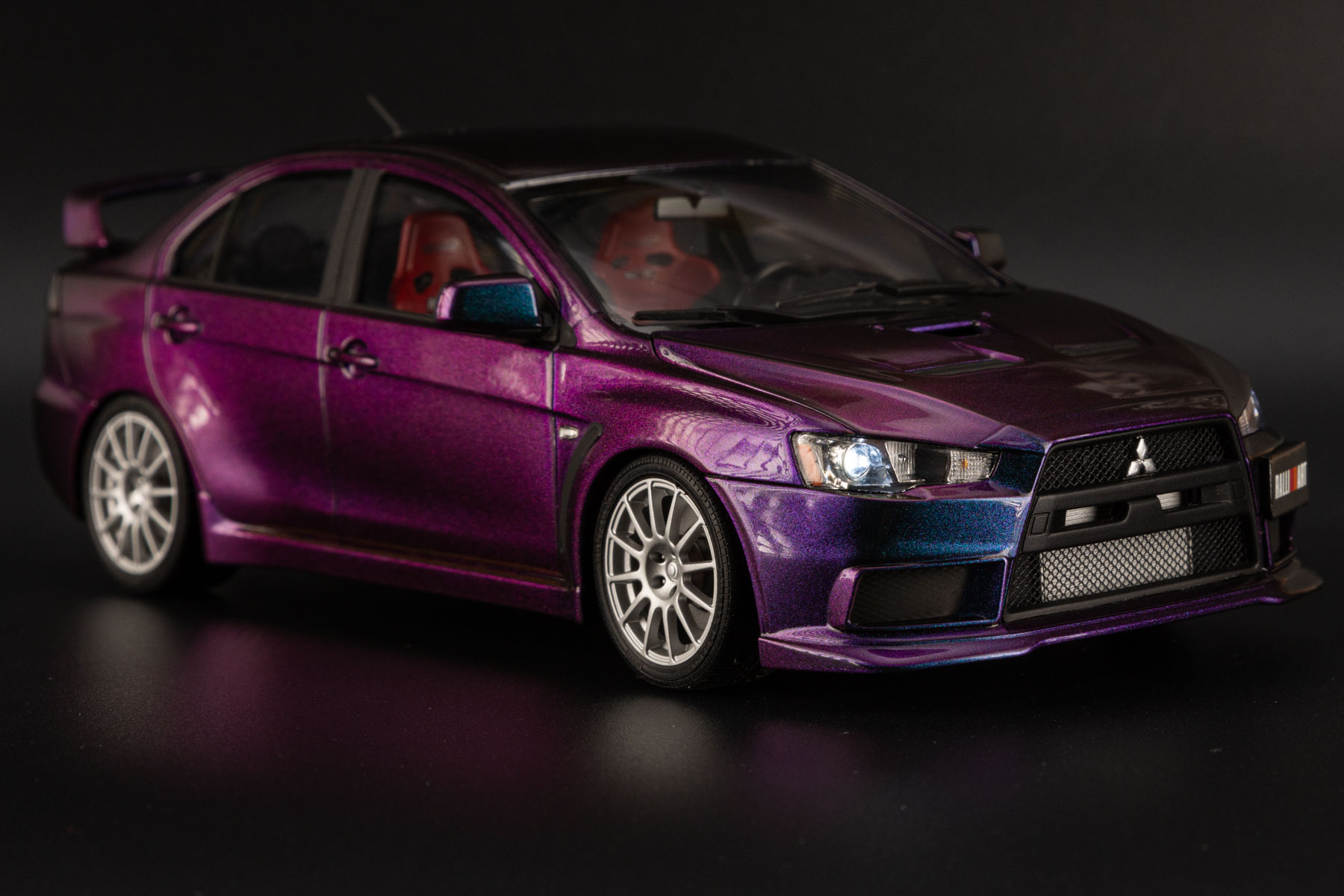

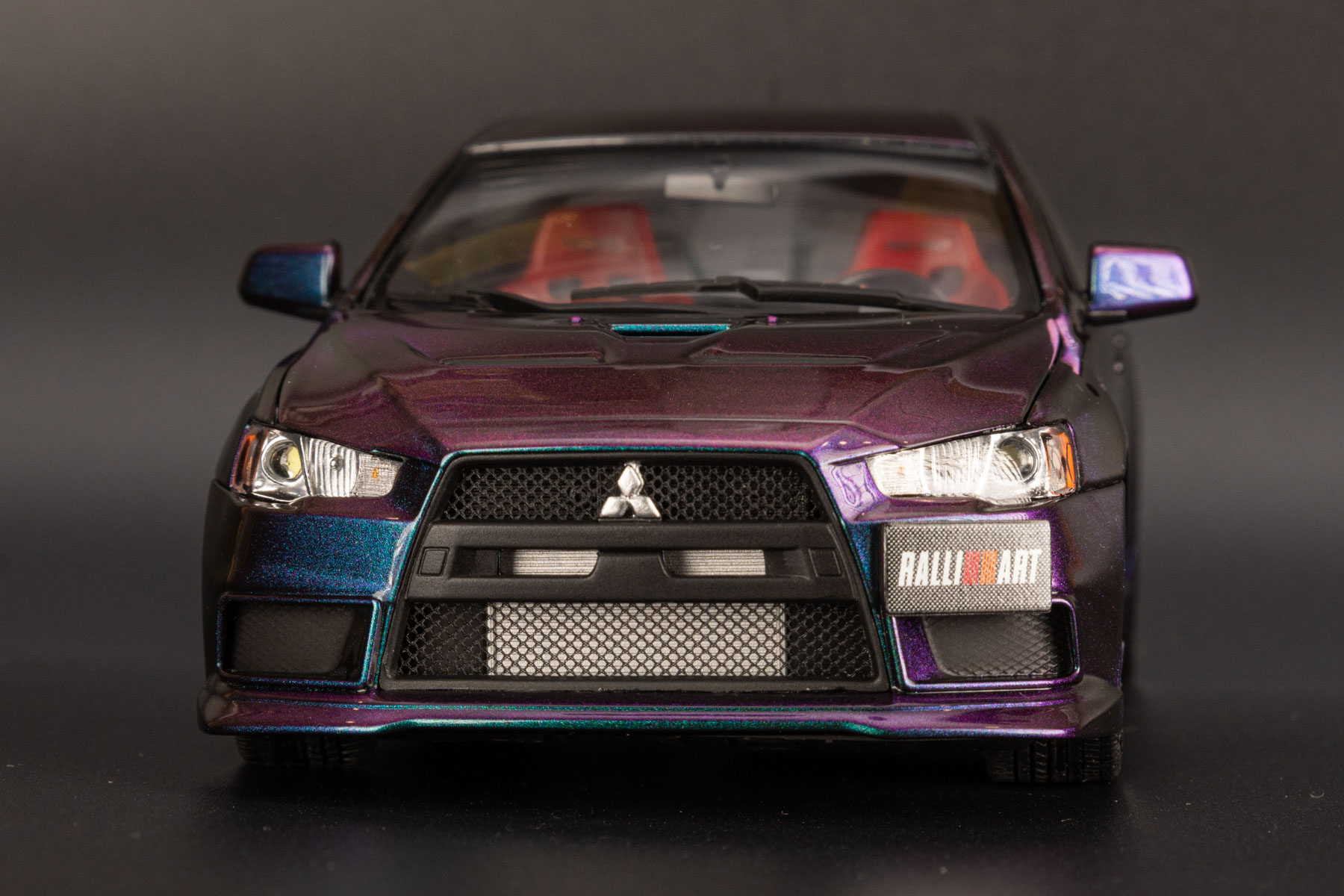

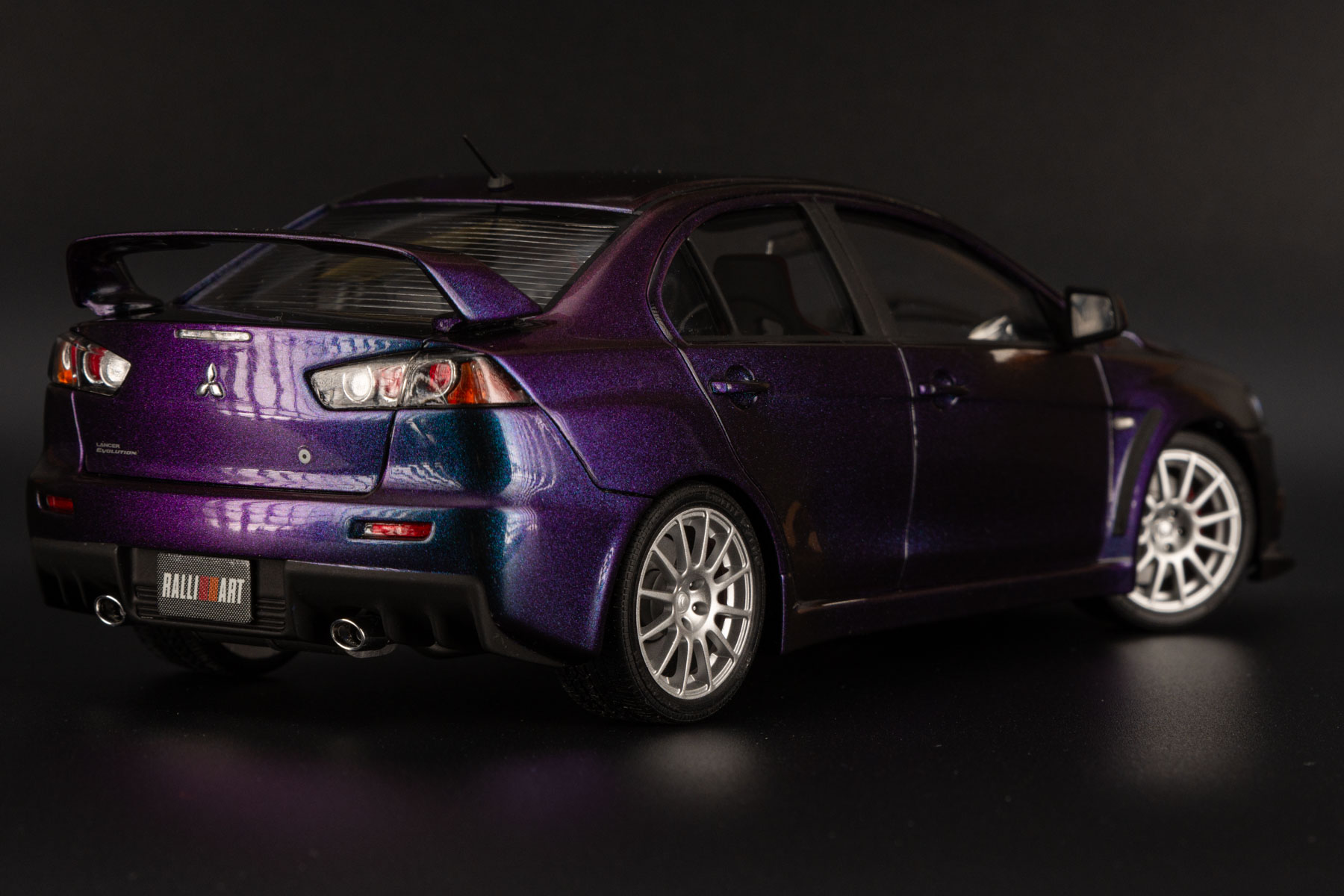

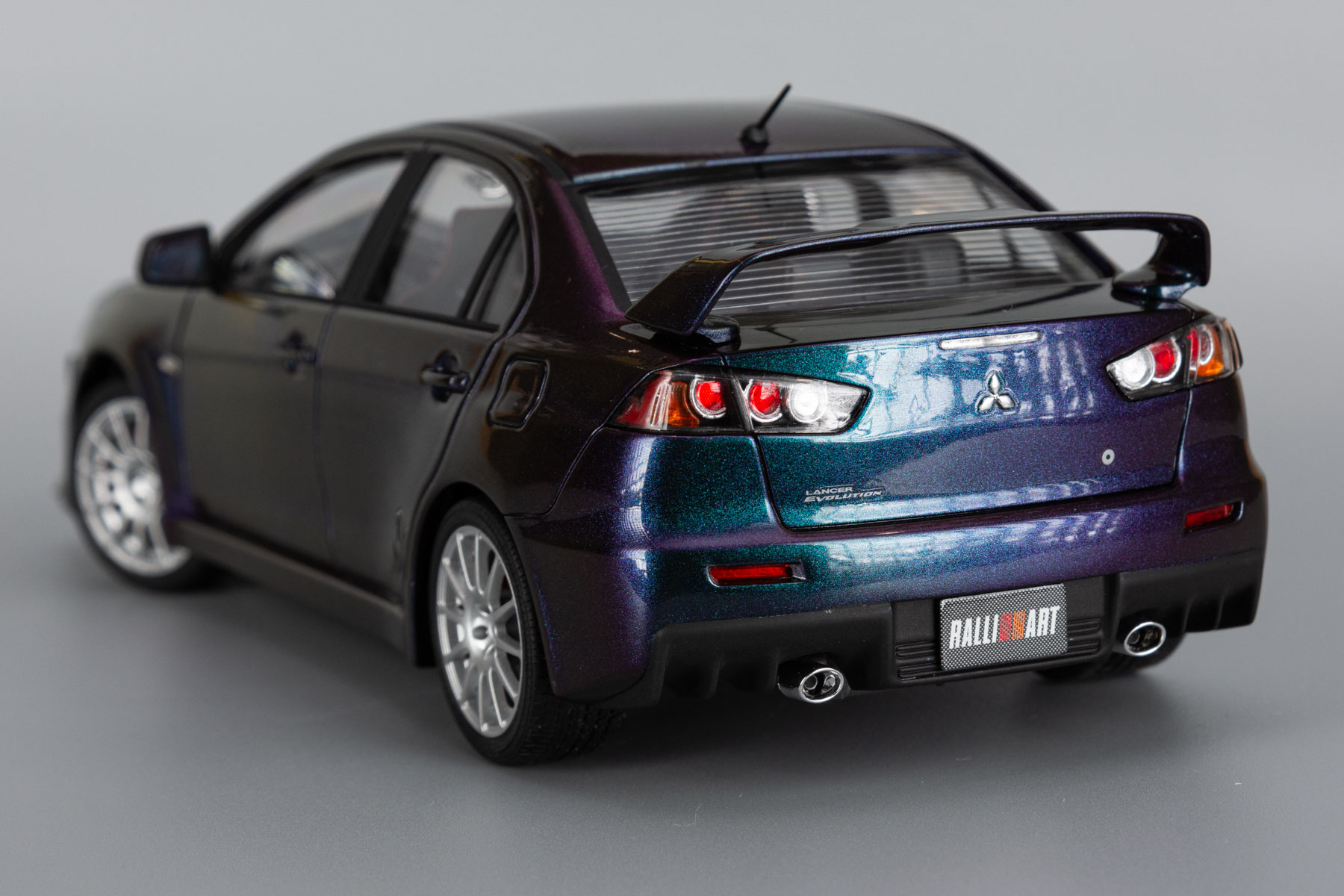

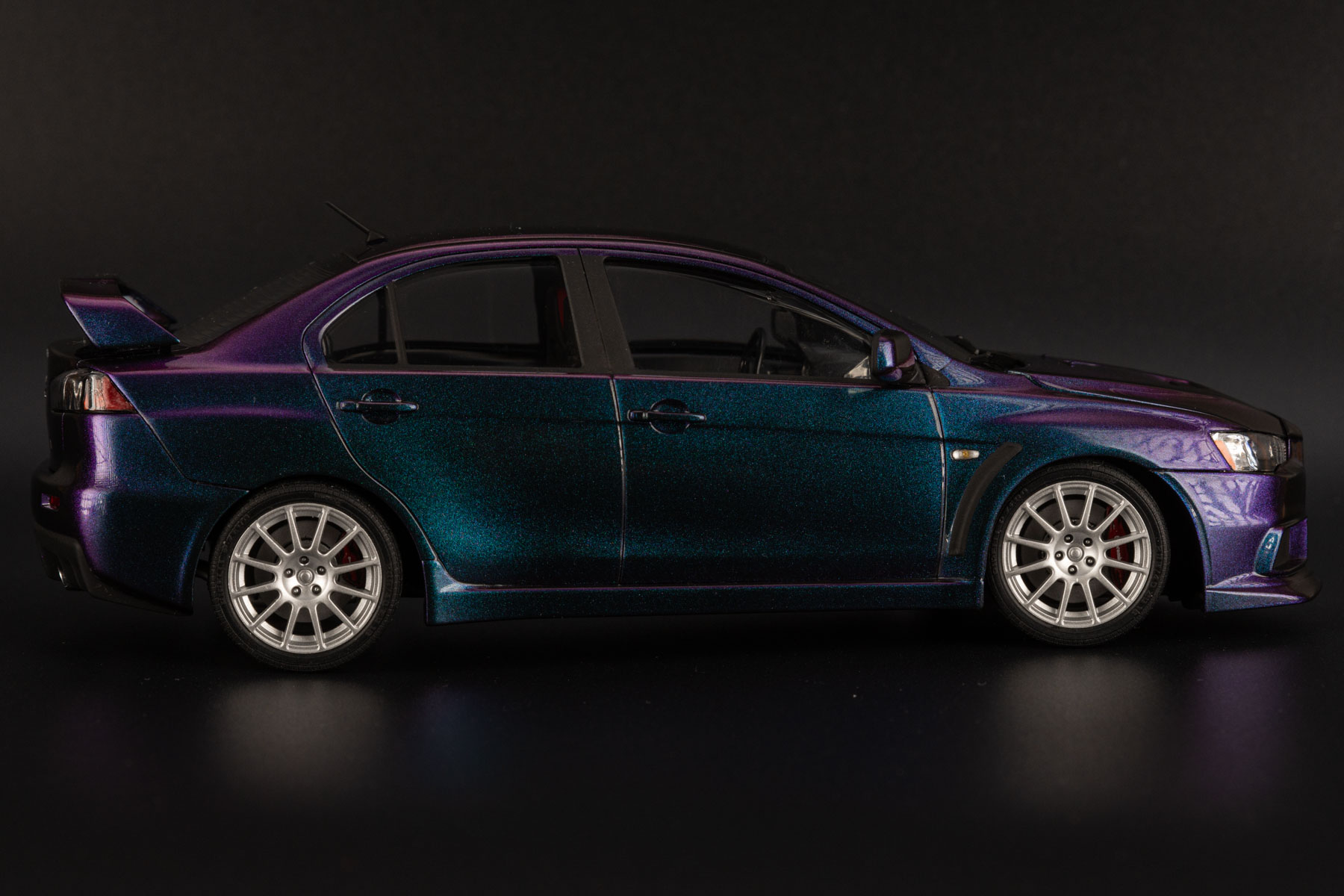

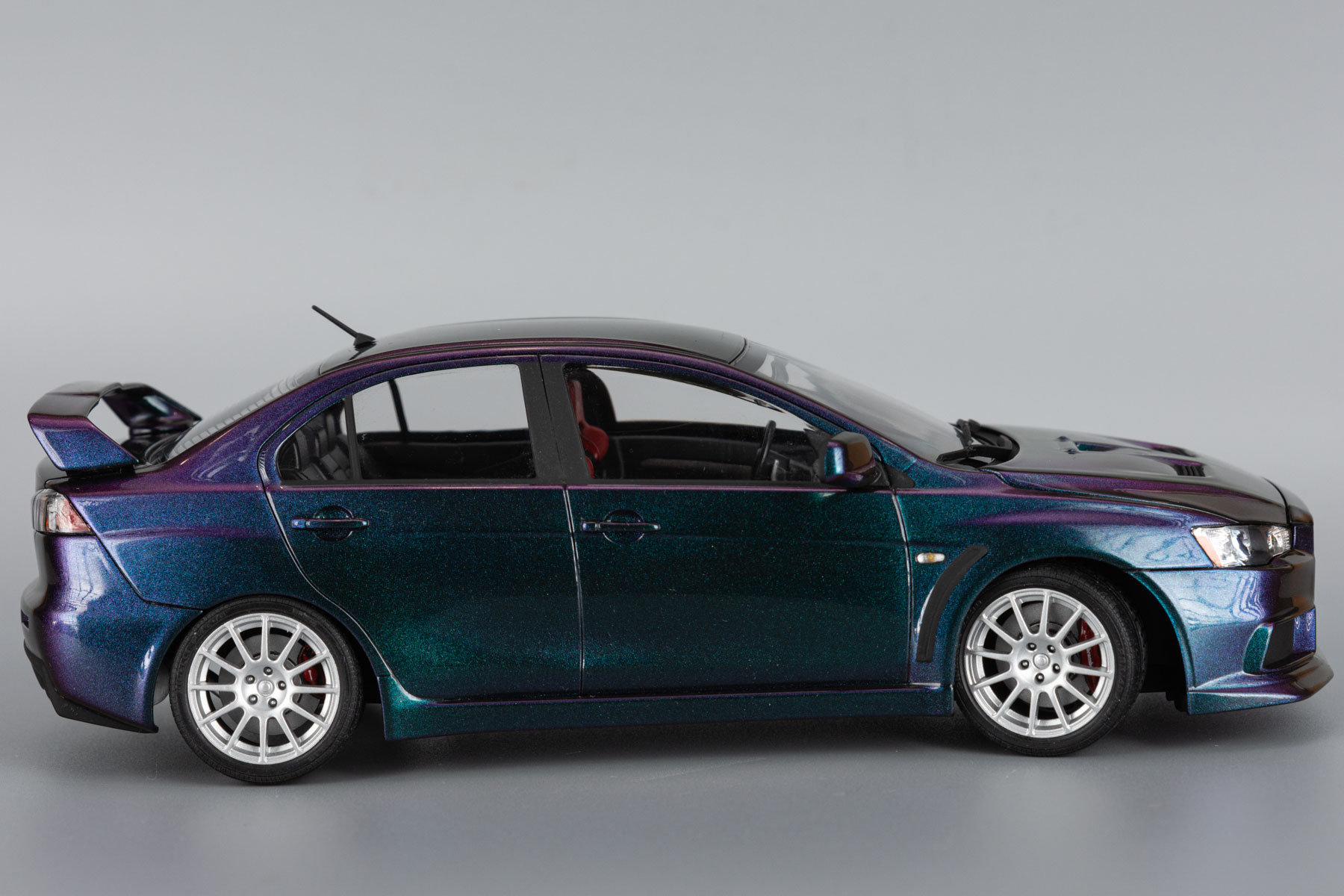

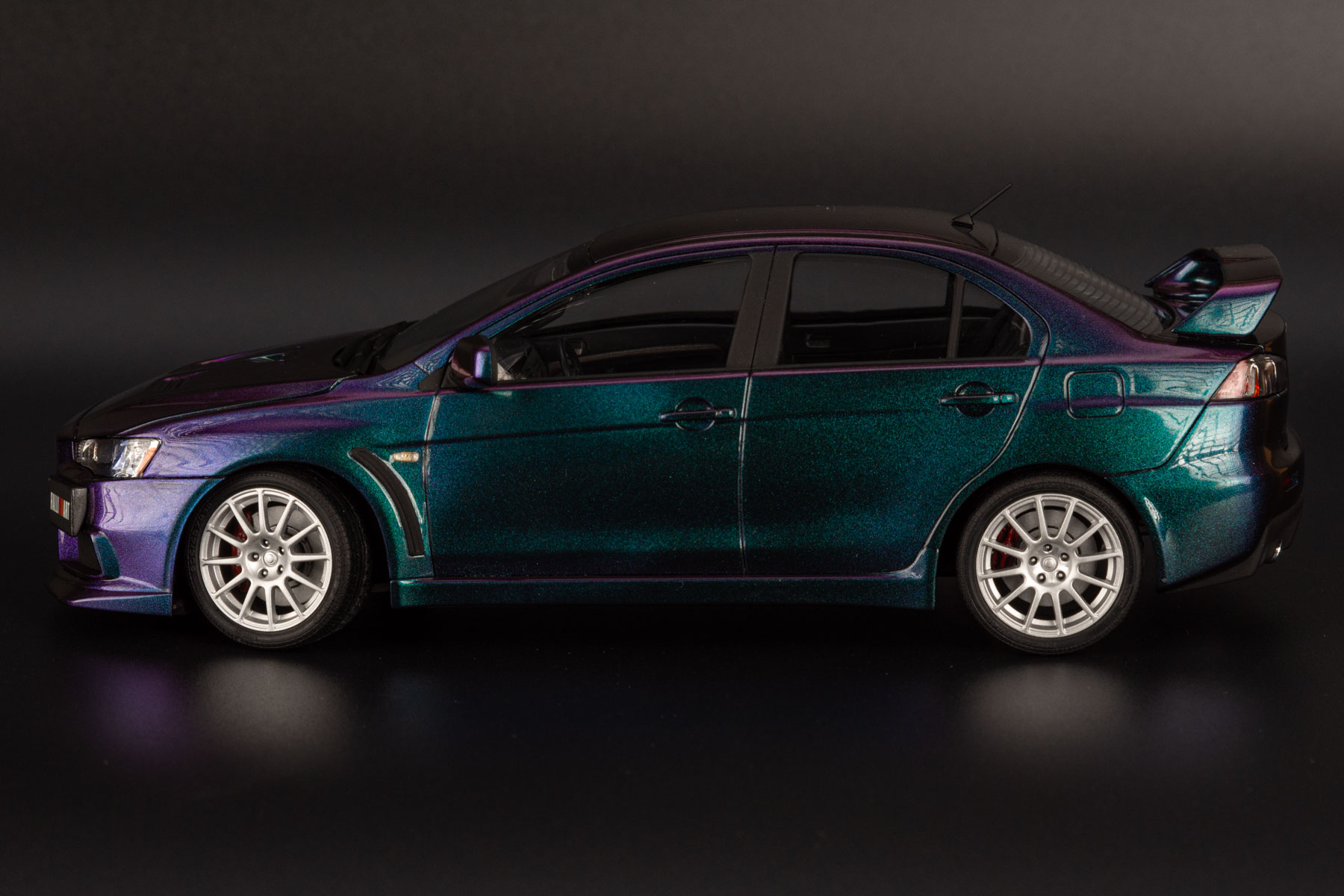

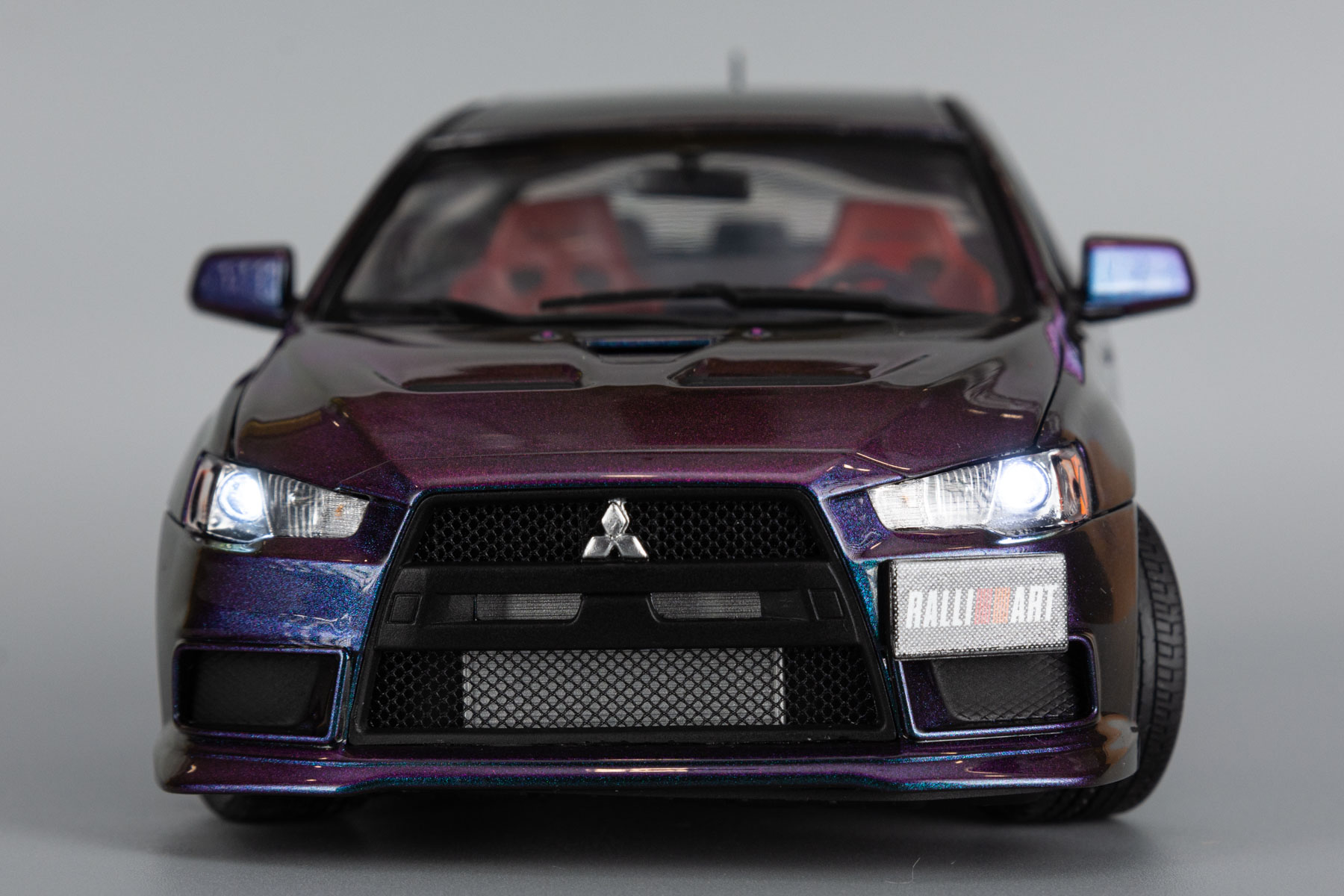

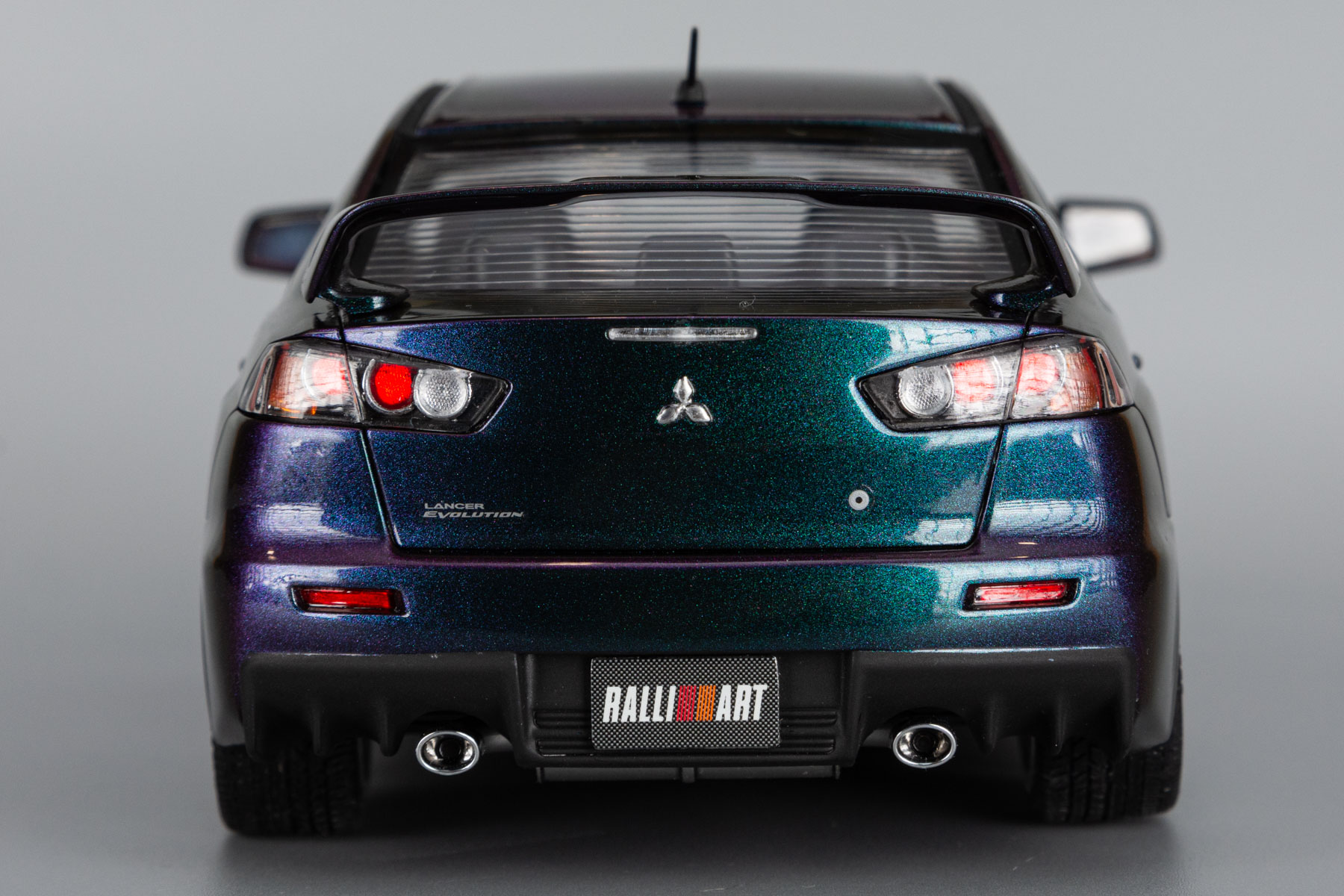

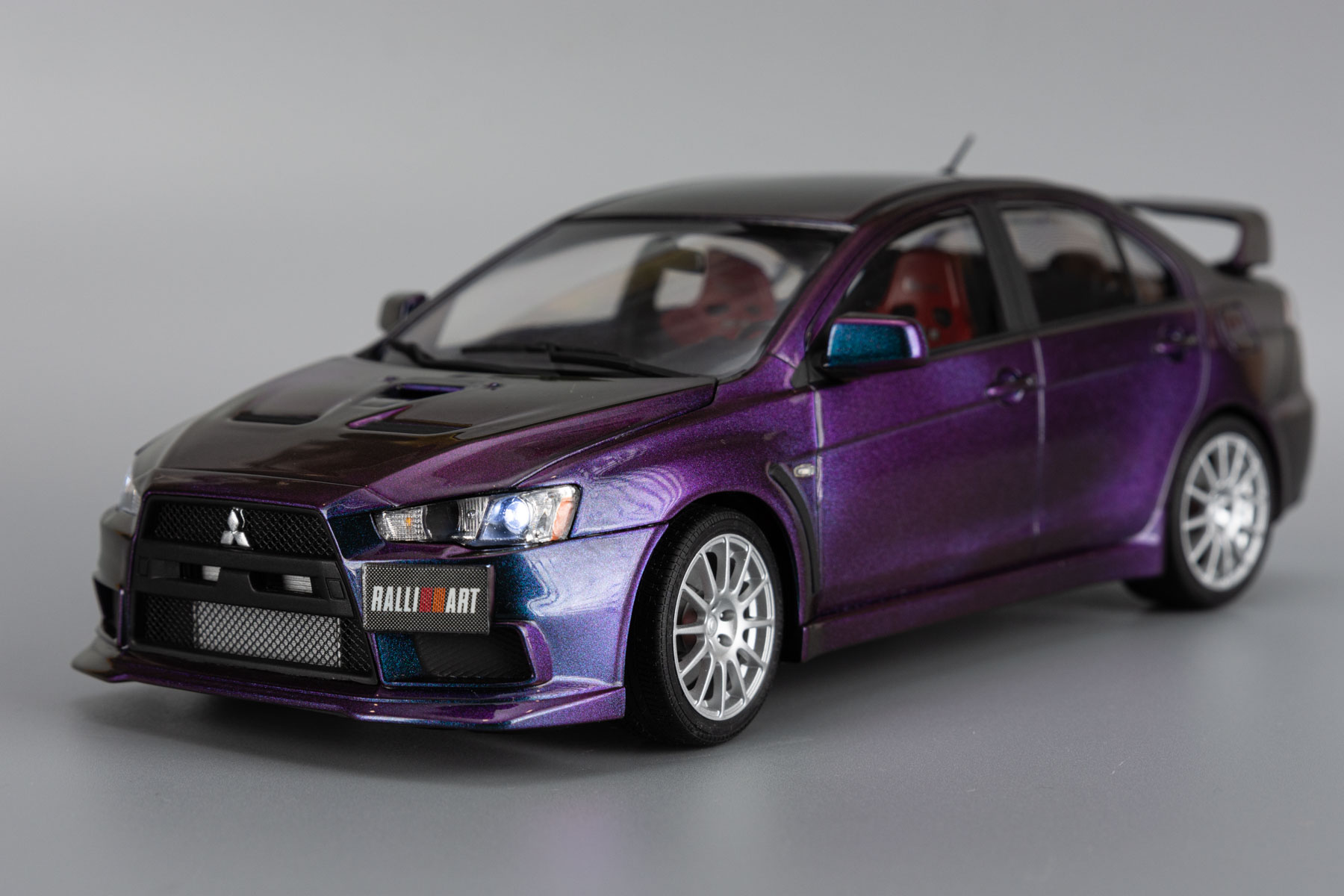

По просьбе админа в дискуссии под моей прошлой моделью, сделал два фотосета: художественный на чёрном фоне и детальный на светлом.
Оценки
Войдите, чтобы оценить работу.
Комментарии (19)
На сайте с 04.02.2017
228 3487
Красотища!!!
На сайте с 20.01.2012
28 1954
Эффектно, однако
На сайте с 31.08.2010
29 3998
Огонь! Работа прекрасная!
Есть пара мелких недочетов, но при такой реализации и подаче говорить о них не хочется.
Спонсор
На сайте с 07.10.2015
4 386
"Продам хамелеона синего. Нет, красного. Нет, зеленого. Блин. Круто. Нет, не продам."
Классный эвик! Цвет огонь на такие диски еще и декаль Enkei и со слюней можно было бы изойти))).
На сайте с 19.02.2017
16 171
Спасибо, коллеги!
Мелкие огрехи вижу. ))) С каждой моделью их всё меньше, отрабатываю навыки.
На сайте с 04.11.2013
12 198
Красивый Эво!
Рабочая оптика - Круто!
На сайте с 14.07.2014
253 14
Вроде классно, но зерно совсем не масштабное. Почему, то нет ощущения реального автомобиля. Вот ваш субарик, выглядит гораздо более естественно.
На сайте с 23.11.2017
25 83
Андрей, отличная модель получилась! Подсветка тоже круто смотрится. А в чем возникла проблема со световодами?
К сожалению, это проблема всех хамелеонистых цветов. И его всегда видно при прямом освещении и крупных фотографиях.. Полагаю, это связано с какими-то технологическими ограничениями. В жизни, правда, на модели этого практически не заметно. Ну, или можно использовать матовый лак. Видел я такие работы, смотрится очень неплохо.
На сайте с 19.02.2017
16 171
Alexus, спасибо!
Спасибо, Владимир. Да, зерно металлика чуть крупнее, но это заметно только на фотографии, а если снимать вспышкой в лоб, то вообще феерверк. Но в руках, собственными глазами всё смотрится очень гармонично. Мне нравится ))
Спасибо, Андрей.
Не получилось реализовать именно те задачи, которые я перед ними ставил:
1. Изначально хотел имитировать именно лампы накаливания. То есть на конце световода надо свет рассеивать назад на отражатели. Для этого тонкие световоды оплавлял и оплавленный грибочек снаружи окрашивал молотовым. Не сработало. Была мысль, что это именно из-за свойств самого материала световода и потянул прозрачный литник и на конце тоже сделал грибочек и покрасил его хромом. Тоже не отражает. На этом этапе данный эксперимент прекратил (хотя задумки ещё есть).

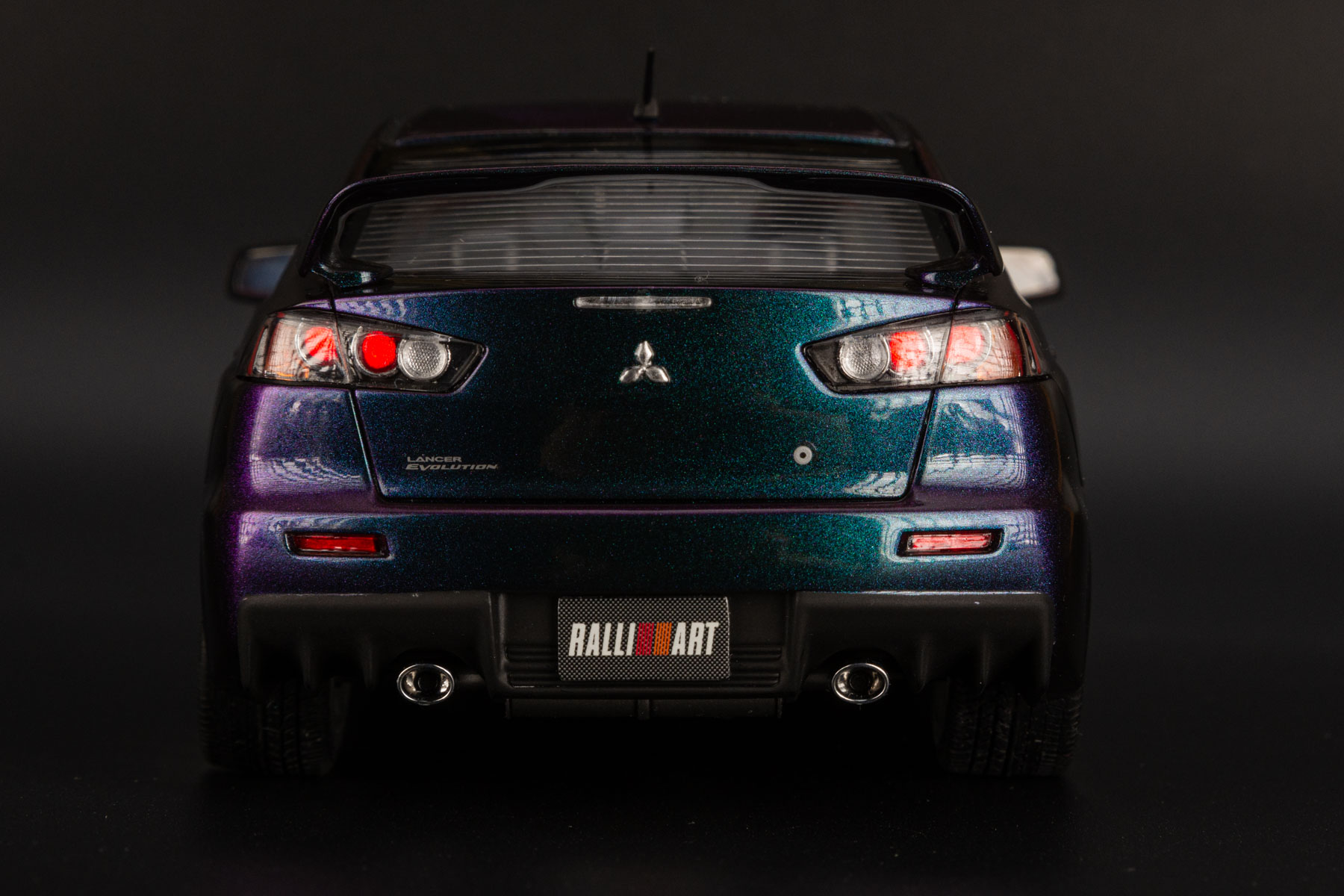

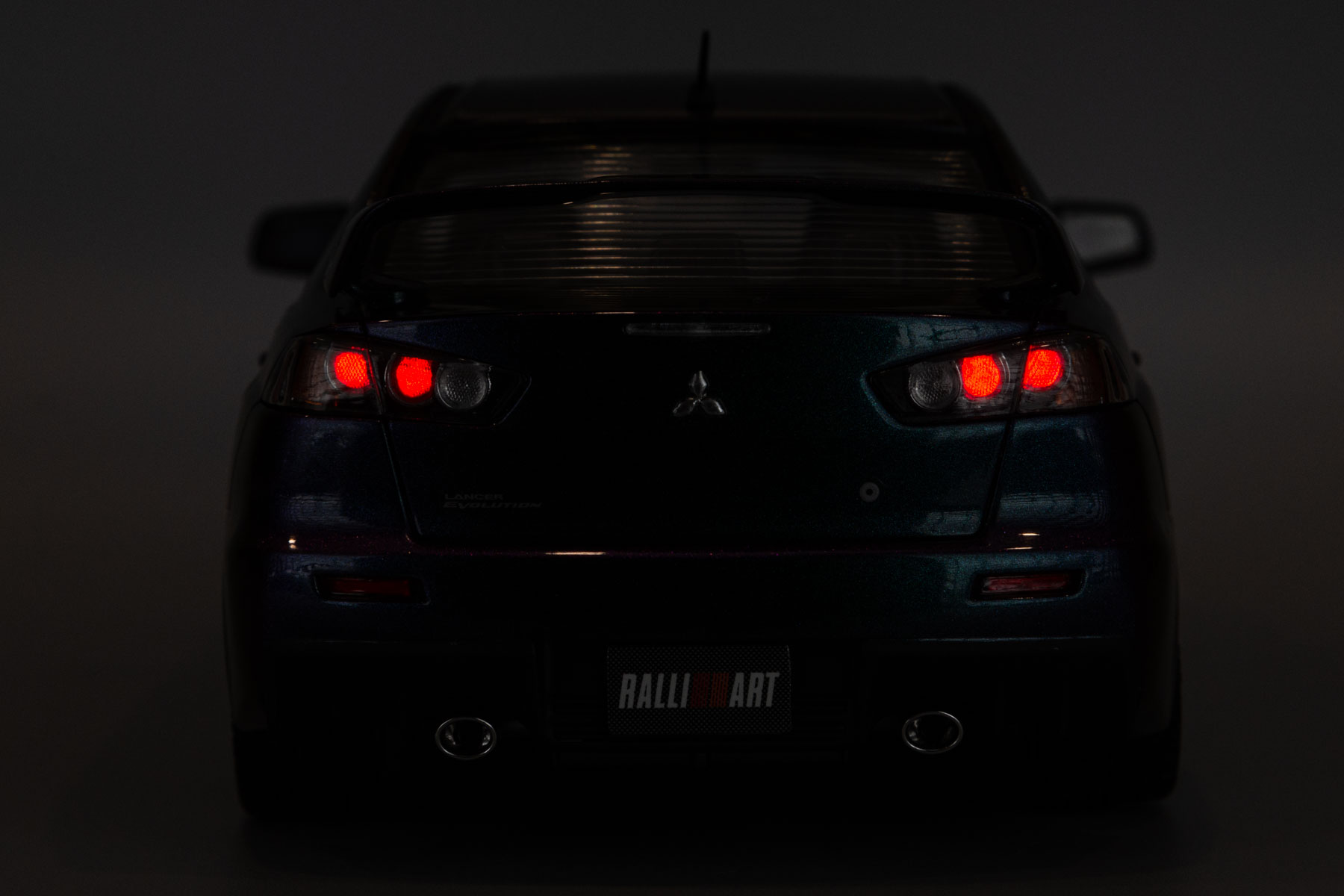

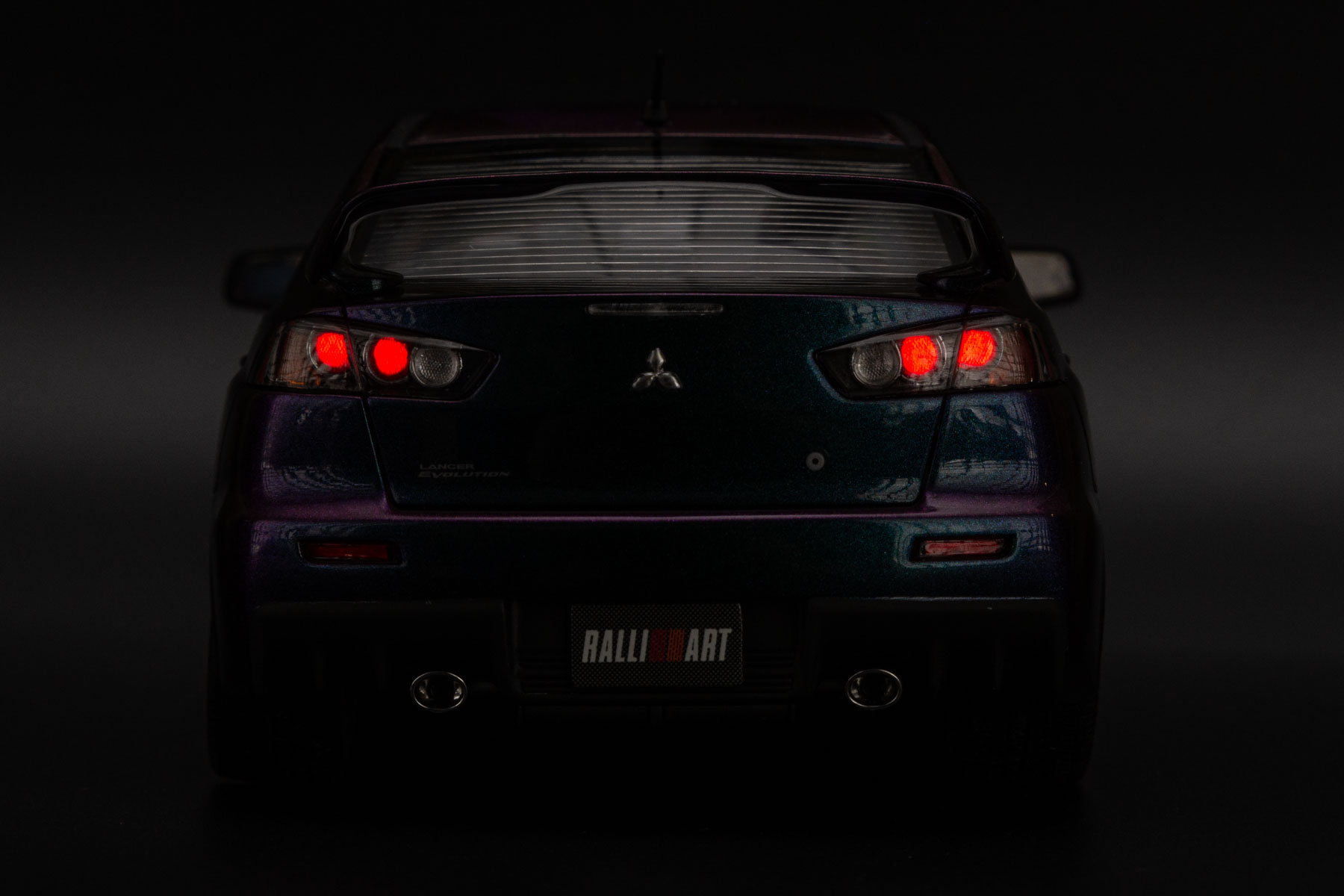

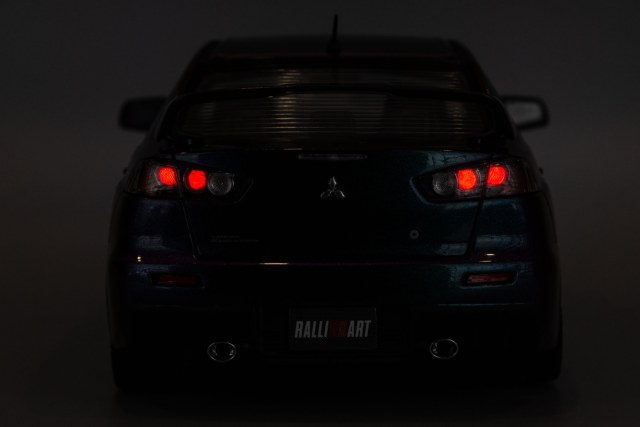

2. Потерпев неудачу в прошлом эксперименте, решил развести свет по задним лампам от одного красного светодиода. Но в данной задаче мелкий световод даст мелкую точку света. Взял крупный, кажется 1,5мм световод... А он уже "деревянный", невозможно развести его на четыре места в очень ограниченном пространстве. Потому в итоге на каждую лампу поставил по светодиоду, резистором понизив напряжение на них, чтоб не выедал глаза. )))

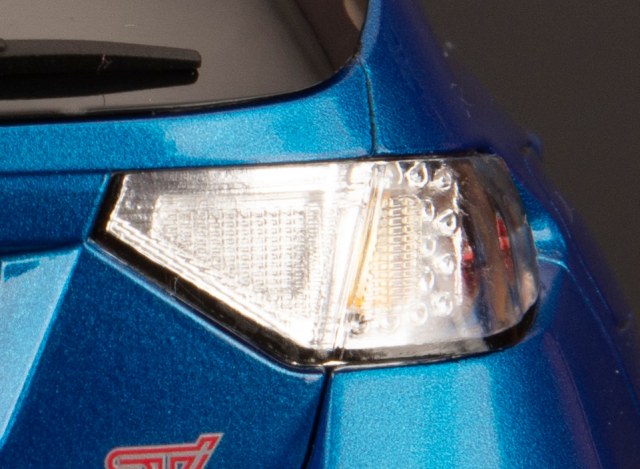

Идеально без заморочек световоды можно применять на оптике, как например на мой прошлом субарике. Тут развести десяток мелких световодов и будет классно. Но я тогда ещё был далёк от таких задумок )))
На сайте с 23.11.2017
25 83
Ага, понятно.
1. У меня тоже была мысль с лампочками, но эксперименты тоже не увенчались успехом. Тут проблема, на мой взгляд, в том, что сделать правильную лампочку из грибка довольно сложно, плюс сами отражатели на моделях так себе. Поэтому, пришёл к выводу, что линзы для моделей - самый лучший вариант.
2. Тоже не очень вариант, как мне кажется. Такие толстые световоды придёт вести издалека и использовать большой диод, чтобы подсветить сразу четыре световода. Лучше маленькие smd использовать. Либо, наоборот, использовать короткие куски световода и подсвечивать каждый из них.
Да, вот это хороший вариант. Я так делал однажды подсветку на заказ для Сильвии. Получилось очень неплохо.
Ну и сенсор отлично вписался. Я смотрю, после моего Ниссана, такое решение много кто использует ))
На сайте с 14.07.2014
253 14
А что за датчик включения? Можно ссылку.
На сайте с 19.02.2017
16 171
Да, конечно, решение с сенсором подсмотрел на Вашем ютуб-канале, подписан, слежу. )))
Правда знакомый моделист, хорошо разбирающийся в электрике, покритиковал выбор именно этого выключателя, ибо его предназначение другое, он типа сигнальный для подачи команд другим исполнителям, но в нашем случае вполне справляется со своей задачей.)))
В данном случае использовался такой датчик:
https://aliexpress.ru/item/32964219843.html?spm=a2g0s.9042311.0.0.264d33ed2xVXT9
Обратите внимание на 2 вещи:
1. Управлять он должен минусовым каналом
2. Из коробки он работает как кнопка: держишь - светит. Для перевода в режим переключатель надо закоротить контакт В
специалист рекомендовал перейти на такой
https://aliexpress.ru/item/32974849050.html?spm=a2g0s.9042311.0.0.12d433edcdB6LI
этот дороже, но якобы правильнее, плюс у него есть возможность управлять яркостью диодов (с памятью).
На сайте с 18.01.2018
5 71
Крутая модель!
На сайте с 23.11.2017
25 83
А чем он правильнее? Вольтаж у него больше - от 5В и рекомендуемый - 12В, а в подсветке, в данном случае, используются трехвольтовые батарейки. Управлять яркостью дело, конечно, хорошее, но в автомобилях это не особо нужно. Для диарам да, можно использовать эту функцию, да и вольтаж там побольше будет. Ну и размеры у него в полтора раза больше. Пока не вижу особых выгод, при том, что нам нужно просто менять состояние замкнуто/разомкнуто. А с этим и TTP223 прекрасно справляется.
На сайте с 19.02.2017
16 171
Тут я не буду дискутировать из-за недостатка знаний.
И да, именно так - 223 работает здесь исправно, и этого достаточно.

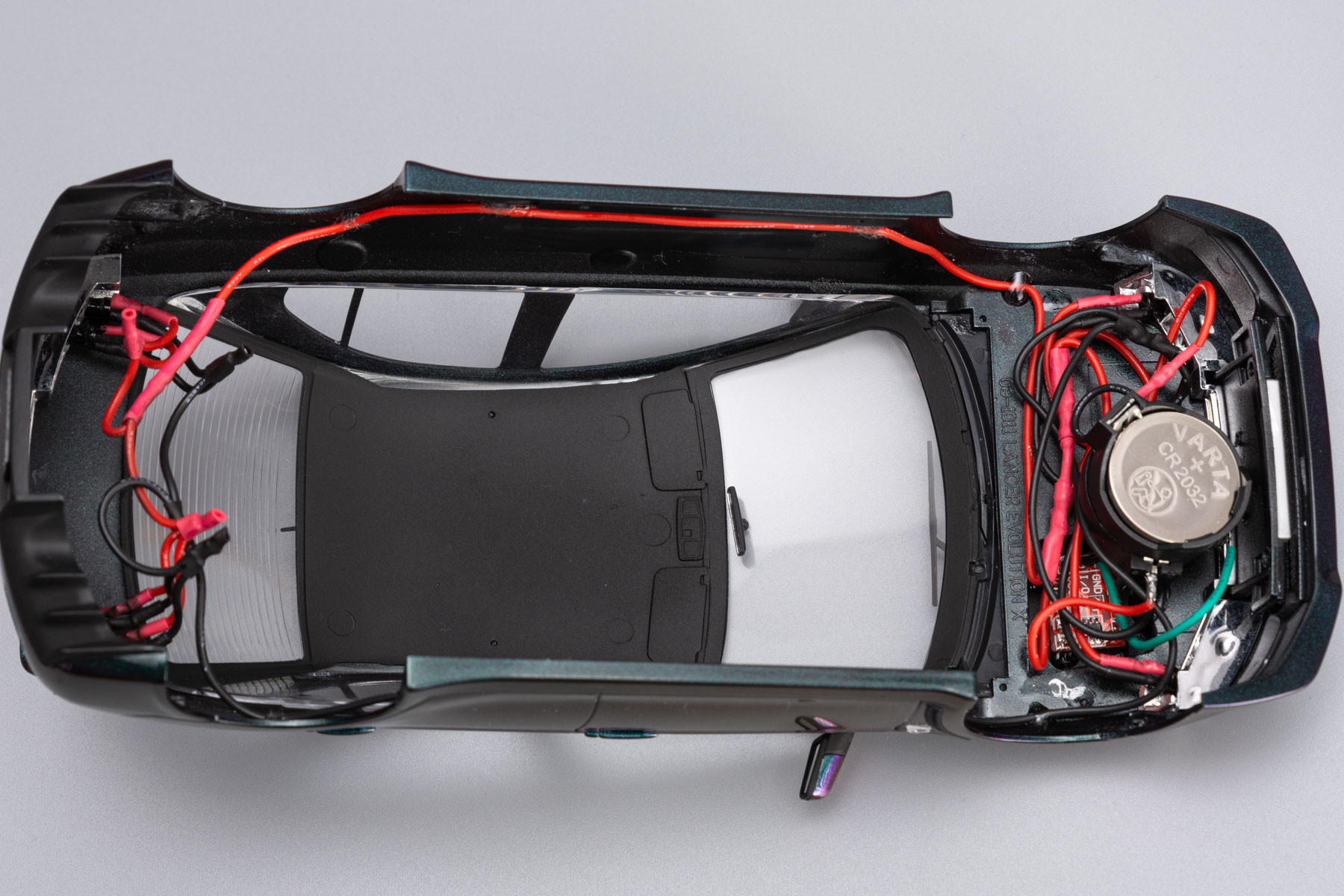

Вместе с тем, замечу, что для увеличения ёмкости резерва питания (предполагается долгая работа света на выставках), я поставил 2 таблетки 2032, с соответствующим уменьшением напряжения на всех потребителях резисторами, в т.ч. и на кнопке.
На сайте с 08.01.2016
22 1
Класс, красивый цвет!
На сайте с 31.12.2011
83 3117
Класс!
На сайте с 04.11.2015
204 406
Как же это круто!
На сайте с 19.02.2017
16 171
Спасибо, коллеги!
