Aerial HK Machine T2
- Производитель:
- Pegasus hobbies
- Масштаб модели:
- 1:35
- Тип:
- Другое
Доброго вечера всем !

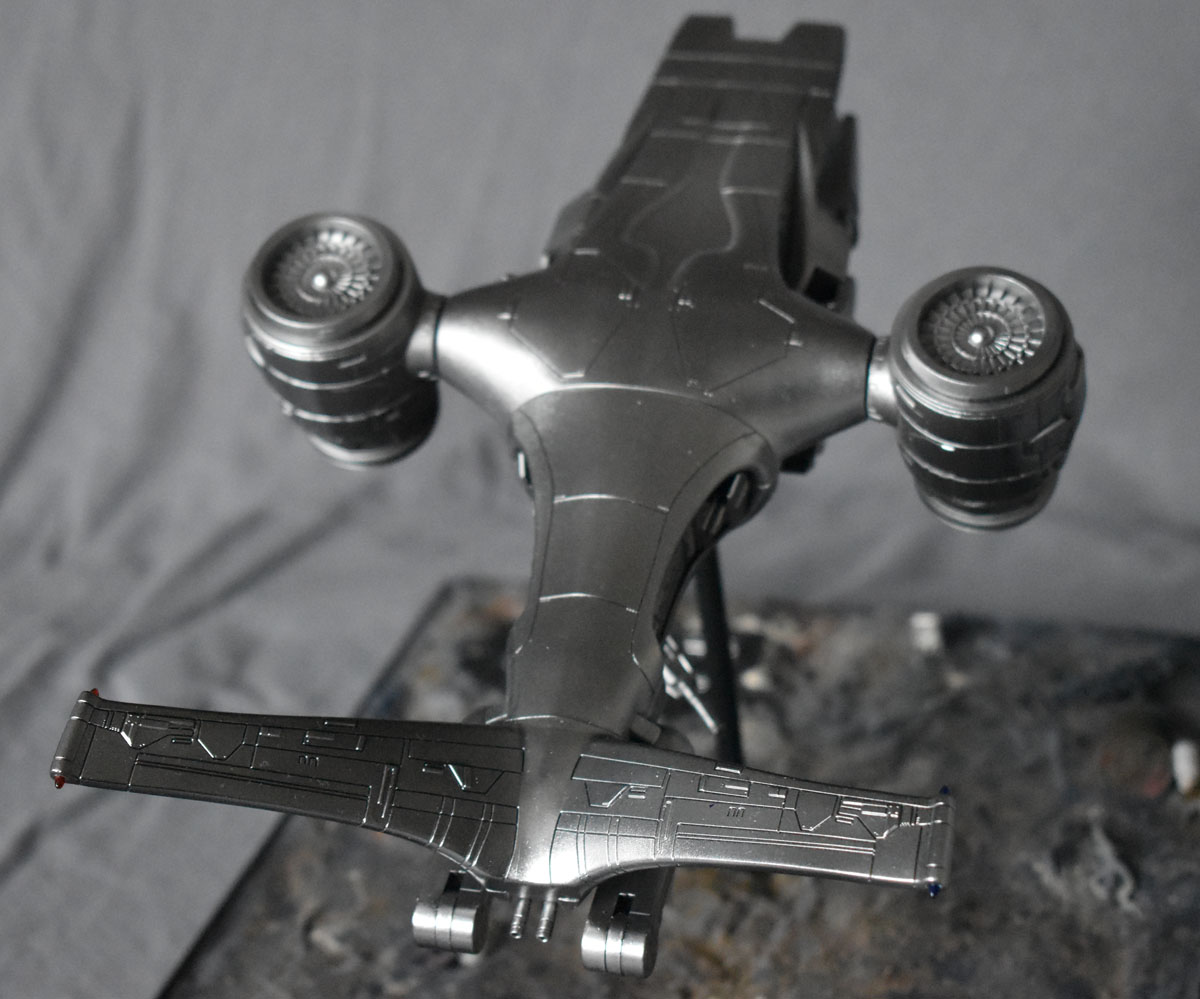

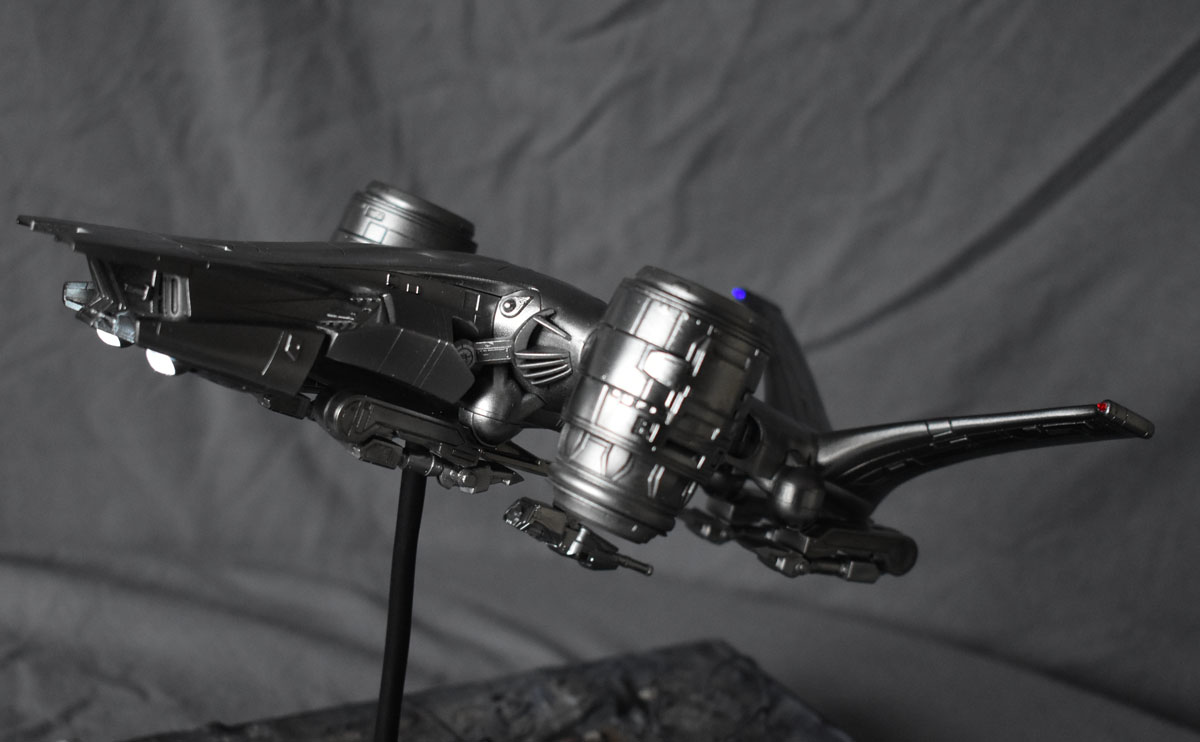

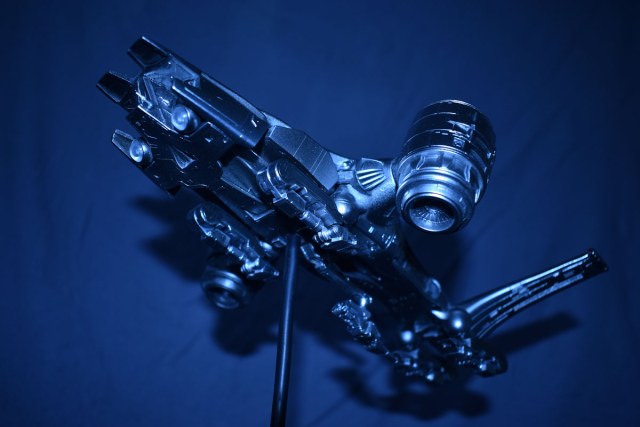

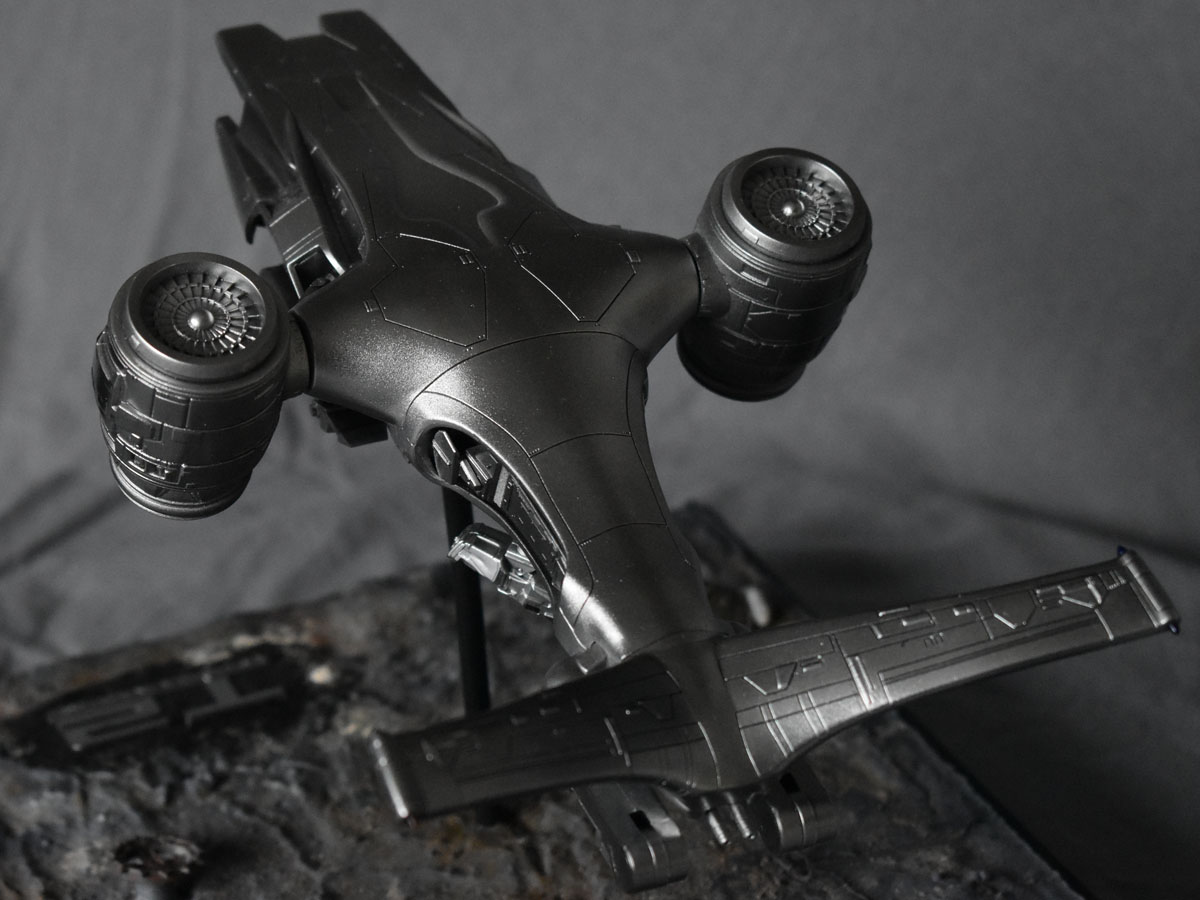

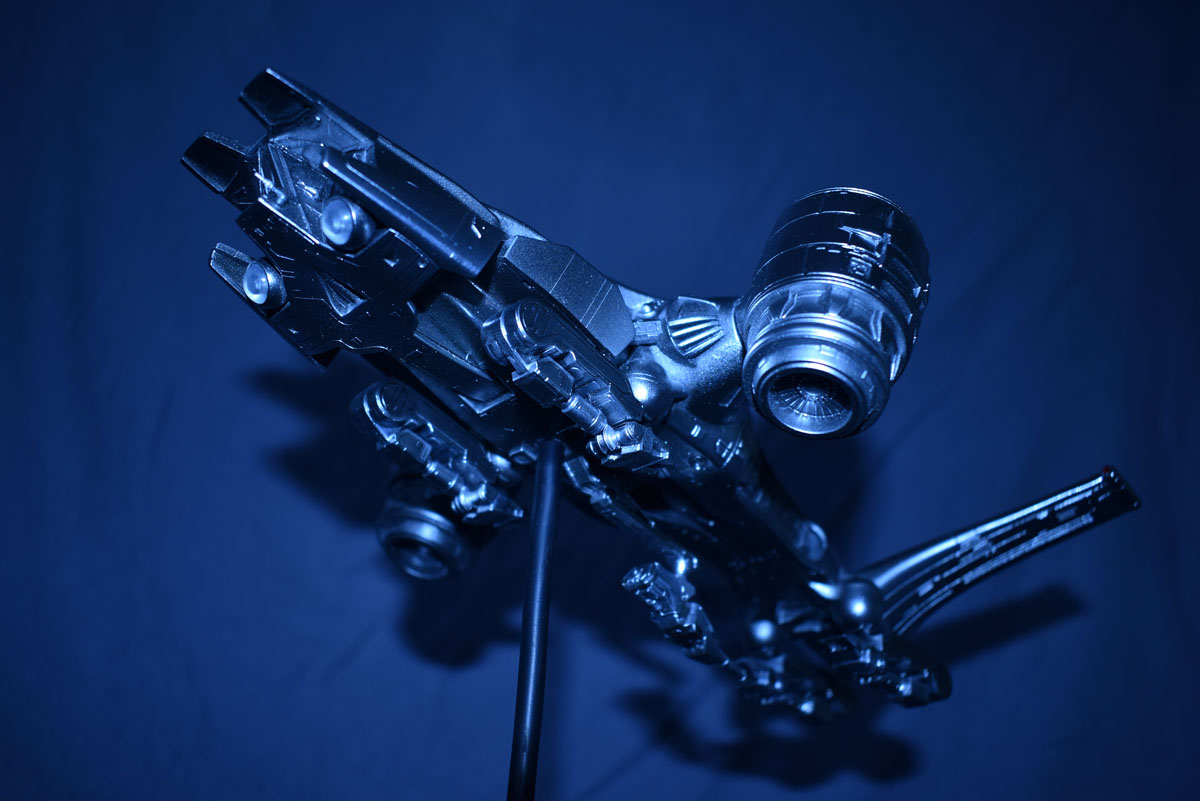

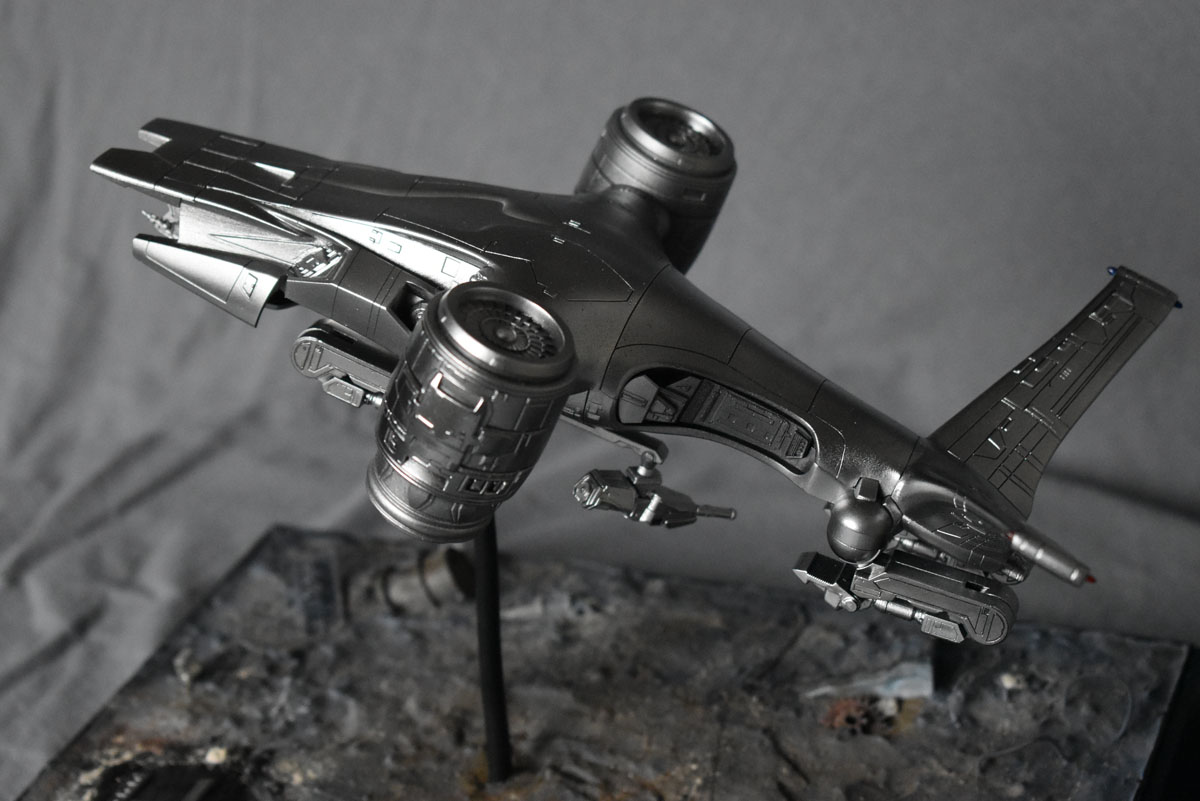

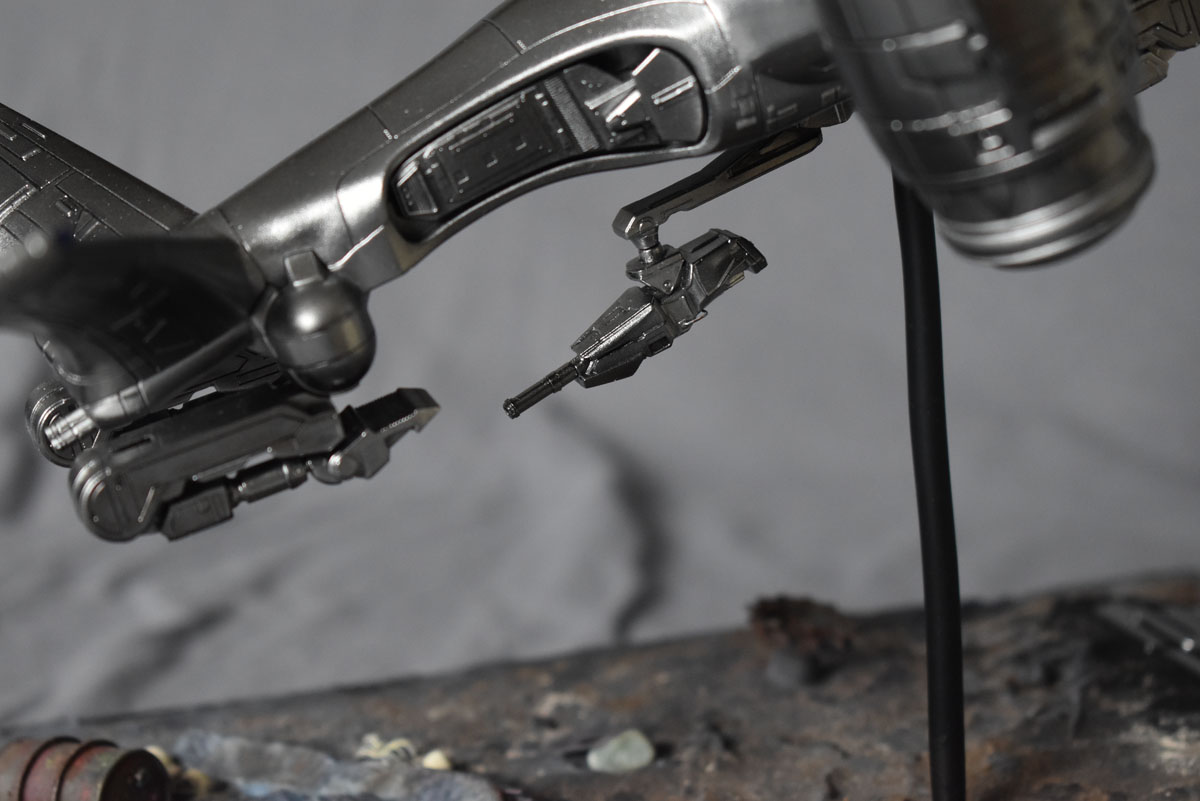

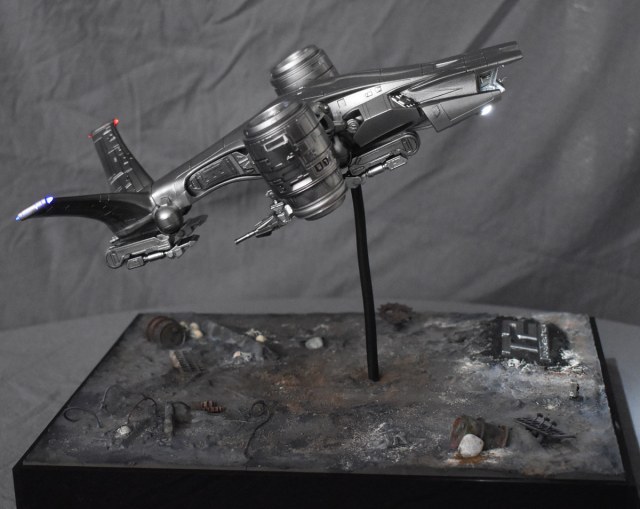

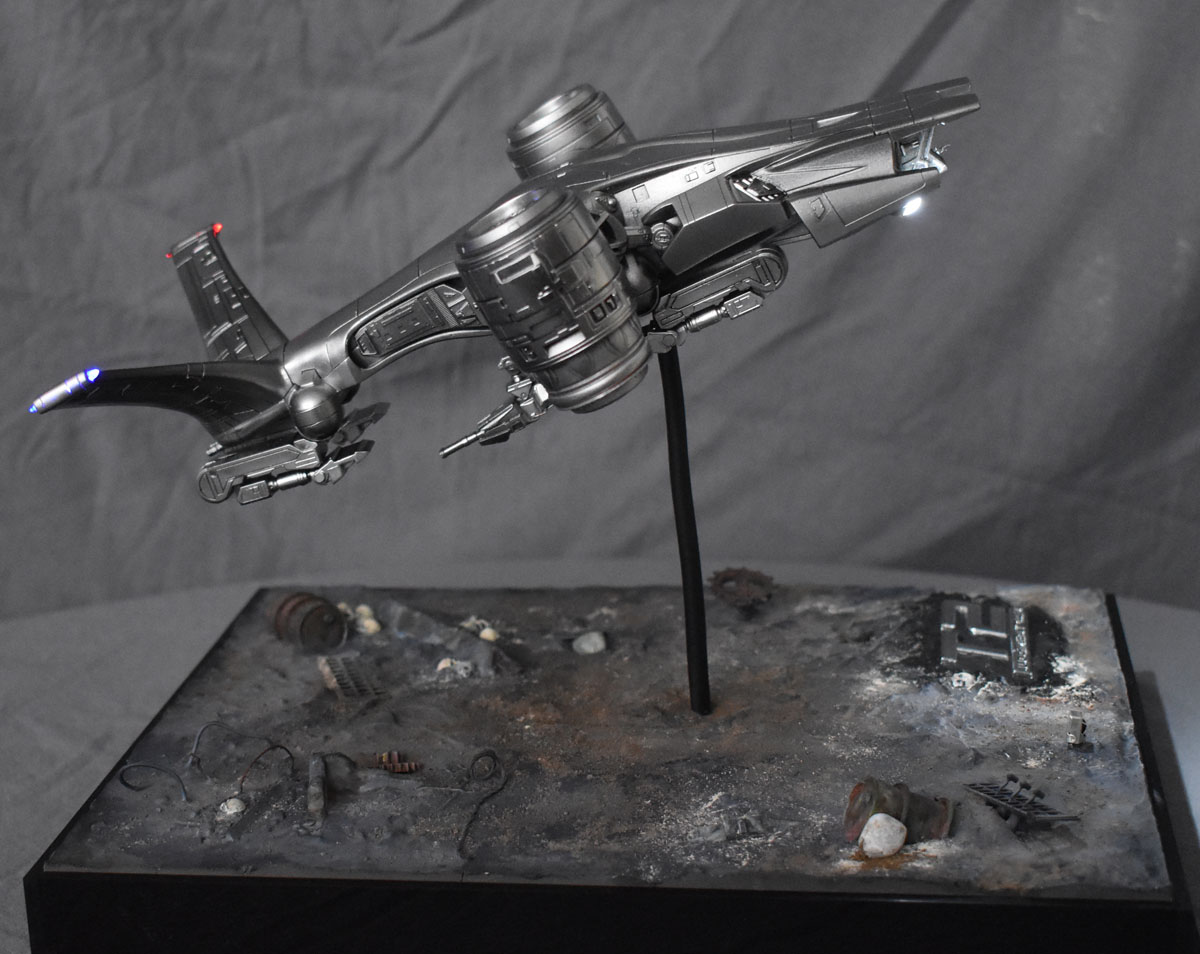

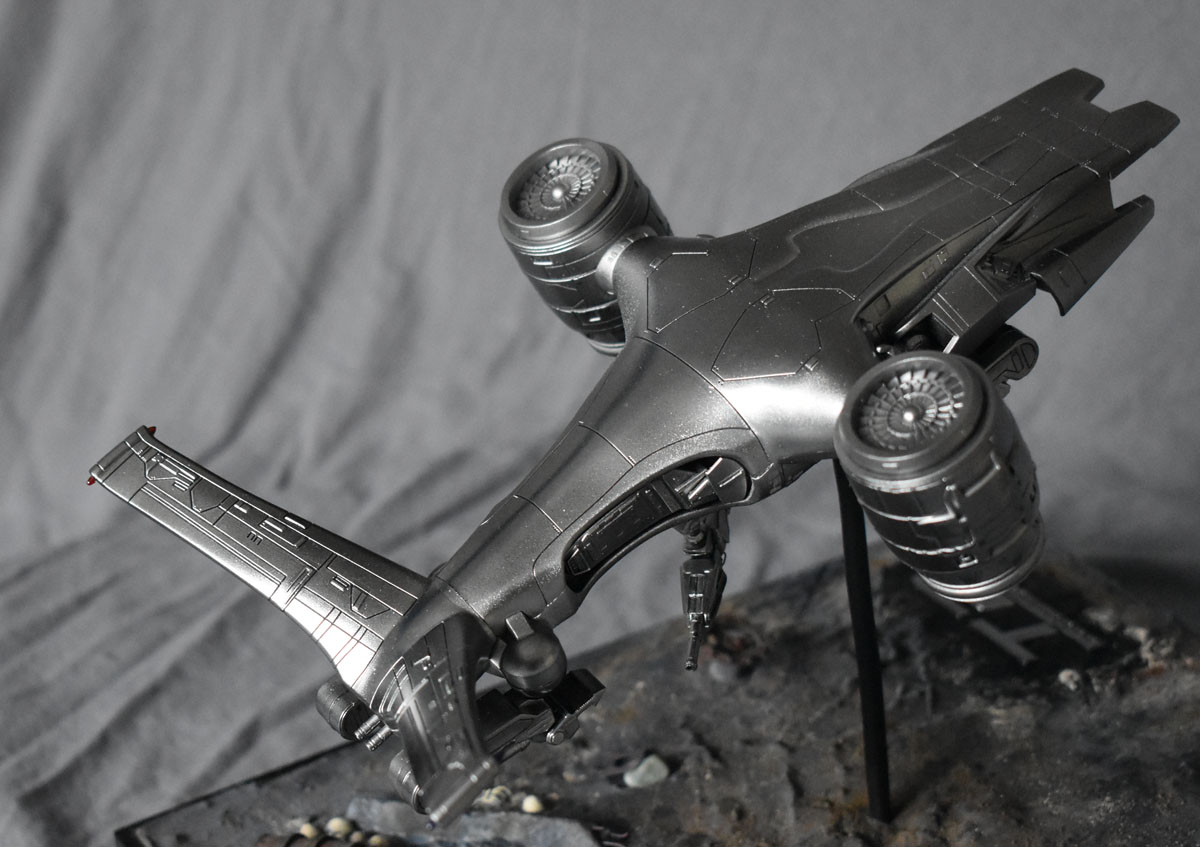

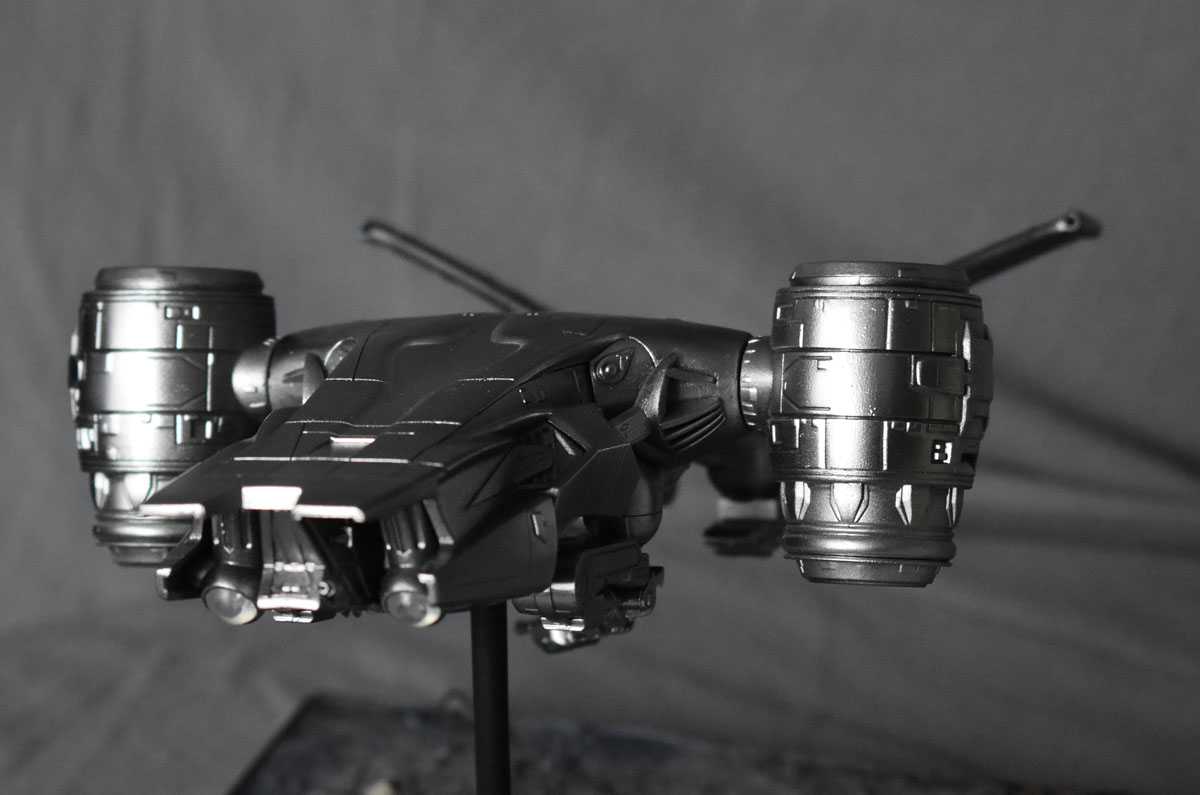

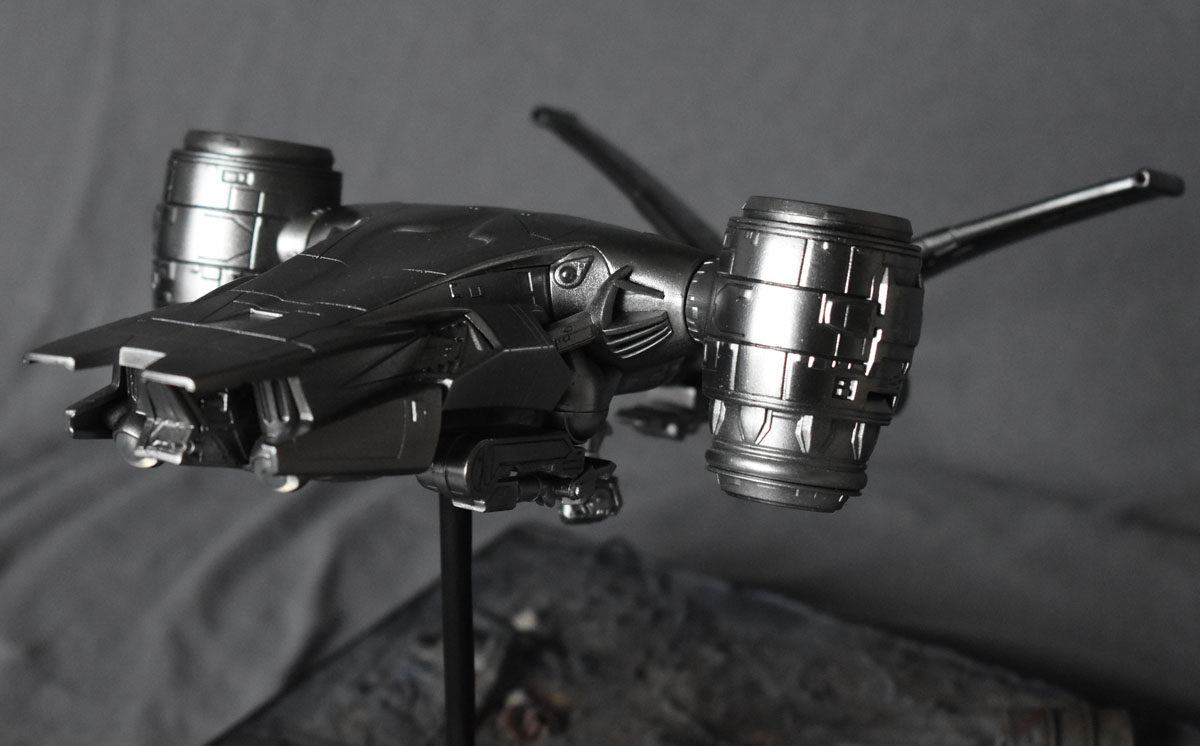

Модель летающего терминатора (ОУ) из небезызвестного фильма . Сам набор довольно-таки простой и несложный , а посему решил повторить работу Megavolta и добавить светодиодов, но в процессе пришла идея сделать модель он же ночник автономным . Был куплен микроконтроллер arduino, приемник ИК ,немного проводов и старый пульт от телика .

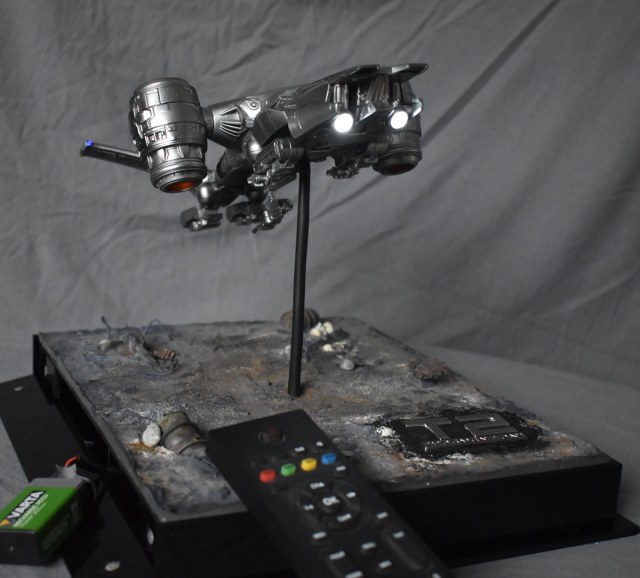

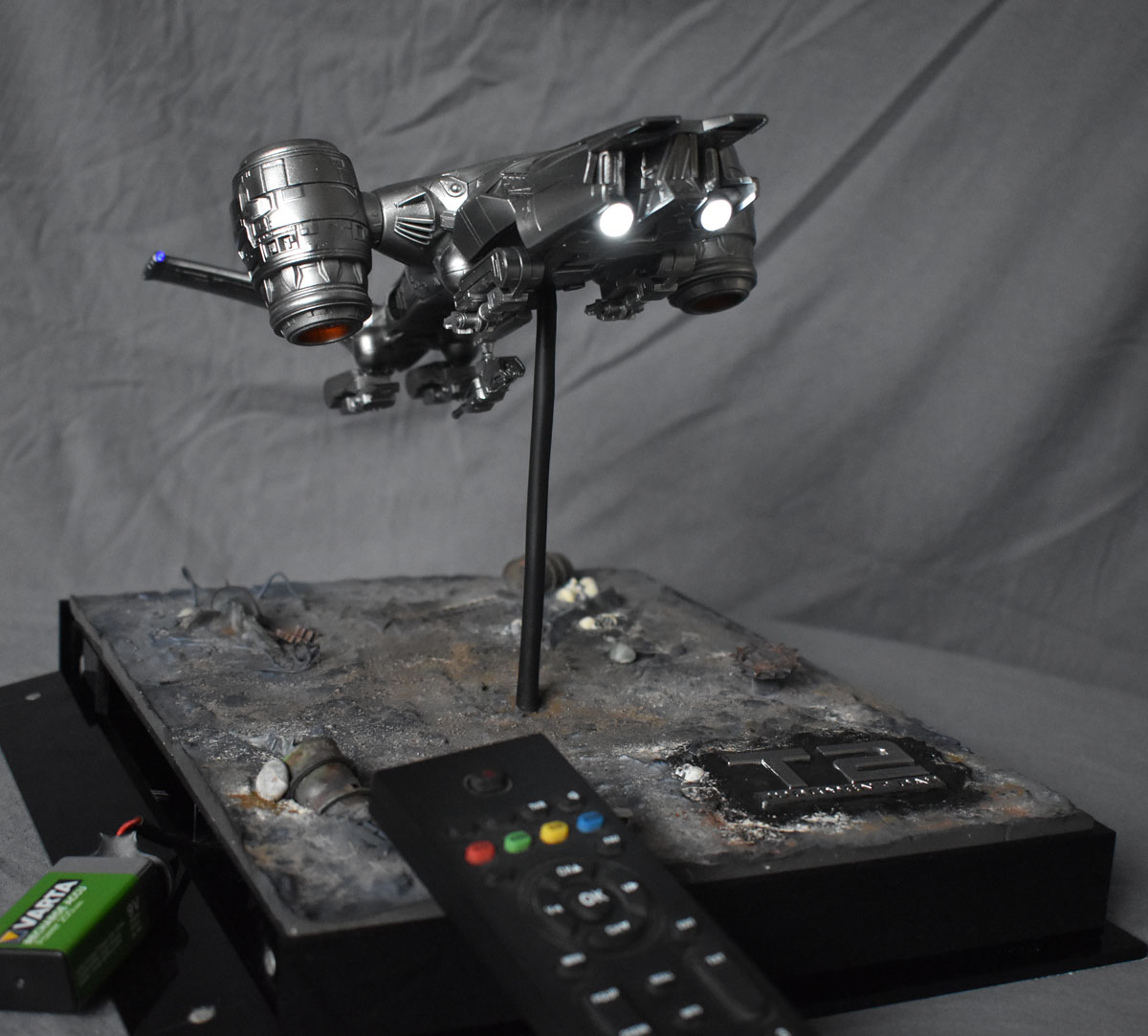

В итоге сие творение можно включить дистанционно и наличие розетки необязательно. Минус маленькая емкость батареи хватает на два дня. В будущем думаю разжиться литиевым аккумулятором.

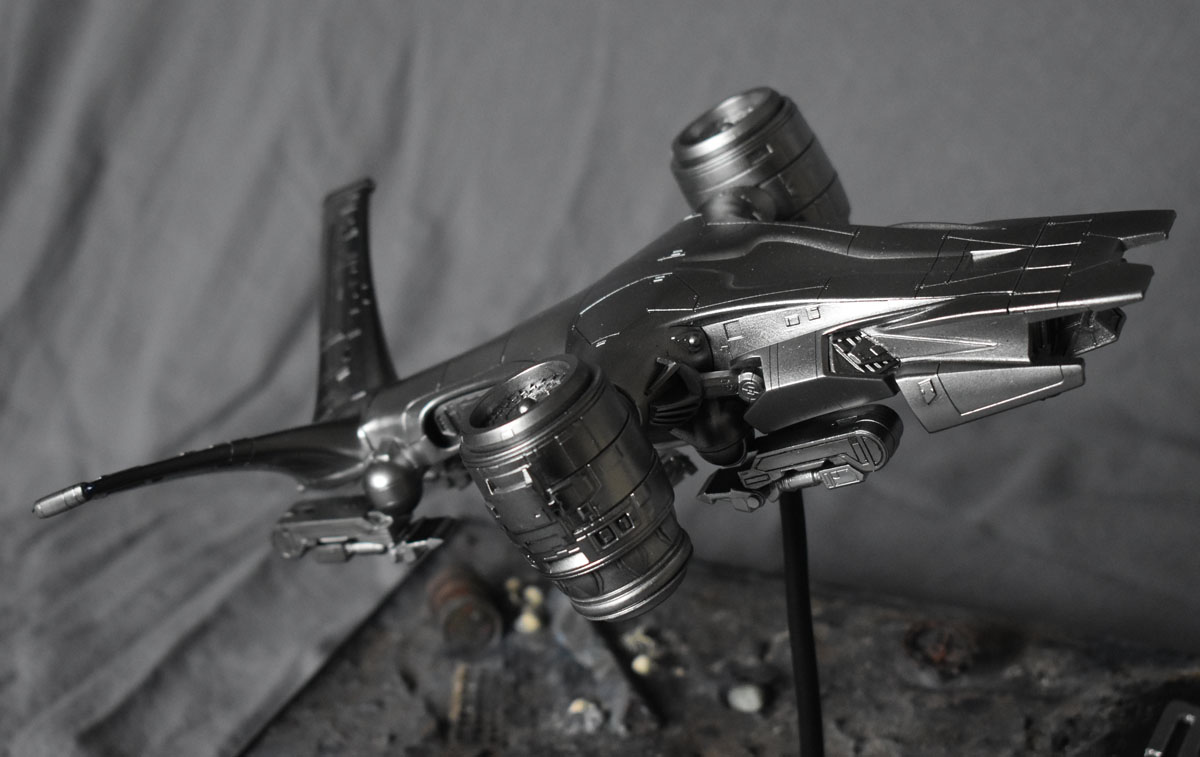

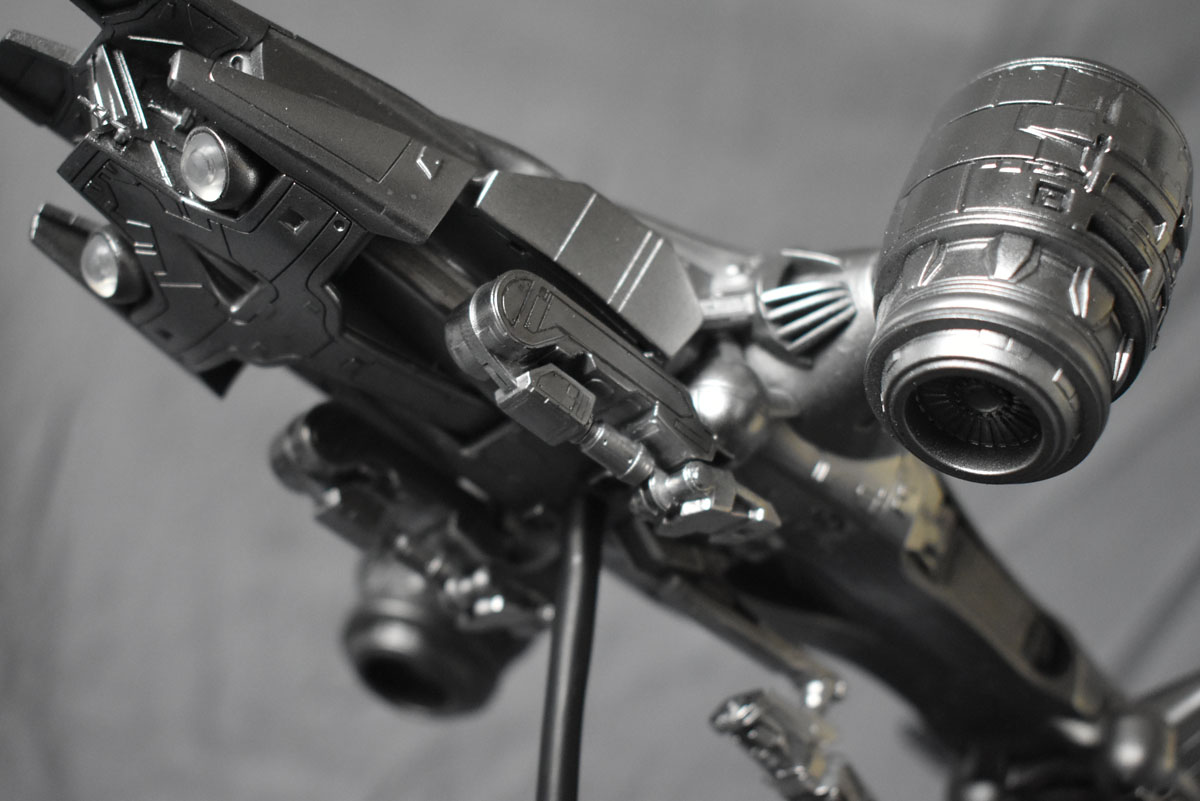

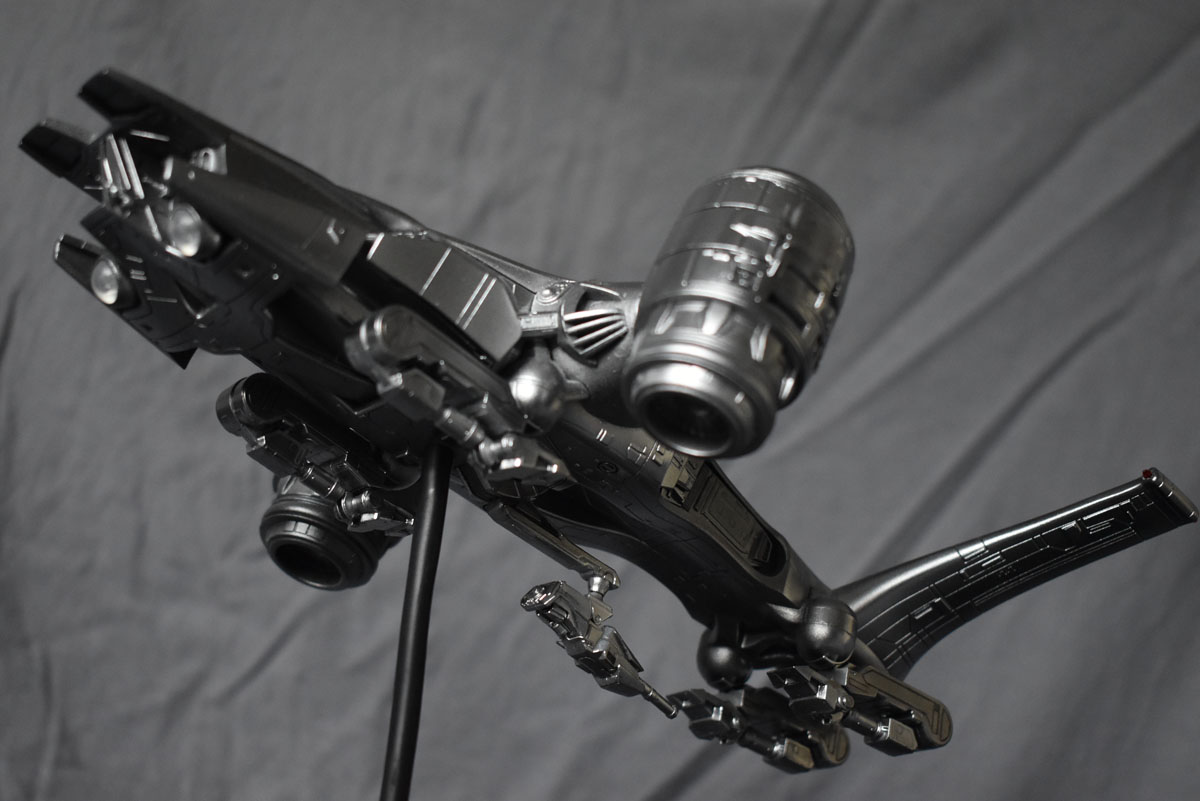

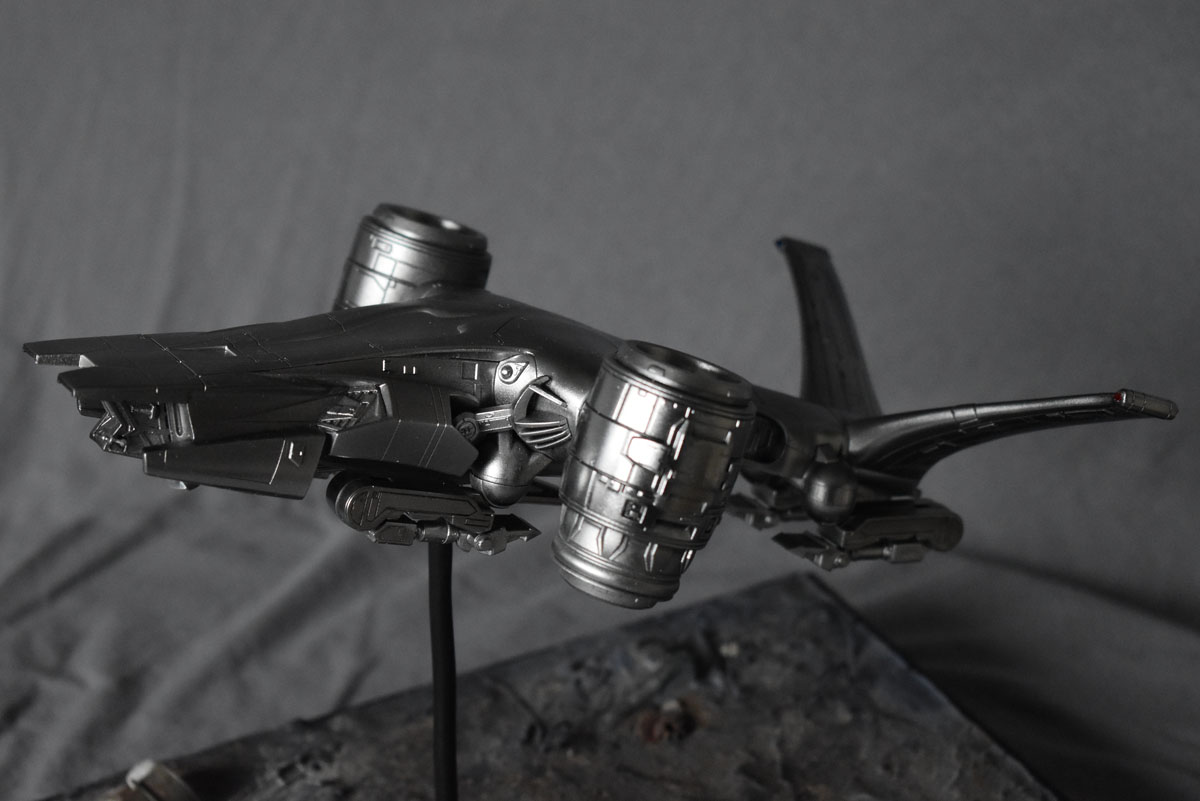

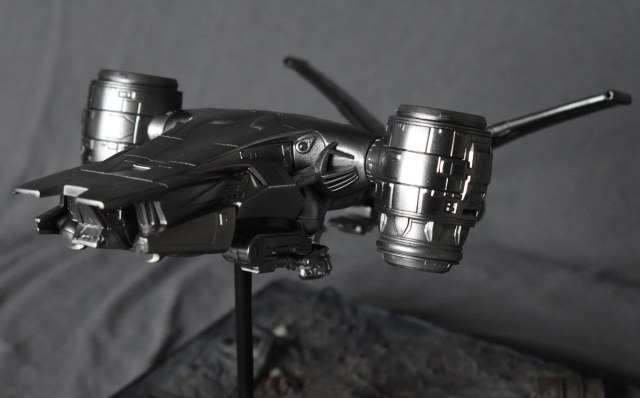

Красил Алкладом. Довольно-таки ужасная краска.Для себя решил никогда больше, я такое повторно не переживу. Два раза перекрашивал и два раза не в дугу. Плюс ко всему он(Алклад) не дружит со смывками, лаками и даже с уайтспиритом, а посему не каких эффектов сделать не удалось. Жаль.

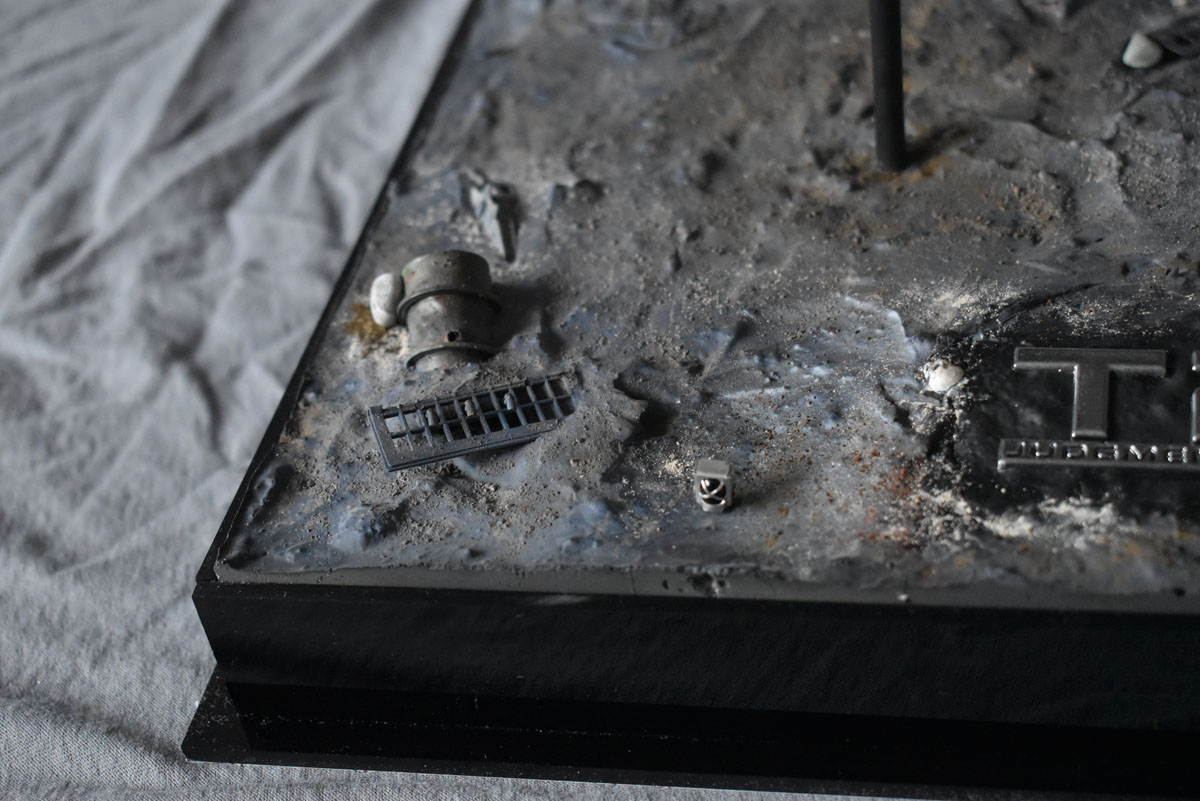

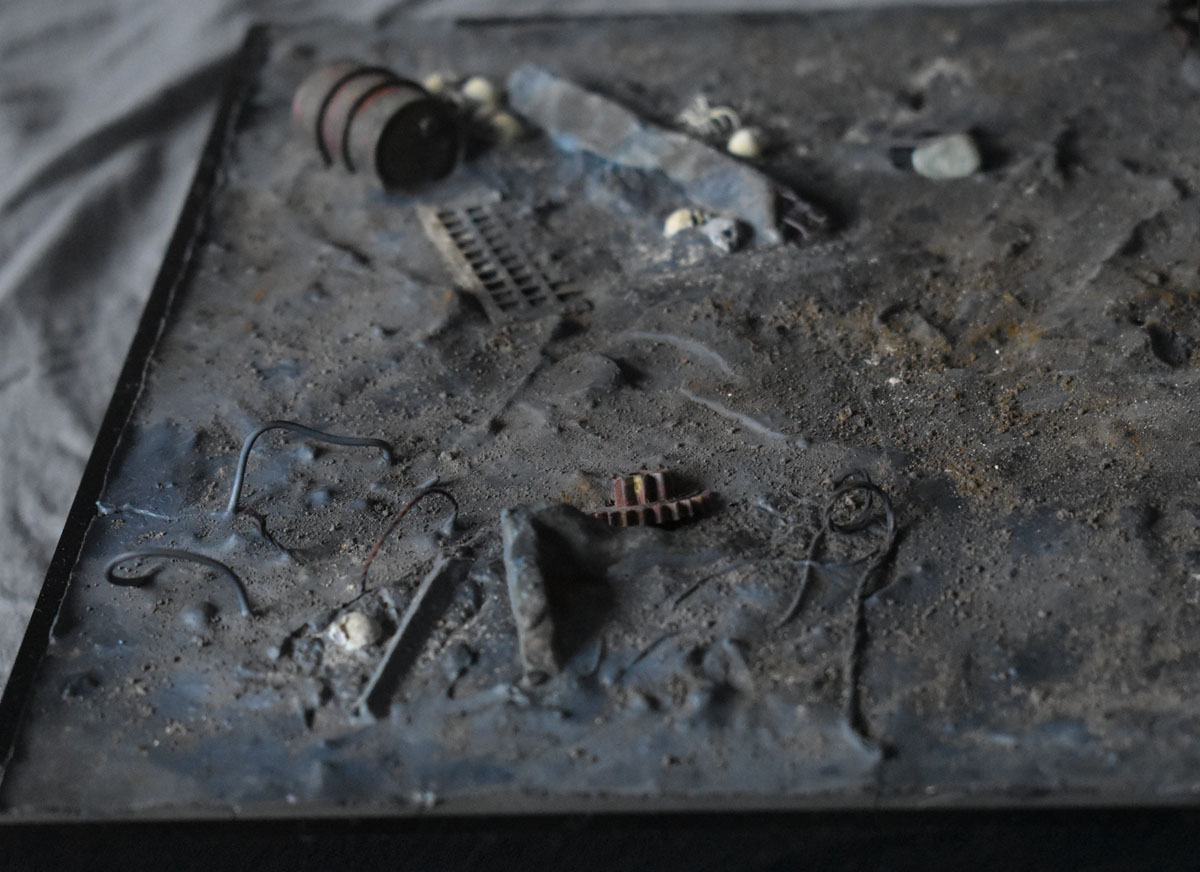

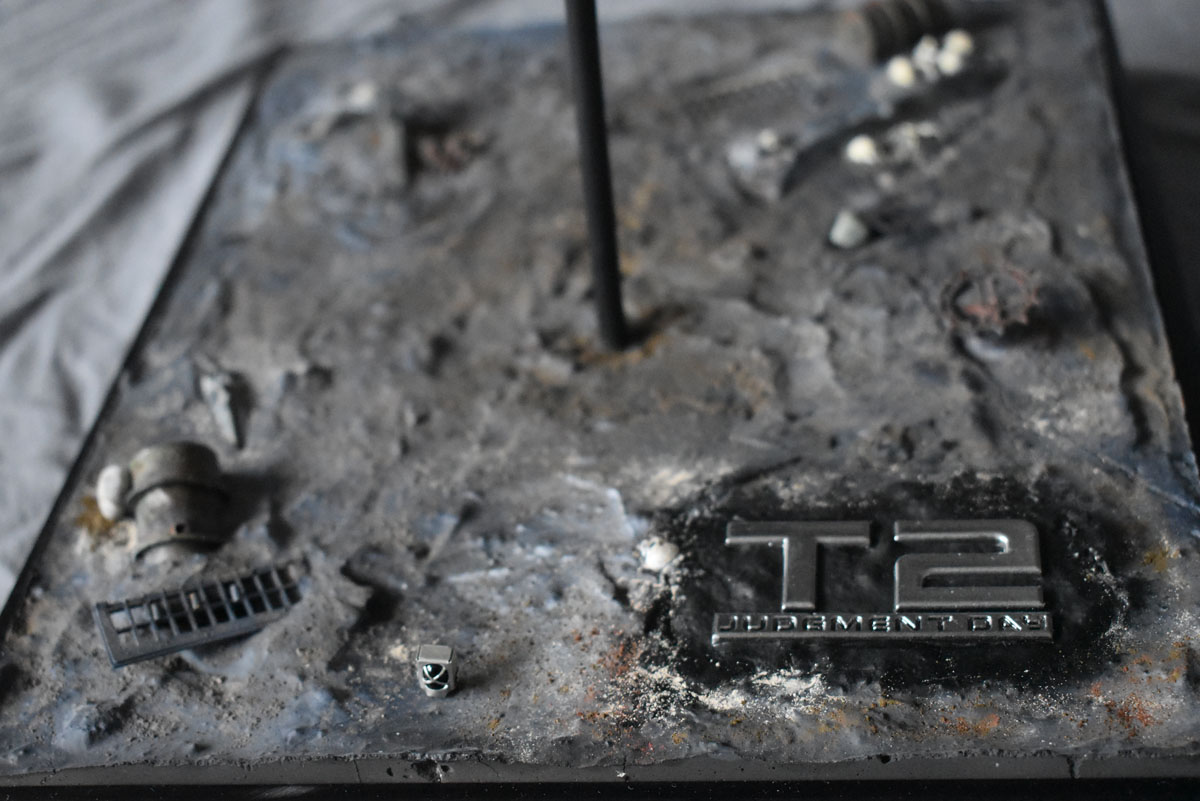

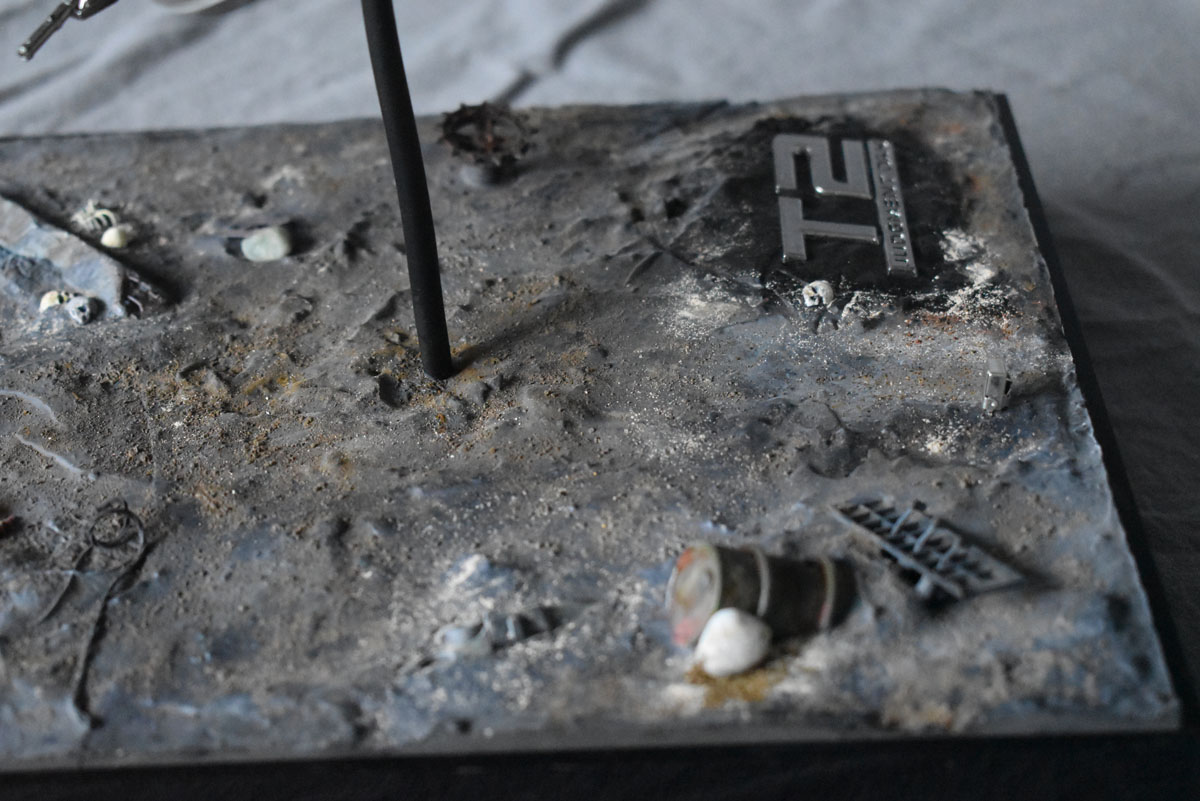

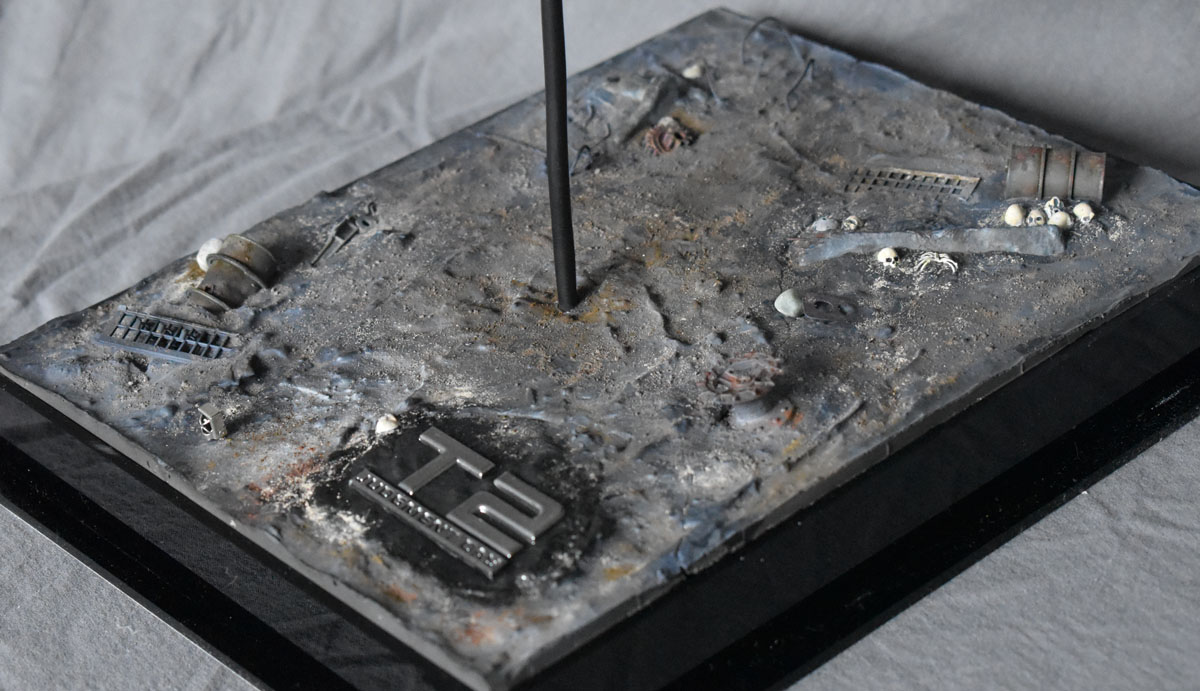

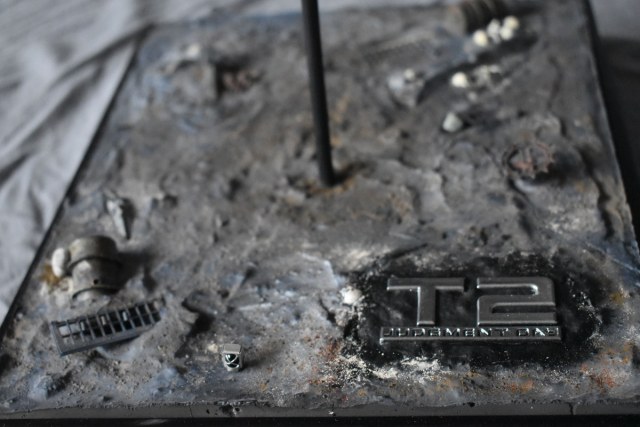

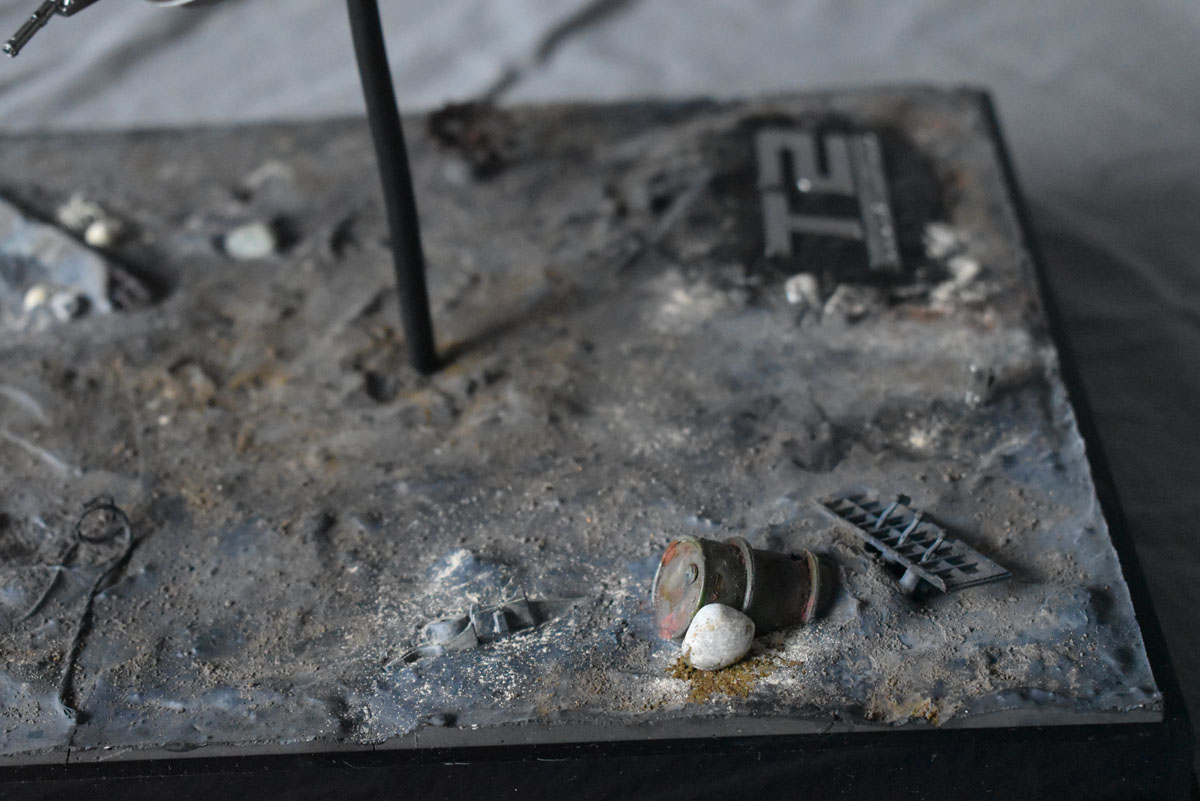

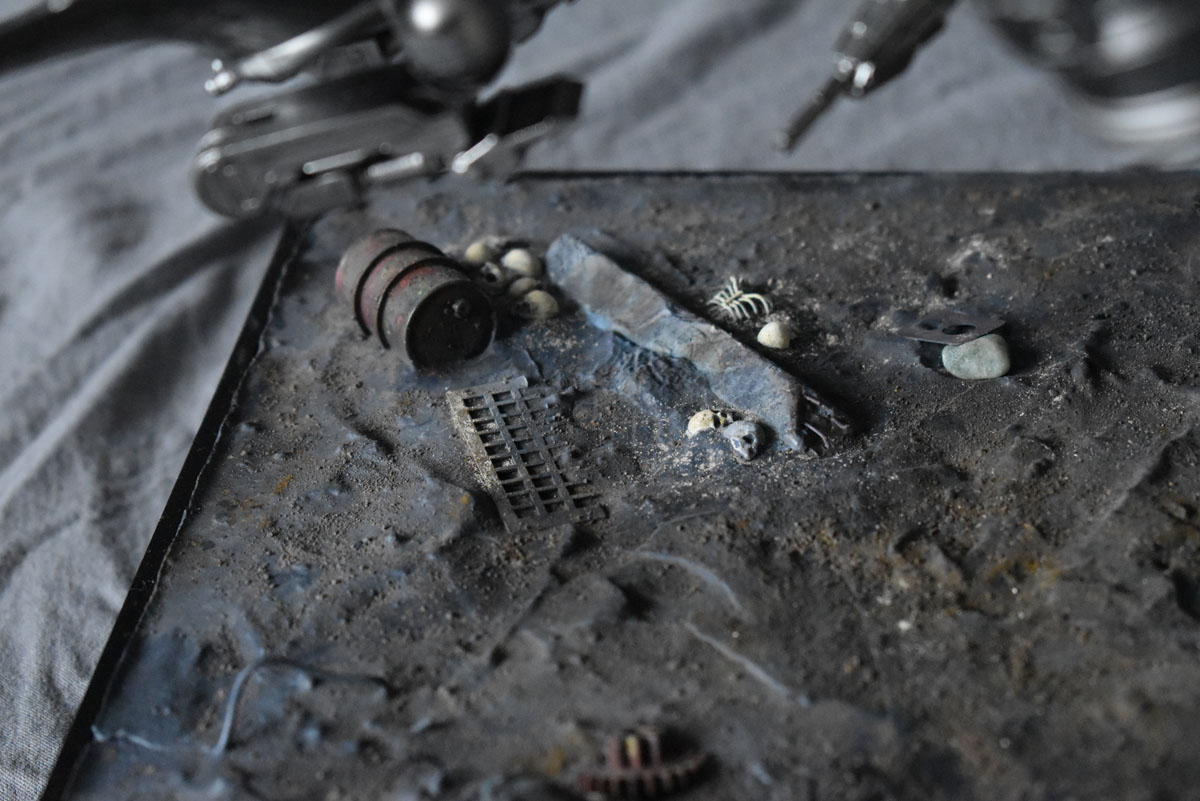

Подставку делал из гипса и штукатурки плюс оригинальная подставка разрезанная на три части. Небольшие добавки из старых наборов для антуража .
Красил подставку красками Revell и пигменты от МиГ, немного масленой краски в качестве смывки.
С Уважением.....
Оценки
Войдите, чтобы оценить работу.
Комментарии (22)
На сайте с 01.12.2017
24 4119
Круто!
Только я-бы наоборот - нос опустил а хвост приподнял, типа он прочёсывает местность, а тут как будто набирает высоту или взлетает.
Спонсор
На сайте с 02.05.2012
37 14249
Шикарно. Только опору я бы сделал прозрачной...
На сайте с 21.08.2013
29 2734
Крутяк. Жаль смывку не видать...
На сайте с 20.10.2019
84 0
Классно! Железно. Смывку титан бы на швы mig. Смотрелась бы.
ЗАШЛО!
На сайте с 25.12.2014
0 777
ВАЩе бомба! Класс! А как сделали ему БАНО? Из чего сделаны кости-черепушки? И, пожалуйста, поподробнее, как делали имитацию раскаленных сопел( ))))) ) двигателей?
На сайте с 25.12.2014
0 777
ВАЩе бомба! Класс! А как сделали ему БАНО? Из чего сделаны кости-черепушки? И, пожалуйста, поподробнее, как делали имитацию раскаленных сопел( ))))) ) двигателей?
На сайте с 25.12.2014
0 777

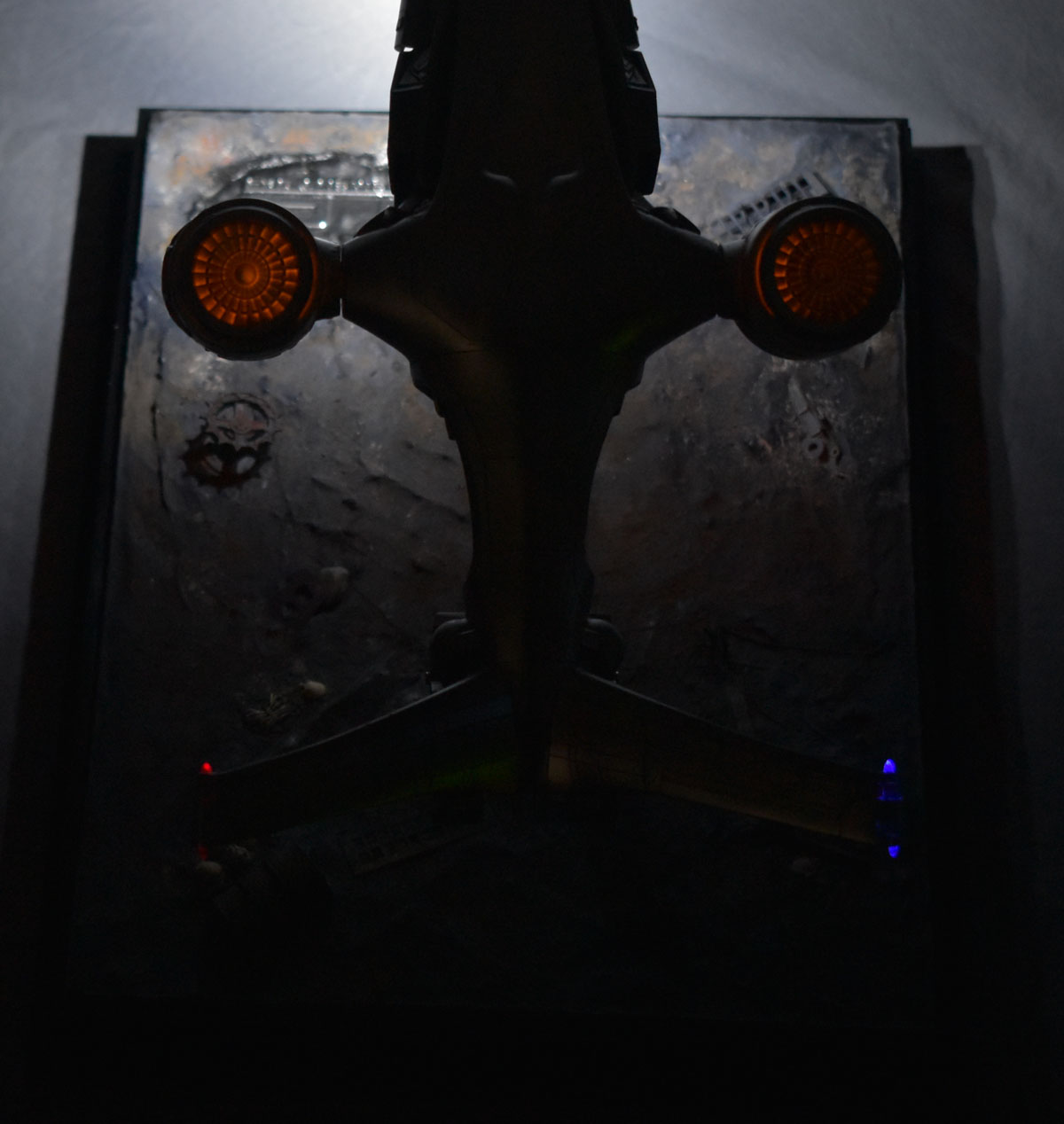

И покажите его со включенной подсветкой.
На сайте с 08.09.2016
8 0

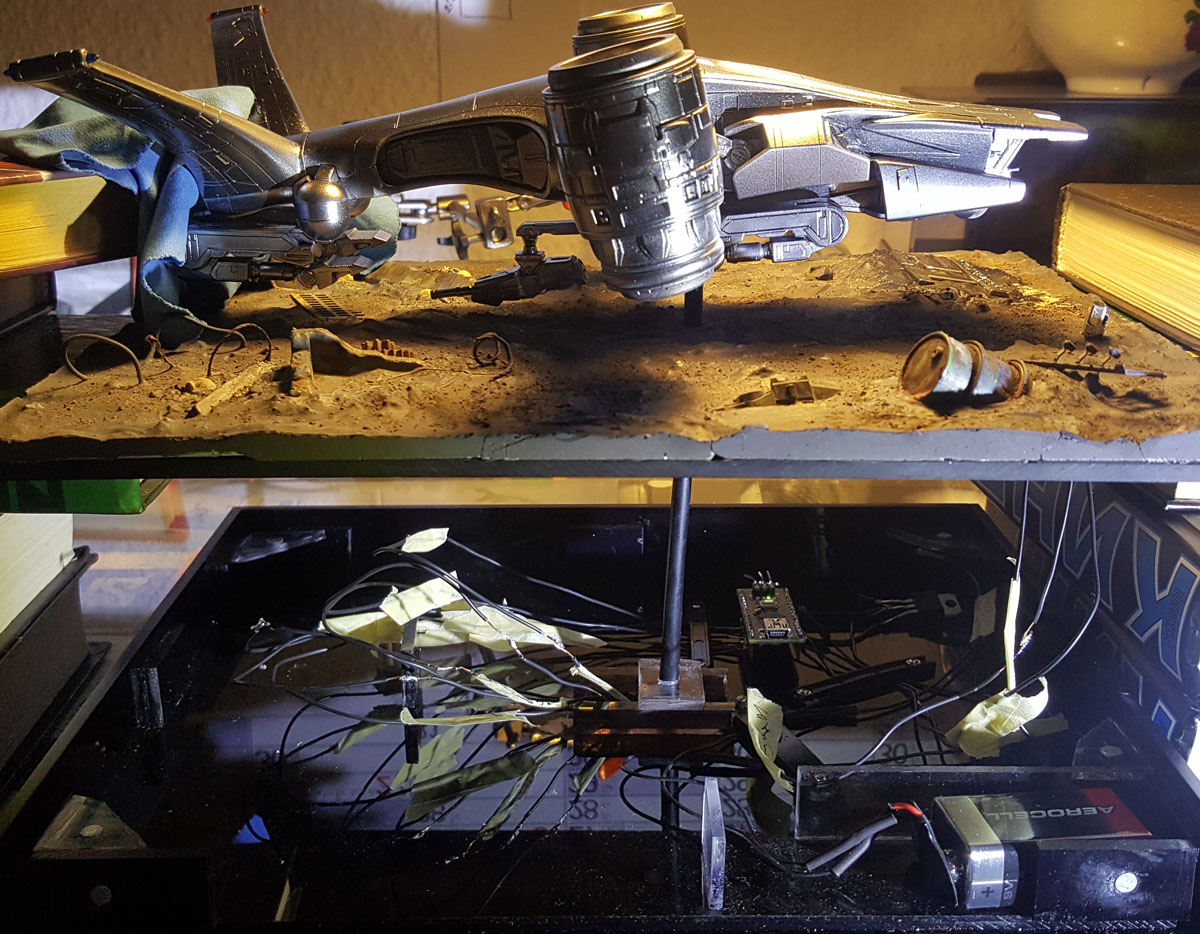

В опоре проложены провода от микроконтролера к светодиодам,поэтому опора темная.
На сайте с 19.01.2010
4 254
Весьма и весьма необычная работа, вызывающая закономерный интерес.
В тренде современных тенденций стендового моделизма, ставших уже догматически всеобщими и обязательными, конечно ощущается буквально вызывающее отсутствие поюзанности: сколов поверхности, потёков ГСМ, паровозной копоти на стволах и выхлопах (смеюсь конечно)
На сайте с 23.11.2017
25 83
Шикарная работа!
У самого лежит такой в закромах. Но, в планах диаграмма побольше, поэтому нужно докупить ещё танк и роботов.
На сайте с 08.09.2016
8 0

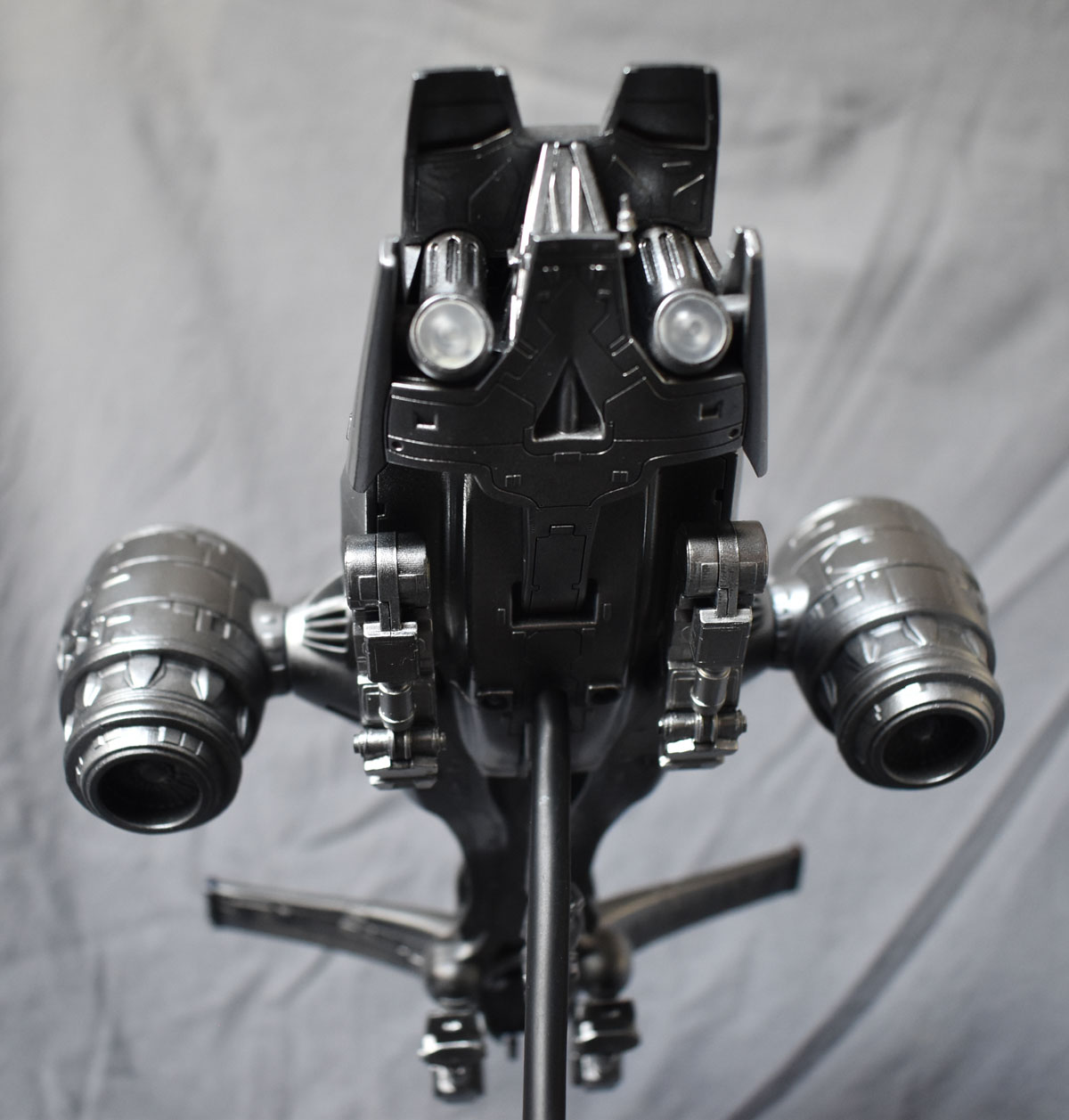

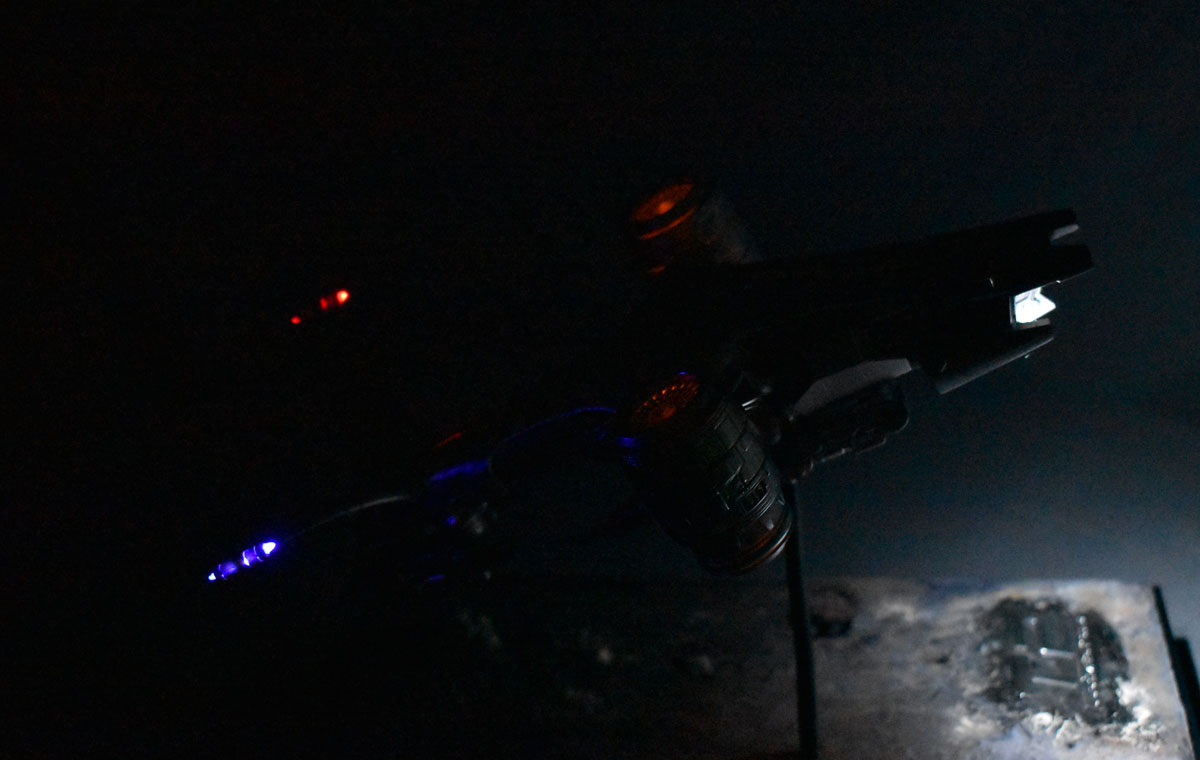

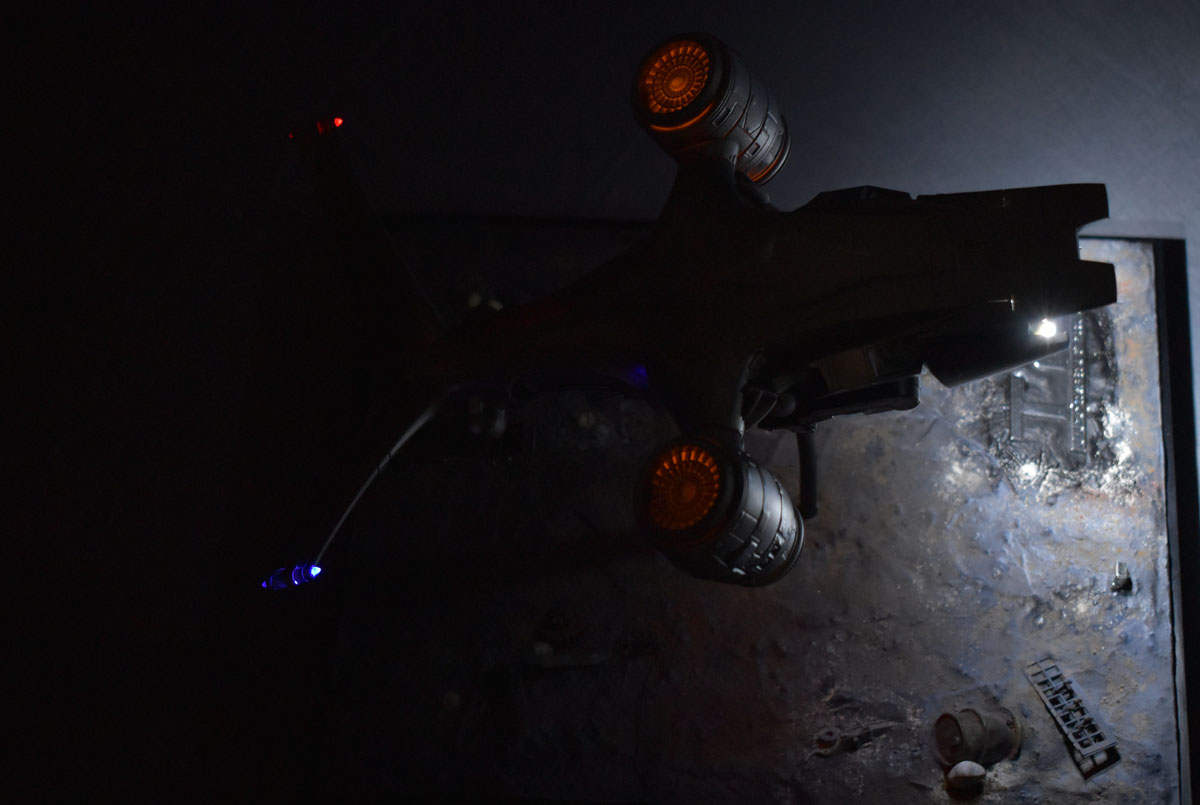

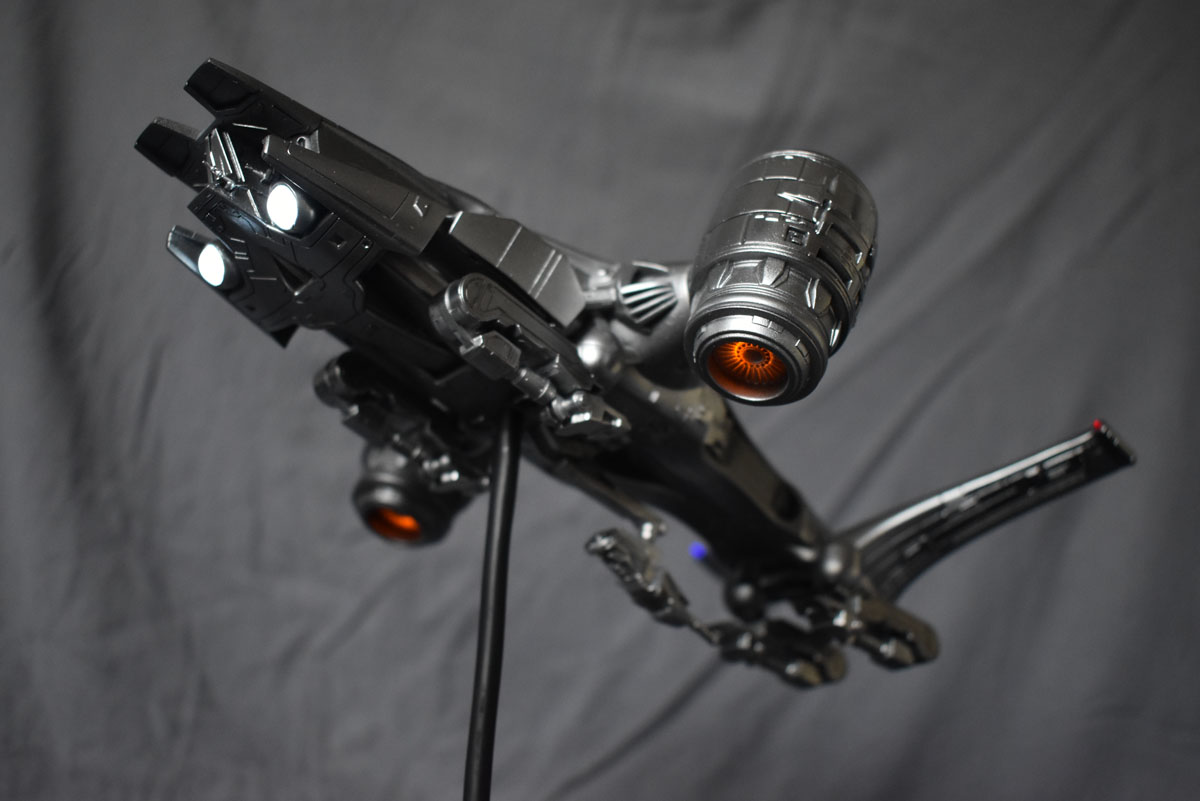

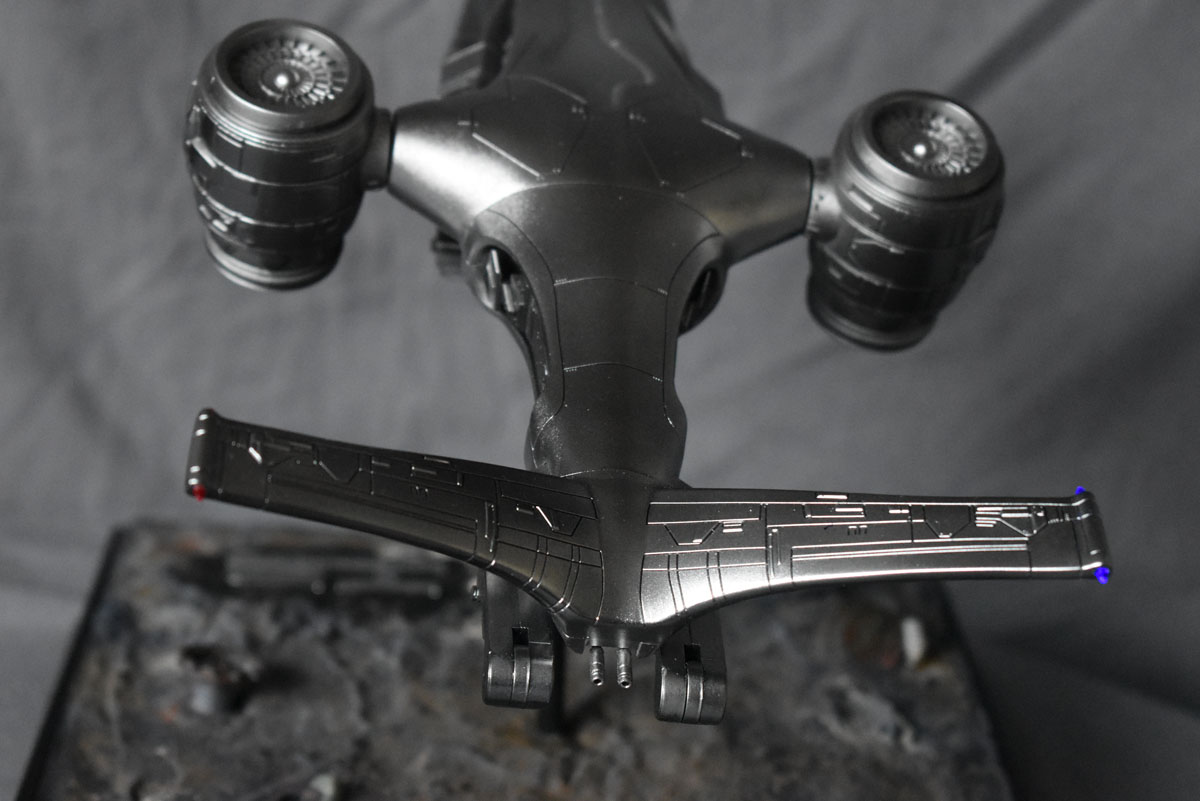

Спасибо за отзыв! Бортовые огни сделал из светодиодов сточенных под ноль вплоть до контактов(тут главное не перестараться)плюс сточил внутреннюю стенку хвоста.Также внутвение стенки хвоста и передних прожекторов оклеил алюминиевой клейкой лентой ,ибо свет пробивает через тонкий пластик.

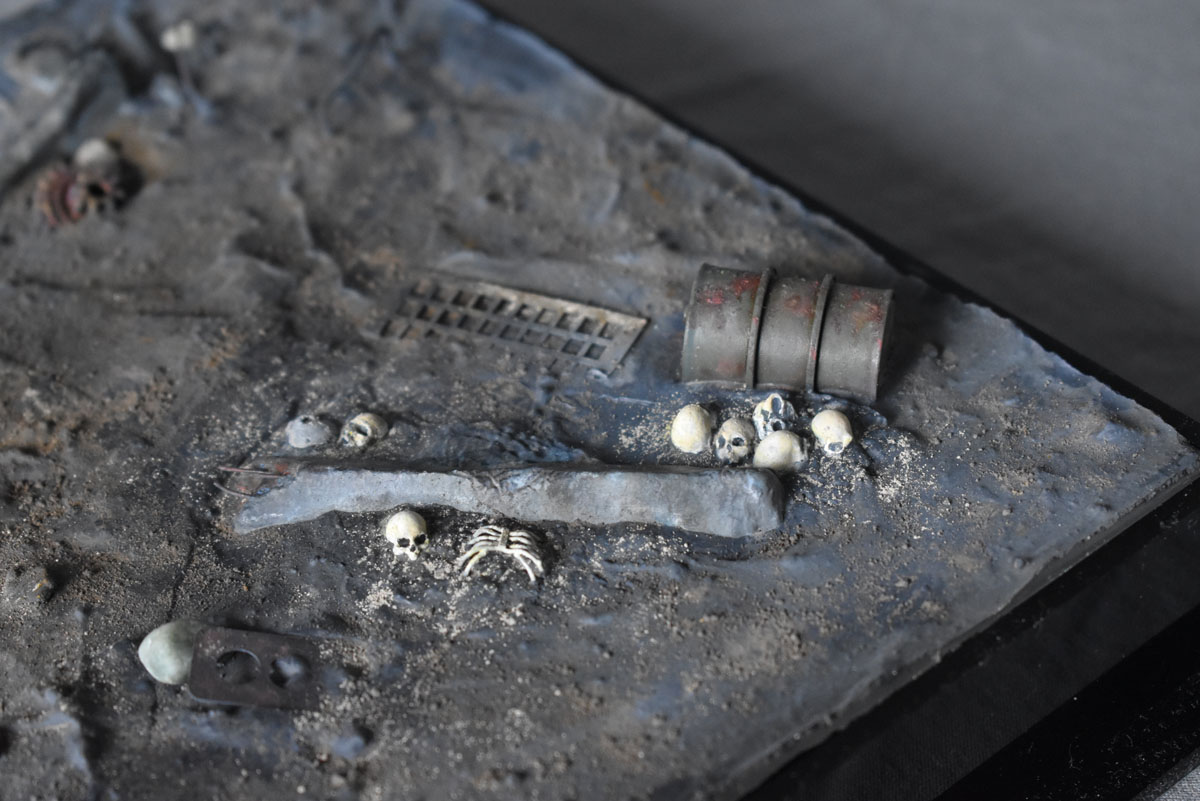

Черепки родные с оригинальной подставки ,ребра ,кости из проволки.

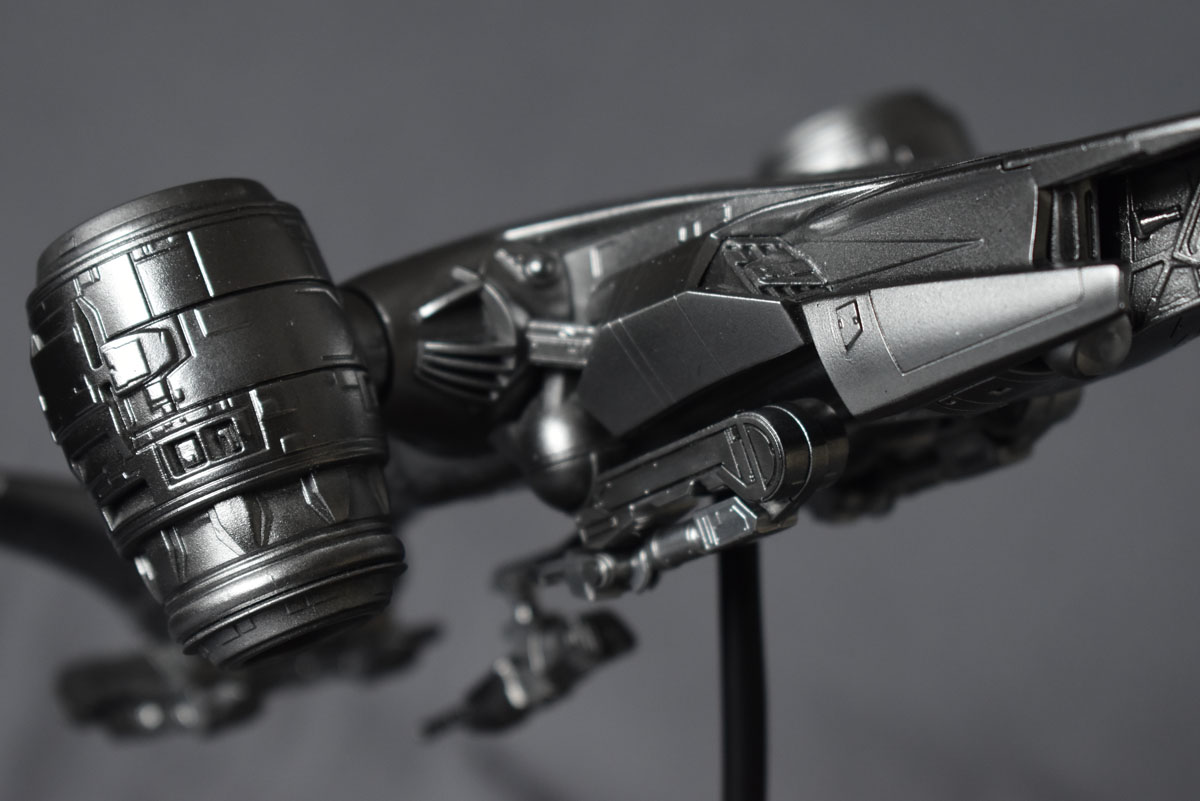

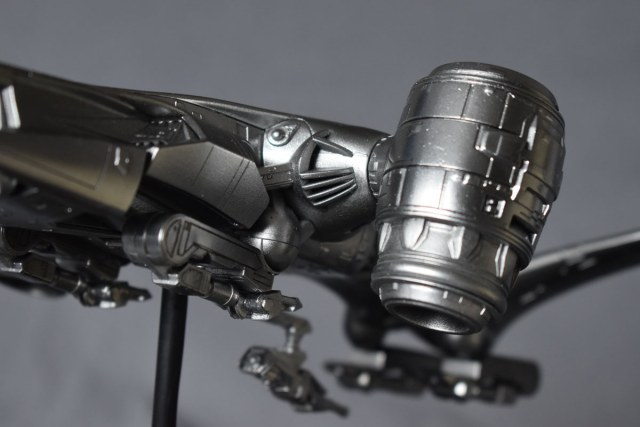

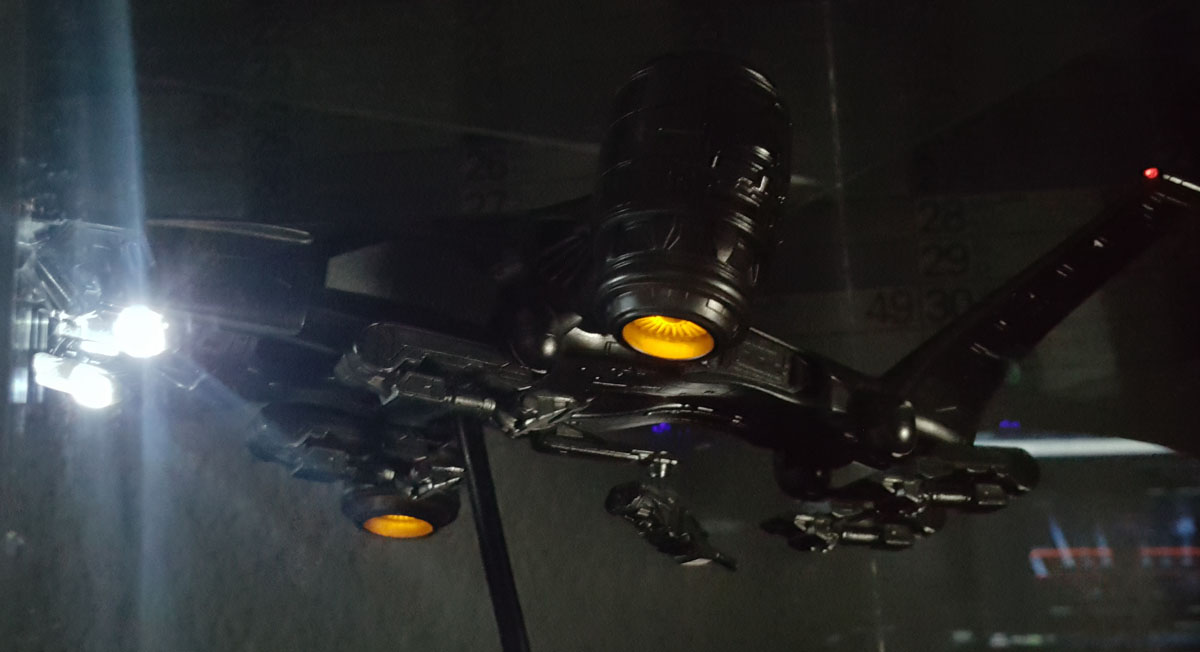

В соплах стоя Желтые светодиоды.И также вклеил пластиковые цилиндры диаметра соответствующем диаметру сопел,чтобы свет не выходил за необходимые границы. Правда далеки до идеала.
На сайте с 04.12.2015
0 6999
диорама красивая, поверхность понравилась, подсветка тоже дело хорошее... но сам аппарат кажется однотонно-неестественным на всём этом фоне. мне кажется не хватает тонировки, или эффекта панелей.
На сайте с 25.12.2014
0 777
Так он и в фильме был однотонным, как будто на нем какое-то покрытие. Да и "лощеным" был. Хотя, конечно бы в реале у него что-нибудь где-нибудь подтекало, коптилось. Может расшивку выделить?
На сайте с 25.12.2014
0 777
Сергей, за развернутый комментарий по технологии - спасибо.
На сайте с 04.12.2015
0 6999
да вроде расшивка видна, значит не надо) значит 3Д-дизайнеры в кино не напрягались, если лощеные
На сайте с 08.09.2016
8 0
Я согласен что в реале (в мечтах фантастов), где-нибудь коптило и подтекало ,плюс осадки тоже никто не отменял . И я рад бы попробовать воплотить это все на донном аппарате.
НО Алклад очень неустойчив к химии,смывкам ,маслу,уайт спириту.Я пробовал разедает вместе с грунтом или убивает глянец .Искал лак для Алклада не нашел.Мало информации по этим краскам и то на английском. В итоге имею то что есть.
Спасибо за комментарии и интерес к работе.
На сайте с 09.10.2011
62 2707
А если использовать водорастворимые смывки? Типа банальной акварели на фейри? В углублениях/щелях будет держаться, разве что сделает это место более матовым.
Смотрится шикарно. И по задумке, и по исполнению. Светоиллюминация мастерская.
Но как ночник с черепушками немножко напряжно.
На сайте с 30.12.2013
4 0
Шедевр!
На сайте с 08.09.2016
8 0
Спасибо всем за комментарии к моей работе и оценки .
P.S. Насчет акварели на фейри незнал. Надо за пробировать.
С Уважением....
Смотрится отлично! А какие размеры получились готовой модели?
Возможно ли подробнее описать электросхему - какие модули применяли и что бы порекомендовали на основе полученного опыта?
На сайте с 08.09.2016
8 0
Спасибо. Размеры данной модели 24 на 16 сантиметров.

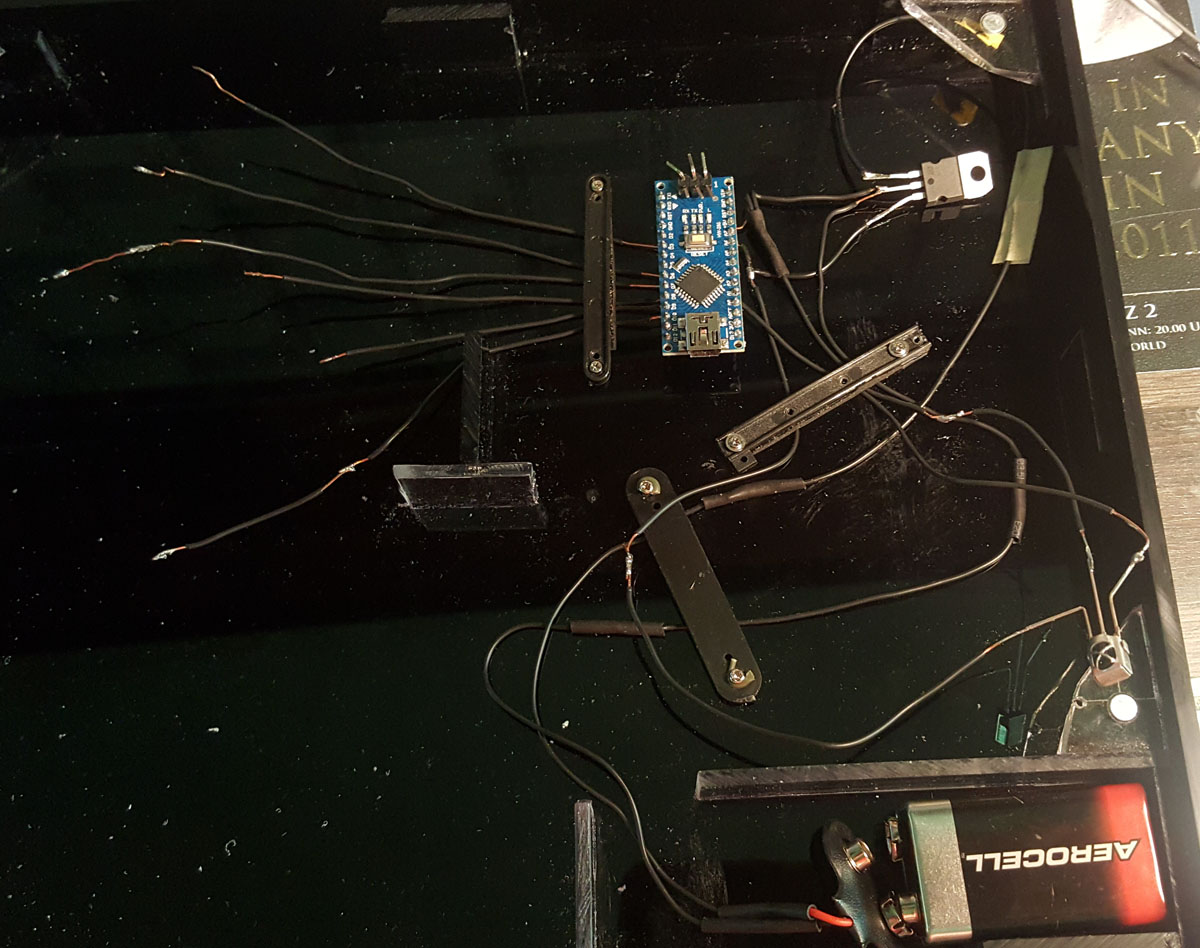

По поводу электро схемы попробую ответить подробнее. Главное в схеме (МК) Микроконтроллер(Nano V3.0 ATmega328)имеет два входа для источника один до 5(обозначен 5V) вольт,второй (Vin) до 12 Вольт.Я использовал батарею кронна 9 Вольт ,но вход 5V и дабы не сжечь МК был использован регулятор напряжения(LM 7805)последние цифры обозначают вольтаж выхода 5V соответственно.Можно было бы подключить на Vin, но по опыту известно что уже встроенный регулятор на самом МК не надежен и в итоге сгарает и МК вместе с ним.
Также для принятия сигнала с пульта использован инфракрасный приемник сигнала (VS1838B IR Diode).Принимает до 7 метров пререканий нет.
Пульт обыкновенный подойдет с любова телевизора, ресивера и т.д. Слабое звено во всей схеме это источник. Батарея кронна в частности имеет маленькую емкость, хватает максимум на два дня,так как сам МК потребляет энергию до 20мА. Способы решения данной проблемы.Думаю сделать последовательное соединения двух батарей 4.5V большей емкости,либо батарея от шуруповерта (емкость очень большая при сравнительно маленьких размерах)
Все компоненты купил на еВау ,можно на Али. Схему соединения выложу позже в виде фото.Если возникнут вопросы отвечу с удовольствием.
С Уважением.....
