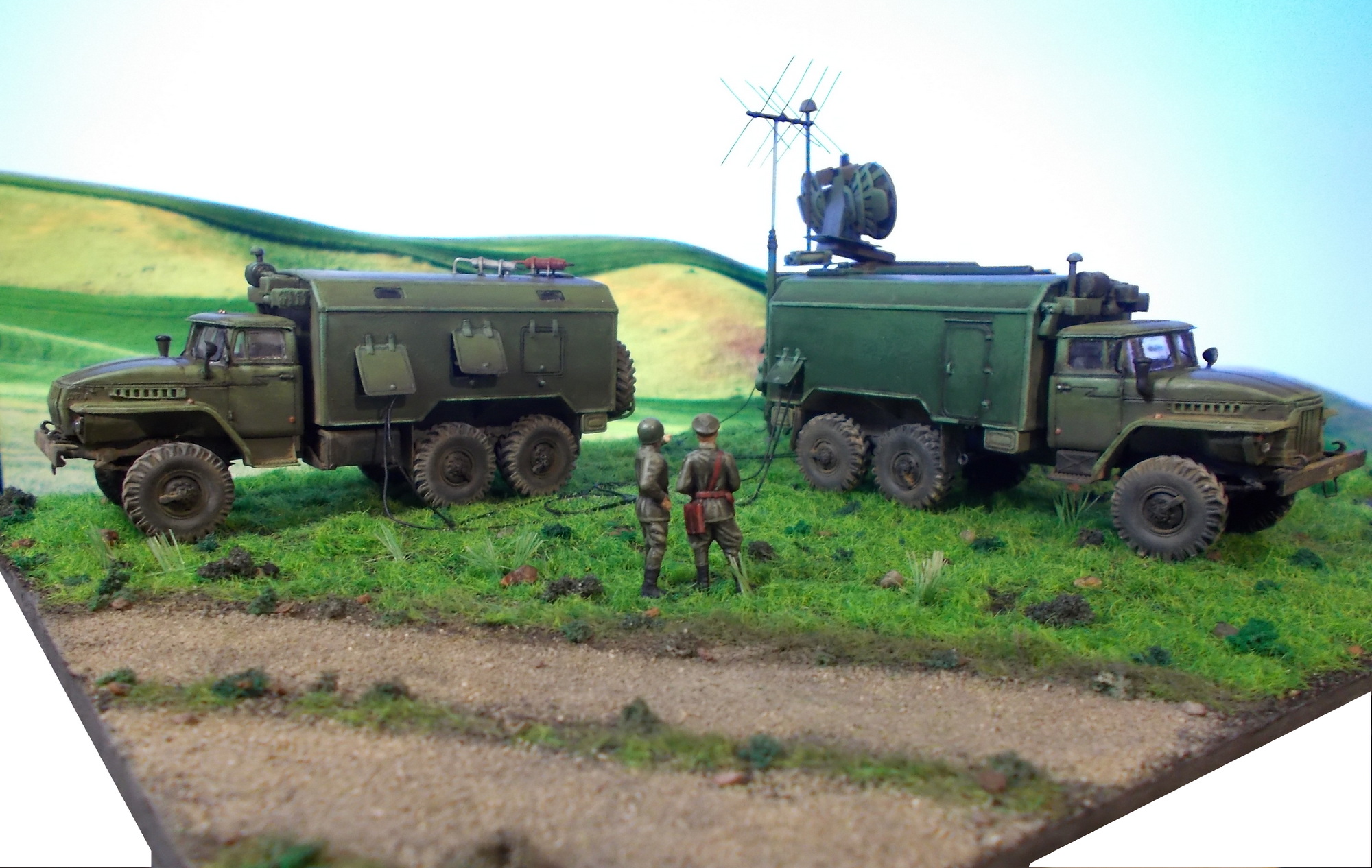

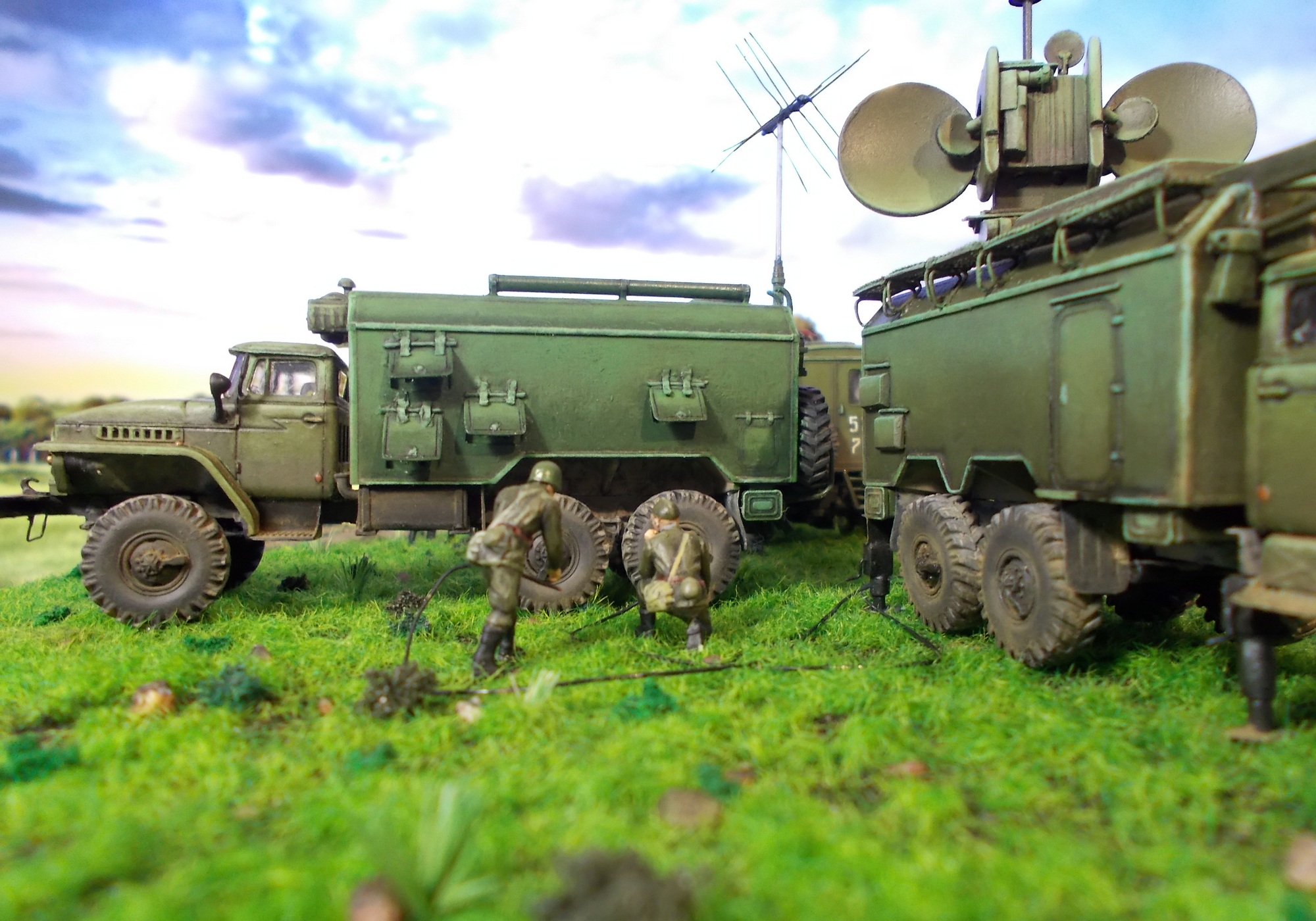

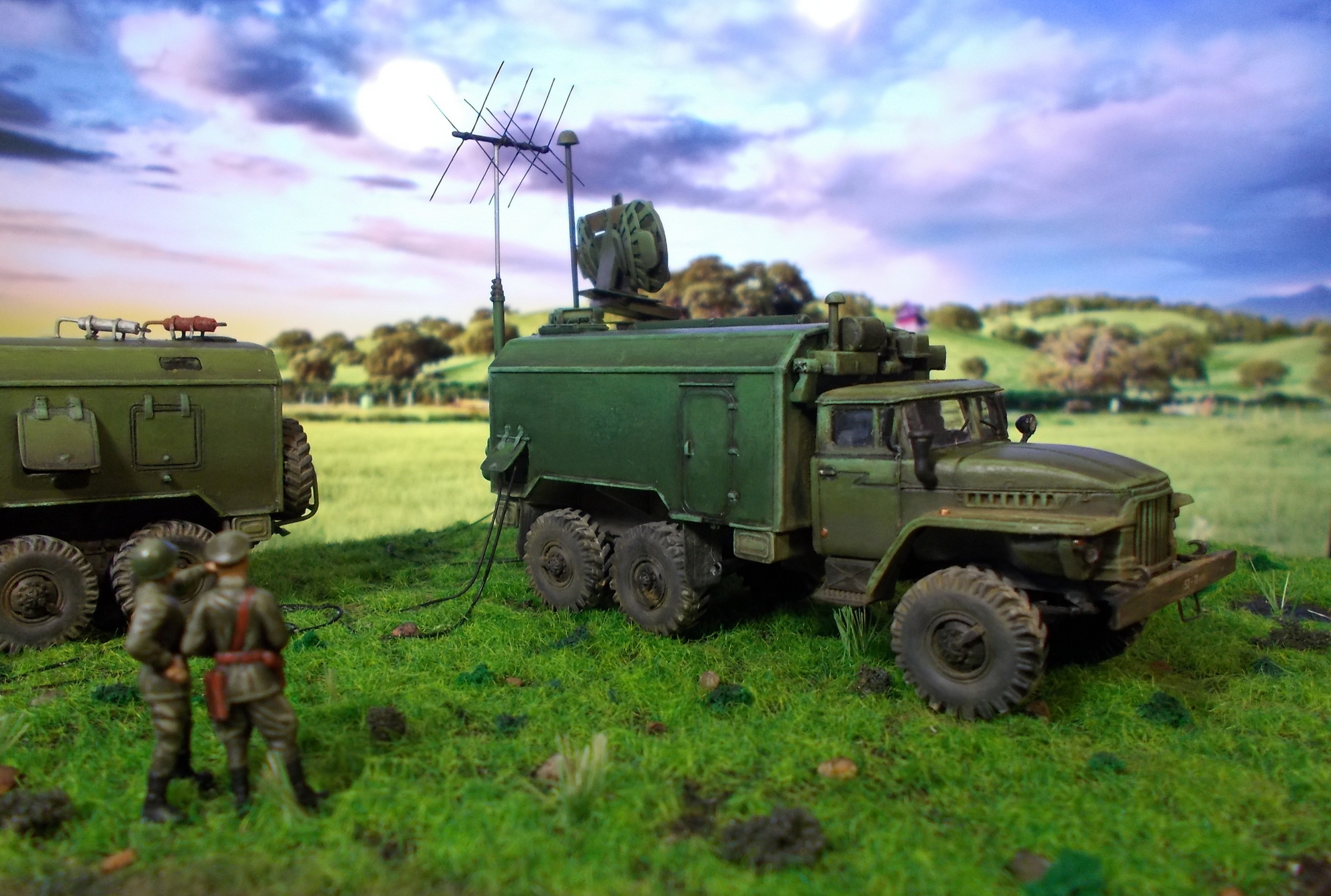

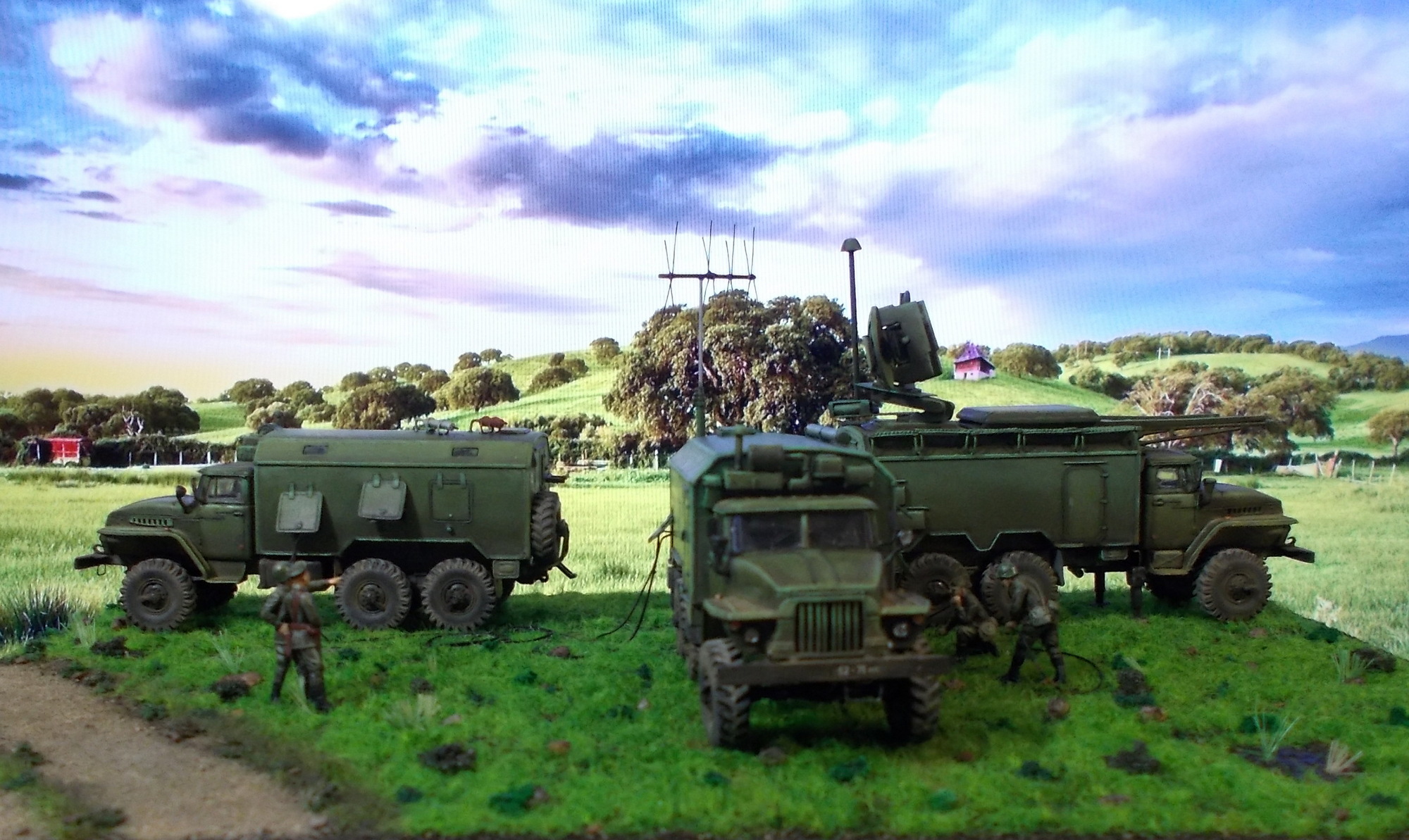

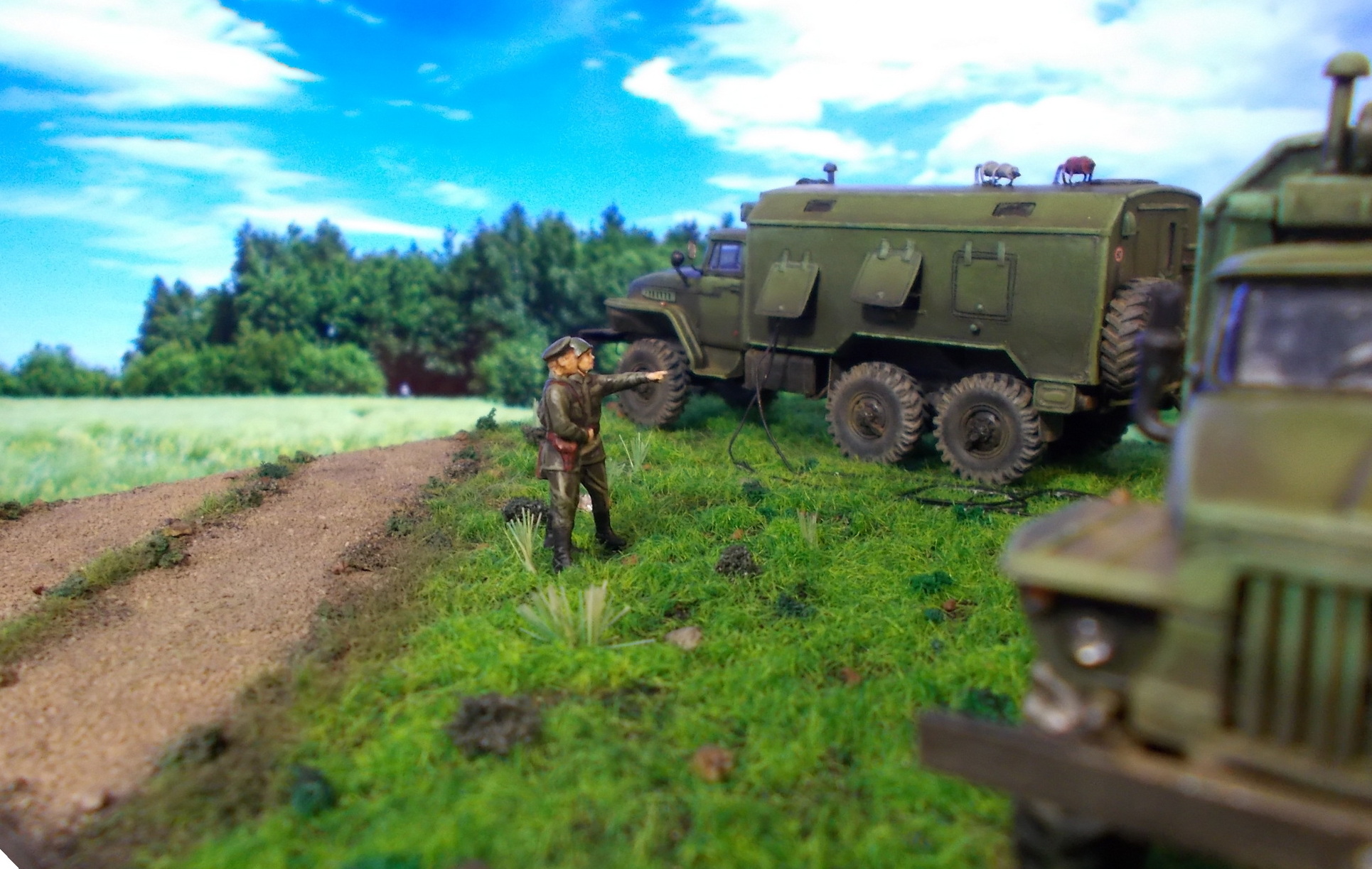

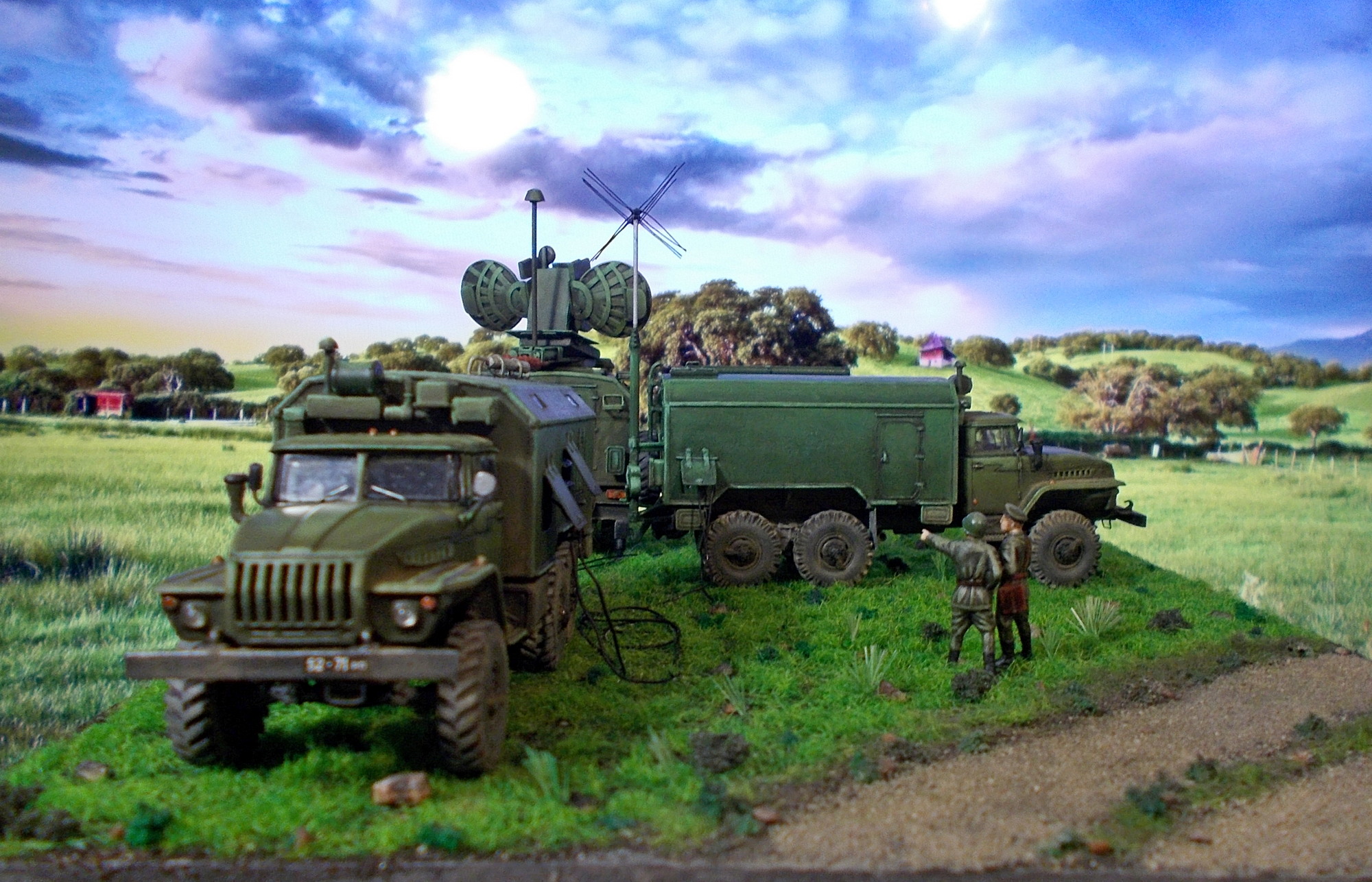

Комплекс радиолокационного противодействия СПН-30
- Производитель:
- Конверсия ICM, Звезда
- Масштаб модели:
- 1:72
Приветствую вас, рыцари литников и кусачек!

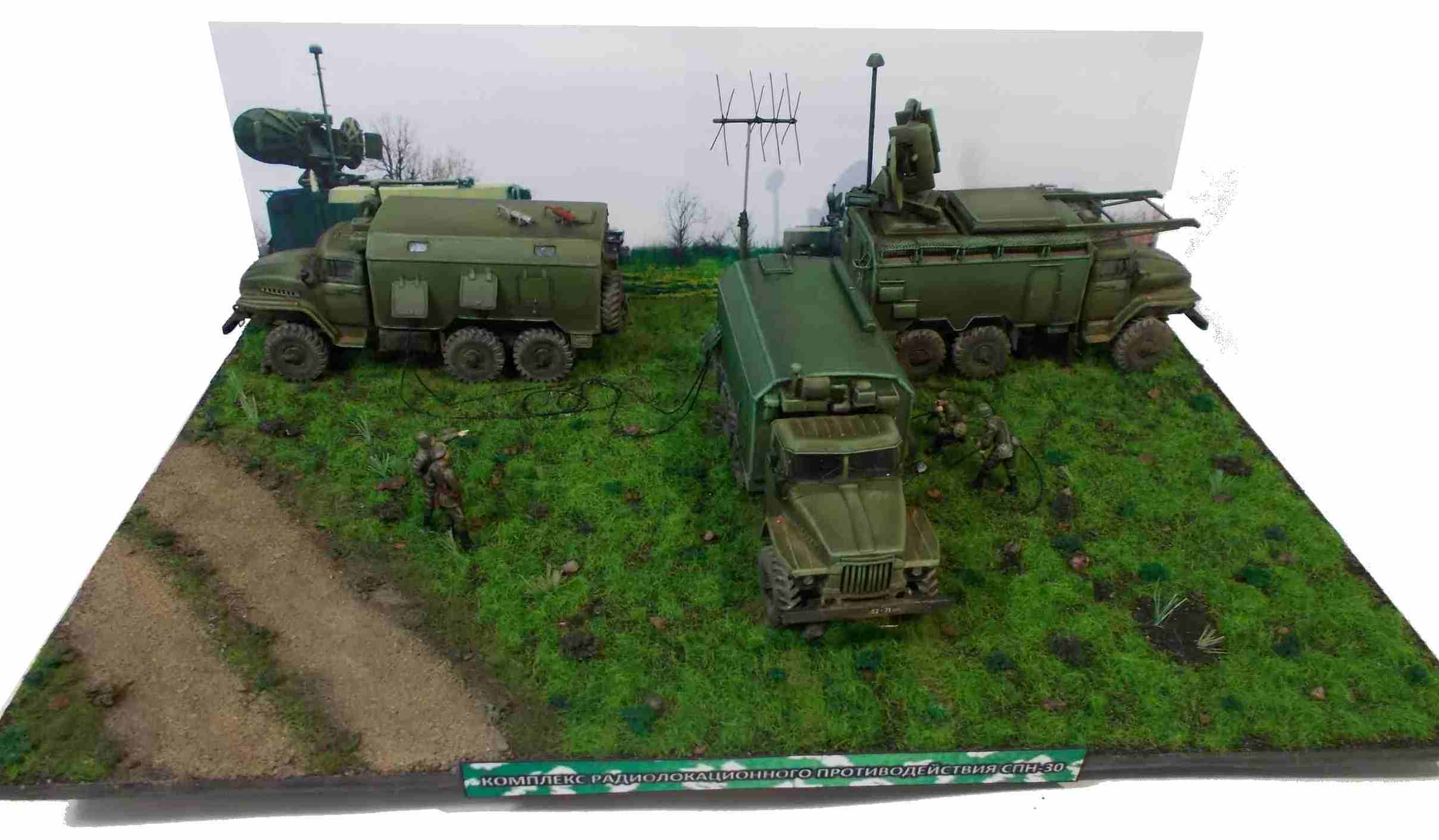

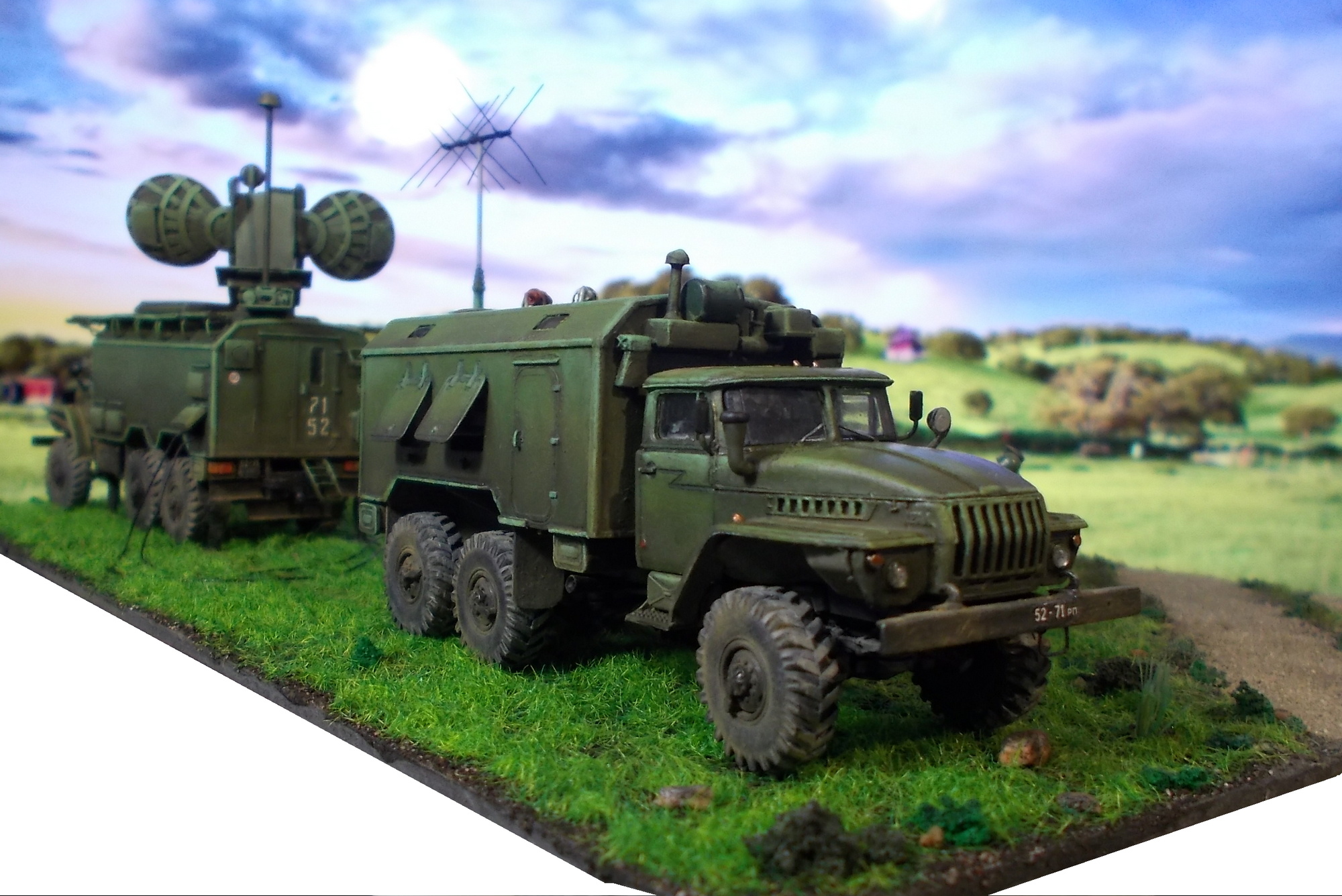

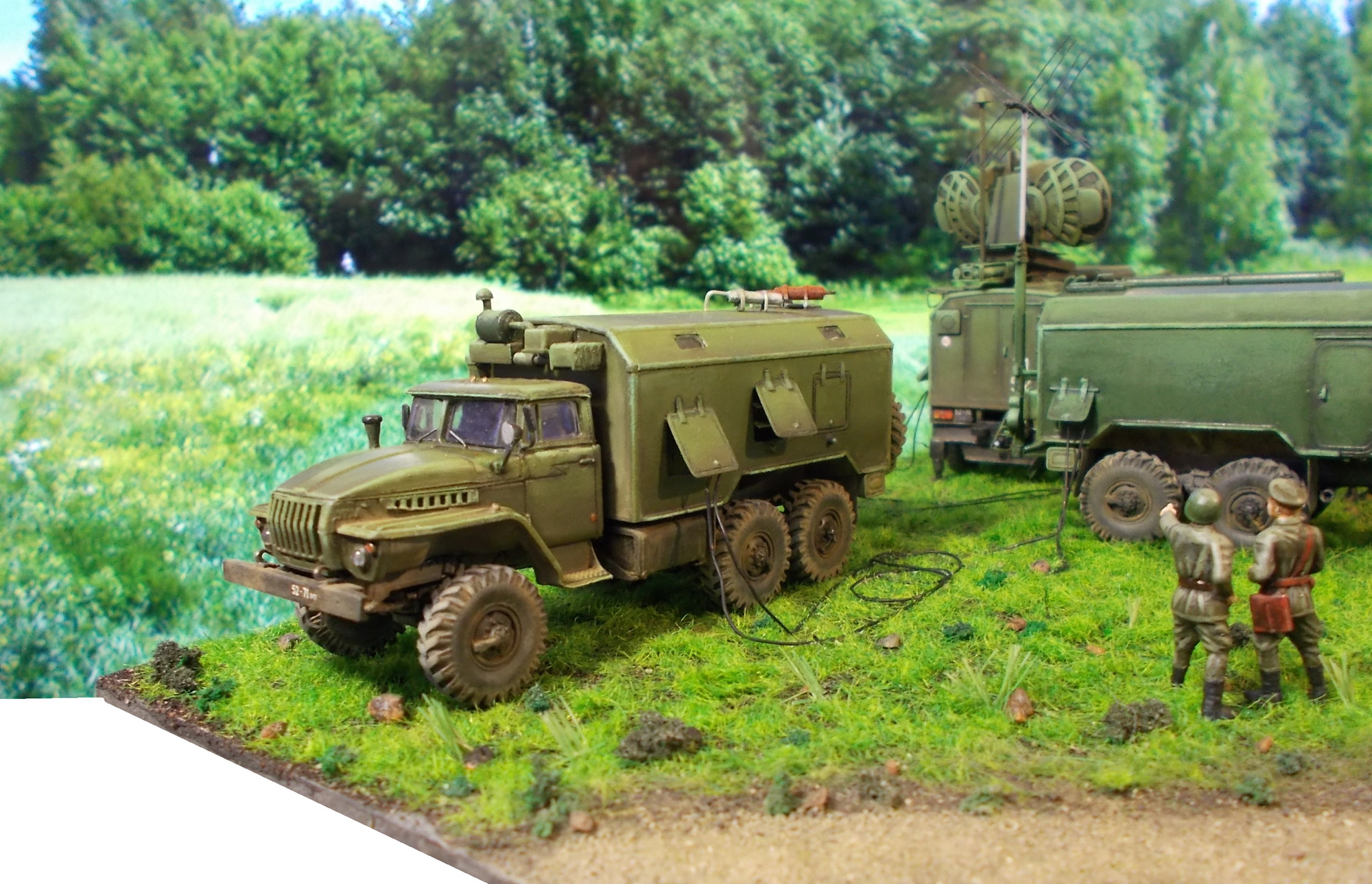

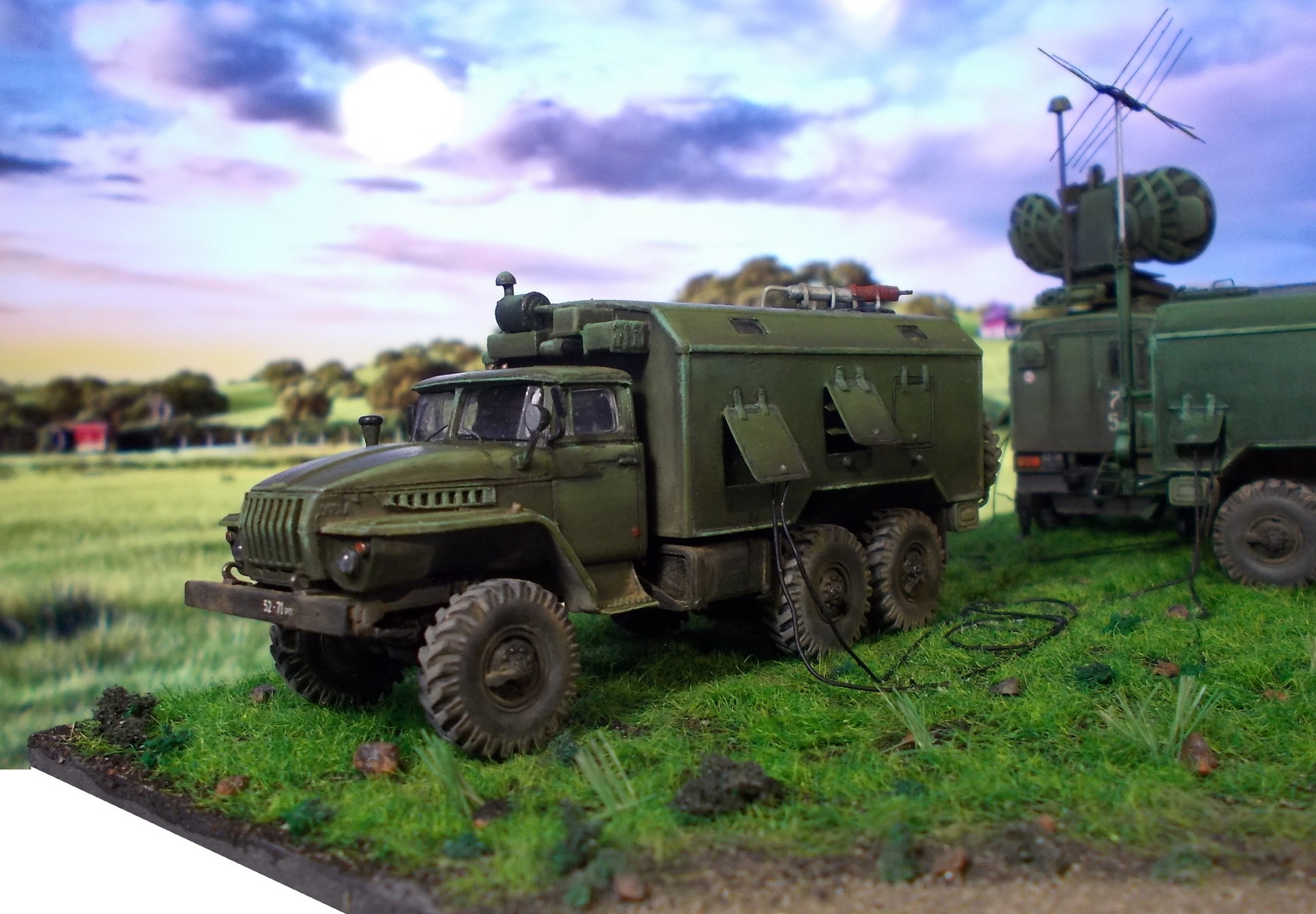

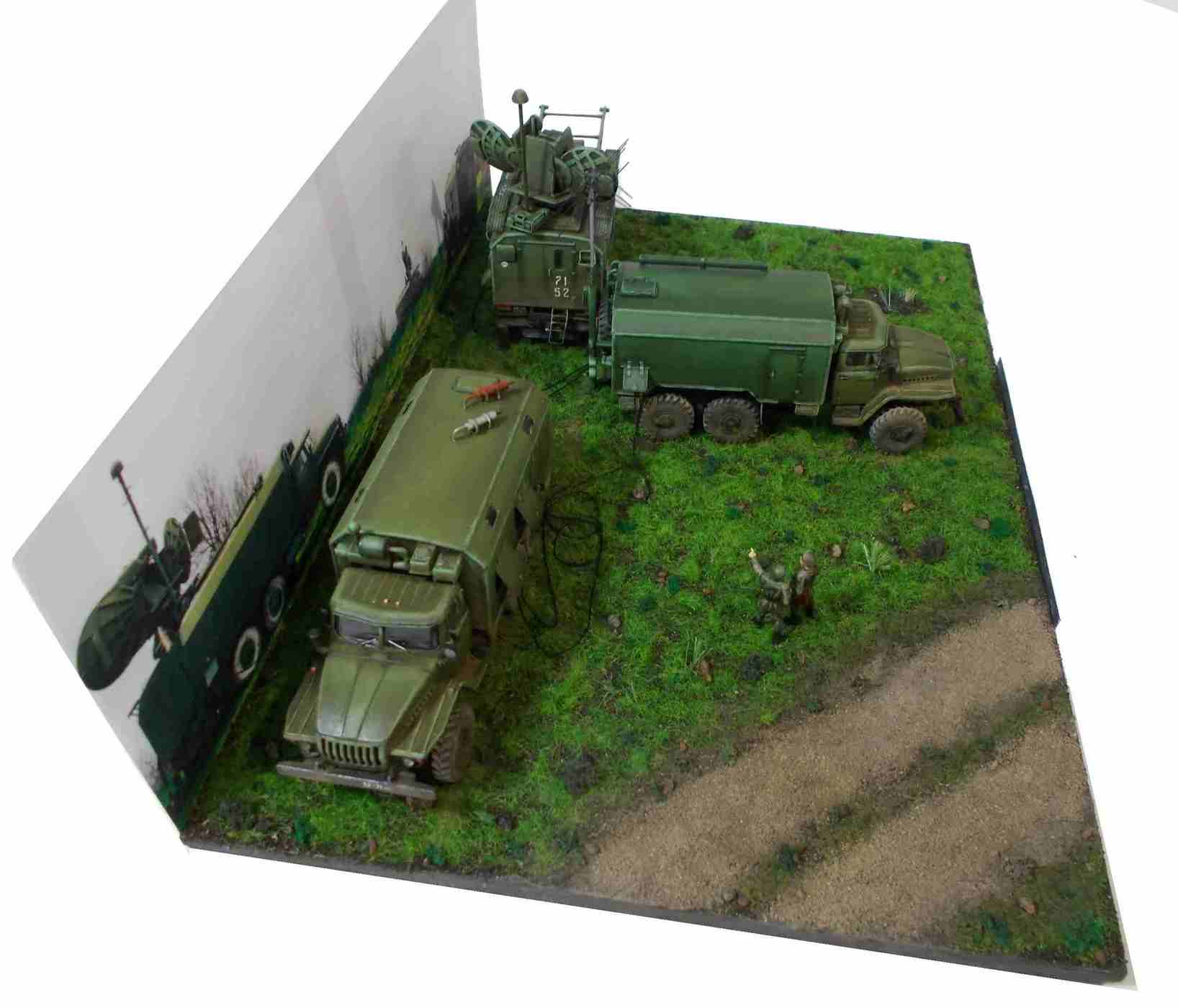

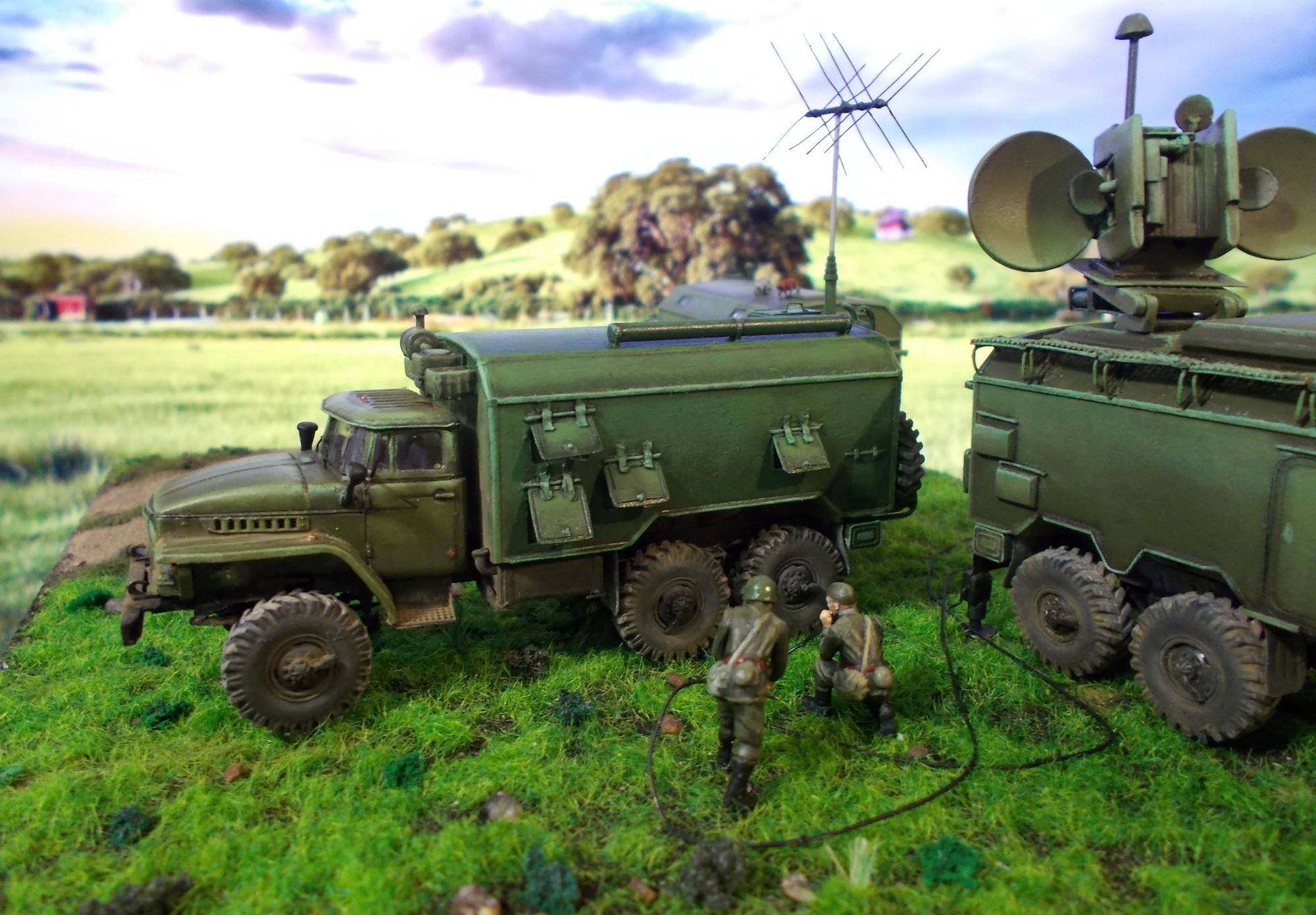

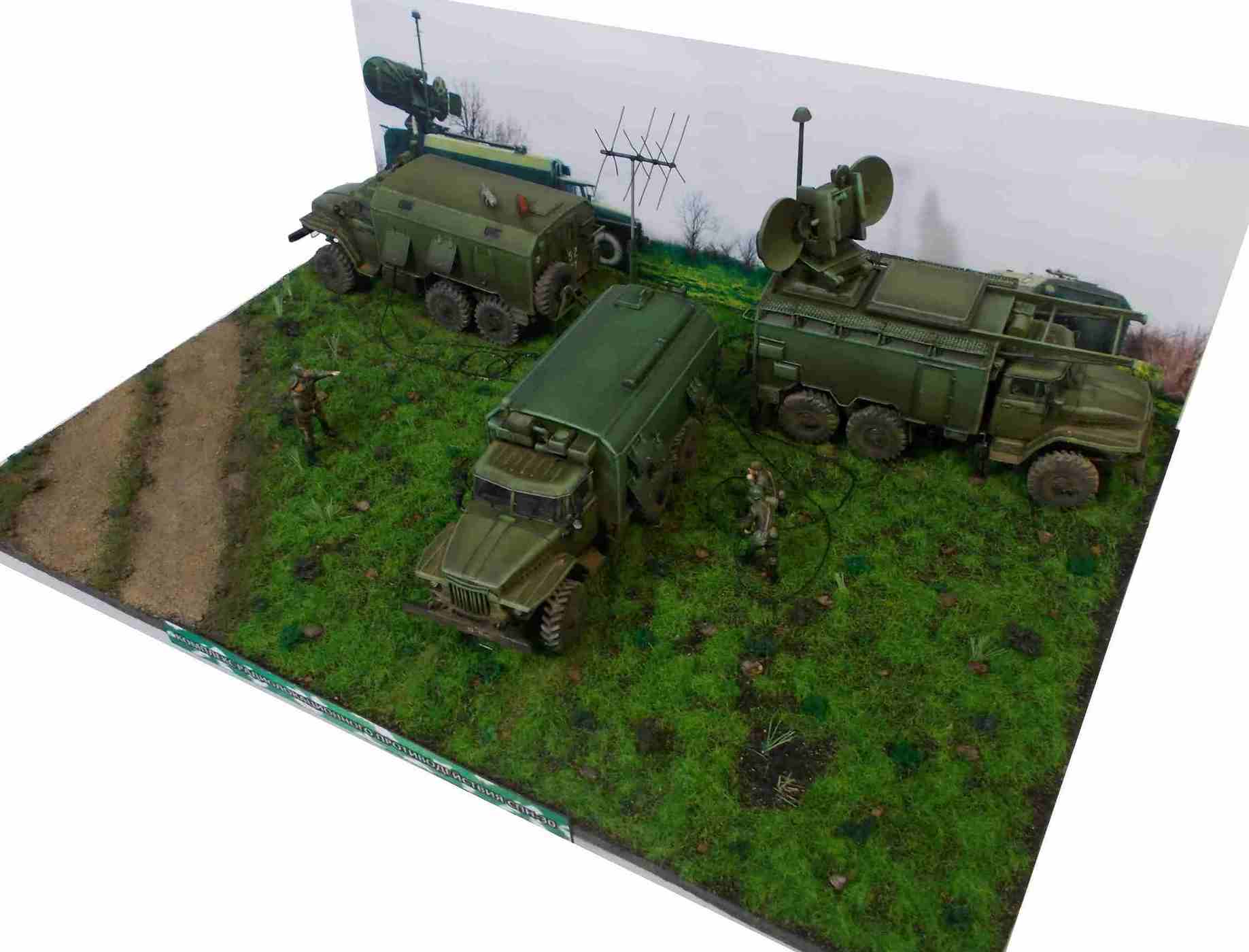

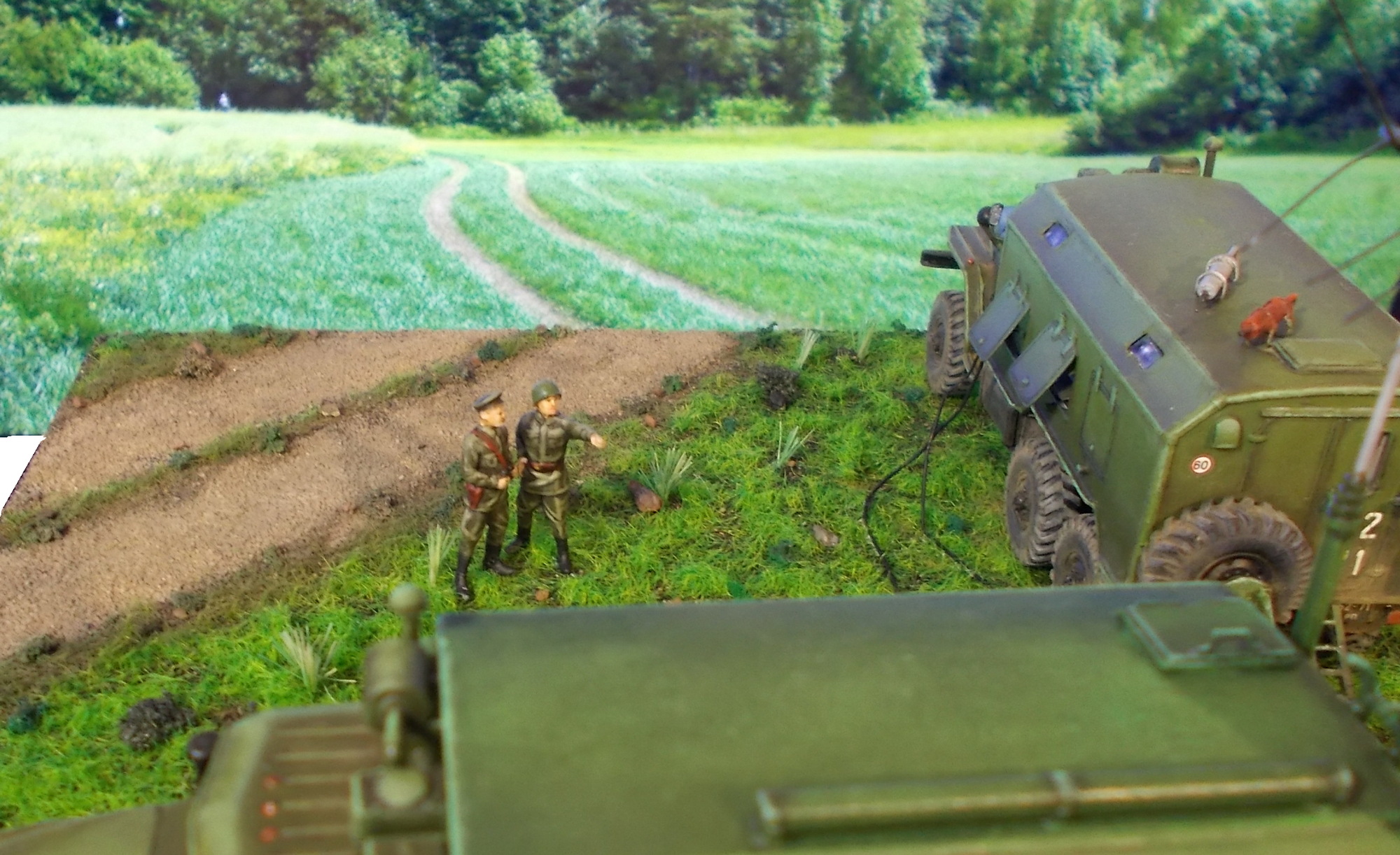

Моя очередная работа - станция разведки и радиолокационного противодействия СПН-30 (1РЛ237), на которой когда-то служил мой отец.
==========================
Станция предназначена для радиоэлектронного подавления авиационых радиолокационных станций.
Обеспечивается подавление по основному лучу и боковым лепесткам диаграммы направленности следующих классов бортовых РЛС:
- бокового обзора;
- разведывательно-ударных комплексов;
- управления оружием;
- обеспечения полетов на малых высотах;
- многофункциональных.
В станции формируются следующие виды помех:
- квазинепрерывные;
- многократно-импульсные или ответные по времени;
- шумовые прицельные по частоте и сопряженные по спектру.
В состав станции входят:

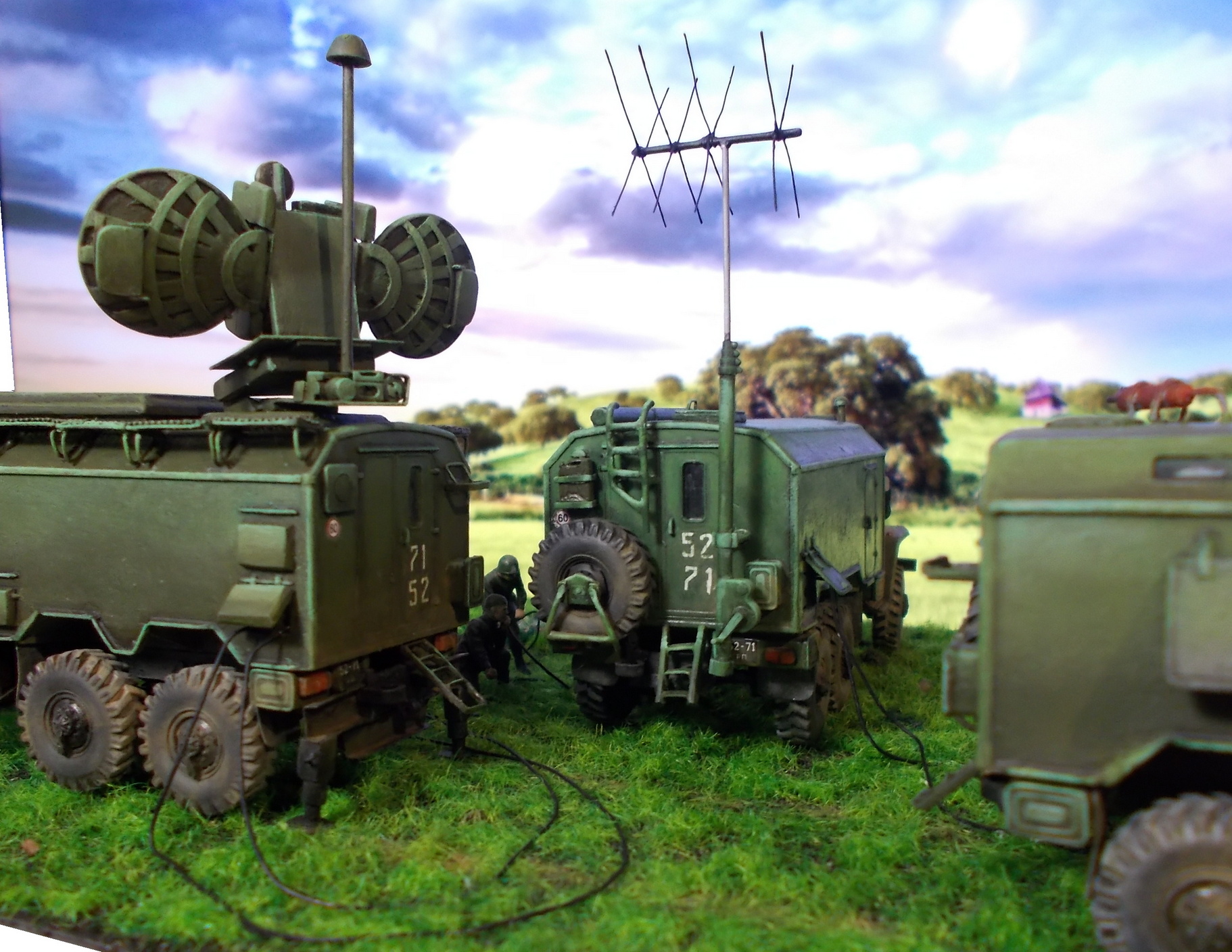

- машина антенная (антенна при движении задвигается внутрь корпуса);
- машина управления (для размещения операторов управления аппаратурой);
- электростанция (с двумя дизельгенераторами);
Основные характеристики:
Диапазон рабочих частот, ГГц-8-12
Энергетический потенциал, дБ (Вт):-68
Эквивалентная чувствительность при приеме сигналов, дБ (Вт):-минус 123
Динамический диапазон сигналов, дБ не менее-60
Параметры анализируемых сигналов:
по длительности, мкс-0,1-5;
по частоте повторения, кГц- 0,25-300.
Крутизна внутриимпульсной перестройки частоты, МГц/мкс-не более 3
Пределы работы, град.: 1-70
Боевой расчет, чел.-4
======================
Машины комплекса сделаны на основе Урал-коммандный центр от ICM.
В ходе стройки были добавлены следующие элементы:
-хернюшки
-штуковины
-прибамбасы
-хрени
-фигулины
-хренотени
-фигнюшки
-херовинки
-фитюльки
-штучки
-шняжки
-дрючки
-фиговины
-финтифлюжки
-штукенции
-хренуськи
-прочие хреномати
Солдаты - изменённые связисты от Звезды (укоротил сапоги, убрал оружие, убрал лампасы)
Окрас - кисточкой, акрил от Звезды + масло Ладога.
Ну вроде всё...
Ах, да!
Поздравляю РЭБовцев со столетием войск связи! Мужики, давите их всех! :)
Оценки
Войдите, чтобы оценить работу.
Комментарии (18)
На сайте с 17.08.2017
60 464
Вызывает сомнение, что в комплект одного комплекса входят два разных видов "Уралов": 375 и 4320 такого не может быть!
Да, а поскольку комплекс развернут, то расстояние между машин более значительно и они должны быть заземлены. Вокруг каждой машины должно быть по 6 металлических кольев залитых соляным раствором. Хотя загуглив название комплекса - удивился, что возможно и первое и второе и третье. Мне понравилось! Сам мечтаю сделать нечто подобное по одному из комплексов на котором долгое время работал.
На сайте с 04.12.2015
0 6999
круто, особенно для мелкого масштаба
На сайте с 21.08.2013
29 2734
Разумеется больше - не стал делать как положено по схеме. Слишком большая подставка выйдет.
Фото с заземлением не приметил, либо просто не увидел...
На сайте с 17.08.2017
60 464

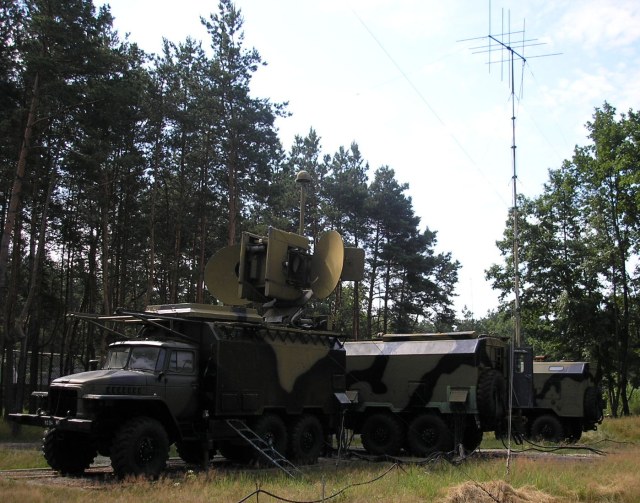

Ну заземление должно выглядеть примерно так
