Круг-М
- Производитель:
- Trumpeter
- Масштаб модели:
- 1:35
- Тип артиллерии:
- Реактивная
- Тип:
- Артиллерия

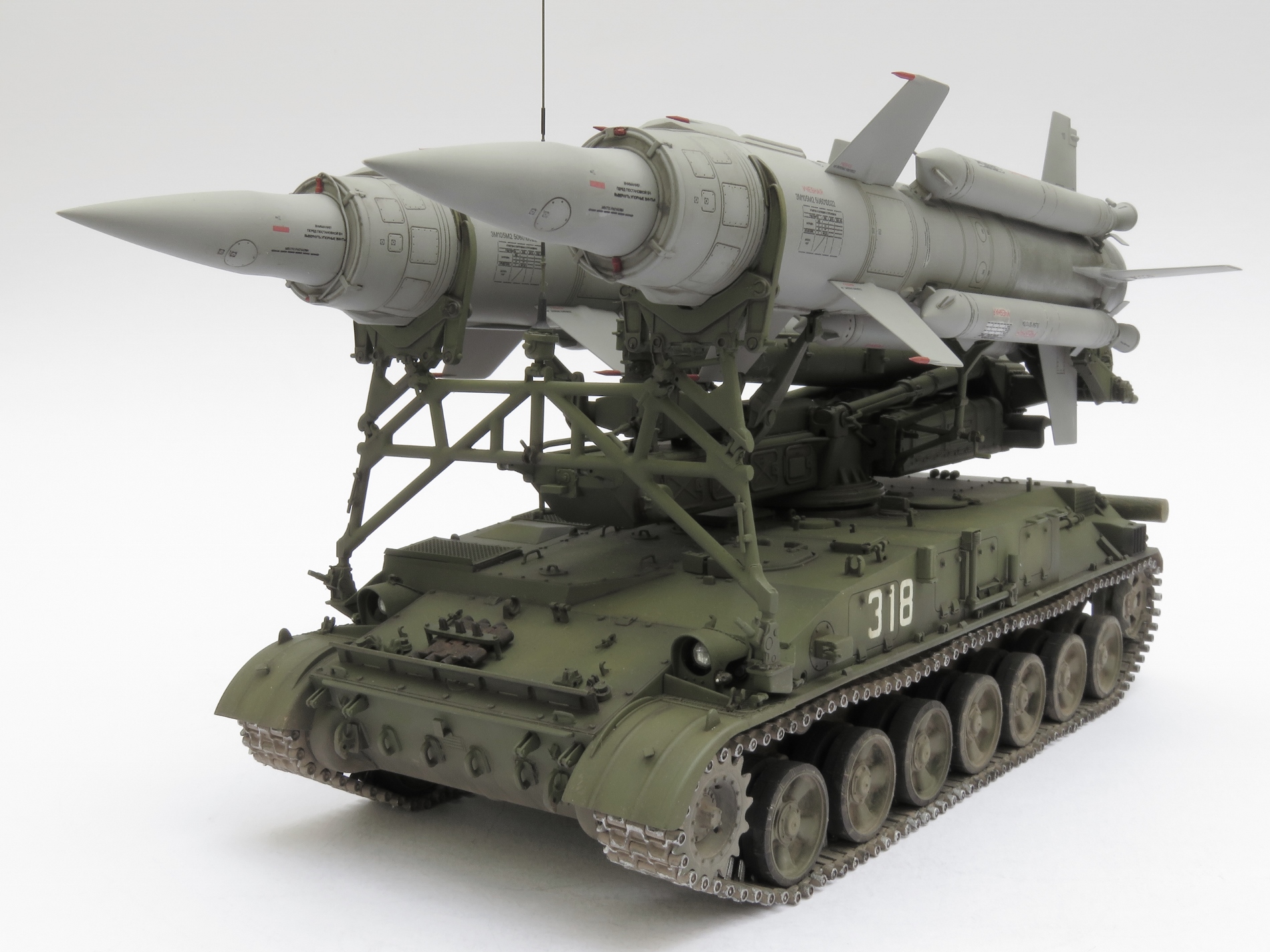

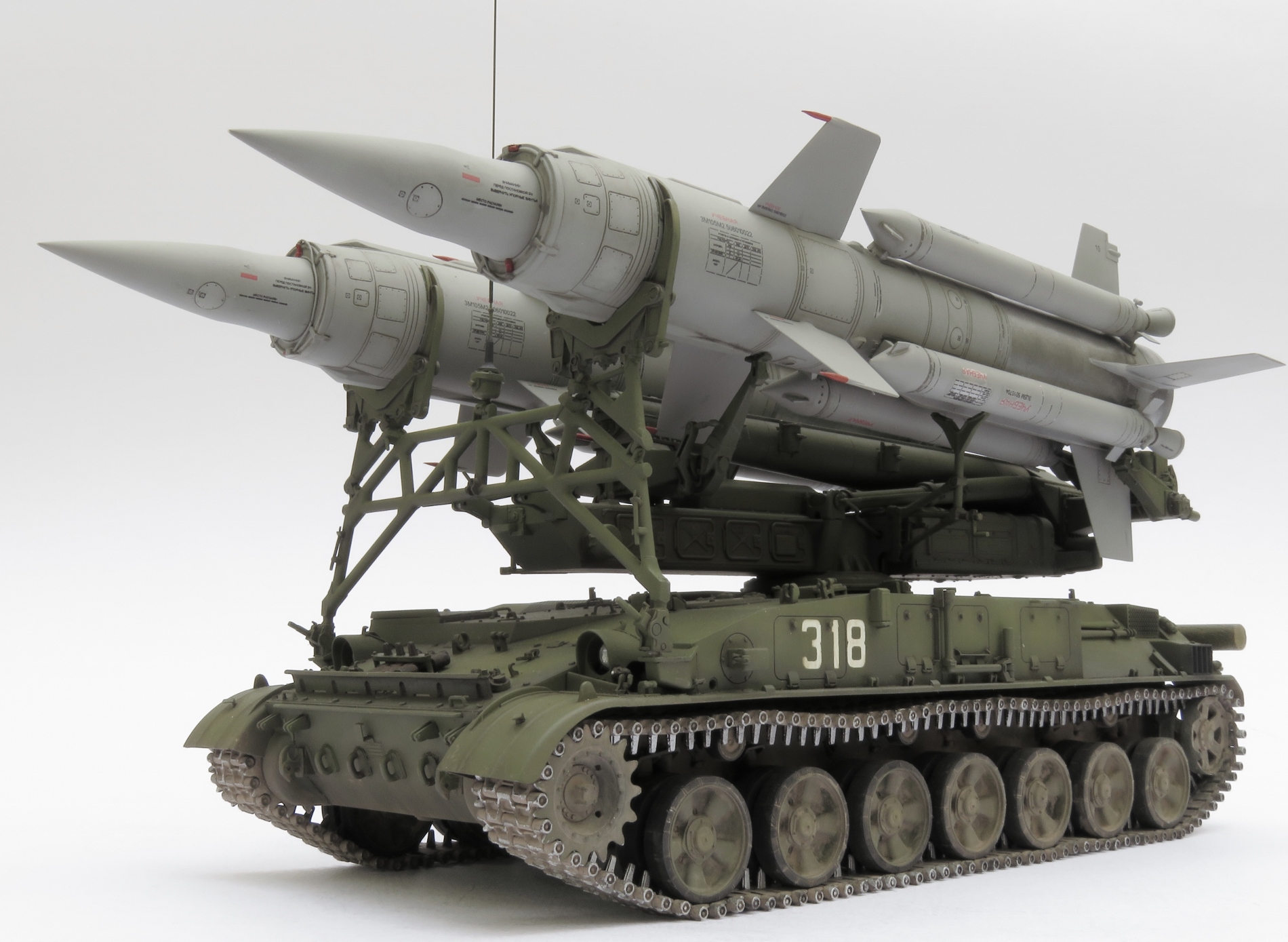

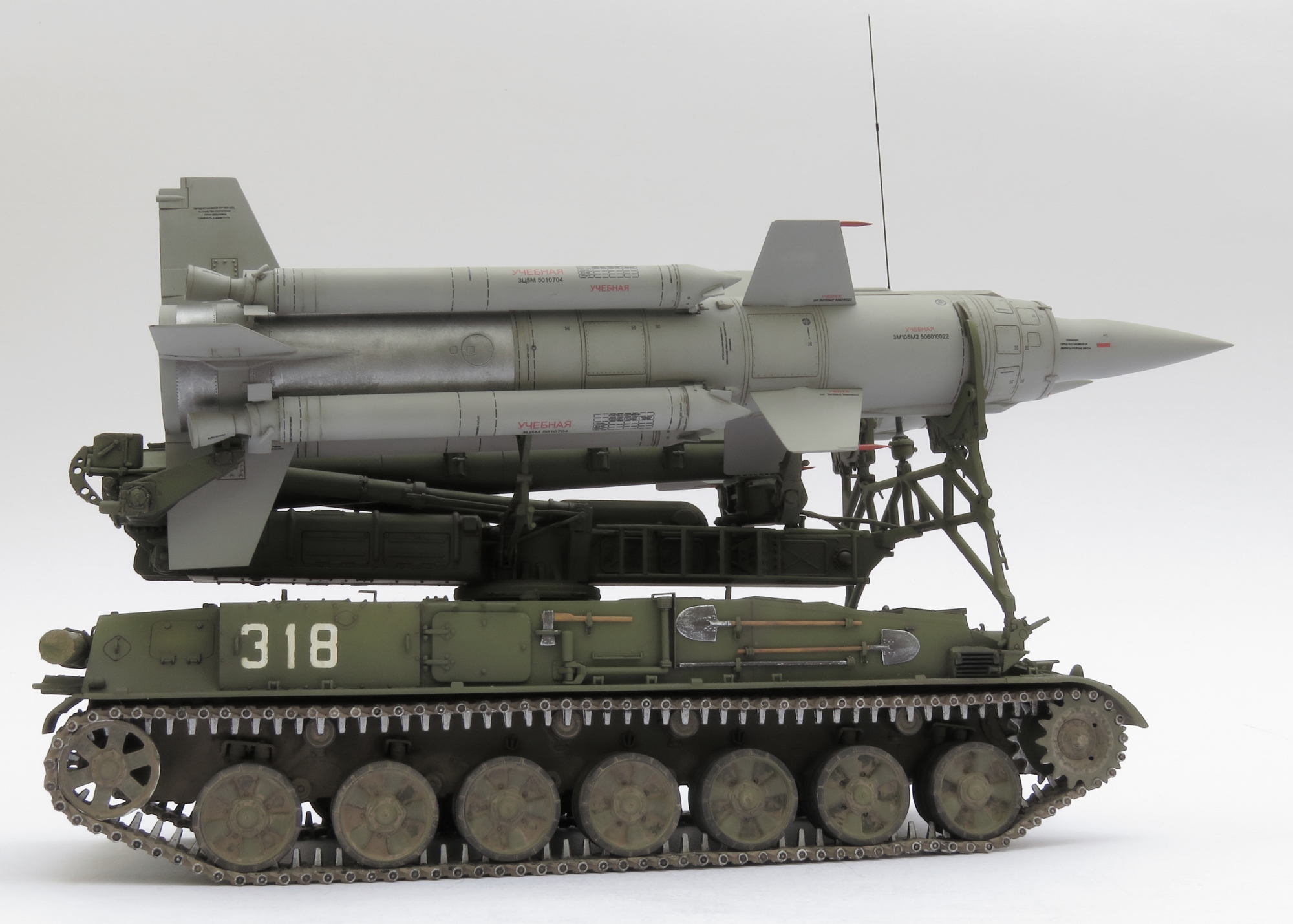

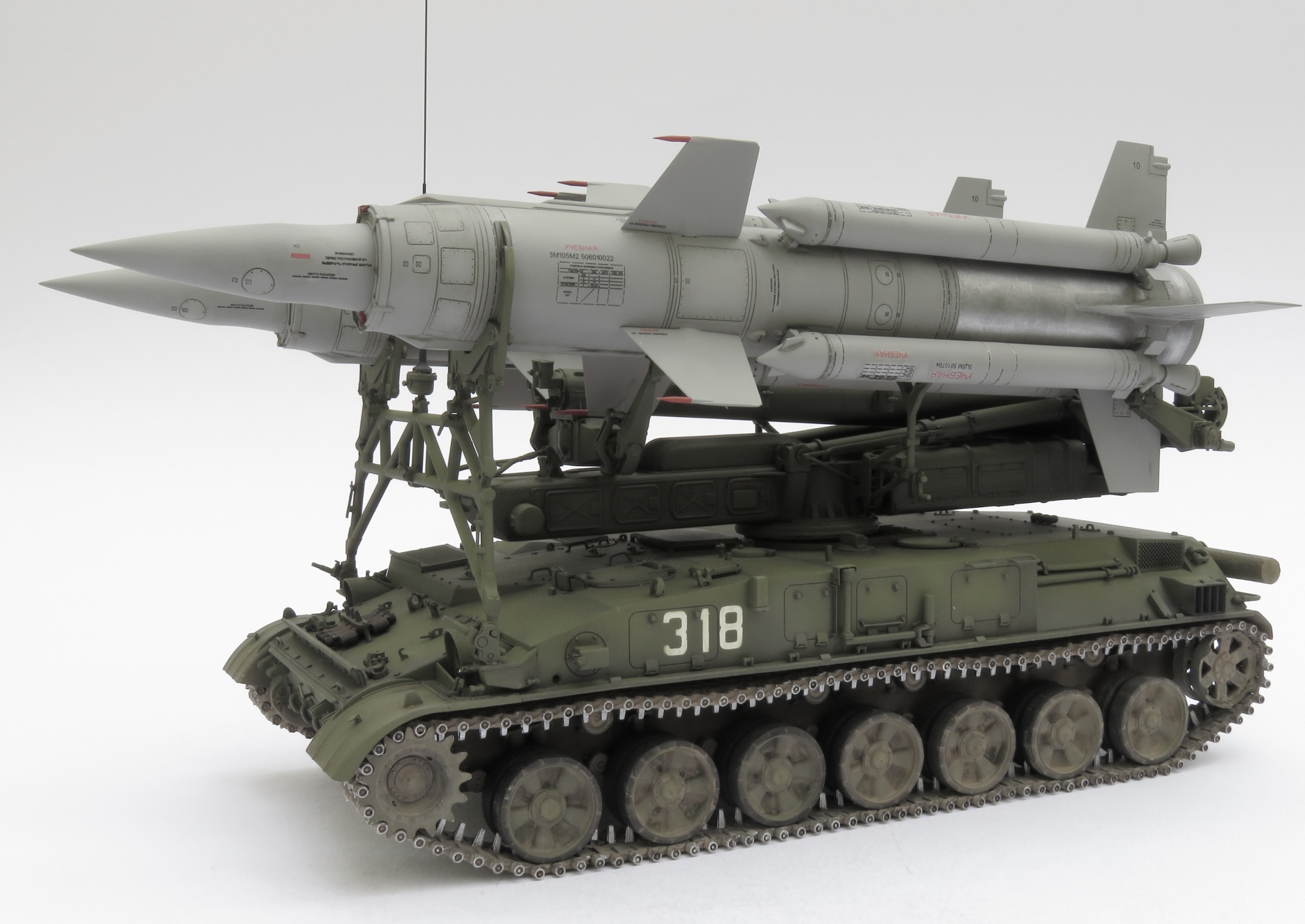

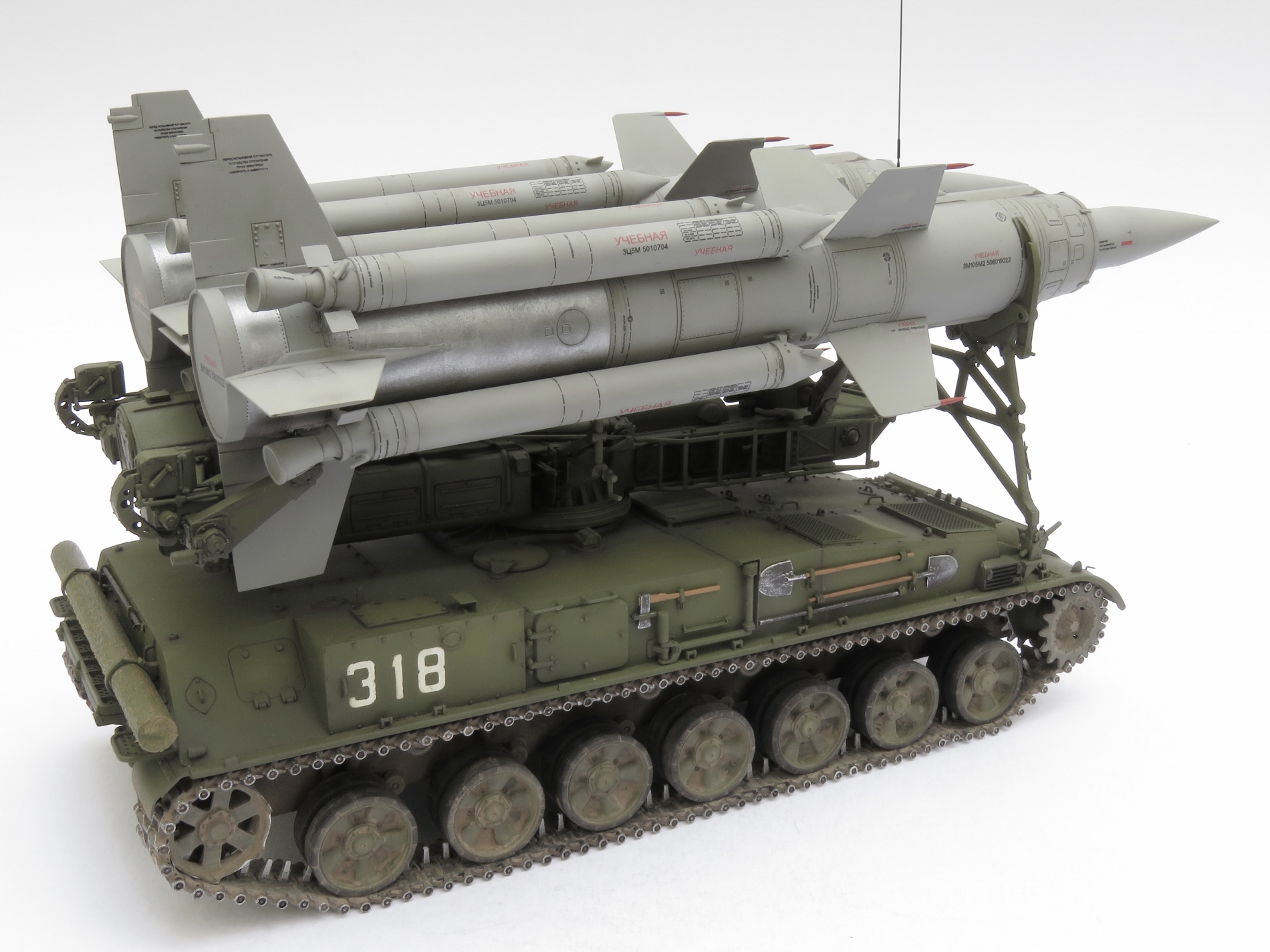

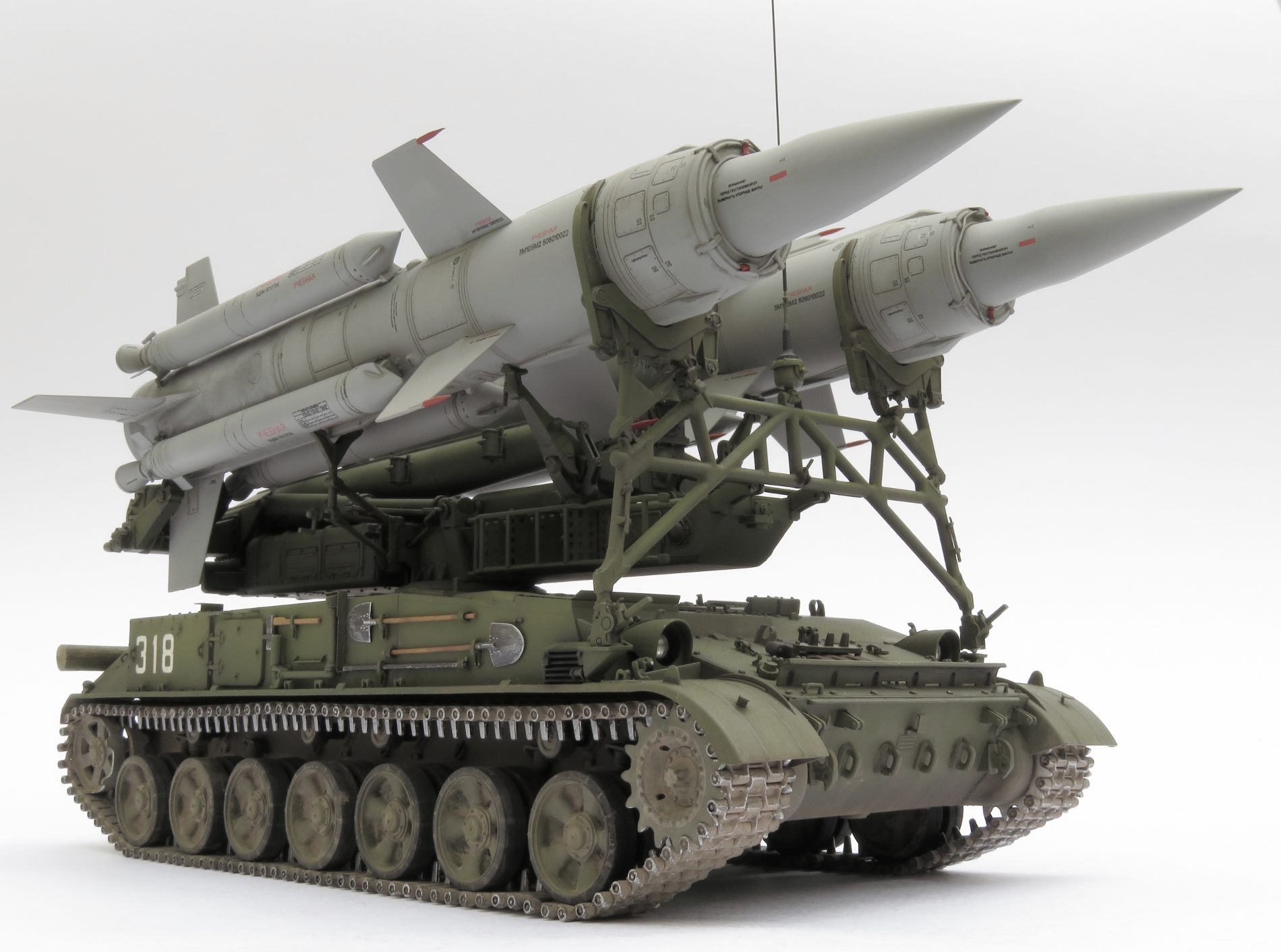

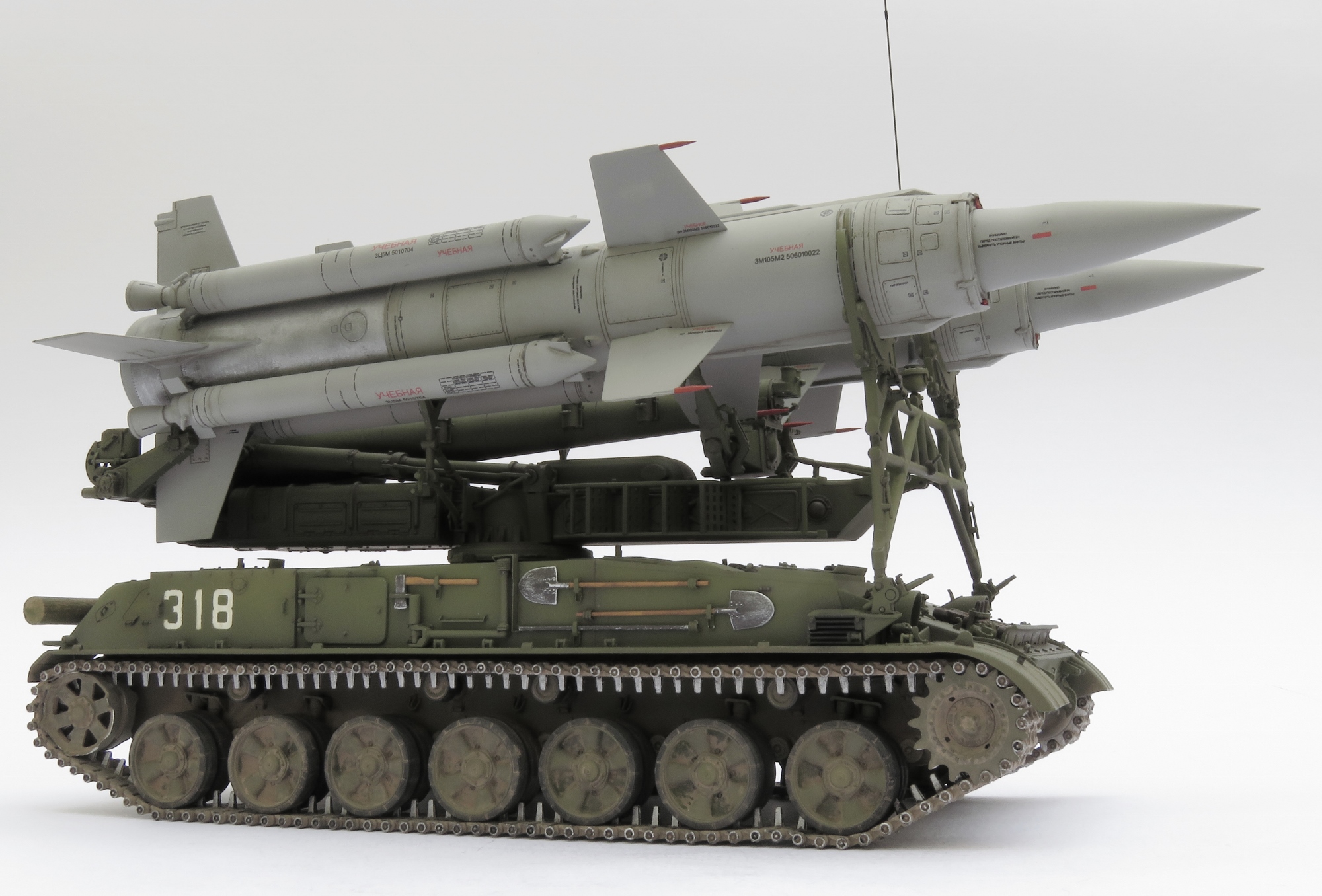

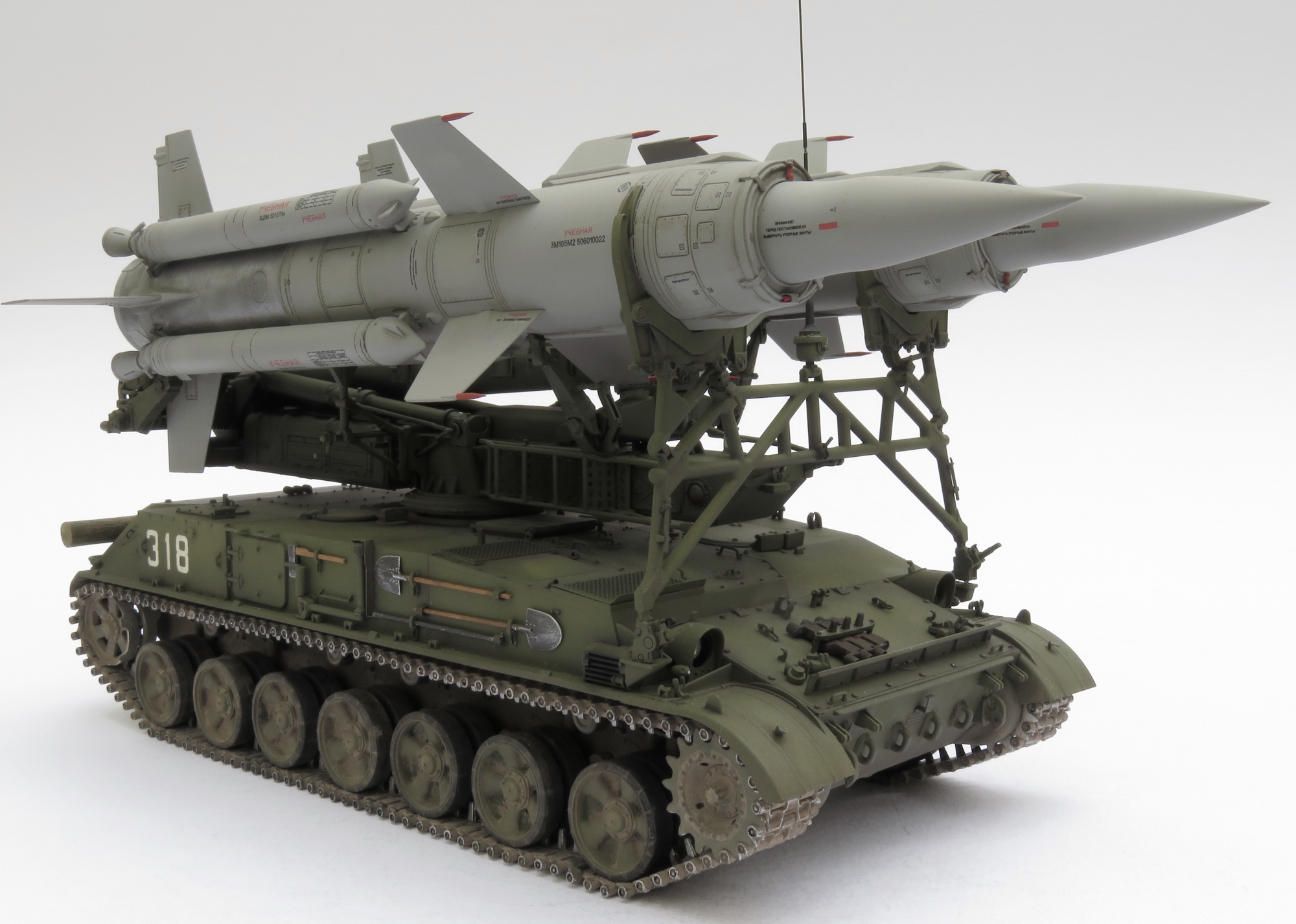

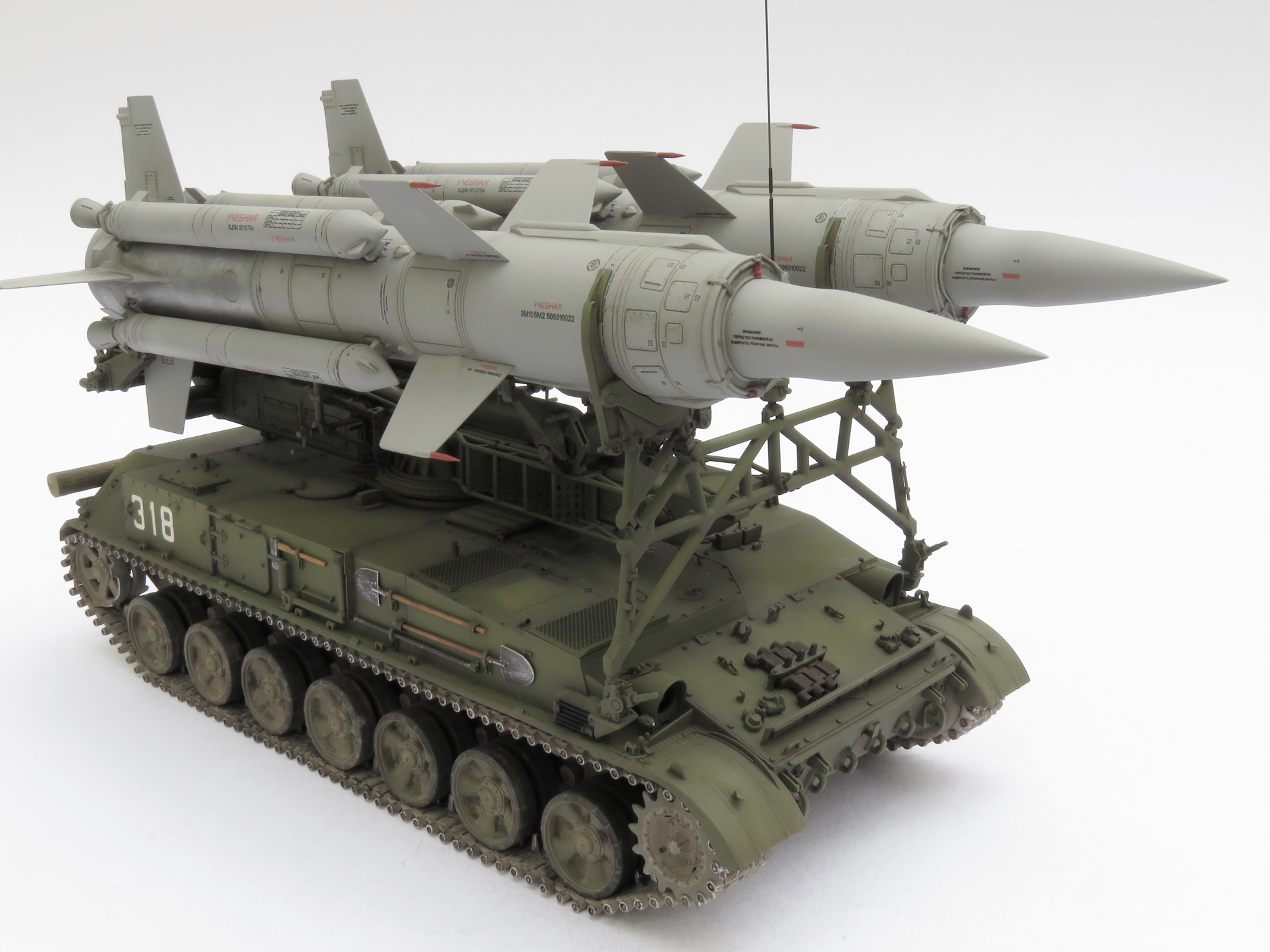

Полное название, как отмечают знающие товарищи, - пусковая установка 2П24М ЗРК "Круг-М" с ЗУР 3М8М. То, что дает Трампетер - пусковая установка 2П24 с ракетами 9М8М ЗРК 2К11А "Круг-А" - не верно.
Главное впечатление от модели - ощущение, что собираешь и танк, и самолет одновременно. Сама пусковая установка базируется на универсальном шасси, ведущем свою родословную от Су-100П. Поэтому ходовая и шикарные рабочие траки, собираемые на щелчках, уже известны по Трамповской же "Акации".

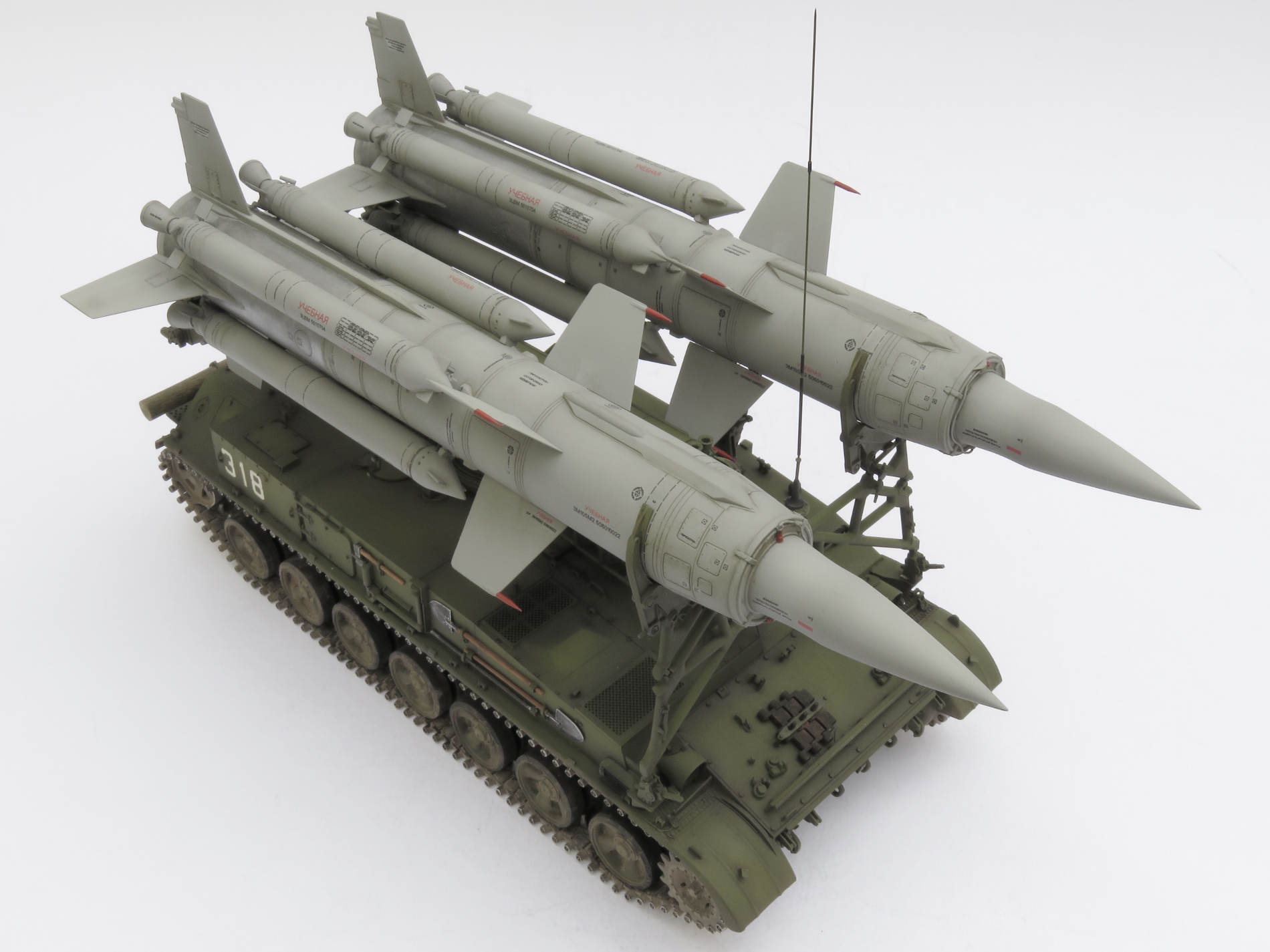

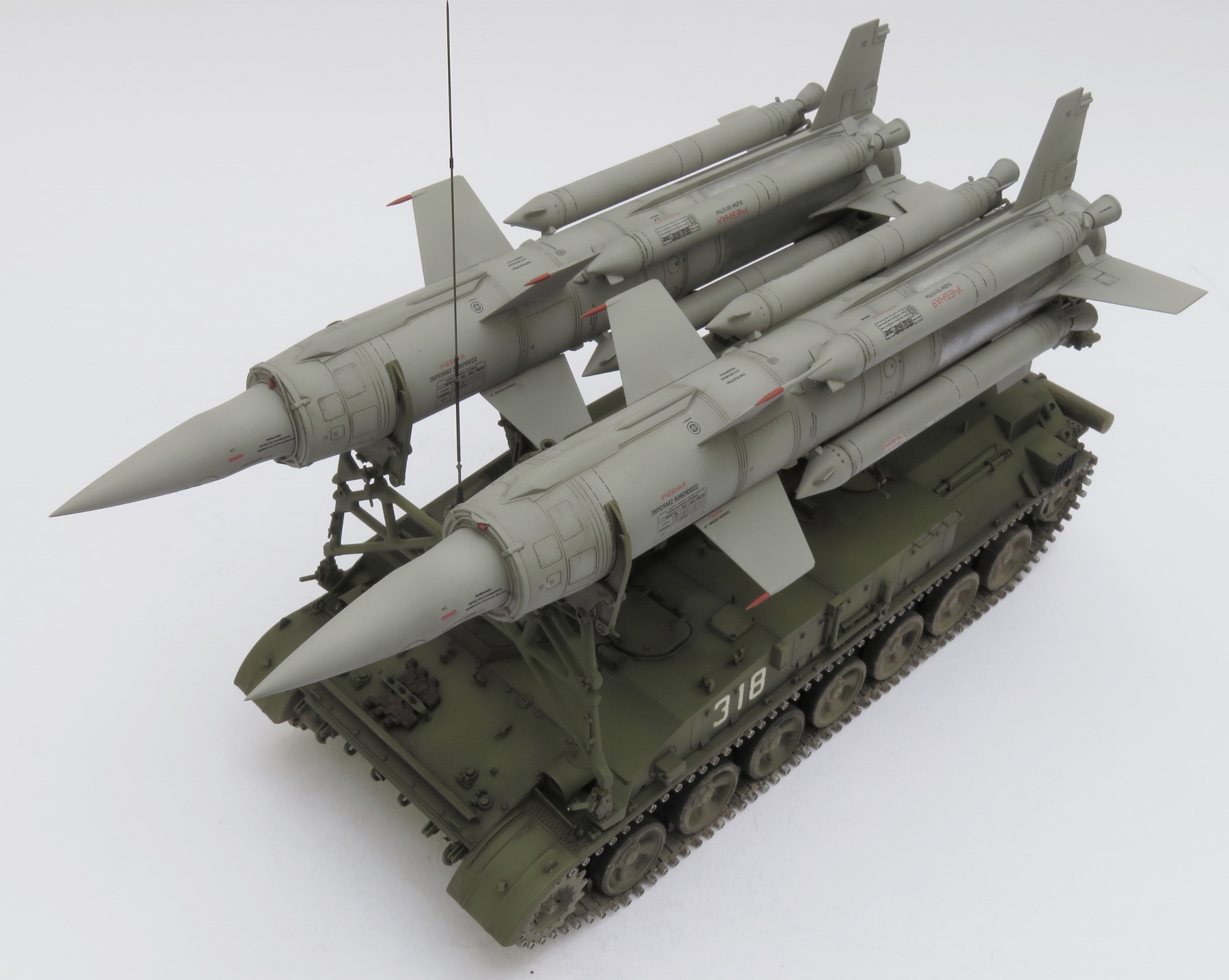

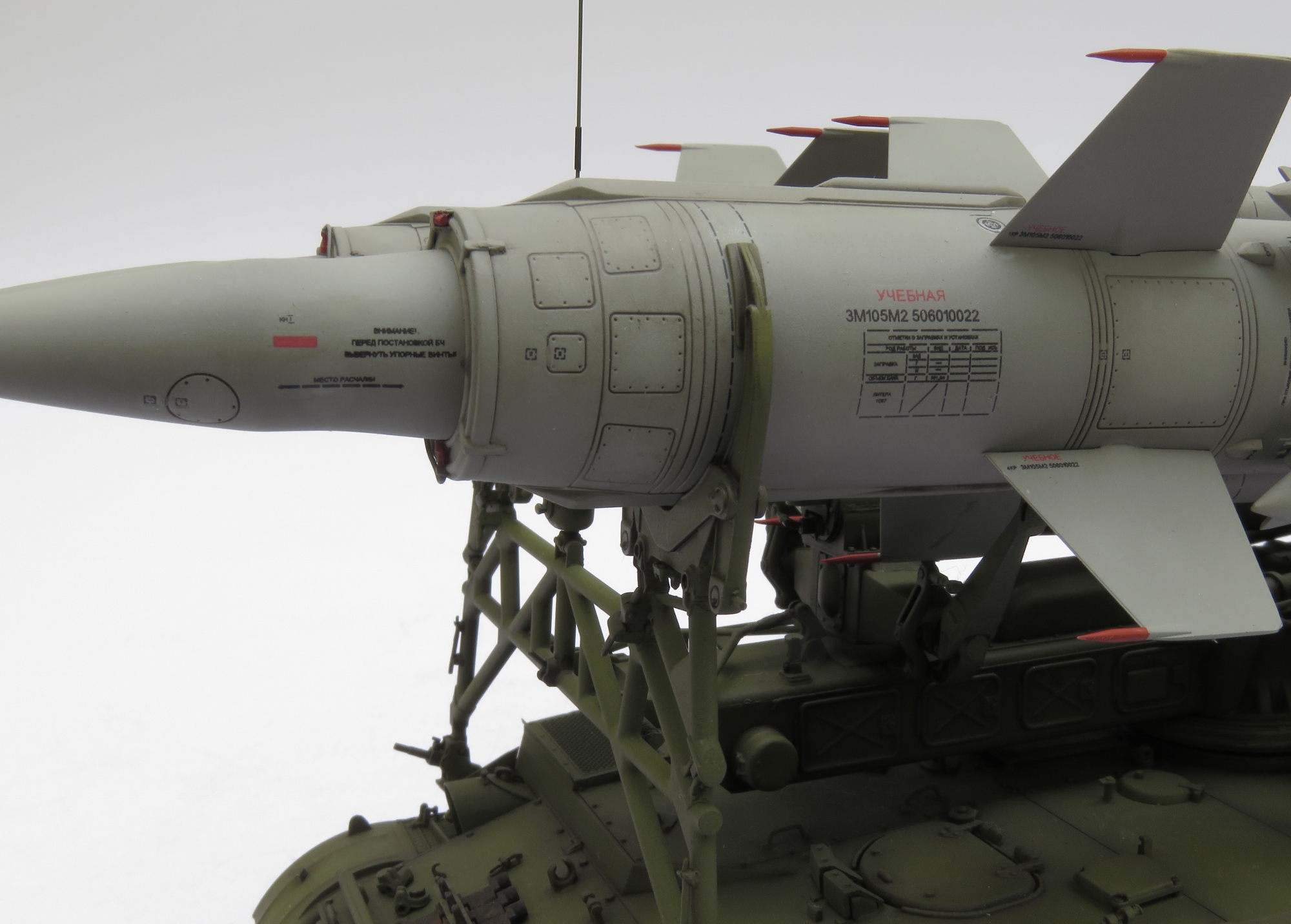

Ракеты - это чисто "авиационная" тема: лючки, расшивка, большущие панели голого металла, стопятьсот технических надписей и обозначений. Собственно, нанесение всех этих декалей отнимает, наверное, большую часть времени при сборке.

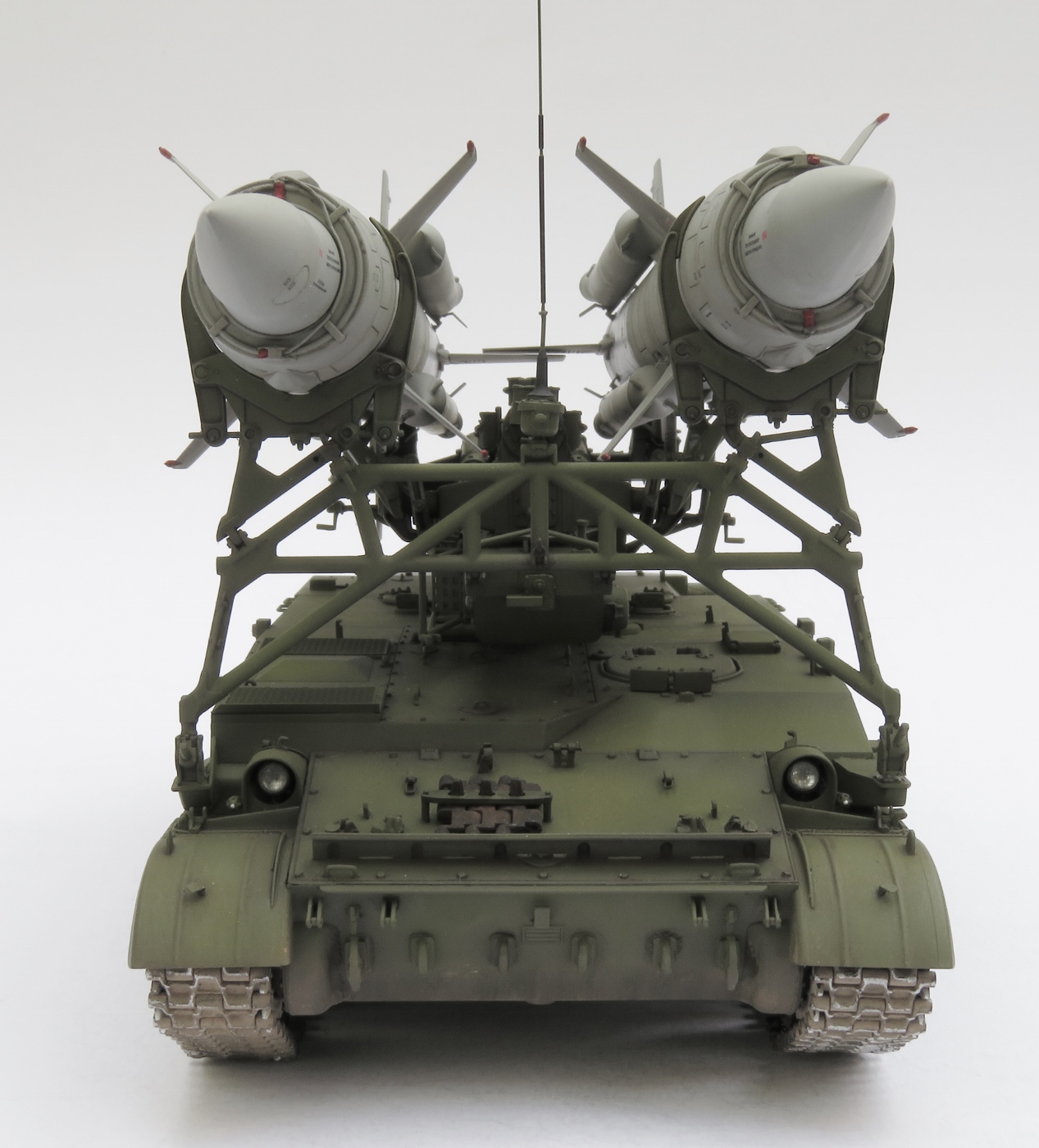

Рама, на которой закреплены ракеты, и подъемные гидроцилиндры остаются после сборки подвижными. Но чтобы показать ПУ в боевом положении, нужно делать подвижной и переднюю ажурную конструкцию, фиксирующую ракеты. А она по инструкции приклеивается к корпусу.
Собрал как есть, заменив только бревно на натуральное дерево.
Окрас, как обычно: акрил Тамии, масляные смывки, грязь и пыль от Уайлдера.
Оценки
Войдите, чтобы оценить работу.
Комментарии (27)
Спонсор
На сайте с 05.05.2011
119 1429
Красивая работа!
На сайте с 19.07.2016
154 581
Отличный Круг получился !!!
На сайте с 06.02.2011
16 344
+1
На сайте с 04.02.2017
228 3487
Класс!
На сайте с 05.11.2012
63 29
Хорошая работа, интерсный агрегат!
На сайте с 14.11.2011
43 574
*Ух ты,здорово как смотрится!..*
Спонсор
На сайте с 04.07.2015
115 56
Спасибо, коллега!
Благодарю, Андрей! Со стороны виднее)))
Павел, Сергей, Валерий, Дмитрий - спасибо, друзья, за внимание к работе!
Спонсор
На сайте с 17.10.2010
724 9624
Отличная работа.
Собирал 40 лет назад летающую модель этой ракеты, на пороховом двигателе.
На сайте с 23.04.2013
18 721
Классно!
Спонсор
На сайте с 27.12.2014
77 294
Отличная модель и фотографии чёткие!
На сайте с 31.08.2016
21 17
Красивая модель!
На сайте с 04.11.2013
12 198
Шикарная модель!
На сайте с 14.07.2015
20 28
Мощно и при этом красиво!
Спонсор
На сайте с 04.07.2015
115 56
Спасибо, тезка. Страшно подумать даже, как оно на порохе летало...
Благодарю, Виктор.
Спасибо, Александр.
Приятно, коллега, что работа понравилась.
Благодарю, Алексей.
Спасибо, Дмитрий!
На сайте с 07.11.2018
7 20
Красивая работа! Приятно посмотреть!
Спонсор
На сайте с 15.07.2010
62 482
Красивая модель Круговской "пушки". Как "изкаробка" собрана на "отлично". Хорошо показана, отличные фотографии. Чувствуется, что модель сделана с душой и особым старанием. И точно Борис написал, что в этой модели и танк и самолет, даже два, правда в виде ракет. Кстати, у этих ракет самый настоящий самолетный двигатель - СПВРД, работающий на керосине.
Несколько замечаний, без желания обидеть автора замечательной модели.
Название пусковой установки на коробке китайцы переврали. Это пусковая установка принадлежит к модификации "М", а не "А". Поэтому название у неё должно быть: пусковая установка 2П24М ЗРК "Круг-М" с ЗУР 3М8М. Ракеты могли быть 3М8М1 или 3М8М2.

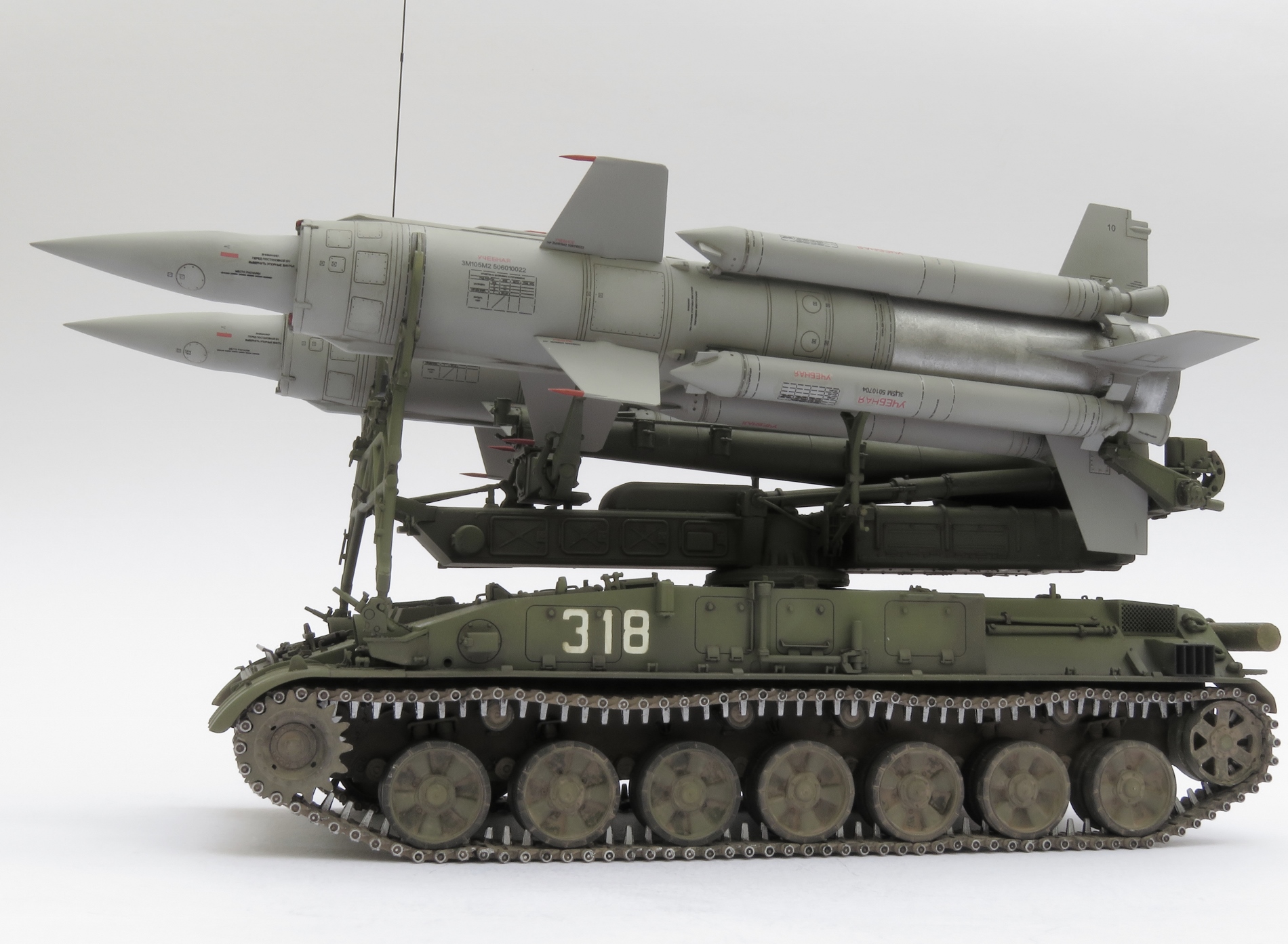

По модели. Левая гусеница с большим провисом, чем правая. Её бы надо было дотянуть, сделать как правую.
Чехол воздухозаборника на правой ракете перевернули. На левой ракете - правильно.
Противофлаттерные грузики на консолях крыльев красной красить не надо. На них одевались специальные металлические защитные чехлы. Вот они красились красной краской.
Правильно сделали, что нанесли бортовой номер. Без него модель не смотрится. К сожалению в наборе его нет. Да и богатая техничкой декаль сделана тоже по-дурацки: одинаково на две ракеты. На другой ракете номера должны быть другими. Но номер немного странный. Смущает последняя восьмерка.
Как правило на пусковых наносились номера так, допустим - 313. Обозначало: 3- третий дивизион, 1 - первая батарея, 3- третья пусковая установка. В вашем случае должен быть либо: 311, или 312, или 313. Хотя и есть фото с другими номерами, особенно на машинах стран Варшавского договора и даже наших.
С большим удовольствием посмотрел вашу модель!
Спонсор
На сайте с 04.07.2015
115 56
Спасибо, Евгений!
Спонсор
На сайте с 04.07.2015
115 56
Спасибо, Александр, за подробный комментарий и за доброе отношение. Сознаюсь с порога, что сделать эту машину сподвигнули меня именно Вы. Да, да, Вы, подготовив в высшей степени квалифицированный обзор этой модели Трампетера.
Теперь по сути. Про название Вам виднее. Из вики я понял, что модификации отличались "способностями" ракет, а вот чем внешне отличались ракеты/ПУ, разобраться не смог и оставил то, что написал производитель. Поправил.
Гусеницы. Согласен, что провис есть. Видел его, но сознательно оставил как "живой след эксплуатации в войсках". "Машина была в поле, после возвращения в парк подтянем".
Чехол воздухозаборника. Вы абсолютно правы. К сожалению, деталь эта никак посадочным местом не ориентирована. Инструкция никаких указаний по ориентации не дает. Поэтому ошибку я заметил, когда уже приклеил первый чехол и когда отодрать его и переставить было уже невозможно. Коллегам, которые еще собираются собирать "Круг", стоит обратить на это внимание.
Колпачки. Про колпачки я знал из Вашего обзора. Подумал, что в транспортном положении колпачки должны быть. По хорошему, надо было нарастить объем. Но сэкономил время, решил обойтись окраской - раз красные, значит, колпачки.
Номер. Здесь Вы тоже правы. Но в данном случае это не столько номер, сколько подпись)))
Спонсор
На сайте с 15.07.2010
62 482
Борис, привет! Доволен, что мой обзор побуждает моделистов делать интересную модель. Спасибо вам на добром слове! А модель китайцы действительно сделали толково, поэтому советы и замечания давать это одно, а самому сделать такую модель это другое. Вот и вы своей моделью меня подтолкнули, что пора открывать коробку и делать Круговскую "пушку," теперь в пластике.
По вашей модели все толково переговорили, поняли друг-друга правильно. Ошибки в вашей модели - минимальные, которые практически никто и не заметит. Очередной раз скажу - ваша модель удалась!

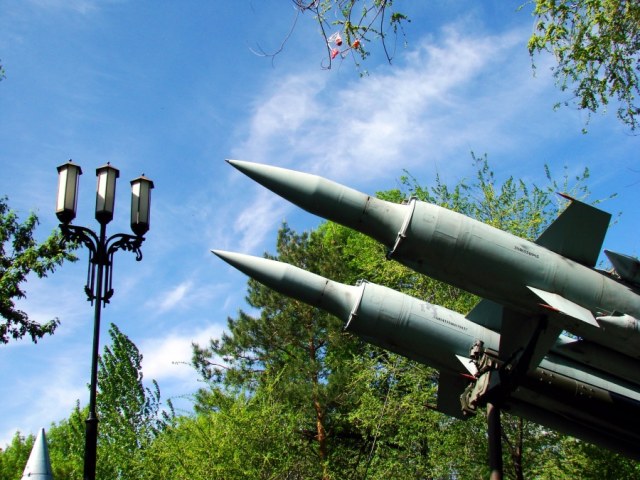

А ракеты по модификациям отличались очень просто. Безусловно отличий много всяких в конструкции, но основное это обтекатель ракеты. С длинным это ракета комплекса "Круг" и "Круг-А", с коротким все модификации с "М". Почему так. На первых ракетах после кругляка боевой части, которую закрывает обтекатель, планировалось ставить небольшой локатор подсвета. Но с развитием комплекса эта затея не прижилась, локатор не стали ставить. Долгое время ракеты были длинноносые, практически с большим пустым объемом обтекателя. Но вот на модификациях "М" и последующих это устранили, сделав ракеты с короткими, почти тупыми носами. Вот такая история. Вот ракета от "Круга" или "Круга-А". Здесь протифлаттерные грузики покрашены красной краской. Но сделано это просто чисто для красоты, стоящей "пушки" в парке г. Оренбурга
Спонсор
На сайте с 15.07.2010
62 482
А вот ракета модификации "М", как говорится почувствуйте разницу. Лично мне длинноносые ракеты больше нравятся. Кстати, а что значит номер на борту это подпись? Вы что-то туда личное зашифровали из ваших судьбоносных цифр? Или как помять о службе в Армии, судя по номерам моделей всех ваших БТТ?
На сайте с 21.10.2013
53 126
Отличный КРУГ +.Тоже захотелось собрать.Может есть какие ньюансы по сборке,советы?
Спонсор
На сайте с 15.07.2010
62 482
Модель очень достойная. Из особенностей пожалуй самое главное это техничка на вторую ракету. В наборе они сделаны с одинаковыми номерами, что не правильно. Значит надо аналогичные заказывать через специалистов, которые делают декали. Через них можно заказать и бортовой номер, которого в наборе нет. Номера можно подсмотреть в Интернете, круговских ракет и самих ПУ много снято. При сборке надо не путать позицию чехла воздухозаборника. Опять же надо смотреть на фото. Еще желательно докупить из Допов тросы. С ними "пушка" будет более эффектной. Еще надо обратить внимание при сборке на защиту (пластины) триплексов мех-водителя. На марше они должны быть подняты вверх, если люк мех-водителя закрыт. При боевом положении и возможном пуске ракет - опущены вниз, т.е. закрыты.
При большем желании можно сделать ПУ в боевом и походном положении, что значительно увеличит интерес к вашей модели. Возможности этого набора позволяют сделать это.
Спонсор
На сайте с 04.07.2015
115 56
Почти угадали))) Цифры вряд ли можно назвать судьбоносными, но они действительно имеют отношение к моей нынешней жизни)))
Спонсор
На сайте с 04.07.2015
115 56
К советам Александра добавлю, что если возникнет желание делать машину в боевом положении, посмотрите фото реальных машин, чтобы понимать, как и куда крепится и как откидывается передняя фиксирующая ракеты ферма. Инструкция по сборке Вам не только не поможет, но будет, наоборот, мешать.
Из мелких ошибок инструкции. В ней говорится (этап 8), что на оба борта нужно приклеить по 6 деталей Е2. На левом борту - их да, шесть. А на правом - под них 7 посадочных мест, их и должно быть 7. На литниках этих деталек дано с большим запасом, так что добавить еще одну - это совсем не проблема.
Спонсор
На сайте с 15.07.2010
62 482
На сайте с 16.02.2012
17 52
Очень зрелищная работа,отлично сделано.
На сайте с 30.05.2017
8 225
Отличная работа (как всегда), смотрю с большим удовольствием (как всегда)!
