Junkers Ju.88A-17
- Производитель:
- Italeri
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945
Приветствую, коллеги!
Это моя вторая работа. Выполнена в рамках конкурса «Холодное небо Заполярья»: https://karopka.ru/forum/forum425/topic28614/.

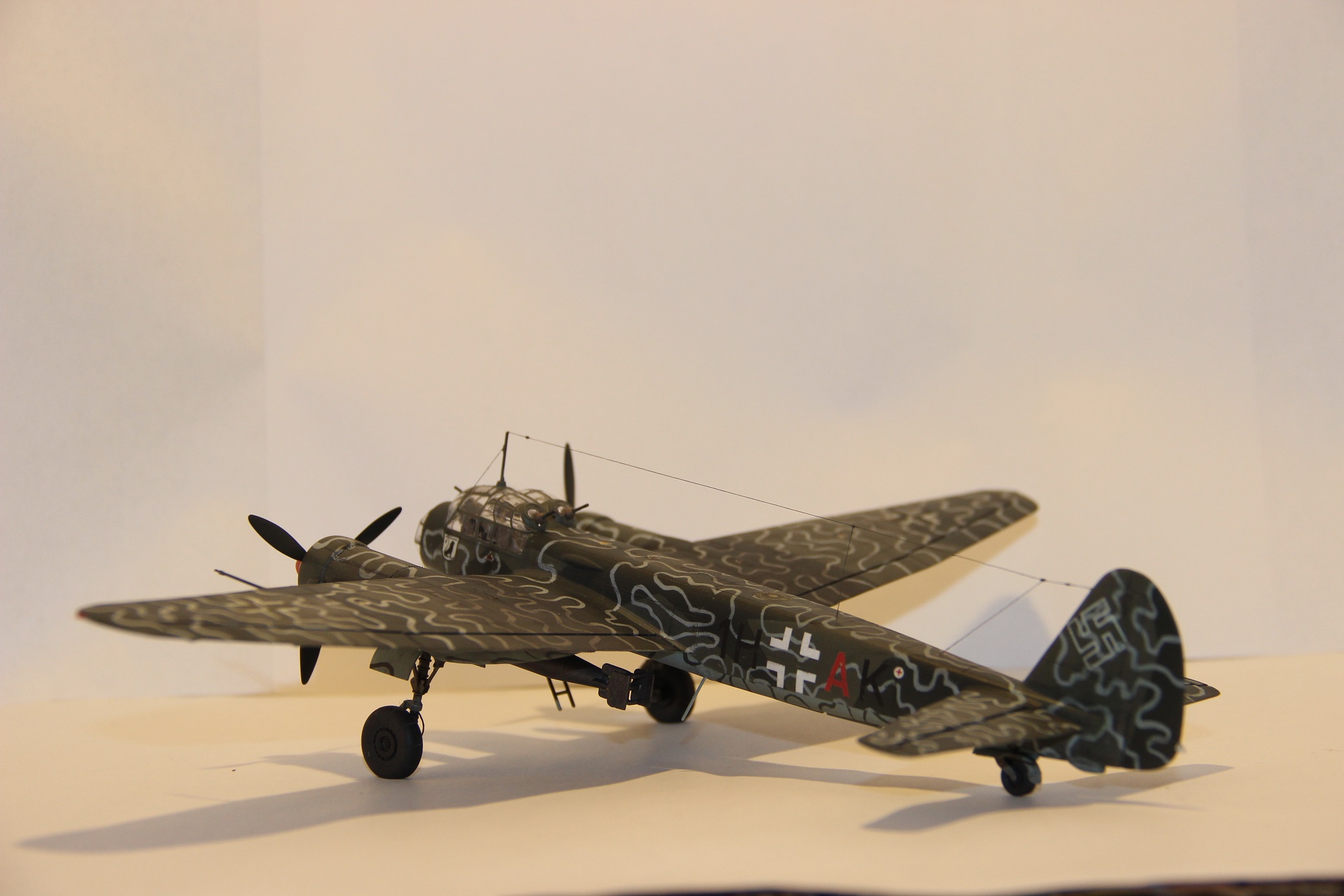

Попытался изобразить самолёт 2-й эскадрильи Люфтваффе «1H+AK» (W.Nr.884626) из группы I./KG26. Для этого использовал древний набор от Italeri. Точнее и правильнее будет так: я начал его собирать, а потом объявили конкурс. Поэтому пришлось сохранить внешнюю расшивку.

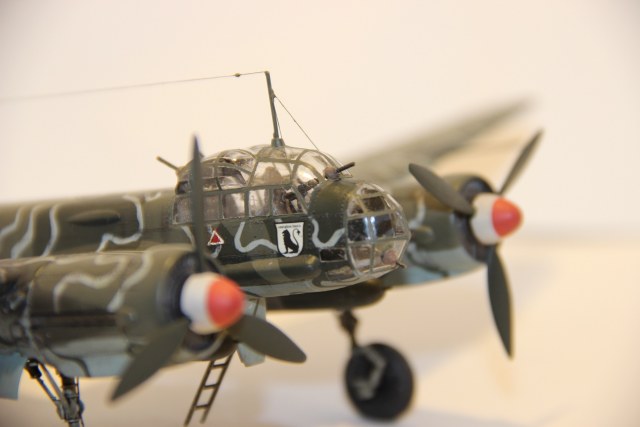

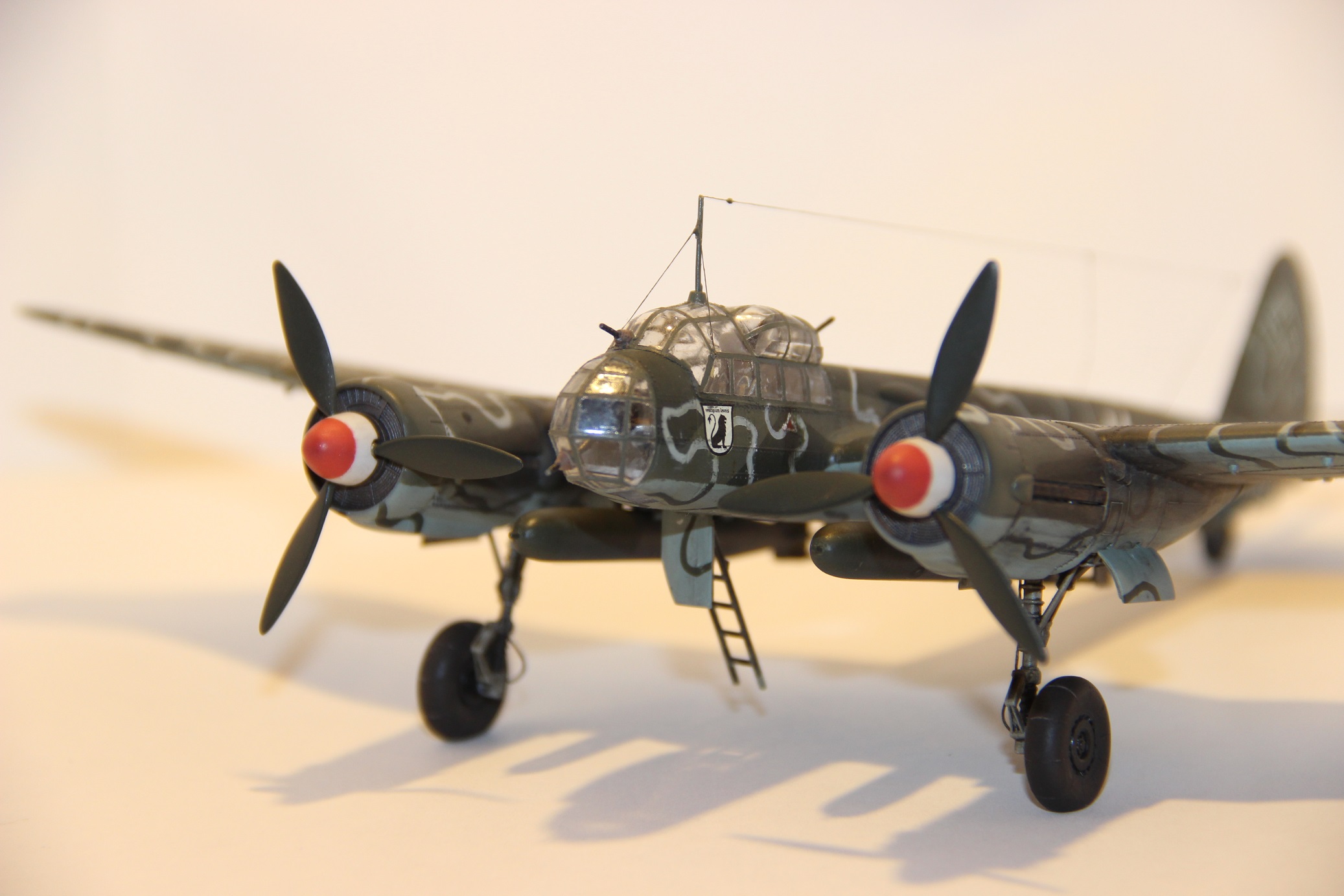

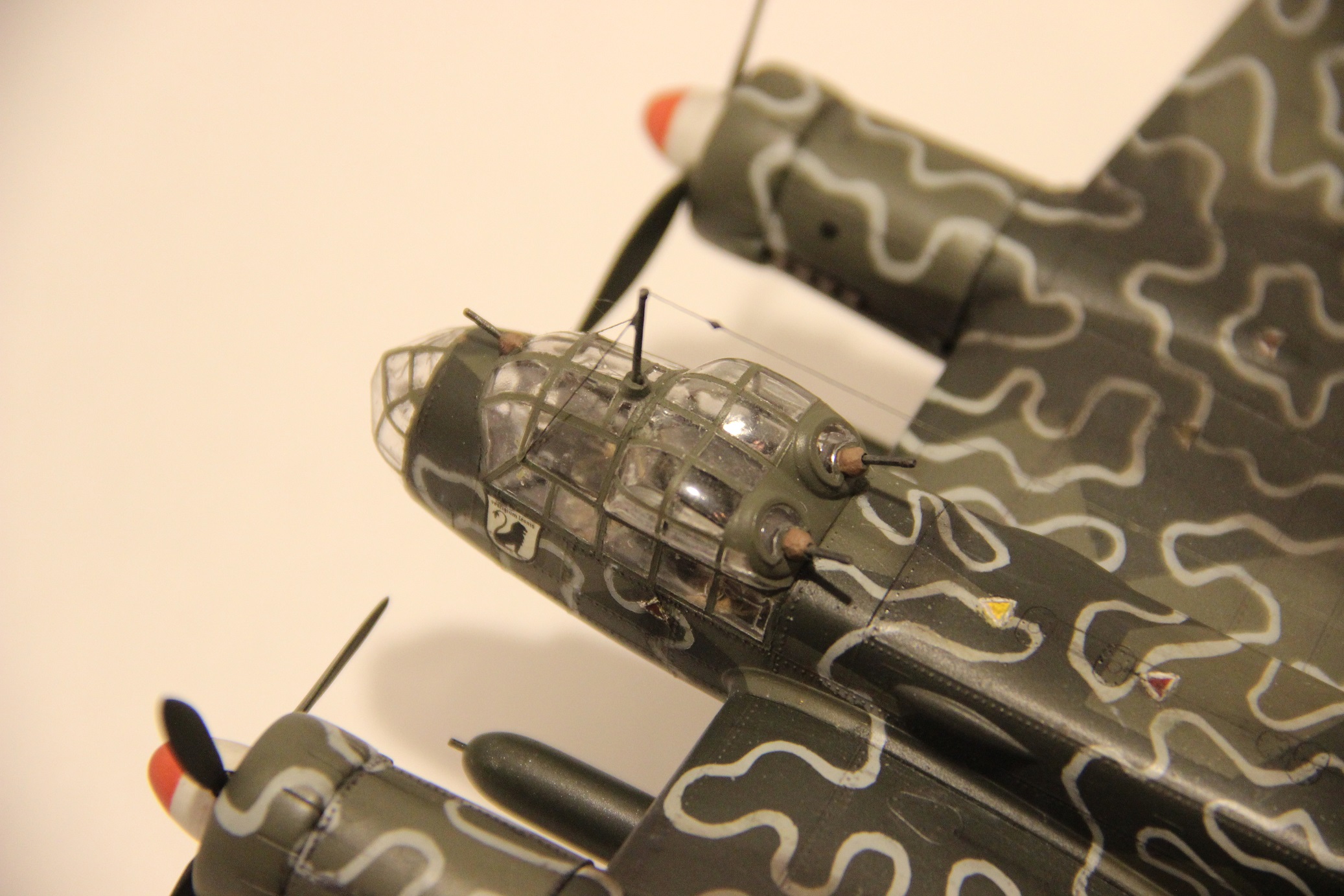

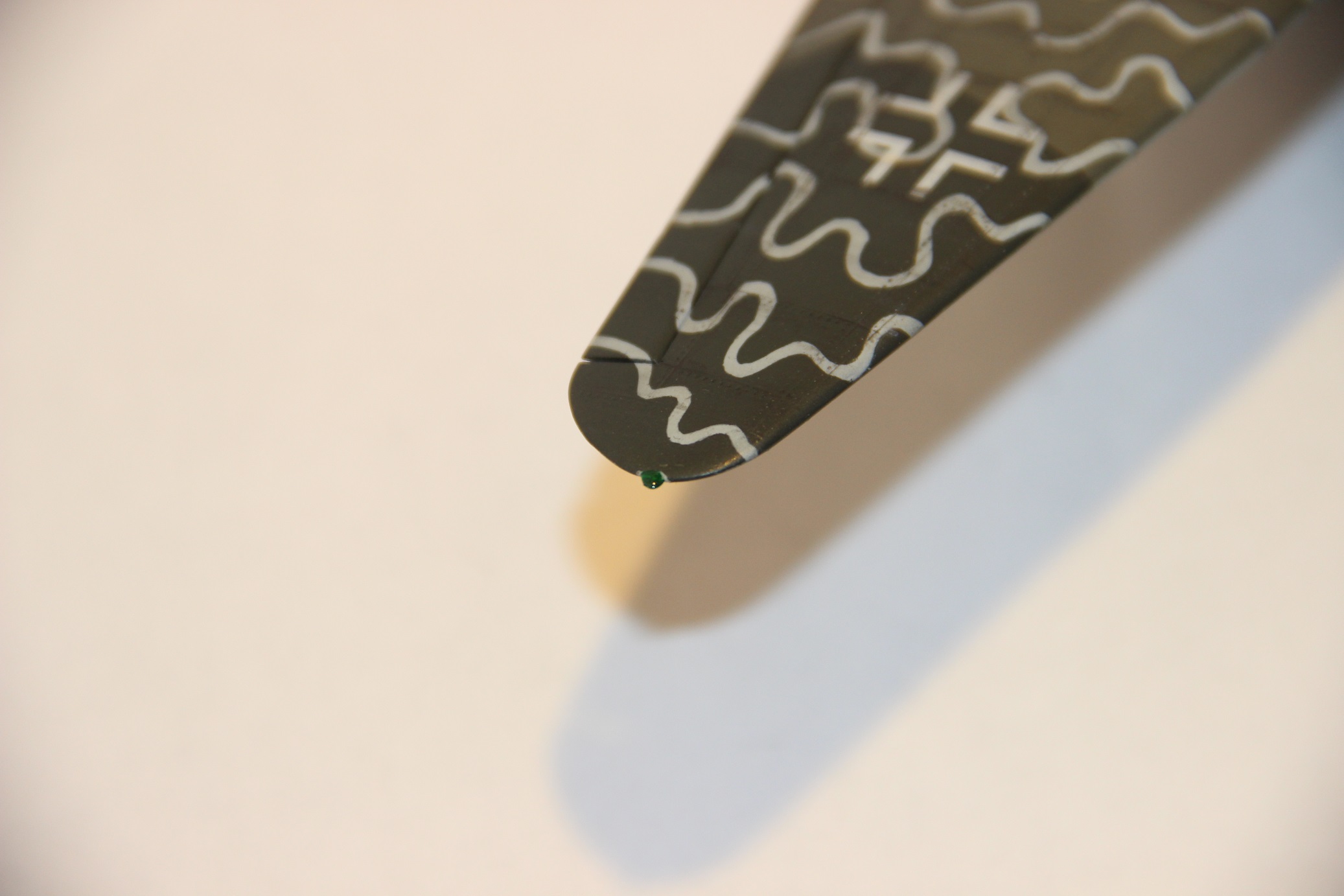

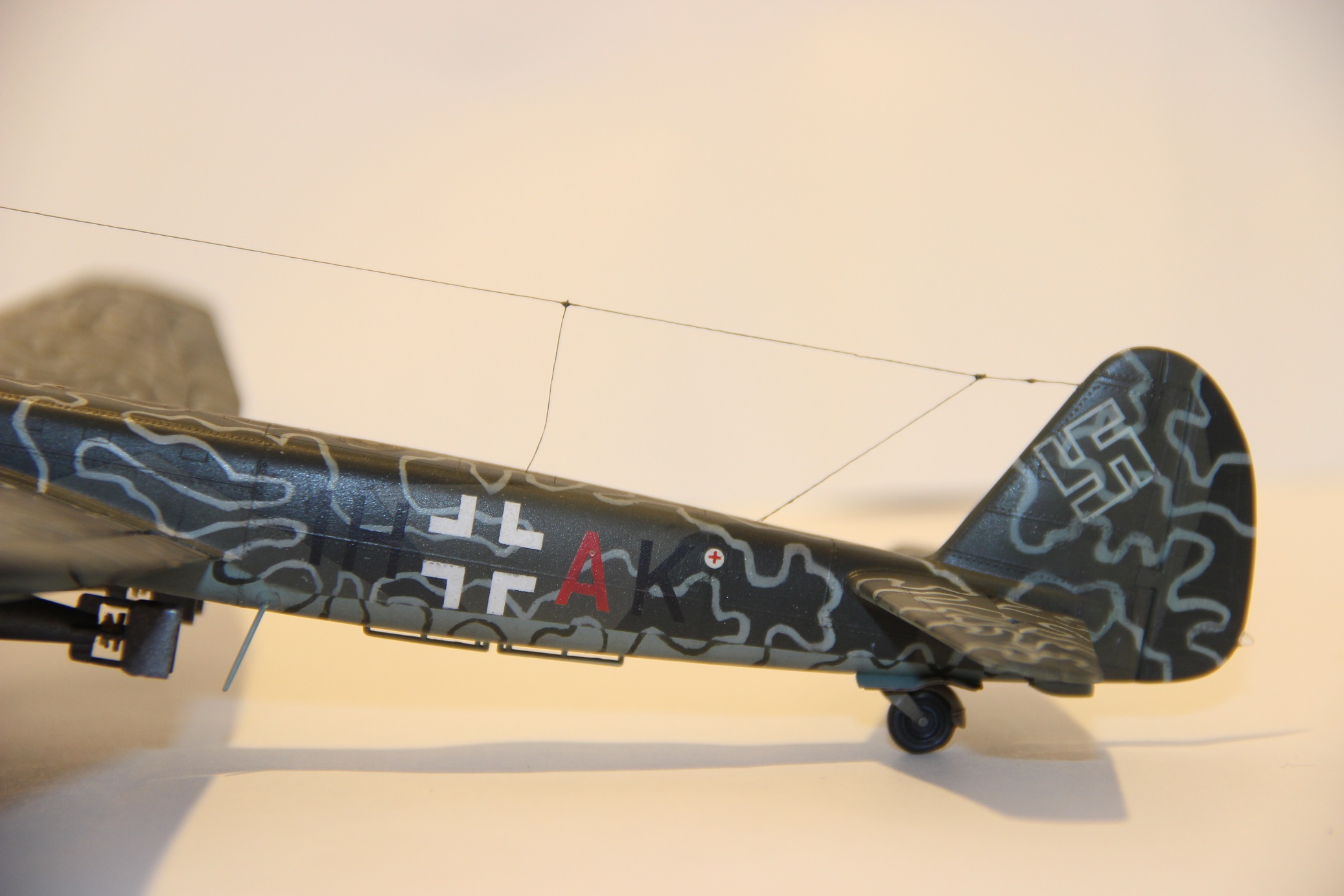

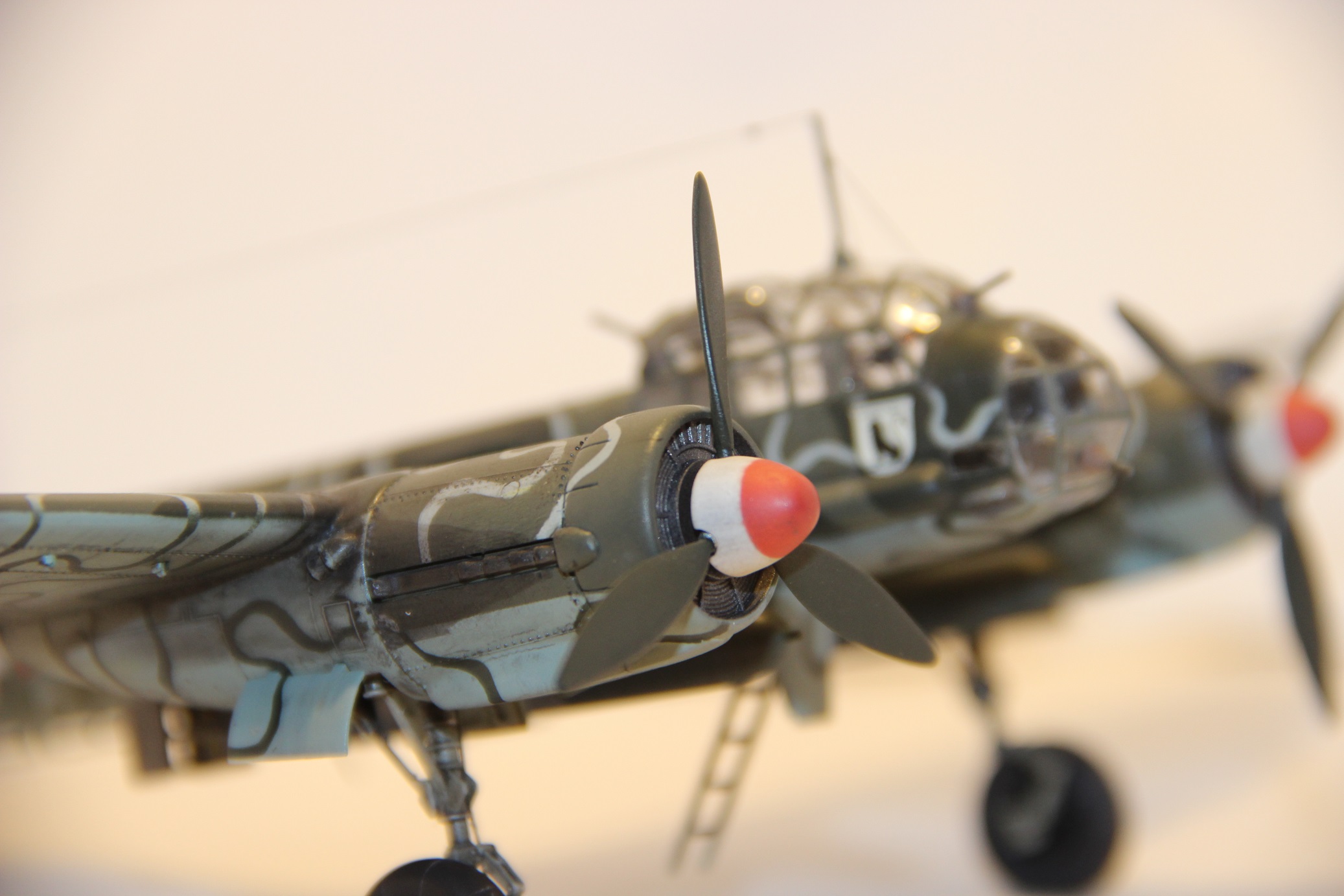

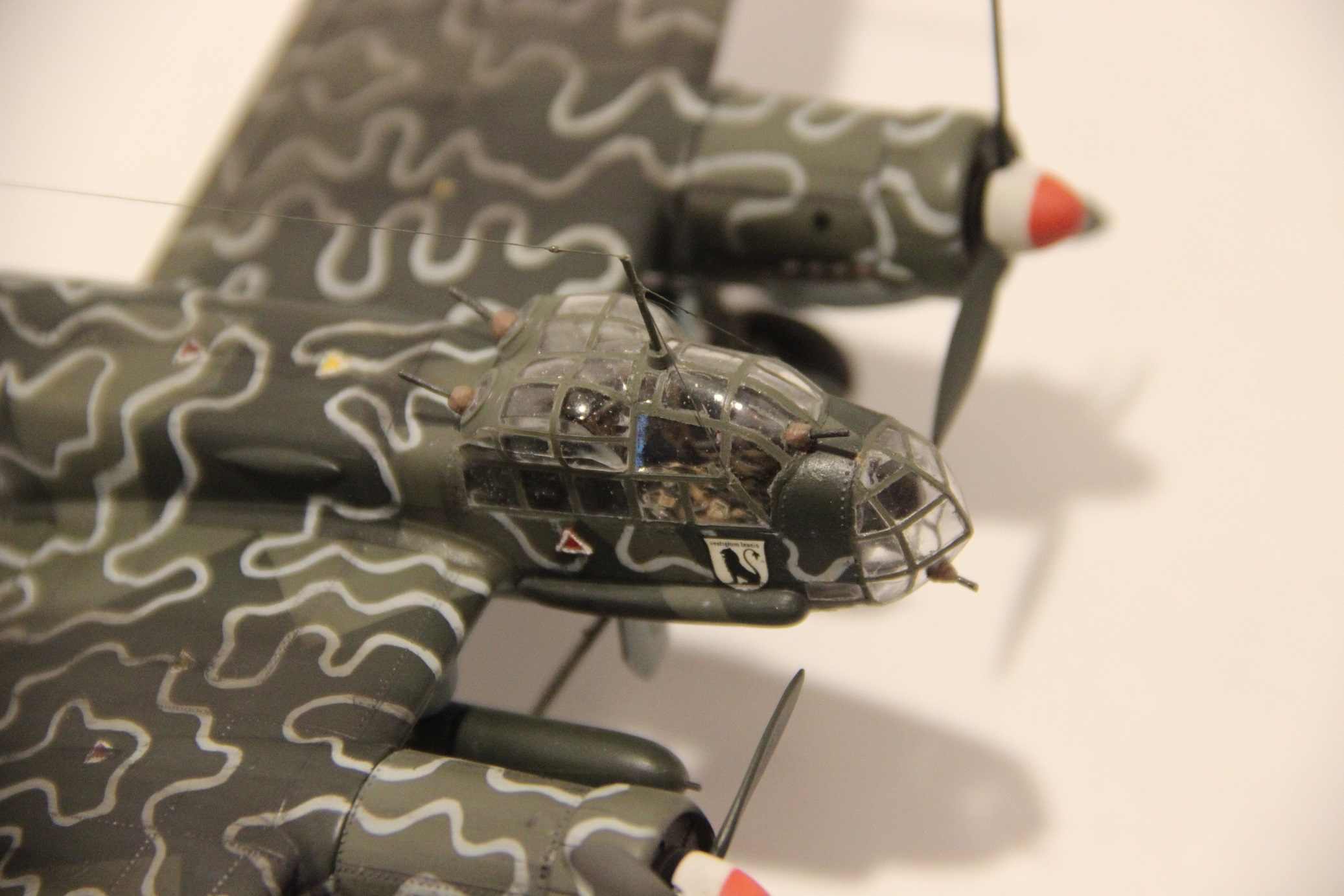

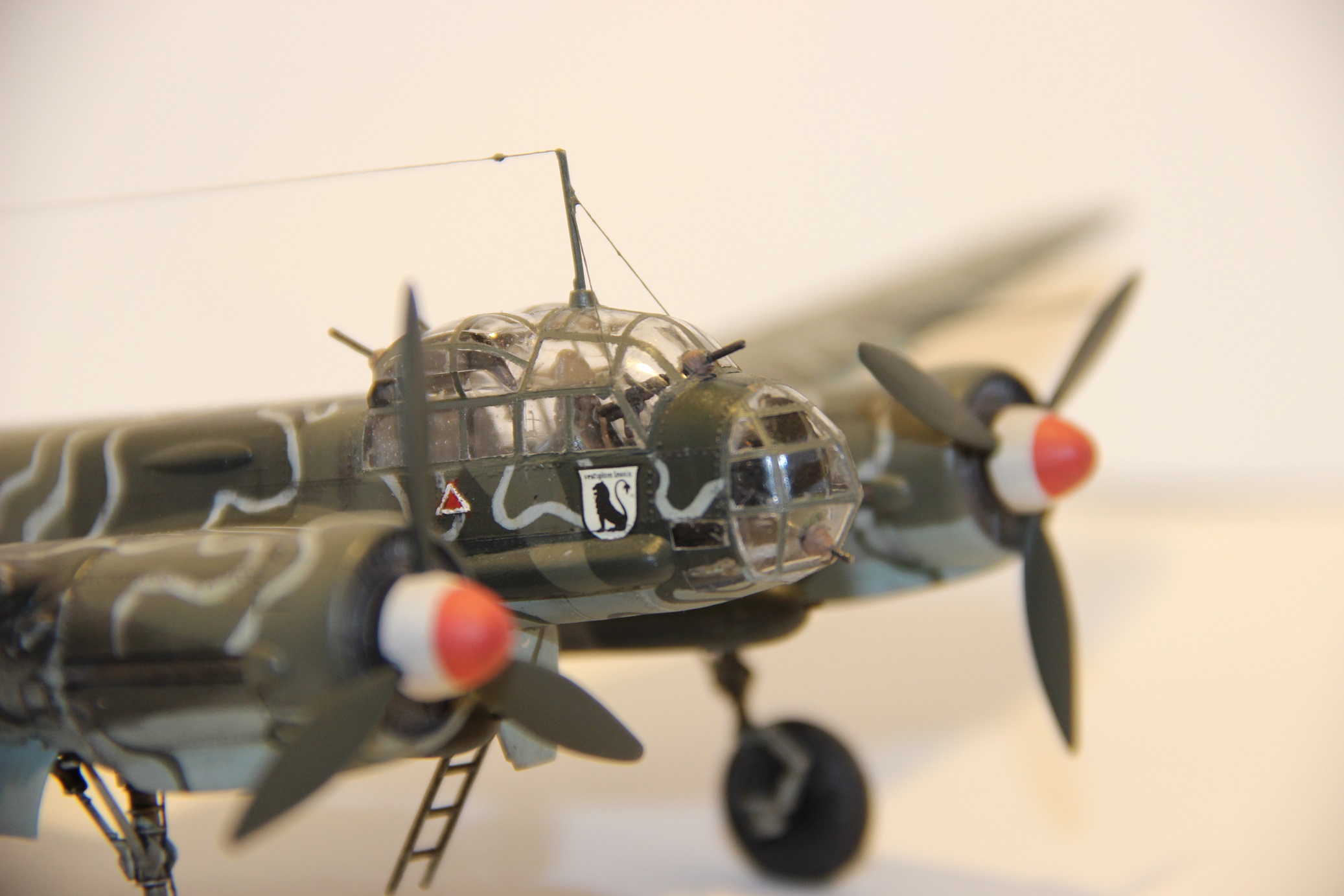

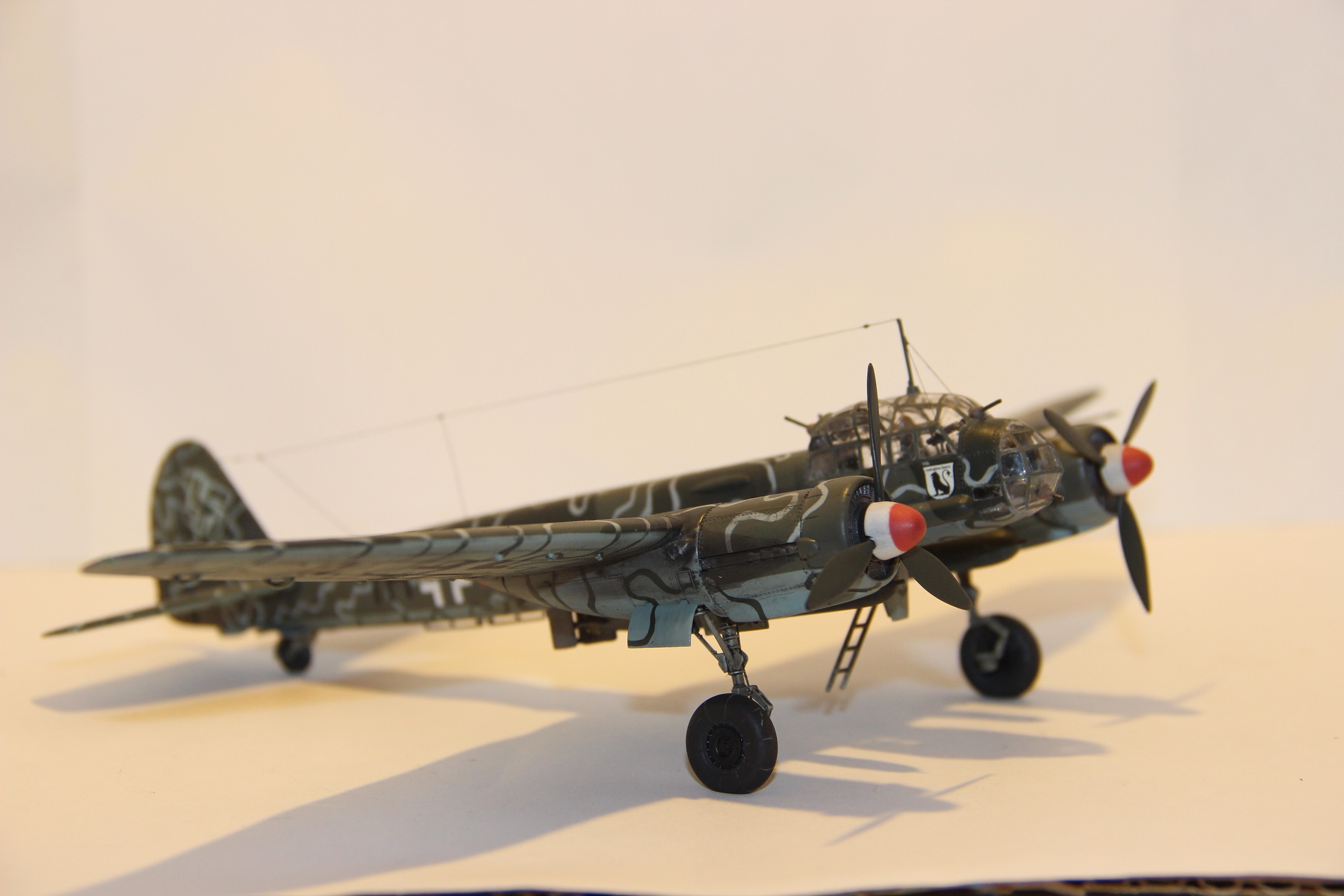

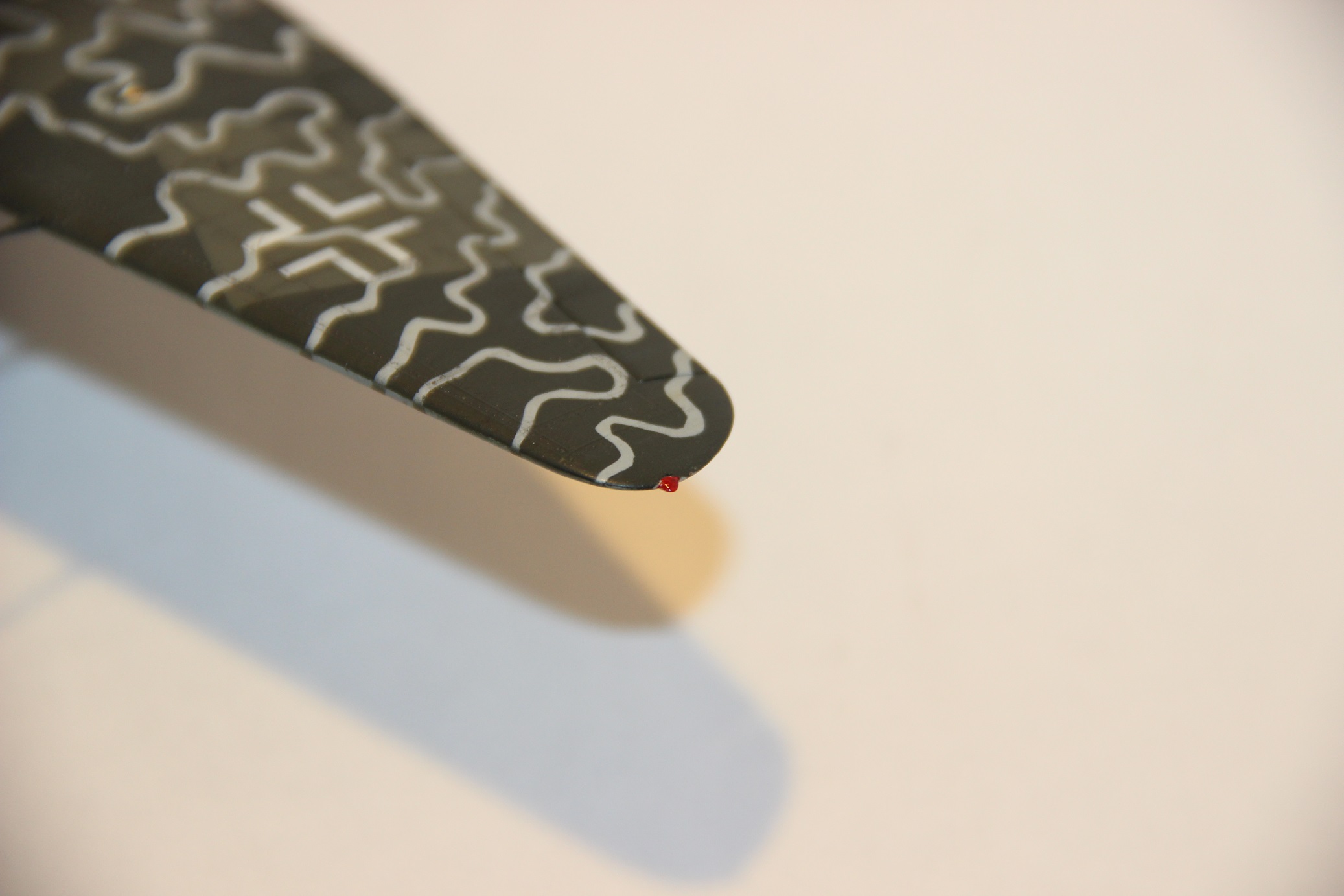

Кокпит доработал привязными ремнями, вырезанными из обёртки из-под сигарет. Просверлил тяги элеронов, рассверлил выхлопные патрубки, из проволоки изобразил тормозные шланги, вклеил БАНО из прозрачного литника. Антенна - нить полиэфирная Guetermann 0,09мм, изоляторы на ней - капельки клея.

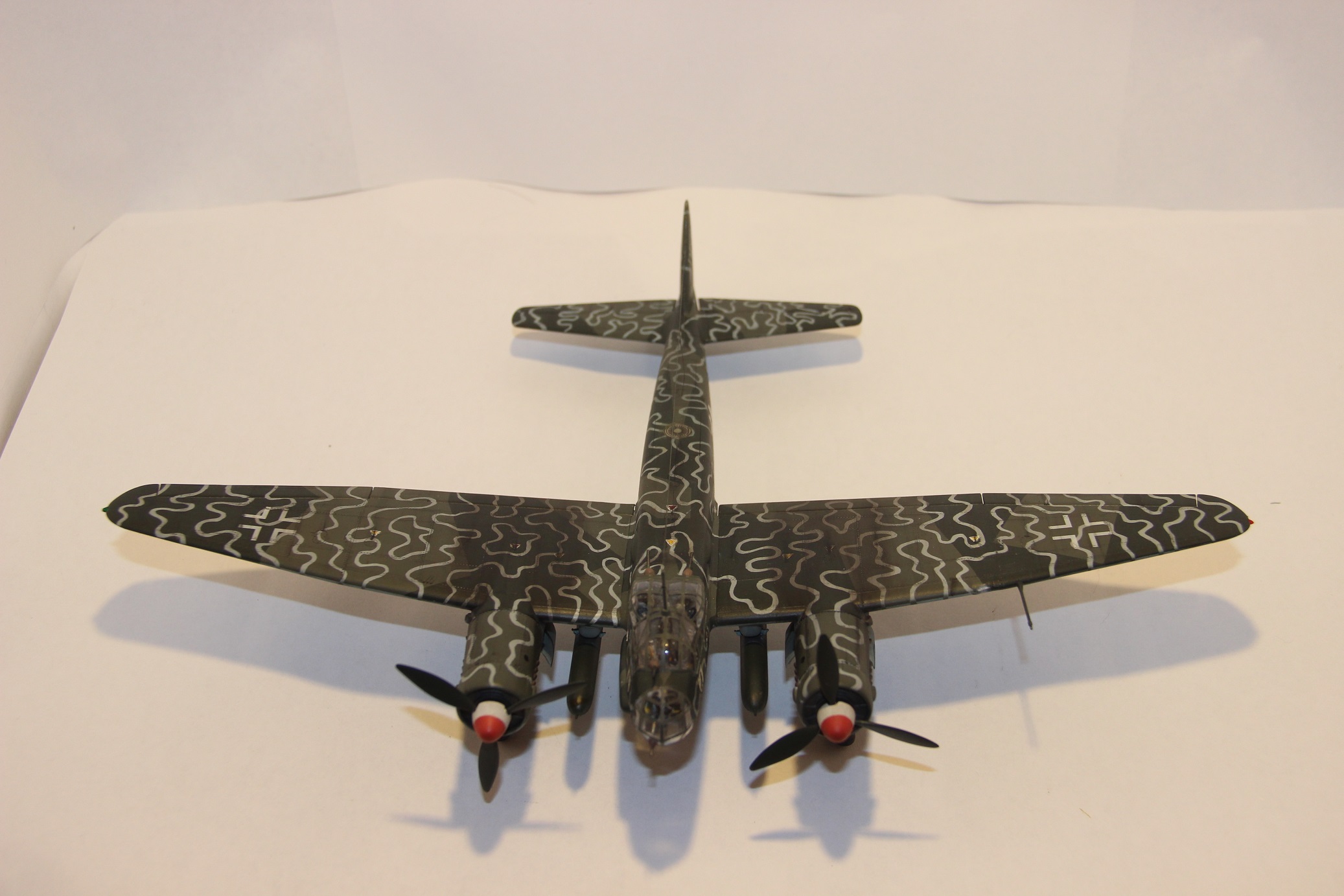

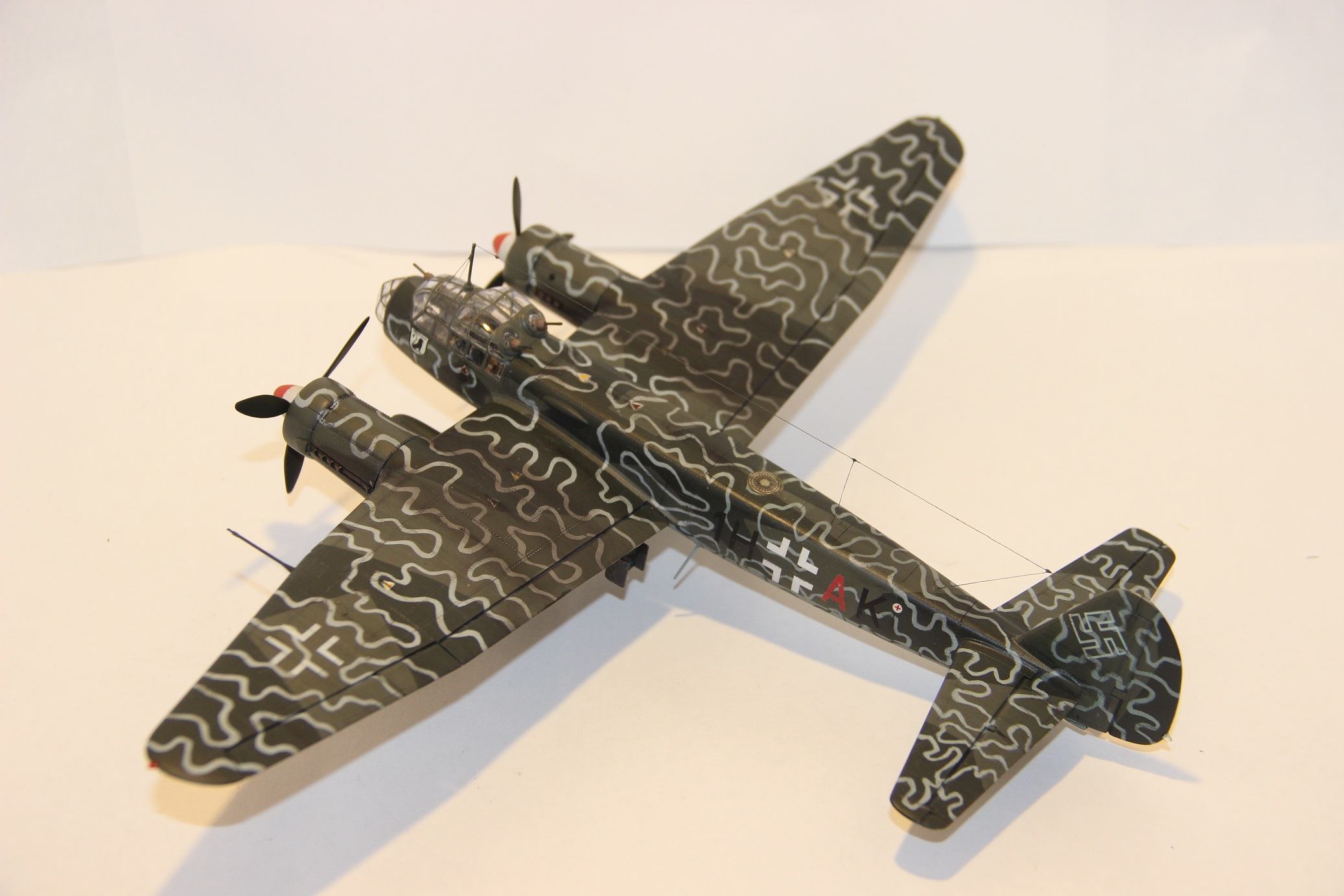

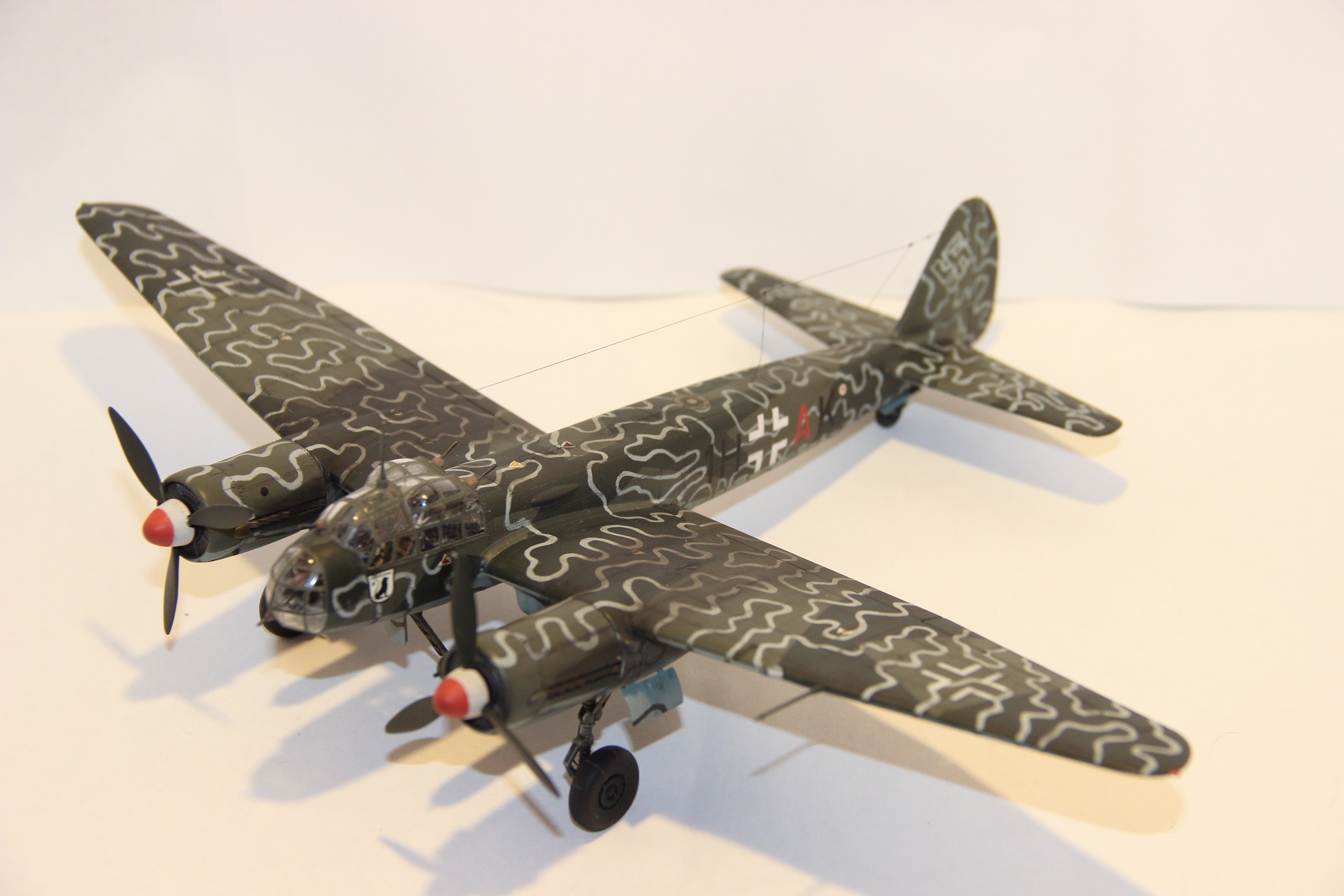

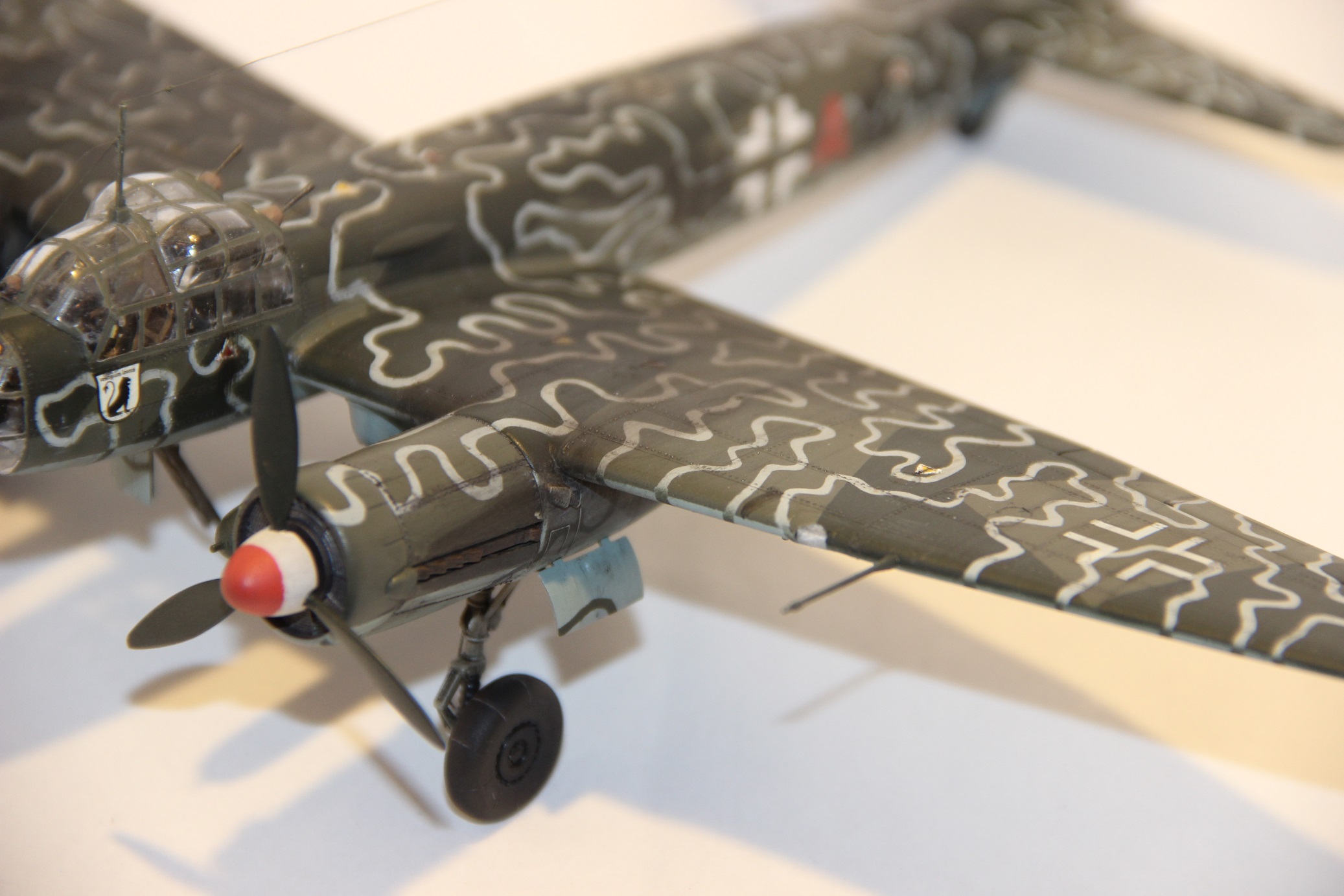

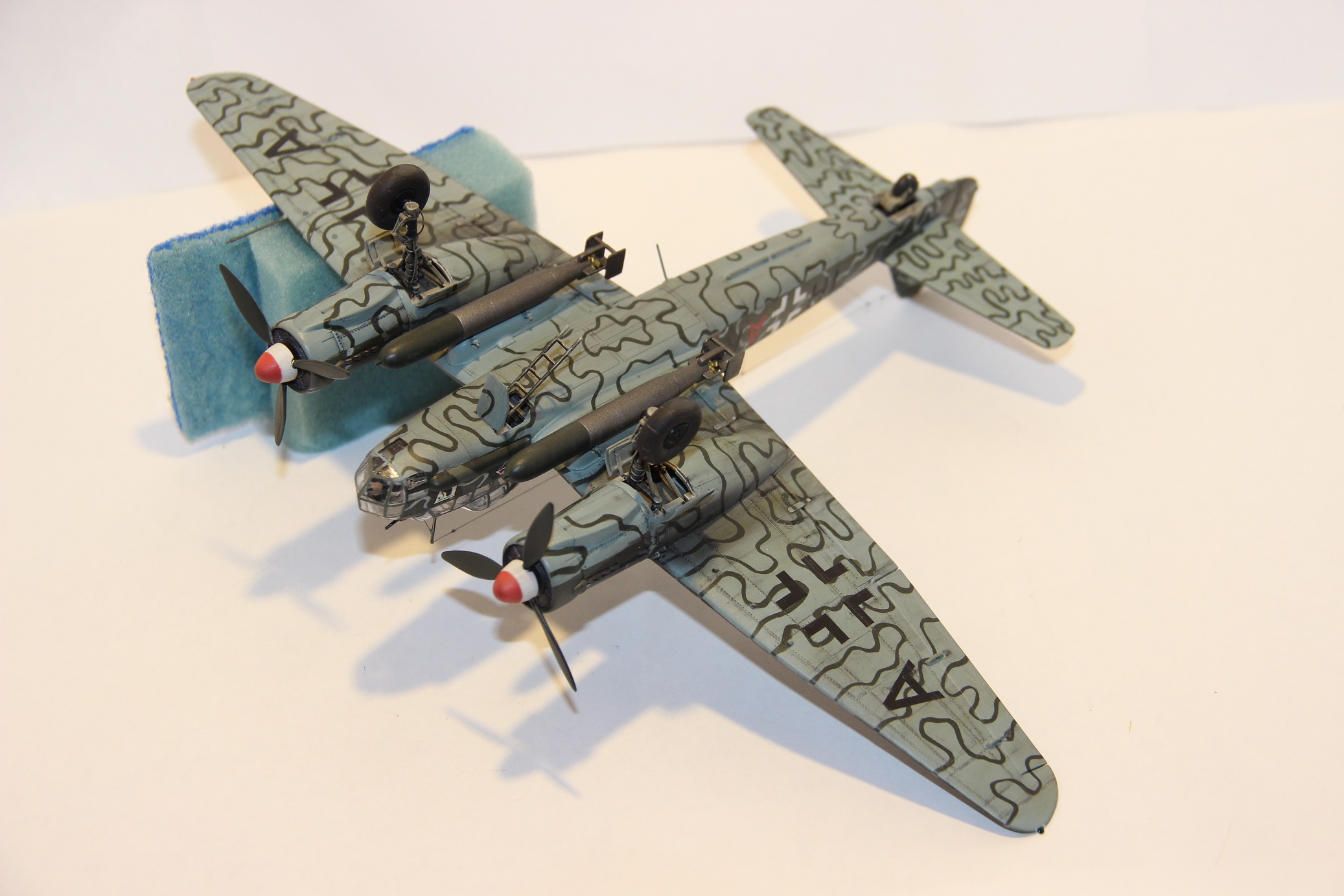

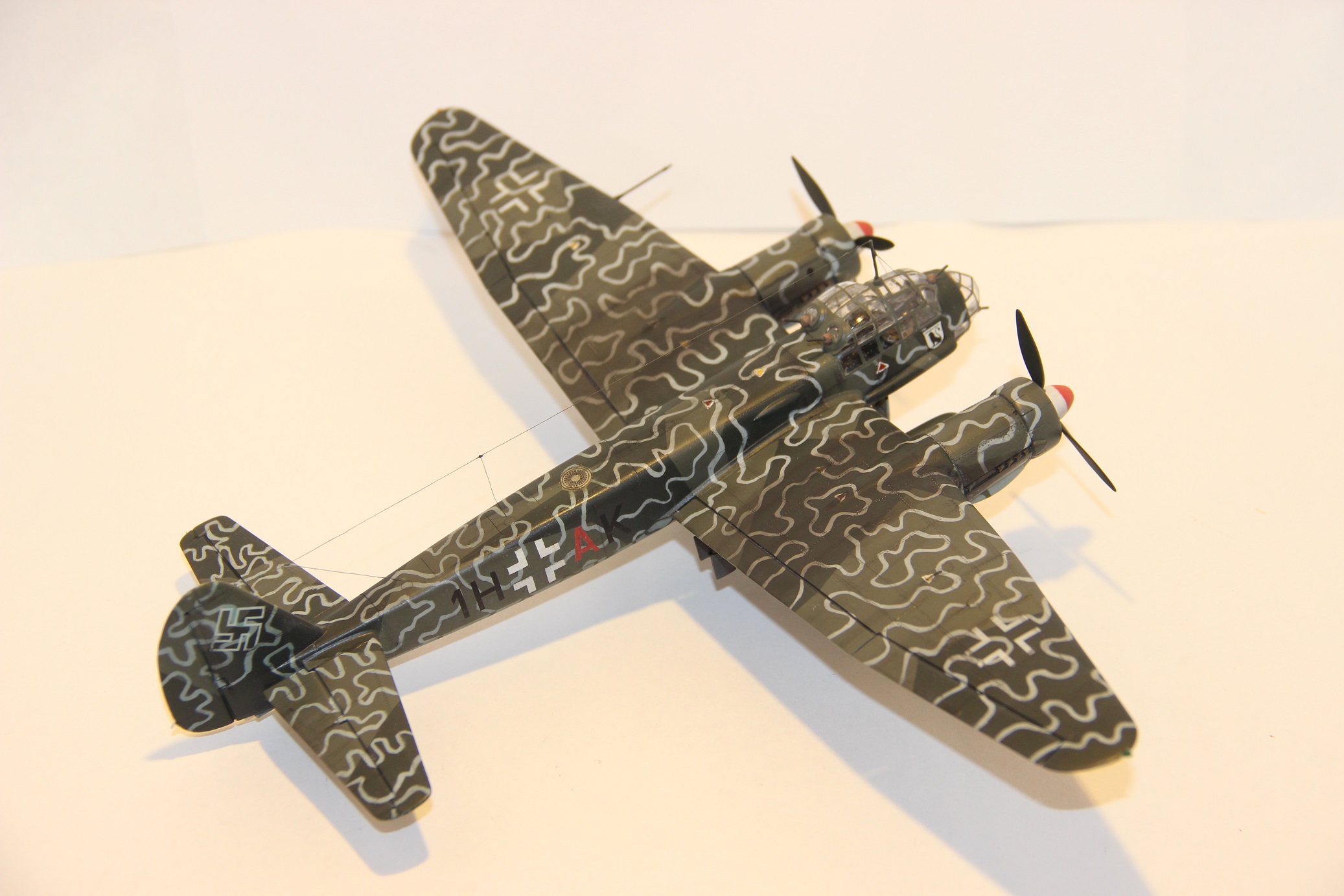

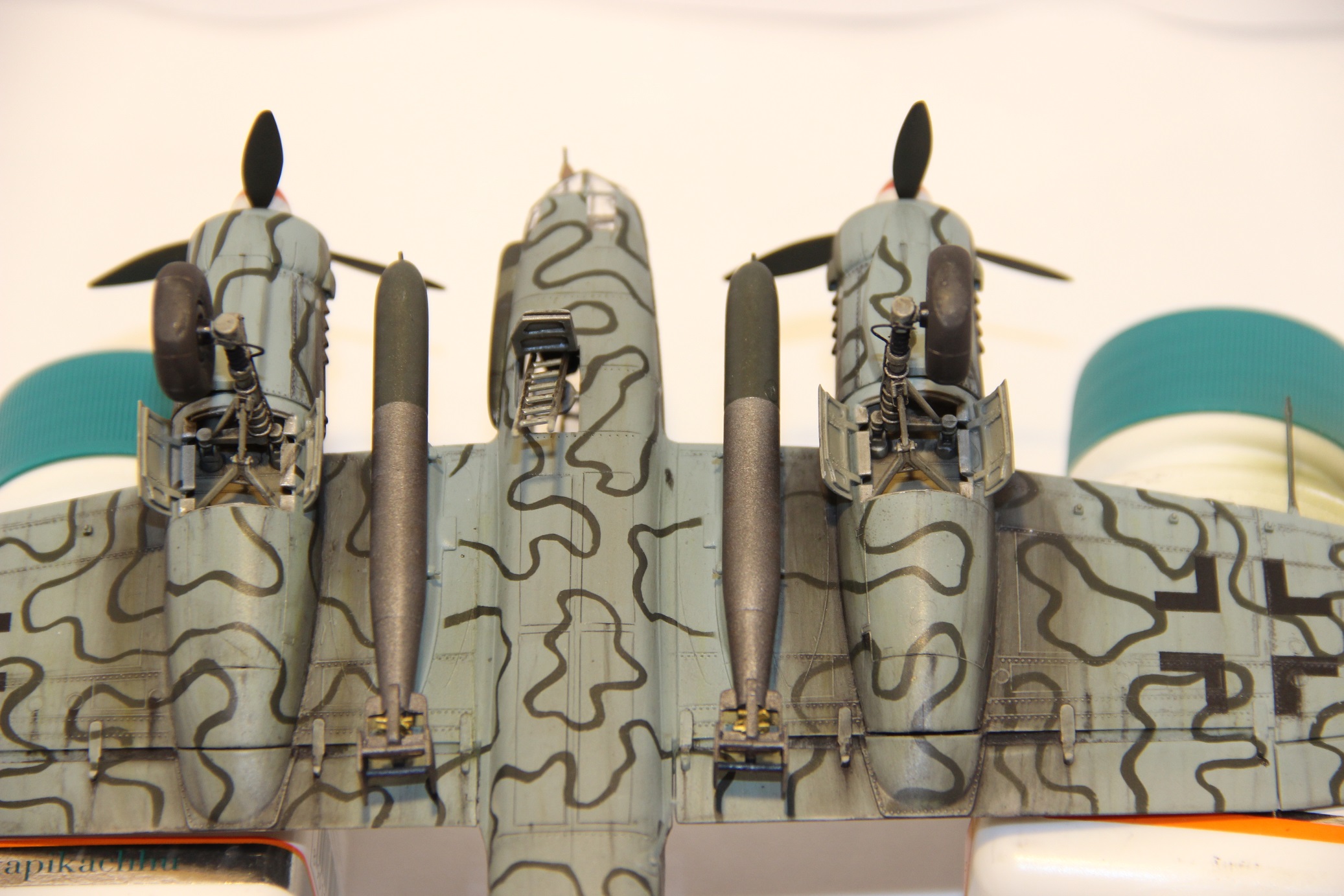

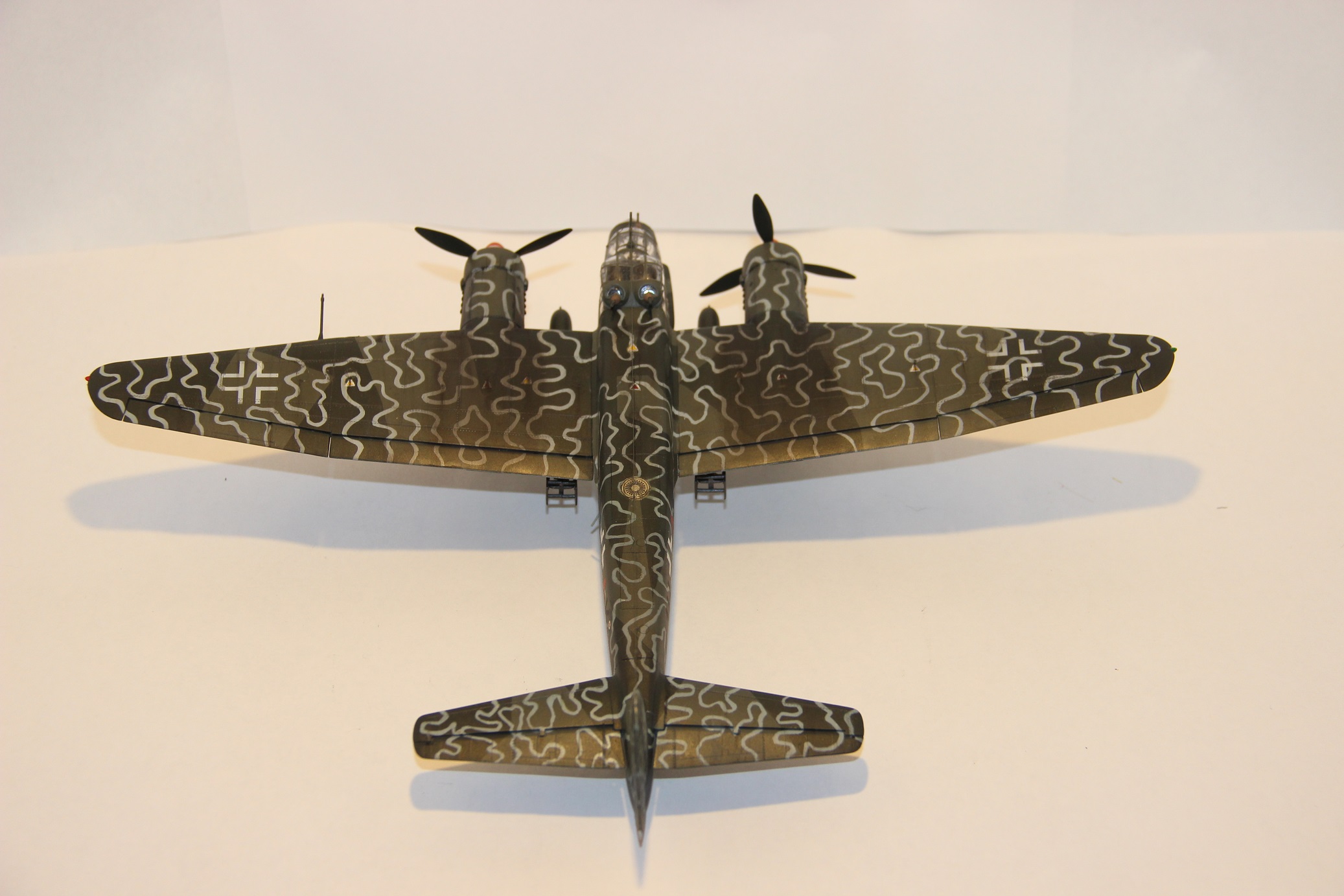

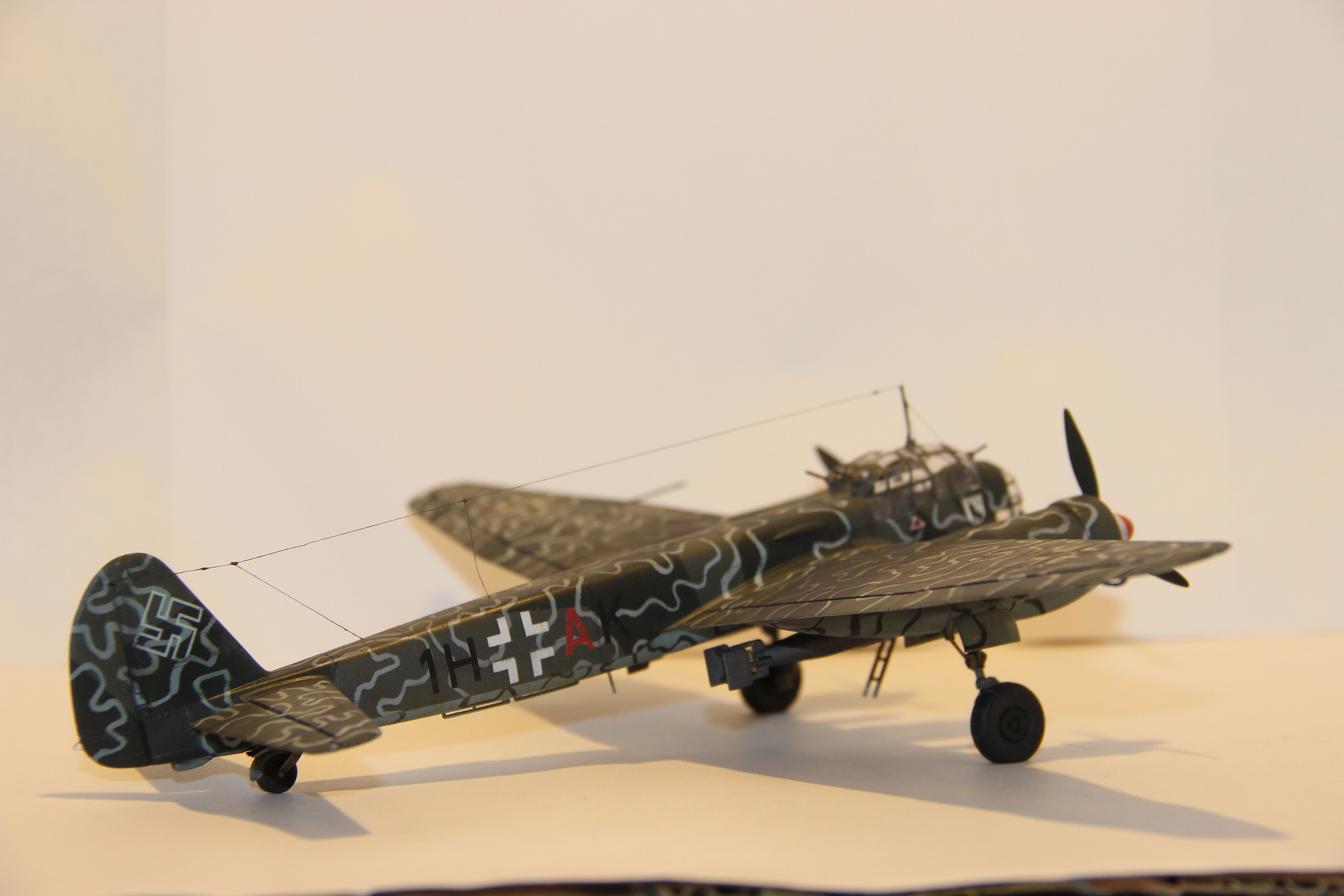

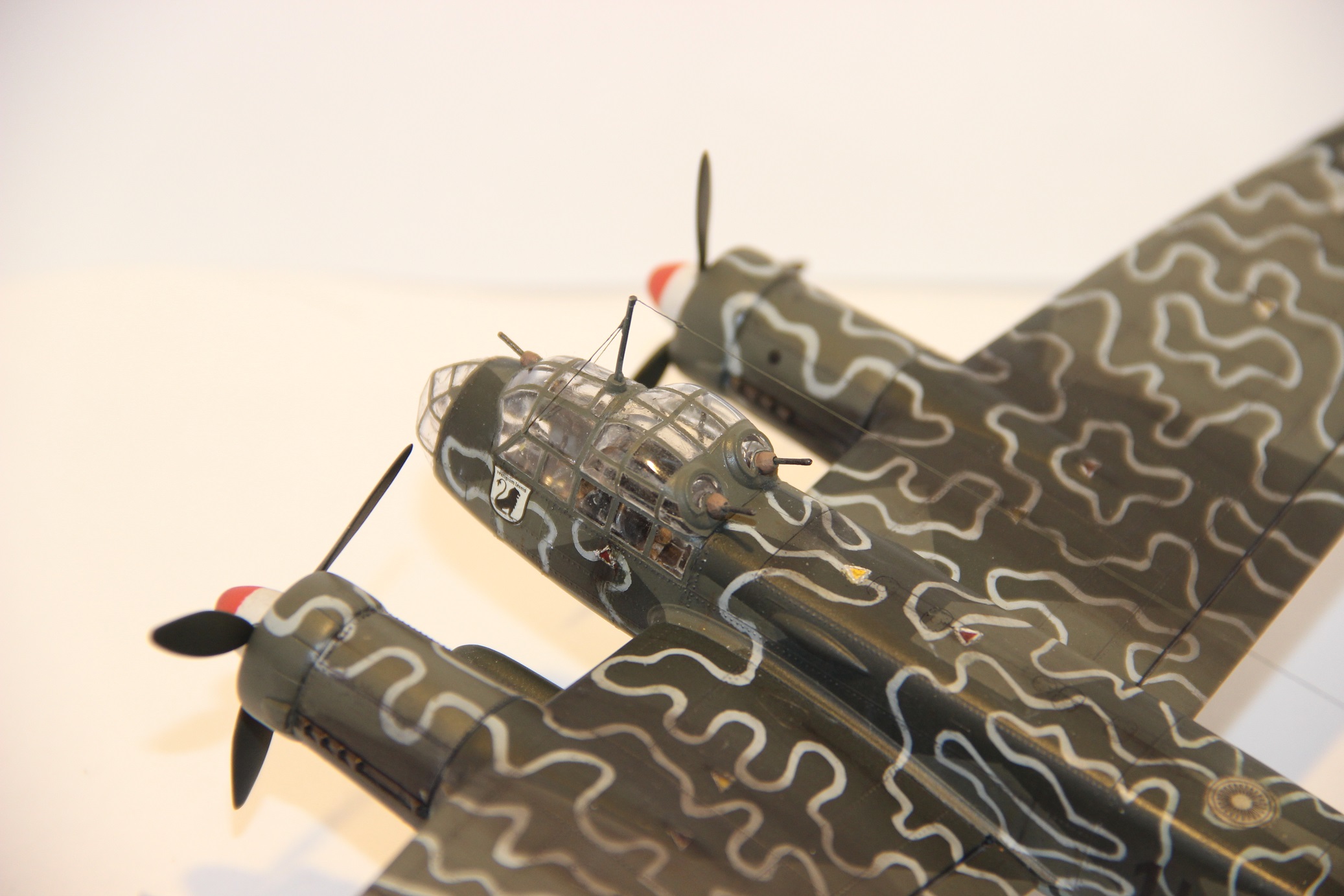

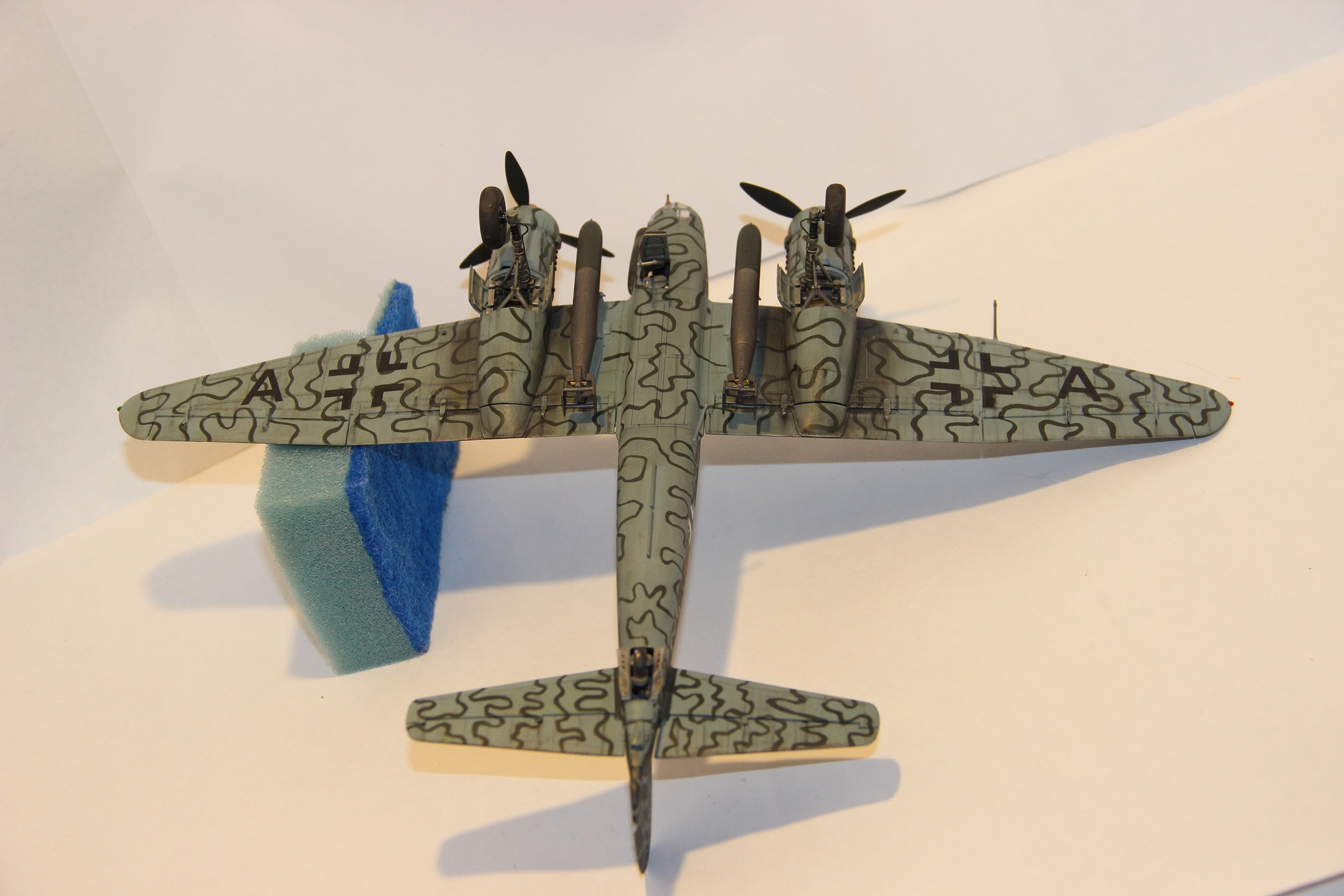

Красил акрилами Tamiya и Mr.Hobby. Камуфляж стандартный RLM70/71/65, змейки накрашивал через трафареты из маскировочной ленты RLM76/70. Символы и кресты на нижних плоскостях крыльев и бортах задувал также через трафареты, на верхних плоскостях и для свастики использовал набор декалей для Ju-88.

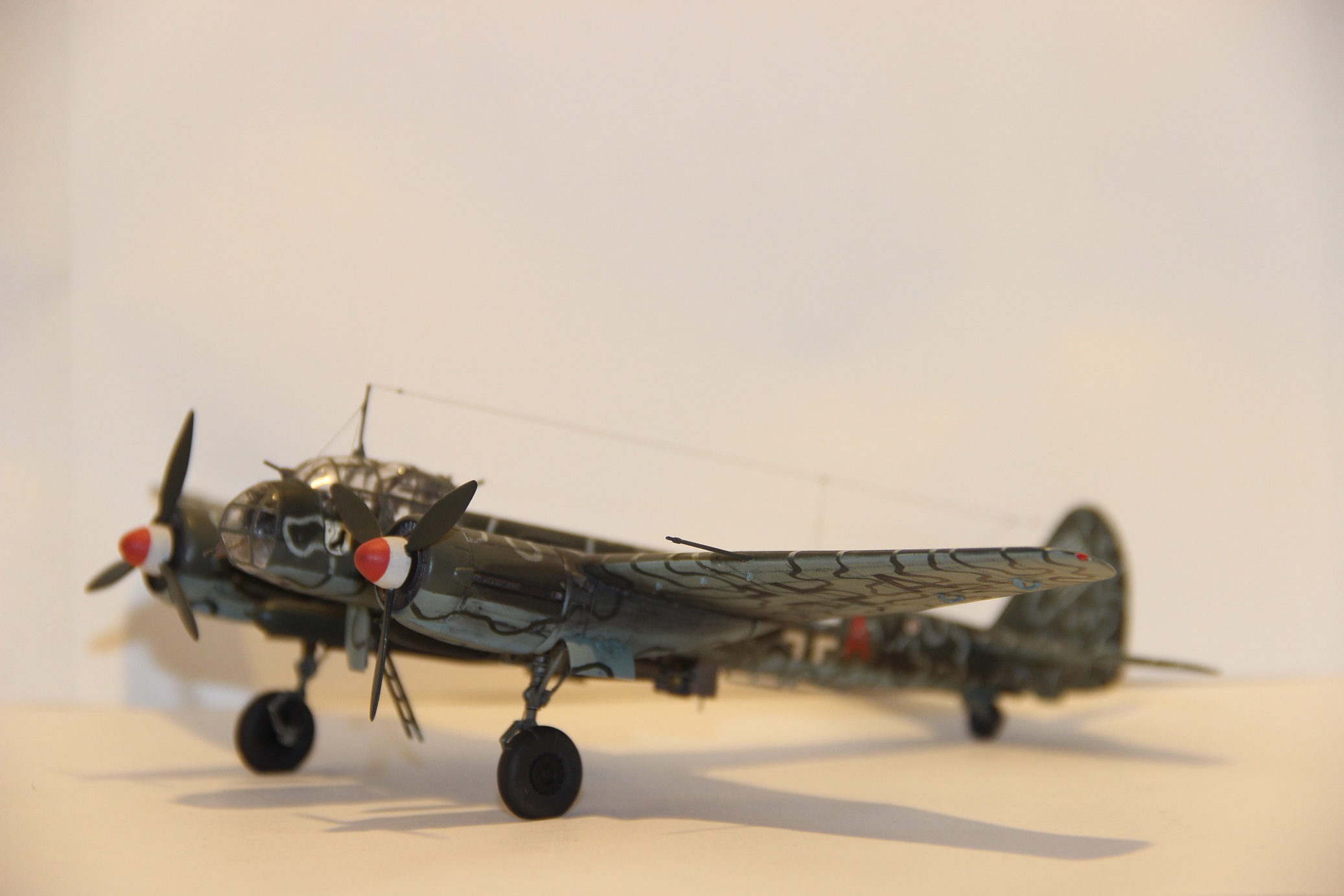

Пачкал пастельными мелками и масляными красками, в итоге перестарался с выхлопом, как мне кажется.
Оценки
Войдите, чтобы оценить работу.
Комментарии (26)
На сайте с 09.07.2013
53 122
Красивая работа! Сколько же времени ушло на прорисовывание змейки через трафарети?!..
На сайте с 16.09.2017
10 2
Отличный результат! И нагар реалистичным вышел, груженый бомбер летел-пыхтел.
На сайте с 15.10.2016
64 0
Классная работа.
На сайте с 15.04.2017
0 15
Ильмир,у меня такой лежит уже 20!!! лет. Всё никак руки не дошли. Покупал ещё в Политехническом музее. Ваша работа производит достойное впечатление! Жму правую!
На сайте с 04.12.2015
0 6999
прототип не знаю, но окраска бомбическая!)
На сайте с 19.02.2009
106 2725
Я ровно по такой же технологии трафаретной делал такой же юнкерс торпедник Ju88а17 года 3 назад..
у меня выходило что трафарет на 1 крыло режется в ручную примерно за час +- 45мин.... вот и считайте 2 трафарета крылья + 2 трафарета фюзеляж перёд зад(технологическое биение трафарета) +2 тарфатрета низ крыла + пузо фюзеляжа небольшой трафарет + всякая мелочёвка 4 мелких трафарета типа стабилизаторов(верх низ) и киля (лев боро прав борт) минут за 15..
Ну и конечно надо сначала виллимюнстер отрисовать на компе и распечатать, ну или на лету с головы придумывать и резать так тоже можно.
Главное там далеко не скорость резки, а технолоия самого изготовления трафарета, техника его пернесения на поверхность, и материлы для него подобрать.
Короче, работа не простая, но вполне себе решаемая при желании.
Главное ты на выходе получаешь абсолютно впечатанный в поверхность плоский вилимюнстер без особых размазываний и прерывистых линий от аэрографа.
PS поздравляю аффтора, справился, очень красиво и достойно получилось на выходе..
Из мелких придиризмов, работа сложнейшая делается как правило раз в жизни, надо было техничку от бегемотовыской деки на ю88 как минимум использовать, там она вообщем на достойном уровне.
На сайте с 28.11.2017
5 794
Друзья, спасибо за комментарии!
Трафареты для змеек резал-клеил большую часть сборки. В конце бесить уже начинали)
На сайте с 28.11.2017
5 794
Одна из проблем - отсутствие какой-либо детальной информации по этим бортам: несколько чёрно-белых фотографий с не самых лучших ракурсов, да статьи/воспоминания очевидцев.
На сайте с 28.11.2017
5 794
Я ещё во время стройки говорил, что вдохновился Вашей методикой исполнения этого виллимюнстера. Я сперва распечатал на принтере профили самолёта в подходящем масштабе. Затем рисовал на этих распечатках маркером линии, наклеивал двухсторонним скотчем участками на маскировочную ленту, после чего вырезал ножом. В силу того, что время на это занятие появлялось не часто, выполнял долго.
Про техничку это я потом уже вспомнил: там столько мелких элементов - боялся не успеть к завершению конкурса, с моей-то скоростью.
Ничего, на складе ещё звездовский G-6 лежит - на него изведу.
На сайте с 28.11.2012
49 446

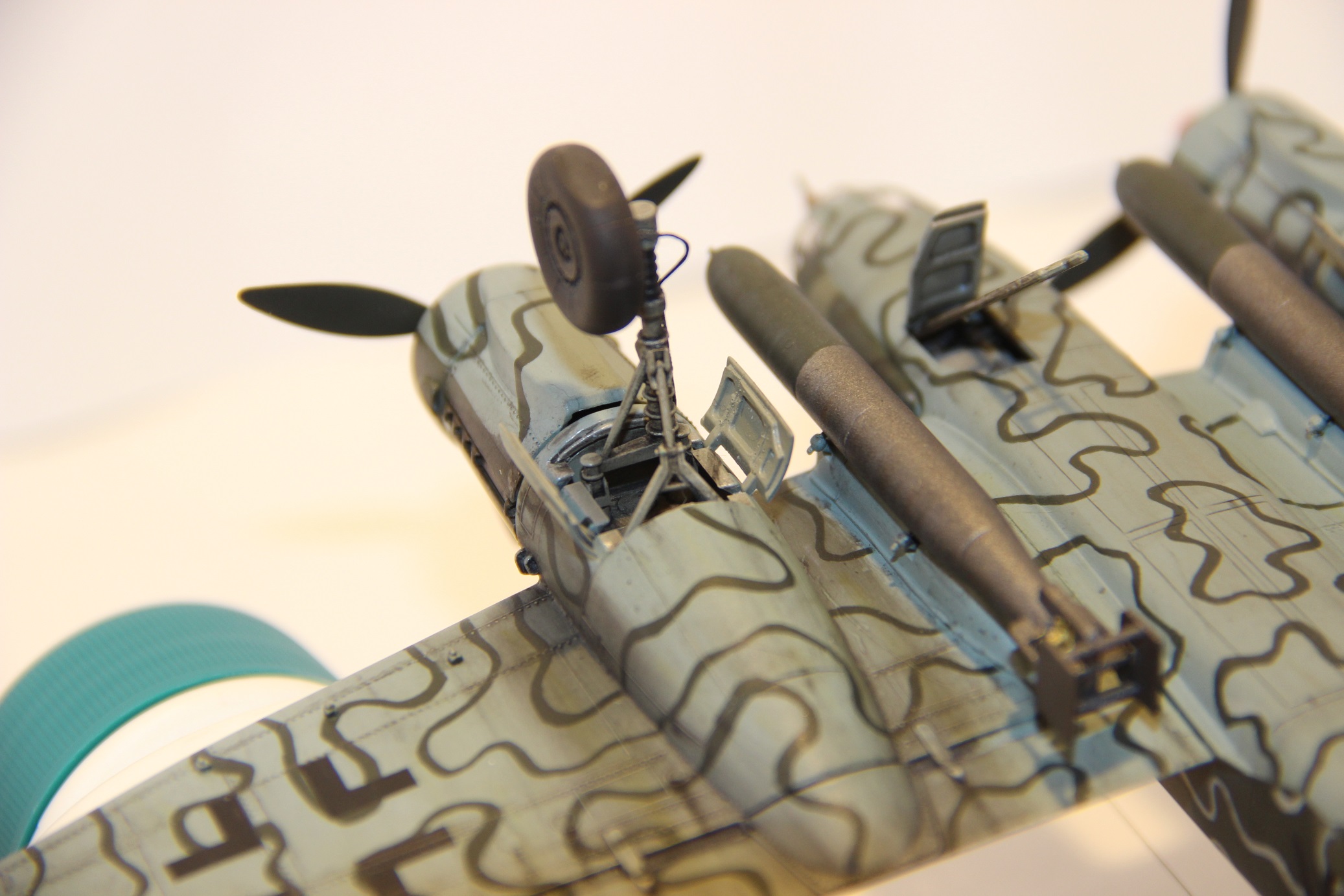

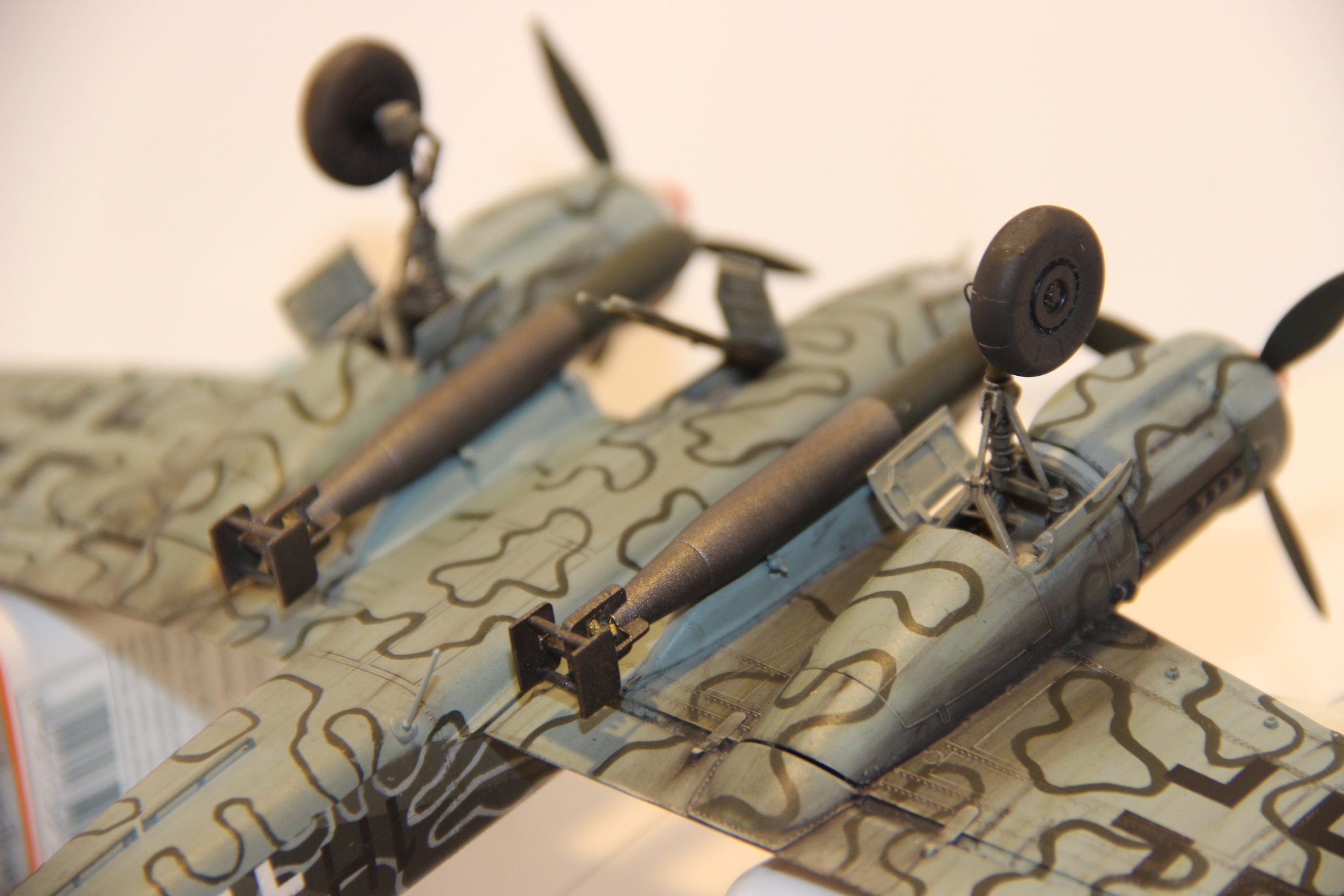

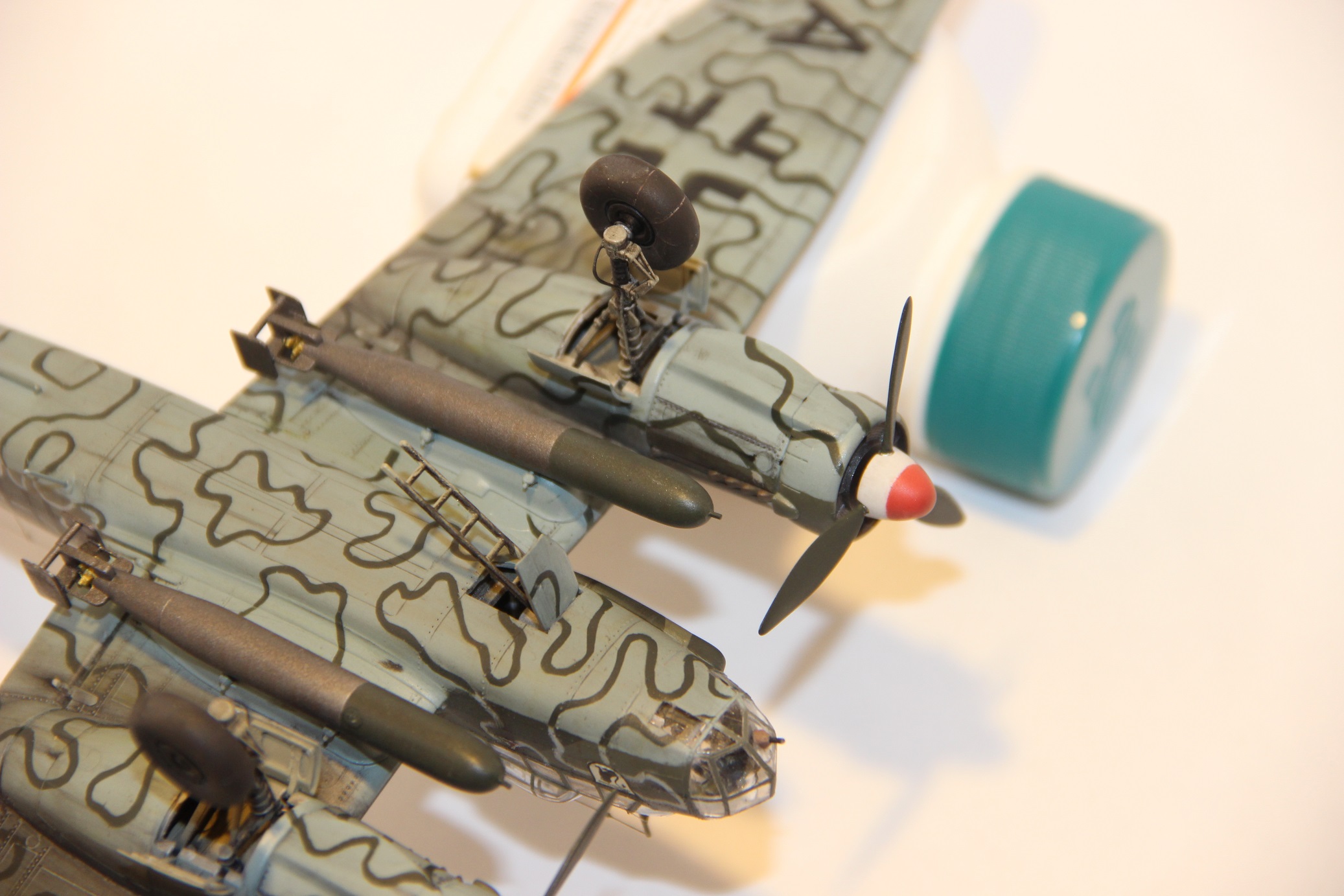

Хорошая работа, очень понравилась! Единственное, стоило стабилизаторы торпед подточить, а то на крупных планах бросаются в глаза.
На сайте с 02.08.2013
37 504
Очень впечатлило, аккуратно и смотрится красиво.
На самом деле, они рисовали этот Wellenmuster при помощи краскапульта, совсем не аккуратно и с прерывистыми линиями, как у аэрографа.
Вот и получается выбор: или сделать, как было в реале, или чтобы смотрелось красиво.
Мне самому, такой вариант тоже больше нравится, смотрится лучше.
На сайте с 19.01.2010
4 254
Волны нарисовали уже на Средиземноморье. До этого эскадра ещё в стандартном оскольчатом камо успела разгромить PQ-18, сразу после чего её отправили на юга. ЕМНИП к нам на север вернулись уже с волнами в январе 1943-го. Только волны КМК должны иметь размытые границы - красили-то краскопультом всё-таки, а не через трафарет.
Хорошо что сохранили. На мой вкус Италовский Торп - самый красивый из 88-х Юнкерсов именно потому, что имеет в дугу неправильное сечение фюзеля: практически правильный вытянутый параллелепипед. Именно это (ну и плюс отсутствие стрелковой ванны и наличие торпедного прицела) придаёт ему хищную стремительность.
На сайте с 19.02.2009
106 2725
Ну вопервых виллик они рисовали конечно аэрографом, но по разному от художественного вкуса и аккуратности конкретного техника зависило..
А по поводу краёв, вы так для себя 1 мииллимтр модели в 72 масштаб переведите... у вас если вы делаете 1мм размытие на модли, получится нареальное размытие краёв на и распыл краскопульта конкретном борту в масштабе 1-1..
Так что если и делать размытие краёв надо попасть аккуратно с единой плотностью распыла, и уложиться в 0,5мм на модели..
Это сделать сложно.
На сайте с 19.02.2009
106 2725
Только толку от этого, вы сделать аккуратно на модели 1-72 такое размытие не сможете слишком мелко надо.
Посему у вас в моделизме на масштабе 1-72 только 3 основных варианта изготовления виллика...
Наплевать и делать от руки аэром прерывистый и размытый, ну или как здесь трафаретом если хотите аккуратненько без разбрызгиваний и сильного размытия, ну или кистью тонкой только при этом варианте впечатать в поверхность будет сложно вилик.
На сайте с 18.07.2010
368 21797
На сайте с 02.08.2013
37 504
Там нужен средний вариант: не так размыто, как аэром и не так ровно, как по трафарету.
Но это сложно, согласен..
На сайте с 19.01.2010
4 254
Поэтому за этот вариант окраски практически никто и не берётся, так что автор - подвижник. Даже те несколько работ в 48-м, которые есть в сети, смотрятся явно грубо и не натурально.
На сайте с 28.11.2017
5 794
Коллеги, спасибо!
Честно говоря, не думал, что будут настолько позитивные отзывы.
Всегда чересчур критично оцениваю результат любого своего труда. Зато всегда есть к чему стремиться.
Спонсор
На сайте с 17.10.2010
724 9624
Отличный камуфляж. Его трудоемкость говорит о вашем терпении
На сайте с 28.11.2017
5 794
Как и потраченные на его изготовление полгода)
На сайте с 11.09.2015
16 2002
Но оно того стоило! Красиво получилось!
На сайте с 30.12.2013
4 0
Супер!
Спонсор
На сайте с 15.07.2010
62 482
Да, камуфляж - это терпение надо иметь, чтобы сделать так красиво и аккуратно! Хорошая модель!
На сайте с 23.09.2015
18 3047
Титанический кропотливый труд! Шикарный результат!
Есть вопрос: мог ли "вилик" или другой камуфляж, наносимый в полях, находить поверх ОЗ? Думаю механики обязательно бы их обошли
На сайте с 28.11.2017
5 794
Да, я об этом думал, но уже после его нанесения. К сожалению. И это бы усложнило работу.
На сайте с 09.06.2019
12 366
Камуфляж очень аккуратно сделан, смотрится супер.
