К-5 М-15
- Производитель:
- Amodel
- Тип двигателя:
- Поршневая
- Тип техники:
- Гражданские
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:72
- Страна-производитель:
- СССР–Россия
Добрый день.
Как-то под новый год, Юрий Горожанкин подарил мне эту модель и ещё кое-что. Кое-что было выпито, а модель только сейчас закончена.

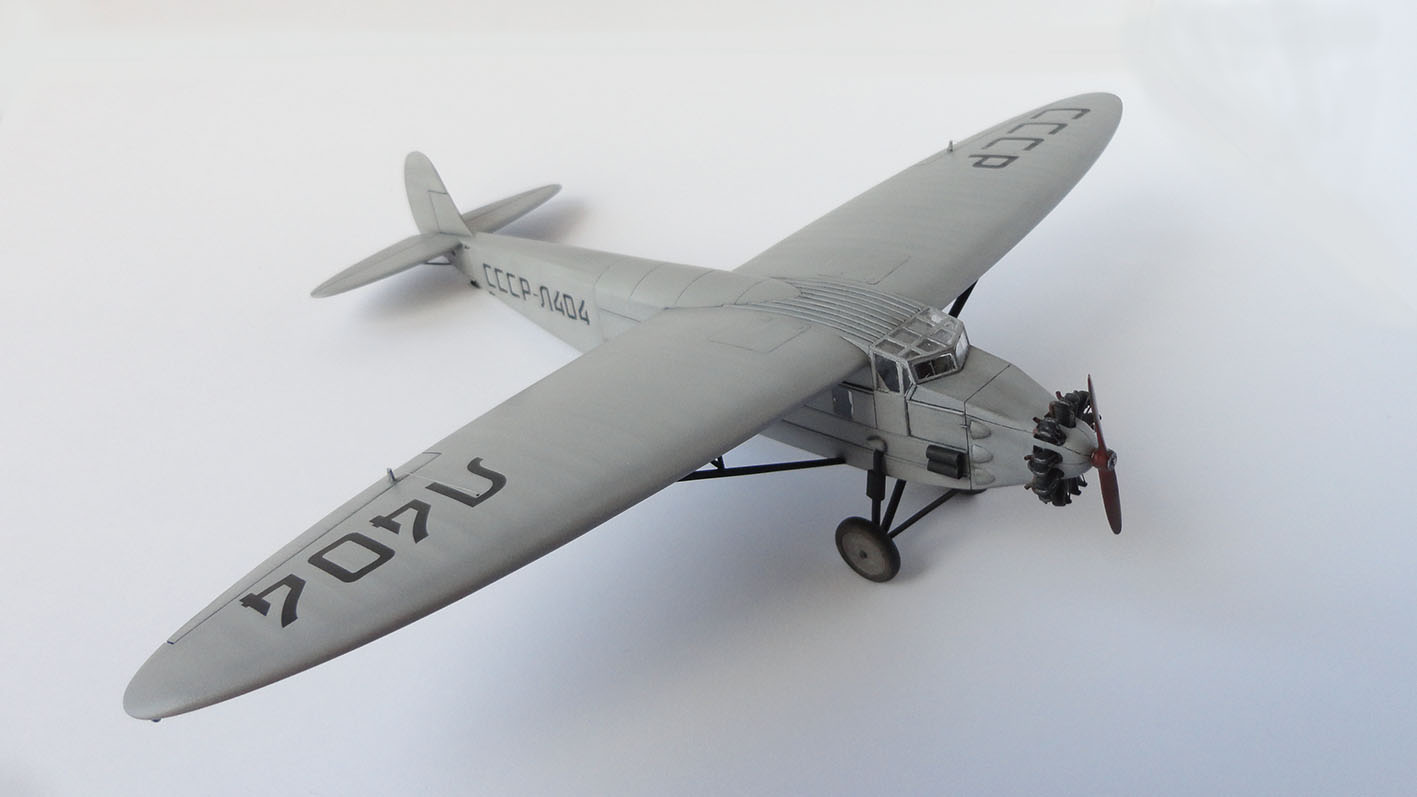

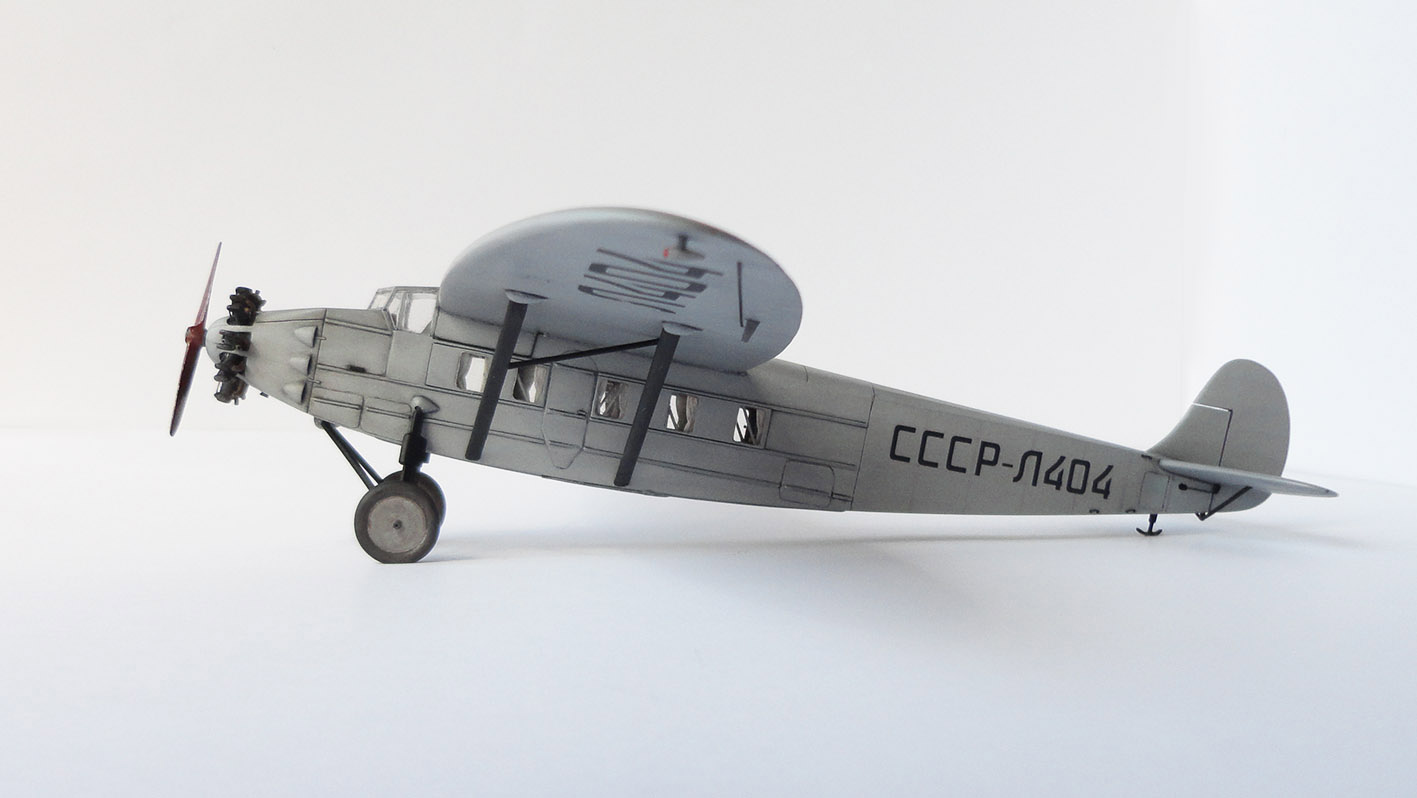

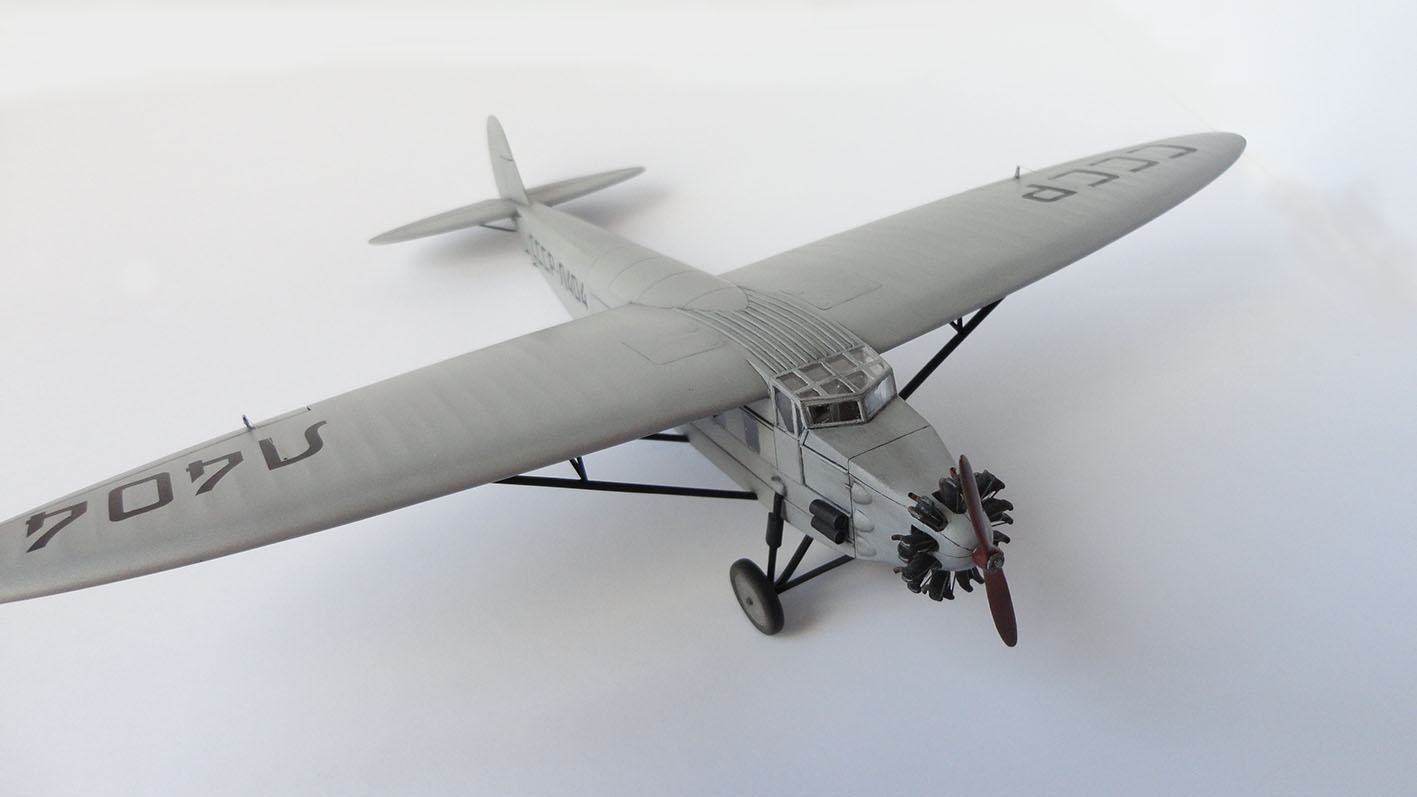

Калинин К-5, это первый советский крупносерийный пассажирский самолёт. Было выпущено порядка 250 самолётов.
http://airwar.ru/enc/cw1/k5.html
Как и вся продукция Amodel, этот набор также обладает всеми родовыми чертами: толстые кромки, толстое остекление, толстые стенки фюзеляжа, толстые мелкие детали и пара-тройка косяков полученная на стадии разработки, ну и конечно дефекты лицевых поверхностей.

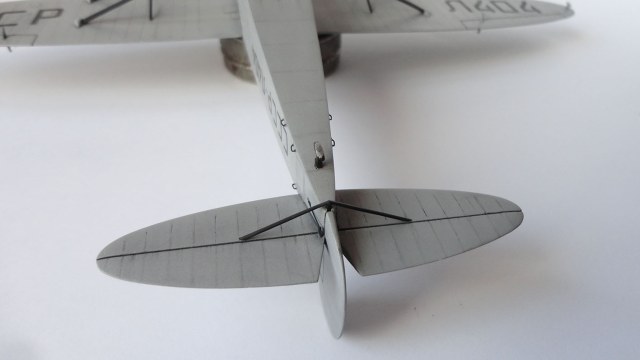

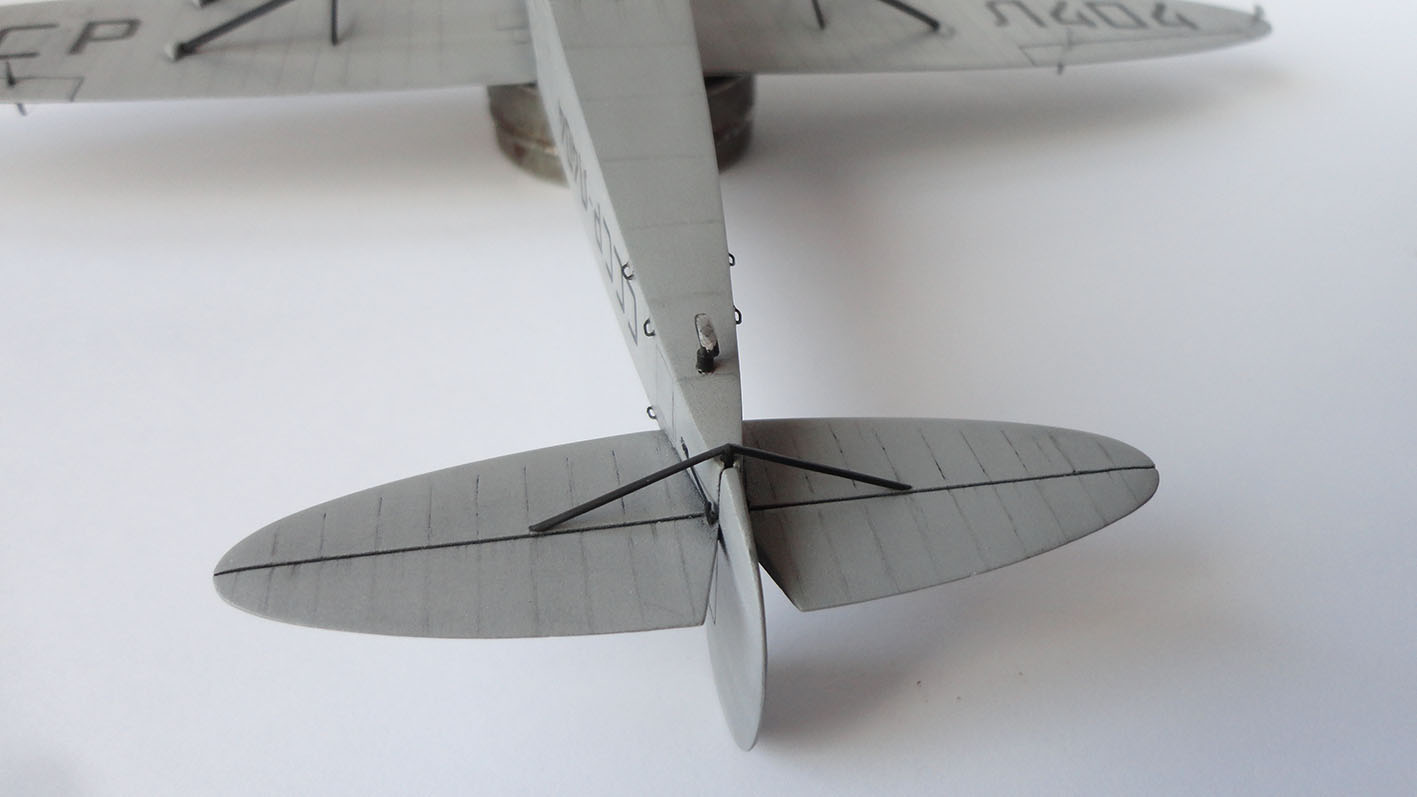

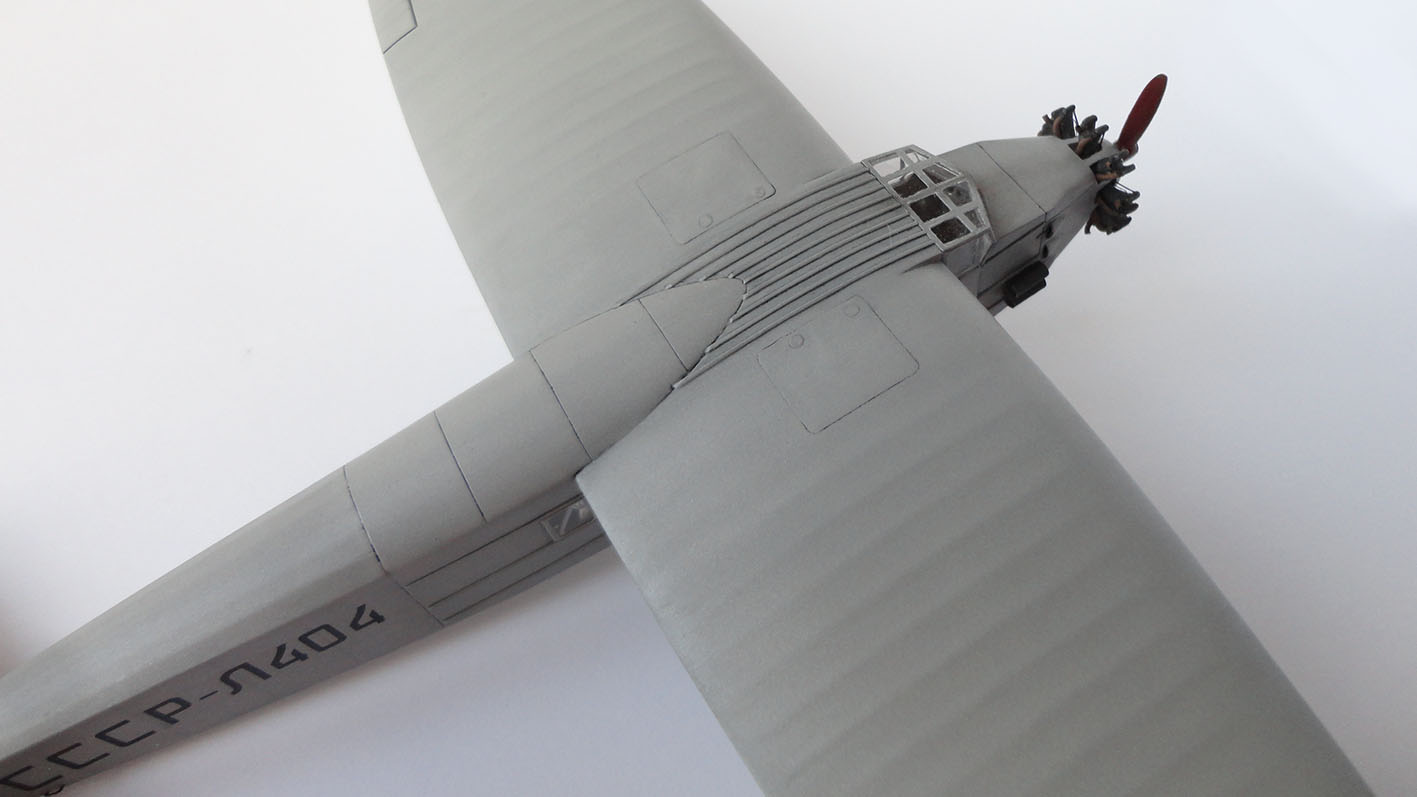

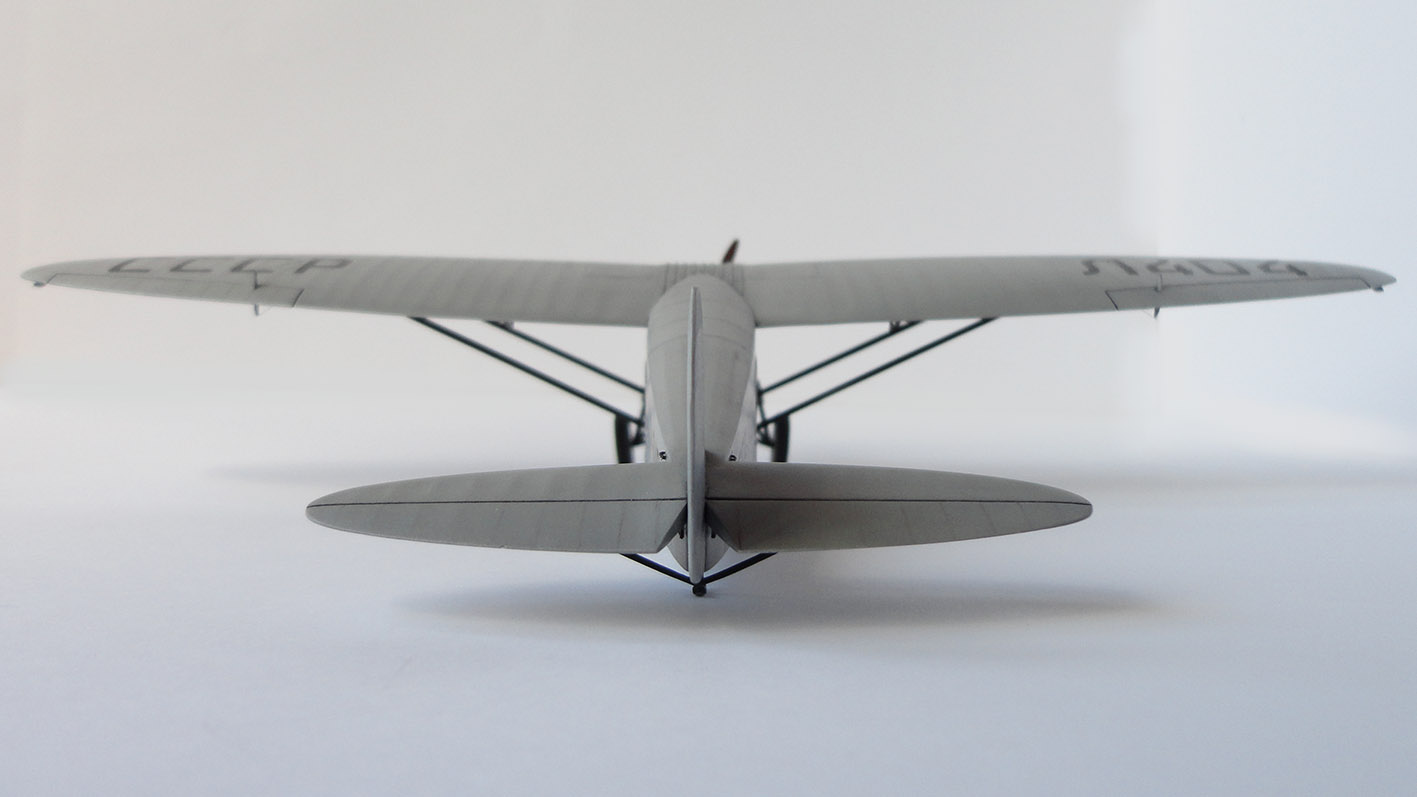

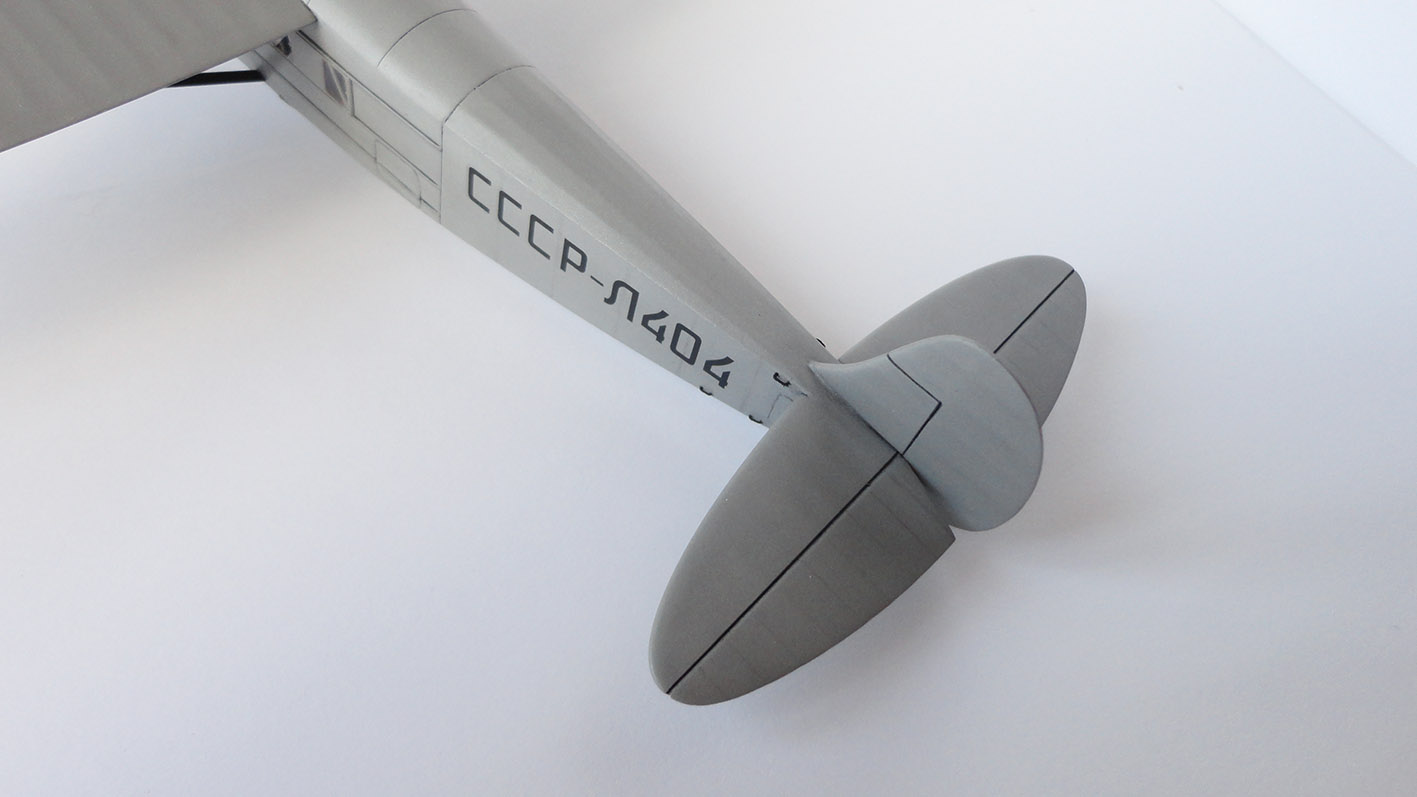

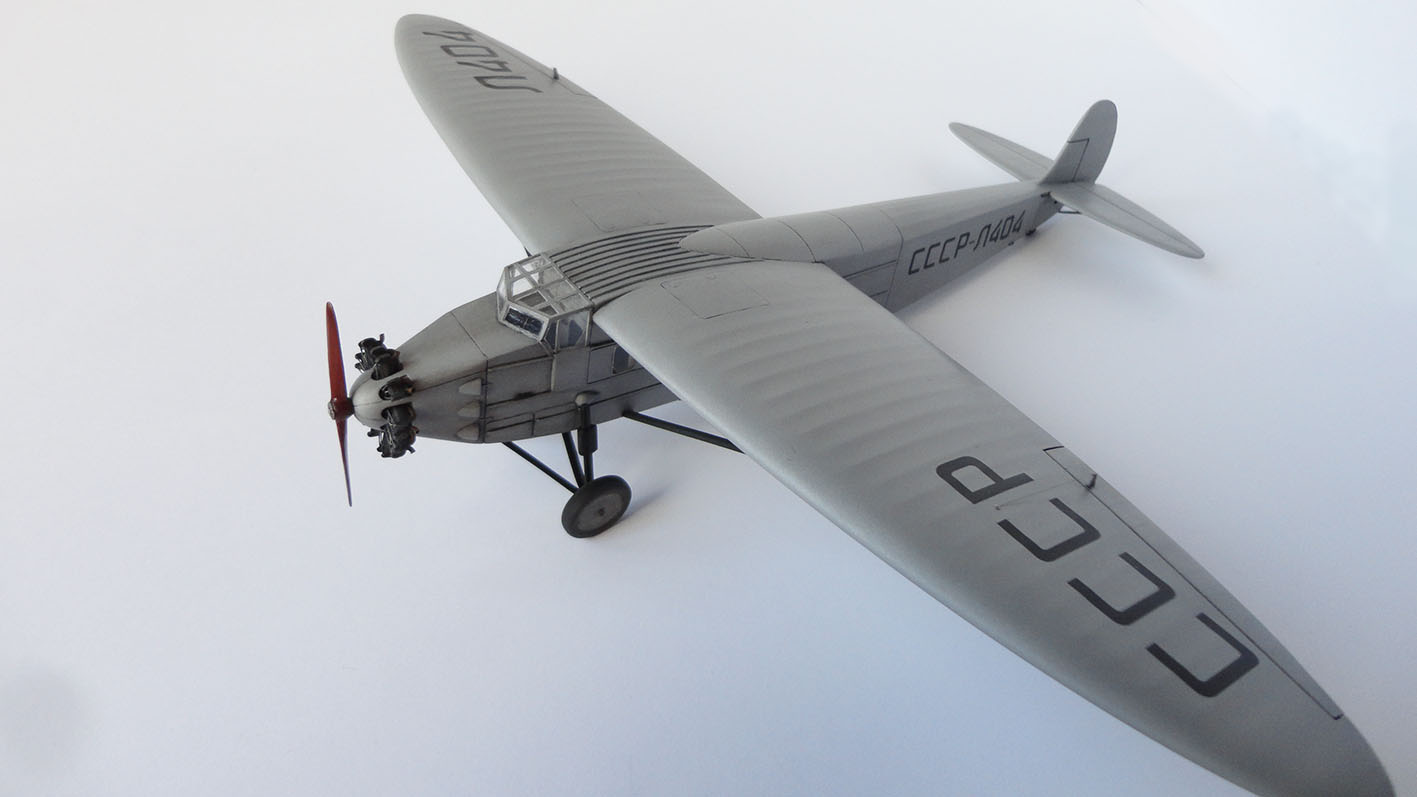

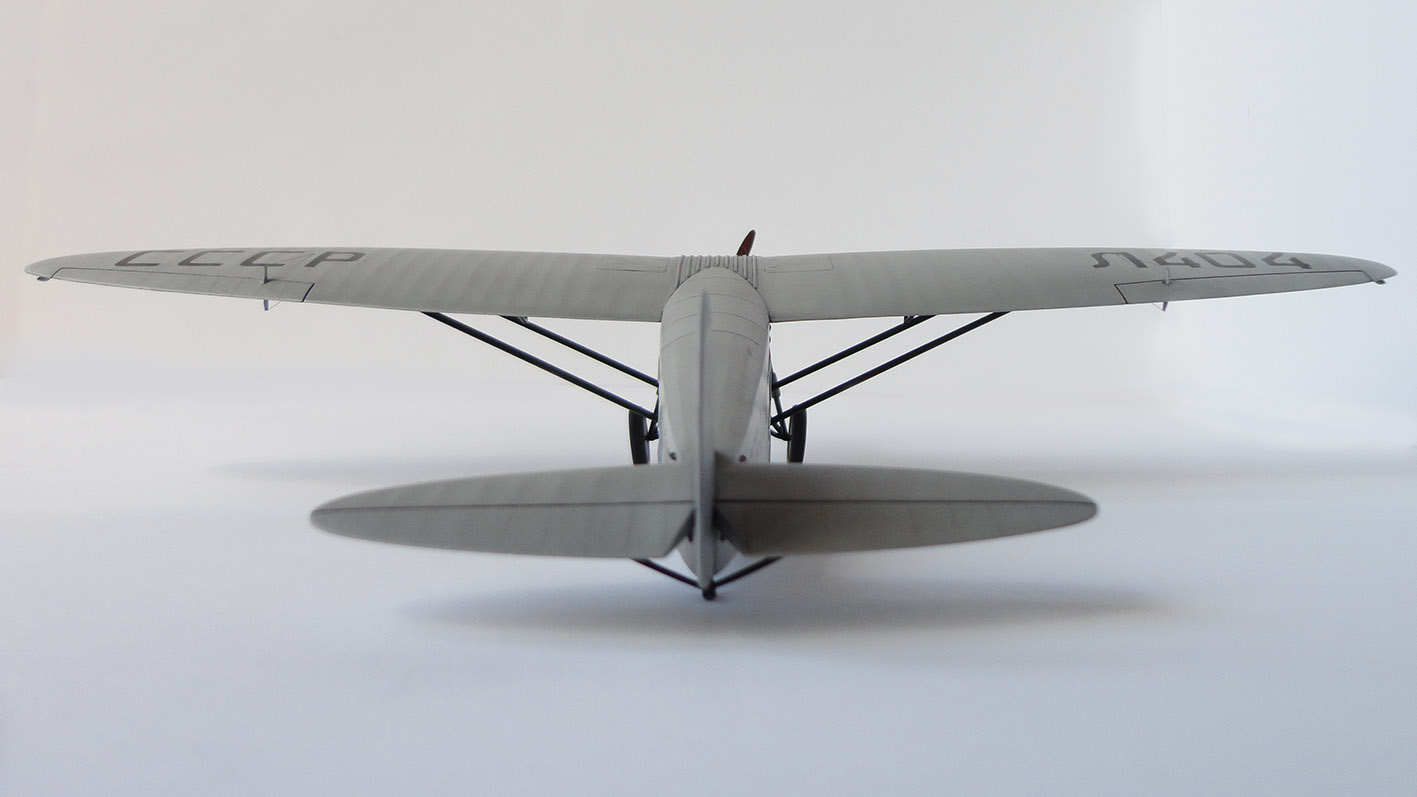

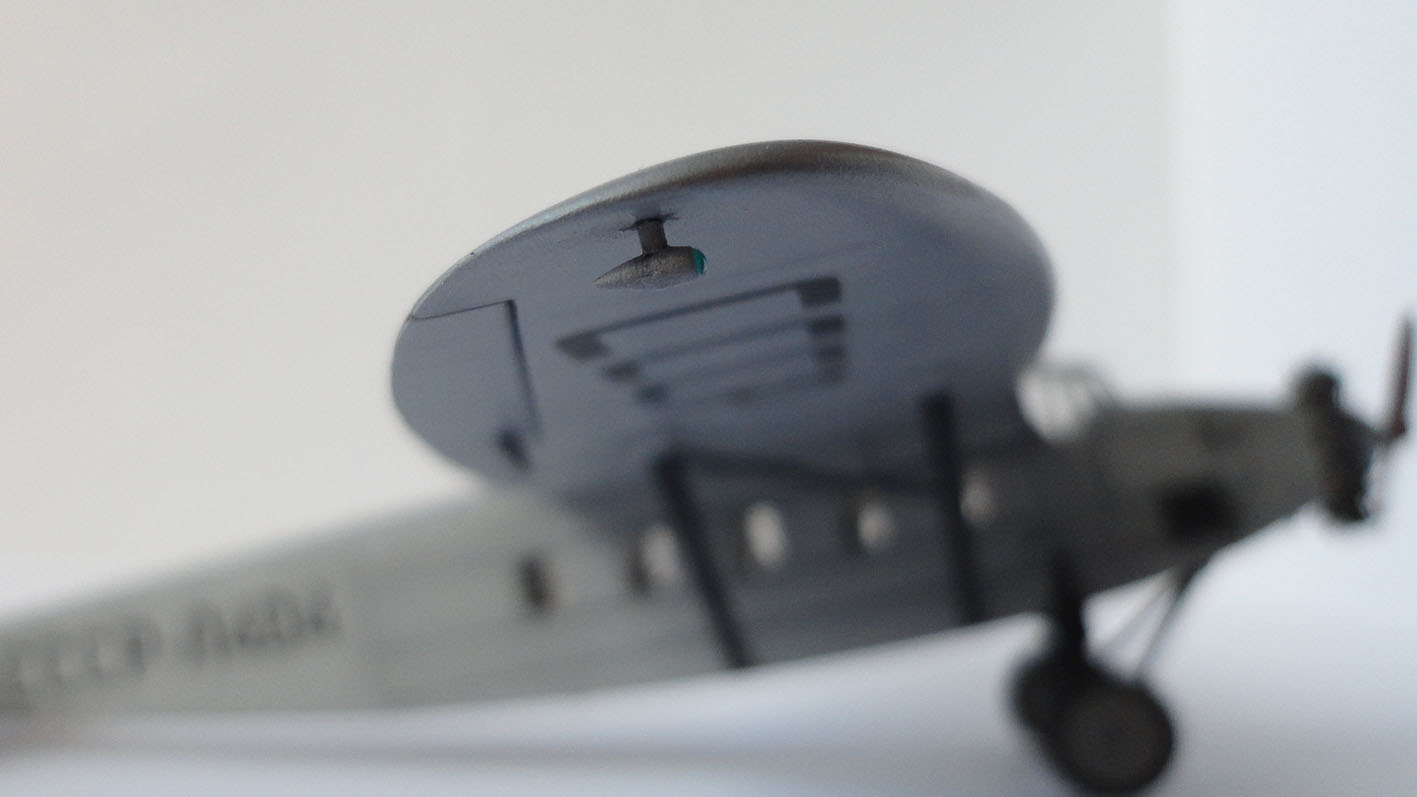

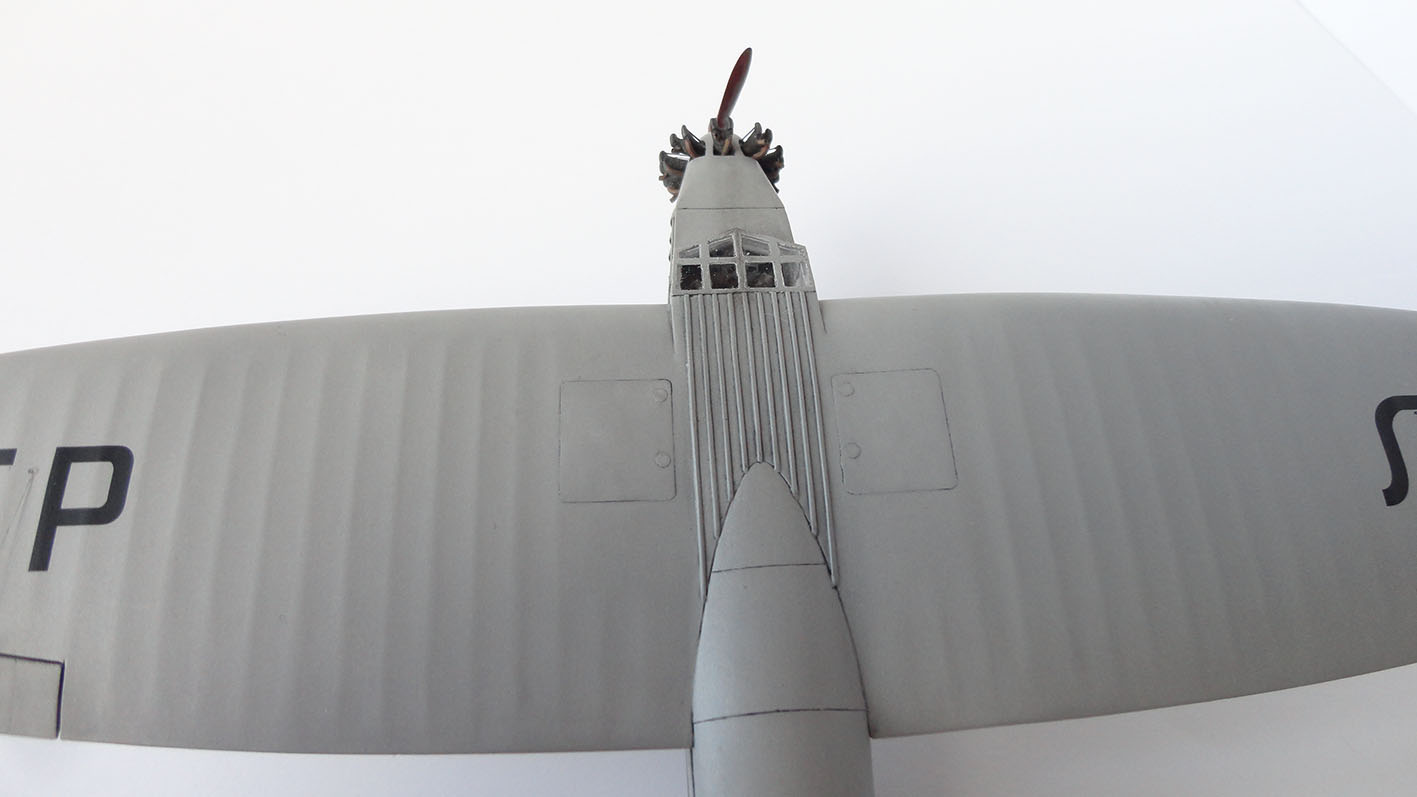

Сточил: внутренние стенки фюзеляжа, кромки крыльев, имитацию строчек на нижних поверхностях крыльев и хвостовой части фюзеляжа, излишнюю толщину люков и двери. Уменьшил рельеф продольных элементов на всех поверхностях фюзеляжа и фонаре кабины. Сточил имитацию провисов полотна на нижней поверхности стабилизатора, провисы полотна оставил только на верхних поверхностях, хотя и их тоже уменьшил, особенно это заметно на задних поверхностях крыла. Уменьшил толщину подкосов крыла и элементов шасси.

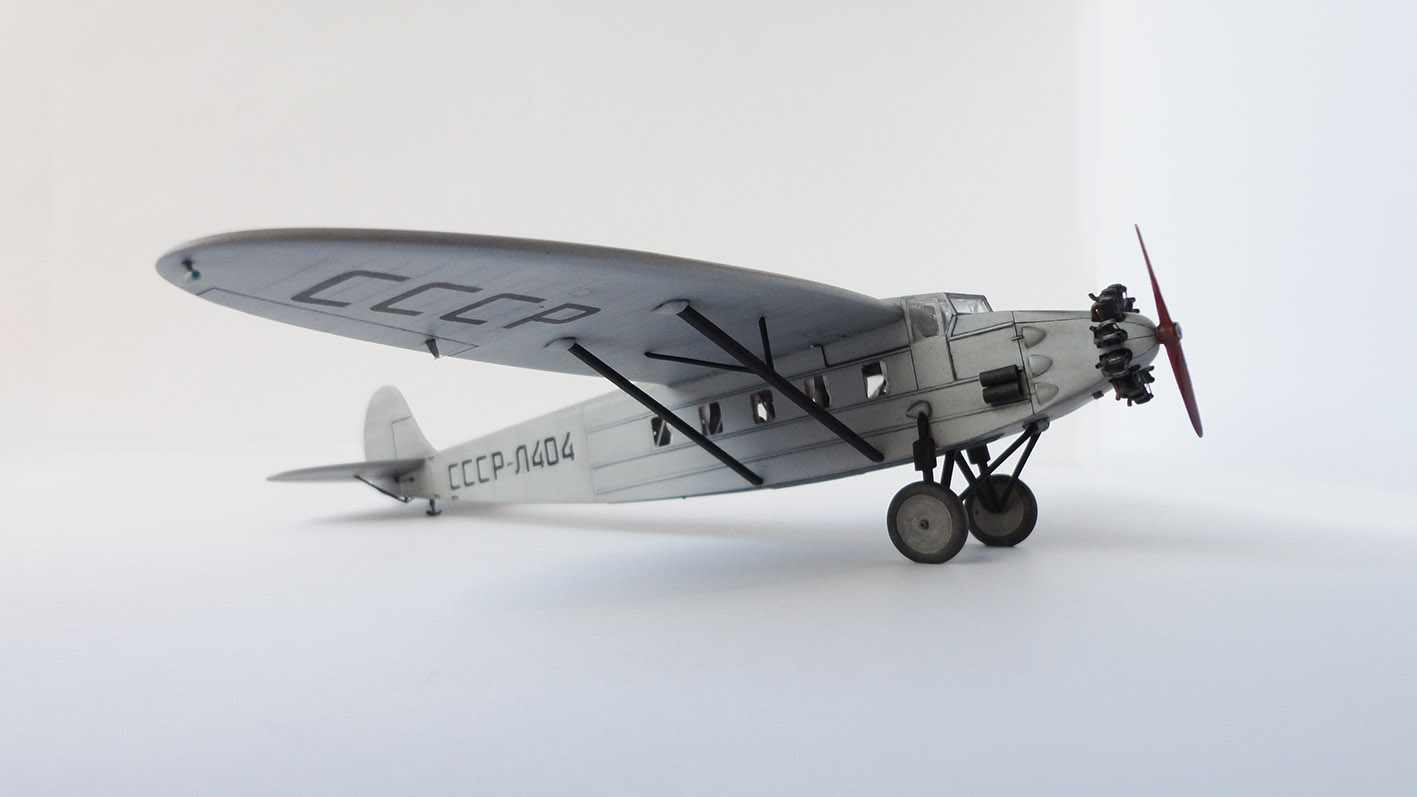

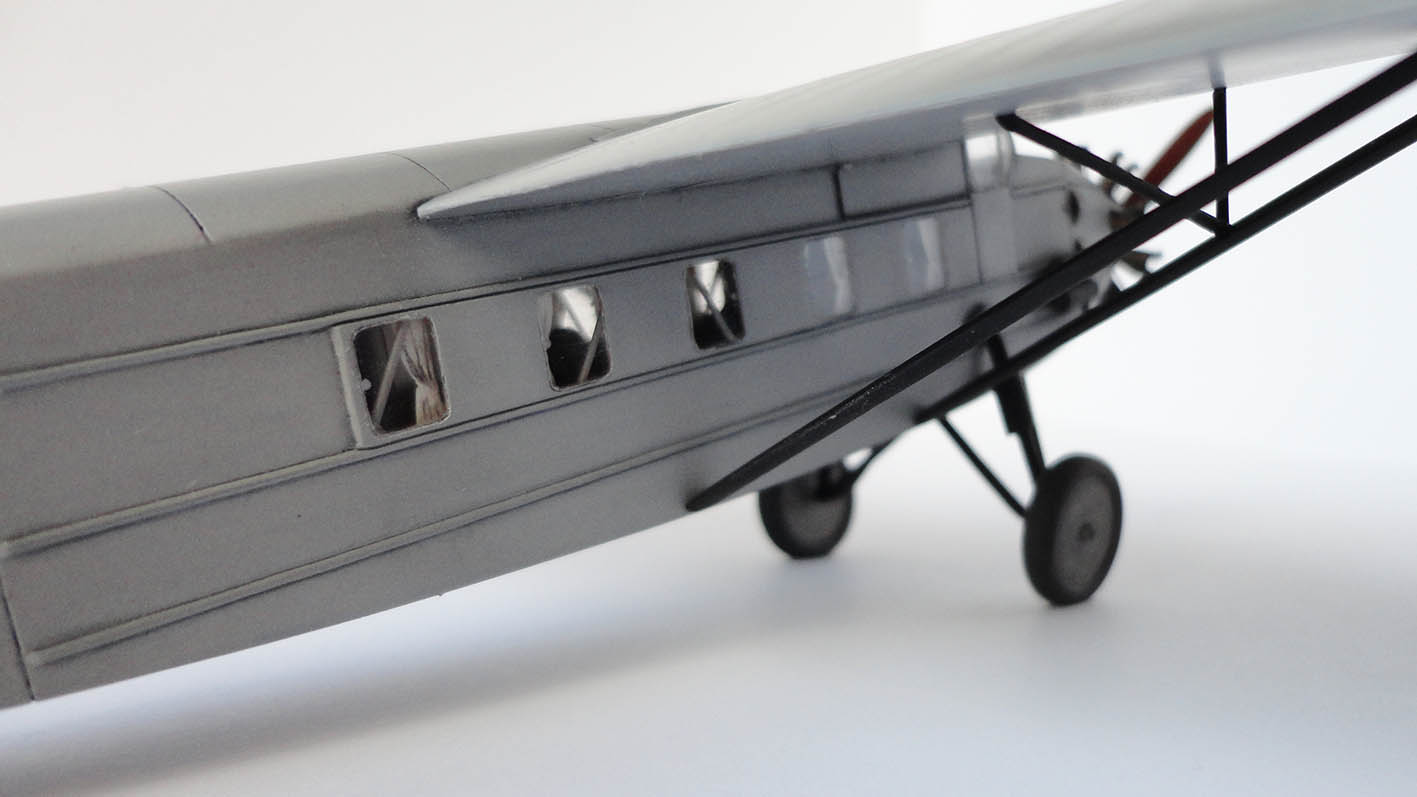

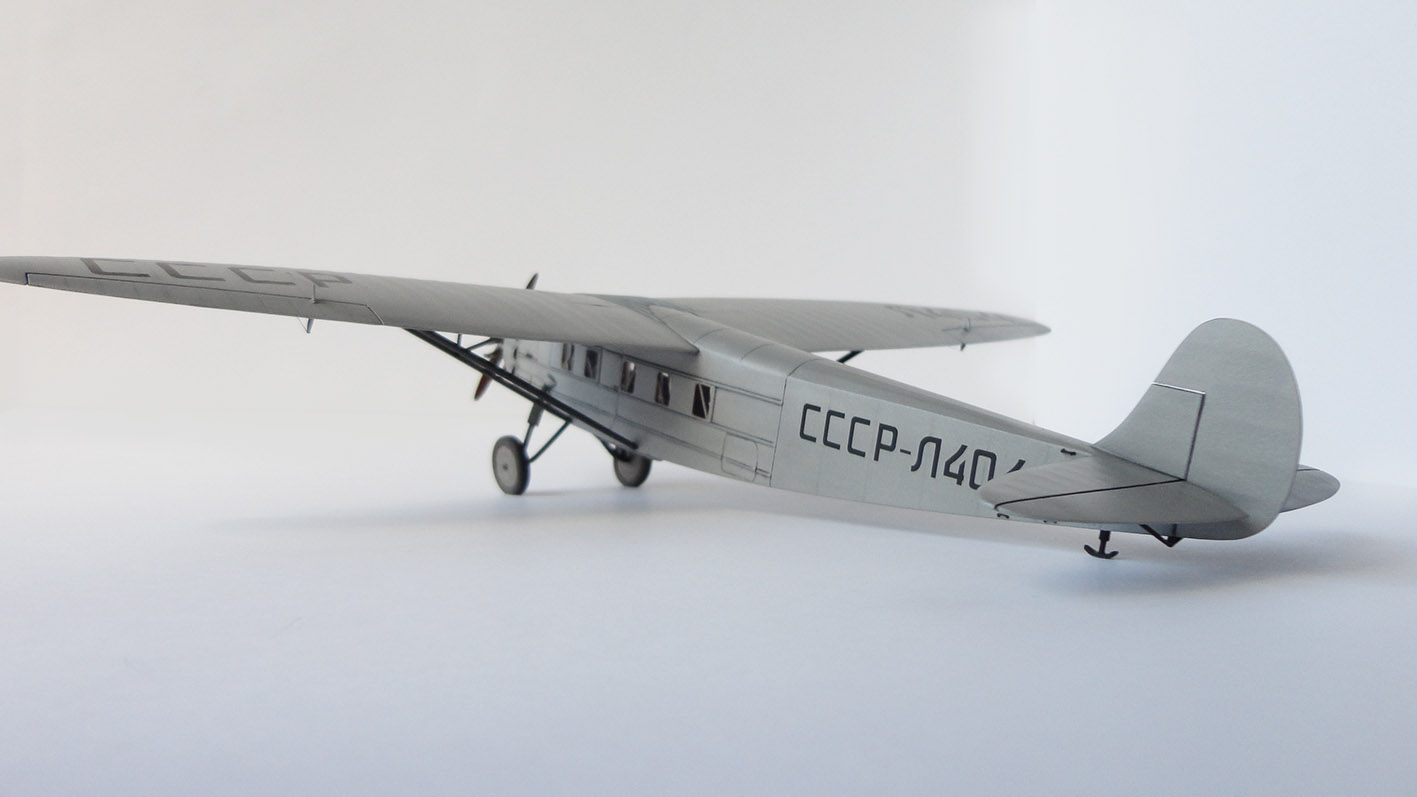

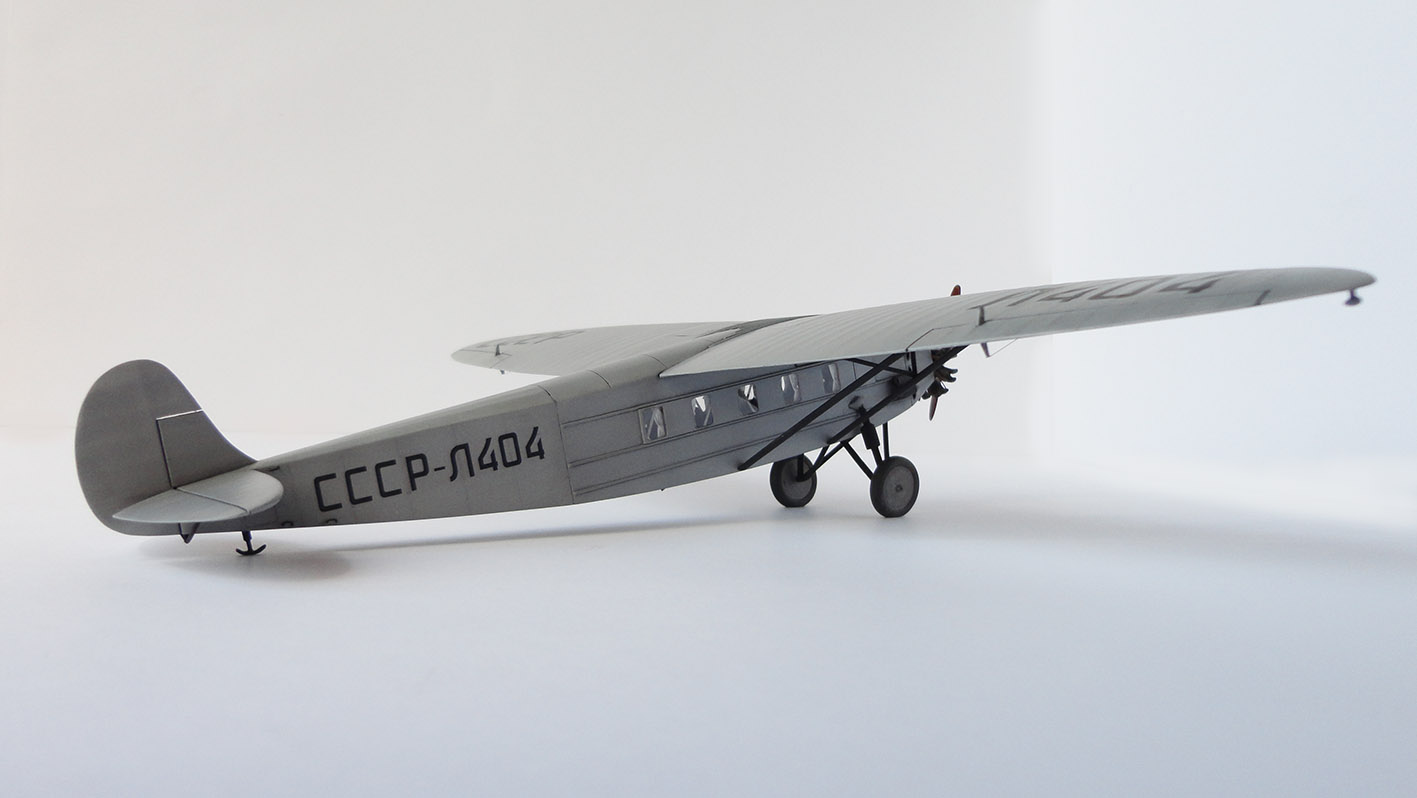

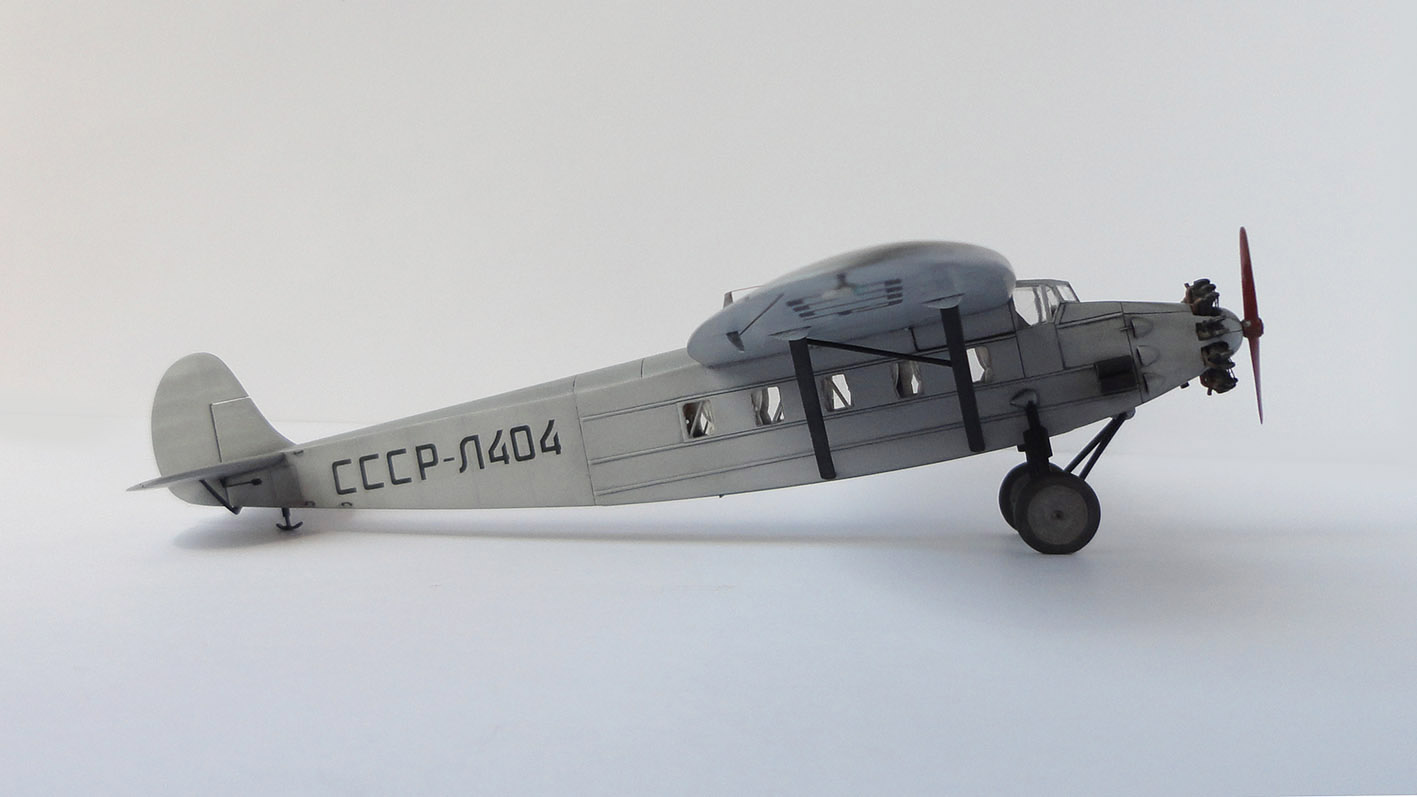

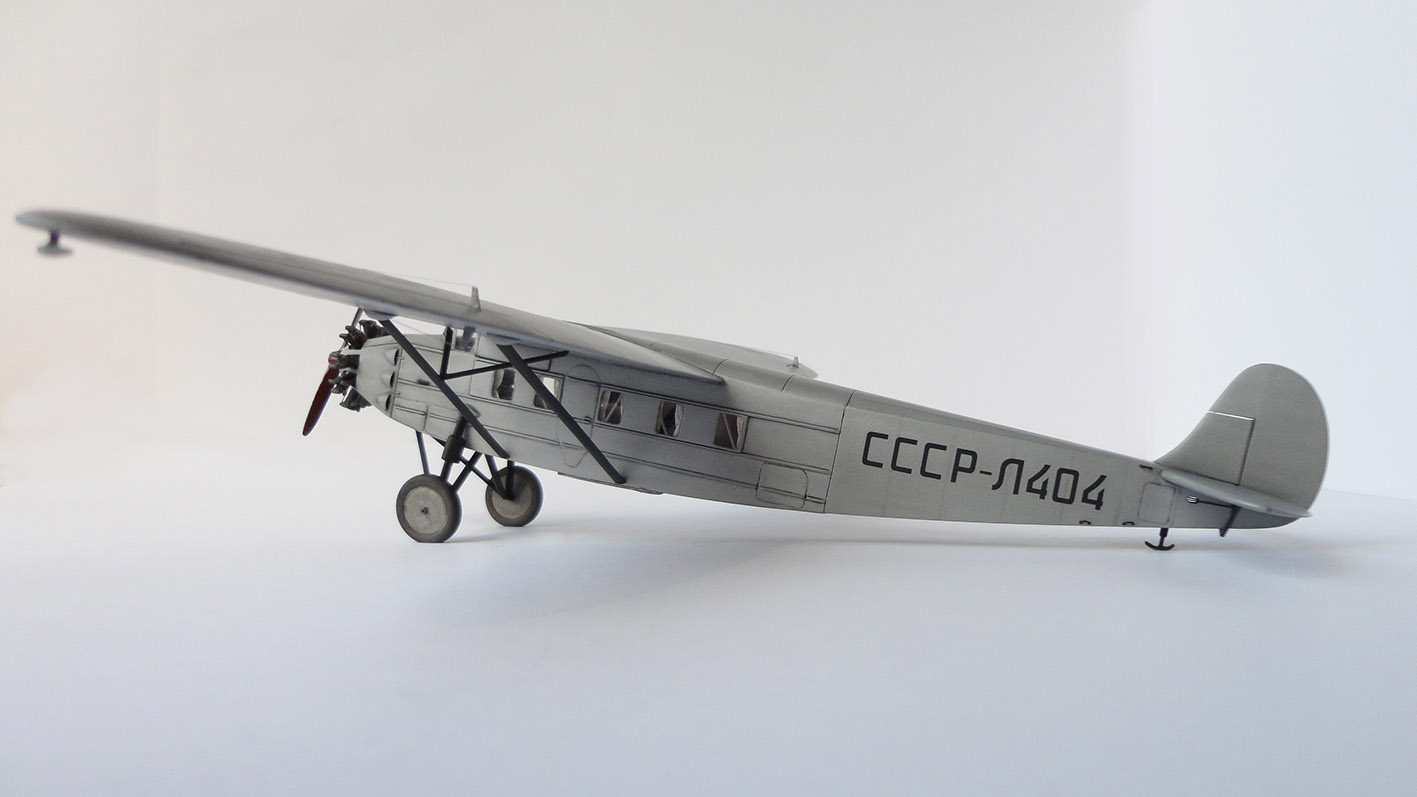

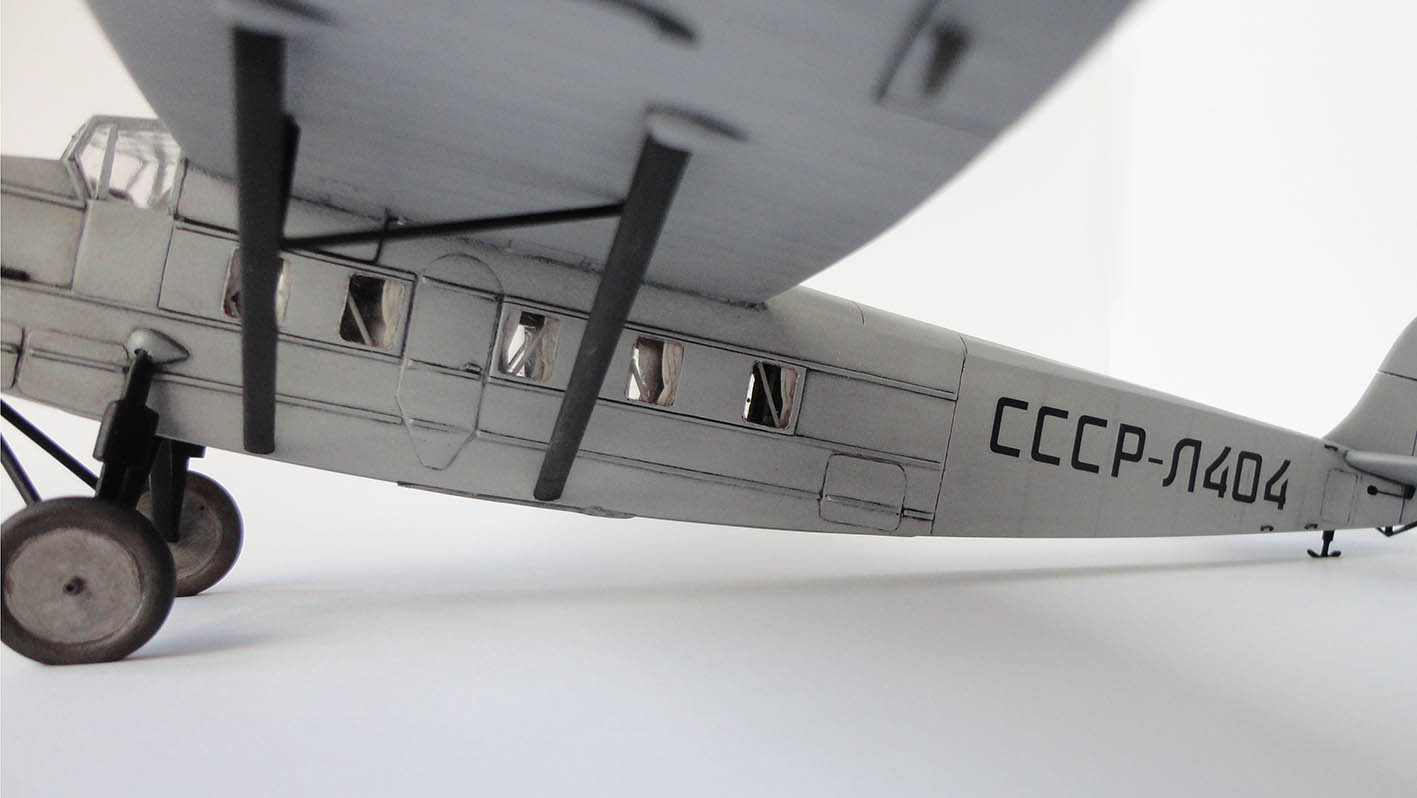

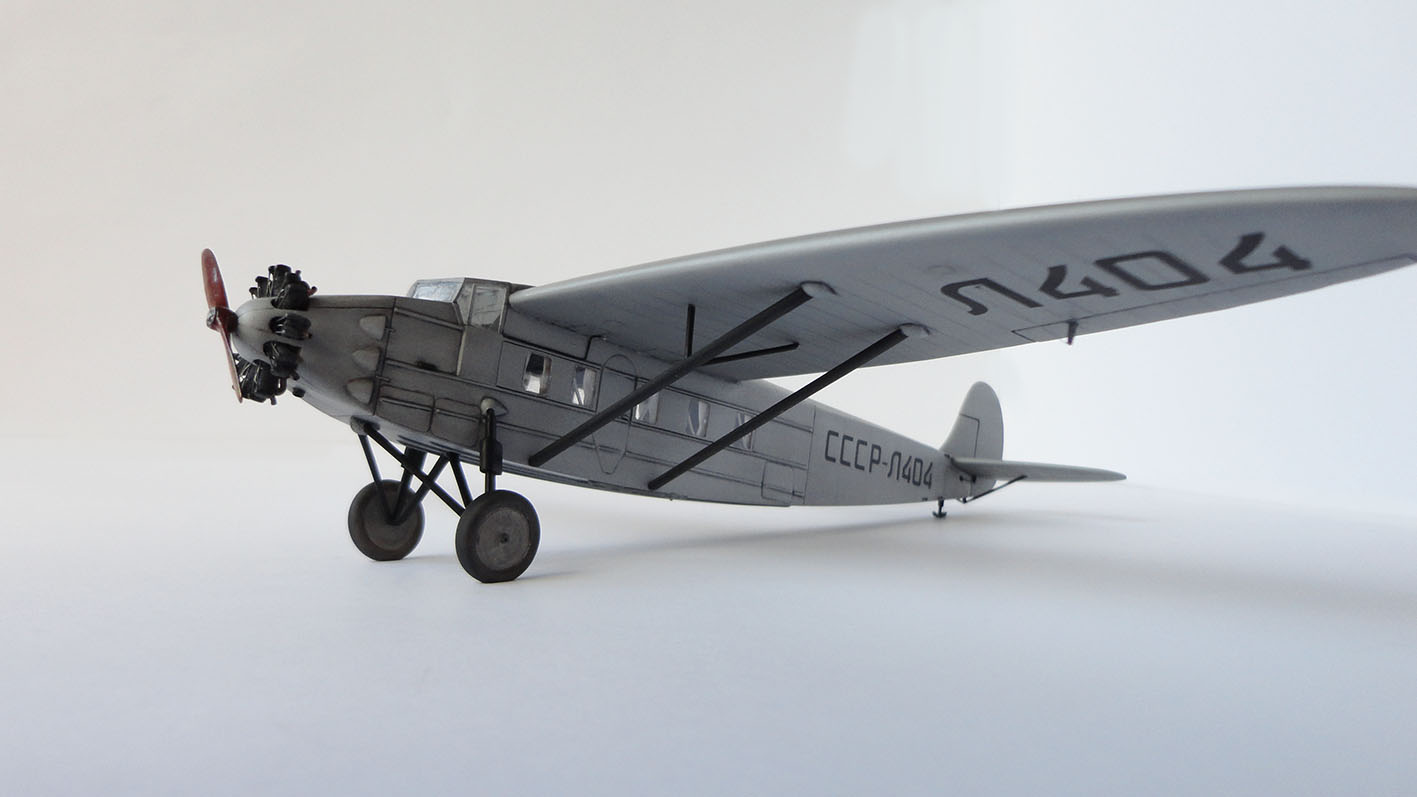

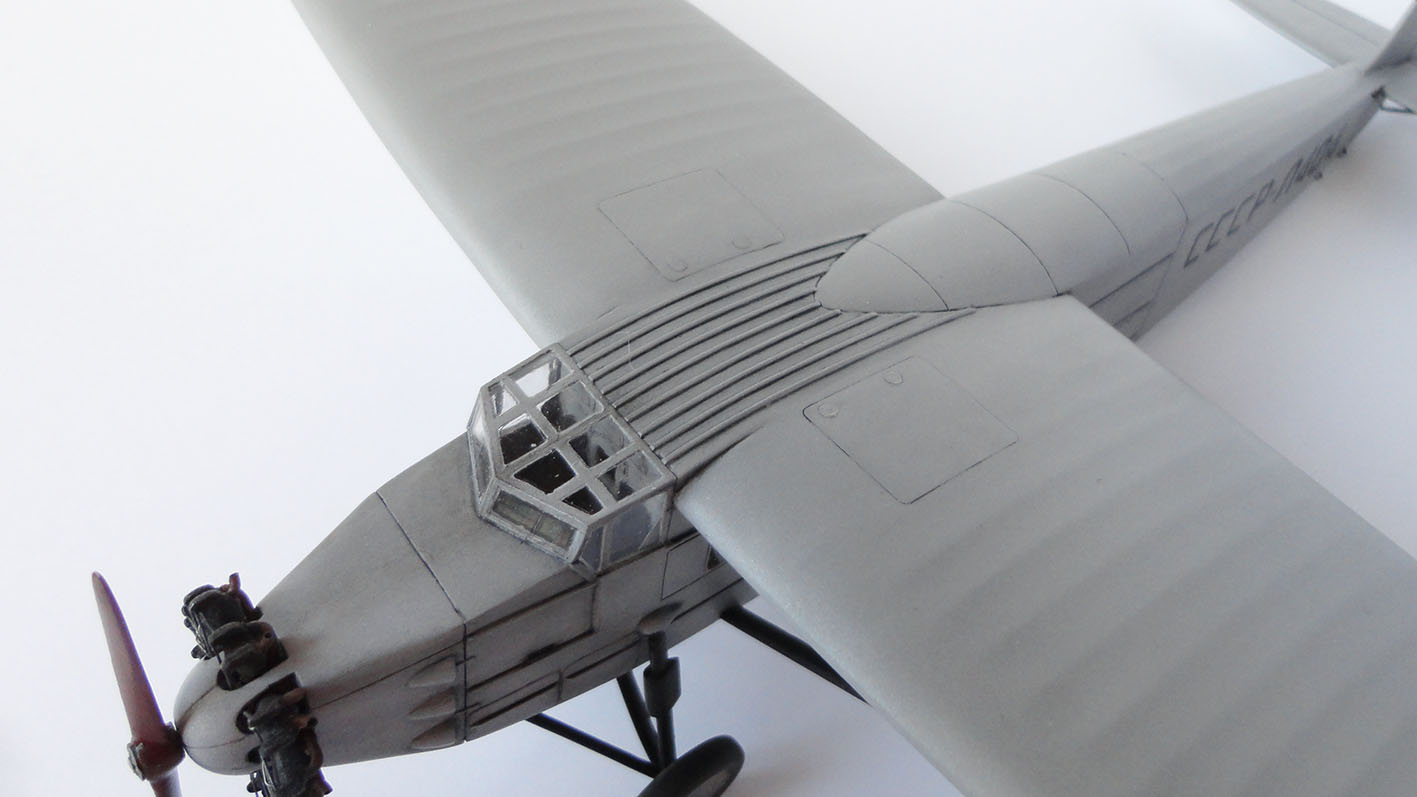

Заменил остекление пассажирского салона. На стёклах нарисовал серебрянкой ручки. Да-да РУЧКИ. Все стёкла в салоне сдвигались, в зависимости от места – по полёту или против, на поздних модификациях стёкла опускаться в низ. В пилотской кабине боковые стёкла на ранних серия опускались, а на поздних сдвигались на зад. Лобовое остекление сдвигалось к центру. В проёмы добавил элементы силового каркаса, сами проёмы покрасил в цвет дерева и добавил шторки. Окраска салона – суслик, видно только спинки сидушек, они белые. Из-за того что, пилотская кабина «пустая» остекление не стал менять.

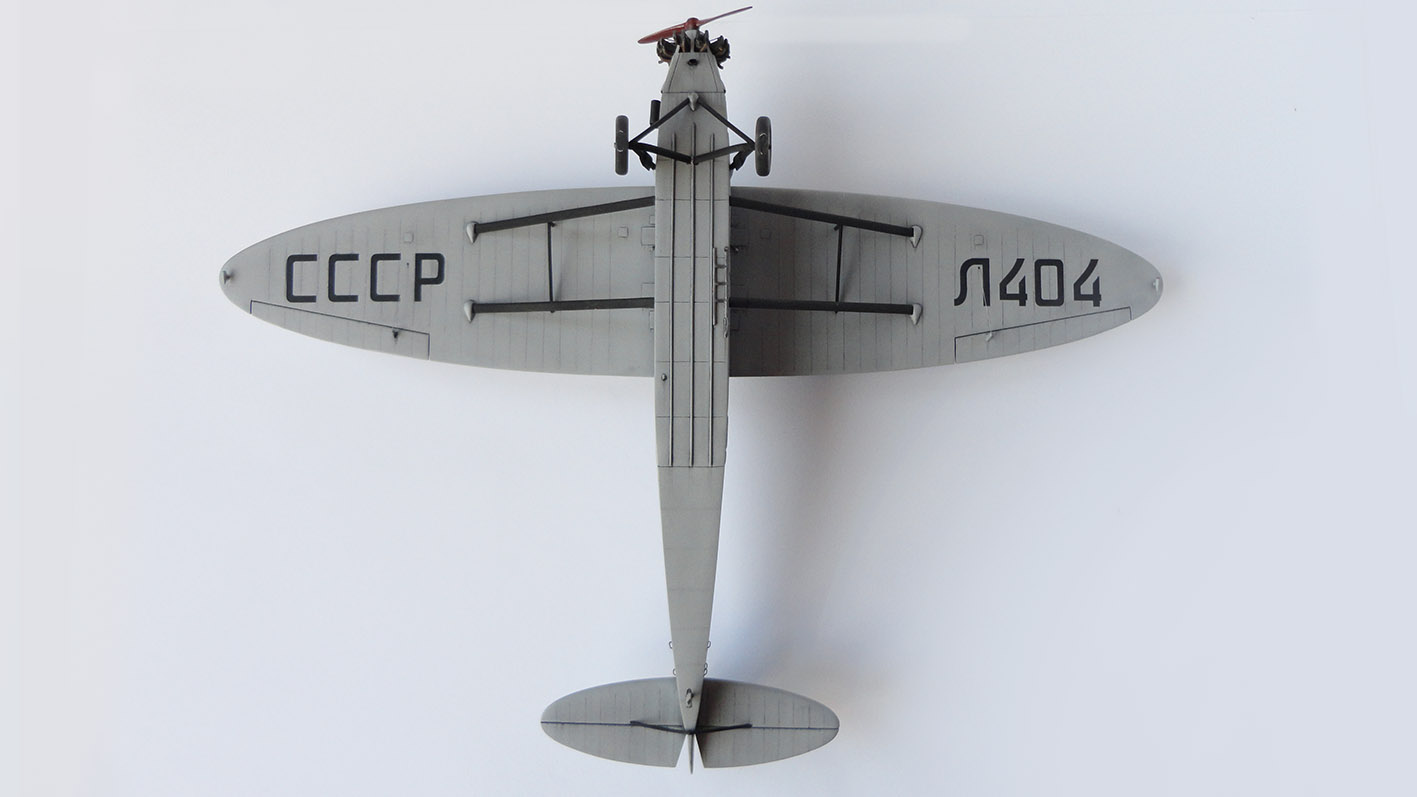

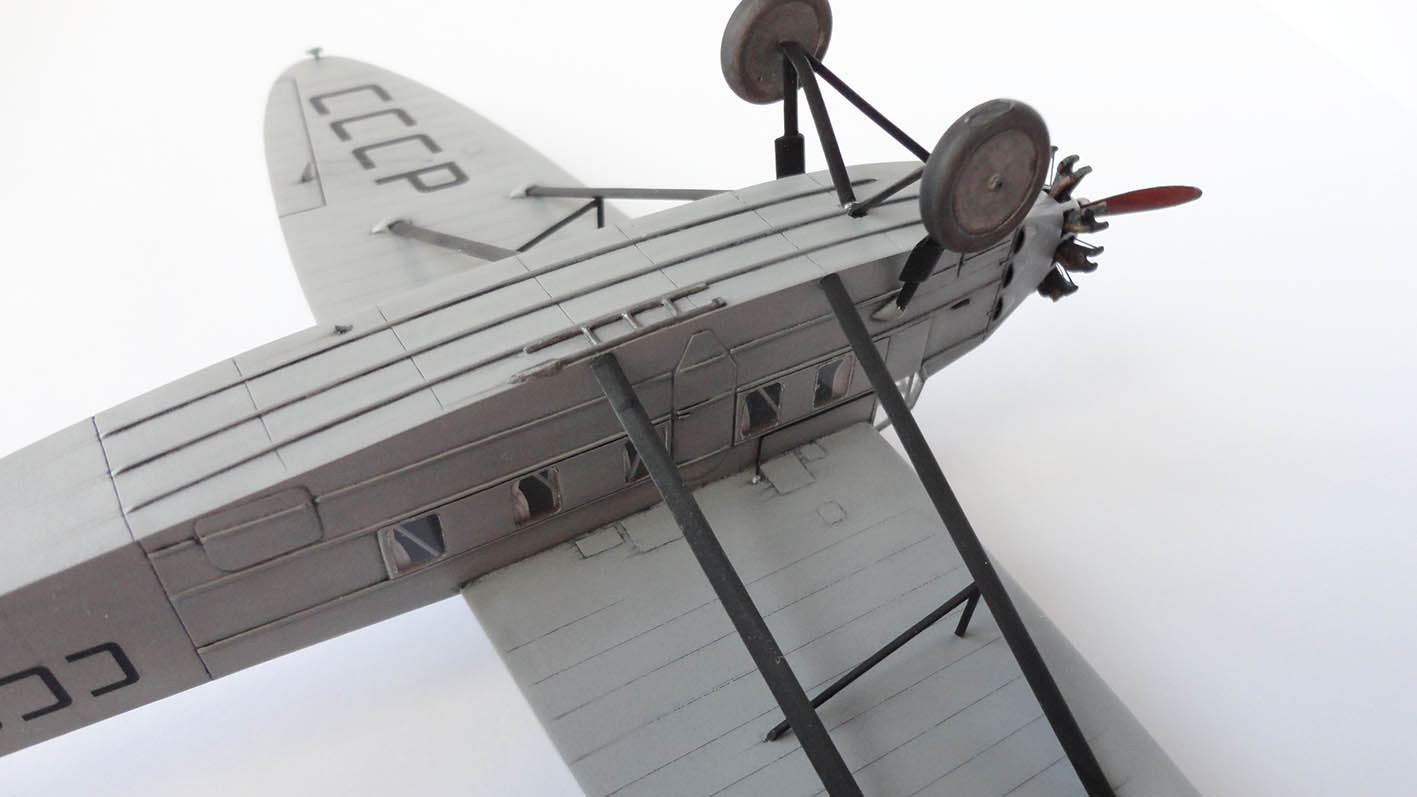

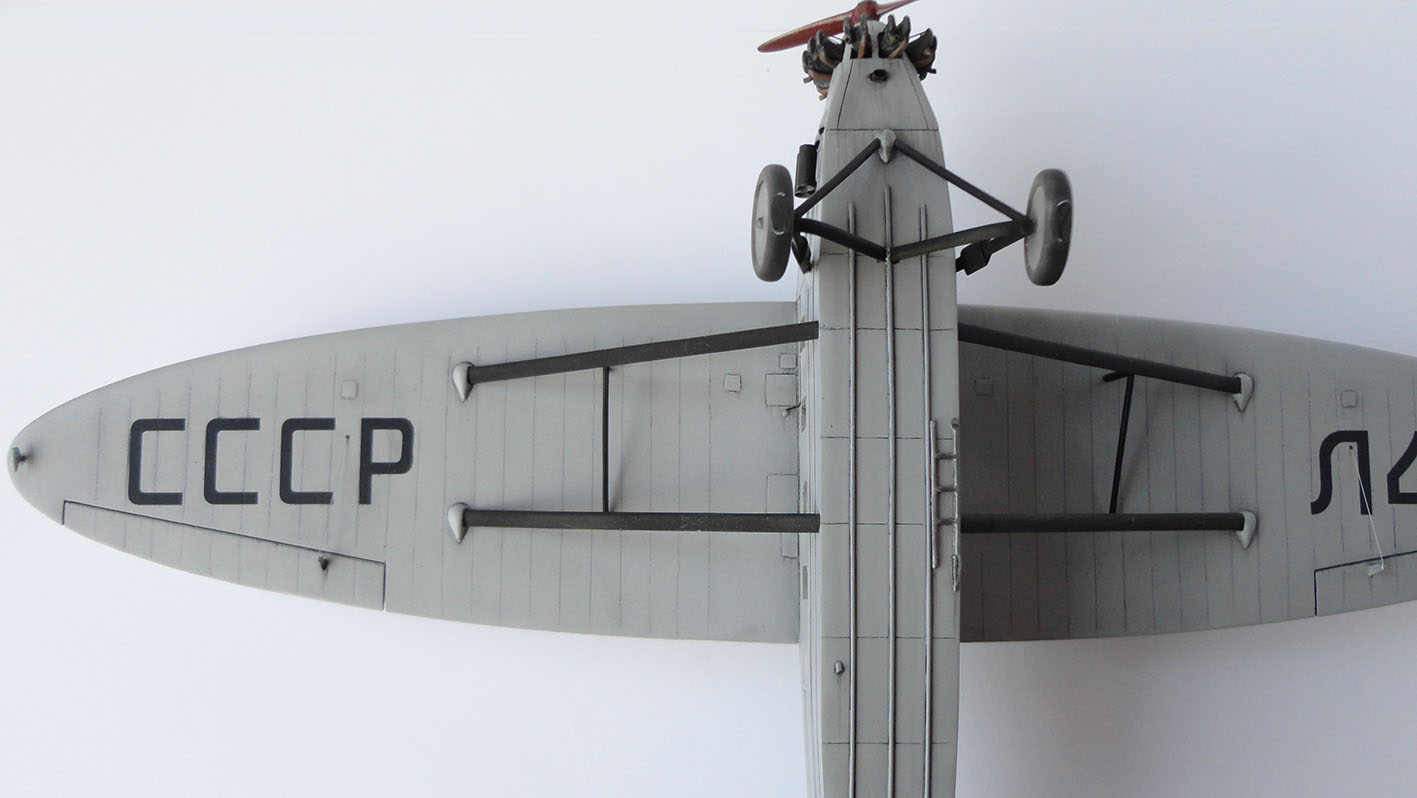

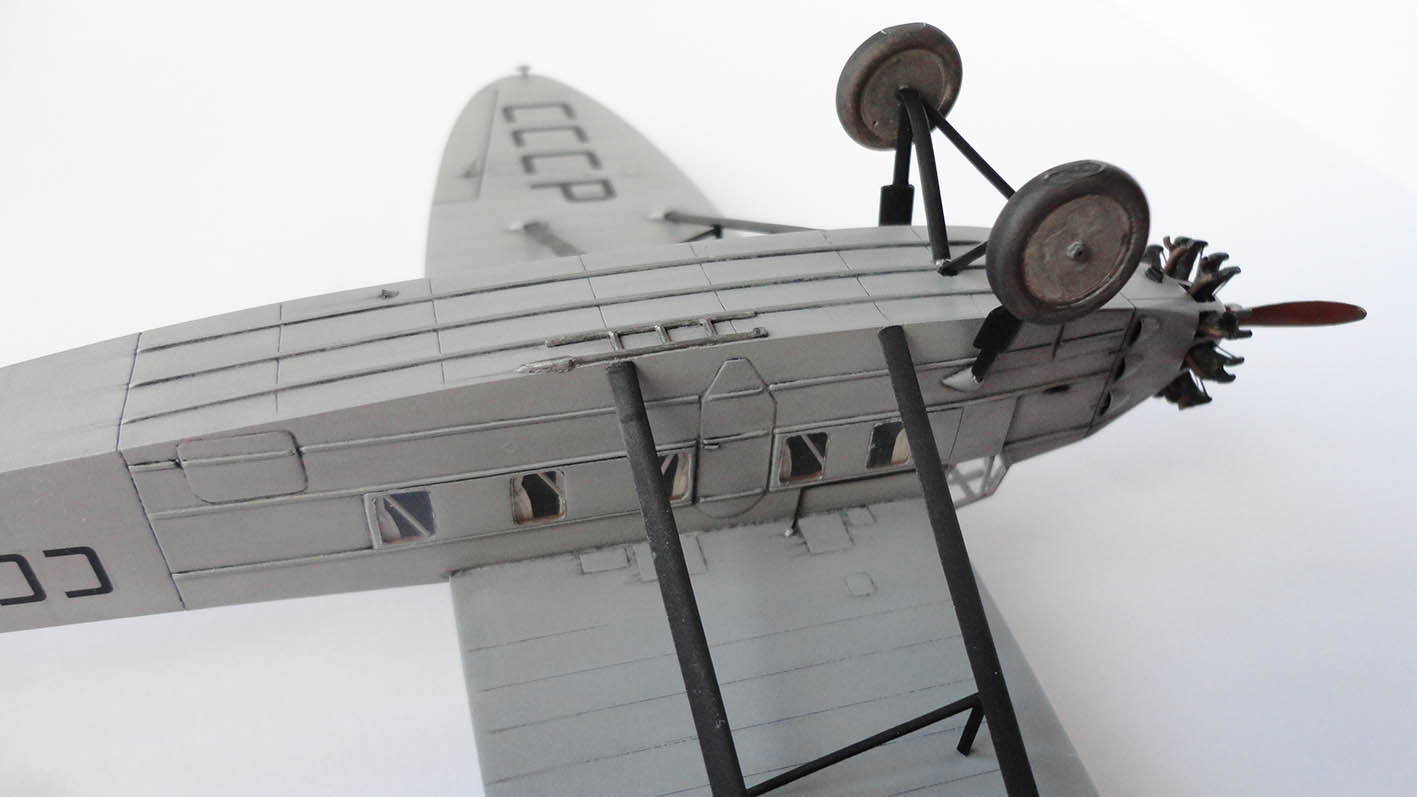

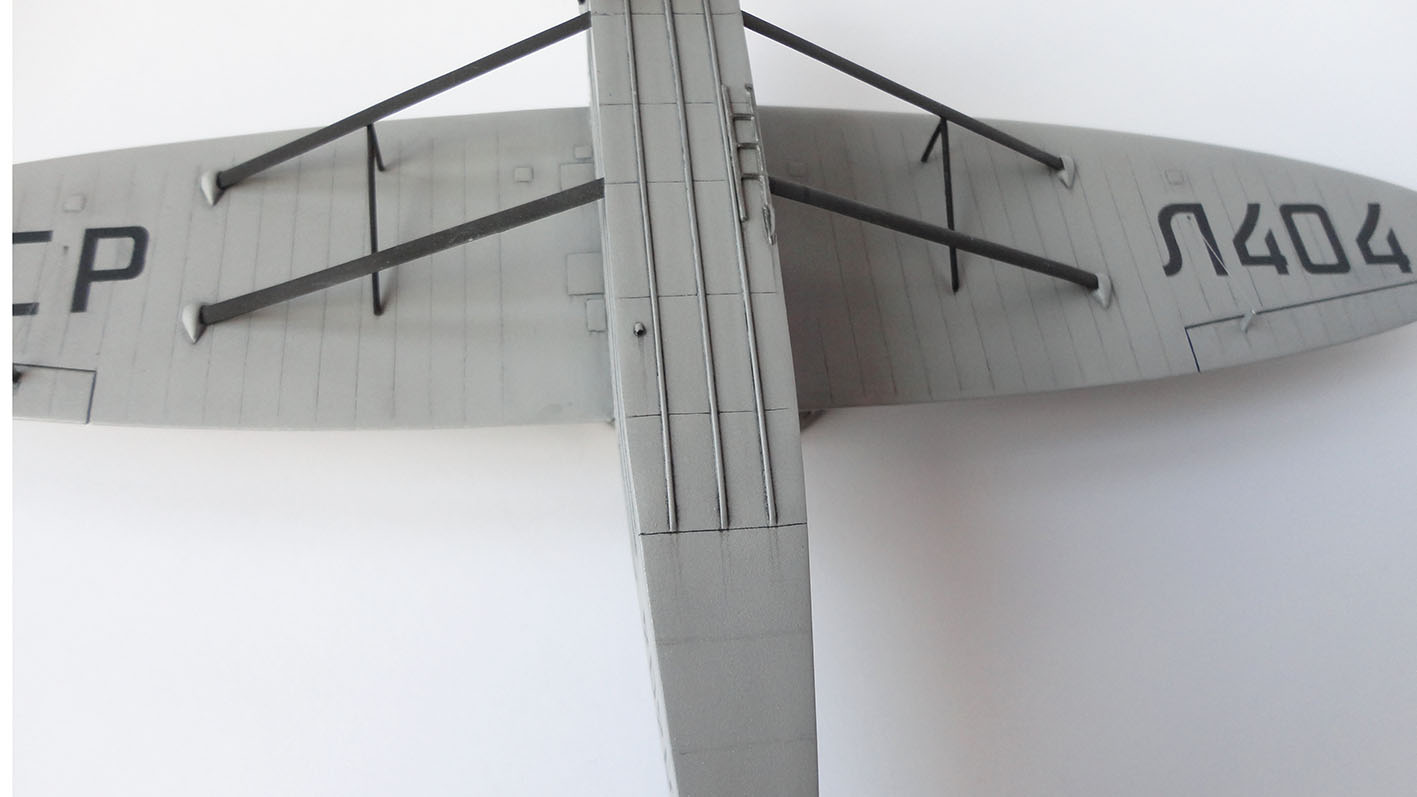

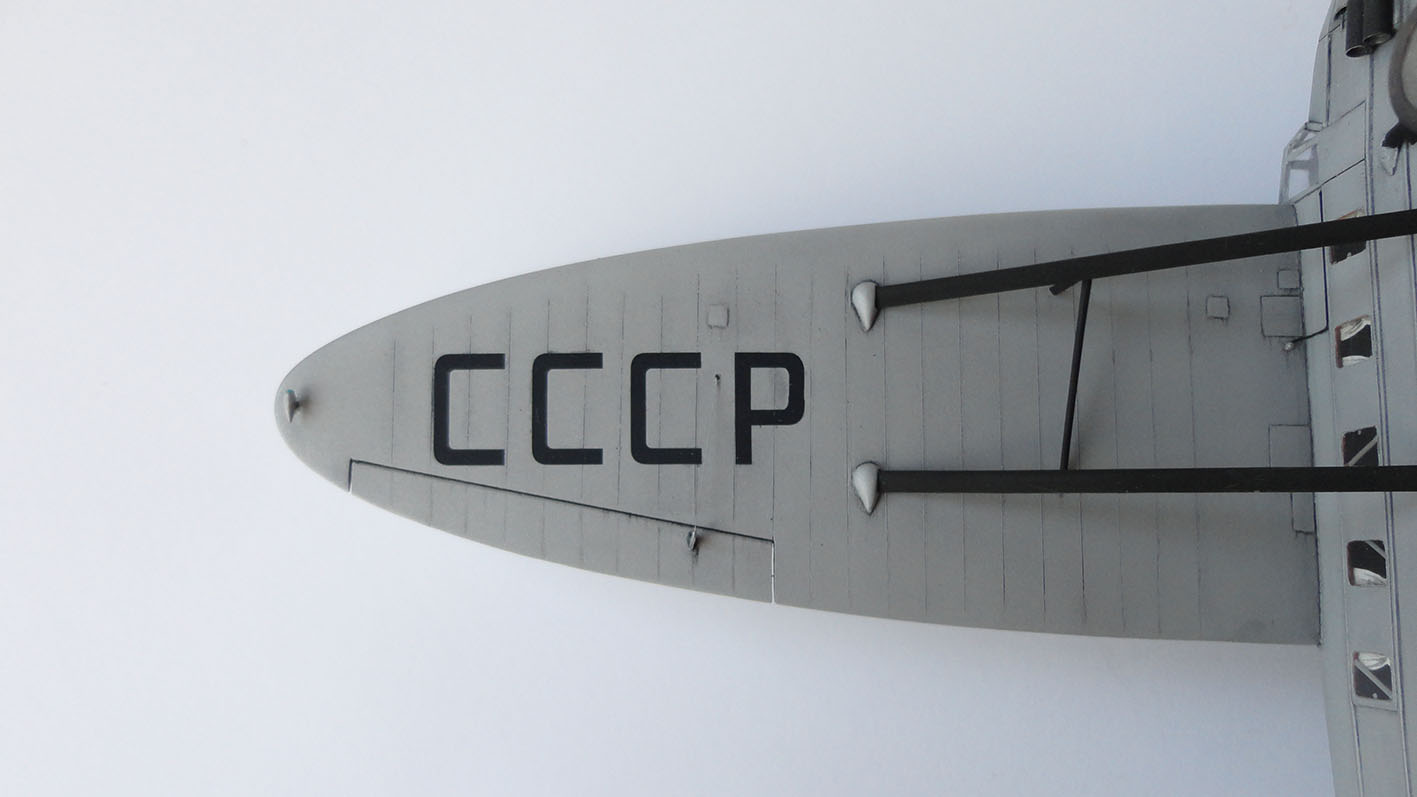

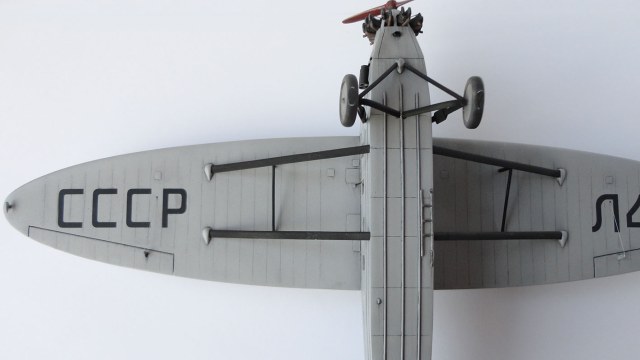

На нижних поверхностях крыла неправильно расположены лючки, нарисуйте лонжероны и всё встанет на свои места. Лючки на крыльях выполнены из фольги. Добавлены лючки на уровне элеронов.
В схеме сборки допущена ошибка, Деталь №3 не является элементом потолка пассажирского салона, это задняя стенка «собранного элемента №9» (моторный узел). В свою очередь сам «собранный узел №9», на схеме устанавливается верх ногами, на фото самолёта «Огонёк» это заметно!

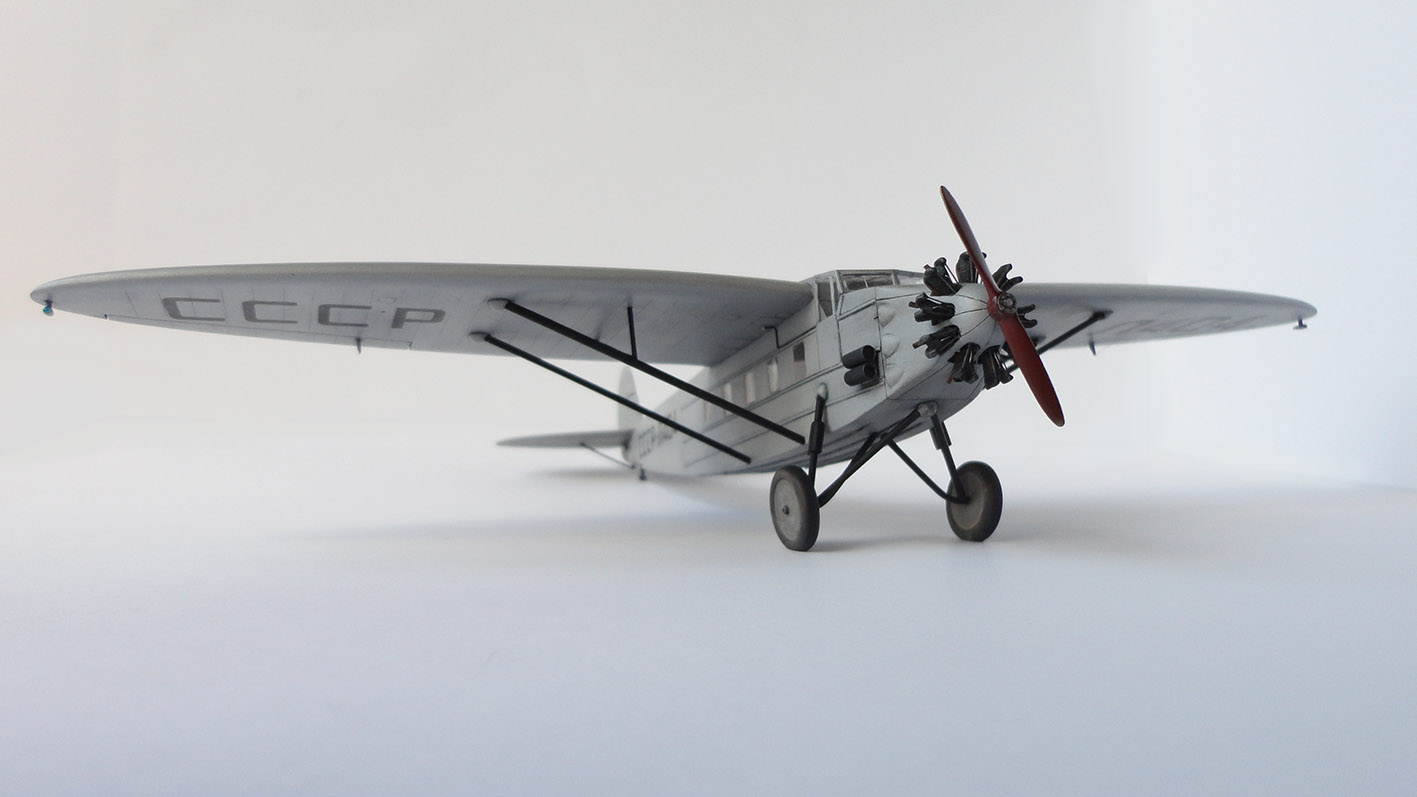

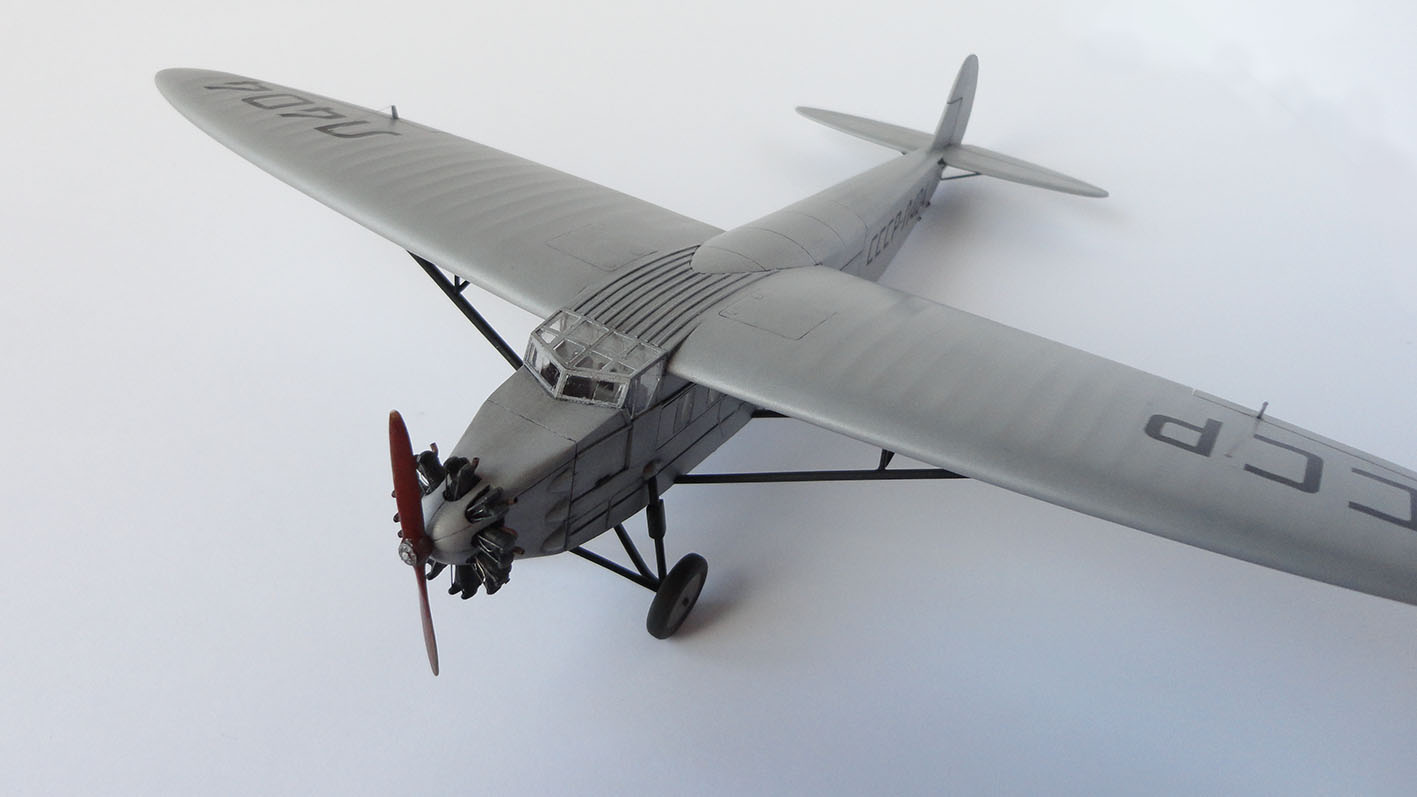

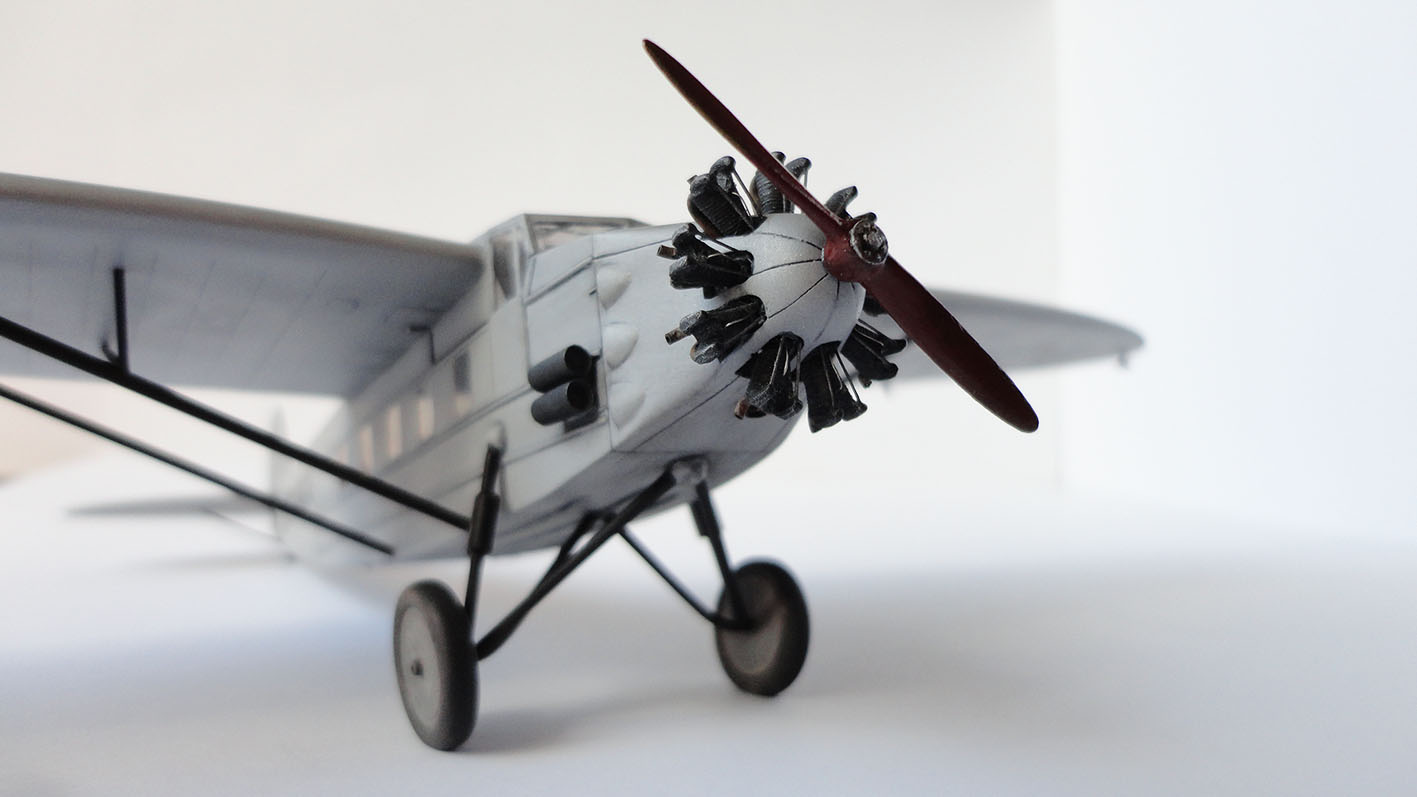

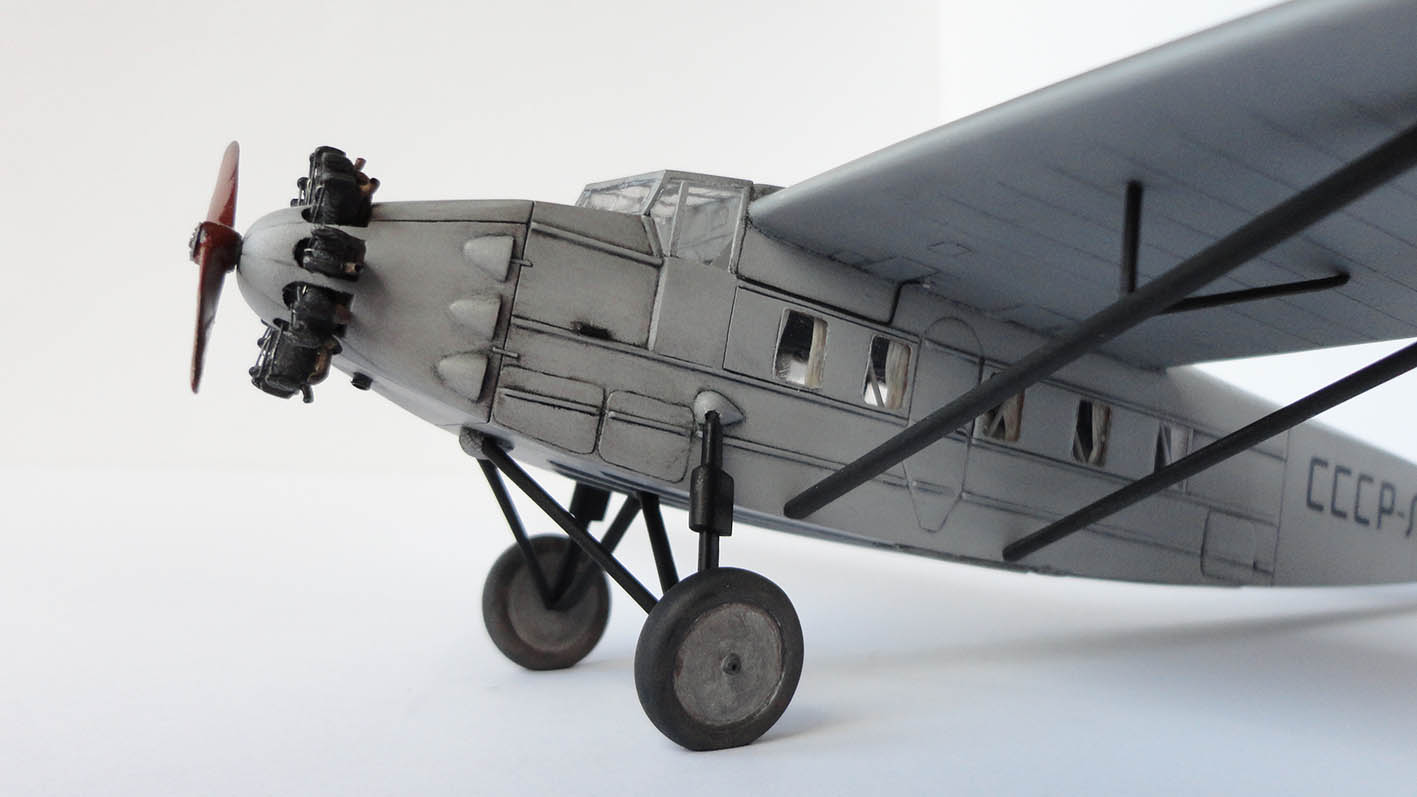

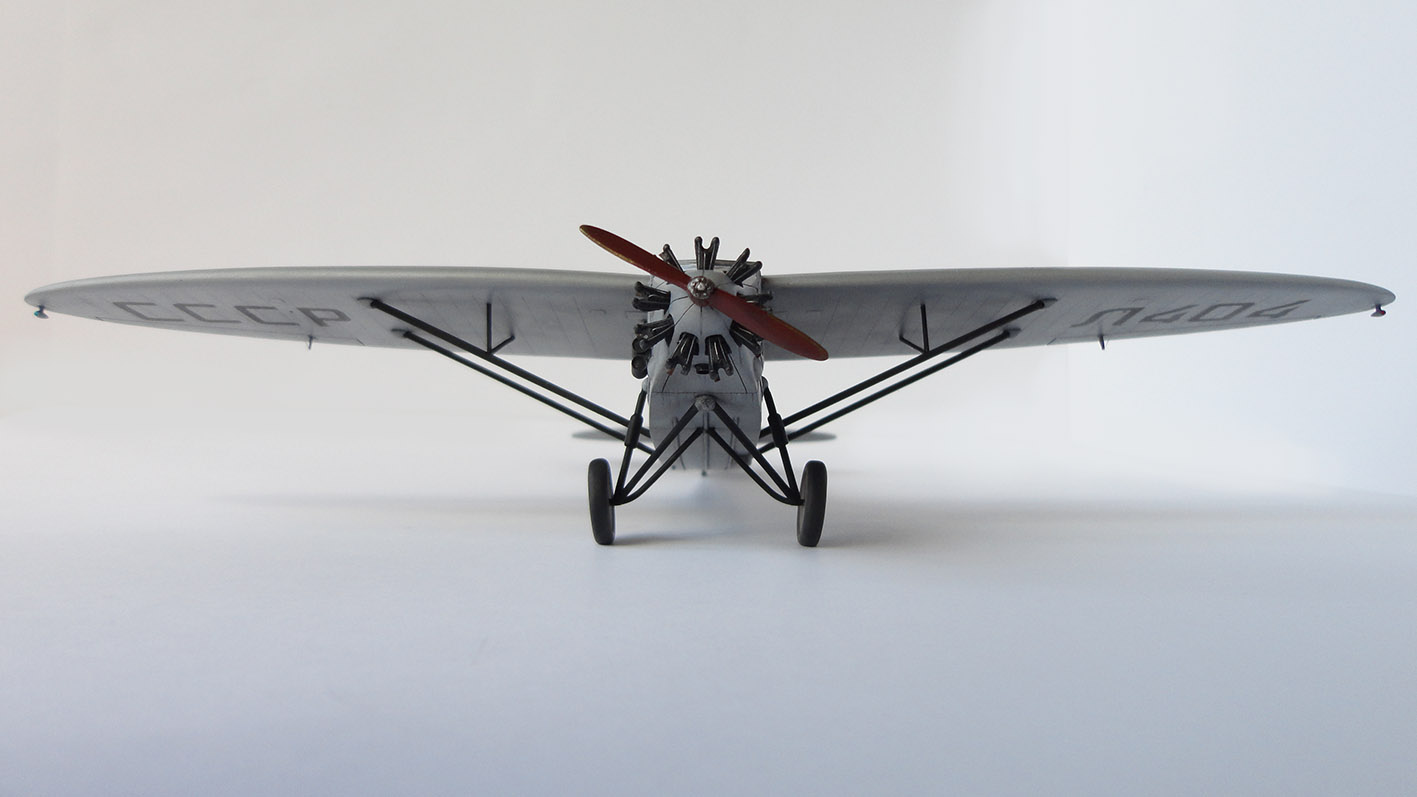

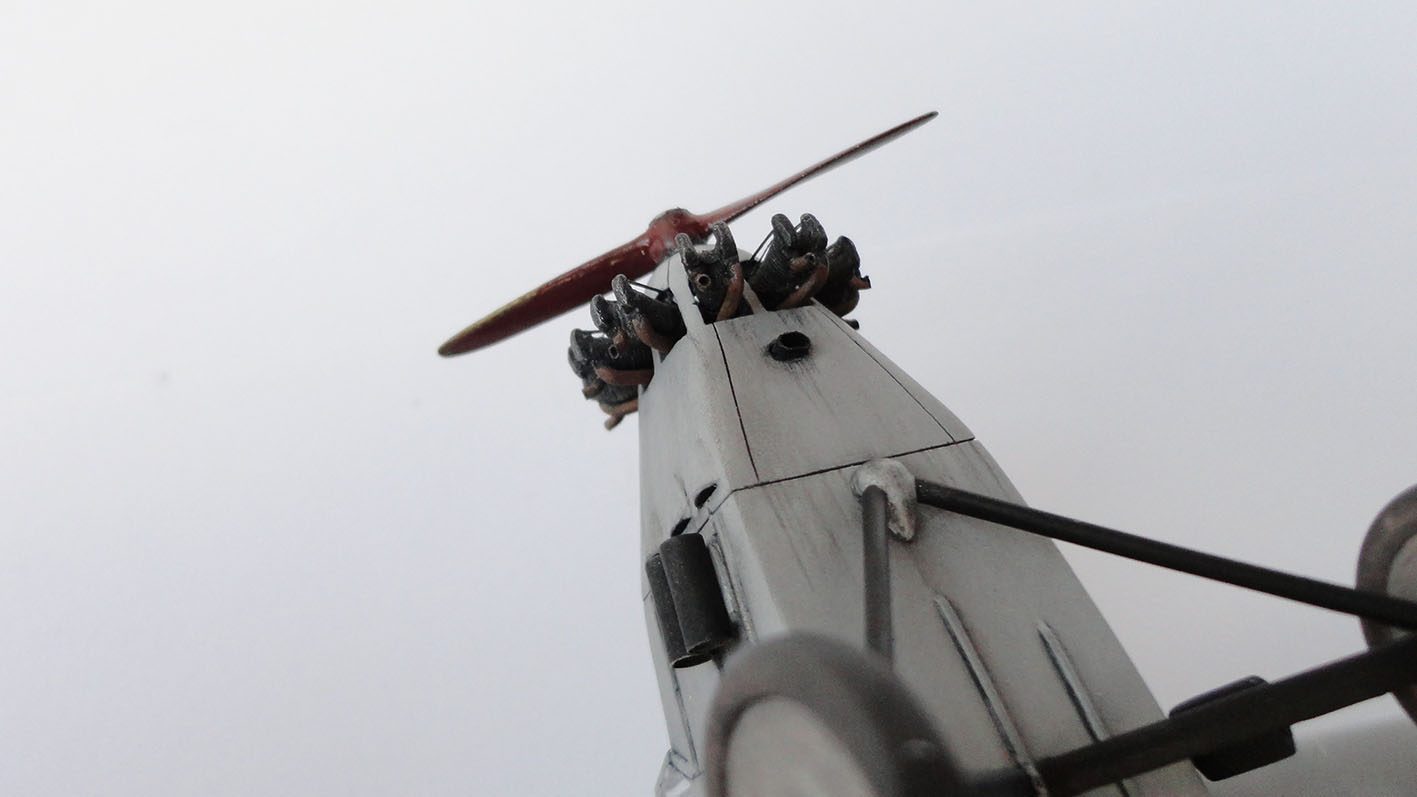

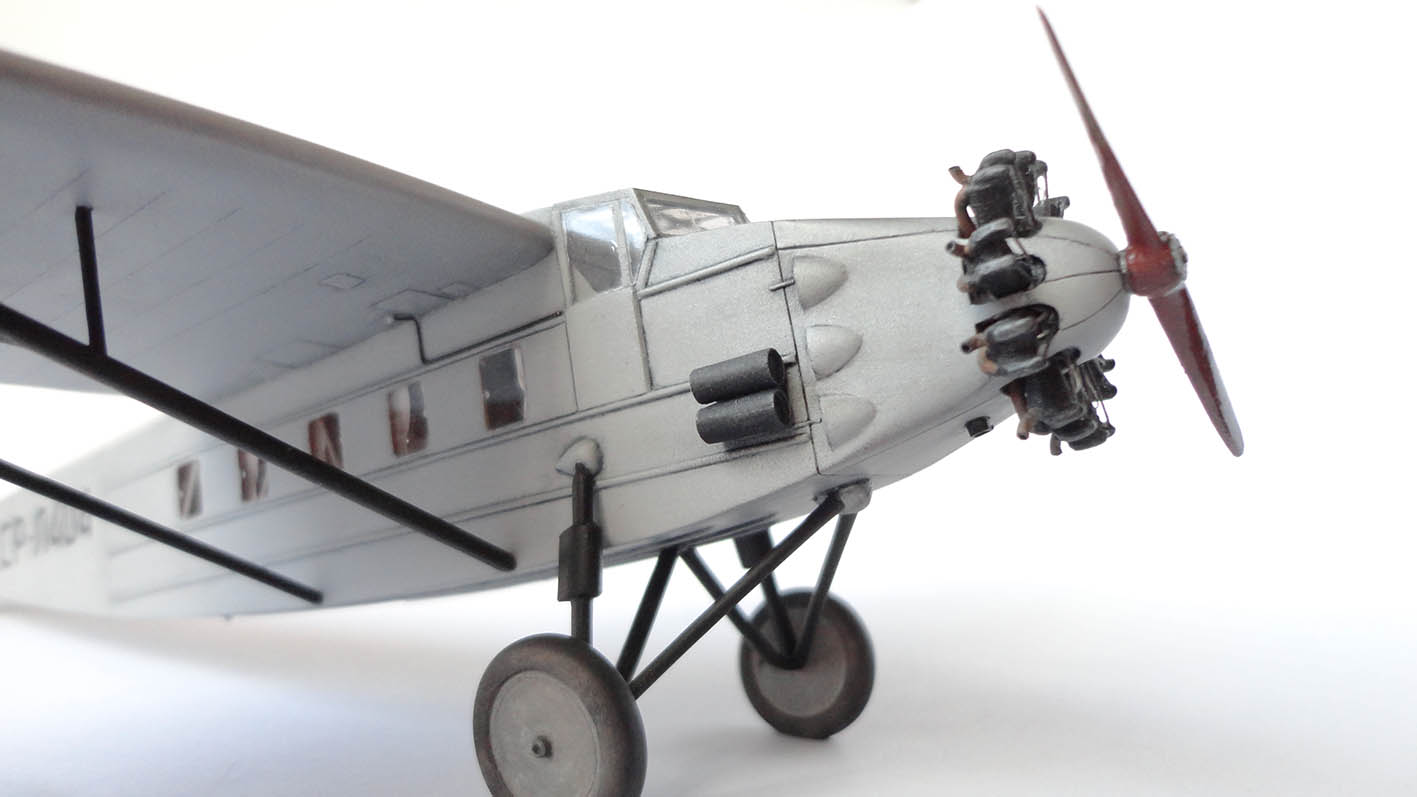

К цилиндрам мотора добавил проводку и новые тонкие толкатели. В сборе мотор получился великоват в диметре, миллиметра на 1,5, цилиндры нужно сажать глубже.
Добавил топливные шланги.

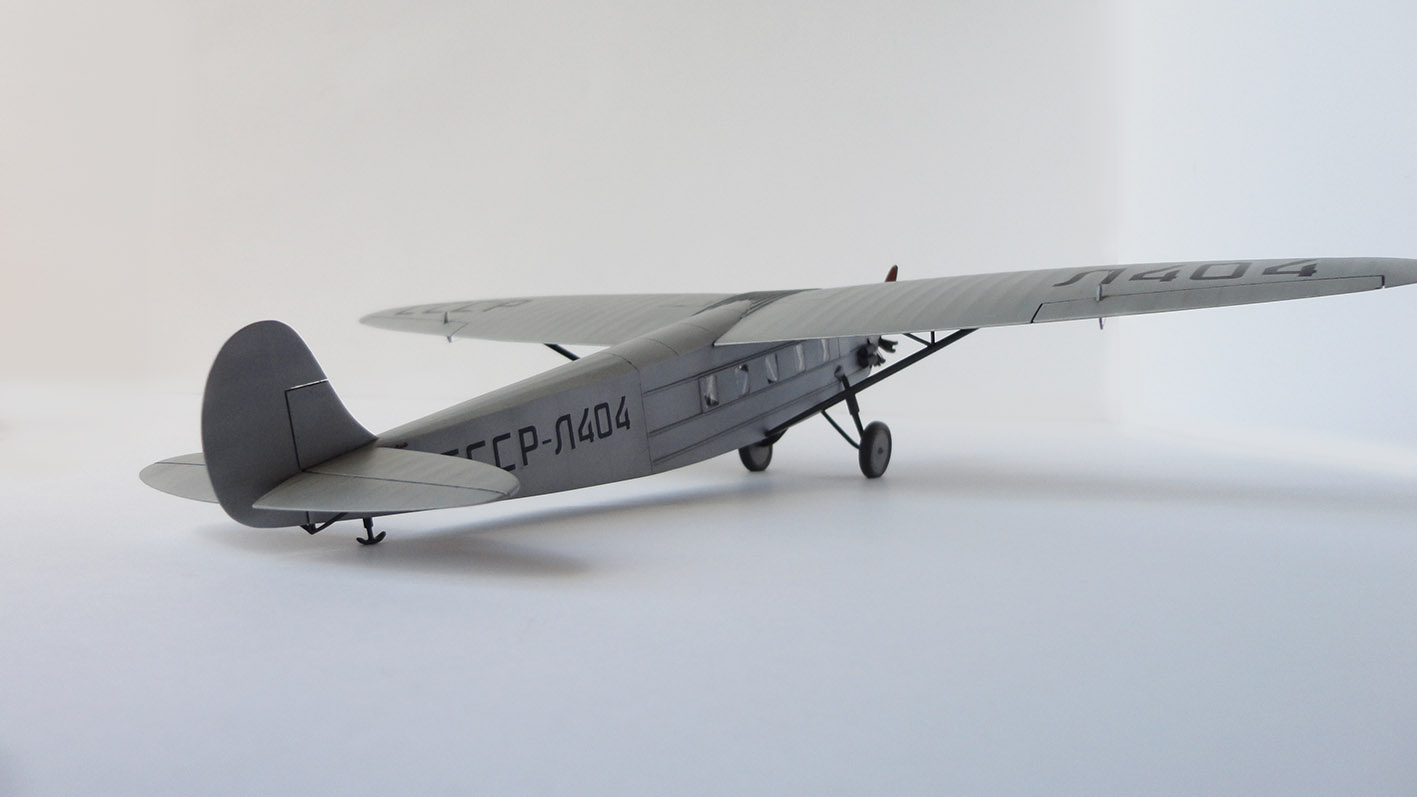

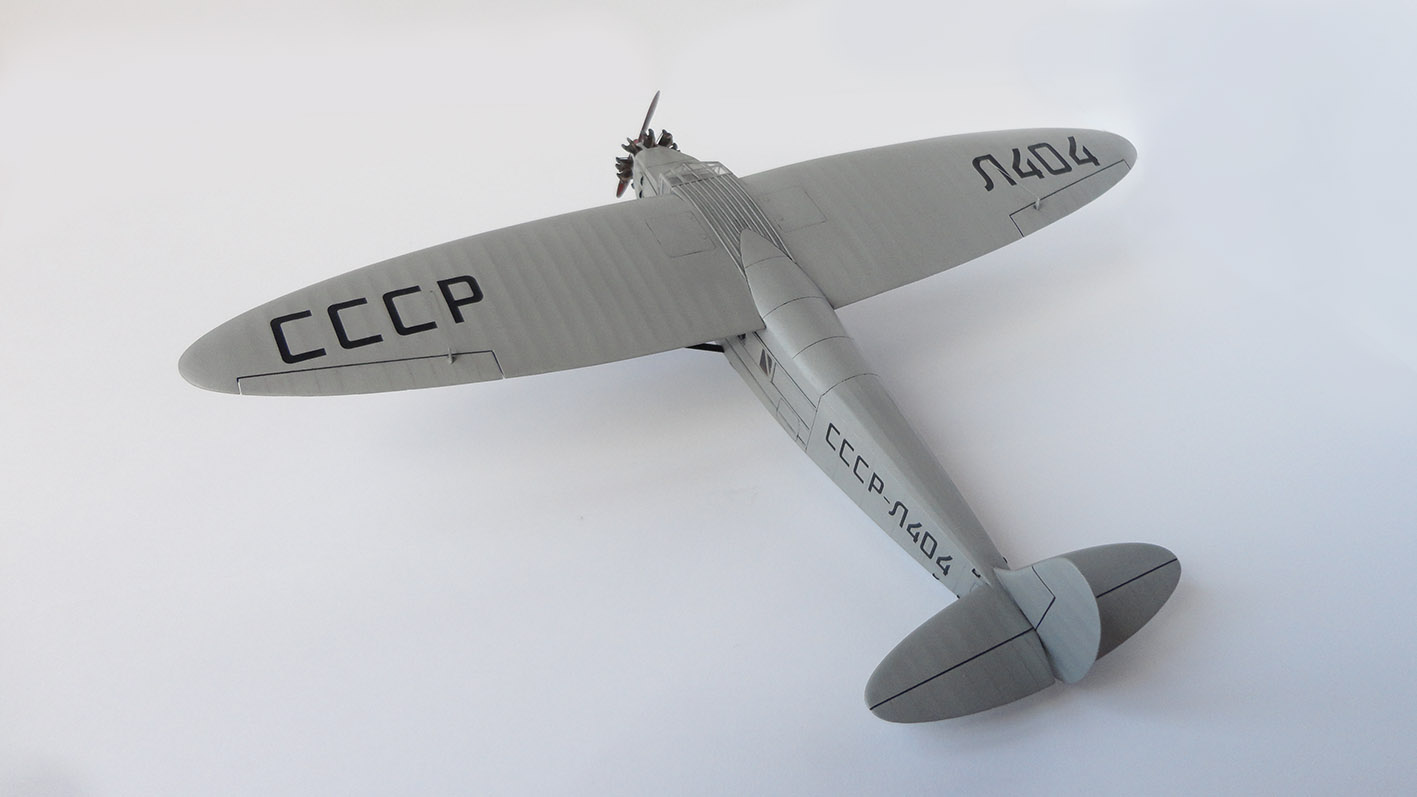

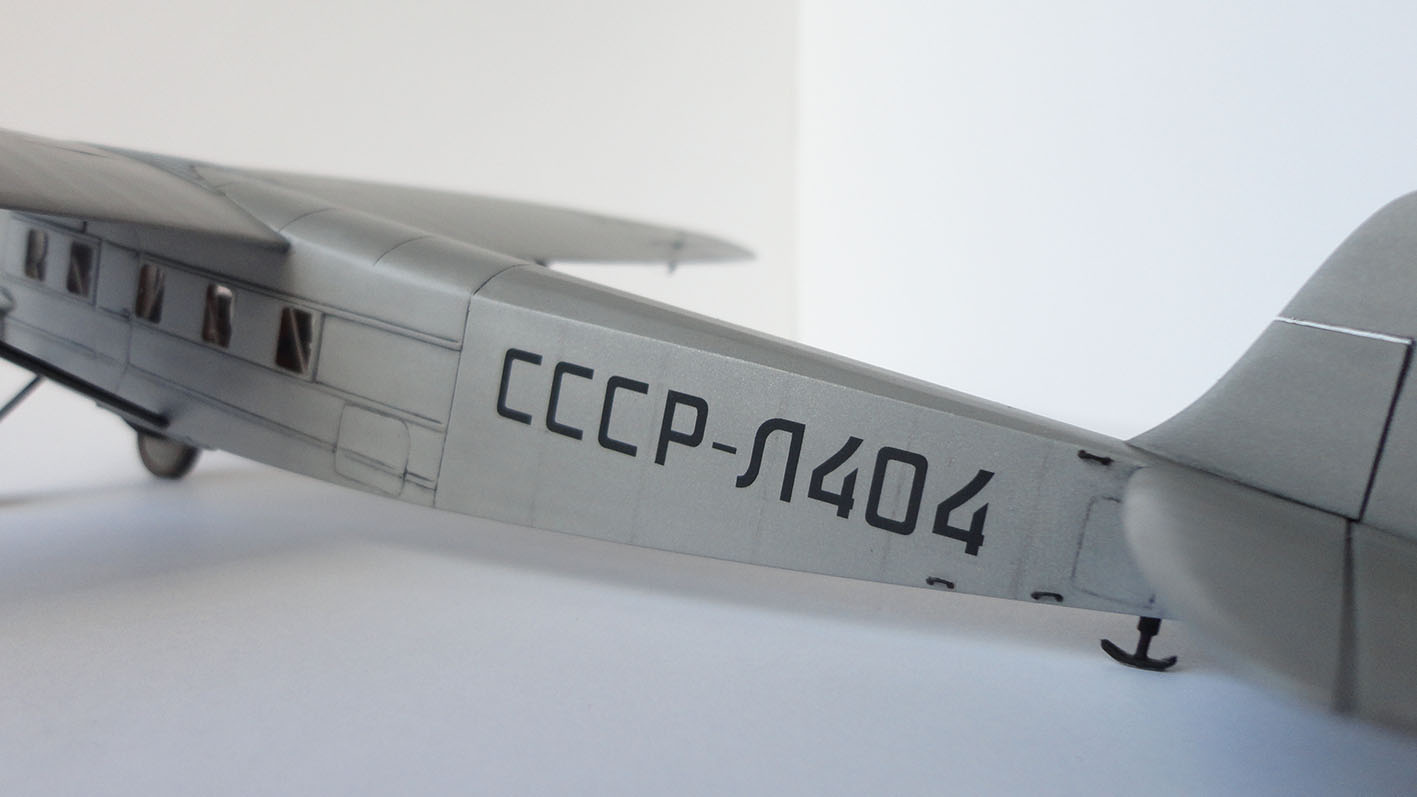

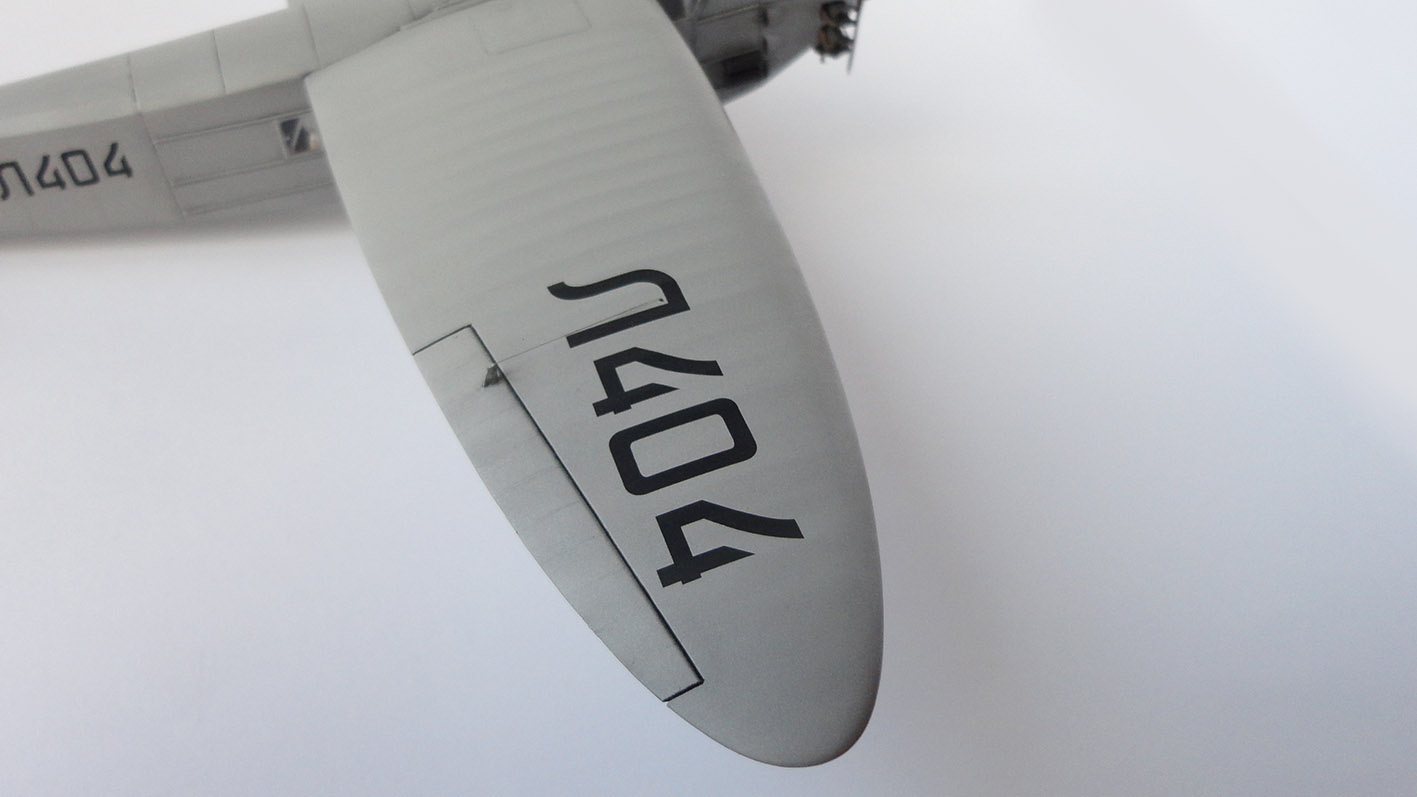

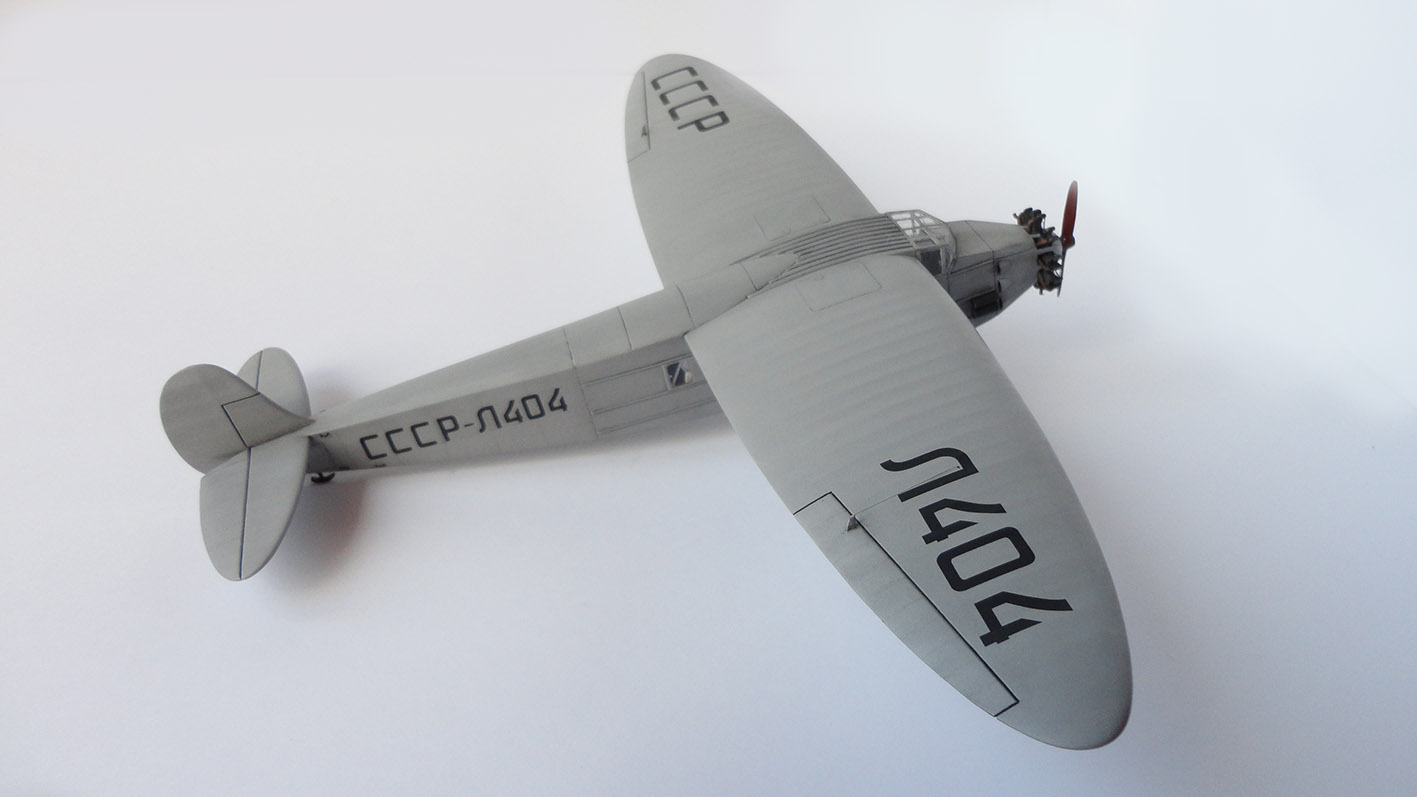

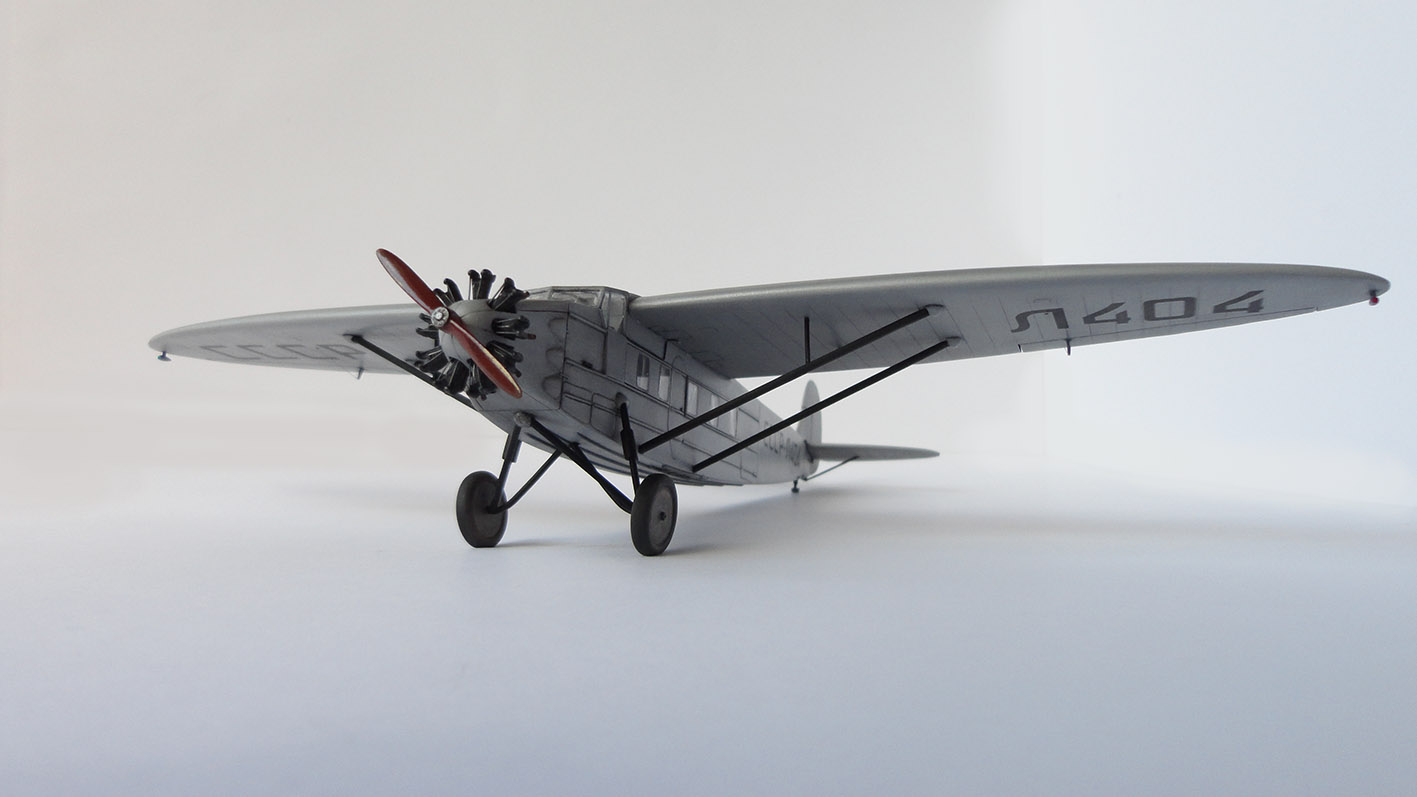

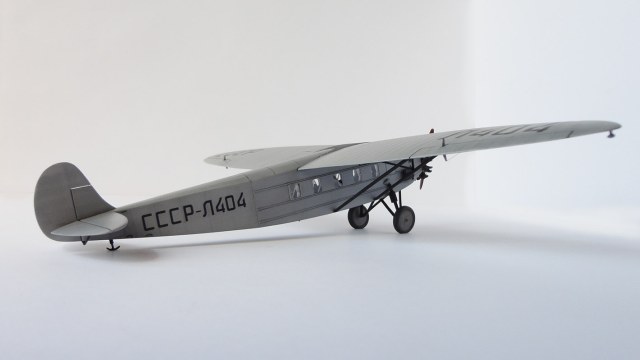

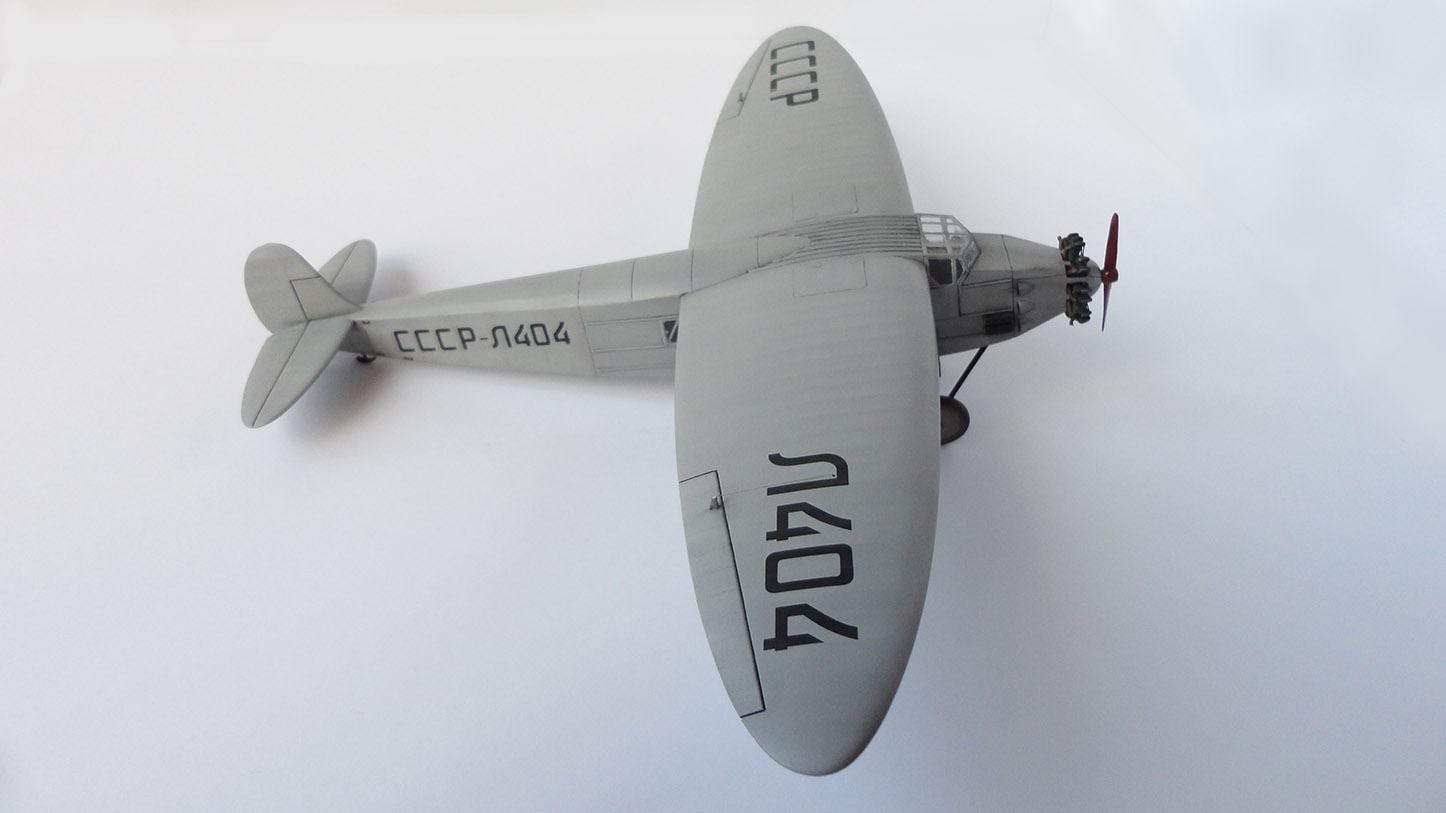

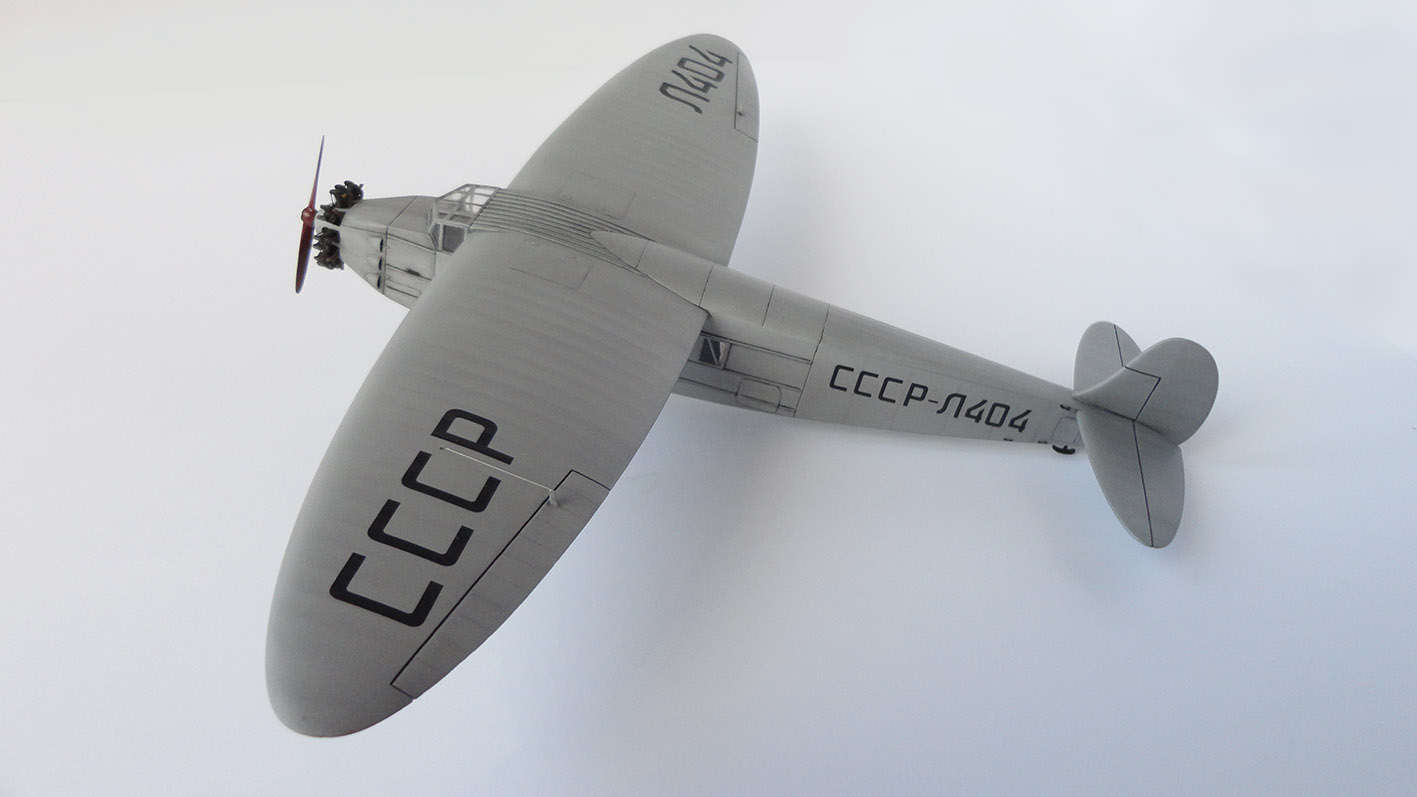

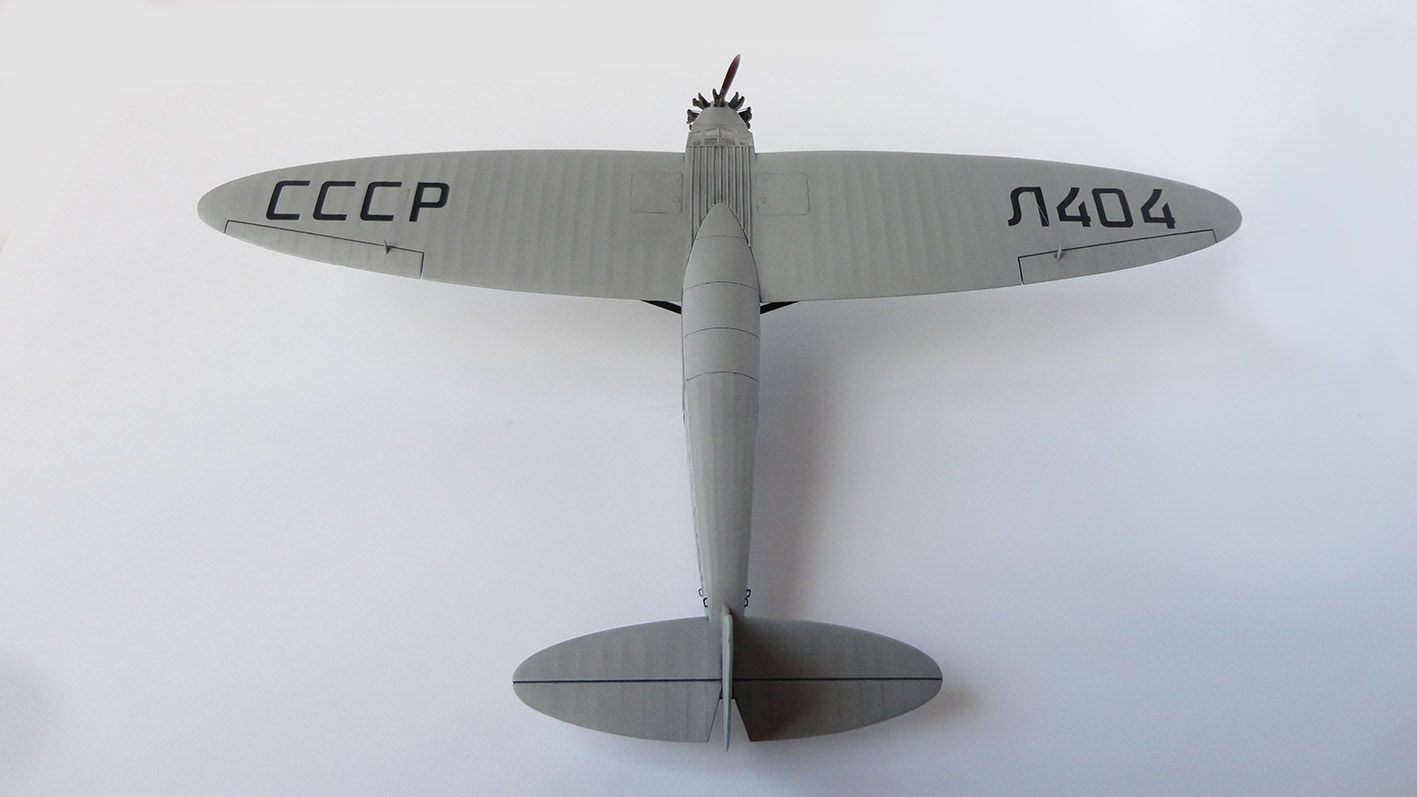

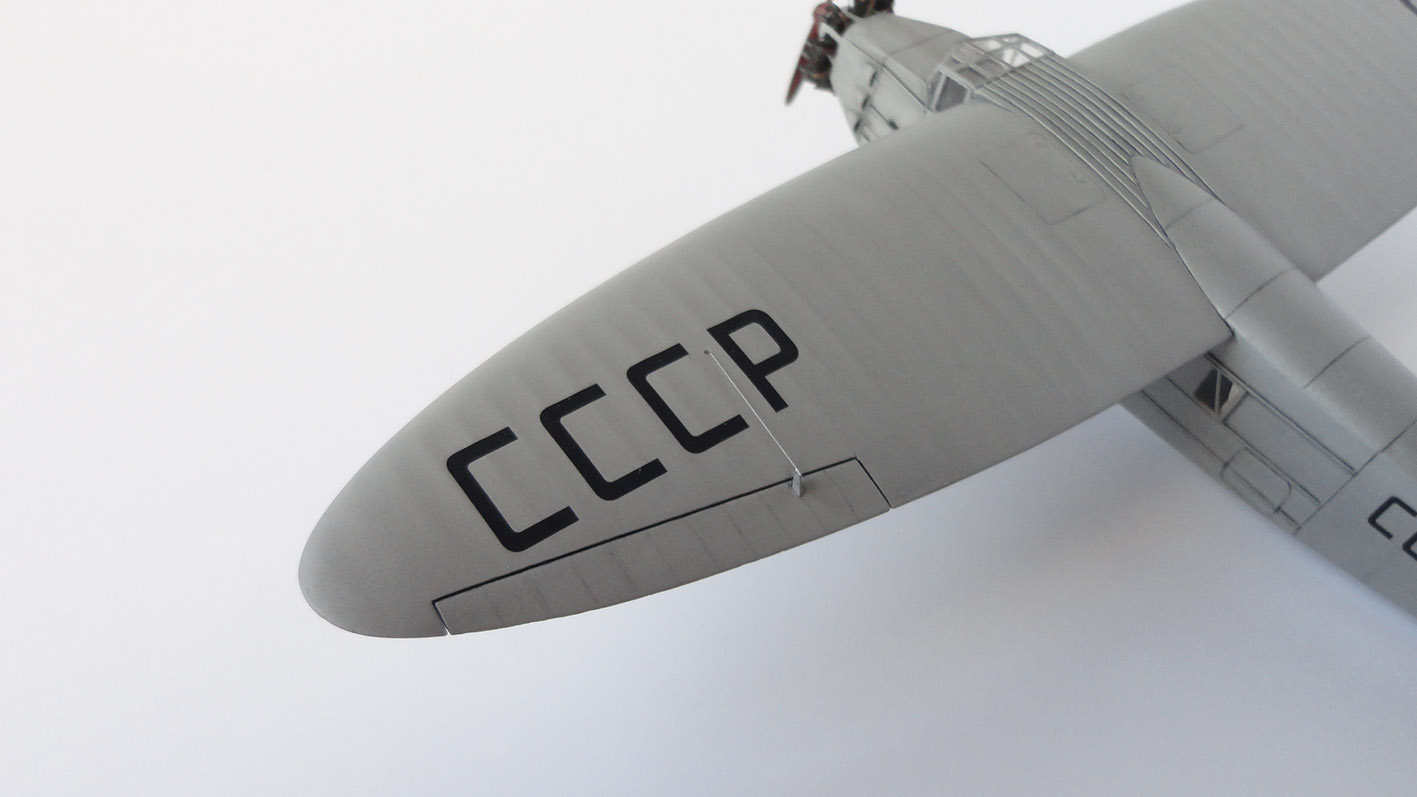

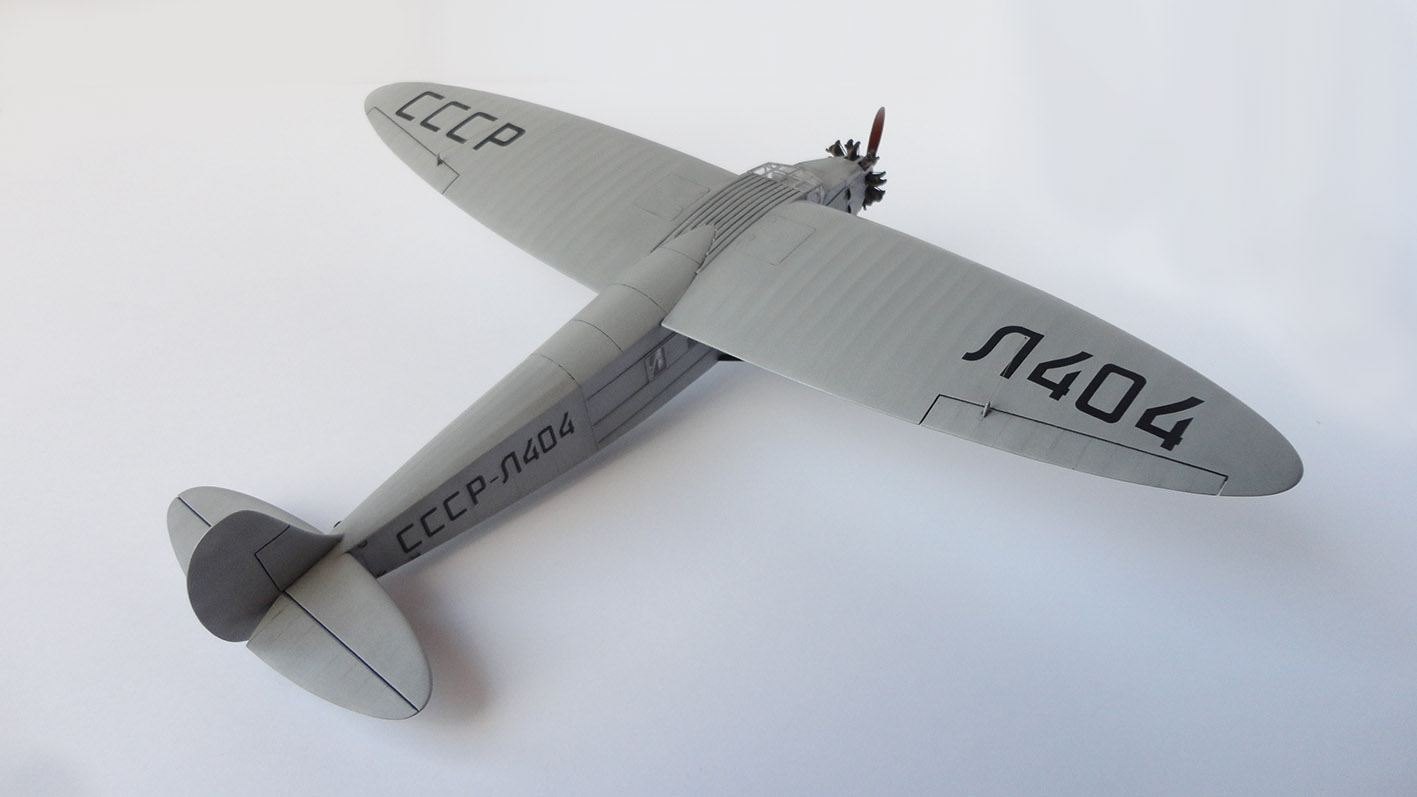

Декаль очень хорошего качества, но она не точна в написании (шрифт) и немного маловата (декаль на фюзеляже). На схеме неверно указано расположение декалей на крыле. Всё это касательно обычного варианта (Л404). Декаль для Огонька имеет свои косяки, на декали написано URSS-N410, а должно быть СССР-N410. На крыльях, должно быть написано –N410, с тире!!! Ну и место расположения.
Краска мешалась на глаз, смешал серебряную и белую, получилась серая с серебряным акцентом. Краски Humbrol, глянец Футура, мат ХоМа, смывка маслом на уайт спирите.
Приятного просмотра.
P.S. Юра, спасибо!
Оценки
Войдите, чтобы оценить работу.
Комментарии (31)
На сайте с 01.09.2014
3 363
Классный аппарат получился,очередная победа над Амоделом.С уважением Андрей.
На сайте с 27.11.2017
48 747
Здорово!Вкусняшка!
молодец !) но на бортах перебор с грязью ...
На сайте с 04.02.2019
1 133
Добротно исполнено!
Прекрасно... Всего в меру, просто и со вкусом...
На сайте с 06.05.2013
128 2616
Хорошая модель получилась! Смотрел с удовольствием.
Жаль, что Амодел не додает в размерах декалей (особенно букв/цифр на крыльях) процентов 15-20.
На сайте с 08.06.2012
16 763
Спасибо коллеги.
Игорь, может быть ты и прав но, глядя на "Огонёк" копоти на нём хоть отбавляй, 9 выхлопных труб! Мне одноклубник сказал что нужно было сделать глянцевым но, я стремился сделать модель полетавшей. Смывку наверное нужно было делать не чёрной а тёмно серой.
Декали Amodel нужно всегда проверять
На сайте с 29.09.2015
2 30
Изумительная работа.
Эстет
На сайте с 18.07.2010
368 21797
Классный аппарат!
К описанию есть претензия: слова "в низ" и "на зад" в данном случае пишутся слитно.
На сайте с 28.11.2012
49 446
Присоединяюсь
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624
Отличная работа
На сайте с 14.03.2018
24 874
Прекрасная работа.Мне очень понравилось.
На сайте с 05.03.2015
85 4
Приятная работа, посмотрел с удовольствием.
С уважением, Михаил
На сайте с 01.08.2010
25 1943
Очень хорош , хоть и чумаз.
На сайте с 12.11.2012
6 154
Красива машина та чудова робота!!!
На сайте с 03.10.2011
69 2230
Видел в живую,красотень!
На сайте с 29.06.2013
34 57
Понравилась модель!Смотрится!!!
На сайте с 31.12.2011
83 3117
Хорошая работа!
На сайте с 03.10.2013
65 31
Красивая модель!
Отдельный плюс за победу над А-моделом.
Спонсор
На сайте с 15.07.2010
62 482
Отличный Калинин!
На сайте с 19.06.2018
7 497
Не авиатор, поэтому по матчасти ничего не знаю. А исполнение понравилось! Люблю аппараты 30-х. С уважением.
Спонсор
На сайте с 30.06.2012
137 5311
Здорово!!!
Отличный прототип , редкий.
Эстет
На сайте с 25.12.2014
0 777
ОТЛИЧНО!
Р.S. Не за что.)))
На сайте с 08.06.2012
16 763
Спасибо коллеги за добрые слова.
Молодца, ты и пассажиров могешь! ))))
Хорошая модель получилась. Правильно сделал, что пожертвовал обшивкой снизу в угоду кромкам. Я также делаю.
Со смывкой только перебор получился. Может даже не только потому что черная, а потому что швы расшивки широкие. Чем шьешь?
С уважением,
Игорь
P.S. Всех коллег с наступающим Праздником
На сайте с 08.06.2012
16 763
Здравствуй! Я изначально планировал убирать расшивку с нижних плоскостей, на крыльях была расшивка (строчки), а на стабилизаторах провисы полотна - не по фешую. Расшивал просто ножом под линейку но, сильно не давил, да и грунтом сильно подзалил чтобы остались максимально тонкие линии. Толстые поперечные швы расшивки остались на верху фюзеляжа, тупанул, их нужно было делать тонкими, а я оставил "изкоробочными".
Я изначально хотел делать немного чумазую модель, даже покрыл её не глянцем или полу матом, а глухим матовым лаком. Я всё же остался при мнении что портит чёрная смывка, слишком контрастная. У меня есть МиГ-15, будет серебряный, вот к нему подойдём с полученным опытом.
Вообще приловчился расшивать пилкой для пластика (для отделения деталей от литников), сперва ножом намечаю, а потом несколько раз прохожу зубцом пилки. Кончик пилки заведомо сломан чтобы пилка заканчивалась не скруглением а одним зубом.
Игорь и тебя с наступающим праздником!
Отпишись в личку, я тебе чего расскажу про расшивку )
Спонсор
На сайте с 03.08.2010
64 2551
Доработки внушают уважение,особенно если знаешь исходник. Я бы немного глянца добавил. Модель по-живее смотрелась бы,кмк
На сайте с 08.06.2012
16 763
На сайте с 22.01.2016
3 49
Модель отличная! И плакат интересный. Ещё с харьковским правописанием.
На сайте с 08.06.2012
16 763
Совершенно случайно нашёл на просторах интернета.
