Сборка катушек под кабель.

Добрый вечер, решил выложить обзор по сборке катушек под кабель.

Поехали.

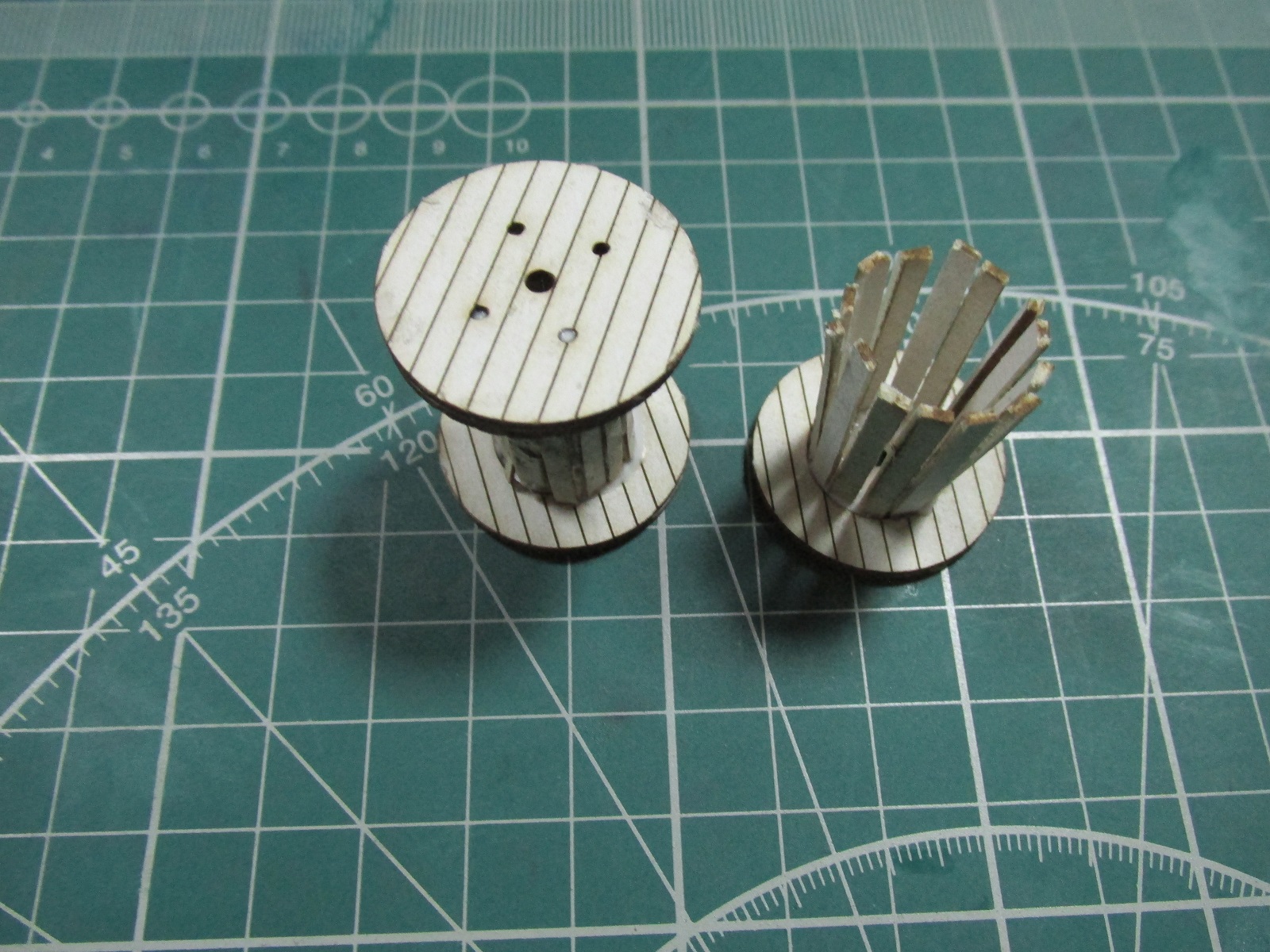

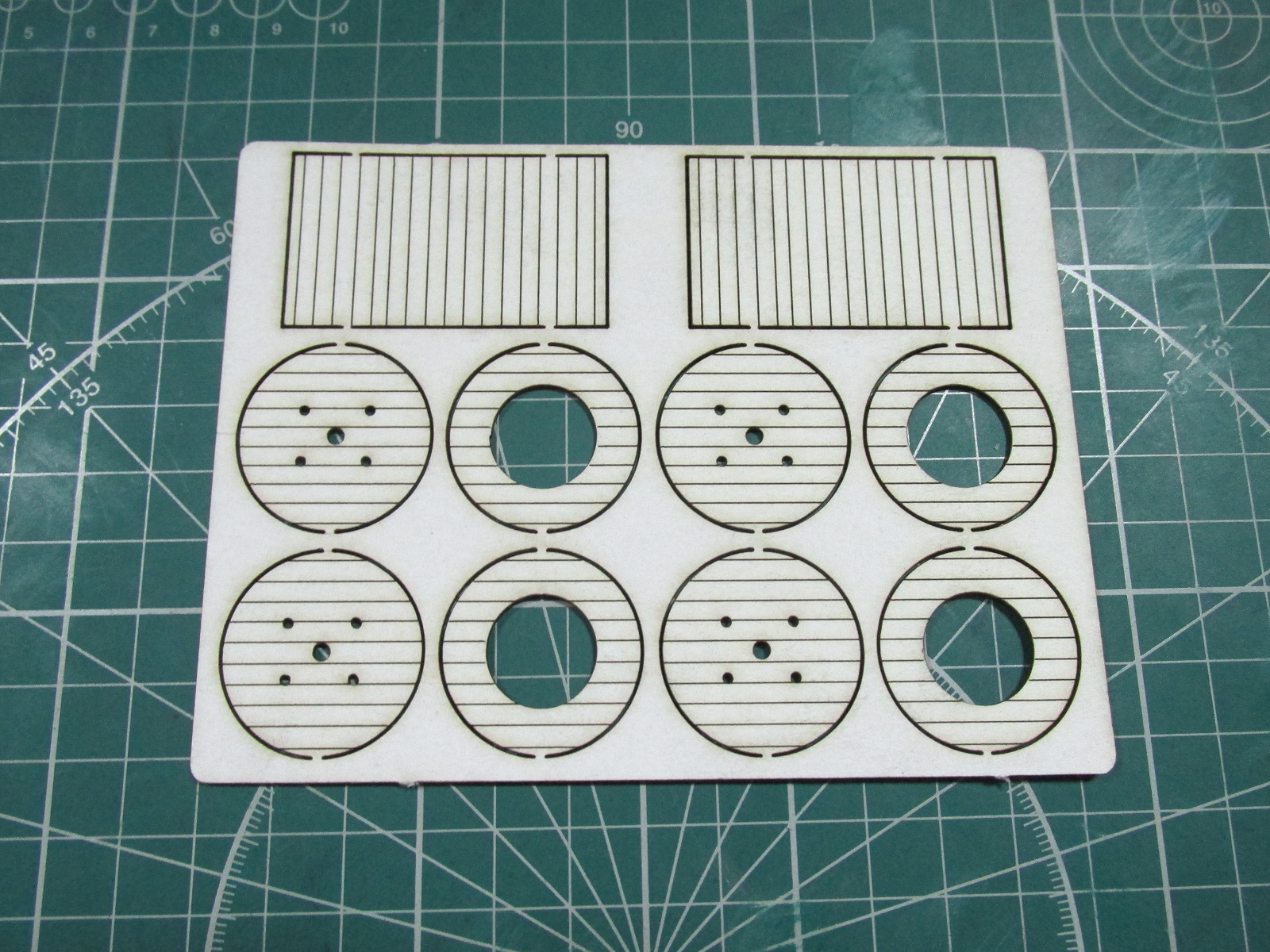

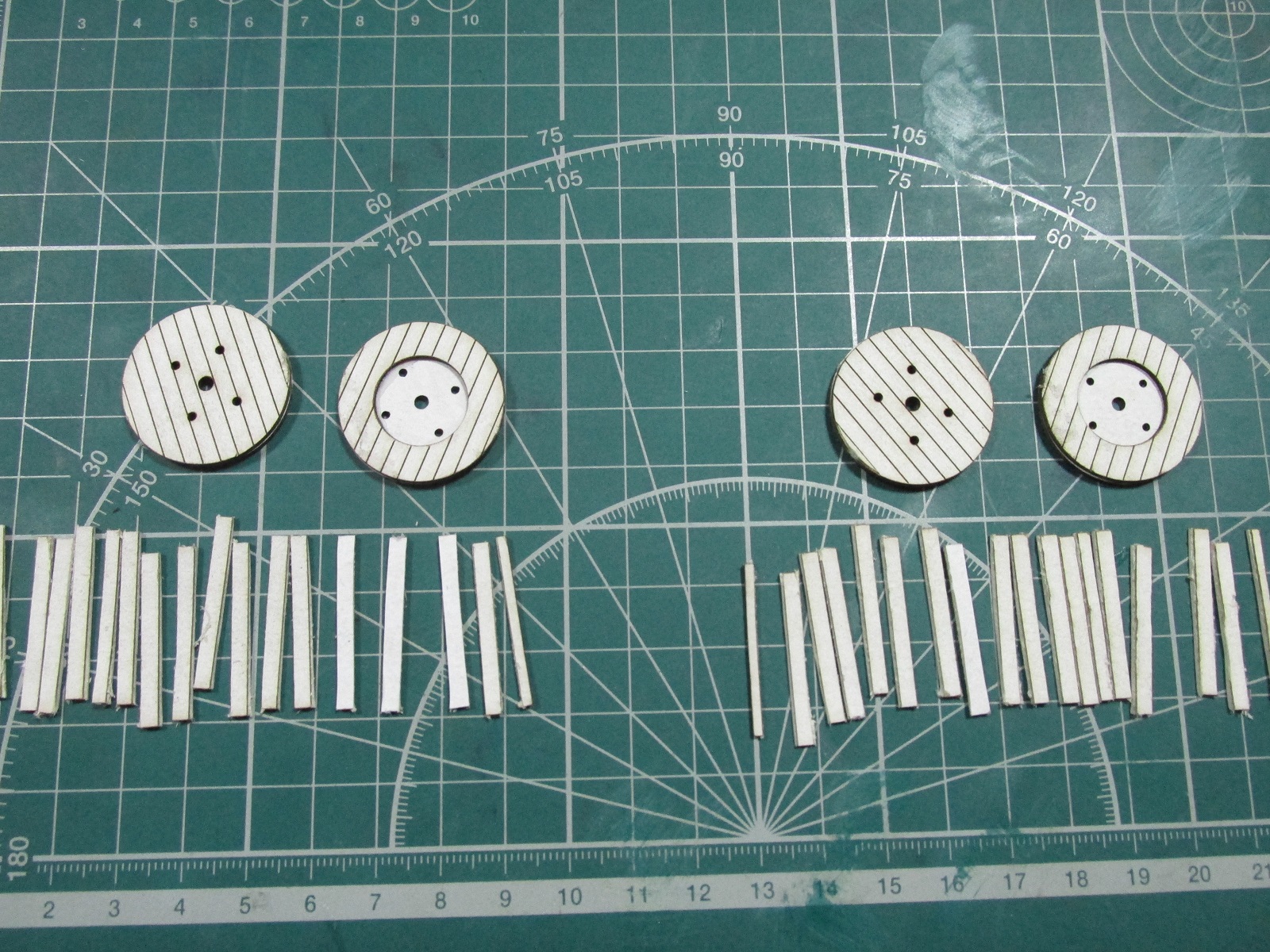

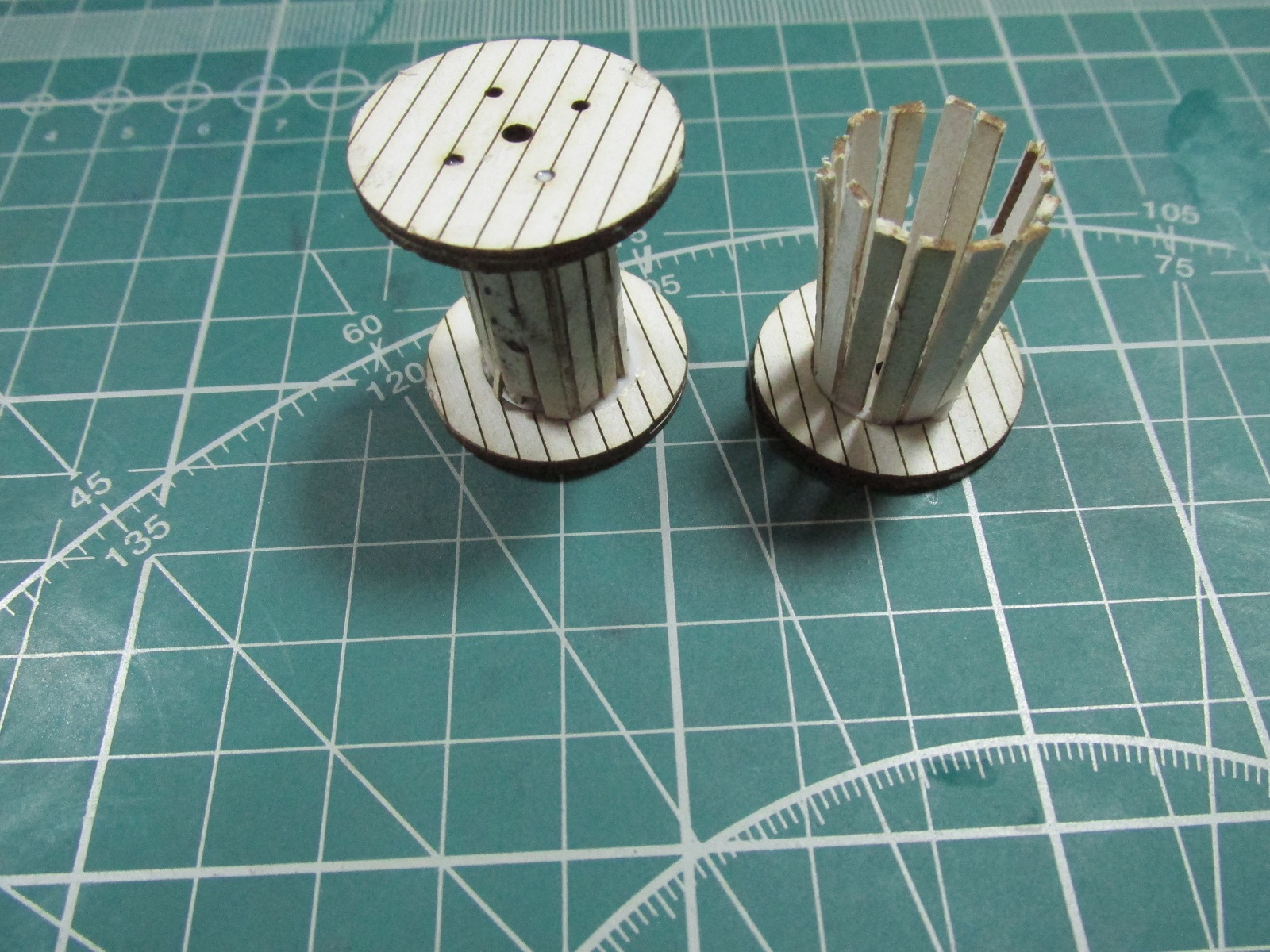

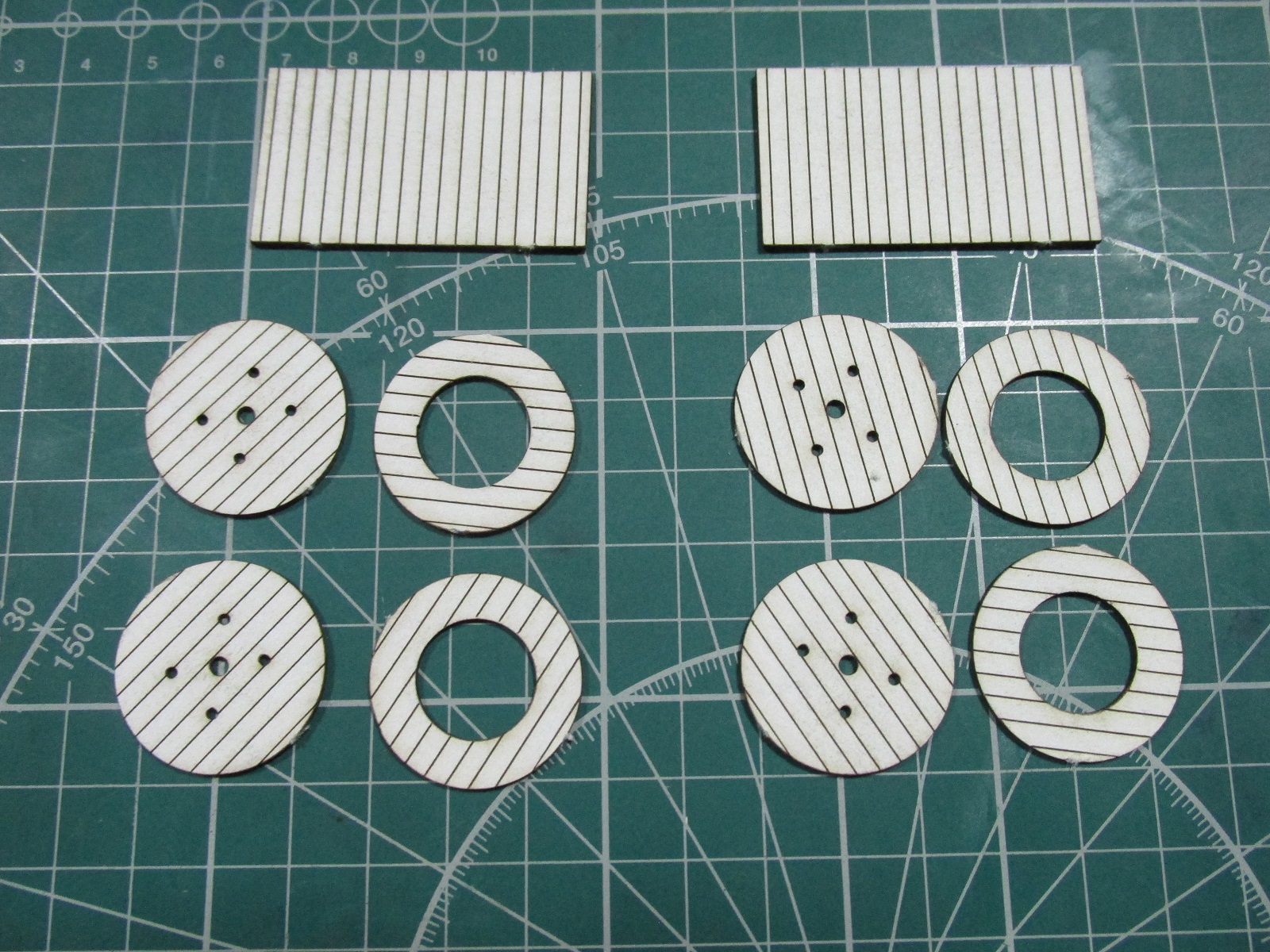

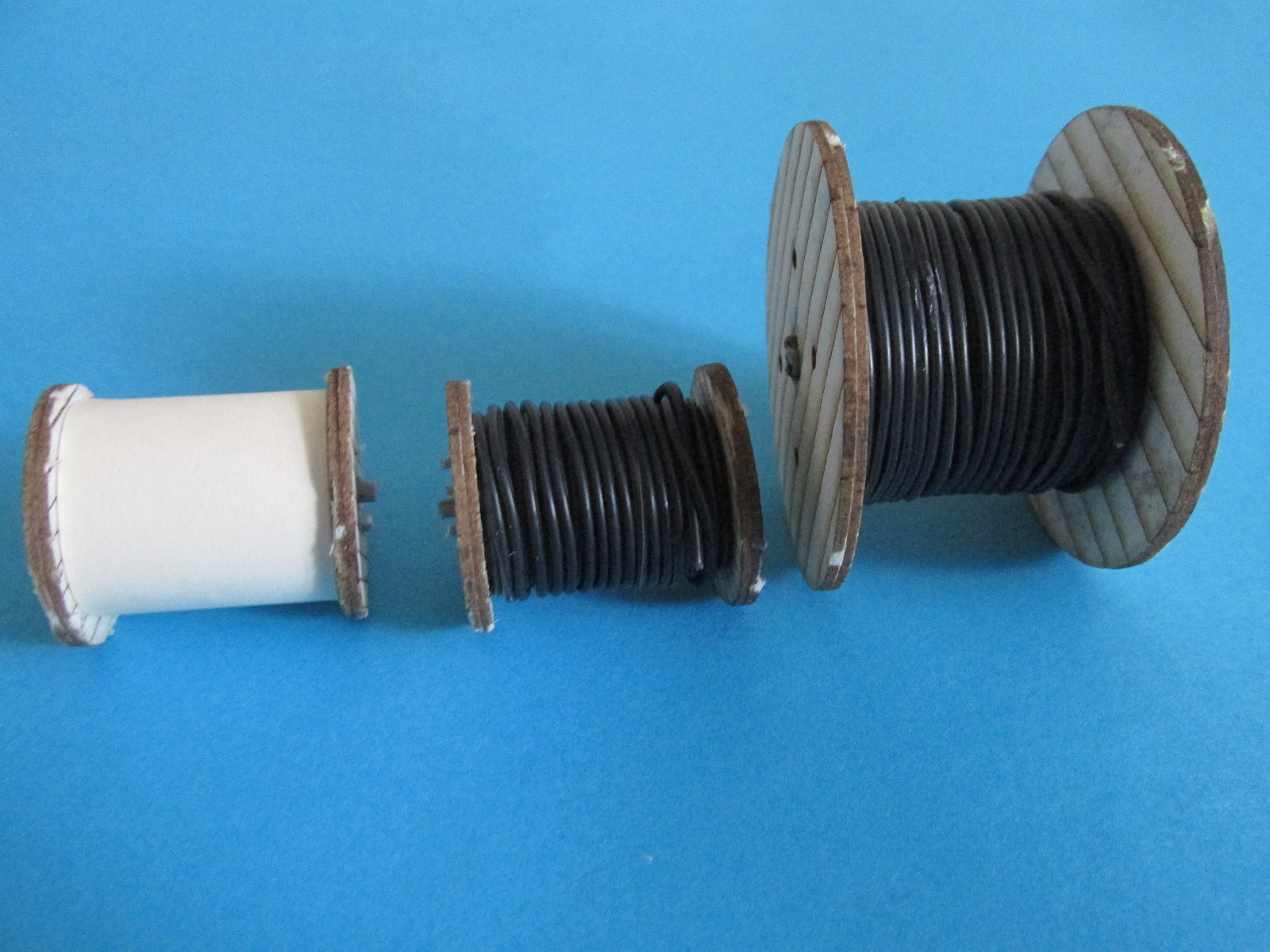

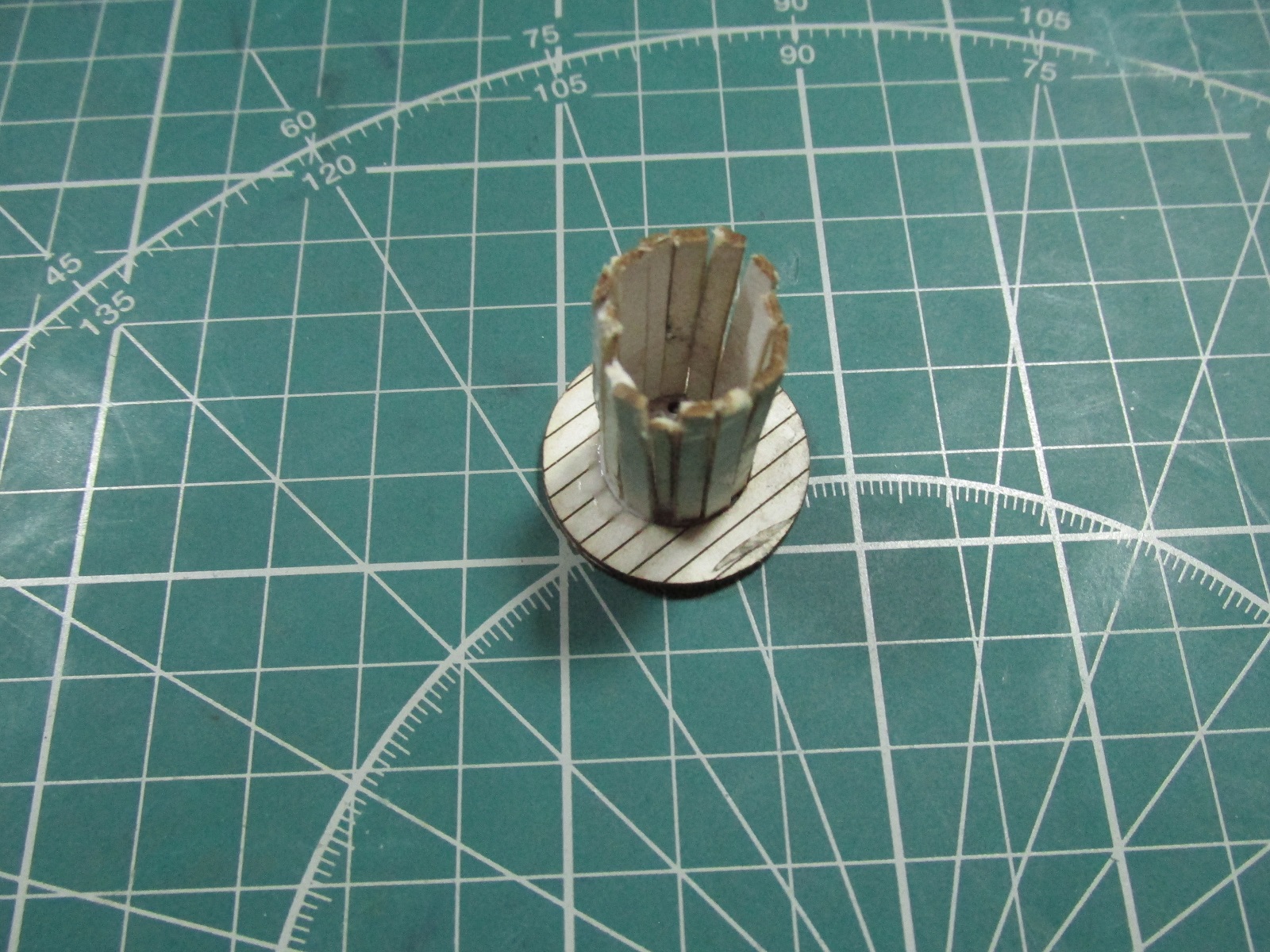

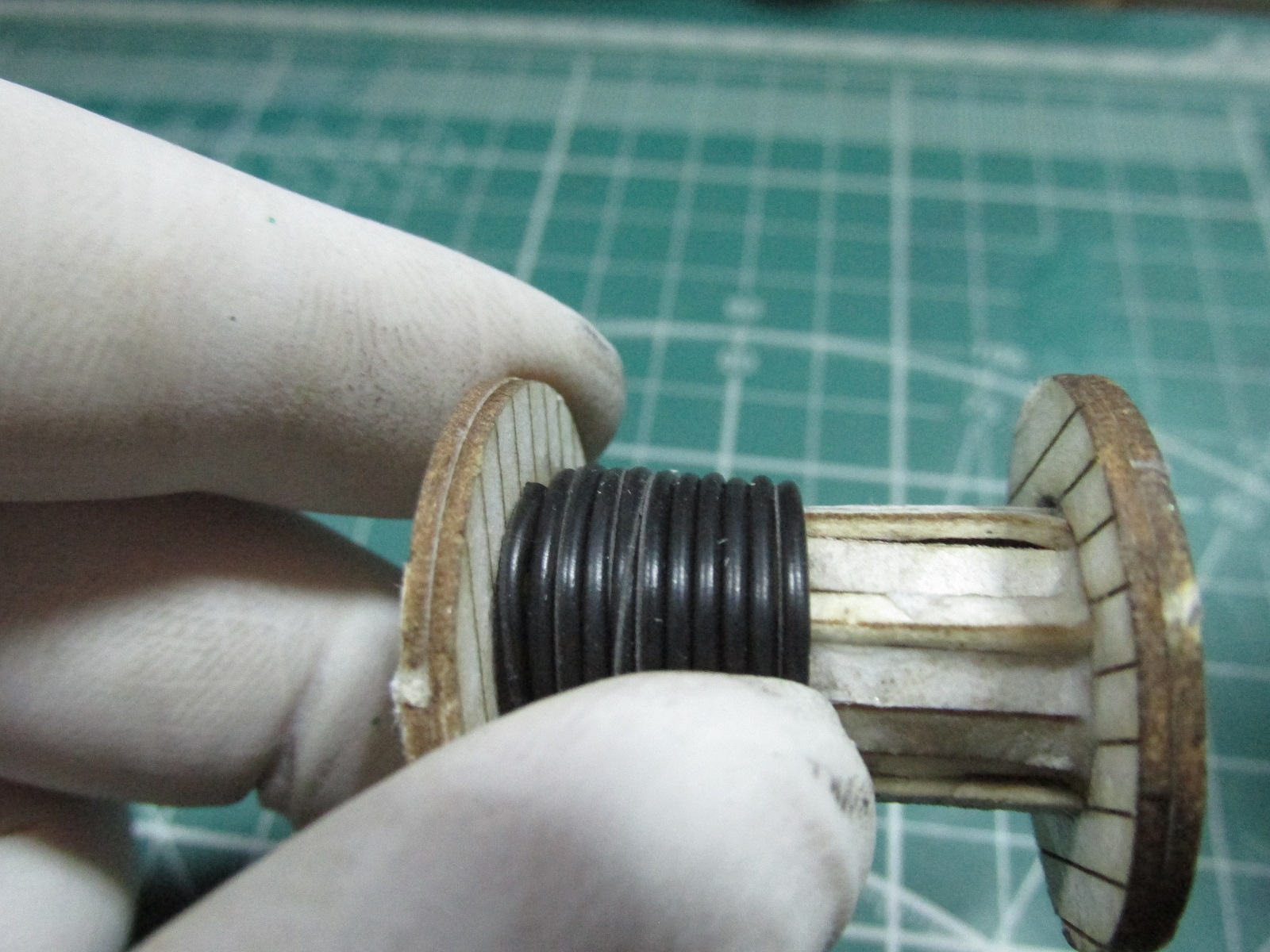

С литника отделяем все элементы (фото 2 и 3) и зачищаем. Далее склеиваем боковины, каждая состоит из двух частей. Нечётные показаны внешней стороной, чётные внутренней (фото 4). Затем их соединять (фото 5). Так как на первой катушке вышло не очень, на второй “доски” не стал приклеивать плотно друг к другу, а сделал с небольшим зазором (фото 6). Хорошенько промазав клеем ПВА конструкцию и дав просохнуть (фото 7) приступил к намотке “кабеля”. В качестве оного использовал провода от наушников (фото 8). На каждую катушку нужно 1,2 м провода, лучше 1,5. На большую бабину не менее 2,5 метров.

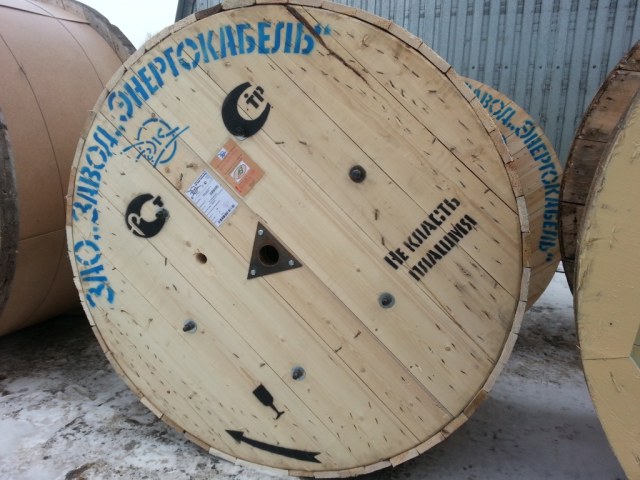

Попробовал сымитировать продольную ось и болты на боковинах, но за копийностью не гнался. Ось установлена на специальном станке под кабельные катушки. Сами “бабины” как правило идут без неё. Болтами на боковины тоже не всегда скрепляются. Кому нужна копийность, придётся потратится на головки болтов примерно 2,2 – 2,3 мм в диаметре.

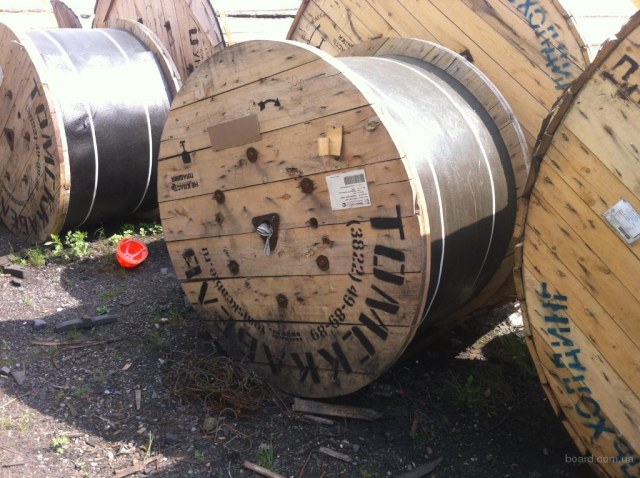

Если катушка транспортируется на длительное растояние, то как правило поверх кабеля наматывают упаковочным материалом, похожим на пергаментную бумагу, в несколько слоёв. Попробовал изобразить на одной из катушек.
