Фрегат-МР 700 (радиолокационная станция)

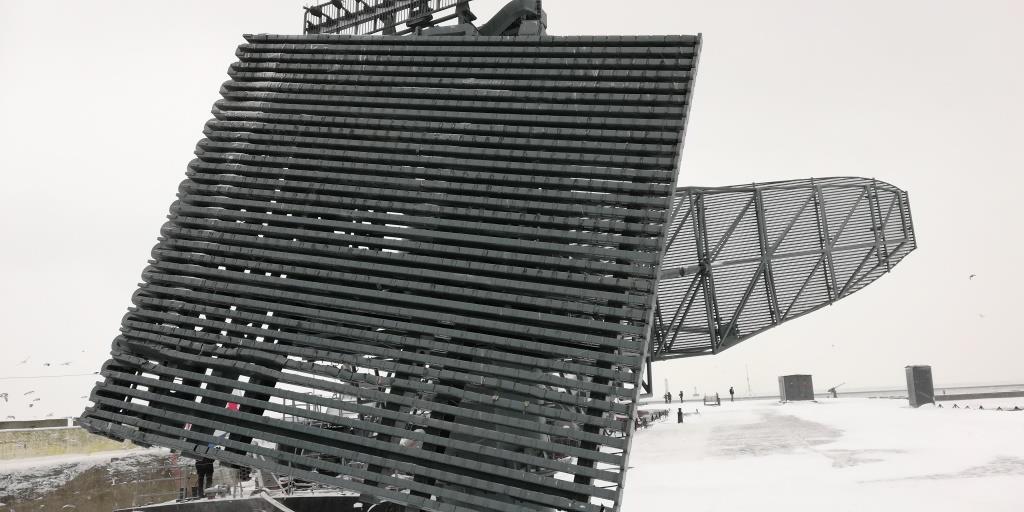

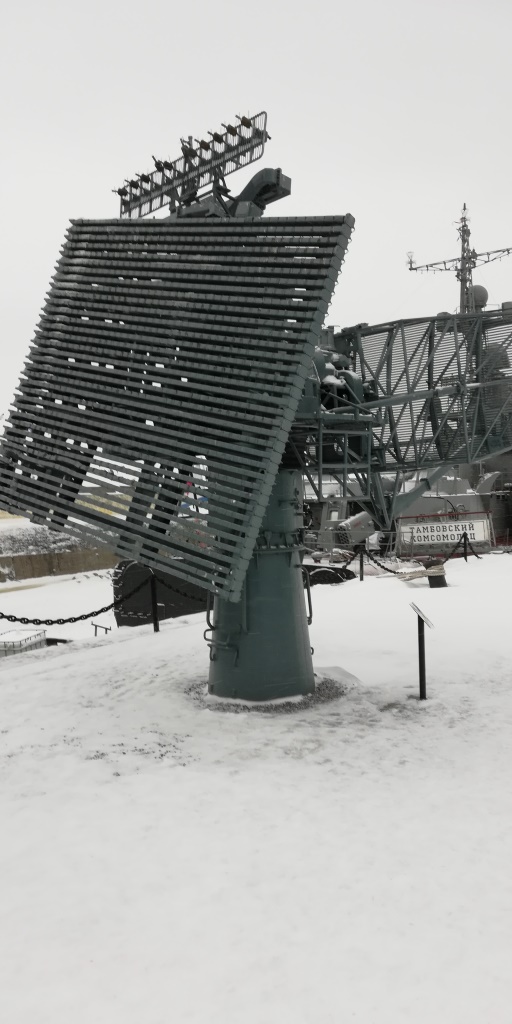

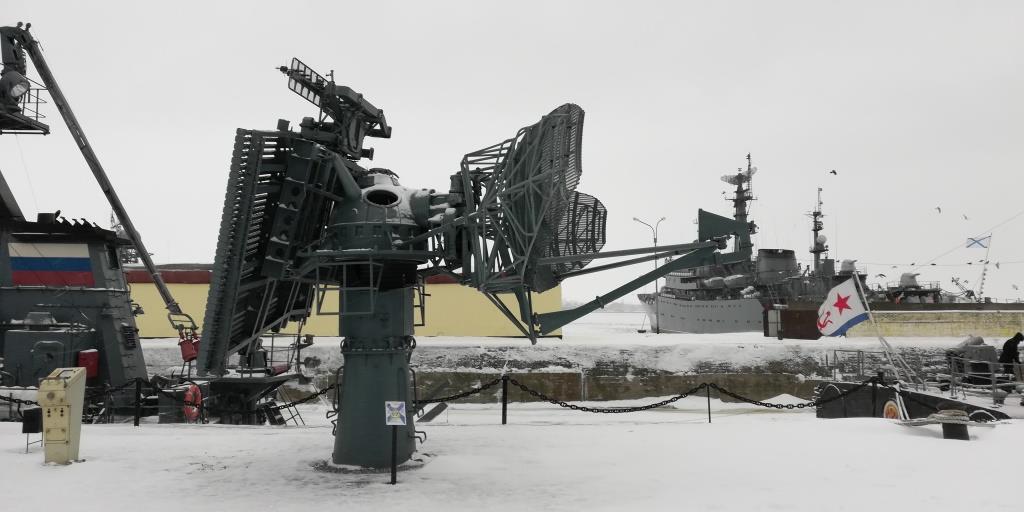

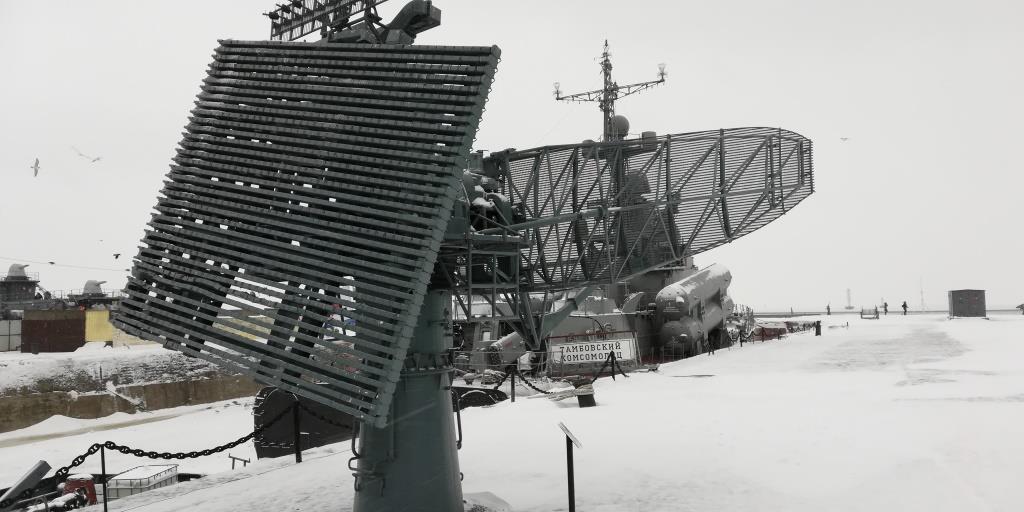

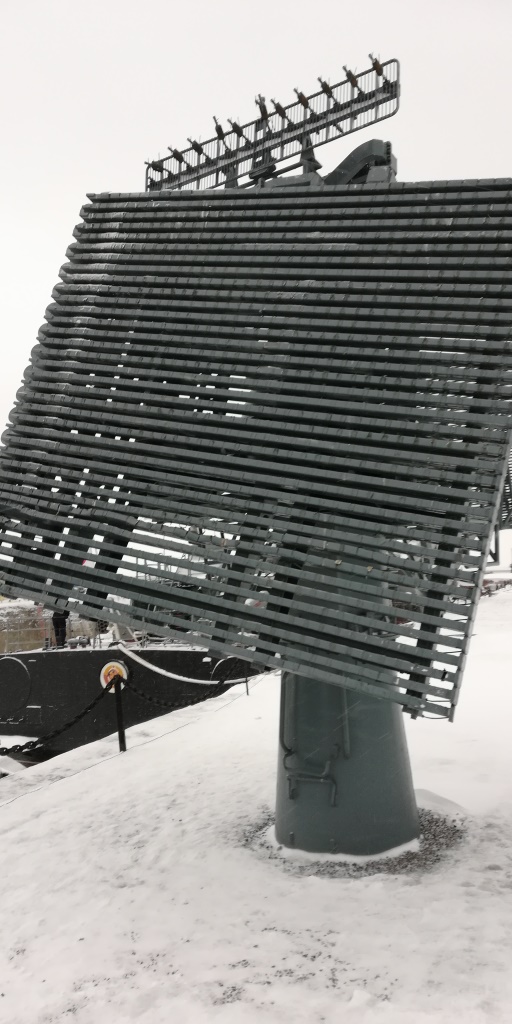

Антенная система состоит из двух механически связанных антенн, объединённых в одном антенном посте. Основная антенна трёхкоординатная, представляет собой фазированную антенную решётку с частотным сканированием по углу места. Отражатель выполнен в виде параболического цилиндра небольшим наклоном от вертикали, облучатель — в виде спирально навитого на штангу волновода, который расположен на фокусной линии отражатели, щелевые облучатели распределёны по длине волновода и находятся со стороны отражателя[1].

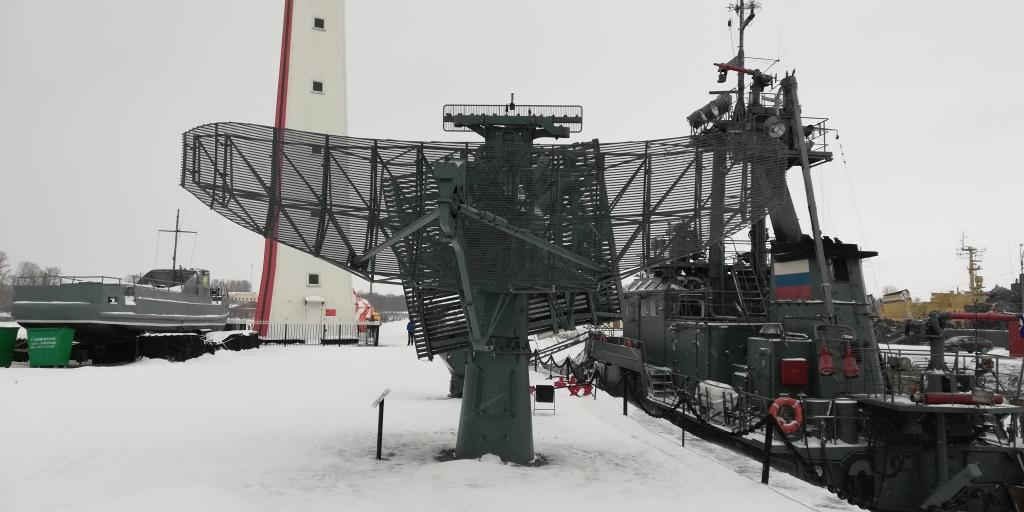

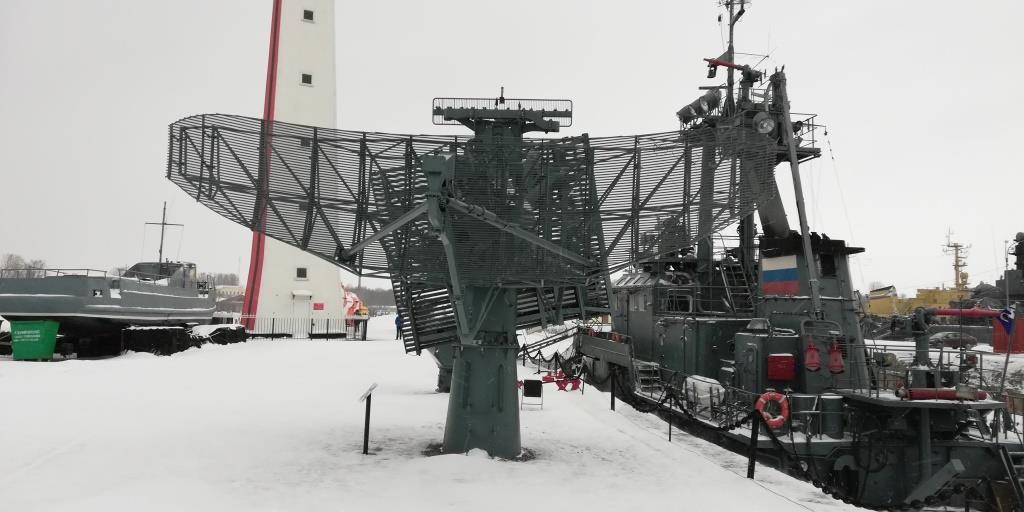

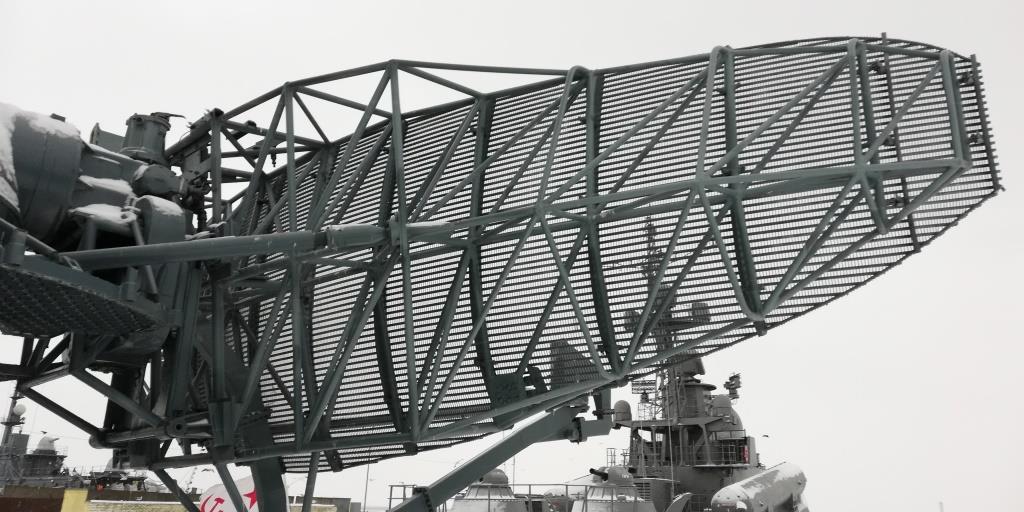

Сканирование по углу места частотное, по азимуту — механическое. Вспомогательная антенна двухкоординатная, параболическая с механическим сканированием.

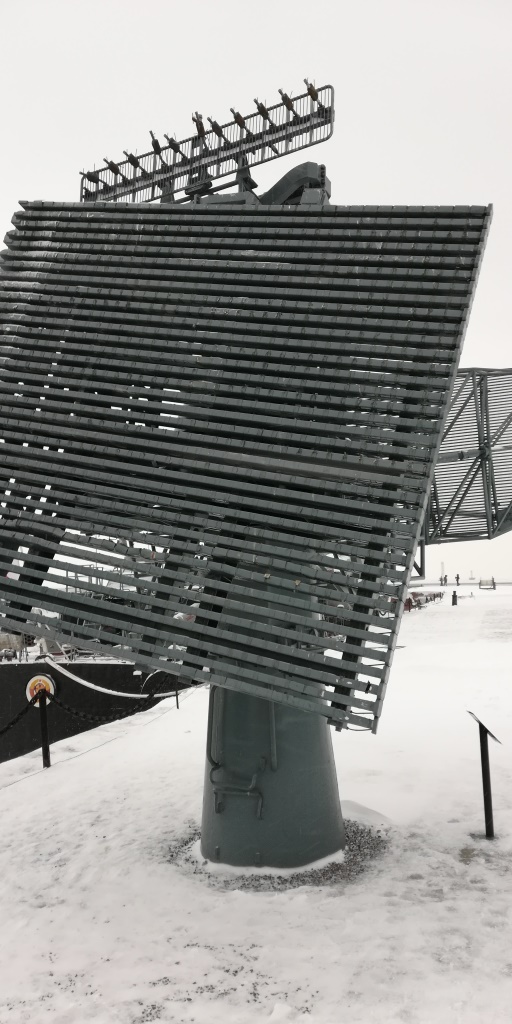

В верхней части основной антенны размещена антенна системы радиолокационного распознавания «свой-чужой»
