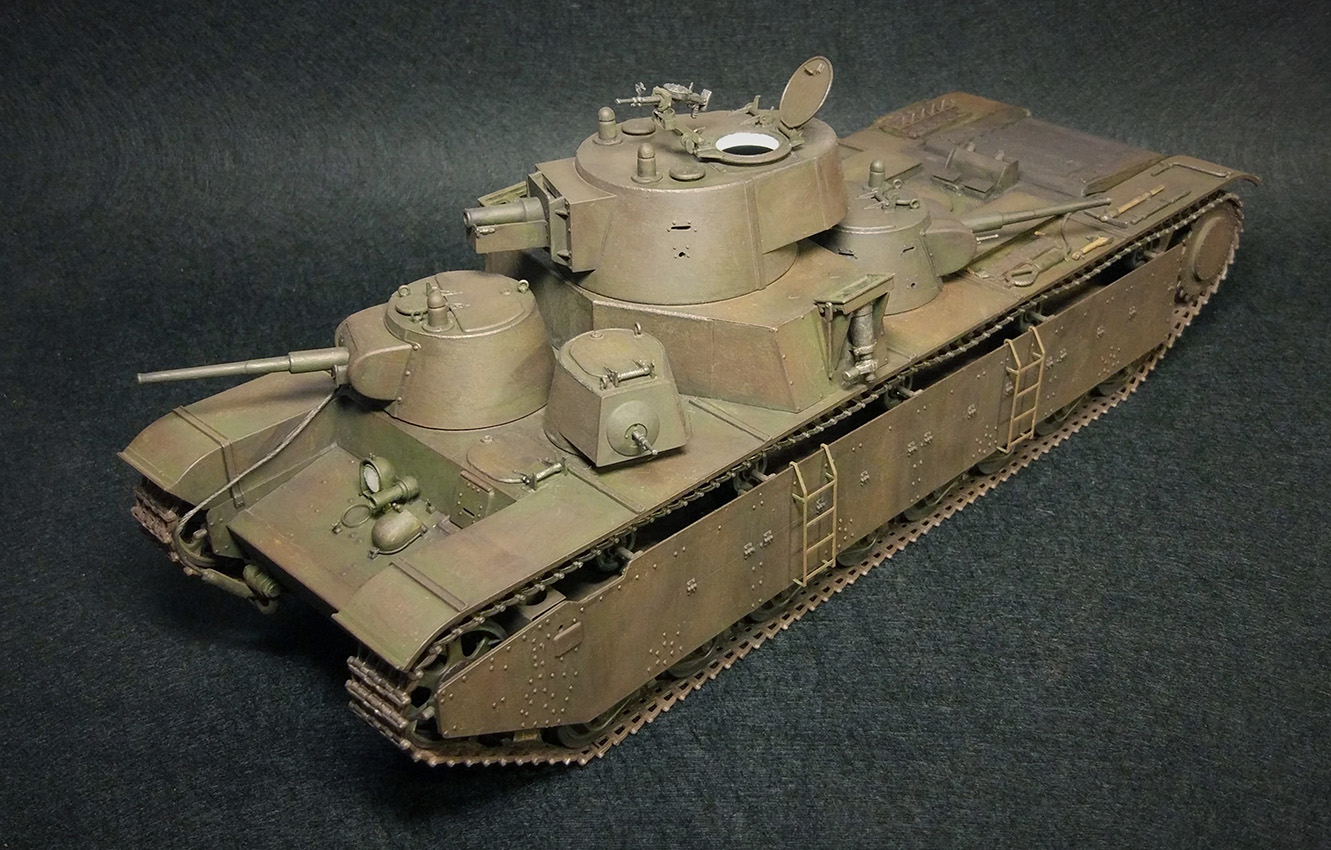

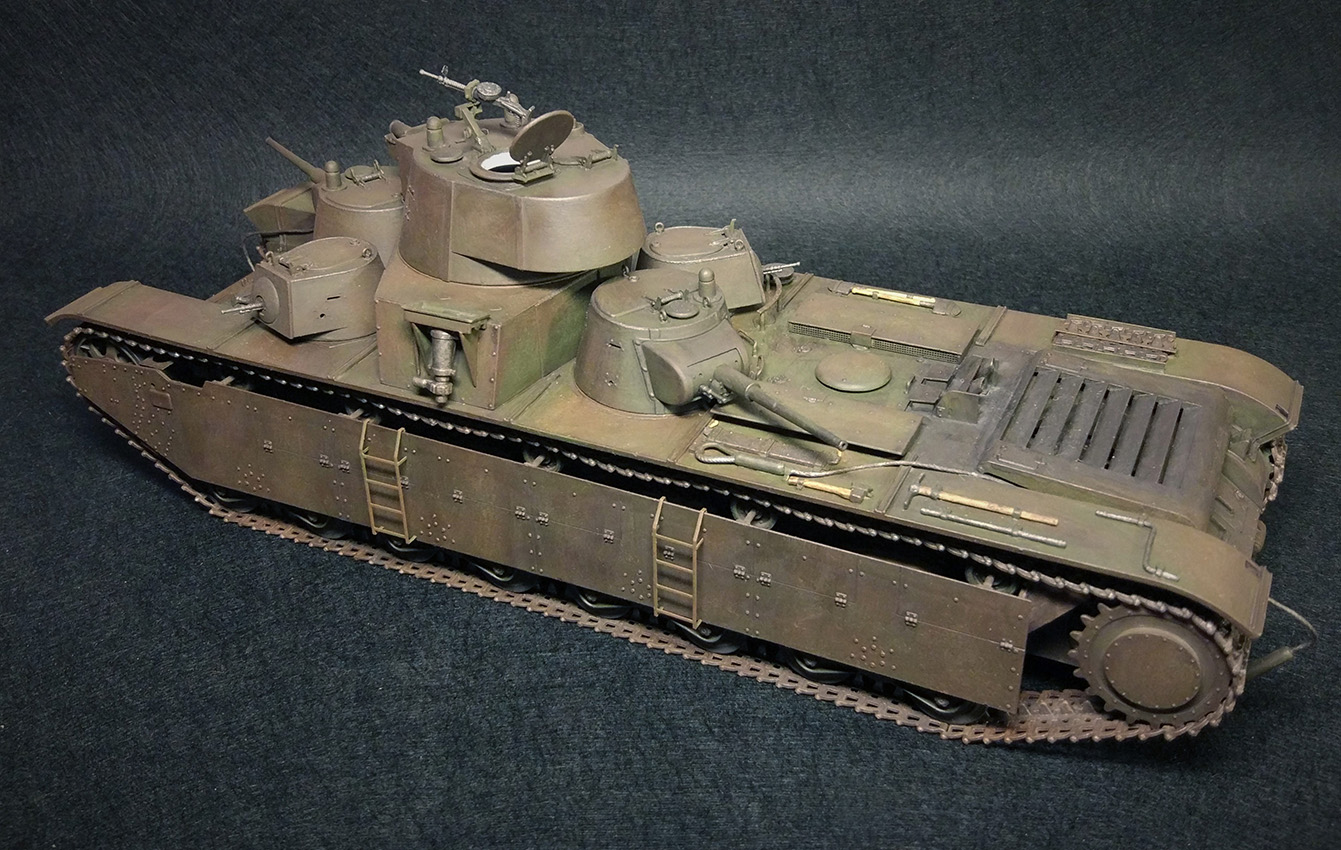

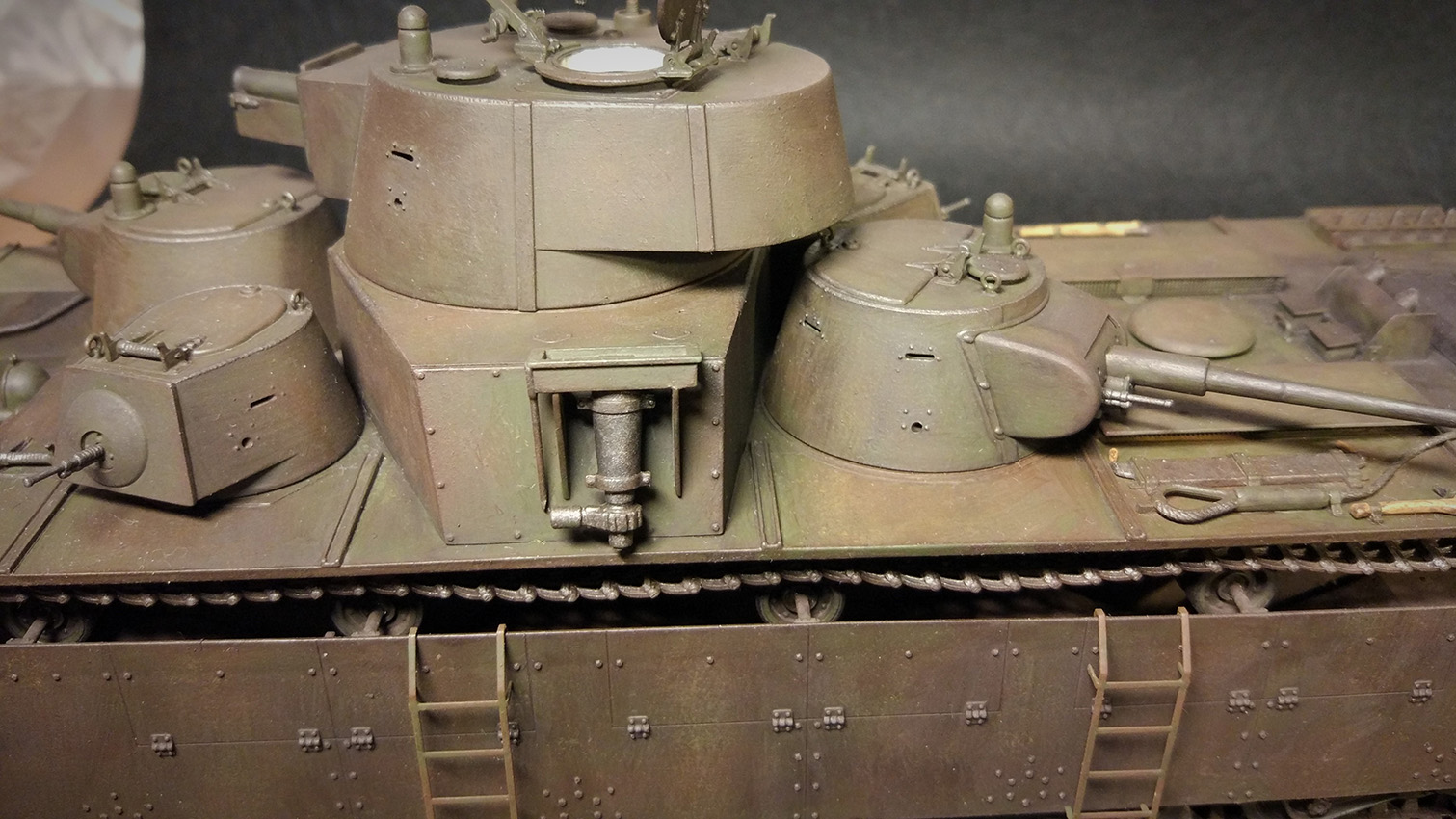

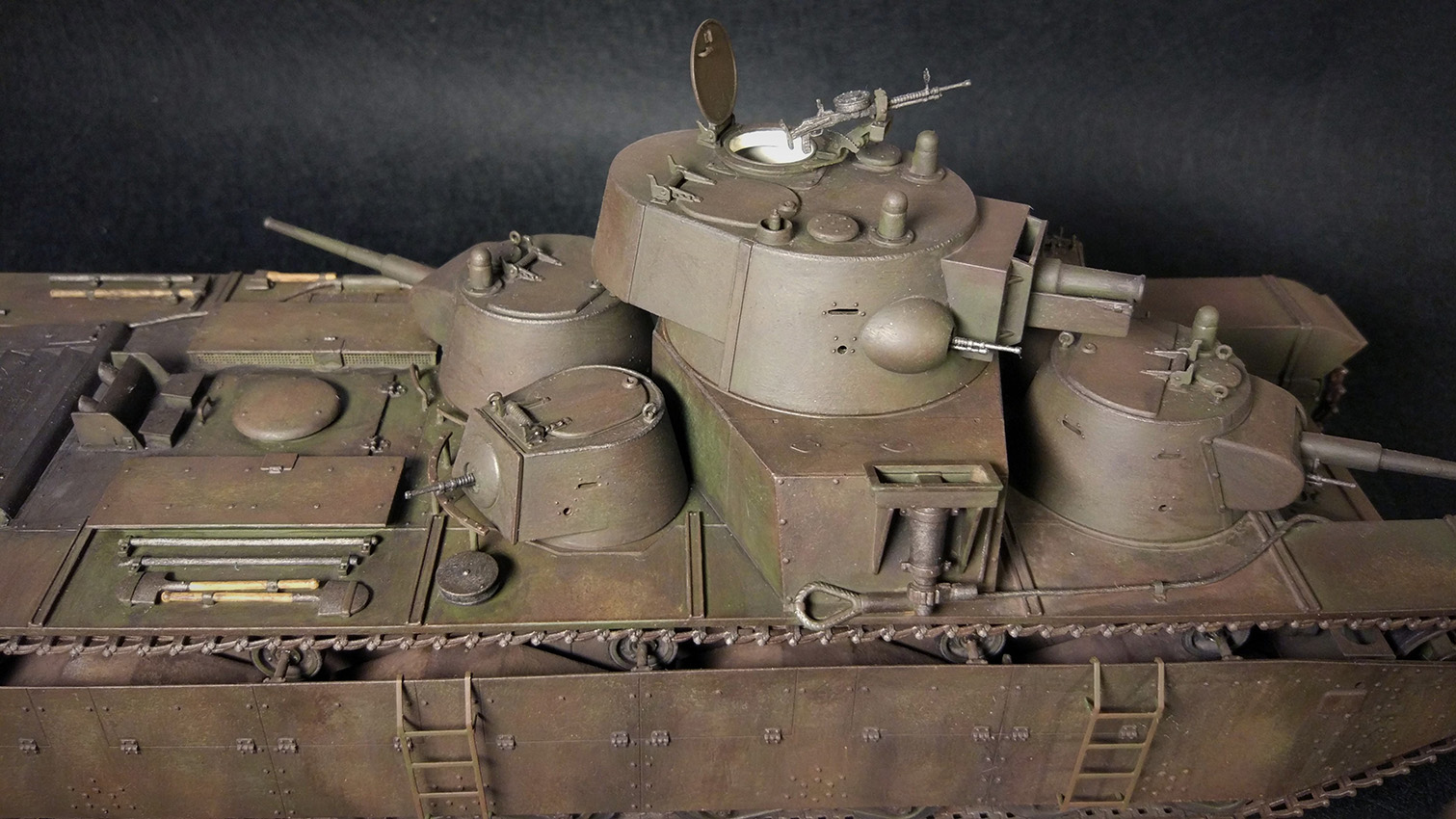

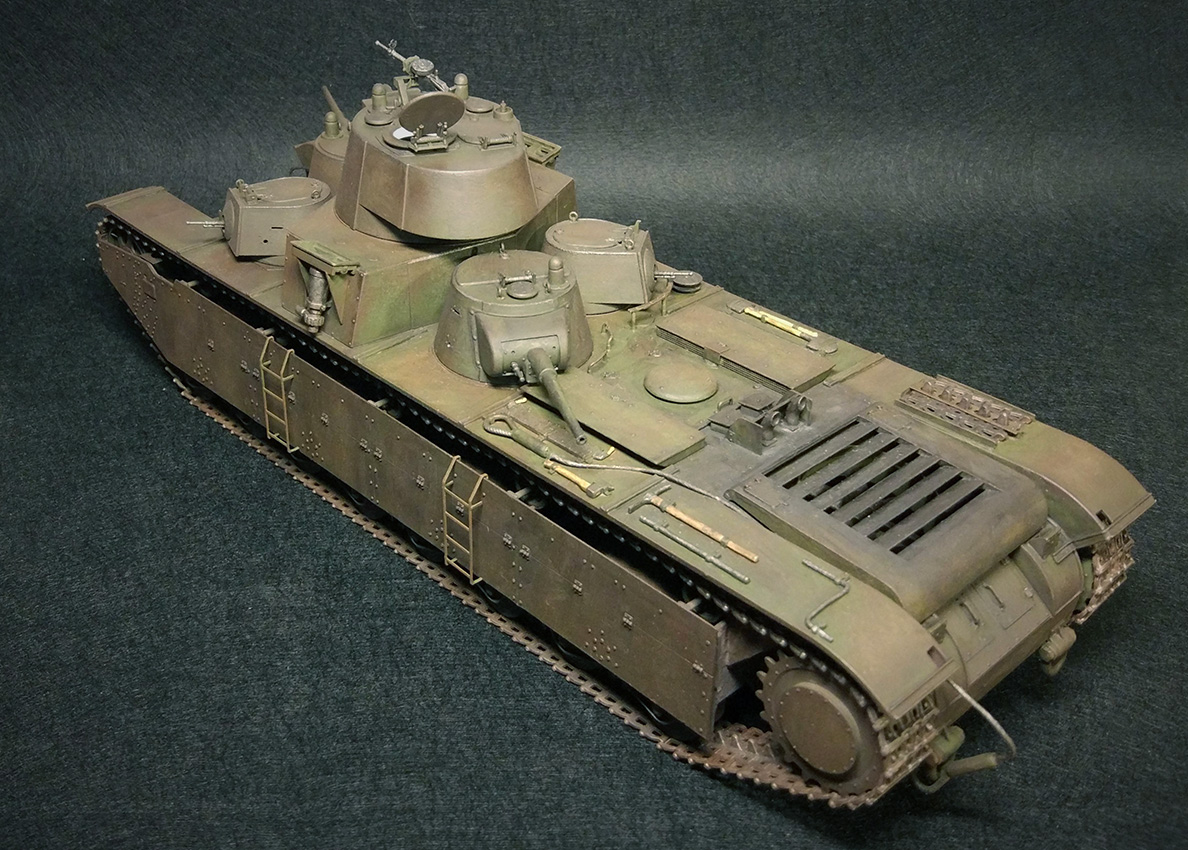

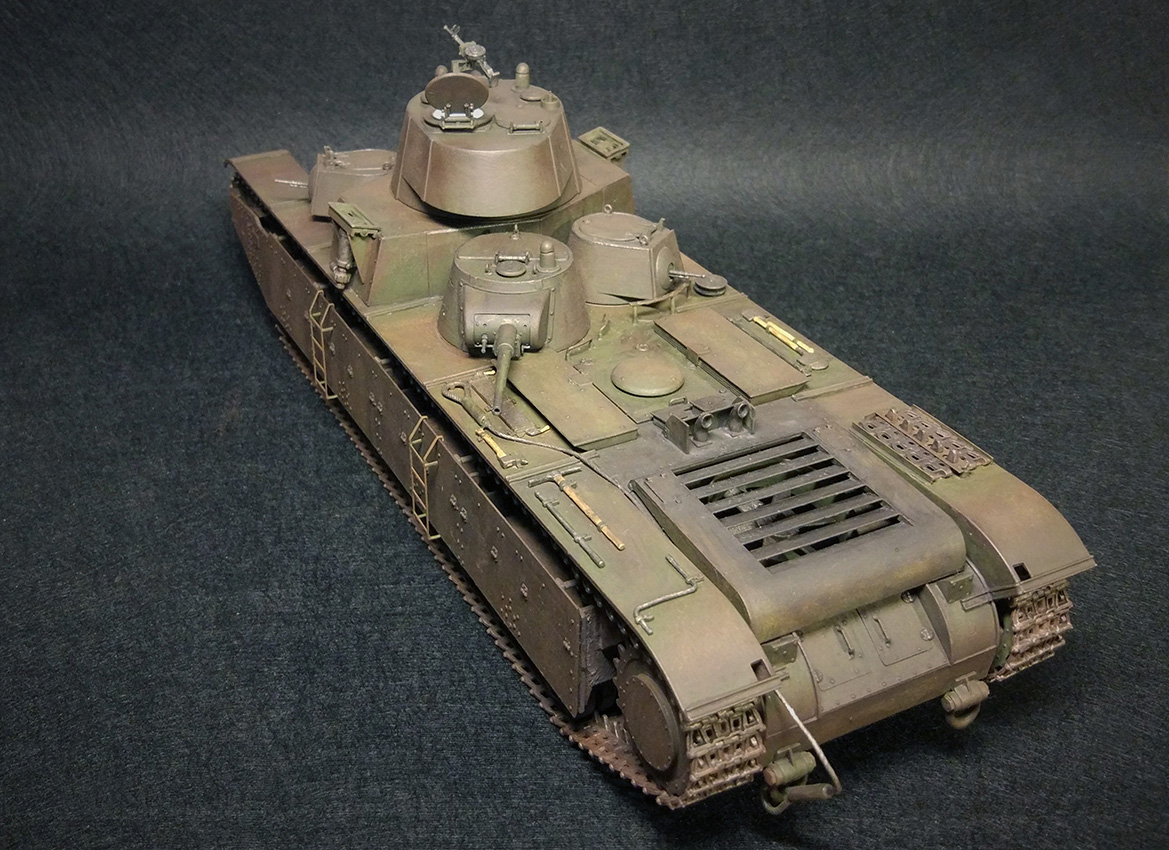

Масштаб - 1:35
Производитель – HobbyBoss (83844)
Перед началом работ пришлось провести небольшую исследовательскую работу и определить какую разновидность танка Т-35 можно собрать из набора HobbyBoss (83844).
Изучение литников и инструкции, позволило определить, что в наборе танк с коническими башнями, соответственно значительно сужается количество возможных вариантов. Конические башни выпускались в 1938 и 1939 годах. Серийные номера с 234-34 по 744-67.
На пяти танках № 234-34, 234-35, 234-42, 744-61, 744-62 основная башня имела штатную шаровую установку пулемёта в кормовой нише, а в наборе в корме пулемета нет, значит количество возможных вариантов сужается до пяти штук с 744-63 по 744-67 1939 года выпуска.
Наклонные подбашенные коробки были введены с танка № 744-64, а в наборе HobbyBoss (83844) даны как раз наклонные подбашенные коробки. В результате осталось всего 4 возможных варианта 744-64 по 744-67. Изучение архивных фотографий позволило сделать вывод, что эти четыре танка были близнецами.
К сожалению этим танкам в реальной жизни повоевать не удалось, но делать новенький танк не хотелось, поэтому пришлось допустить историческую неточность и сделать модель танка, который все же успел повоевать… Тем более, что про судьбу танка с серийным номером № 744-65 известно очень мало…
Оценки
Войдите, чтобы оценить работу.
Комментарии (19)
На сайте с 16.08.2018
4 1

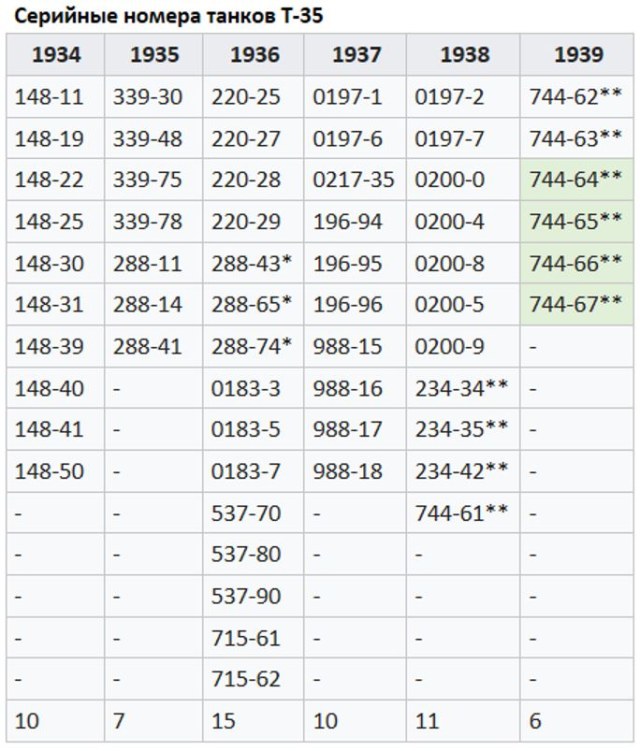

Комментарии к таблице с серийными номерами:
-* эти номера у Коломийца даны с ошибкой, как 228-ХХХ, 288-ХХХ это правильное прочтение.
-**отмечены танки с коническими башнями
наклонные подбашенные коробки были введены с танка № 744-64.

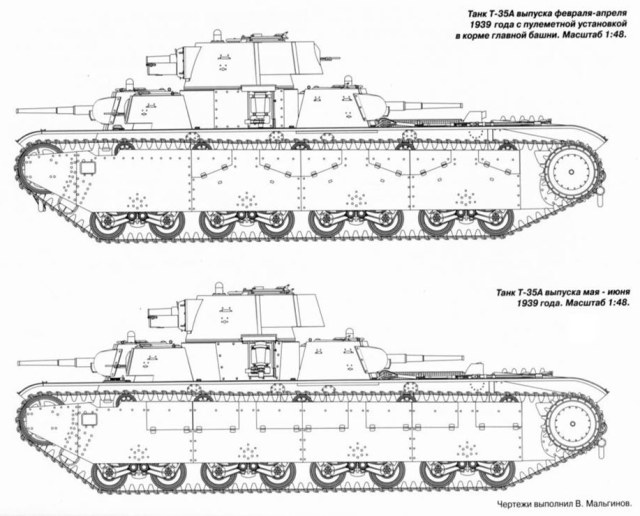

Первые 3 машины серии (№ 234-34, 234-35, 234-42) получили поручневую антенну по периметру главной башни, однако на следующих Т-35 образца 1939 года от неё отказались в пользу штыревой.
Главная башня Т-35 образца 1939 года была унифицирована с конической главной башней среднего танка Т-28 последнего выпуска. Часть основных башен (на пяти танках № 234-34, 234-35, 234-42, 744-61, 744-62) также получила штатную шаровую установку пулемёта в кормовой нише. Средние и малые башни являлись целиком самостоятельными конструкциями, хотя в целом, кроме конической формы, существенных изменений они не претерпели.
На сайте с 16.08.2018
4 1

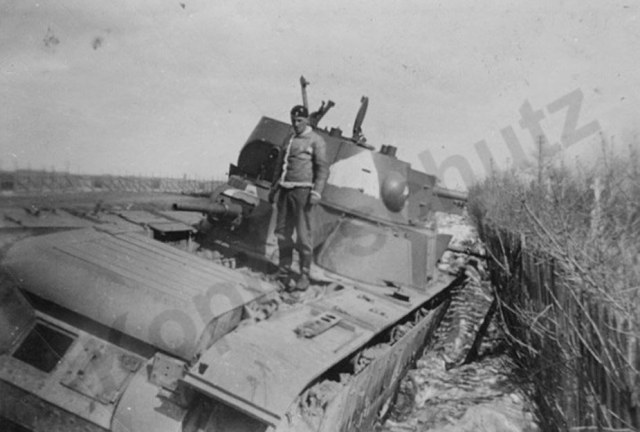

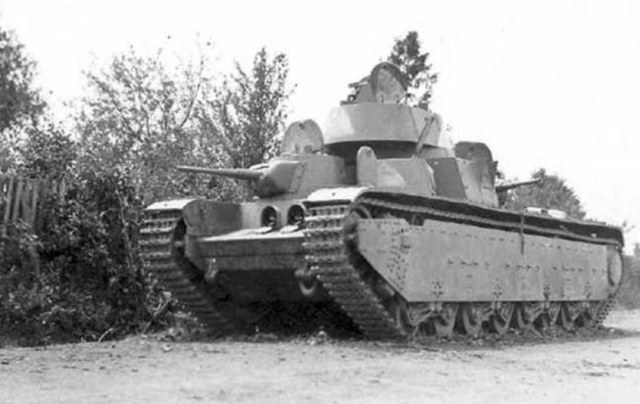

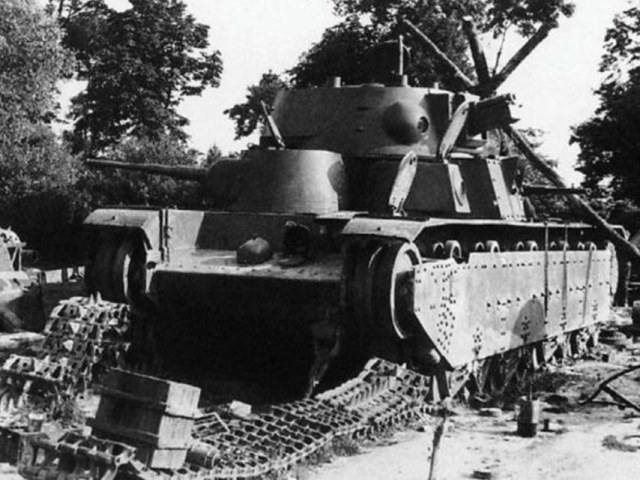

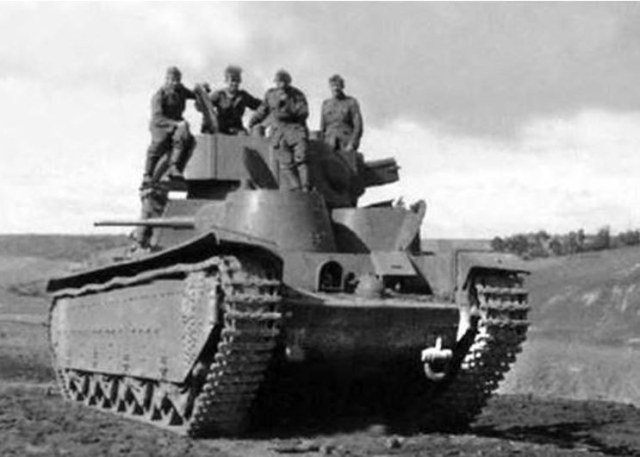

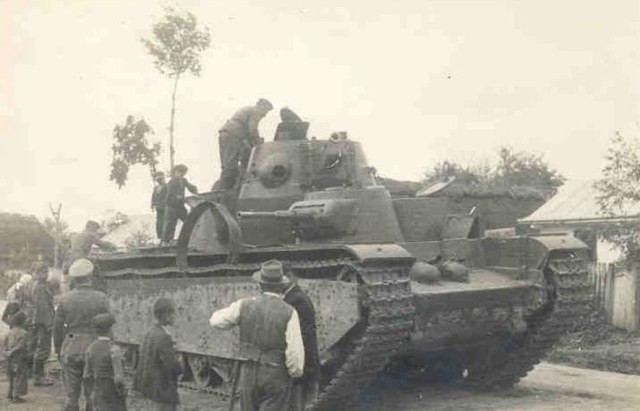

Фотография Т-35 №744-64
На сайте с 16.08.2018
4 1
Фотография Т-35 №744-66
На сайте с 16.08.2018
4 1
Фотография Т-35 №744-67
На сайте с 16.08.2018
4 1
Фотографии танка Т-35 с серийным номером №744-65, найти в открытых источниках не удалось, но маловероятно, что он отличался от №744-64 и №744-66.

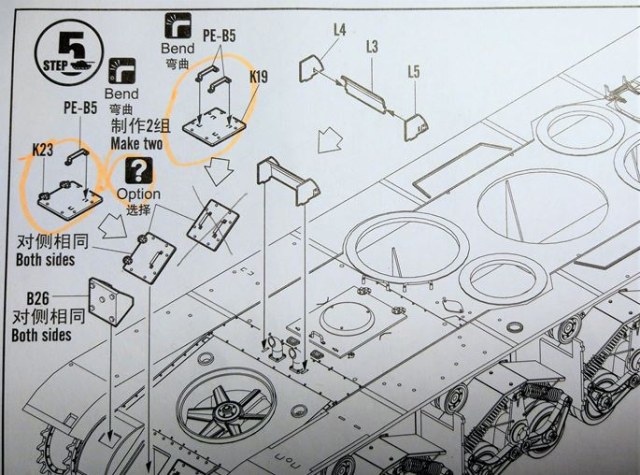

Продолжая изучать набор наткнулся на несколько вариантов исполнения. В инструкции предлагается задний люк делать с одной, либо с двумя ручками. Изучая фотографии и материалы узнал, что люки с двумя ручками были на двух машинах 1937 года с прямыми подбашенными коробками, так что вариант с двумя ручками не подходит. Нужно использовать для двери детали К23.
На сайте с 16.08.2018
4 1

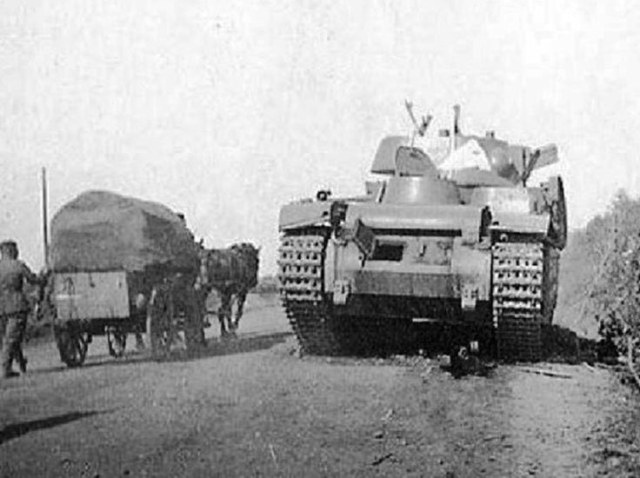

На фотографии танка №744-67 хорошо видно, что на двери одна ручка.
На сайте с 16.08.2018
4 1

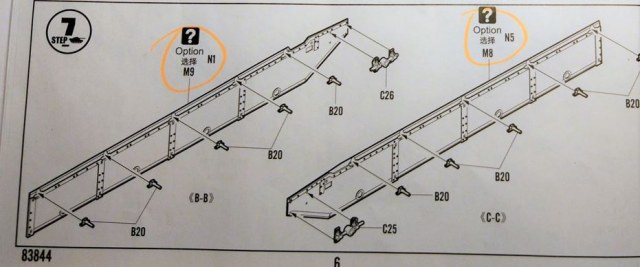

В наборе предлагаются два варианта бортовых экранов.
На сайте с 16.08.2018
4 1

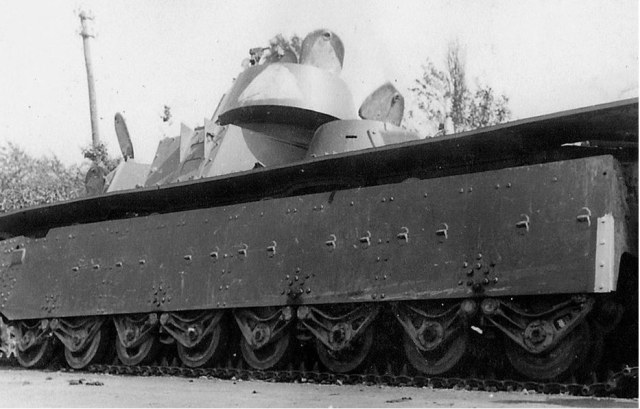

На фотографии танка №744-67 хорошо видна форма бортовых экранов.
На сайте с 16.08.2018
4 1

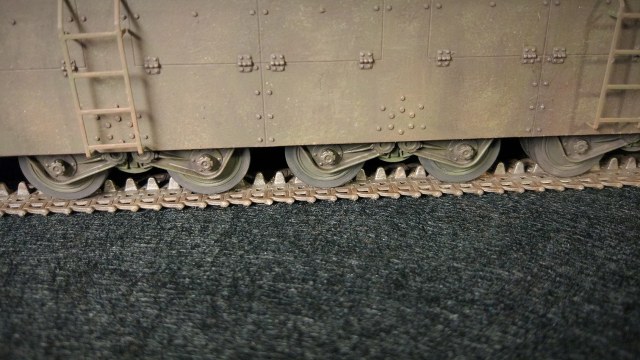

Необходимо использовать экраны с прямоугольными откидными ревизионными щитами.
Как на нижней картинке.
На сайте с 16.08.2018
4 1

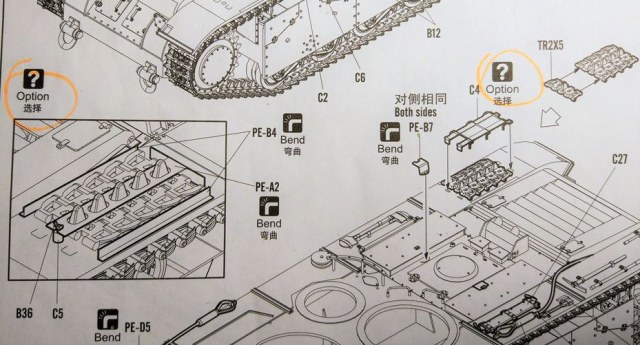

В наборе предусматривается два варианта крепления запасных траков.
Изучение архивных фотографий говорит о том, что необходимо использовать вариант представленный слева, предусматривающий использование фототравленных деталей РЕ-В4 и РЕ-А2
На сайте с 16.08.2018
4 1

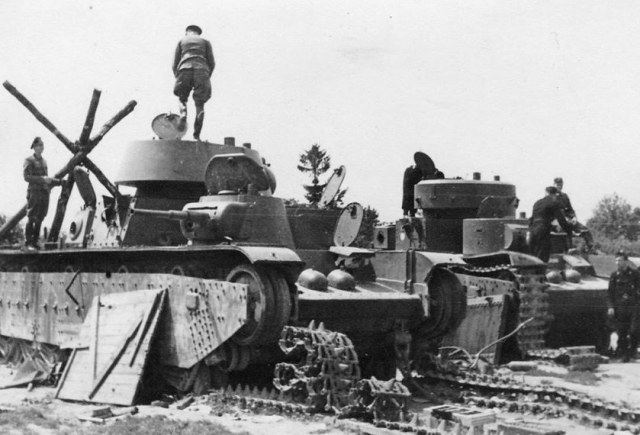

На фотографии танка №744-67 хорошо видна форма крепления запасных траков.
На сайте с 16.08.2018
4 1

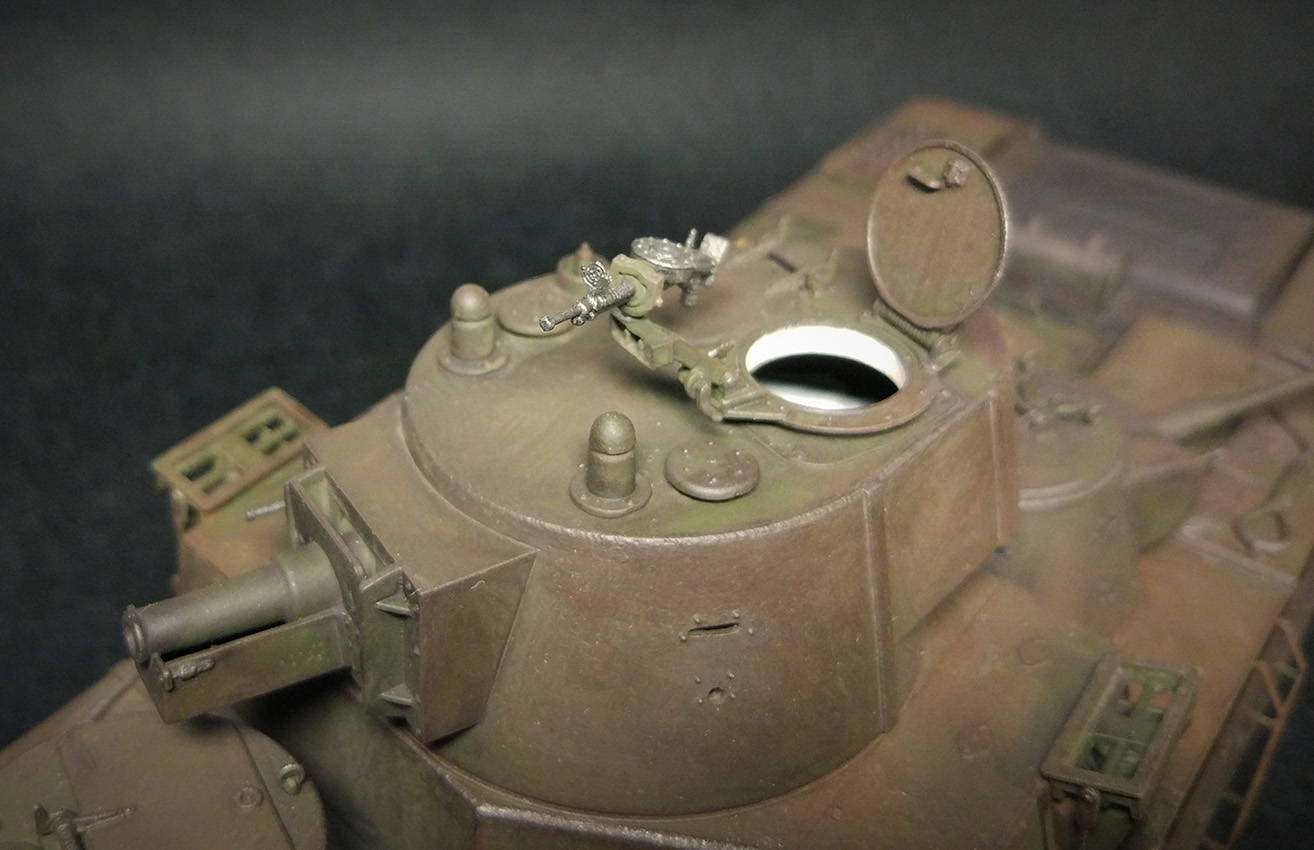

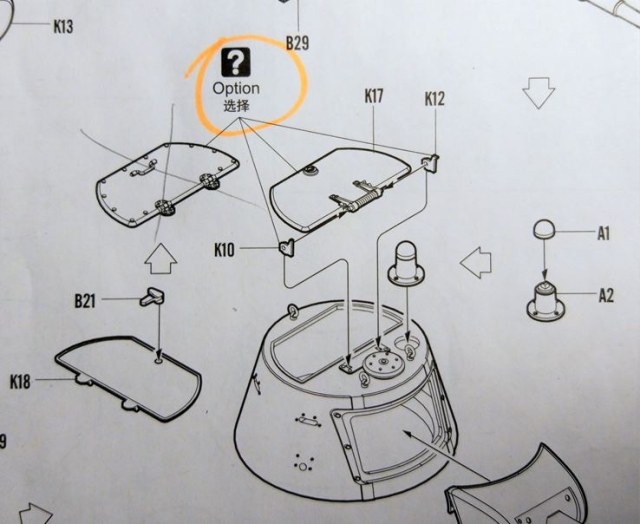

В наборе предусмотрены два варианта люков с пружинами и без. Архивные фотографии говорят о том, что нужно использовать люк с пружинами, деталь К17.
На сайте с 16.08.2018
4 1
На фотографии танка №744-64 хорошо видны пружины и форма замка люка.
На сайте с 17.01.2013
7 133
Интересная модель и прототип.
Отдельное спасибо за экскурс по матчасти!

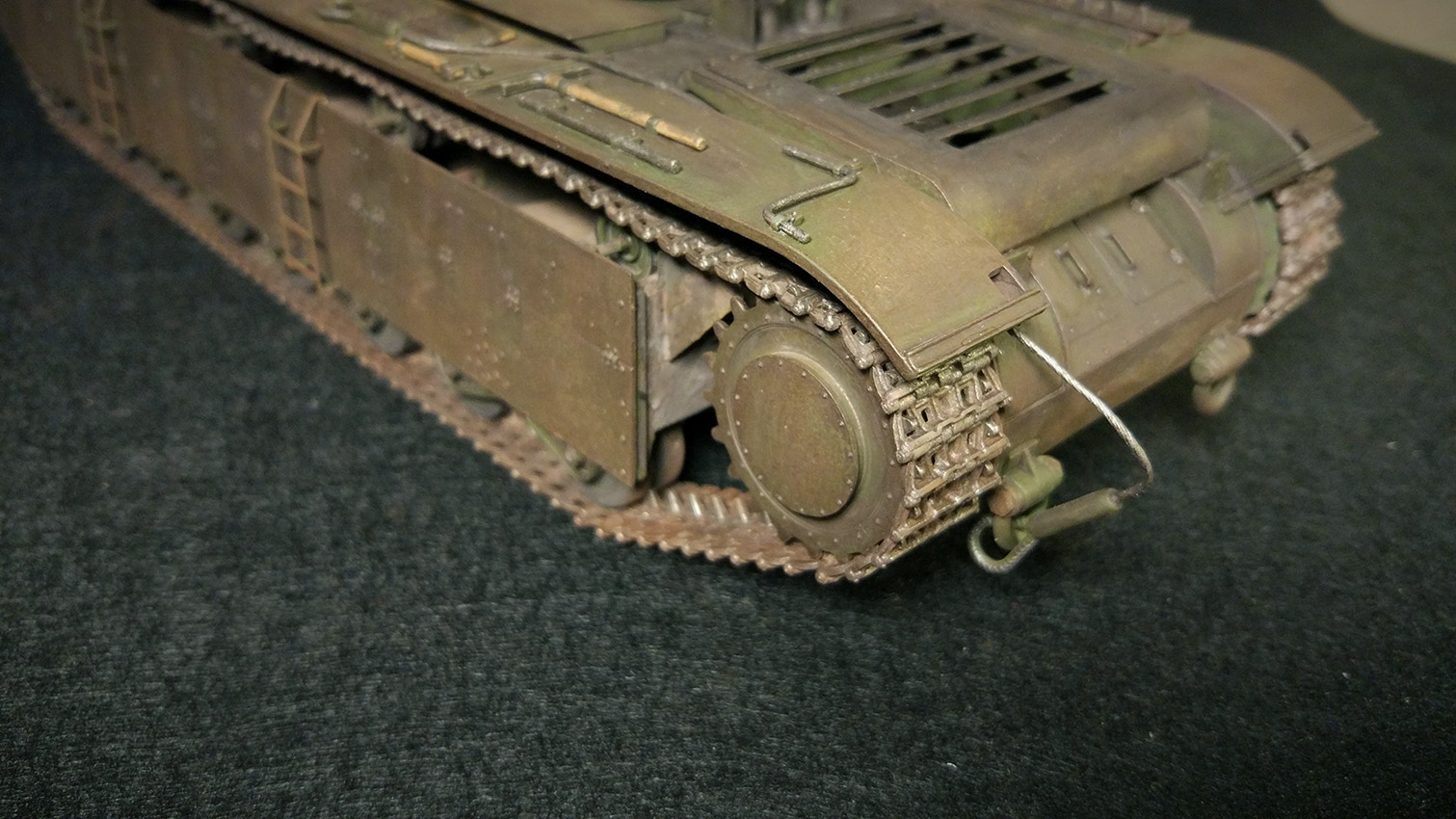

Сразу возник вопрос - судя по фото, машины данных выпусков имели "сплошное" колесо ленивца (штамповка?), а Хоббибос даёт только "спицевое".
Большие сомнения по цвету - слишком коричневый получился танк.
И ещё очень просится более выраженная смывка.
На сайте с 16.08.2018
4 1
Дмитрий, спасибо за комментарий!
На последних моделях ленивец действительно должен быть сплошной, но Хоббибосс дает детали от более ранней модели. На прикрепленной фотографии предыдущая версия танка № 234-42 у которого уже конические башни, но еще прямые подбашенные коробки и ленивец со спицами. После первого же ремонта танк, теоретически, мог приобрести ленивцы со спицами...
Цвет в реальности зеленый, с легким налетом ржавчины. Телефон с маниакальным упорством добавляет красный цвет в снимки, которого нет, пытался убрать фотошопом, но не очень получилось. Больше смывки добавить побоялся, что бы модель не стала "игрушечной".
На сайте с 16.08.2018
4 1

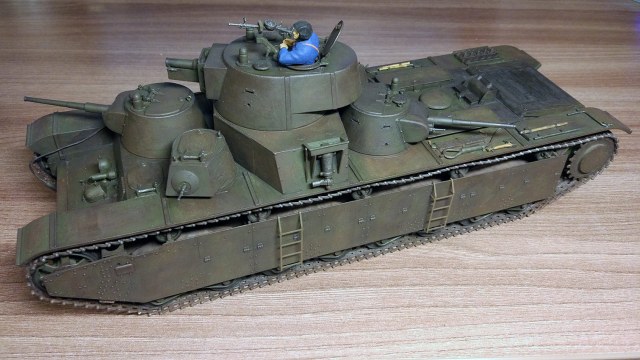

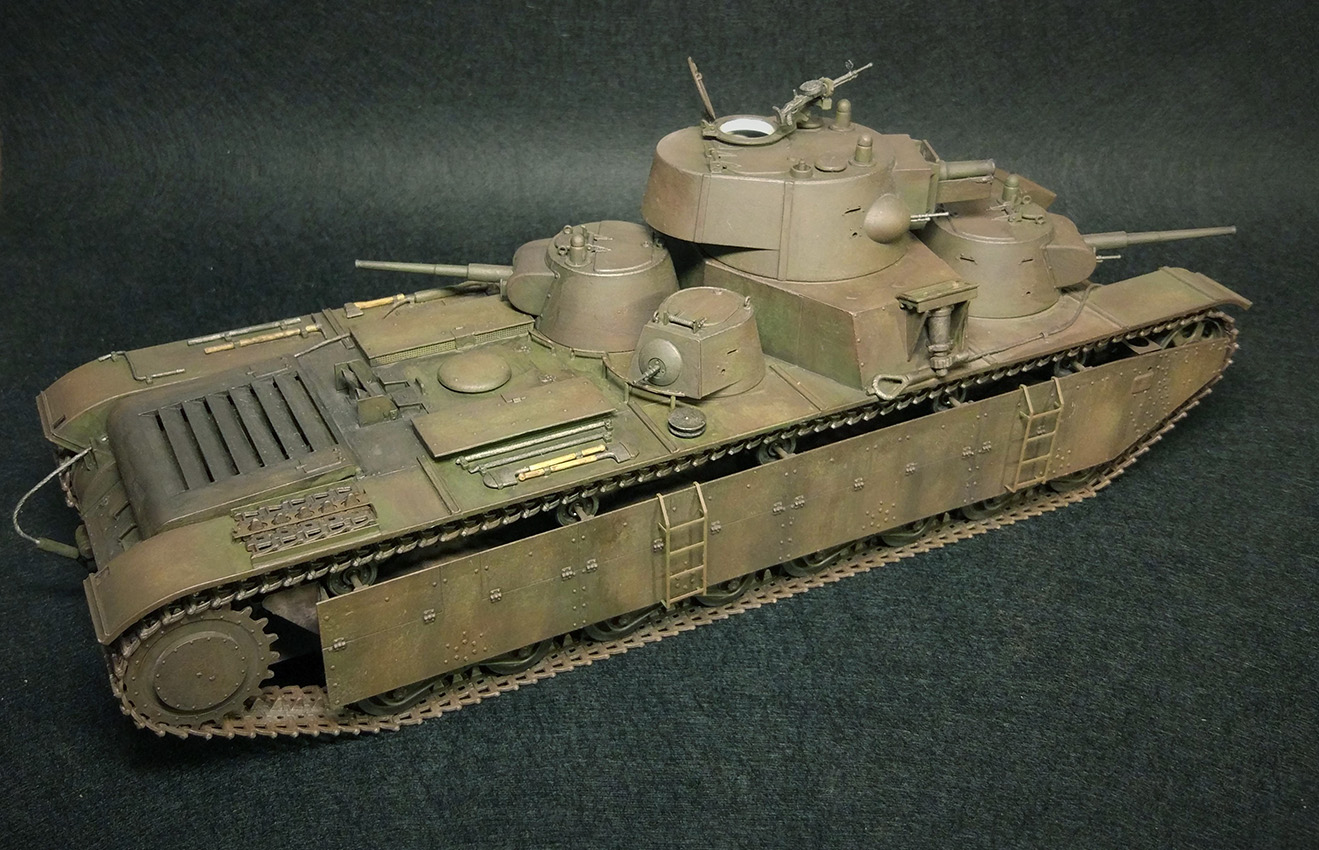

Вот более "реальный" цвет модели
На сайте с 13.12.2010
81 16
интересная работа!
но покраской ощущение неоконченности. видать стоило применить больше эффектов, машина позволяет её доработать.
спасибо отдельное за информацию по машине!
На сайте с 28.09.2014
8 0
Выглядит как музейный экспонат.(моё Л.М.).С уважением
На сайте с 24.11.2009
107 12519
Изыскания по матчасти это, конечно, хорошо, но пулеметы-то высверливать надо.
