1/48 P-51D-10 Mustang "Detroit Miss"
- Производитель:
- Tamiya
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- США
- Модель времён ВМВ:
- 1939–1945
Приветствую, коллеги!

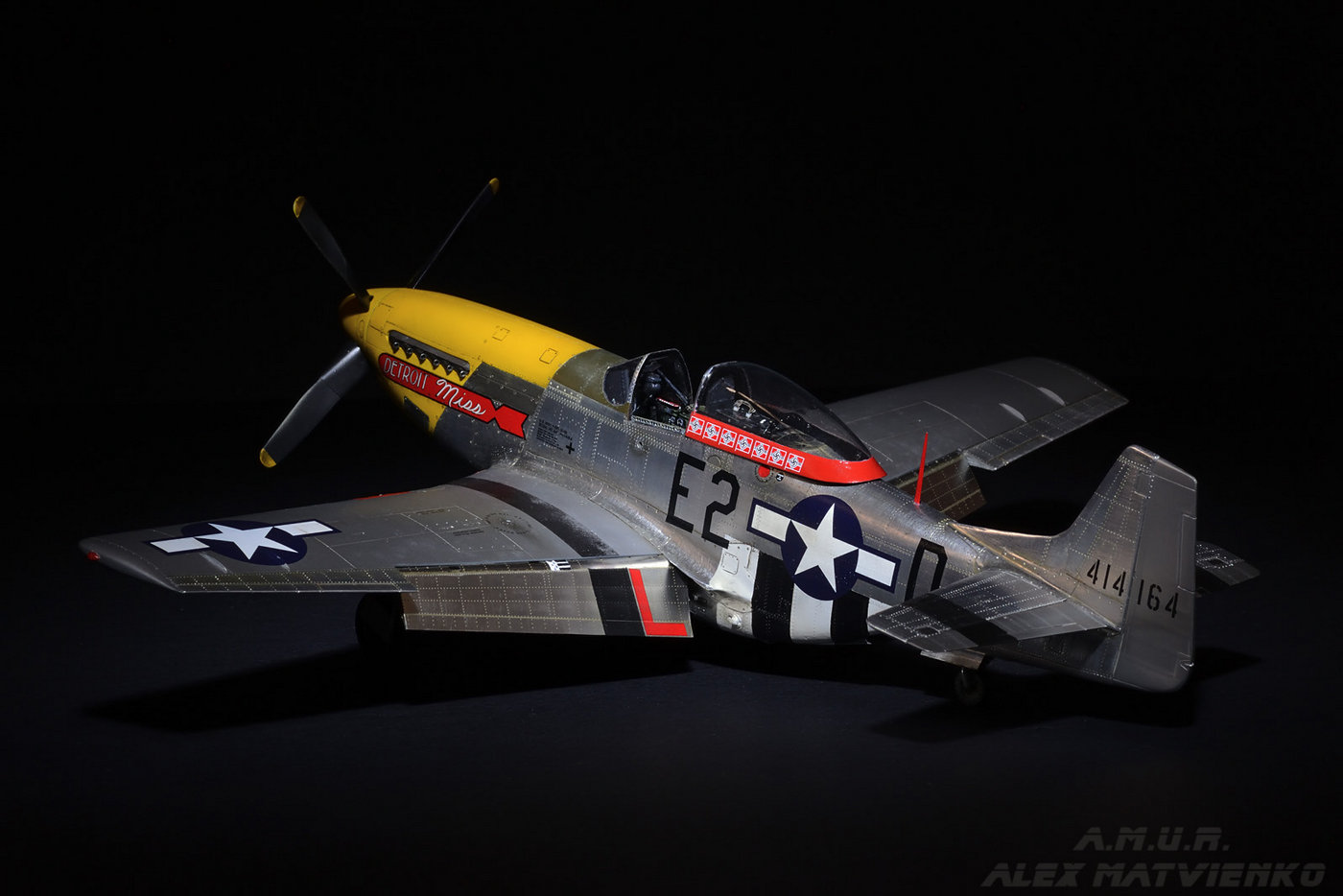

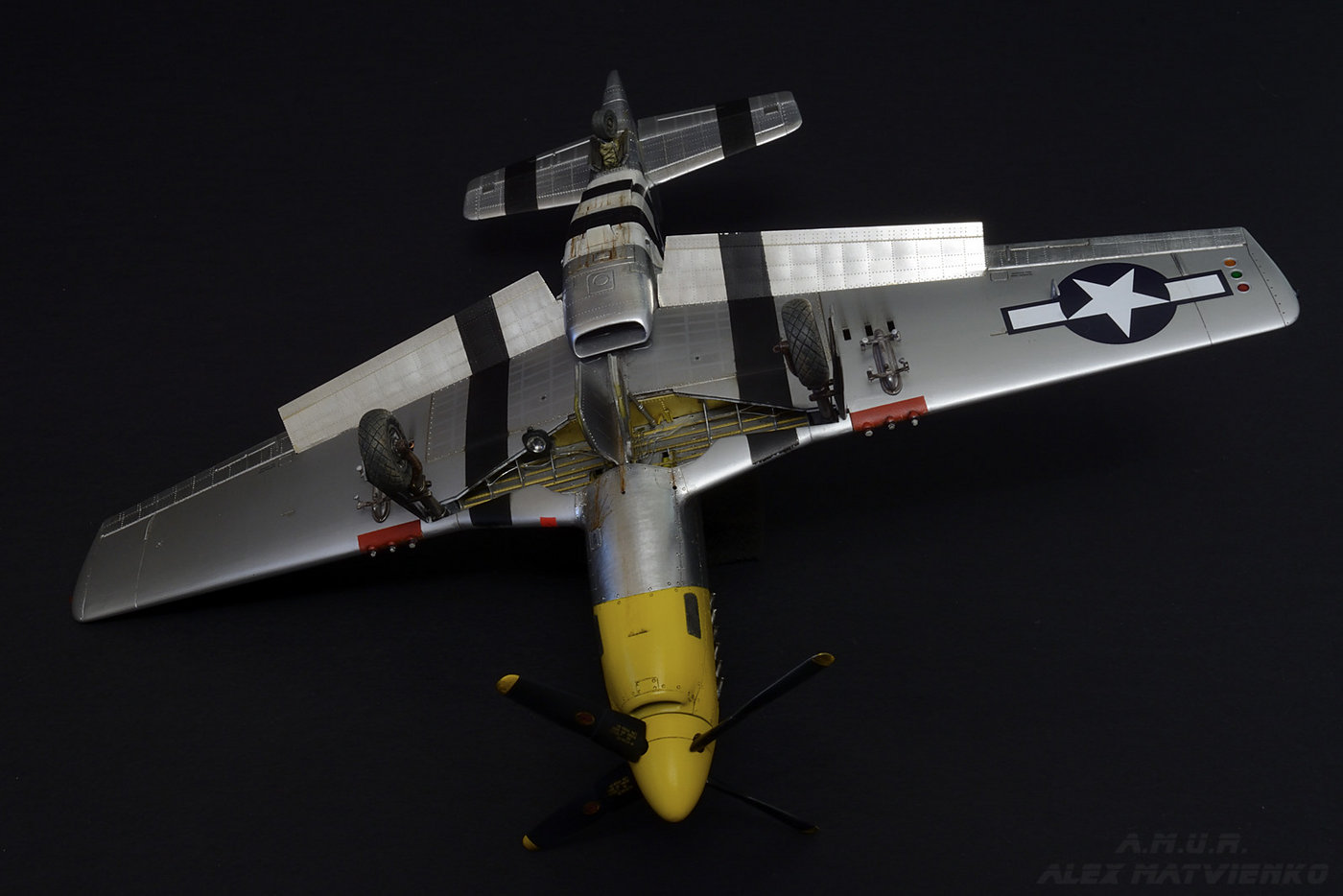

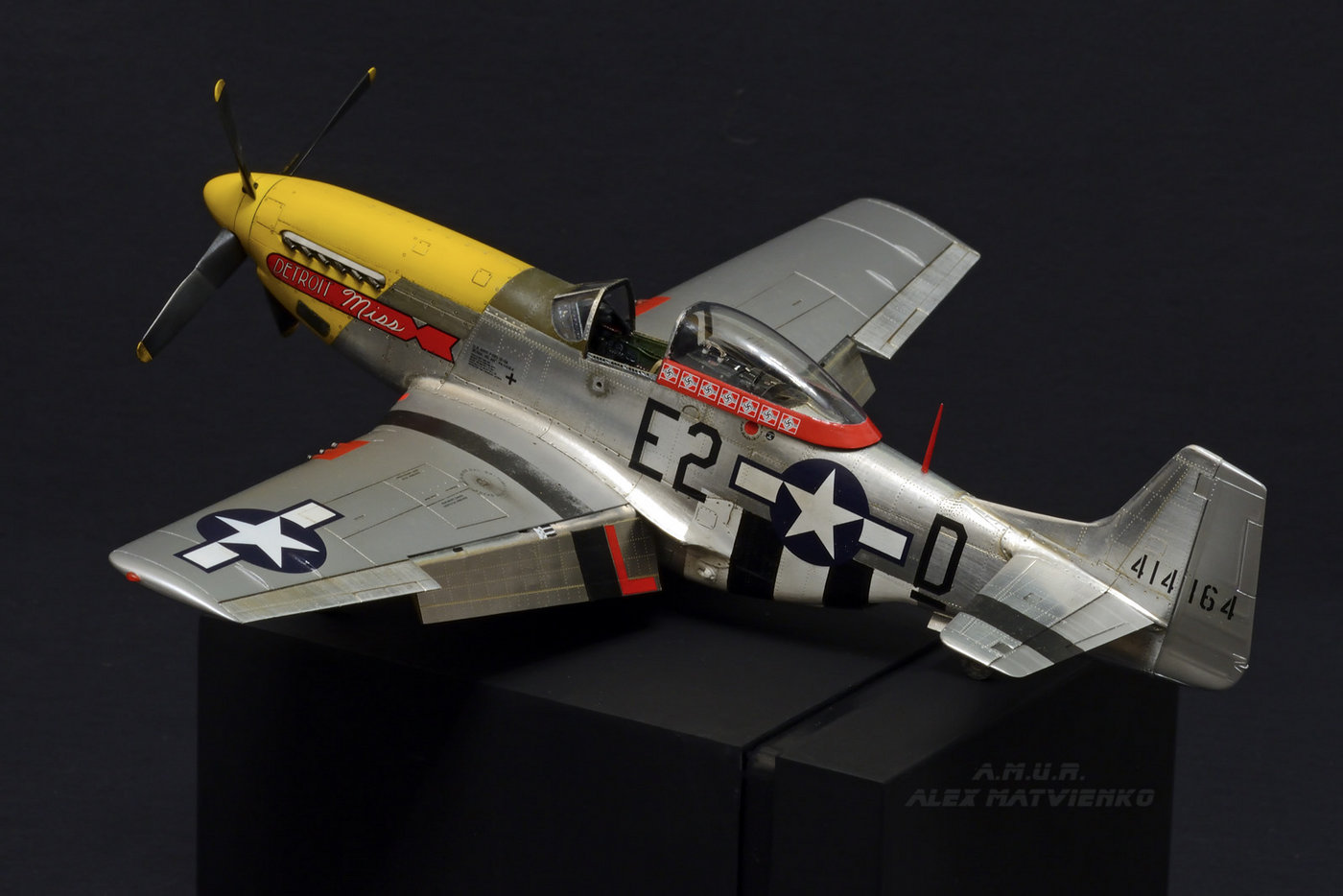

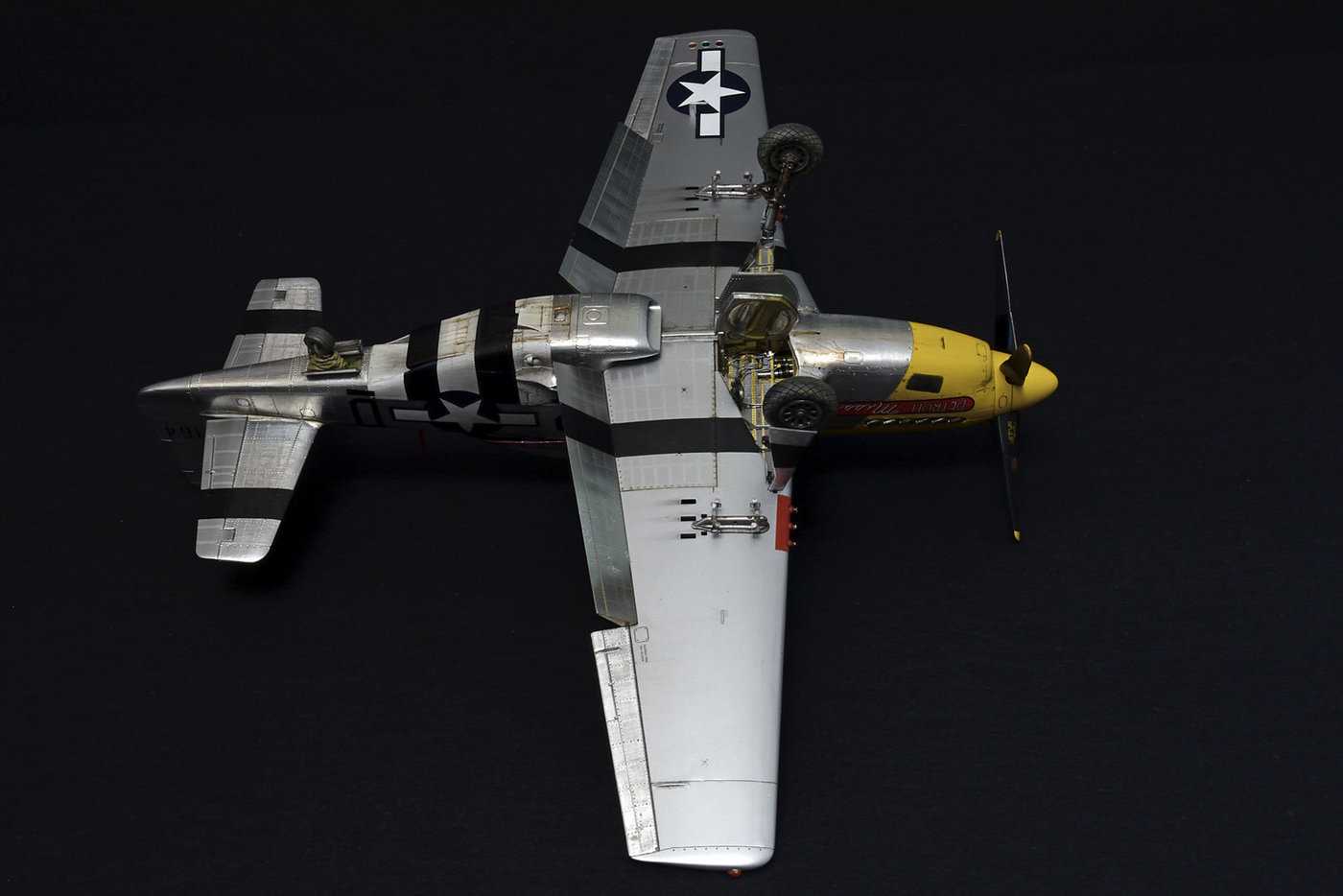

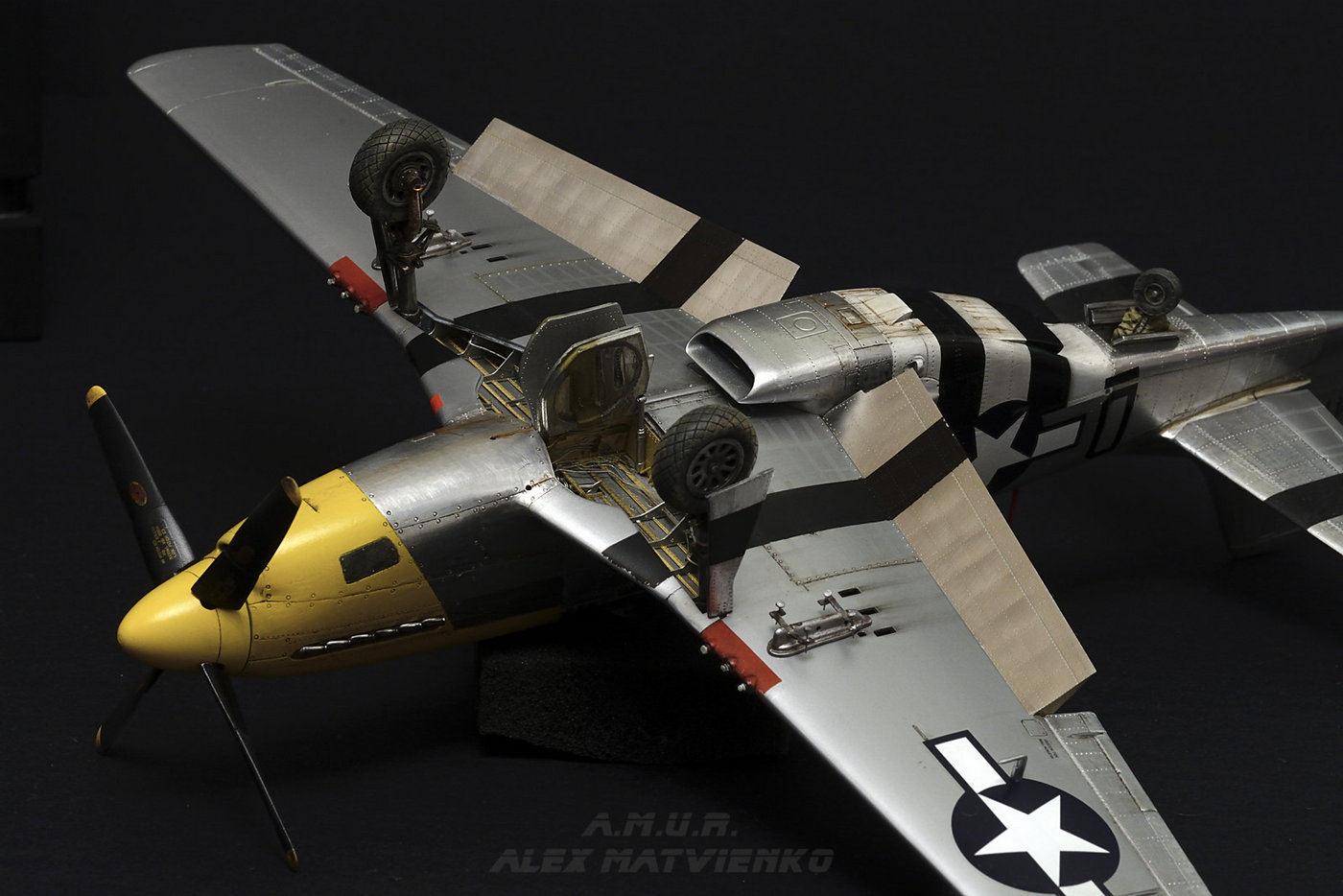

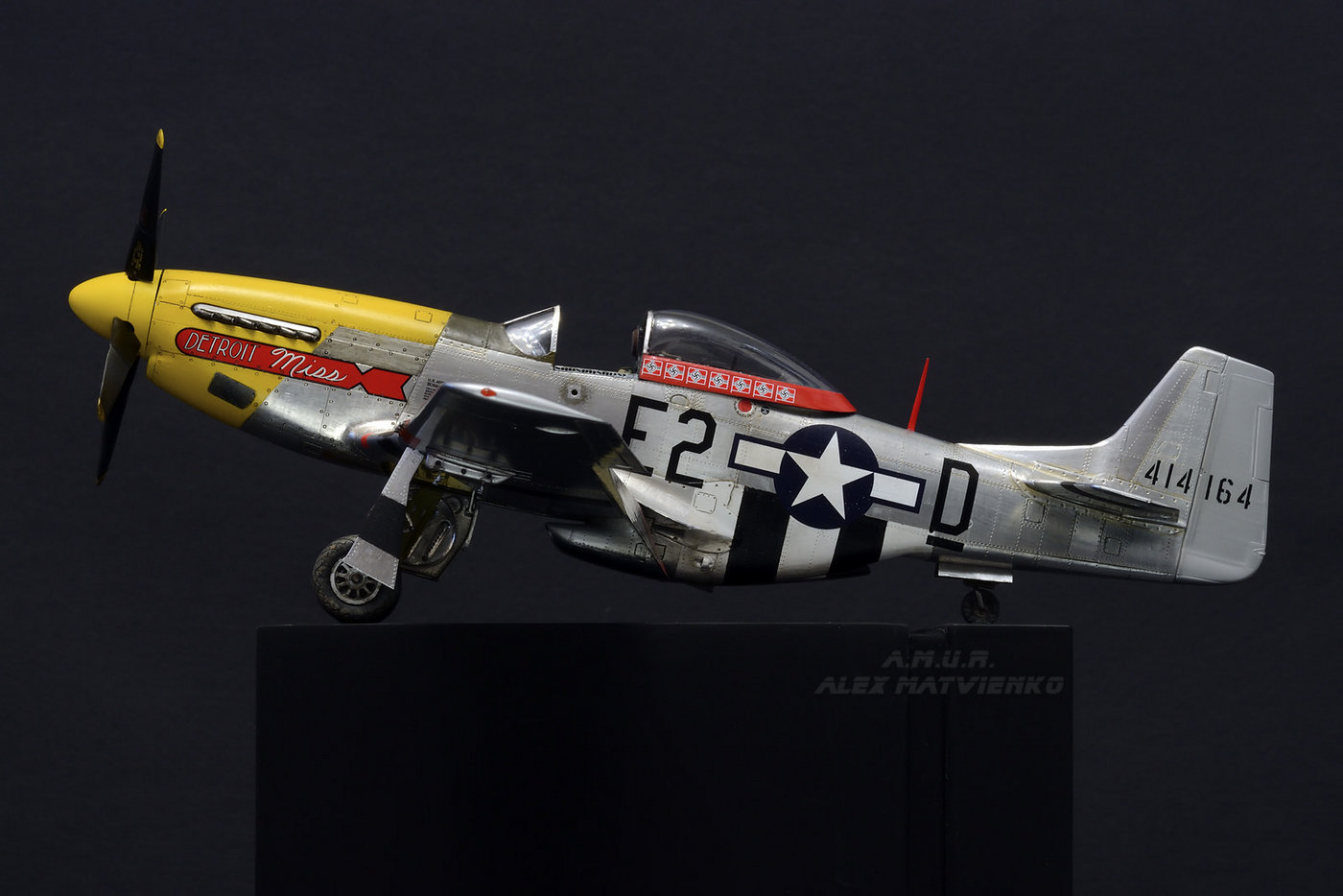

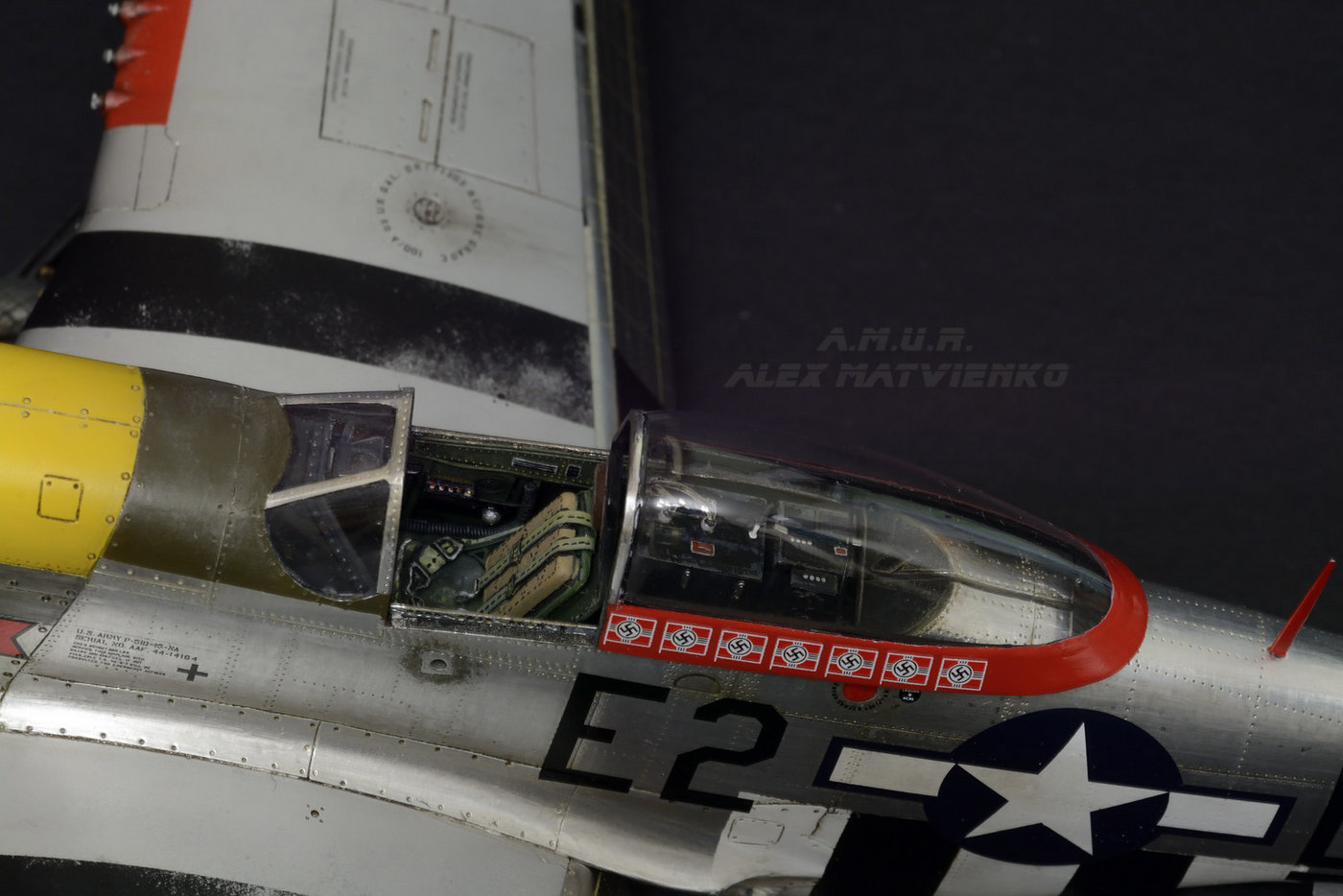

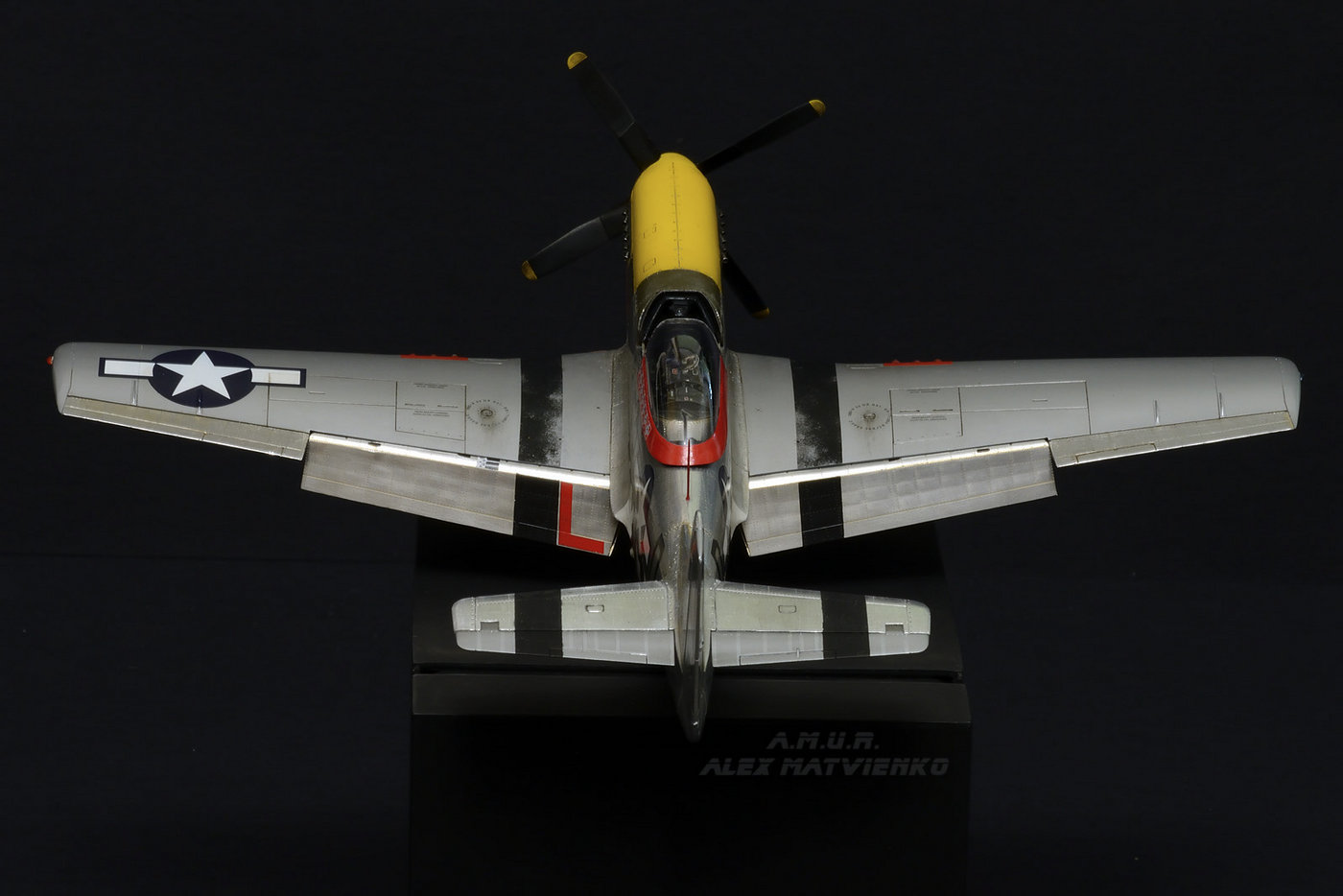

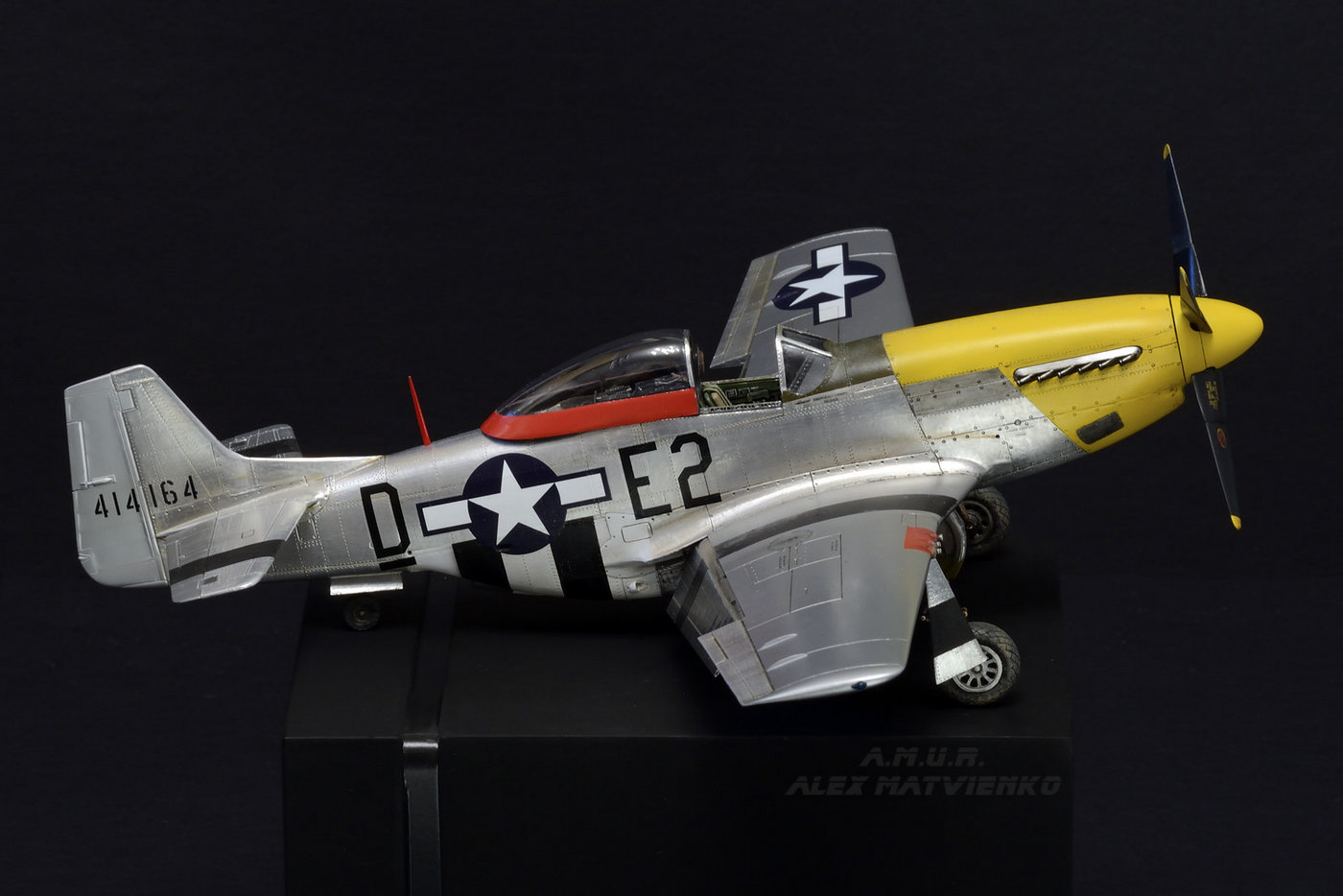

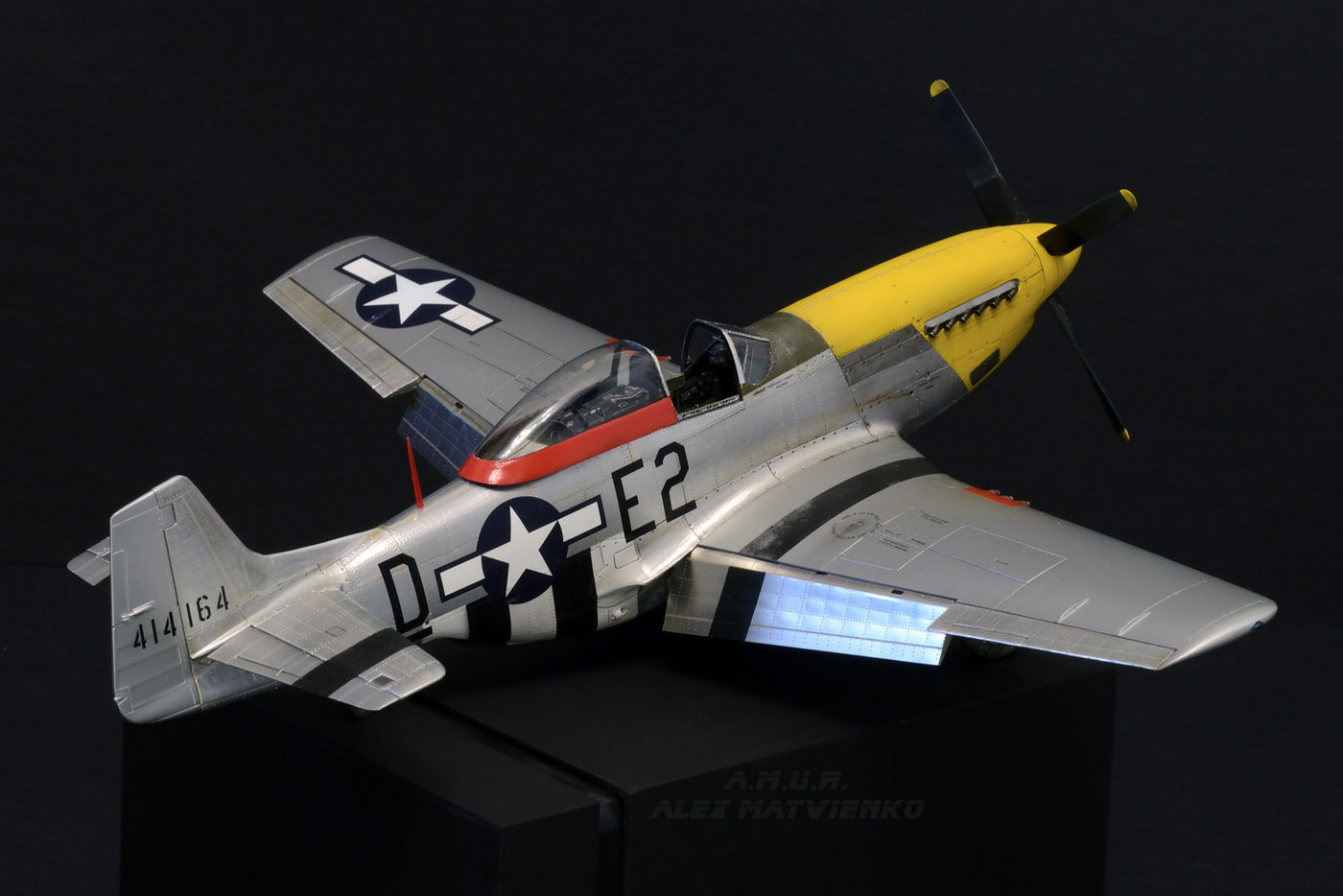

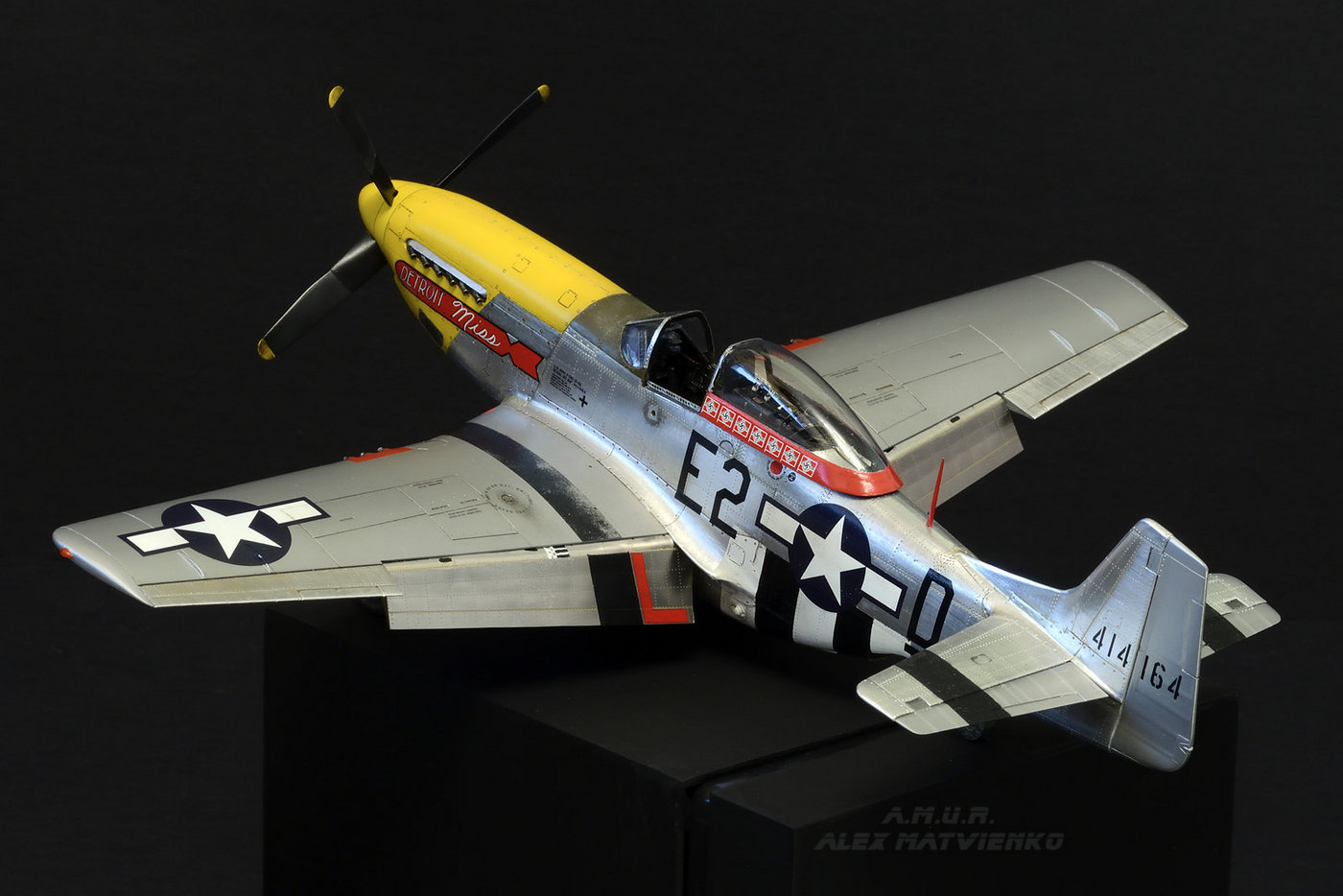

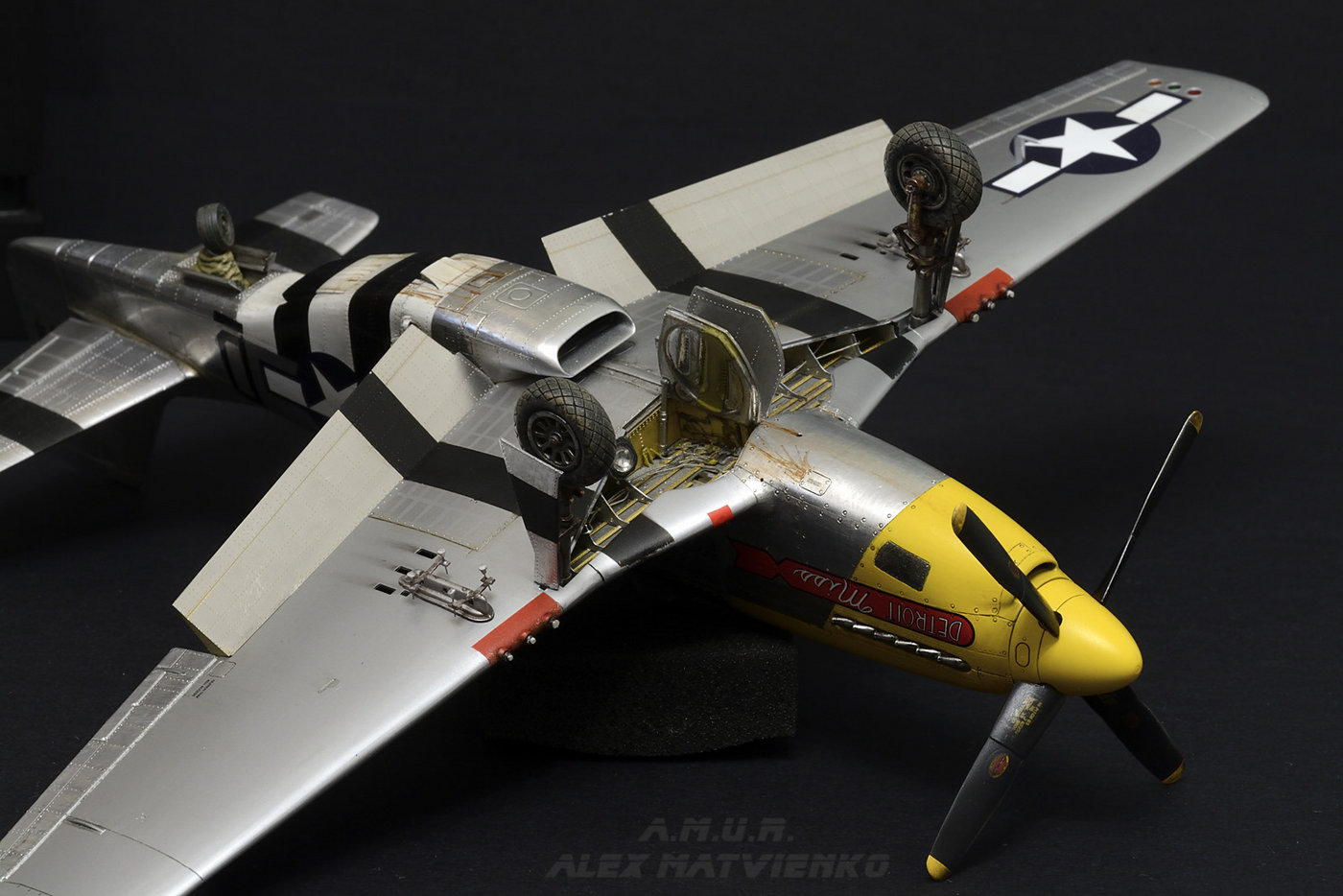

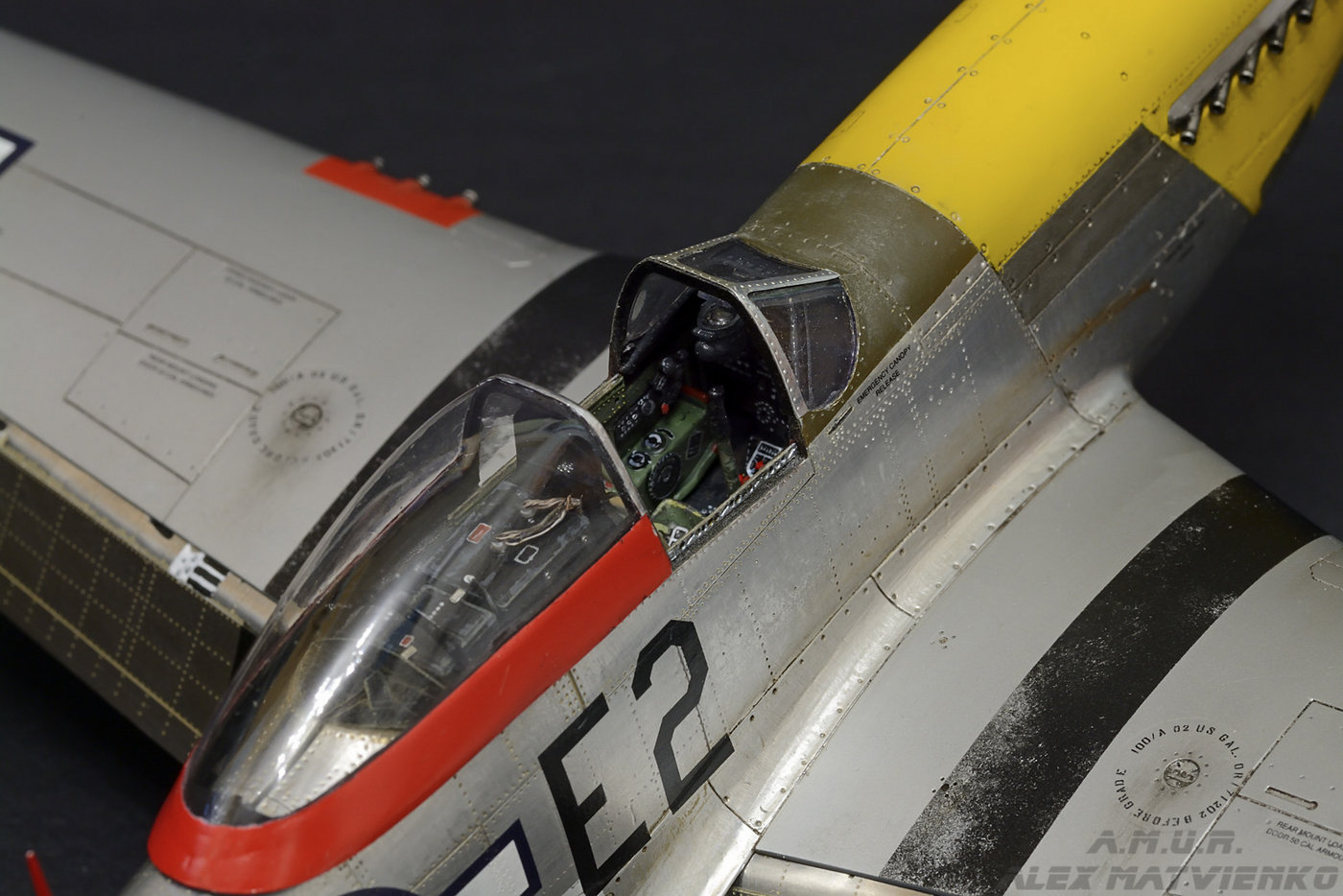

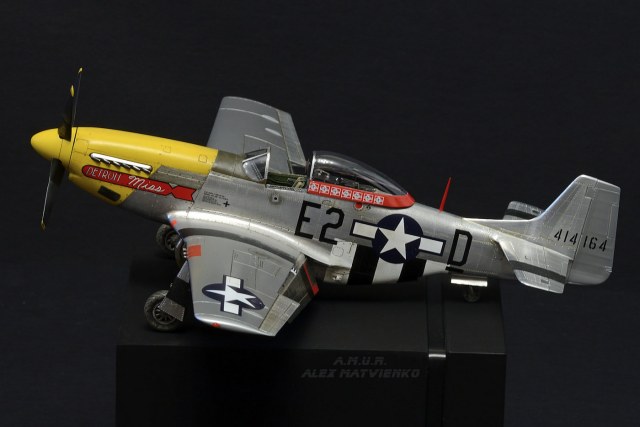

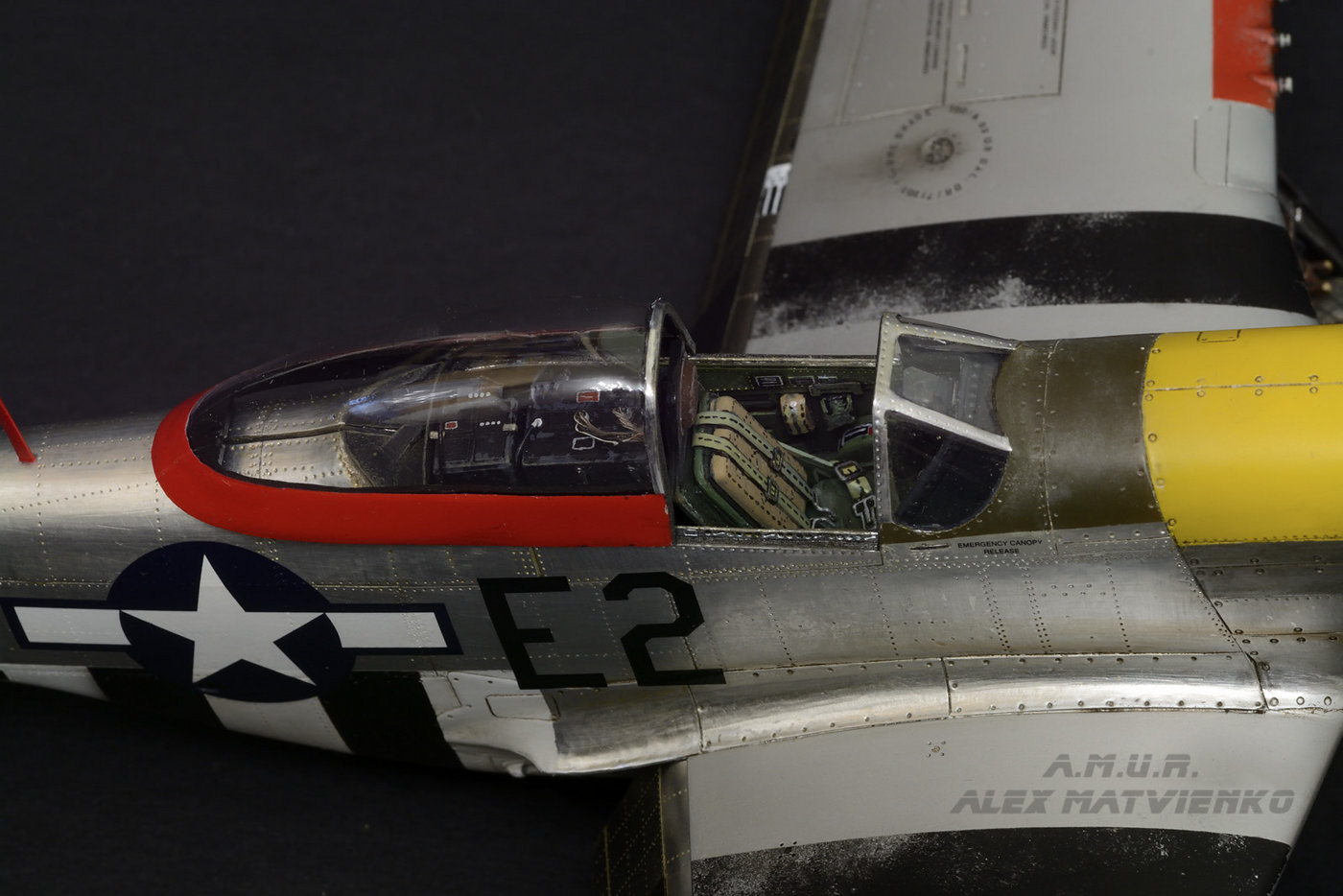

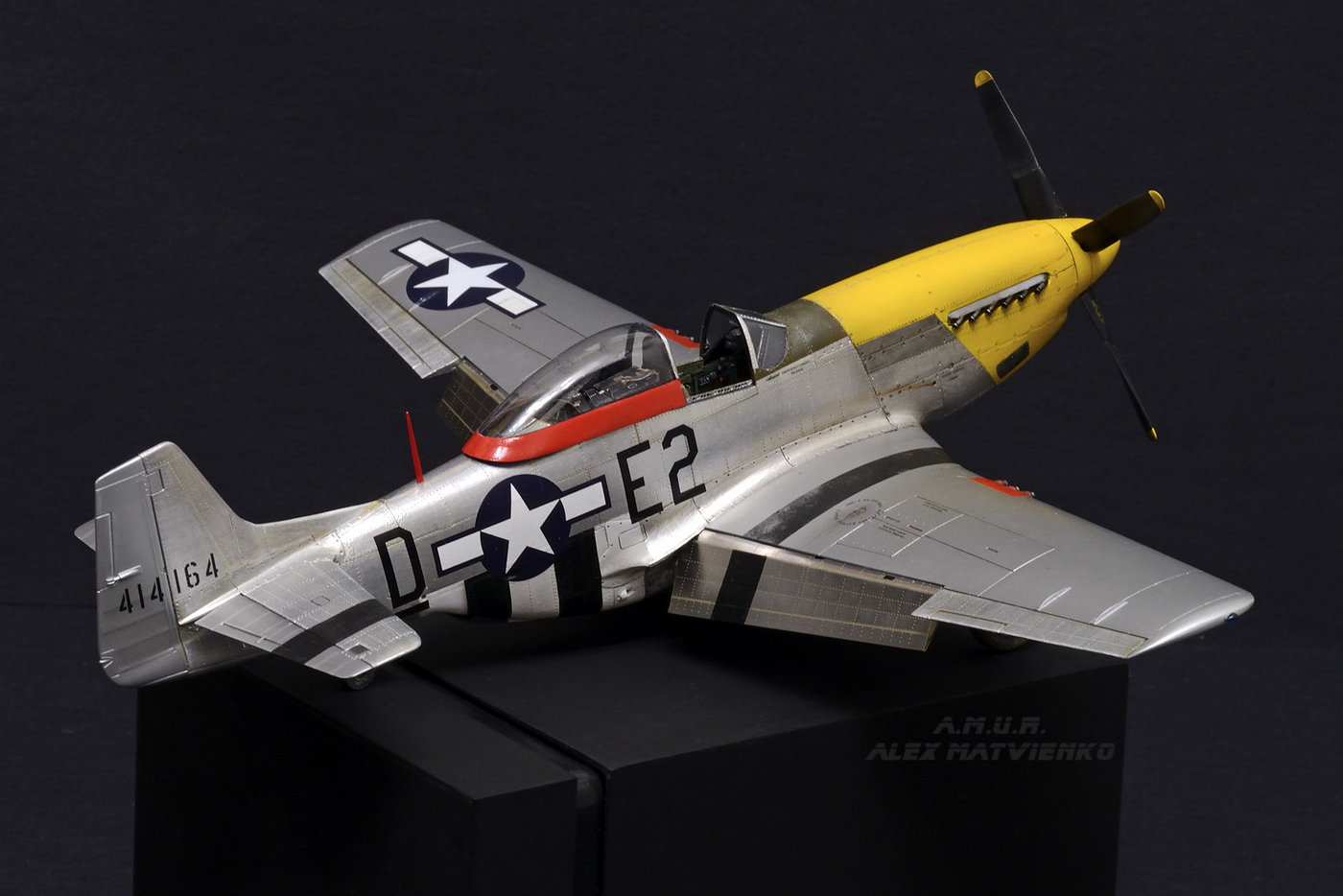

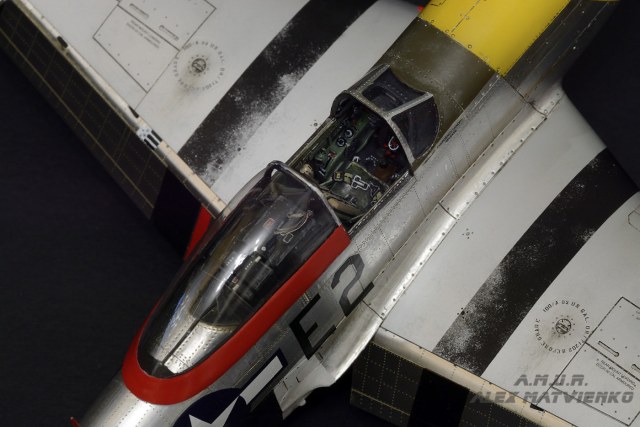

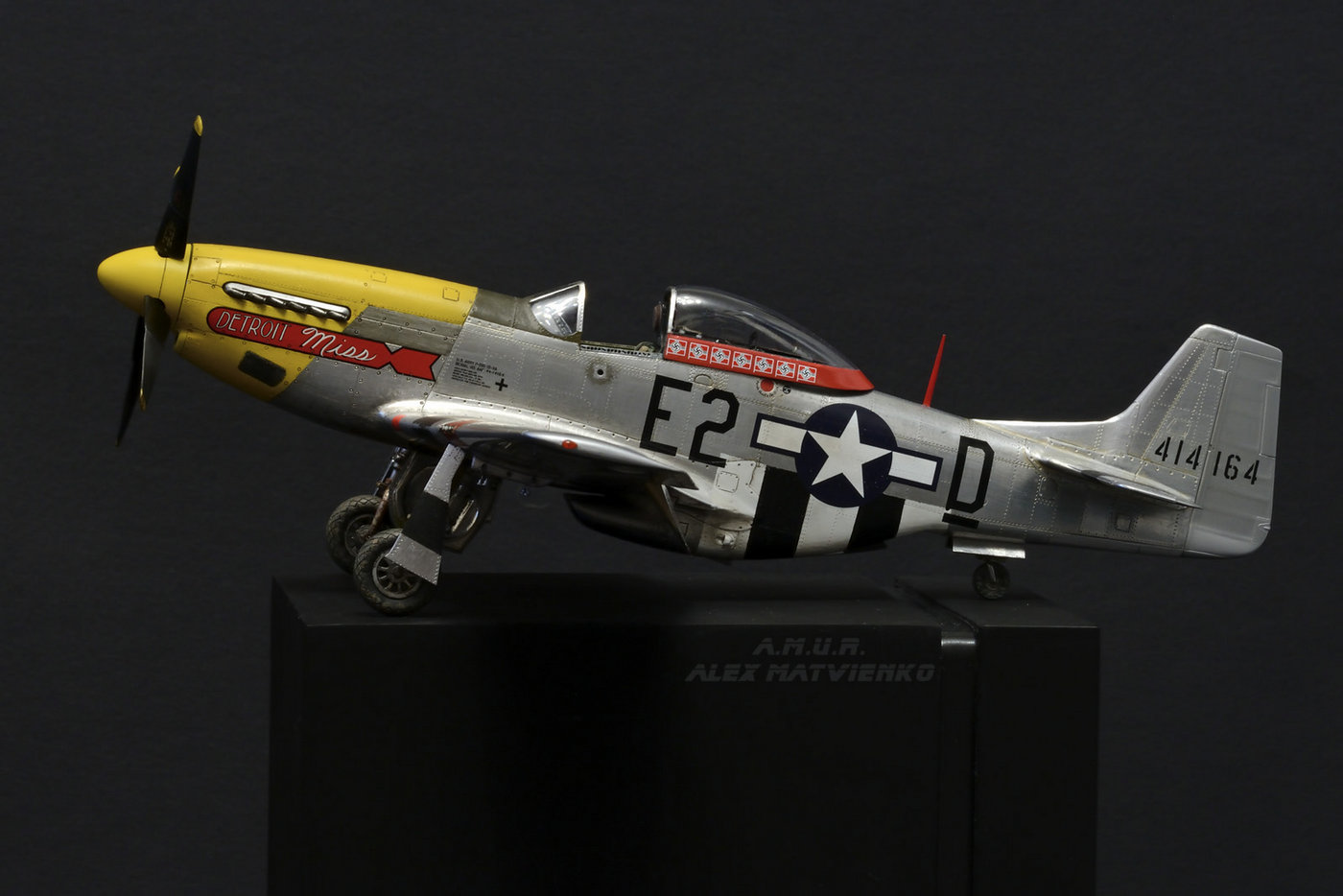

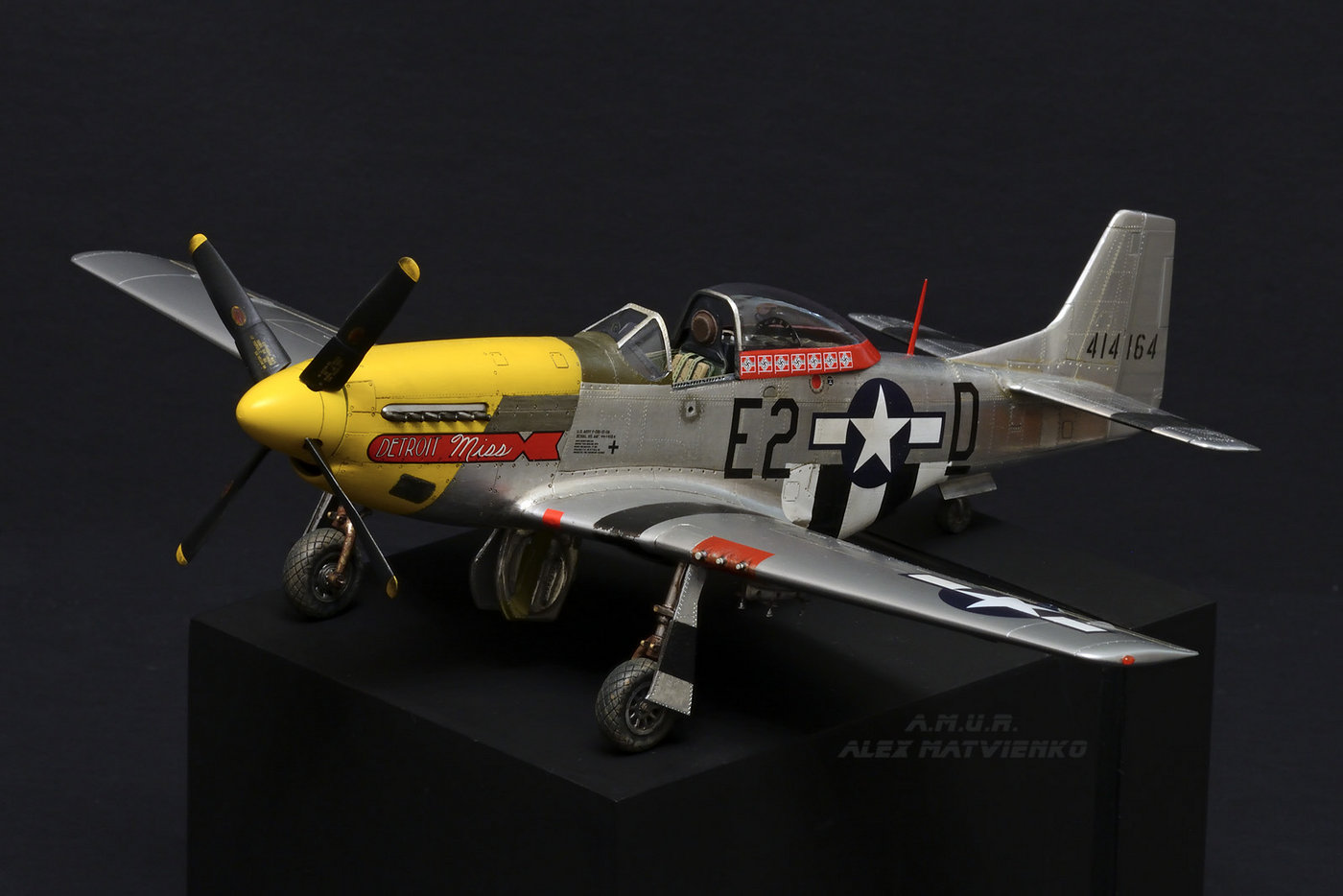

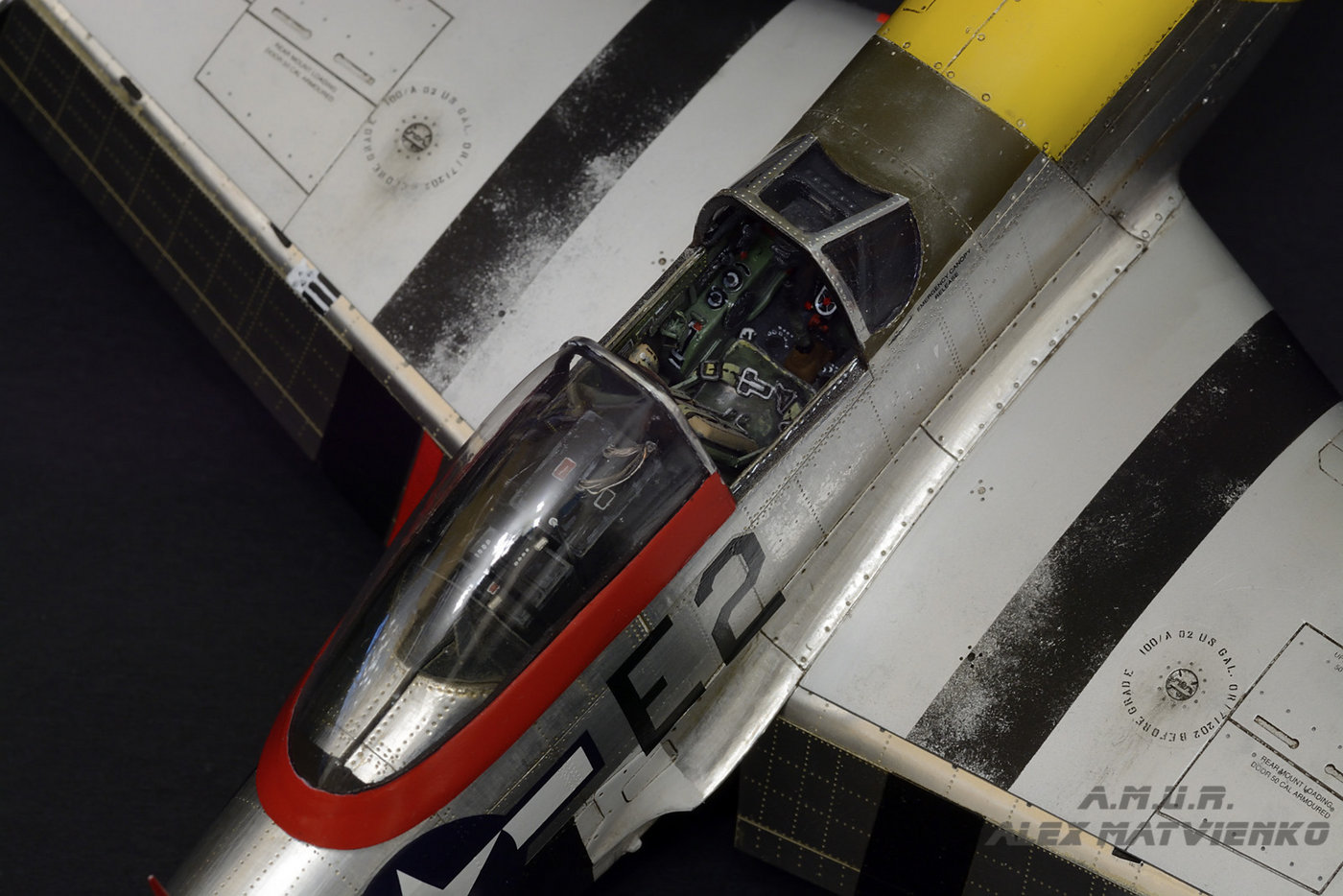

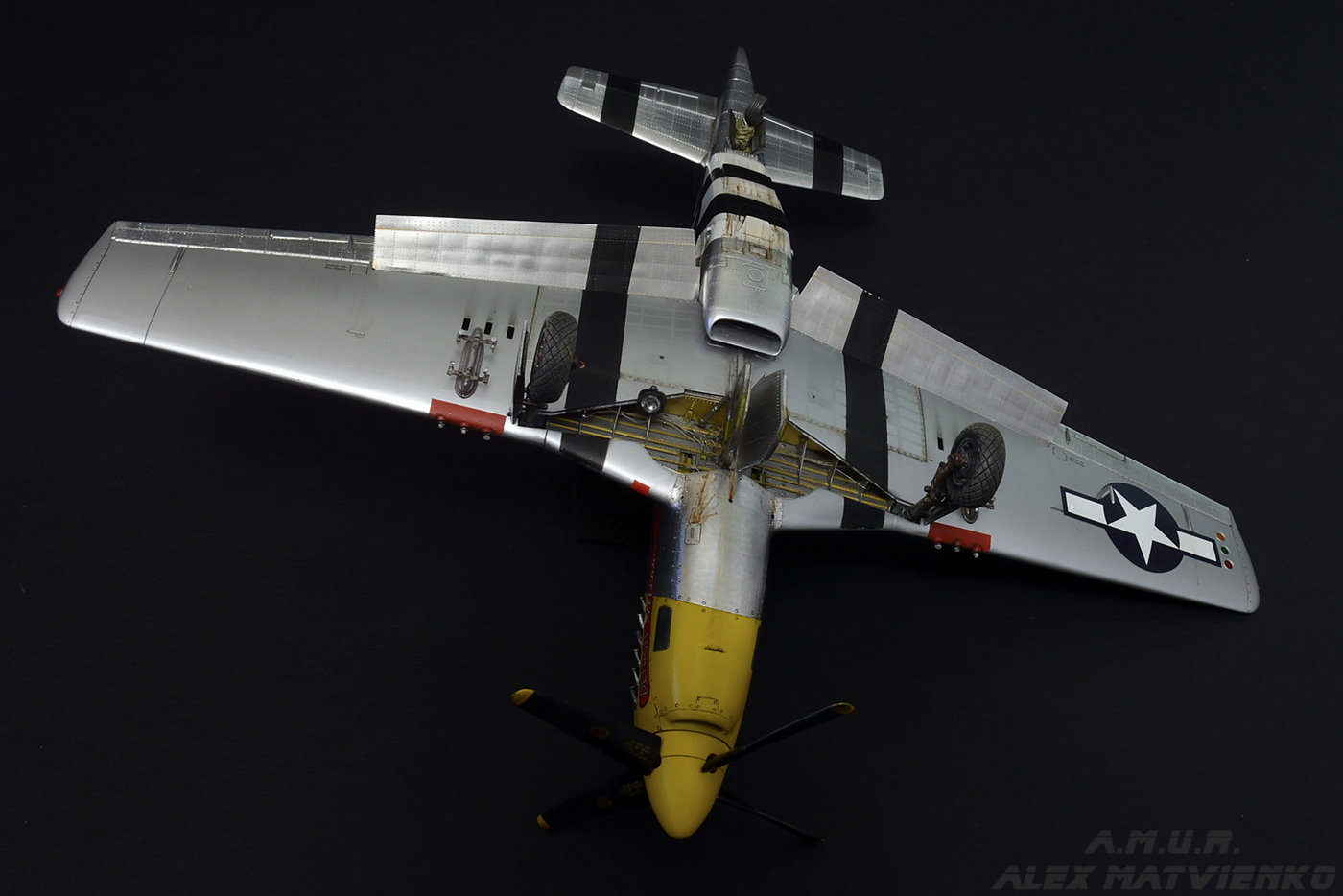

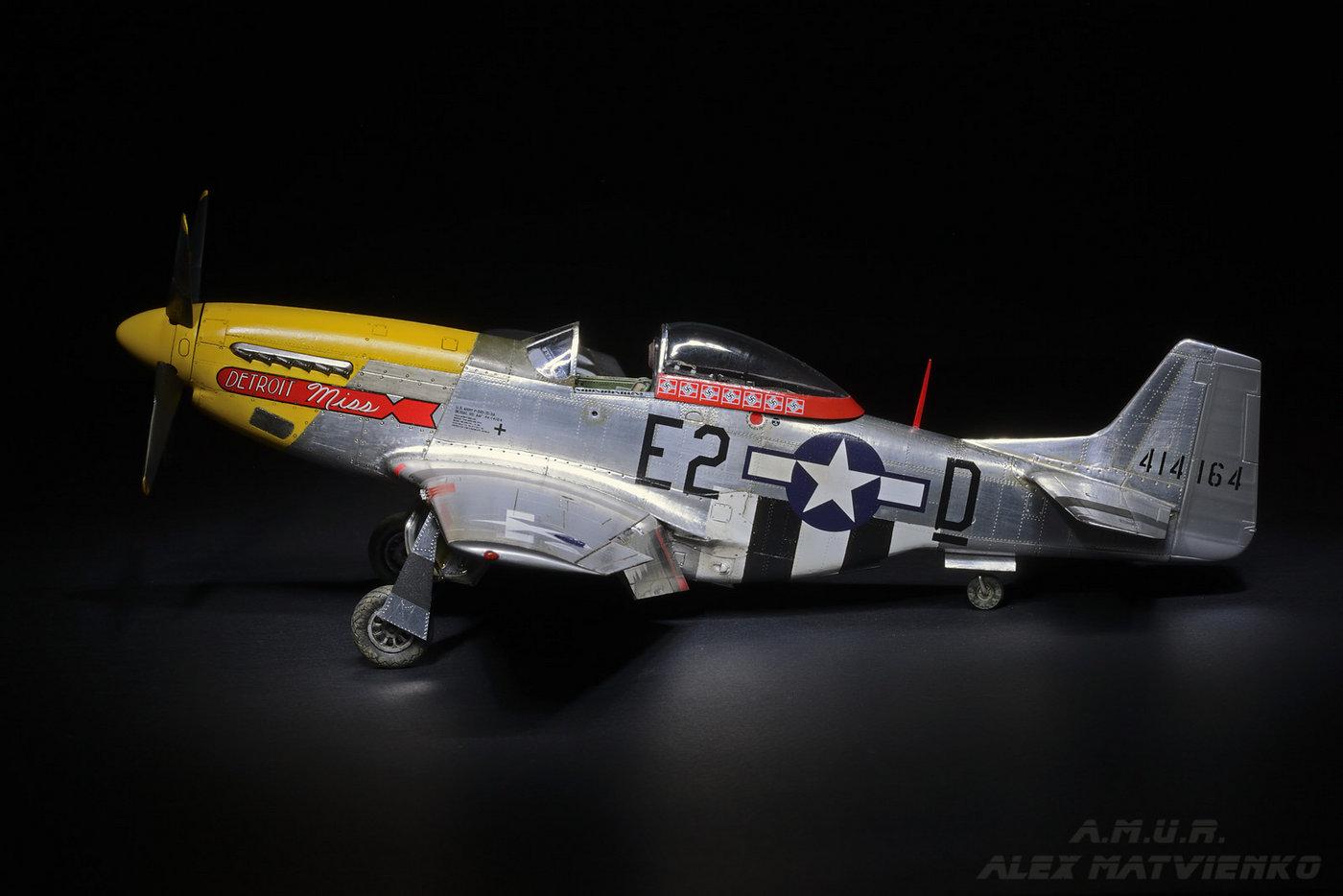

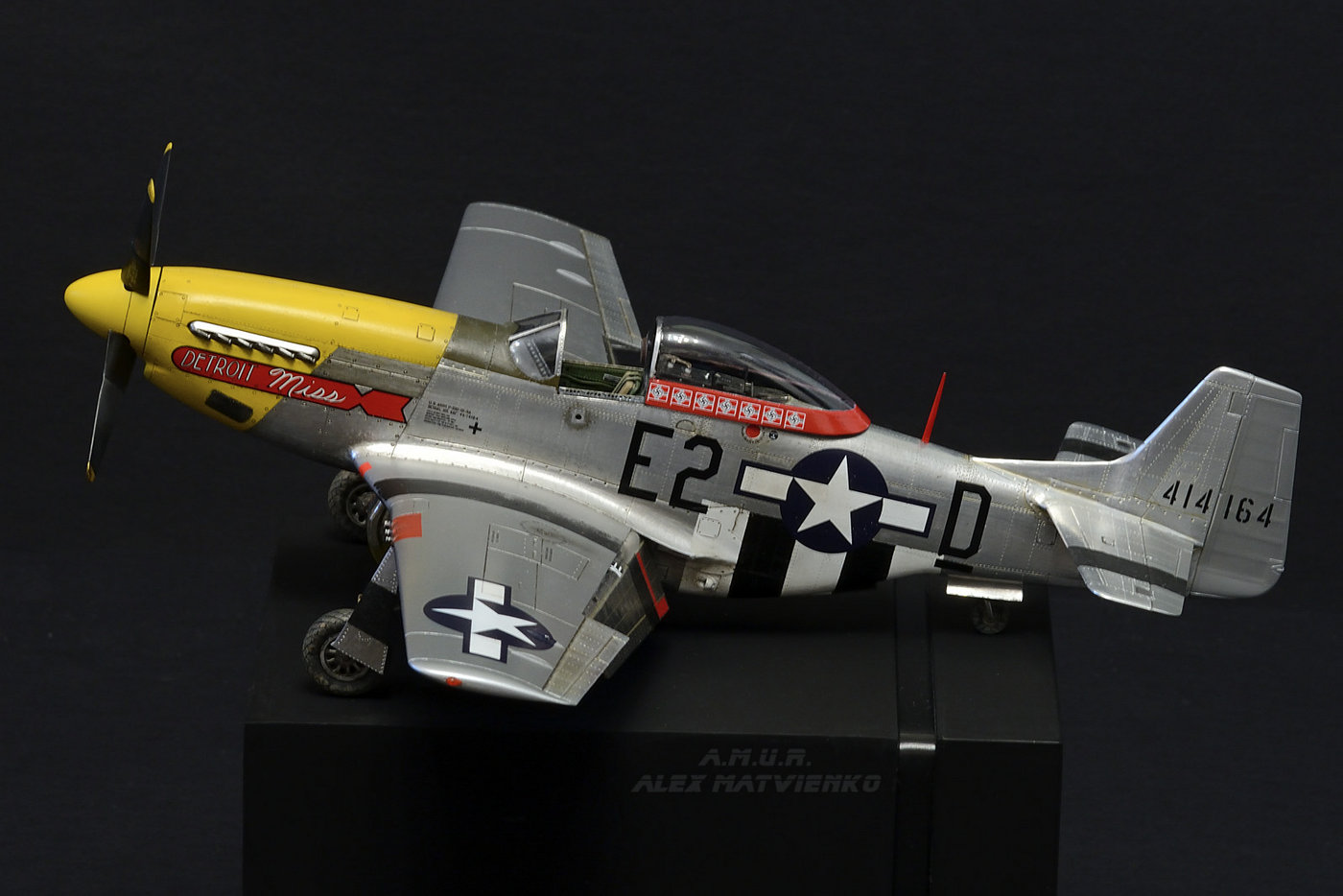

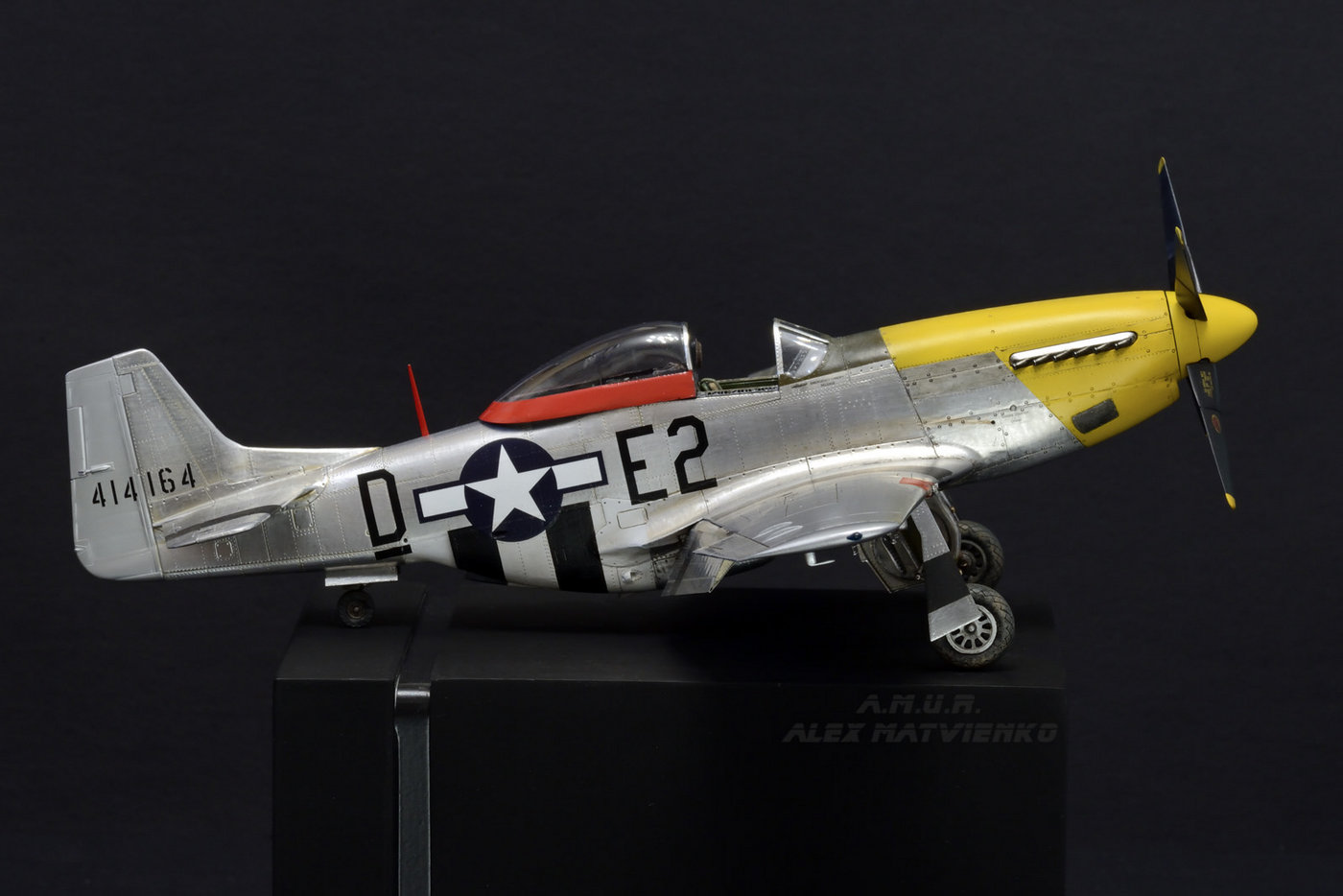

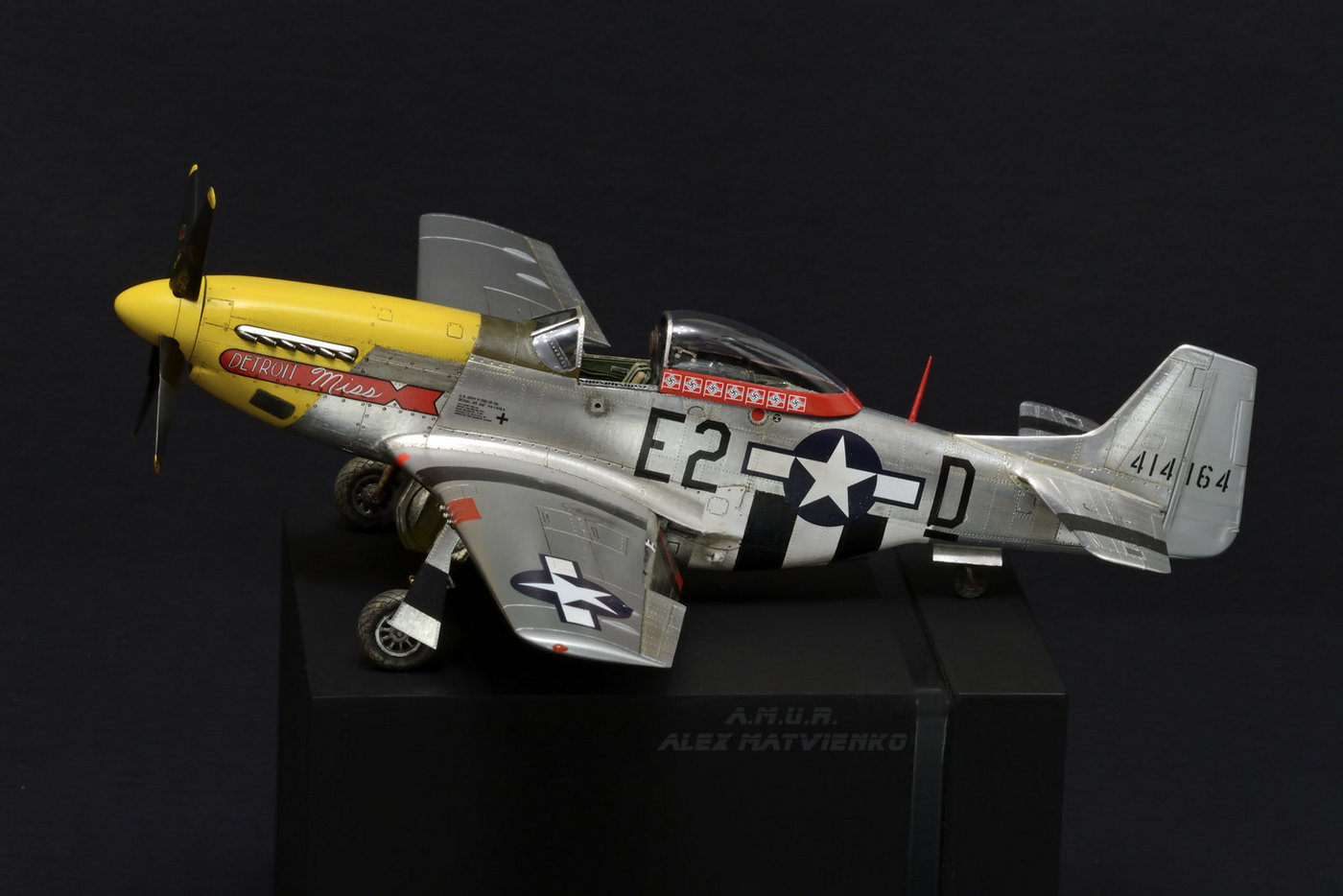

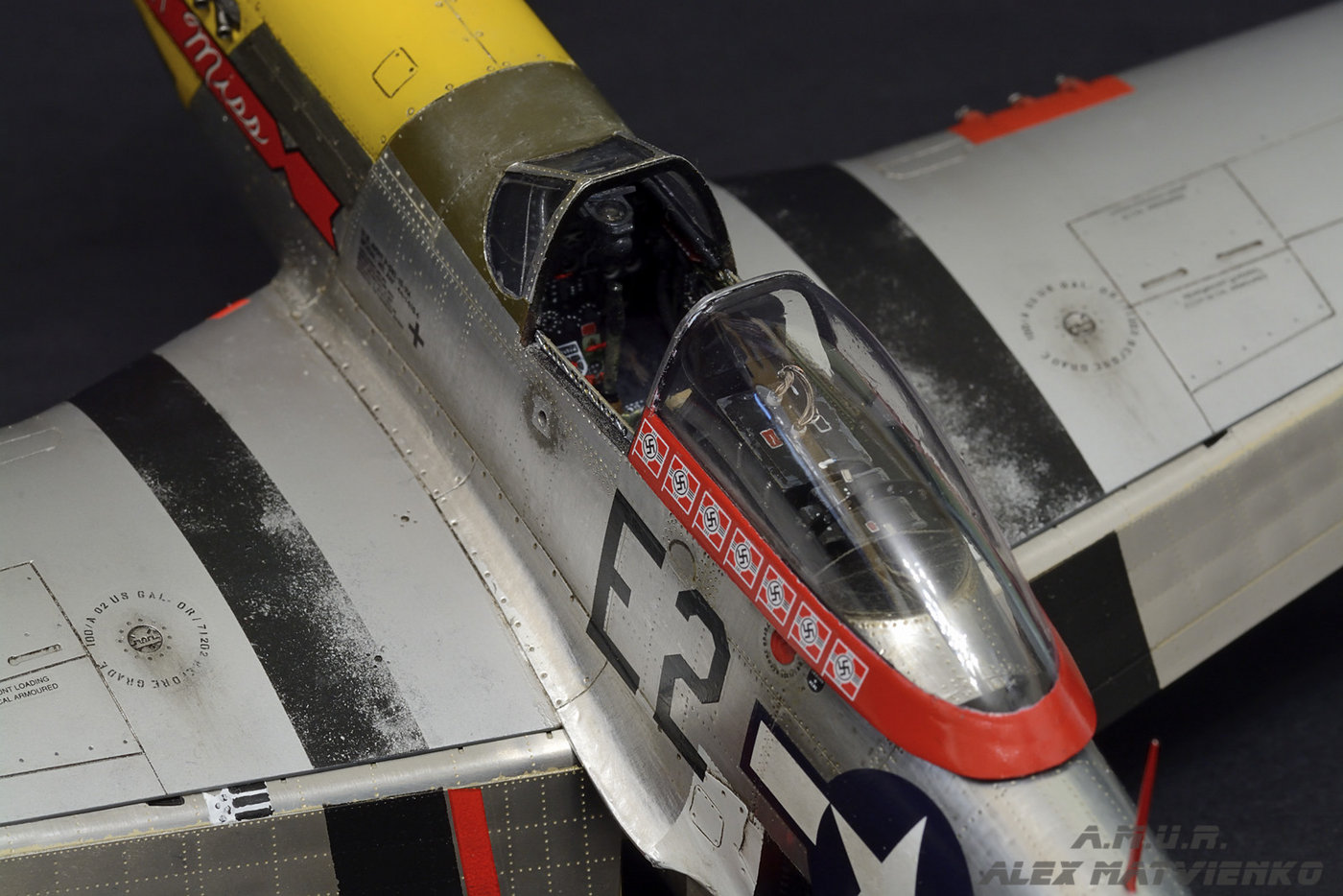

Закончил одно давно начатое дело - Мустанга в масштабе 1/48 от старой доброй Tamiya. В работе использованы три набора A.M.U.R. Reaver. Это фототравление для кабины и ниш шасси и смоляные закрылки. Закрылки, правда, сделаны для модели MENG и слегка отличаются по размерам, так что пришлось подгонять. Расшивка на крыле была зашпаклевана, согласно технологии, а фюзеляж и хвостовое оперение оклеены фольгой для имитации настоящей обшивки из алкледа. Также были выполнены необходимые доработки, чтобы привести модель в соответствие с выбранной модификацией варианта окраски. Также нанесена имитация заклепочных швов. Модель окрашена красками Tamiya, декаль - Aeromaster. Выбрал вариант P-51D-10 майора Арбена Леонарда Дрю (Urban L. Drew) из 361 истребительной группы, аса с 6-ю воздушными победами, среди которых числятся 2 Ме 262, плюс утопленный прототип гигантской летающей лодки BV 238-V1.
Оценки
Войдите, чтобы оценить работу.
Комментарии (39)
На сайте с 05.06.2016
0 10
Очень хорошо смотрится! "Клёпка" всё же слегка переразмерена, на мой взгляд. Деталировка, покраска на отлично!
На сайте с 27.11.2017
48 747
Шикарно!
На сайте с 11.07.2013
30 1
Да, мне тоже понравилось. Класс!!!
На сайте с 29.06.2013
34 57
Отличный мустанг!Классно смотрится!!!
Спонсор
На сайте с 21.12.2010
22 258
Классная работа!
За фольгу полюбому плюс, крутая модель.
На сайте с 05.06.2016
3 47
Добрый день! Спасибо за отзывы.

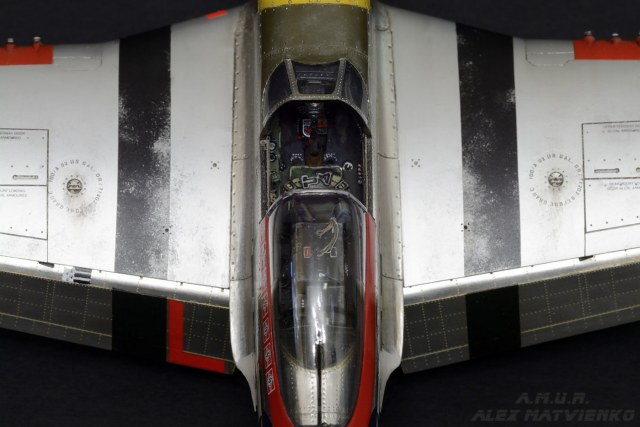

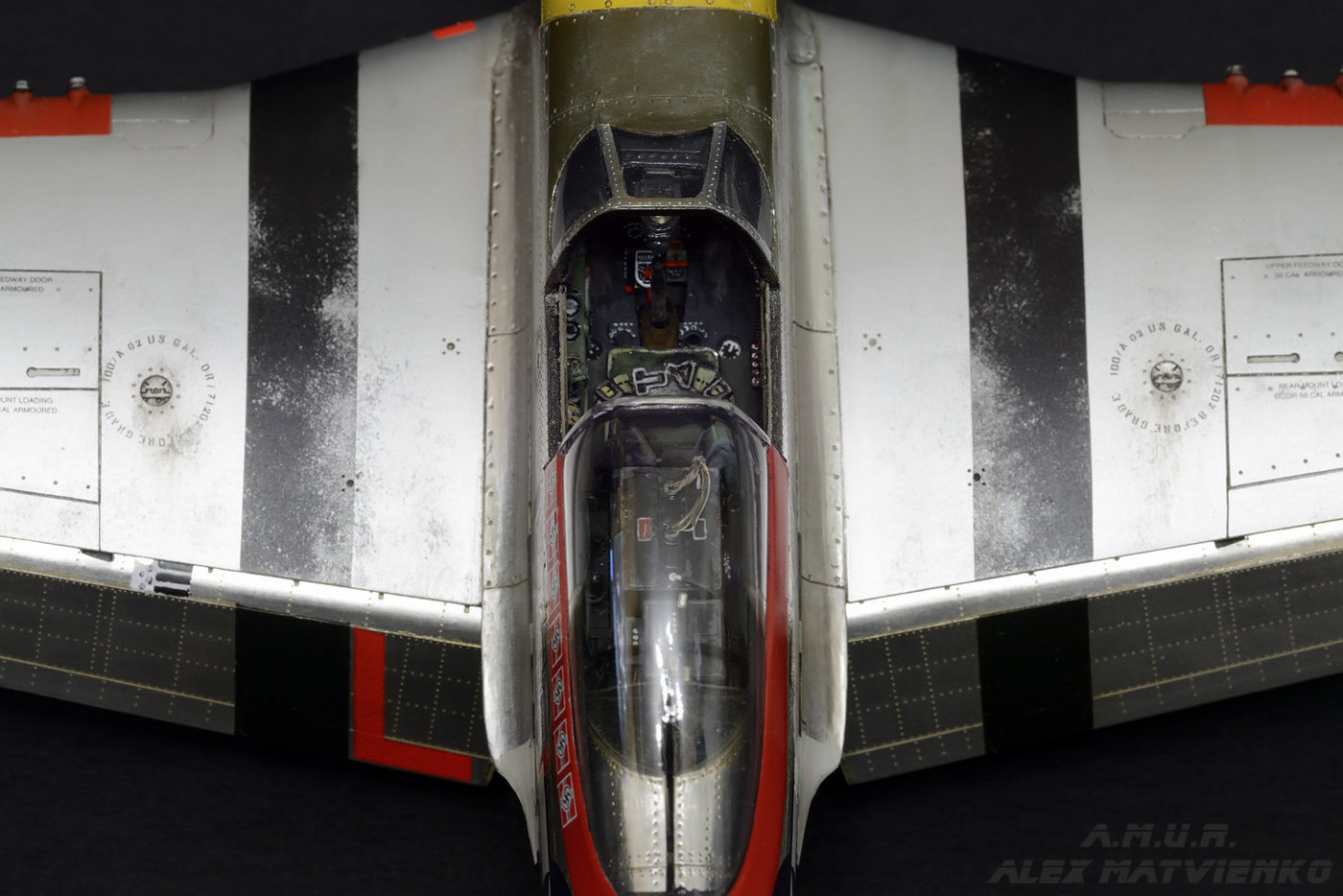

Поясню по клепке. Клепка на фюзеляже накатана с шагом 0.55 мм, что примерно соответствует 1 дюйму в 48-м масштабе. На настоящем Мустанге шаг заклепок на фюзеляже составляет, примерно, от 0,7 до 1,4 дюйма. Почему примерно? Потому, что в реальности нет стандартизованного "шага" клепки, а на чертежах указывается количество заклепок на определенный промежуток расстояния, как правило, между соседними силовыми элементами. То есть, указана дистанция, которая разделена точками клепки на равные промежутки, так называемые "equal spaces". Конечно, воспроизводить такое вручную на 48-м масштабе - это за гранью разумного, поэтому масштабный дюйм, на мой взгляд, как раз в пору. Закрылки же для модели сделаны прямо по заводскому чертежу и на них все точно до единой заклепки - и шаг и размер "головок".
На сайте с 06.07.2014
43 937
+1
На сайте с 15.11.2008
133 225
уух как здорово!
а что за фольга? может быть дадите несколько советов по этой технологии?
На сайте с 30.10.2011
90 6331
Прекрасная модель! Великолепно сделана. Как настоящий!И конечно, настоящий металл( фольга) этому способствует!Ну и плюс покраска верная. 5+
На сайте с 31.12.2011
83 3117
Мастерское исполнение!
а почему вы их стесняетесь описать и подтвердить фактографически ? ) даже в ветке о стройке оная инфа absent ...
На сайте с 10.06.2016
11 3
Мустанг получился шикарным!
Эстет
На сайте с 04.01.2015
91 6670
+1! Очень понравился!
На сайте с 17.10.2016
56 16
Класс!!! Работа мастера!
На сайте с 05.06.2016
3 47
Я уже много раз в ветках по Мустангу на scalemodels на эту тему писал. Сейчас будет статья с пояснениями и картинками. Подождите чуток.
На сайте с 05.06.2016
3 47
Конечно. Я в статье опишу, а если есть уже какие-то вопросы, то отвечу.
Спонсор
На сайте с 06.04.2011
34 437
Отличный конь!
Единственное, что бросается в глаза - это хлопуны на закрылках. На нижних поверхностях по логике металл должен быть вдавлен между нервюр, а он выпуклый)
Снизу то давление больше, чем сверху)
На сайте с 23.09.2015
18 3047
Шикарная работа! Мастерский результат и по работе с травлом, и с фольгой!
на одной из вы не привели ни одного довода, кроме как оболмолвились тем, что используете заводские чертежи и диски с e-bay ...
понимаю, что потратились, но можно же хоть на одной модели показать фото, фюзеля, что ль, : "исходник - оригинал / чертеж - готовый результат" на такую-то модификацию ...
На сайте с 05.06.2016
3 47
Спасибо!
По закрылкам - это не "хлопуны". Так называемый "хлопун" - это дефект обшивки, вызванный ее перекосом относительно силового набора или деформацией самого силового набора. При нажиме на выпуклую сторону хлопуна он проваливается с характерным звуком. На закрылках P-51 и других самолетах имеющих элементы конструкции с тонкой обшивкой это просто видимая легкая деформация, вызванная самой технологией клепки и не зависящая от давления воздушного потока. Сверху и снизу поверхность закрылка выглядят одинаково и на земле и в полете.
На сайте с 05.06.2016
3 47
Да дело не в том, что я потратился, я не пойму, что вы хотите увидеть? Полный чертеж самолета выполненный в конструкторском бюро, в шести прекциях, подписанный "P-51D-10"? Нет такого в природе. Если самому начертить, то будет. Есть несколько тысяч фотокопий листов чертежей отдельных элементов и сборок примерно вот такого вида (см. прикрепленный файл). На них, естественно, не написано, что вот это вот запчасть прям для P-51D-5 или 10. Как правило, это чертеж отображает общую картину на определенную дату производства. Берешь этот чертеж в нормальном разрешении (примерно 6000 точек по длинной стороне) и начинаешь "ползать" по нему и читать. На марке чертежа в правом нижнем углу - дата, номер контракта, материал изделия, вид конечной обработки, количество деталей для определенных модификаций, номер следующей по возрастающей сборки. По сноскам там же смотришь на какие производственные блоки эта деталь устанавливалась. Далее перемещаешься в правый верхний угол и смотришь список изменений с датировкой в процессе серийного производства данной детали. Только тогда можно уложить в голове, на какие конкретно машины и в каком виде эта деталь устанавливалась. Есть еще обобщенные текстовые списки изменений по сериям и сервисные бюллетени. Конечно, ищу фото конкретных машин. Тонны разрозненной информации, которую надо перелопатить, чтобы понять, как должен выглядеть конкретный самолет. Все это дело осложняется тем, что на доброй половине фотокопий много информации не читается из-за плохого качества скана. И вот, когда ты все это переварил, можно уже отрисовать кое-что для прямого использования на модели.
На сайте с 05.06.2016
3 47
Примерно так:
На сайте с 05.06.2016
3 47
На сайте с 05.06.2016
3 47
На сайте с 05.06.2016
3 47
На сайте с 30.10.2011
90 6331
Да..., серьёзно!
На сайте с 03.08.2018
0 0
Очень понравилась обклейка фольгой. Качественно исполнено. Отличная модель.
На сайте с 11.11.2013
88 1349
Смотрится шикарно!
Закрылки- ммм. Самый деликатес.
Закрылки- ммм. Самый деликатес.
На сайте с 13.01.2011
5 55
Оооо, здорово-здорово! Классно смотрится. У меня такой же борт в коллекции...
На сайте с 03.10.2011
69 2230
Модель очень смотрибельная.
На сайте с 03.10.2013
65 31
Отличная модель!
Красивая работа.
На сайте с 08.12.2010
10 397

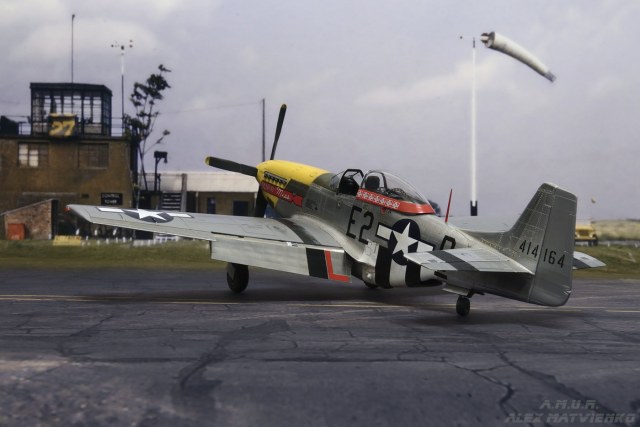

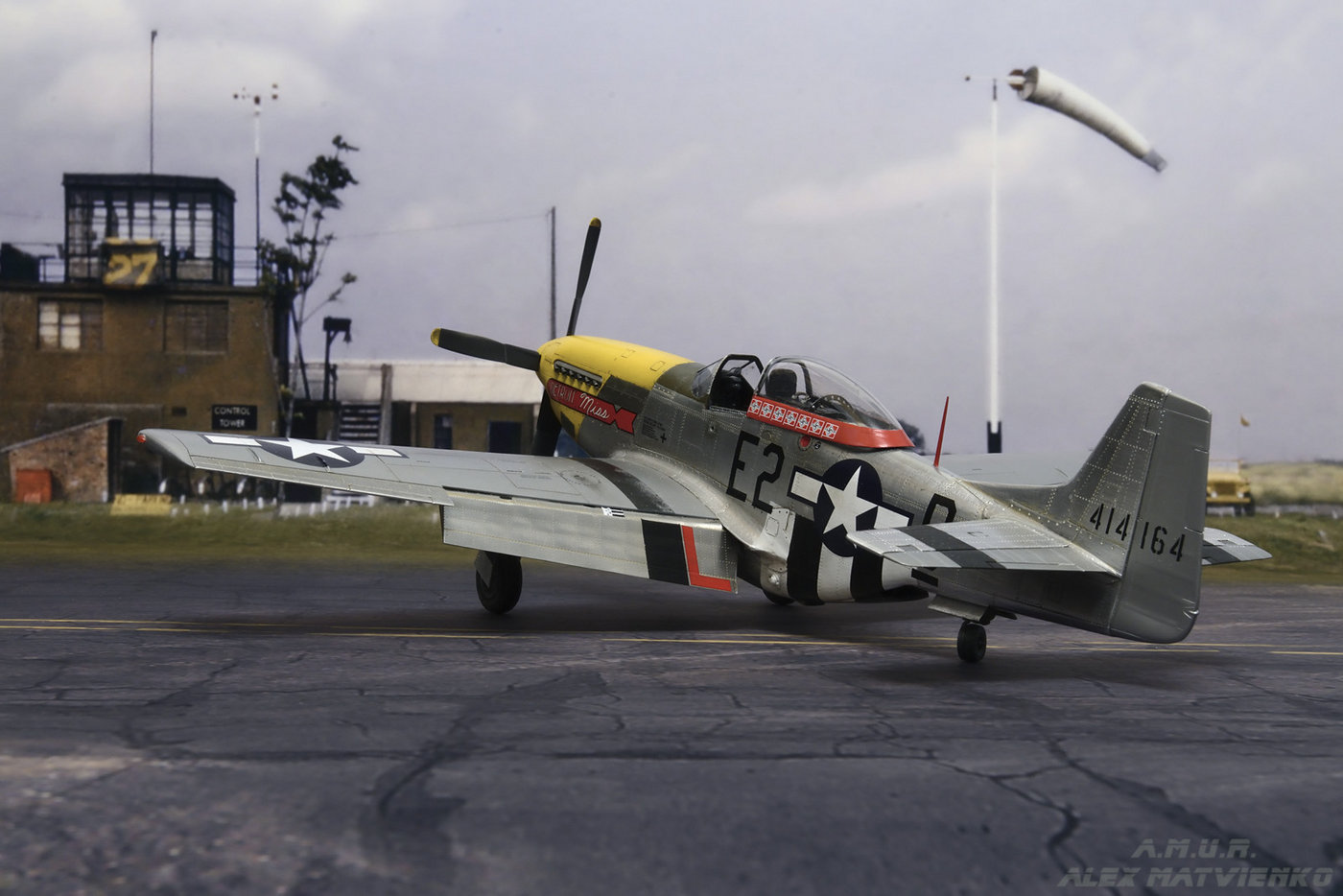

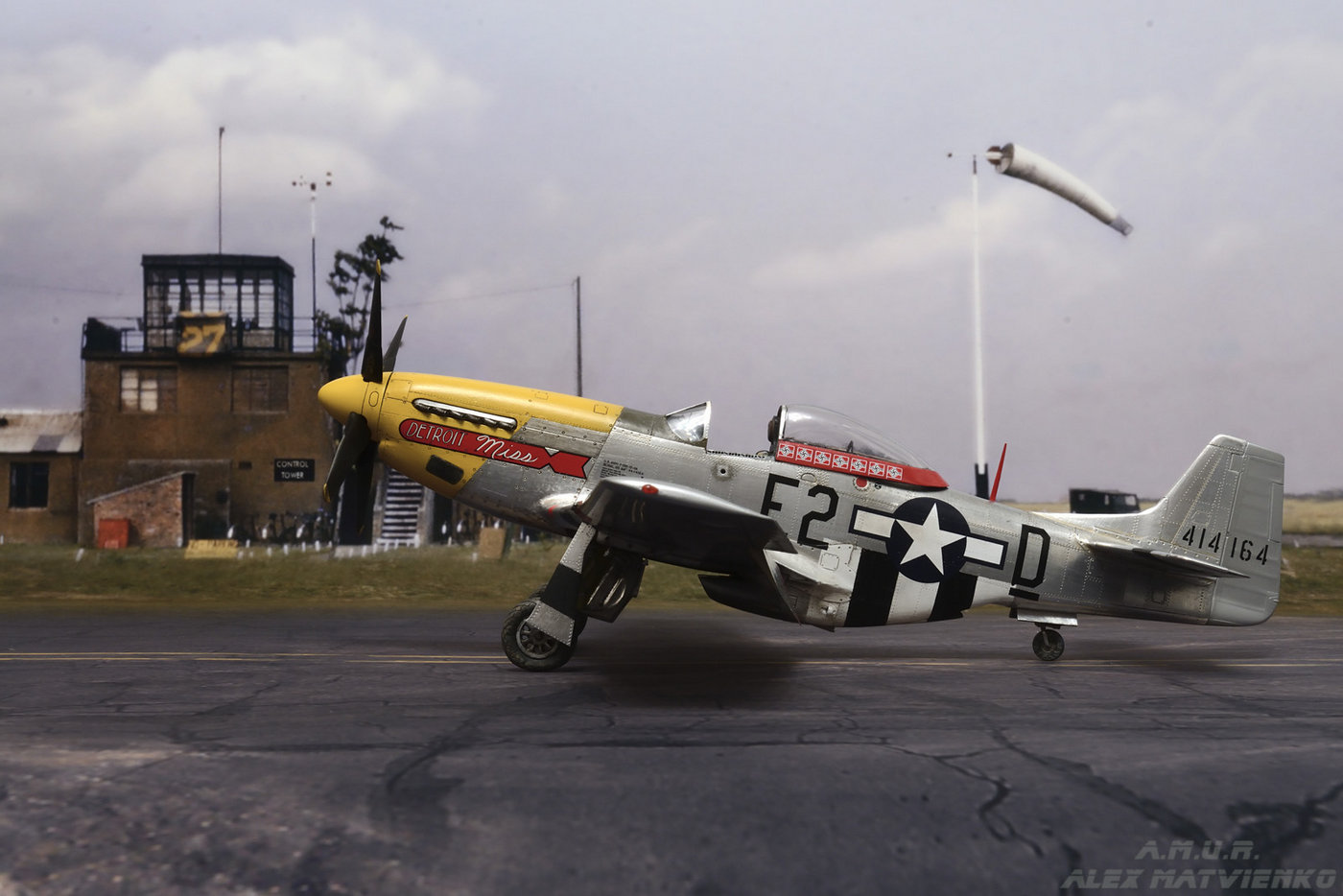

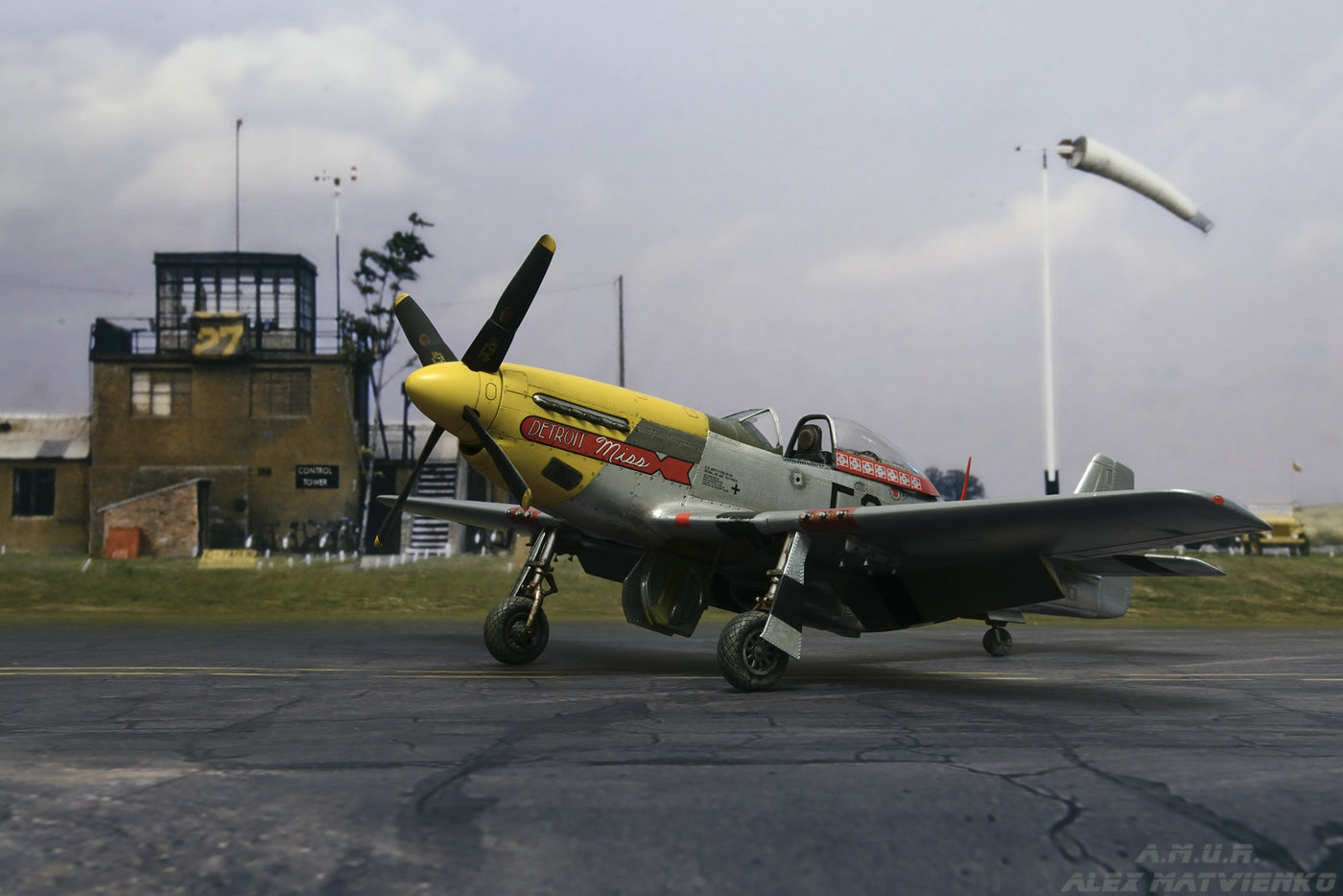

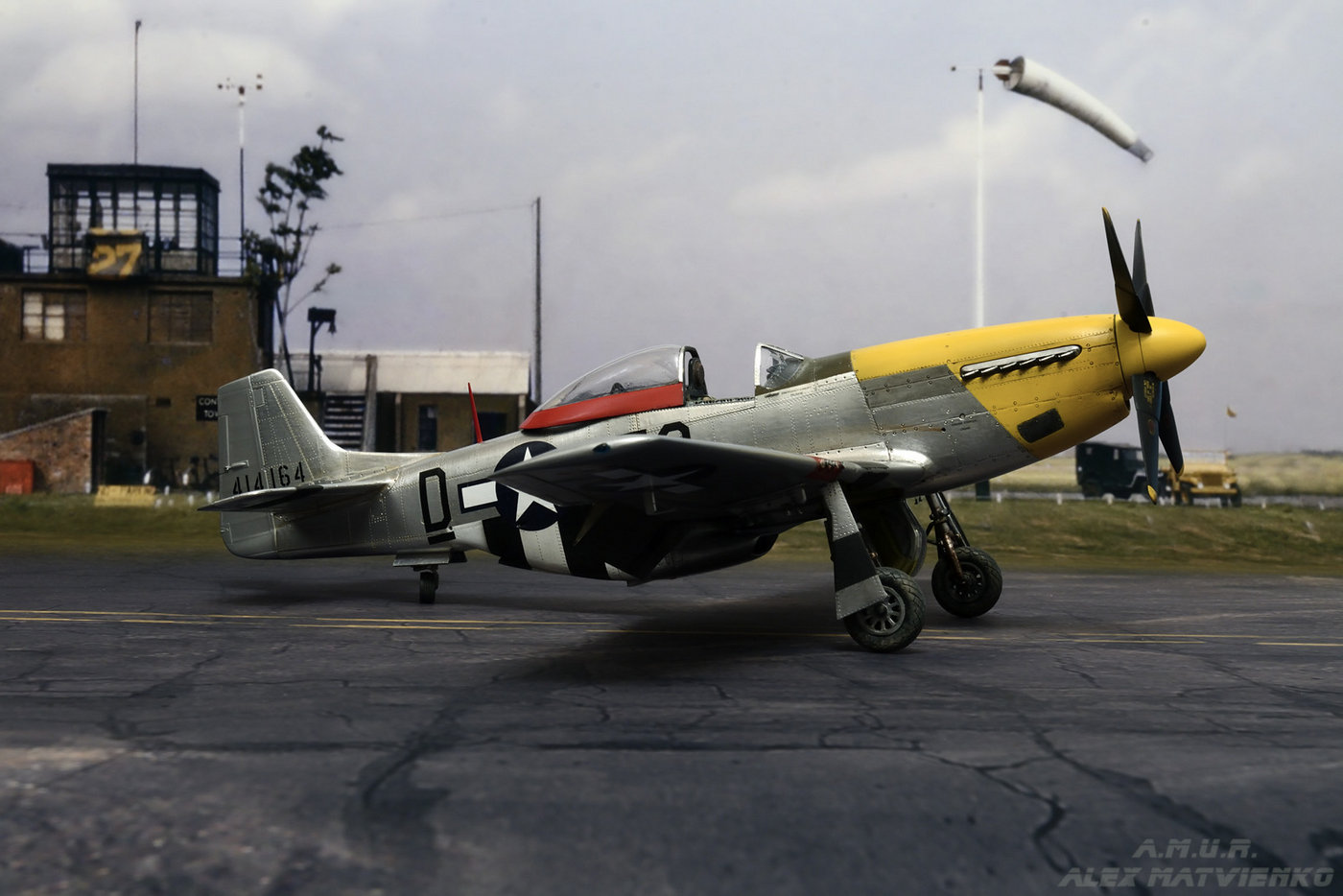

Очень впечатлила работа, особенно заинтересовала, как и коллег выше, работа с фольгой (очень уж я к ней неровно дышу)))). Статья, как я понял, ожидается. А вот еще фон на фотографиях очень удивил, это что, "фотошоп" или макет местности?
На сайте с 08.12.2010
10 397
Рискну предположить, что это картинка, используемая в качестве фона...
На сайте с 05.06.2016
3 47
Спасибо за отзывы, коллеги!
Иван, все опишу подробно. Сам смотрю за твоим Ил-4 с большим интересом!
А вот, как выглядит фон.
На сайте с 18.07.2010
79 1868
Отличная модель!
