ЯК-1
- Производитель:
- Южный фронт
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

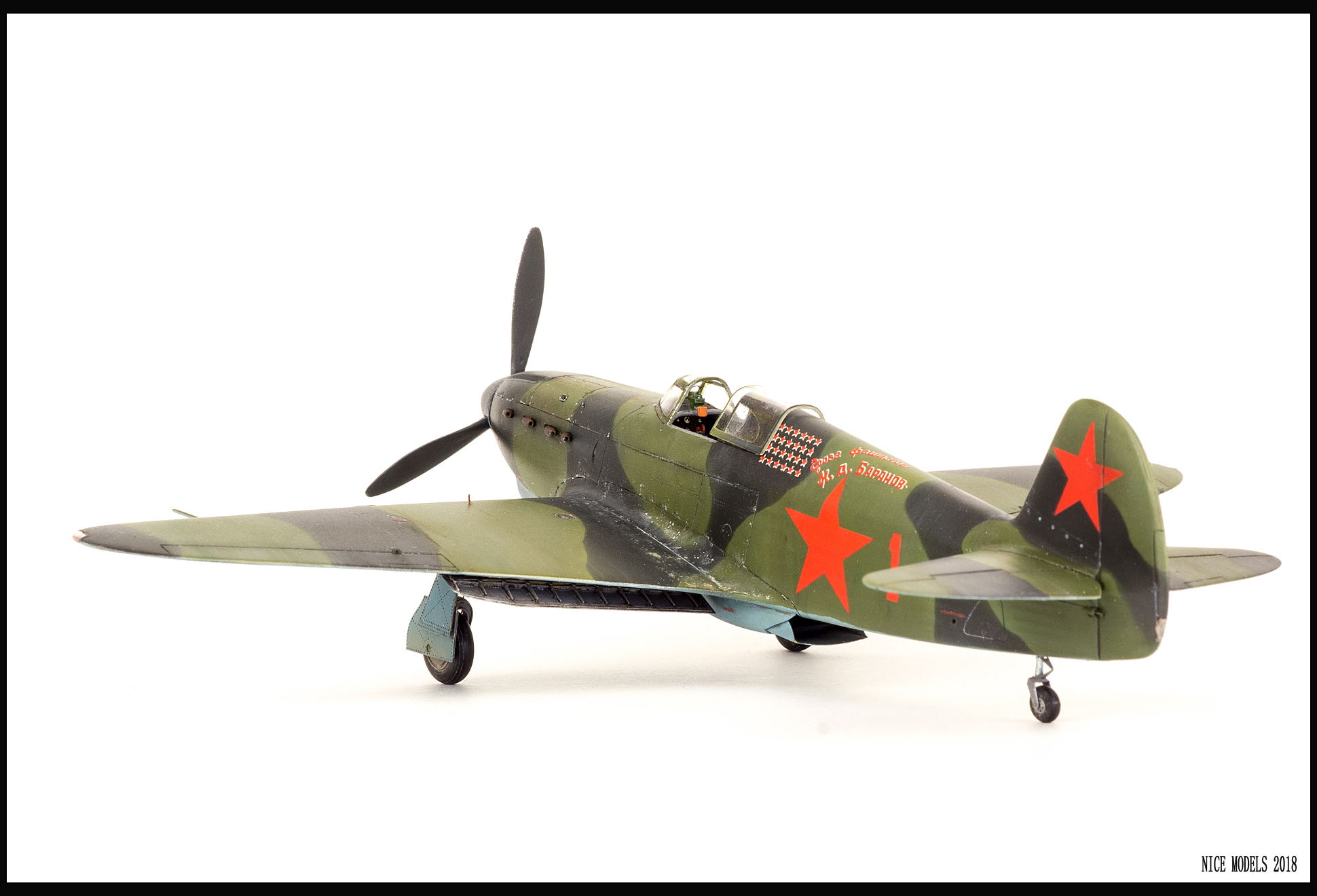

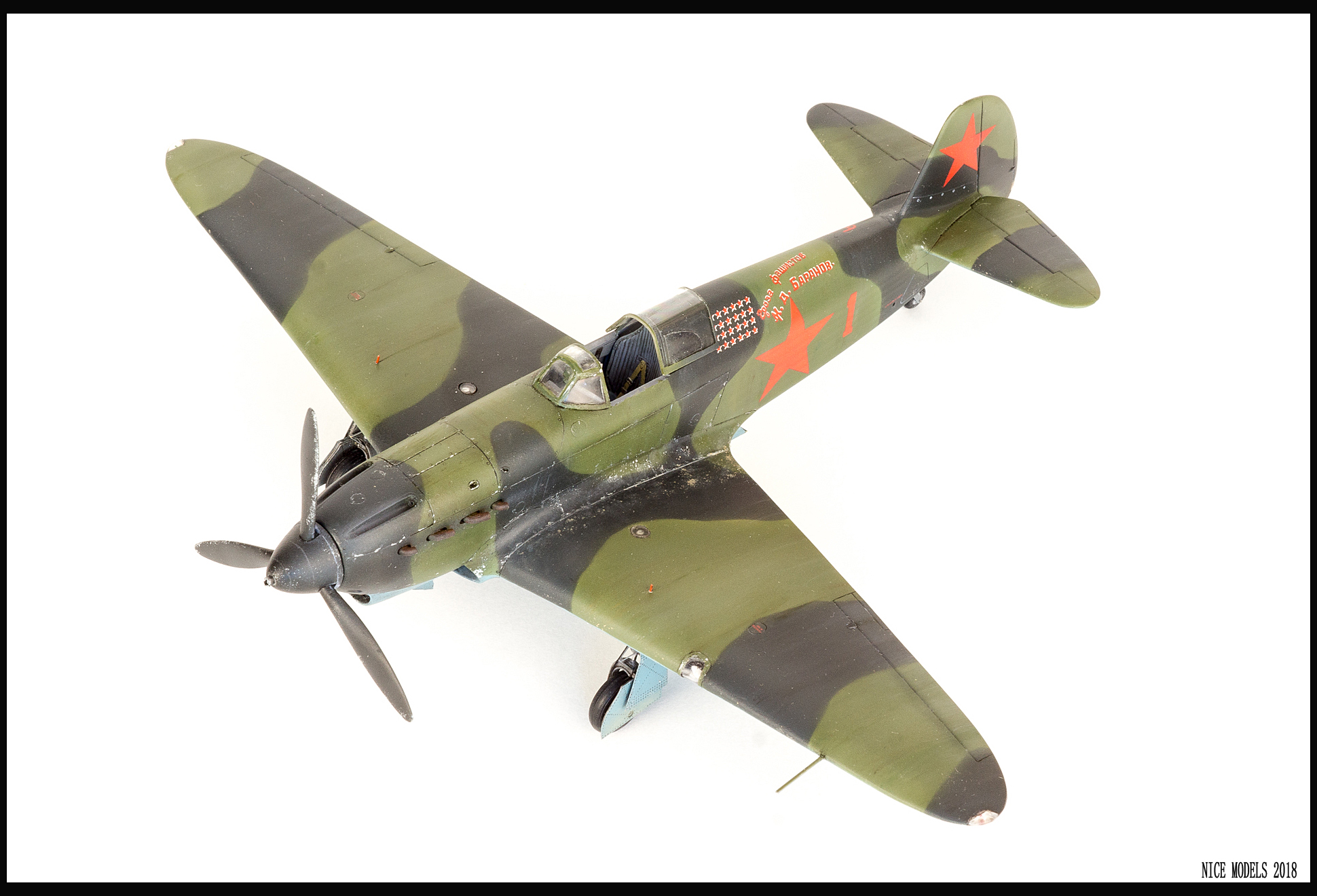

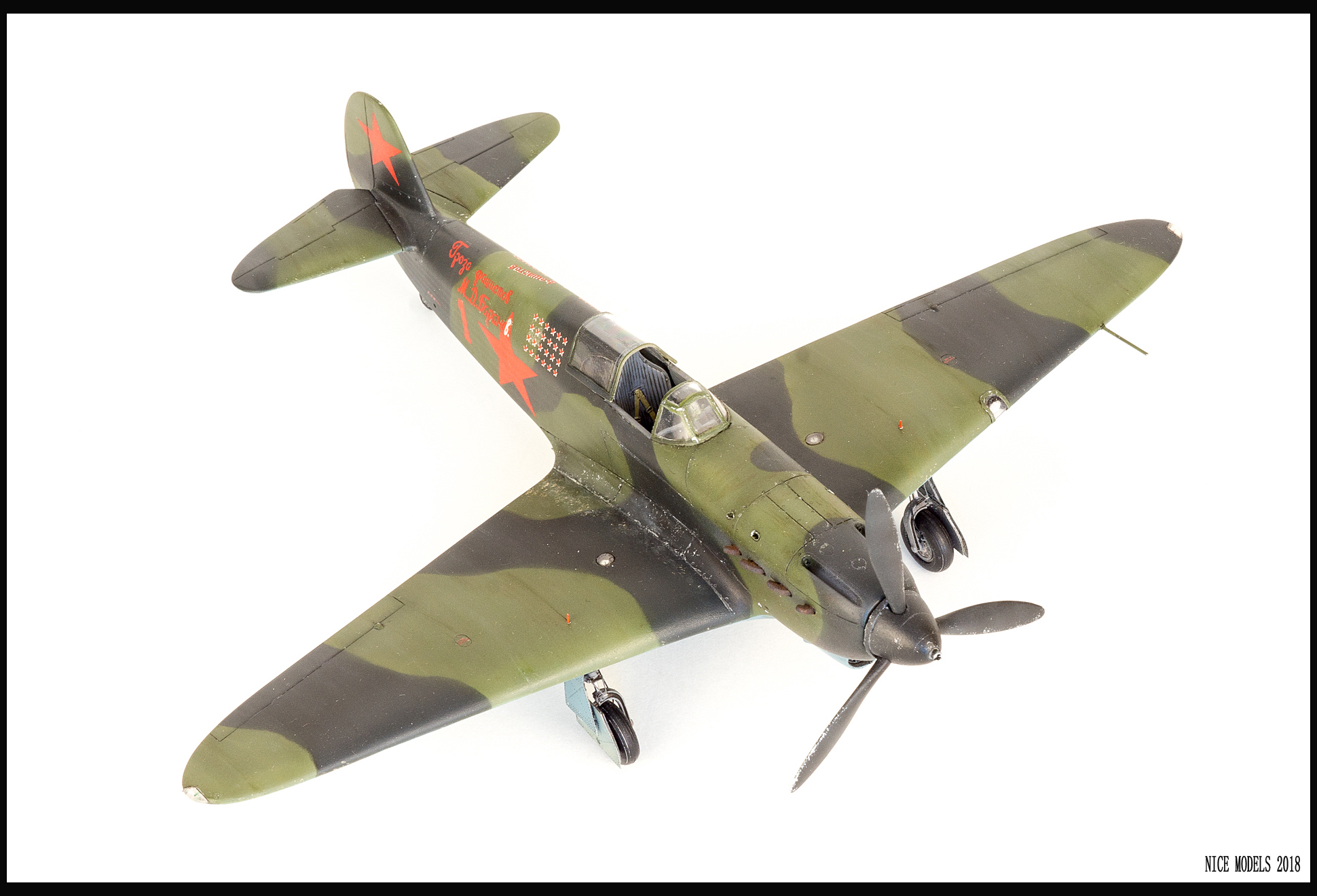

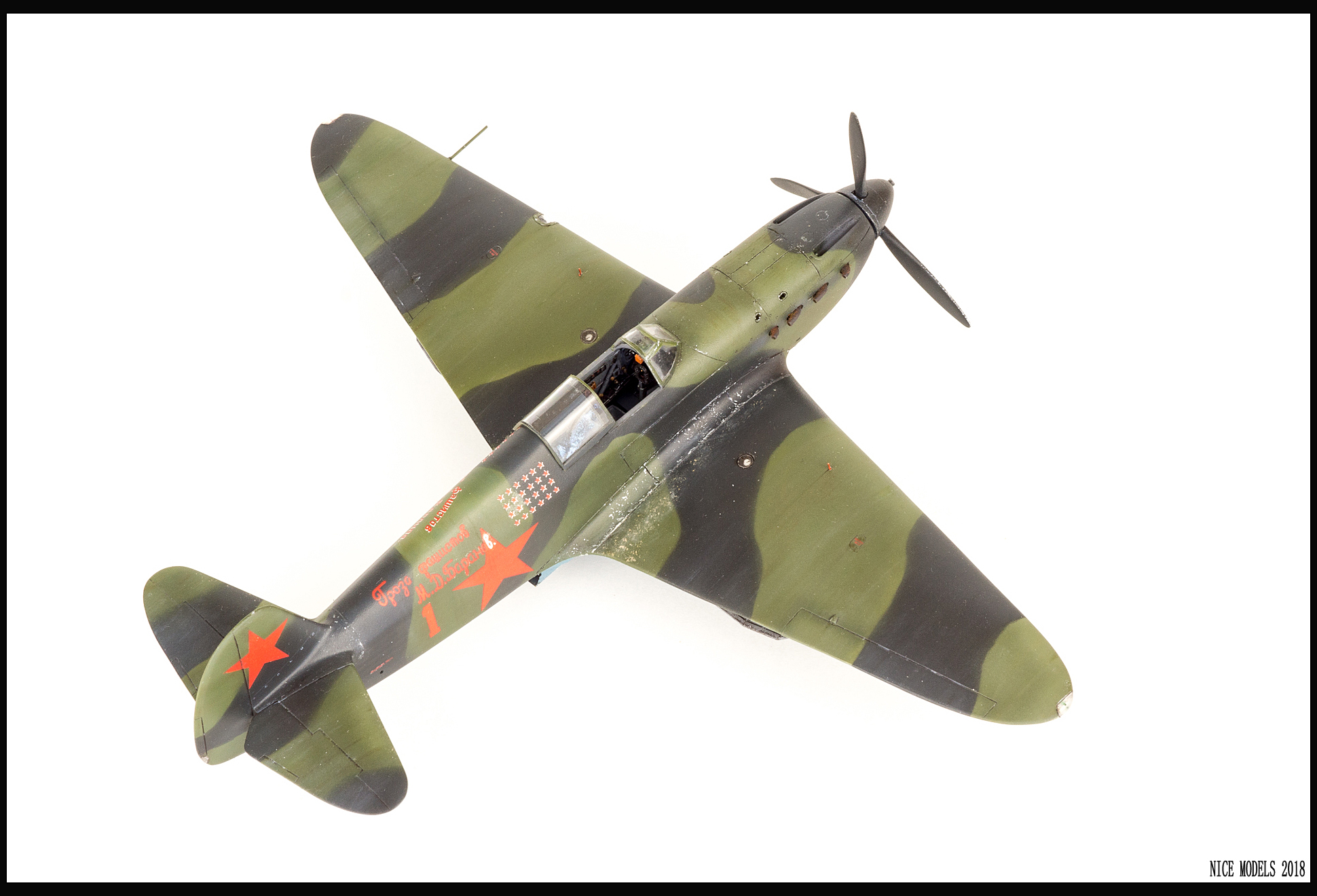

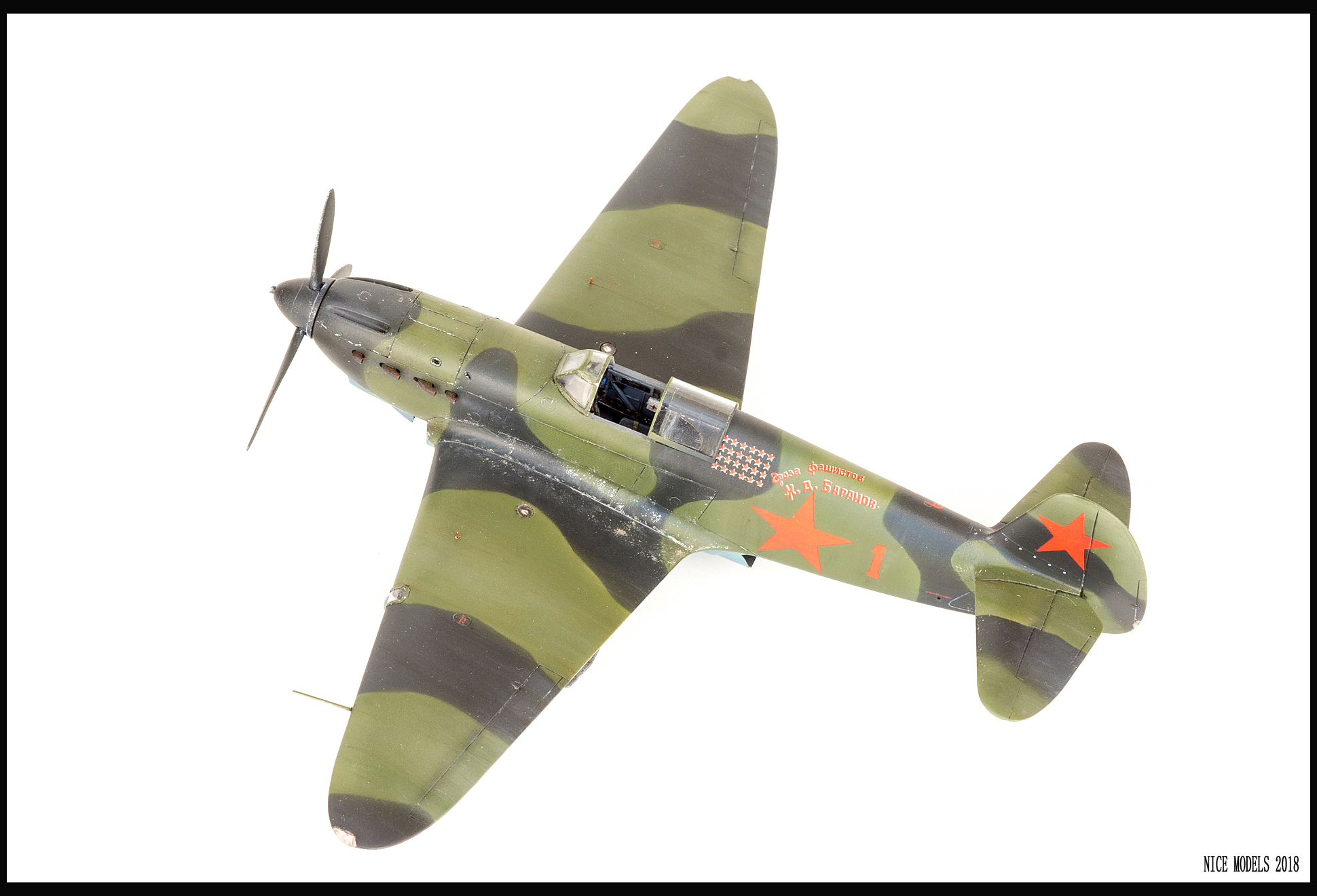

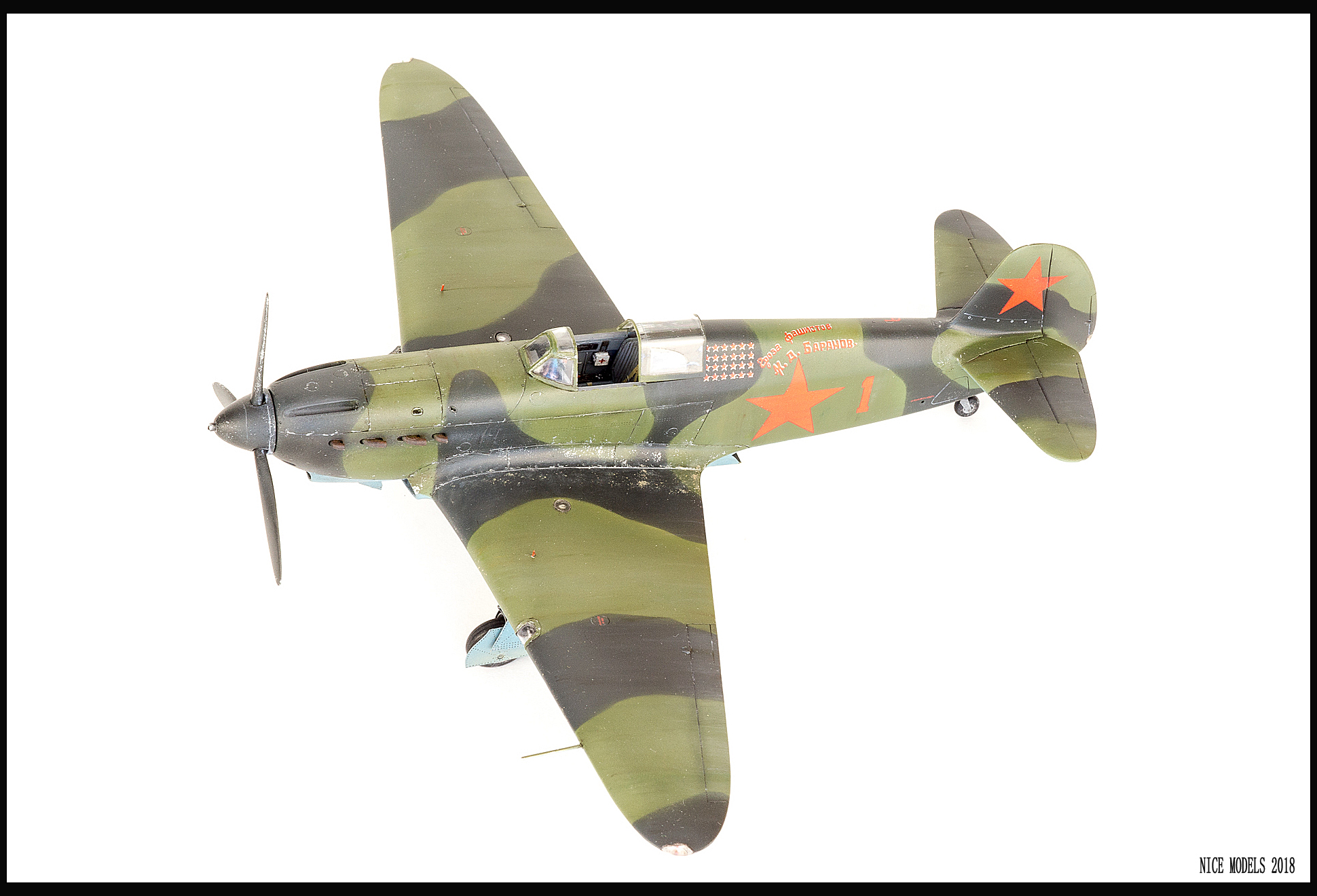

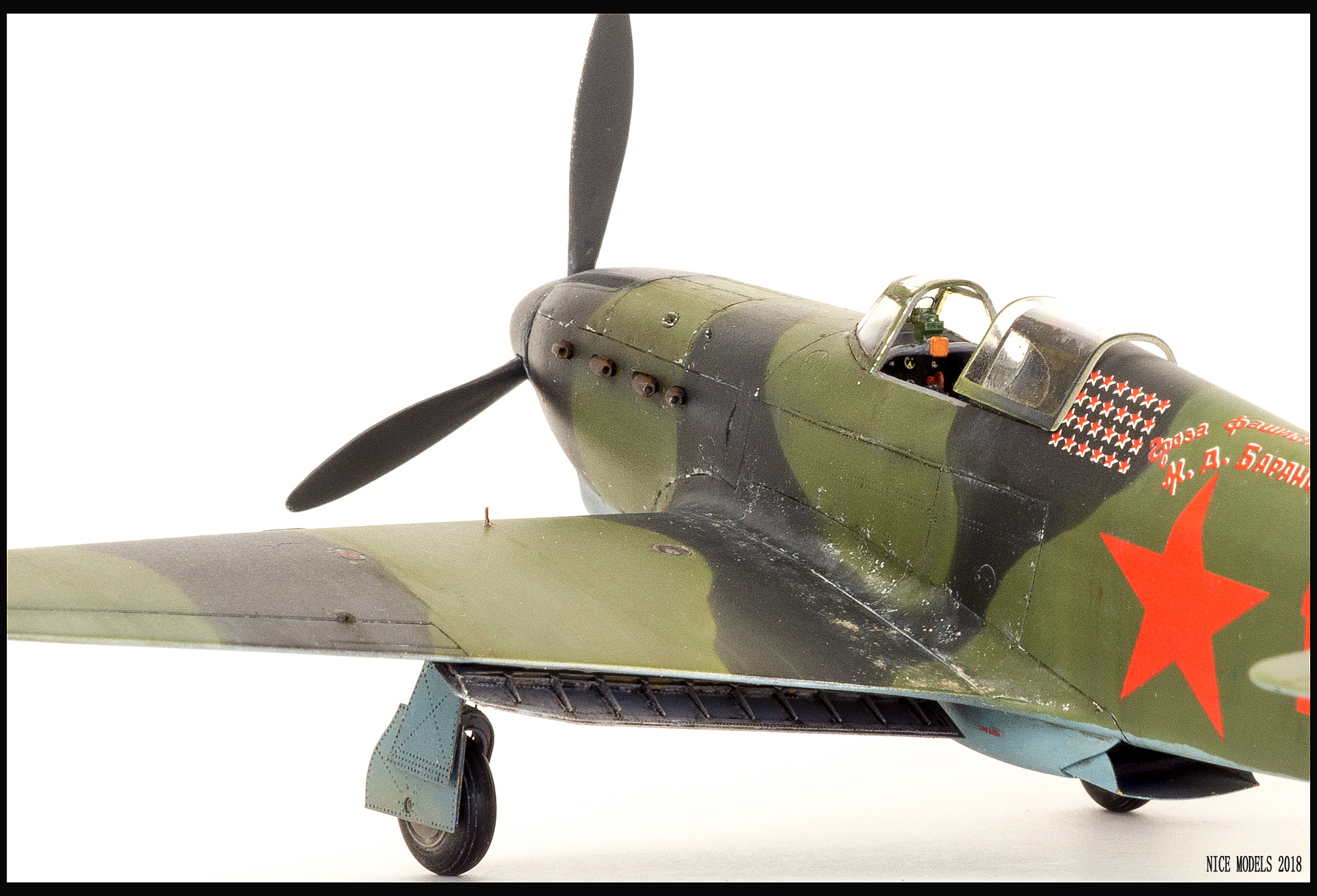

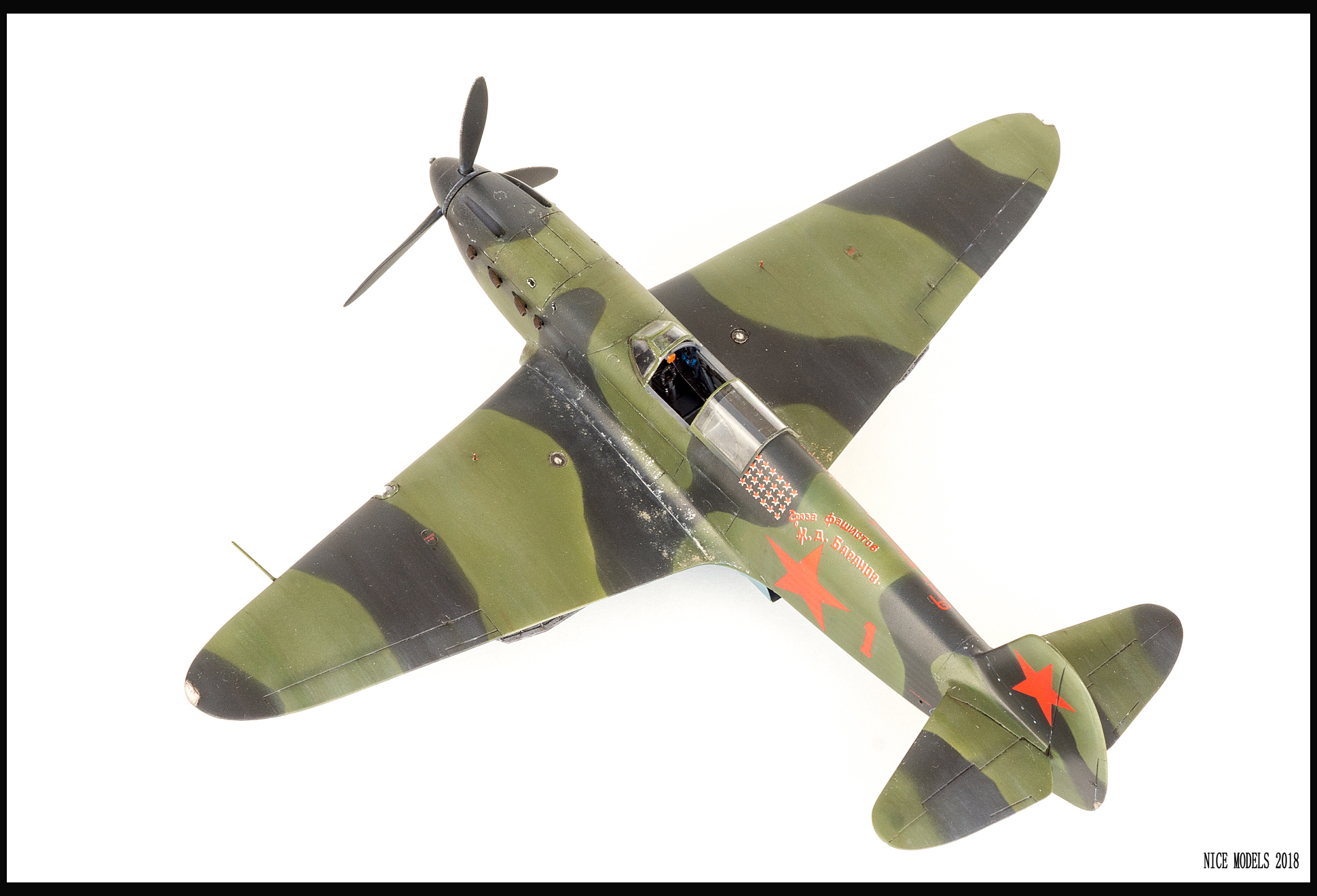

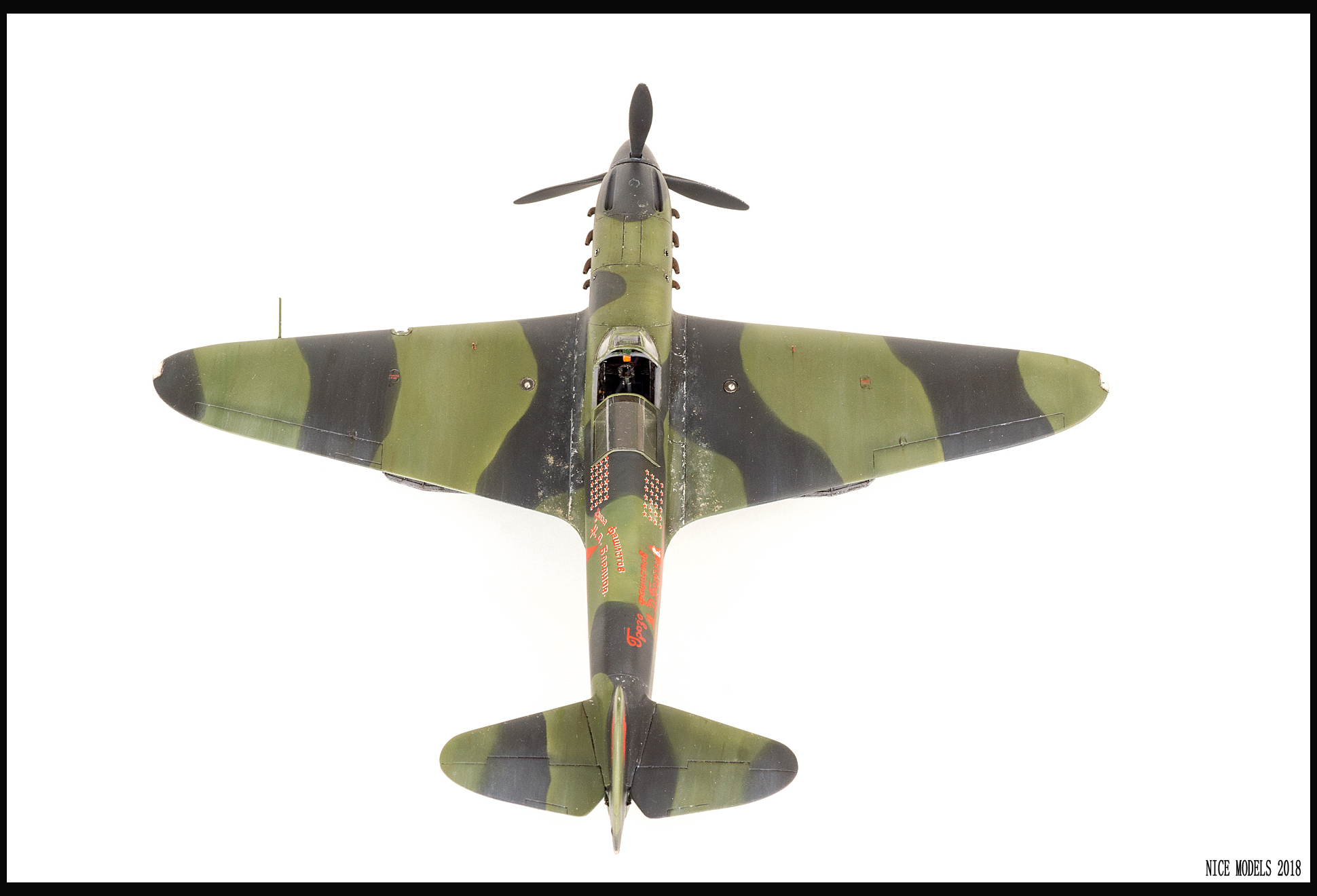

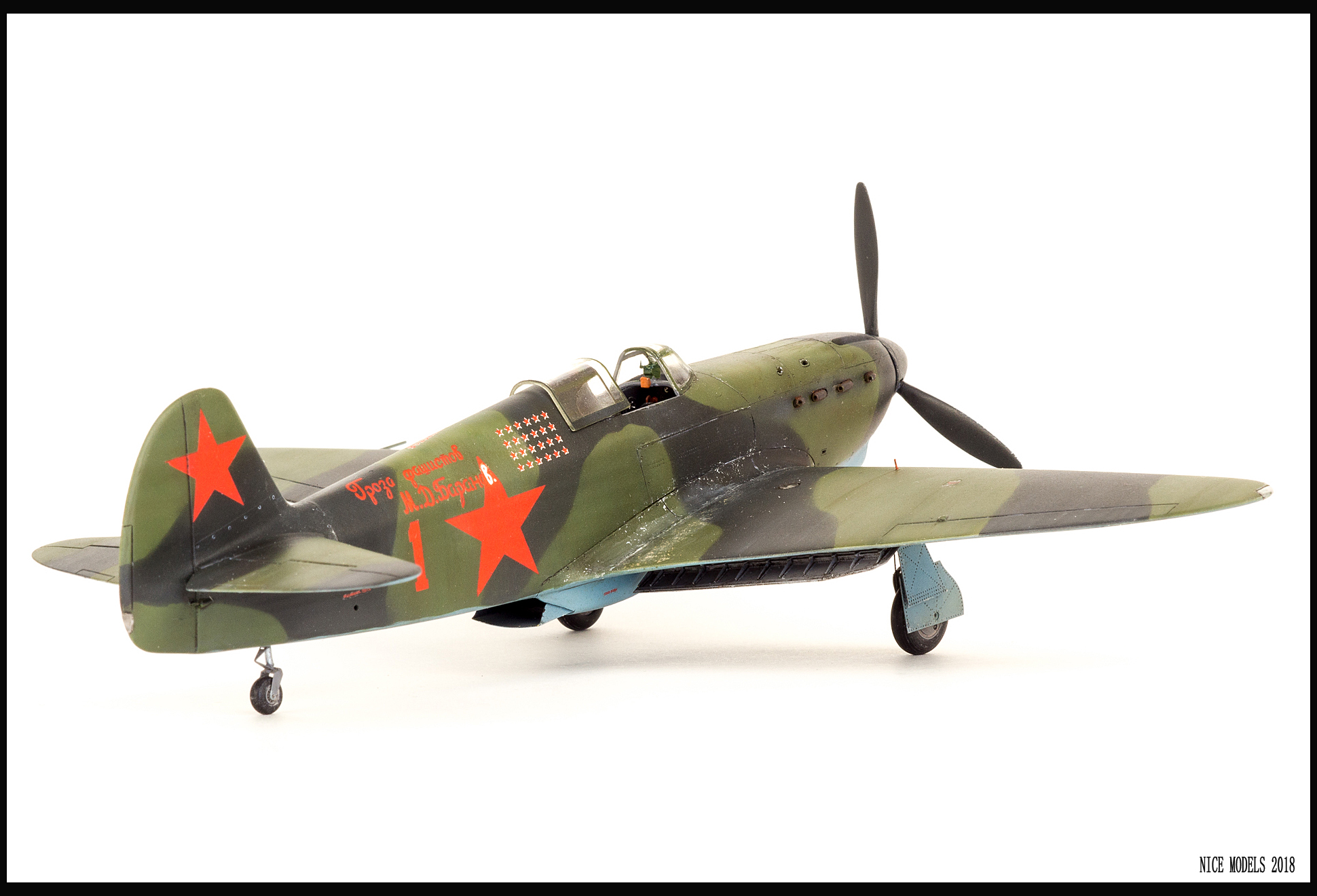

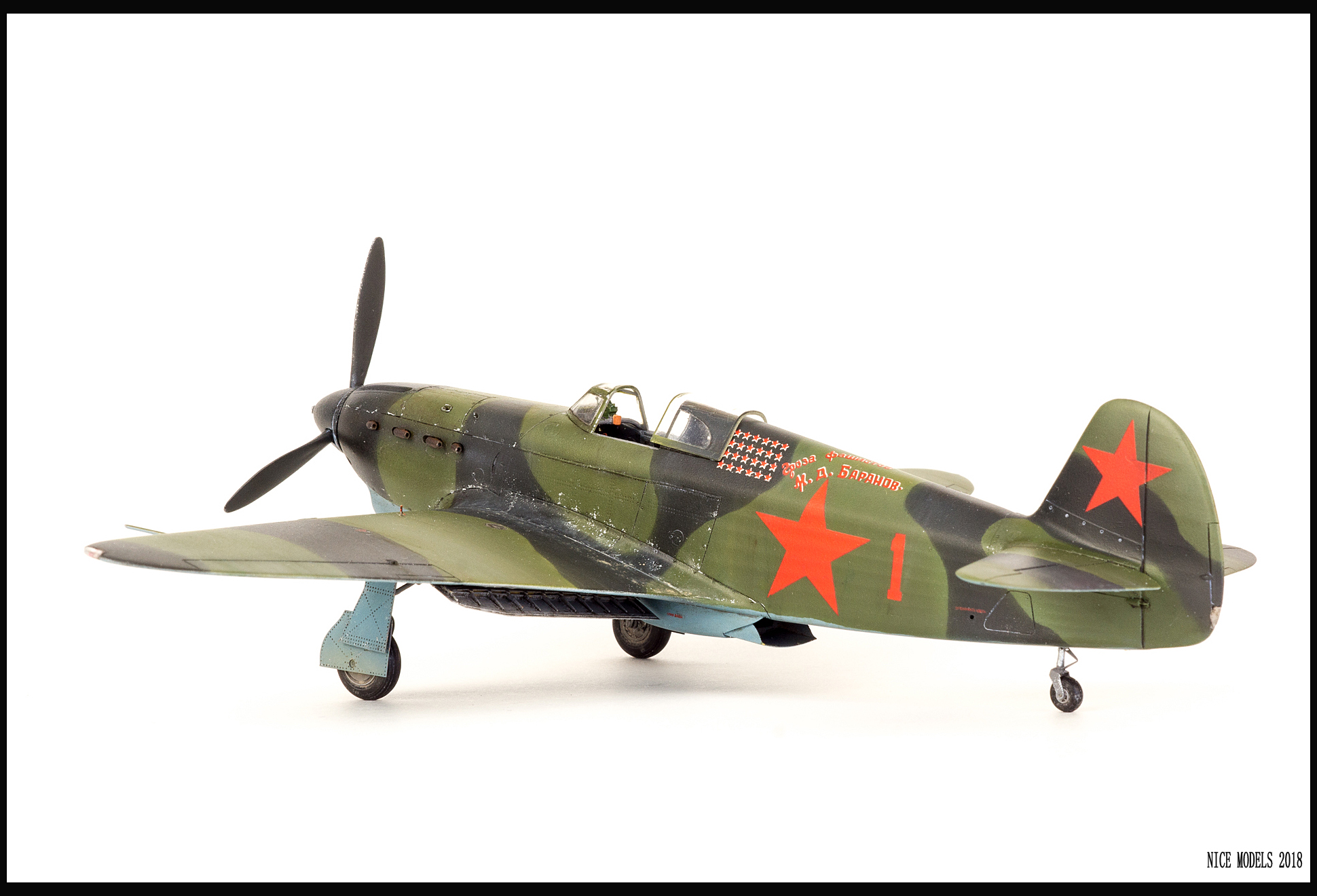

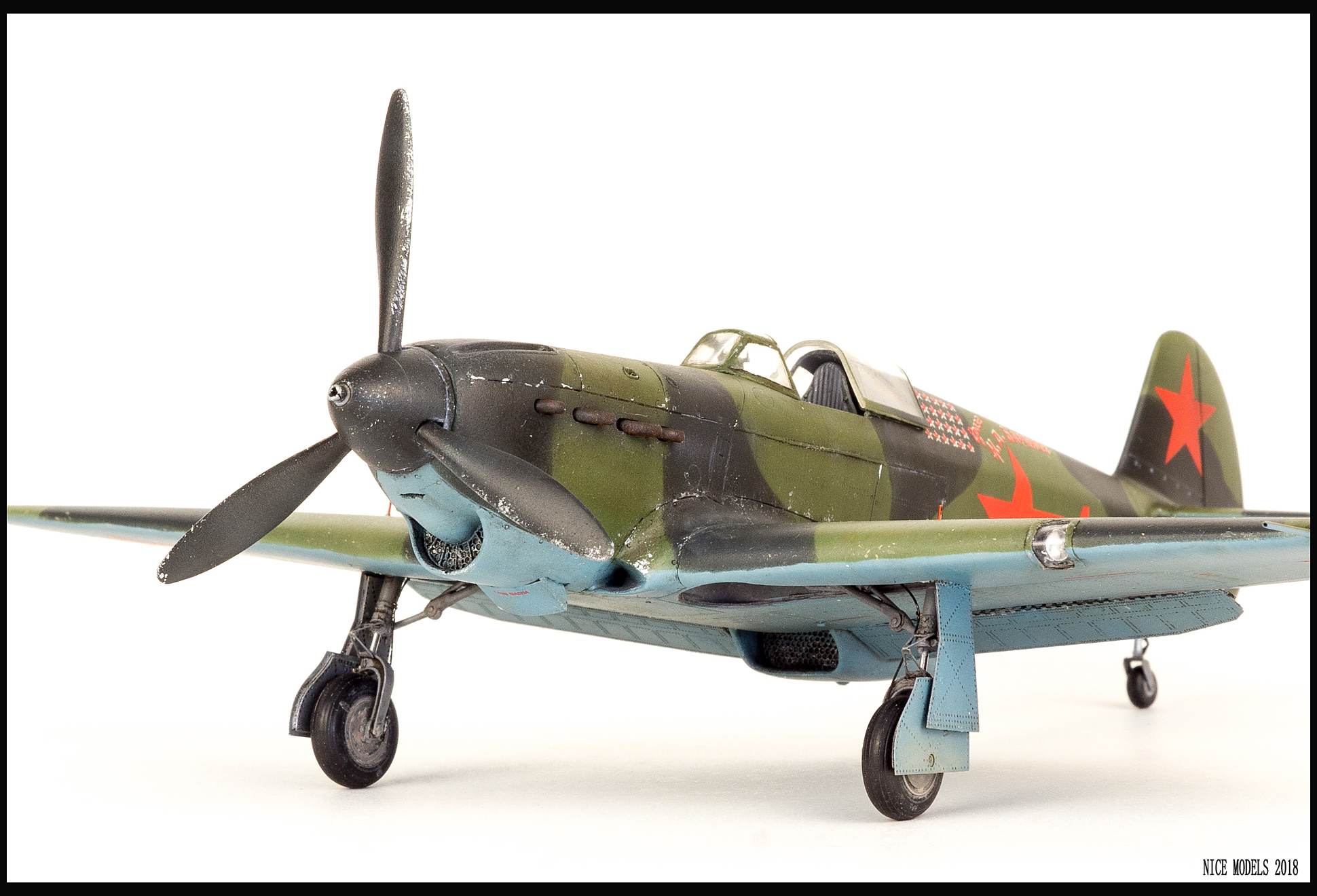

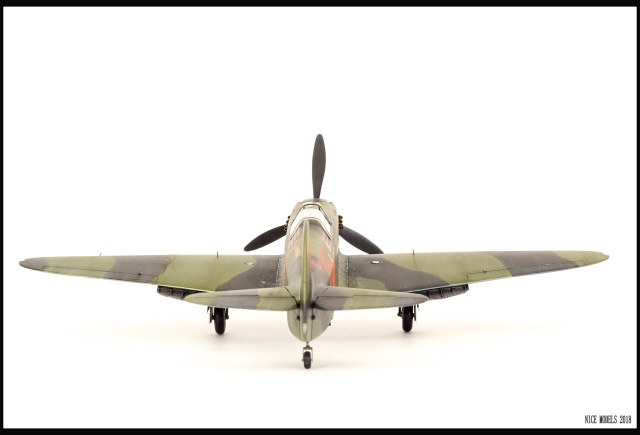

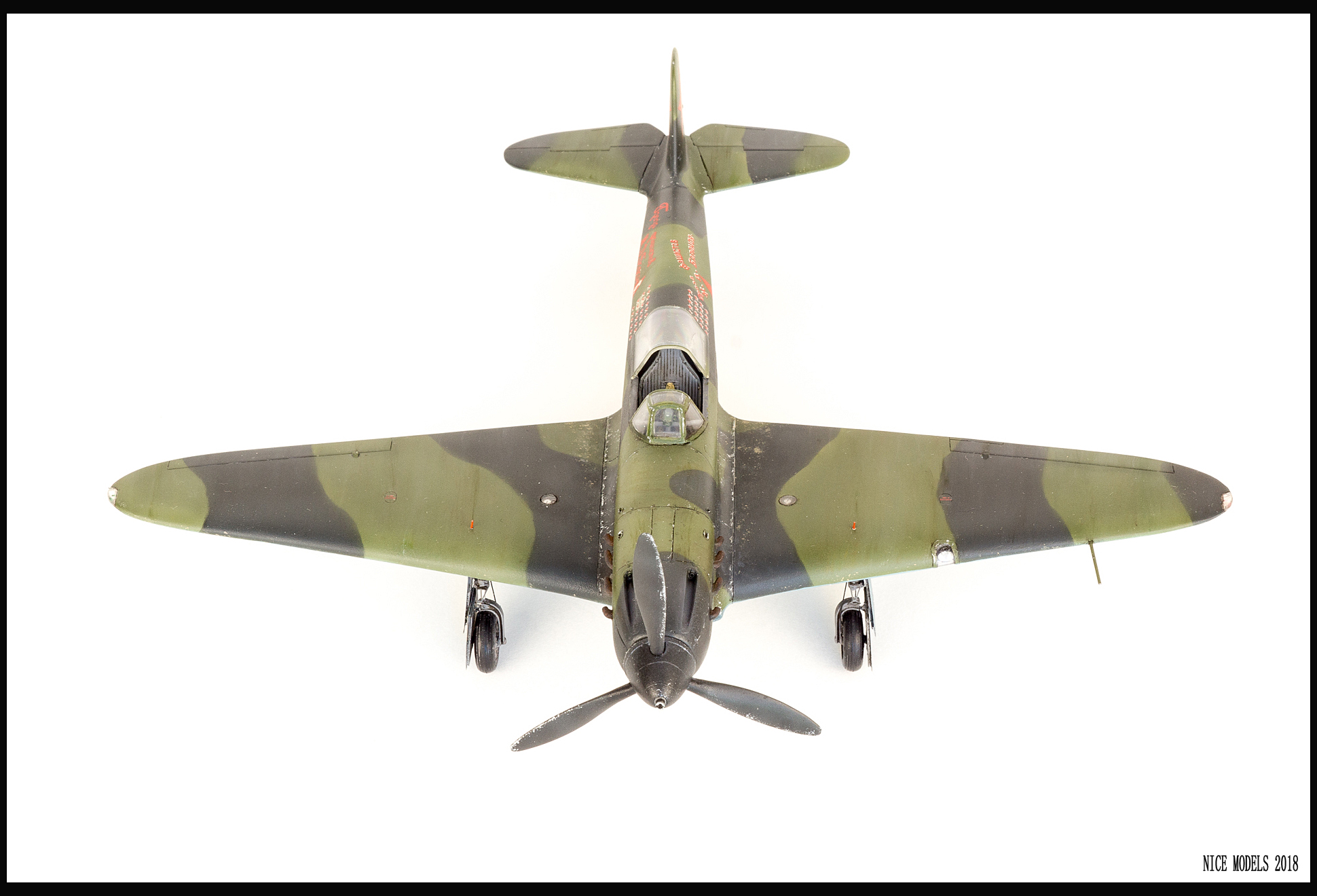

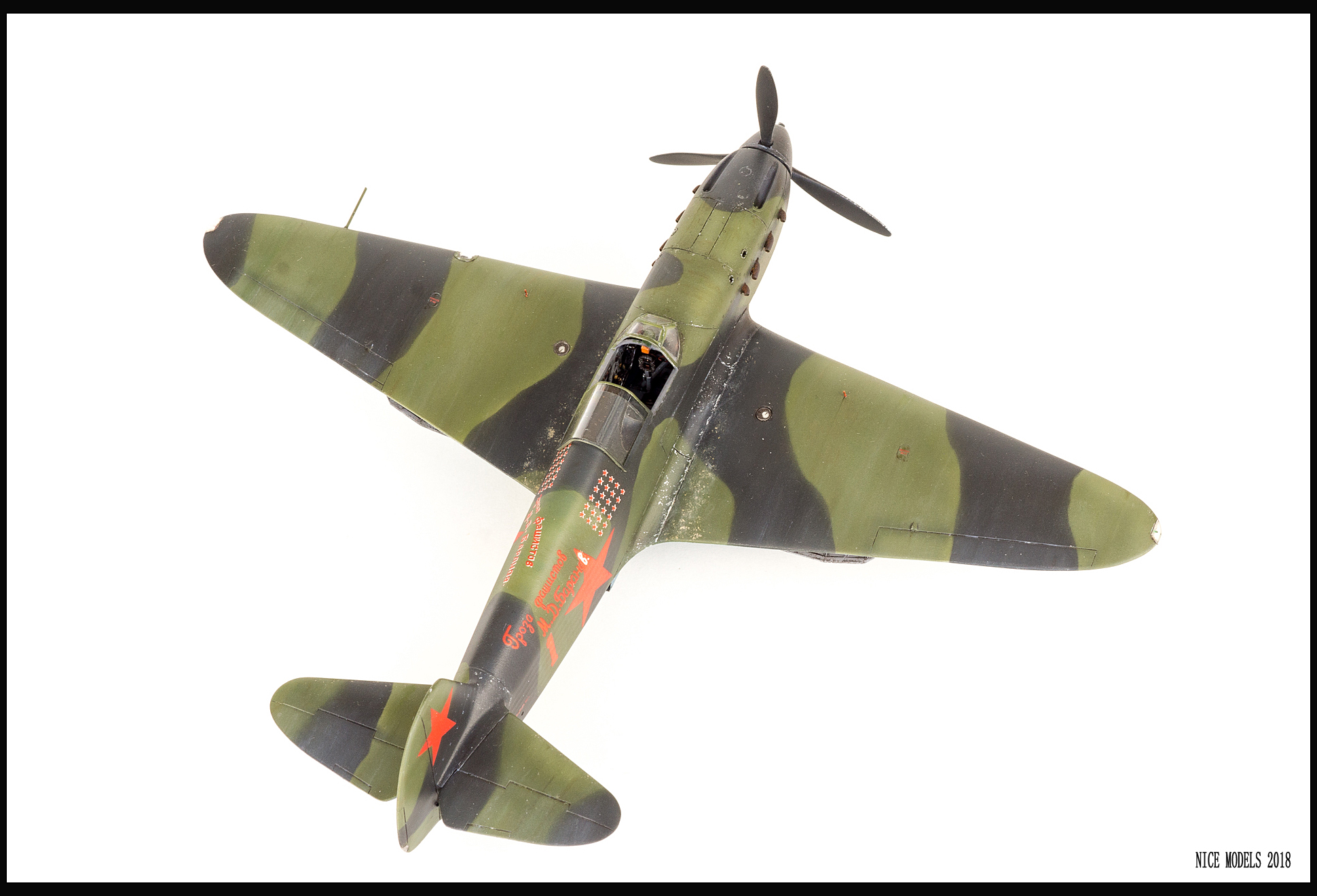

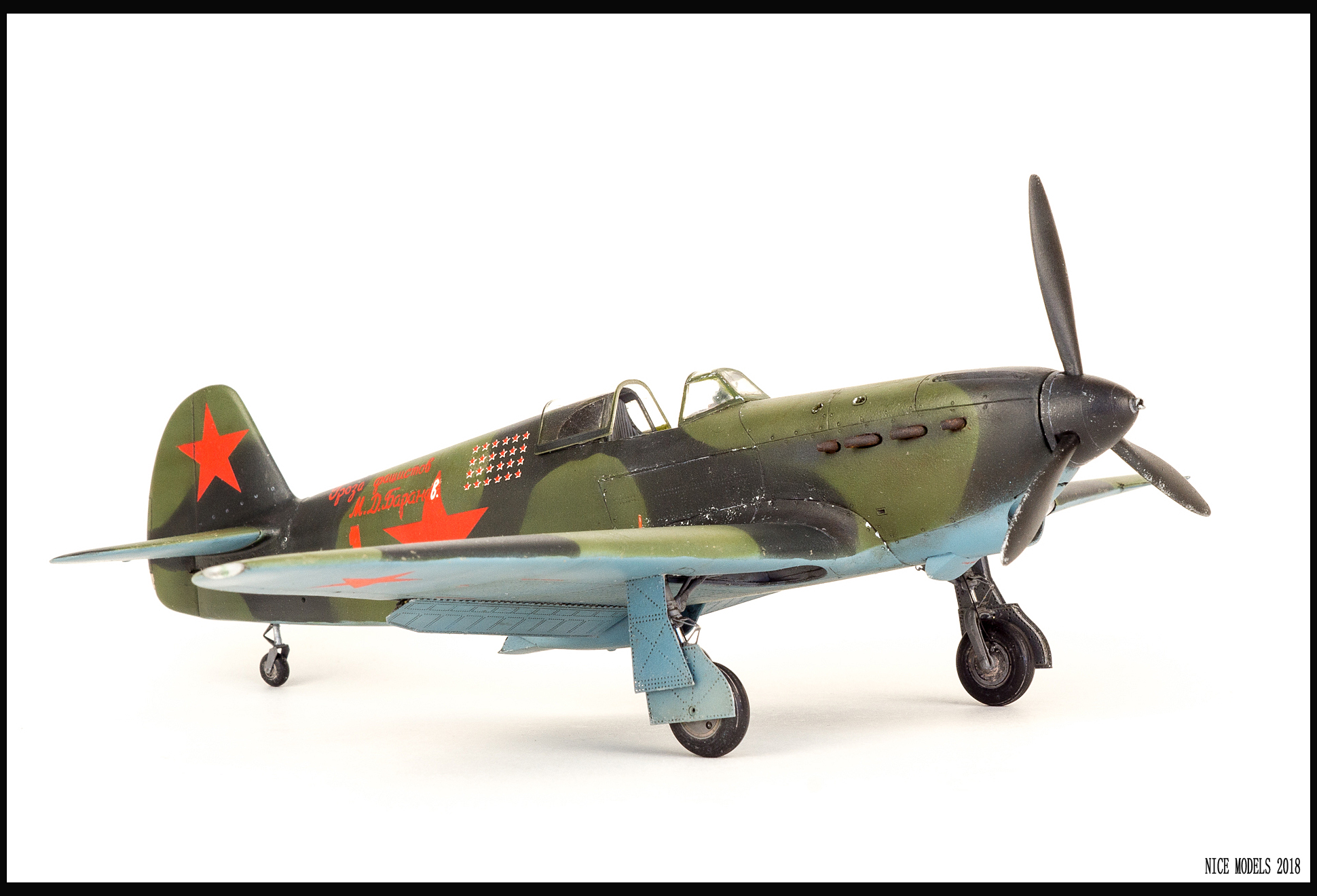

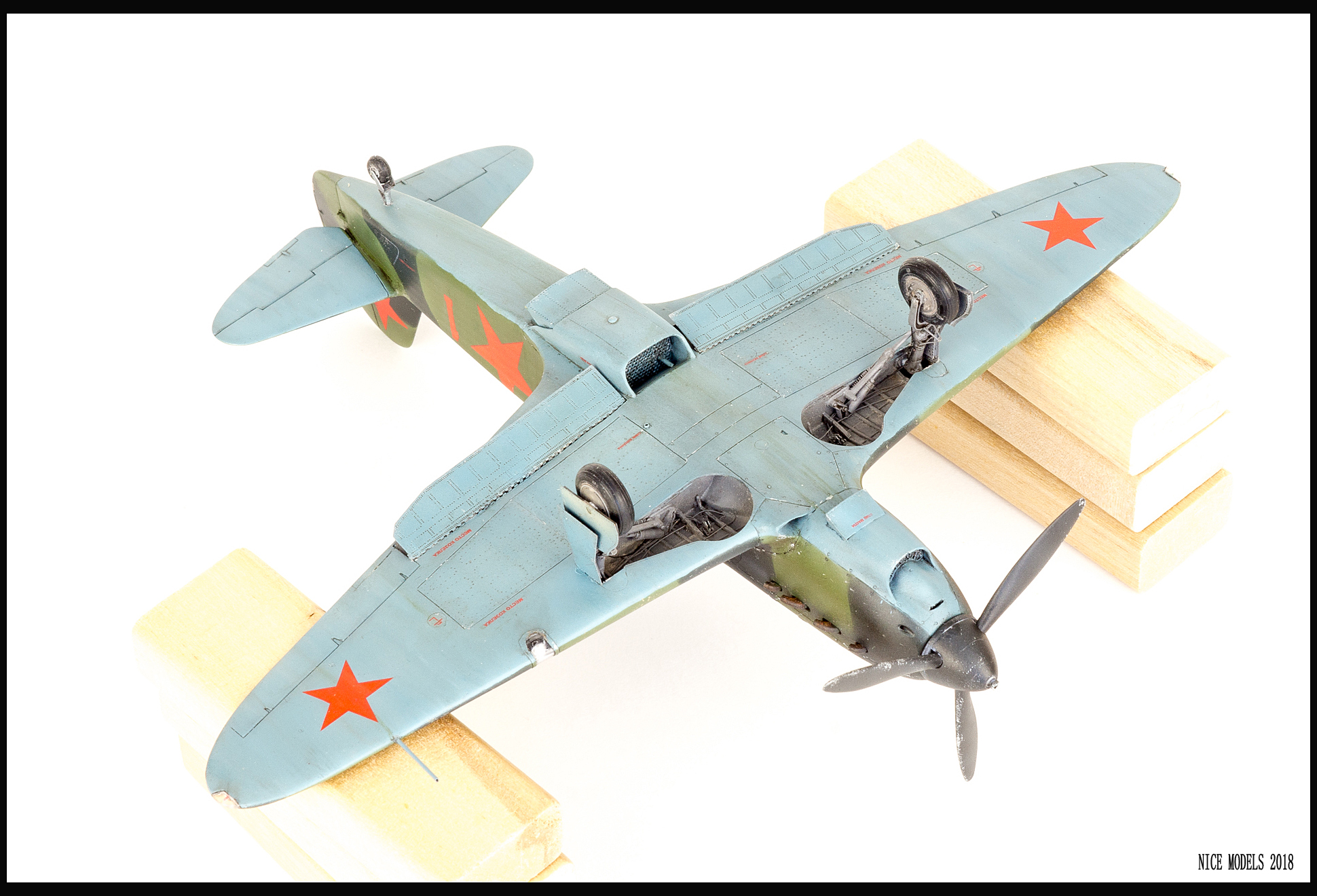

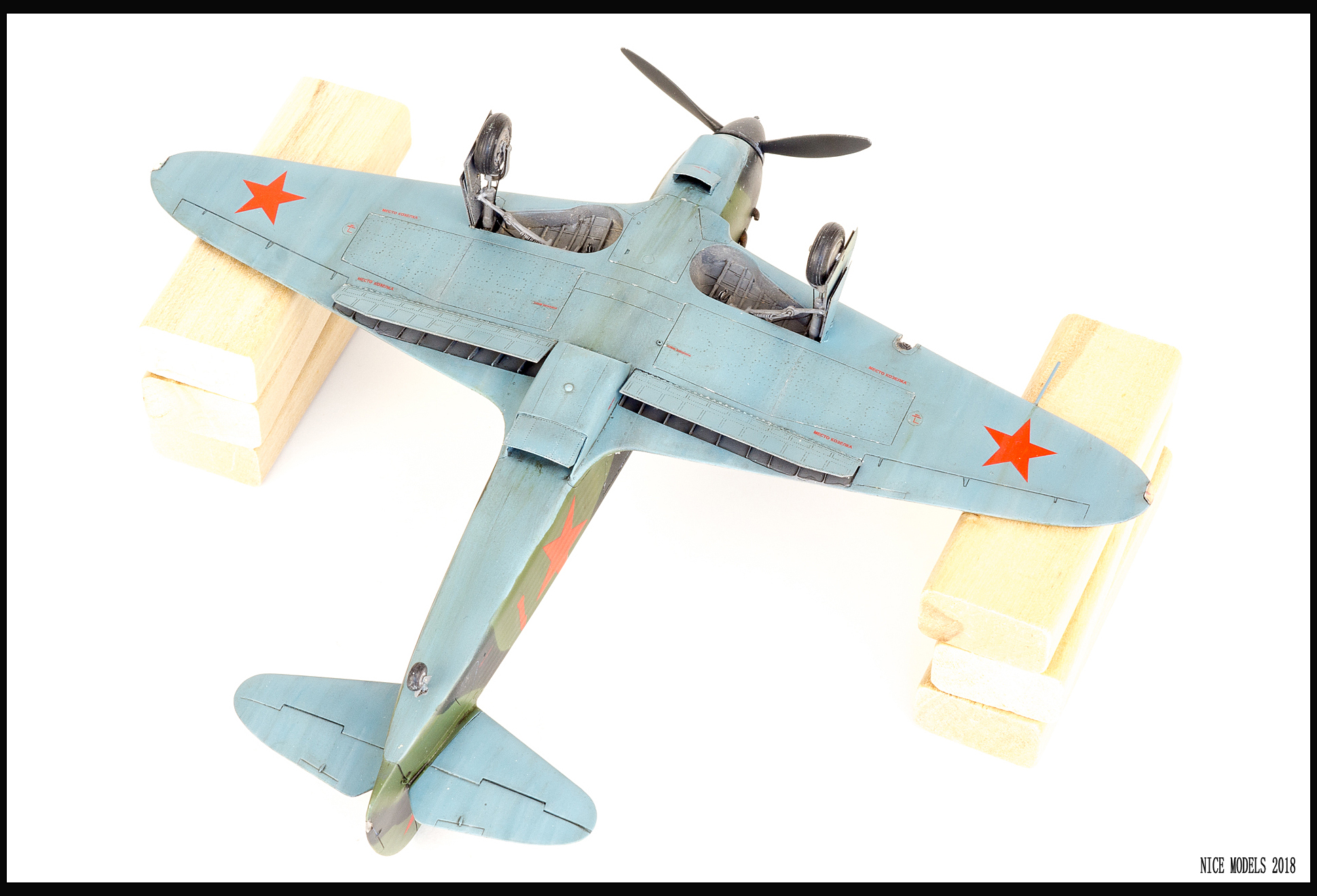

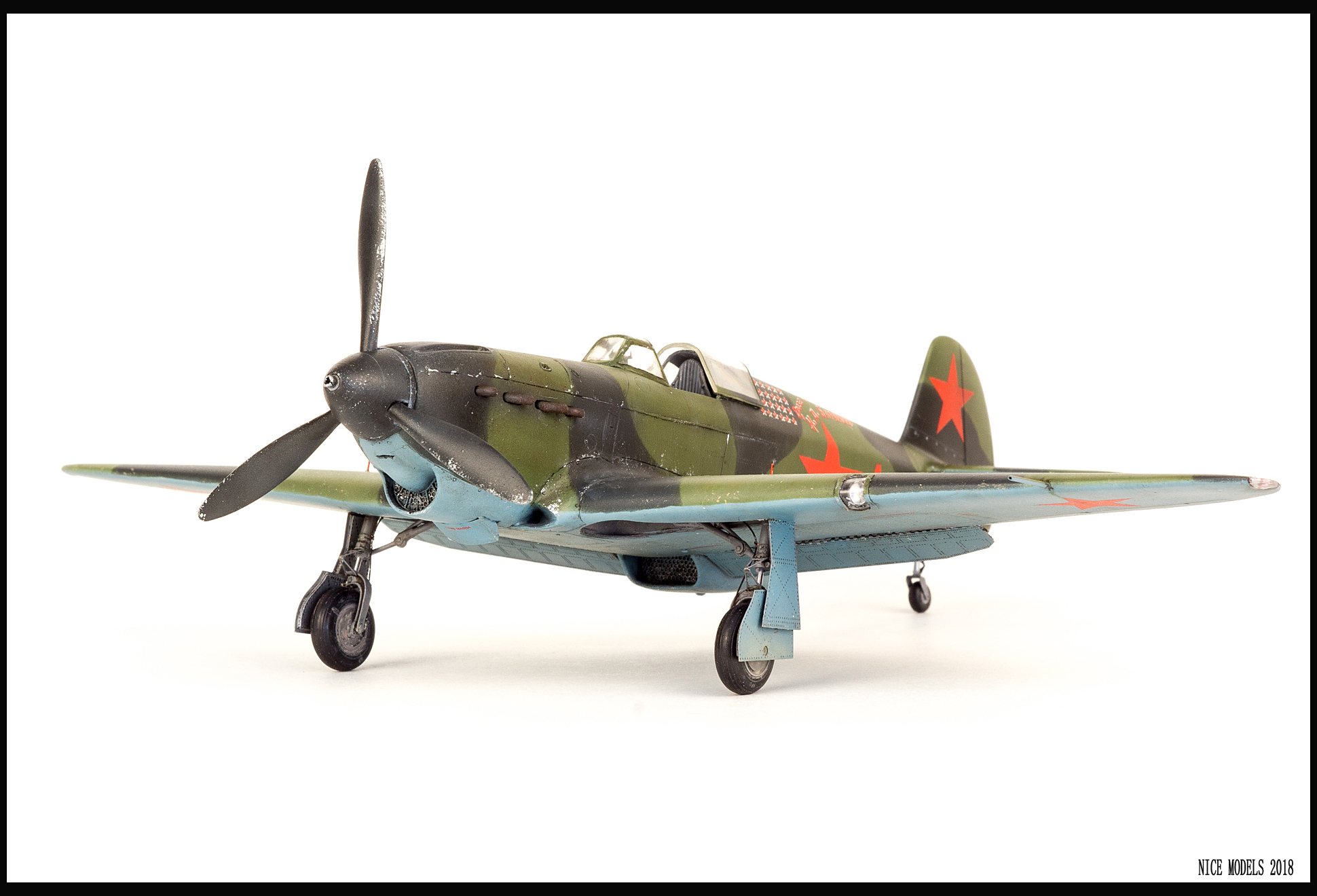

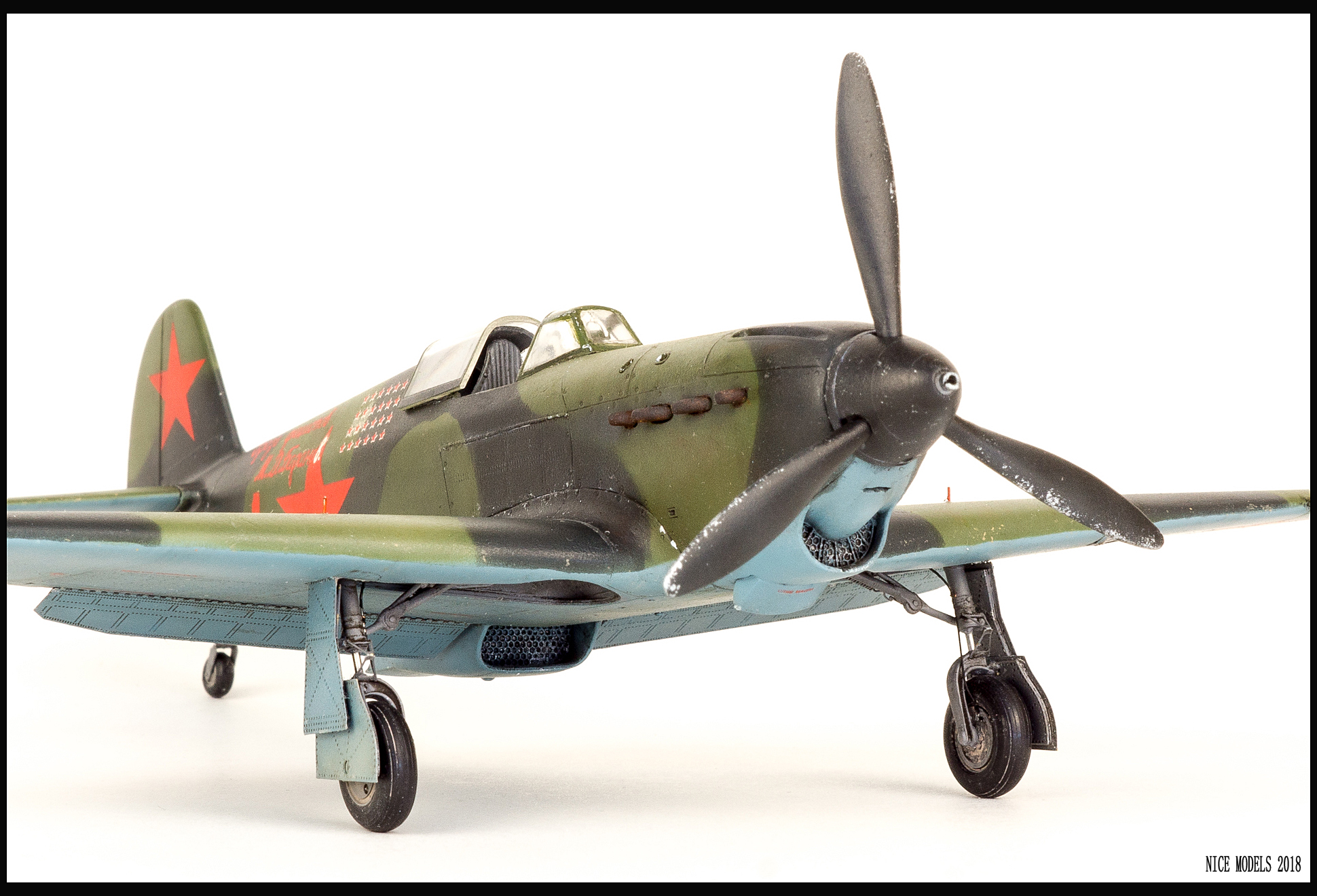

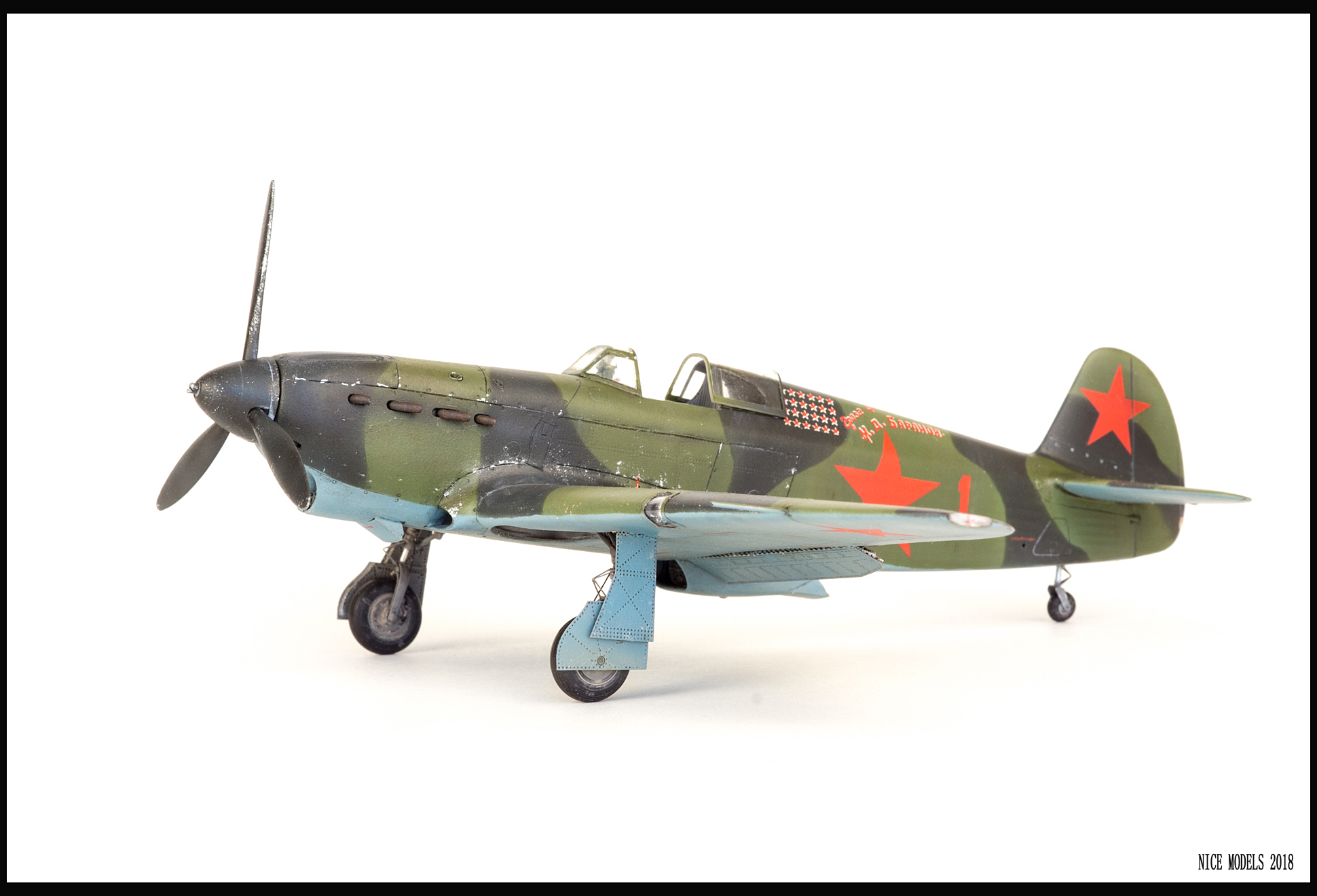

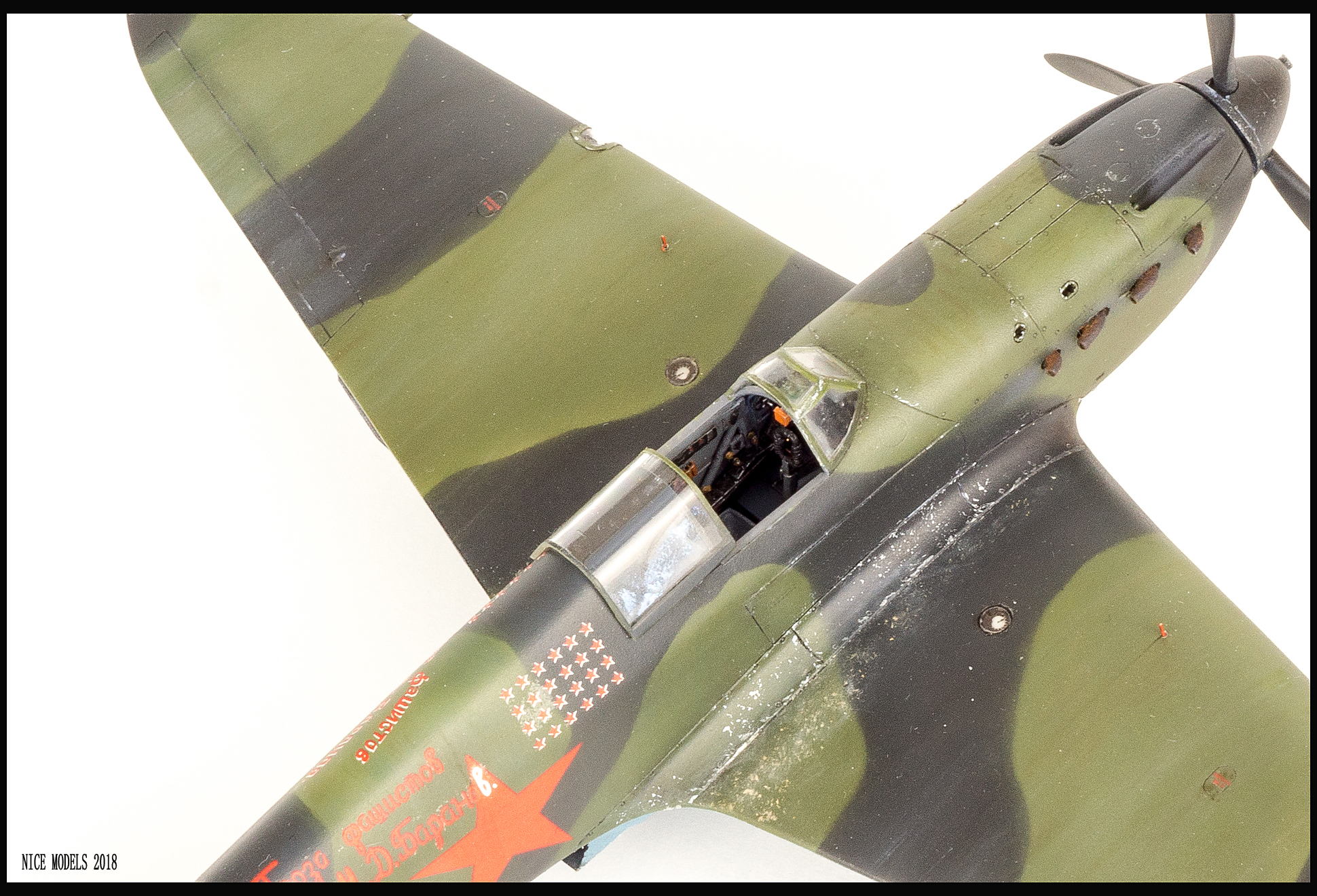

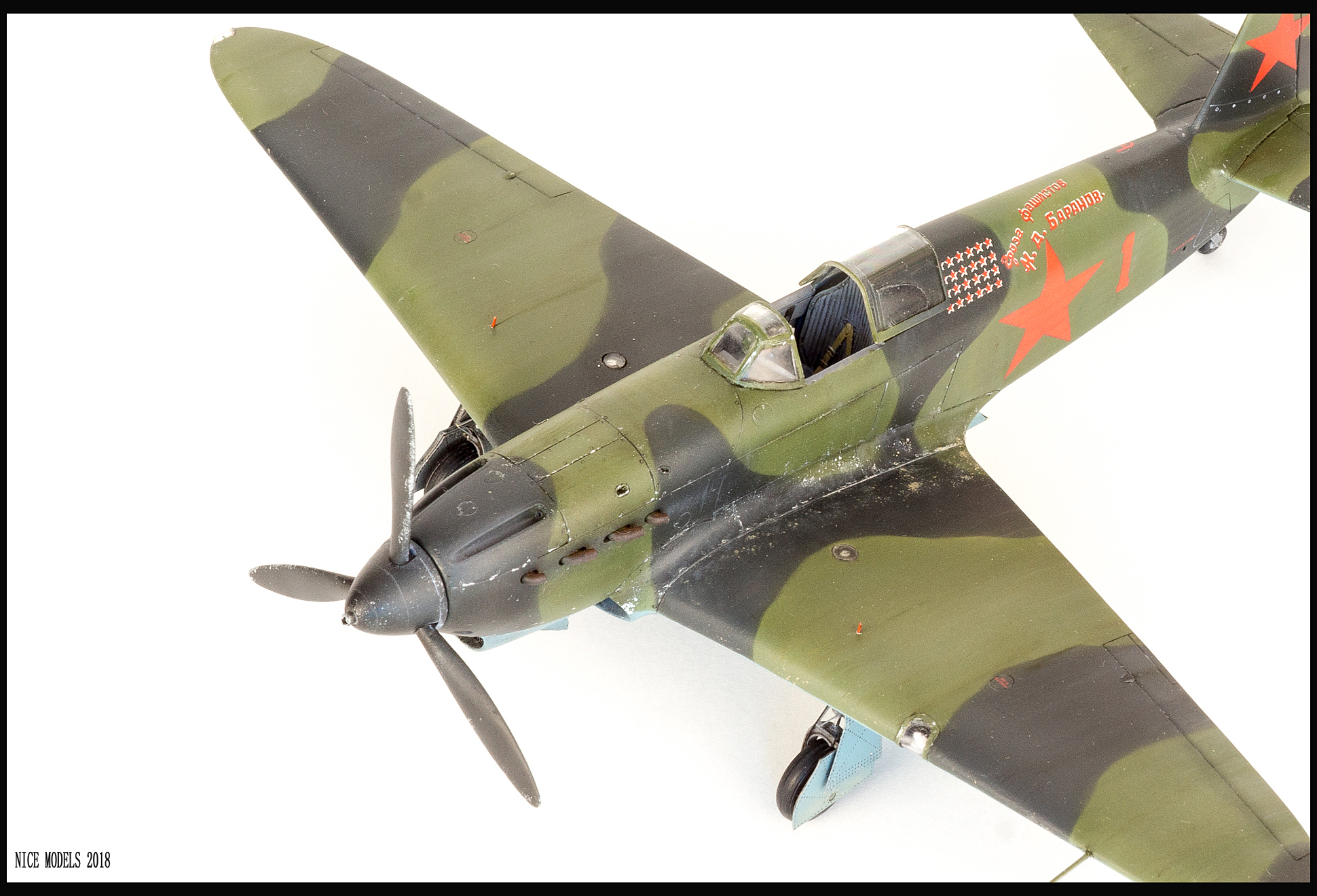

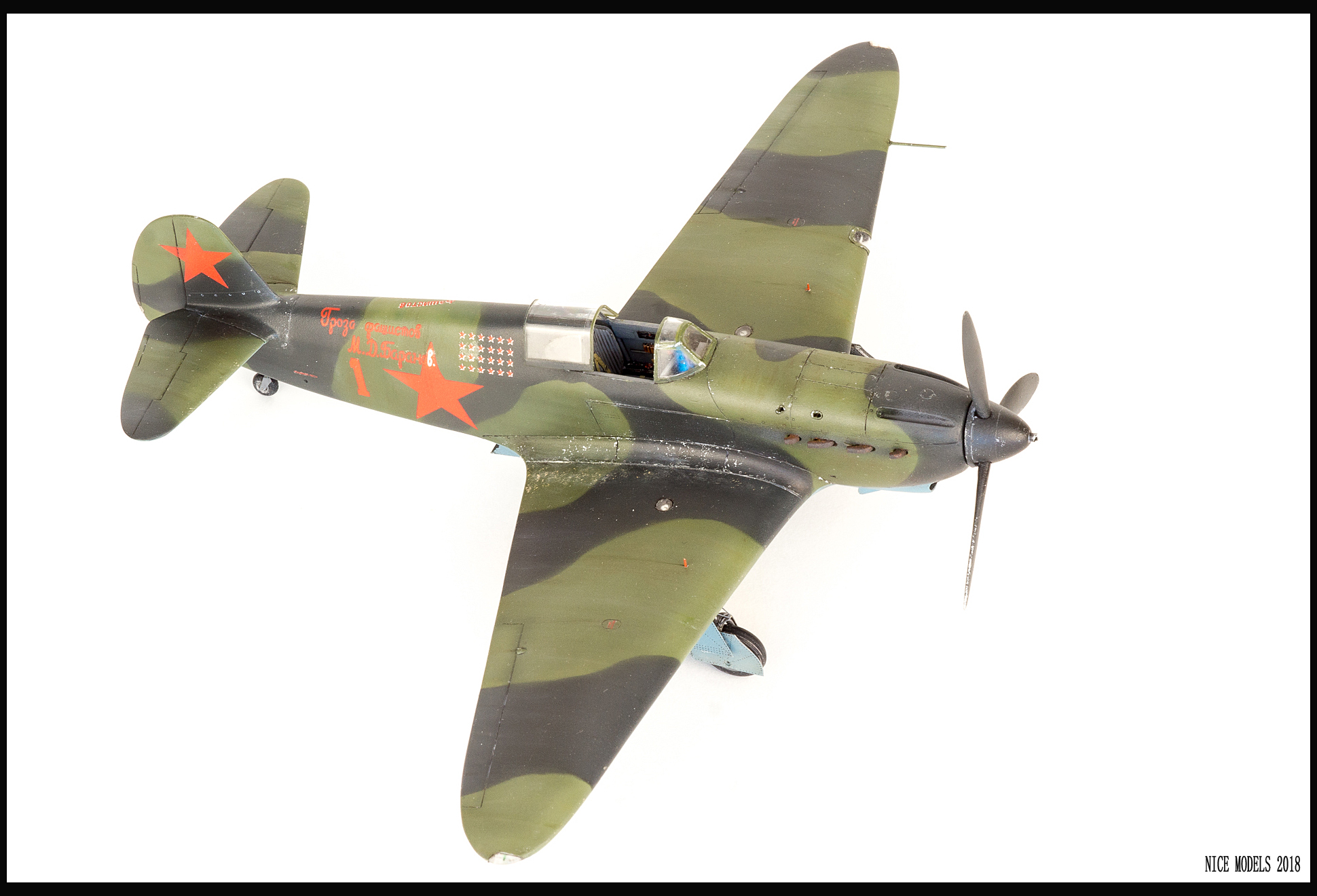

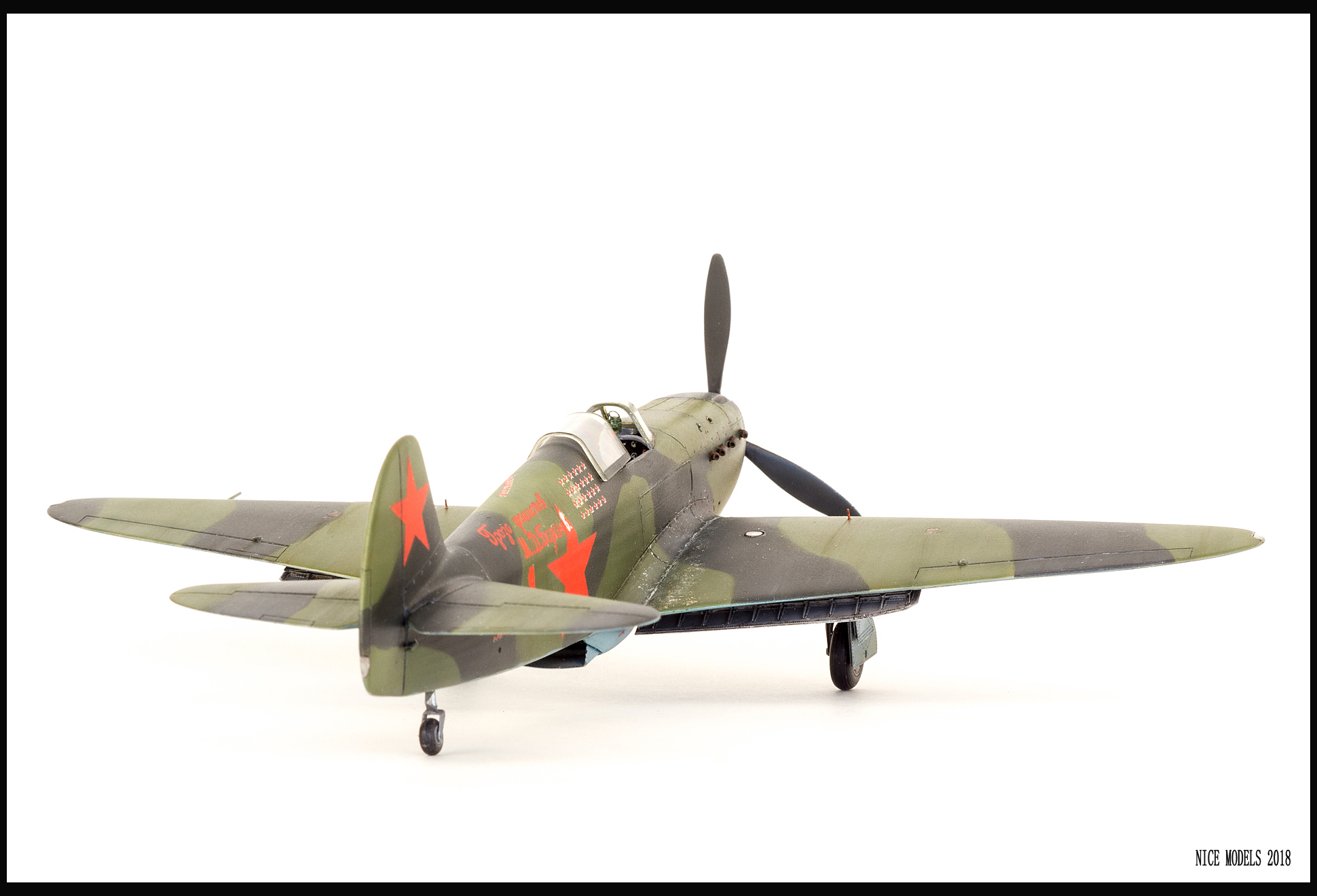

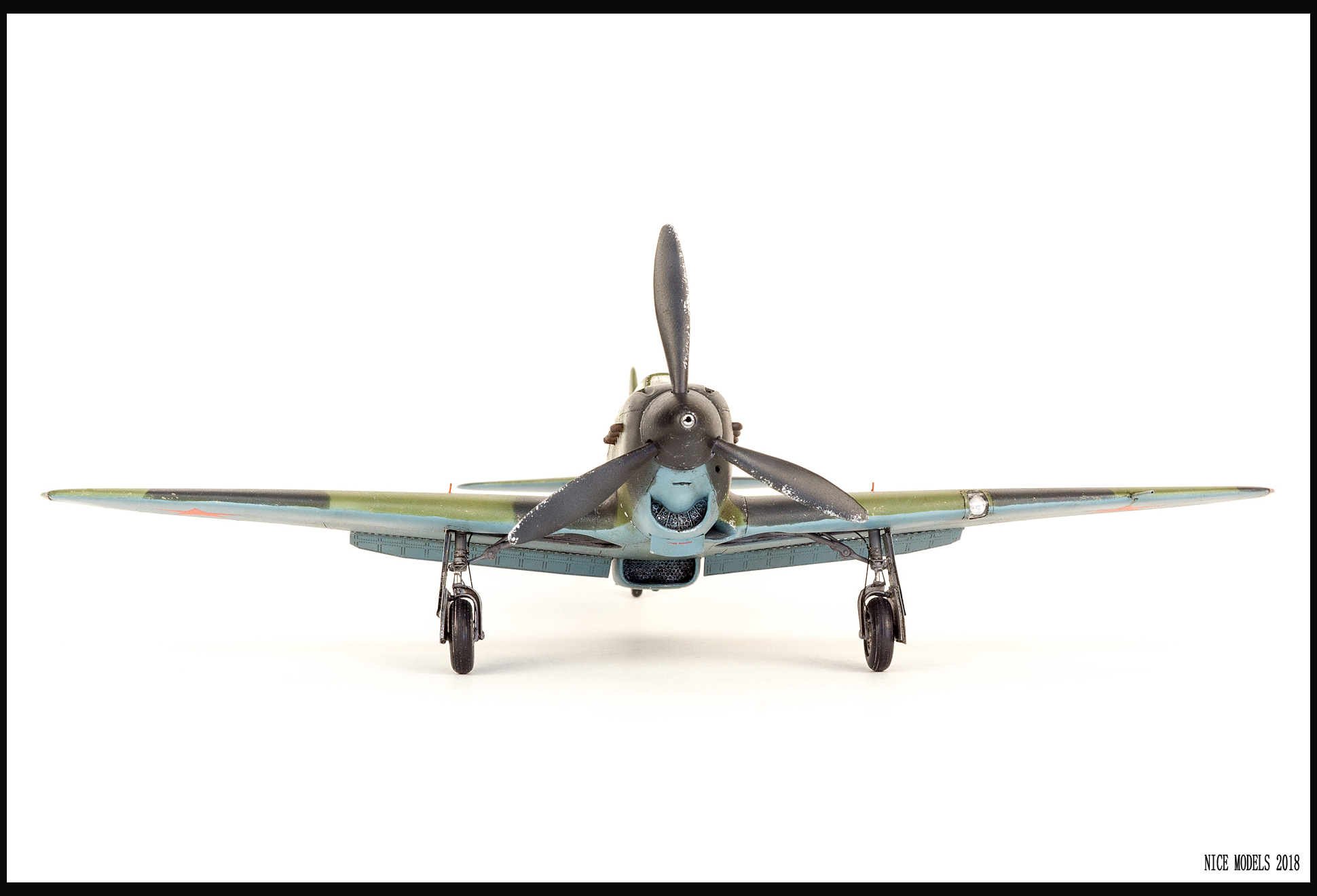

Приветствую, коллеги! Выставляю на ваш суд очередной истребитель.
Як-1 — советский одномоторный самолёт-истребитель Второй мировой войны. Первый боевой самолёт, разработанный заводом № 115 под управлением Александра Сергеевича Яковлева как опытный истребитель И-26. После завершения государственных испытаний был принят в серийное производство под маркой Як-1. Производился с 1940 по 1944 годы; всего было построено 8734 самолёта всех модификаций.

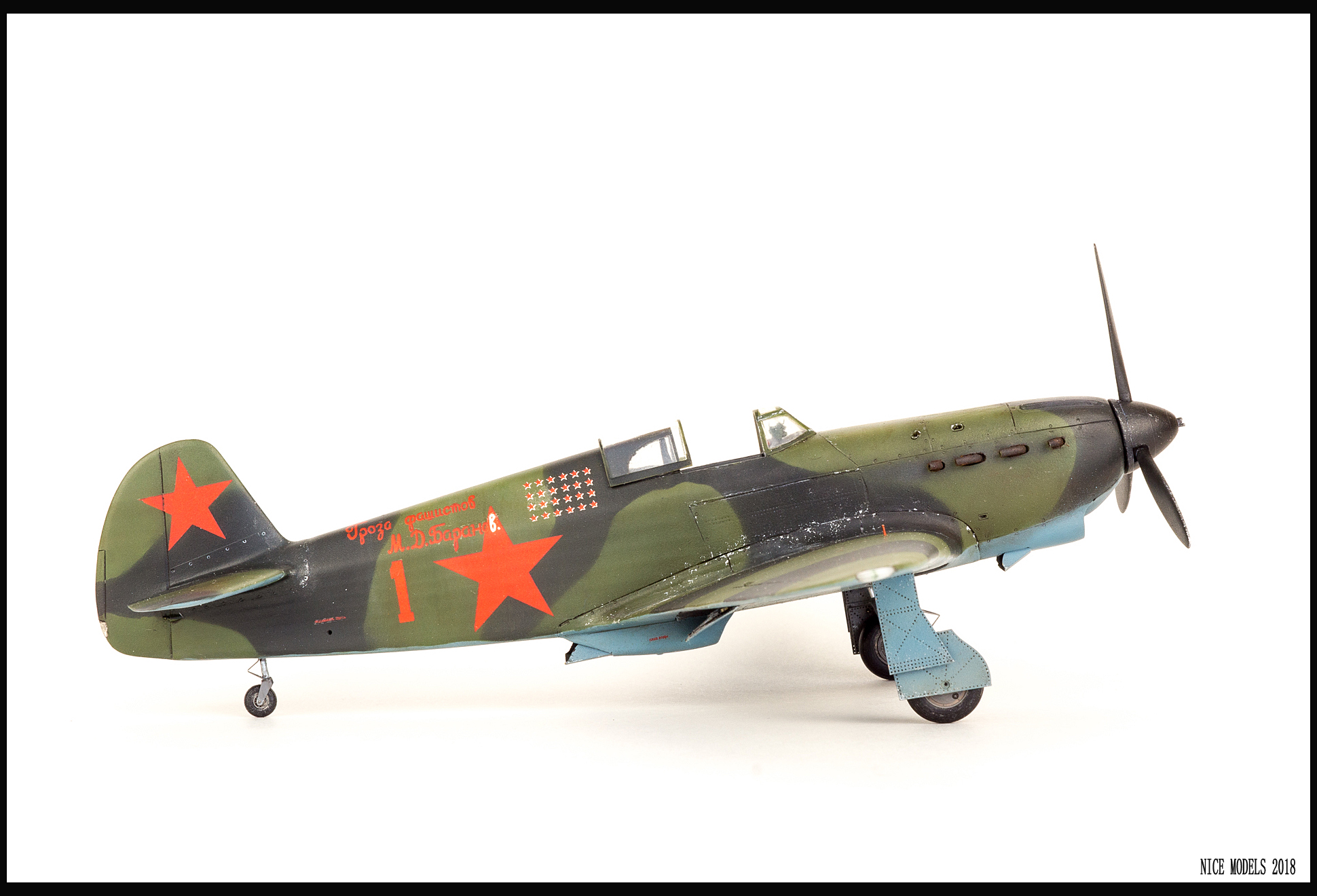

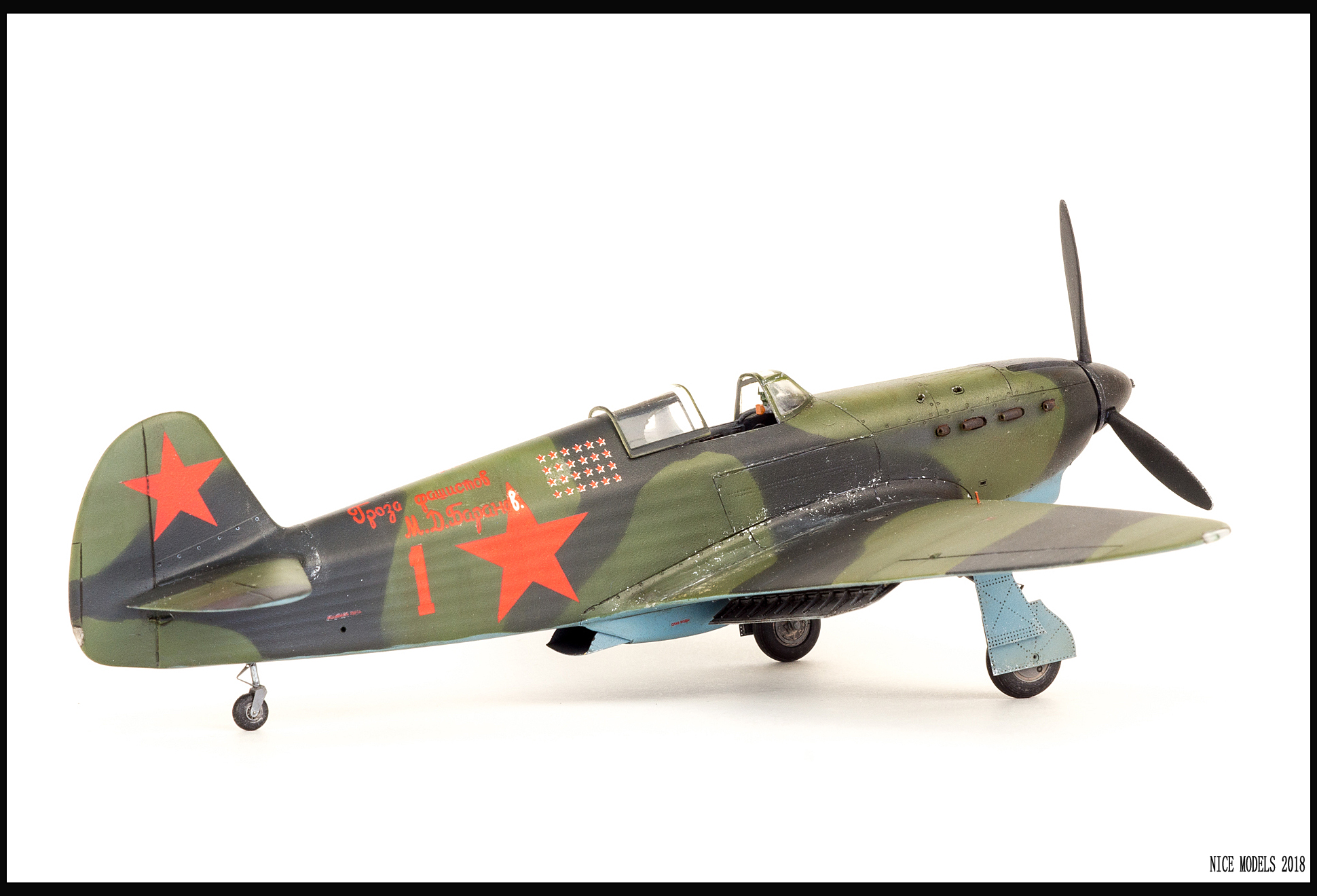

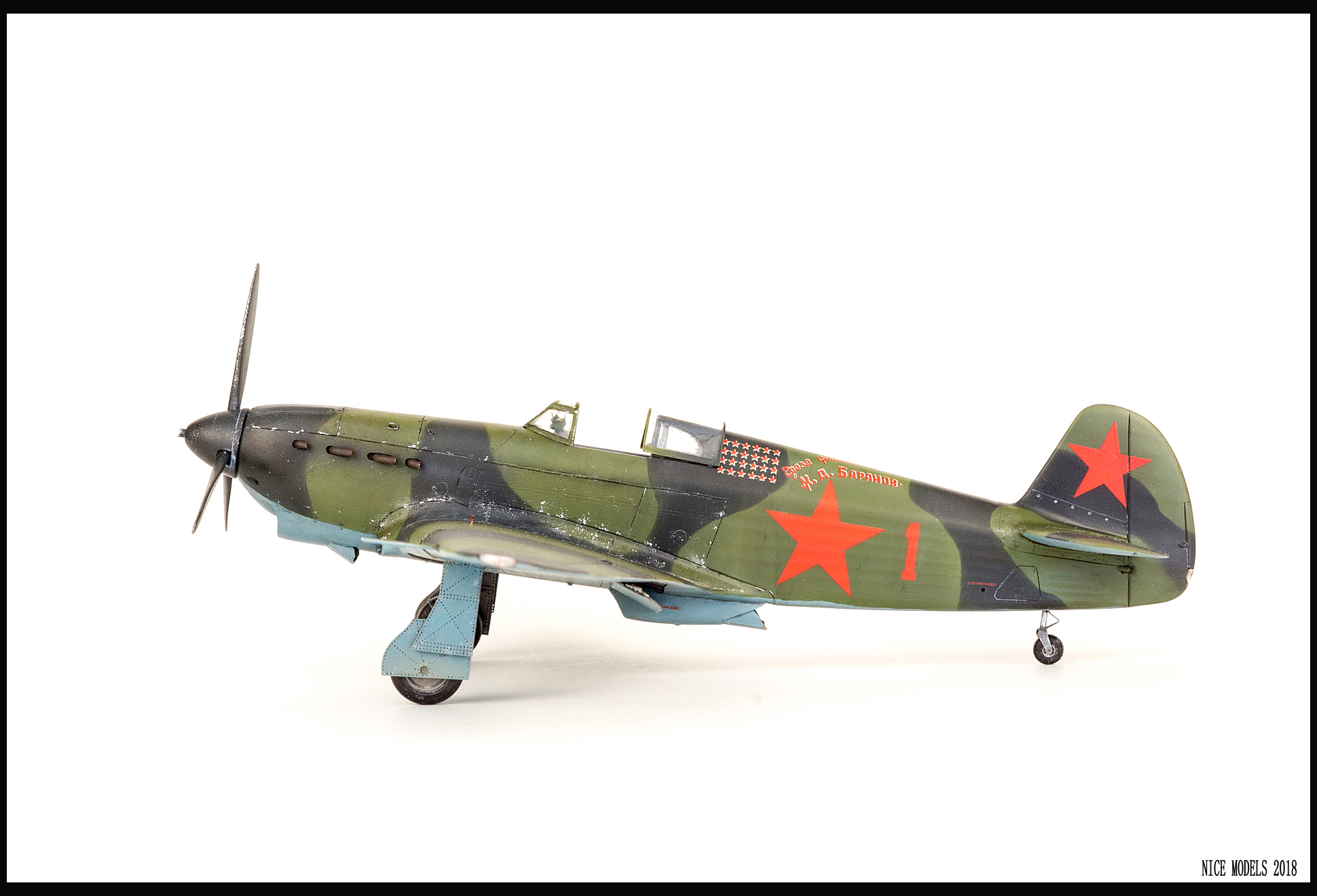

В качестве прототипа борт Баранова Михаила Дмитриевича * Герой Советского Союза (1942). За период боевых действий произвел 285 боевых вылетов, провёл 85 воздушных боёв, сбил лично 24 и в группе — 28 самолётов противника.
В постройке принимали участие:
- -кит Южный фронт 48003

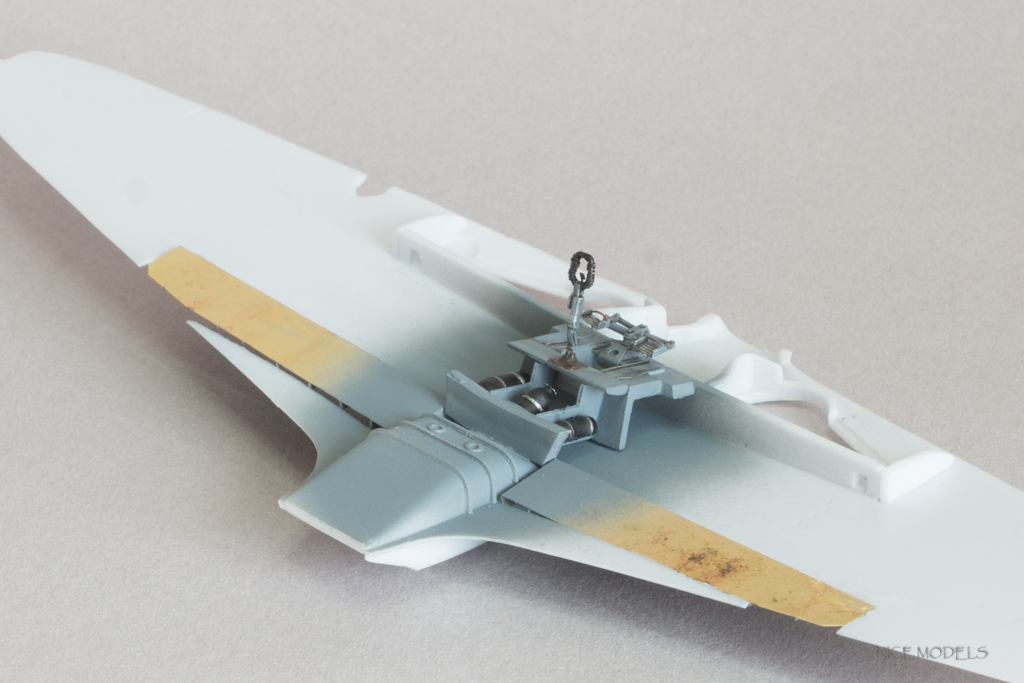

- -закрылки Armory 4804

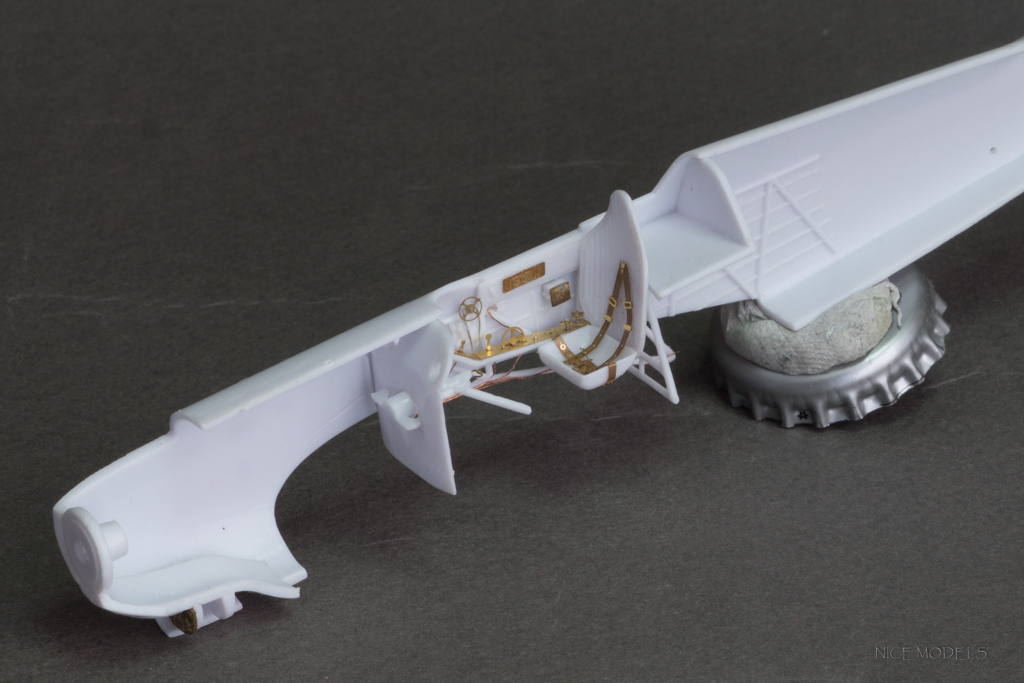

- -травленка кабины Eduard FE 166
- -колеса Elf
- -патрубки QuickBoost 48552
- -некоторые детали от травления Gonza
- North Star Models 48064 - прицел ПБА-1
Модель была немного доработана:

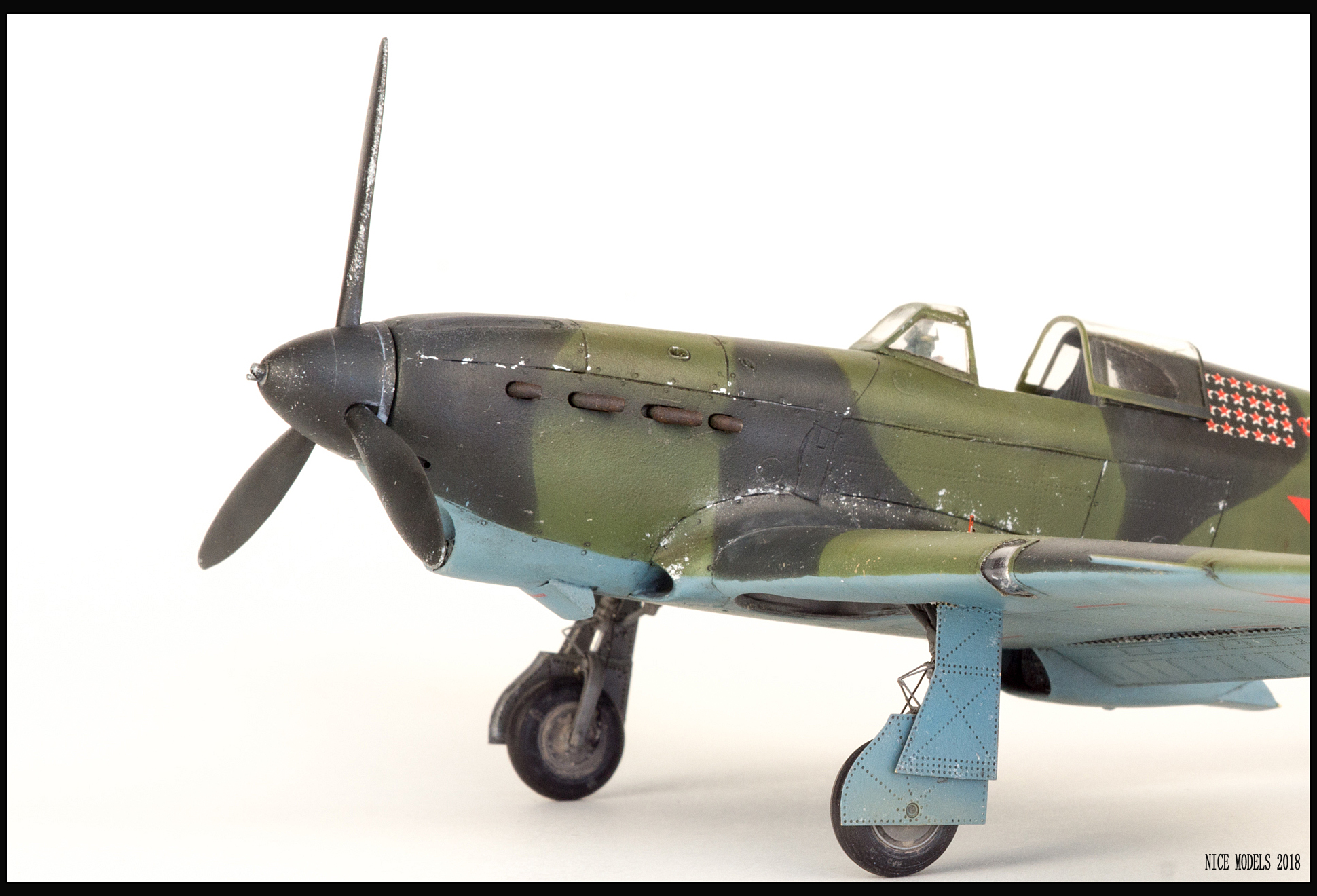

- рассверлен патронтаж

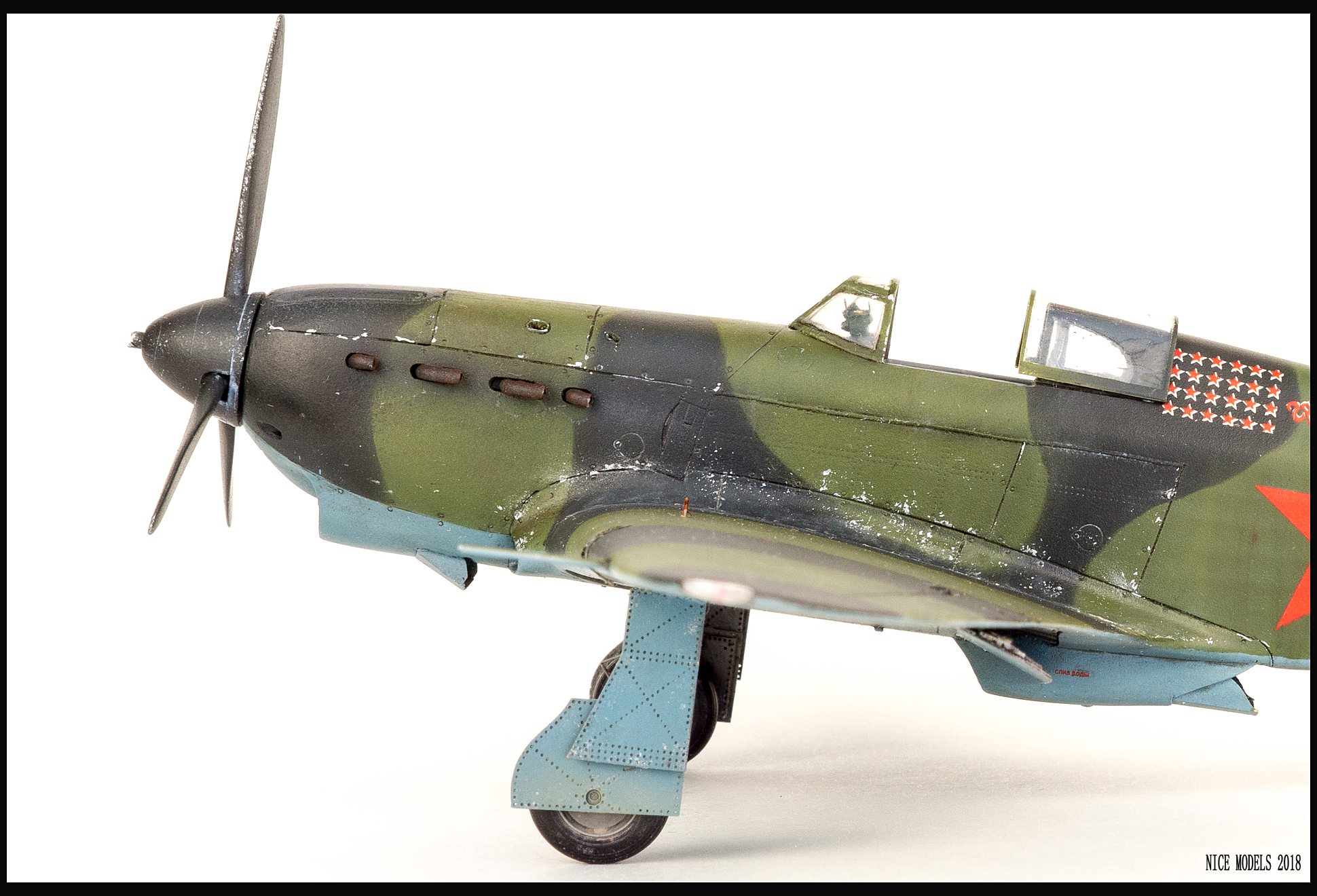

- прорезан воздухозаборник на носу
- заменена баранка на РВ и сделана на ней оплетка

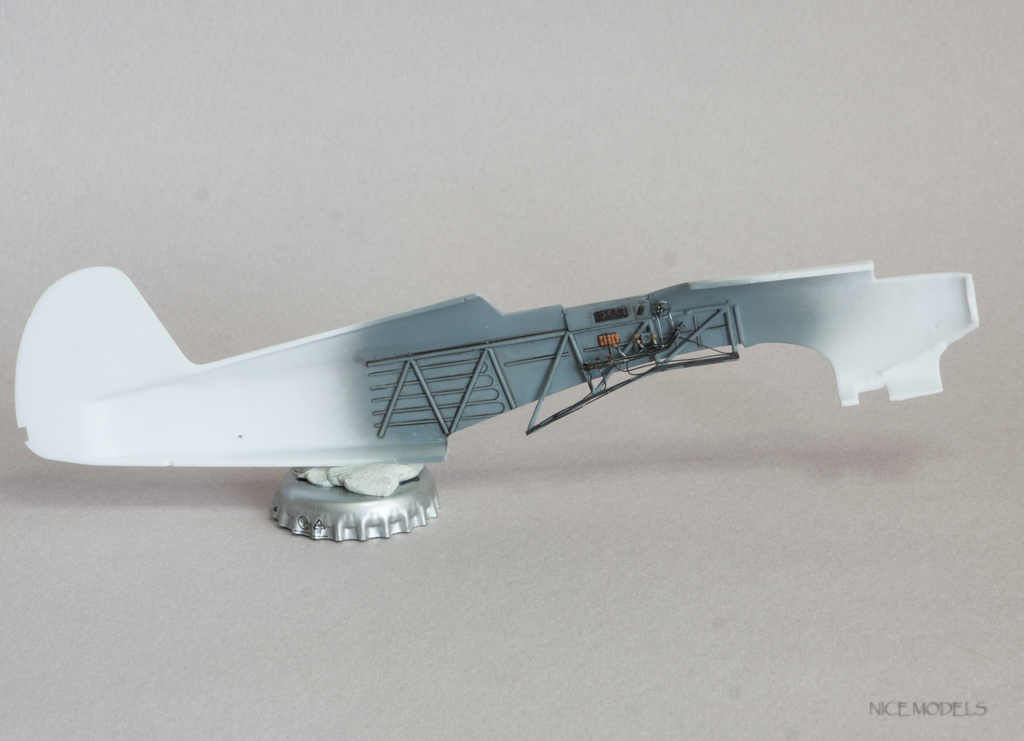

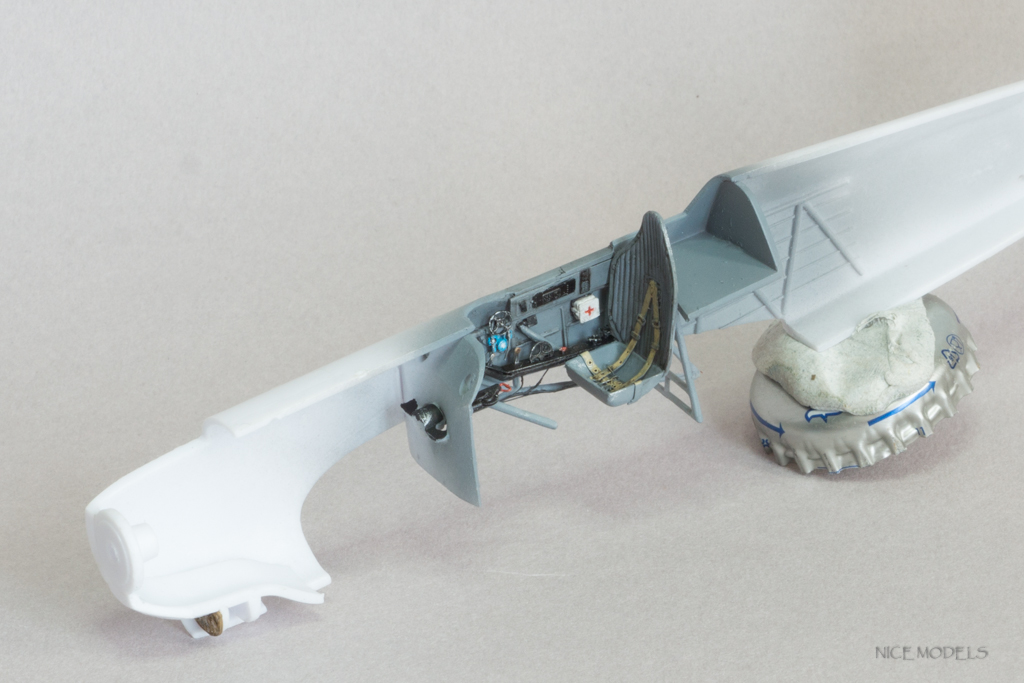

- добавлена проводка к приборам и рычагам управления
- в приборной доске высверлены окошки и вставлены смоляные ручки перезарядки пулеметов
- добавлен вентиль и хомут на кислородный баллон
- в бано высверлены лампочки и залиты цветным лаком

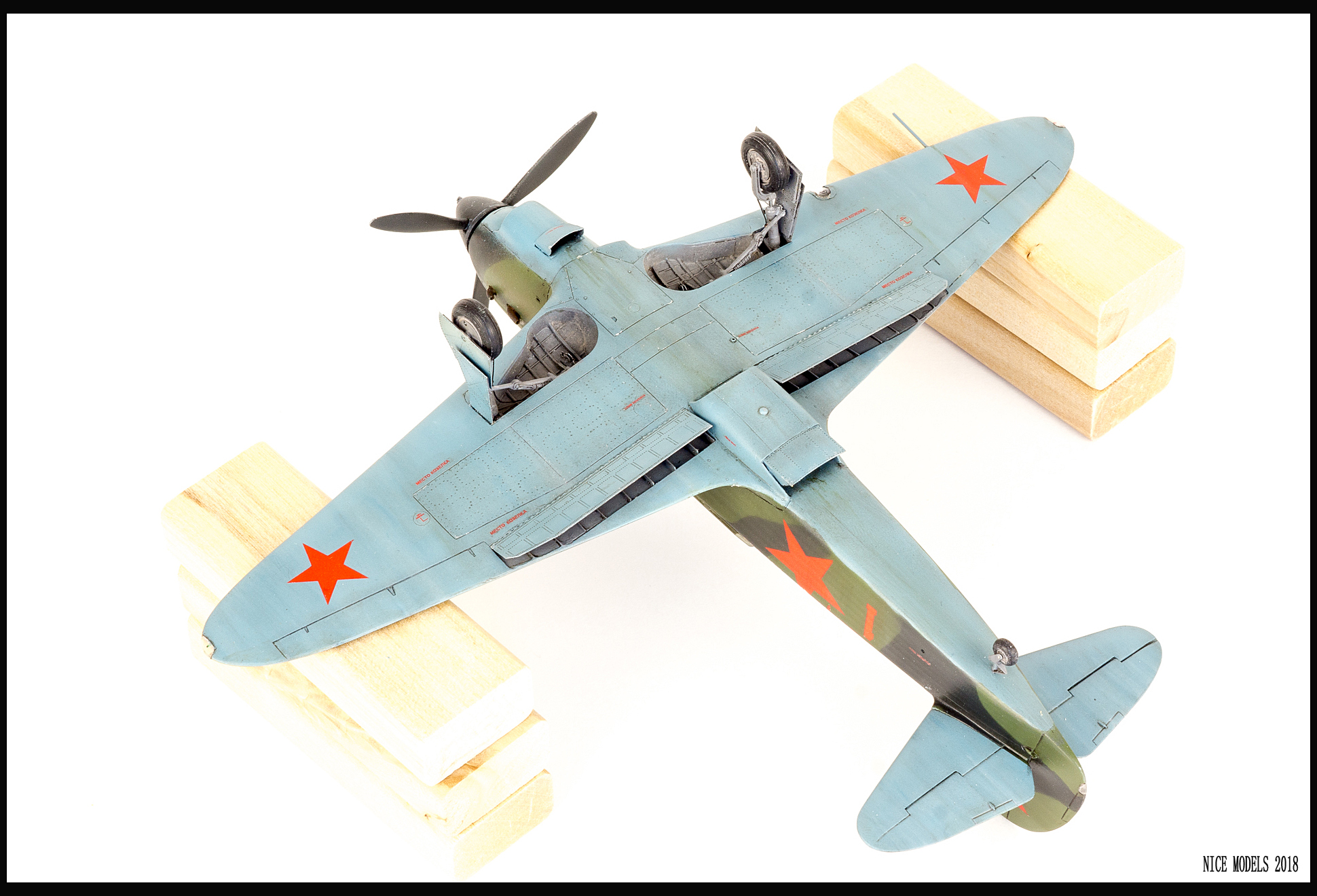

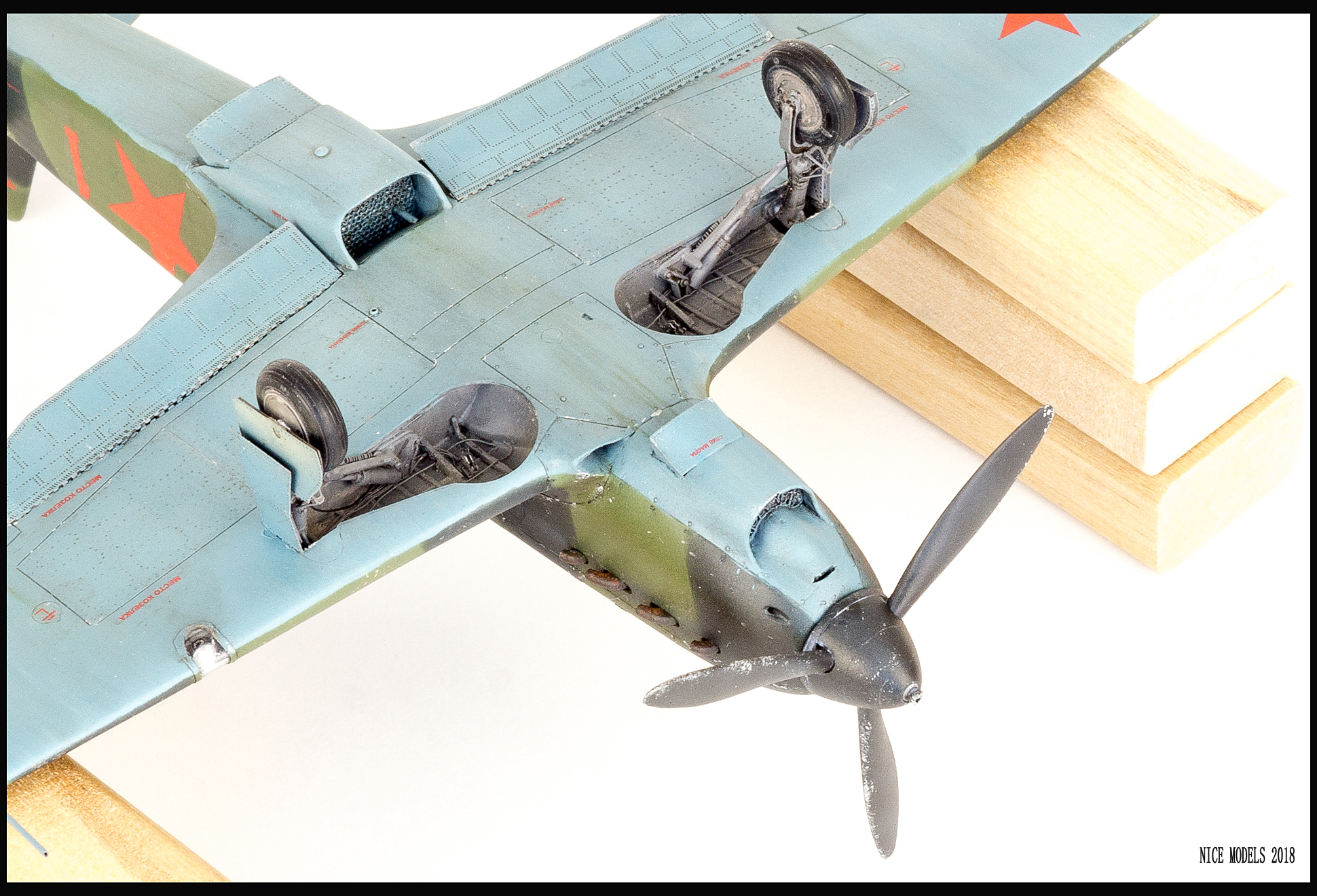

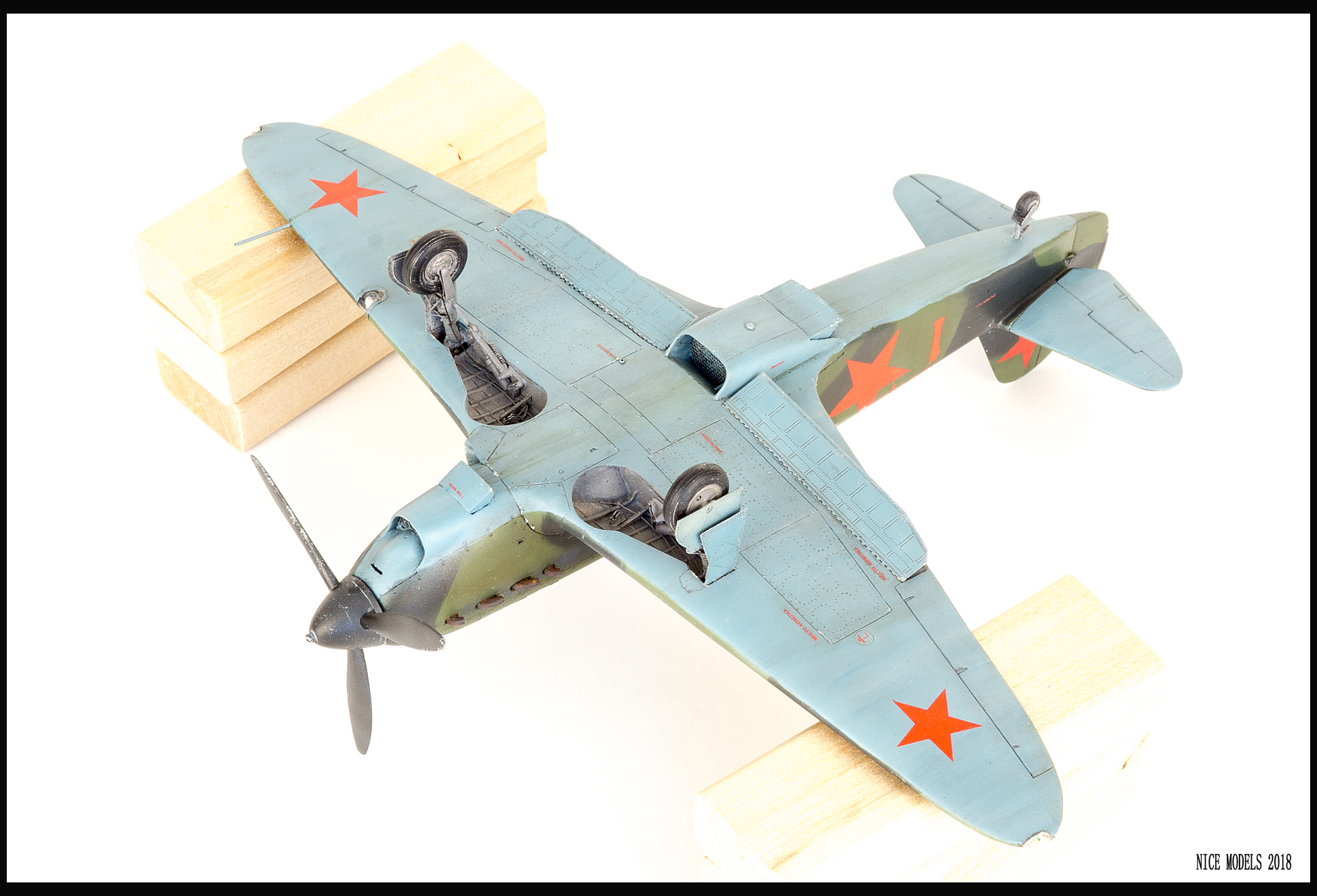

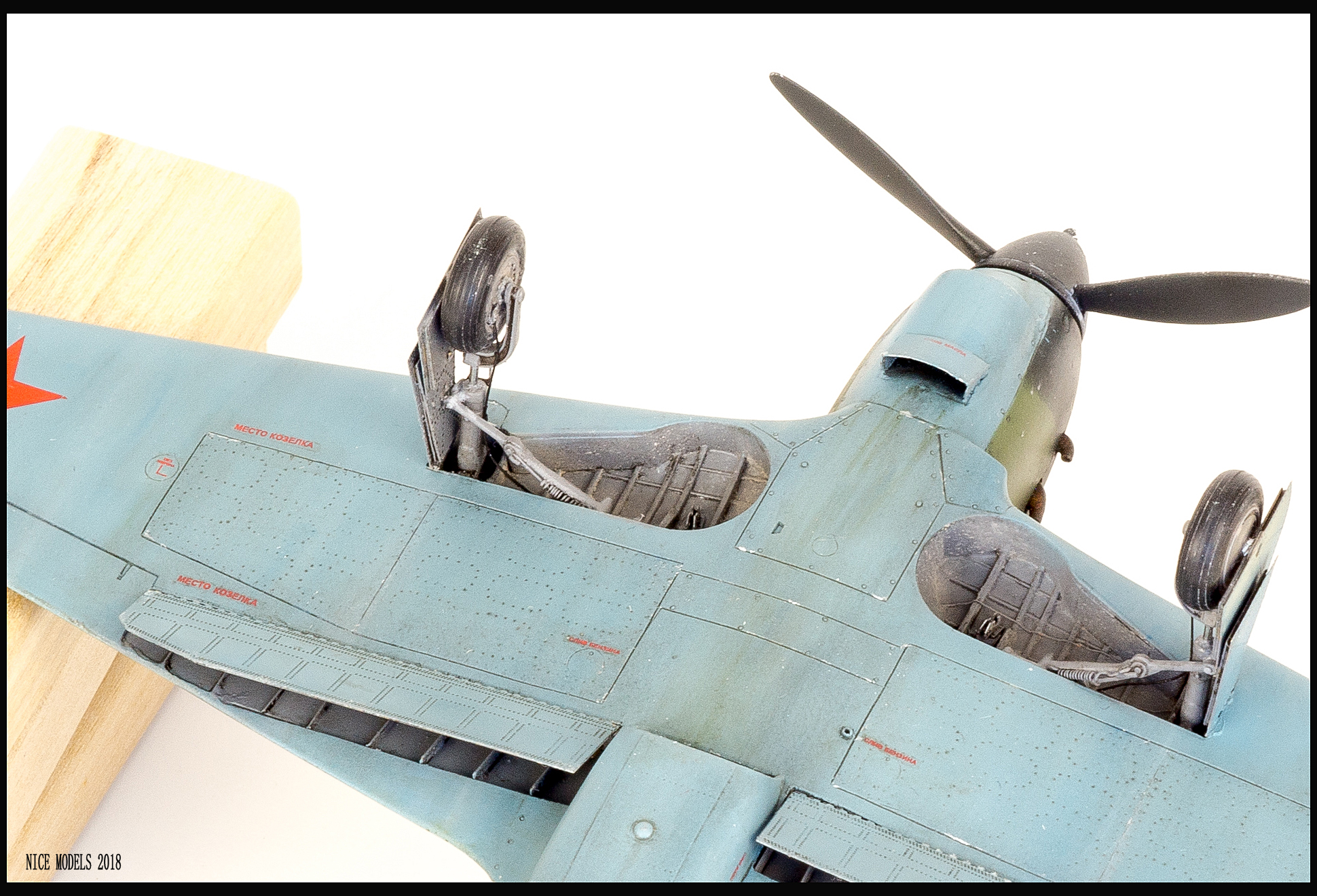

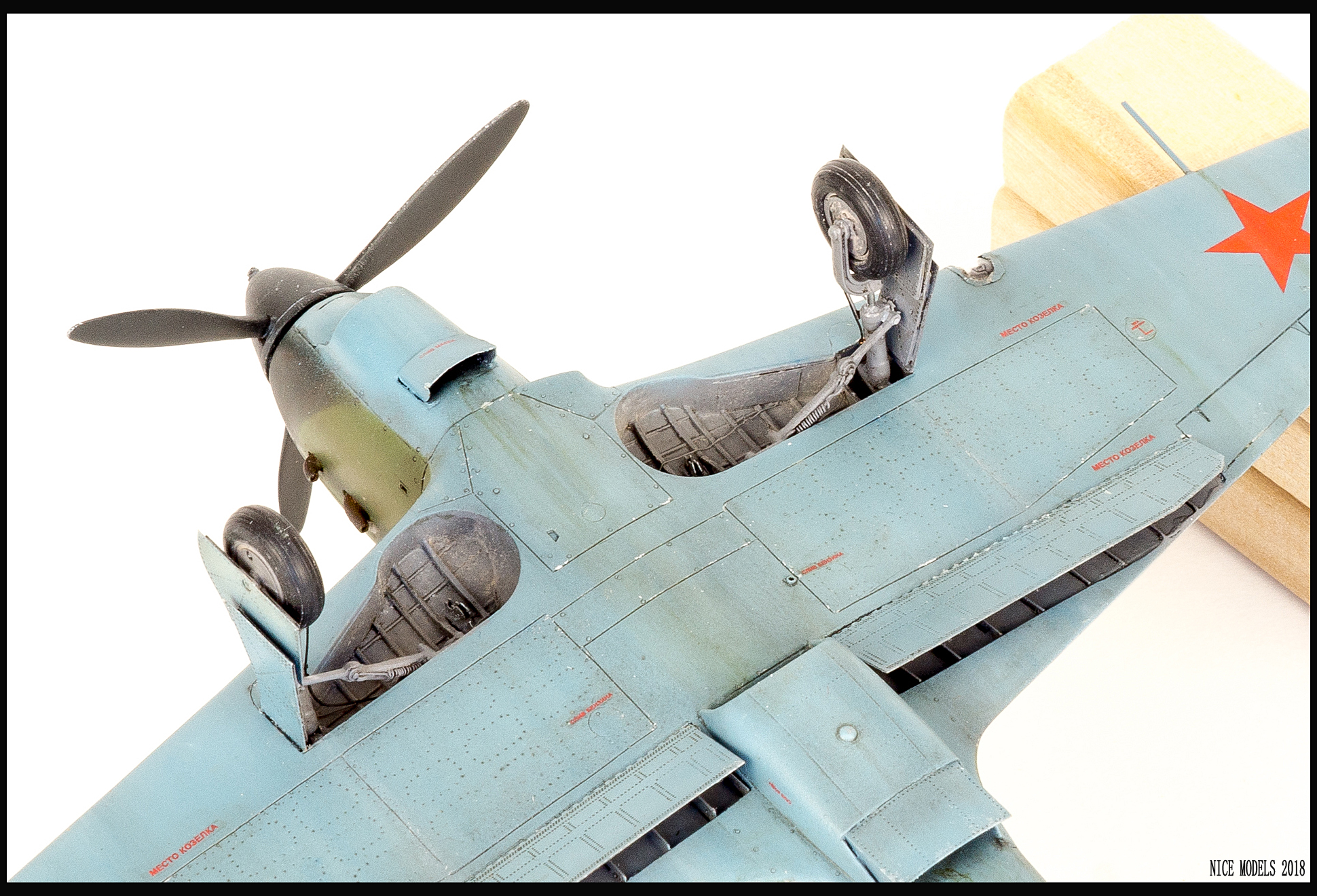

- сделал проводку в нишах и поставил травленые замки от Gonza.

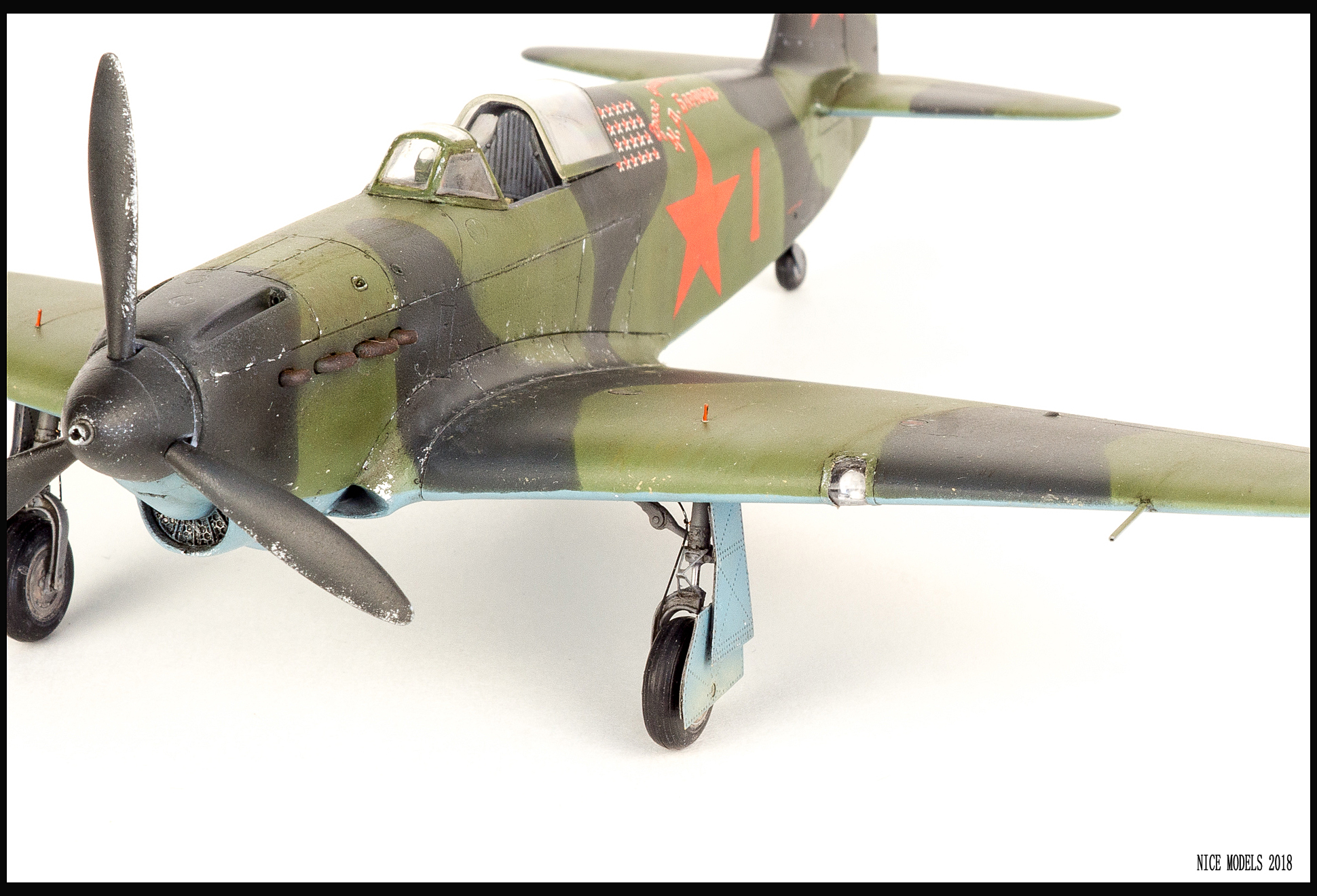

- из игл сделаны кожухи пулеметов
- установил фару Эльф, остекление выдавил из пленки. из скточа сделал окантовку фары

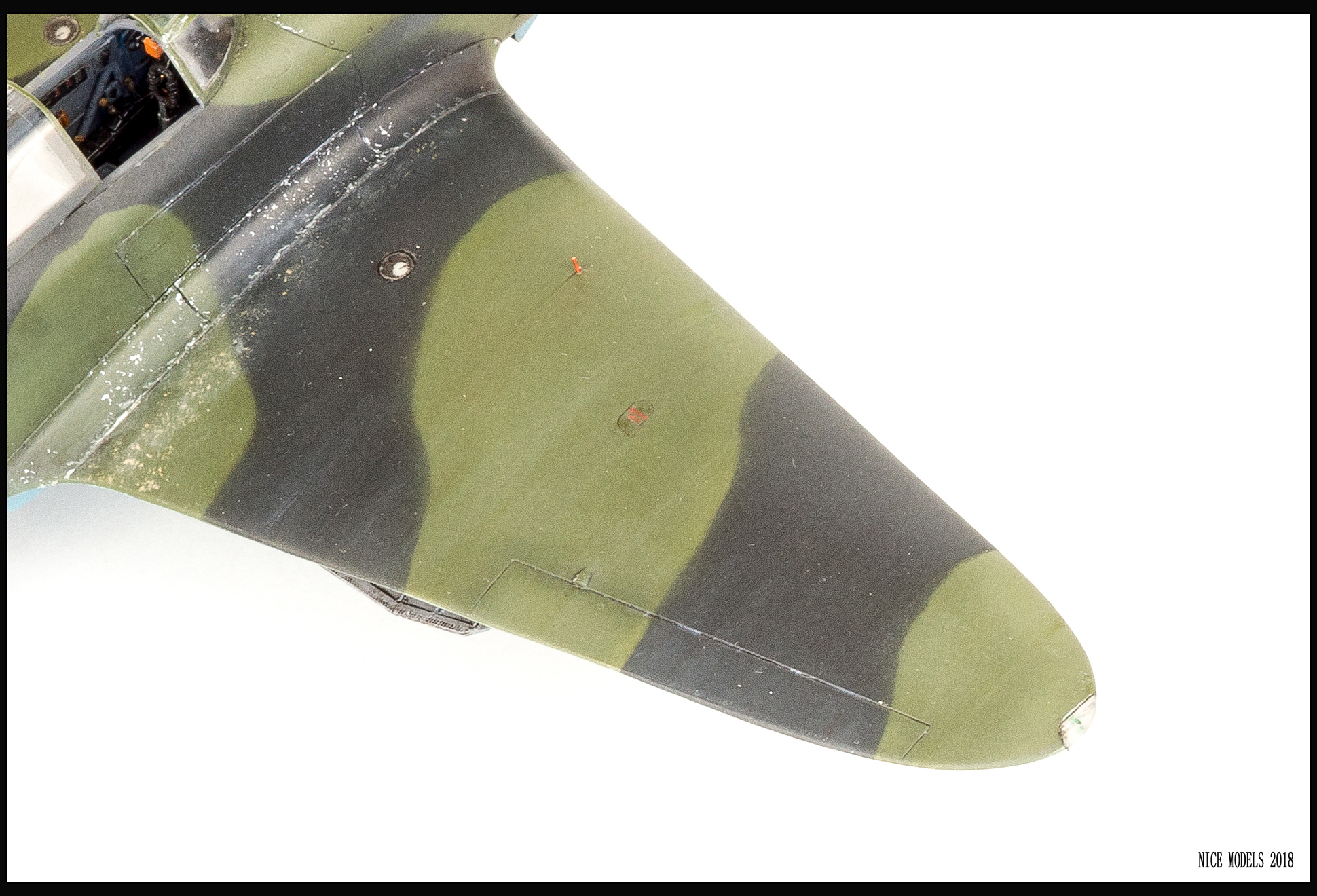

- сделал имитацию провиса полотна внизу фюзеляжа
- Трубка ПВД из иглы.
- добавлены пружинки на механизм уборки шасси
- сделал имитацию храповика на коке винта
- добавлены рояльные петли на боках фюзеляжа
- прорезана расшивка и нанесена клепка с имитацией винтов.
- На стойках шасси добавлены трубки гидравлики
- Добавлены индикаторы положения шасси ("солдатики")
- штоки стоек из иглы.
Может еще чего забыл написать или сделать. Уверен коллеги найдут еще 1000 недочетов и касяков.

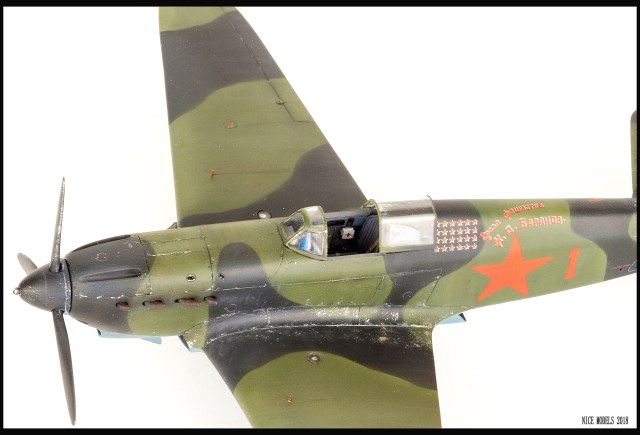

Окрашено по стандартной для меня схеме: обезжириватель,грунт,акрил с высветлениями, футура , смывки и декали, финишный лак и дальнейшая тонировка.
Фото в ручном режиме с двумя софтбоксами в формате РаВ. Дальнейшая проявка в лайтруме.
Стройки тут:http://karopka.ru/forum/forum189/topic27981/ и http://perfectmodel.su/forum/51-1139-1
Оценки
Войдите, чтобы оценить работу.
Комментарии (28)
На сайте с 17.10.2016
56 16
Обалденно! Выхлоп бы изобразить можно было бы.
На сайте с 24.01.2014
111 636
выхлоп есть. посмотрите внимательно
На сайте с 13.11.2009
17 154
Хорошо вышла модель, учитывая исходник - вообще классно! Сейчас собираю старшего брата модели - Як-1Б. Вопрос по топливомерам - они заподлицо, или нет, никак не могу понять...
На сайте с 03.10.2011
69 2230
Класс!
На сайте с 29.06.2013
34 57

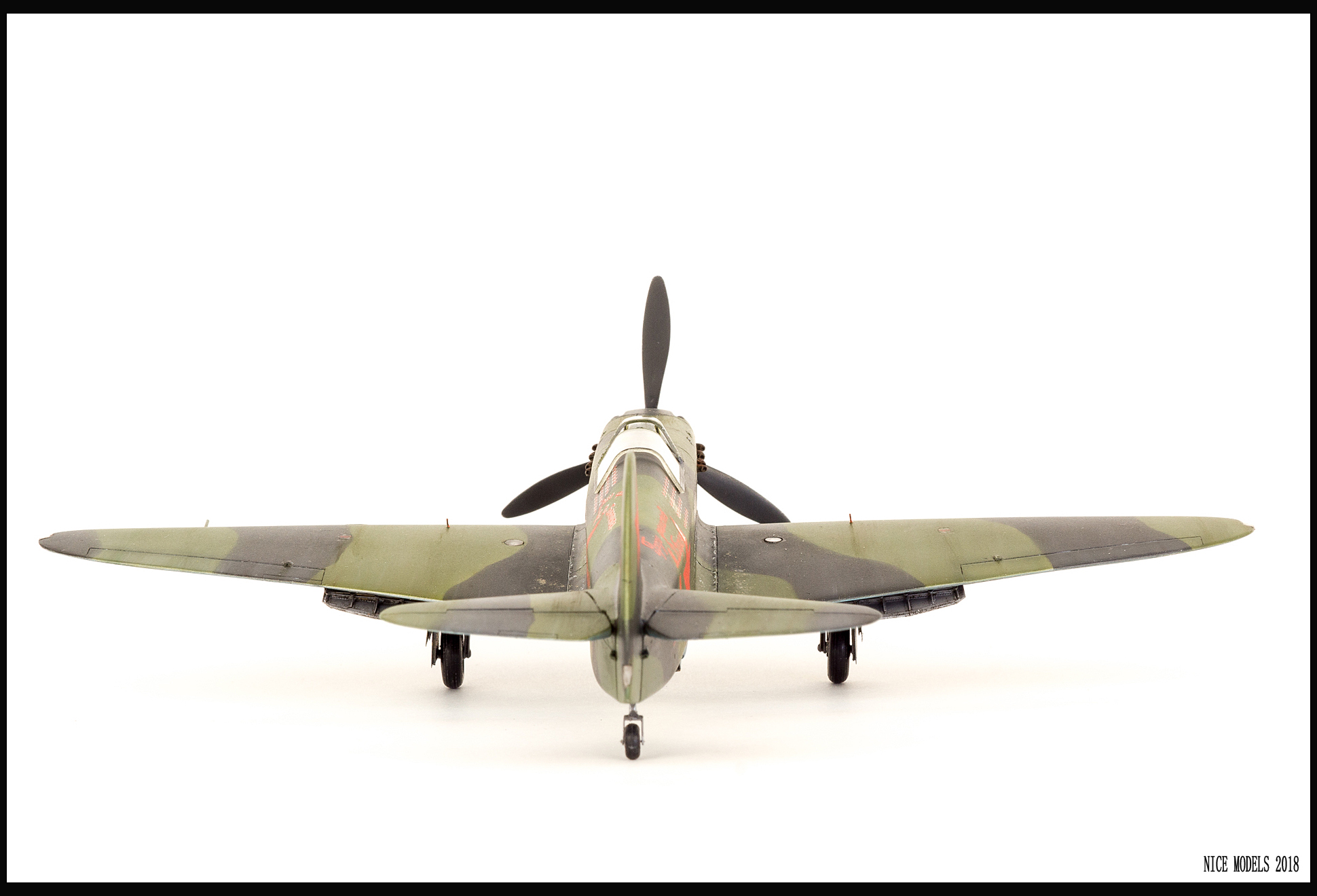

Отличный Як получился!Смотрится!Но вот с V крыла что то не так.
На сайте с 24.01.2014
111 636
Заподлицо
На сайте с 24.01.2014
111 636
Что именно не так?и как вы это определили?
На сайте с 06.07.2014
43 937
Зачетный апарат!
На сайте с 24.01.2014
111 636
спасибо, Денис.
На сайте с 30.10.2011
90 6331
Понравилась модель! Смотрится здорово!
Спонсор
На сайте с 03.07.2011
28 1723
Красавец!
На сайте с 13.01.2011
5 55

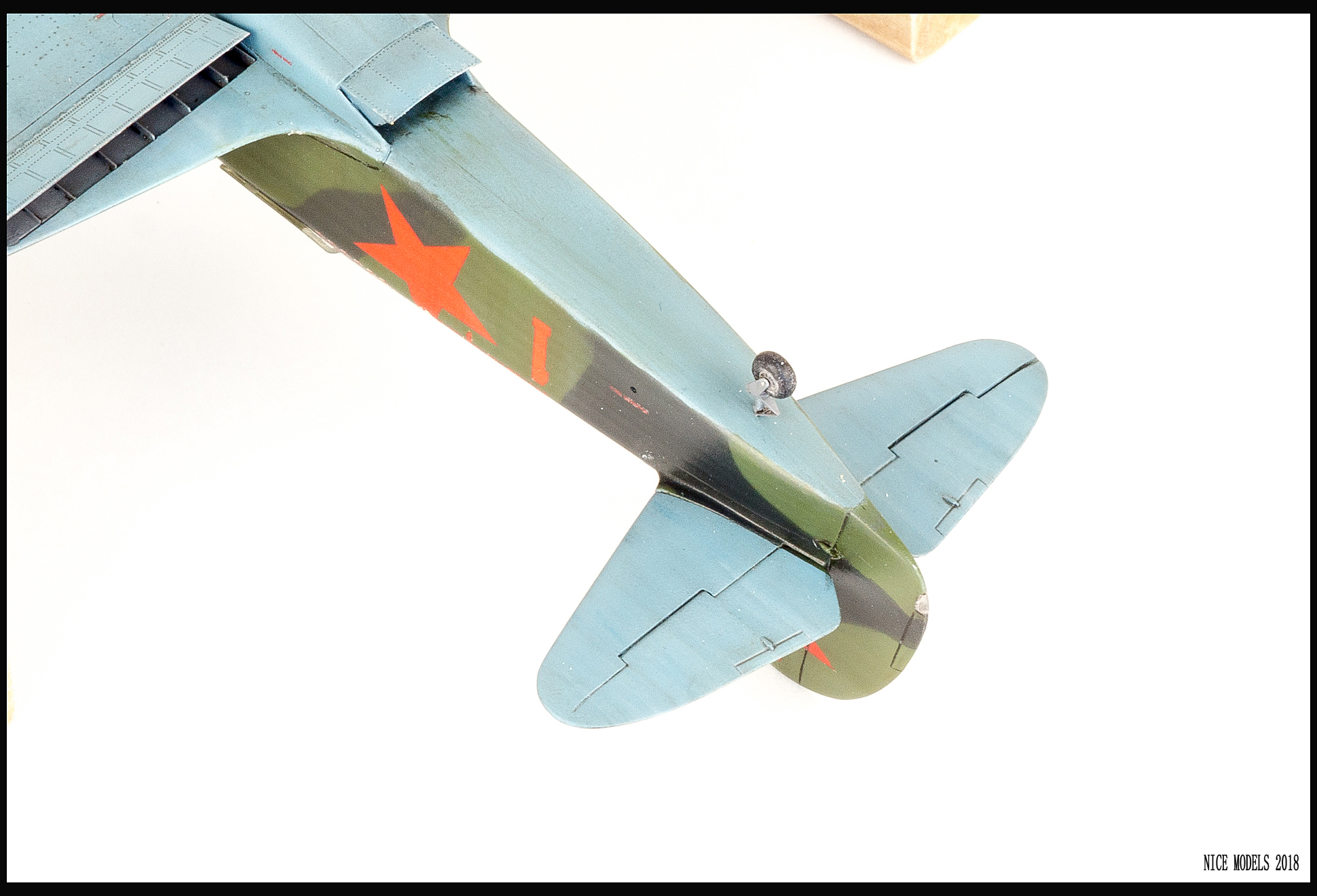

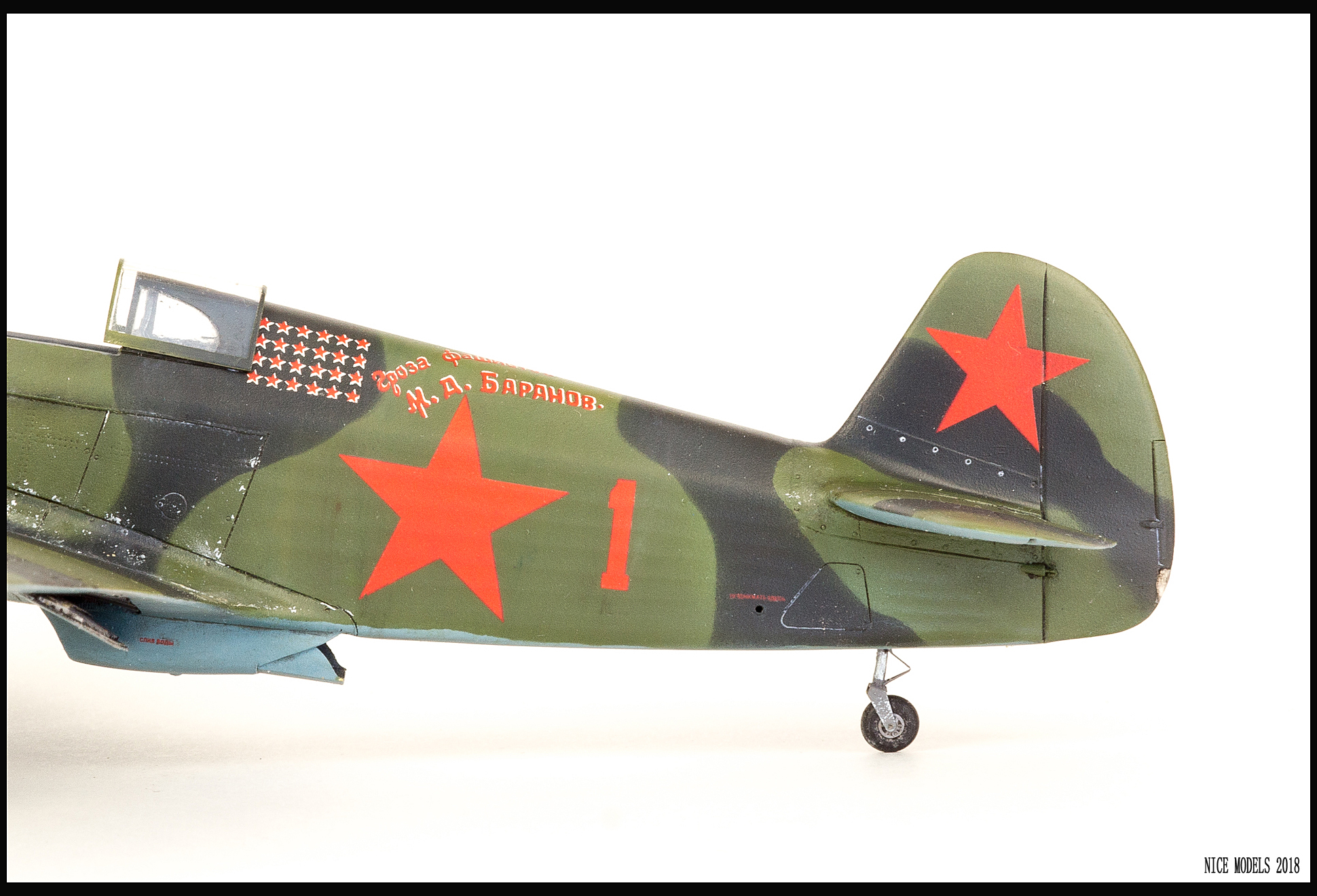

Выполнено зачетно! Мне понравилось. Цена явно занижена. Автор, поставьте хвостовую стойку под верным углом и цена модели увеличится на один нуль.
На сайте с 24.01.2014
111 636
Не заметил опечатку) спасибо поправлю.
На сайте с 31.12.2011
83 3117
Отличная работа!
Спонсор
На сайте с 15.07.2010
62 482
Замечательный Як летчика Баранова! Понравилась модель!
На сайте с 29.06.2013
34 57
Роман,в корневой части все нормально,но ближе к концу крыла чуть загнулись в вниз.Может конечно так кажется по фото.Бывает и такое.
На сайте с 21.10.2017
27 1
+1
На сайте с 21.09.2010
31 193
Хорошая модель.Не понравилась сдвижная секция фонаря,не попадает на направляющие.Либо закрыть кабину ,либо сделать новую секцию фонаря.Про хвостовую опору сказали.Вот это сильно бросается в глаза и влияет на стендовою оценку.
Мне так кажется.
На сайте с 24.01.2014
111 636
Сдвижная секция фонаря очень туго сидит, ниже не опустить из-за толщины самого стекла. Тут только менять на вакушный.
Хорошая модель, смотрится отлично. Расшивка местами гуляет да задние кромки плоскостей и рулей толстоваты, но общего восприятия не портит.
С уважением,
Игорь
На сайте с 25.06.2008
52 1558
Модель получилась очень хорошо! По недостаткам соглашусь с коллегами (V крыла, хвостовая опора, кромки крыла и фонарь). Обдир и обгадинг получились выше всяких похвал!
На сайте с 24.01.2014
111 636
Крыло в живую вроде норм, кромки я стачивал везде и нехило так. Опору поправлю. Ну а про фонарь я уде написал. Он в крайнем нижнем положении, опустить ниже, чтобы он зашел в пазы мешает его толщина. Давить фонари я пока не умею. На следущих яках постараюсь учесть все замечания. Уже начал стройку 3 як-1 разных версий.
На сайте с 30.04.2013
72 1376
Браво, великолепная работа! Особенно, зная исходник.
На сайте с 15.11.2008
133 223
2 тыщи р.?! да он выглядит на все 20!
На сайте с 24.01.2014
111 636
Опечатка в цене
На сайте с 03.10.2013
65 31
Очень красивая модель!
На сайте с 24.01.2014
111 636
Продано.
На сайте с 11.02.2018
1 233
Прототип интересен..Летчик,такой яркий парень.Улыбка жизнерадостная,ему бы жить да жить ...
