Пусковая установка (2П24) ЗРК "Круг-М" (2К11М) с ЗУР 3М8.
- Производитель:
- СССР - "Машиностроительный завод имени М. И. Калинина".
- Тип модели:
- Бронетехника
Моё почтение уважаемые Коллеги.

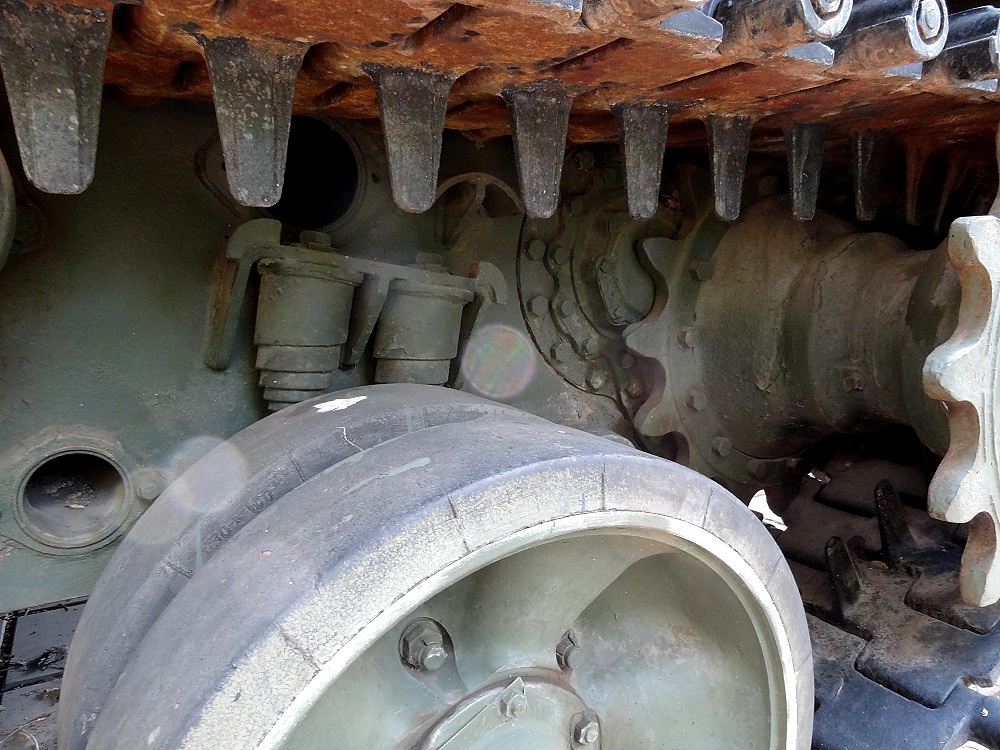

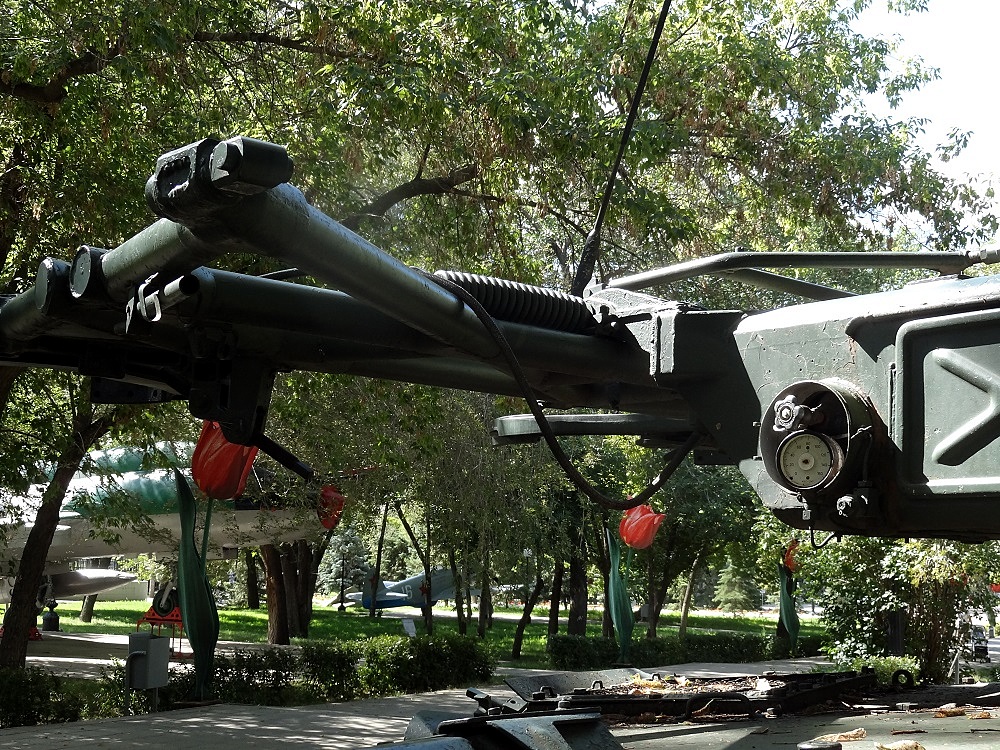

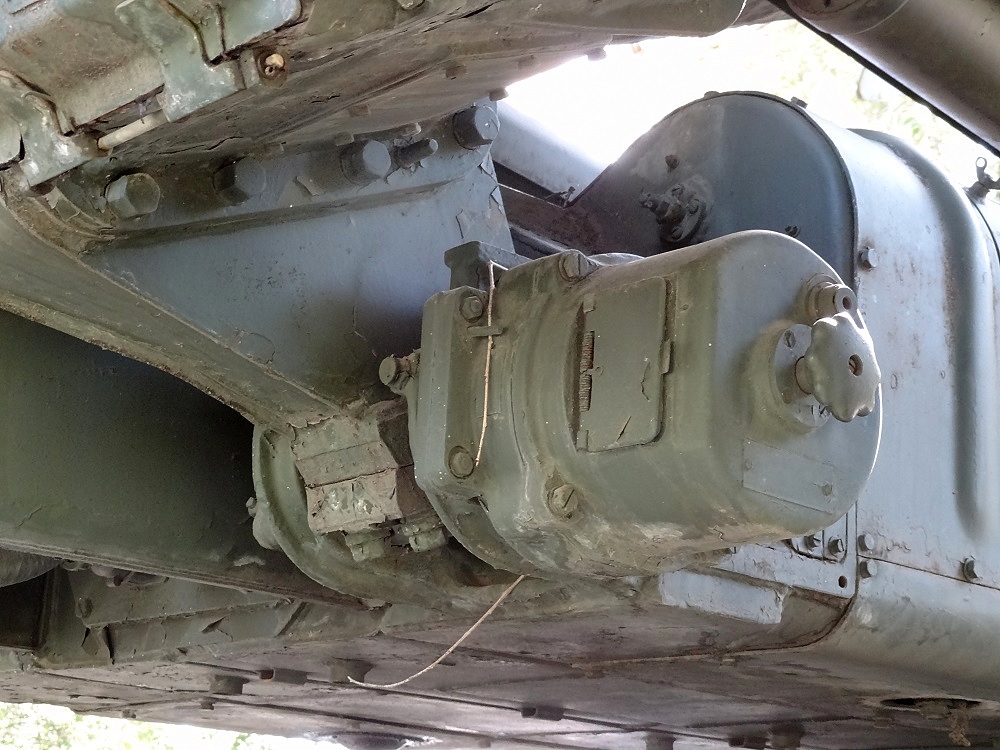

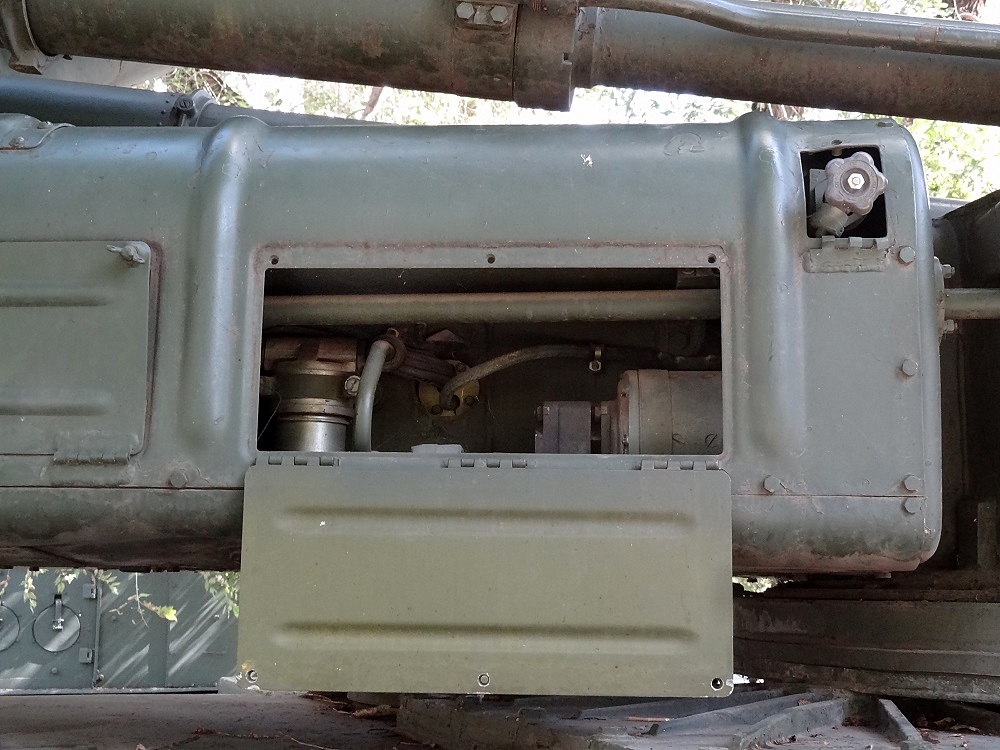

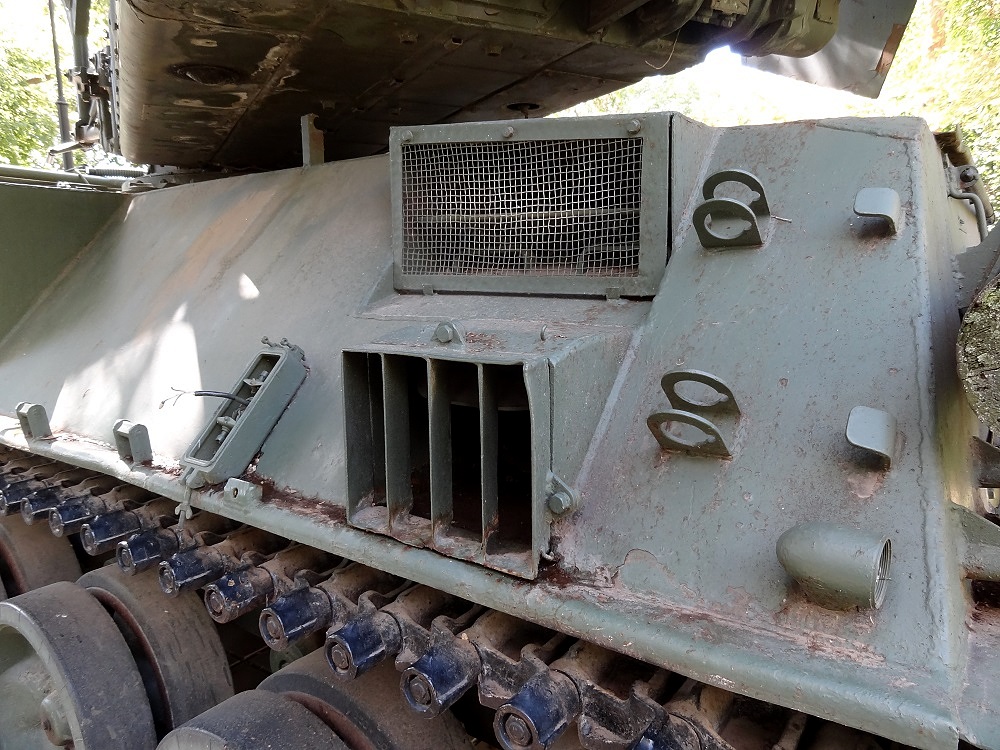

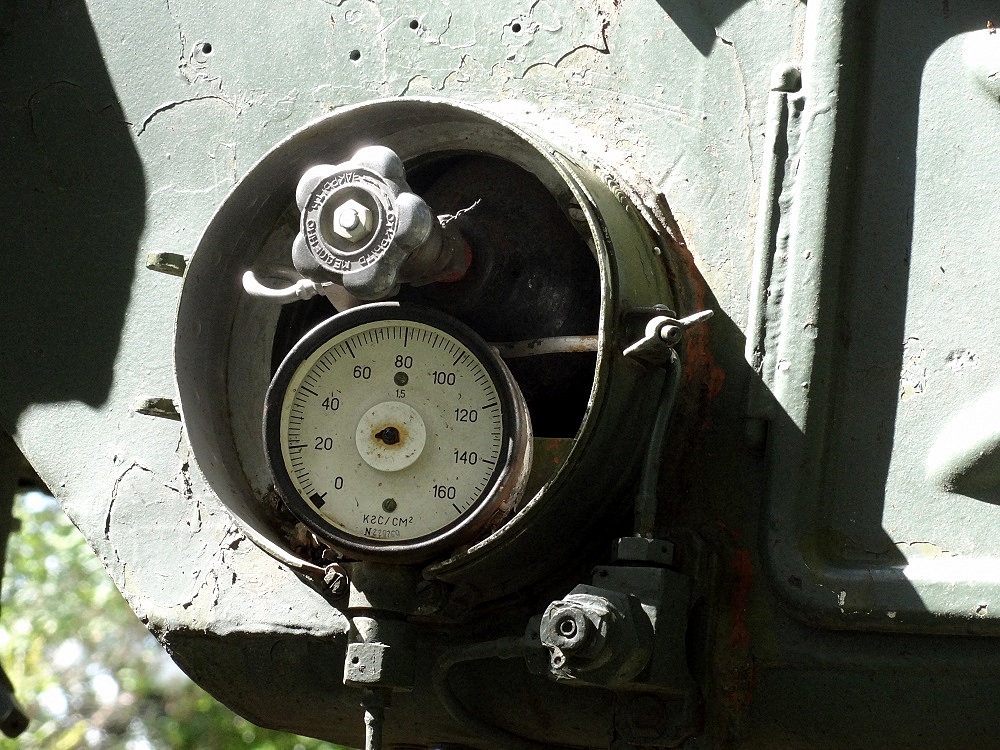

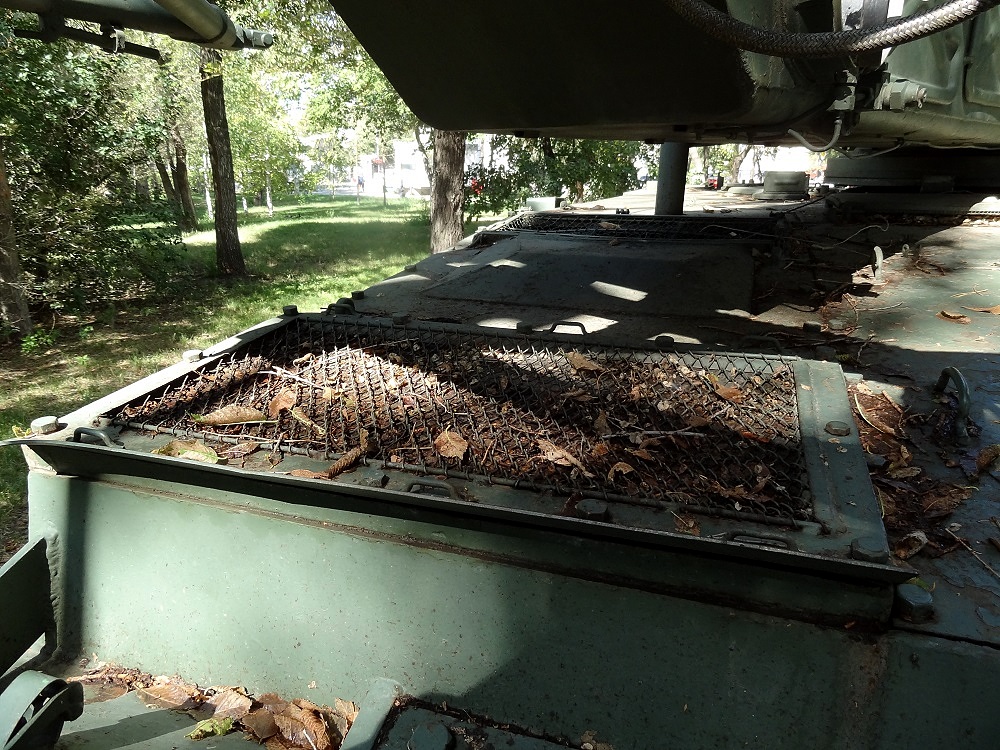

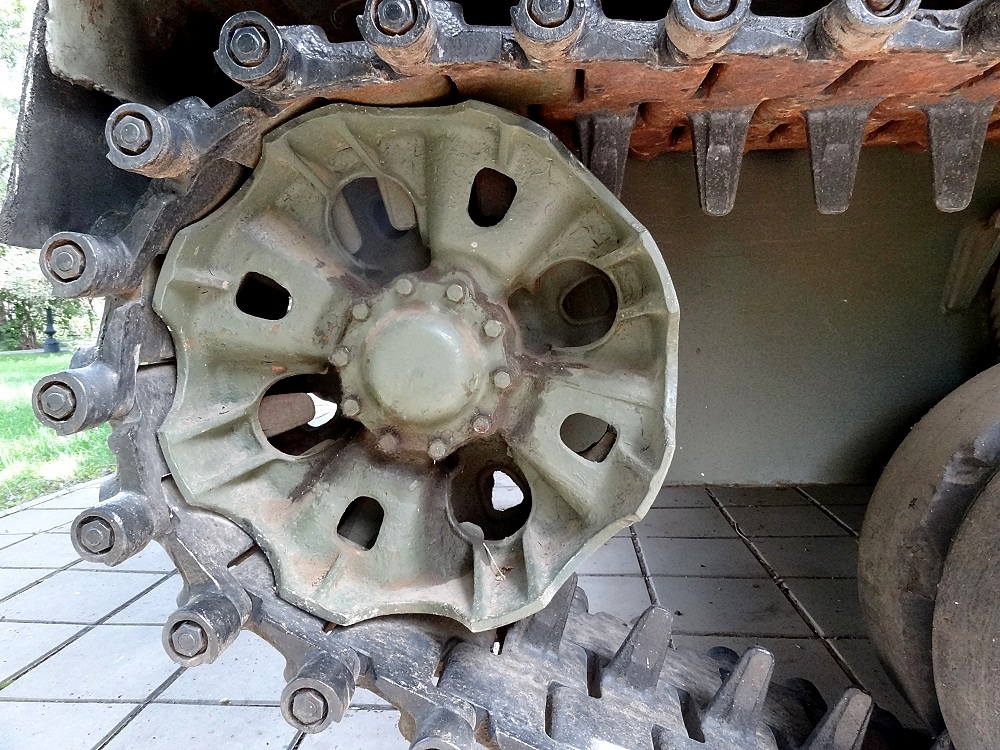

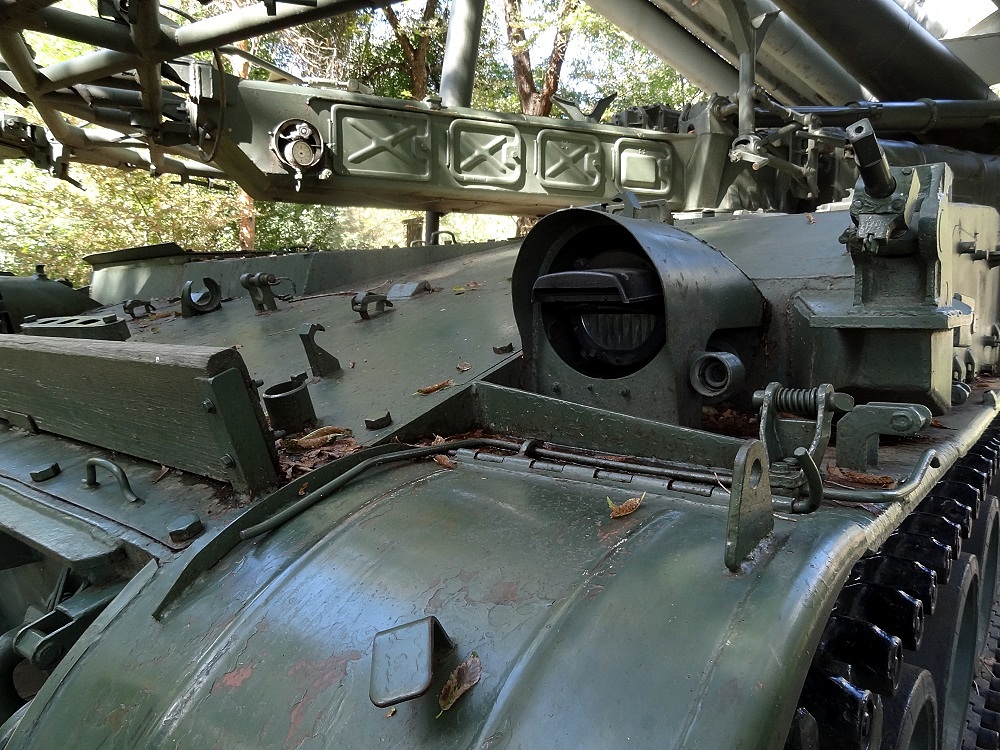

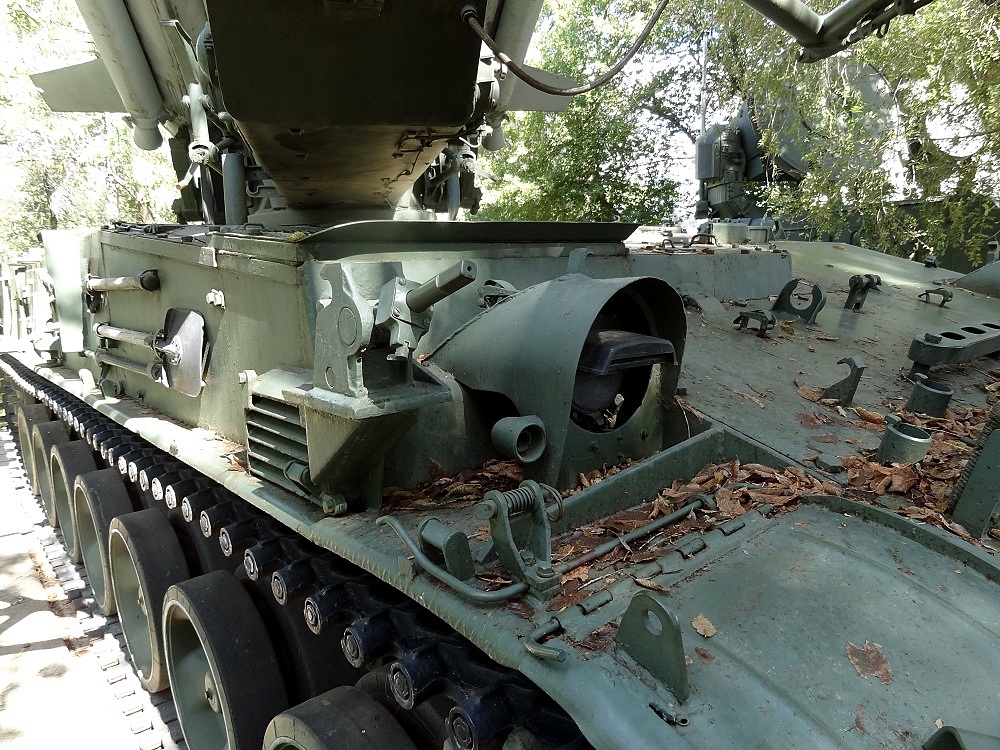

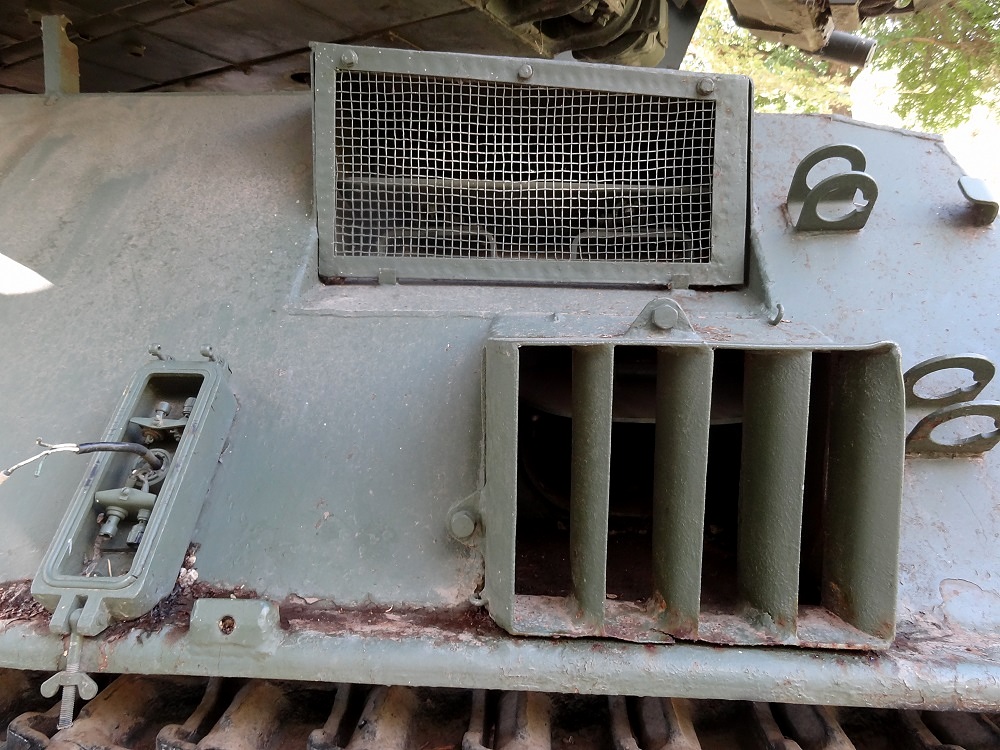

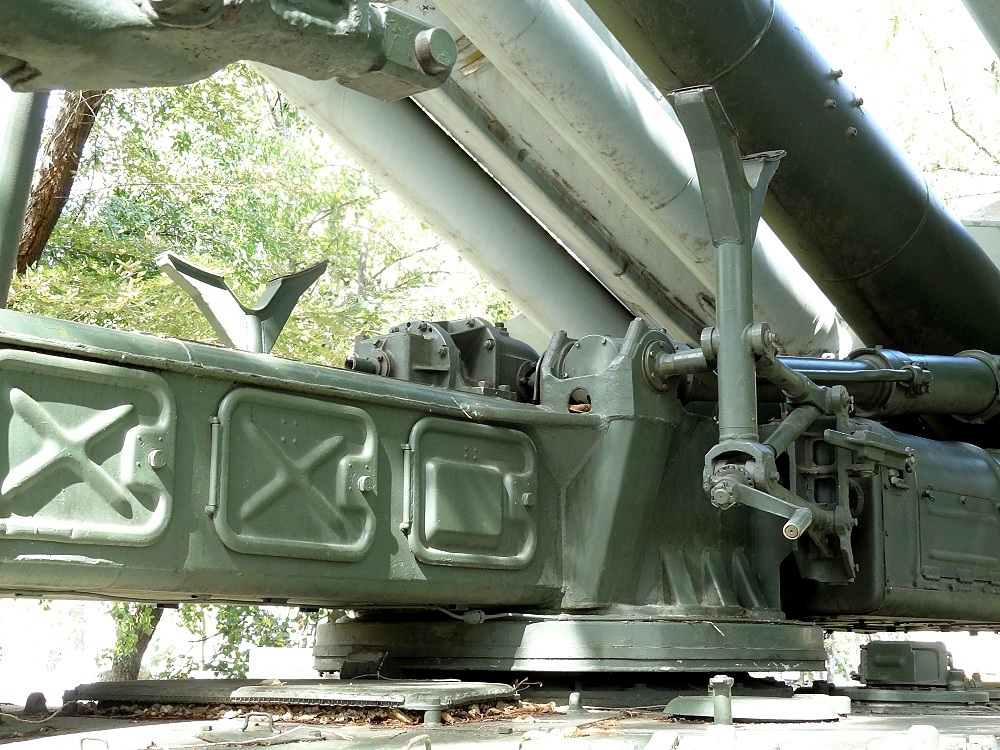

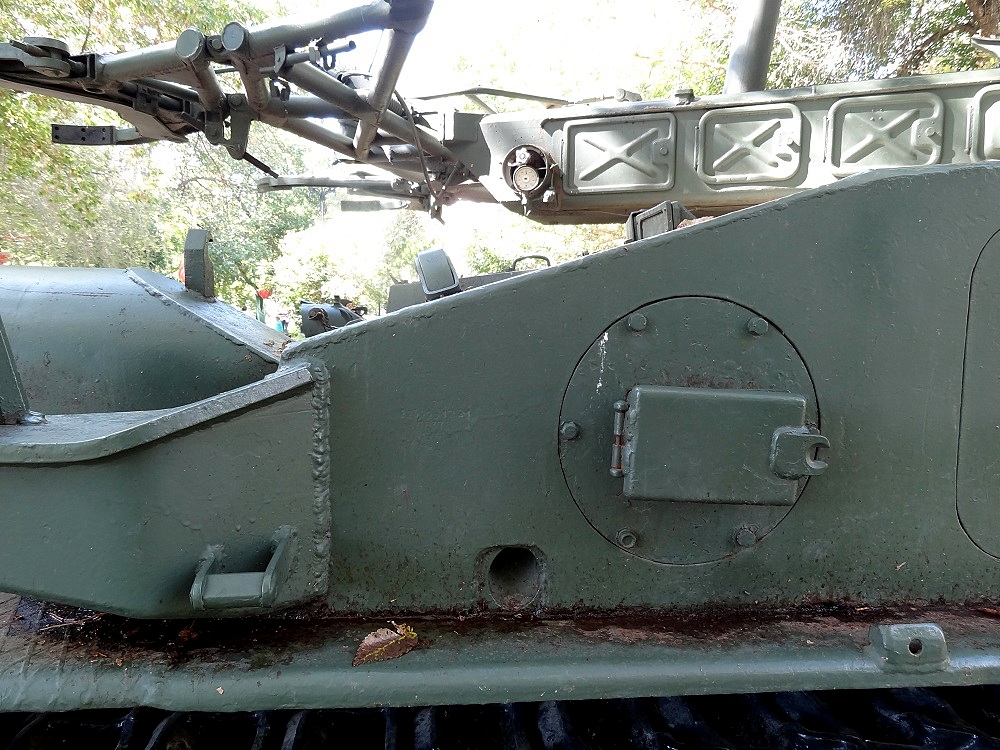

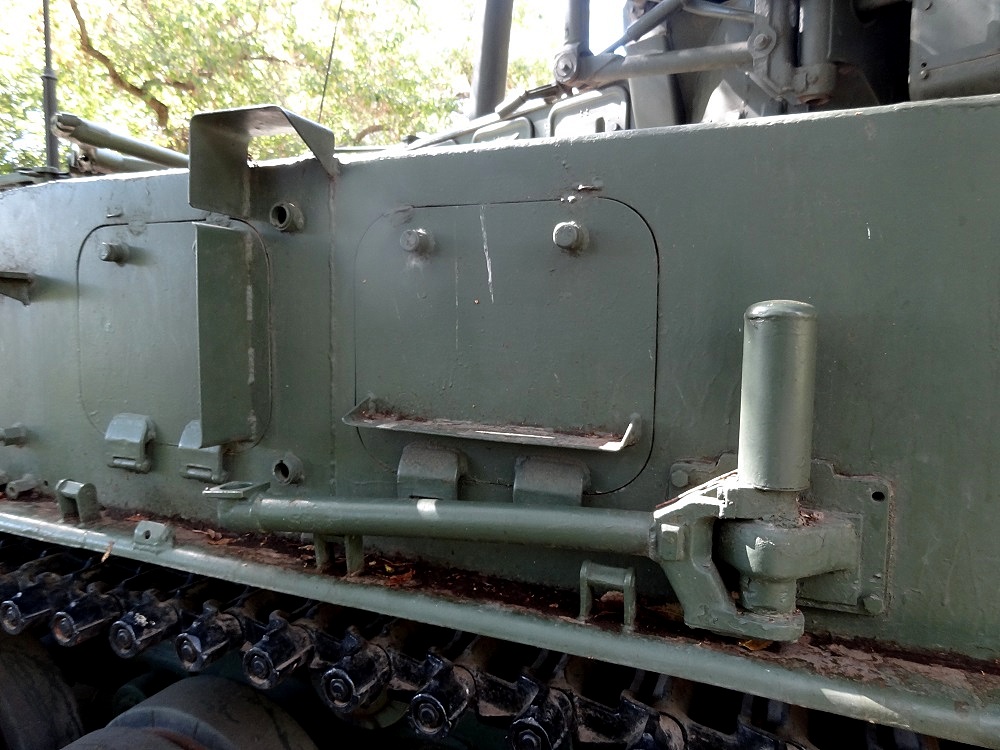

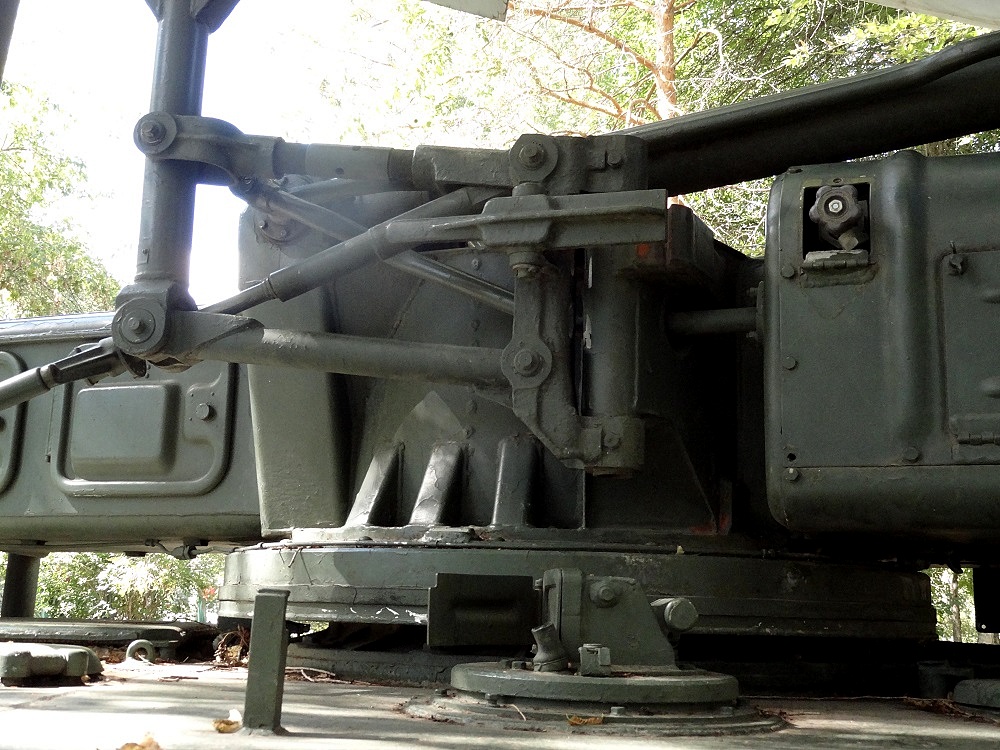

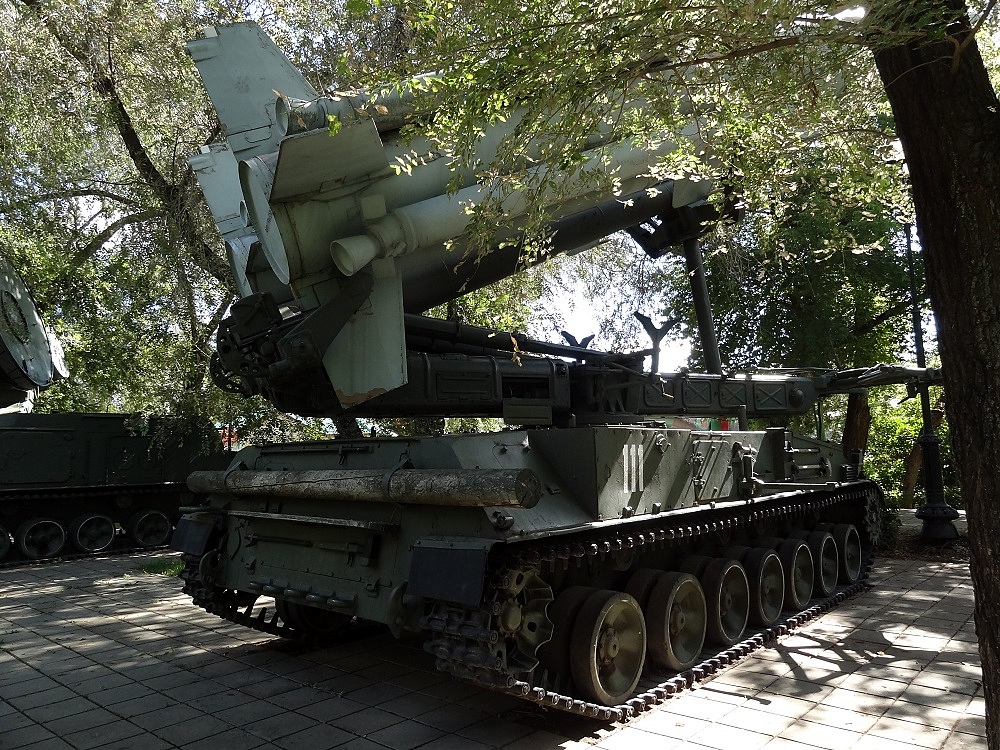

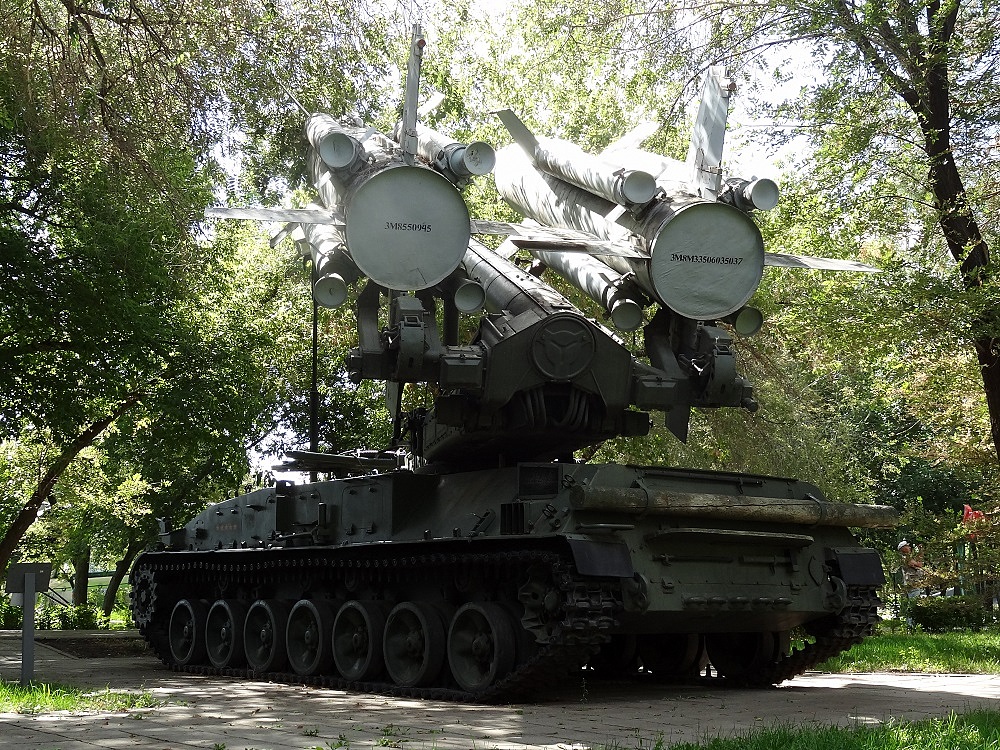

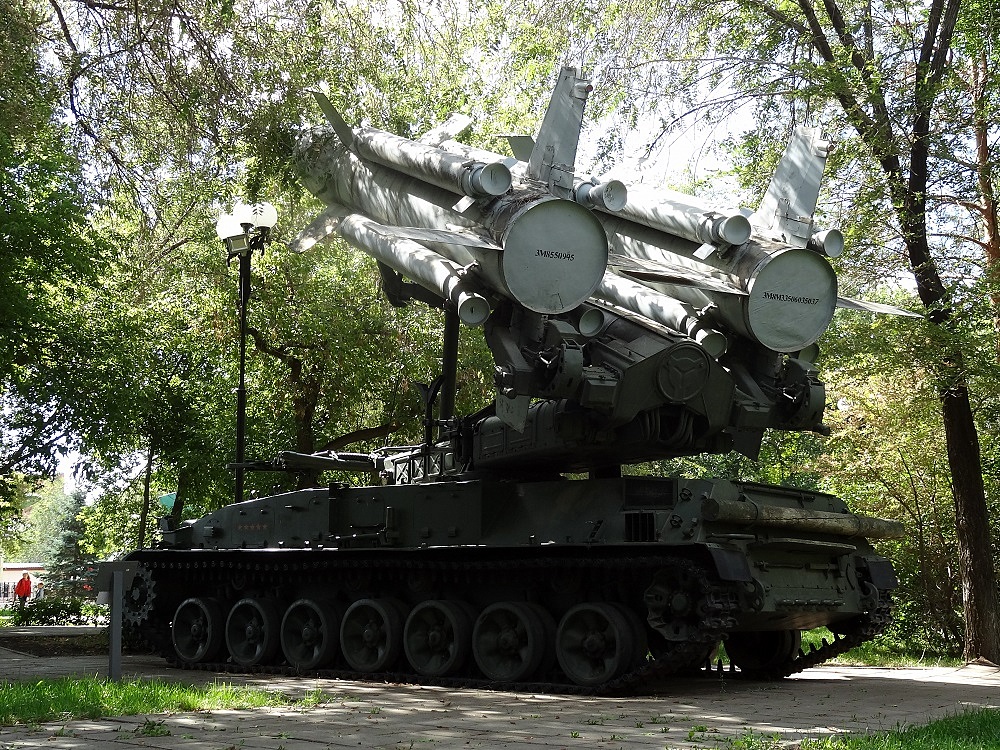

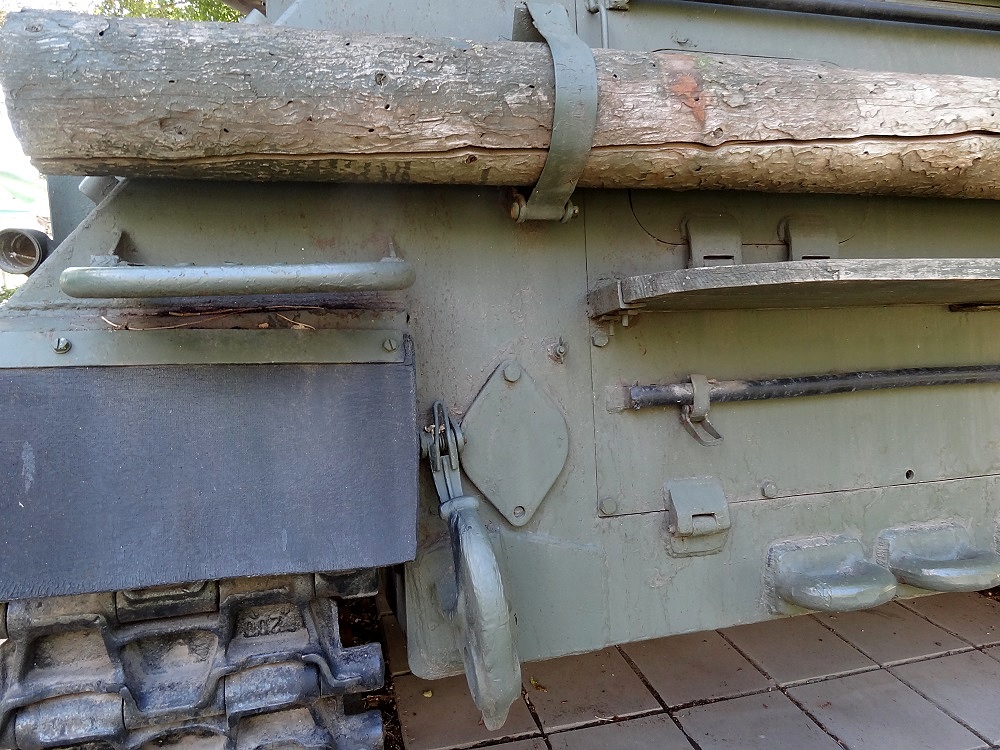

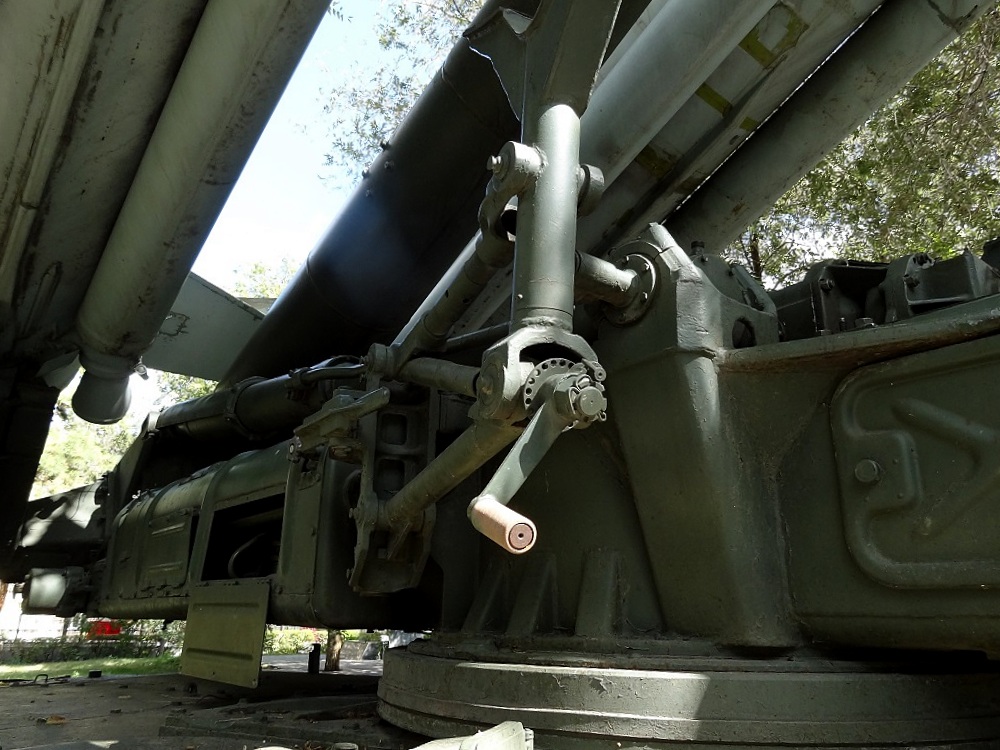

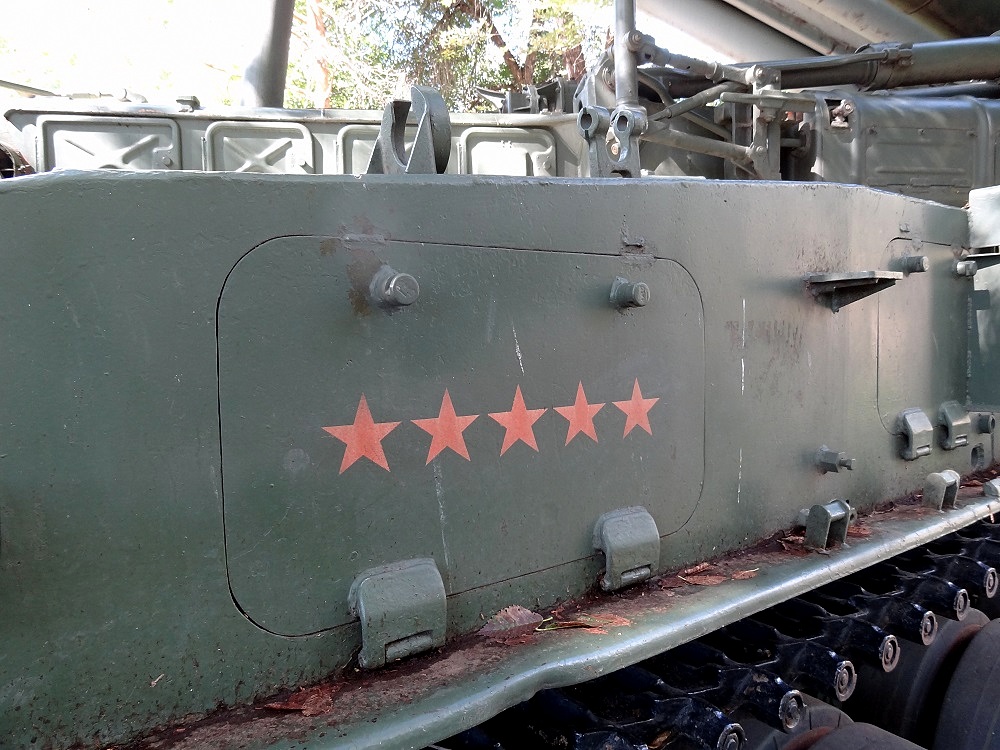

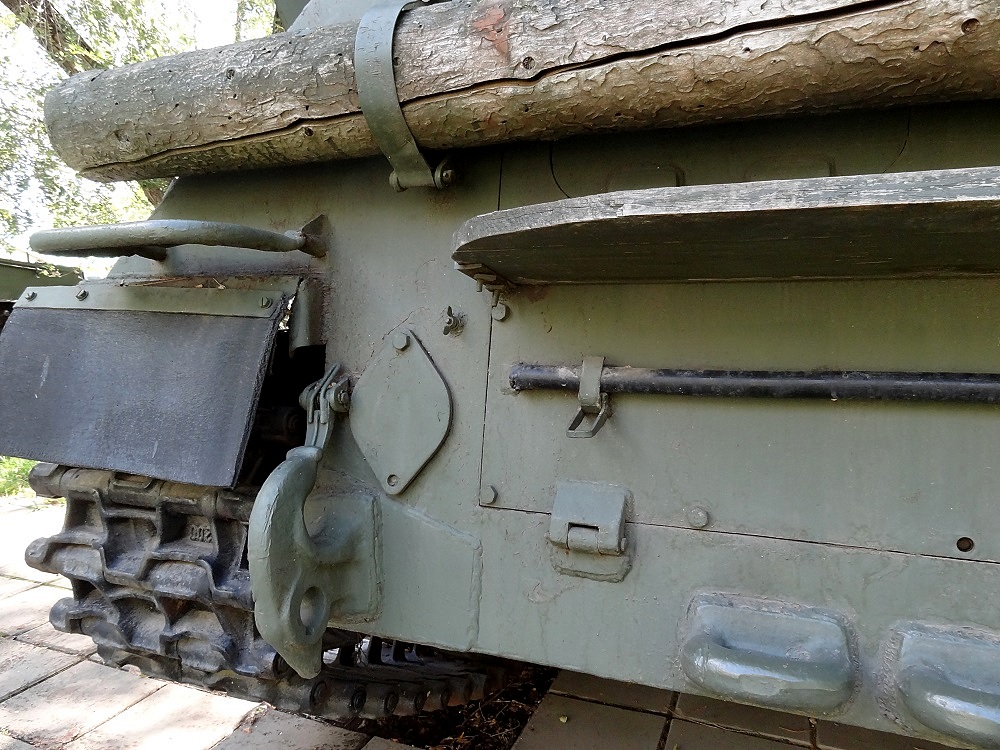

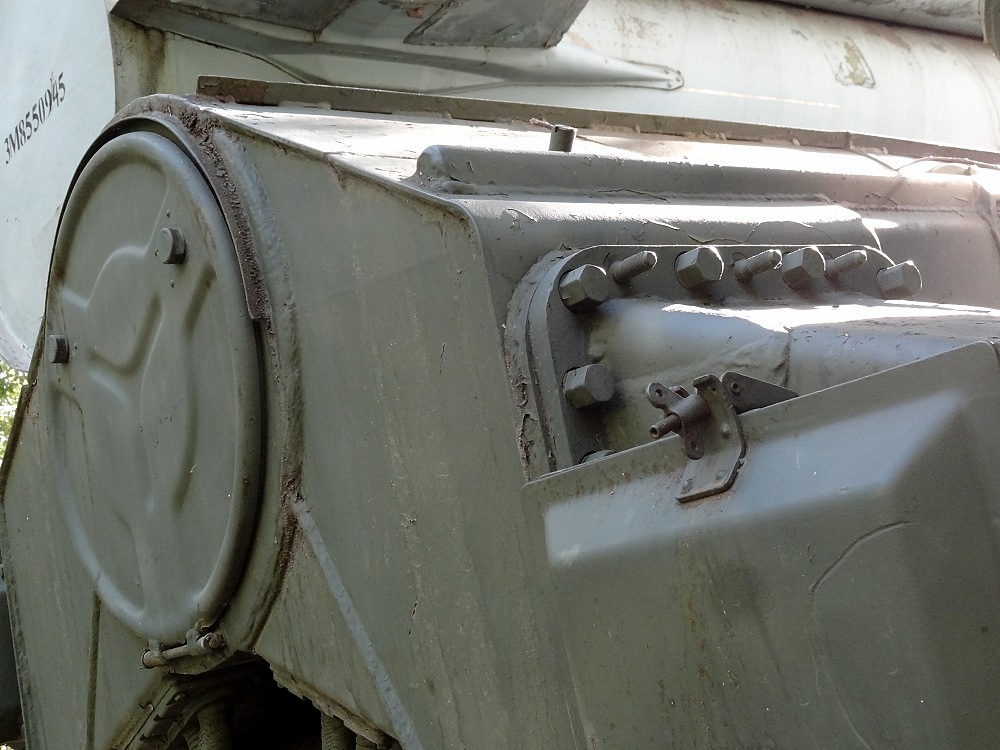

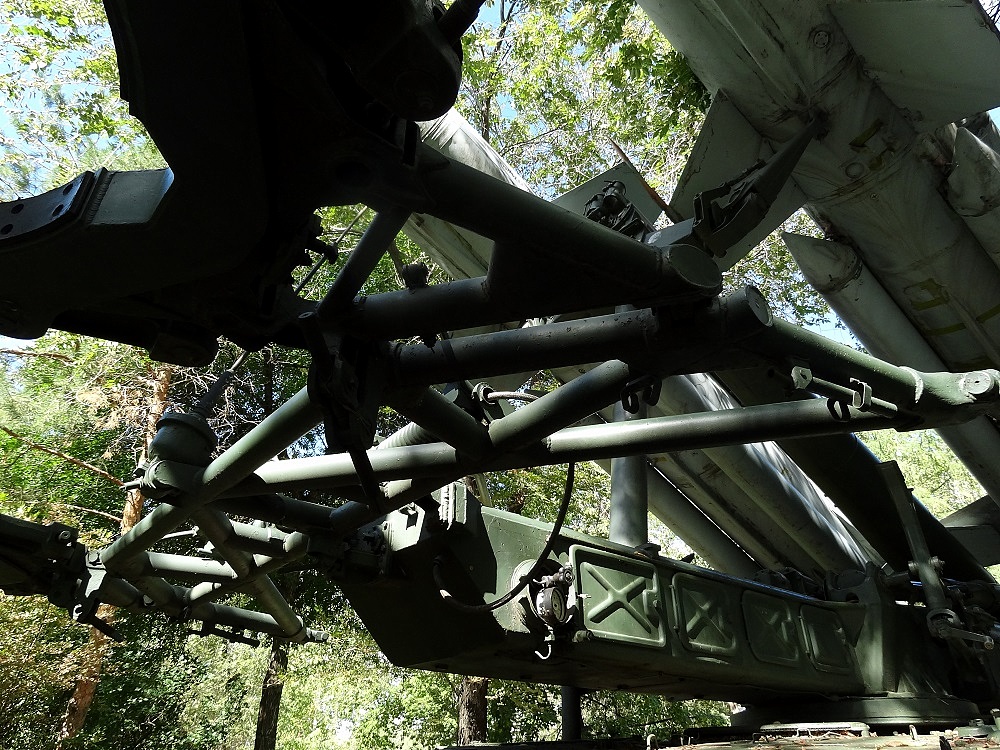

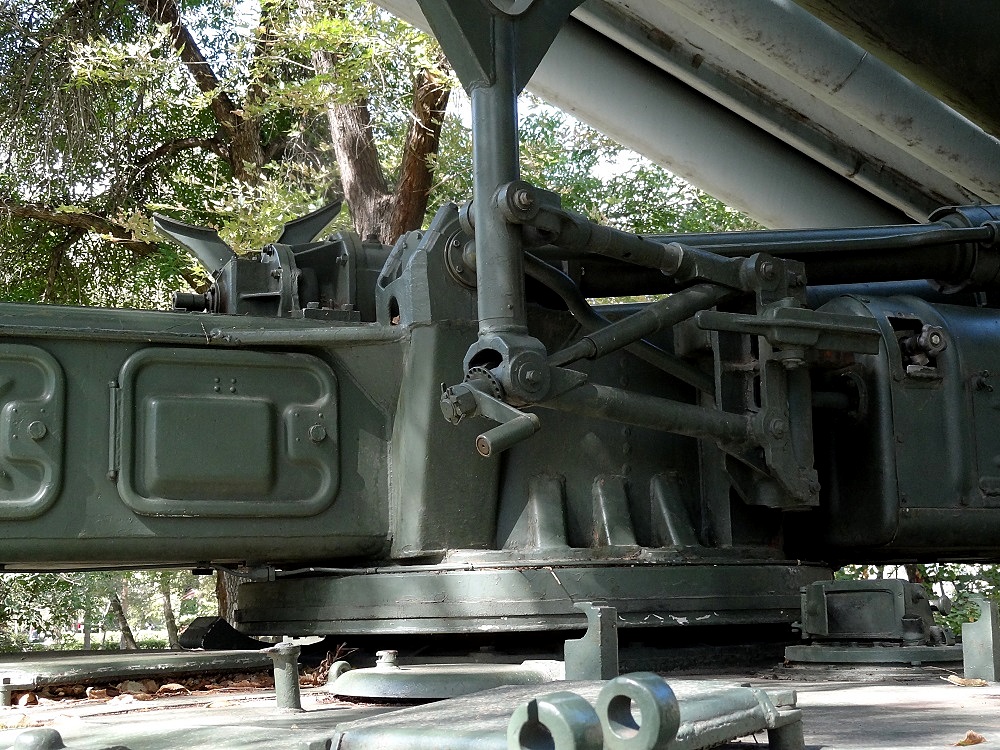

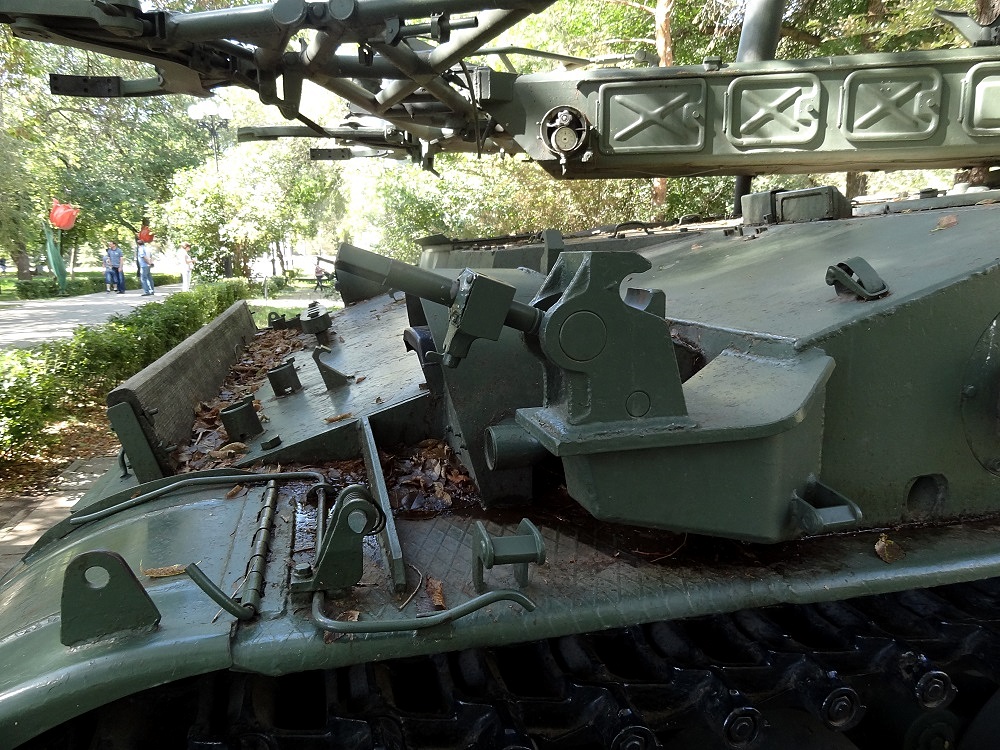

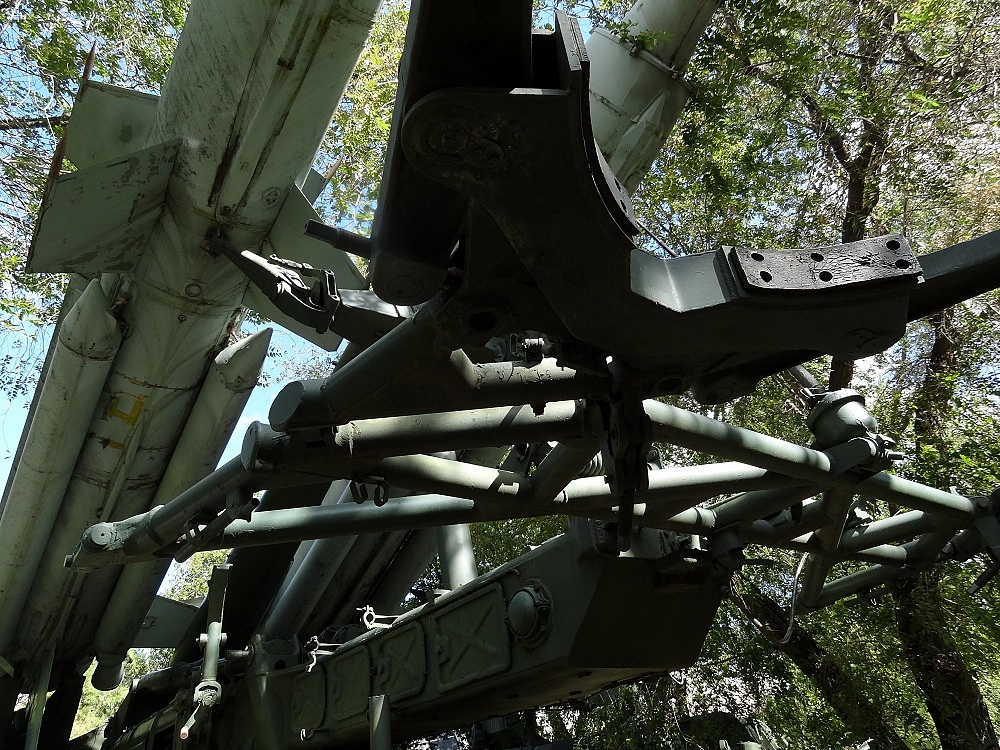

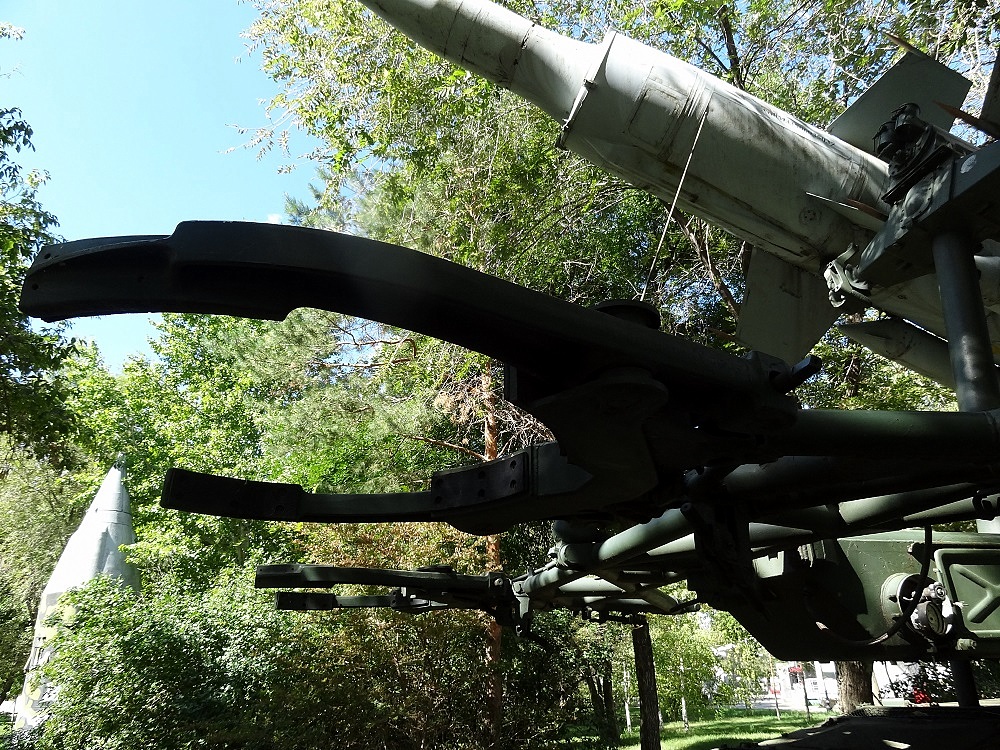

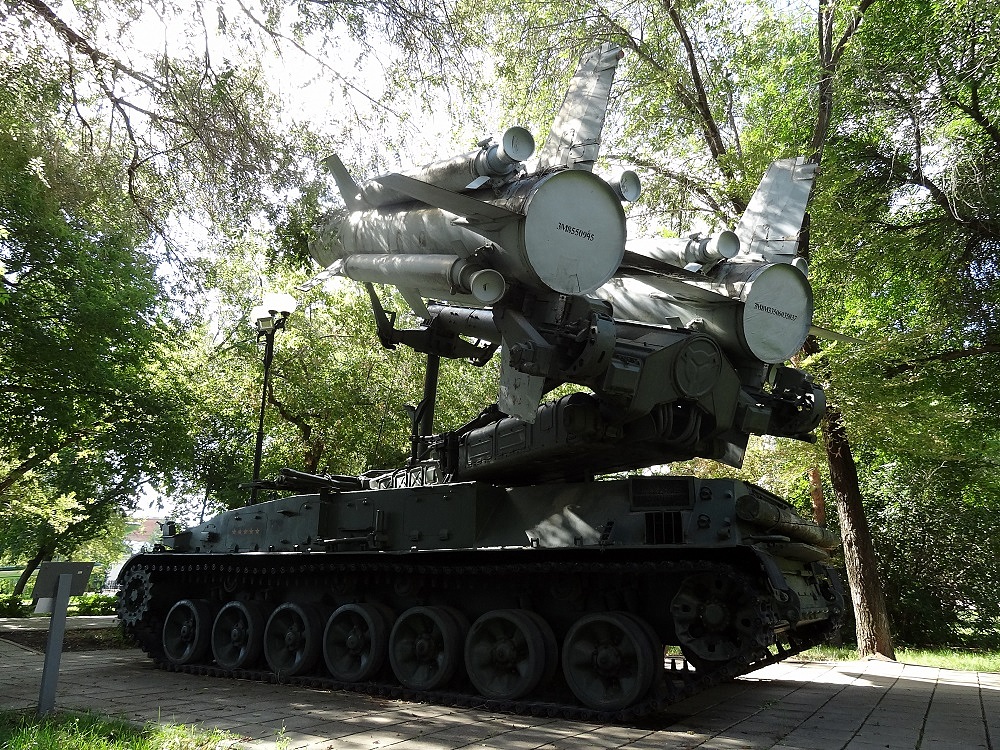

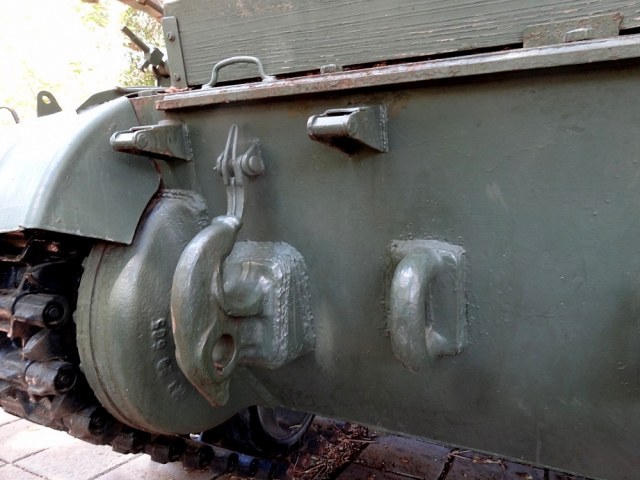

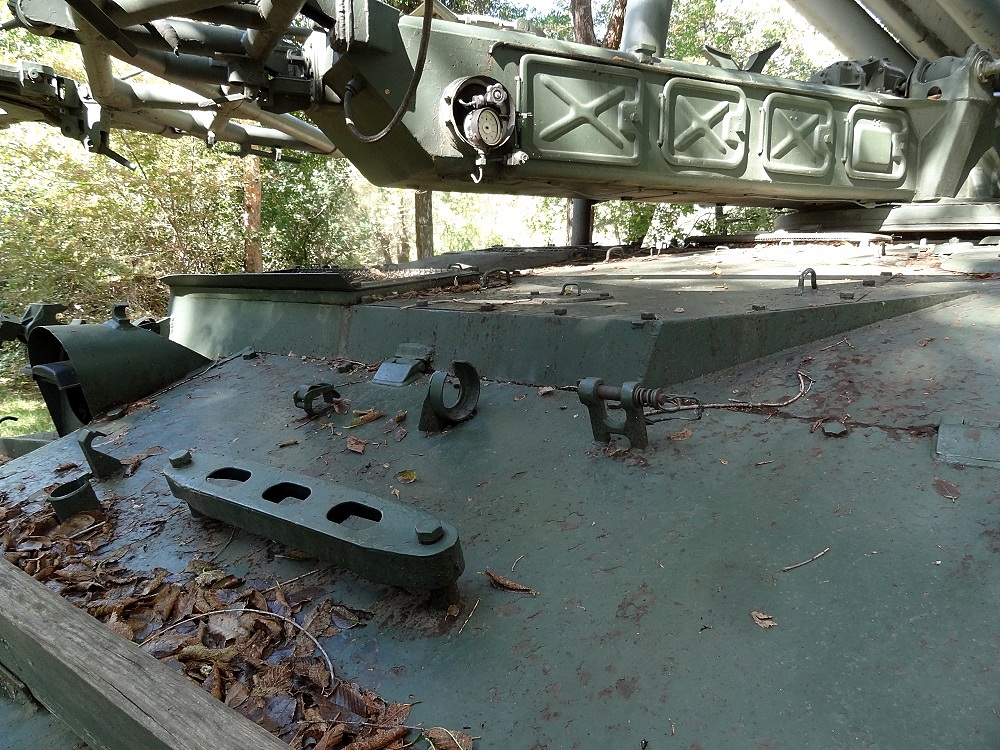

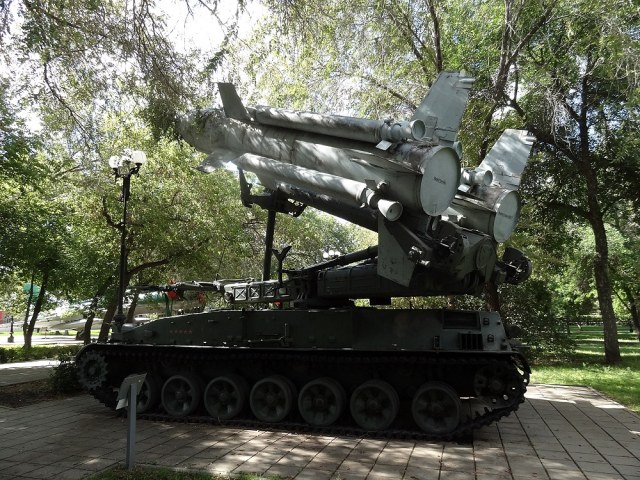

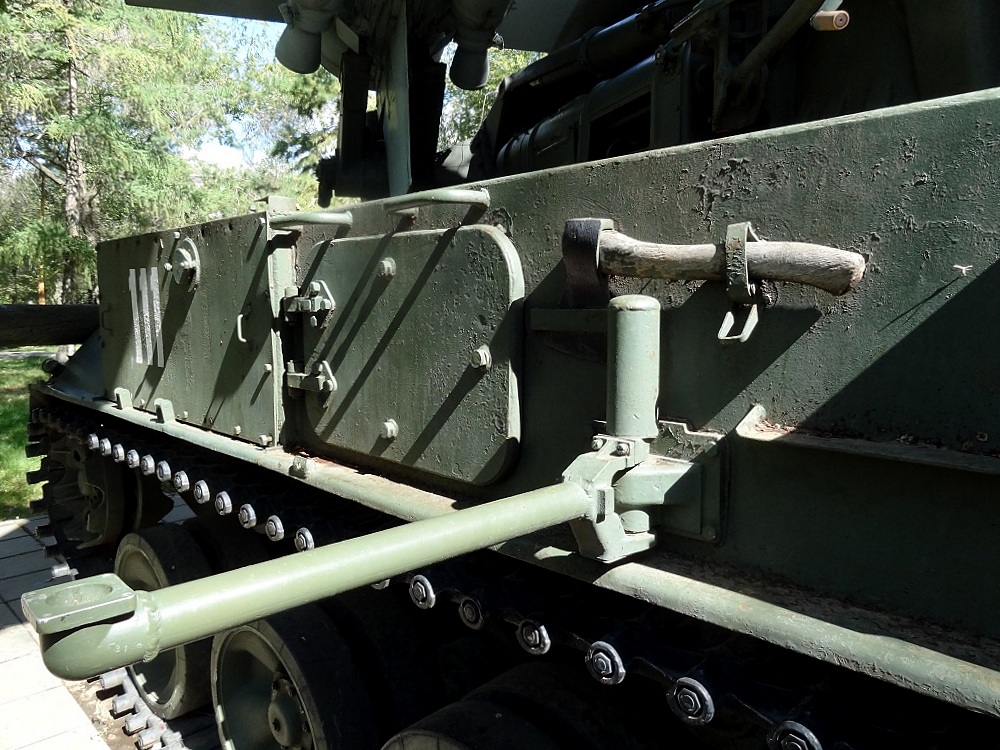

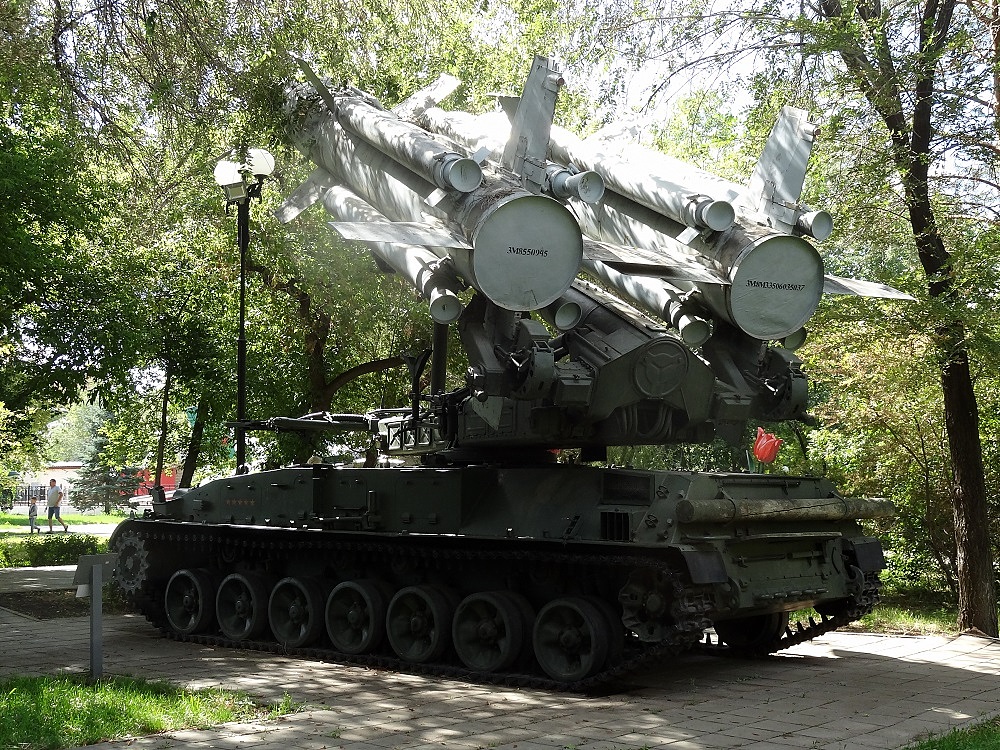

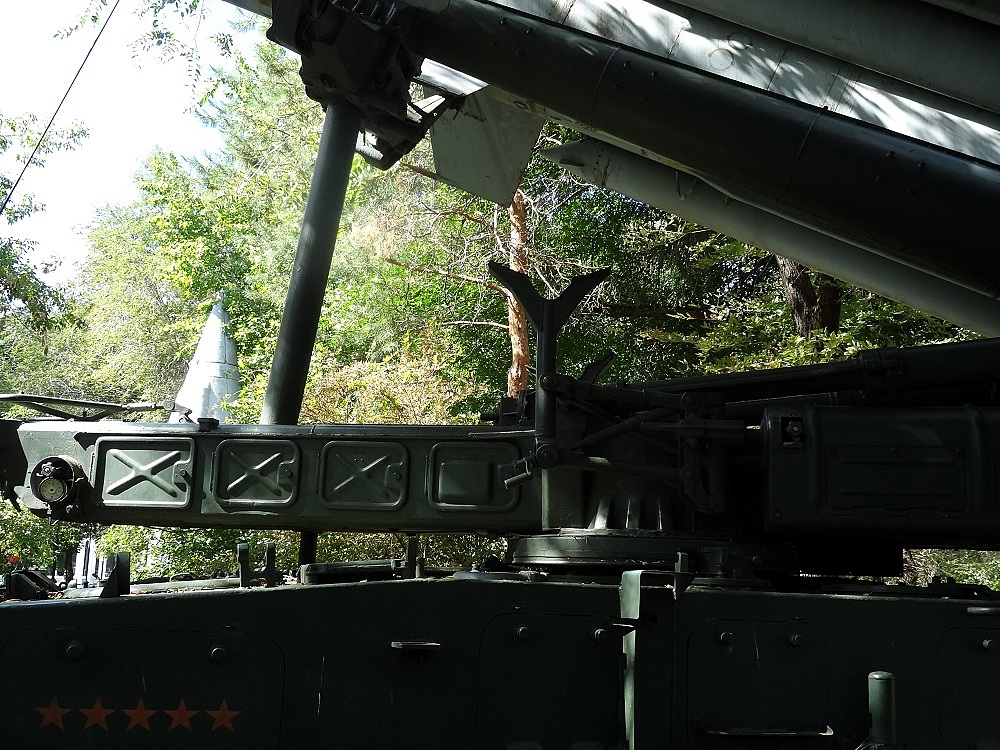

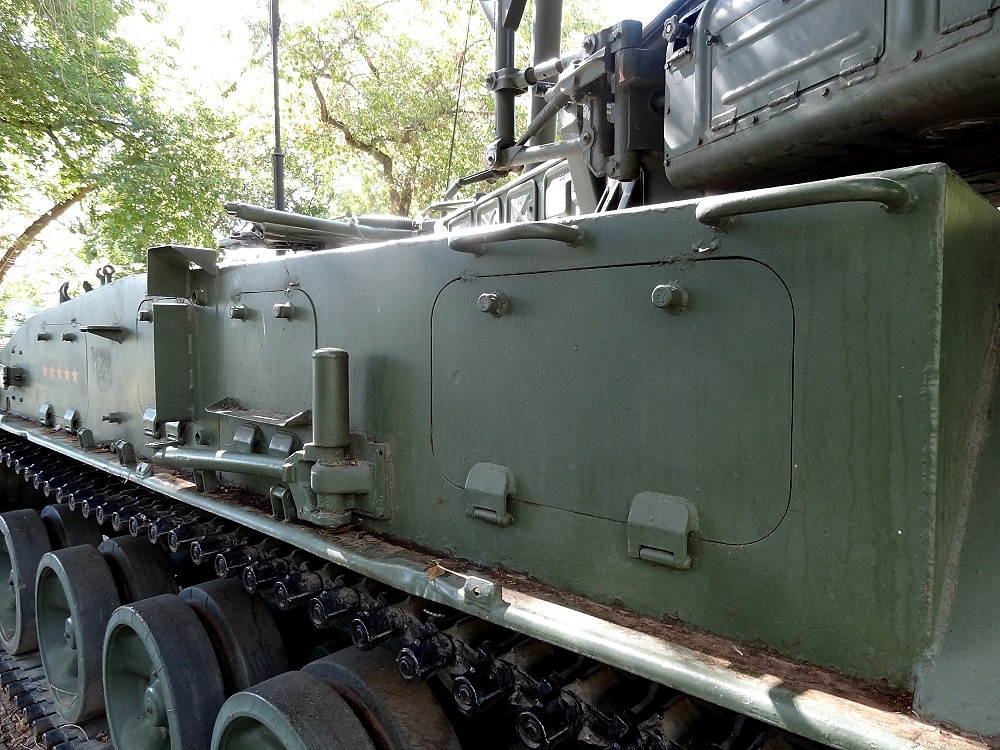

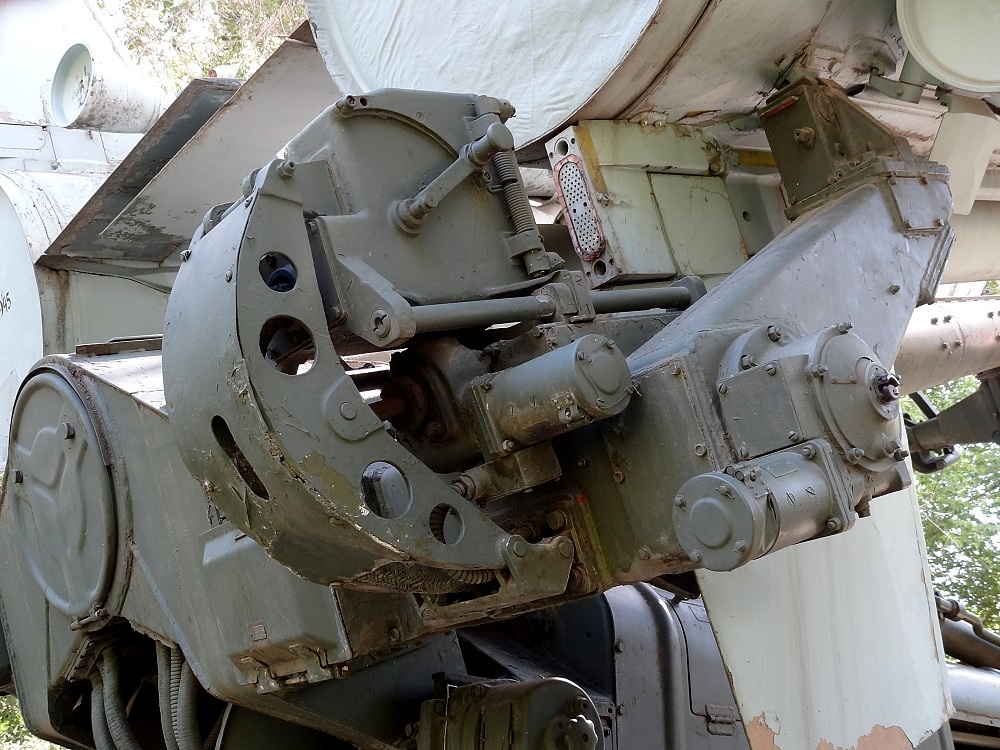

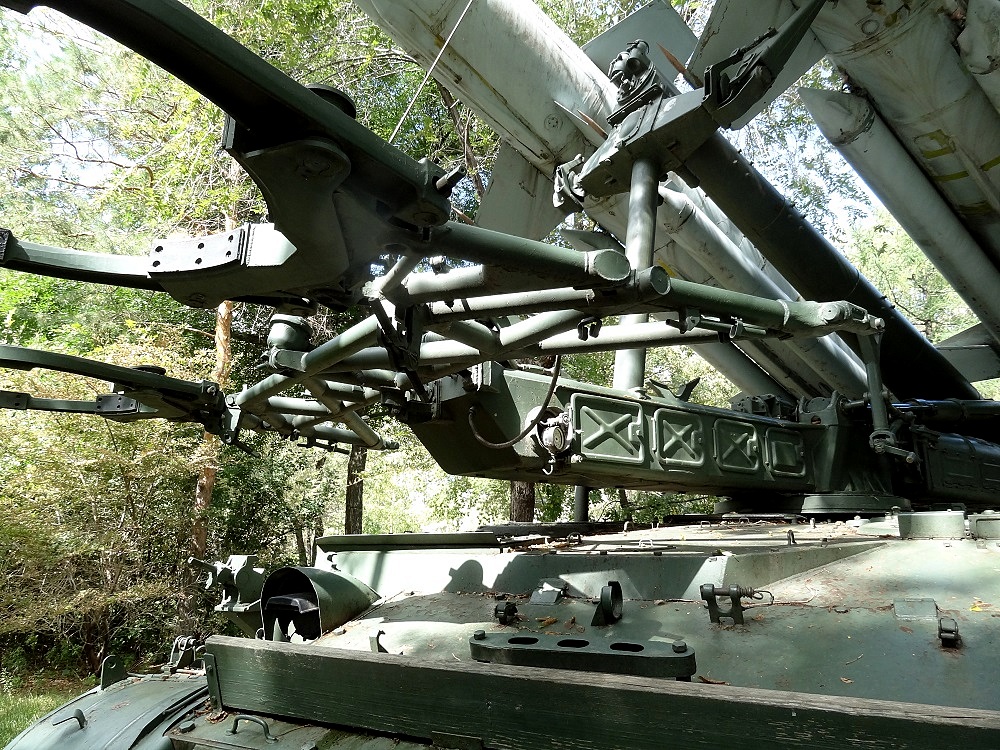

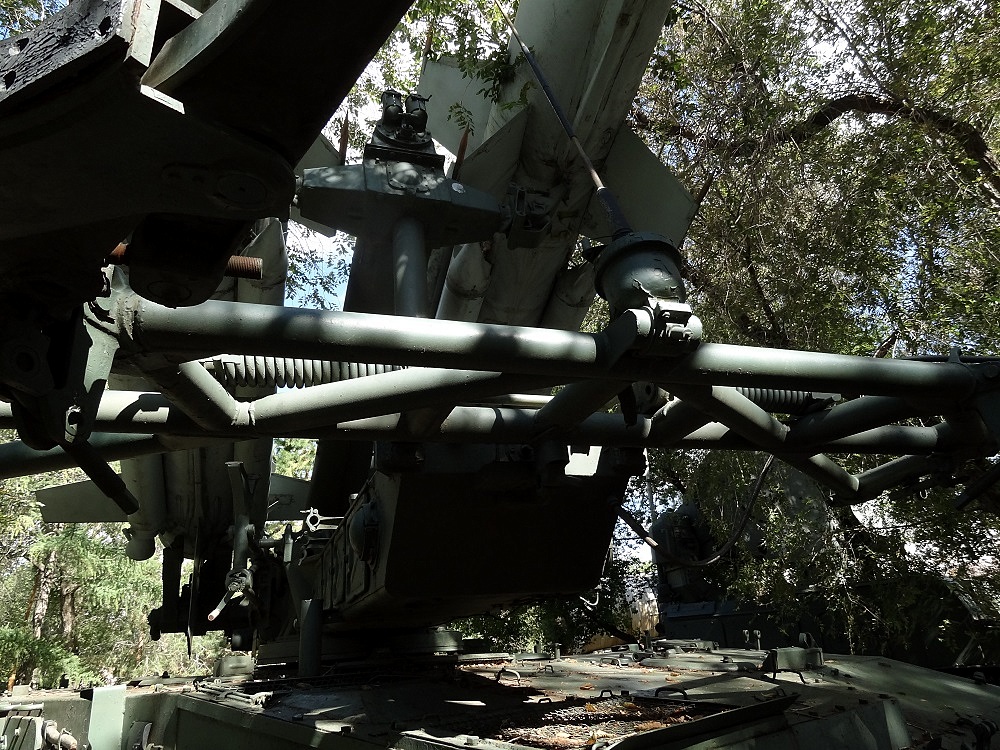

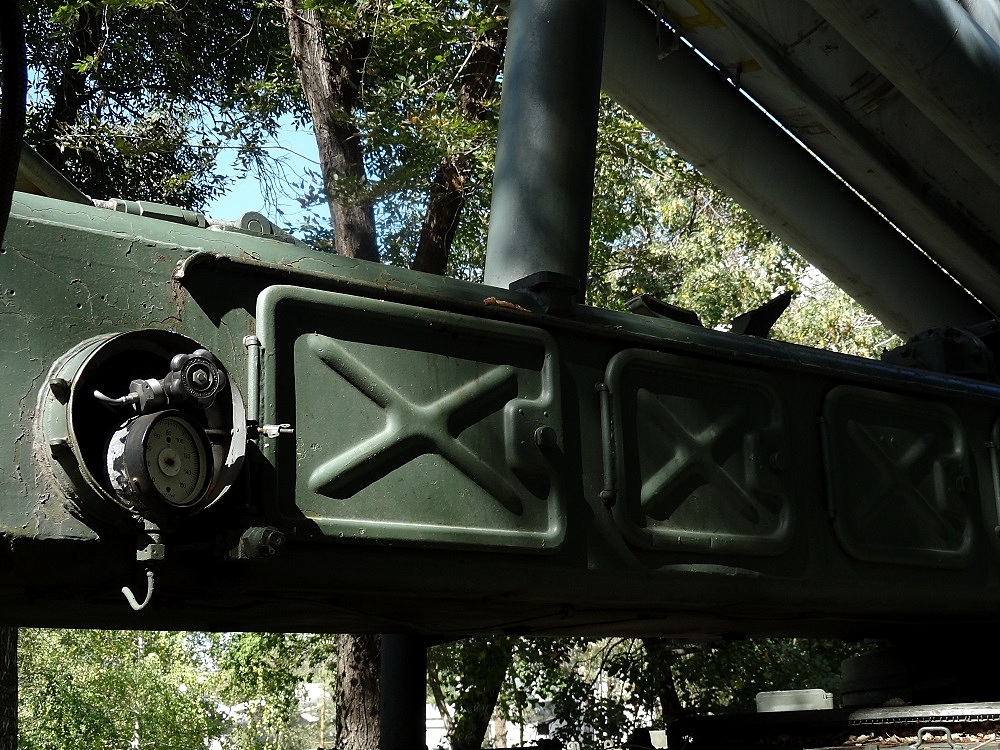

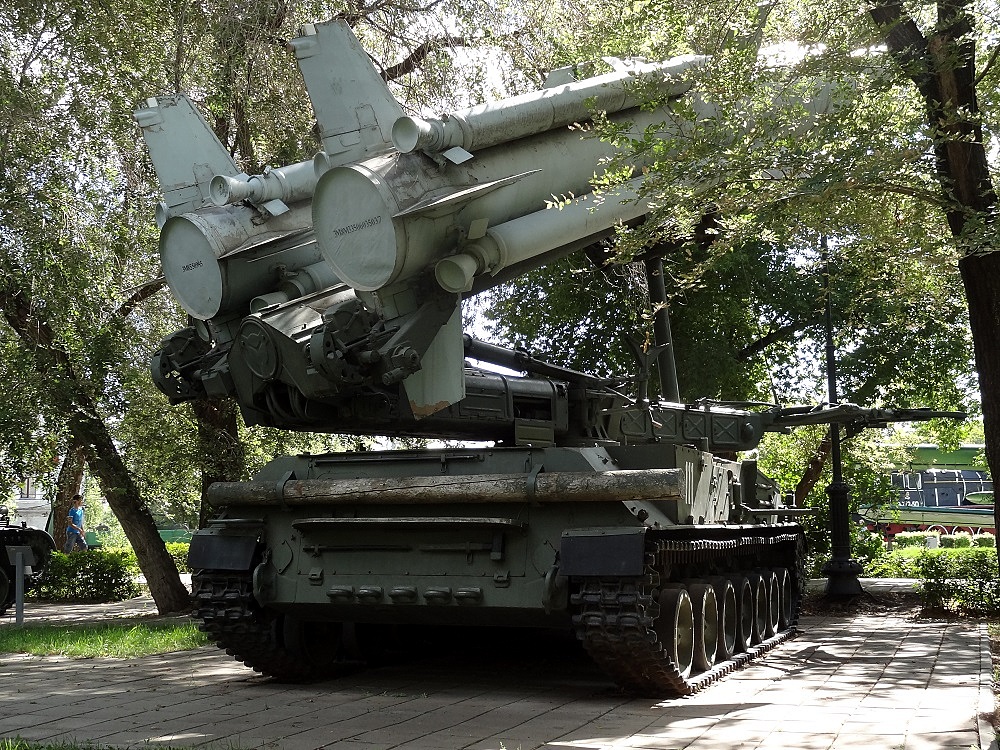

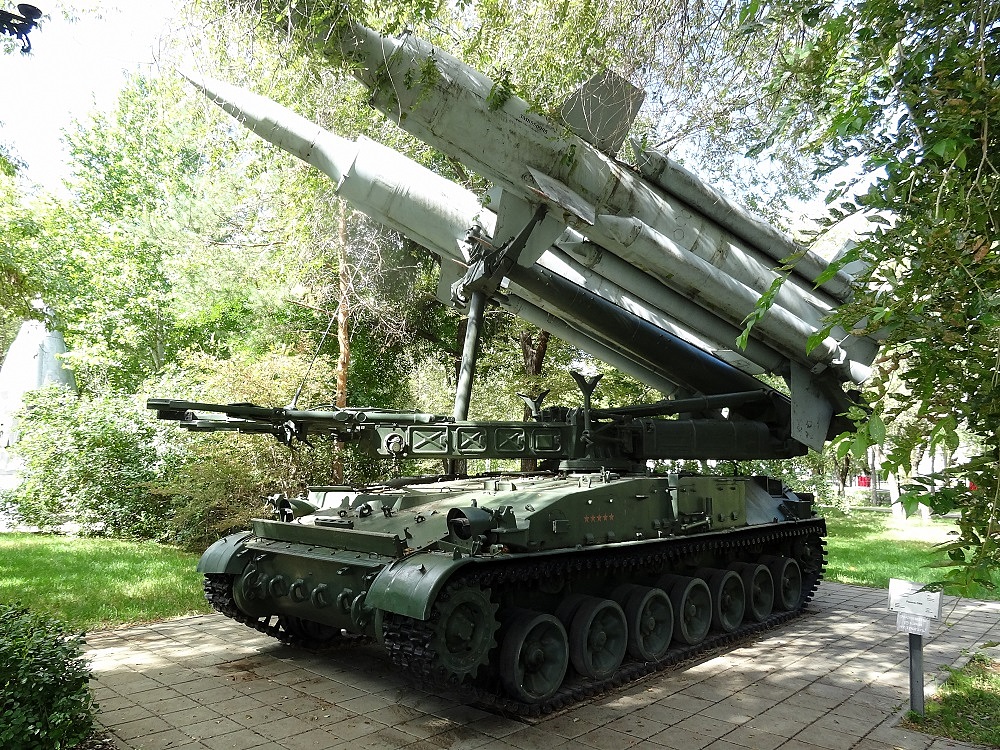

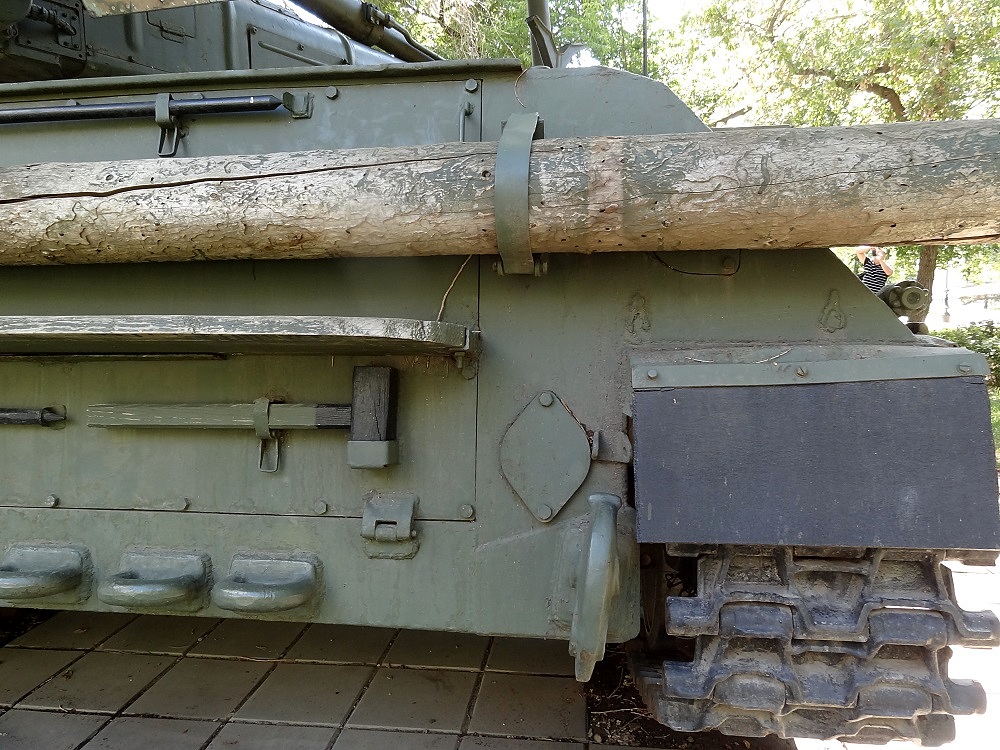

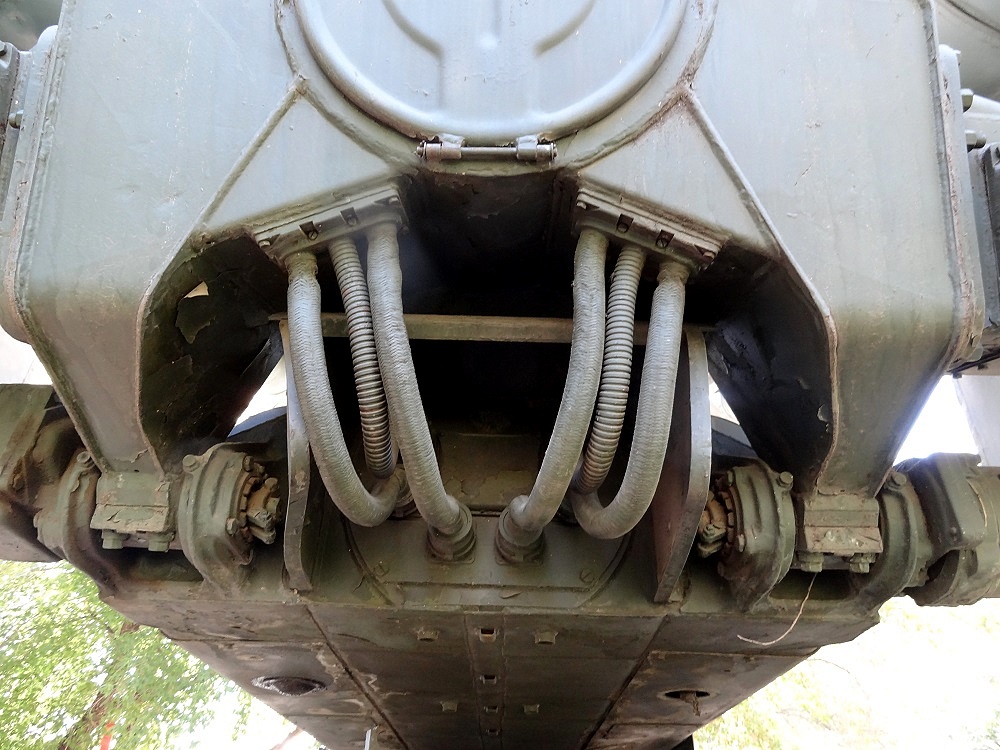

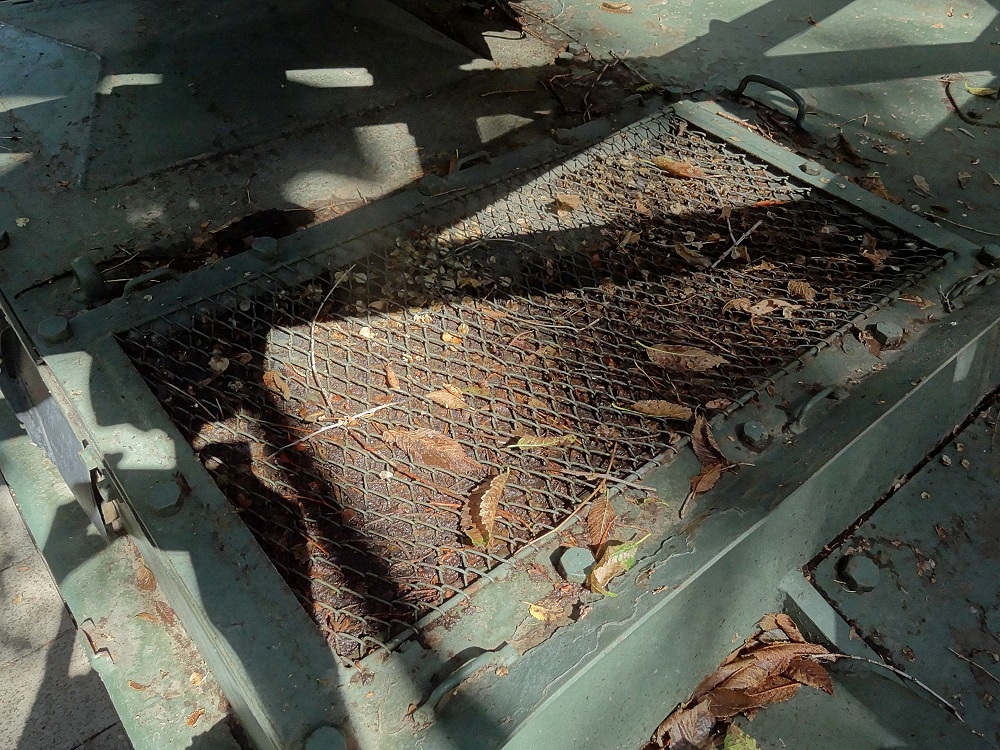

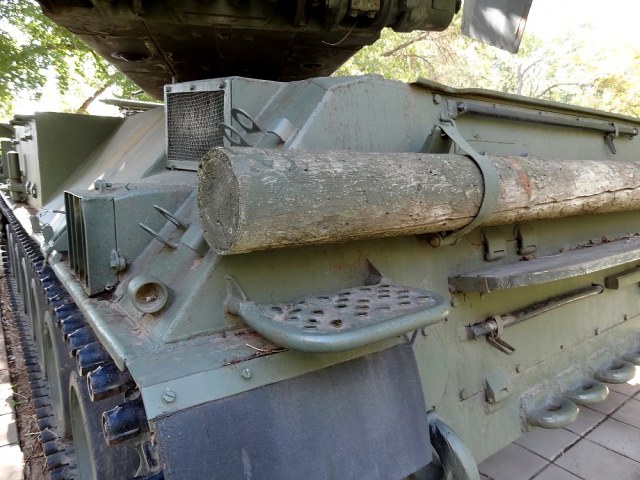

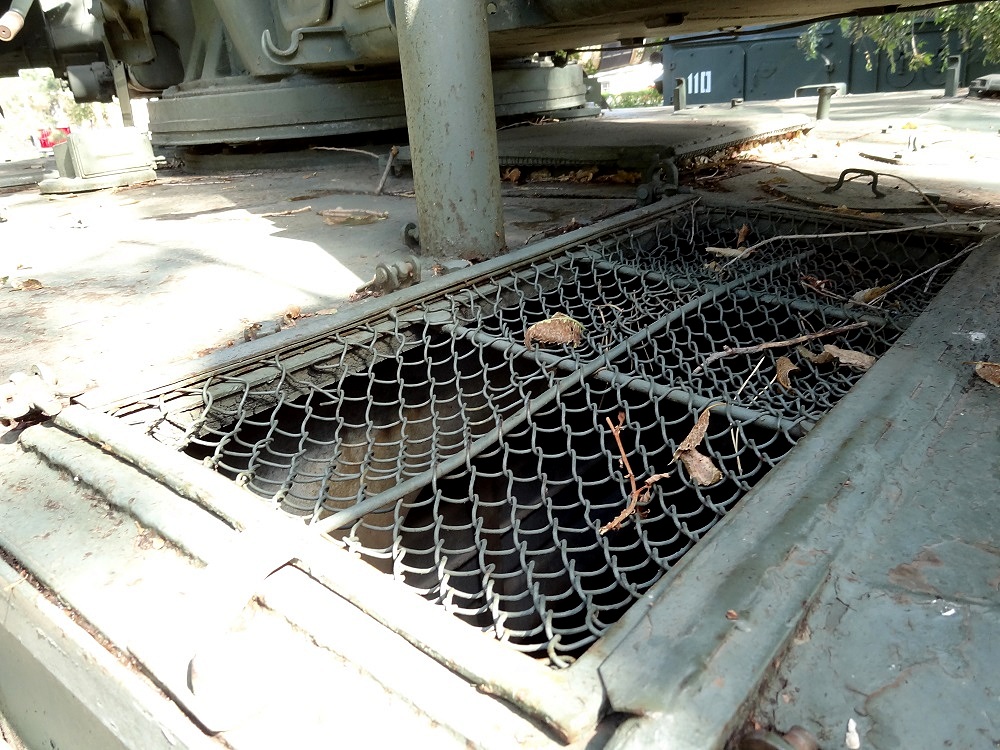

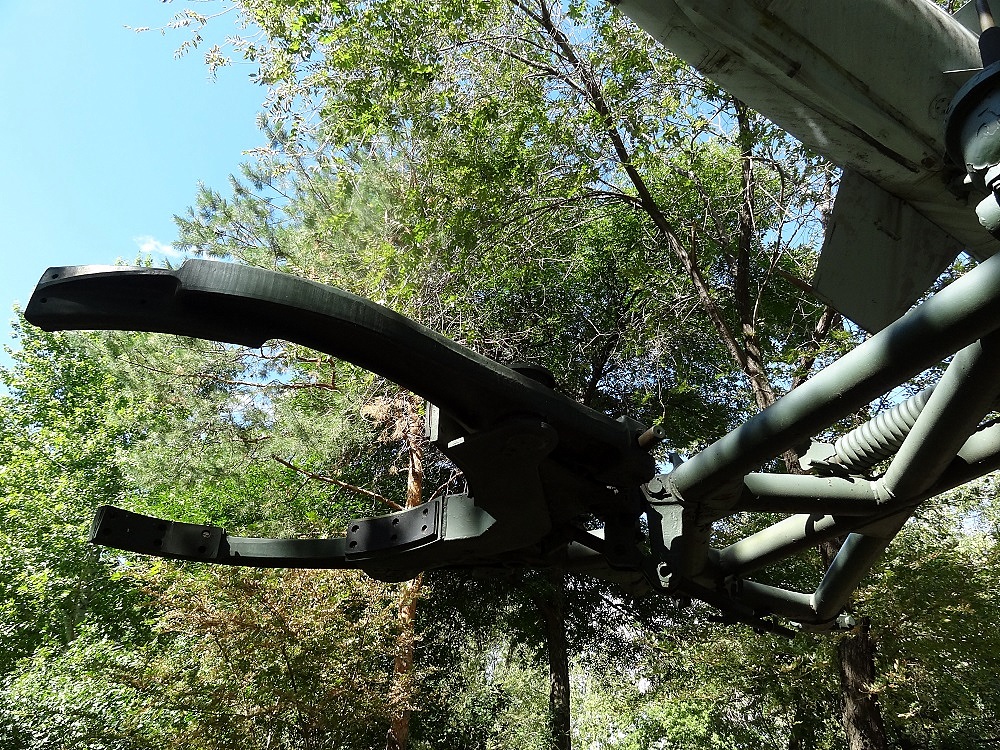

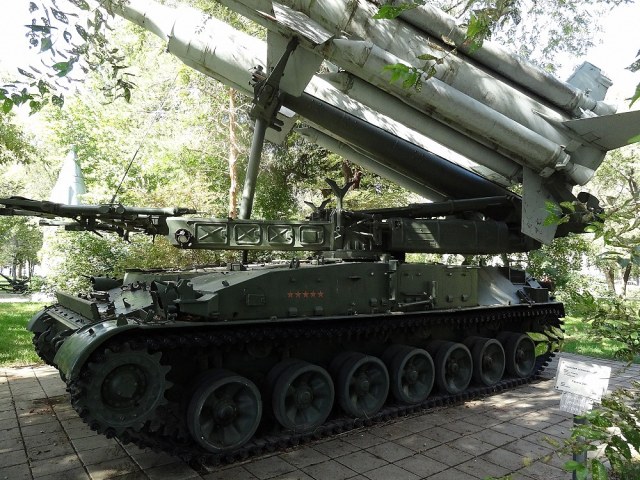

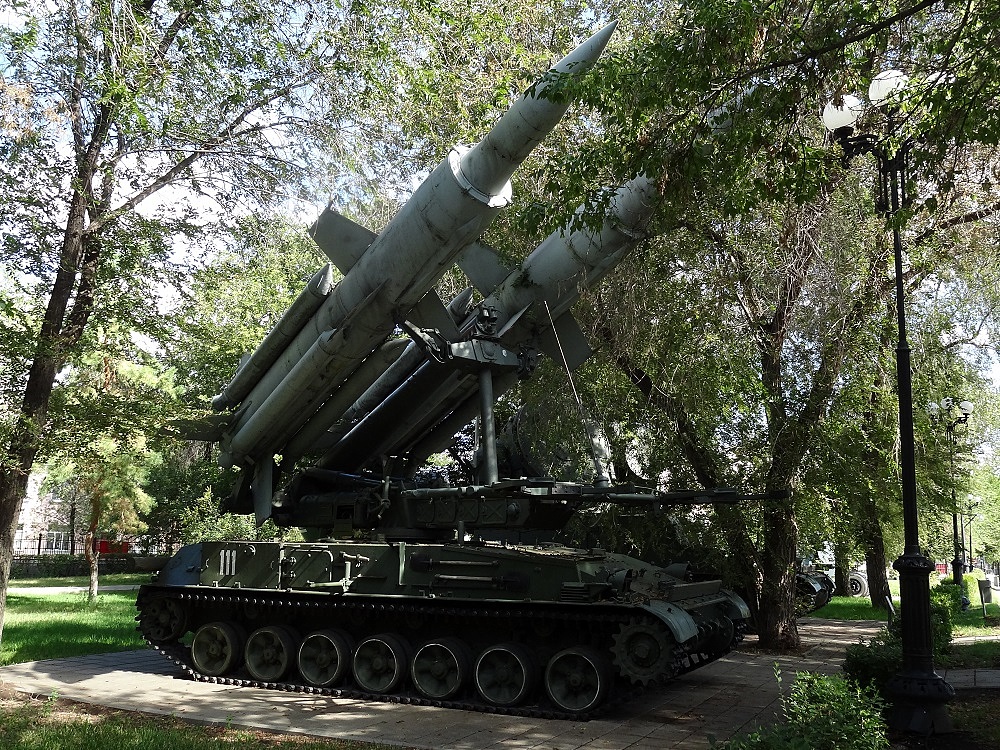

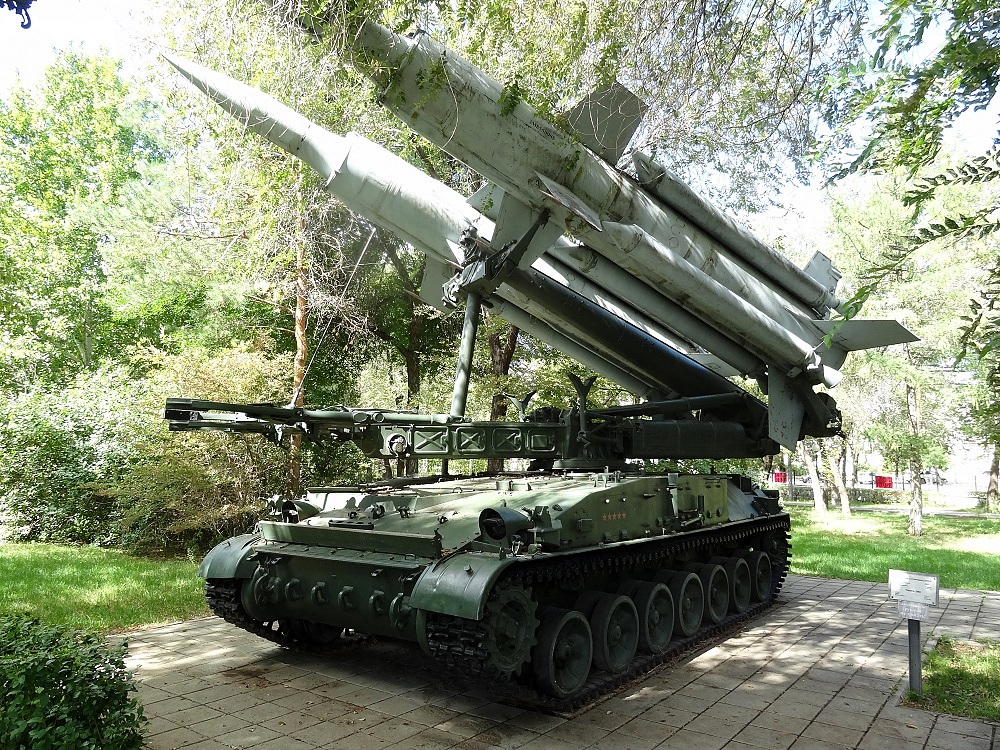

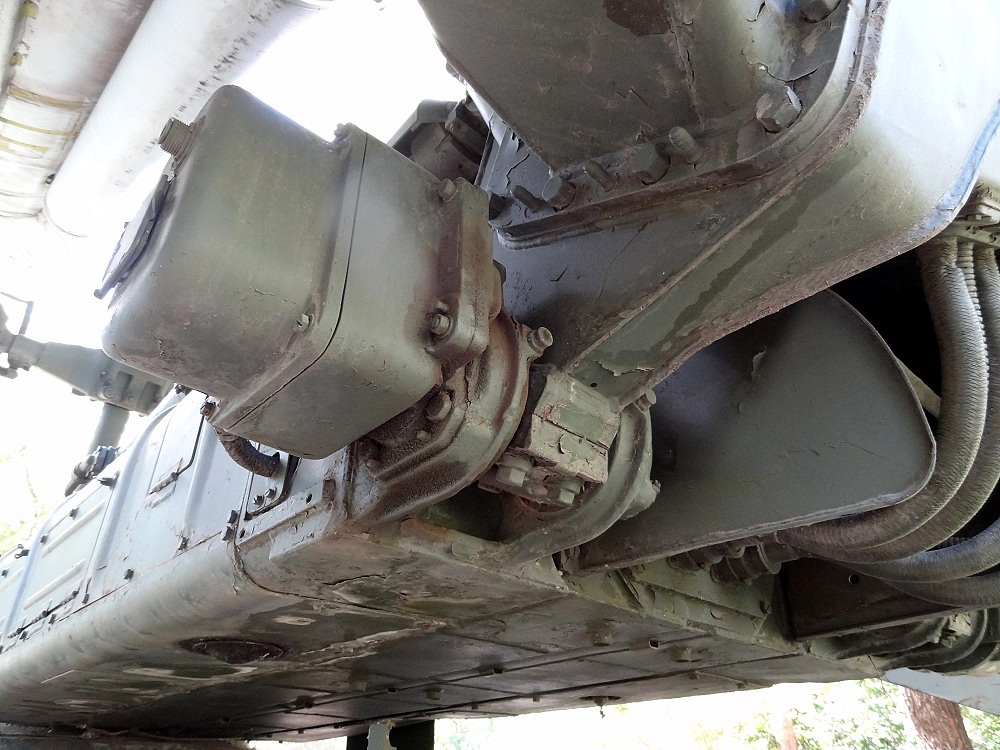

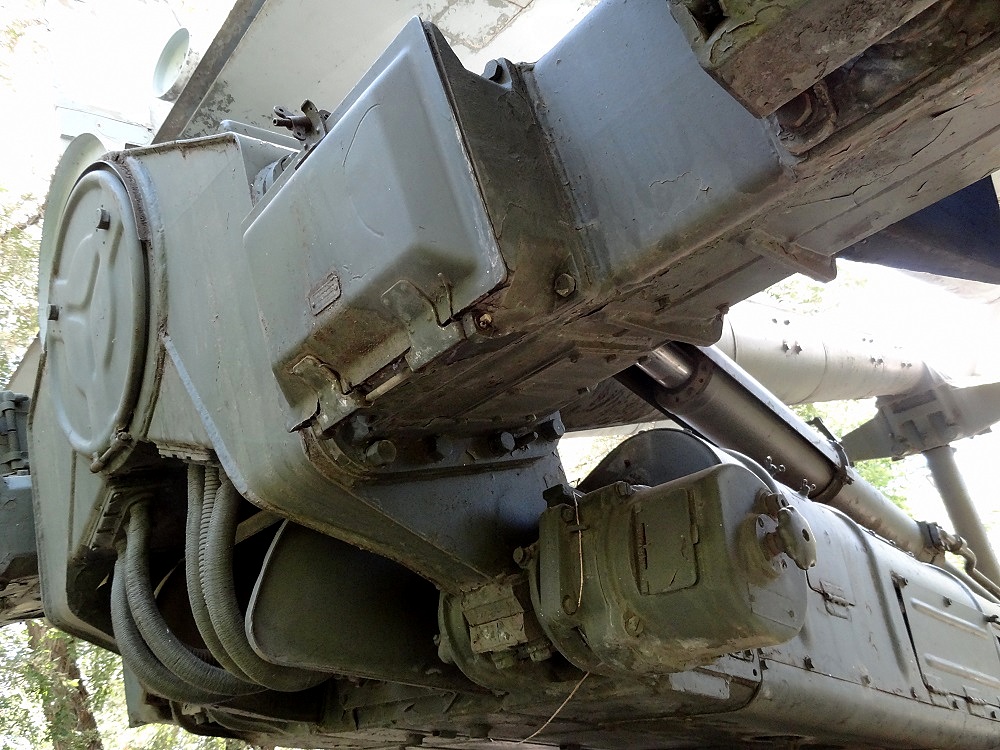

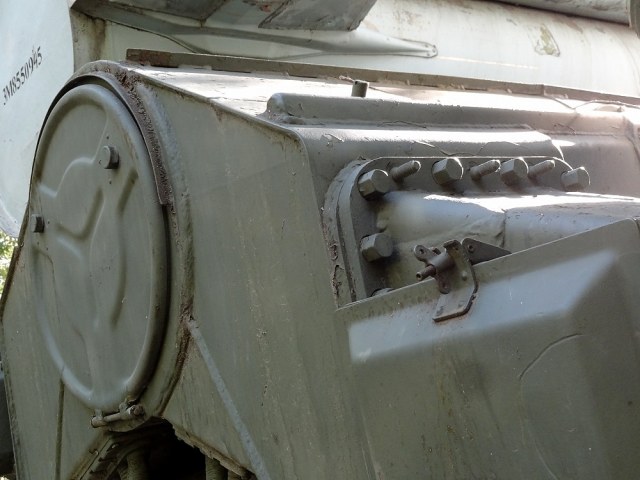

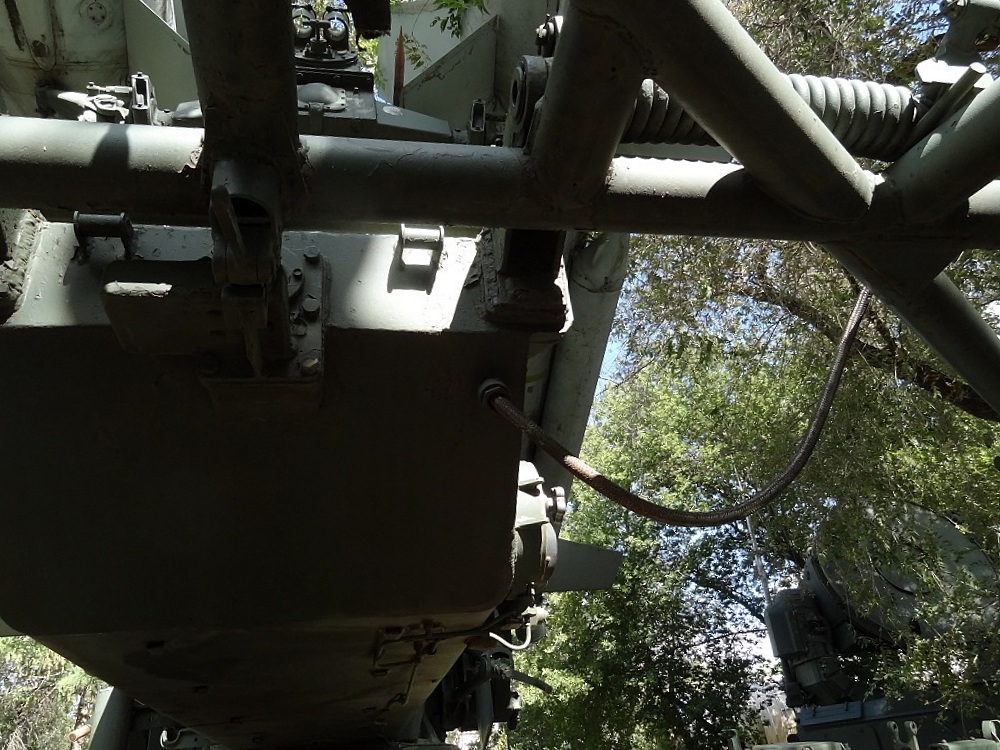

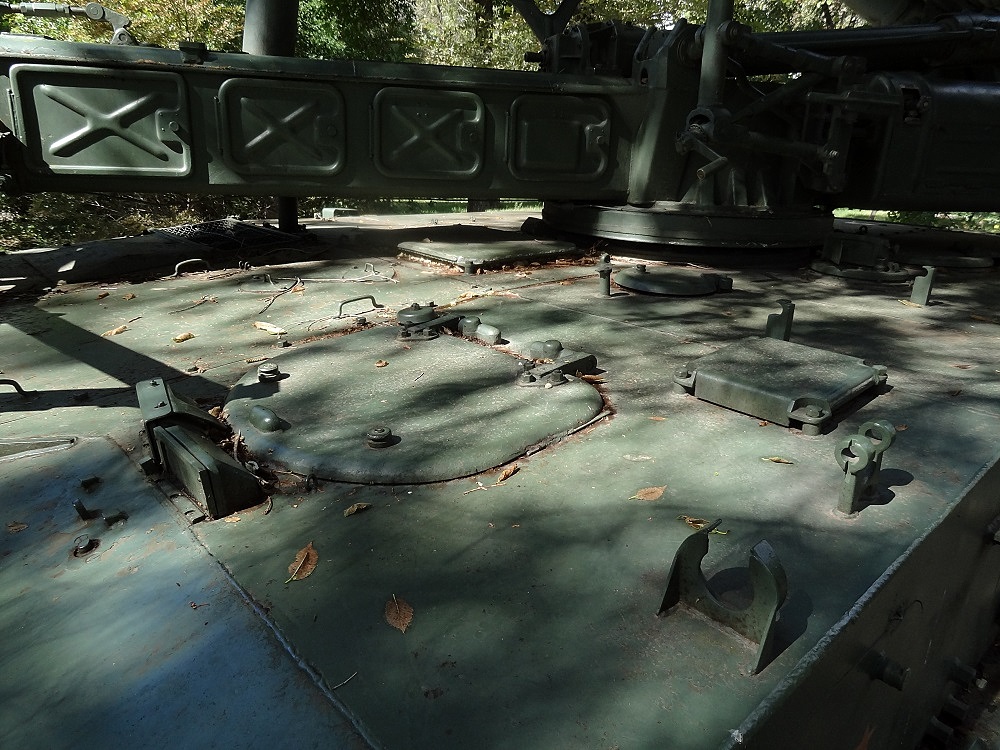

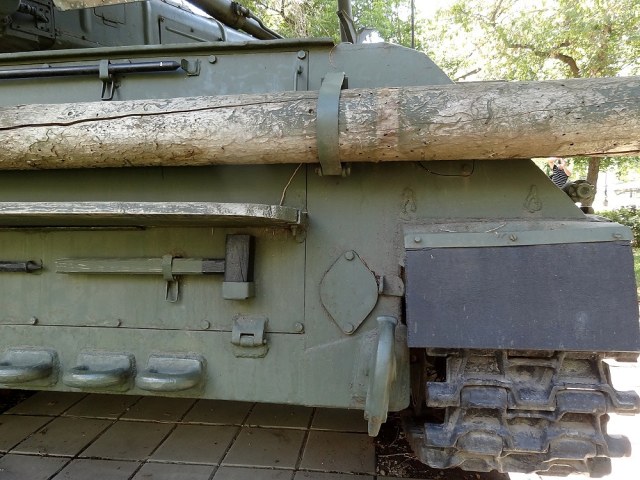

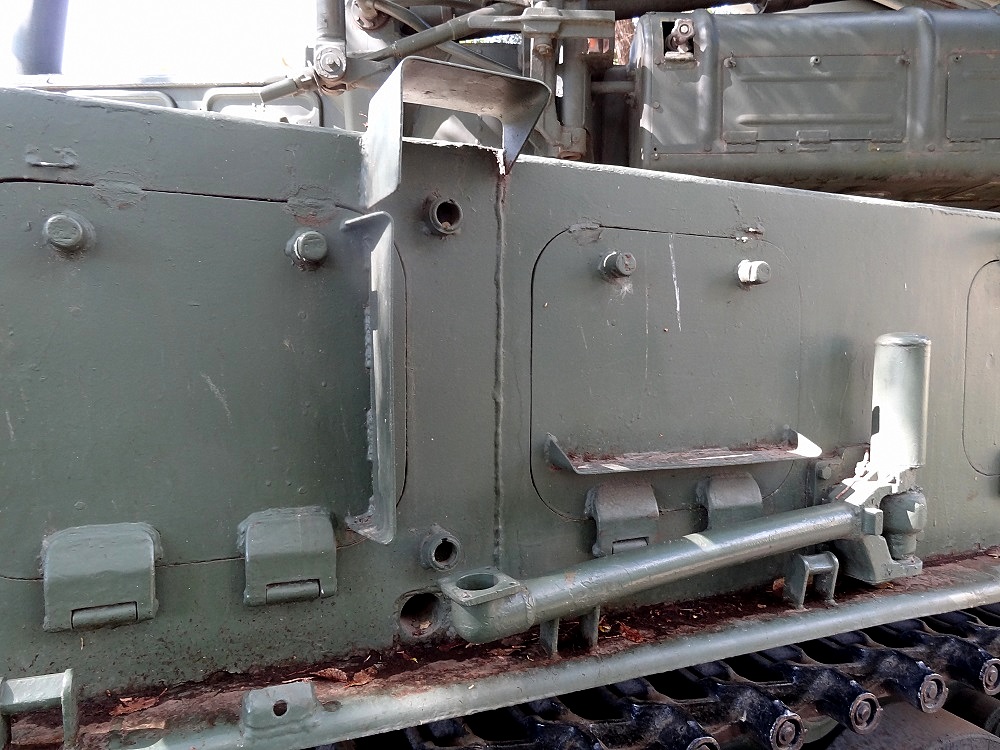

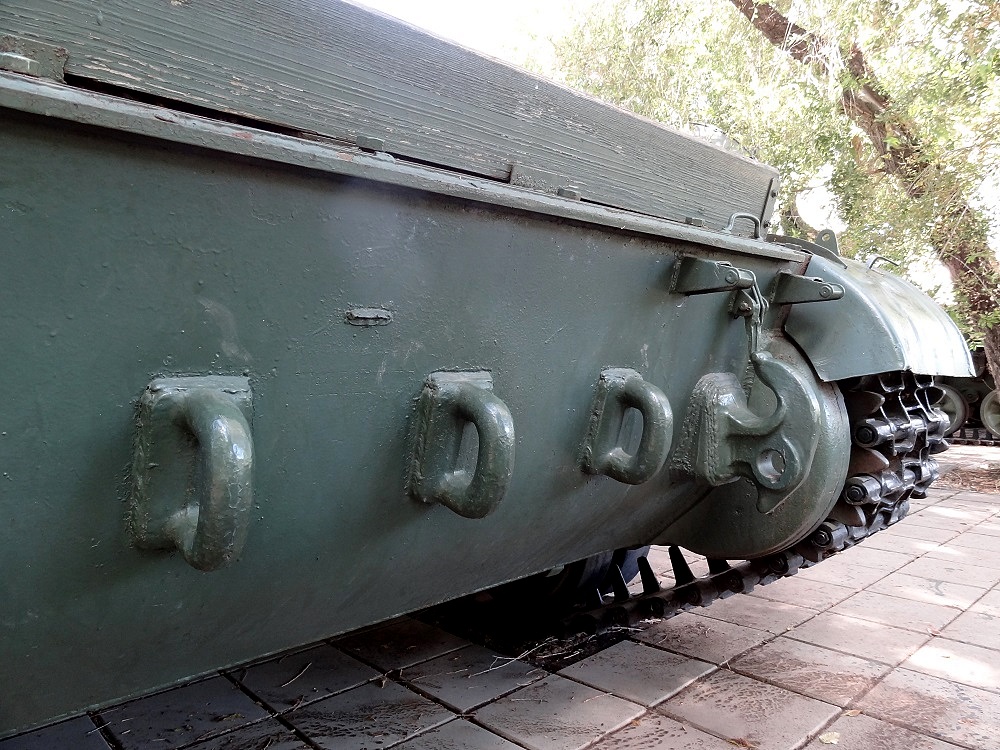

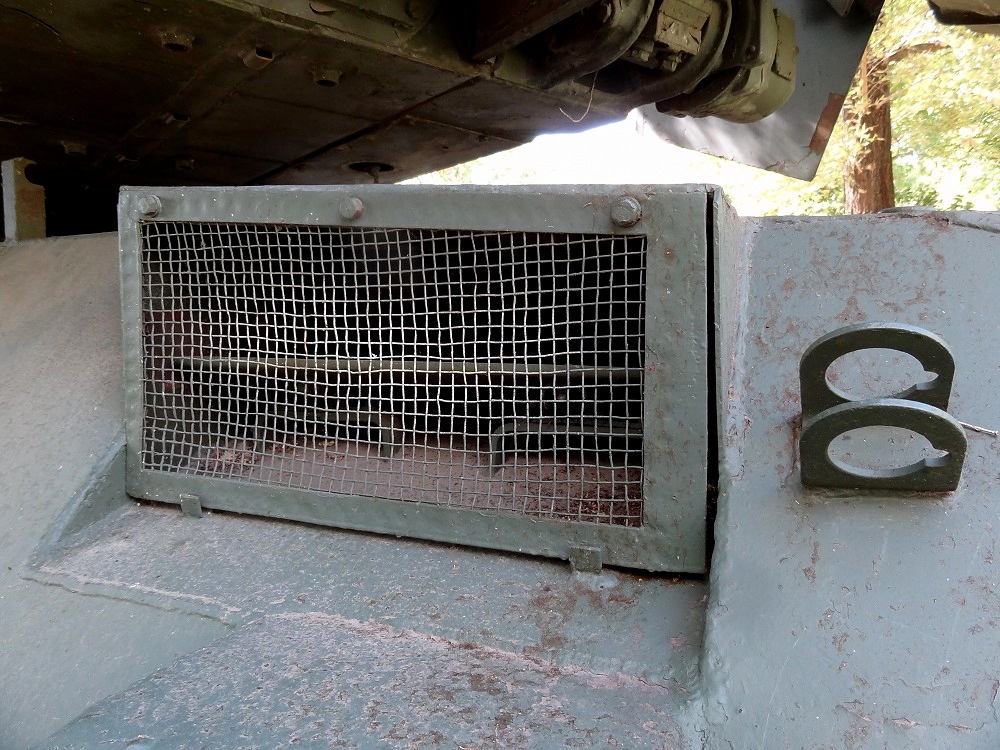

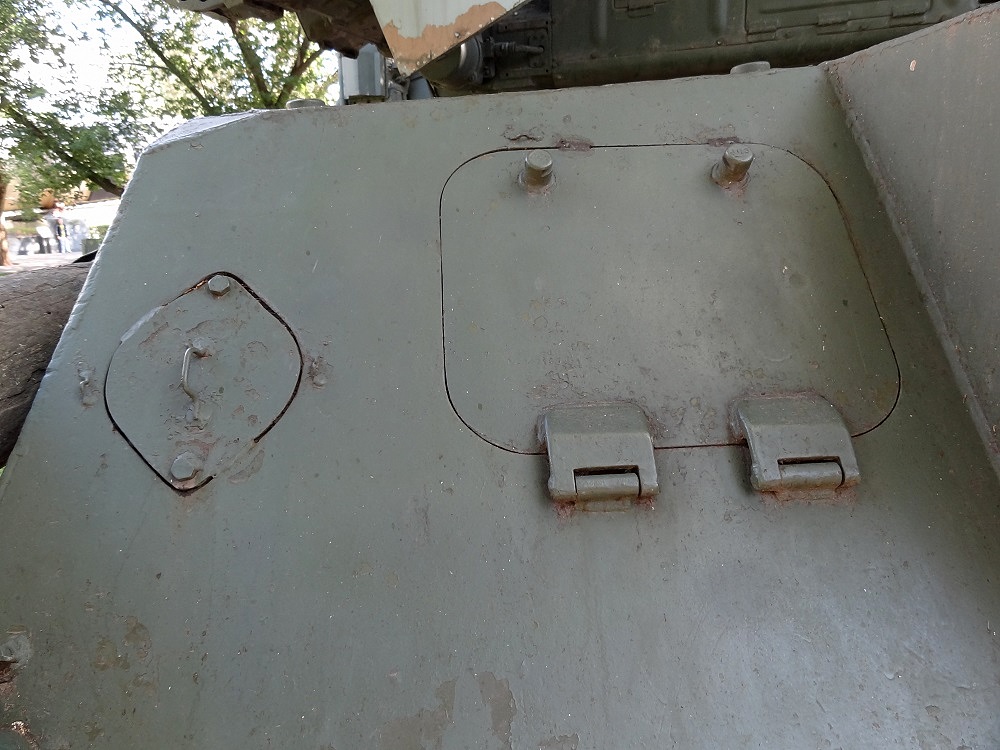

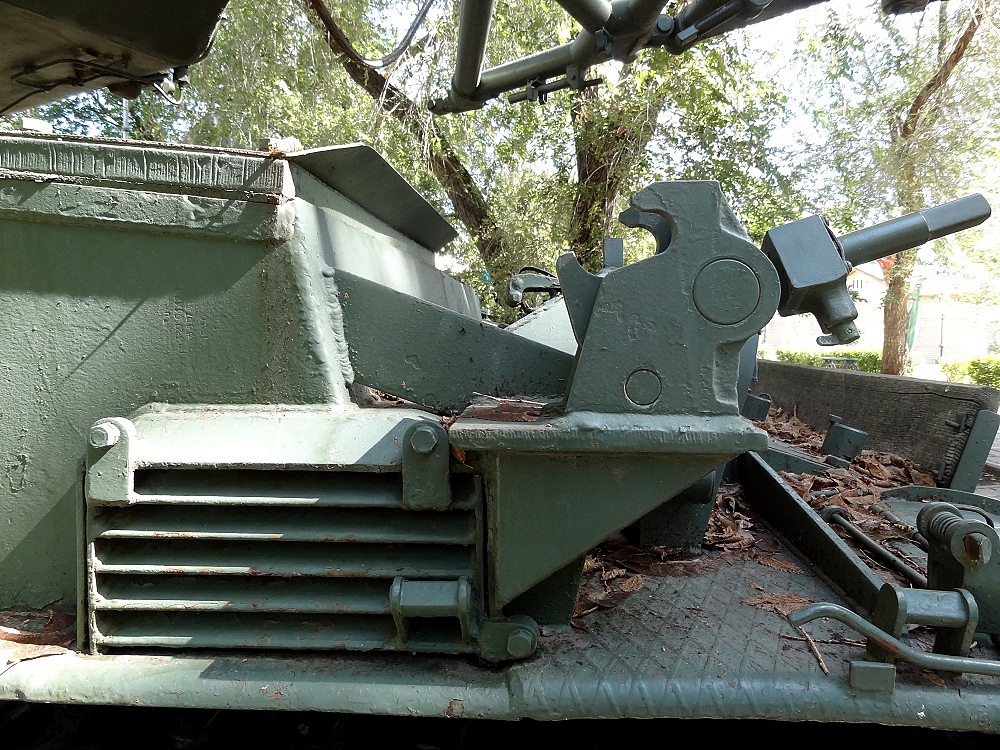

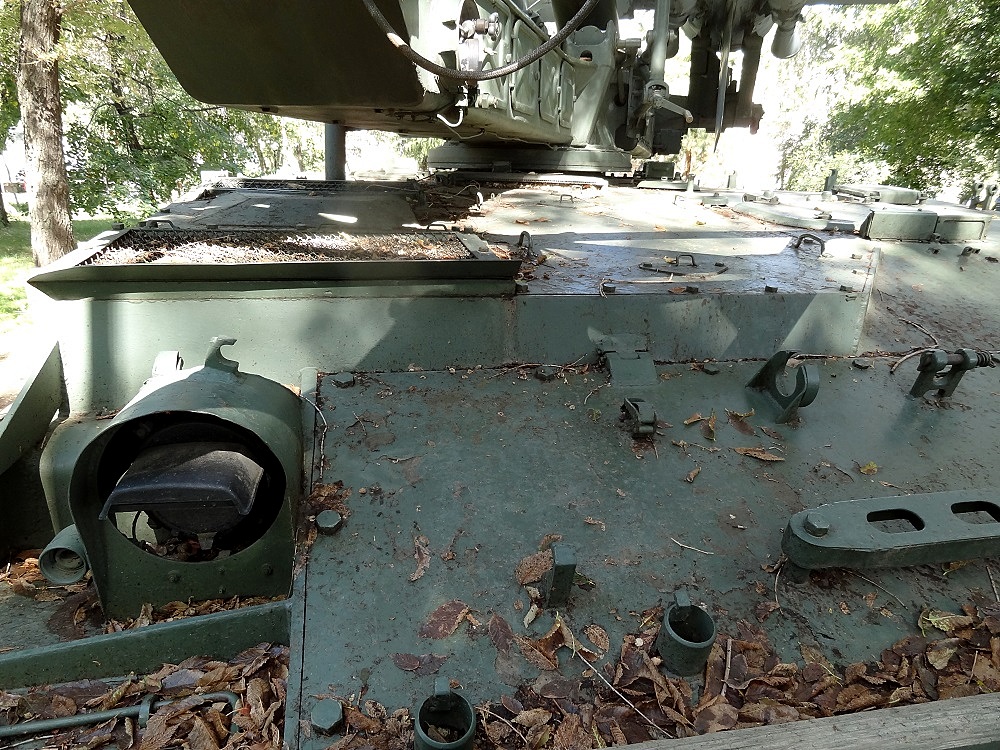

Представляю вашему вниманию подборку фотографий пусковой установки (2П24) ЗРК Круг-М(2К11М) с ЗУР 3М8.

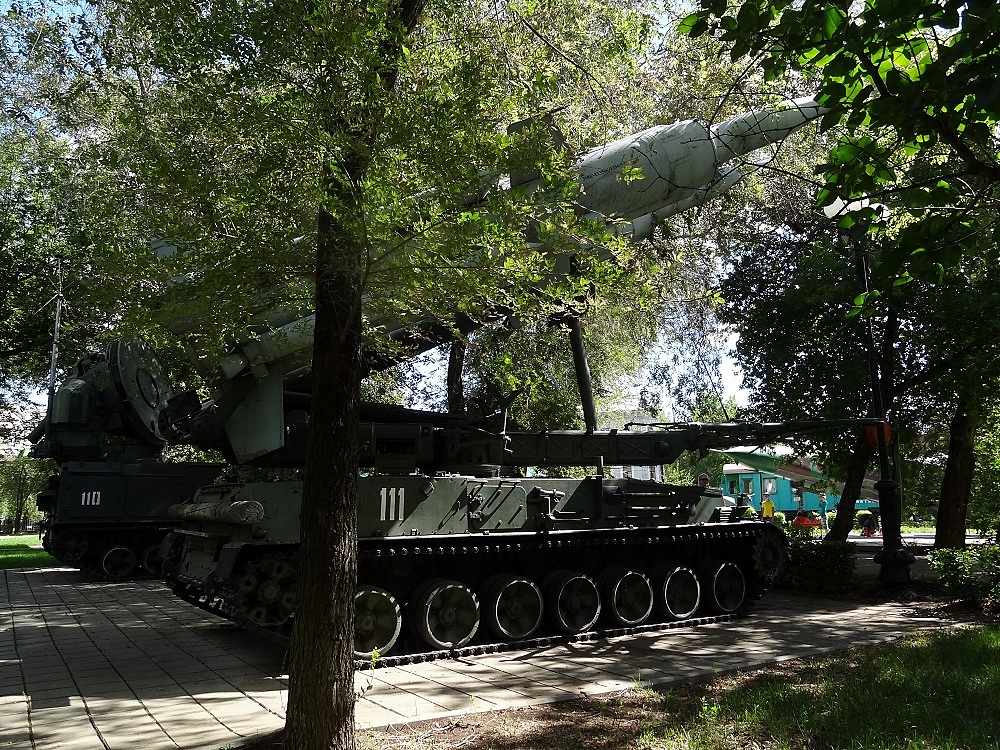

Экспонат расположен на территории Мемориального комплекса - музея "Салют,Победа!". Адрес музея: г.Оренбург, ул.Бурзянцева, д.30а.
- Исторические данные о прототипе:
Старт разработке зенитного ракетного комплекса «Круг» (индекс 2К11) был дан Постановлением Совета Министров СССР от 13 февраля 1958 года. Головной организацией по созданию ЗРК был определен НИИ-20 Государственного комитета по оборонной технике. Все работы возглавил главный конструктор Н. Ефремов. Зенитный ракетный комплекс предназначался для перехвата целей, летящих со скоростями до 600 м/с на высотах от 3.000 до 25.000 метров, на дальности до 45 км. Вероятность поражения цели типа фронтового бомбардировщика Ил-28 на высотах до 20 км одной ракетой должна была составлять 0,8. Самолет при этом мог осуществлять маневр с перегрузкой до четырех единиц. Цель с эффективной поверхностью рассеяния (ЭПР), соответствующей истребителю МиГ-15, должна была обнаруживаться на дальности 115 км.
Первый опытный образец комплекса «Круг» был изготовлен в конце 1962 г. В период с февраля 1963 г. по июнь 1964 г. на 11-м Государственном полигоне (ст. Эмба) были проведены государственные испытания ЗРК «Круг». За время испытаний был произведен пуск 41 ракеты, включая 24 ракеты в боевой комплектации. Постановлением СМ СССР от 26 октября 1964 г. комплекс «Круг» был принят на вооружение войск ПВО СВ. Все боевые средства комплекса «Круг» имели встроенные автономные источники электроснабжения на базе газотурбинных агрегатов, которые были специально разработаны для этого комплекса.

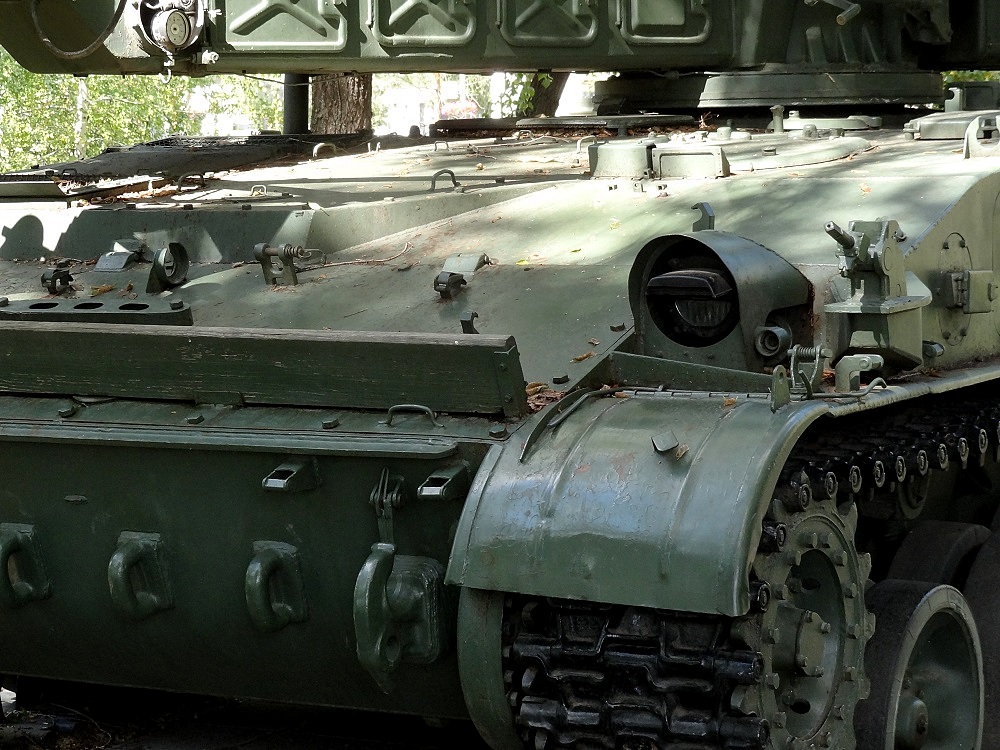

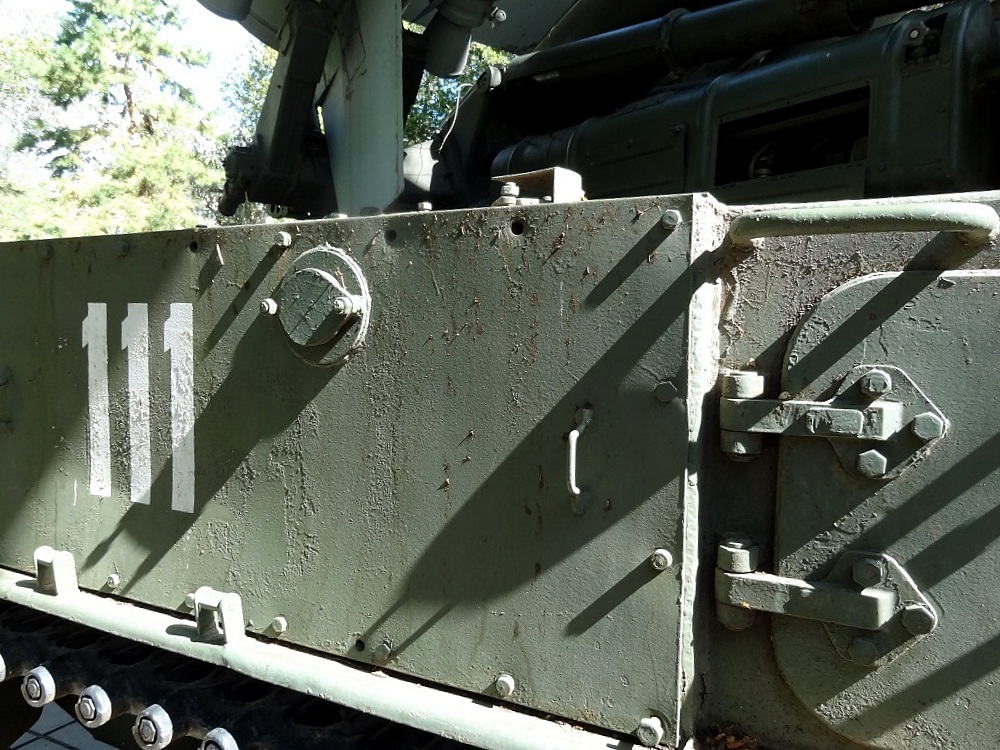

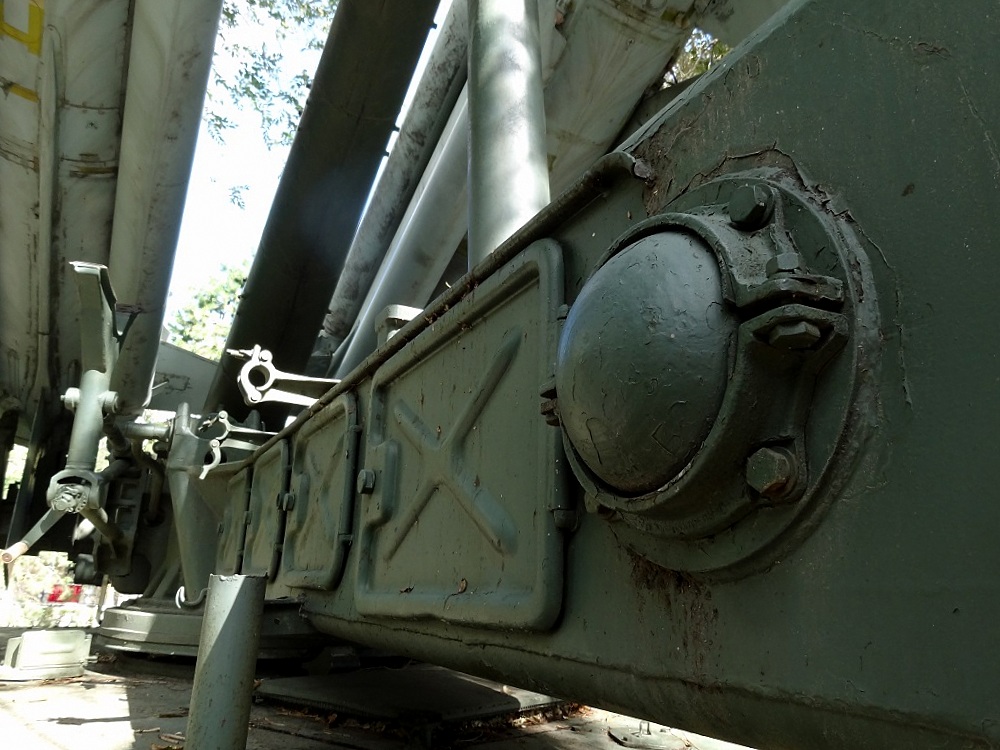

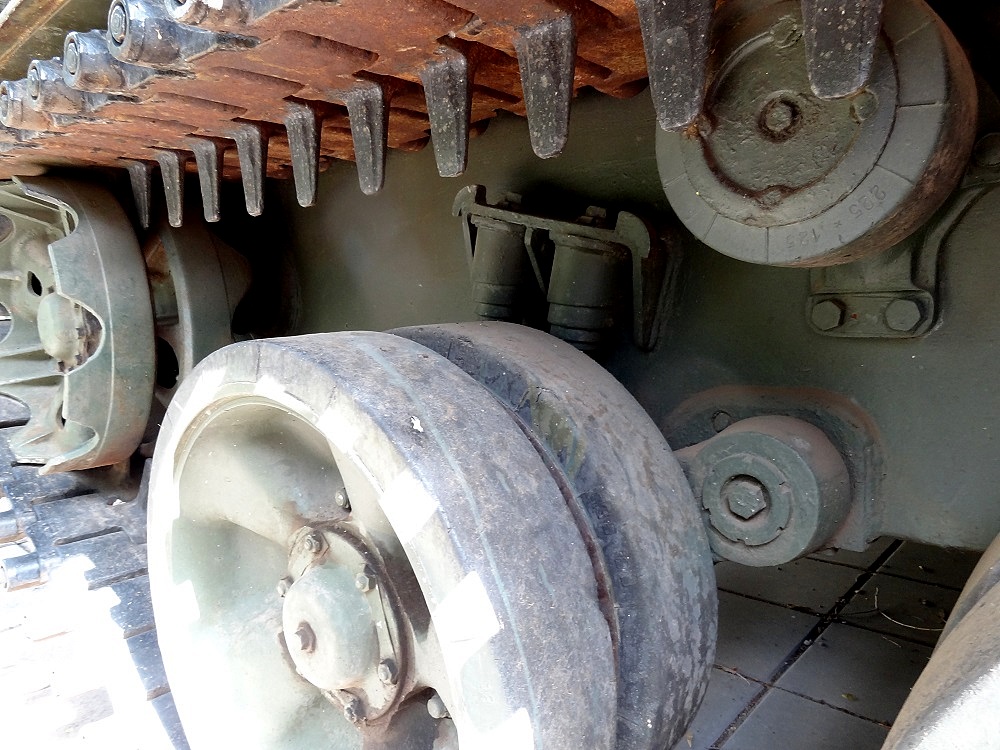

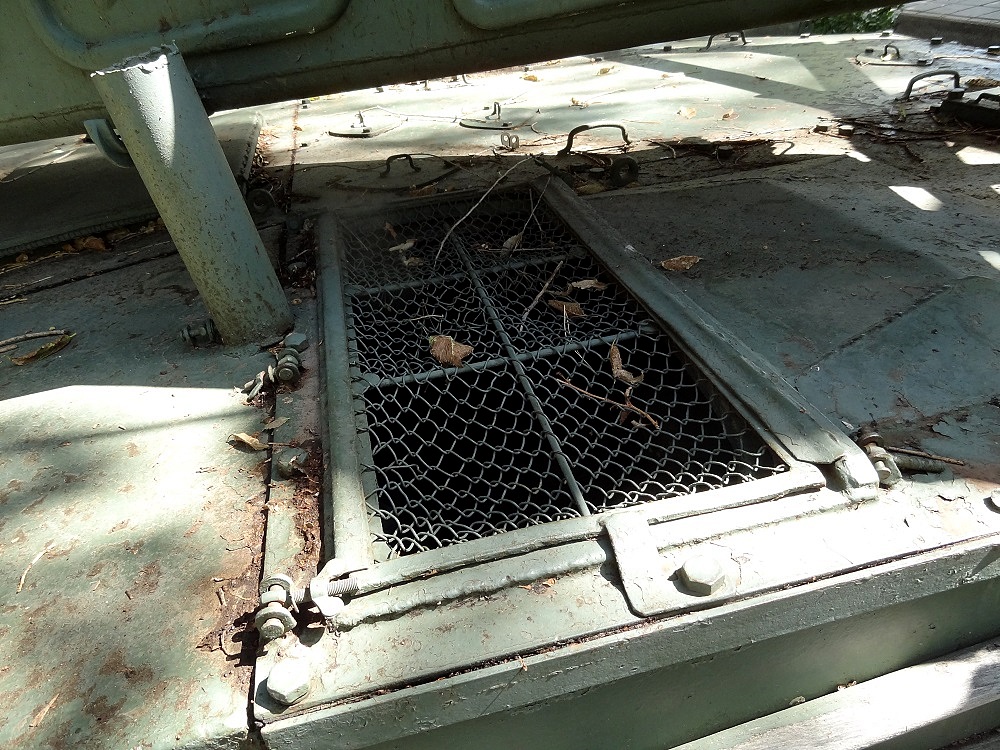

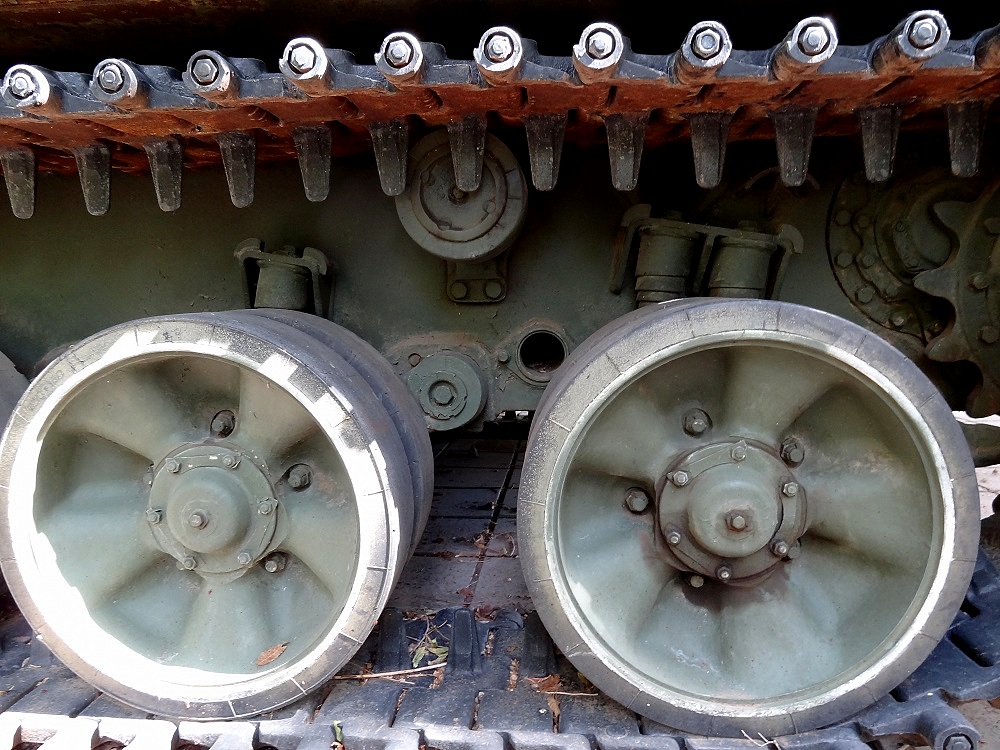

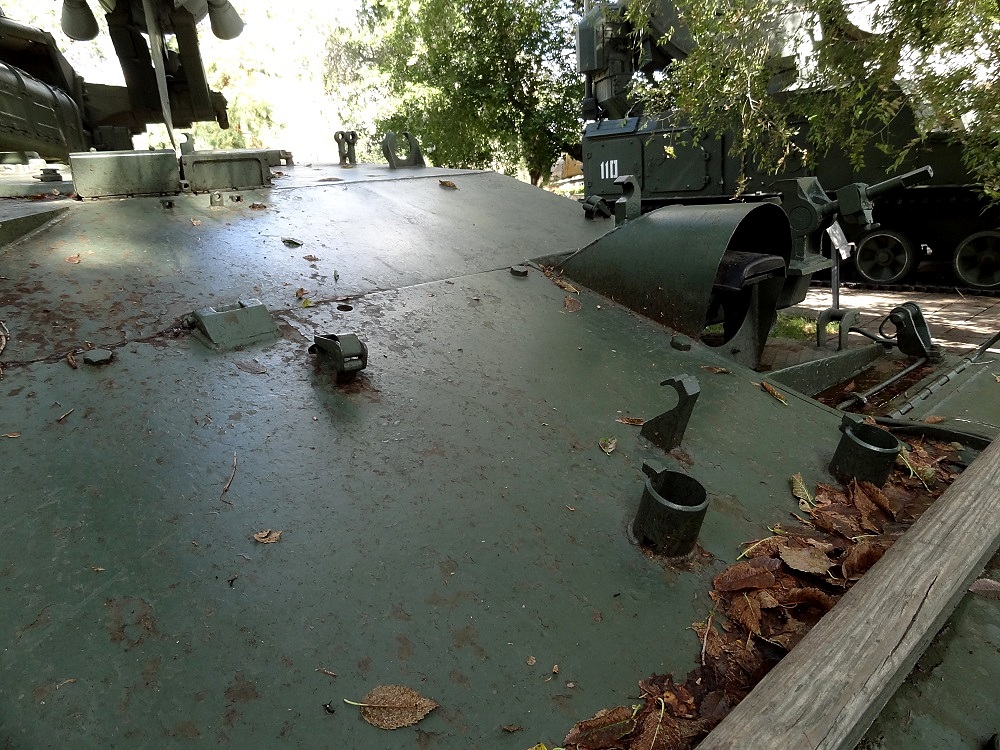

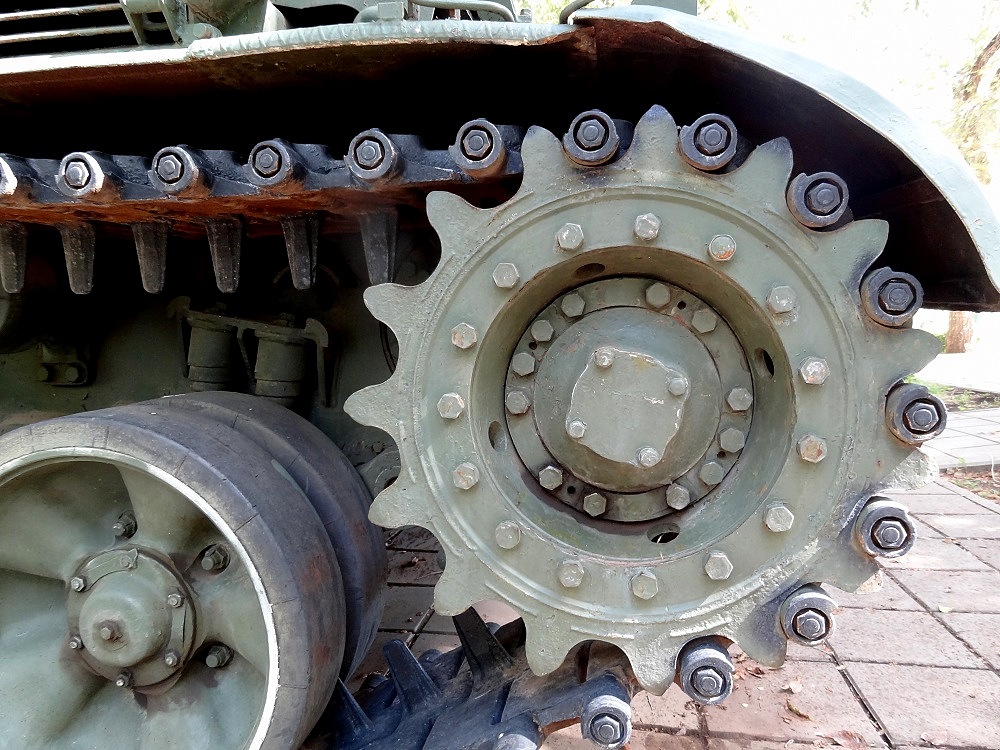

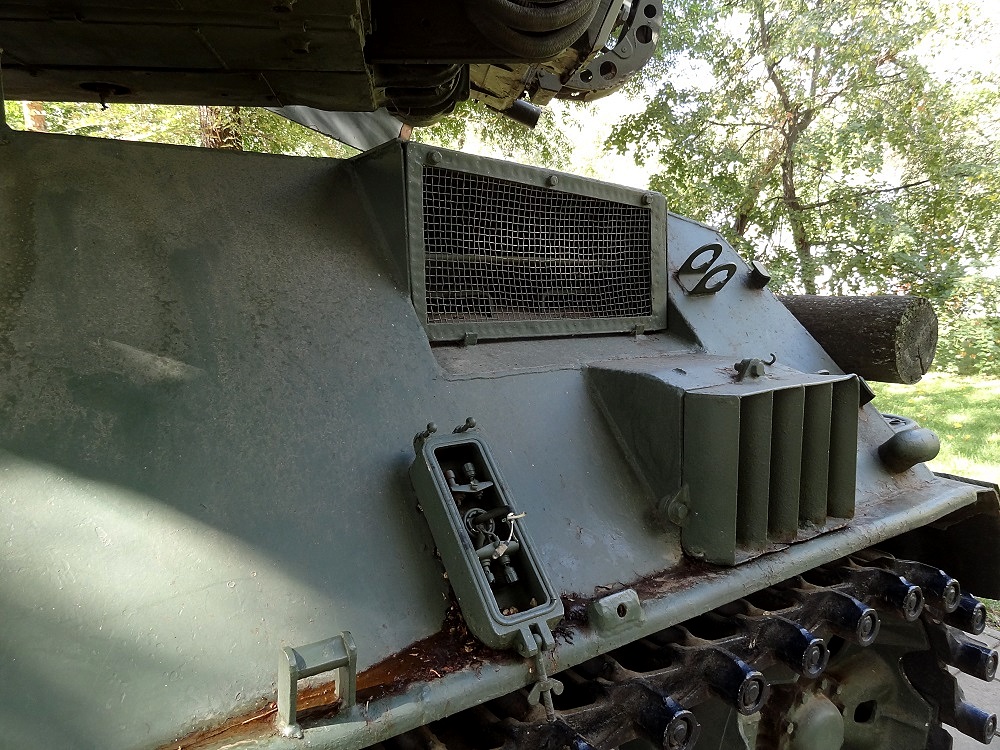

Машина массой 29 тонн имела схему общей компоновки с передним расположением МТО. В носовой части корпуса слева находилось отделение управления, а справа - МТО, в котором устанавливался дизель В-105Б. В средней части корпуса размещалось боевое отделение. У левого борта было оборудовано рабочее место командира, у правого борта - оператора. В боевом отделении устанавливались артиллерийская часть, аппаратура подготовки, контроля и пуска ракет, навигационная аппаратура. В кормовой части корпуса располагаюсь отделение агрегата системы электропитания и отопительно-вентиляционной установки ОВ-65Г.

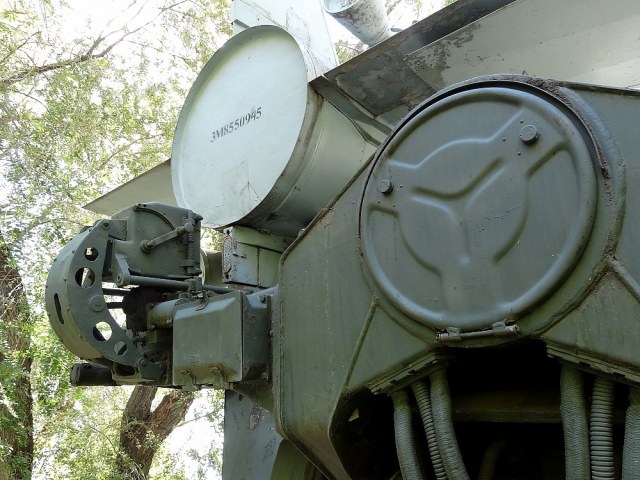

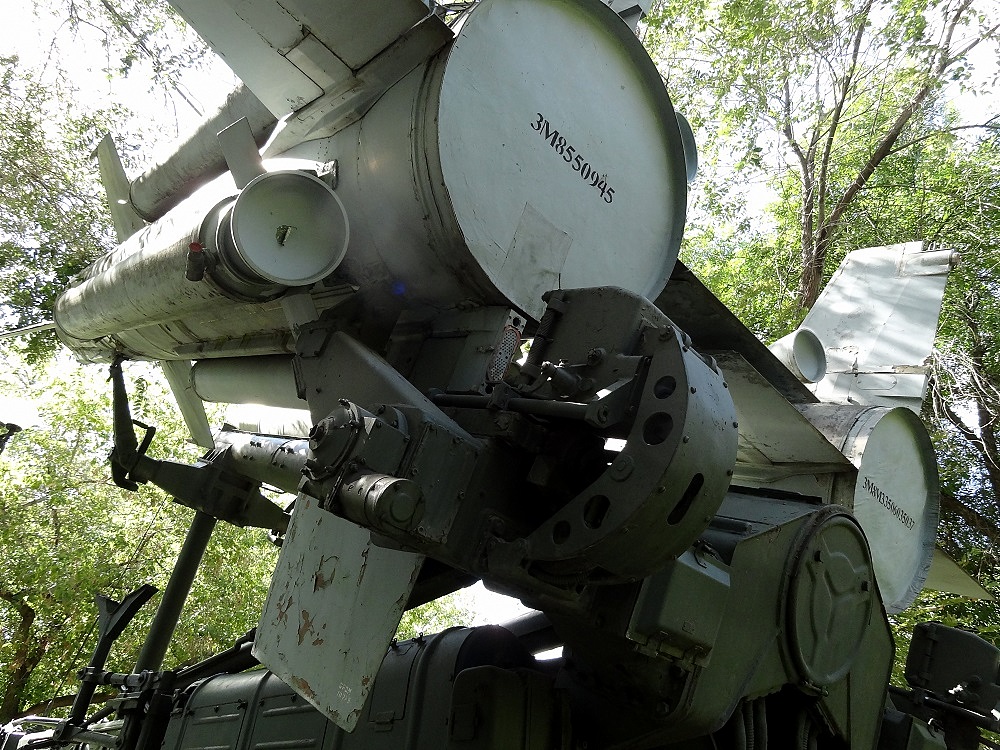

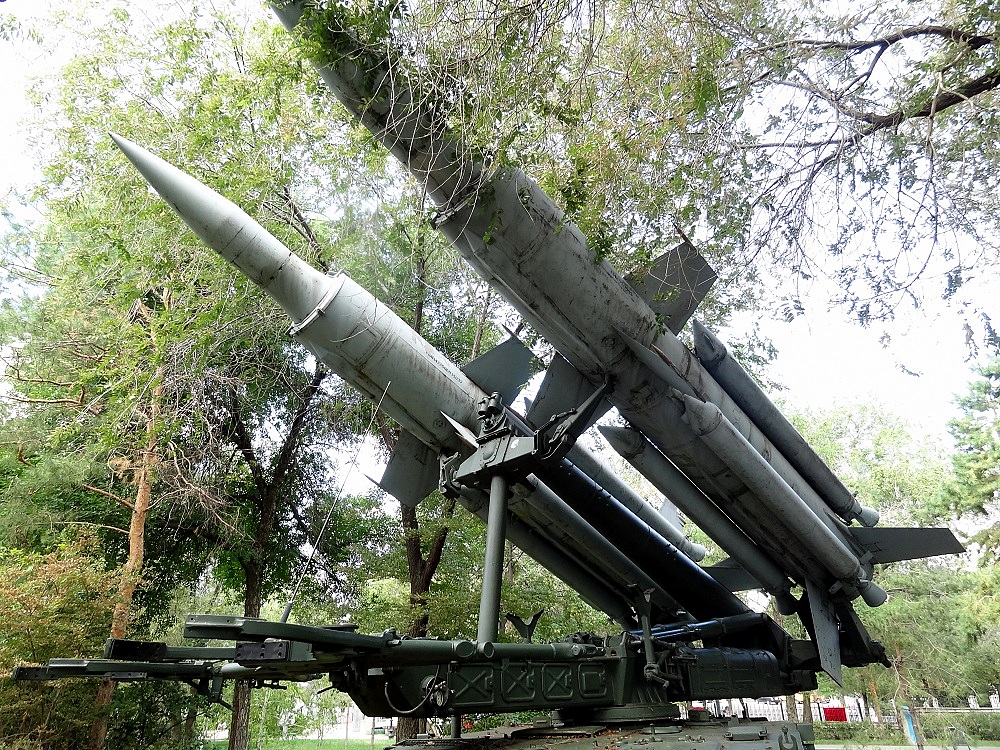

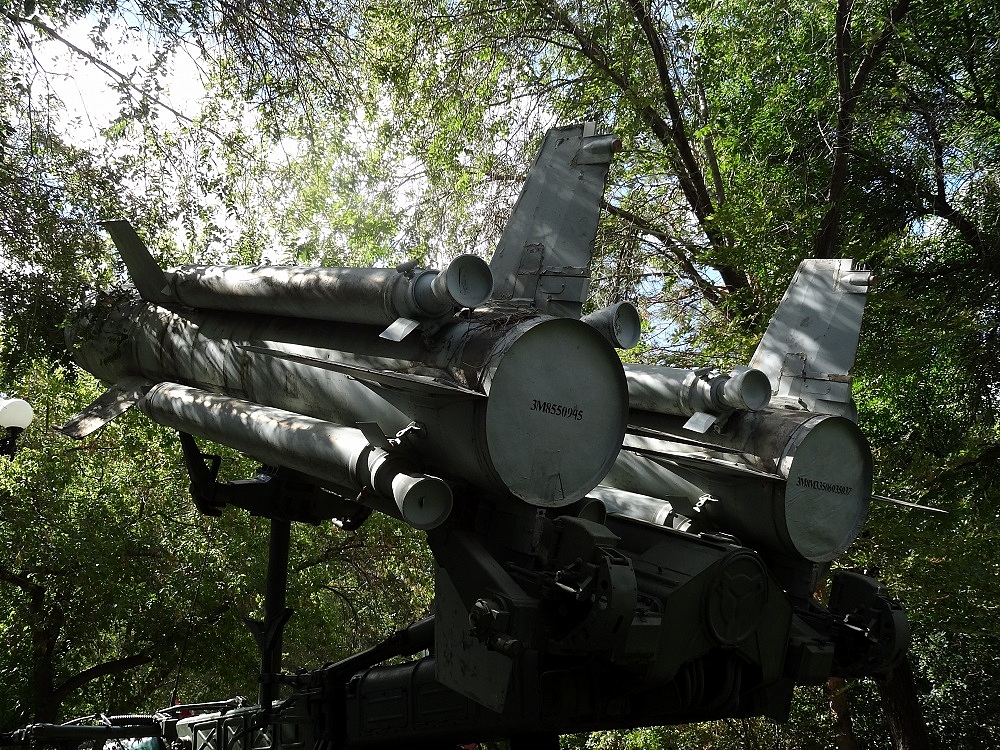

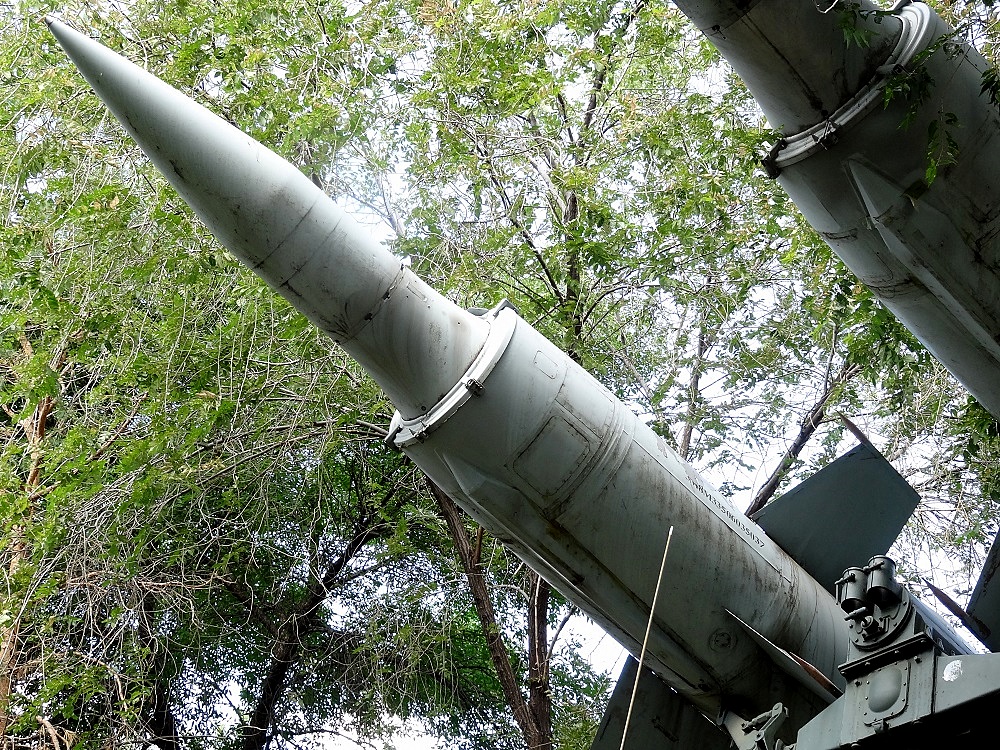

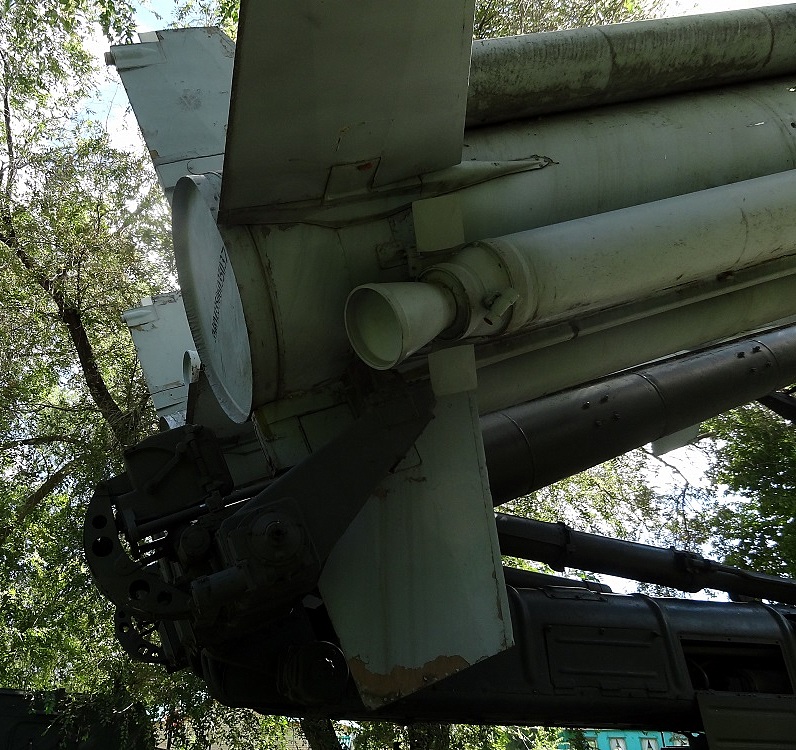

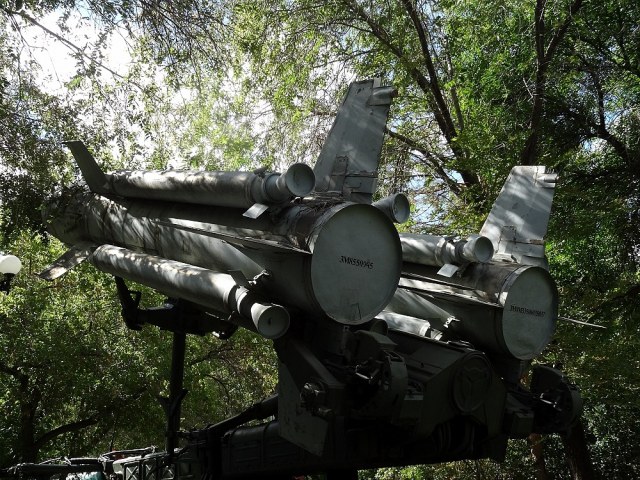

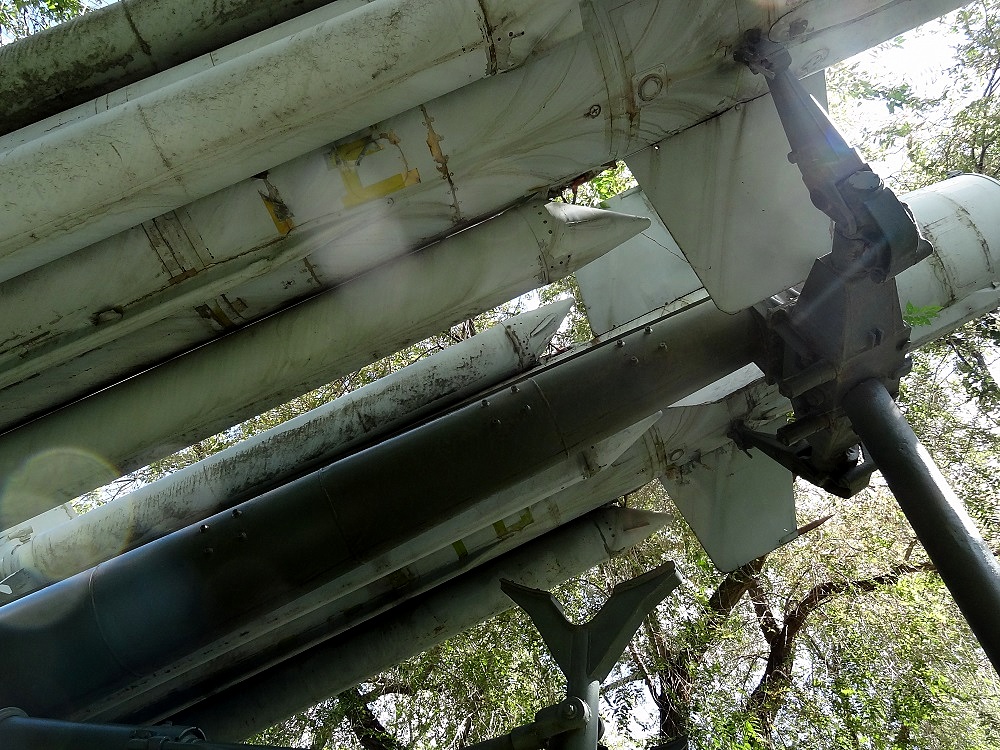

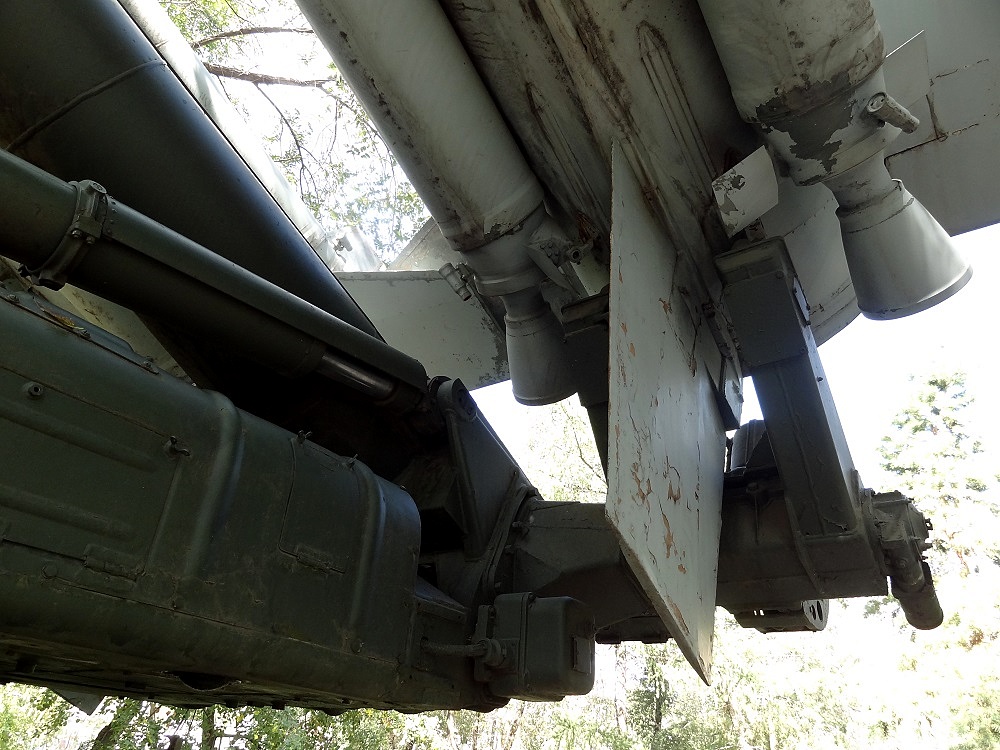

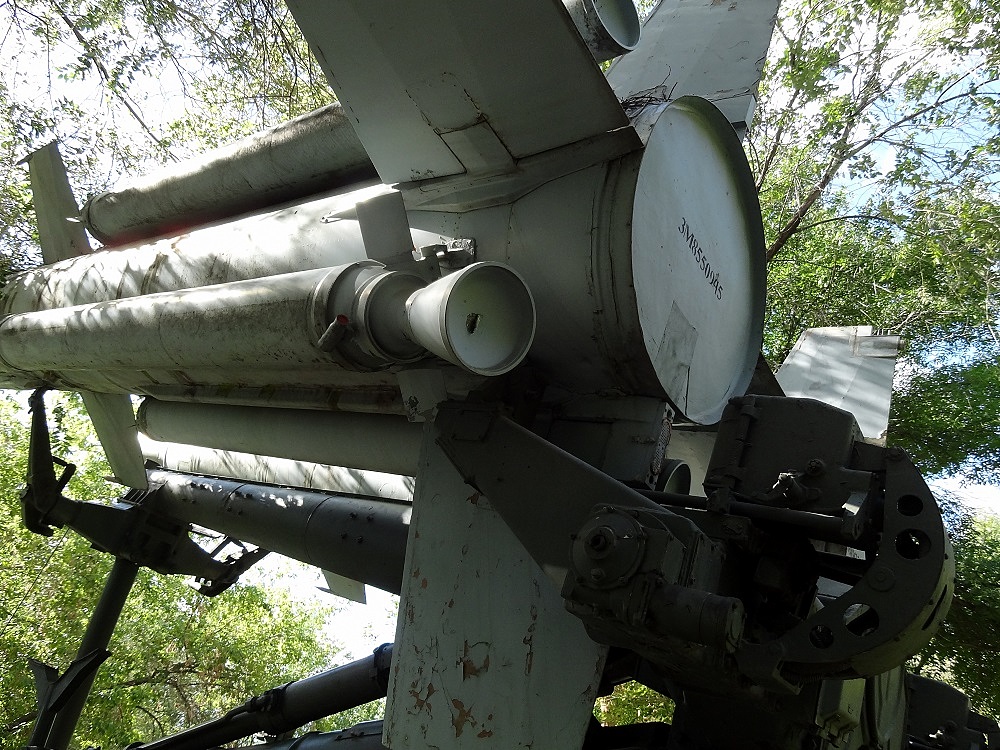

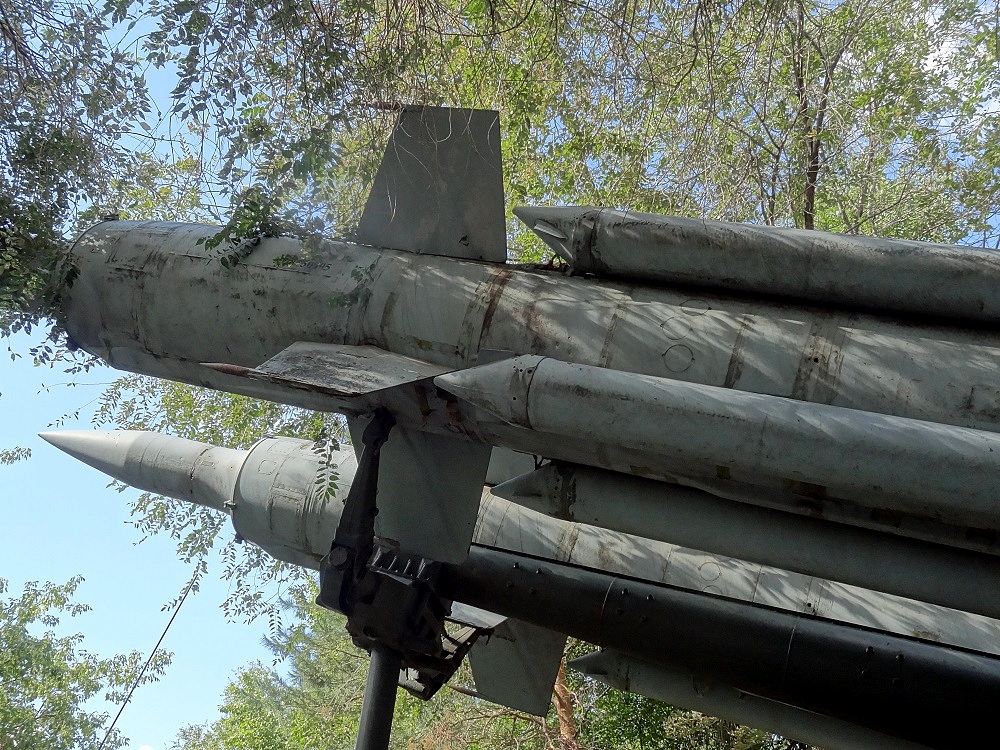

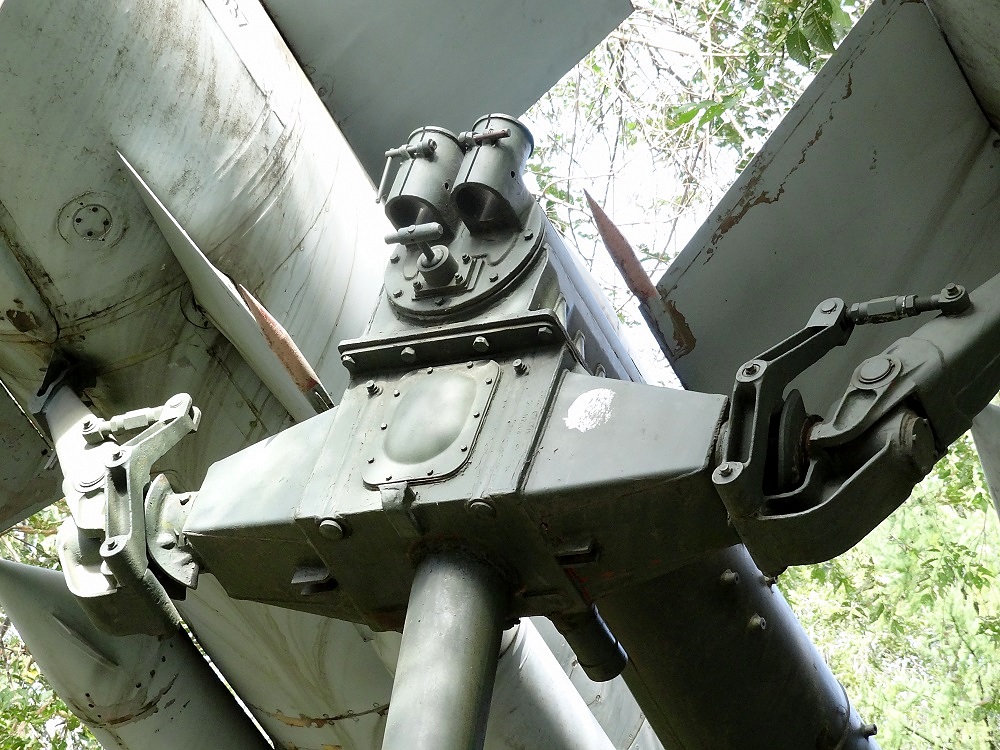

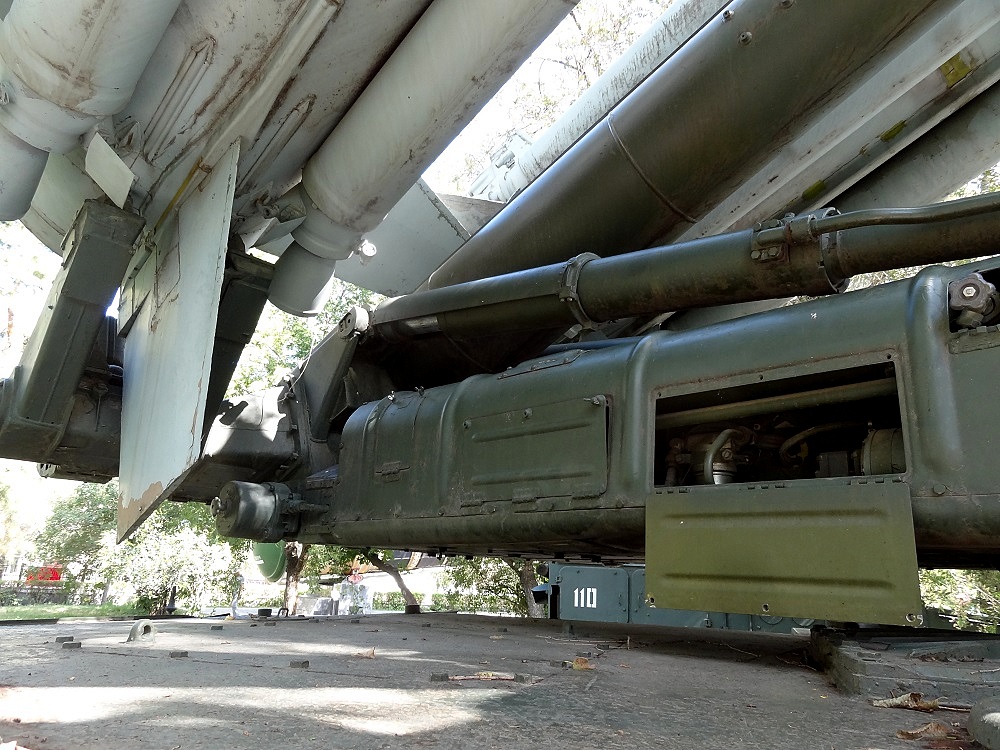

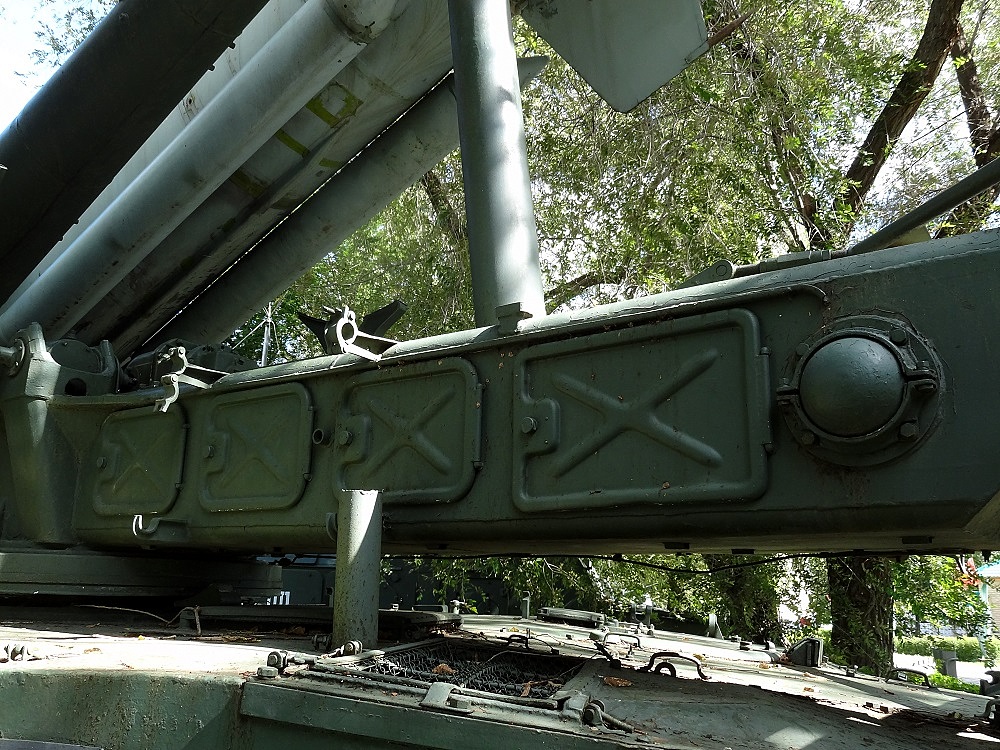

На машине устанавливались две зенитные управляемые ракеты 3М8, каждая из которых имела прямоточный воздушно-реактивный двигатель и четыре твердотопливных стартовых ускорителя, отделявшихся на начальном участке полета. Двухступенчатая управляемая ракета, изготовленная по аэродинамической схеме «поворотное крыло», имела осколочно-фугасную боевую часть массой 150 кг. Подрыв боевой части происходил после срабатывания неконтактного радиовзрывателя на расстоянии менее 50 м от цели. Стартовая масса ракеты составляла 2455 кг. Длина ракеты равнялась 8436 мм, диаметр - 850 мм. Средняя скорость полета ракеты составляла 800-1000 м/с.
Кроме СССР ЗРК «Круг» поставлялся на вооружение армий стран-союзников: Болгарии, Венгрии, ГДР, Польши, Чехословакии и Сирии.
- Используемая литература:
- Василин Н.Я., Гуринович А.Л. Зенитные ракетные комплексы. — Справочное издание. — Мн.: Попурри, 2001.
_____________________________________________________
Комментарии, конструктивные замечания и адекватная критика всегда приветствуются! Критика - это ключ к совершенству!
На этом у меня всё.
Всем попутного ветра! С уважением,Фидель!
Оценки
Пока нет оценок.
Войдите, чтобы оценить работу.
Комментарии (11)
На сайте с 19.01.2010
4 254
Очень интересная статья, спасибо автору.
На сайте с 25.04.2013
0 792

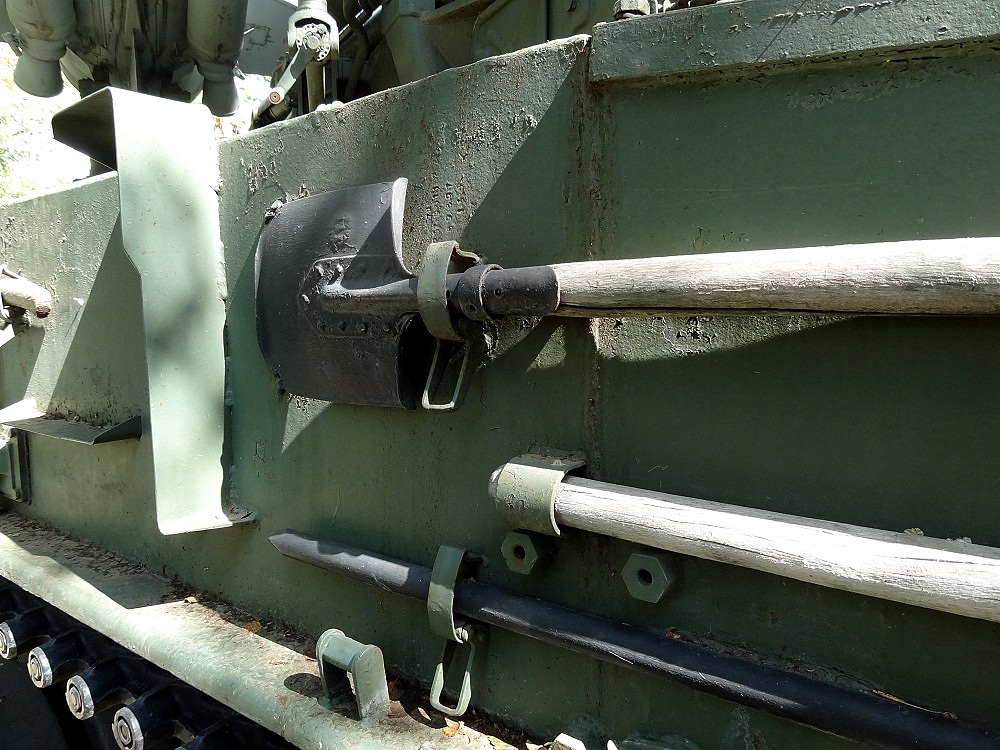

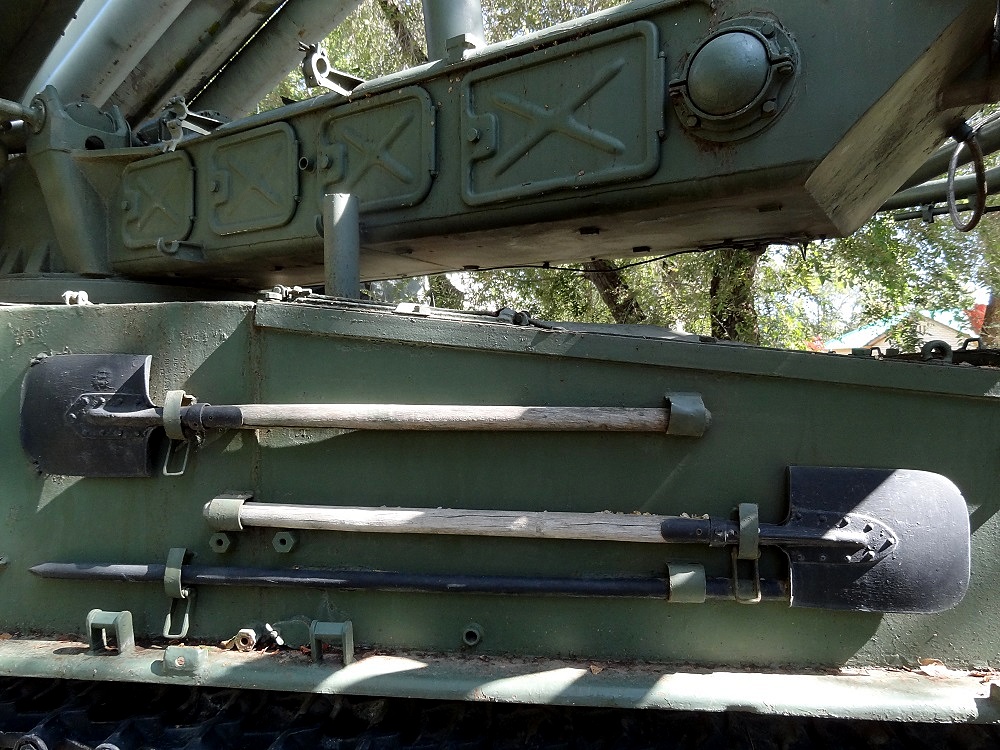

Да вы прикалываетесь, лом, лопата, топор на месте! Не стащили ещё, вот это да! А так фотки классные.
На сайте с 28.04.2011
51 504
А кто там стащит))
Музей охраняется ,а главные охранники там бабушки ,)))) даже полазить не дадут)))
На сайте с 19.01.2010
4 254
Такие?
На сайте с 14.07.2015
20 28
Ага, только не улыбаются )))
На сайте с 25.04.2013
0 792
Бабушки - это серьёзно. Враг точно не пройдет!
На сайте с 21.09.2011
13 5910
Спасибо Денис! Очень интересный аппарат!
С Уважением, Михаил!
На сайте с 22.03.2014
109 12098
Коллеги,всех рад видеть! Всегда рад быть полезным!
Спонсор
На сайте с 20.03.2014
110 402
Ух какие классные фотки! Всё что нужно отснято. Спасибо!!!
Спонсор
На сайте с 15.07.2010
62 482

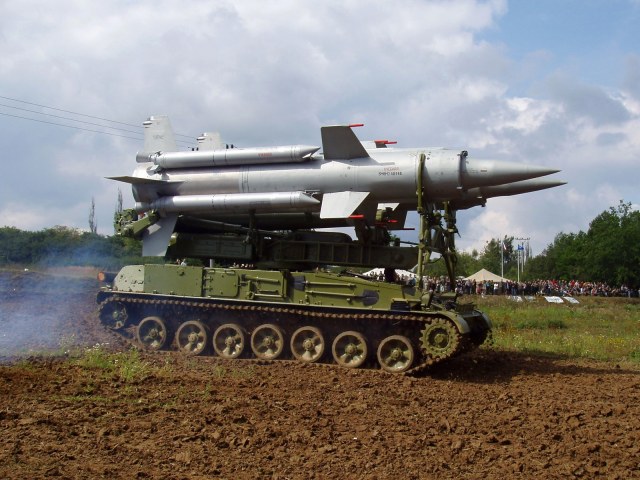

Как ни странно, воришки какие-то избирательные пошли. Вот лом и лопата на месте, а вертикальные стойки антенн радиолинии нет. Оторвали и унесли, как и много чего из мелочевки, типа там всяких лючков. А обзор, лучше не придумаешь! Молодец, Денис! За исключением малого. На вооружении "Круг" уже наверняка нигде не стоит, даже в Азербайджане, а на Украине тем более. Остались кое-где работающие и исправные "Пушки", которые носят на себе "учебные" 3М8. Иногда их заводят и гоняют на всяких там показухах. Как на этом фото (прилагаю). Фотки очень подробные и толковые. Обязательно будут полезны для тех, кто захочет сделать новинку от Трумпитера - Круговскую "пушку".
