Грузовая ж.д. платформа 13-401

Автор: Юрий Гаврилов Размещено: 24.03.2018 · Otstoy 6 795 просмотров
Производитель:
МПС
Масштаб модели:
1:35
Тип:
ЖД

Доброго времени суток коллеги!

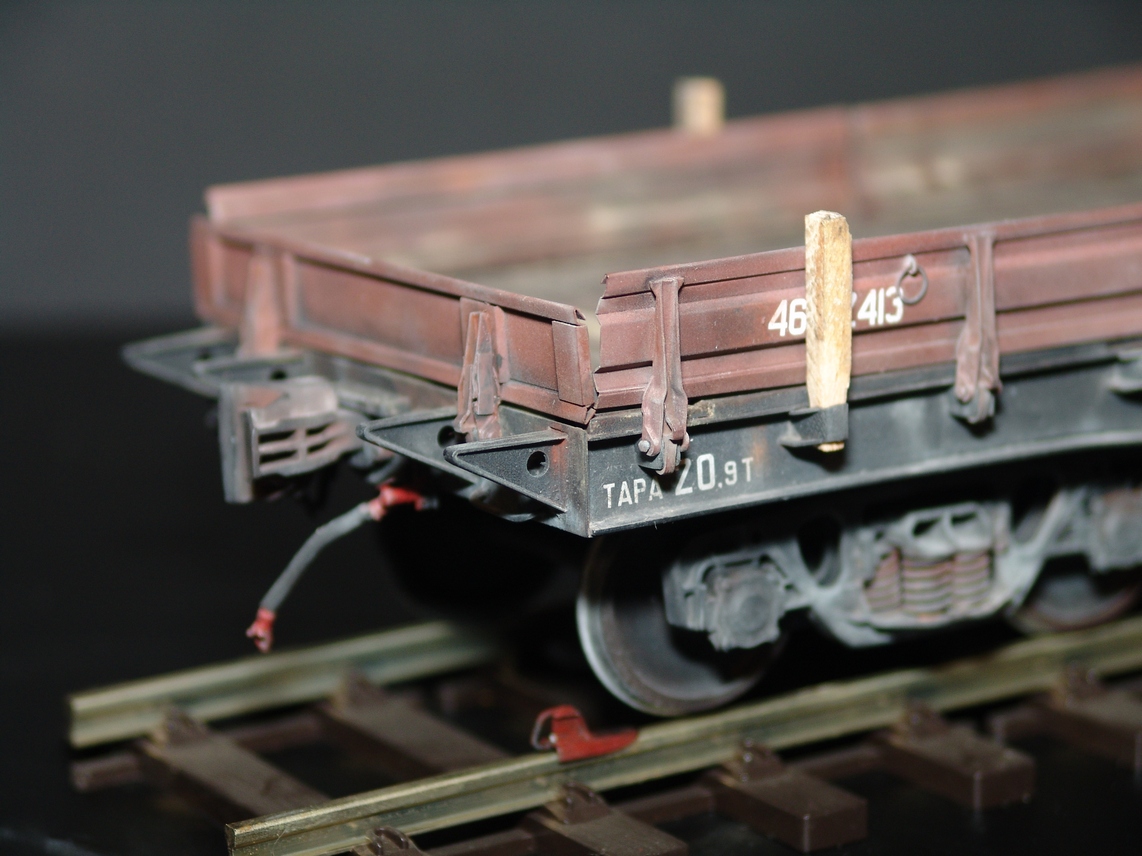

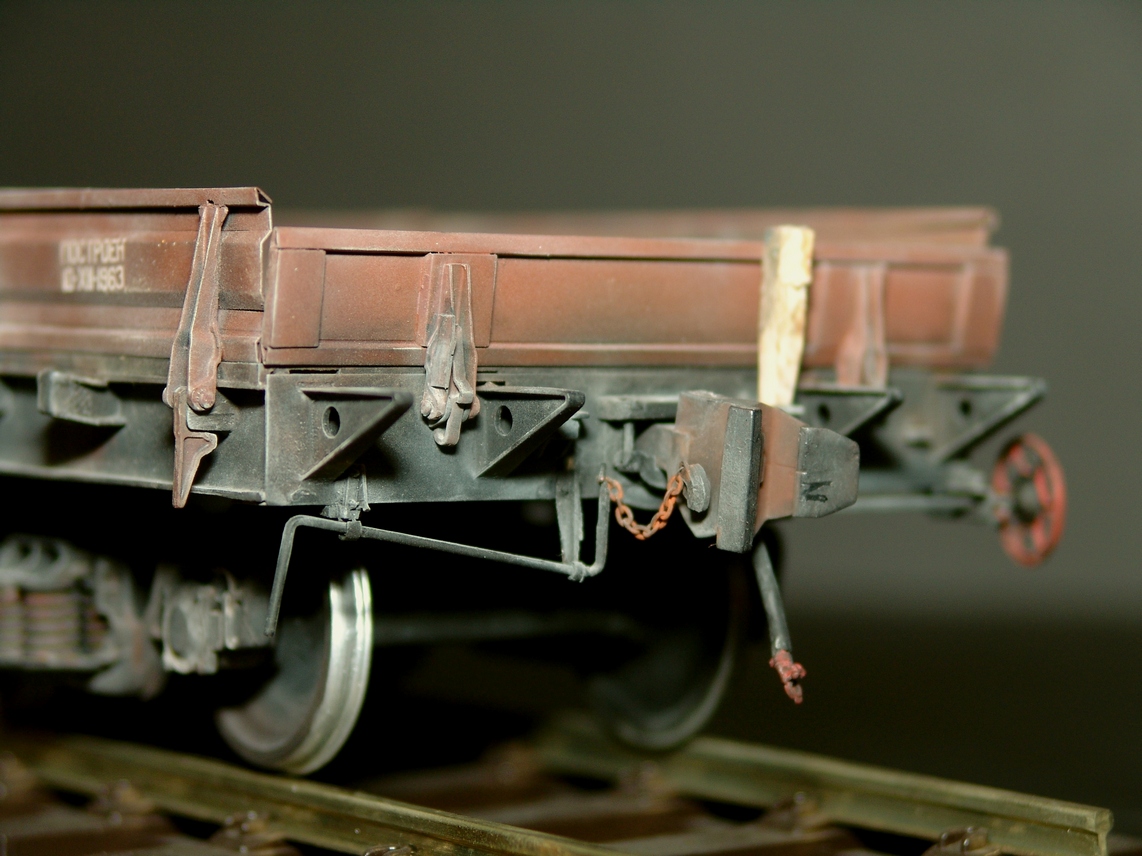

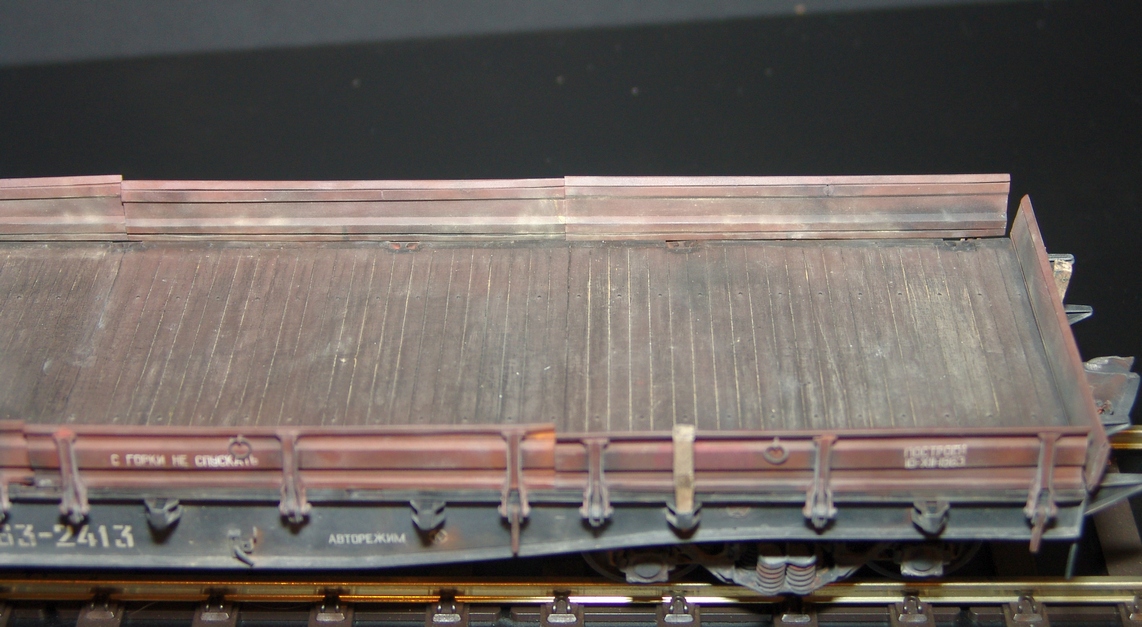

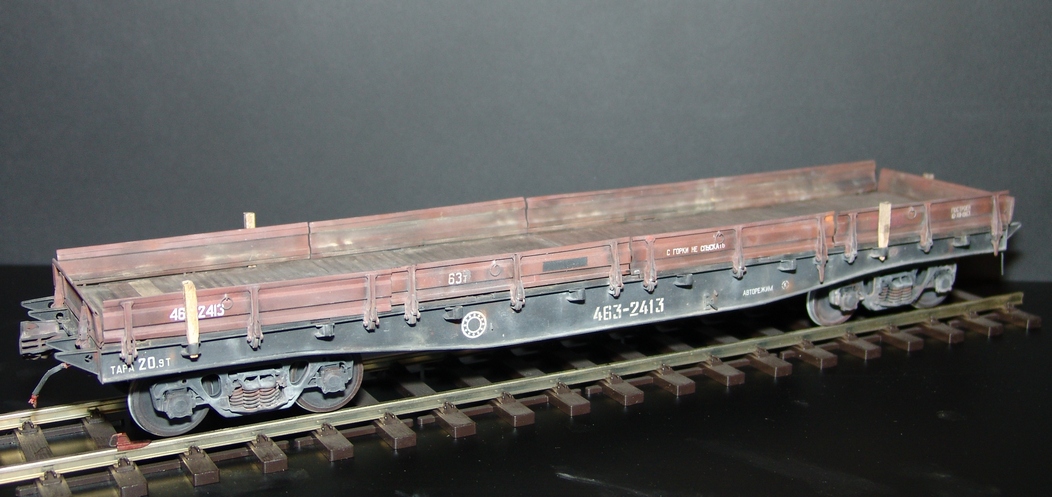

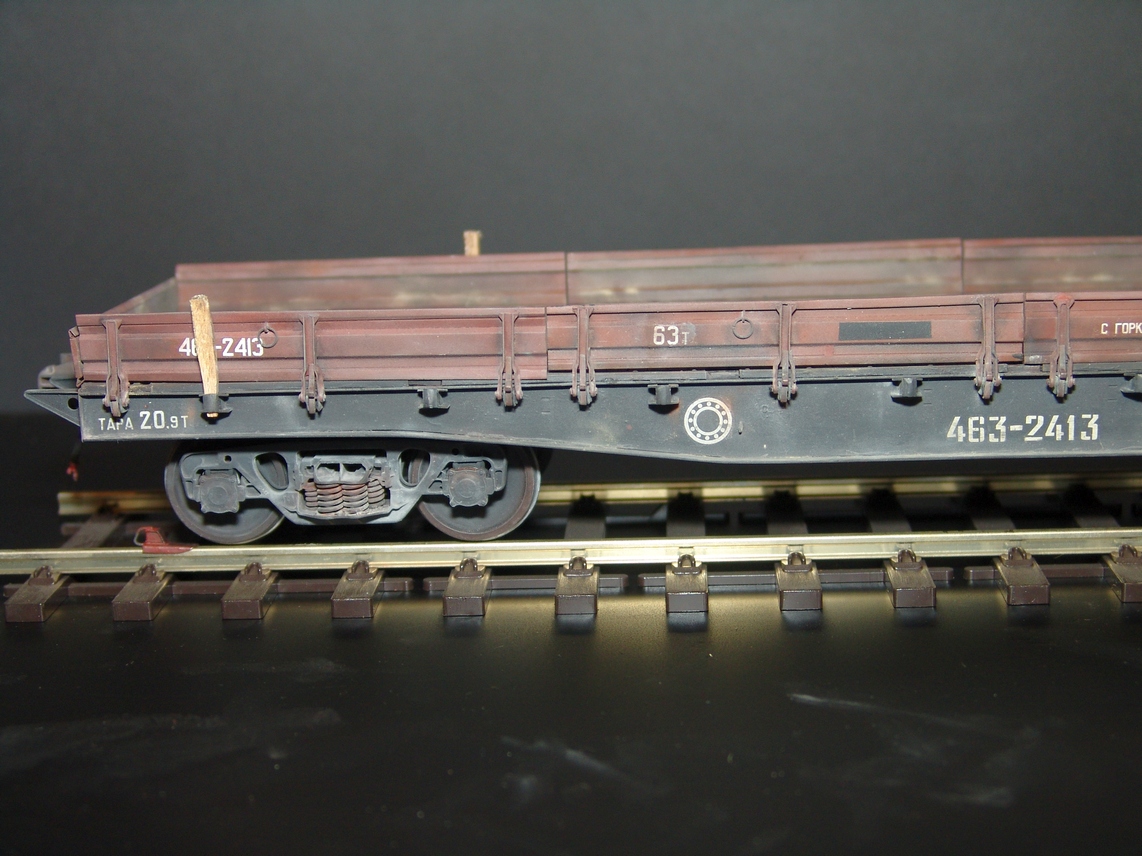

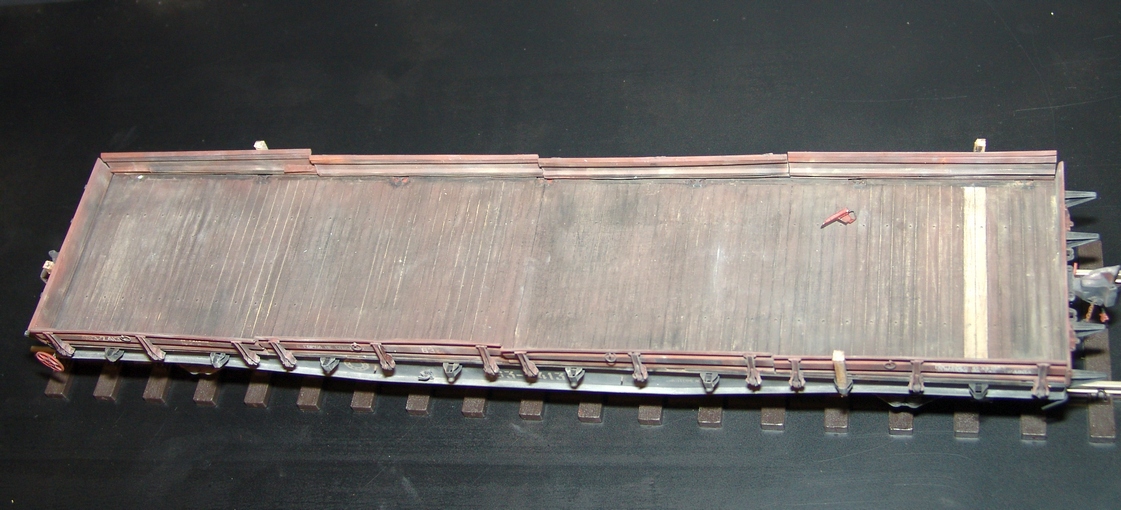

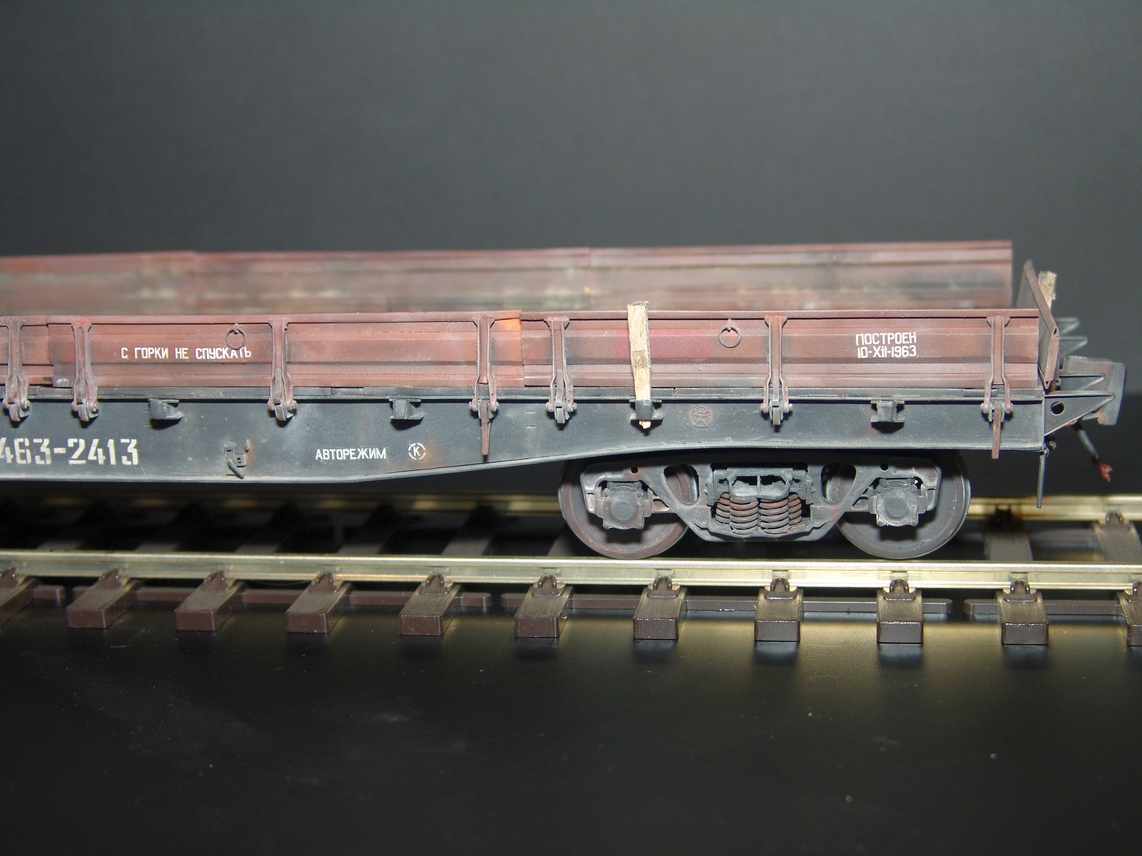

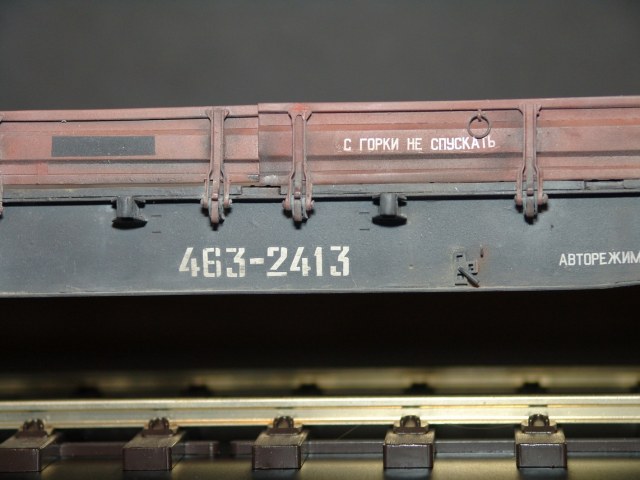

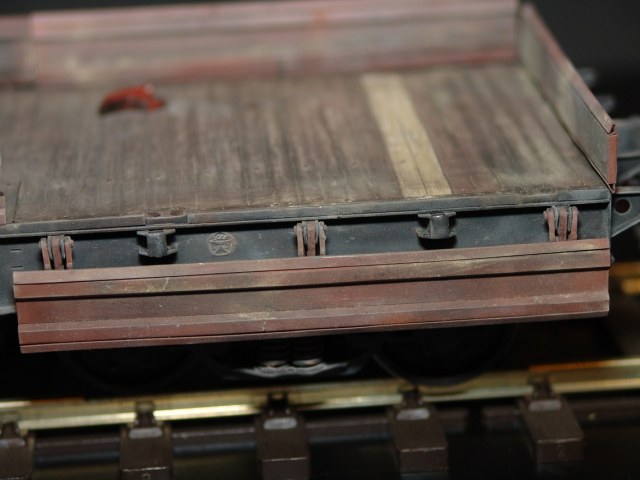

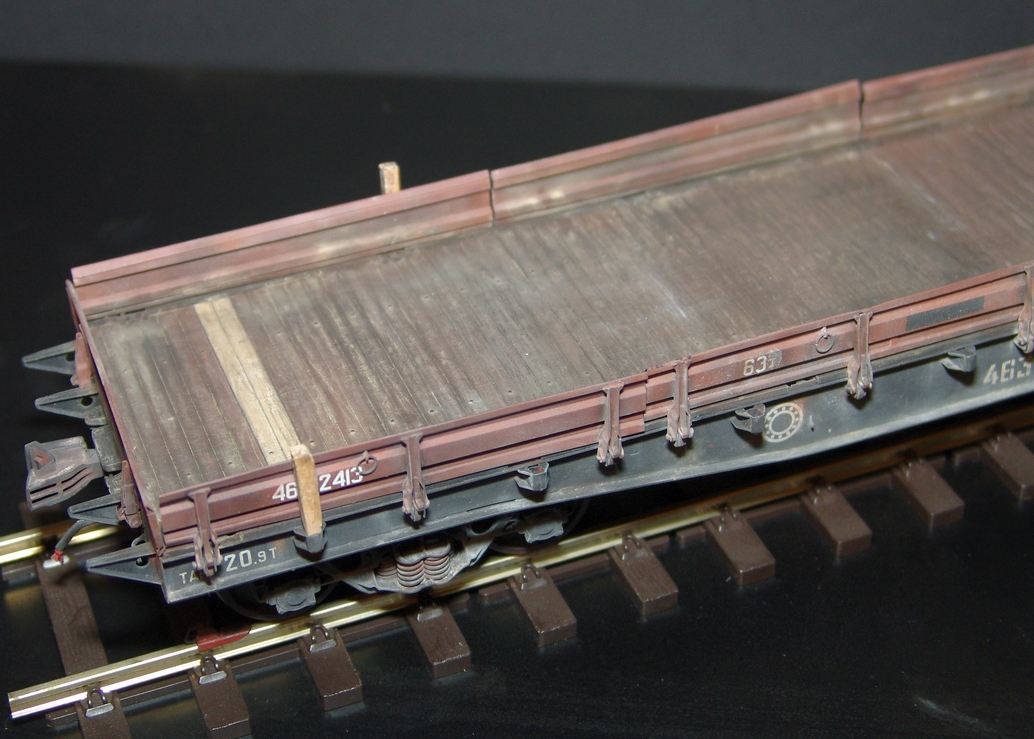

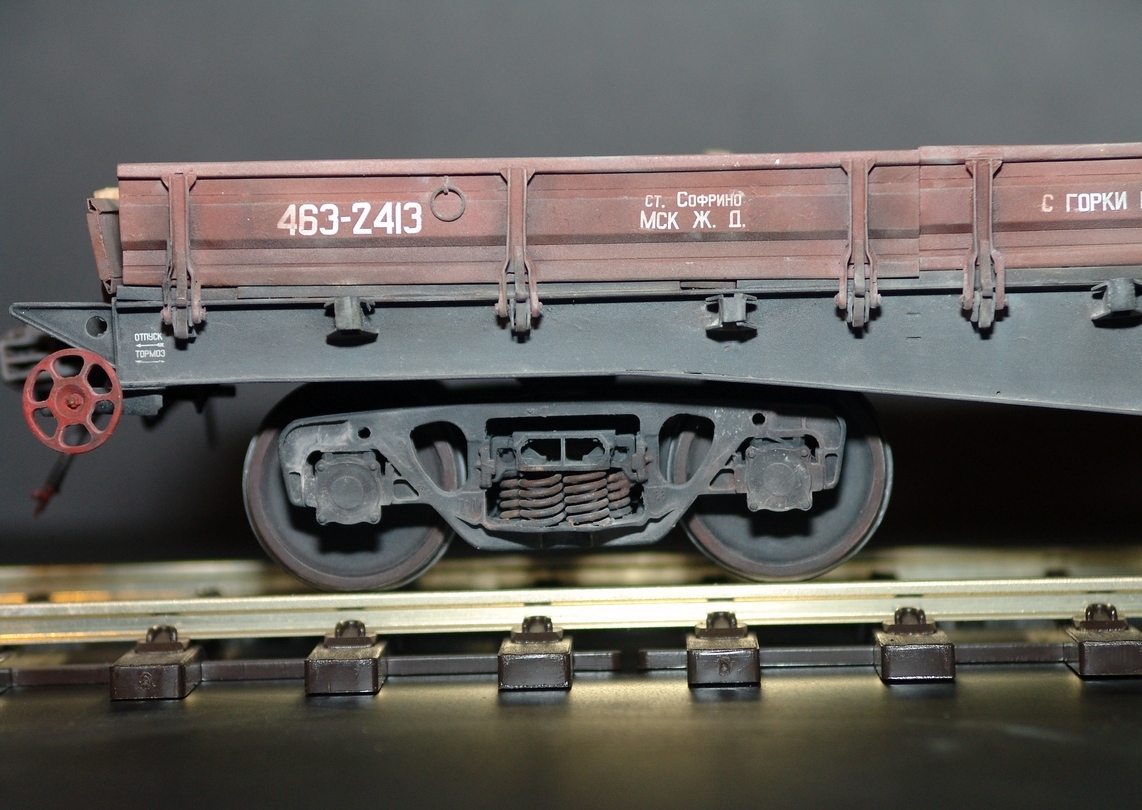

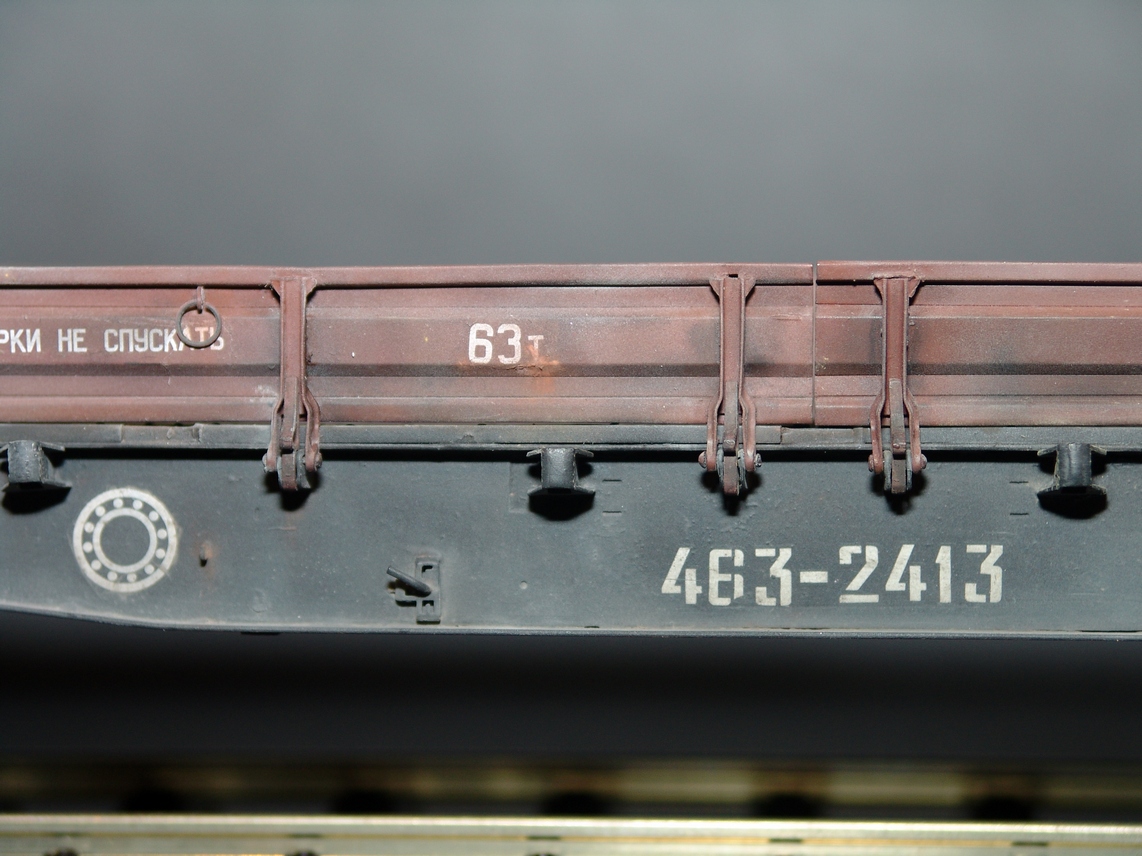

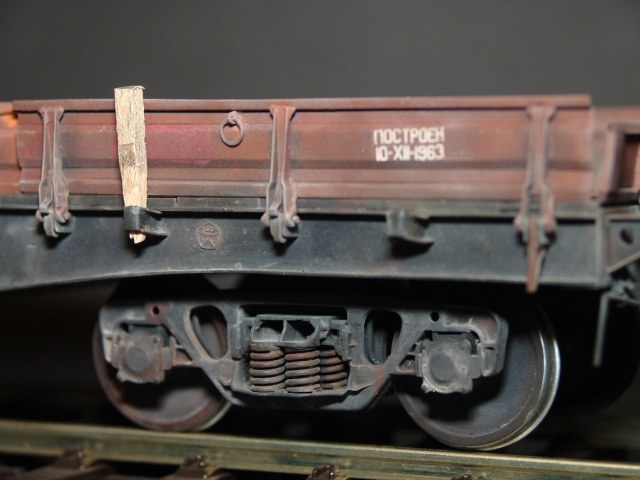

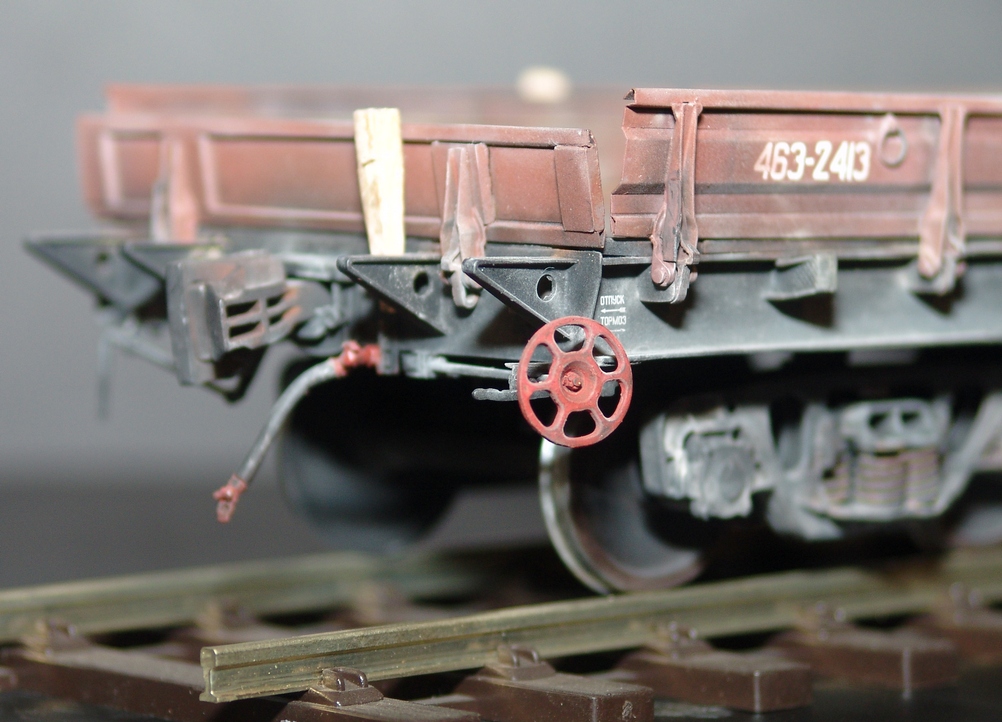

Решил немного разнообразить модельный ряд техники и собрал модель ж.д. грузовой платформы. Полагаю практически каждый видел такие платформы в реальности. Платформа практически неизменно выпускается с 50-х годов по настоящее время. В данном случае временная привязка 60-е - конец 80-х. В дальнейшем платформа планируется на диораму (правда пока еще не знаю какую :) ).

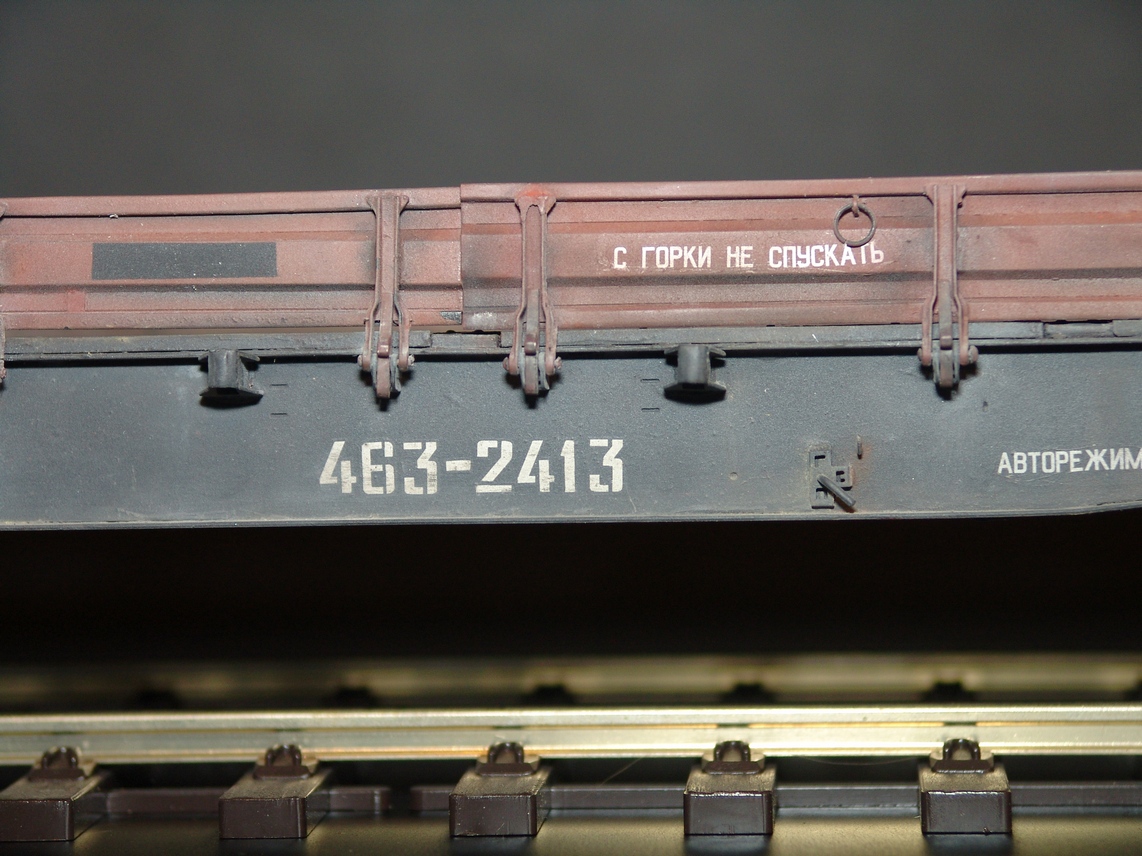

 По самой модели. Материал травленка в большом количестве и смола. Модель сложная, много различных, в том числе мелких деталей. Из плюсов большая копийность, из минусов через чур усложненная сборка, например борта имеют сложную форму, проще было бы их отлить из смолы, но производитель их дал в травленке, при этом согнуть в правильной геометрии практически не возможно. При этом отвратительные декали, которые идут с моделью, первый раз встречаю такой отстой, что практически невозможно их перевести на модель.

 По работе, при сборке можно использовать пайку или циакриновый клей, кто, что предпочитает. Перед покраской детали травленки покрывал специальный фосфатирующим покрытием (воронилкой) т.к. слишком большие площади для окраса. Краски стандартные Тамия акрил, различные пигменты и пастель.

Заранее спасибо за отзывы и конструктивную критику )

Оценки

98,13 из 100
Исполнение: 99,06 Окраска: 99,10 Матчасть: 99,11
31 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (37)

vile vile

На сайте с 27.07.2010

85     2043

красота!!!

Александр Селеменев Александр Селеменев

На сайте с 28.04.2011

51     504

Настоящая платформа.

Артём Безруков Артём Безруков

На сайте с 01.04.2011

34     1

Добрый вечер, подскажите пожалуйста, где брали?

Сергей Стасенко Сергей Стасенко

На сайте с 13.12.2012

45     399

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Спасибо коллеги, рад что понравилось!

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Добрый вечер, подскажите пожалуйста, где брали?

Добрый вечер, брал несколько лет назад, через интернет-магазин "Западный фронт"

Арнольд Арчебасов Арнольд Арчебасов

На сайте с 14.03.2012

113     6

Реально ЖИВАЯ платформа ))

Слесарь Железнюк Слесарь Железнюк

На сайте с 25.12.2012

18     1187

Отличная работа, Юр! Ждем теперь их тепловоз )))

Mistik001 Mistik001

На сайте с 02.12.2012

33     2

Круто!!! Очень колоритно вышло, поздравляю!!!

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Отличная работа, Юр! Ждем теперь их тепловоз )))

Если от того же МПС, то тут можно ждать до морковкиного заговения)) А если, кто другой сделает, то буду только рад.

Alexus Alexus

На сайте с 04.11.2013

12     198

Великолепно!
Браво!

Юрий, дата выпуска платфоры вроде не бьет?

"Номер проекта 401.00.002-1
Технические условия -
Модель вагона 13-401
Тип вагона -
Изготовитель ОАО "Стахановский ВСЗ" ОАО "Днепровагонмаш"
Грузоподъемность, т 70
Масса тары вагона, т 20,92
Нагрузка:
статическая осевая, кН (тс) 223,01 (22,73)
погонная, кН/м (тс/м) 61 (6,22)
Скорость конструкционная, км/ч 120
Габарит 0-ВМ (01-Т)
База вагона, мм 9720
Длина, мм:
по осям сцепления автосцепок 14620
по концевым балкам рамы 13400
Ширина максимальная, мм 3140
Высота от уровня верха головок рельсов, мм:
максимальная 1810
до уровня пола 1310
Количество осей, шт. 4
Модель 2-осной тележки 18-100
Наличие переходной площадки нет
Наличие стояночного тормоза есть
Длина кузова внутри, мм 13300
Ширина кузова внутри, мм 2770
Высота бортов, мм:
продольный 500
торцевых 400
Количество бортов, шт.:
продольный 8
торцевых 2
Размеры пола с отрытыми бортами, мм:
длина 13400
ширина 2870
Площадь, м2 36,8
Удельная площадь, м2/т 0,53
Год постановки на серийное производство 1964
Год снятия с серийного производства 1985
Возможность установки буферов нет"

Валерий Саныч Валерий Саныч

На сайте с 18.11.2012

10     170

Классная платформа для диорамы самое оно, ну у производителя она золотая если не ошибаюсь около 10 000р

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Юрий, дата выпуска платфоры вроде не бьет?

""


Вот тут не совсем понял, если по декалям, то какие были в наборе, если по описанию модели, мог и ошибиться)

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

если не ошибаюсь около 10 000р

Возможно сейчас да, кроме того вроде как сейчас и не выпускается платформа, фирма МПС сделала сейчас зачем то вагон-хопер, который в СССР перевозил дибо зерно, либо разные сыпучие смести, типа сухого цемента. Смысл выпуска хопра мало понятен, гораздо интереснее для моделиста был бы полувагон, либо крытый вагон. Это так, мысли вслух..))
По поводу цены платформы, то брал за 8 000 руб.

Валерий Саныч Валерий Саныч

На сайте с 18.11.2012

10     170

Цитата:если не ошибаюсь около 10 000р

Возможно сейчас да, кроме того вроде как сейчас и не выпускается платформа, фирма МПС сделала сейчас зачем то вагон-хопер, который в СССР перевозил дибо зерно, либо разные сыпучие смести, типа сухого цемента. Смысл выпуска хопра мало понятен, гораздо интереснее для моделиста был бы полувагон, либо крытый вагон. Это так, мысли вслух..))
По поводу цены платформы, то брал за 8 000 руб.


Да хопер они выпустили, ну и колесные тележки они отдельно продавали в 35 масштабе,года два тому взял по сей день валяется ,может и сгодится на что либо

Дмитрий Дмитрий

На сайте с 14.11.2011

43     574

*замечательно смотрится!*

Александр Александр

Спонсор

На сайте с 27.12.2014

77     294

Отлично,как настоящая!
До покраски хочется увидеть,фото нет?

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

До покраски хочется увидеть,фото нет?

Да не фотографировал как то.. А вот окрашивалась платформа по отдельности, тележки отдельно, сама платформа отдельно, борта отдельно, а потом все собиралось вместе.

Александр Александр

Спонсор

На сайте с 27.12.2014

77     294

Трудоёмко,но по другому ни как,в результате отличная платформа!

Марат Назмеев Марат Назмеев

Спонсор

На сайте с 30.12.2010

0     27772

Юрий, чтобы ты не моделил, результат один - высший пилотаж моделизма!

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Спасибо Александр и Марат за отзывы! Ж.Д. тема оказалась достаточно увлекательной, жалко практически ничего нет в 35-ом по СССР 50-80 годов, а то можно было бы делать интересные диорамы.

Ляш Игорь Ляш Игорь

Спонсор

На сайте с 05.08.2010

103     18697

Согласен с Маратом..... У тебя всё превосходно получается и что интересно - с каждым разом более реалистично. И эта платформа, как-будто только приехала из Советского Союза.))

Светослав Цанков Светослав Цанков

На сайте с 05.11.2011

27     2223

Юра, люблю все твои модели!!!

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Спасибо парни, рад что модель понравилась!

Михаил Успенский Михаил Успенский

На сайте с 16.08.2010

57     1526

Привет, дружище!!!
Юра! Я соглашусь с коллегами по хобби - ты, за что ни возьмёшься, всё превращаешь в шедевральную реальность!!!
А, относительно хороших декалей - позвони, я подскажу, где заказывать.

Velik Velik

На сайте с 27.07.2012

29     299

Интересная работа. Класс.

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Привет, дружище!!!

А, относительно хороших декалей - позвони, я подскажу, где заказывать.


Миша спасибо за совет и отзыв! Обязательно обращусь по декалям.
По поводу всего, хотелось бы конечно, но увы, никуда пока не делись проблемы с исполнением фигурок и вообще не получается делать воду. Кстати из за воды за несколько интересных диорам не берусь..((
Алексей рад, что понравилось.. Сюда бы еще тепловоз добавить..

Артём Безруков Артём Безруков

На сайте с 01.04.2011

34     1

Декали можно заказать вот здесь:
https://vk.com/naroddecal
Обращайтесь напрямую к Георгию Сушкову в личку
https://vk.com/gefgeorg
Он вам поможет

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Спасибо за инфу!

Геннадий Завражнев Геннадий Завражнев

Спонсор

На сайте с 20.03.2014

110     402

Интересная работа! Вообще, всё, что связано с железной дорогой мне особенно нравится.

Yv
Yvvakum260

На сайте с 04.04.2015

0     1

Игорь Игорь

На сайте с 03.02.2012

23     95

Шикарно, очень узнаваемо!
Ни разу не спец по ЖД, но.. мне кажется не хватает подтеков всяких масляных, мазутных пятен и т.д.

Юрий Гаврилов Юрий Гаврилов

Спонсор

На сайте с 05.05.2011

119     1429

Ни разу не спец по ЖД, но..

А мне вот довелось в молодости на железке работать, подтеки и т.д. это все было на вагонах с буксами, а на этом уже подшипники качения стояли, неоткуда было подтекам браться..

Даниэль Шамшик Даниэль Шамшик

На сайте с 13.03.2018

1     4

чрезвычайно жизненно выглядит)супер!

Karel Karel

На сайте с 08.02.2019

20     12

Perfectly done. Congratulation

na
narik

На сайте с 15.03.2014

2     19

Ан
Андрей

На сайте с 26.09.2015

0     3

Супер! Юра, а ЗиЛ-157 кунг1, тоже в 35, если не секрет, где брали или самодел? С Уважением, Андрей.
