СУ-100
- Производитель:
- Звезда (доработанная)
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Самоходки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945
Здравствуйте, коллеги-моделисты.

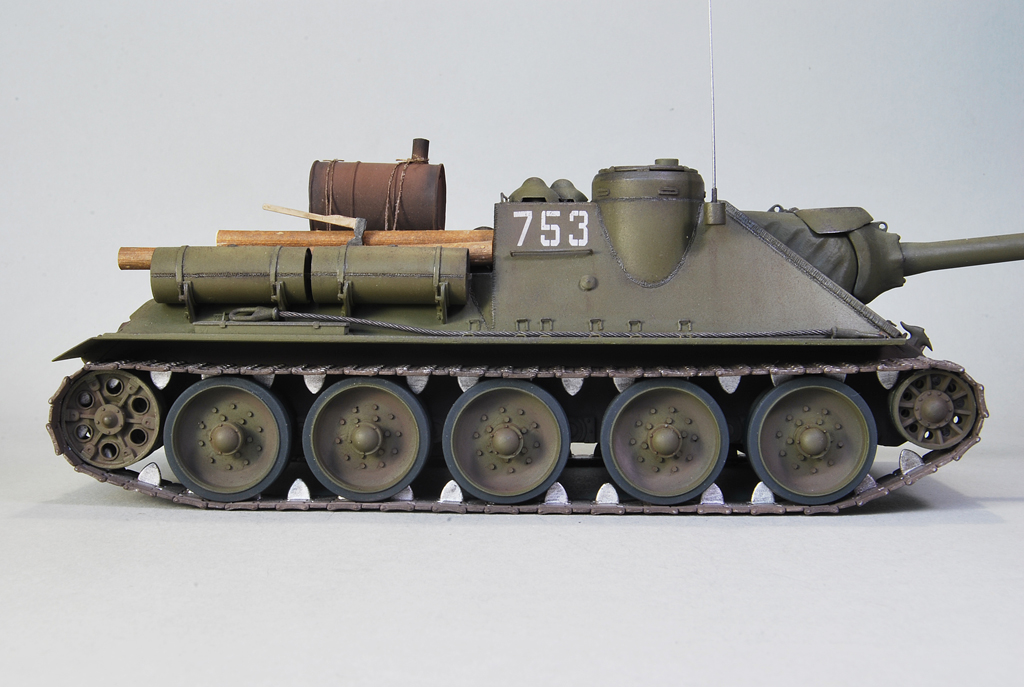

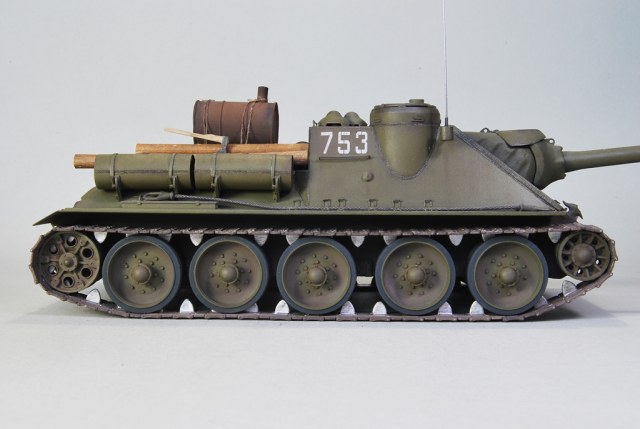

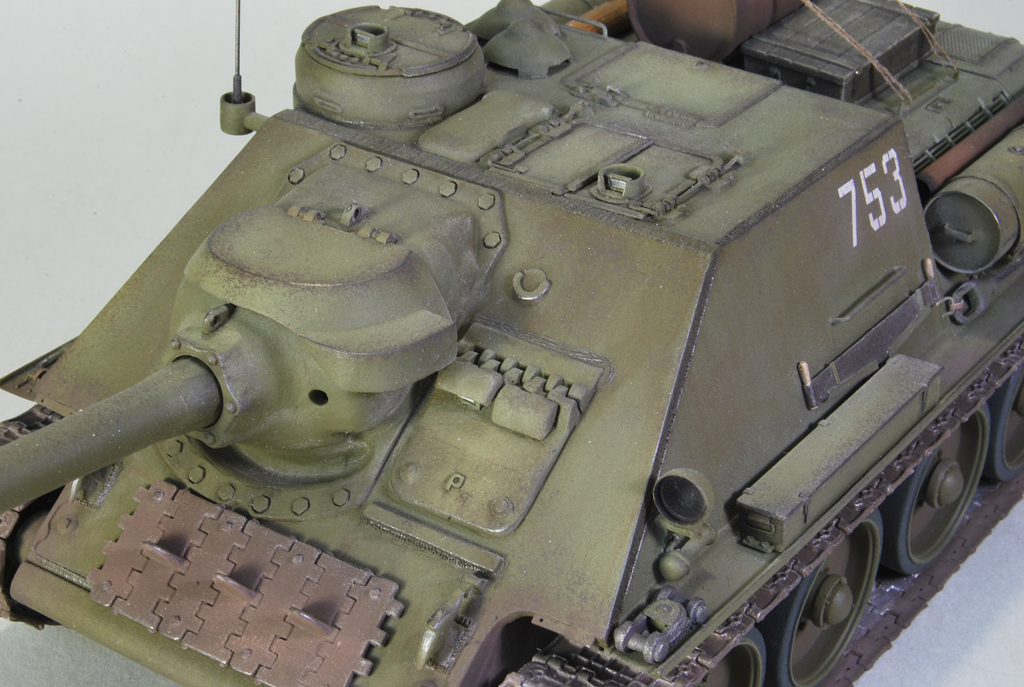

Модель СУ-100 от Звезды была собрана 6 лет назад и до настоящего времени имела очень удручающий вид. Решил доработать до необходимого уровня, для этого купил опорные катки комплект ЗиП 35024, решётка на МТО от "Мир моделей", болты и заклёпки от Мастер Клаб, траки от MSD.
Доработки:
Сварные швы по всему корпусу и следы газорезки.

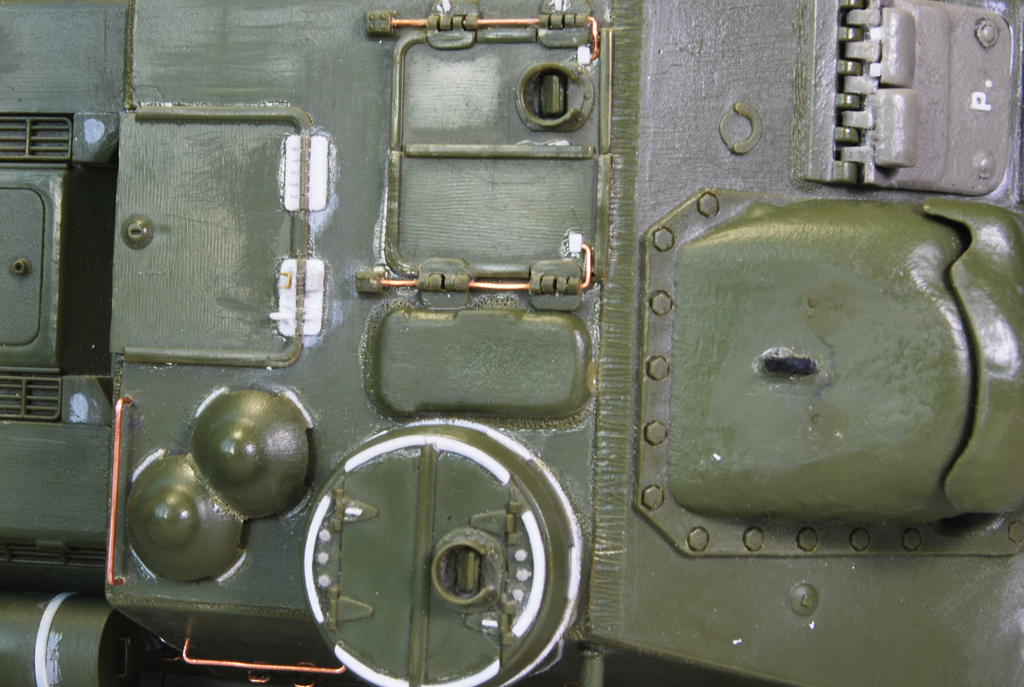

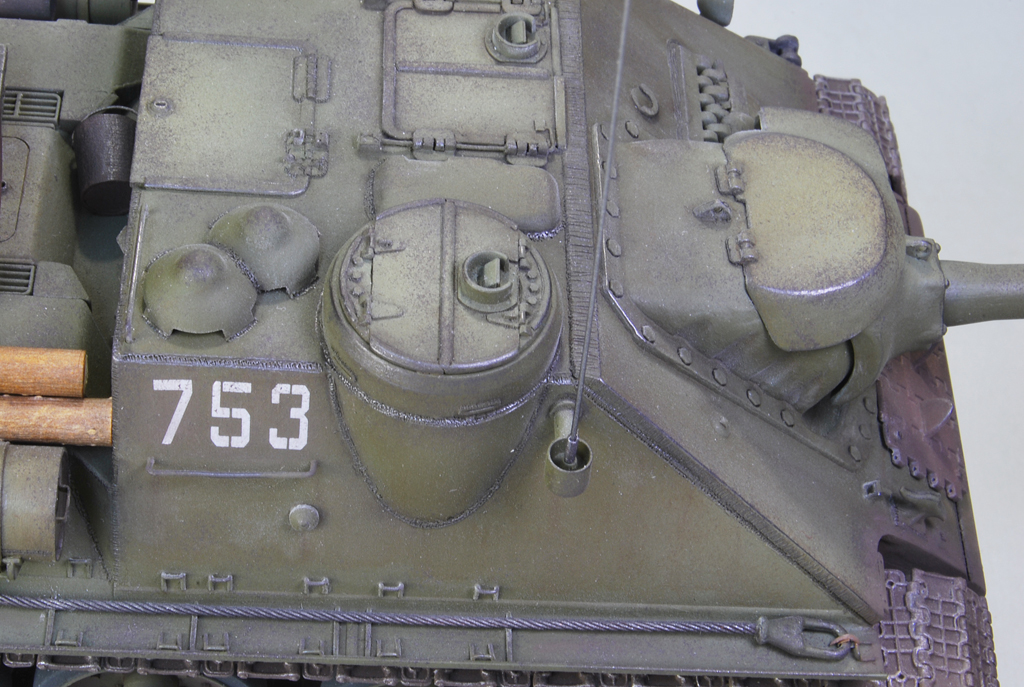

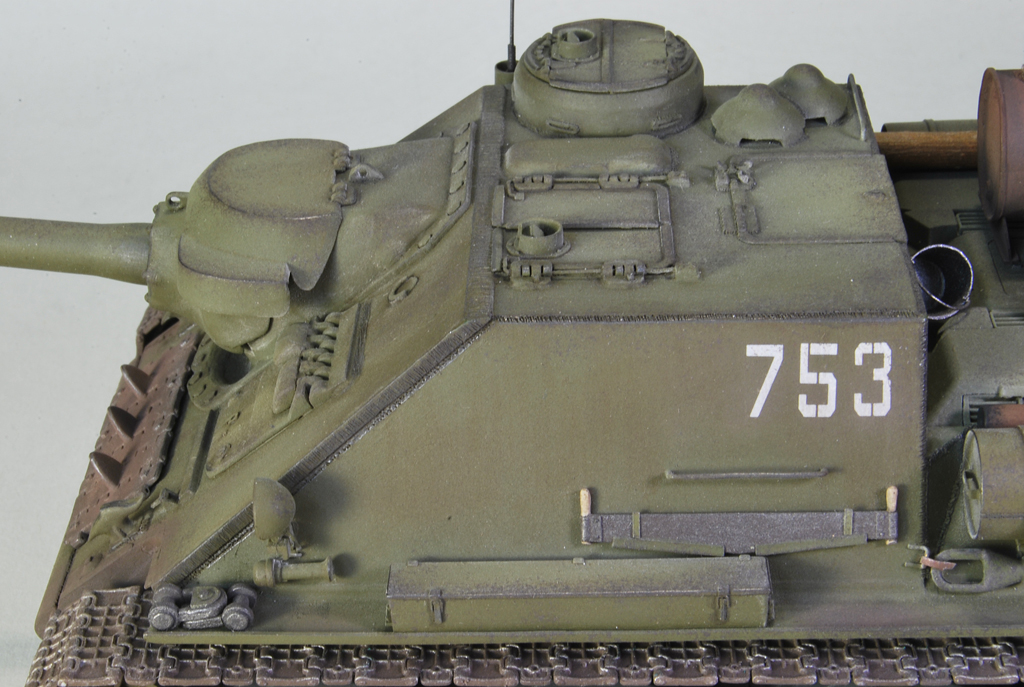

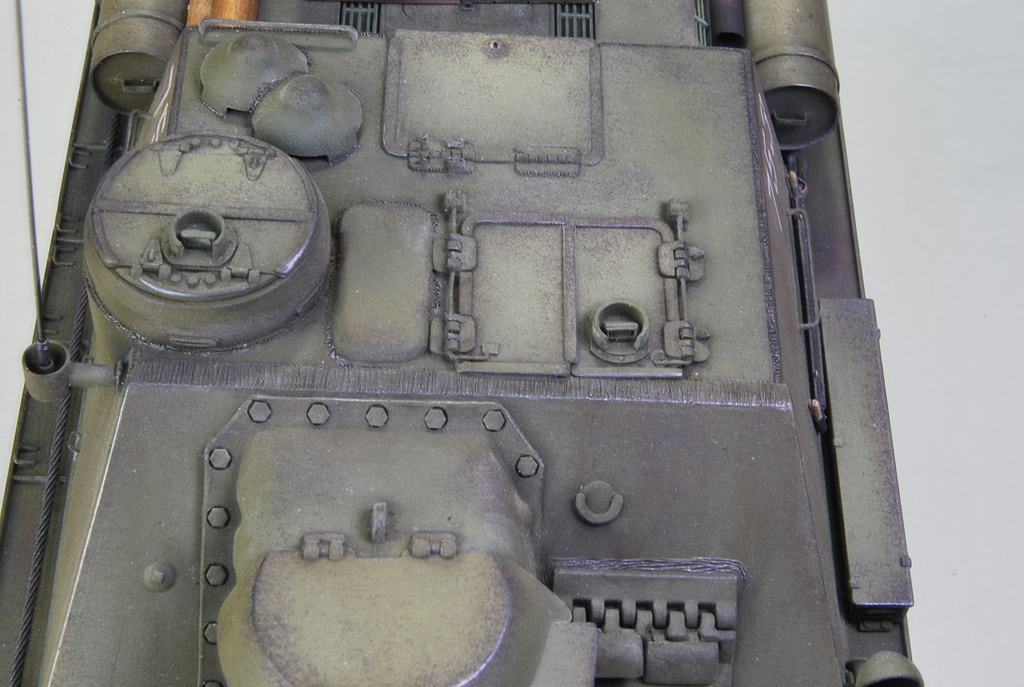

Люк командира доработан: отливы, смотровые щели, упоры, болты, уменьшил диаметр по отношению к основанию.
Люк заряжающего: сделана створка, переделаны петли, упоры, стопоры.
Люк наводчика: торсионы,ограничители, упоры.
Люк м/водителя заменён, изготовлена литера "Р".
На буксировочные крюки изготовил 4-е защёлки-фиксаторы.

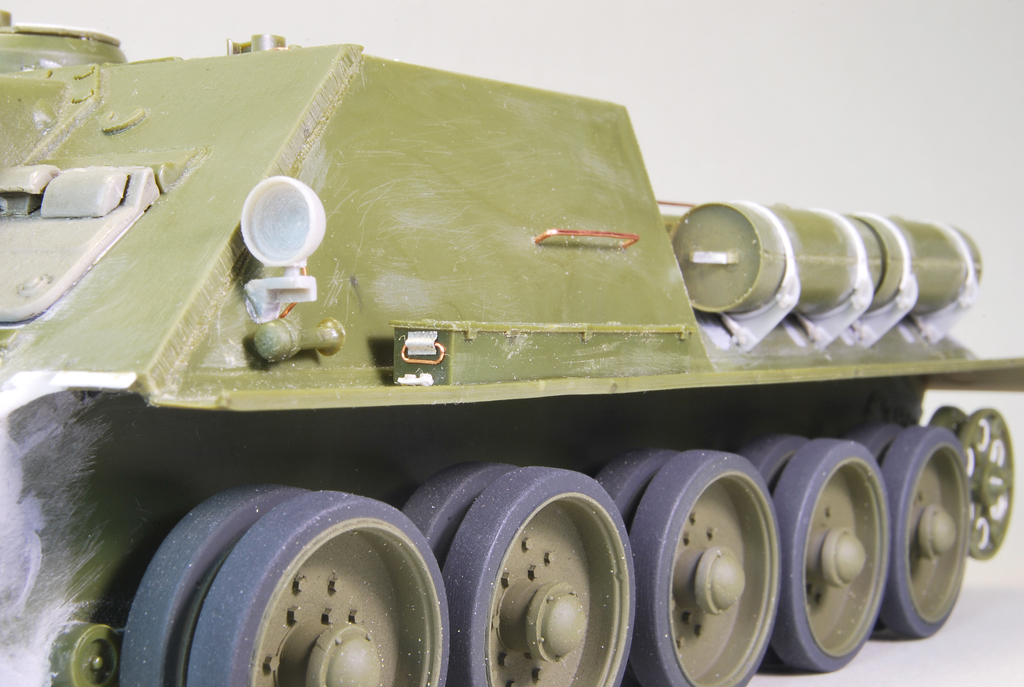

Проводка к фаре и звуковому сигналу + рассверлил.
Поручни и петли из проволоки.

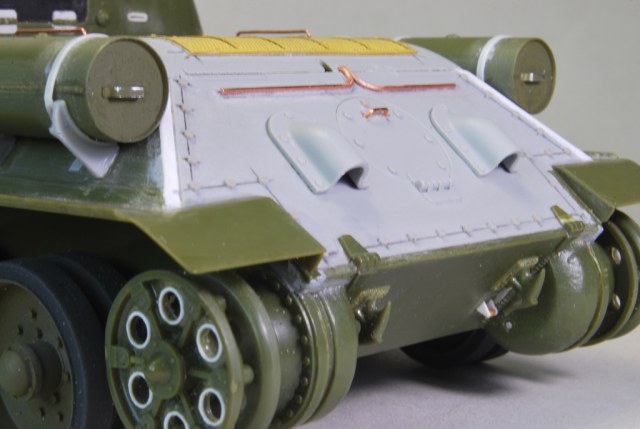

Болты на задний наклонный лист и за рубкой.

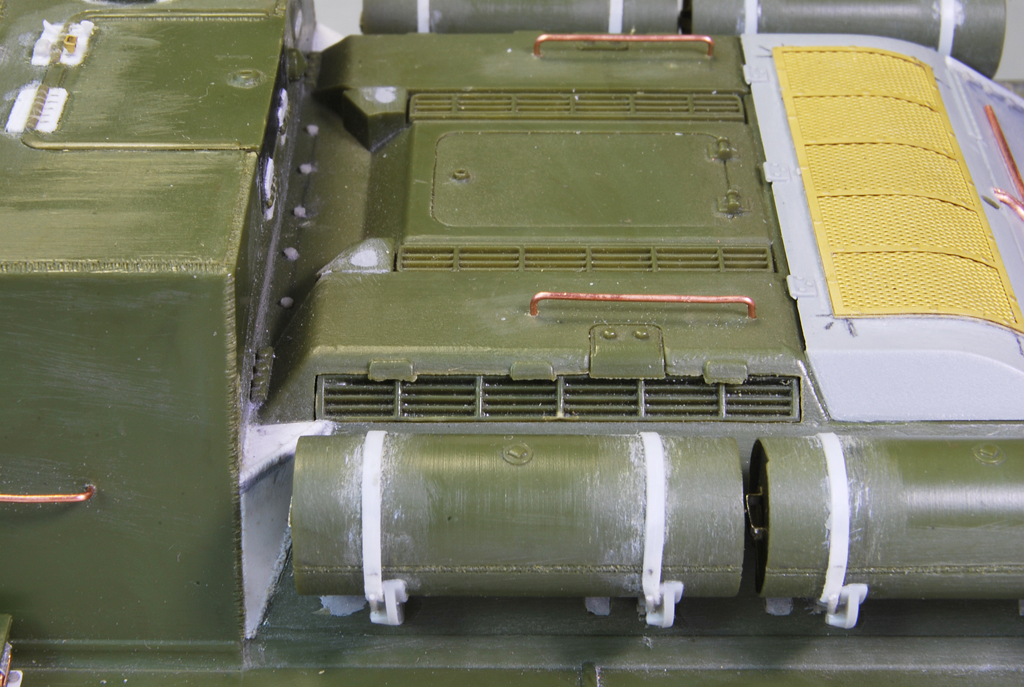

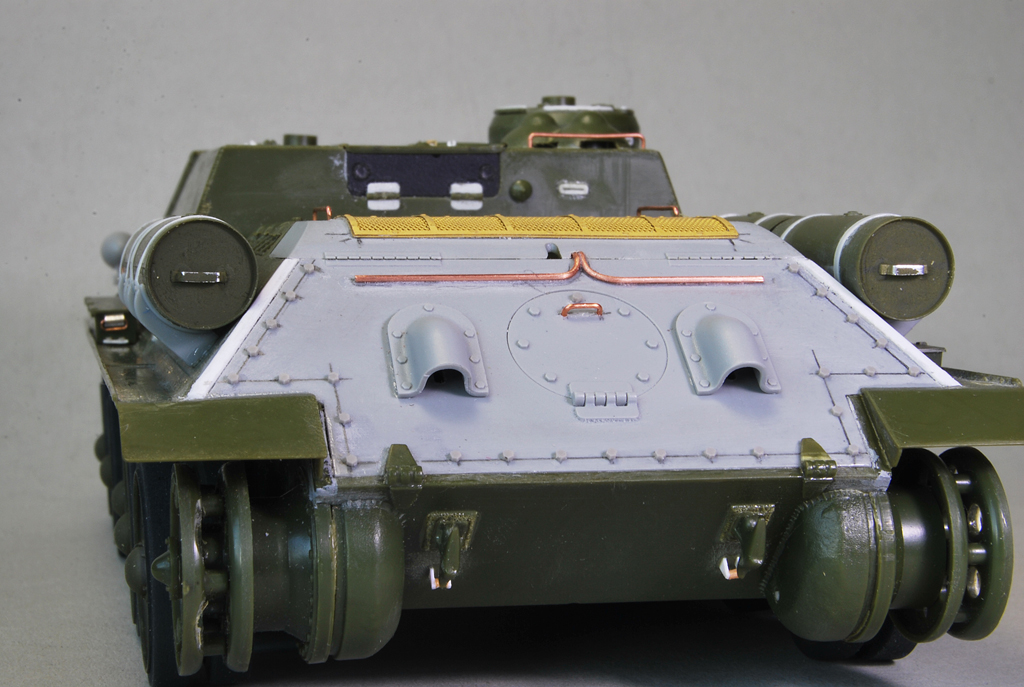

Крышка МТО и наклонный лист от Дрегона, ручка на круглый люк.

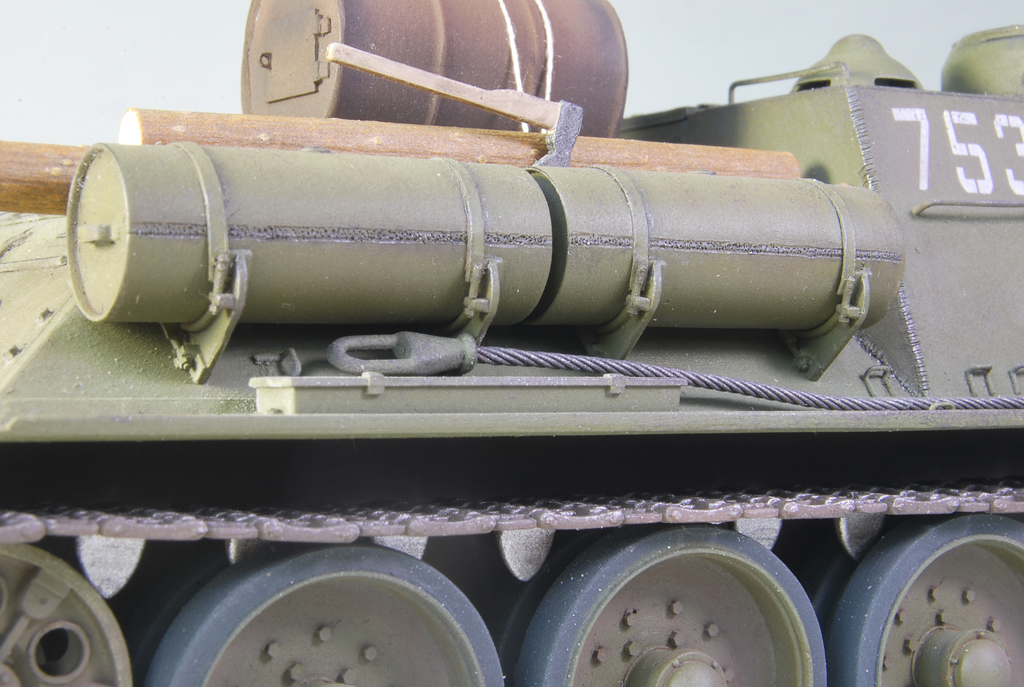

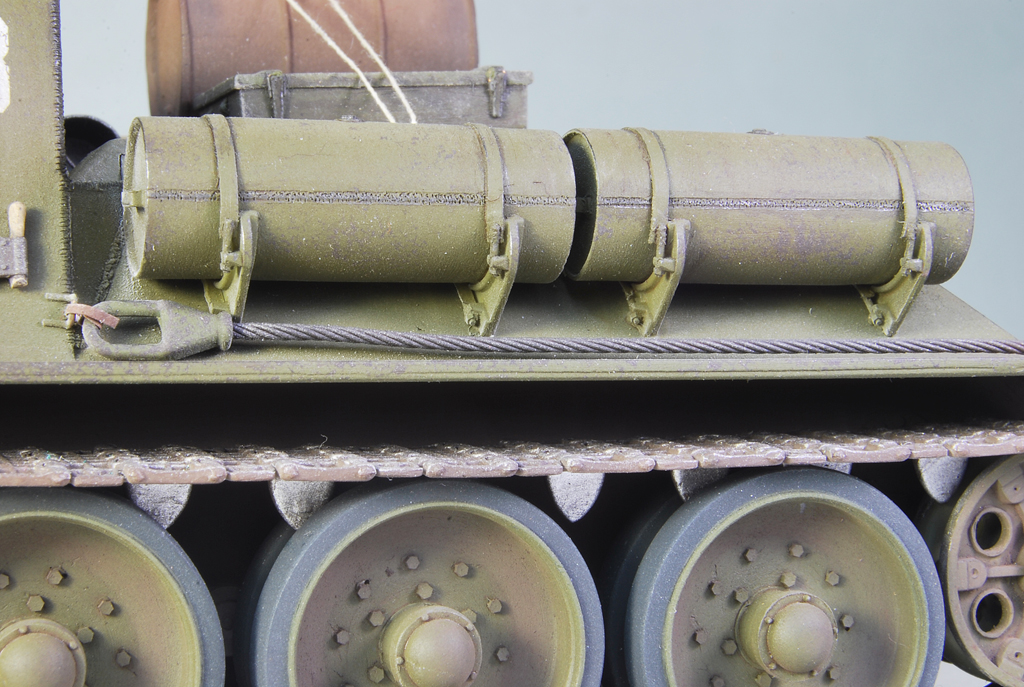

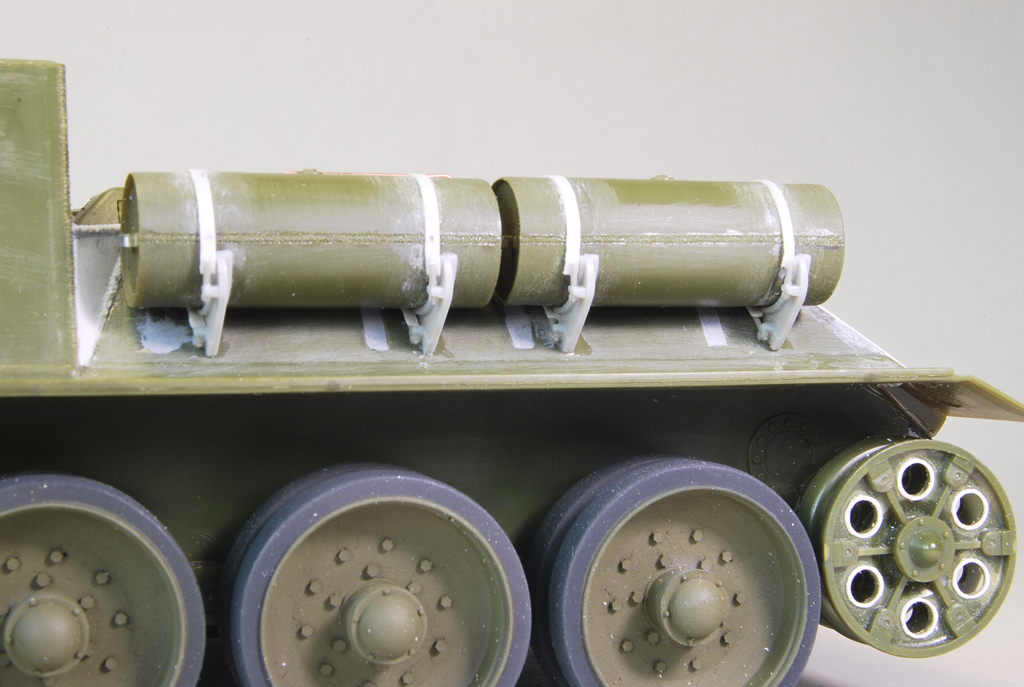

Переделаны крепления для доп. баков и кронштейны + ленты и крепёж.
Косынки (усиление) по краям рубки.
Крепёж на задние крылья.
Планки для крепления передних крыльев. Удалил передние крылья (послевоенные).

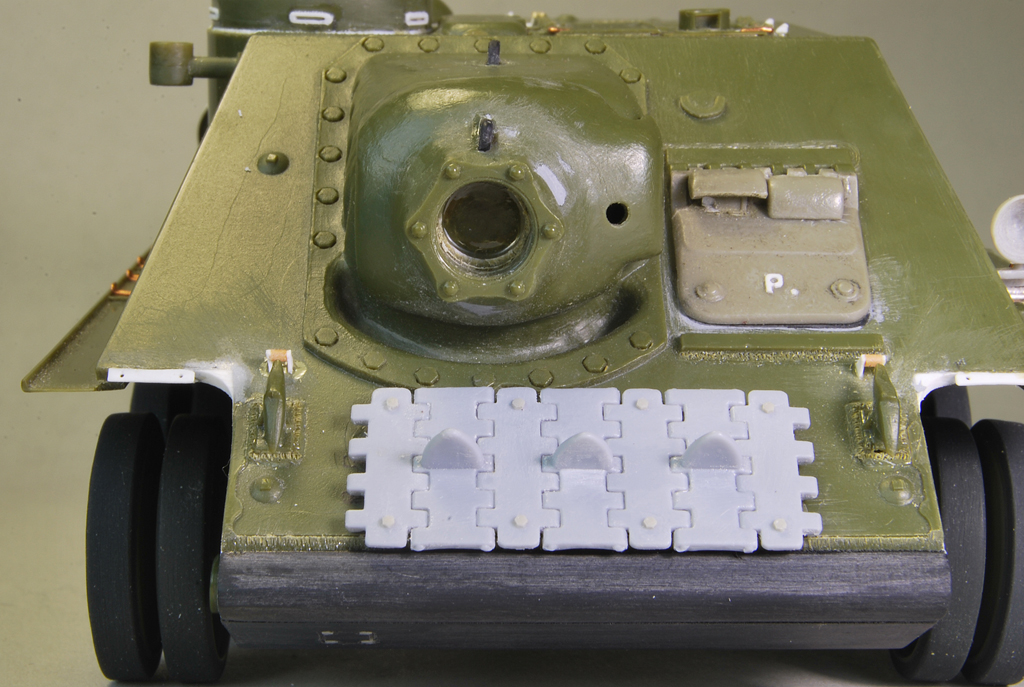

Переделал носовую часть + балка + сварной шов + ступенька.
Болты-пробки на бортовых передачах.
Доработал оба ведущих колеса.

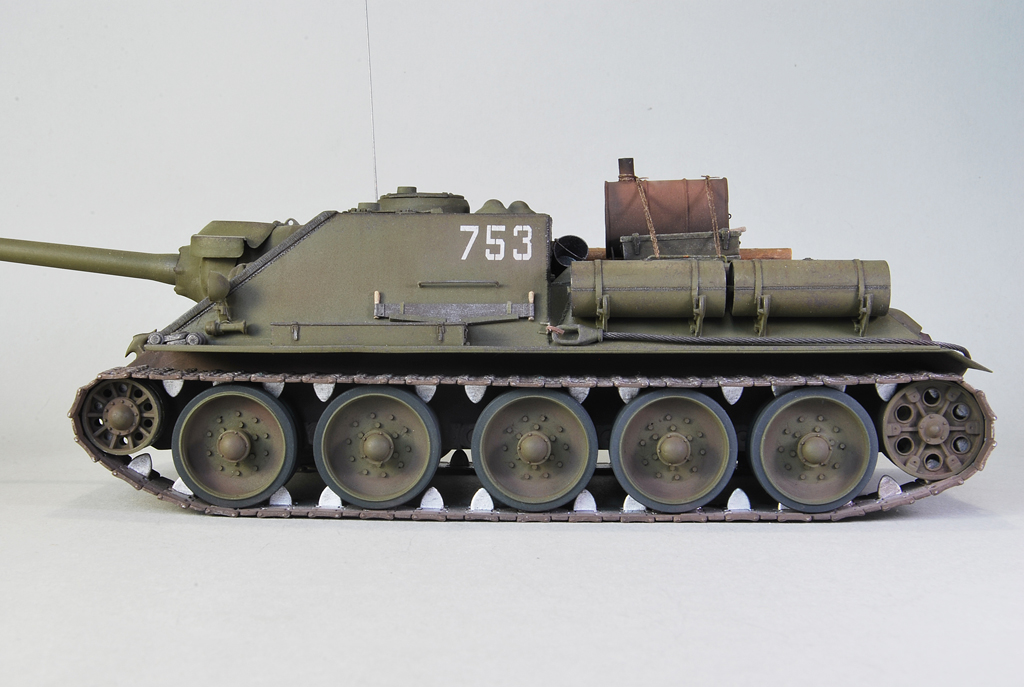

Переделал ходовую часть: балансиры (оси), катки.
Антенна, троса самодельные.
Лючок доступа на нижнем лобовом листе.

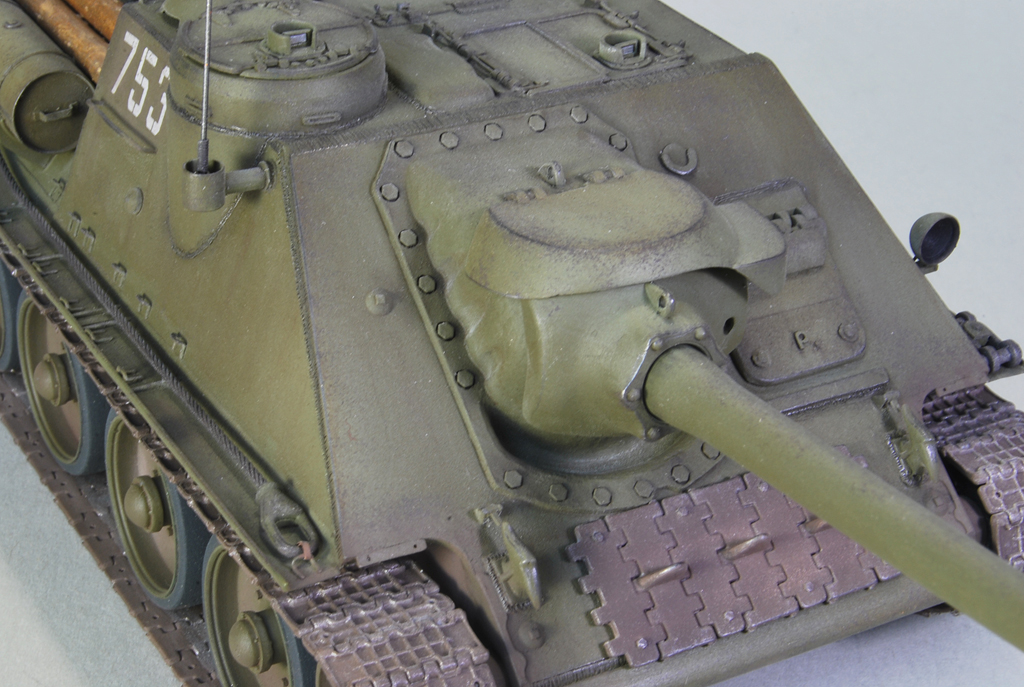

Петли на маску орудия 2 шт., маска доработана.
Изготовил буксирные серьги + крепёж.
Безгребневые траки рассверлил под шпоры.

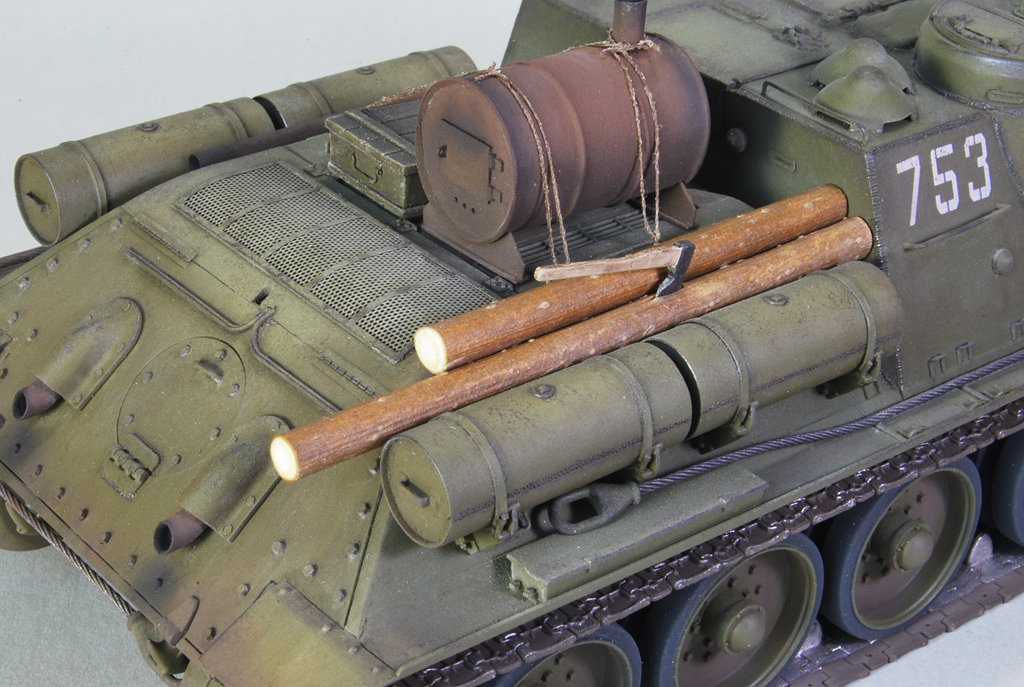

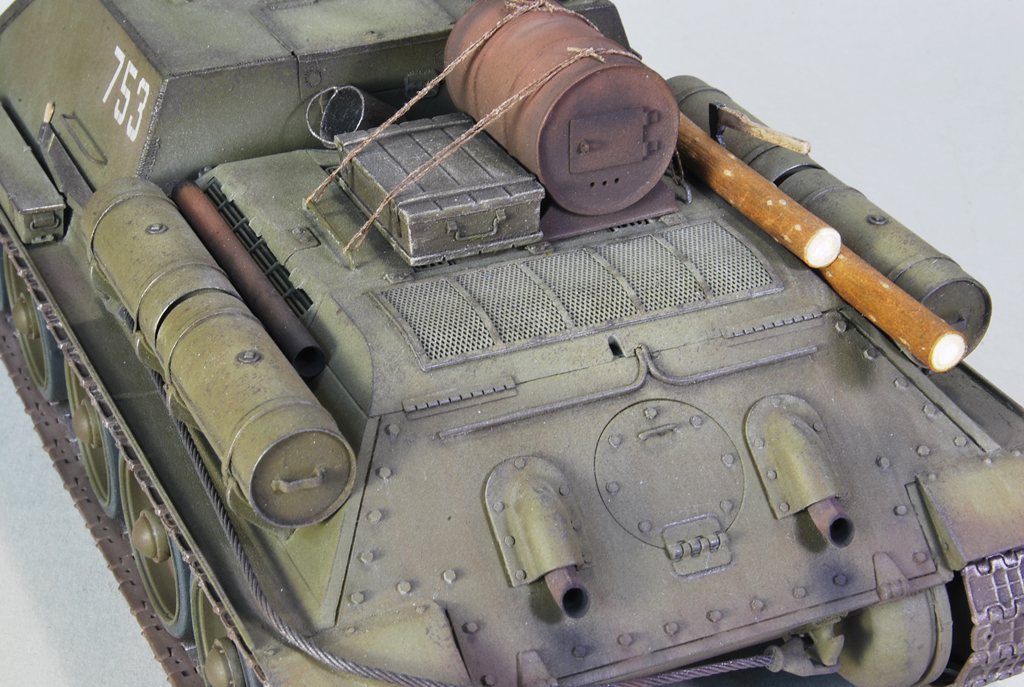

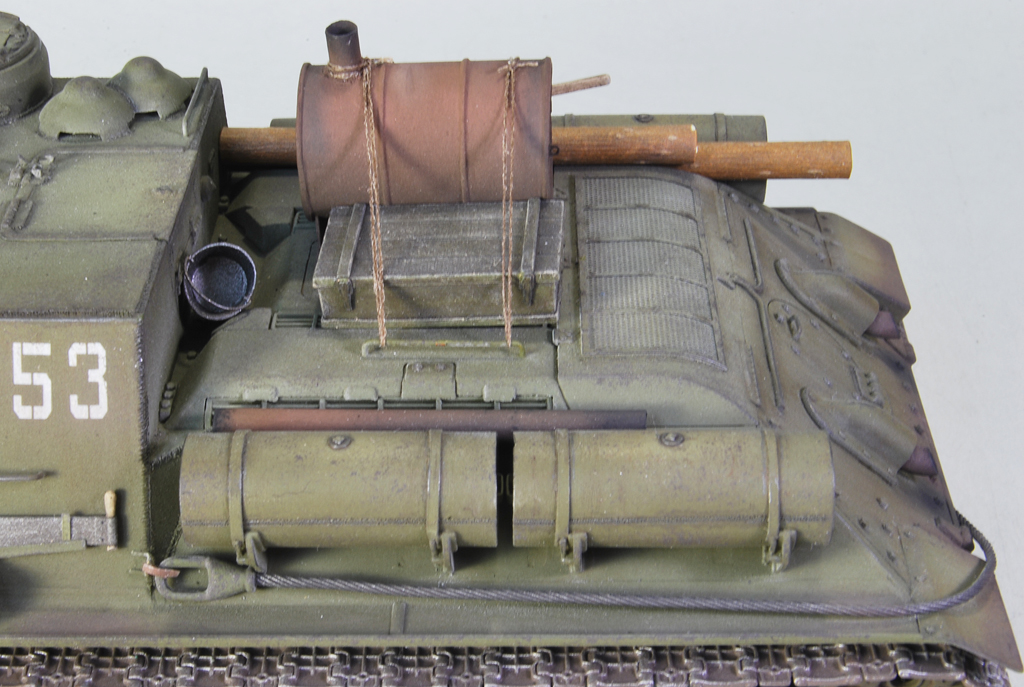

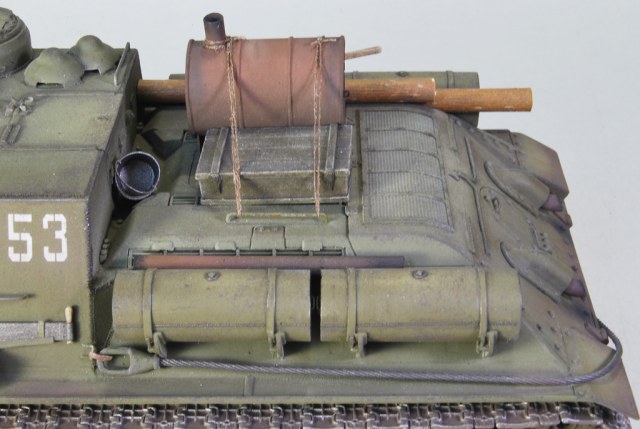

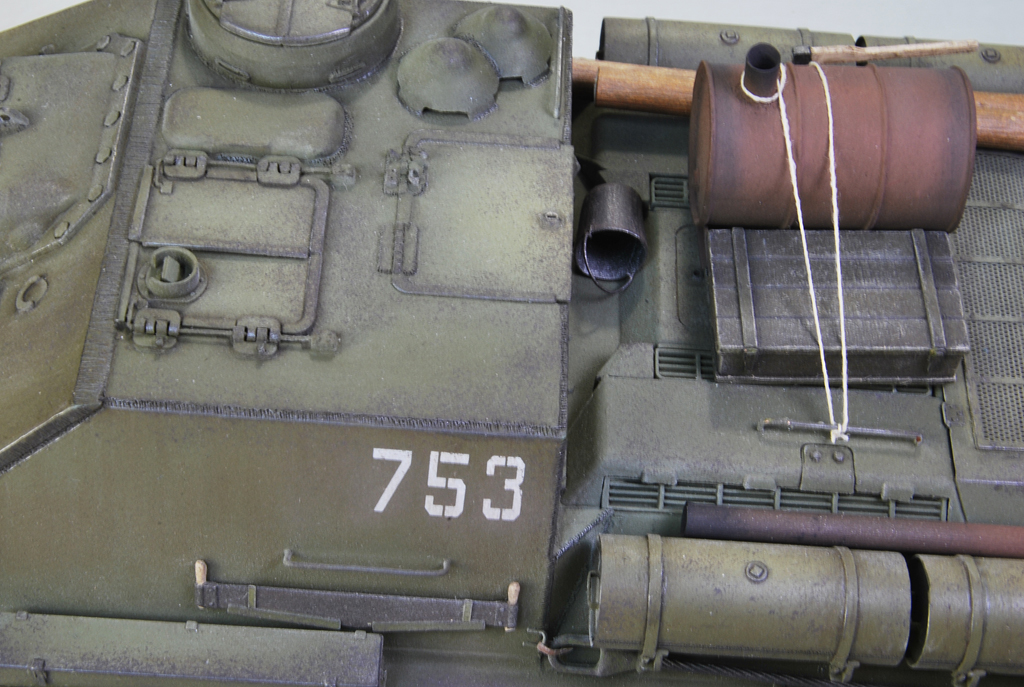

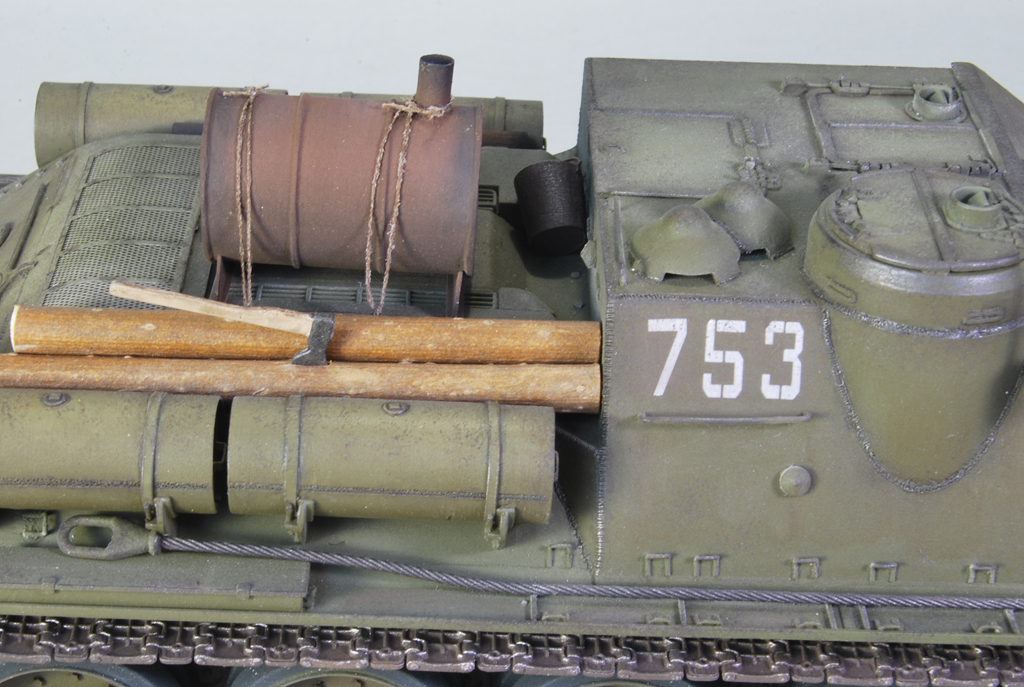

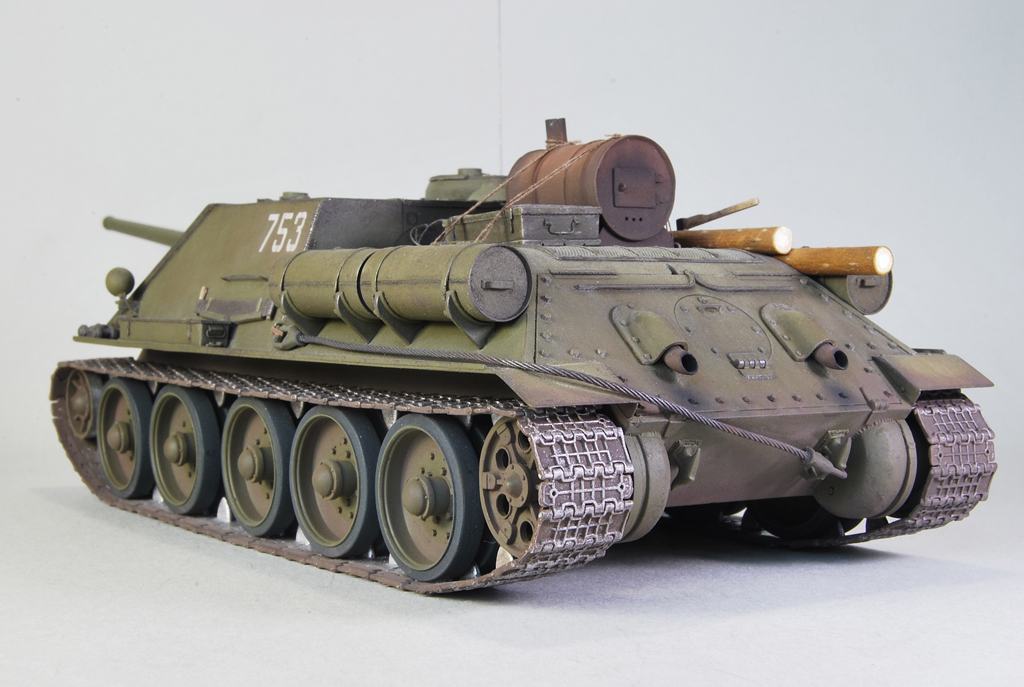

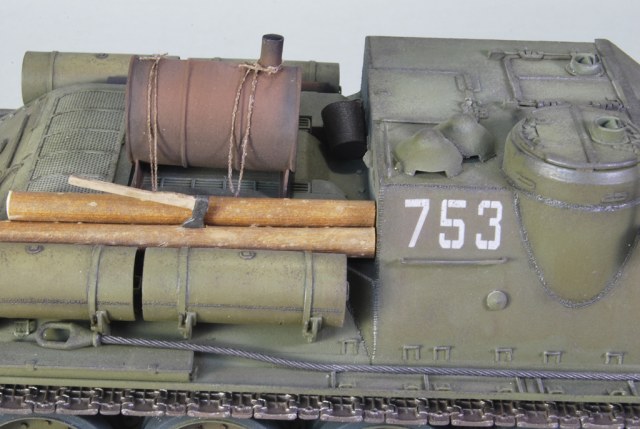

Бочка от Тамии, переделана в печь + дымоход.
Ящик для снарядов от Звезды доработан: дно, запоры, ручки.

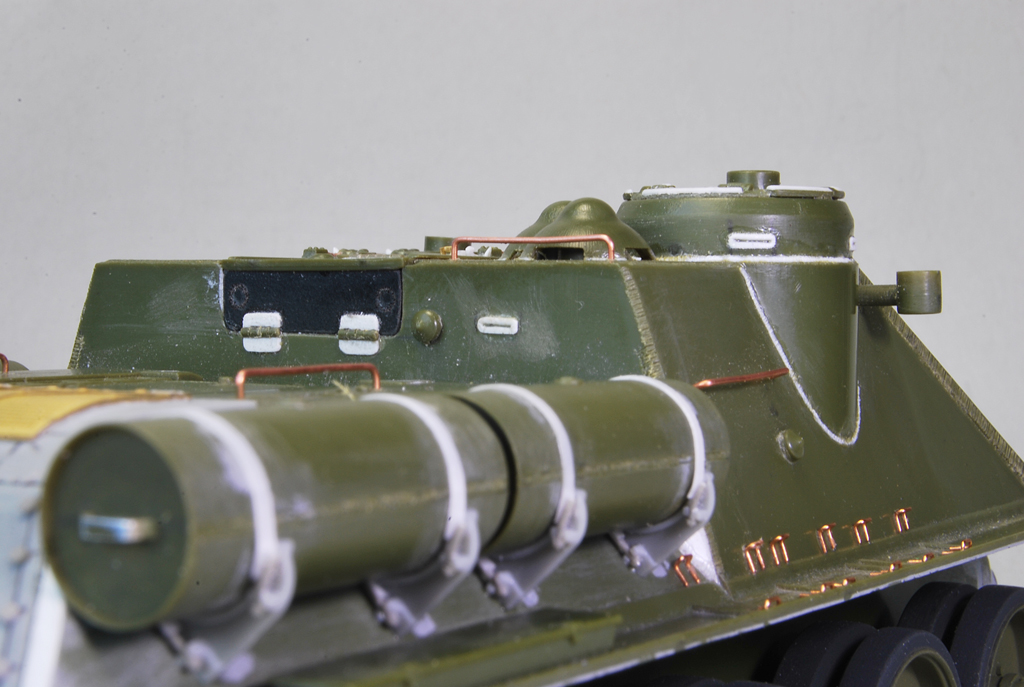

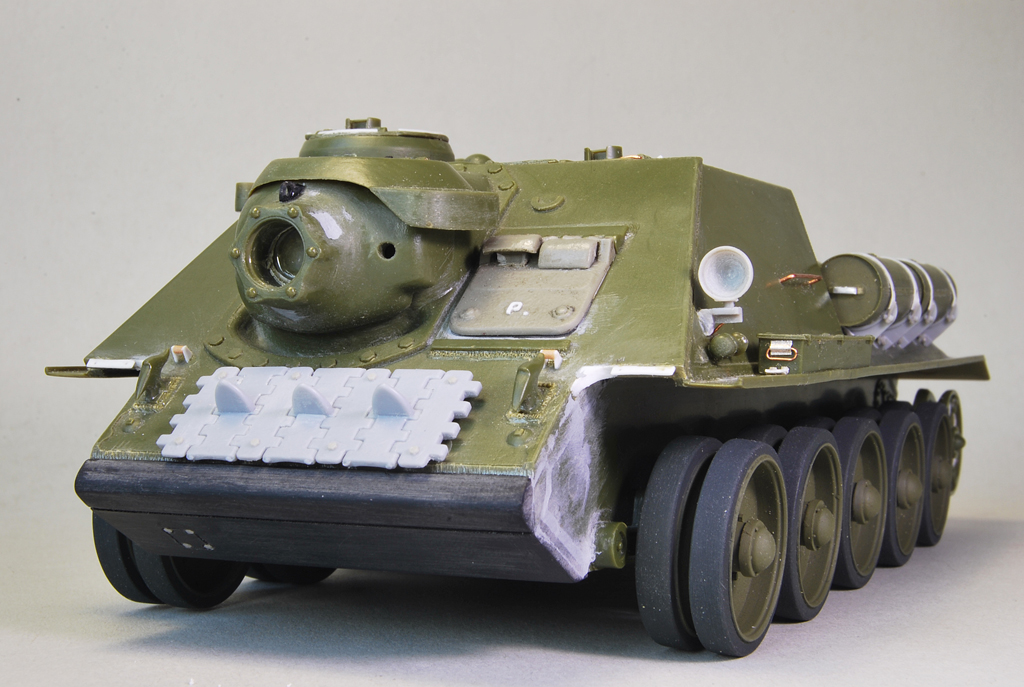

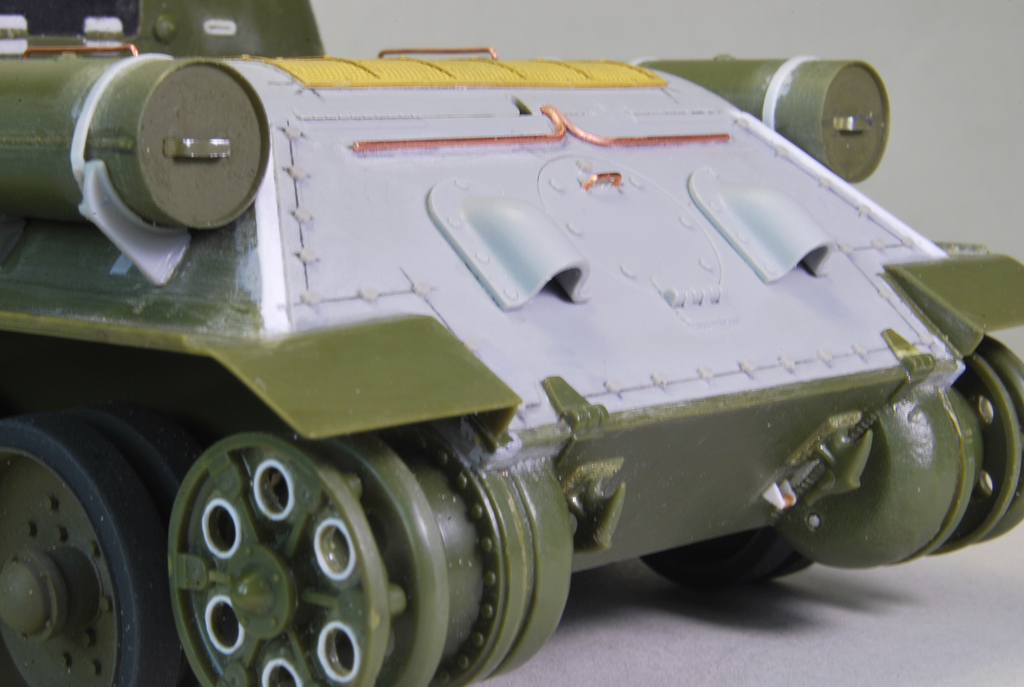

Все доработки на фото до покраски.

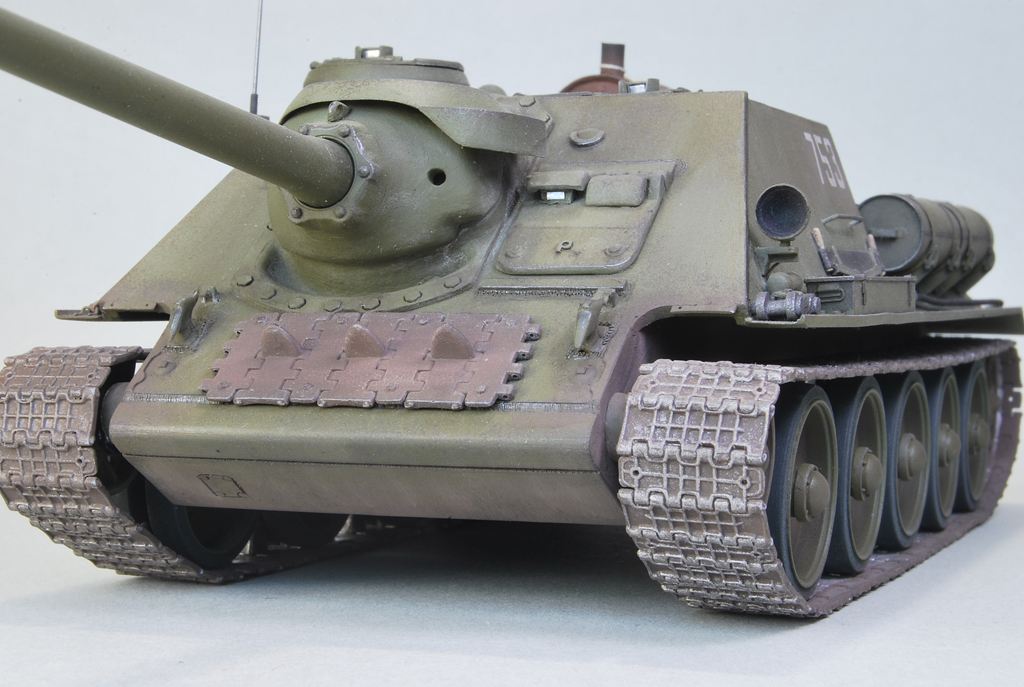

Красил красками от Валехо, Тамии, Акан, химия АК Интерактив, пигменты МИГ и WILDER.
Спасибо моделистам: Александру Селеменеву, Пикассо, Геннадию Завражневу за советы и помощь.

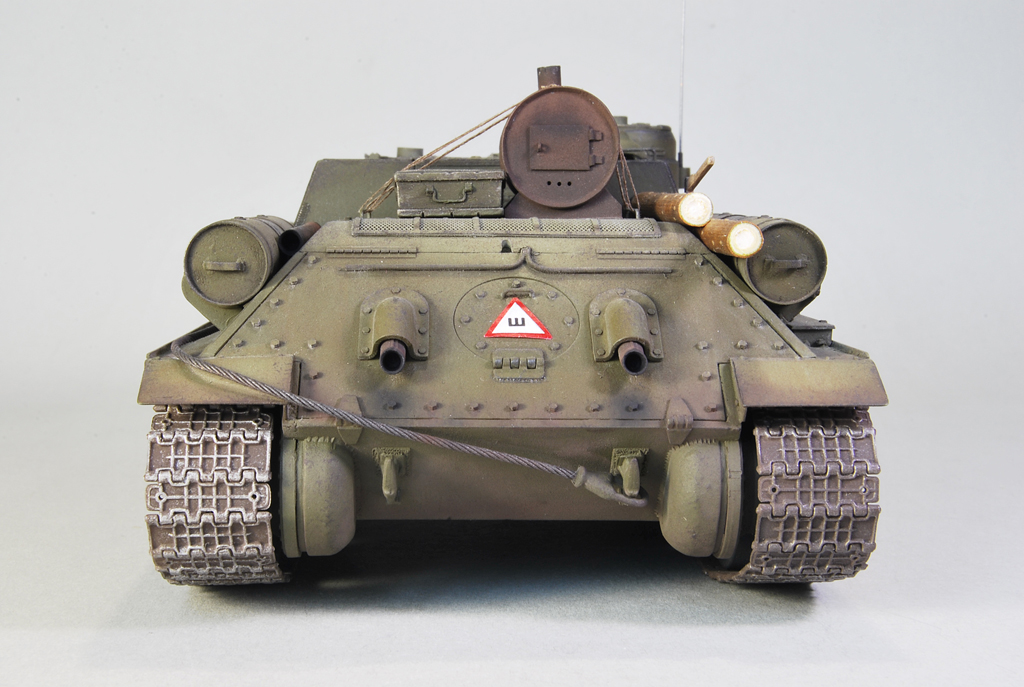

ОДНА ФОТОГРАФИЯ С ПРИКОЛОМ!
Приглашаю к просмотру, ваш Александр (Михалыч).
Оценки
Войдите, чтобы оценить работу.
Комментарии (33)
На сайте с 19.09.2012
32 233
Доработки очень впечатлили,модель преобразилась до неузнаваемости,знак шипы улыбнул).Уважаю людей с чувством юмора).Браво,Михалыч!
На сайте с 09.06.2017
1 345
Отлично!Замечания нмв,нет пальцеотбойник(он хорошо заметен так как уже прямоугольник),сварной шов влд-крыша невнятный,если есть,он был позаметнее,углубления на траках под зуб надо бы обозначить а то выглядят плоско
На сайте с 30.09.2015
53 1109
Все просто шикардос!! А вот веревочка уж слишком светлая, по темнее бы ее
На сайте с 11.09.2010
91 9766
А где Шипы? )))
На сайте с 23.02.2013
90 63
Мне все понравилось , может только веревочку подгрязнить уж больно чистая.
На сайте с 14.11.2012
94 534
Игорь Костриков, Александр71, Михаил Конюхов, АлАР, Чу_жой, спасибо за внимание к работе
Верёвку затемнил (запачкал), перефоткаю позже.
На сайте с 29.12.2014
27 165
Отличная работа !
На сайте с 04.02.2017
228 3487
Михалыч в своём амплуа-качественно,добротно и просто красиво
С уважением
На сайте с 14.07.2015
20 28
Самоход что надо! Доработки впечатляют, работа на 5+!
Спонсор
На сайте с 20.03.2014
110 402
Александр Михалыч, работа просто замечательная!!! И печка в правильном месте стоит, если движок заглохнет, можно на дровах, хоть до Берлина. Мы моделисты ещё и юмористы...
На сайте с 13.12.2010
81 16
Михалыч, работа образцовая! ничего другого от тебя не ожидал! спасибо за удовольствие любоваться результатом твоей работы!
На сайте с 14.11.2012
94 534
Евгений Шустеров, Mongol, DrDry, Геннадий Завражнев, S Leys, спасибо, что заглянули, спасибо за тёплые слова.
На сайте с 28.04.2011
51 504
Александр,с шипами порадовал)))
Отличная работа.Буржуйка классная.
На сайте с 16.02.2012
17 52
Классный самоход.
На сайте с 13.04.2007
57 6107
Хорошая соточка, добротная такая.
Печка на МТО улыбнула. А главное - она уместна! Вот только привязать ее надо было не на столько белоснежной веревочкой...
На сайте с 04.11.2013
12 198
Очень Круто!
Спонсор
На сайте с 30.06.2012
137 5311
Круто !!!
Доработки впечатлили ,высший балл.
На сайте с 19.10.2010
143 3312
Мне переделки и доработки показались исчерпывающими. Я бы только добавил что-нибудь на правой надгусеничной полке и уточнил, где и когда именно эта машина пошла в бой.
На сайте с 14.11.2012
94 534
Александр Селеменев, Shalay, Phantom1976, Alexus, Дмитрий Андрюхов, Юрий Флоров, спасибо за внимание к работе.
На сайте с 28.09.2014
8 0
Ни убавить-не добавить.Одно удовольствие.Всё натурально и логично.Красивая работа-эталонная.С уважением
На сайте с 24.11.2009
107 12519
Красиво! Знак "шипы" и буксирный трос имеются, на МТО, я так понимаю, аптечка и огнетушитель. А вот почему фара и стоп-сигнал не рабочие? Будем оформлять...))))
На сайте с 14.11.2012
94 534
Belmondo, D@N, спасибо за отзывы и позитивный юмор.
На сайте с 02.12.2012
33 2
Отменная работа!!! Смотреть на такую одно удовольствие!!!
На сайте с 30.08.2016
28 592
Красиво получилось. И - не перегружено везерингом и прочим грязингом. Только вот бревна какие-то слишком чистые)
Спонсор
На сайте с 30.08.2011
95 118
Вот есть же у нас на сайте товарищи...не пиарятся, в склоках не участвуют....а модели - ЗАКАЧАЕШЬСЯ!!!
Спасибо за работу!!!
На сайте с 21.12.2010
40 1364
Отличное исполнение, как всегда!
Печка понравилась - интересное решение, полезно в хозяйстве.
Смотрится реалистично, сделано-аккуратно. Объём доработок впечатляет конечно, я б бросил это дело и купил "драконью"...
Понравилась работа с деталировкой - например, смотровые щели на ком.башенке вышли на отлично и сделаны мастерски.
Топор с бревном я где-то видел
Александр, ну что сказать - моё почтение, работа что надо!
На сайте с 25.01.2009
0 345
Приветствую!
Смотрибельно, респект!
Вопросы по матчасти, так как сам копаю тему самоходок "ранних", назовем так, условно.
1. Остатки крепления передних грязевых щитков в виде уголка, одна из сторон которого- "змейка"- просматривается на послевоенных машинах, поэтому желательно показать фото прототипа периода В.О.В. Мне такового найти не удалось.
http://waralbum.ru/wp-content/uploads/yapb_cache/su_100_alferov.5o6iehcl2lss0gc804c40cswc.ejcuplo1l0oo0sk8c40s8osc4.th.jpeg
http://waralbum.ru/wp-content/uploads/2016/03/SAU-SU-100-zavod-Uralmash_Sverdlovsk_1944.jpg
2. Добавлена створка на задней стенке- респект, а размеры горизонтальной части и собственно проёма соответствуют прототипу?
3. На комбашенке эксцентриситет между наружным "цилиндром" брони и проёмом люка, судя по всему, не показан. Впрочем, вручную сделать корректно проблематично, но щели сделаны хорошо.
4. Смотровые приборы Мк-IV имели, помимо почти круговой бронировки, крышку сверху.
5. Крепление баков, на мой взгляд, тоже скорее позднее, на фото Су-85М, но в данном случае это не существенно.
http://waralbum.ru/wp-content/uploads/yapb_cache/sau_su85m_v_berline_8may1945.9baymsgby3ggk8gcogkg08k00.ejcuplo1l0oo0sk8c40s8osc4.th.jpeg
6. По ведущему не помню, корончатые гайки наружу вроде были.
https://img-fotki.yandex.ru/get/176331/104440592.3a7/0_f579f_7724cd8f_L
Собственно, эти строчки написаны не с целью "уколоть" автора модели, отнюдь. Это просьба высказать соображения для дальнейшего развития.
С уважением к сообществу, Кэп.
На сайте с 04.03.2015
21 18
очень живо выглядит! красота!
На сайте с 14.11.2012
94 534
Mistik001, Orctos78, Максим Каменский, Kais, Кэп, Евгений, спасибо за комментарии и одобрение моей работы.
Ответ Кэпу: я занимаюсь переделкой моделей, учитывая замечания предыдущих моделистов, фотографий тех лет, фото обзоров моделей танков (САУ). Вполне есть вероятность, что где-то что-то сделано не по уставу, например вы копаете глубже мат. часть, и я, думаю, что ваша модель будет выглядеть гораздо лучше. В этом и смысл: учиться, учиться и учиться.
Спонсор
На сайте с 22.08.2010
86 448
Отличная машина получилась!
На сайте с 25.01.2009
0 345
Приветствую!
Эх, старая школа- "учиться, учится и учиться"(с))))))
Собственно, вопросы были озвучены с целью именно учёбы. Спасибо!
С уважением, Кэп.
На сайте с 14.11.2012
94 534
Олег Лебедев, Кэп, спасибо за отзывы и замечания.
На сайте с 06.04.2018
23 45
Объем доработок впечатляет, покраска и тонировка отличные.
Есть чему поучиться.
