С-25-О-ПУ 1/48, 1/72

Приветствую, каропчане!

Вновь возвращаюсь с обзором нового набора авиационного вооружения компании АМ.

Только сегодня это будет обзор сразу двух наборов – АМС 48015-3 и АМС 72015-3 НАР С-25-О-ПУ. Один и тот же боеприпас в двух масштабах.

Неуправляемая авиационная ракета С-25 выпускалась в трех вариантах: с осколочной С-25-0, осколочно-фугасной С-25-ОФ (обзор - http://karopka.ru/community/user/9176/?MODEL=399500) и осколочно-фугасной модернизированной С-25-ОФМ (обзор-http://karopka.ru/community/user/9176/?MODEL=399577) боевыми частями. С точки зрения производителя модельной продукции, это дает возможность путем замены одной детали выпустить все три варианта ракеты. Новый набор компания АМ завершает серию НАР С-25.

Буквально пара слов о реальном боеприпасе. Неуправляемая авиационная ракета С-25-О предназначается для поражения легкобронированной, легкоуязвимой техники и живой силы противника. Авиационная система С-25О-ПУ входит в состав вооружения ВС: Су-17М, Су-24М, Су-25/ 25СМ, Су-27СМ, Су-30, Су-34, Су-35, МиГ-27, МиГ-29СМ, МиГ-35, Як-130, Ми-24.

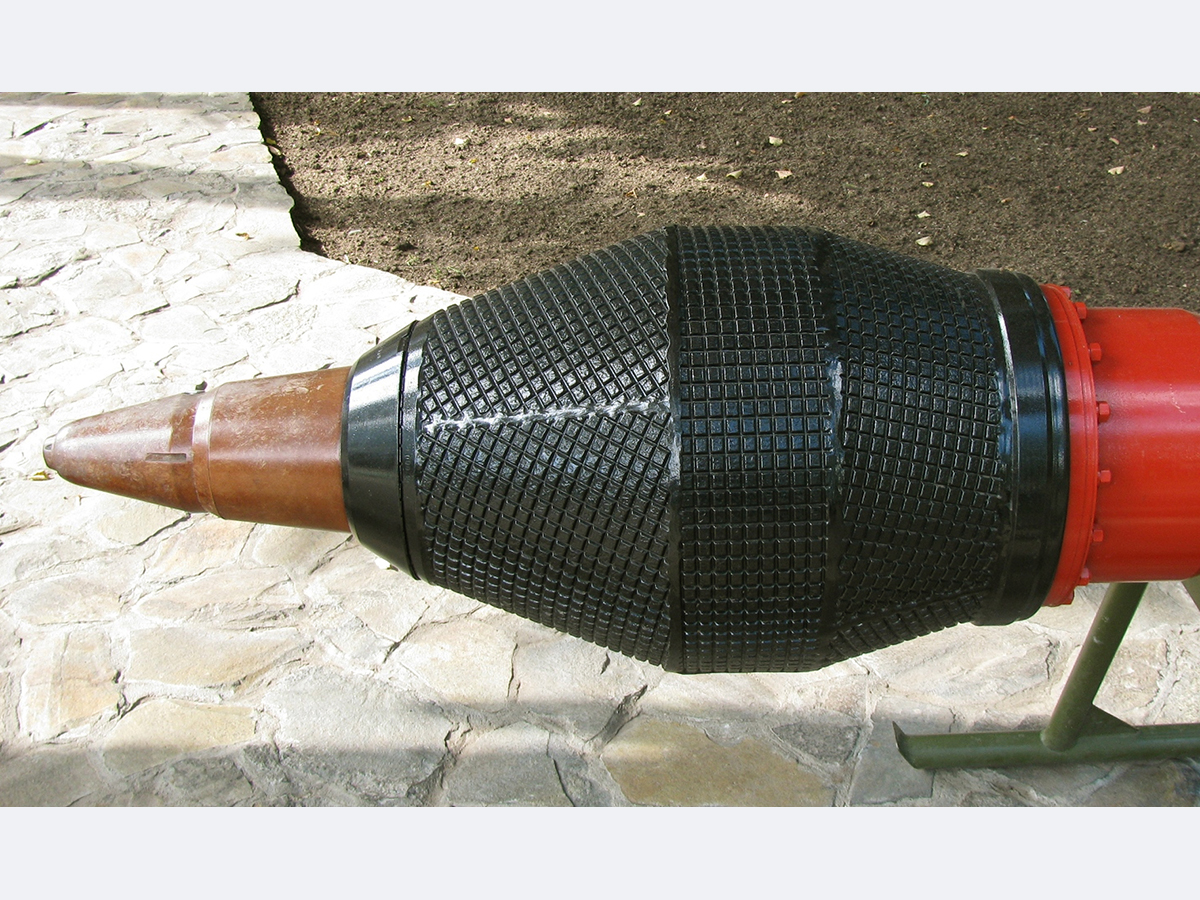

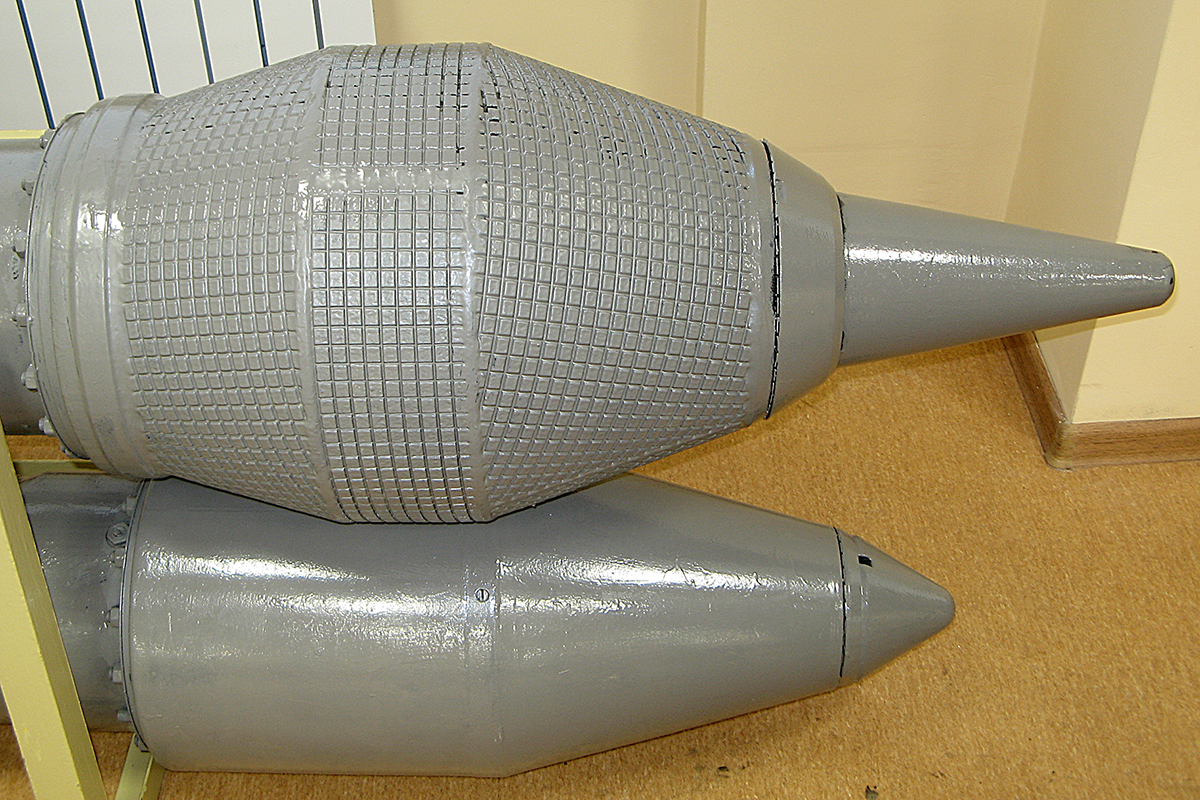

Характерной особенностью НАР С-25-О является бочкообразная форма головной части, напоминающая известную гранату «лимонку». Снаряд оснащен неконтактным радиовзрывателем РВ-25 «Дятел», обеспечивающим срабатывание на высоте 5-10 метров, наиболее эффективной по воздействию. При подрыве БЧ образуется около 9000 осколков, в том числе, примерно 5500 осколков убойной массой от 2-3 до 20 гр. Осколочная оболочка простой технологичной формы, выполнена сварной из стального листа одинарной кривизны. Насечки обеспечивают эффективное фрагментирование оболочки на осколки.

Именно эта осколочная «рубашка» является очень характерным элементом данного боеприпаса и одновременно головной болью для разработчиков компании АМ.

 Дело в том, что при производстве, сетка осколочно-образующих насечек наносилась накаткой на плоский стальной лист. После придания заготовке соответствующей формы, получается характерный рисунок радиальных надрезов. Любая попытка упростить изделие, обречена на неудачу. Именно этим объясняется то, что в продаже практически нет наборов НАР С-25 с осколочной БЧ. При разработке нового набора использовались замеры реальных образцов и консультации специалистов АО «Точмаш».

Я уже обращал ваше внимание, но хочу подчеркнуть еще раз, торцевая часть пусковой установки должна быть закрыта крышкой (диафрагма). Попытка некоторых производителей изобразить перья стабилизаторов и сопла двигателя является ошибкой. В руководстве по технической эксплуатации четко указано, что запрещается подвеска и применение системы С-25-О-ПУ с поврежденной донной крышкой.

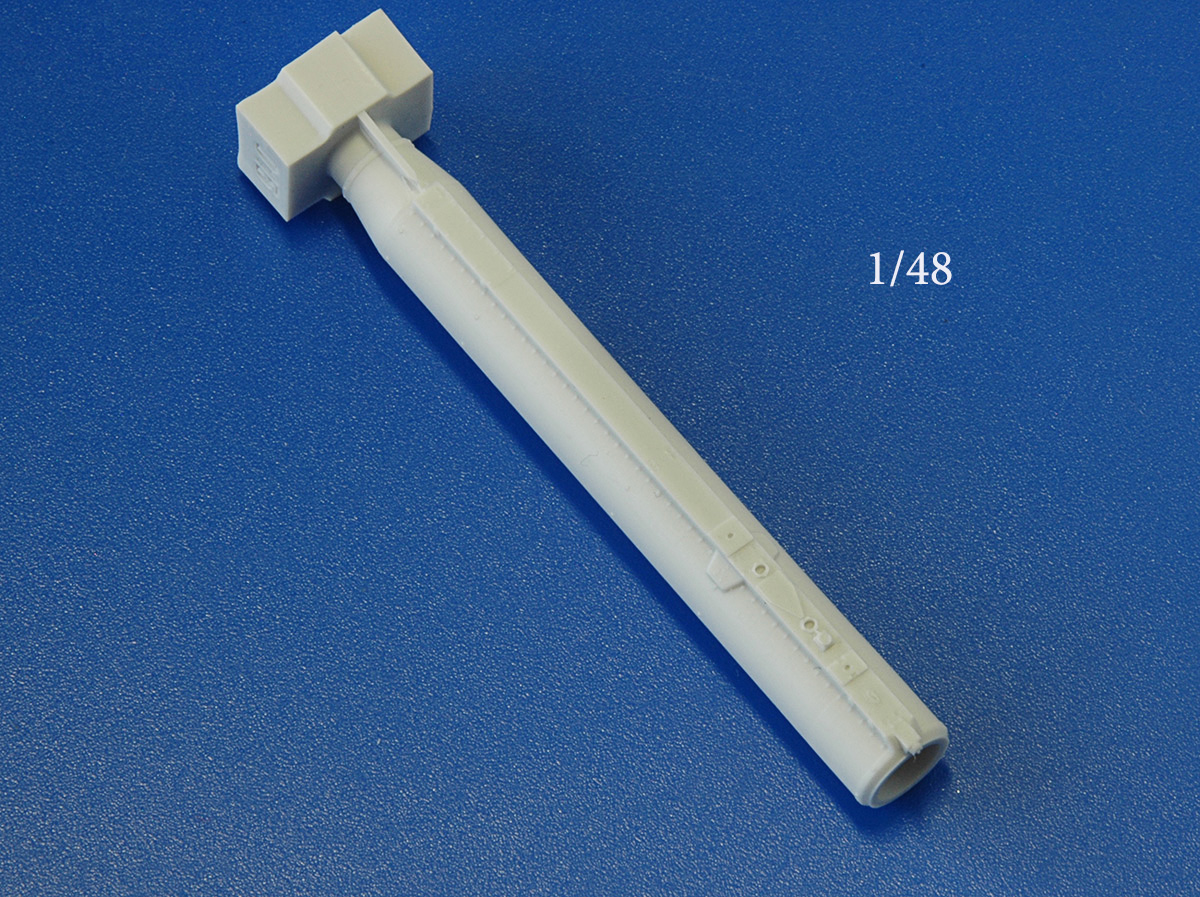

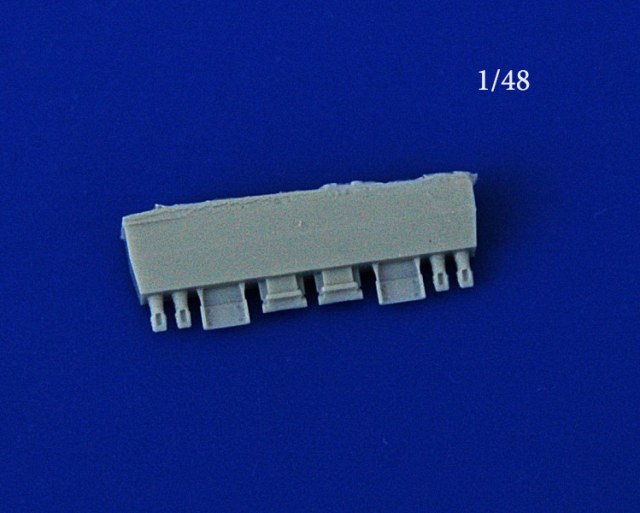

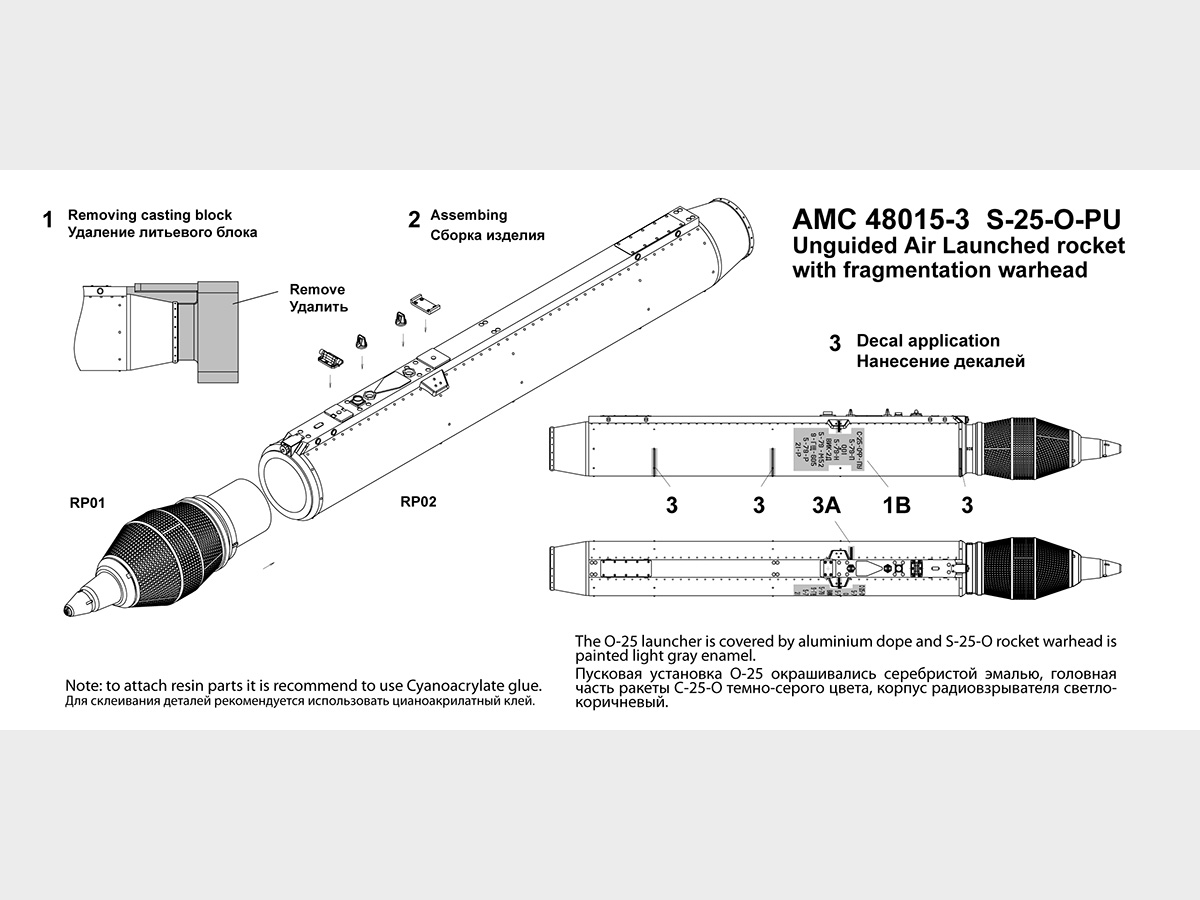

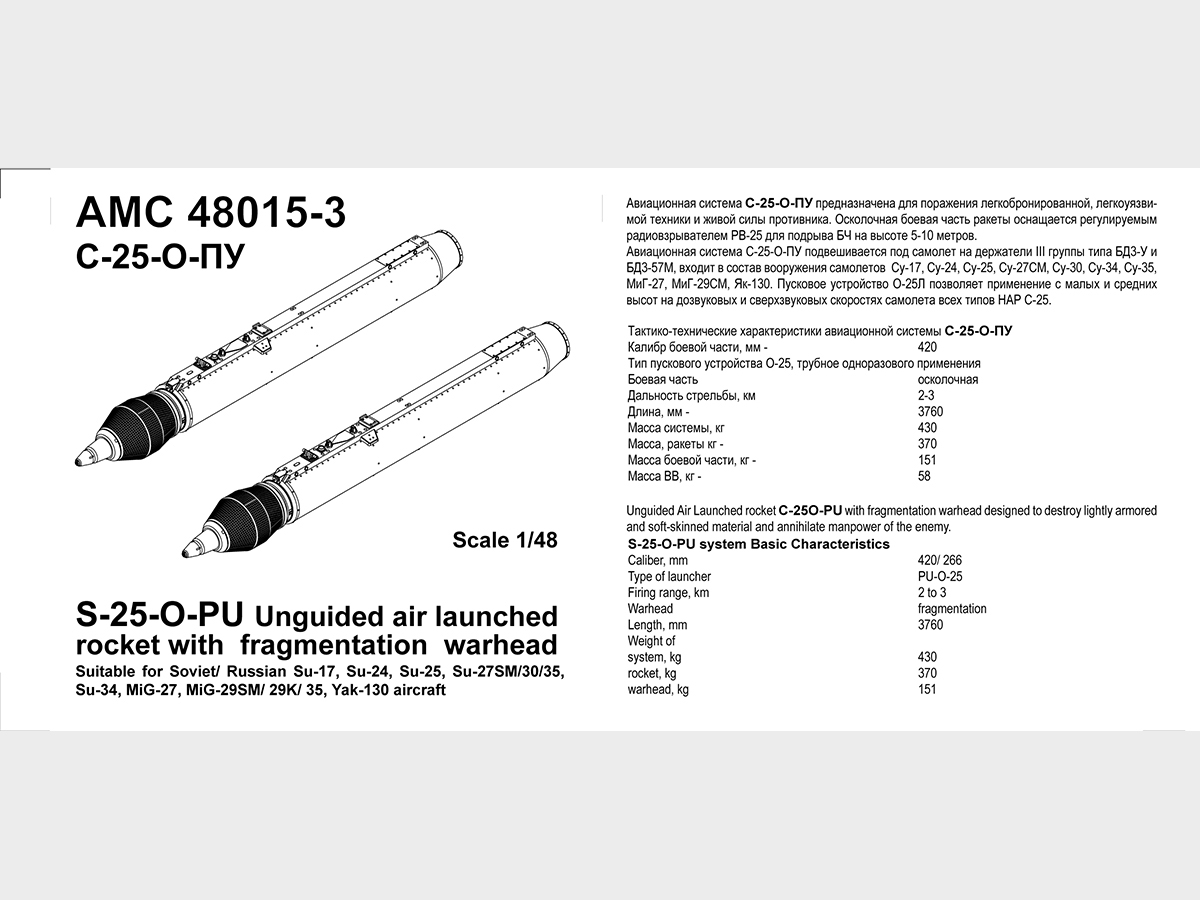

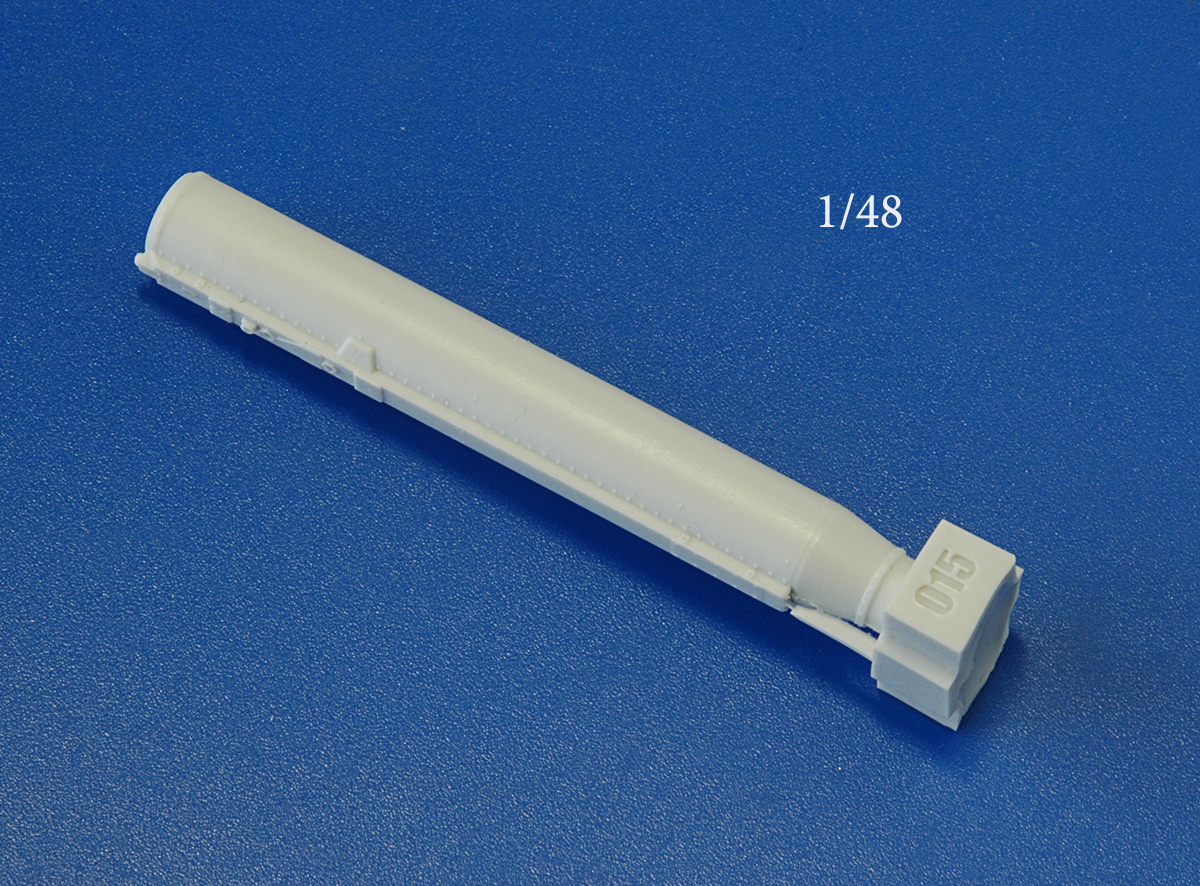

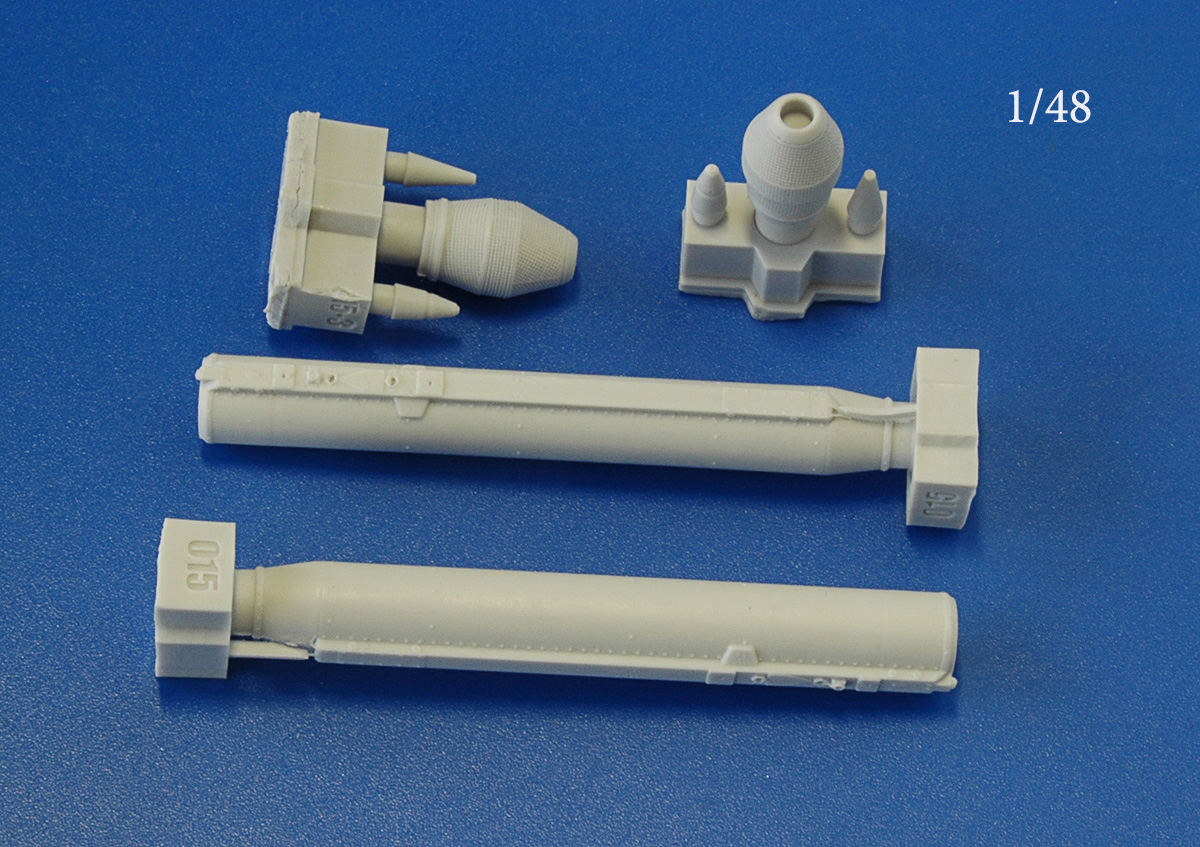

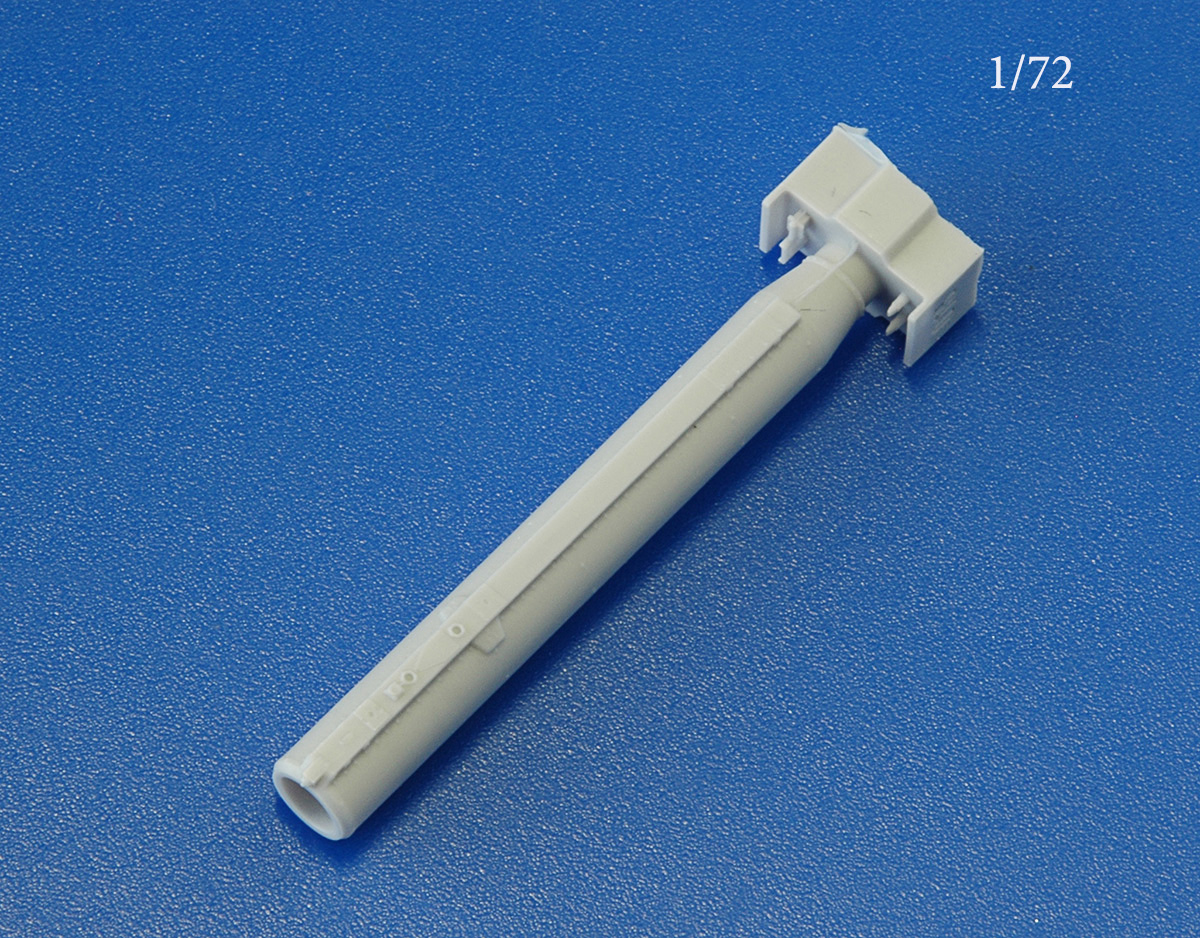

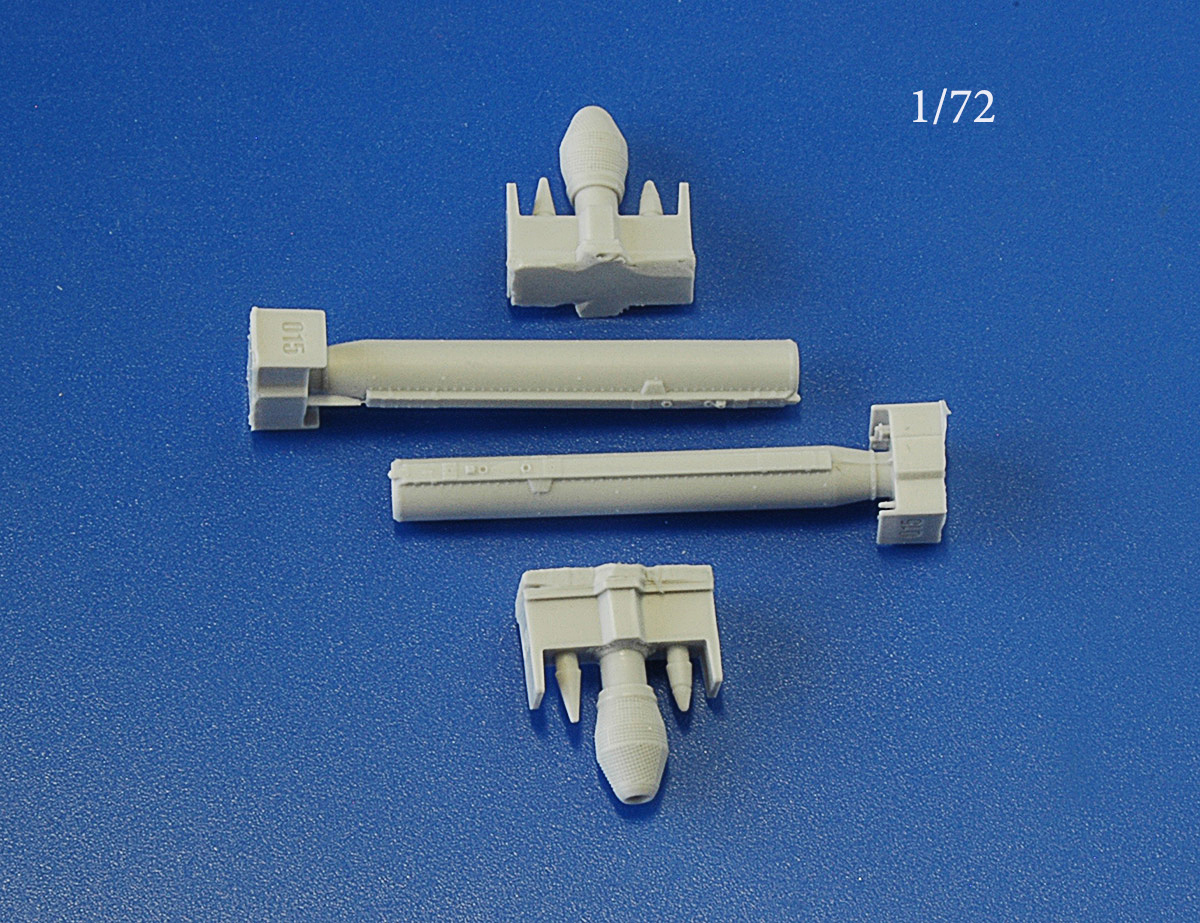

В стандартной упаковке фирмы АМ пять литников, декаль и краткая инструкция. Детали отлиты из светло-серой полиуретановой смолы. Членение простое, пусковая установка О-25, головная часть (ГЧ) ракеты С-25О с двумя типами врывателей и элементы подвески (передний и задний упоры и подвесные ушки отдельно даются  только в 1/48).

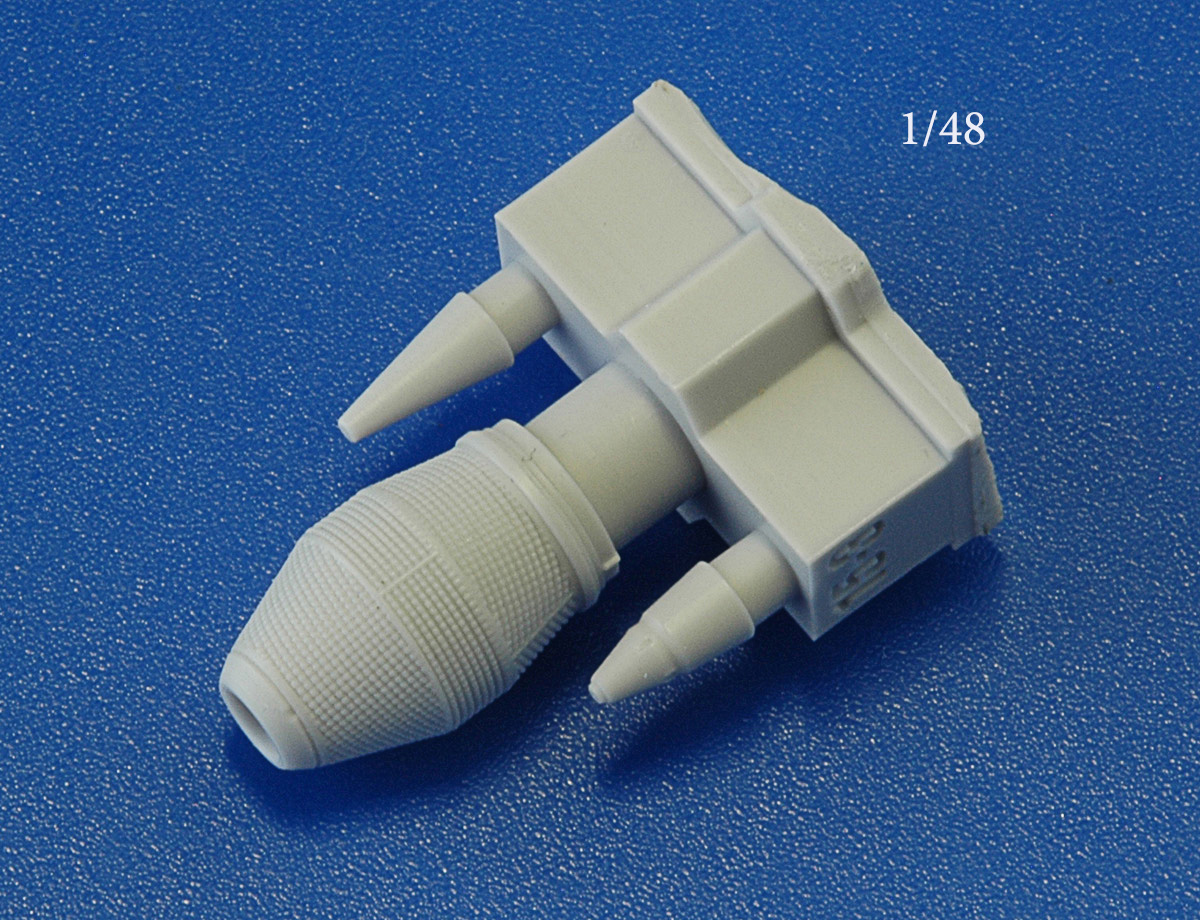

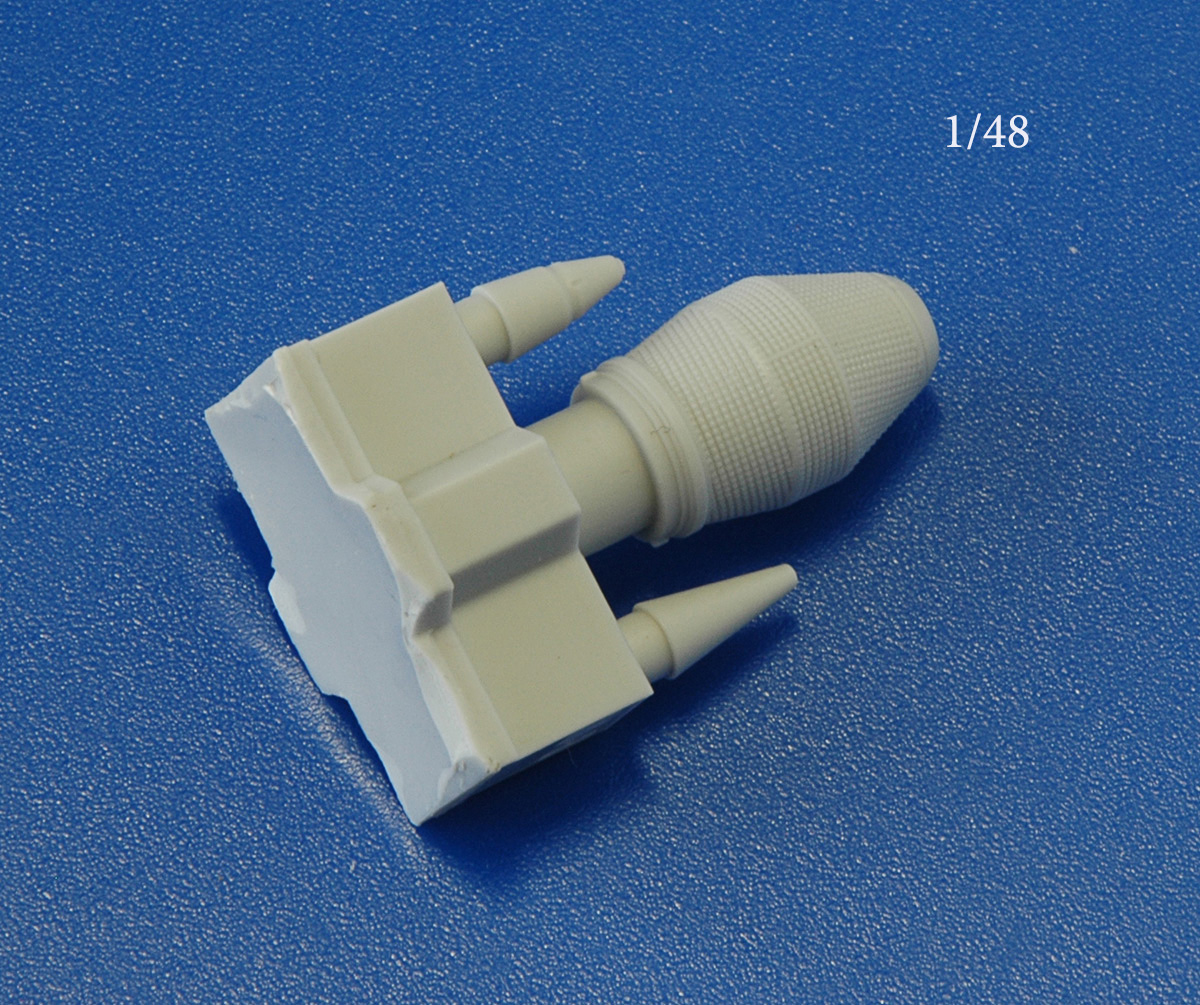

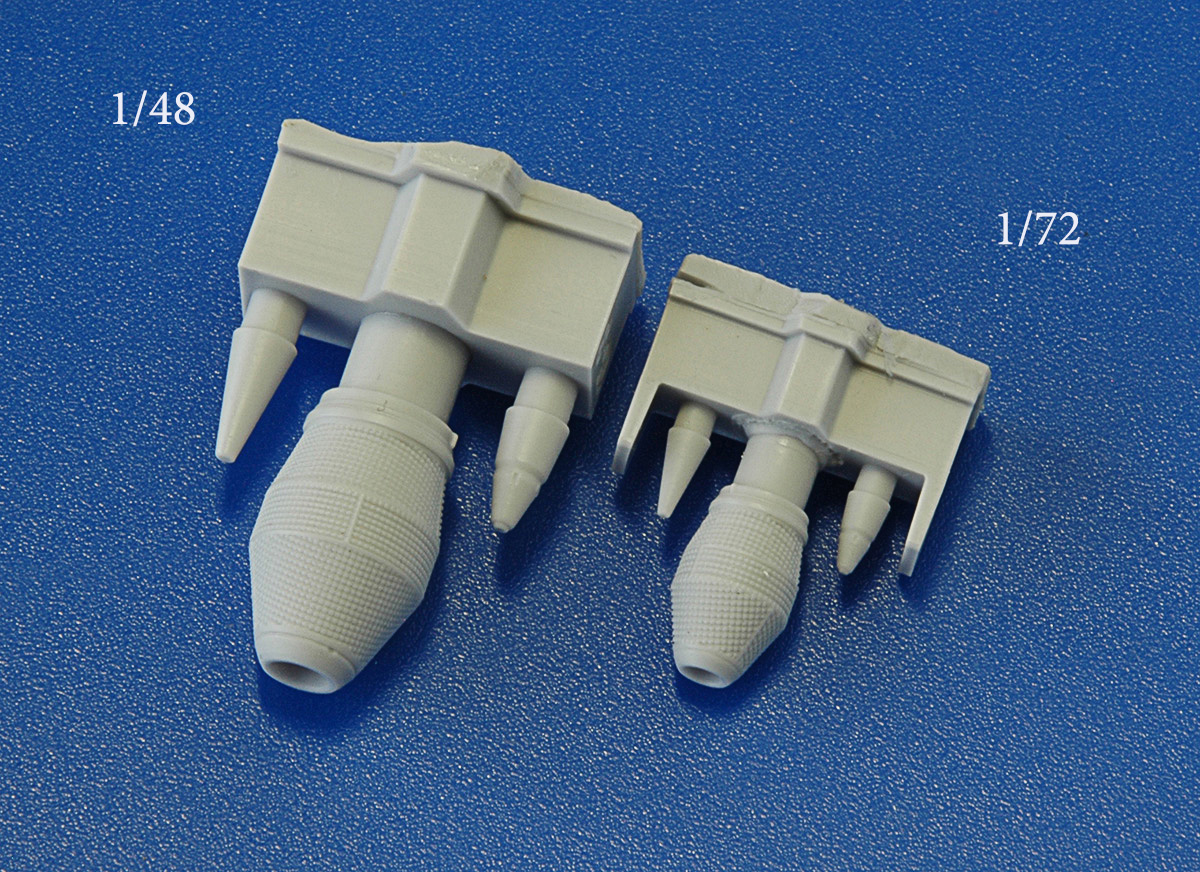

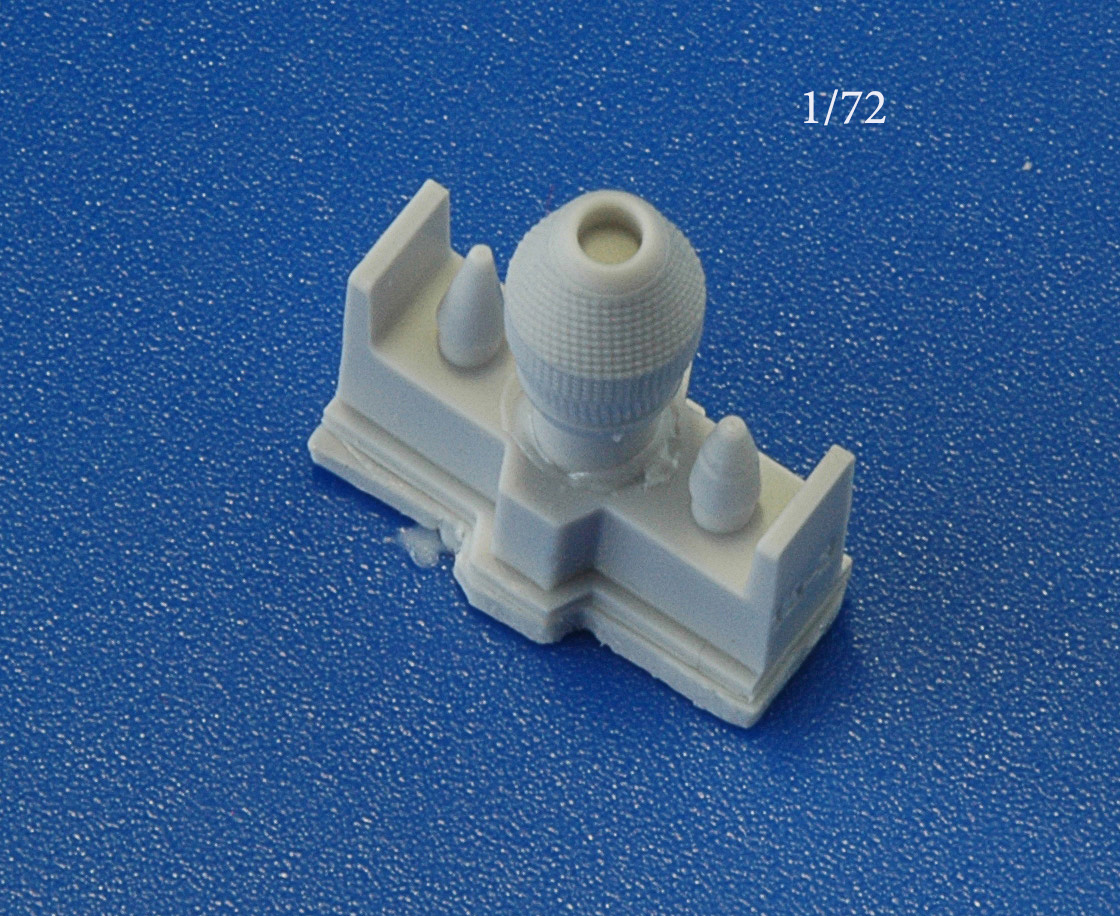

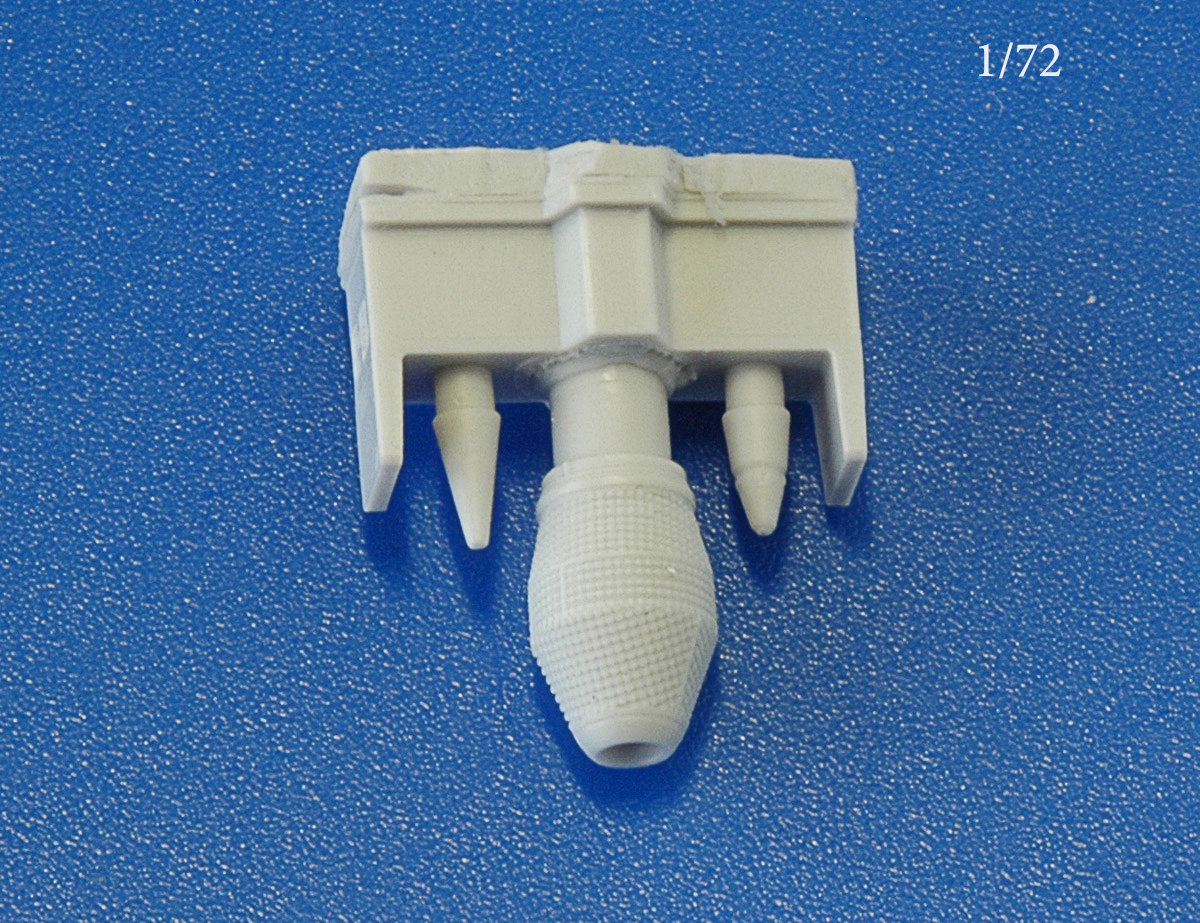

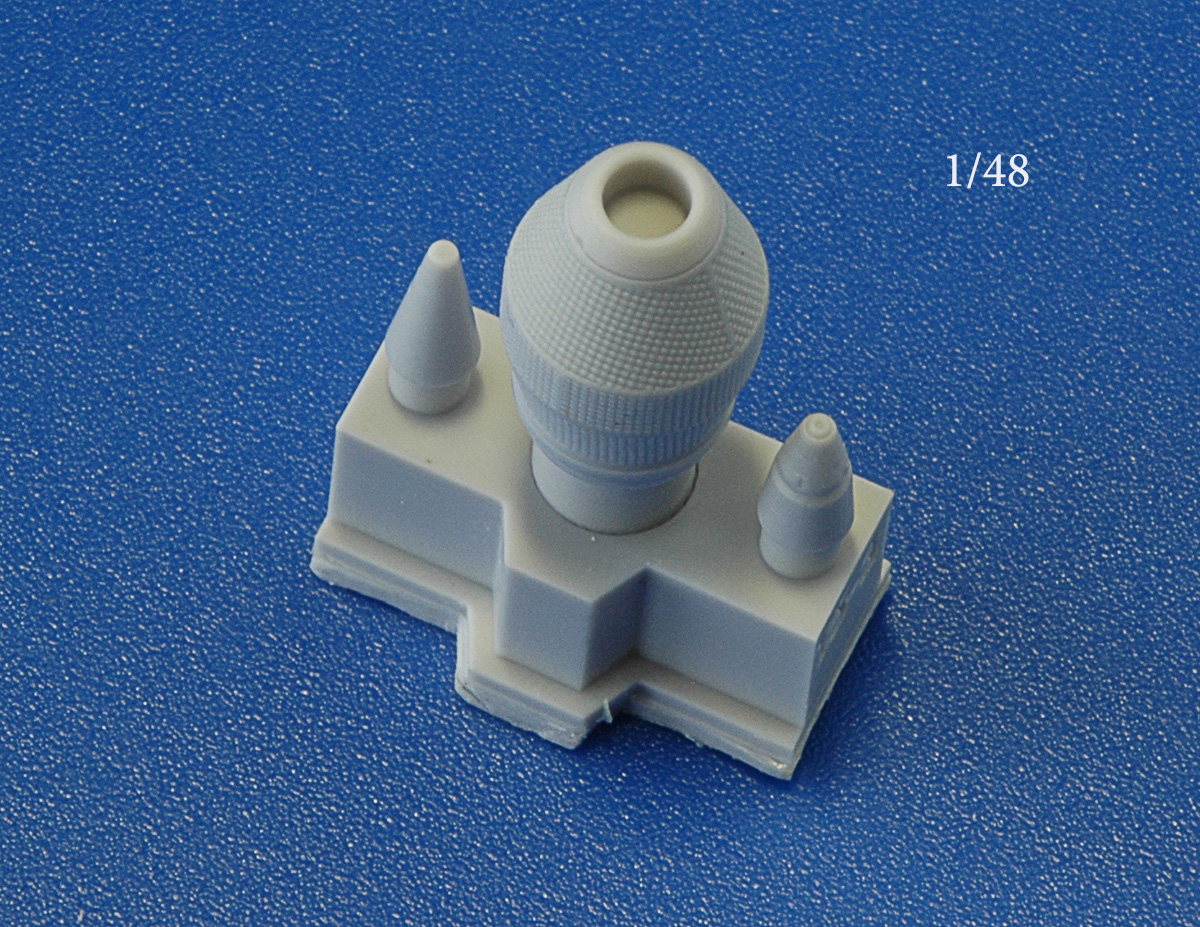

 Особых сюрпризов не предполагалось, появление нового набора было вполне предсказуемо, и на листе декали была предусмотрена маркировка для НАР С-25-О. Фактически, новый набор отличается литником ГЧ и именно эта деталь является изюминкой набора. Моделисты должны оценить уровень проработки осколочной БЧ. Фактически, на данный момент это предел разрешающей способности современных 3D принтеров.

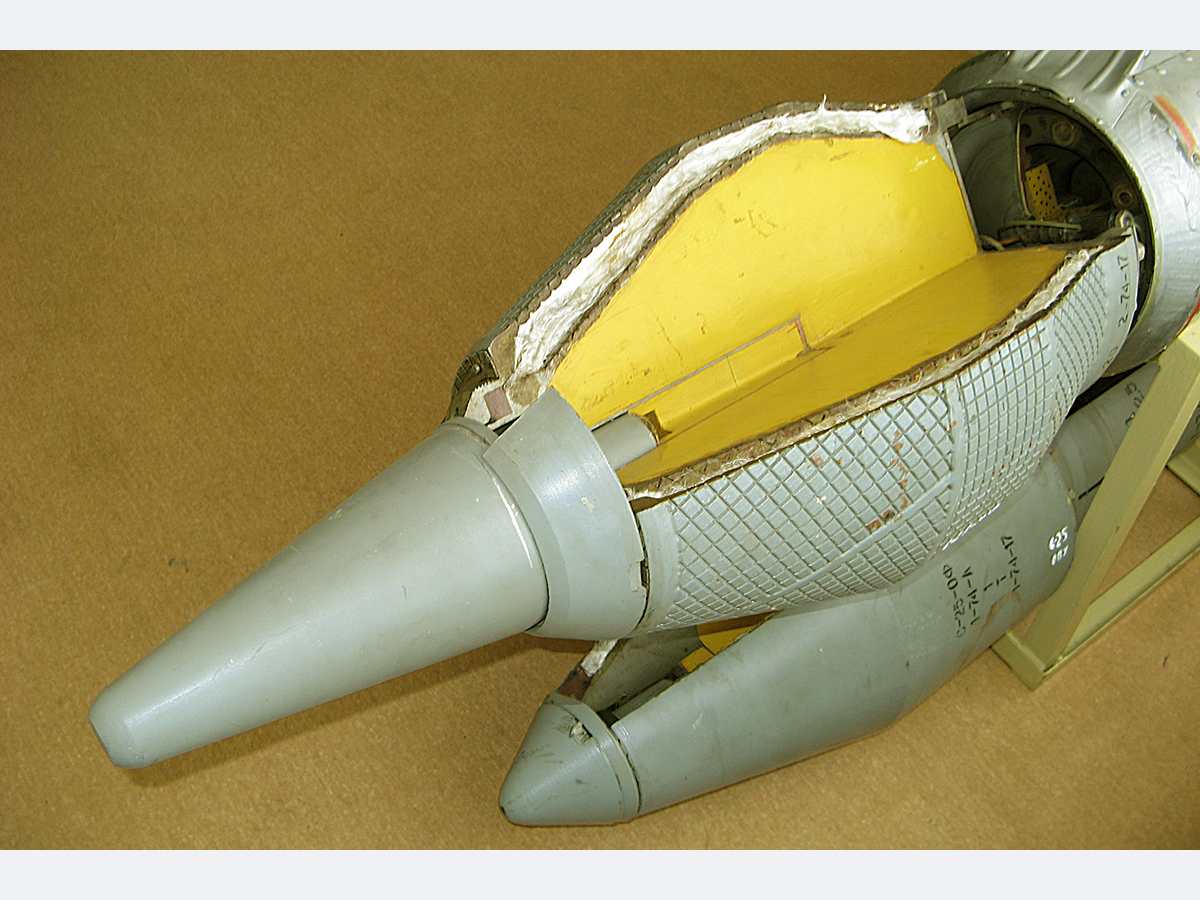

 Предоставленные компанией АМ фотографии прекрасно иллюстрируют деталировку реального боеприпаса, позволяя понять, насколько точно разработчику удалось воспроизвести уменьшенную копию.

 Настоятельно рекомендую!
