Доброго всем здравия коллеги.

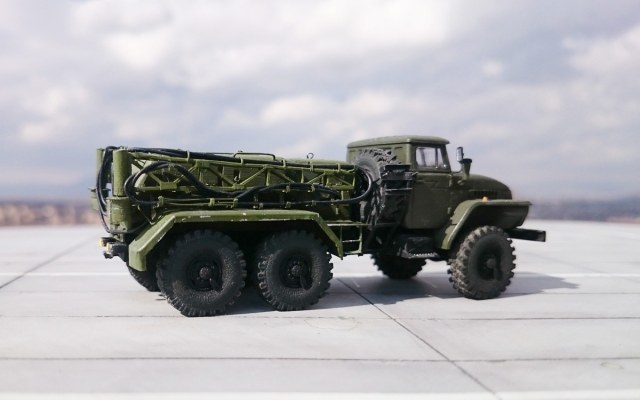

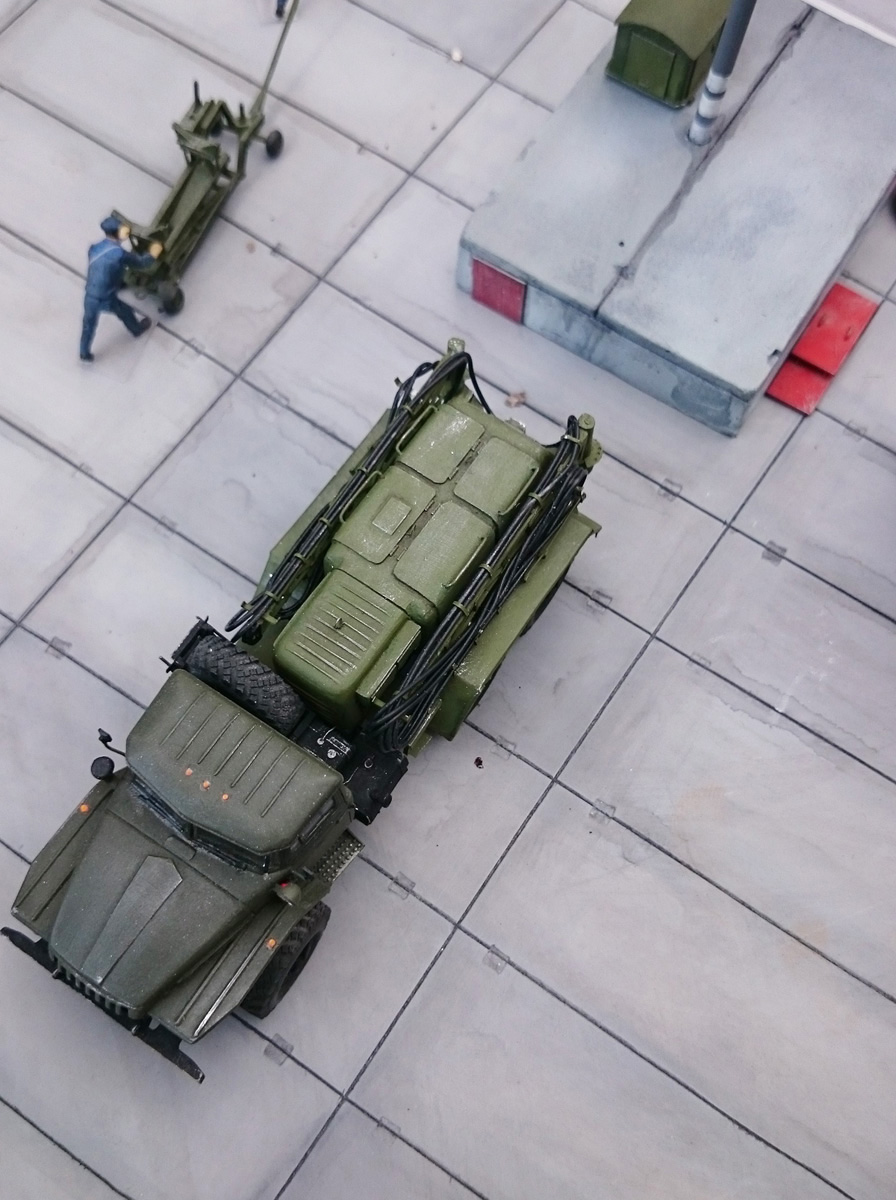

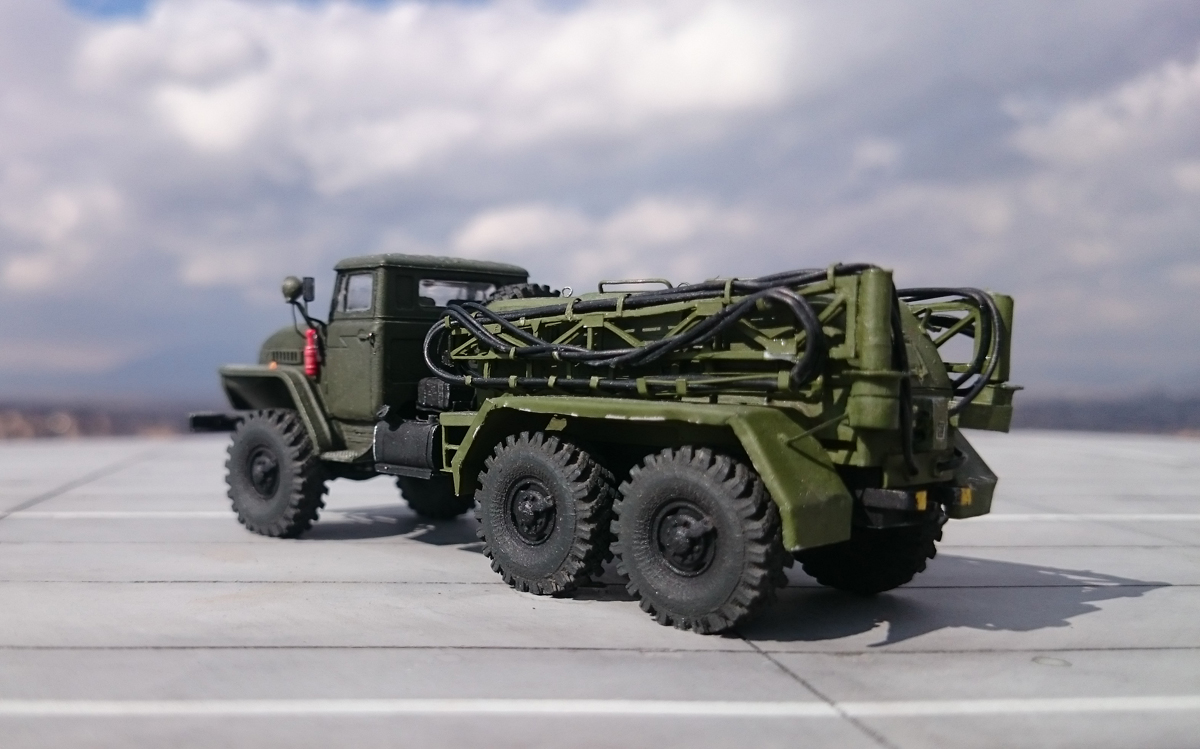

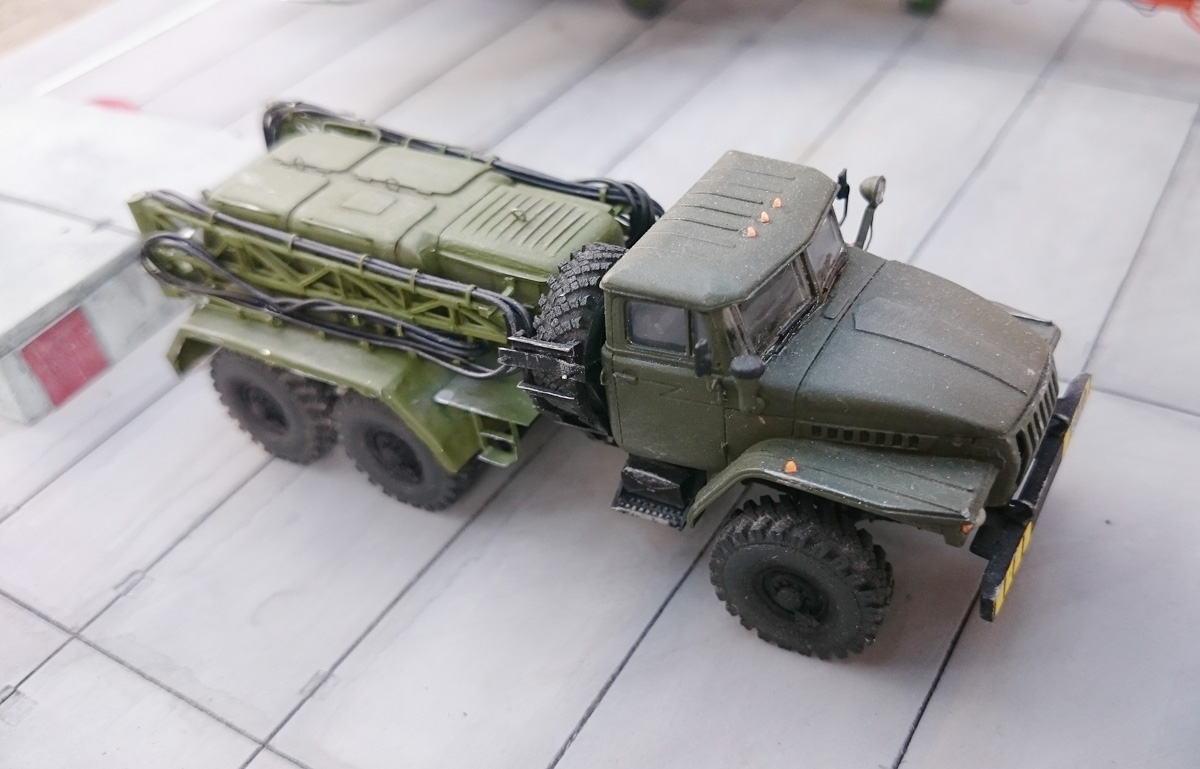

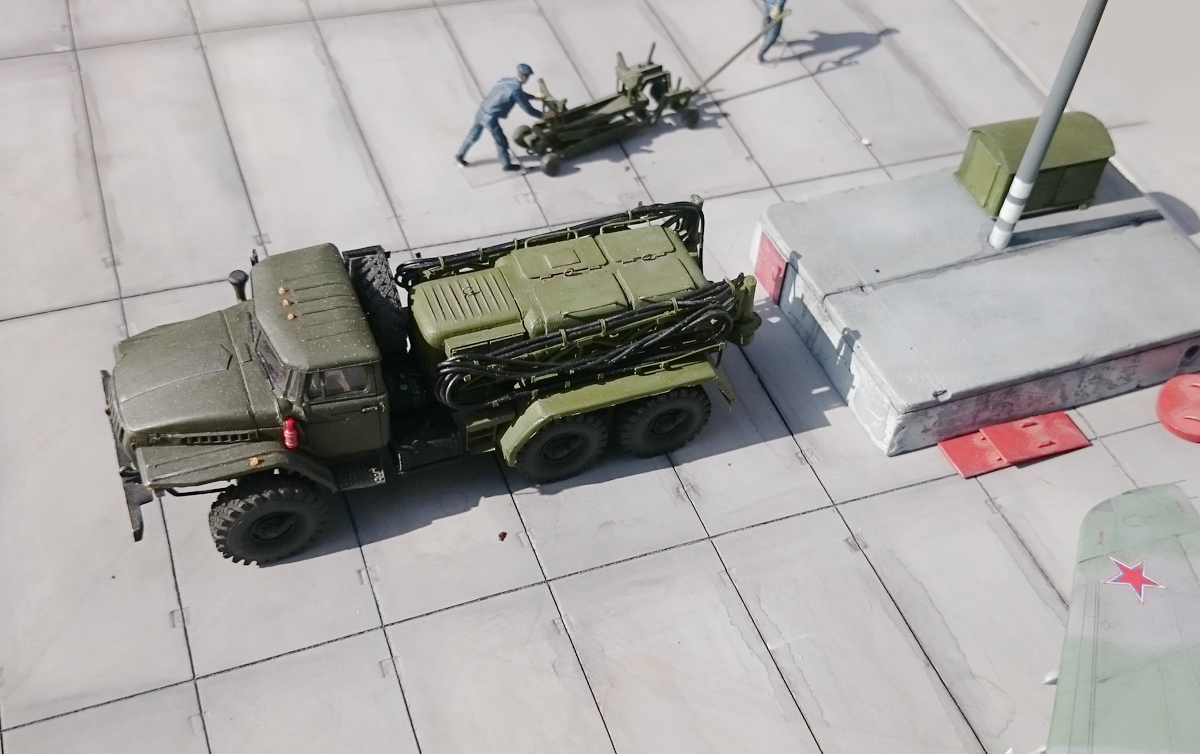

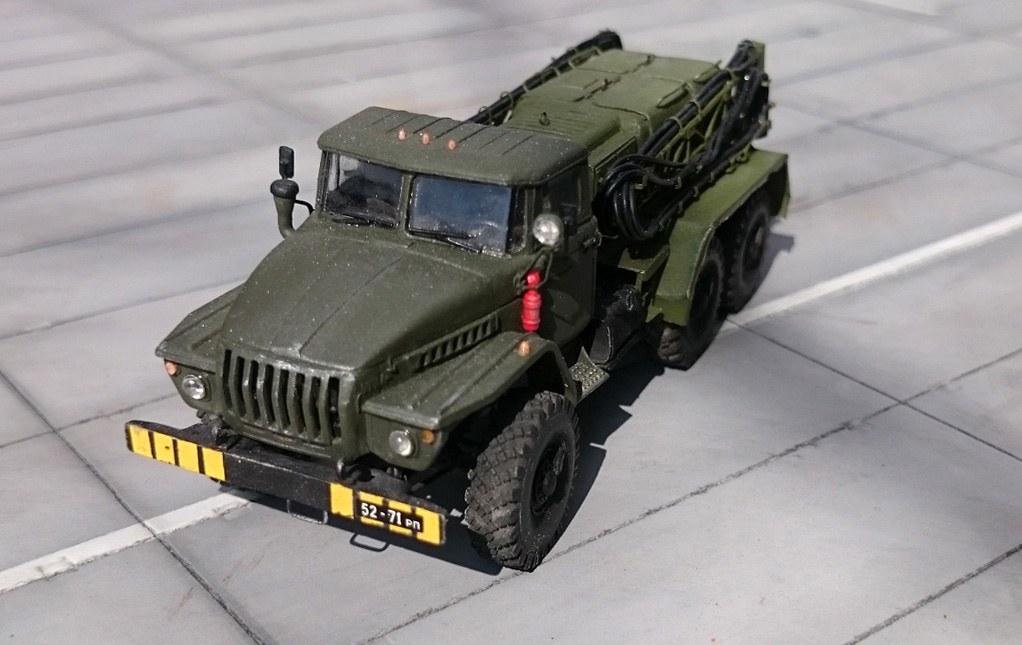

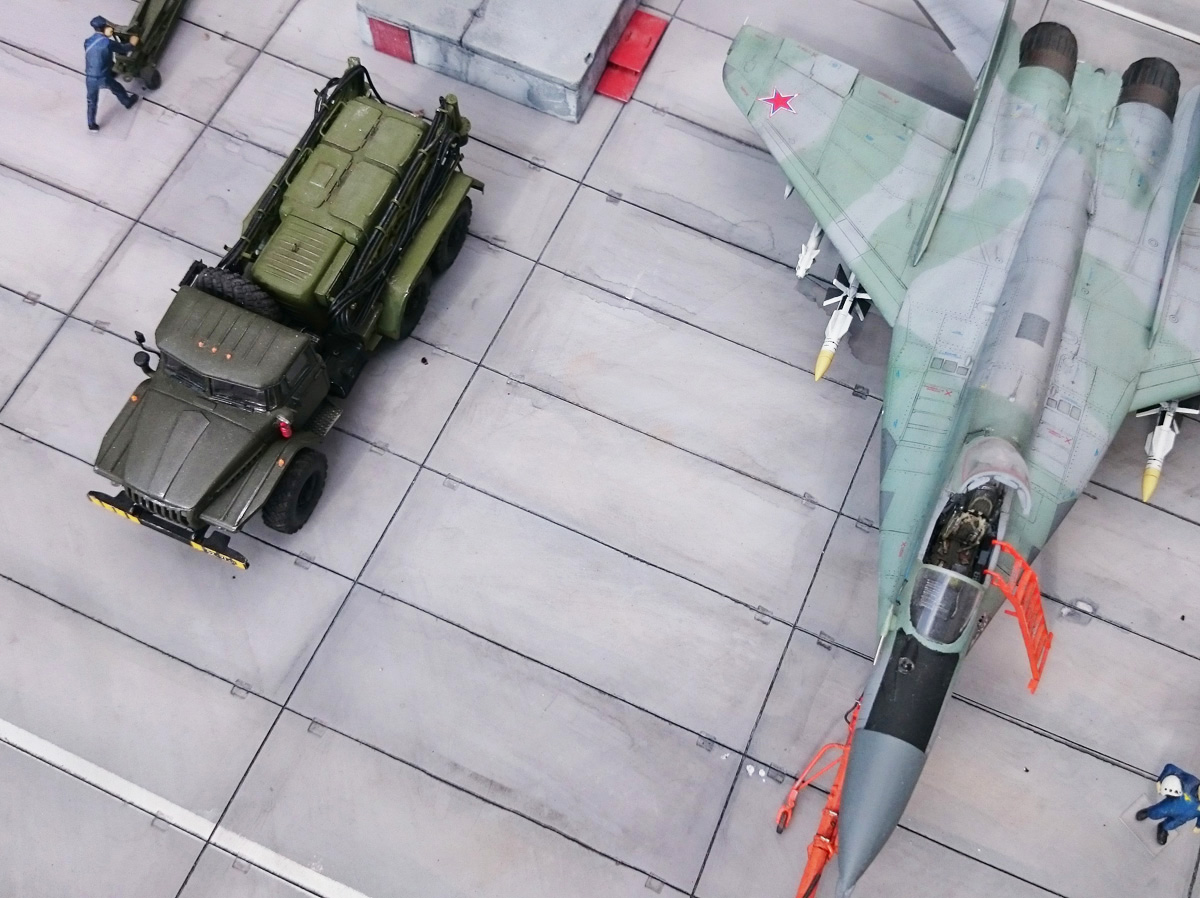

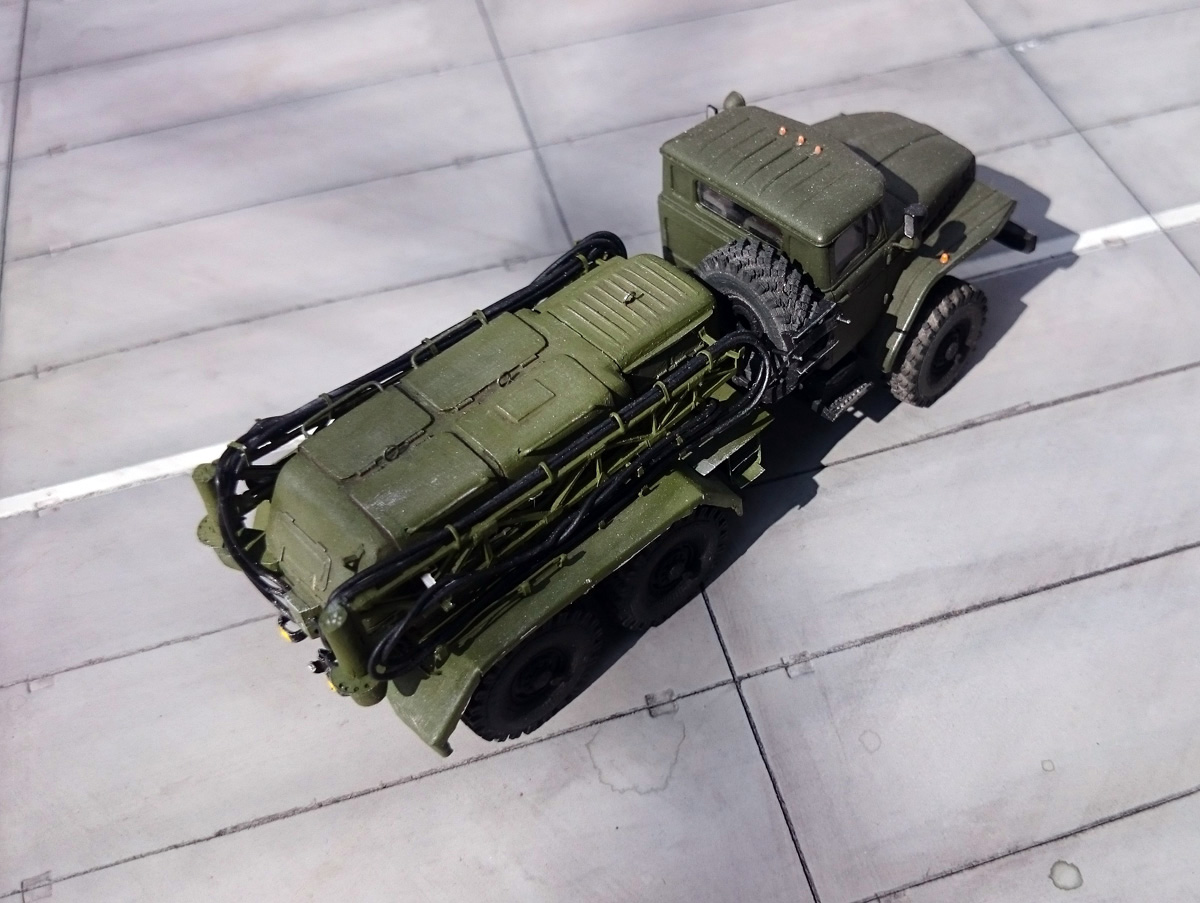

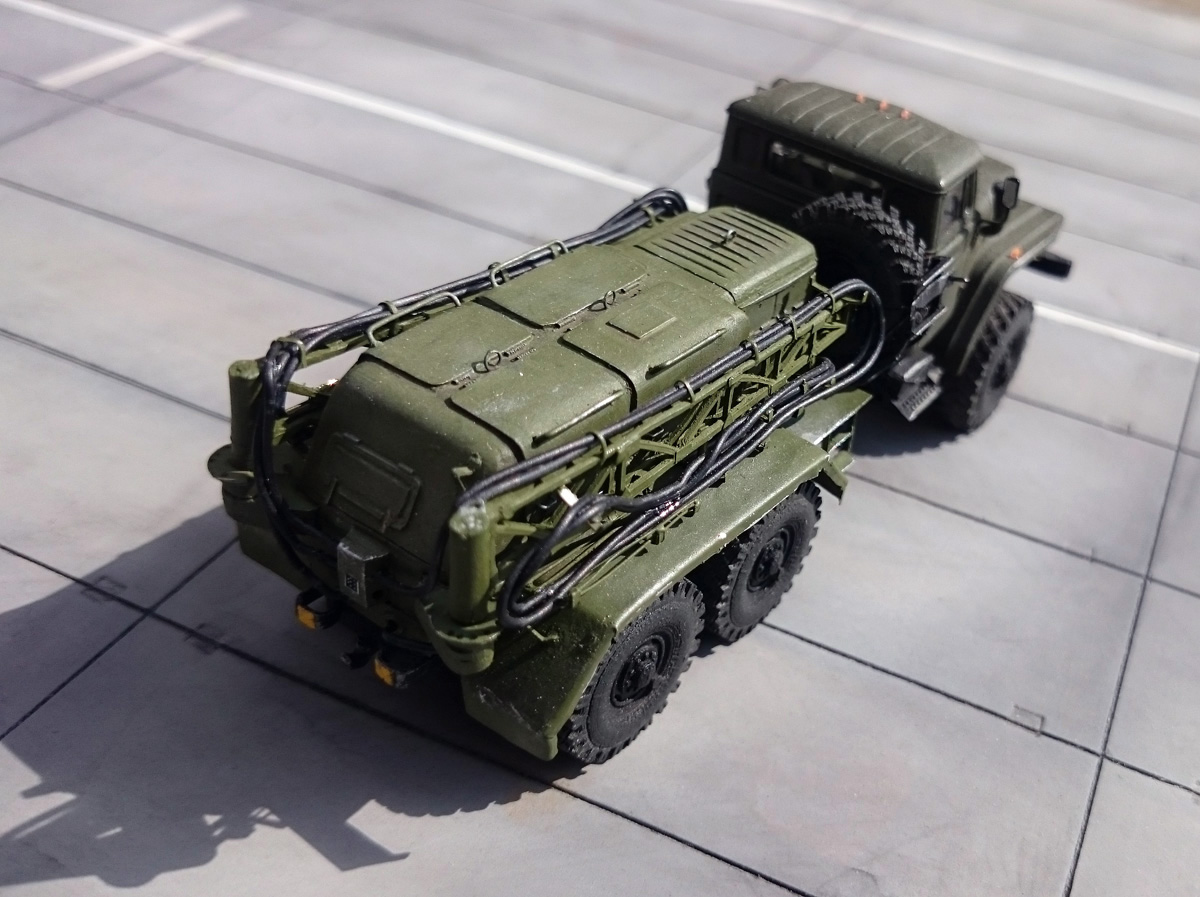

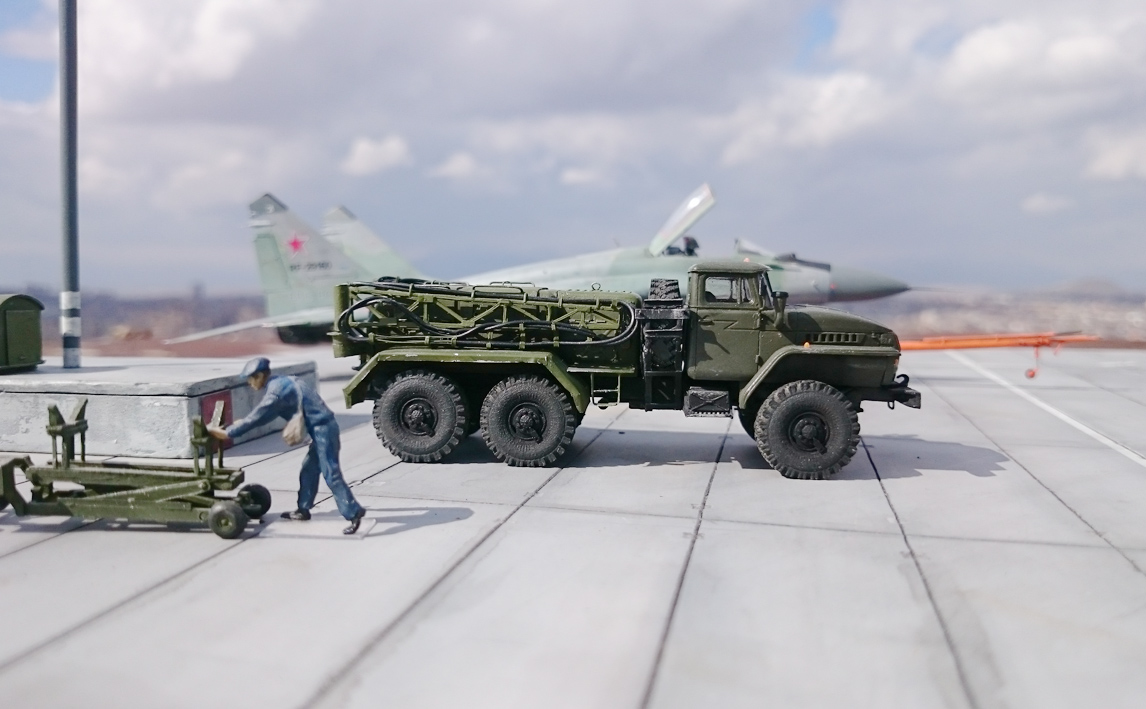

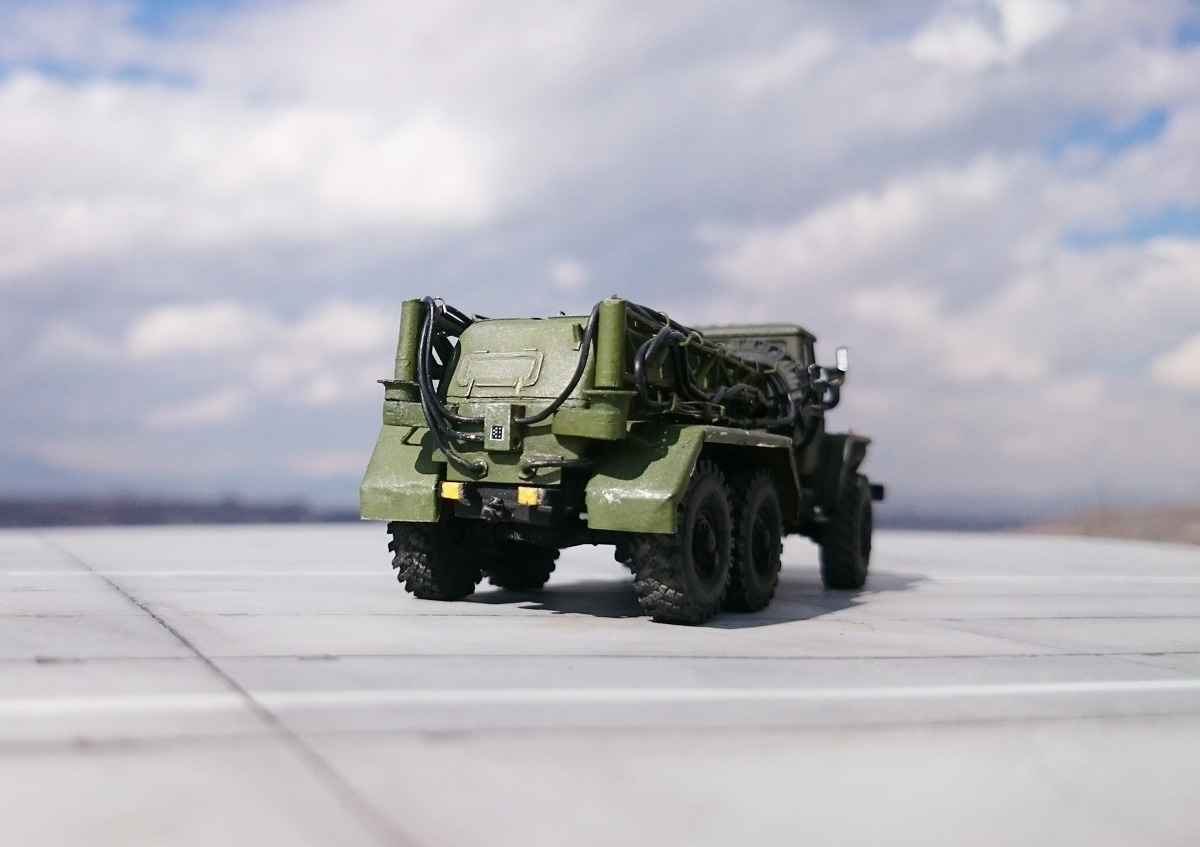

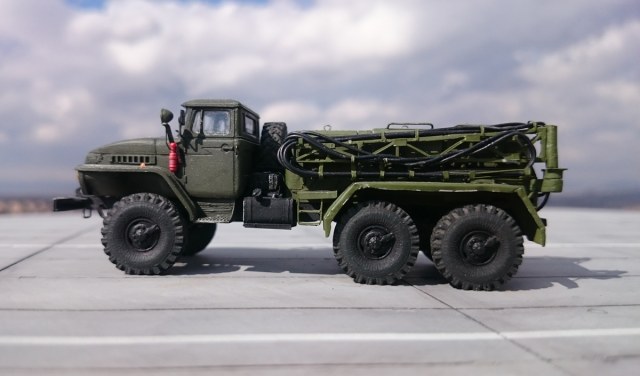

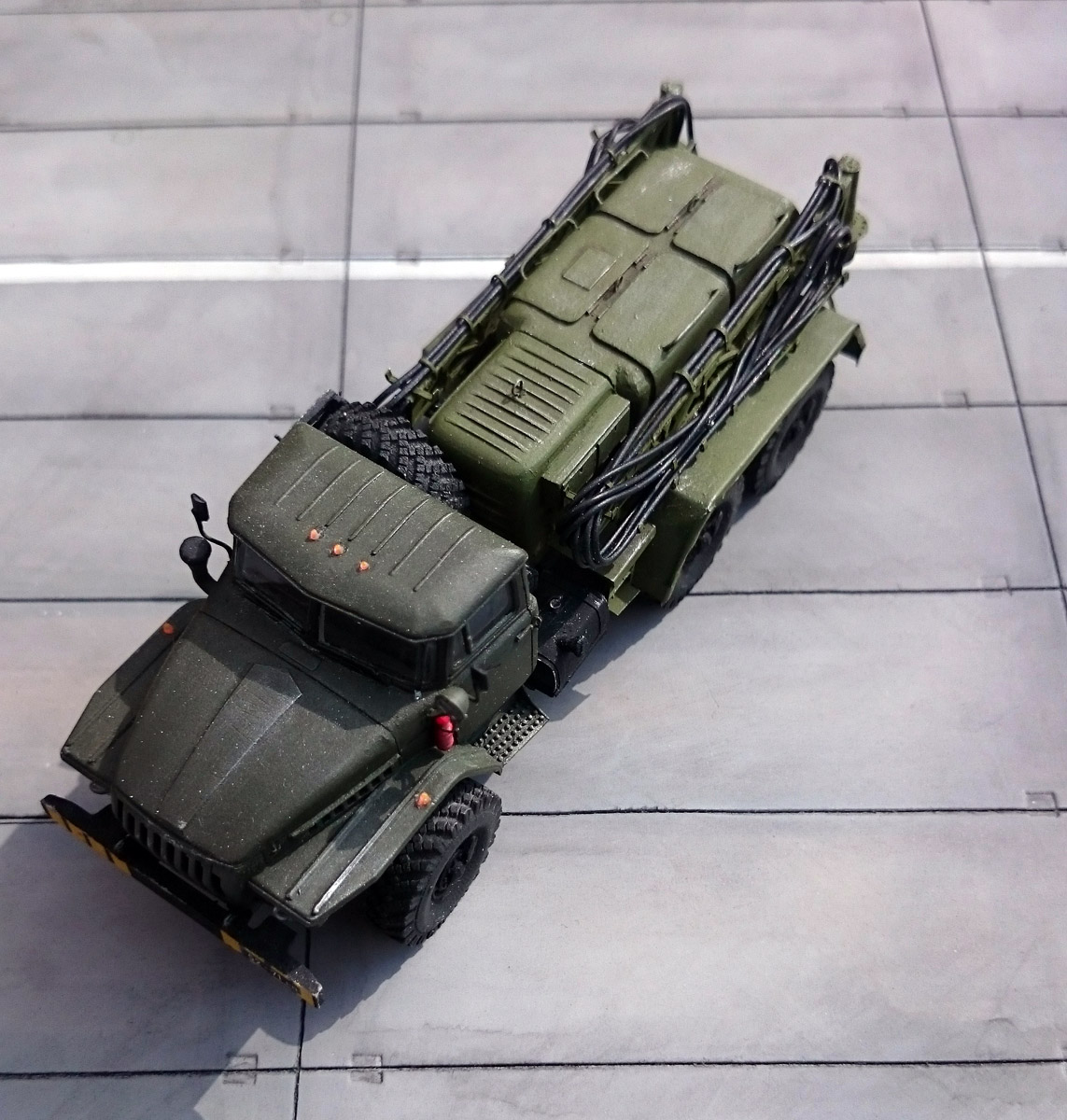

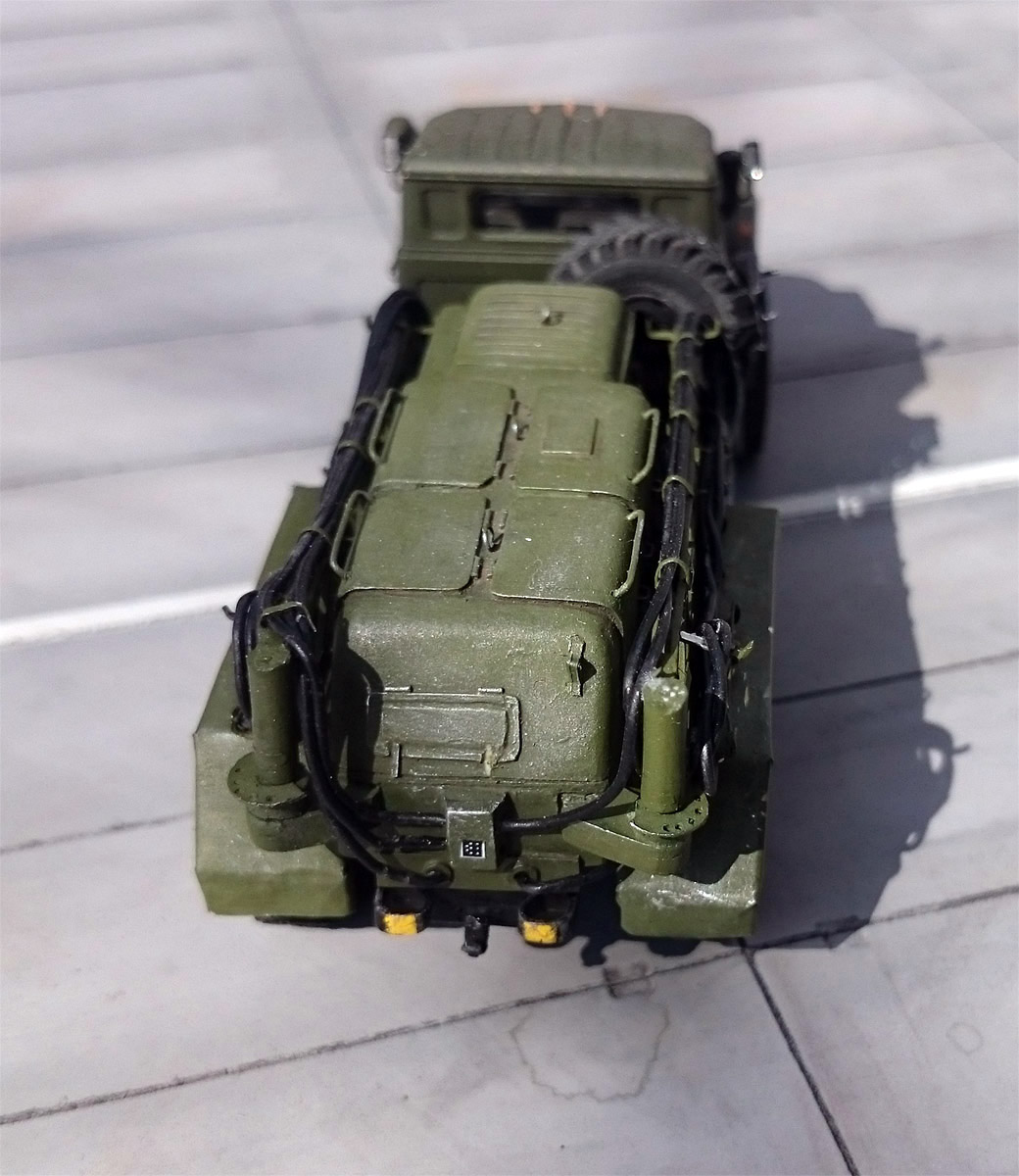

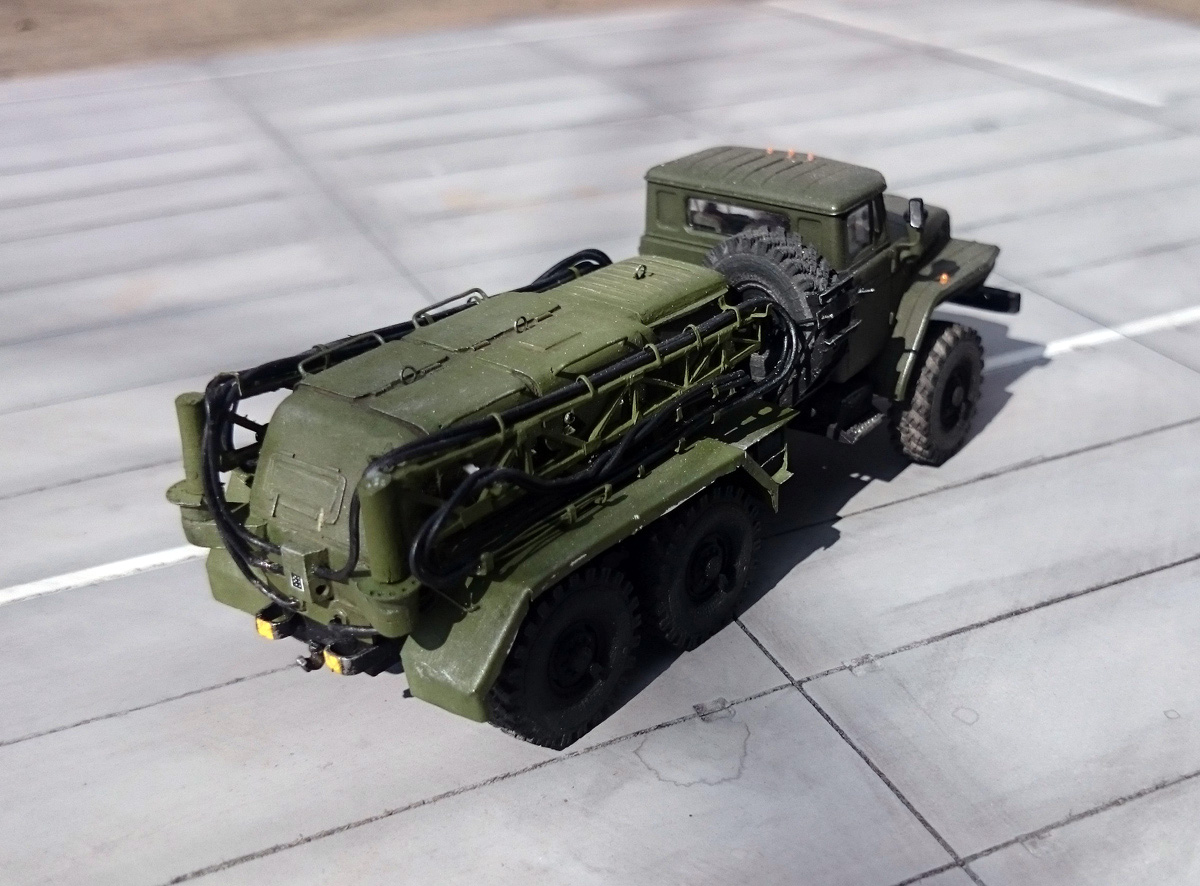

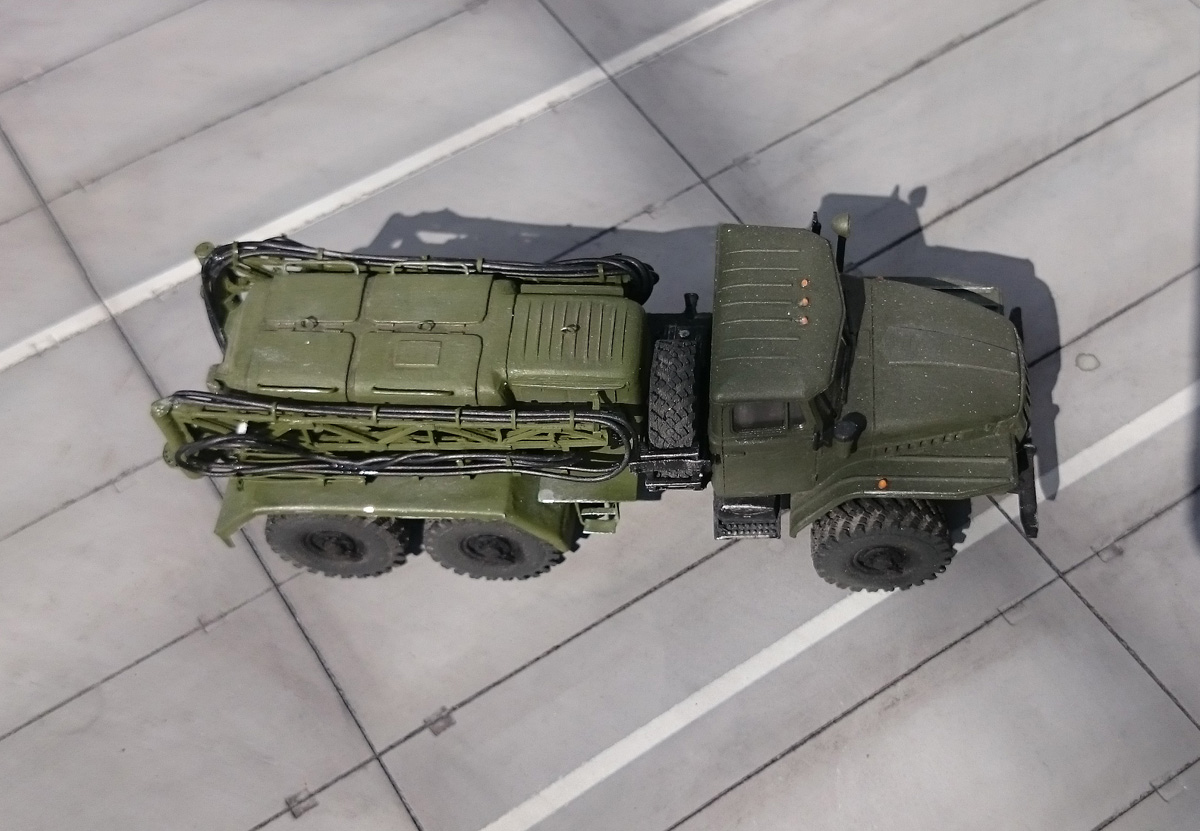

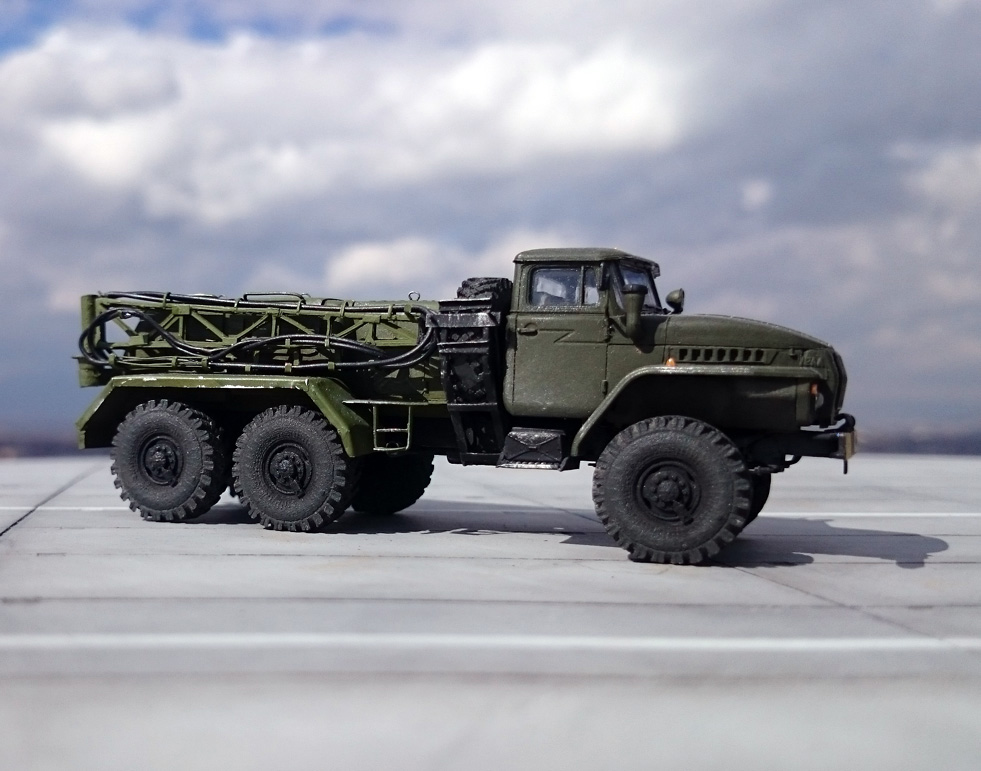

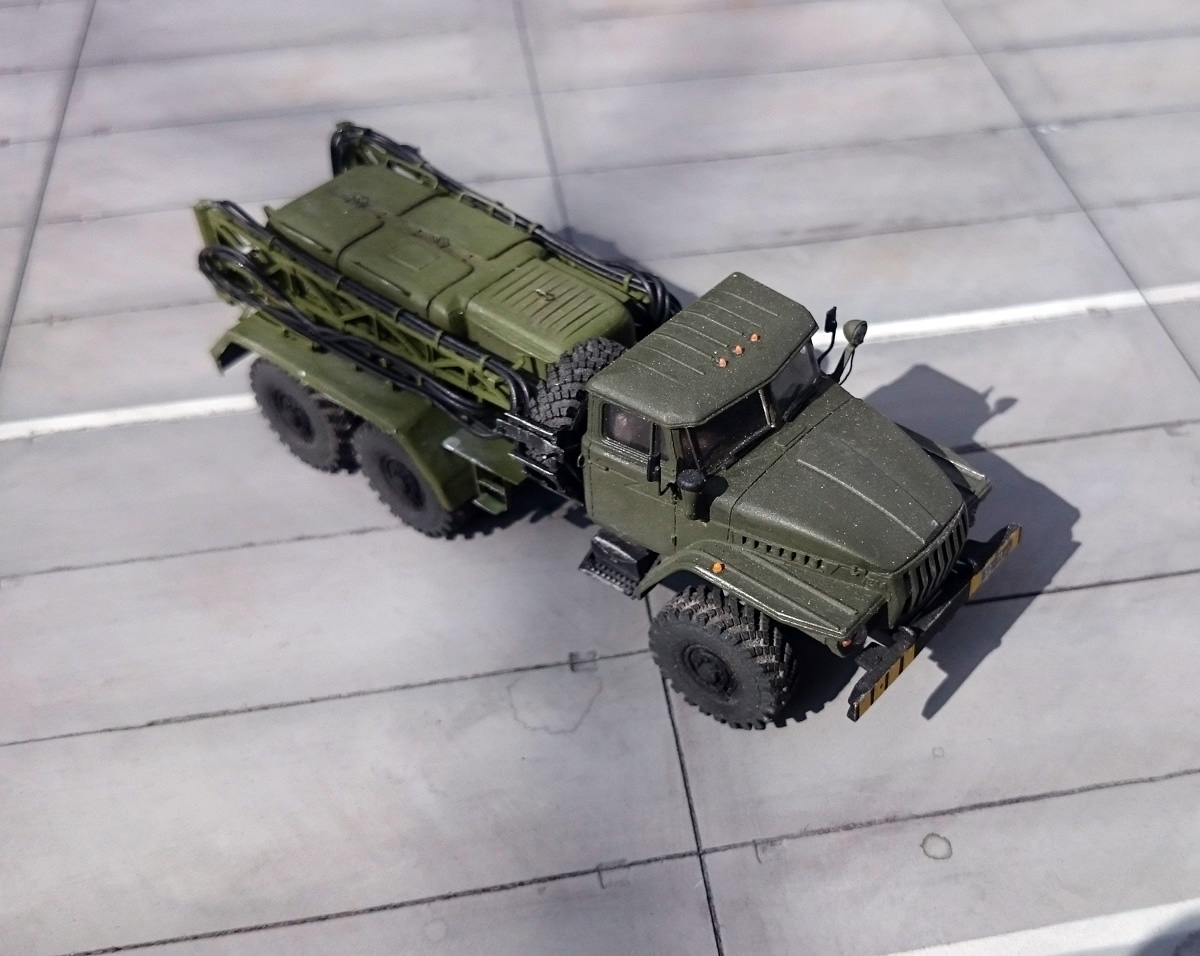

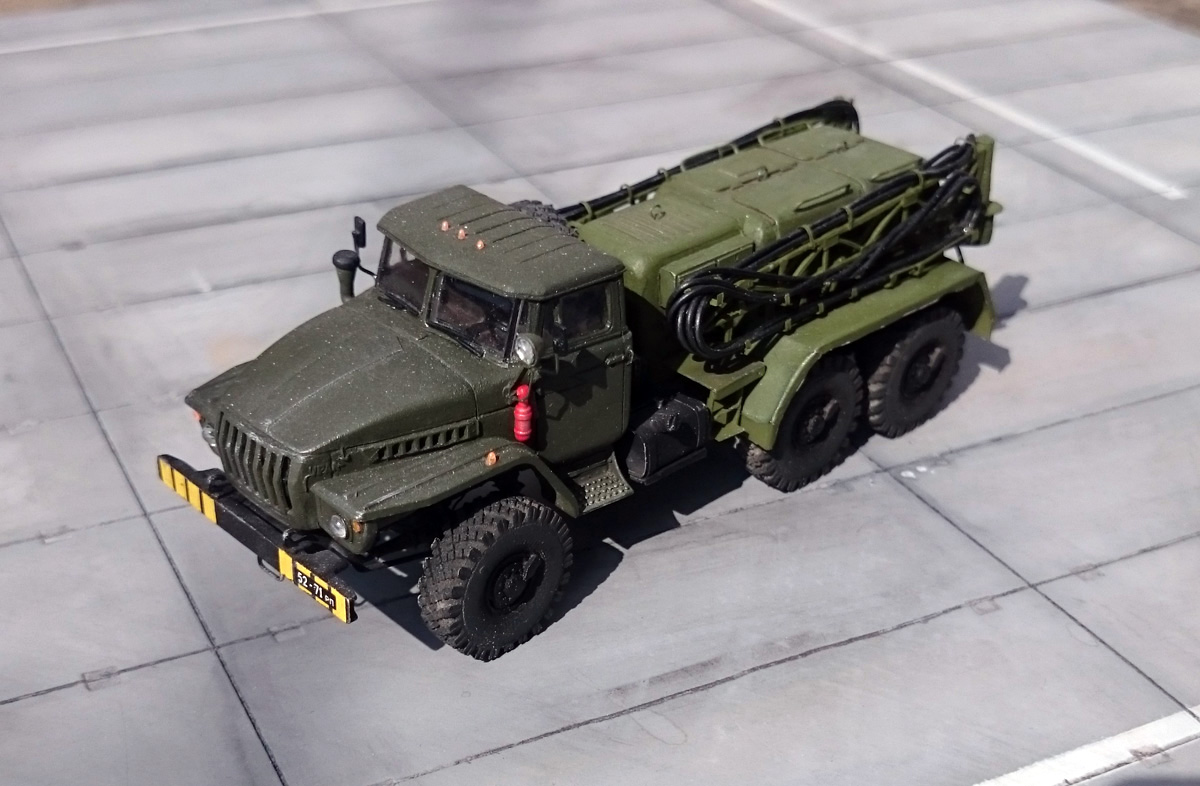

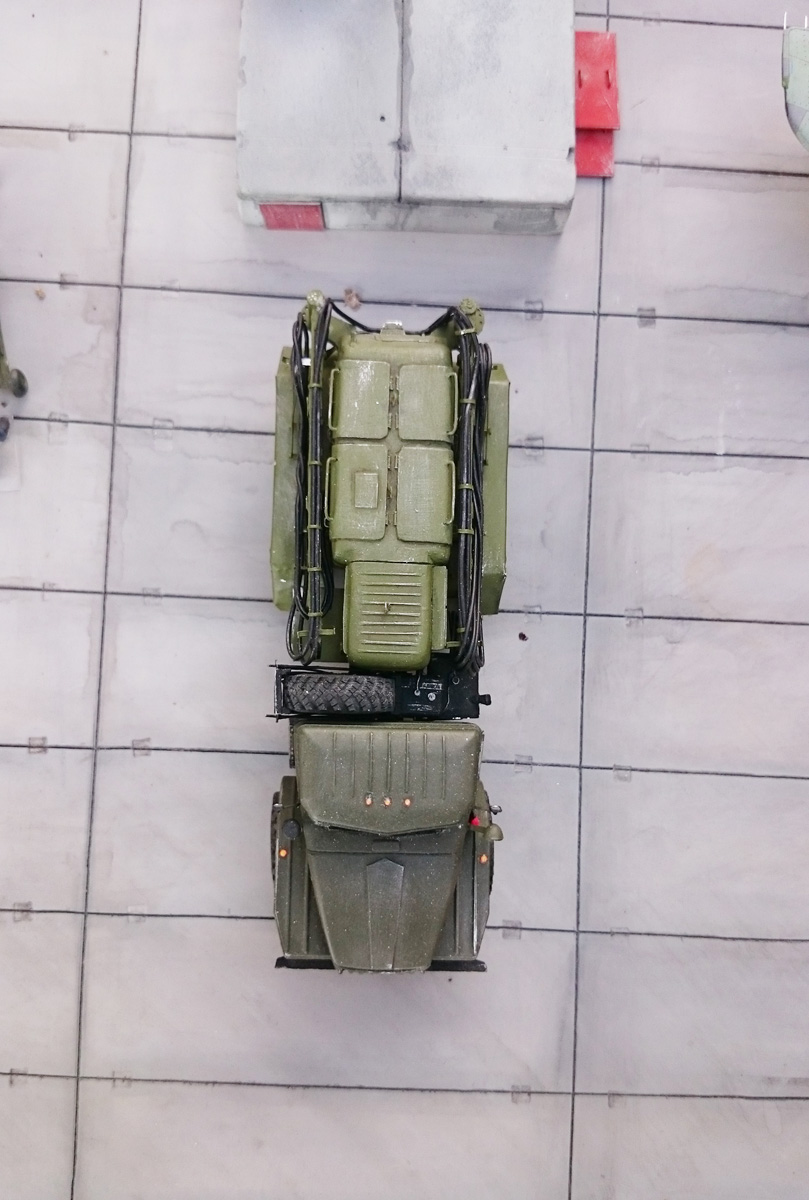

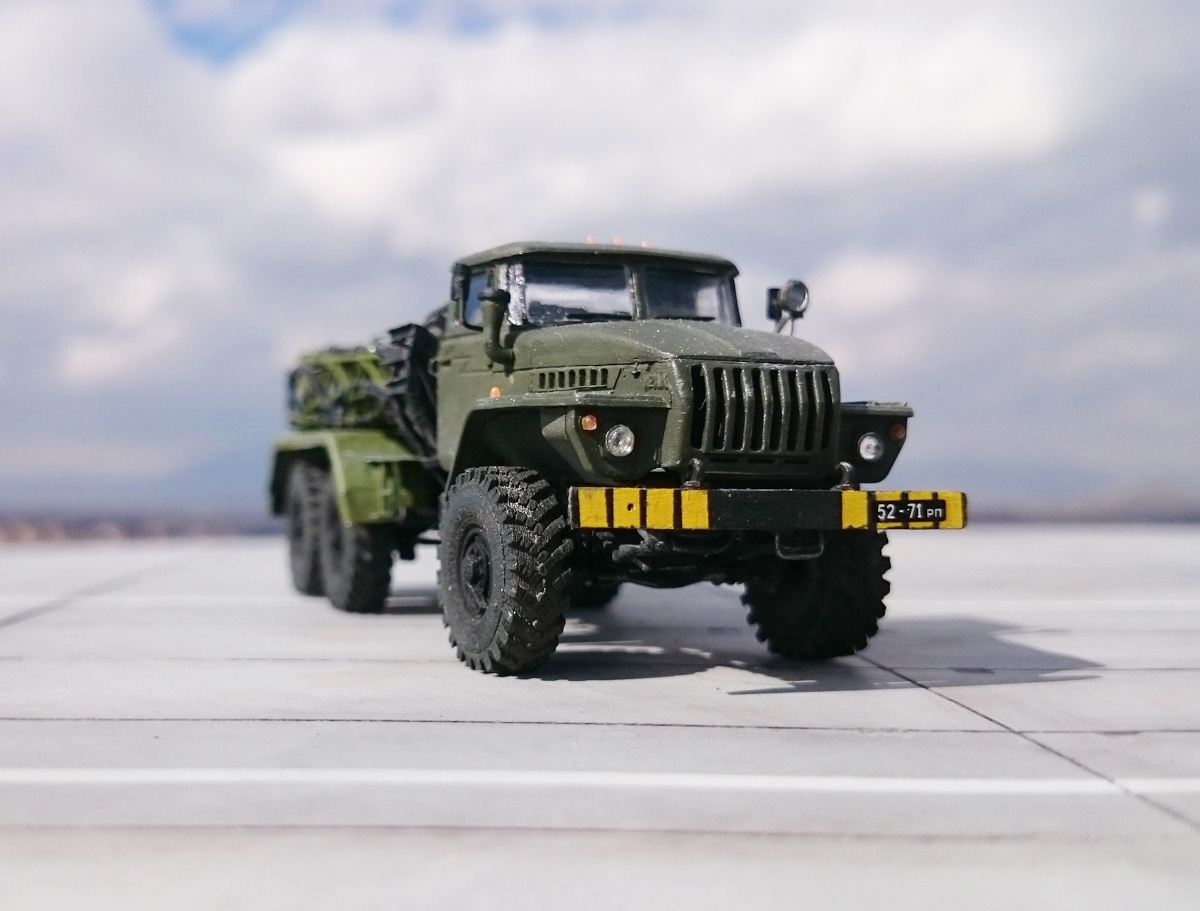

Позвольте представить на ваш суд свою первую модель в автомобиля! а именно грузовика УРАЛ 4230 с агрегатом АПА-5Д.
Любовь к аэродромному антуражу заставила меня взяться за этот проект.
За основу взял всем известный ICM овский урл и начал пилить из того что было... в то что надо)))
Машина не имет конкретной привязки и прототипа.
Попробую вспомнить и перечислить все по порядку.

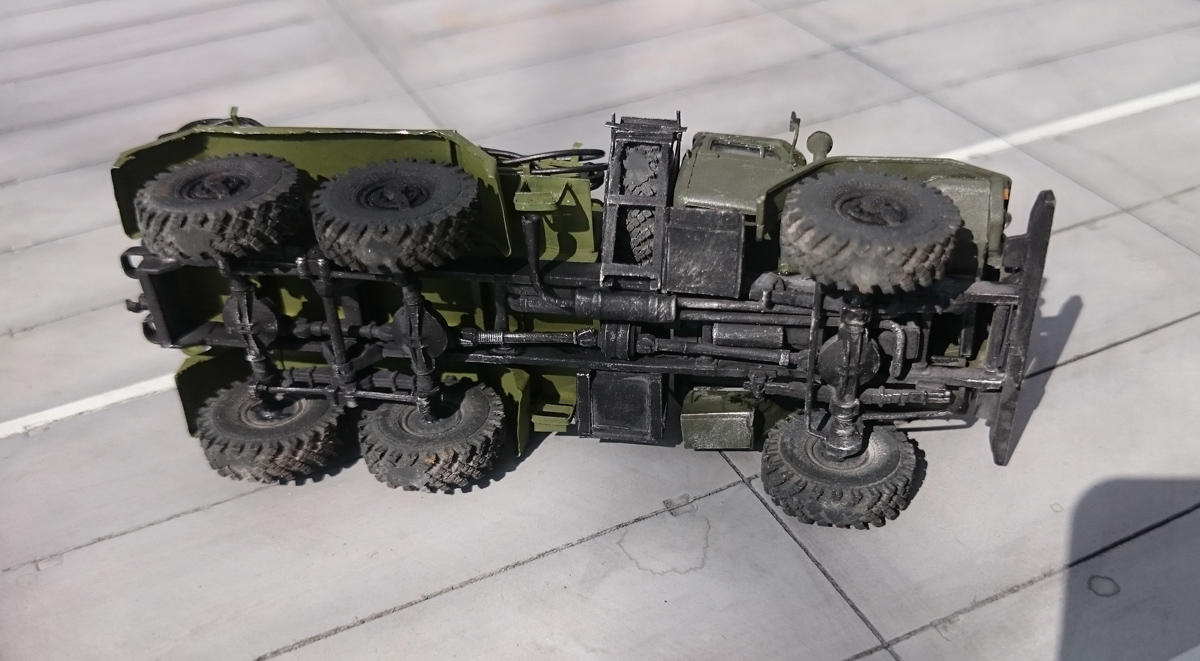

В основном "Урал" матчасть все из сказки Алексея Симанчука
. Укоротил раму с зади на 3мм
. Привел к "горизонту" носовой рессор. У модели она завышена и кабина в собранном виде смотрит как бы в верх.
. Проводка
. Поручни
. Заново сделал держатель запаски и место под маслобак
. Укоротил бак, сделал держатели
. Маячки из шпашки
. Колеса от Balaton
. и много много доработок
Сам агрегат сделал из листового пластика и лапширака! помог мне в этом Евгений Надточий. Он замерил все смоляные детали от Армори и сделал скан травления, на основе чего потом из лапширака я вырезал стрелы.
В корле сделал мини чертеж который очень помог мне понять соотношения и пропорции.
То что получило мне нравится но это мое субъективное мнение.
Модель не идеальная и мастера найдут кучу ошибок так что каску одел к кирпичам готов))))))
Приятного всем просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (35)
На сайте с 03.03.2014
61 1691

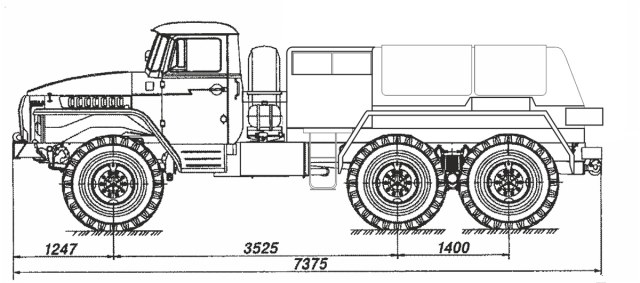

Вот чертеж может кому пригодится)
На сайте с 01.12.2015
1 0
Поздравляю - с первым маленьким автомобилем!
В представлении модели на интернет-ресурсах очень важную роль играет способность правильно сфотографировать модель. Вы с этим шагом справились успешно и косяки кабины ICM совсем не бросаются в глаза - модель выглядит гармонично и уверенно.
Табуретками не "награжу", так как в матчасти этой машины особо не разбирался.
Спонсор
На сайте с 14.05.2009
14 977
Отличная АПА получилась!!!
На сайте с 04.11.2013
12 198
Для самодела - отлично вышло!
Огромный объем выполненной работы вызывает уважение!
На сайте с 03.03.2014
61 1691
Спасибо большое)))
дружище спасибо не без твоей помощи.
Благодарю за комментарий)))
На сайте с 17.05.2011
0 525

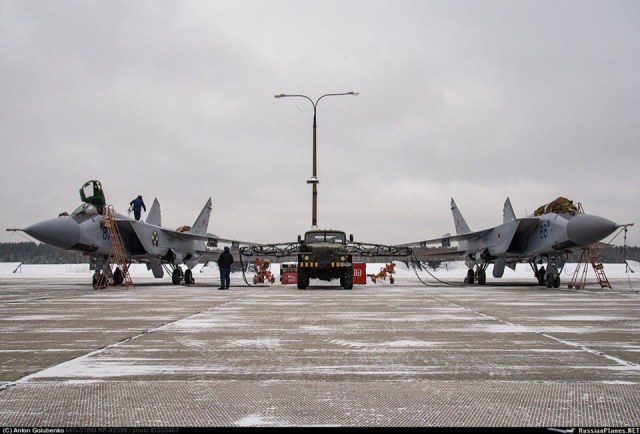

Да уж, интересная машина. Спокойно можно зимой на обледенелой дороге из аэродромных плит делать "полицейский разворот" без боязни опрокидывания. И это все же не "пускач" а средство наземного электропитания,от АПА не только запускают двигатель самолета,но и проводят все другие необходимые работы на самолете, требующие непосредственно электрического напряжения. Ведь дешевле и проще чтобы двигатель УрАЛА работал на смеси авиационного керосина и двигательного масла,нежели тратить ресурс самолетных аккумуляторов и ВСУ... Хорошая модель, к ней еще просится лестница для посадки пилота в кабину и ведро оцинкованное куда-нибудь повесить. Ведро как раз для того,чтобы водила под присмотром техника самолета сливал себе керосин для работы дизеля своей машины...
На сайте с 03.03.2014
61 1691
Спасибо за информацию))))видел на фотках с цепями с зади но не нашол подходящего)) лесинка будет)))) на следующих работах вы его увидите. От Амиго заказал( она ажурная, не то что пластиковая от звездовской 27ки))))))
Спонсор
На сайте с 06.10.2015
8 2164
Генрик, я думаю, куда ты пропал?))
Автомобиль шикарный получился! То, что ты сделал сам, а именно ВСЮ будку, стрелы, это просто высший класс. Совсем поверхностно зная мат. часть, могу с уверенностью сказать, что ты точнее, чем Армори
Я видел фотки процесса - собирался лапширак в стрелы, и каков результат! Масштабно, красиво, смотрится. По любому я зажму, и не отправлю дорогому украинскому производителю средства))) Попробую, как нить, повторить твой подвиг
Отлично получился ДЗК, хоть ты и решил не делать кое какой элемент)
Короче, понравилось, в целом!
НО! Знаю, что ты адекватен к критике, это не то что бы критика, маленькие неточности:
Передний мост, нужно было обрезать по ширине, у тебя получилось, что колеса выходят за крылья. Посмотри, как стоят задние оси. Но это можно поправить
И нужно, я думаю.
Габаритки проще всего было сначала наклеить, потом стачивать, что бы они смотрелись одинаковыми.
На кабине какие то капли краски что ли, заметно на солнечных фотках, что это?
Переразмерна дополнительная фара, я понимаю, что производитель дает такую, но можно было заменить на Эльф
Запаска установлена не так, должна быть перевернута. Тут могу ошибаться конечно)
Да и в целом могу ошибаться!
Ты знаешь, что я не придираюсь! В целом мне очень понравилось и обязательно сделаю как нить такую же машину, просто бросилось в глаза. Если бы сам не делал, что то подобное, не заметил бы)
С наилучшими пожеланиями от АлексеЙя Симанчука
))
PS.
Хочу такой же фонарь!!! Сделай мне такой же и вышли
)))
На сайте с 03.03.2014
61 1691
Леха ждал твоего отзыва! Спасибо за теплые слова))))
Думаю "критика" в какой бы форме она не была бы заставляет нас стремится к совершенству и делать все лудше и лудше!
Все выше сказанное тобой правильно и конструктивно.
но бузу знать теперь теперь хочу и бортавик собрать.
По боковой фаре не было у меня Эльфа но если появится обязательно поменяю на него.
Передние колеса да есть такое они выступают но честно не стану менять(жалко "ломать"
По поводу покраски прошёлся сухой кистью может и за этого? да и модель не много пыльная, как не старался стройка ядом делает свое(
Запаска не приклеена его можно повернуть даже снять))))))
Ты прав у Армори как я понял пропорции не точные (но могу и ошибаться) хотя проверял не раз и не в одной программе)))
"Хочу такой же фонарь!!! Сделай мне такой же и вышли
)))"
Ха))))Летом постараюсь наладить массовое производство)))))))
Спонсор
На сайте с 06.10.2015
8 2164
А я бы попробовал подломить))) Потихоньку вращаешь колеса, мост не должен сломаться, потом обрезаешь штоки и клеишь заново. Ну ты сам смотри конечно
Если насажены на ЦА, то вполне возможно, что и мост подломится.
Хотя вон, только сегодня Игорь Емашев, поменял всю резину на своем Зилке. Мосты вроде целые)
На сайте с 03.03.2014
61 1691
Попробую) постараюсь не чего не ломать)))
Спонсор
На сайте с 06.10.2015
8 2164
А тут я на полном серьезе)) Если есть возможность - налаживай! Приобрету с удовольствием. Мне очень понравился. Делать лень!)
На сайте с 03.03.2014
61 1691
Посмотрим главное Универ закончить а летом начнется все веселие))))
Спонсор
На сайте с 02.08.2010
43 3405
Хорошая АПА!! Один я наверно еще без нее!)))))))
На сайте с 03.03.2014
61 1691
Игорь спасибо))))) Говорил же я тебе собери)))))твоя мега крутая коллекция с АПА и ТЗ-22 будет ещо круче)))
Спонсор
На сайте с 02.08.2010
43 3405
Ну может когда и обзаведусь!))
На сайте с 03.03.2014
61 1691
будет круто)
Спонсор
На сайте с 06.10.2015
8 2164
Ну ты не один))
На сайте с 27.07.2010
85 2043
Отличная АПАшка! По окрасу в некоторых местах есть вопросы,а за самодел отдельный респект!Номер сзади потерялся?!
На сайте с 03.03.2014
61 1691
Спасибо за внимание к работе! Нет номер у меня (не помню почему не стал его делать))))))))
Спонсор
На сайте с 28.07.2011
71 11844
Зачетный АПА! Понравилась модель.
На сайте с 03.03.2014
61 1691
Юрий спасибо большое)))
На сайте с 28.01.2013
22 3726
Генрик, ну ты молодец, забабахал самодельный АПА! Очень круто получилось! Я уже давно вынашиваю мысль тоже сделать самодел, теперь вот знаю к кому обращаться за помощью в размерах, сканах и пр.
Повторюсь - КЛАССный антураж и отличный результат!
На сайте с 03.03.2014
61 1691
Дим привет))) да зная твое отношение к аэродромной технике и к самоделу настоятельно советую сделать себе такую же! Чем смогу помогу, поделюсь и придумаю)))
На сайте с 11.11.2013
88 1349
Мега круто, Генрик!
На сайте с 03.03.2014
61 1691
Спасибо Роман)))) рад что понравилась модель)))
На сайте с 23.09.2010
30 564
Молодец!
Спонсор
На сайте с 30.06.2012
137 5311
Зачетный АПА !!!
На сайте с 03.03.2014
61 1691
Спасибо Юрий)
Дмитрий благодарю)))
На сайте с 02.12.2016
2 28
Отличный самодел получился! Супер! Мне понравился.
На сайте с 03.03.2014
61 1691
Спасибо большое)
На сайте с 25.09.2010
25 1
Хорошее дополнение к фотосессиям на воздухе!
На сайте с 03.03.2014
61 1691
да согласен)))))) главное чтоб ветром не сдуло)))
На сайте с 25.02.2009
0 181
Отлично получилось, "настоященски"!
Не вдаваясь в чертежи, а "с глаз"- выглядит реально и без искажений.
) С уважением, Александр
p.s. будете прописывать АПАшку в диораме- не ставте с колонкой на ЦЗТ. В колонке кроме шланга заправки от топливопроводов есть и раз'емы ШРАПов электропитания. (если конечно в 90х демократизаторы неудемократизировали аэродромное оборудование на цветняк
На сайте с 03.03.2014
61 1691
Александр спасибо.

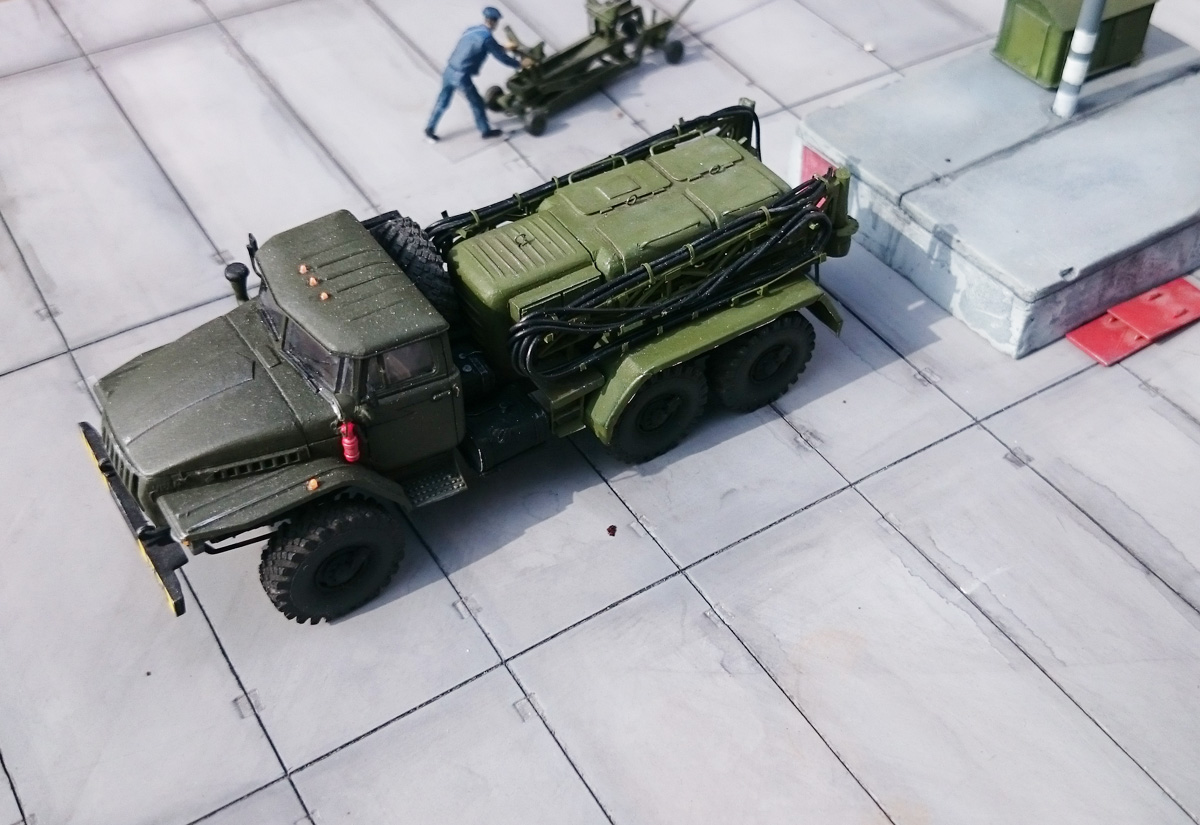

На счет стоянки АПА у столба.. такое видел не раз по этому поставил перед столбом.
