И-16 тип 28

Автор: Максим Размещено: 08.02.2017 · Лысый Макс 5 746 просмотров
Производитель:
ICM
Тип двигателя:
Поршневая
Тип техники:
Военные
Год выпуска:
до 1960
Масштаб модели:
1:72
Страна-производитель:
СССР–Россия
Модель времён ВМВ:
1939–1945

Доброго времени суток. Уважаемые коллеги, представляю свою крайнюю работу.

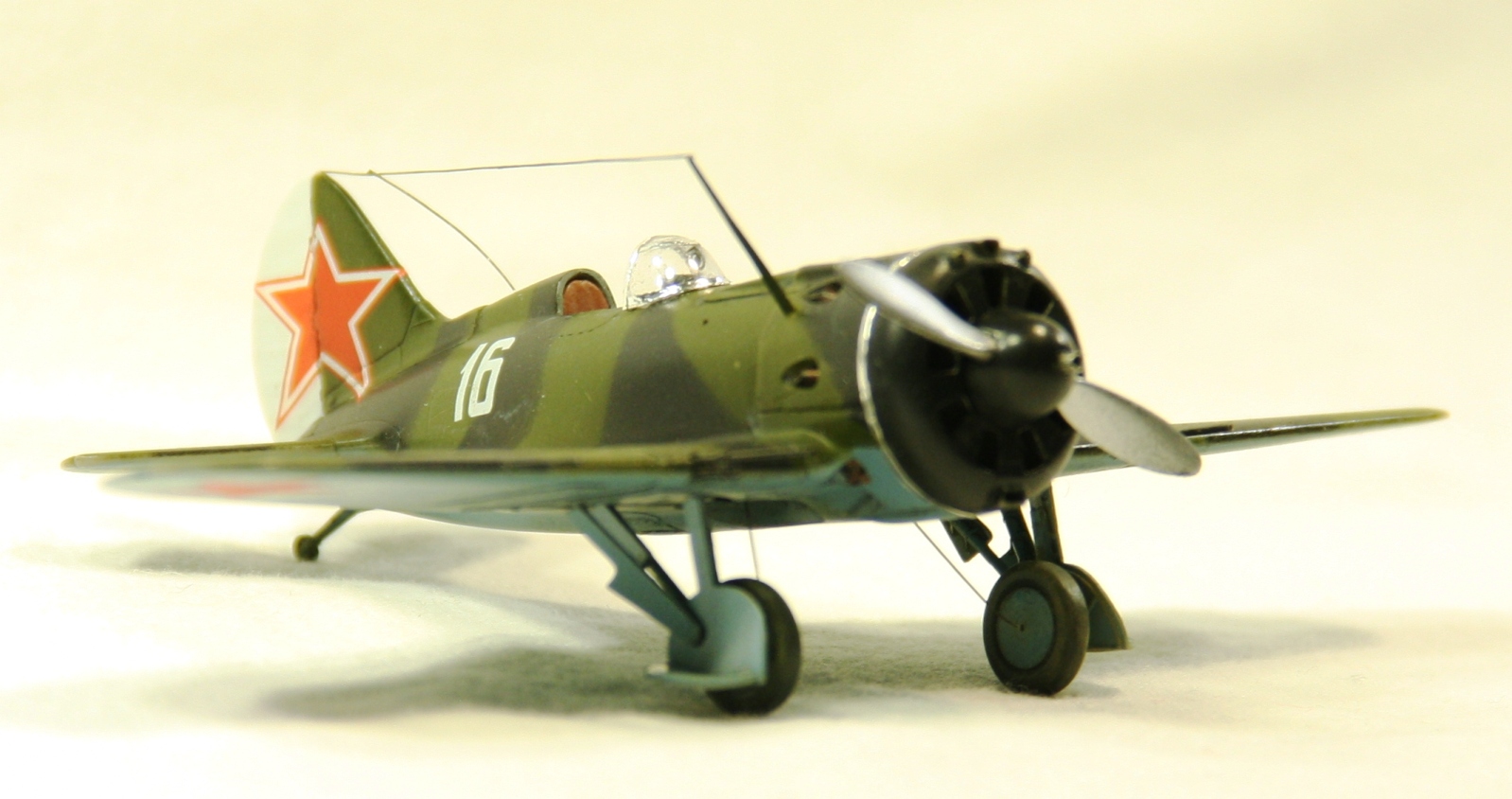

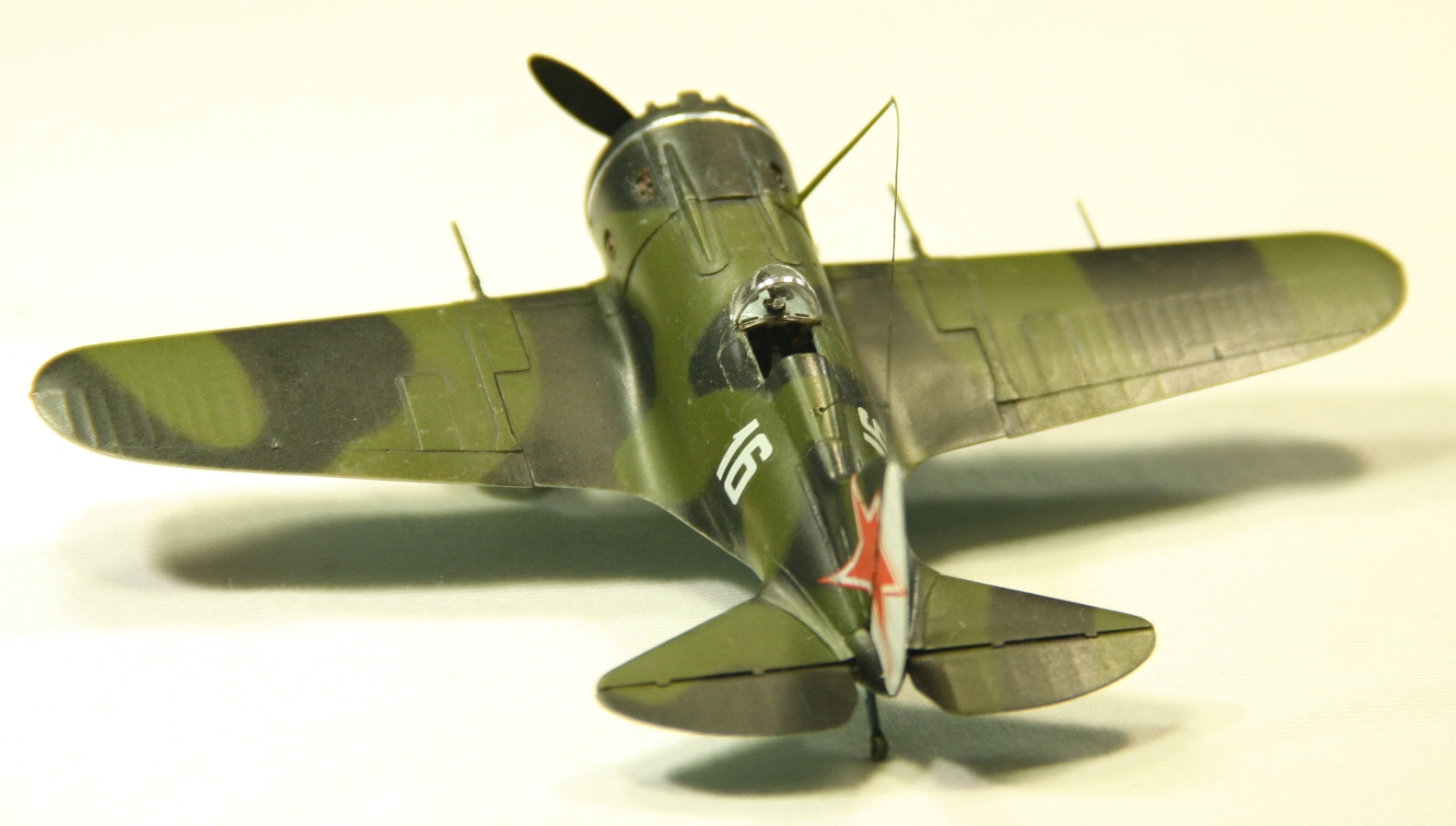

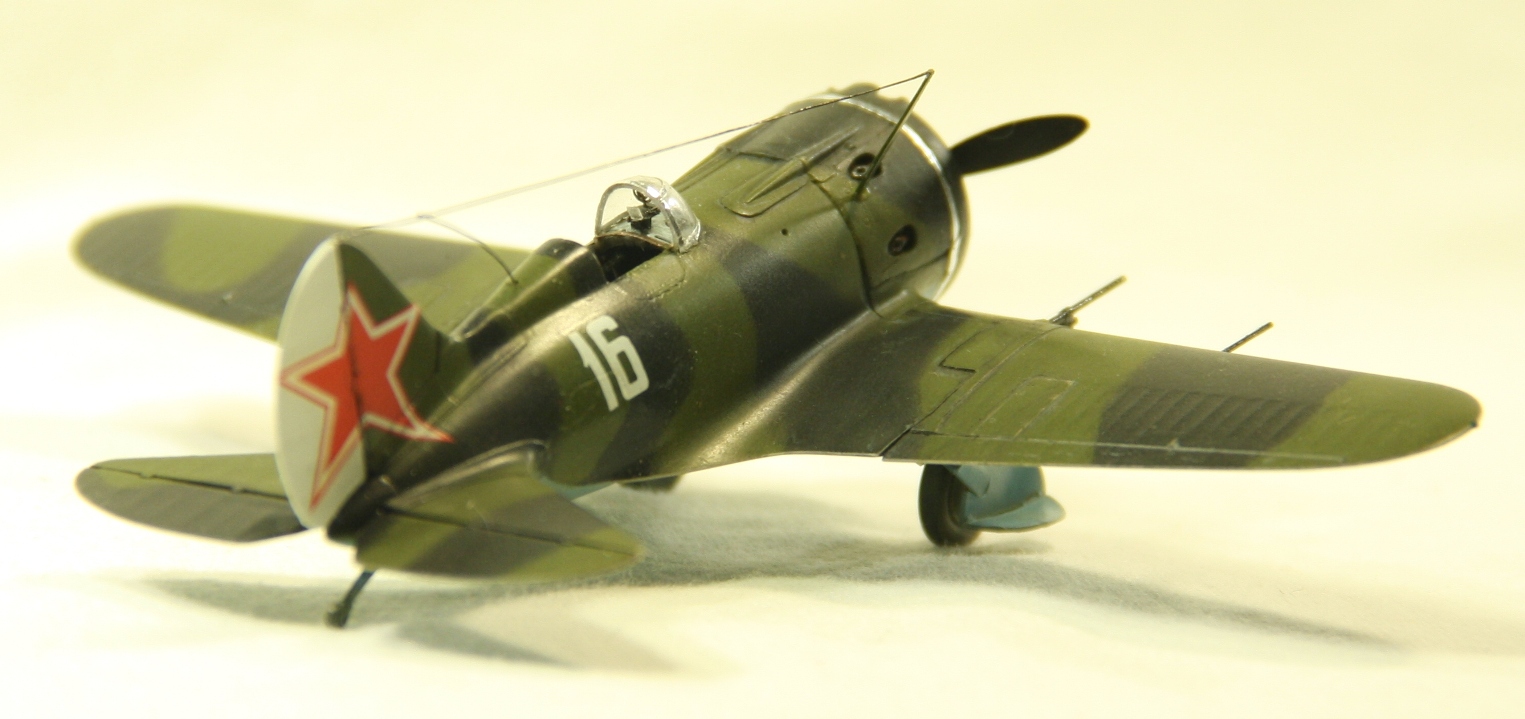

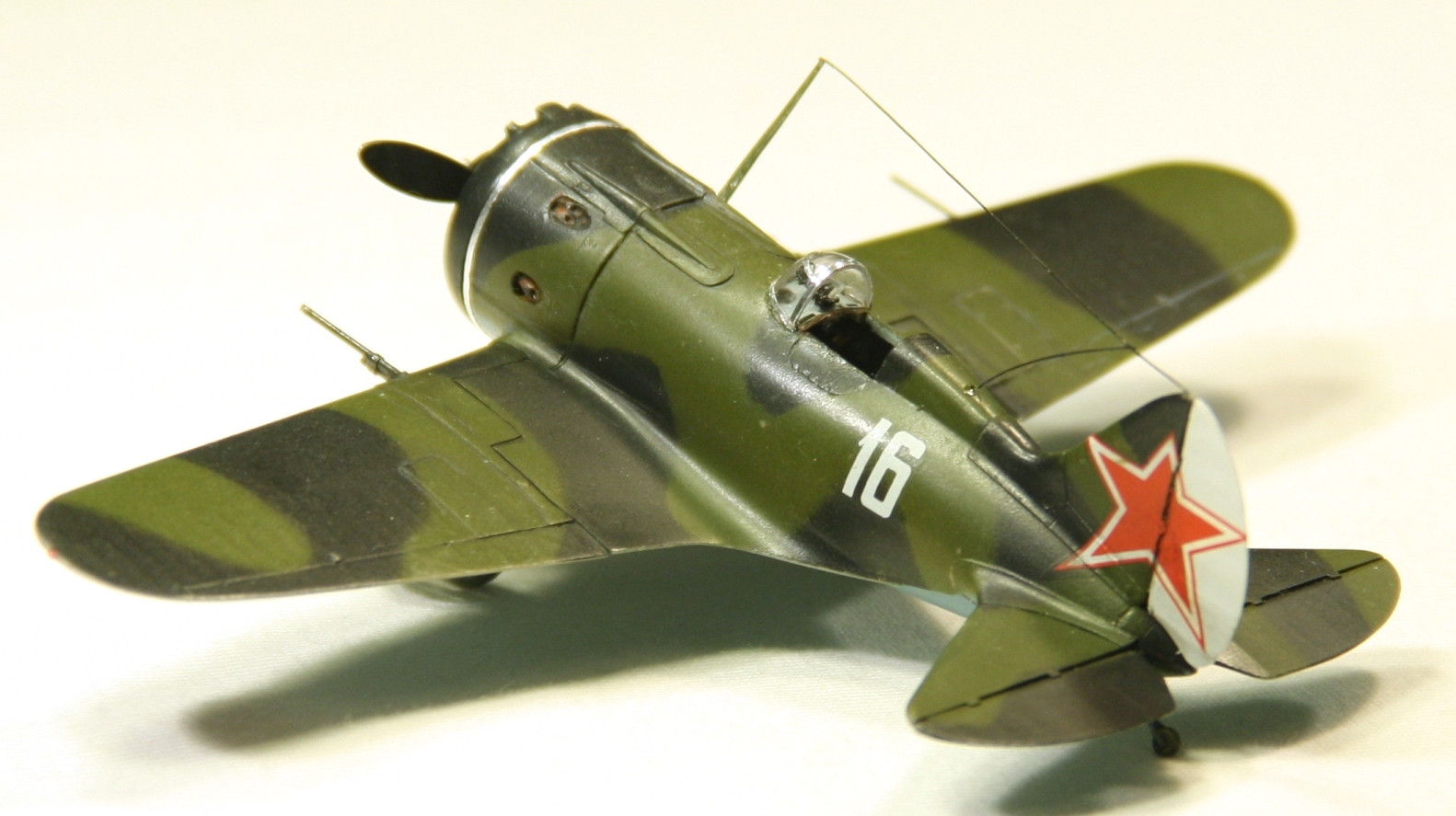

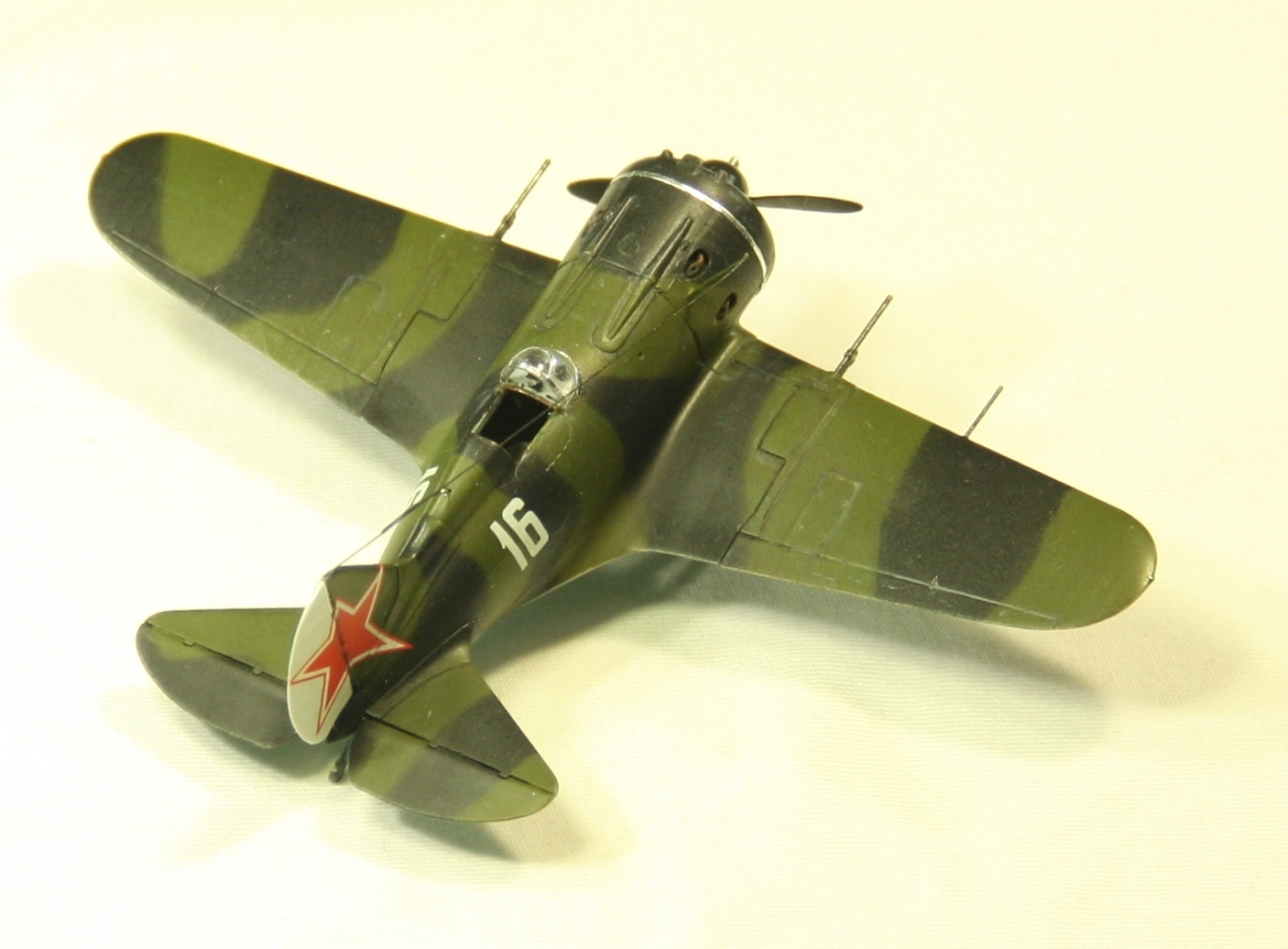

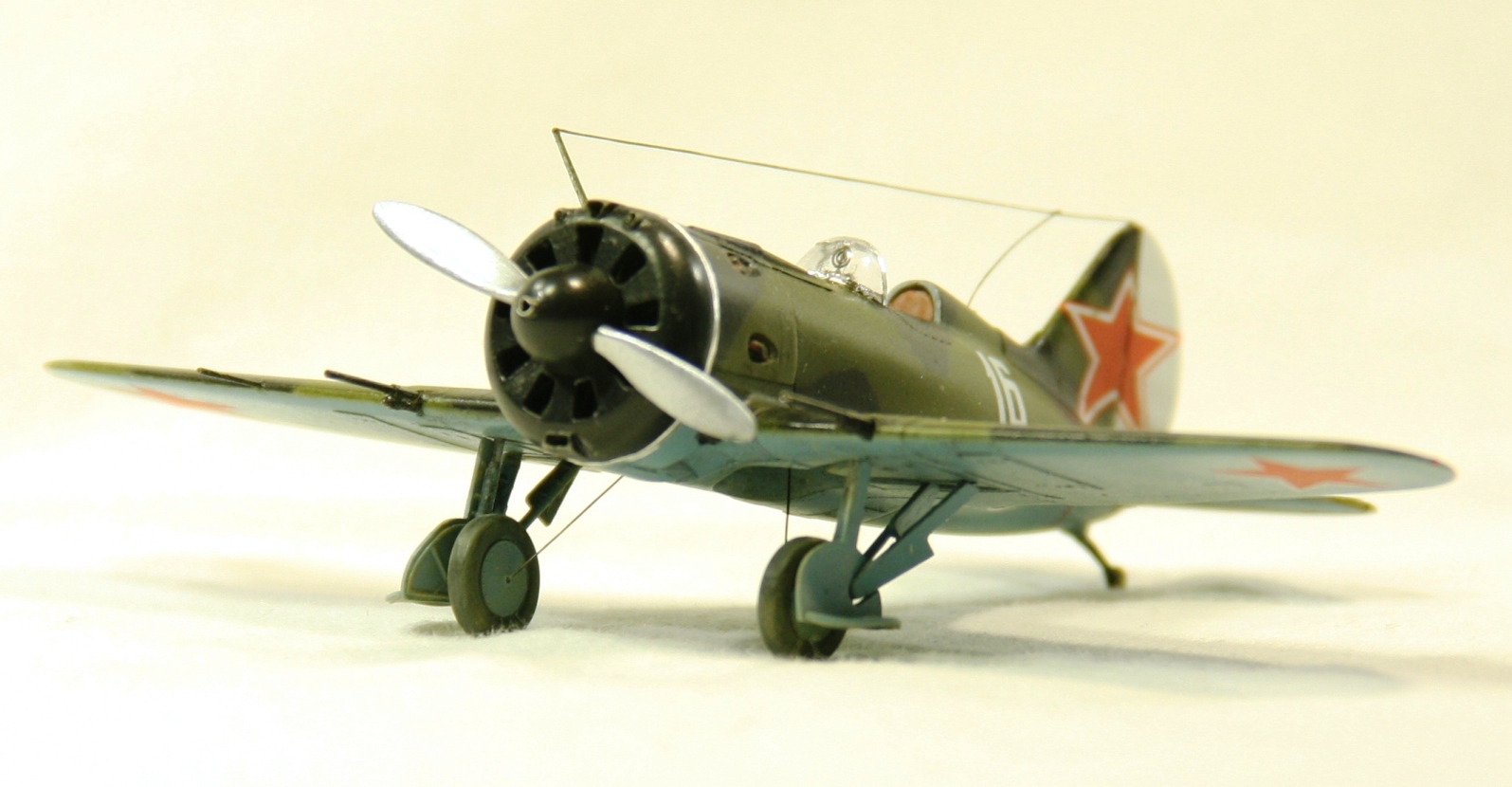

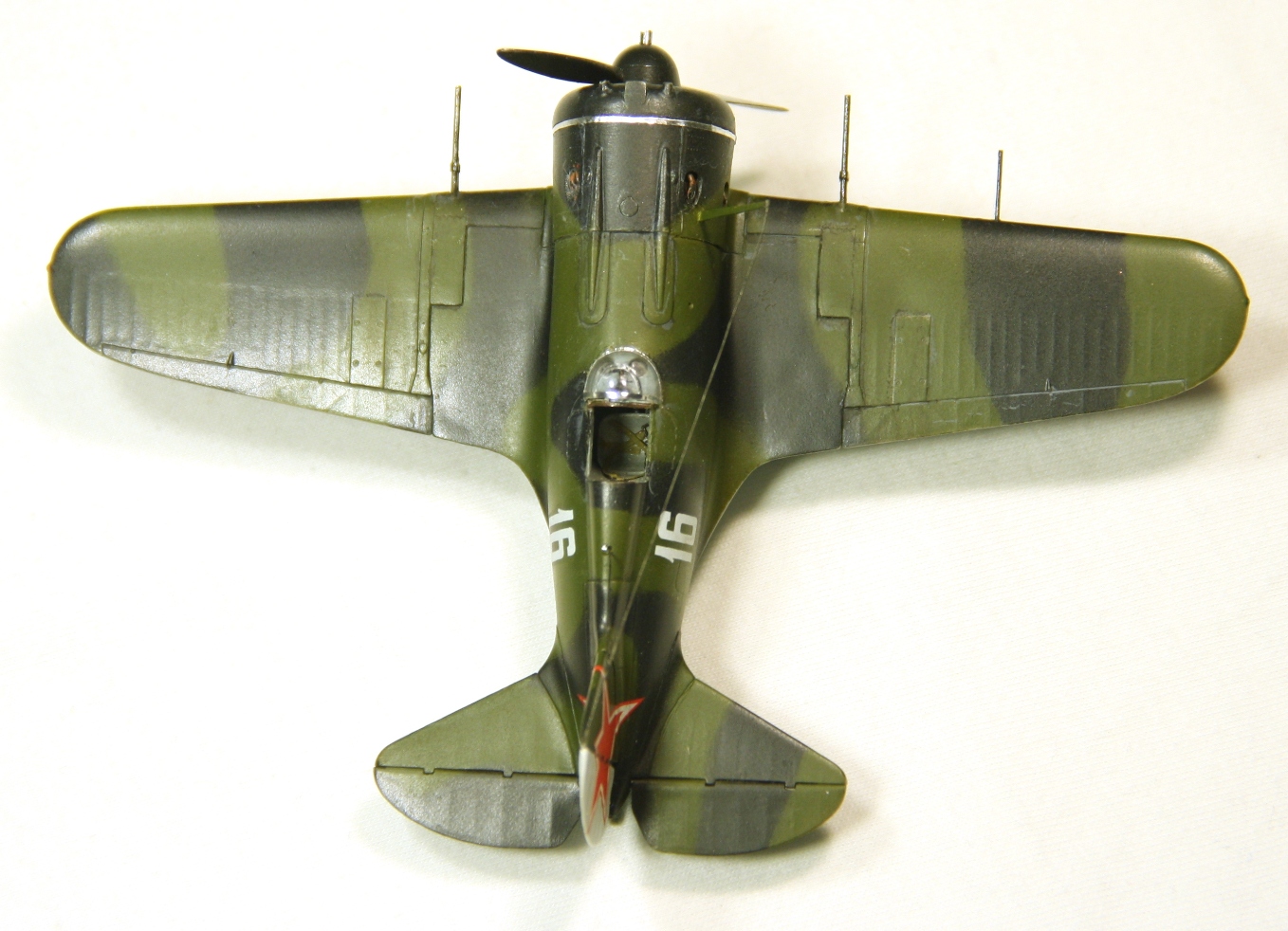

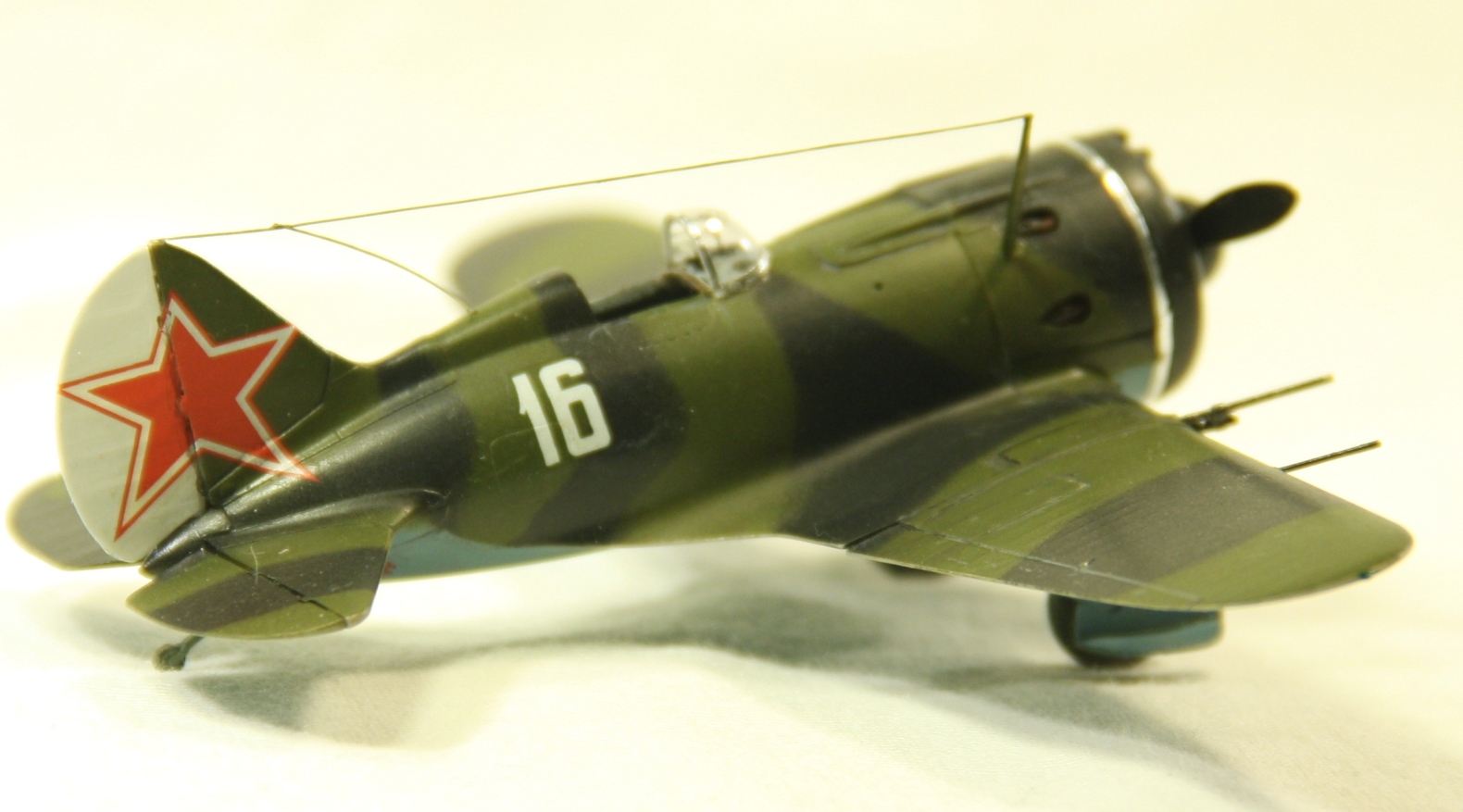

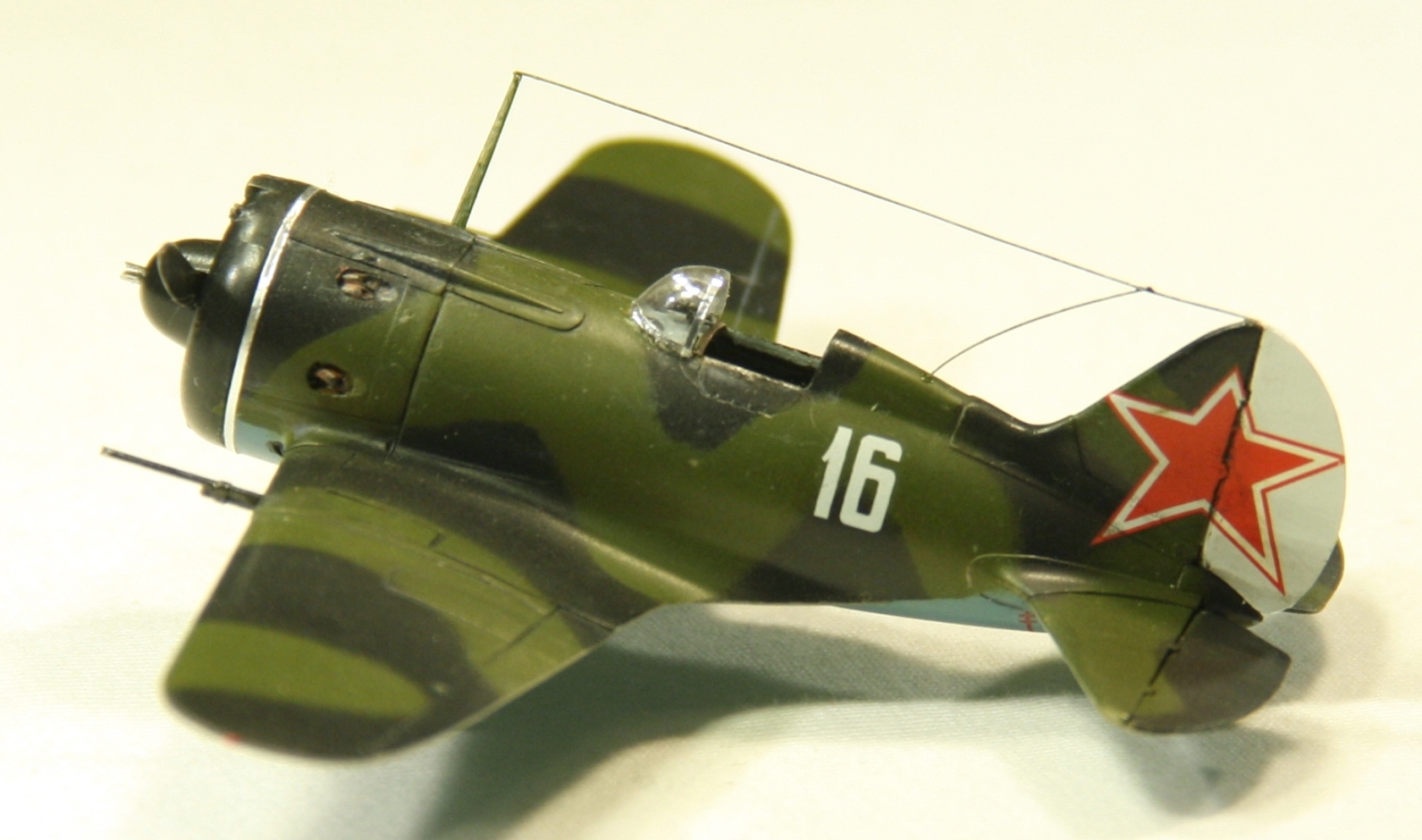

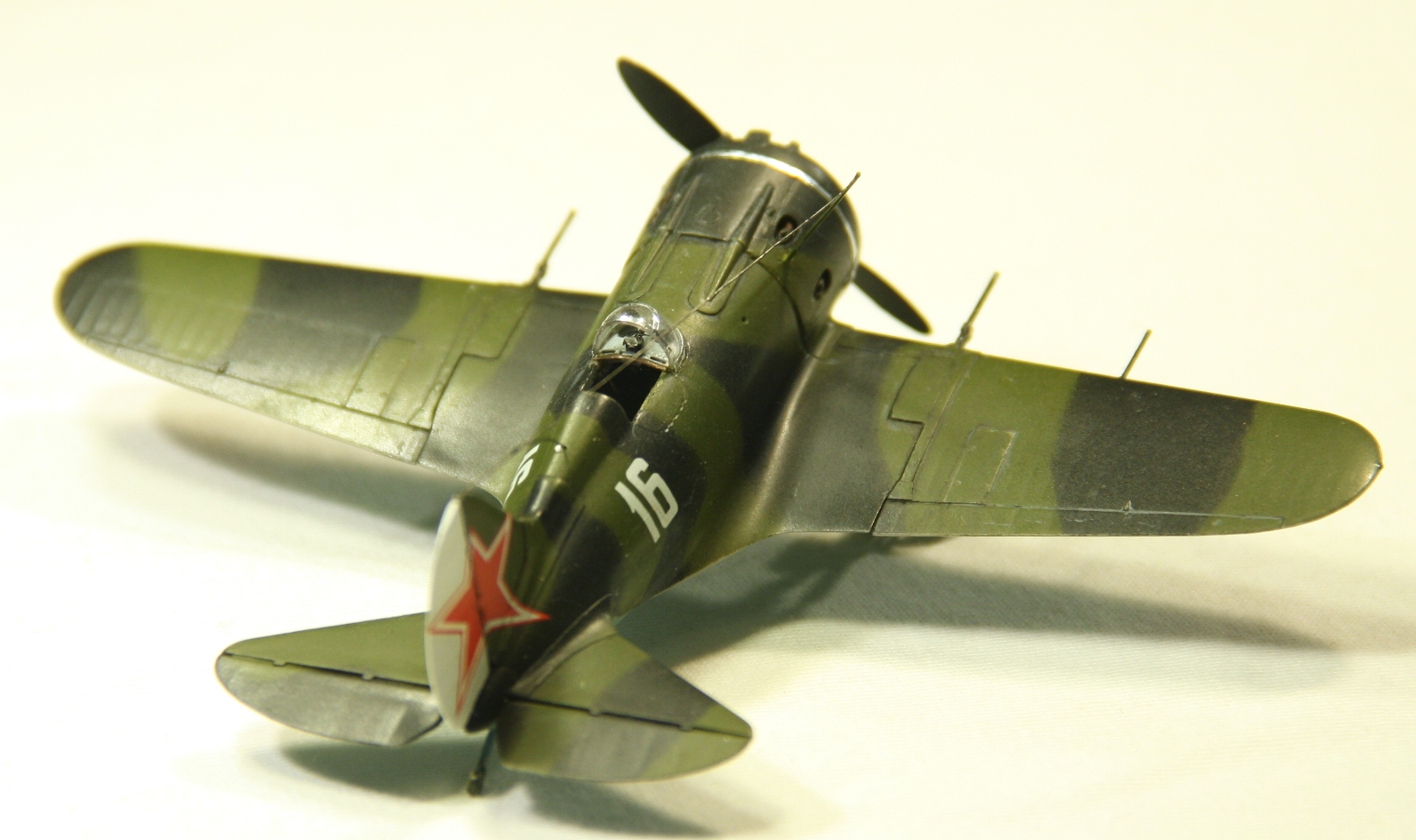

И-16 лейтенанта Ломакина, июль 1941 г. Схему расположения пятен камуфляжа брал из журнала «Авиаколлекция» выпуск «Окраска и обозначения самолетов советских ВВС 1941-1945гг.», совместив её со схемой, которую дает Бегемот. Конечно, историчность такой окраски, (именно в период боевых действий) вызывает сомнения, особенно гигантская звезда на киле, и белый руль направления. Бегемот приводит вид музейного экспоната. Я все же остановился на этом варианте, т.к. это единственный у Бегемота тип 28 в камуфляже, а сделать хотелось именно камуфлированный.
Модель собиралась в подарок другу, большому поклоннику этой машины, и, наверное, по этой причине получилась долгостройной. Хотелось сделать её поэффектнее. С этой целью был приобретен набор травления от MarsModels. Собственно для меня это первый опыт более-менее серьезной работы с травлом, до этого имел дело только с платами, идущими в комплекте с моделями Дрэгона. Травление от Marsпоказалось мне довольно хрупким, гнуть нужно очень осторожно, ломается на раз, с Дрэгоном все было намного проще. К сожалению, большая часть всего этого хозяйства, оказалась довольно жирным сусликом, несмотря на открытую кабину почти ничего не видно. Следующего ишака, буду делать с открытой боковиной, может быть это что-то даст, в плане обзора внутрянки.
Кроме использования травления, сделаны небольшие доработки:
 - пушки, пулеметы и ПВД из игл,

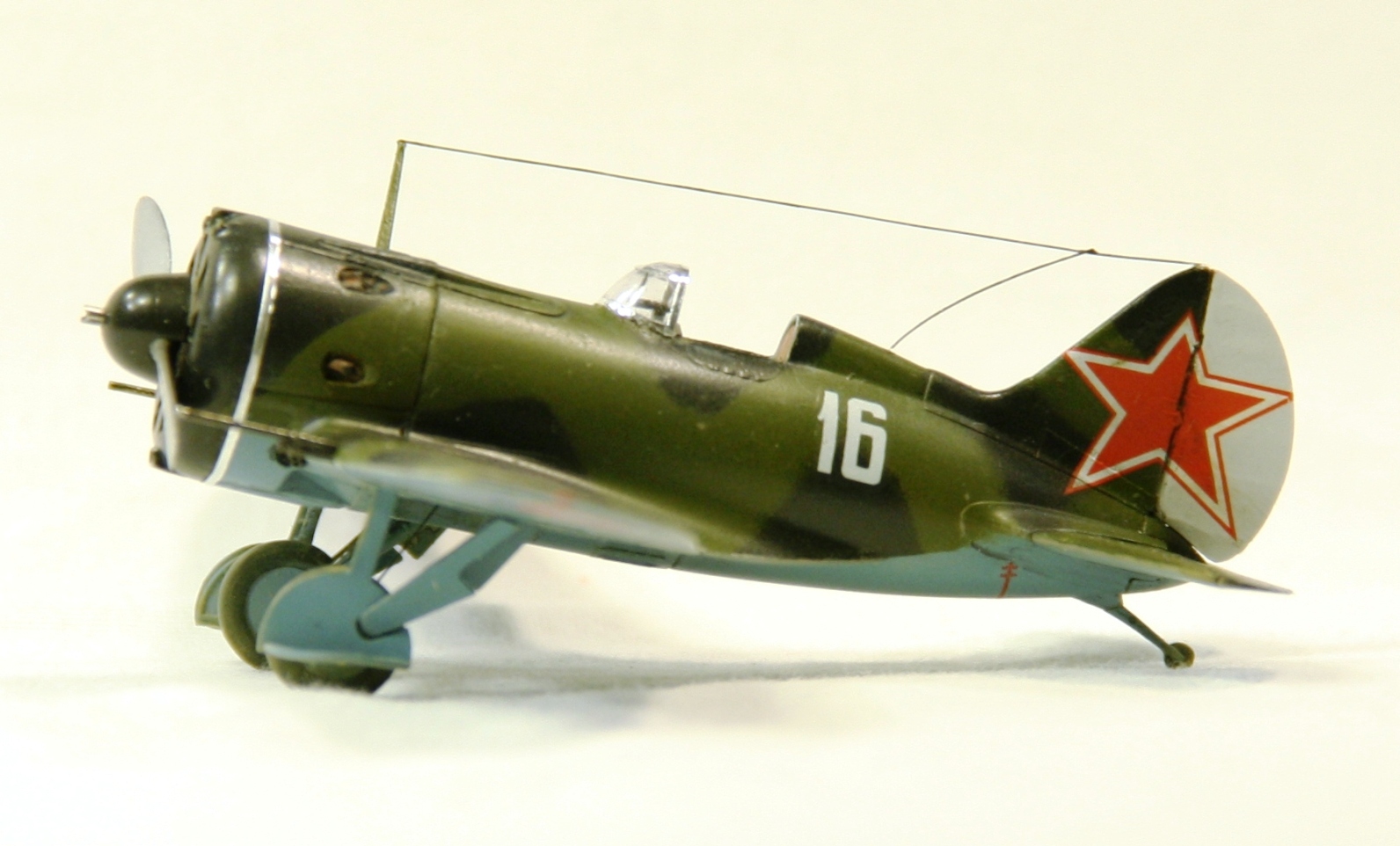

 - антенная мачта выточена из куска проволоки,
 - антенна и тросы уборки шасси из мононити,

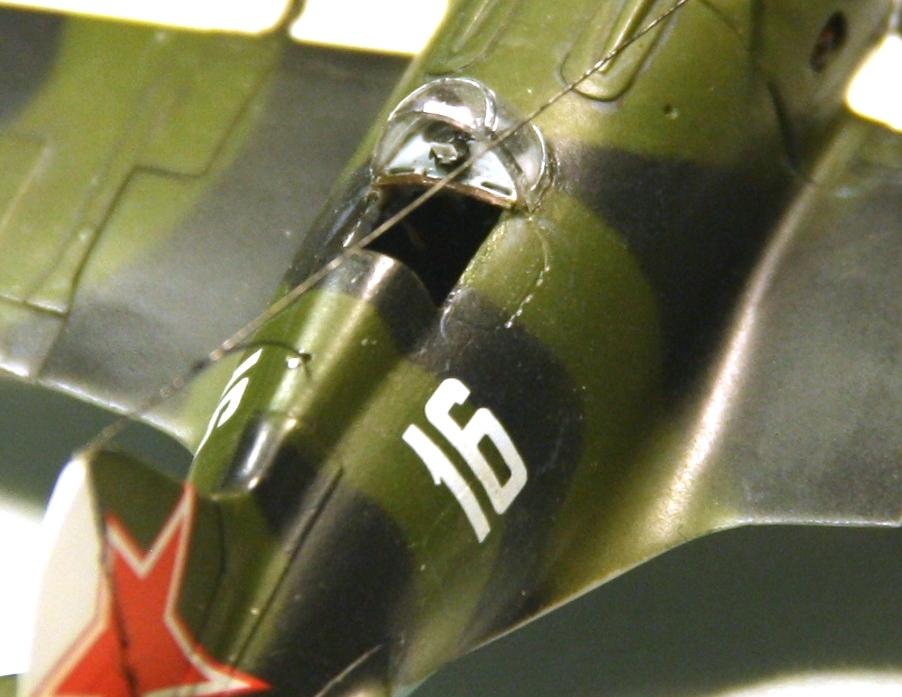

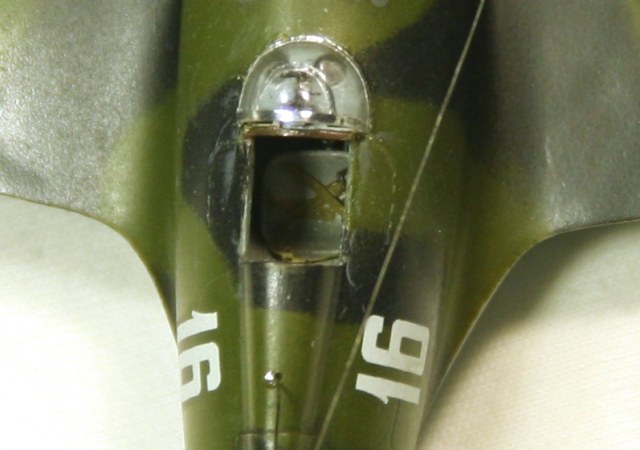

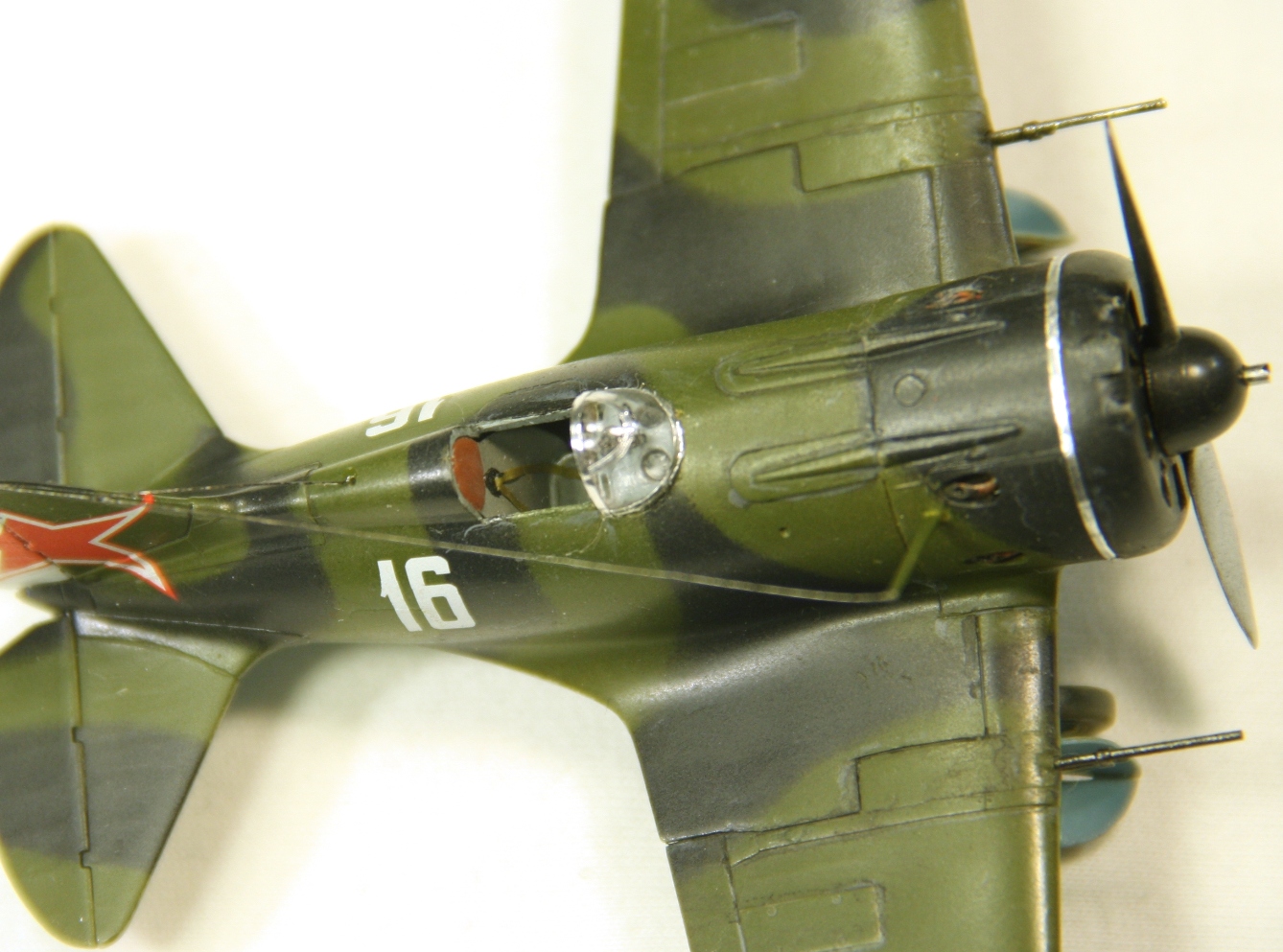

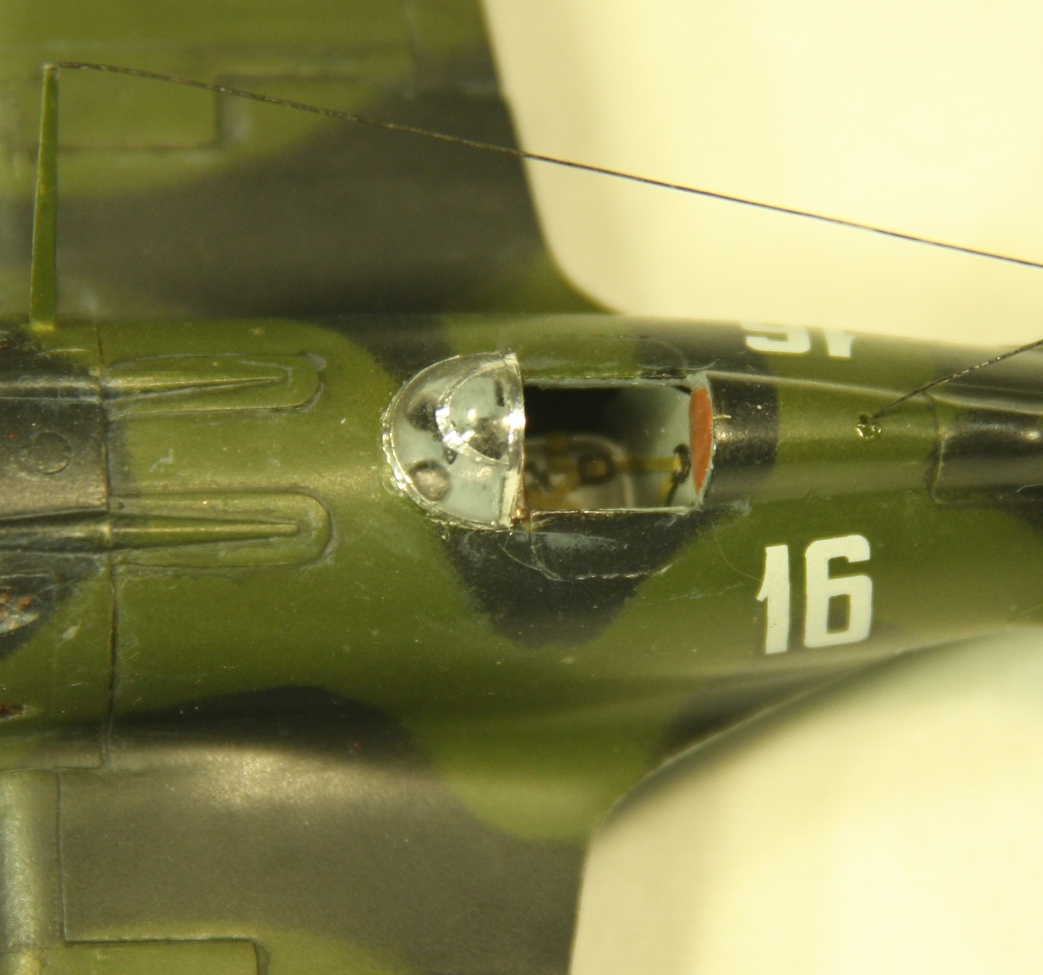

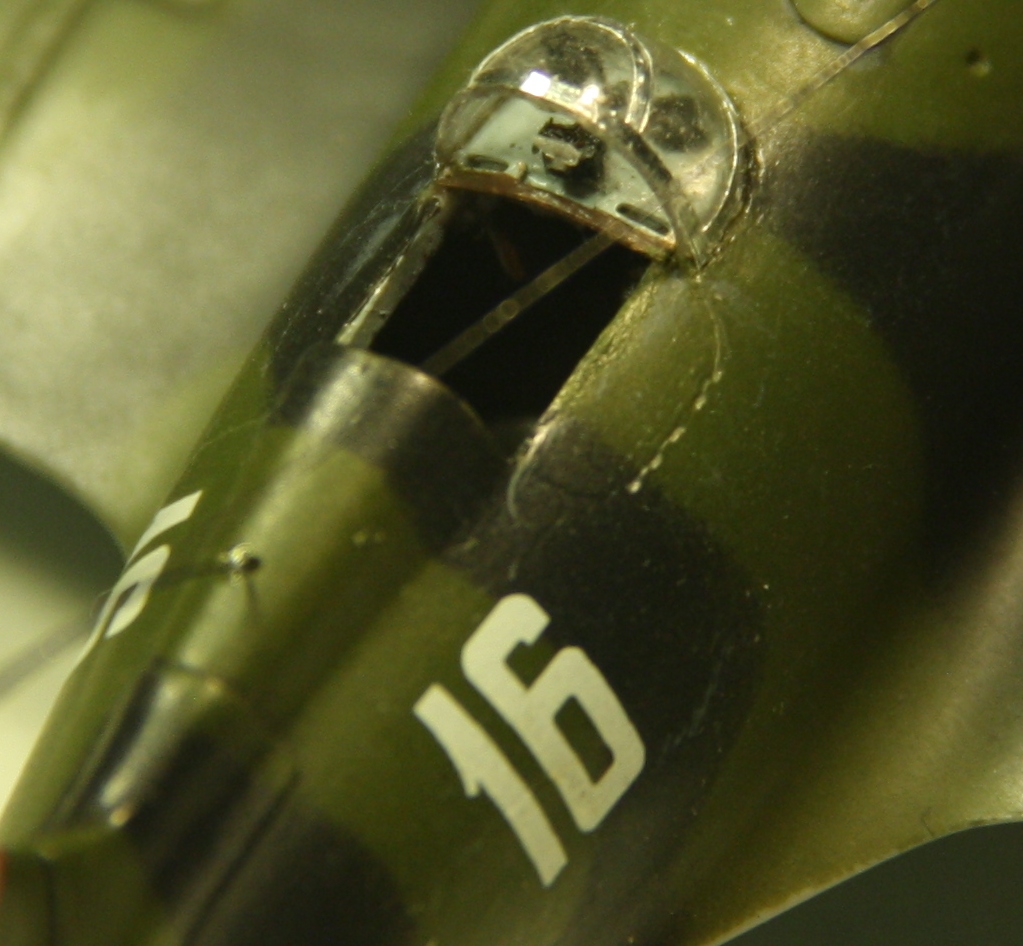

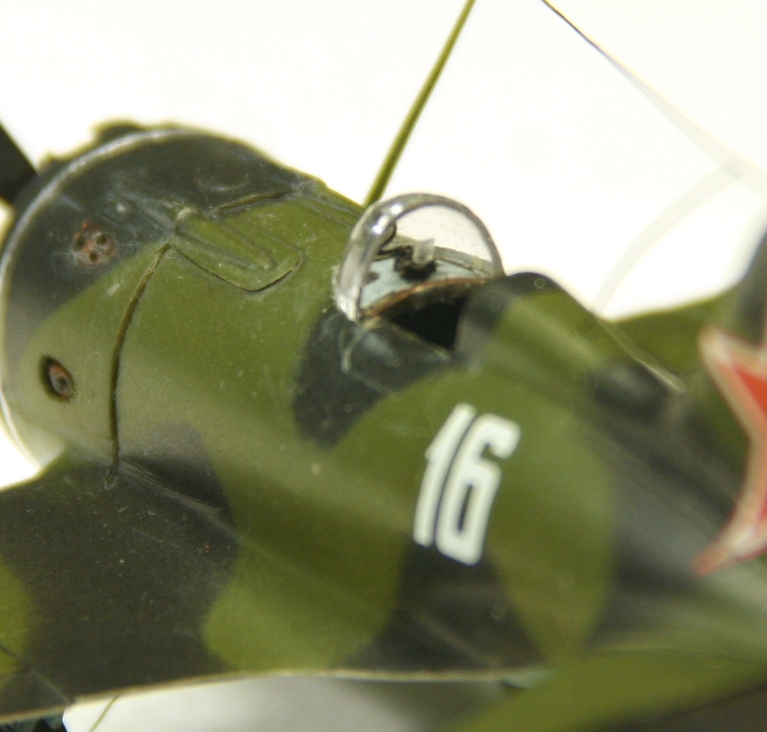

 - выдавлен вакушный фонарь, поскольку родной отличается непомерной толщиной.
 - переплет фонаря и стяжная лента капота из алюминиевого скотча.
 - ремни из тамиевского скотча.
Краски АКАН, смывка звездовский акрил, лак Mr. Color.

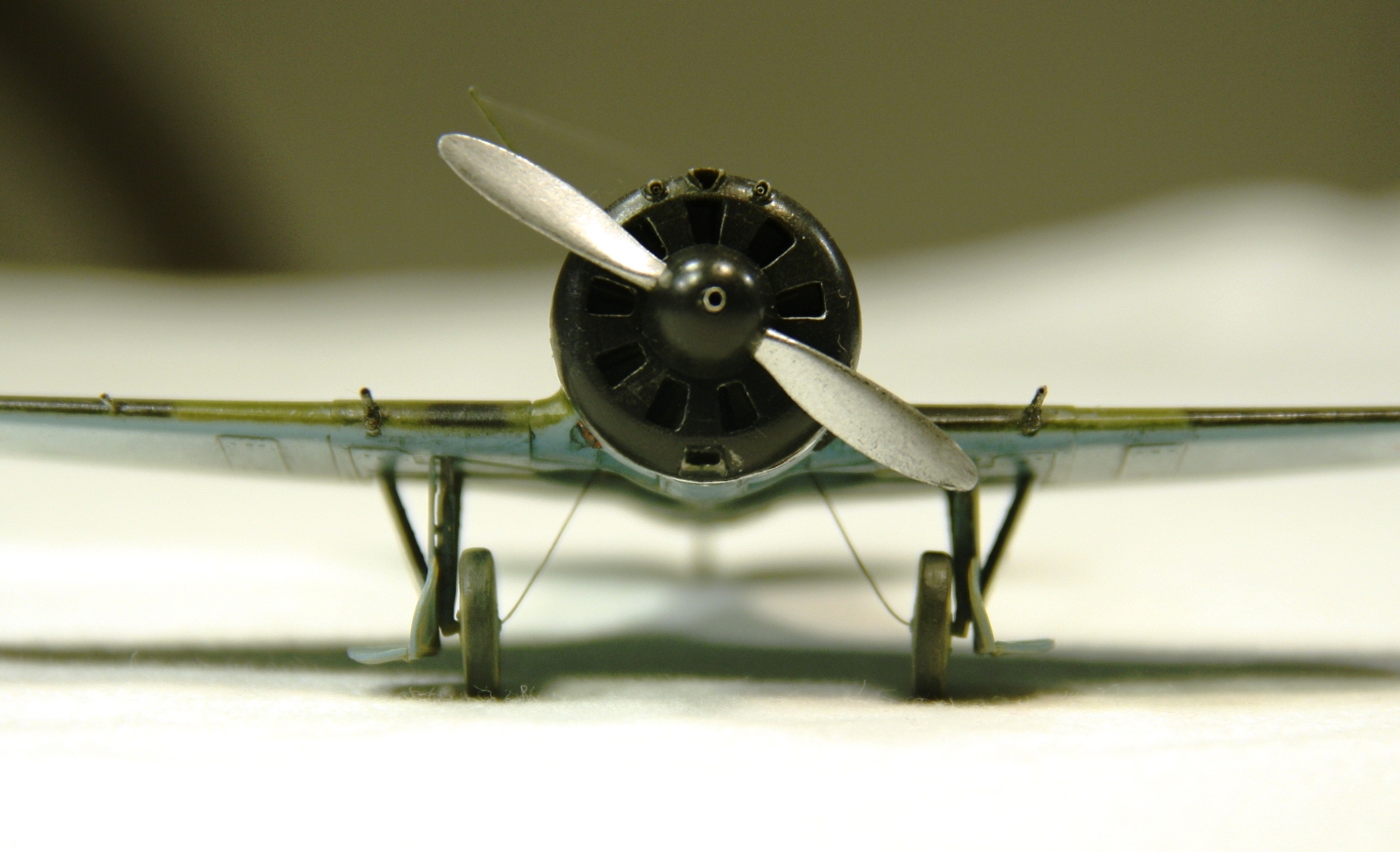

Не все получилось как было задумано, косяков много. Матовый лак лег с шагренью, колеса слегка повело, заметил уже при обработке фото, антенна получилась какой-то недонатянутой, фонарь далек от идеала, и по мелочи наверняка много чего найдется.
Буду рад полезным советам и конструктивной критике.
Кидайте табуретки господа.

Оценки

97,40 из 100
Исполнение: 99,08 Окраска: 99,15 Матчасть: 99,11
13 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (31)

?
Гость
Гость

Очень классно смотрится! Поздравляю. Модель крошечная, но даже на таком макро особых косяков я не заметил. За макро фото респект. Некоторые реактивы в 48 с расстояния вытянутой руки выкладывают.

SAURON SAURON

На сайте с 18.07.2010

368     21797

Очень классно смотрится! Поздравляю. Модель крошечная, но даже на таком макро особых косяков я не заметил. За макро фото респект. Некоторые реактивы в 48 с расстояния вытянутой руки выкладывают.
+1
Александр Ионас Александр Ионас

На сайте с 03.02.2012

232     2206

Красивый вариант!

Rata Rata

На сайте с 01.08.2010

25     1943

Красиво . Ишак - всегда хорошо . А придраться к некоторым моментам всегда можно . Козырёк коротковат или высоковат , цвет под ним наверное должен быть все же защитный ,нет окошек в куполах ниш шасси . А звезда на киле ,её форма и размер ... художники слегка включили воображение ?

Олег Запсельский Олег Запсельский

На сайте с 31.01.2016

37     1

Если для друга модель, который очень любит "ишачок", то нужно срочно переделать мачту антенны. Она у вас на съемном капоте двигателя установлена!

Максим Максим

На сайте с 27.05.2014

25     85

Коллеги, спасибо за позитивные отзывы, и точные замечания!
По поводу замечаний, форма козырька, увы, далека от идеала, но родной смотрелся еще хуже, надеюсь, что освою вакушную технологию в дальнейшем, цвет под ним, может и защитный, я цветных фото именно этого места кабины не нашел, а на ч/б, разобрать трудно, если подкинете ссылку на корректную информацию, буду очень благодарен, ишаки еще буду собирать обязательно и таких ошибок хотелось бы избежать. А насчет звезды, согласен, большие сомнения у меня, что в таком виде воевала эта машина, но вариант все же красивый, поэтому сделал то, что дал Бегемот.
Олег, вы похоже правы. Я не обратил на это внимания, сделал мачту антенны так, как показано в инструкции от Mars. Переделывать уже поздно, модель уже у друга на полочке.

Максим Максим

На сайте с 27.05.2014

25     85

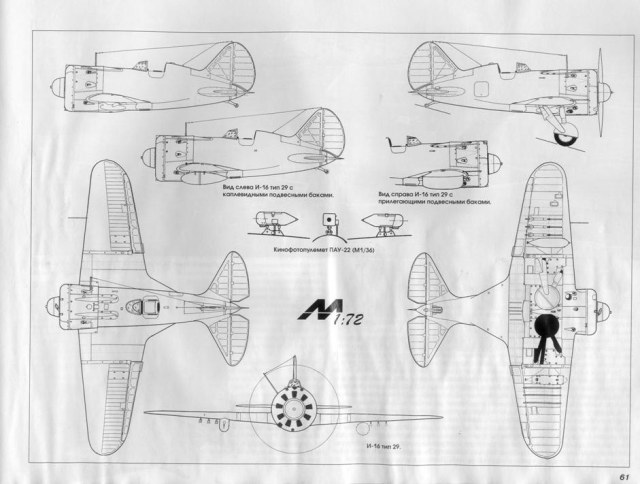

Друзья, однако полазив в инете и литературе, нашел такой чертеж в книге Маслова. Мачта антенны стоит точнехонько за патрубком. Правда фото левого борта, на которых бы было видно четкое расположение мачты, я не нашел. Коллеги, если у кого есть информация по этому поводу, прошу поделиться, вам буду благодарен не только я один.

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

Друзья, однако полазив в инете и литературе, нашел такой чертеж в книге Маслова. Мачта антенны стоит точнехонько за патрубком. Правда фото левого борта, на которых бы было видно четкое расположение мачты, я не нашел. Коллеги, если у кого есть информация по этому поводу, прошу поделиться, вам буду благодарен не только я один.

Так и есть.

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

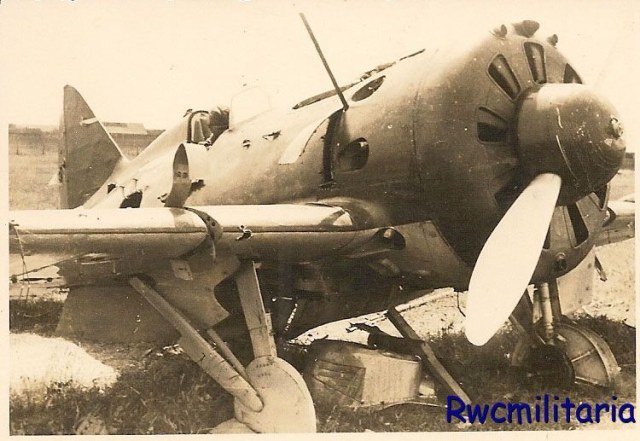

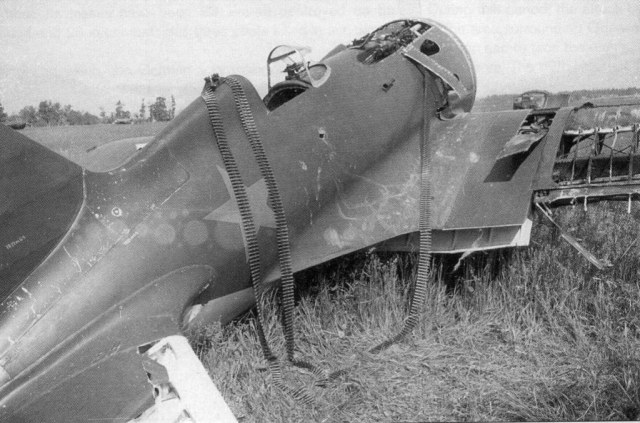

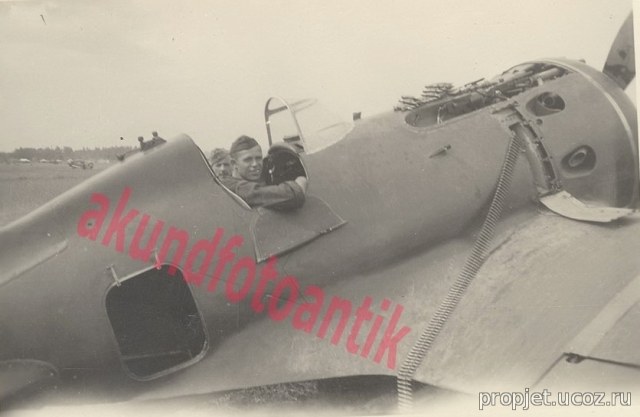

А вот здесь видно отверстие в капоте под установку мачты

Вадим Цюпа Вадим Цюпа

Спонсор

На сайте с 03.08.2010

64     2551

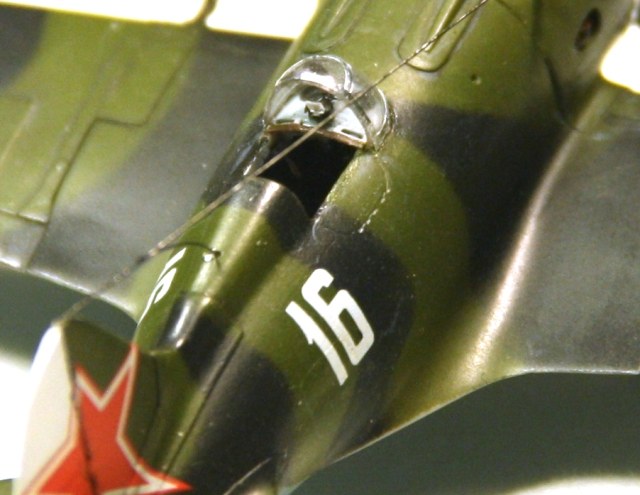

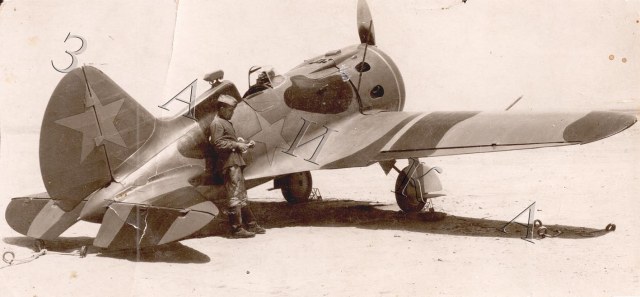

По поводу цвета под козырьком. Не похоже там на серый.

Alexus Alexus

На сайте с 04.11.2013

12     198

Очень классно смотрится! Поздравляю.

+2

Константин Абдуллин Константин Абдуллин

На сайте с 09.10.2011

62     2707

Модель явно удалась. Но кое-какие моменты следовало бы делать по-другому.
Членение боковин фюзеляжа и верхних поверхностей крыла очень заметно. Да, там был шов на реальном самолете, то не столь заметный, как получилось.
Красно-белая обводка на килевой звезде явный анахронизм. В 1943-м-возможна, но в июле 1941-го должна быть или черная, или никакой.

Максим Максим

На сайте с 27.05.2014

25     85

Вадим огромное спасибо за фото, все четко и понятно. По поводу цвета под козырьком, на фото явно цвет внешних поверхностей, вы и rata были правы, а я дал маху, увы.

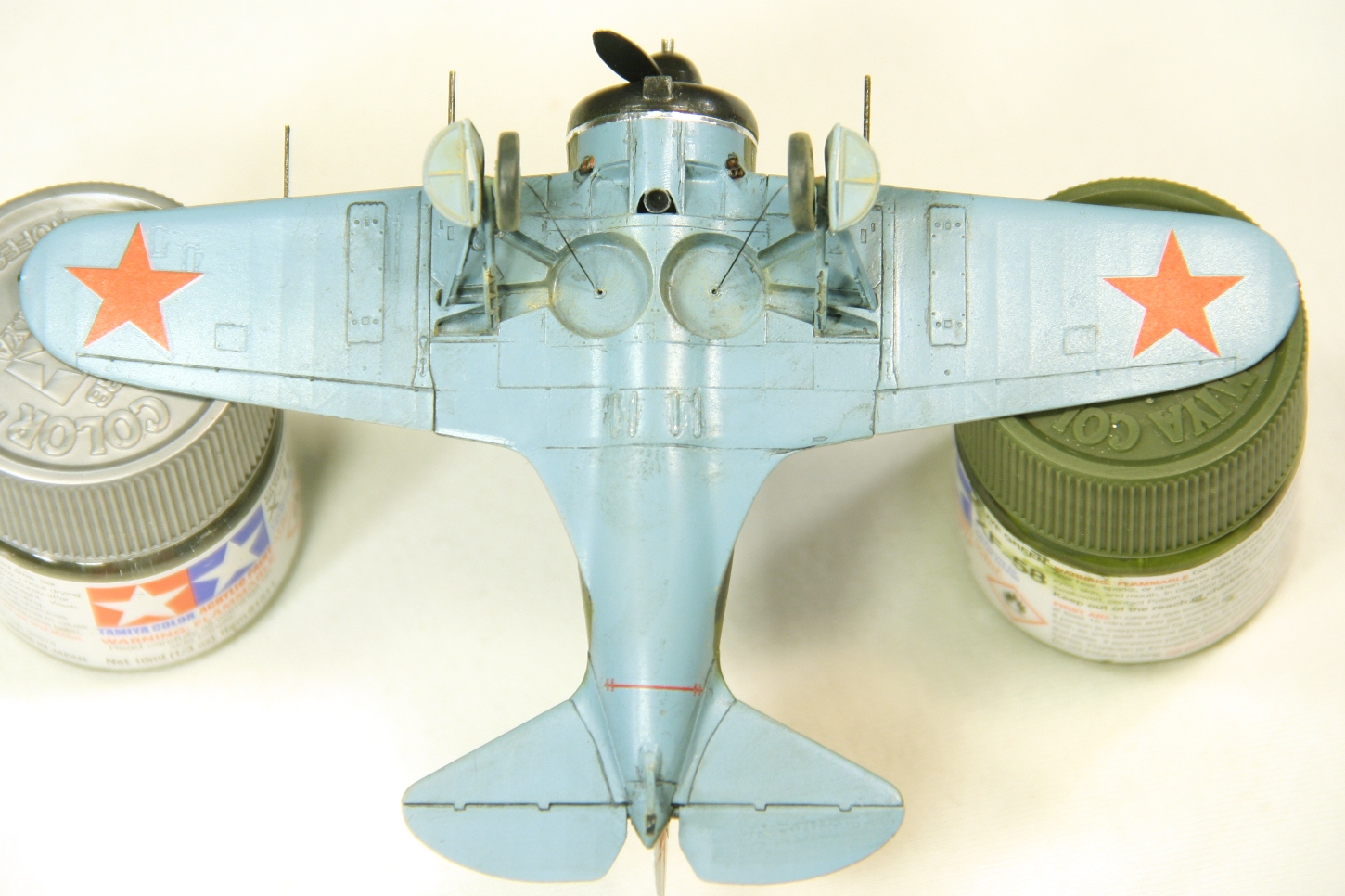

Константин, спасибо за комментарий, шов на крыле шпаклевал, потом резал по новой, и все равно, он получился слишком мощным. Вообще у модели стык крыла с фюзелем, весьма непростой. Со звездой, смущает и красно-белая окантовка, и размер, и пропорции. Тем более, что нижние звезды, даны без окантовки. Честно говоря, уже пожалел, что не присобачил на киль обычные звезды, коих в деках бегемотовских, великое множество.

Alexus, спасибо!

Сергей Бусаргин Сергей Бусаргин

На сайте с 06.05.2013

128     2616

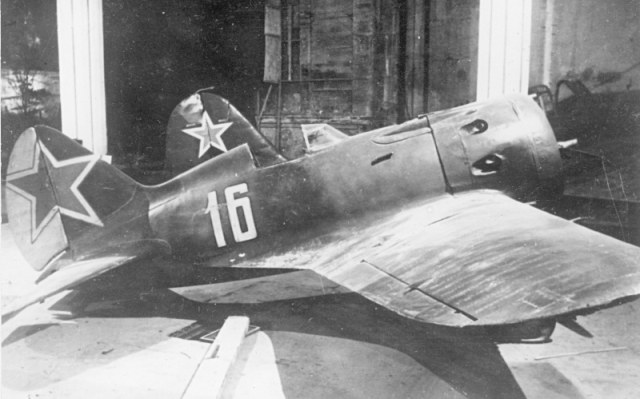

Неплохая модель! Думал всё, когда же в таком окрасе кто-нибудь исполнит. Хотя если взглянуть на фото реального "борта" из музея обороны Ленинграда, нетрудно найти "разночтения". Кока нет, пушек нет, стойки антенны тоже нет, номер крупнее и вытянут по вертикали, стяжная лента скорее всего крашенная, пятна камо иные.

Сергей Бусаргин Сергей Бусаргин

На сайте с 06.05.2013

128     2616

Боковичек есть на него же, номер 16. Очень хорошо, кстати, прорисован. Автора не знаю.

Олег Запсельский Олег Запсельский

На сайте с 31.01.2016

37     1

Максим, беру свою реплику назад. Возник вопрос - по каким же я чертежам работал?! Хотя это было довольно давно. С уважением, Олег

Максим Максим

На сайте с 27.05.2014

25     85

Сергей, спасибо за комментарий, захотев сделать этот борт, я вообще в непростой ситуации оказался, с одной стороны, делать копию музейного экспоната цели не было, с другой, фото данного борта только музейные, а с третей, интересный вариант, который достоин воспроизведения. Я очень удивлен отсутствием пушек, поскольку "Бегемот" дает этот вариант как тип 28, то есть пушечный, а в музее стало быть стоит тип 24? Да и внешний вид этого самолета на период боевых действий, остается загадкой, коллеги верно подметили, что звезда на киле, не характерна для 1941 года. Боковая проекция, которую вы предлагаете, имеет не стандартный черно-зеленый камуфляж образца 1941 г., а сочетание зеленых оттенков, как будто на довоенную схему окраски, нанесли пятна АМТ-4. Сергей, если у вас есть какая-либо информация по этому борту, буду рад узнать на будущее.

Олег, ваша мысль была абсолютно логична, я поэтому и полез сразу в литературу и инет, подумав, что ошибка в инструкции от Mars. Вы кстати вполне могли видеть, другой вариант натяжки антенны, которые у того же Маслова присутствуют. Собственно, чем примечателен И-16, так это многовариантностью технических решений.

Коллеги, еще раз спасибо всем за замечания и ценную информацию!

lamoff lamoff

На сайте с 10.11.2015

20     49

Очень симпатичный ишачок получился.
Браво!

Василий Долгошеев Василий Долгошеев

На сайте с 17.08.2010

320     137

Очень симпатичный ишачок получился.

Браво!


+1

Александр Филатов Александр Филатов

Спонсор

На сайте с 15.07.2010

62     482

Интересная работа, мне нравится!

Андрей Андрей

На сайте с 30.12.2010

90     294

Однозначно интересный Ишачок! К тому же - пушечный
Да, есть моменты, конечно же... Но куда без них)

Andrey Stan Andrey Stan

На сайте с 04.12.2015

0     6999

а трубка вентури где? по правому борту вижу есть только дырка под неё

Максим Максим

На сайте с 27.05.2014

25     85

Коллеги, спасибо вам за столь позитивные отзывы!!!

Андрей (And79), пушечный вариант мне очень нравится, на мой взгляд, это самый брутальный из Ишачков!

Andrey Stan, трубки Вентури, в наборе не было, обнаружил я это слишком поздно, можно сказать, на финишной прямой, подумал, что потерял эту деталь, но при рассмотрении схемы литников, убедился, что такой детали нет. Выточить её самостоятельно, вполне реально, но, как я уже говорил, обратил на это внимание слишком поздно. Это не самое критичное упущение, поскольку не на всех И-16 ставились трубки Вентури, на многих фото их нет, хотя на прототипе данного борта, по крайней мере, том который стоит в музее, она установлена. Я планирую, сей агрегат все таки изготовить и при случае установить, хотя быстро сделать это не получится.

Andrey Stan Andrey Stan

На сайте с 04.12.2015

0     6999

да это очевидно косяк исм. но там особо вытачивать нечего, из тянутого литника не сложно сделать

Максим Максим

На сайте с 27.05.2014

25     85

Андрей, вообще странно, у абсолютного большинства моделей Ишаков, в том числи ICMовских, она есть. Насколько я понимаю, у ICM во всех моделях И-16 один и тот же пластик, просто есть неиспользуемые детали, не должно быть такого, чтоб трубку Вентури не сделали, но я еще раз, вчера просмотрел схему расположения деталей, ничего похожего не нашел. В общем, загадка.

Andrey Stan Andrey Stan

На сайте с 04.12.2015

0     6999

Андрей, вообще странно, у абсолютного большинства моделей Ишаков, в том числи ICMовских, она есть. Насколько я понимаю, у ICM во всех моделях И-16 один и тот же пластик, просто есть неиспользуемые детали, не должно быть такого, чтоб трубку Вентури не сделали, но я еще раз, вчера просмотрел схему расположения деталей, ничего похожего не нашел. В общем, загадка.

аналогично, нет детали и всё

Макс Коробов Макс Коробов

На сайте с 26.11.2011

86     1412

Вполне хорошая работа. Все понравилось.

Максим Максим

На сайте с 27.05.2014

25     85

Макс, спасибо!
