Гаубица Б 4 в Берлине
- Производитель:
- Трумпетер, Звезда
- Масштаб модели:
- 1:35

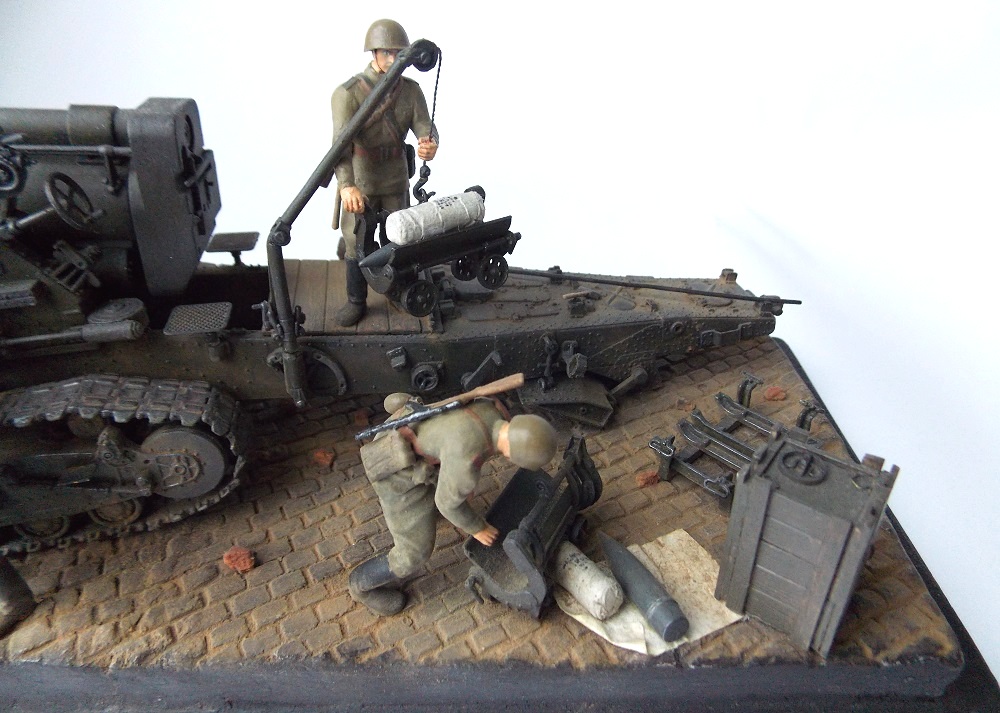

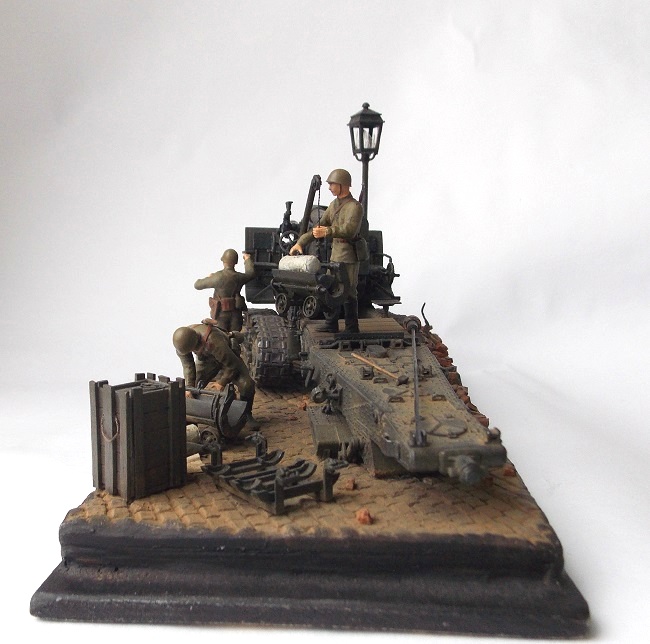

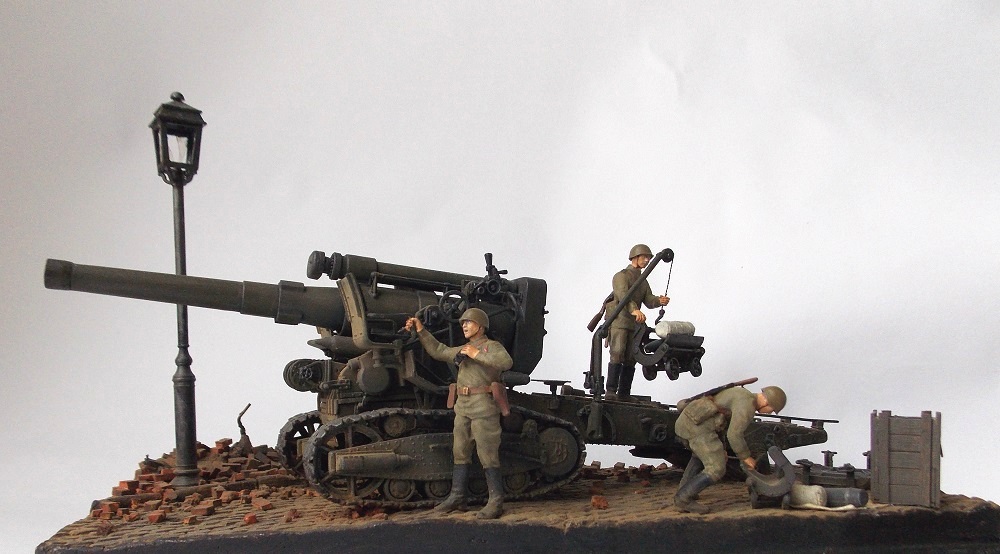

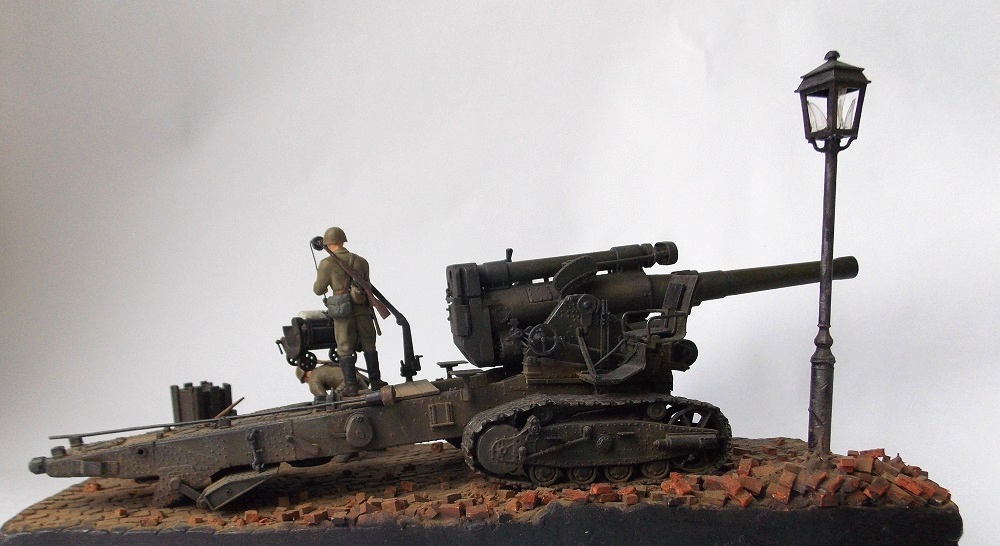

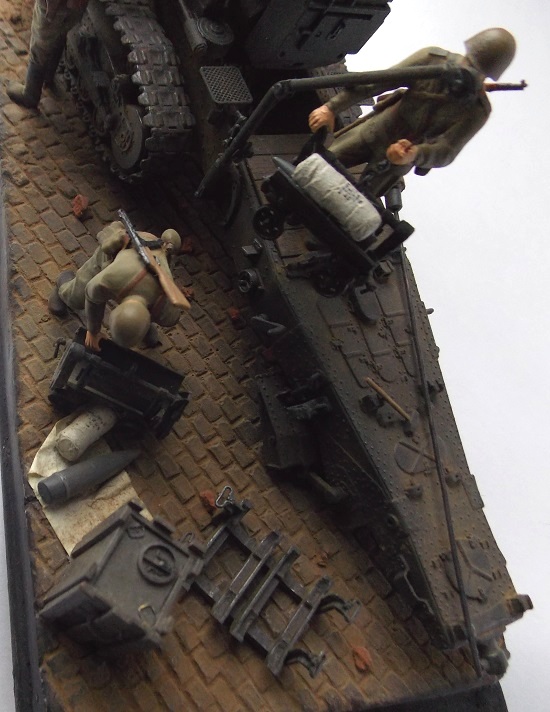

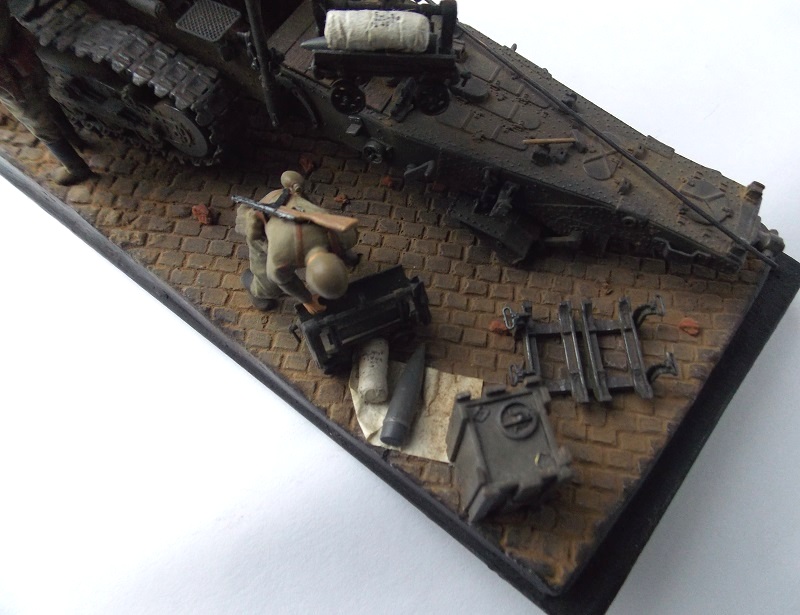

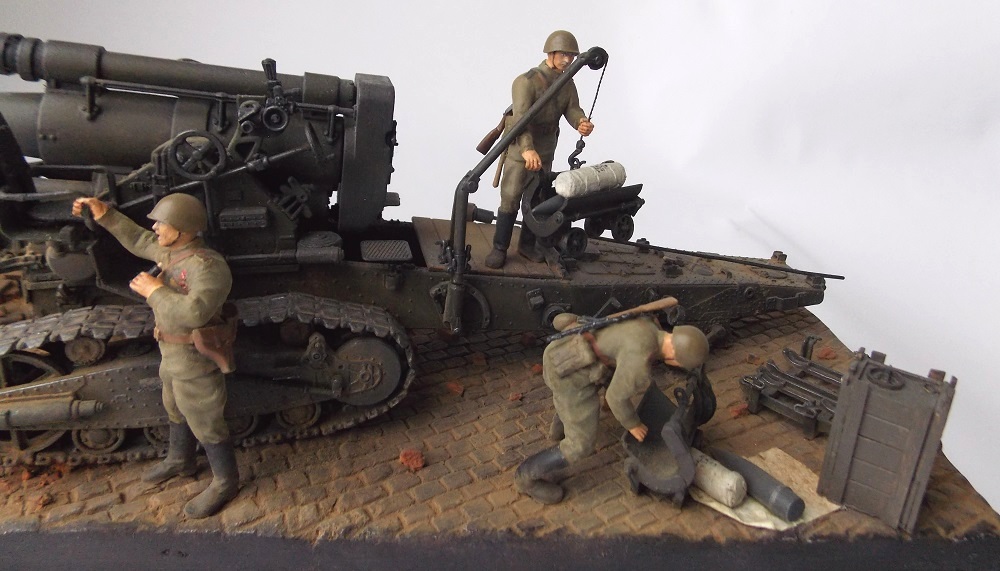

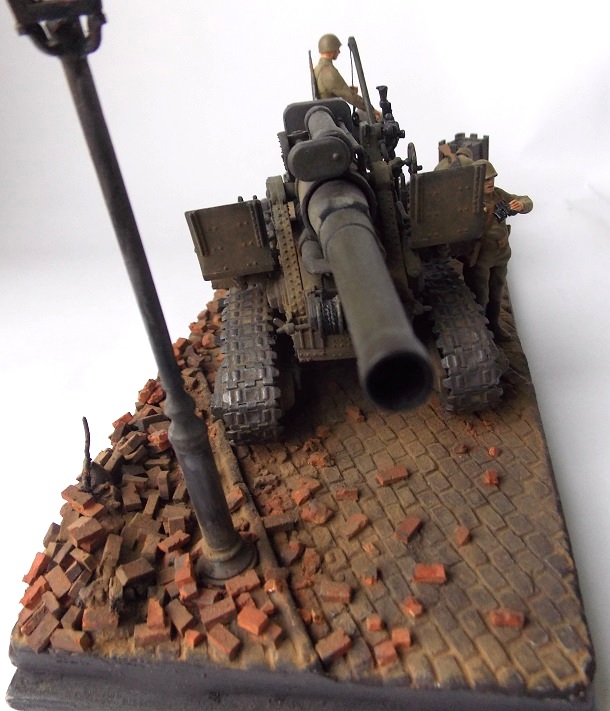

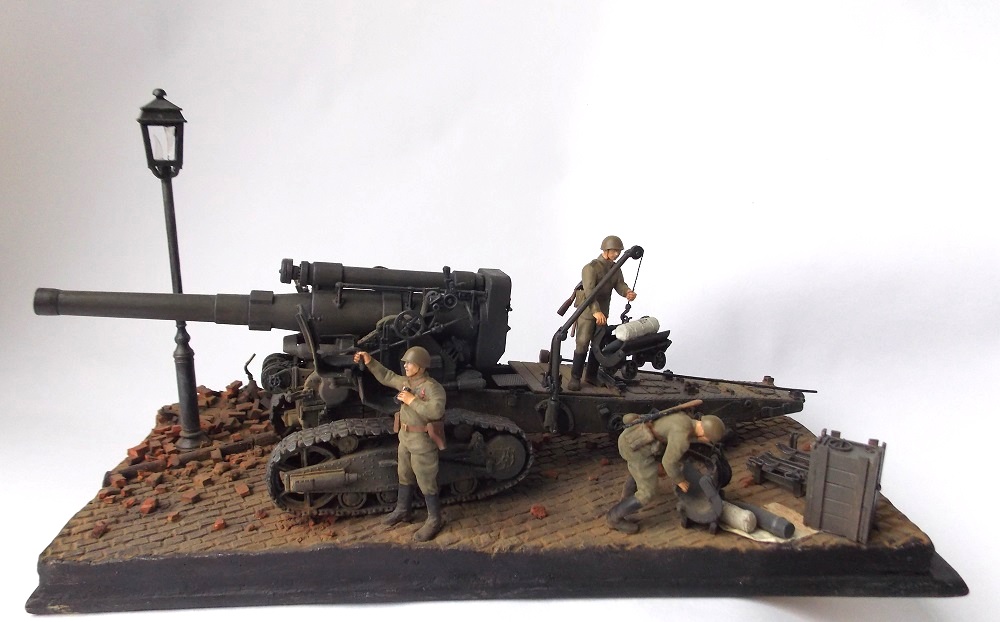

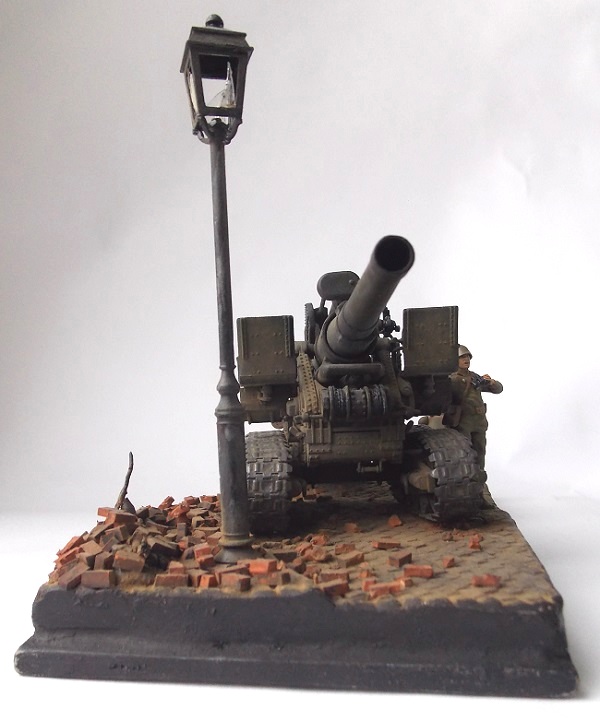

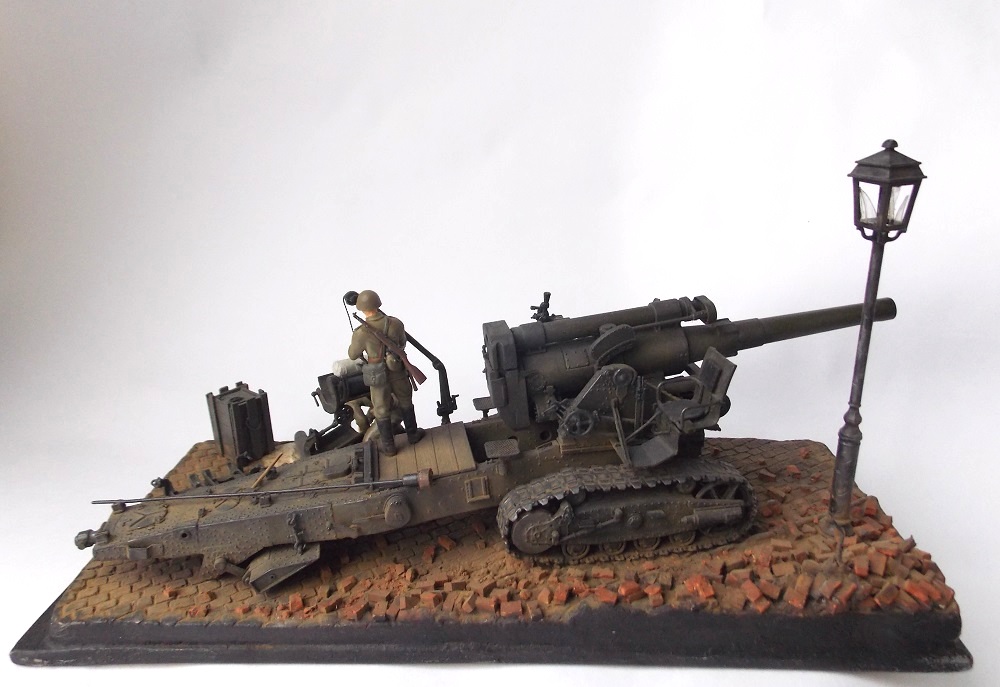

Гаубица Б4 ведет огонь на улицах Берлина. Весна 1945. За основу сюжета взяты известные фото и видео, где Б 4 стреляет практически прямой наводкой. На сайте уже представлена одна диорама с подобным сюжетом. Предлагаю свое виденье подобной композиции. Эта диорама очень старый мой долгострой, она делалась где то год с хвостиком.
Основание диорамы - гипс, имитирующий мостовую, поребрик и тротуар. Фонарь взят из набора , в нем доработаны выбитые стекла. Кирпичи изготовлены из школьного ластика.
Сам набор "Б4" от "трубача" мне очень понравился - нареканий нет. Солдаты расчета взяты из наборов "Звезды" ("Катюша" и "ДШК"). Главные доработки:

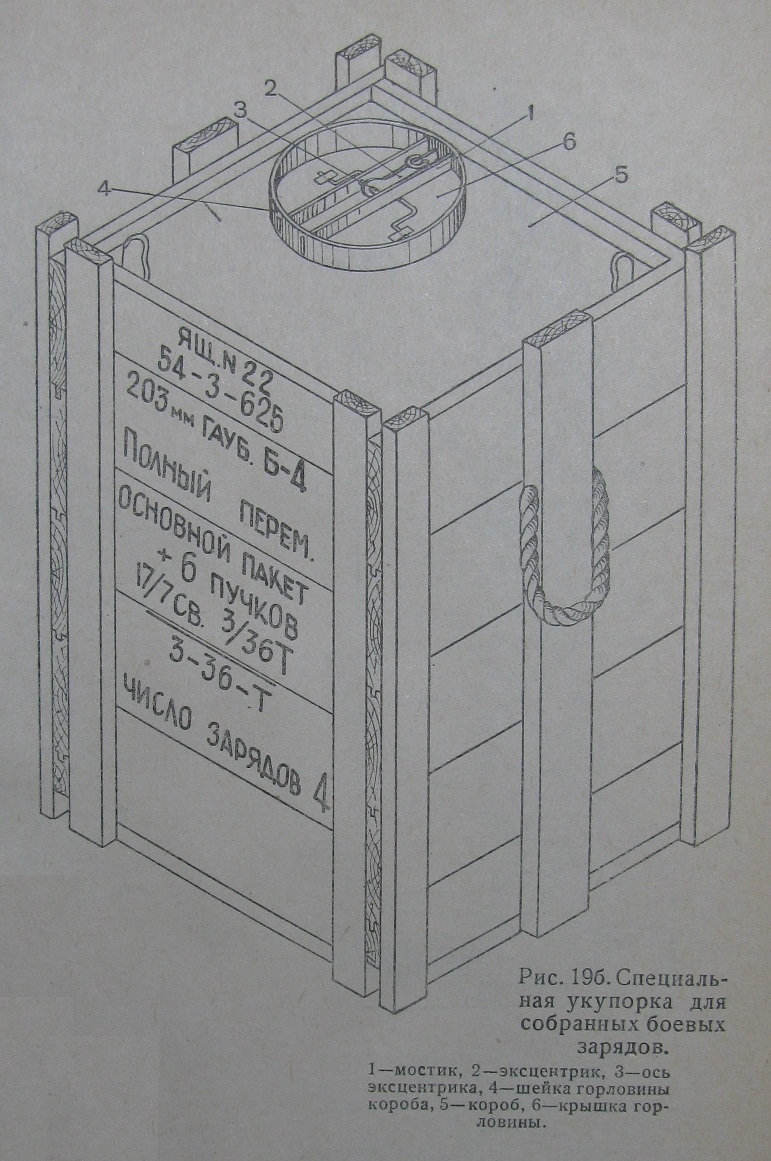

1. Изготовлен ящик для пороховых зарядов (согласно чертежа)
2. Изготовлены сами пороховые заряды ( на основе фото). За фото зарядов и ящика особое спасибо коллегам на форуме, любезно откликнувшимся на мой вопрос.
3. Изготовлен шомпол (на основании фото)
Красилось все акрилом "Тамия", локально - акрил "Звезда". Масляные краски Сонет, пастель Olki, пигменты "Миг".
Оценки
Войдите, чтобы оценить работу.
Комментарии (29)
Эстет
На сайте с 19.02.2013
118 6893
Фото хреновые. Маленькие и нечеткие какие-то...
На сайте с 09.10.2011
62 2707
Душевно смотрится. Хороша запыленность. Мостовая с разбитыми кирпичами - вообще натуральна.
А вот по матчасти три мелких замечания.

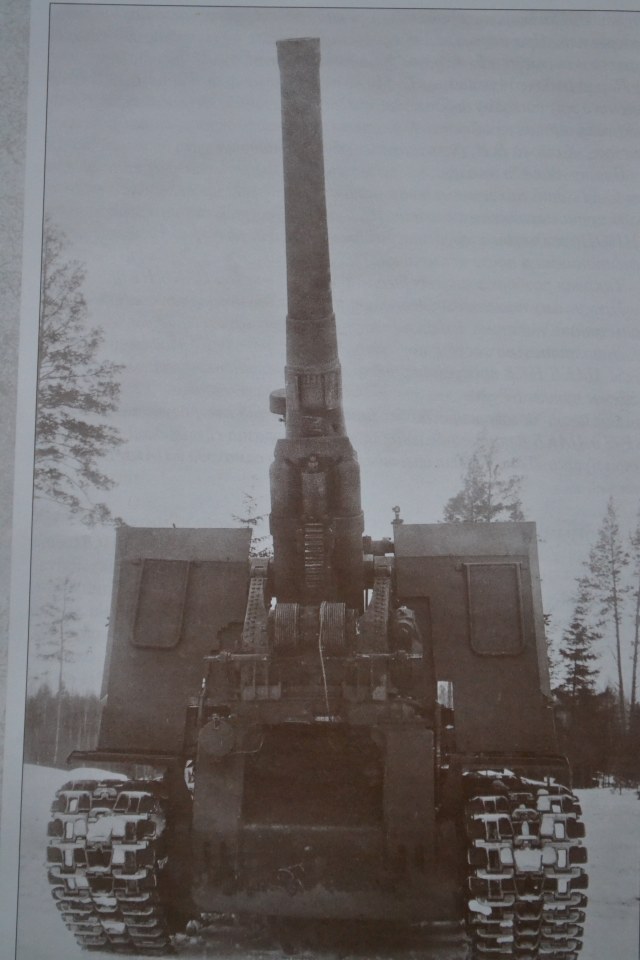

1. Тросы с лебедок перевода в походное-боевое положение располагались иначе - с одной трос шел сверху, с другой - снизу. Посмотрите на фото - там это видно.
2. Пороховой картуз достаточно легок, нет смысла крутить ручки подъемника для него - это значительно трудозатратнее. Ни на одном фото не видел, чтобы снарядную тележку использовали для подъема картуза.
3. Нет собственно прицельной трубки (из верхнего конуса прицела должна еще торчать трубка с объективом). Он был съемным, но его поставили бы раньше, чем начали жонглировать снарядами.
А так, диорама удалась.
Эстет
На сайте с 13.01.2012
4 324
транспортная тележка для снарядов не поднимается крановой установкой...
На сайте с 06.06.2015
10 0
Спасибо за комментарии
На сайте с 06.06.2015
10 0
"транспортная тележка для снарядов не поднимается крановой установкой..."
На сайте с 06.06.2015
10 0
"Пороховой картуз достаточно легок, нет смысла крутить ручки подъемника для него - это значительно трудозатратнее. Ни на одном фото не видел, чтобы снарядную тележку использовали для подъема картуза."
На сайте с 06.06.2015
10 0
Согласен, не очень удались. буду переснимать сегодня. фотограф я еще тот...
На сайте с 09.10.2011
62 2707
Это фото мне не попадалось. Думаю, здесь отображено нечто другое. Снаряд только что с тележки затолкали в казенник (видно что банник под картузом толкает снаряд). А при этом сверху вложили картуз. А возможно, что тележкой поднимали сразу оба рядом лежащих снаряд и картуз. Снаряд затолкали в казенник сбоку от картуза.
На сайте с 06.06.2015
10 0
Я же именно этот момент и отобразил - картуз лежит на снаряде, и их обоих поднимают на тележке. А фото это я не сам нашел, оно не очень распространенное, как я понял. Когда я прорабатывал боеприпасы к Б4 и процесс заряжения, я задал вопрос на коробке, как это выглядело, и мне наши Уважаемые коллеги скинули инфу, за что я им очень благодарен.
На сайте с 06.06.2015
10 0
Я не большой знаток матчасти. Посмотрел исторические фотоматериалы по вашему комментарию насчет прицела, сравнил с наиболее известными работами. До конца не ясно, как и где должна находится прицельная трубка. Я понимаю, что многие фото военных лет постановочные для репортера, трубки на них может и не быть. Буду признателен, если пришлете фото. С Уважением
На сайте с 09.10.2011
62 2707
Блин, я только что увидел, что в диораме в тележке помимо картуза лежит еще и снаряд. Все, претензия снимается, косяк свой признаю.
На сайте с 06.06.2015
10 0
"Блин, я только что увидел, что в диораме в тележке помимо картуза лежит еще и снаряд. Все, претензия снимается, косяк свой признаю."
фото у меня не айс, видимо , поэтому вы и не увидели. сегодня пересниму
На сайте с 06.06.2015
10 0
"1. Тросы с лебедок перевода в походное-боевое положение располагались иначе - с одной трос шел сверху, с другой - снизу. Посмотрите на фото - там это видно."
Константин, я поискал в интернете фото с этим ракурсом тросов Б4 - не нашел. Может, так оно и есть, я не очень силен в матчасти. Признаться, этот узел я делал, ориентируясь на лучшие работы по Б4 на каробке. А здесь, на сайте, все троса на моделях Б4 выполнены аналогично моей - заходят с барабана в корпус гаубицы сверху, и левый, и правый...
На сайте с 09.10.2011
62 2707
По тросам сложная логическая многоходовка.

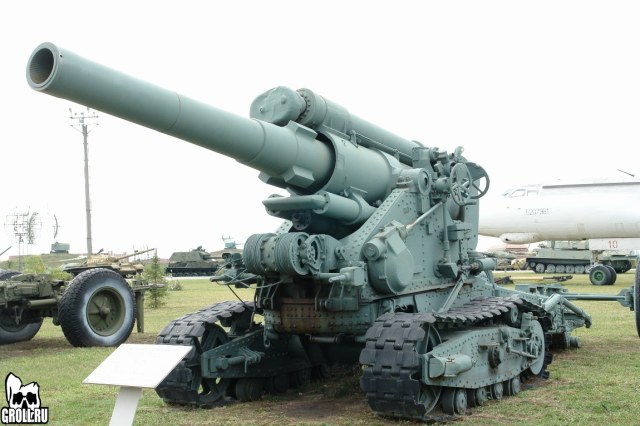

Вот четкая фотка по С-51.
Трос с левой лебедки идет под нижним станком назад и через ролики (в виде вращающейся трубки)возвращается сзади к казеннику.
На сайте с 09.10.2011
62 2707

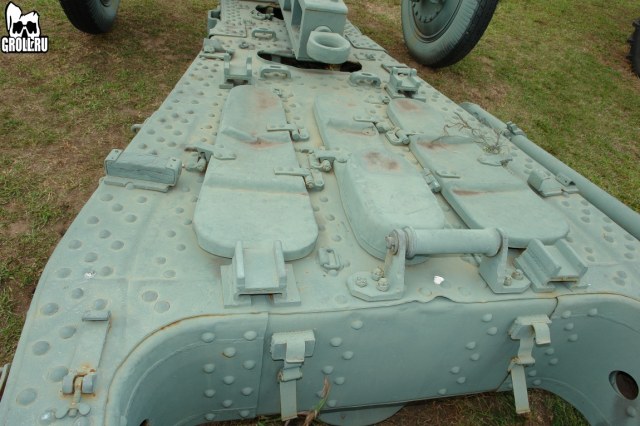

Аналогичные трубки-ролики есть и для Б-4. причем именно под левой катушкой.
На сайте с 09.10.2011
62 2707
А вот ролик возврата троса.
На сайте с 06.06.2015
10 0
С 51 - не совсем Б 4. Что они там колдовали, конструктора, когда на ходовую от КВ устанавливали Б4, какие изменения в конструктиве вносили...
С уважением.
На сайте с 06.06.2015
10 0
Здесь тоже однозначной ясности нет. На фото в музеях тросы смотаны без особой привязки к реальной эксплуатации, как я понял. Этим летом я полазил по Б4 в Питере. Ясности в этом вопросе мне это не принесло..
На сайте с 06.06.2015
10 0
загружаю новые фото. вроде норм... :0
На сайте с 09.10.2011
62 2707
Не, ну музеи брать за основу нельзя никак. Надо курить наставления (техническое описание 193-х годов) по пушке (если такое есть - я не нашел).
На сайте с 06.06.2015
10 0
Да, это так. Музеи еще больше могут наврать, чем нерадивые производители моделей. В любом случае , так глубоко залезать в матчасть, что бы копаться в архивах - на любителя. С уважением отношусь к знатокам матчасти, но сам так глубоко не рою. Мнение коллег на форумах, Гугл - вот предел моих познаний, за которые я не выхожу. Еще раз, спасибо за внимание к моей диораме.
Спонсор
На сайте с 30.08.2011
95 118
чего все уткнулись в заряжание....мне непонятно почему не откинут СОШНИК?????....при откате поубивает всех или опрокинет орудие!!!!
Работа Б-4 прямой наводкой РЕДЧАЙШЕЕ, .....ВЫнужденная мера....пробивали баррикаду(каменную)....это артиллерия резерва ВГК....там идиотов не держали...
Тут надо продумывать до мелочей, ломиком пробили для сошника ложбину и ВСЕ отошли метров на 15....а в остальном мне нравится!!!
Я тоже делал эту вещь....правда поменьше масштабом...
На сайте с 06.06.2015
10 0
"чего все уткнулись в заряжание....мне непонятно почему не откинут СОШНИК?????....при откате поубивает всех или опрокинет орудие!!!!"
Коллега, я, к сожалению, профан в артиллерийских терминах. разъясните про сошник
На сайте с 06.06.2015
10 0
"Работа Б-4 прямой наводкой РЕДЧАЙШЕЕ, .....ВЫнужденная мера....пробивали баррикаду(каменную)....это артиллерия резерва ВГК....там идиотов не держали..."
это фото из очень известной кинохроники. Да, это не самый характерный вариант применения Б4. Зато как выглядит!
Спонсор
На сайте с 30.08.2011
95 118
При КАЖДОМ заряжании ствол горизонтировался....потом выстрел....а у вас наклон небольшой - и откат(если вы видели видео) - до 10-15м....что вижу - то и оцениваю
Мне повезло....я не артиллерист, но один раз из М-46 шмальнул....она сошниками такие дыры сделала...!!!
На сайте с 06.06.2015
10 0
Рекомендую вам посмотреть видео, отрывочное фото из которого я привел. ( вроде, из " война в цвете"
На сайте с 06.06.2015
10 0
Как то артиллеристы на этом фото из кинохроники без "ложбины для сошника" обошлись...
На сайте с 27.02.2015
0 5524
кабурА жестокая!)))))
что в ней, если не секрет?
а гаубица, и сюжет в целом-отличные.
На сайте с 06.06.2015
10 0
Для солидности, наверно, такой здоровый пекарь командир орудия таскает... Большая гаубица -большой пистолет у офицера!..
