БТР М113 с ЗПУ-2 Ливан 1980е
- Производитель:
- Tamiya, Meng, Wilder
- Год выпуска:
- после 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Бронетранспортеры
- Страна-производитель:
- США
Всем привет!

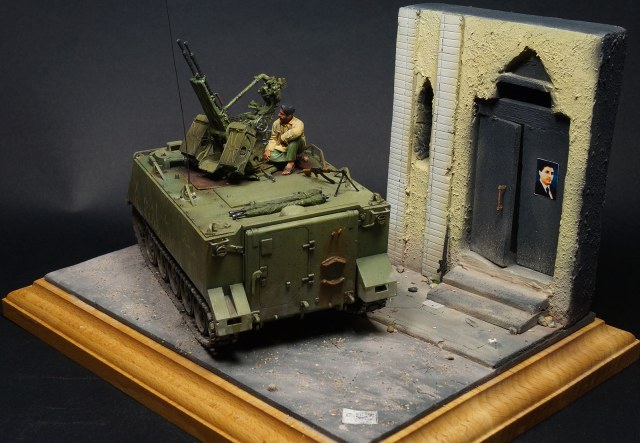

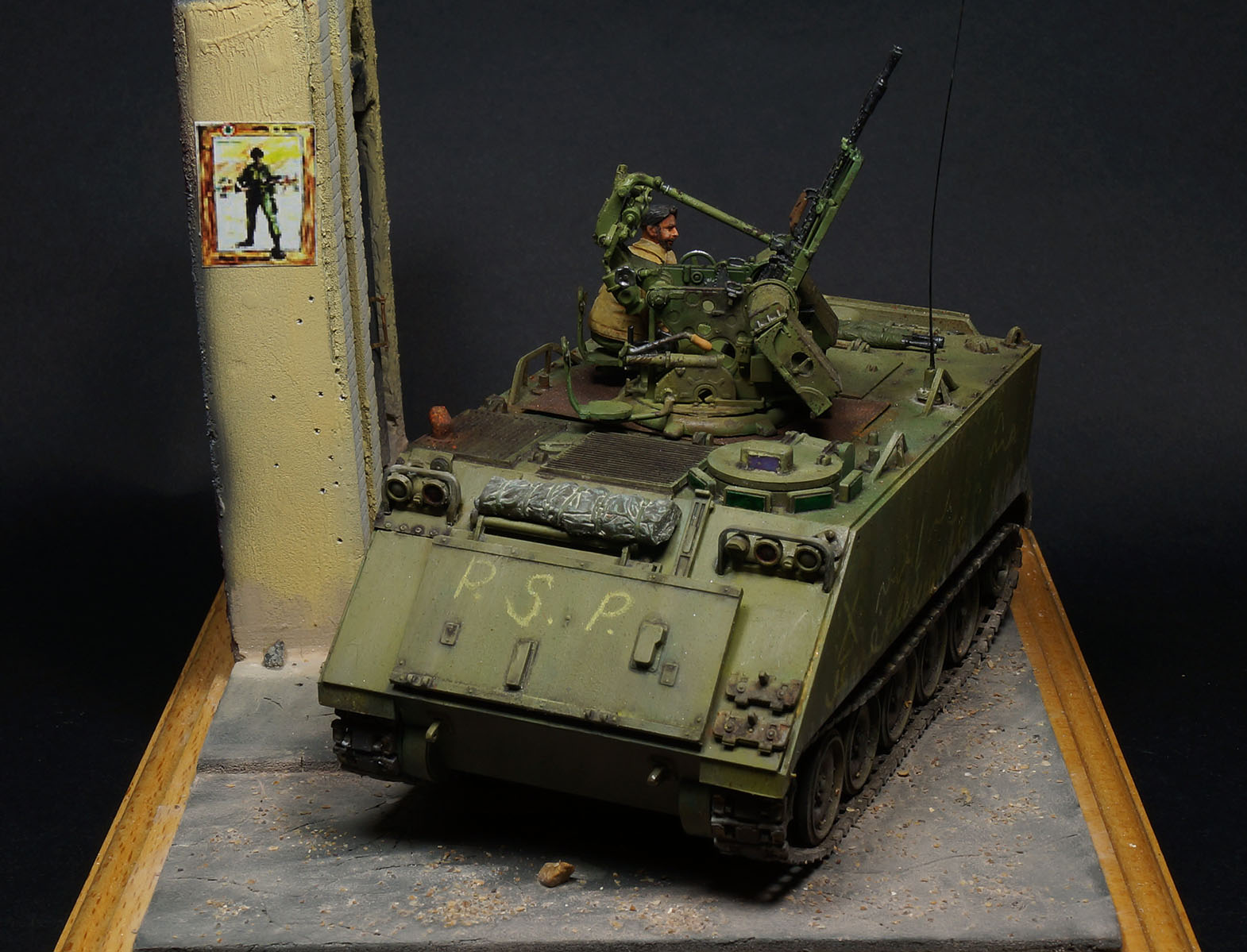

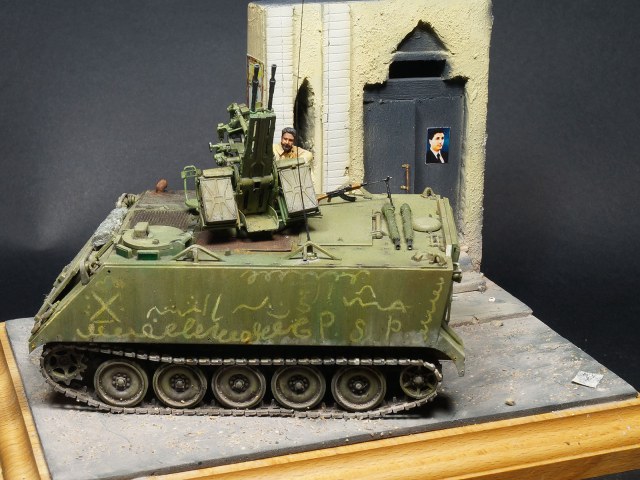

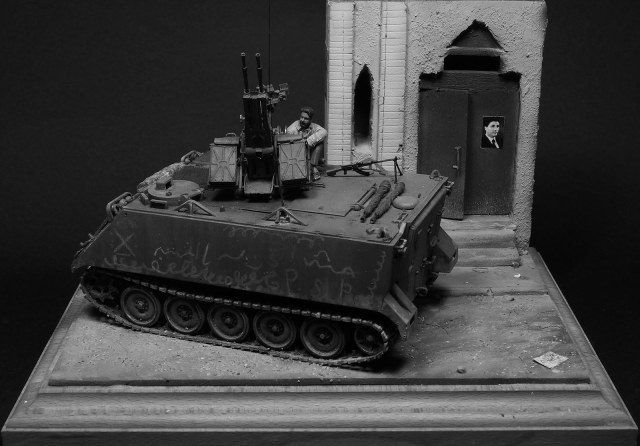

Попалась мне как то в сети фотография М113 с ЗПУ-2 времен гражданской войны в Ливане и почему то захотелось мне ее собрать.
Базой послужил набор от Тамии на Вьетнам, ЗПУ взял из набора зениток от Менга, а в последний момент оформления виньетки попался мне очень удачно вайлдеровский моджахед, которому заменил голову, а то афганец в Ливане немного странно смотрелся бы.
По сборке проблем не было, разве что не стал делать интерьер в БТРе и захлопнул верхний люк (на прототипе он открыт).
Покраска БТР и ЗПУ - АК интерактив, зенитчик - Пацифик88, Стена, асфальт - тамия. Химия - Вайлдер, АК.

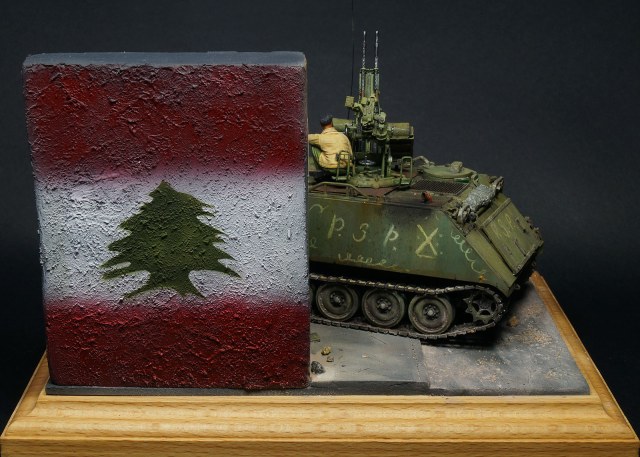

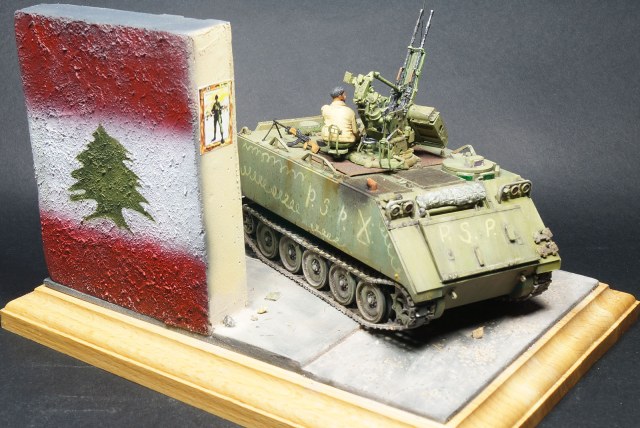

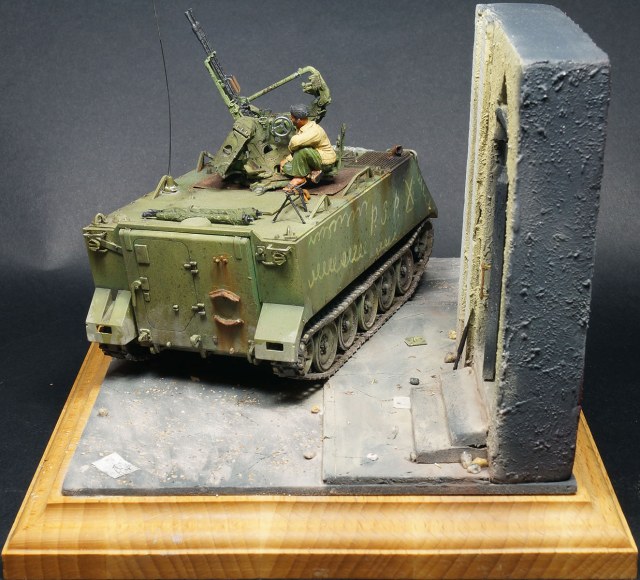

Долго сомневался - делать ли подставку, но потом все таки решился. Асфальт - подложка под ламинат (похожа на пеноплекс), стена из Пеноплекса, двери чуть толстоваты получились - использовал остатки бальсы и изначально хотел их закрытыми сделать. Мусор на улице из подручных средств - камни для аквариума, окурки из тянутого литника, гильзы из медной проволоки.
100% точно скопировать фото у меня не получилось, так что работа из серии "по мотивам".
Приятного просмотра.
Оценки
Войдите, чтобы оценить работу.
Комментарии (14)
На сайте с 09.02.2010
115 4157
виньетки размещают в раздел диорама. перенесите работу.
На сайте с 23.09.2015
18 3047
Атмосферу передать удалось - очень похоже на прототип! Хотя мусору чуток добавить стоило бы!
На сайте с 26.11.2016
15 92
Как диорама(или правильнее виньетка?) - хорошо. Сама обстановка отличная, "бычки" на асфальте вообще "зачёт", да и моджахед неплох и к месту. Но вот по поводу матчасти БТР... Первое, что бросилось в глаза - раз нет фальшбортов, то должны быть хорошо видимые отверстия под болты которыми они крепились. Ну или, как вариант, болты торчашие из этих отверстий. Отсутствует радиоантенна, хорошо видимая на фото прототипа. На рампе отсутствуют крепления под буксировочный трос(должны быть справа от двери под плакатом). Ограждение блока фар, по крайней мере слева точно, у прототипа тоже было на месте. Но даже если бы их не было, то отверстий на местах их креплений быть не должно точно. На корме слева рукоятка(она же защита "поворотника"
потеряна, как и петля для буксировки спереди слева. Всё это вроде бы и мелочи, но общее впечатление от работы такие мелочи портят изрядно.
На сайте с 04.11.2013
12 198
Отличная работа! Поздравляю!
На сайте с 17.01.2016
8 3
Спасибо за объективную критику! Матчасть, увы, не мой конёк, потому и указал в описании, что работа сделана "по мотивам". Антенну сделать не долго, а вот насчет поручня сзади - беда, глаз видимо замылился и упустил момент когда он потерялся (клеил его точно), попробую найти. Ограждение фар можно поставить, оно осталось. По поводу отверстий для крепления фальшбортов, то их особо то и не видно на корпусе, на "крыльях", если судить по оставшимся фальщбортам и фото - по 4 с каждой стороны, тут тоже можно попробовать исправить. Петлю для буксировки посеял безвозвратно в начале стройки, делать самодел не стал в надежде, что найдется, а потом просто забыл про нее.
На сайте с 26.11.2016
15 92

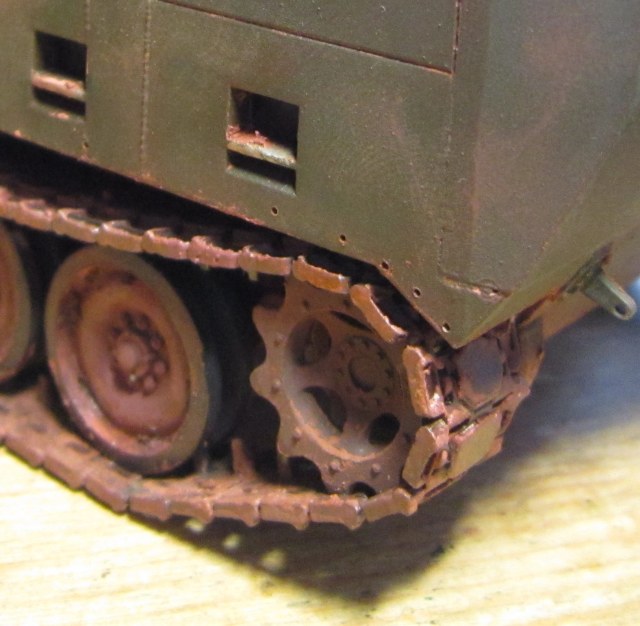

Спасибо за адекватное восприятие критики! А матчасть - дело наживное. Антенну сделать действительно недолго. Не видел вживую М-113 от "Тамии", но, полагаю, антенные входы в наборе должны быть. Ограждение фар поставить нужно. Во первых, штука это довольно крепкая и расположена в таком месте, что теряется нечасто. А во вторых, если уж и теряется, то вместе с закрываемыми фарами. Мне только один раз попалось фото, где блок фар был на месте, а ограждение отсутствовало. И в любом случае, как я уже и писал, никаких отверстий на местах крепления ограждений нет. Заметность креплений для фальшбортов на фото зависит от ракурса фотографии. На "живой" машине, и на модели 35 масштаба, их видно очень хорошо. С каждой стороны их по 16. 13 собственно на корпусе и 3 на заднем крыле. Я их делал сверлом 0,3. Для 72-го масштаба пришлось брать 0,2 - тоньше не нашлось.
На сайте с 26.11.2016
15 92
М-548(транспортёр на базе 113-го) в 35-м WIP
На сайте с 17.01.2016
8 3
Спасибо за подсказку! Ограждение фар поставил, петлю для буксировки и поручень взял у донора, антенный ввод на модели стоит сразу за люком мехвода, но я нашел фото, где на ней более 1 антенны, взял еще один ввод с академовской 113й (там 2 в комплекте) и поставил его уже с антенной.
Отдельное спасибо за информацию по отверстиям! Сверла такого диаметра живого нет, попробую иглой от инсулиновго шприца аккуратнинько насверлить. Как вариант можно будет часть не рассверливать до конца, а вставить туда "болты" - вроде где то заклемки мастерклабовские были, надо глянуть как они по диаметру. Так же помудрил с креплениями для троса. Пока зачистил от пластика "круглые" части и приклеил их на место, теперь осталось порвать слегка плакат и повесить крюки.
На сайте с 17.01.2016
8 3

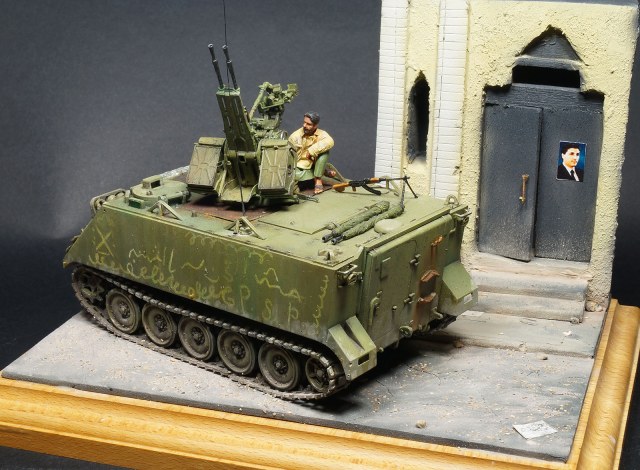

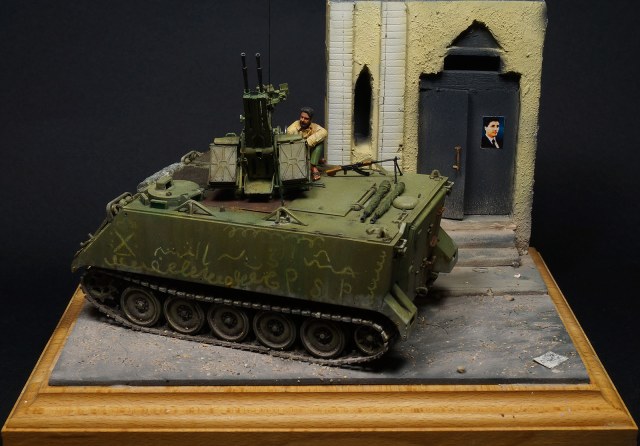

Залил новые фото после доработок. Надеюсь стало чуть получше.
На сайте с 04.11.2013
12 198
Да, стало еще лучше. По мне, отличные фото!
На сайте с 17.01.2016
8 3
Спасибо!
На сайте с 26.11.2016
15 92

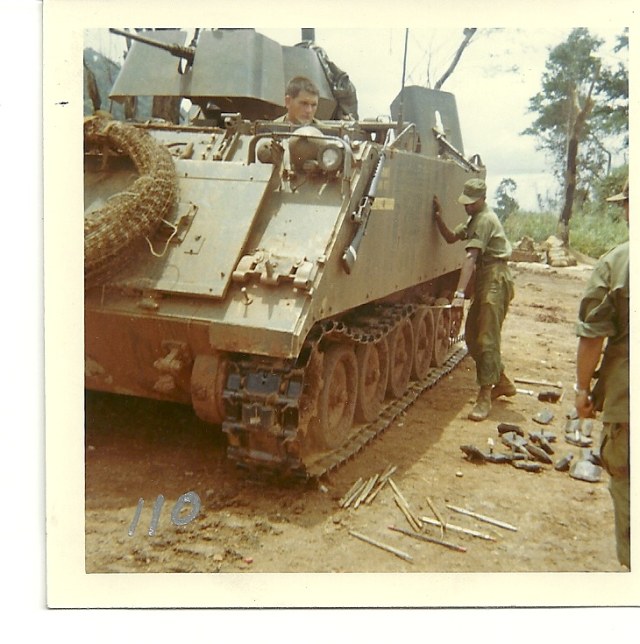

Стало. Хотя и без ошибок не обошлось. Расположение отверстий для крепления фальшбортов не совсем правильное. И если не секрет, почему крепления для троса решили расположить горизонтально? "Тамия" даёт их так? Просто горизонтальное их расположение встречается очень редко, как я понял на машинах ранних серий. На фото прототипа они расположены вертикально. Не сочтите, что я такой злой, просто где ж ещё "подокапываться до заклёпок", как не на моделистском сайте!
На сайте с 17.01.2016
8 3
Крепления действительно тамия дает горизонтально так я их и прилепил, насчет отверстий - сперва насверлил, потом понял, что не так. Но переделывать уже не буду, уезжаю в отпуск в другой город, потом скорее всего не вспомню.
На сайте с 16.10.2016
0 292
Несмотря на простой и оригинальный сюжет, очевидно, что сама модель нуждается в дополнениях и заменах отдельных элементов (ИМХО), ну, 1974 год, товарищи и изкоробка... По окрасу - нормалек, правда создается впечатление, что красили кистью, человек - относительно реалистичный, здание - пойдет, "на малом увеличении" - хорошо, но вот при расширении картинки выплывают все прелести М 113 - гусеницы-резинки, дубовые поручни и фары и т.п. Впрочем, новой модели-то нет. Ждем новую от AFV клуба!
