Sd.Kfz.251/10 AUSF B "Hanomag"
- Производитель:
- "Звезда"
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Бронетранспортеры
- Страна-производитель:
- Германия
- Модель времён ВМВ:
- 1939–1945
Доброго времени суток уважаемые Каропчане.

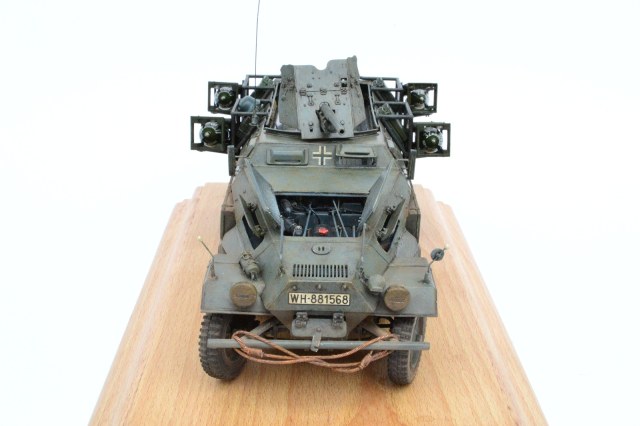

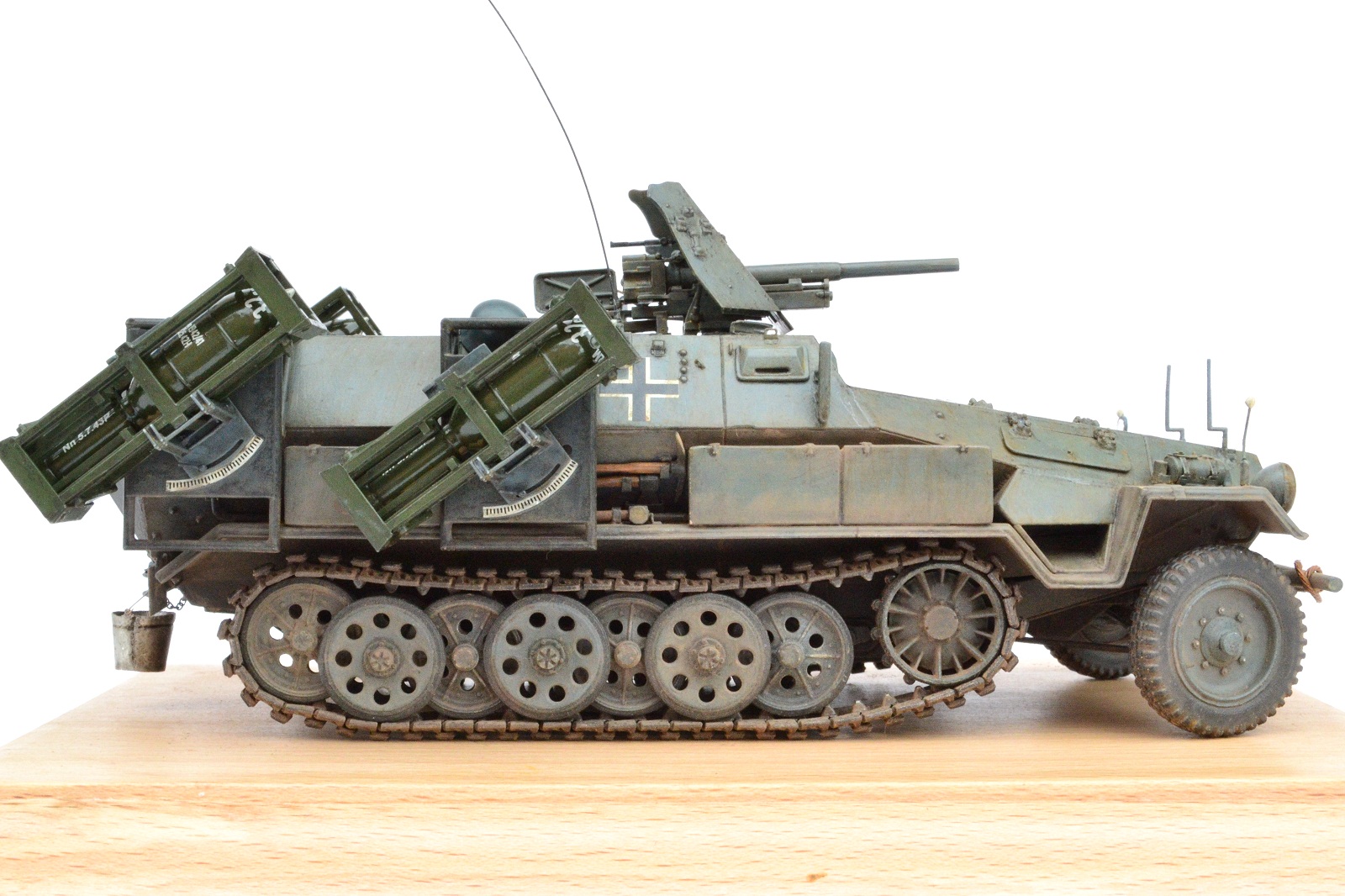

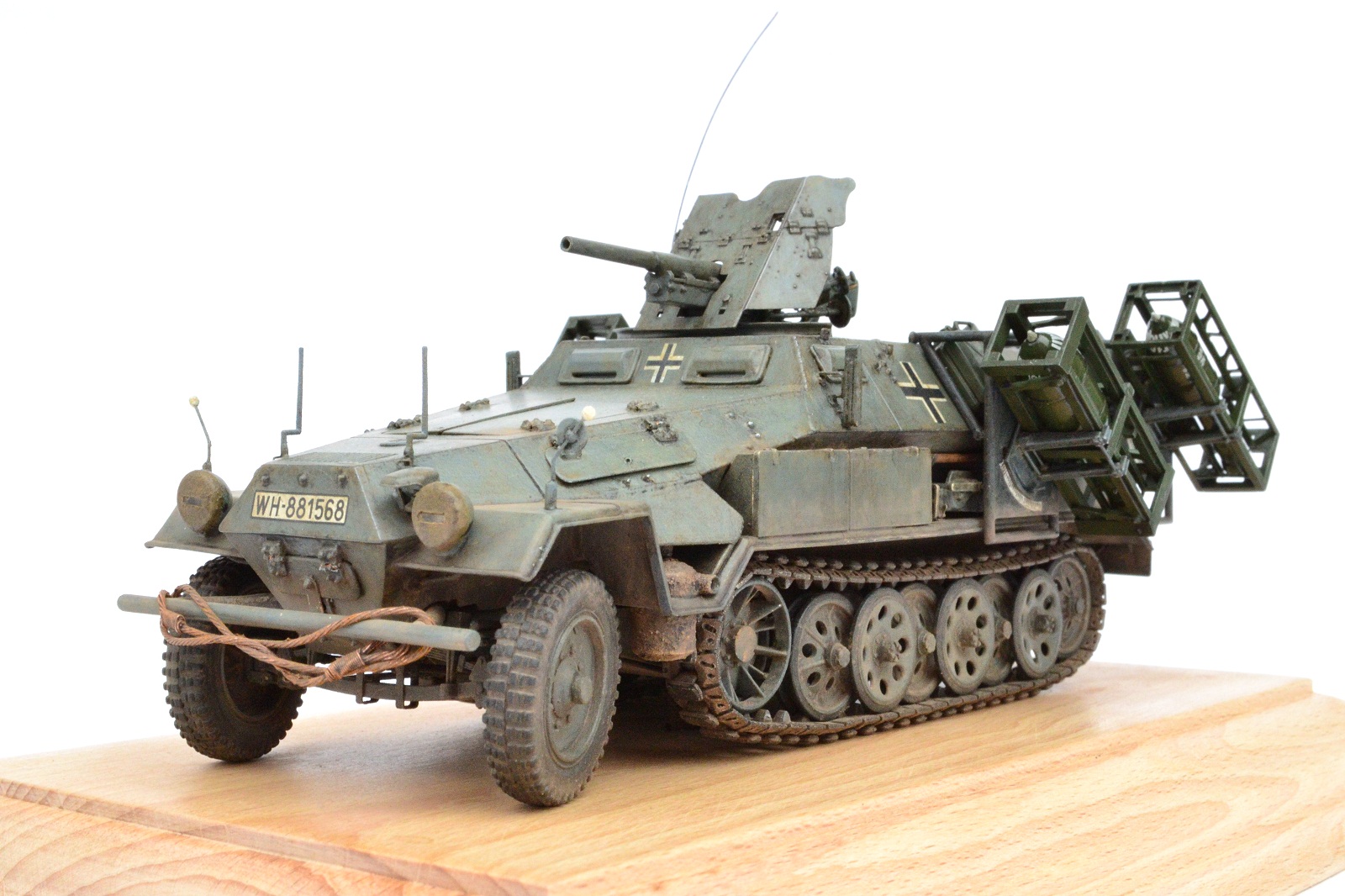

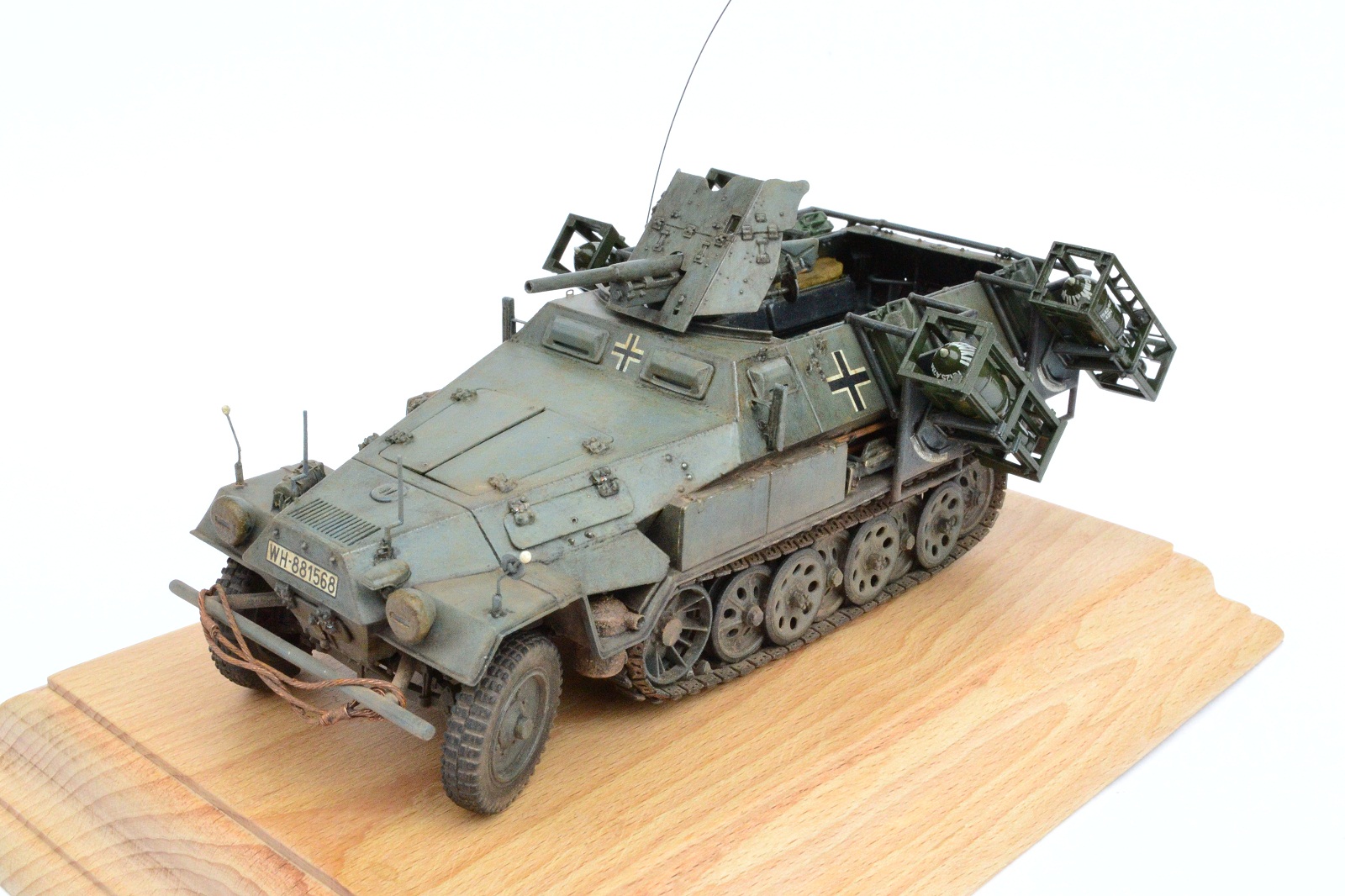

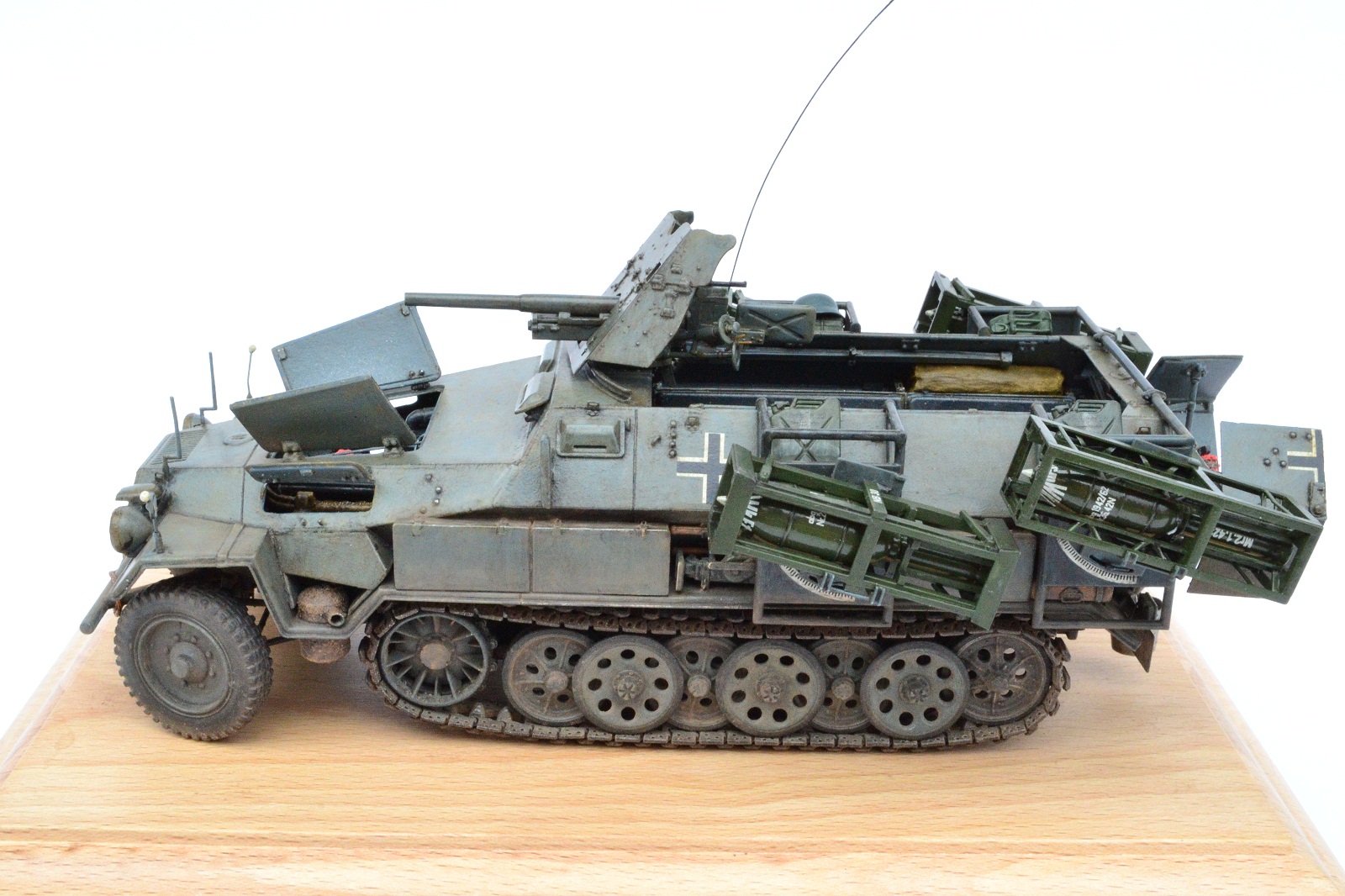

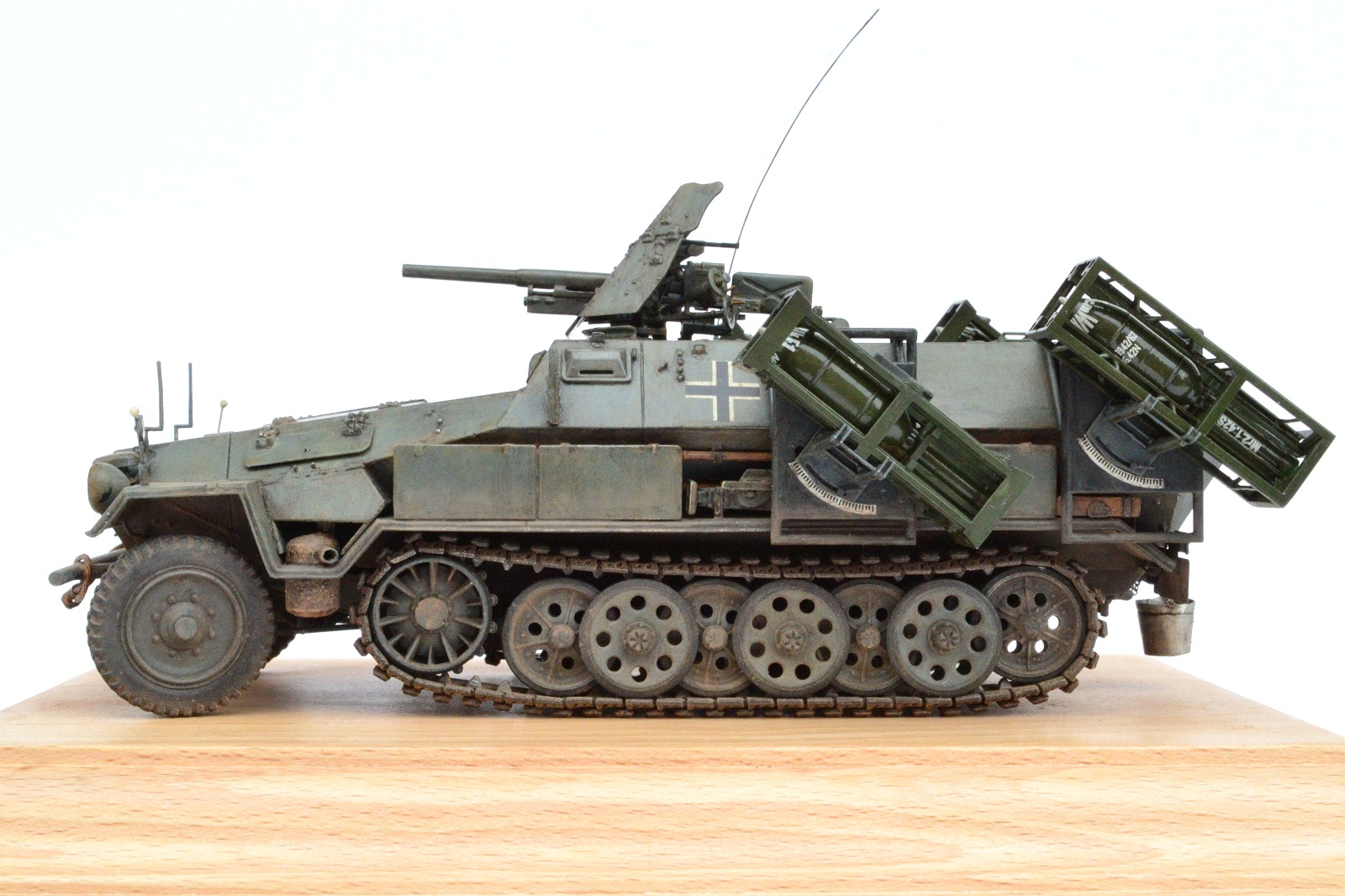

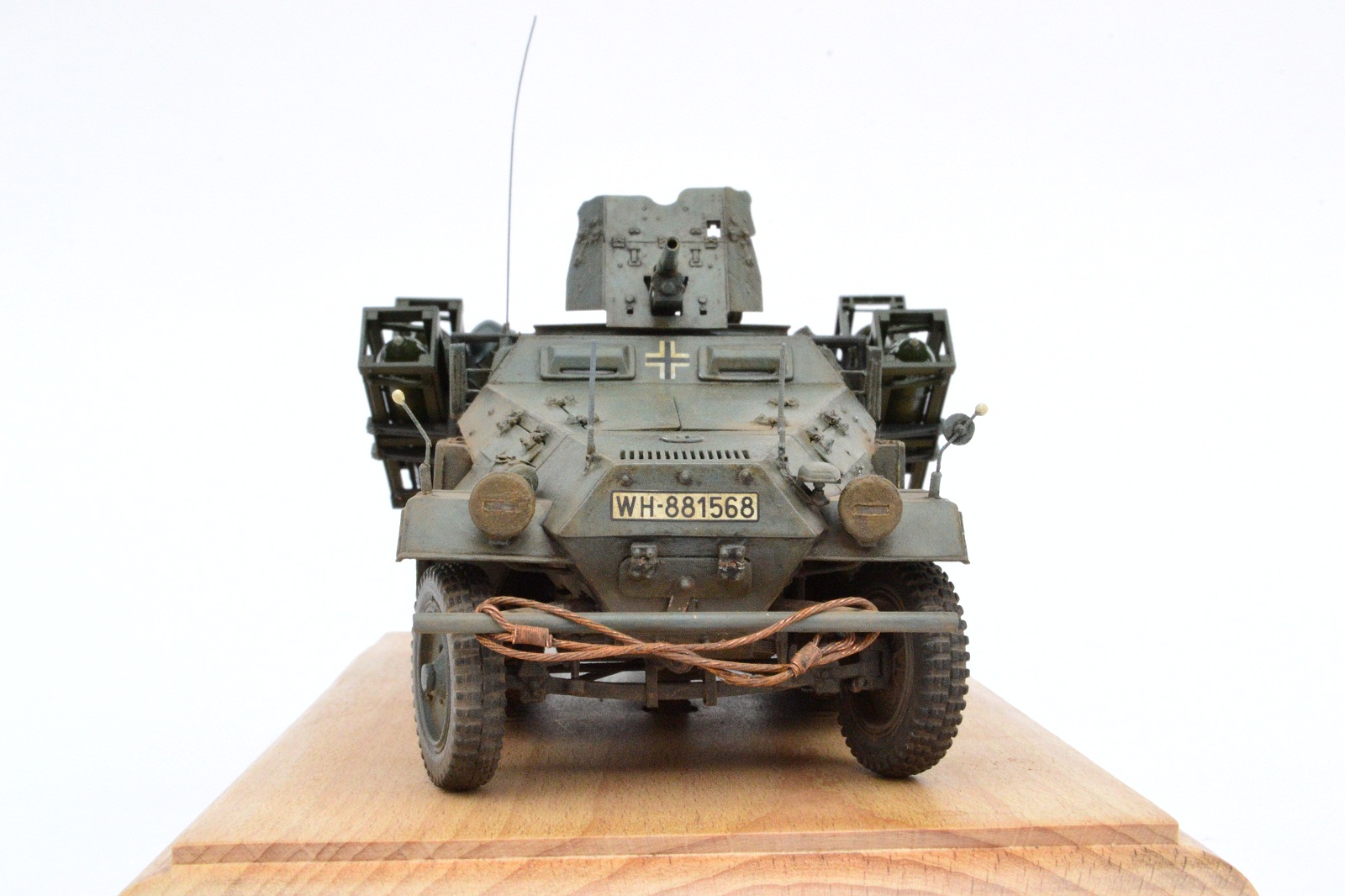

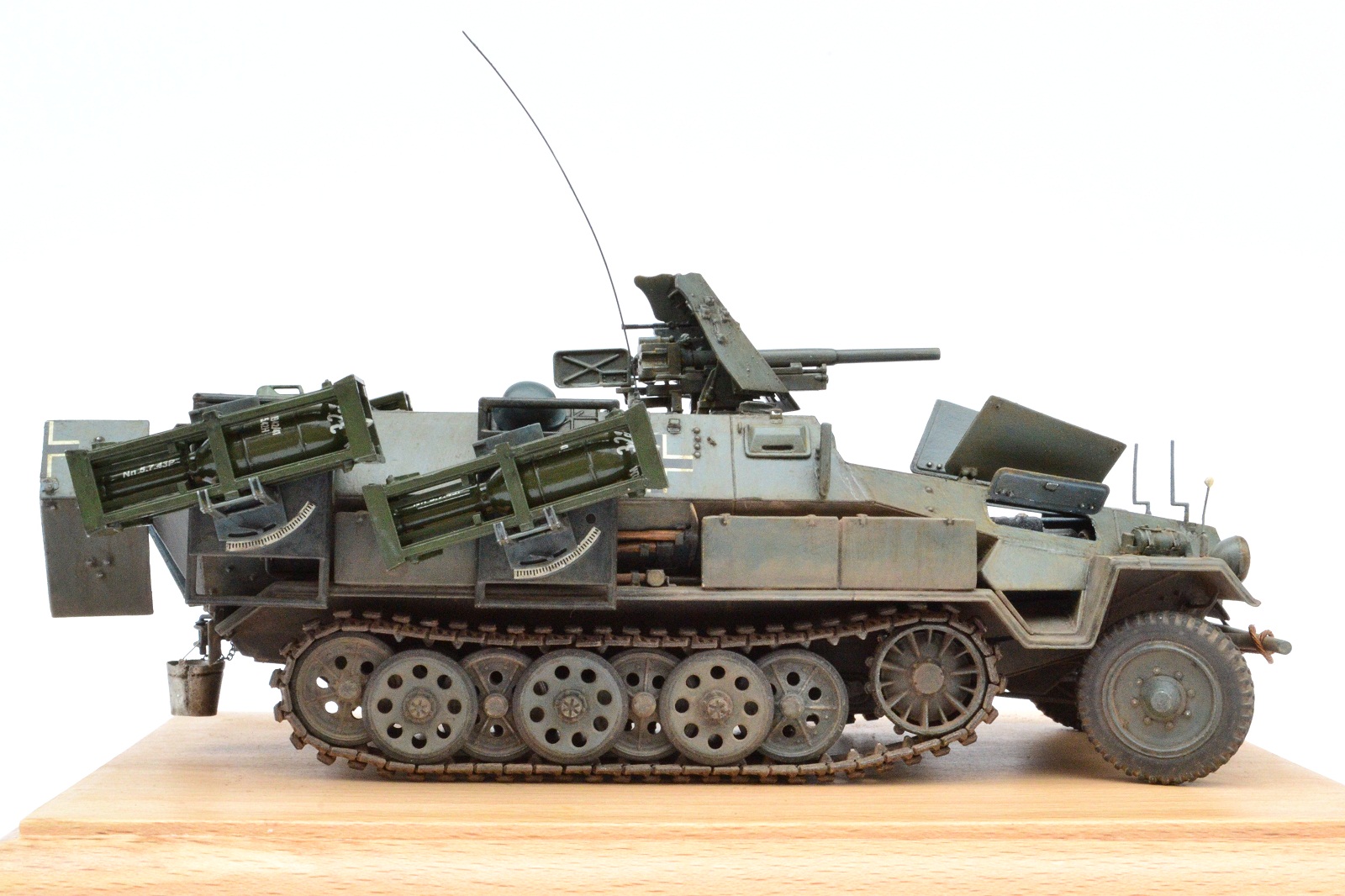

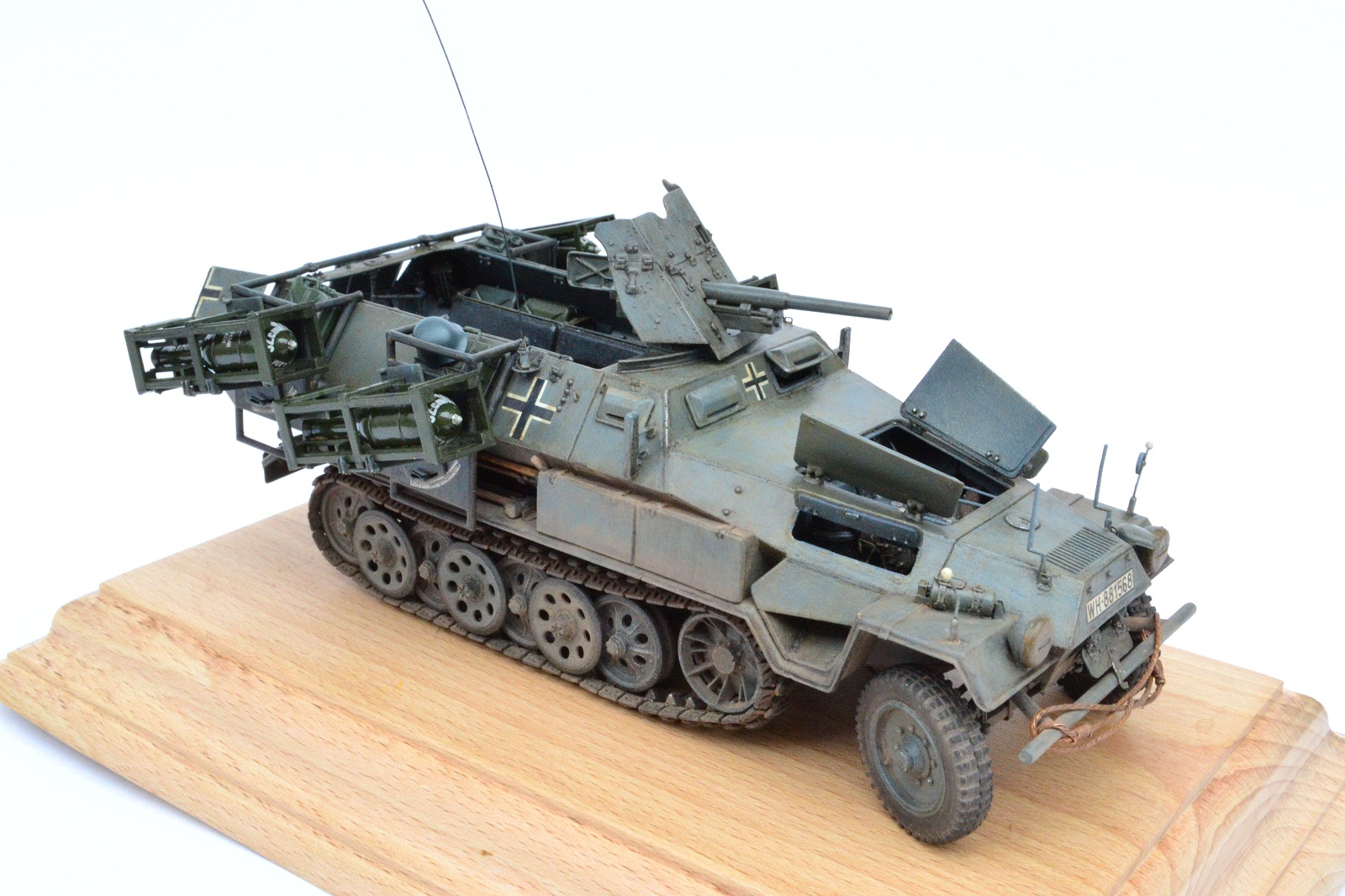

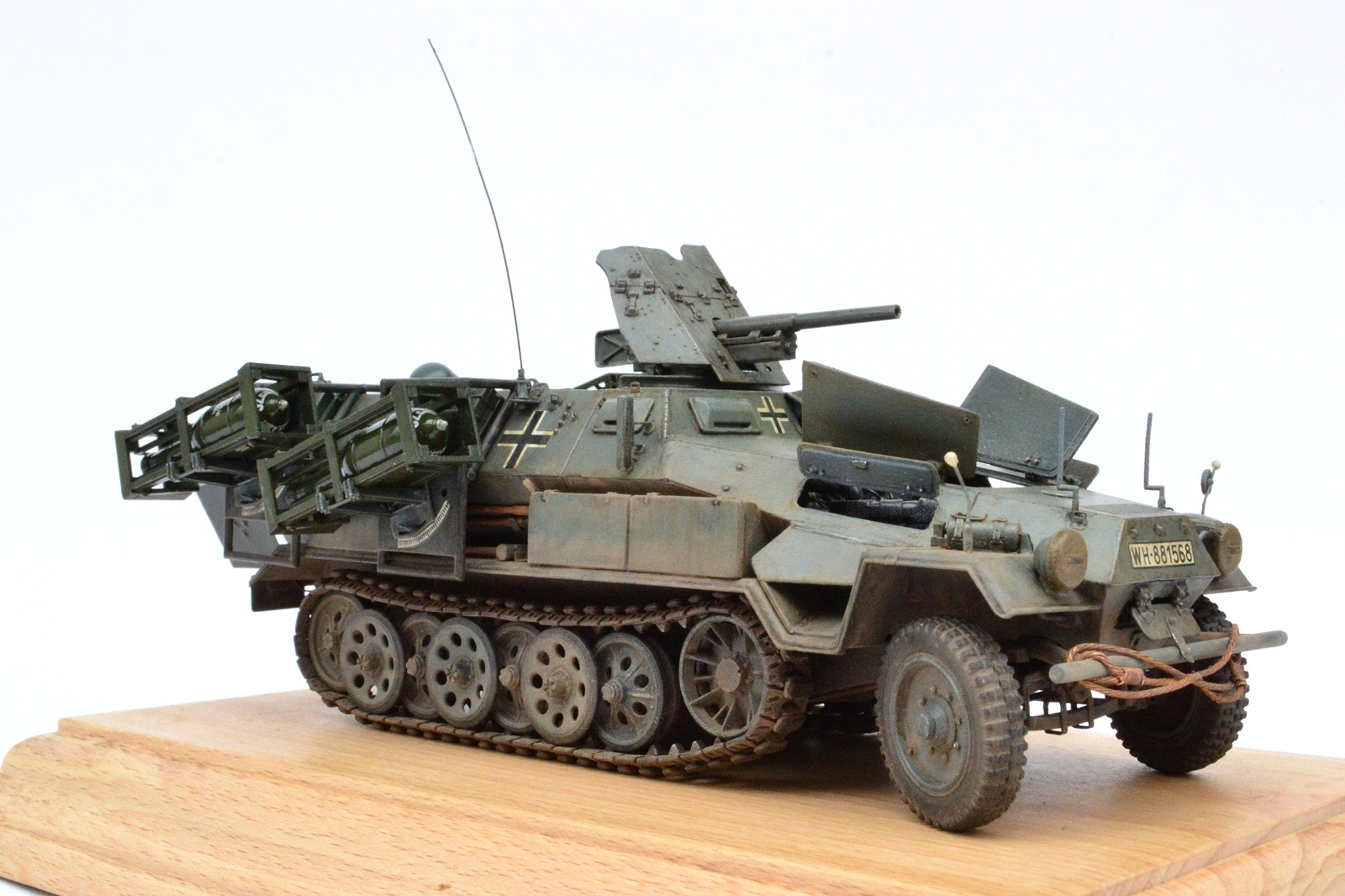

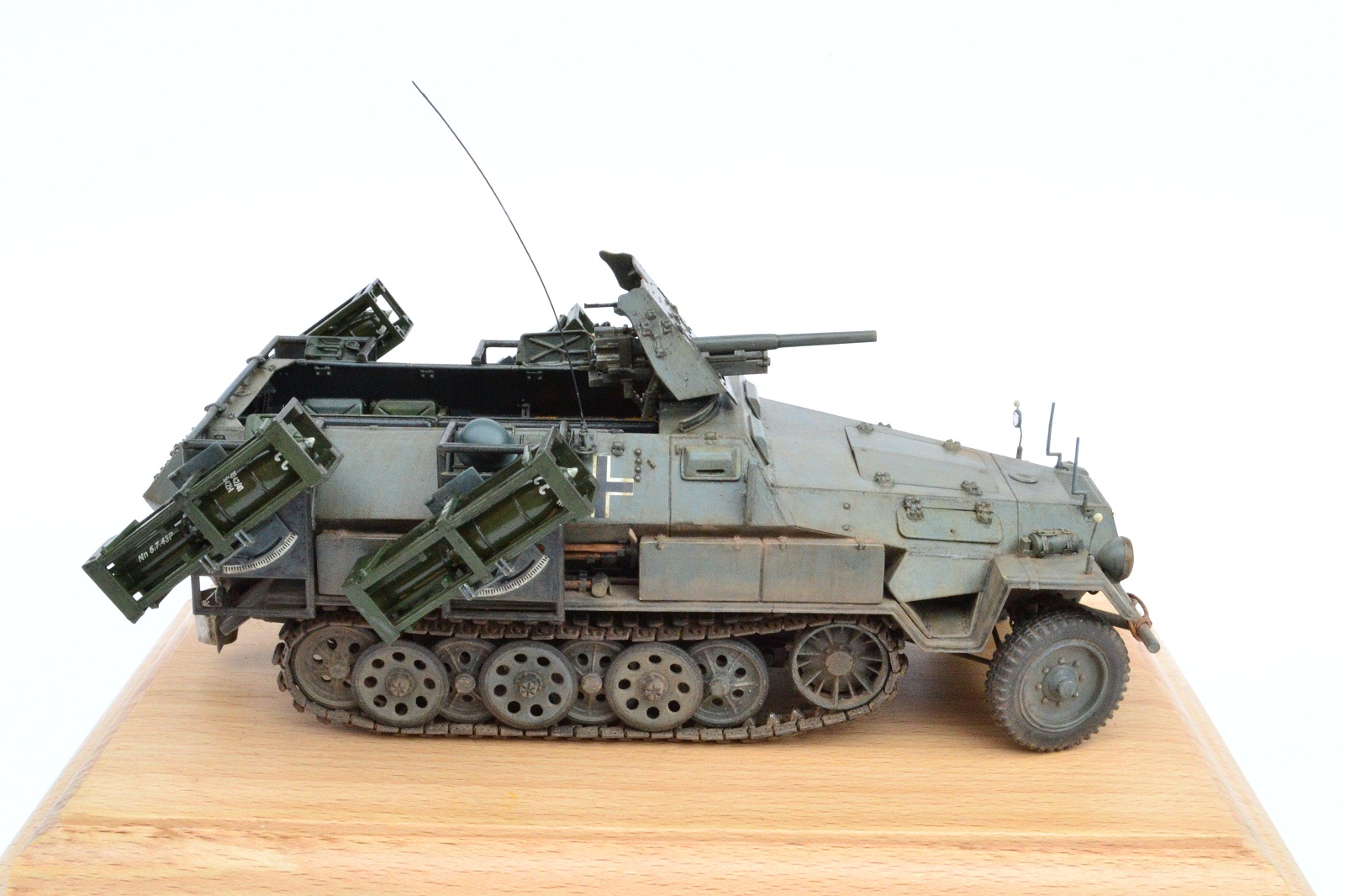

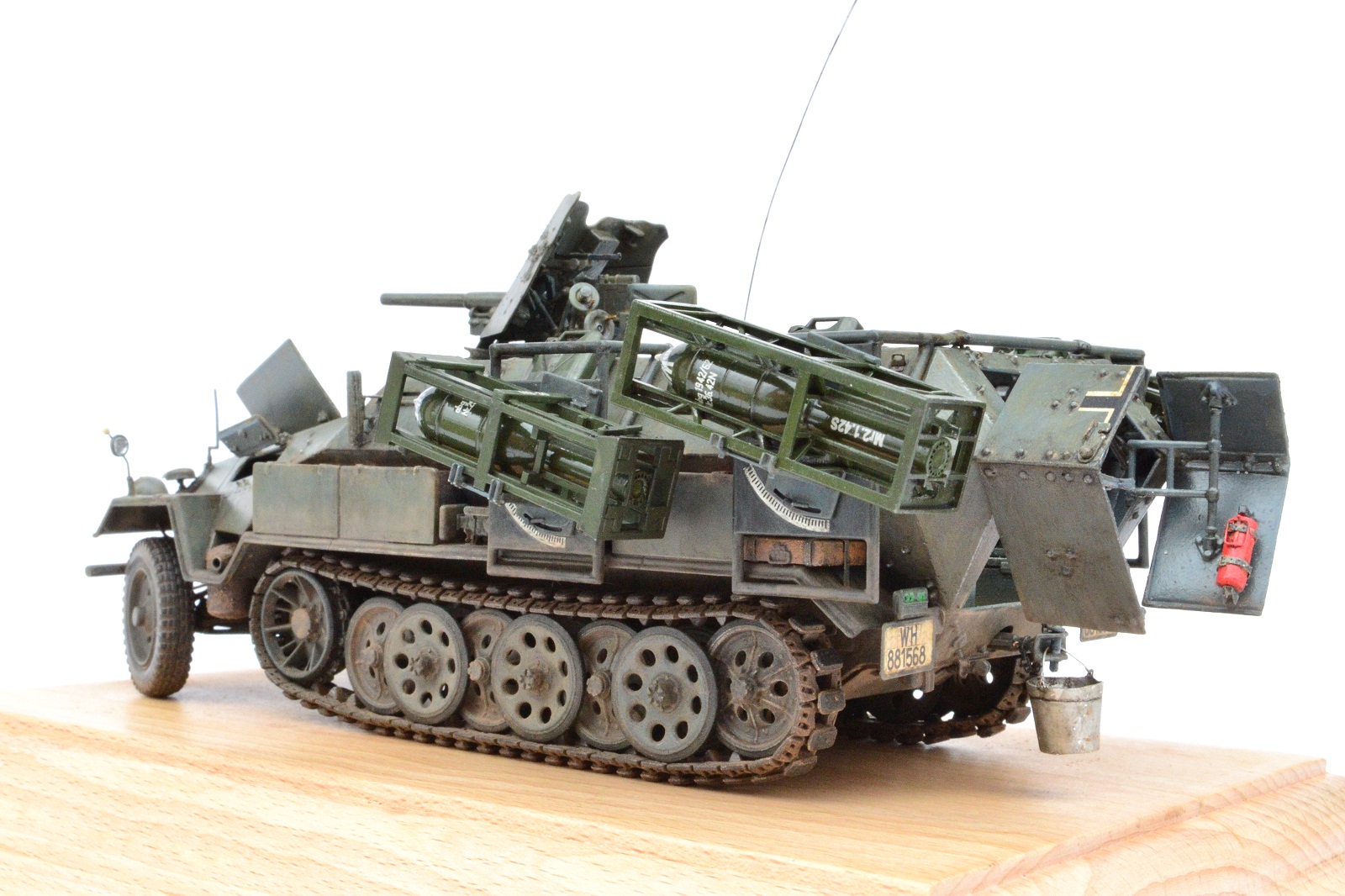

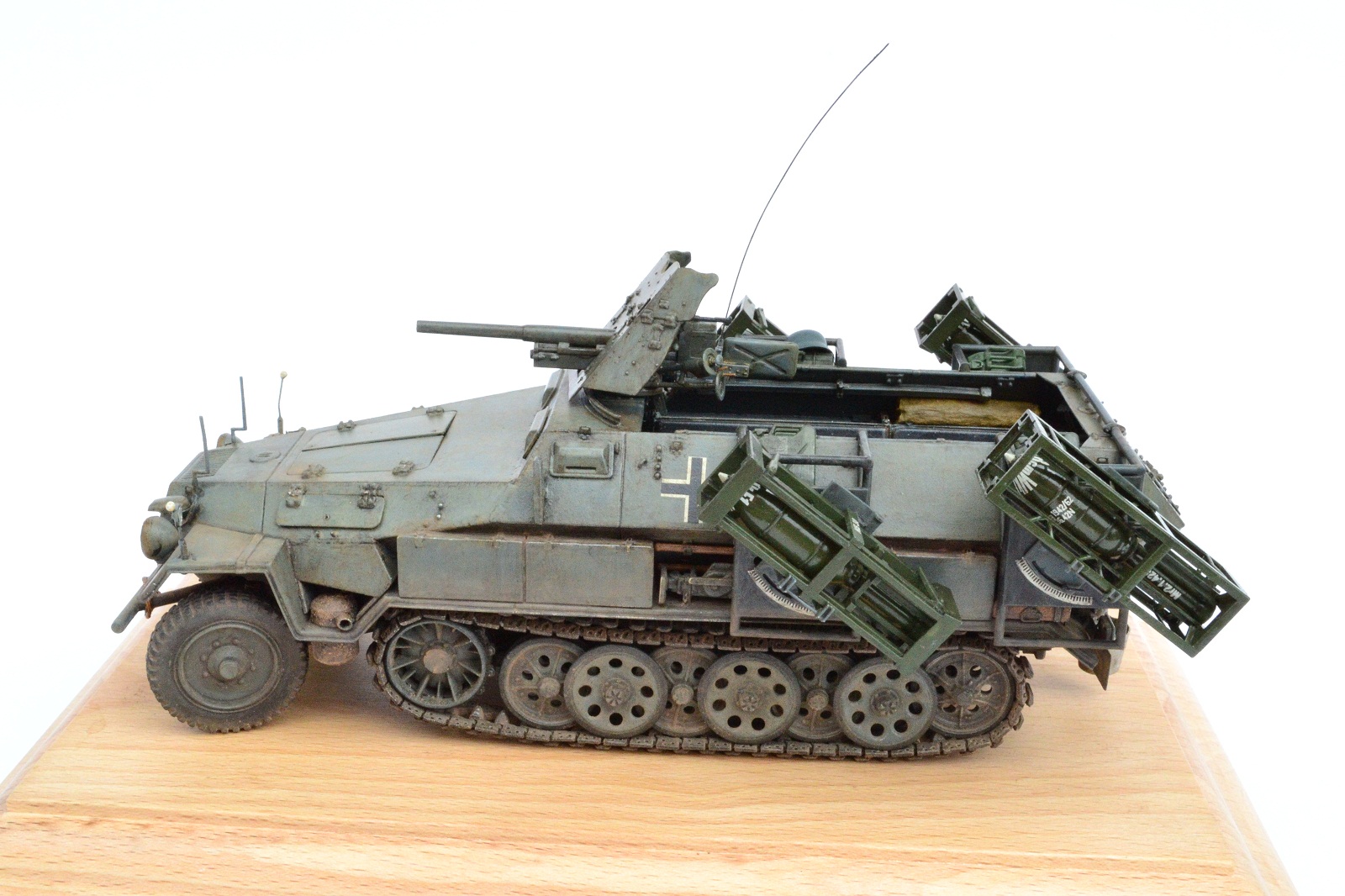

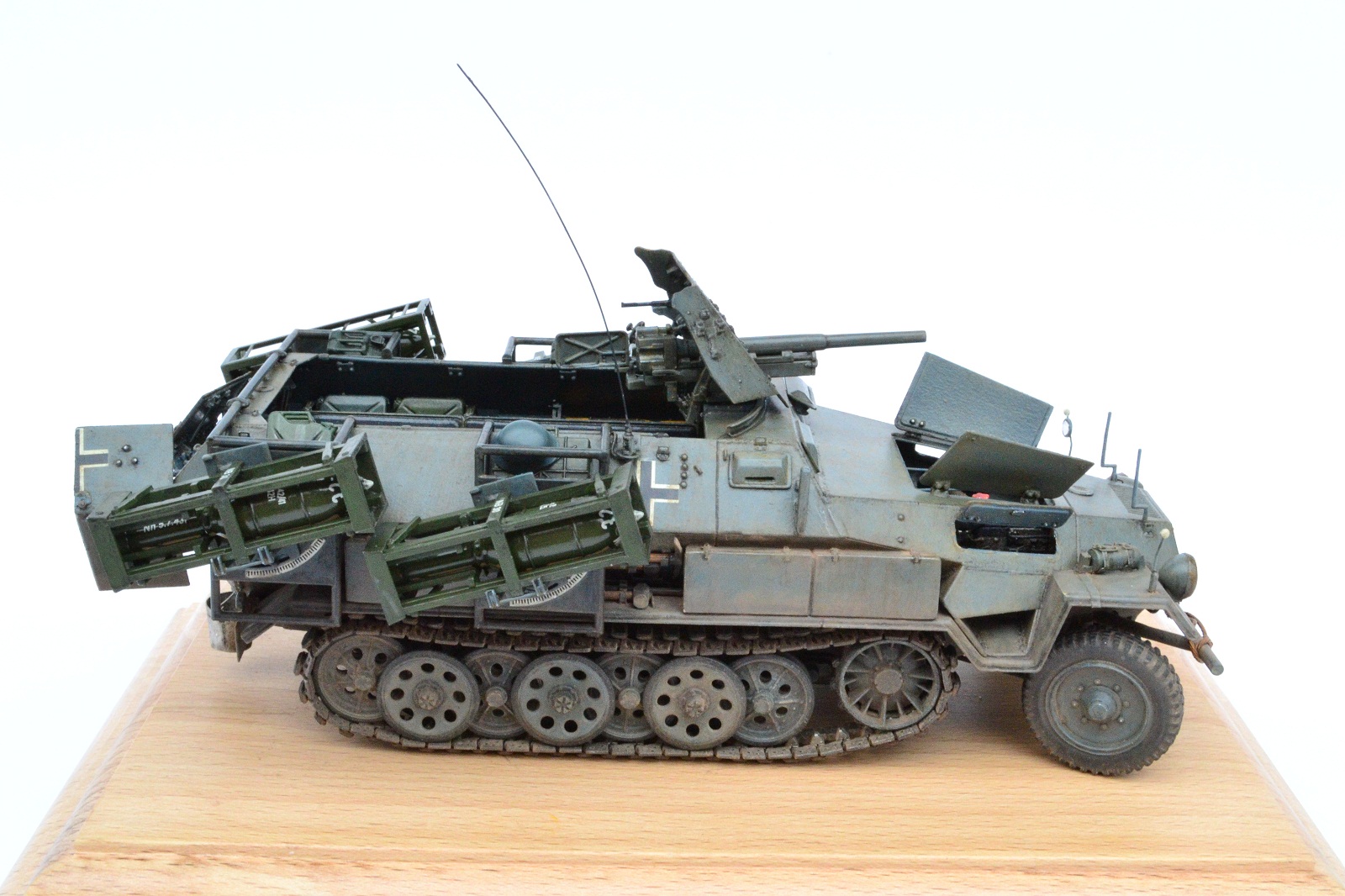

Представляю вашему вниманию модель немецкого полугусеничного бронетранспортёра "Hanomag" Sd.Kfz.251/10 AUSF B с 37мм орудием и установкой реактивной системы залпового огня "Wurfrahmen 40".
Немного истории. Средний полугусеничный бронетранспортёр создан в 1938г. фирмой "Hanomag" на базе тягача Sd.Kfz.11. Серийно производился с июня 1939г. по март 1945г. в четырёх модефикациях AUSF A,B,C и D, и в 23 вариантах.
Sd.Kfz.251\10 - машина командиров взводов в мотопехотных частях. Вооружался 37мм. противотанковым орудием Pak 35/36 (б.к. 168 выстрелов) и пулемёт MG-34 (б.к. 1100 патронов).

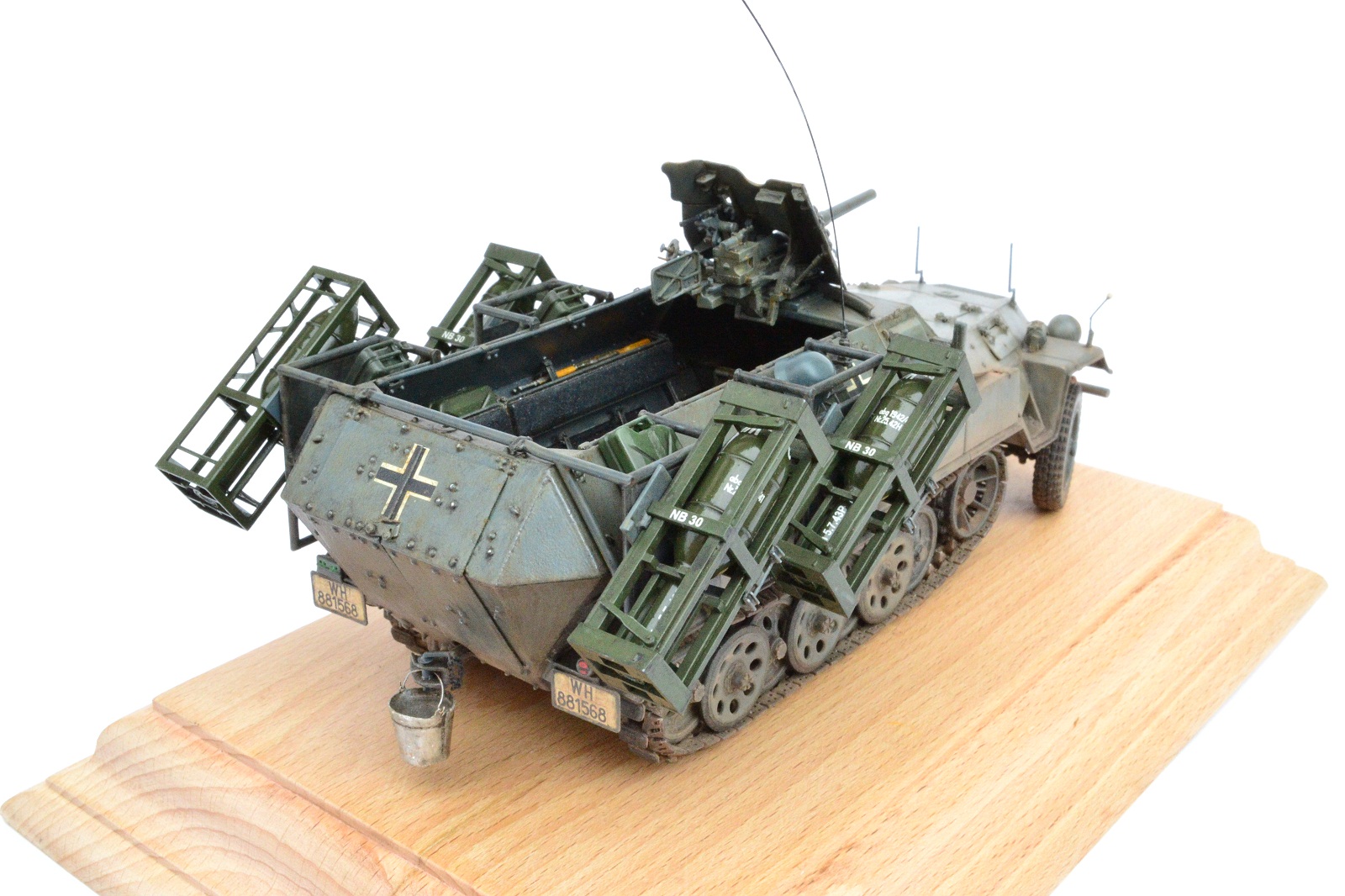

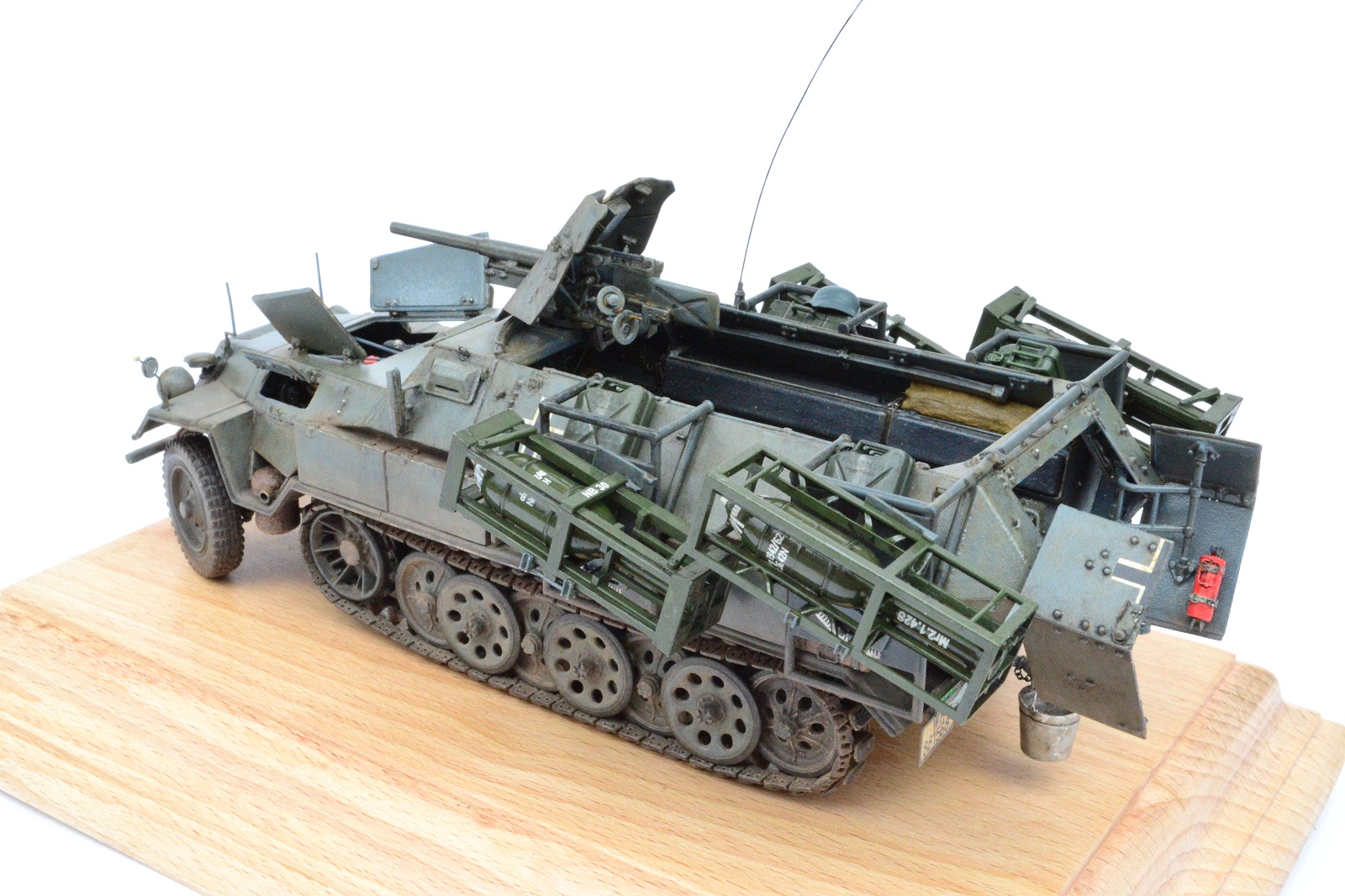

Wurfrahmen 40 - реактивная система залпового огня. В жаргоне немецких солдат получила название "Stuka zu fuss" - пеший Ju87. Оснащалась 280мм. осколочно-фугасный и 320мм. зажигательным снарядами. Наведение в вертикальной плоскости осуществлялось изменением угла наклона направляющих, в горизонтальной - поворотом всей установки.
Набор от фирмы "Звезда". Собирался в рамках конкурса "Красим кистью БТТ". Набор понравился - есть,что попилить, широкое поле для деятельности.

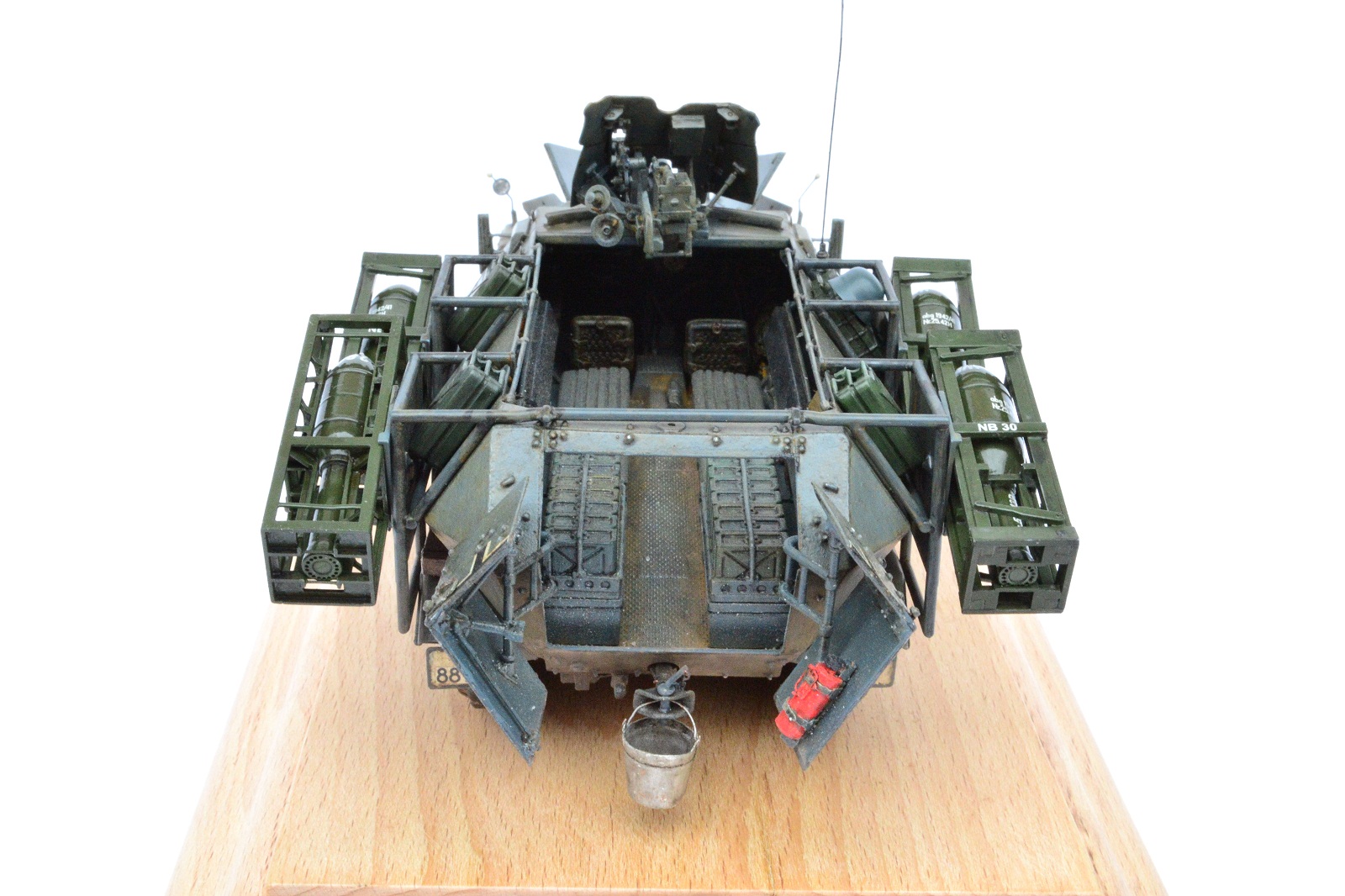

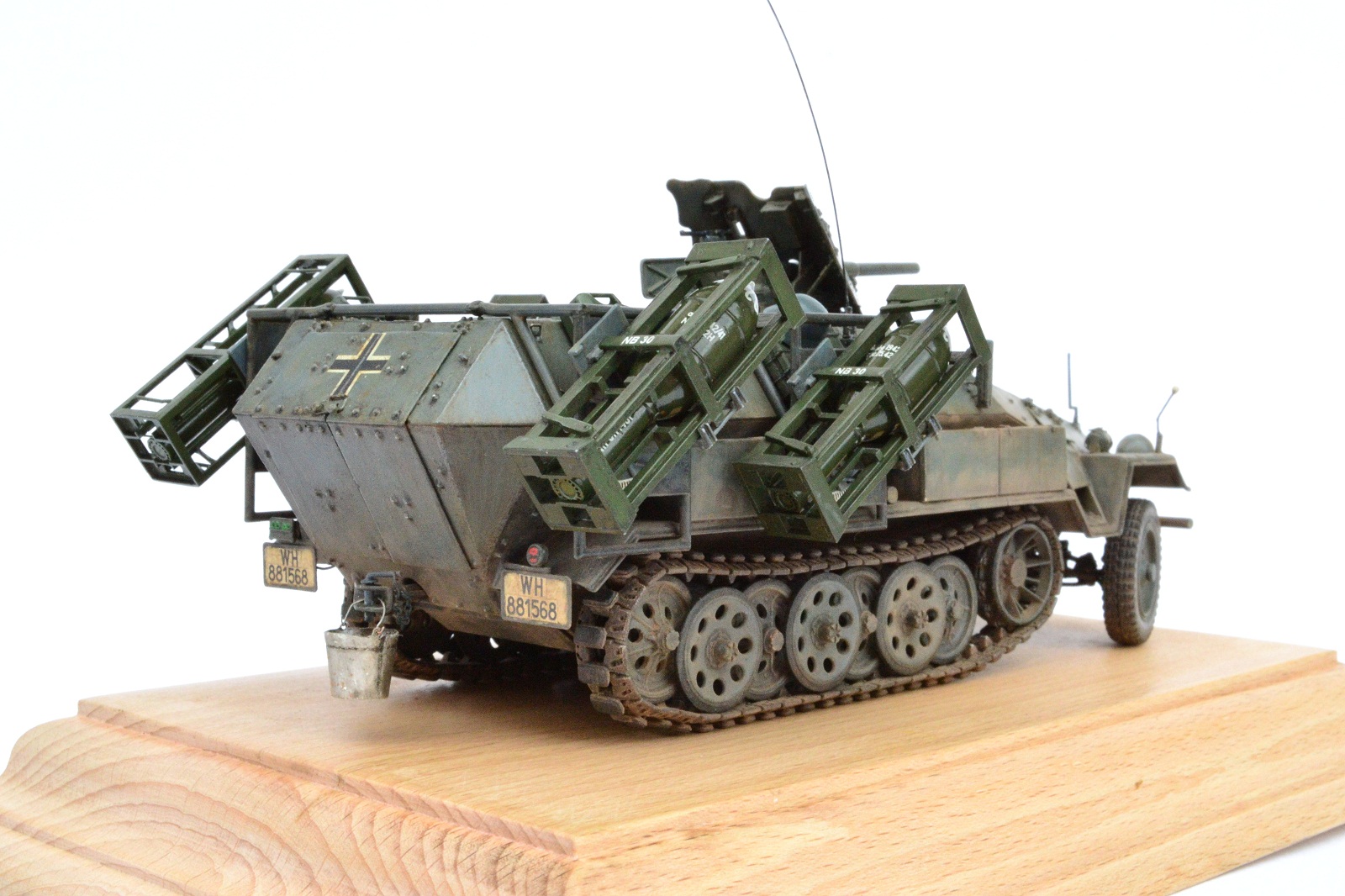

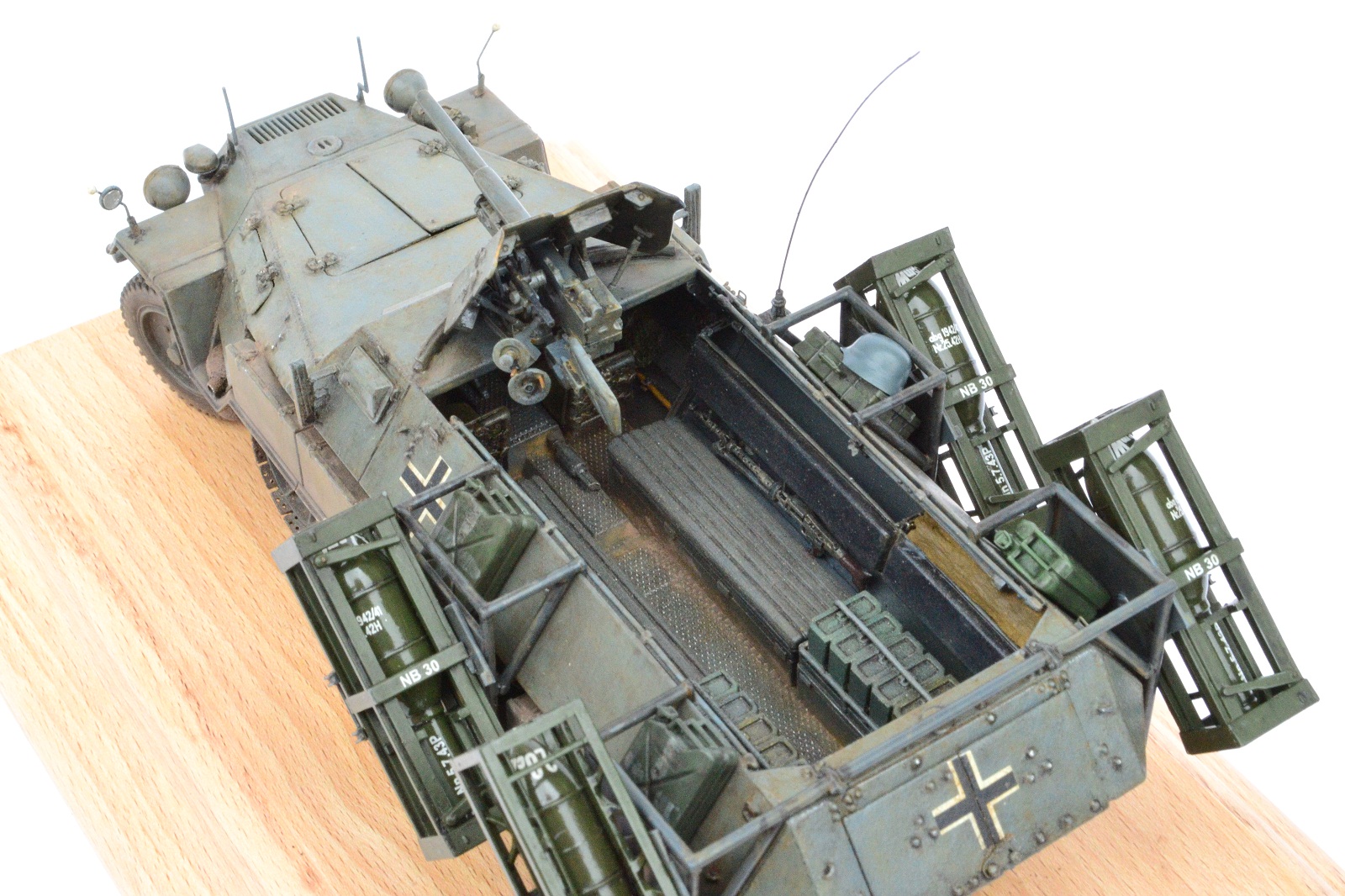

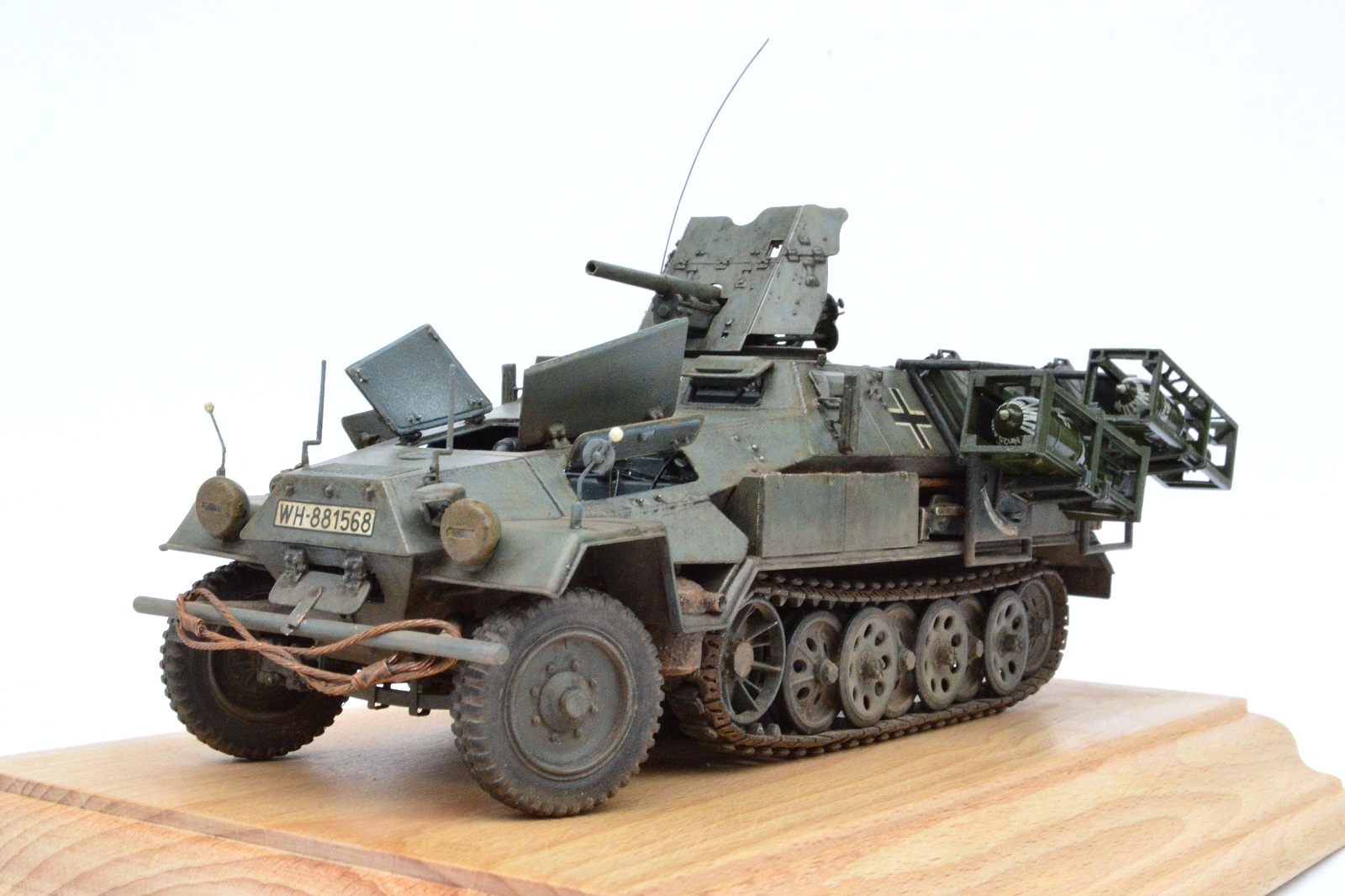

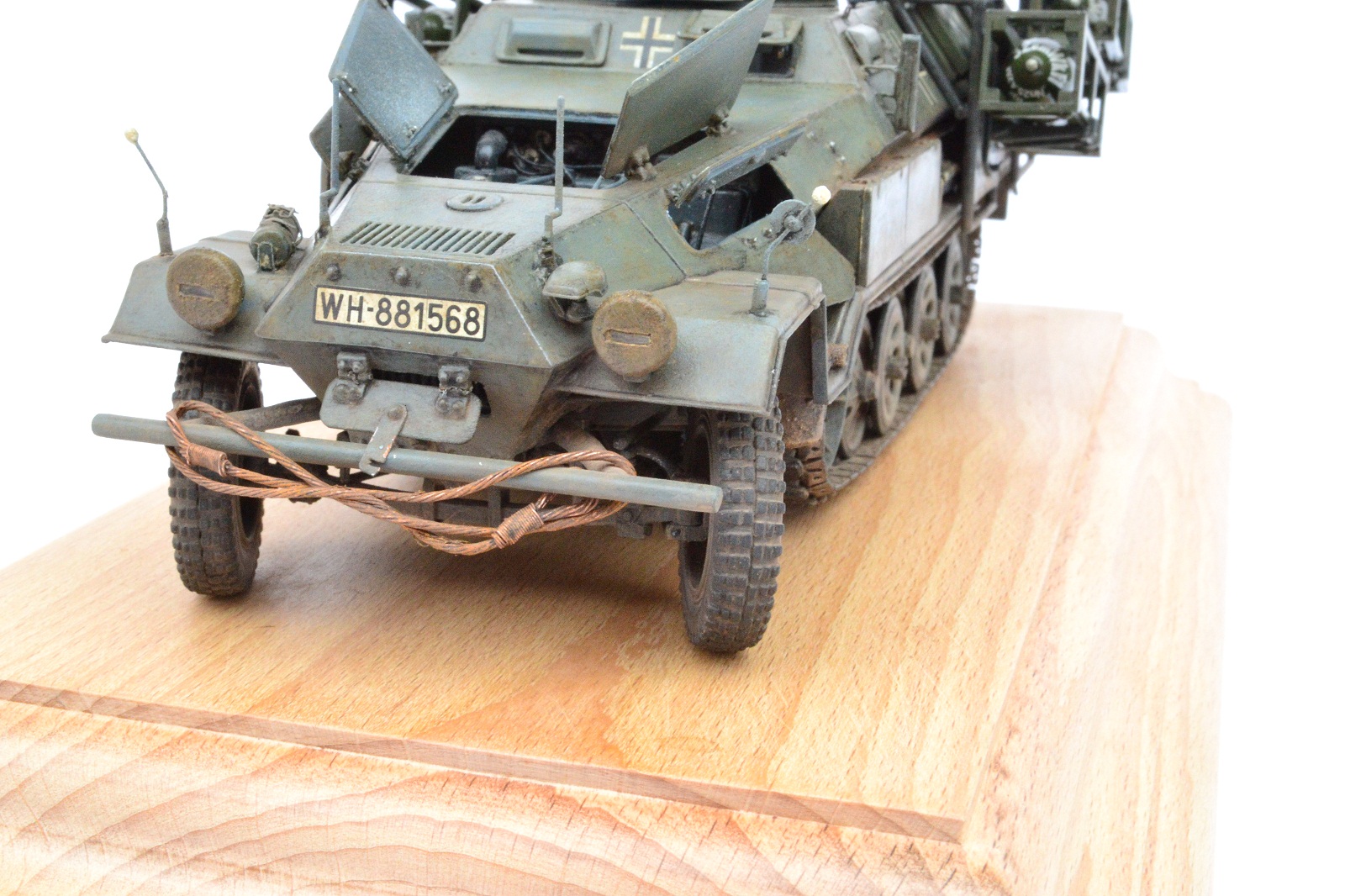

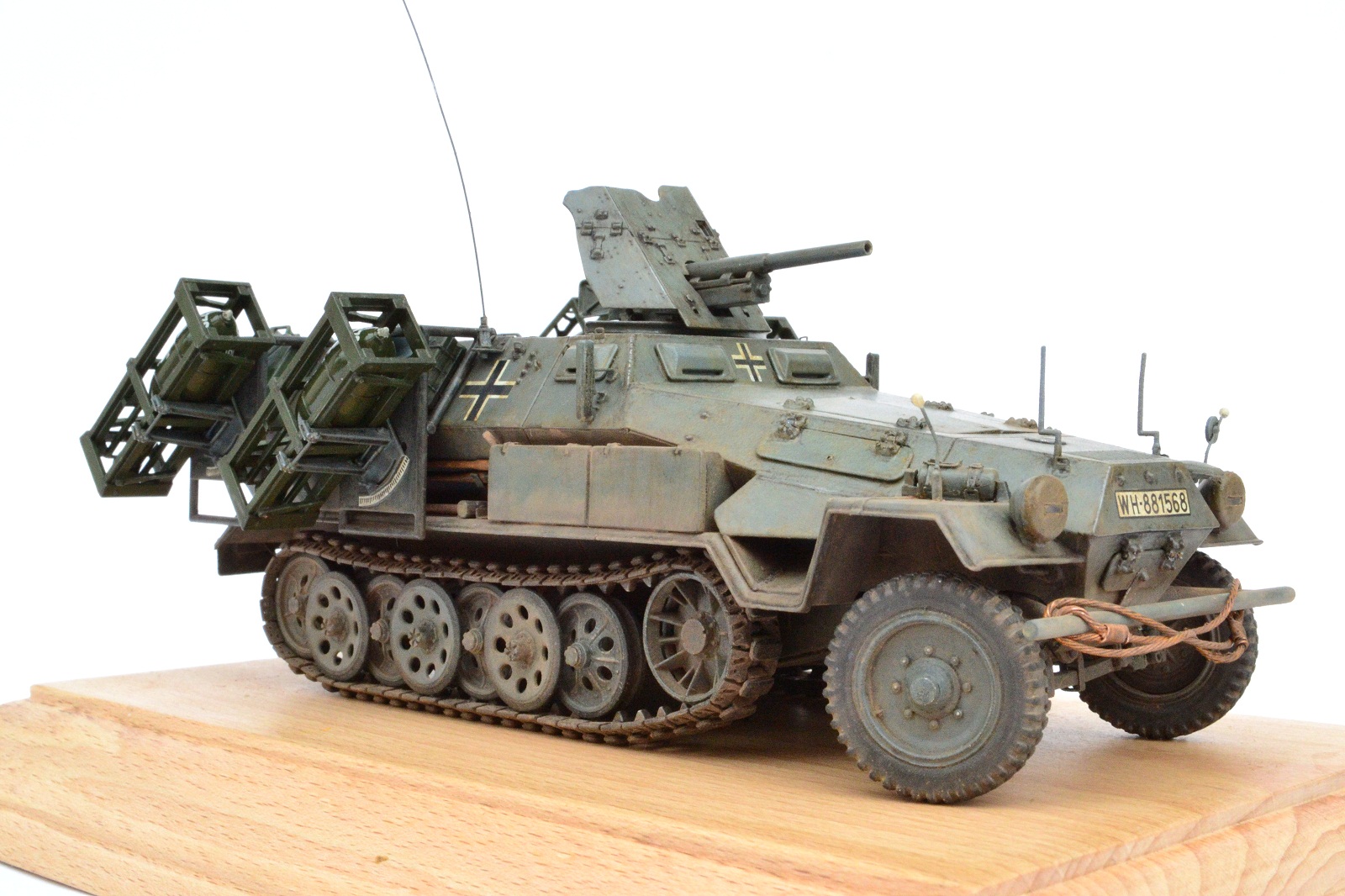

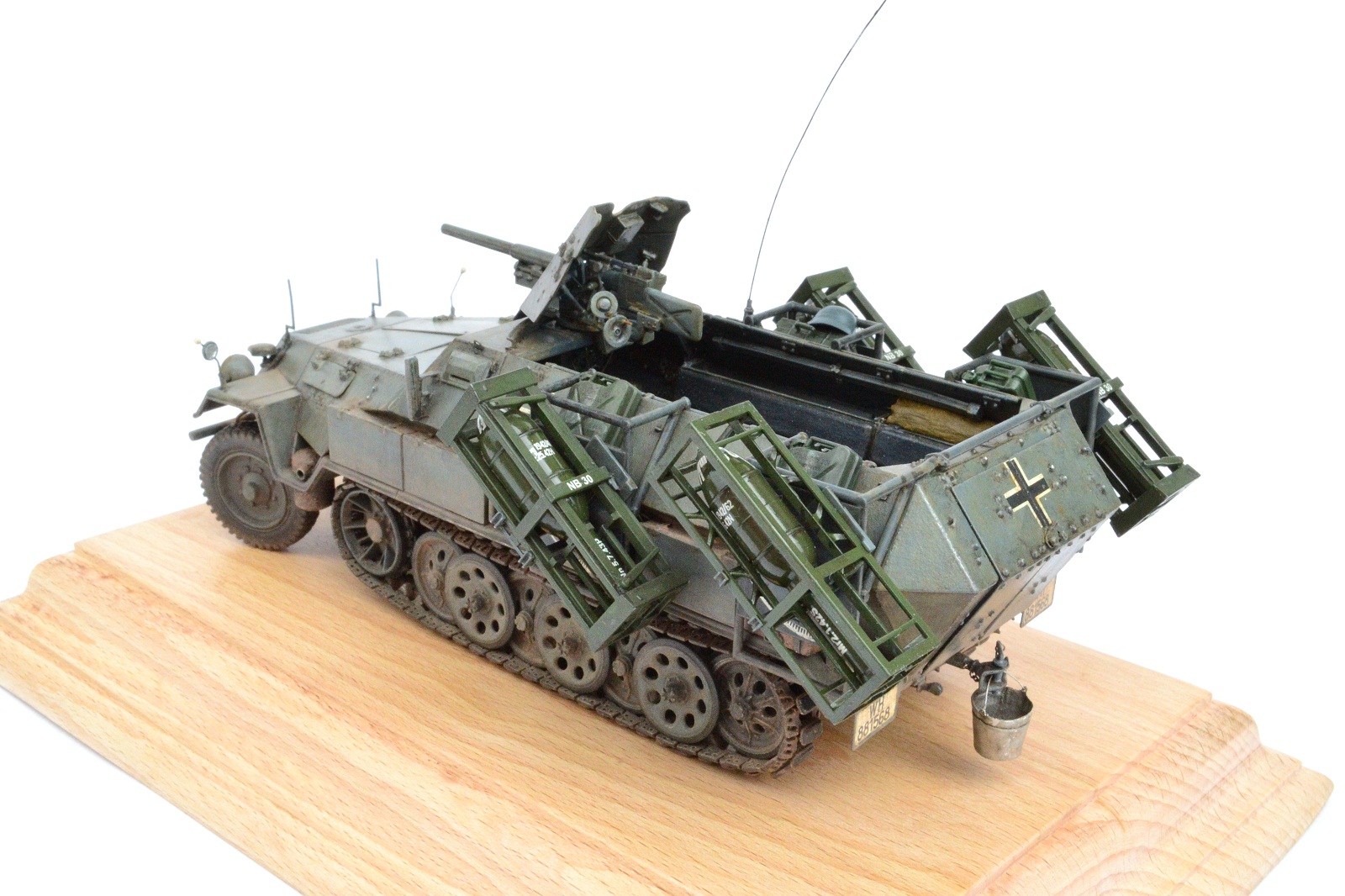

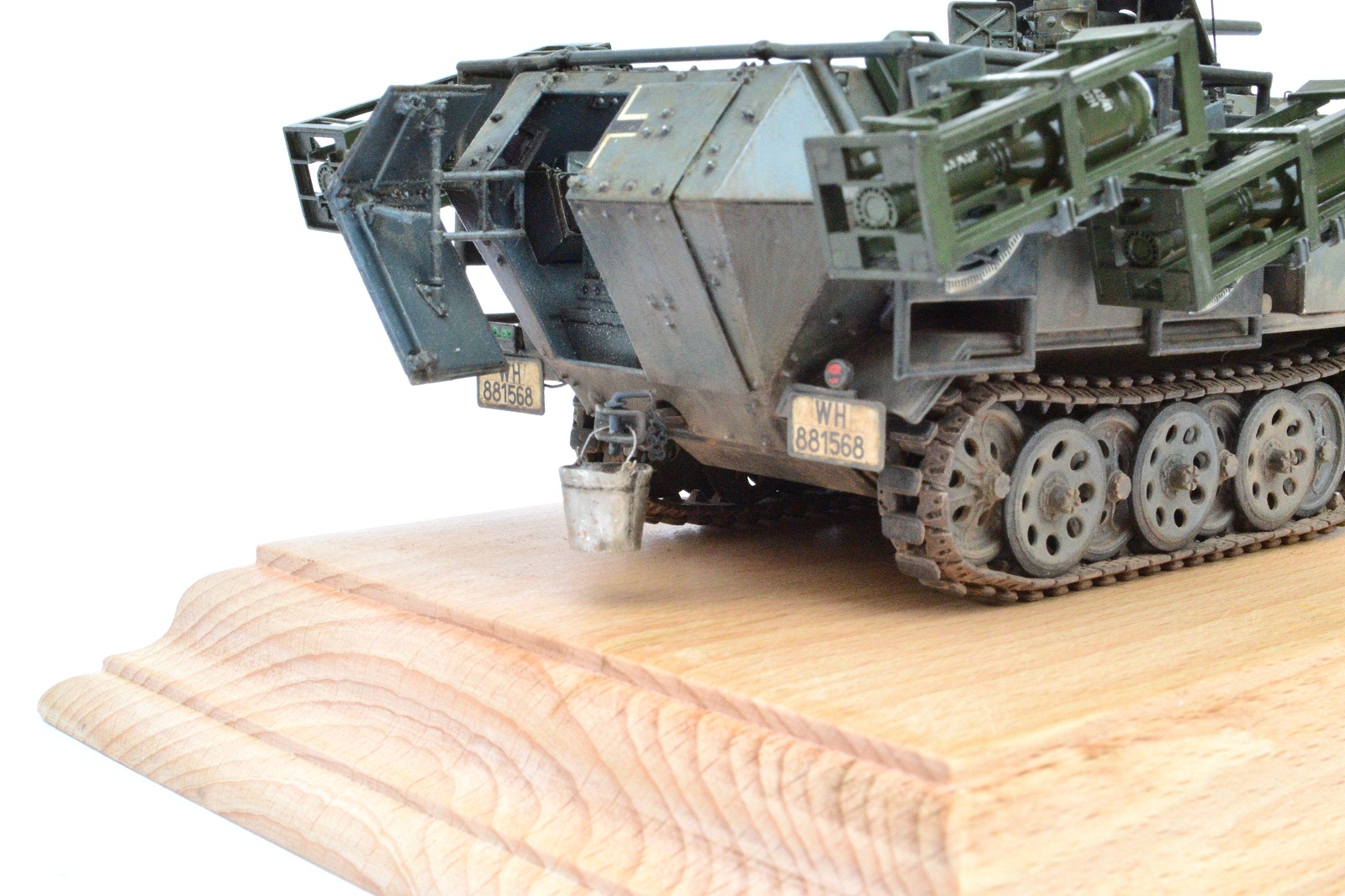

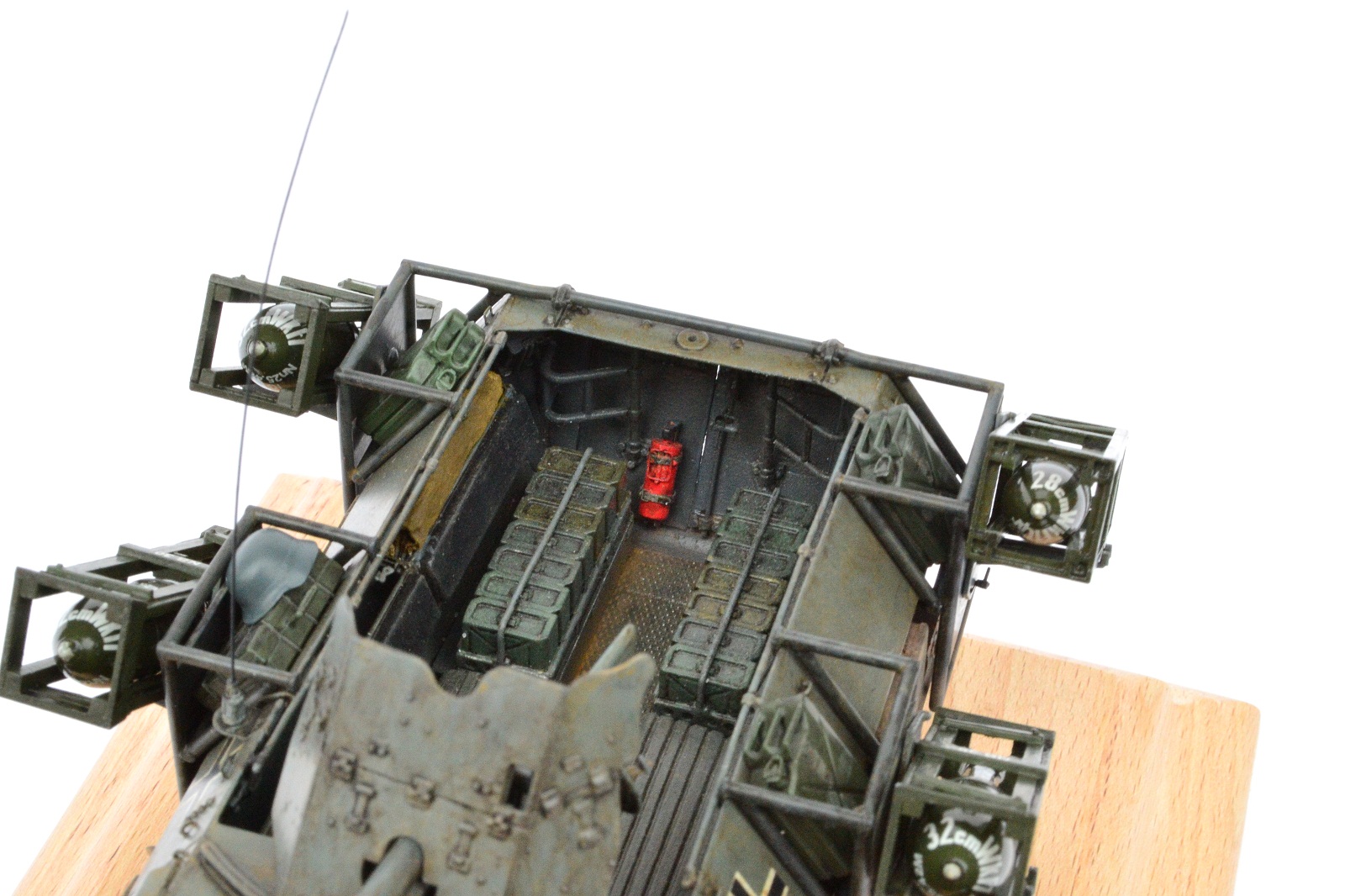

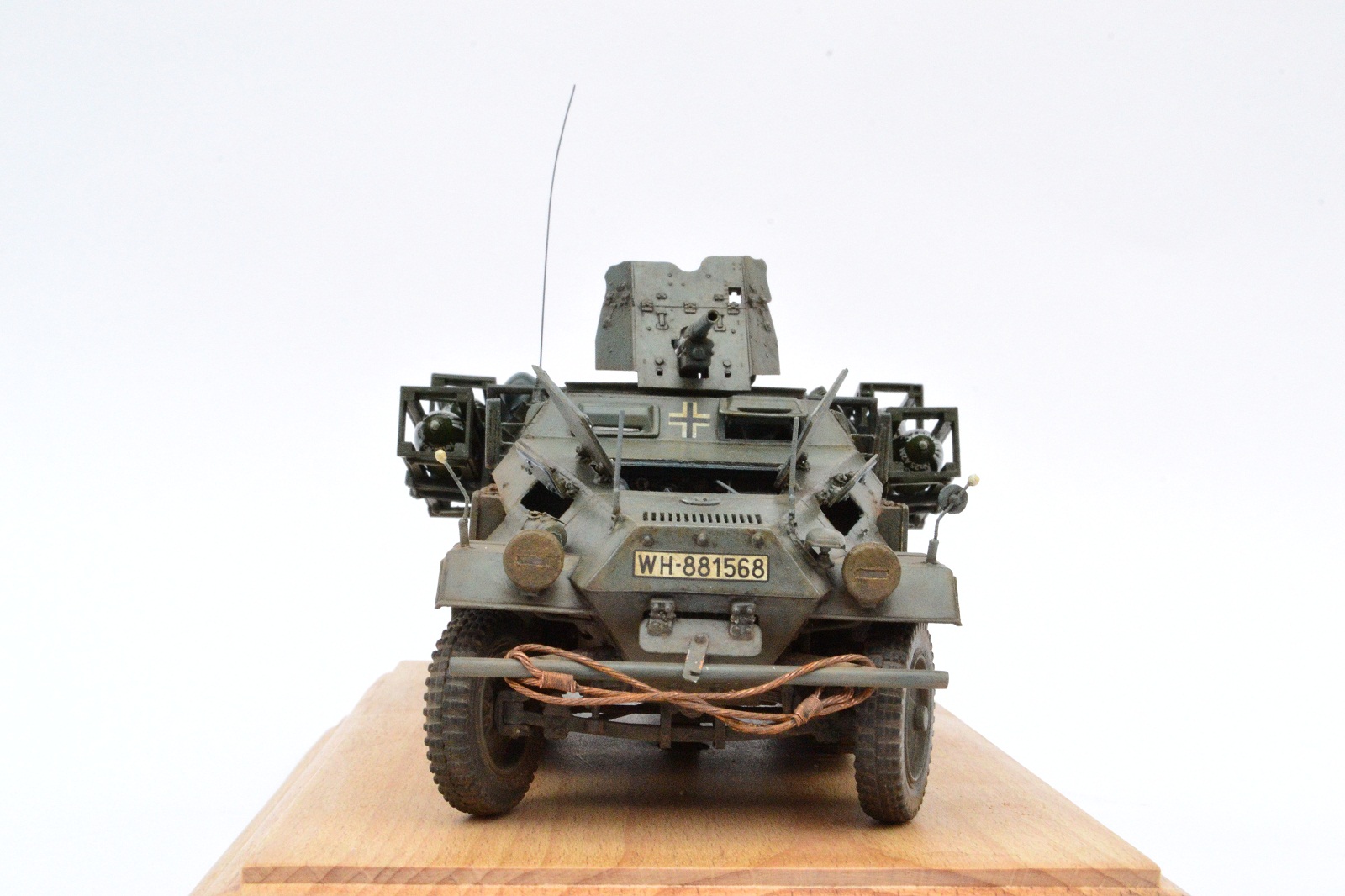

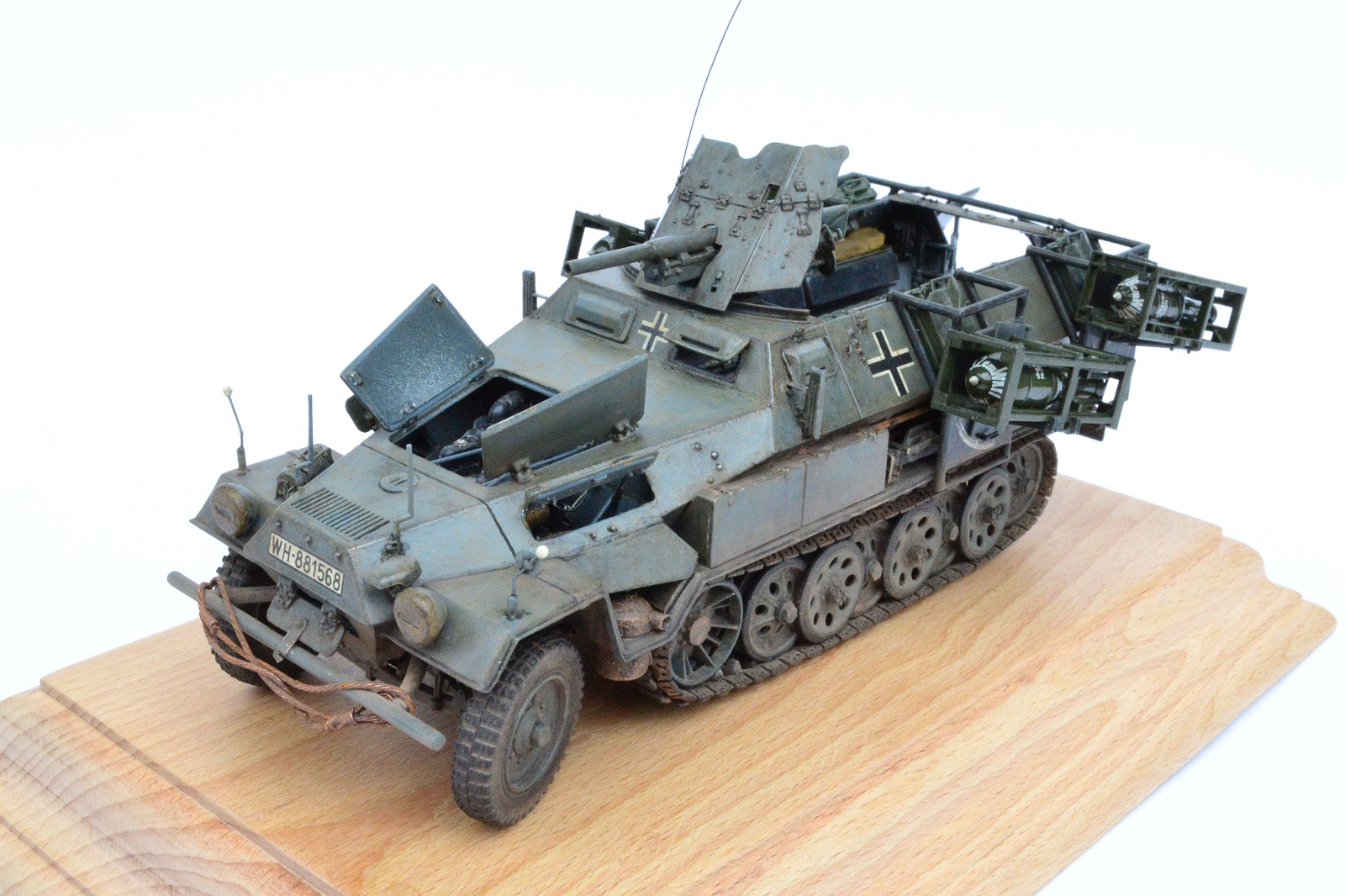

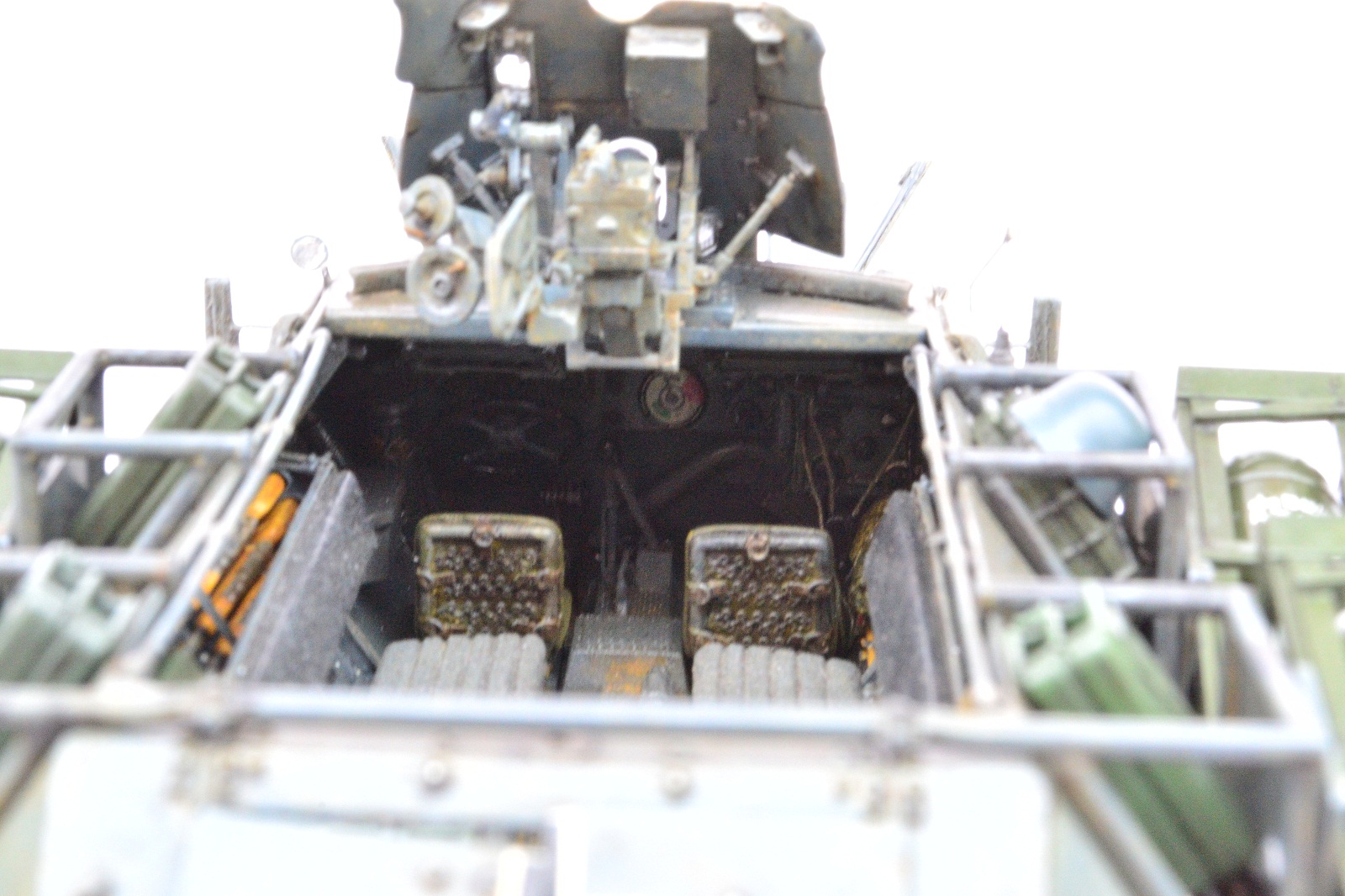

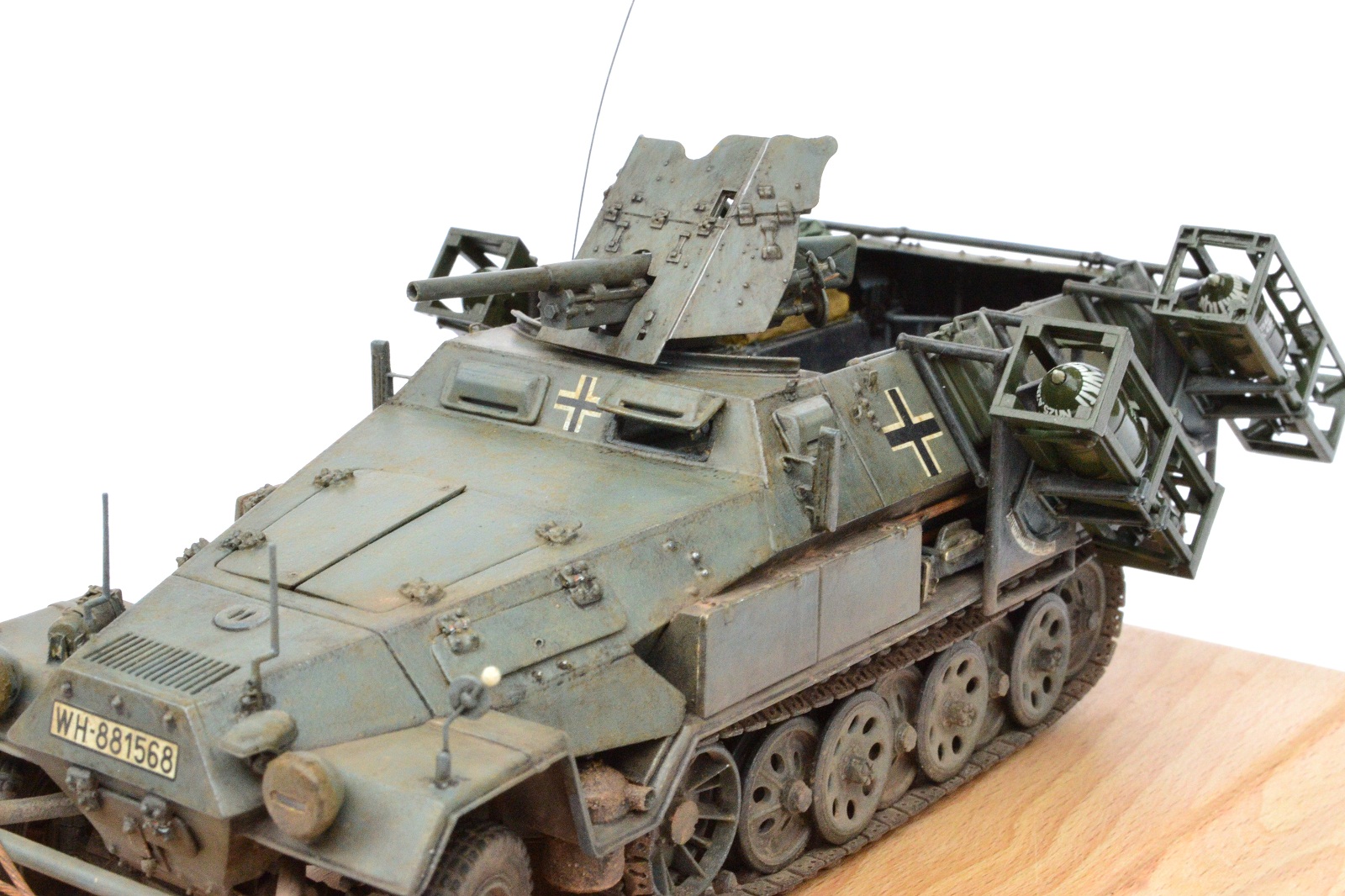

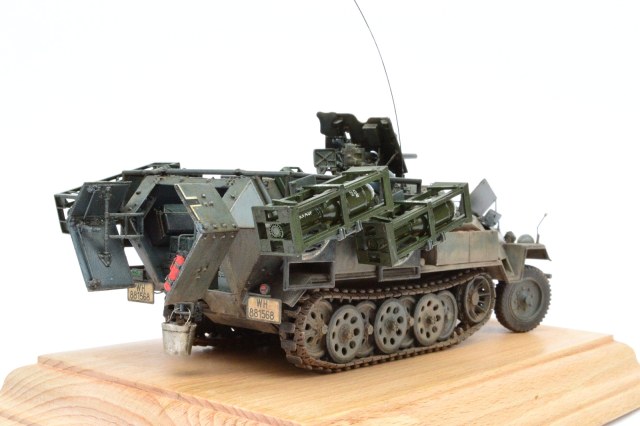

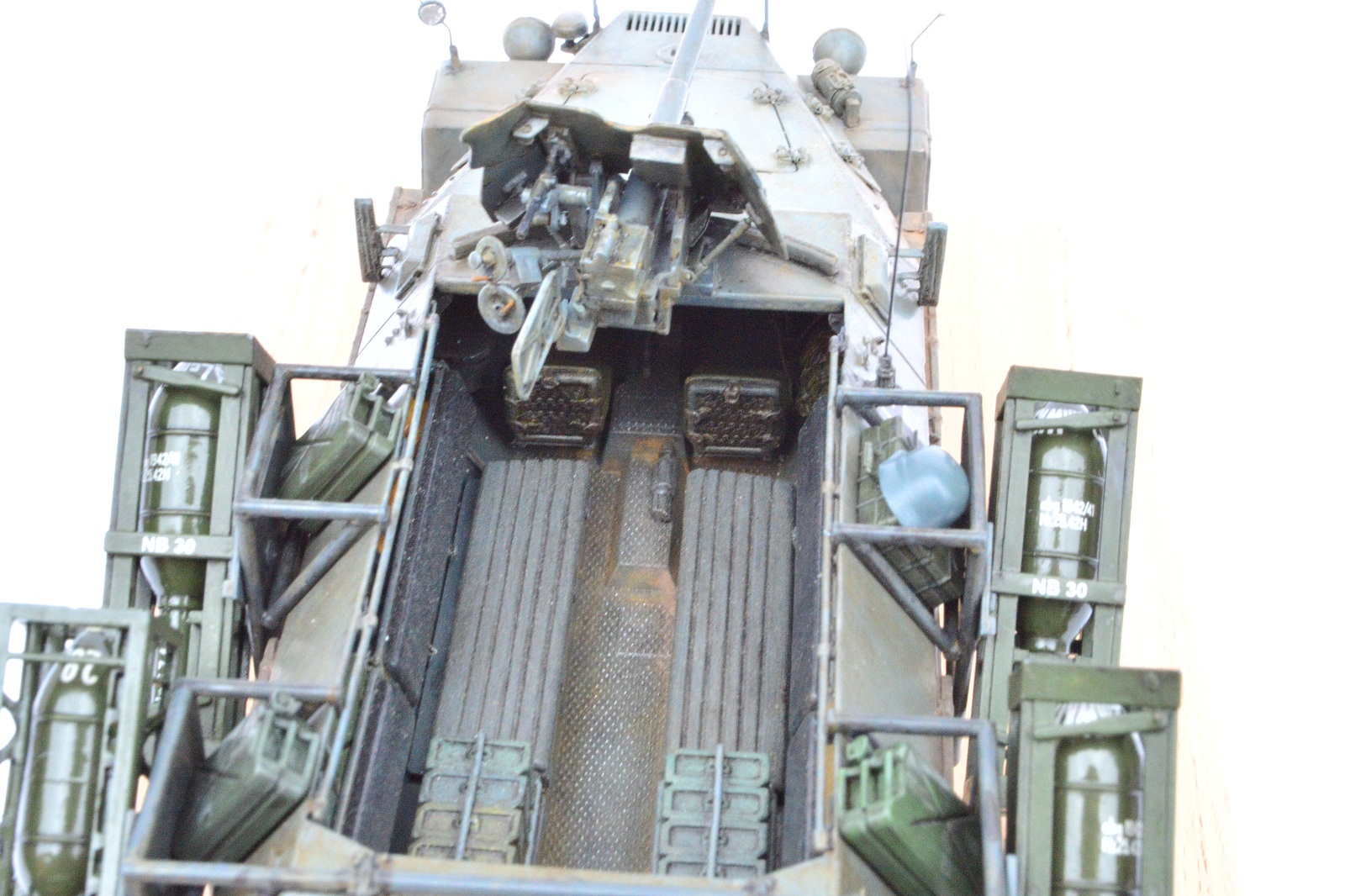

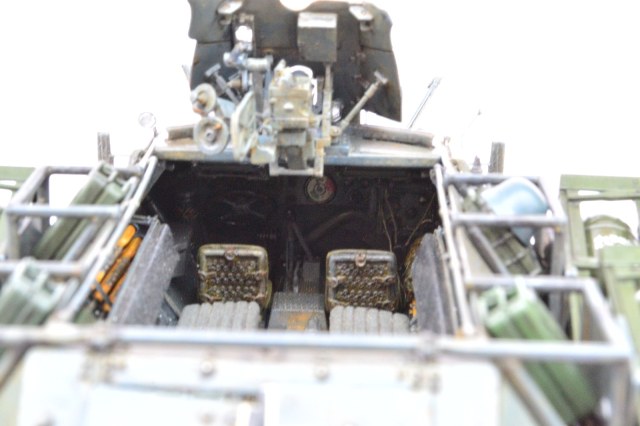

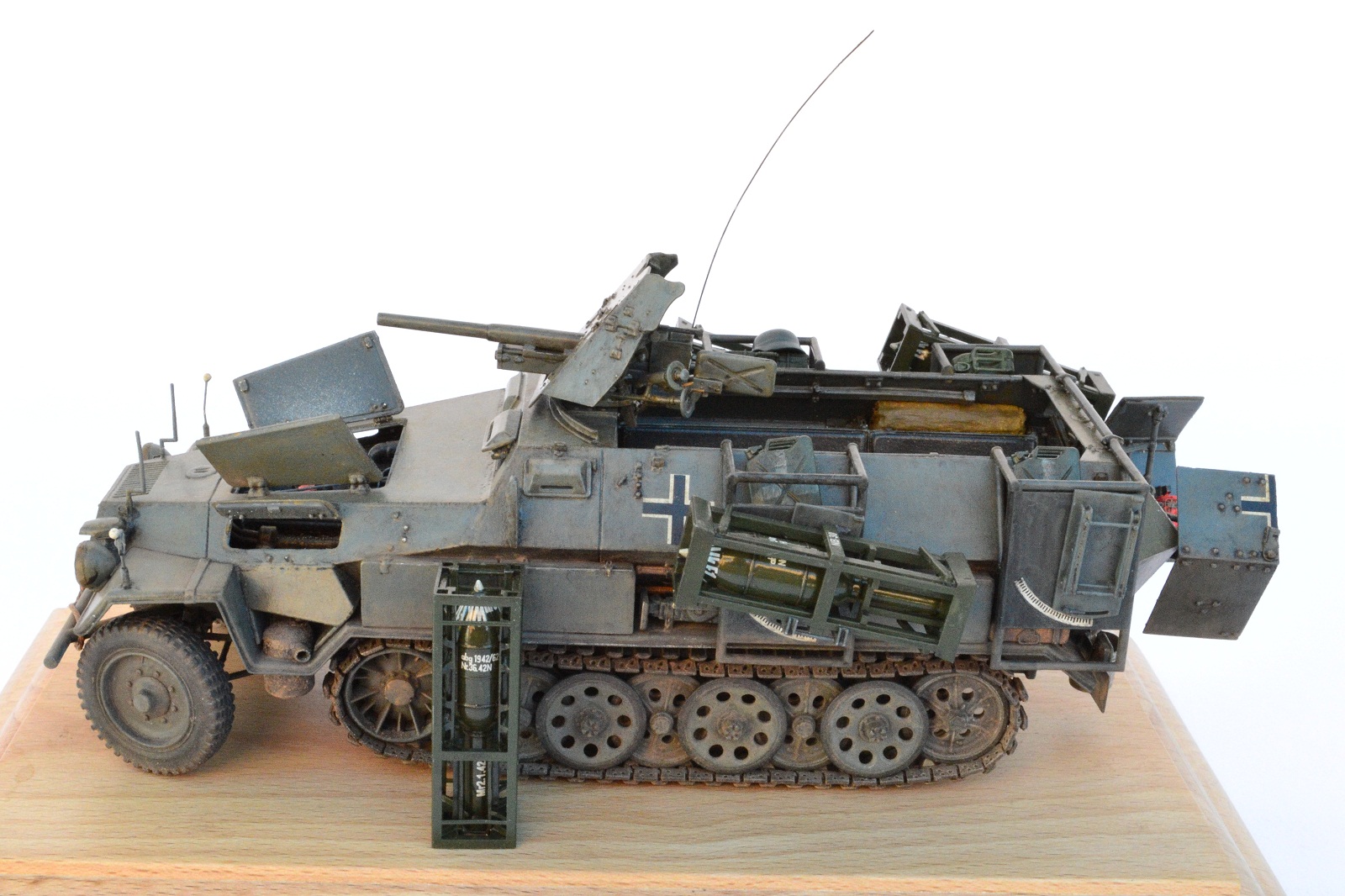

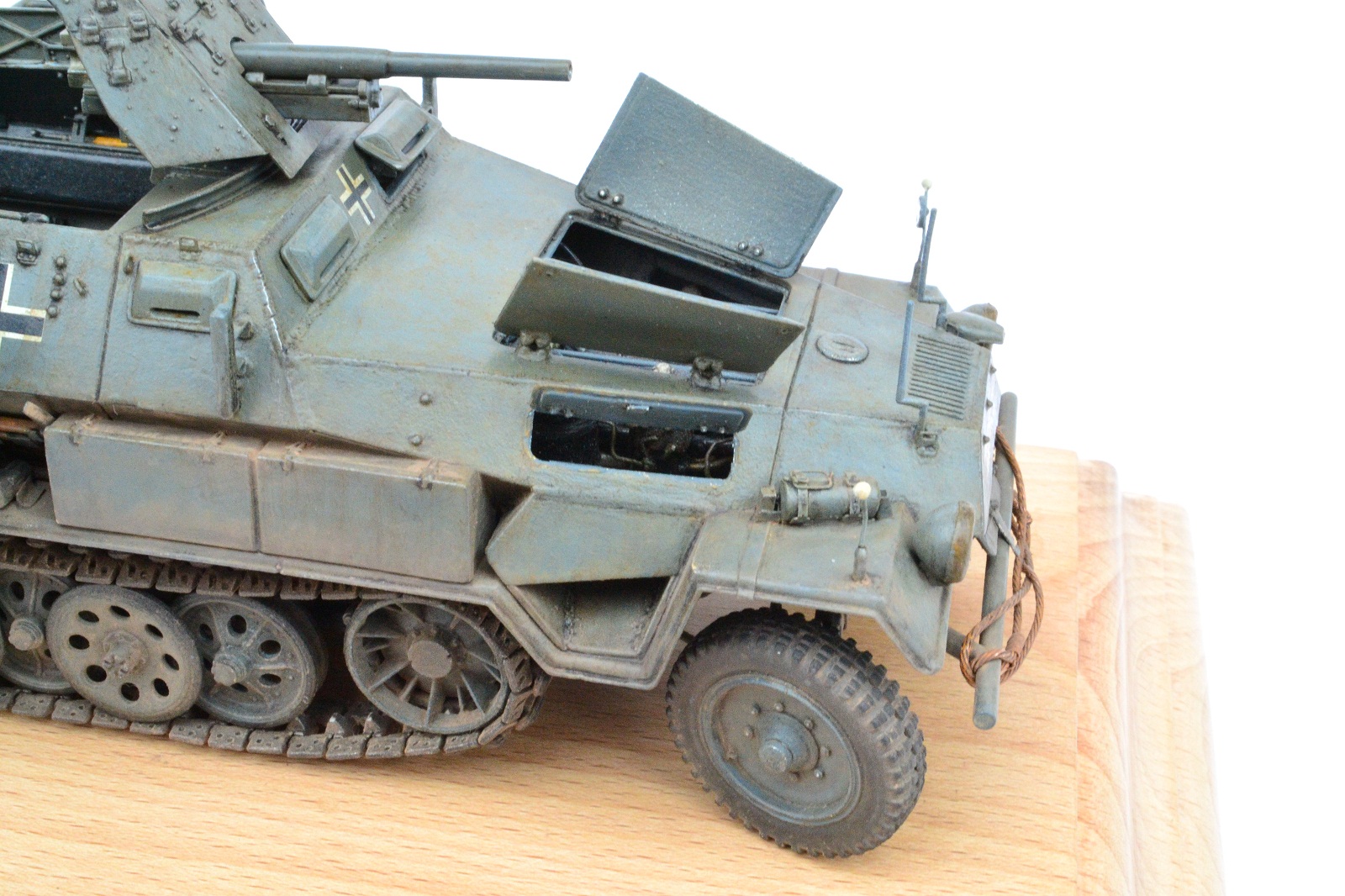

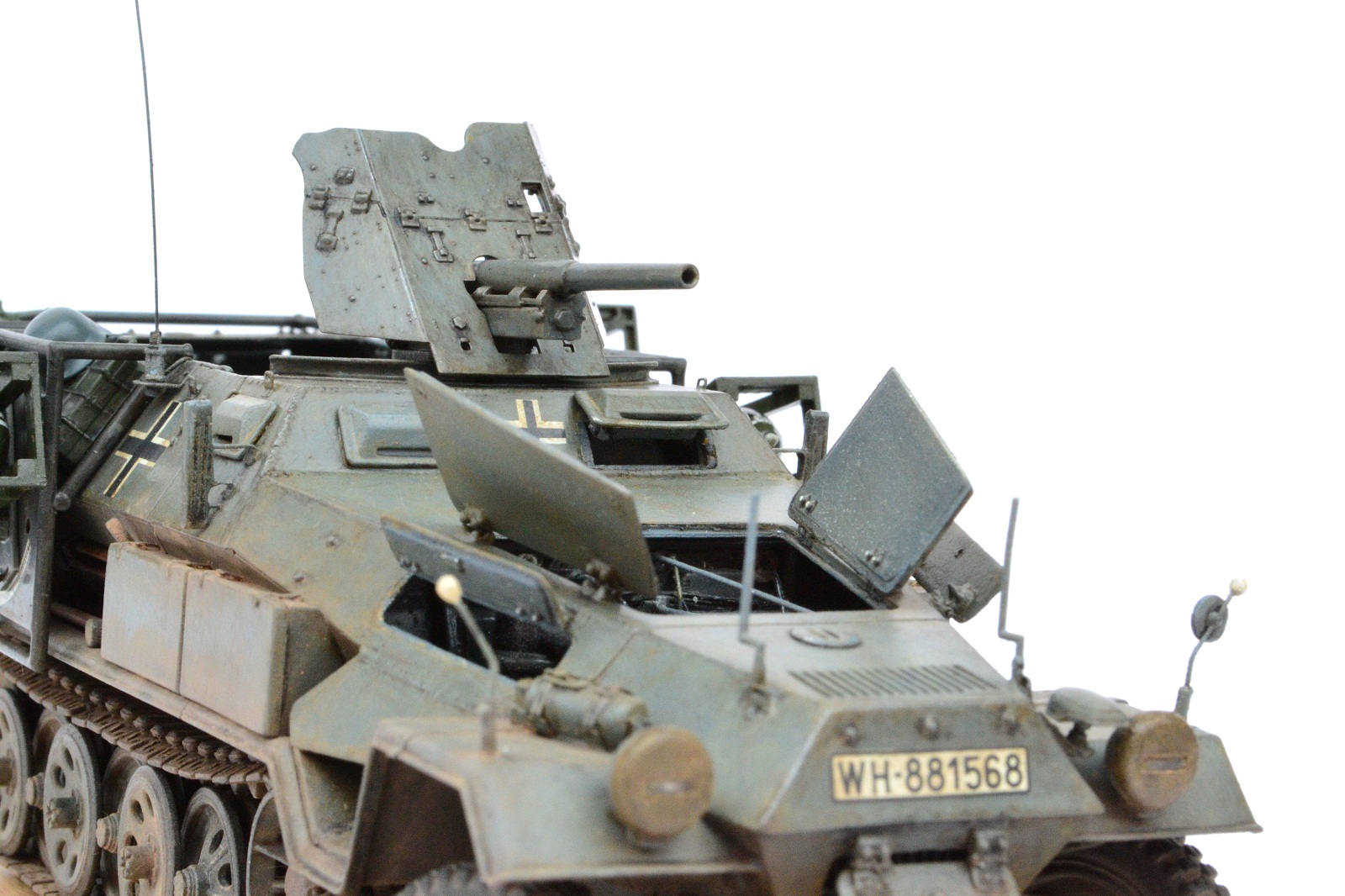

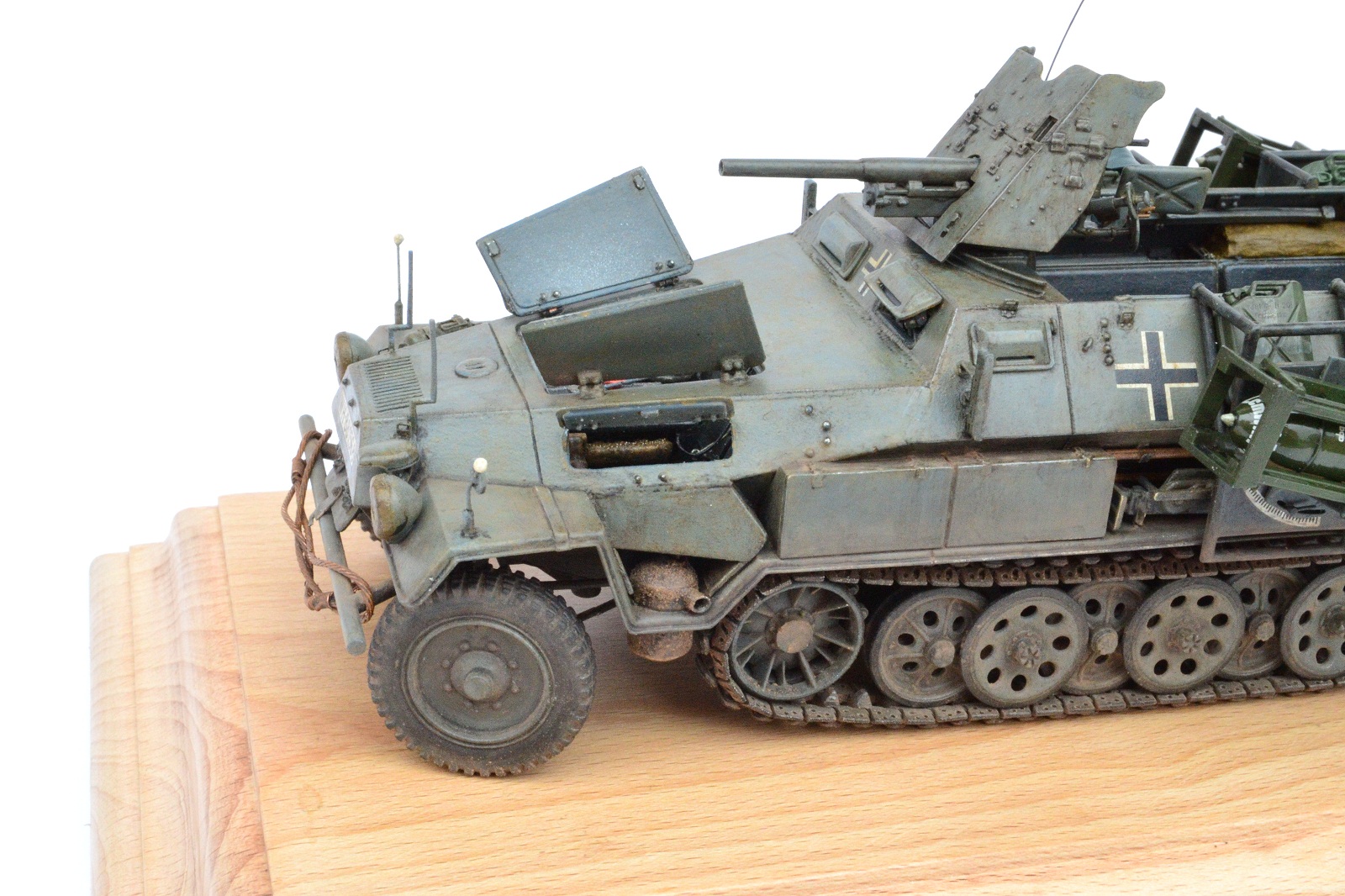

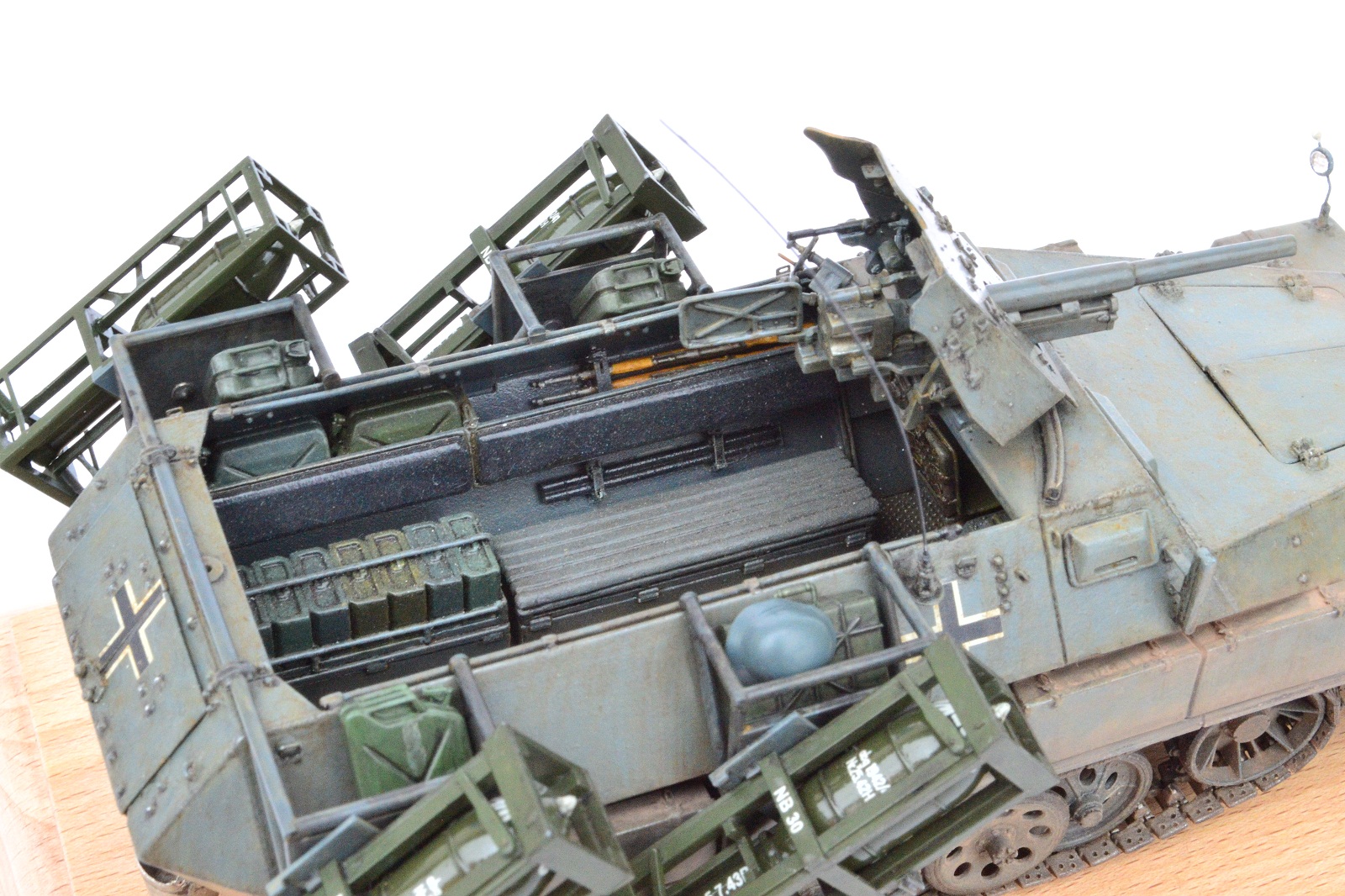

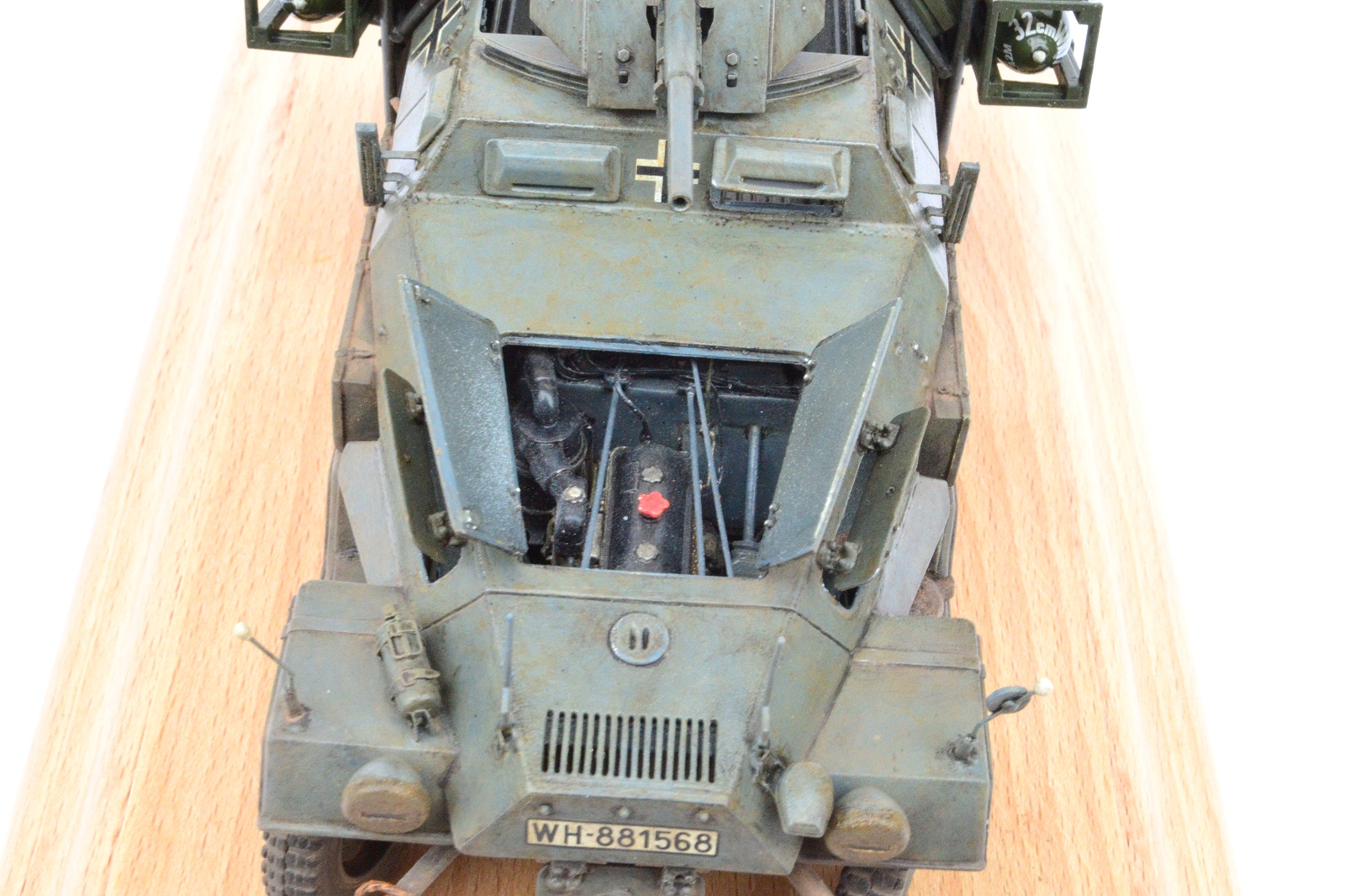

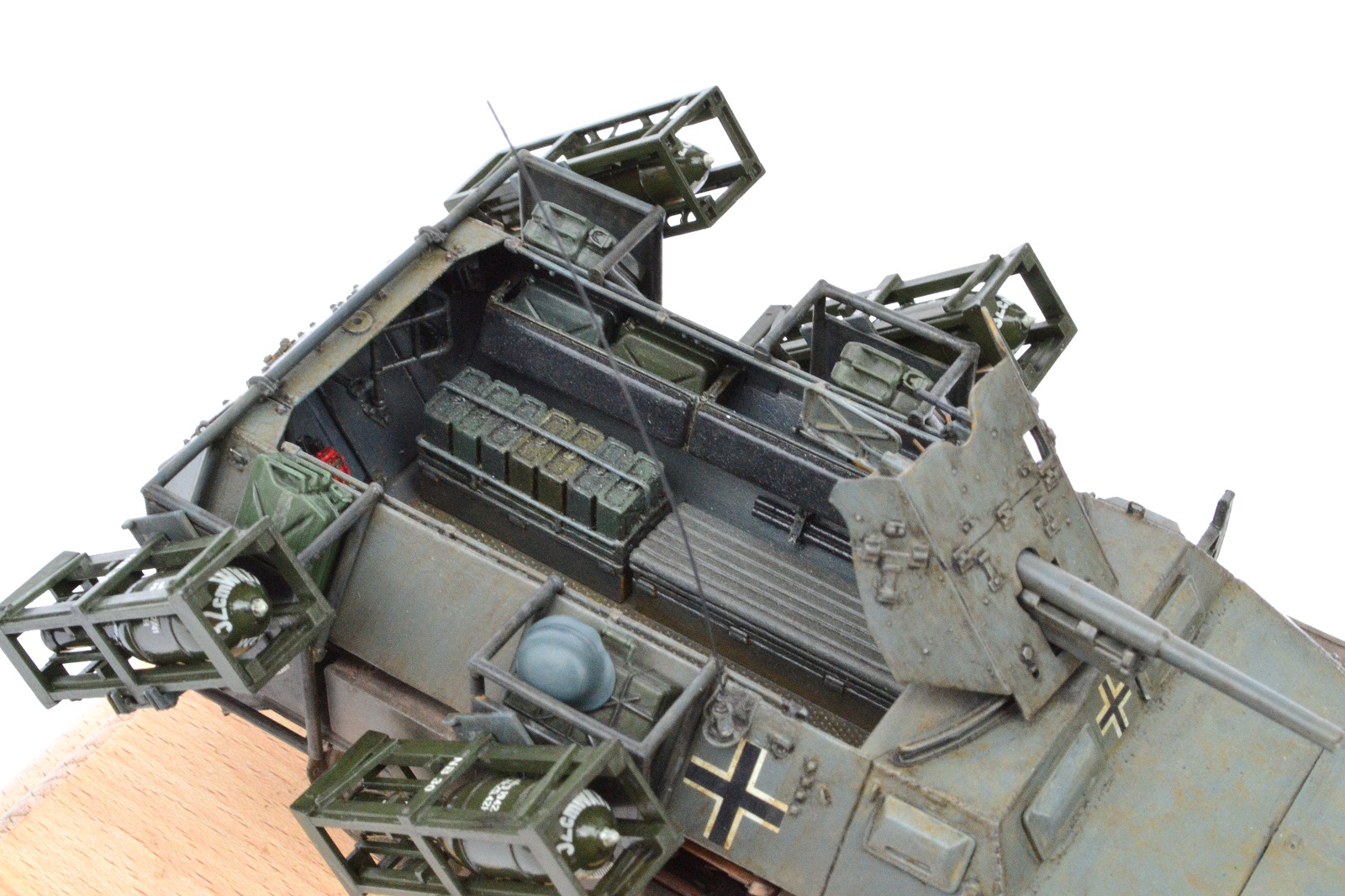

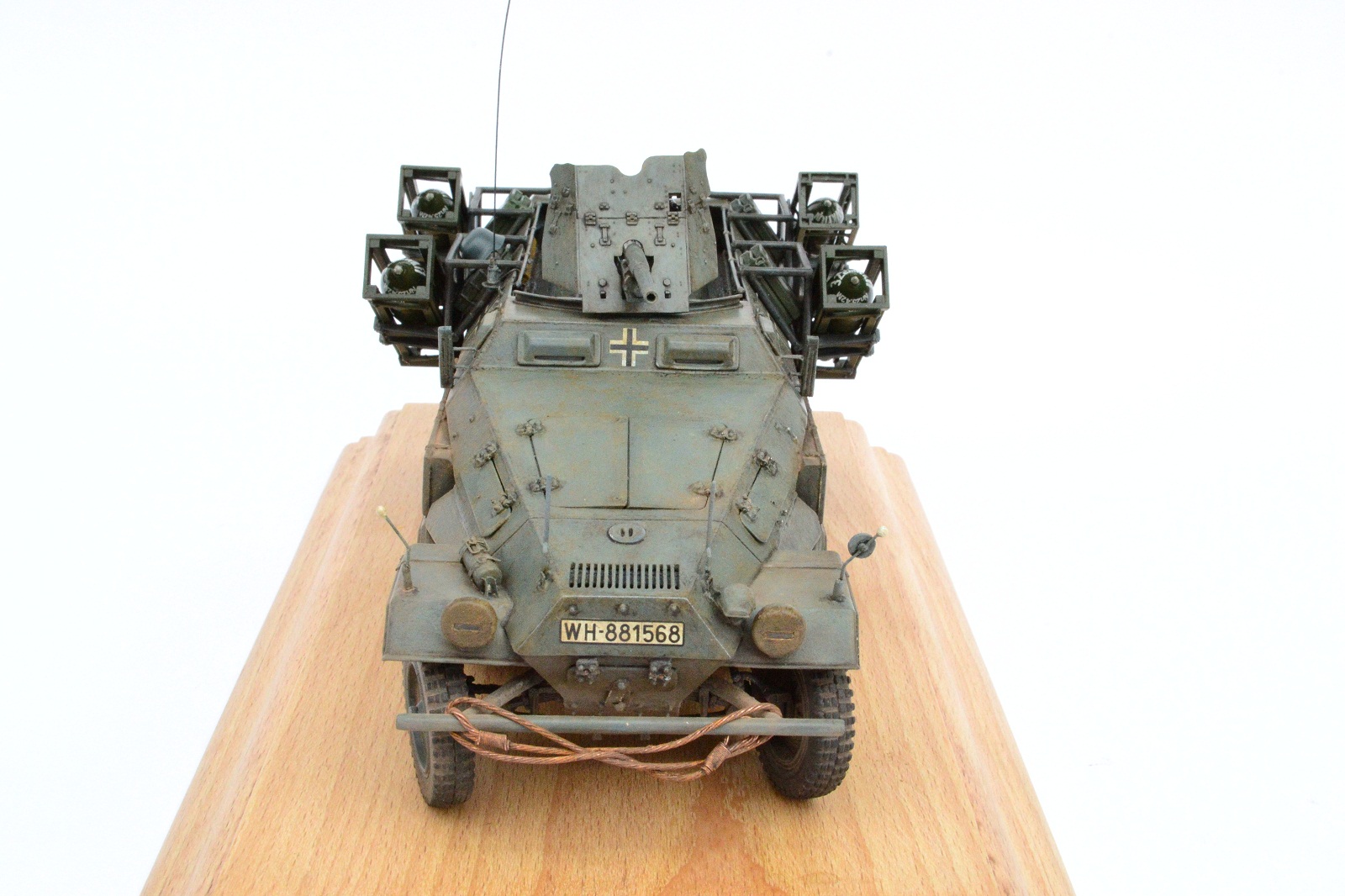

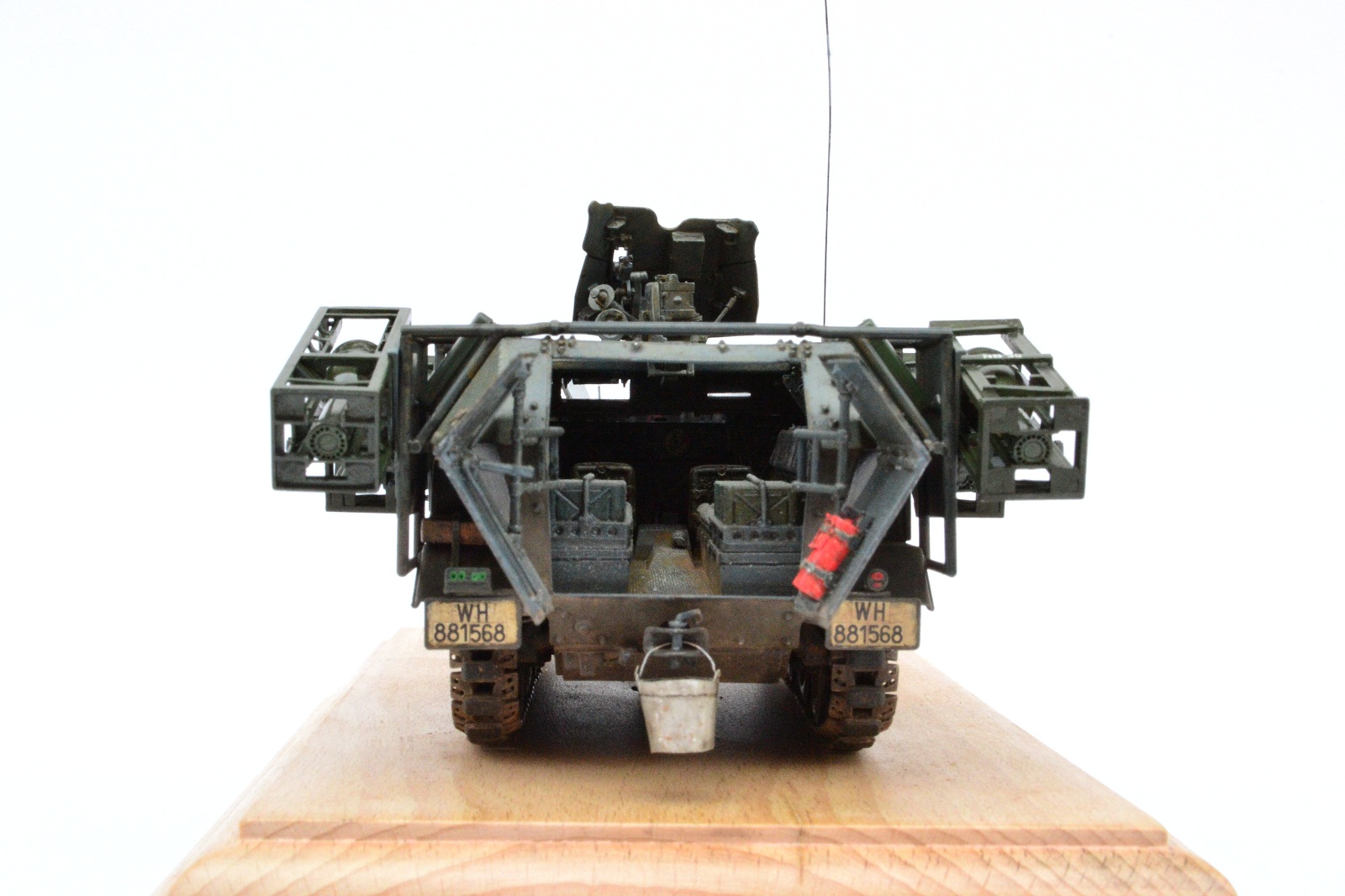

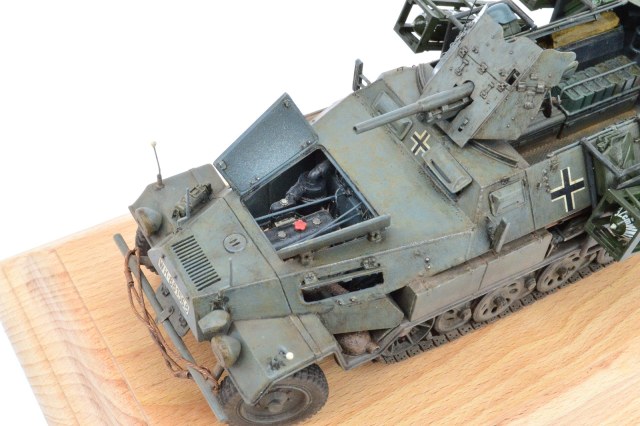

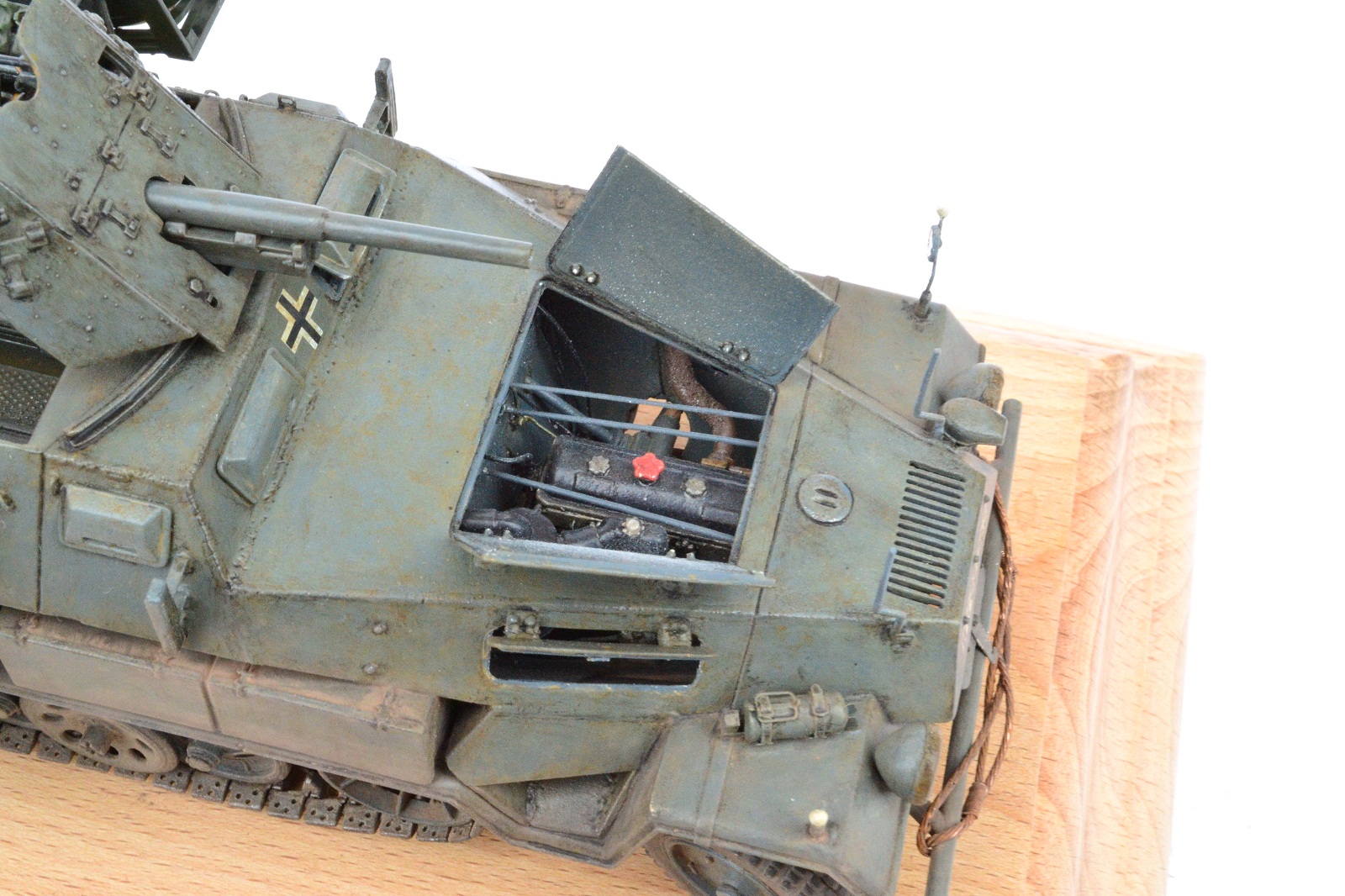

Из доработок, как всегда, всё, что можно сточить - сделал тоньше. Всё, что можно сделать подвижным - постарался сделать (правда не всё получилось). Переделал переднюю часть бронекорпуса, перегородку моторного отсека, доработал орудие, Добавил рулевой механизм, продольную рулевую тягу с сошкой, указатели поворотов, заклёпки, Сделал рабочим люк водителя, крышки моторного отсека, переставил ящики и т.д. Подробнее в сказке о стройке http://karopka.ru/forum/forum384/topic23261/ и на фото.
В стройке использовались наборы "Звезда" №3588 и №3625 в качестве донора пусковых установок.
"Мир моделей" №Т35003, №Т35015.
"Tamiya" №35315, №35111.
Проволока различных диаметров, листовая медь, латунь и другие подручные материалы.
Окраска - акрил "звезда мастер", "Акан", "Tamiya".
Фильтры, масляные точки, смывка - масло "Невская палитра", Тиккурила 1050.
Пигменты - "Wilder".
Лак - "Звезда мастер".

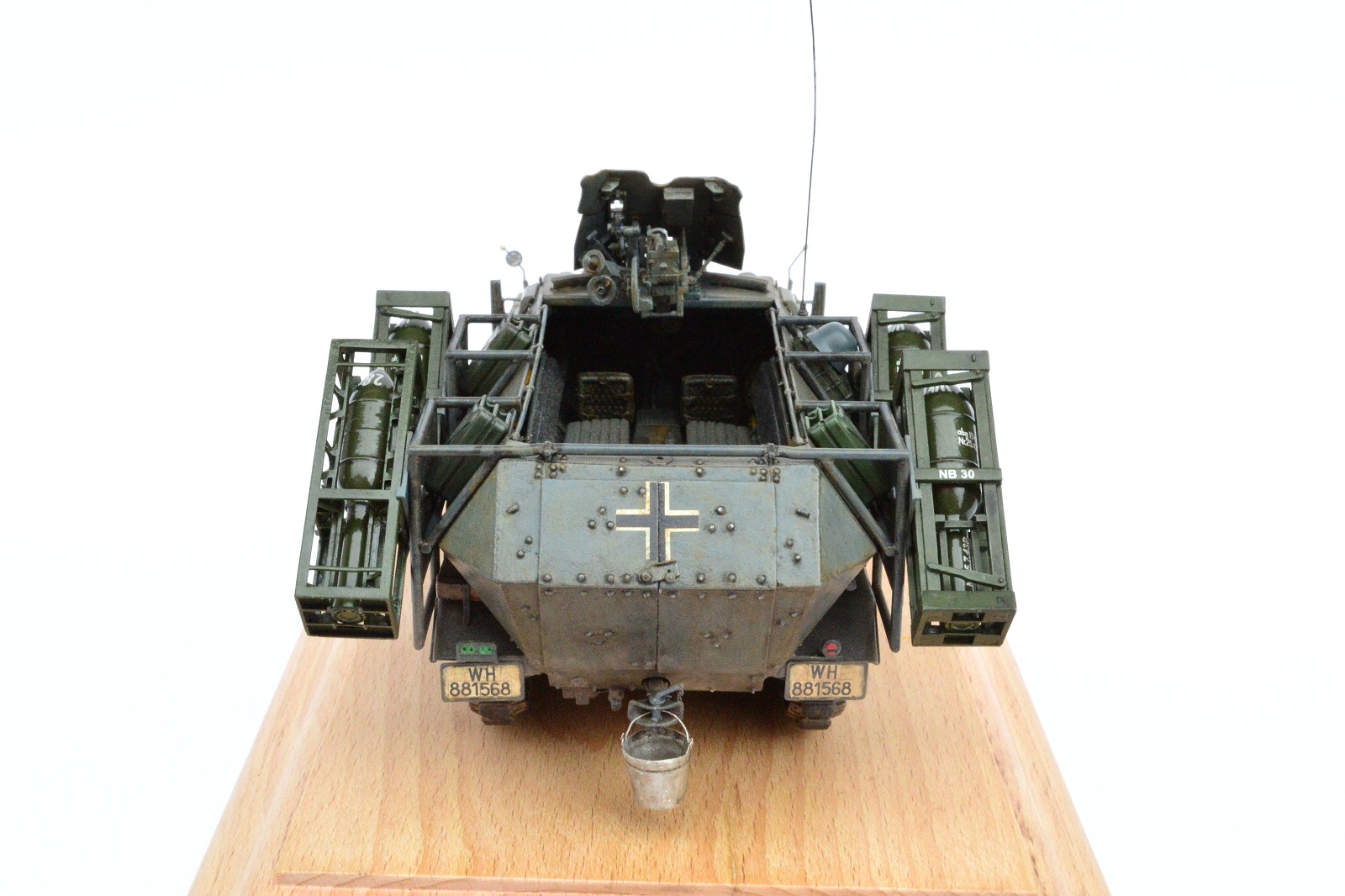

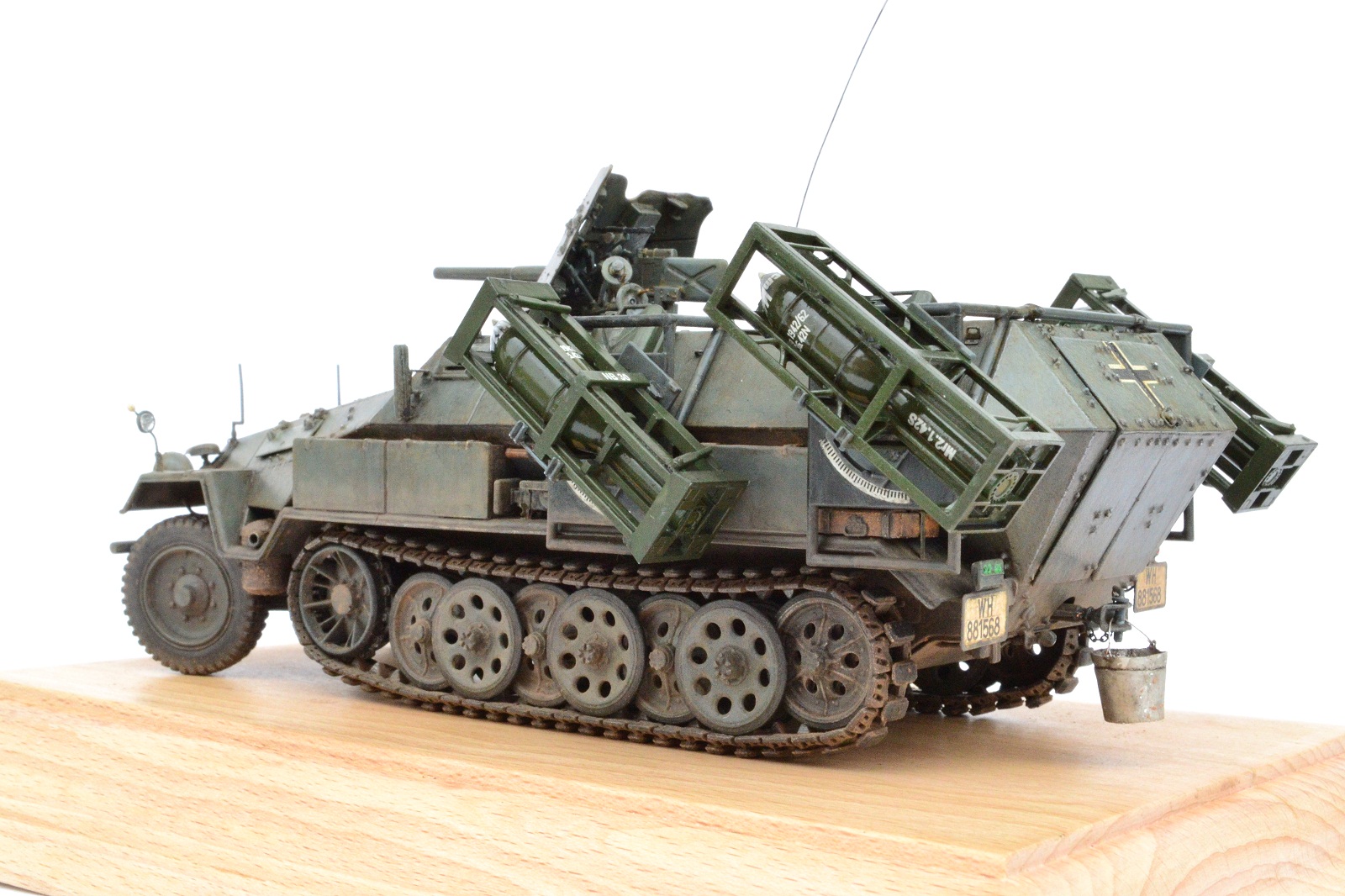

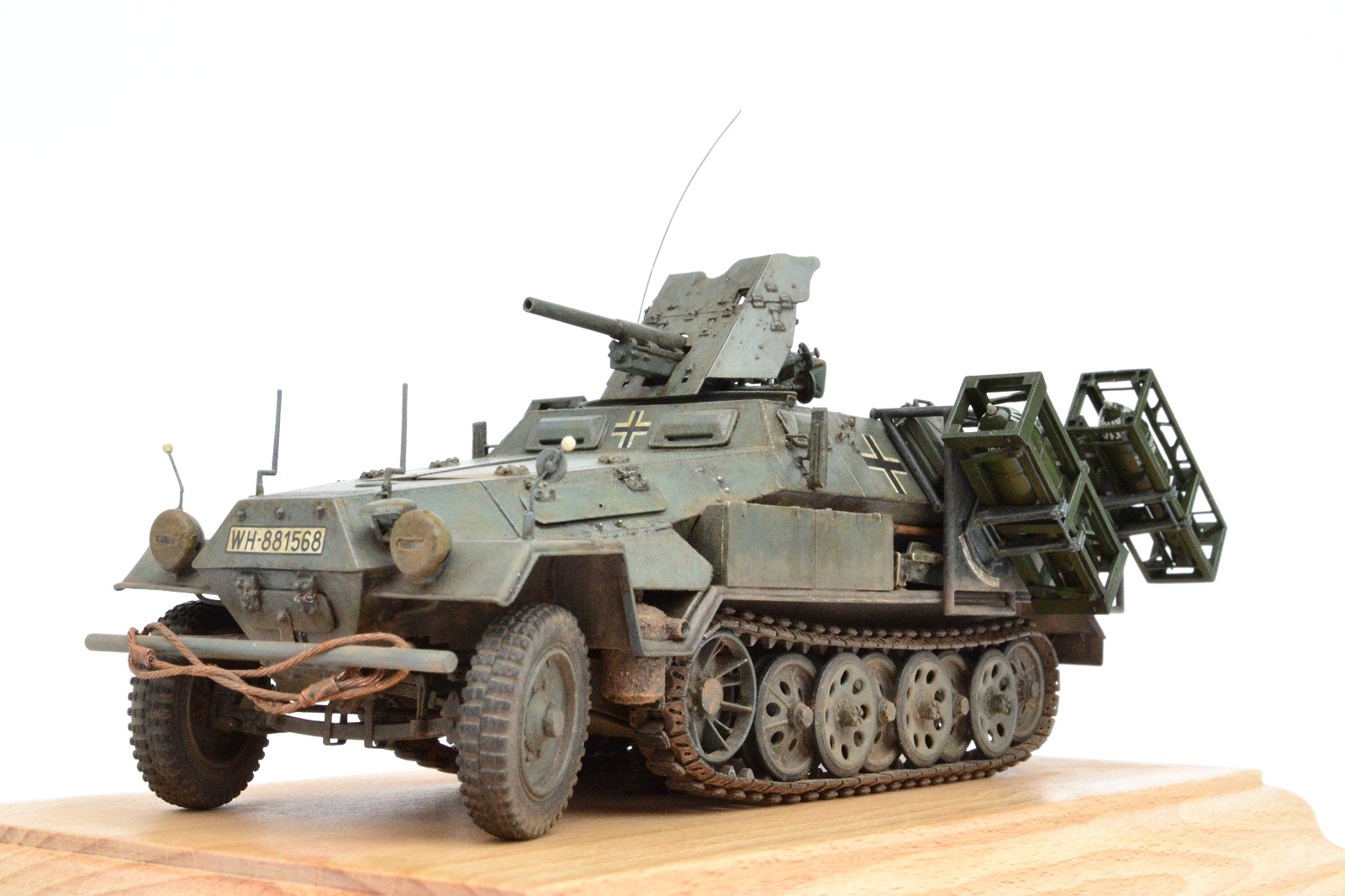

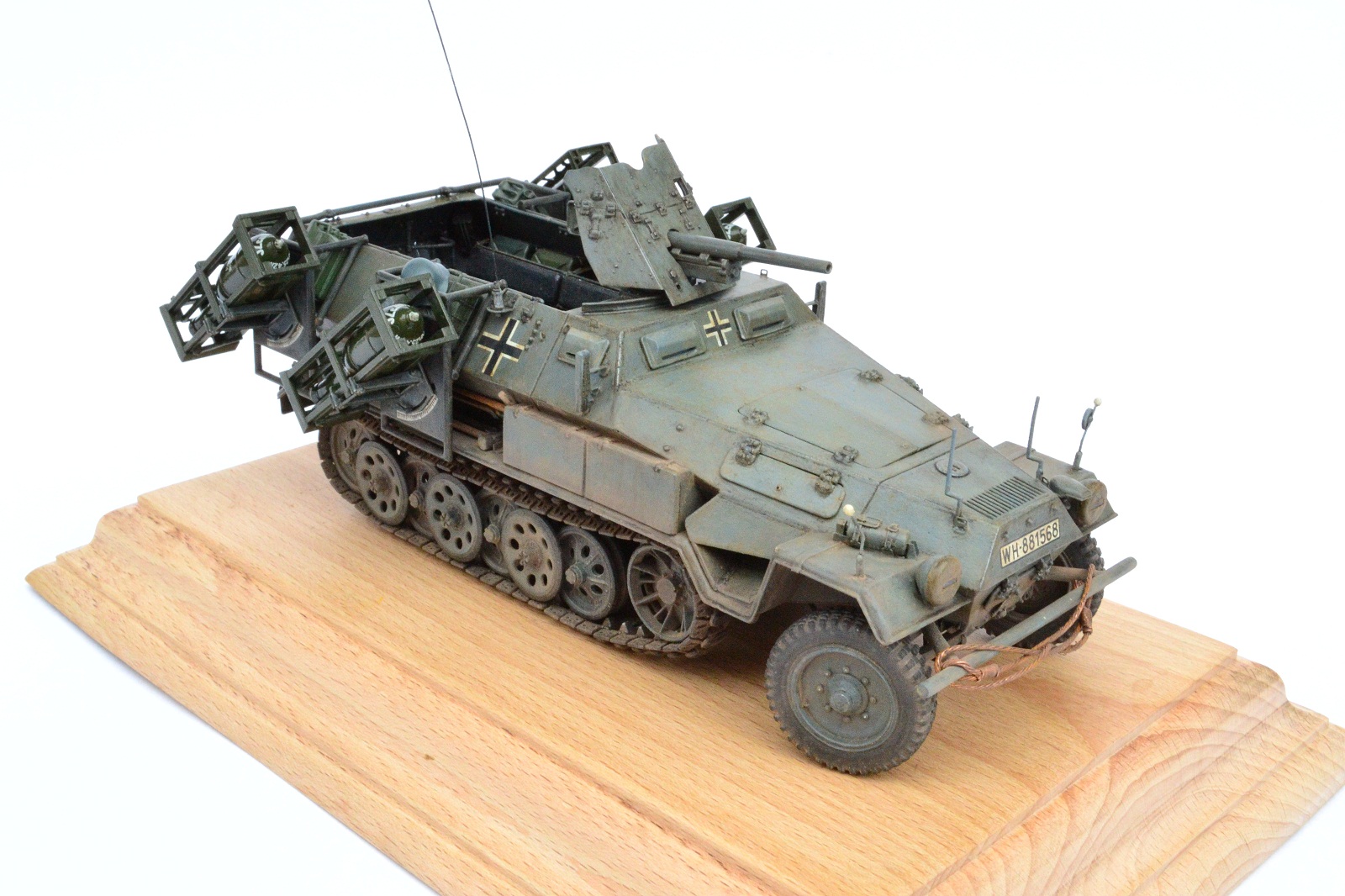

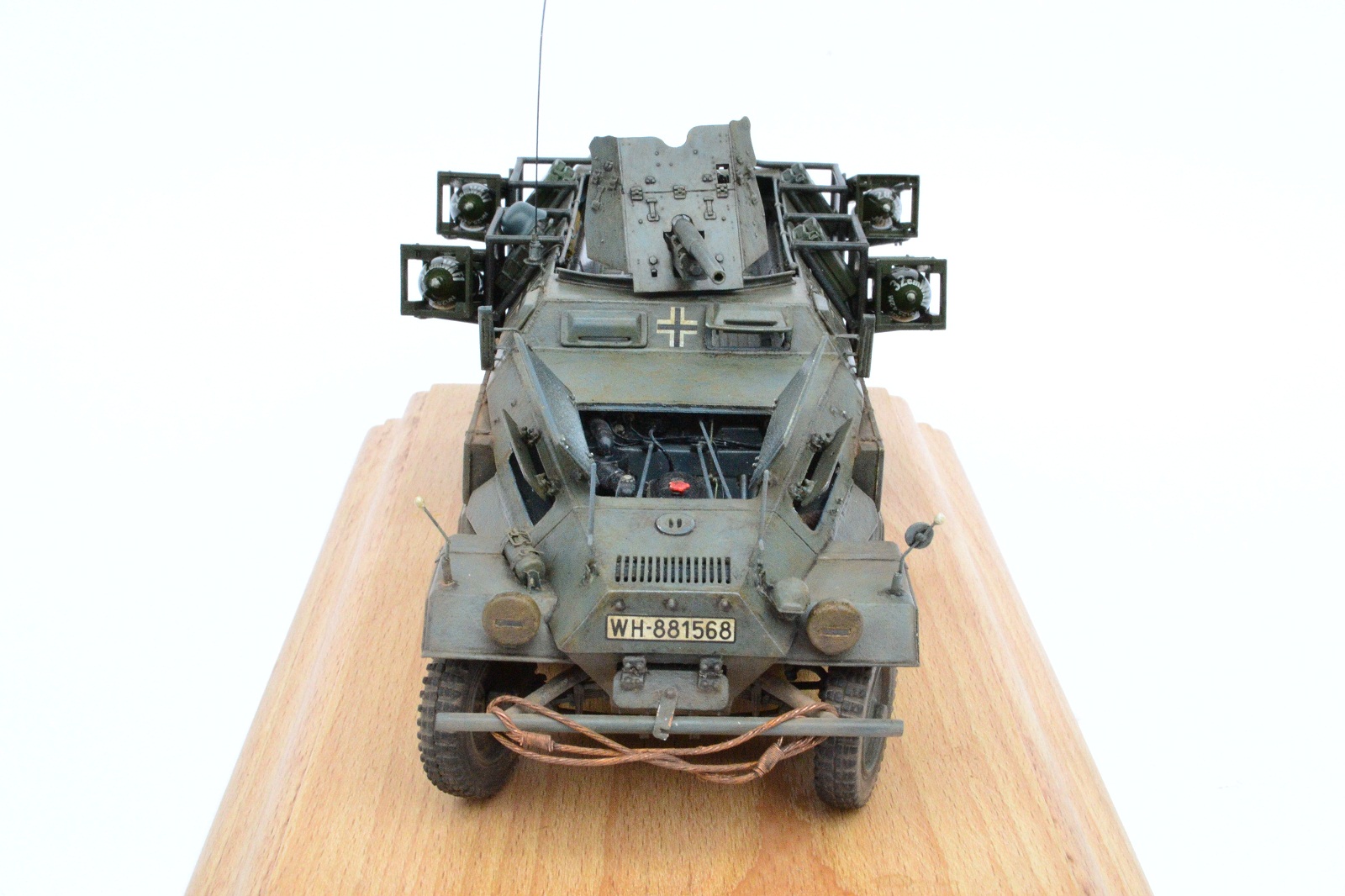

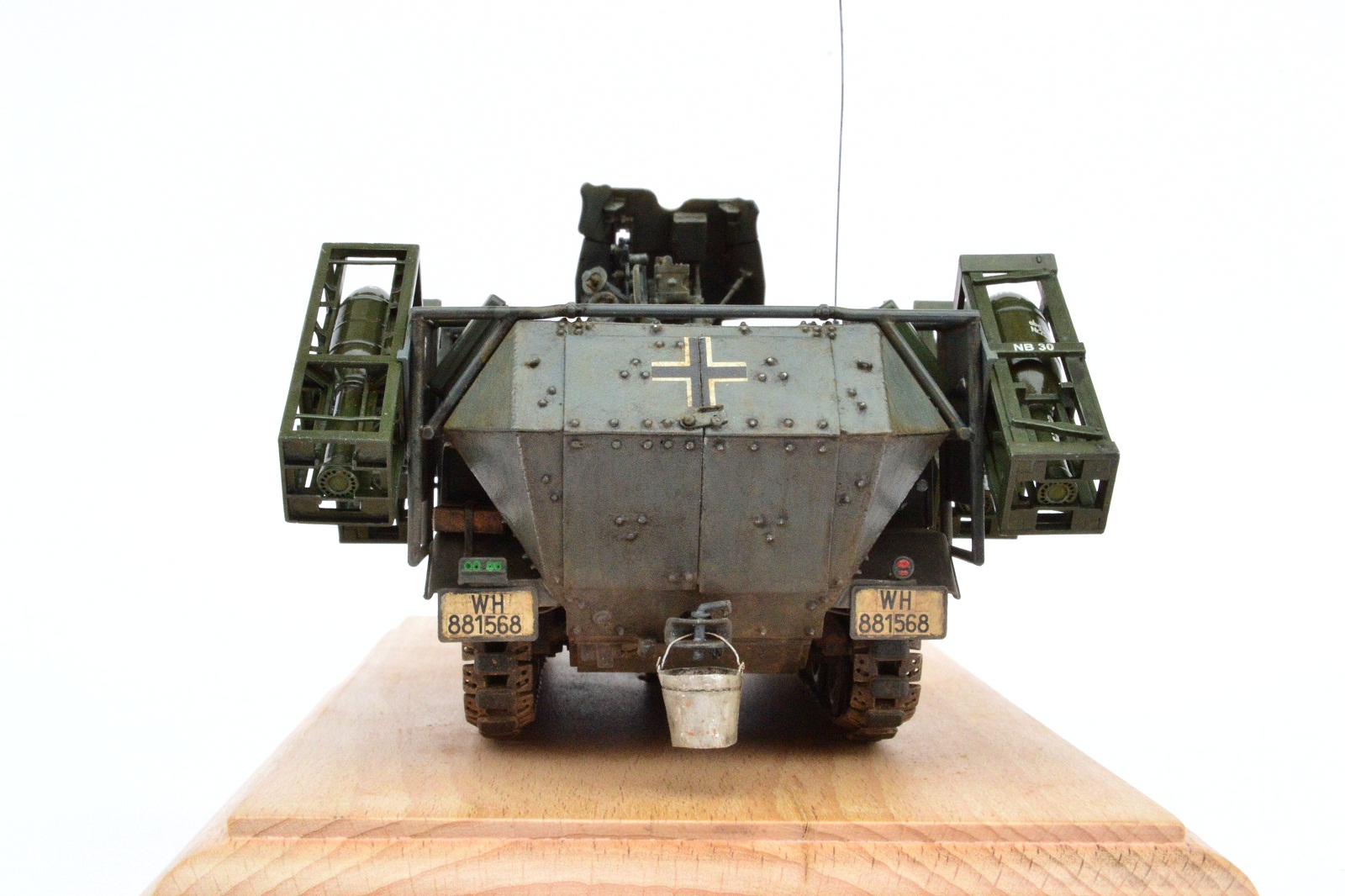

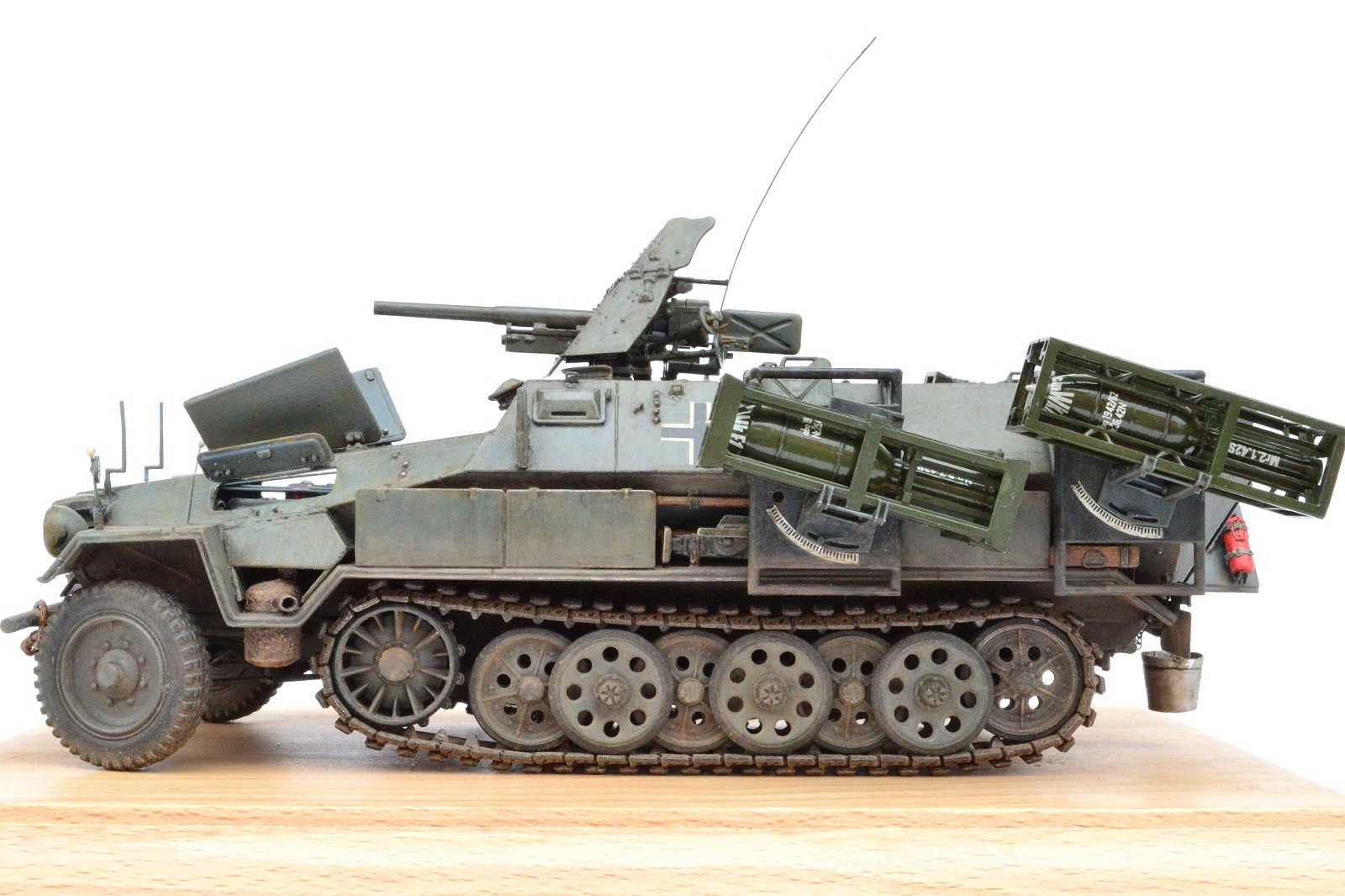

Приятного просмотра. Благодарю за внимание.
Оценки
Войдите, чтобы оценить работу.
Комментарии (33)
Администратор
Эстет
На сайте с 19.04.2012
54 1093
Отличное исполнение.
Эстет
На сайте с 02.08.2013
24 4524
Извините что занудствую с матчастью и историей, а 251/10 с места то сдвинется с РСами? Может фото какое есть прототипа?
А покрашено хорошо, не написали бы про конкурс и не понял бы что кистью красили.
На сайте с 01.04.2011
34 1
5+
На сайте с 01.04.2014
4 393
Извините, забыл добавить фото прототипов.
На сайте с 01.04.2014
4 393
Ещё одно фото
Эстет
Спонсор
На сайте с 04.05.2009
59 860
Очень прилично вышло, д
а еще и кистью...
На сайте с 03.07.2016
1 2
+
На сайте с 18.04.2009
4 319
Аппарат понравился, отличная покраска!
На сайте с 09.12.2010
5 191
Красавец!
На сайте с 14.12.2014
3 4
отлично
Эстет
Спонсор
На сайте с 02.12.2013
0 11221
На сайте с 17.11.2013
15 484
Владимир!! Очень хорошая модель.В матчасти не силен, но думаю, это весьма достойный результат. По художественной части тоже весьма хорошо мне очень понравилось.
Эстет
Спонсор
На сайте с 20.03.2014
110 402
Очень достойный результат, отличное исполнение! РЕСПЕКТ!!!
Отличная работа, особенно заряды удались!
Отличная работа, особенно заряды удались! Также уважение за открывающиеся створки.
На сайте с 21.12.2010
40 1364
Мне очень понравилась модель! Классное исполнение, очень интересная и подробная проработка!
По-моему, фото позволяют оценить всю глубину проработки модели. Всё хорошо видно, хотя может каким-то фотографиям чёткости и не хватает.
На сайте с 01.04.2014
4 393
Большое спасибо за внимание, комментарии и оценку модели
Фото обработал в NEF (RAW) и заменил. Для сравнения первые две "До" и "После".
Редко я пользуюсь этим фотоаппаратом (только для моделей в прихожую), последний раз, больше года назад.
Эстет
На сайте с 12.07.2015
0 6110
Очень большое количество самопальных доработок.В лучших традициях старой школы нашего моделизма,когда моделей было мало,фирменных дополнений-ещё меньше.Когда в моделизме был какой-то кураж и азарт,а не просто обклеивание пластика кучей готовой смолы и травла.Творческий подход-это просто замечательно
На сайте с 06.10.2013
13 126
Работа интересная ! Мне понравилась.
На сайте с 21.08.2013
29 2734
Может стоило и рамы для запуска немного запылить? А то они уж слишком стерильными вышли, будто прибежали попрошайки и протёрли их за денюжку
На сайте с 01.04.2014
4 393
Люблю конструктивную критику.
Может быть и прибежали, может быть и протёрли, но...
Пусковые установки, скорее всего, устанавливались не на заводе, а в полевых условиях. Новые на БТР уже имеющие срок эксплуатации. Поэтому и выглядят как более новые и чистые. А по низу, в районе ходовой, которая работает в не зависимости от срока эксплуатации - запыление есть. На пусковых не делались "масляные точки", а чёрная "смывка" делалась по всей поверхности.
На сайте с 28.04.2016
5 55
Большая военная энциклопедия http://zonwar.ru/artileru/reakt_art_2ww/Wurfgranate_280-320mm.html
Статья про 280 мм и 320 мм ракеты. Цитаты:
"Ракеты поступали в войска в приспособленных для переноски вручную деревянных ящиках «Паккисте». При необходимости эти ящики могли служить импровизированными площадками для пуска ракет, для чего были снабжены передними опорными лапами. Благодаря таким приспособлениям ракеты могли применяться штурмовыми партиями саперов для подрыва блиндажей, бункеров и других укрепленных точек..."
"Следующей, еще более подвижной стартовой установкой стала «Wurfkoper Spreng 40», в которой по бортам полугусеничного шасси SdKfz 251/1 располагались шесть пусковых рам.
Ракеты помещались на эти рамы прямо в ящиках для транспортировки. Наведение на цель сводилось к установке машины в ее направлении, после чего ракеты выстреливались в фиксированной последовательности.
Эта ПУ имела много названий, но чаще называлась «Штука–цу-Фусс» (или «Фут Штука»)..."
На модели все сделано правдоподобно - ракеты с направляющими должны выглядеть абсолютно новыми, так как их только что распаковали и навесили для стрельбы. Можно, конечно, порыть вопрос поглубже - если укупорки-направляющие для стрельбы были деревянные, то они должны быть более матовыми, на модели выглядят как металлические...
На сайте с 31.12.2011
83 3117
Впечатляет работа! Очень понравилось. Мои поздравления с завершением великолепной работы.
На сайте с 01.04.2014
4 393
320мм контейнеры - деревянные, на модели они покрыты матовым лаком, а 280мм контейнеры - металлические, они покрыты глянцевым лаком. На прямом виде с левой стороны это хорошо видно, по сравнению с ракетами, они глянцевые.
Предложение Михаила относилось к пусковым установкам.
На сайте с 28.04.2016
5 55
Извиняюсь, что ранее не почитал вашу сказку внимательно (время обычно очень мало), действительно все упоминается. Получается, ваш аппарат снаряжен разнокалиберными снарядами. Кажется несколько маловероятным, но на войне наверно всяко бывало... Успехов в дальнейшей работе!
На сайте с 25.10.2012
6 0
Очень понравилось,не думал даже,что кистью покрашено.Здорово получилось,ну и дополнения,конечно,заслуживают уважения.Классно!
Администратор
Эстет
На сайте с 24.11.2009
107 12520
Солидная работа. Всё красиво.
На сайте с 28.09.2014
8 0
Интересная техника.Исполнение понравилось-есть на что посмотреть.С уважением
На сайте с 07.09.2009
29 183
Люблю такие работы: не идеальный исходник, доведённый до ума. Браво!
На сайте с 23.09.2015
18 3047
С большим интересом и удовольствием рассматривал модель! Очень понравилась тонировка panzer grey. Пигментация тоже хороша - все в меру. Приятно выделяются своим блеском снаряды. Деталировка на высоком уровне, а рабочие люки оказались для меня сюрпризом - респект!
Из придиризмов - несколько смущает конвойный фонарь: стеклышки были аккуратнее и даже в включенном состоянии вряд ли цвет был таким кислотно-зеленым. В выключенном состоянии это темно-зеленое стекло. Может припылить? К сожалению, видна толщина декалей на задних номерах, но тут уж ничего не поделаешь - у самого такое горе случается
А в целом, работа достойнейшая!
Эстет
На сайте с 28.11.2012
3 101
Гениально. Мне очень понравилось. И прототип очень неизбитый, и исполнение отличное, да ещё и кистью. Снимаю шляпу!
На сайте с 01.04.2014
4 393
Уважаемые господа каропчане, коллеги. Большое спасибо за внимание уделённое моей модели, оценки и отзывы о проделанной работе.
На сайте с 23.09.2019
13 896
Отличная работа! Доработки правильные. Это, наверное, одна из не многих, если не единственная, правильная модификация Аusf. B. от Звезды - во всяком случае по внешнему виду!
Я свою из-за косячной "морды" так и не завершил, отложил в дострой. По интерьеру есть несоответствие - Звезда дает интерьер с ausf C.
В остальном очень и очень круто. Заберу себе)))
