Модернизированный JAS1202
- Производитель:
- JAS+самодел
- Масштаб модели:
- > 1:24
- Тип инструмента:
- Компрессоры
- Тип обзора:
- Афтермаркет

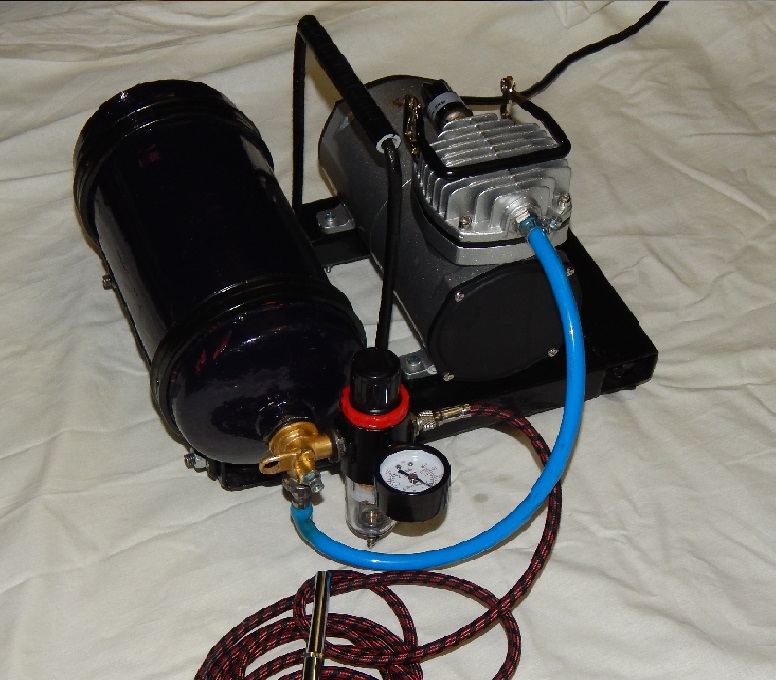

Всем привет!
Давно хотел смастерить для компрессора ресивер и вот наконец закончил модернизацию, доволен как питон!
Из проделанного:

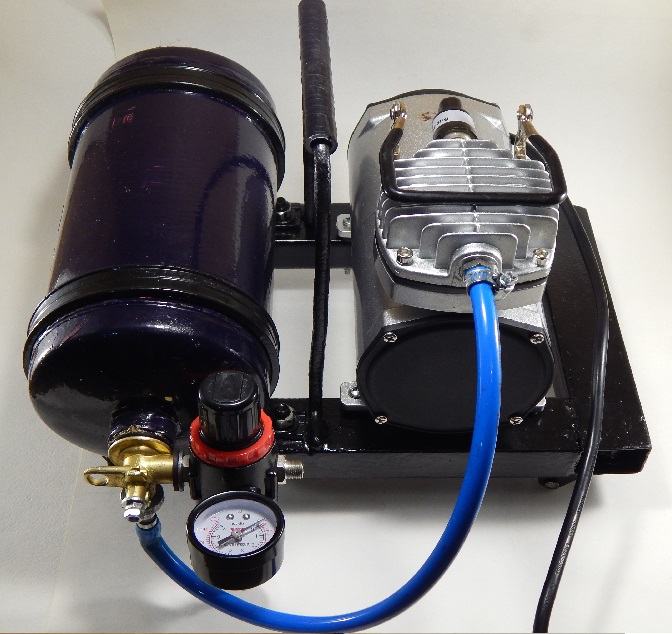

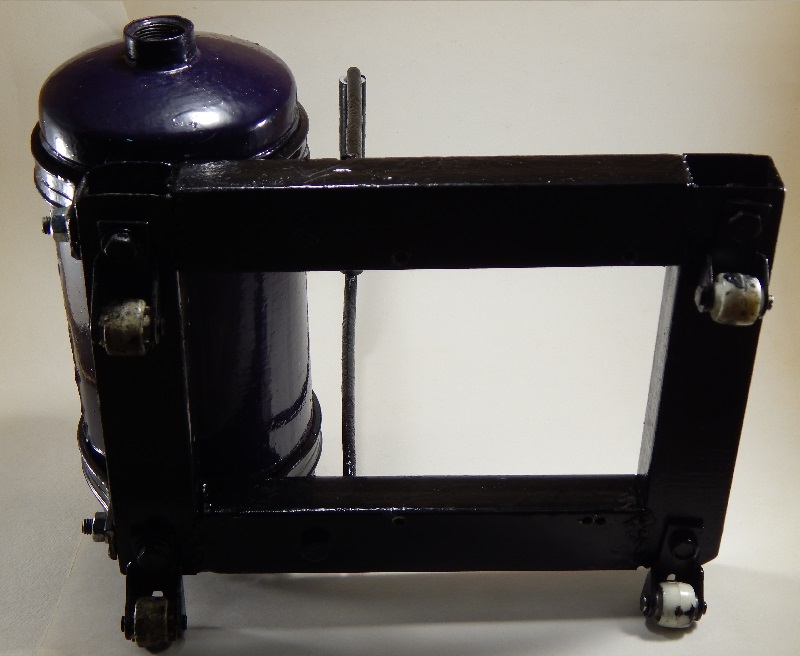

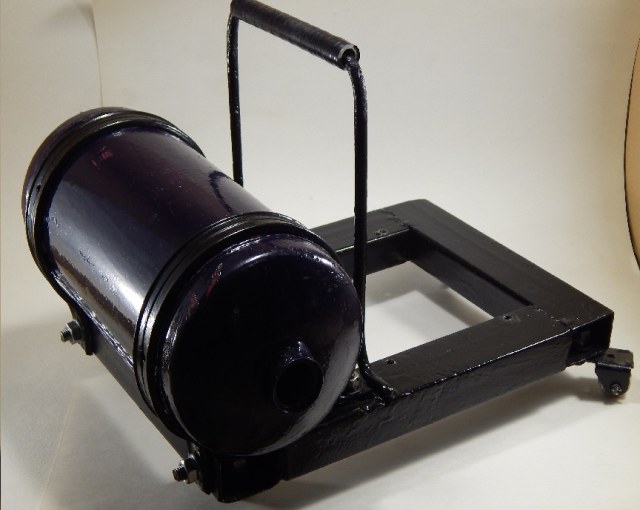

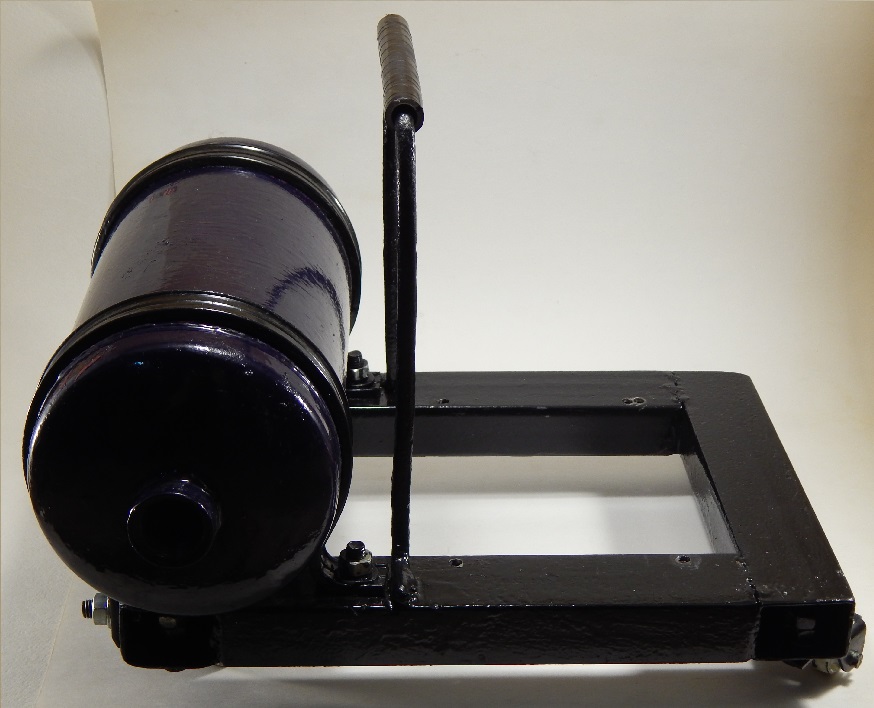

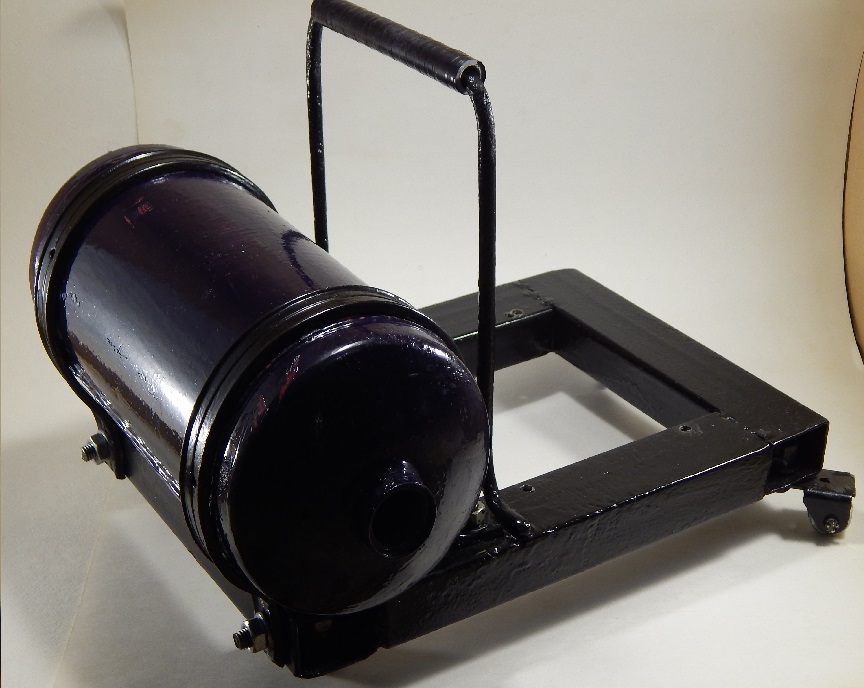

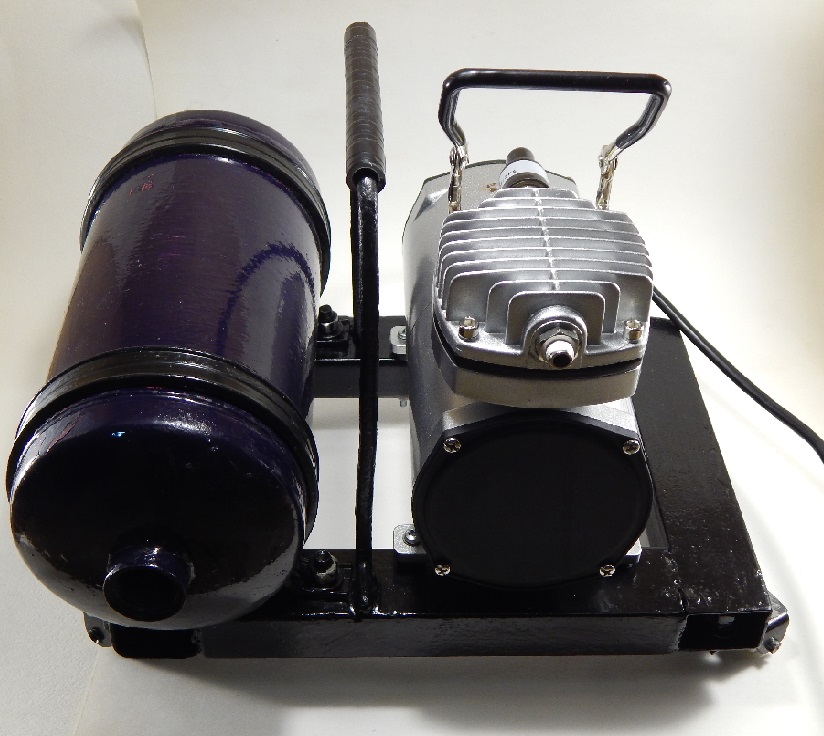

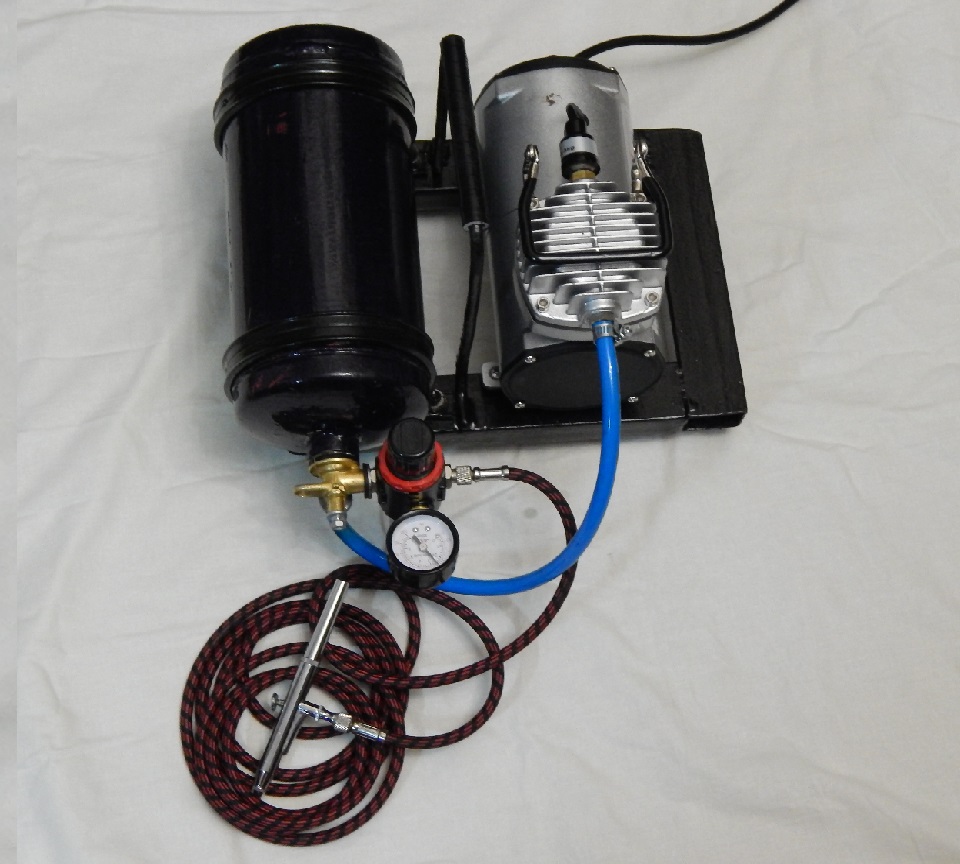

- прямоугольное основание сварено из отходов во время летних работ на даче, к основанию прикручены колеса от старого пылесоса, двух литровый огнетушитель предварительно снаружи и внутри обработанный грунтовкой по ржавчине приделан к основанию на аллюминевые хомуты.

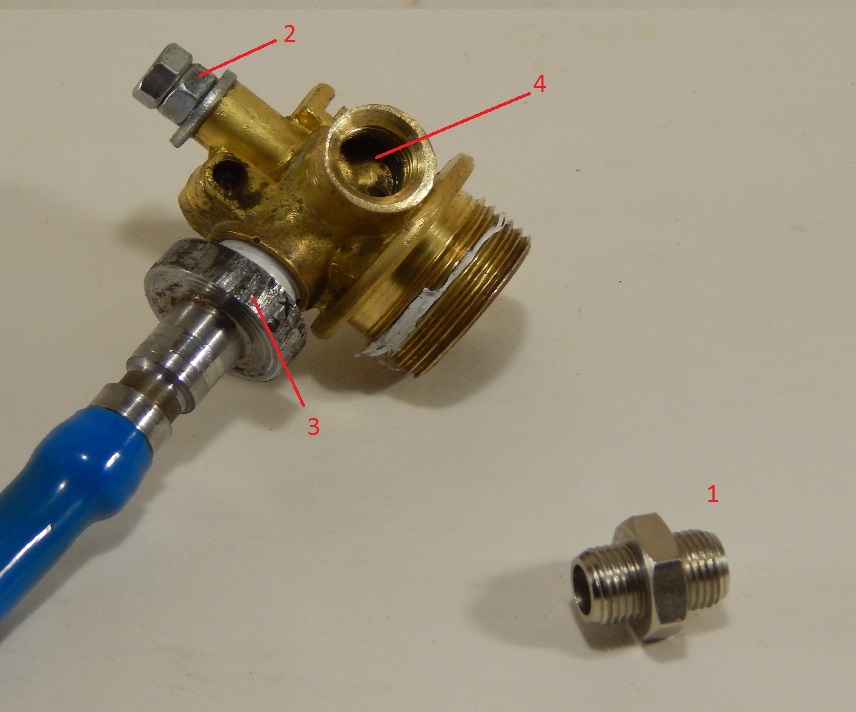

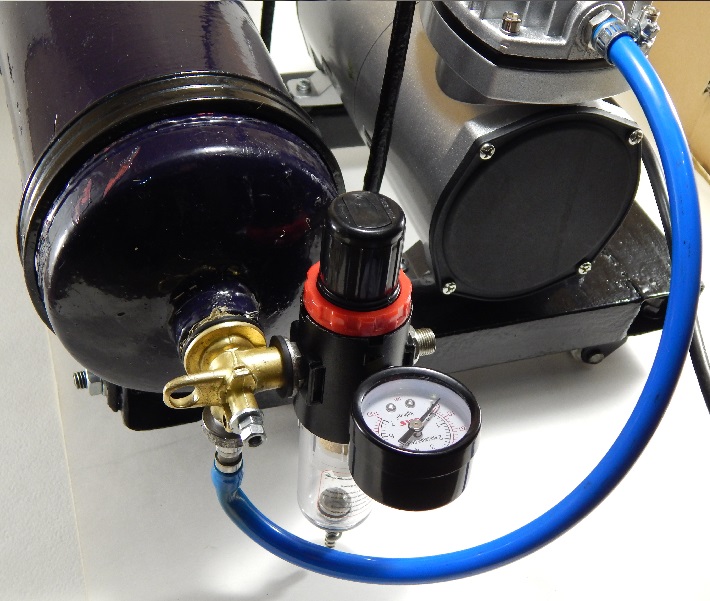

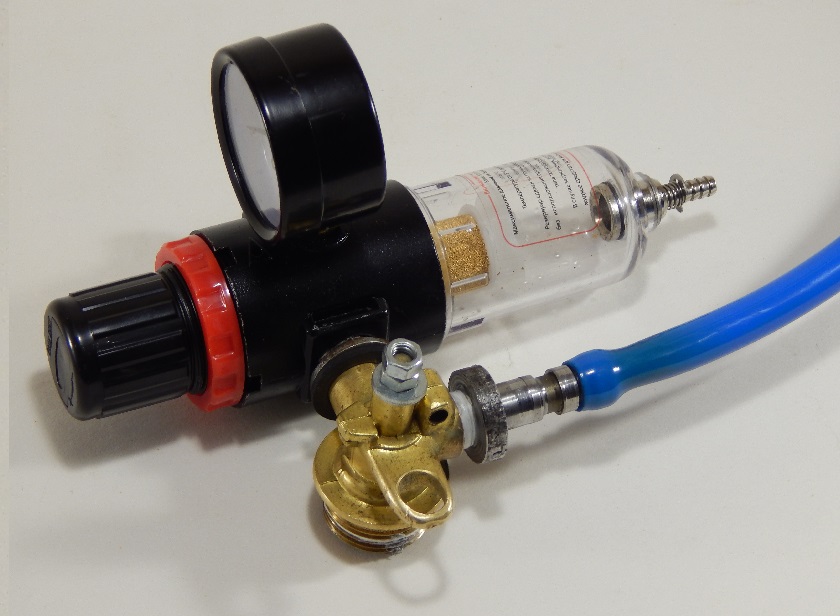

- с редуктора огнетушителя снята рукоятка и изъят клапан. Вместо клапана установлена заглушка в виде болта (2). Вместо раструба установлен штуцер (3). Штуцер делал токарь на заводе через посредников, поэтому как вышло то и установил. Вместо где был установлен манометр (4) устанавливается редуктор. Штуцер (1) покупной, вместо редуктора вкручивается в компрессор.
Осталось пройти опытную эксплуатацию и выявить недостатки.
Всем приятного просмотра, надеюсь кому нибудь пригодится.
Оценки
Войдите, чтобы оценить работу.
Комментарии (18)
На сайте с 23.09.2015
46 552
Компактнинько и мобильно. Я бы еще поставил краник на выходе регулятора давления, чтобы была возможность отключать аэр без спуска воздуха.
На сайте с 14.08.2010
0 65
Неплохо получилось) Я в схеме не увидел реле давления, которое отключает компрессор при достижении в ресивере максимально возможного сжатия воздуха. Мне кажется это важно, т.к. реле обеспечивает стабильность системы и продлевает срок службы компрессора, давая ему "передышки" в работе.
Эстет
На сайте с 19.08.2009
15 1323
Сергей, а на голове цилиндра компрессора уже есть встроенное реле (черненькое такое). А для смены\отсоединения аэрографа, лучше использовать не краник, а муфту быстроразъемную - стоит недорого, продается практически в всех специализированных магазинах.
На сайте с 08.12.2013
14 17
Сам мечтаю переделать свой 1202.даже купил огнетушитель. Всё руки Не доходят
На сайте с 30.09.2015
53 1109
У меня все в штуцер упиралось, долго ждал пока токарю отдадут, за это время пытался найти какую нибудь альтернативу, но поиски вышли безуспешно, без токаря ни как
На сайте с 14.08.2010
0 65
Да, действительно. Т.е., получается, компрессор качает пока создаваемое им давление выше давления в ресивере, как только давление в ресивере становится выше, компрессор не может открыть обратный клапан, повышается давление в цилиндре и реле вырубает компрессор. После забора воздуха из ресивера, давление выравнивается и реле запускает компрессор заново.
На сайте с 08.12.2013
14 17
Вообщем так и останется мечтой. Нет у меня знакомого токаря((
На сайте с 30.09.2015
53 1109
Я тоже не сразу нашел, подумывал тупо трубку забить медную или аллюминевую
я когда строил масляный и когда угробил первый движок - тоже цеплял 1202 к ресиверу.
не то, чтобы изобретение велосипеда - но симпатично.
по крепежу - есть быстросъемные муфточки от FESTO. очен удобны. подробности можно глянуть у меня в профиле.
там вроде выложен зверек.
На сайте с 27.10.2013
0 26
Ребята не парьтесь насчёт токаря. Поставьте шланг для подводки воды от кухонного смесителя. Один конец с резьбой 1\2 дюйма (есть папа есть мама), другой прекрасно подходит к цилиндру компрессора.
На сайте с 30.09.2015
53 1109
Оригинально! Я чет про сантехнику даже и не думал(
На сайте с 08.12.2013
14 17
А От огнетушителя какой фитинг?)) Можно поподробнее?))
На сайте с 27.10.2013
0 26
Цитата:Сам мечтаю переделать свой 1202.даже купил огнетушитель. Всё руки Не доходят
У меня все в штуцер упиралось, долго ждал пока токарю отдадут, за это время пытался найти какую нибудь альтернативу, но поиски вышли безуспешно, без токаря ни как
Вообщем так и останется мечтой. Нет у меня знакомого токаря((
Ребята не парьтесь насчёт токаря. Поставьте шланг для подводки воды от кухонного смесителя. Один конец с резьбой 1\2 дюйма (есть папа есть мама), другой прекрасно подходит к цилиндру компрессора.
А От огнетушителя какой фитинг?)) Можно поподробнее?)) [/QUOTE]
Я не знаю какой у вас огнетушитель. На своём я вывернул целиком клапан,затем отрезал так ,что осталась только резьбовая часть которая входит в огнетушитель.Далее просверлил отверстие в ней под сгон с резьбой 1/2 дюйма и закрепил сгон двумя гайками
1-то,что осталось после обрезания штуцера огнетушителя
2-отверстие под сгон
3,4-гайки 1/2 дюйма
5-сгон 1/2 дюйма
6-линия по которой обрезается штуцер огнетушителя
в итоге получаем на выходе из огнетушителя штуцер на 1/2 дюйма
На сайте с 30.09.2015
53 1109
Спасибо Геннадий за дельный совет, думаю Николаю он пригодится.
Геннадий вопрос: а как так вышло что компрессор у Вас есть а работ на сайте нет? как правило бывает наоборот.
На сайте с 02.08.2013
37 504
Отличная доработка, все грамотно )
На сайте с 27.10.2013
0 26
Михаил, модели конечно-же есть , но выкладывать их на сайт не вижу смысла .На всеобщем обозрении должно быть то с чего можно брать пример.
У меня обычные изкоробки не лучшего исполнения.Сейчас собираю МИ-24 от mini hobby models 1:48 ,если получиться что нибудь стоящее может выложу.
На сайте с 30.09.2015
53 1109
Выкладывать работы я считаю всегда стоит, коллеги подскажут, расскажут, посоветуют и мотивируют в конце концов
На сайте с 27.10.2013
0 26
Забыл добавить , может случиться так , что наружный размер гайки 4 будет больше чем диаметр резьбы горловины огнетушителя.В этом случае можно использовать вместо гайки муфту или отрезанную от неё часть. Естественно всю эту конструкцию следует собирать на герметике.
