Окрасочный бокс

Автор: Игорь Захарченко Размещено: 11.07.2016 · D@N 10 875 просмотров
Производитель:
"Самопал"
Масштаб модели:
> 1:24
Тип инструмента:
Разное
Тип обзора:
Инструмент

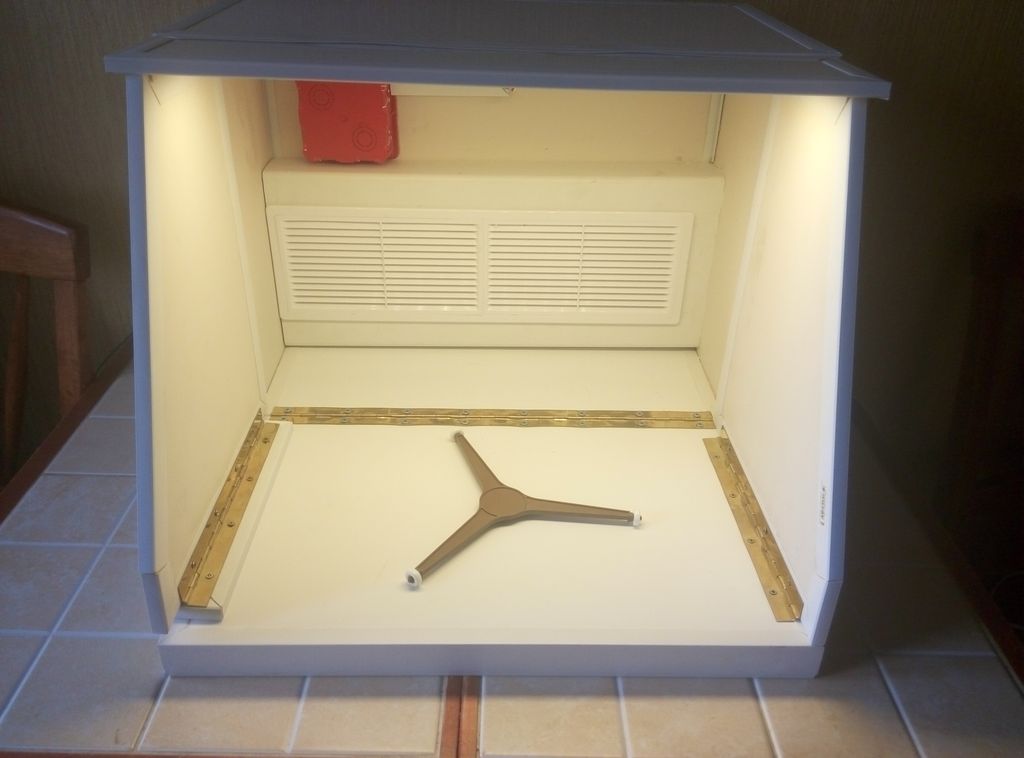

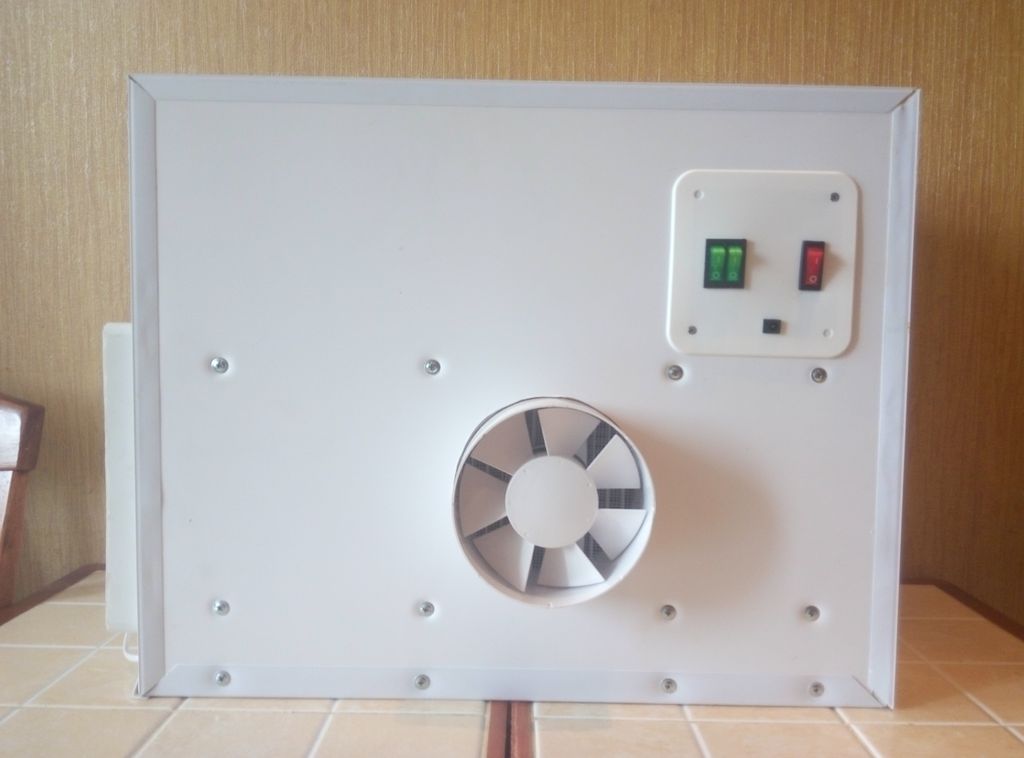

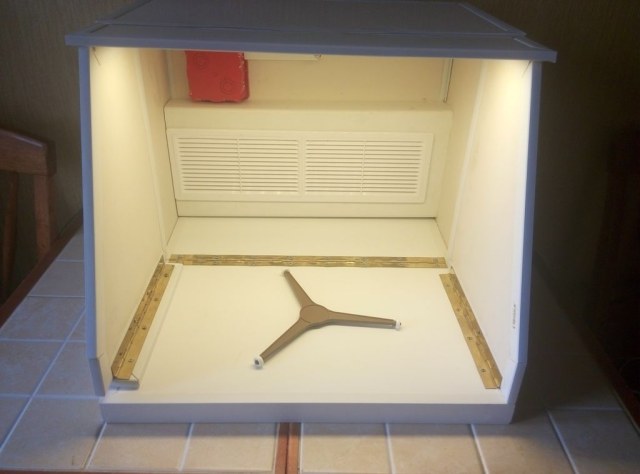

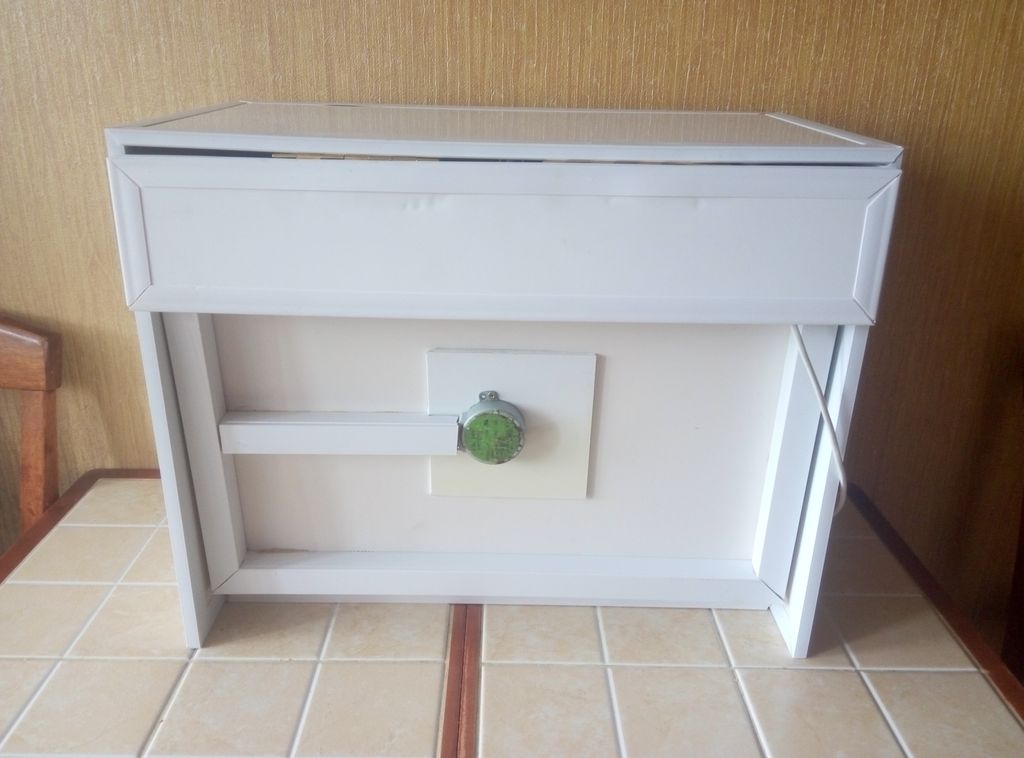

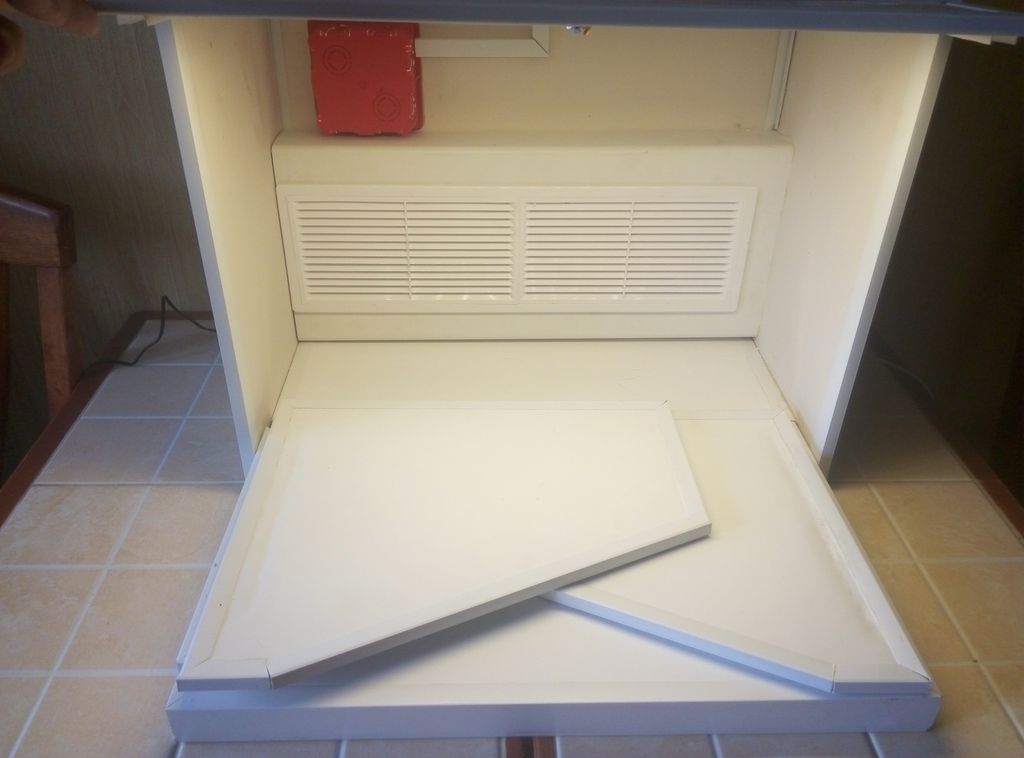

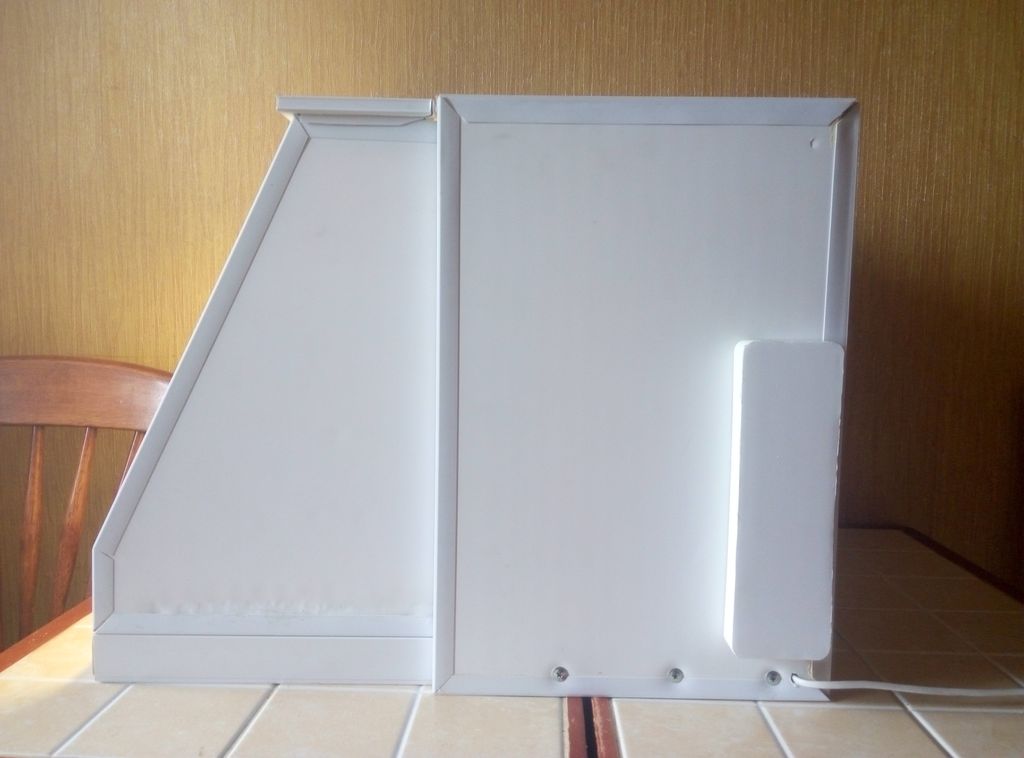

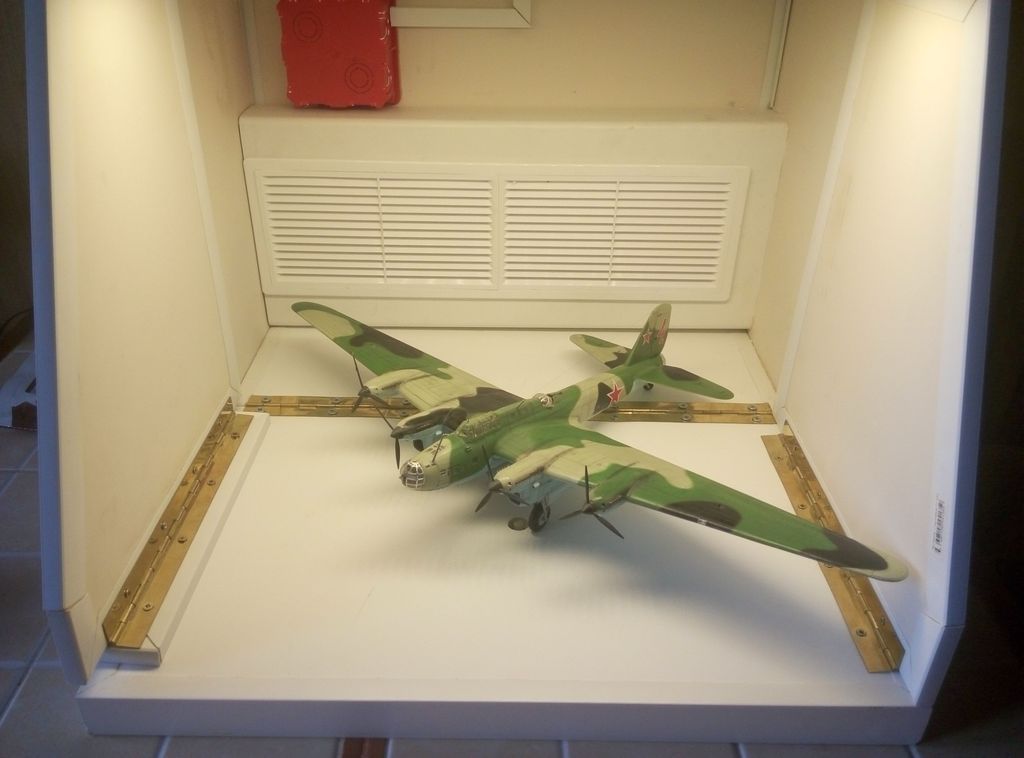

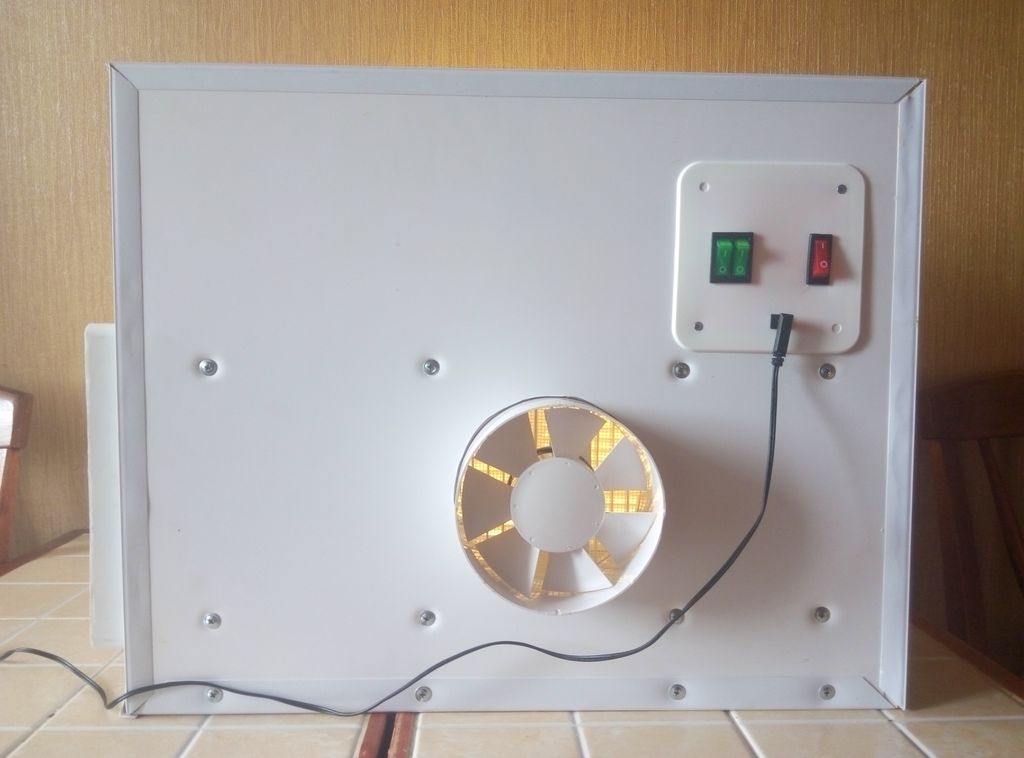

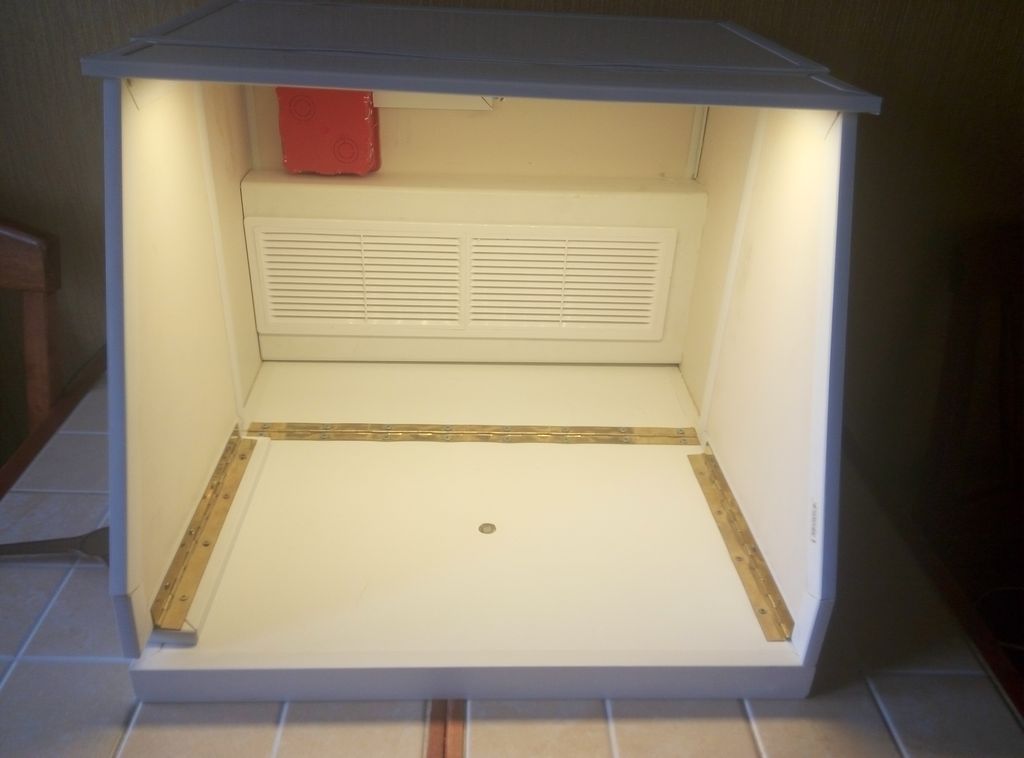

Пользуясь появившимся свободным временем решил соорудить бокс, чтобы была возможность заниматься своим хобби и в зимнее время. Изготовлен из откоса для подоконника размером 2000/600/10 (длинна, ширина, толщина), хватило как раз. Вентилятор установлен ERA-5S, тянет по паспорту 183 м/куб воздуха. Лента светодиодная и блок питания из собственных запасов, ждали своего часа лет 7-8, пригодились. Проверял пока только поджигая литник внутри, вся копоть улетела, оттого и кое-где следы от неё есть на решётке. Внутри будет стоять картридж с синтепоном, уже готов, осталось только дырки проделать и синтепон купить. вставляться будет с правого бока. Мой маленький бзик: очень хотелось крутящийся столик, пару лет назад выбрасывая надоевшую, но еще живую микроволновку, выдрал оттуда двигатель вращения подставки, осталось вспомнить куда саму стеклянную подставку засунул. На все материалы ушло меньше 2500 руб. Размеры в сложенном состоянии 50/40/30 (длинна, высота, ширина), в разложенном 50/40/52. Кое-что подсмотрел здесь, на каропке, отдельное спасибо Александру Вишнякову за помощь. Всем удачи!!!

Оценки

93,88 из 100
Исполнение: 98,80 Окраска: 79,20 Матчасть: 97,20
6 голосов Все оценки

Войдите, чтобы оценить работу.

Комментарии (31)

Василий Долгошеев Василий Долгошеев

На сайте с 17.08.2010

320     137

Очумелые ручки рулят! ))

Сергей Стасенко Сергей Стасенко

На сайте с 13.12.2012

45     399

Изделие, достаточно технологичное и "монументальное", но малофункциональное...

Использую более простое устройство.

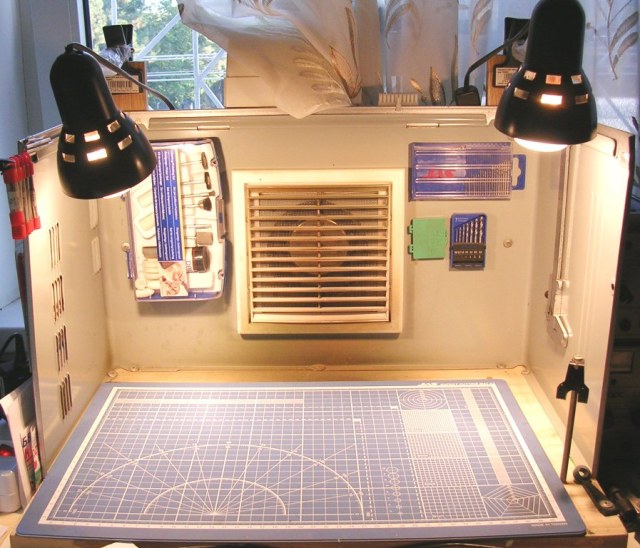

Основа - корпус микроволновки, размеры 490 х 300 х 350 мм
Как видно устройство позволяет использовать его и как рабочее место с размещением подручного инструмента на внешней и внутренней стороне. Крепление инструментов на магнитах (внутренняя сторона), на внешней стороне любым другим способом.

Андрей Захаров Андрей Захаров

На сайте с 30.06.2009

23     1386

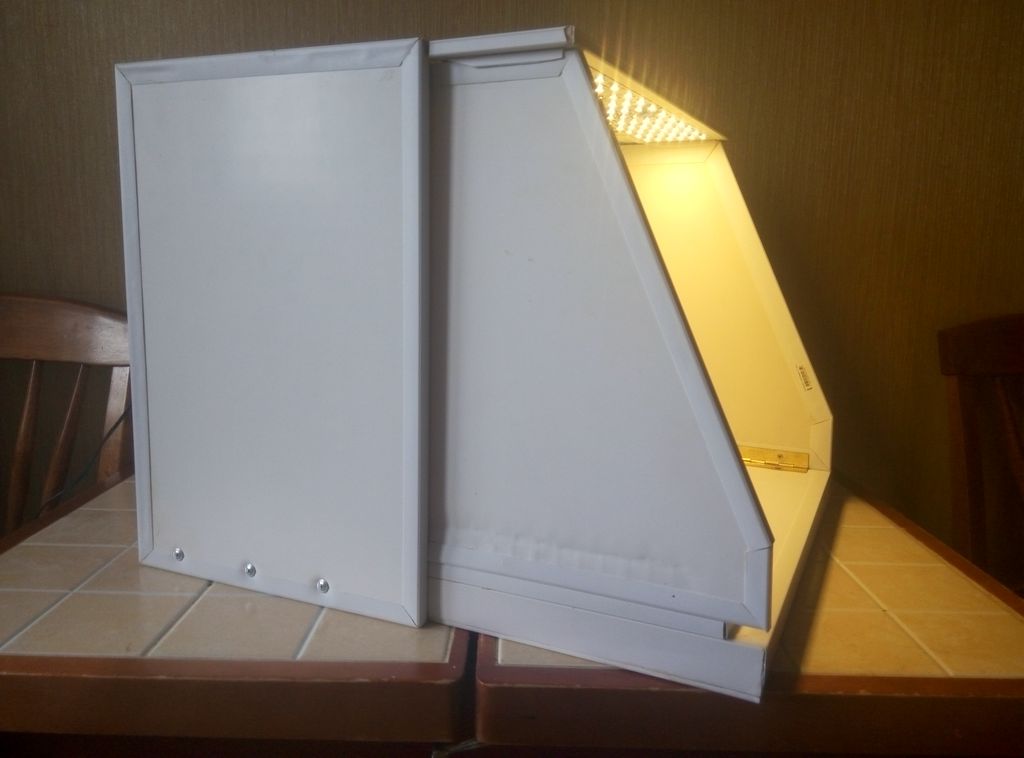

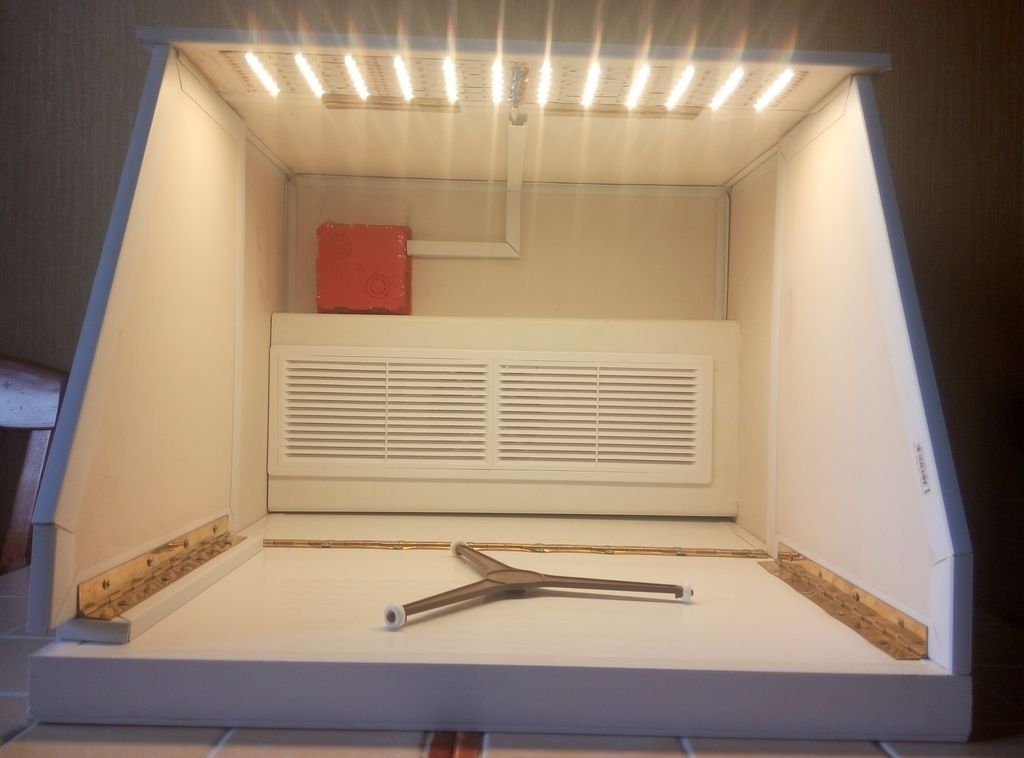

Мощно. Чисто. Как то будете защищать эту чистоту во время работы? Подсветка здоровская получилась.

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Очумелые ручки рулят! ))
Спасибо за отзыв, для себя старался.
Изделие, достаточно технологичное и "монументальное", но малофункциональное...

Использую более простое устройство.
Основа - корпус микроволновки, размеры 490 х 300 х 350 мм
Как видно устройство позволяет использовать его и как рабочее место с размещением подручного инструмента на внешней и внутренней стороне. Крепление инструментов на магнитах (внутренняя сторона), на внешней стороне любым другим способом.

Спасибо за отзыв. Вот видимо такой корпус от 30-литровой микроволновки и выбросил, просто хотел на выходе получить именно окрасочный бокс похожий на ДЖАС-овский, а до такого варианта даже и не додумался, и опять-же мне больше нужен был вариант - сложил-убрал.

Мощно. Чисто. Как то будете защищать эту чистоту во время работы? Подсветка здоровская получилась.
Спасибо за отзыв. Есть идея как подсветку прикрыть прозрачным пластиком, а чистота думаю убьется без вариантов, внутри поверхность шероховатая, оттереть вряд ли получится. При желании можно и стрейч пленкой внутри все закрывать, но смысла, если честно, не вижу. Если снаружи чистенький останется мне этого будет достаточно.
ekha ekha

На сайте с 31.08.2010

29     3998

Классно сделано. Только я не понял, зачем синтепон. Может, лучше использовать угольный фильтр для кухонных вытяжек?

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Классно сделано. Только я не понял, зачем синтепон. Может, лучше использовать угольный фильтр для кухонных вытяжек?
Спасибо за отзыв. Я про него и не думал, счас гляну что-почем, почему-бы и нет.
Юрий (fireman-72) Юрий (fireman-72)

Спонсор

На сайте с 28.07.2011

71     11844

Классно! Меня тут третьего дня жена чуть не убила за покрашеную плитку на кухонном полу...

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Классно! Меня тут третьего дня жена чуть не убила за покрашеную плитку на кухонном полу...
Спасибо за отзыв. Собственно по этой-же причине и пришлось бокс делать, после крайнего ремонта квартиры балконов для покраски лишился, там теперь культур-мультур, чисто и красиво.
Николай Бондаренко Николай Бондаренко

На сайте с 15.07.2013

23     1676

С уважением перед автором .Работа проведена немалая.Качество изготовления и инженеринг -достойные.Много про эти боксы пишут.Согласен-если работаешь с нитроэмалями он конечно спасает при условии что вытяжка выдувает все за окно.Но не могу понять -если работаешь с акрилом-на фига он нужен?

Роман Карабут Роман Карабут

Спонсор

На сайте с 04.08.2011

106     31

Но не могу понять -если работаешь с акрилом-на фига он нужен?

А акриловая пыль оседает на все поверхности, и если есть возможность этого избежать - то бокс вам в руки! А автору бокса- респект! Только не увидел ватно-тканевого фильтра...

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

...Но не могу понять -если работаешь с акрилом-на фига он нужен?
Спасибо за отзыв. Грунтую модели всякими вонючими составами к которым приноровился и предсказуемы в работе, а по акрилам Вам полностью ответил автор предыдущего коммента, ну и чтоб самому этой взвесью не дышать, не думаю что особенно полезной для здоровья.
Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

А автору бокса- респект! Только не увидел ватно-тканевого фильтра...

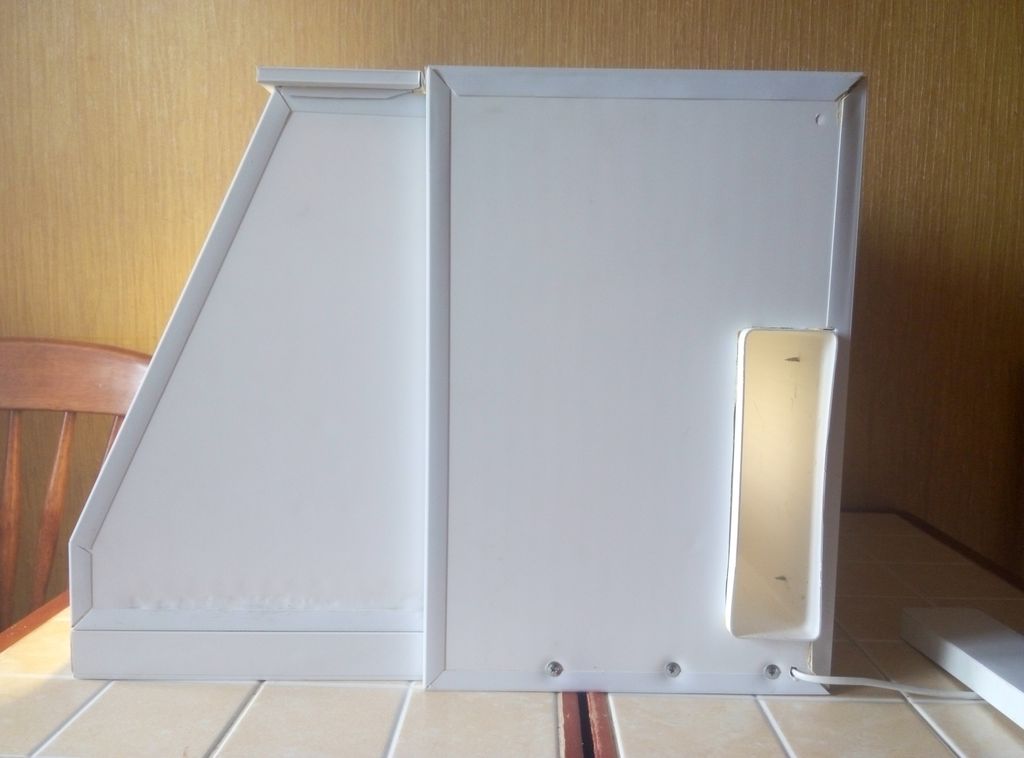

Спасибо за отзыв. Сам корпус т.н. картриджа, который будет держать материал, уже изготовлен под размер ниши, которая видна с правого бока, осталось самую мелочь доделать. Хотя в самом начале планировал материал просто в эту нишу заталкивать без всяких картриджей, внутренние вентиляционные решетки снимаются легко, открываю доступ вовнутрь почти полностью, а сам вентилятор с москитной сеткой, т.е. внутрь его ничего не затянет. Ну либо еще одна идея была: использовать тройник для вентиляции, забил внутрь материал и радуйся, но увеличивается ширина бокса и на столе остается мало места для рук(локтей).
Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

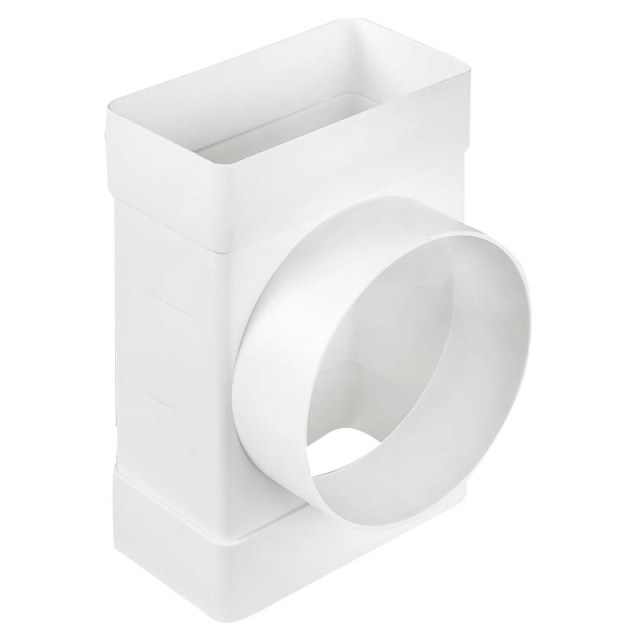

Ну допустим вот такой тройник, одеть сзади, повернуть набок, заполнить материалом и собственно все готово.

Андрей Захаров Андрей Захаров

На сайте с 30.06.2009

23     1386

Цитата:Классно сделано. Только я не понял, зачем синтепон. Может, лучше использовать угольный фильтр для кухонных вытяжек?Спасибо за отзыв. Я про него и не думал, счас гляну что-почем, почему-бы и нет.
знаю есть фильты для кондиционеров, полотно приблизительно 3-5 мм толщиной отлично пропускает воздух, но задерживает все что должно остаться внутри. Очень похоже по внешнему виду и свойствам на фильтр в окрасочных боксах JAS. я периодически меняю этот материал в своем боксе. доволен.
Николай Бондаренко Николай Бондаренко

На сайте с 15.07.2013

23     1676

Цитата:...Но не могу понять -если работаешь с акрилом-на фига он нужен?Спасибо за отзыв. Грунтую модели всякими вонючими составами к которым приноровился и предсказуемы в работе, а по акрилам Вам полностью ответил автор предыдущего коммента, ну и чтоб самому этой взвесью не дышать, не думаю что особенно полезной для здоровья.

А как у Вас приспособлен вывод за окно?

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Знаю есть фильты для кондиционеров, полотно приблизительно 3-5 мм толщиной отлично пропускает воздух, но задерживает все что должно остаться внутри. Очень похоже по внешнему виду и свойствам на фильтр в окрасочных боксах JAS. я периодически меняю этот материал в своем боксе. доволен.
Спасибо за отзыв, направление поиска понял. Очередной раз убеждаюсь, что коллективный разум рулит, и отдельное спасибо за то, что своим практическим опытом поделились.
Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

А как у Вас приспособлен вывод за окно?
Спасибо за отзыв. Уже лежат обрезанный под размер форточки кусок фанеры и ранее купленный переходник под гофротрубу, для полного комплекта не хватает самой трубы и минут 20 работы все это скрепить.
Юрий (fireman-72) Юрий (fireman-72)

Спонсор

На сайте с 28.07.2011

71     11844

Цитата:Классно! Меня тут третьего дня жена чуть не убила за покрашеную плитку на кухонном полу...Спасибо за отзыв. Собственно по этой-же причине и пришлось бокс делать, после крайнего ремонта квартиры балконов для покраски лишился, там теперь культур-мультур, чисто и красиво.

Ага... С их культурой теперь нормальным пацанам с аэрографом и приткнуться негде... Воняет, видите ли)))

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Ага... С их культурой теперь нормальным пацанам с аэрографом и приткнуться негде... Воняет, видите ли)))
Не, там не воняло, на стенках просто аэр разрабатывал когда забивался, пятнищщи местами были различных цветов и размеров...
Николай Бондаренко Николай Бондаренко

На сайте с 15.07.2013

23     1676

Цитата:А как у Вас приспособлен вывод за окно?Спасибо за отзыв. Уже лежат обрезанный под размер форточки кусок фанеры и ранее купленный переходник под гофротрубу, для полного комплекта не хватает самой трубы и минут 20 работы все это скрепить.

Блин!Ну как это все скрестить со стеклопакетом??? А у Вас не возникала мысль вместо фанеры заказать у стекольщиков сэндвич с уже готовым отверстием для трубы или с вмонтированным патрубком??? По денькам сэндвич выйдет совсем недорого

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Блин!Ну как это все скрестить со стеклопакетом??? А у Вас не возникала мысль вместо фанеры заказать у стекольщиков сэндвич с уже готовым отверстием для трубы или с вмонтированным патрубком??? По денькам сэндвич выйдет совсем недорого
Как-то мне вариант постояннно торчащего патрубка в стекле не очень импонирует. Есть другой вариант, каждый раз снимать трубу с кухонной вытяжки и сращивать с трубой от бокса.
Владимир Кузьмин Владимир Кузьмин

На сайте с 09.07.2013

53     122

А вот кто подскажет, как сделать фотобокс для фотосъёмки?

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

А вот кто подскажет, как сделать фотобокс для фотосъёмки?
Ну допустим так: http://www.takefoto.ru/articles/svoimi_rukami/626_laytboks_svoimi_rukami_za_300r . Название может быть разным, фотобокс, лайтбокс, лайткуб, а уже взяв за основу готовые изделия, попытаться воплотить их самостоятельно с учетом своих хотелок и возможностей. И еще там-же другой вариант: http://www.takefoto.ru/articles/svoimi_rukami/53_kak_sdelat_legkiy_i_nedorogoy_laytboks.
Дмитрий Дмитрий

Спонсор

На сайте с 11.02.2013

0     464

Интересная и полезная штуковина!
Но устройство вытяжки я бы все же поставил вверх.
С уважением. Дмитрий.

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Интересная и полезная штуковина!

Но устройство вытяжки я бы все же поставил вверх.
С уважением. Дмитрий.


Спасибо за отзыв. Когда крашу факел краски от аэра идет вниз, вот там его поток воздуха и забирает, по крайней мере мне такое расположение показалось более правильным.

Николай Бондаренко Николай Бондаренко

На сайте с 15.07.2013

23     1676

Цитата:Блин!Ну как это все скрестить со стеклопакетом??? А у Вас не возникала мысль вместо фанеры заказать у стекольщиков сэндвич с уже готовым отверстием для трубы или с вмонтированным патрубком??? По денькам сэндвич выйдет совсем недорогоКак-то мне вариант постояннно торчащего патрубка в стекле не очень импонирует. Есть другой вариант, каждый раз снимать трубу с кухонной вытяжки и сращивать с трубой от бокса.

Я имел ввиду,что сэндвич с трубой будет съемный.Когда не работаешь-вынул его и закрыл форточку.Просто фанеркой Вы все уплотнения очень быстро ушатаете. Мне так не очень подходящий вариант таскать бокс на кухню под вытяжку и обратно.Это и саму модель с составляющими ,и аэр,и компрессор ,и краски,и растворители и все остальные прибамбасы таскать с места на место...

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Я имел ввиду,что сэндвич с трубой будет съемный.Когда не работаешь-вынул его и закрыл форточку.Просто фанеркой Вы все уплотнения очень быстро ушатаете. Мне так не очень подходящий вариант таскать бокс на кухню под вытяжку и обратно.Это и саму модель с составляющими ,и аэр,и компрессор ,и краски,и растворители и все остальные прибамбасы таскать с места на место...
Теперь понял Вашу мысль...
Александр Вишняков Александр Вишняков

На сайте с 28.09.2012

0     20

Немного некачественно получилось. Несколько лет уже пользуюсь вот таким боксом. Фильтр от вытяжки. Перед попаданием на него воздух идет через небольшой барьер и затем вниз и вверх на фильтр. Поэтому взвешенные частицы не сильно загрязняют фильтр. На задней стенке два вентилятра.

Игорь Захарченко Игорь Захарченко

На сайте с 28.04.2011

24     861

Несколько лет уже пользуюсь вот таким боксом. Фильтр от вытяжки. Перед попаданием на него воздух идет через небольшой барьер и затем вниз и вверх на фильтр. Поэтому взвешенные частицы не сильно загрязняют фильтр. На задней стенке два вентилятра.
Спасибо за отзыв. Наверное тоже попробую внутрь какие-нибудь полочки соорудить, при таком об,еме пустого пространства внутри бокса, уж больно заманчива идея его заполнить.
