SU-76M (Часть 3)
- Производитель:
- Tamiya
- Масштаб модели:
- 1:35
- Тип обзора:
- Модели
- Тип модели:
- Бронетехника
- Тип фигурок:
- Танкисты
Третья и финальная часть обзора Тамиевской СУ-76М.
Начало - по ссылкам ниже.
ЧАСТЬ 1 и ЧАСТЬ 2
Продолжим.

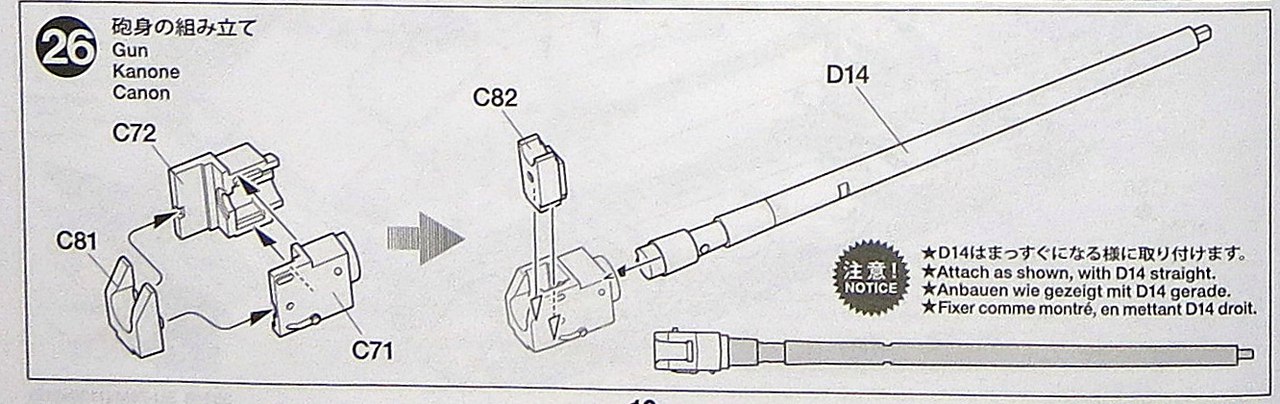

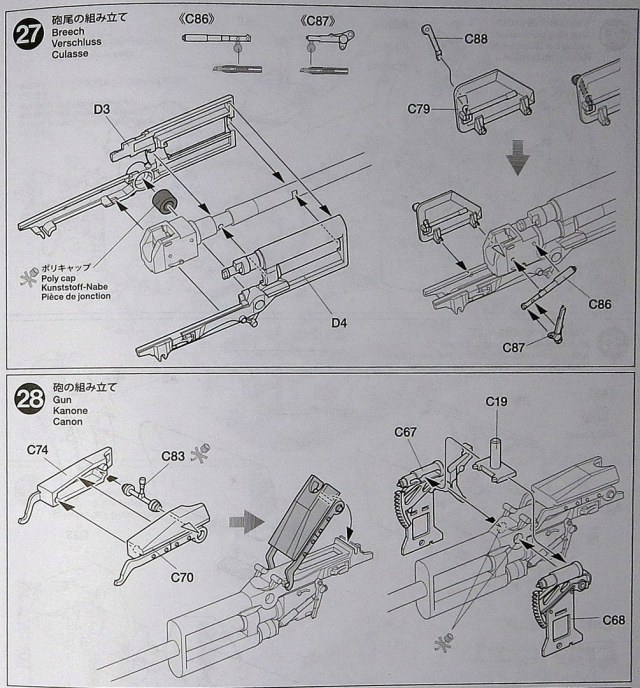

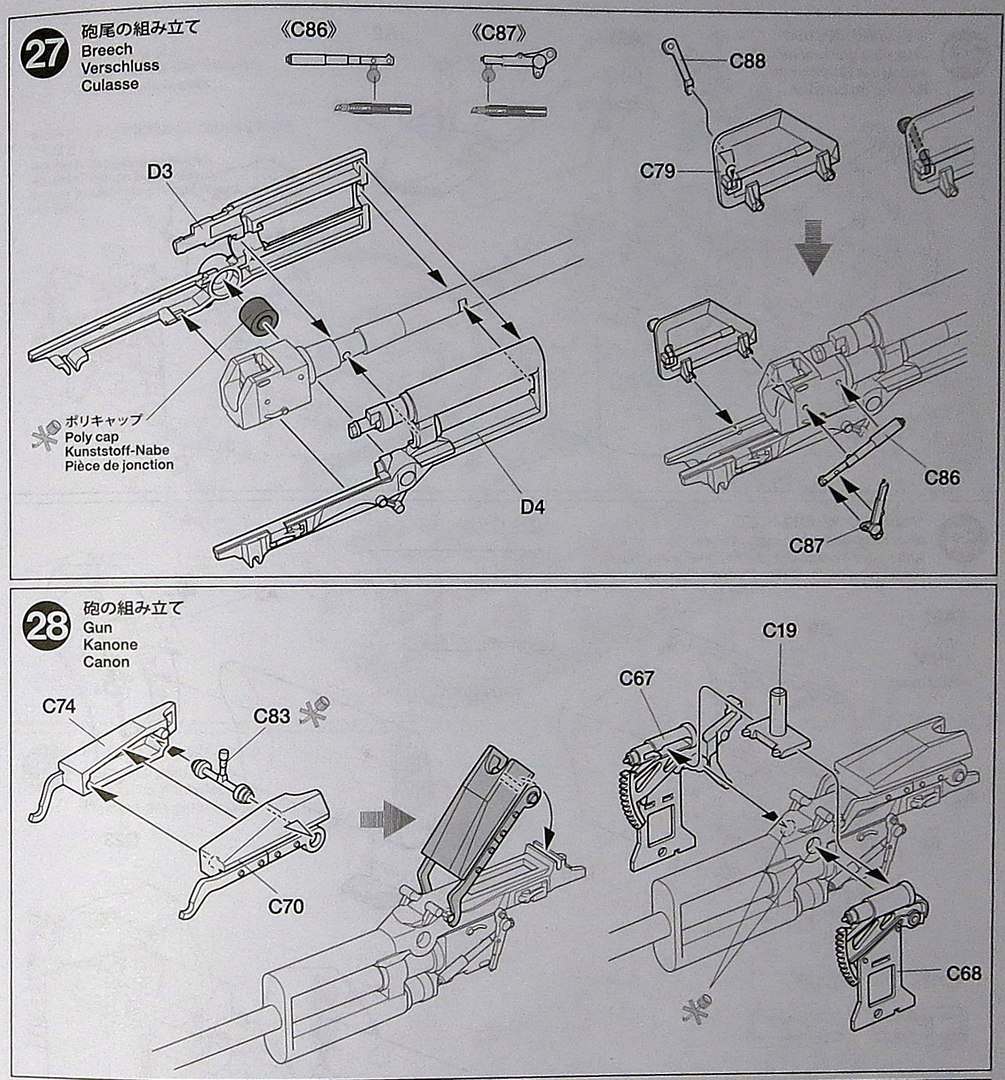

•Шаг 26, 27 и 28 – Сборка орудия и откатников.

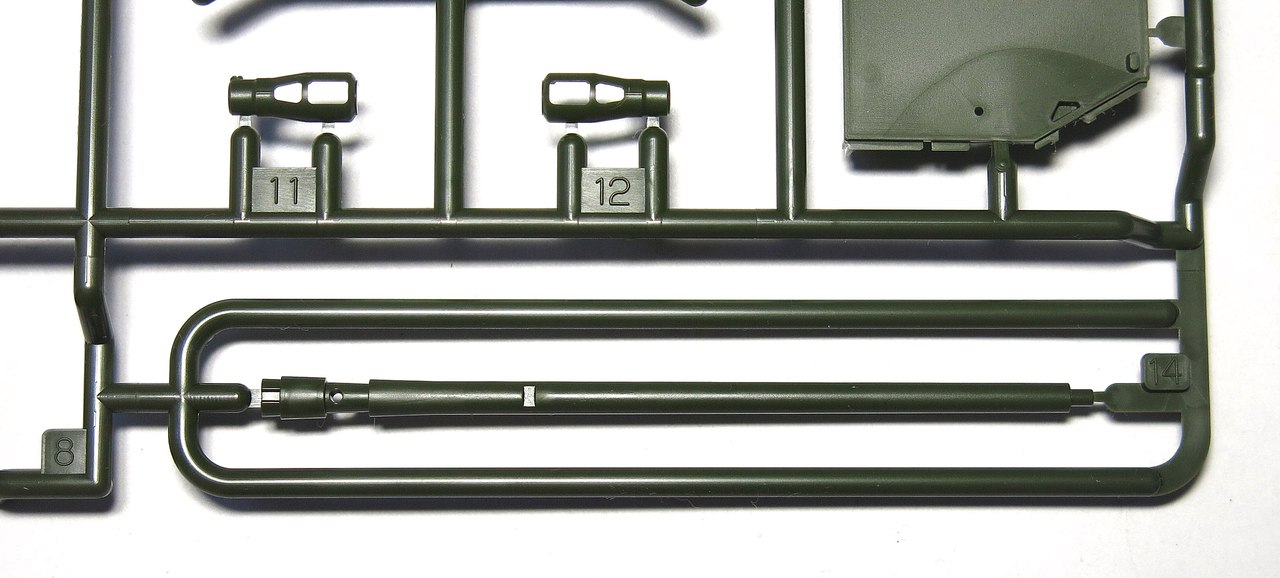

Ствол (D14) дан одной деталью, присутствует небольшой легкоустранимый стык.

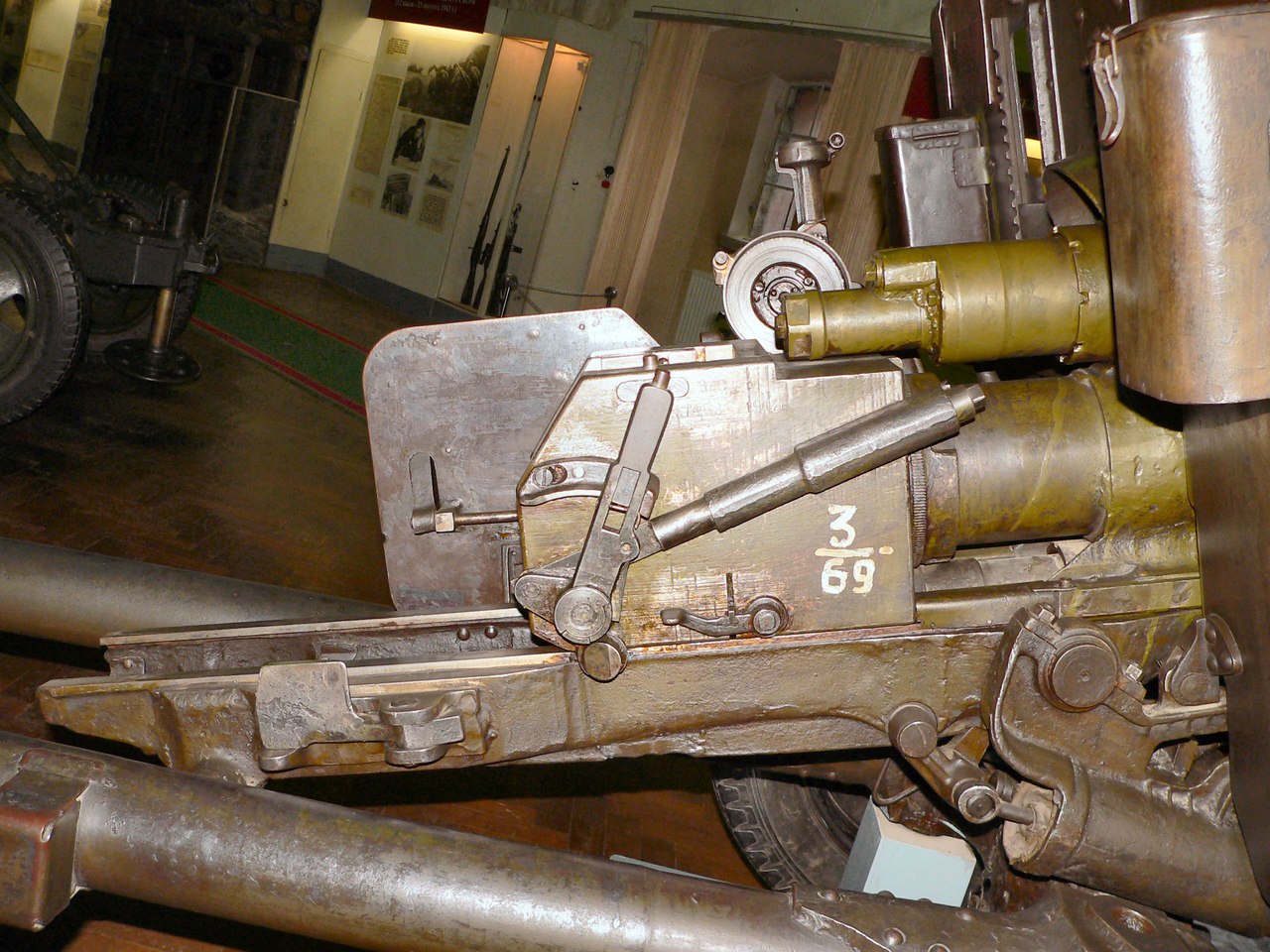

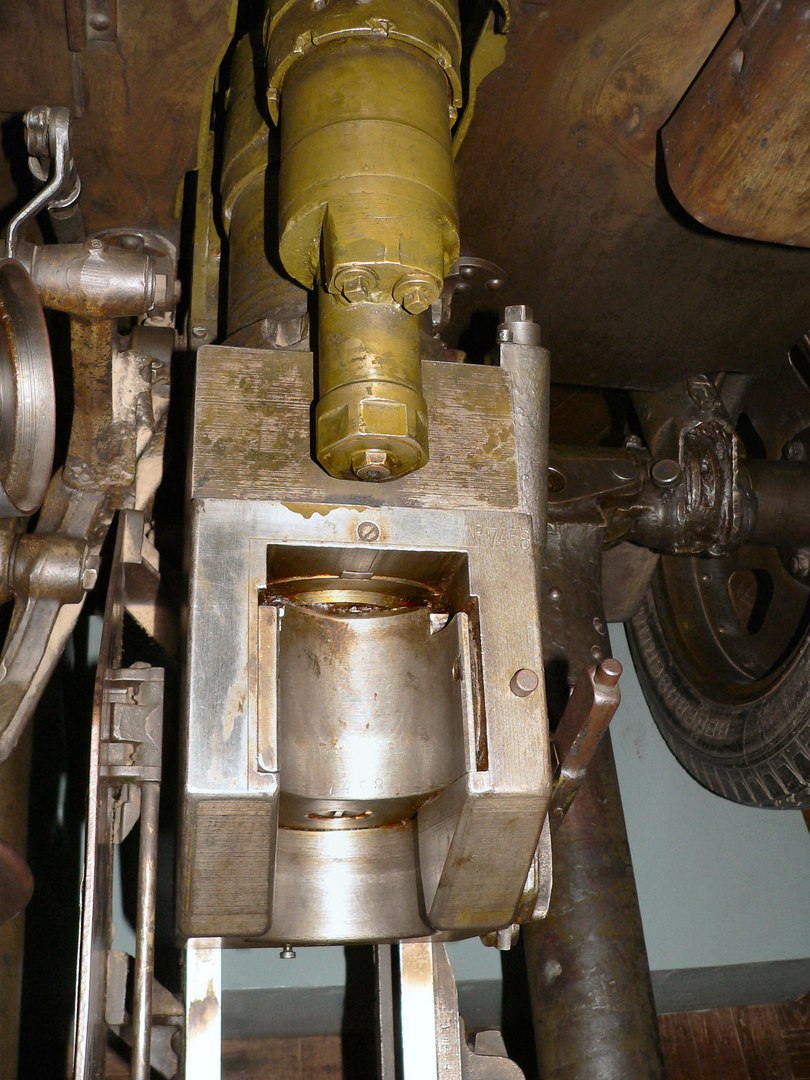

Сам казенник по форме похож на себя, отсутствует на нем ряд мелочей.

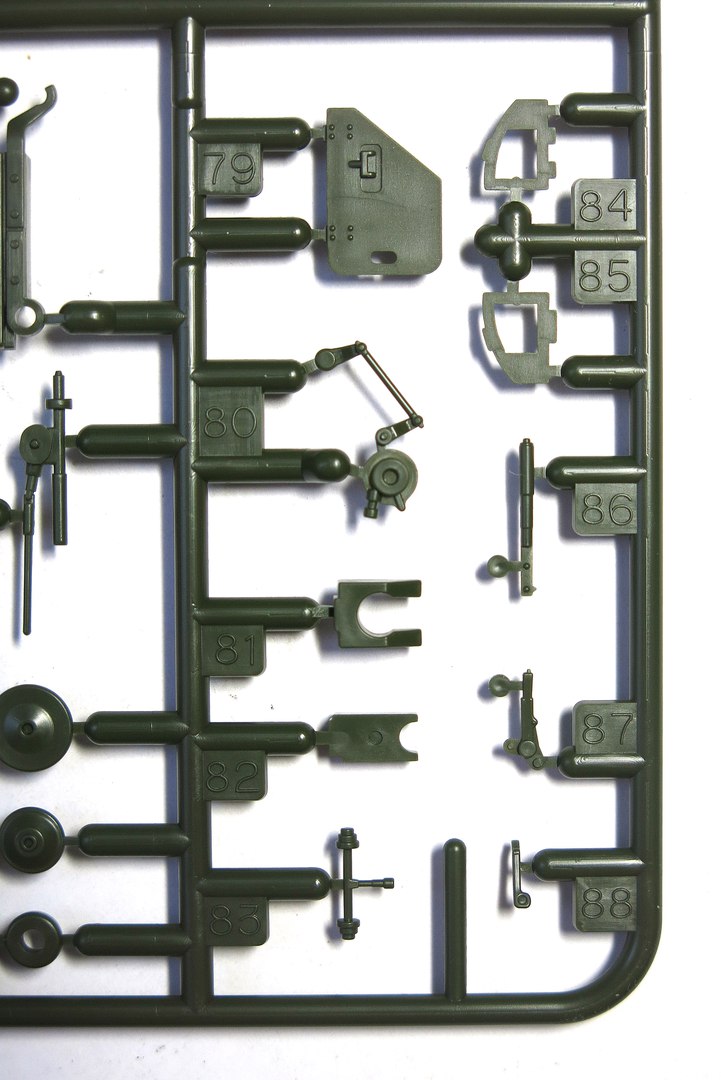

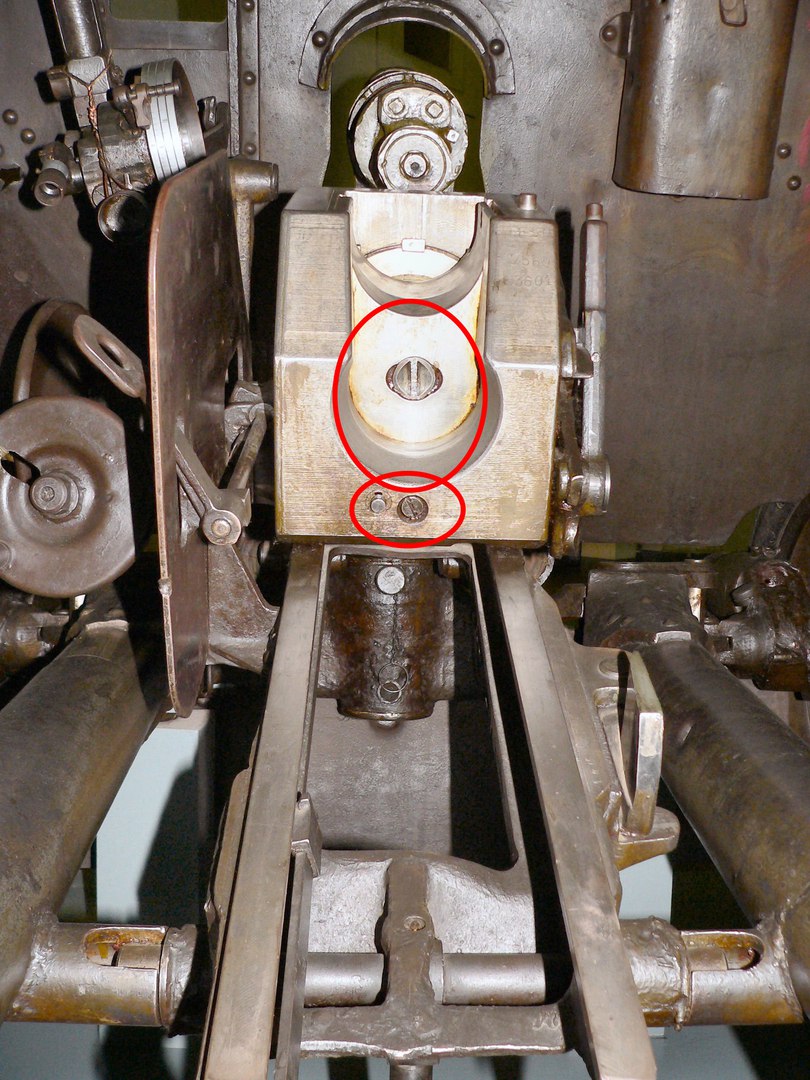

На затворе (C82) отсутствует характерный элемент. Сам откатный механизм похож на прототип.
А вот щиток слишком толстый.

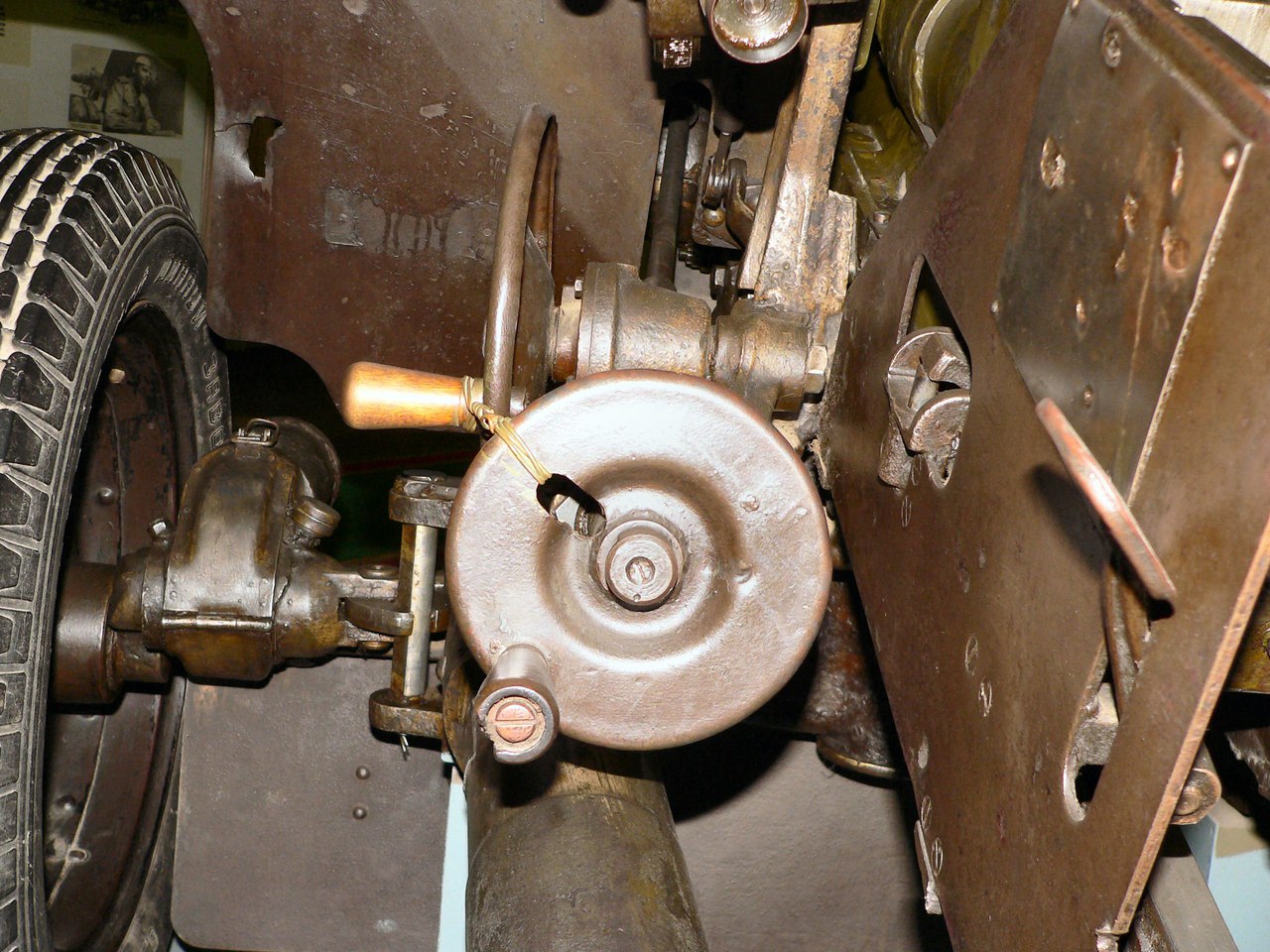

Ну и фото зубчатого подъемного механизма.

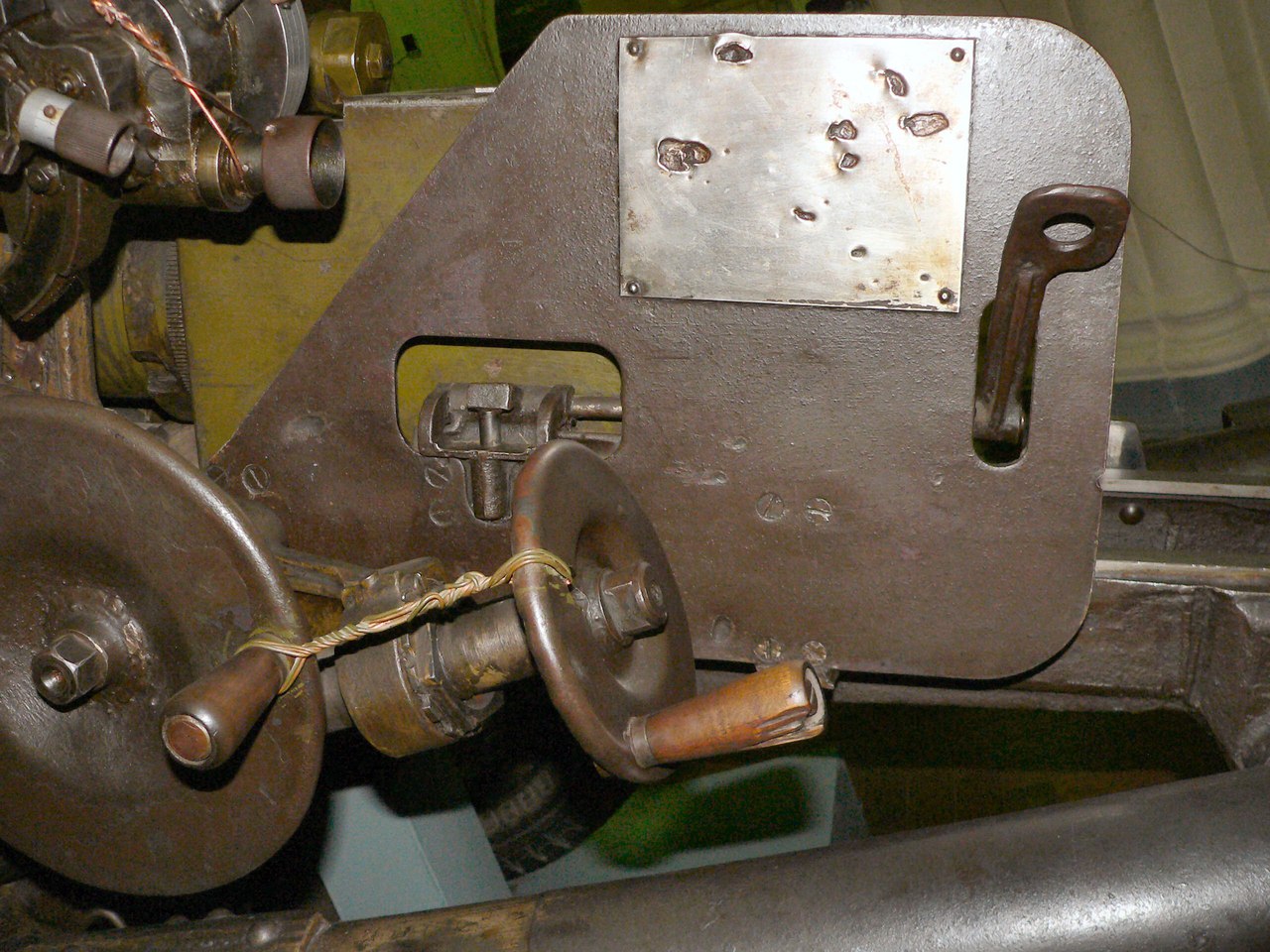

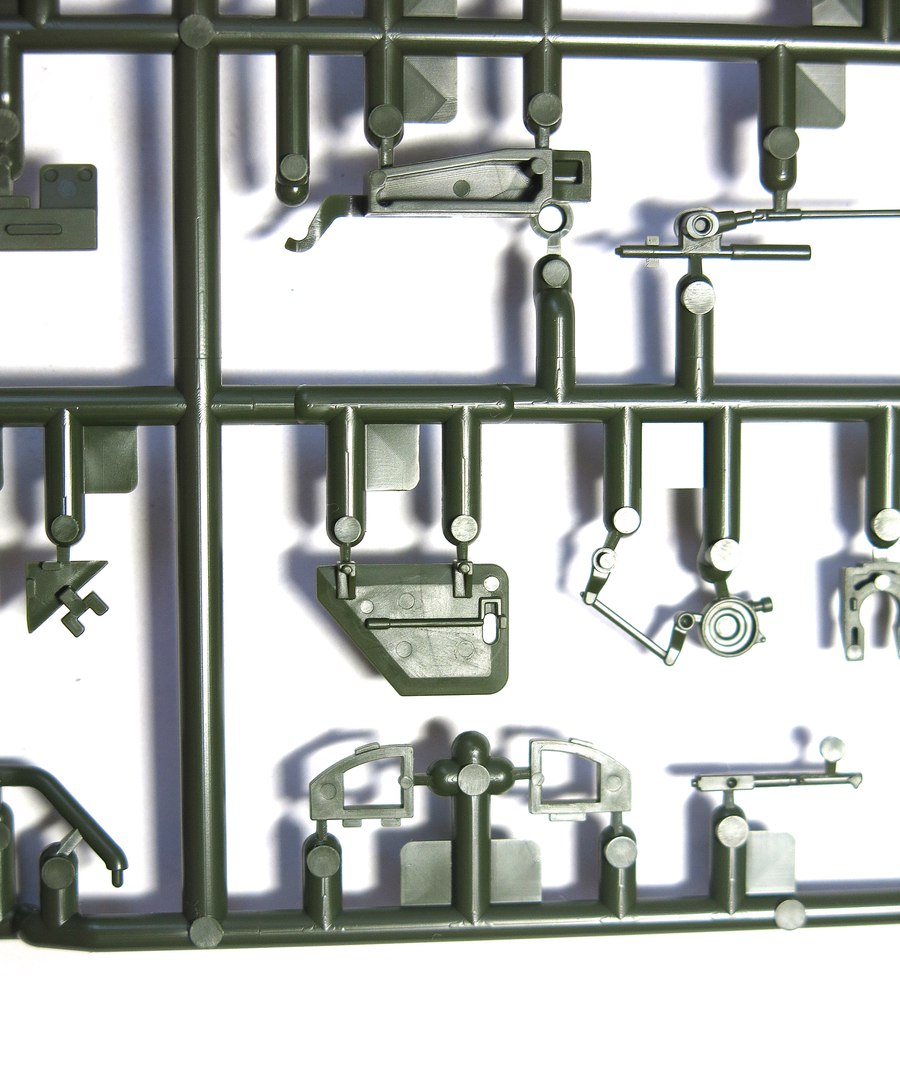

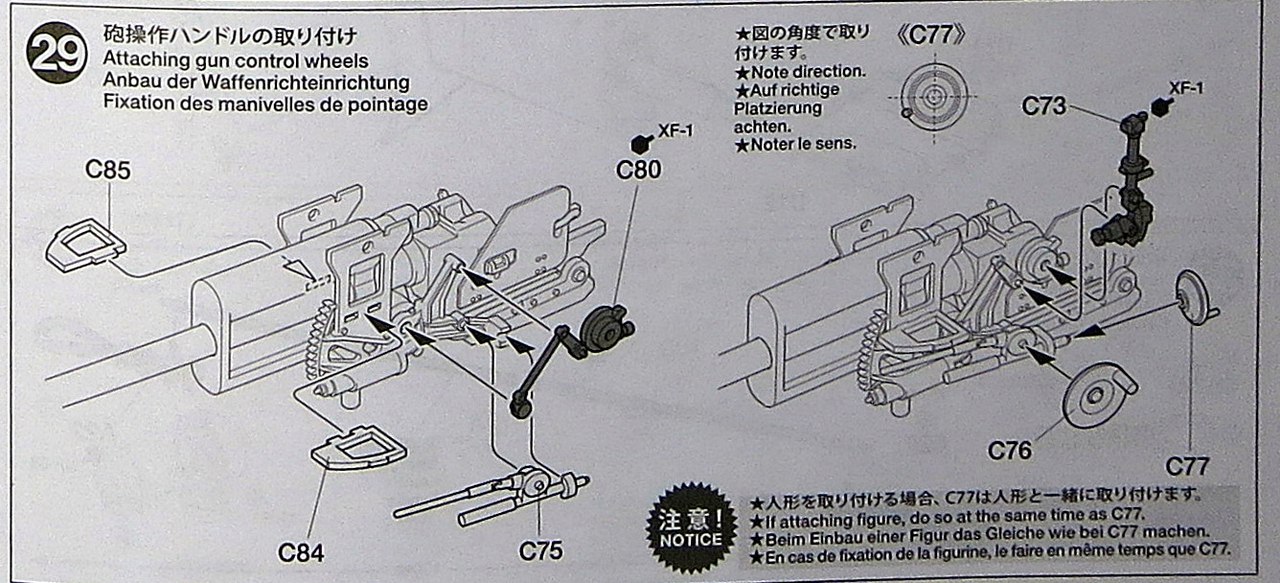

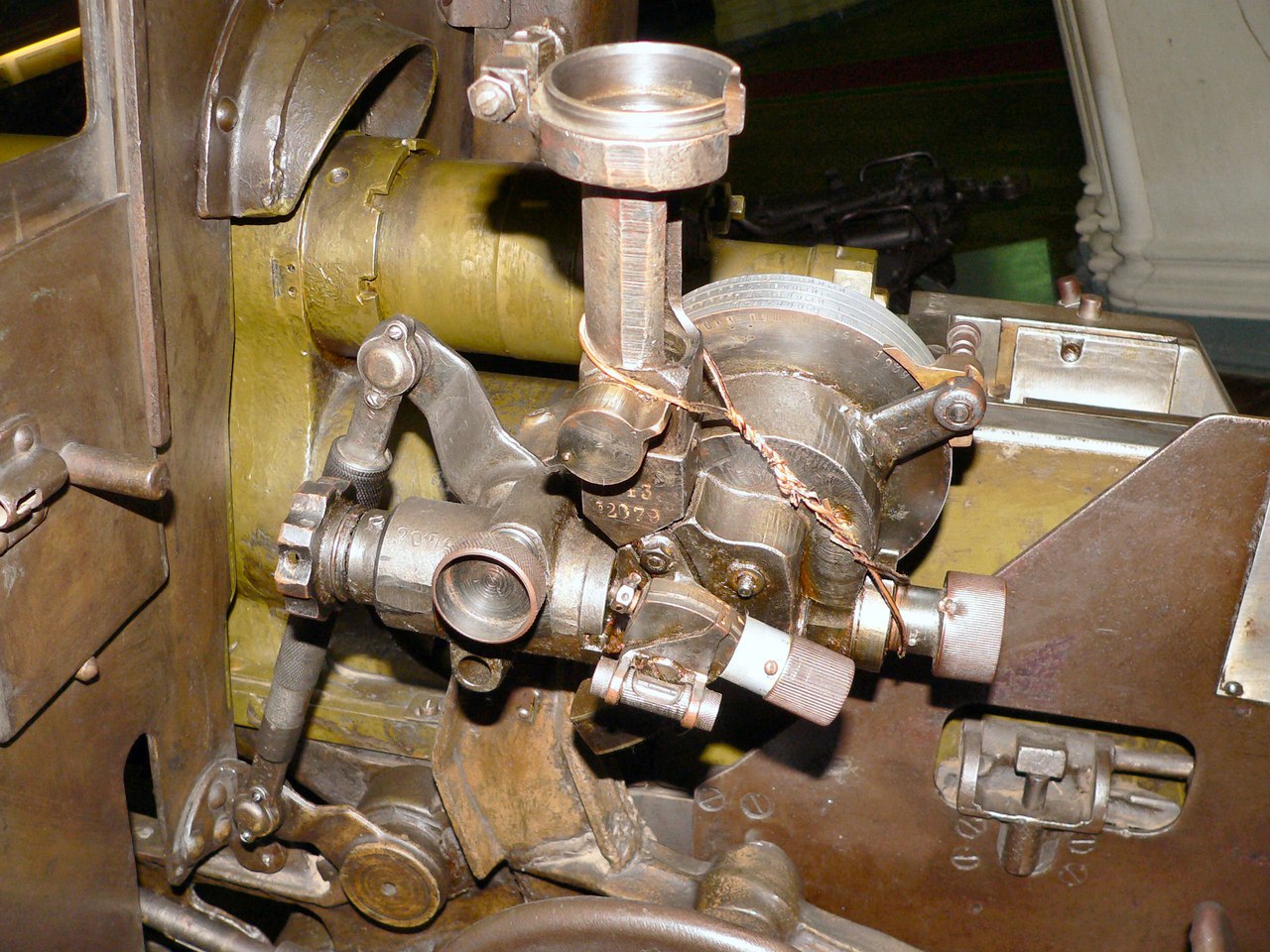

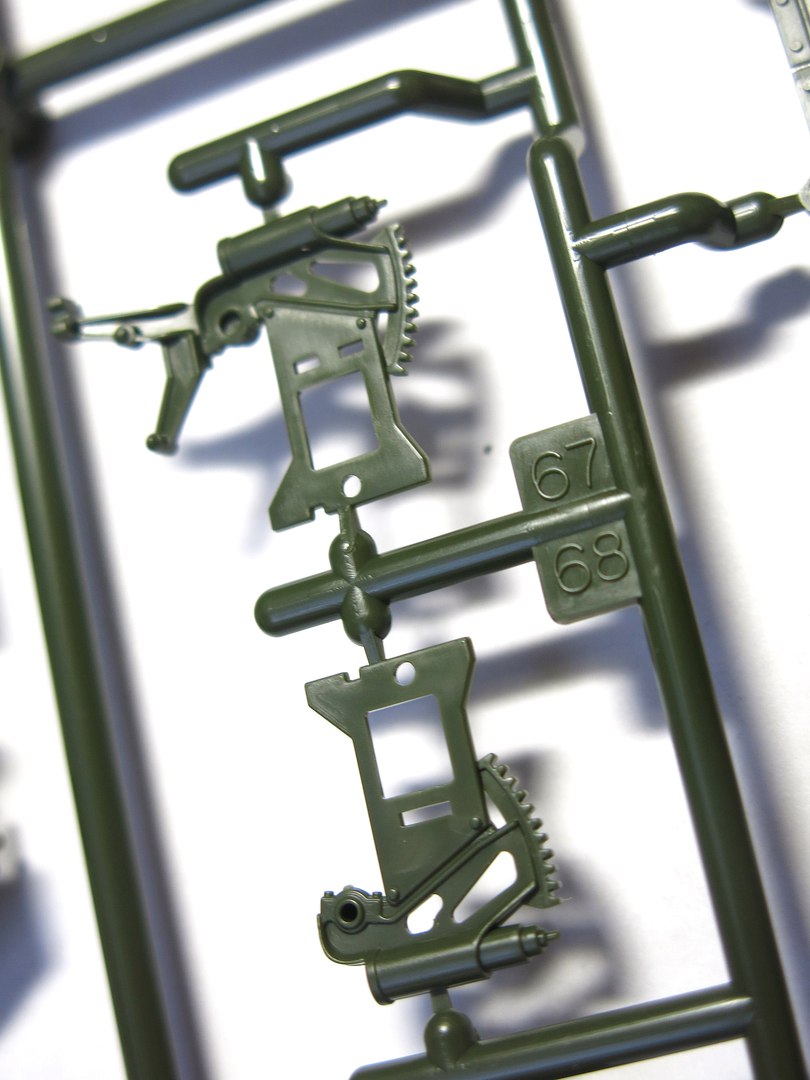

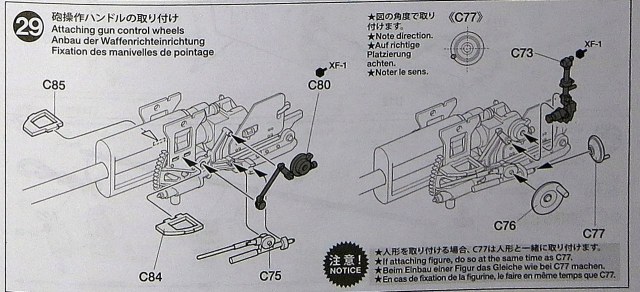

•Шаг 29 – Сборка механизма подъема и поворота орудия, прицела.

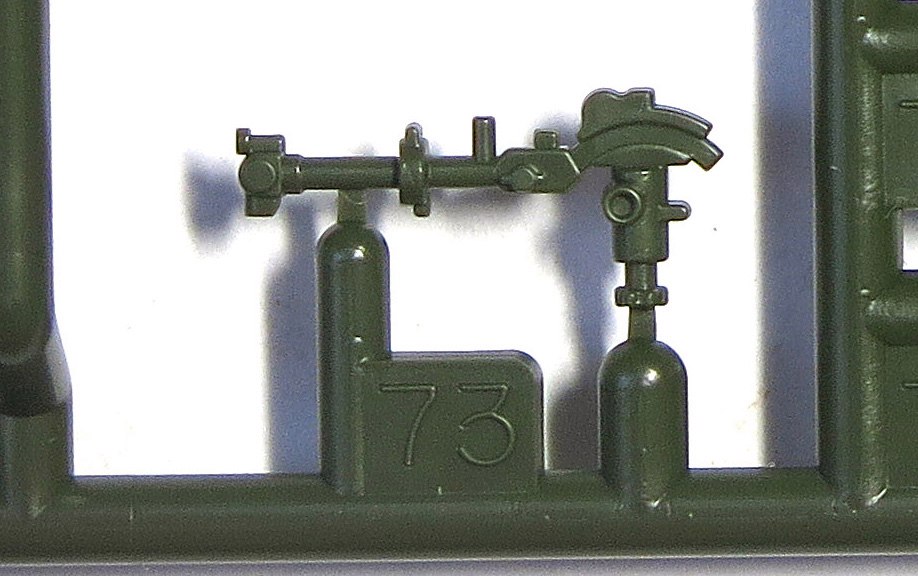

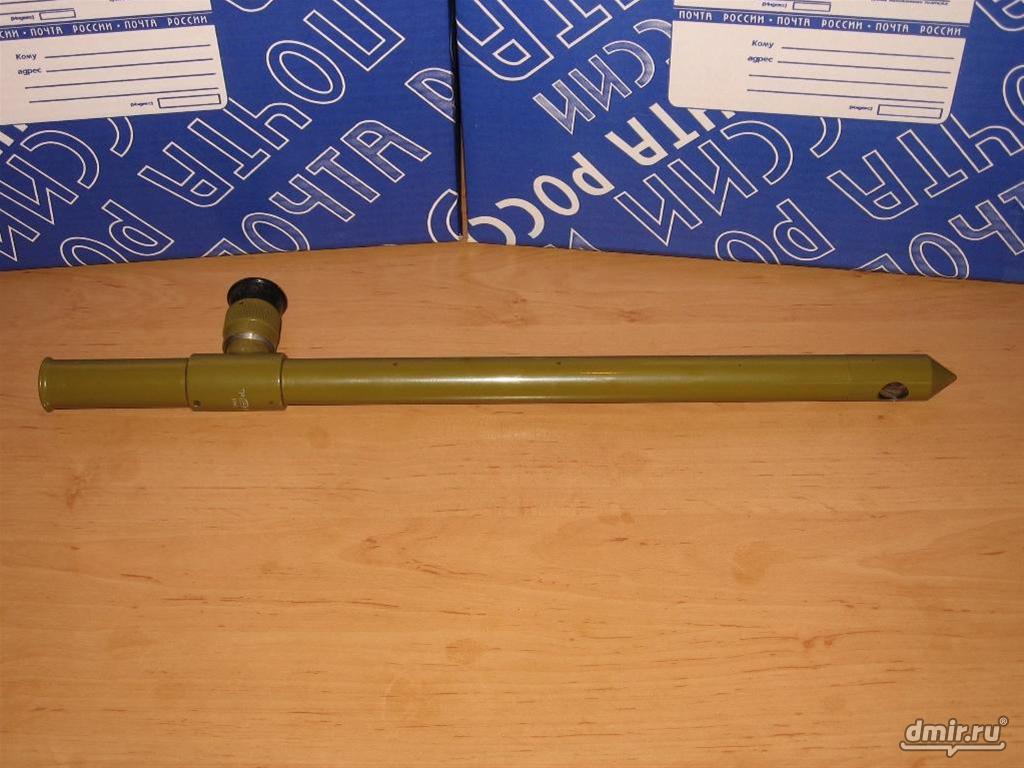

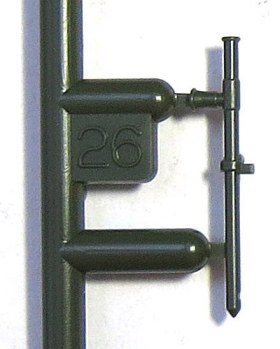

Тут все более-менее без нареканий, кроме неправильной формы ручек (C76, C77) и абсолютно непонятного прицела (C73).

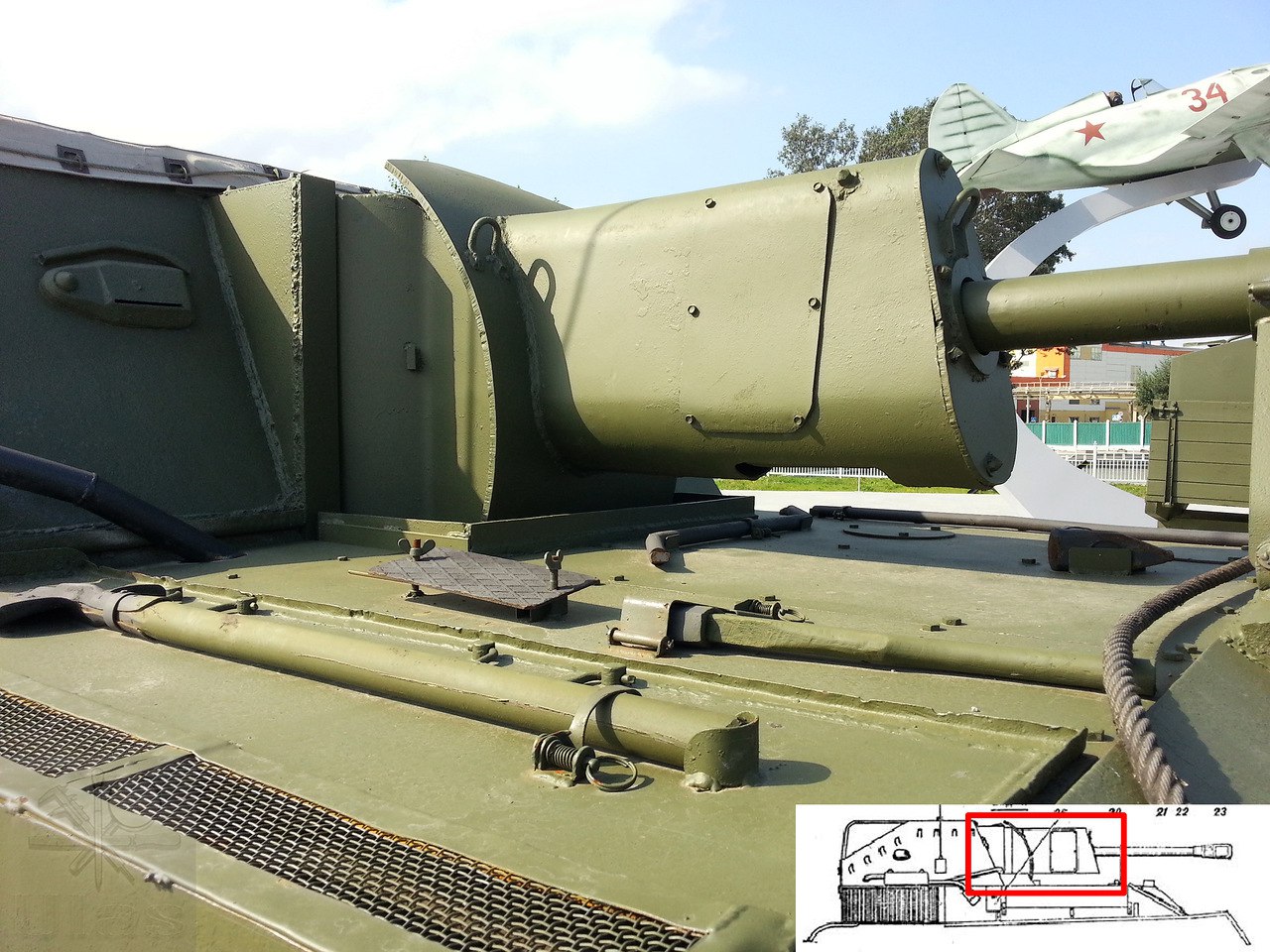

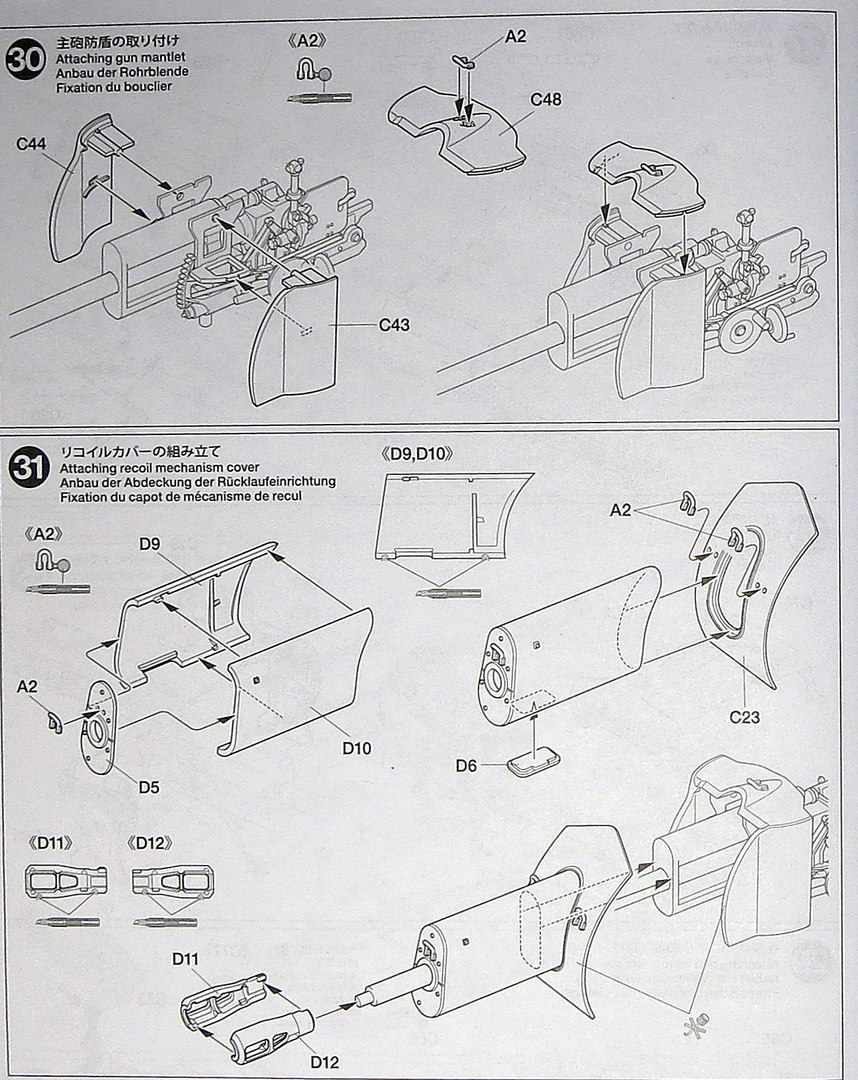

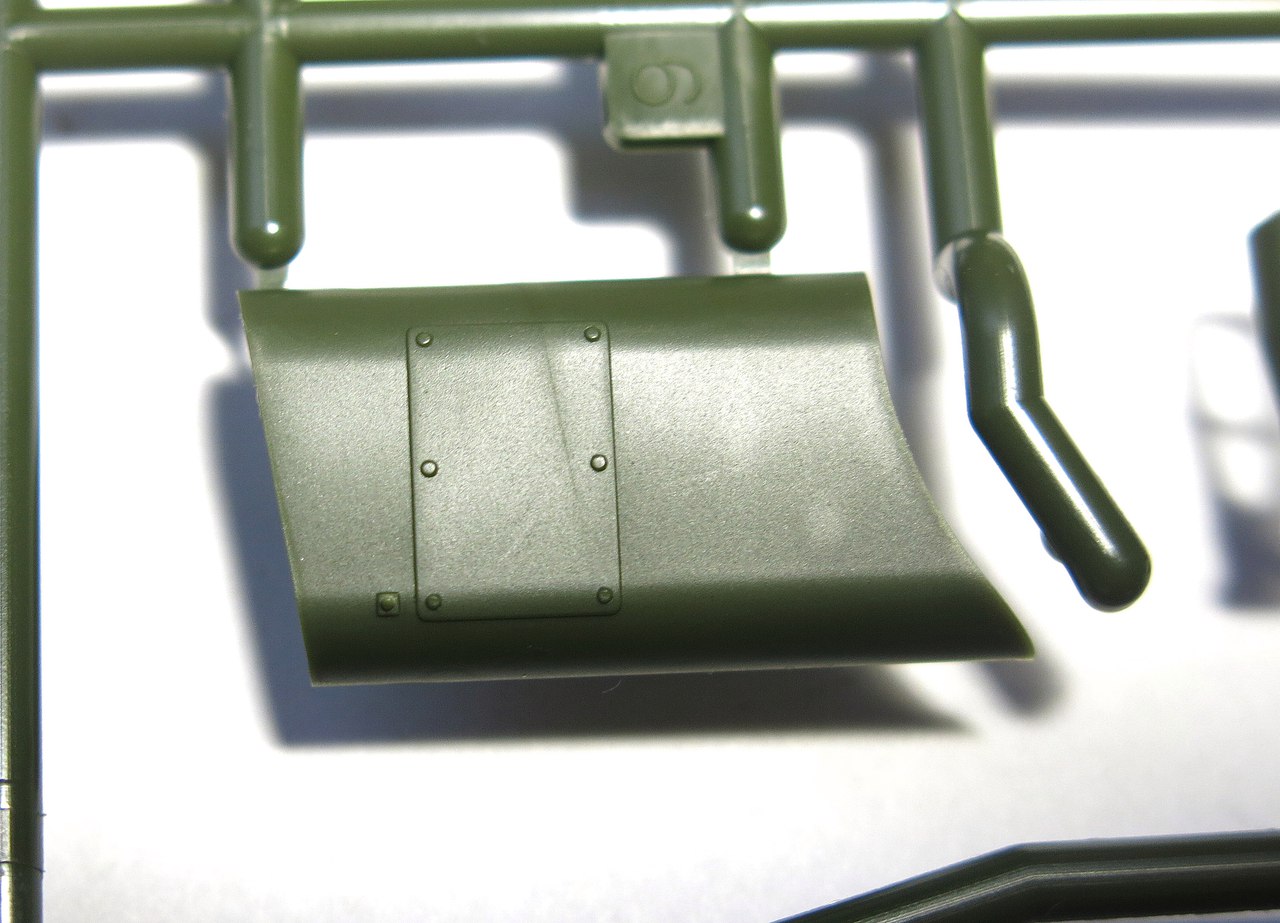

•Шаг 30 и 31 – Сборка бронировки орудия.

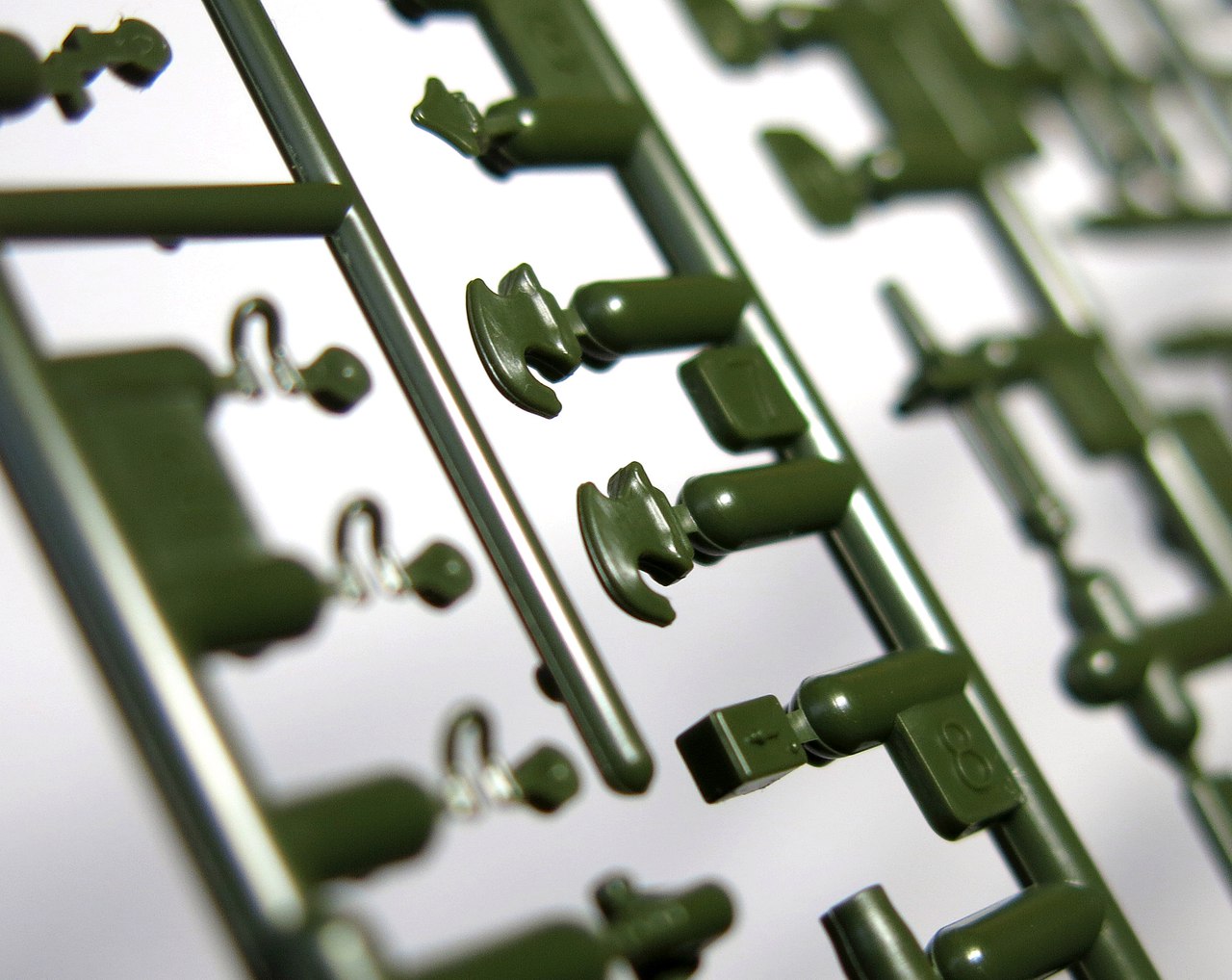

Монтажные рымы (A2) лучше сделать из проволоки и обварить. На детали C23 присутствует сварной шов, опять же – слишком аккуратный, лучше переделать. А на детали D5 добавить следы газорезки. Так же на ней необходимо заменить болты на конические.

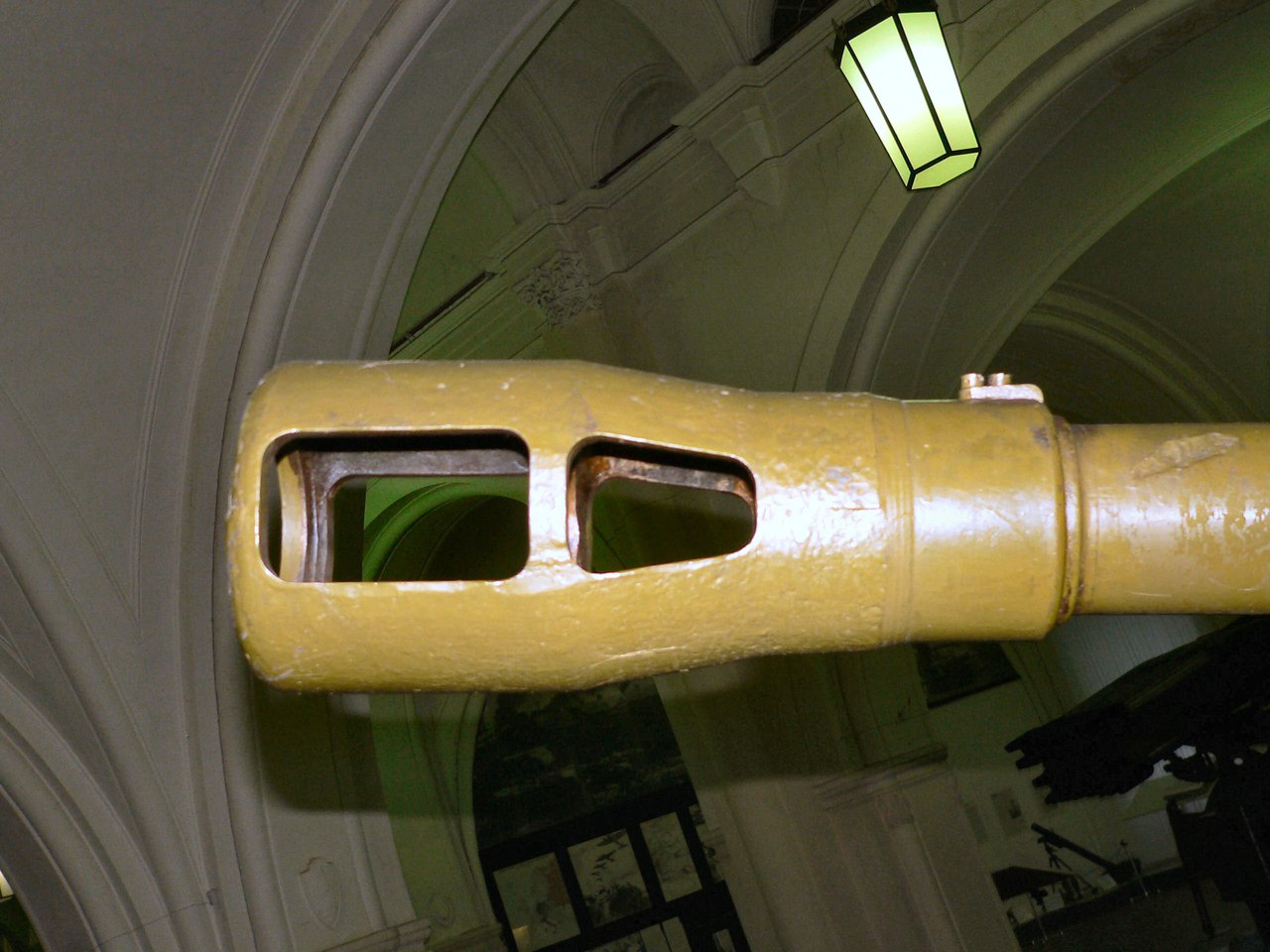

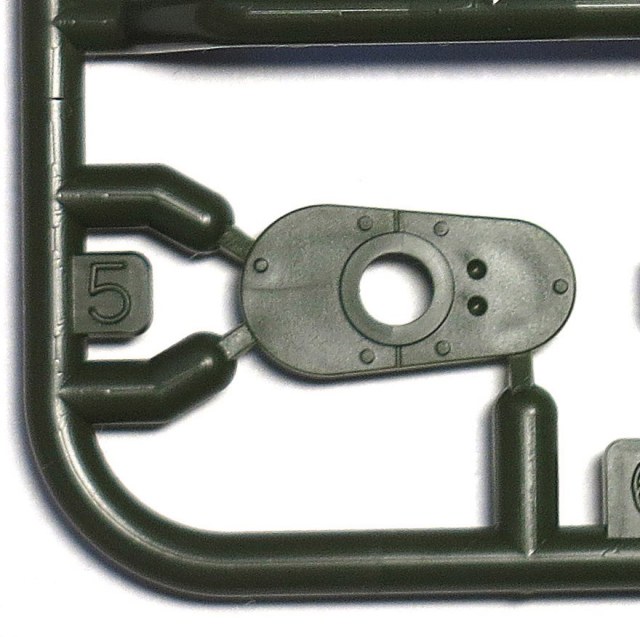

Дульный тормоз неплох, но я все же рекомендую его заменить на полностью точеный.

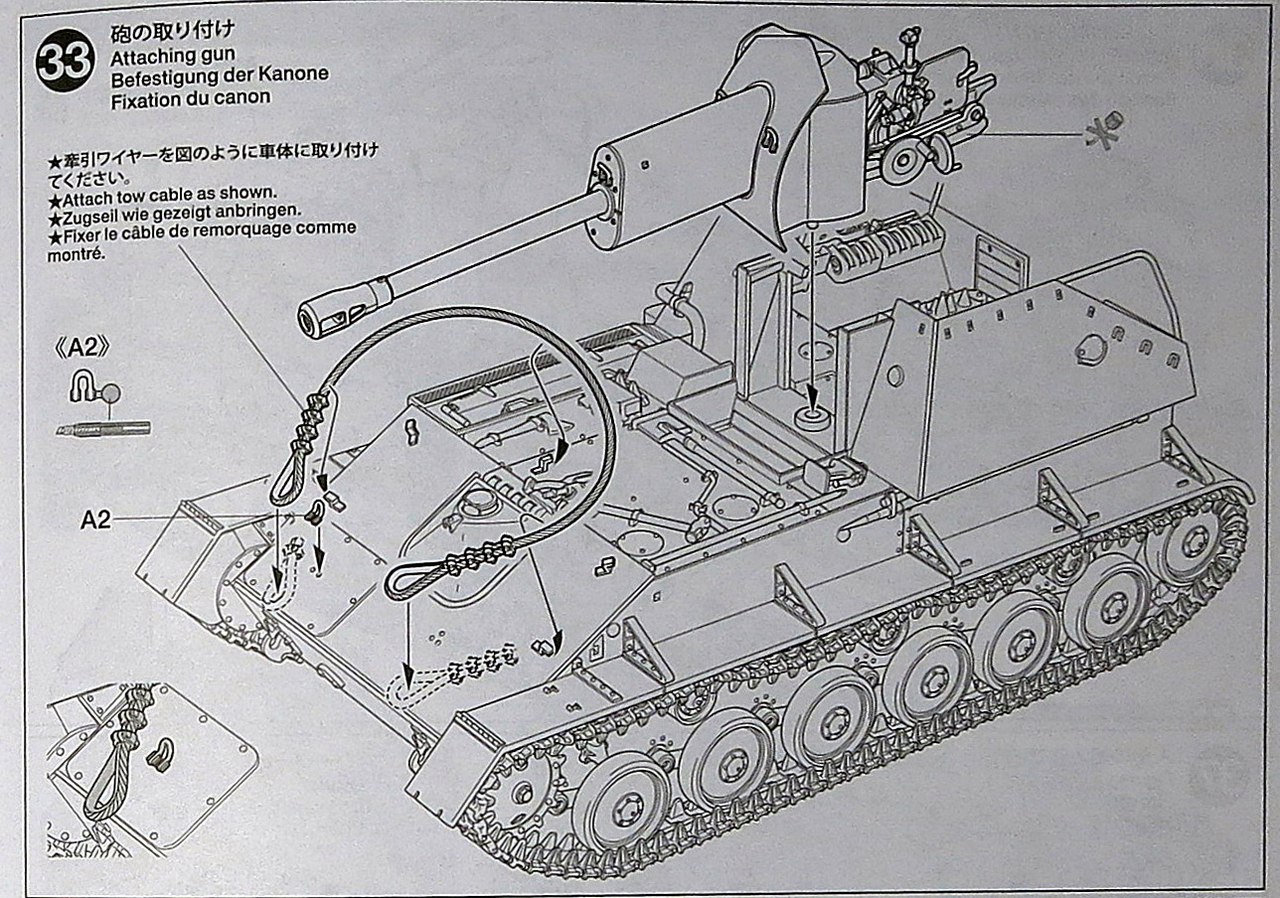

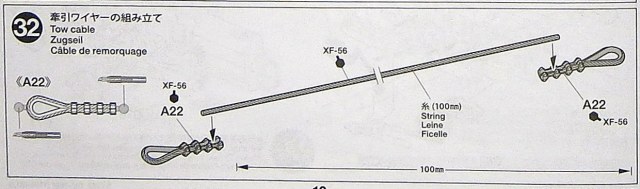

•Шаг 32 и 33 – Сборка и установка буксирного троса, установка орудия.

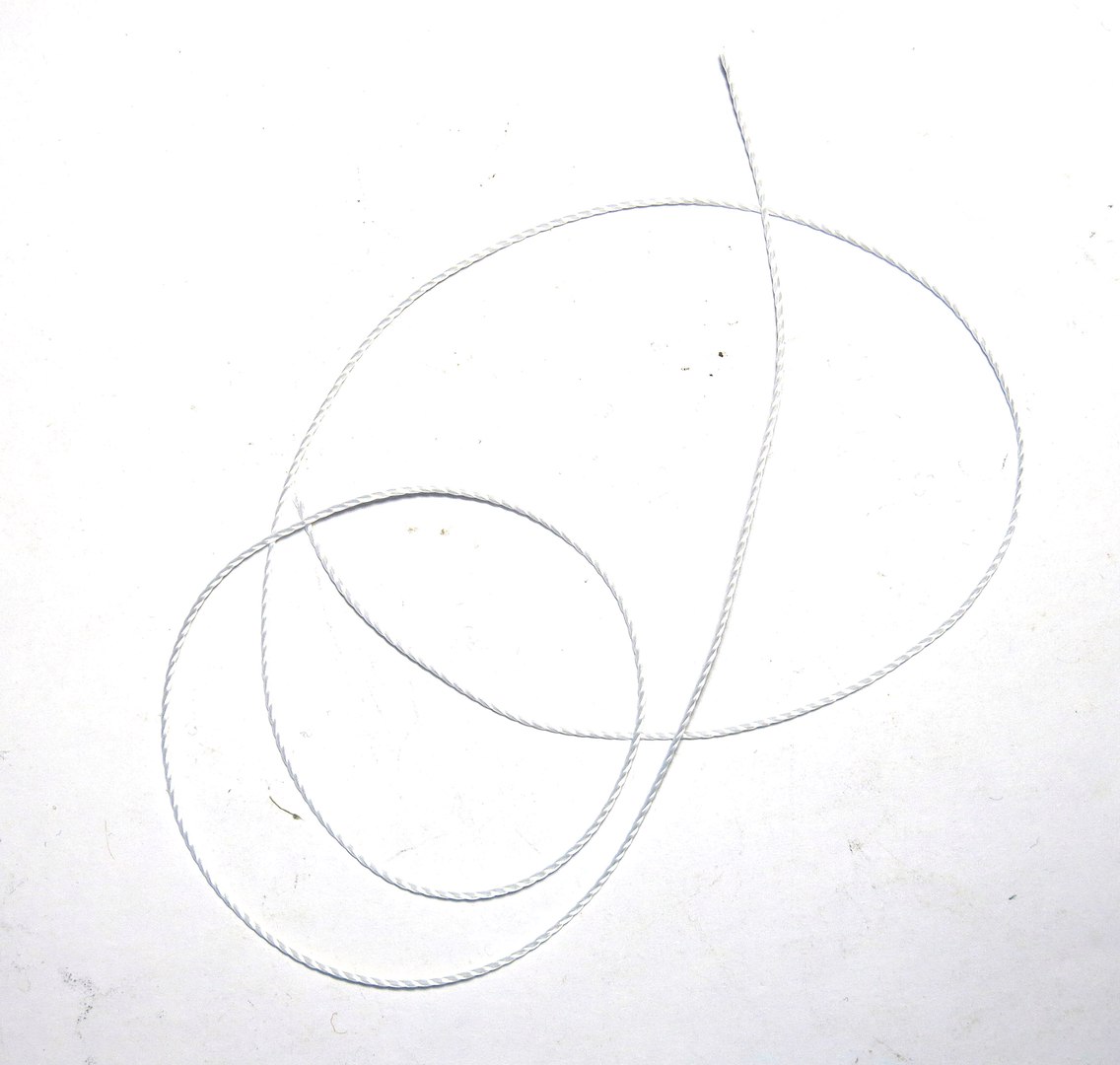

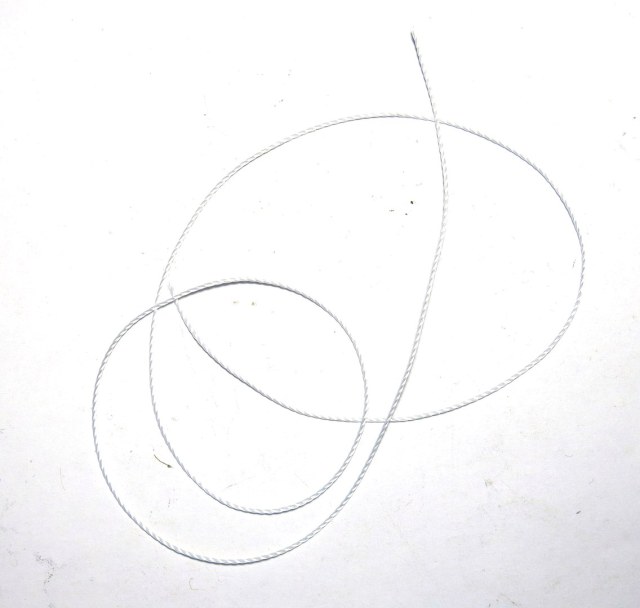

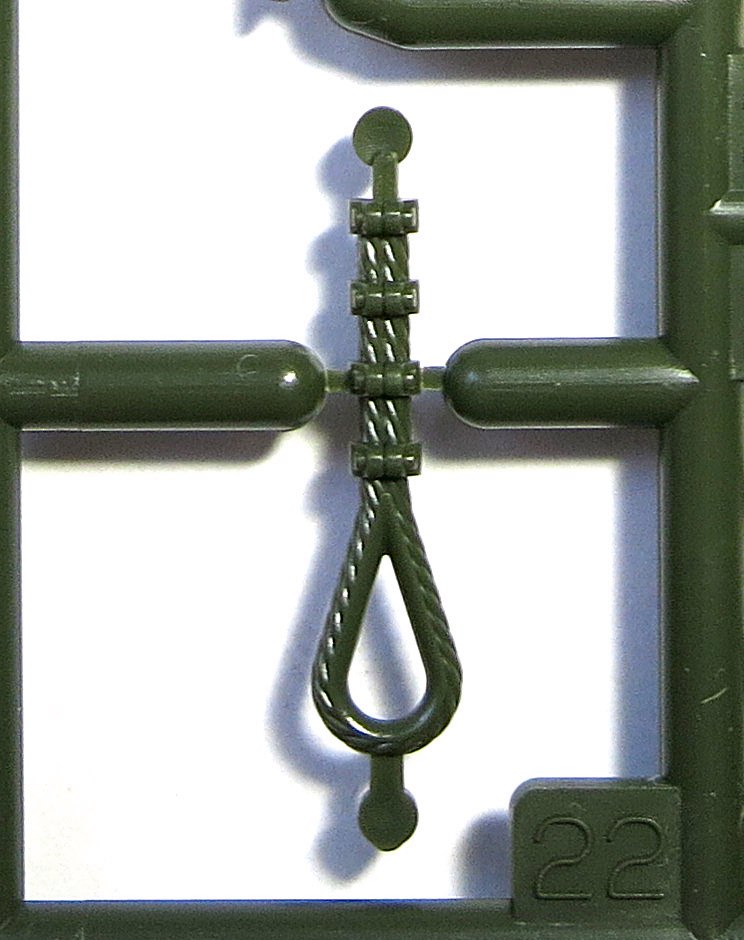

Коуши троса выглядят хорошо, но трос из нитки – это нонсенс. Однозначно в мусорку и под замену.
Так же на ВЛД устанавливается рым, про них говорил ранее – замена на проволоку и обварка. Фото рыма можно найти выше.

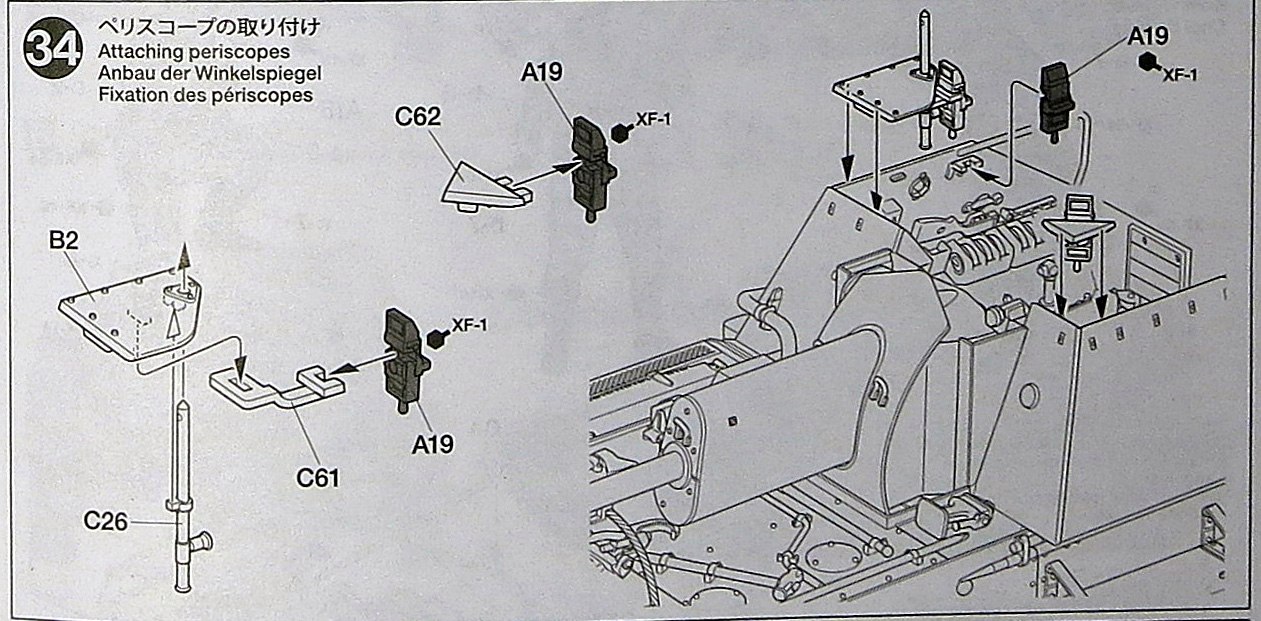

•Шаг 34 – Сборка и установка приборов наблюдения – триплексов и перископа.

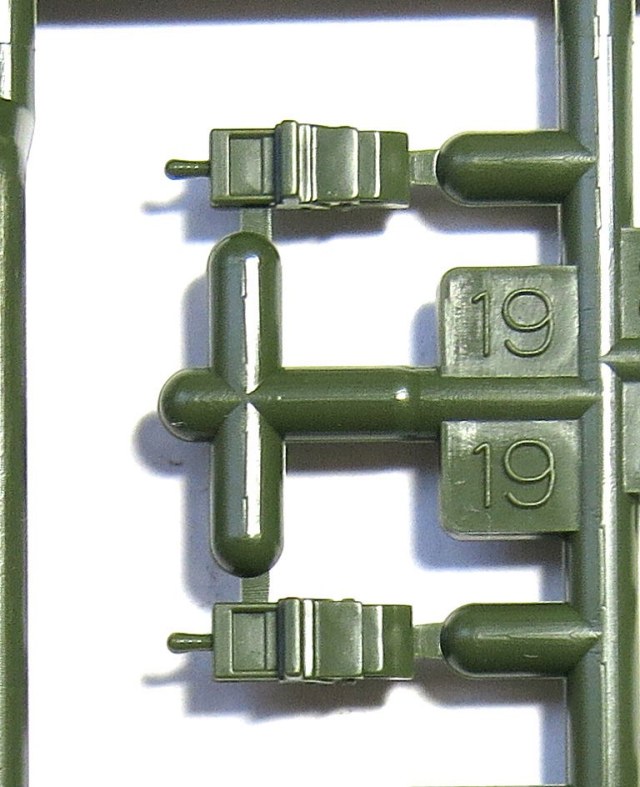

Триплексы даны из непрозрачного пластика (A19) и это ужасно. В целом они тоже неверные.

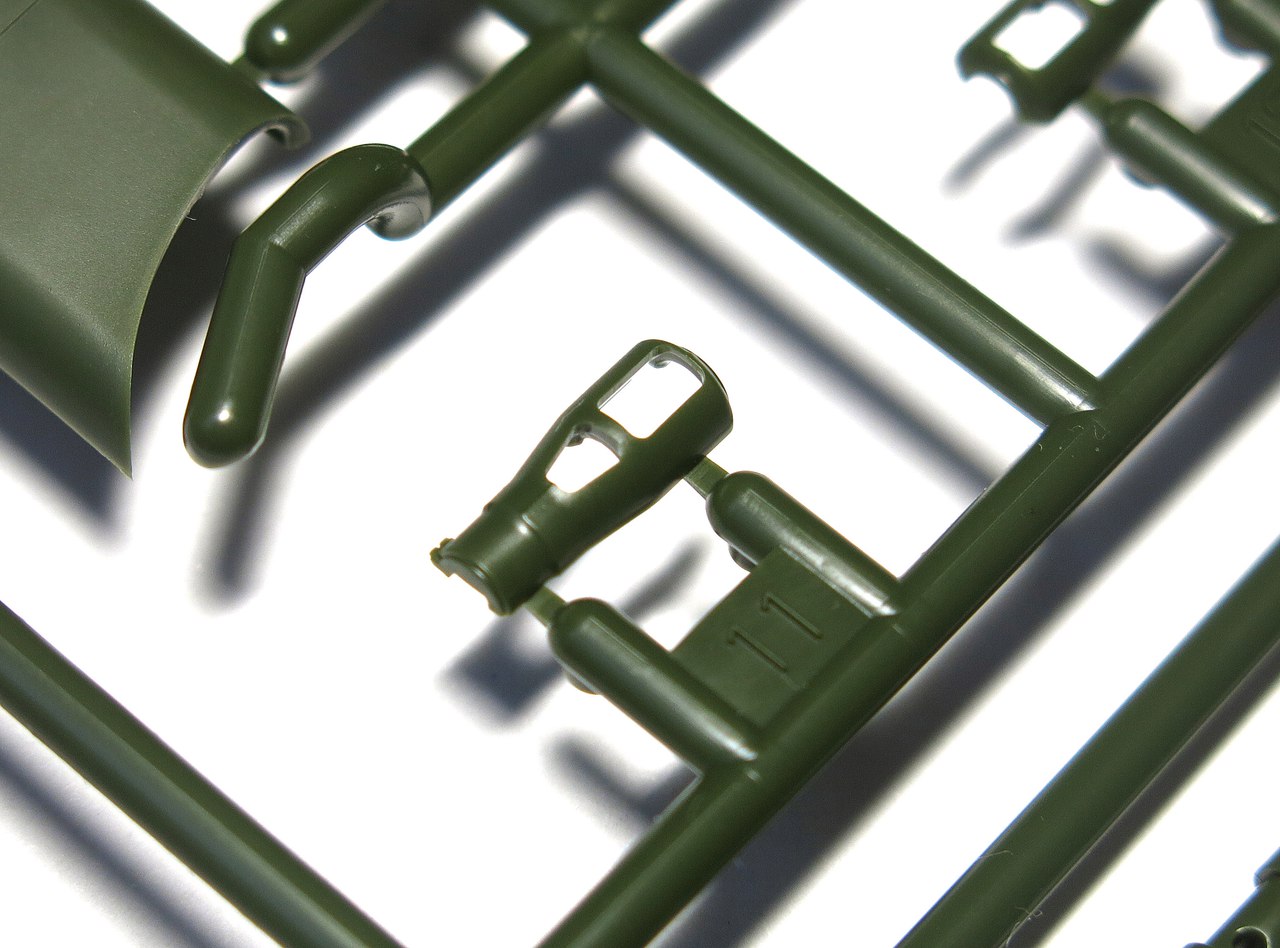

Перископ Тр-4 даже похож на себя.

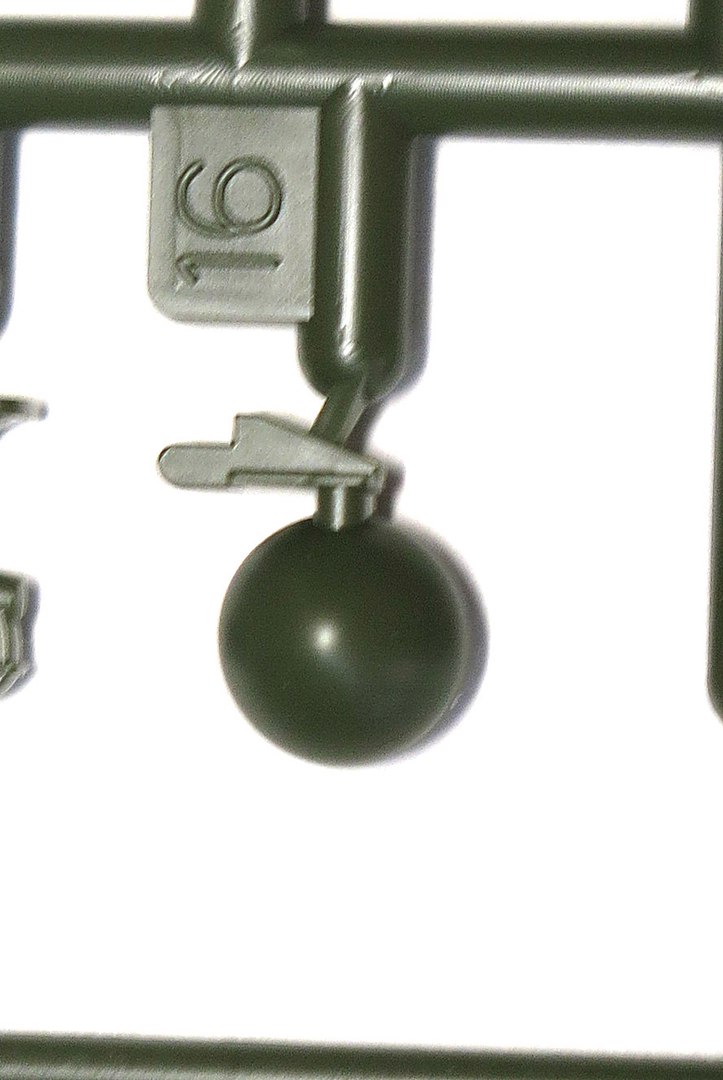

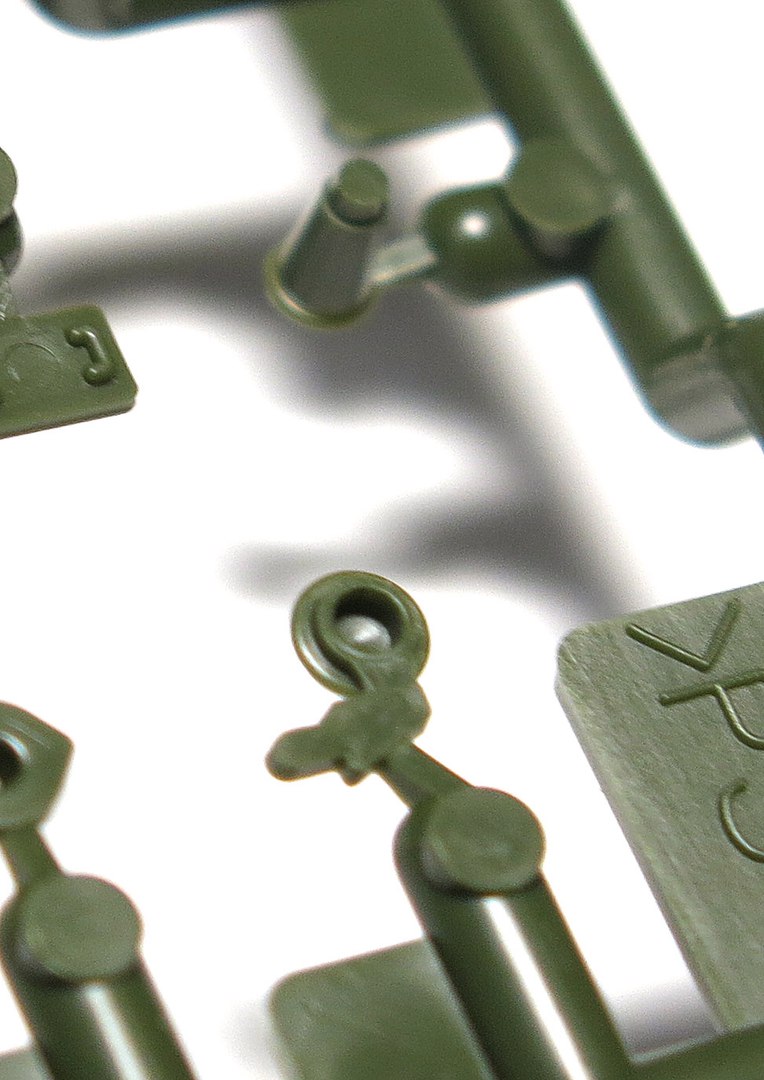

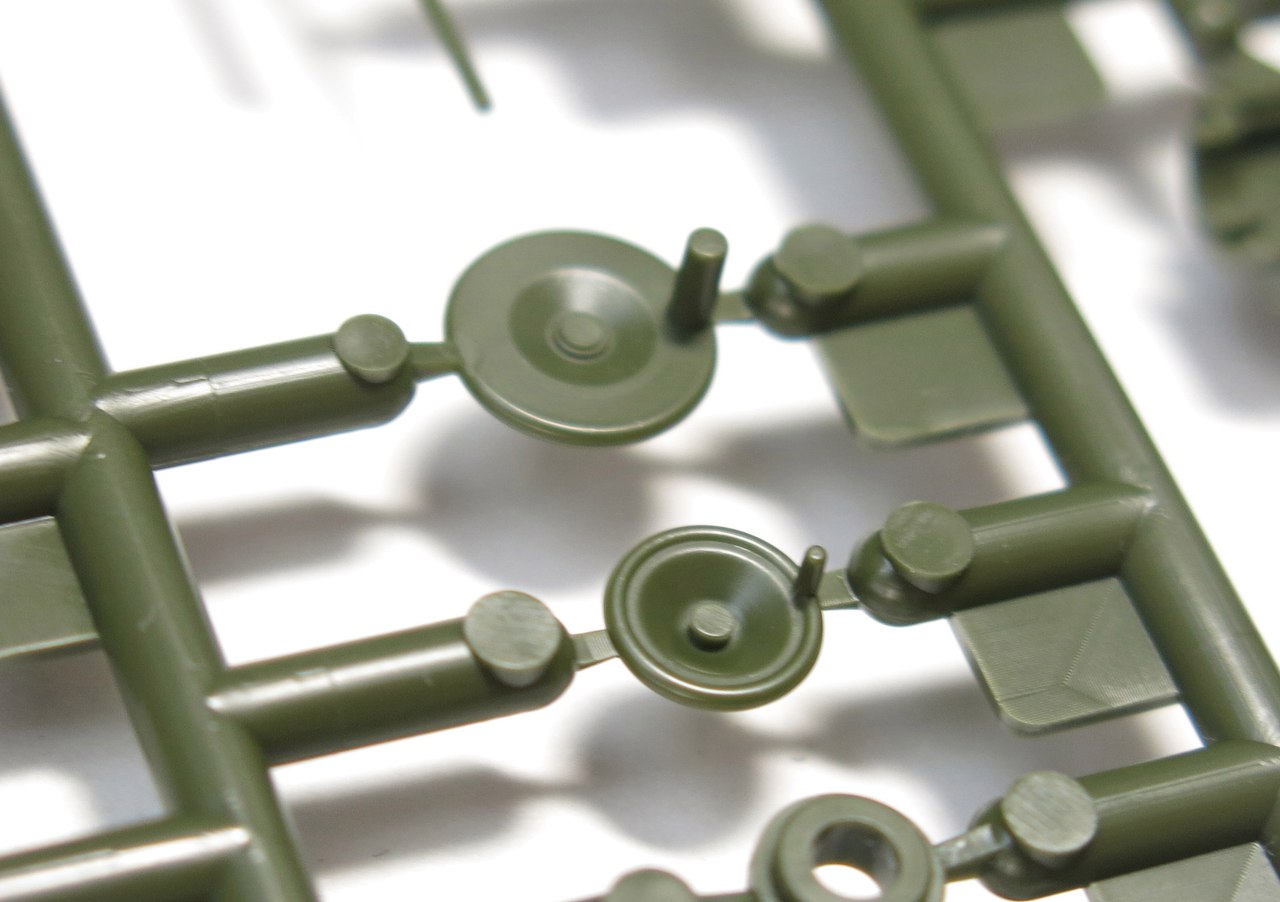

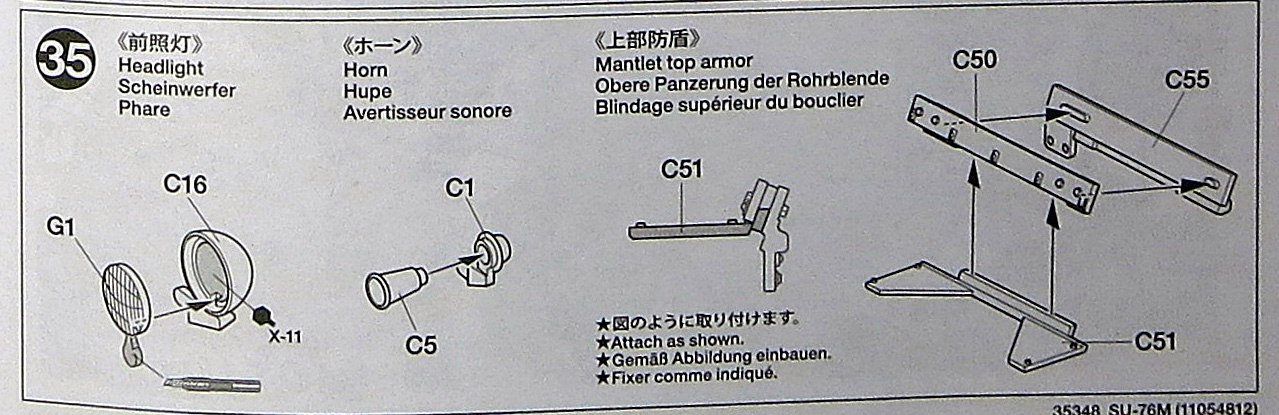

•Шаг 35 – Сборка фары, клаксона и верхней бронировки рубки.

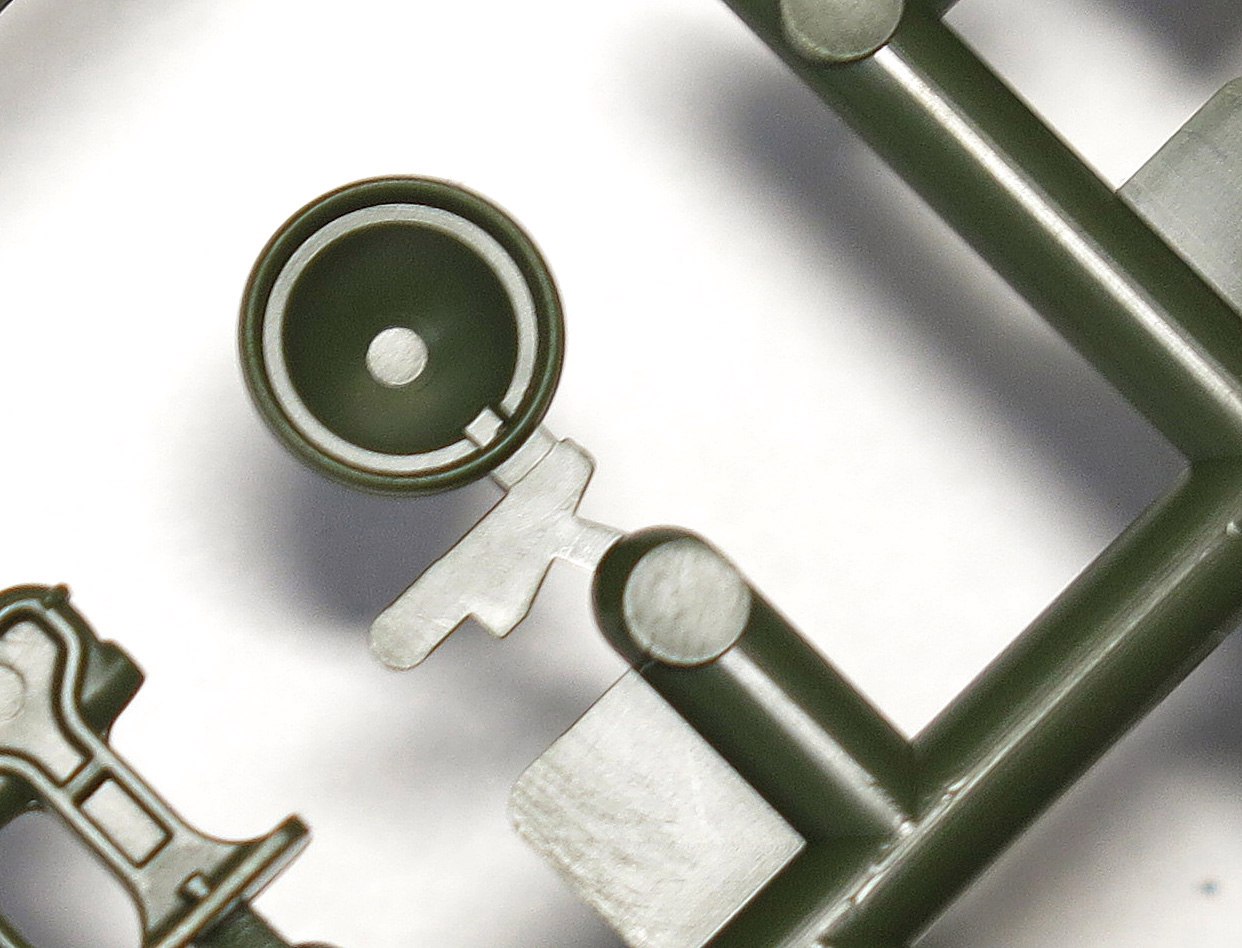

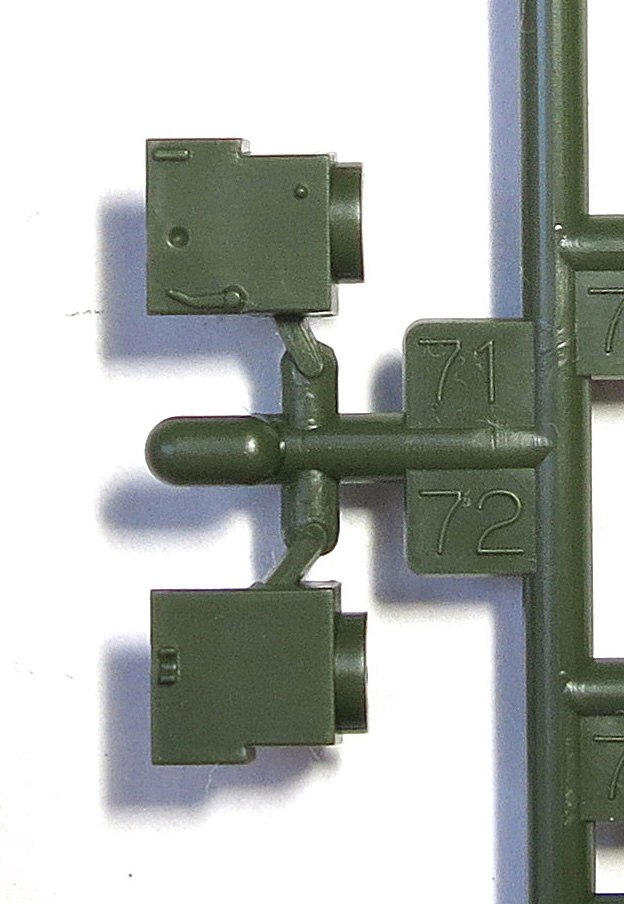

Фару лучше сразу заменить на ЭЛЬФ, клаксон – неправильной формы. Как и крепежи фары и клаксона.

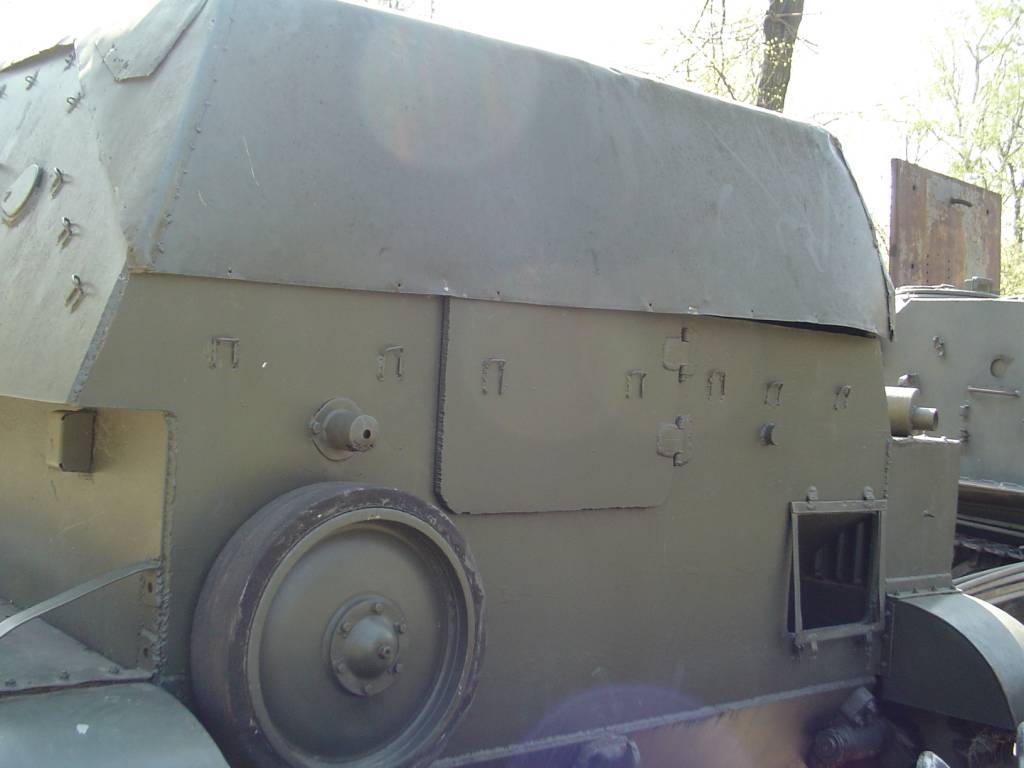

А вот бронировка хороша, ну опять же, кроме болтов.

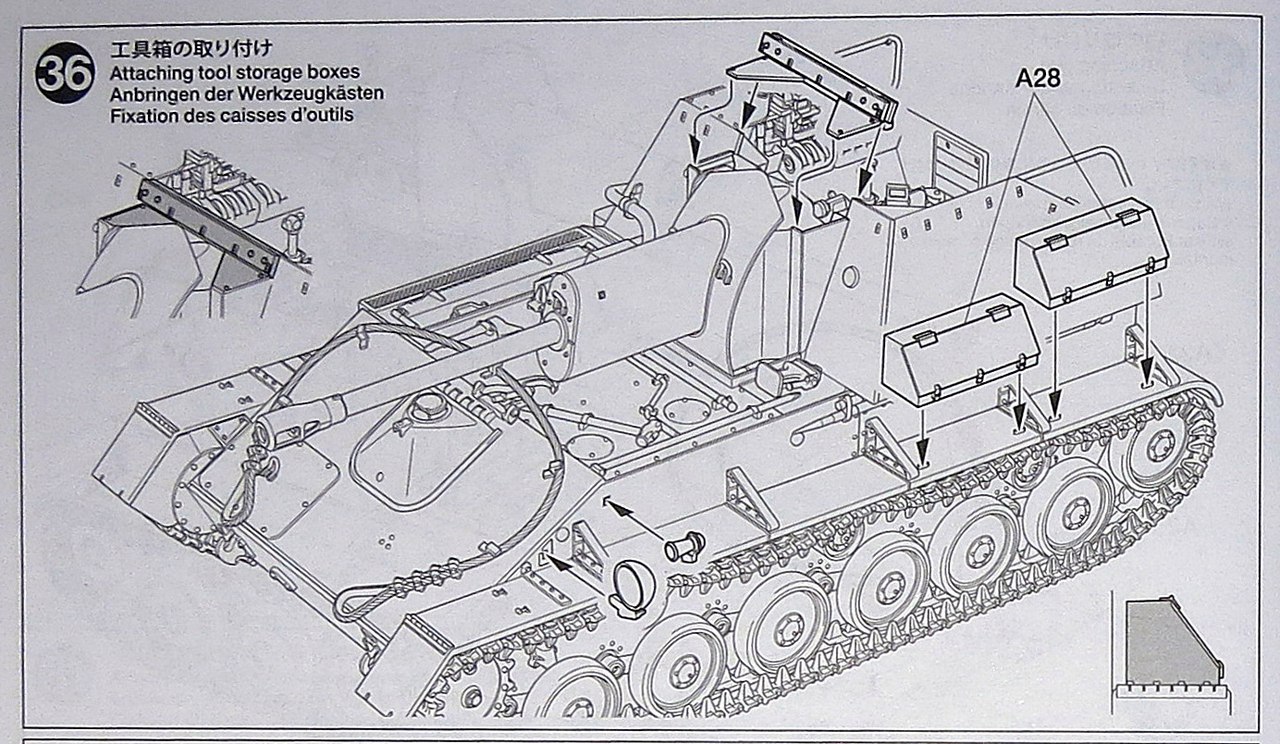

•Шаг 36 – Установка фары, клаксона, ящиков ЗИП, верхней бронировки.

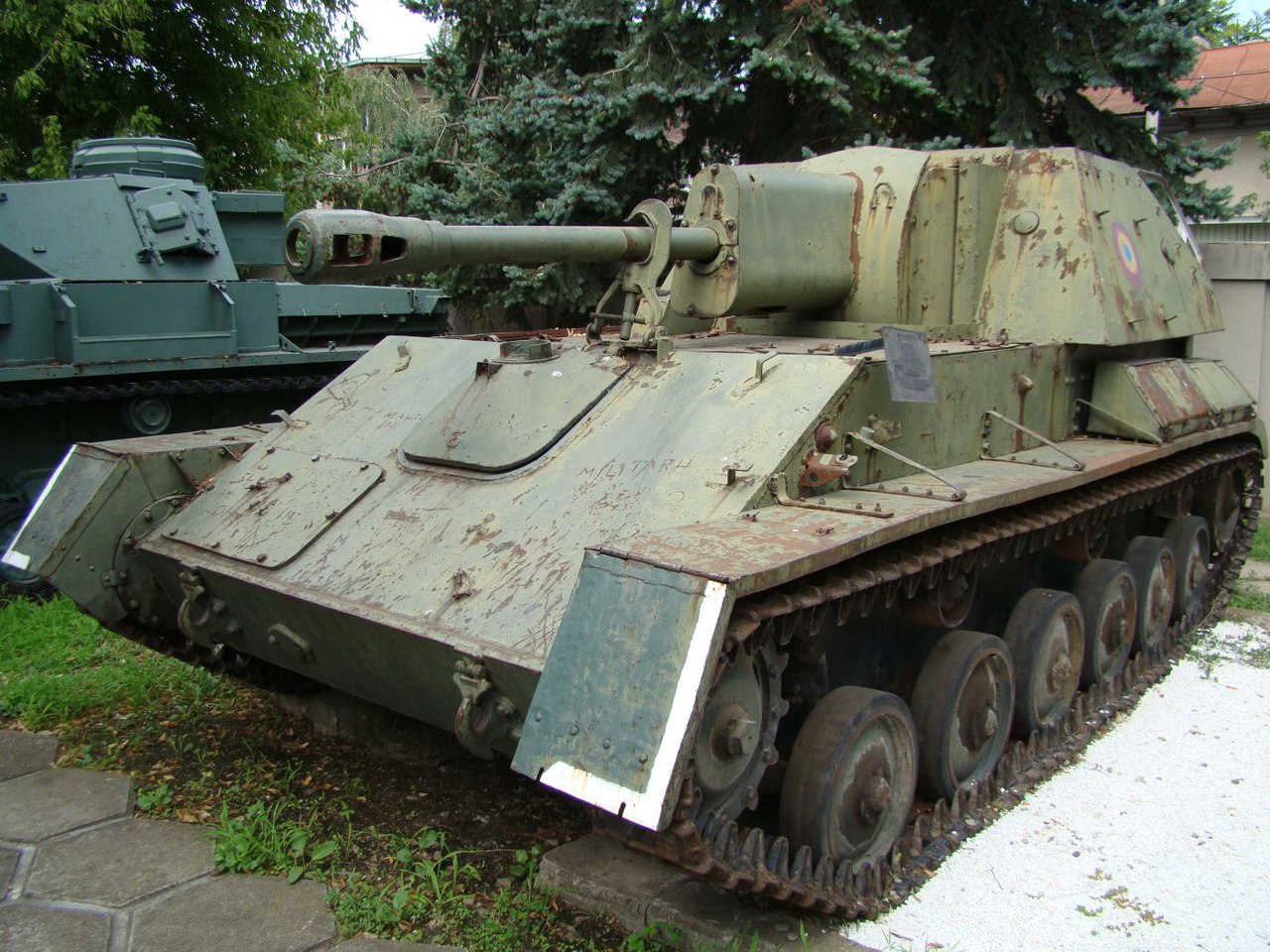

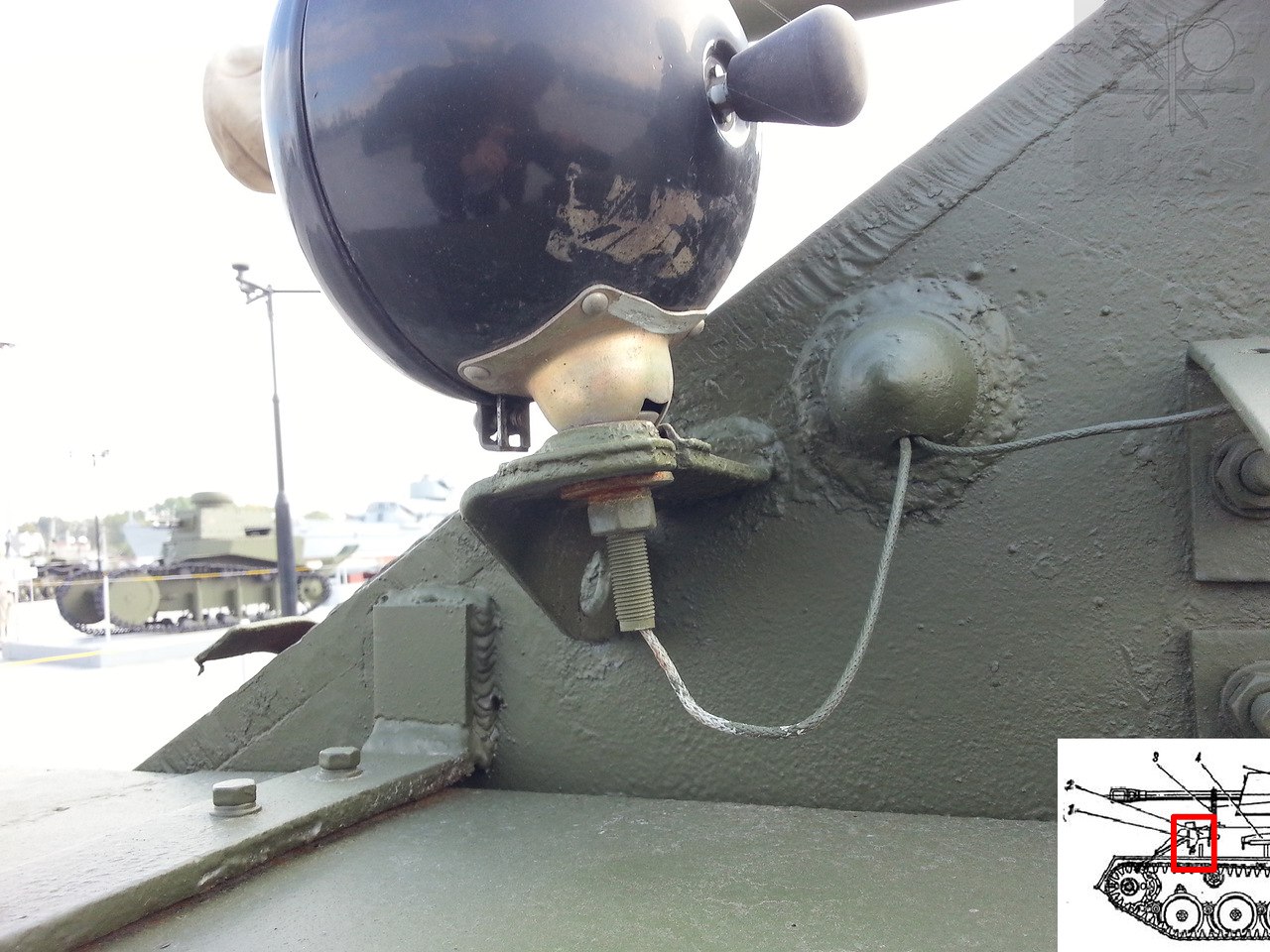

Необходимо добавить проводку. От фары и клаксона в бронировку. Хорошо видно ее на фото выше.

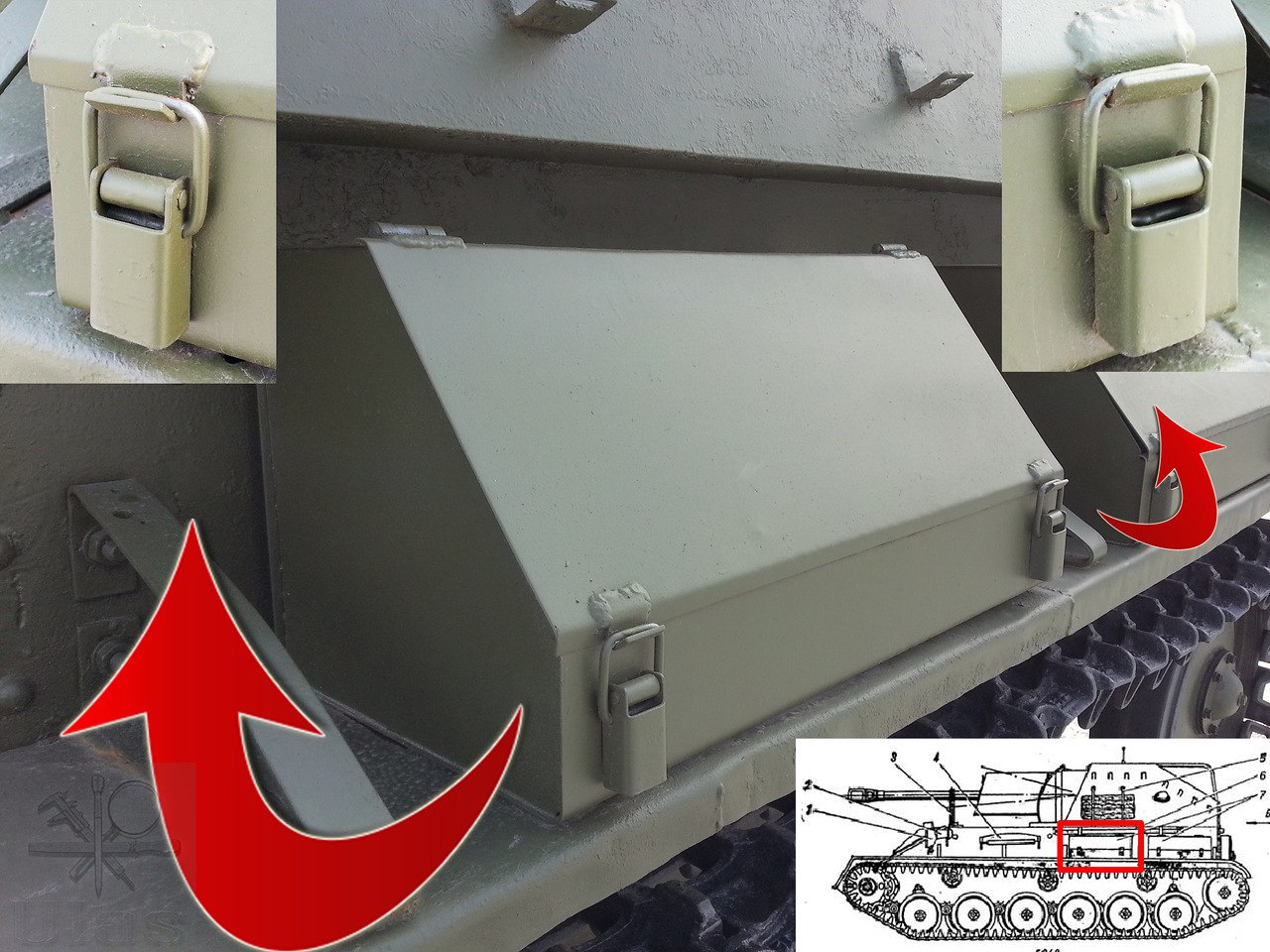

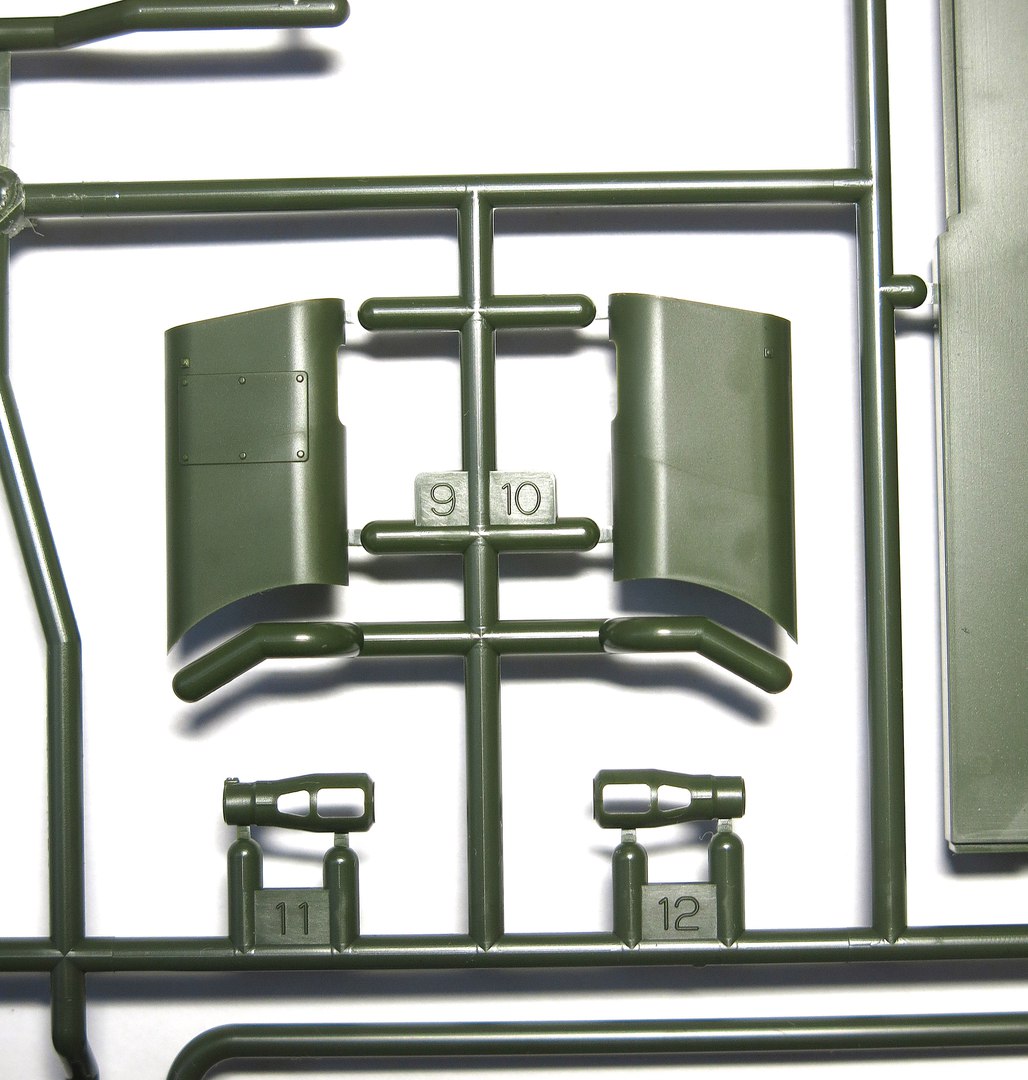

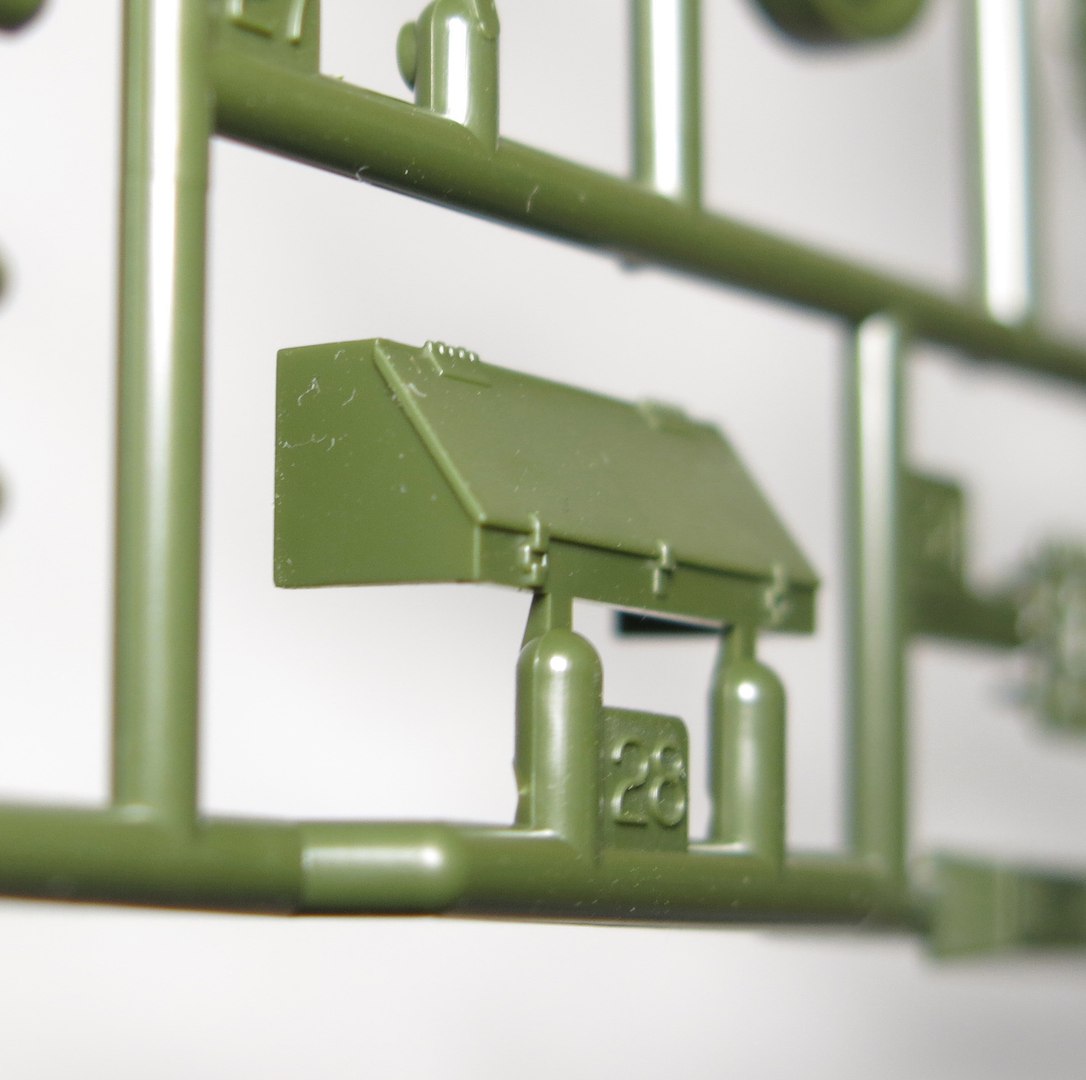

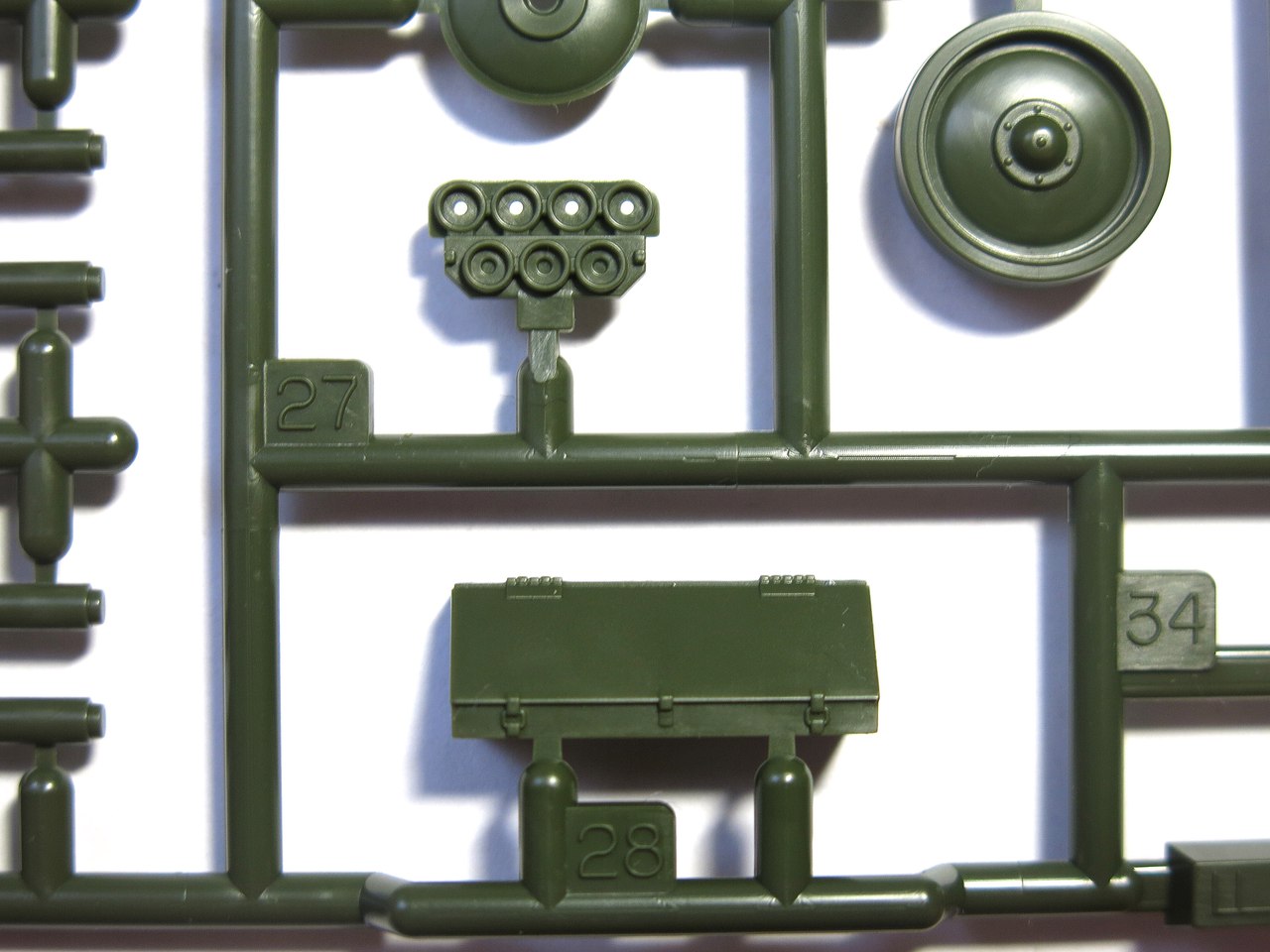

Ящики ЗИП (A28) немного неправильной формы в профиль, замки непохожи, лучше поменять.

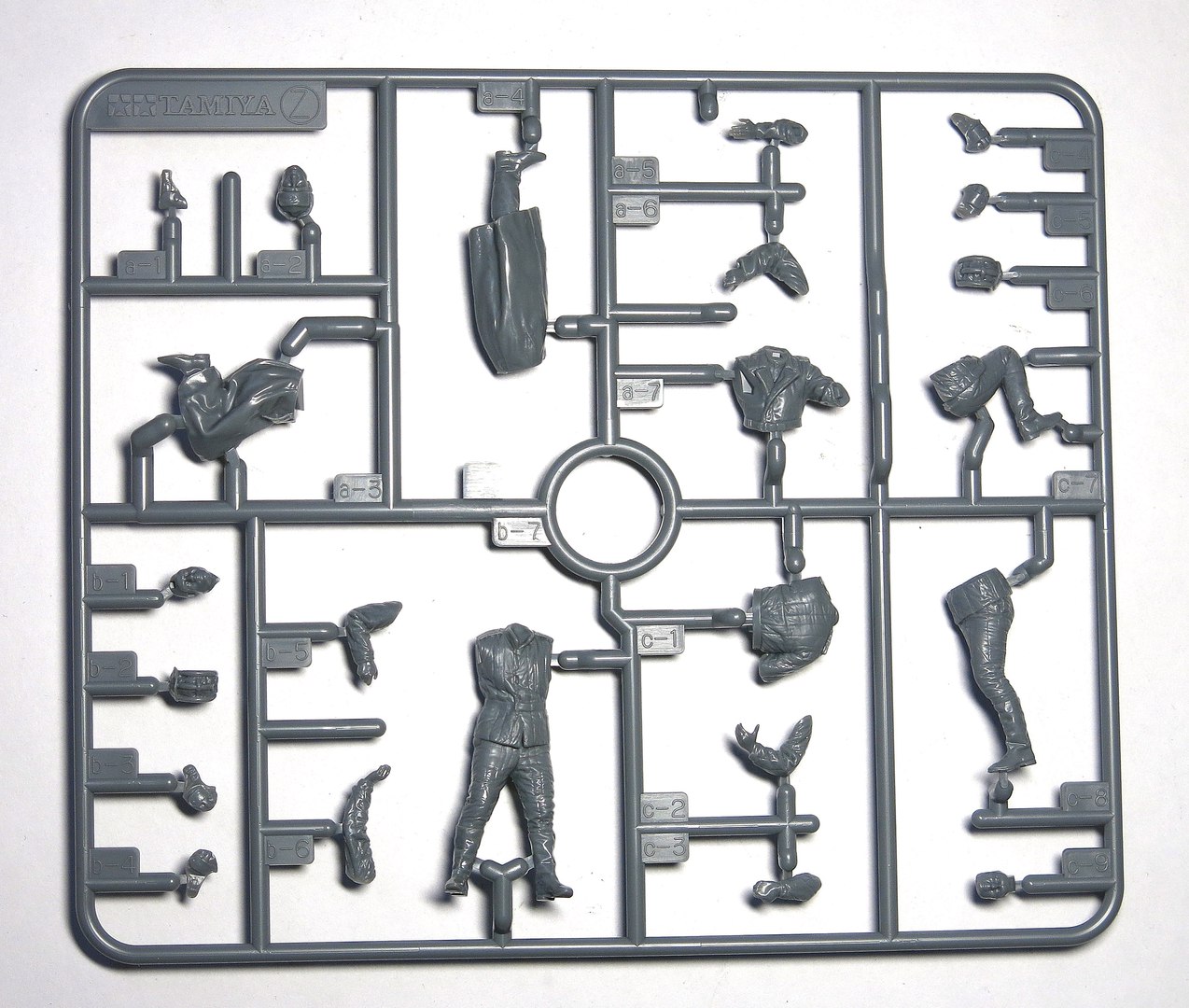

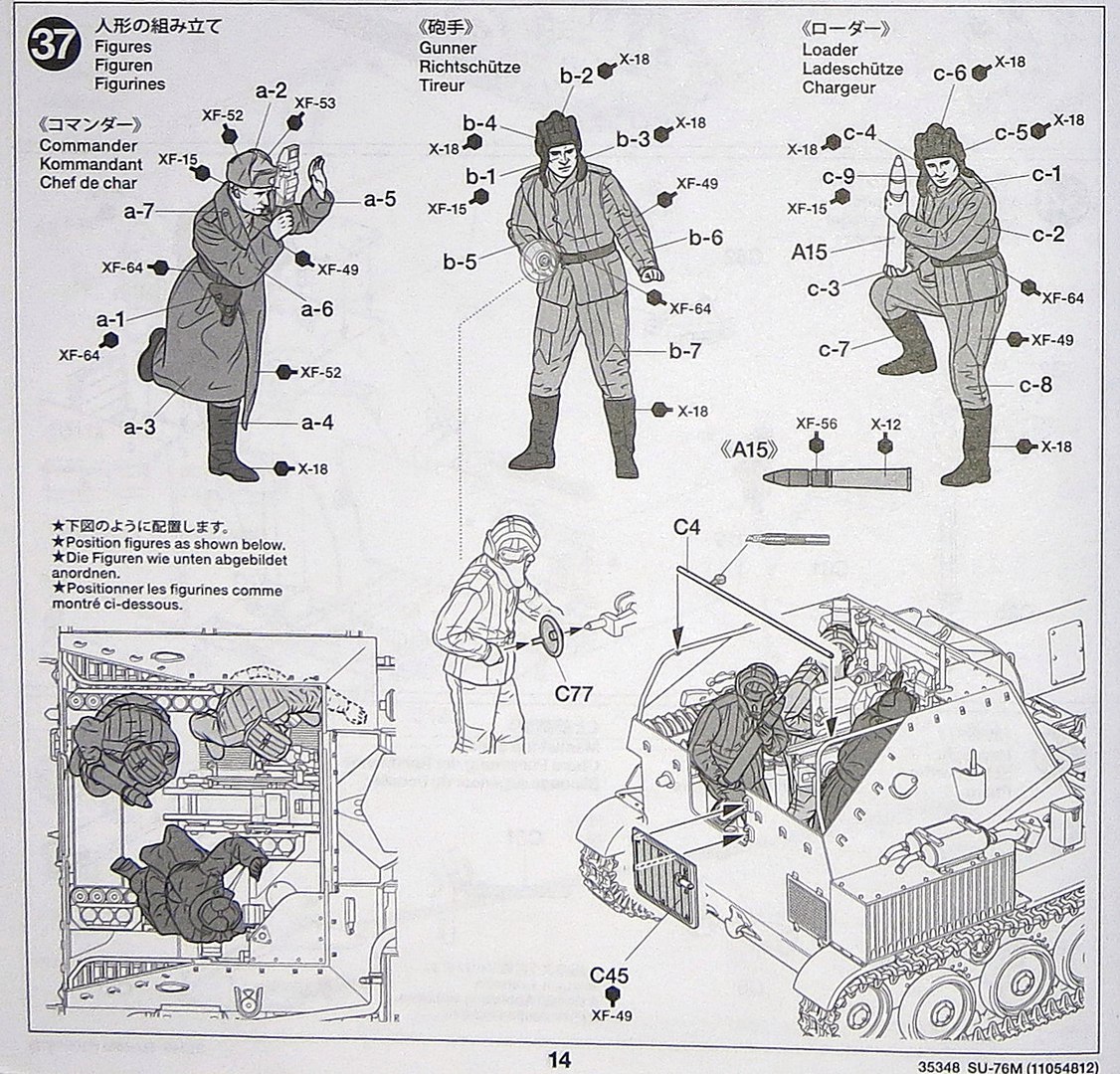

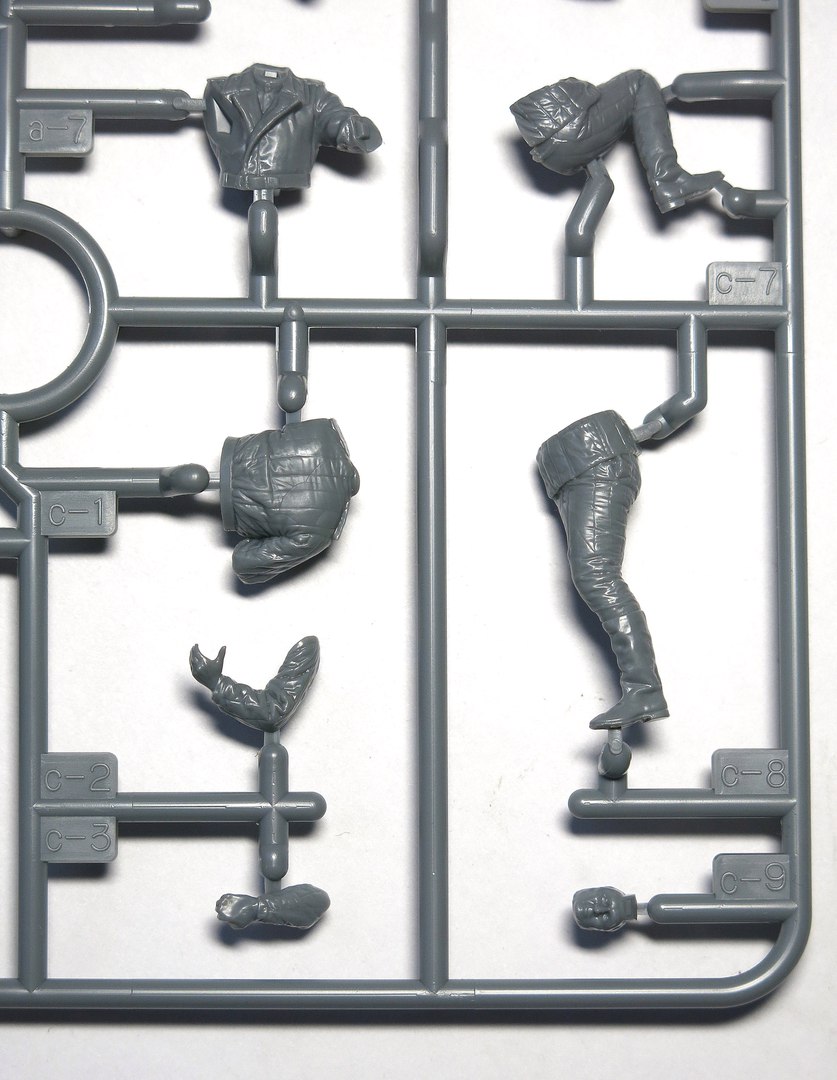

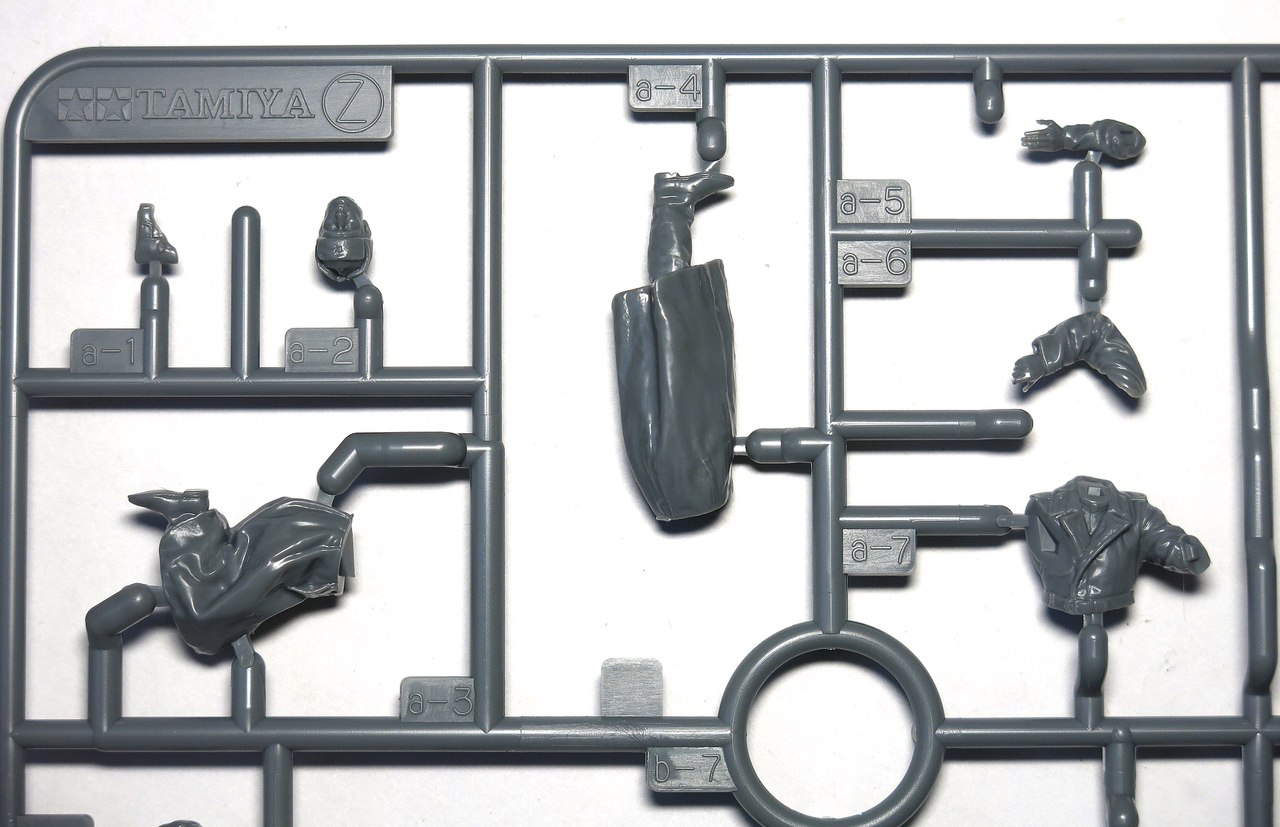

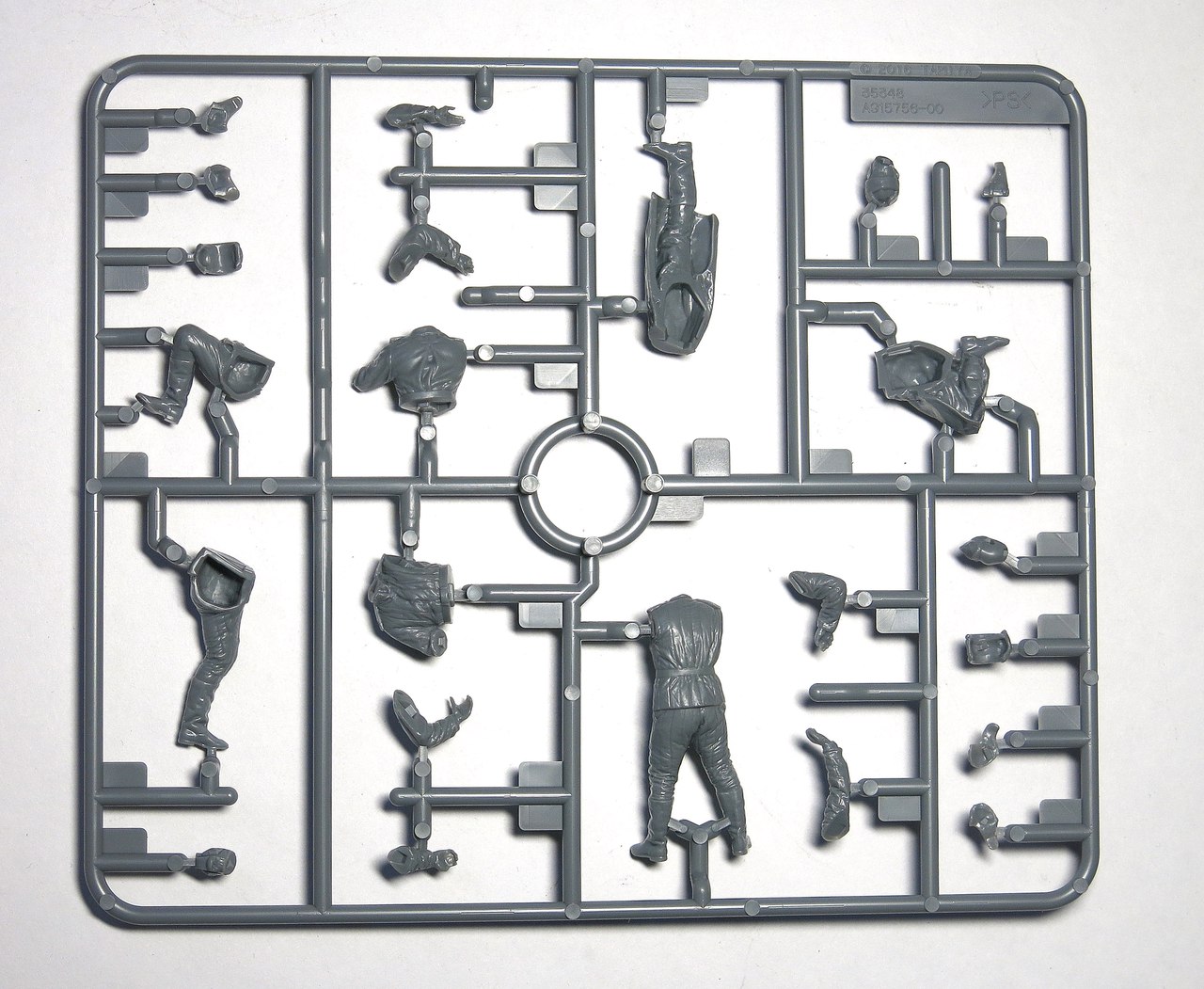

•Шаг 37 – Сборка фигур, установка верхней перегородки-каркаса рубки.

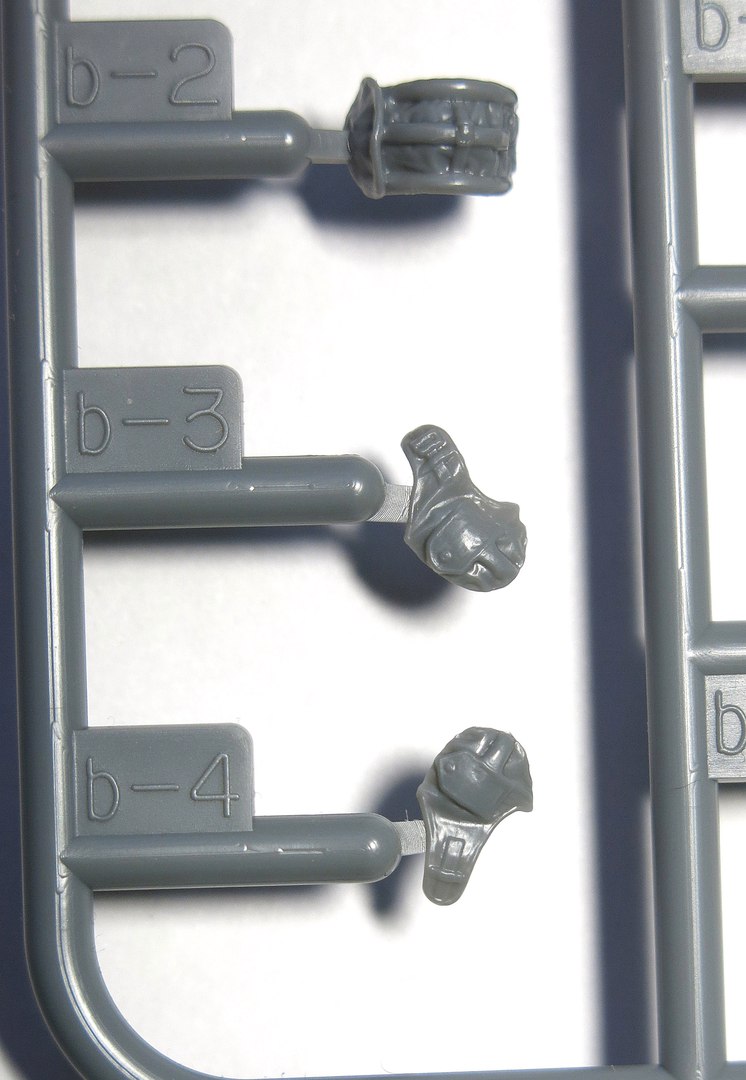

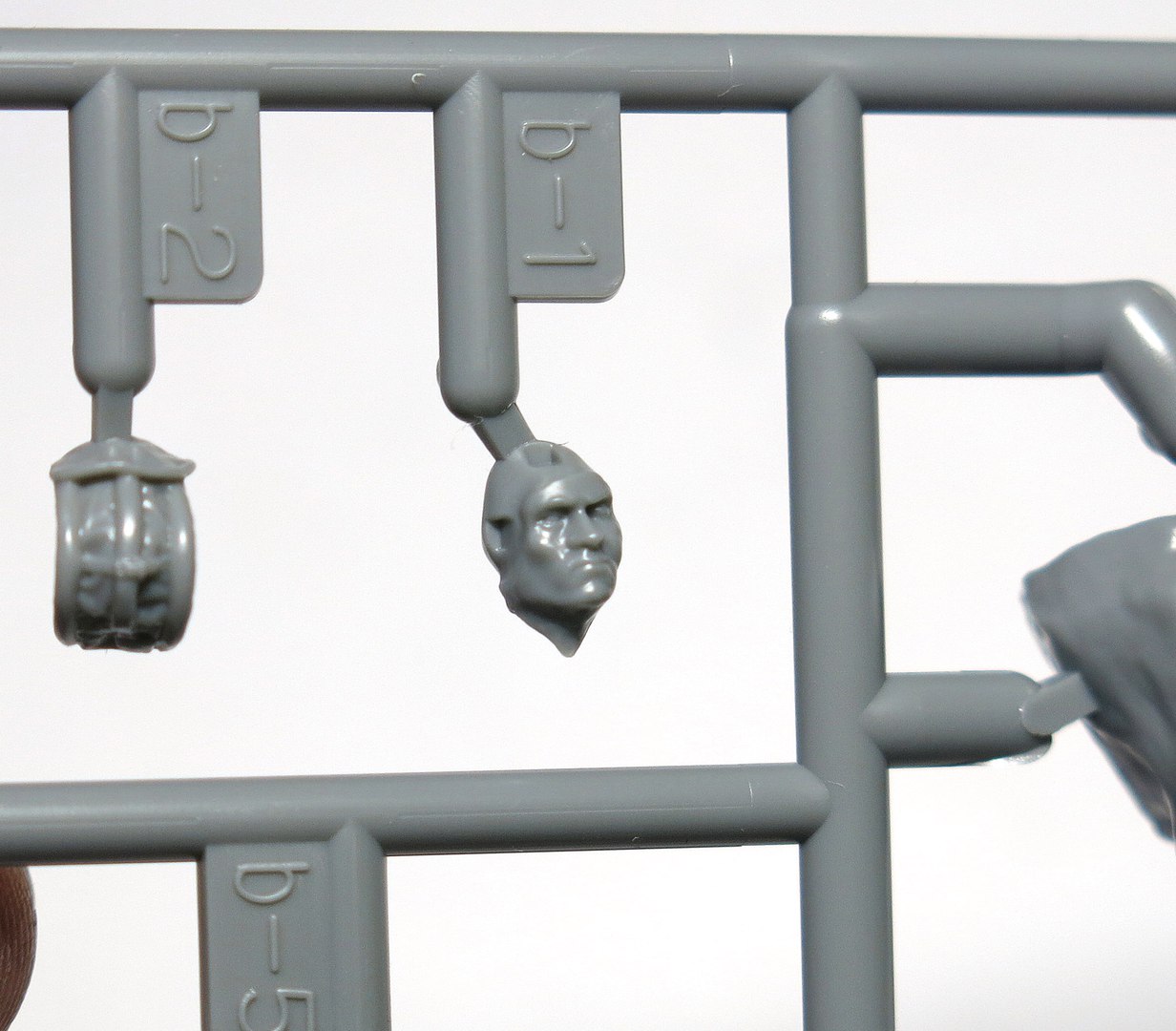

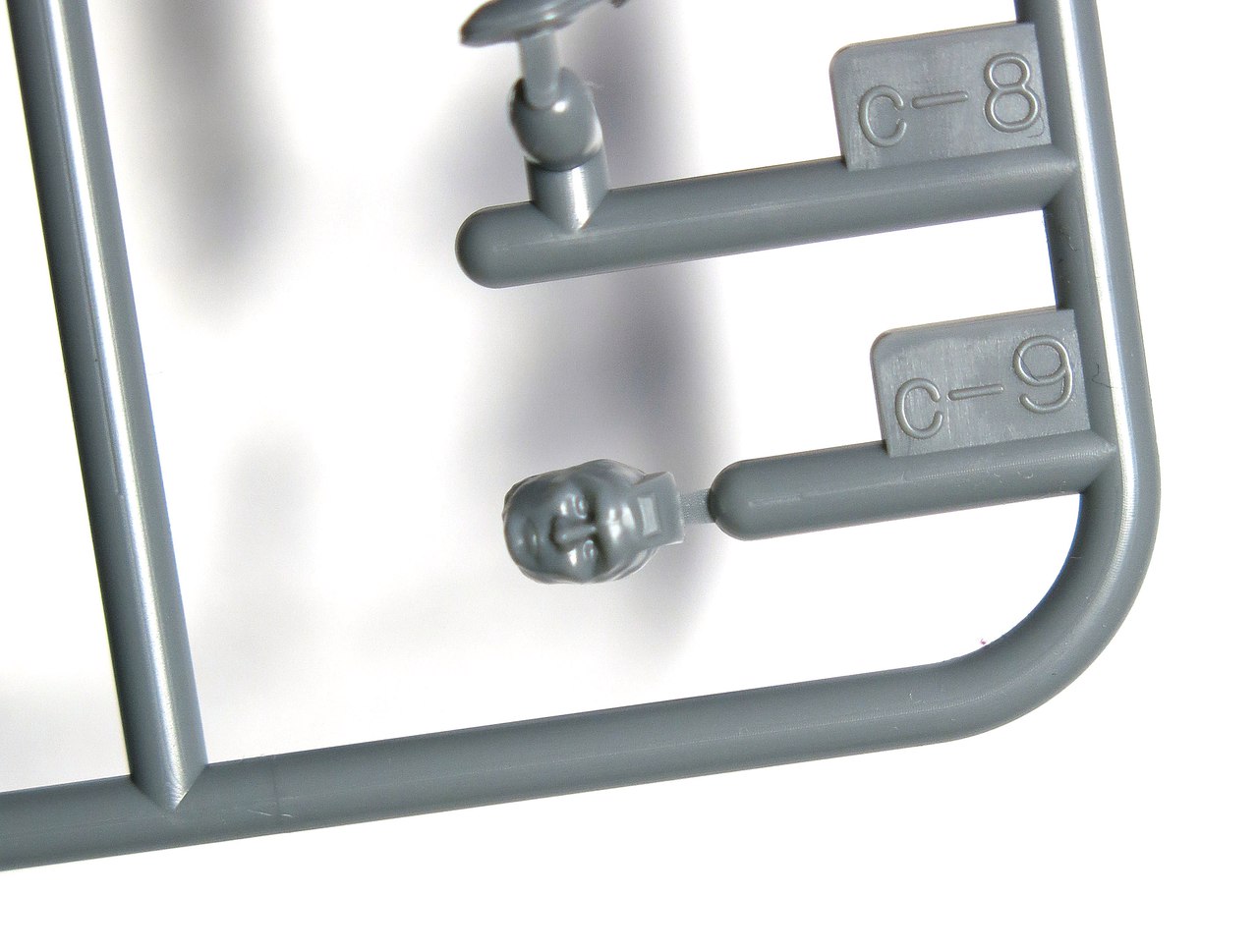

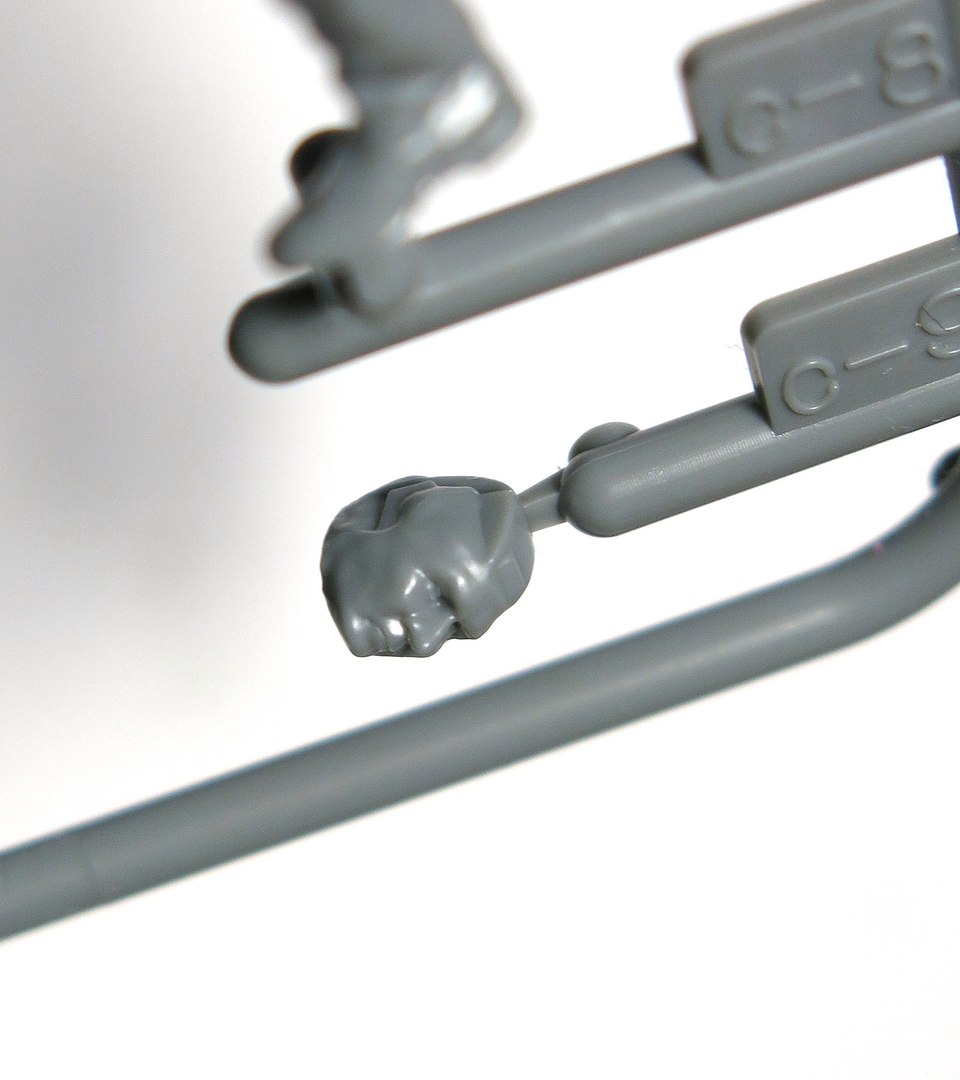

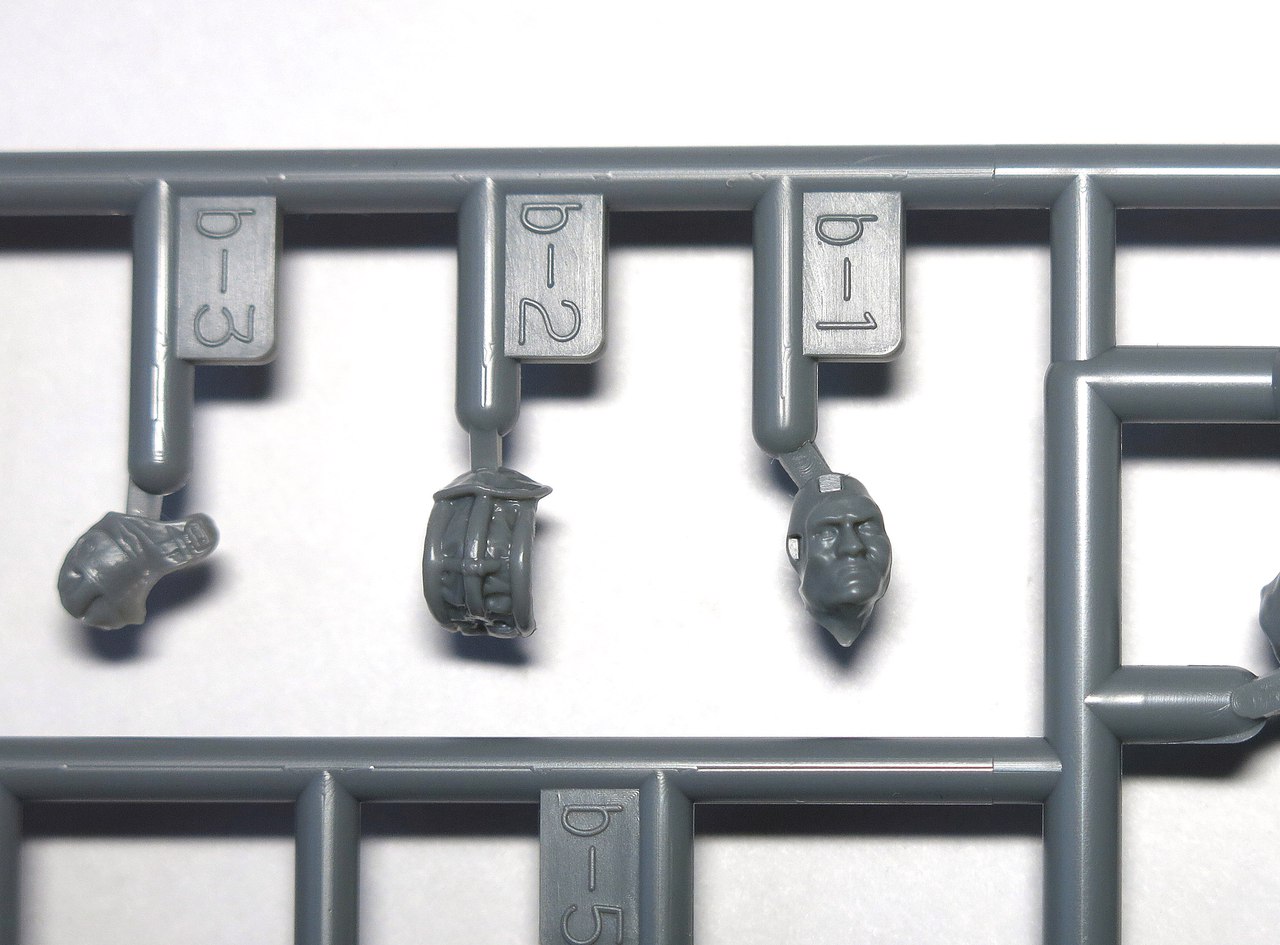

Фигуры никогда не были сильной стороной Тамии. И эти не стали исключением, хотя лица неплохи для пластика.

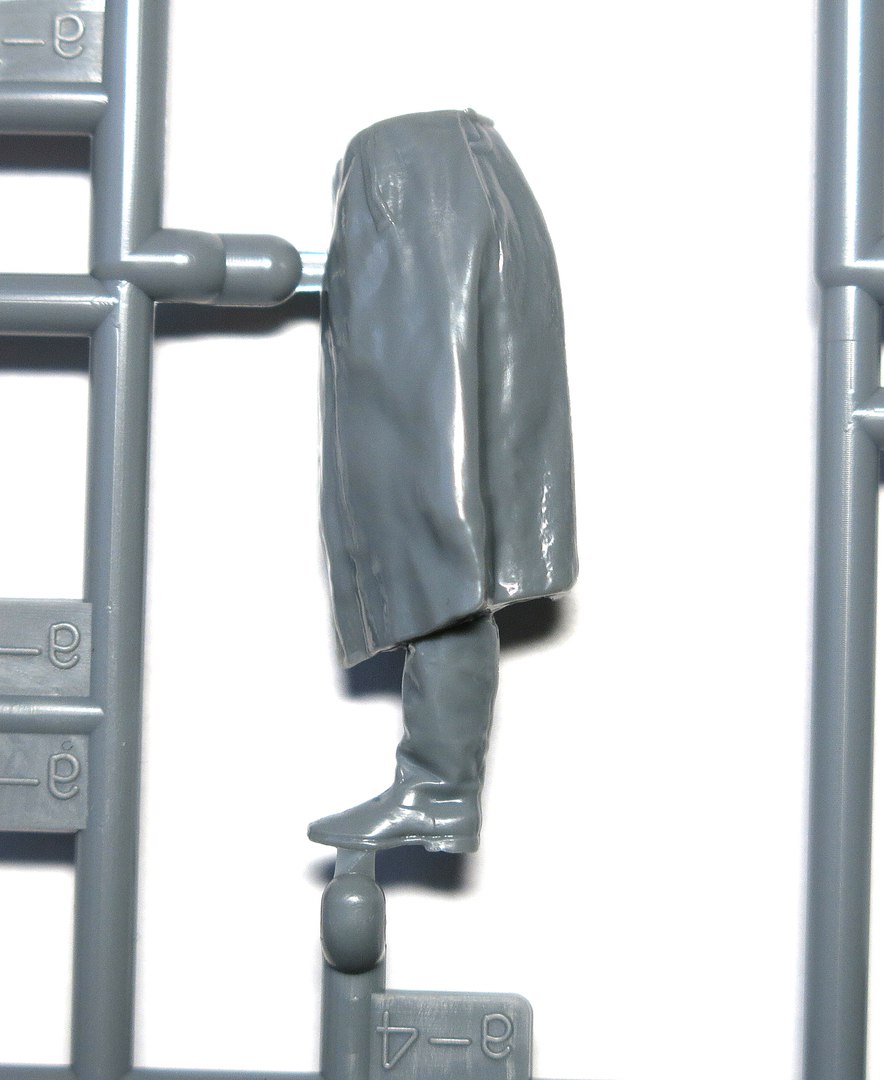

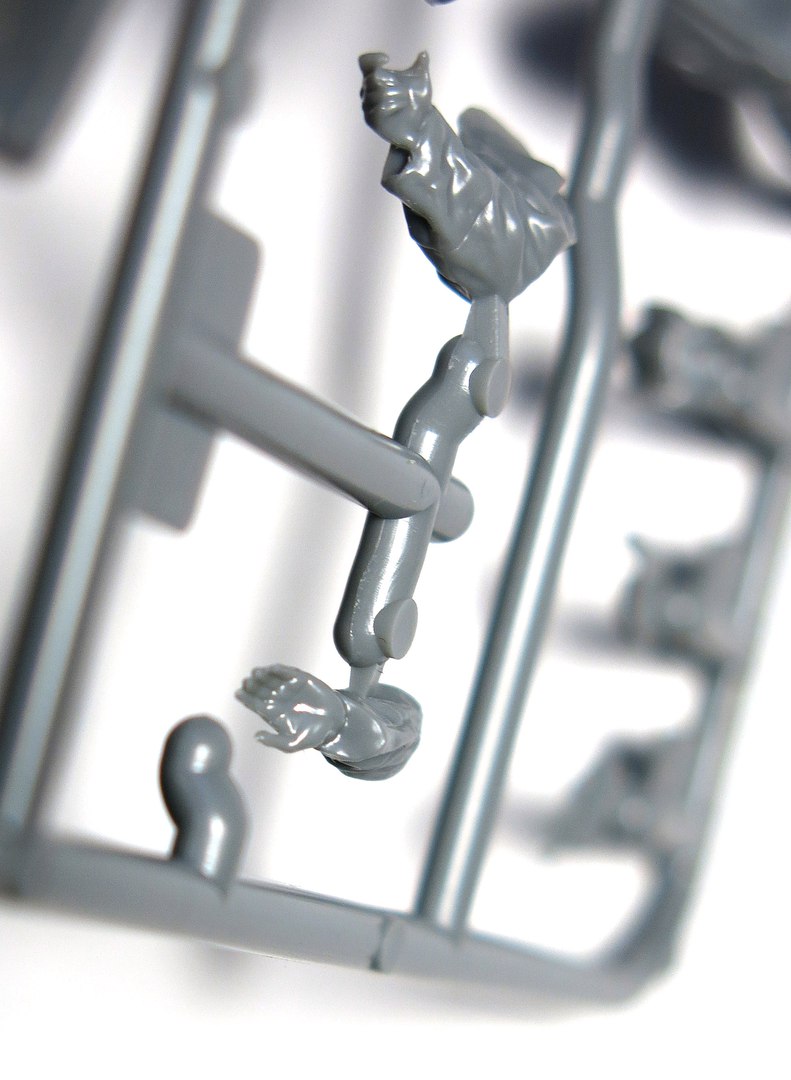

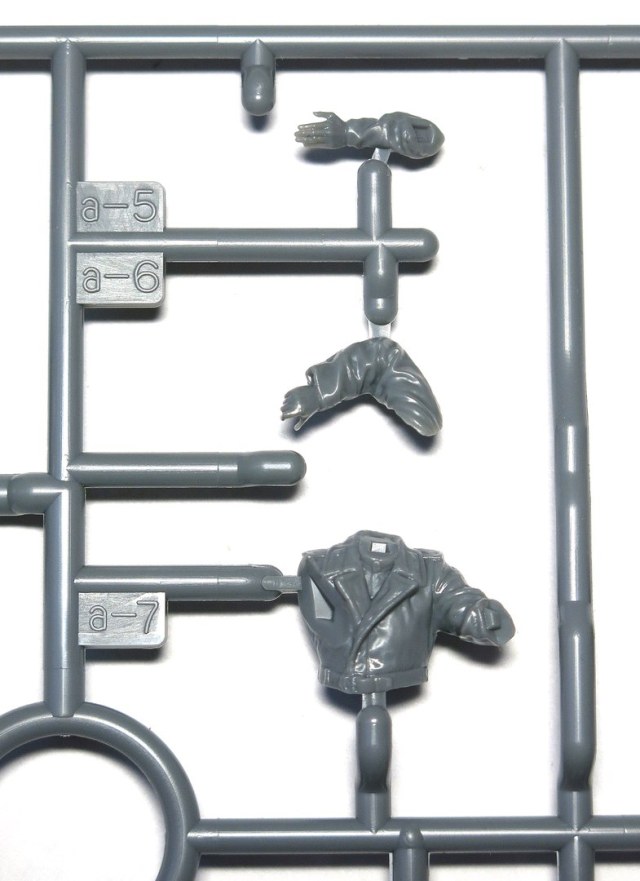

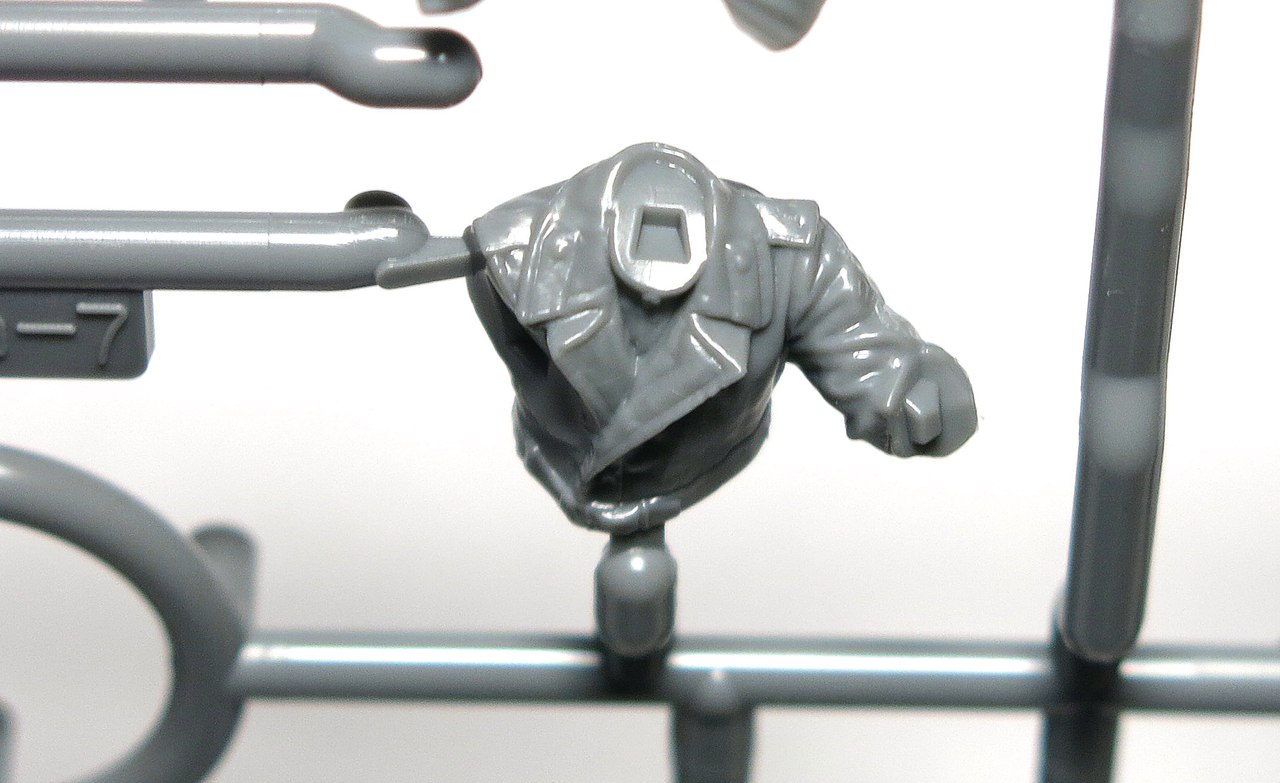

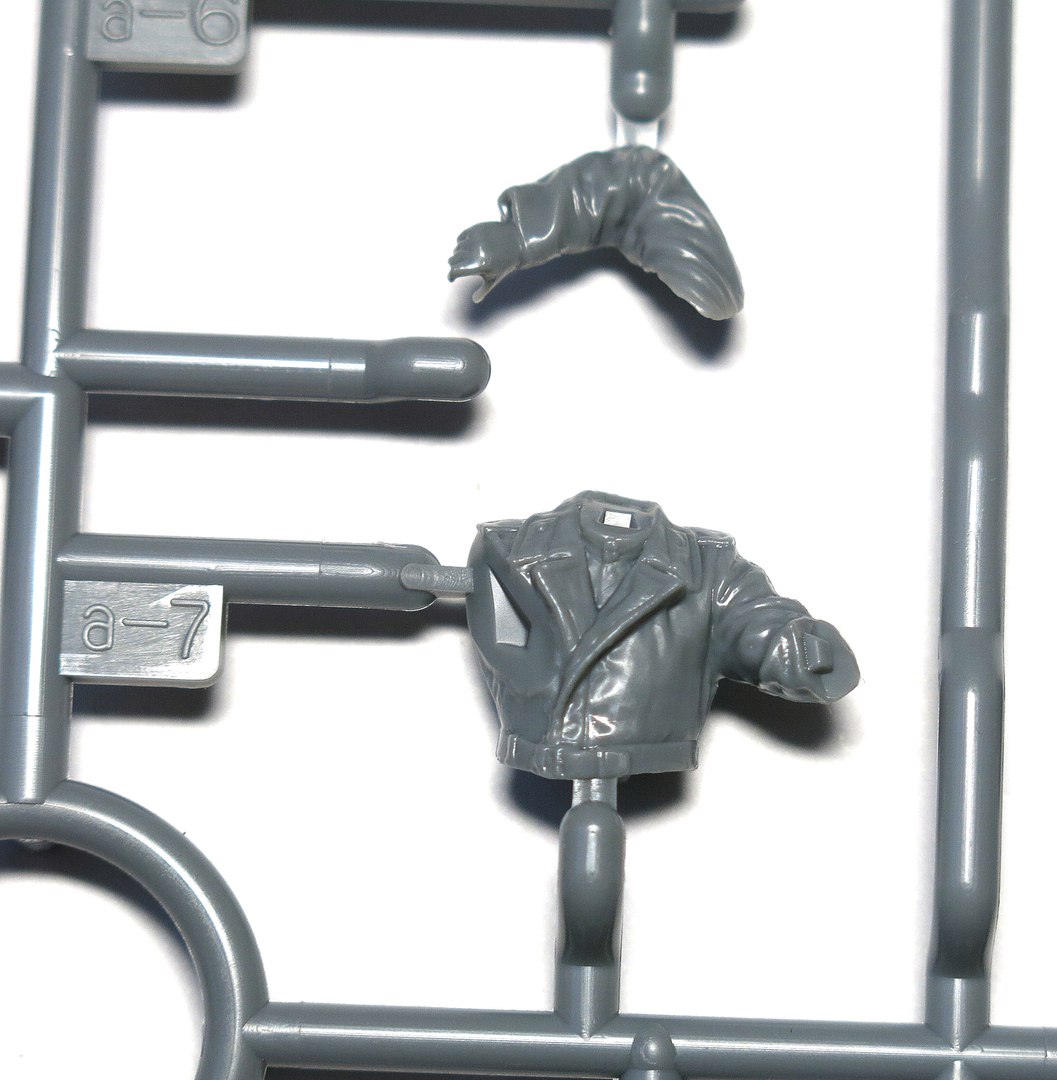

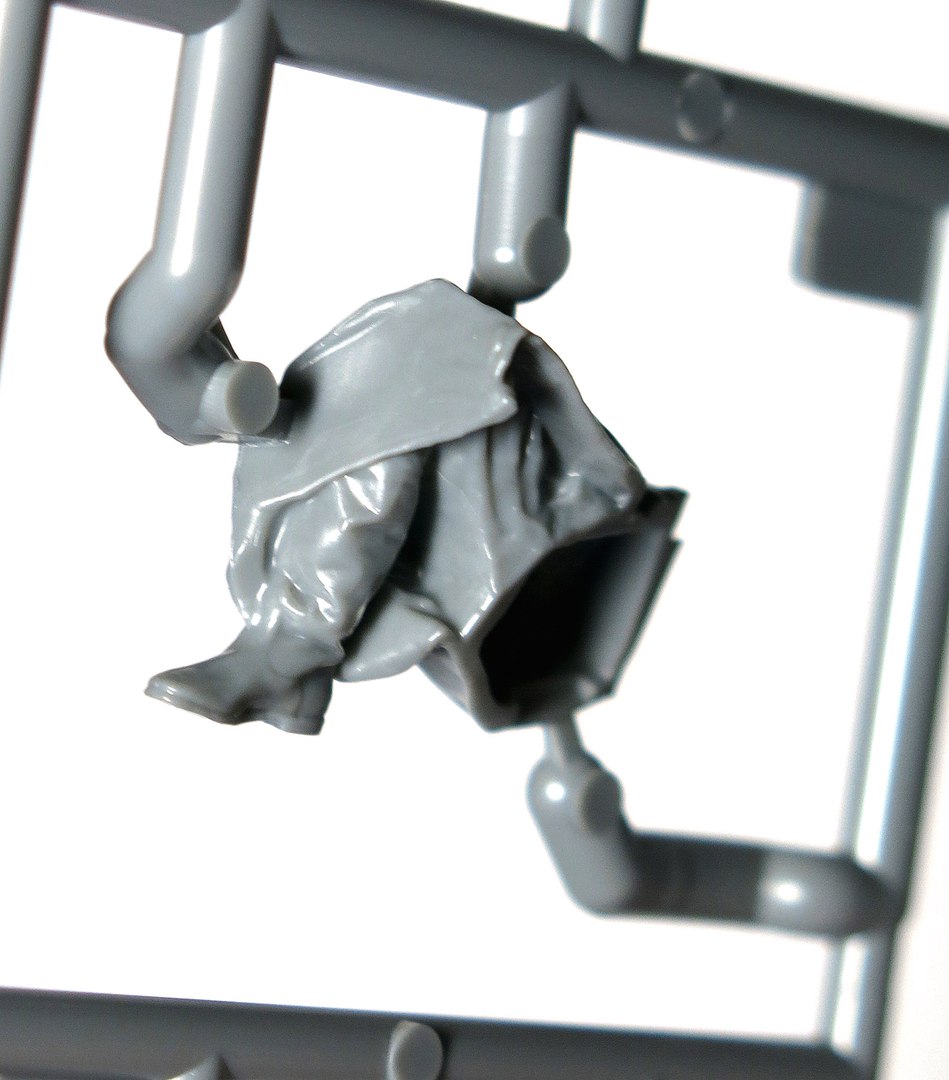

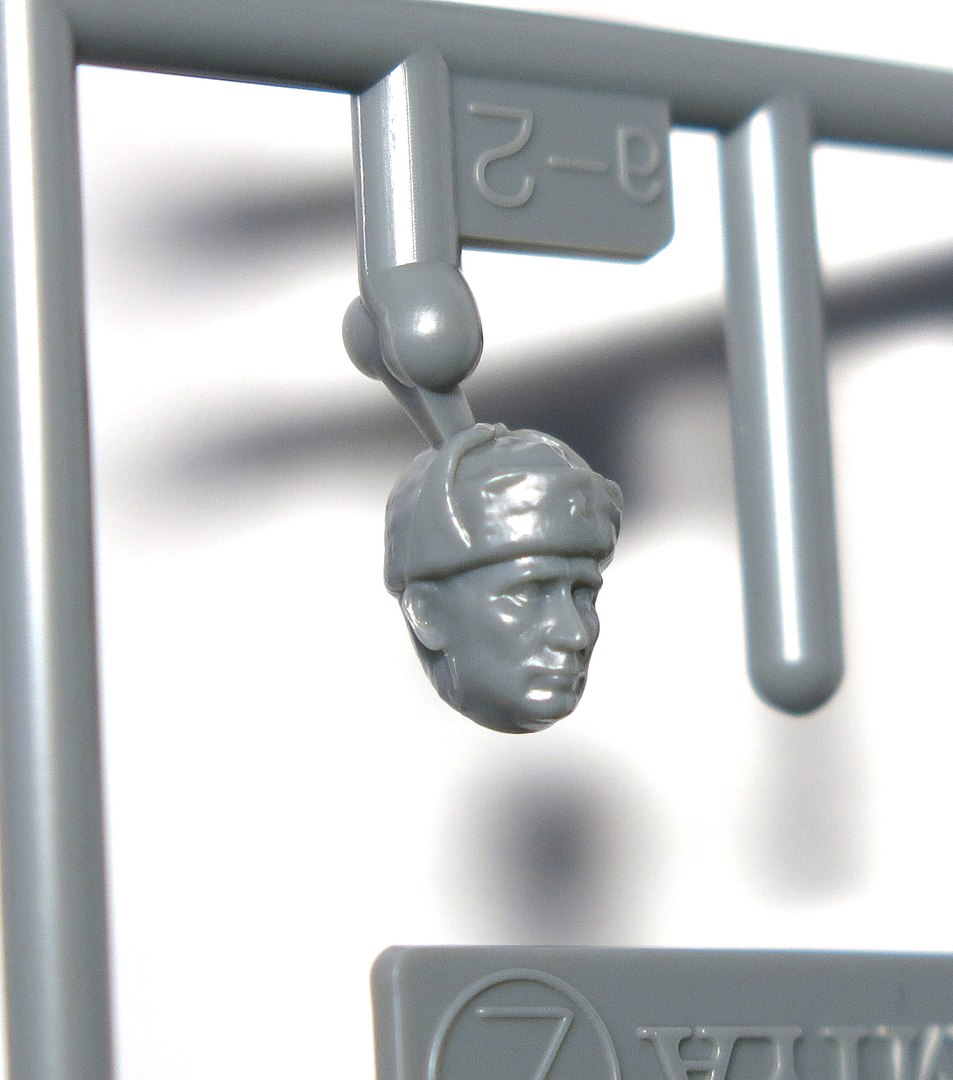

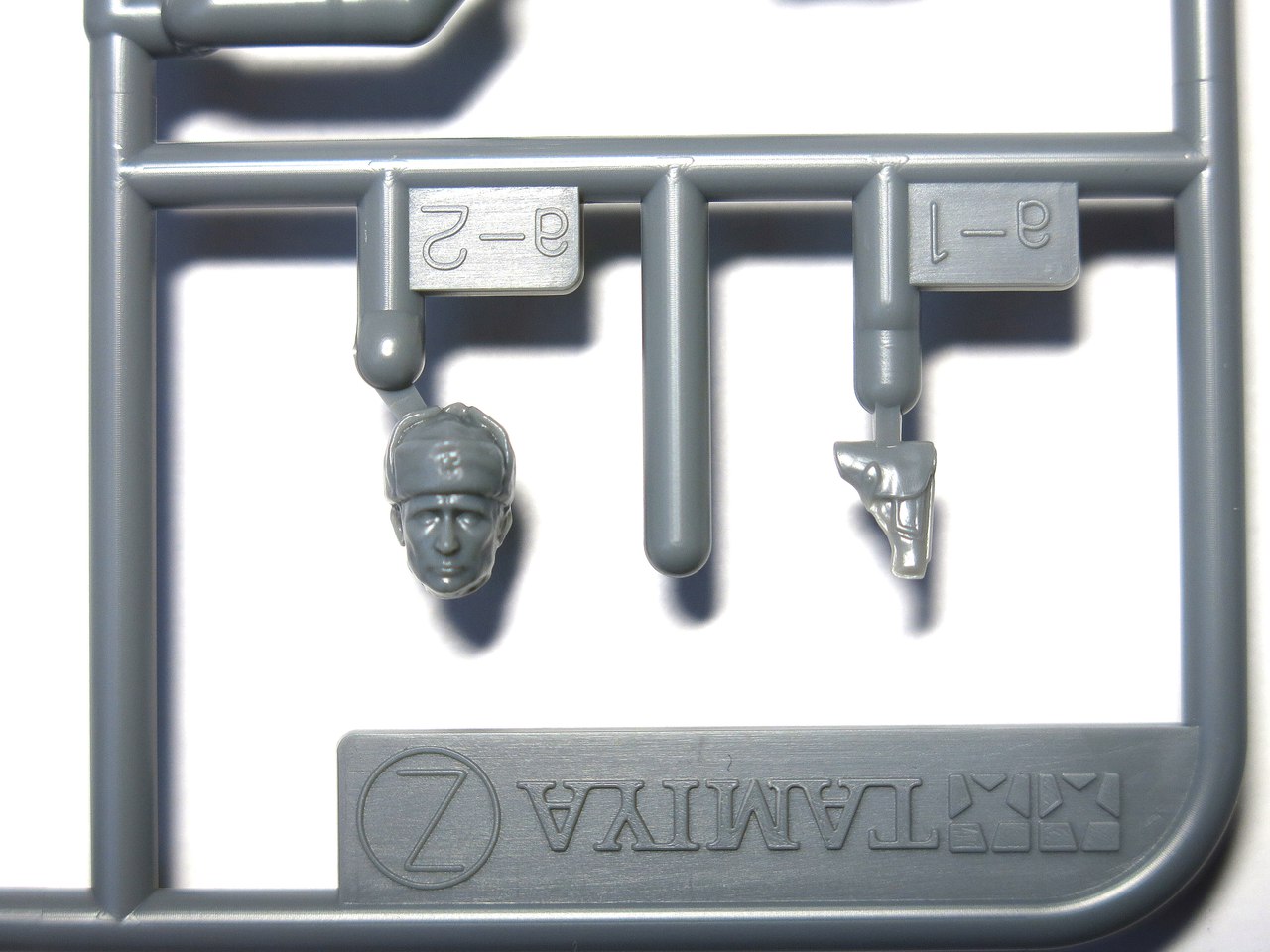

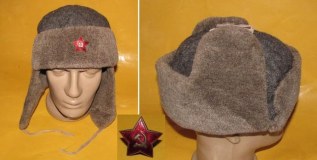

oКомандир одет в шинель, в лице угадываются черты президента одной страны, на голове шапка. На шапке отсутствует какой-либо рельеф. Необходимо прорезать полы шинели и рукава. На погонах отсутствуют знаки различия, это минус. На ногах сапоги и на поясе кобура от ТТ.

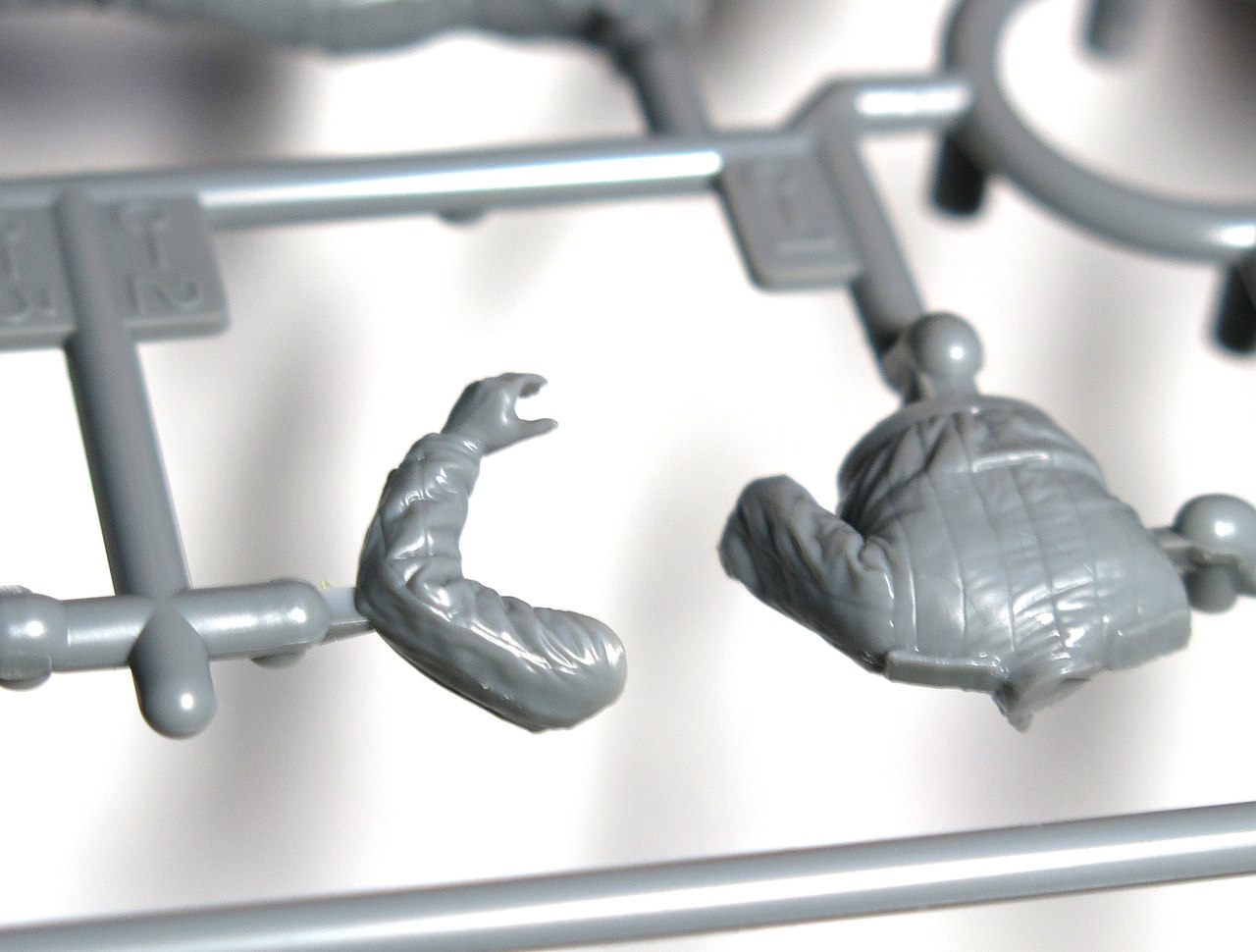

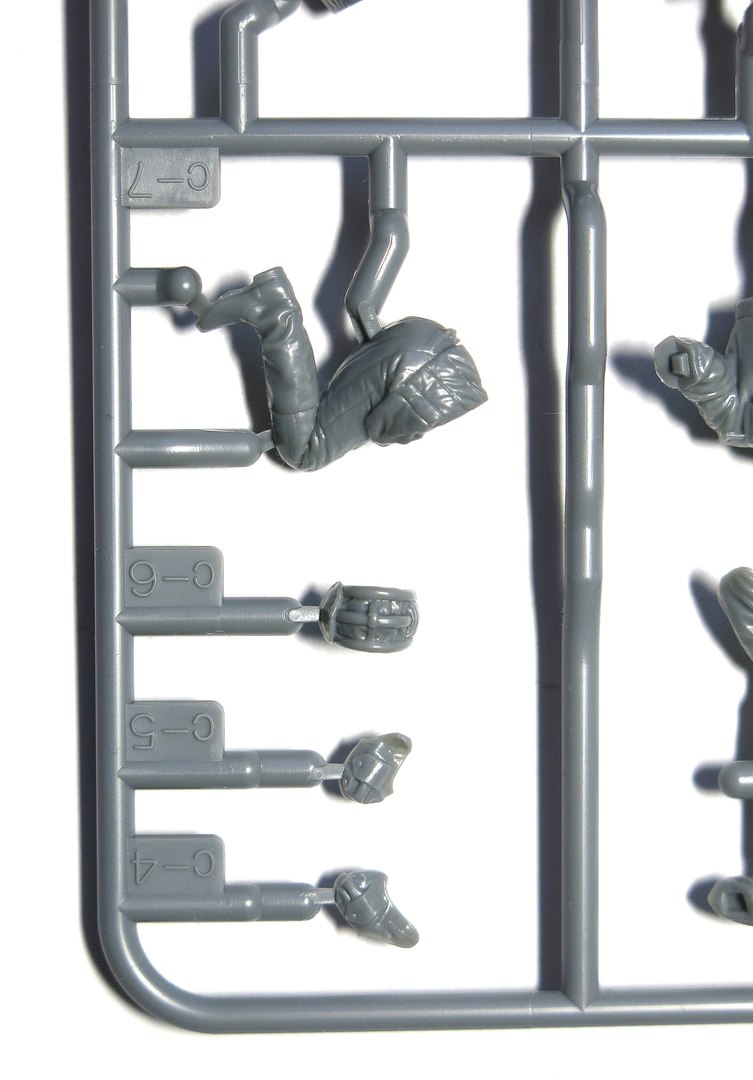

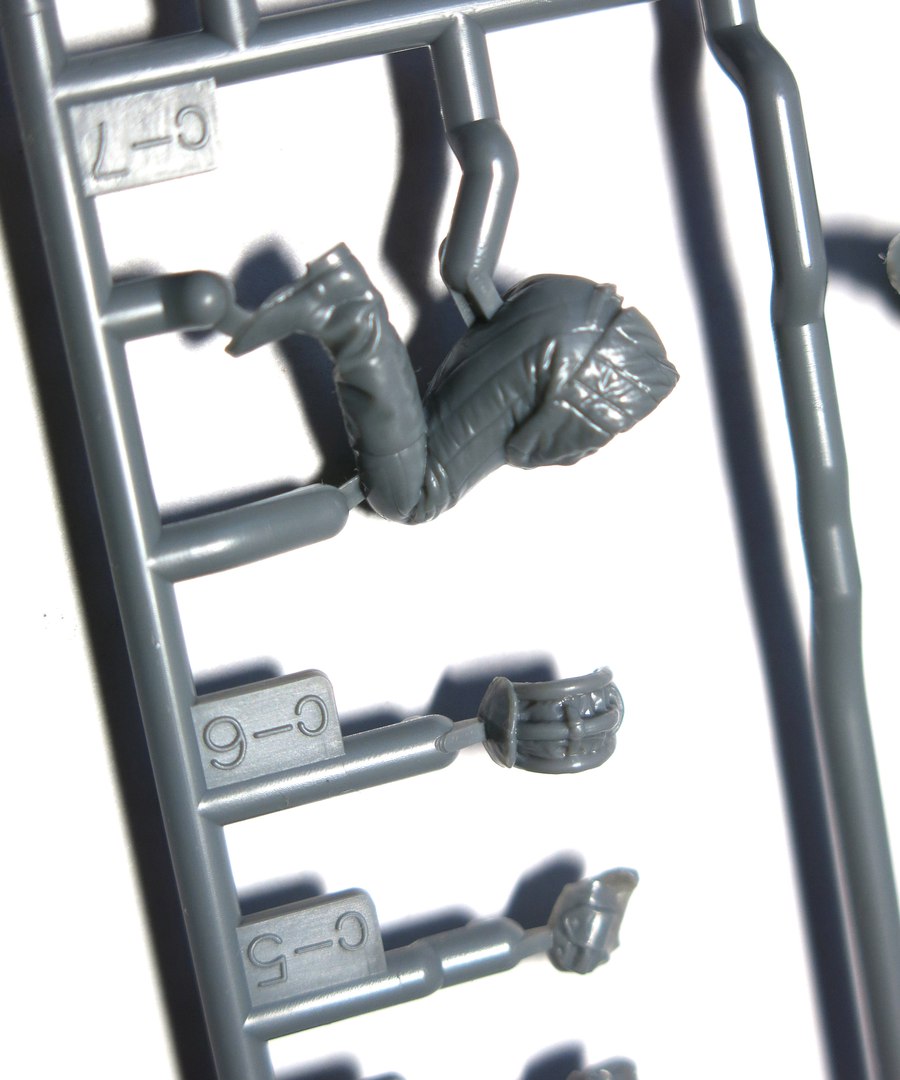

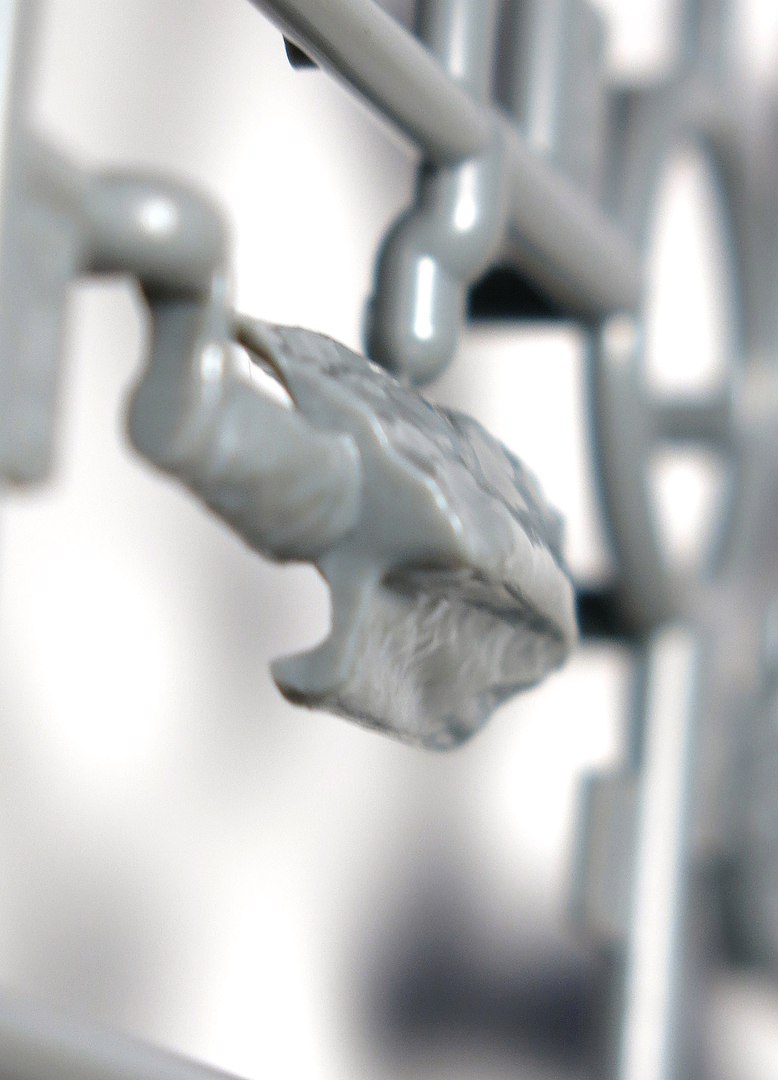

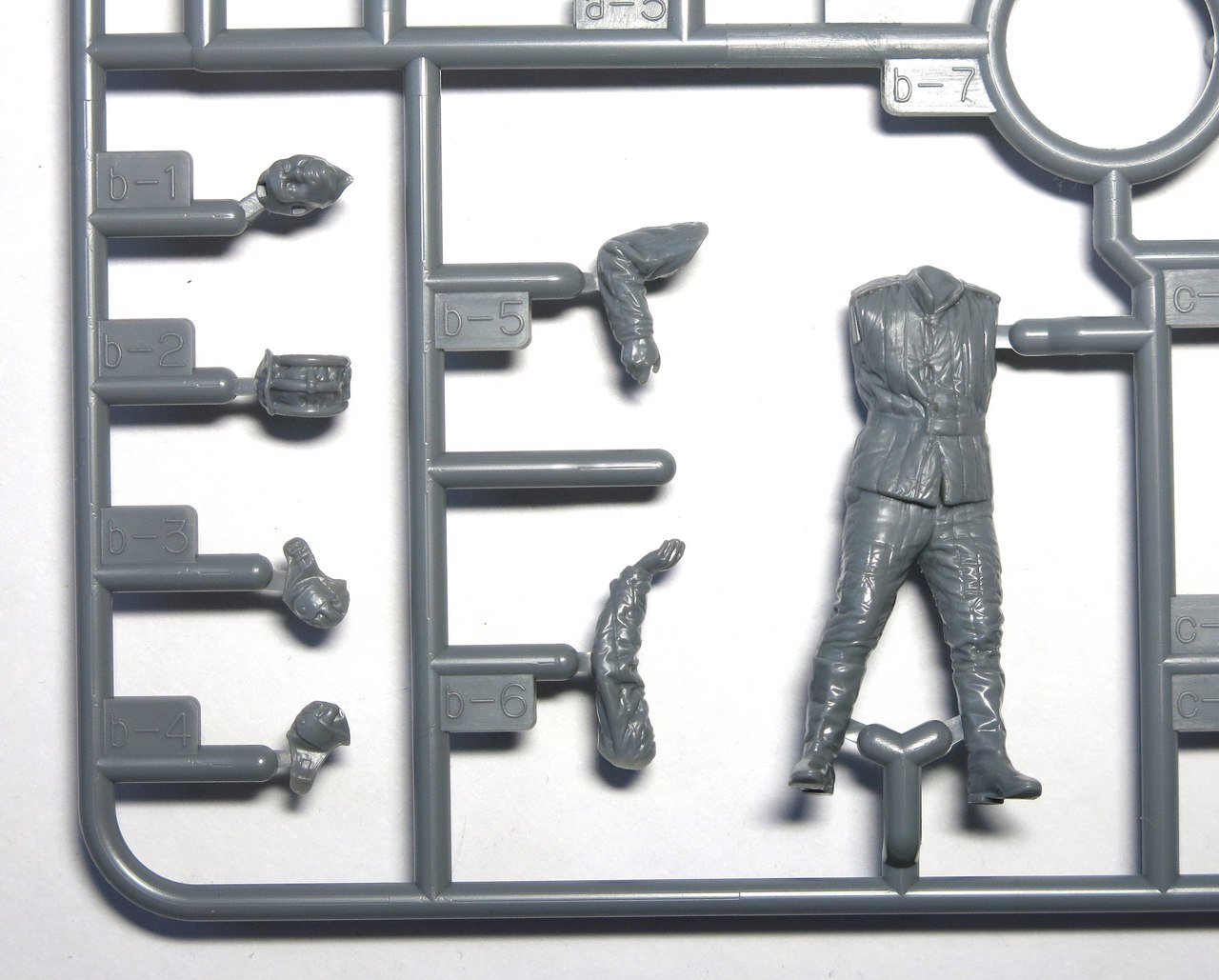

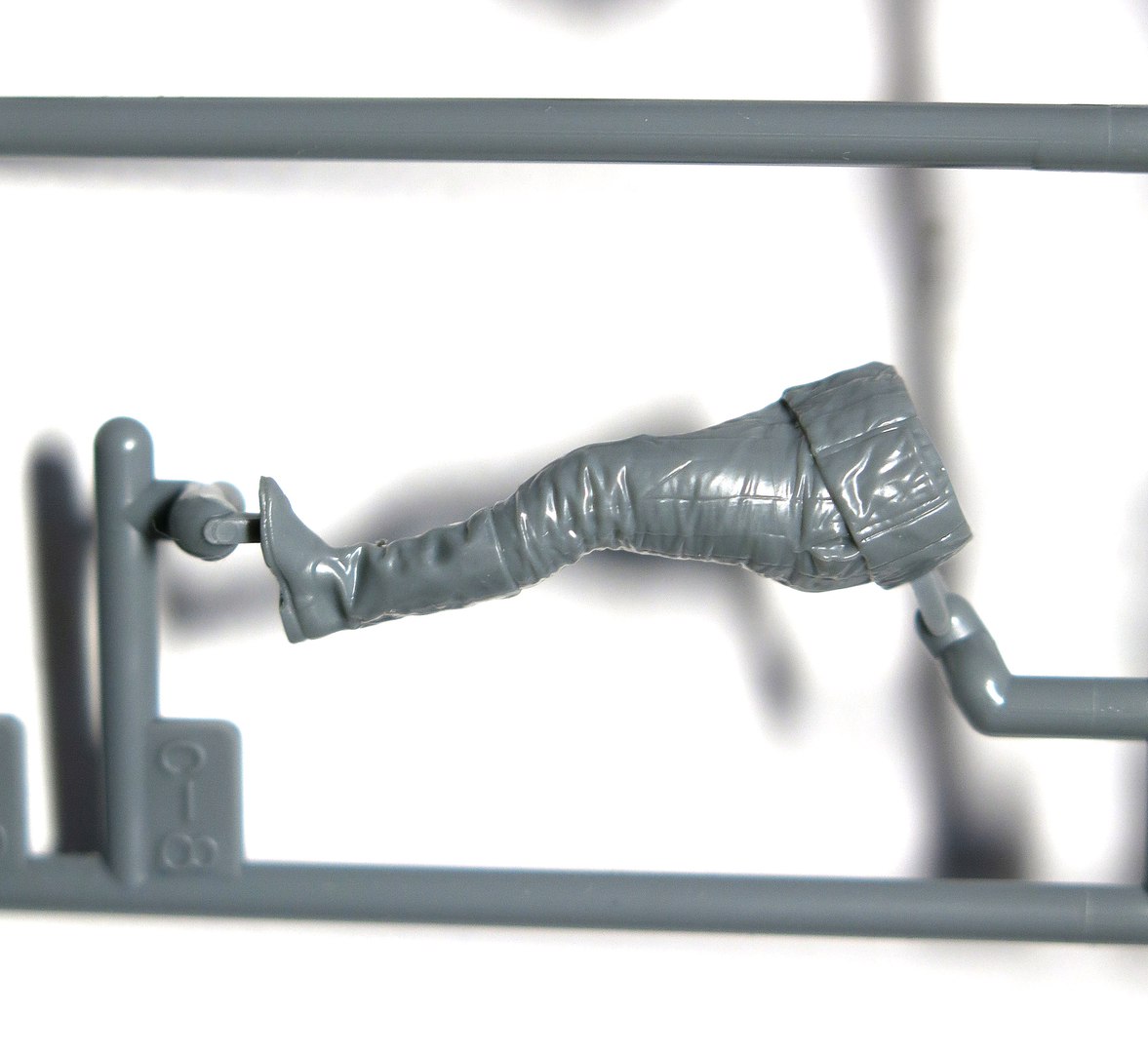

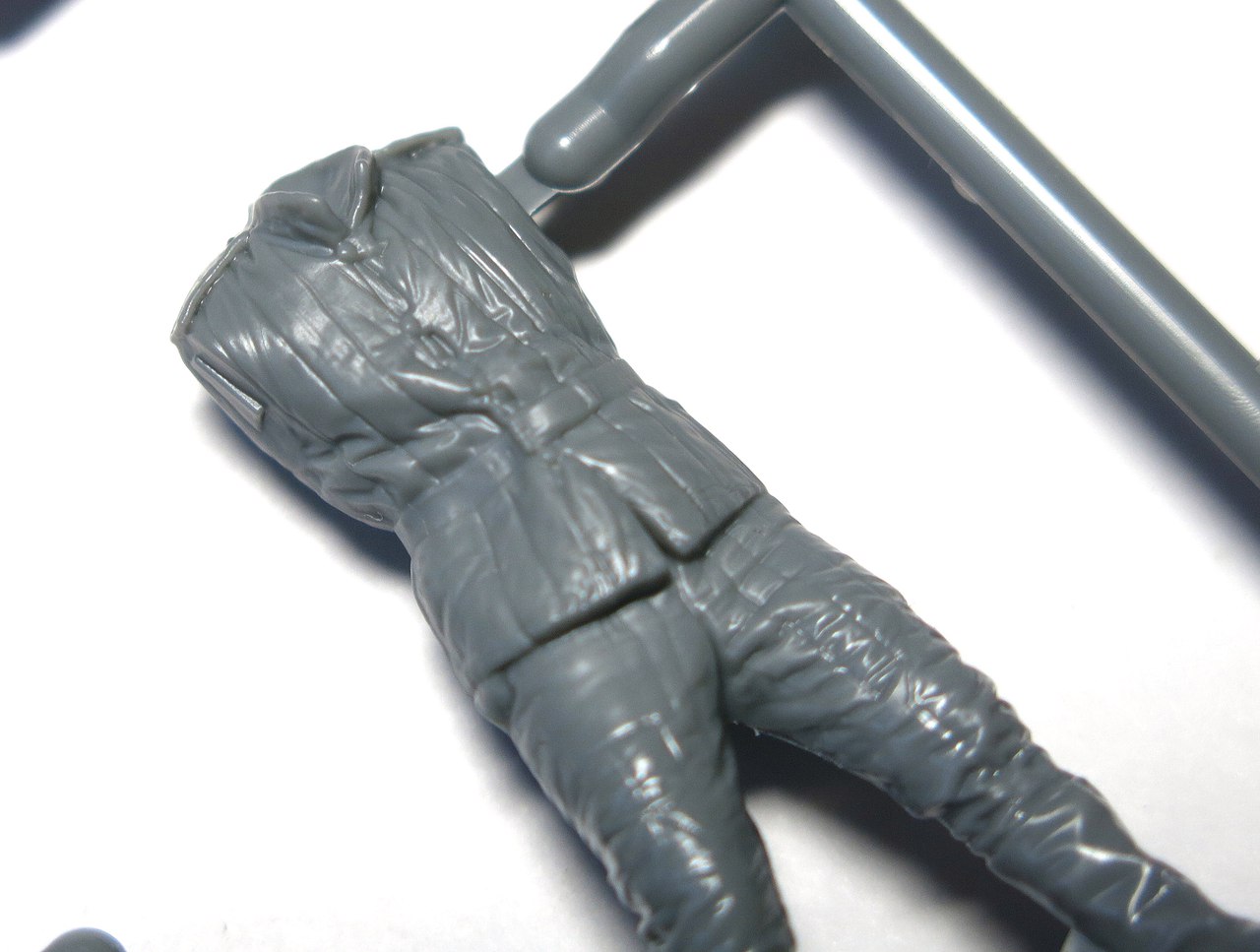

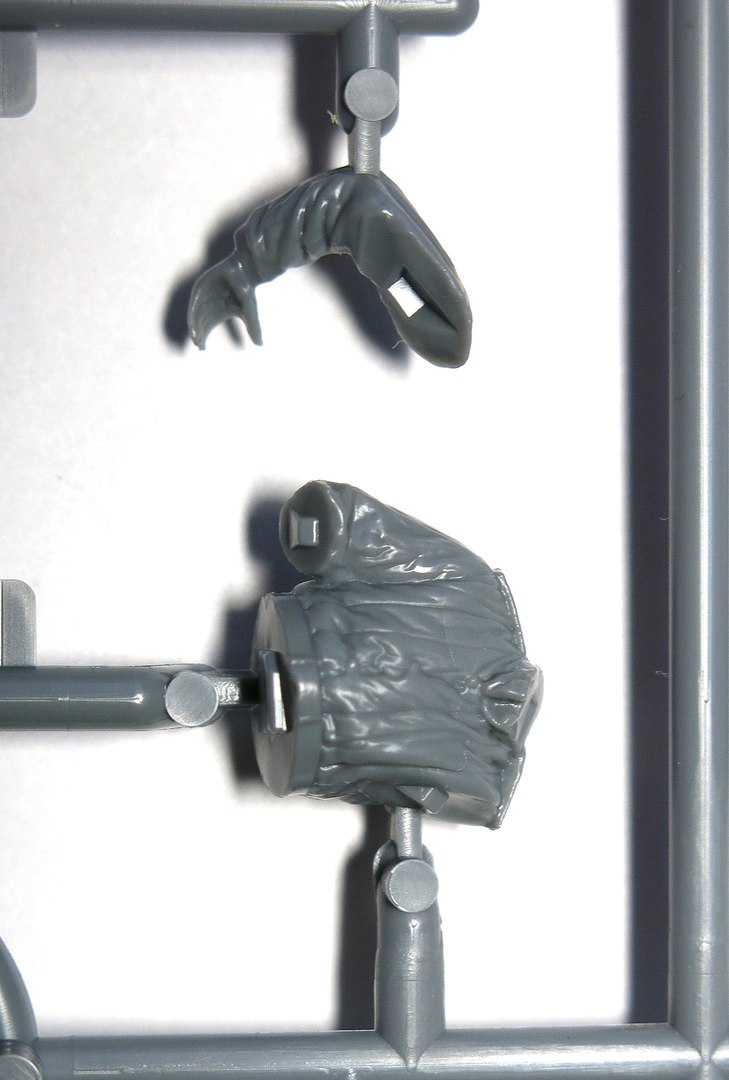

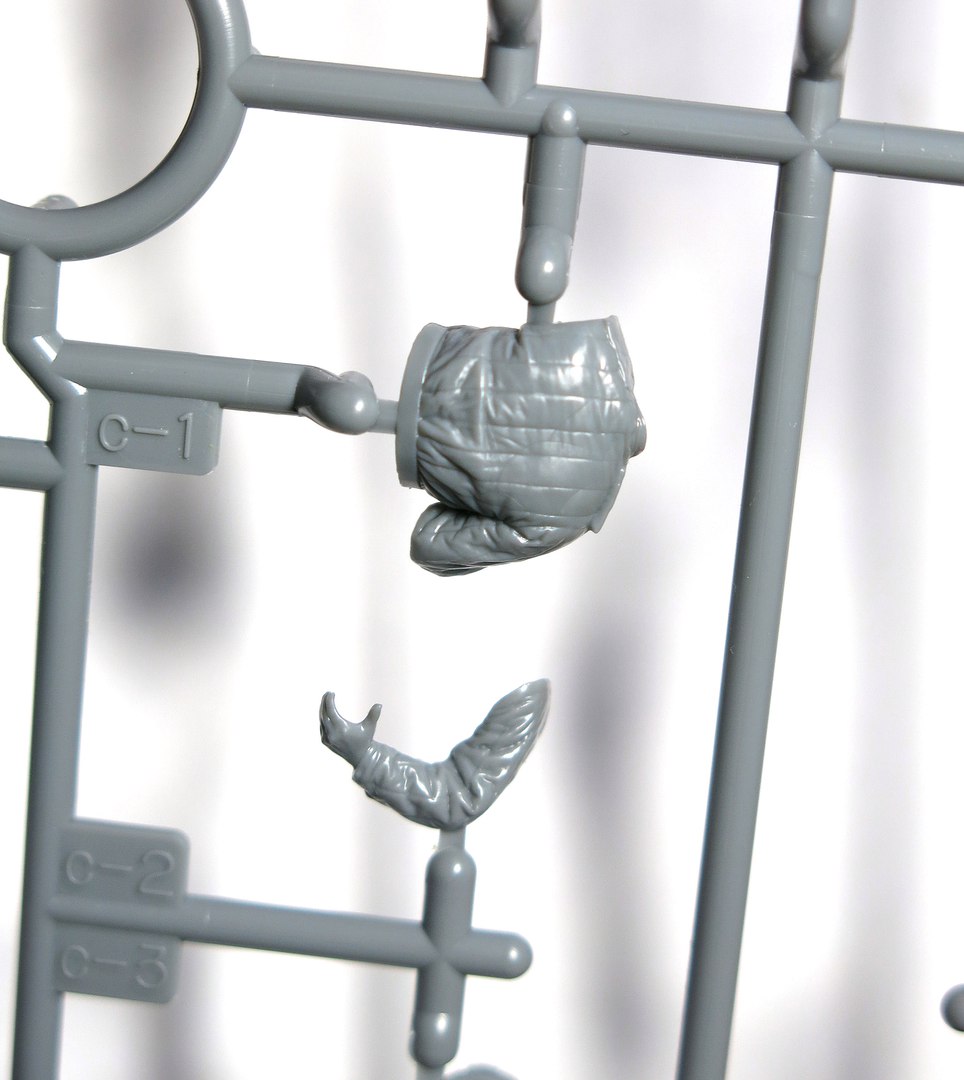

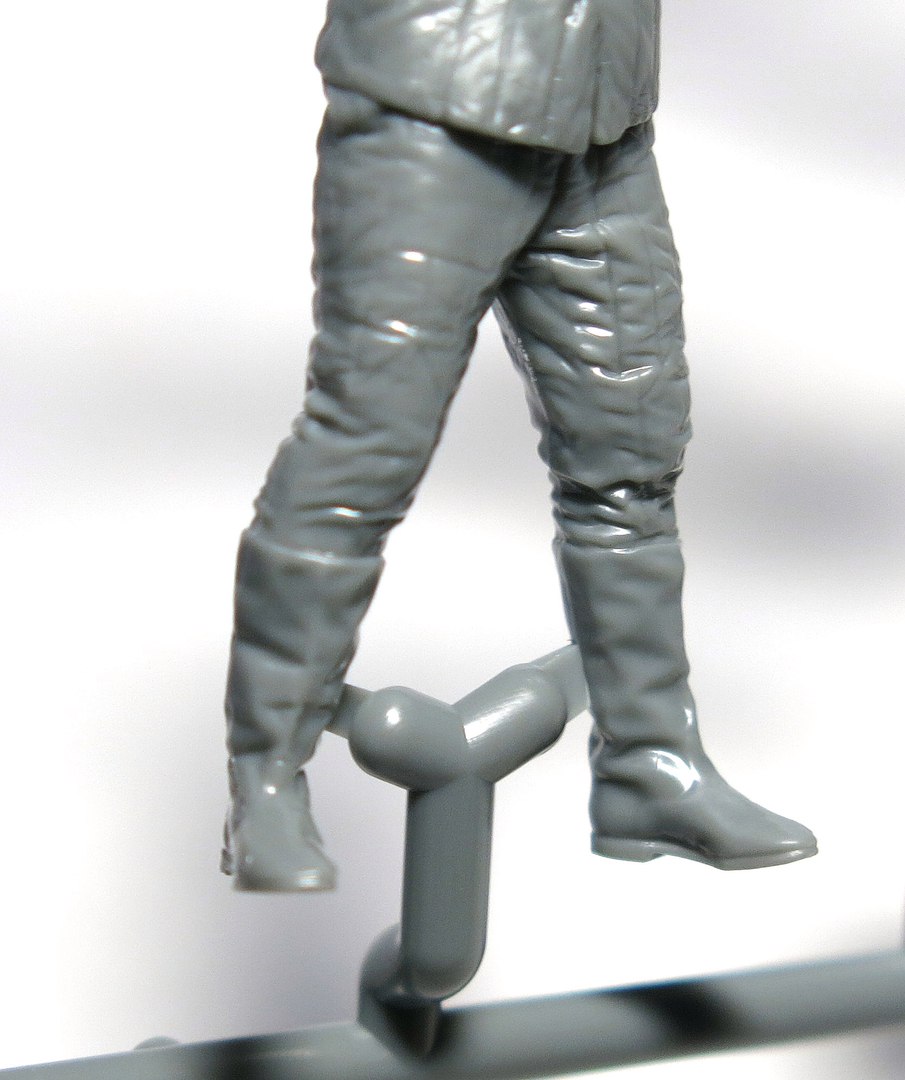

oНаводчик одет в ватный костюм и сапоги. Сапоги выполнены слишком облегающими, такого быть не должно. Огромный минус – в складках теряется текстура ватных штанов и куртки. На погонах так же отсутствуют знаки различия, а вот танкошлем хорош.
oЗаряжающий – все те же самое, что и у наводчика.
При росписи советую опираться на фотографии реальной униформы.

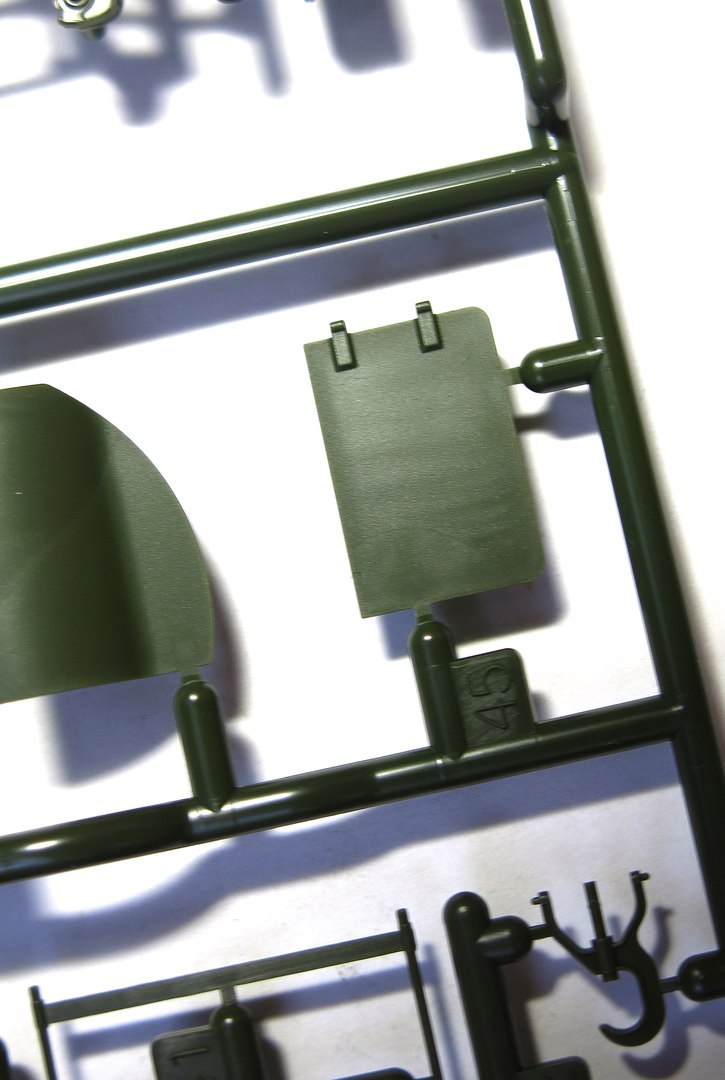

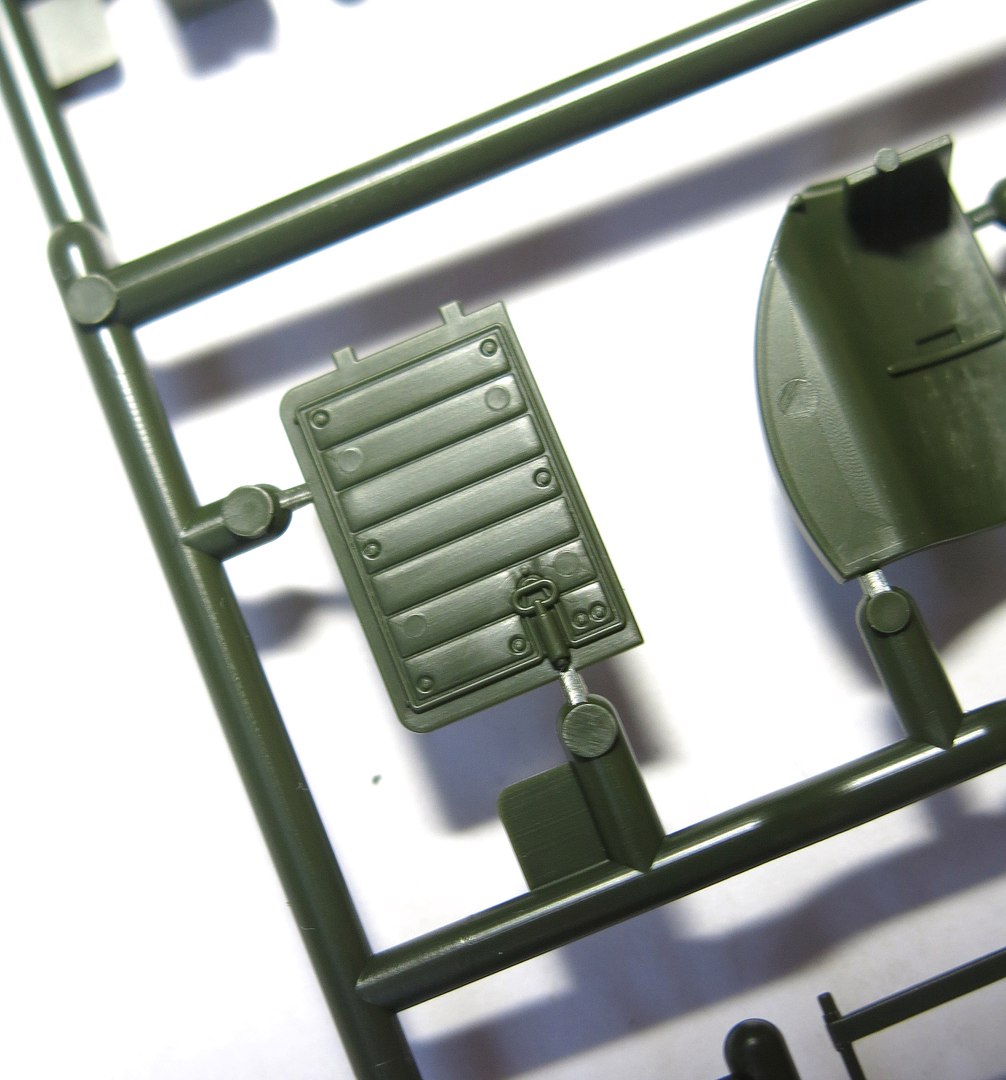

После установки фигур в БО самоходки, инструкция предлагает нам установить дверь в задней стенке рубки, в открытом или закрытом положении. На обивке – толкатели, и замок отдаленно похож на себя, да и петли двери не очень.

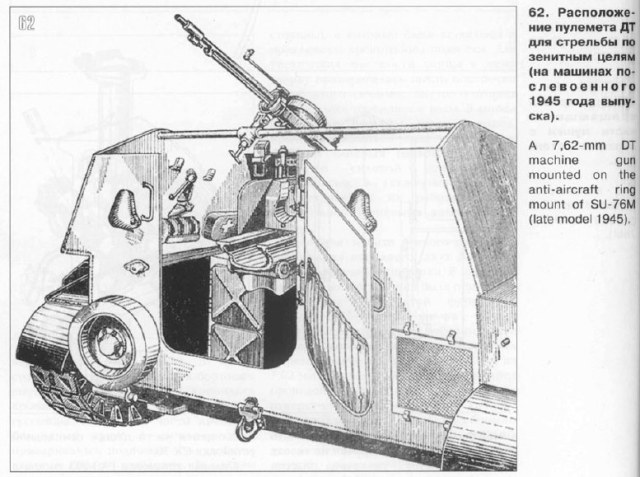

Ну и установка верхней перегородки-каркаса рубки. В послевоенной версии на нее устанавливался крепеж для ДТ, для ведения зенитного огня.

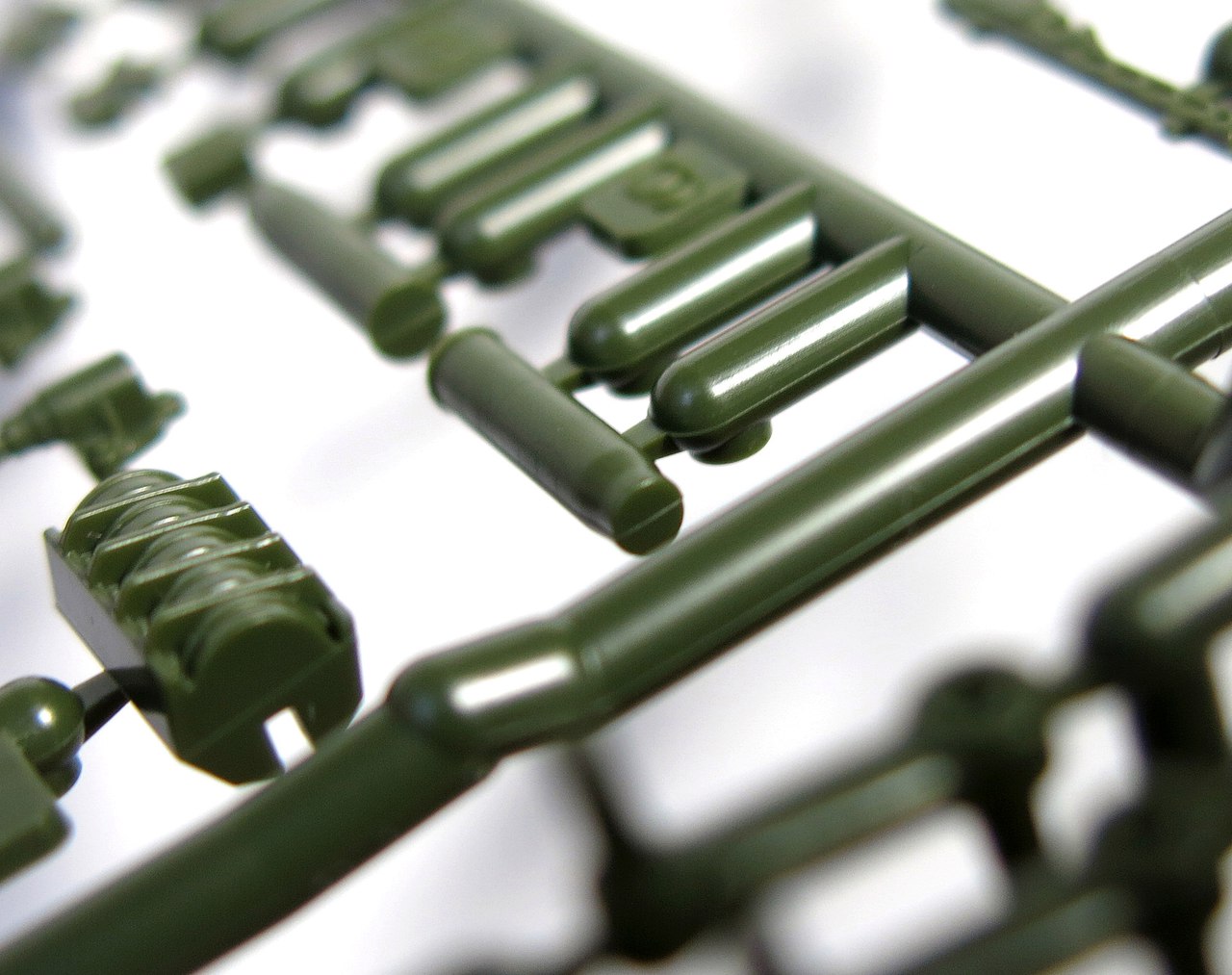

Так же Тамия дает гильзы, но их еще необходимо высверлить.
Вот и все, модель готова.
Афтермаркет
Что желательно поменять – болты и гайки от MasterClub, траки от MasterClub, снаряды на MiniArt. Так же стоит взять травление от VModels, так же поменять ствол на RB models. Ну и трос, его тоже следует заменить. Взять комплект внешних дополнений от Комплект ЗИП. Добавить так же брезентовую скатку и ДТ от MiniArt.
Вывод
Сейчас 2016 год, а модель на уровне начала девяностых. Скупая детализация, достаточно много неточностей, и я уверен, что увидел далеко не все "момент". Вообще далеко не идеал в виде СУ-76М. Что бы сделать модель близкой к прототипу – придется очень много поработать. Есть нарекания по геометрии и шикарный по качеству пластик. Но резюмируя - модель не стоит тех 45 долларов (вместе с доставкой), максимум - 25$.
В обзоре использовались материалы и фотографии:
•Книга «Самоходное орудие СУ-76 и машины на его базе» авторства Александра Чубачина
•Walkaround Владислава Бальжинимаева - СУ-76М (Музей БСУ) karopka.ru/community/user/15366/?MODEL=339910
•Walkaround Владимир Р. - СУ-76 karopka.ru/community/user/15617/?MODEL=418095
•Walkaround Lukasz Sambor SU-76M primeportal.net/artillery/lukasz_sambor/su-76m/
•Walkaround Daniel Fliundra SU-76 primeportal.net/tanks/daniel_fliundra/su-76/
•Walkaround Юрия Пашолока ZIS-3 Divisional Gun Mod.1942 (1942 Production) primeportal.net/artillery/yuri_pasholok/zis-3_div_gun_mod.1942/
•Различные материалы и фотографии из интернета
Спасибо за внимание!
