Представляю Вашему вниманию самодельную бормашину.
Отдавать деньги, причем не малые, не известно за что не хочется, а вот бормашинка - вещь нужная!
Как выйти из положения?

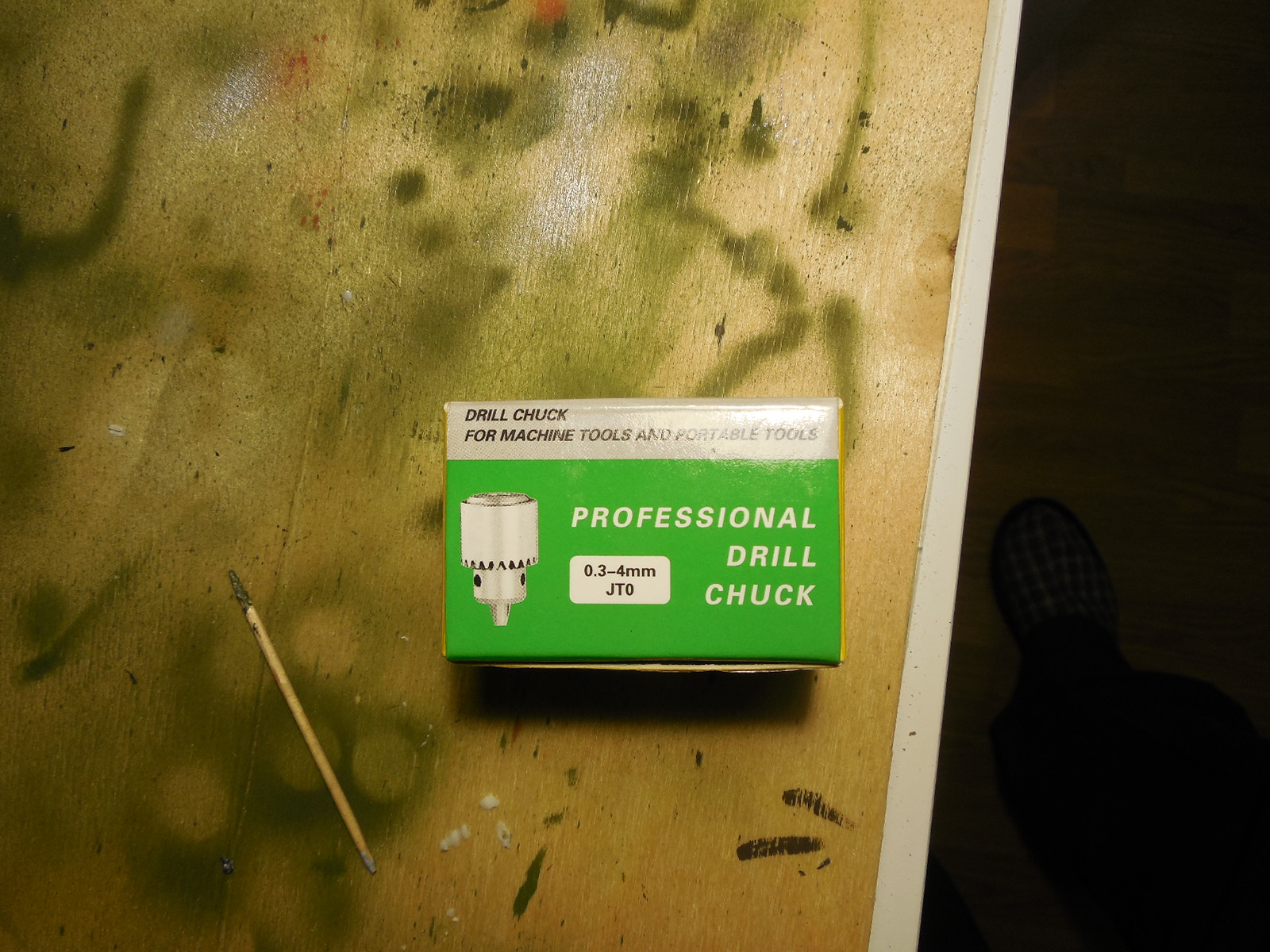

В одном магазинчике увидел в продаже меленький патрон для сверл диаметром от 0,3 до 4 мм. В комплект патрона входил ключ и латунная насадка, для крепления патрона к моторчику.

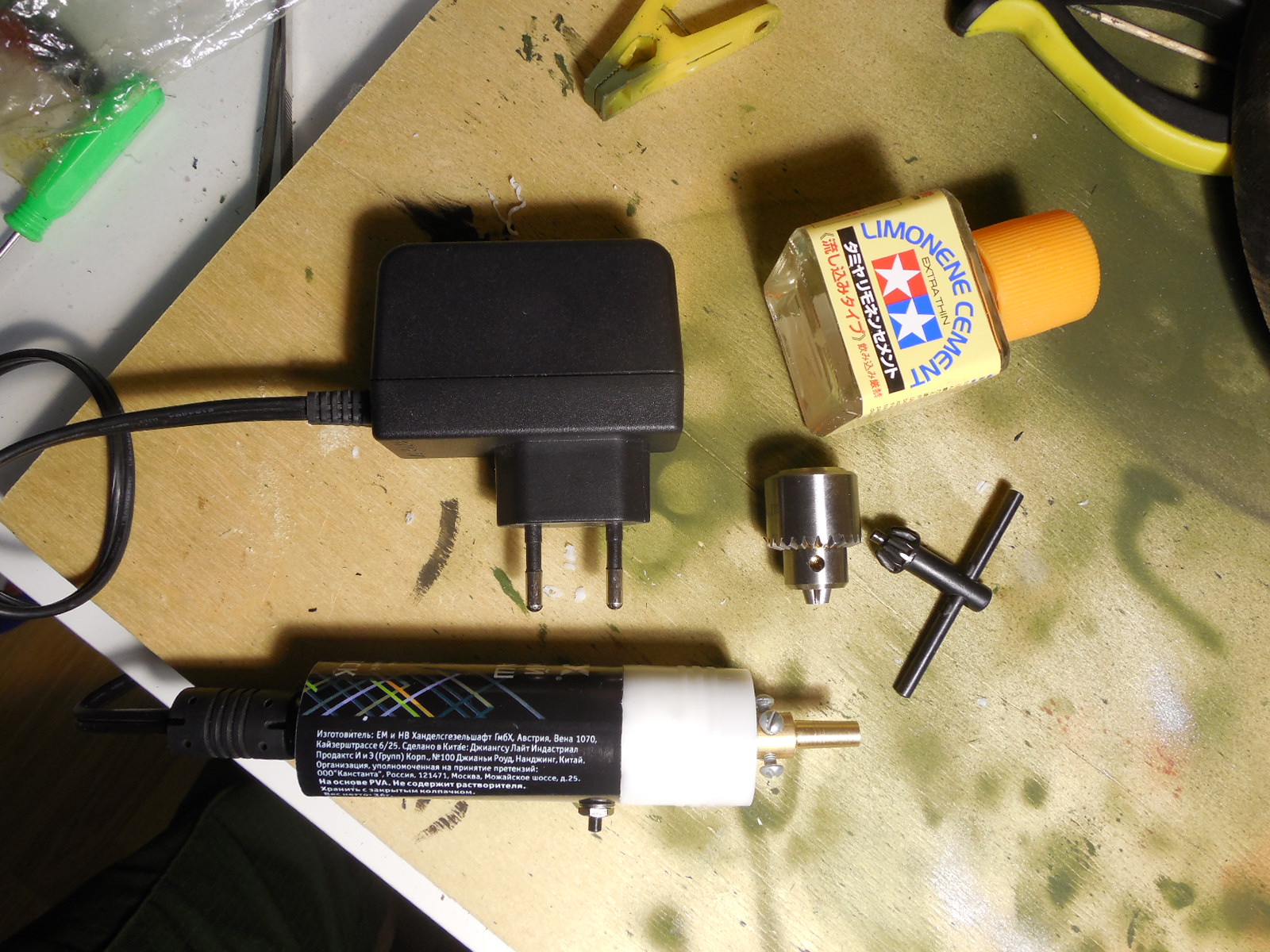

Моторчик достал из сломанной детской игрушки, кажется это был пистолет, в качестве корпуса бормашины использовал корпус от большого клея-карандаша, в качестве источника питания - зарядка от давно сломанного девайса.

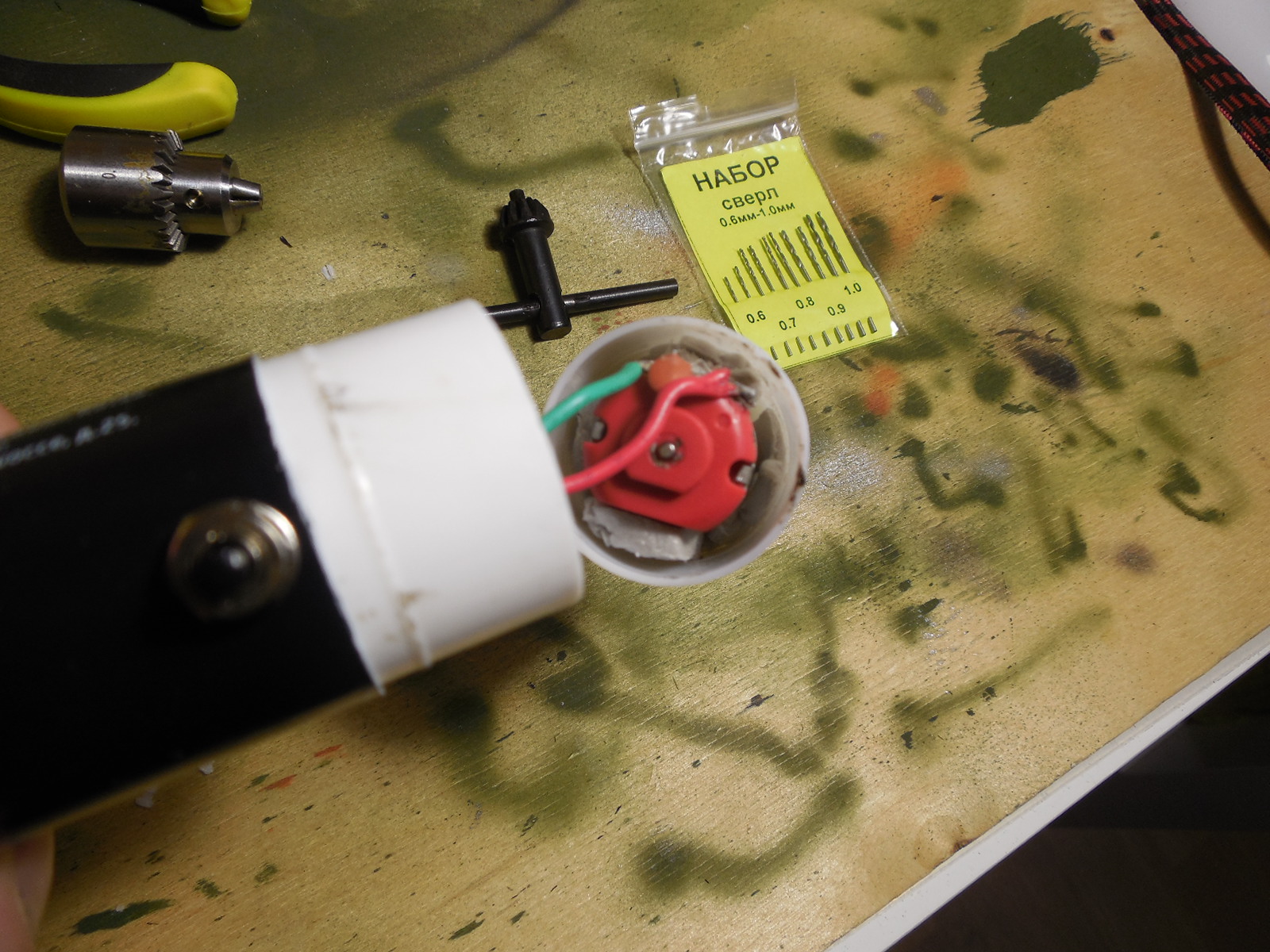

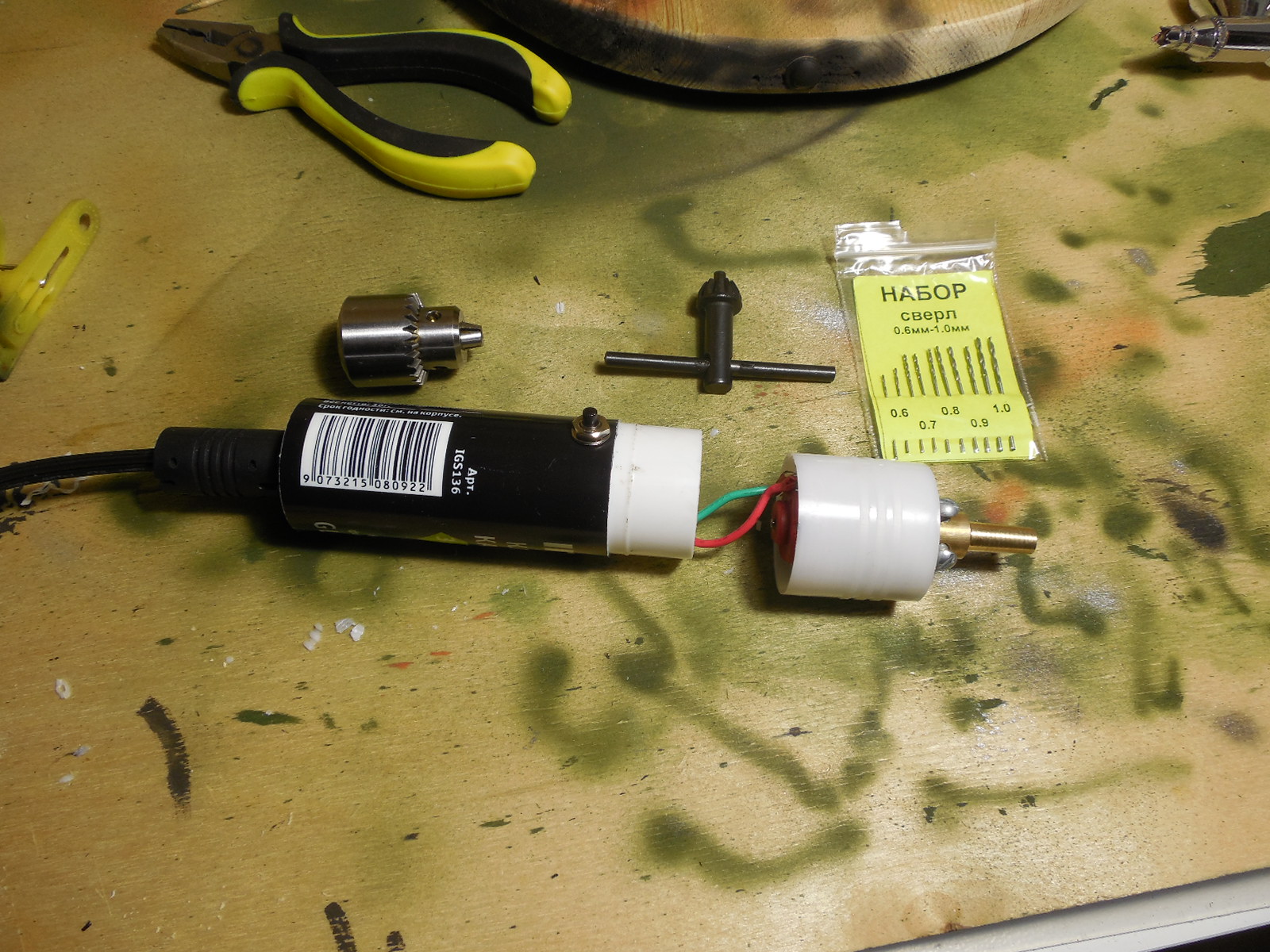

В корпусе клея-карандаша удалил винтовой элемент с задней частью. в результате чего образовалось отверстие для проводов. С боку, недалеко от колпачка просверлил отверстие под кнопку (нефиксируемая). В колпачке сделал отверстие под вал моторчика и при помощи пенопласта зафиксировал моторчик. Провода все споял и собрал бормашину.

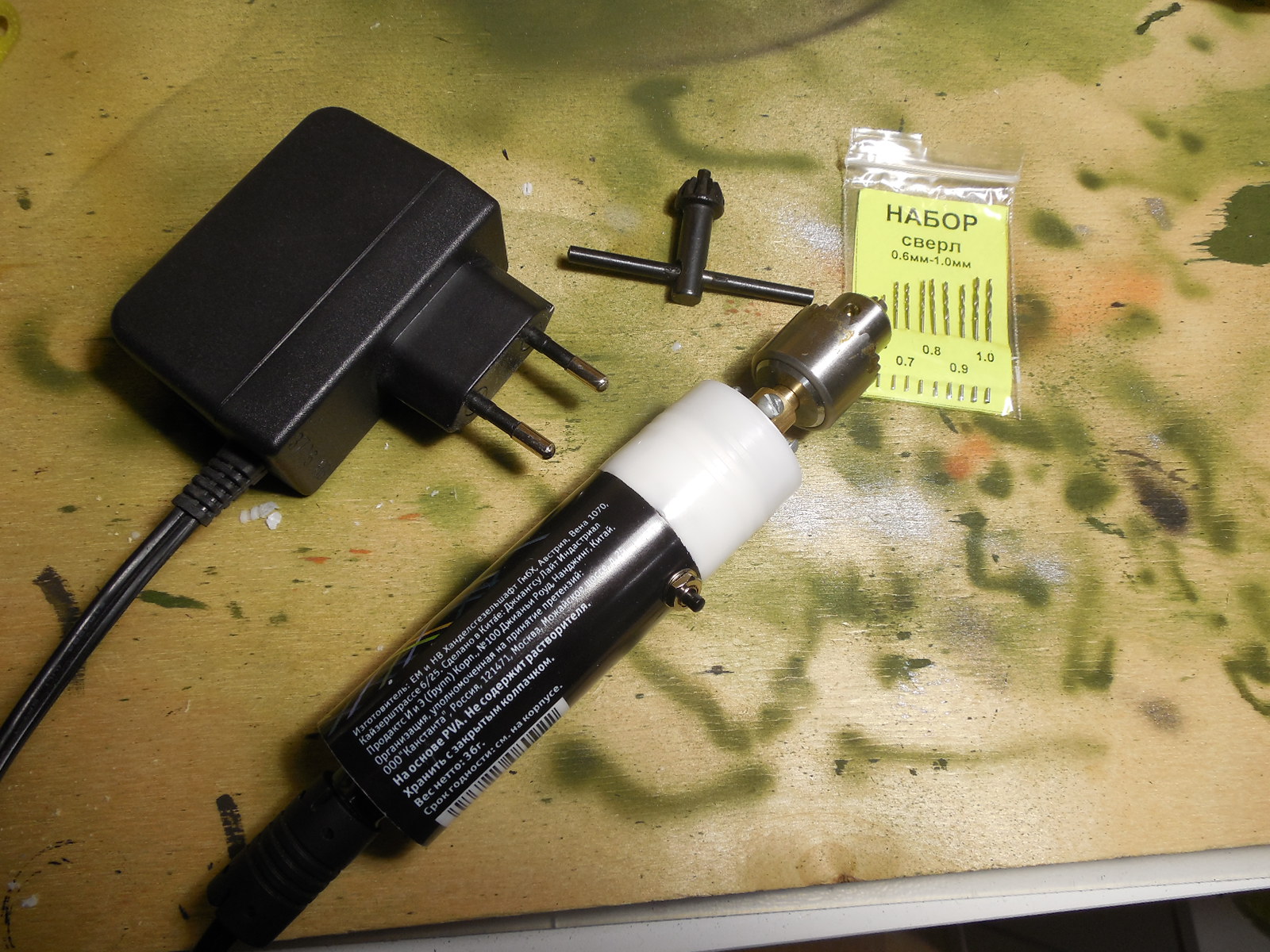

На вал моторчика, при помощи 4-х винтов (из комплекта патрона) закрепил латунный переходник, на него одел сам патрон. И все готово, можно пользоваться!

Испытания девайса показали, что право на жизнь имеет!





Оценки

Пока нет оценок.

Войдите, чтобы оценить работу.

Комментарии (20)

Сергей Стасенко Сергей Стасенко

На сайте с 13.12.2012

45     399

Зело сомнения меня гложат, по поводу работоспособности девайса... особенно после диаметра в 1 мм.
Судя по моторчику, да и блоку питания мощности на валу будет никакой...
А в остальном всё оТчень красиво... (особенно патрончик, вот он "айс".

Игорь Емашев Игорь Емашев

Спонсор

На сайте с 02.08.2010

43     3405

Не удобно держать.

Антон Фокин Антон Фокин

На сайте с 23.09.2015

46     552

По поводу мощности тоже сомнения были, попробовал на фанере, на пластике, сверлит! С трудом, но сверлит, а большой силы и не надо, что бы лишнего не продырявить.
Моторчик расчитан на 3 вольта, зарядка выдает 5 вольт. Со временем, если найду более мощный моторчик, то поменяю.
Держать вполне удобно.

ekha ekha

На сайте с 31.08.2010

29     3998

Немалые деньги отдавать за бормашину. Ну, так-то да, если бормашина нормальная. Только вот у Вас девайс получился хуже китайца за 700 руб. И в чем смысл?

Борис Волконский Борис Волконский

На сайте с 01.02.2012

43     1182

Патрон этот отличный.А вот моторчик полное г....,простите,дерьмо.Рекомендую ДПМ -20, 25 или 30.Было не дорого.А мощи будет-для наших дел вполне достаточно.

Сергей Стасенко Сергей Стасенко

На сайте с 13.12.2012

45     399

А что-бы не "просверлить лишнего" дополните Широтно-импульсным модулятором. Двигатели серии ДП очень разннообразны... у некоторых обороты до 30000 в мин. Можно поплавить пластик при работе. ШИМ позволяет регулировать обороты двигателя почти без потери мощности на валу. Т.е можно сверлить с оборотами 0 (ну почти...), а мощность на валу сохранится. Схема элементарная, а штука очень полезная.

Антон Фокин Антон Фокин

На сайте с 23.09.2015

46     552

Ребят, ребята! Я так, из говна и веток собрал, а Вы уже схемы андроидного колайдера придлогаете!
Если тако разговор пошел, то можно купить и бор машину за 3-4 тыс. руб.

Михаил Конюхов Михаил Конюхов

На сайте с 30.09.2015

53     1109

У меня вопрос! Для некоторых может и глупый!!! Что вы сверлите такое где необходимы обороты в 30000 в мин., сверлышком 1 мм и менее?

Сергей Стасенко Сергей Стасенко

На сайте с 13.12.2012

45     399

У меня вопрос! Для некоторых может и глупый!!! Что вы сверлите такое где необходимы обороты в 30000 в мин., сверлышком 1 мм и менее?

Вопрос не глупый, но не корректный...
На таких оборотах обычно сверлят зубы... И это данность двигателя ДП-20-25-30-24-04 в частности. А для снижения оборотов, либо надо уменьшать напряжение питания (при этом падает и мощность на валу), либо применять ШИМ...

Михаил Конюхов Михаил Конюхов

На сайте с 30.09.2015

53     1109

Я конечно как и Антоха новичок, но мое мнение, что для того что бы делать отверстия в стволах пулеметов или в любых других местах, такого самопала предостаточно.

Сергей Стасенко Сергей Стасенко

На сайте с 13.12.2012

45     399

Дерзайте... и обрящете, толцыте, и отверзется!..

Антон Фокин Антон Фокин

На сайте с 23.09.2015

46     552

Поддерживаю Михаила. И не понимаю, зачем брать мощный движок и занижать его мощность?

АД
Андрей Д

На сайте с 29.05.2015

5     103

Спасибо за обзор. Креативно и доступно каждому. Хочу задать вопрос. В той же китайской бормашинке за 700 р. присутствует биение оси двигателя, что делает её мало пригодной для сверления отверстий диаметром меньше 1-го мм. Как обстоят дела с такой проблемой у Вашего изделия?

Антон Фокин Антон Фокин

На сайте с 23.09.2015

46     552

Как только собрал, биения присутствовали, но после регулировки и центровки (если обратить внимание у основания латунной насадки есть 4 крепежных винта) проблема практически исчезла.
Да и скорость вращения относительно не большая, что сводит к минимуму эту проблему.

Александр Кищук Александр Кищук

На сайте с 04.09.2011

5     6

Как только собрал, биения присутствовали, но после регулировки и центровки (если обратить внимание у основания латунной насадки есть 4 крепежных винта) проблема практически исчезла.

Да и скорость вращения относительно не большая, что сводит к минимуму эту проблему.


Поделитесь, пожалуйста, технологией регулировки и центровки.
По глупости открутил подобный патрон, а вот обратно сделать ровно эти 4 винта руки кривы.
Заранее спасибо.

Антон Фокин Антон Фокин

На сайте с 23.09.2015

46     552

Да на глаз. Сначало примерно по диаметру вала закрутил винты, потом медленно вращая, смотрел в какую сторону необходимо сместить патрон и регулировал винтами.

Alex_SECTOR Alex_SECTOR

Спонсор

На сайте с 09.09.2014

94     17

Не понимаю зачем так заморачиваться ? Если можно за касарь с небольшим (не такие уж и большие деньги) купить нормальную бормашинку, гораздо производительнее и надёжнее самодела, с регулировкой скорости, гибким валом, кронштейном, в чемоданчике и с кучей насадок ! Давно уже такую приобрёл (HAMMER MD135W), не каких заморочек, не дорого, очень доволен

Антон Фокин Антон Фокин

На сайте с 23.09.2015

46     552

Не понимаю зачем так заморачиваться ? Если можно за касарь с небольшим (не такие уж и большие деньги) купить нормальную бормашинку, гораздо производительнее и надёжнее самодела, с регулировкой скорости, гибким валом, кронштейном, в чемоданчике и с кучей насадок ! Давно уже такую приобрёл (HAMMER MD135W), не каких заморочек, не дорого, очень доволен

А зачем тогда собирать модели, если их можно купить?
Я не агитирую вас выбрасывать свои девайсы и лепить что-то самим из подручных материалов. Я предлогаю альтернативу.

Старпом Старпом

На сайте с 21.08.2015

11     28

Антон!
Спасибо за информацию, по патрону, давно пытался найти.
Заказал, скоро прийдет.
Старпом.

Антон Фокин Антон Фокин

На сайте с 23.09.2015

46     552

Всегда пожалуйста! Был рад помоч.
