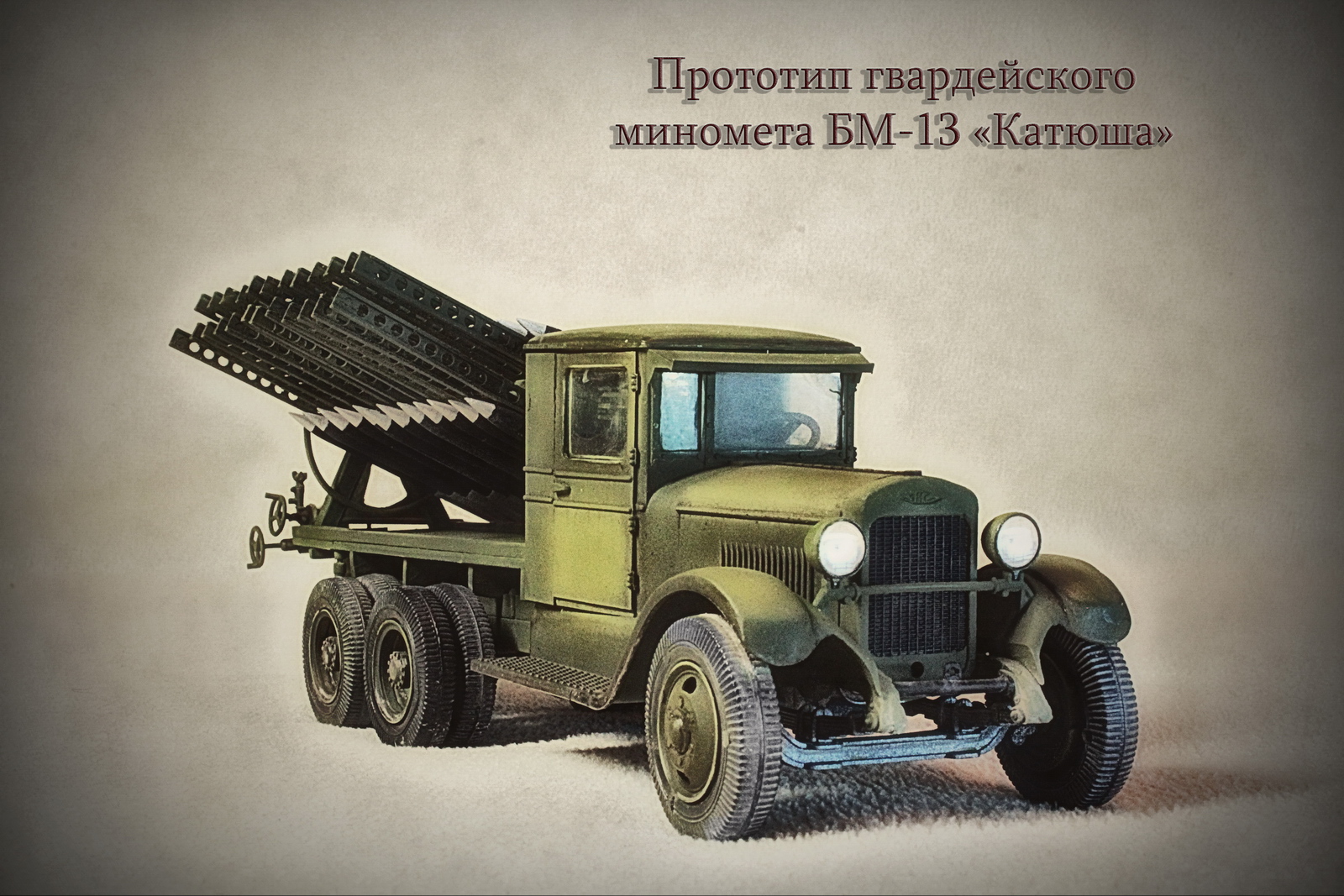

Прототип гвардейского миномета БМ-13 "Катюша"

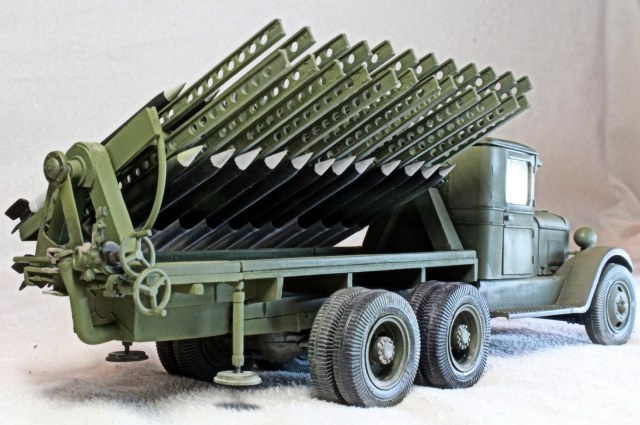

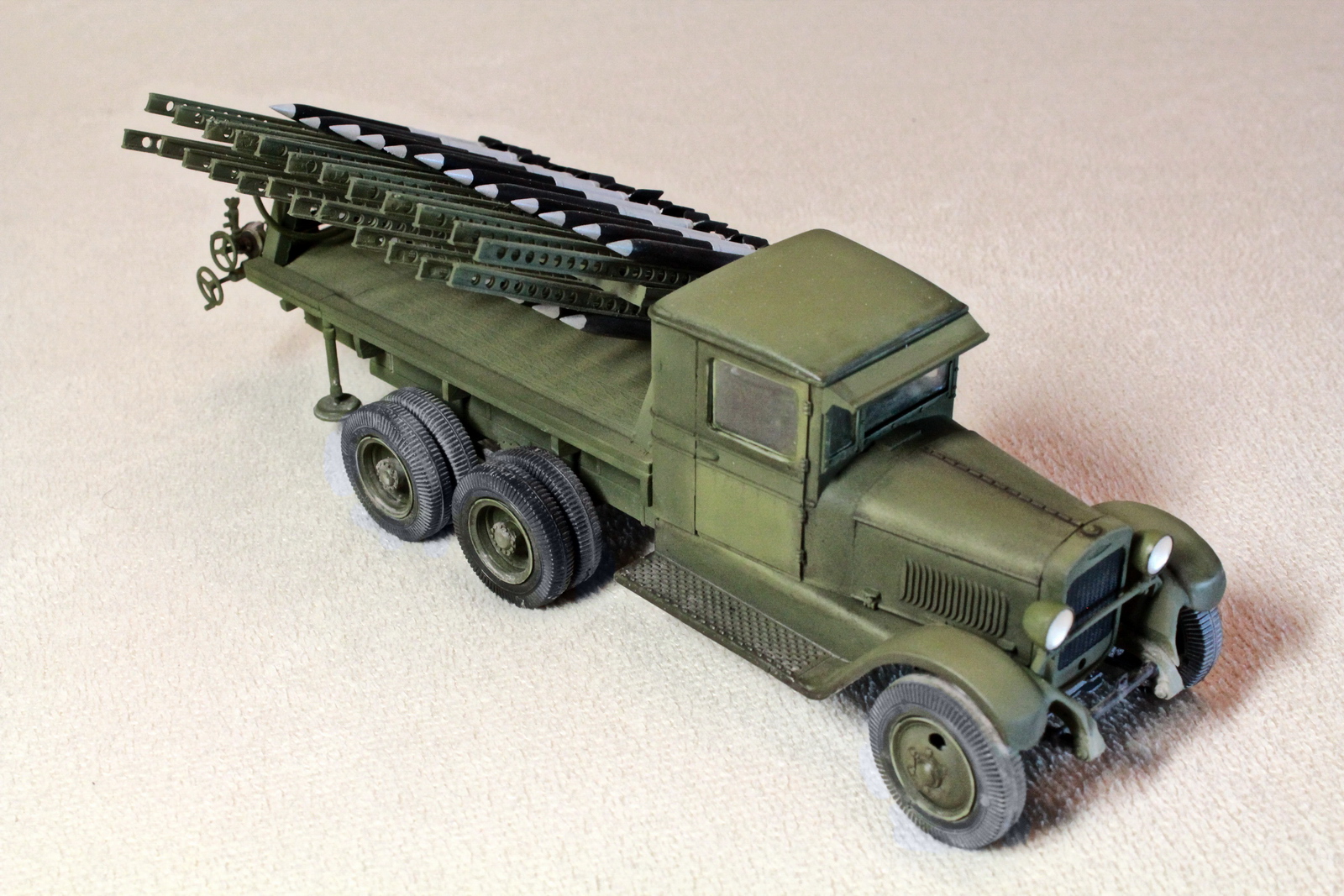

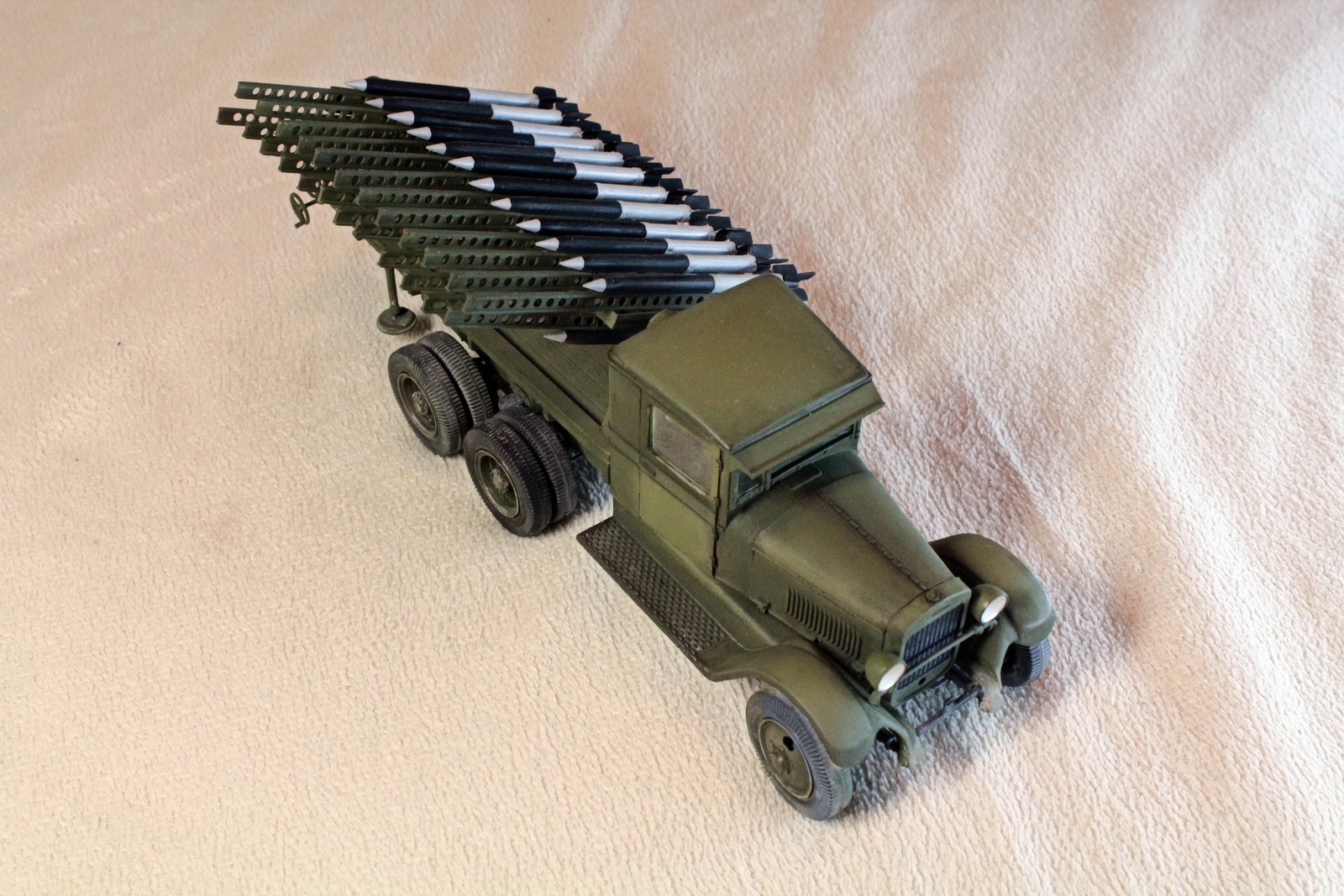

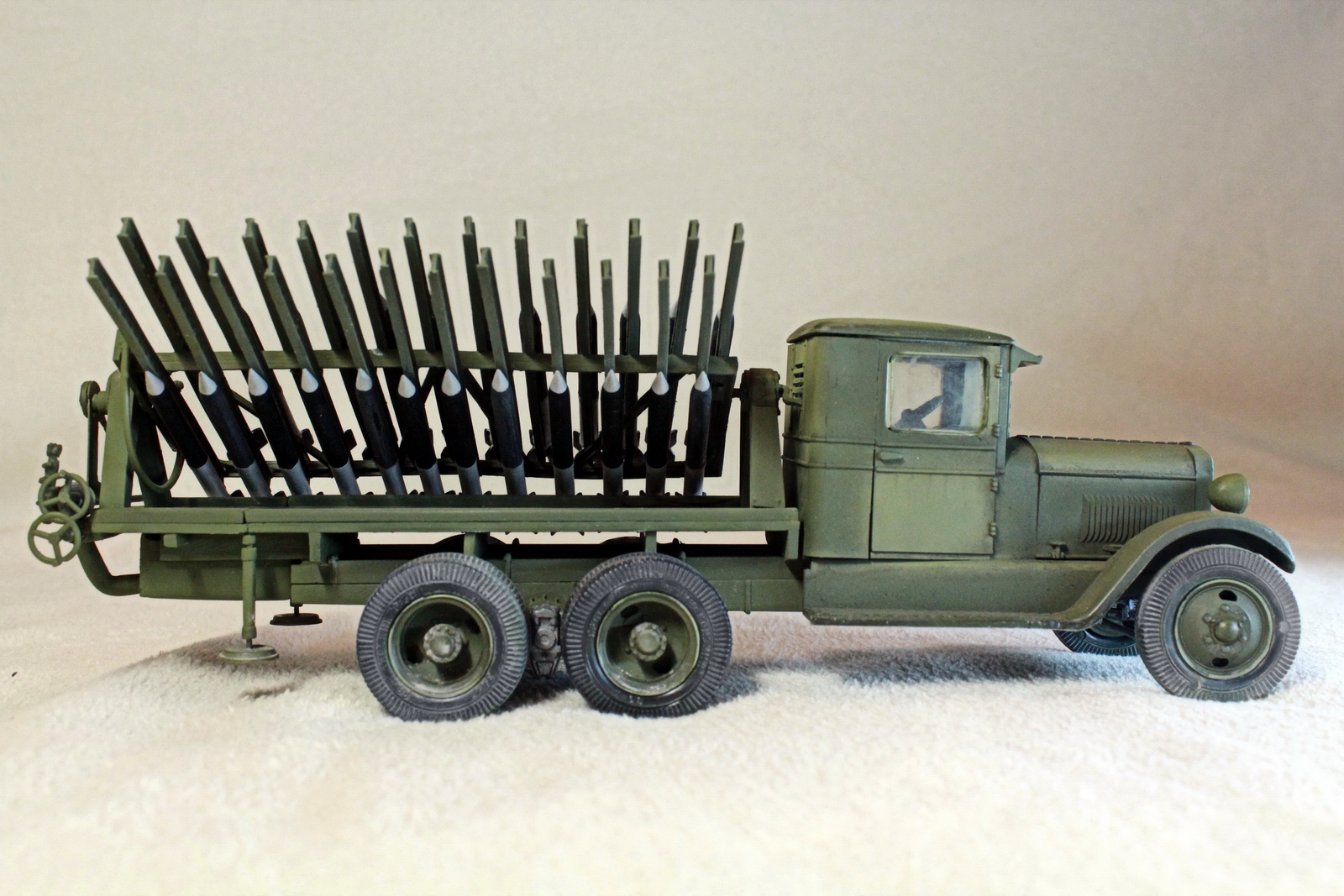

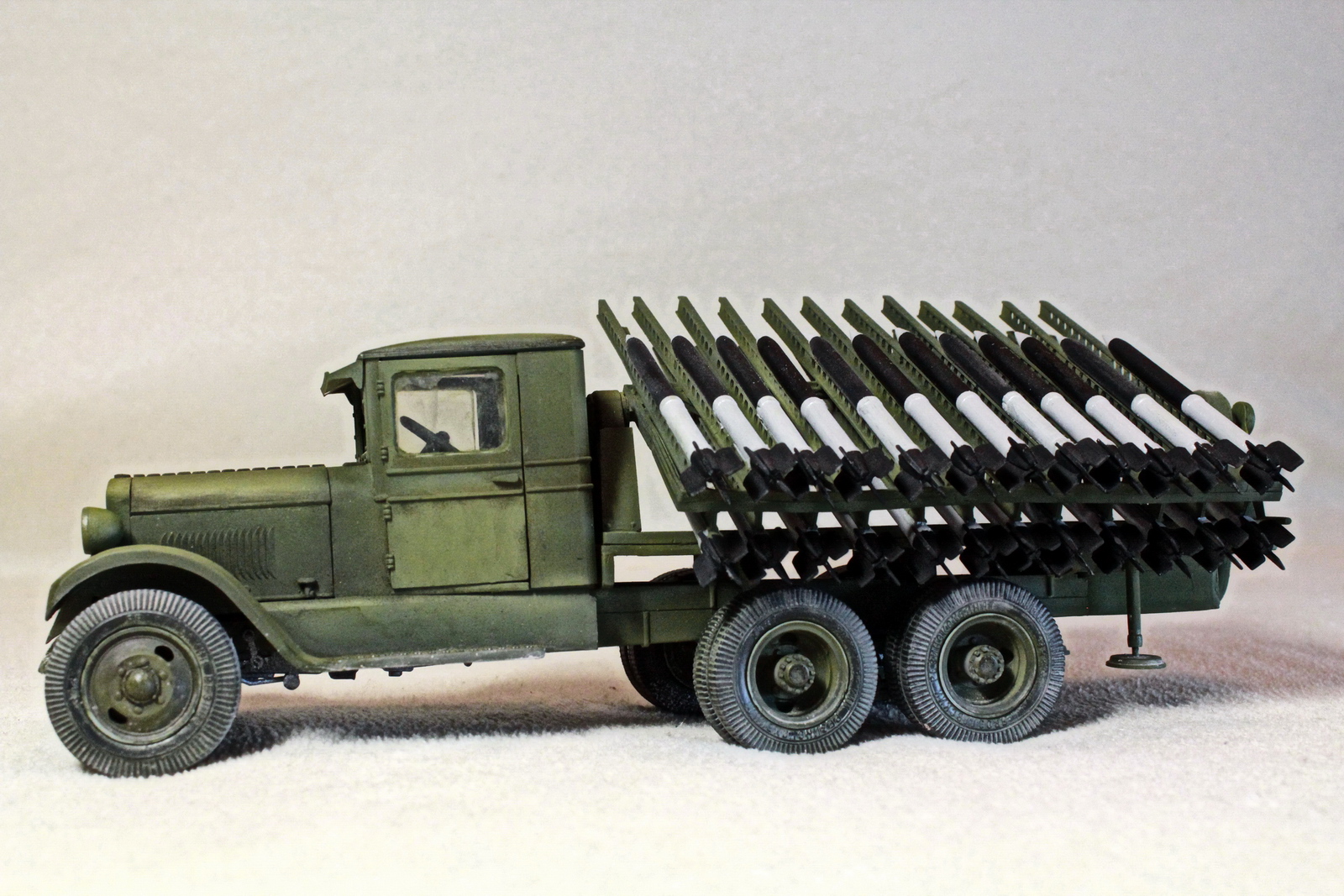

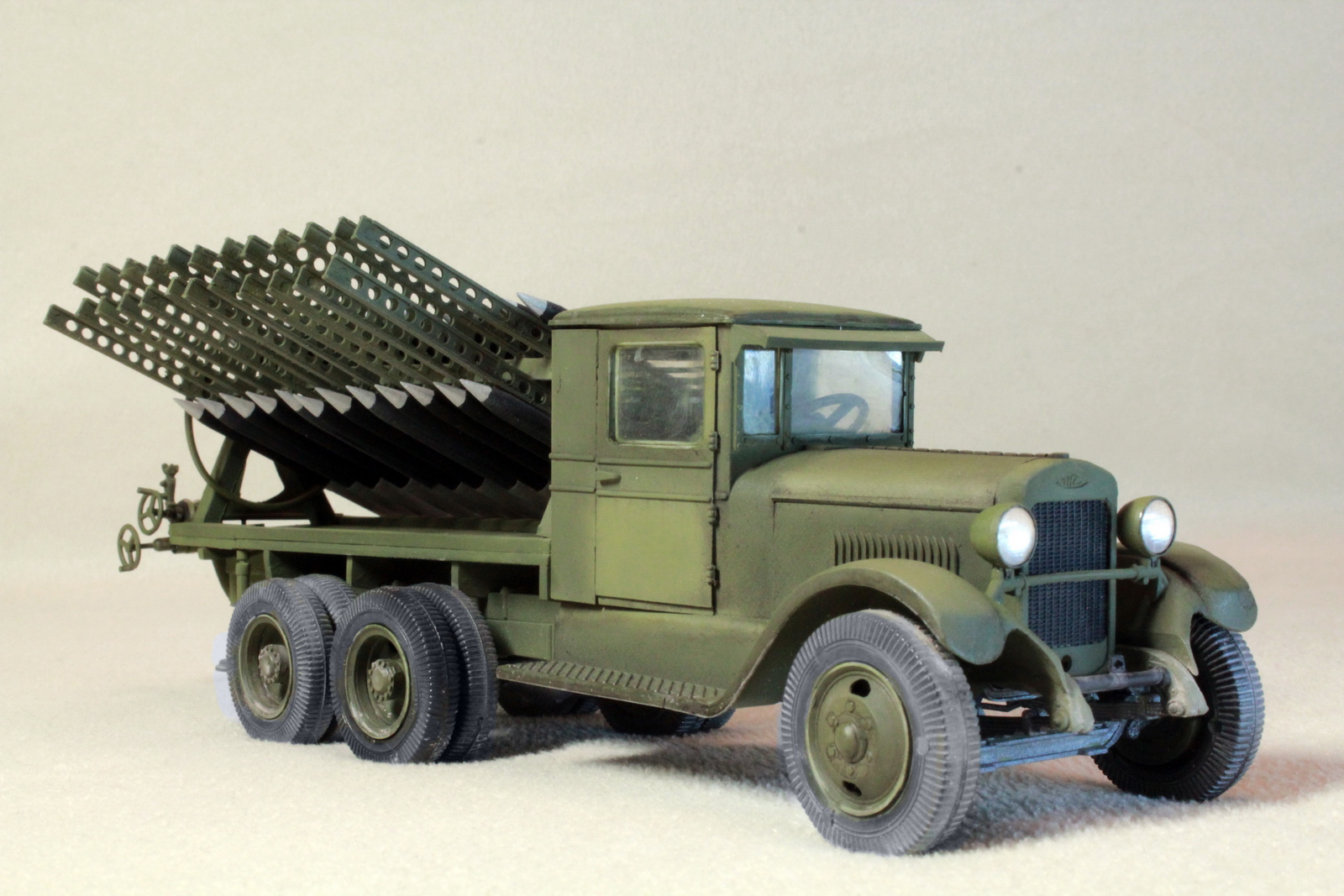

Идея собрать "Катюшу" посещала еще к 70-годовщине Великой Победы... Но в запасниках под 10 лет как лежали алановская "трехтонка" с "Катюшей" и звездовская "Катюша" на студере, ну и в последний год, сборка "из коробки" - не мой формат) А тут еще, при уборке, нашелся замечательный журнал "Юный техник" за 89й год со статьей про развитие ракетного вооружения в СССР! Решение принято: прототип одной из первых "Катюш" с поперечным расположением направляющих на 132мм 24 РС!

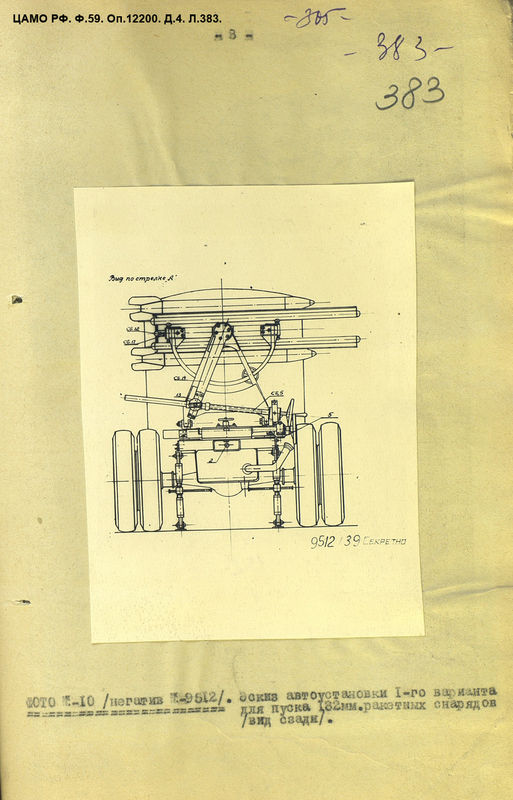

Полигонные испытания этих установок проводились с 28 сентября по 9 ноября 1939 года на территории Артиллерийского научно-исследовательского опытного полигона (АНИОП, г.Ленинград). Результаты полигонных испытаний показали, что установка I образца с поперечным расположением 24 РС из-за технического несовершенства не может быть допущена к войсковым испытаниям. Установка II образца, также имевшая ряд серьезных недостатков, по заключению членов комиссии, могла быть допущена к войсковым испытаниям после внесения существенных конструктивных изменений. Испытания показали, что при стрельбе установка II образца раскачивается и сбиваемость угла возвышения достигает 15"30', что увеличивает рассеивание снарядов, при заряжании нижнего ряда направляющих возможен удар взрывателя снаряда по конструкции фермы.

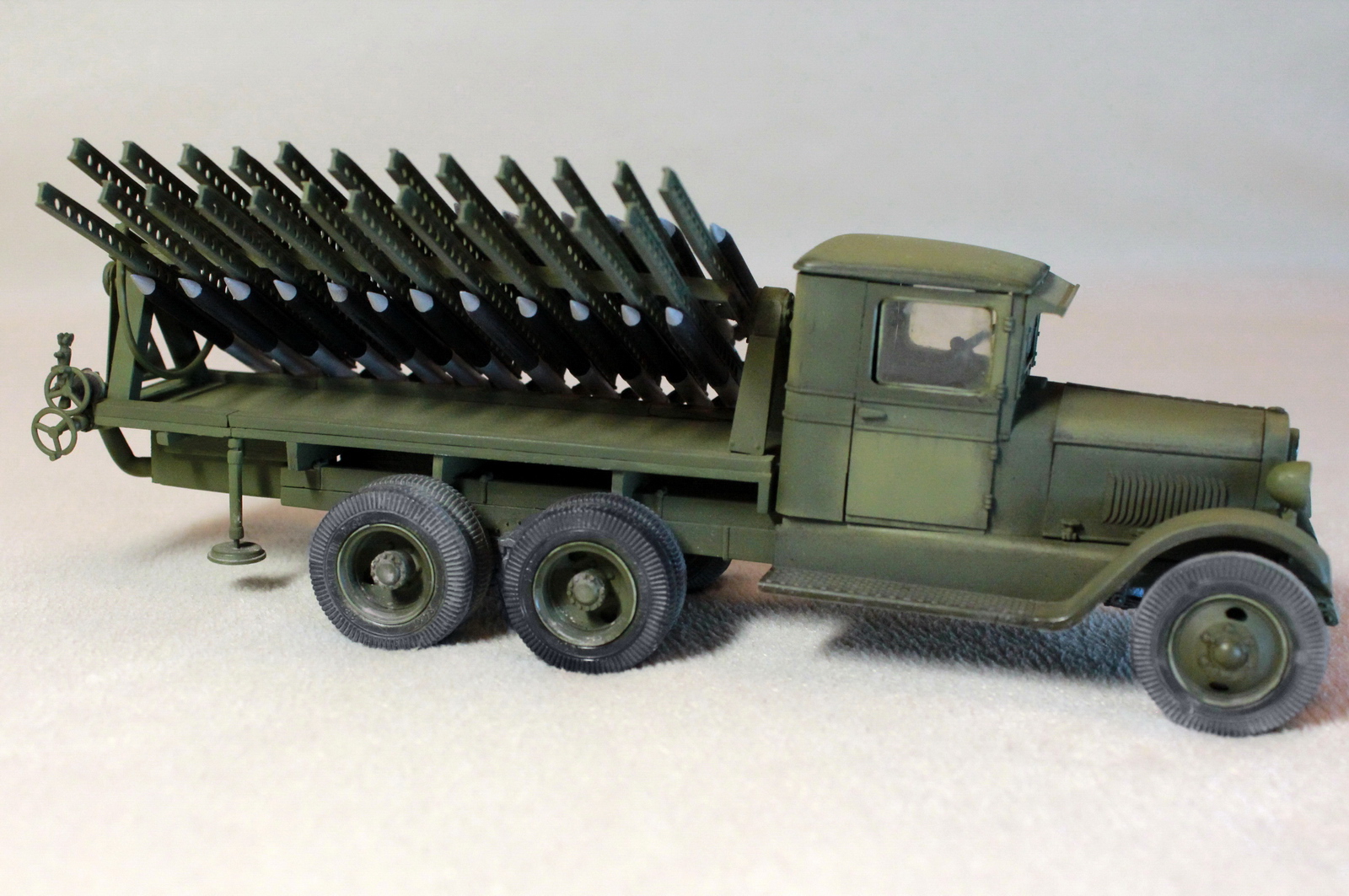

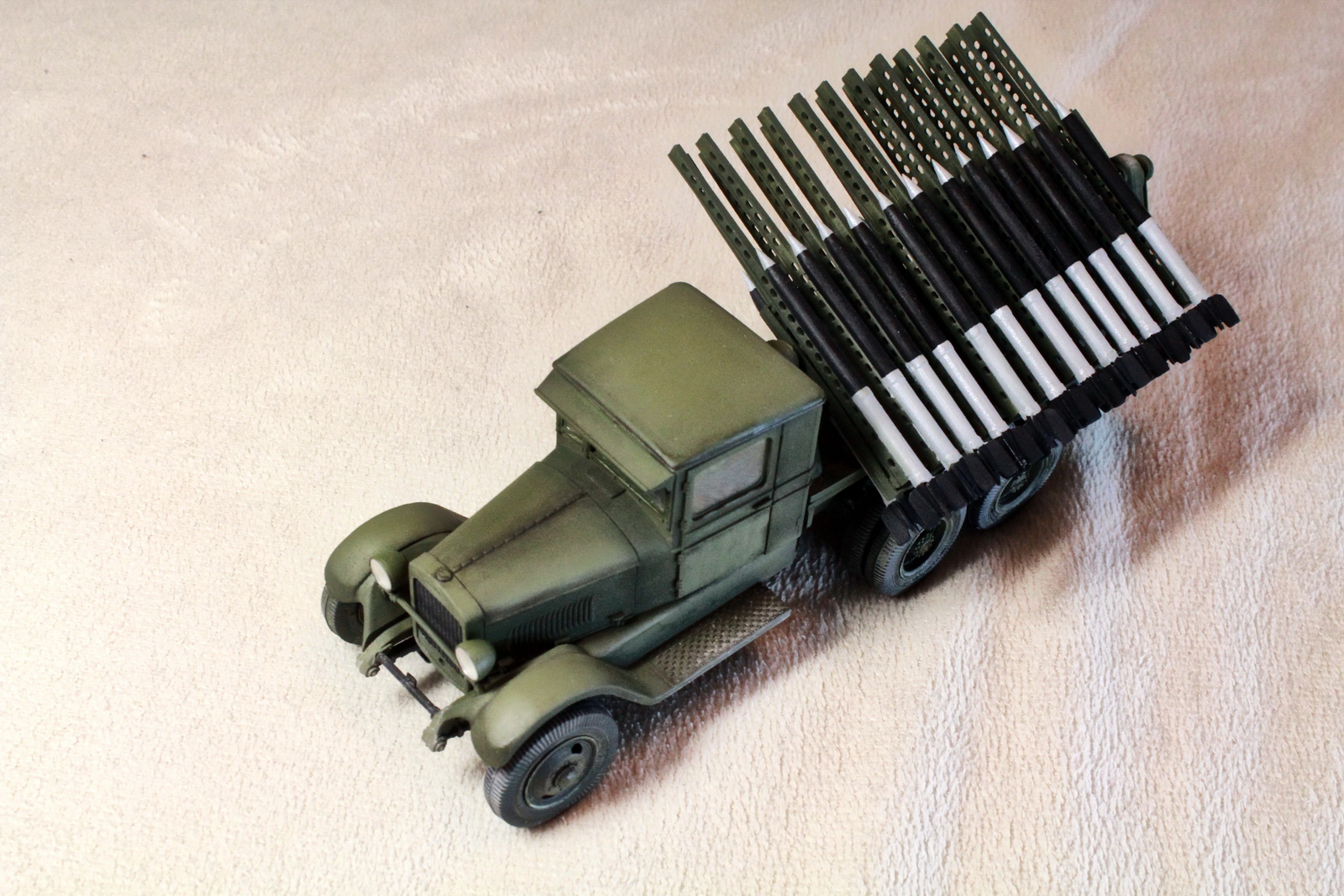

Так что - представленная вашему вниманию "Катюша" - опытный образец в единственном экземпляре!

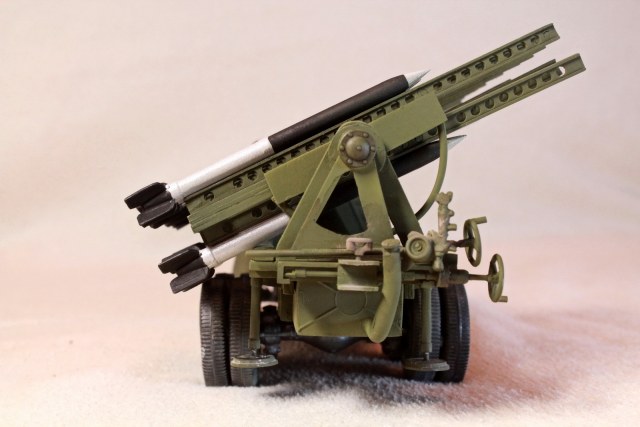

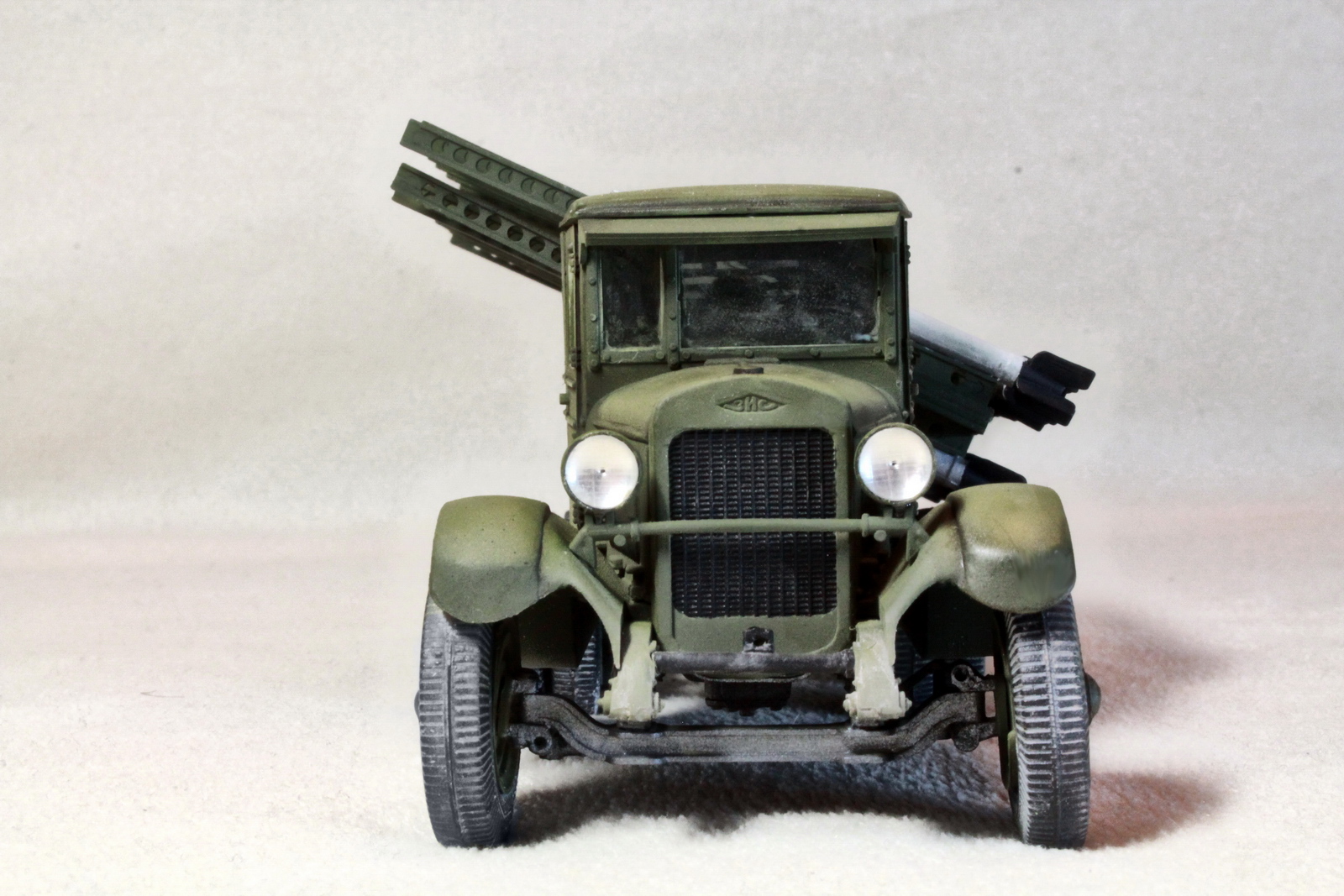

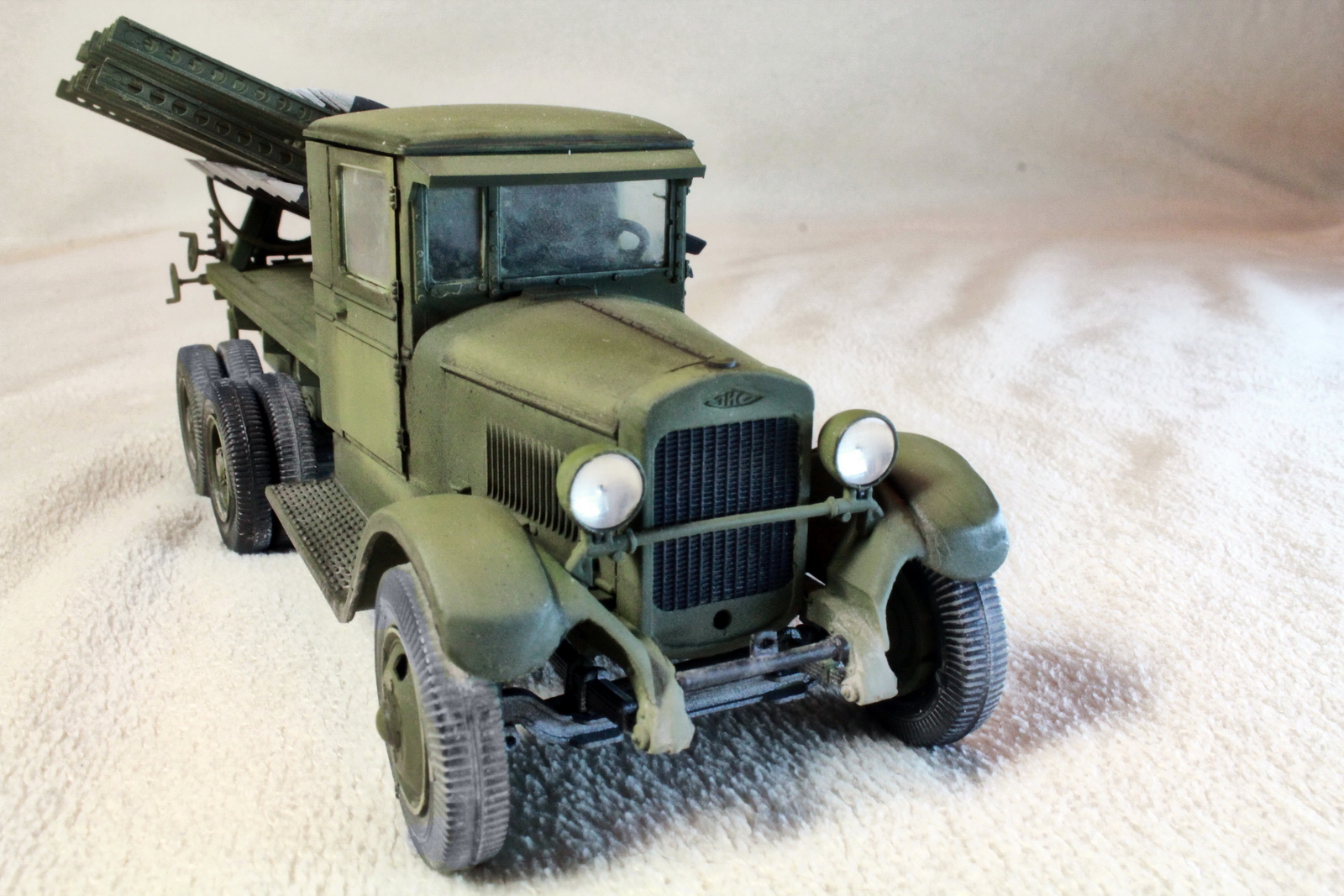

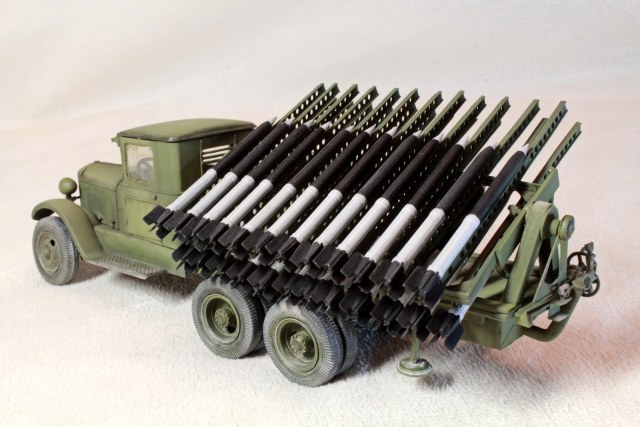

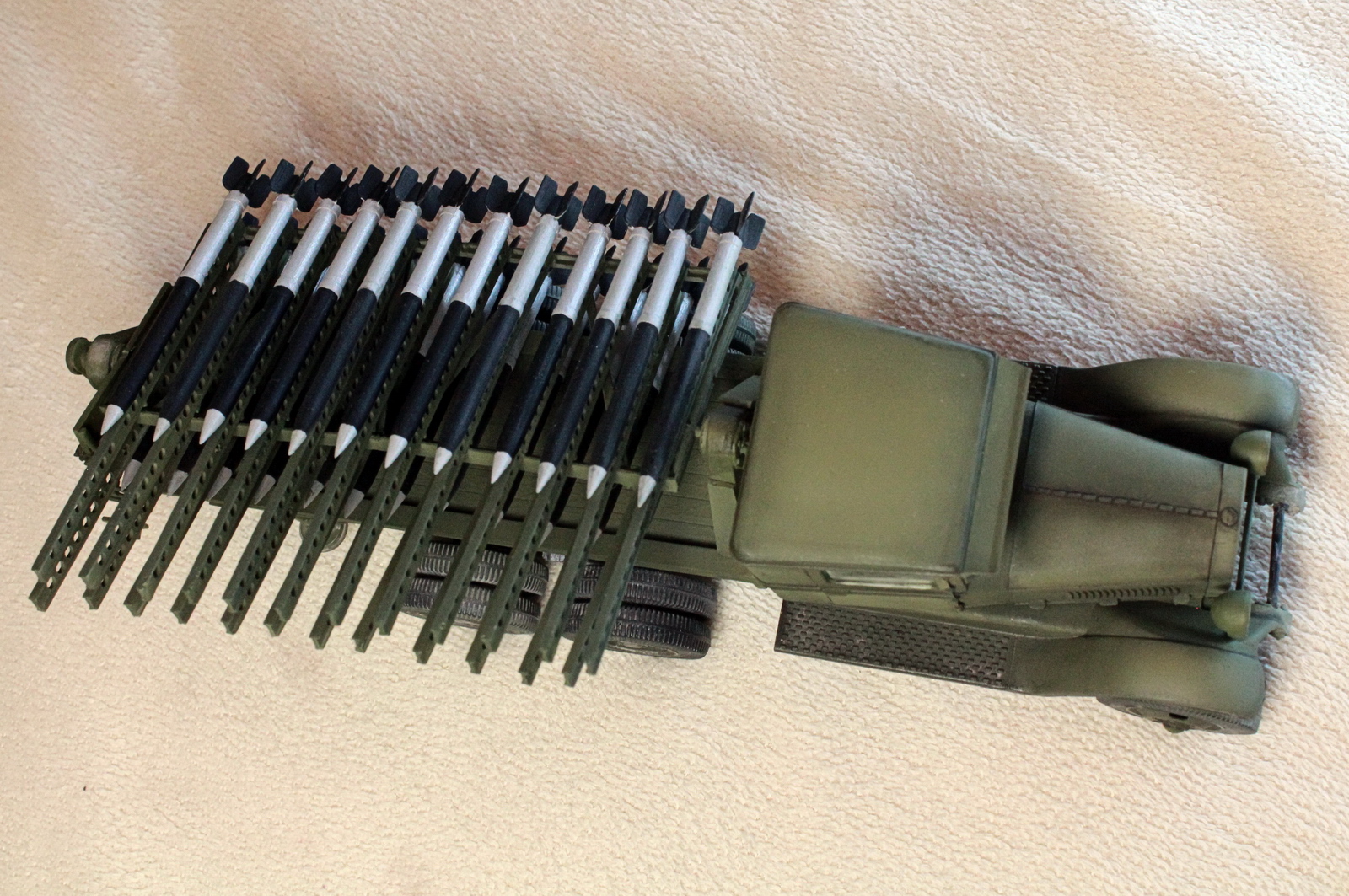

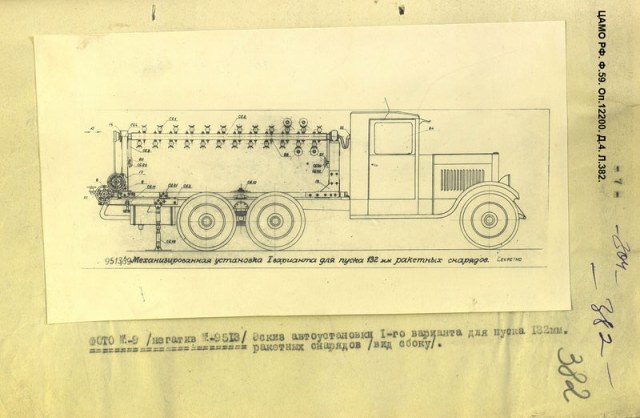

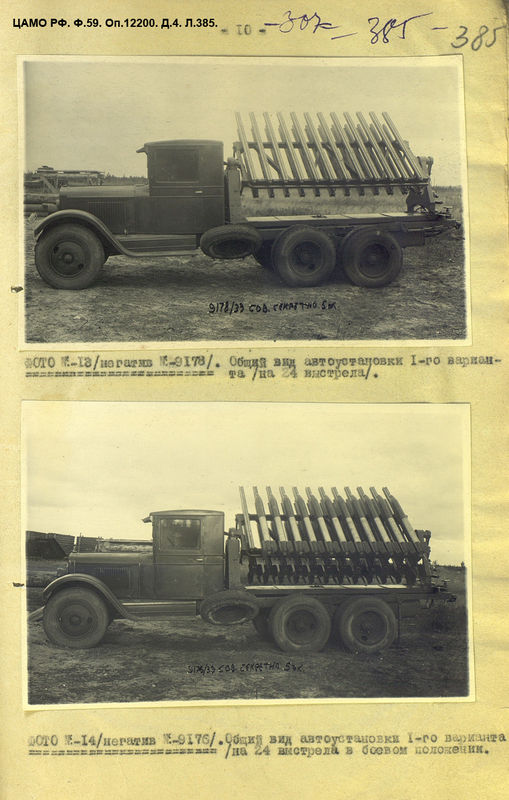

Постройка. Мои земляки с профильного ресурса подсказали где взять столь эксклюзивный материал, по которому надо "пилить" как надо: http://rbase.new-factoria.ru/gallery/fotografii-iz-otcheta-po-zadaniyu-no-z-6933129-za-1939-god/

-удлинил основание "трехтонки" - продлил раму, добавил мост;

-треугольники-опоры рамы с направляющими выточил на станке из оргстекла;

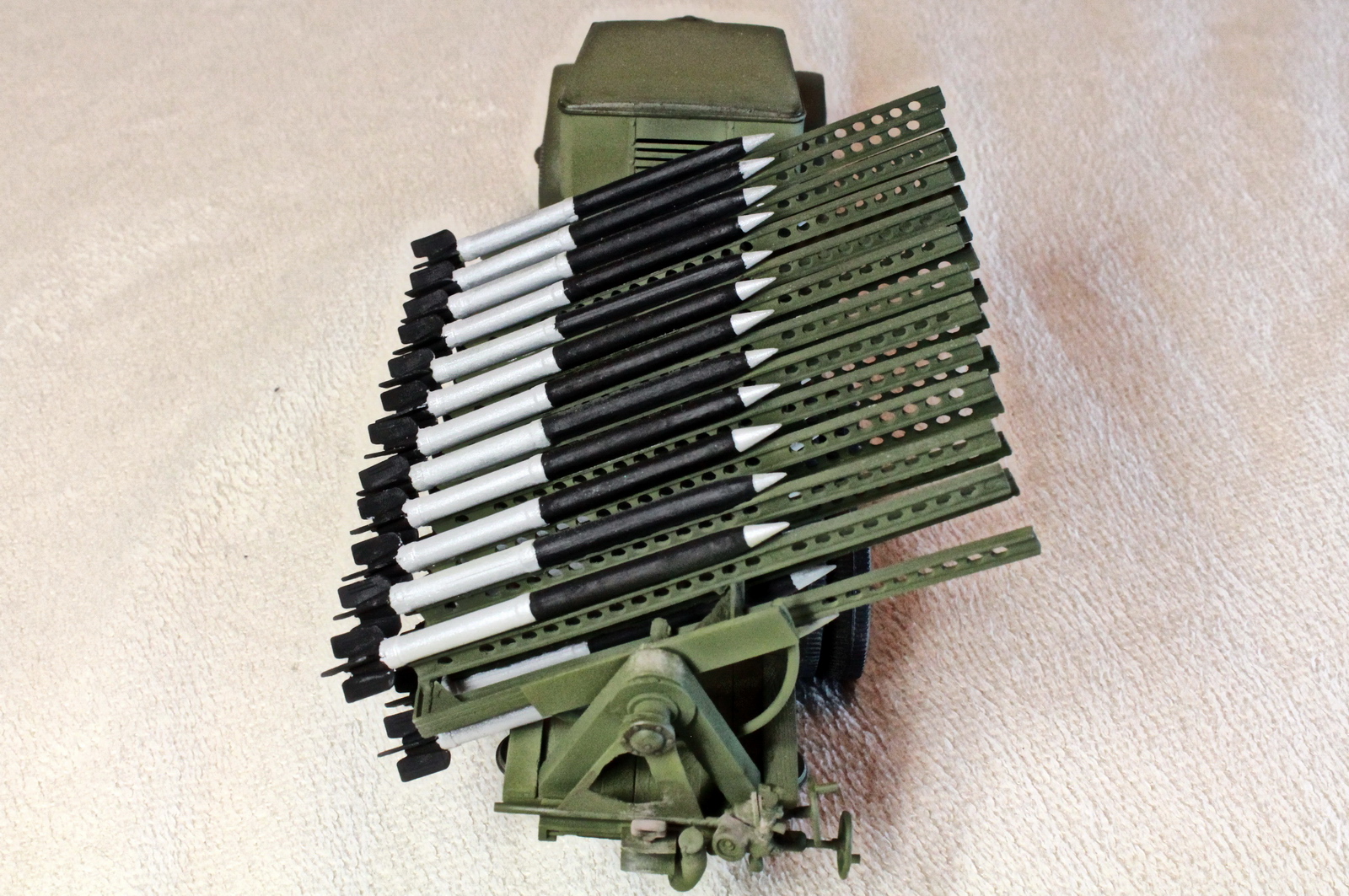

-направляющие и РС - от алановской "Катюши";

-бак с горловиной взял от звездовской катюши, крайняя стенка от Т-55, горловина - литник;

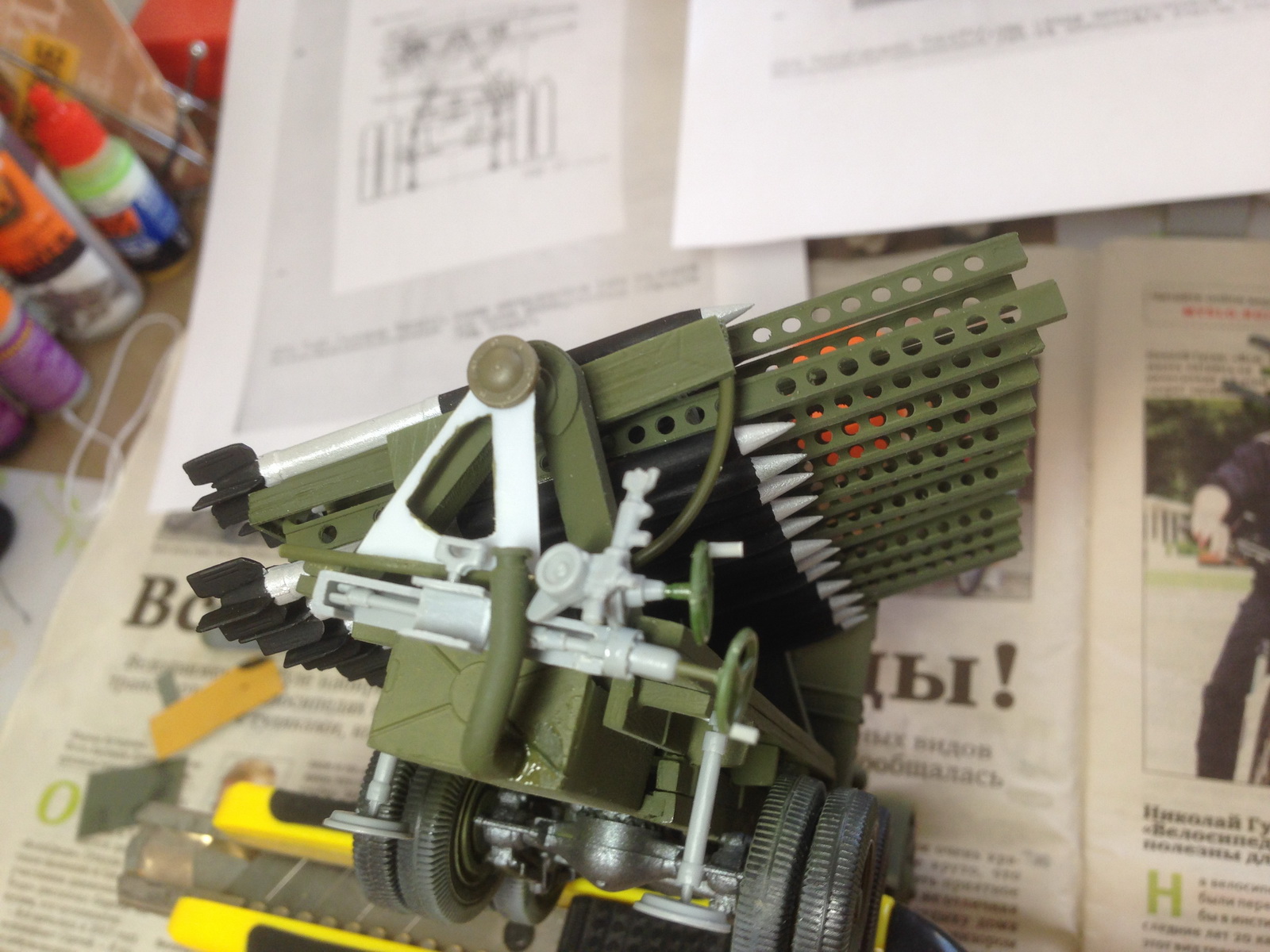

-запил механизма наведения. использовал все что только было: з/ч более 10 наименований, плавил-вытягивал литники, использовал парусный пластик;

-фары - от "Эльфа".

Покраска.

-выравнивание тамийской шпатлевкой;

-грунт от АК;
-цветовая модуляция тамийским акрилом (khaki, olive green, olive drab, white);

-РС - кисточками - черный и серебро;

-тонировка миговскими смывками

-пигменты - "русская пыль" от вильдера.

Так как образец опытный и единственный в своем роде - коцать и сильно пачкать не стал.
