КАБ-1500Кр 1/72

Приветствую, каропчане!

После выпуска компанией АМ набора КАБ-1500ЛГ (я на днях делал обзор http://karopka.ru/community/user/9176/?MODEL=436043), появление следующих корректируемых авиабомб калибра 1500 кг было достаточно предсказуемым.
 Сегодня я  рад представить вам обзор нового набора АМС 72070 КАБ-1500Кр. Авиабомба КАБ-1500Кр оснащена телевизионно-корреляционной головкой самонаведения (ГСН) и различными типами боевых частей.
 ГСН с корреляционным алгоритмом обработки информации о цели способны "запомнить" местонахождение цели и корректировать полет бомбы до встречи с целью, чем обеспечивается реализация принципа "сбросил-забыл". Такие ГСН позволяют поражать слабоконтрастные и замаскированные цели при наличии ориентиров на местности и координат цели относительно этих ориентиров.

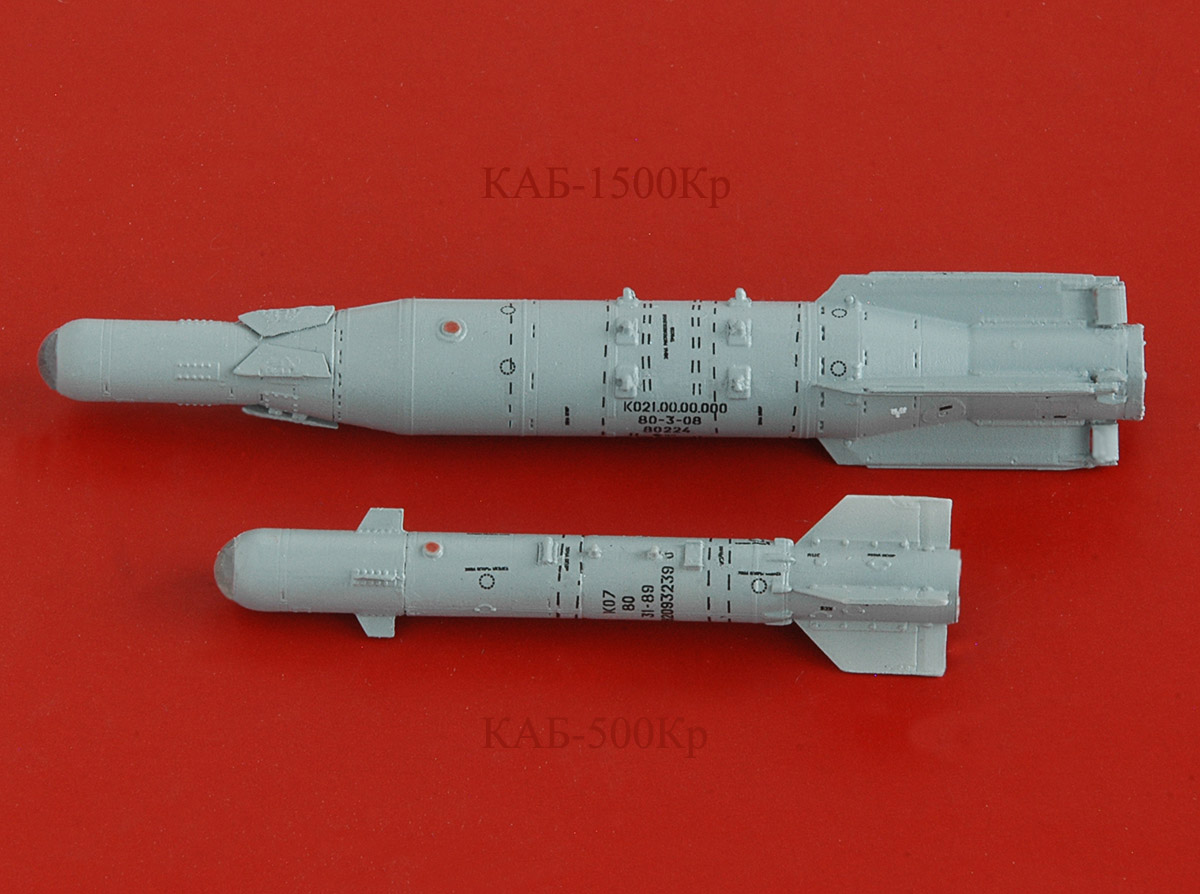

Основная конструкция авиабомбы КАБ-1500 осталась практически без изменений. Цилиндрический корпус, носовой переходный отсек, выполненный в виде усеченного конуса. Четыре раскрывающихся дестабилизатора. Хвостовой отсек с четырьмя стабилизаторами, из которых выдвигаются стабилизирующие перья. Бомба управляется поворотными рулями, выполненными по биплановой схеме и установленными в створе со стабилизаторами бомбы. Телевизионно-корреляционная головка самонаведения, аналогичная используемой на КАБ-500Кр. Все предельно просто.

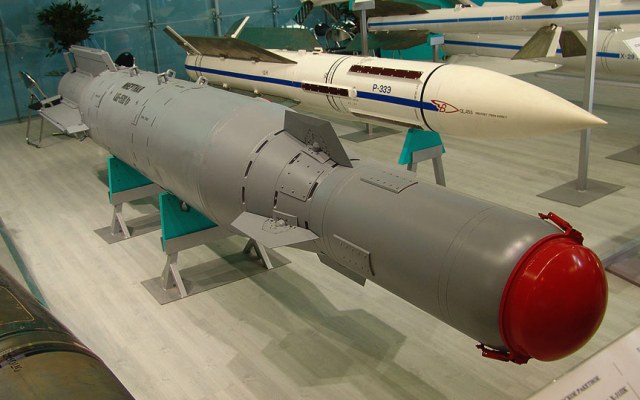

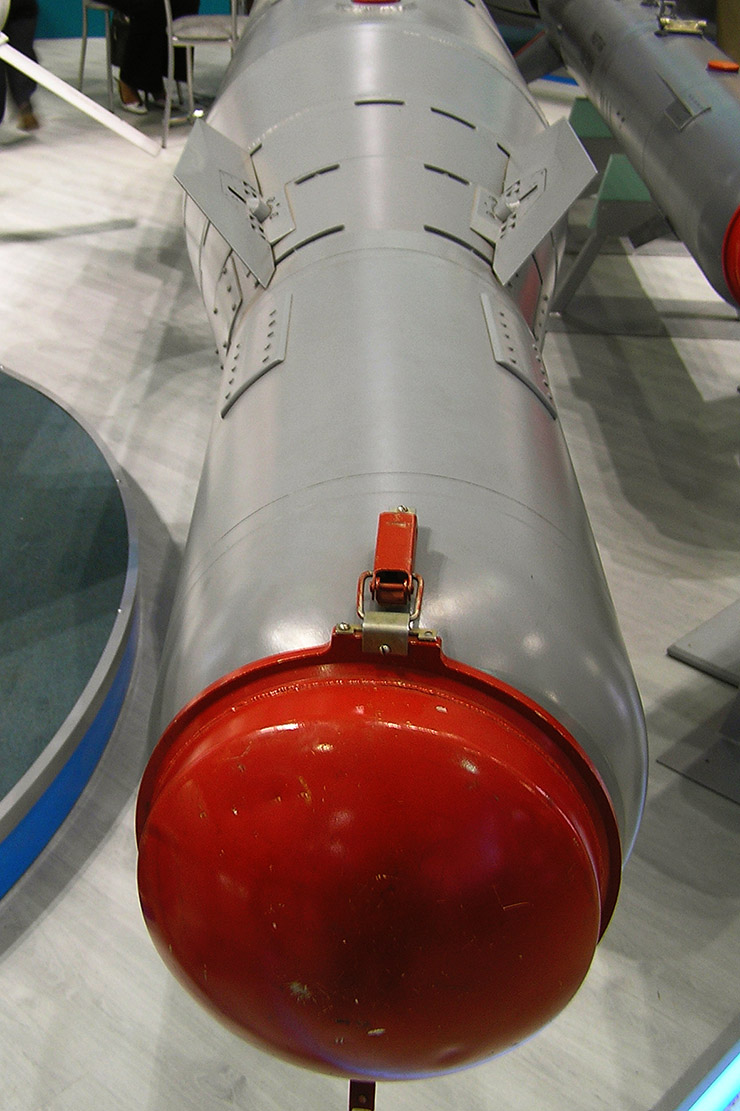

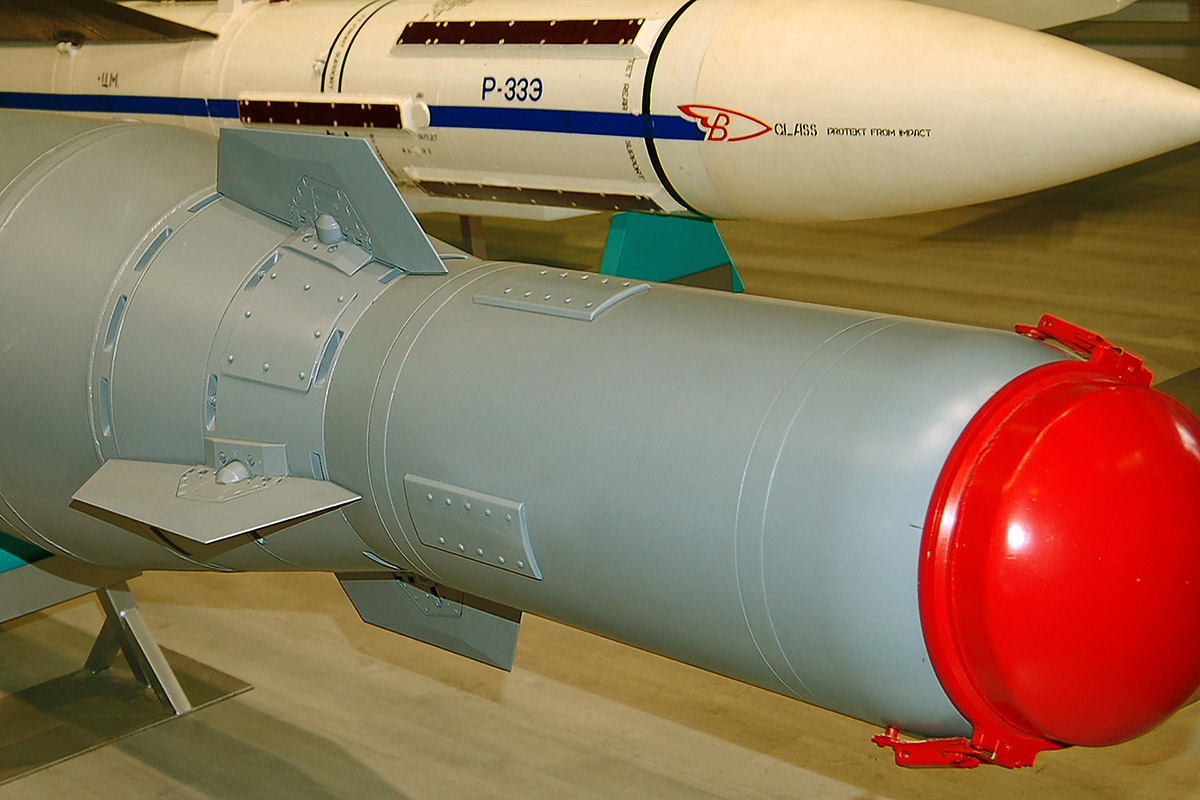

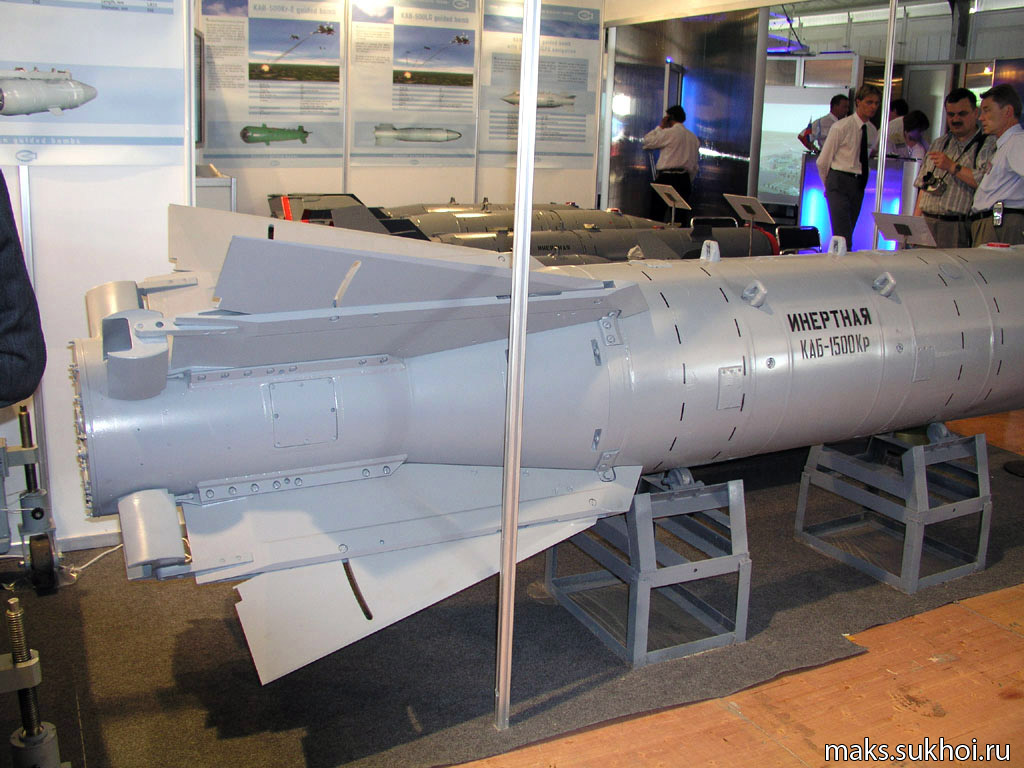

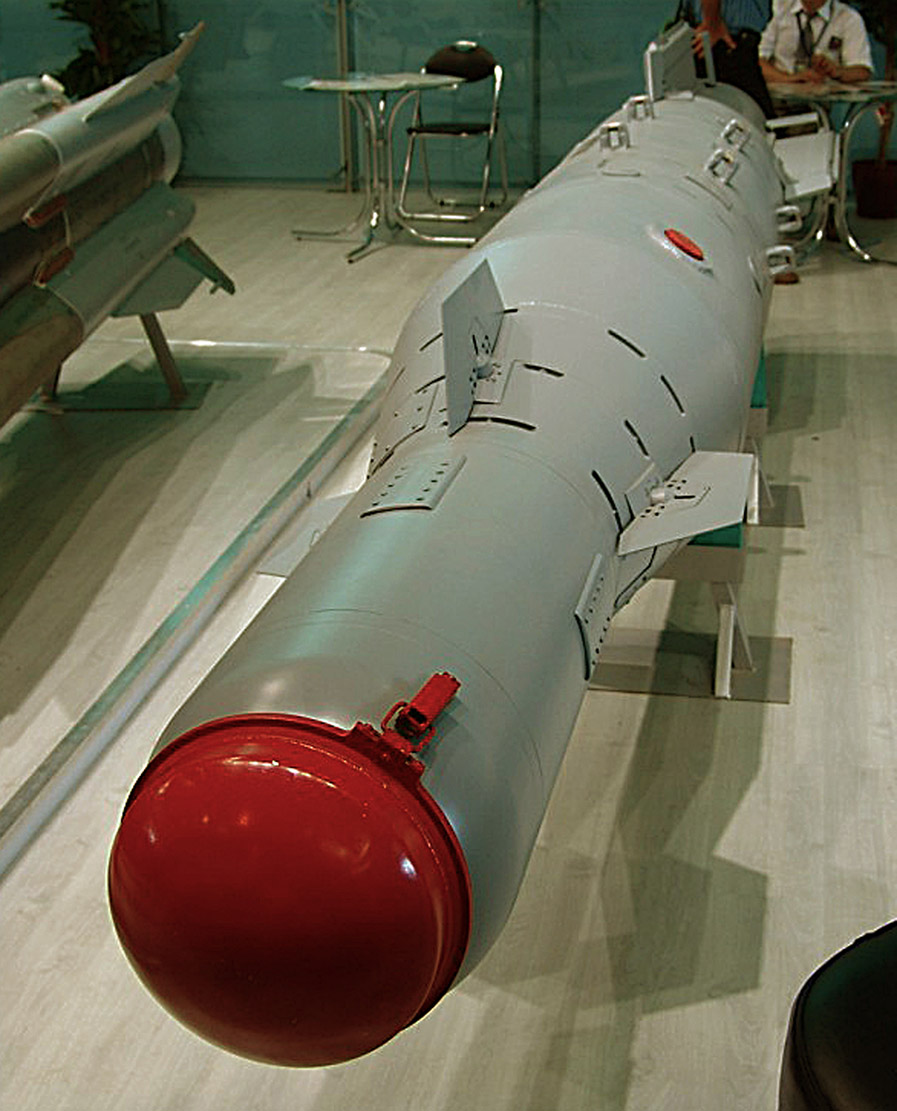

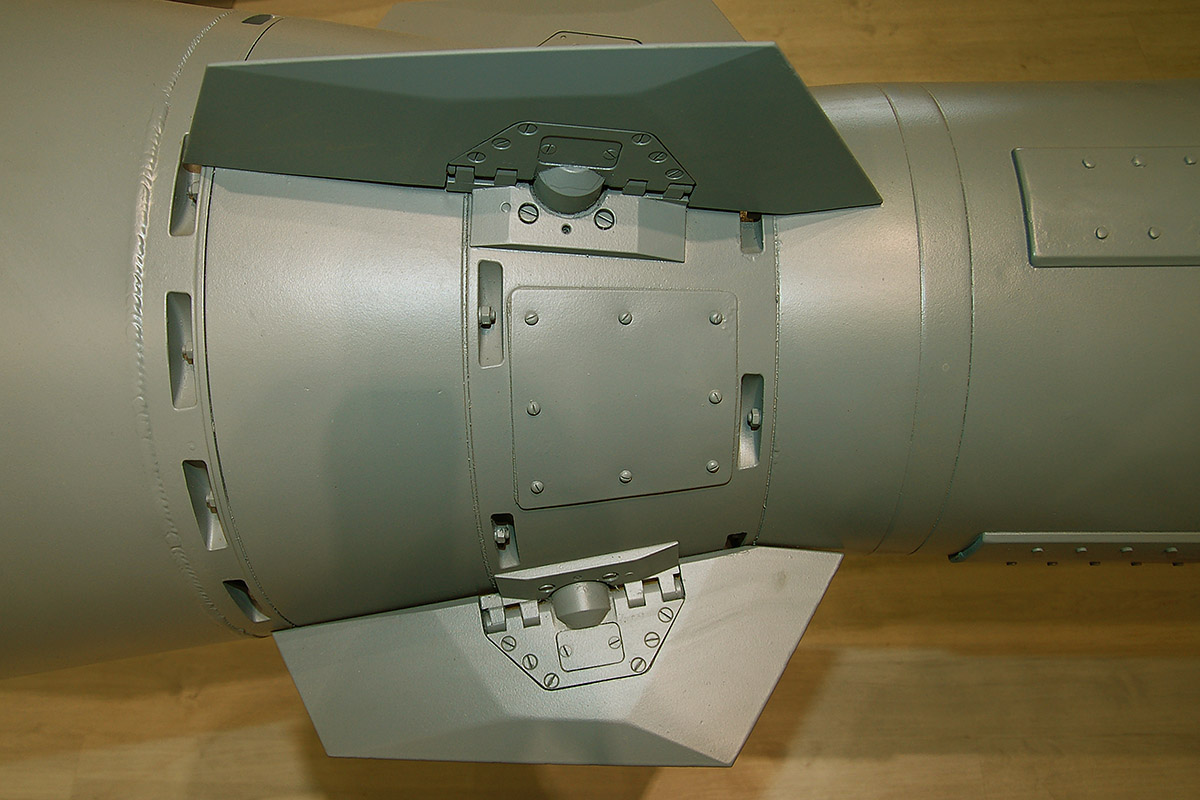

Как человек, немного знакомый с этой матчастью, хочу отметить одну конструктивную особенность КАБ-1500КР, на которую мало кто обращает внимание. Дело в том, что лазерная ГСН 27Н, используемая на КАБ-1500Л и ее гиростабилизированный аналог КАБ-1500ЛГ, имеют диаметр 340 мм. Для установки на бомбу телевизионной ГСН диаметром 350 мм потребовался переходный фланец с обратной конусностью. На приведенных фотографиях оригинала, эта особенность хорошо видна. Вроде бы мелочь, но наше хобби не терпит наплевательского отношения к мелочам.


Теперь о наборе АМС 72070.

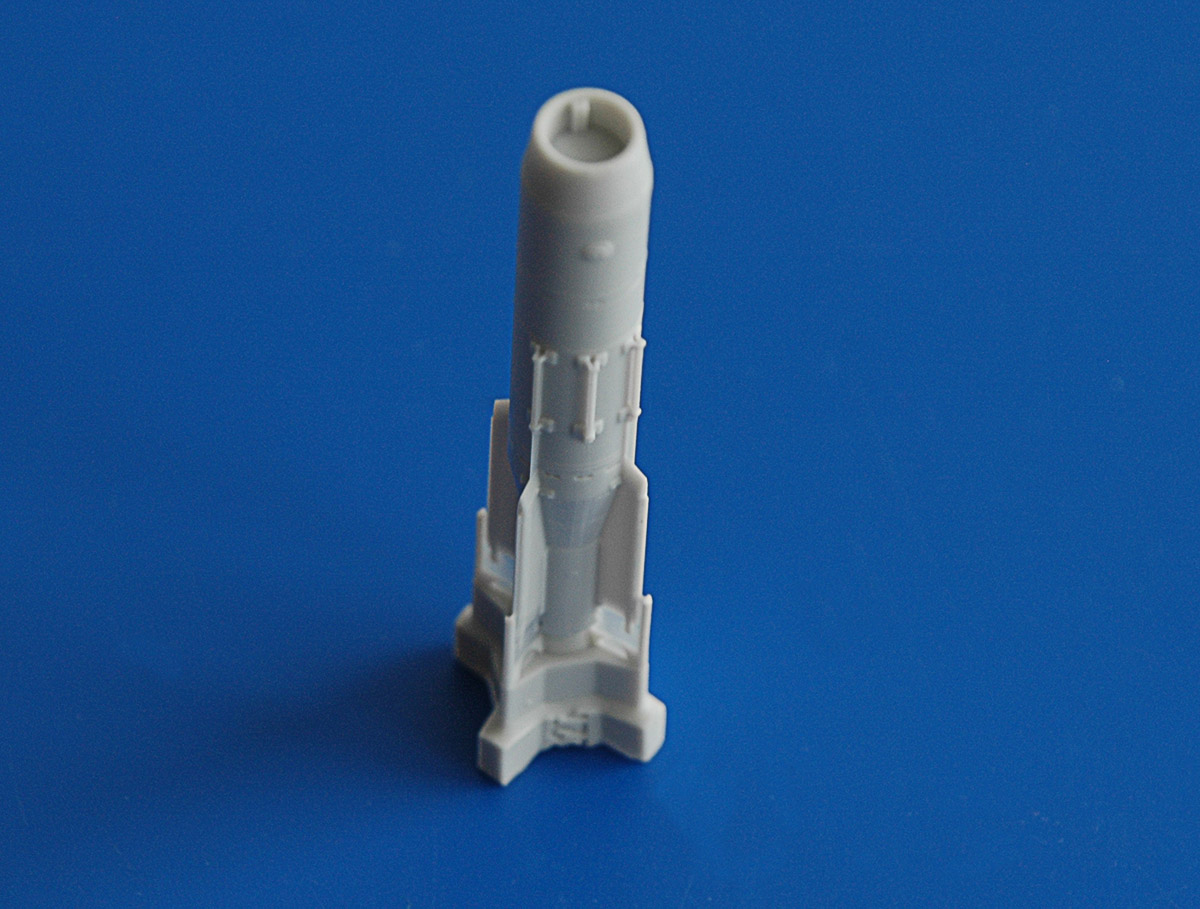

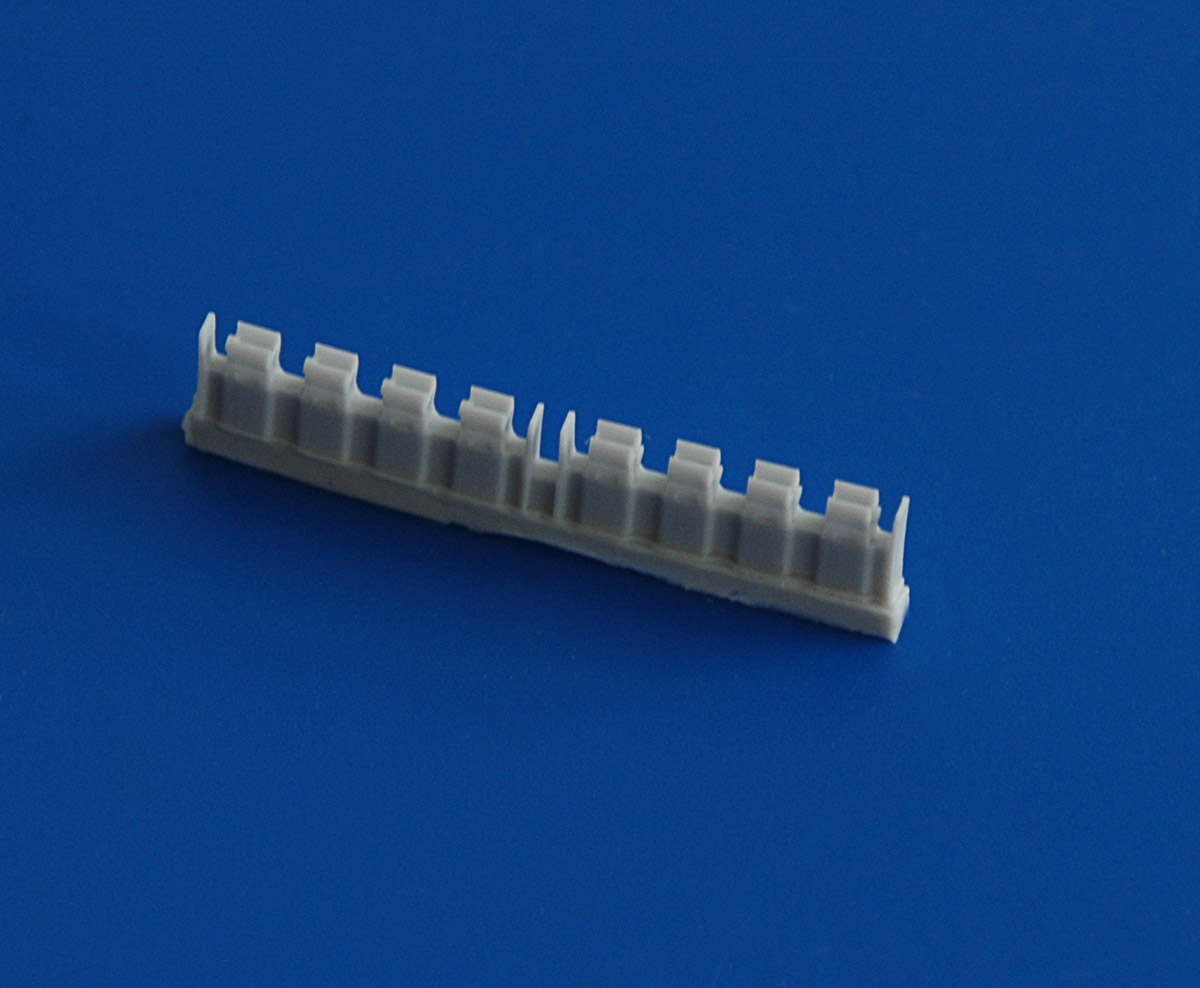

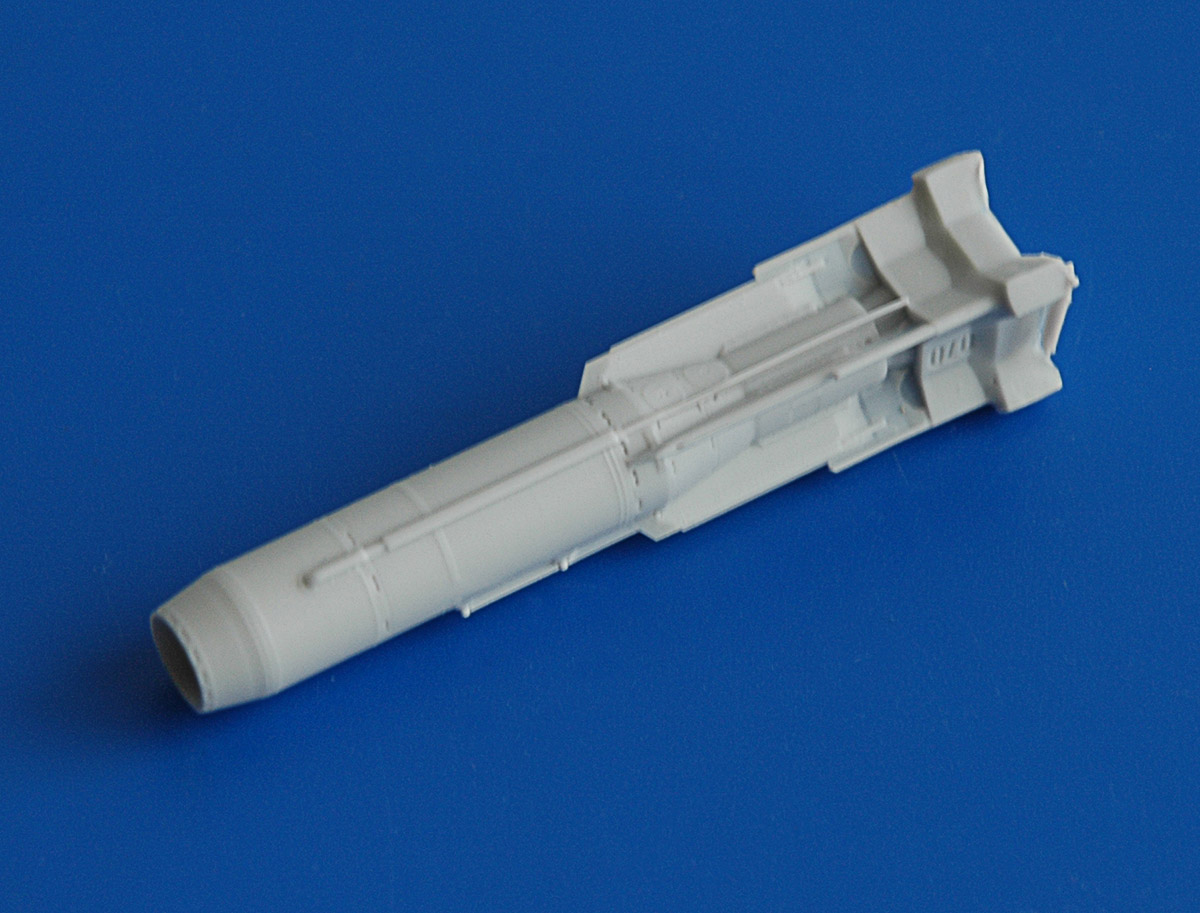

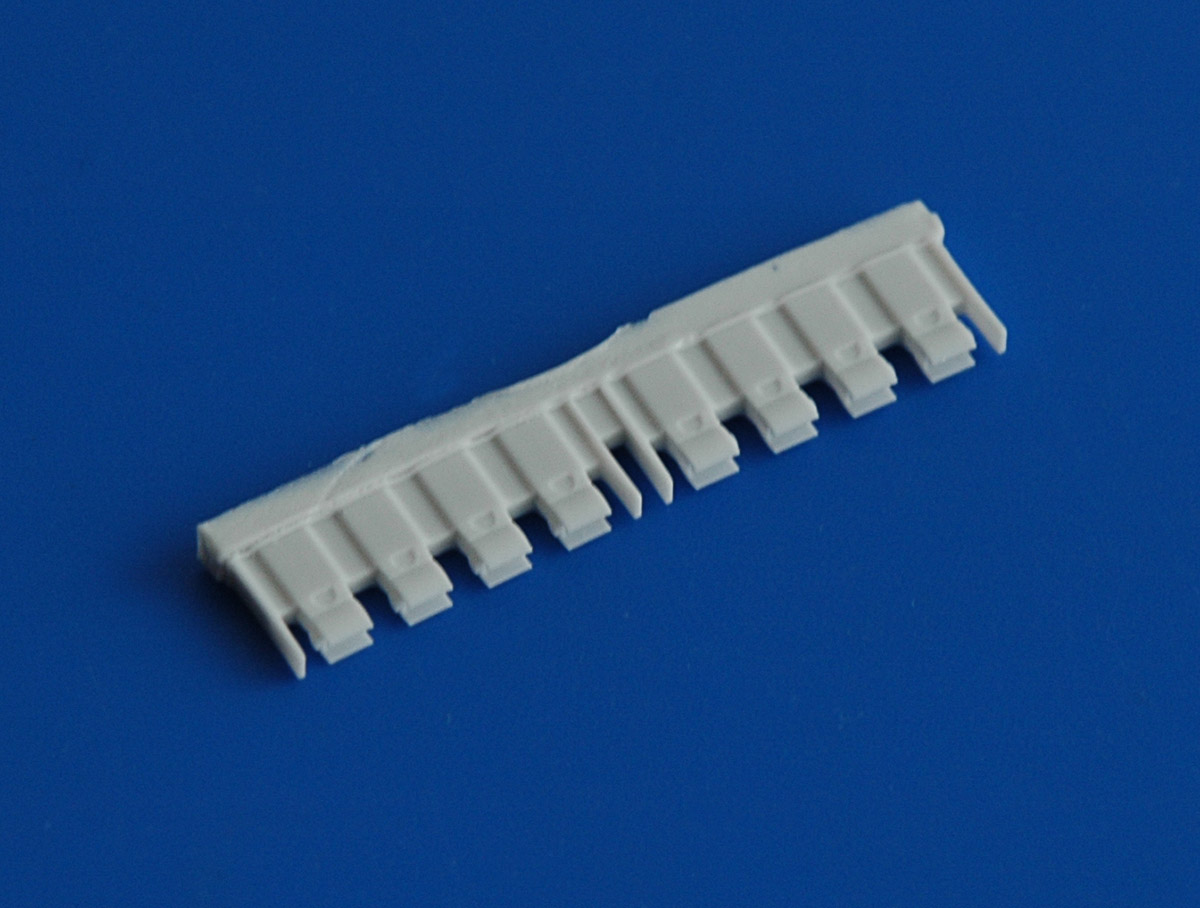

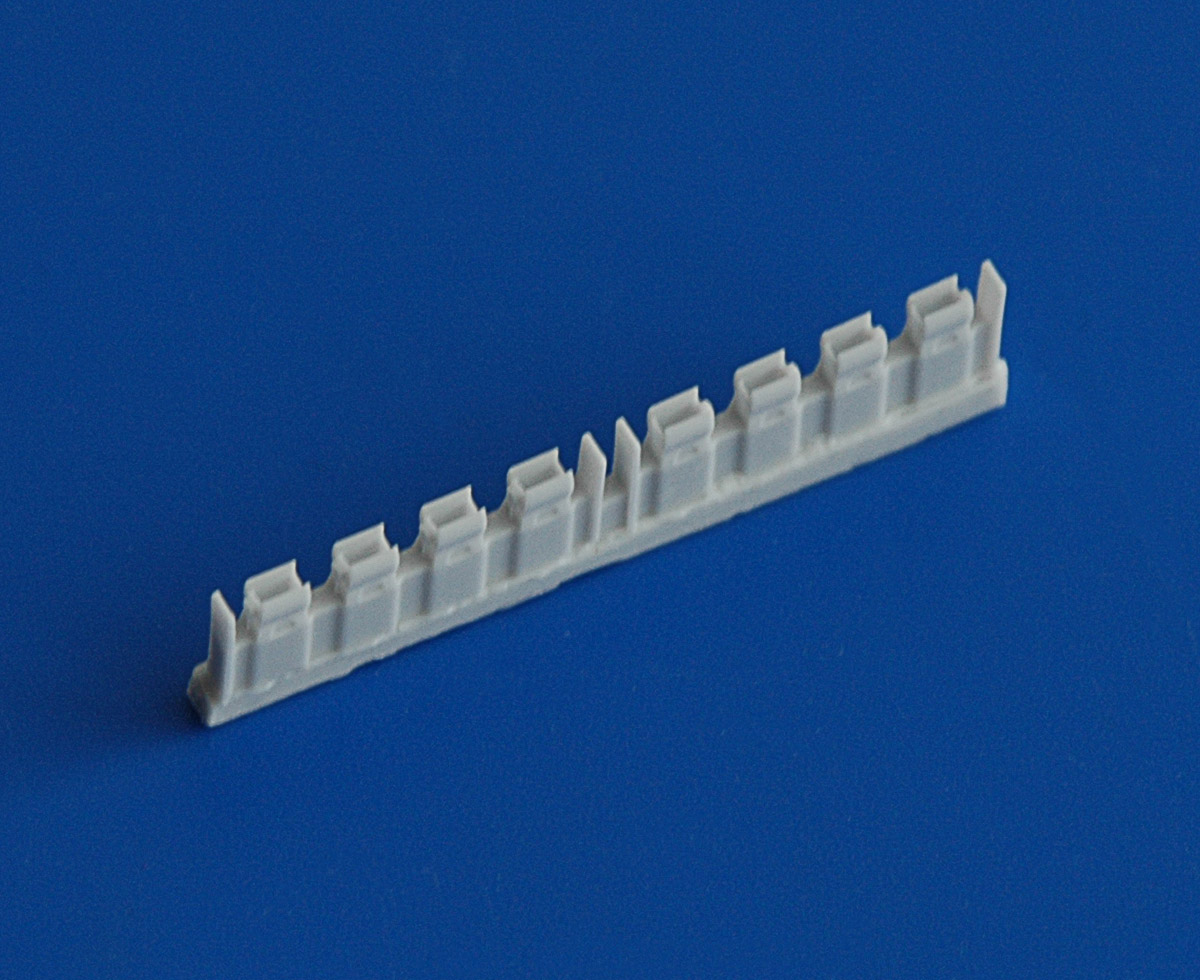

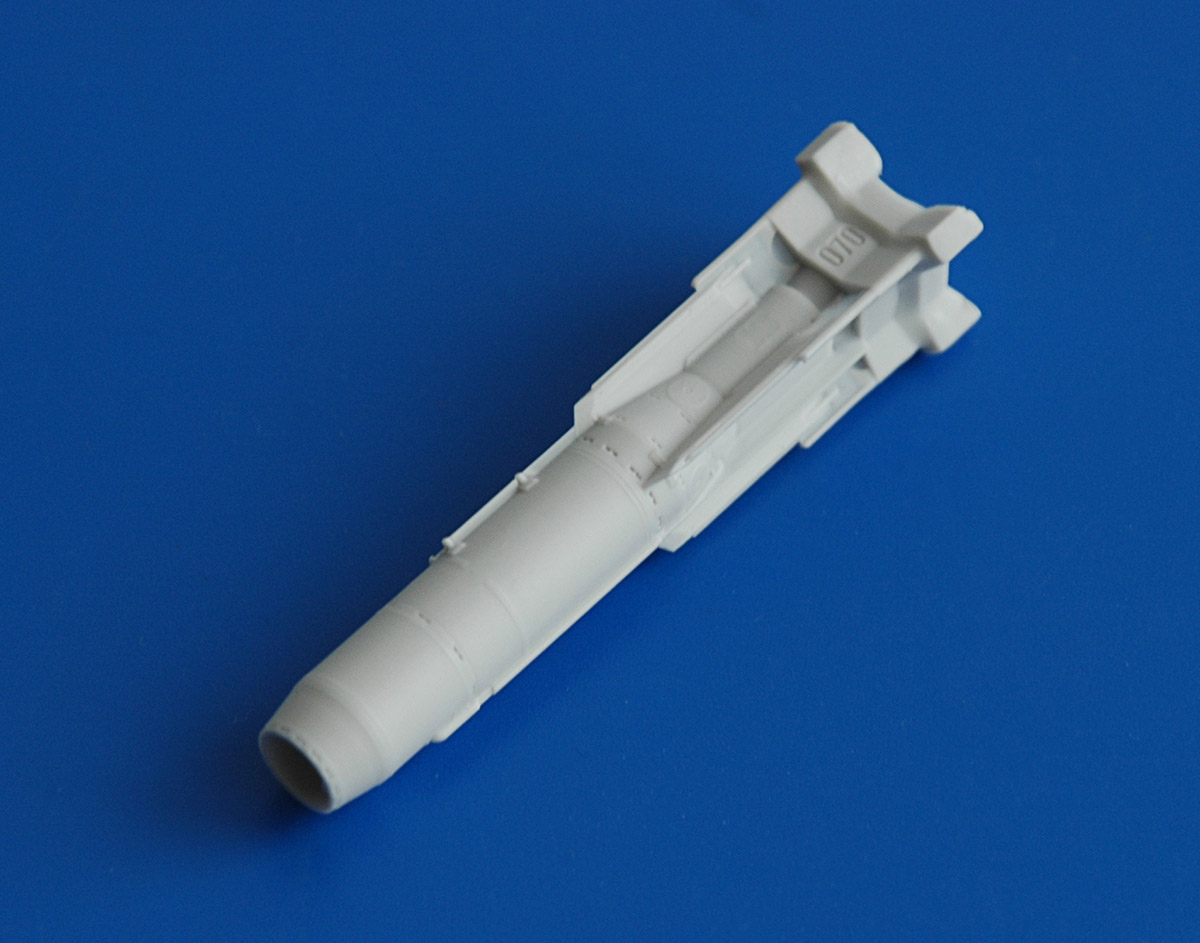

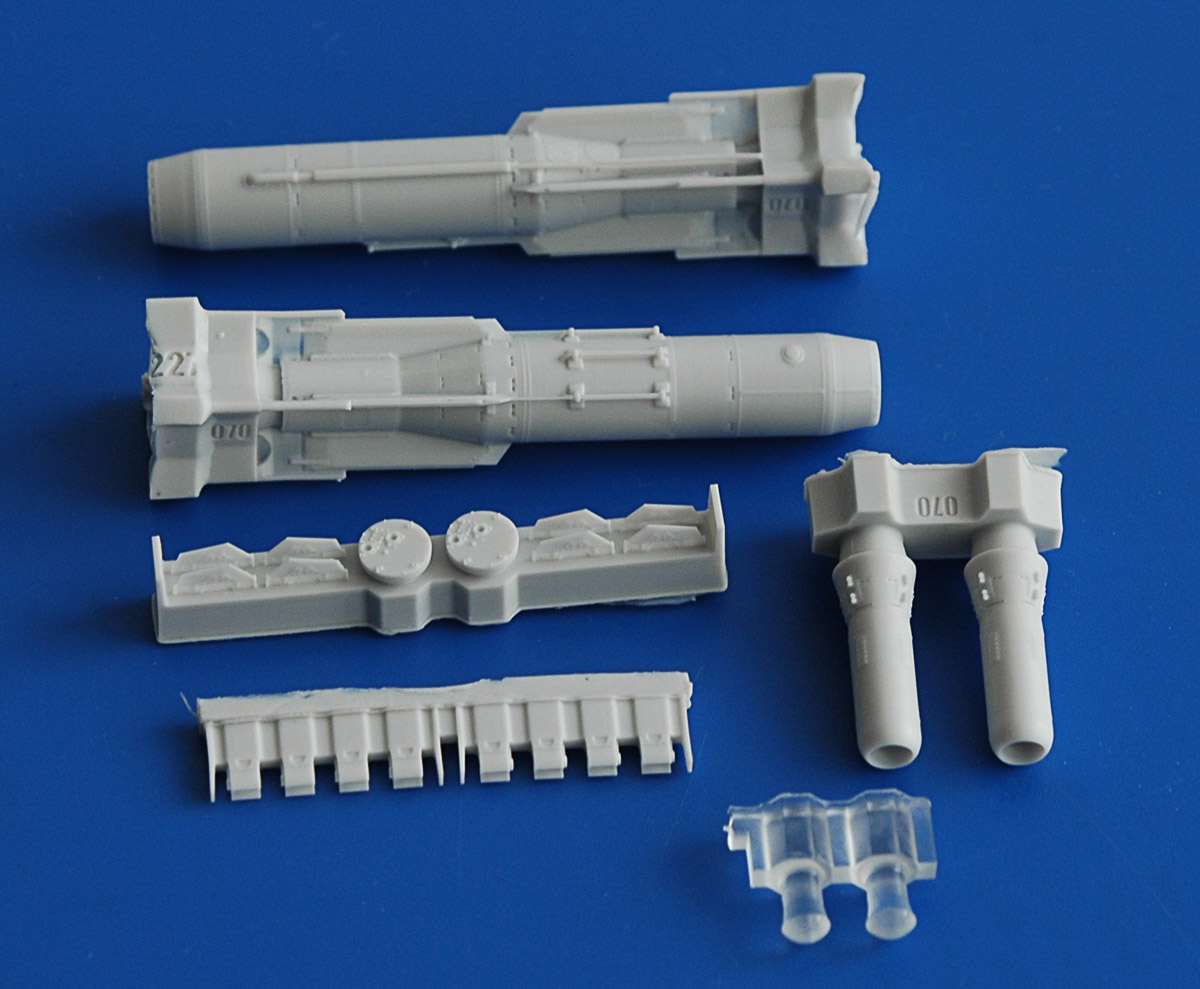

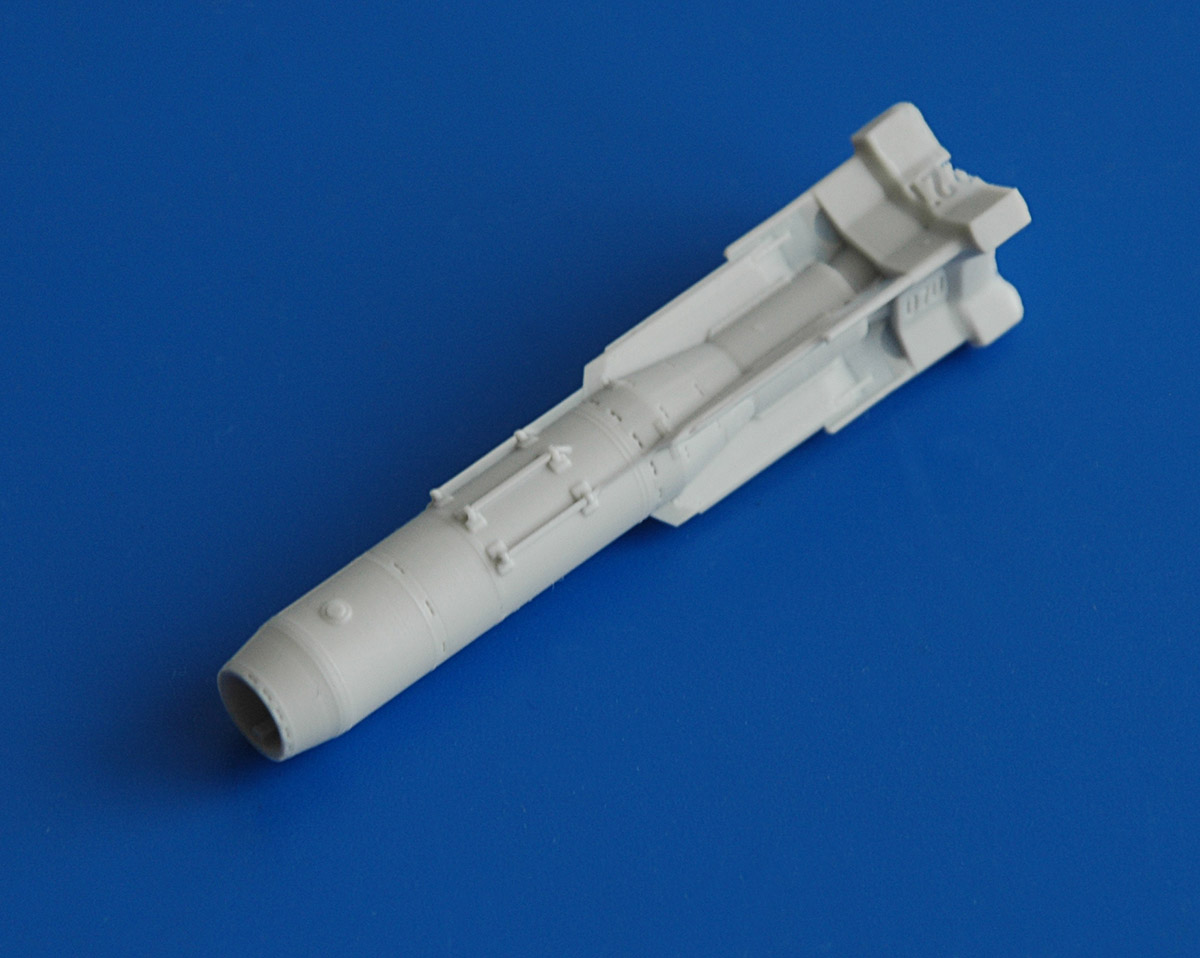

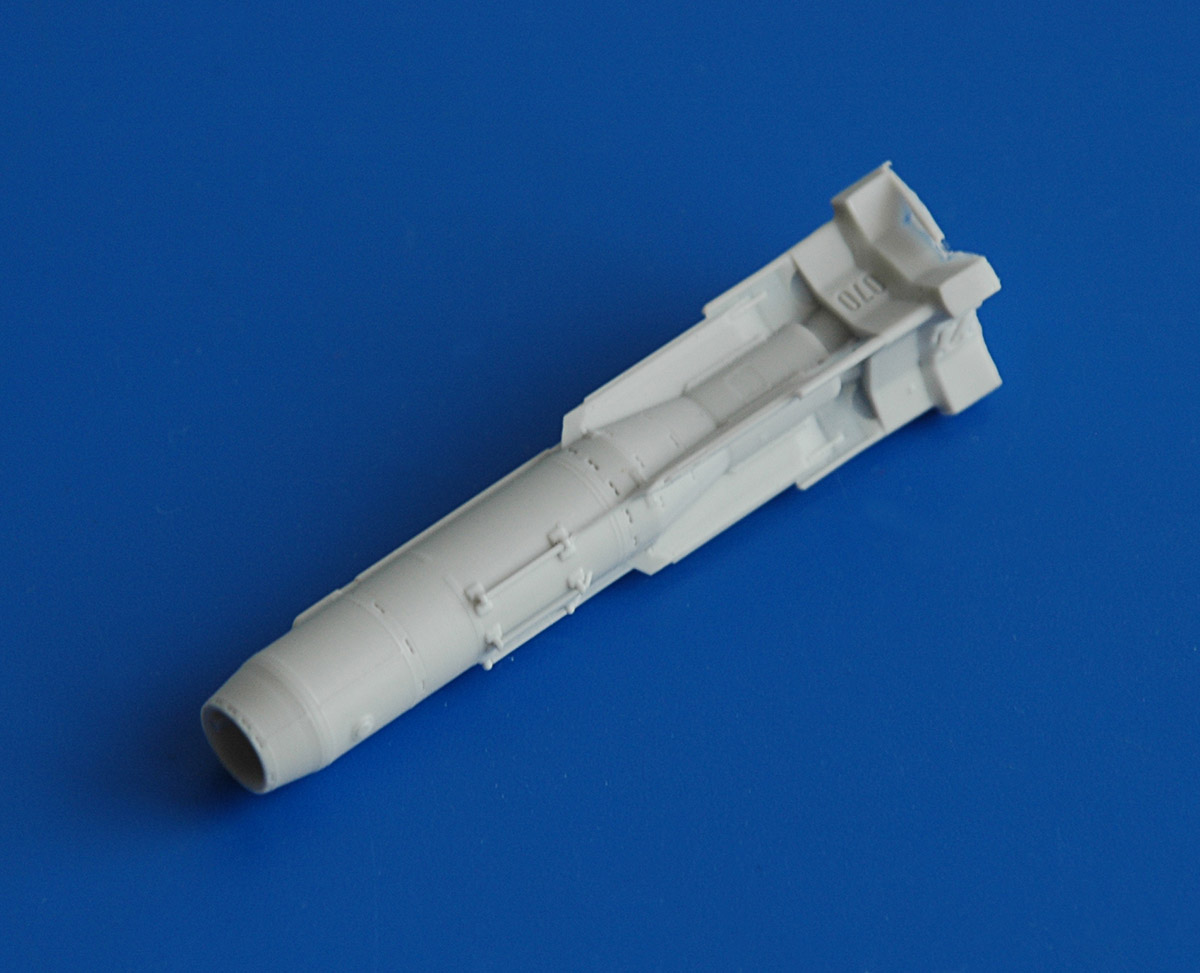

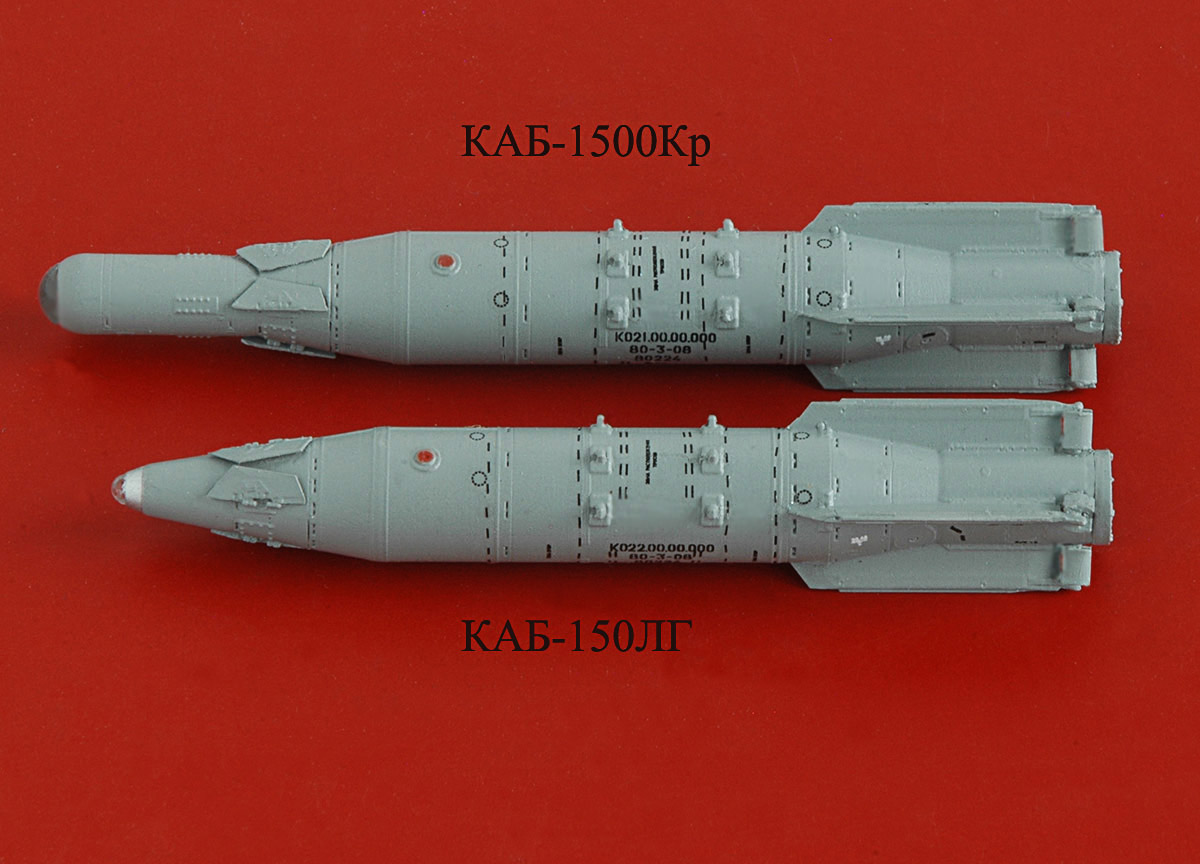

Комплект деталей позволяет собрать две авиабомбы. Детали отлиты из светло-серой полиуретановой смолы и упакованы в прозрачный блистер. Корпус бомбы, подвесные ушки, стабилизаторы с раздвижными перьями отлиты в одну деталь. Отдельными литниками даются, прозрачная линза ГСН, головная часть, дестабилизаторы и комплект рулей. Фактически новый набор отличается от АМС 72072 КАБ-1500ЛГ  литником с телевизионной ГСН и литником с прозрачными деталями.

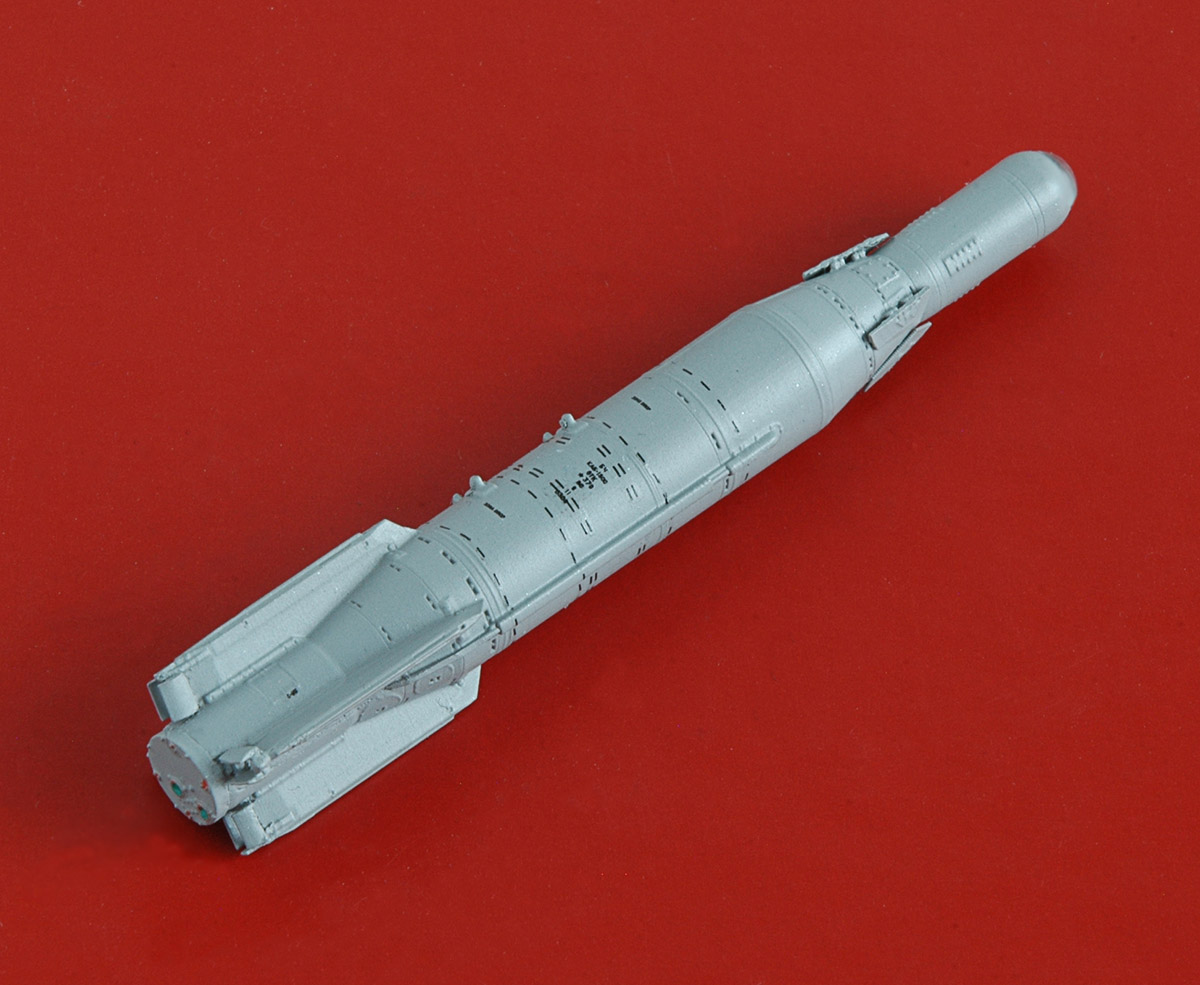

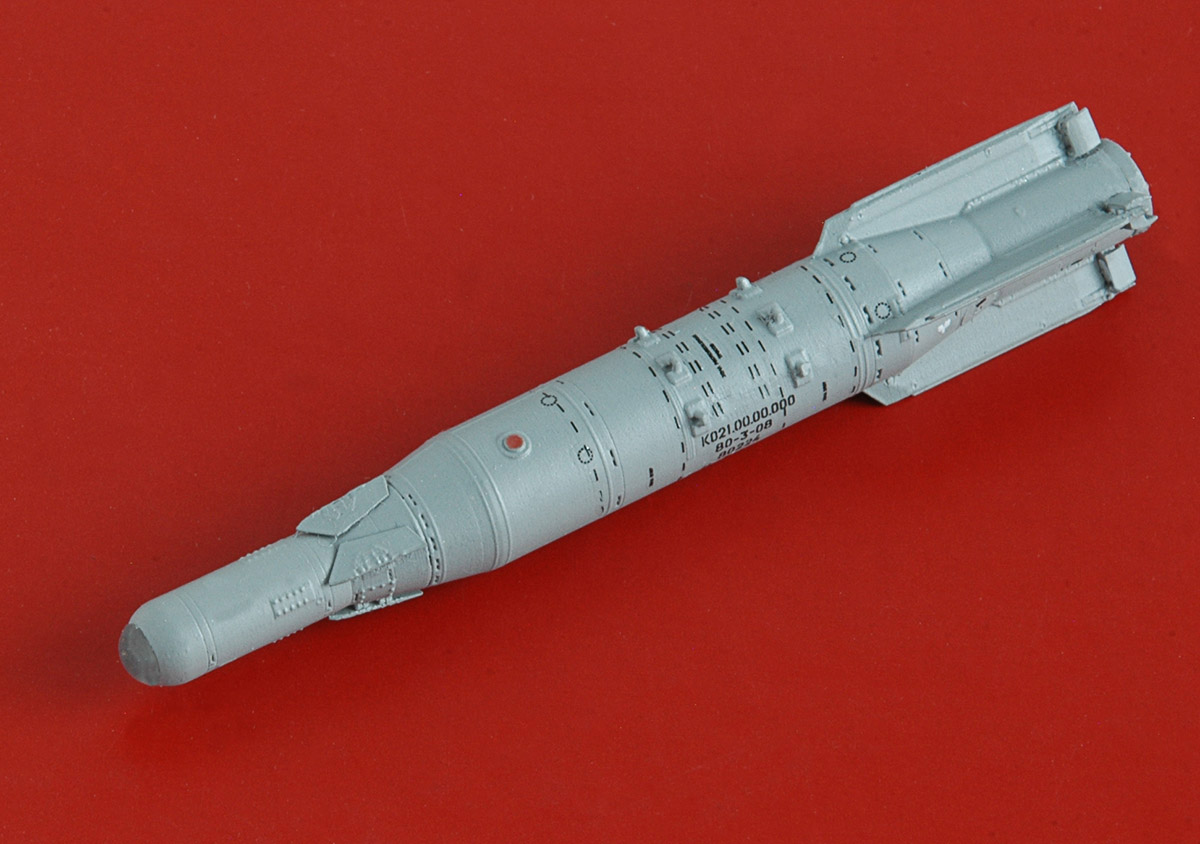

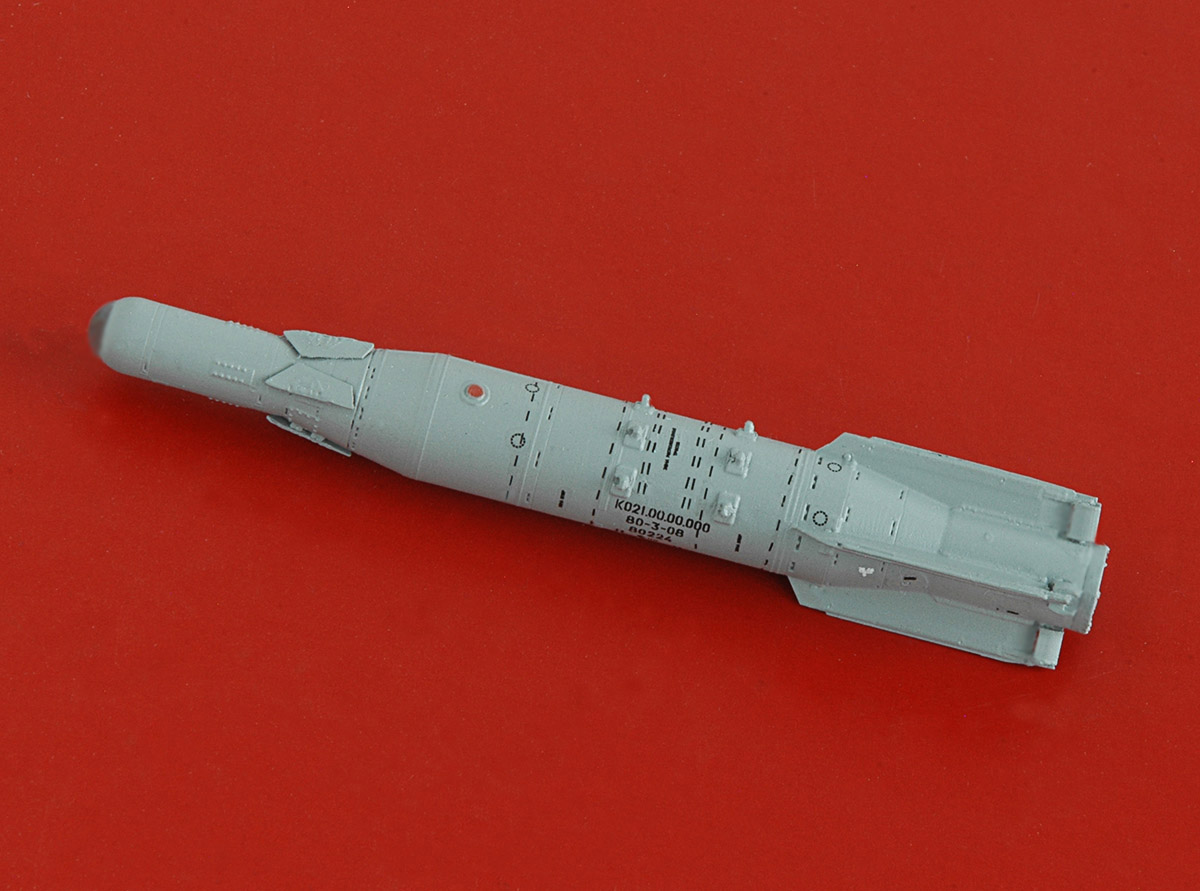

Качество литья деталей традиционно высокое. Все конструктивные особенности боеприпаса, включая сварные швы, и обратный конус переходного фланца ГСН выполнены правильно.

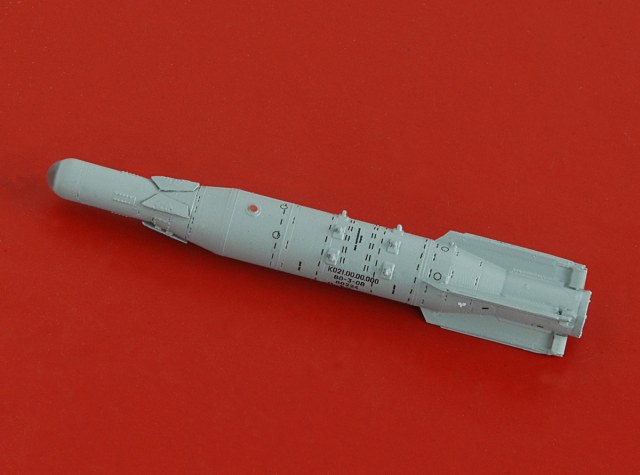

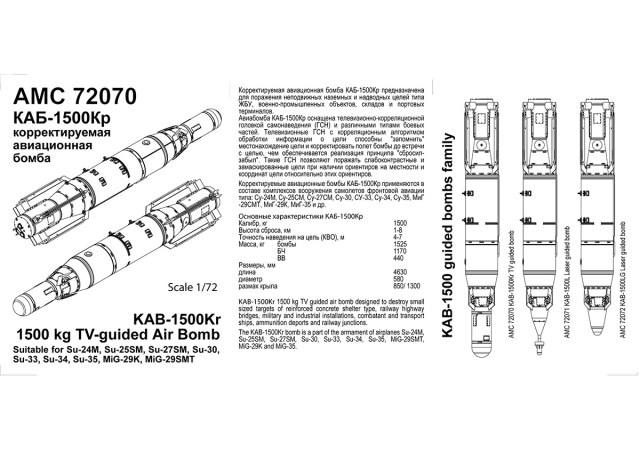

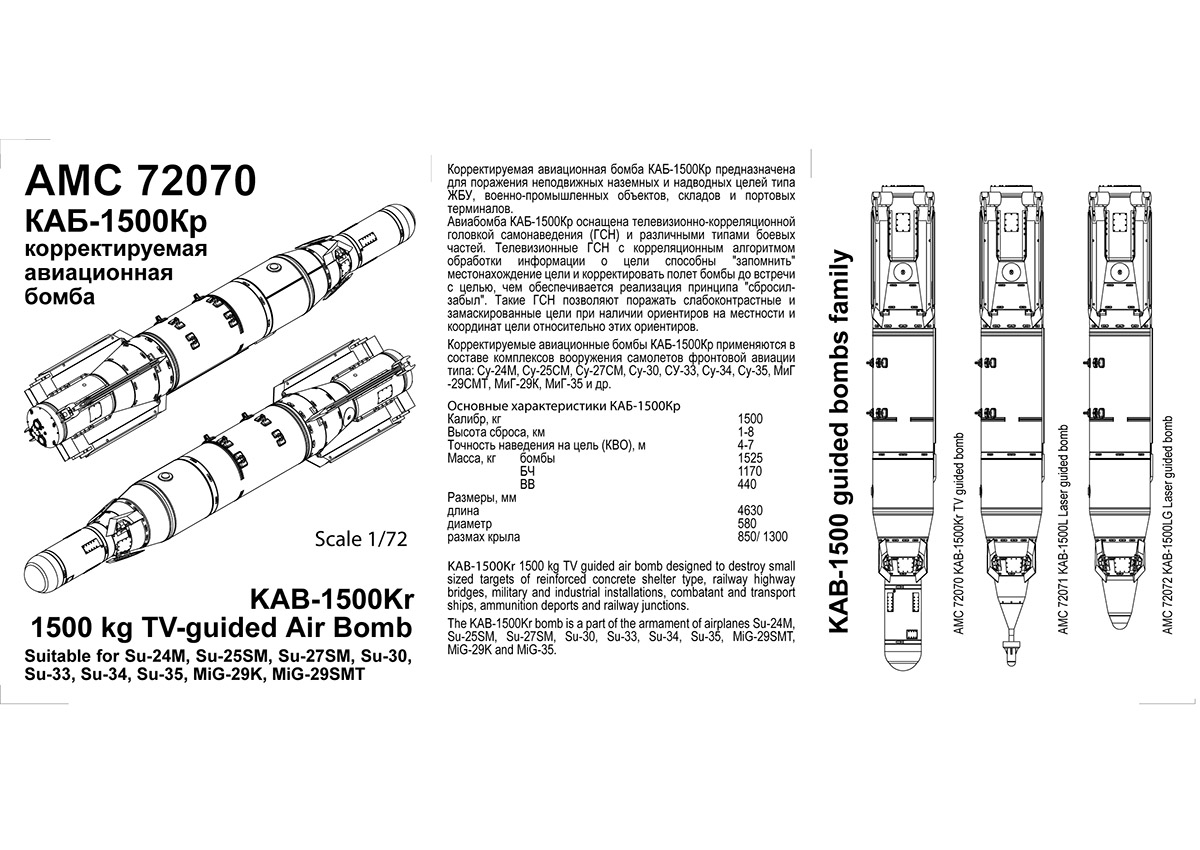

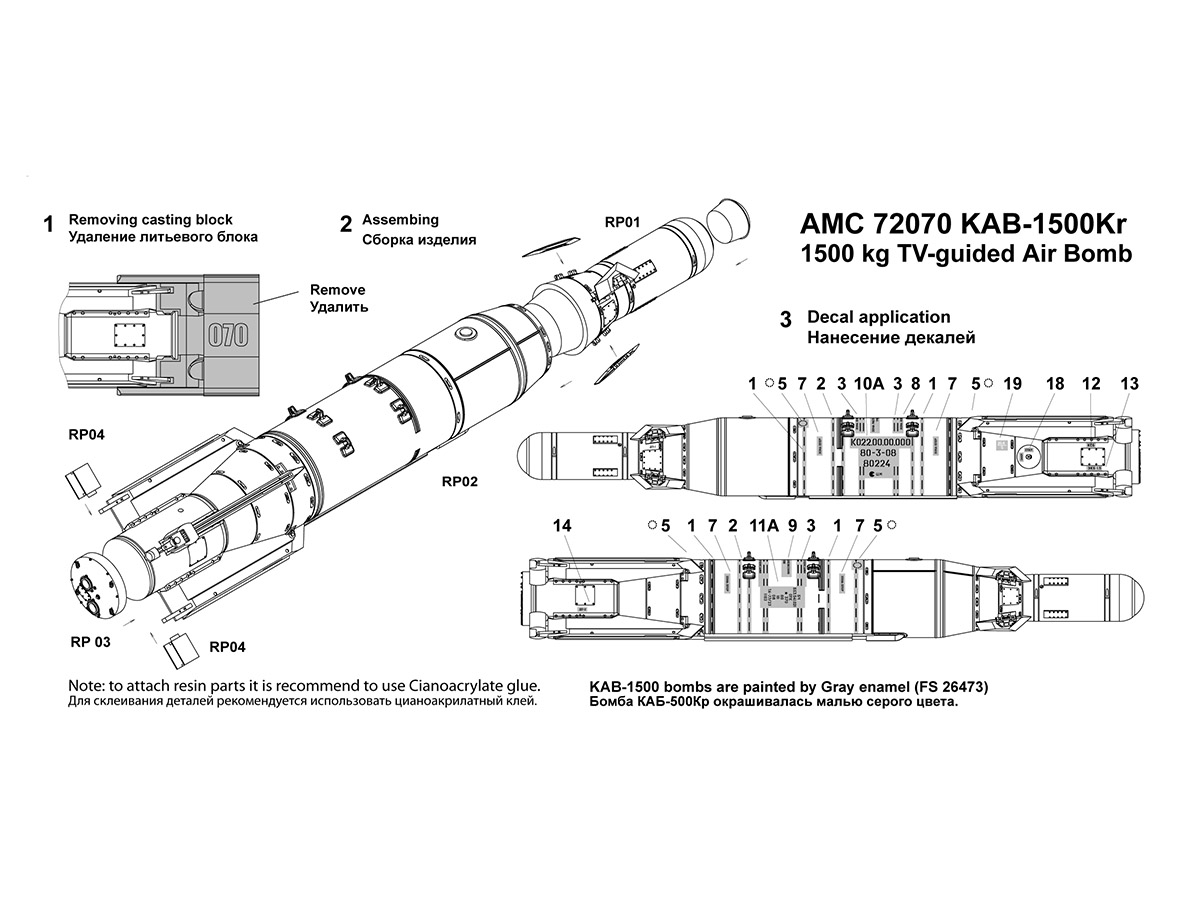

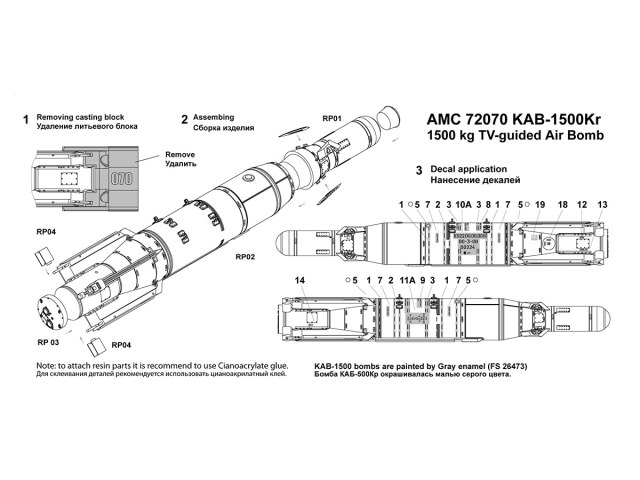

Подробная инструкция дает информацию по сборке, покраске изделия и нанесению декалей. На декали представлена маркировка и серийные номера для нескольких вариантов КАБ-1500.

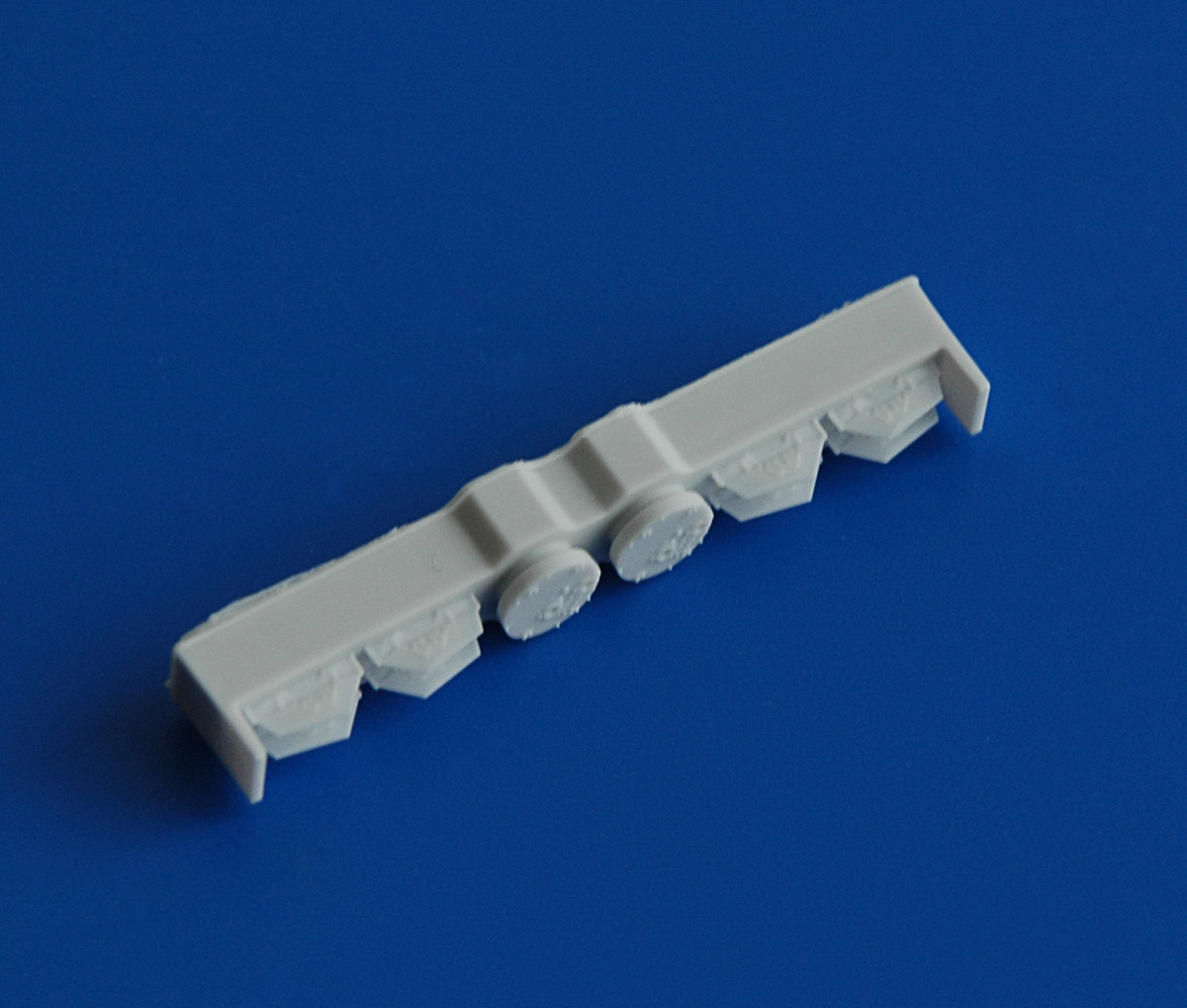

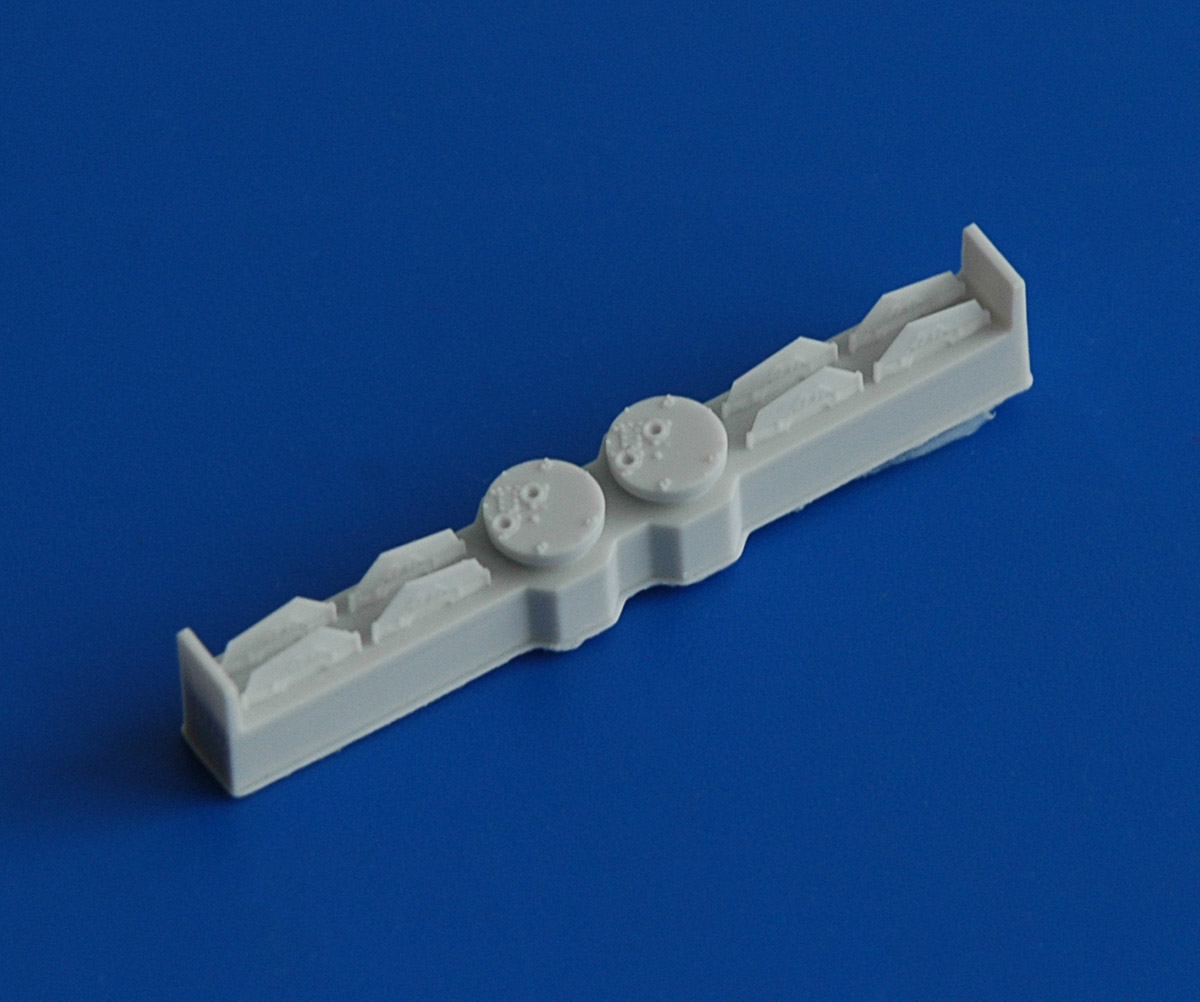

В отличие от серии КАБ-500 в новом наборе нет фототравленных деталей. Они использовались для имитации деталировки торцевой части бомбы (место установки детали на литник, деталировки не может быть в принципе). Двухуровневая деталировка травленки не позволяет передать сложный рельеф. Вместо металлического «пятачка» в наборе предлагается небольшая литая круглая литая шайба с подробной деталировкой торцевой поверхности.

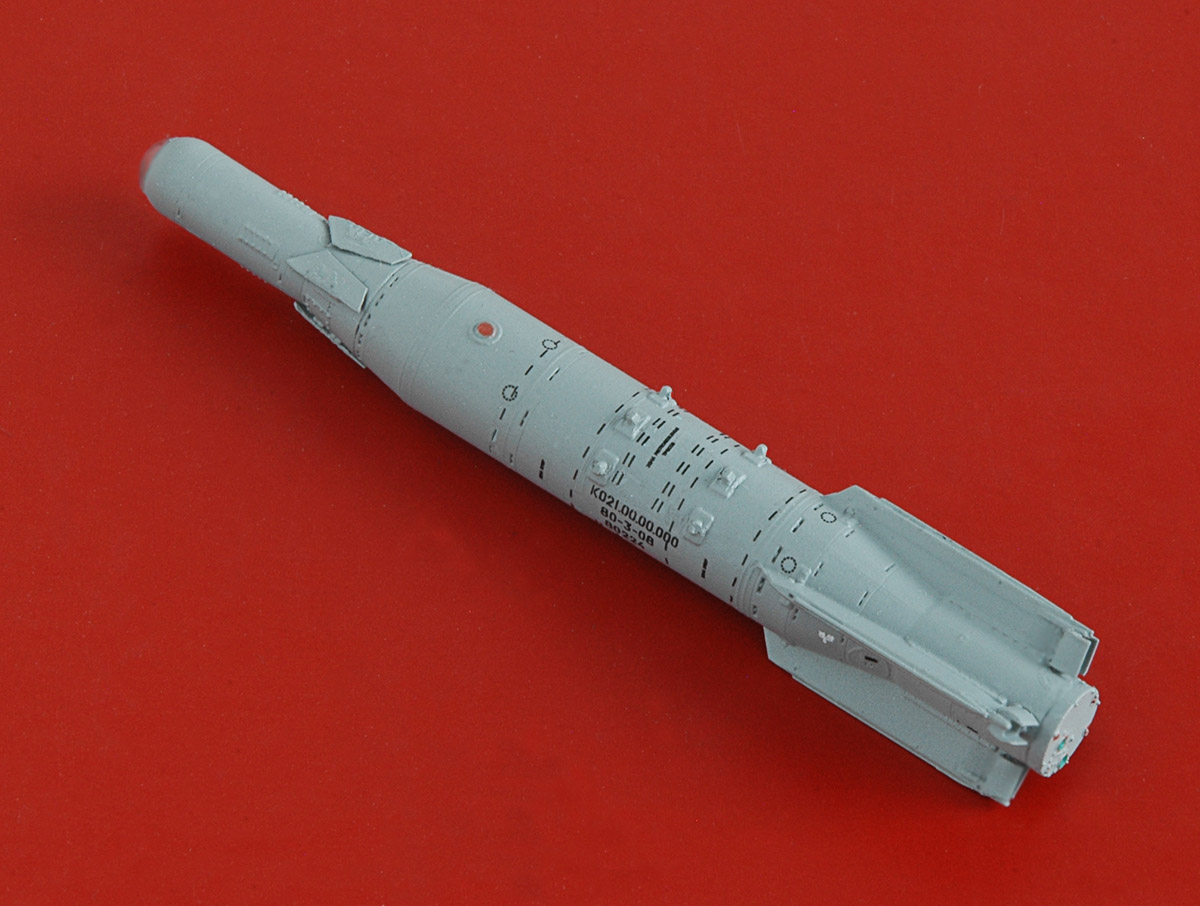

Больше добавить нечего, еще один прекрасный набор!

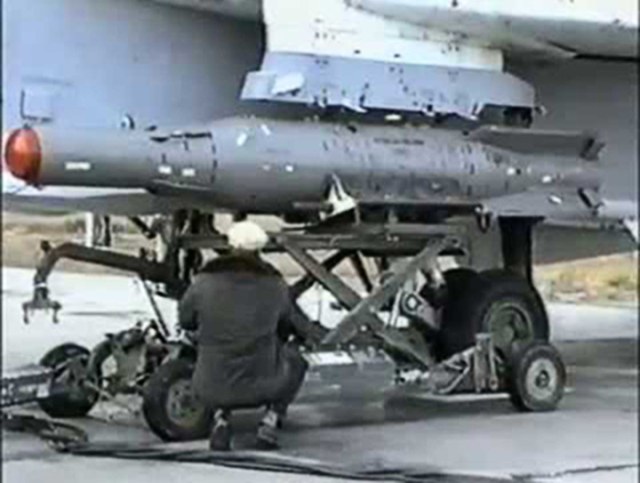

 Корректируемые авиационные бомбы КАБ-1500Кр применяются в составе комплексов вооружения самолетов фронтовой авиации и данный набор является прекрасным дополнением к быстро растущему арсеналу современного авиационного вооружения. Настоятельно рекомендую!
