ЛЕМ-2 (1/144, самодел)
- Производитель:
- Самодельная
- Тип двигателя:
- Поршневая
- Тип техники:
- Гражданские
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:144
- Страна-производитель:
- СССР–Россия
Неисповедимы пути моделиста...
До чего болезнь может довести. Инструменты и основная часть материалов остались на работе. Однако из двух кусков полистирола с помощью напильника и наждачки удалось пополнить коллекцию моих "чудолётов"...
В качестве прототипа выбран аппарат относящийся, к уже затронутому мной (ХАИ-3), классу планеролётов.
Более подробная информация имеется здесь:
2
Колличество информации, как всегда, изобилием не поражает - 2 фото.
История работы находится здесь:
http://karopka.ru/forum/forum358/topic21996/

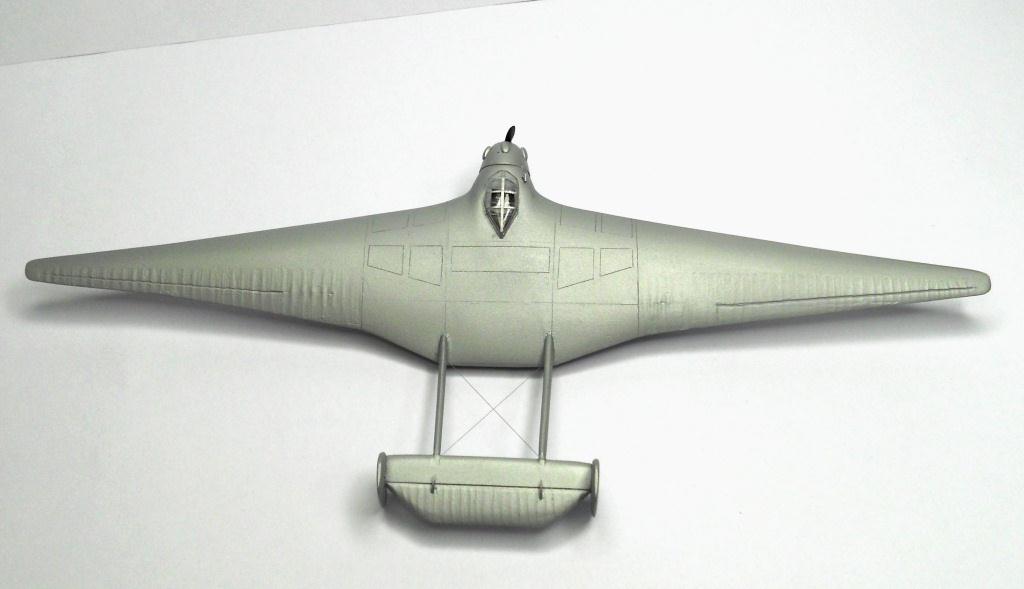

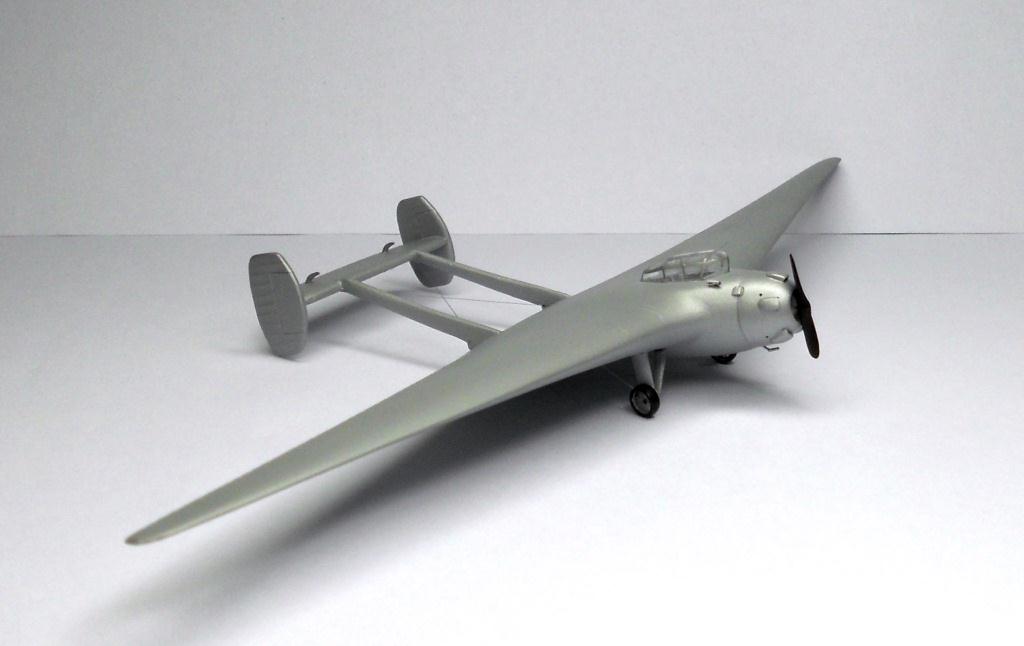

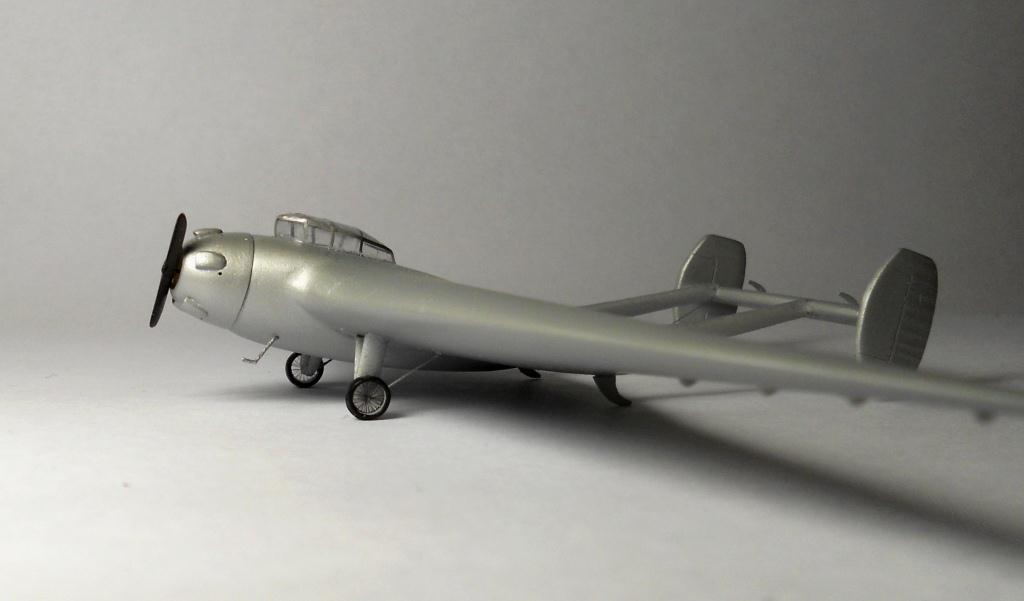

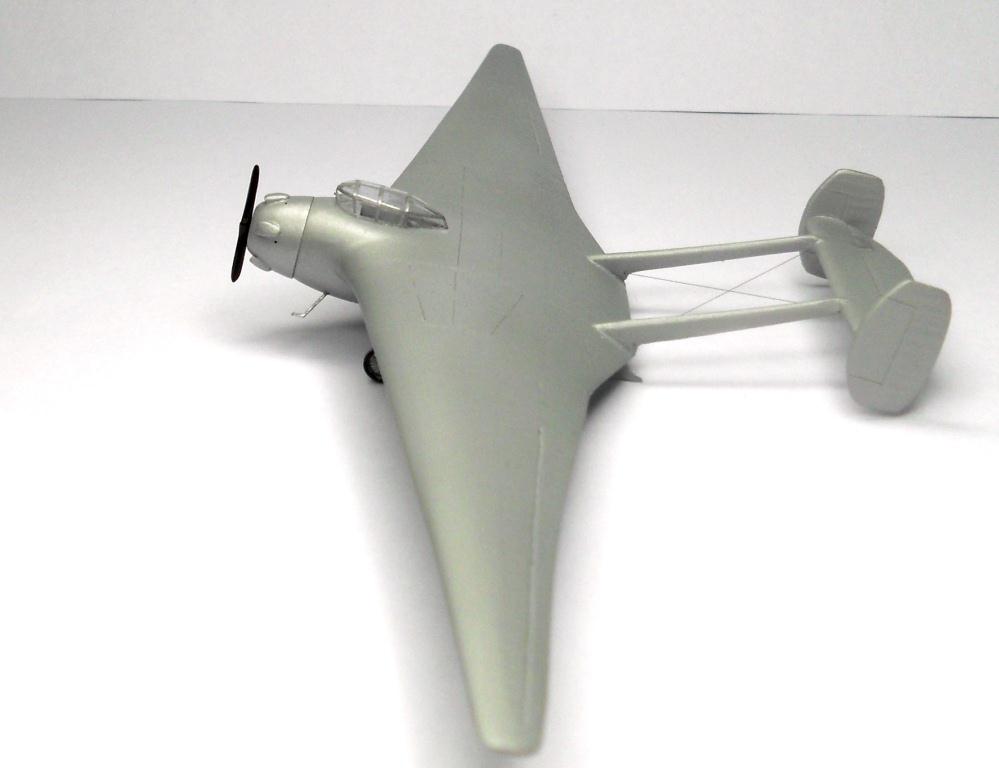

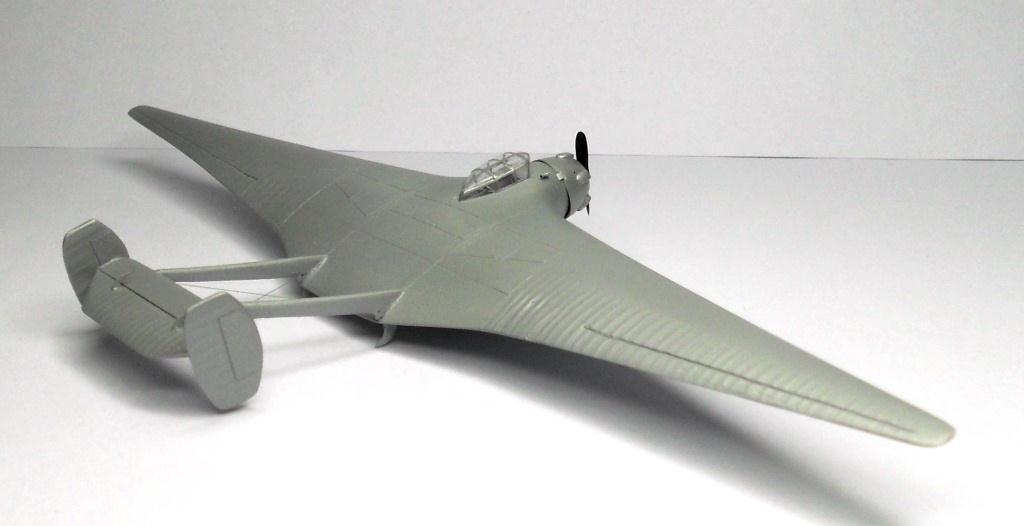

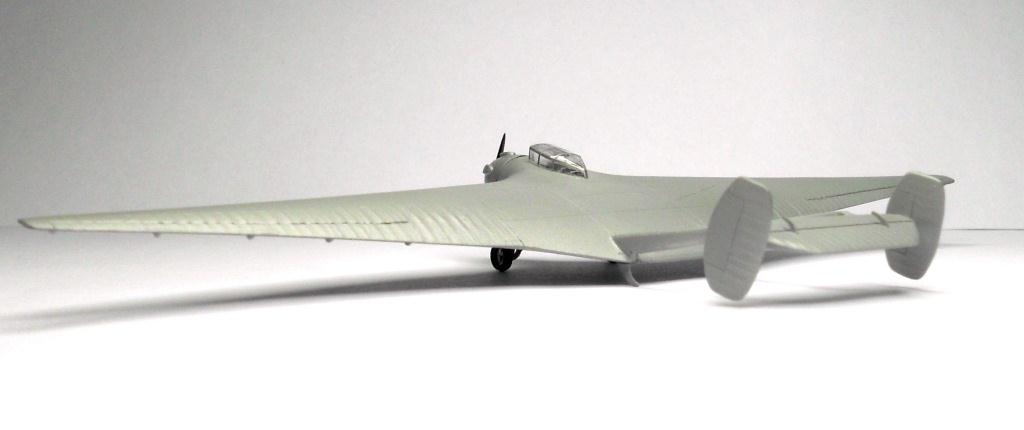

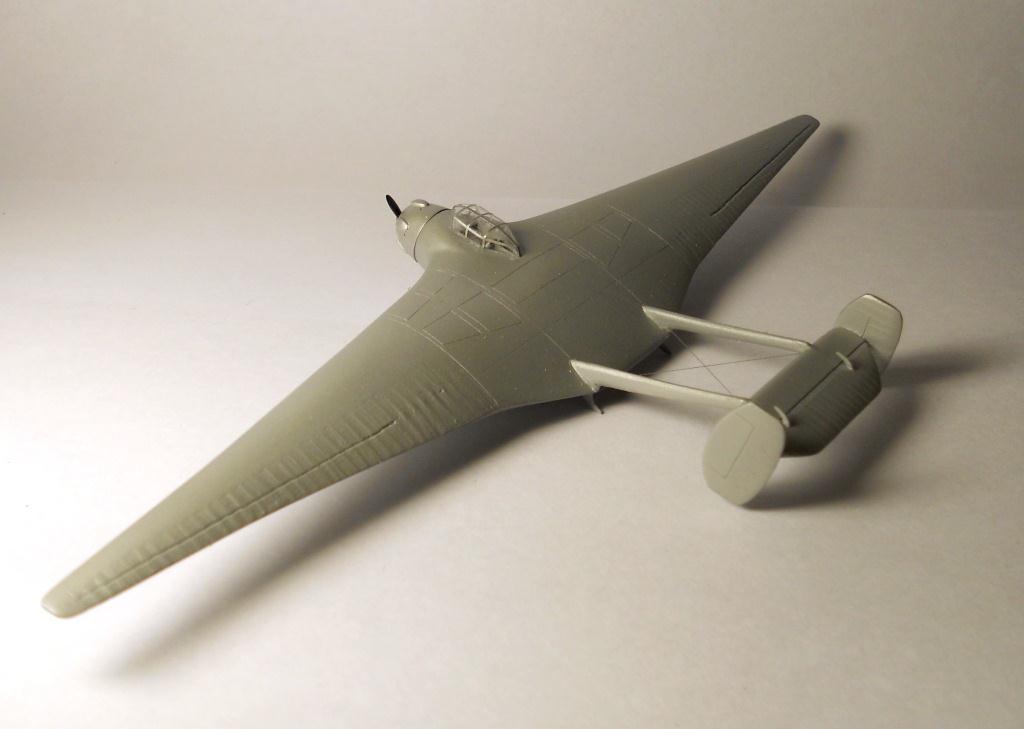

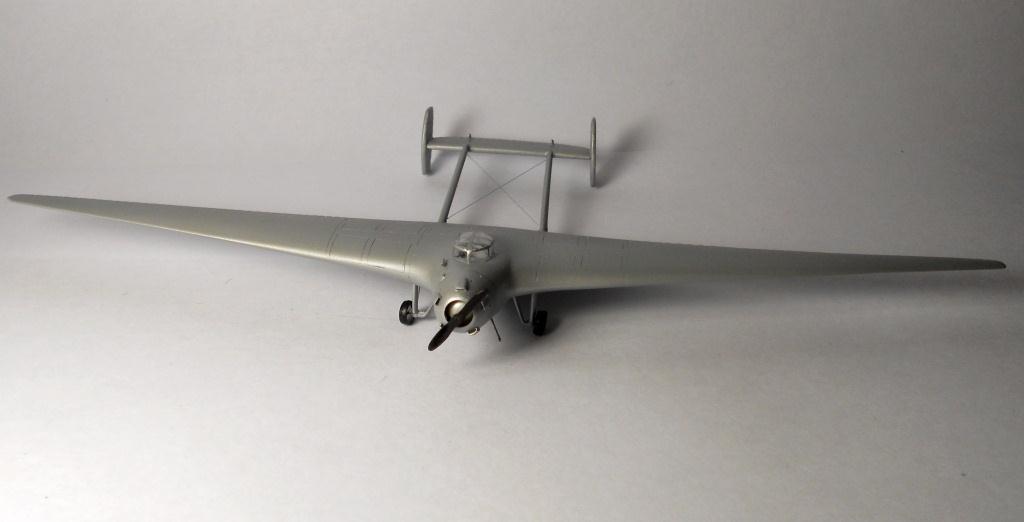

Модель выполнена по традиционной для меня технологии из 2 мм. полистирола. Окраска и лаки - Акан.

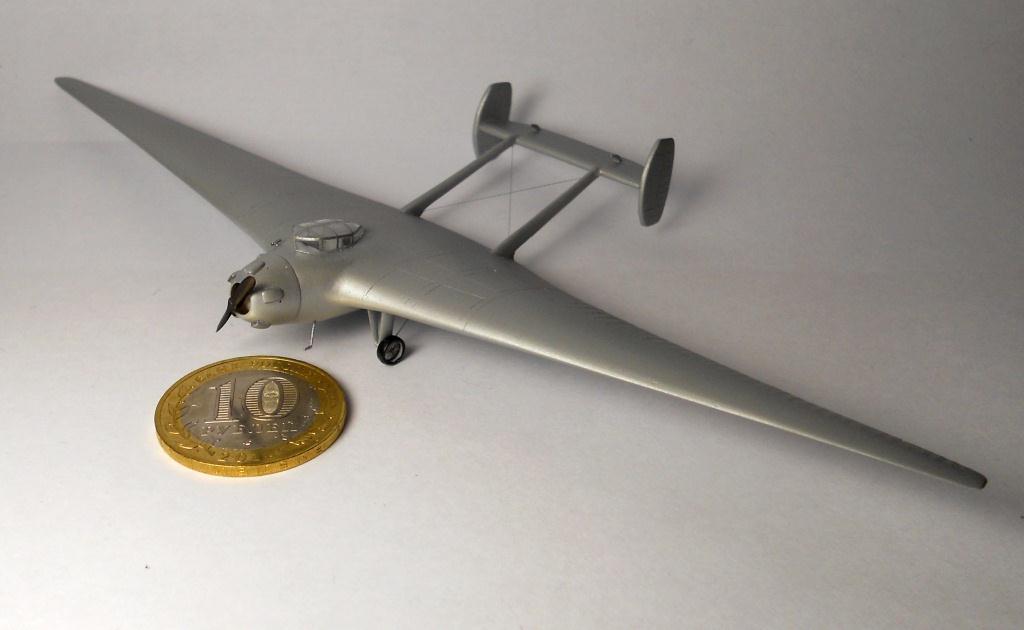

Как обычно, приношу извинения уважаемым админам за "фото с монеткой"
Оценки
Войдите, чтобы оценить работу.
Комментарии (29)
На сайте с 26.11.2011
86 1412
Просто супер! Единственное, что бросилось в глаза - не слишком ровные линии расшивки на крыльях, а так ОЧЕНЬ понравилось!
Спонсор
На сайте с 19.03.2014
104 2661
Макс, полностью согласен. Есть ещё проблемы с провисанием полотна. Всё это последствия низкого качества полистирола (слоистость)... Давно такое не попадалось...
Класс...
На сайте с 18.07.2010
368 21797
О! А я уже забеспокоился. Первый самолет О.К. Антонова. Повторю, что сказал в стройке - шикарно!
Наверное, делали из вторички. Или переборщили с добавками.На сайте с 03.02.2014
8 899
Очень понравилось!)
Спонсор
На сайте с 19.03.2014
104 2661
Больше похоже на вторичку. Причём снаружи выглядел весьма пристойно...
Спонсор
На сайте с 03.08.2010
64 2551
Класс!
Вспоминаются литературные произведения из области фантастики Станислава Лема _)
Слоистость провисания ... говорите, не факт, что в те времена ткань была натянута с точностью до 1 мм, словно из 3Д картинки, попривыкали к компьютерной графике, реалии надо учитывать ))
Спонсор
На сайте с 19.03.2014
104 2661
Спасибо за оценку друзья!
Игорь, с моей точки зрения, в 144-м масштабе всё должно быть идеально...
Спонсор
На сайте с 17.10.2010
724 9624
Игорь, отлично!
На сайте с 01.04.2014
131 747
+1
На сайте с 22.07.2015
2 175
Выглядит очень хорошо. А вопросы можно позадавать? Провис полотна делали как? Выскабливанием? Не очень правдоподобно начало провиса и переход через стык к элеронам. Я так понял, сначала был реализован провис, а потом через все эти провисы прорезался стык с элерону?
Спонсор
На сайте с 19.03.2014
104 2661
Нет Олег, сначала прорезан контур элерона, а потом уже выскабливалось полотно...
Спонсор
На сайте с 19.03.2014
104 2661
Возможно следовало оставить переднюю кромку элеронов, но она есть не на всех самолётах. А вообще то зря я стал делать провис на элеронах. В 144-м его не будет видно...
На сайте с 22.07.2015
2 175
27м самоль, это в 144 получается 18 см размах крыла. Почему и не попробовать.
Ну еще один способ. Я все никак не могу проверить.
http://postimg.org/image/goe0ybmsr/
ЗЫ. Сорри, что придираюсь, я больше не буду.
Спонсор
На сайте с 19.03.2014
104 2661
Олег, это не придирки, а нормальная критика, ведущая к улучшению!!!
Спонсор
На сайте с 19.03.2014
104 2661
Метод с нанесением рёбер я использовал несколько раз (АИР-7, БИЧ-3...) Не могу сказать, что он обладает преимуществами по качеству, а вот по трудоёмкости весьма сложен...
а что если делать не "скоблеж" для имитации провиса, а наклеить ровные тонкие полоски бумаги/пластика и "залить/задуть" все до нужной степени сглаживания эпоксидкой и грунтом (масштаб ведь для этого, имею ввиду промежутки между нервюрами), а далее все заполировать шкуркой, может получиться ведь элегантнее, нежели бороться "один на один" с пластиком надфилем ...
Полоски тоньше сделать, чем на АИР-7, намного тоньше ) нарезав из тончайшего пластика. Тянутый литник никогда не даст идеальной формы для такого случая.
Стык к элеронам, хоть и сойдет "на ноль", в реале, скорее всего так и было, а тем более в 144-м этого не избежать. Элерон, конечно, лучше отделить после.
Сам буду такой способ пробовать на RWD-8 + вариант отливки из смолы - форма позволить получить еще более сглаженную форму.
Более изысканный вариант заключается в следующем:
- вырезаем материал для "лепки" (герметик, силикон, керапласт, глину и т.д.) по форме той части, что имеет провисы;
- продавливаем надфилем, еще не точим ) стержнем, что круглое нужный рельеф;
- обливаем смолой, позже, конечно убираем болванку;
- делаем две половины;
- стыкуем готовый рельеф к вырезу этой площадки в крыле.
А что поделаешь ? если стремиться к идеалу, и не возиться с микалем и эмалитом ))
Спонсор
На сайте с 19.03.2014
104 2661
Второй вариант не только сложен, но и чреват многочисленными "брачками", что убьёт весь эффект.
В первом варианте полоски можно сделать и поуже, но появляется проблема зрения. Уже не то...
Остановлюсь пока на "выскабливании". Думаю при некоторых поправках, можно получить приемлемый результат.
На сайте с 01.08.2010
25 1943
Отличная модель !
На сайте с 22.07.2015
2 175
Есть правда еще способ, более похожий на реалии. Наклеиваются полоски на нервюры и все остальное, имитируя каркас. И вот поверх всего наклеивается фольга или бумага. Минус - деталь утолщается, надо иметь ввиду.
Спонсор
На сайте с 19.03.2014
104 2661
С наступающим, друзья!
Олег, при высоте профиля мои самолётов в 1,5-2 мм эта технология неприемлема...
Хотя на данном аппарате крыло потолще...
На сайте с 22.07.2015
2 175
Почти приемлима. Видел, один коллега вырезал все ниши оставив только каркас. И сверху уже обклеил бумагой.
Зы. Ну мы же обсуждаем будущие сборки, здесь то все готово и на отлично
На сайте с 13.05.2015
19 31
Повторюсь, отличная модель. С удовольствием и здесь еще раз посмотрел. С наступающим!
На сайте с 23.10.2010
0 194
Попросил друзей работающих в России привезти 10 рублёвую монету,что бы представить масштаб.Впечатлён ,такие маленькие аппараты и в 144 масштабе!Откуда черпаете вдохновение для таких экзотических птиц?
Спонсор
На сайте с 19.03.2014
104 2661
С Новым годом!
Спасибо друзья!!!
Сергей, пока везут монетку, сообщаю : диаметр биметаллической "десятки" - 27,1 мм. :-)
А вдохновение обеспечивают В.Б.Шавров и Ефим Гордон со своими книгами.
Спонсор
На сайте с 19.03.2014
104 2661
Олег, буду пробовать! Не уверен в результате, но интересно попробовать!
На сайте с 17.08.2010
320 137
Класс!
