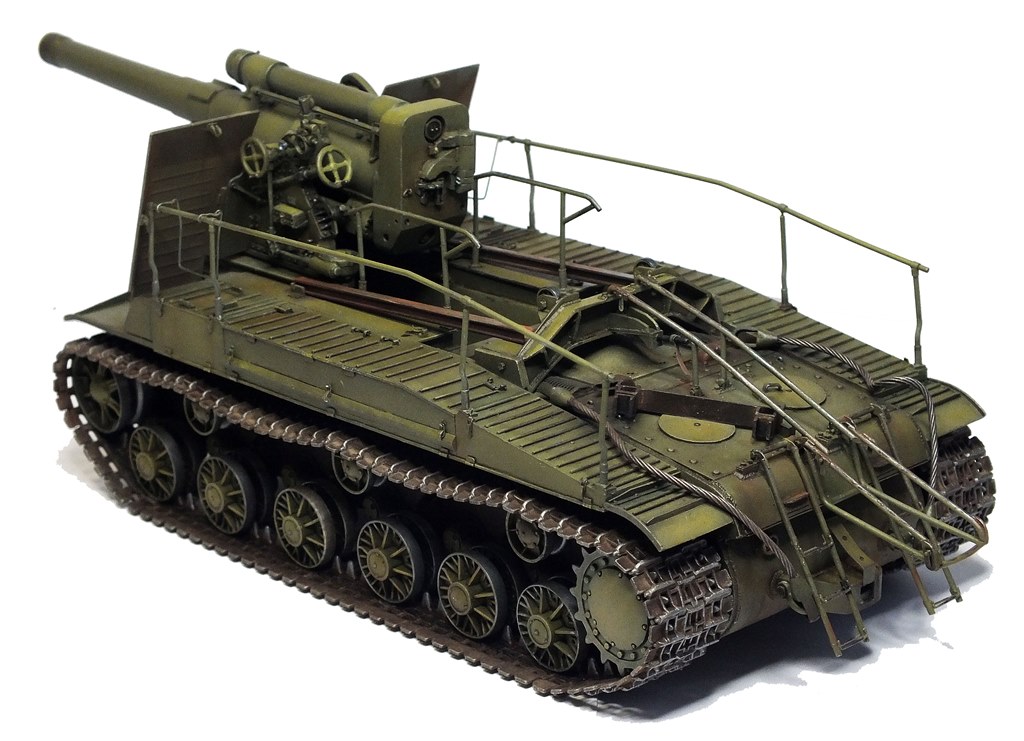

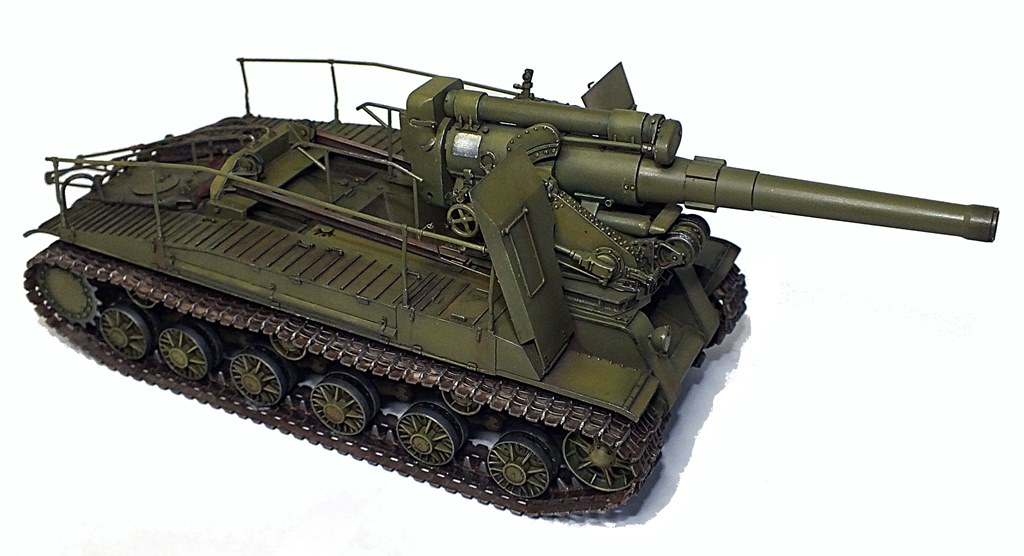

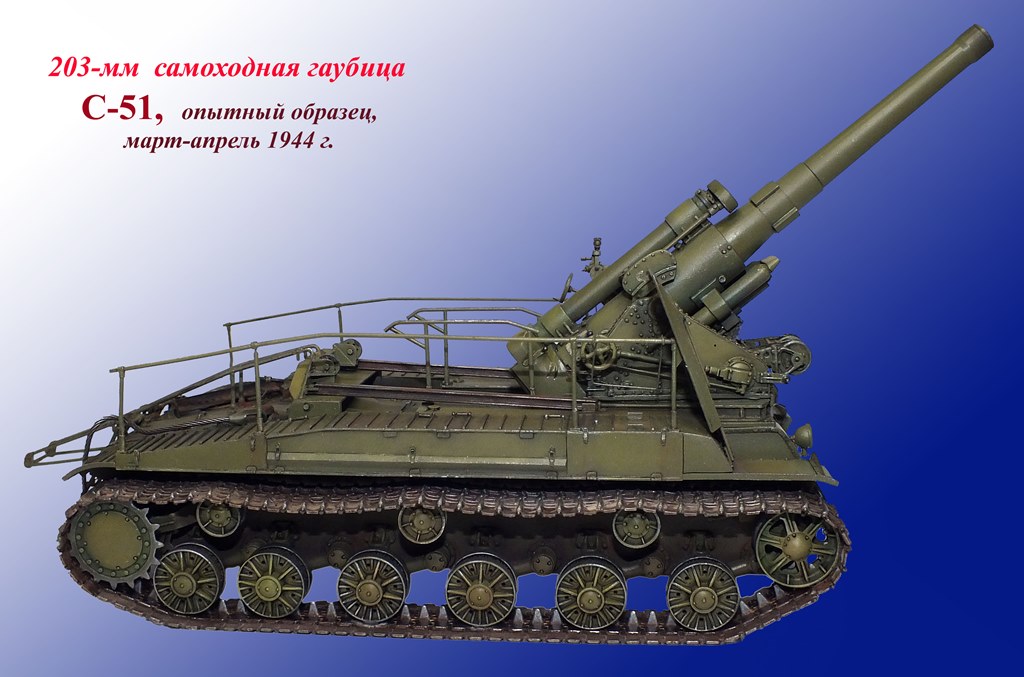

203-мм самоходная гаубица С-51
- Производитель:
- Trumpeter
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:35
- Тип бронетехники:
- Самоходки
- Страна-производитель:
- СССР–Россия
- Модель времён ВМВ:
- 1939–1945

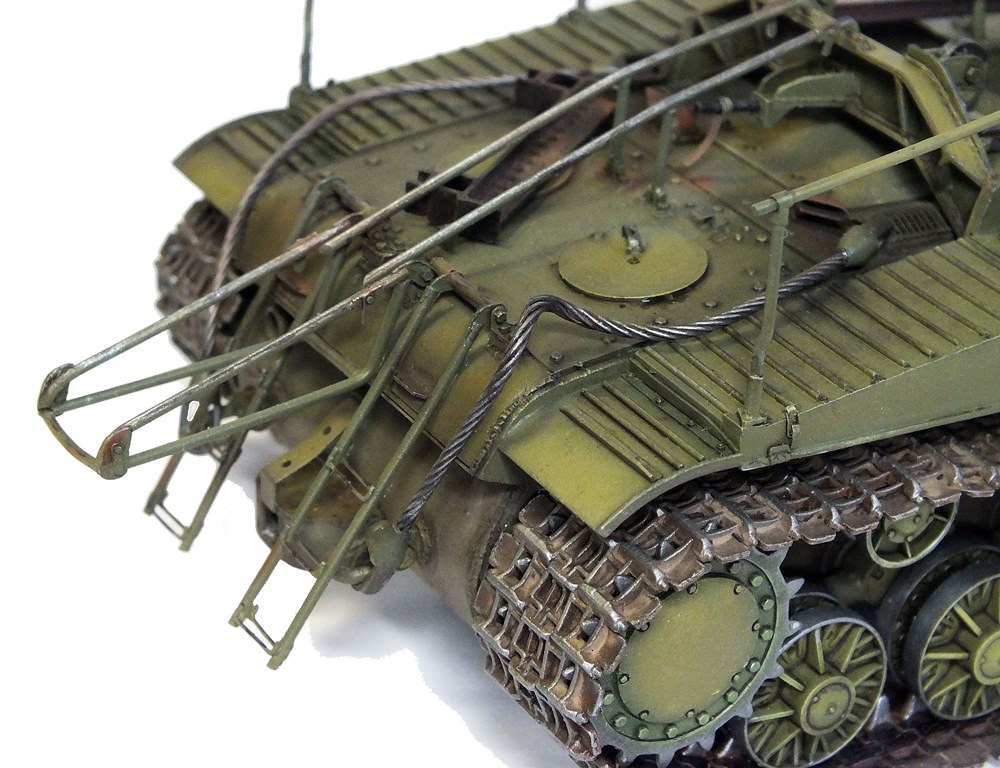

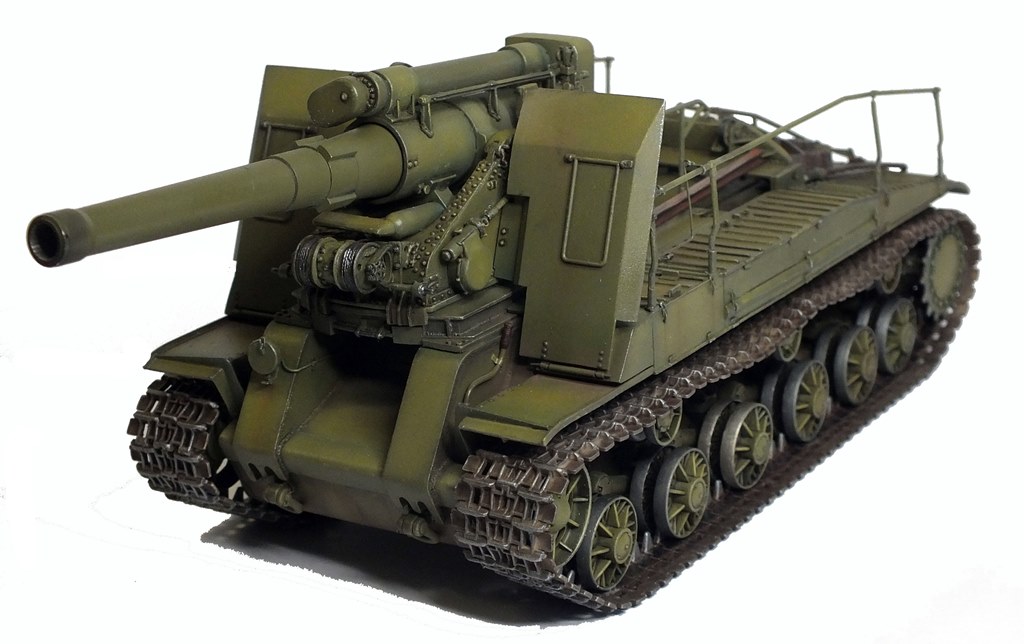

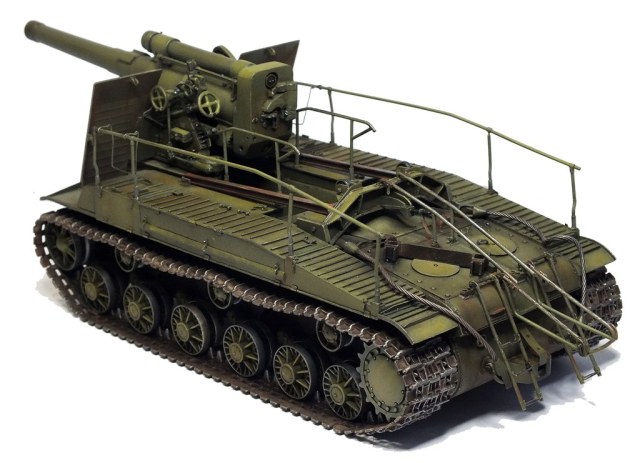

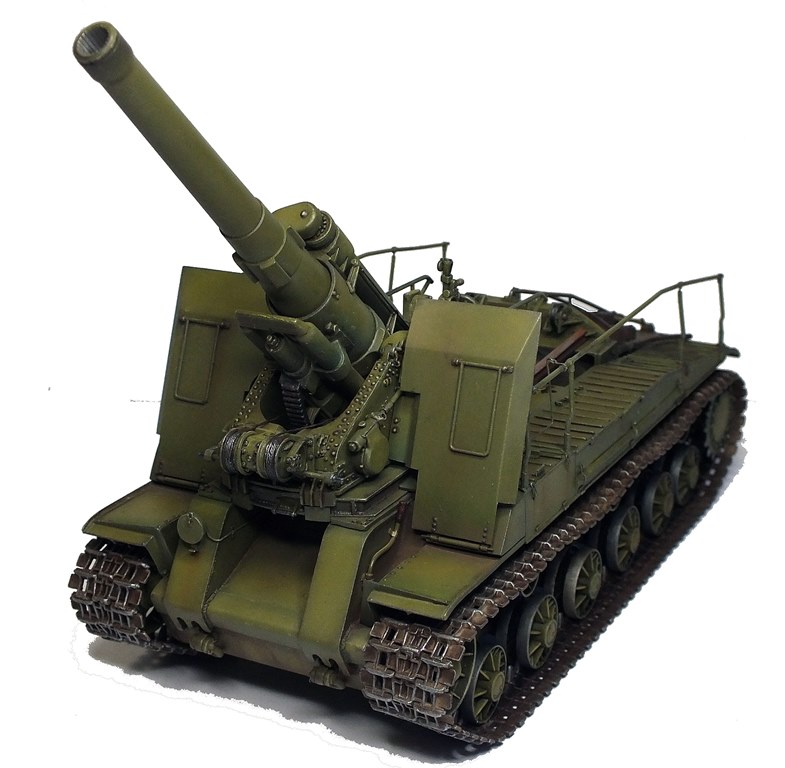

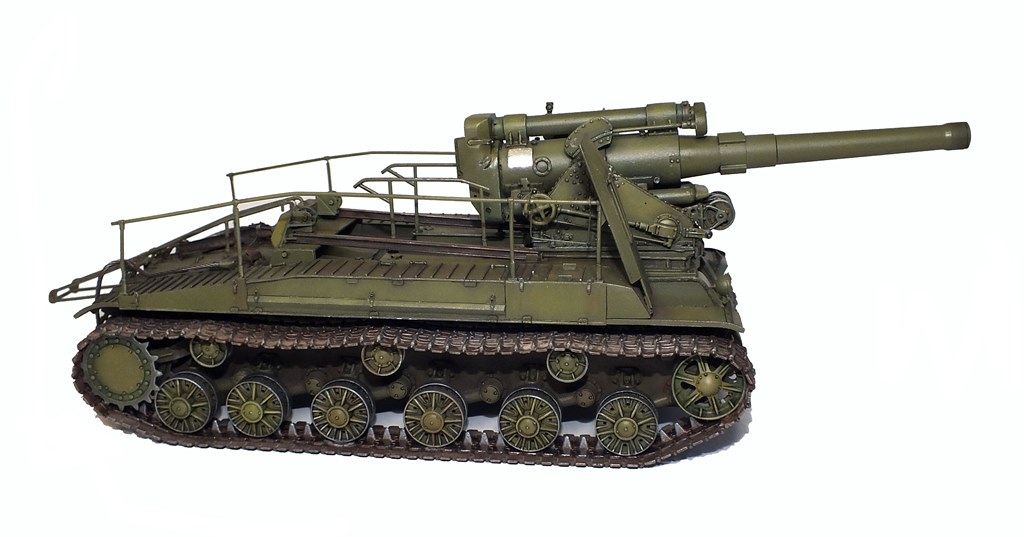

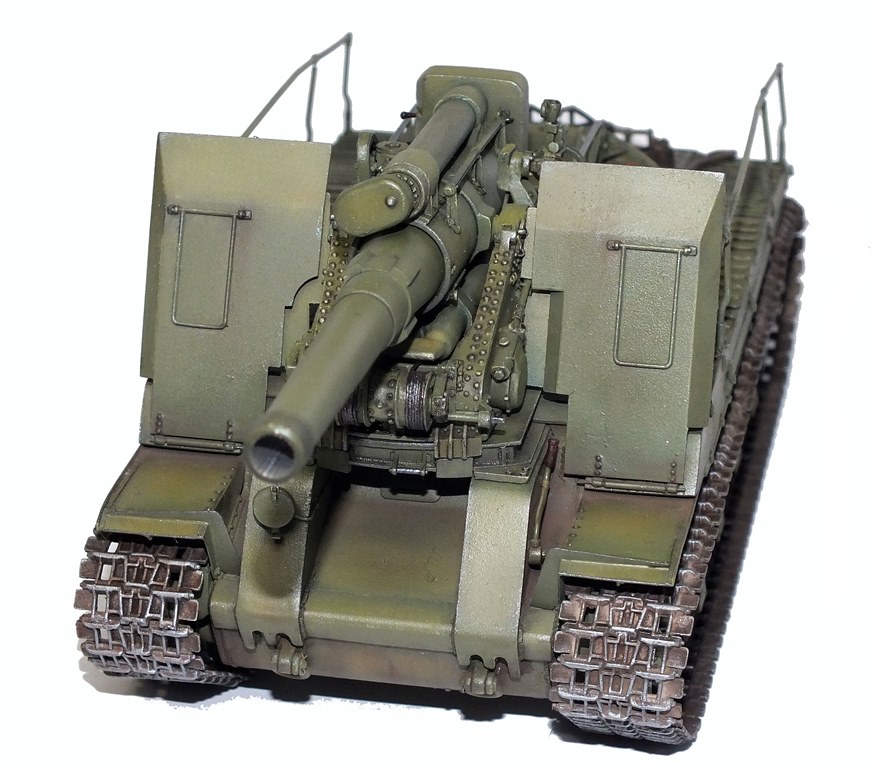

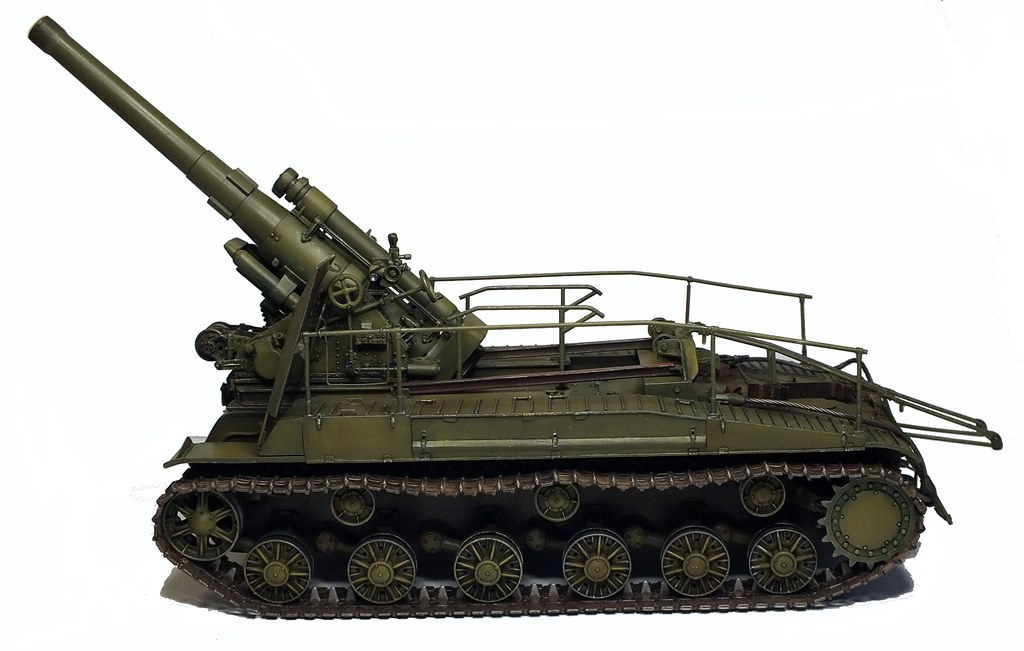

Набор от Трампа 05583. Ствол от Абера, вроде... Или от RB
Использовал книгу Ю.Пашолока "Су-152 и другие САУ на базе КВ"
При изучении данного набора и сравнении его с фото и чертежами, выяснилось, что китайцы предлагают сделать модель набора пикселей из игры WorldofTanks.

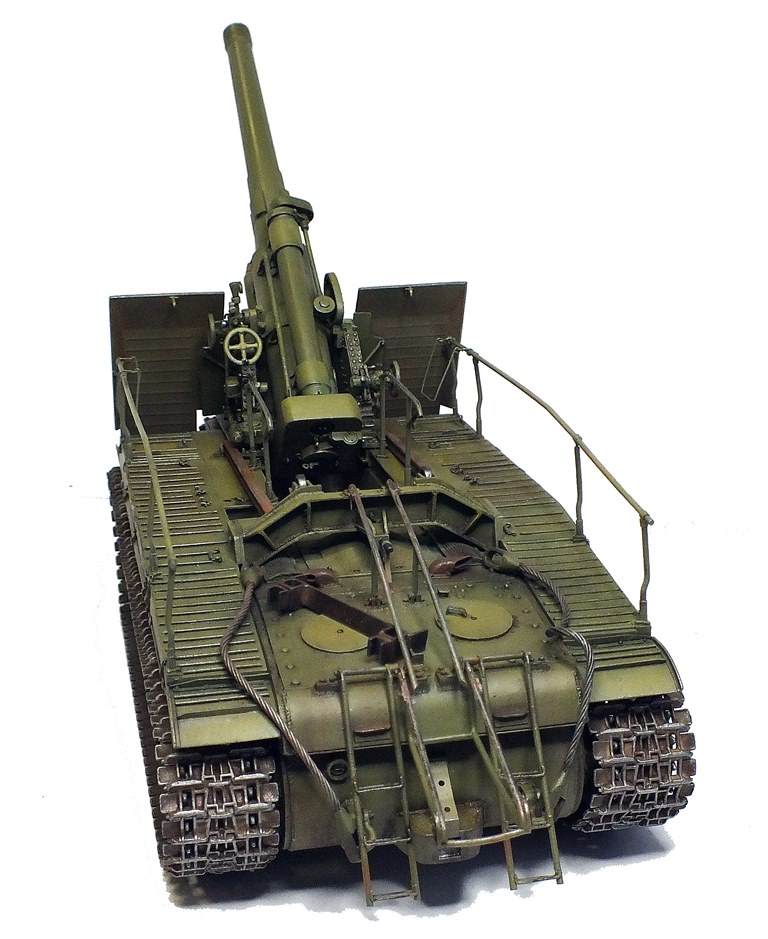

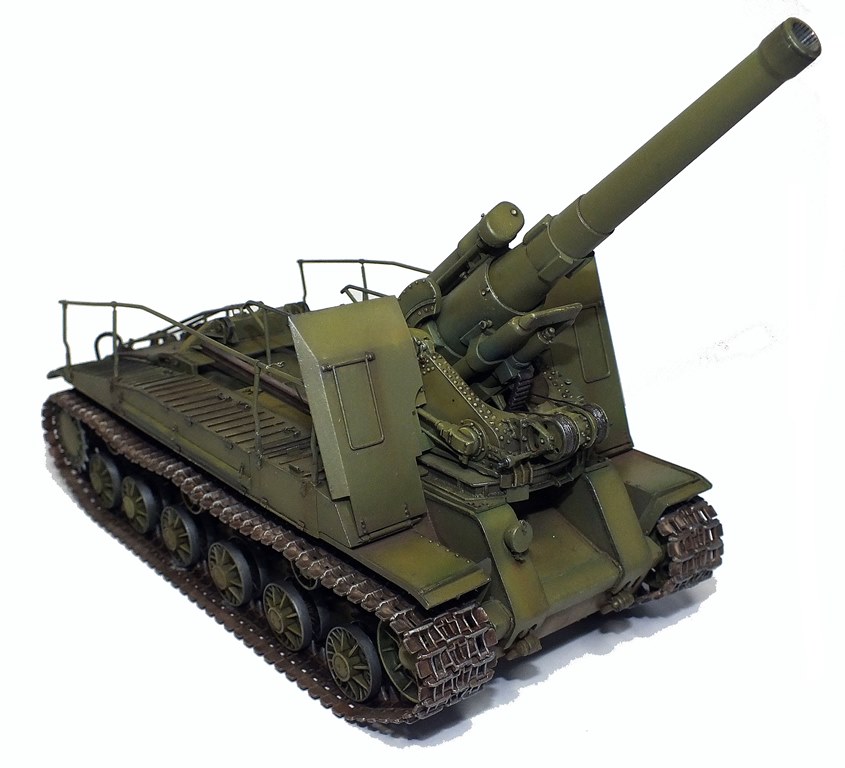

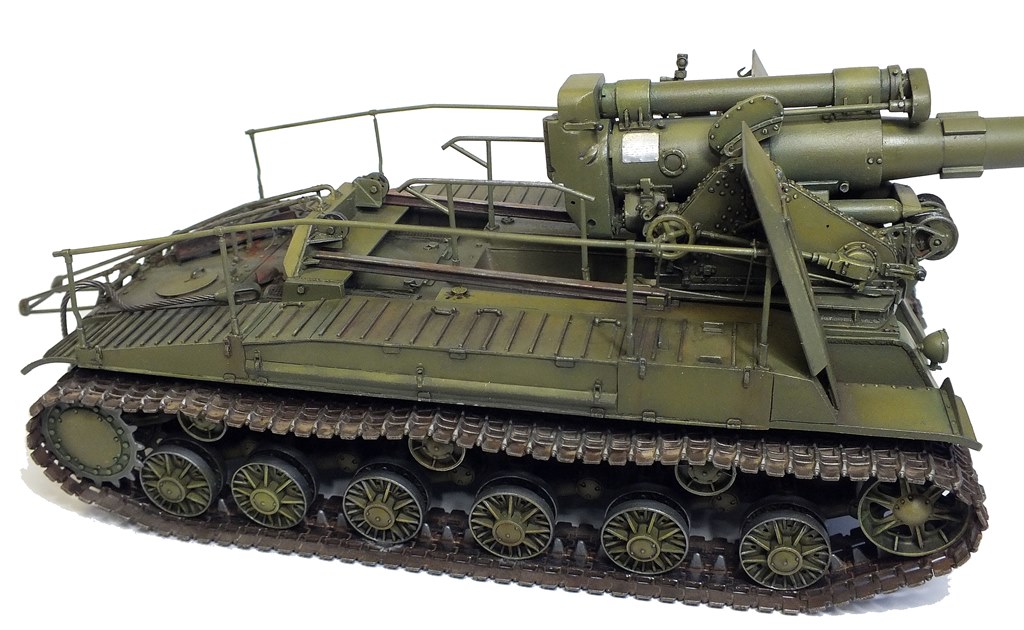

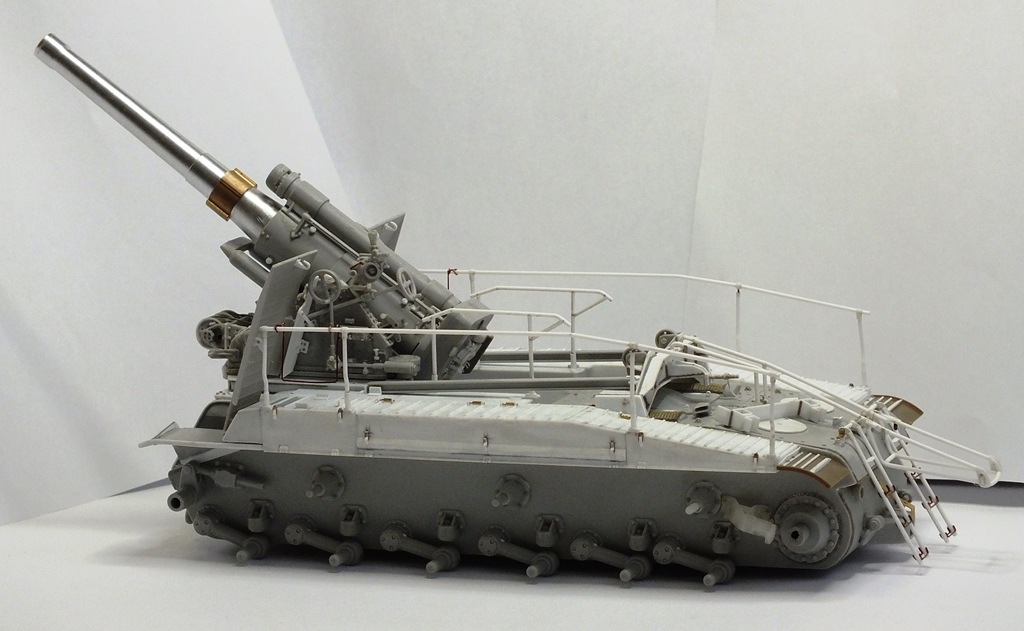

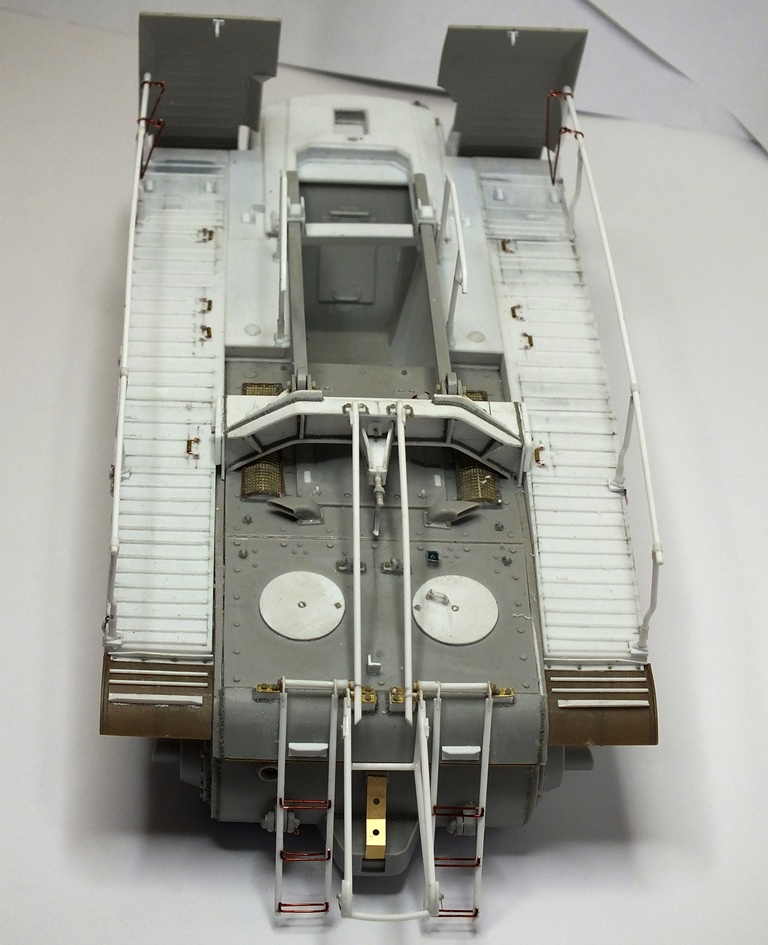

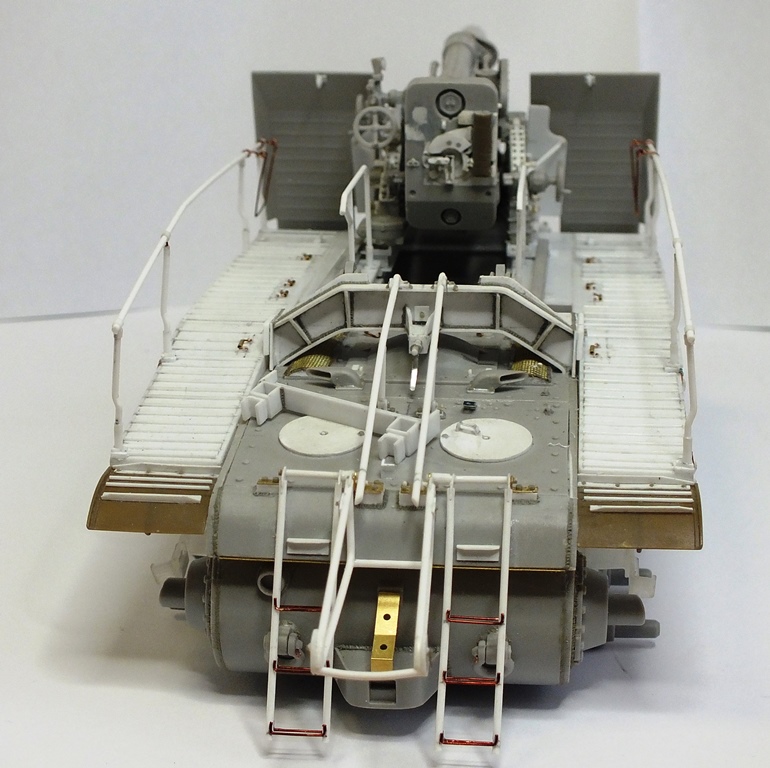

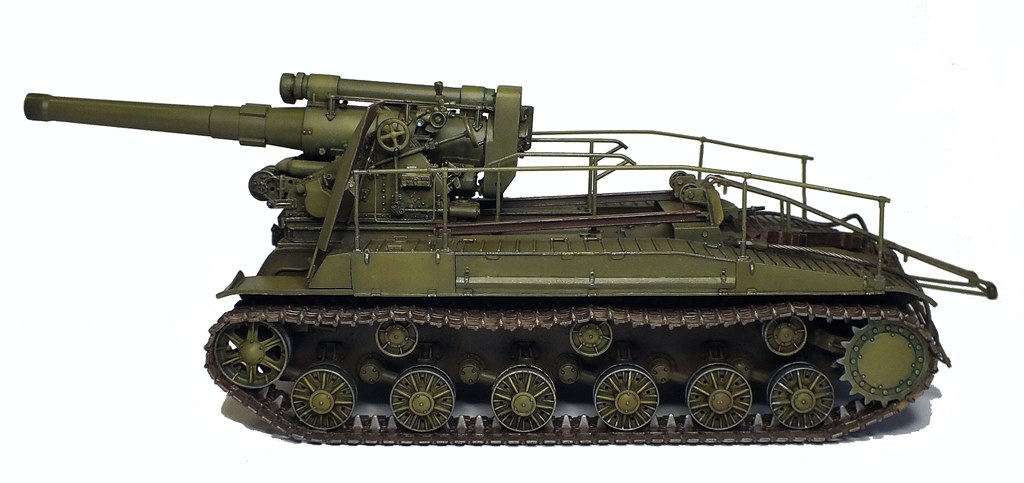

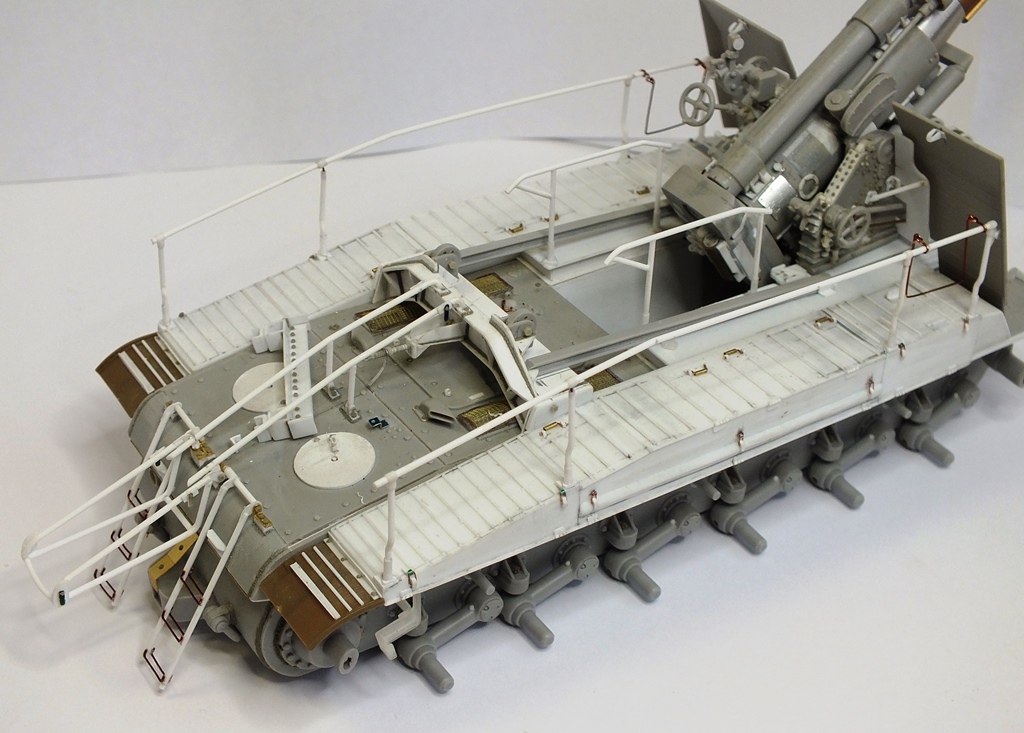

В результате произошел весьма длительный запил…. Обычно я перечисляю свои переделки и исправления. Здесь не стал. Ибо переделано, исправлено и сделано с нуля абсолютно все. Самые минимальные доработки в этой модели - ходовая. Т.е. катки, балансиры, ограничители хода балансиров. На фото до покраски это хорошо видно.

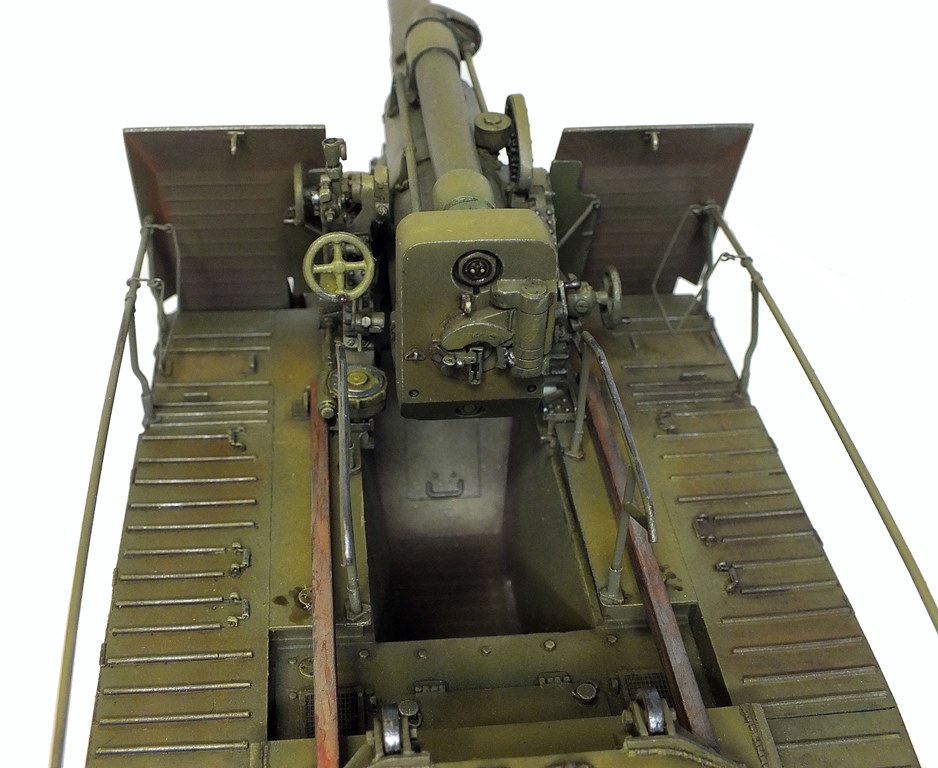

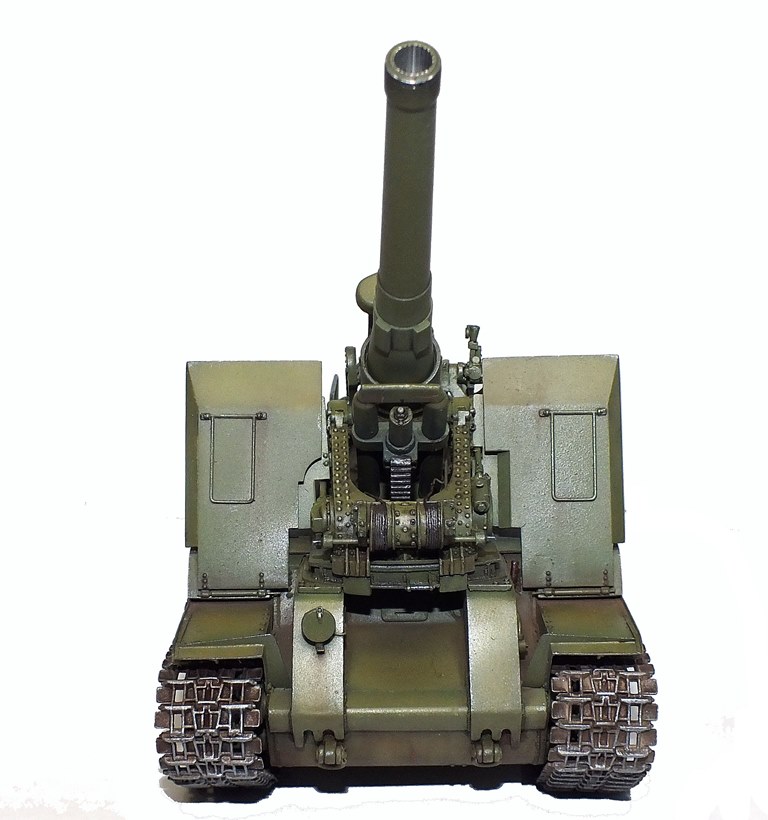

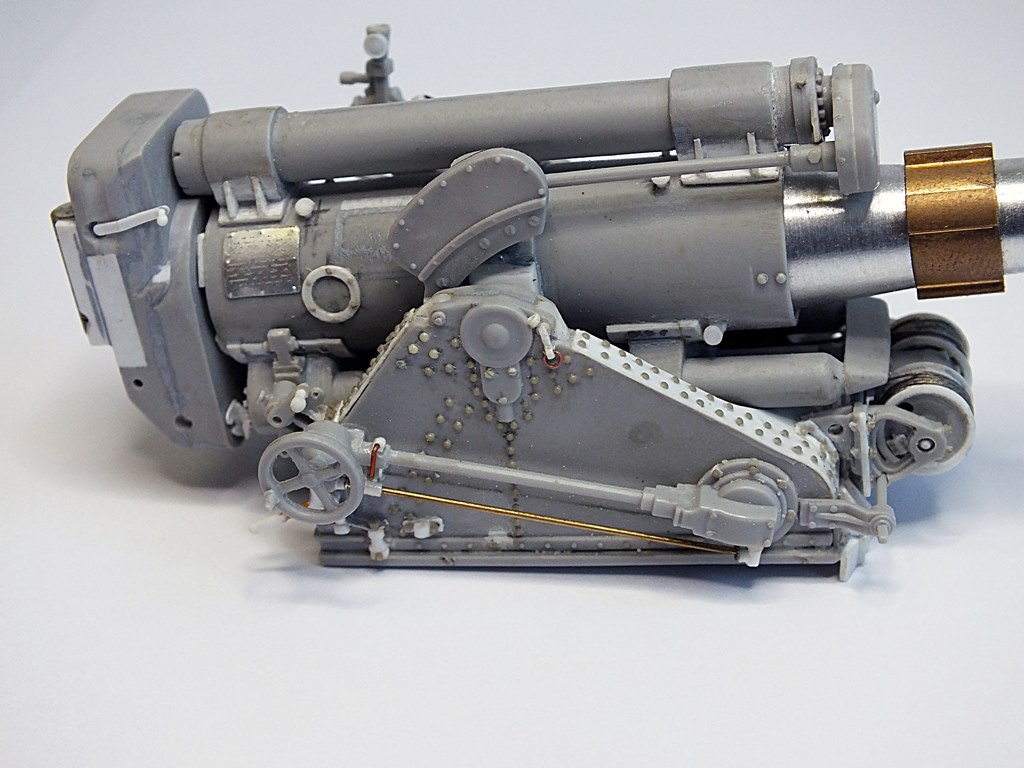

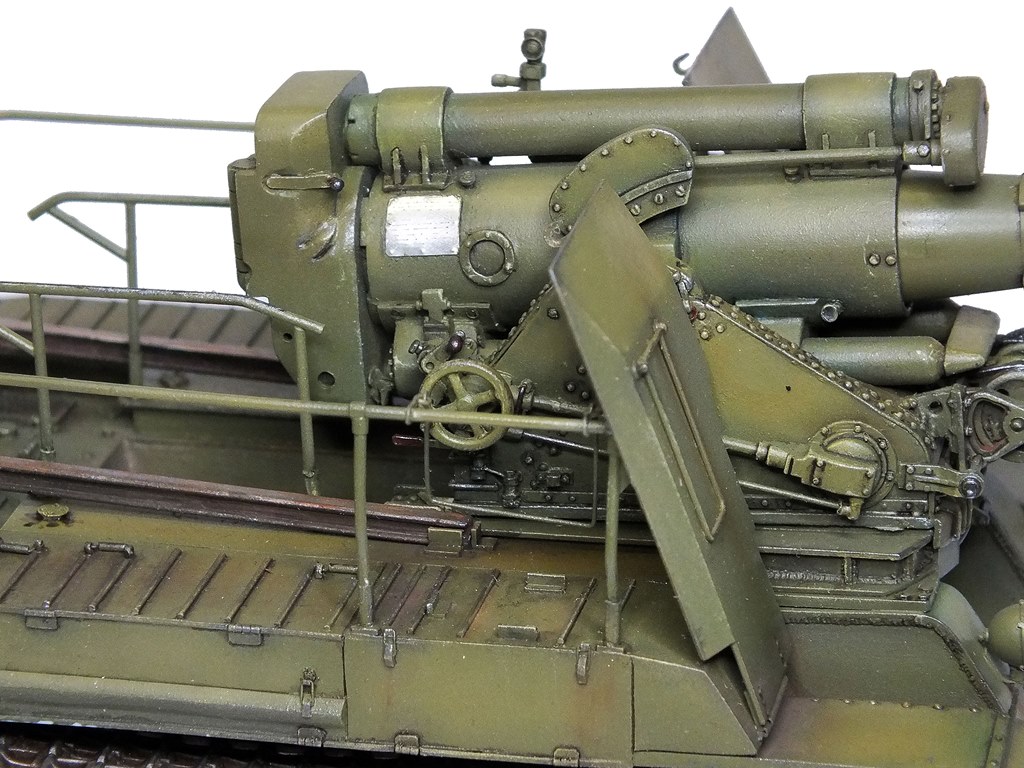

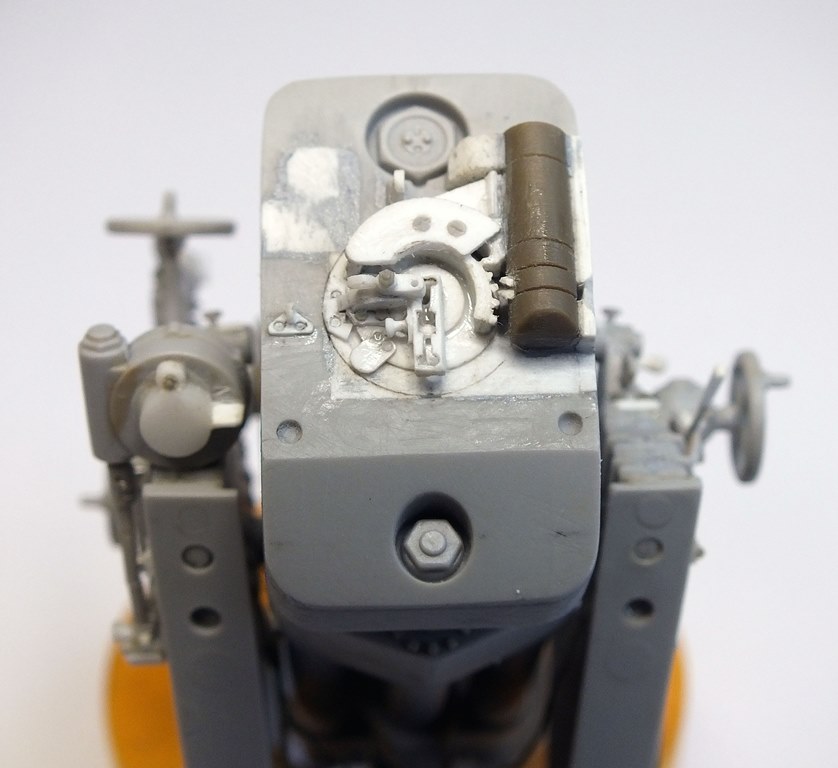

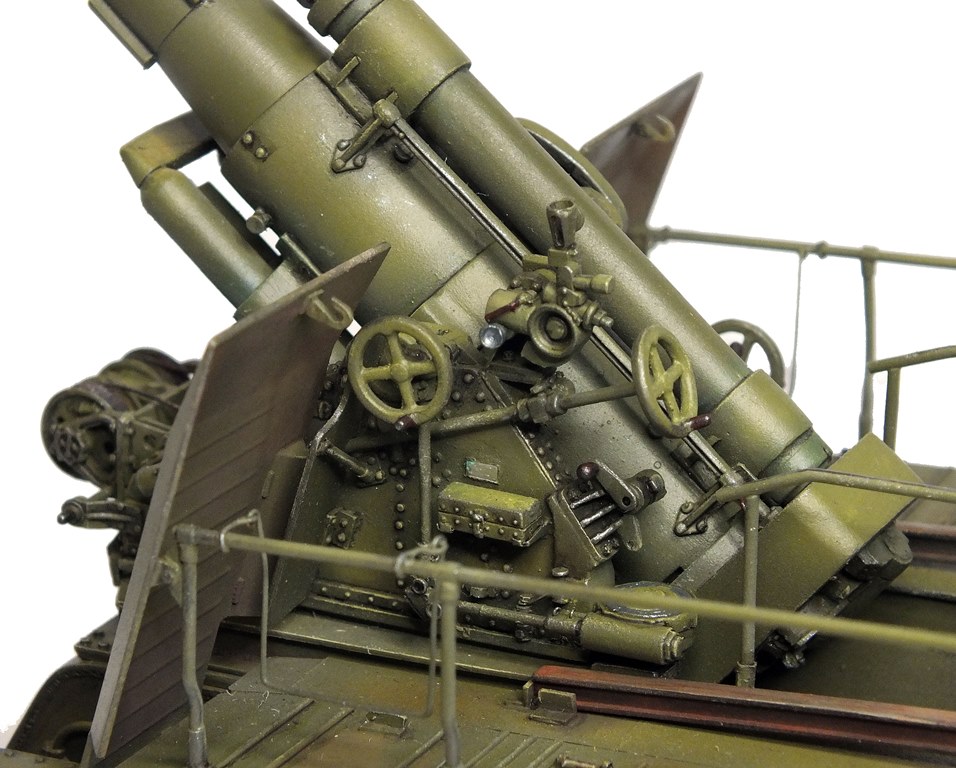

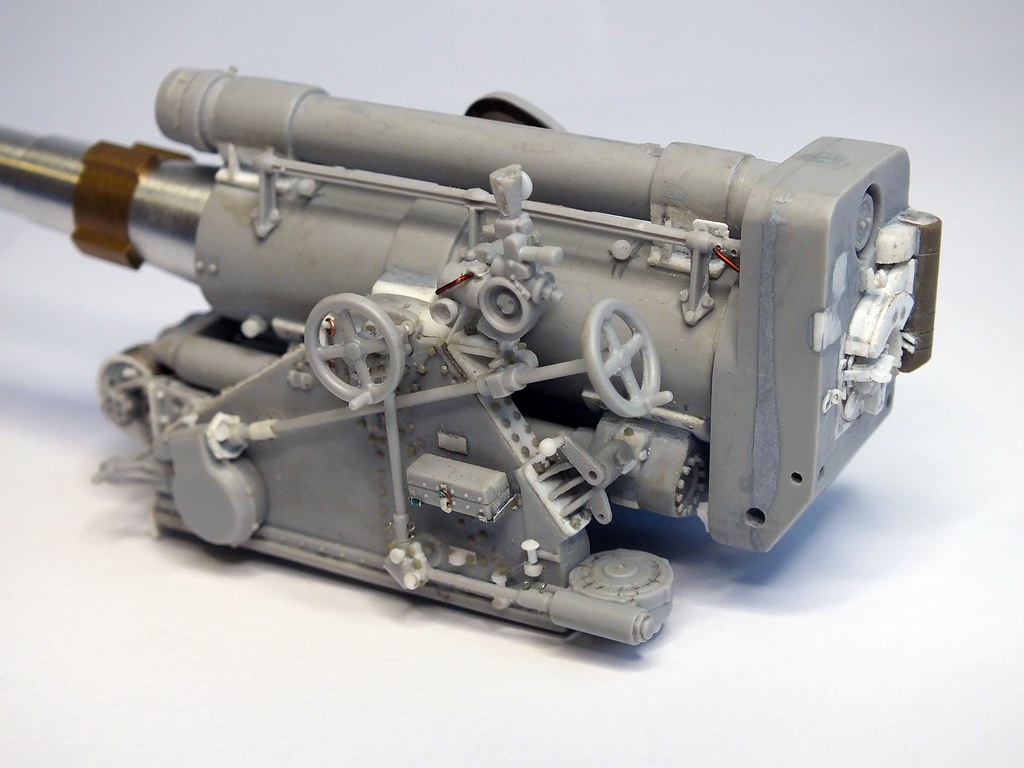

Собственно орудие выполнено безобразно. По мотивам китайских народных песен. А так как я ни разу не артиллерист - пришлось лопатить сотни фото и разбираться с типами замков, люлек и прочих элементов, названий которых я даже не знаю…..
Чертежи в книге тоже оказались с изъянами: на них нет малых щитков, крепящихся к орудию, размеров и вида упора под рельсы (валяется сверху на листе трансмиссии), непонятной ручки на правом люке трансмиссии, неверная форма этих люков и еще нескольких элементов. Т.е. чертежам по мелочам доверять не стоит.
При рассматривании и сравнении еще двух работ по С-51 на «Каропке» нашел у себя два косяка. Непонятный рычаг на левой передней опоре орудия (возможно, внешний дубликат горного тормоза) – исправил. И форма выреза на правом щитке - заметил поздно, исправлять не стал.
Таким образом, коллеги, если будете собирать сей продукт из коробки - получите воплощенную в пластике картинку из WoTпод названием «Буратос». Для создания модели именно С-51 придется много пилить и ругаться, пилить и снова ругаться….. Я извел шесть лезвий для ножа и две пилки для ногтей J
Оценки
Войдите, чтобы оценить работу.
Комментарии (30)
На сайте с 09.10.2011
62 2707
Здорово. Матчасть явно учтена по максимуму.
Очень понравилась окраска. Настоящая испытательная машина.

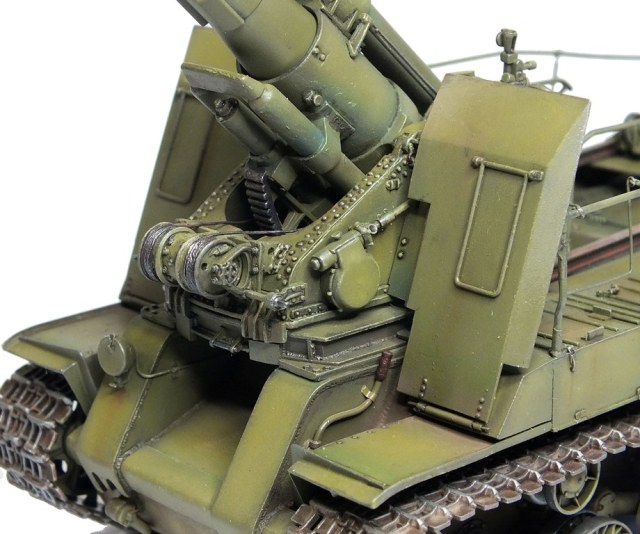

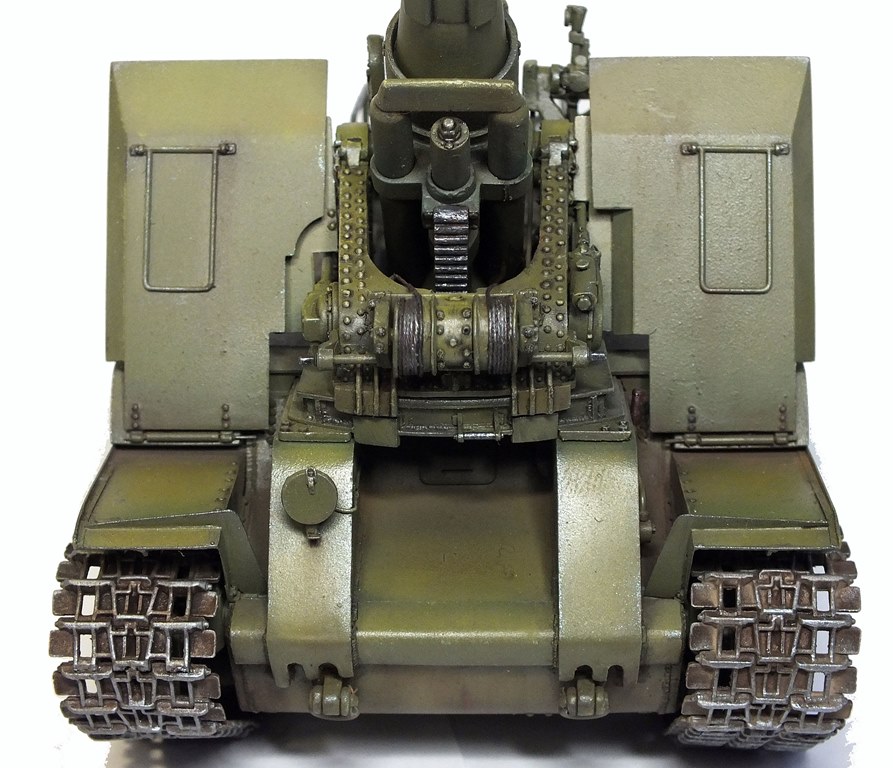

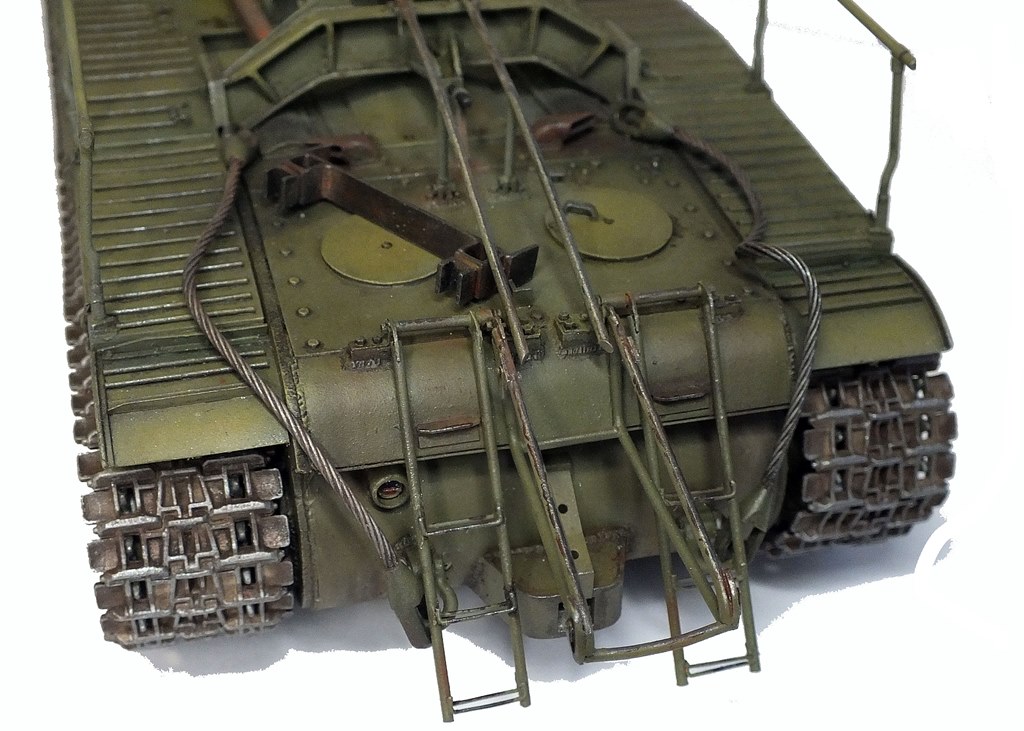

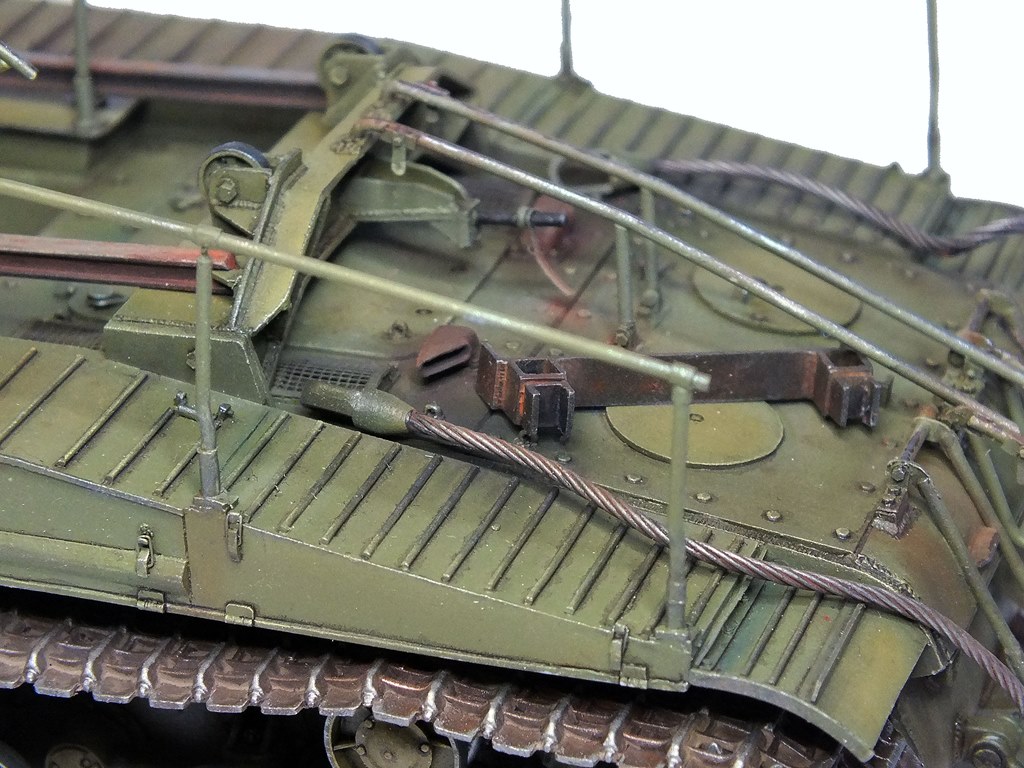

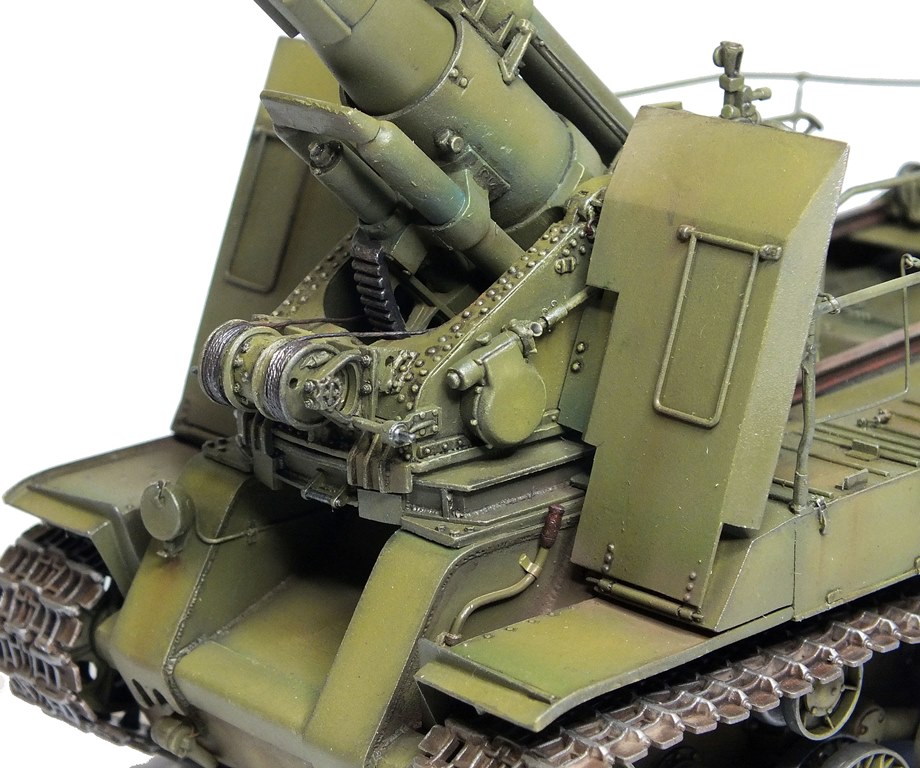

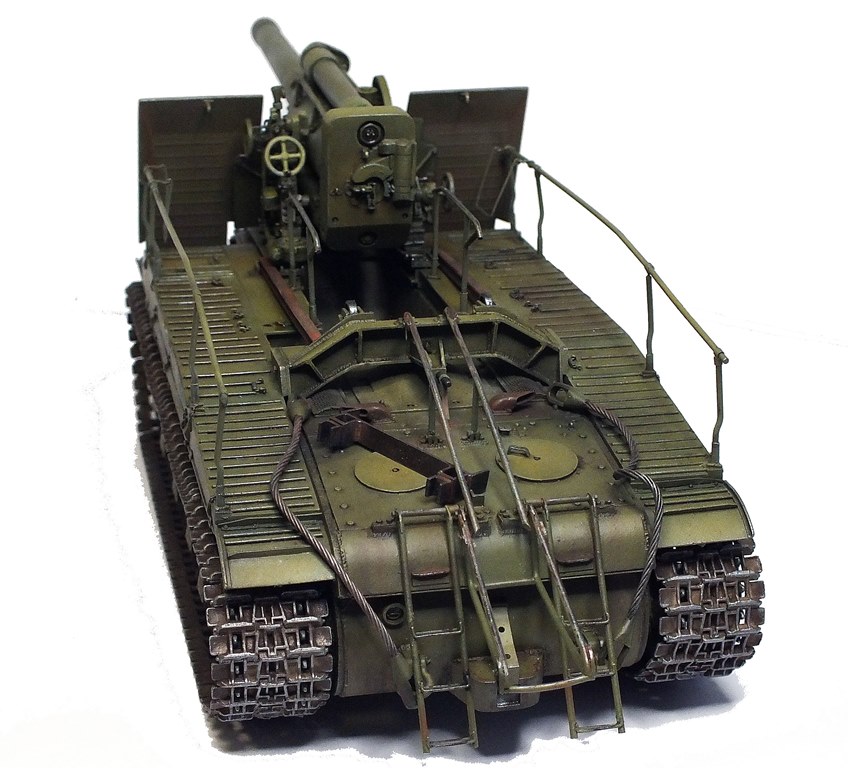

Из косячков можно указать на неправильную намотку троса на левой (по ходу движения) лебедке. Трос накручивается в другом направлении и его конец уходит под станину. У вас оба троса идут наверх станины.
Ну и традиционно никто не устанавливает на прицел сверху недостающий элемент.
Но все равно, на текущий момент ваше творение можно считать за образец.
Информация к размышлению. Артсистема имела по 4 градуса наводки в каждую сторону. Причем при большом угле возвышения. Ваш прямоугольный вырез в верхней плите позволит казеннику отлетать назад и не цеплять ничего? При всей сказочности С-51 из WoT трапециевидный вырез, возможно, был верным.
На сайте с 20.01.2012
28 1954
Да уж, работа на отлично!
На сайте с 10.05.2010
29 13
"Из косячков можно указать на неправильную намотку троса на левой (по ходу движения) лебедке. Трос накручивается в другом направлении и его конец уходит под станину. У вас оба троса идут наверх станины"

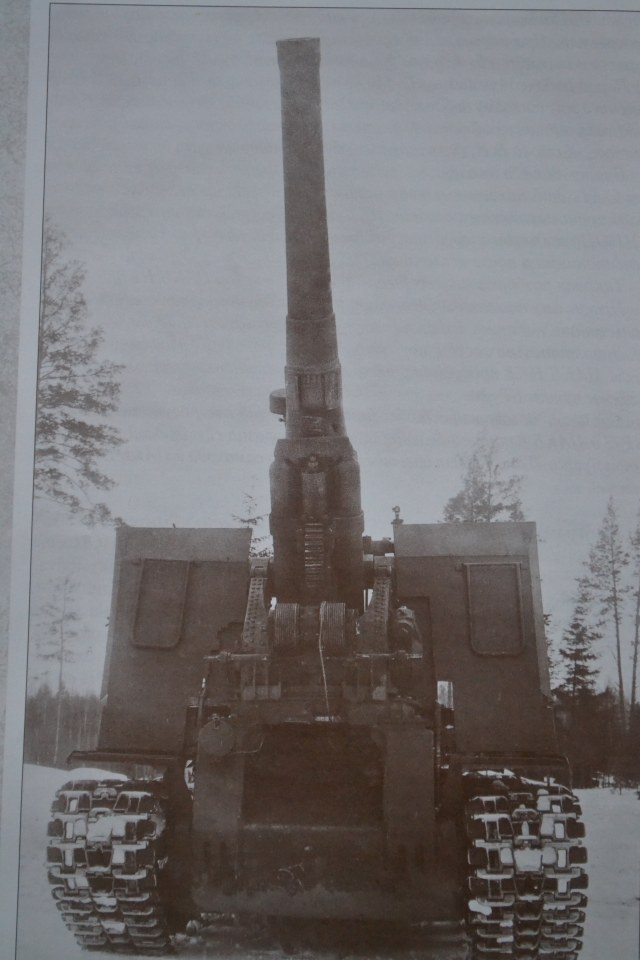

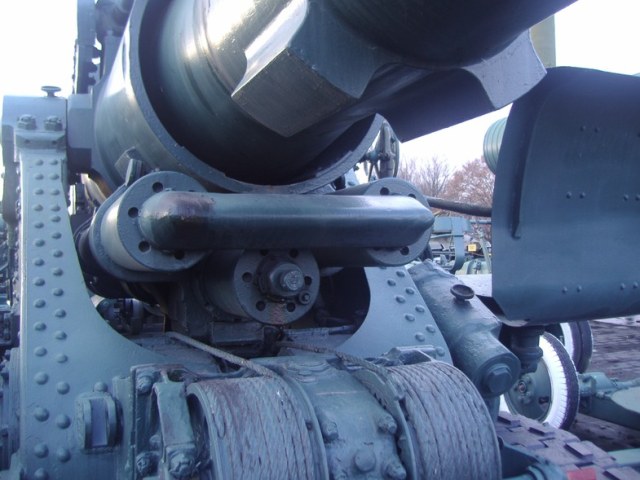

Тросы у меня идут правильно. Как на прикрепленном фото. Это орудие из Киева. На питерском тросы так же.
По поводу оптической части панорамы. Не поверите, но я не нашел приличных фото и чертежей. А делать по мотивам не захотелось. Будем считать, что эта деталь еще не установлена.
Насчет углов наводки и отката .... Возможно, трапеция будет правильнее. Но, я руководствовался чертежами Пашолока.
На сайте с 09.10.2011
62 2707
Зачем смотреть копии, когда есть оригинал? Четко же видно куда трос идет.
Спонсор
На сайте с 08.05.2011
0 86
Понравилось всё! Немного местами поблёскивает излишне, но это не портит работу.
На сайте с 10.05.2010
29 13
Зачем смотреть копии, когда есть оригинал? Четко же видно куда трос идет.
[/QUOTE]
Мне кажется, что трос либо оборван, либо просто отстегнут от казенника. Тем более сверху на барабане видно что-то похожее на петлю. При встречной намотке тросов при вращении барабанов (а они на одной оси) один трос наматывается, а другой разматывается. И в чем здесь смысл? тянуть тяжеленный ствол с казенником одним тросом, с высокой вероятностью получая перекос?
На сайте с 09.10.2011
62 2707
Думаю, второй трос травили, чтобы казенник не зажил своей жизнью, катаясь по рельсам. Причем как в одну, так и в другую сторону движения казенника (походное-боевое и наоборот).
Обратите внимание на сильно заполированную трубочку, через которую трос уходит под лафет (на вашей модели она тоже хорошо отображена и заполирована). Думаю, это специально для троса.
А против перекоса существовала специальная тележка, на которую ставился казенник.
На сайте с 10.05.2010
29 13
Допустим, правым тросом дотащили ствол до боевого положения. А что с левым тросом? Болтается петля в три метра длиной? Тут что то другое. нужен специалист в артиллерии.
На сайте с 09.10.2011
62 2707

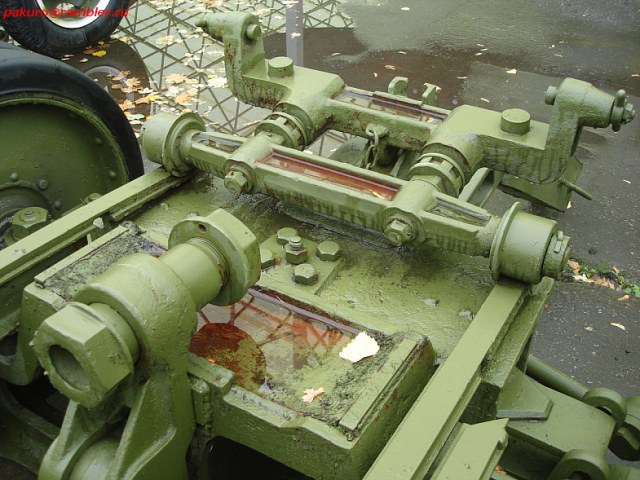

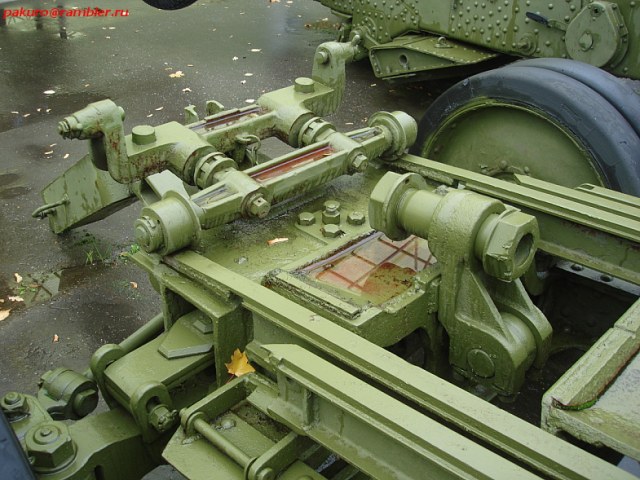

Вот еще фото тележки.

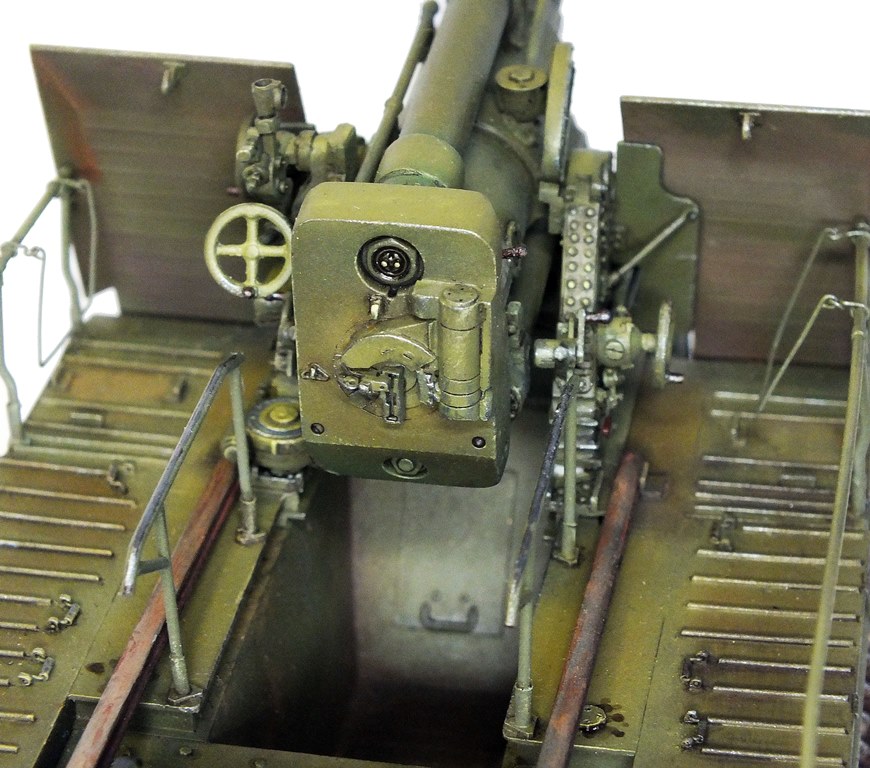

Кстати, исходя из логики, Вы зря так заржавили головки рельсов.
На сайте с 09.10.2011
62 2707
Почему болтается?
Правая лебедка по верху идет к казеннику.
Трос левой лебедки уходит под станок, идет до рамной конструкции над МТО, проходит через ролик и возвращается назад к казеннику. Получается петля.
Правая тянет казенник при ходе к переду танка или травит при ходе назад.
Левая наоборот тянет в походное, и травит в боевое.
При стрельбе тросы, наверное, отстегивались.
На сайте с 10.05.2010
29 13
Отстегивались по-любому.
Но, зачем менять отработанную, проверенную схему? И трос не удержится на ролике.
В общем, желательно провести натурные испытания....
На сайте с 10.05.2010
29 13
Первоначально были блестящие. Но, смотрелось как-то мультяшно. Заржавил, типа ствол по ним пару недель не таскали.
На сайте с 09.10.2011
62 2707
Трос понадобилось убрать под станок, потому что по описываемой мной схеме перемещения казенника трос идущий назад через ролик не протащить по верху -будет мешать казенник.
Видимо, у Б-4 больше места для протяжки троса по верху.
Кстати, я служил в артиллерии.
Натурным испытаниям я бы обрадовался и поучаствовал.
