Spitfire MK IX
- Производитель:
- ICM
- Тип двигателя:
- Поршневая
- Тип техники:
- Военные
- Год выпуска:
- до 1960
- Масштаб модели:
- 1:48
- Страна-производитель:
- Великобритания
- Модель времён ВМВ:
- 1939–1945
Добрый день, уважаемые коллеги!

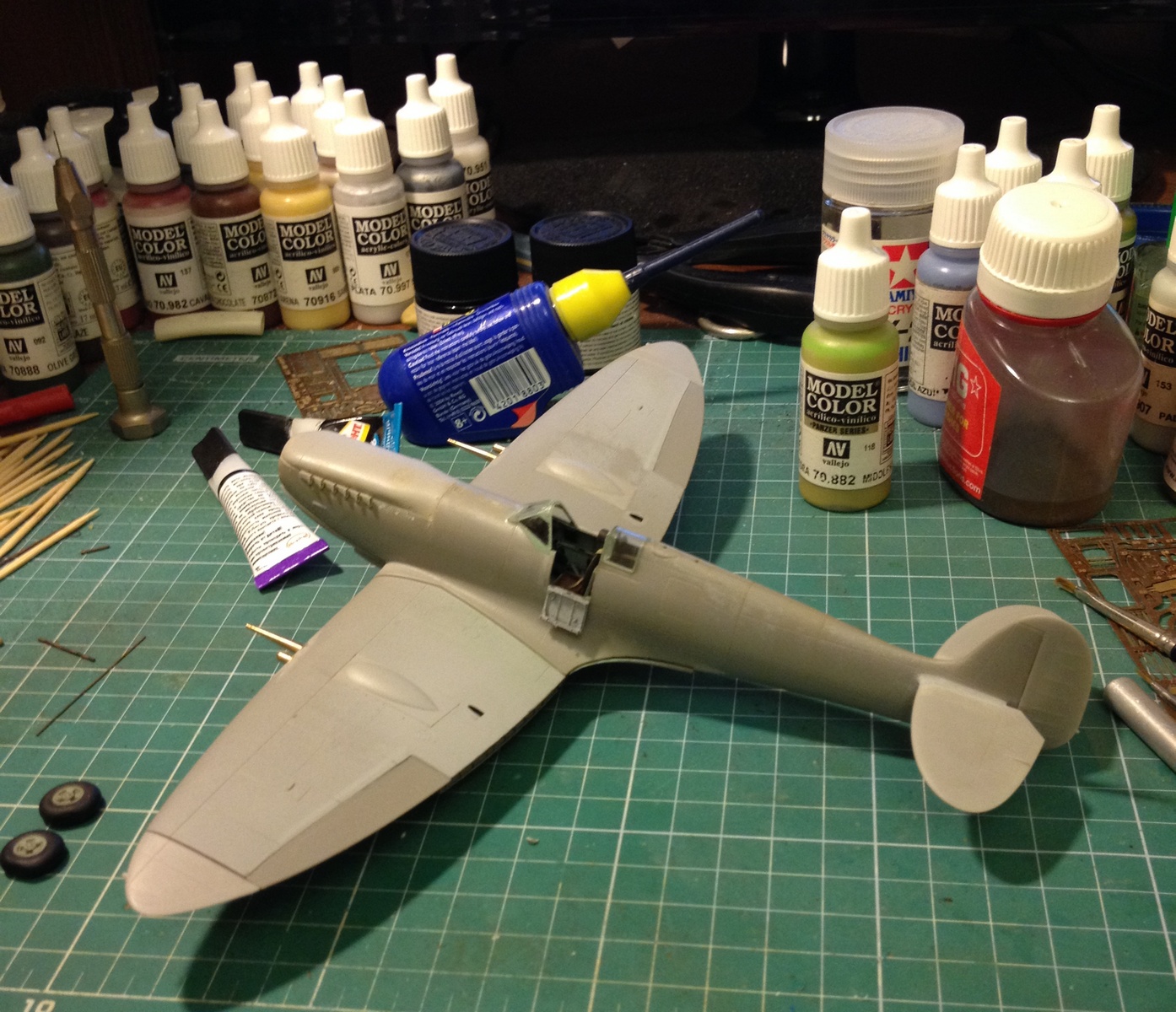

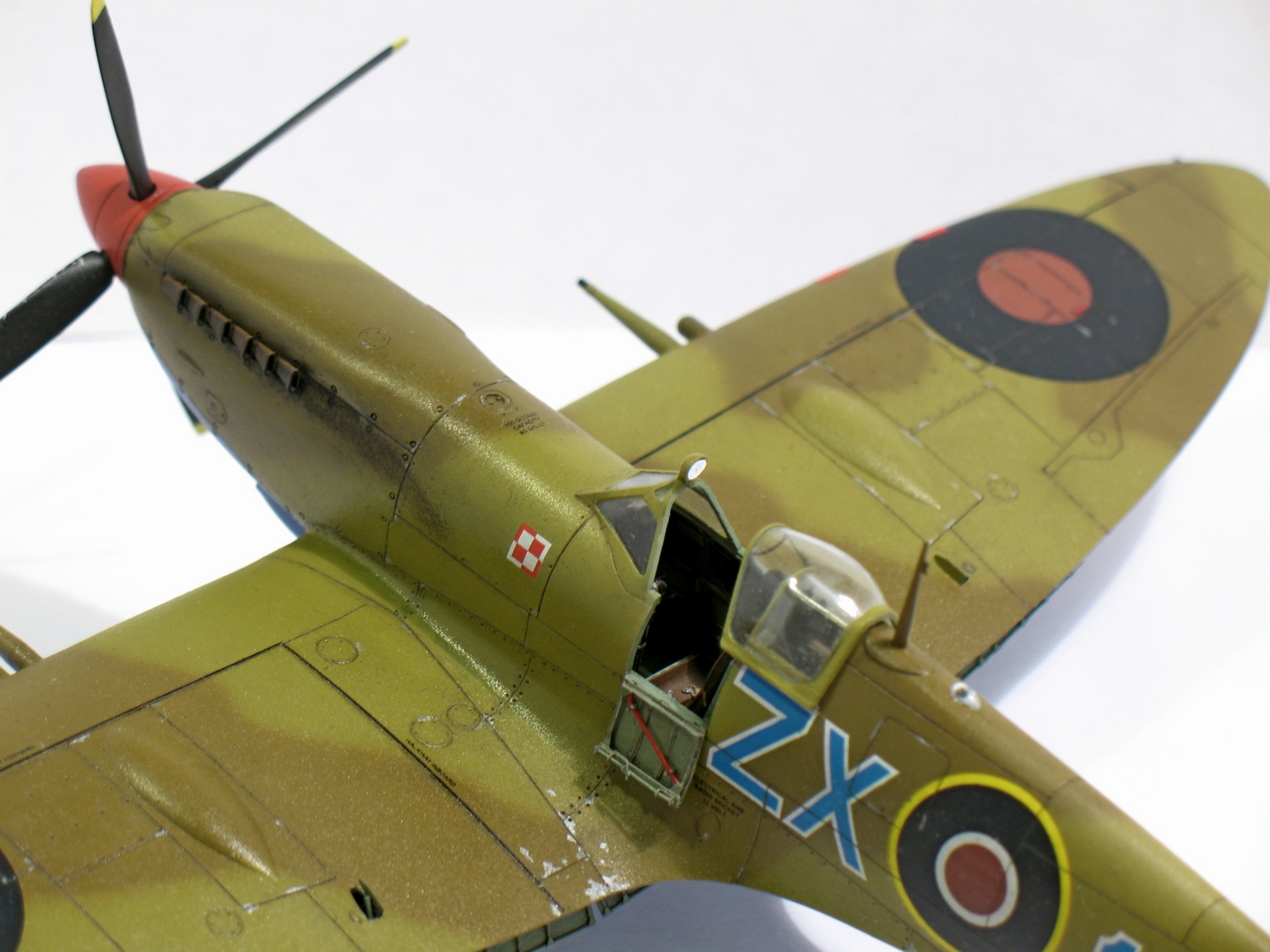

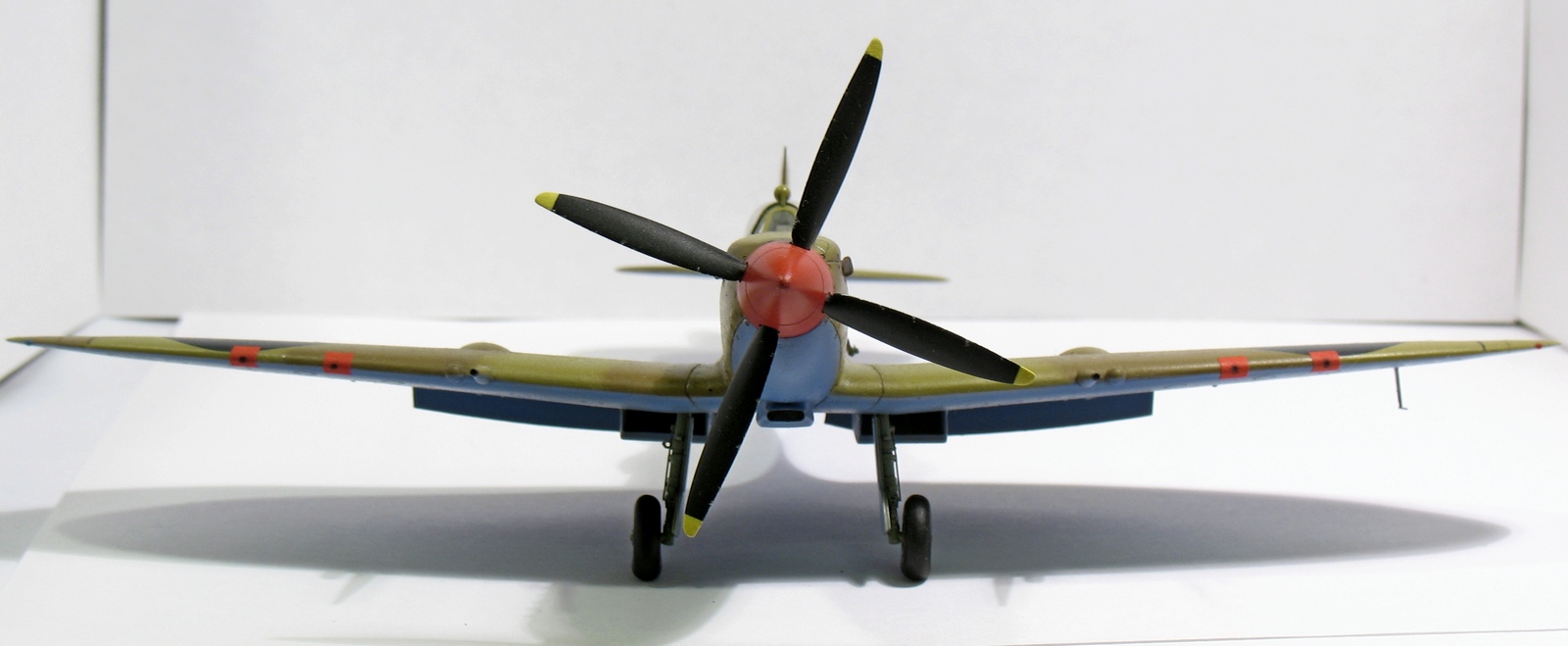

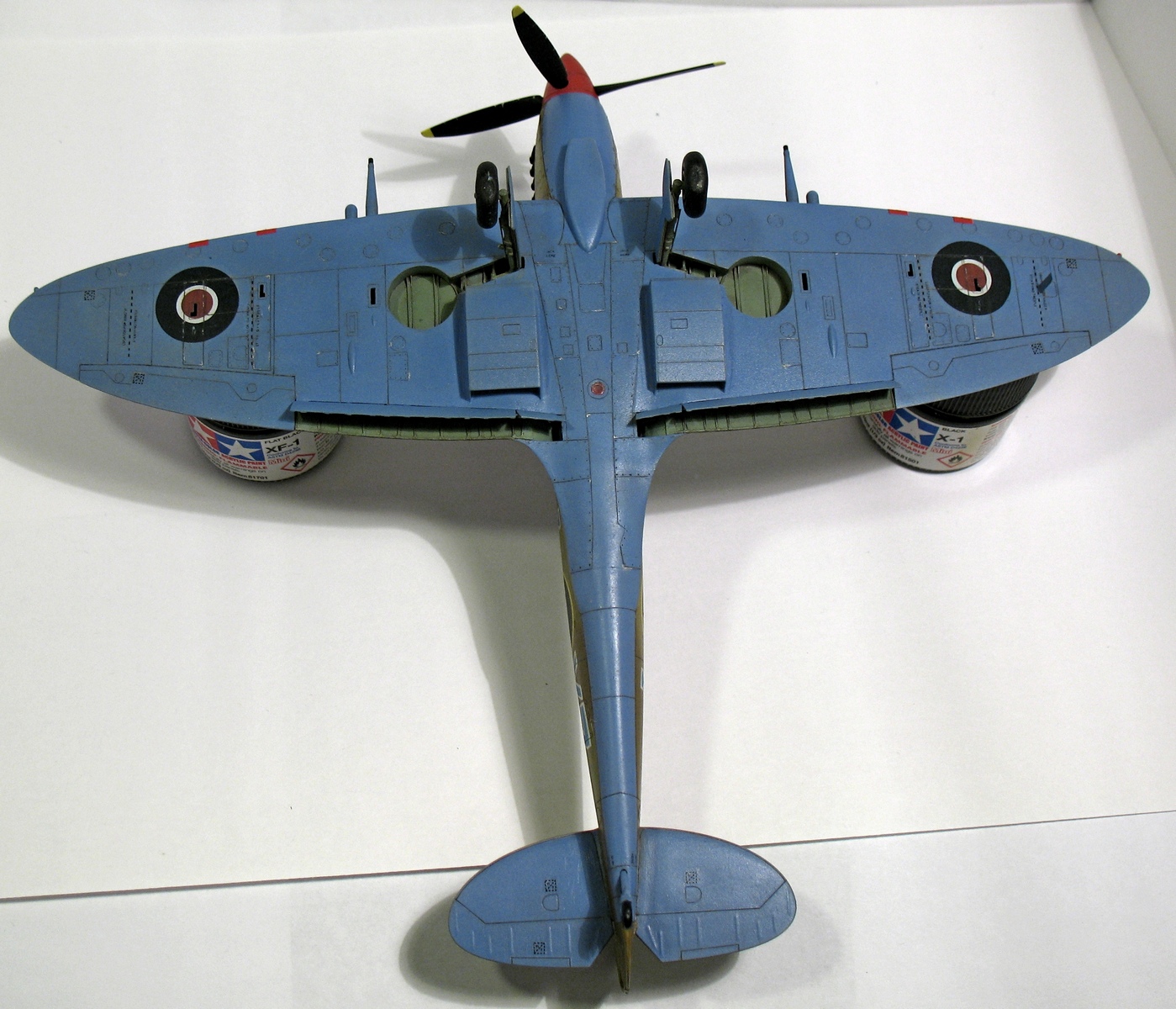

Рад представить вашему вниманию модель британского истребителя Spitfire MK IX от ICM. Набор в целом оставил приятные впечатления, не считая местами неверной расшивки, которую пришлось "перешивать" и швов на стыках деталей, которые пришлось местами не хило так шпаклевать! Учитывая мою любовь к запилам, решил не отступать от славной традиции и еще перед стройкой затарился афтермаркетом, т.к. хотелось сделать не самую распространенную модель, с закрылками и открытой кабиной. В итоге на модели были заменены целиком или частично некоторые узлы и детали, некоторые пришлось изготавливать с нуля. Стройка, как обычно, затянулась на многие месяцы... Вот список доработок, из того, что вспомнил:

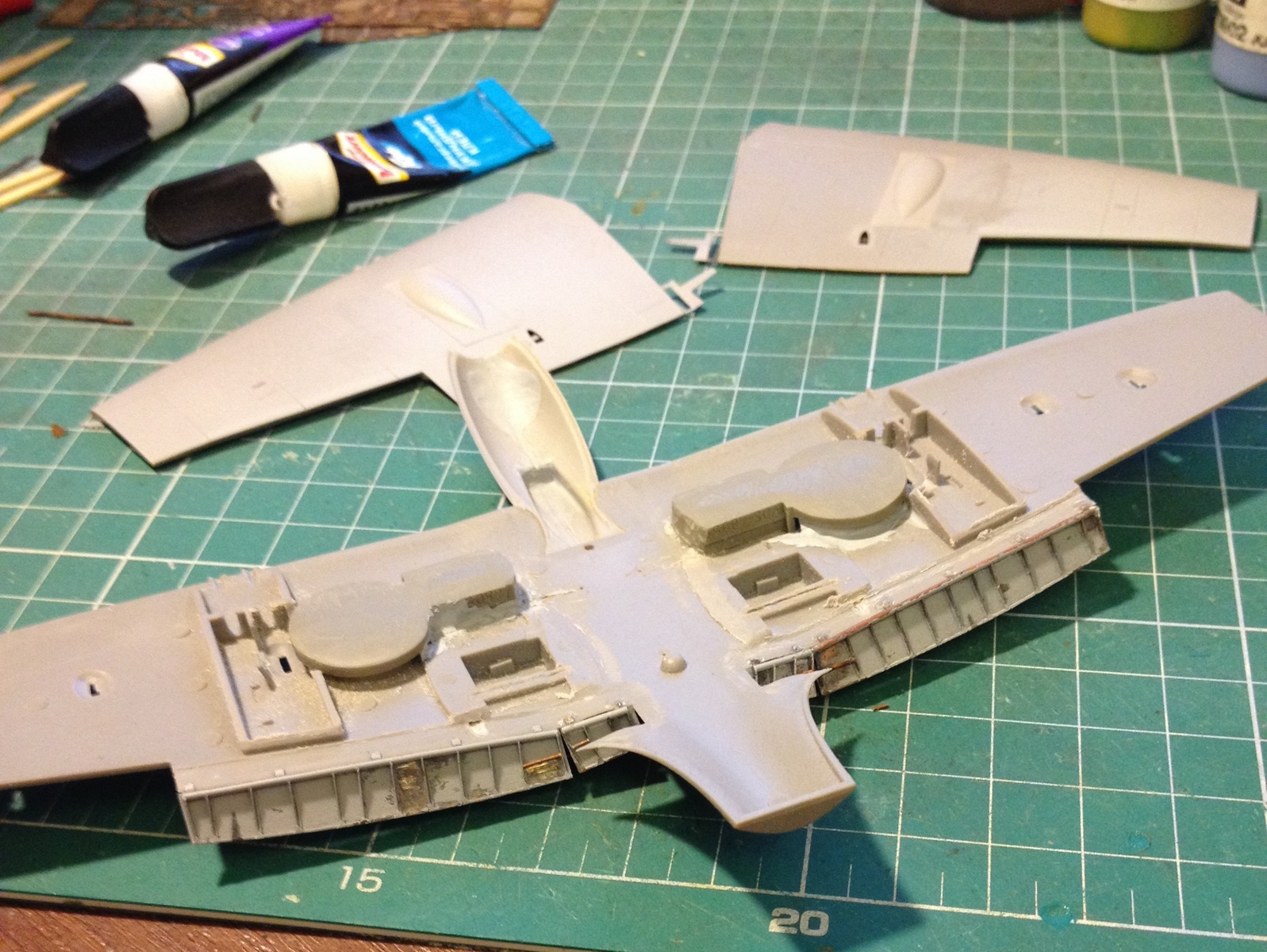

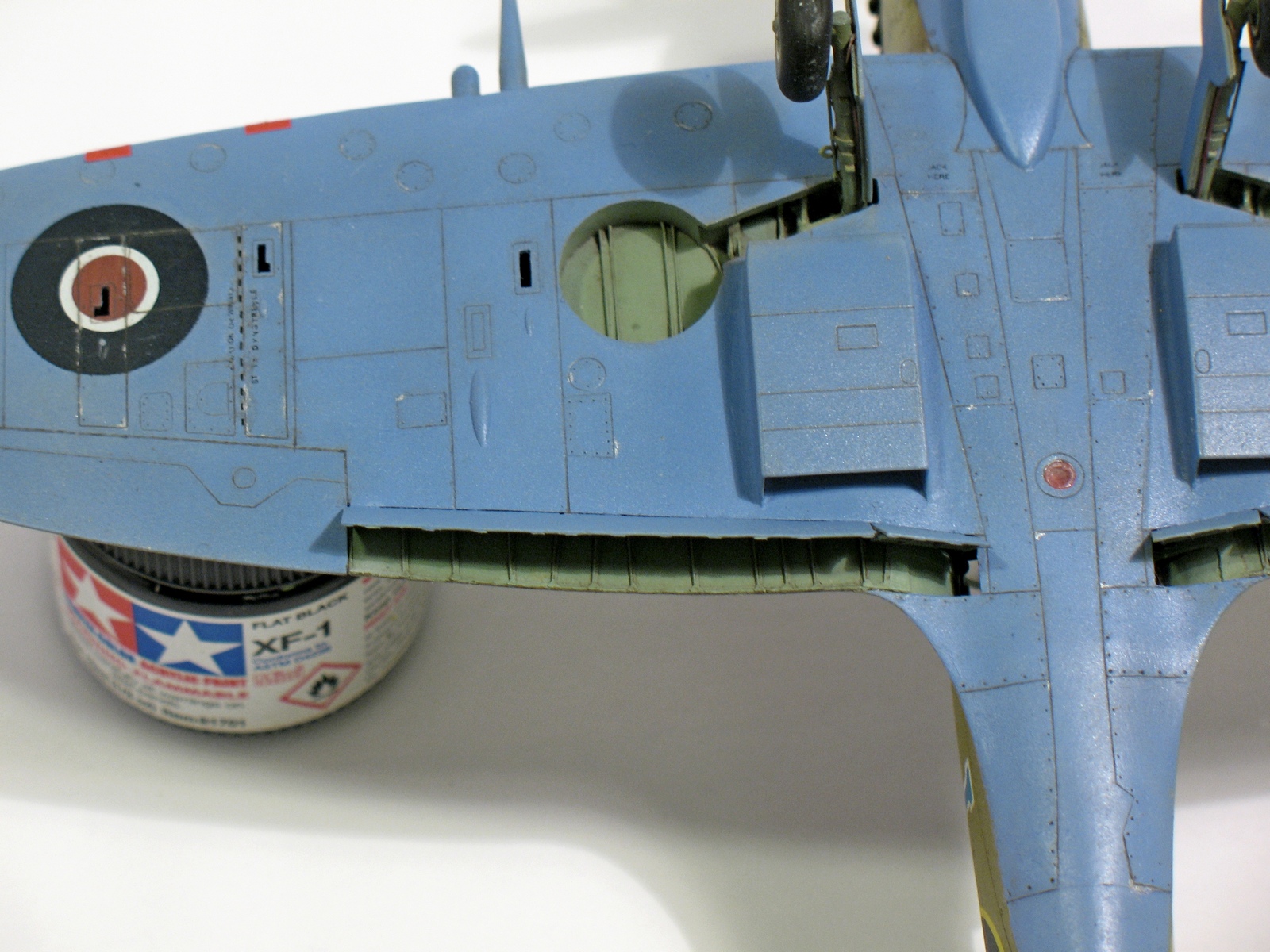

-Установлены смоляные ниши шасси от Vector.

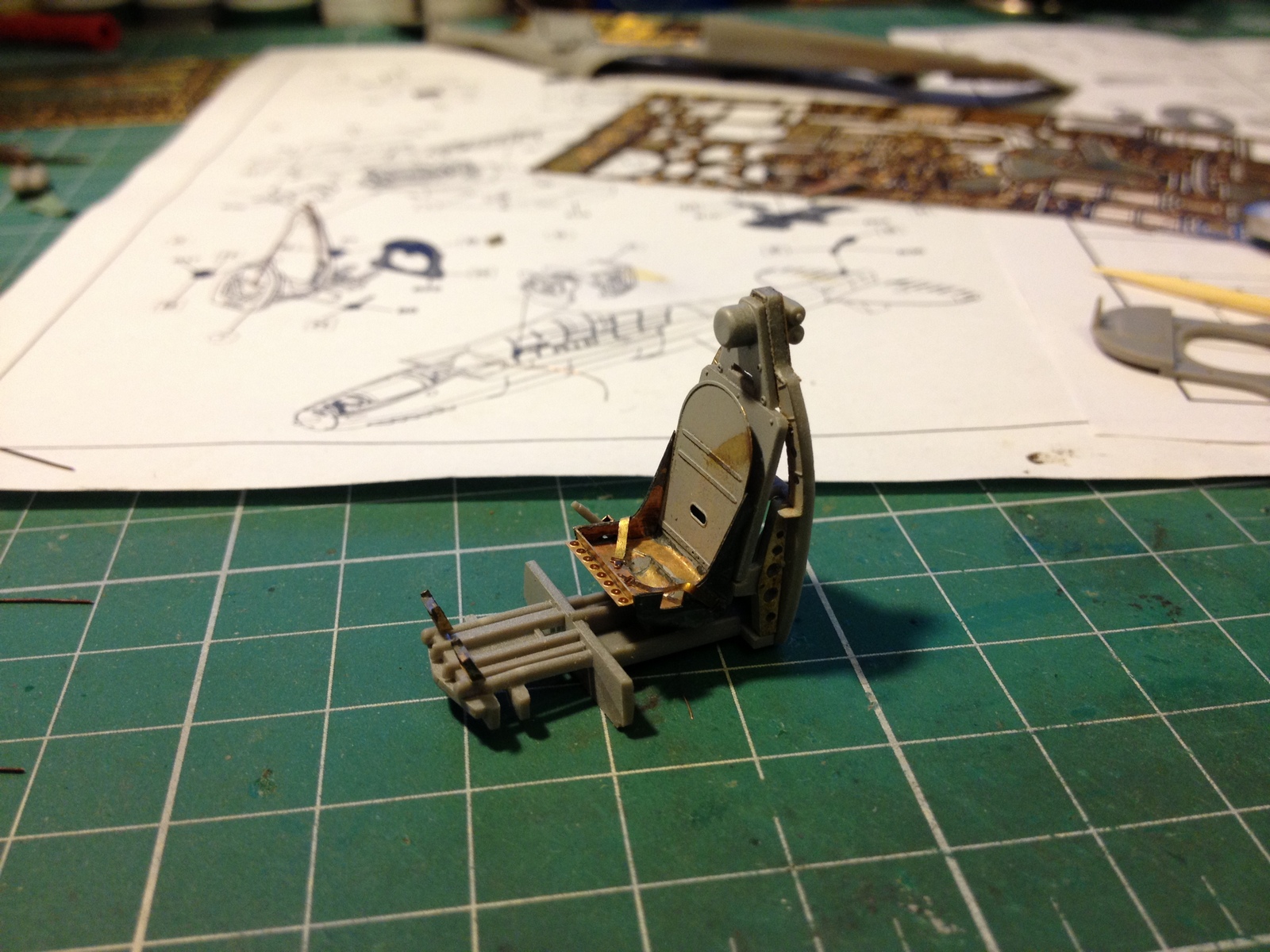

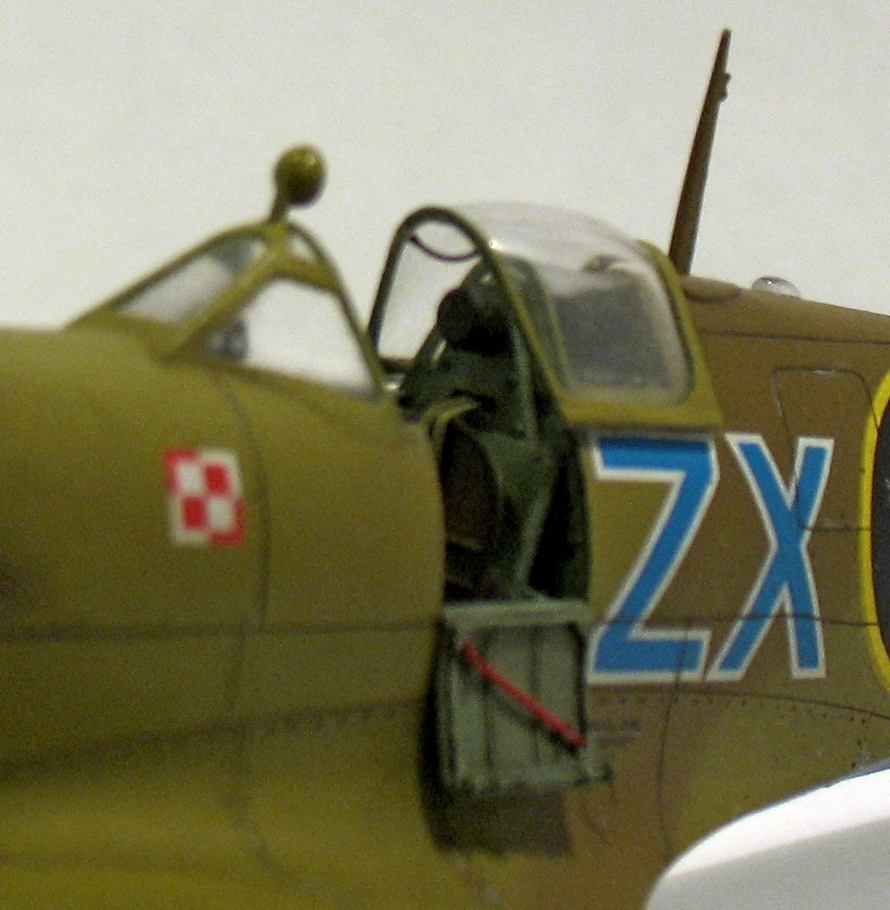

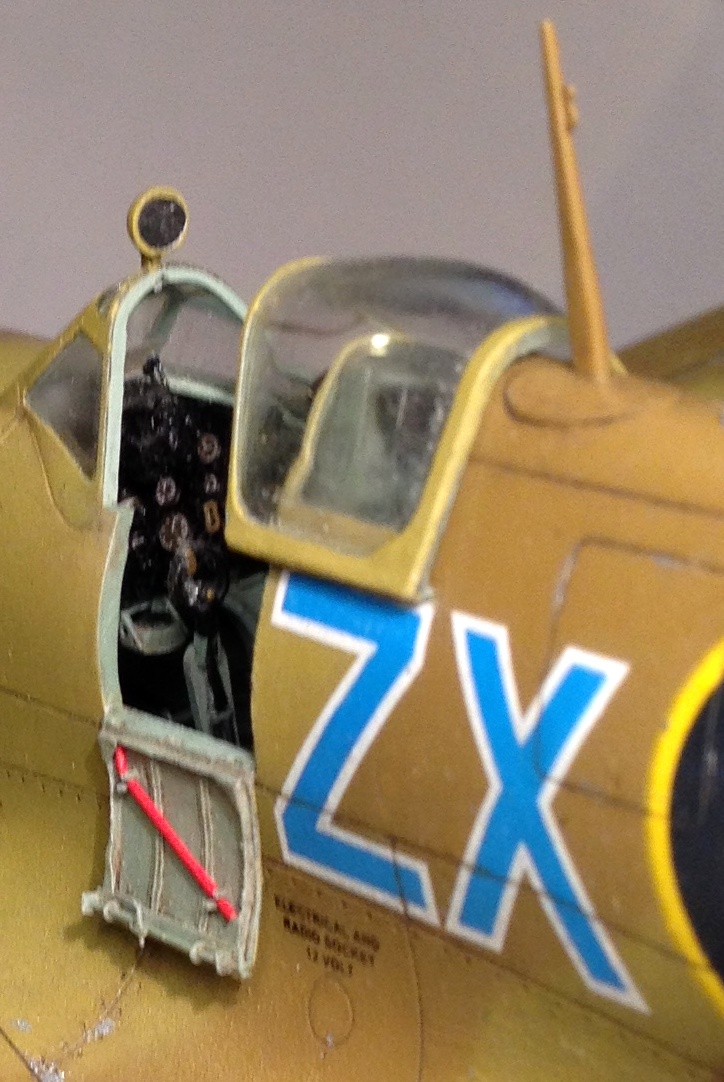

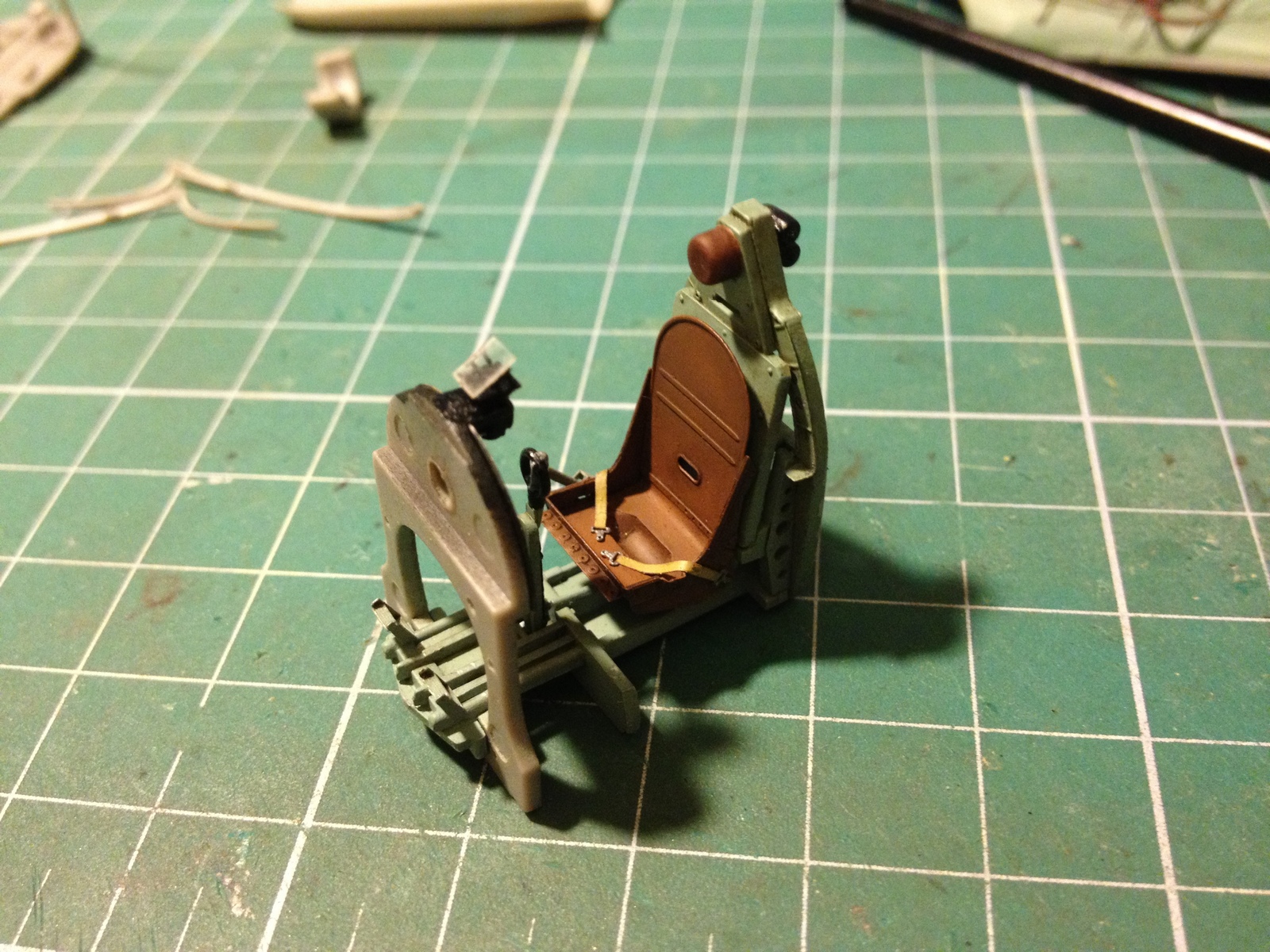

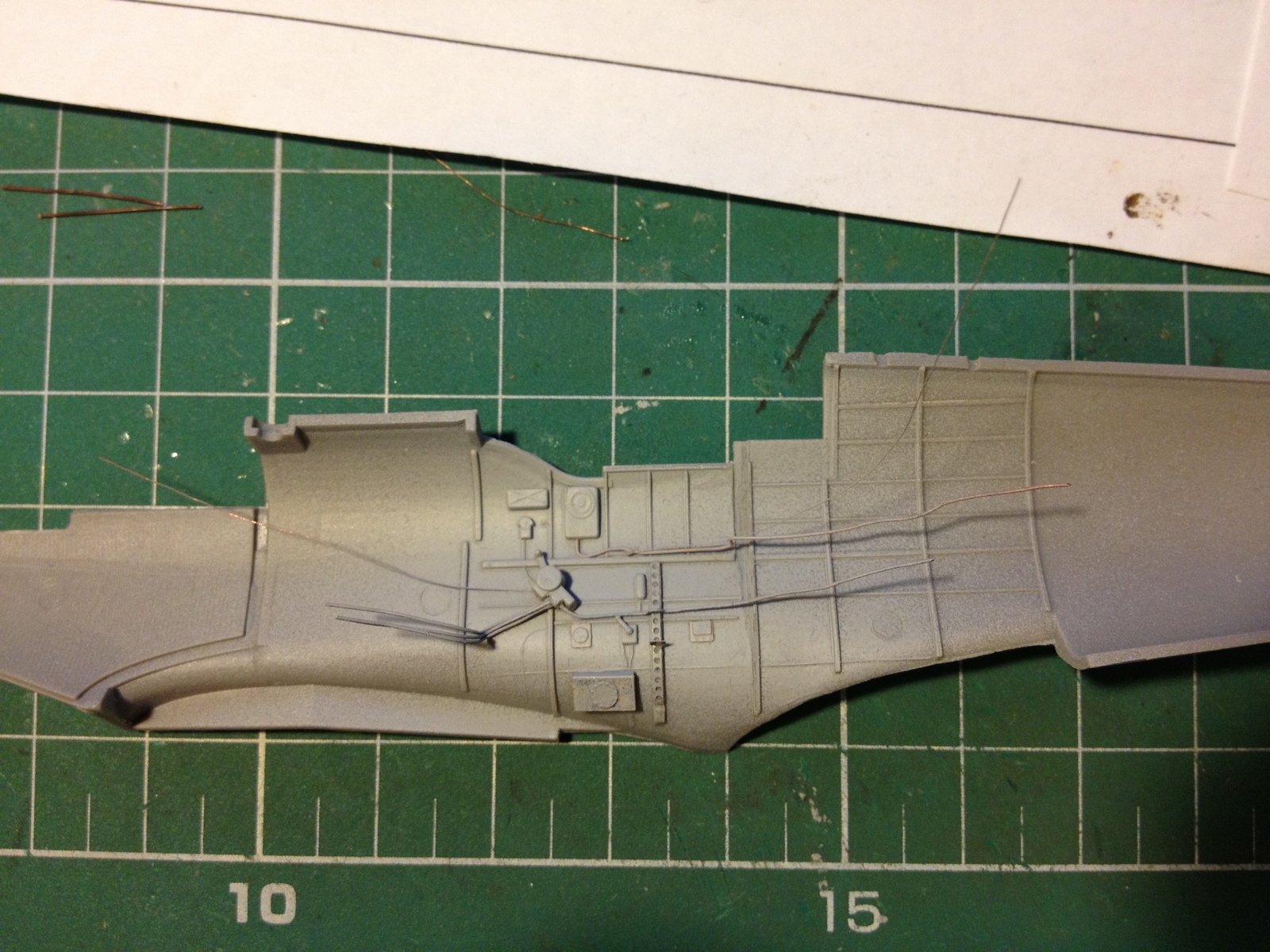

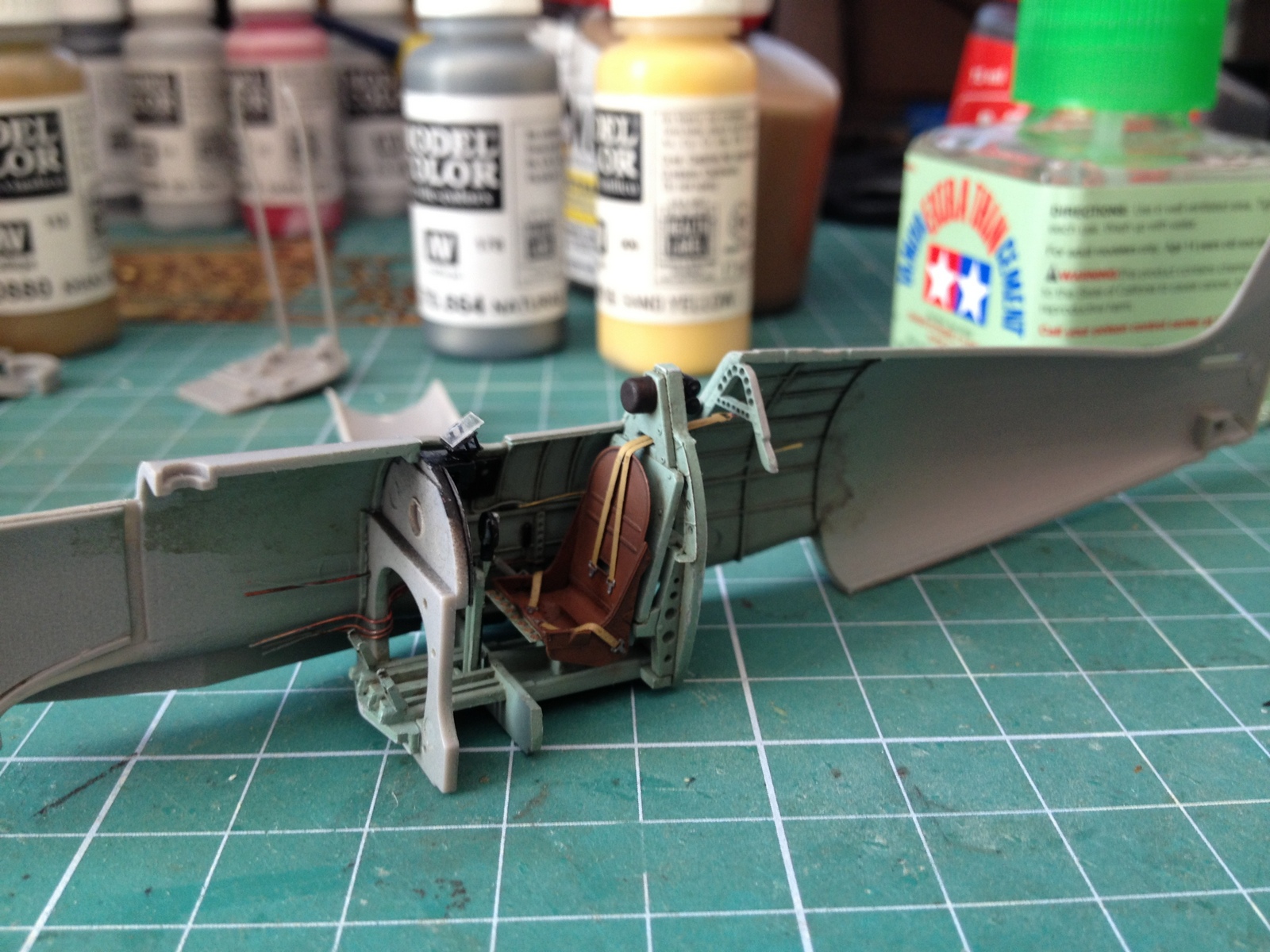

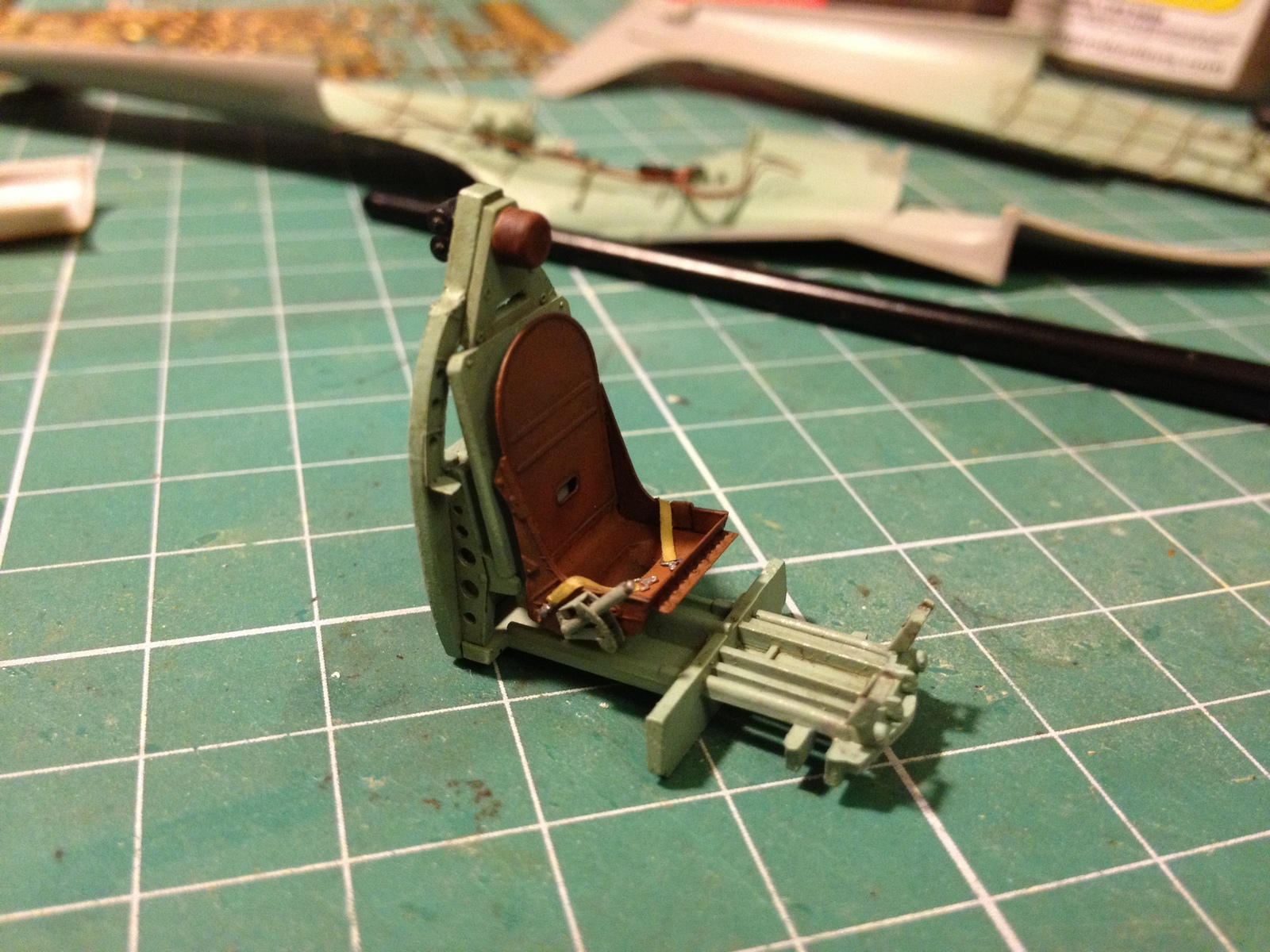

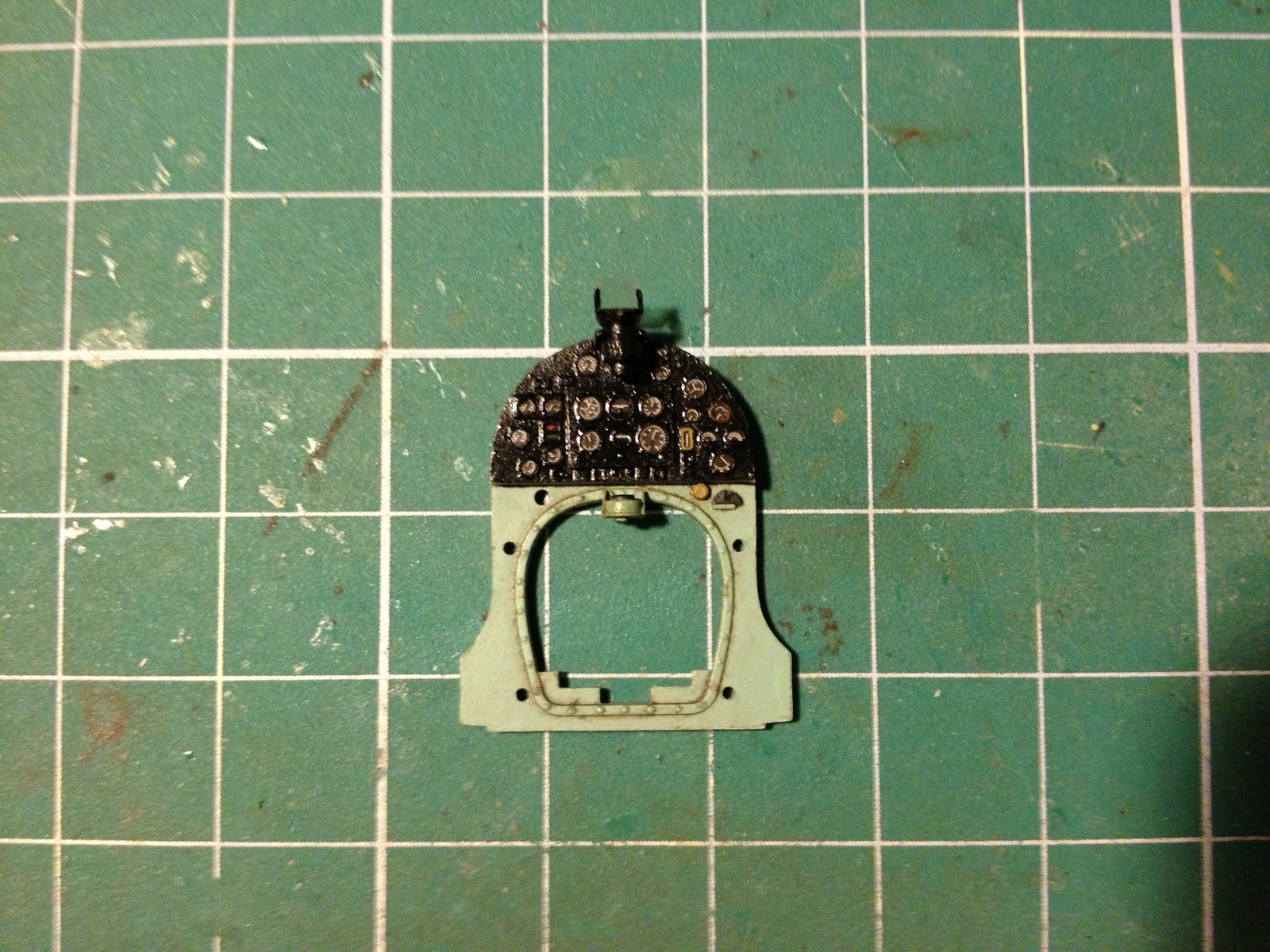

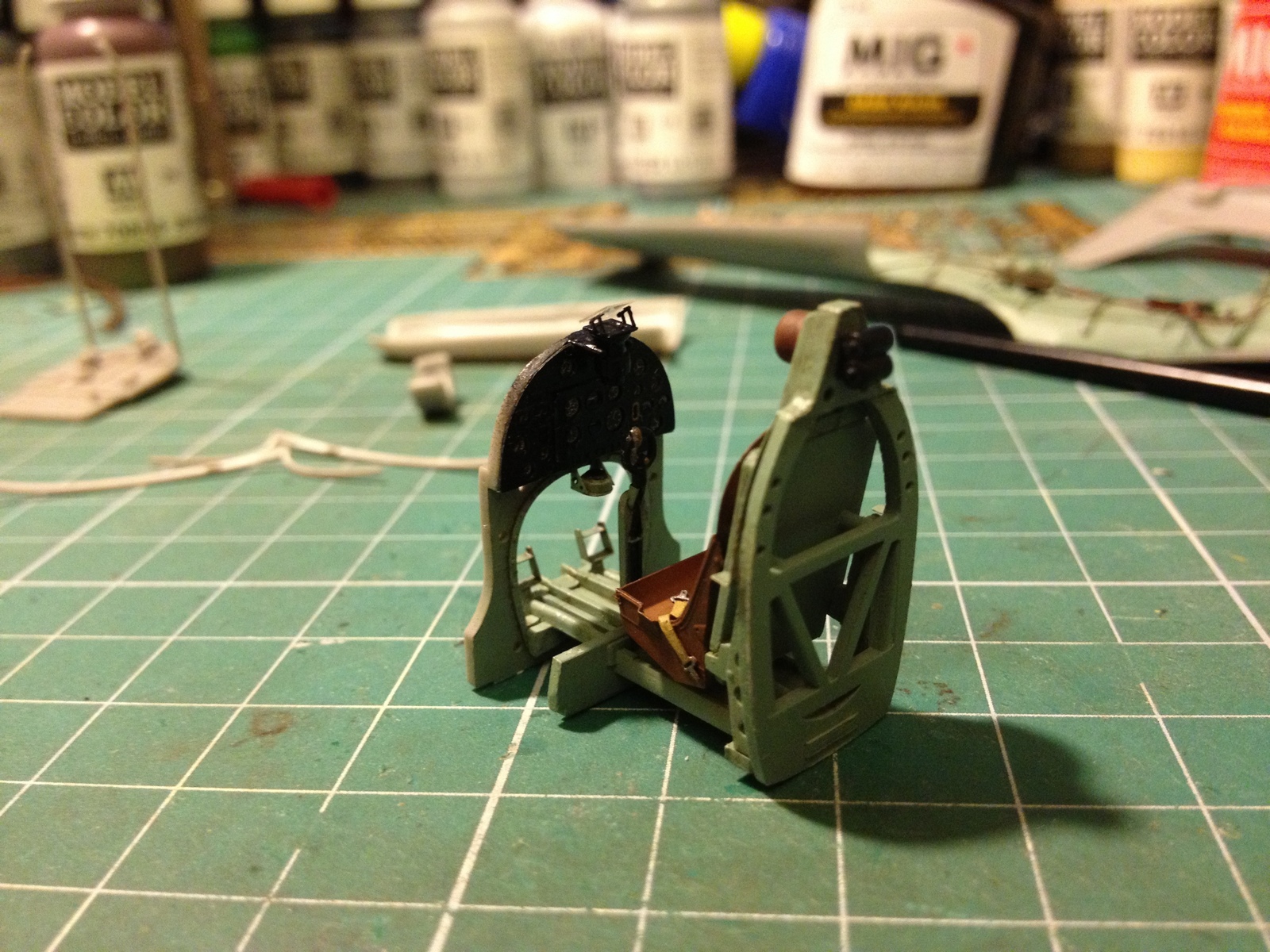

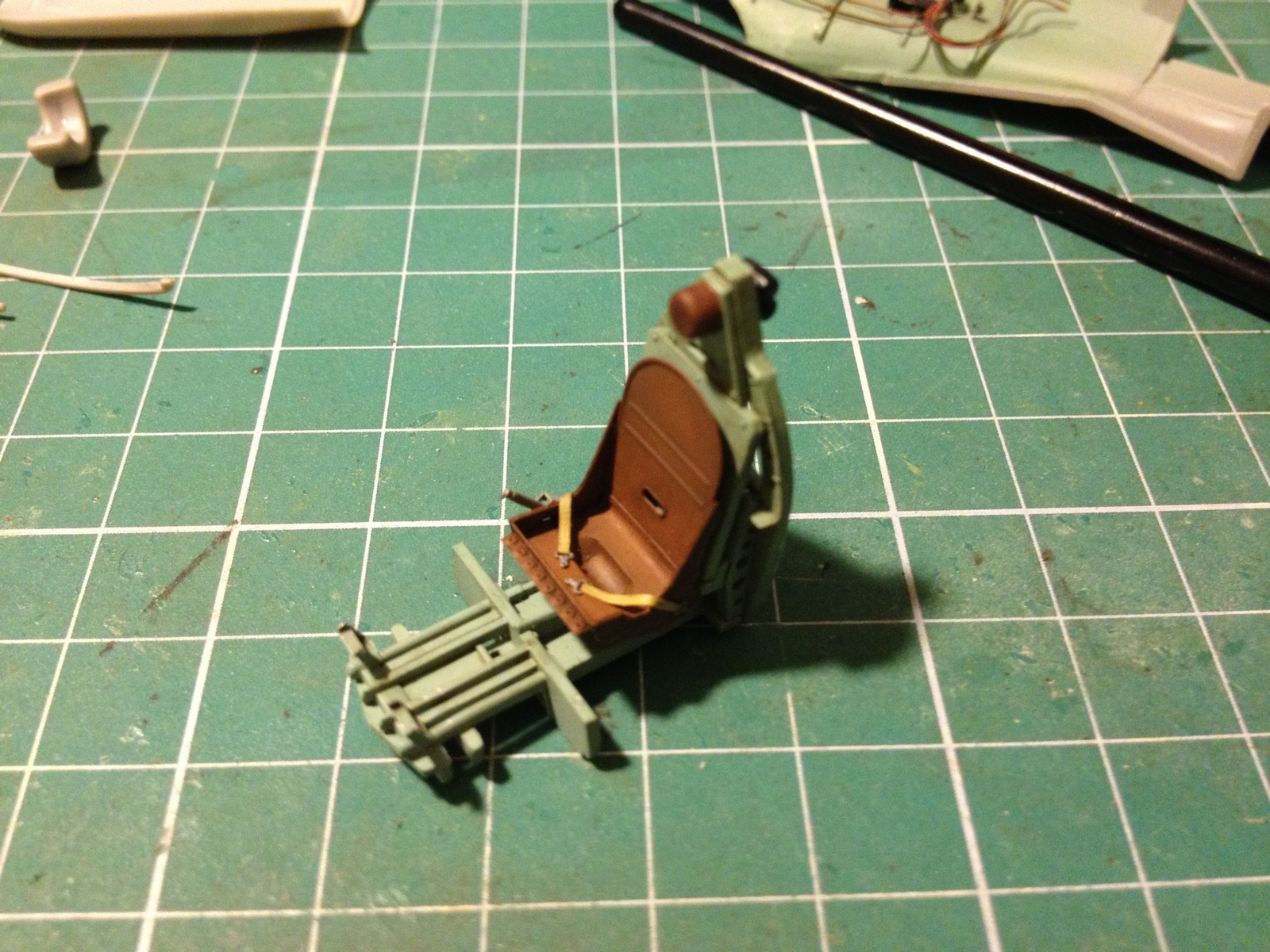

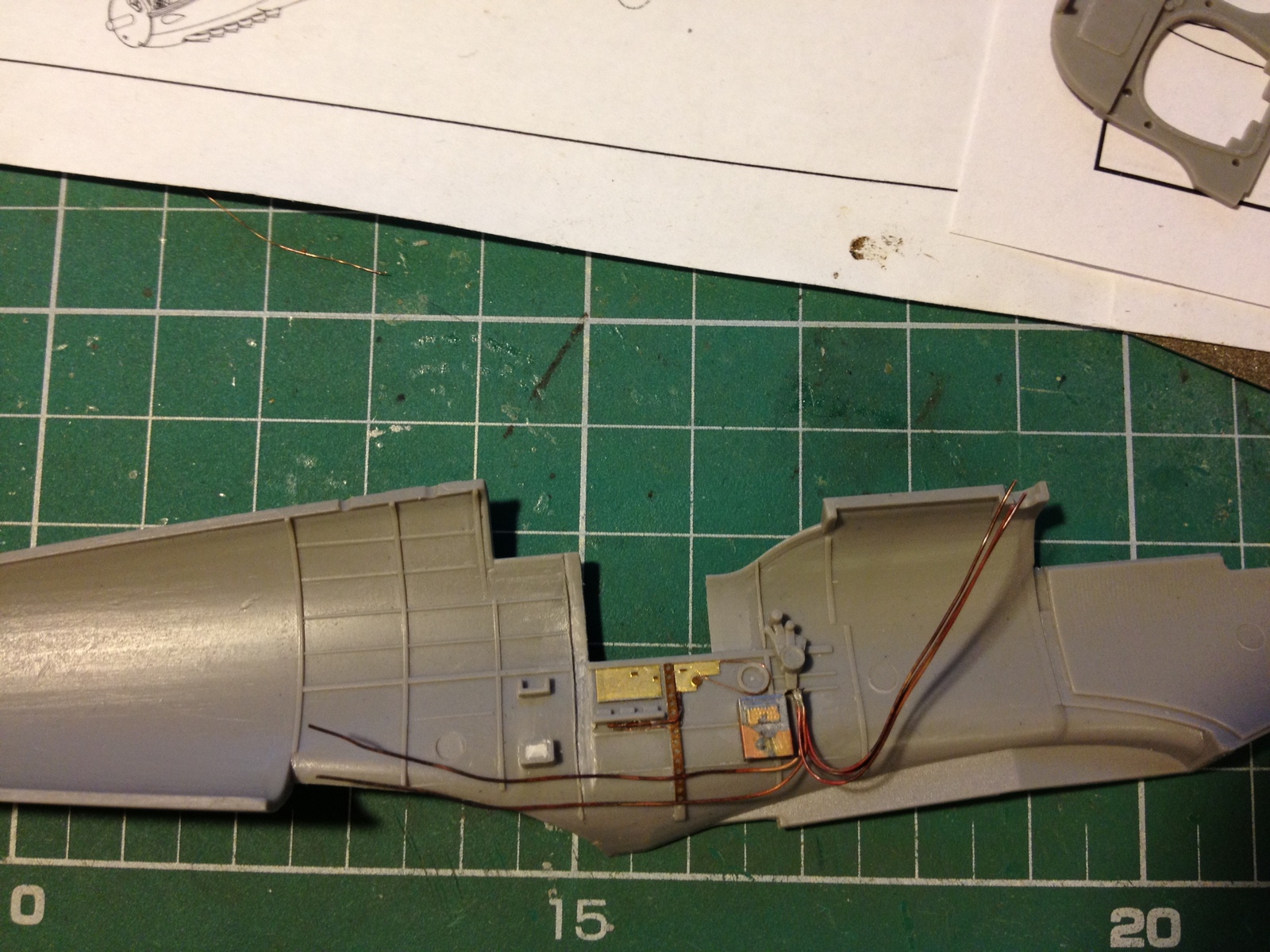

-Кабина, включая кресло пилота и дверцу, из фототравления фирмы Part+самодельные детали (проводка, патрубки, прицел).
-Антенна из смолы Quickboost.
-Выхлопные патрубки так же из смолы Quickboost
-Трубка пито под крылом самодельная.

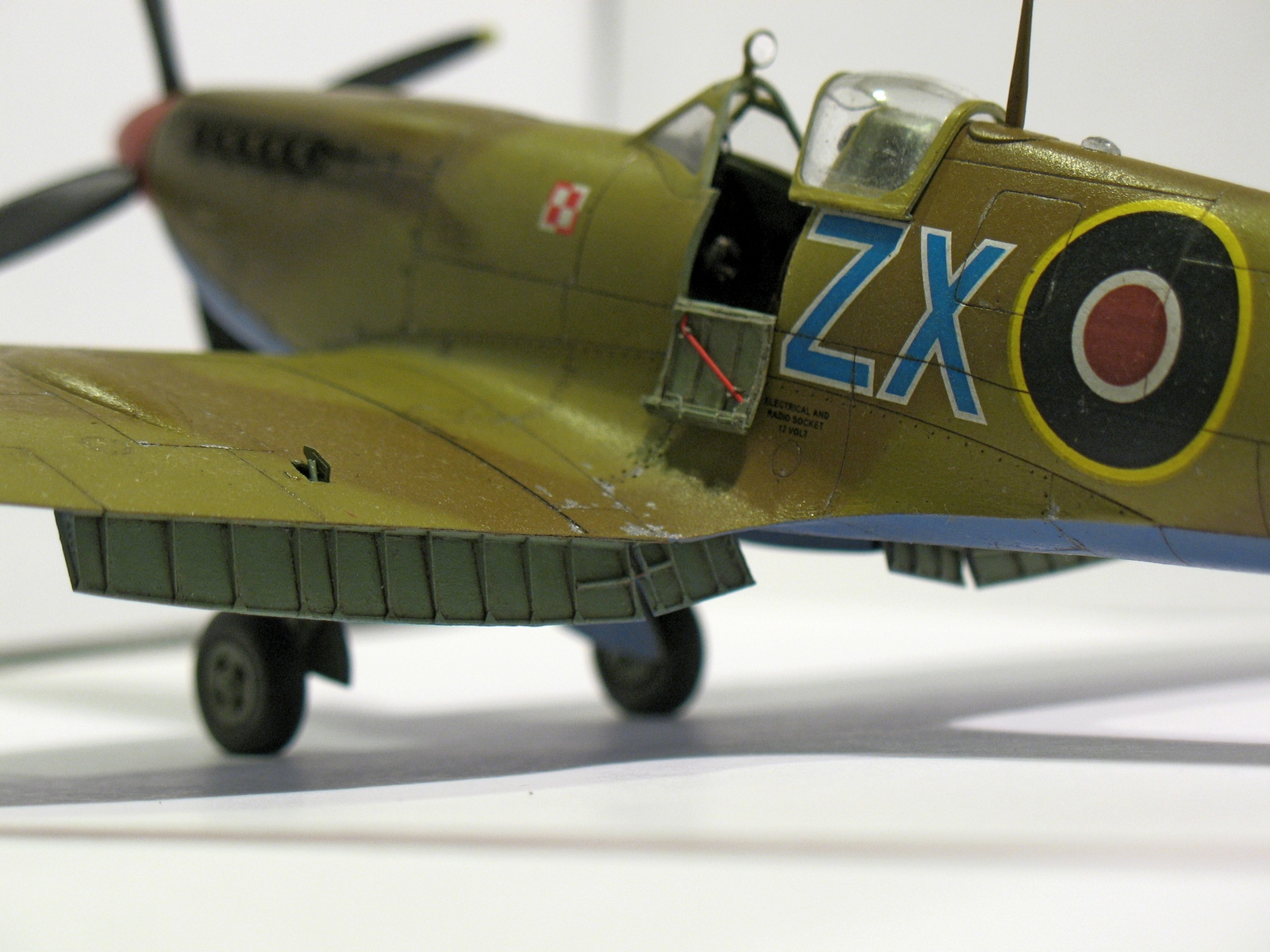

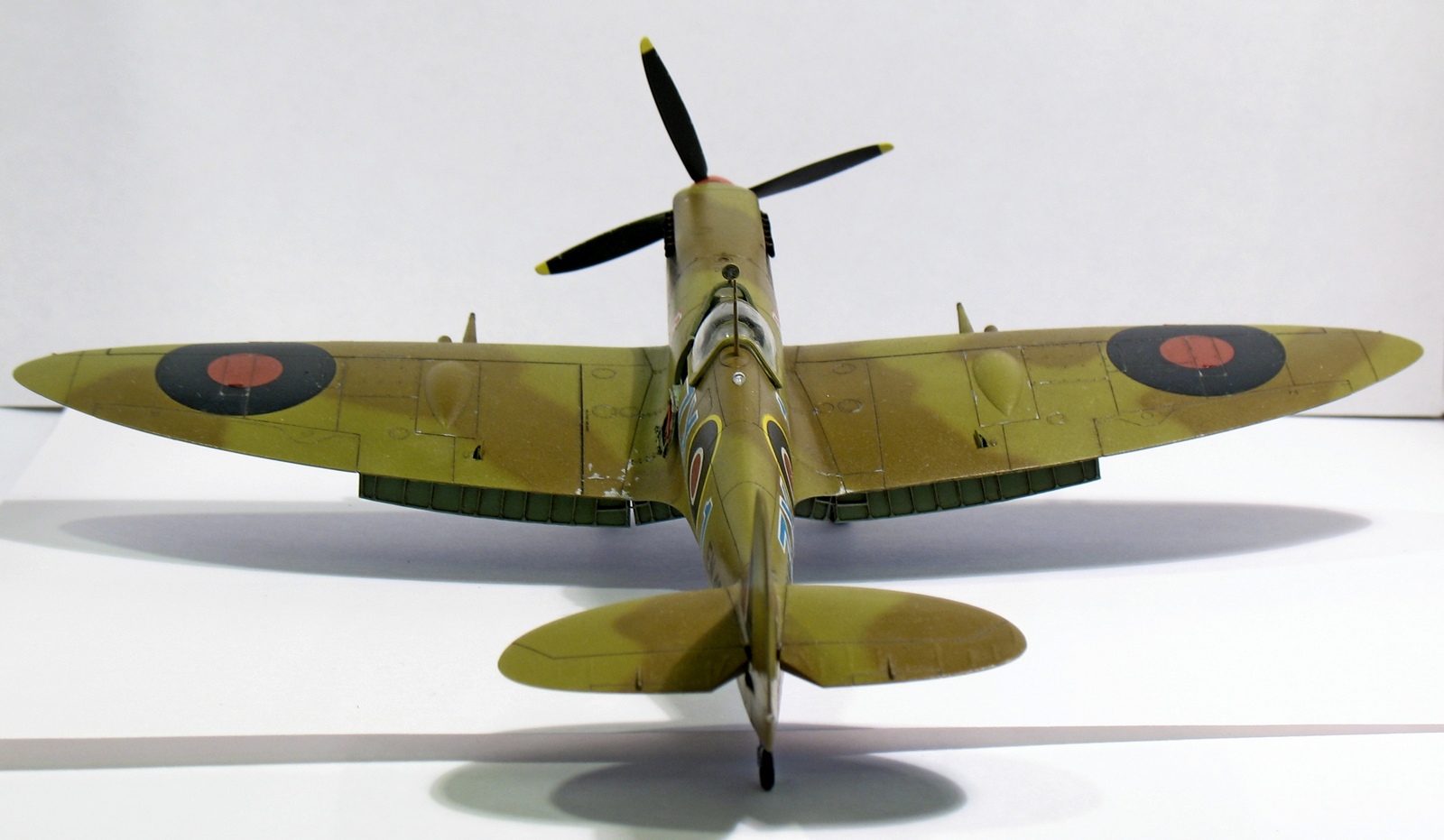

-Закрылки из фототравления Part.

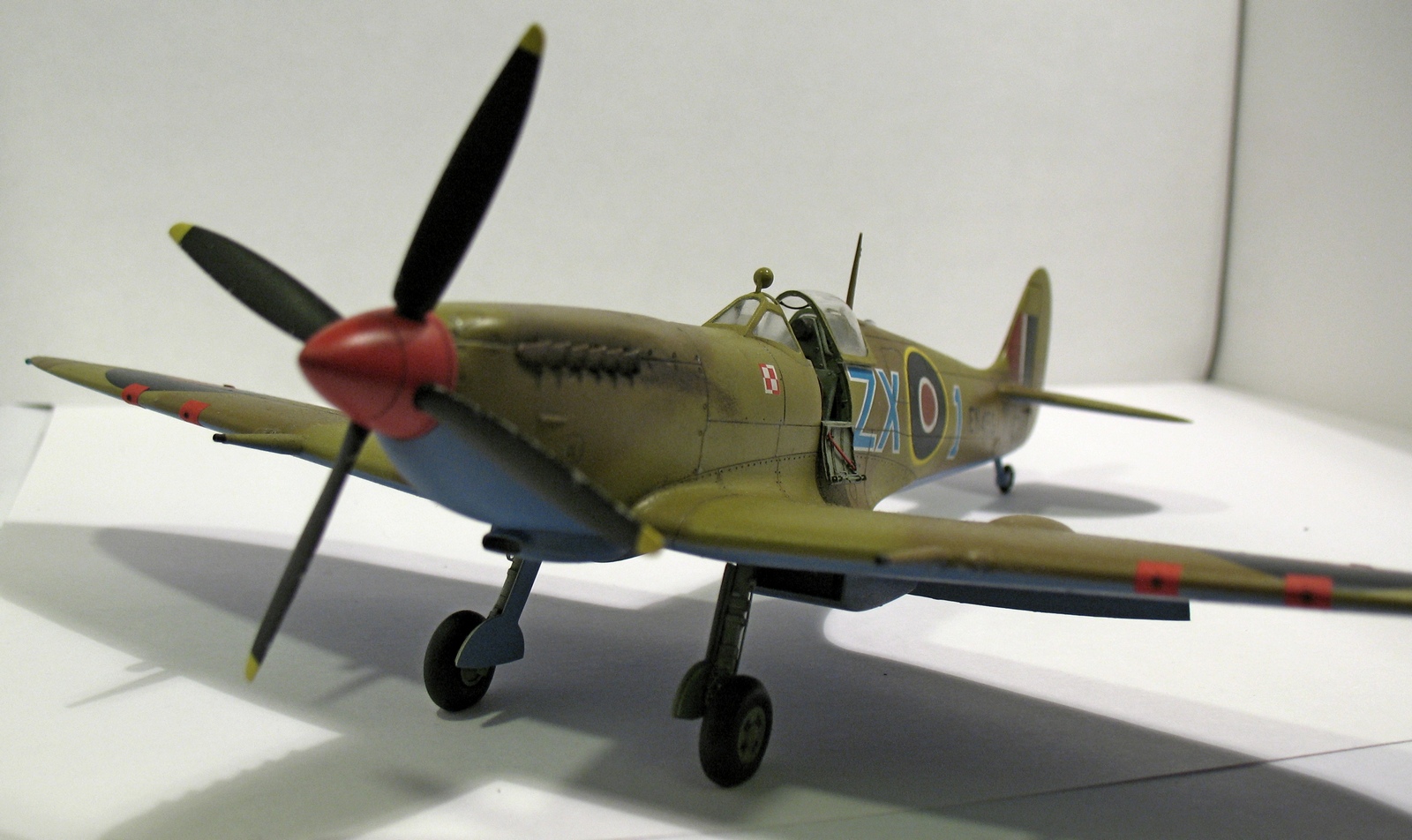

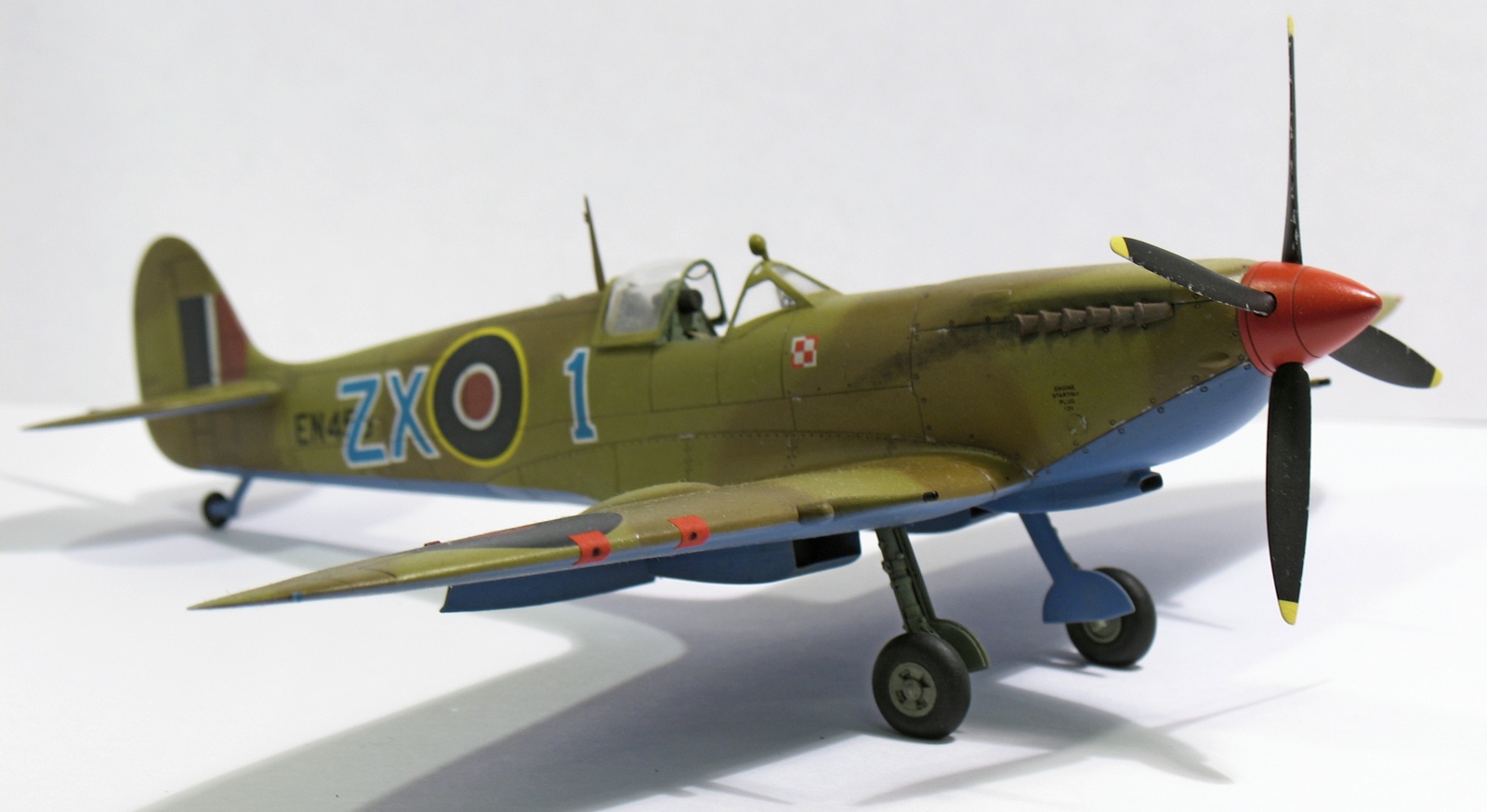

-Винт из смолы Quickboost.
-Штурвал смоляной от Quickboost.

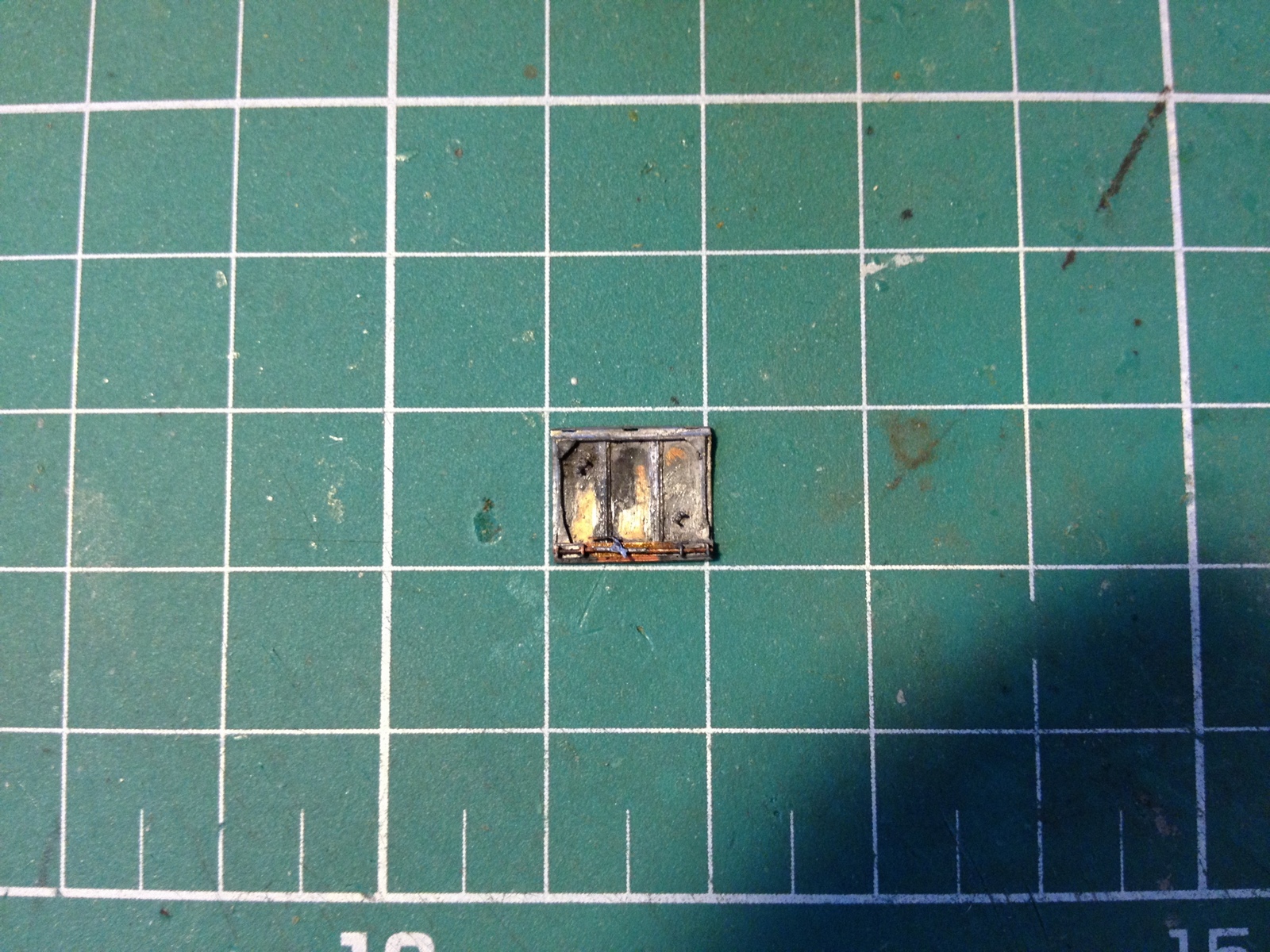

-Решетки радиаторов из фототравления Part.
-Указатели активности закрылок из фоторавления Part+самодельные детали.
-Стойки шасси тоже с фототравлением Part+самодельные шланги и патрубки.

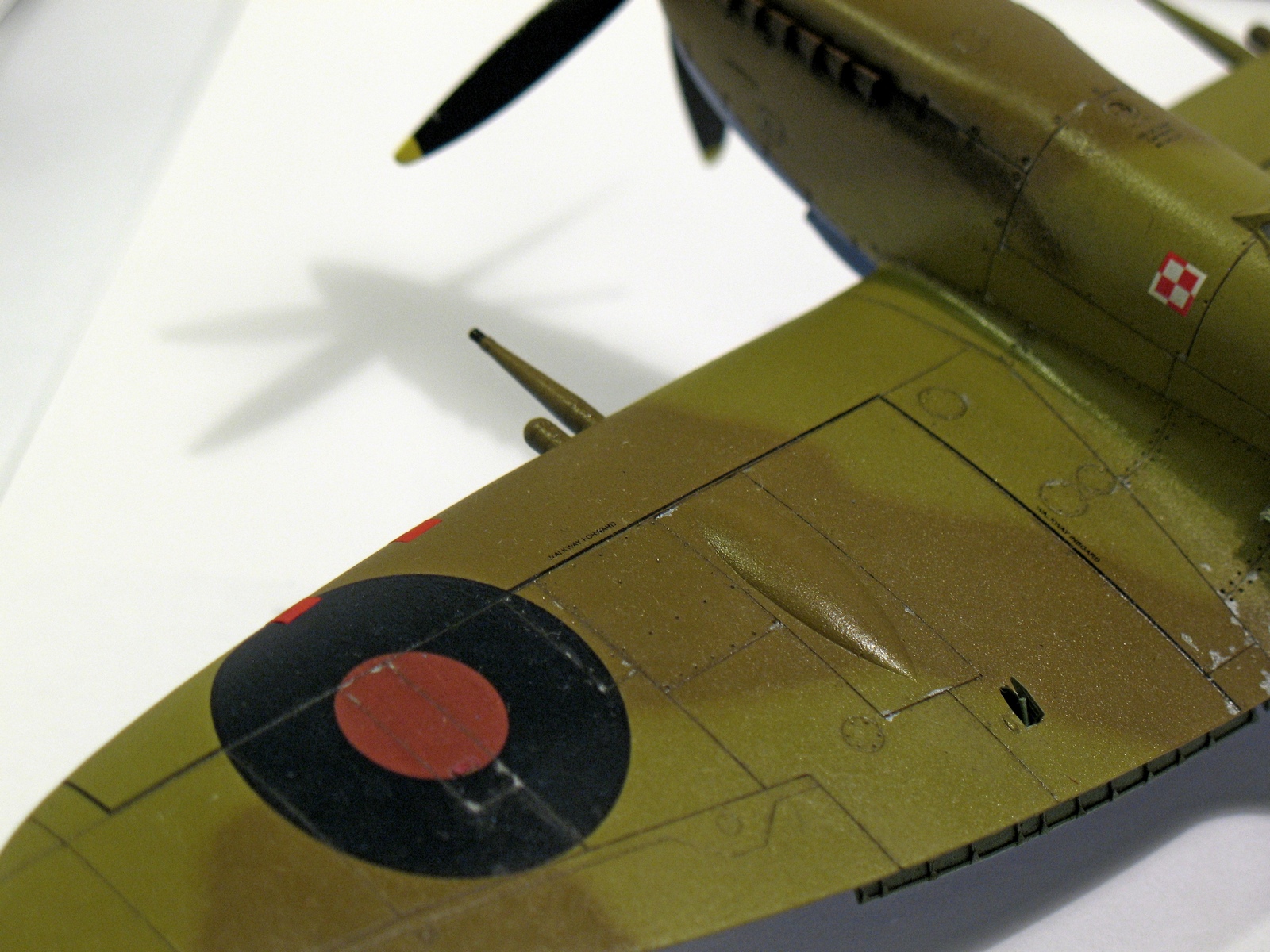

-Пушки заменены на металлические точеные от Master.
-Пулеметы из иголок от шприцев.
-БАНО из набора Elf.
-Куски перкали на пулеметах сделал из оберточной бумаги для обуви (она очень тонкая, получается самое то).

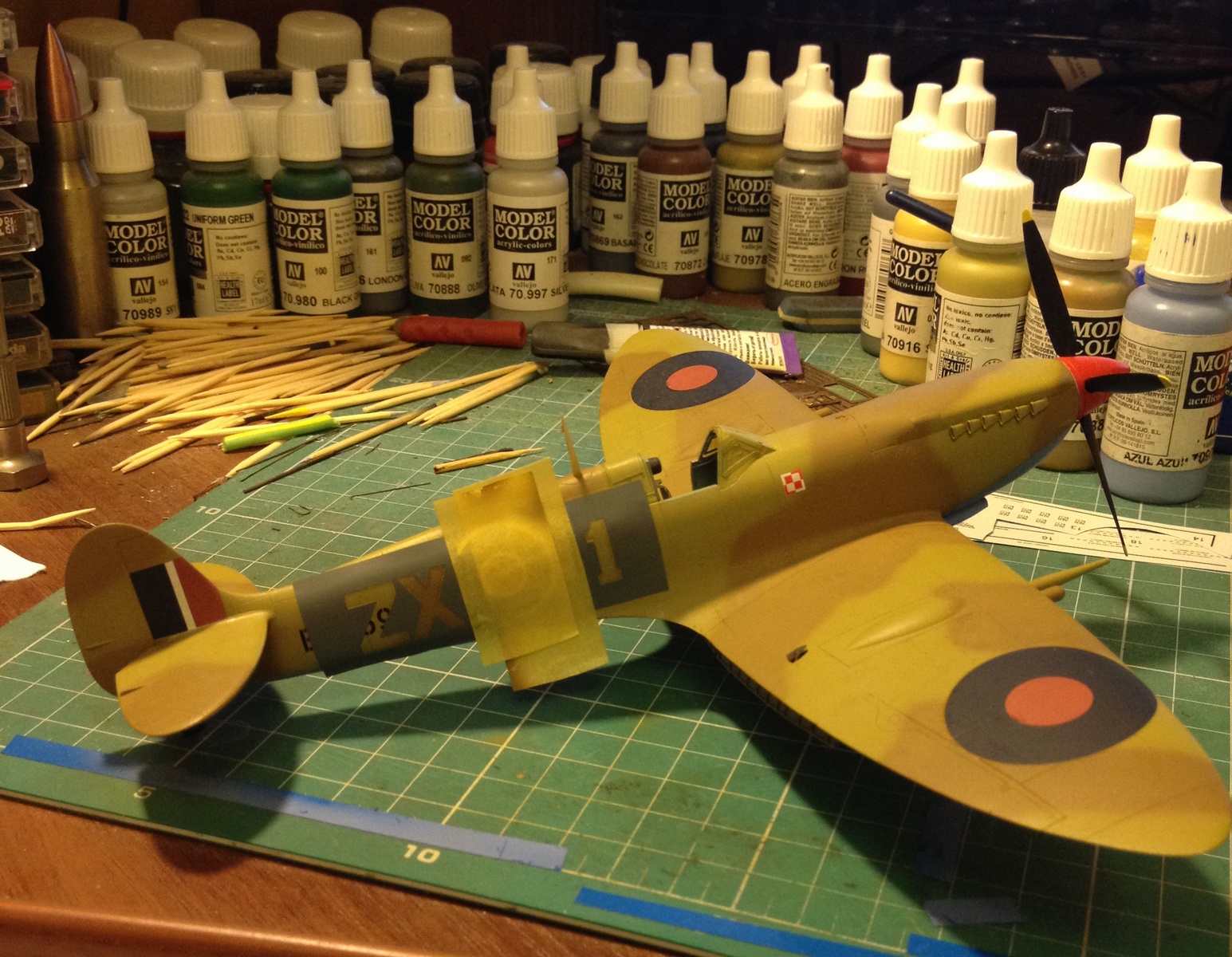

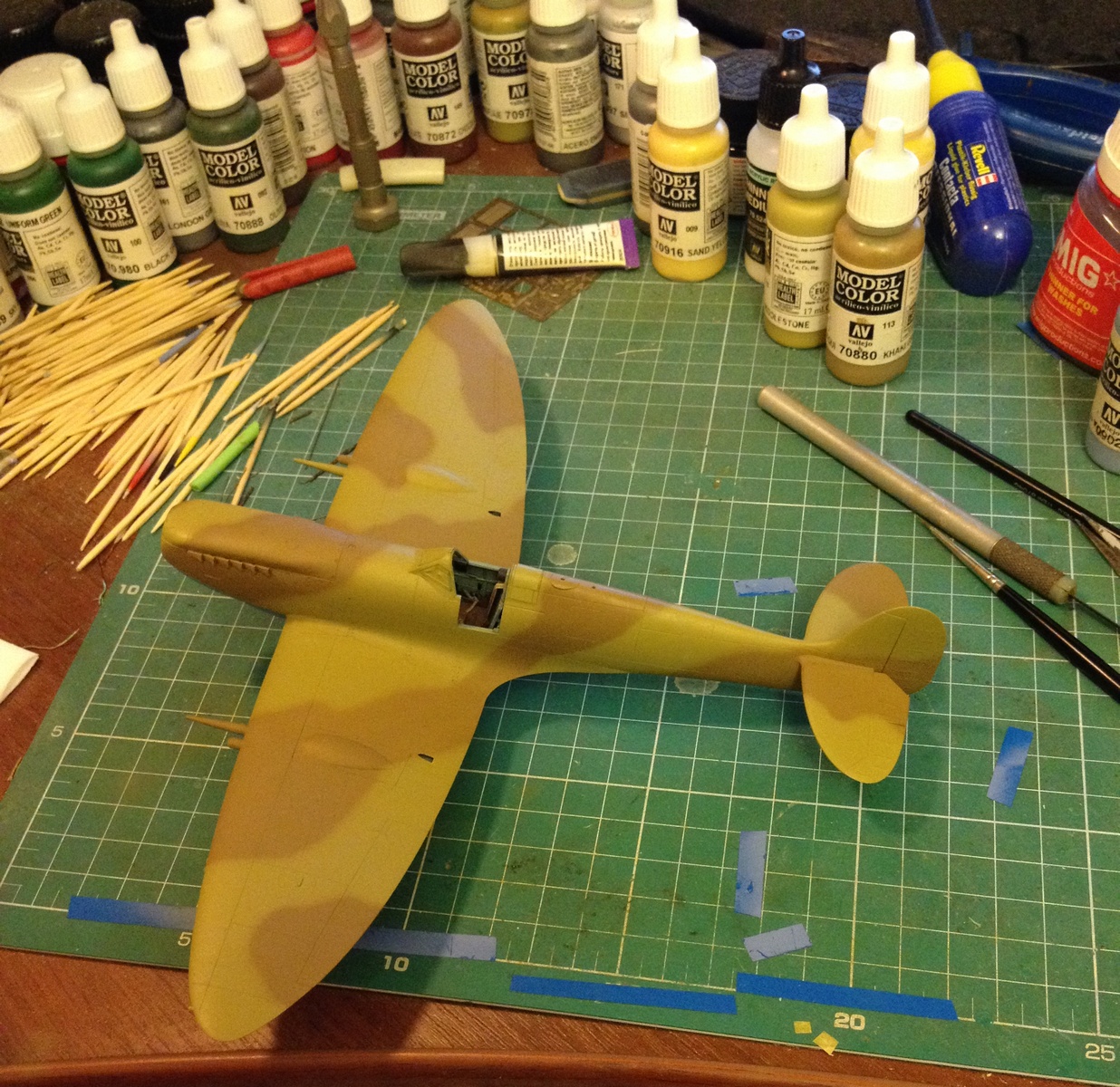

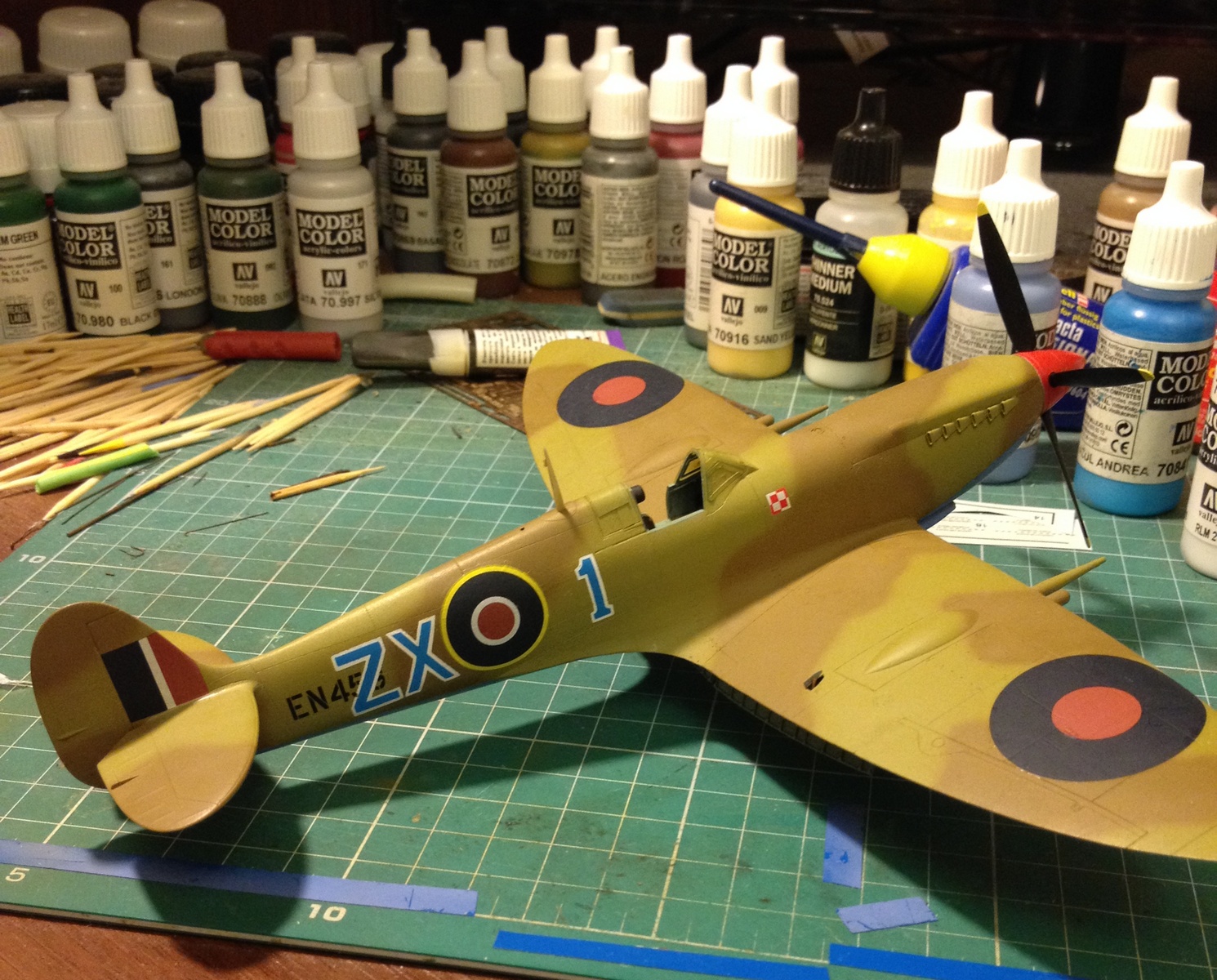

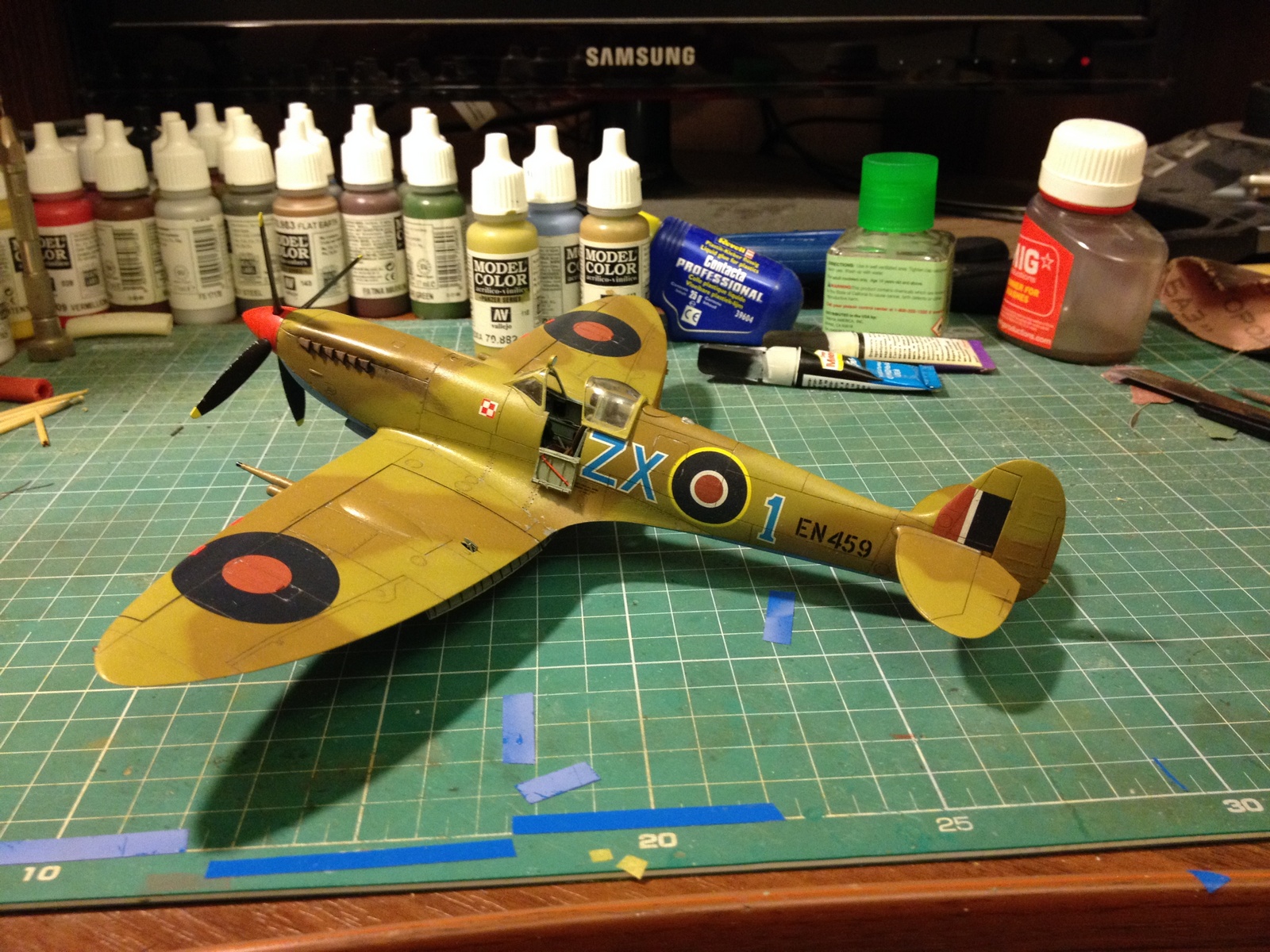

Красил модель акрилом Valejo, Tamiya, Звезда. Смывки, фильтры и пигменты - MIG. Декали и трафареты от HOBBY+. На финише модель была задута футурой.

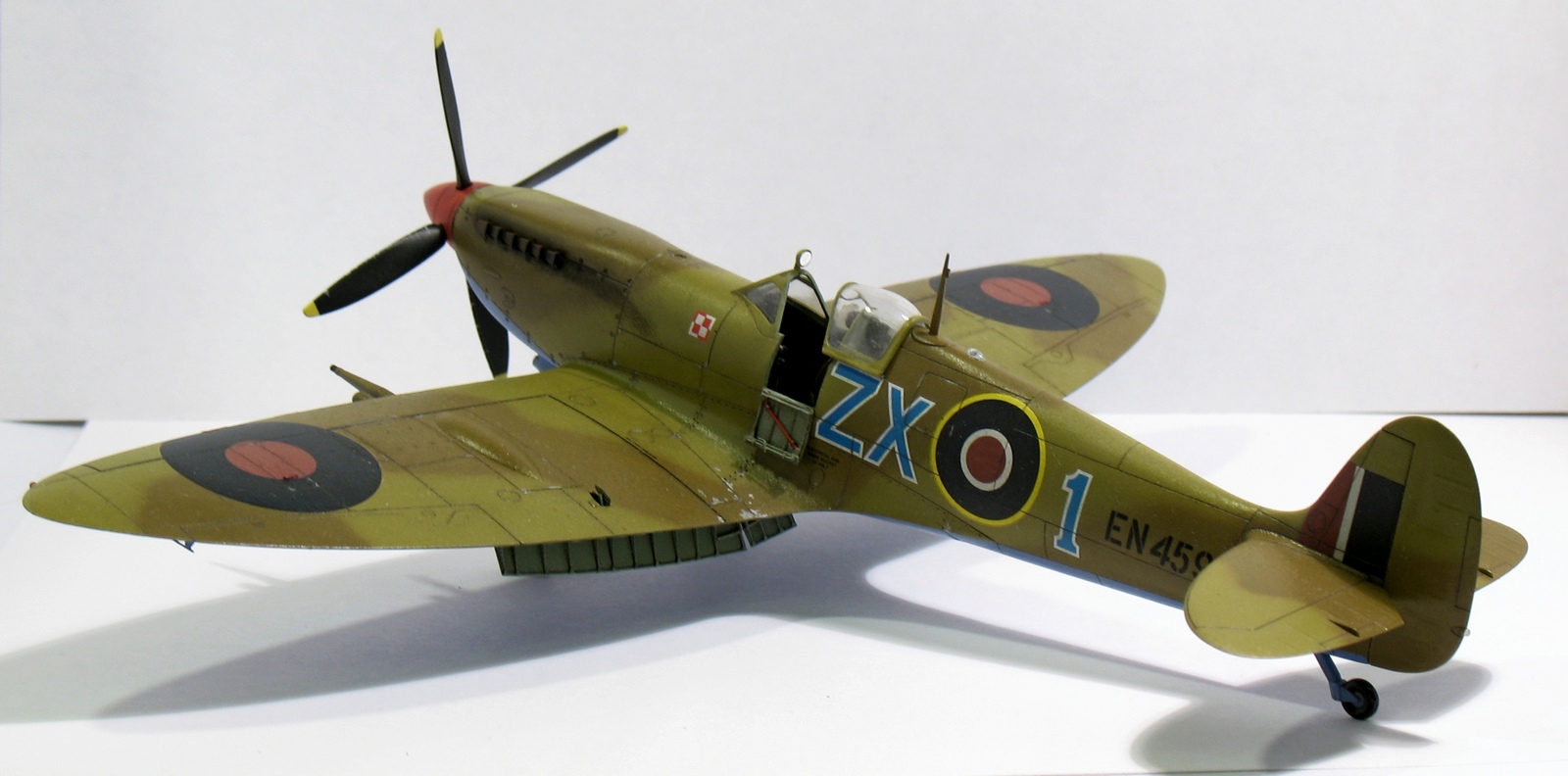

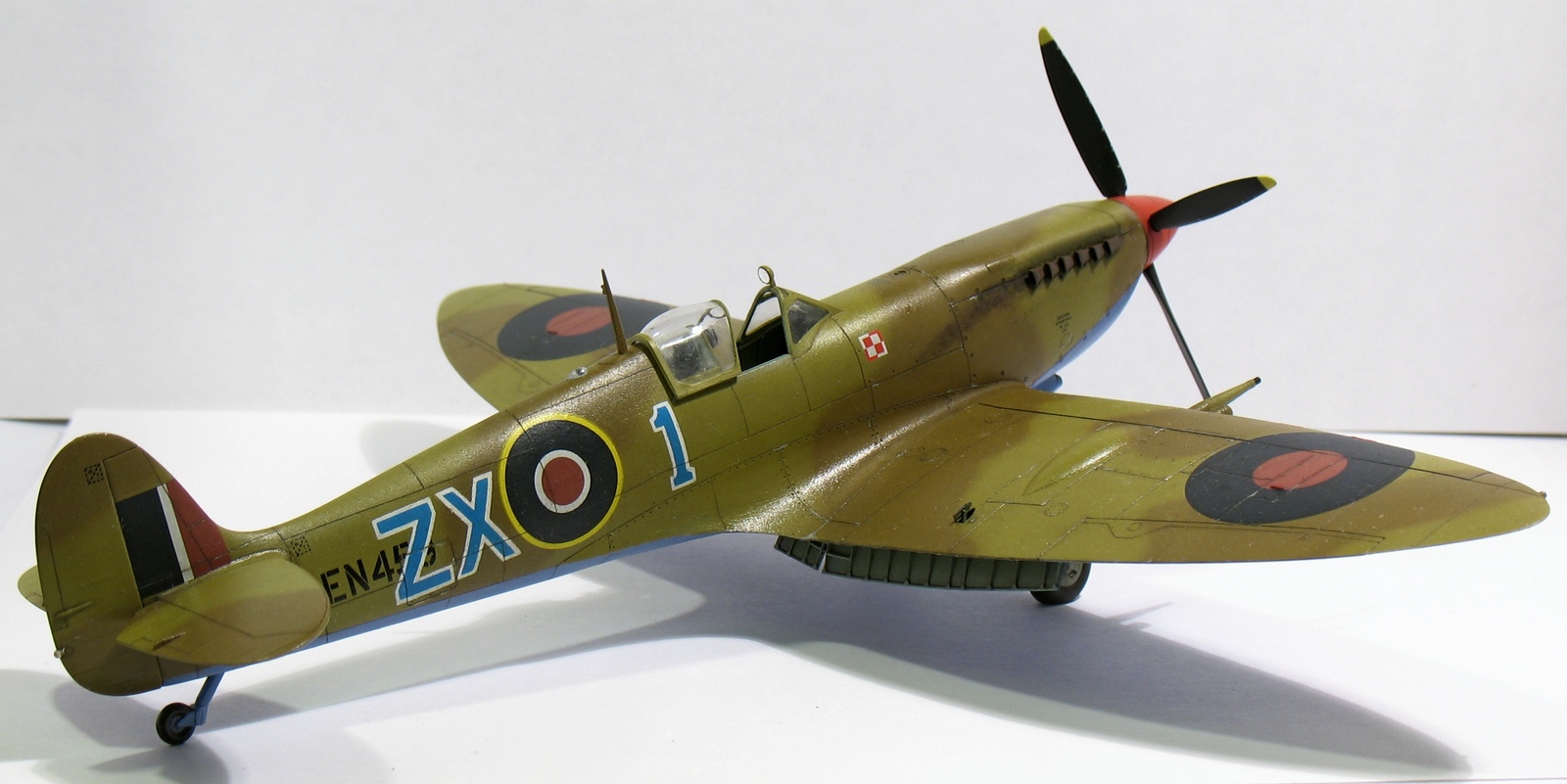

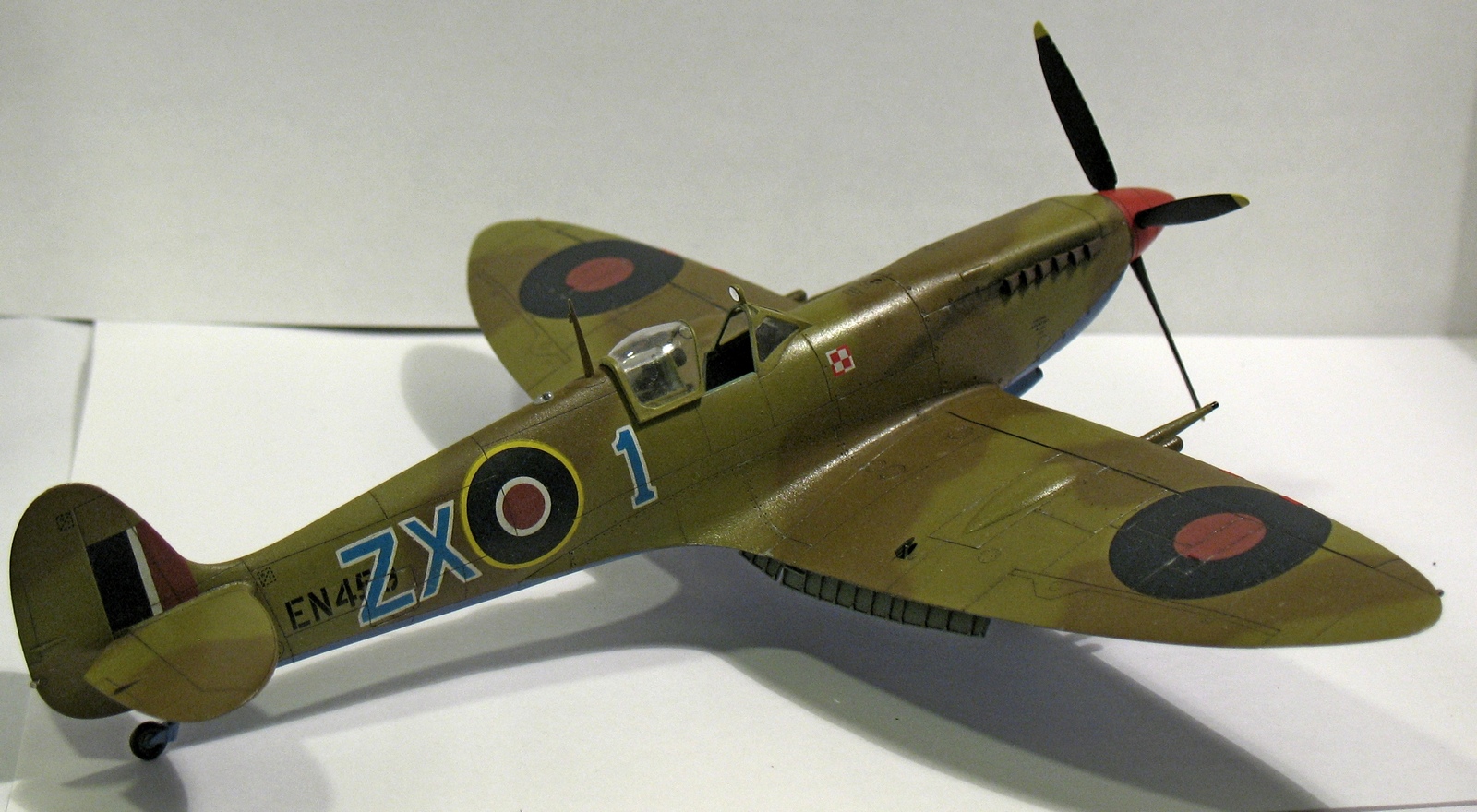

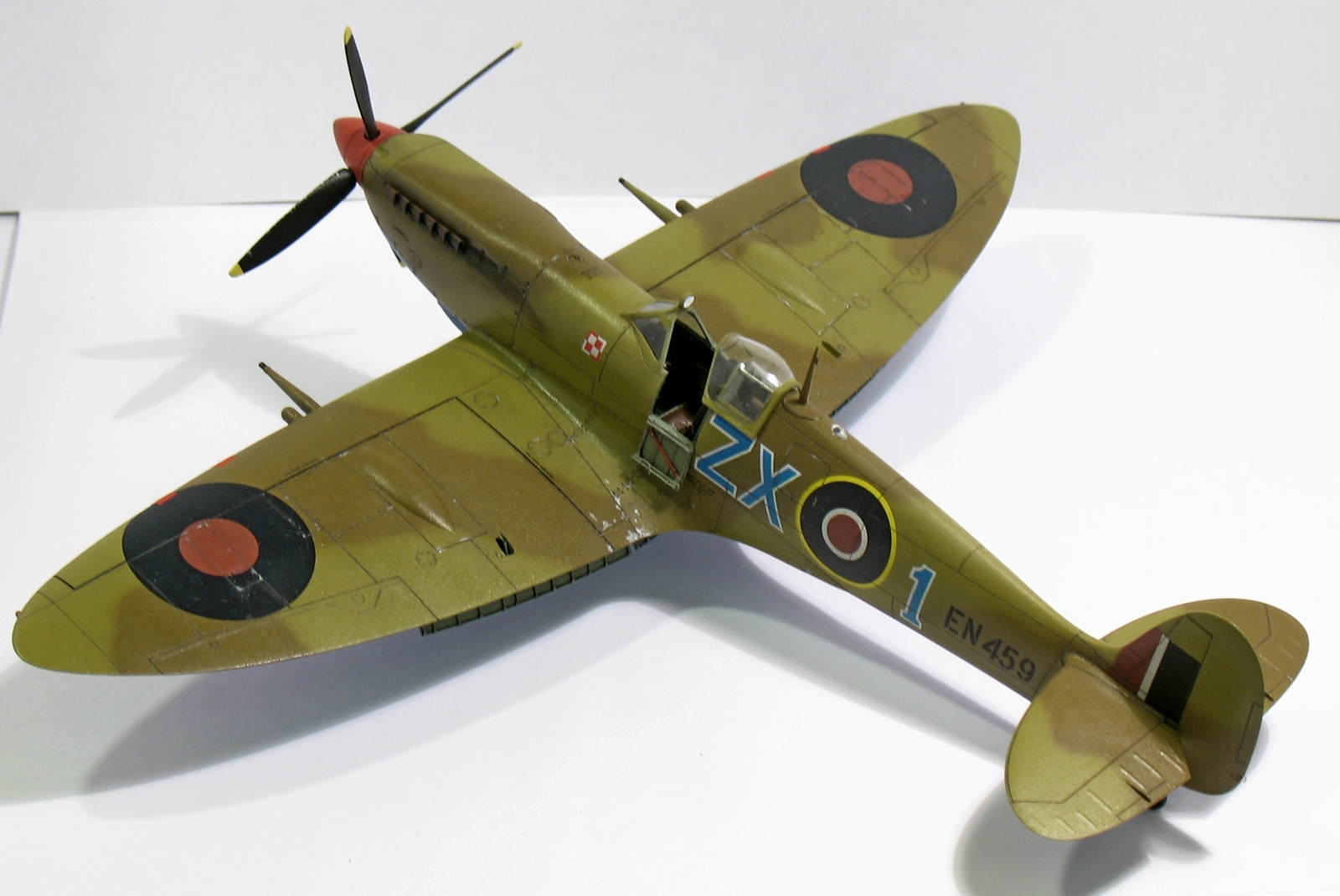

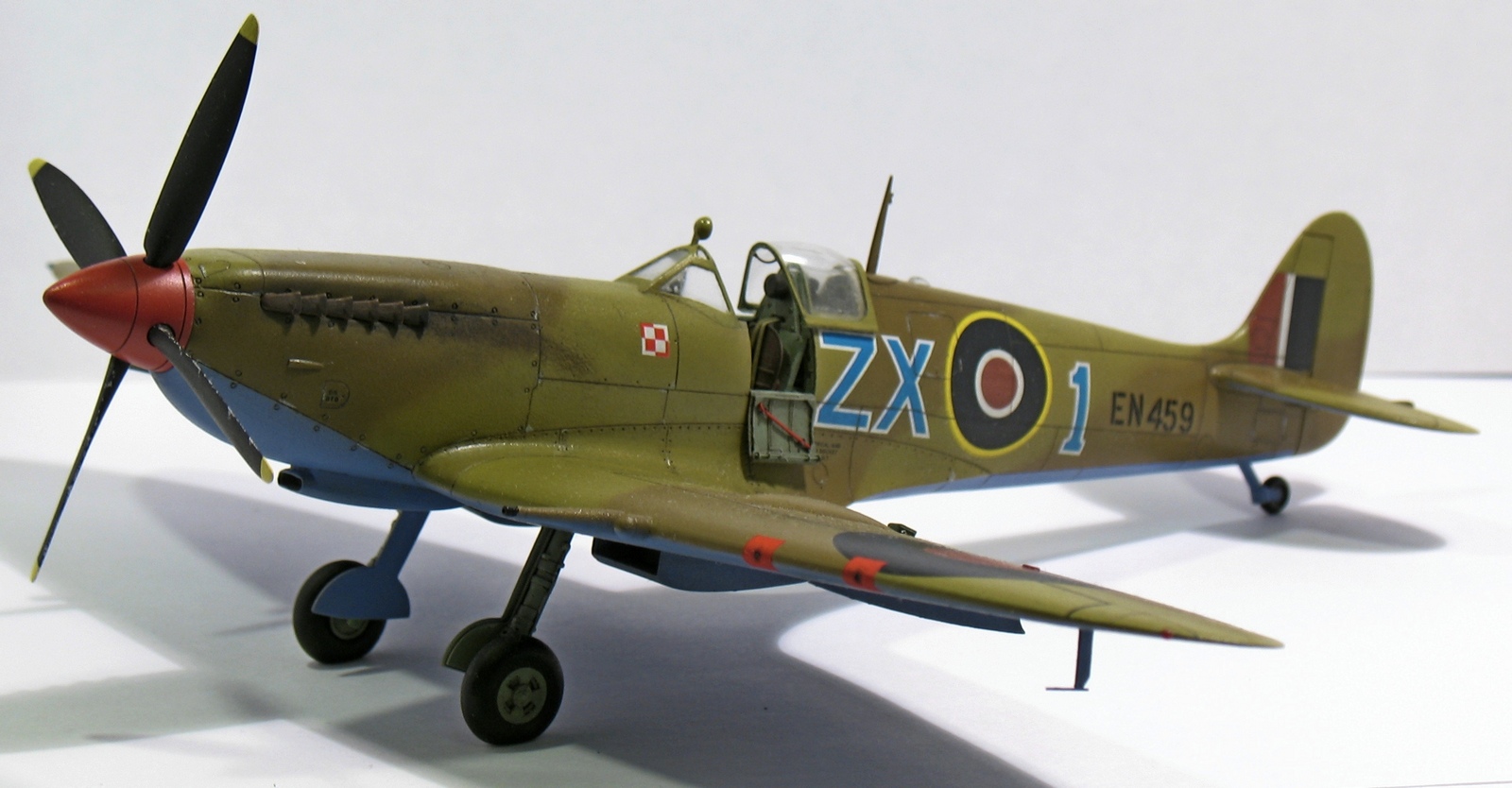

Прототип машины принадлежал польскому асу Евгениушу Горбачевски из 145 эскадрильи RAF, так называемого "цирка Скальского", Северная Африка 1943г. На этой машине он одержал 5 подтвержденных побед!
P.S. За фото сильно не пинайте, выжимаю из старой "мыльницы" всё, что могу))

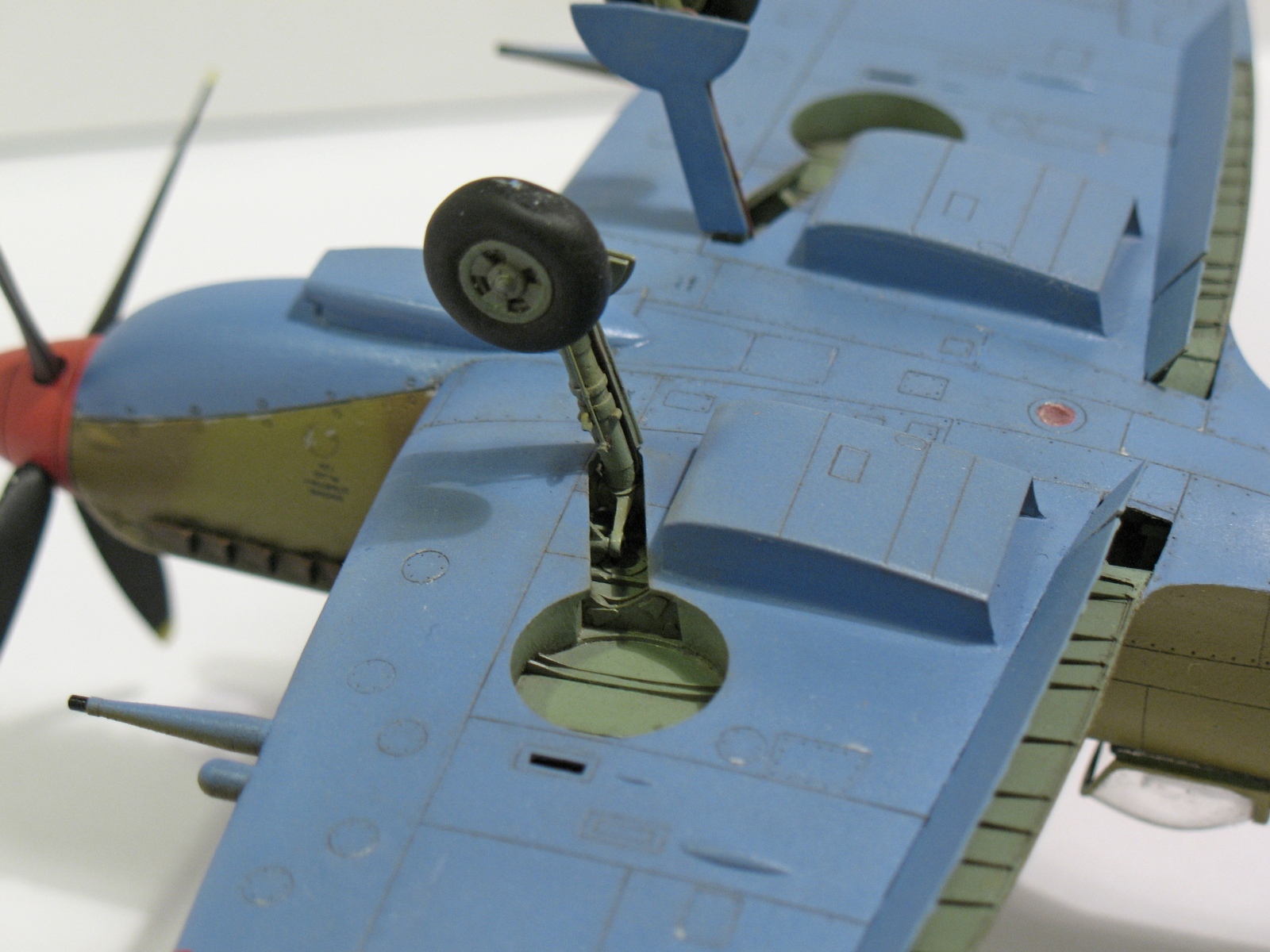

P.P.S. Добавил фото стойки, может кому интересно будет!
Оценки
Войдите, чтобы оценить работу.
Комментарии (24)
На сайте с 07.09.2011
0 0
Красивая работа!!!
На сайте с 31.12.2011
83 3117
Красивая, аккуратная работа. Не очень выхлоп понравился.
Спонсор
На сайте с 30.06.2012
137 5311
Достойная работа ,очень понравилась !!!
На сайте с 24.07.2012
19 2498
Внушаить!
Смущают только цвет ломика и ниш, и сколы на лопастях.
Администратор
Эстет
Спонсор
На сайте с 17.10.2010
724 9624
Хорошая работа.
Про сколы написали, про антену ещё спрошу - на прототипе её не было?
На сайте с 24.07.2012
19 2498
Кстати, в тексте указано, что есть самодельный "ответчик свой-чужой", видимо антенна имелась ввиду. А на фото ее не видно.
На сайте с 01.04.2011
6 49
По поводу цвета ломика, видел разные фото, где он и красный и серебристый, с нишами тоже самое, насчет сколов на лопастях, видел и металлические и деревянные, какие были у прототипа история умалчивает, поэтому решил сделать со сколами, так на мой взгляд эффектнее! Насчет ответчика свой-чужой, под левым крылом разве не он располагается? Или это трубка пито? Честно сказать, я не до конца разобрался с этим ответчиком, мог и ошибиться))
На сайте с 01.04.2011
6 49
Вот здесь видны сколы на лопастях! Может просто на грани деревянной лопасти была металлическая полоса?
На сайте с 01.04.2011
6 49
Есть еще вот такое фото, на котором винт на заднем плане явно не деревянный!
На сайте с 01.04.2011
6 49
Вот здесь явно деревянный!))
На сайте с 01.04.2011
6 49
На этом фото вроде как видна полоса защитная на атакующей кромке лопасти!
Спонсор
На сайте с 20.08.2014
95 37
Цитата: Самолеты с моторами "Мерлин" 61 комплектовались винтами Ротол R3/ 4F5/2 или R3/4F5/3 с дюралевыми лопастями или R5/4F5/4 с лопастями из бакелизованной (пропитанной бакелитовой смолой) древесины. Для двигателей модификаций 63, 66 и 70 использовали пропеллеры R12/4F5/4 с деревянными лопастями. Все они были четырехлопастными, с автоматическим изменением шага. Отсюда http://www.airwar.ru/enc/fww2/spit9.html
На сайте с 01.04.2011
6 49
Какой двигатель стоял на прототипе я к сожалению не знаю!... Вот кстати фото, оно хоть и черно-белое, но сколы тоже просматриваются!
На сайте с 24.07.2012
19 2498
Красный ломик - обычно послевоенные фото. Под левой плоскостью ПВД, Антенна IFF - либо штырек под правой плоскостью, либо растяжка от фюзеляжа к стабилизаторам. Но для этого ТВД она неуместна!
Да, там была полоса.
Но это явно трехлопастный винт, который может быть и "Де Хевиллендом" ;-)Вряд ли у дюралевых и деревянных лопастей были одни и те же профиля, а значит и внешний вид.
На сайте с 01.04.2011
6 49
Вот кстати фото с нишами не в цвет нижних плоскостей! В книге под названием "Окраска и обозначение самолетов британских ВВС" на стр.6, где идет перечисление используемых цветов, указаны несколько интерьерных цветов и цветов внутренних плоскостей (все они являются оттенками зеленого). Хотя на фото тоже полно машин, где ниши и стойки шасси покрашены иначе.
На сайте с 01.04.2011
6 49
И всё-таки ответчик должен быть такого вида, как я понял?
На сайте с 24.07.2012
19 2498
Вообще да, но Англия, Ла-Манш. На Средиземноморском ТВД эта система не использовалась.
Ну это фото вряд ли времен ВМВ. Если под книгой имеется ввиду Авиаколлекция, то лучше почитать темы на Скале. "Окраска…" - не константа, сведения поступают и меняются.
На сайте с 01.04.2011
6 49
А какая система использовалась на Средиземноморье? С двумя тросиками?
На сайте с 01.04.2011
6 49
по крайней мере на этой фото никаких тросов не видно!
На сайте с 24.07.2012
19 2498
Насколько я помню, система IFF там вообще не использовалась.
На сайте с 01.04.2011
6 49
А, ну значит я ошибся, назвав трубку пито ответчиком свой-чужой, и в итоге сделал правильно)))) Надо поправить описание. Спасибо!
На сайте с 16.02.2012
17 52
Работа хорошая,слишком блестит ИМХО.
На сайте с 17.08.2011
14 25
Подскажите пожалуйста, а чем вы разводите валехо (модел колор) под аэрограф? не удобнее ли использовать серию модел эир?
На сайте с 01.04.2011
6 49
Да обычной водичкой) Хотя у них и специальный растворитель есть!
