Р-40ТД 1/72

Приветствую, каропчане!
 Вновь возвращаюсь с обзором продукции компании AdvancedModeling - АМС 72206 управляемая ракета класса «Воздух-Воздух» Р-40ТД.

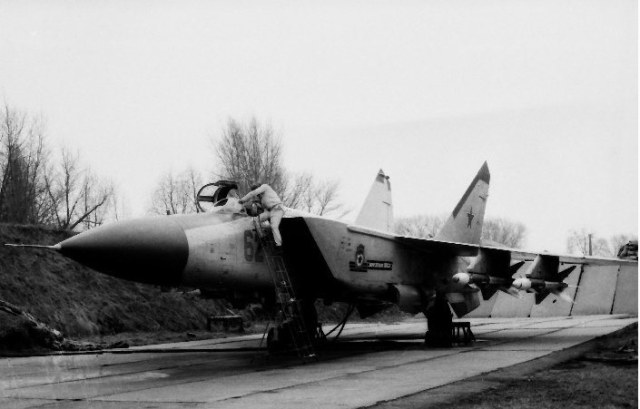

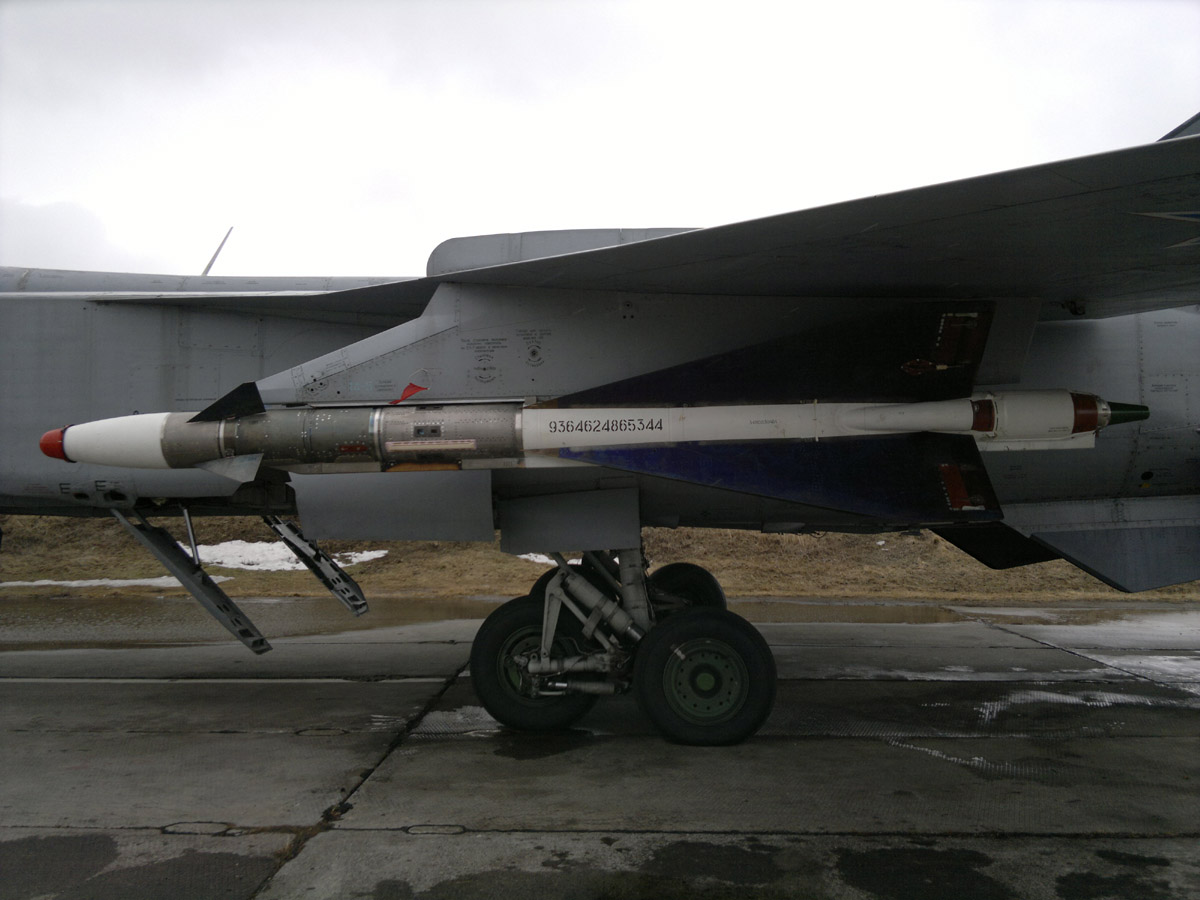

Управляемая ракета средней дальности Р-40ТД (изделие 46ТД), предназначена для поражения как одиночных, так и летящих в группе, маневрирующих и не маневрирующих воздушных целей (самолетов, беспилотных летательных аппаратов), в простых и сложных метеоусловиях, при наличии естественных и организованных помех, на фоне земной и водной поверхностей. Применяется в системе вооружения истребителей перехватчиков МиГ-25ПД и МиГ-31.

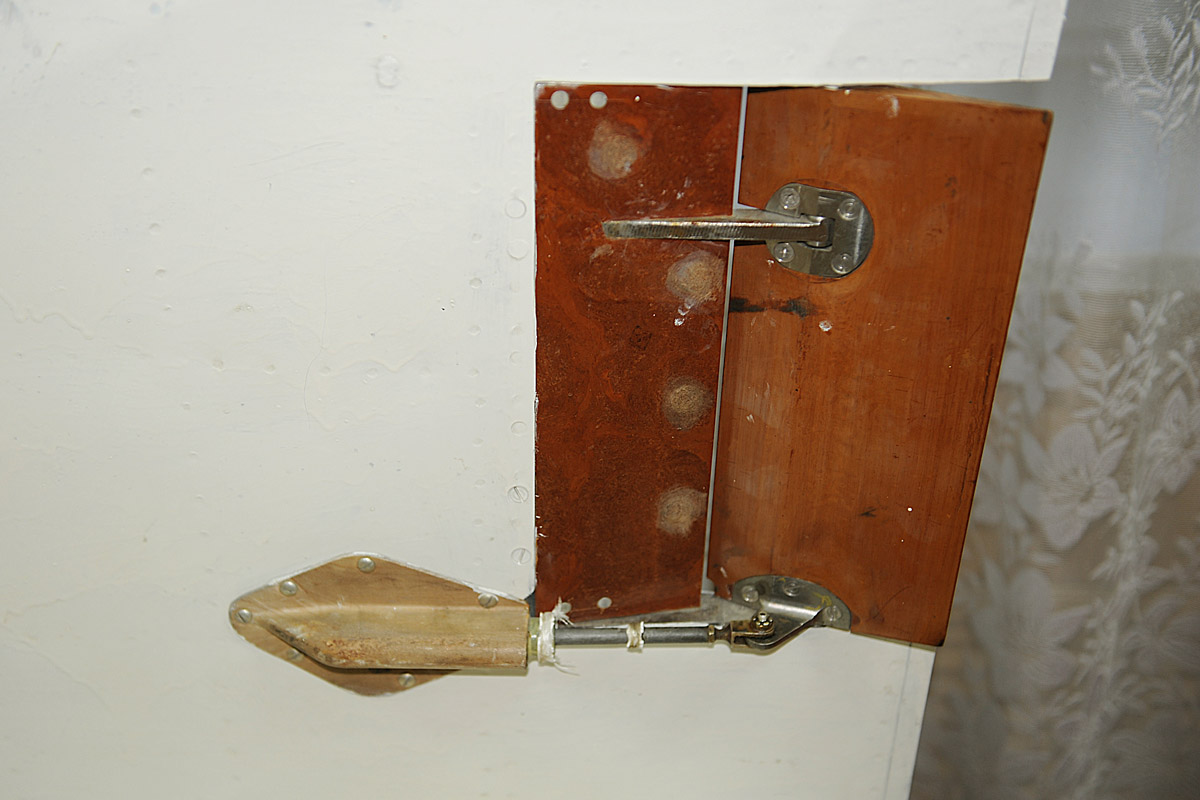

Ракета выполнена по аэродинамической схеме «утка» с применением стабилизирующих элеронов (на крыльях), с Х-образным и симметричным расположением крыльев и рулей.
 Состоит из семи отсеков соединенных между собой с помощью фланцевых стыков. На ракете установлен однорежимный ракетный двигатель твердого топлива оснащенный двумя боковыми соплами. Источником автономного электропитания является электрогенератор вращаемый газовой турбиной.

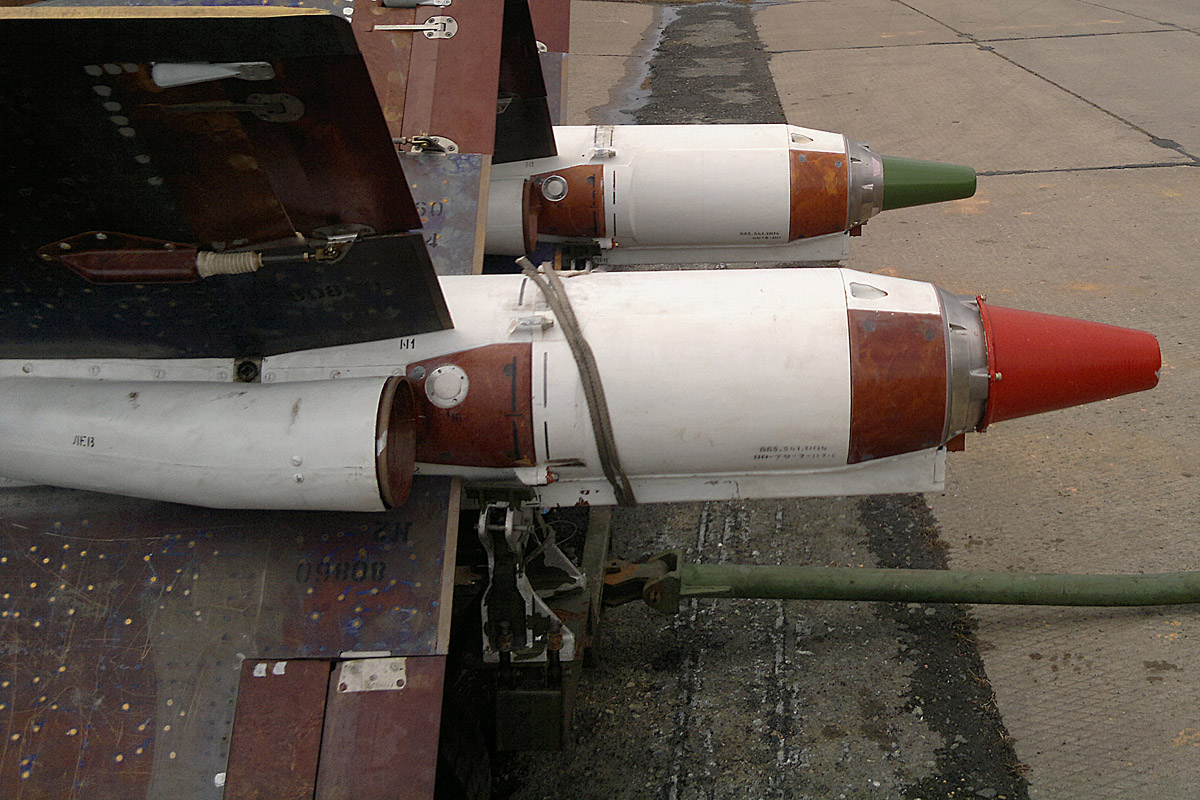

Мало кто из моделистов задумывался над тем, где у ракеты Р-40 находится боевая часть. Не поверите, она расположена сразу за двигателем (отсек номер 5), т.е. практически в самом хвосте ракеты.

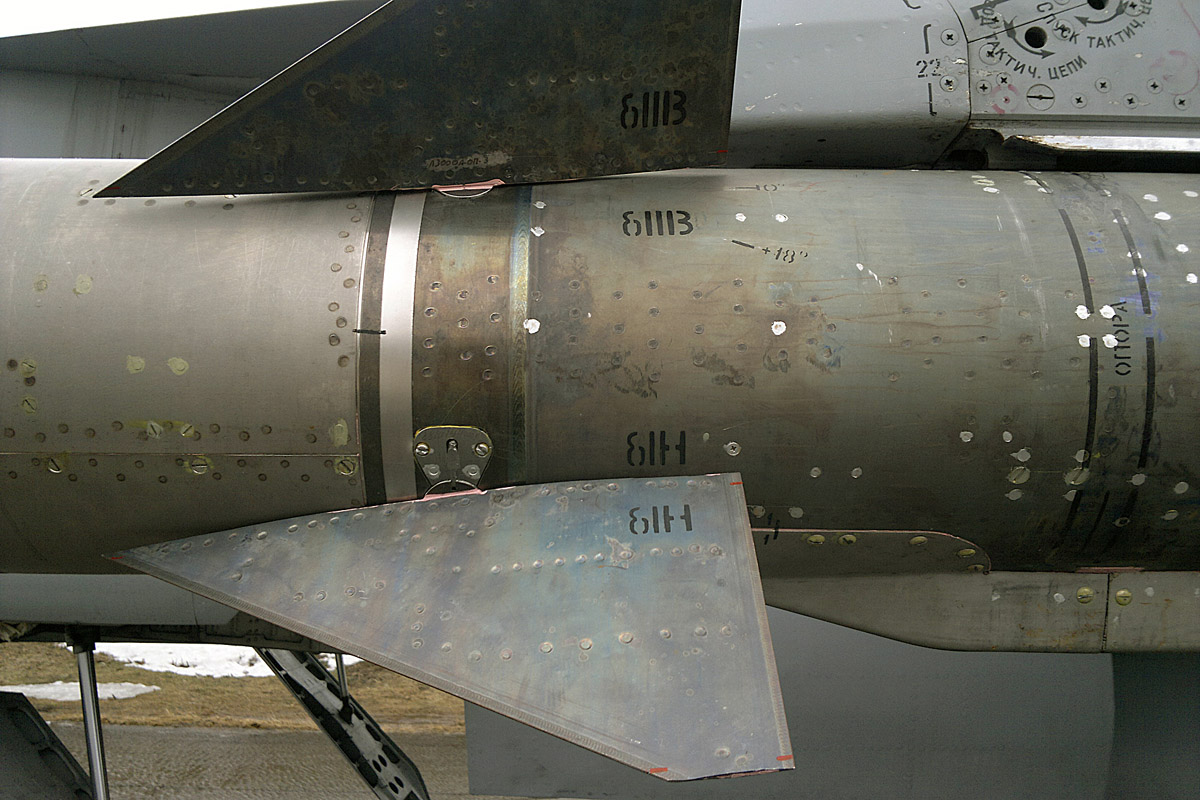

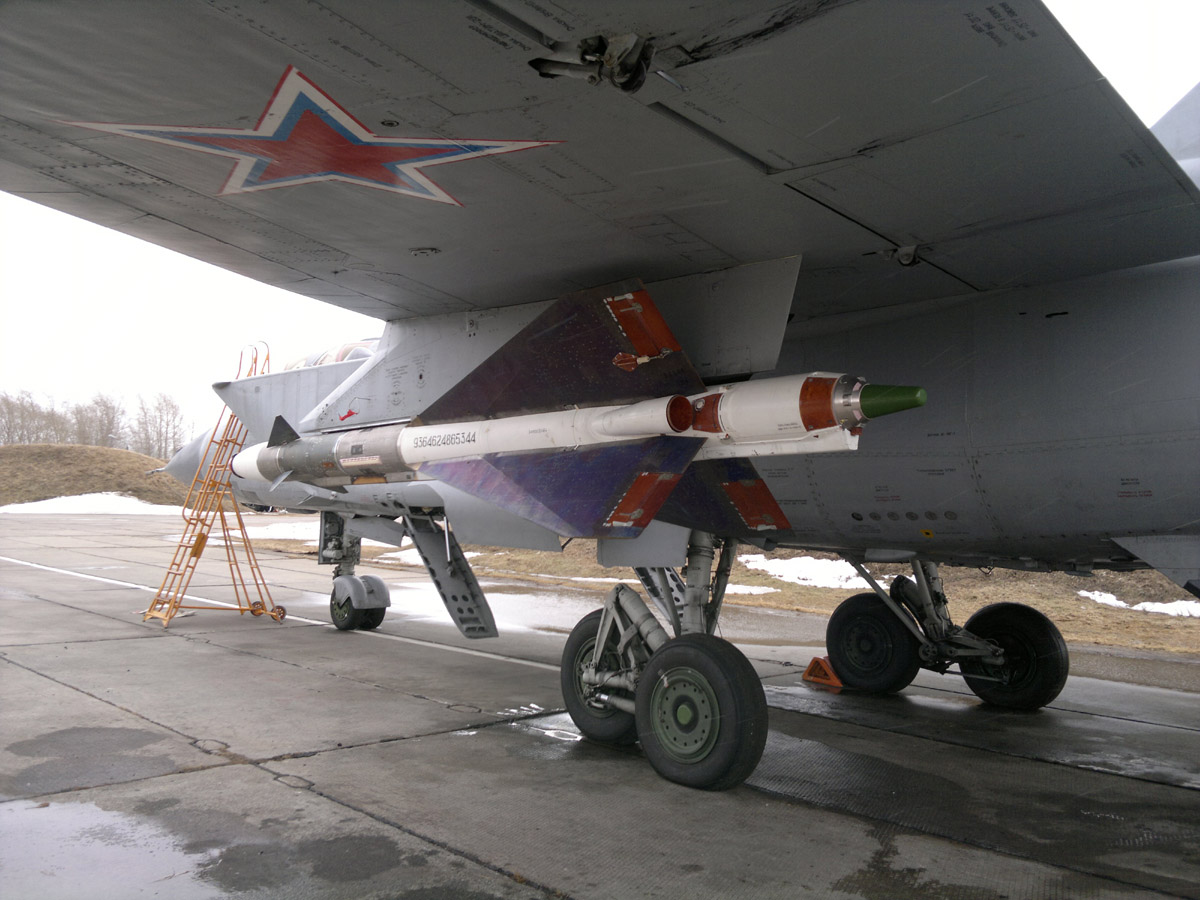

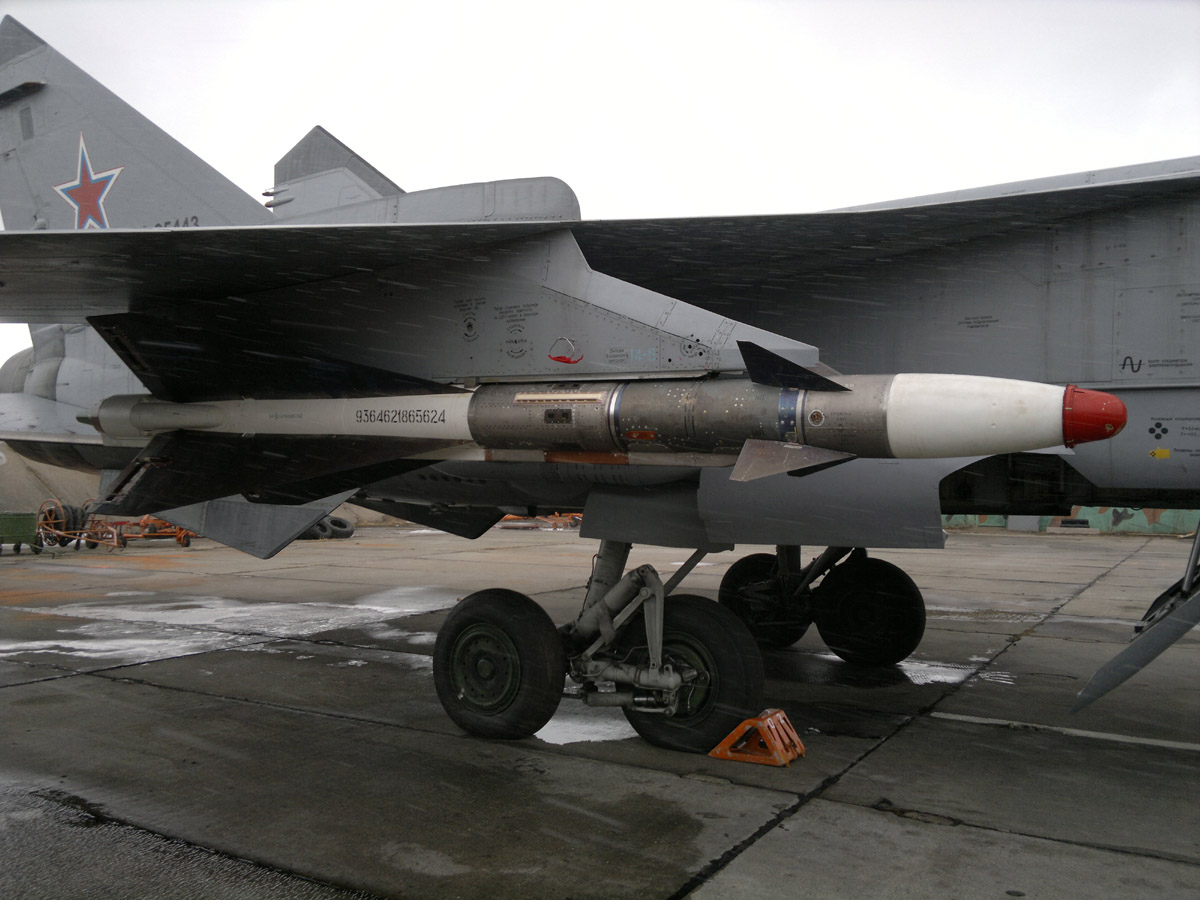

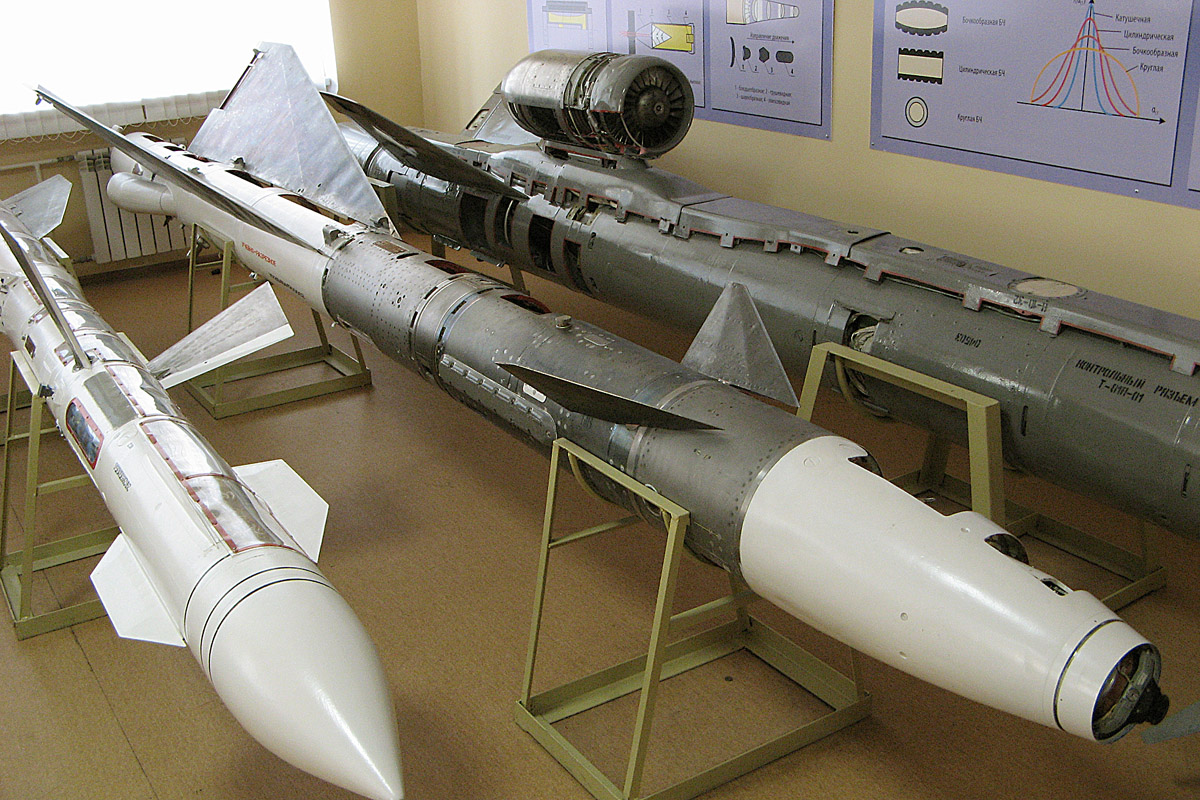

Мне удалось принять участие в проведении замеров ракеты Р-40Т. Кроме этого, проводились замеры еще нескольких образцов Р-40ТД и Р-40ТД1. Для чего это делалось? С удовольствием поделюсь своими наблюдениями и небольшими открытиями.

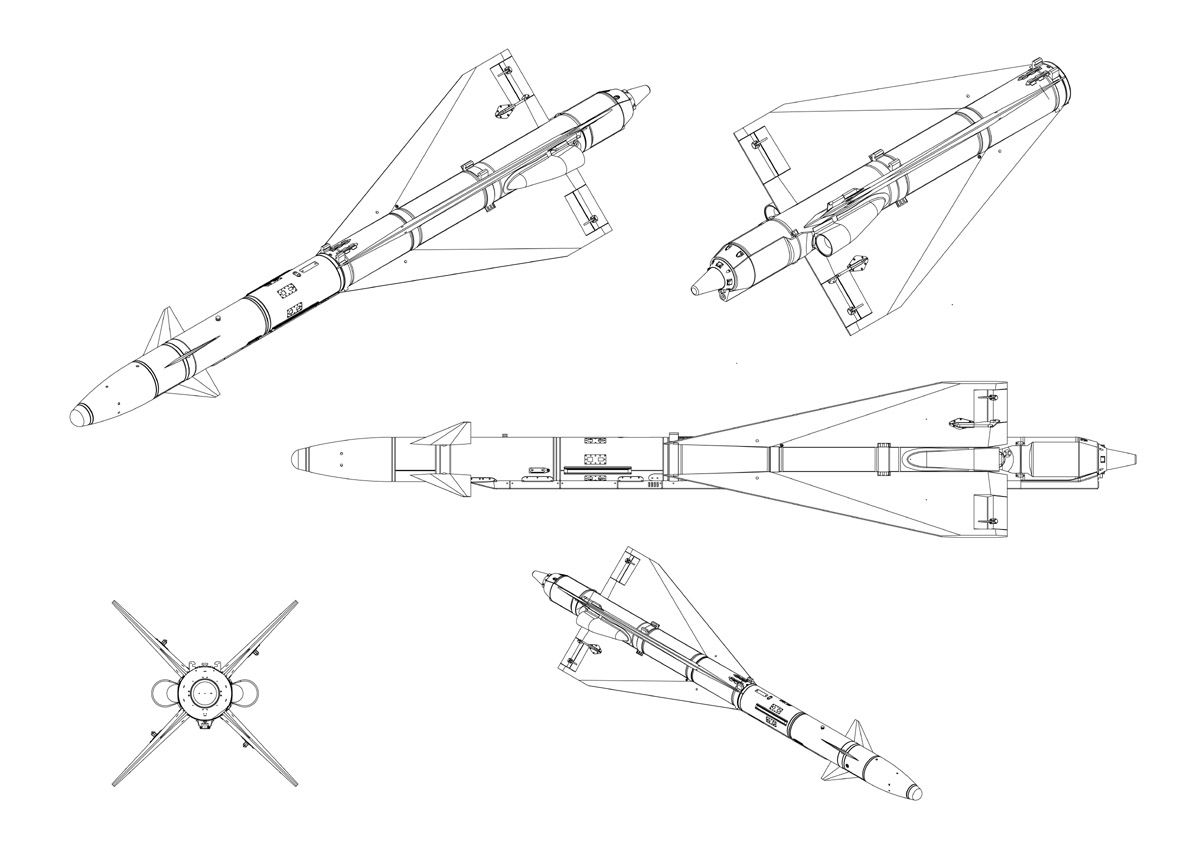

 Опубликованные в открытых источниках информации чертежи обладают рядом неточностей. Создается впечатление, что чертежи делались на основе фотографий. Кроме этого,   справочники и другие источники информации неправильно указывают общую длину ракеты. Если отбросить откровенные ошибки и некомпетентность западных источников, то есть достаточно простое объяснение. Для визуализации полета, в хвостовой части ракеты на специальной ферме устанавливался трассер. Во многих источниках указывается общая длина ракеты именно с установленным трассером - 5 980 мм. В привычном для всех виде, т.е. без сварной конструкции, размещенной за хвостовым радиопрозрачным обтекателем, длина ракеты составляет 5 700 мм.
 Для понимания этого, пришлось не только изучить техническую документацию, но и взять рулетку и промерить каждый элемент ракеты.

Теперь непосредственно о новом наборе вооружения АМС 72206.

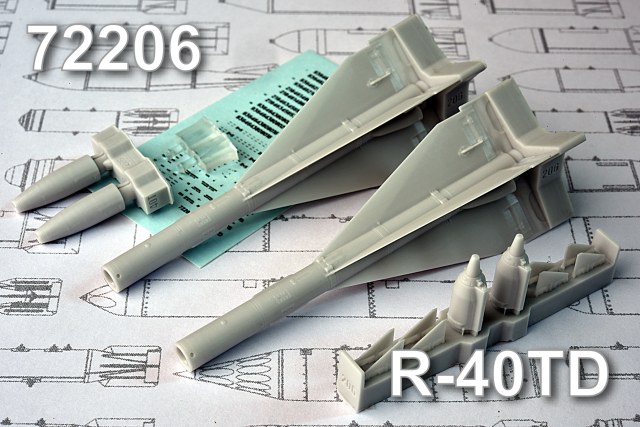

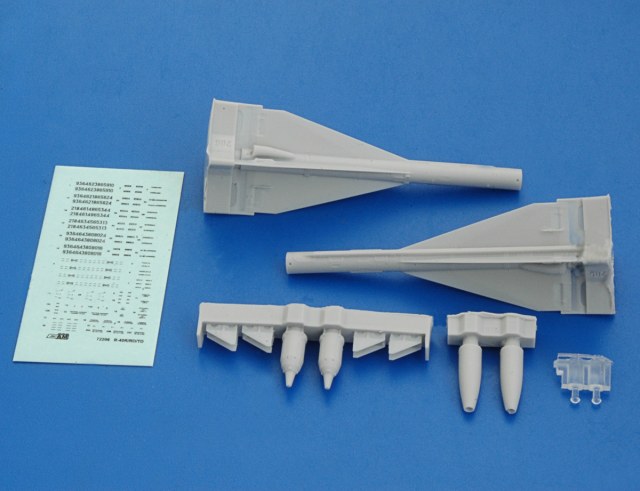

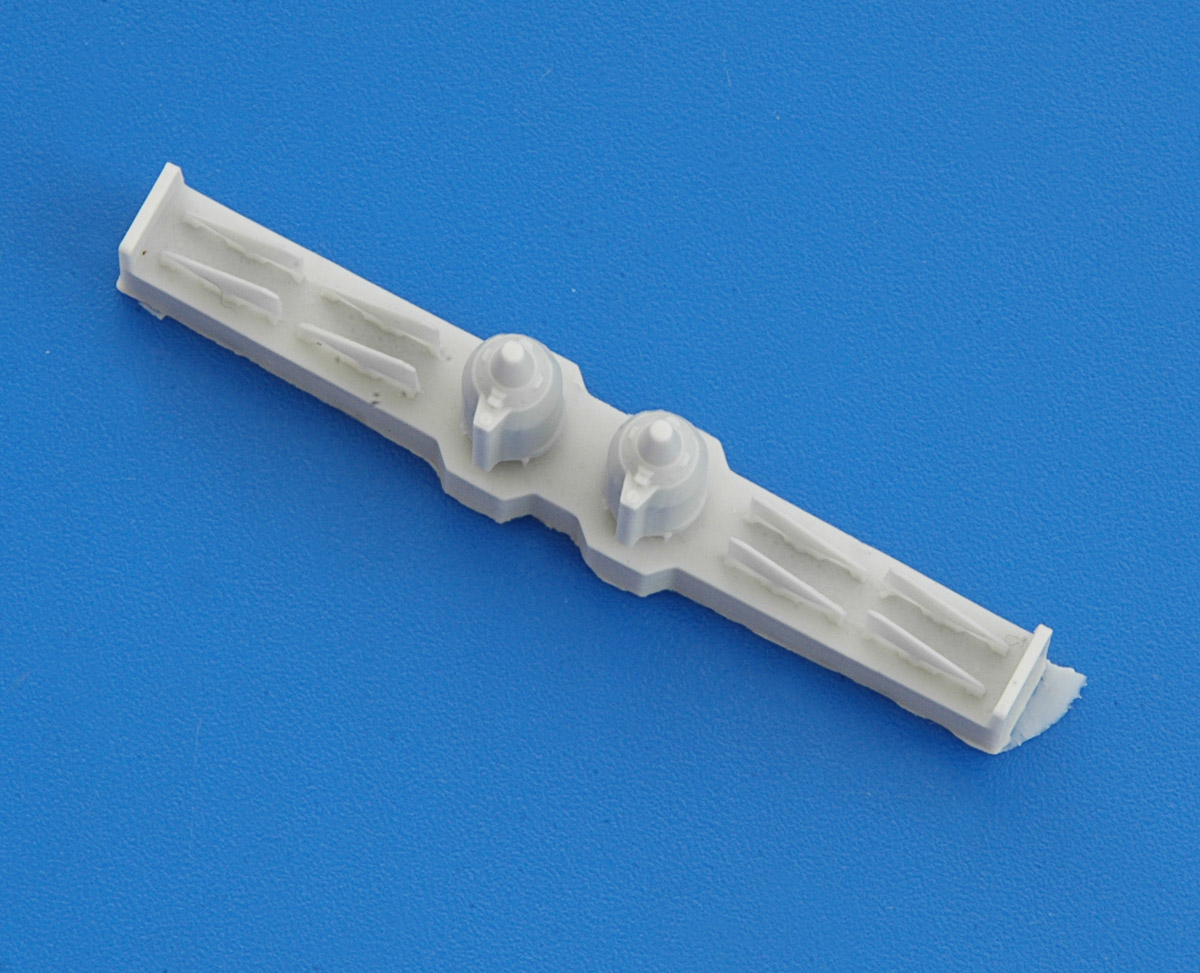

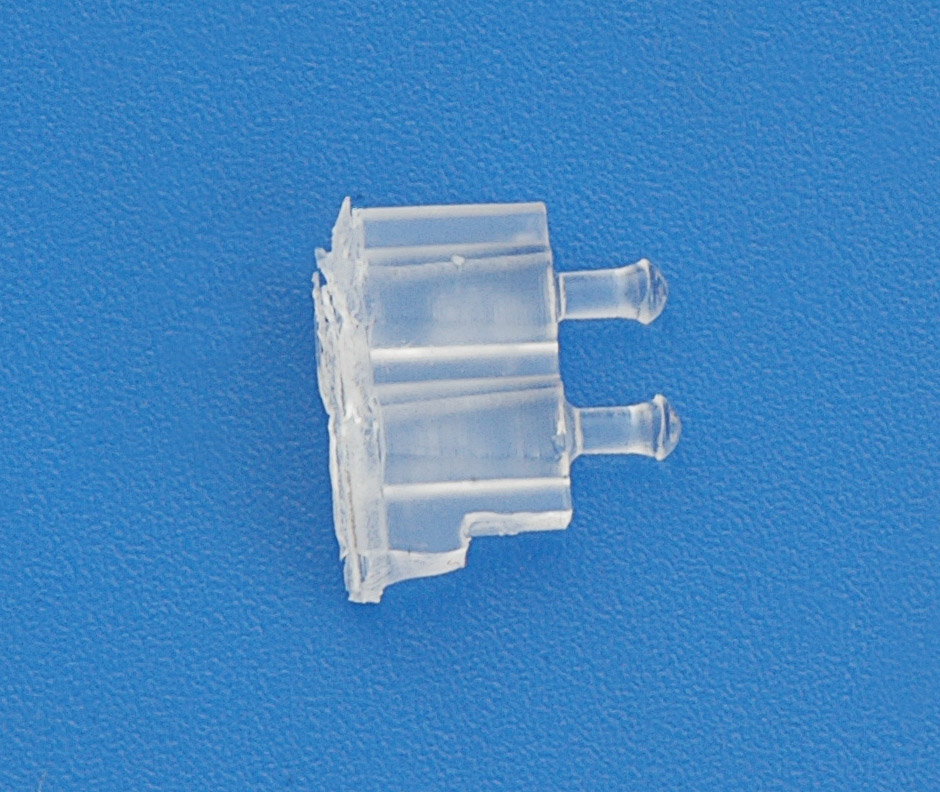

В прозрачном пакете поставляются четыре литника с деталями из серой полиуретановой смолы и литник с прозрачными деталями и декаль.

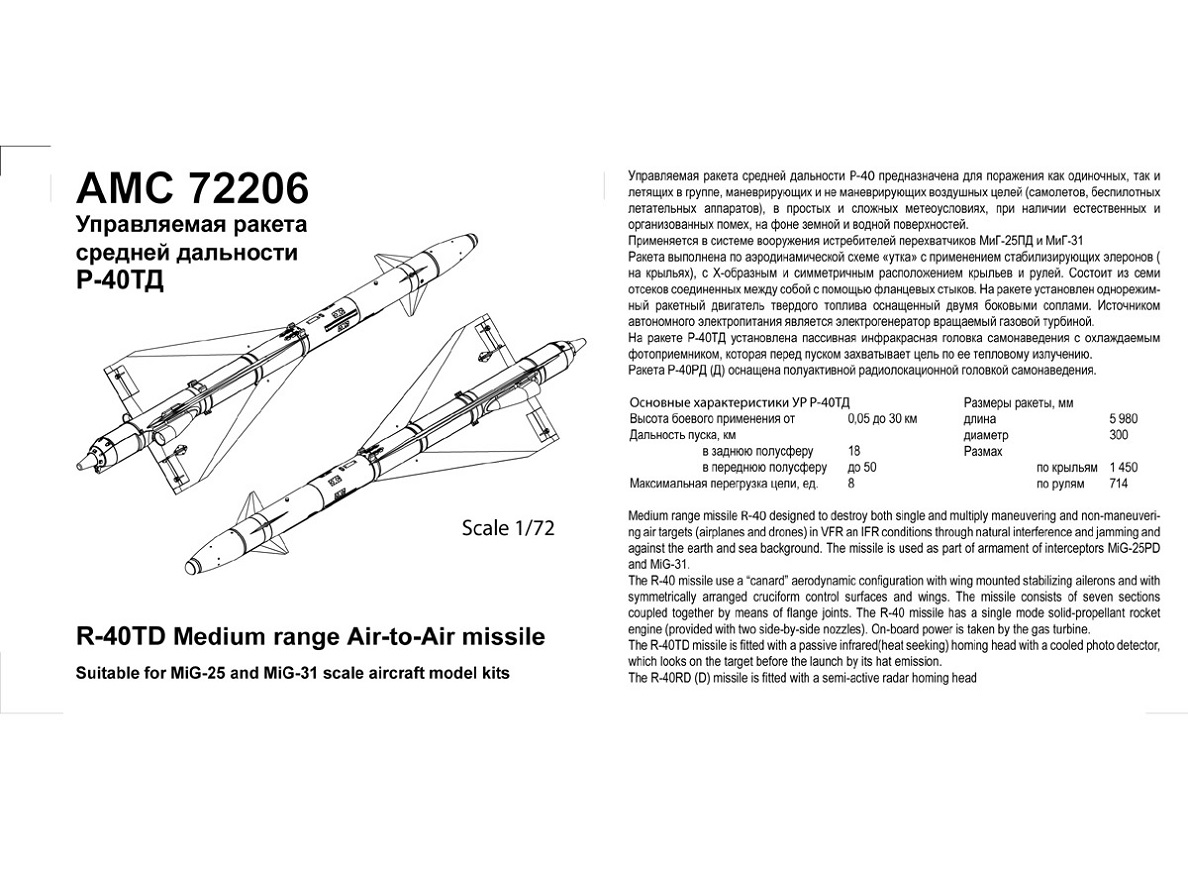

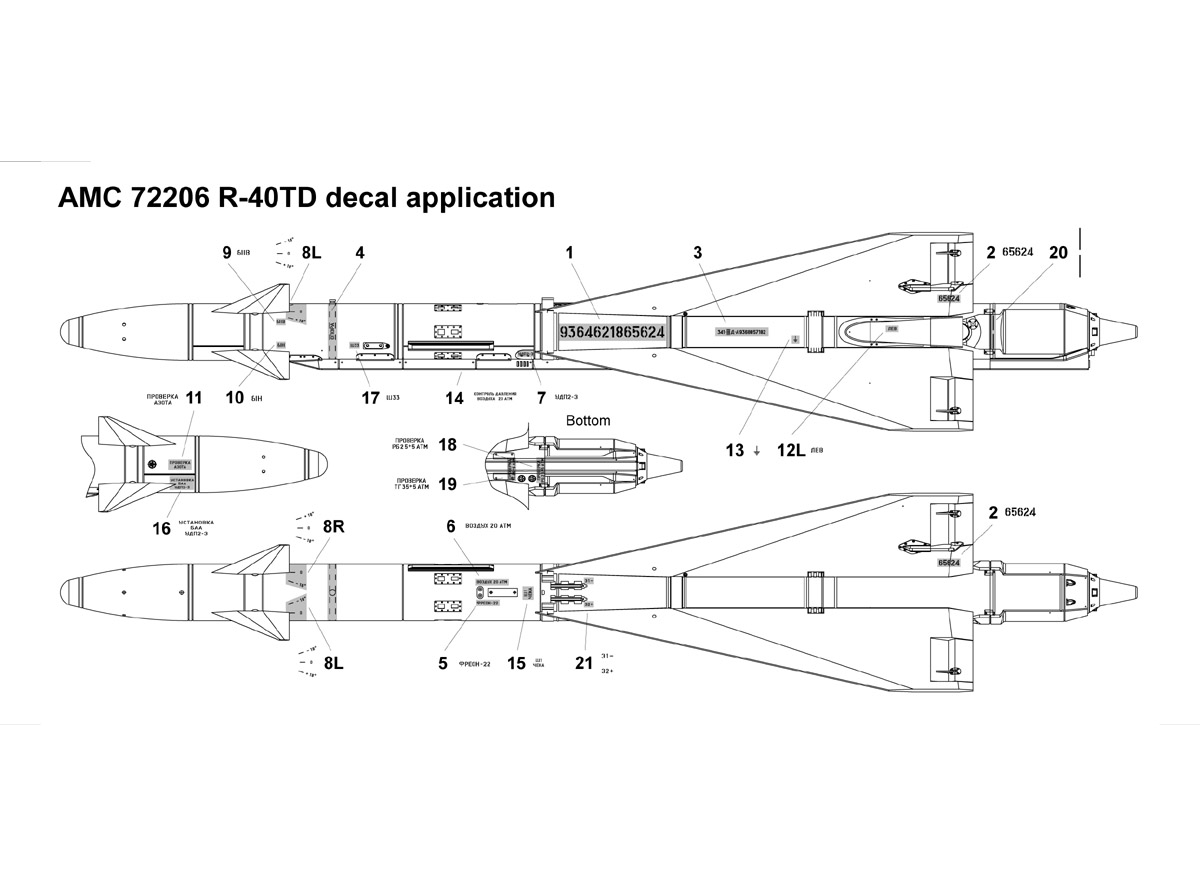

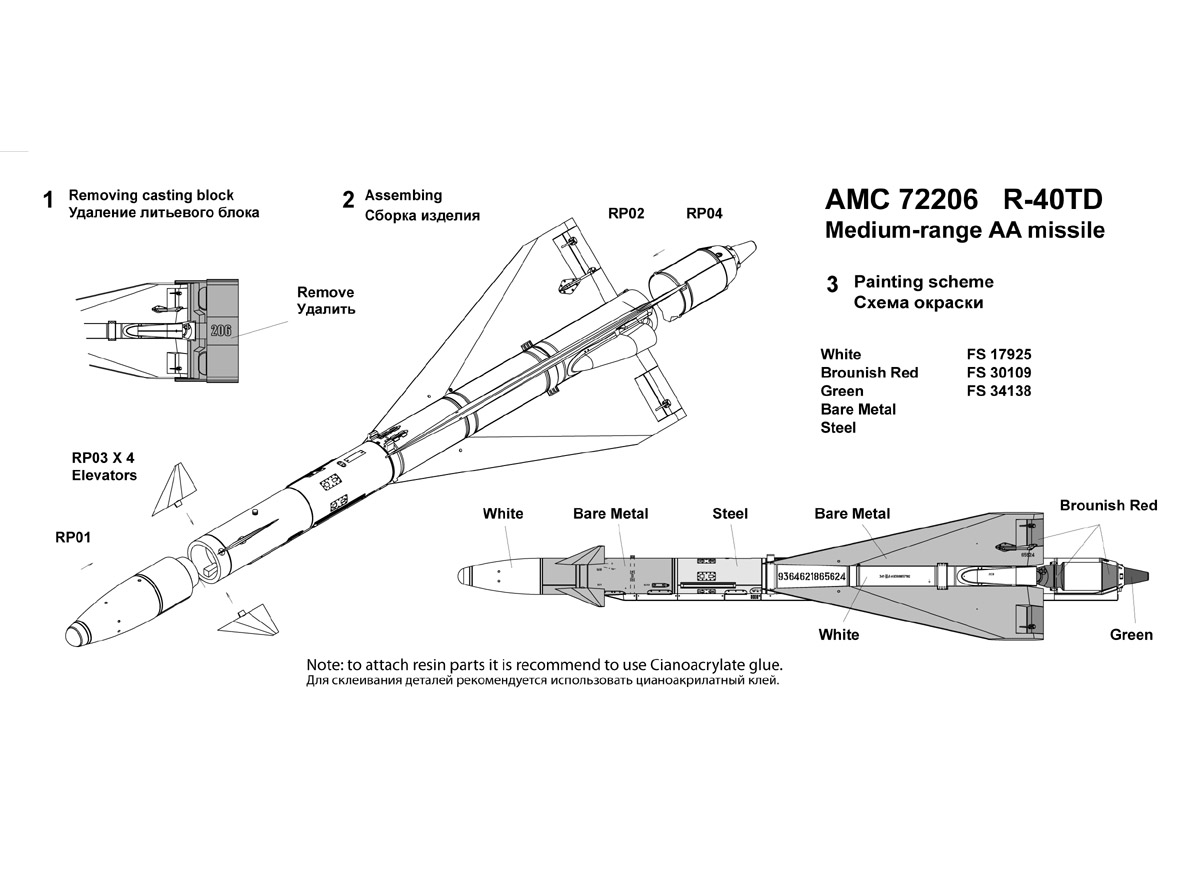

 Лаконичная, но достаточно подробная инструкция дает информацию по сборке, окраске и нанесению декалей.

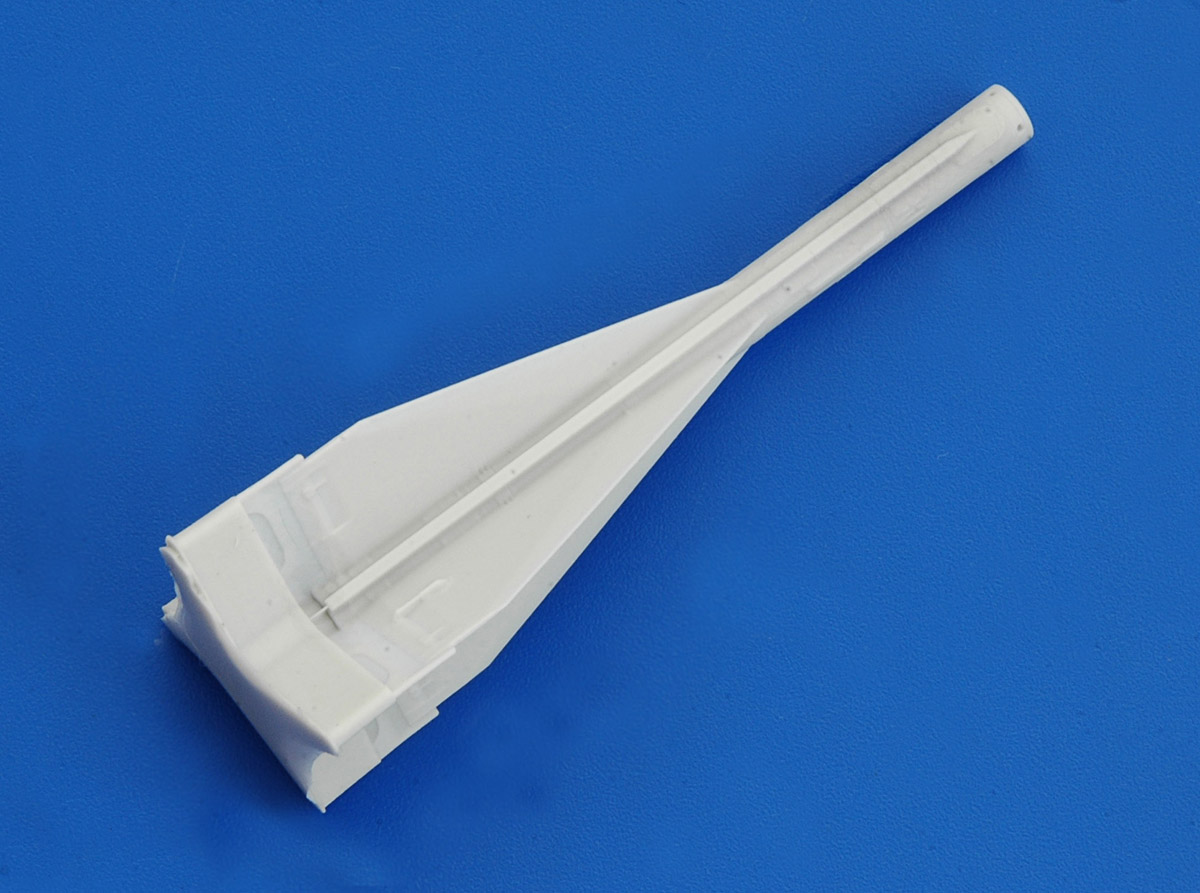

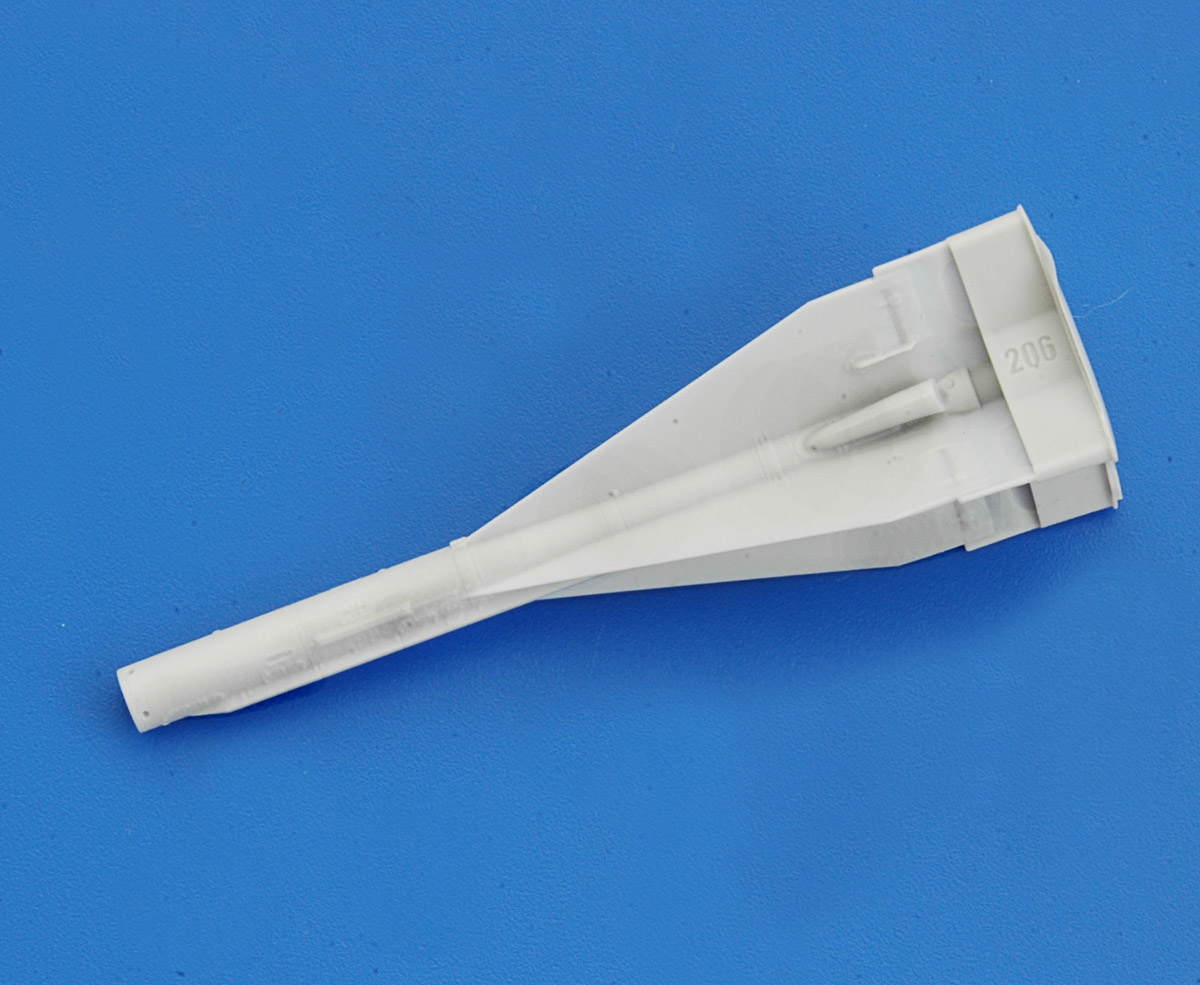

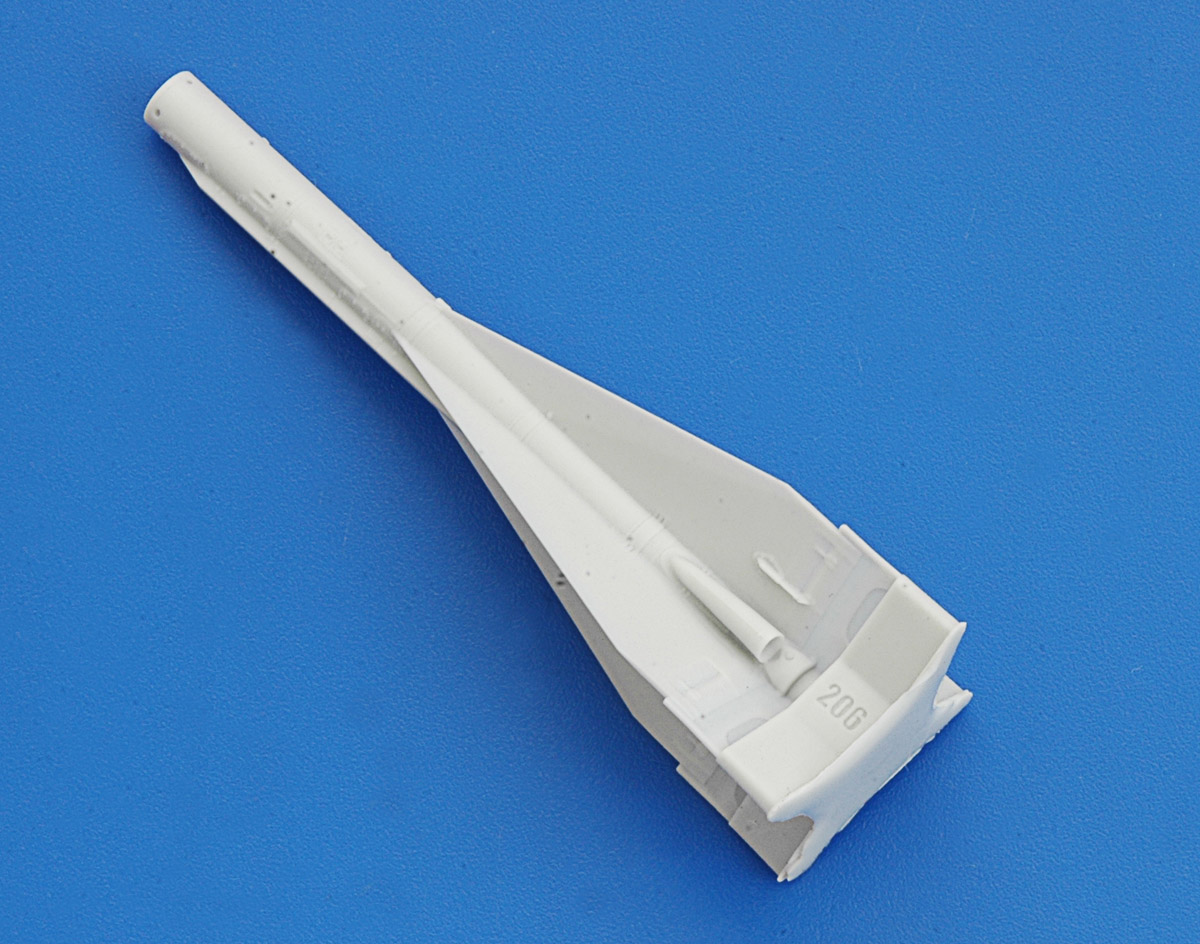

Корпус ракеты отлит в одну деталь с крыльями. Самая «скандальная» деталь ракеты - боковые сопла двигателя отлично проработаны и правильно передают их конструктивные особенности.

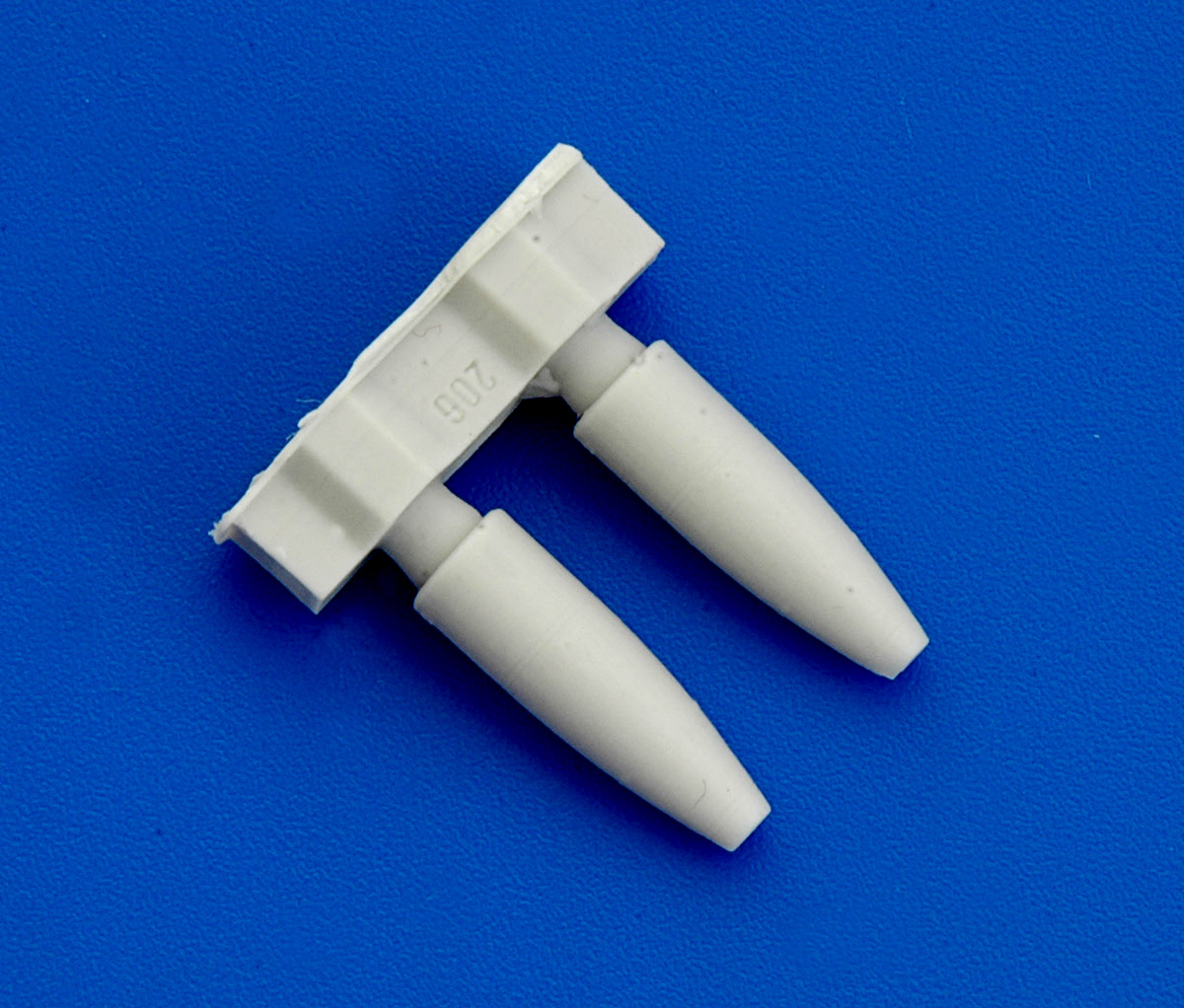

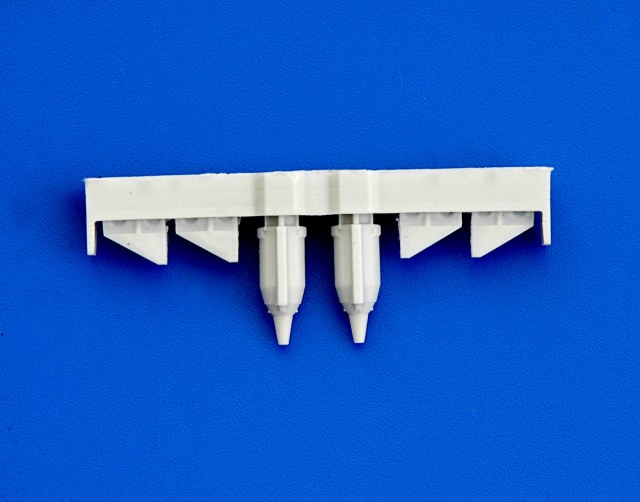

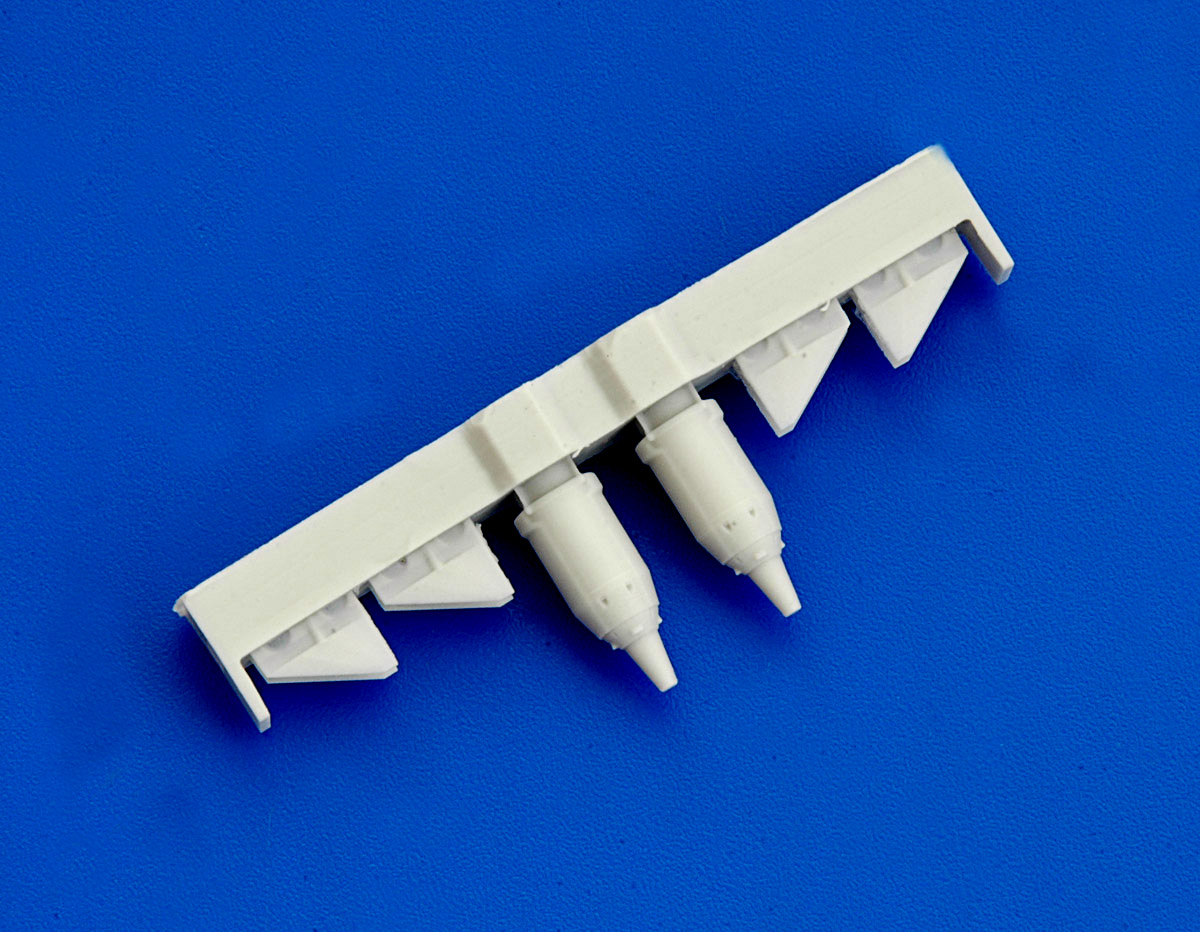

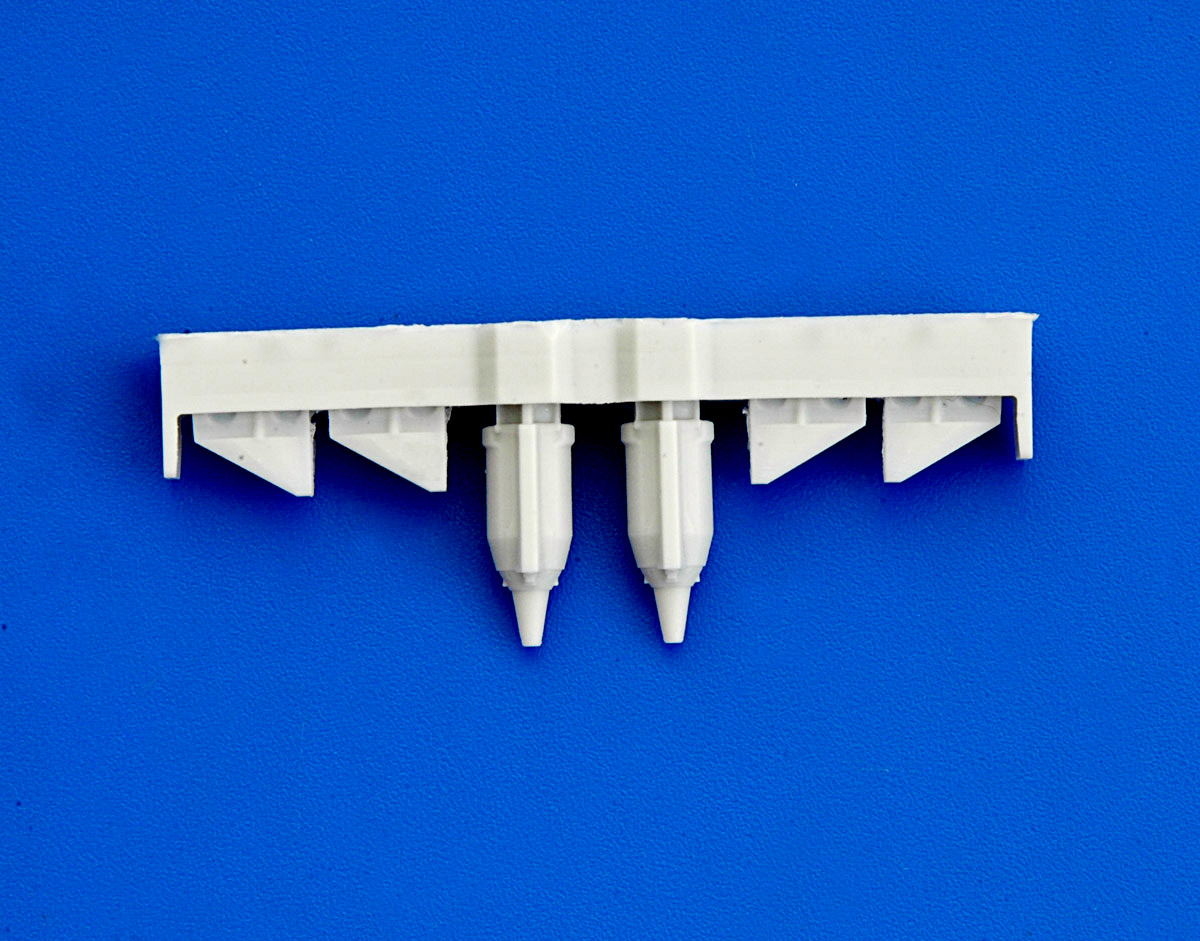

 Отдельными деталями выполнена хвостовая часть и ГСН.

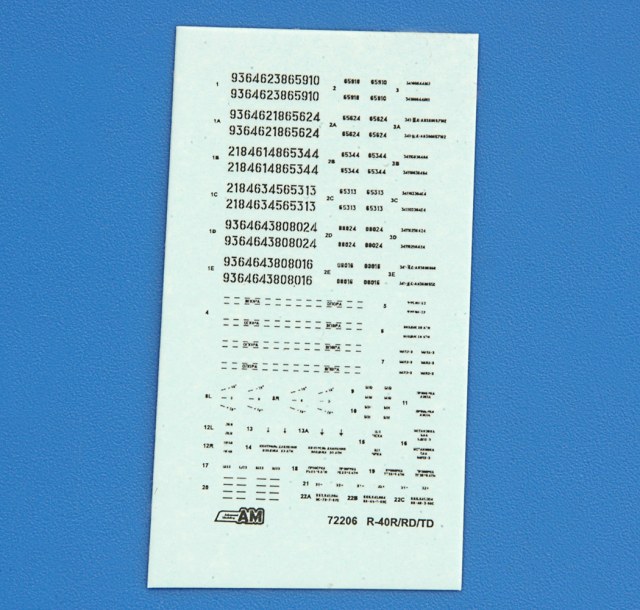

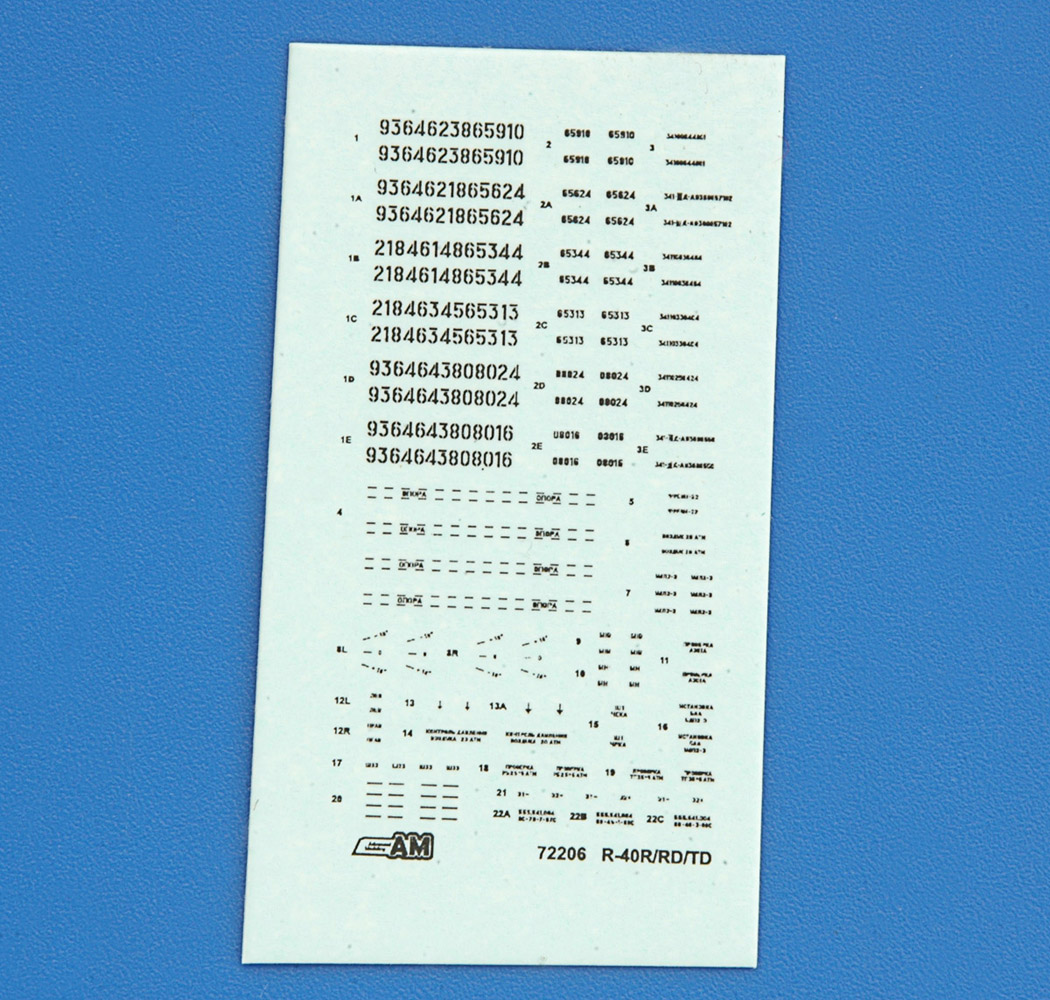

 Судя по членению и различным заводским номерам, напечатанным на декали, в ближайшее время следует ожидать и другие варианты ракеты Р-40.

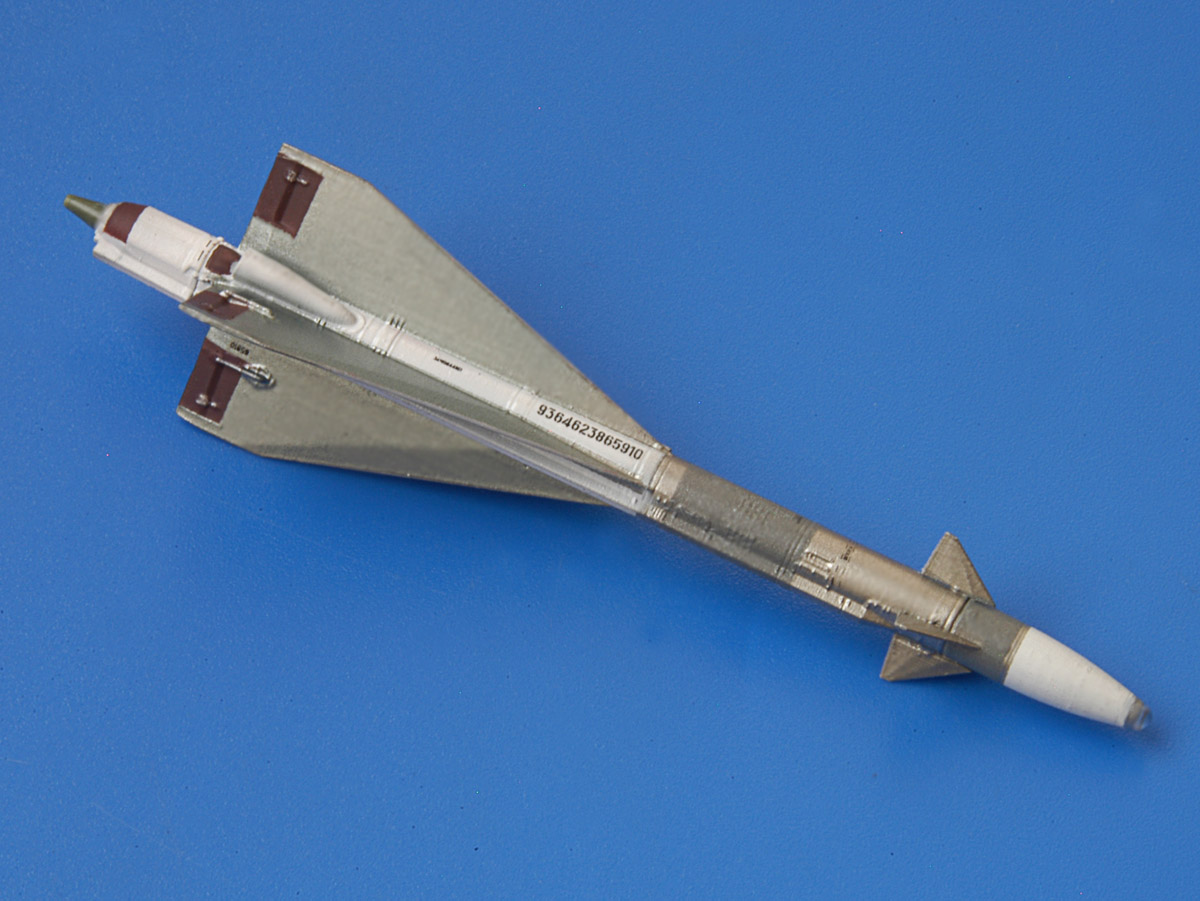

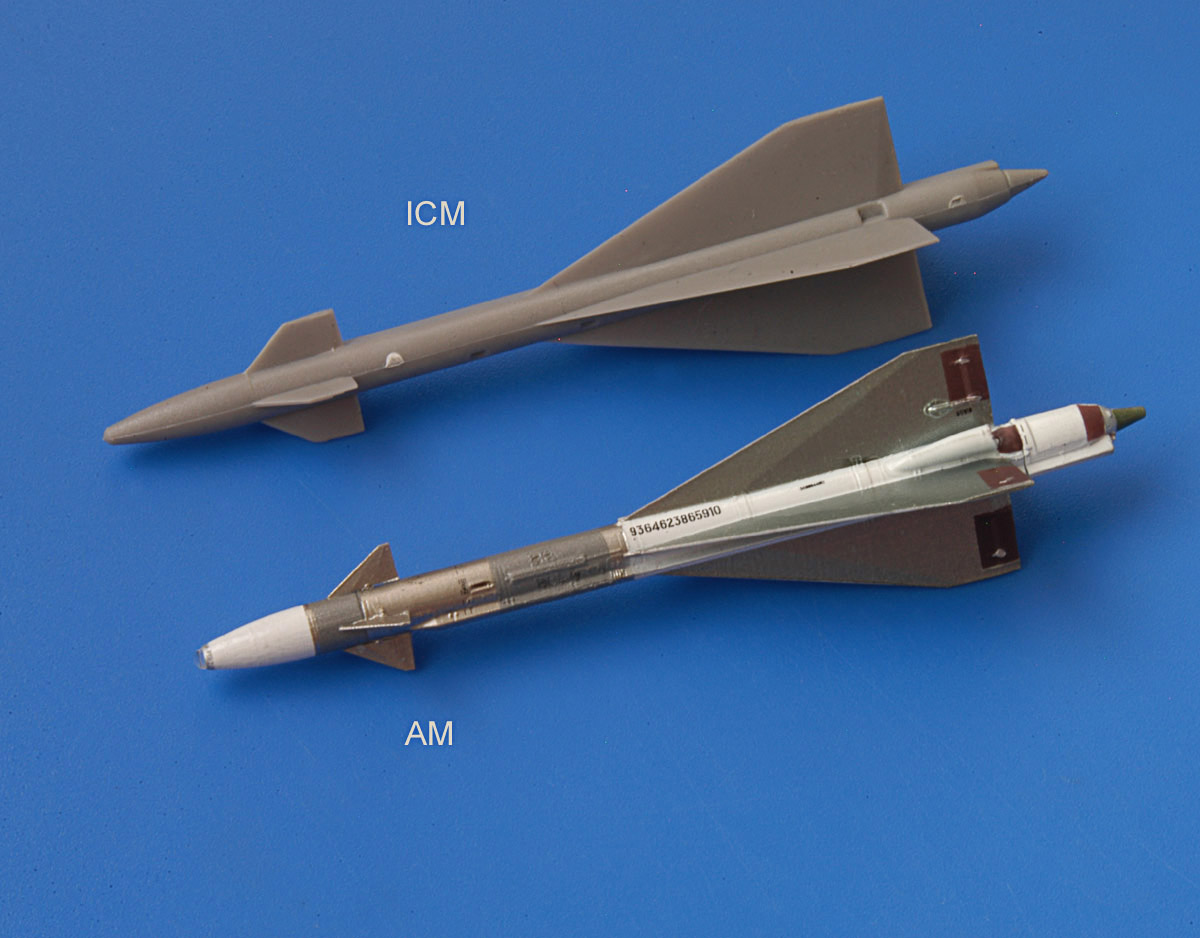

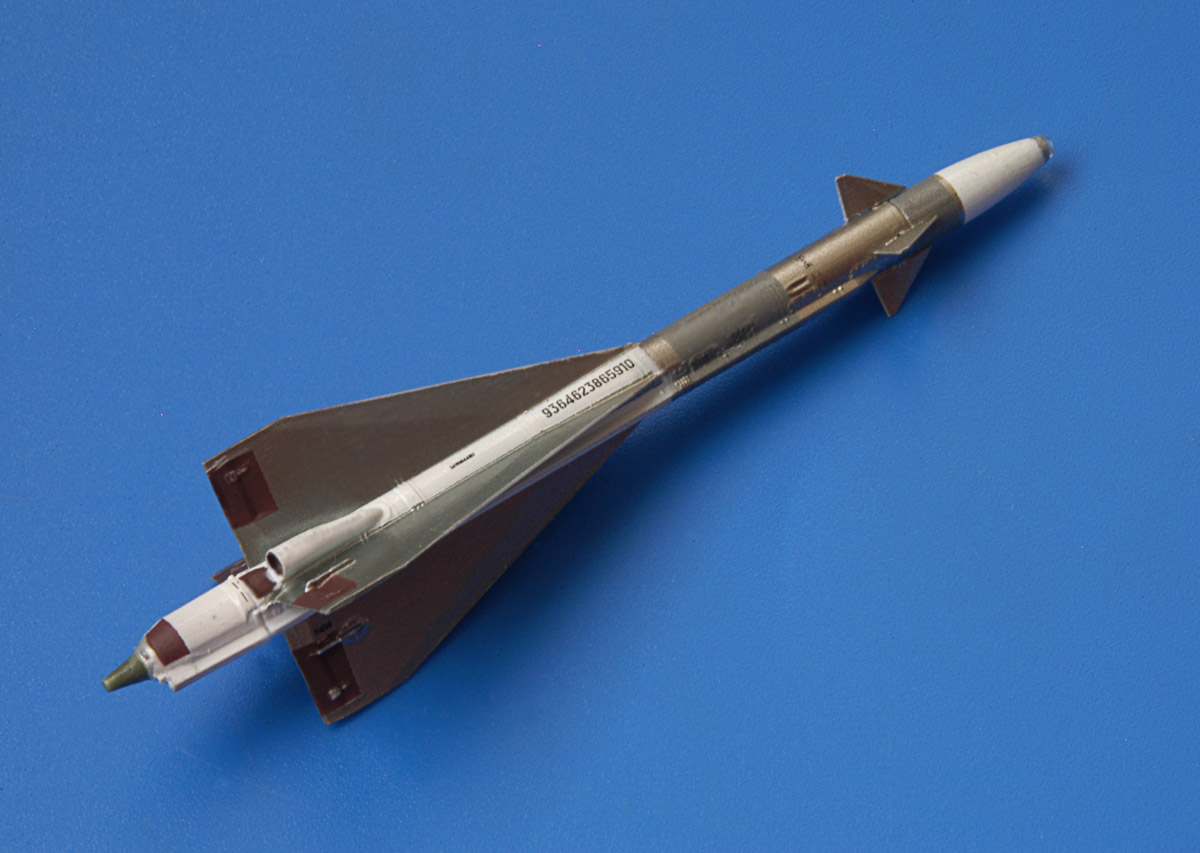

Сборка изделия никаких неприятных сюрпризов не принесла. Используемая компанией АМ смола пластична и приятна в работе. Толщина технологических перьев около 0,1 мм, что позволило без особых хлопот отделить крылья ракеты от литника и защитных вертикальных пилонов. В очередной раз не могу отметить великолепную проработку деталей. Вы можете обвинить меня в определенной предвзятости, но приведенные фотографии лучше всяких слов иллюстрируют все выше сказанное.

Говоря о предвзятости, да я живу в Челябинске и часто общаюсь с представителями компании АМ, но это никоим образом не влияет на мое личное мнение. Я такой же моделист, как и вы, а не рупор компании АМ. Делаю модели, с огромным удовольствием использую наборы вооружения для своих новых проектов. Постепенно «перевооружаю» ранее сделанные модели и еще больше наборов приобретаю для своих будущих проектов.
 С моей точки зрения, лучшей альтернативы вооружения для моделей перехватчиков МиГ-25ПД и МиГ-31 просто нет.


 Настоятельно рекомендую!
