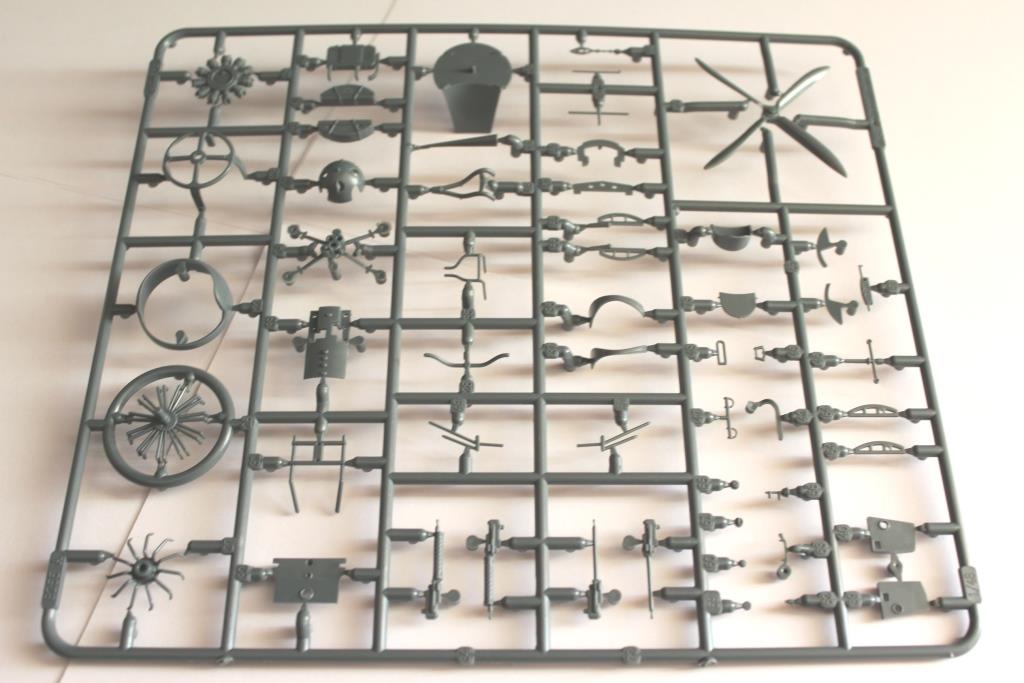

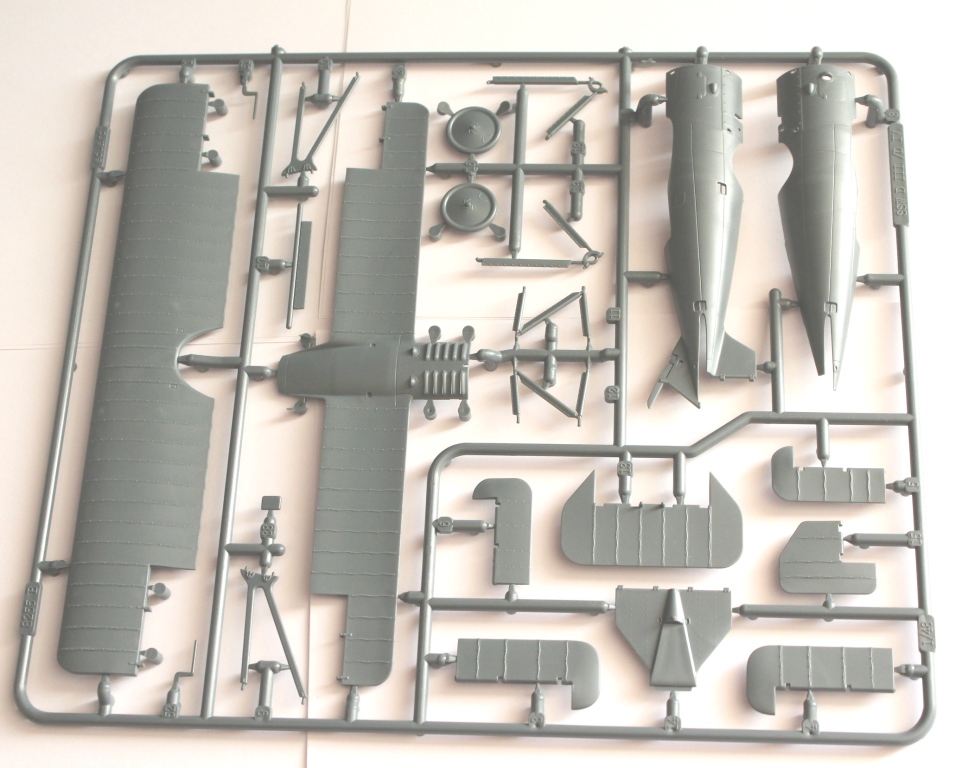

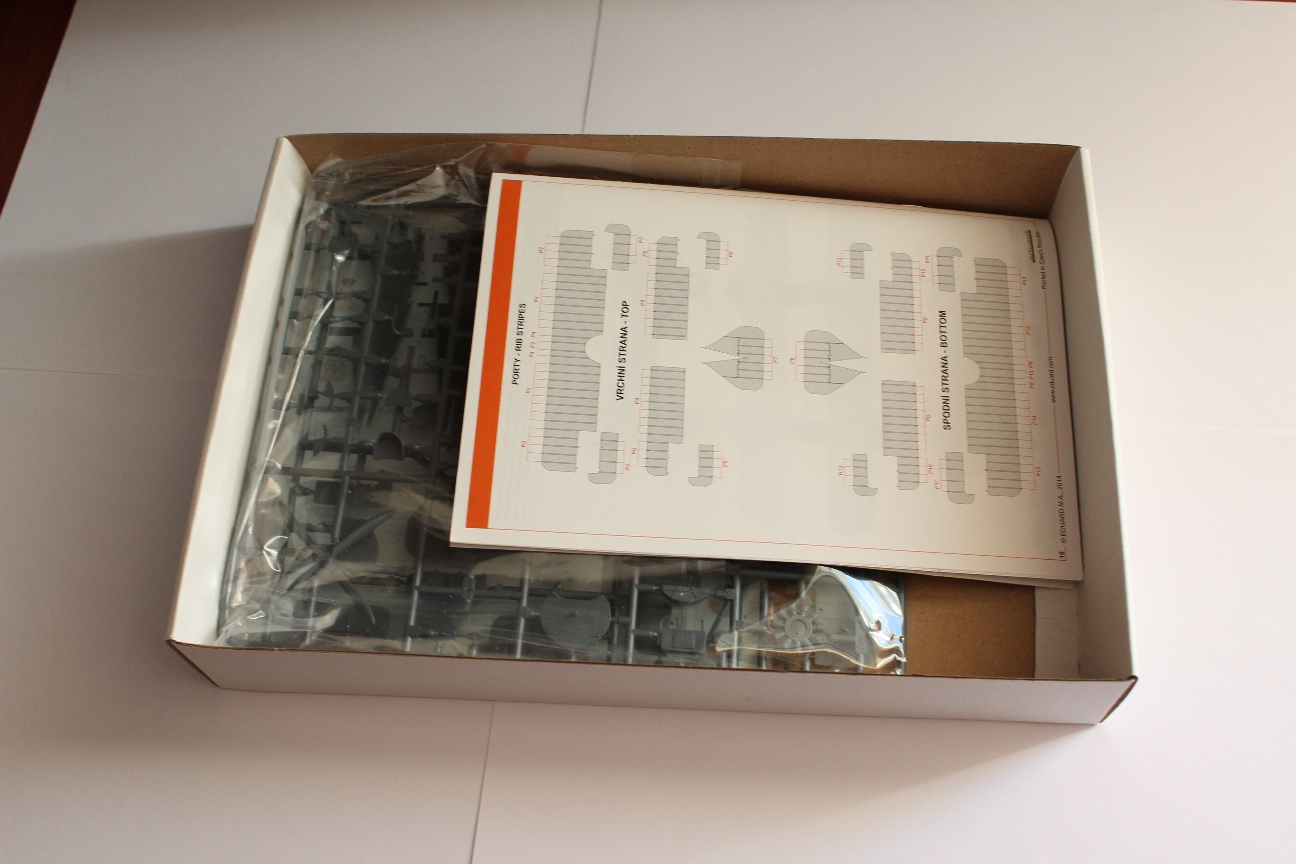

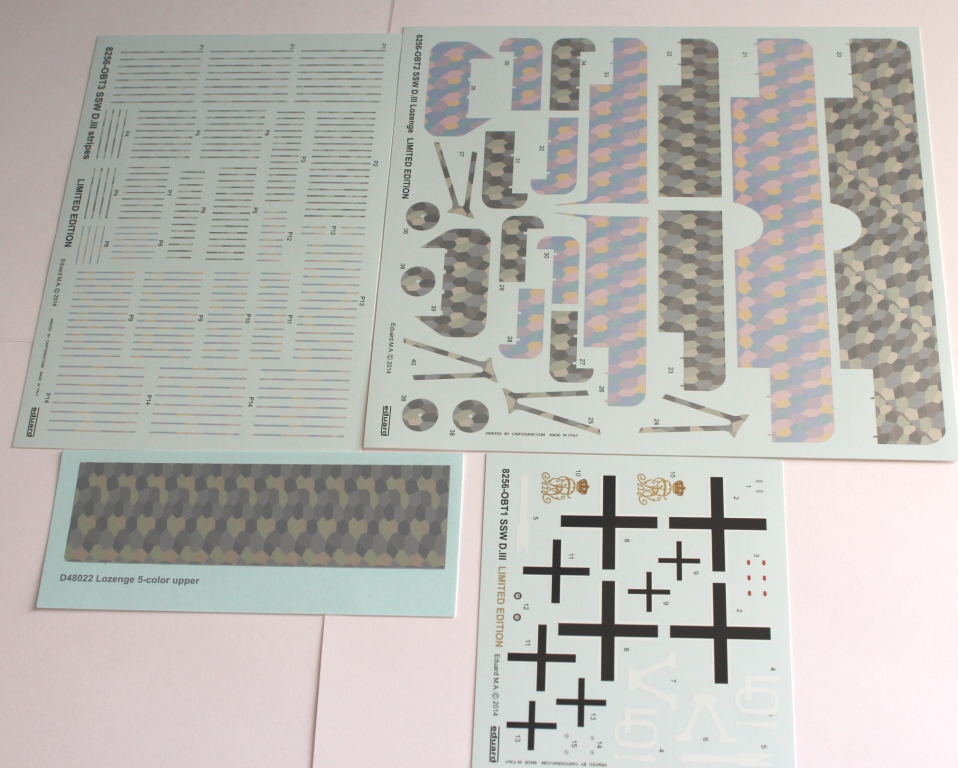

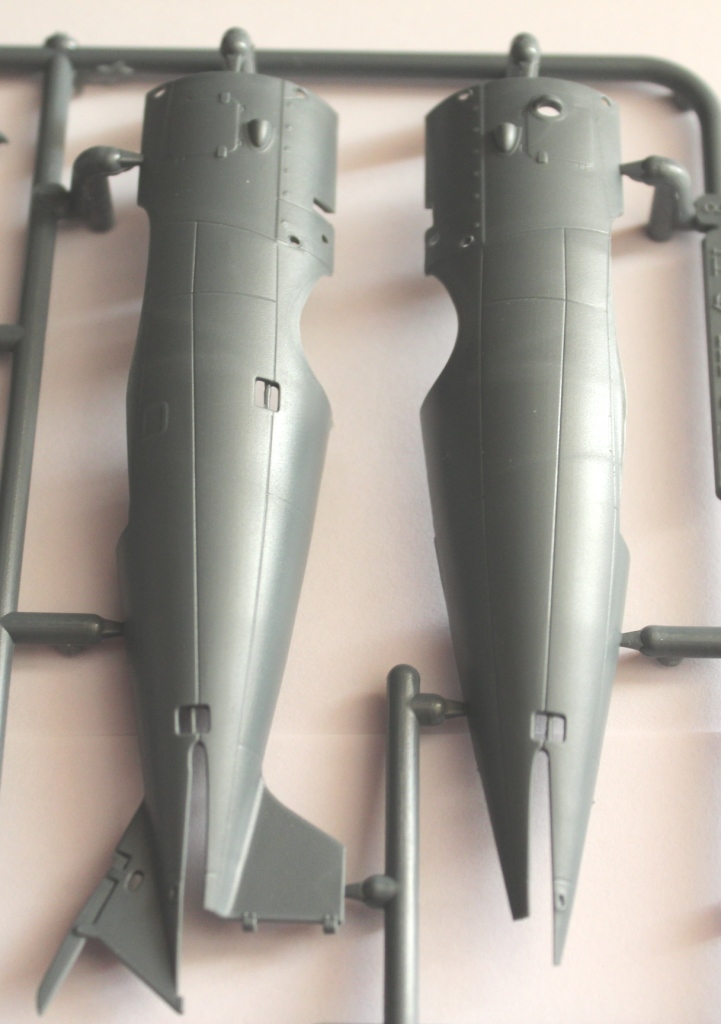

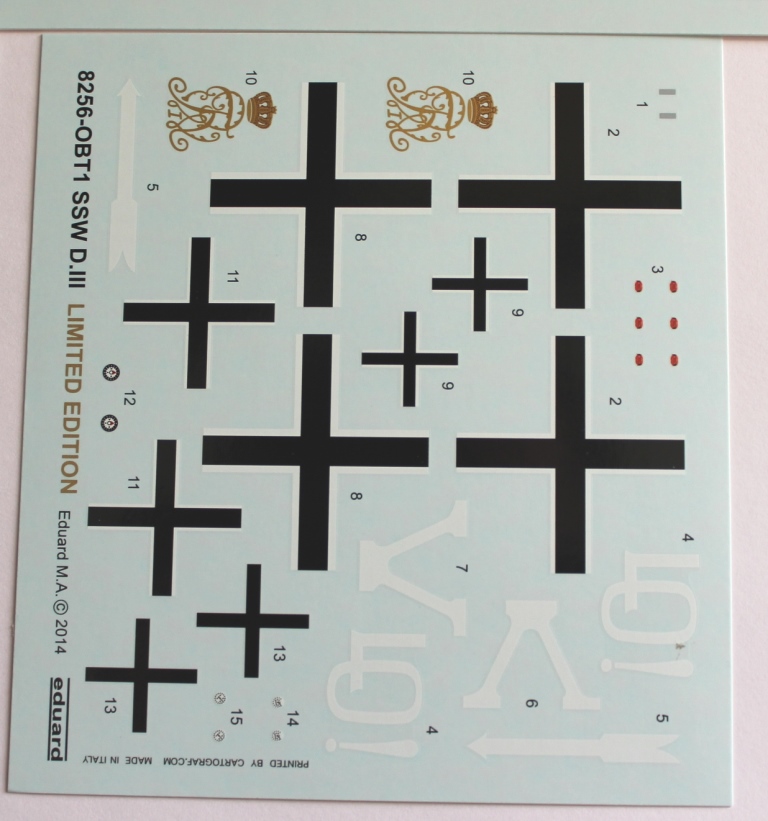

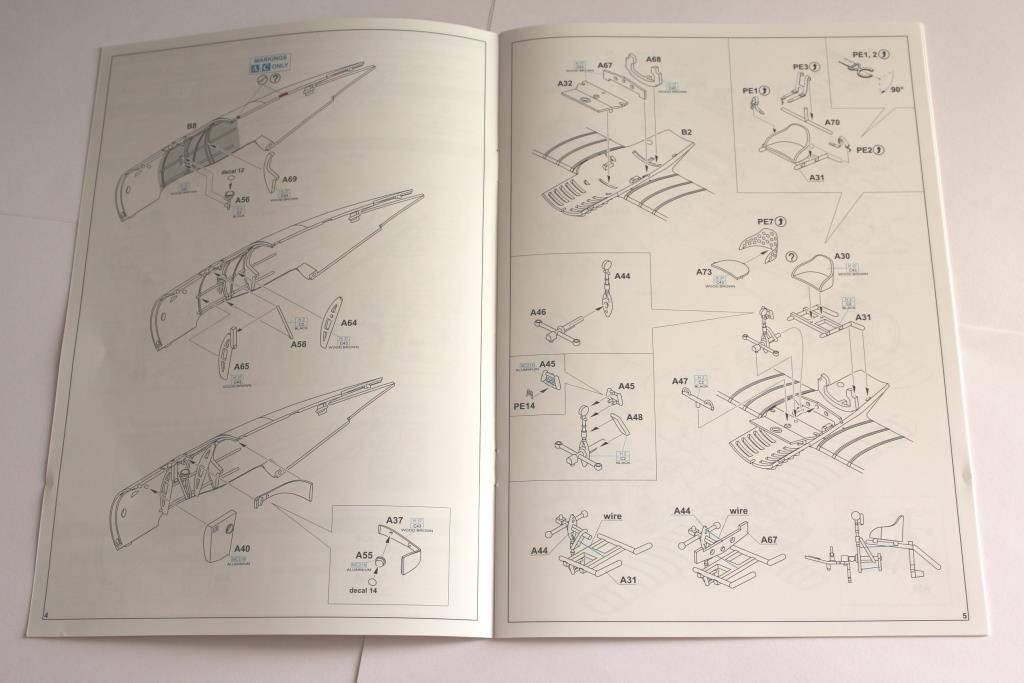

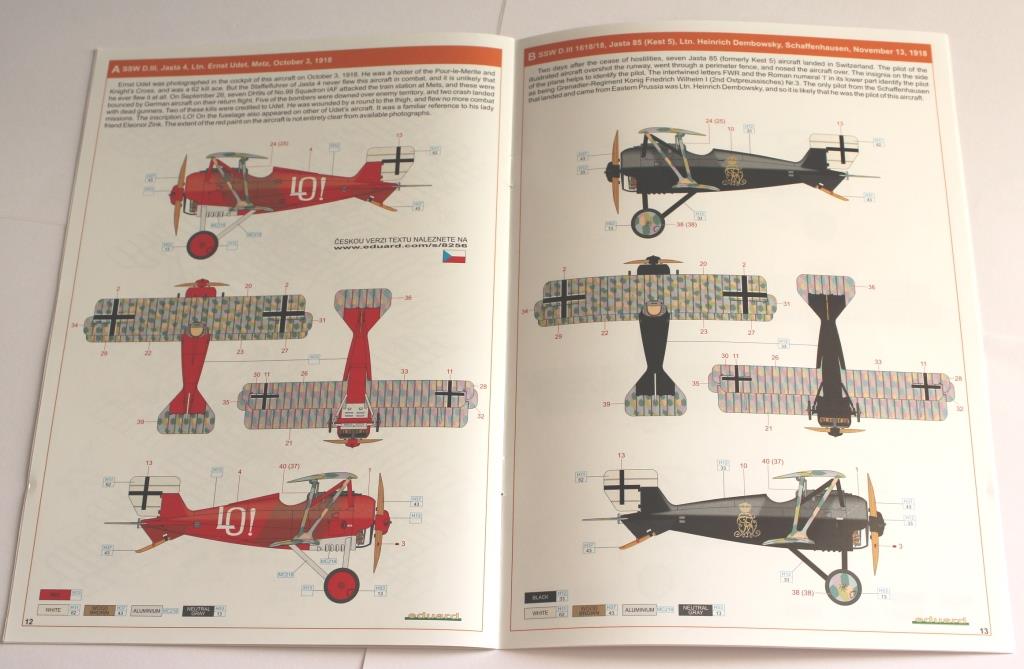

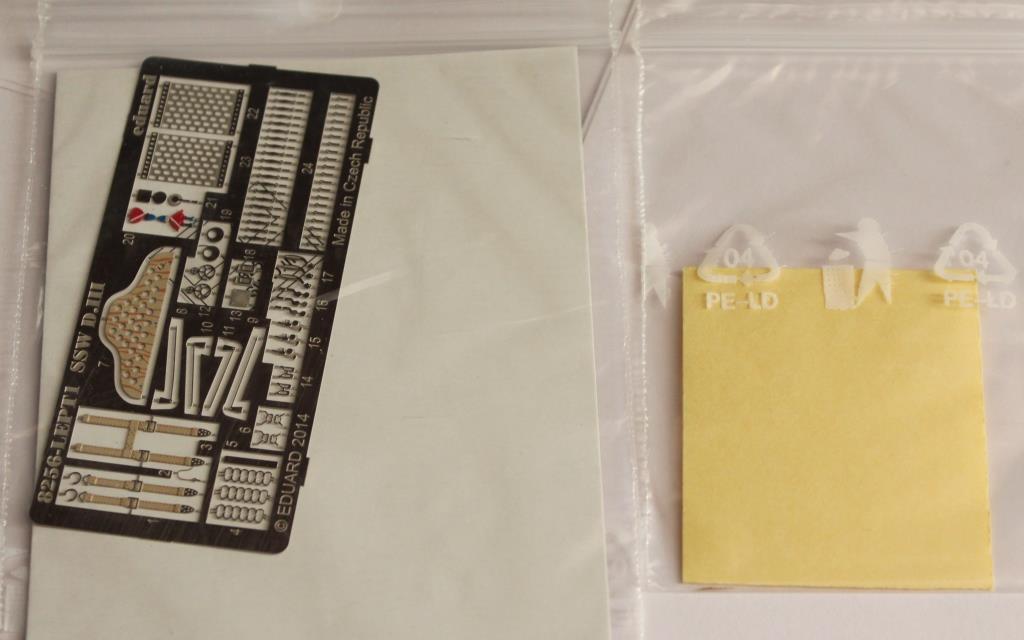

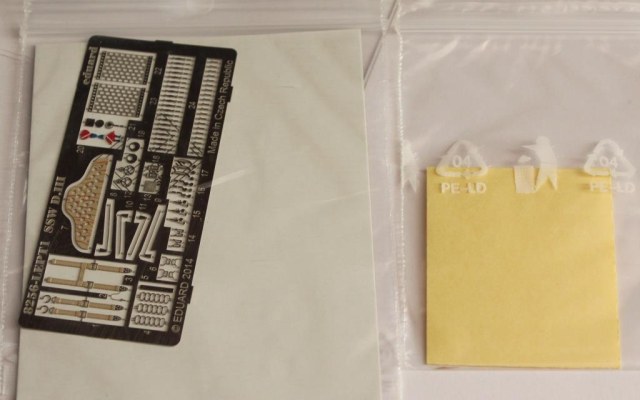

Коллеги, представляю обзор модель биплана SSWD.III в масштабе 1/48 компании Eduardверсия ProfiPACK, каталожный номер 8256. Модель упакована в коробку с верней загрузкой из плотного картона в качестве боксарта истребитель Эрнста Удета с первыми буквами имени его невесты. На боковых поверхностях размещены возможные варианты окраски. Модель в коробке располагается свободно и проблем в цикле «достать-положить» явно не будет. Инструкция выполнена в виде книжечки на мелованной бумаге с четкой и ясной печатью. Традиционно в комплект ProfiPACKплата травления и маски. Хочется отметить совершенно новое качество в плане продуманности – травление кресла имеет специальные технологические отверстия, а кресло шипы что позволит более легко провести операцию склеивания сиденья и спинки. Декали представлены на четырех листах, причем один лист явно запасной кусок лозенга. Сама модель, пластик, представлен двумя литниками. Пластик приятный на ощупь и на вид, серого цвета. Утяжин не видно, места толкателей на тех местах которые моделист увидит после сборки не нашел. Литье тонкое, жабры и воздухозаборники прорезаны уже производителем, на ранних моделях этого не было. Качество литья особенно хорошо видно на колесе и стойке шасси. При ближайшем рассмотрении видно что особое внимание уделено тому как будут стыковаться детали, соединительные штыри четко выражены и имеют достаточную длину, ответные отверстия не стыдливо намечены, а выполнены насквозь. Общее впечатление от модели самое хорошее, осталось только собрать ее. Думаю тот кто купит ее не пожалеет об этом.
Оценки
Войдите, чтобы оценить работу.
Комментарии (65)
На сайте с 01.08.2010
25 1943

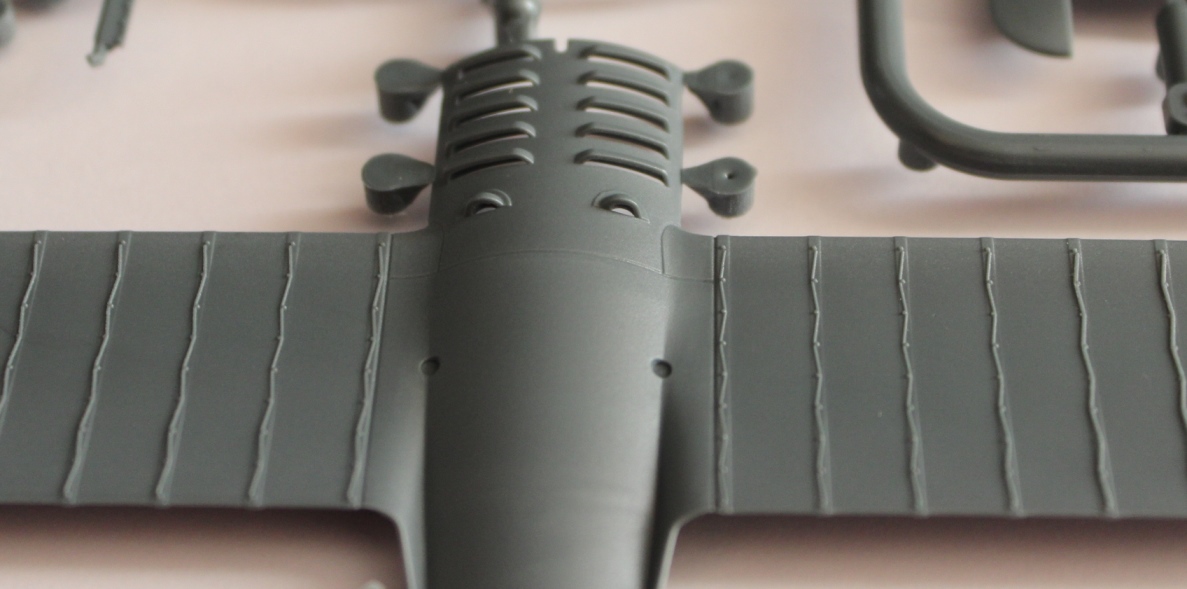

И хотя 48-й масштаб не мой , купил Weekend Edition. Приятная модель и за разумную цену . Если буду делать ,имитацию киперных лент сточу к черту.
На сайте с 30.06.2009
23 1386
Димитрий, меня тоже они напрягают. Правда я не додумался до такого радиакального метода, но идея интересная. Я не представляю как на них ляжет лозенг. У меня неделя на подумать, потом примусь за нее потихоньку.
Спонсор
На сайте с 22.12.2011
34 3
Хорошая модель, но некоторая мелочёвка судя по фото, явно требует небольших доработок. Андрей, а как лозенг, я имею ввиду насколько он соответствует цветовой гамме (если Вам известно)?
На сайте с 30.06.2009
23 1386
Сергей, не могу ответить на этот вопрос. Я что-то удивительно ало нашел информации об этом биплане. Даже удивительно.
На сайте с 01.08.2010
25 1943
Извините ,прокомментирую. ЗнАтоки вроде оценивают эдуардовский лозенг (оттенки) достаточно высоко ...
На сайте с 30.06.2009
23 1386
Да и не за что извиняться. Мне это тоже интересно.
На сайте с 01.08.2010
25 1943
Вообще ,Андрей - прекрасный выбор ! В принципе - последний наследник Ньюпоров . Такого бы качества - да в 72-м ! Хотя ,может, домучаю ТОКО .
Спонсор
На сайте с 22.12.2011
34 3
ТОКО, в принципе, очень хорошая заготовка, из которой можно сделать вполне достойную модель. Очень долго лежит в запасниках, изготовил к нему макет так сказать (асинхронность двигателя и винта), а вот с лозенгом пока не занимался
, думаю он там не правильный. Поэтому интересовал этот вопрос.

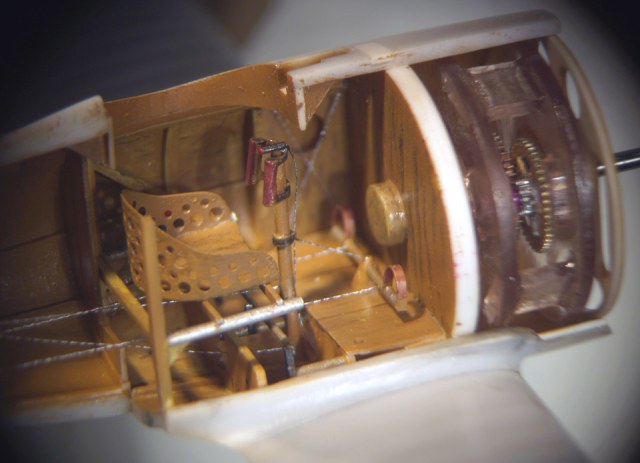

правильно, давно пора Шукерт сделать ) как В.Мучичко, с вращающимся винтом и двигателем ...
http://www.dishmodels.ru/gshow.htm?p=9420
как мало инфы ? Виндсок, журнал "Мир Моделей" начало 2000-х годов (автор А.Кривчик, статья + чертежи)
обзор на англ
http://www.detailscaleview.com/2014/12/eduard-148-siemens-shuckert-diii-8256.html
и т.д.
не будет ) только самостоятельно делаем ) тем интереснее
если чехи считают, что "из коробки" такое можно в 48-м, то неужели мы не построим лучше ?
Токовский песочно-коричневый лозенг в 72-м лучше сжечь
взять шикарную деку от Print Scale на любого немца, или лозенг других других производителей, как отдельный набор
в крайнем случае - от Фоккер7/Роден
Ваши "киперы" не так страшны, как их Эдуард малюет )
максимум - это верхнее фото,
минимум - второе
вот и решайте, какая на самом деле ситуация будет в 48-м.
Даже если вы оклеите весь предложенный пластик декалью, то "выступы" сгладятся и будут скорее похожи на обычные нервюры, так что их сохранность в такой оригинальности останется под ... большим вопросом ? !
если, конечно, лозенг не рисовать/надувать вручную отдельно по каждому 6 граннику
На сайте с 30.06.2009
23 1386
На сайте с 01.08.2010
25 1943
При всем уважении к таланту Мучичко , лозенг на верхнем крыле ориентирован неправильно.:-(
Про лозенг тут -http://scalemodels.ru/modules/forum/viewtopic_t_8752.html
в те времена, в смысле когда он строил эту модель, многие даже не знали сколько у Шукерта крыльев и что такое ротативный двигатель ), а Вы говорите про цвета лозенга
Спонсор
На сайте с 22.12.2011
34 3
Игорь, не лукавте! Всё это было давно известно. Лично мне довелось делать имитацию ротативного двигателя, лет пятнадцать, двадцать назад и модель от ТОКО примерно того-же возраста и про это всё уже было известно. Модель В. Мучичко построена сравнительно недавно, и сделана на высочайшем уровне.
На сайте с 30.06.2009
23 1386
Если послушать уважаемого Г.Нечаева, так получается в мире прям ни 1 производитель не удосужился сделать нормальный продукт
можно подумать, что точность моделей в базовом пластике настолько высока и достоверна с оригиналом, что наклейка декального лозенга буквально юродствует труды моделистов )
Вопрос к знатокам: шов на киперной ленте красился в цвет лозенга или обшивася уже на накрашенную ткань ?
в одном из случаев что мешает наклеить светлую полоску на переведенную декаль (лозенг), а сверху ее сделать еще и строчку (имитировать стежки).
вопрос только по оригинальности, пока не нашел фото четких. Исходя из этого и технология будет соответствующая.
Просто перевести деку на пластик... такое простительно разве что для 72-го масштаба
На сайте с 30.06.2009
23 1386
Сергей, спасибо за столь подробное объяснение.
На сайте с 30.06.2009
23 1386
Сергей, спасибо за столь подробное объяснение.
Спонсор
На сайте с 22.12.2011
34 3

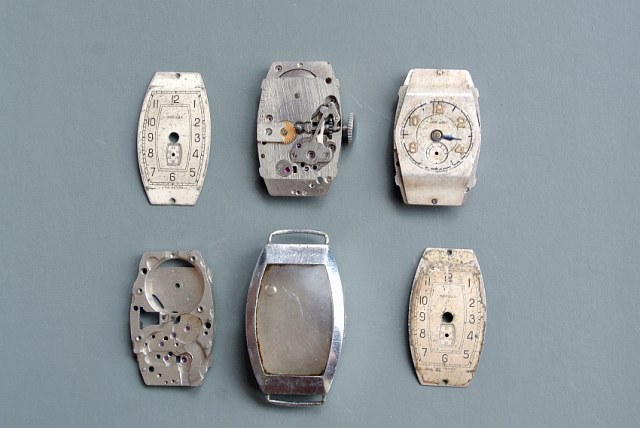

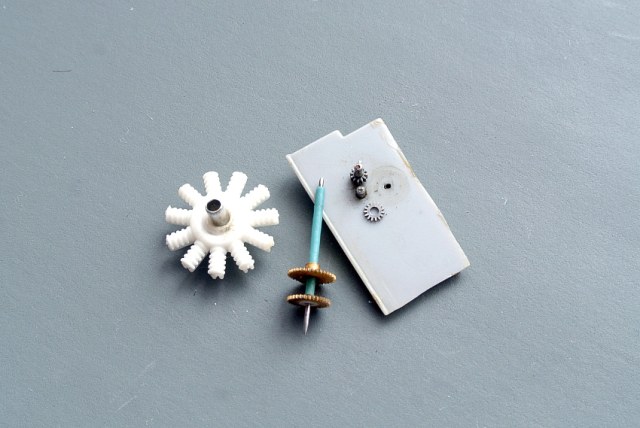

Андрей, сделал фото и видео. Видео выложил в мои файлы, можно скачать и посмотреть. Механизм для будущего редуктора подобрал вот от таких старых сломанных часов. Ссылка на рабочий редуктор, видео: http://karopka.ru/community/warehouse/download.php?id=1244001
Спонсор
На сайте с 22.12.2011
34 3

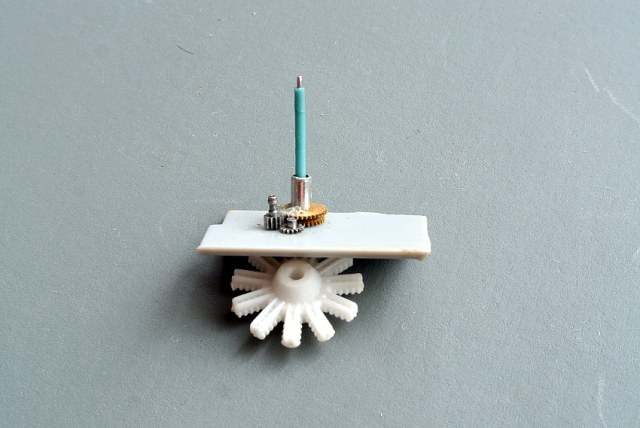

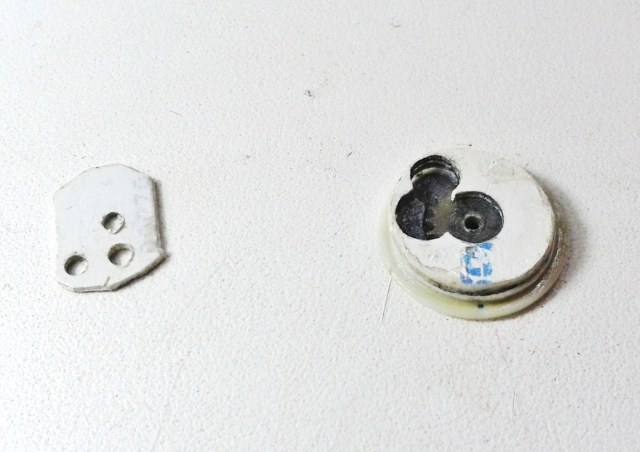

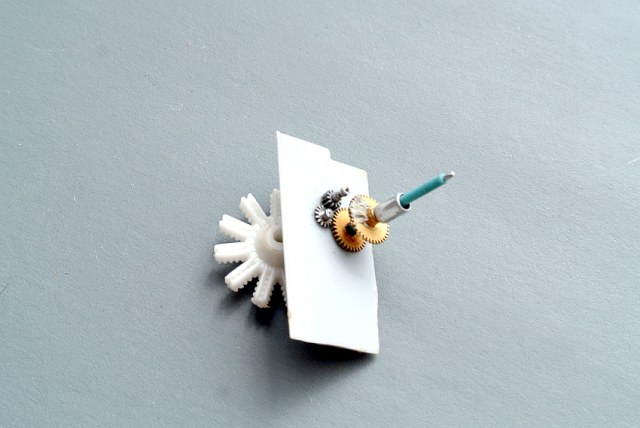

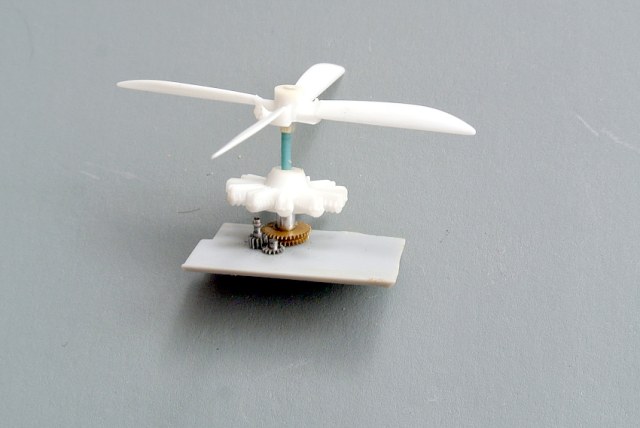

На пластмассовой подложке, которую в последствии обрежу и обработаю по внутреннему диаметру фюзеляжа, собрал всё воедино.
Спонсор
На сайте с 22.12.2011
34 3

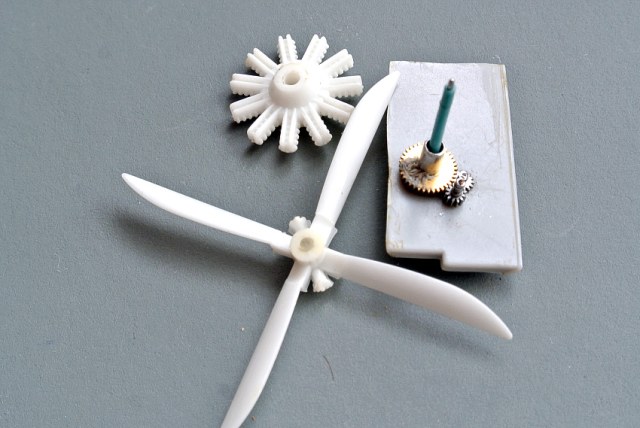

Ось винта проходит сквозь двигатель и вращает нижнюю латунную шестерёнку, которая передаёт вращение маленькой шестерёнке.
Спонсор
На сайте с 22.12.2011
34 3
Маленькая шестерёнка передаёт вращение такой-же маленькой шестерёнки со небольшим штоком, а та, передаёт вращение на большую латунную шестерню, только в обратном направлении.
Спонсор
На сайте с 22.12.2011
34 3
На верхнюю латунную шестерёнку одевается кусочек оси через которую проходит "вал" винта, соответственно вал винта и верхняя шестерня крутятся в противоположных направлениях.
Спонсор
На сайте с 22.12.2011
34 3
Всё в сборе работает без проблем. Единственное, что мне не известно, какой был "крутящий момент" между двигателем и винтом(если можно так выразиться) т,е. какое количество оборотов совершает винт по отношению к двигателю.
да не заморачивайтесь вы на этих шестеренках, это чистая механика, лучше двигатель соберите копийный да матчасть выдержите, будет намного интереснее, чем крутить 2 деталюшки, малопохожие на настоящий мотор
На сайте с 30.06.2009
23 1386
Марк, можо фото травленки получше сделать ? не видно ничего

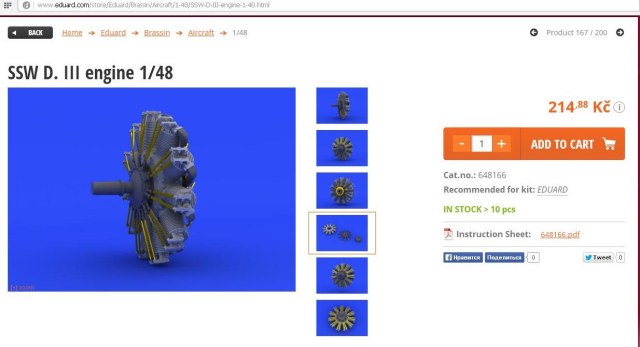

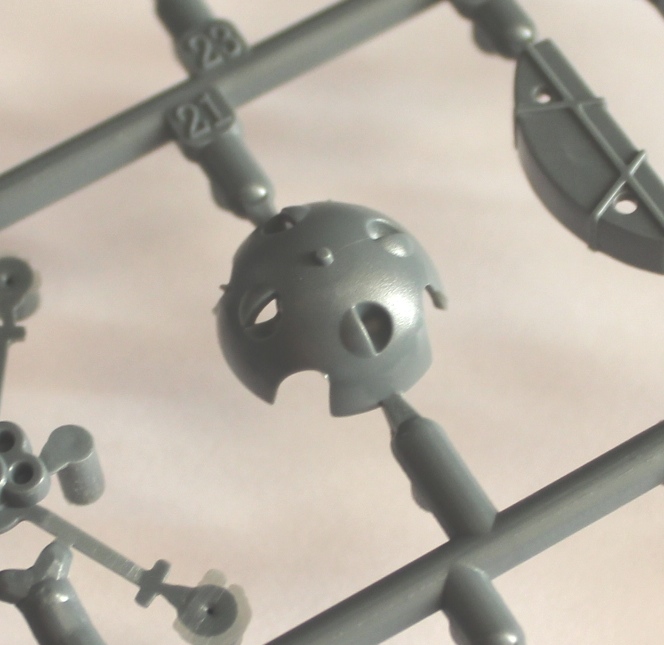

на "Эдуарде" считают, что двигатель будет таким в базе
На сайте с 01.08.2010
25 1943
Тоже делал ,тоже давно ,правда не на таком уровне ,но редуктор работал . Но тогда не знал про туннель в нижней части фюзеляжа для отвода воздуха . Когда узнал ,стало понятно - или редуктор ,или туннель . Копийнее , конечно , второе.
На сайте с 01.08.2010
25 1943
Игорь ,правильно ли я понял - Вы считаете ,что нить прошивалась сверху киперной ленты? Всё с точностью до наоборот - киперная лента как раз служила для заклеивания шва , поэтому этих жутких стежков в духе Эдуарда на настоящих самолётах практически не видно .

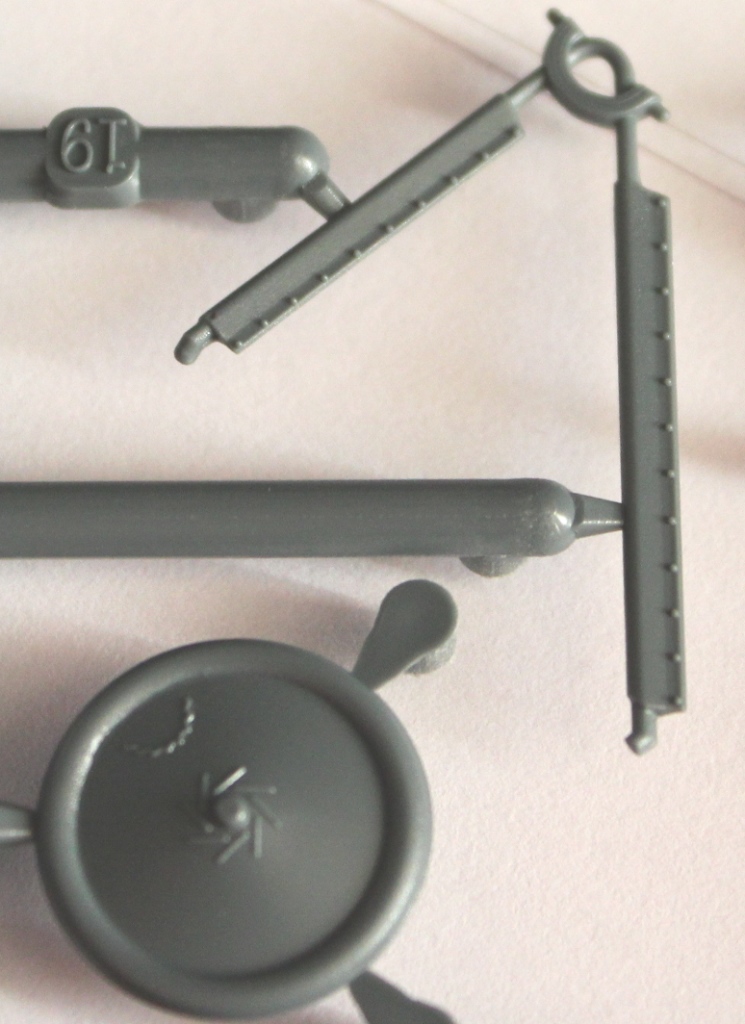

Про пулеметы для Шукерта "Эд" тоже не забыл
Тогда вообще какие проблемы ? оклеить тонкой полоской фольги или иного материала, на которой продавить стежки, окрасив ее в соответствующий цвет, видно, светлее лозенга
На сайте с 30.06.2009
23 1386
Я в курсе и про пулеметы и про двигло, но не вижу смысла в покупке этой смолы. Особенно пулеметов. В имеющемся комплекте вполне приличные пулеметы, так же есть специальные заготовки под травление. так что закупка смолы деньги на ветер в данном случае.
На сайте с 30.06.2009
23 1386
Не хотел я сказку открывать по этому биплану, но наверное придется. Видя такой интерес к модели. причем исключительно для получения советов и оценки их и сравнения с собственным мнением.
Все будет зависеть от Вашей выбранной концепции в матчасти и окраске ), а может и механике ...
Многие хранят заветный комплект в 72-м, не зная как к нему подступиться )
На сайте с 01.08.2010
25 1943
Игорь,на кой чорт,простите ? Это как в анекдоте : "Считаю количество ног и делю на четыре" !!! Зачем самому себе создавать трудности - чтобы потом их героически преодолеть ? Впрочем ,есть ещё одна цитата , от Бисмарка ,но лучше её озвучивать не буду .
Андрей , стройка будет очень интересна .
На сайте с 30.06.2009
23 1386
Это точно
На сайте с 30.06.2009
23 1386
Димитрий, а вот тут я не уверен. Интересно было с Фоккером и Ньюпором при обилии материалов. Тут посмотрим что найдется в сети и к тому же модель выполнена совершенно на ином уровне. Может так получиться что и самоделить не придется. И будет чистая "изкаропка"
Спонсор
На сайте с 22.12.2011
34 3
Игорь, как раз, я считаю, здесь и можно показать спрятанную изюминку при всех остальных доработках, у других типов самолётов такого не наблюдается. А двигатель и винт у ТОКО, само собой под замену. Это даже не обсуждается.
Спонсор
На сайте с 22.12.2011
34 3
Андрей, я тоже за стройку, самолёт очень интересный. Я может тоже что посоветовал в "сказке", т.к. самому предстоит собирать такой.
Не скажите, не скажите ) попробуйте построить пятиплан Fokker V8 по 1 фотографии и по 1 проекции, сравните потом с трипланом или Фоккером 7, какую модель легче сделать, когда есть вагон инфы, или наоборот ...
На сайте с 30.06.2009
23 1386
Сейчас в прихожей лежит мой Ньюпор 17 у которого от родной кабины остались только стенки и коробка для набитой пулеметной ленты, там же ссылка на сказку. Я сделал это потому что нашел хороший материал Марка Миллера, не было бы его получилась бы убогая кабина предлагаемая производителем.
Ждем кабину "Шукерта" )
На сайте с 30.06.2009
23 1386
К
Игорь, это как пойдет.
На сайте с 01.08.2010
25 1943
Андрей ,а кабину Ньюпора многие увидели ? Ну , и если на то пошло ,то у Эдика начинка передаётся наиболее точно, хотя на двигателе они отдохнули ...или хотят с одной модели заработать дважды - на афтемаркете .
На сайте с 30.06.2009
23 1386
Димитрий, конечно нет, но я знаю что она есть и я смог это сделать -)
На "Шукерте" всем хватит развернуться и без афтера в плане матчасти по всем фронтам
даже если кто и предложит пресловутую смолу, толку от не будет как ...
разве что Small Stuff двигатель сделает, или есть уже в 48-м, знает кто ?
Спонсор
На сайте с 22.12.2011
34 3
+1
На сайте с 01.08.2010
25 1943

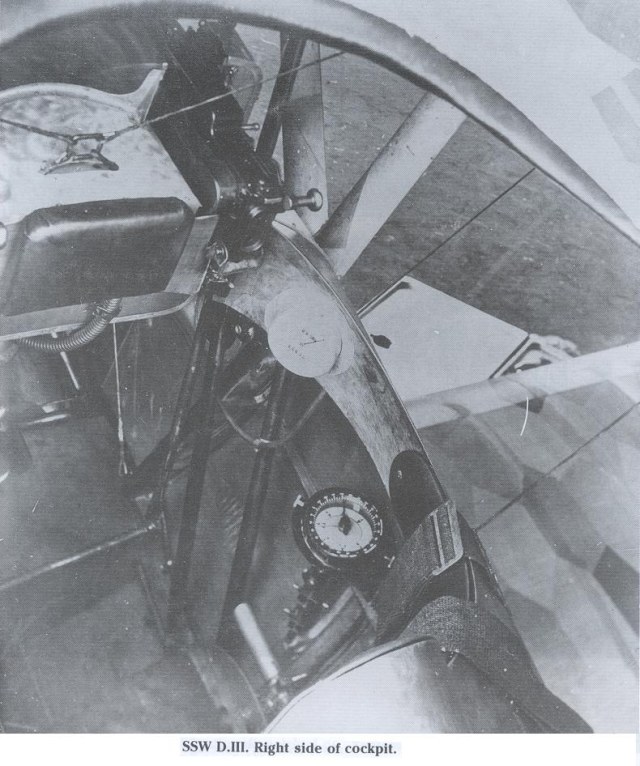

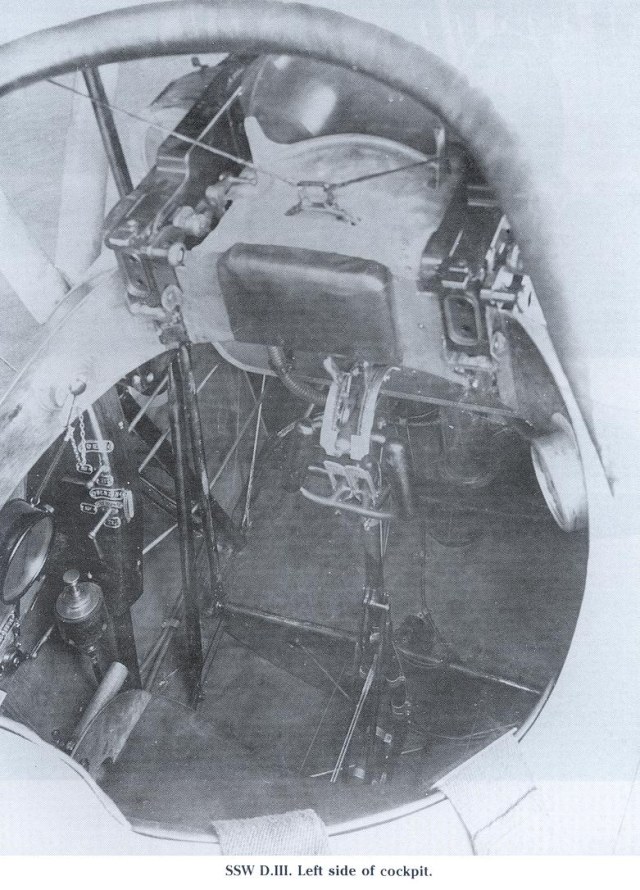

Кабина из Виндсока:
На сайте с 01.08.2010
25 1943
Левый борт.
а на "Каропке" был обзор "Шукерта" в 72-м ? или уже пора сделать ? )
стройку уже можно начинать прямо в обзоре ) участники и зрители готовы !
Левый борт 1/72 В.Мучичко
а на экскурсии почему-то утверждают, якобы Д3 был первой моделью "Эдов" в 48-м, и отнюдь не хорошего качества
может они что-то путают ?
http://www.detailscaleview.com/2013/12/novemberfest-trip-to-eduard-30112013.html
На сайте с 30.06.2009
23 1386
Хорошие фото. Вернусь сюда когда начну стройку. Спасибо.
На сайте с 01.08.2010
25 1943
Всё заглядываю в "Неоконченные сказки"...:-)
На сайте с 30.06.2009
23 1386
Здравствуйте Дмитрий. Сказки не будет -) Решил не открывать ее в связи с тем что через полторы недели еду в отпуск на Валдай и это будет серьезный перерыв который порвет сказку. Поэтому я делаю самолет потихоньку так сказать "без объявления войны" пока просто клею пластик кабины.
На сайте с 01.08.2010
25 1943
Абыдно... Теперь начинку кабины никто и не увидит... Хорошо отдохнуть !
На сайте с 30.06.2009
23 1386
Спасибо Димитрий. А Вы сейчас строите что-нибудь? Я бы посмотрел если есть где Ваша стройка сказка.
